Обзор материнской платы Gigabyte B450M DS3H на чипсете AMD B450

К нам в тестовую лабораторию обычно попадают материнские платы высокого и даже топового уровня, с широкой функциональностью и очень высокой ценой. Но мы постараемся уделять внимание и бюджетному сегменту, в котором делаются основные продажи. Сегодня у нас на рассмотрении материнская плата ценового уровня около 5000 рублей, основанная на чипсете AMD B450. Разумеется, она предназначена для процессоров AMD под сокет AM4. Плата имеет формат microATX, то есть годится не только для установки в обычные корпуса, но и для сборки небольших ПК. Любопытно будет изучить, насколько ограничена функциональность у таких плат, потому что невысокая стоимость буквально подталкивает использовать их в компьютерах массового сегмента.

Итак, Gigabyte B450M DS3H — материнская плата, основанная на чипсете AMD B450 для процессоров AMD Ryzen 1-го и 2-го поколений, включая Ryzen со встроенной графикой Vega 8/11. Плата относится к бюджетному сегменту, поэтому может быть интересна широкому кругу читателей, так как она поддерживает самые производительные на сегодня процессоры AMD. В итоге на данной платформе можно собрать очень неплохой игровой компьютер.

Плата поставляется в небольшой коробке с упоминанием практически всех ее основных и интересных технологий и функций.

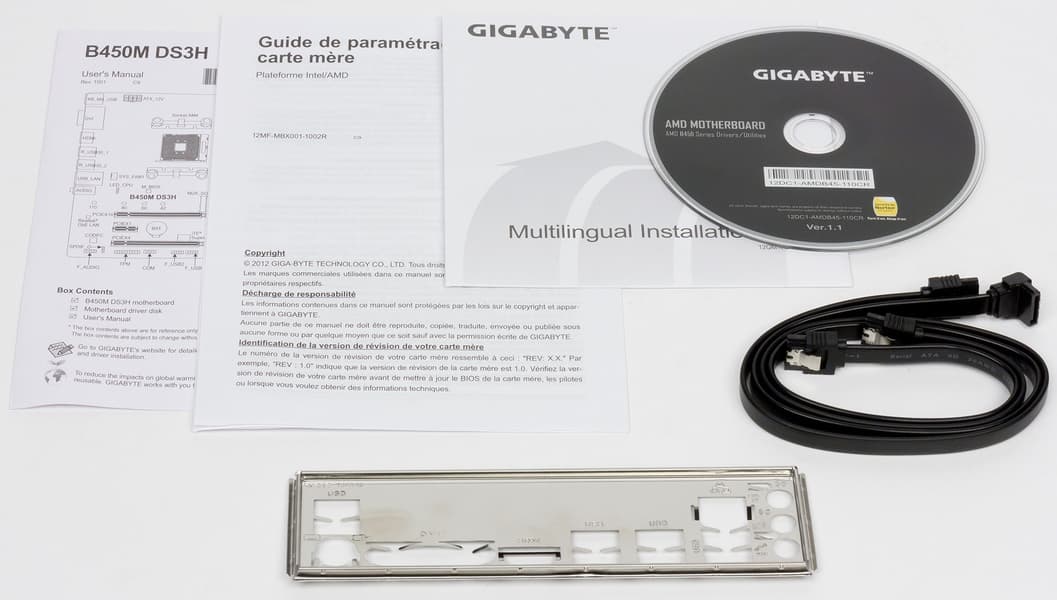

Перед нами очень скромный комплект поставки, содержащий тот минимум, что потребуется сборщику ПК: краткое руководство пользователя, заглушка для задней панели с разъемами, традиционные кабели SATA и диск. Уже много раз я удивлялся тому, с каким упорством производители кладут диски с ПО в коробки с видеокартами и материнскими платами, когда многие современные корпуса уже не имеют отсеков для оптических приводов и на новых ПК эти диски просто не на чем читать. К тому же все равно в 100% случаев версии «софта» на диске уже устаревшие, надо скачивать свежее ПО с сайта производителя. Было бы куда удобнее, если бы в комплект поставки клали USB-флешку, с которой запускался бы диспетчер установки драйверов и утилит, автоматически скачивающий обновленные версии через интернет. Впрочем, чего это я... Если уж материнки стоимостью выше 20 тысяч рублей не комплектуют такими накопителями, то про бюджетные продукты и говорить нечего: китайцы удавятся за каждый цент себестоимости поставки. На самом деле им, быть может, имеет смысл вообще перестать вкладывать в комплект диски, сэкономив немножко денежек, и ограничиться QR-кодом на задней стороне бумажного руководства.

Форм-фактор

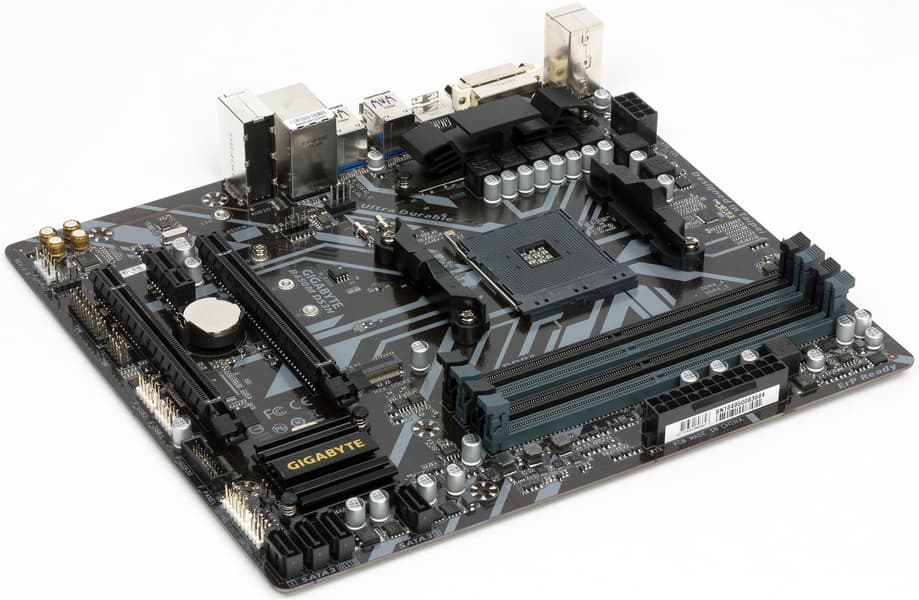

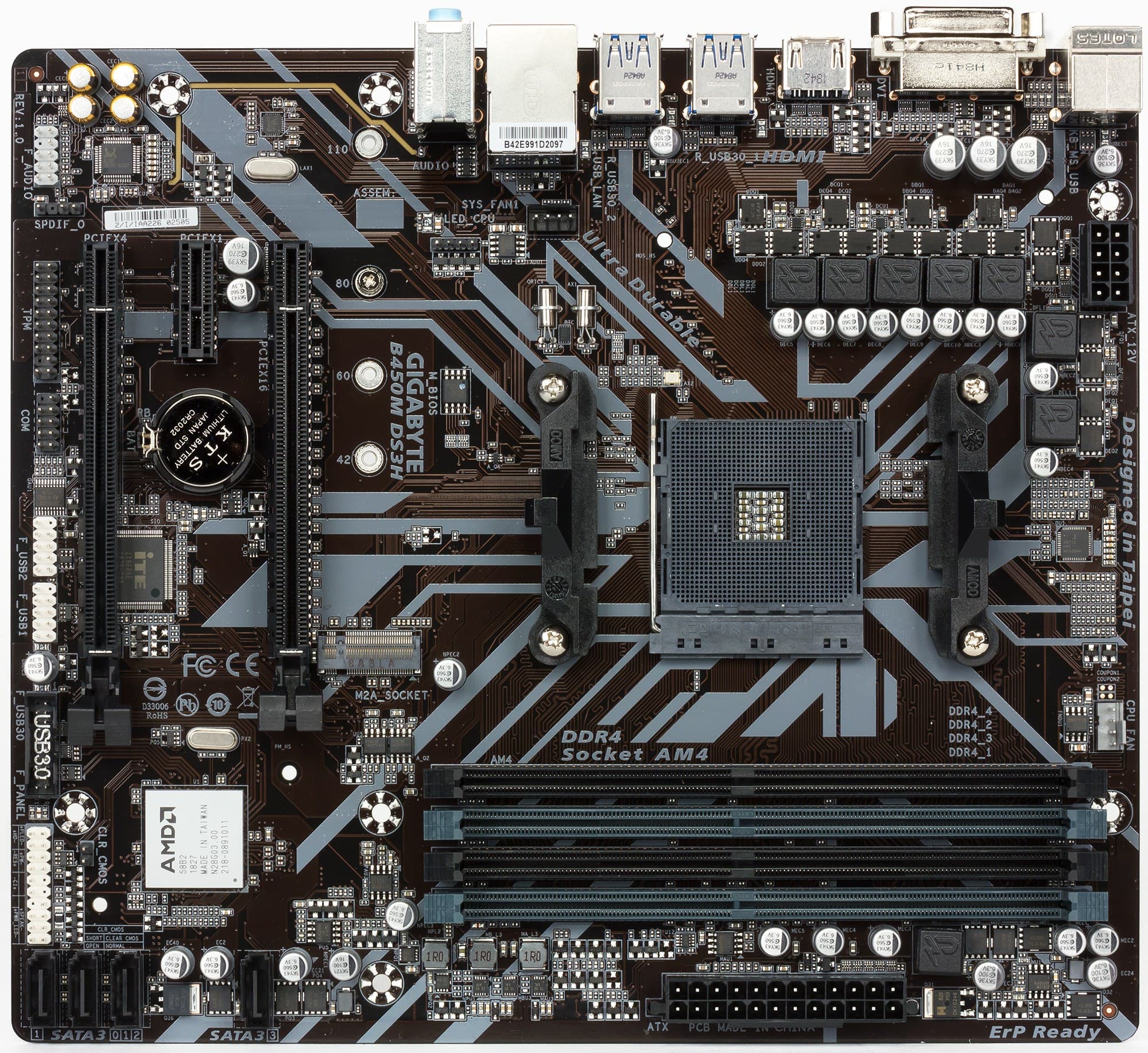

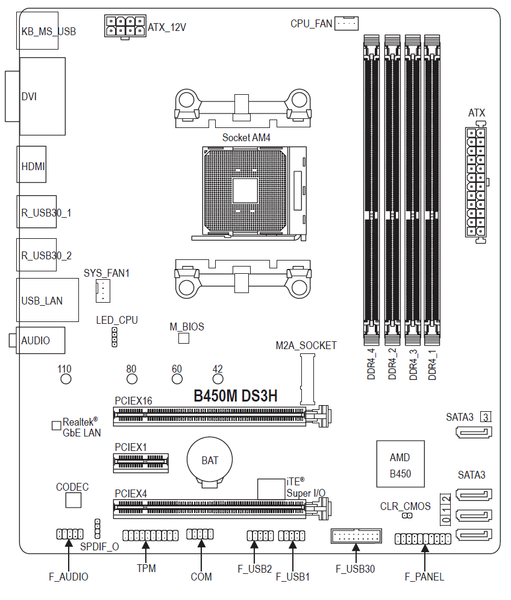

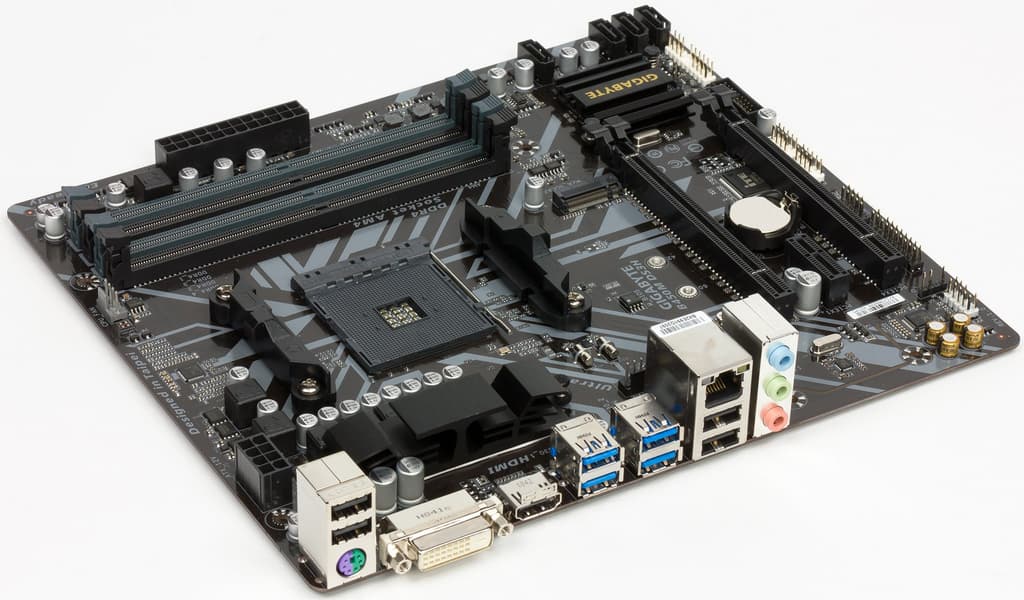

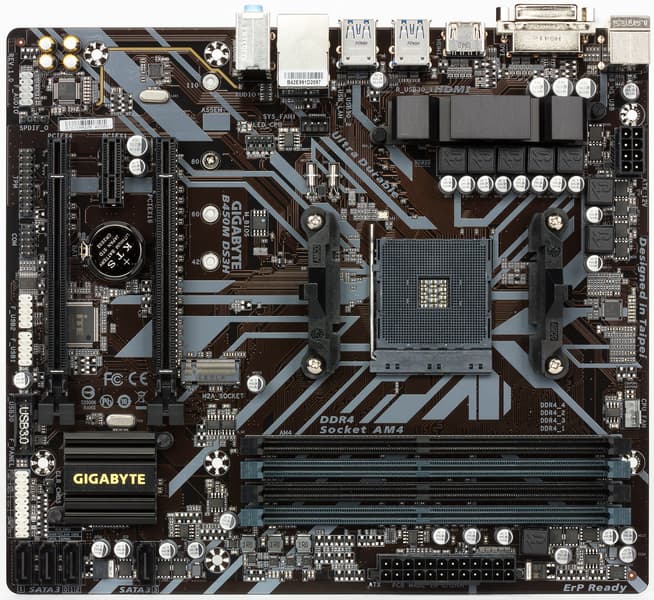

Материнская плата Gigabyte B450M DS3H выполнена в форм-факторе microATX, имеет размеры 250×220 мм и 7 монтажных отверстий для установки в корпус. Дизайн платы оповещает покупателя о том, что сердце — это процессор, а все остальное — ерунда, входящая лишь в его свиту.

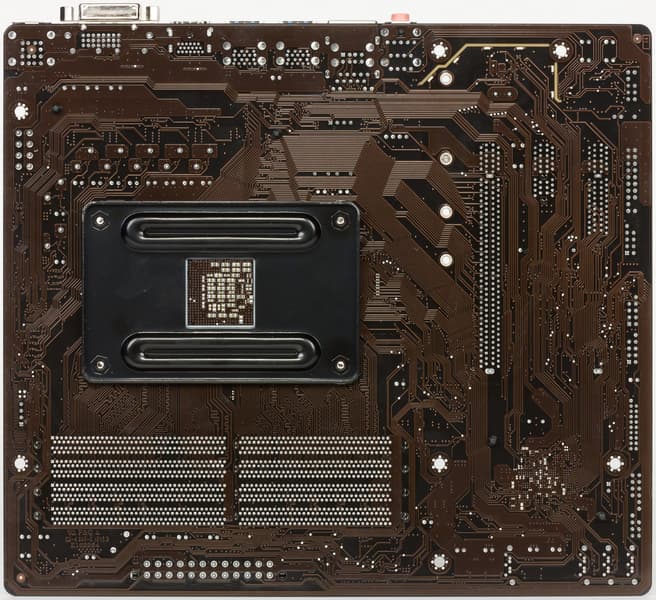

На оборотной стороне практически нет элементов, во всех точках пайки острые концы срезаны, поэтому если взять плату в руки, пораниться невозможно.

Следует отметить недостаток конструктива платы: при монтаже материнки в корпус угол, где расположен 24-контактный разъем питания и слоты DIMM, окажется подвешенным в воздухе, ибо там нет монтажного отверстия. Поэтому перед тем, как вставлять модули памяти или втыкать 24-контактный «хвост» питания, следует подложить или подставить что-нибудь под угол, чтобы материнская плата не прогнулась (и не треснула). Также возможно, что в корпусе на месте того самого угла материнки окажется выпрессованный подъем для крепежа, и плата может касаться его контактами на оборотной стороне — в таком случае лучше прикрепить в месте касания кусочек изоленты или подложить что-нибудь изолирующее под угол.

Технические характеристики

Даже бюджетные материнские платы обязаны иметь таблицу с перечислением ключевых функциональных особенностей.

Поддерживаемые процессоры AMD Ryzen 1-го и 2-го поколений, Athlon GE
Процессорный разъем AM4
Чипсет AMD B450
Память 4 × DDR4, до 64 ГБ, до DDR4-4600
Аудиоподсистема 1 × Realtek ALC887
Сетевые контроллеры 1 × Realtek RTL8111G (1 Гбит/с)
Слоты расширения 2 × PCI Express 3.0 x16 (режимы x16, x16+x4 (CrossFire))
1 × PCI Express 3.0 x1
Разъемы для накопителей 4 × SATA 6 Гбит/с (от чипсета)
1 × M.2 (от чипсета, для устройств формата 2242/2260/2280/22110)
USB-порты 4 × USB 3.0 Type-A на задней панели (от процессора)
2 × USB 3.0: 1 внутренний разъем на 2 порта (от чипсета)
8 × USB 2.0: 4 x Type-A на задней панели + 2 внутренних разъема, каждый на 2 порта (от чипсета)
Разъемы на задней панели 4 × USB 3.0 (Type-A)
4 × USB 2.0 (Type-A)
1 × RJ-45
1 × PS/2
3 аудиоразъема типа миниджек
1 × HDMI 1.4
1 × DVI-D
Прочие внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания EPS12V
1 слот M.2
1 разъем для подключения 2 портов USB 3.0
2 разъема для подключения 4 портов USB 2.0
2 разъема для подключения 4-контактных вентиляторов
1 разъем Serial port
1 разъем для подключения неадресуемой RGB-ленты/подсветки процессора
1 перемычка для сброса CMOS
1 разъем TPM (Trusted Platform Module)
1 разъем для подключения аудиовходов и выходов на корпусе системного блока
1 разъем S/PDIF
Форм-фактор microATX (250×220 мм)
Средняя цена
Розничные предложения

Основная функциональность: чипсет, процессор, память

Стоит еще раз напомнить, что данная плата относится даже не к среднему, а к бюджетному уровню, поэтому нет смысла ожидать от нее большого разнообразия и ассортимента портов, контроллеров и вообще чудес.

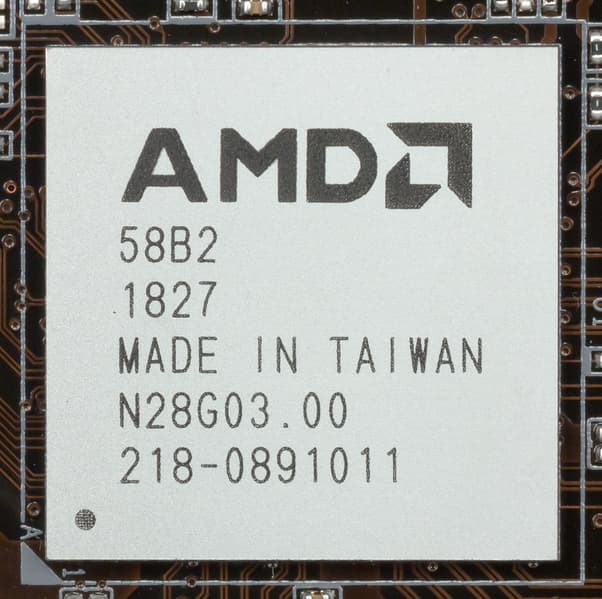

Чипсет AMD B450 поддерживает до 20 портов ввода-вывода, из которых до 6 отводится на PCI-E (2 линии PCI-E 3.0 и 4 линии PCI-E 2.0), всего может быть до 4 портов SATA 6 Гбит/с и суммарно до 10 портов USB 3.1, 3.0 или 2.0 (2 порта USB 3.1 + 8 остальных).

Gigabyte B450M DS3H поддерживает процессоры AMD Ryzen 1-го и 2-го поколений, выполненные под разъем (сокет) AM4. Конечно, имеется и поддержка новых Athlon GE.

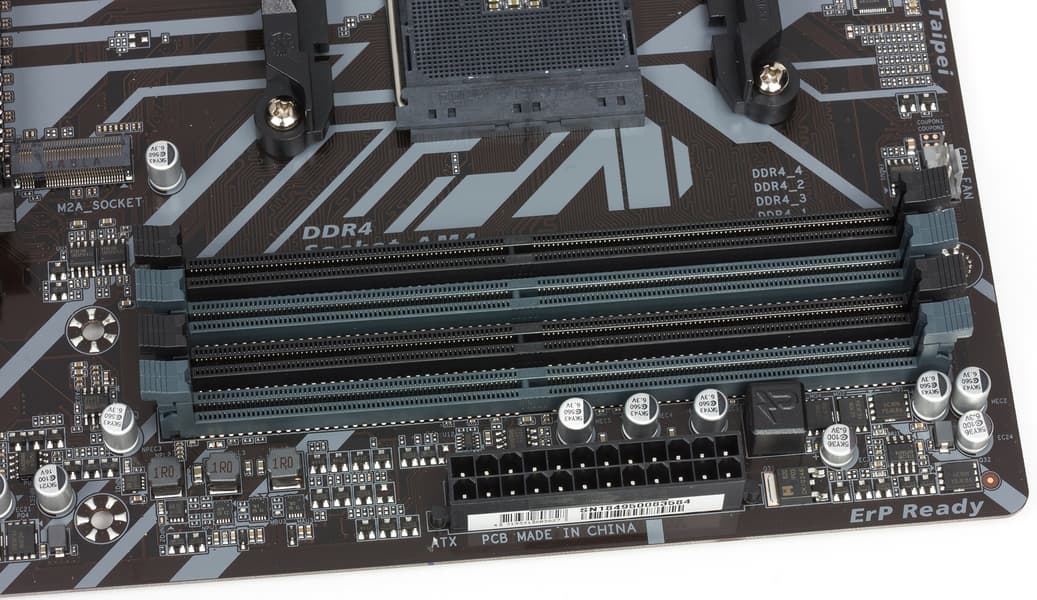

Для установки модулей памяти на плате имеется четыре DIMM-слота, для работы памяти в двухканальном режиме в случае использования всего 2 модулей их следует устанавливать в А1 и B1 или А2 и В2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). По идее, должна быть поддержка и модулей UDIMM на 32 ГБ, однако производитель пока ничего не говорит о такой возможности (впрочем, на момент написания материала стоимость одного такого модуля DIMM превышала суммарную стоимость комплекта из платы и процессора Ryzen 3/5).

Однако мало иметь процессор, память и видеокарту (в случае AMD Ryzen без встроенной графики). Без периферии, через которую платформа «общается» с накопителями, средствами управления и собственно пользователями, вылезает в интернет, компьютер мертв. Поэтому дальше поговорим о периферийном ассортименте.

Периферийная функциональность

Начинаем, как обычно, со слотов PCI-E.

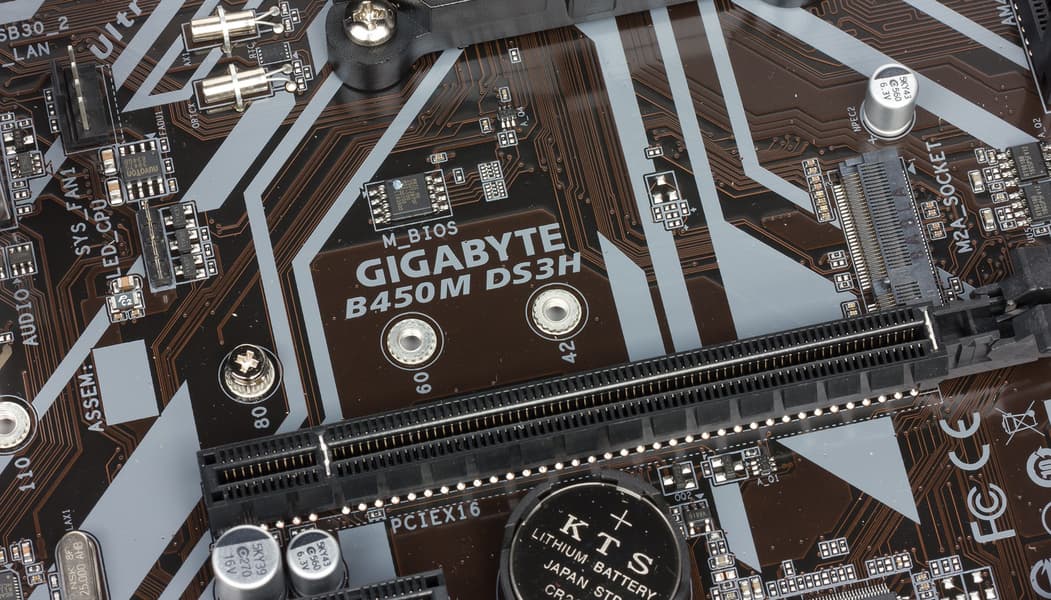

На плате установлены 3 слота: 2 PCI-E x16 и 1 PCI-E x1.

У процессора есть 16 линий PCI-E 3.0, они идут только на первый слот PCI-E x16. Второй «длинный» слот получает х4 от чипсета. Таким образом, полноценный слот для графики здесь только один и 16 линий PCI-E получит только одиночная видеокарта, а «дуэт» из двух видеокарт в режиме CrossFire получит 16+4 линий (Nvidia SLI не поддерживается). Второй слот PCI-E x16 имеет смысл использовать, например, для SSD-накопителей или какой-то специфической периферии.

Слоты PCI-E x16 не имеют металлической обшивки, что вполне ожидаемо для бюджетной материнской платы. Да и вряд ли сюда будут устанавливать тяжелые топовые видеоускорители.

Теперь о накопителях.

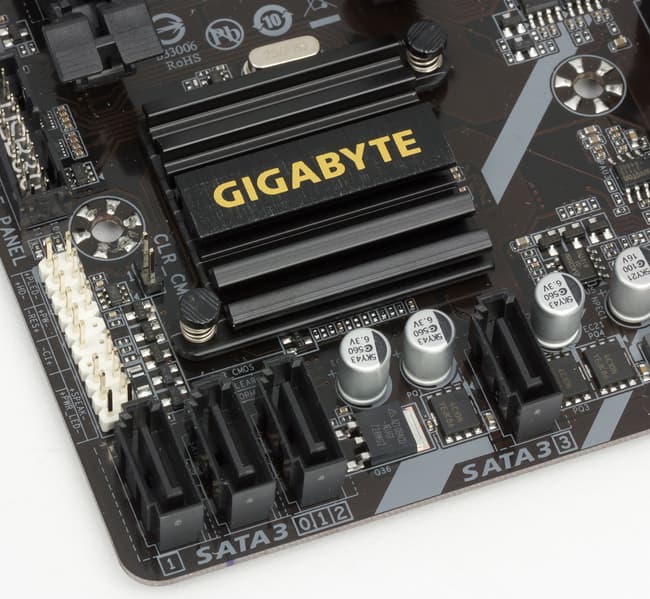

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 1 слот M.2 для накопителей. Все реализовано средствами чипсета B450. Поддерживается создание массивов RAID 0, RAID 1 и RAID 10.

Слот M.2 поддерживает все современные типы накопителей, с интерфейсами PCI-E 3.0 x4/x2 и SATA и с максимальным размером 22110.

Слот M.2 расположен выше слота PCI-E x16, так что установленная видеокарта не мешает работе с M.2-накопителем.

В данном случае HSIO-портов хватает на все, аппаратные ресурсы не разделяются, вообще это плюс материнских плат среднего и бюджетного уровня.

Теперь рассмотрим не менее важные сегодня USB-порты.

Чипсет B450 способен реализовать до 10 портов USB всех типов, но при этом не больше 2 USB 3.1. Кроме того, контроллер USB 3.1 на 4 порта есть в процессоре.

А что у нас? 4 порта USB 3.1 Gen1 (USB 3.0) с обычными разъемами Type-A (синего цвета) на задней панели реализованы через процессор.

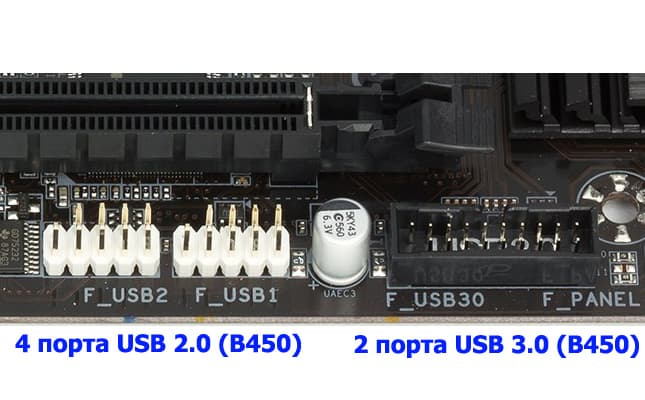

Также есть внутренний разъем, от которого можно получить еще 2 порта USB 3.1 Gen1 (USB 3.0), реализованный через B450. И еще за счет чипсета реализованы 4 внутренних порта USB 2.0 (два разъема) и 4 порта USB 2.0 на задней панели. Таким образом, все ресурсы чипсета и процессора в плане USB-портов тут задействованы, однако плата не имеет ни одного порта USB 3.1, что видится чисто маркетинговым ограничением.

На задней панели платы нашлось место и для порта PS/2. Этот анахронизм может оказаться полезен, когда операционная система при установке не может использовать USB-устройства, и воткнутые в USB мышь и клавиатура оказываются недоступны. (Например, именно это случится, если вы попытаетесь поставить Windows 7 без дополнительных драйверов на компьютер на базе Gigabyte B450M DS3H.) А вот PS/2-периферия работает всегда, если, конечно, она есть у вас под рукой. Также на задней панели имеются видеовыходы HDMI 1.4 и DVI-D для работы видеоядра, встроенного в AMD Ryzen 2-го поколения с графикой Vega.

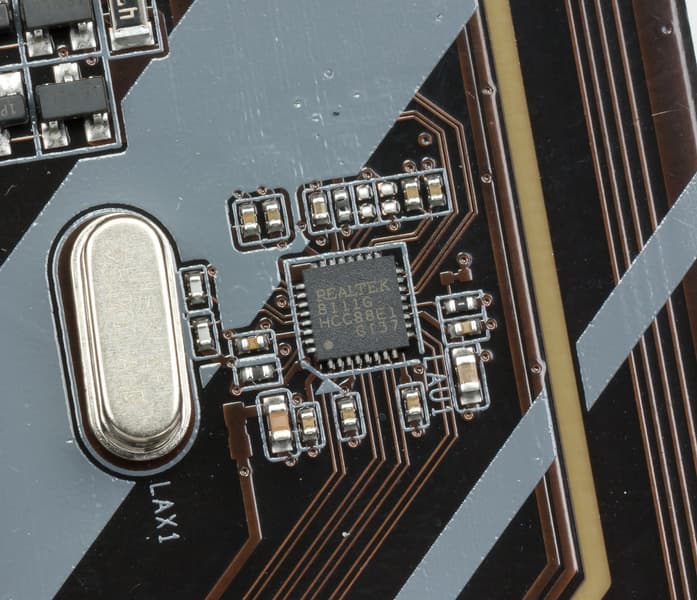

Что касается сетевой поддержки, то на плате распаян сетевой контроллер Realtek 8111G, его разъем RJ-45 тоже имеется на задней панели. Контроллер подключен к чипсету одной линией PCI-E.

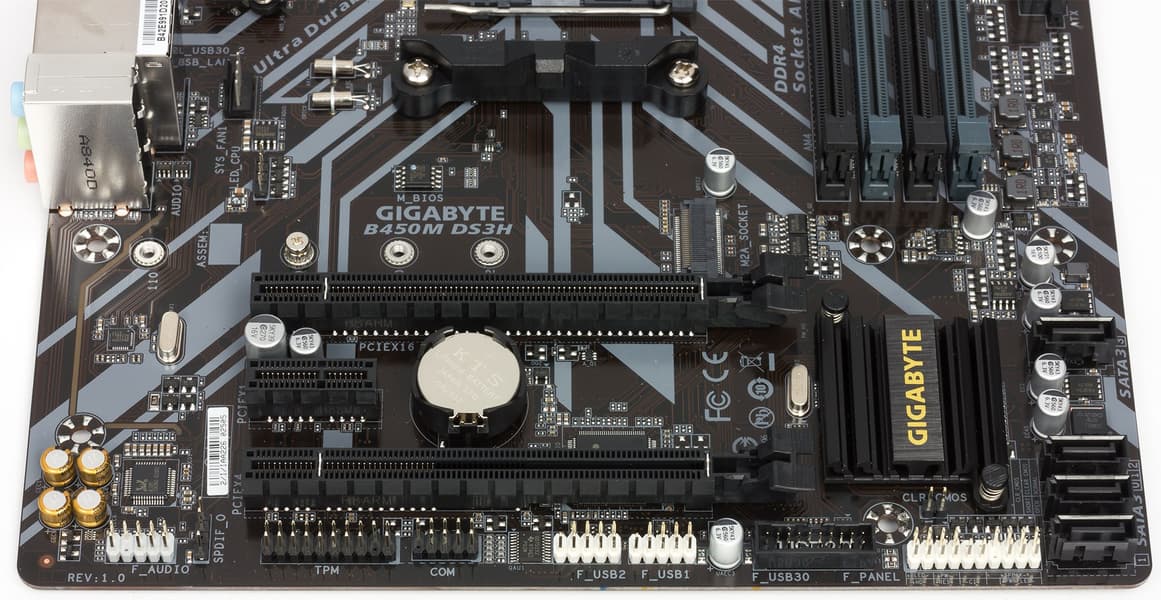

Продолжаем «гулять по периферии». Среди прочего здесь имеется разъем TPM для подключения систем обеспечения безопасности.

Также есть перемычка, предназначенная для сбрасывания настроек CMOS в BIOS (на случай, если система с заданными вами настройками не способна загрузиться).

Еще стоит упомянуть, что даже на такой бюджетной плате имеется разъем для подключения светодиодной ленты 12 В 3 А (до 36 Вт). Это святое.

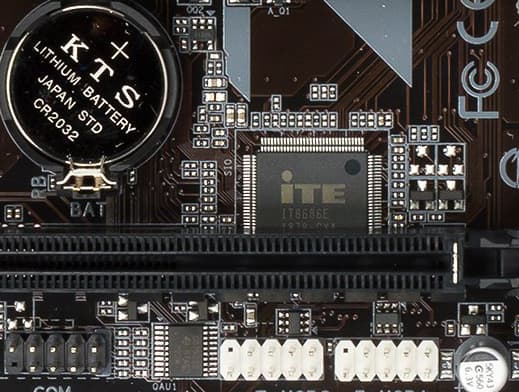

Напоследок — про разъемы для подключения вентиляторов, их на плате всего 2 штуки. CPU Fan предназначен для кулера процессора, а Case Fan — для подключения любого другого вентилятора в корпусе. Мониторинг этих разъемов, а также работу порта PS/2 обеспечивает I/O-контроллер ITE, расположенный около одного из слотов PCI-E x16.

Аудиоподсистема

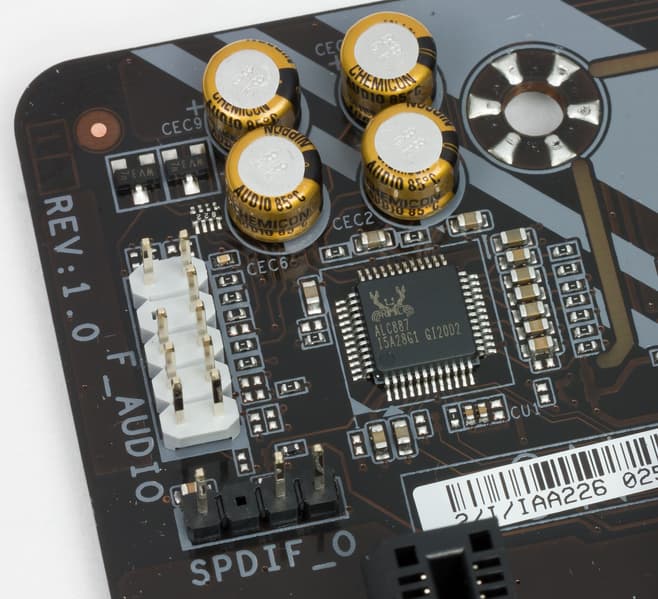

В отличие от дорогих материнских плат, звуком в данном случае заведует не Realtek ALC1220, а Realtek ALC887. Впрочем, для пользователя разница между этими решениями минимальна. Аудиокодек обеспечивает вывод звука по схемам до 5.1.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Визуально он отделен полосой, имеющей светодиодную подсветку (собственно, это единственный светящийся элемент на плате).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

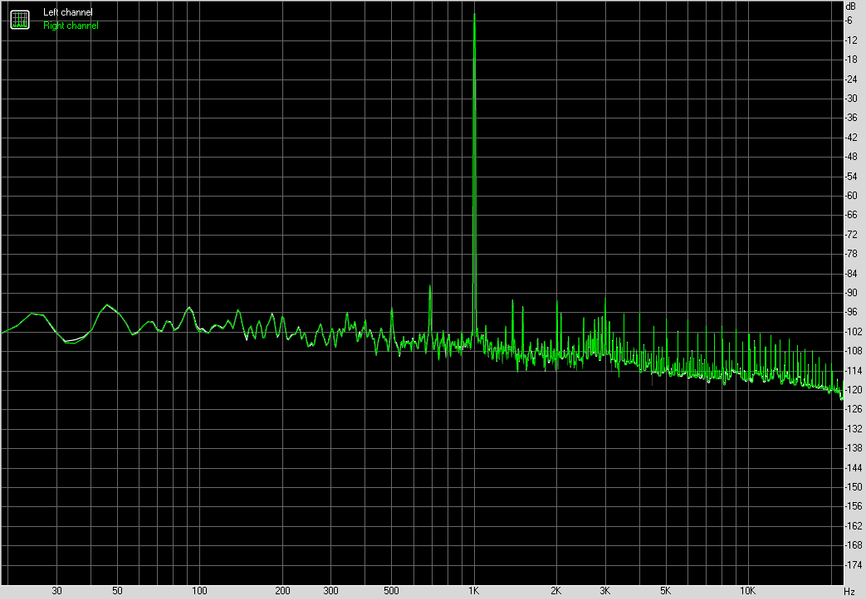

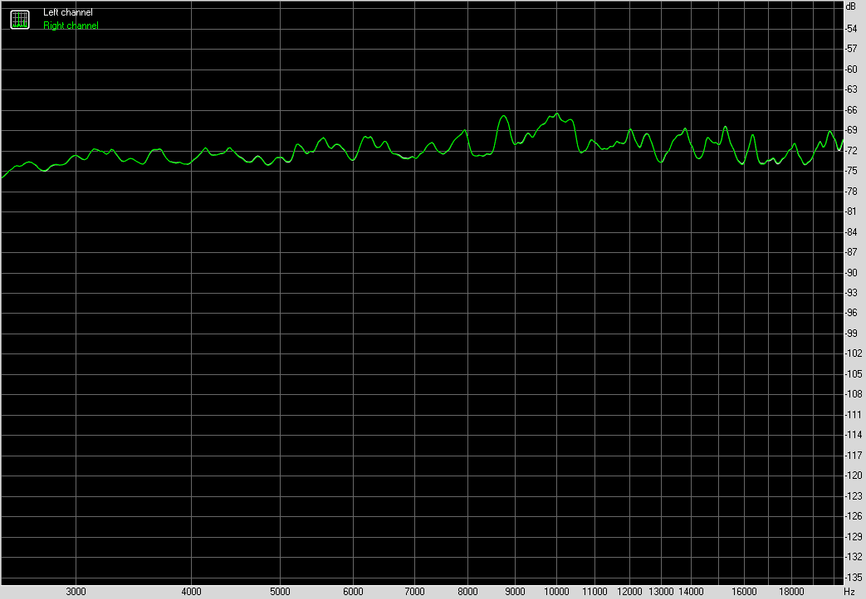

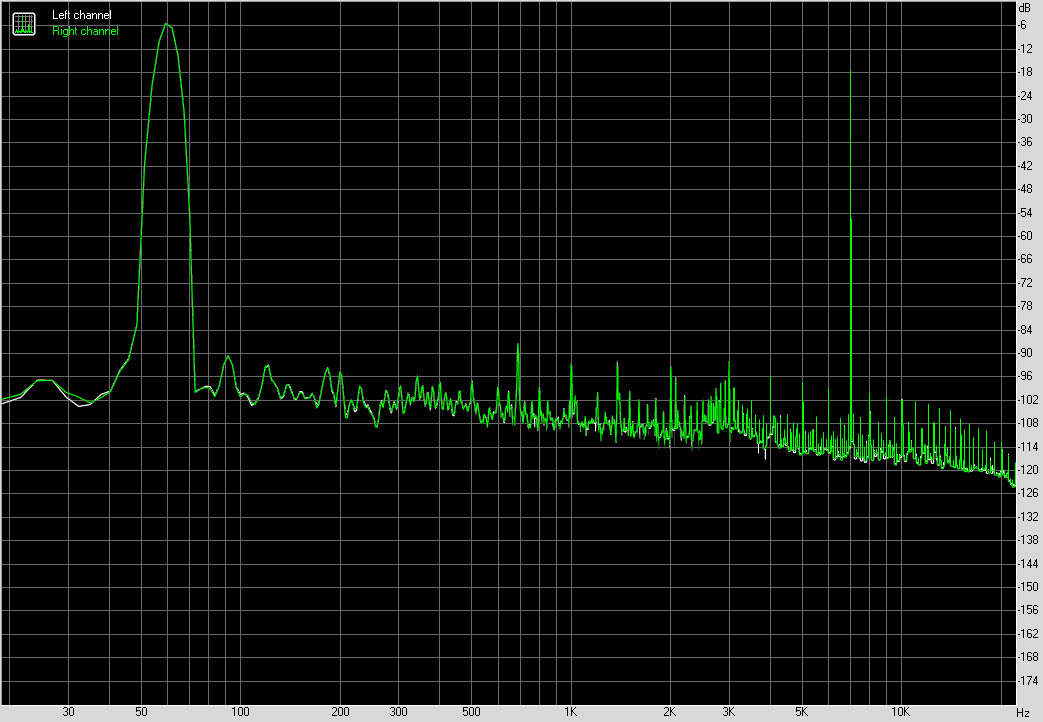

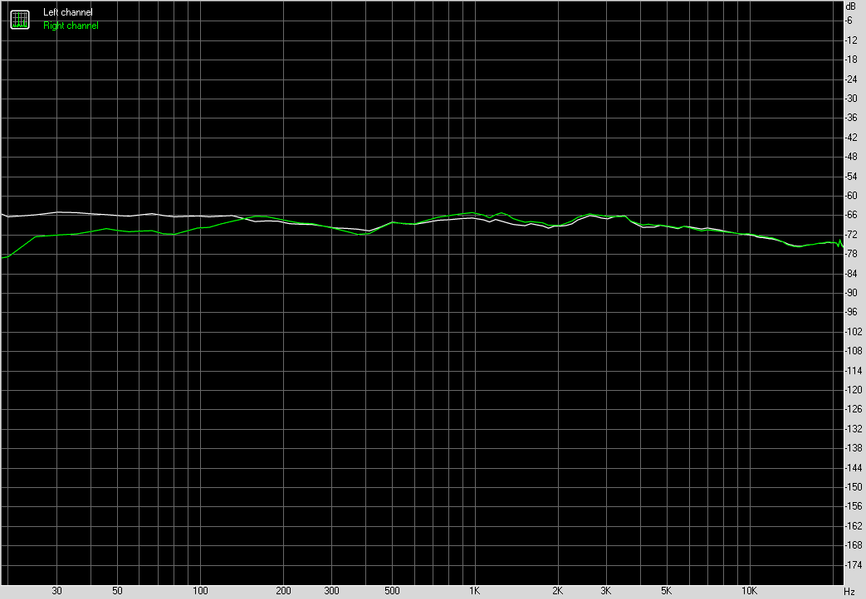

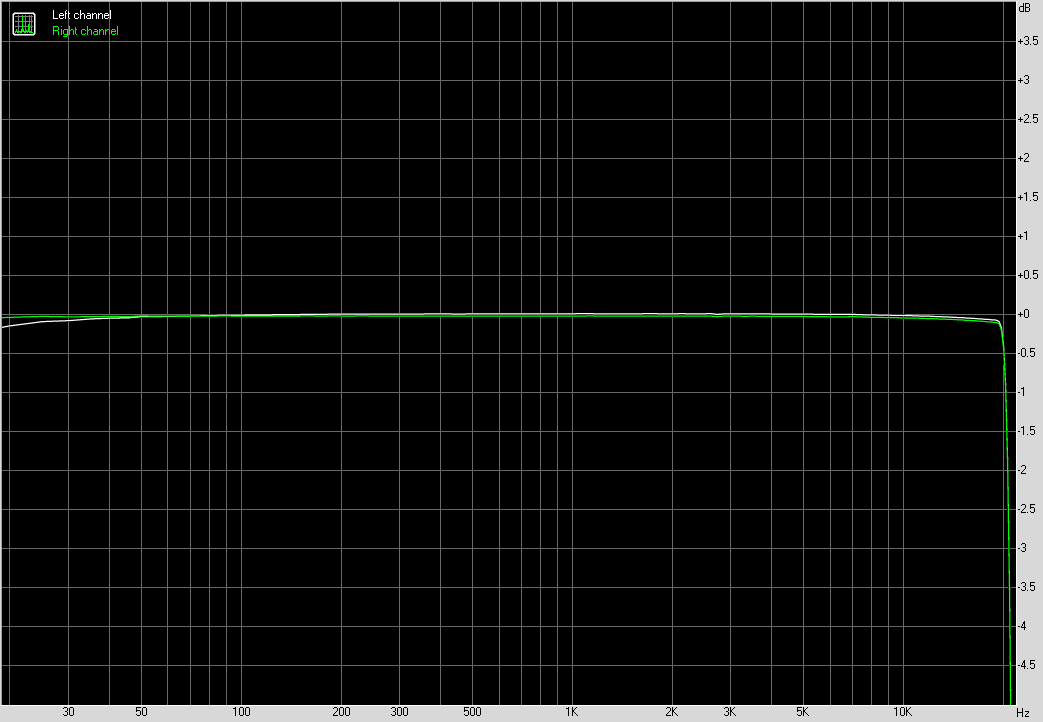

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX здесь один 8-контактный EPS12V.

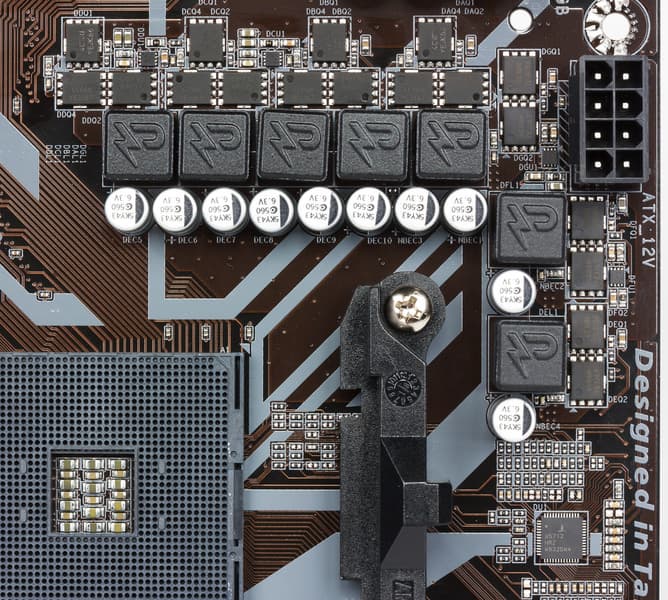

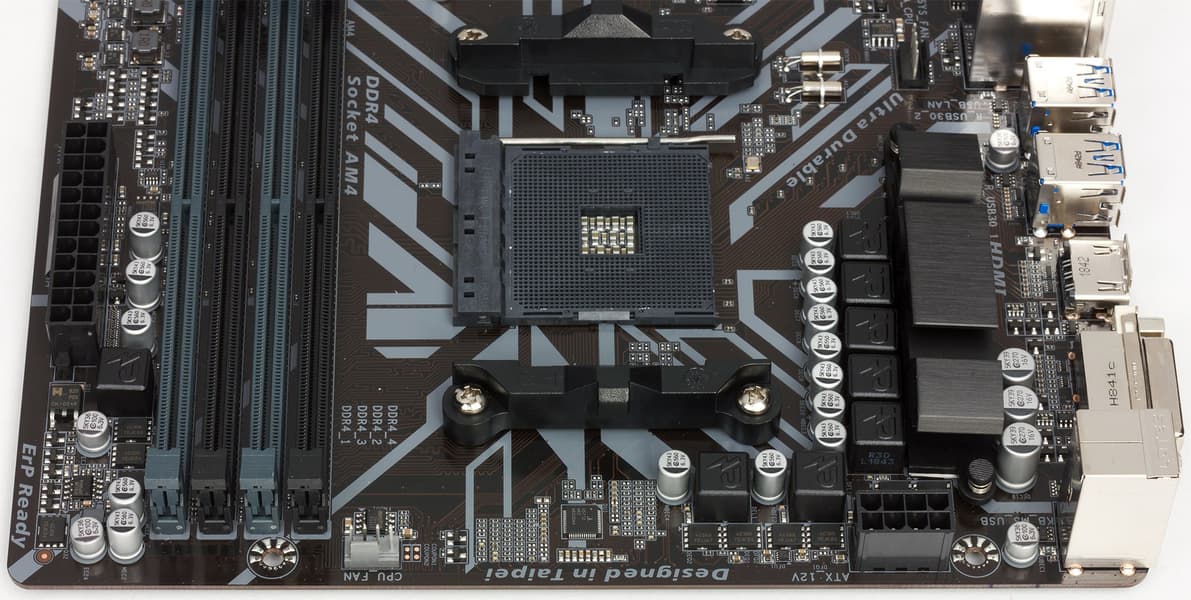

Система питания процессора организована по схеме 4 (ядра) + 3 (блоки ввода-вывода) фазы. Управляет схемой ШИМ-контроллер Intersil ISL95712.

В каждом канале используются MOSFET-транзисторы NTMFS4C06N и NTMFS4C10N компании On Semiconductor.

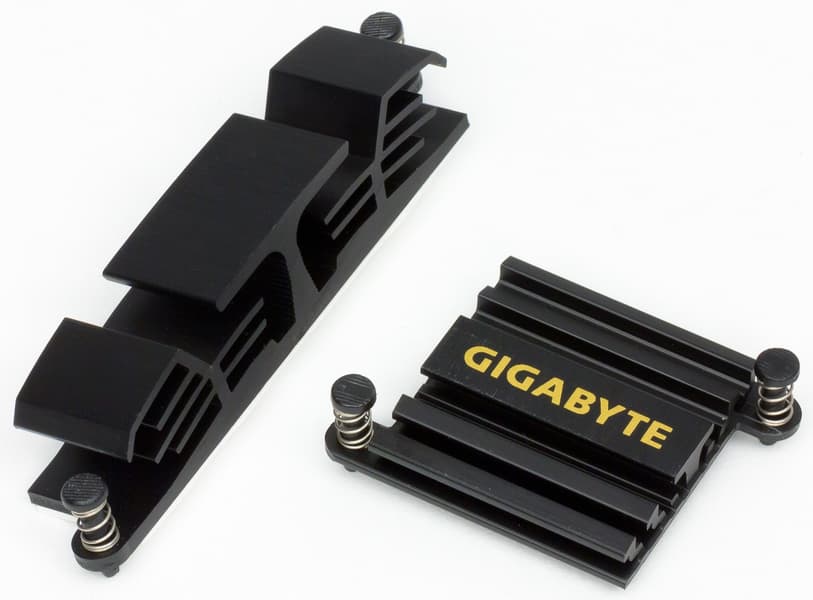

Все нагревающиеся элементы платы охлаждаются только радиаторами, вентиляторов нет.

Чипсет имеет маленький почти квадратный радиатор. Для охлаждения B450 этого вполне достаточно.

Силовые элементы преобразователя питания имеют свой радиатор.

Подсветка

Начальный ролик в статье позволяет составить представление о системе подсветки. Вообще, следует отметить, что моддинг — это нормально, это красиво и стильно, если все подобрано со вкусом. У данной платы имеется только подсветка полоски по периметру аудиотракта, она управляется фирменной утилитой Gigabyte (о ней позже).

Кроме этого поддерживается подключение светодиодных лент к RGB-разъему.

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя. Основная программа — так сказать, менеджер всего «софта» — это App Center. Ее и следует установить первой.

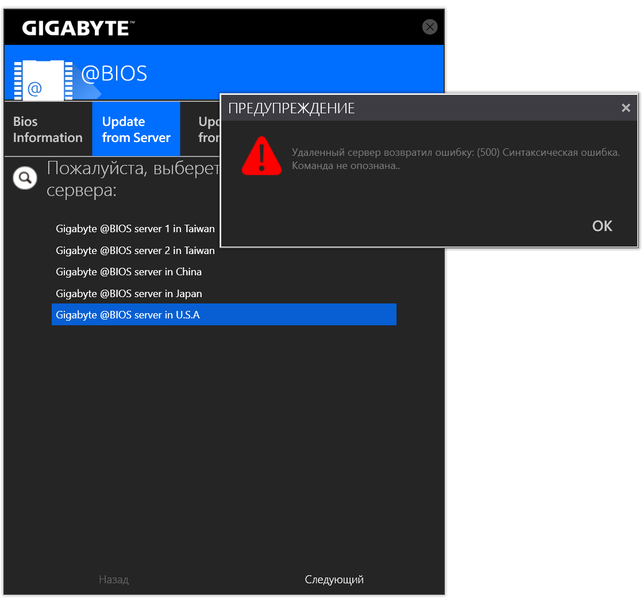

С помощью @BIOS можно обновить прошивку BIOS материнской платы. В нашем случае программа не смогла скачать новую версию прошивки из интернета (при соединении со всеми указанными FTP-серверами возникала ошибка).

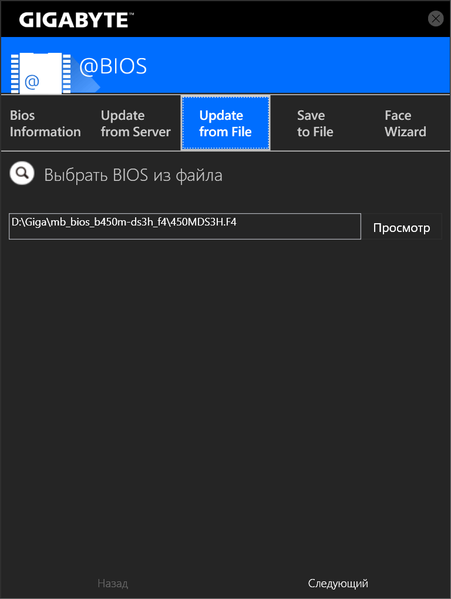

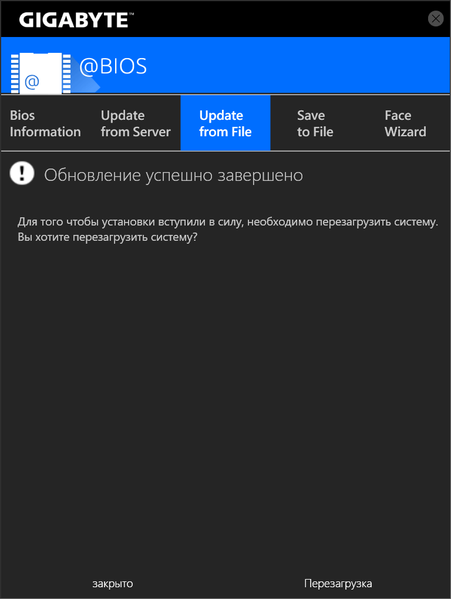

Пришлось скачать последнюю прошивку с сайта Gigabyte вручную и установить ее с помощью этой же утилиты @BIOS.

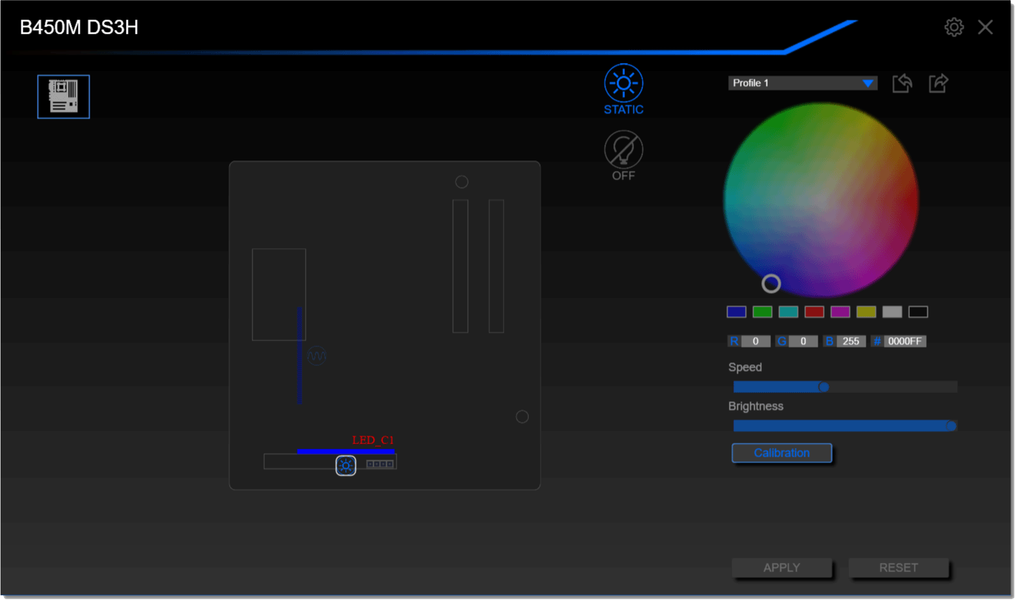

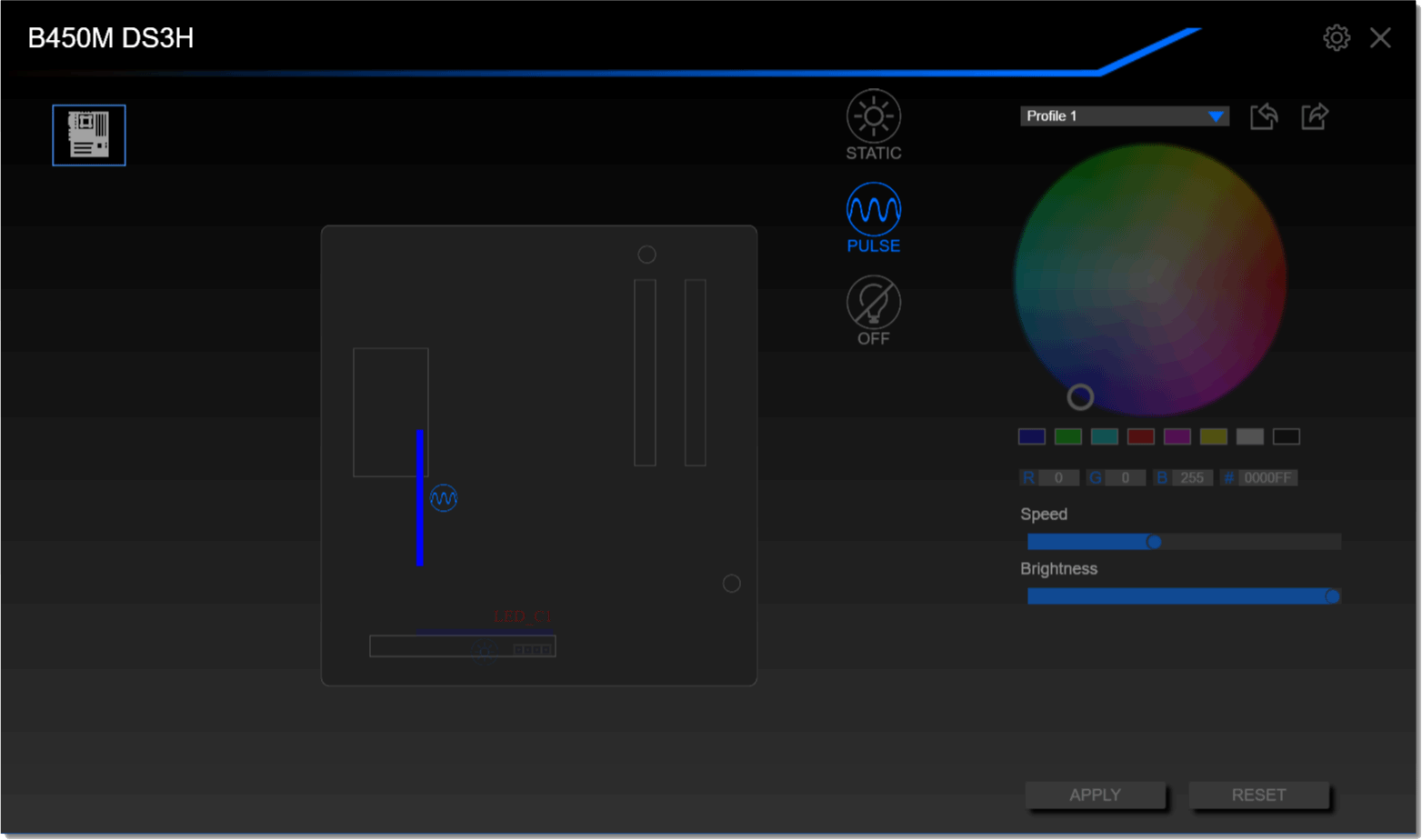

Далее идет программа, управляющая подсветкой: RGB Fusion.

Утилита задает режимы работы световой полосы у аудиотракта и устройств (лент, вентиляторов и др), подключенных к выделенному разъему, по отдельности. Встроенная в плату световая полоса имеет очень простые одноцветные светодиоды, и режимов работы всего три: ровное свечение, пульсация или выключение. Для RGB-устройств, подключенных к разъему на плате, режимов предусмотрено больше.

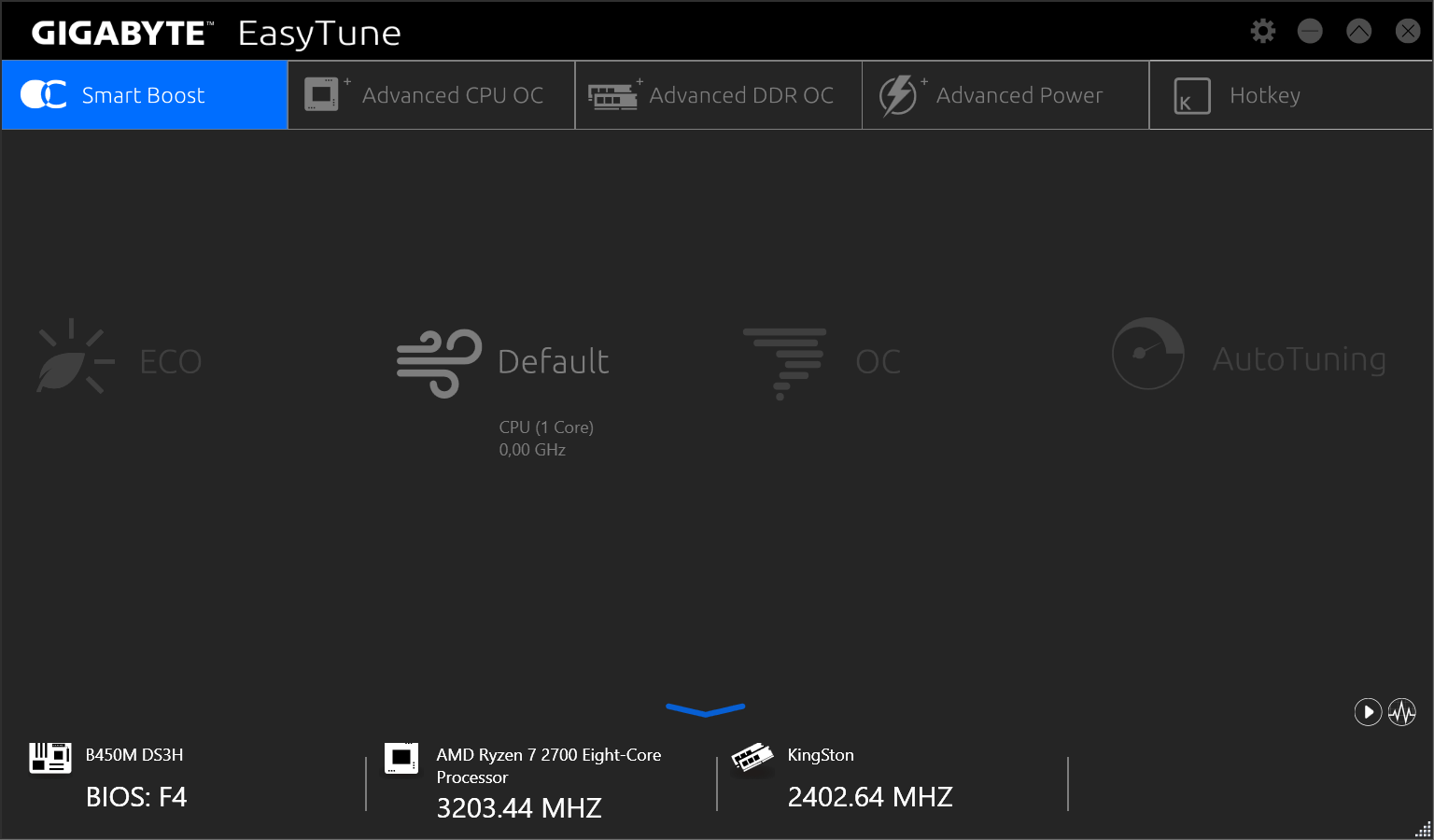

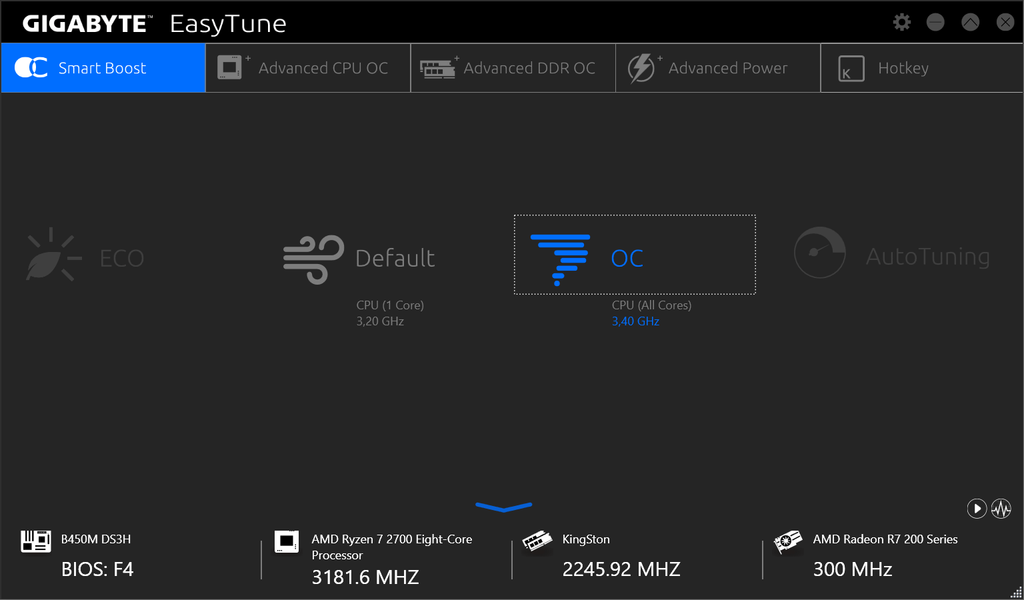

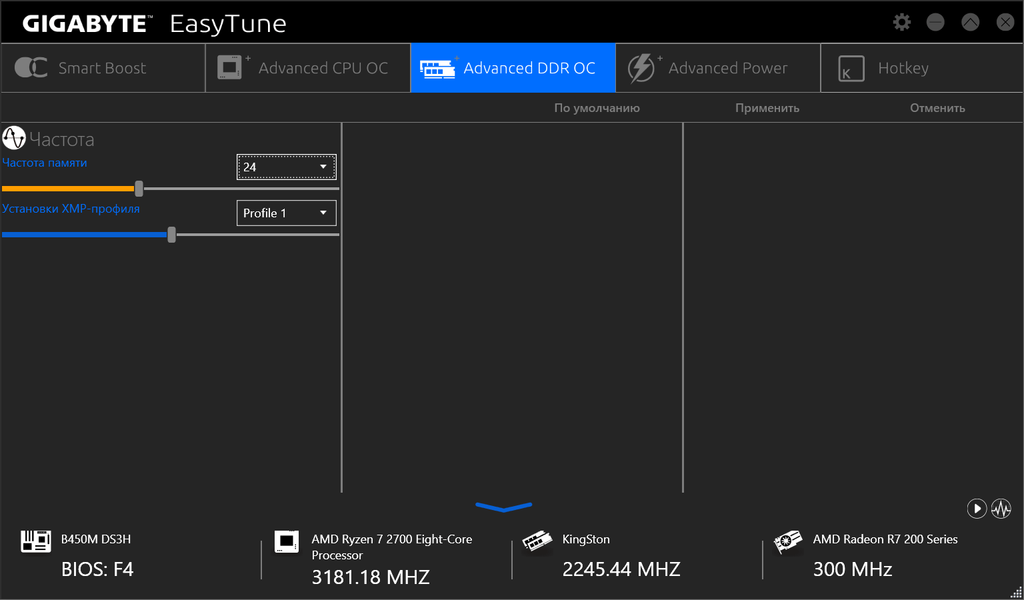

Далее — программа EasyTune для тех, кто хочет менять режим работы материнской платы, процессора, памяти.

Утилита позволяет осуществлять разгон (поднятие частот, напряжений и пр.) прямо из Windows, не погружаясь в программу настройки BIOS материнской платы. Учитывая бюджетность данной платы и отсутствие нацеленности на разгон, предустановленных вариантов очень мало.

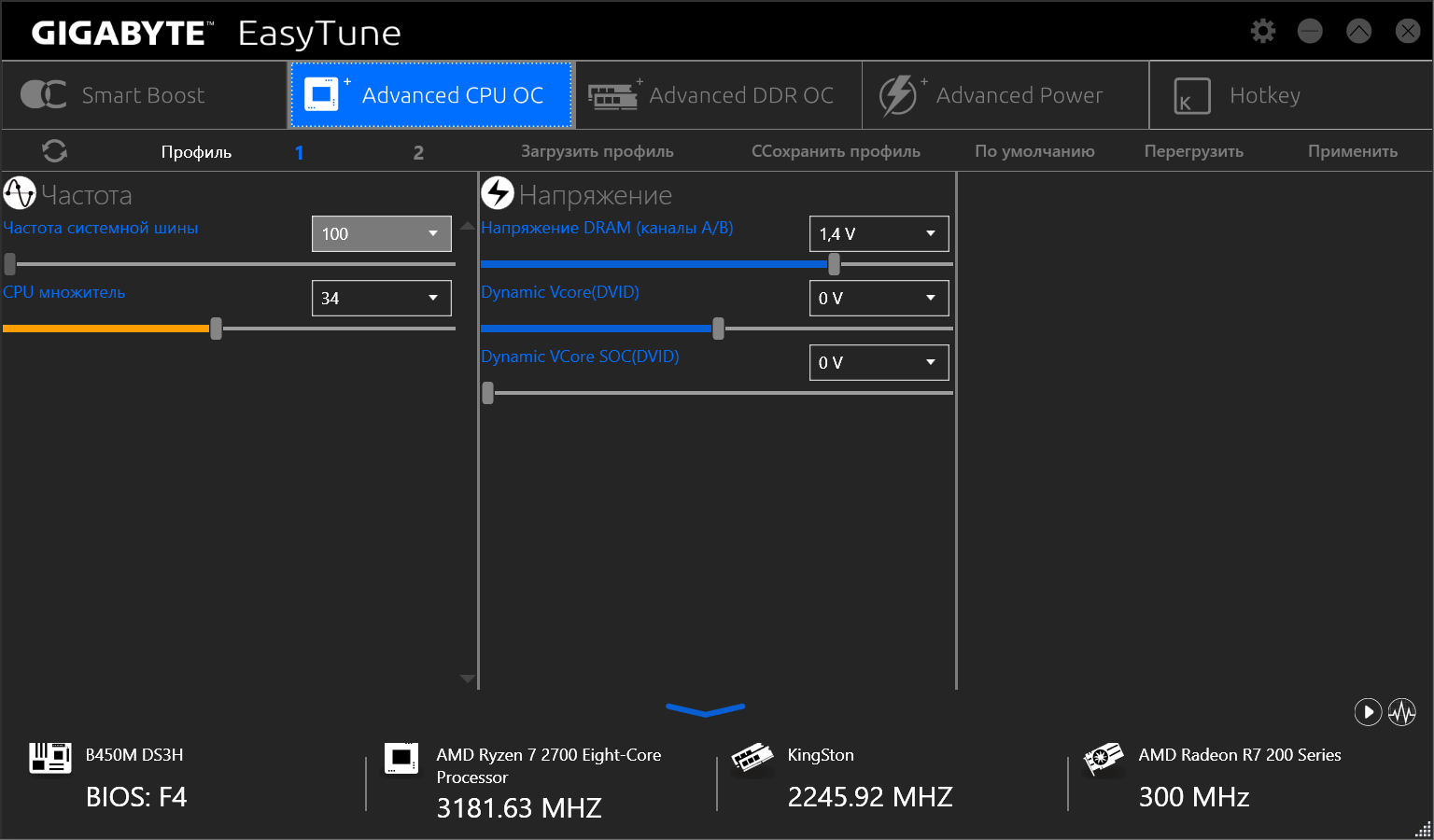

Безусловно, имеется возможность поднятия частот и напряжений вручную
Однако вариантов/шагов по выставлению частот и напряжений очень мало

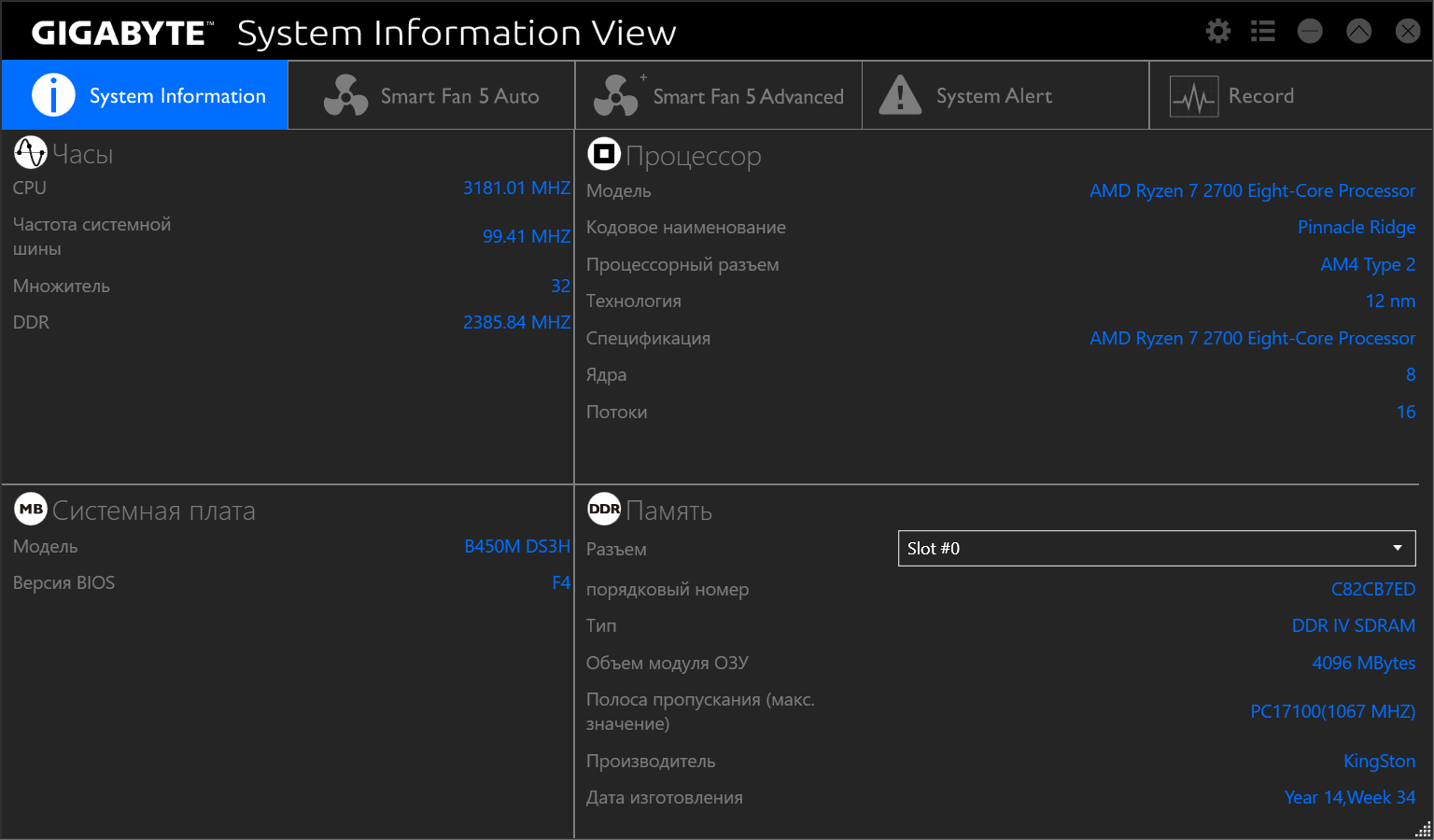

Следующая программа SIV не только выдает сводную информацию о конфигурации аппаратной составляющей ПК,

но и позволяет настроить работу подключенных к материнской плате вентиляторов. Можно перебрать готовые варианты режимов работы СО:

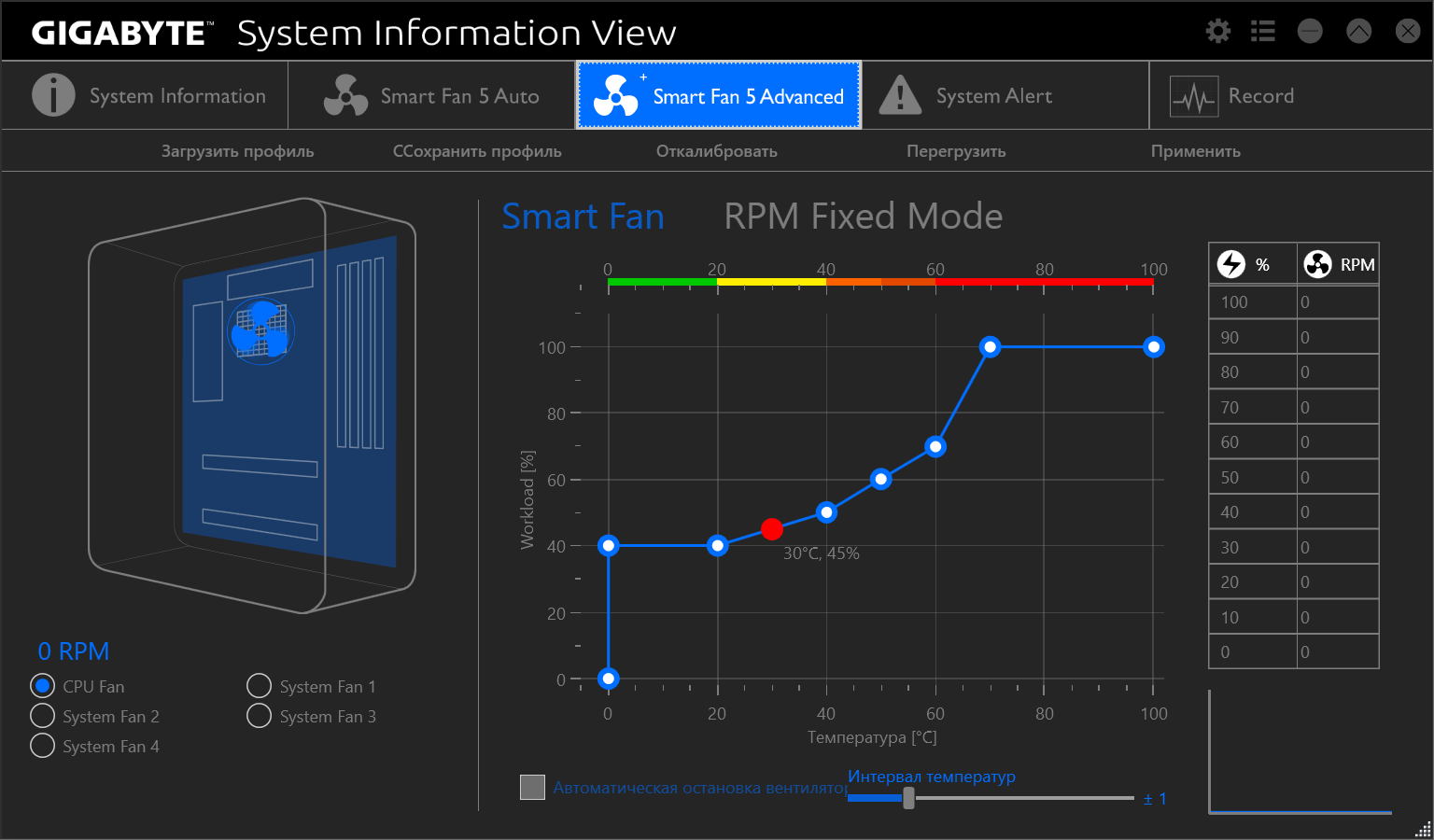

Также можно осуществить тонкую настройку работы каждого из двух вентиляторов вручную.

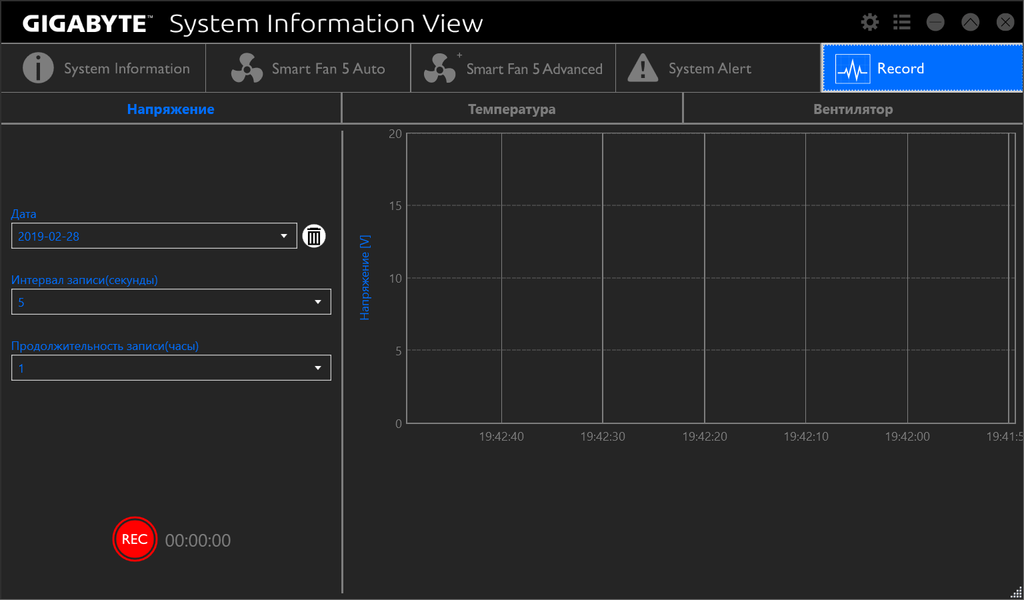

Осуществляется мониторинг состояния платы и запись показаний в лог

Последняя программа, AuoGreen, настраивает режимы работы ПК так, чтобы он уходил в «сон» или выключался по расписанию — в общем, помогает экономить электроэнергию.

Учитывая позиционирование данной материнки, разгоном я не занимался, лишь попробовал предустановленный режим, однако с ним разгон крайне небольшой.

Настройки BIOS

Стоит напомнить, что все современные «матери» имеют не устаревшие BIOS, а UEFI (Unified Extensible Firmware Interface), которые сильно расширили возможности предварительной настройки. По сути, это операционные системы (с приставкой микро-). Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

Начальная картинка режима Easy Mode; справа — информация о том, что режимы разгона не поддерживаются

Easy Mode предназначен для пользователей, ничего не понимающих в тонкостях настройки работы процессора, памяти и пр. Здесь можно выбрать язык интерфейса, поменять дату, время, настроить работу запитанных через материнскую плату вентиляторов/кулеров, выбрать загрузочный диск, выполнить проверку наличия новой версии BIOS.

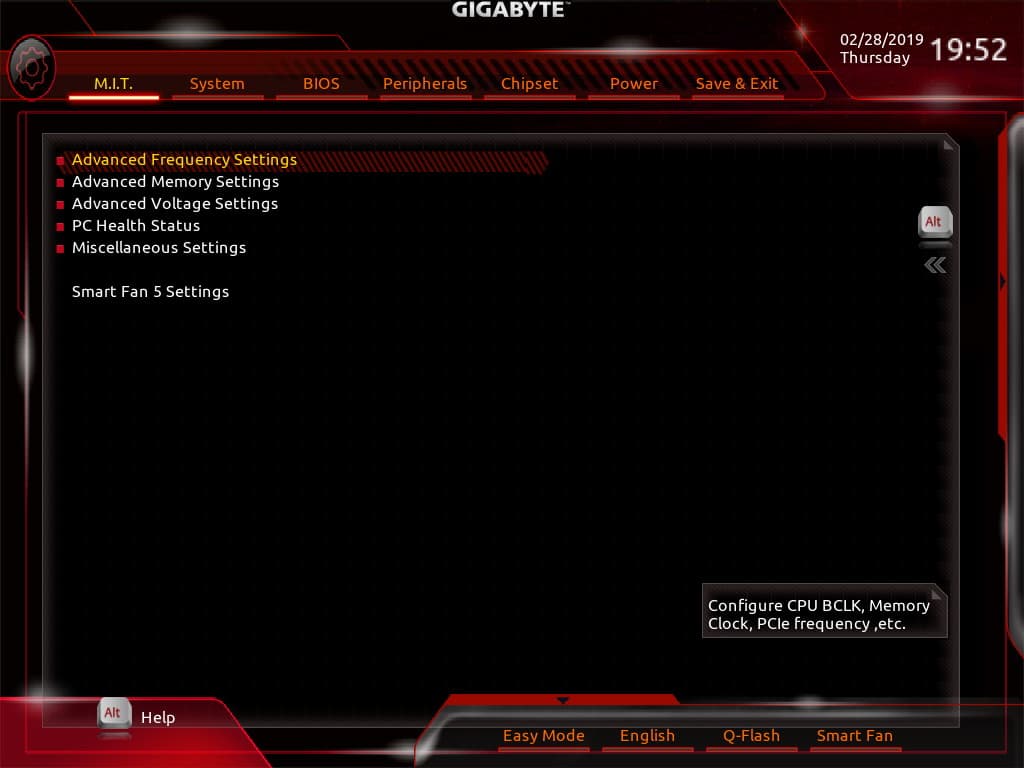

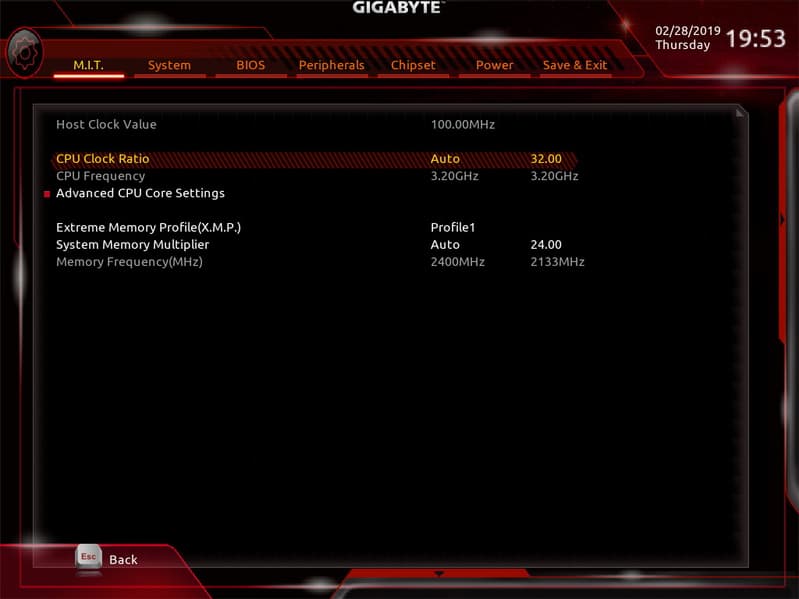

Для продвинутых пользователей есть расширенный режим.

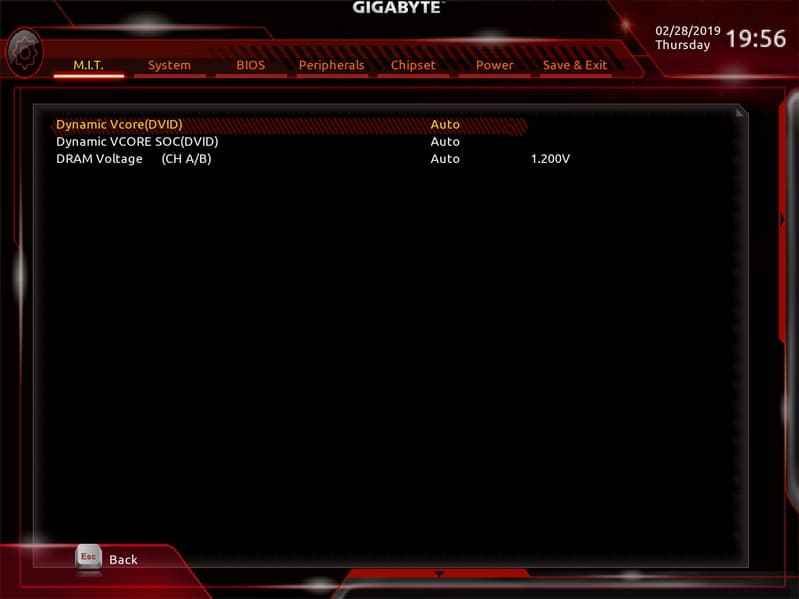

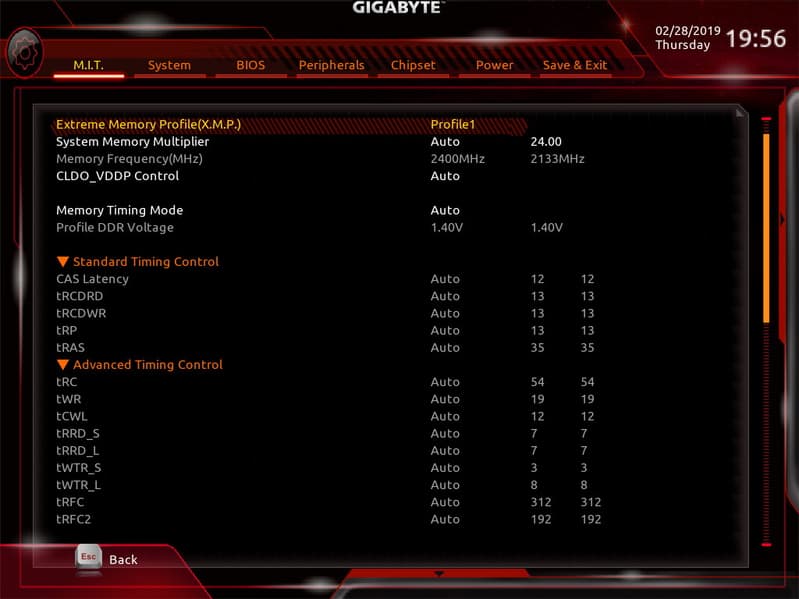

Разумеется, разгон сейчас возможен на любых материнских платах. Вопрос лишь в том, насколько тонкие и полноценные возможности предлагаются для этого.

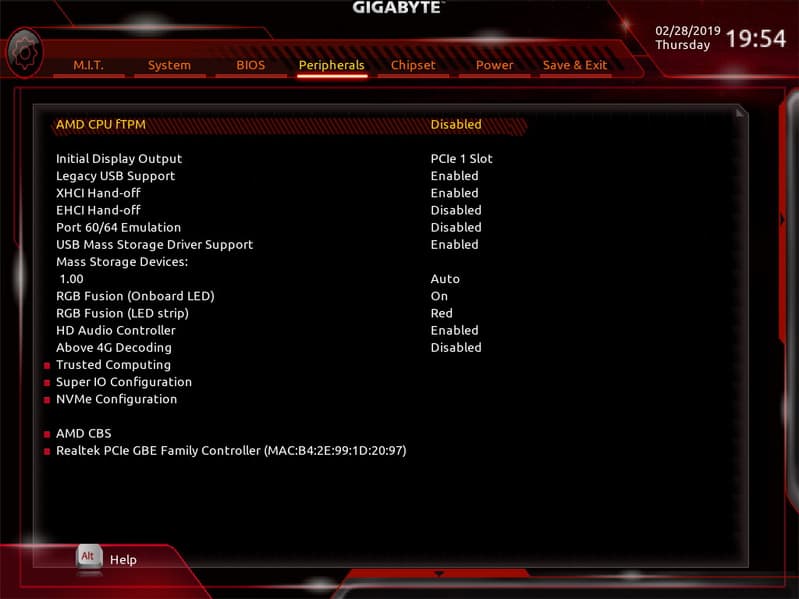

Настройка периферийного оборудования очень проста, поскольку контроллеров периферии здесь раз, два и обчелся :)

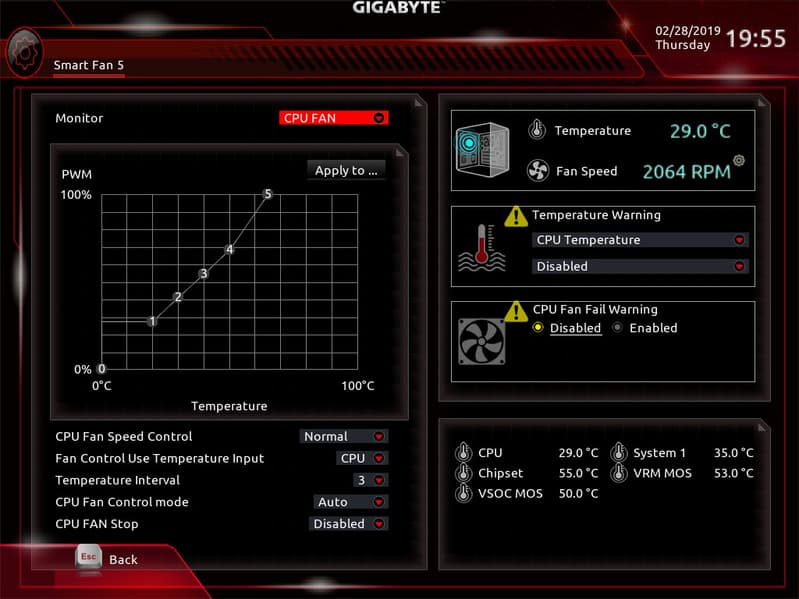

Очень полезен раздел настройки работы подключенных к материнской плате вентиляторов. Это аналог того, что предлагает программа SIV (см. выше).

Раздел утилит позволяет запустить обслуживающие UEFI и материнку в целом программы: обновить прошивку, выполнить ее резервное копирование (на флеш-накопитель, например), настроить параметры безопасности и пр.

Программа настройки подсветки имеет сходство со своей «сестрой» под Windows — программой RGB Fusion.

Выводы

Плата Gigabyte B450M DS3H получилась добротной, приятной и полностью адекватной своей цене. Да, возможности по сравнению с топовыми платами сильно урезаны: меньше портов и слотов, некоторых нет вообще, мало разъемов питания для вентиляторов, настройки для разгона очень скромные, система охлаждения VRM простенькая, схема питания процессора упрощенная, и т. д.). С другой стороны, все логично, так как дополнительные возможности принесены в жертву цене. Стоит отметить относительно невысокий нагрев области VRM и чипсета при обычной работе (без разгона): в пределах 45—55 градусов. Подсветка хоть и мизерная, но все же заметная, плюс есть возможность установки дополнительного моддингового элемента. Также к плюсам платы можно отнести возможность свободно установить накопитель в слот М.2 при установленной видеокарте. Свободное пространство вокруг процессорного сокета позволит смонтировать систему охлаждения любой сложности и конфигурации. Несмотря на бюджетность, у платы хорошая поддержка со стороны фирменного программного обеспечения.

Как известно, процессоры AMD Ryzen среднего и низшего ценового диапазона позволяют относительно недорого собрать хороший домашний ПК с приличными возможностями и для игр (встроенное видеоядро процессора или дискретная видеокарта), и для всего остального. И для таких случаев рассмотренная материнская плата хорошо подойдет, к тому же системный блок может быть очень компактным, рассчитанным на платы форм-фактора microATX. Из минусов — «провисающий» угол платы, на что надо обращать внимание при установке модулей памяти и подключении разъема питания. Для вывода картинки в случае использования процессоров AMD Ryzen со встроенной графикой Vega кому-то может не хватать разъема DisplayPort на задней панели. Наконец, обидно не увидеть у платы ни одного порта USB 3.1, хотя для этого даже не требовалось распаивать дополнительные контроллеры. Впрочем, на практике домашний пользователь это ограничение пока не ощутит.

Благодарим компанию Ф-Центр
за предоставленную на тестирование материнскую плату

Для тестового стенда:
блок питания Thermaltake RGB 750W и корпус Thermaltake Versa J24 предоставлены компанией Thermaltake

22 марта 2019 Г.
