Обзор процессорного кулера Deepcool Gammaxx GT с RGB-подсветкой

Паспортные характеристики, комплект поставки и цена

Название модели Gammaxx GT
Код модели DP-MCH4-GMX-RGB-GT; EAN: 6933412726098
Тип системы охлаждения для процессора воздушная башенного типа с активным обдувом с вынесенным на тепловых трубках радиатором
Совместимость мат. платы с процессорными разъемами:
Intel: LGA20XX, LGA1366, LGA115X;
AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Охлаждающая способность Intel: TDP 150 Вт
AMD: TDP 140 Вт
Тип вентилятора осевой (аксиальный)
Модель вентилятора Deepcool DF1202512CL-076
Питание вентилятора 10,8—13,2 В, 0,23 А (12 В), пусковое напряжение 7 В
Размеры вентилятора 120 мм
Скорость вращения вентилятора 500±150—1500±10% об/мин
Производительность вентилятора 96 м³/ч (56,5 фут³/мин )
Статическое давление вентилятора нет данных
Уровень шума охладителя 17,8—27 дБА
Подшипник вентилятора гидравлический (Hydro Bearing)
Наработка вентилятора на отказ нет данных
Размеры охладителя (В×Ш×Г) 156×135×84,8 мм
Масса охладителя 870 г
Материал радиатора пластины из алюминия (0,5 мм толщиной) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора)
Термоинтерфейс теплосъемника термопаста в шприце
Подключение вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате
RGB-подсветка от радиатора и вентилятора: в разъем на материнской плате через разветвитель или к контроллеру из комплекта.
Особенности
  • RGB-подсветка на радиаторе и на вентиляторе
  • антивибрационные вставки
  • управление с помощью ШИМ
  • кабель в оплетке

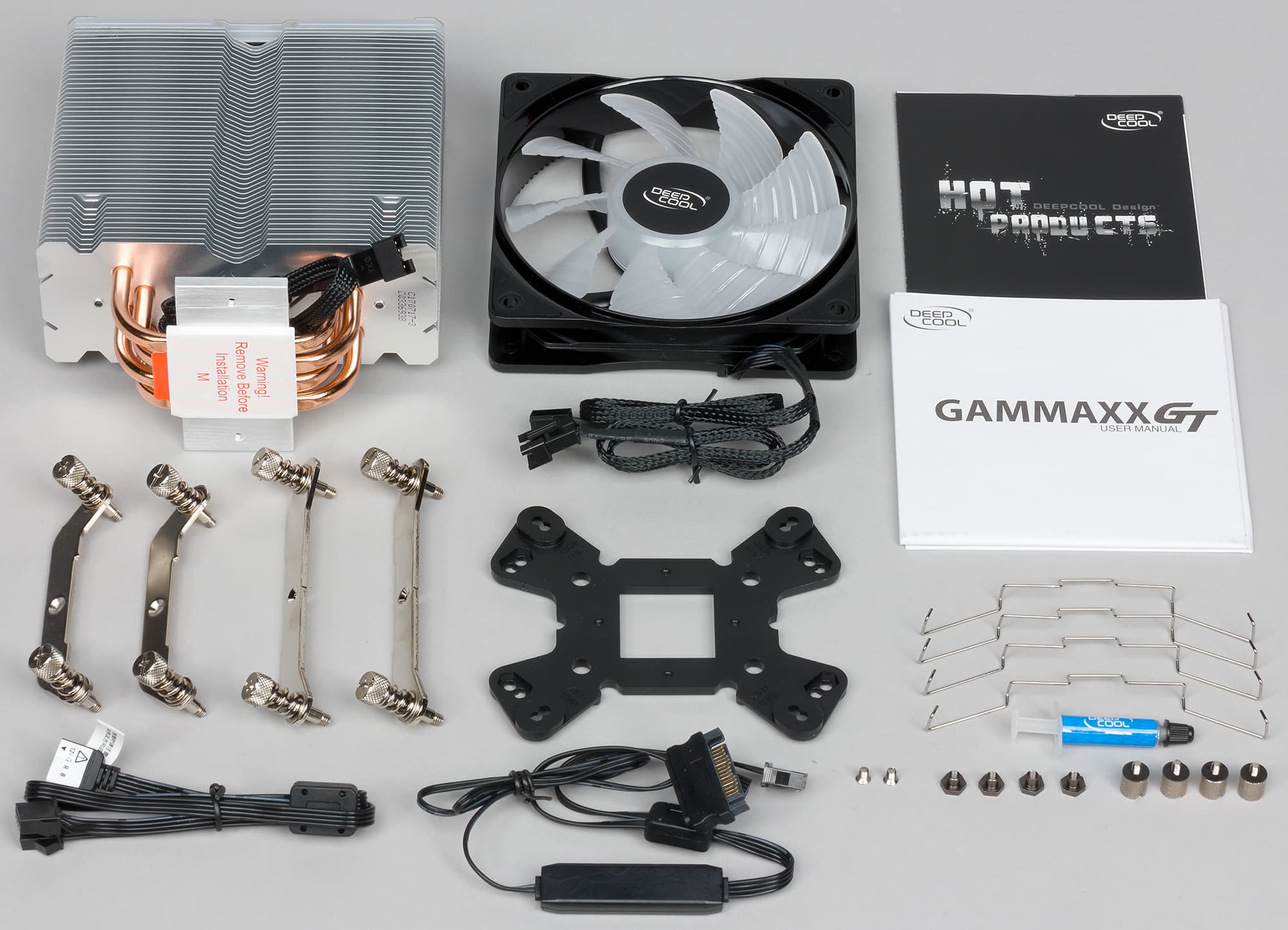

Комплект поставки (лучше уточнять перед покупкой)
  • охладитель без вентилятора
  • вентилятор
  • комплект креплений на процессор
  • комплект креплений вентилятора на радиатор (2 комплекта)
  • контроллер подсветки
  • кабель для подключения подсветки к стандартному разъему RGB на материнской плате
  • термопаста в шприце
  • руководство пользователя
Ссылка на сайт производителя Deepcool Gammaxx GT
Средняя цена
Розничные предложения

Описание

Поставляется процессорный охладитель Deepcool Gammaxx GT в красочно оформленной картонной коробке.

На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание и технические характеристики. Текст только на английском языке.

В комплекте есть инструкция по установке на английском языке, ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.

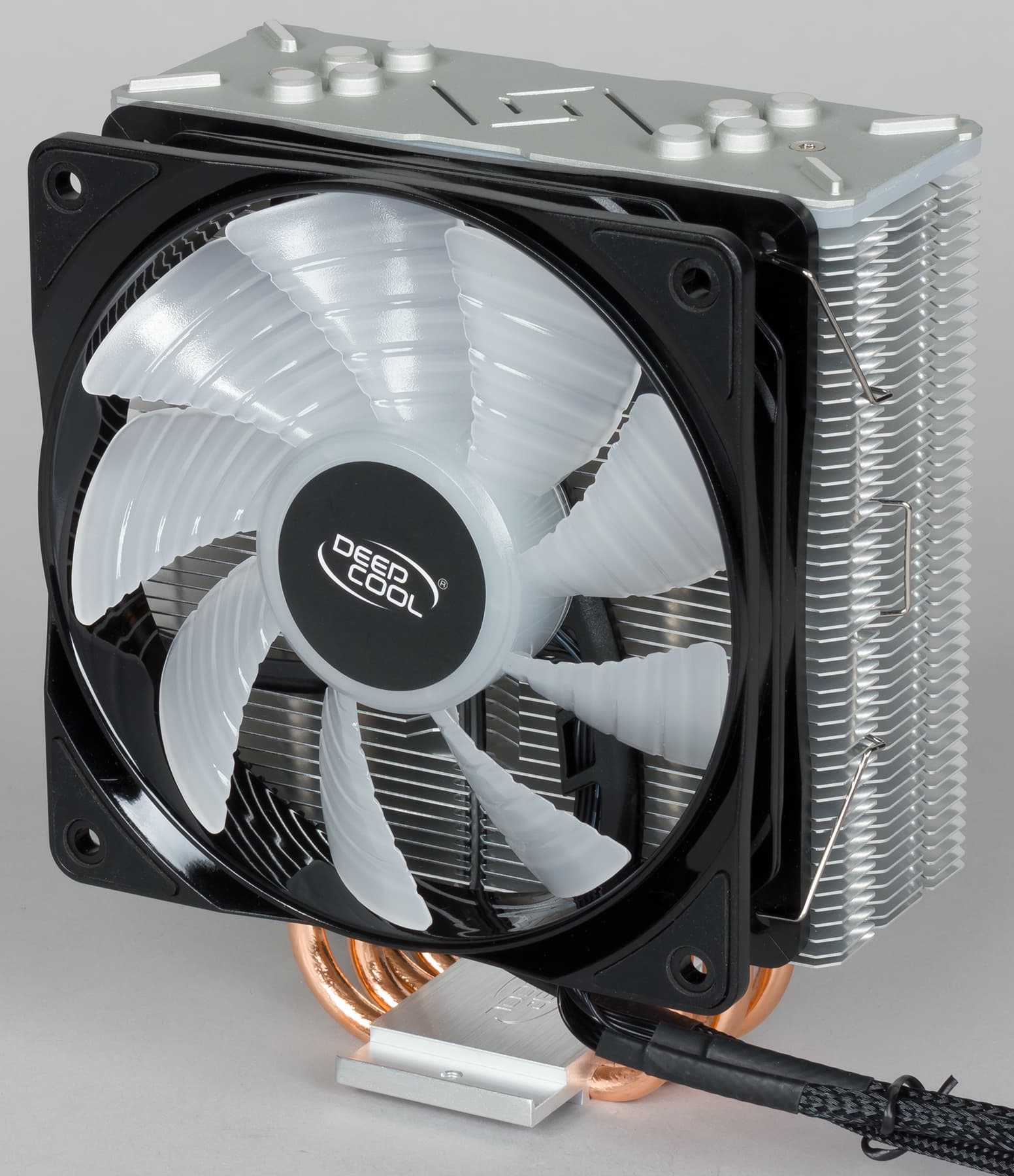

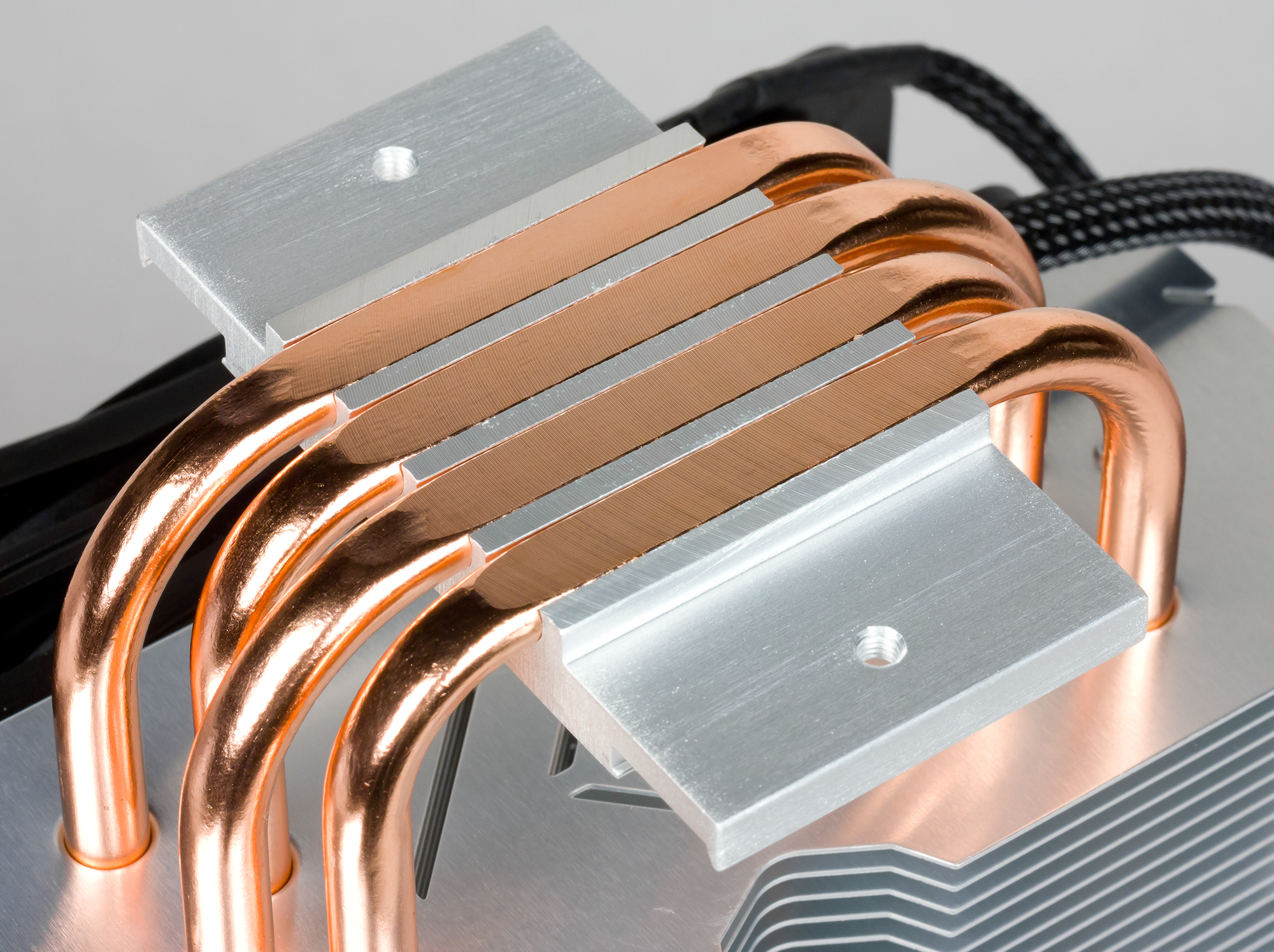

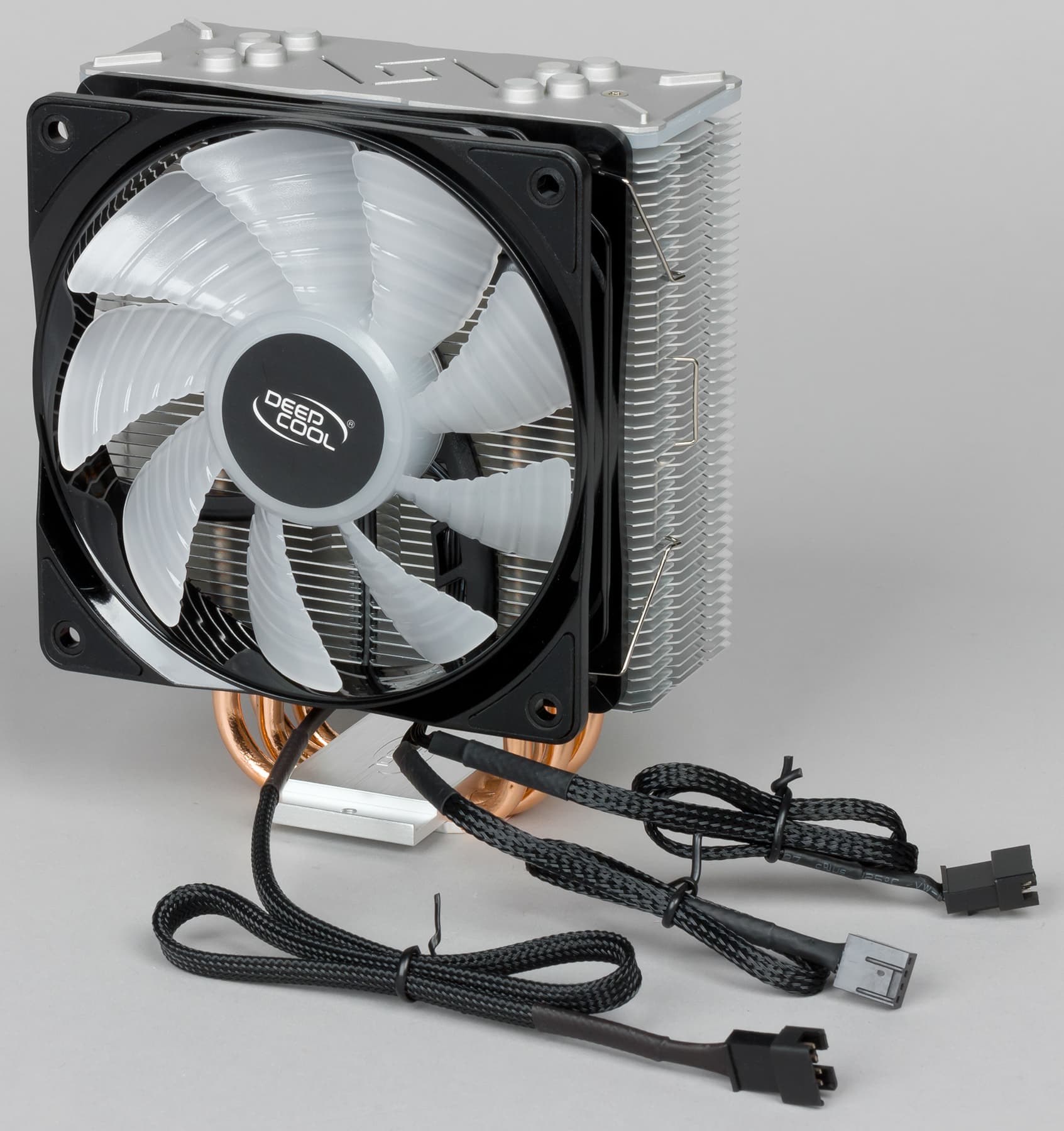

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину. Прилегающие к процессору плоскости трубок сошлифованы, но не отполированы. На подошве теплосъемника между трубками и ребрами подошвы есть едва выраженные канавки. Рабочая плоскость теплосъемника практически идеально плоская, до установки она защищена пластиковой пленкой.

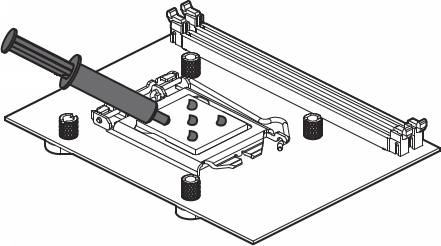

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой. Термопасту производитель рекомендует наносить в пяти точках на крышку процессора.

При экономном расходовании комплектной термопасты должно хватить раза на два.

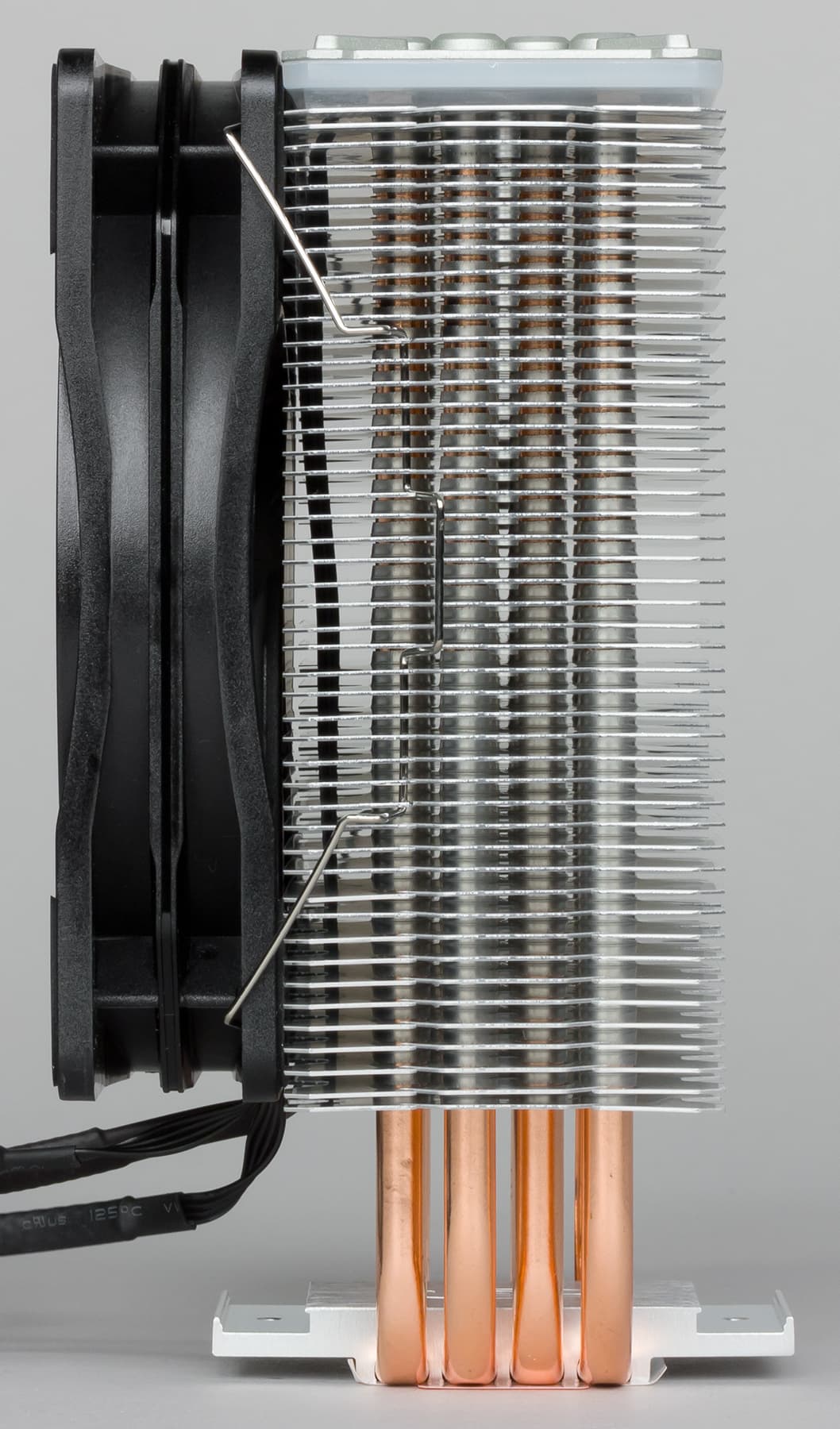

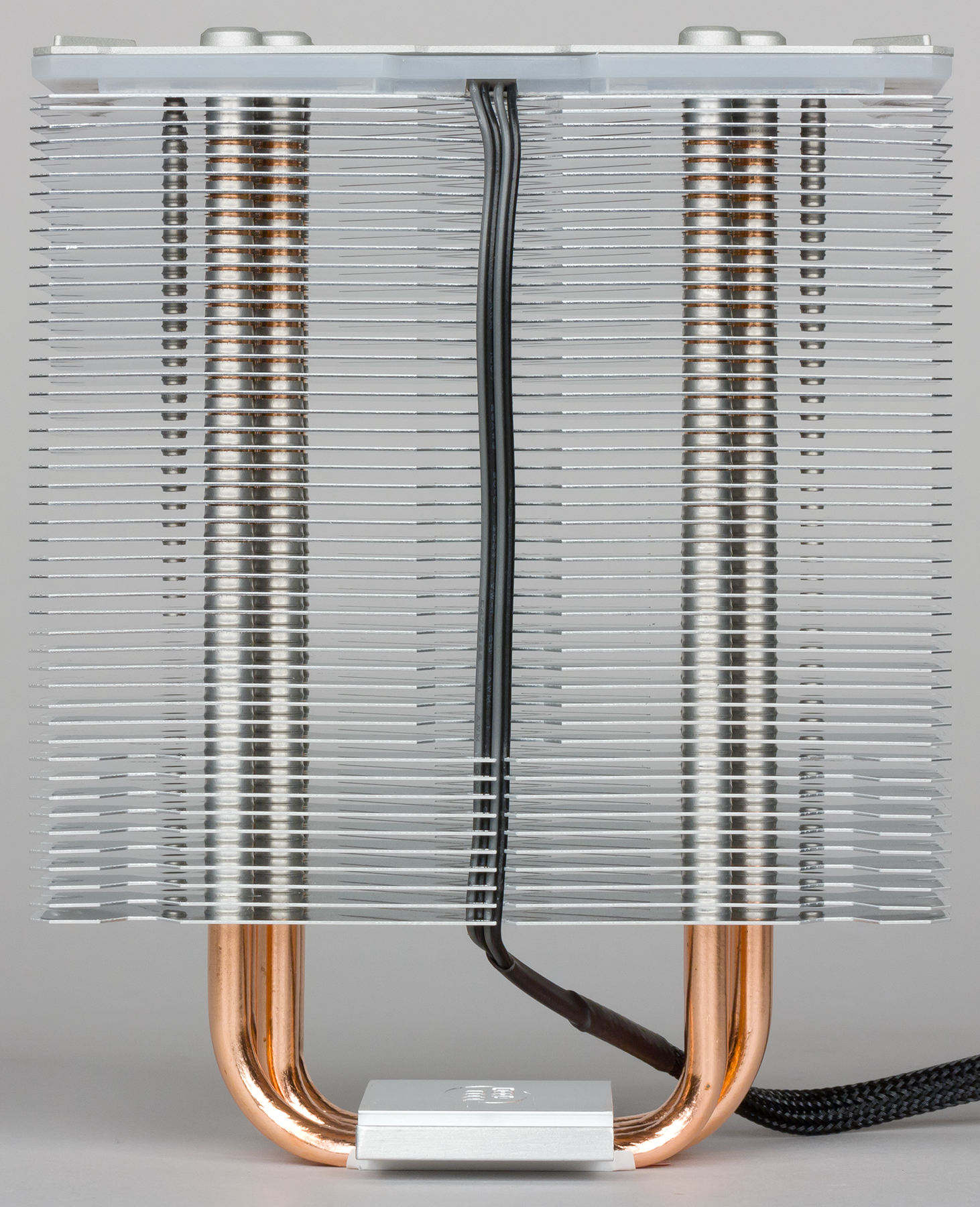

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера. В верхней части радиатора установлена светорассеивающая вставка из матового полупрозрачного пластика. Где-то в ней находятся RGB-светодиоды, подключаемые отдельным кабелем.

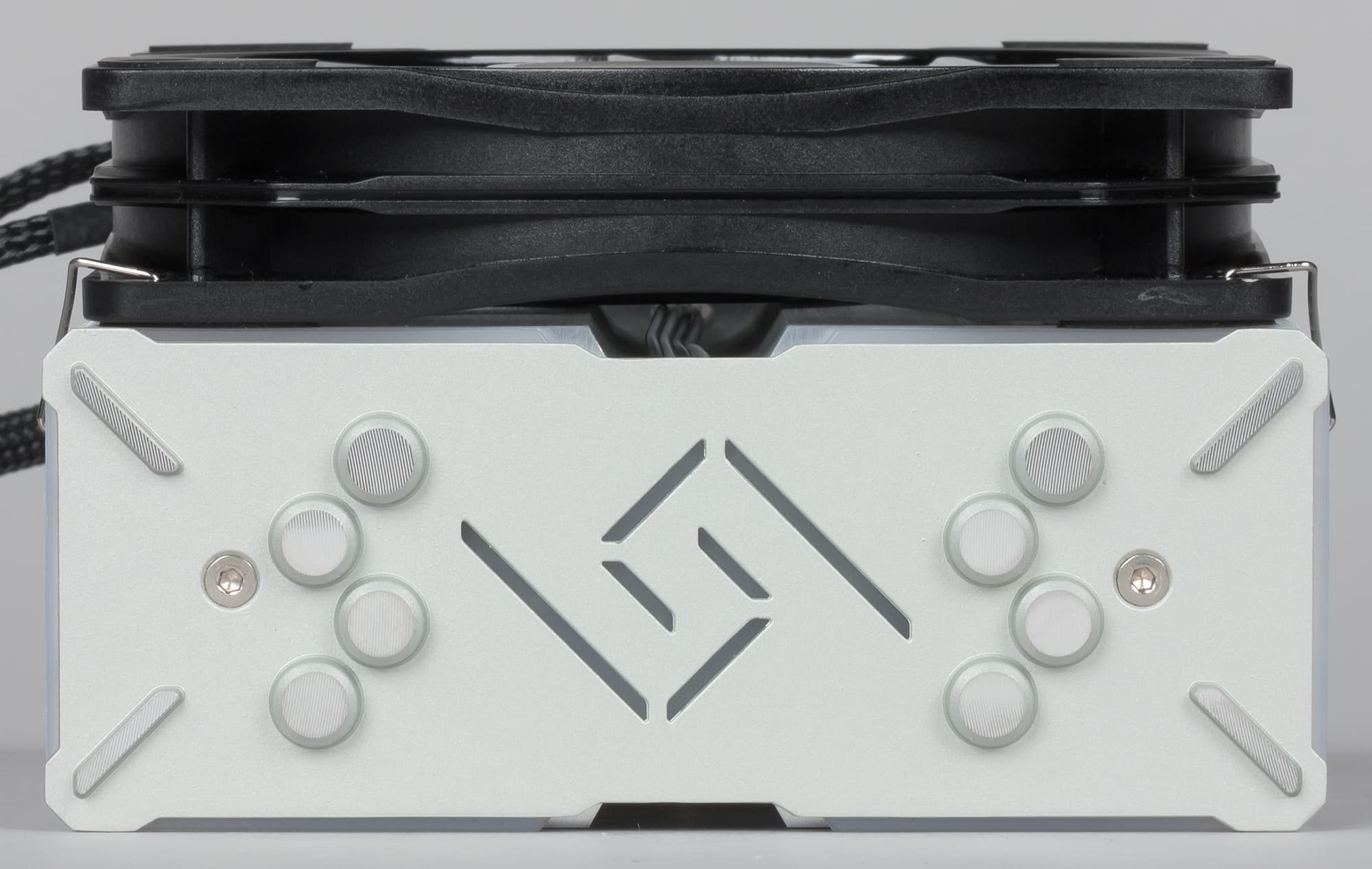

 Сверху вставка прикрыта относительно толстой пластиной из анодированного алюминия.

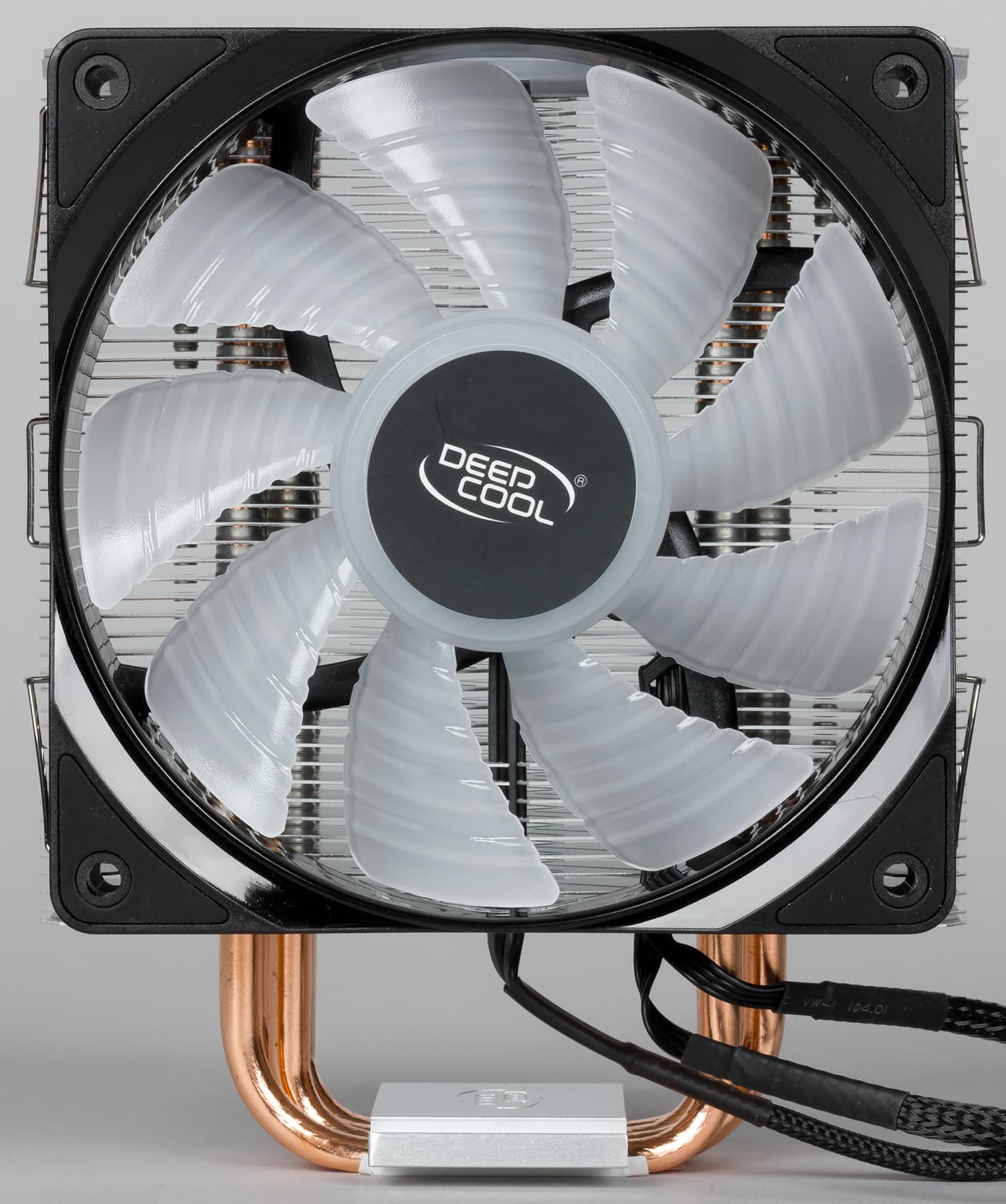

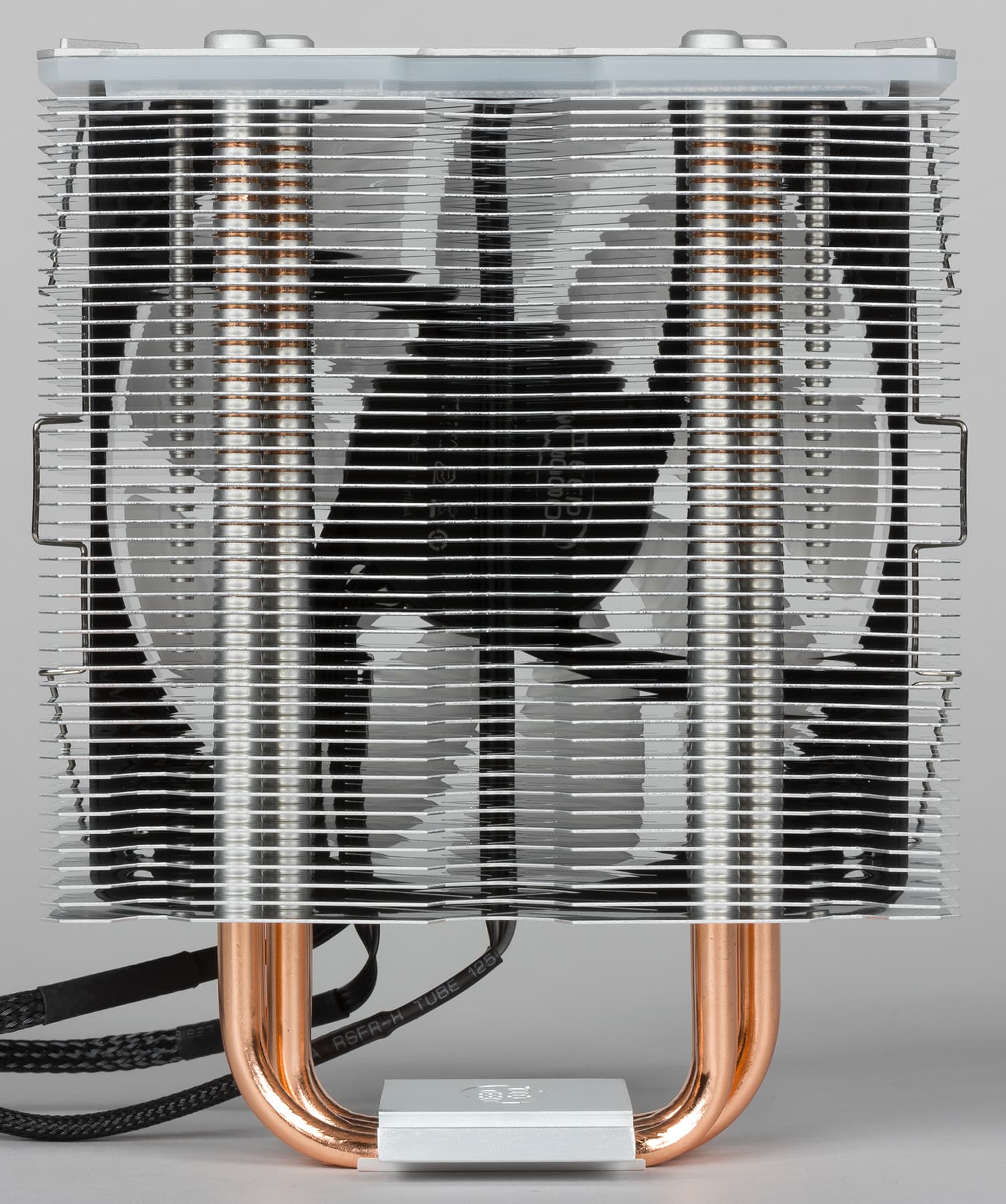

По ширине габариты вентилятора чуть меньше рабочей плоскости радиатора, а по высоте радиатор примерно равен высоте вентилятора, поэтому весь воздушный поток проходит через пластины.

Типоразмер комплектного вентилятора 120 мм. Высота рамки 25 мм. При необходимости на радиатор можно установить второй вентилятор, воспользовавшись второй парой крепежных скобок.

Три в точности таких же вентилятора входят в рассмотренный ранее комплект Deepcool RF 120 — 3 in 1. Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. Лопасти крыльчатки имеют особую геометрию. В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,7 мм относительно габаритов рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Маркировка на вентиляторе позволяет определить, что используется модель DF1202512CL-076. Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидравлический подшипник (Hydro Bearing). Вентилятор поддерживает регулировку с помощью ШИМ. Кабели от вентилятора заключены в плетеную оболочку из скользкого пластика. Кабель от подсветки радиатора в такой же оплетке. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

Остальные кабели (контроллера и адаптера-разветвителя) — просто плоские, что удобнее в работе. Контроллер управляет только работой подсветки. Кабель питания контроллера подключается к разъему питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»). Кнопка «S» контроллера переключает скорость изменения в динамичных режимах, средняя кнопка — включение/выключение (долгое нажатие) и регулировка яркости в статичных режимах (короткое нажатие), кнопка «M» — переключение режимов. Непосредственно к контроллеру подключается до двух устройств, в данном случае это подсветка на радиаторе и на вентиляторе. Если на материнской плате или на другом контроллере есть стандартный четырехконтактный разъем для подключения RGB-подсветки, то контроллер из комплекта можно не использовать и подключить подсветку посредством прилагаемого адаптера-разветвителя, правда он не имеет проходного разъема, а значит будет последним в цепочке устройств с RGB-подсветкой.

Режимов подсветки пять: статичная подсветка одним цветом (красный, зеленый, синий, оранжевый, фиолетовый, голубой или белый), плавное нарастание и затем уменьшение яркости по циклу одним из тех же цветов, переключение цветов по циклу, плавное нарастание и затем уменьшение яркости по циклу с перебором цветов и плавный переход между цветами через промежуточные оттенки. Режимы подсветки демонстрирует видеоролик ниже:

Как выглядит кулер в корпусе, демонстрирует видео ниже (на заднем плане — вентилятор Deepcool RF 120):

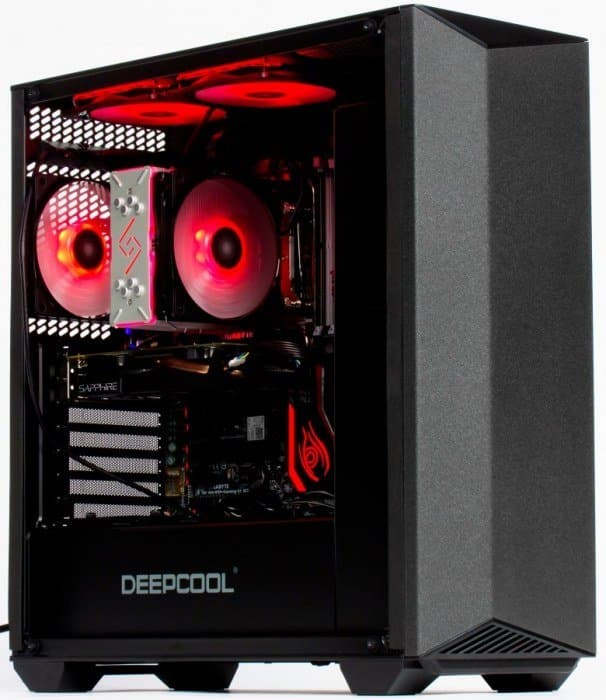

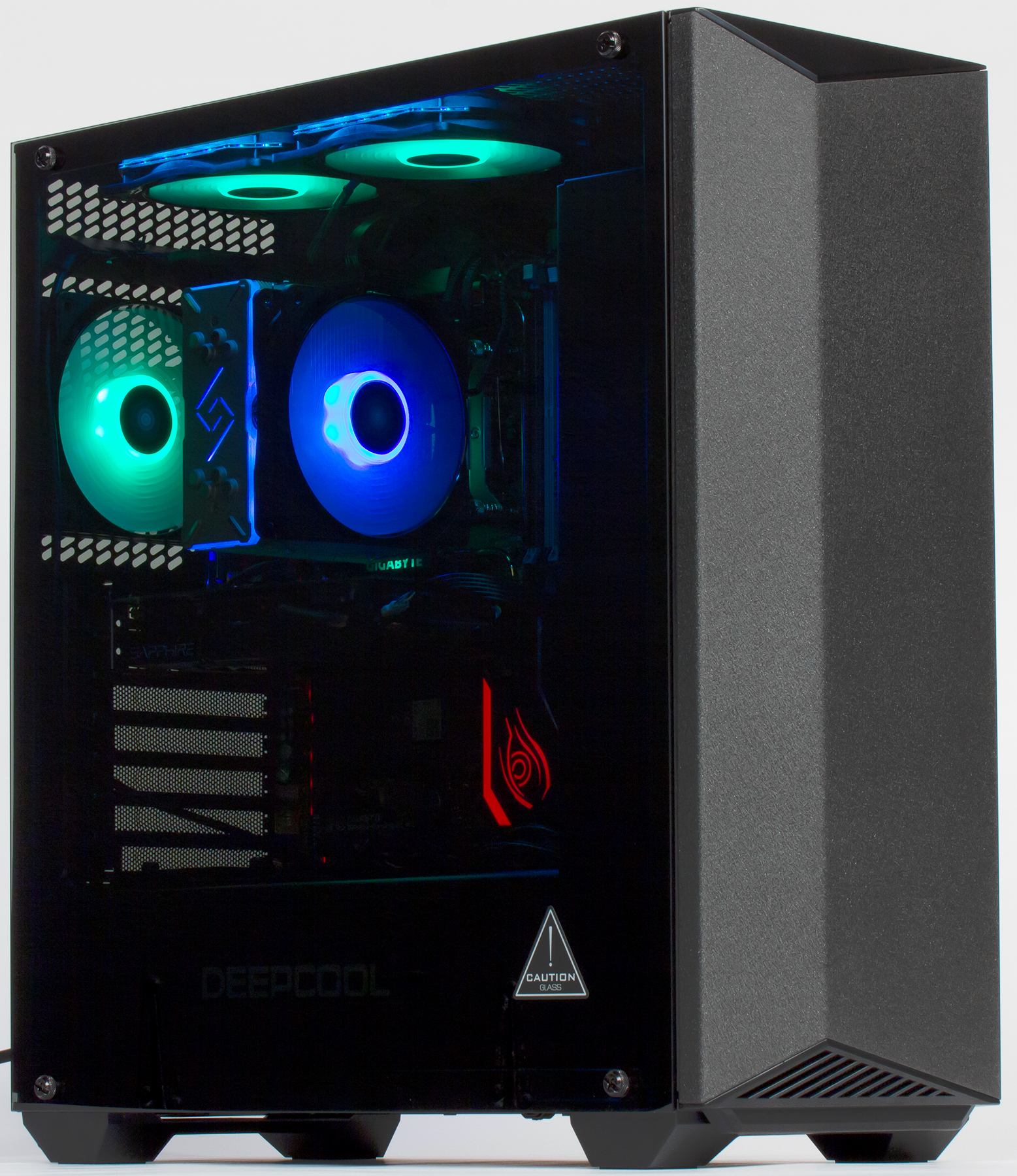

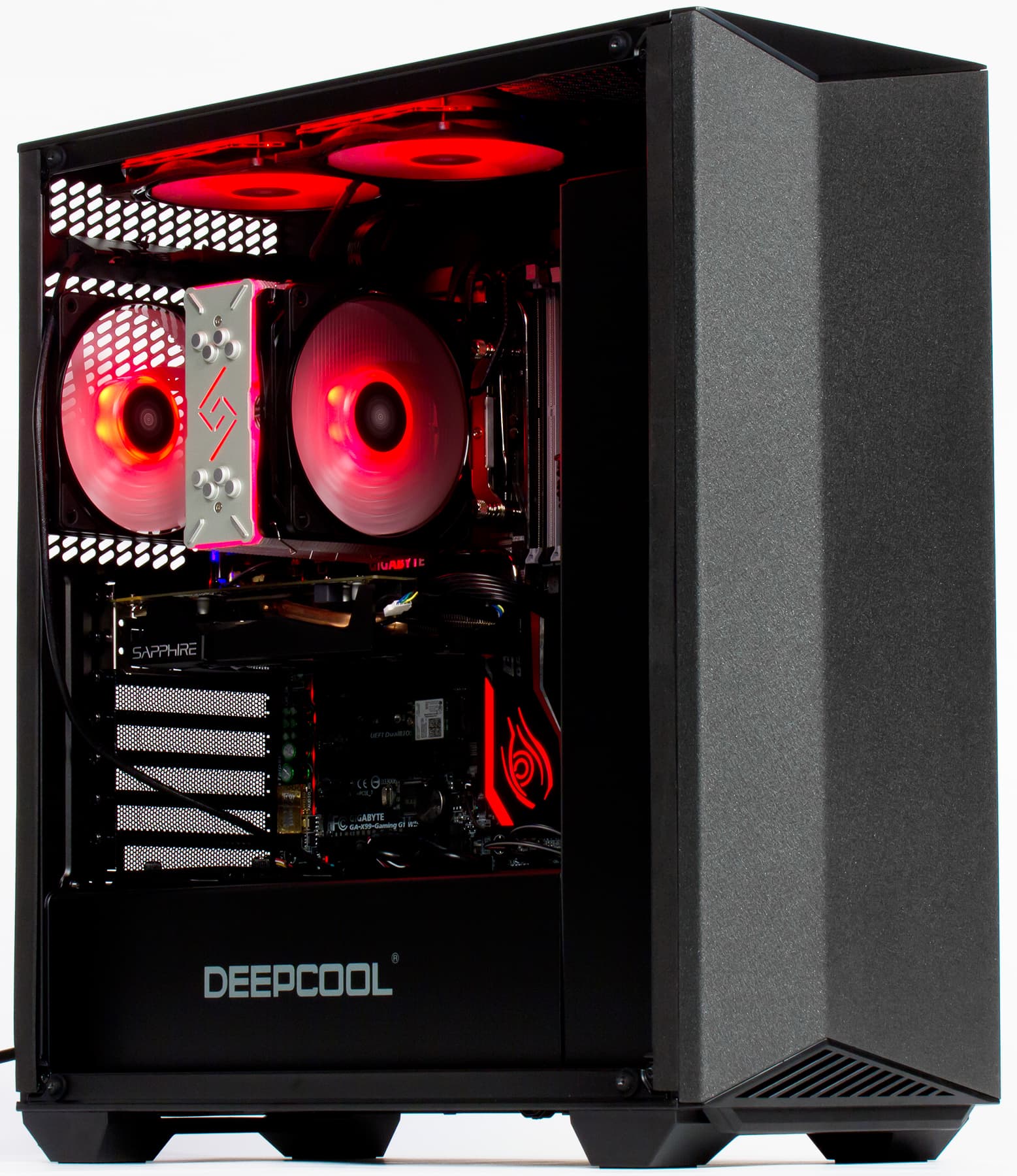

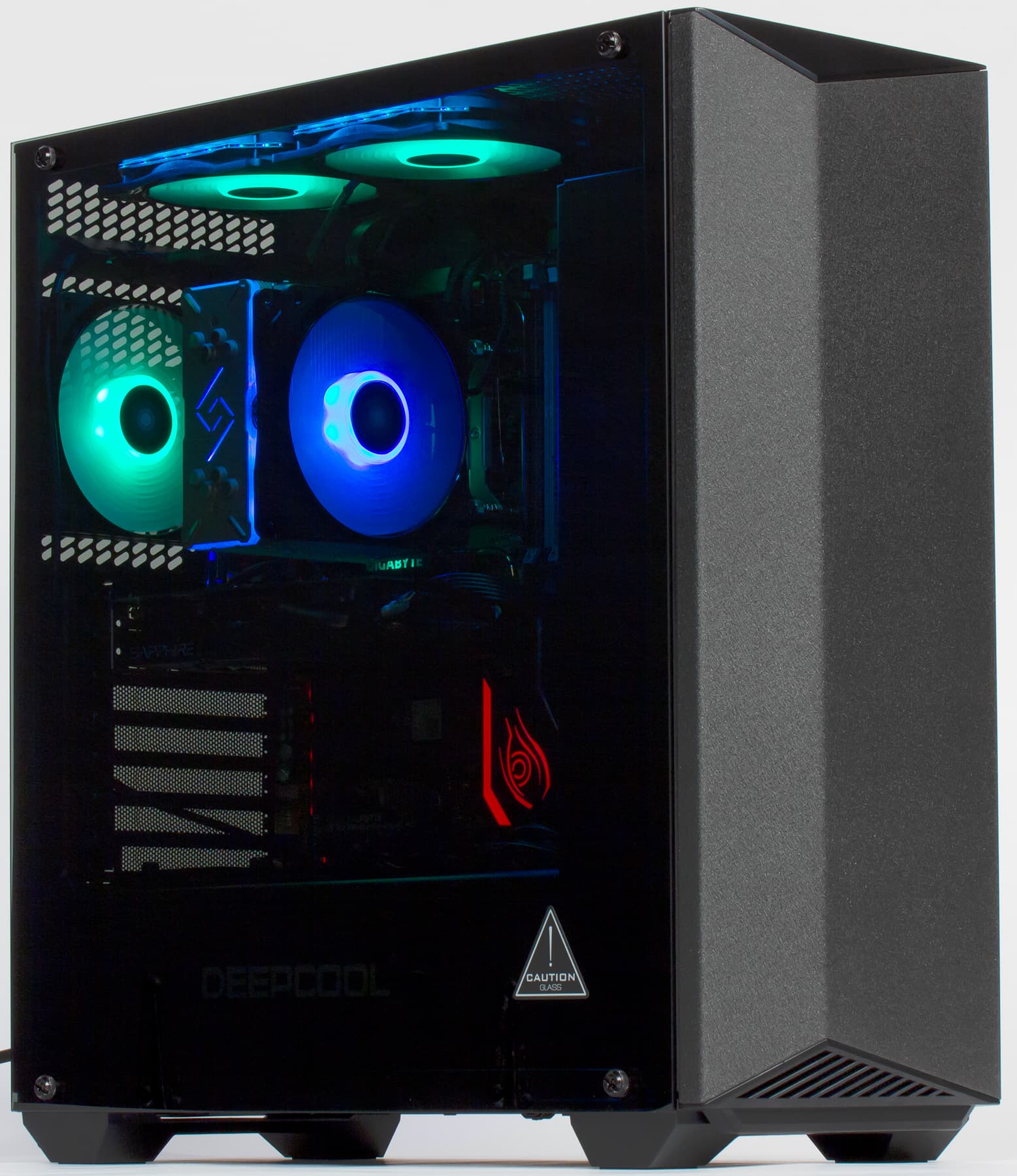

И фотографии того же корпуса:

Металлические детали крепежа на процессор изготовлены из закаленной стали и имеют стойкое гальваническое покрытие. Площадка на обратную сторону системной платы изготовлена из прочного пластика.

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров.

Высота, мм 158,6
Ширина, мм 127
Глубина, мм 76,6 (без теплосъемника)
Габариты теплосъемника, мм (Ш×В) 35×35
Масса охладителя*, г 774
Высота оребрения, мм 113
Длина кабеля вентилятора, мм 285
Длина RGB-кабеля вентилятора, мм 390
Длина RGB-кабеля радиатора, мм 395
Длина RGB-кабеля от контроллера, мм 53 + (2×)100
Длина кабеля питания контроллера, мм 400
Длина RGB-кабеля от разъема на материнской плате, мм 280 + (2×)100
* с комплектом креплений на LGA 2011

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года».

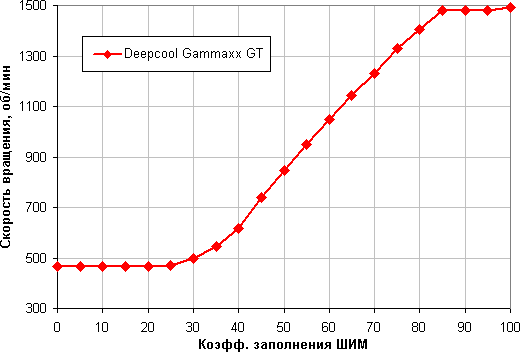

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Плавный рост скорости вращения при изменении коэффициента заполнения от 25% до 85%. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

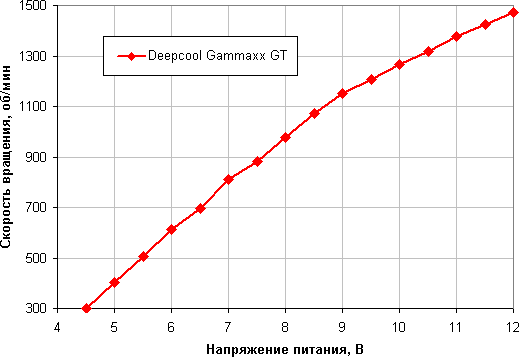

Регулировка с помощью напряжения позволяет чуть расширить диапазон вниз до примерно 300 об/мин. Вентилятор останавливается при снижении напряжения до 4,2 В и запускается от 5,1 В. Отметим, что при подключении подсветки вентилятора к источнику питания 12 В, регулировать скорость вращения вентилятора изменением напряжения уже не получается.

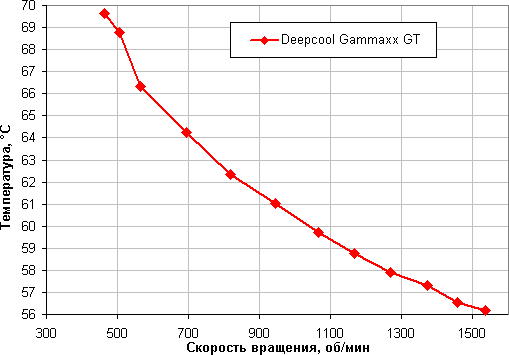

Этап 2. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальных оборотах вентилятора (регулировка с помощью ШИМ), но максимальная температура уже весьма высокая.

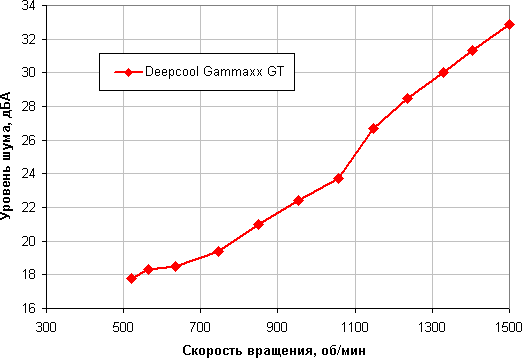

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Кулер Deepcool Gammaxx GT можно считать тихим устройством. Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,8 дБА (условное значение, которое показывает шумомер).

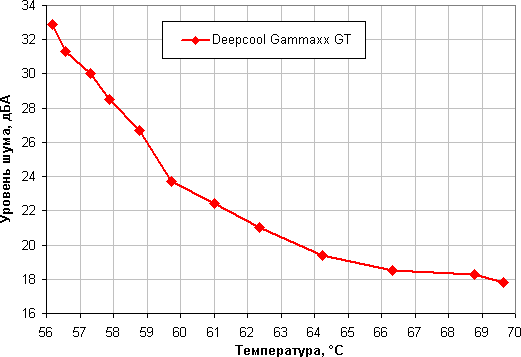

Этап 4. Построение зависимости уровня шума от температуры процессора при полной загрузке

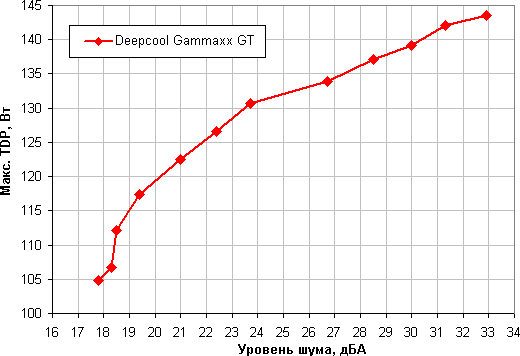

Этап 5. Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором кулера, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 130 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 144 Вт.

Выводы

Наше тестирование показало, что кулер Deepcool Gammaxx GT можно использовать с процессорами, имеющими TDP порядка 130 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. К достоинствам кулера следует отнести аккуратный дизайн, а также RGB-подсветку радиатора и вентилятора. Управлять работой подсветки можно как с помощью прилагаемого кнопочного контроллера, так и штатными средствами материнской платы или другого контроллера, оснащенных стандартным четырехконтактным разъемом для подключения RGB-подсветки.
