Обзор системы жидкостного охлаждения Cooler Master MasterLiquid ML280 Mirror с двумя вентиляторами 140 мм

Паспортные характеристики, комплект поставки и цена

Описание

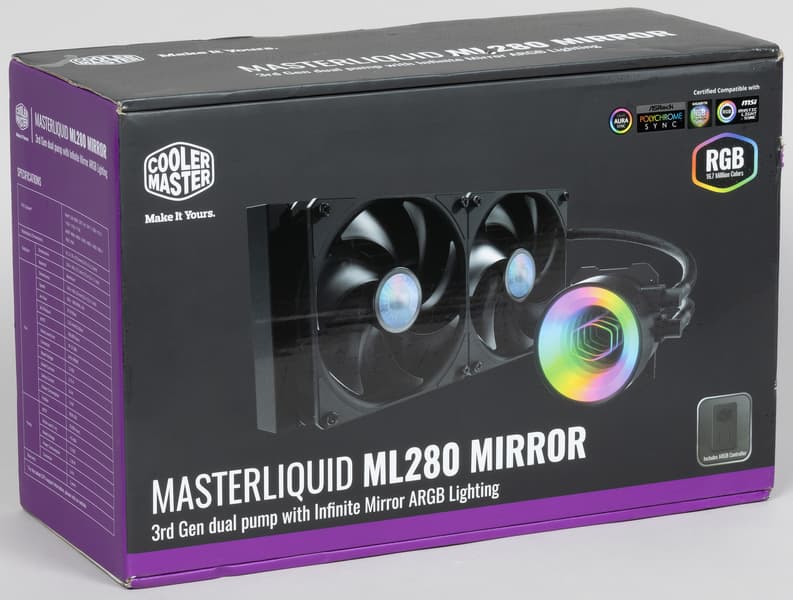

Поставляется система жидкостного охлаждения Cooler Master MasterLiquid ML280 Mirror в коробке из среднего по толщине гофрированного картона, оформленной с использованием фирменных цветов. На внешних плоскостях коробки в цвете изображен сам продукт, а также перечислены основные особенности (с иллюстрациями) и технические характеристики, есть и чертежи помпы и радиатора с главными размерами. Часть изображений залакированы. Надписи преимущественно на английском, но некоторые из них продублированы на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладки из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника защищена пластиковой пленкой.

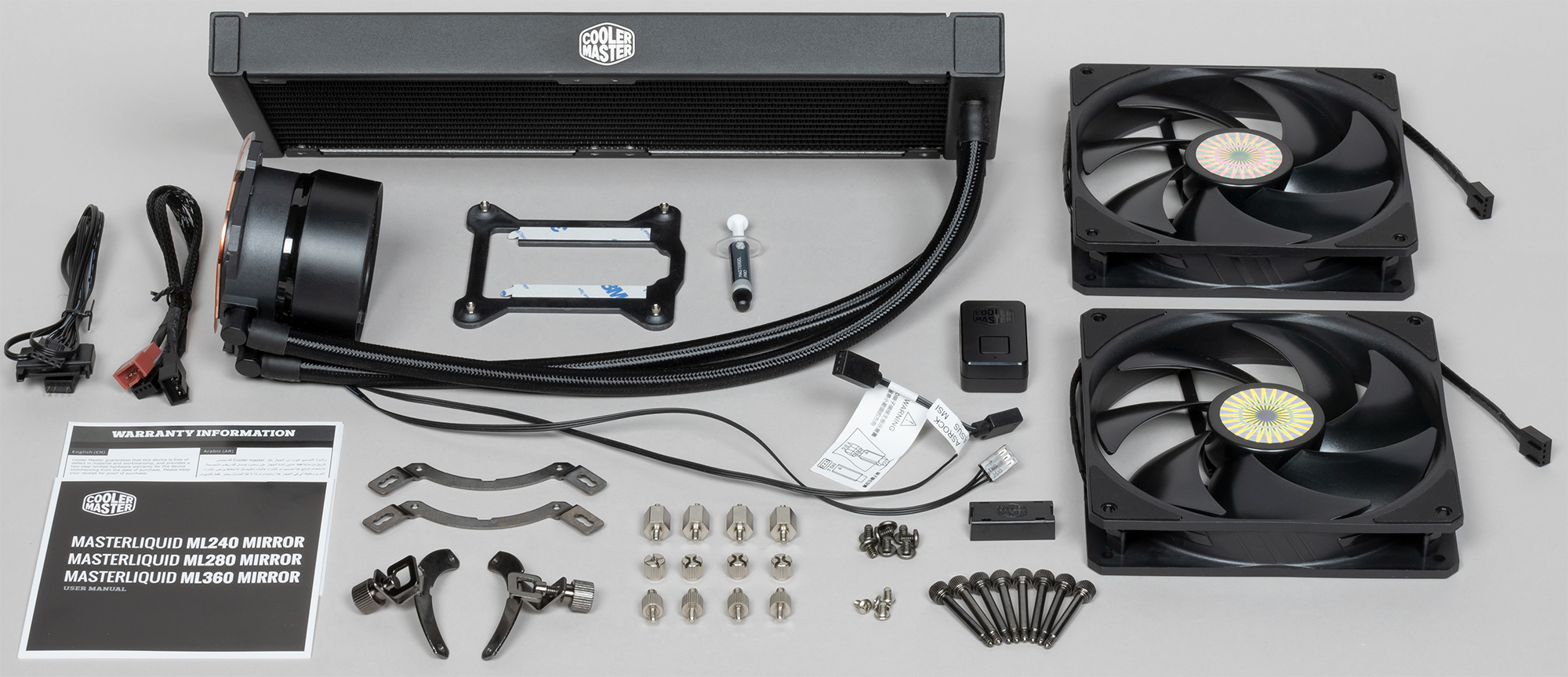

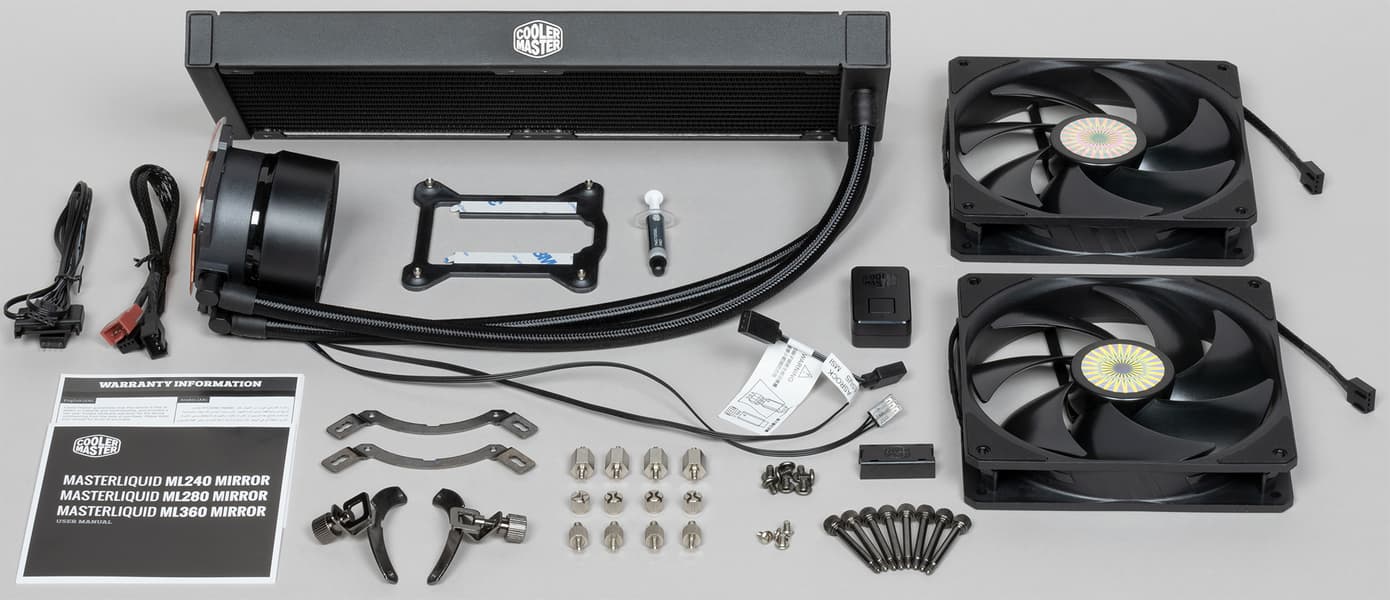

Внутри коробки находится то, что перечислено в таблице выше:

Инструкция по установке — это книжка-гармошка хорошего полиграфического качества. Информация в основном представлена в виде картинок и в переводе не нуждается, хотя важное примечание есть на нескольких языках, включая русский. На сайте компании есть описание системы, PDF-файлы с описанием системы и инструкцией по установке.

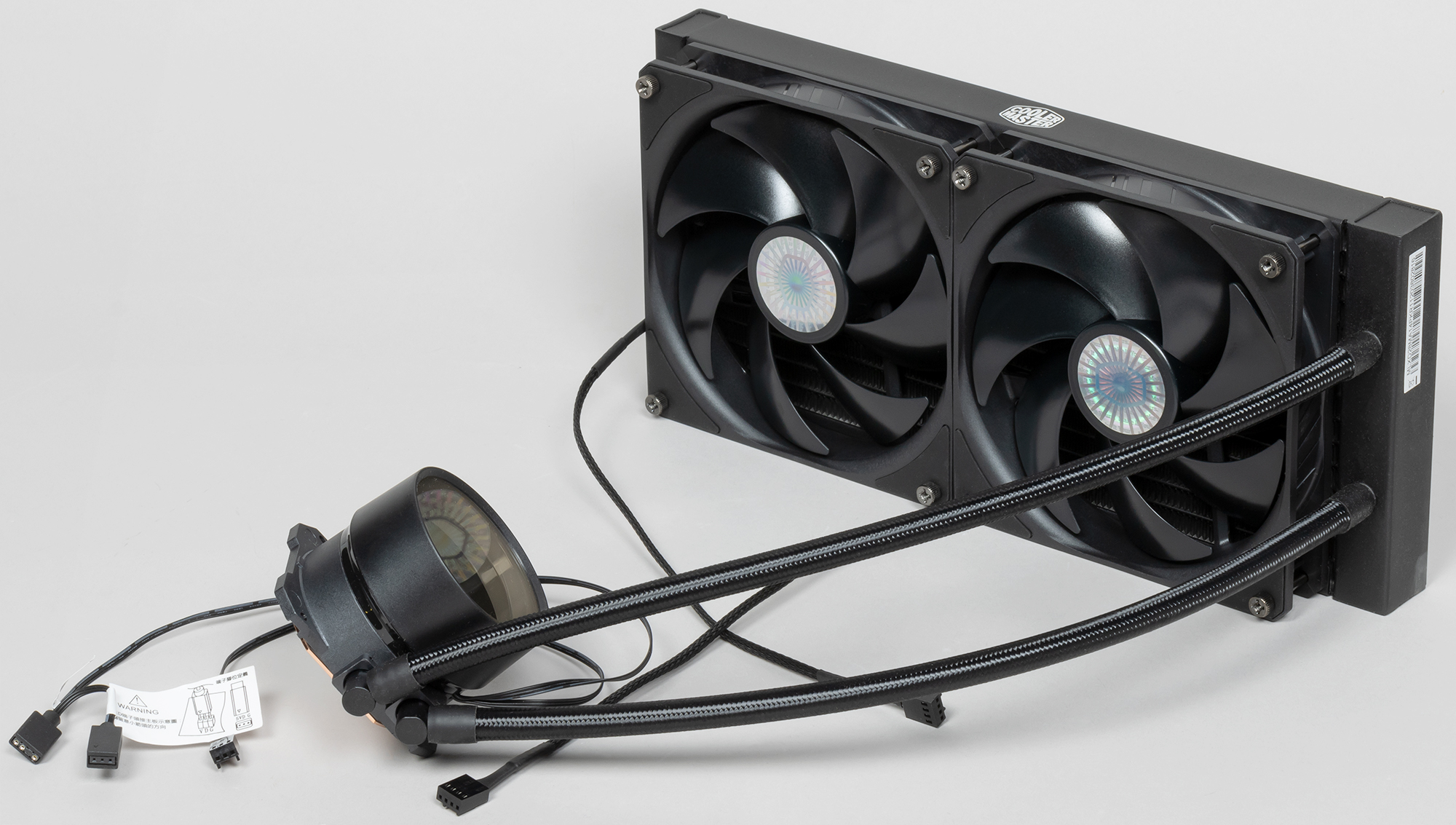

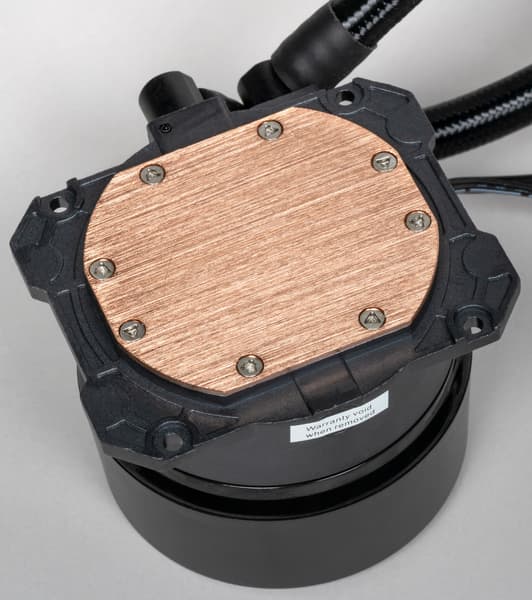

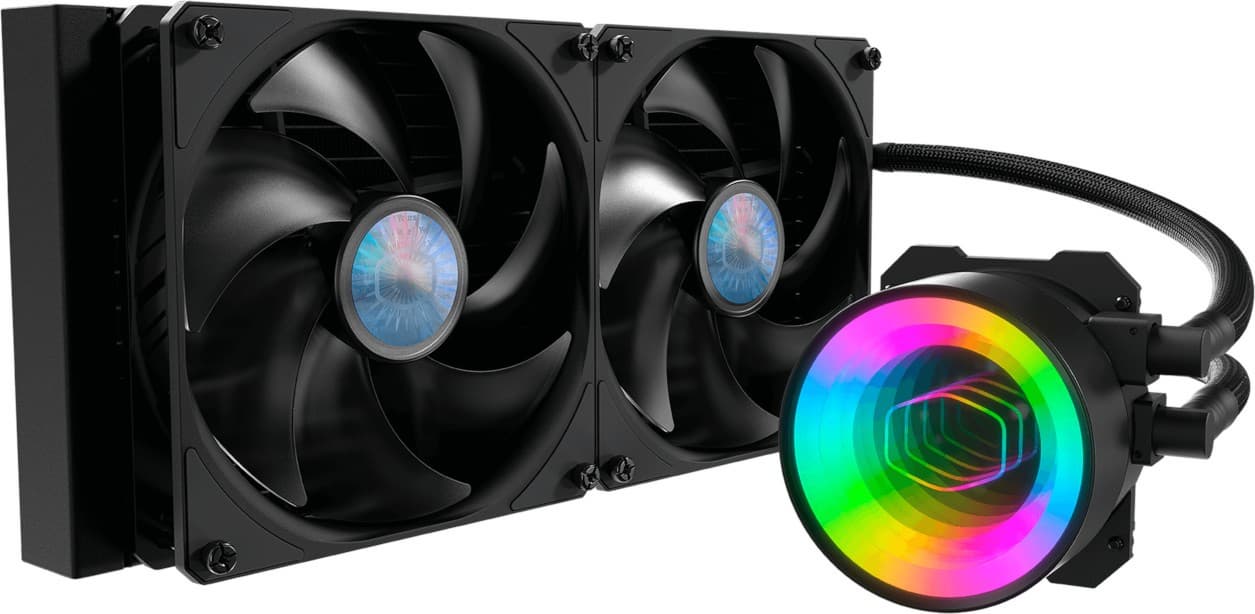

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Производитель указывает, что водоблок двухкамерный, видимо сверху камера помпы, а снизу — камера теплосъемника. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина толщиной 1,5 мм. Ее внешняя поверхность шлифованная, но не полированная и чуть-чуть, где-то на 0,1 мм, выпуклая к центру.

Габариты этой пластины — 58×50 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 47×39 мм. Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на два в случае процессоров с небольшой площадью крышки и при экономном расходе. В тестах использовалась не менее качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

И на подошве помпы:

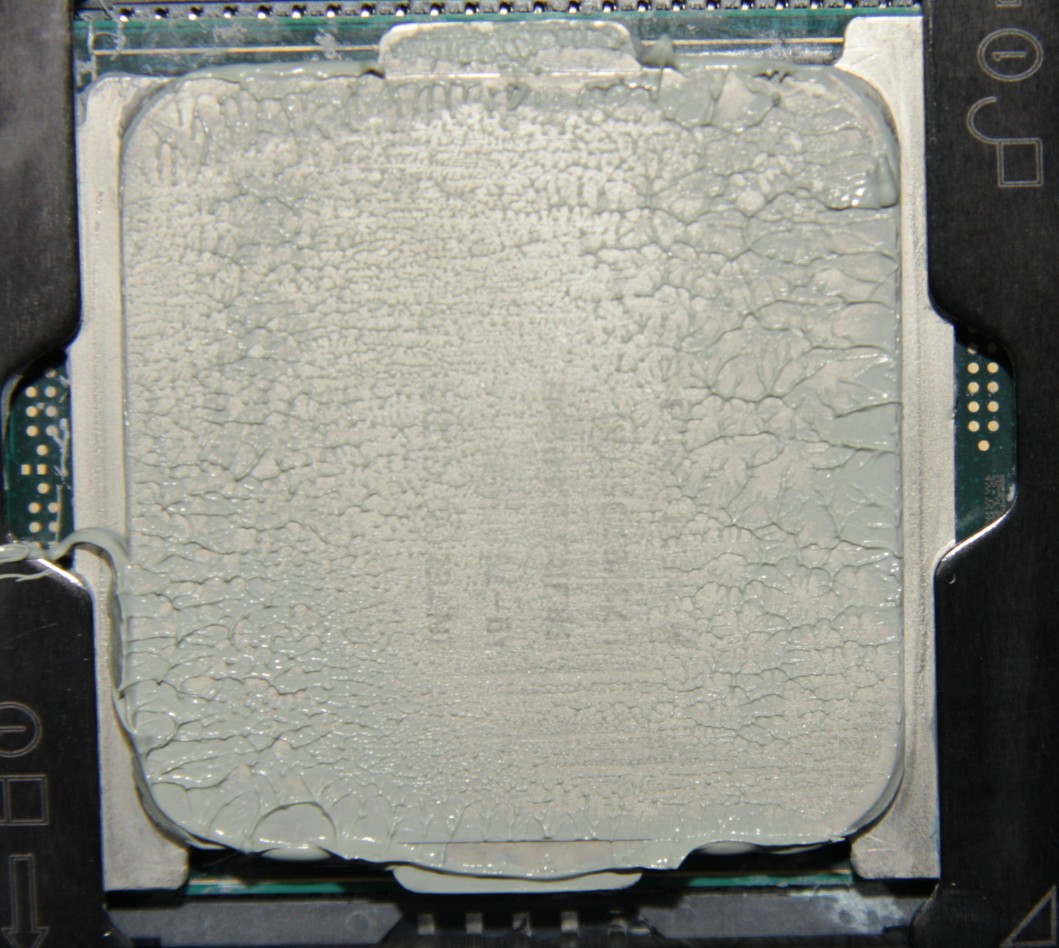

Видно, что термопаста распределилась очень тонким слоем на большей части площади крышки процессора, а ее избытки выдавились за края. Участок плотного контакта имеет большую площадь.

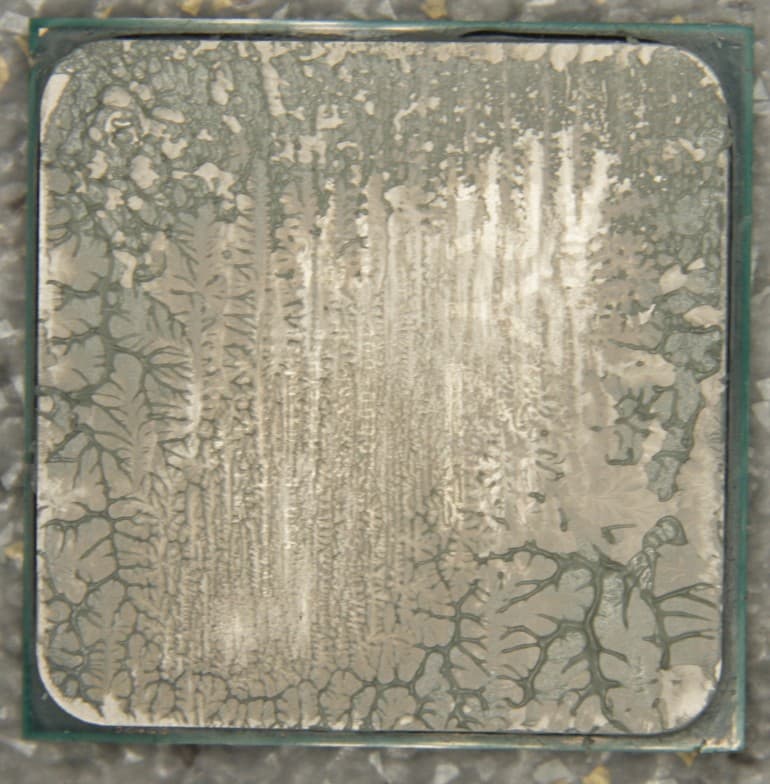

В случае процессора AMD Ryzen 9 3950X. На процессоре:

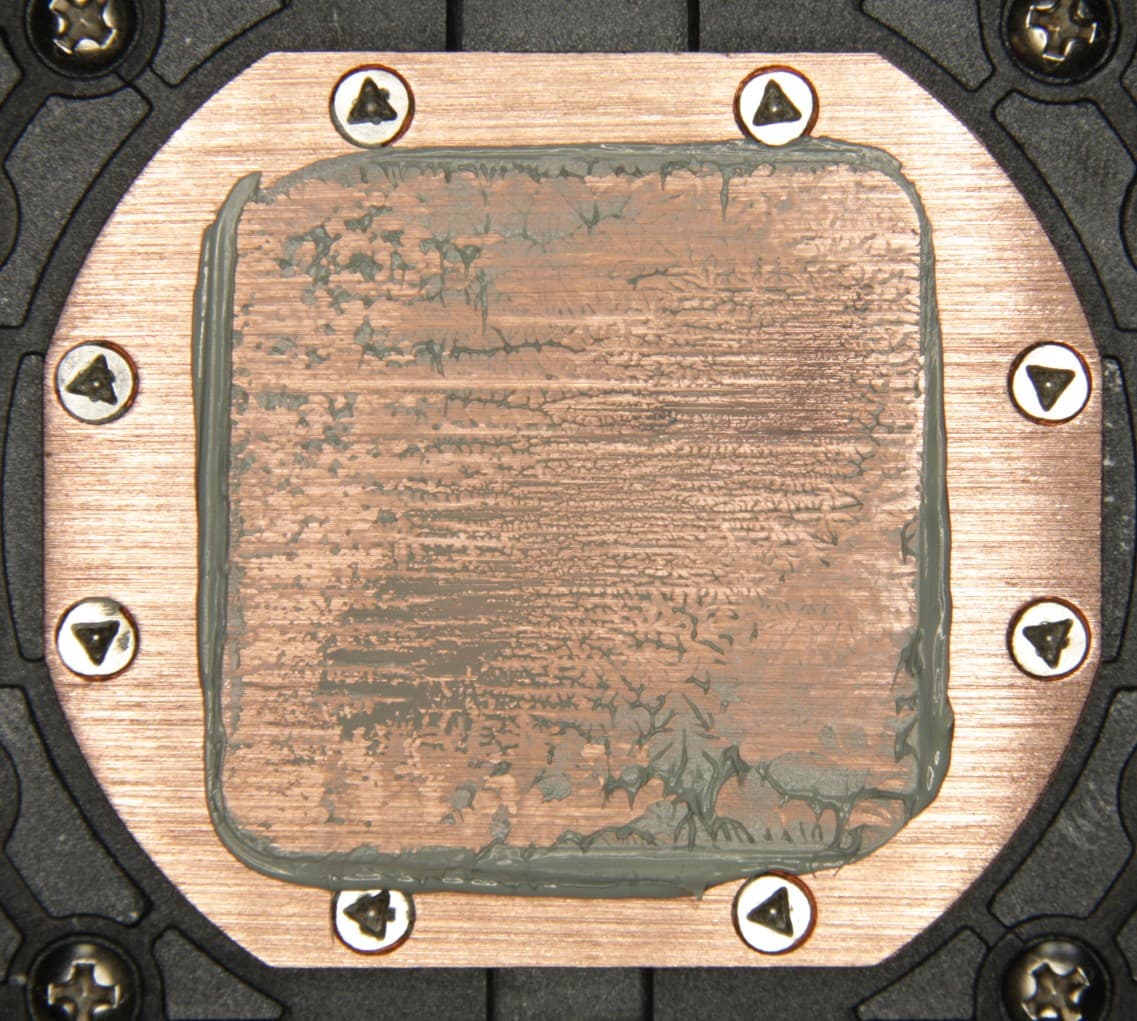

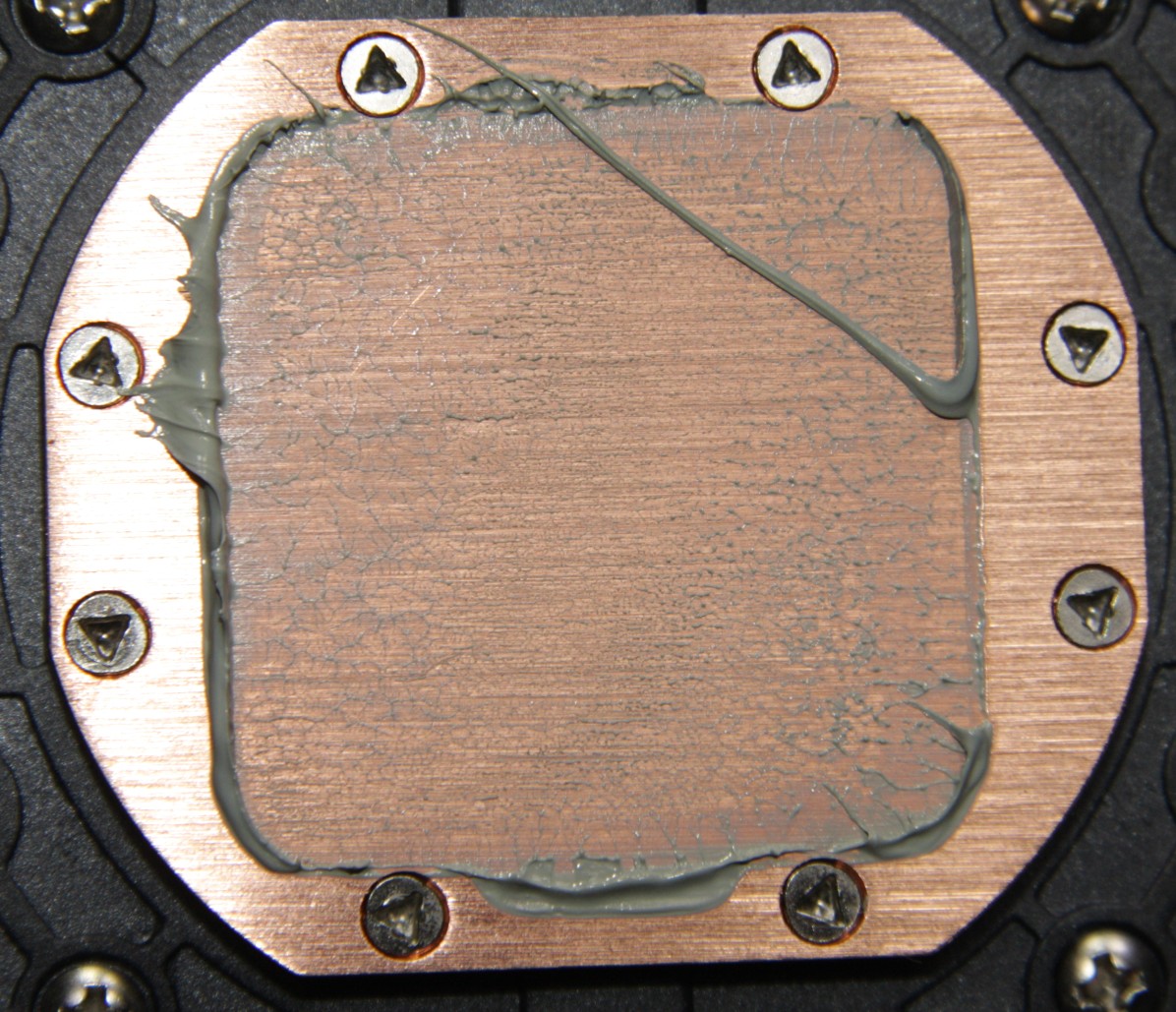

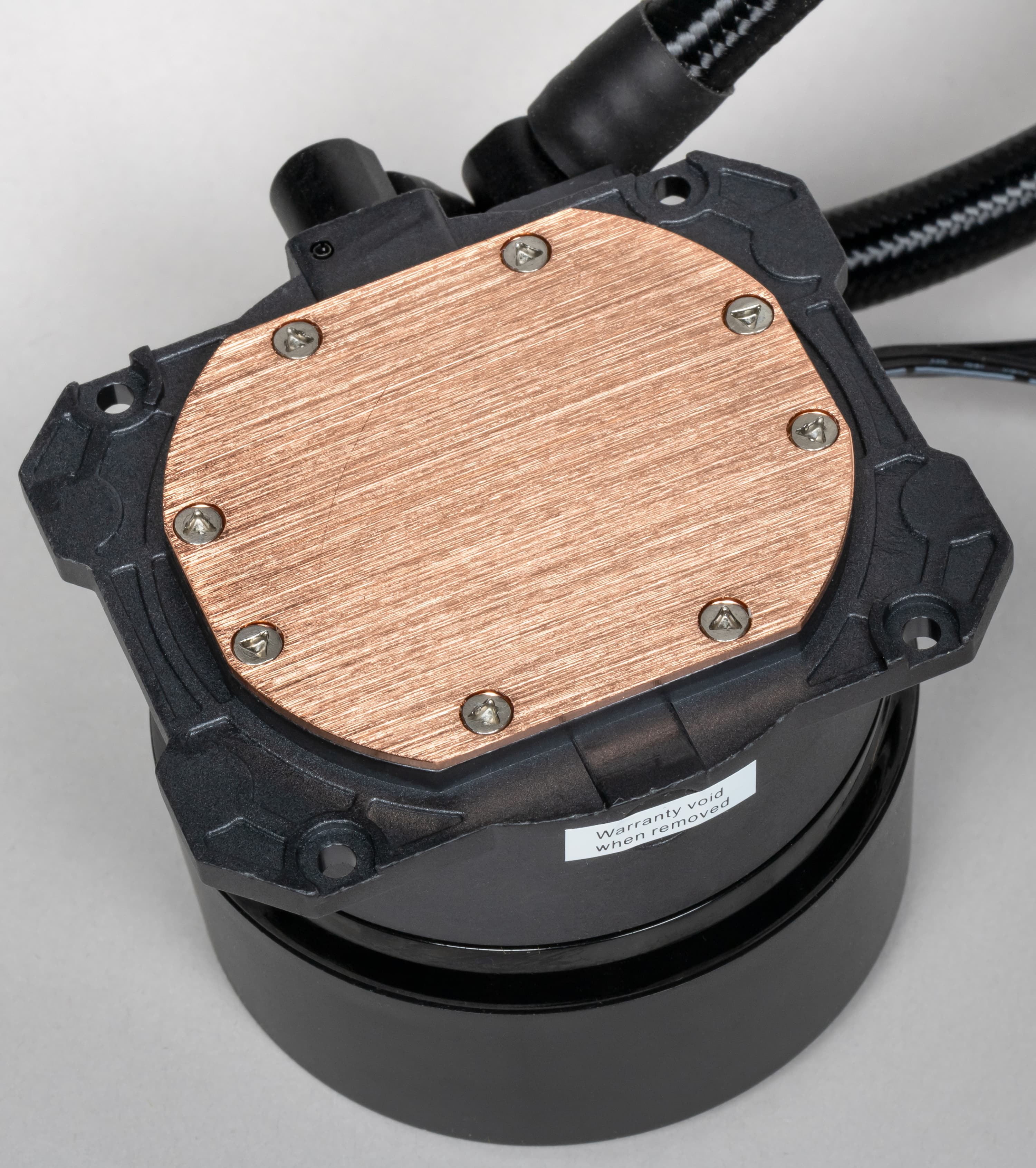

На подошве теплосъемника:

В данном случае слой термопасты также имеет очень небольшую толщину на большей части крышки процессора, а пятно плотного контакта большое по площади. Разумеется, распределение термопасты, в какой-то степени изменилось при разъединении процессора и помпы.

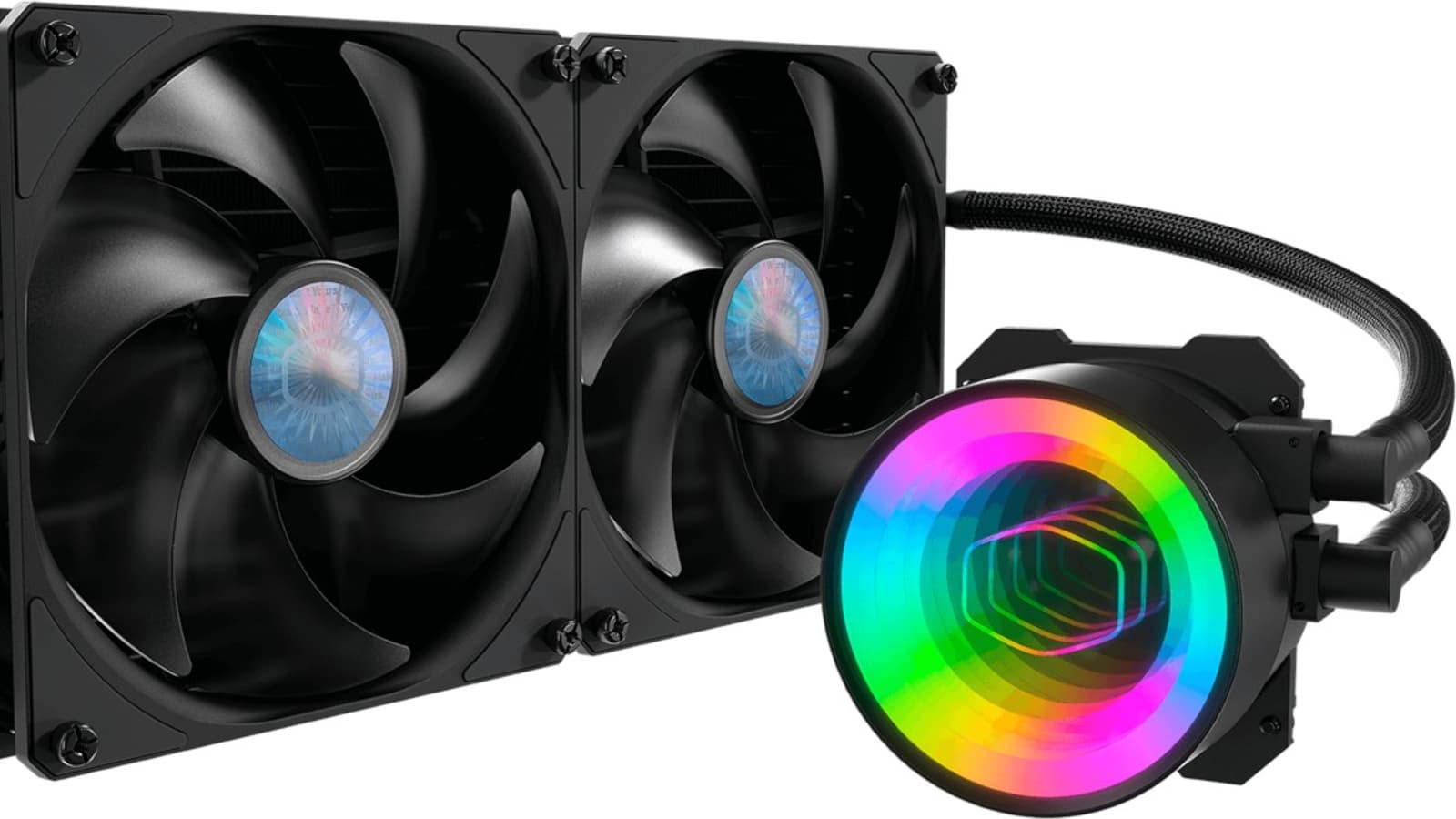

Корпус собственно помпы изготовлен из твердого черного пластика. Сверху на корпусе закреплена цилиндрическая надстройка из черного пластика, верх которой закрыт крышкой из стекла (видимо, минерального), имеющего свойства полупрозрачного зеркала.

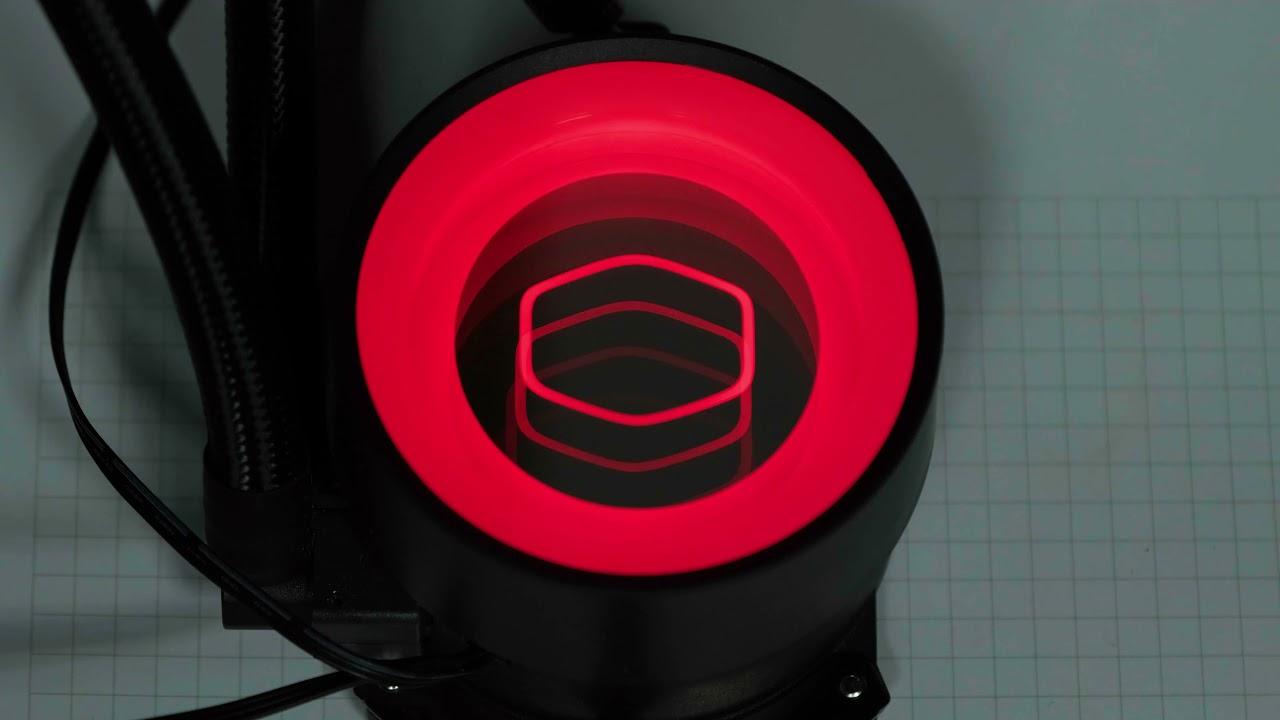

Под этой крышкой находится кольцевой светорассеиватель из белого полупрозрачного пластика, ниже которого расположена перегородка с зеркальной поверхностью, через которую просвечивает логотип и широкое кольцо по периметру. В итоге при включенной подсветке кольцо и логотип многократно отражаются между перегородкой и крышкой, формируя эффект уходящего вниз тоннеля. Адресуемые RGB-светодиоды подсветки управляются извне по трехпроводному интерфейсу. На подсветку помпы идет отдельный кабель с двумя трехконтактными входными разъемами типа «мама» разного типа.

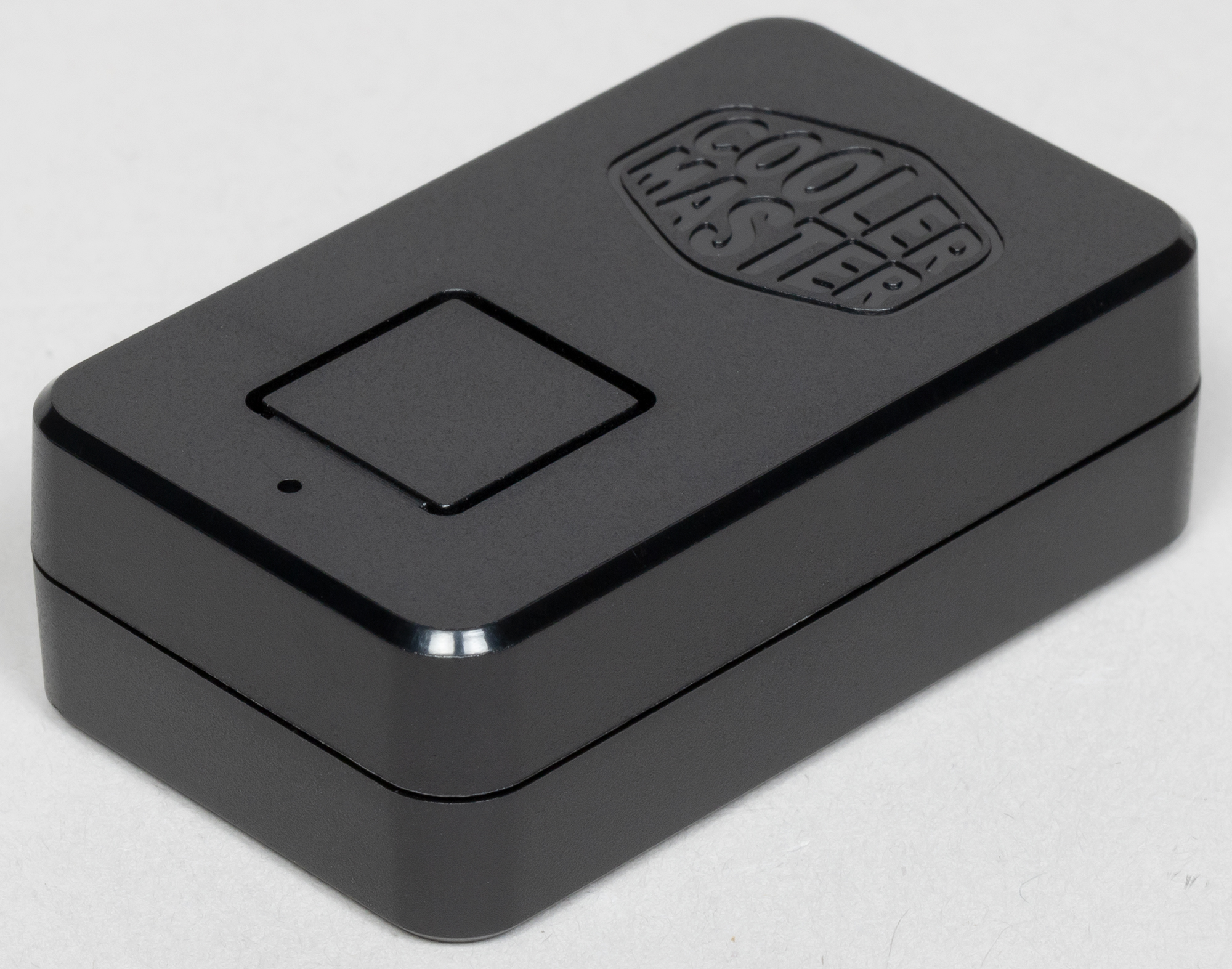

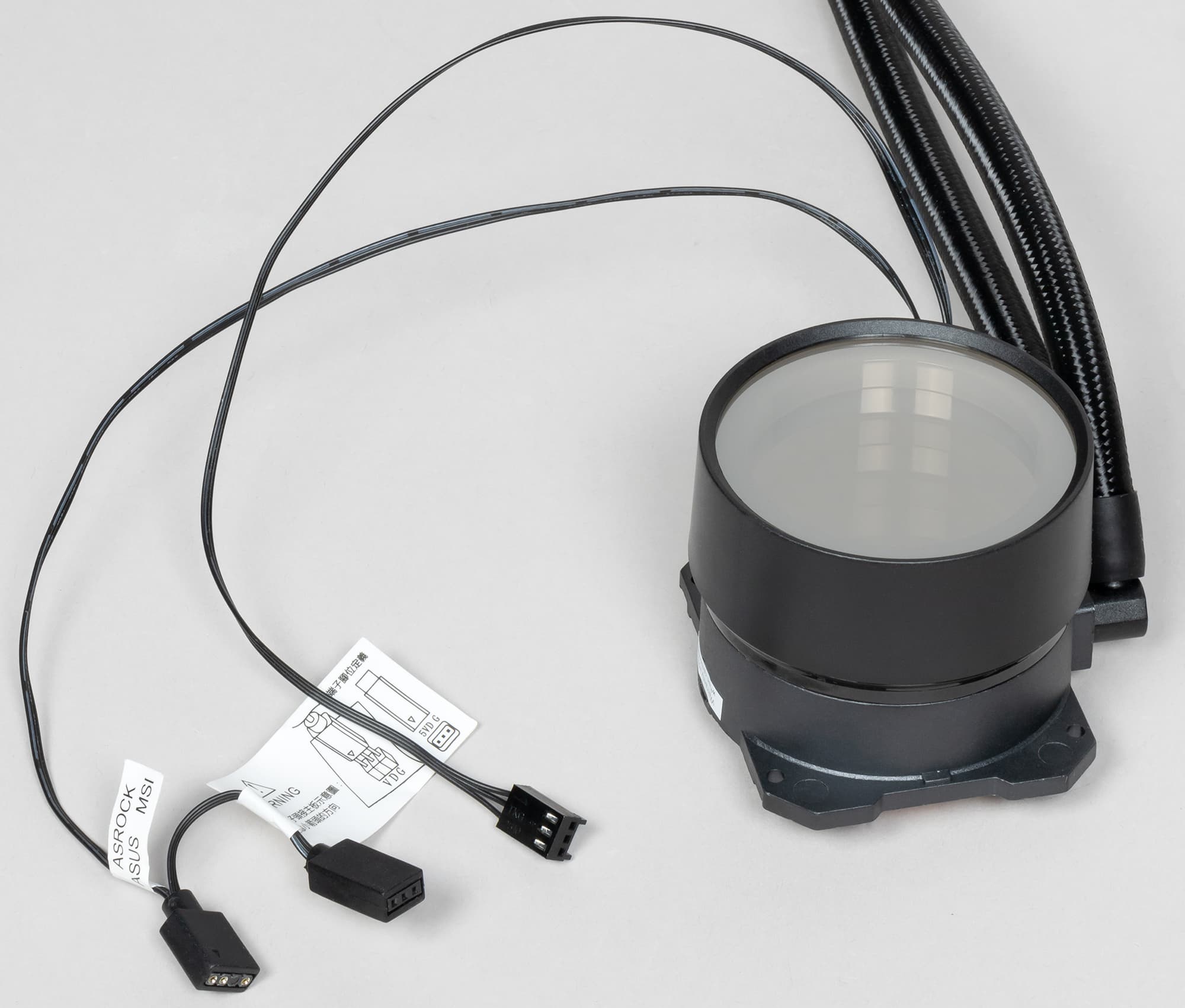

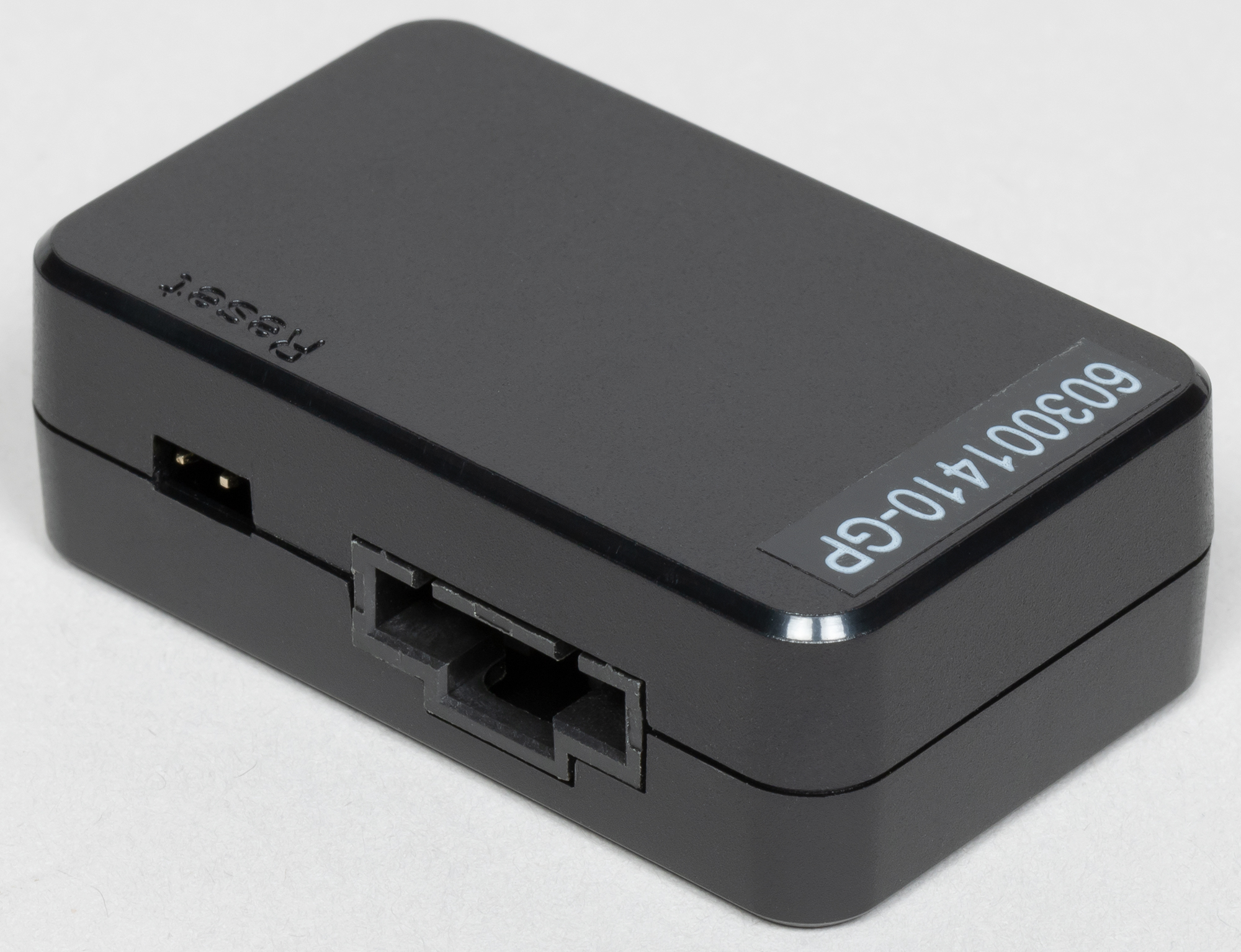

Комплектный контроллер управляет только работой подсветки на помпе. Контроллер примагничивается нижней плоскостью, что облегчает его установку в корпусе компьютера.

Отсоединяемый кабель питания контроллера подключается с помощью разъема питания SATA, что гораздо удобнее, чем к периферийному разъему («типа Molex»). Второй «хвост» от разъема контроллера — это выход для подключения подсветки. Он подключается к кабелю подсветки от помпы. Состыкованные разъемы на этих двух кабелях можно зафиксировать специальной скобкой из пластика, входящей в комплект. Единственной кнопкой контроллера перебираются режимы подсветки. Также режимы можно переключать внешней кнопкой, например, кнопкой Reset на корпусе, подключив ее к разъему с двумя контактами на контроллере. Режимы подсветки, которые реализованы в этом контроллере, можно посмотреть на видео ниже:

Если на материнской плате или на другом контроллере подсветки есть один из двух стандартных трехконтактных разъемов для подключения ARGB-подсветки, то контроллер из комплекта можно не использовать, а подключить подсветку помпы к системной плате и использовать для управления подсветкой соответствующее ПО.

Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 10 мм. Длина шлангов по гибкой части 33 см (не длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет матовое черное относительно стойкое покрытие. Отметим, что вентиляторы на радиатор можно закрепить без использования отвертки, так как винты имеют большие головки с накаткой (и в них есть резьбовые отверстия для закрепления радиатора на панель корпуса через вентиляторы). Система в сборе (без контроллера подсветки и кабелей к нему) с крепежом под LGA 2011 имеет массу 1438 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика и оснащена стальными резьбовыми гнездами.

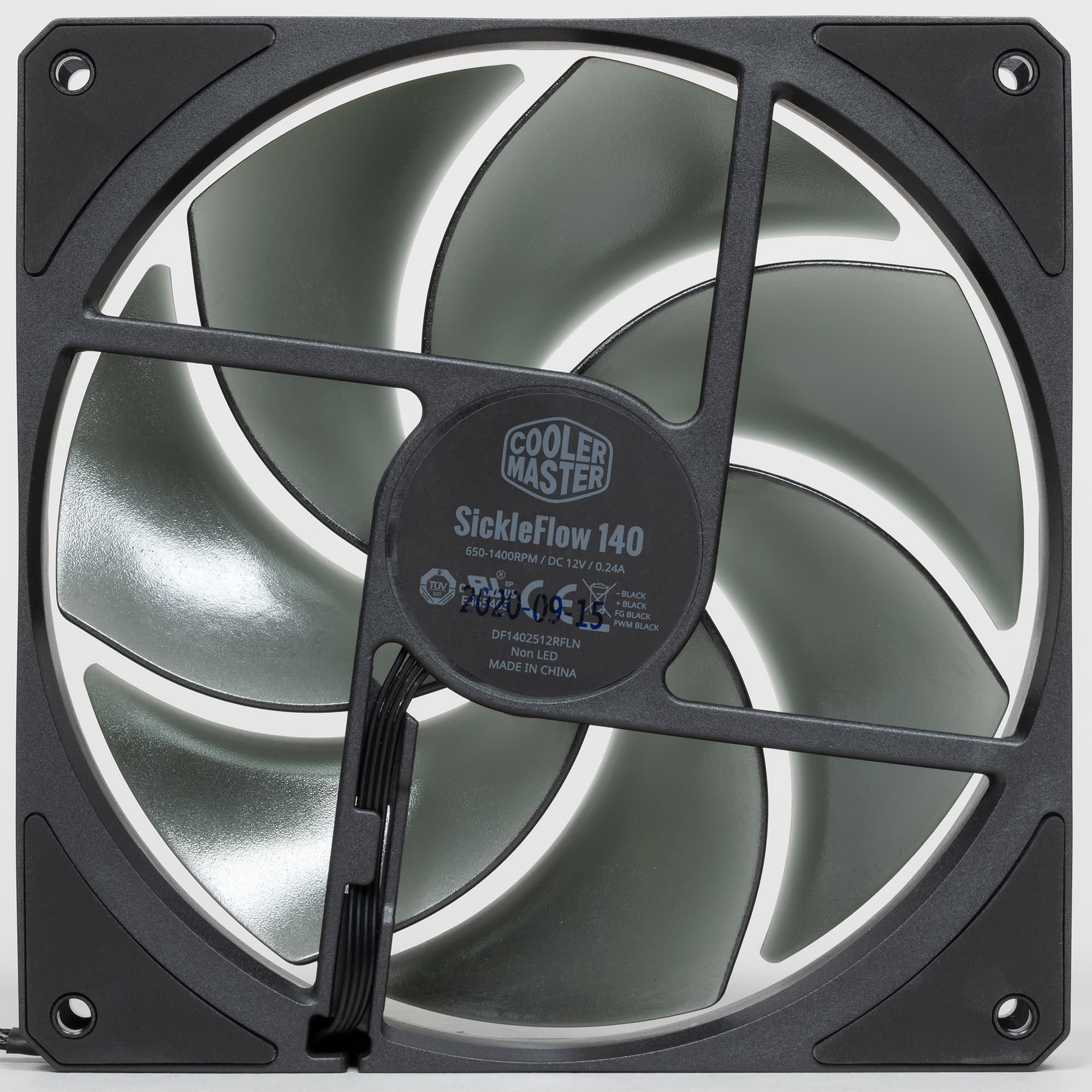

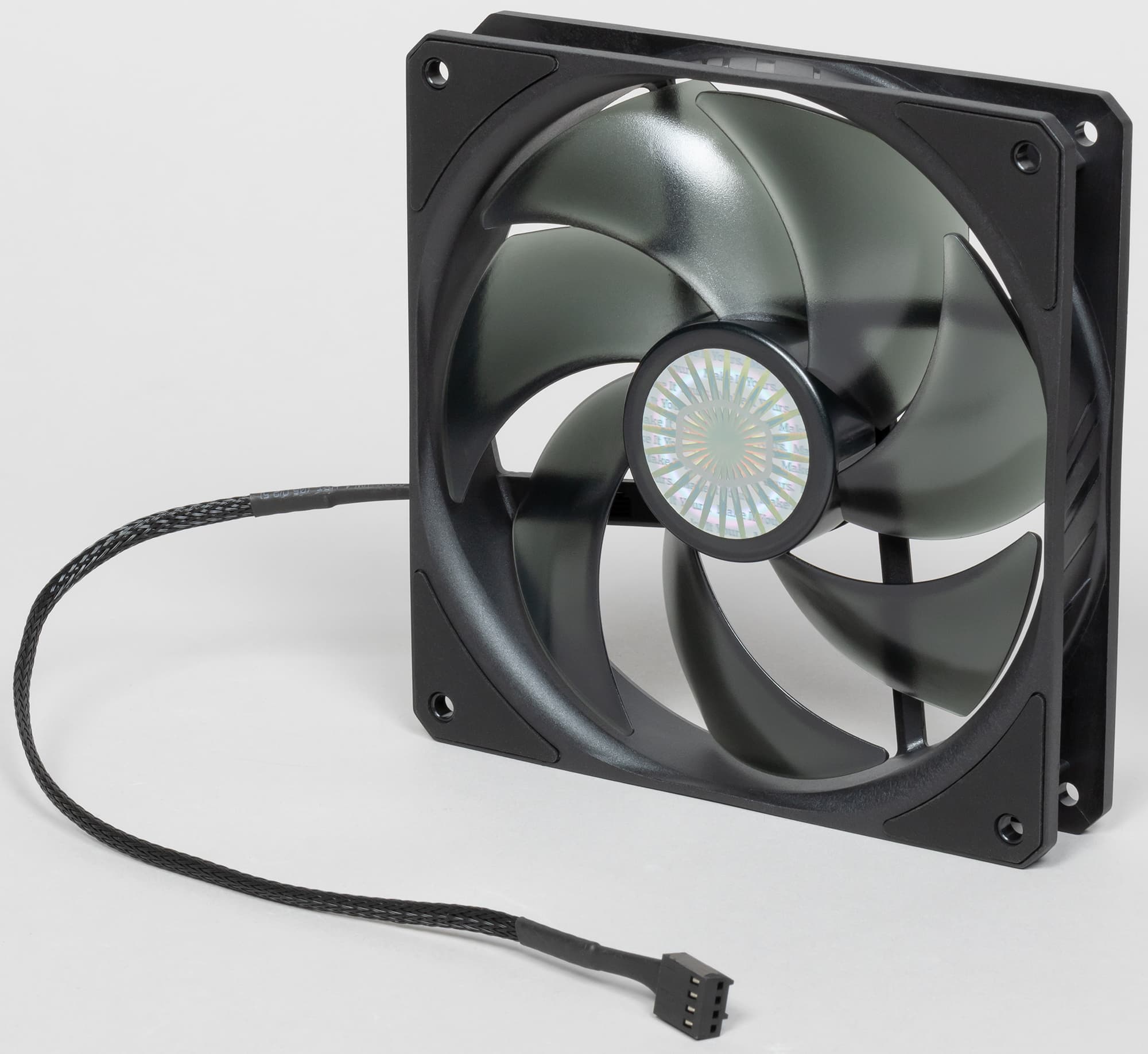

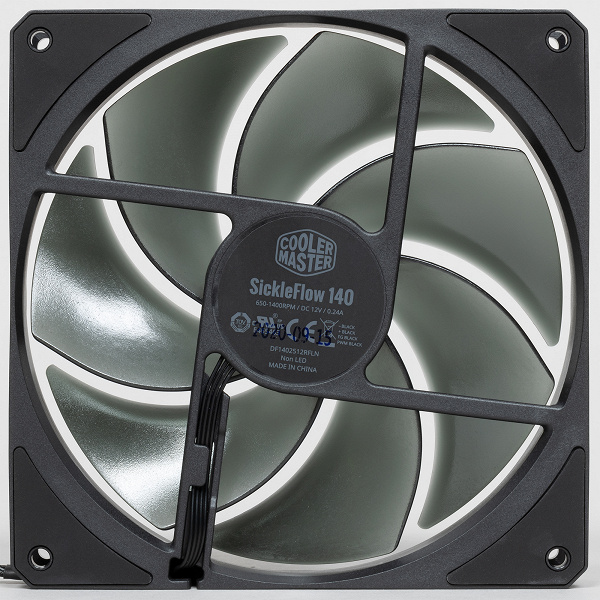

Рамка вентилятора изготовлена из прочного черного пластика. На проушины в углах рамки вентилятора наклеены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 0,5 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные винты, являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передается на радиатор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

Кабель питания вентилятора заключен в скользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского трех/четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса. Оболочка есть и на ветках разветвителя питания вентиляторов.

На систему Cooler Master MasterLiquid ML280 Mirror установлена гарантия в 2 года.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для основного теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Во всех тестах, если не указано иное, помпа работает от 12 В.

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

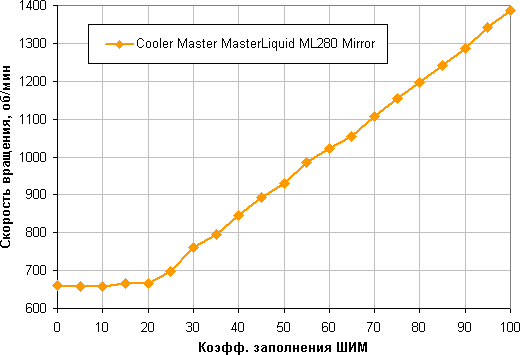

Хороший результат — монотонный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%, диапазон регулировки скорости вращения довольно широкий. При снижении коэффициента заполнения (КЗ) до 0 вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

Регулировка с помощью напряжения позволяет получить устойчивое вращение в немного более широком диапазоне. Горизонтальный участок на графике выше в диапазоне от 9,5 до 12 В показывает, что в вентиляторе применяется система стабилизации скорости вращения, которая задается с помощью КЗ ШИМ. Вентиляторы останавливаются при снижении напряжения до 2,9—3,0 В, но устойчивое вращение начинается только от 4,8 В и выше. Вентиляторы, видимо, допустимо подключать к источнику с напряжением 5 В.

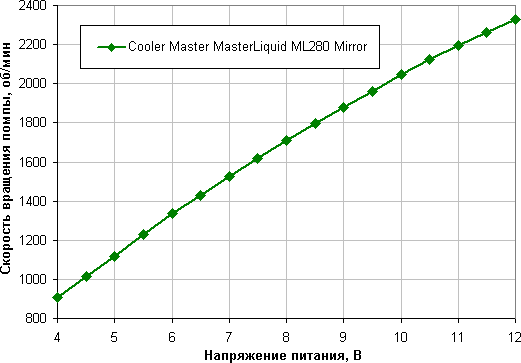

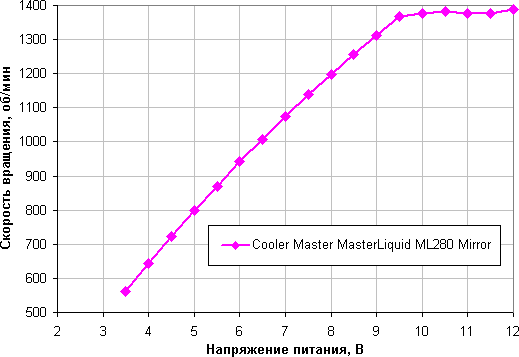

Скорость вращения помпы можно регулировать, изменяя напряжение питания:

Помпа останавливается при снижении напряжения до 3,9 В и запускается от 4,1 В. Получается, что и помпу можно подключать к 5 В.

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

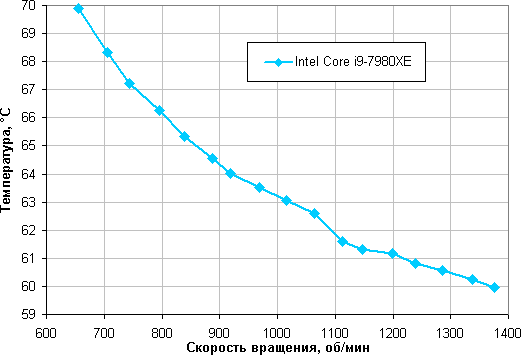

В этом тесте наш процессор Intel Core i9-7980XE при 24 градусах окружающего воздуха не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ.

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

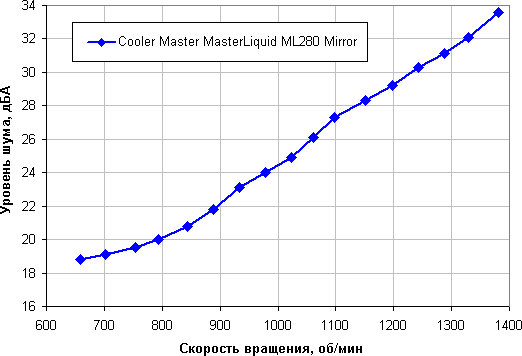

Уровень шума от этой системы охлаждения невысокий во всем диапазоне скорости вращения вентиляторов. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,0 дБА (условное значение, которое показывает шумомер). Уровень шума только от помпы, когда она работает на максимальной скорости, равен 18 дБА.Помпа работает очень тихо, поэтому снижать шум от системы, уменьшая напряжение питания помпы, смысла нет.

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

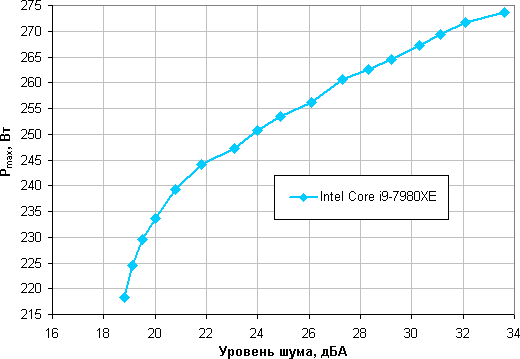

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 253 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 275 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется). В области высокой мощности эффективность данной СЖО средняя, в области низкой — высокая. То есть эту СЖО целесообразно применять, если нужен тихий ПК, процессор которого потребляет не очень много (по факту, скорее, просто не разогнан).

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как данная СЖО справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Все ядра процессора работали на фиксированной частоте 3,6 ГГц (множитель 36). В качестве нагрузочного теста применялась программа powerMax (с использованием системы команд AVX).

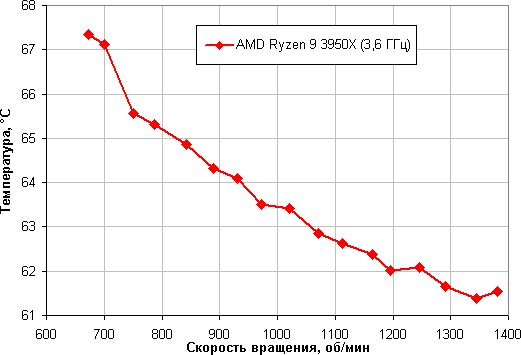

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 20%.

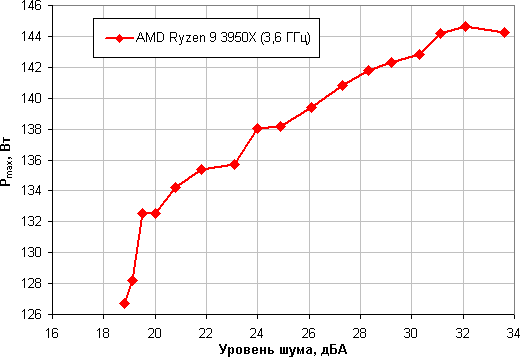

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 138 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 144 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат заметно хуже, чем в случае процессора Intel Core i9-7980XE. Впрочем, при условии достаточно хорошей вентиляции в корпусе данный кулер вполне справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

Сравнение с другими кулерами и СЖО при охлаждении процессора AMD Ryzen 9 3950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется). Результаты у данной СЖО не самые лучшие, но выше средних.

Выводы

На основе системы жидкостного охлаждения Cooler Master MasterLiquid ML280 Mirror можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 253 Вт, а температура внутри корпуса не повысится выше 44 °C. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 138 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех случаях можно увеличить. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку помпы, с интересным эффектом переотражения, которая имеет стандартное трехконтактное подключение. Подсветкой помпы можно управлять с помощью контроллера, входящего в комплект поставки, или при подключении к системной плате. Среди прочих достоинств отметим хорошее качество изготовления, оплетку части кабелей и шлангов (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), подключение контроллера к разъему питания SATA, удобный крепеж вентиляторов.
