Обзор вентиляторов Cooler Master MasterFan SF240P ARGB и SF240R ARGB

Паспортные характеристики и цены

MasterFan SF240P ARGB

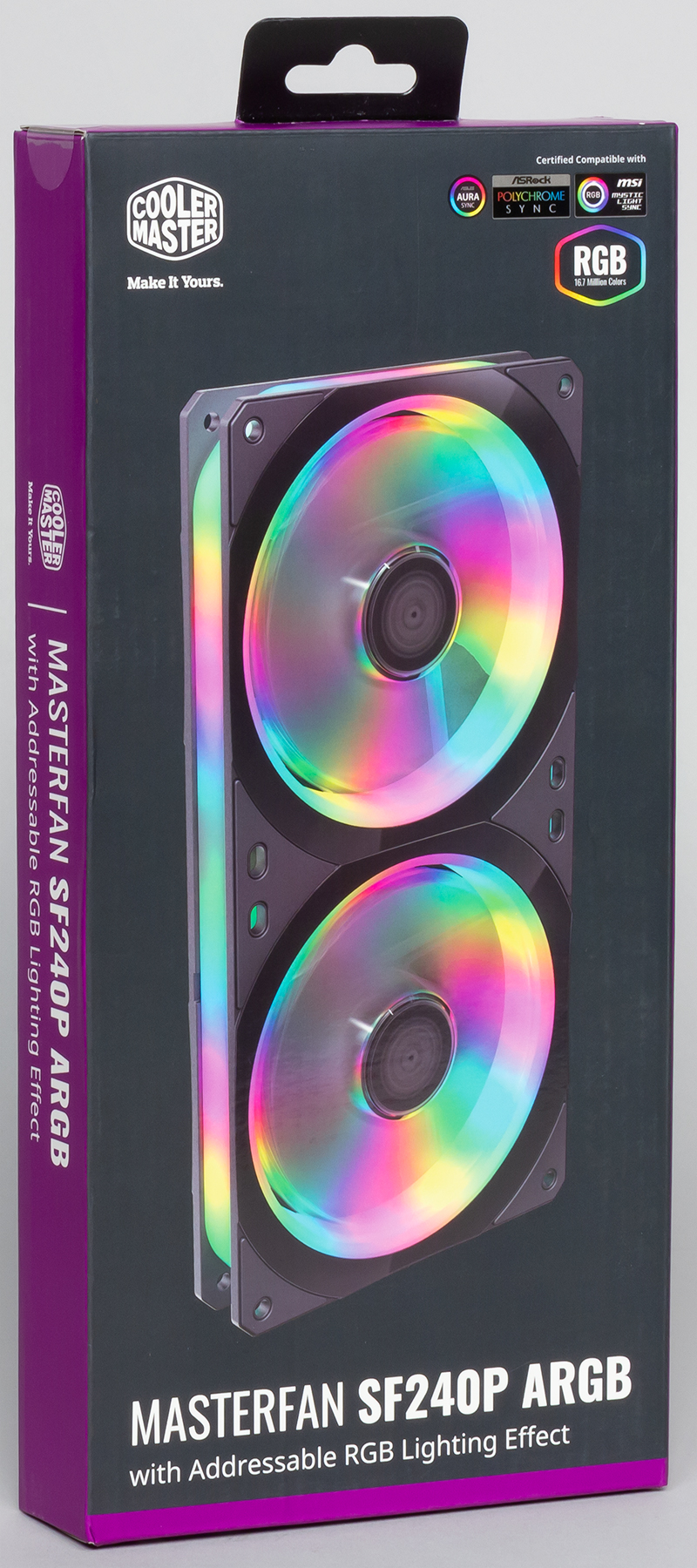

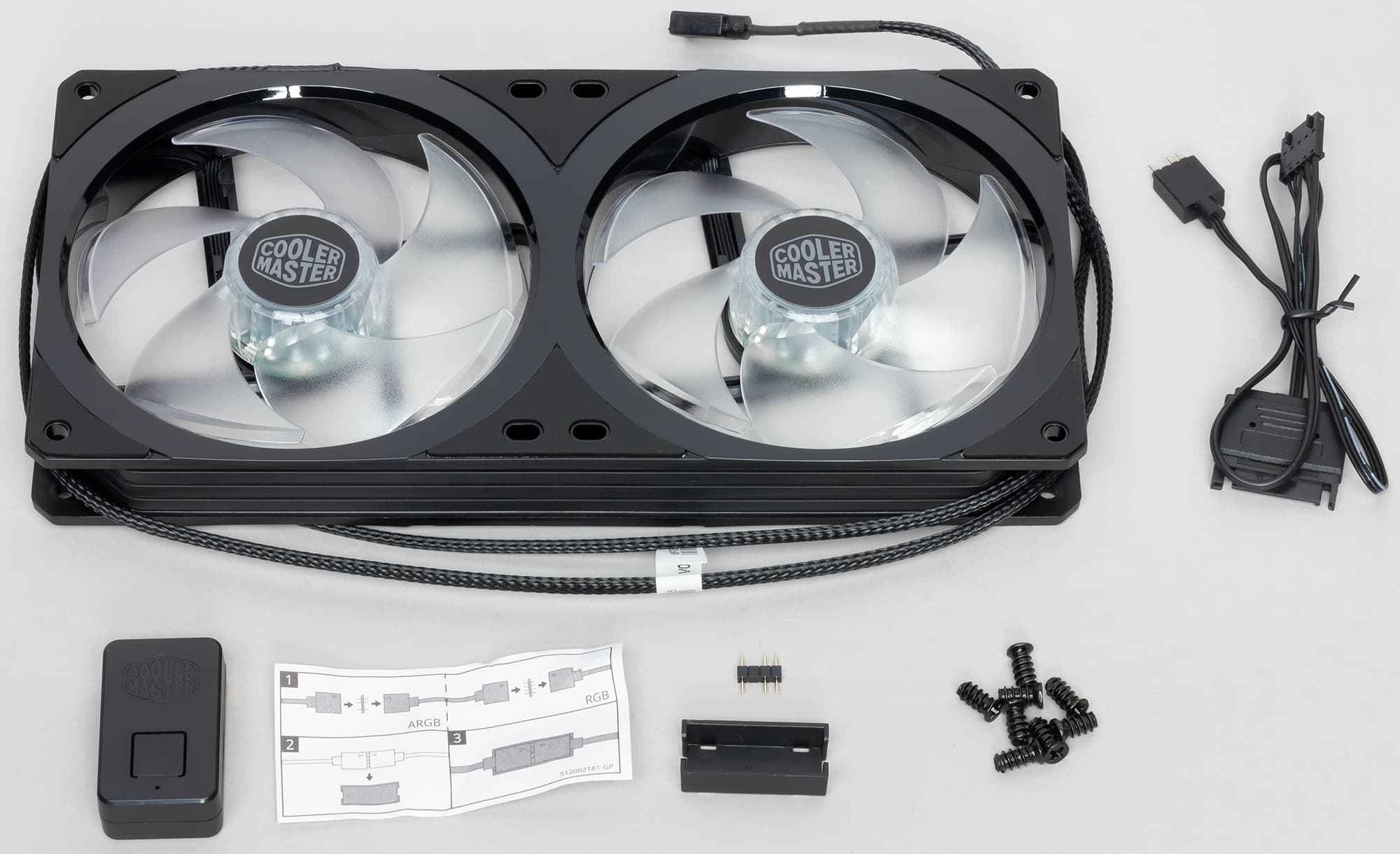

Упакован вентилятор в красочную коробочку из плотного картона. В оформлении используется фирменный темно-фиолетовый цвет.

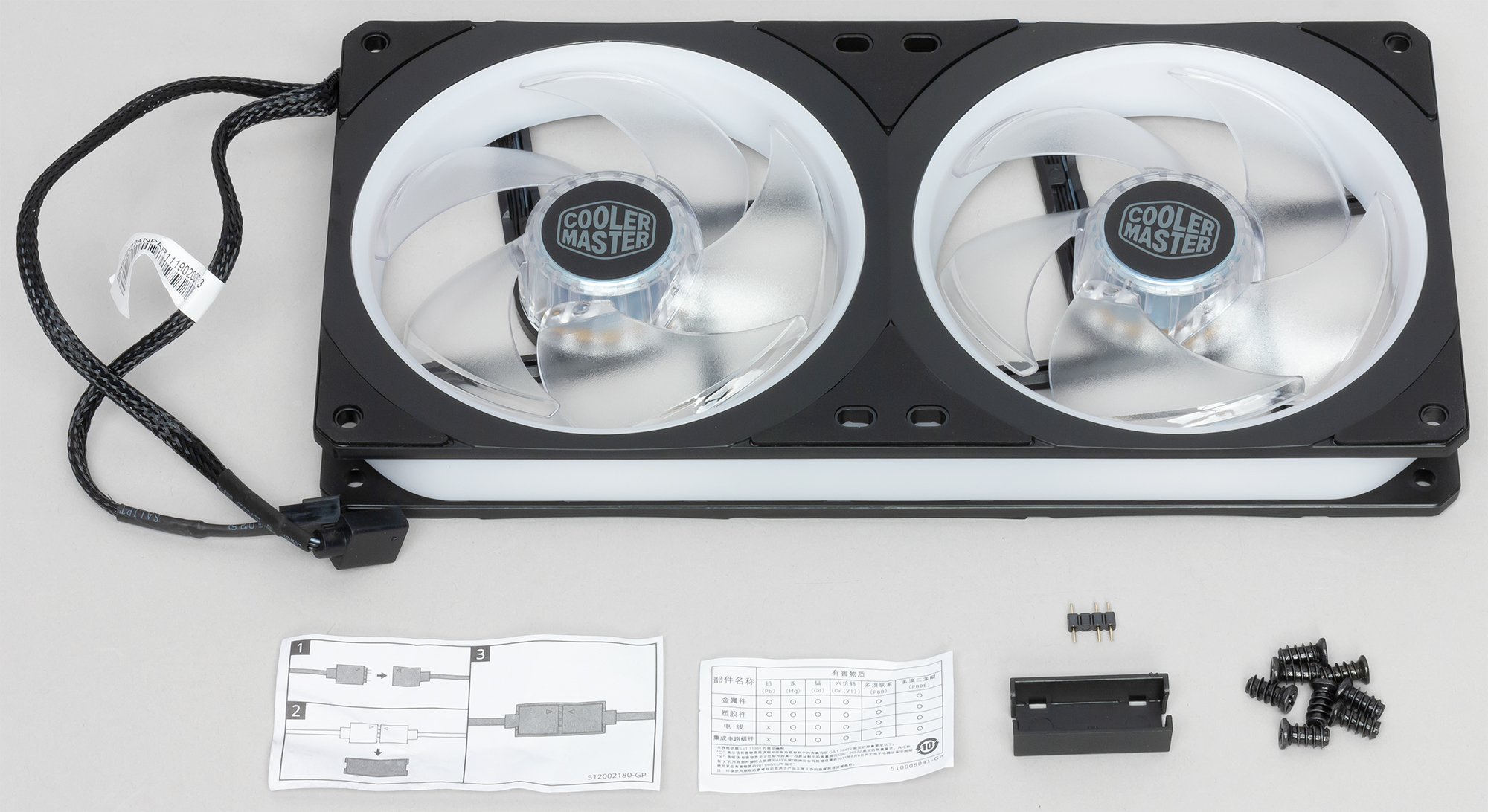

На гранях коробочки изображен вентилятор, перечислены основные особенности, а также приведены технические характеристики продукта. Текст в основном на английском языке, но перечисление основных особенностей продублировано на нескольких других языках, в том числе и на русском. В комплект поставки кроме самого вентилятора включены крепежные винты, соединитель для разъемов подсветки и фиксатор этих разъемов.

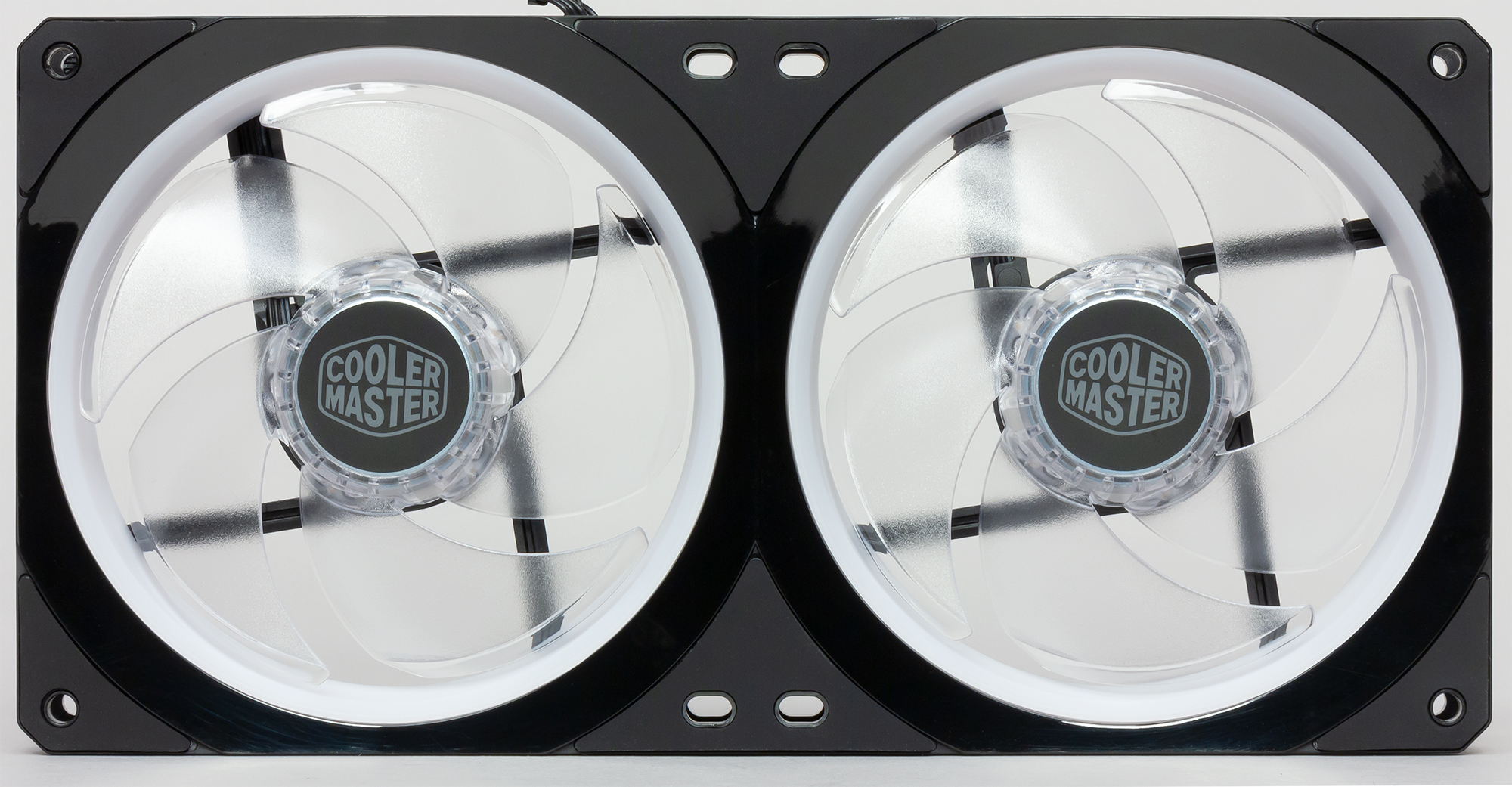

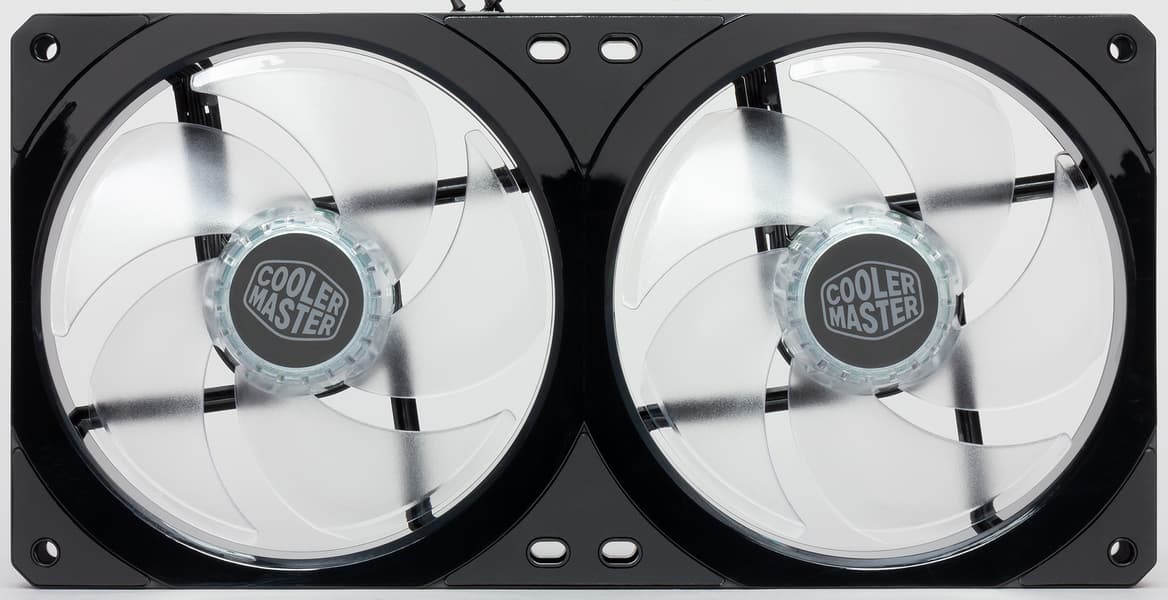

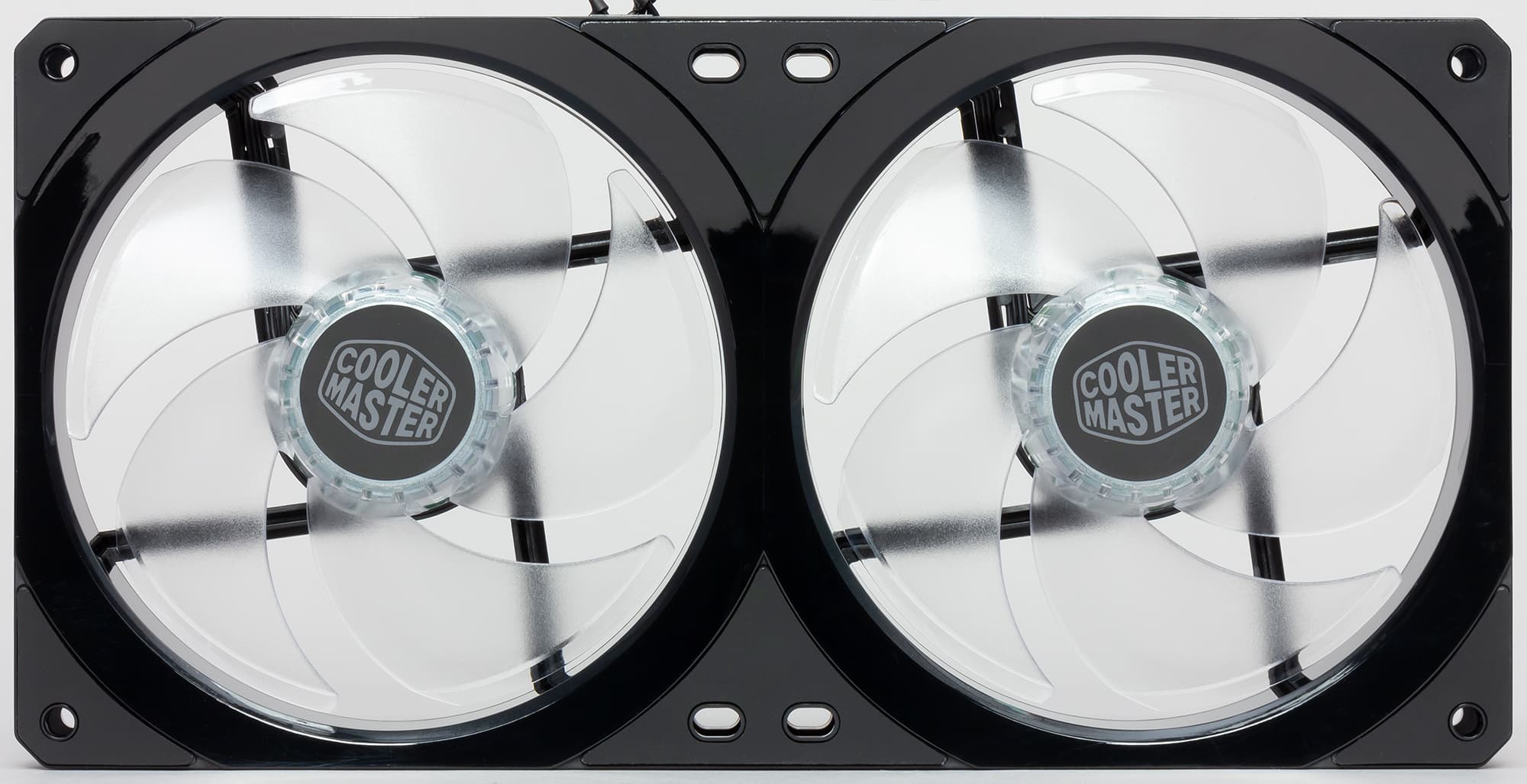

Крыльчатки этого сдвоенного вентилятора изготовлены из прозрачного пластика с частично заматированной поверхностью.

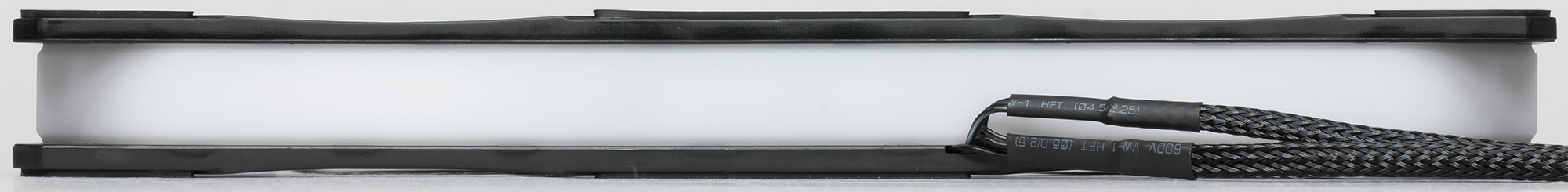

Рамка вентилятора трехслойная: между двумя панелями из черного пластика зажата вставка из белого полупрозрачного пластика с матовой поверхностью. Черные панели в области вокруг крыльчаток имеют зеркально гладкую поверхность, в остальных местах — матовую.

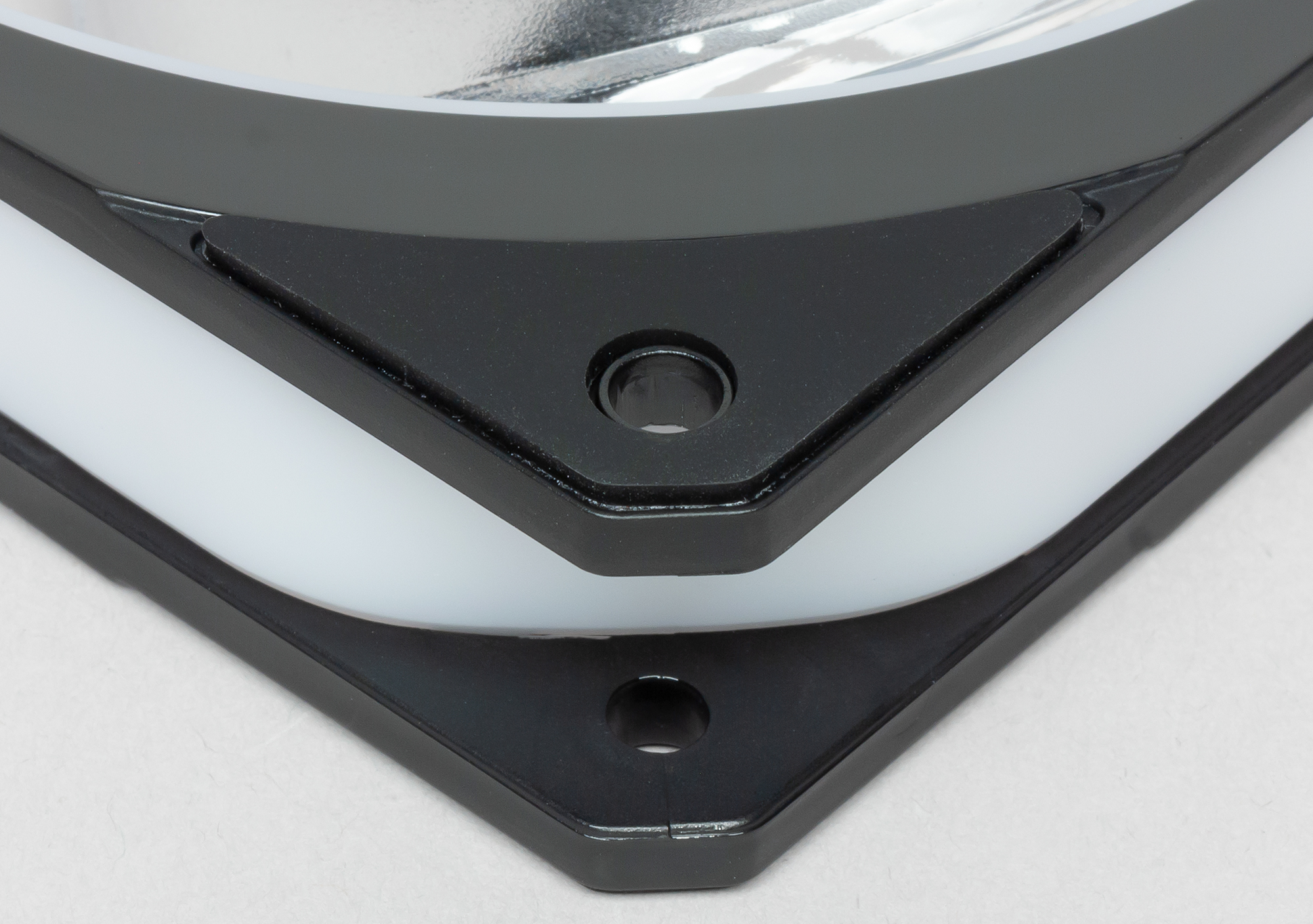

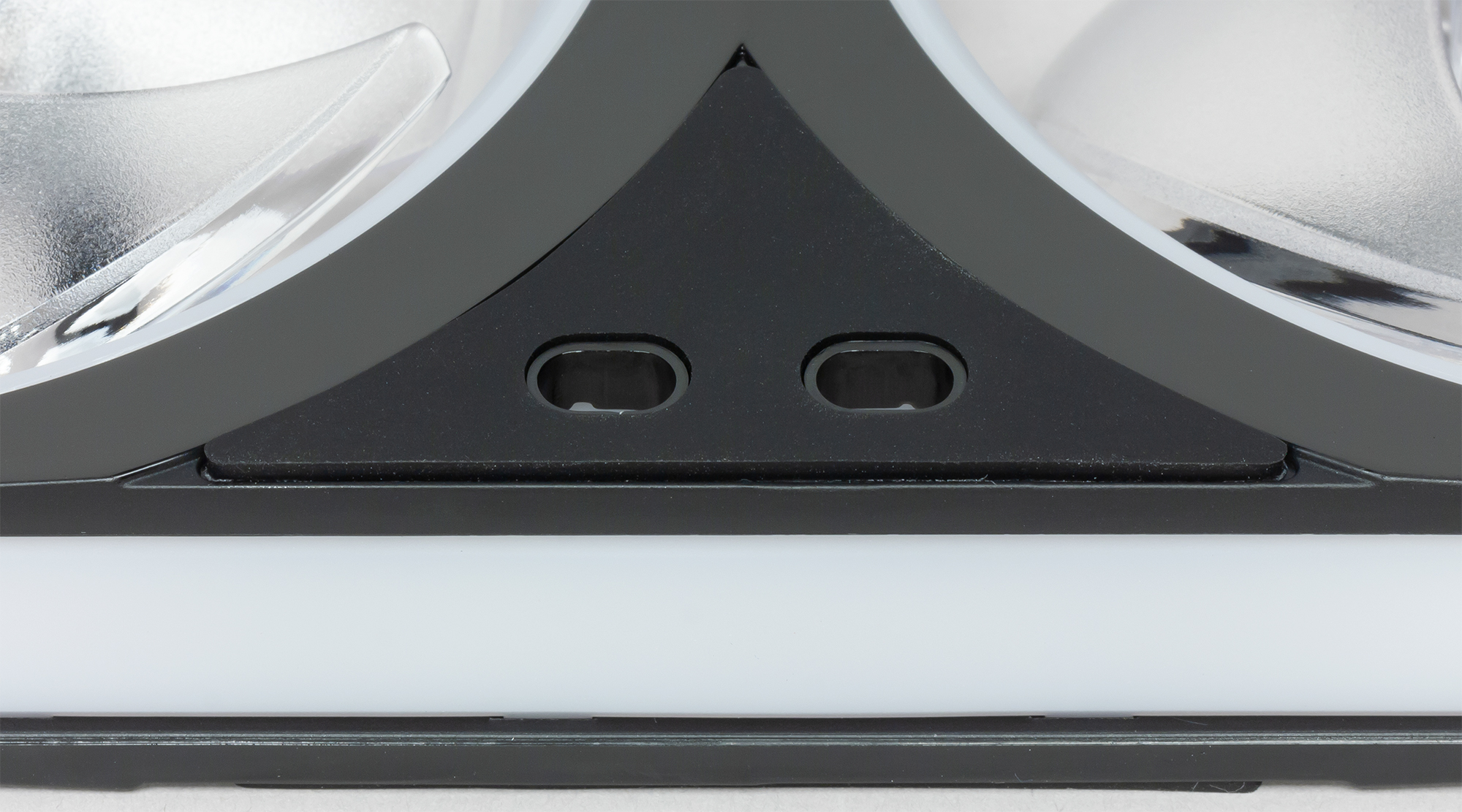

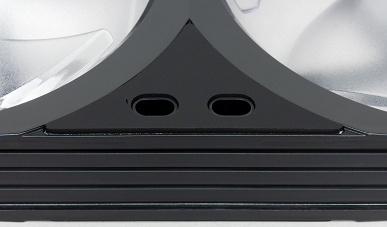

Около крепежных отверстий наклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,5 мм относительно максимальной высоты рамки.

По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. Отметим, что высота рамки немного уменьшается к центру сторон квадрата рамки в плане. Это и чуть выступающие накладки приводят к тому между вентилятором и плоской поверхностью, на которой он закреплен образуется небольшой зазор. Этот зазор немного, но все же может снижать эффективность работы вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель DF2402512RFMF.

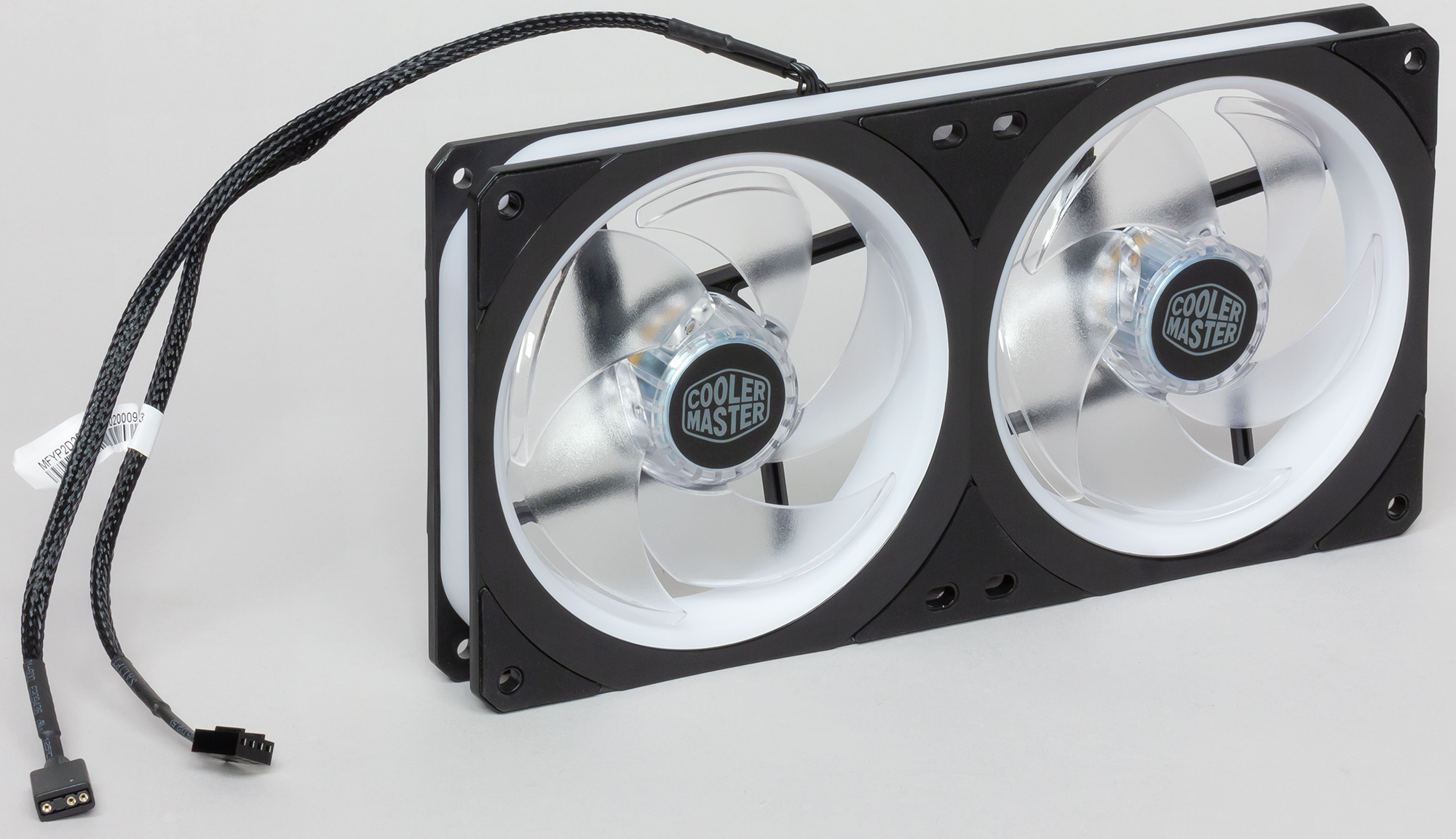

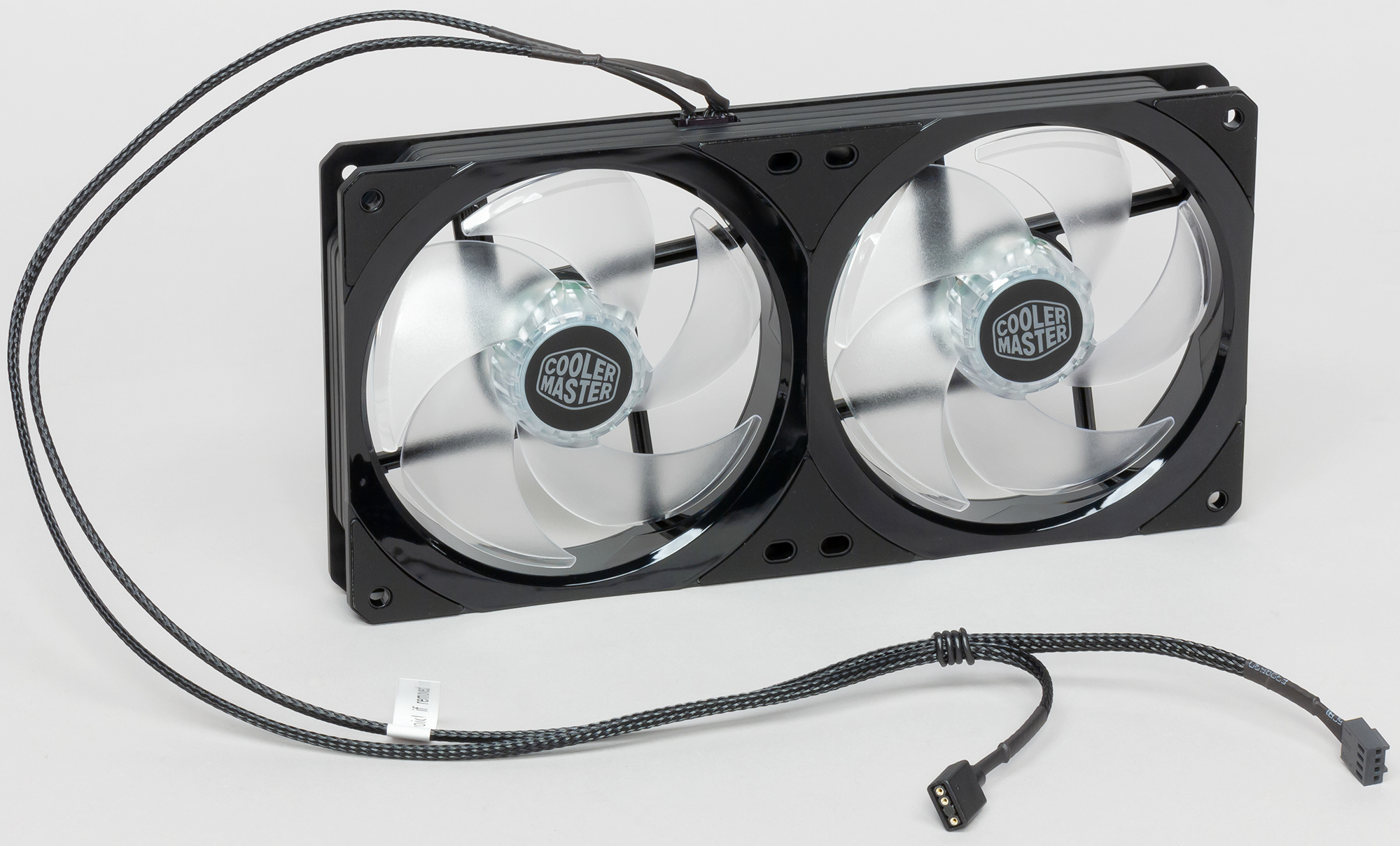

Кабели от вентилятора заключены в плетеную оболочку из скользкого пластика. Зачем-то на кабеле питания есть гарантийная наклейка, которая легко отрывается при самых обычных манипуляциях с вентилятором. Впрочем, по российским законам отсутствие наклейки не является поводом к отказу в гарантийном обслуживании. Вентилятор поддерживает регулировку с помощью ШИМ.

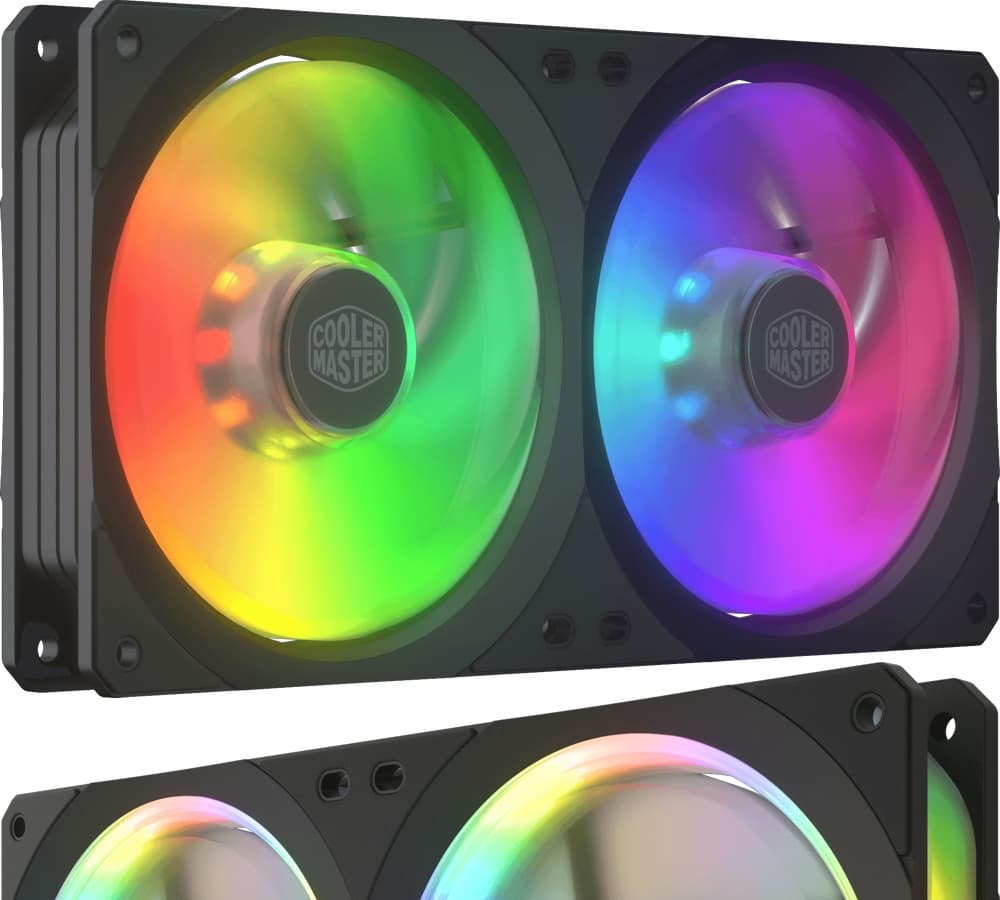

Под центральными втулками крыльчаток, а также внутри белой вставки находятся адресуемые RGB-светодиоды в количестве, как пишет производитель, 56 штук. Кабелем с трехконтактным разъемом вентилятор подключается, например, к отдельному контроллеру подсветки или к соответствующему разъему на материнской плате. Если ответный разъем тоже на кабеле и с гнездами, то для их стыковки можно использовать входящий в комплект трехштырьковый соединитель, а чтобы эти разъемы случайно не разъединились, они могут быть скреплены фиксатором, также находящимся в комплекте.

Для демонстрации работы подсветки мы использовали контроллер от системы жидкостного охлаждения Cooler Master Masterliquid ML360P Silver Edition. Вроде бы это очевидно, но все же уточним, что именно за эффекты отвечает то устройство управления подсветкой, к которому подключен вентилятор. Оценивать нужно характер свечения, хотя видео все же не совсем адекватно передает то, что видно глазами.

MasterFan SF240R ARGB

Вентилятор MasterFan SF240R ARGB во многом похож на описанный выше MasterFan SF240P ARGB, поэтому по возможности сократим описание.

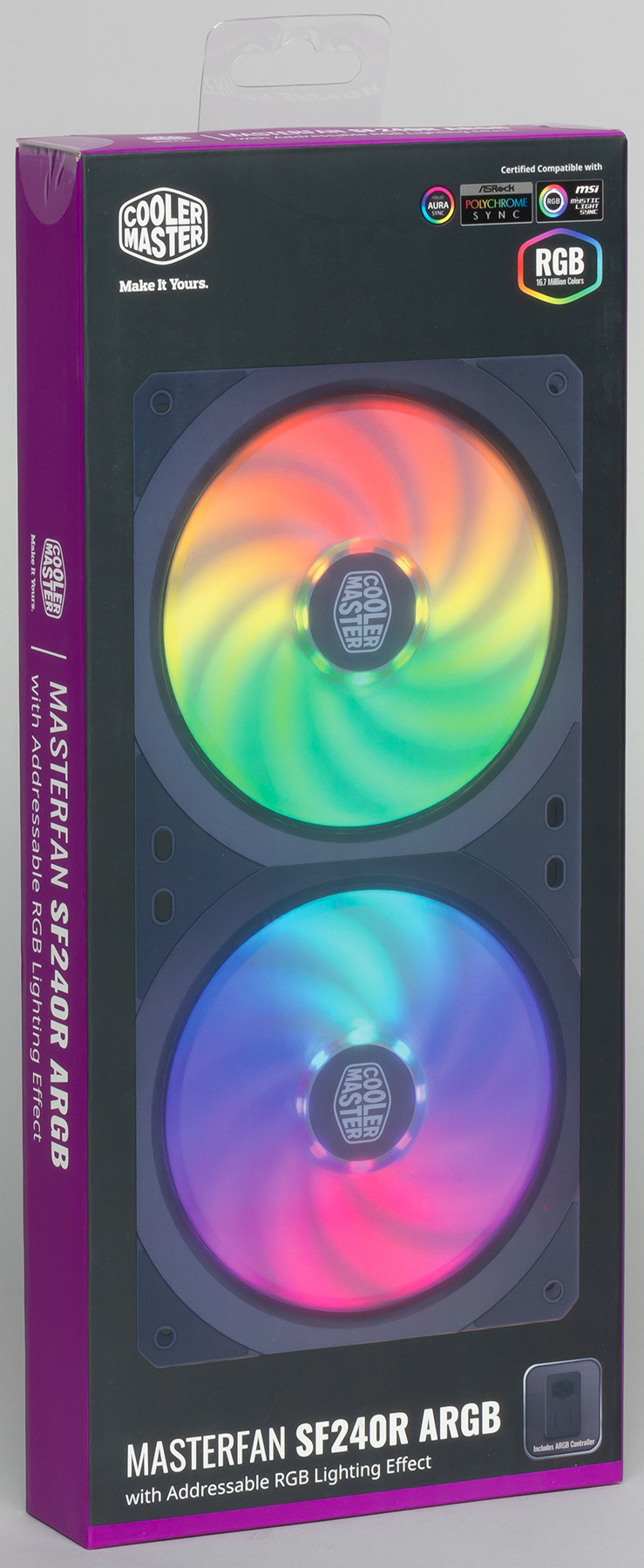

Упаковка:

Комплект поставки дополнен контроллером подсветки и кабелем к нему:

Крыльчатки этого вентилятора с виду такие же — из прозрачного пластика с частично заматированной поверхностью.

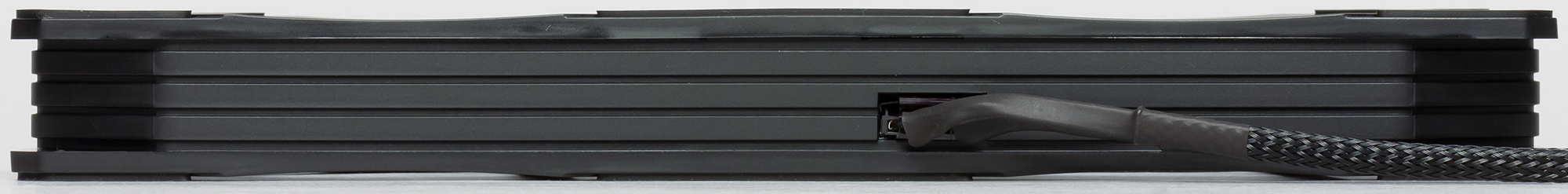

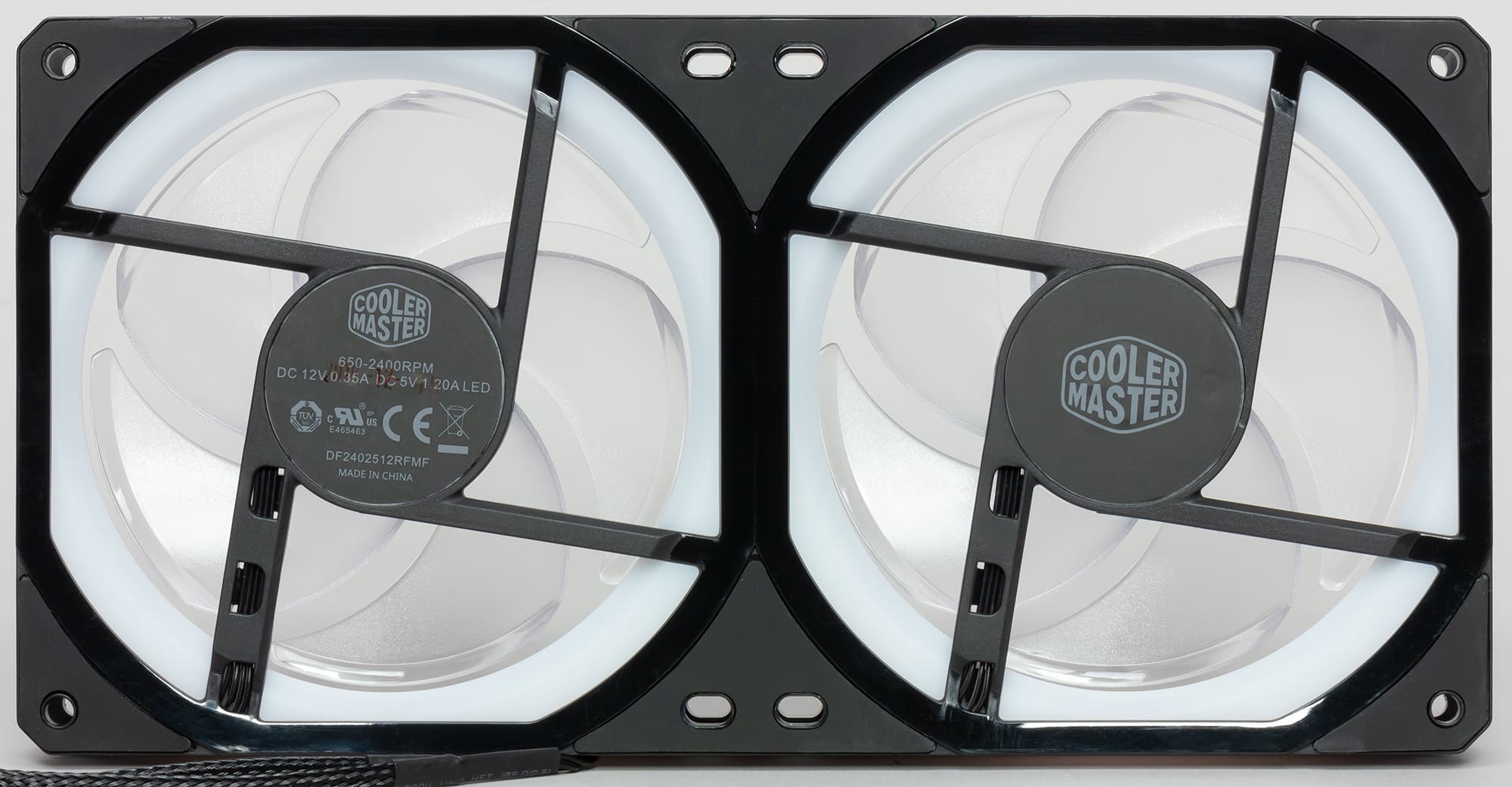

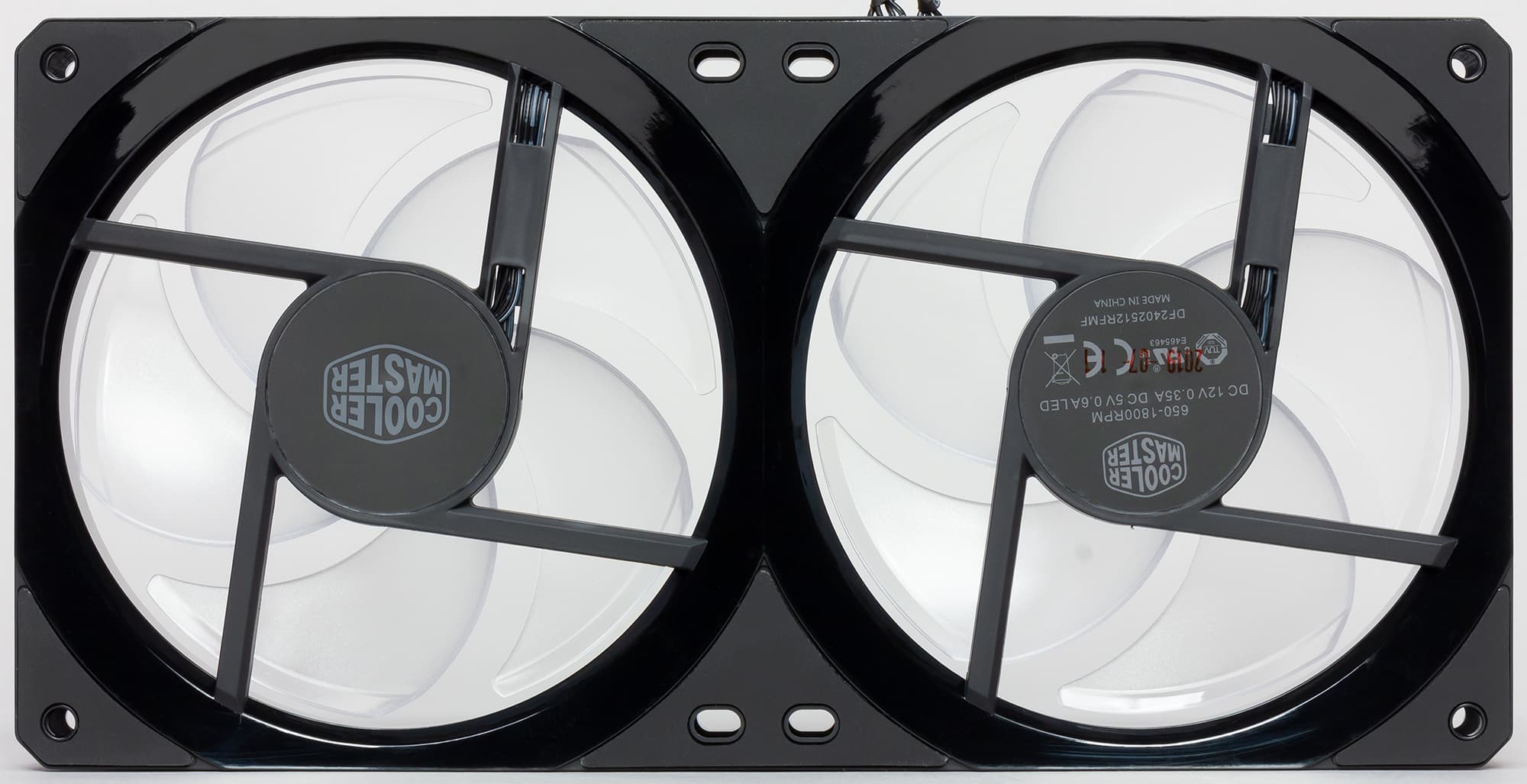

А вот рамка имеет простую конструкцию. Стоит отметить наличие ребер жесткости. Маркировка на вентиляторе позволяет определить, что используется такая же модель — DF2402512RFMF.

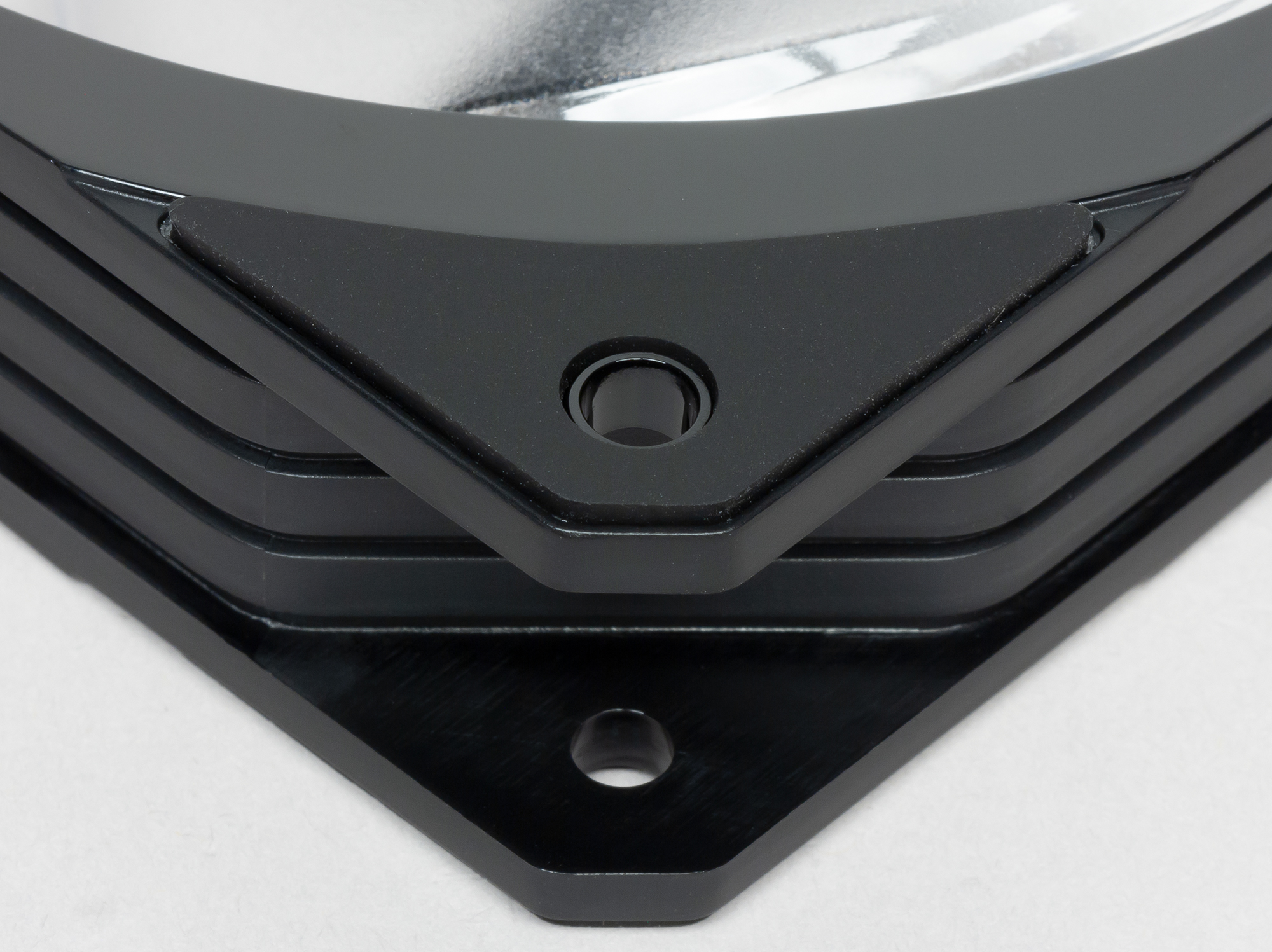

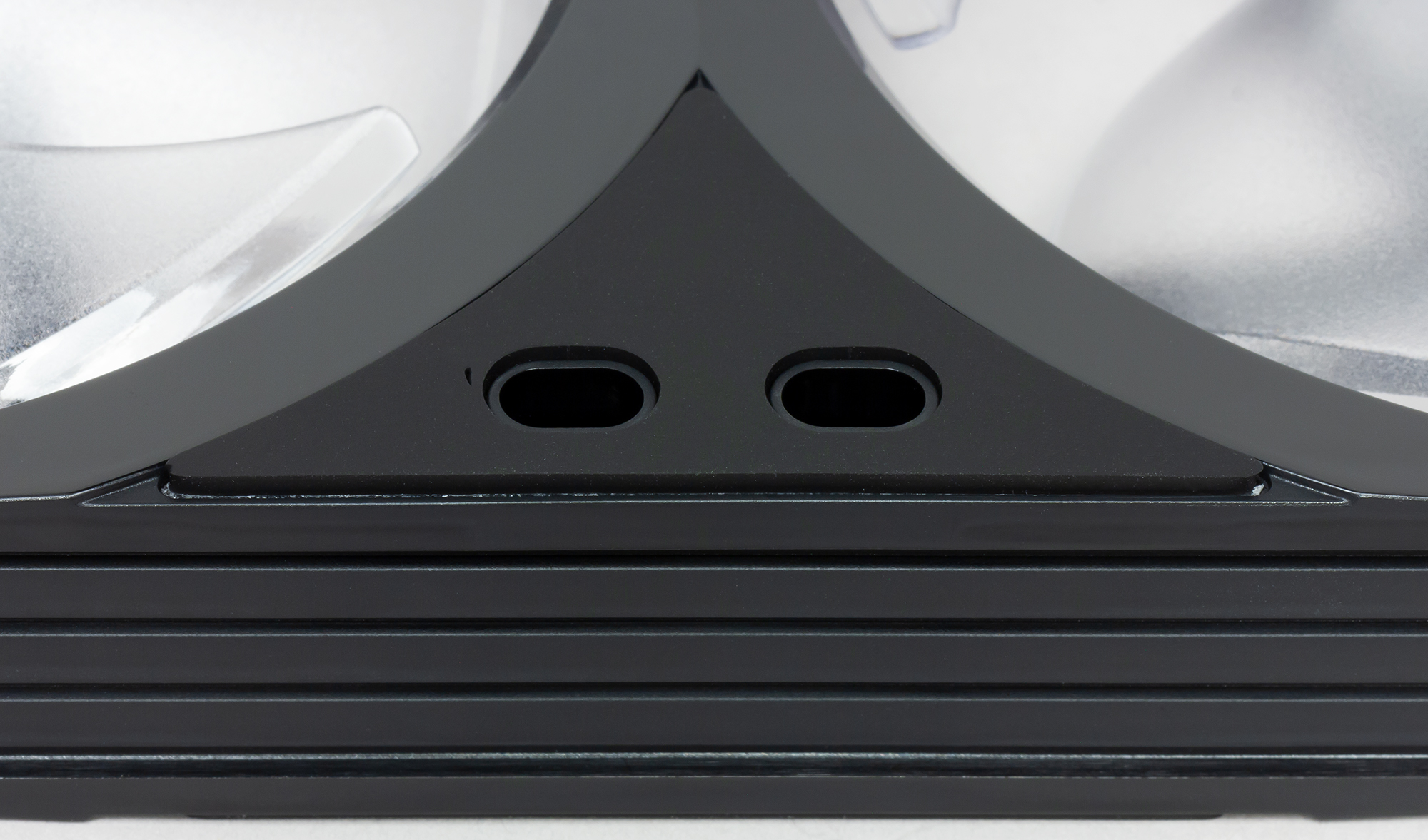

Крепежные отверстия и резиновые накладки вокруг них:

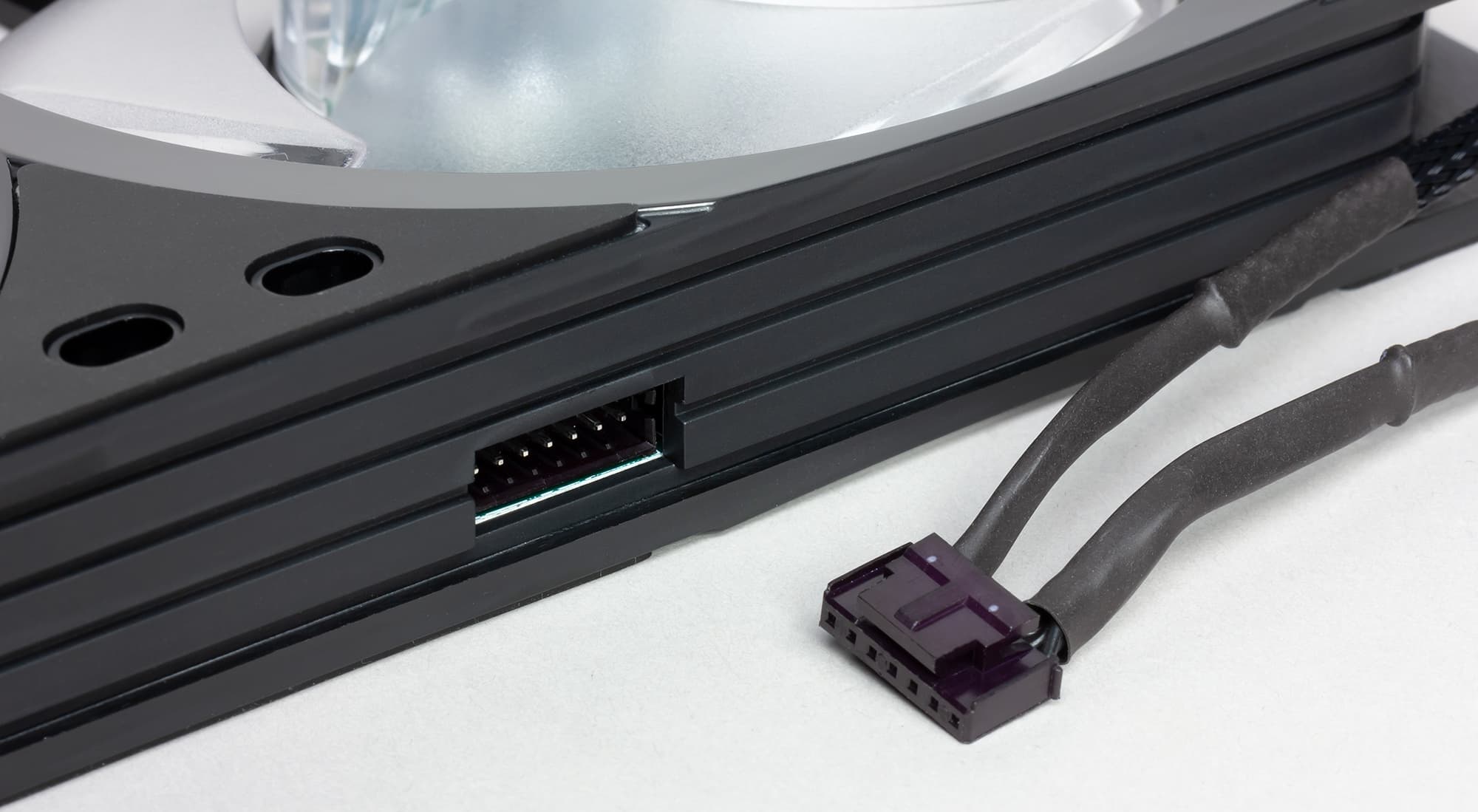

Адресуемые RGB-светодиоды в этом вентиляторе находятся только под центральными втулками крыльчаток в количестве восьми штук на каждую. От вентилятора отходит два кабеля, один с четырех-, второй с трехконтактным разъемом. Первым кабелем вентилятор подключается, например, к стандартным 3(4)-штырьковым разъемам на материнской плате, предназначенным для подключения вентиляторов. Вторым кабелем вентилятор подключается к отдельному контроллеру подсветки или к соответствующему разъему на материнской плате. В комплекте также есть соединитель и фиксатор для разъемов подсветки.

Кабель питания и кабель подсветки заключены в плетеную оболочку из скользкого пластика. Вентилятор поддерживает регулировку с помощью ШИМ. Примечательно, что у этого вентилятора кабели отсоединяемые, жалко только, что разъем на самом вентиляторе не часто встречающийся.

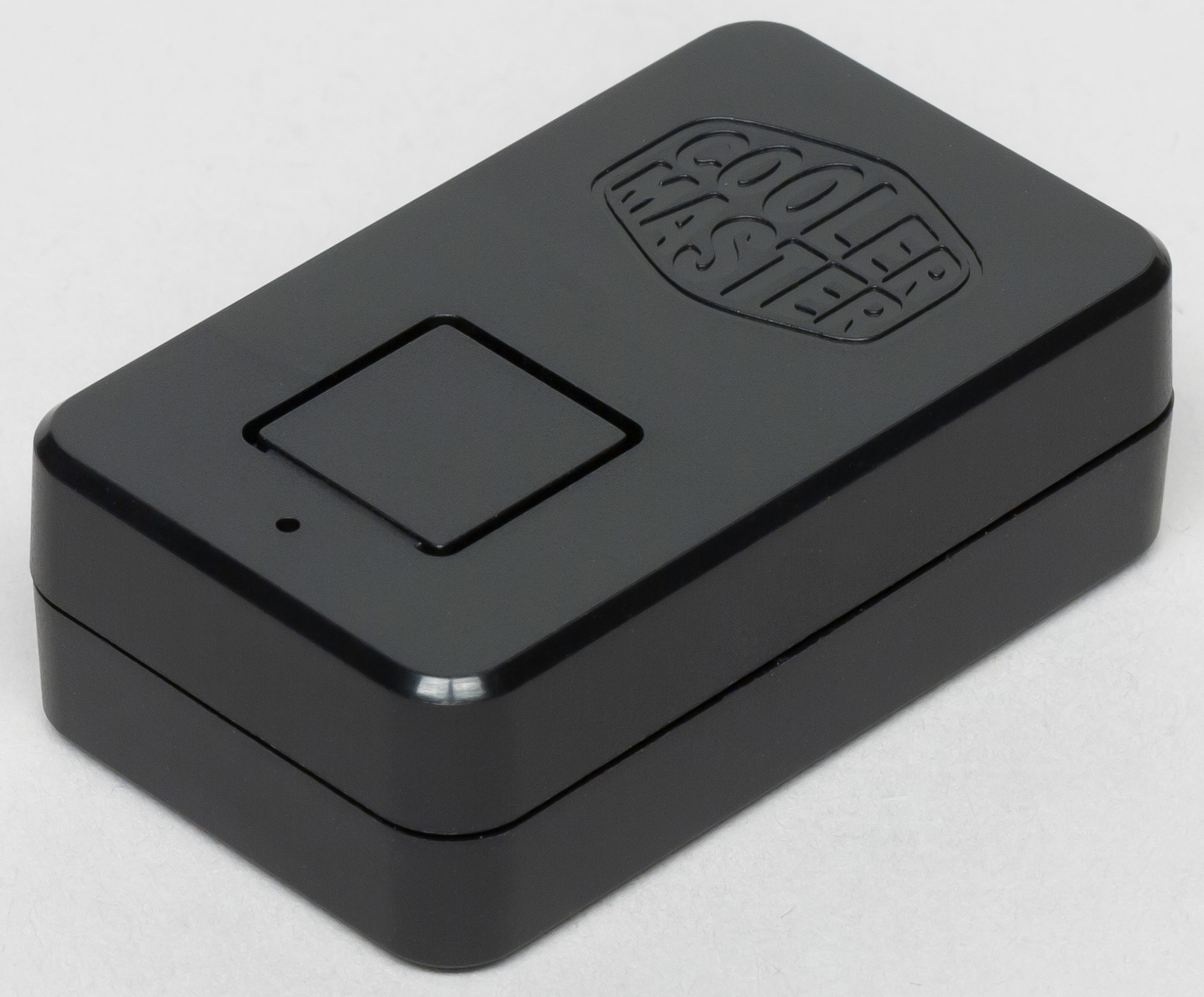

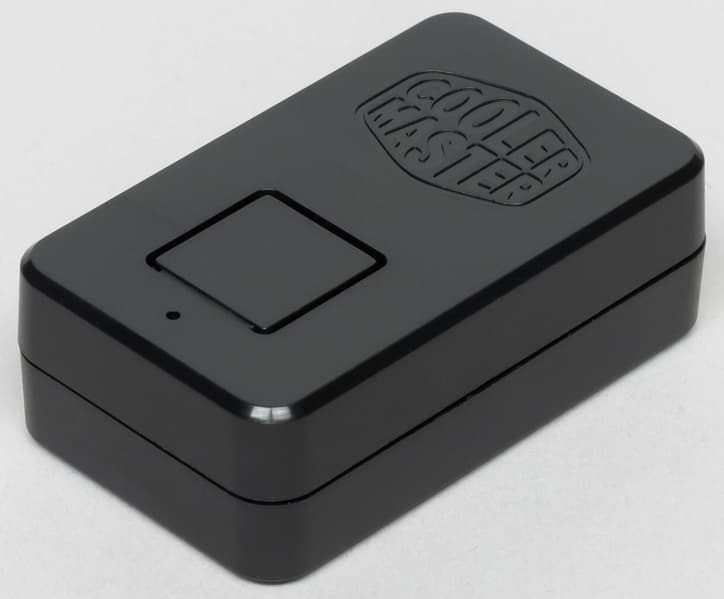

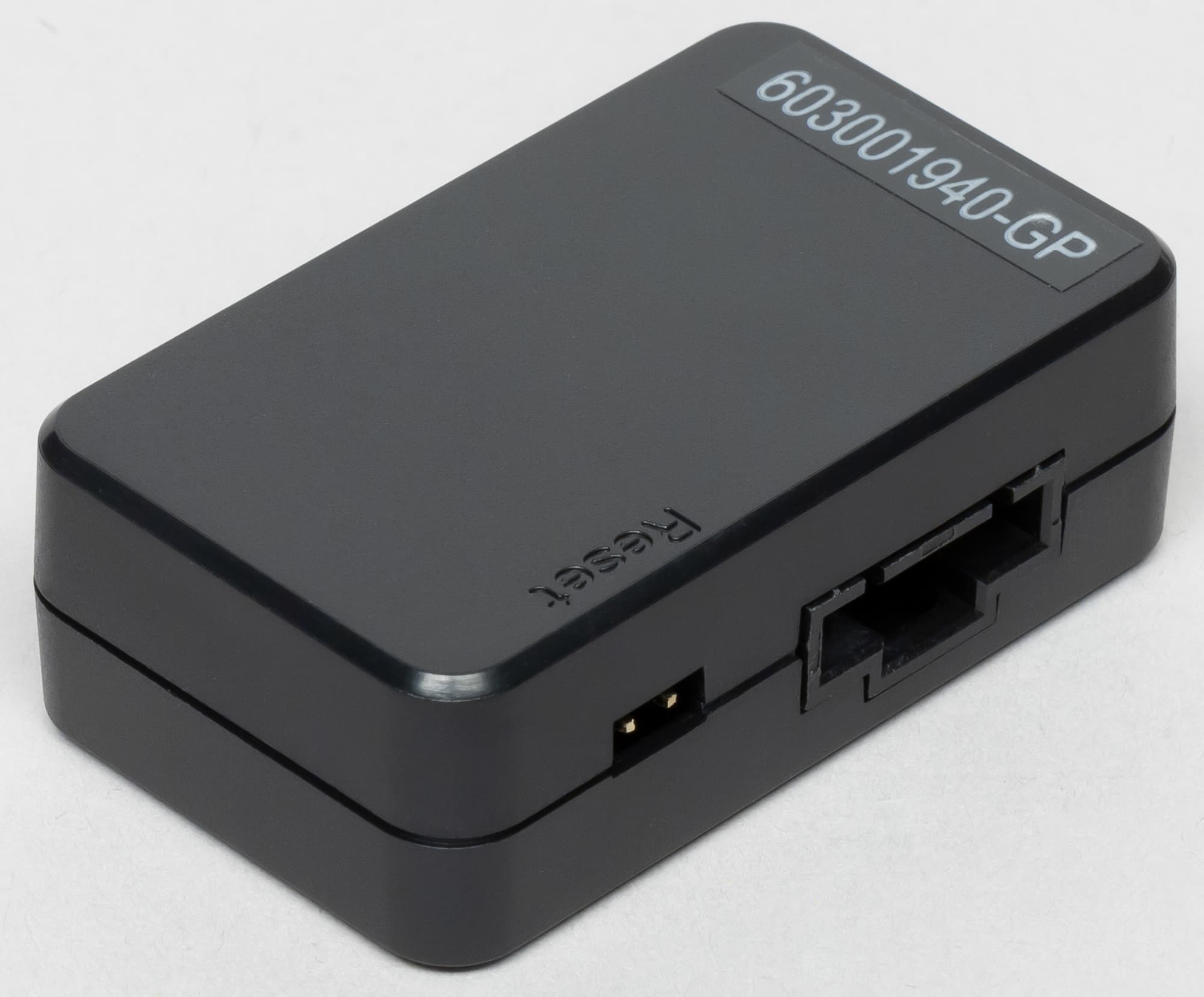

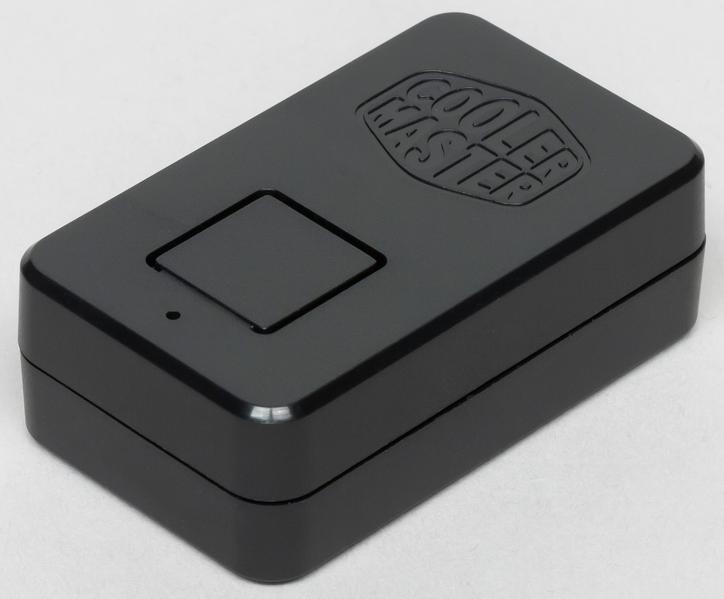

Управлять работой подсветки можно с помощью входящего в комплект поставки простого контроллера с одной кнопкой, переключающей режимы подсветки. Также для смены режимов можно использовать кнопку сброса на корпусе, для чего ее нужно подключить к соответствующему разъему на контроллере. С нижний стороны контроллер магнитится, что упрощает его размещение в корпусе ПК.

Видео ниже демонстрирует работу подсветки:

Тестирование

Данные измерений

Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов. Все результаты приведены для одного вентилятора в составе сдвоенного вентилятора, при этом подключены были оба, кроме замеров уровня шума, когда вращался только один вентилятор, при этом микрофон был расположен над короткой стороной рамки, ближайшей к работающему вентилятору. Второй вентилятор был заклинен и не вращался. С нашей точки зрения, это позволило наиболее корректно провести сравнение эффективности работы этих сдвоенных вентиляторов с обычными «одинарными». Для справки мы также приводим результаты замера уровня шума при работе обоих вентиляторов, при этом микрофон был расположен уже над длинной стороной рамки по ее центру.

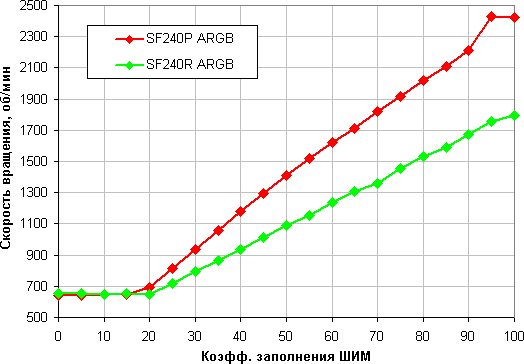

Зависимость скорости вращения от коэффициента заполнения ШИМ

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения от 20% до 90% или до 100%. Ход графиков в точках 90% — 95% — 100% в случае SF240P ARGB, видимо, обусловлен тем, что контроллер вентилятора не распознает сигнал с КЗ больше примерно 95%. Отметим, что при КЗ 0% вентиляторы не останавливаются, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

Зависимость скорости вращения от напряжения питания

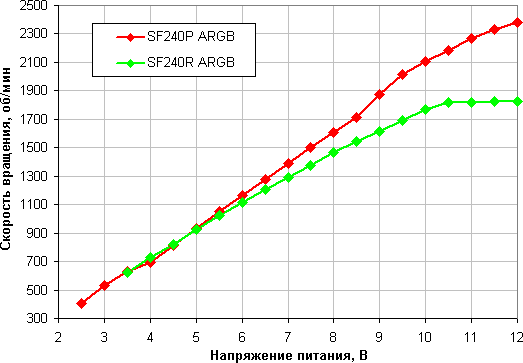

Характер зависимости в случае SF240P ARGB типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. Отметим, что у SF240P ARGB диапазон регулировки чуть шире, чем при использовании только ШИМ. Вентилятор MasterFan SF240R ARGB ведет себя отличным образом — для заданного КЗ ШИМ он старается поддерживать стабильные обороты, пока это возможно для текущей нагрузки и напряжения питания. На графике зависимости скорости вращения от напряжения питания это проявляется в виде горизонтального участка в диапазоне от 10,5 до 12 В.

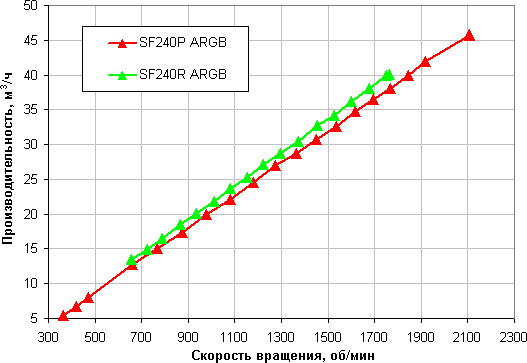

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление). Оба вентилятора ведут себя схожим образом.

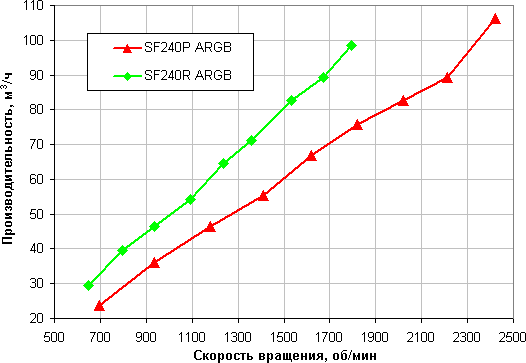

Объемная производительность при минимальном сопротивлении от скорости вращения

Без сопротивления вентиляторы прокачивают гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме выше указанных производителем величин. Едва обозначенное на предыдущем графике преимущество SF240R ARGB при отсутствии сопротивления проявилось в гораздо большей степени.

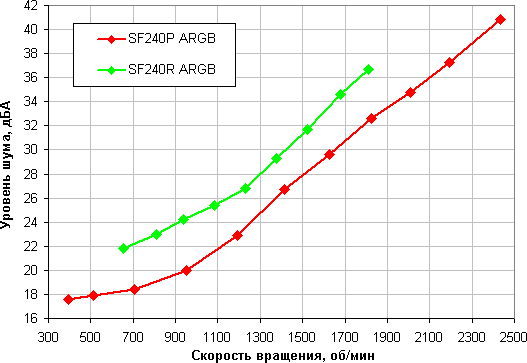

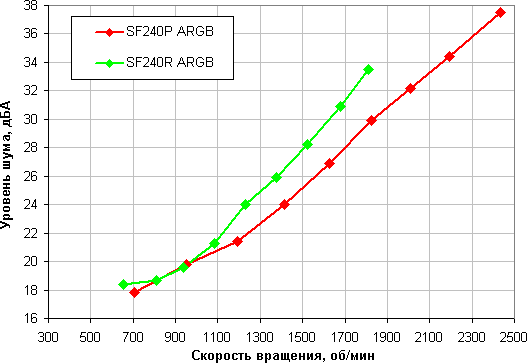

Уровень шума от скорости вращения (вращаются оба вентилятора)

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора. Судя по отсутствию выраженных перегибов, явные резонансные эффекты отсутствуют — конструкция рамки у обоих вентиляторов достаточно жесткая. Видно, что при равных скоростях вращения крыльчаток вентилятор SF240R ARGB немного шумнее.

Уровень шума от скорости вращения (вращается один вентилятор)

Один вентилятор работает примерно на 3 дБА тише, чем два. По идее, должно быть на 6 дБА, но источники шума не являлись условно точечными, да и условия измерения для одного и двух вентиляторов различались (напомним про измерения над короткой и над длинной стороной рамки).

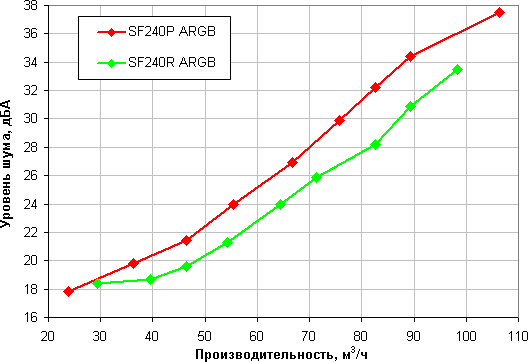

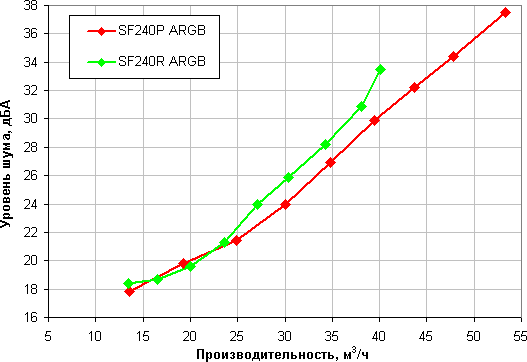

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора SF240P ARGB была существенно выше (примерно на 15%) во время измерения шума при тех же входных параметрах. Для компенсации этого мы выполнили пересчет производительности к тем скоростям, что были измерены при замере уровня шума. В случае SF240R ARGB этого не потребовалось, так как в нем есть стабилизация скорости вращения (см. выше). Чем ниже и правее находится точка на графике выше, тем лучше вентилятор — работает тише, дует сильнее. Видно, что при сравнении двух вентиляторов на большей части диапазона SF240R ARGB ведет себя чуть хуже — больше шумит при той же производительности.

Уровень шума от объемной производительности при минимальном сопротивлении

Когда нет сопротивления (точнее оно очень мало) ситуация меняется: SF240R ARGB работает лучше, чем SF240P ARGB.

Определение производительности при 25 дБА

Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:

В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума.

Определим производительность вентиляторов при уровне шума 25 дБА для случая среднего и низкого сопротивления:

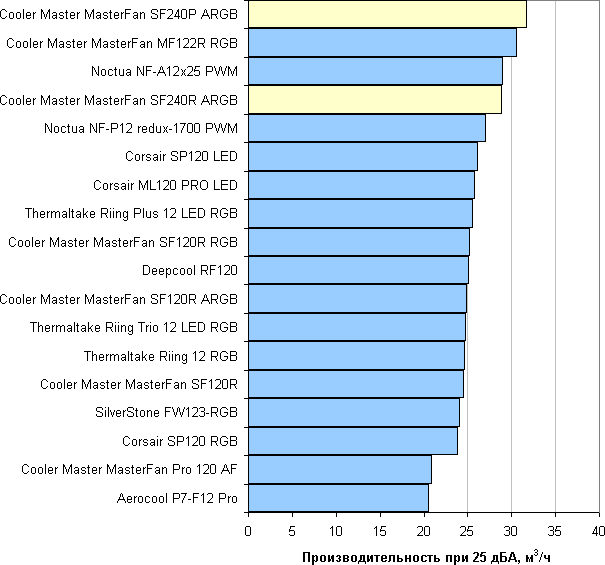

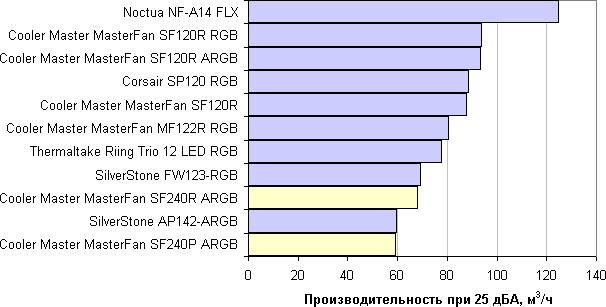

По значению производительности для случая среднего сопротивления сравним эти вентиляторы с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях:

Данные вентиляторы по этому показателю одни из лучших.

Проведем также сравнение по производительности для случая низкого сопротивления.

В таком случае эти вентиляторы одни из худших.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Максимальное статическое давление:

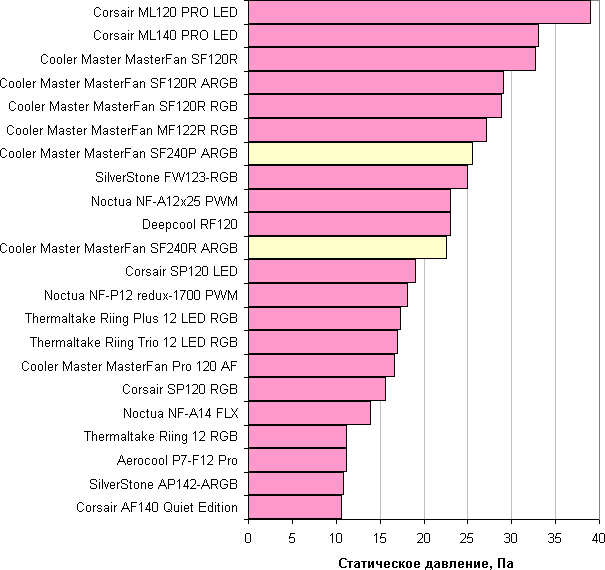

Сравним эти вентиляторы с другими:

Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Эти вентиляторы по данному параметру занимают средние позиции. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.

Выводы

Сдвоенные вентиляторы впервые попали к нам на тест, поэтому обсудим сначала их в общем. Такие вентиляторы, с нашей точки зрения, удобнее в монтаже, чем два по отдельности, и удобнее в подключении, так как кабелей в два раза меньше. Правда, при этом уже в принципе не получится отслеживать скорость вращения обоих вентиляторов в составе сдвоенного, и, конечно, в случае чего переставить один вентилятор в другое место или заменить только один, вышедший из строя, также не получится — или два сразу, или никак.

Если ориентироваться на результаты самого показательного теста с умеренным аэродинамическим сопротивлением, то протестированные вентиляторы Cooler Master серии MasterFan SF240 занимают лидирующие позиции. Их можно рекомендовать для использования на радиаторах жидкостных систем охлаждения (которые имеют довольно высокое аэродинамическое сопротивление), а также для работы в качестве корпусных с фильтрами средней и высокой плотности. В условиях с низким аэродинамическим сопротивлением эти вентиляторы работают не очень хорошо. Отметим наличие адресуемой многоцветной и многозонной подсветки, при этом у модели MasterFan SF240P ARGB подсвечиваются как крыльчатки, так и рамка, а в комплекте поставки MasterFan SF240R ARGB есть свой контроллер подсветки.
