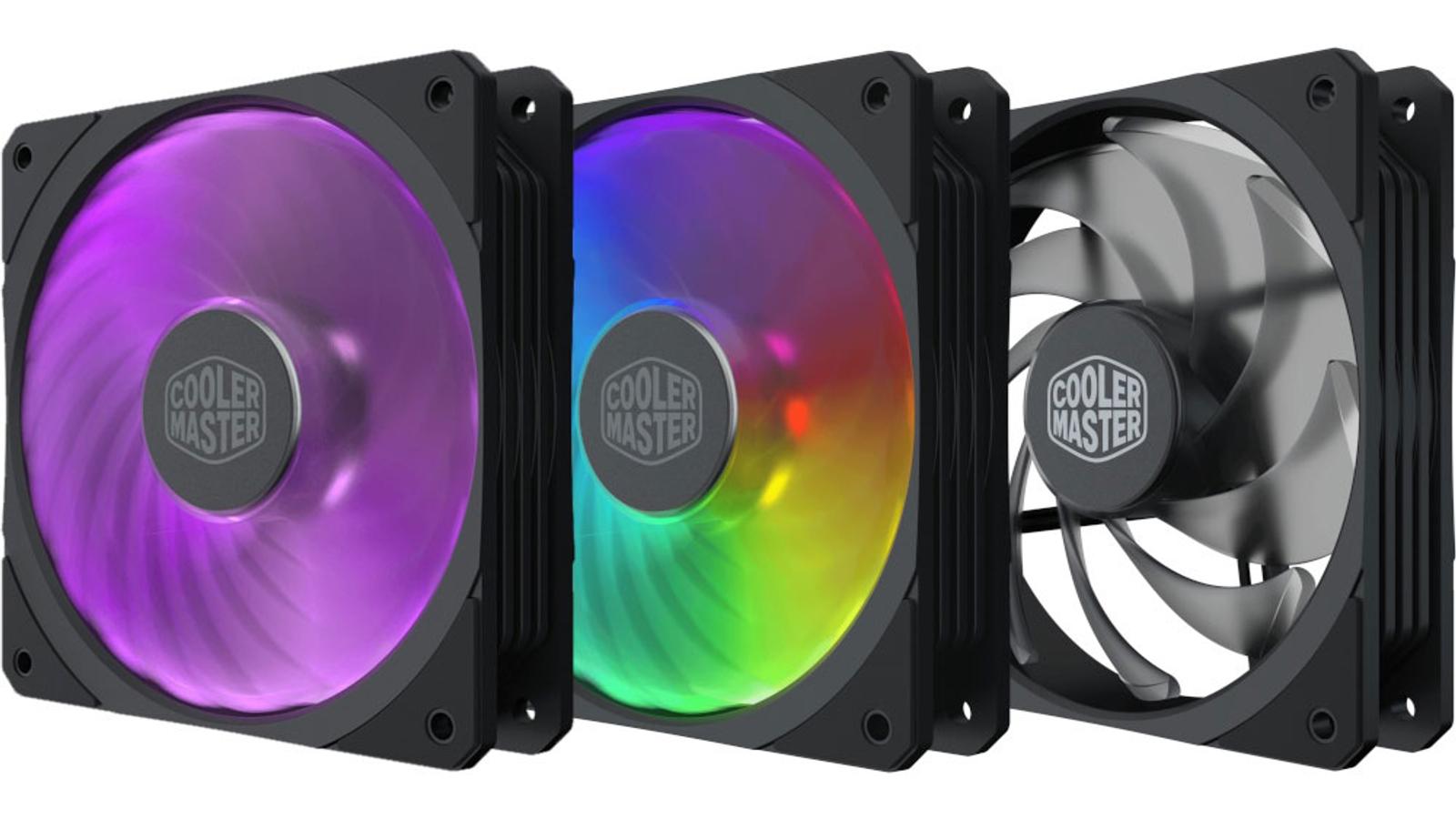

Обзор трех моделей вентиляторов Cooler Master серии MasterFan SF120R

Паспортные характеристики и цены

Производитель Cooler Master
Название модели MasterFan SF120R MasterFan SF120R ARGB MasterFan SF120R RGB
Код модели MFX-B2NN-20NPK-R1 MFX-B2DN-20NPA-R1 MFX-B2DN-20NPC-R1
Сокращение в статье SF120R SF120R ARGB SF120R RGB
Размер, мм 120×120×25
Масса, г 173 191 191
Тип подшипника скольжения с винтовой нарезкой (Rifle Bearing)
Управление ШИМ есть
Скорость вращения, об/мин 650—2000
Воздушный поток, м³/ч (фут³/мин) 100 (59)
Статическое давление, Па (мм H2O) 21 (2,1)
Уровень шума, дБА 8—30
Рабочее напряжение, В 12
Пусковое напряжение, В нет данных
Номинальный потребляемый ток, А 0,16
Подсветка нет адресуемая многоцветная многоцветная
Средняя наработка до отказа (MTTF), ч 160 000
Гарантия 2 года
Комплект поставки вентилятор + 4 крепежных винта
Средняя цена на момент публикации обзора отсутствует в продаже 1380 руб. 1470 руб.

MasterFan SF120R

Упакован вентилятор в красочную коробочку из плотного картона. В оформлении используется фирменный темно-фиолетовый цвет.

На гранях коробочки изображен вентилятор, перечислены основные особенности, а также приведены технические характеристики продукта. Текст в основном на английском языке, но перечисление основных особенностей продублировано на нескольких других языках, в том числе и на русском. Комплект поставки минималистичный — кроме собственно вентилятора еще 4 винта.

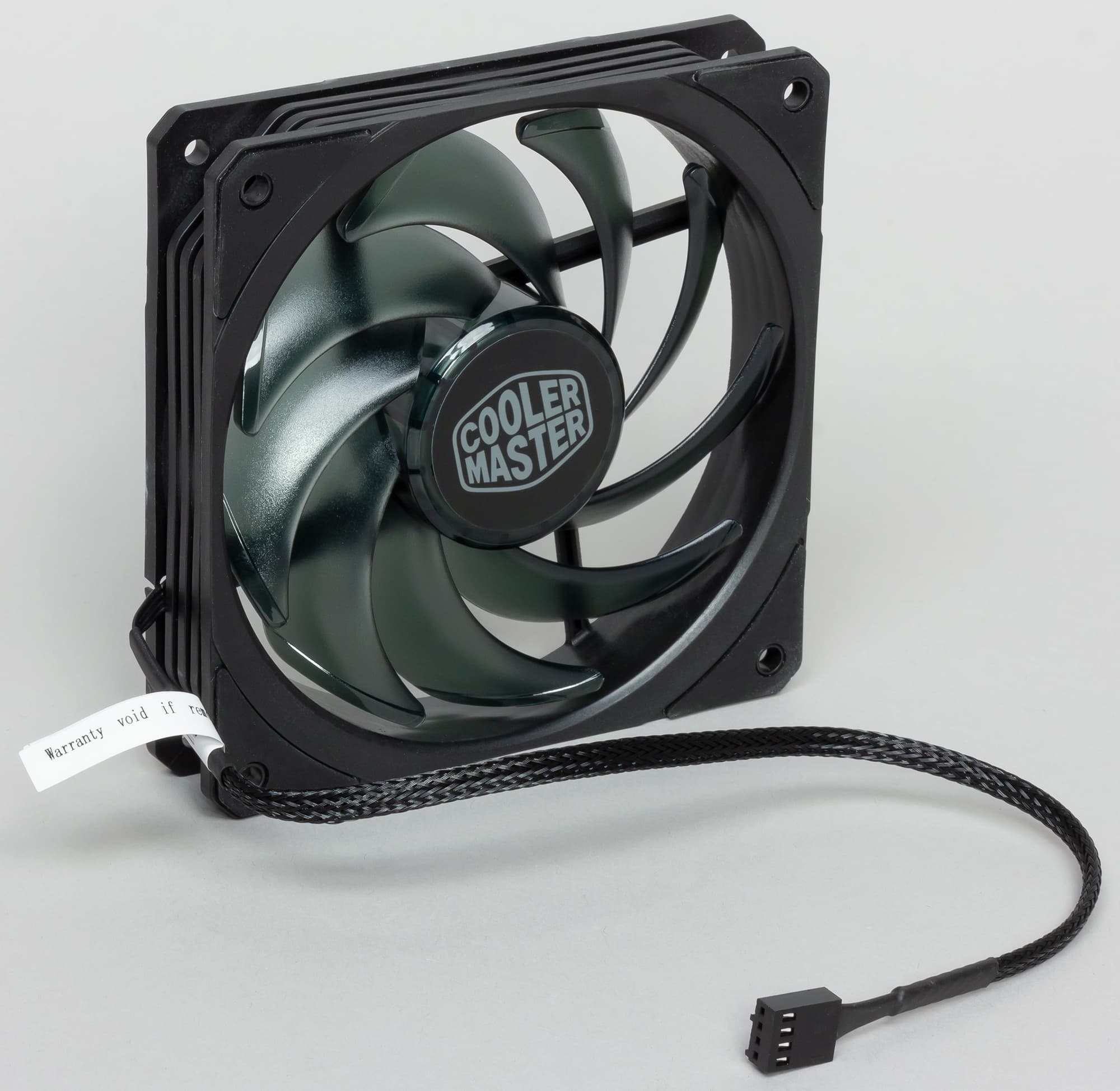

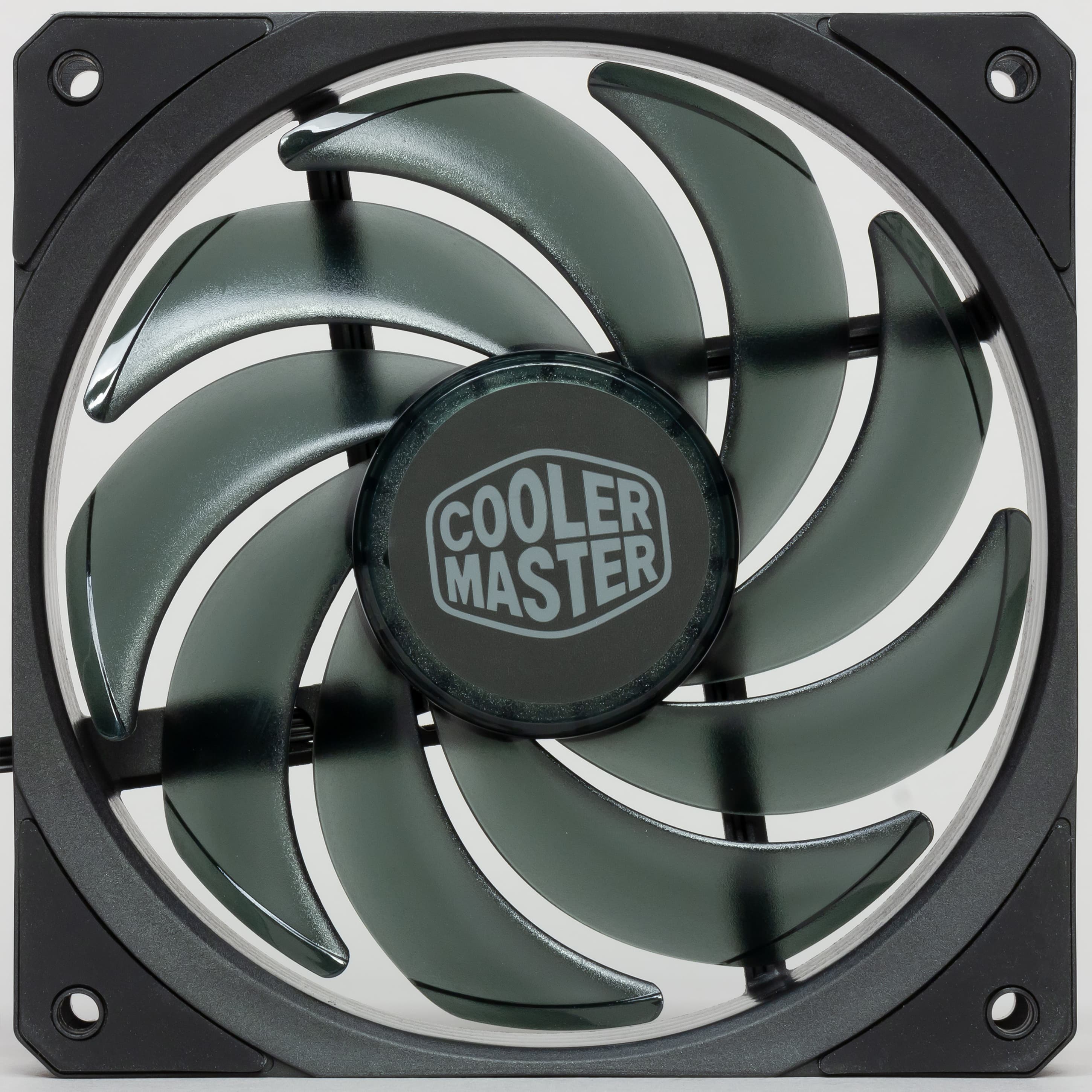

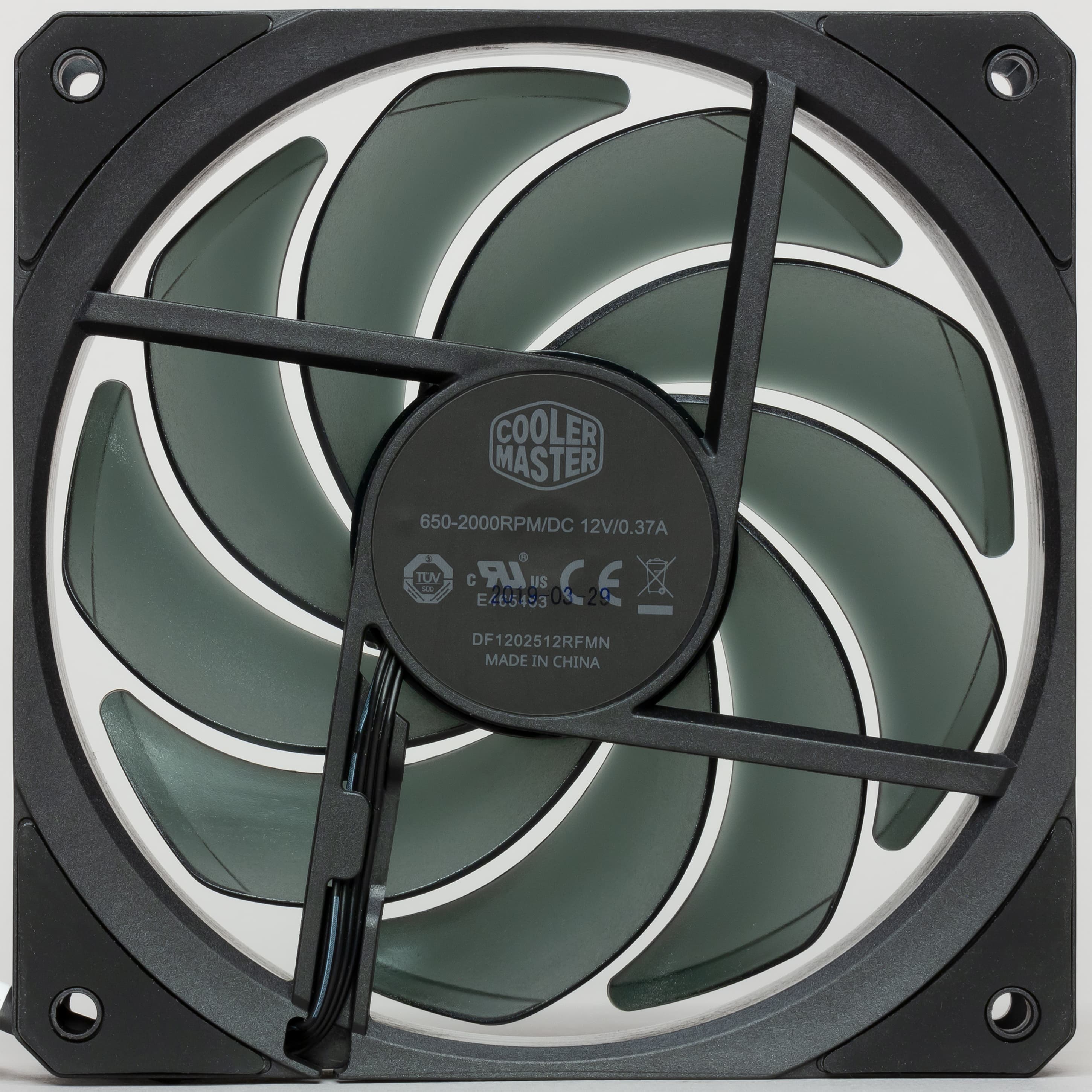

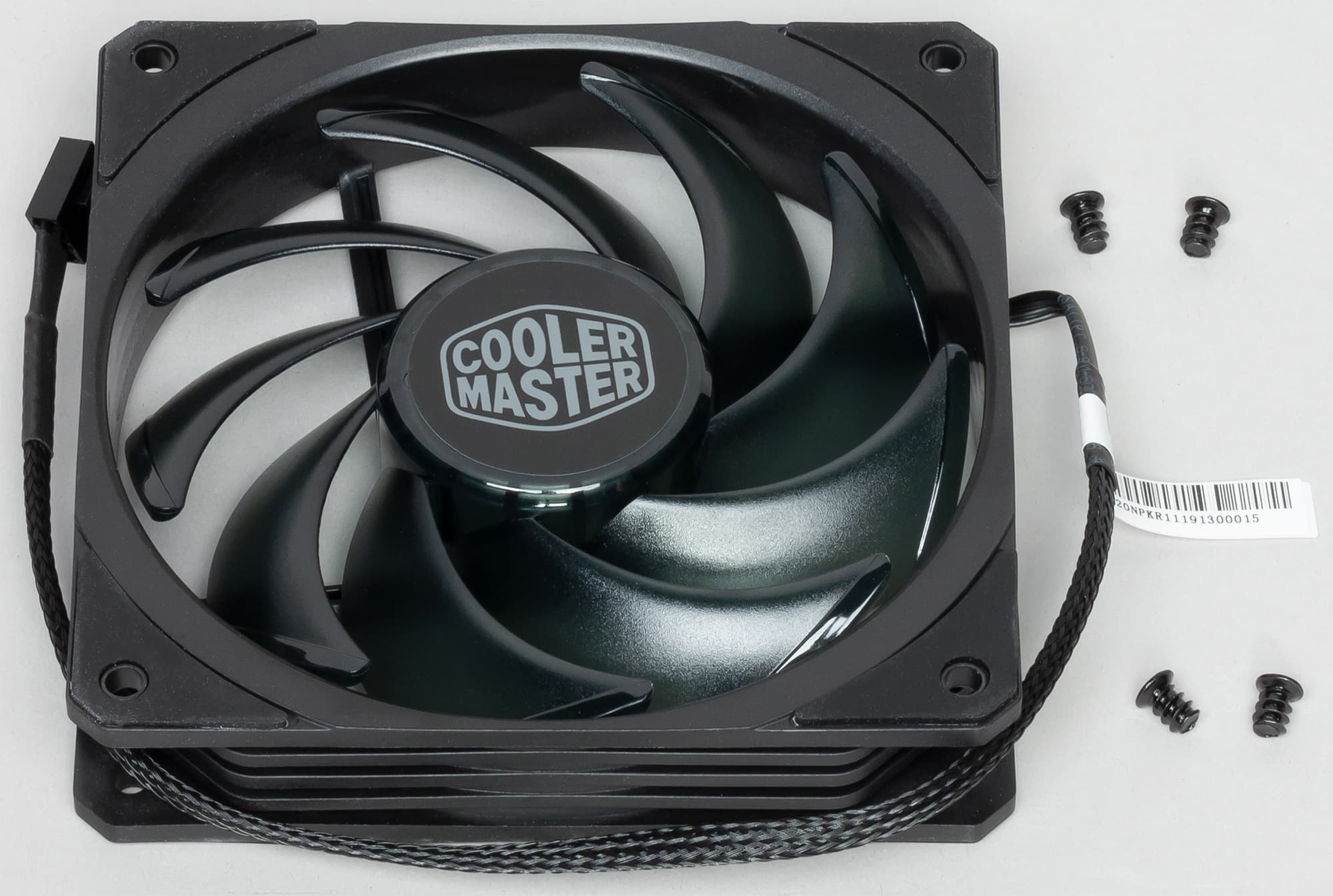

Крыльчатка вентилятора изготовлена из прозрачного тонированного пластика с частично заматированной поверхностью.

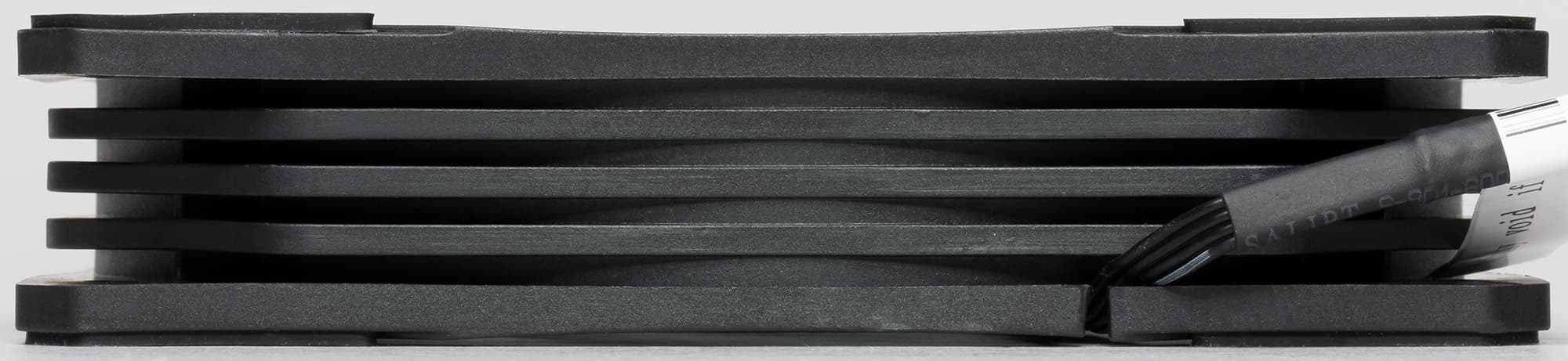

Рамка вентилятора изготовлена из черного прочного пластика. На ней есть ребра жесткости, что исключает возможные резонансные явления, которые могут привести к вибрации и увеличению шума при работе вентилятора. С менее жестки рамками такое возможно и уже нами встречалось.

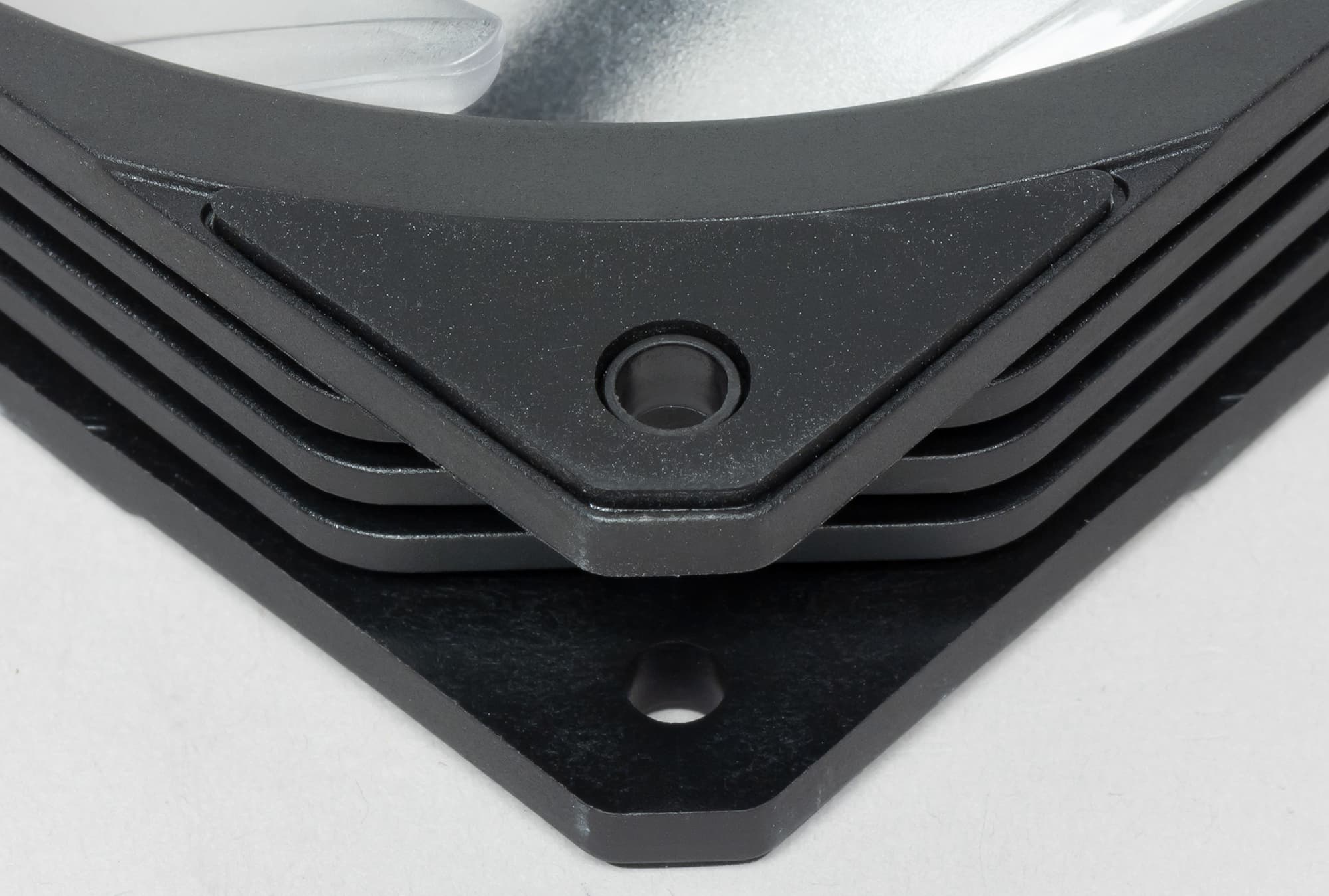

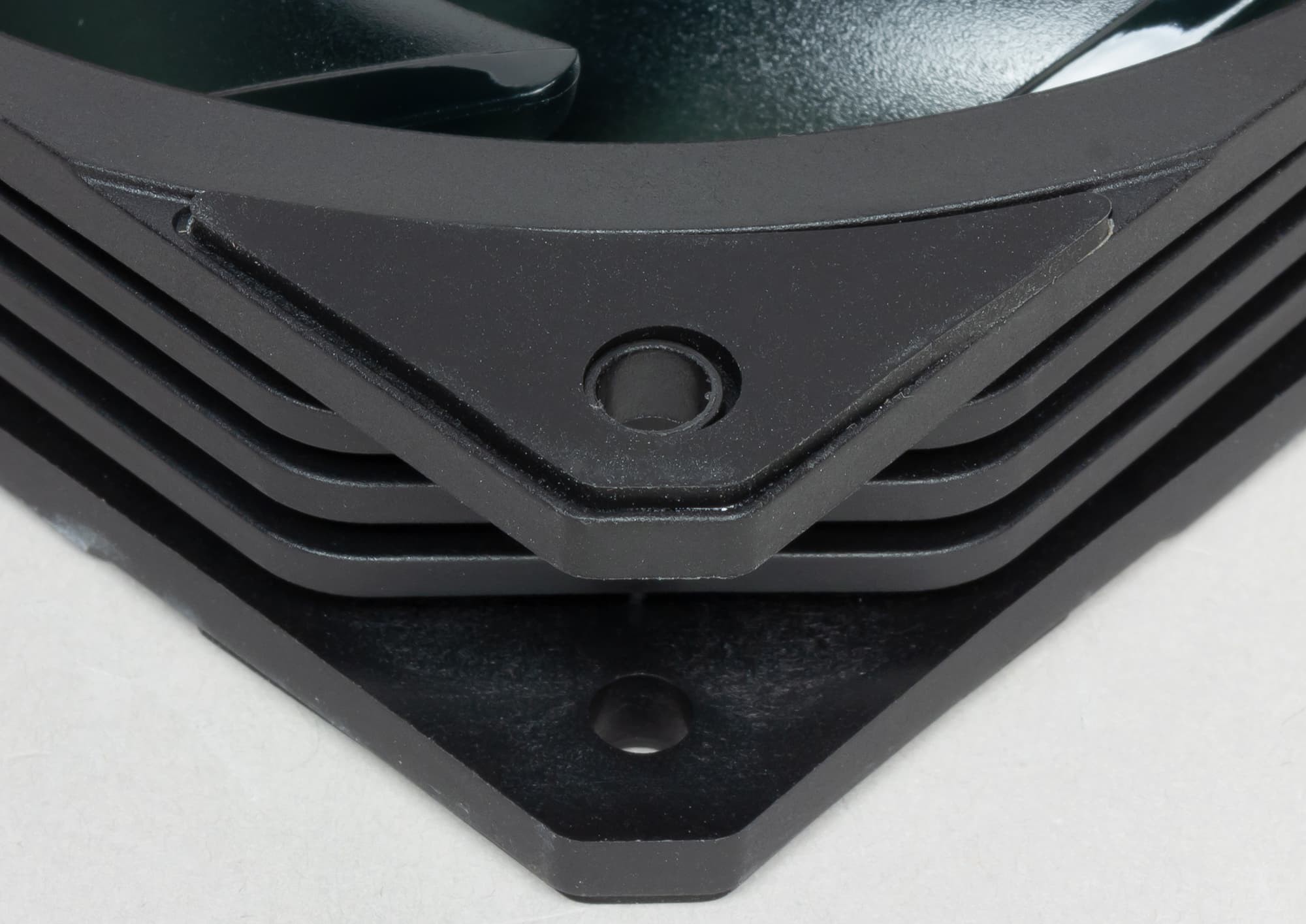

В проушины в углах рамки вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,5 мм относительно максимальной высоты рамки.

По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать в качестве элемента дизайна вентилятора. Отметим, что высота рамки немного уменьшается к центру сторон квадрата рамки в плане. Это и чуть выступающие накладки приводят к тому между вентилятором и плоской поверхностью, на которой он закреплен образуется небольшой зазор. Этот зазор немного, но все же может снижать эффективность работы вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель DF1202512RFMN.

Кабель от вентилятора заключен в плетеную оболочку из скользкого пластика. Зачем-то на кабеле есть гарантийная наклейка, которая легко отрывается при самых обычных манипуляциях с вентилятором. По российским законам отсутствие наклейки не является повод к отказу в гарантийном обслуживании, но все же. Вентилятор поддерживает регулировку с помощью ШИМ.

MasterFan SF120R ARGB

Два следующих вентилятора по конструкции очень близки к описанному выше MasterFan SF120R, поэтому ограничимся фотографиями и описанием того, в чем же есть различия.

Упаковка:

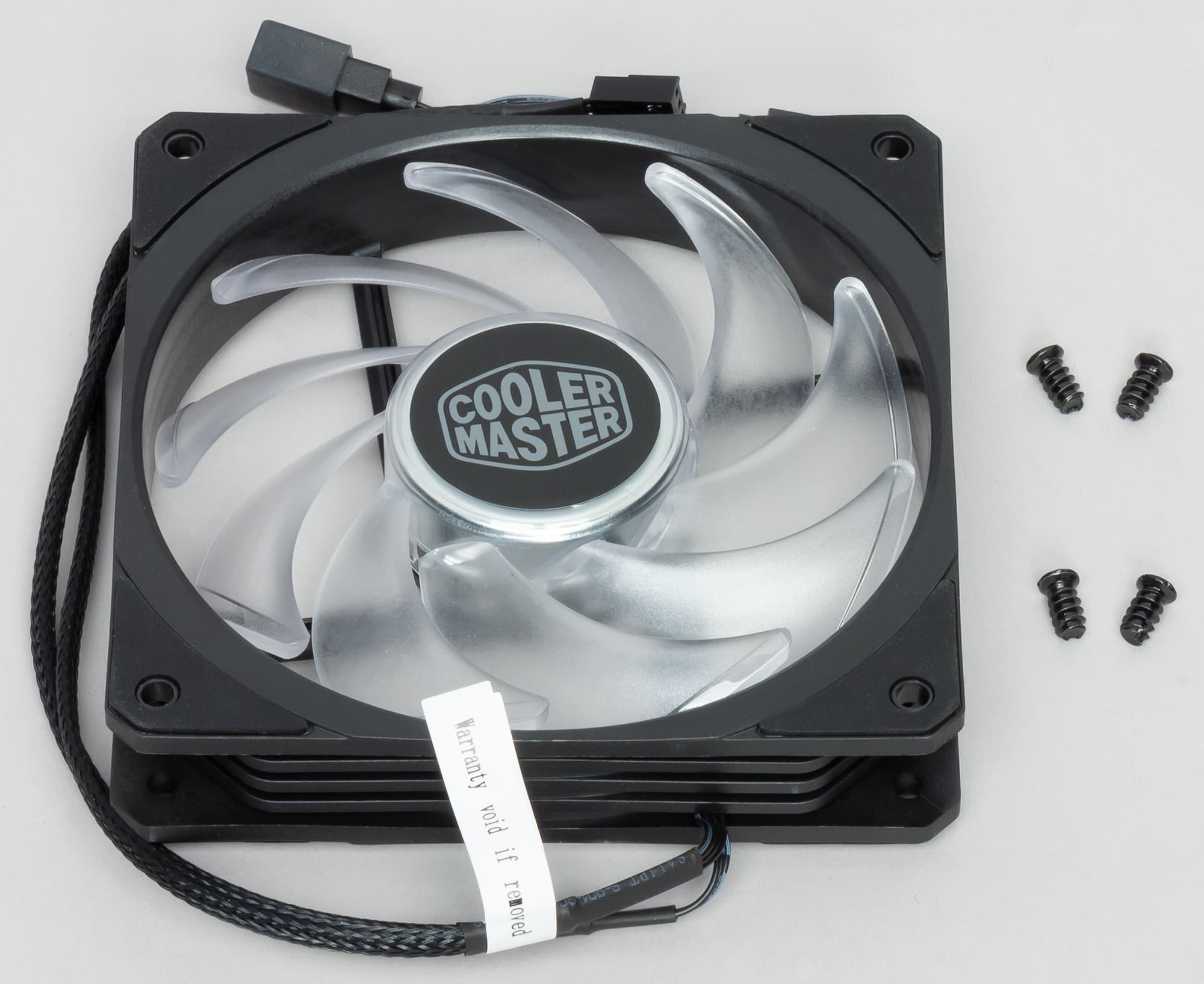

Комплект поставки:

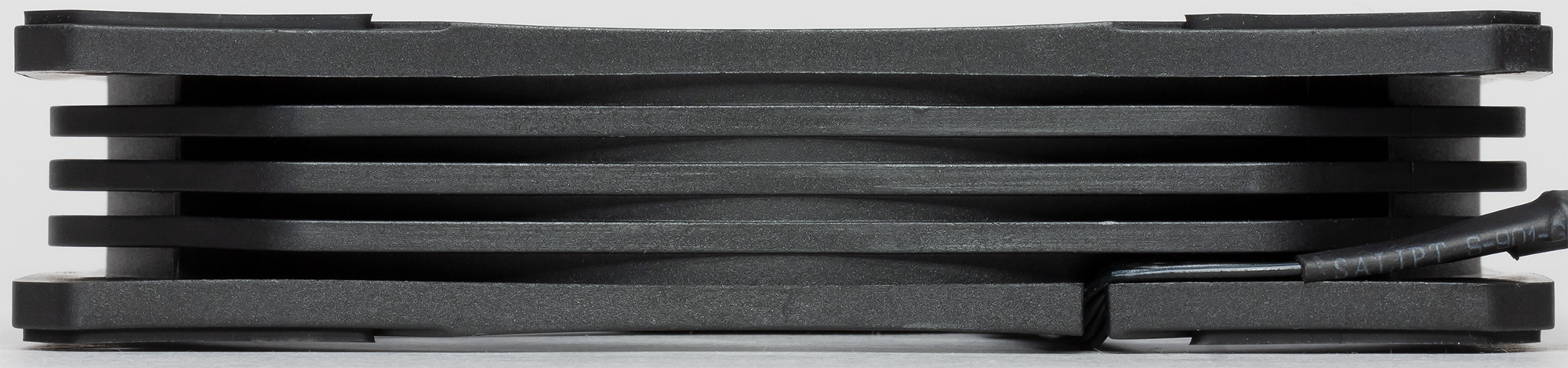

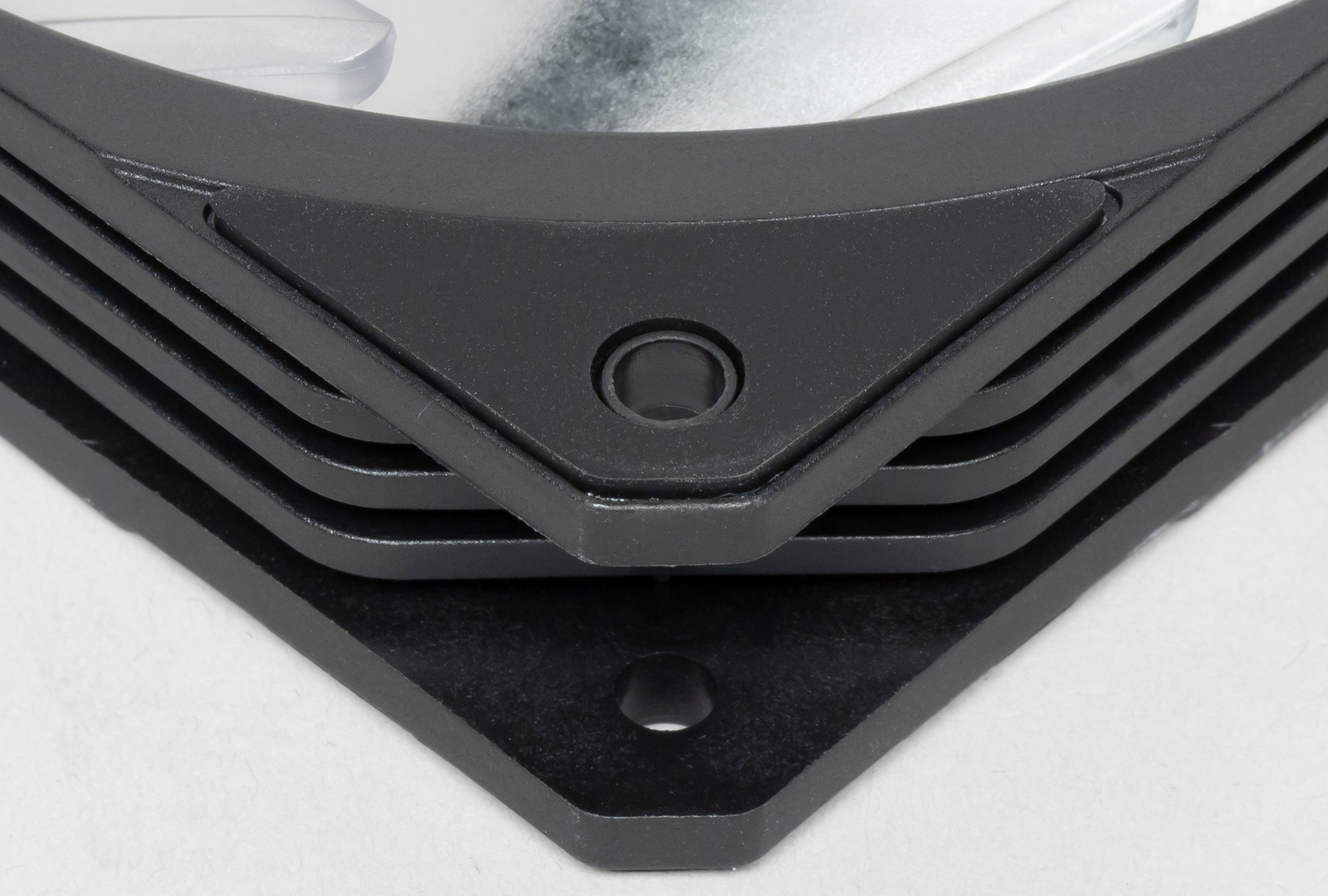

Ушки рамки с резиновыми накладками:

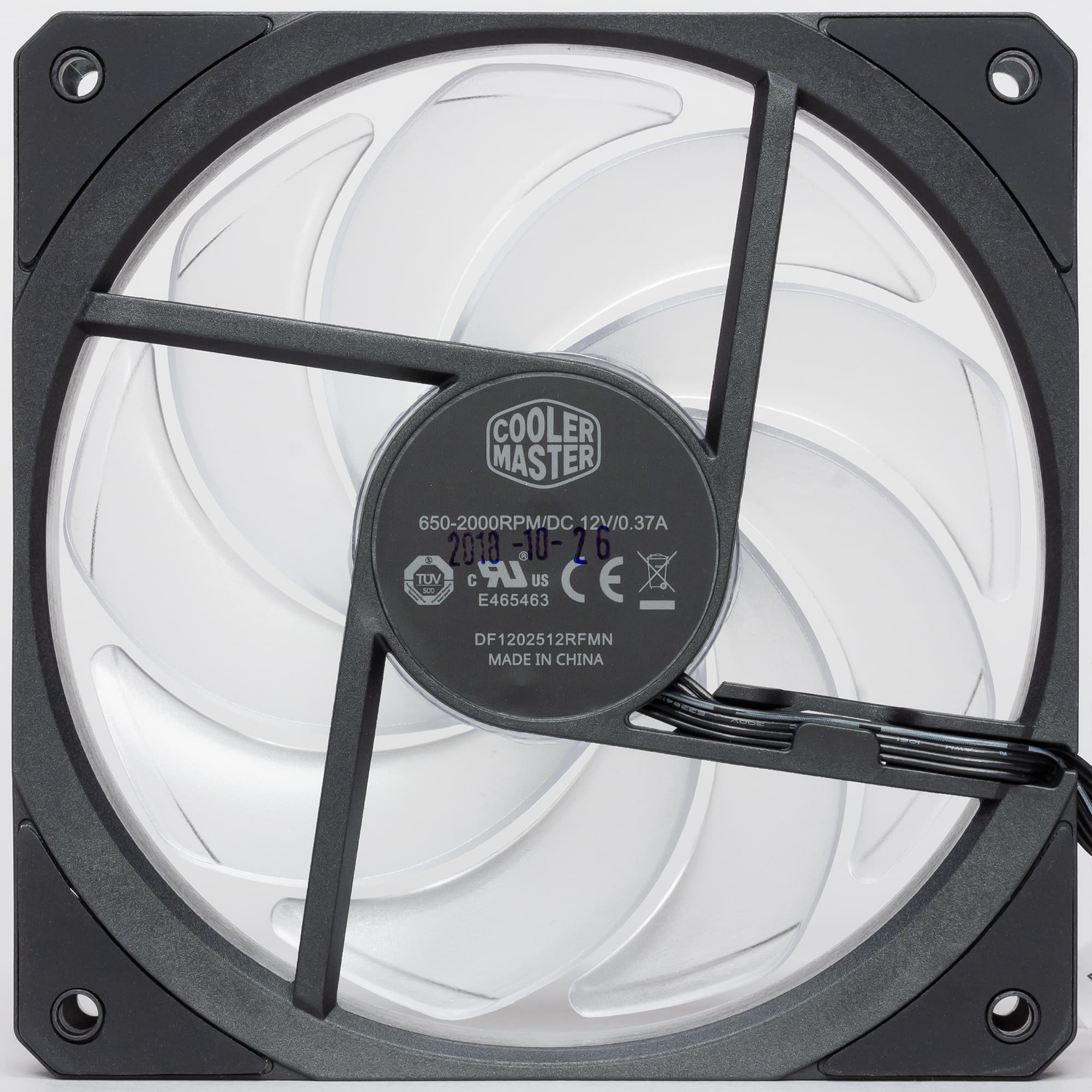

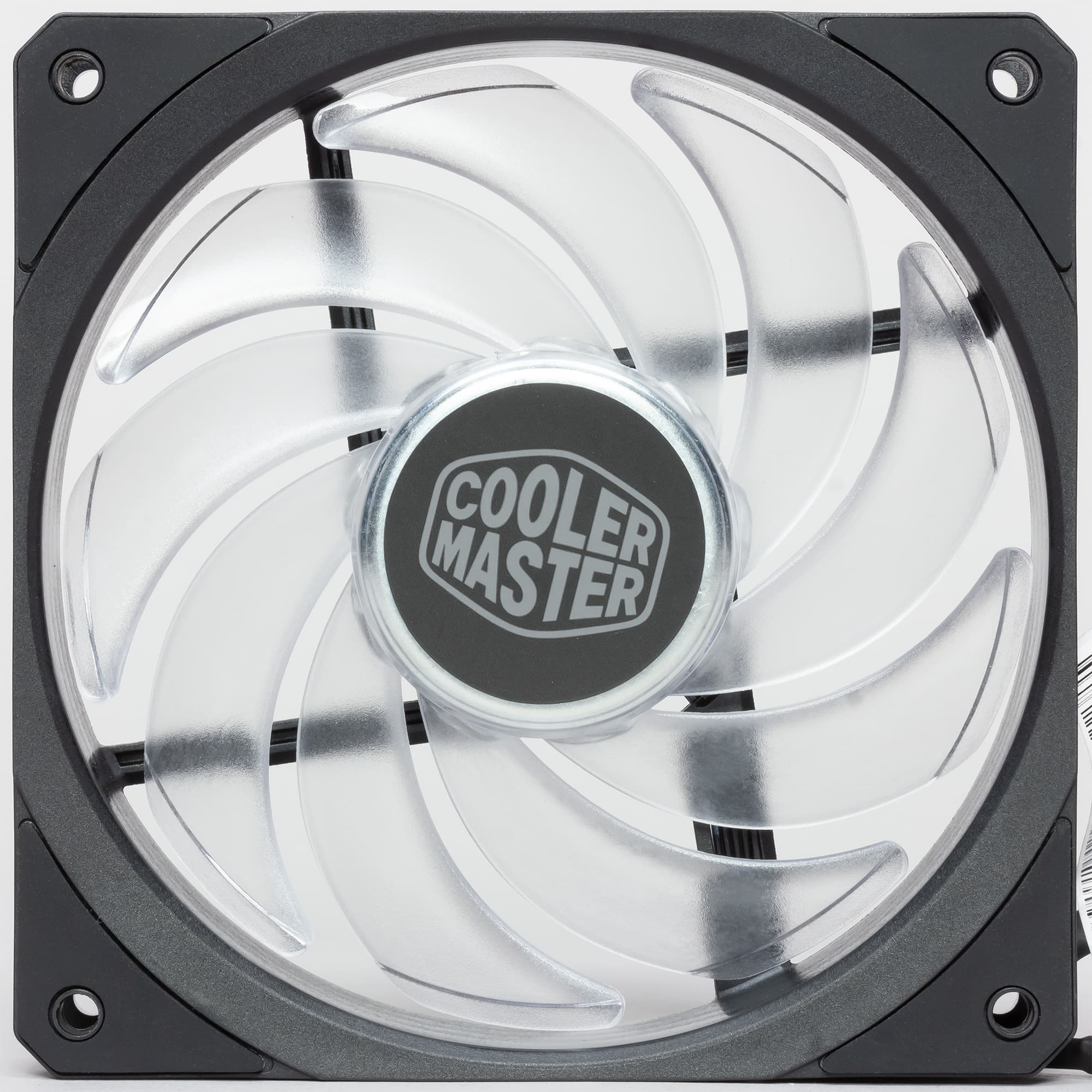

Крыльчатка этого вентилятора изготовлена из прозрачного пластика с частично заматированной поверхностью.

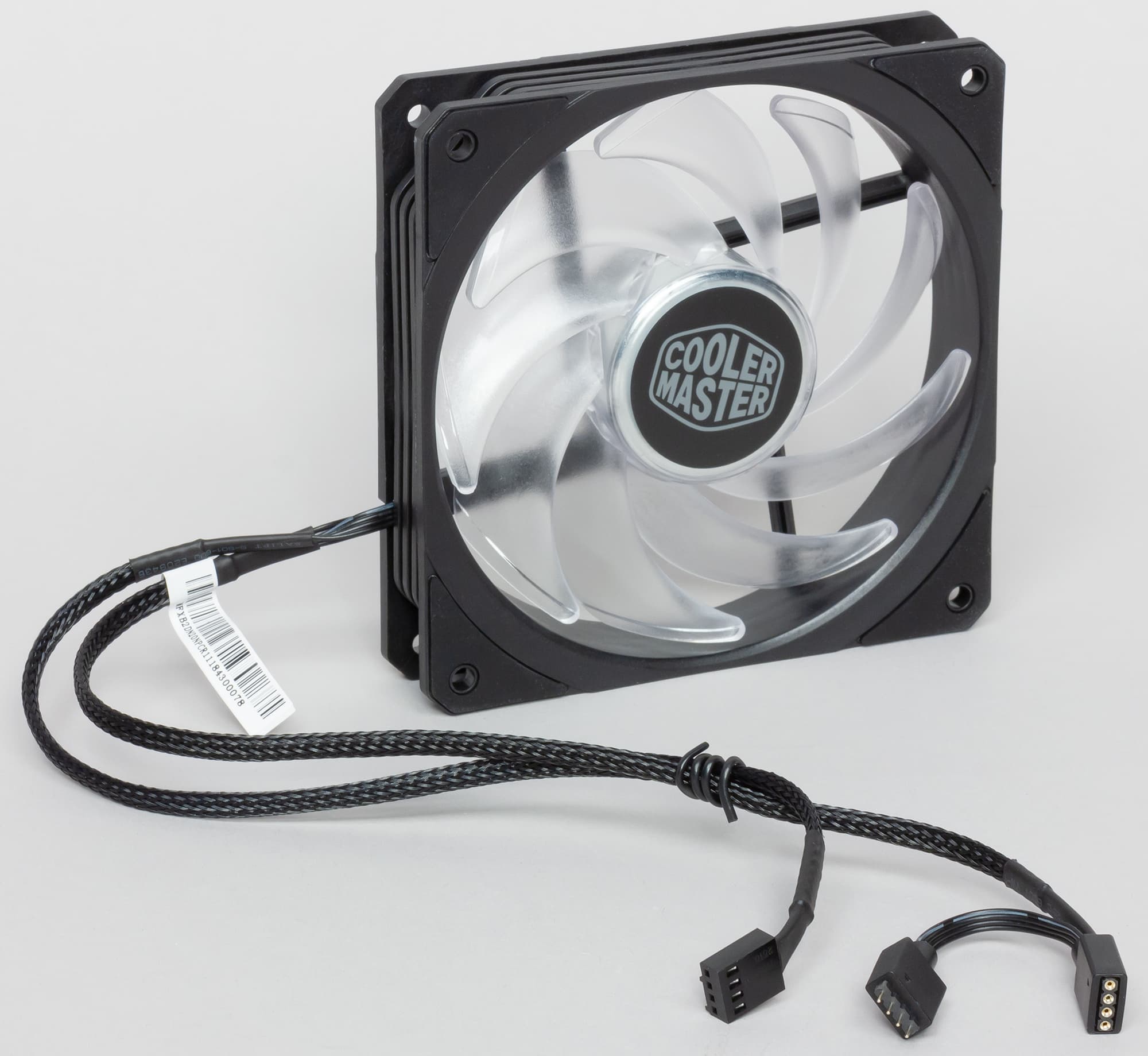

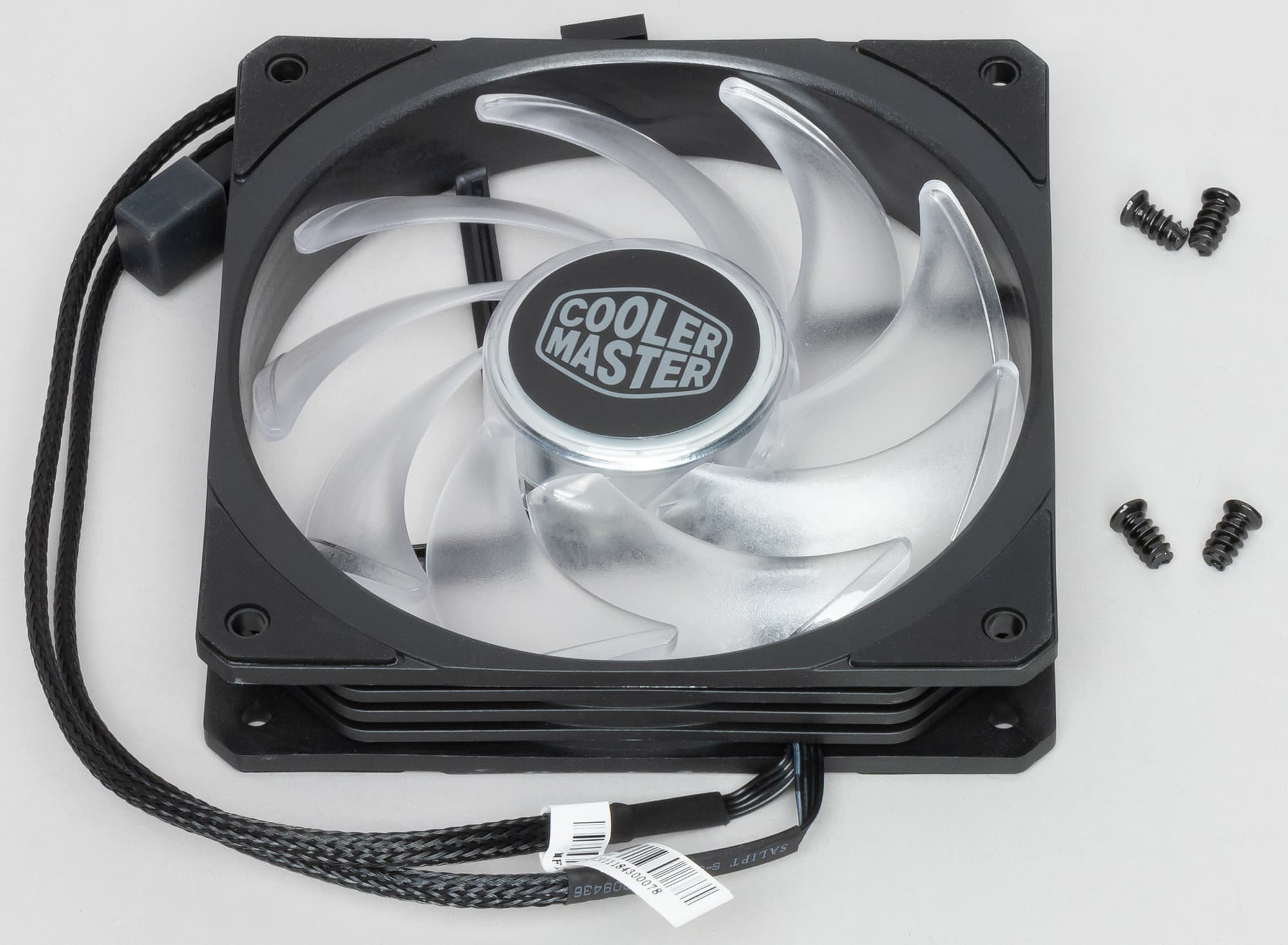

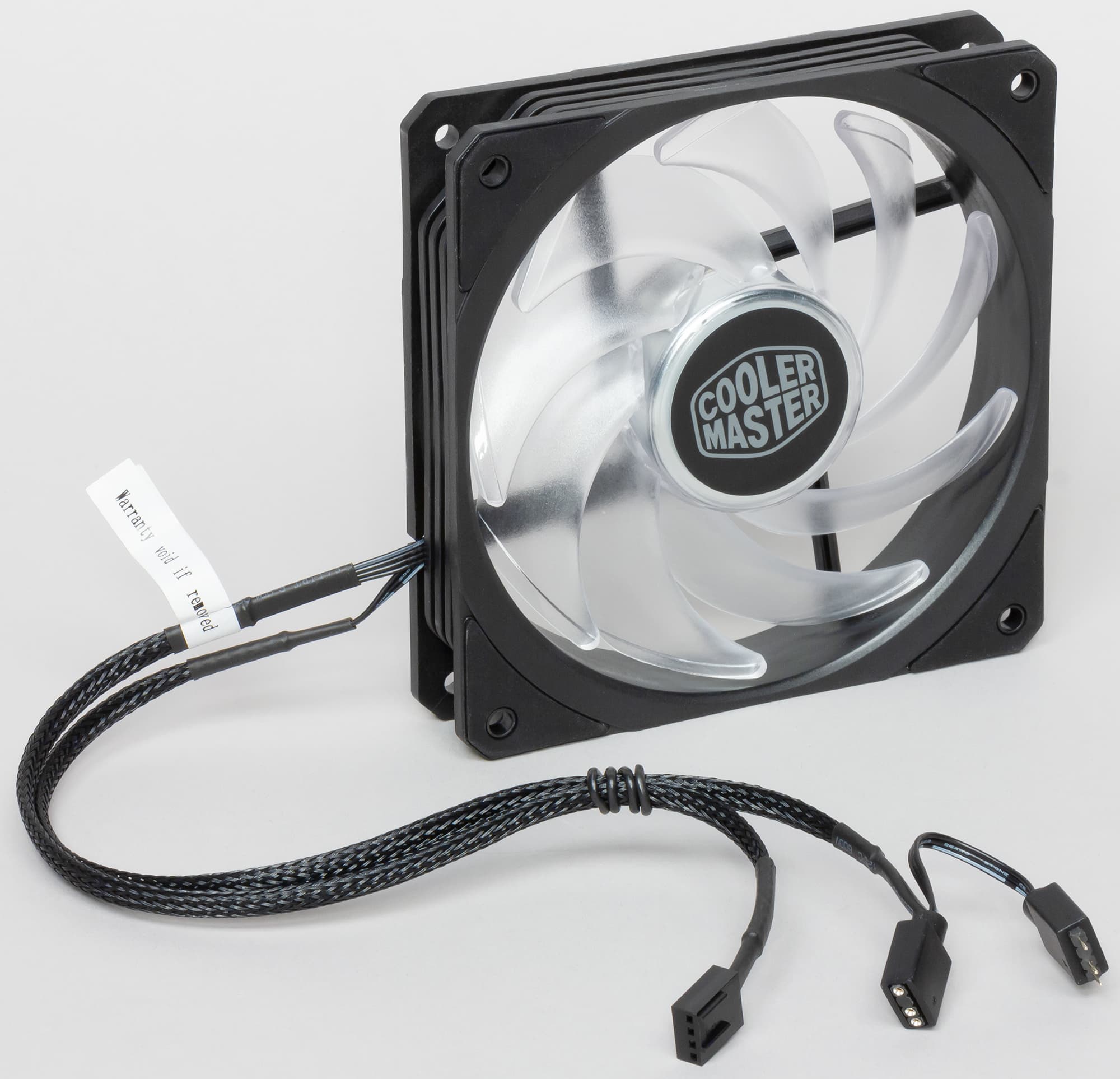

Под центральной втулкой крыльчатки находятся адресуемые RGB-светодиоды в количестве восьми штук. От вентилятора отходит два кабеля, один с четырех-, второй с трехконтактным разъемом. Первым кабелем вентилятор подключается, например, к стандартным 3(4)-штырьковым разъемам на материнской плате. Вторым кабелем вентилятор подключается к источнику питания и управляющих подсветкой сигналов, например, к отдельному контроллеру подсветки или к соответствующему разъему на материнской плате. Для последовательного соединения устройств с ARGB-подсветкой от разъема-розетки отходит короткий плоский кабель с разъемом-вилкой, контакты которого, когда он не используется, закрывает заглушка из упругого пластика.

Кабель питания и кабель подсветки до первого разъема заключены в плетеную оболочку из скользкого пластика. Вентилятор поддерживает регулировку с помощью ШИМ.

Для демонстрации работы подсветки мы использовали контроллер от системы жидкостного охлаждения Cooler Master Masterliquid ML360P Silver Edition. Вроде бы это очевидно, но все же уточним, что именно за эффекты отвечает то устройство управления подсветкой, к которому подключен вентилятор. Оценивать нужно характер свечения, хотя видео все же не совсем адекватно передает то, что видно глазами.

MasterFan SF120R RGB

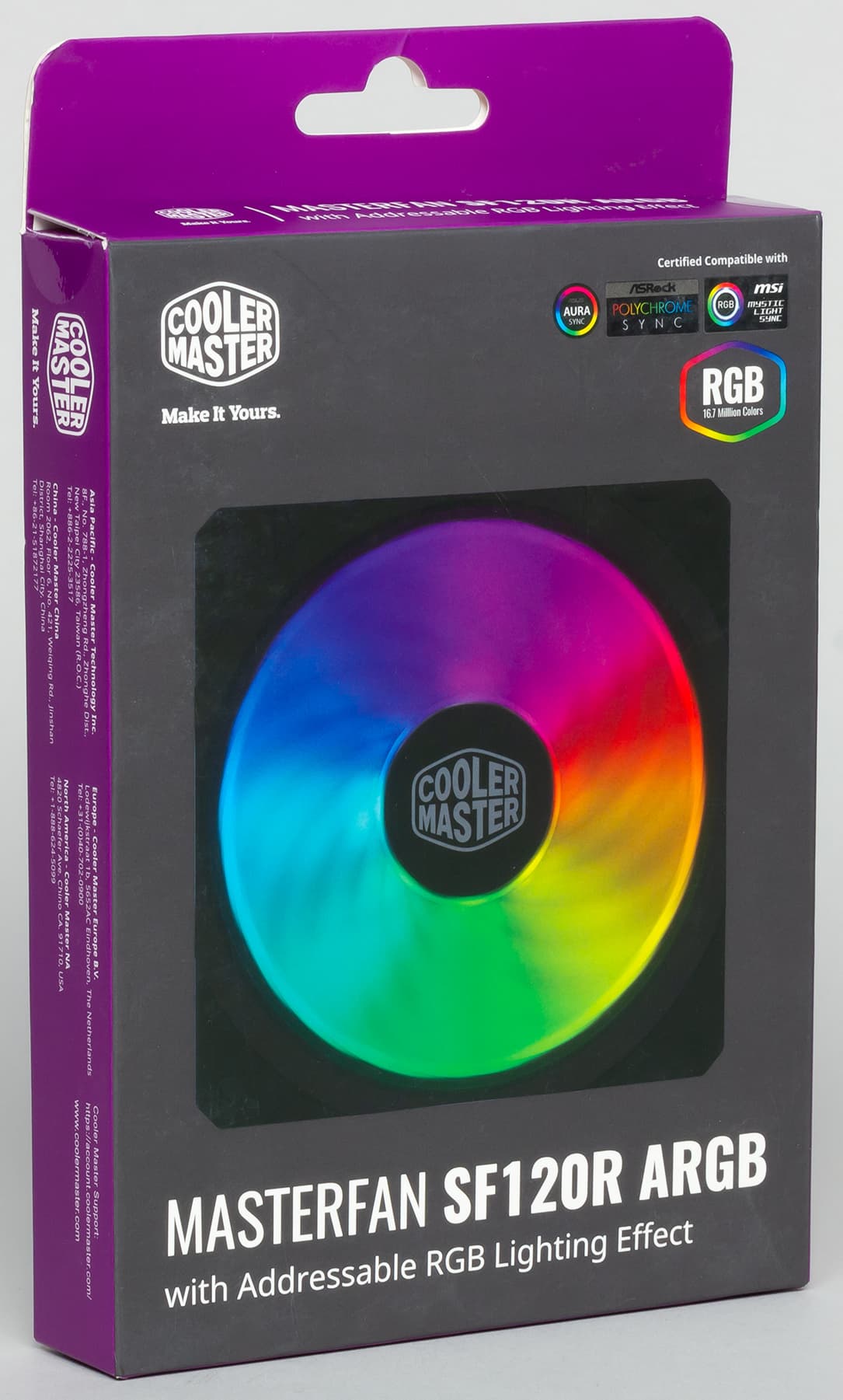

Упаковка:

Комплект поставки:

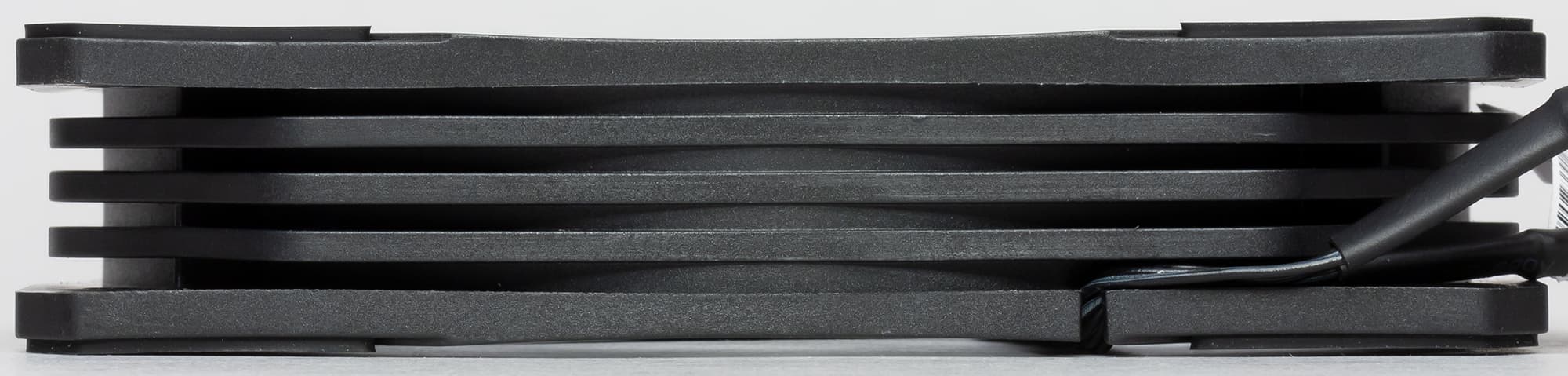

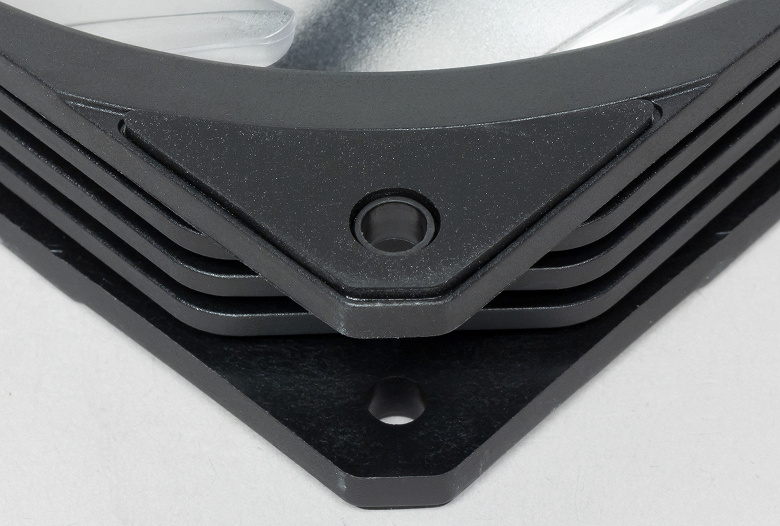

Ушки рамки с резиновыми накладками:

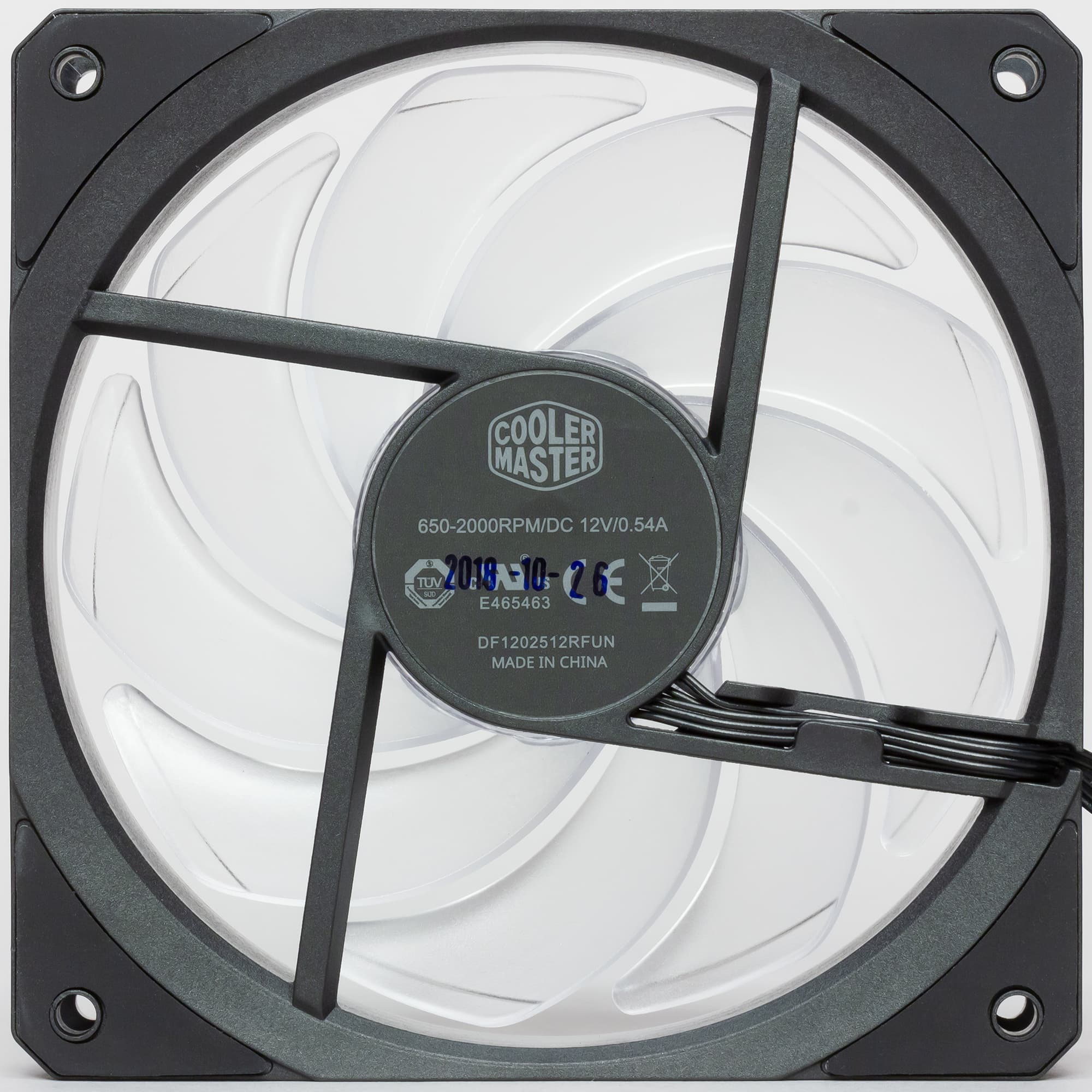

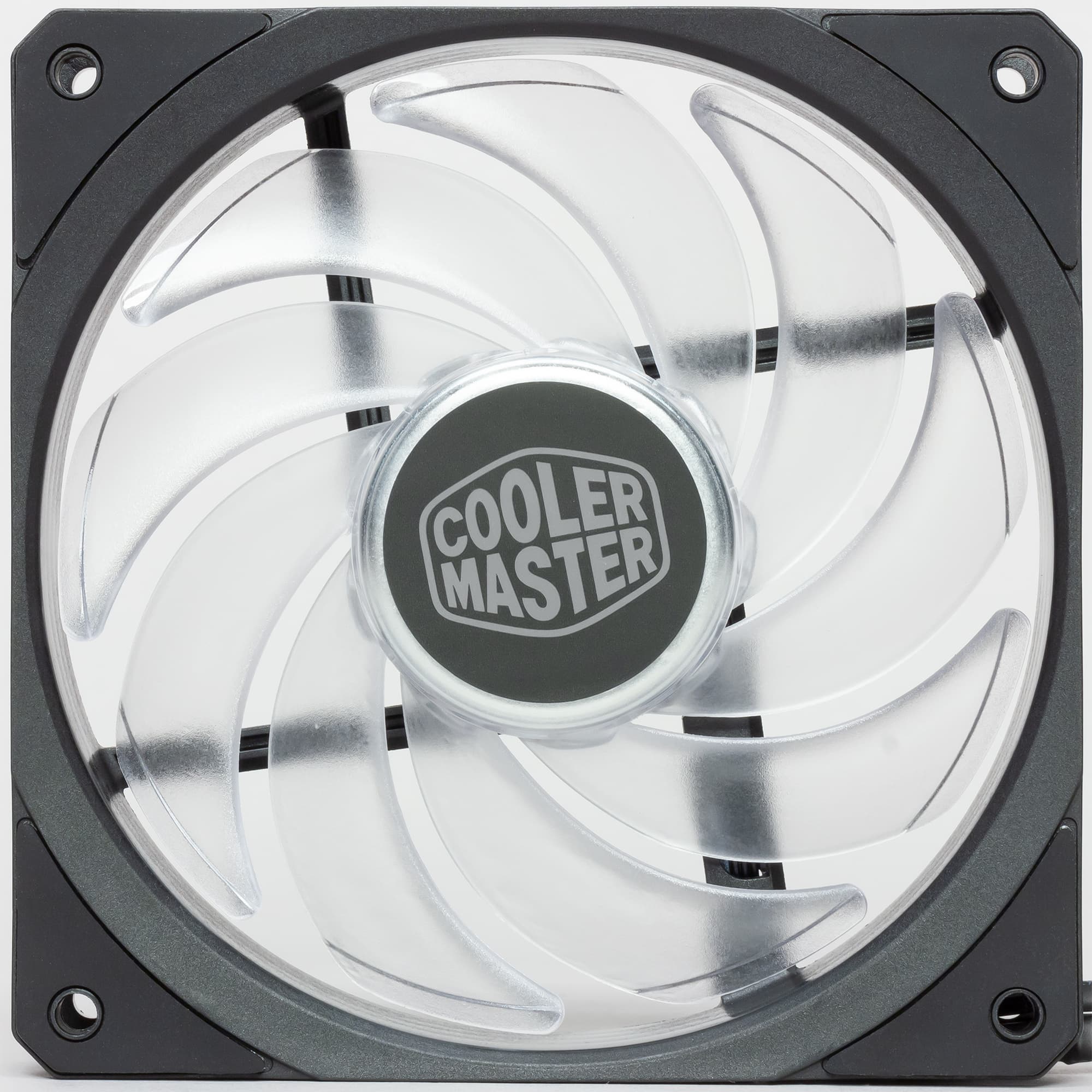

Крыльчатка этого вентилятора изготовлена из прозрачного пластика с частично заматированной поверхностью.

Под центральной втулкой крыльчатки находятся RGB-светодиоды в количестве четырех штук. От вентилятора отходит два кабеля, оба с четырехконтактными разъемами. Одним кабелем вентилятор подключается, например, к стандартным 3(4)-штырьковым разъемам на материнской плате. Вторым кабелем вентилятор подключается к источнику управляющих подсветкой сигналов, например, к отдельному контроллеру подсветки или к соответствующему разъему на материнской плате. Для последовательного соединения устройств с RGB-подсветкой от разъема-розетки отходит короткий плоский кабель с разъемом-вилкой, контакты которого, когда он не используется, закрывает заглушка из упругого пластика.

Кабель питания и кабель подсветки до первого разъема заключены в плетеную оболочку из скользкого пластика. Вентилятор поддерживает регулировку с помощью ШИМ.

Для демонстрации работы подсветки мы использовали контроллер от системы жидкостного охлаждения Cooler Master Masterliquid ML360P Silver Edition. Вроде бы это очевидно, но все же уточним, что именно за эффекты отвечает то устройство управления подсветкой, к которому подключен вентилятор. Оценивать нужно характер свечения, хотя видео все же не совсем адекватно передает то, что видно глазами.

Тестирование

Данные измерений

Параметр MasterFan SF120R MasterFan SF120R ARGB MasterFan SF120R RGB
Габариты, мм (по рамке с учетом накладок) 120×120×25
Масса, г (с кабелями) 173 195 196
Длина кабеля питания вентилятора, см 30 30 30,5
Длина (A)RGB-кабеля, см 30 + 5 30,5 + 5
Напряжение запуска, В 2,5 2,6 3,1
Напряжение остановки, В 2,1 2,2 2,6

Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

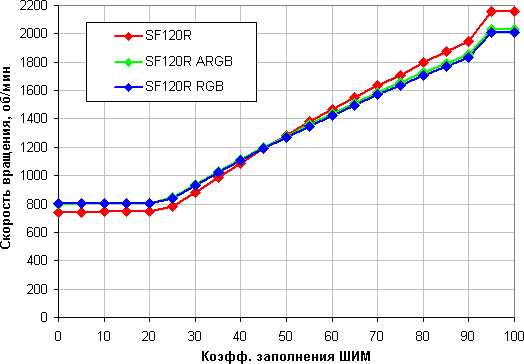

Зависимость скорости вращения от коэффициента заполнения ШИМ

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения от 20% до 90%. Ход графиков в точках 90% — 95% — 100%, видимо, обусловлен тем, что контроллер вентилятора не распознает сигнал с КЗ больше примерно 95%. Отметим, что при КЗ 0% вентиляторы не останавливаются, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

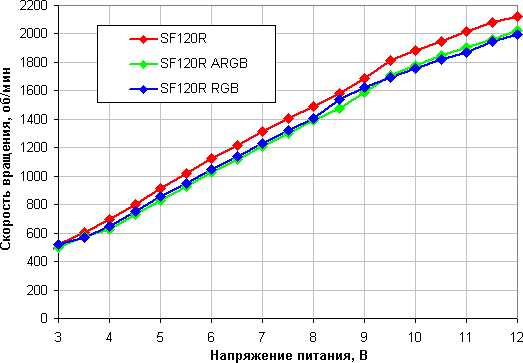

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. Отметим, что диапазон регулировки чуть шире, чем при использовании только ШИМ

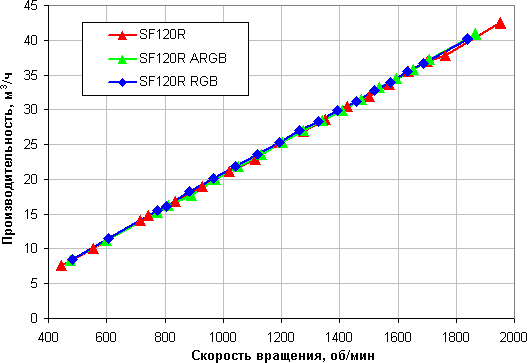

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

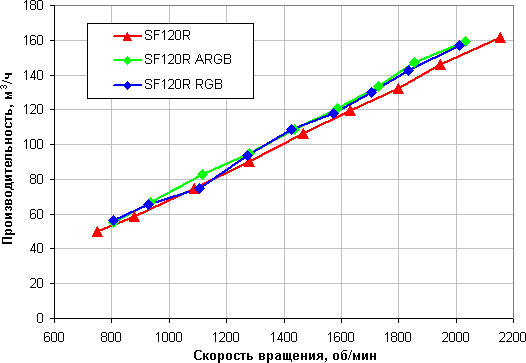

Объемная производительность при минимальном сопротивлении от скорости вращения

Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме выше указанной производителем величины.

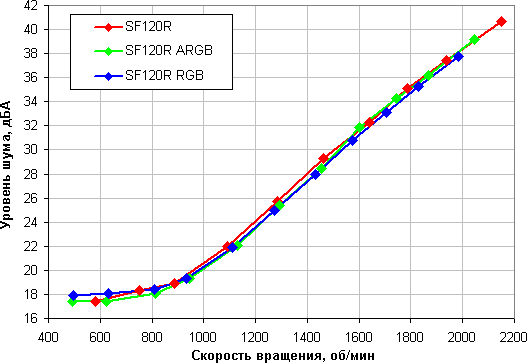

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора. Судя по отсутствию выраженных перегибов, явные резонансные эффекты отсутствуют — работает жесткая конструкция рамки.

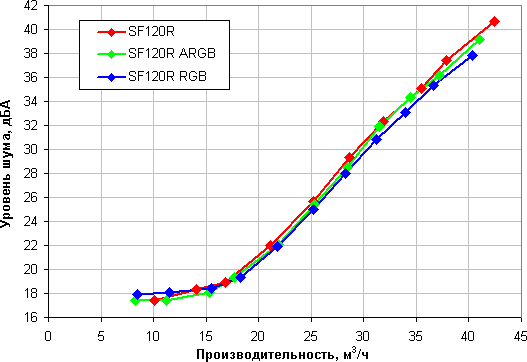

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была немного выше во время измерения шума при тех же входных параметрах (напряжение питания). Чем ниже и правее находится точка на графике выше, тем лучше вентилятор — работает тише, дует сильнее.

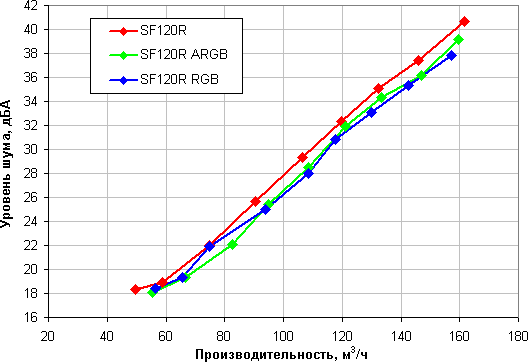

Уровень шума от объемной производительности при минимальном сопротивлении

Определение производительности при 25 дБА

Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:

Уровень шума, дБА Субъективная оценка уровня шума для компонента ПК
выше 40 очень громко
35—40 терпимо
25—35 приемлемо
ниже 25 условно бесшумно

В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума.

Определим производительность вентиляторов при уровне шума 25 дБА для случая среднего и низкого сопротивления:

Модель Производительность, м³/ч
Среднее сопротивление Низкое сопротивление
MasterFan SF120R 24,5 87,5
MasterFan SF120R ARGB 24,8 93,5
MasterFan SF120R RGB 25,2 93,8

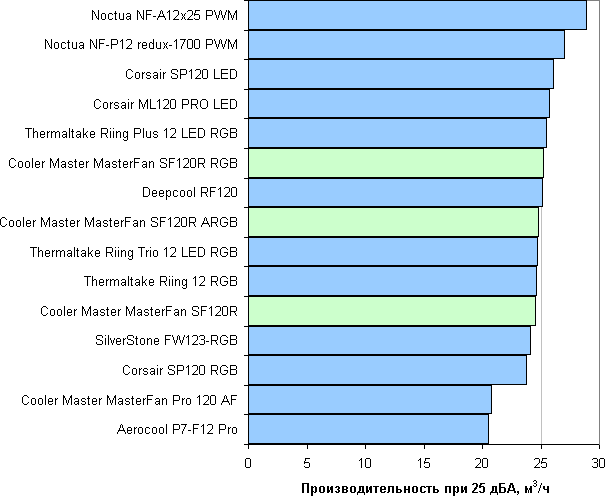

По значению производительности для случая среднего сопротивления сравним эти вентиляторы с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях:

Данные вентиляторы, с учетом большого отрыва от двух аутсайдеров, занимают среднюю позицию.

Проведем также сравнение по производительности для случая низкого сопротивления.

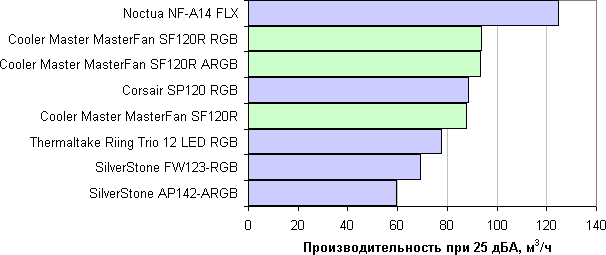

В этом случае эти вентиляторы также занимают среднюю позицию, а если исключить результат для вентилятора 140 мм, то и вообще оказываются в лидерах Впрочем, далеко идущие выводы делать не стоит, так как данных пока мало.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Отметим, что нам потребовалось использовать нелинейную экстраполяцию, так как используемый датчик давления после примерно 25 Па переходил в нелинейный режим и выше 27 Па значения не выдавал.

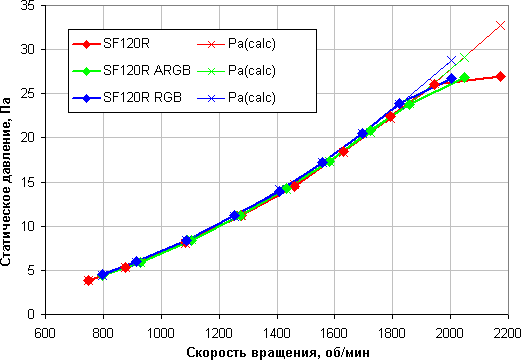

Максимальное статическое давление:

Модель Максимальное статическое давление
Па мм вод. ст.
MasterFan SF120R 32,7 3,33
MasterFan SF120R ARGB 29,1 2,96
MasterFan SF120R RGB 28,8 2,94

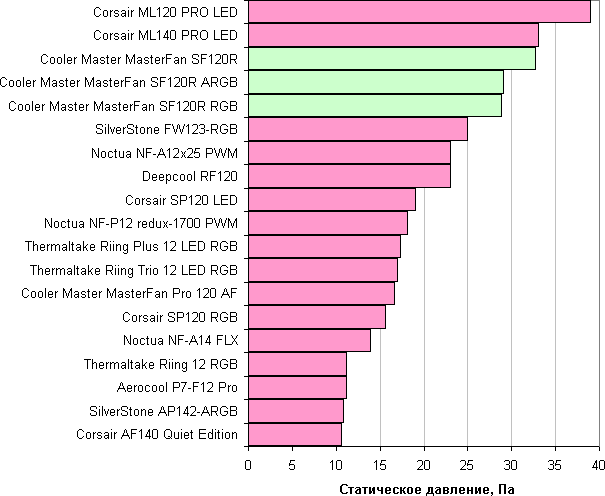

Сравним эти вентиляторы с другими:

Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Эти вентиляторы по данному параметру занимает лидирующие позиции. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.

Выводы

Если ориентироваться на результаты самого показательного теста с умеренным аэродинамическим сопротивлением, то протестированные вентиляторы Cooler Master серии MasterFan SF120R уверенно занимают средние позиции. Будучи практически одинаковыми по конструкции и очень близкими по параметрам (расхождения вполне можно списать на экспериментальную погрешность и естественный разброс между экземплярами) вентиляторы различаются наличием или отсутствием подсветки, а также ее типом в случае, когда она есть. Это дает пользователю возможность выбрать степень украшательства, если есть уверенность, что эти вентиляторы подходят по действительно важным параметрам.
