Обзор материнской платы Asus TUF Gaming Z790-Pro WiFi на чипсете Intel Z790
Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.
Как оказалось, поток материнских плат на базе Intel Z790 просто неиссякаем: к нам на изучение попадают все новые и новые подобные матплаты, некоторые из них совсем недавно появились на нашем рынке, а какие-то уже давно имеются в продаже, но в силу ряда причин мы их пропустили. Не так давно вышло в свет 14-е поколение процессоров Intel Core, но при этом нового системного чипсета представлено не было (данное поколение является лишь легким обновлением предыдущего 13го). Однако все это стало поводом для производителей увеличить ассортимент материнок на Z790, который и без того был немалым.
Стоит напомнить, что чипсет Z790 имеет 38 высокоскоростных портов (High Speed In Out, HSIO), до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов). В свою очередь 12е/13е/14е поколения процессоров имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16), плюс 4 линии PCIe 4.0, идущие на М.2 слот, получающий данные непосредственно от процессора. По поводу памяти: все эти поколения процессоров могут работать как с DDR5, так и с DDR4.
Когда-то я уже задавался вопросом – зачем столько линеек материнских плат у Asus. Ведь и внутри каждой линейки может быть десяток и более моделей. Потребителям очень часто трудно разобраться – какую же игровую материнку выбрать, например. А ведь кроме топовой серии ROG в игровом сегменте продукции компании имеется и TUF Gaming. И на пересечении с ними – семейство Prime. Короче, голову сломать можно.
Одно понятно, что TUF Gaming – это игровые решения без излишеств, то есть нет кучи кнопок и перемычек для оверклокеров, нет подсветки, или она крайне минимальна, оформление и комплект тоже просты. Но при этом в BIOS и соответствующем ПО имеется много опций и режимов по тому же разгону. В какой-то степени TUF Gaming – конкурент младшей серии ROG Strix.
У меня в этот раз побывала материнская плата как раз из TUF Gaming на топовом чипсете Z790.

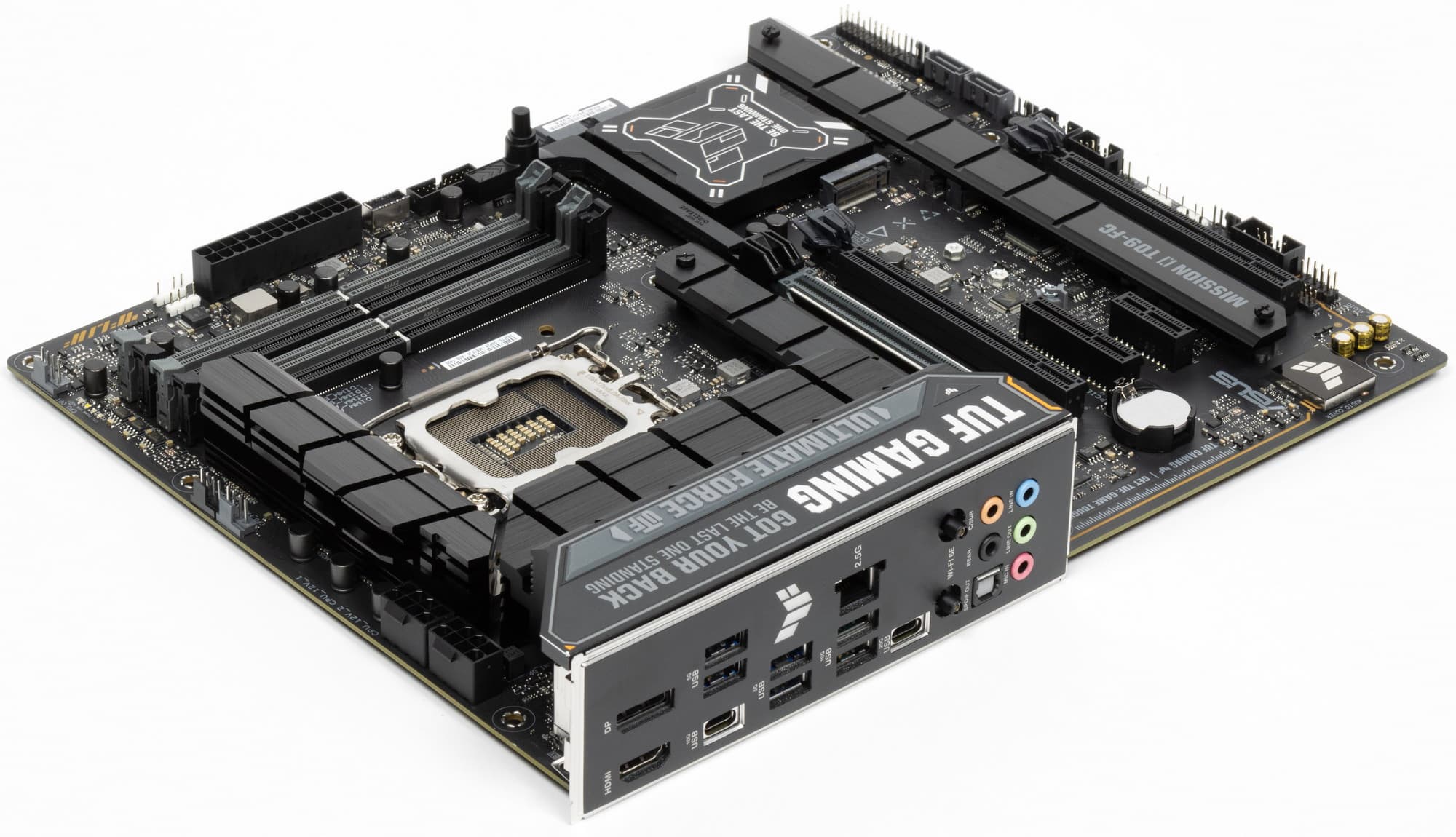

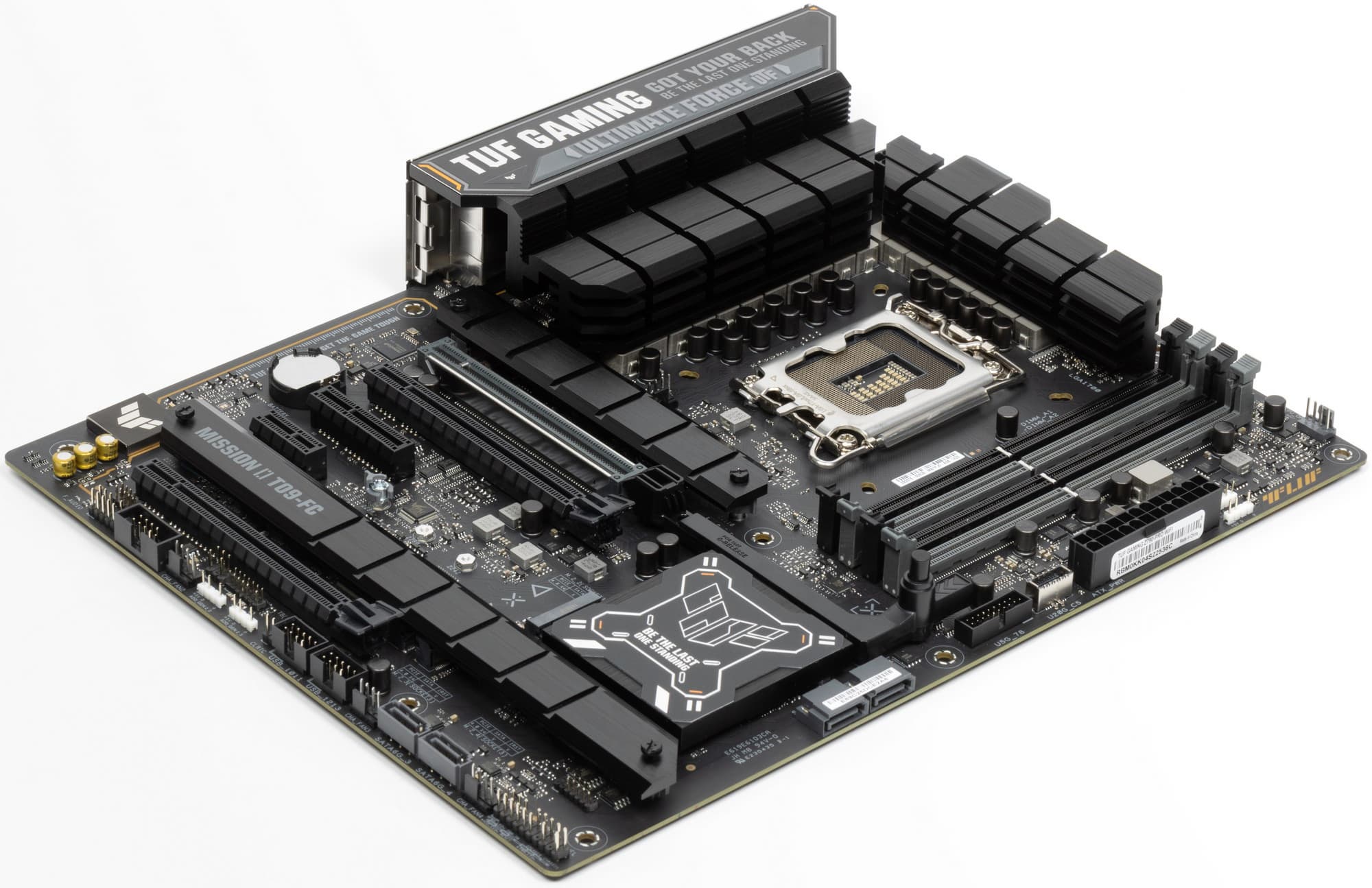

Итак, Asus TUF Gaming Z790-Pro WiFi.

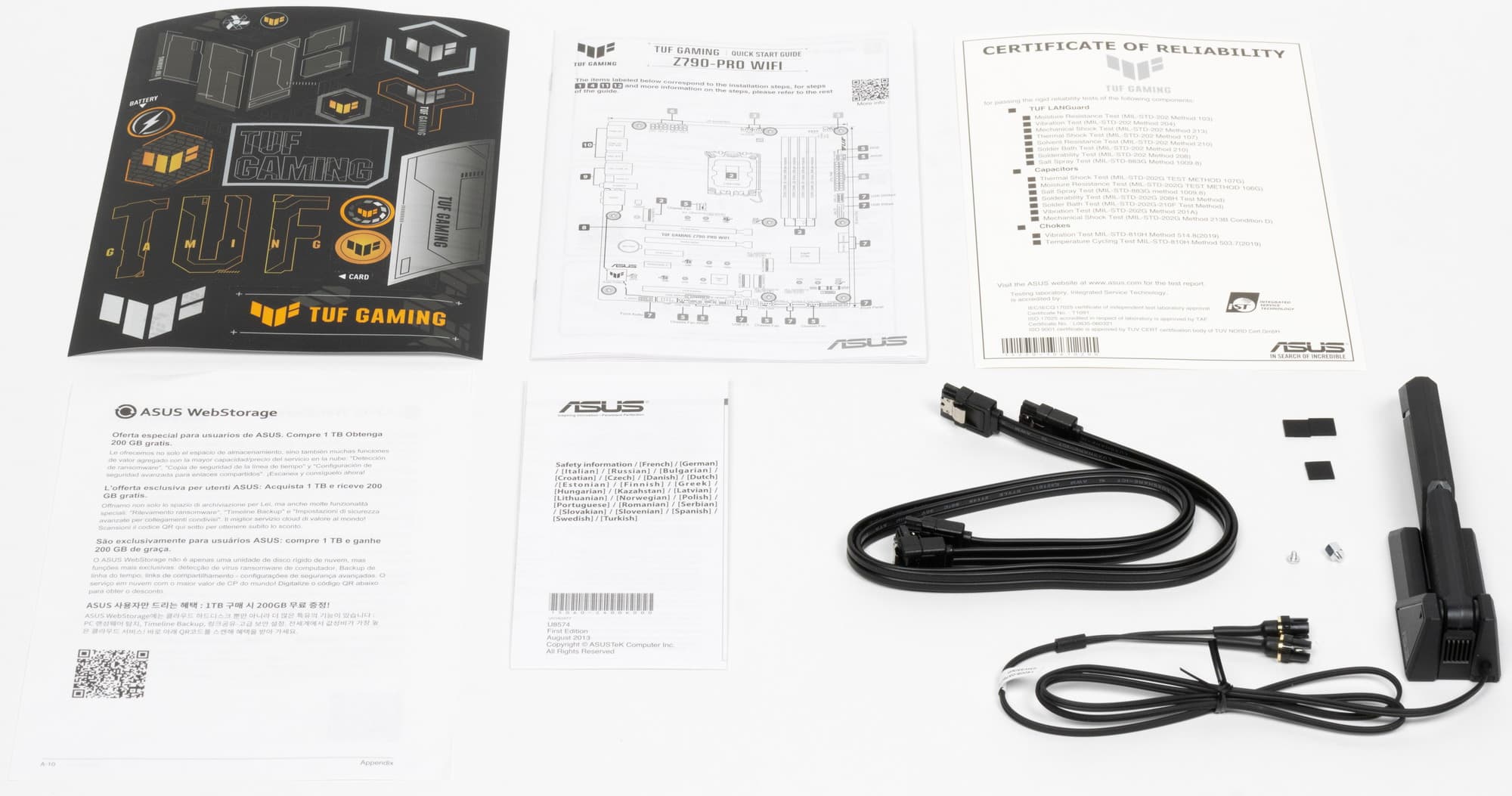

Плата поставляется в стандартной коробке фирменного дизайна серии TUF Gaming. Комплект размещен под платой в отдельном отсеке.
Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает винтики для М.2 слотов, фирменные наклейки и антенну для беспроводной связи. В целом минимальный, но необходимый комплект.
ПО не поставляется, однако его все равно придется скачивать с вебсайта компании ради последних версий драйверов и программ.

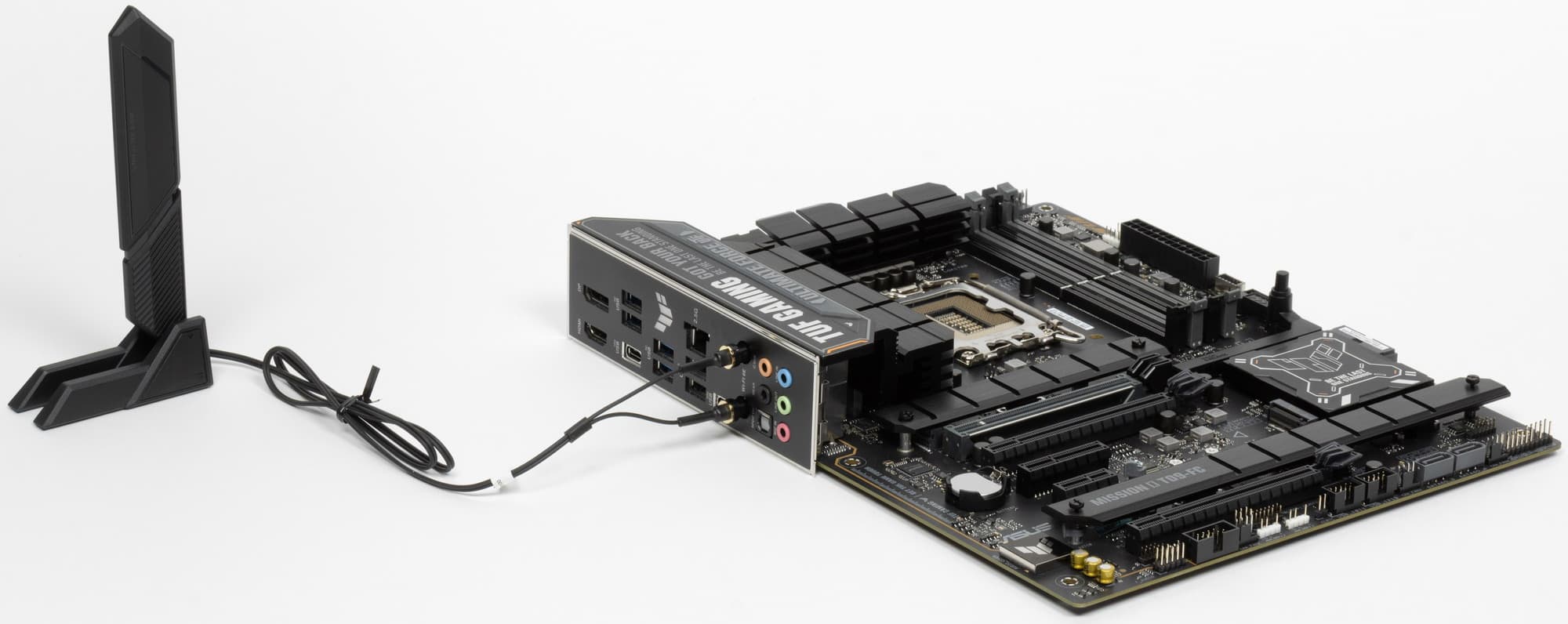

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

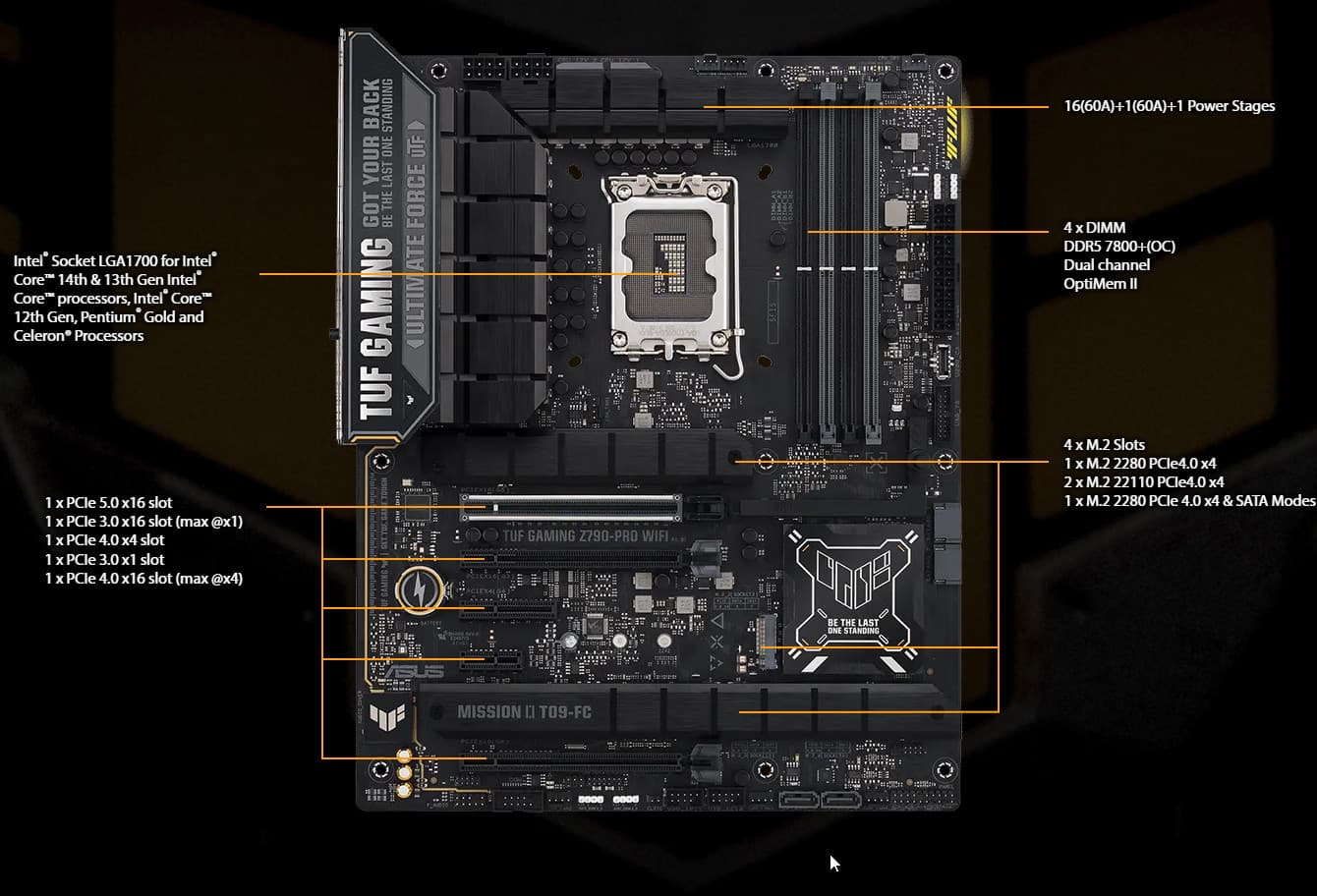

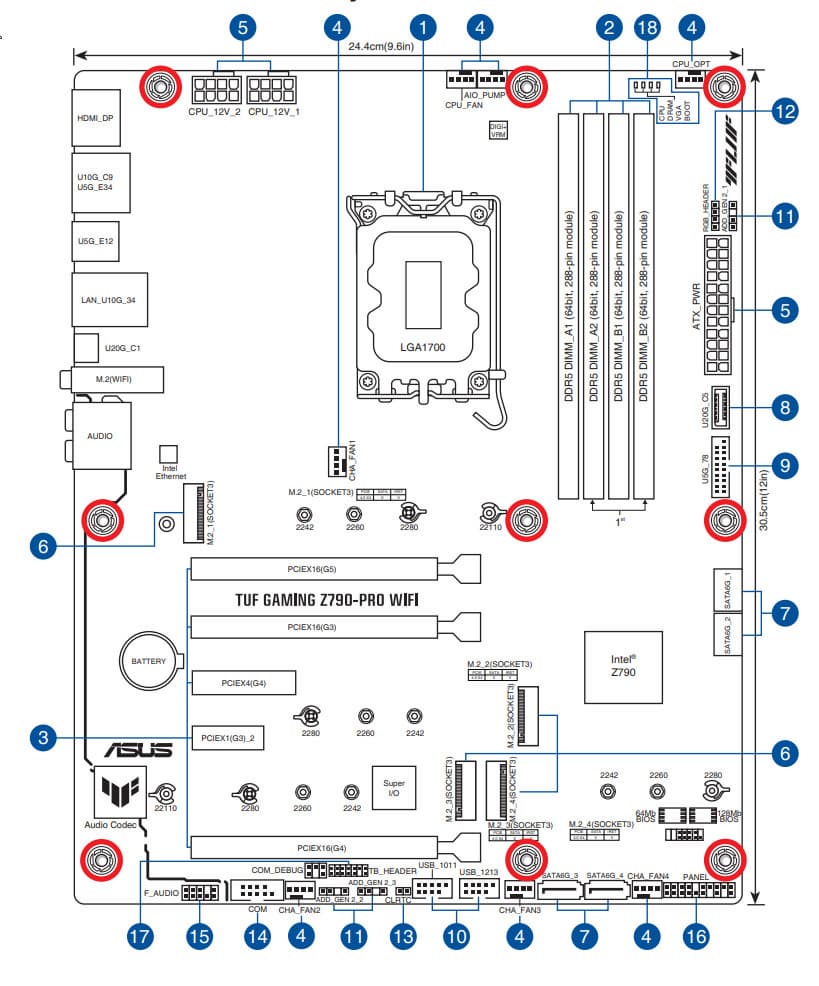

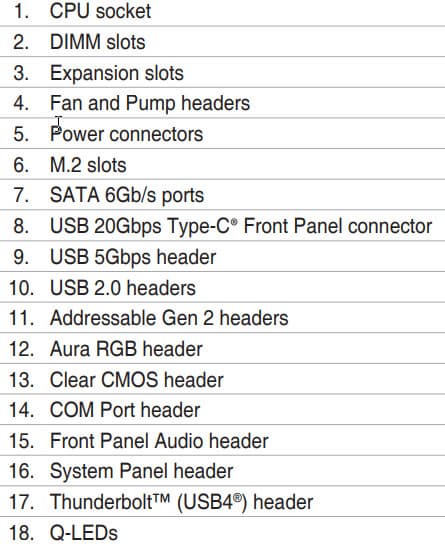

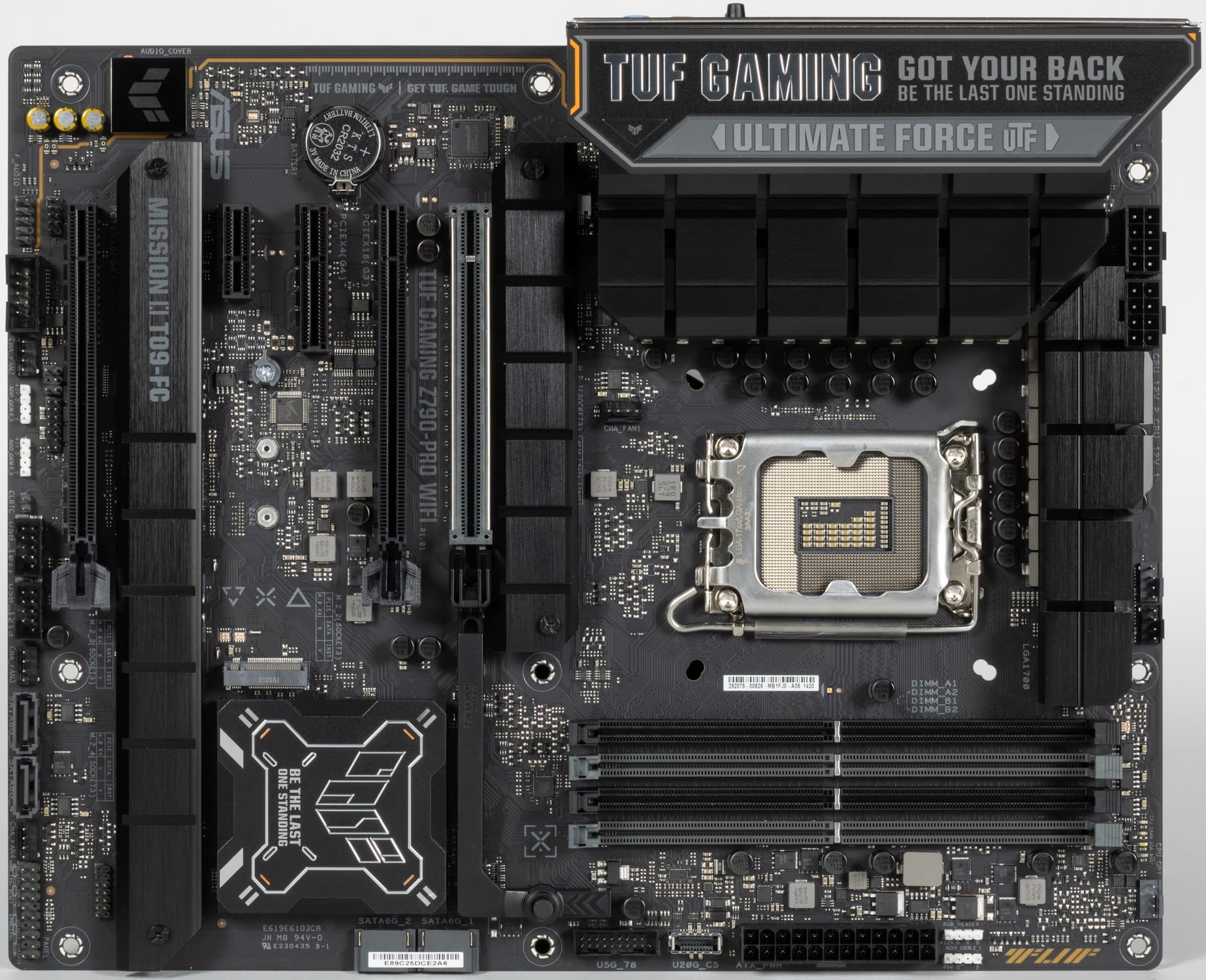

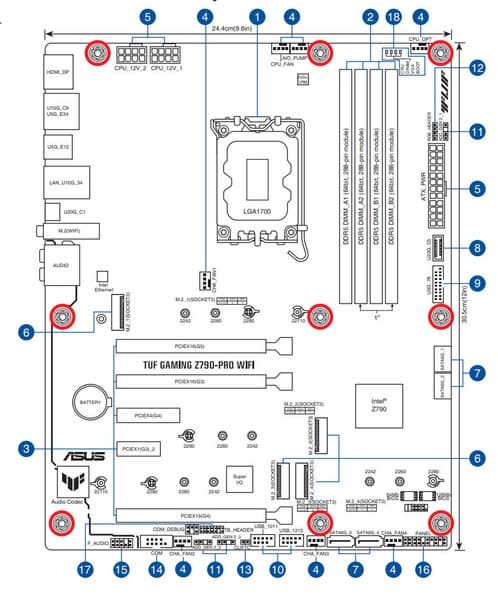

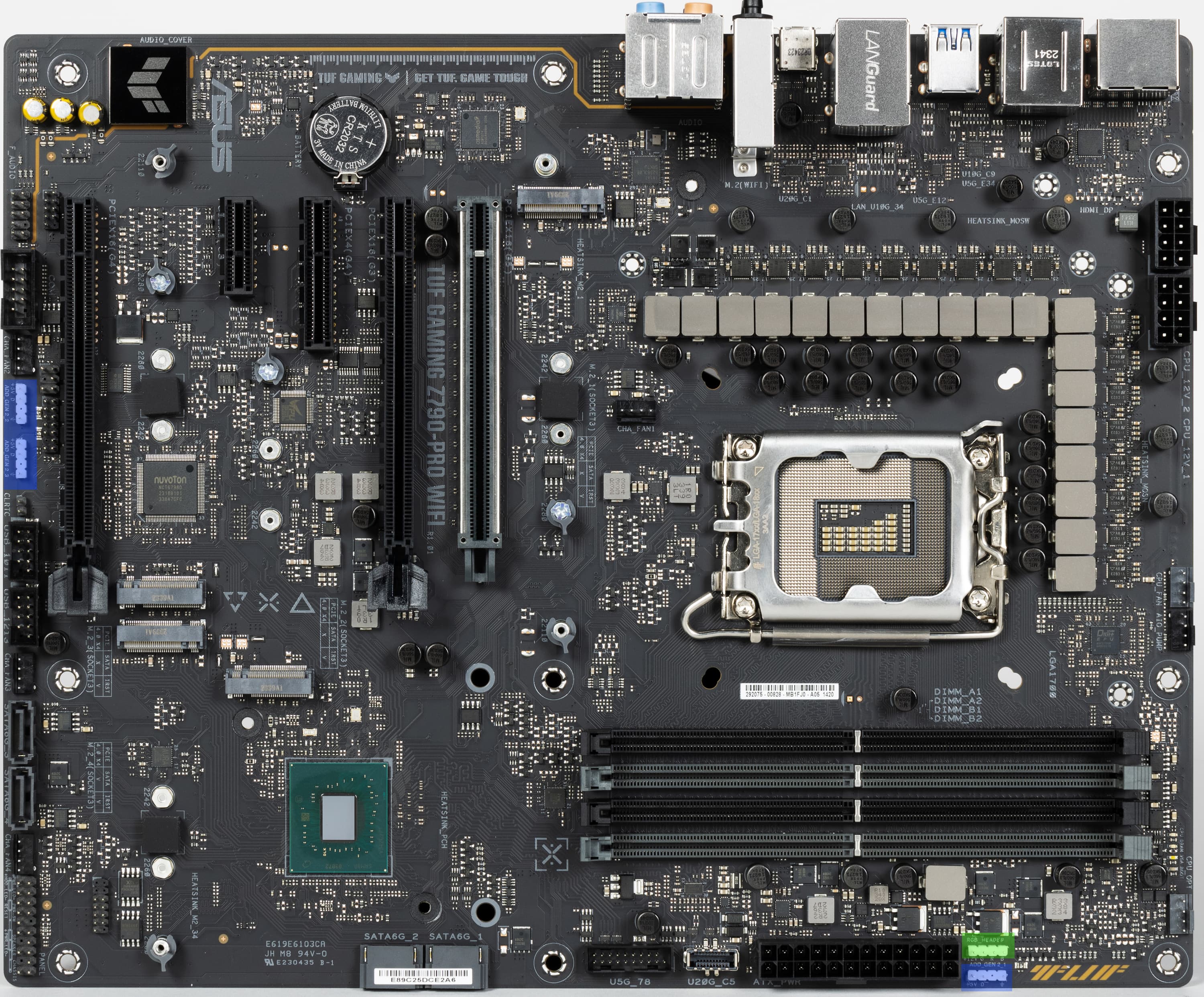

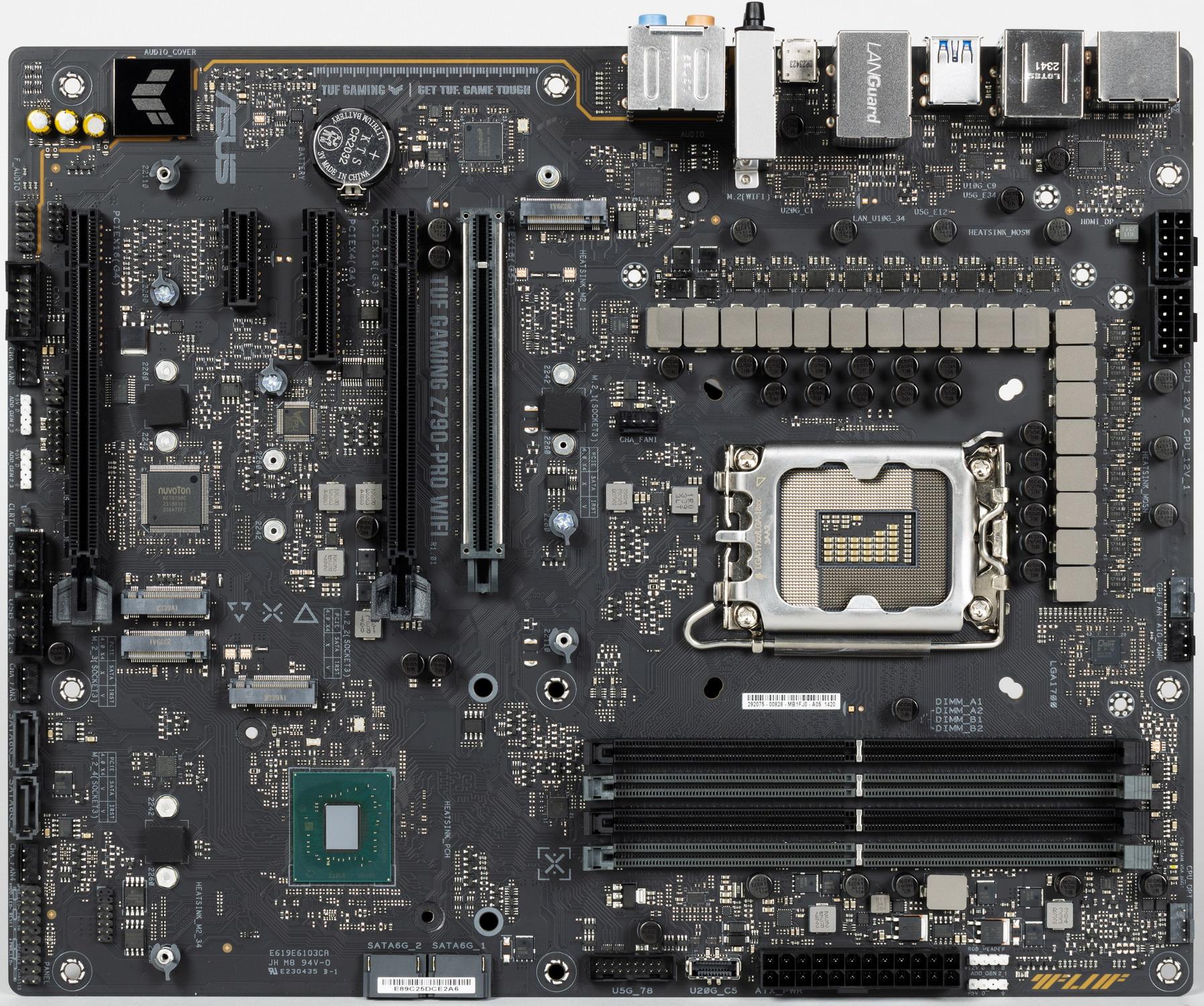

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming Z790-Pro WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

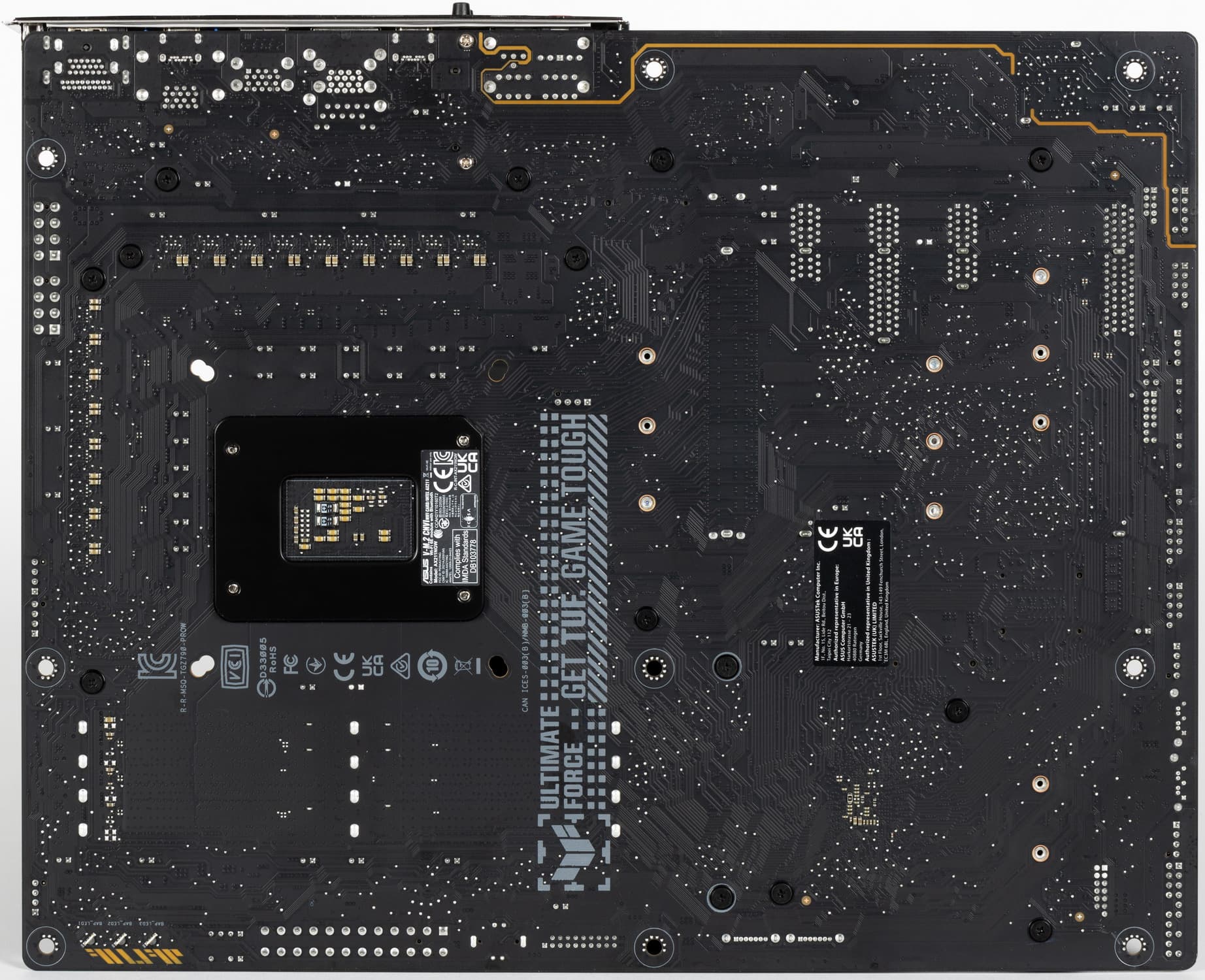

На оборотной стороне практически пусто. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

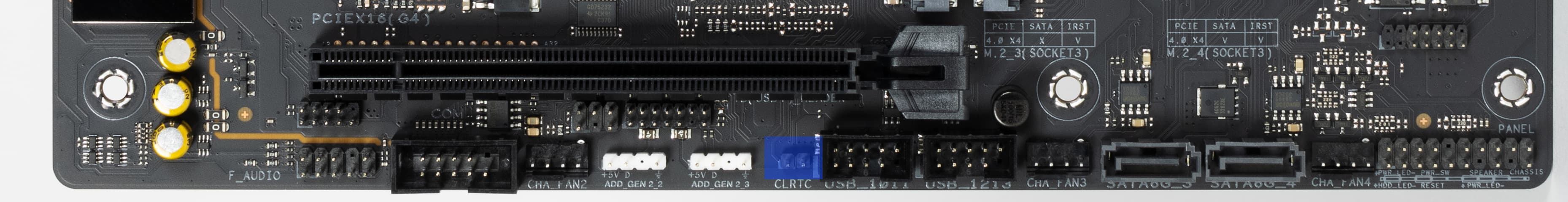

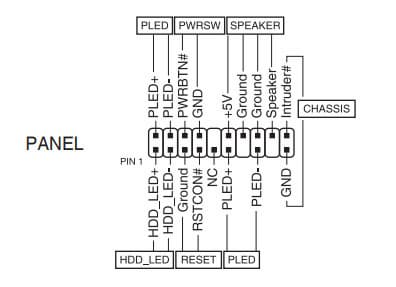

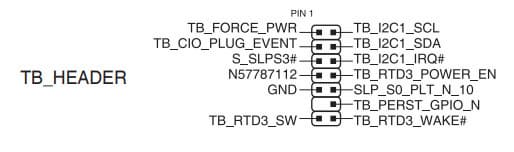

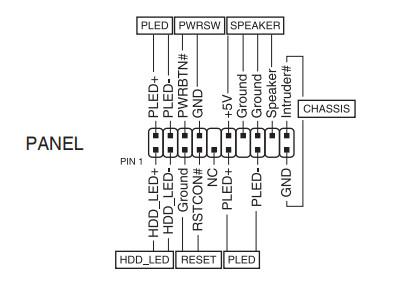

| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z790 |
| Память | 4 × DDR5, до 7800 МГц (XMP), до 192 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX211NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 4.0 x4 1 × PCIe 3.0 x1 2 × PCIe 3.0 x16 (режим x1) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z790) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z790, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280) 1 × M.2 (Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Z790) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z790) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (Z790) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (ITE IT8853) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (2xPI3EQX2024) 2 × USB 3.2 Gen2: 2 порта Type-A (голубые) (Z790) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-C) 2 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 2 антенных разъема 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 2.1 1 × DP 1.4 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем COM-port 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Ориентировочная стоимость | от 40 тысяч рублей на момент публикации обзора |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

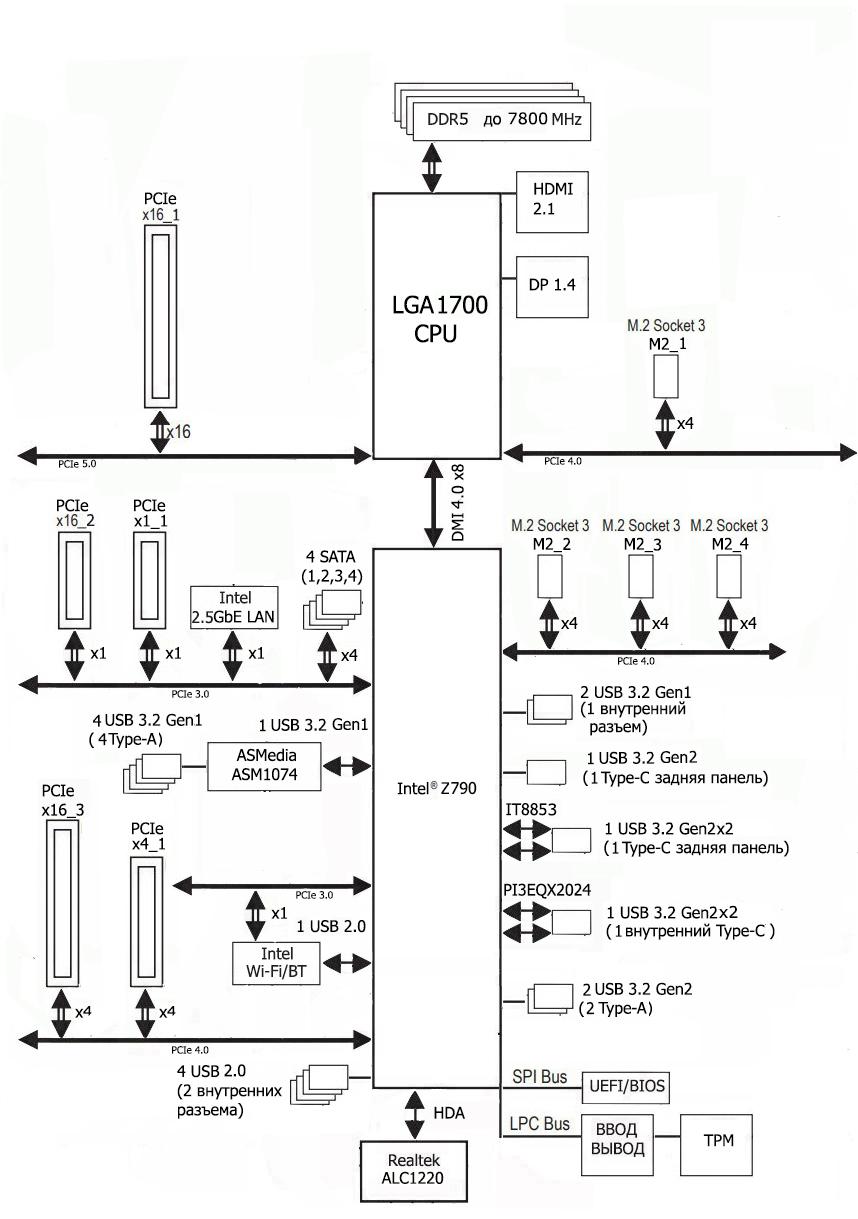

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 8000 и выше МГц. В частности данная плата поддерживает частоты до 7800 МГц (DDR5).
Процессоры Intel Core 14/13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

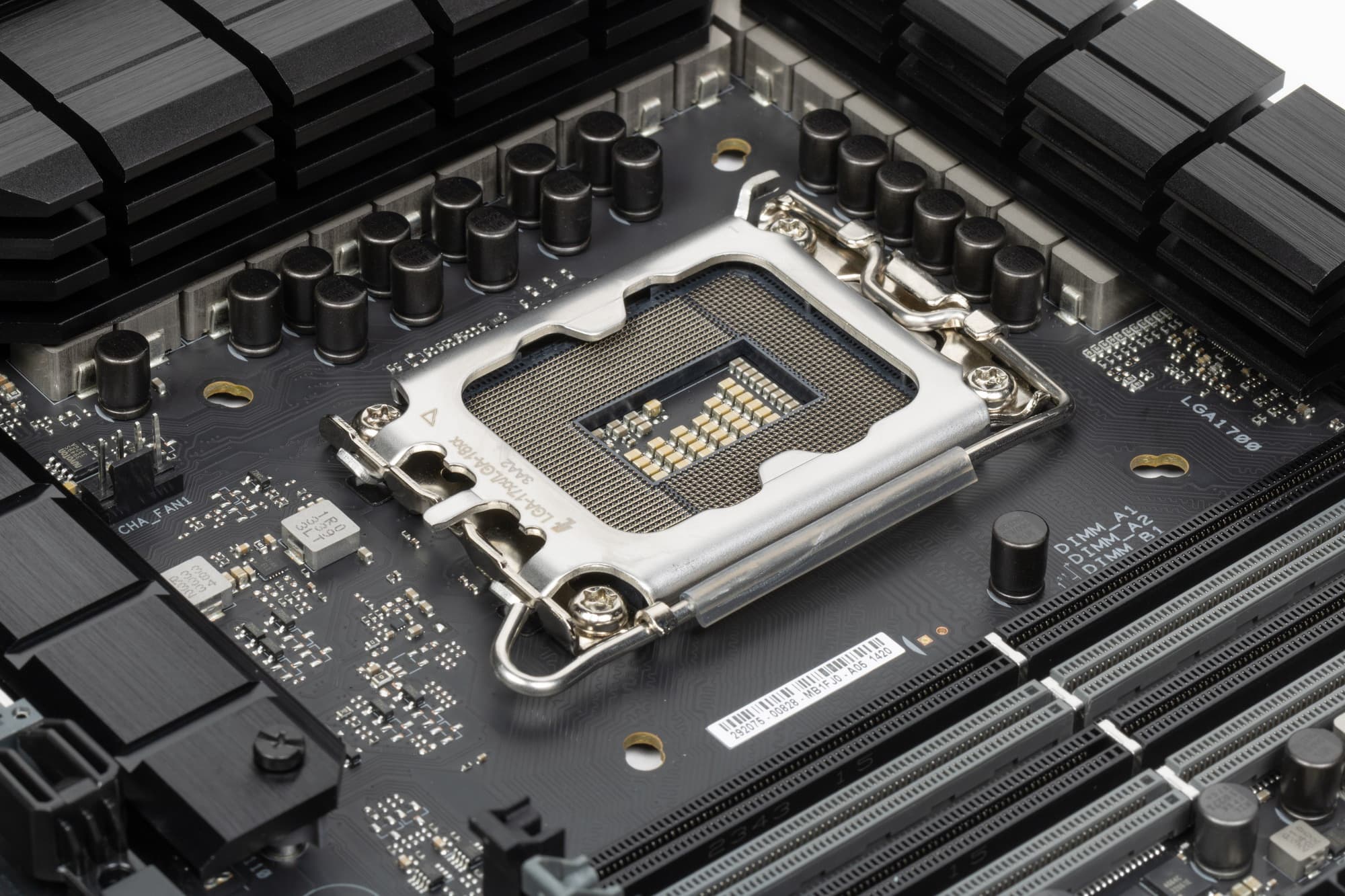

Матплата Asus TUF Gaming Z790-Pro WiFi поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700. Для совместимости со старыми СО у данной платы имеются овальные отверстия вокруг сокета.

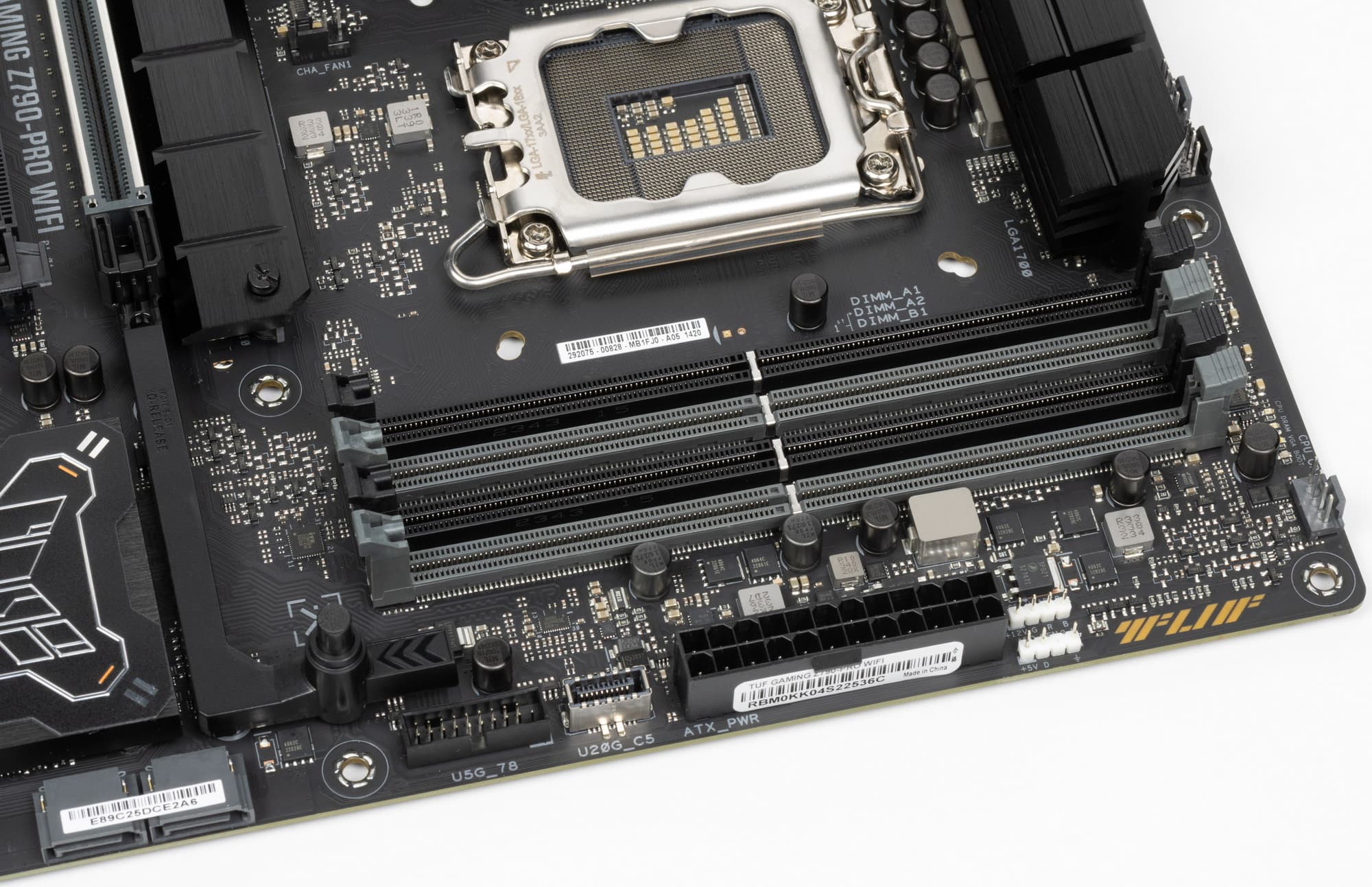

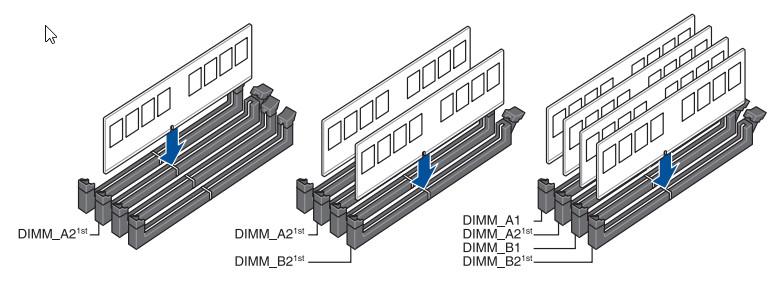

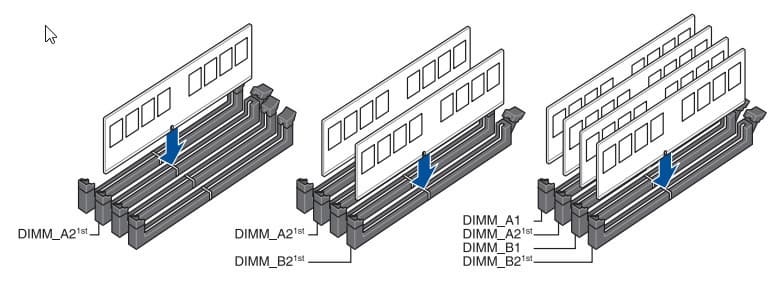

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (помечены серым цветом). Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, накопители, дополнительные устройства
Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Слот PCIe x16_2 (1 линия PCIe 3.0);
- порты SATA_1/2/3/4: максимум 4 линии PCIe 3.0;
- Слот M.2_4 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (1 линия PCIe 3.0);
- Слот PCIe x4_1 (4 линии PCIe 4.0);
- Слот PCIe x16_3 (4 линии PCIe 4.0);
- Intel AX211 (беспроводной сетевой адаптер) (1 линия PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0)
Все 28 линий PCIe оказались занятыми (20 PCIe 4.0 + 8 PCIe 3.0). В чипсете Z790 связь с аудиокодеками старшего звена типа Realtek ALC4080/4082 идет через USB-порт, а вот для более старых поколения оставлена поддержка через канал HDA, поэтому в данном случае ALC1220 работает через HDA. Одна линия USB 2.0 зарезервирована на поддержку беспроводного адаптера, а также контроллеры PI3EQX2024 и IT8853 для своих нужд использует сигнальные линии USB 2.0. А вот ASMedia ASM1074 (USB 3.2 Gen1 хаб) для своих нужд потребляет сигнальную линию уровня USB 3.2 Gen1. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.

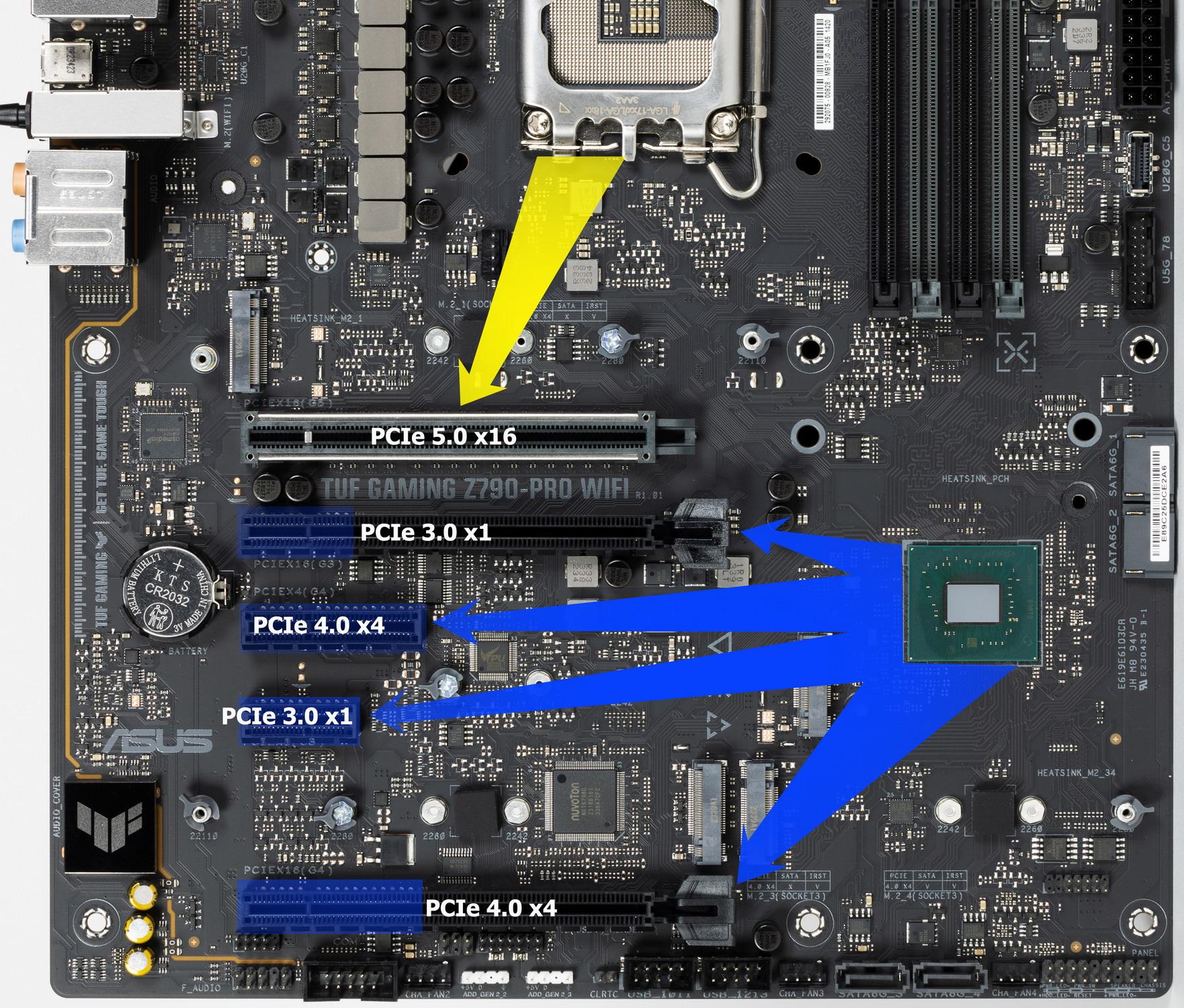

Теперь в целом про слоты PCIe. Всего на плате есть 5 слотов: два PCIe x16_1/3 (для видеокарт или других устройств), один PCIe x1 в форм-факторе x16, один PCIe x1 и один PCIe x4. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_3 подключен к Z790, однако физически он получает лишь 4 линии PCIe 4.0. Слот PCIe x16_2, несмотря на его длину, получает вообще 1 линию PCIe 3.0
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

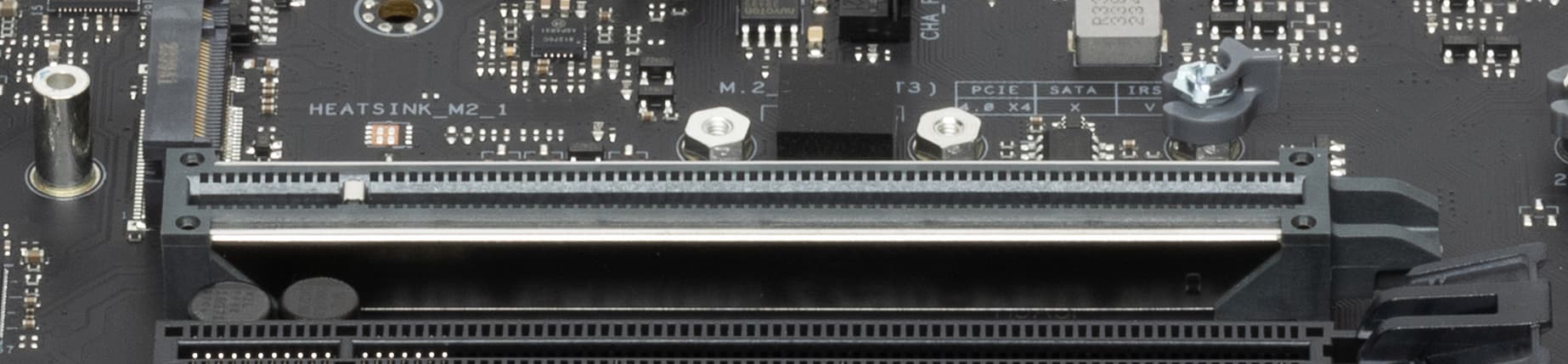

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.

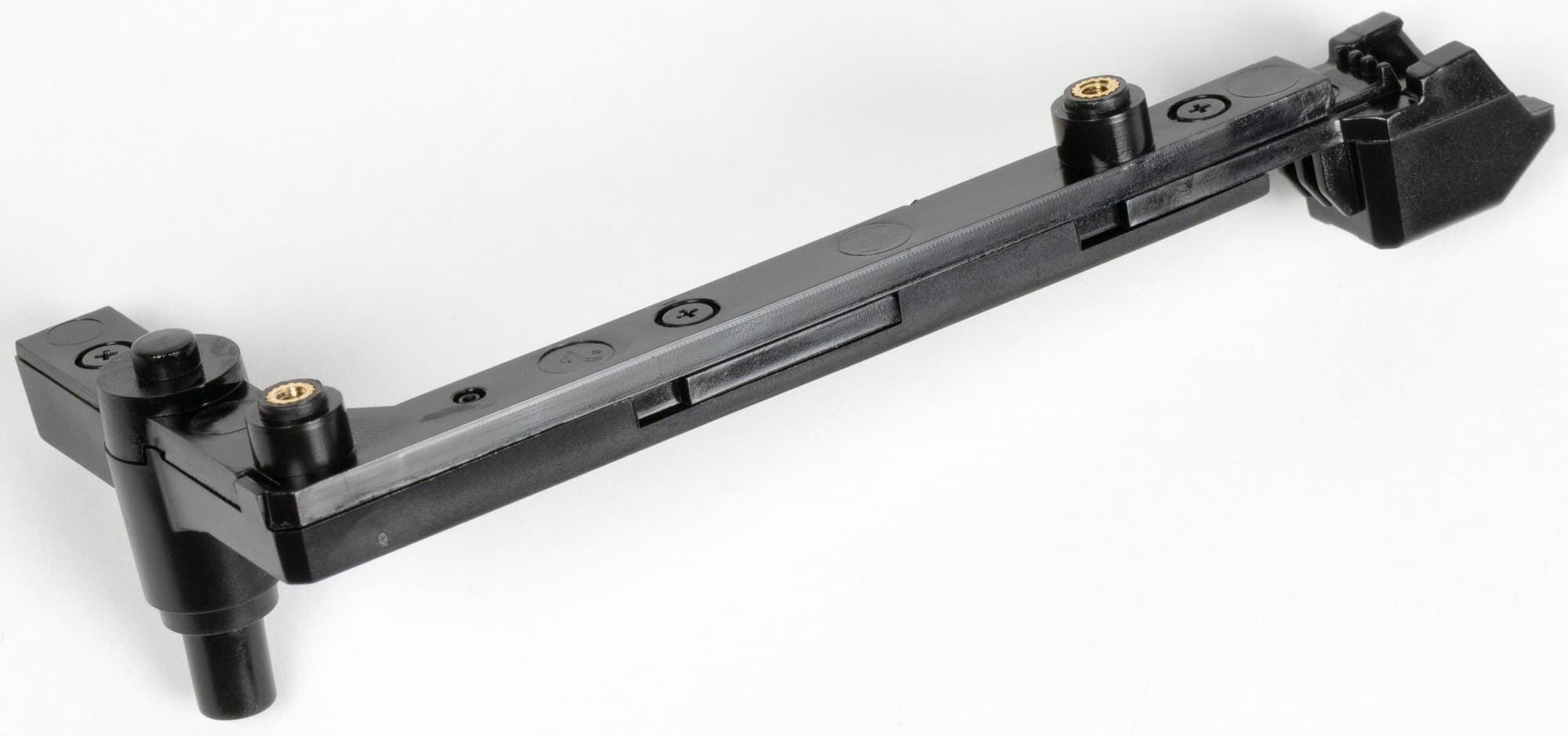

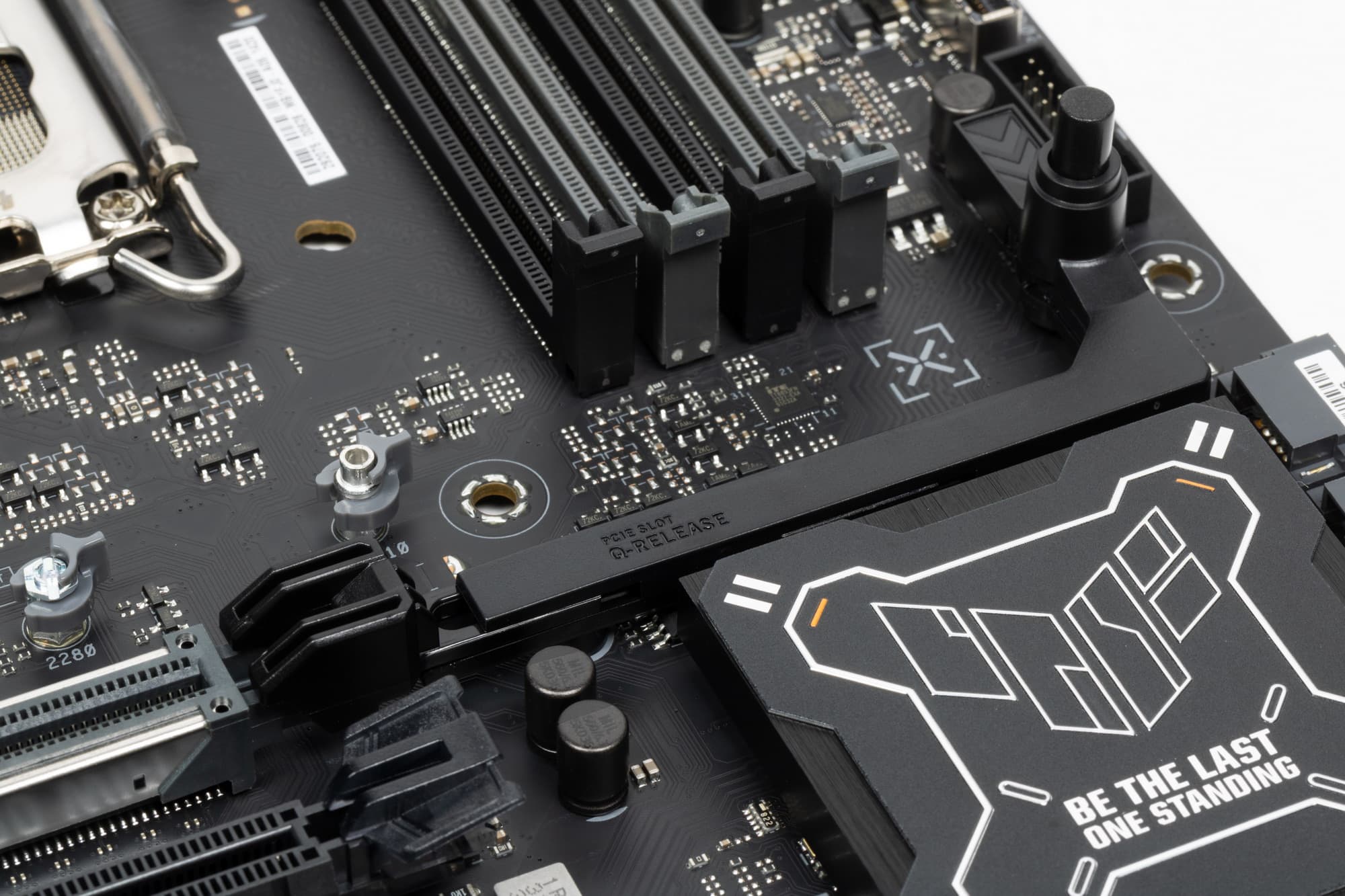

Мы снова видим своего рода удобный рычаг для открытия защелки на первом PCIe x16_1 слоте.
Действительно, подчас крайне неудобно дотягиваться до «хвоста» слота, где требуется нажать на защелку для разблокирования карты в слоте: ведь как правило, выше первого слота PCIe имеется M.2 слот с радиатором, и до защелки пальцем не дотянуться.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

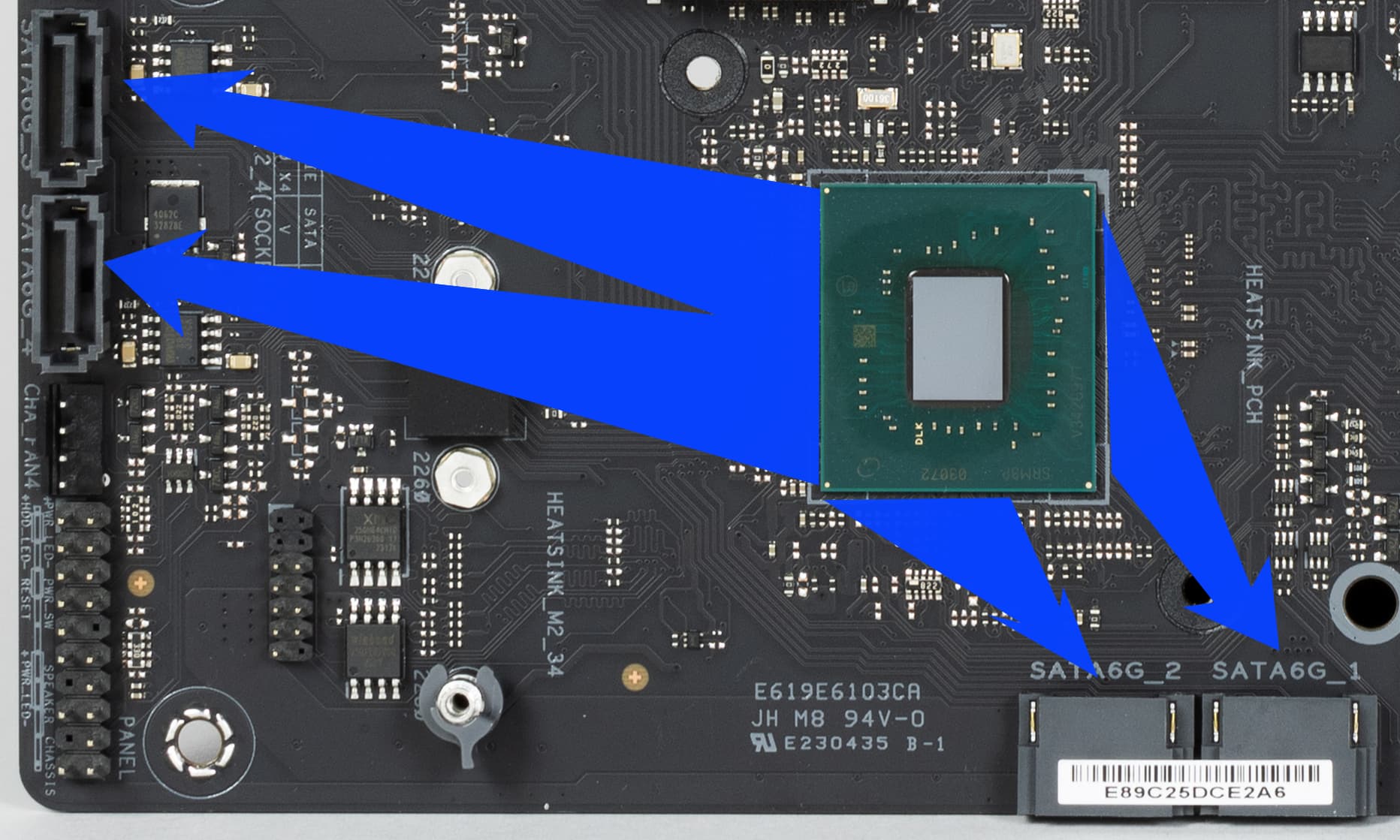

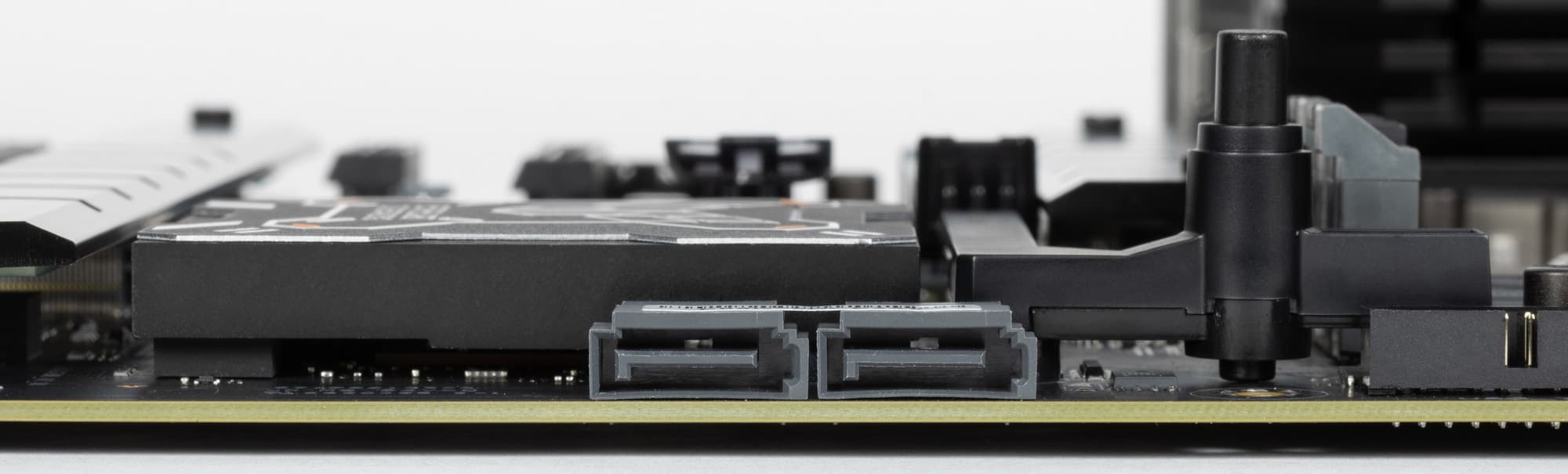

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z790 и поддерживают создание RAID. Порты расположены по-парно на разных сторонах PCB, при этом первые два ориентированы горизонтально, а вторая пара – вертикально.

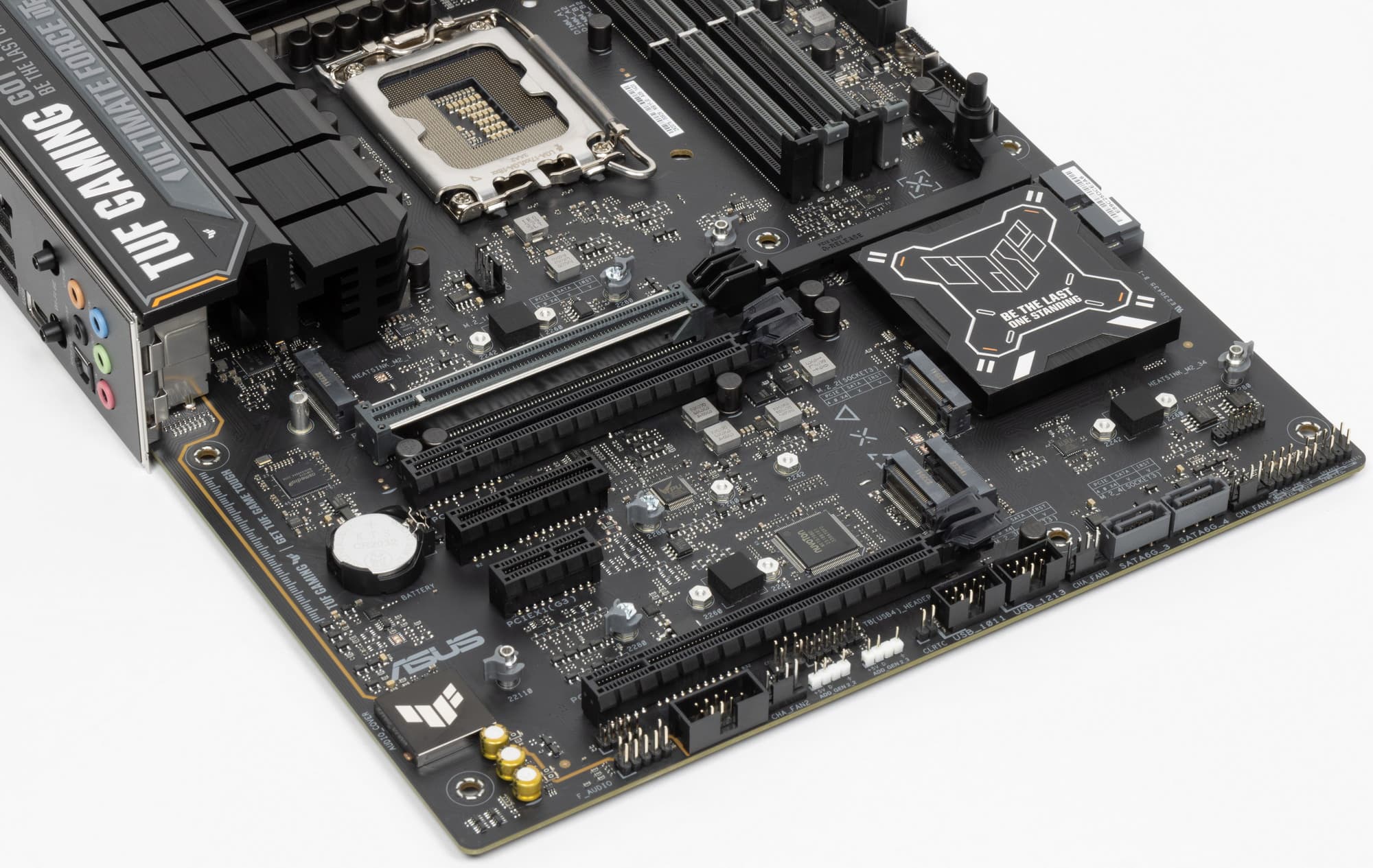

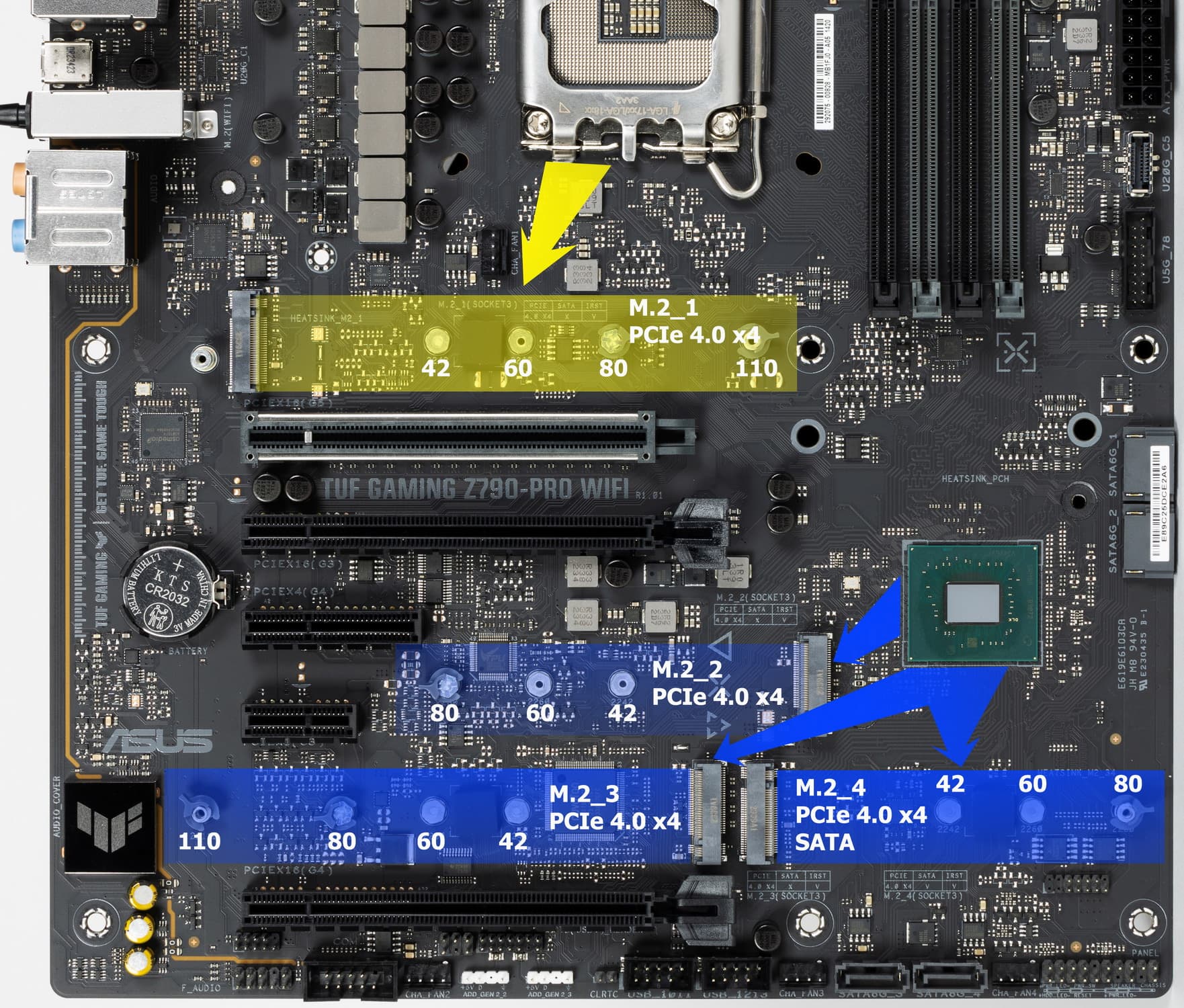

Материнская плата имеет 4 гнезда форм-фактора М.2.
Второй, третий и четвертый слоты M.2 (M2_2, M2_3, М2_4) получают данные от чипсета Z790, а первый — от CPU (PCIe 4.0). При этом только М2_4 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Никаких разделений ресурсов у слотов и портов нет.
Все слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.
Не все M.2 слоты имеют радиаторы. M2_1 обладает своим отдельным радиатором, при этом термопрокладки имеются с обеих сторон накопителя. Два нижних слота M2_3 и М2_4 имеют общий радиатор. А вот М.2_2 без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

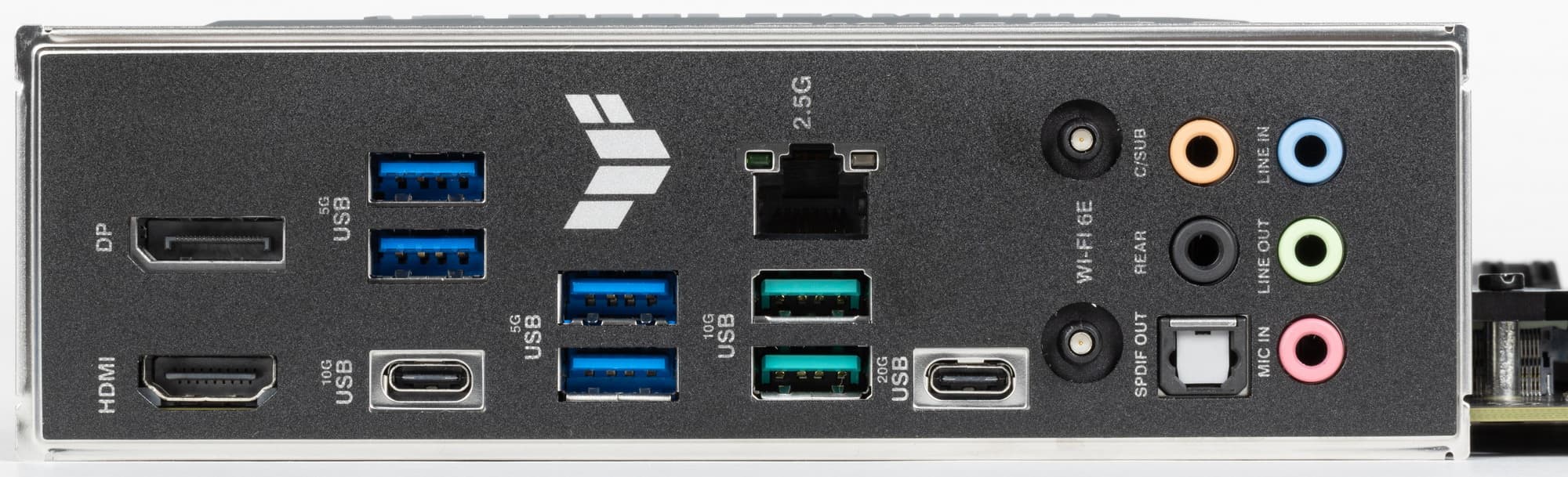

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).
И что мы имеем? Всего на материнской плате — 15 портов USB:

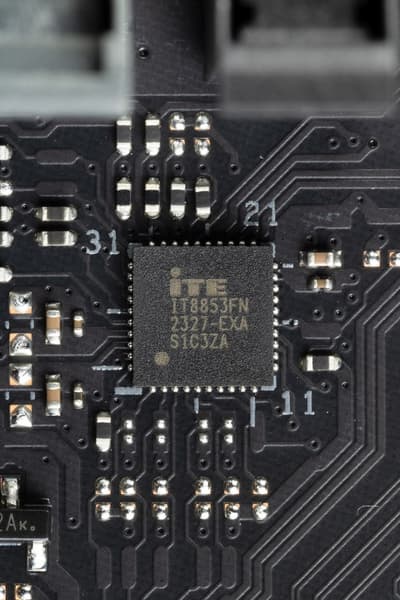

- 2 порта USB 3.2 Gen2x2: один реализован с помощью хаба ITE IT8853 (на него потрачена 1 линия USB 2.0) и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса), второй реализован с помощью 2х хабов Diodes PI3EQX2024
(на них потрачены 2 линии USB 2.0) и представлен на задней панели портом Type-C;

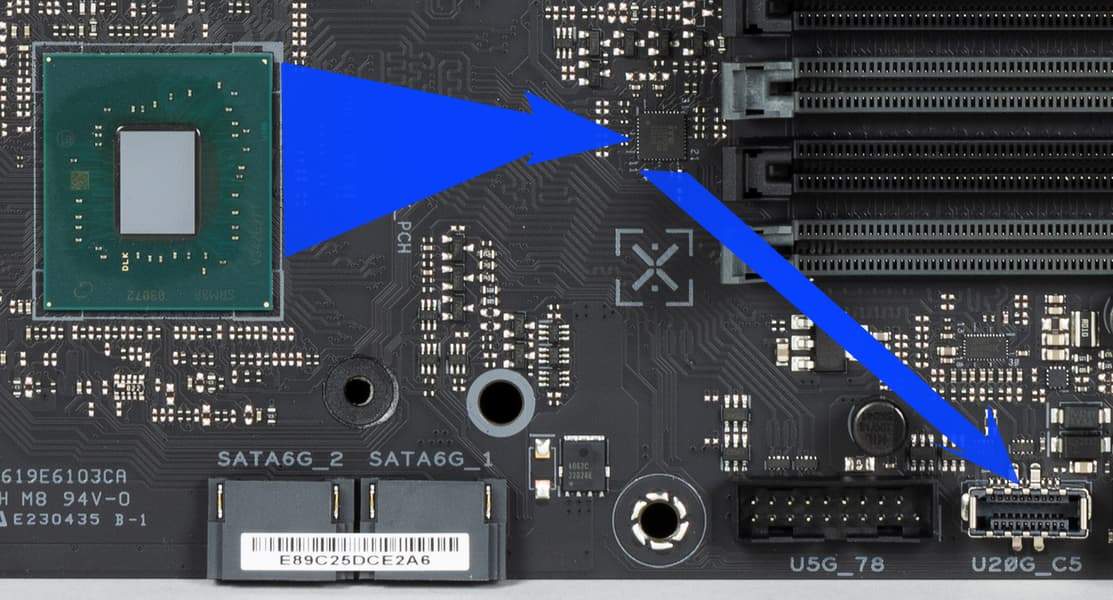

- 3 порта USB 3.2 Gen2: все реализованы через Z790 и представлены: 2 - на задней панели портами Type-A (голубого цвета); 1 – на задней панели портом Type-C;

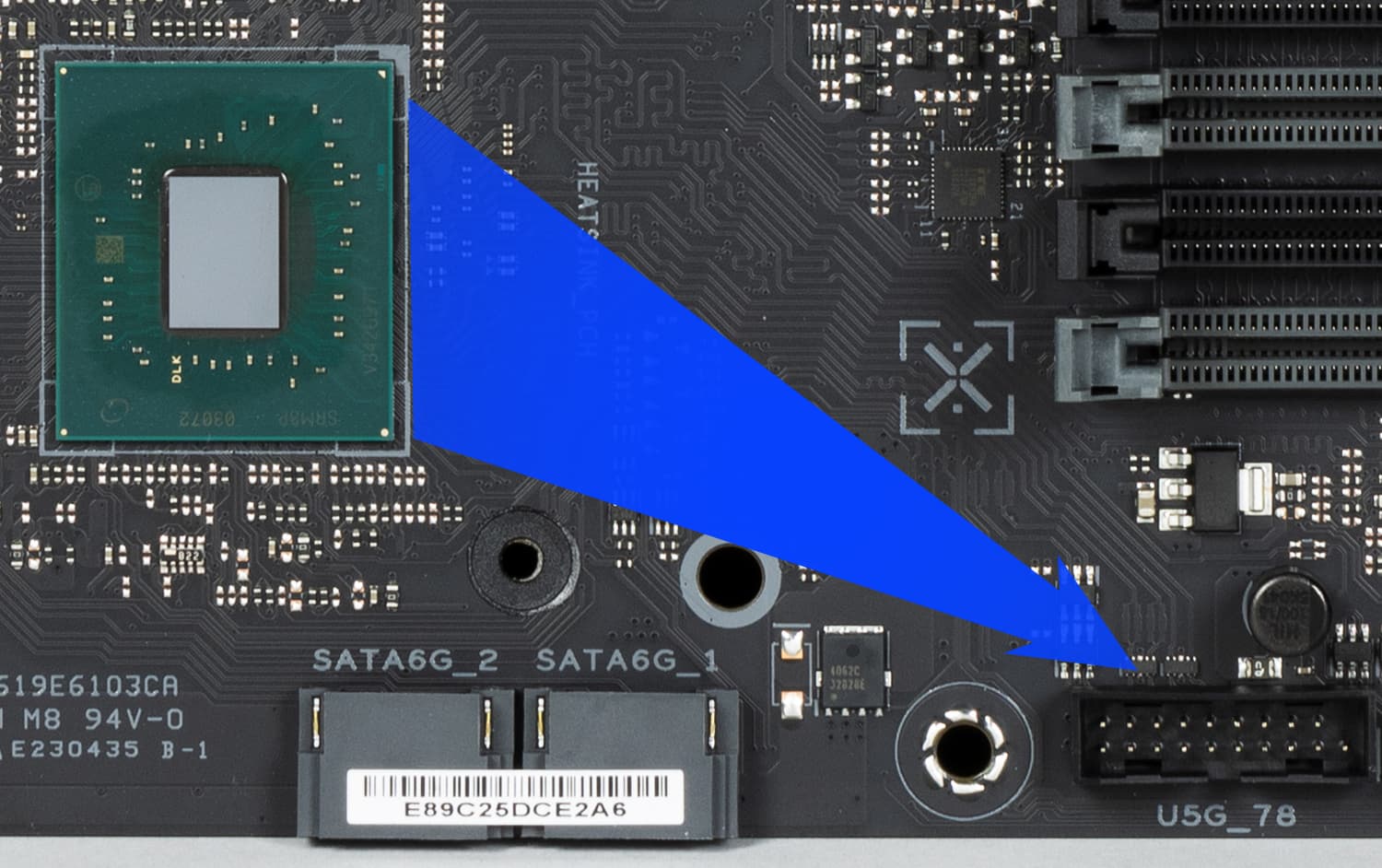

- 6 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074 (на него потрачена 1 линия USB 3.2 Gen1 от Z790) и представлены 4 портами Type-A на задней панели (синего цвета); еще 2 реализованы через Z790 и представлены внутренним разъемом
на материнской плате на 2 порта; ;

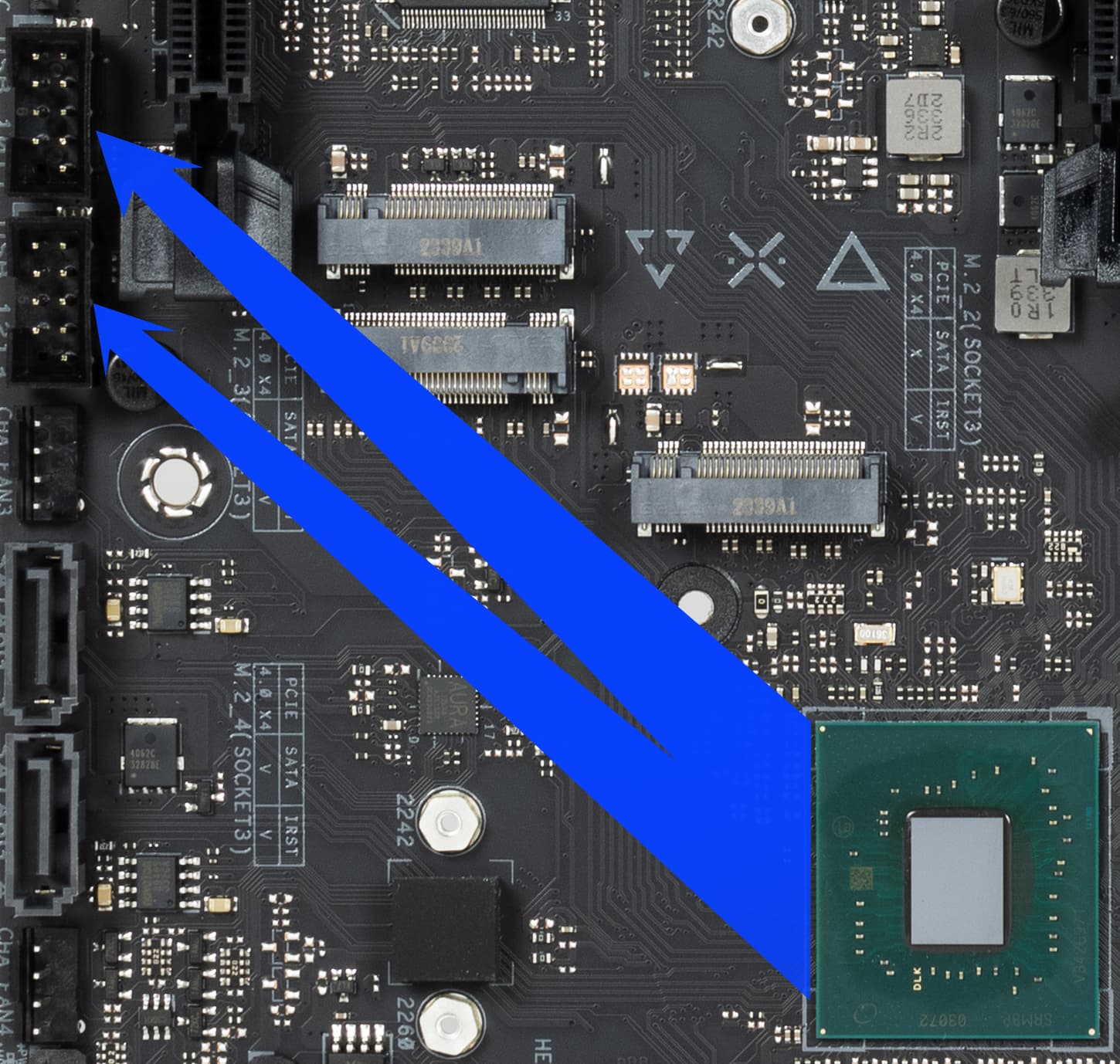

- 4 порта USB 2.0/1.1: 4 реализованы через Z790 и представлены двумя внутренними разъемами (каждый на 2 порта).
Таким образом, у нас 4 контроллера используют USB линии:
- 2 контроллера Diodes PIE3QX2024 (2 USB 3.2 Gen2 для порта 2х2) (2 линии USB 2.0);
- ITE IT8853 (2 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
- Bluetooth/WiFi (AX2хх) (1 линия USB 2.0).
Напомню, что в данном случае аудиокодек Realtek ALC1220 использует линии не USB 2.0, а HDA.
Итак, через чипсет Z790 реализовано высокоскоростных портов USB:
- 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
- + 3 выделенных USB 3.2 Gen2
- + 2 выделенных USB 3.2 Gen1
- + 1 USB 3.2 Gen1 для обеспечения ASMedia ASM1074
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 4 выделенных порта и 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z790 в данном случае реализовано 34 высокоскоростных порта из 38.

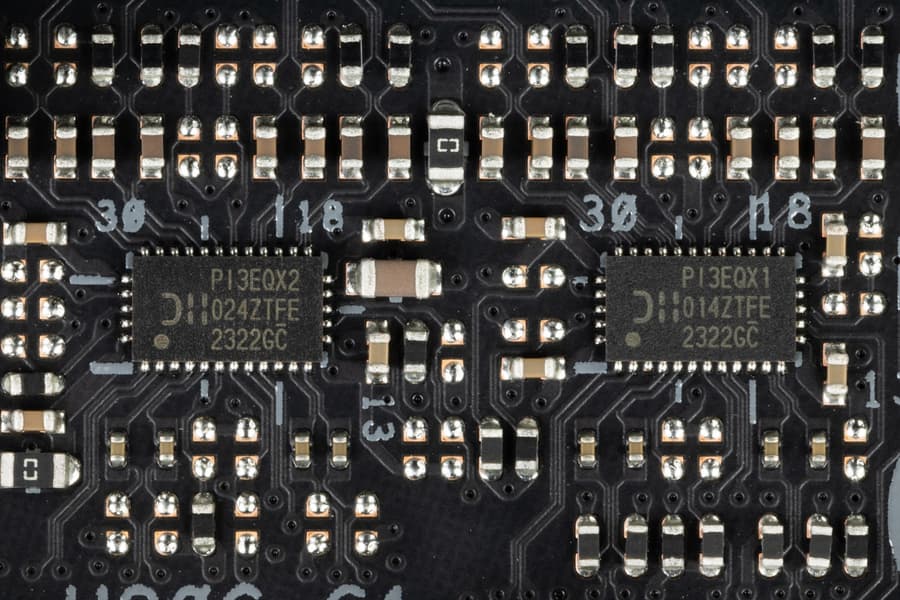

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.
Материнская плата оснащена средствами связи прилично. Имеется один скоростной Ethernet-контроллер: Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

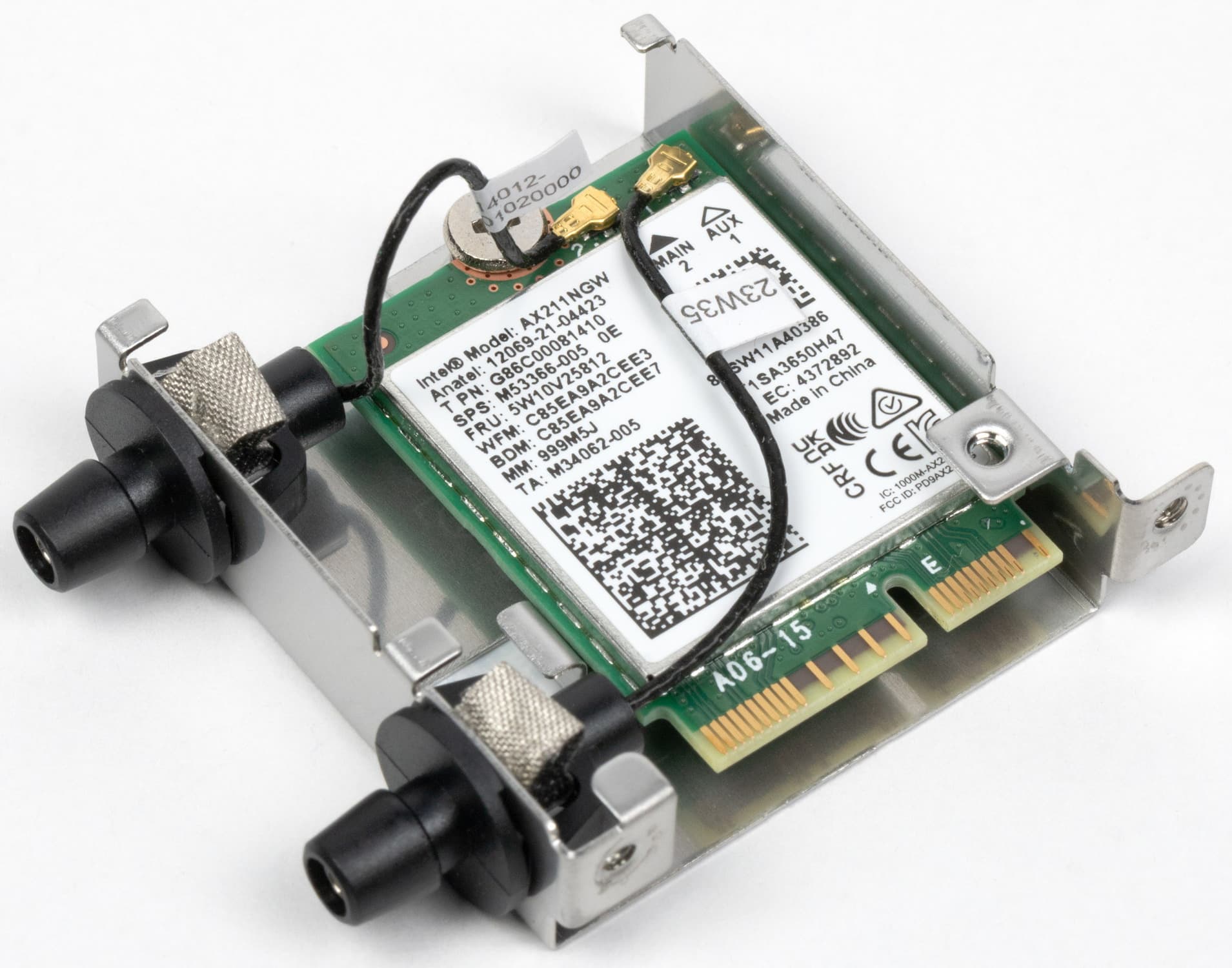

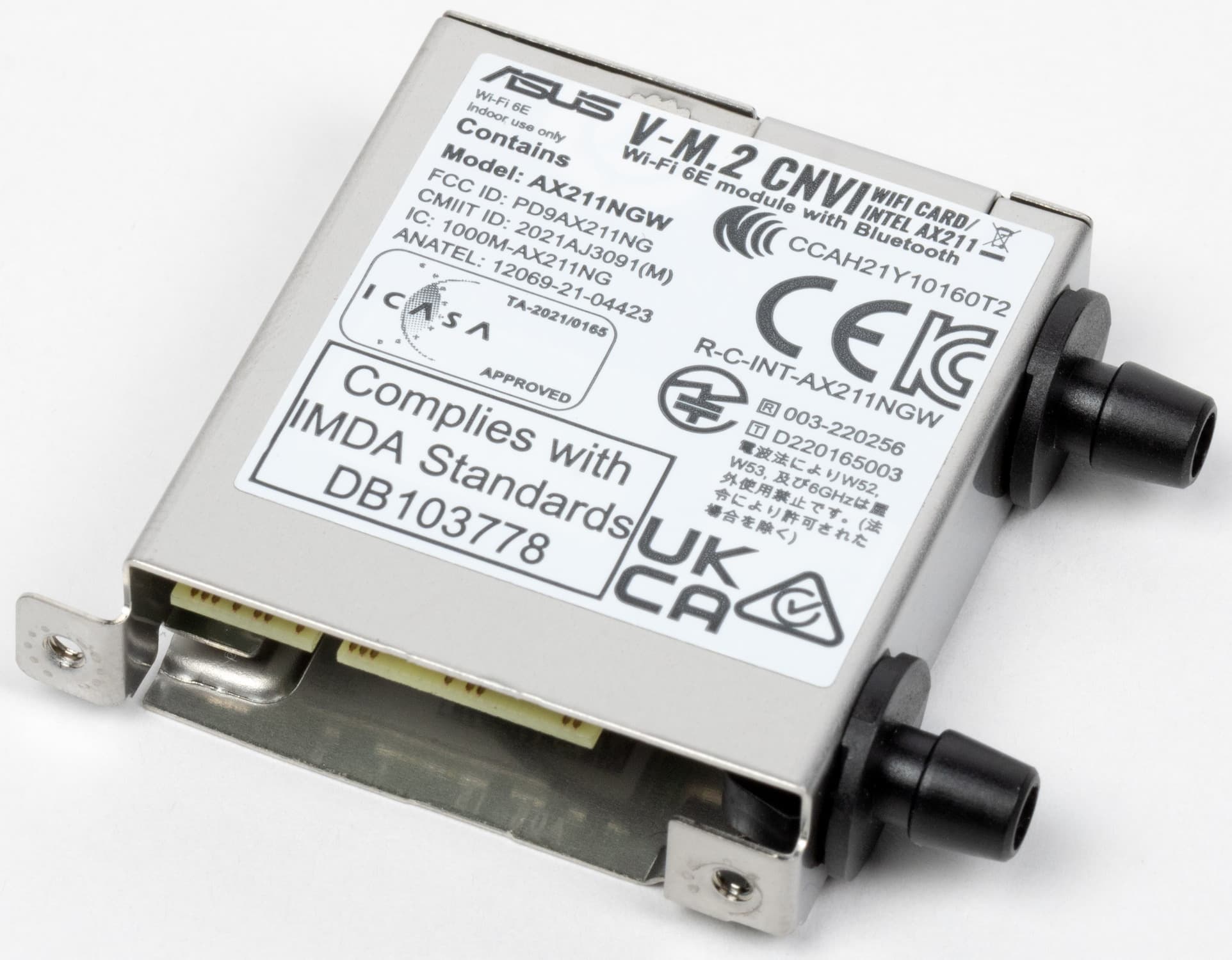

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

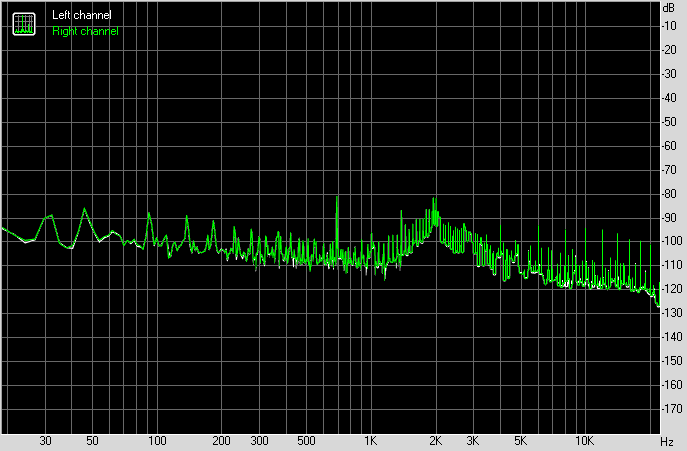

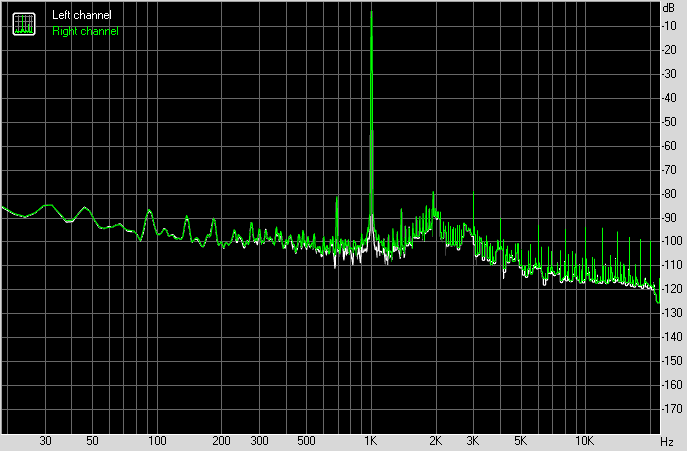

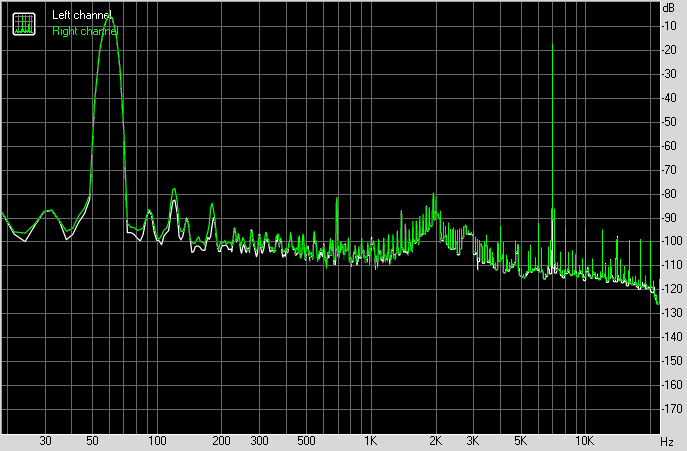

Аудиоподсистема
Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен прежний контроллер Realtek ALC1220, для работоспособности которого задействована шина HDA, а не линии USB (что стало уже стандартом у всех матплат последних лет). Проектировщики Asus тщательно скрывают маркировку кодека с помощью защитной крышки, однако ряд тестовых программ прекрасно определяют именно ALC1220.
Аудиоподсистема к тому же очень проста: нет ни операционных усилителей, ни ЦАП. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

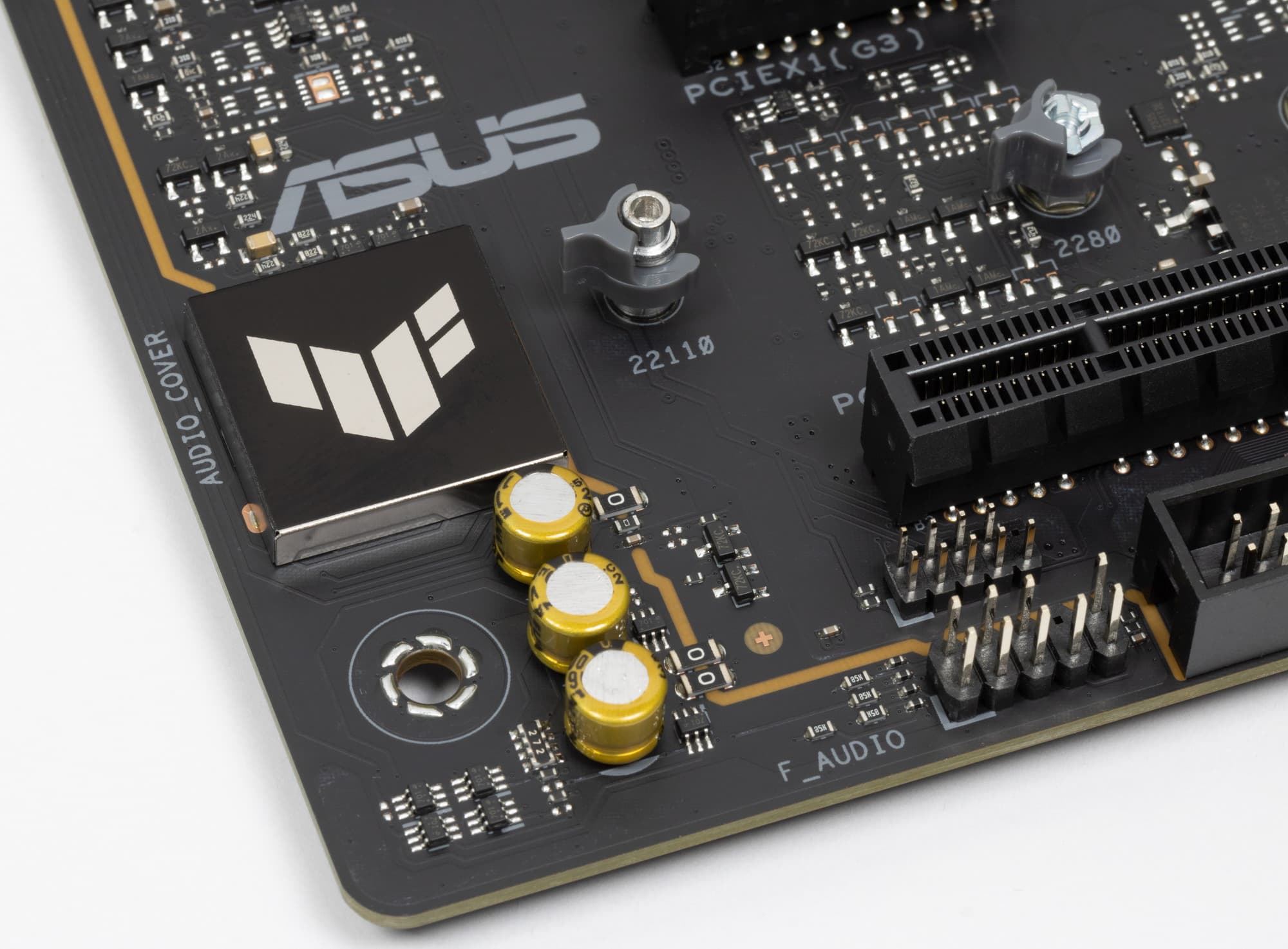

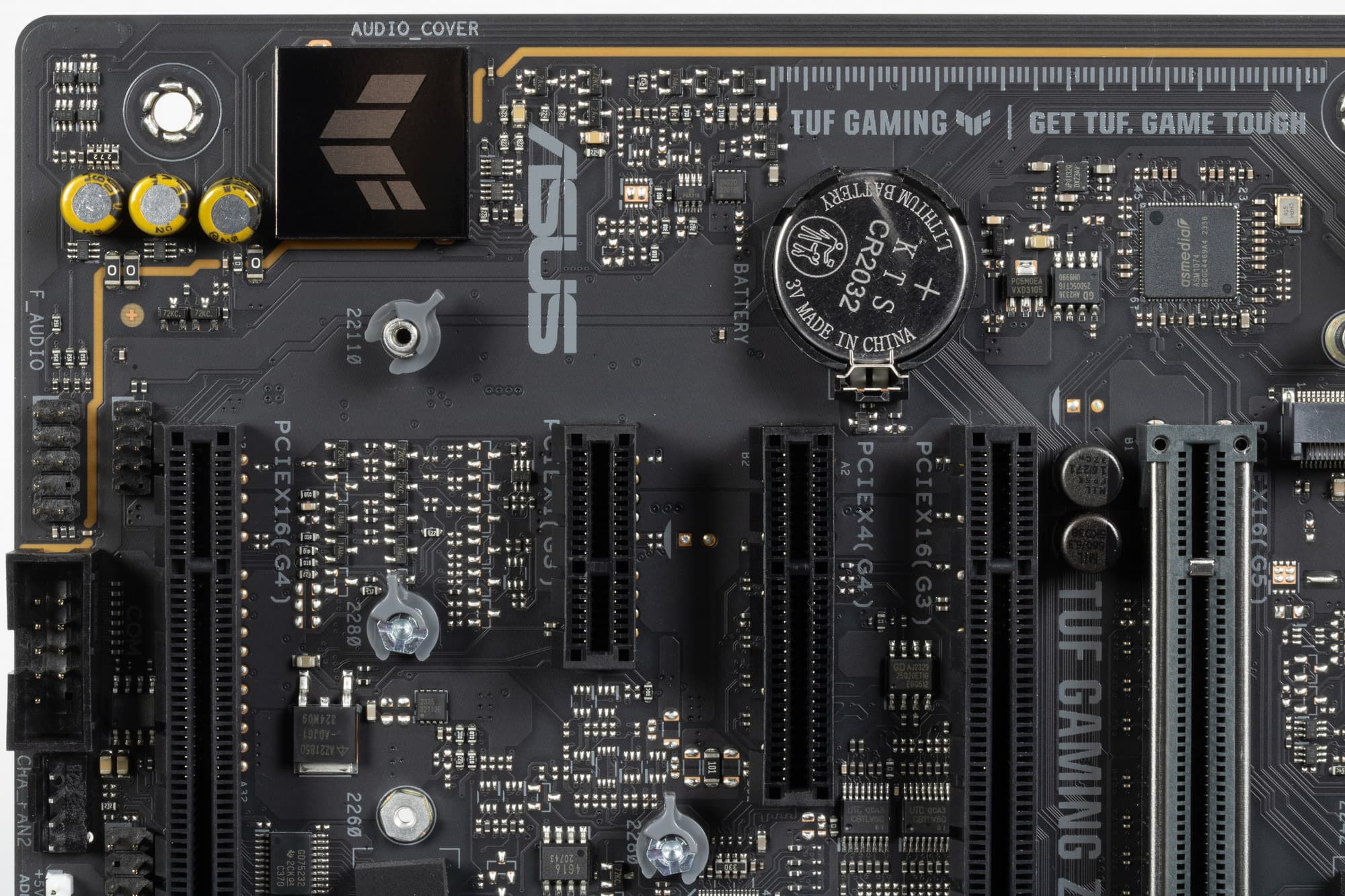

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

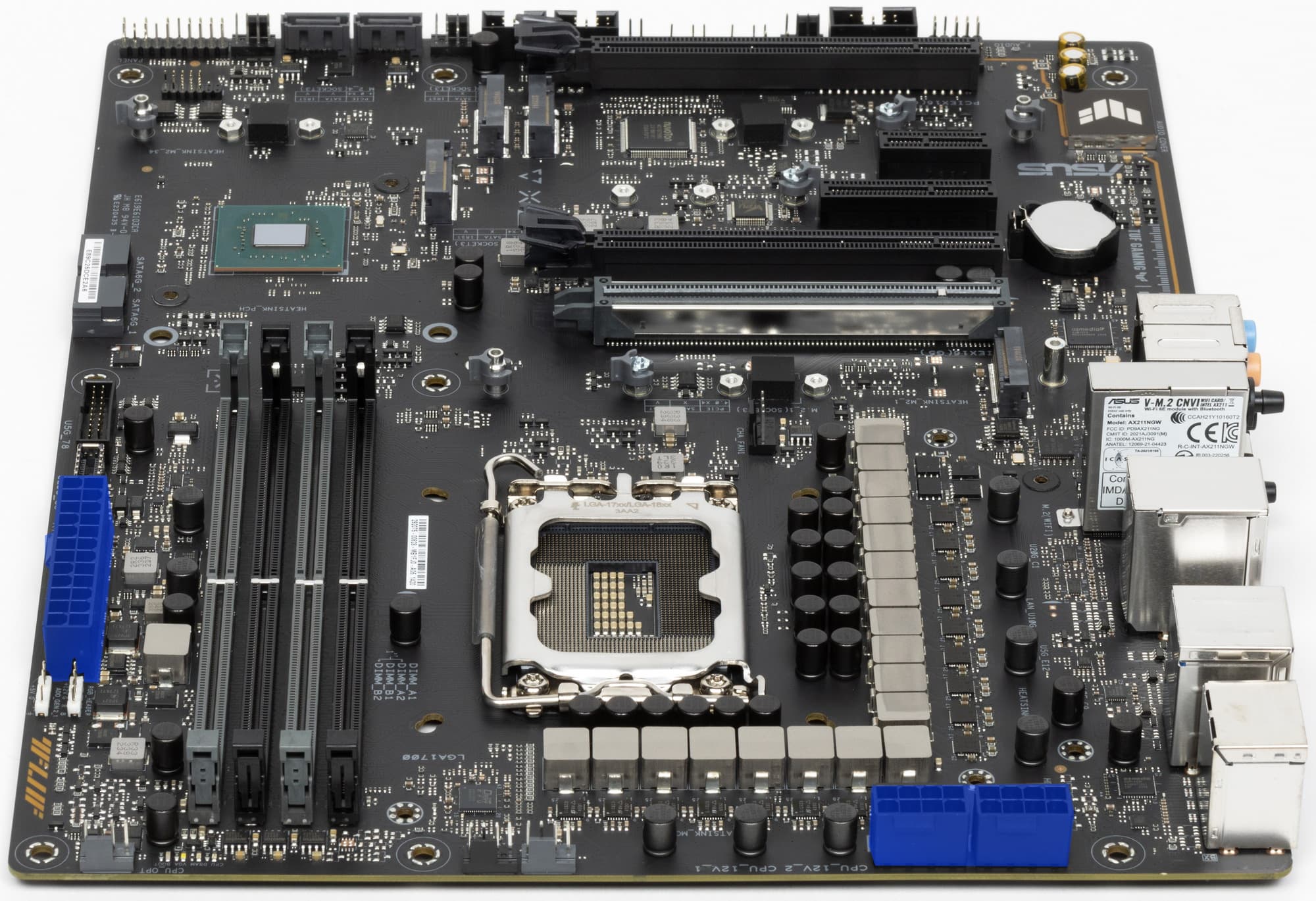

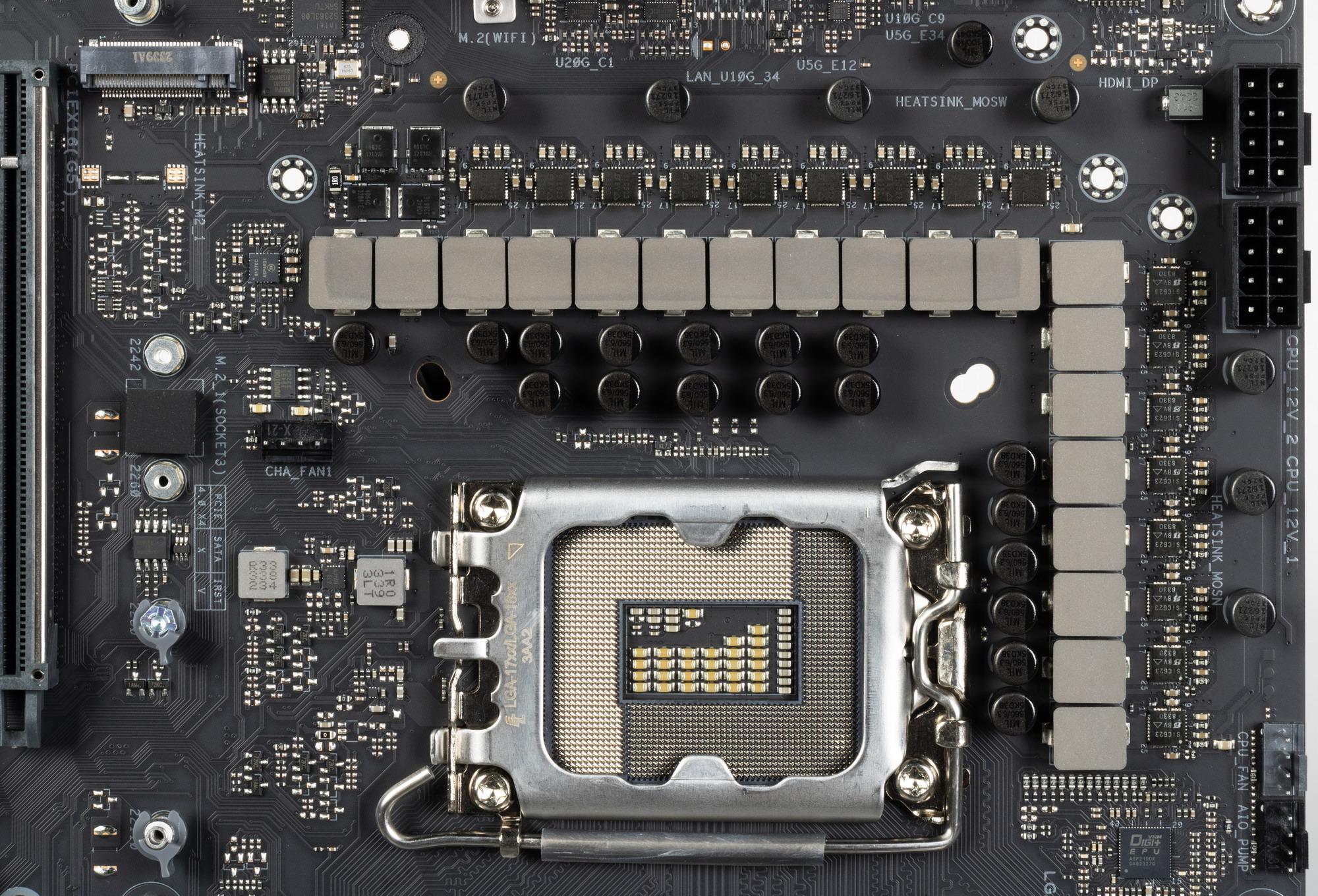

Схема питания процессора выполнена по схеме 16+2+1 (всего 19 фаз, 16 на VCore, 2 на VCCIO и 1 на интегрированное графическое ядро).
Каждый канал фазы имеет суперферритовый дроссель и SiC623 MOSFET от Vishay на 60 А.

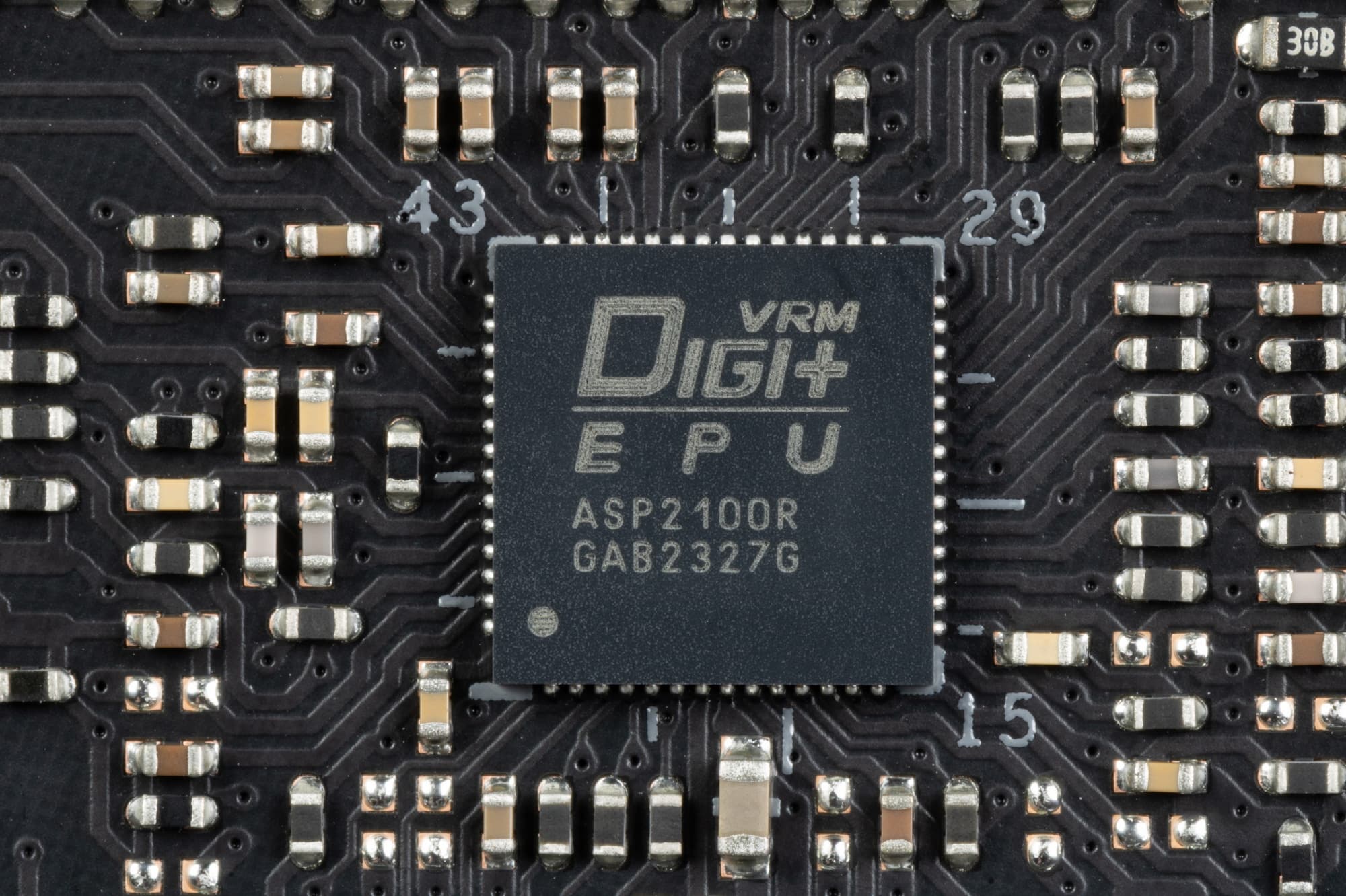

Управляет схемой фирменный ШИМ-контроллер DiGi+ ASP2100R, рассчитанный максимум на 16 фаз (по разным сведениям).
Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз, даже если количество фаз огромно и превышает возможности ШИМ-контроллеров, поэтому практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, однако в данном случае он не требуется, ибо ASP2100 способен самостоятельно обеспечить управлением 16 фаз VCore, а две фазы VCCIO + 1 фаза для iGPU имеют свой собственный ШИМ-контроллер On Semi.

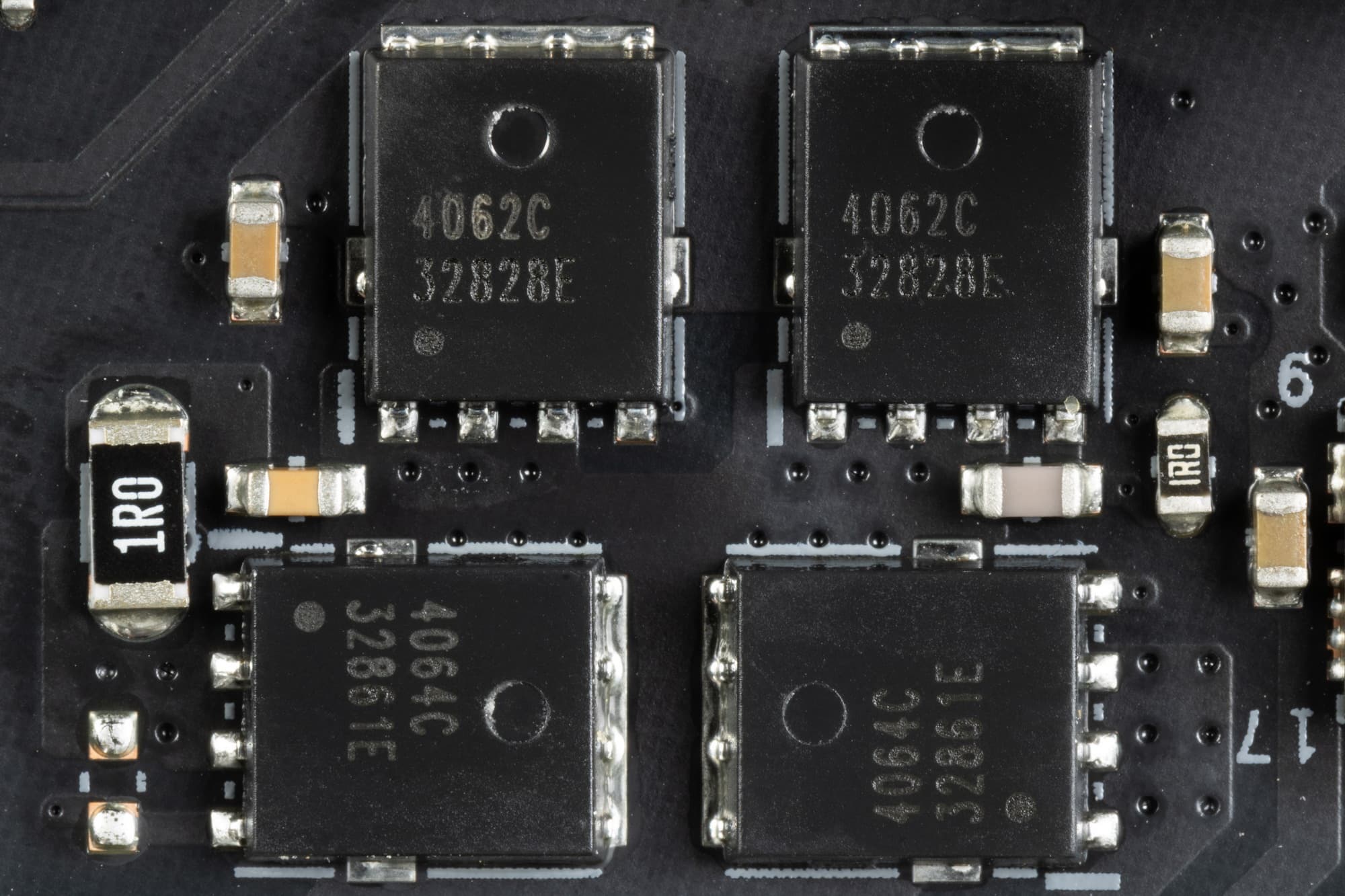

Ну и две фазы образованы уже не сборками, а отдельными полевыми транзисторами Xsemi с максимальным током 58А.
Блок VCCSA имеет свою отдельную однофазную схему питания.
Теперь про охлаждение.

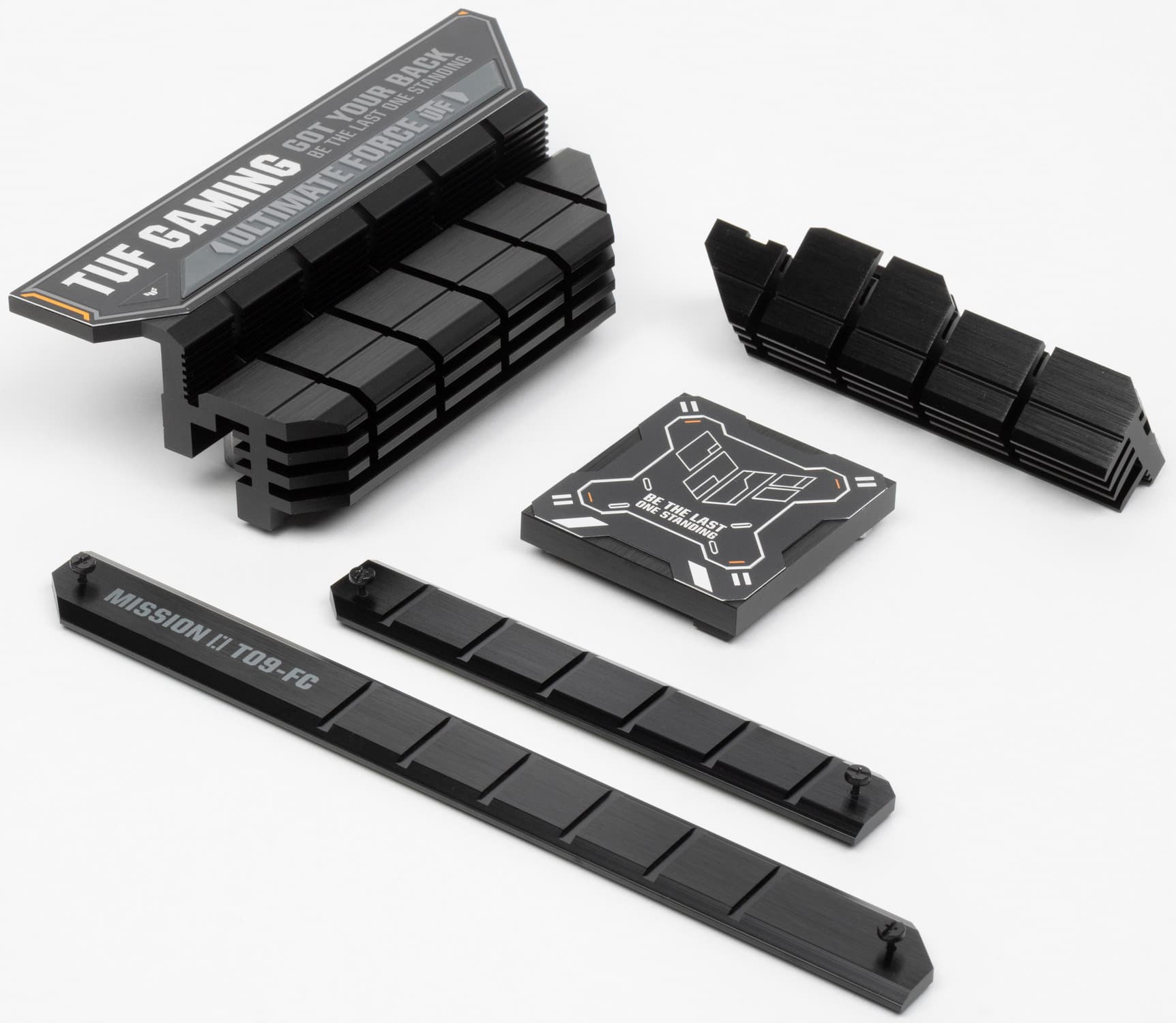

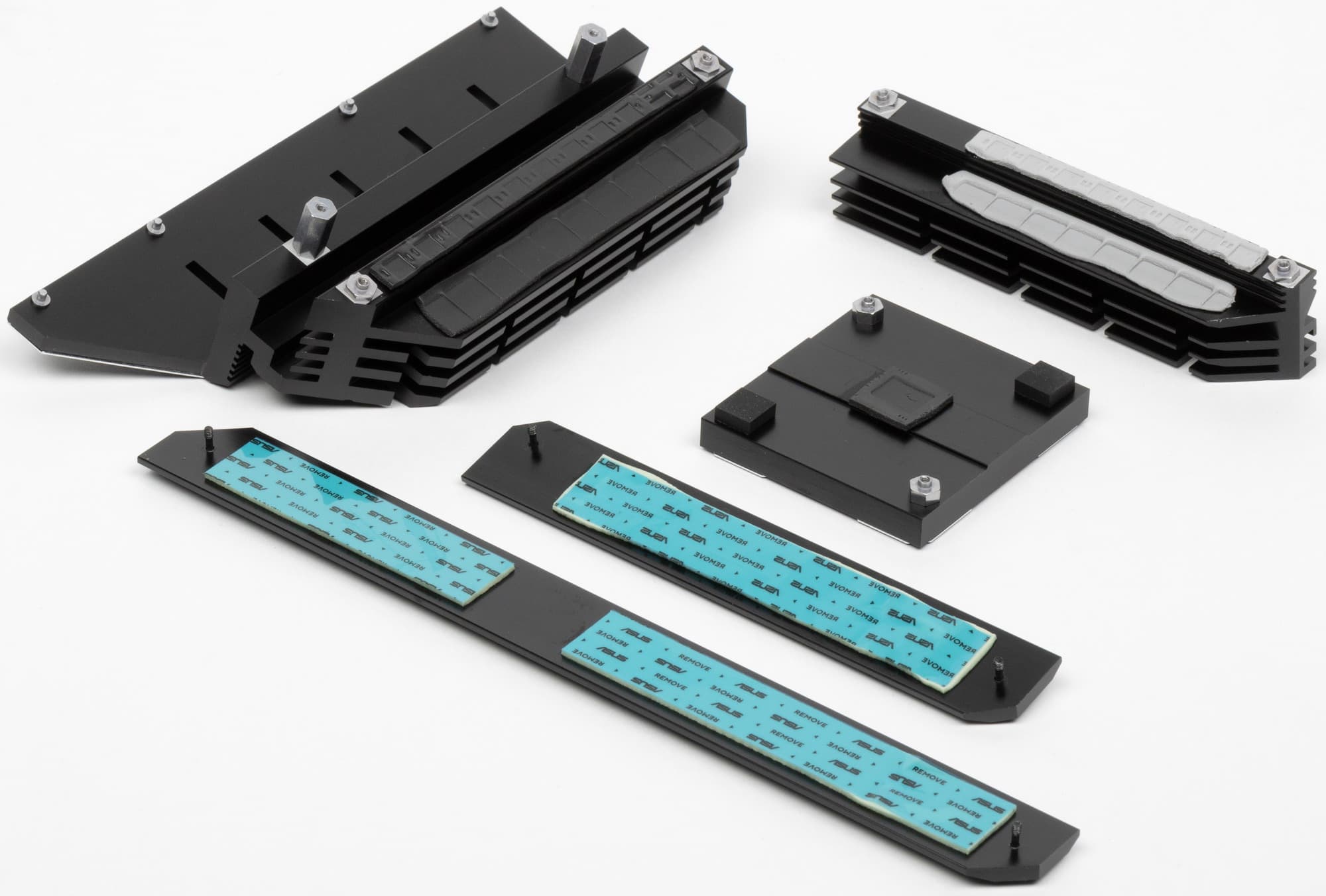

Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

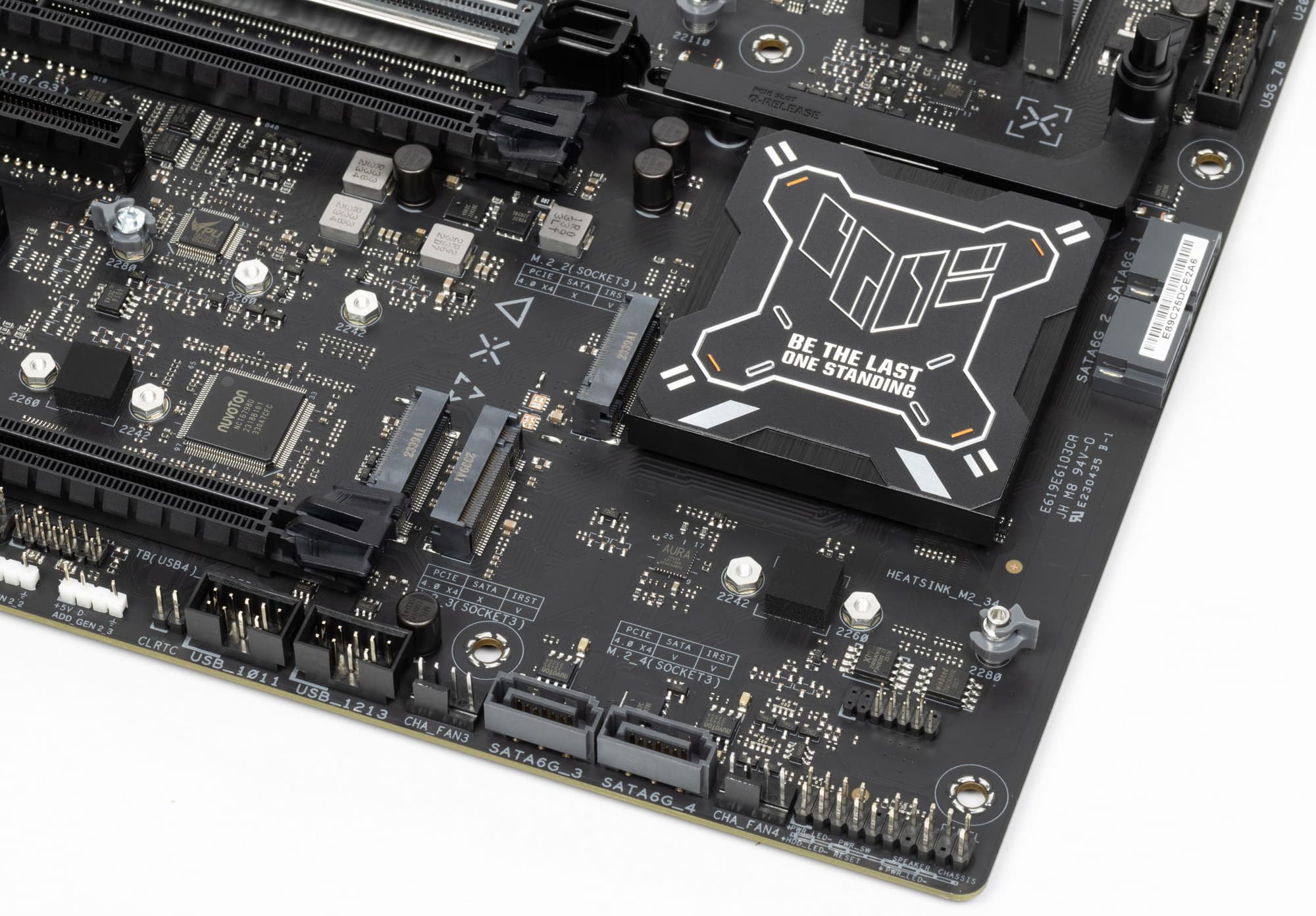

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два радиатора, и они не соединены.
Радиатор VRM, идущий вдоль заднего блока портов, не имеет подсветки, да и в целом она минимальна.

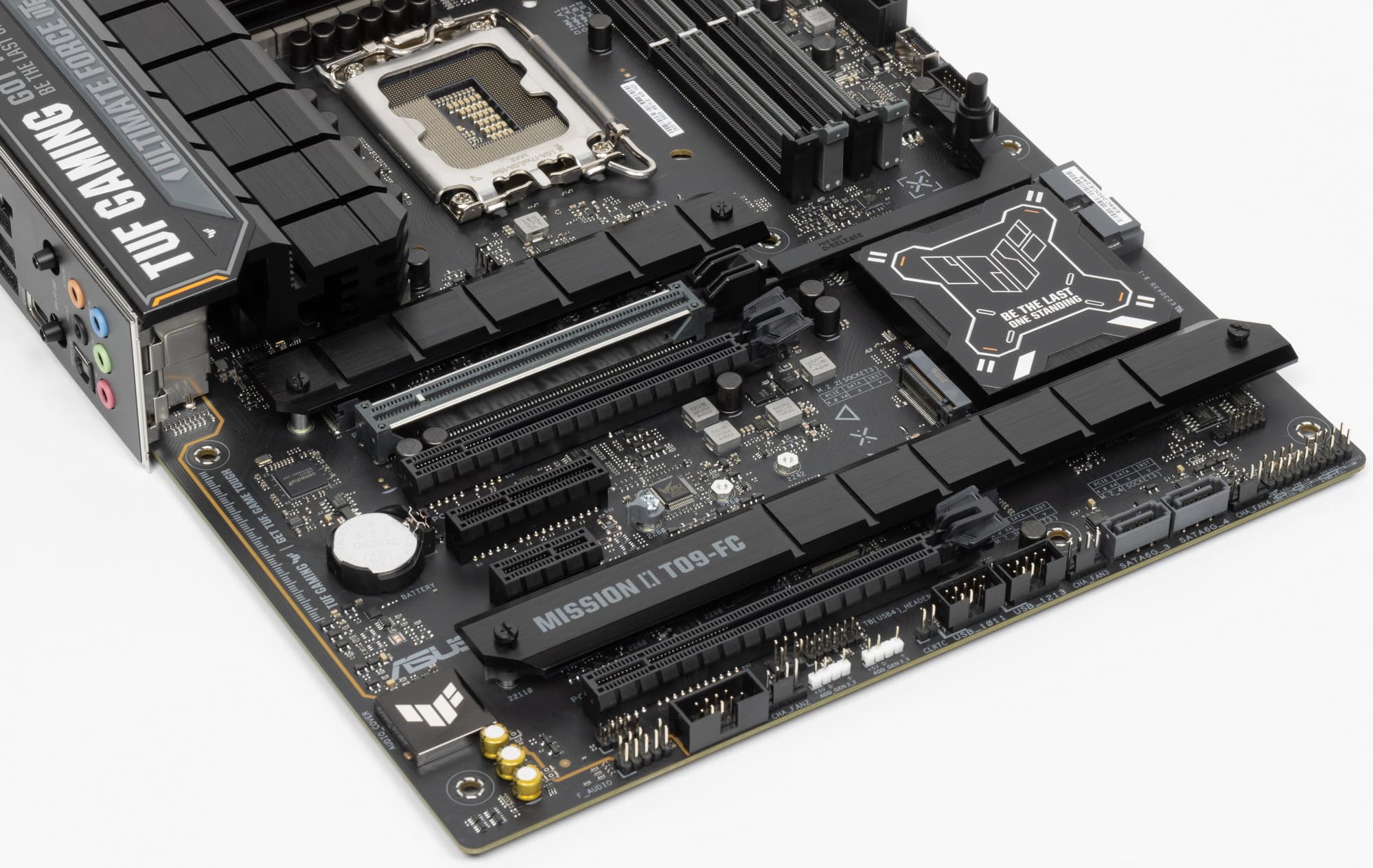

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у двух нижних — общий. М.2_2 – без охлаждения.

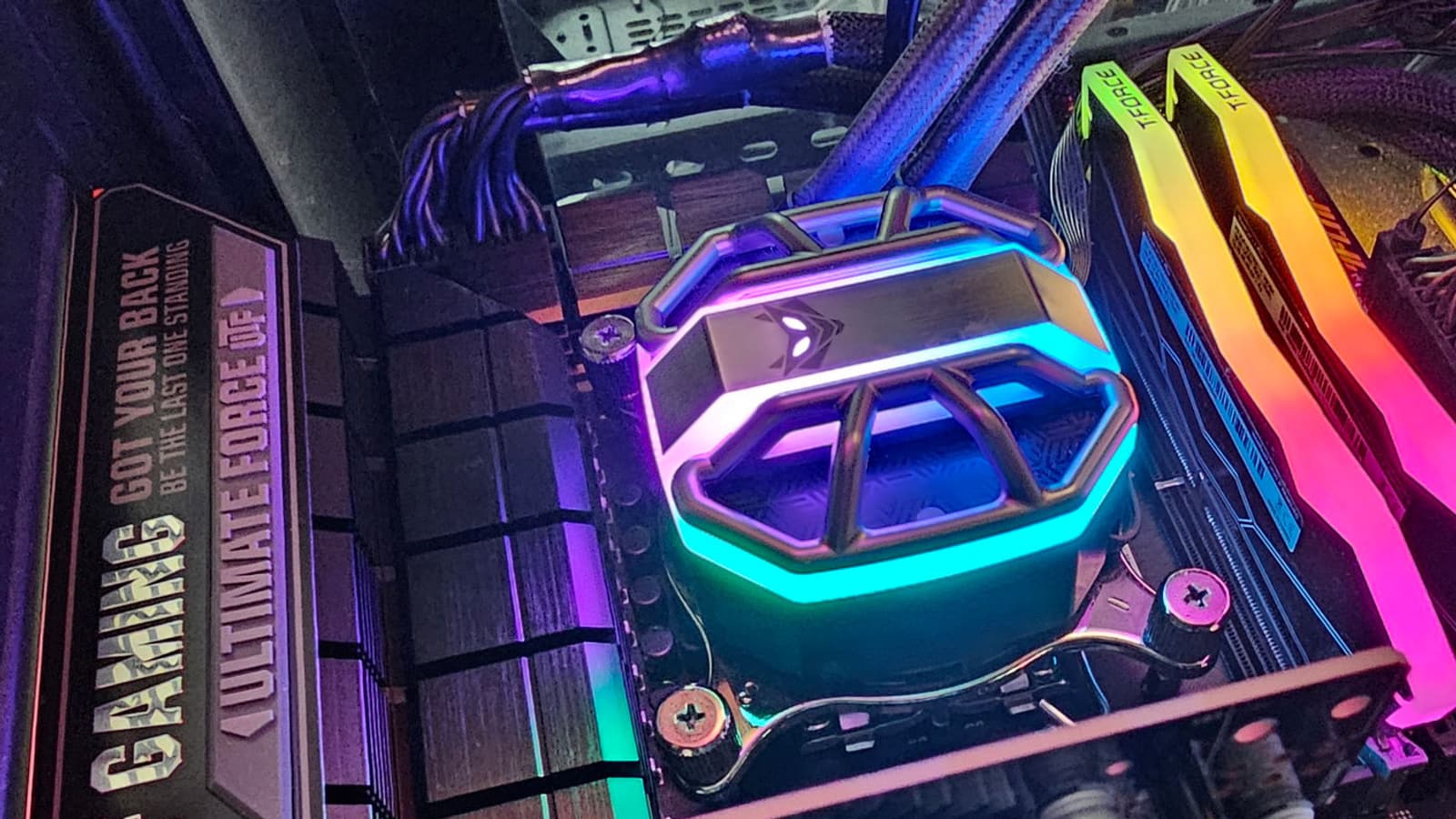

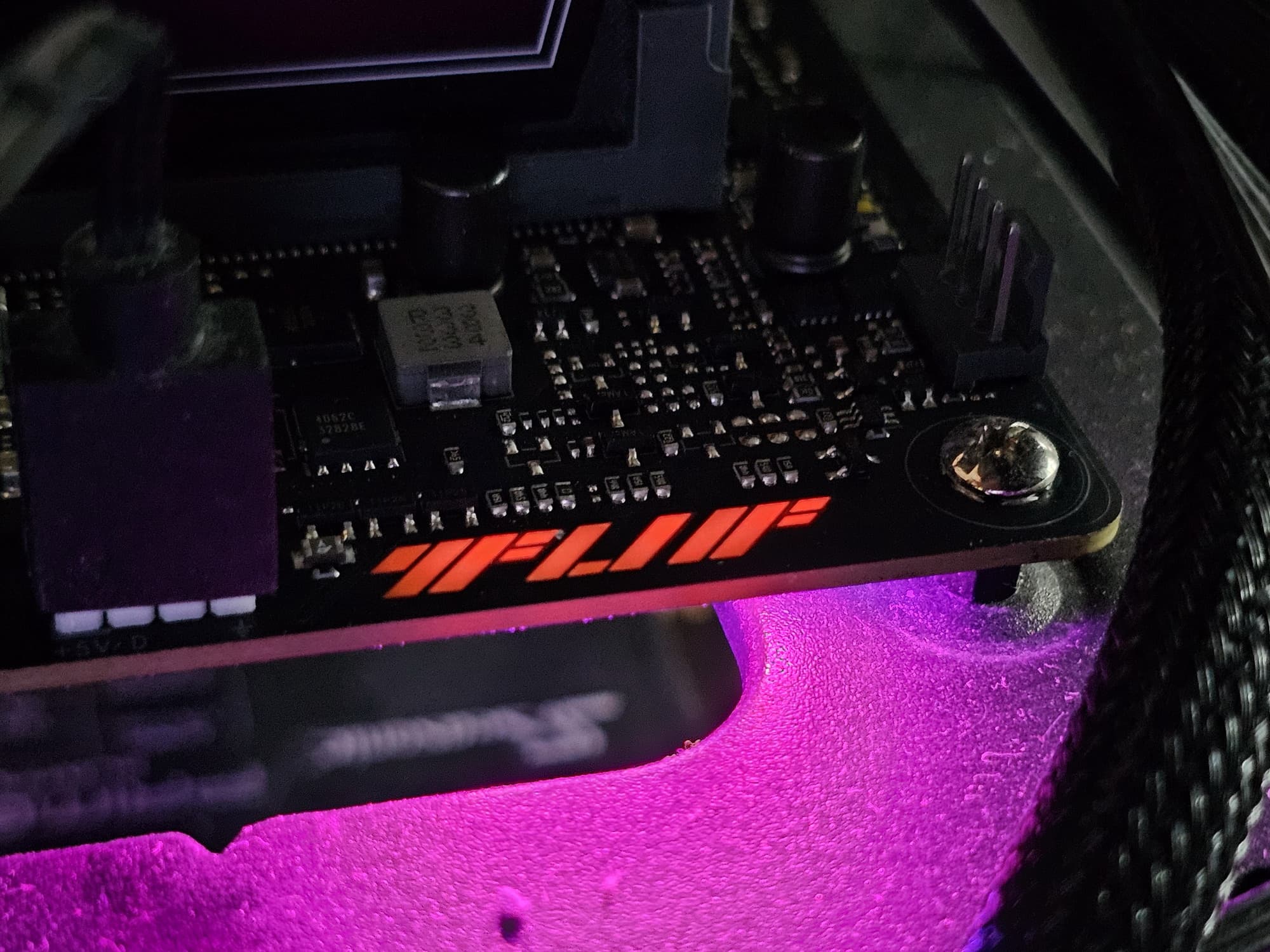

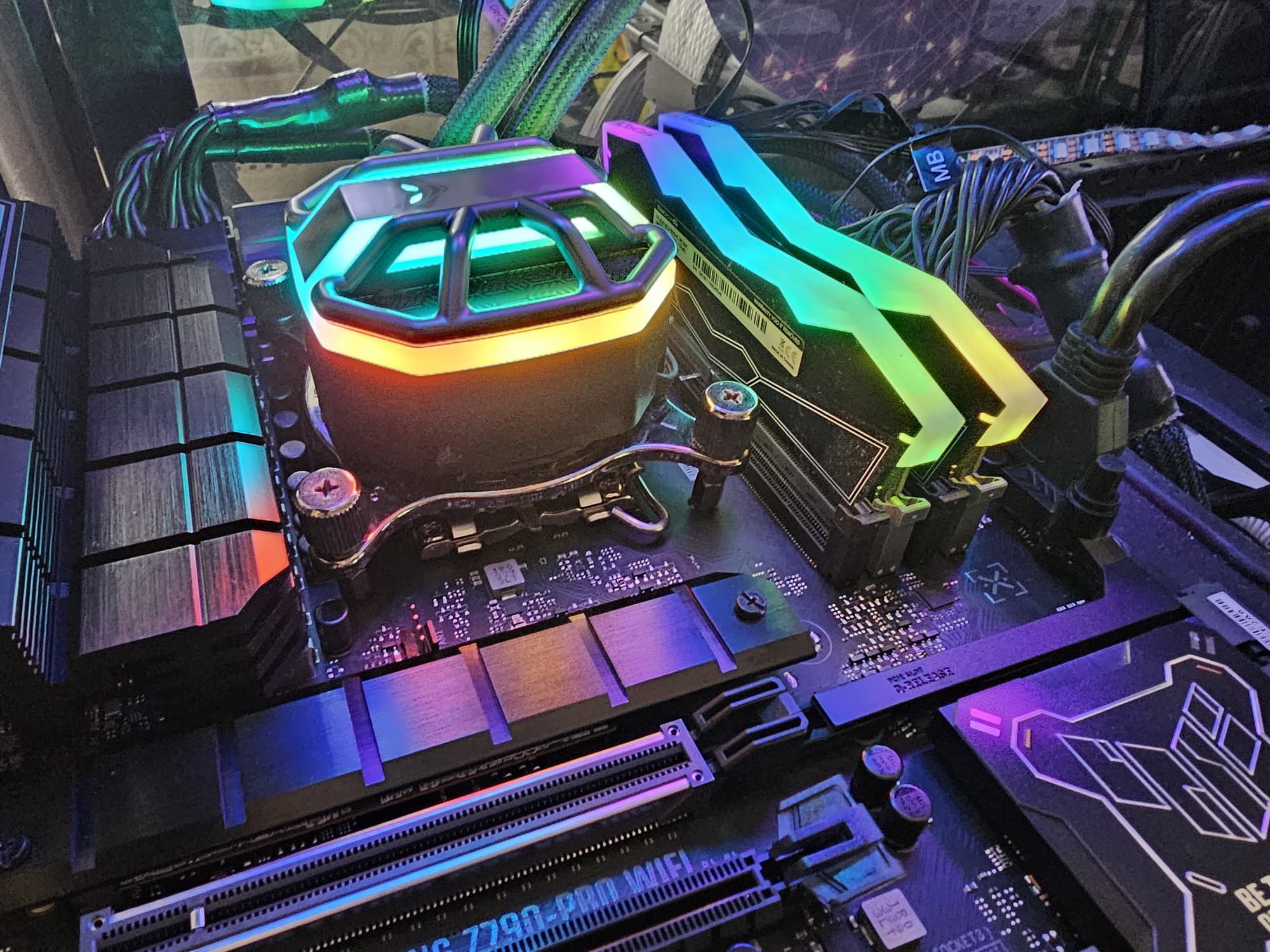

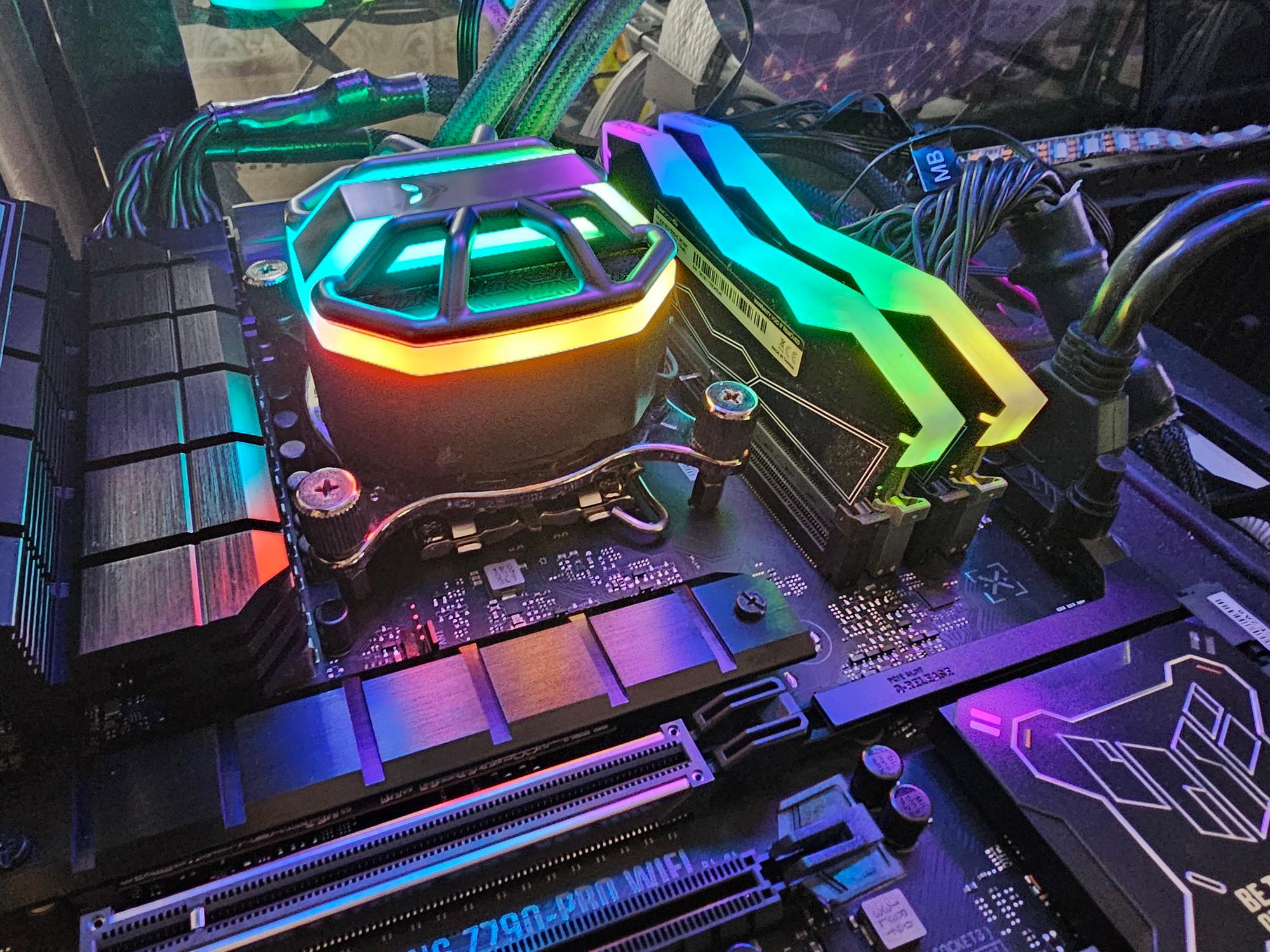

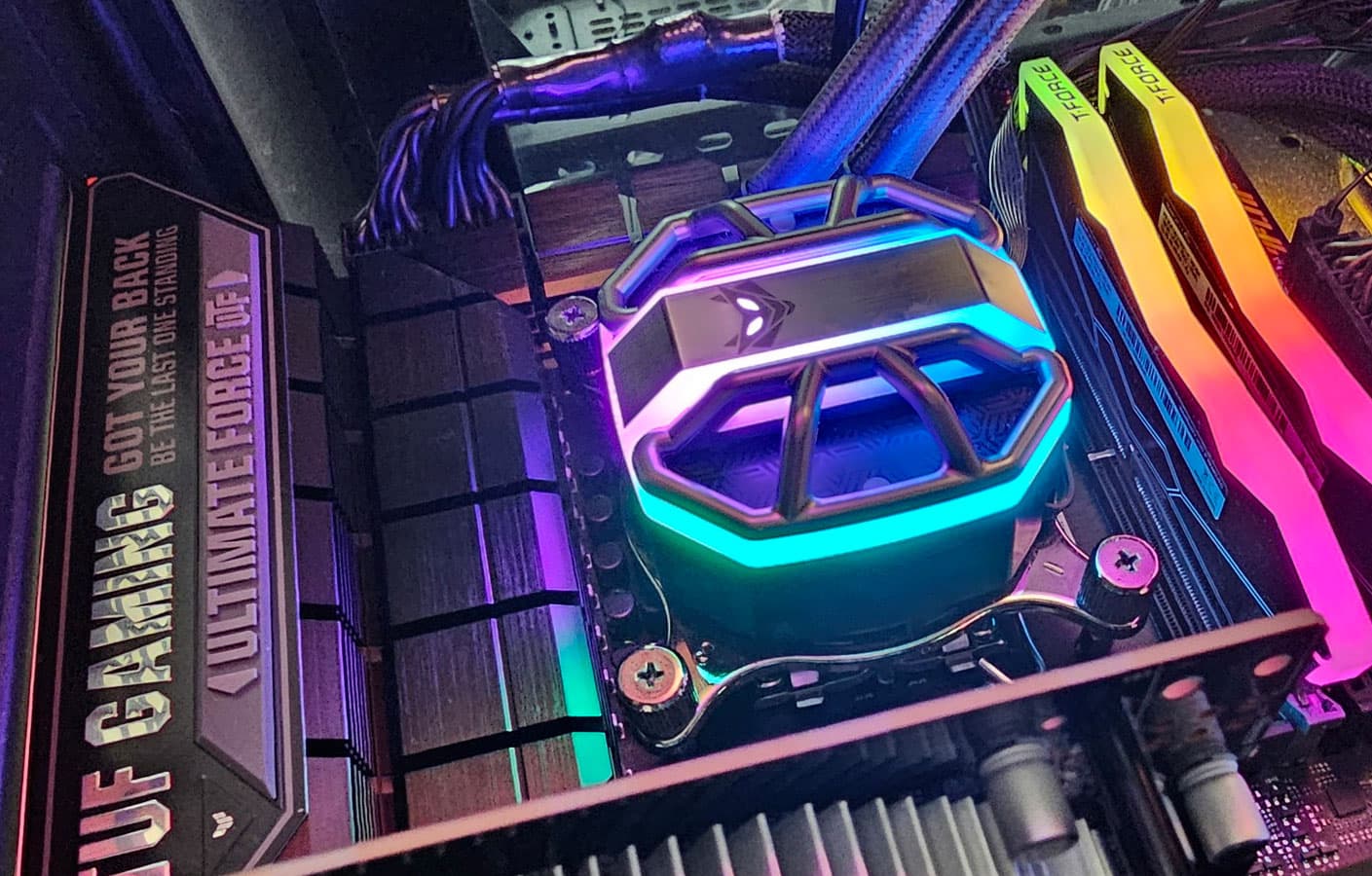

Подсветка
Программное обеспечение под Windows

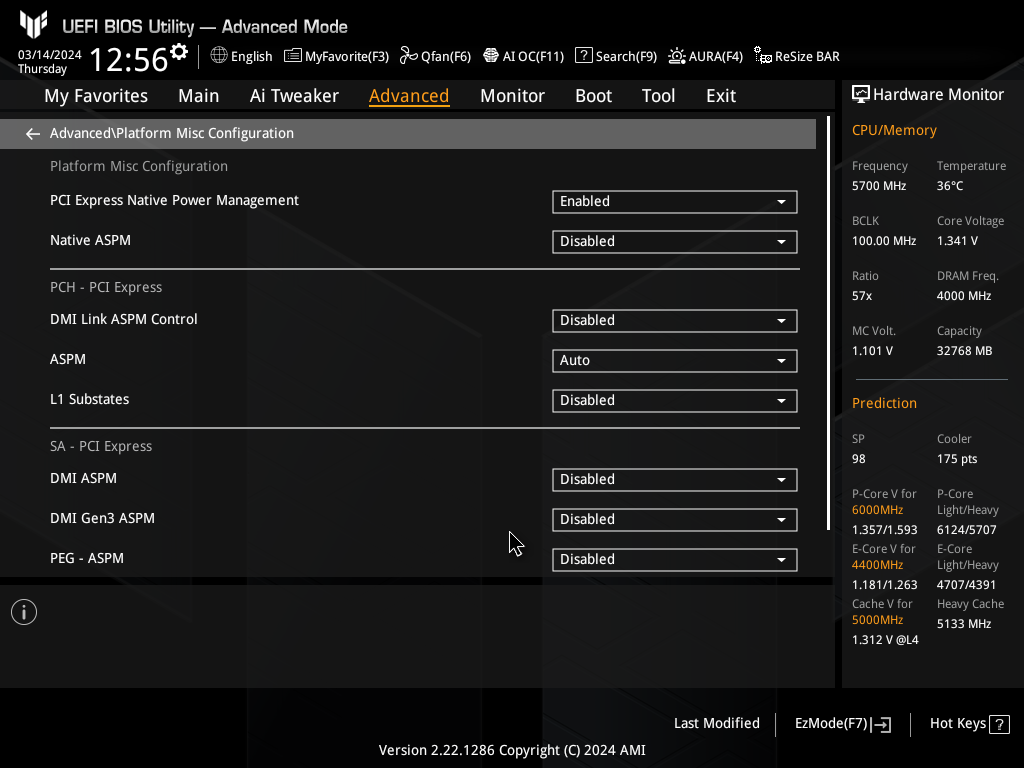

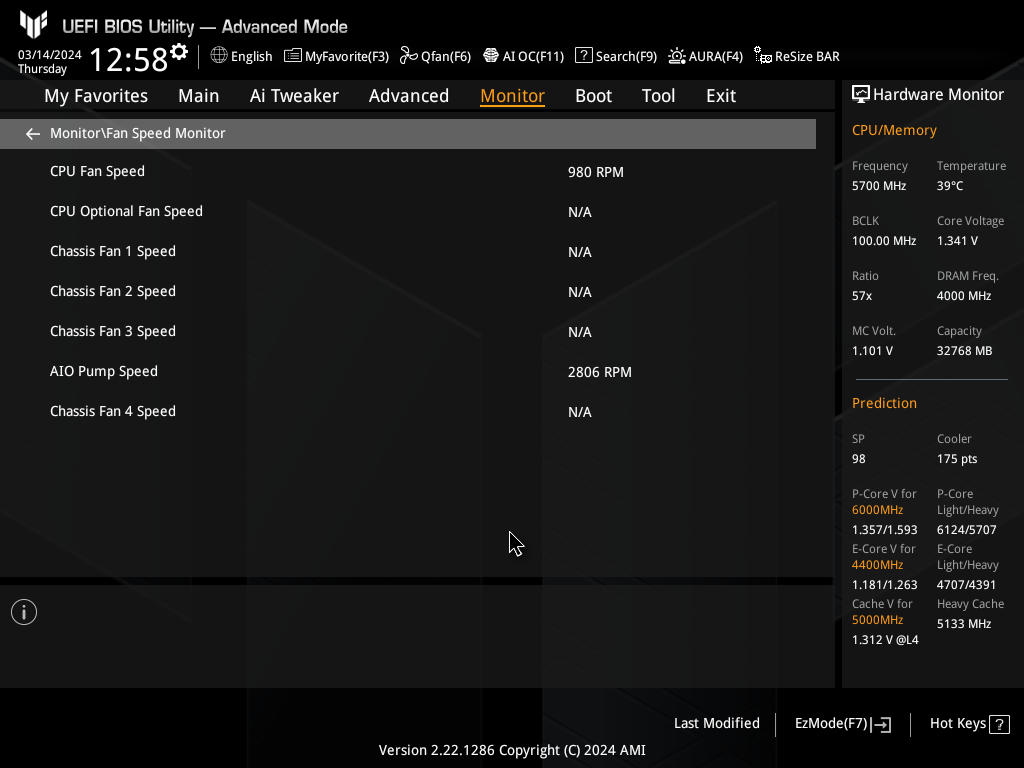

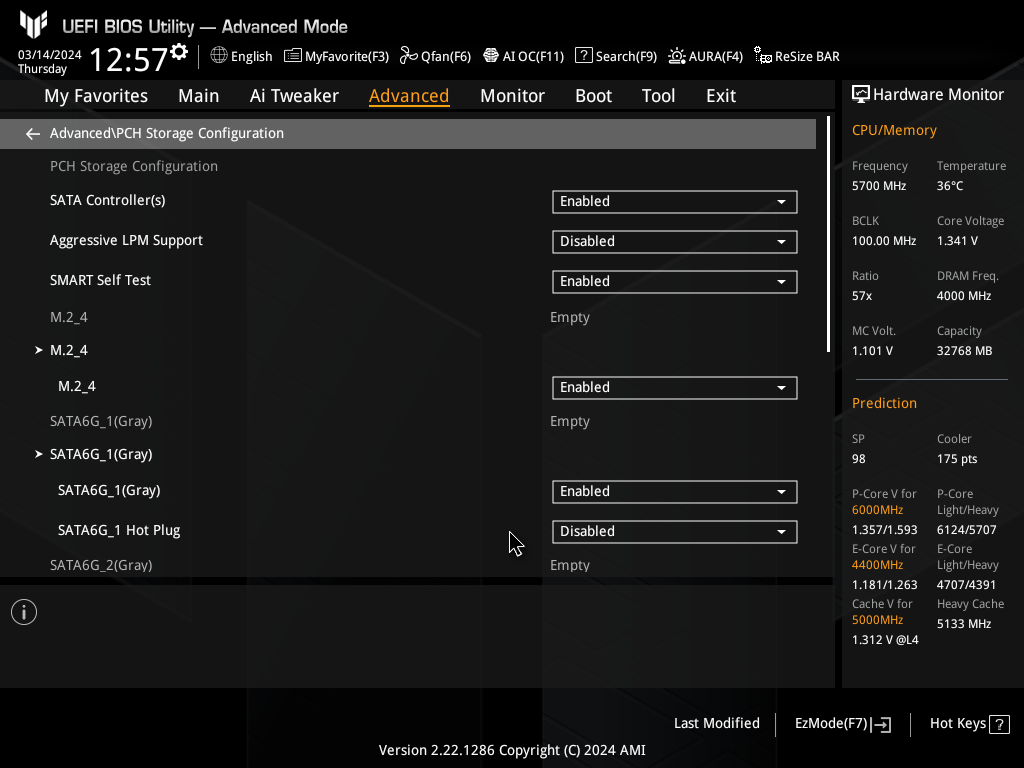

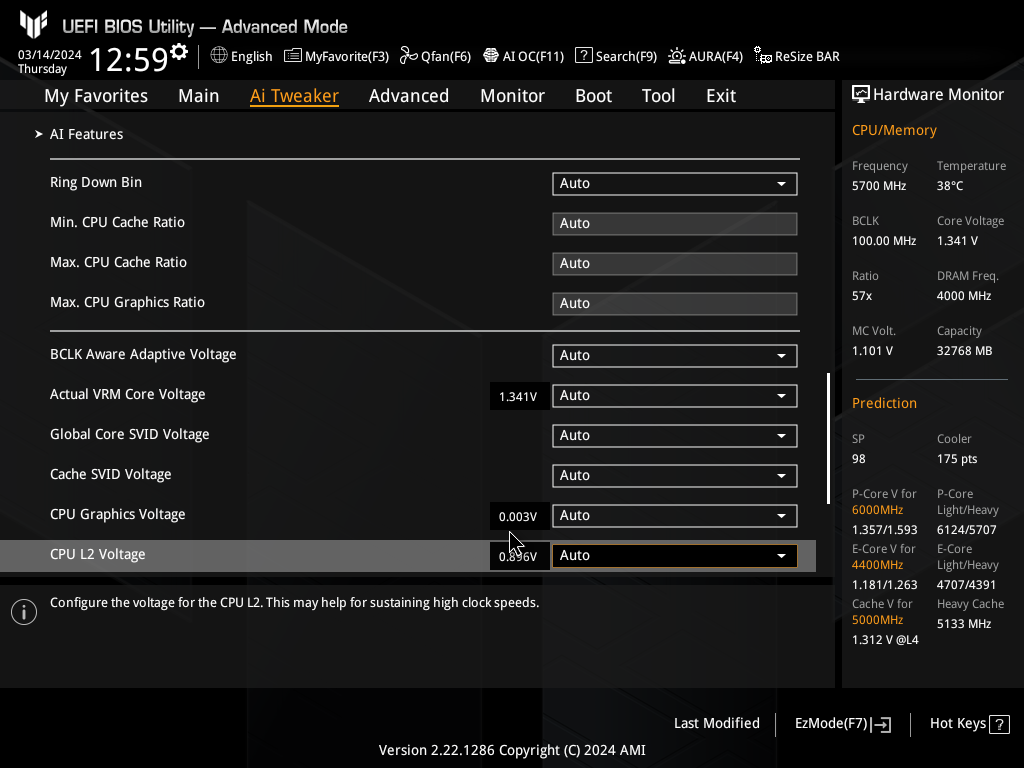

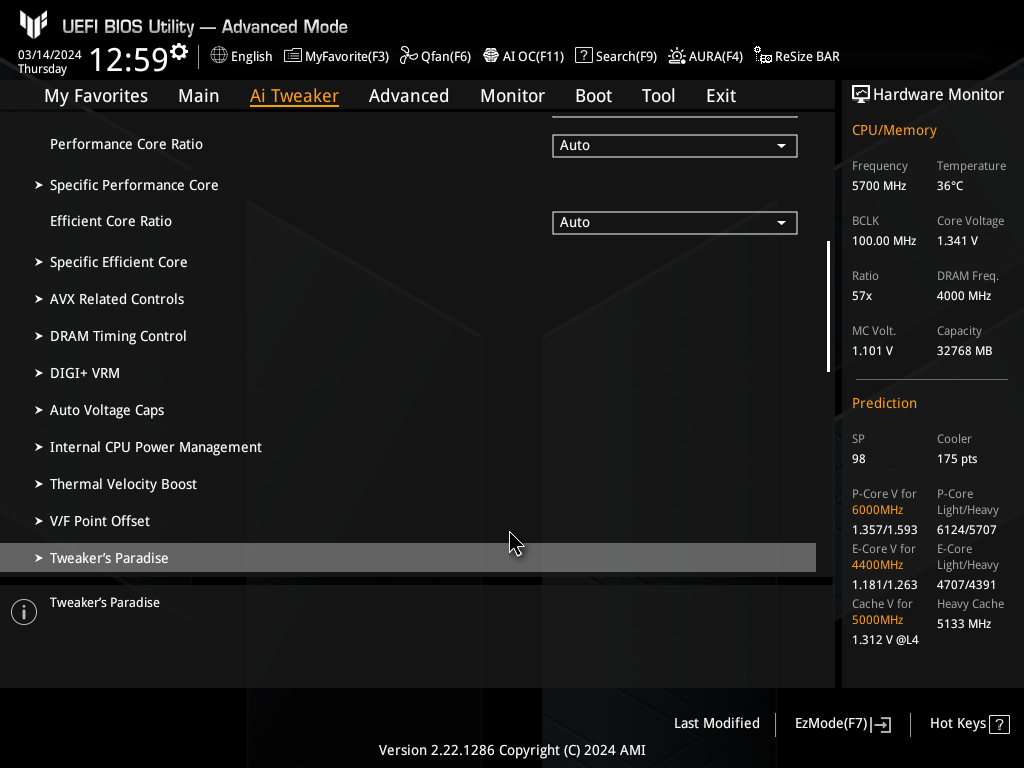

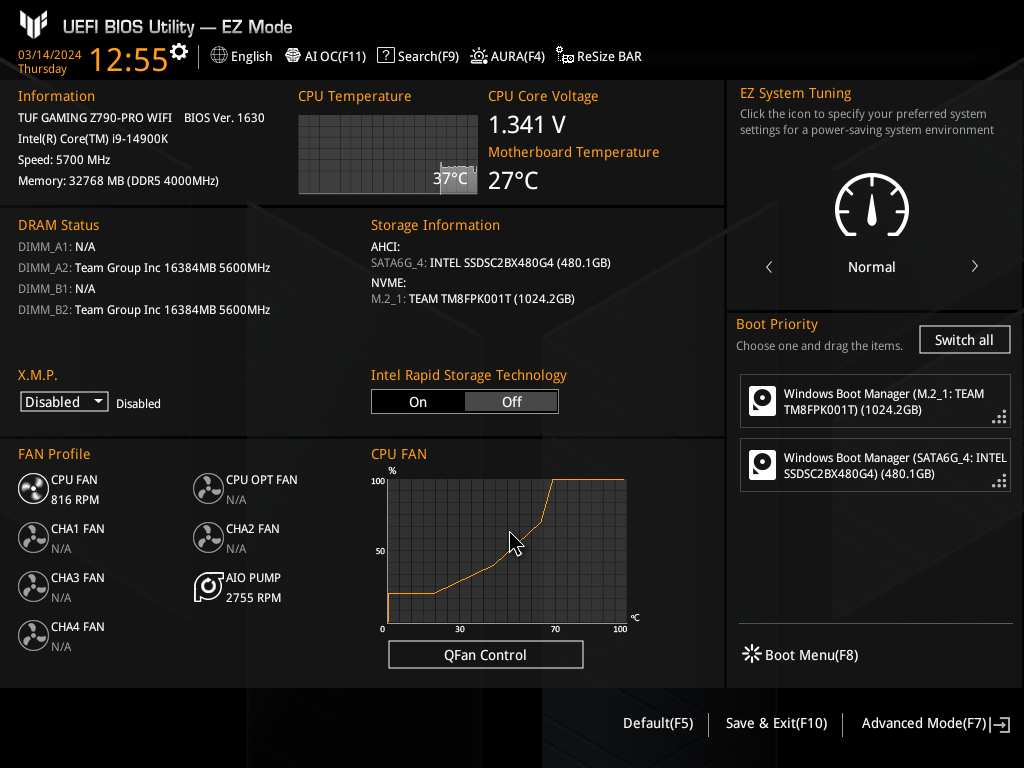

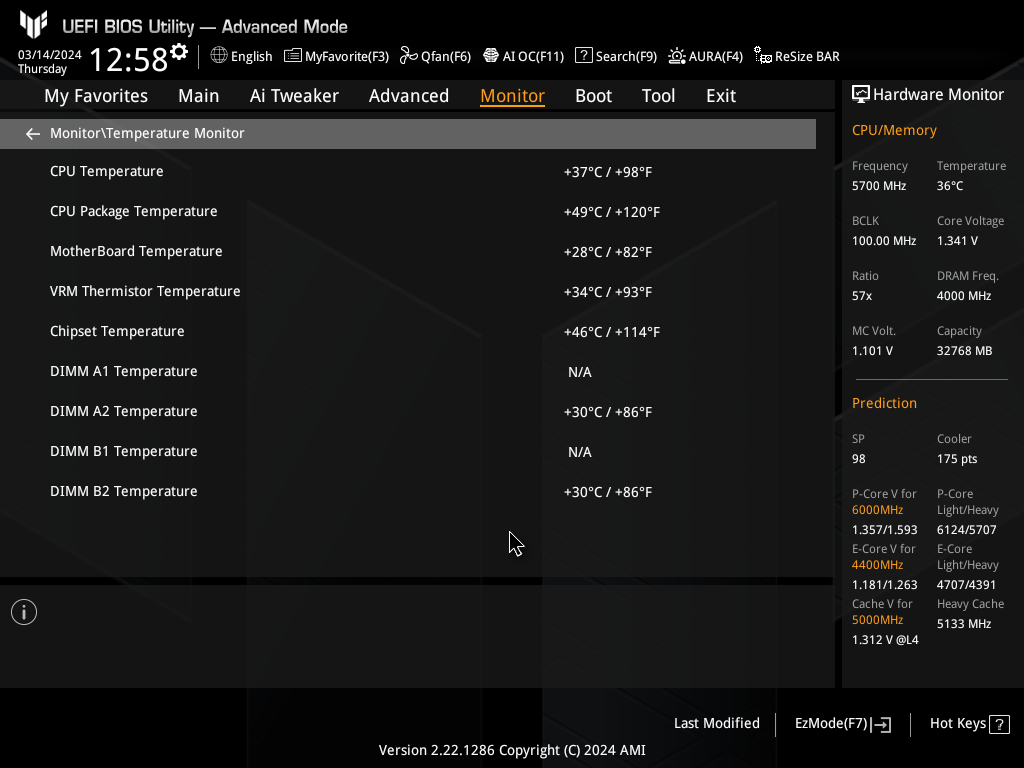

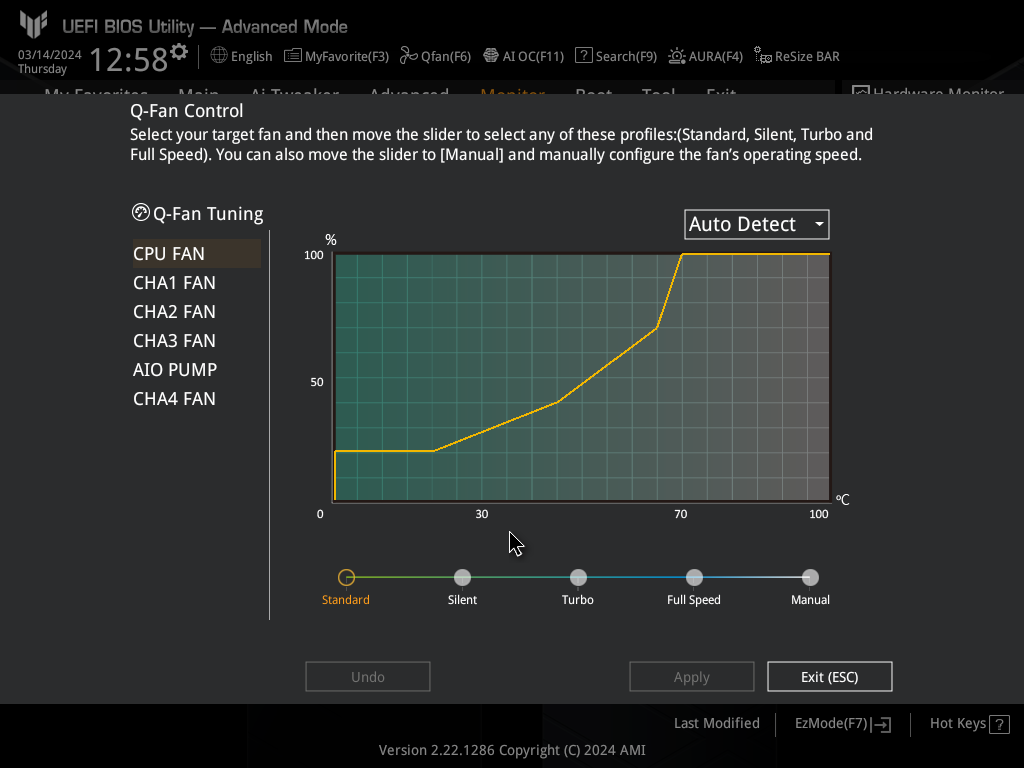

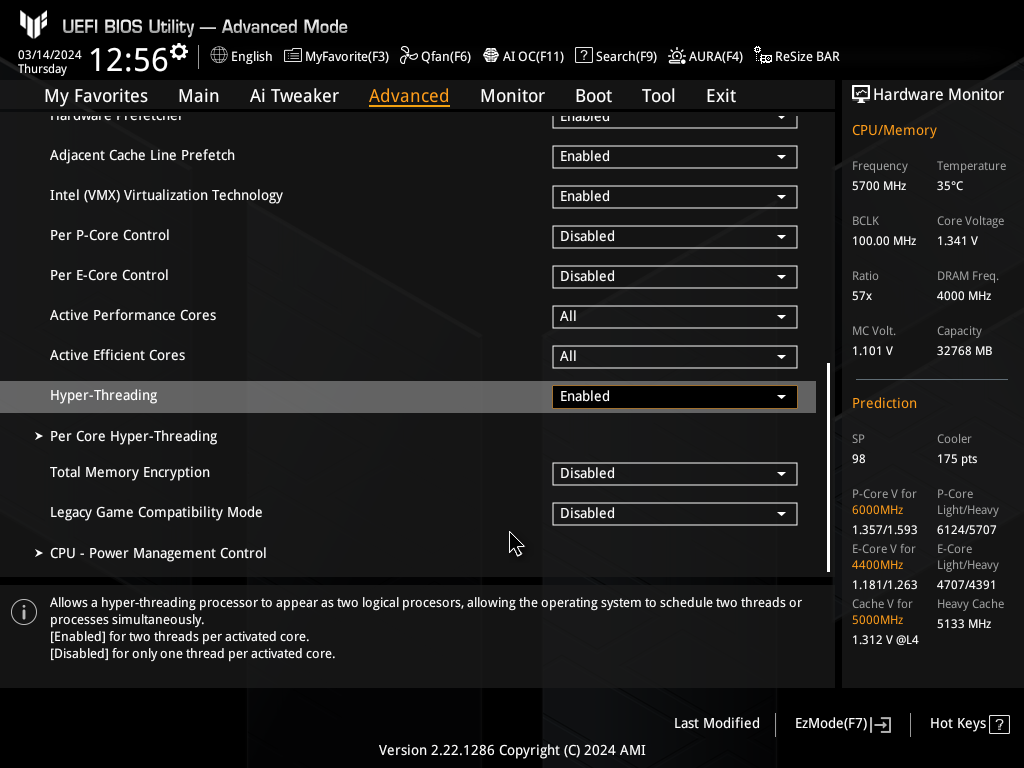

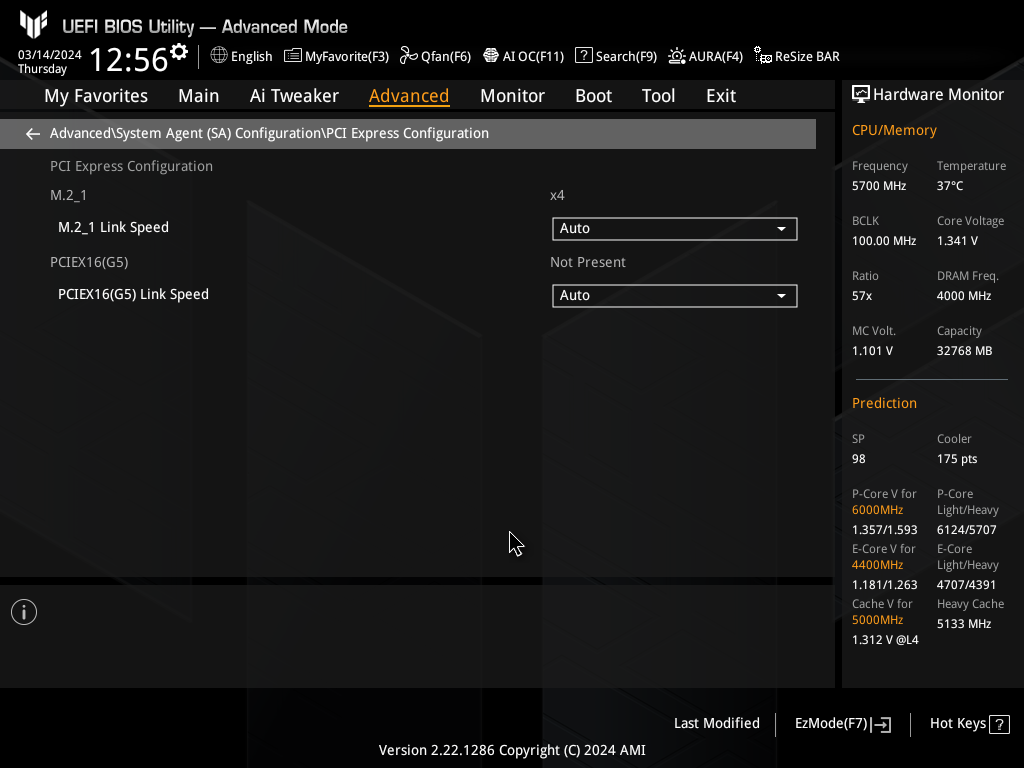

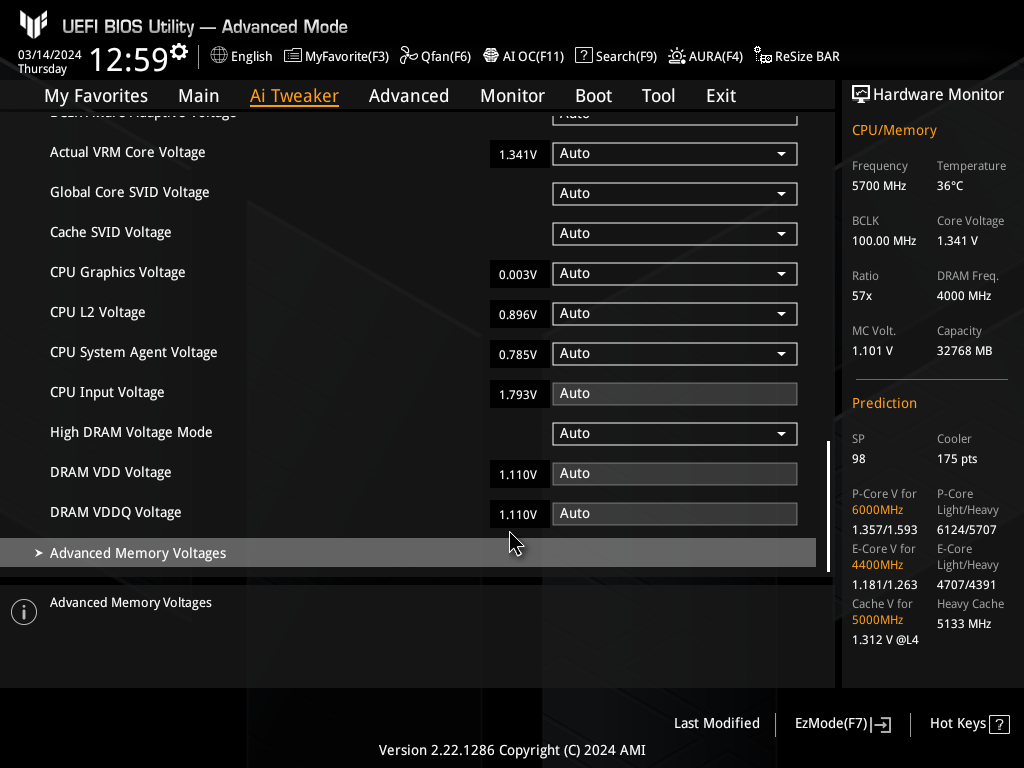

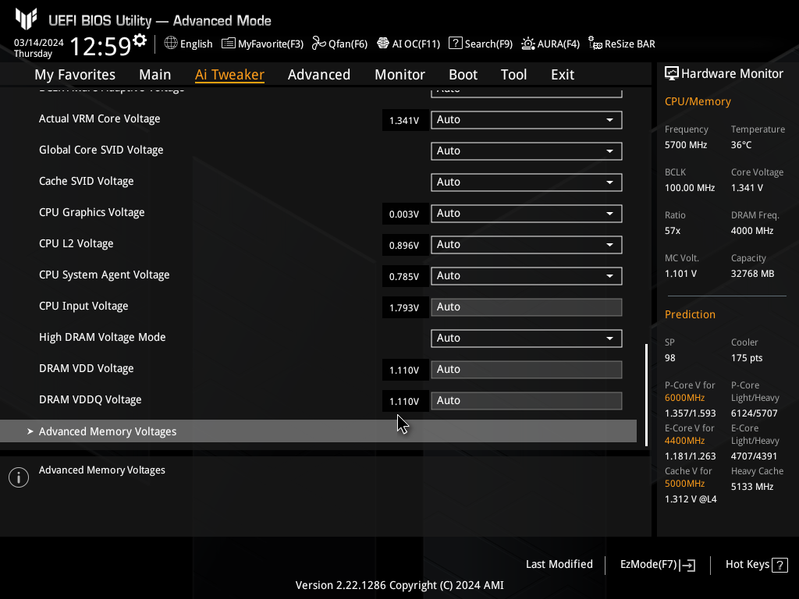

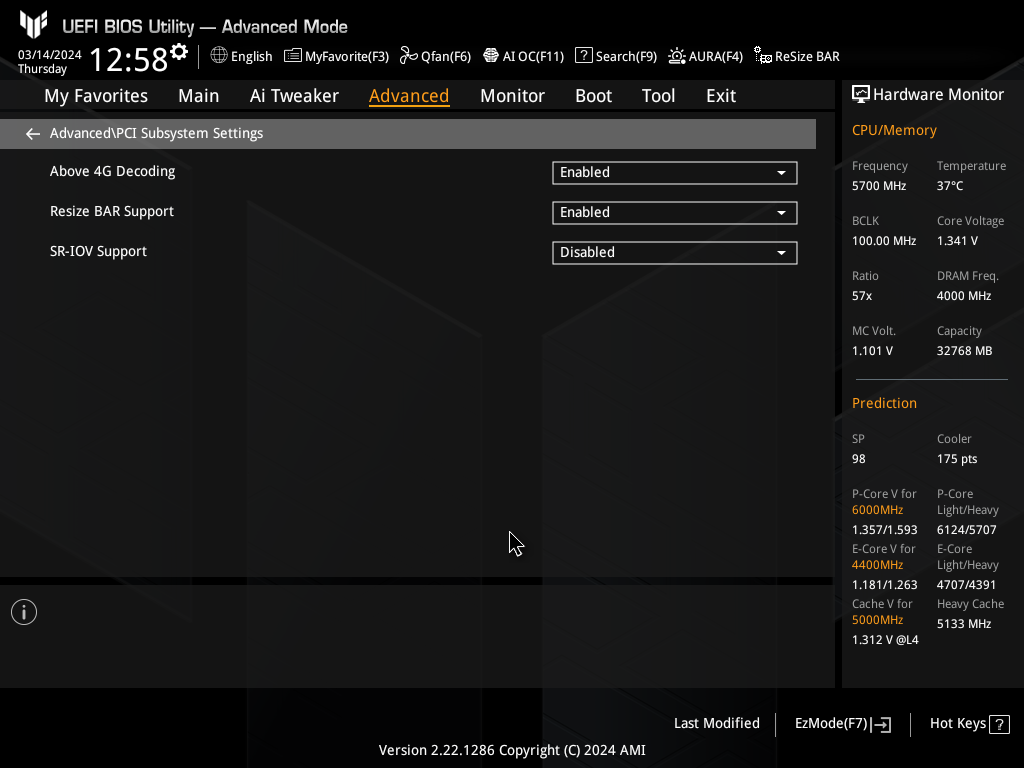

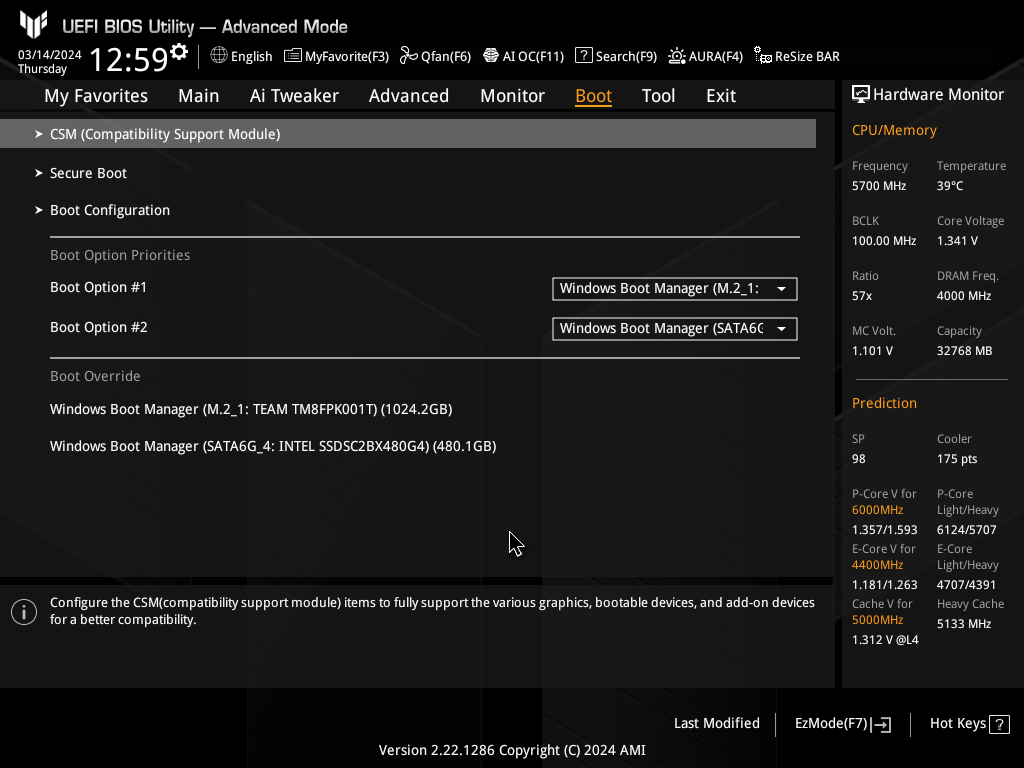

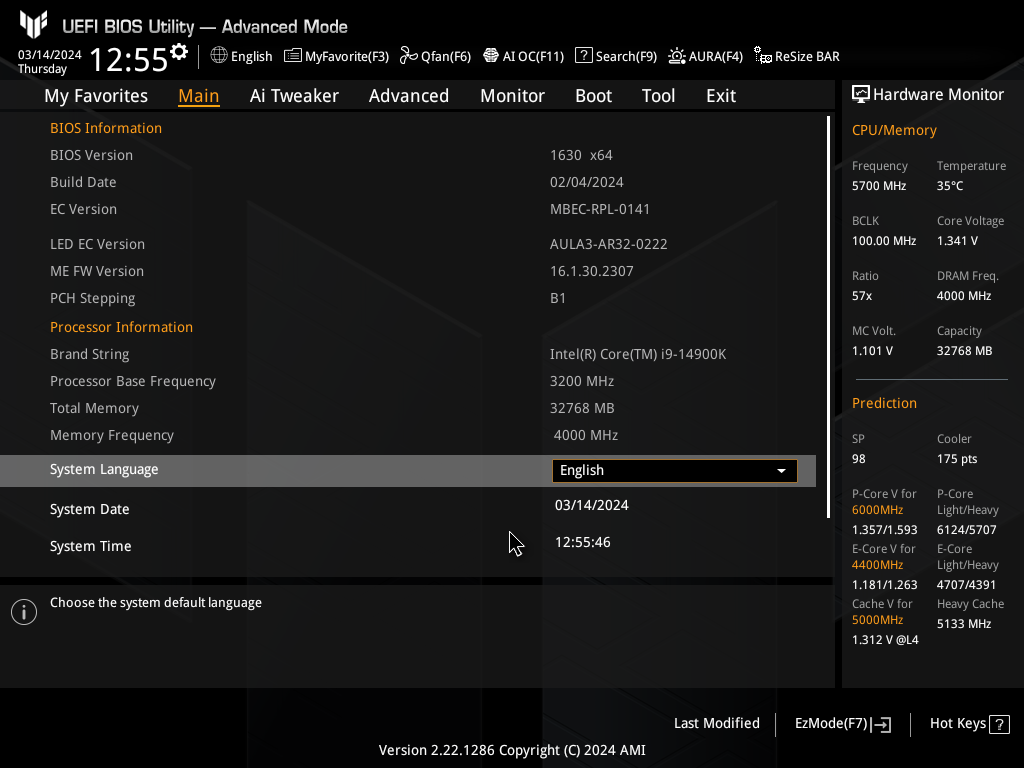

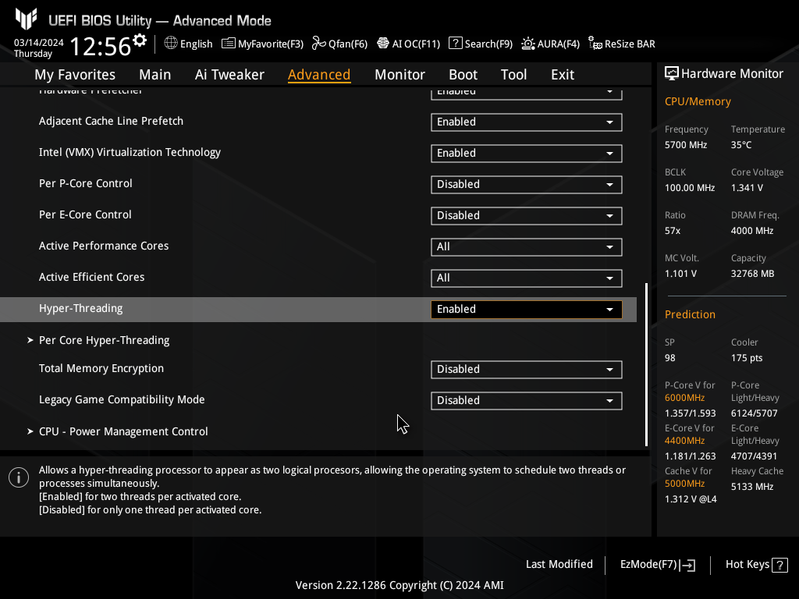

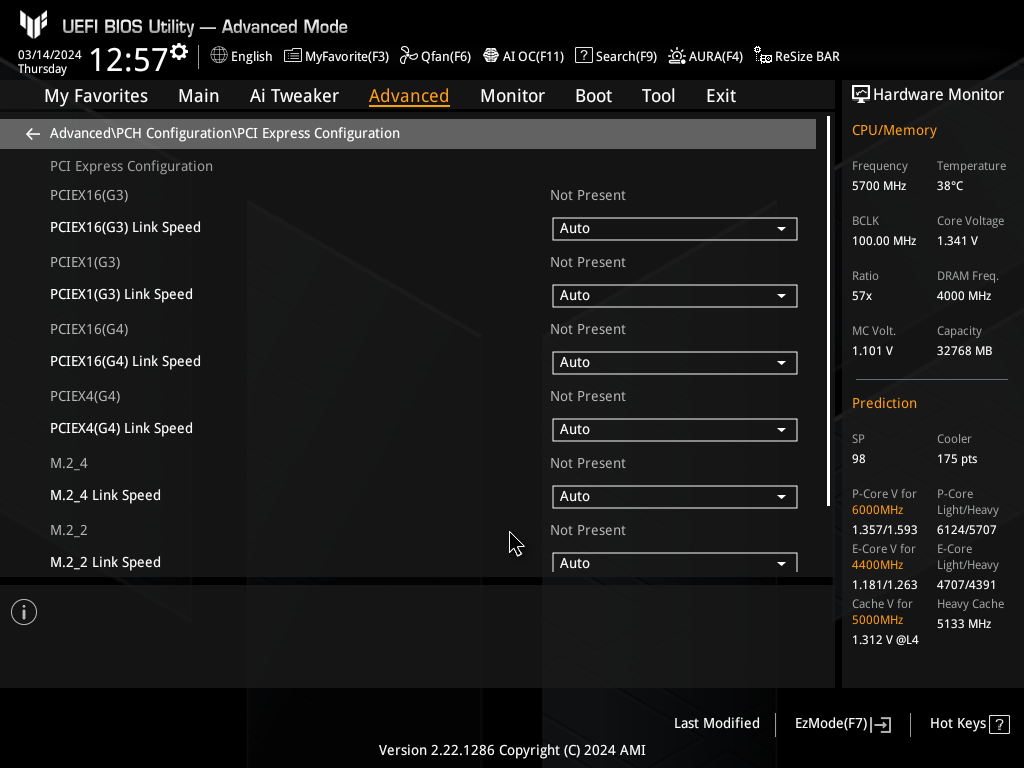

Настройки BIOS

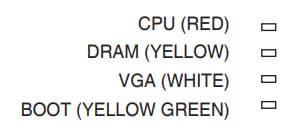

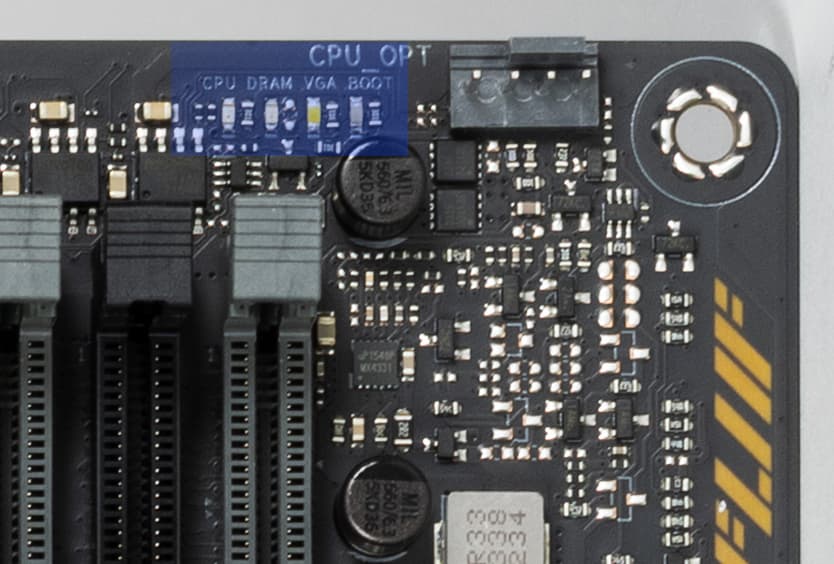

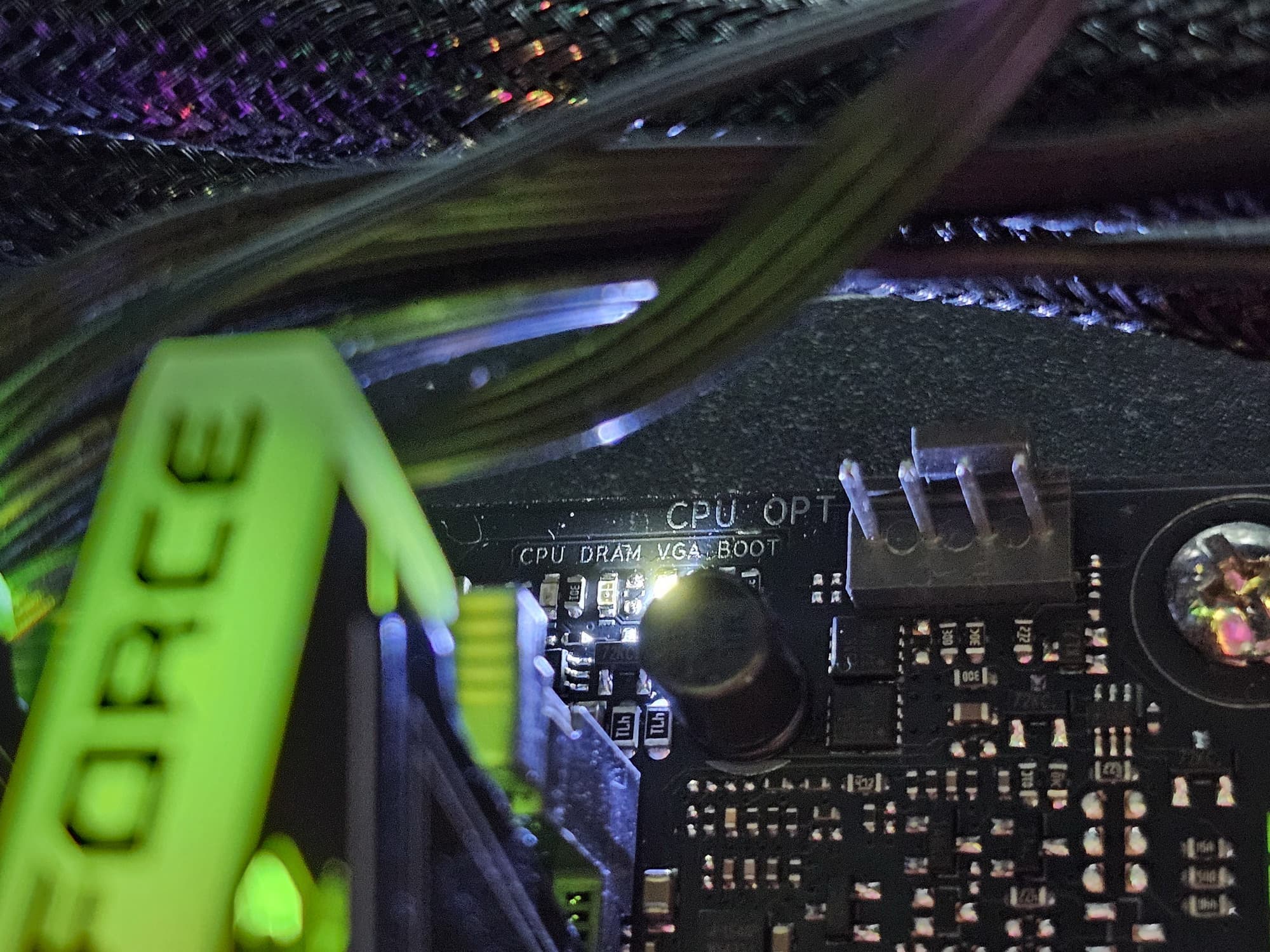

Работоспособность (и разгон)

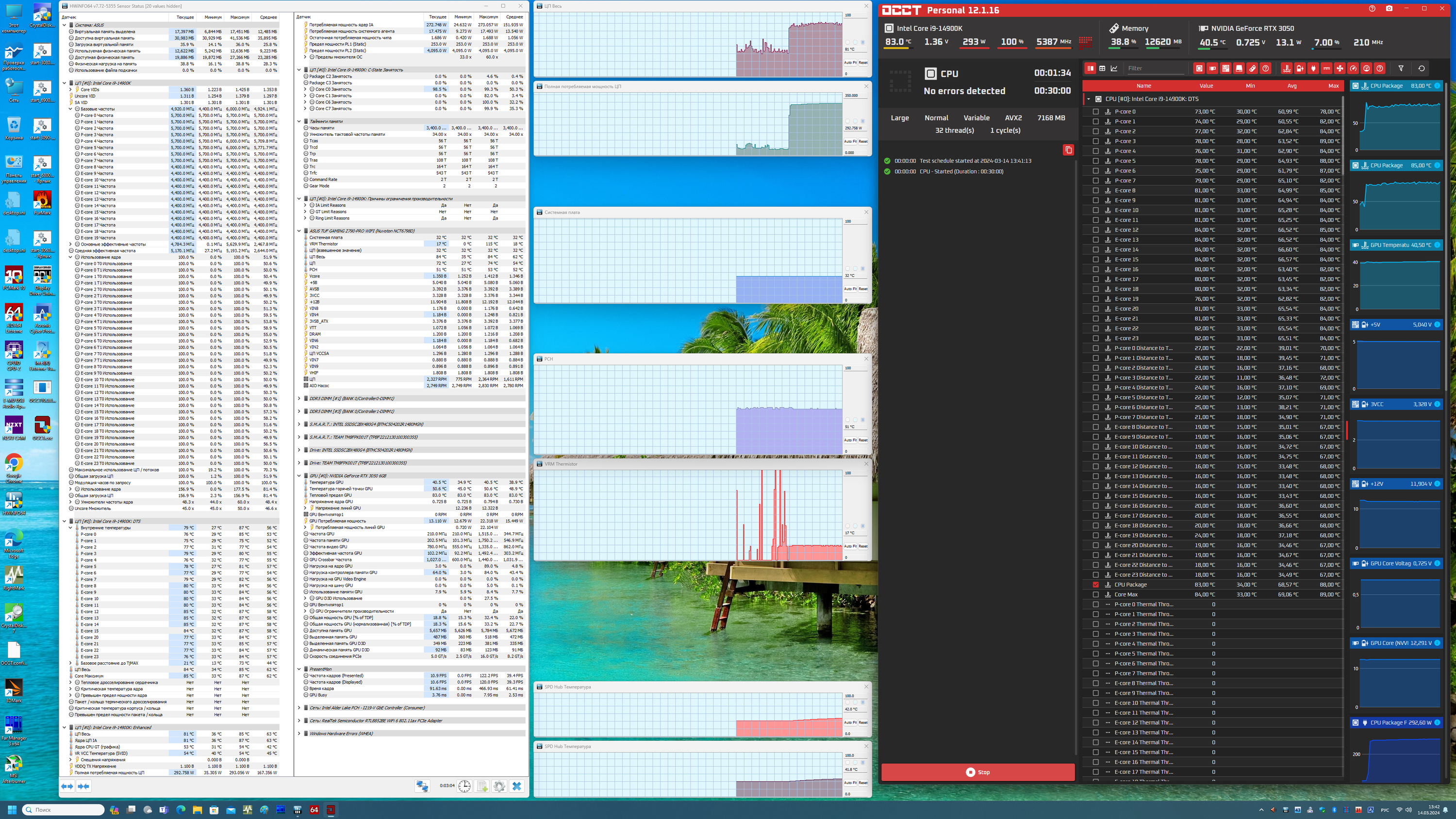

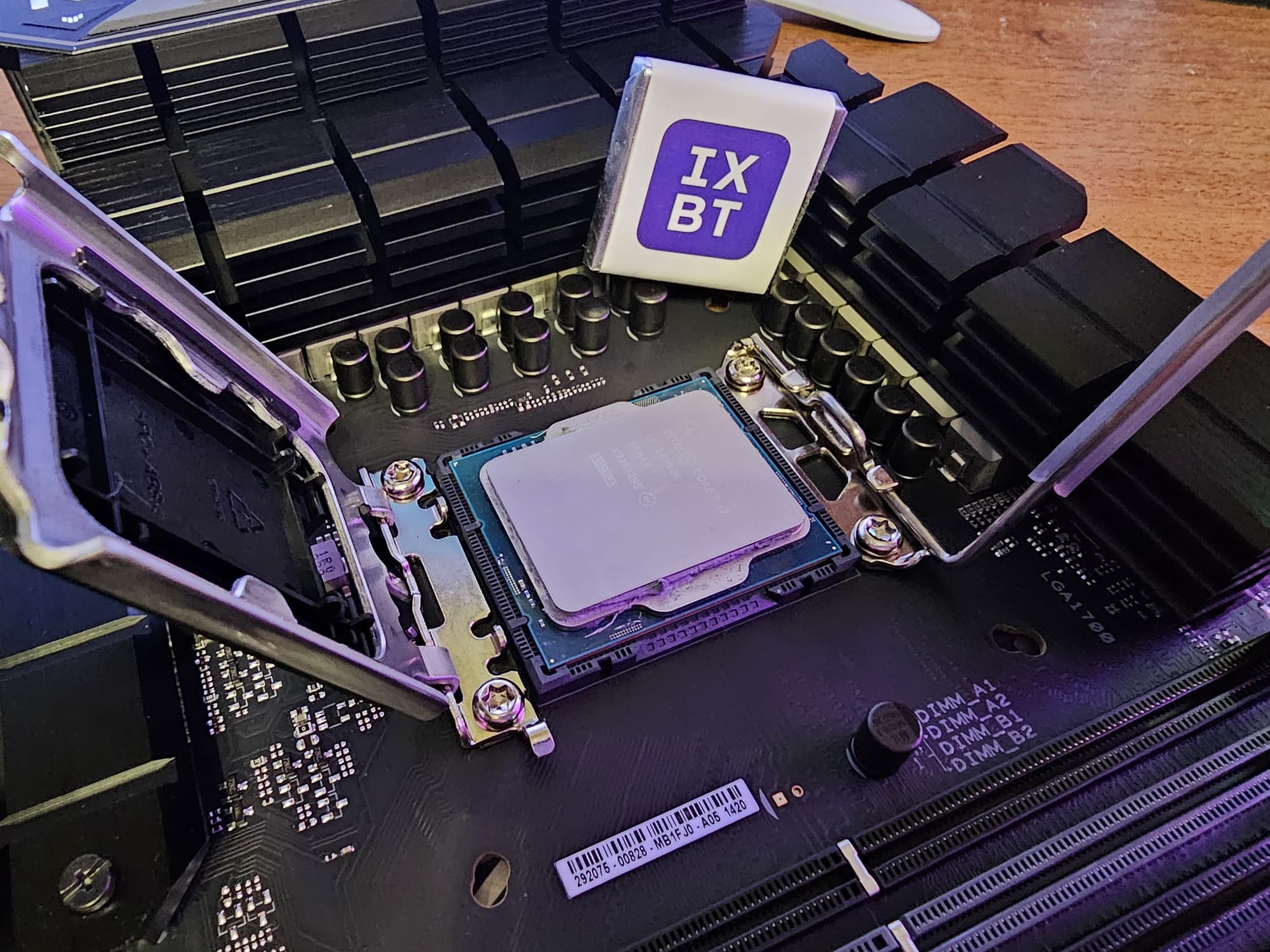

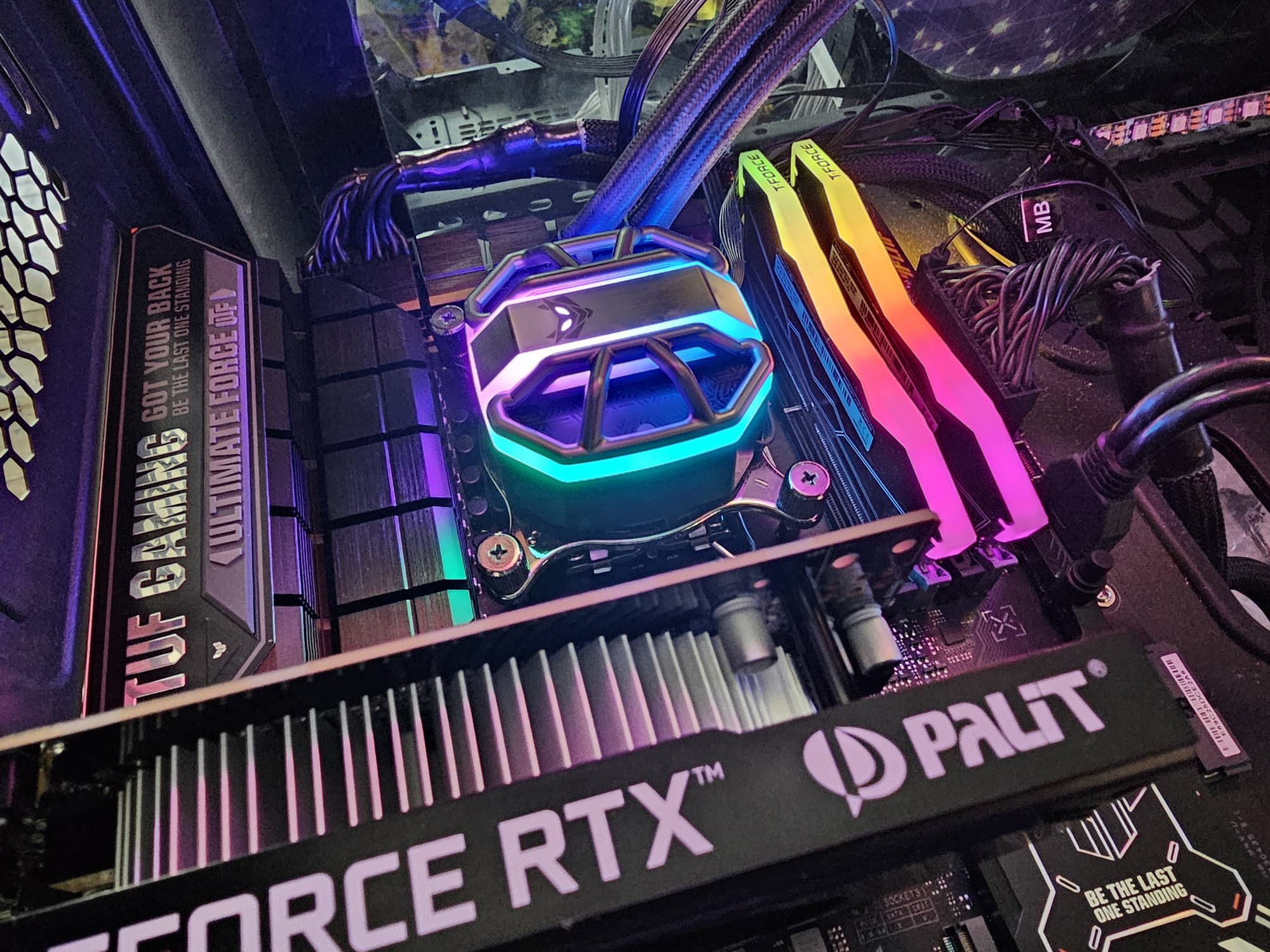

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
В режиме авторазгона мы получили 5,7 ГГц по всем P-ядрам, и 4,4 ГГц по всем Е-ядрам! Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. Как обычно система по умолчанию, определив очень мощное питание матплаты, выставила очень приличный авторазгон. Все остальные параметры системы по нагреву компонентов были в норме. И стоит отметить, что потребление CPU уже подошло к 300 Вт!

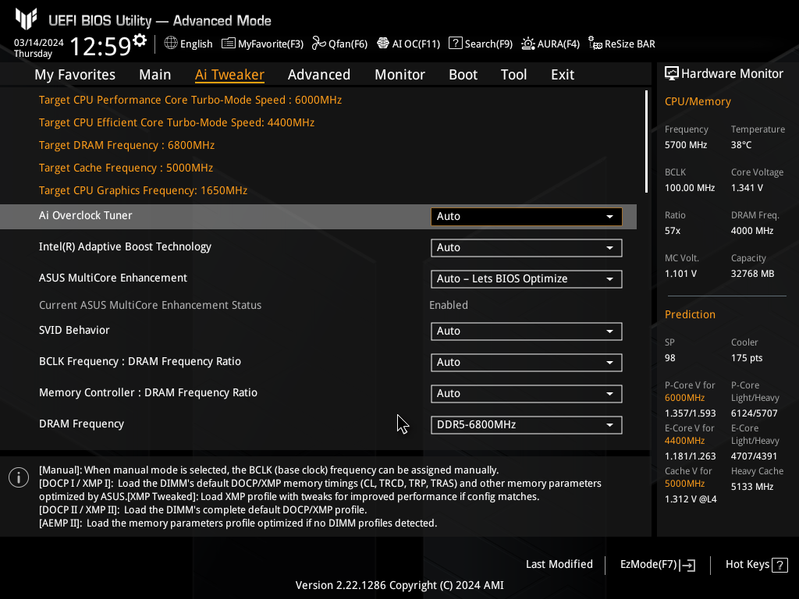

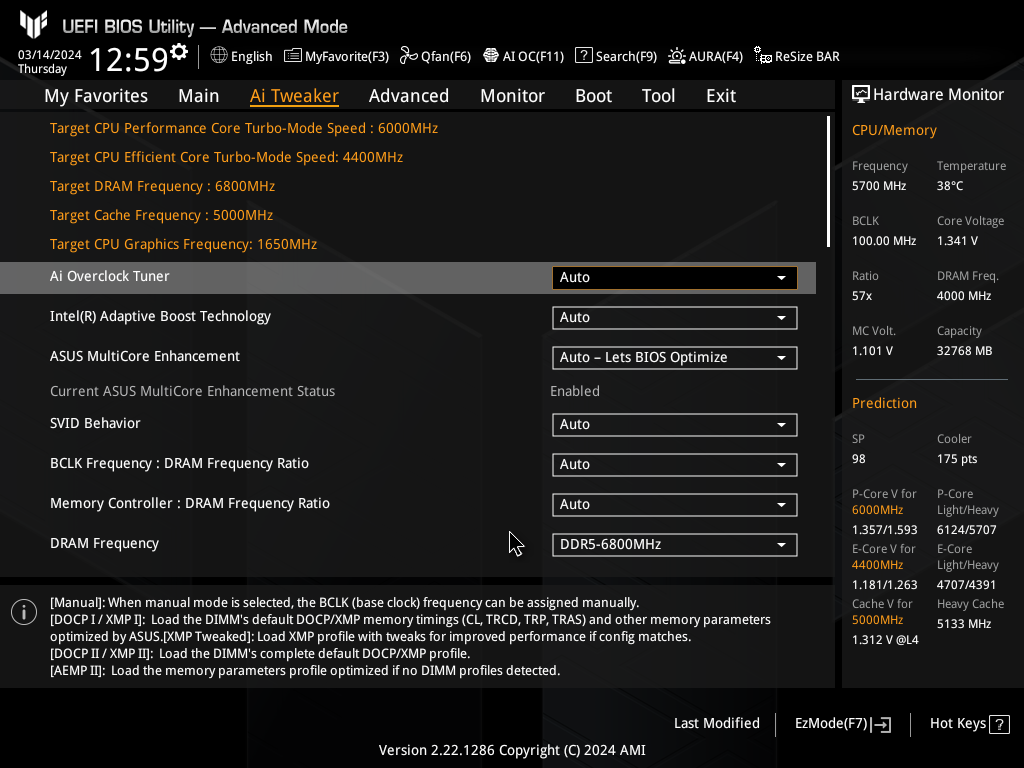

Теперь в настройках BIOS активизируем режим AI Optimized, то есть поручим авторазгон встроенной в UEFI материнки подсистеме тюнинга, основанной на фирменном процессоре TPU от Asus.

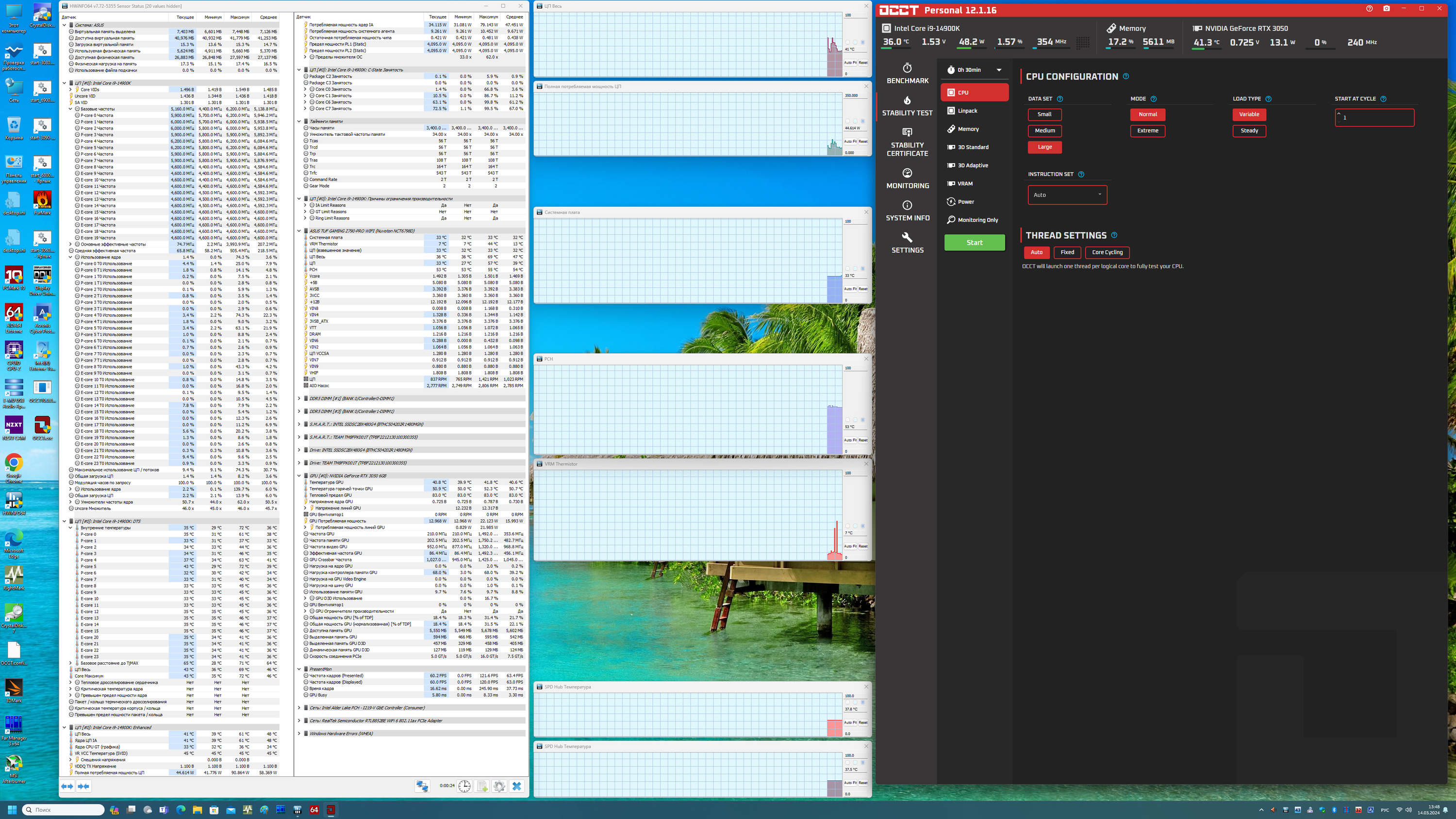

Любопытно было заметить, что без стрессовой нагрузки частоты работы ядер процессора уже доходили до 6 ГГц (речь о P-ядрах). Такая же история была и при относительно небольшой нагрузке на процессор (до 25-30%), а вот выше – уже система переключала частоты на те, что мы видели ранее: 5,7/4,4 ГГц.
Выводы
Материнская плата Asus TUF Gaming Z790-Pro WiFi представляет собой игровое решение из средней линейки компании c ценником в районе 40 тысяч рублей (для моделей на топовых чипсетах такие цены сейчас считаются обычными, а если сравнивать с топовыми моделями из серии ROG — то даже низкими). Стоит напомнить, что TUF Gaming — серия без излишеств и с упором на качественную элементную базу и улучшенную защиту, в то время как флагманская серия ROG может предложить еще как минимум продвинутые аппаратные возможности для разгона.
У этой модели 15 портов USB разных видов (включая 2 самых быстрых USB 3.2 Gen2×2, а также 3 USB 3.2 Gen2), 2 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 5.0, а второй подключен к чипсету и работает в режиме х4), 2 слота PCIe x1 (один из них в форм-факторе x16), 1 слот PCIe x4, 4 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, три других подключены к чипсету Z790 тоже линиями PCIe 4.0), 4 порта SATA и 7 разъемов для вентиляторов. В принципе, для среднего уровня — очень достойная поддержка периферии. Также стоит отметить наличие двух сетевых контроллеров, проводного (2,5-гигабитного) и беспроводного (Wi-Fi 6E).
Система питания процессора способна обеспечить работу любых совместимых процессоров с запасом на очень хороший разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, включая накопители в слотах M.2, однако один из них все-таки лишен охлаждения. В числе плюсов можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
