Обзор материнской платы Asus ROG Strix Z790-A Gaming WiFi D4 на чипсете Intel Z790

Всю детальную информацию о новом семействе процессоров 13-го поколения Intel (на примере i9-13900K) можно найти в материале Алексея Берилло.

А мы продолжаем  знакомство с материнскими платами на базе  Intel Z790, которые можно приобрести на любом маркетплейсе (Яндекс, Озон, Авито).

Таблица различий между системными чипсетами последних 4х поколений.

Особенности Z790 Z690 Z590 Z490
Совместимость с процессорами Intel 13th/12th Gen Core 13th/12th Gen Core 10th & 11th Gen Core 10th & 11th Gen Core
Версия PCIe (процессор) 4.0 & 5.0 4.0 & 5.0 3.0 (10th Gen) or 4.0 (11th Gen) 3.0 (10th Gen) or 4.0 (11th Gen)
Количество линий PCIe (процессор) 20 20 16 (10th Gen) or 20 (11th Gen) 16
Версия PCIe (чипсет) 3.0 & 4.0 3.0 & 4.0 3.0 3.0
Количество линий PCIe (чипсет) 28 (20 x 4.0 & 8 x 3.0) 28 (12 x 4.0 & 16 x 3.0) 24 24
Версия DMI 4.0 4.0 3.0 3.0
Количество линий DMI x8 x8 x8 x4
Поколение ОЗУ DDR4 & DDR5 DDR4 & DDR5 DDR4 DDR4
Количество каналов ОЗУ 2 2 2 2
Максимальное количество слотов ОЗУ 4 4 4 4
Максимальный объем ОЗУ 128 ГБ 128 ГБ 128 ГБ 128 ГБ
Количество портов SATA 6.0 Gb/s до 8 8 6 6
Порты USB 3.2 Gen 2x2 (20Gbps) до 5 4 3 0
Порты USB 3.2 Gen 2x1 (10Gbps) до 10 10 10 6
Порты USB 3.2 Gen 1x1 (5Gbps) до 10 10 10 10
Порты USB 2.0 до 14 14 14 14
Встроенная поддержка Wi-Fi Wi-Fi 6E Wi-Fi 6E Wi-Fi 6 Wi-Fi 6

Чипсет Z790, как и Z690, обладает 38 высокоскоростными портами (High Speed In Out, HSIO) в сумме. В том числе у Z790 мы видим поддержку до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).

В свою очередь процессоры 12го и 13го поколений имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16/М.2), плюс 4 линии PCIe 4.0, жестко идущие на один из М.2 слотов, получающий данные напрямую от процессора.

13е поколение (как и 12е) процессоров может работать как с DDR5, так и с DDR4

Совсем недавно я изучал материнскую плату из серии TUF Gaming на Z790, которая поддерживает память DDR4. Сегодня у нас в тестовой лаборатории появилась аналогичная материнская плата от Asus, также поддерживает DDR4, но уже из более дорогой игровой серии ROG Strix.

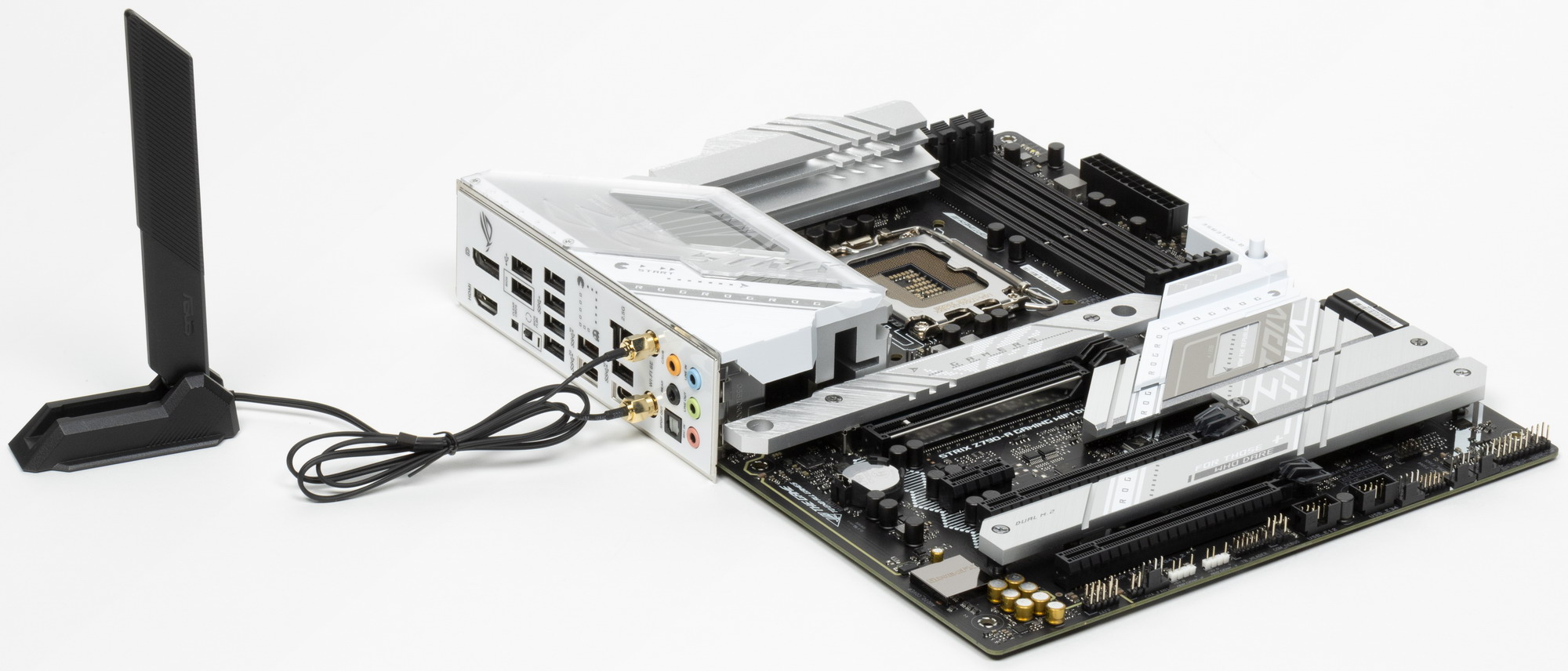

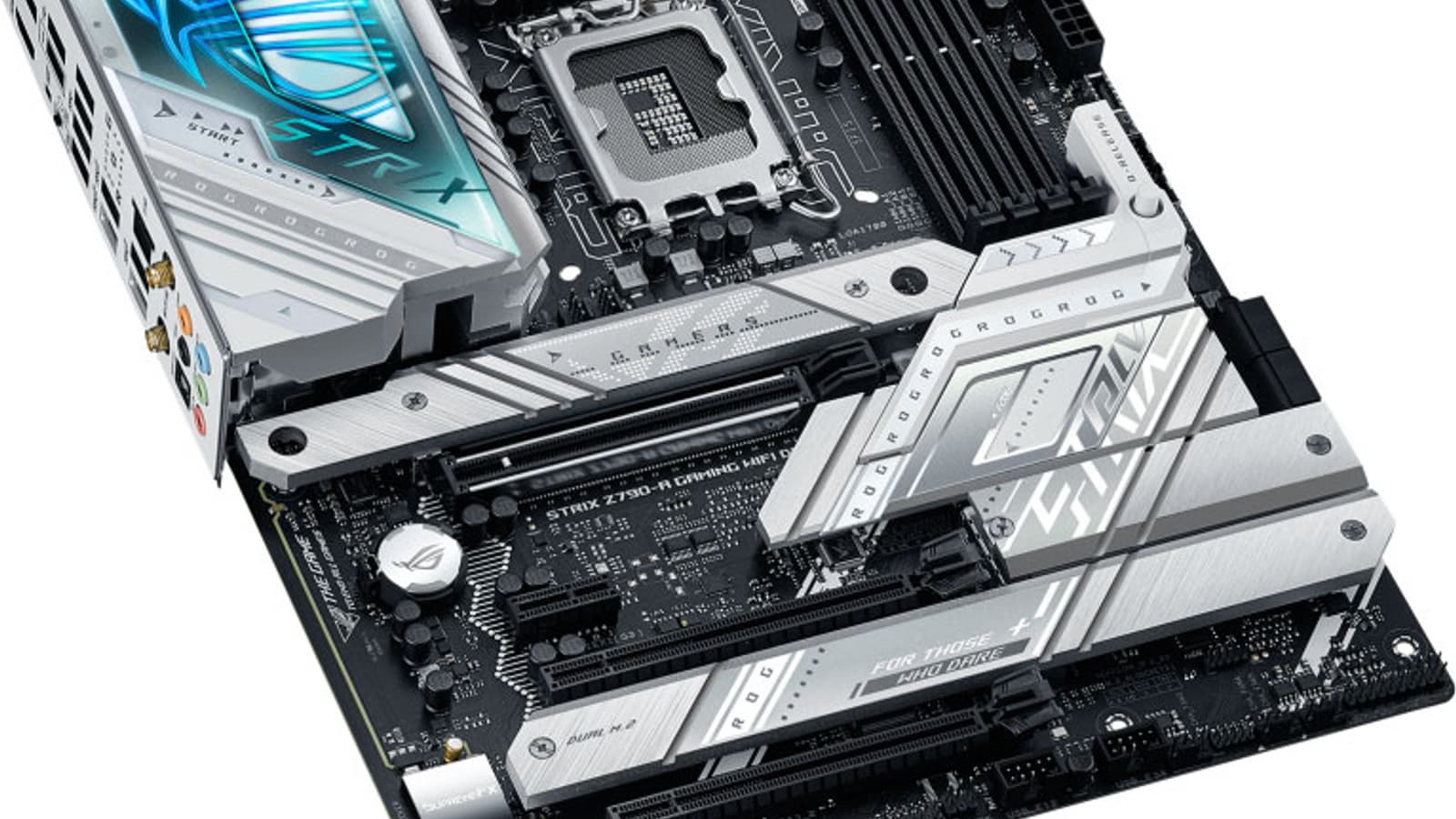

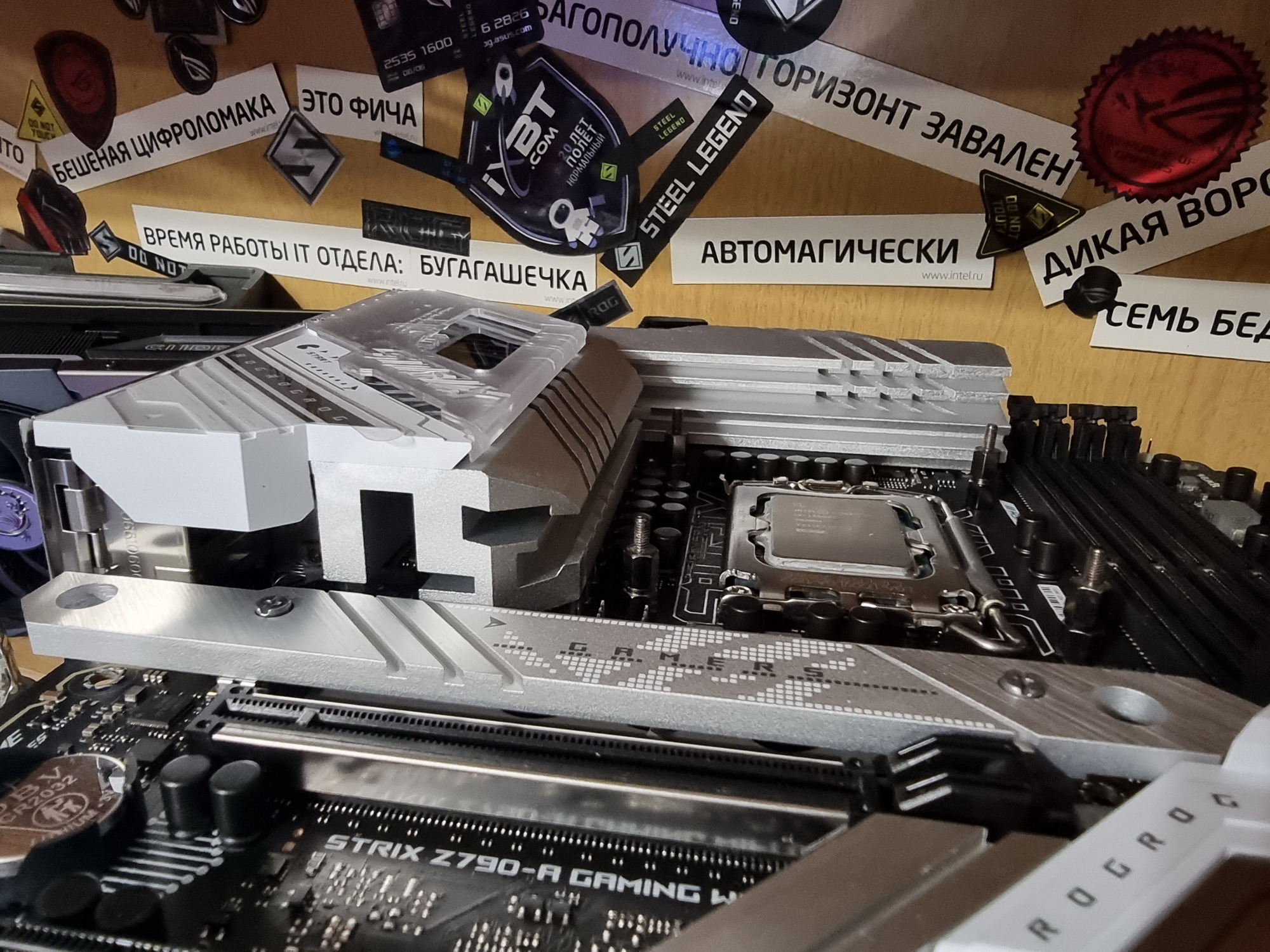

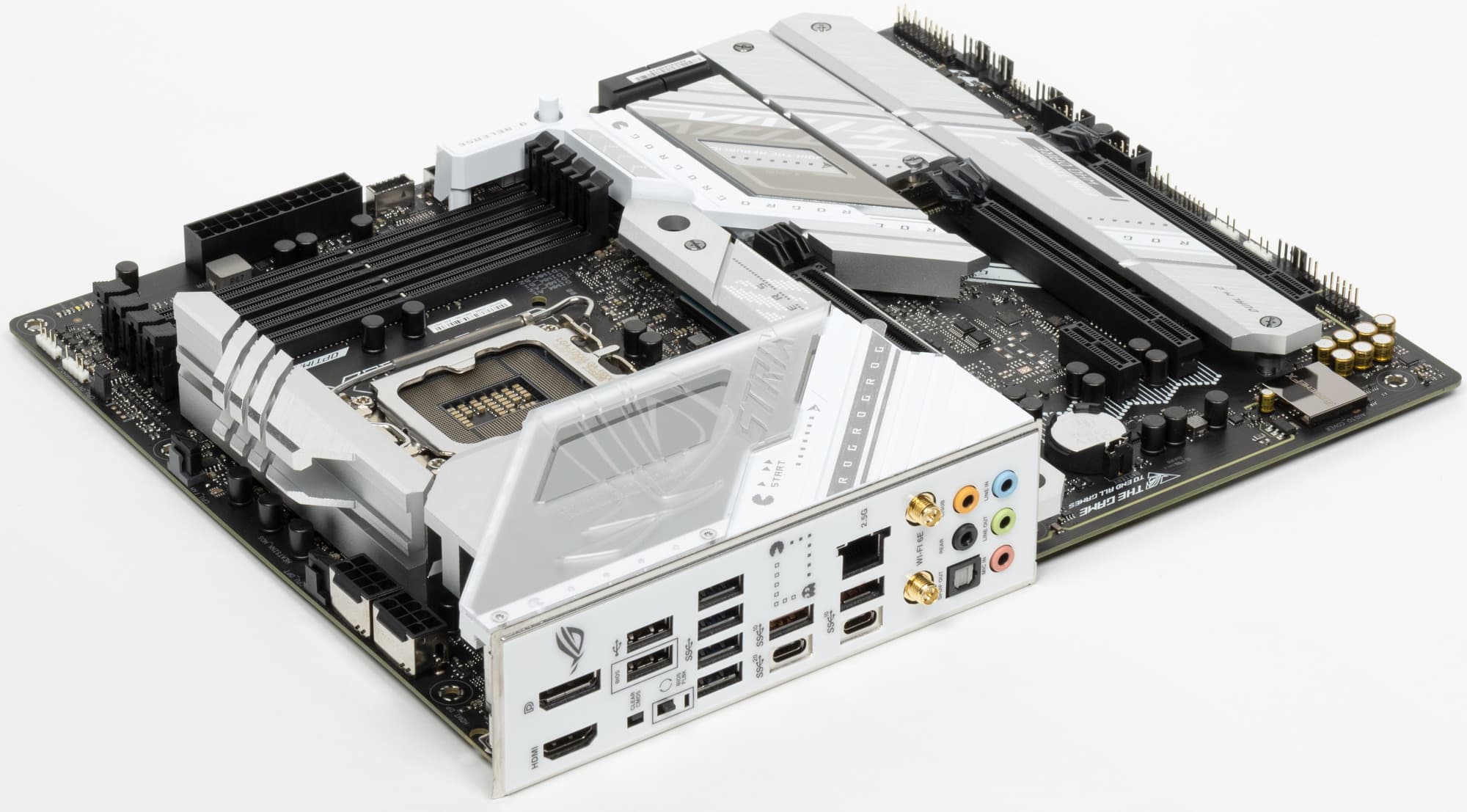

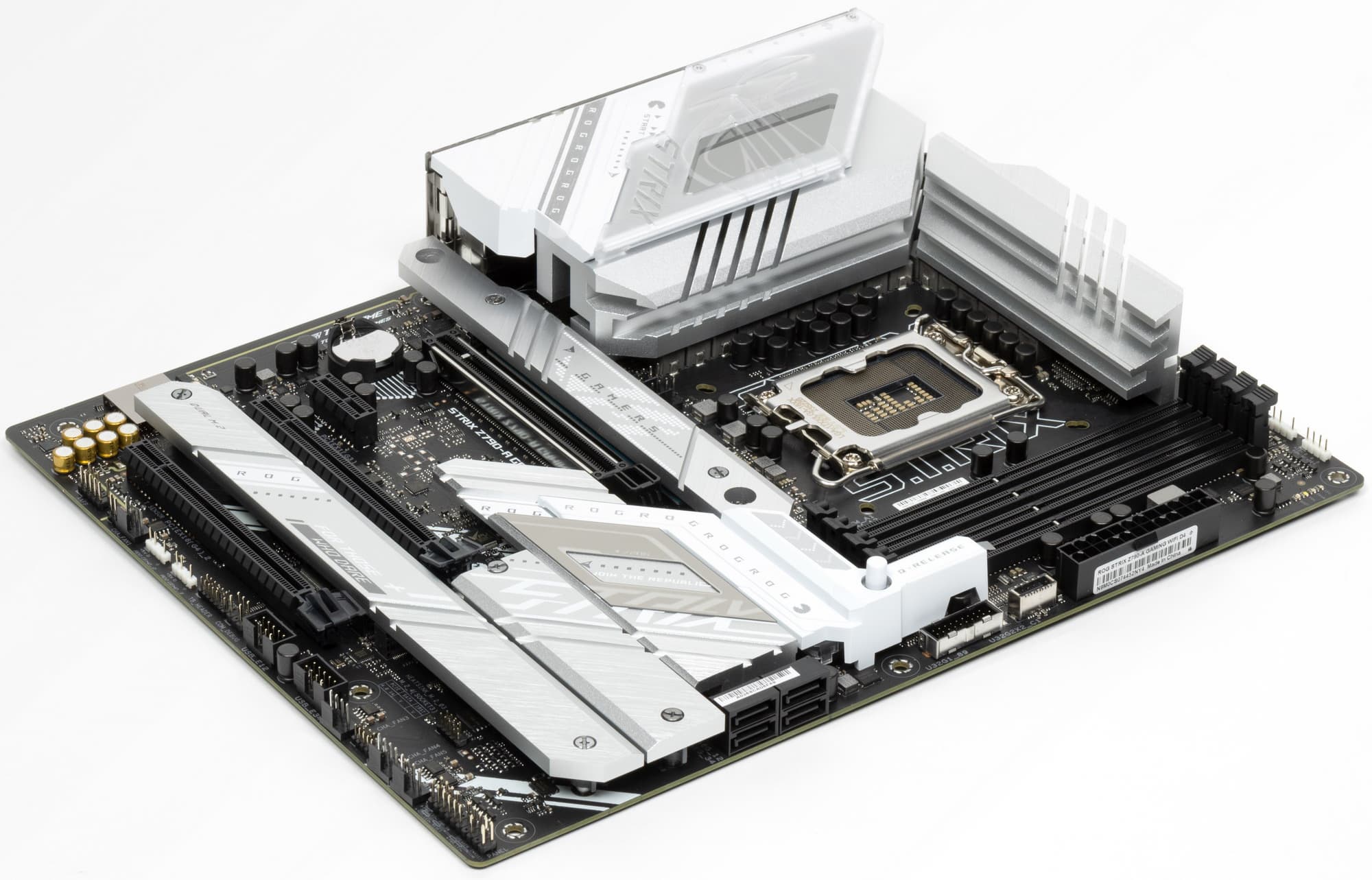

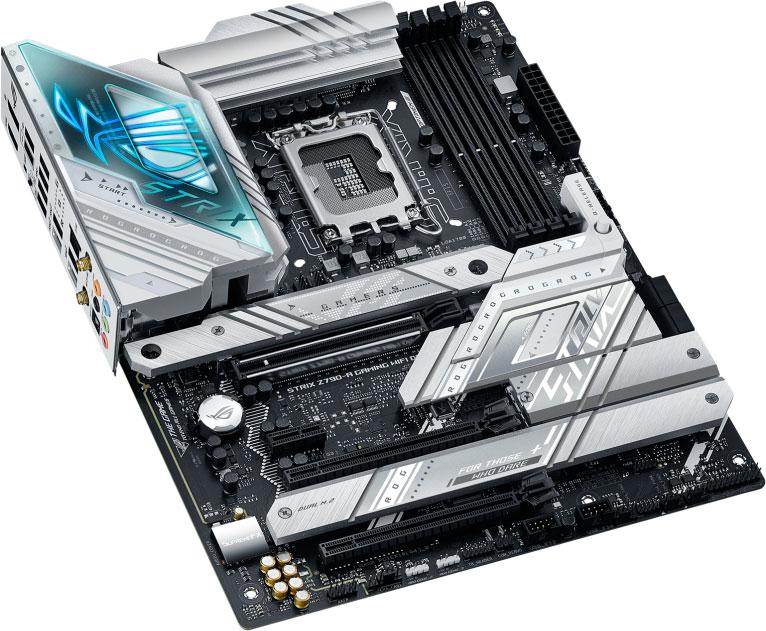

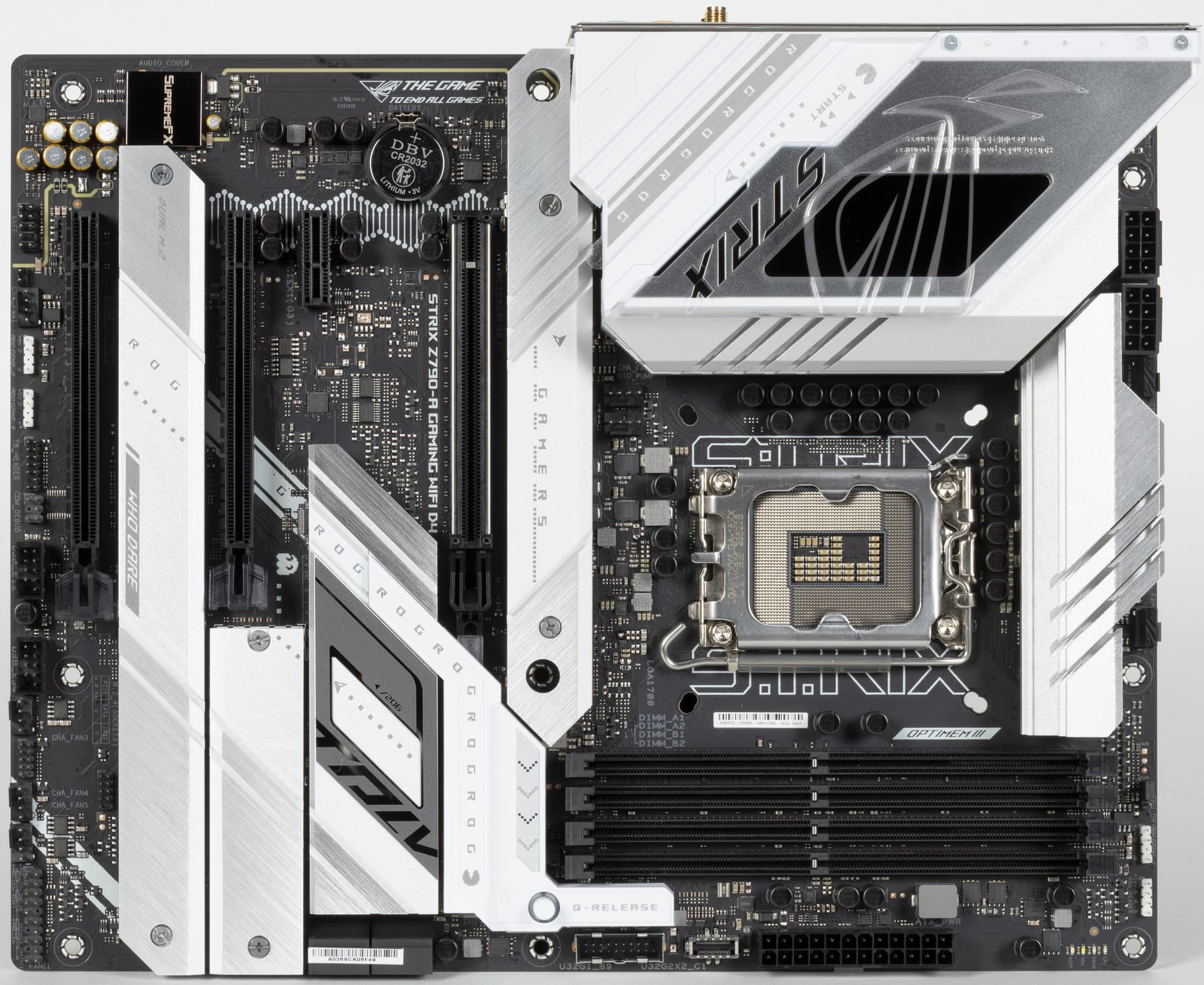

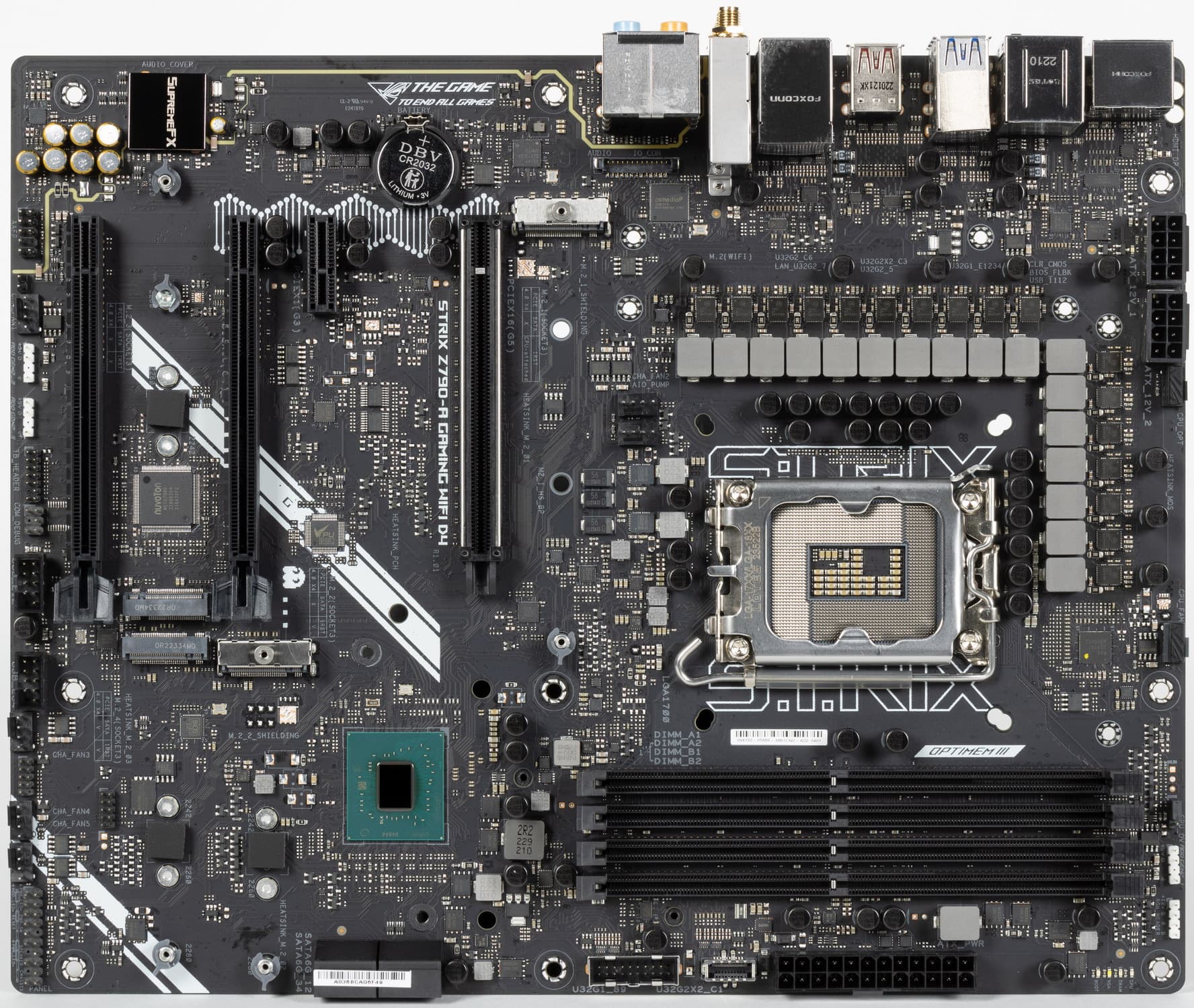

Ну и вот она, Asus ROG Strix Z790-A Gaming WiFi D4.

Плата поставляется в стандартной коробке фирменного дизайна (при этом светлые тона обложки коробки как бы подчеркивают особенность дизайна с серебристыми радиаторами). Комплект размещен под платой в отдельном отсеке.

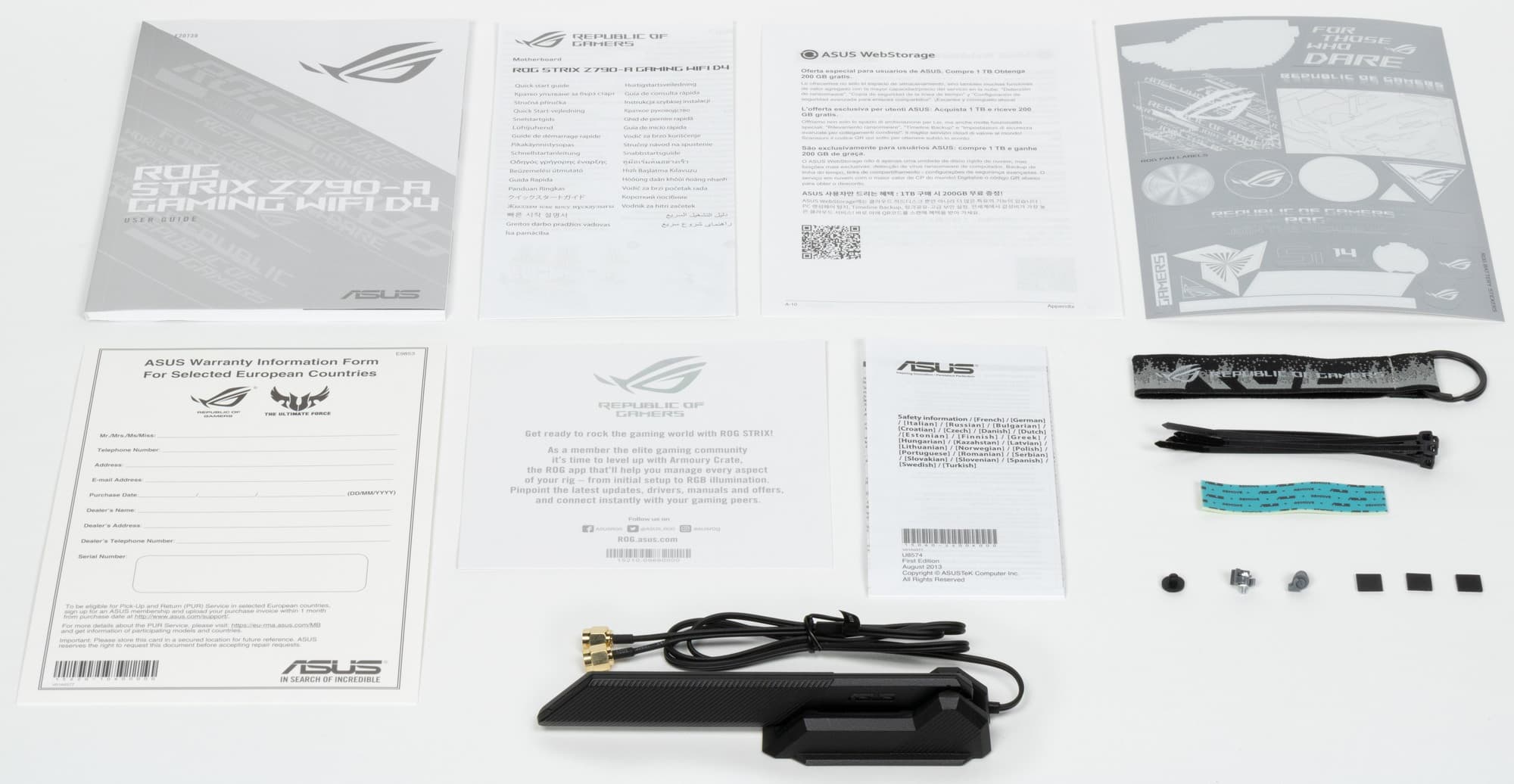

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает запасные рычажки запоров для М.2 слотов, фирменную стяжку ROG, один комплект термопрокладок для М.2 слота, черные стяжки и антенну для беспроводной связи.

ПО не поставляется, однако его все равно придется скачивать с вебсайта компании ради последних версий драйверов и программ.

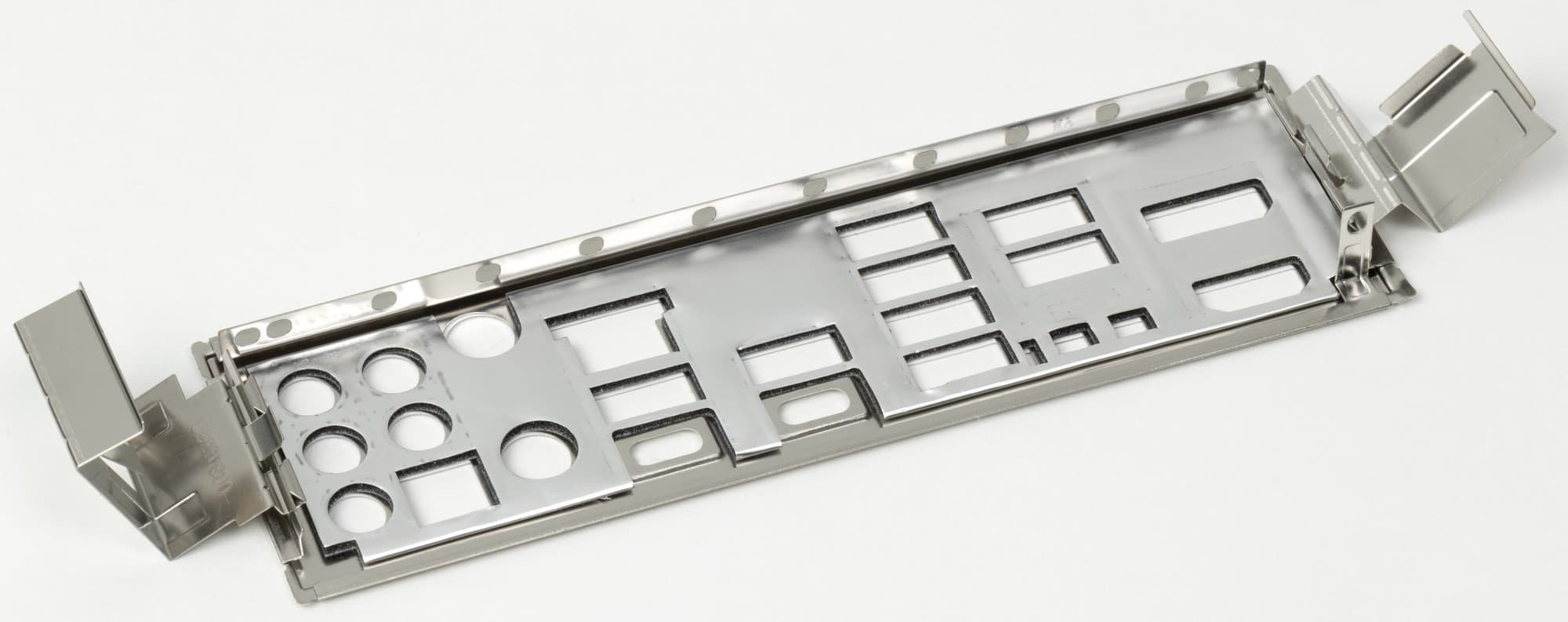

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix Z790-A Gaming WiFi D4 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

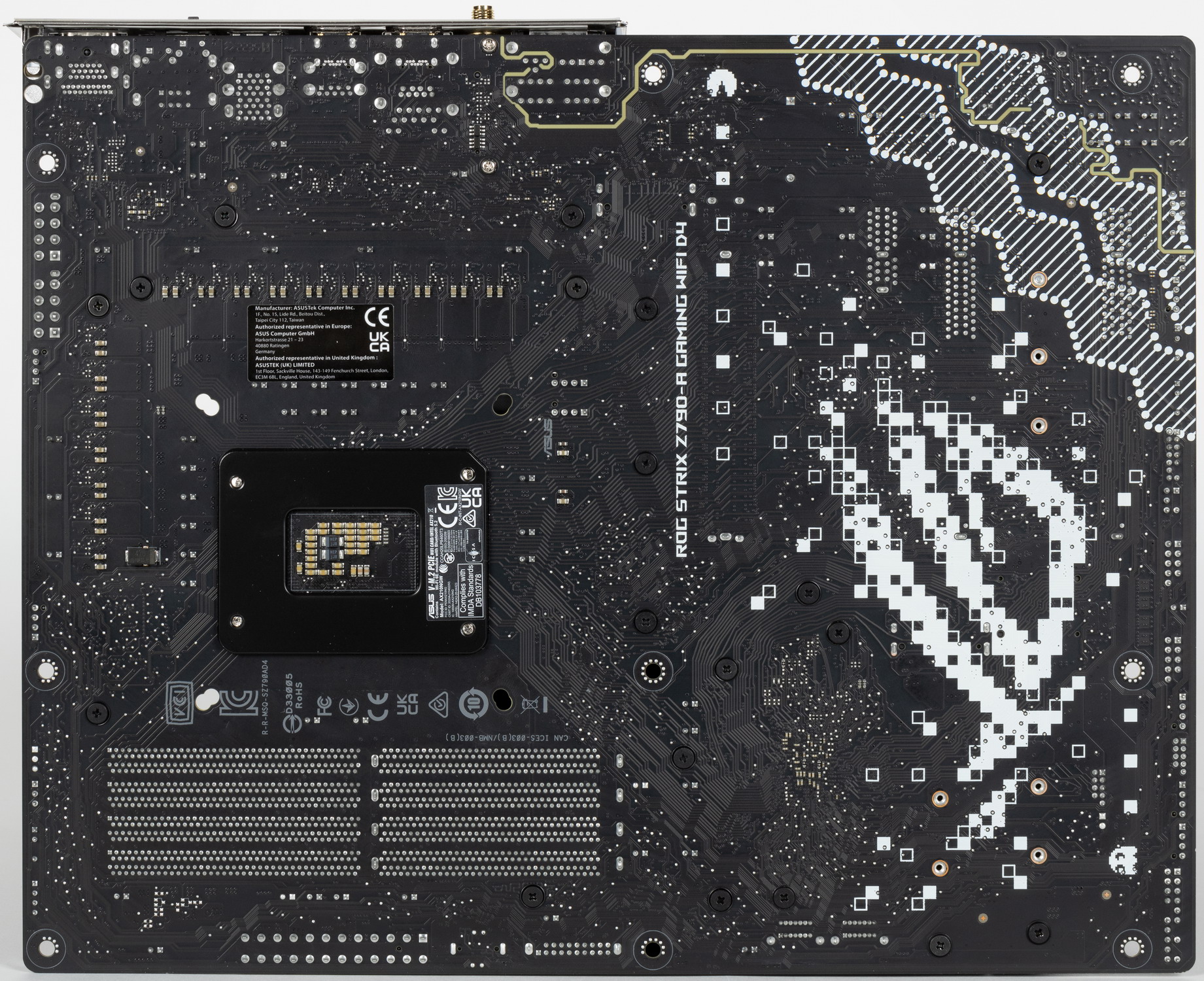

На оборотной стороне практически пусто. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет. Но зато имеется оригинальный рисунок логотипа бренда ROG (который лишь кратковременно увидит собирающий ПК -).

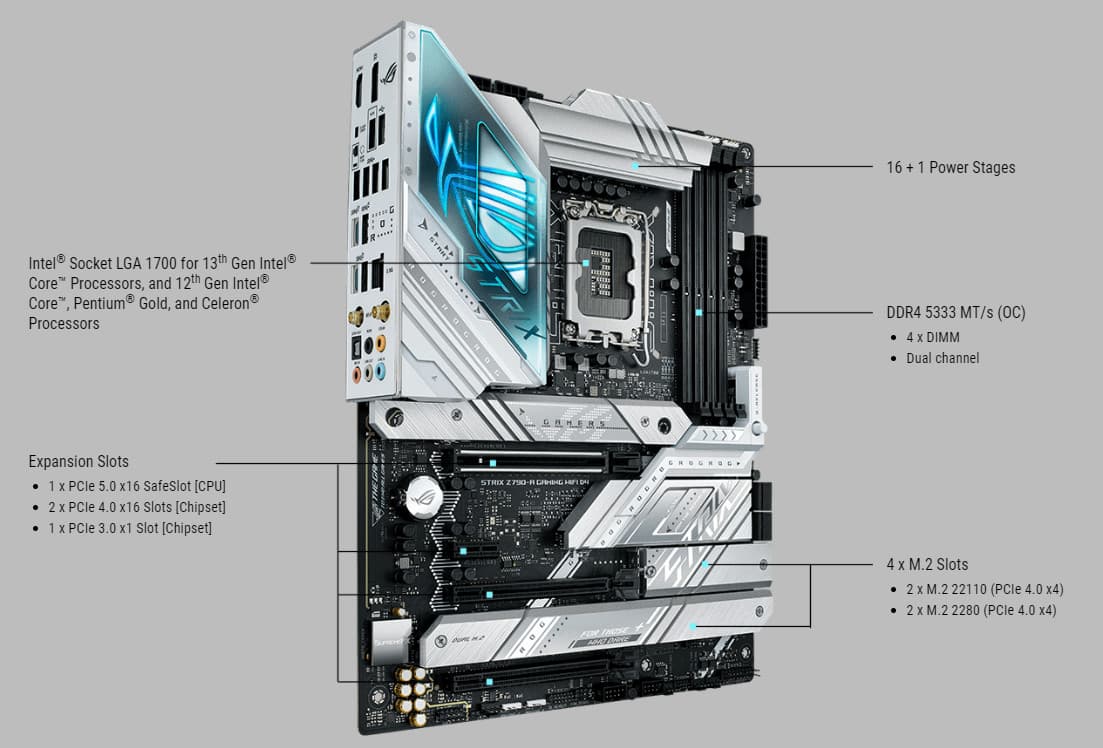

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры Intel Core 12/13-го поколений
Процессорный разъем LGA 1700
Чипсет Intel Z790
Память 4 × DDR4, до 5333 МГц (XMP), до 128 ГБ, два канала
Аудиоподсистема 1 × Realtek ALC4080 (7.1) + операционный усилитель Savitech SV3H712
Сетевые контроллеры 1 × Intel I226-V Ethernet 2,5 Гбит/с
1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.3)
Слоты расширения 1 × PCIe 5.0 x16 (режим x16)
1 × PCIe 4.0 x16 (режим x4)
1 × PCIe 4.0 x16 (режим x4)
1 × PCIe 3.0 x1
Разъемы для накопителей 4 × SATA 6 Гбит/с (Z790)
1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110)
1 × M.2 (Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280)
1 × M.2 (Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110)
1 × M.2 (Z790, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280)
USB-порты 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G)
4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia ASM1074)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z790)
1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (Z790)
1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (Z790)
1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (Z790)
2 × USB 3.2 Gen2: 2 порта Type-A (красные) (Z790)
Разъемы на задней панели 1 × USB 3.2 Gen2x2 (Type-C)
1 × USB 3.2 Gen2 (Type-C)
2 × USB 3.2 Gen2 (Type-A)
4 × USB 3.2 Gen1 (Type-A)
2 × USB 2.0 (Type-A)
1 × RJ-45
2 антенных разъема
1 кнопка сброса CMOS

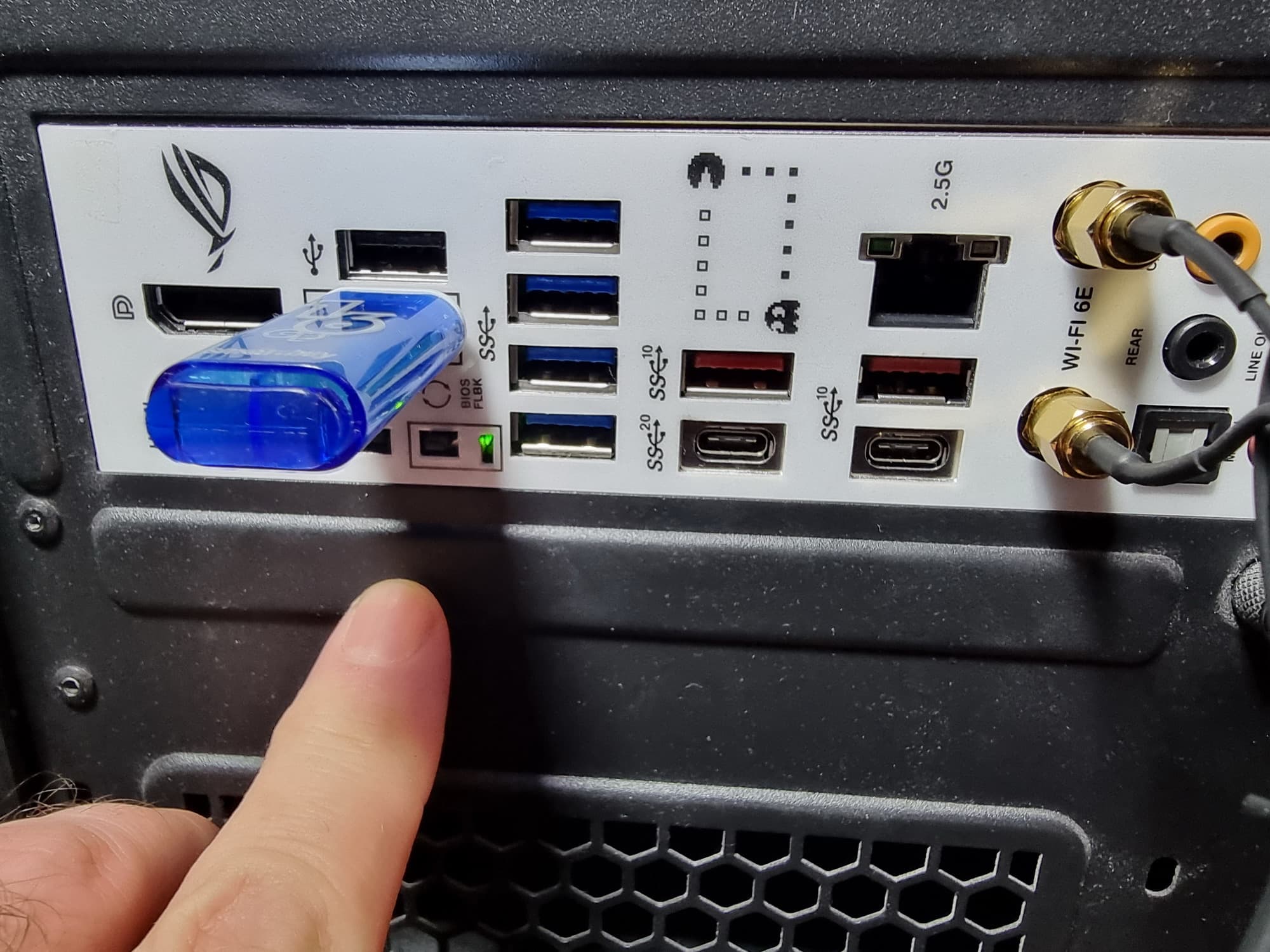

1 кнопка BIOS Flashback
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)

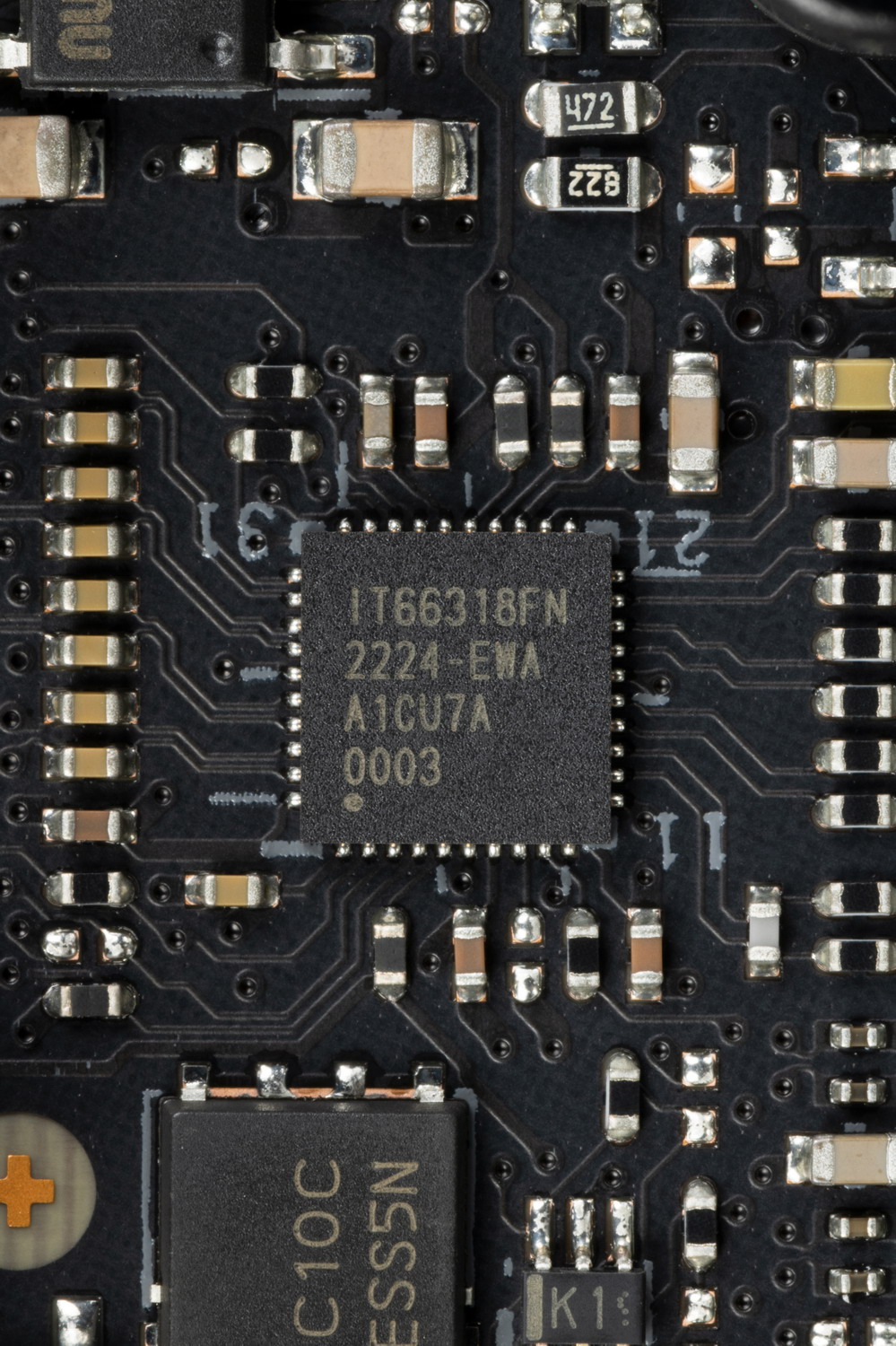

1 × HDMI 2.1

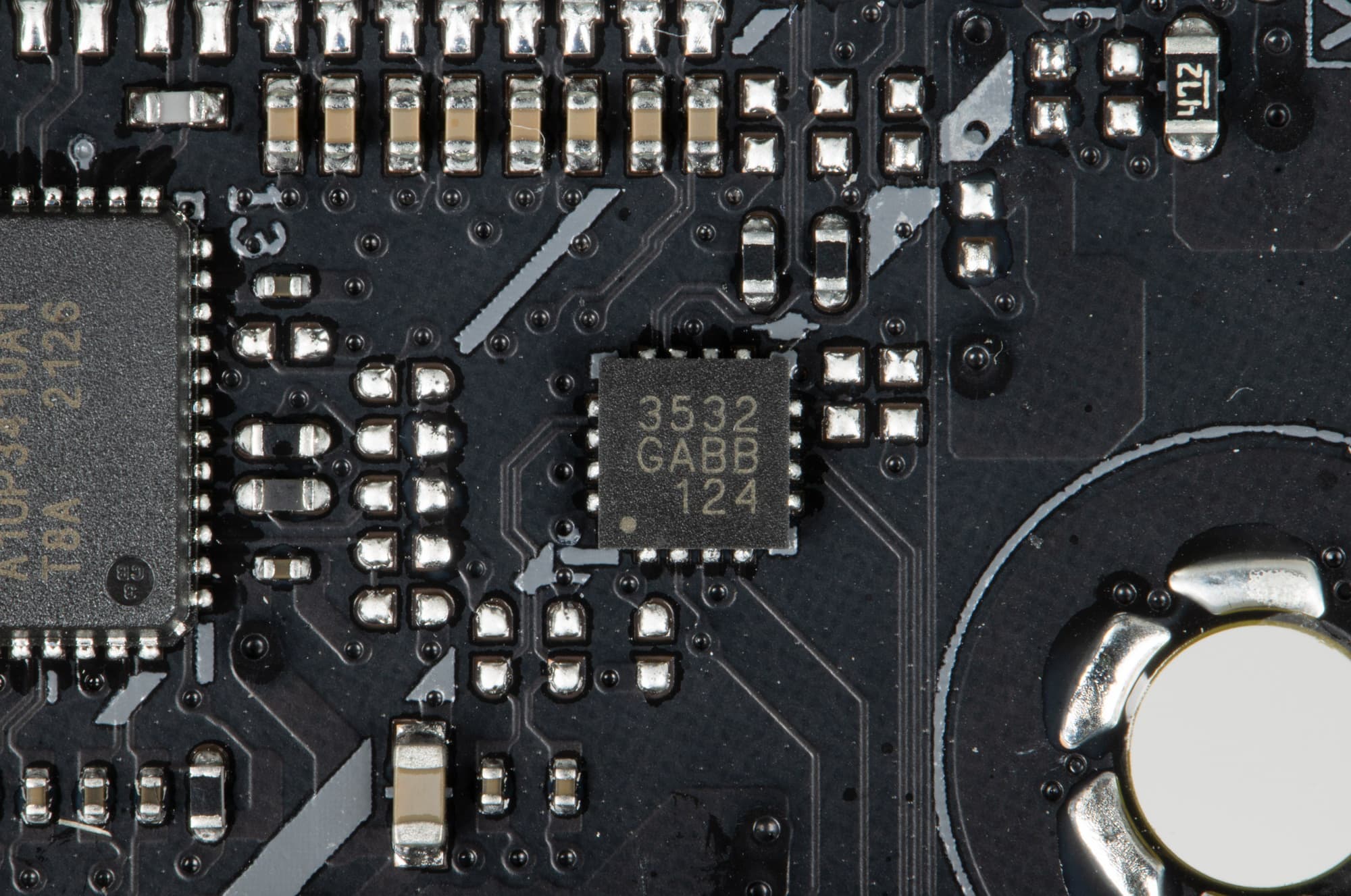

1 × DP 1.4

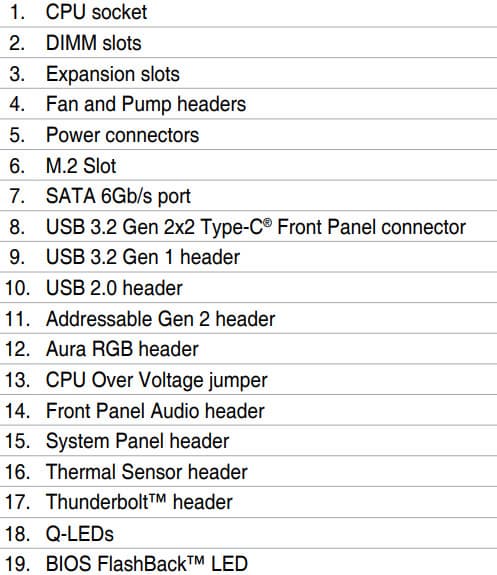

Прочие внутренние элементы 24-контактный разъем питания ATX
2 8-контактных разъема питания EPS12V
1 разъем для подключения порта USB 3.2 Gen2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0

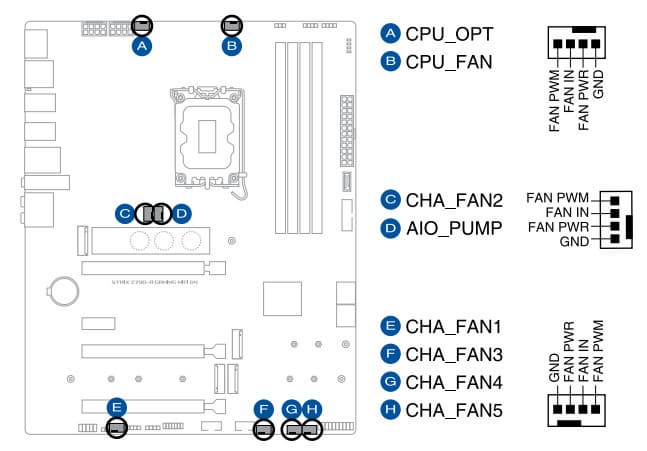

8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО

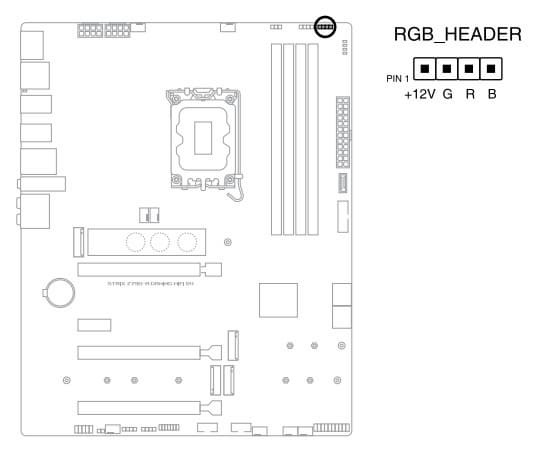

1 разъем для подключения неадресуемой RGB-ленты

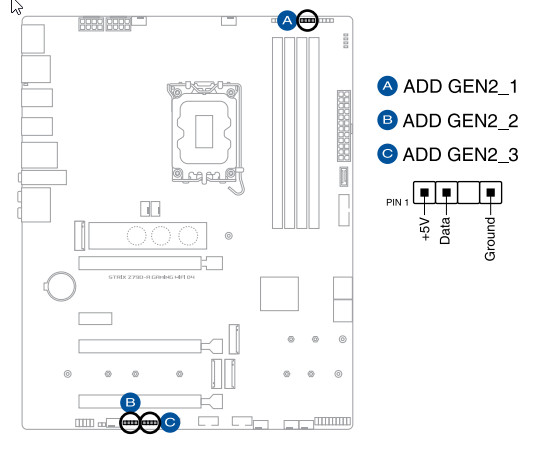

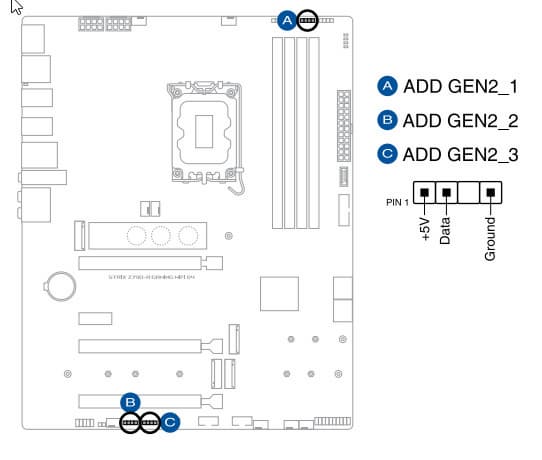

3 разъема для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса

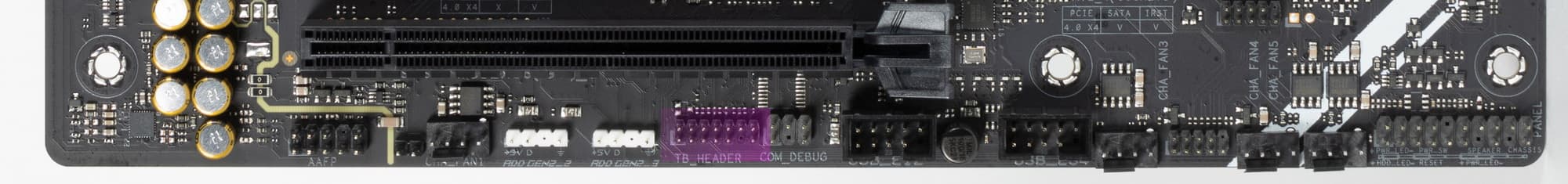

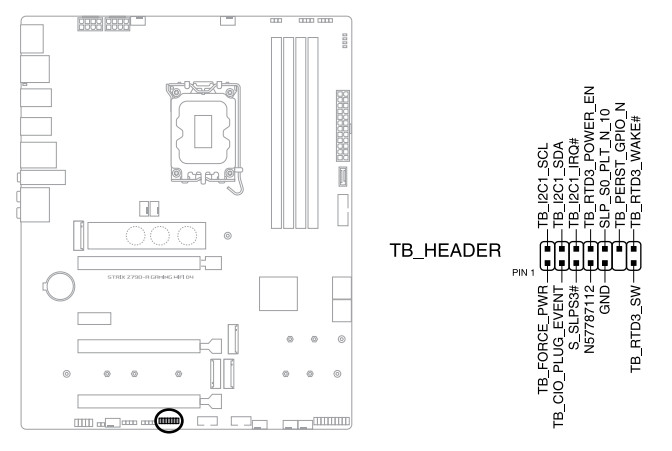

1 разъем Thunderbolt

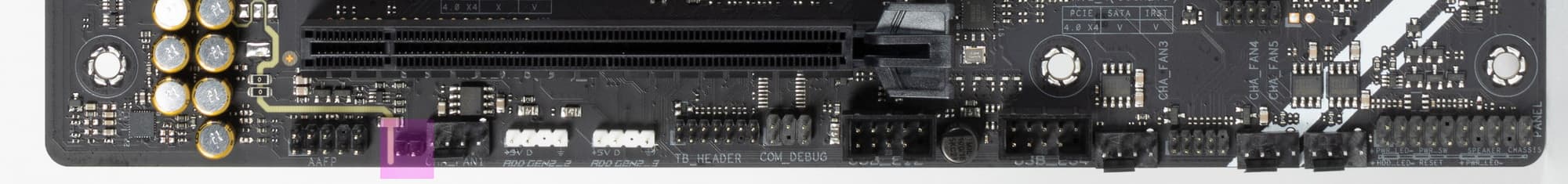

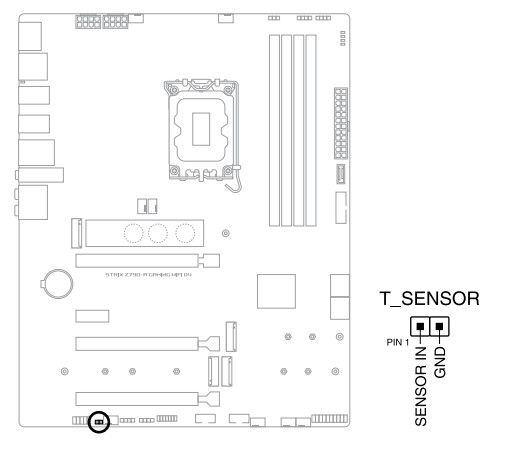

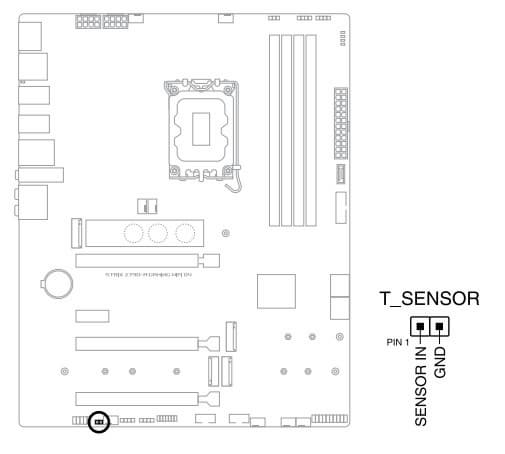

1 разъем для термодатчика

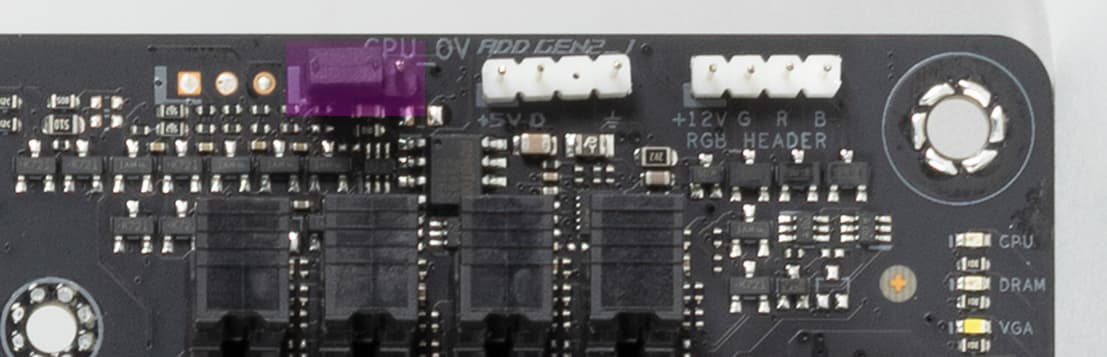

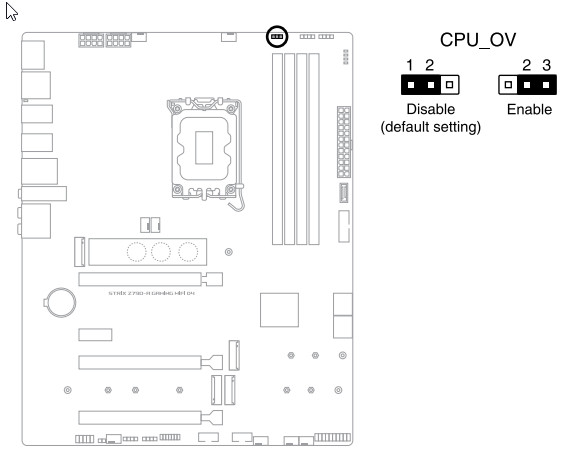

1 переключатель для возможности повышения вольтажа на процессоре CPU_OV

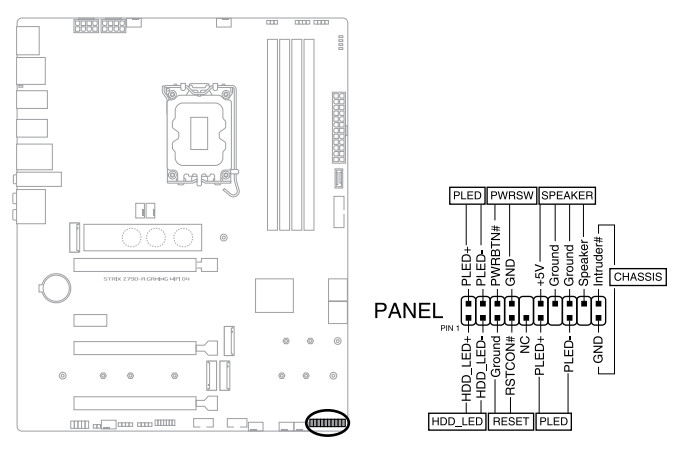

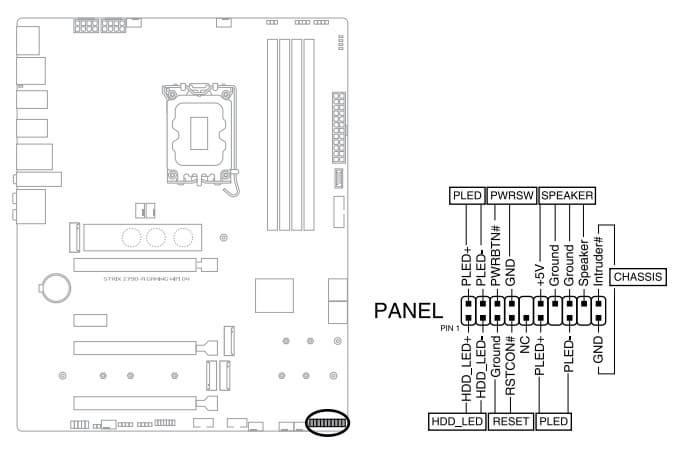

2 разъема для подключения управления с передней панели корпуса
Форм-фактор ATX (305×244 мм)
Розничные предложения

Основная функциональность: чипсет, процессор, память

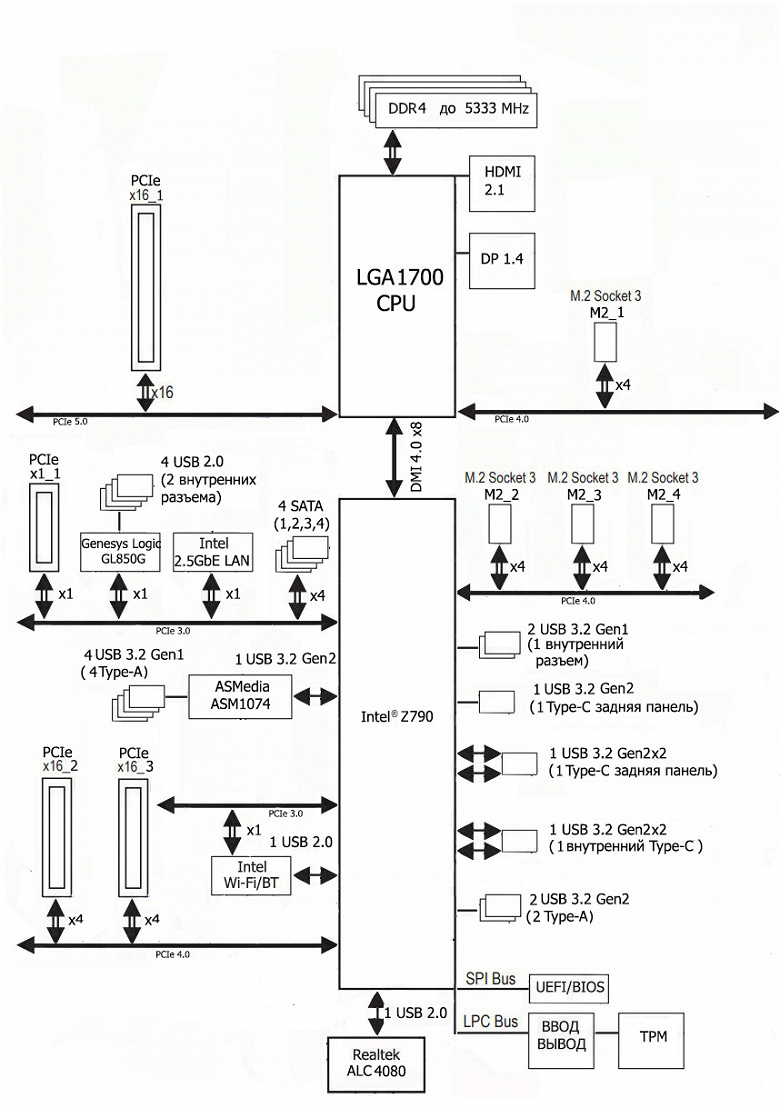

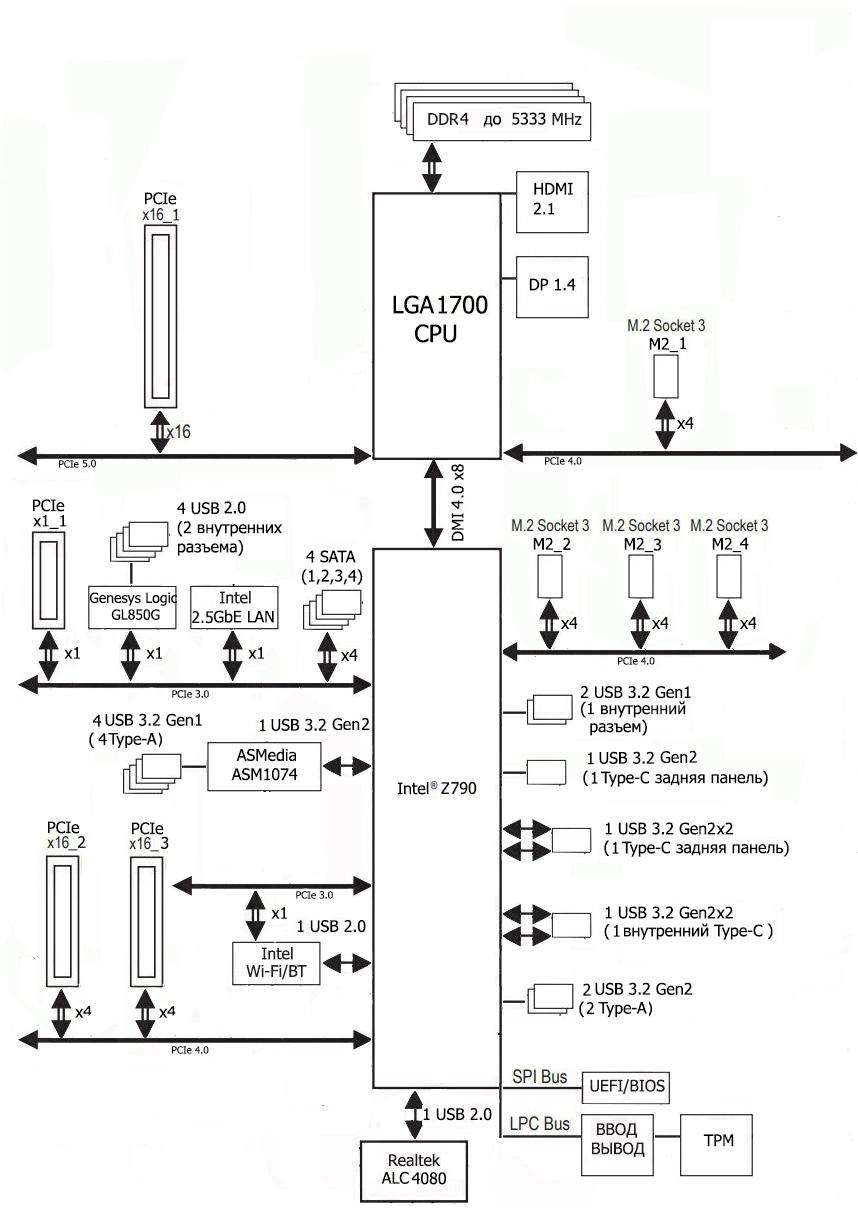

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5000 и выше МГц. В частности данная плата поддерживает частоты до 5333 МГц (DDR4).

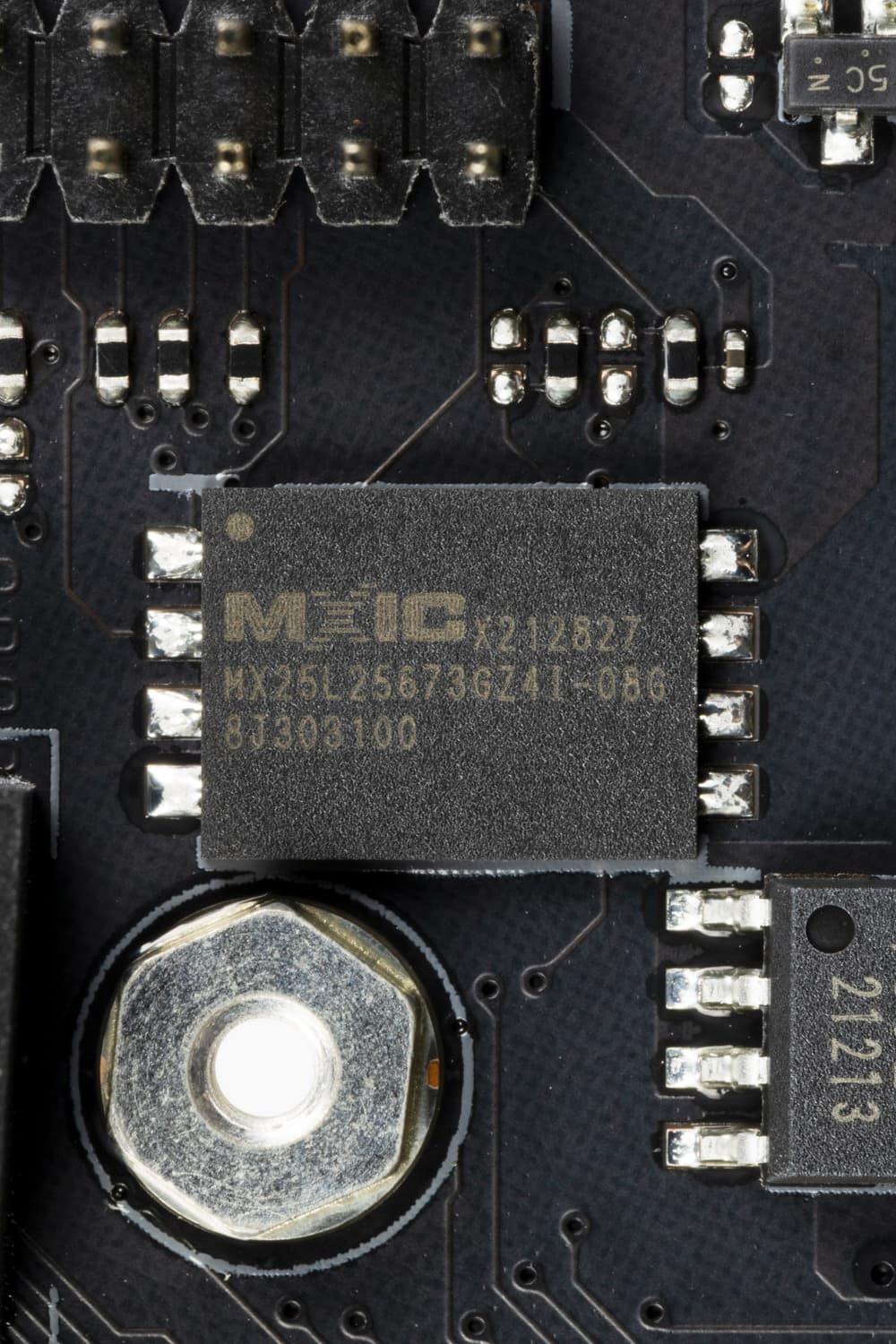

Процессоры Intel Core 13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:

  • до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
  • до 8 портов SATA 6Гбит/с;
  • до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

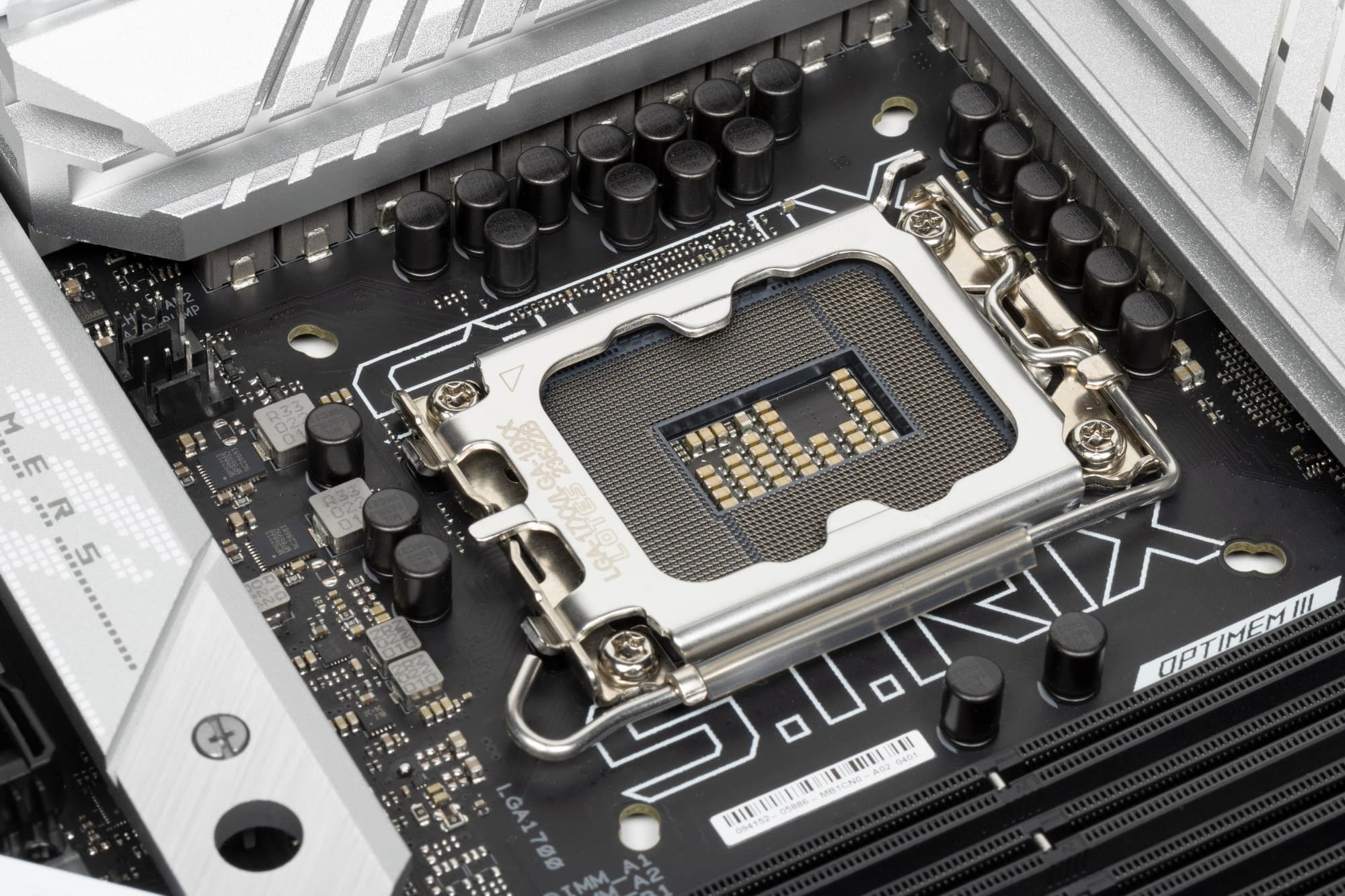

Матплата Asus ROG Strix Z790-A Gaming WiFi D4 поддерживает процессоры Intel Core 12/13-го поколений, выполненные под разъем (сокет) LGA1700. Для совместимости со старыми СО у данной платы имеются овальные отверстия вокруг сокета.

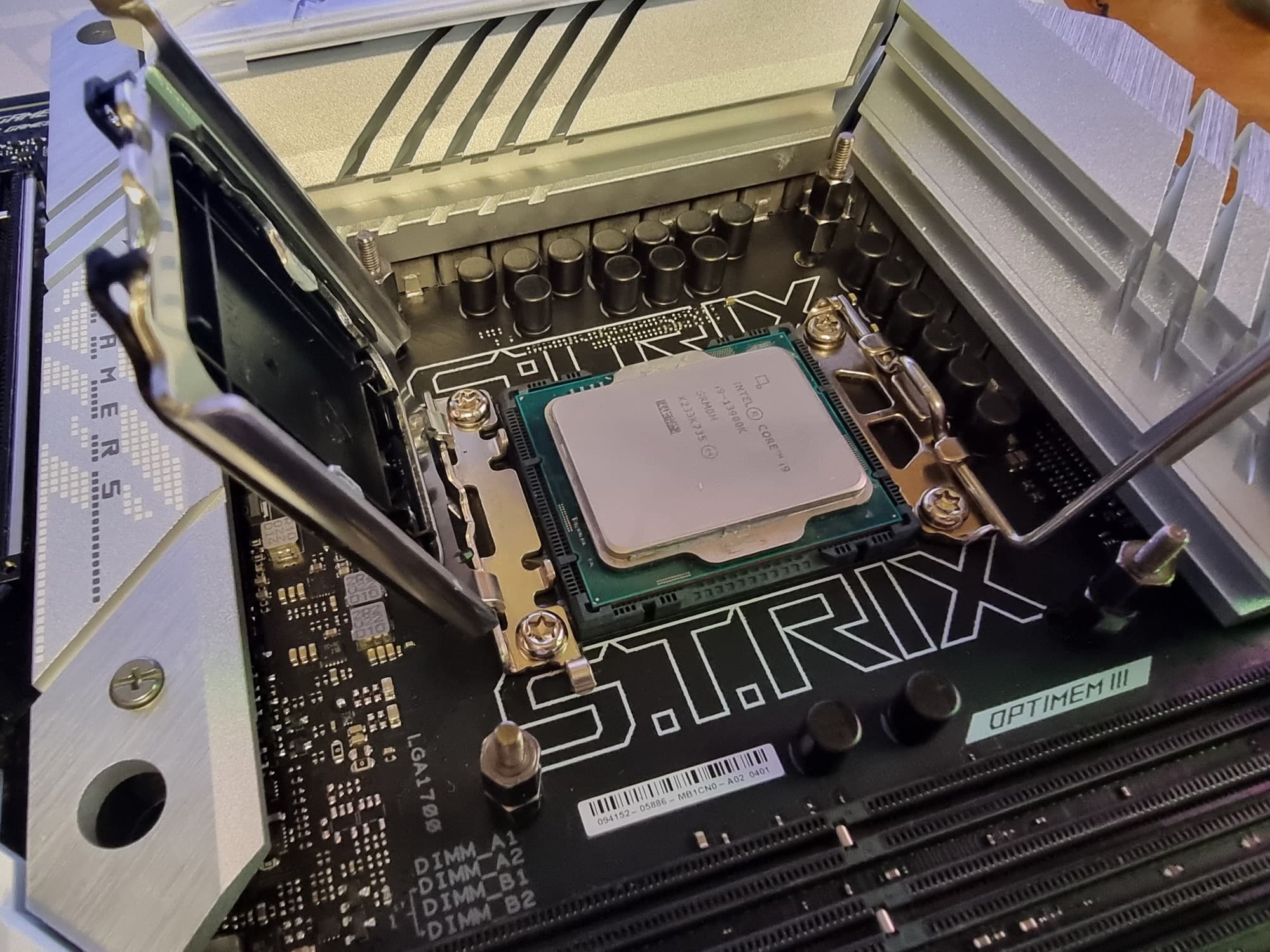

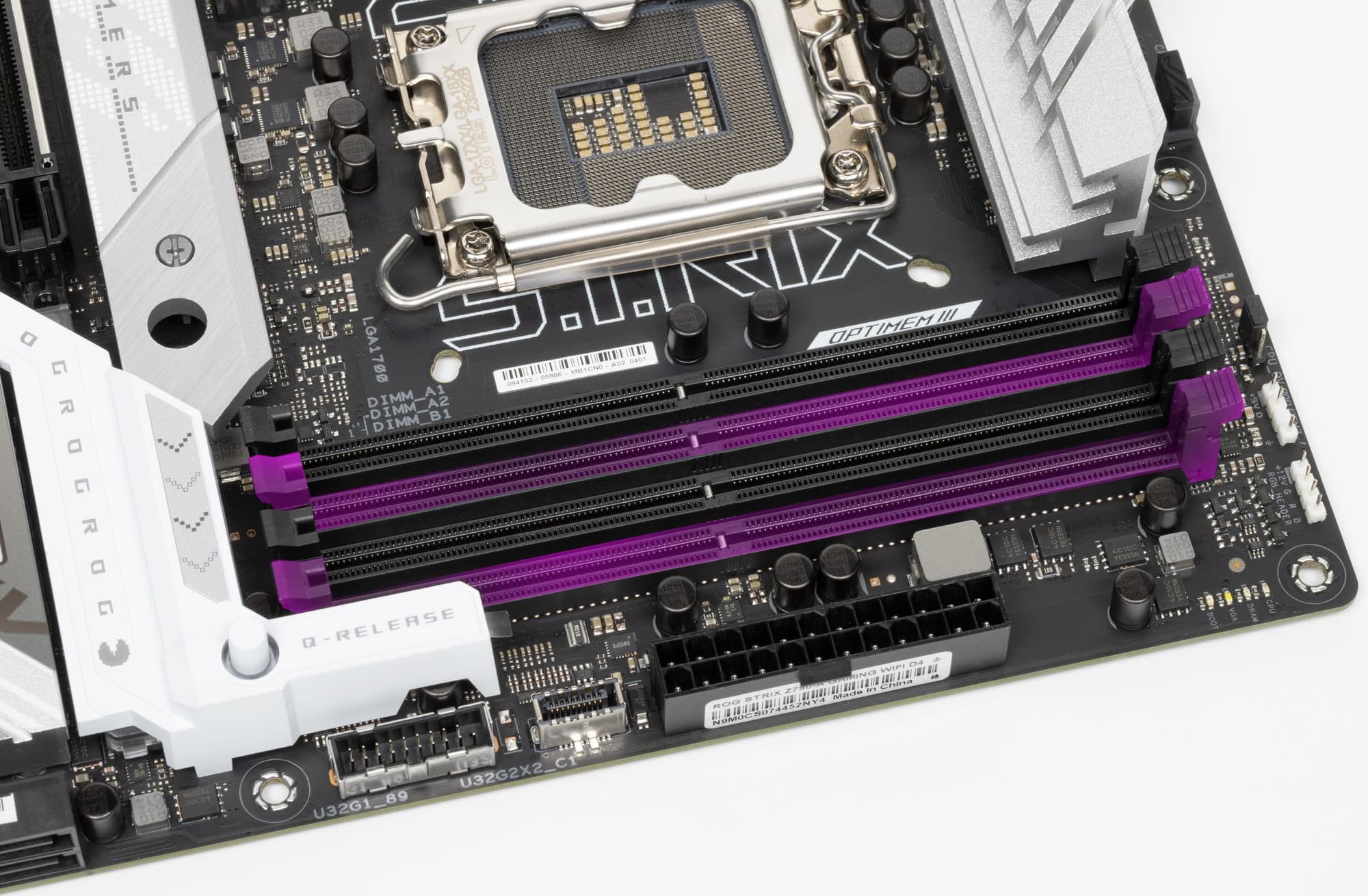

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (помечены серым цветом). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, однако в местах ключевых выемок модулей памяти на слотах установлены металлические разделители для более устойчивой посадки DIMM-ов.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):

  • порты SATA_1/2/3/4: максимум 4 линии PCIe 3.0;
  • Слот M.2_4 (4 линии PCIe 4.0);
  • Слот M.2_3 (4 линии PCIe 4.0);
  • Слот M.2_2 (4 линии PCIe 4.0);
  • Слот PCIe x16_2 (4 линии PCIe 4.0);
  • Слот PCIe x16_3 (4 линии PCIe 4.0);
  • Слот PCIe x1_1 (1 линия PCIe 3.0);
  • Genesys Logic GL850G (хаб USB 2.0) (1 линия PCIe 3.0);
  • Intel AX210 (беспроводной сетевой адаптер) (1 линия PCIe 3.0);
  • Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0)

Все 28 линий PCIe оказались занятыми (20 PCIe 4.0 + 8 PCIe 3.0). В чипсете Z790 связь с аудиокодеками старшего звена типа Realtek ALC4080/4082 идет через USB-порт, а вот для более старых поколения оставлена поддержка через канал HDA, поэтому в данном случае ALC4080 требует 1 линию USB 2.0. Также линия USB 2.0 зарезервирована на поддержку беспроводного адаптера. А вот ASMedia ASM1074 (USB 3.2 Gen1 хаб) для своих нужд потребляет сигнальную линию уровня USB 3.2 Gen2. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.

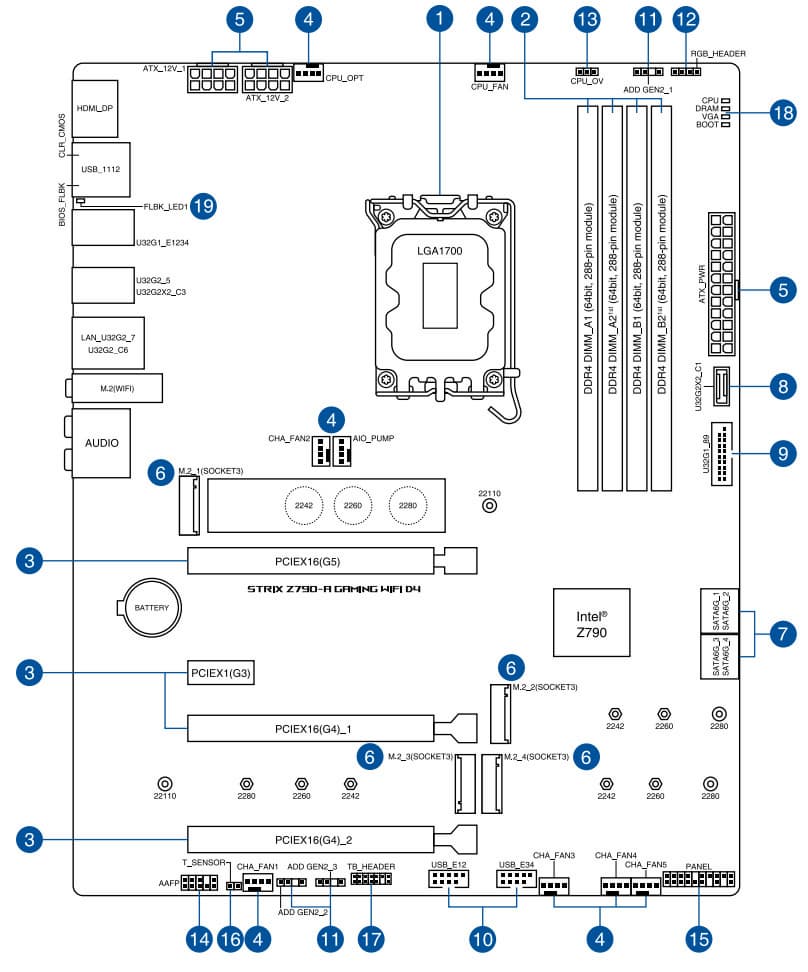

Теперь в целом про слоты PCIe. Всего на плате есть 4 слота: три PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 и  PCIe x16_3 подключены к Z790, однако физически они получают лишь 4 линии PCIe 4.0 каждый.

Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

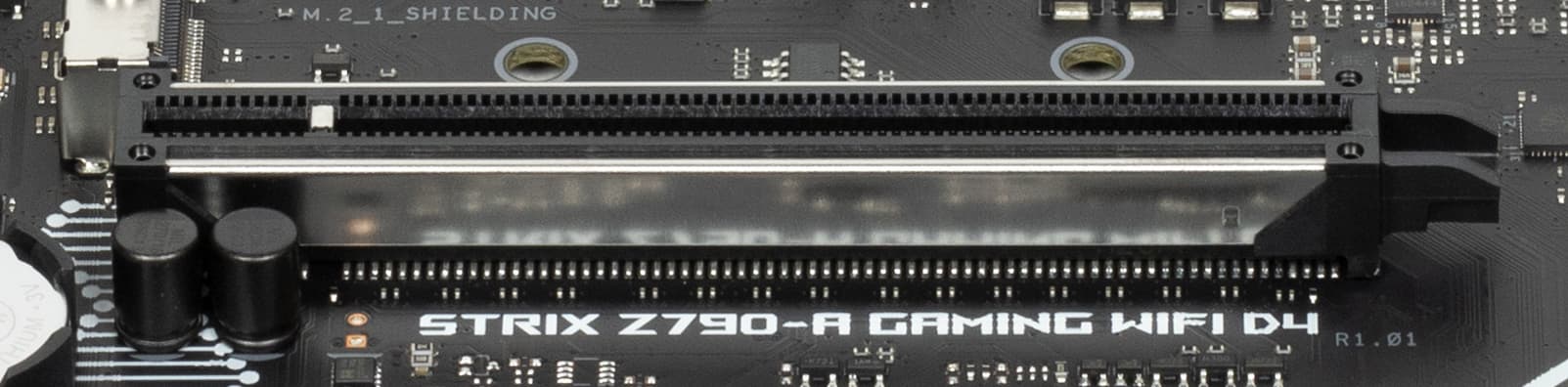

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.

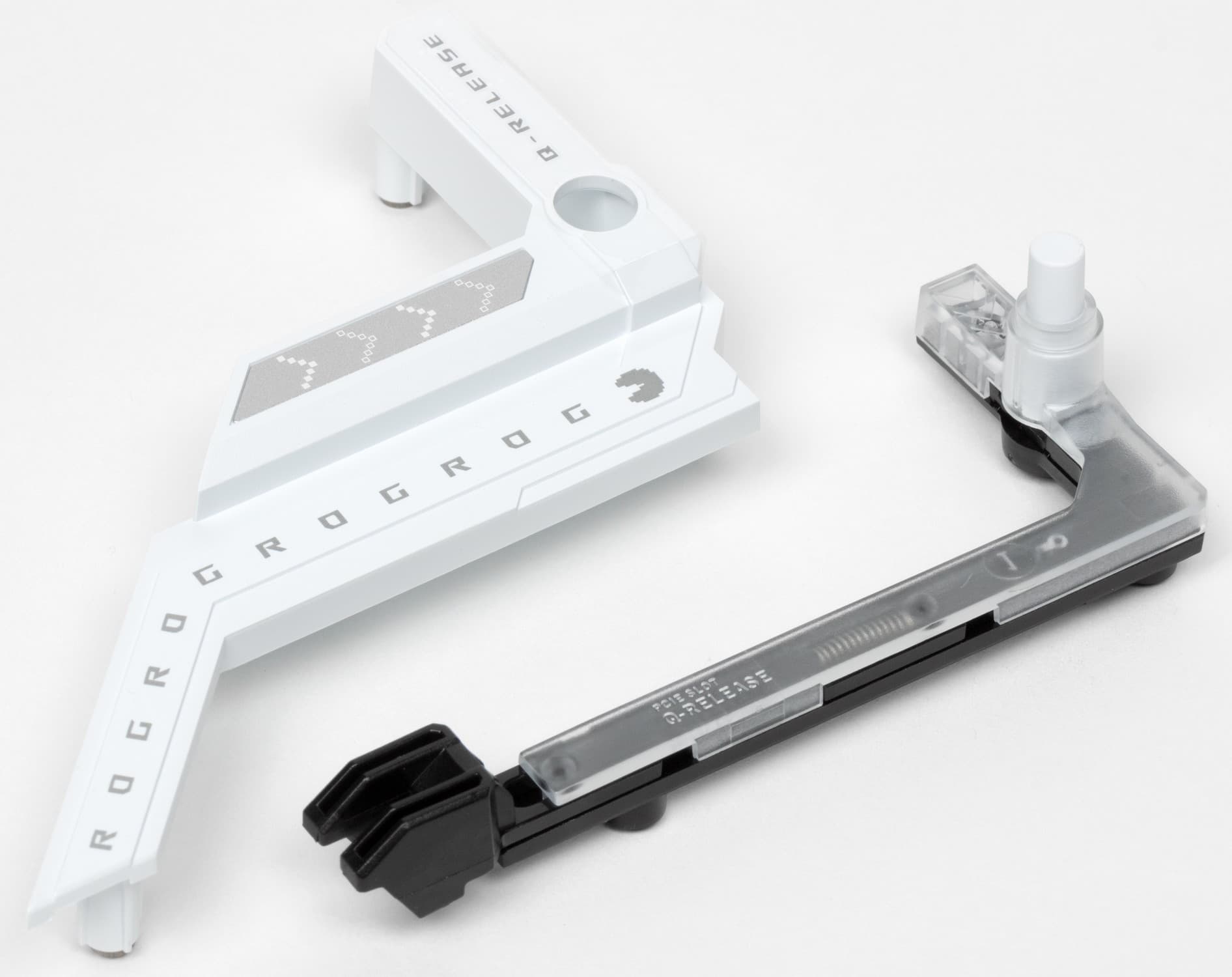

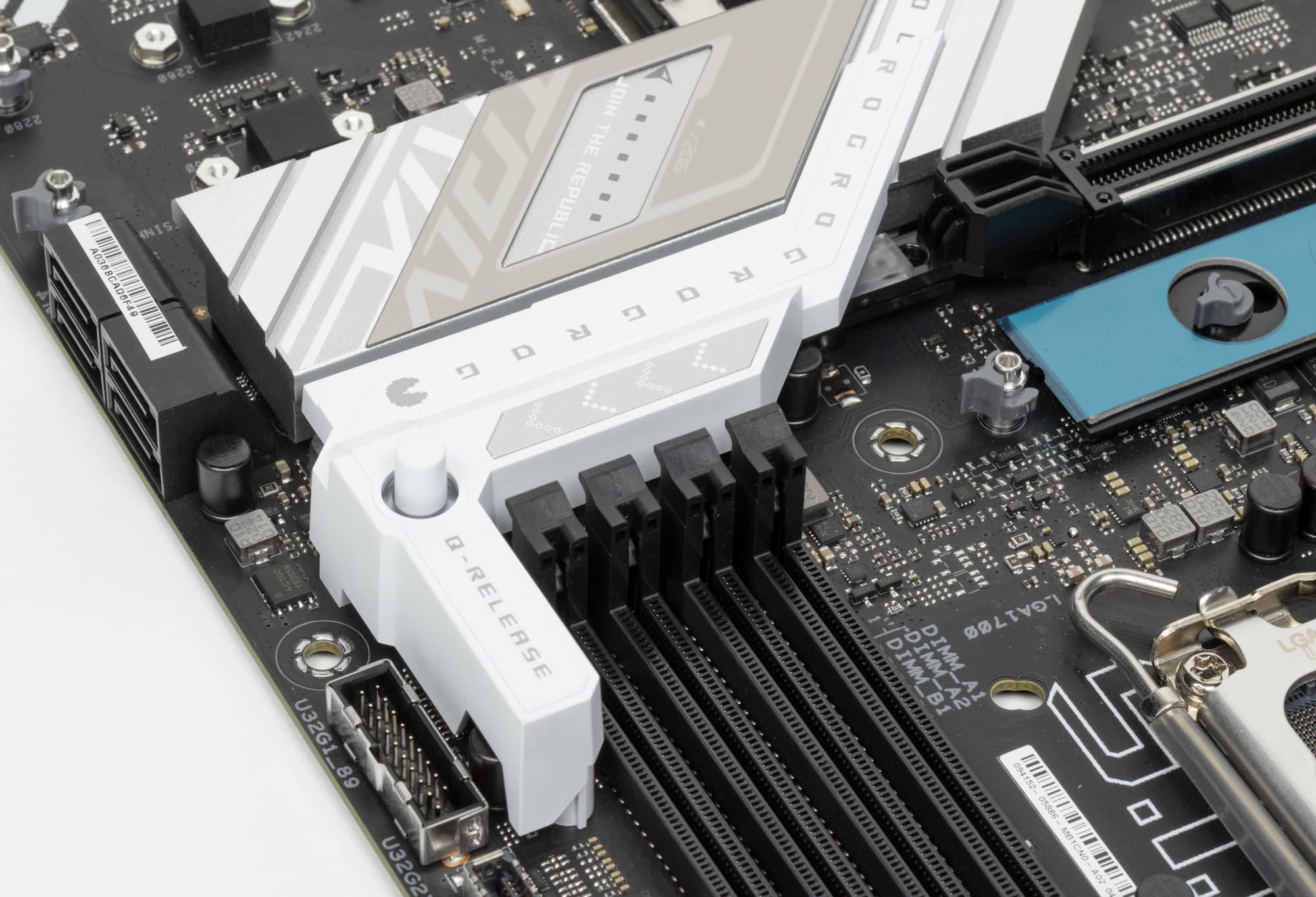

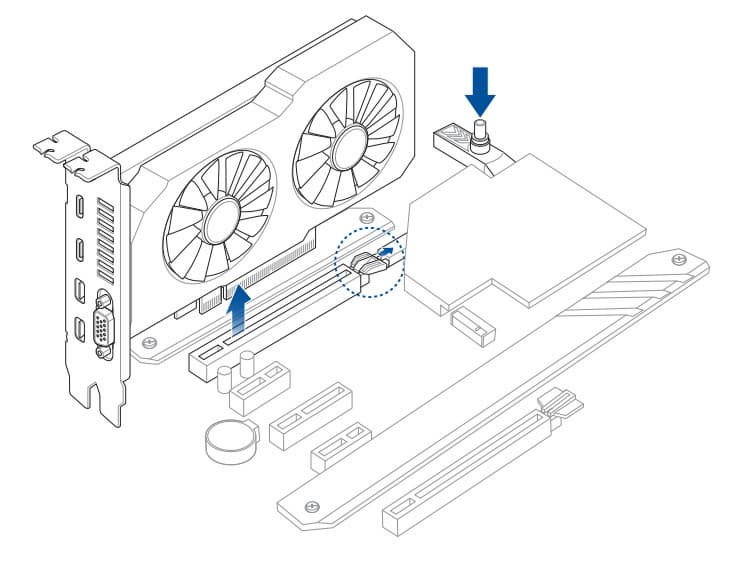

Мы снова видим своего рода удобный рычаг для открытия защелки на первом PCIe x16_1 слоте.

Действительно, подчас крайне неудобно дотягиваться до «хвоста» слота, где требуется нажать на защелку для разблокирования карты в слоте: ведь как правило, выше первого слота PCIe имеется M.2 слот с радиатором, и до защелки пальцем не дотянуться.

Матплата позволяет смонтировать СО любого размера.

На очереди — накопители.

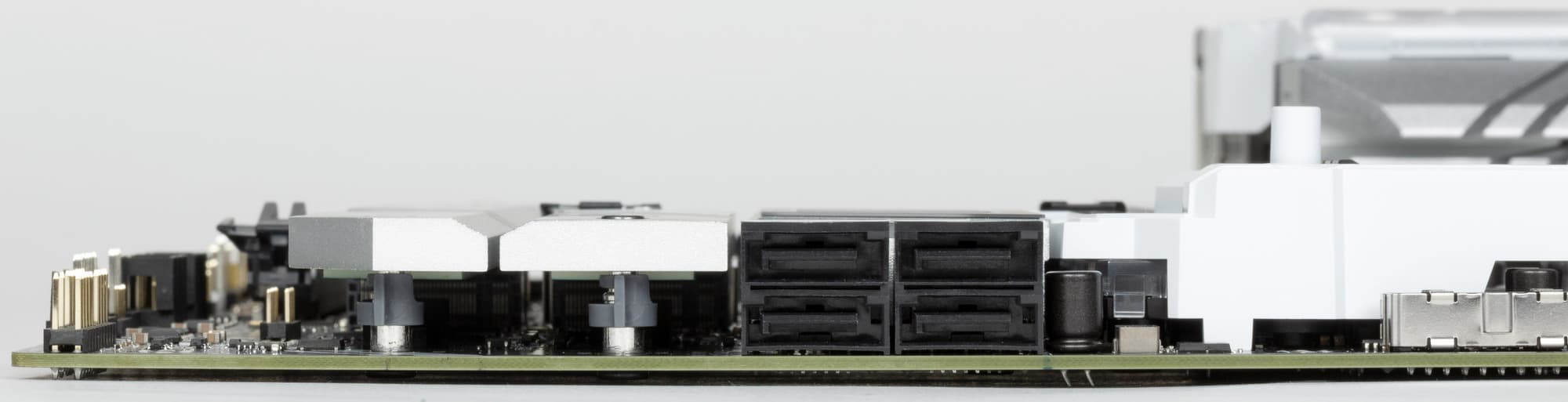

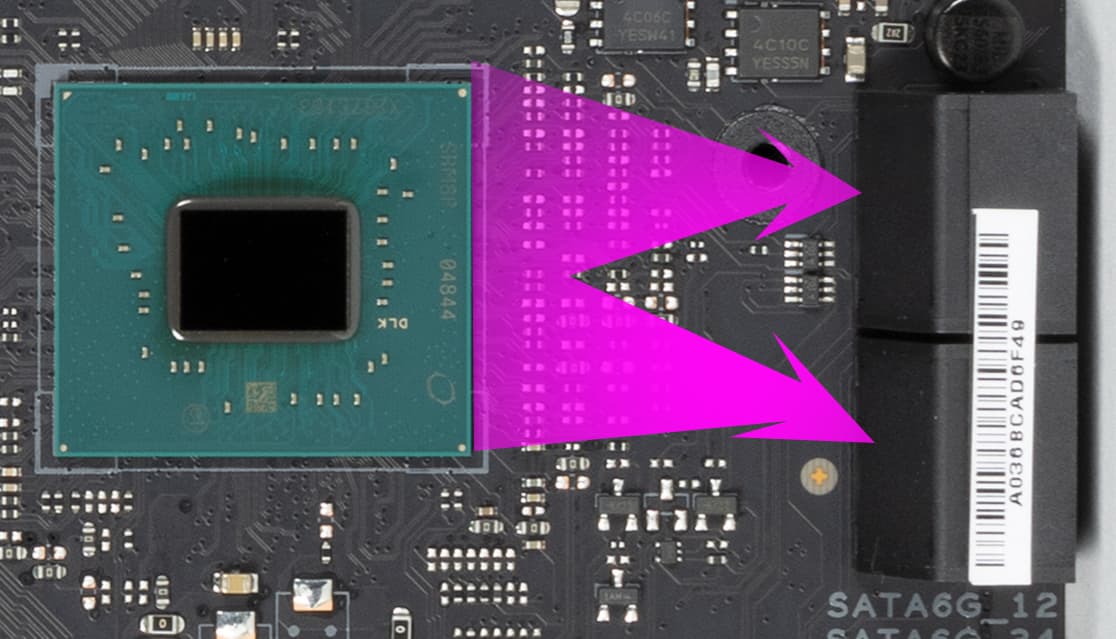

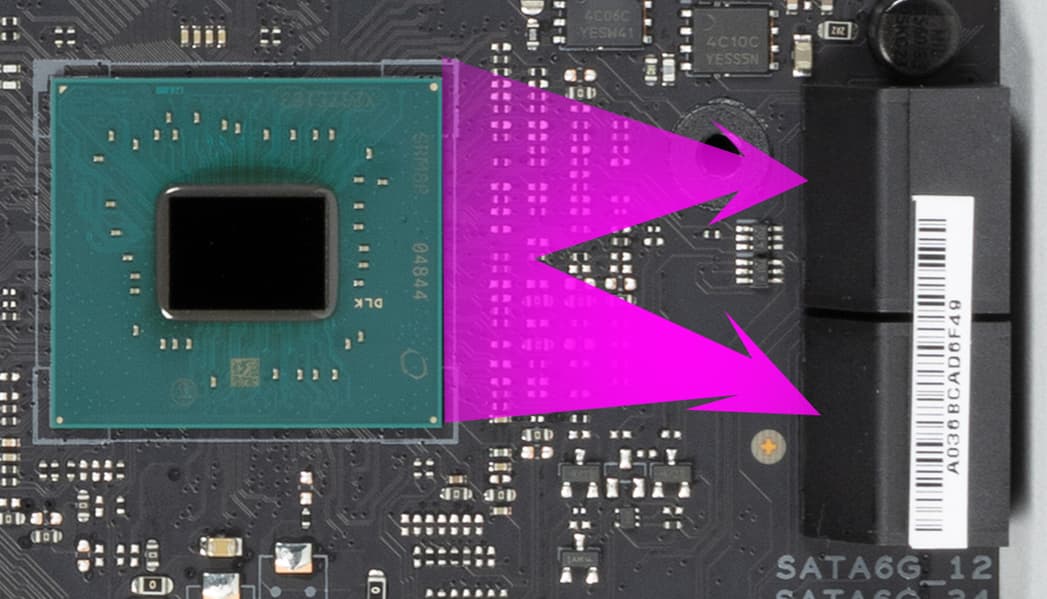

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z790 и поддерживают создание RAID.

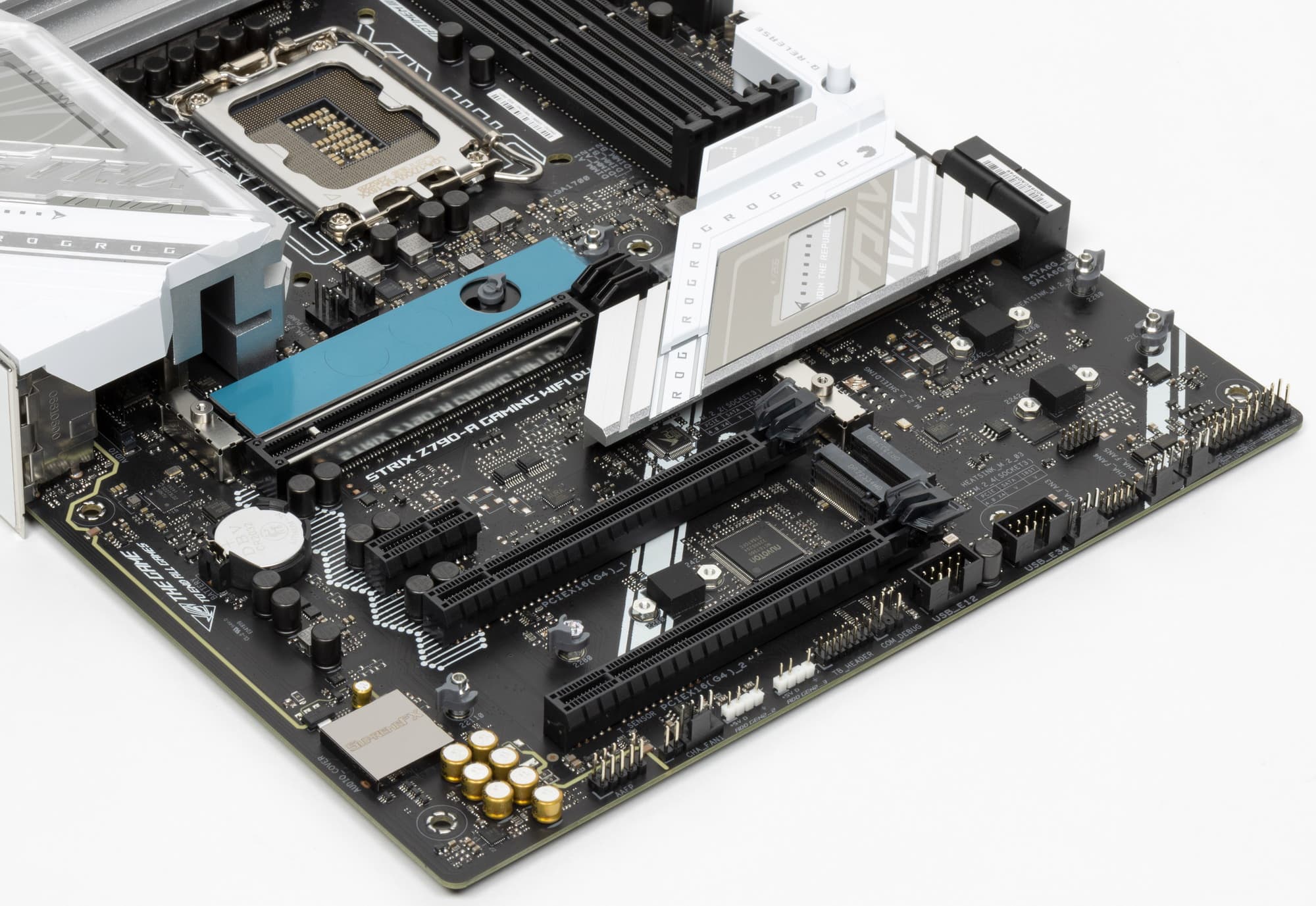

Материнская плата имеет 4 гнезда форм-фактора М.2.

Второй, третий и четвертый слоты M.2 (M2_2, M2_3, М2_4) получают данные от чипсета Z790, а первый — от CPU (PCIe 4.0). При этом только М2_4 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.

Никаких разделений ресурсов у слотов и портов нет.

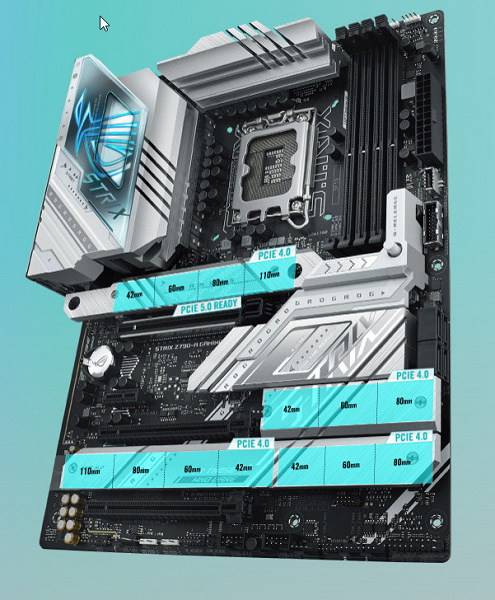

Все слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.

Все M.2 слоты имеют радиаторы. M2_1 и М2_2 каждый обладает своим отдельным радиатором, при этом у М2_1 термопрокладки имеются с обеих сторон накопителя. Два нижних слота M2_3 и М2_4 имеют общий радиатор.

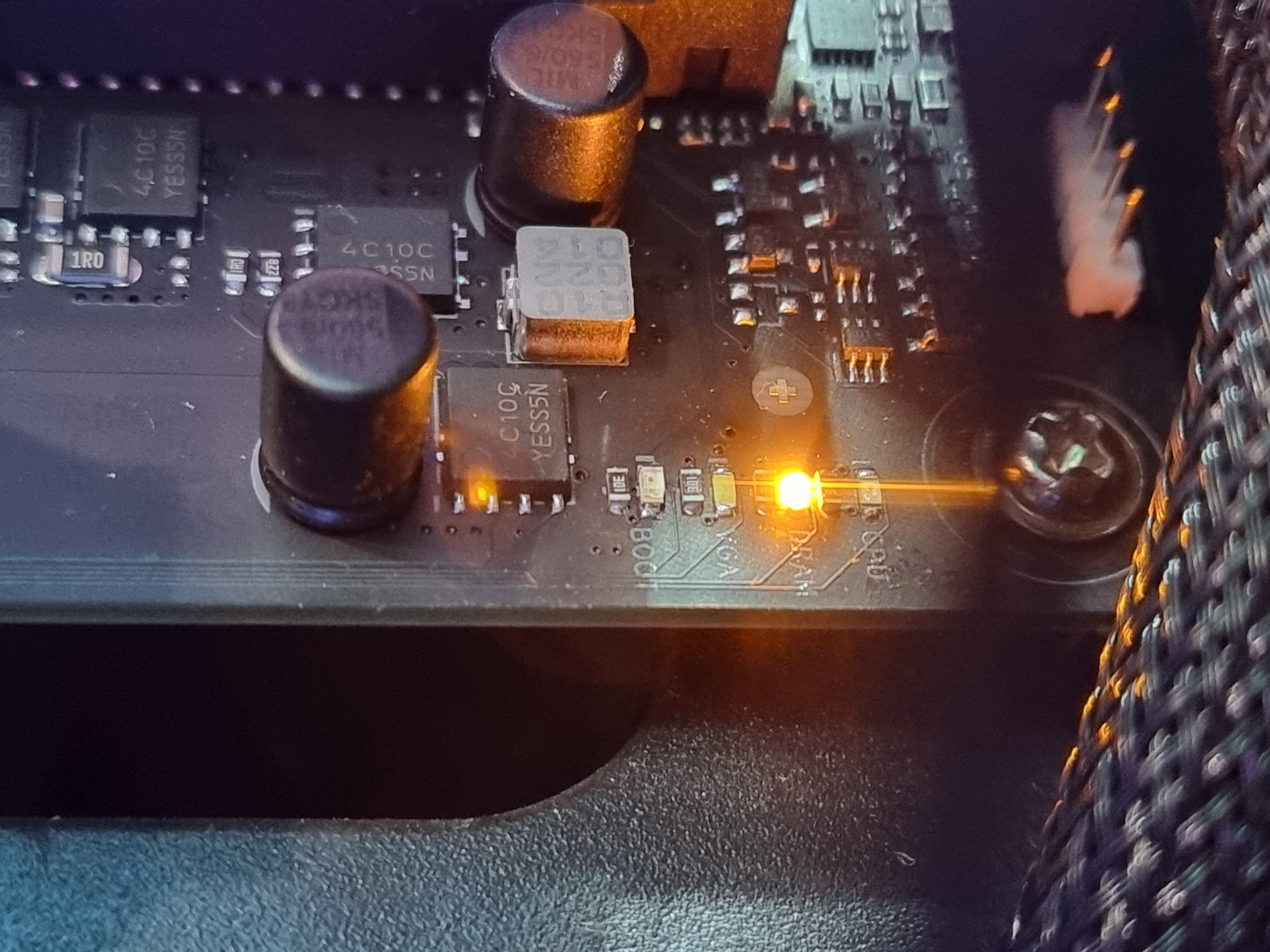

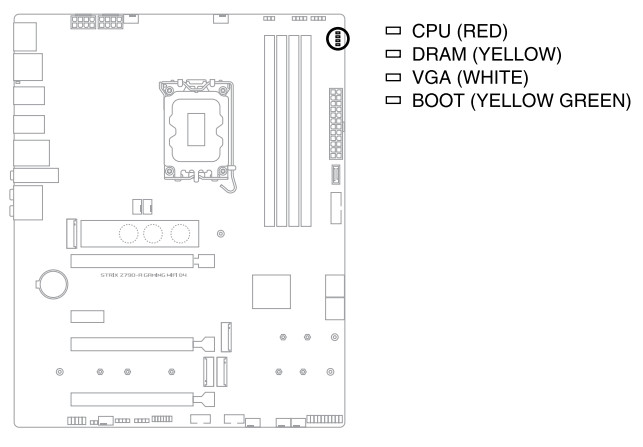

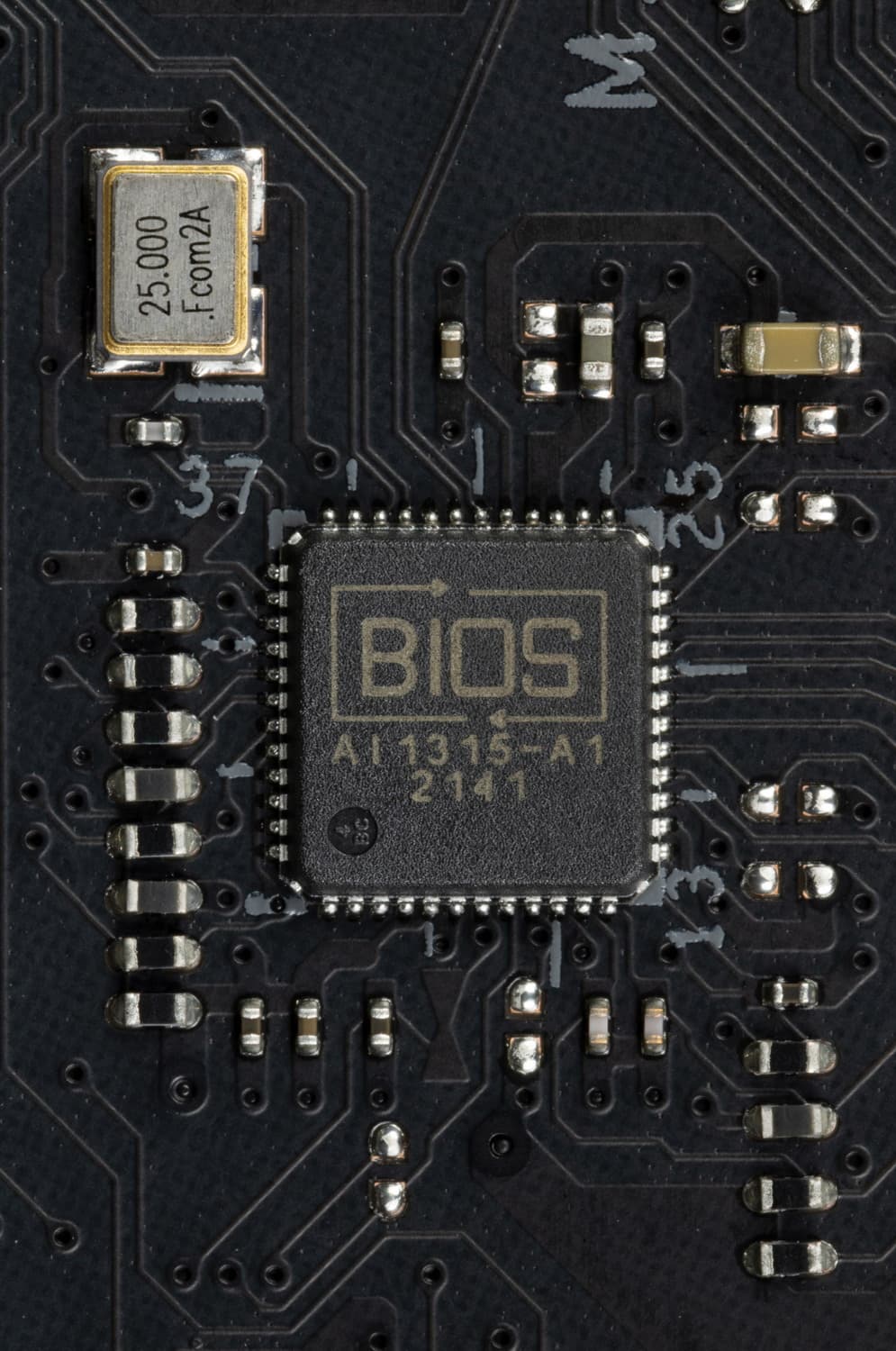

Другие особенности («фенечки») на плате

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

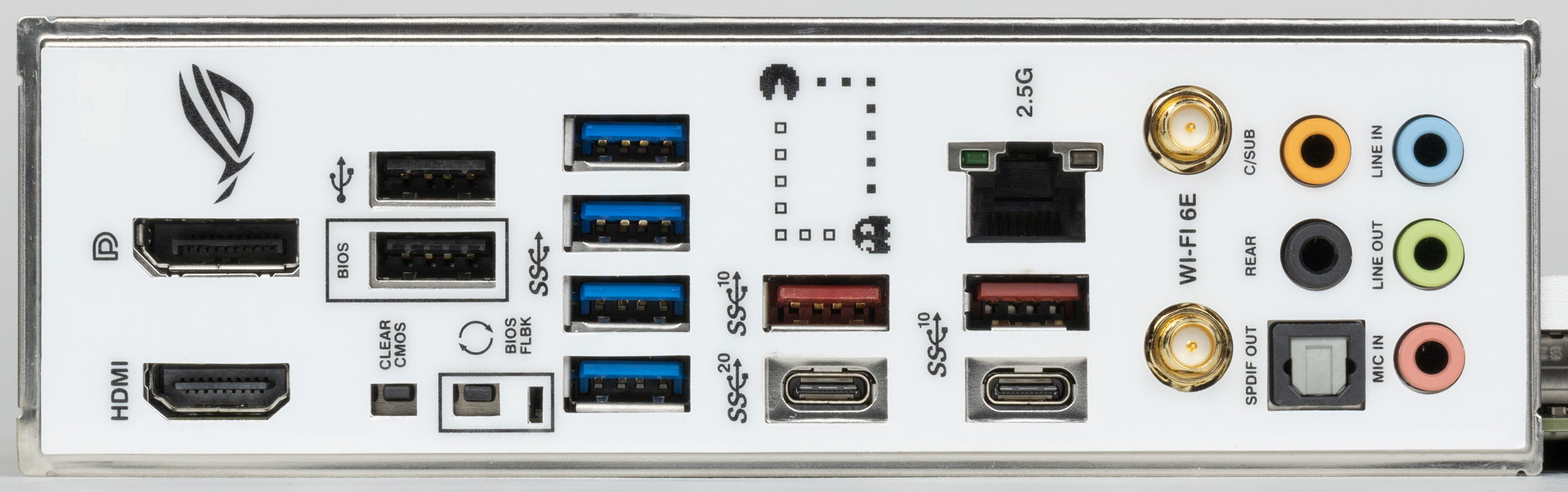

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).

И что мы имеем? Всего на материнской плате — 17 портов USB:

  • 2 порта USB 3.2 Gen2x2: оба реализованы с помощью Z790 и представлены: один внутренним портом Type-C
    (для подключения к соответствующему разъему на передней панели корпуса); второй на задней панели портом Type-C;
  • 3 порта USB 3.2 Gen2: все реализованы через Z790 и представлены: 2 - на задней панели портами Type-A (красного цвета);  1 – на задней панели портом Type-C;

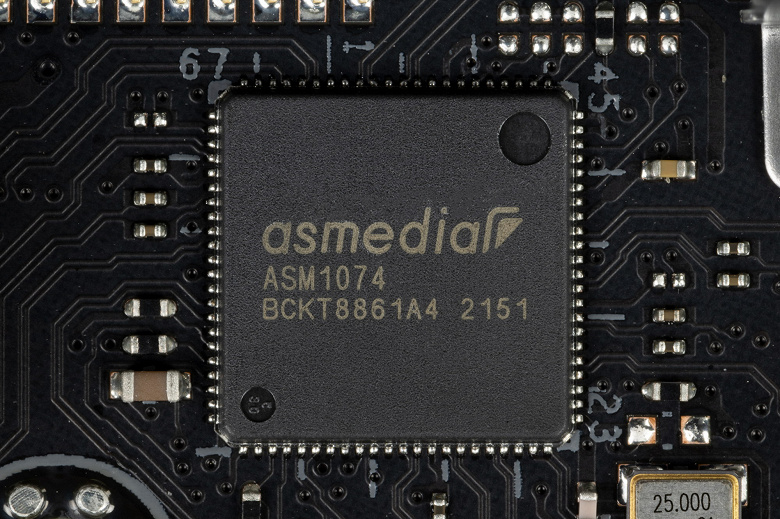

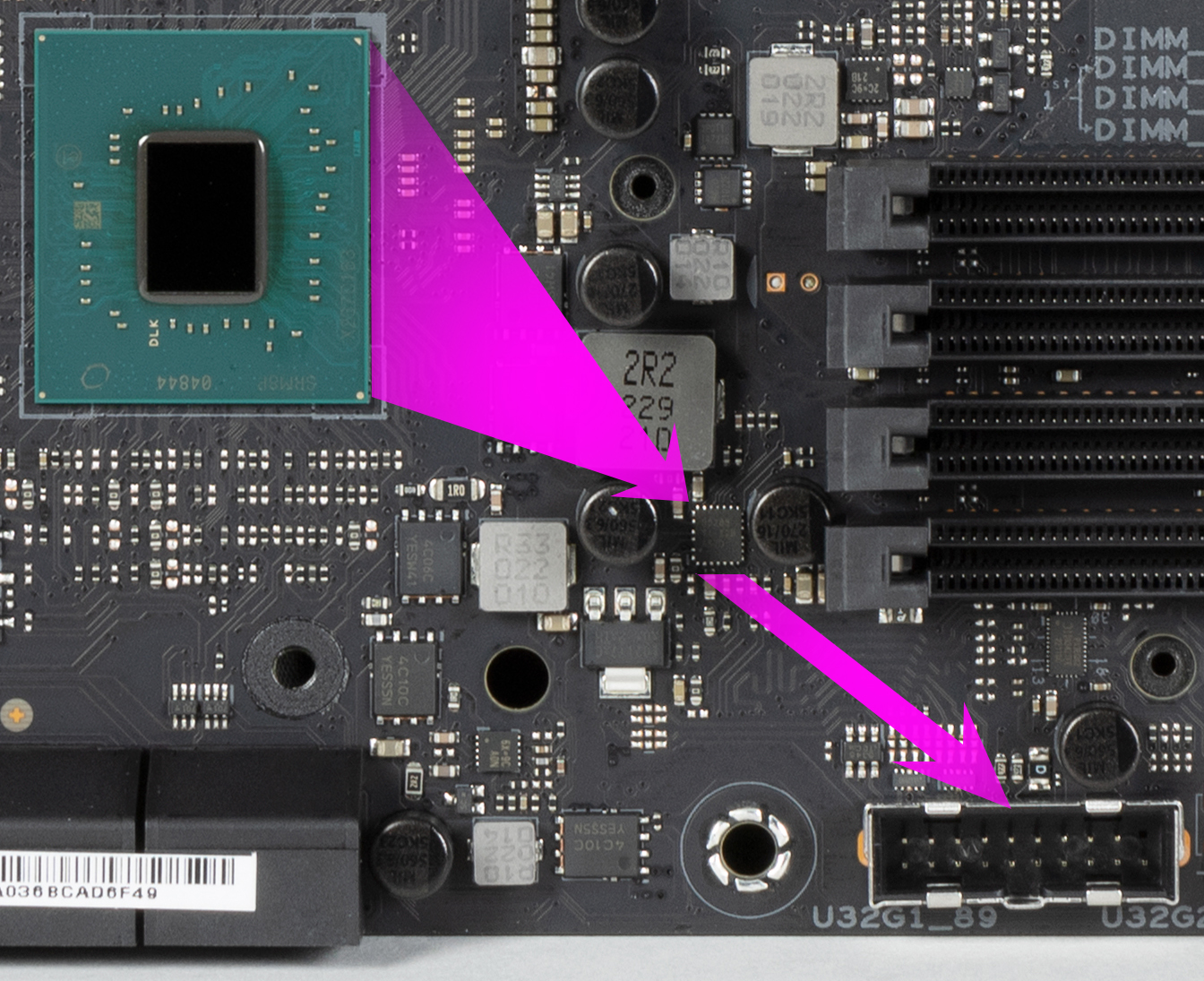

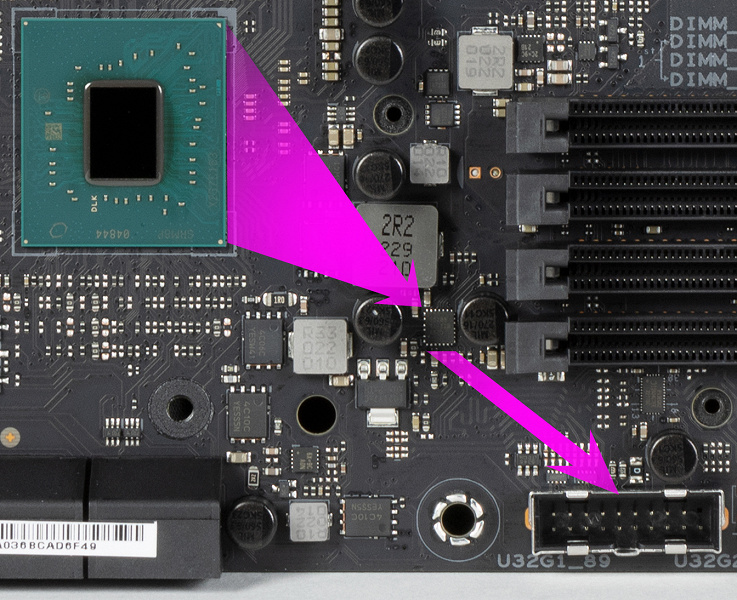

  • 6 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074
    (на него потрачена 1 линия USB 3.2 Gen2 от Z790) и представлены 4 портами Type-A на задней панели (синего цвета); еще 2 реализованы через Z790 и представлены внутренним разъемом
    на материнской плате на 2 порта;

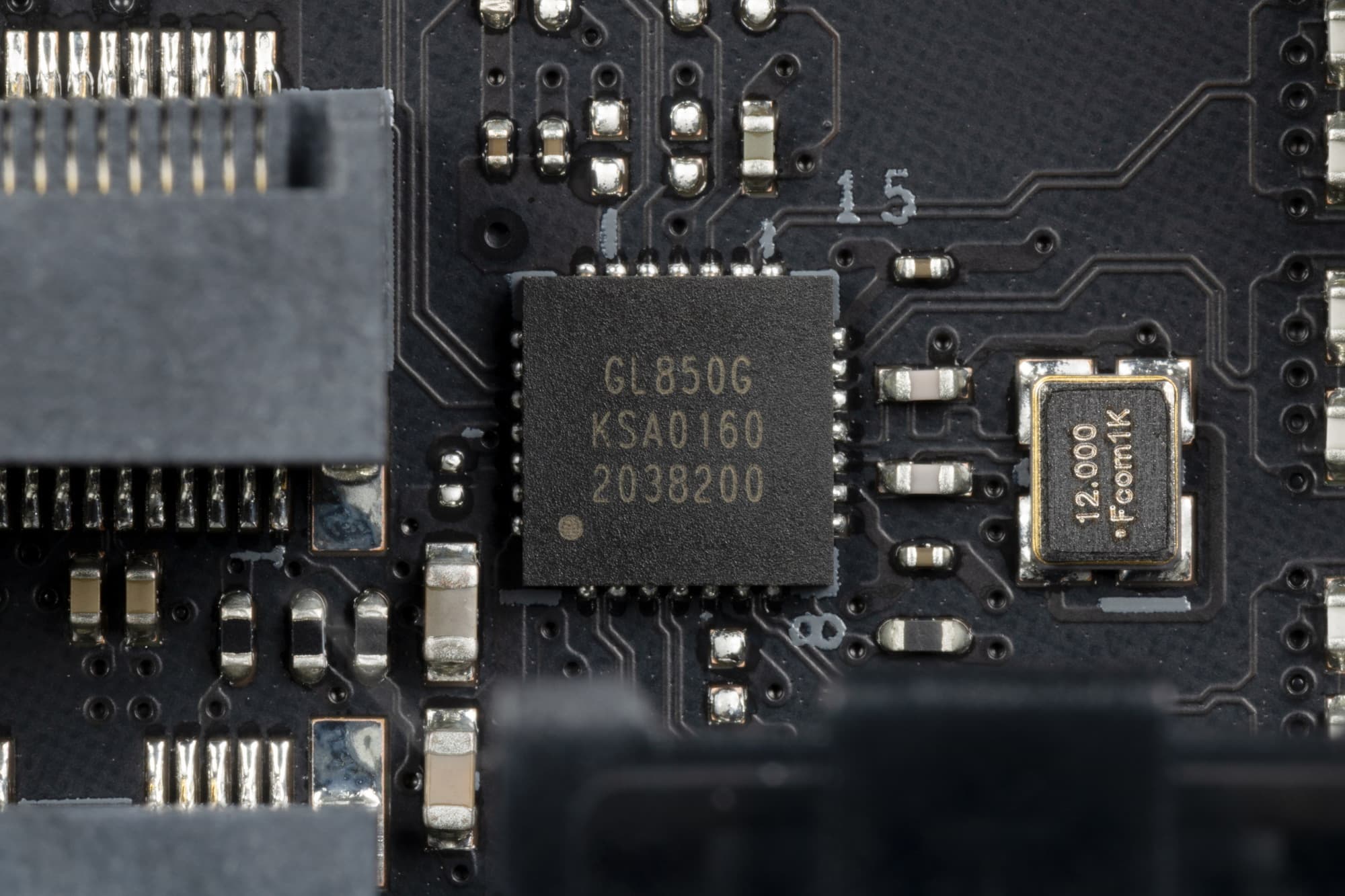

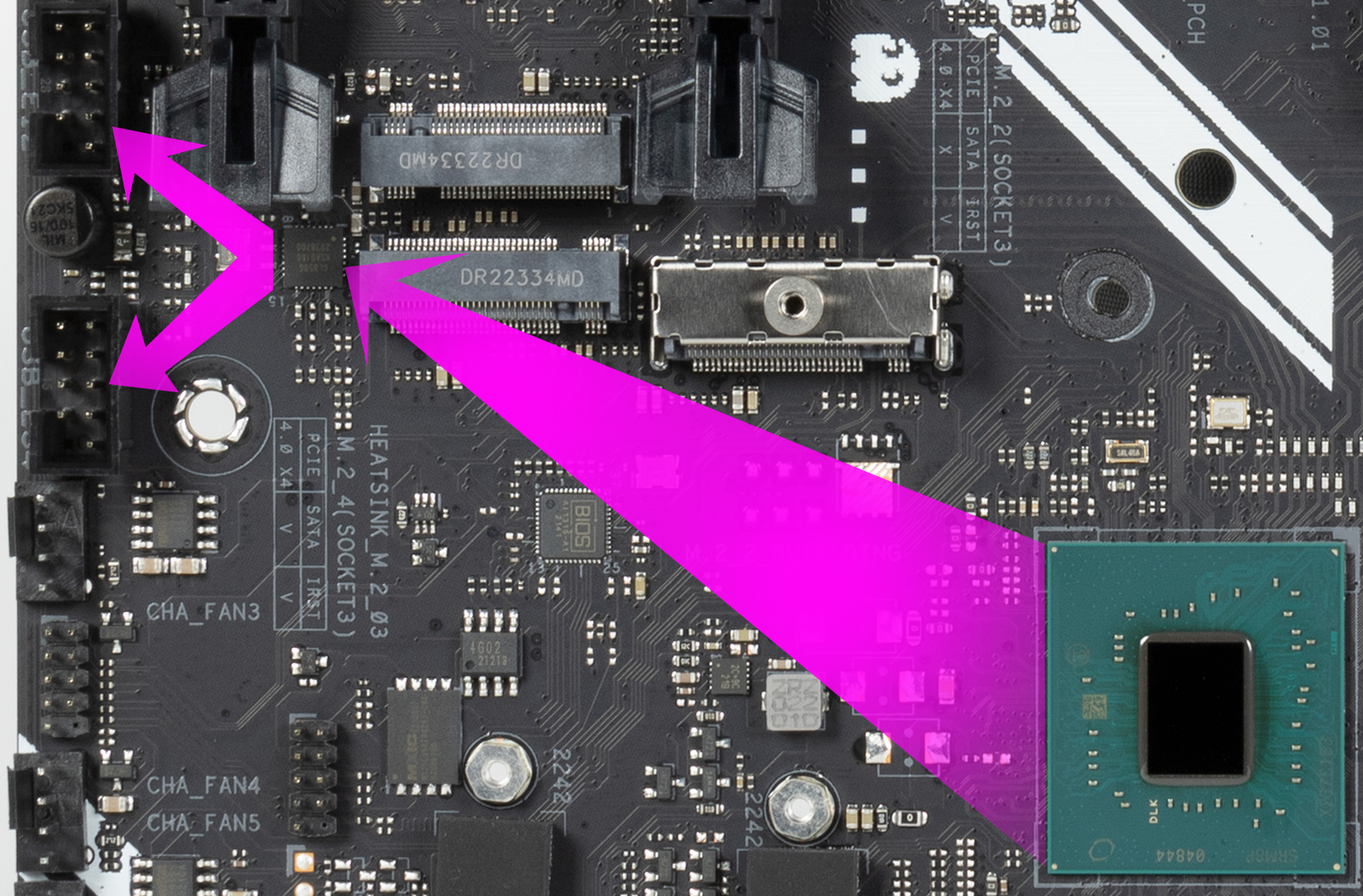

  • 6 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G
    (на него потрачена 1 линия PCIe 3.0 от Z790) и представлены двумя внутренними разъемами
    (каждый на 2 порта); еще 2 реализованы через Z790 и представлены на задней панели портами Type-A (черного цвета).

Таким образом, у нас 3 контроллера используют USB линии:

  • ASMedia ASM1074 (хаб USB 3.2 Gen1) (1 линия USB 3.2 Gen2);
  • Audio  (1 линия USB 2.0);
  • Bluetooth/WiFi (AX2хх) (1 линия USB 2.0).

Напомню, что в данном случае аудиокодек Realtek ALC4080 использует линии USB 2.0, а не HDA.

Итак, через чипсет Z790 реализовано высокоскоростных портов USB:

  • 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
  • + 3 выделенных USB 3.2 Gen2
  • + 2 выделенных USB 3.2 Gen1
  • + 1 USB 3.2 Gen2 для обеспечения ASMedia ASM1074
  • + 4 USB 3.2 Gen2 для обеспечения 2х USB 3.2 Gen2x2

= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 2 выделенных порта и 2 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.

Ну и 28 линий PCIe, выделенных на поддержку иной периферии.

Итого у Z790 в данном случае реализовано 38 высокоскоростных порта из 38.

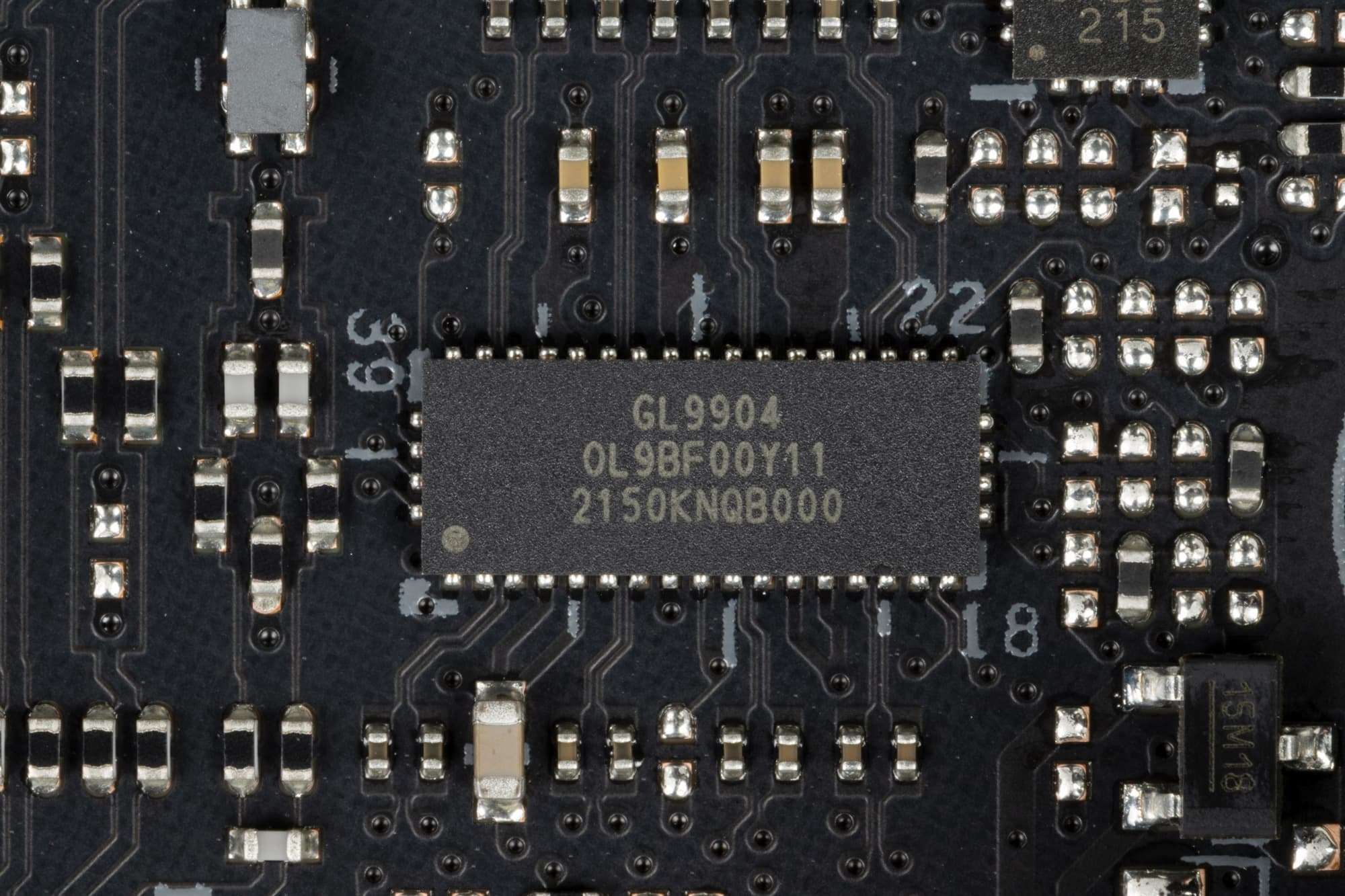

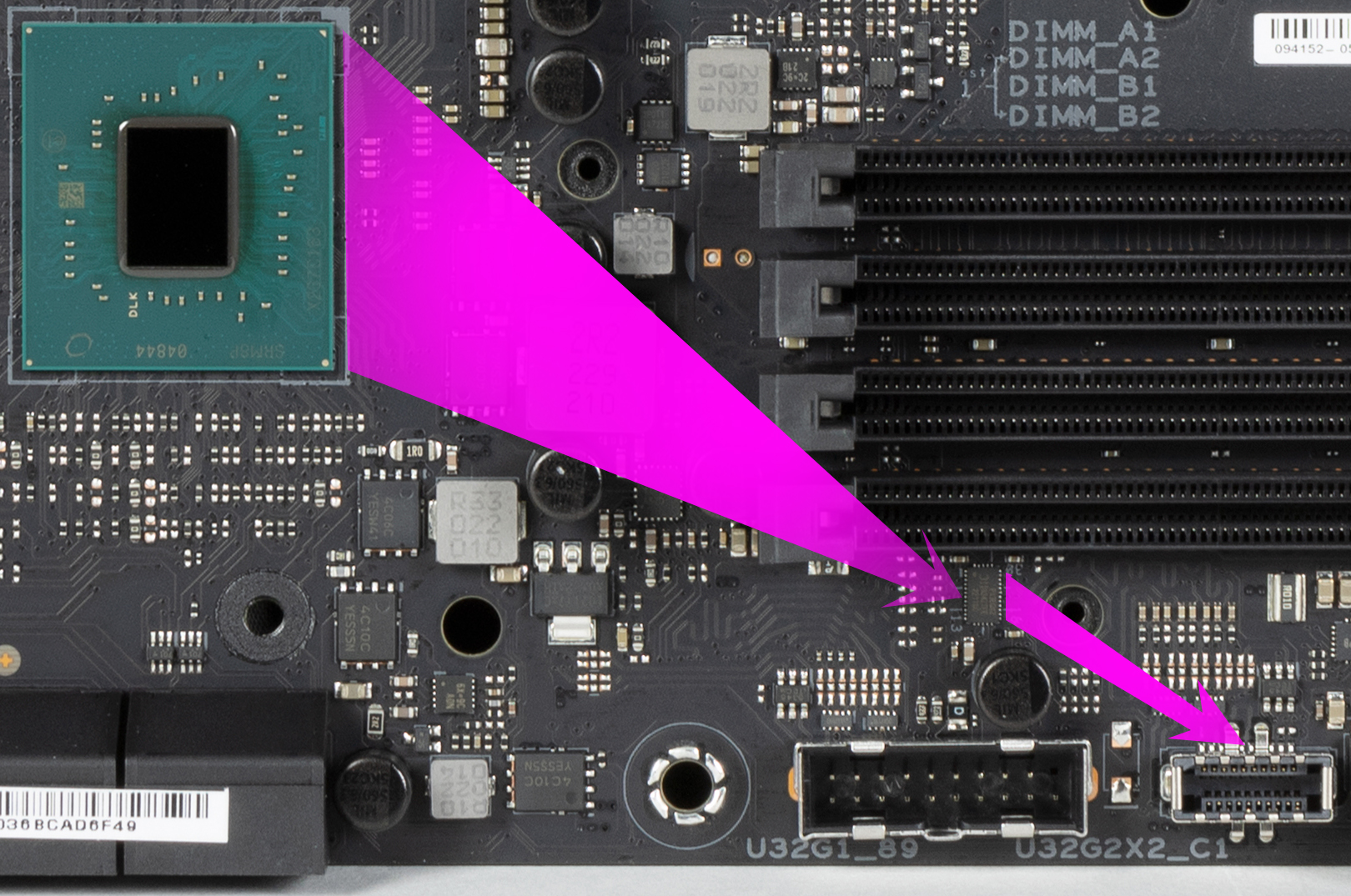

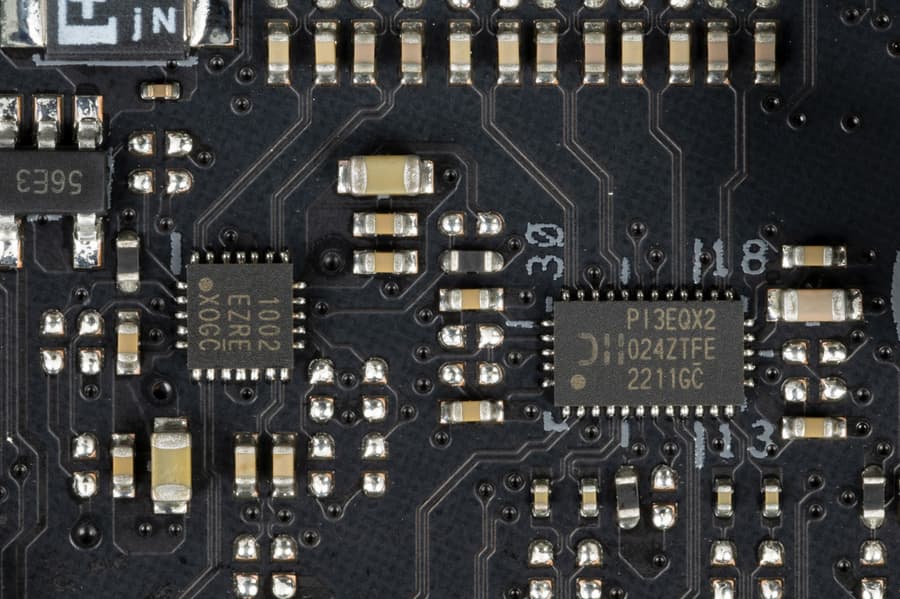

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Теперь о сетевых делах.

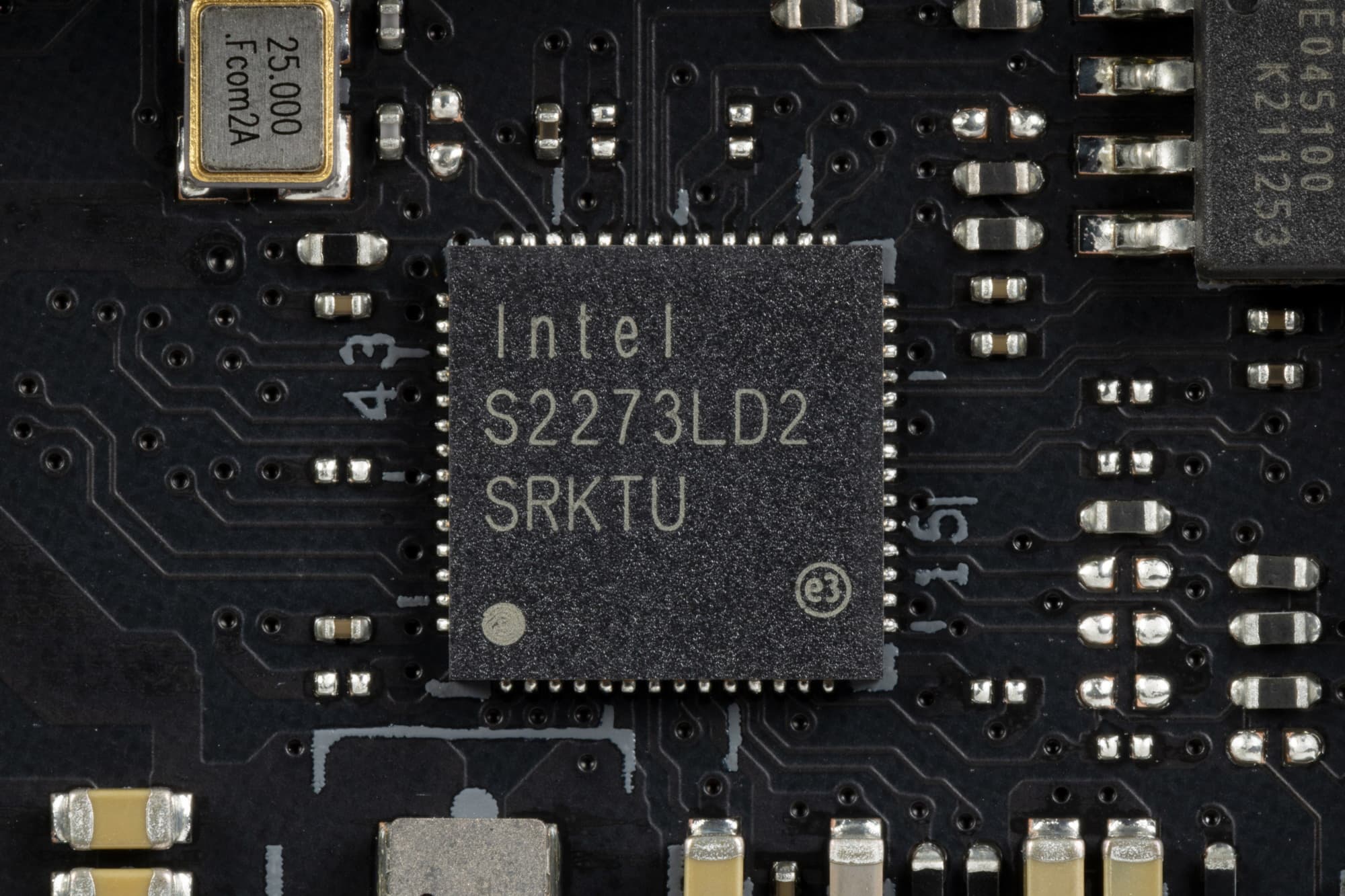

Материнская плата оснащена средствами связи прилично. Имеется один скоростной Ethernet-контроллер: Intel I226-V, способный работать по стандарту 2,5 Гбит/с.

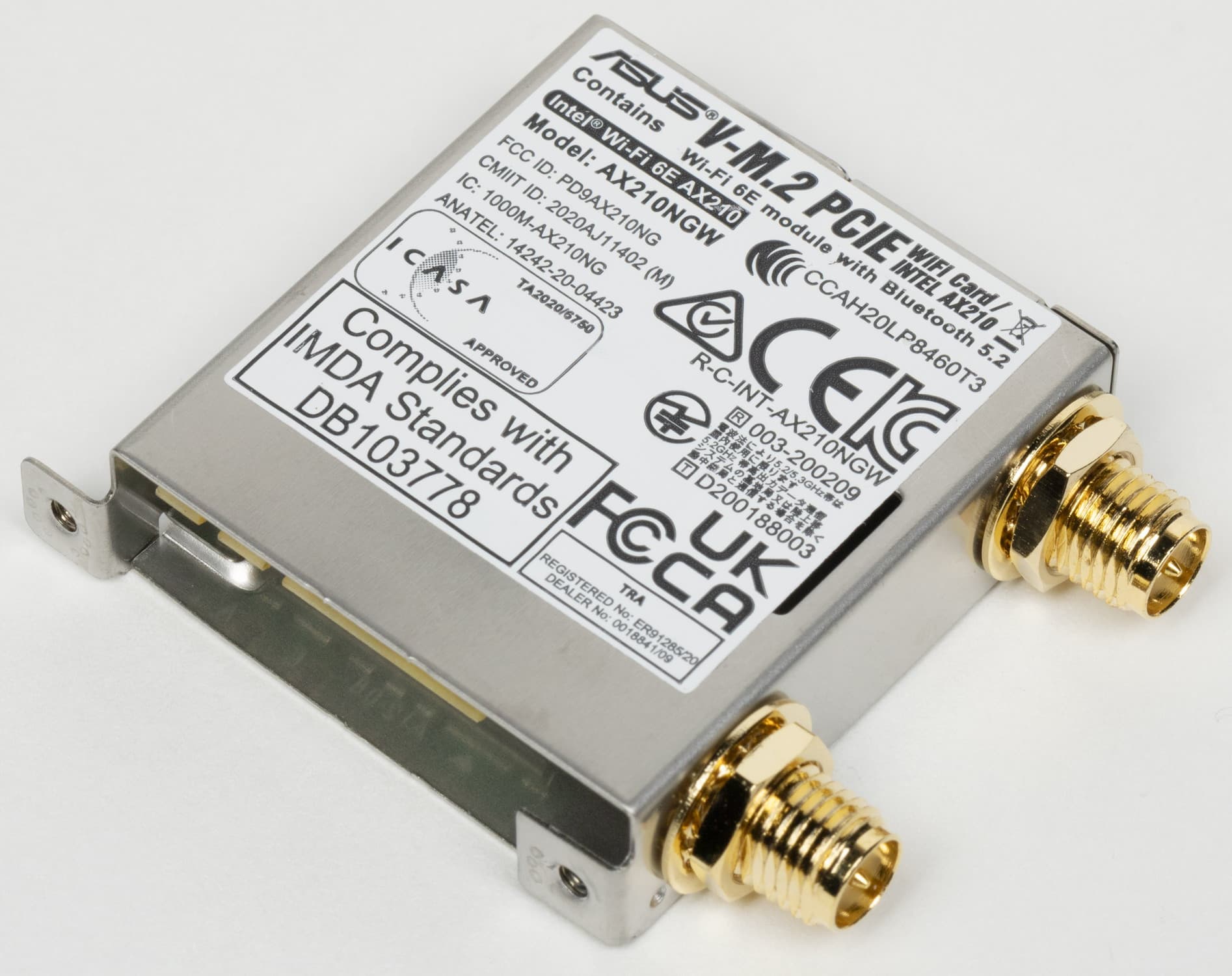

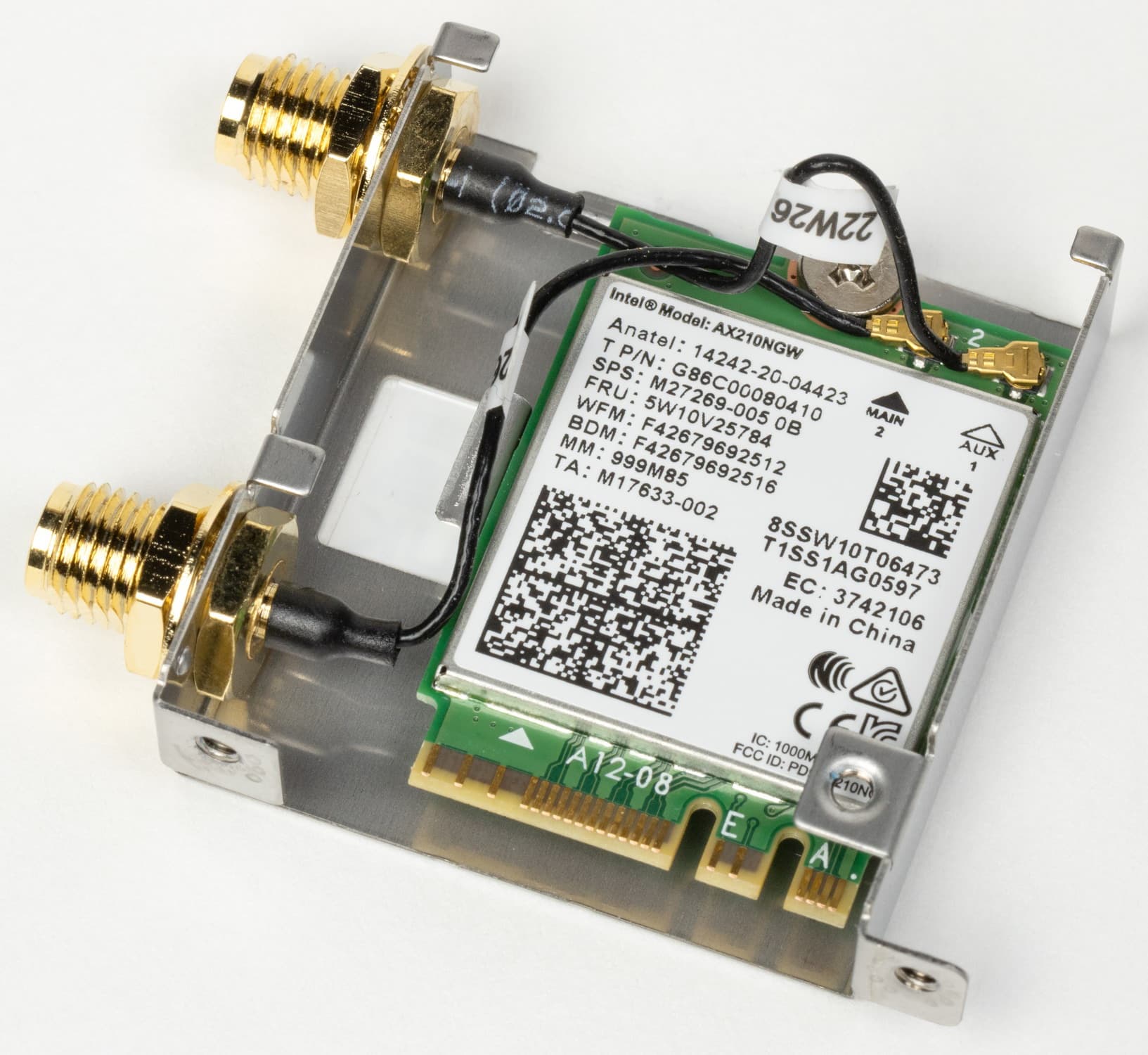

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

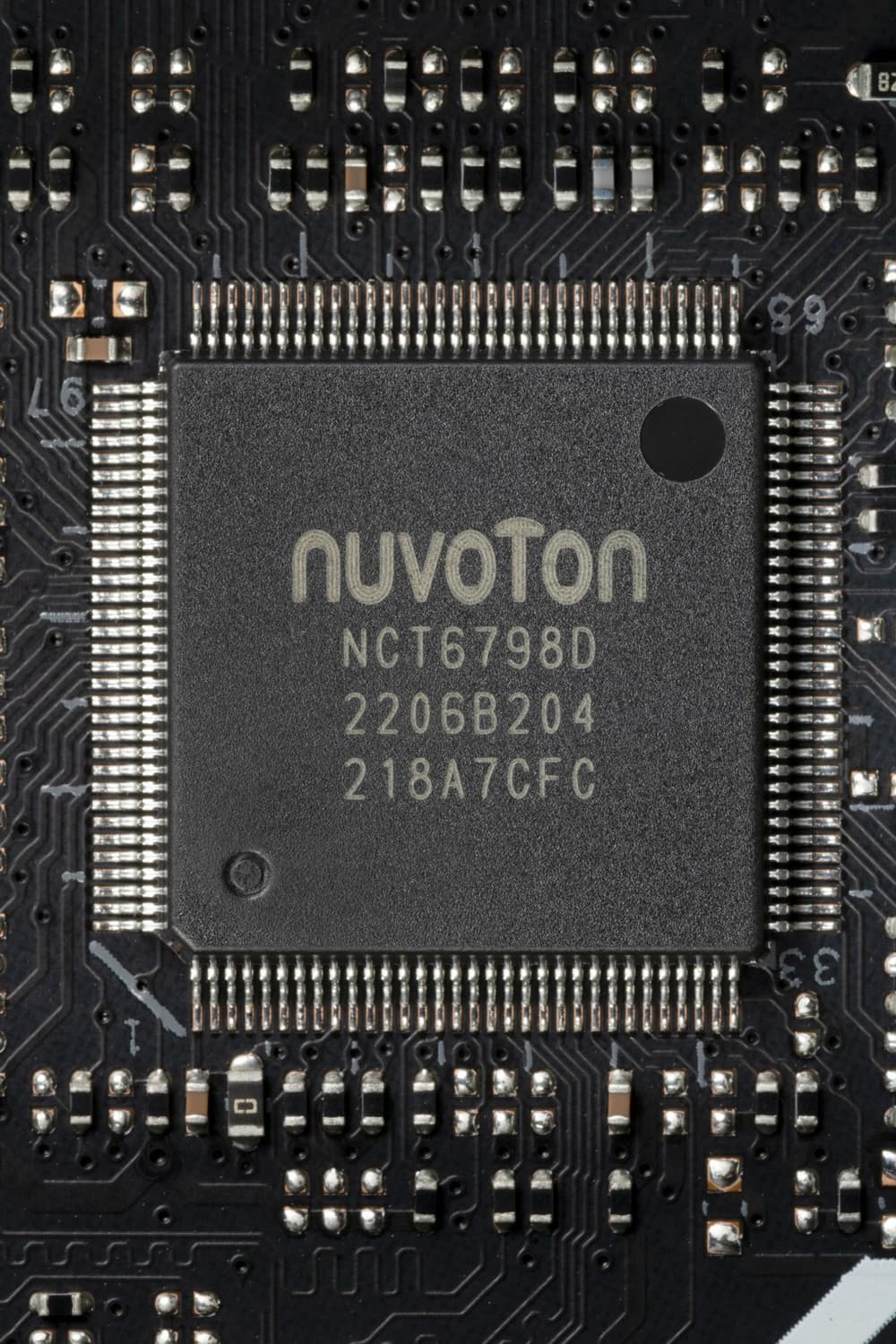

Блок ввода-вывода, вентиляторы и т. п.

Аудиоподсистема

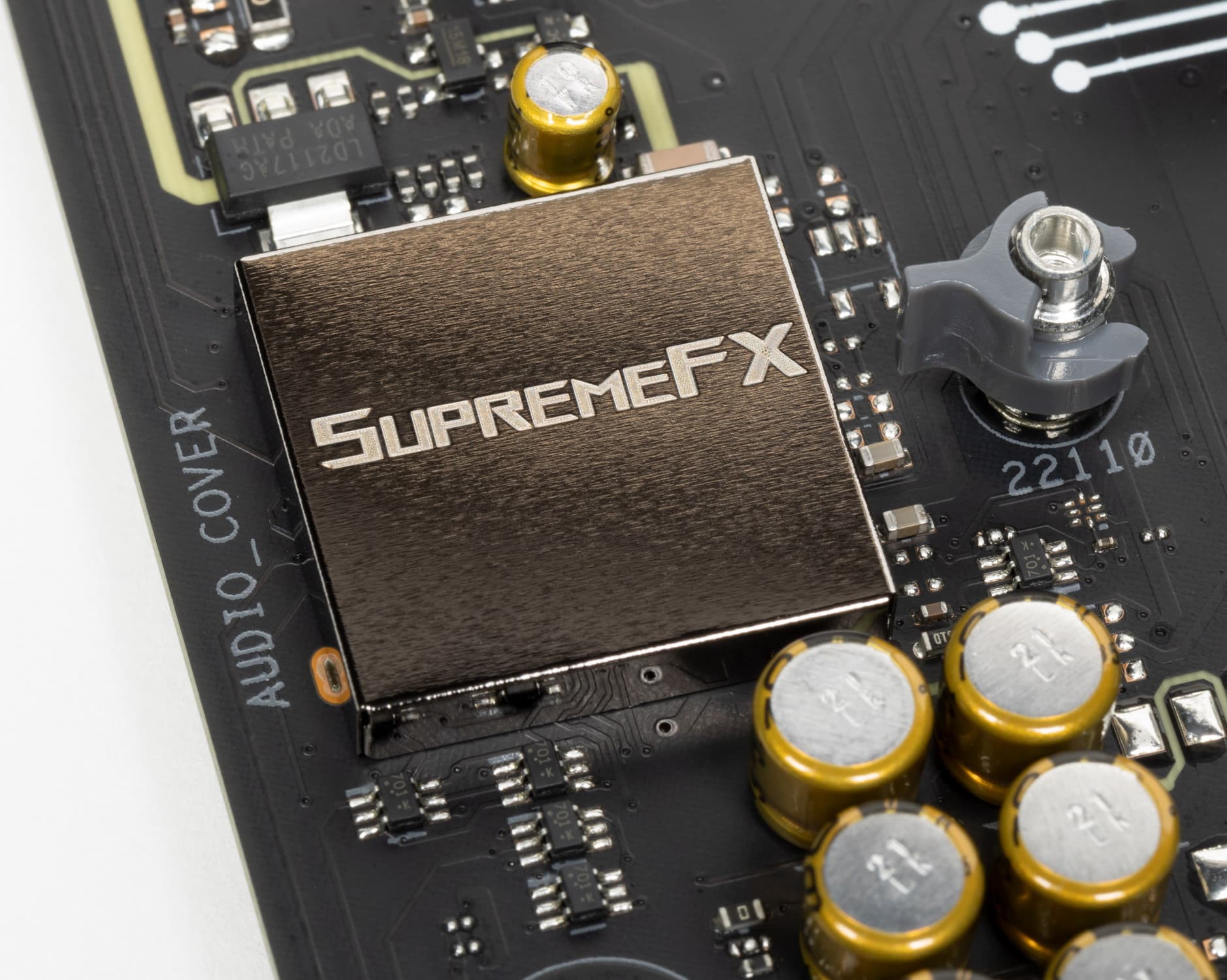

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Проектировщики Asus подчас скрывают маркировку кодека с помощью крышки, декларируя ее, как защиту SupremeFX.

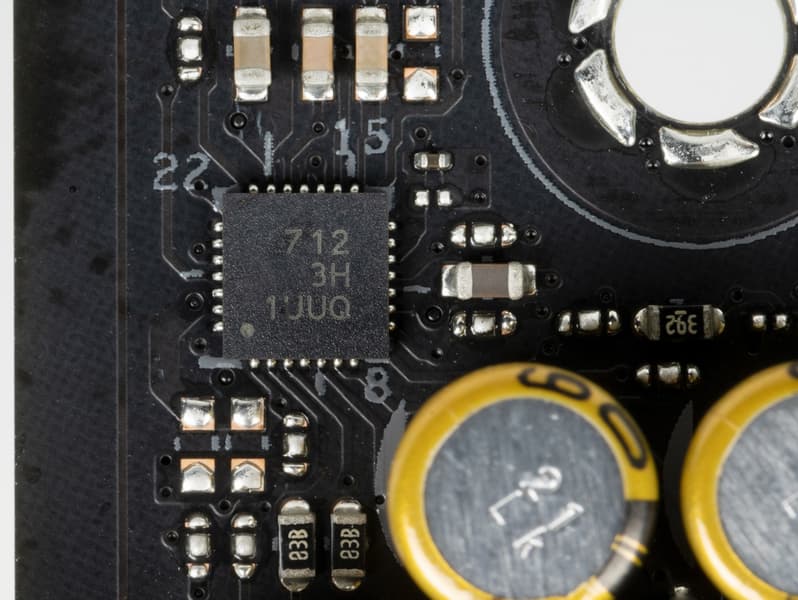

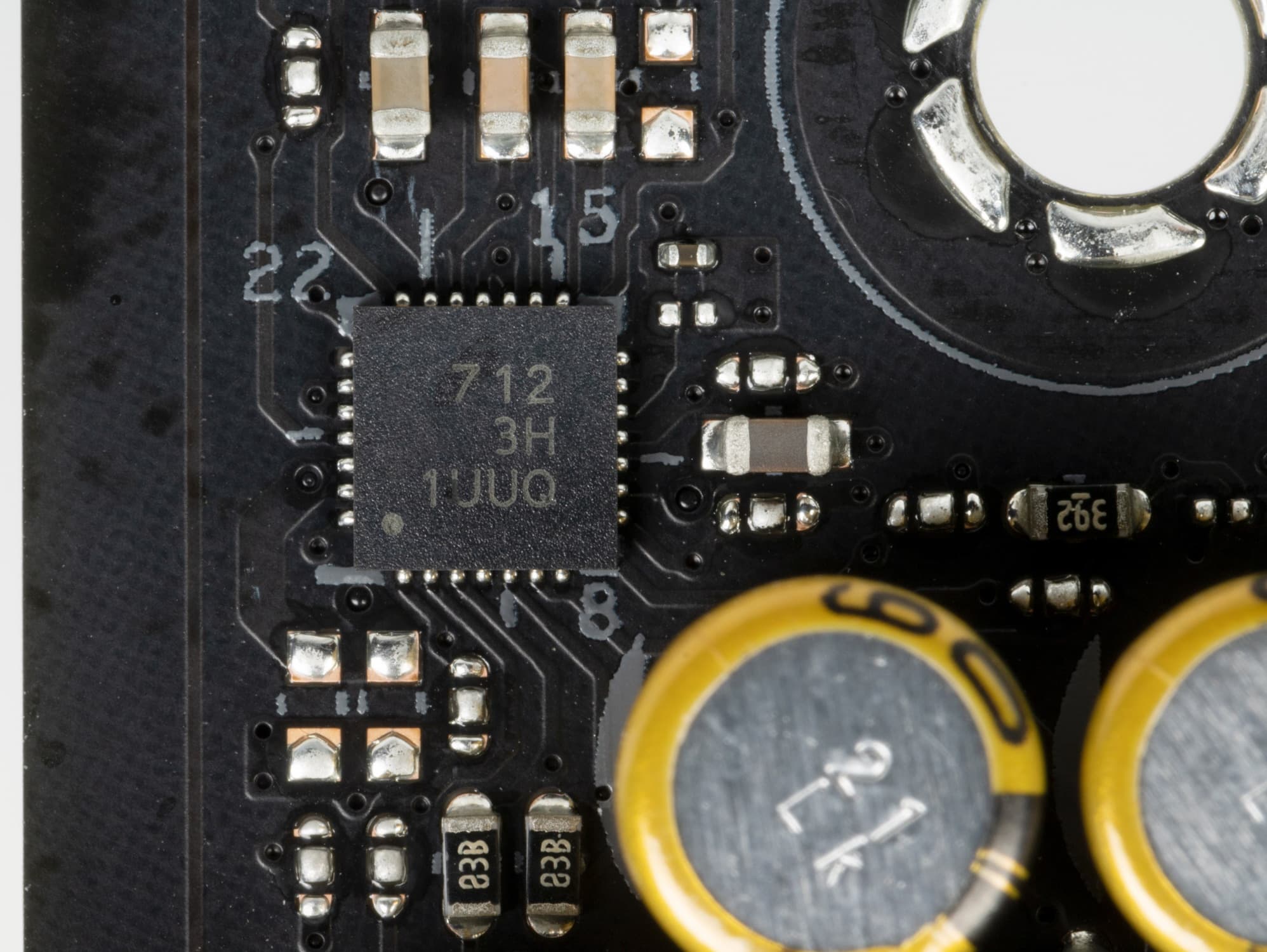

Аудиоподсистема также имеет операционный усилитель Savitech SV3H712.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

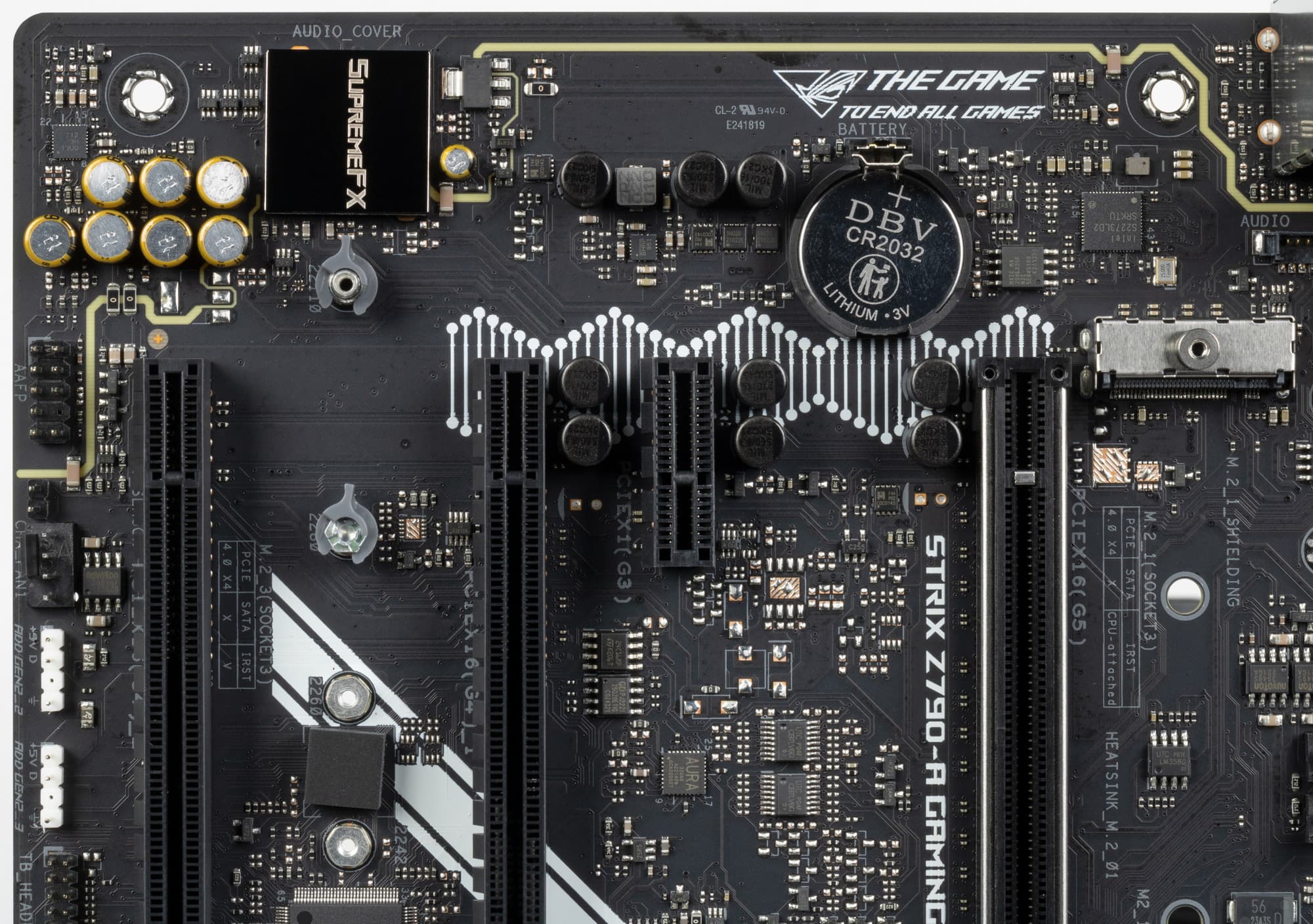

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.

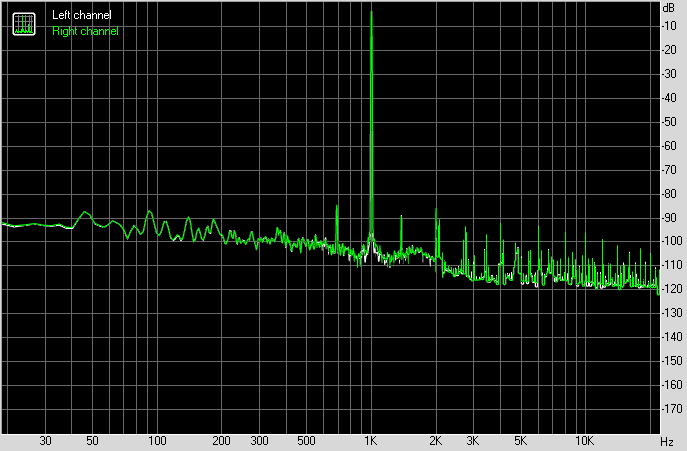

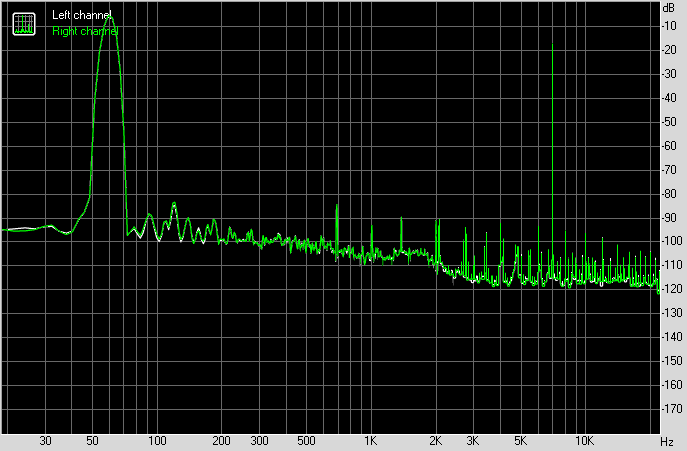

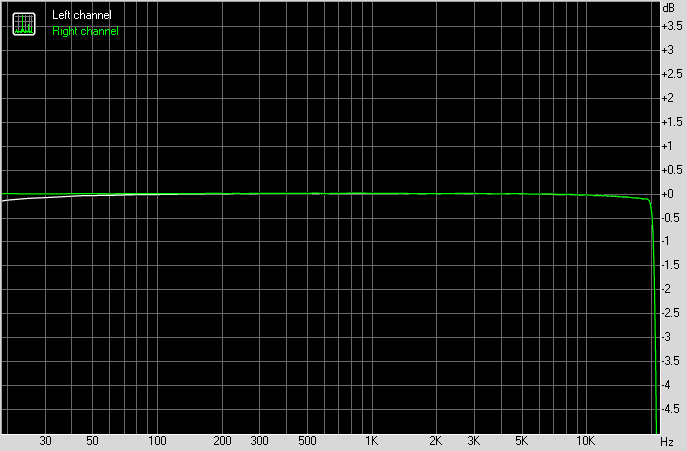

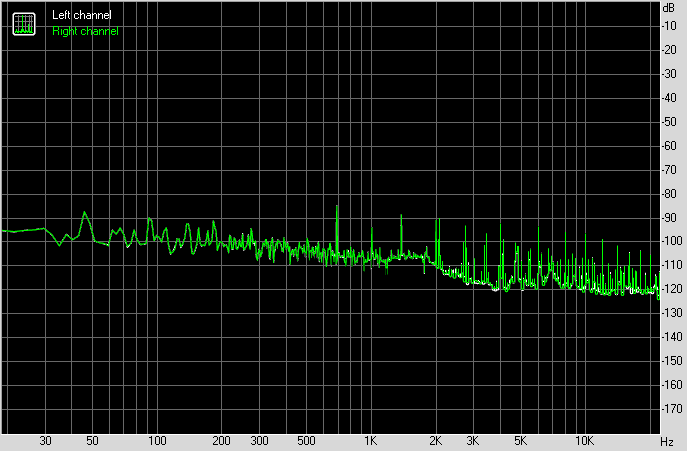

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

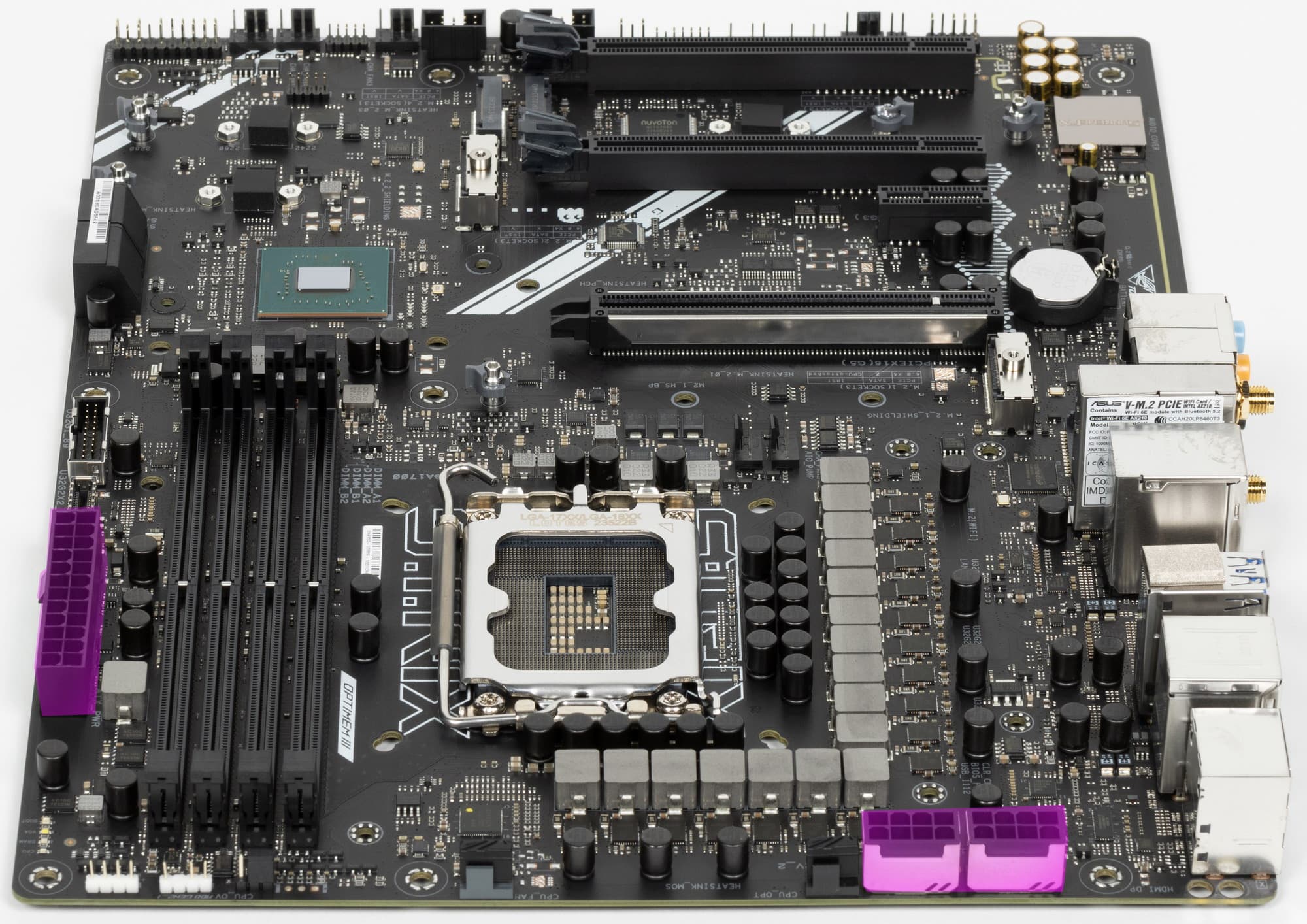

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

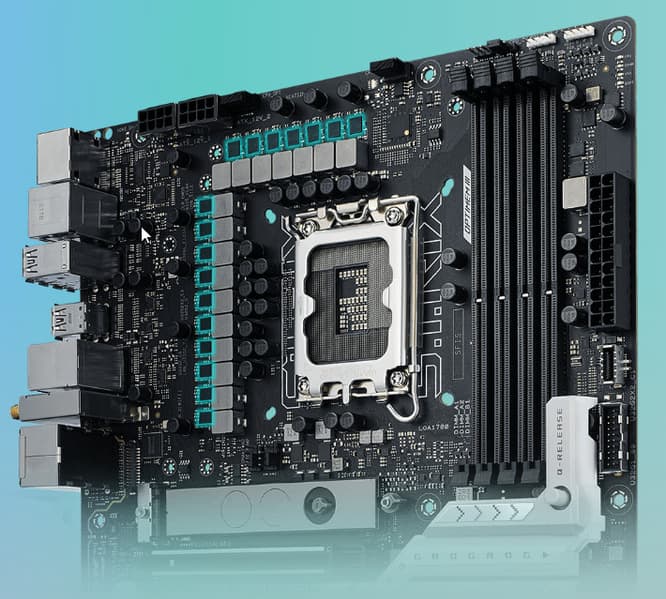

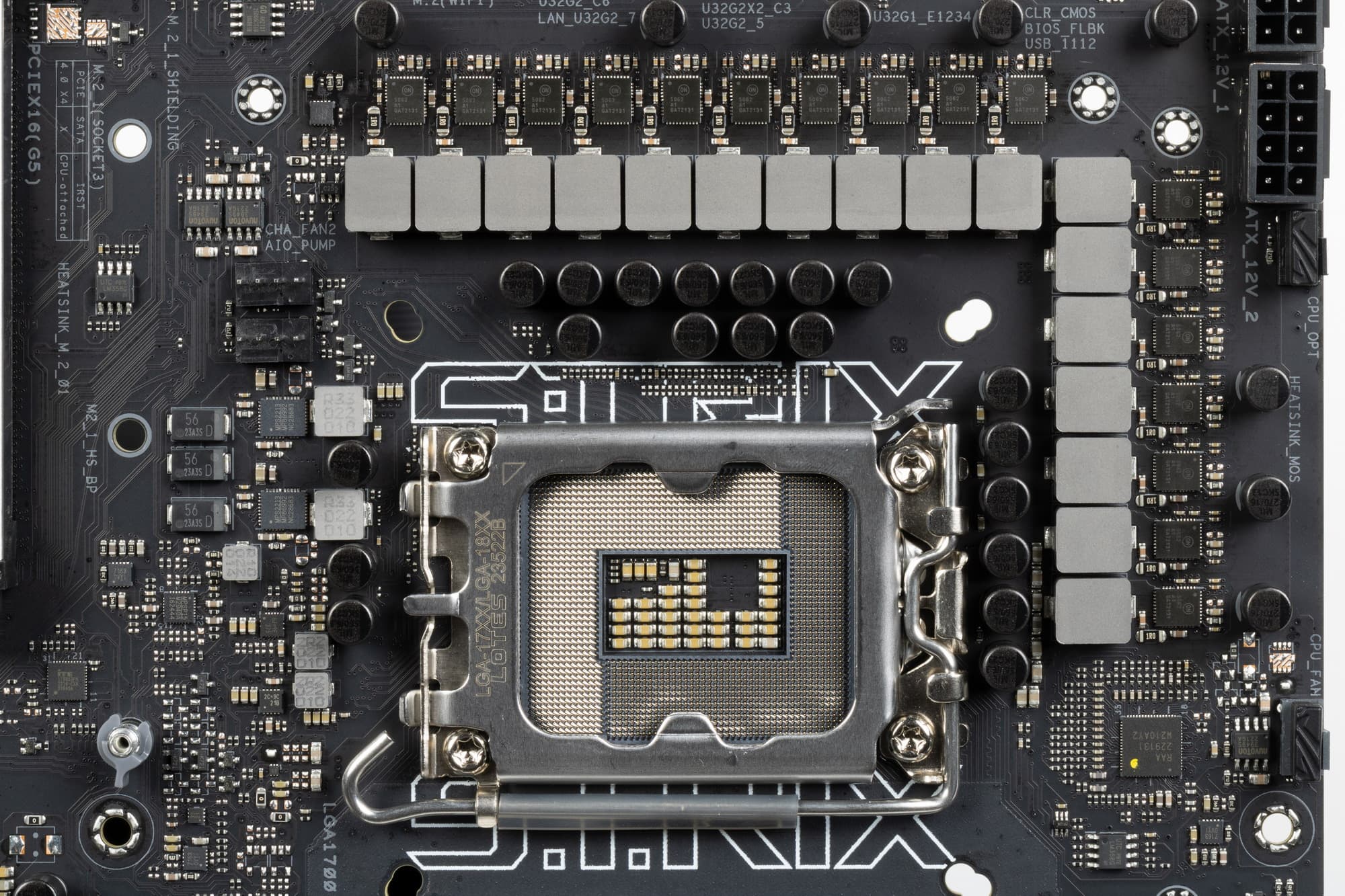

Схема питания процессора выполнена по схеме 16+1 (всего 17 фаз, 16 на VCore и 1 на интегрированное графическое ядро).

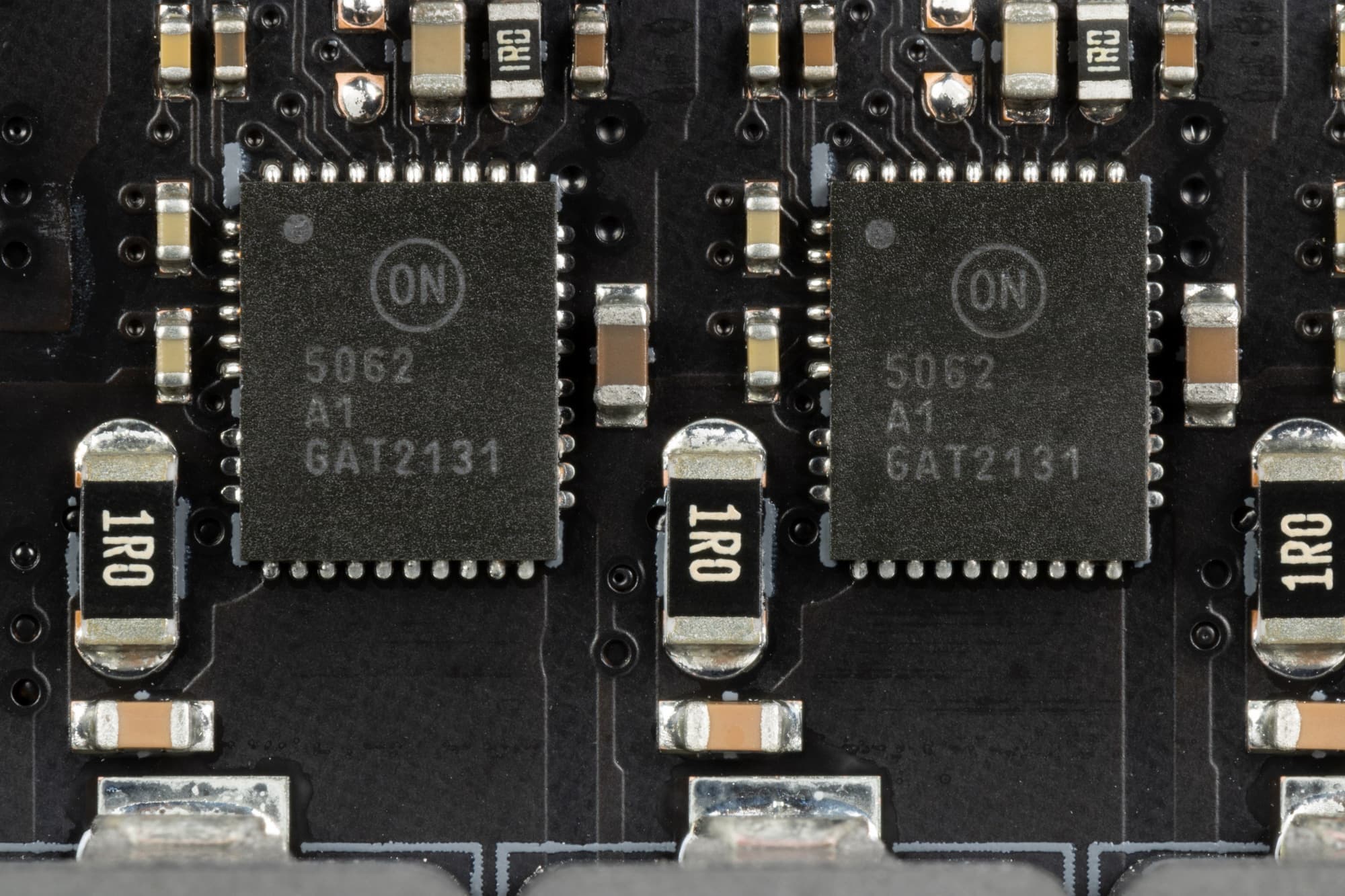

Каждый канал фазы имеет суперферритовый дроссель и FDMF5062 MOSFET от On Semi на 70 А.

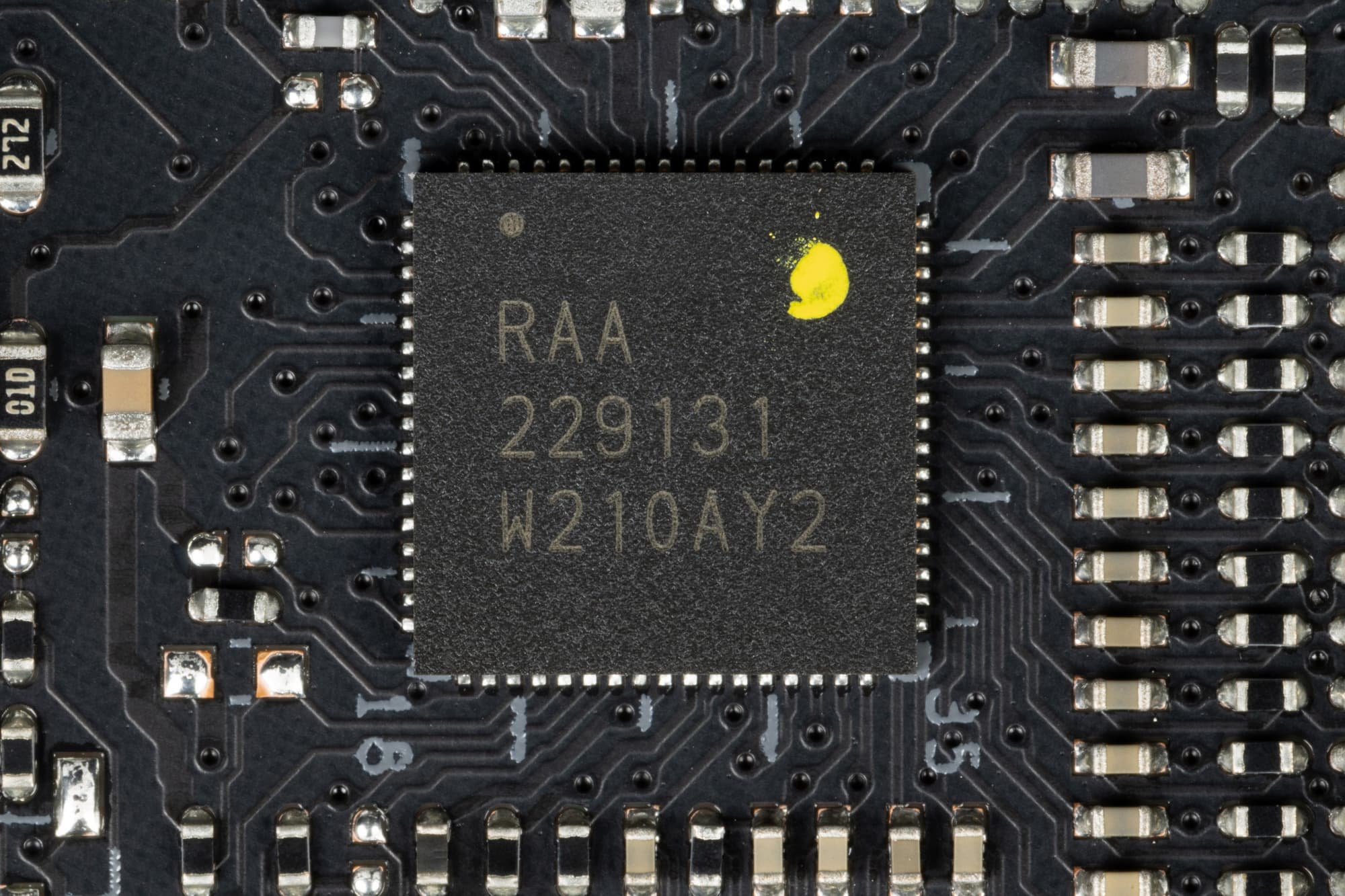

Управляет схемой ШИМ-контроллер RAA229131 от Renesas, рассчитанный максимум на 20 фаз.

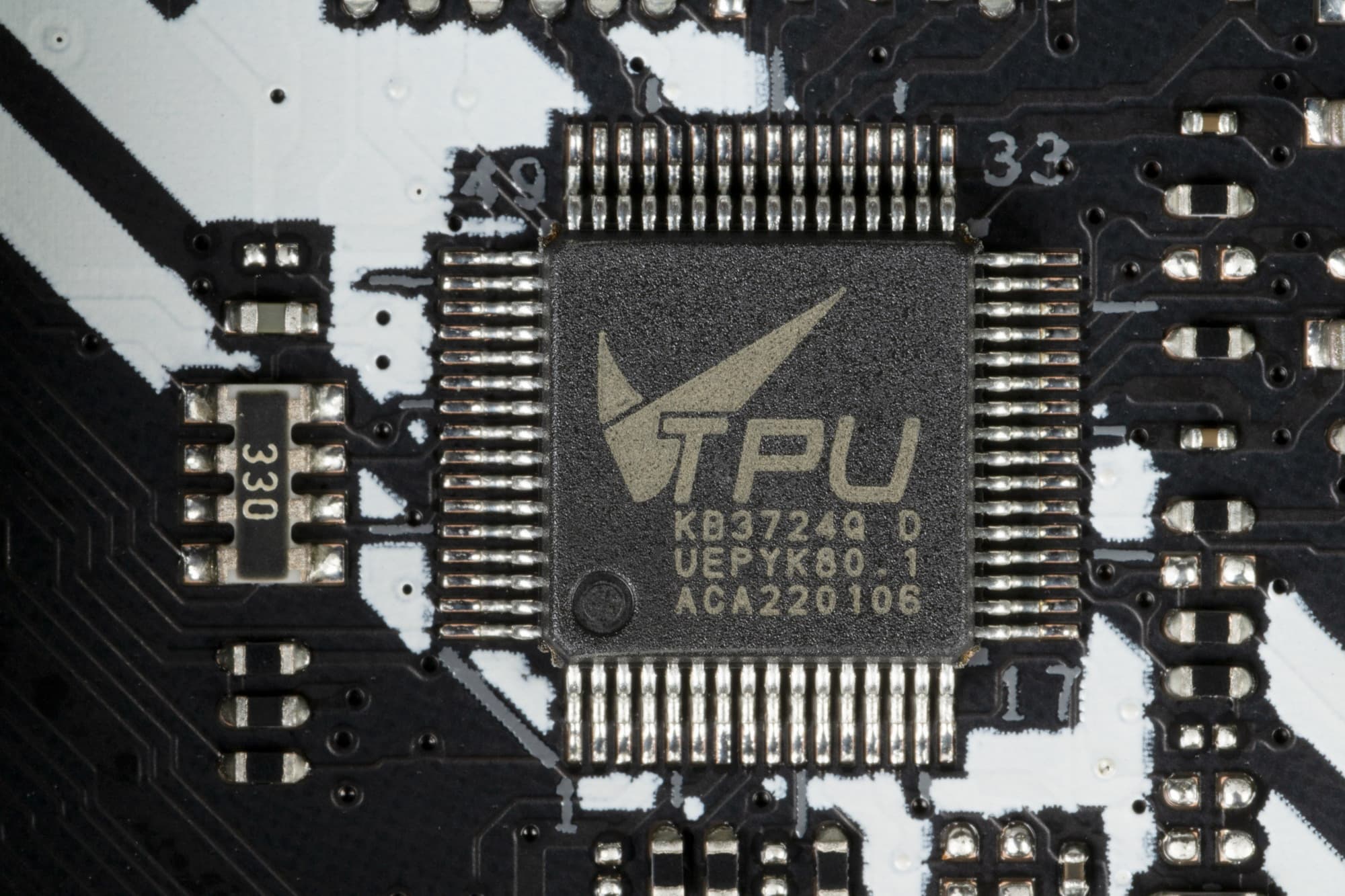

Хорошо известно, что практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU для управления пресетами оверклокинга.

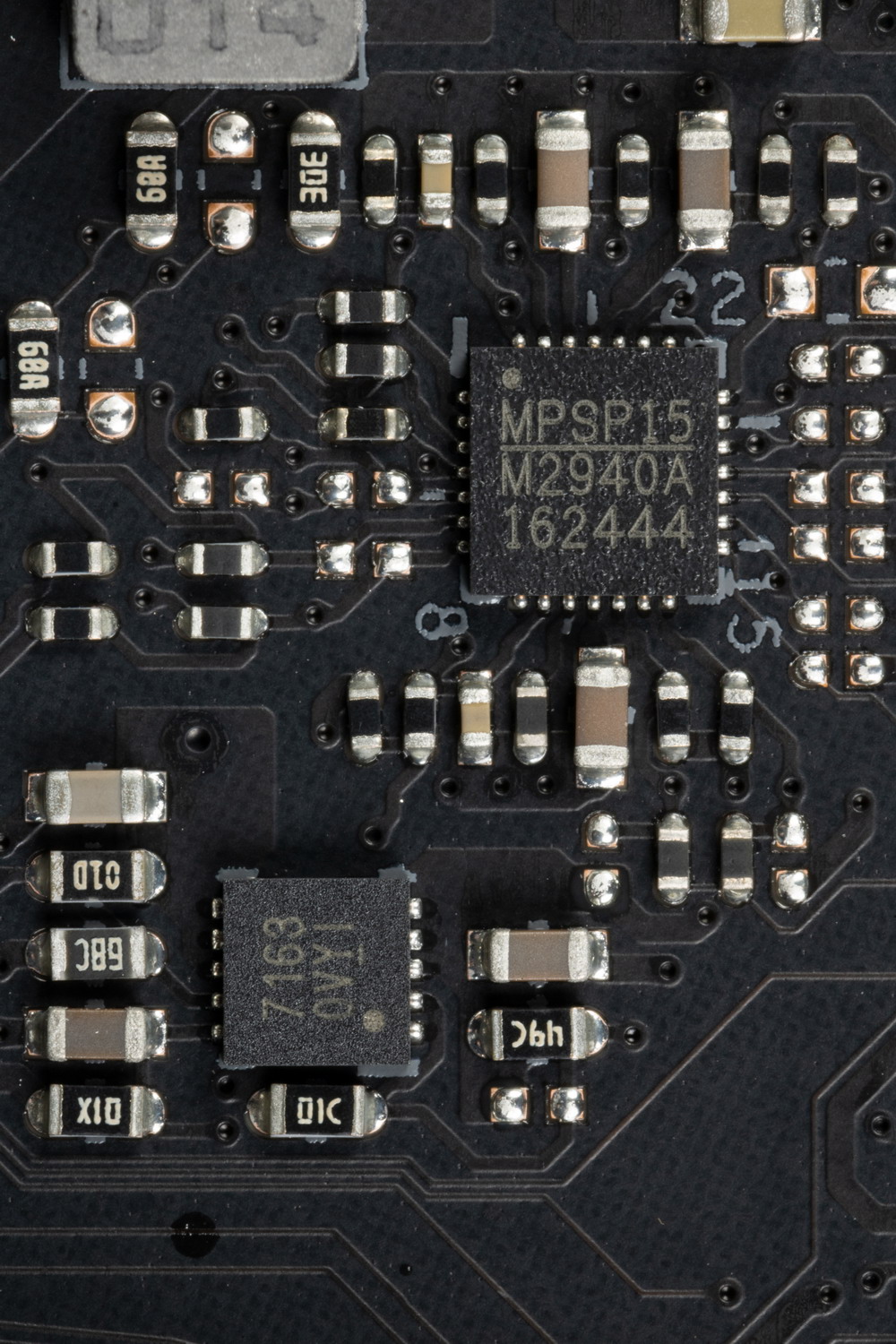

Две фазы VCCIO имеют свой собственный ШИМ-контроллер MP2940A от Monolithic Power Systems.

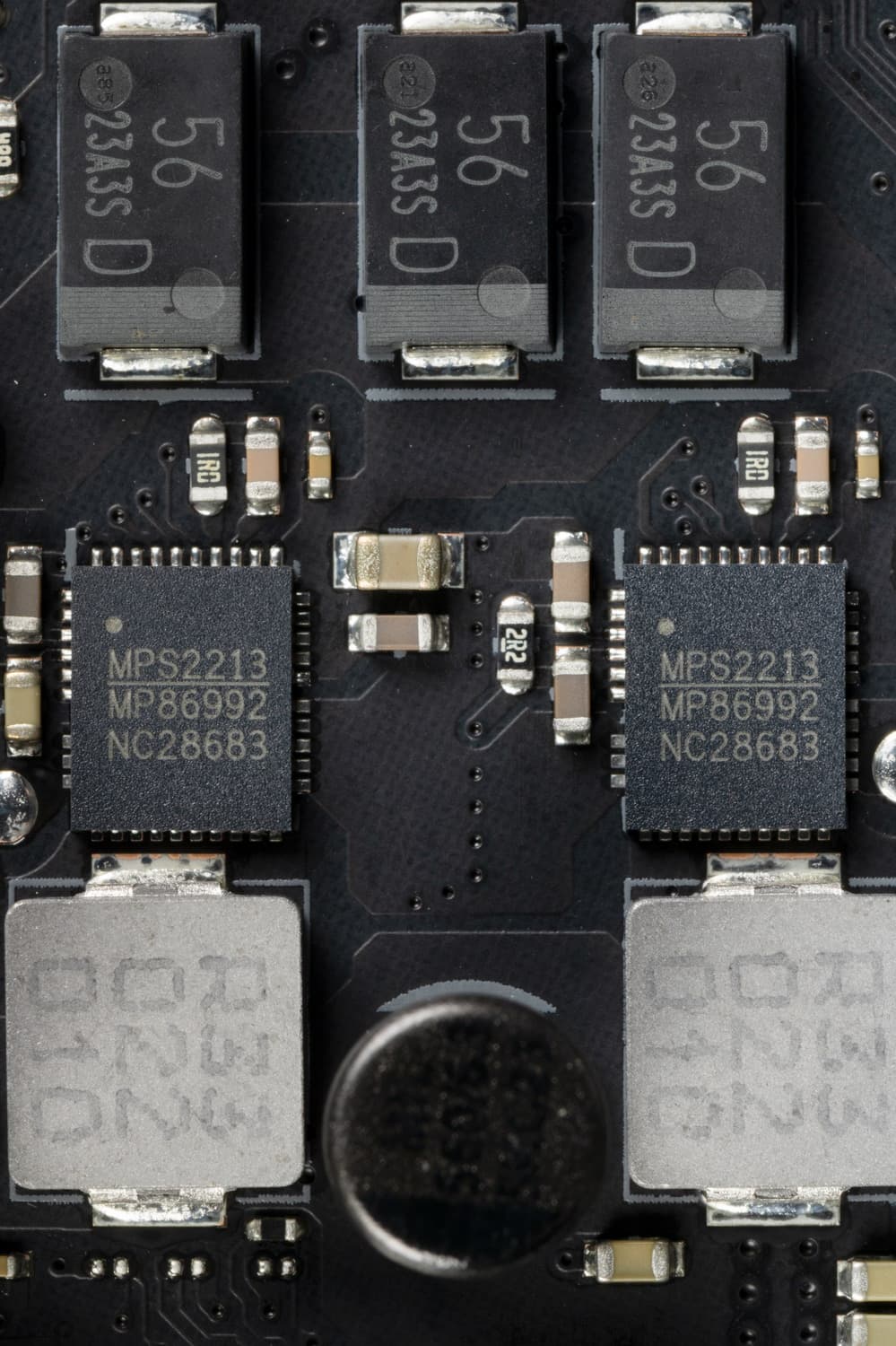

Ну и две фазы образованы сборками от того MPS (60А).

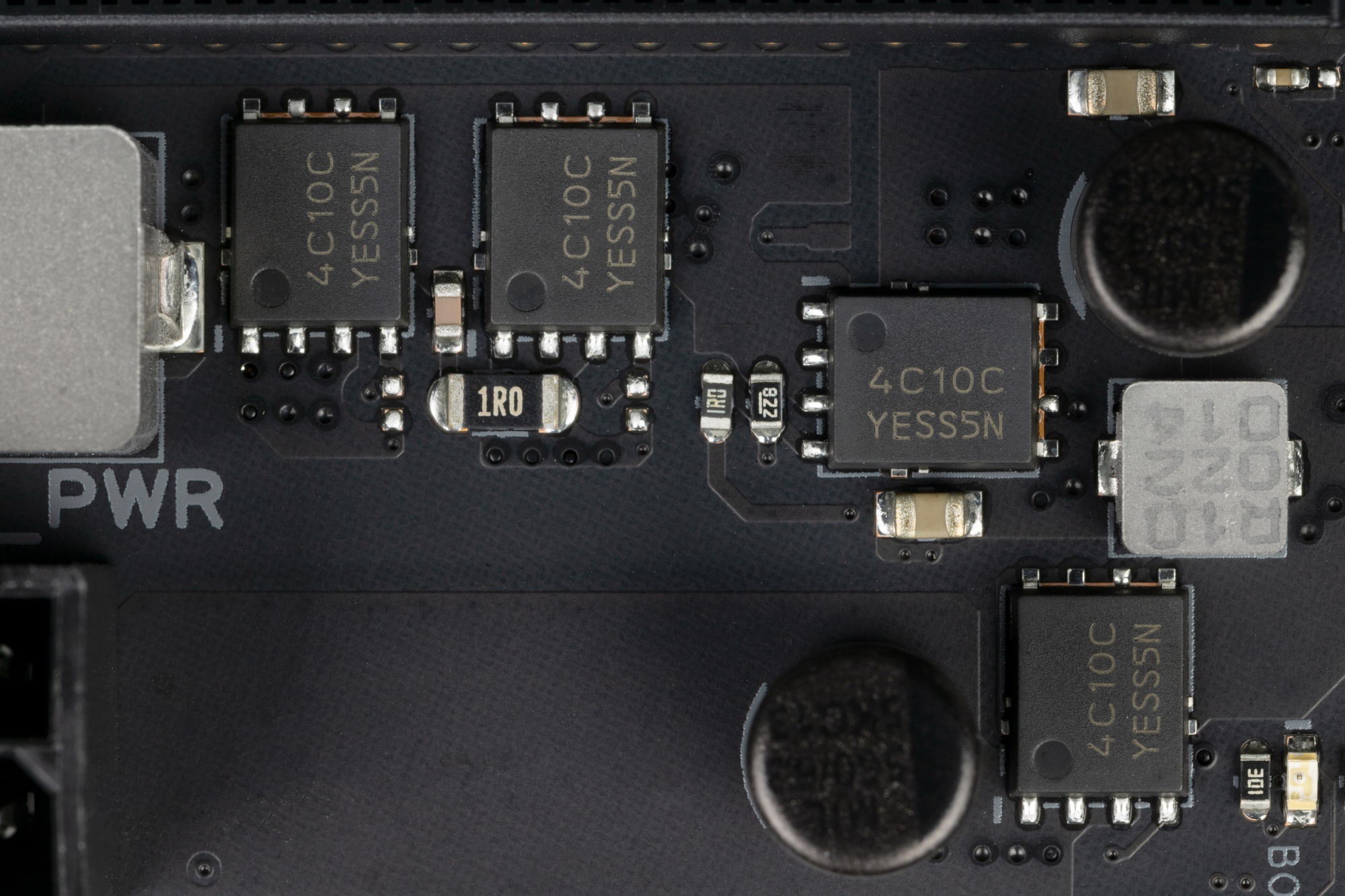

Блок VCCSA, как и модули оперативной памяти, имеют по однофазной схеме.

Теперь про охлаждение.

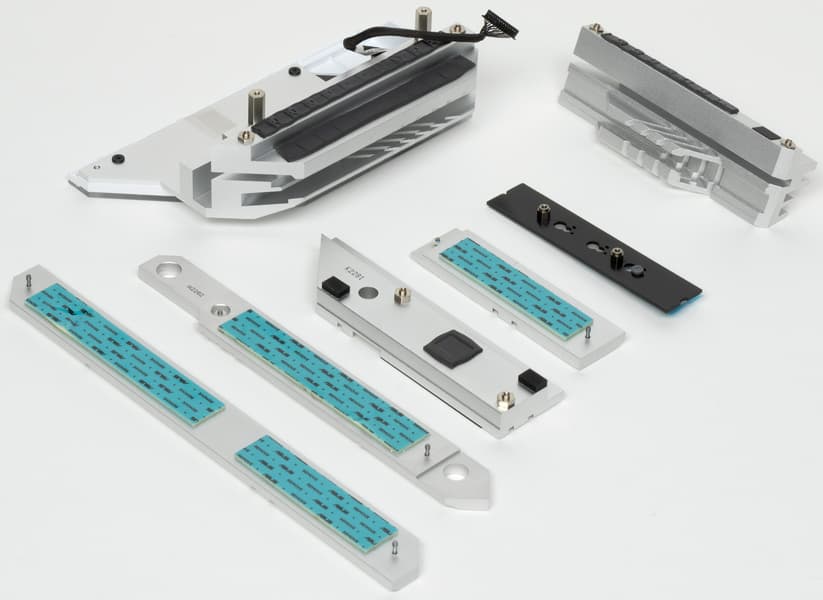

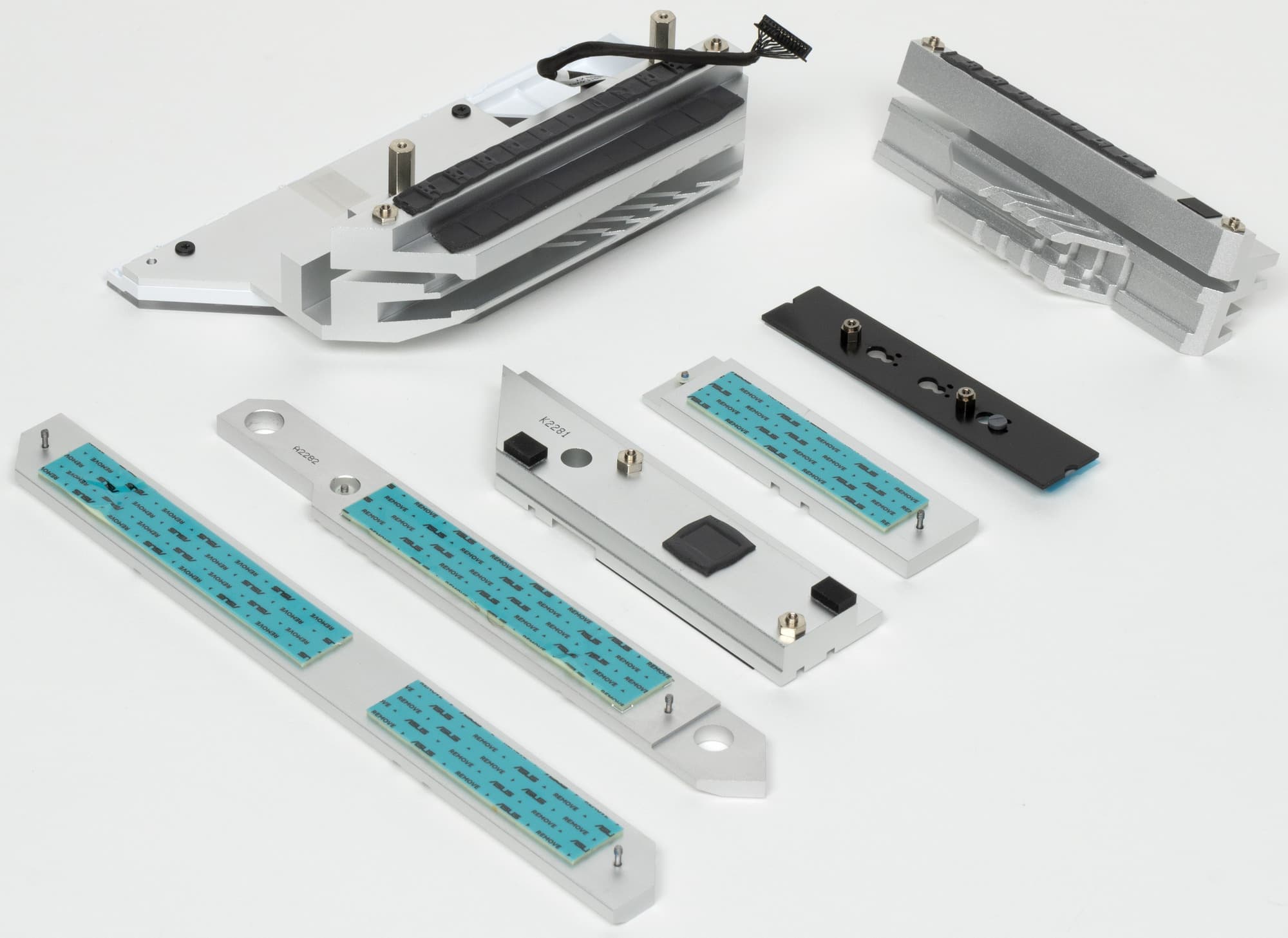

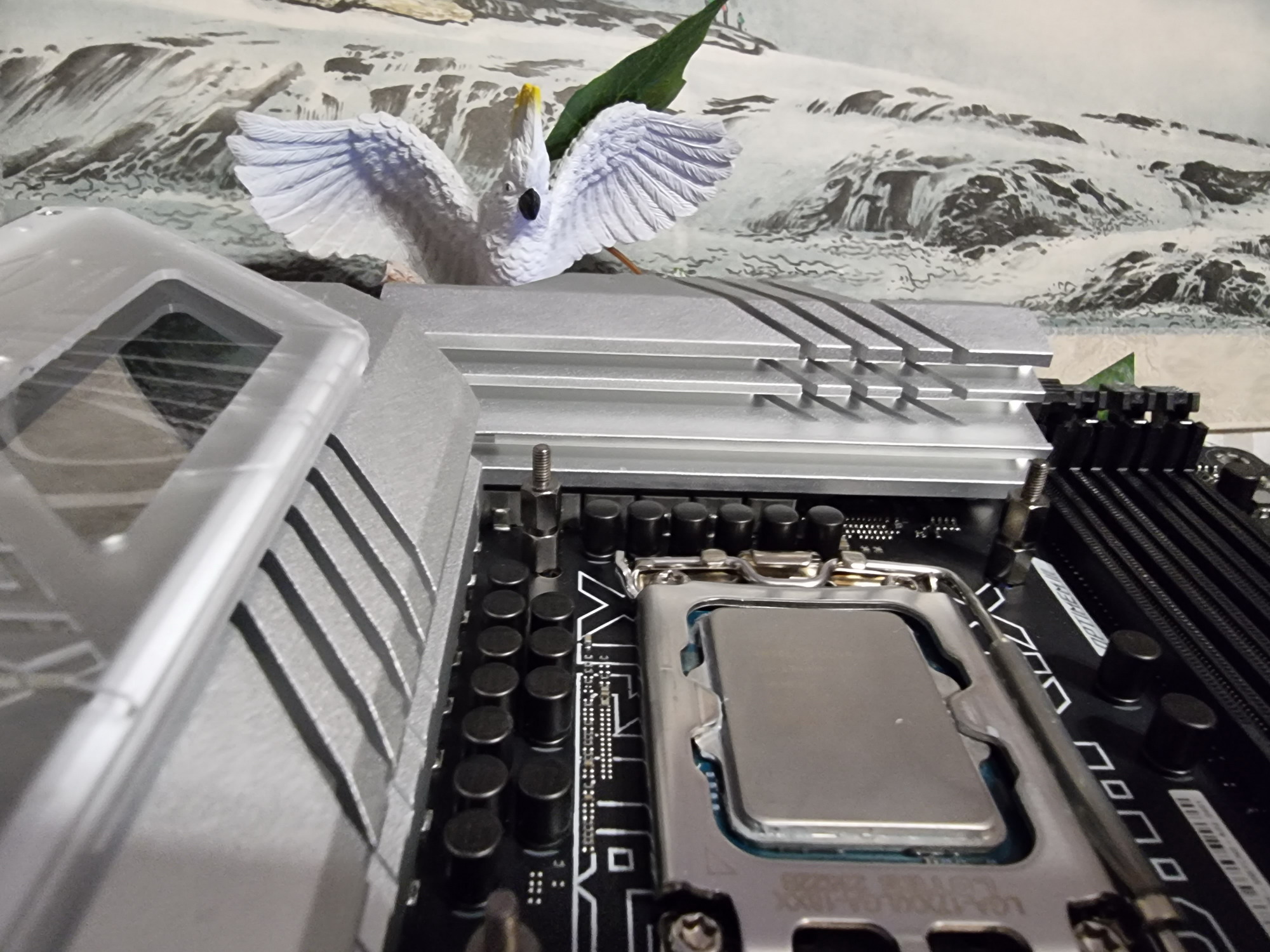

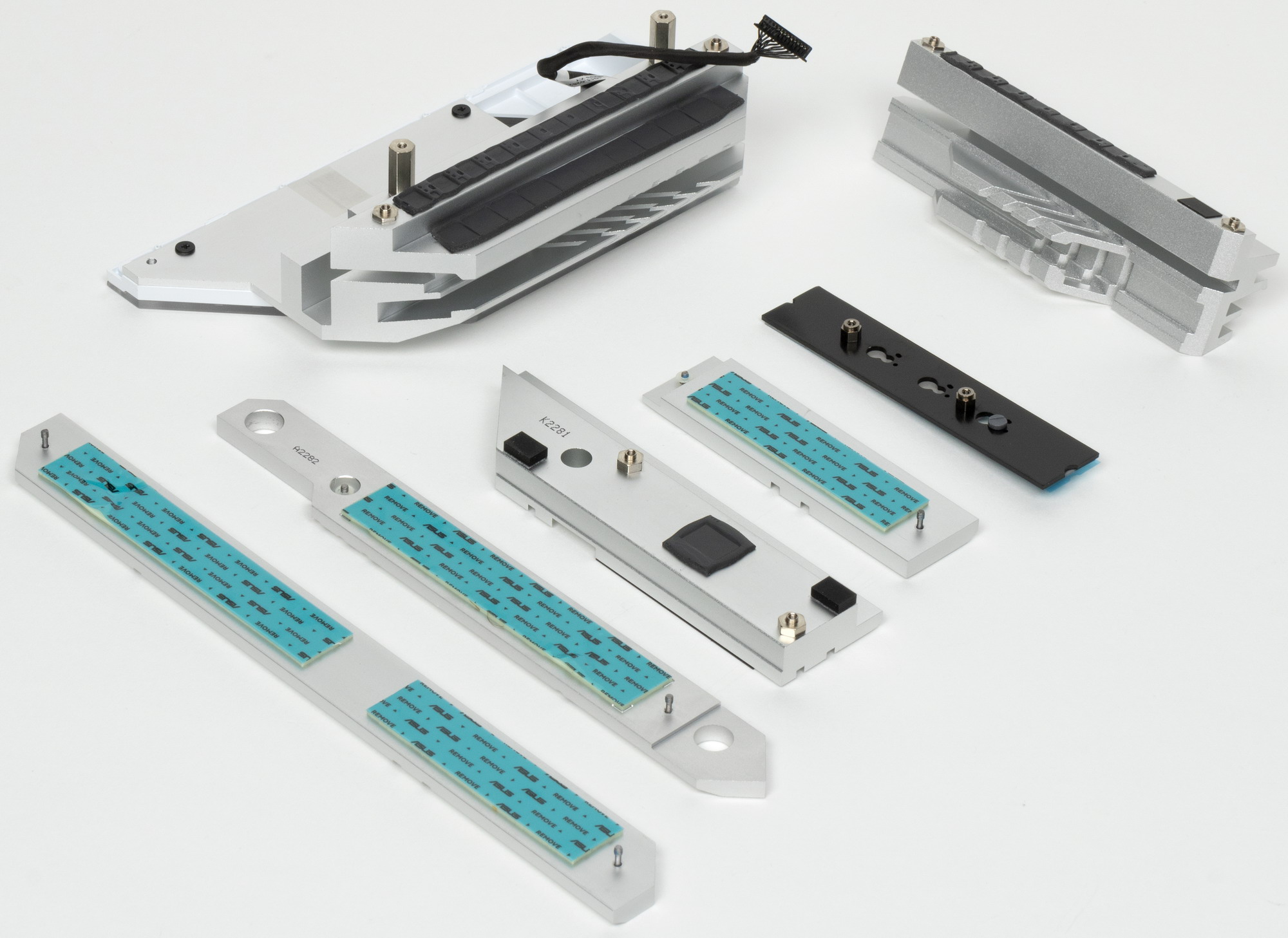

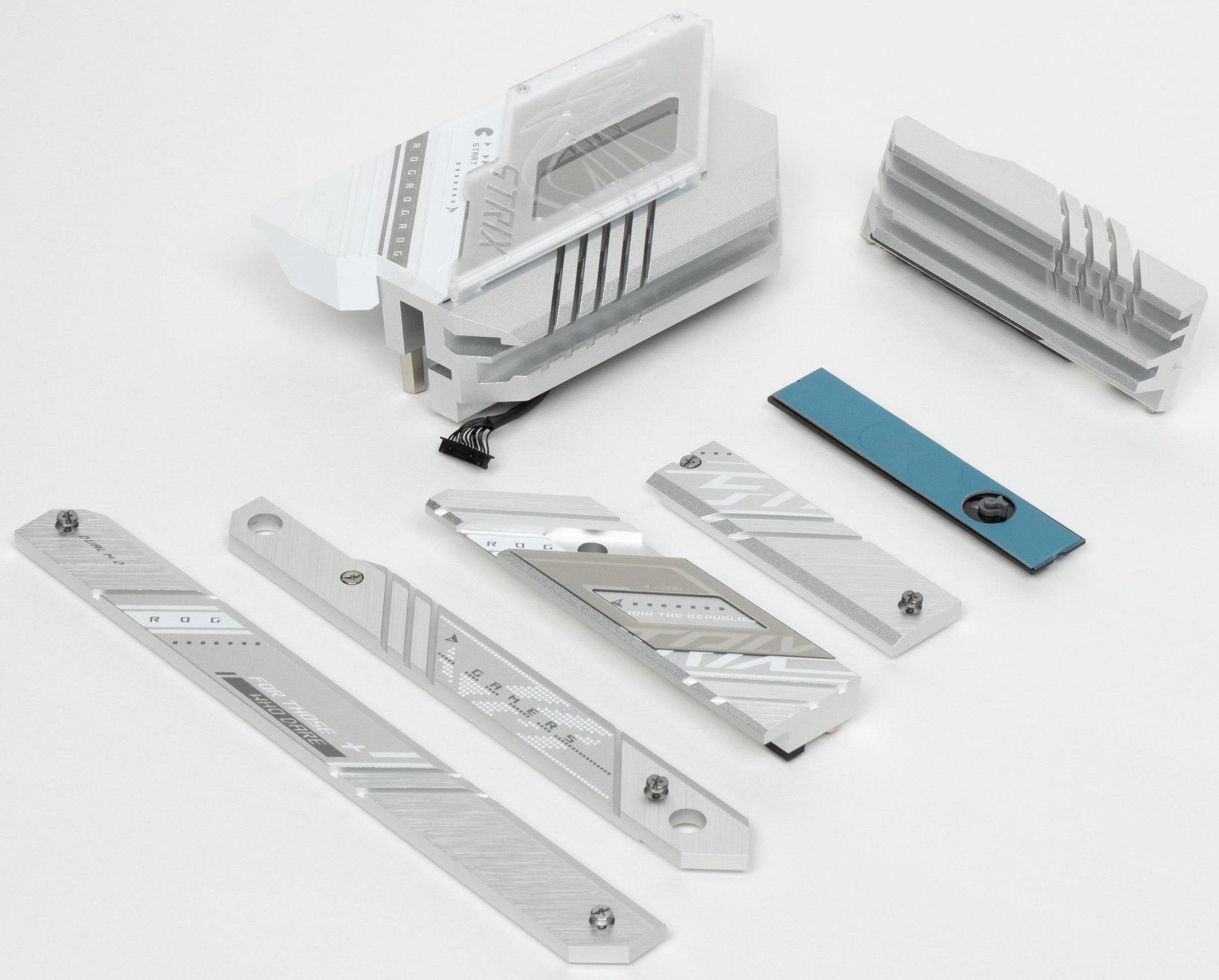

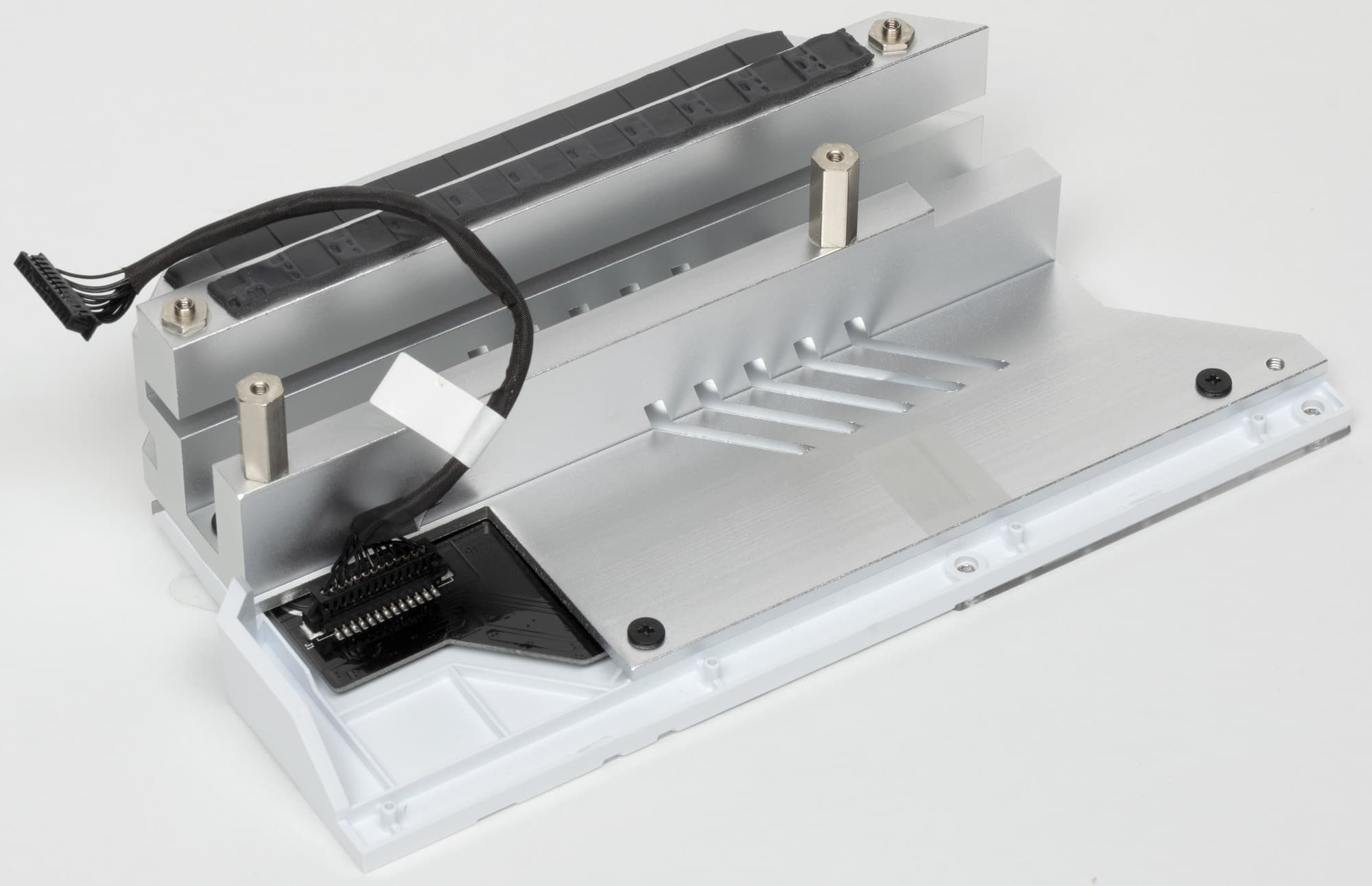

Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

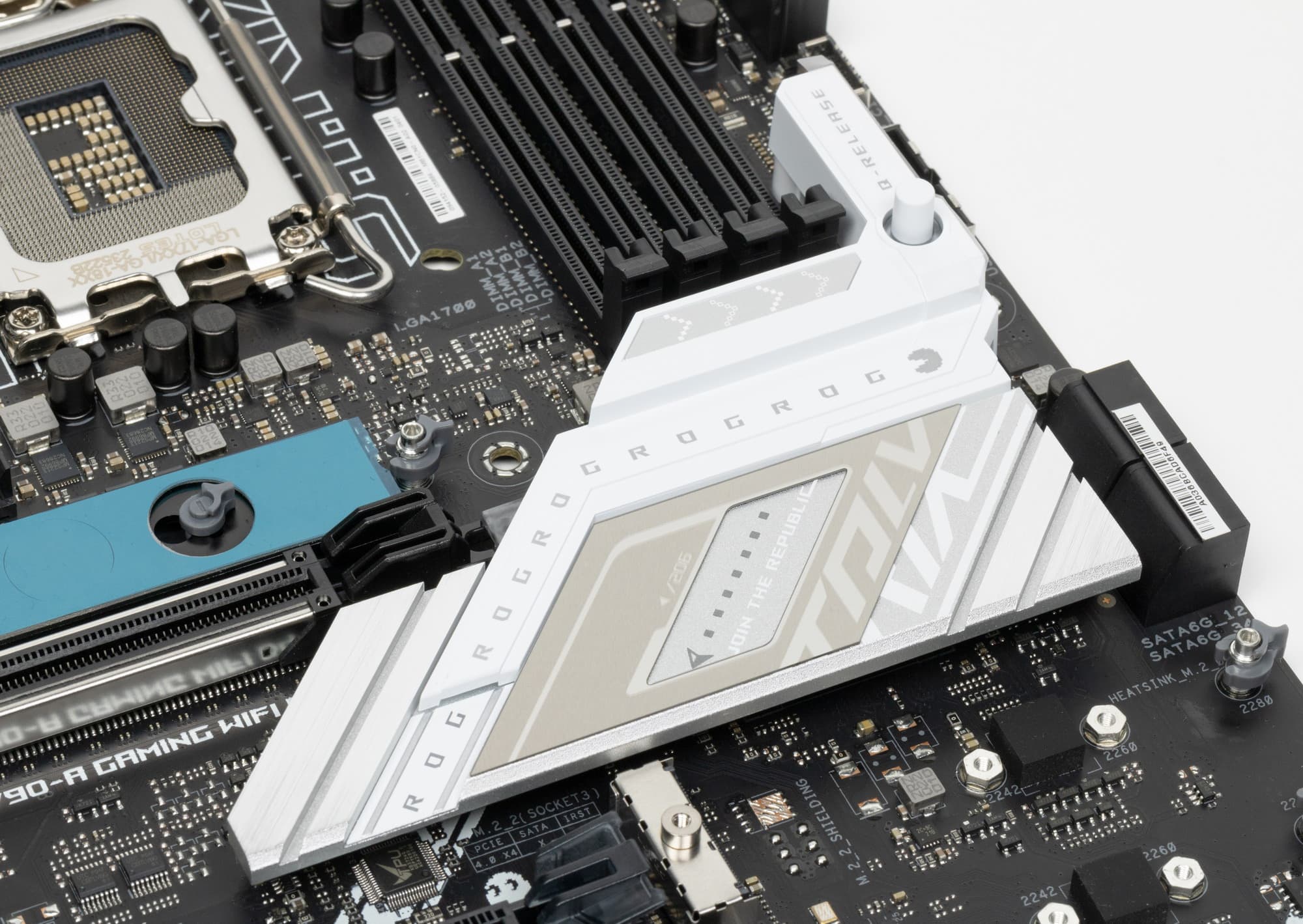

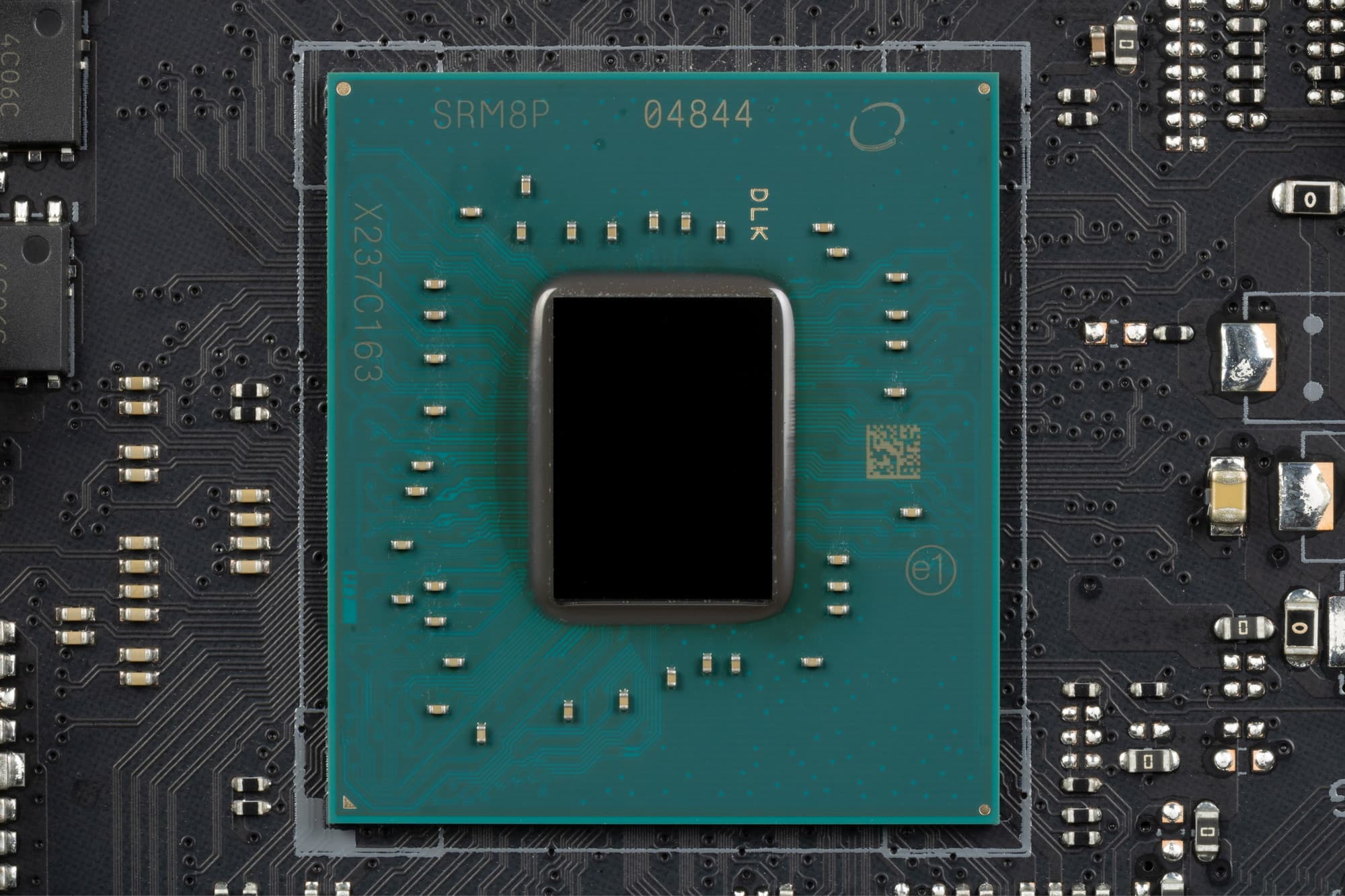

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два радиатора, и они не соединены.

Радиатор VRM, идущий вдоль заднего блока портов, имеет подсветку.

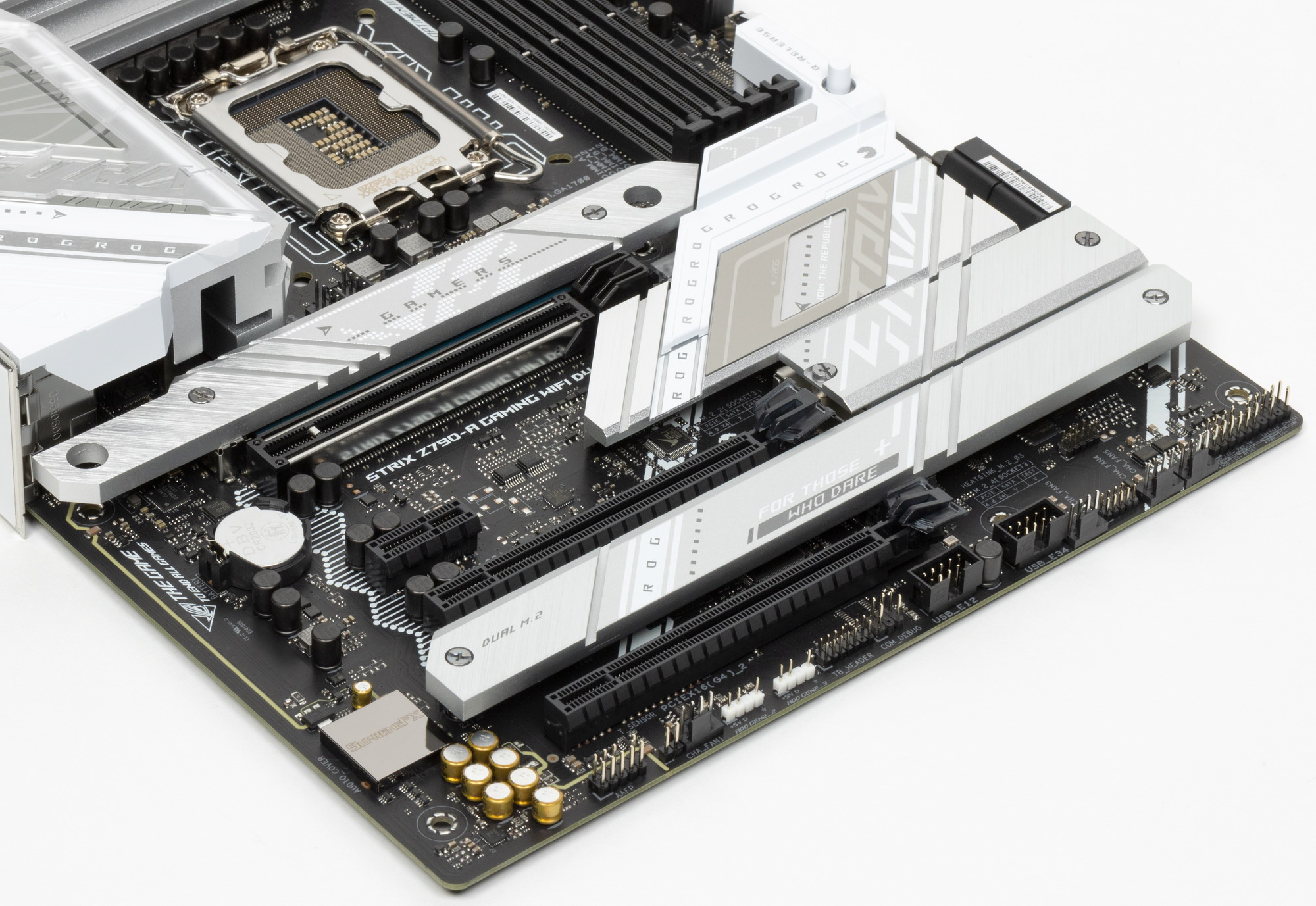

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего и среднего — свои персональные радиаторы, у двух нижних — общий.

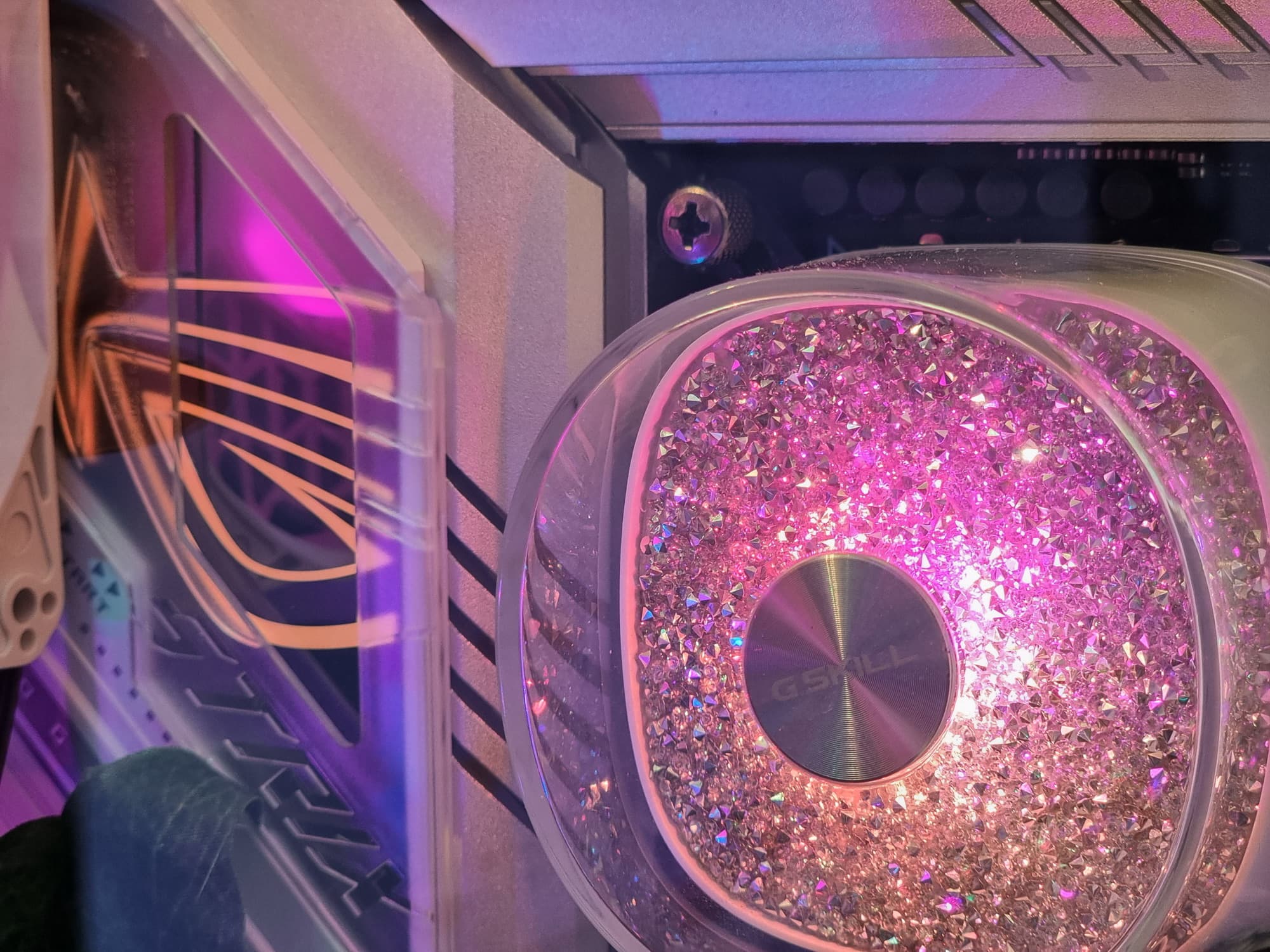

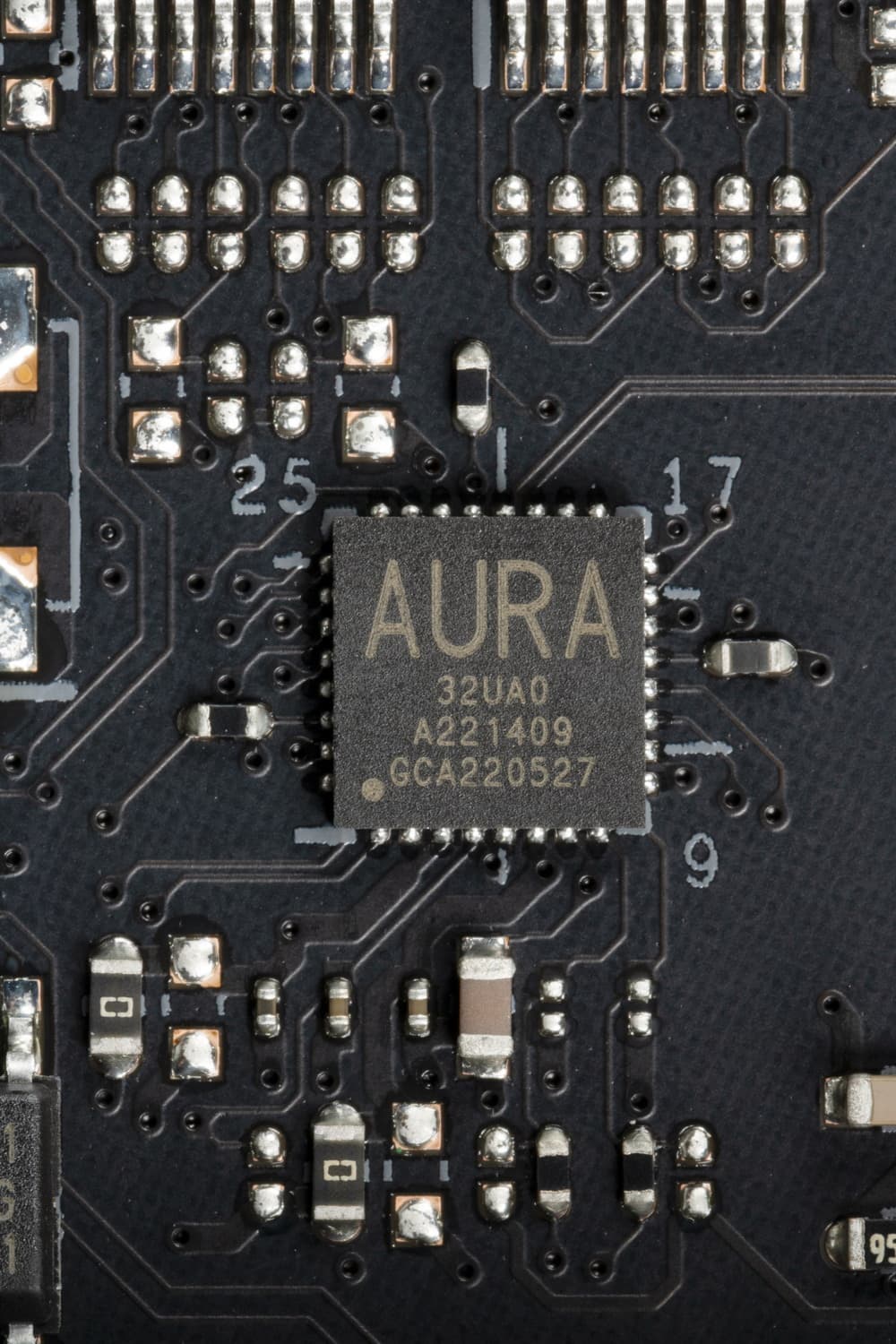

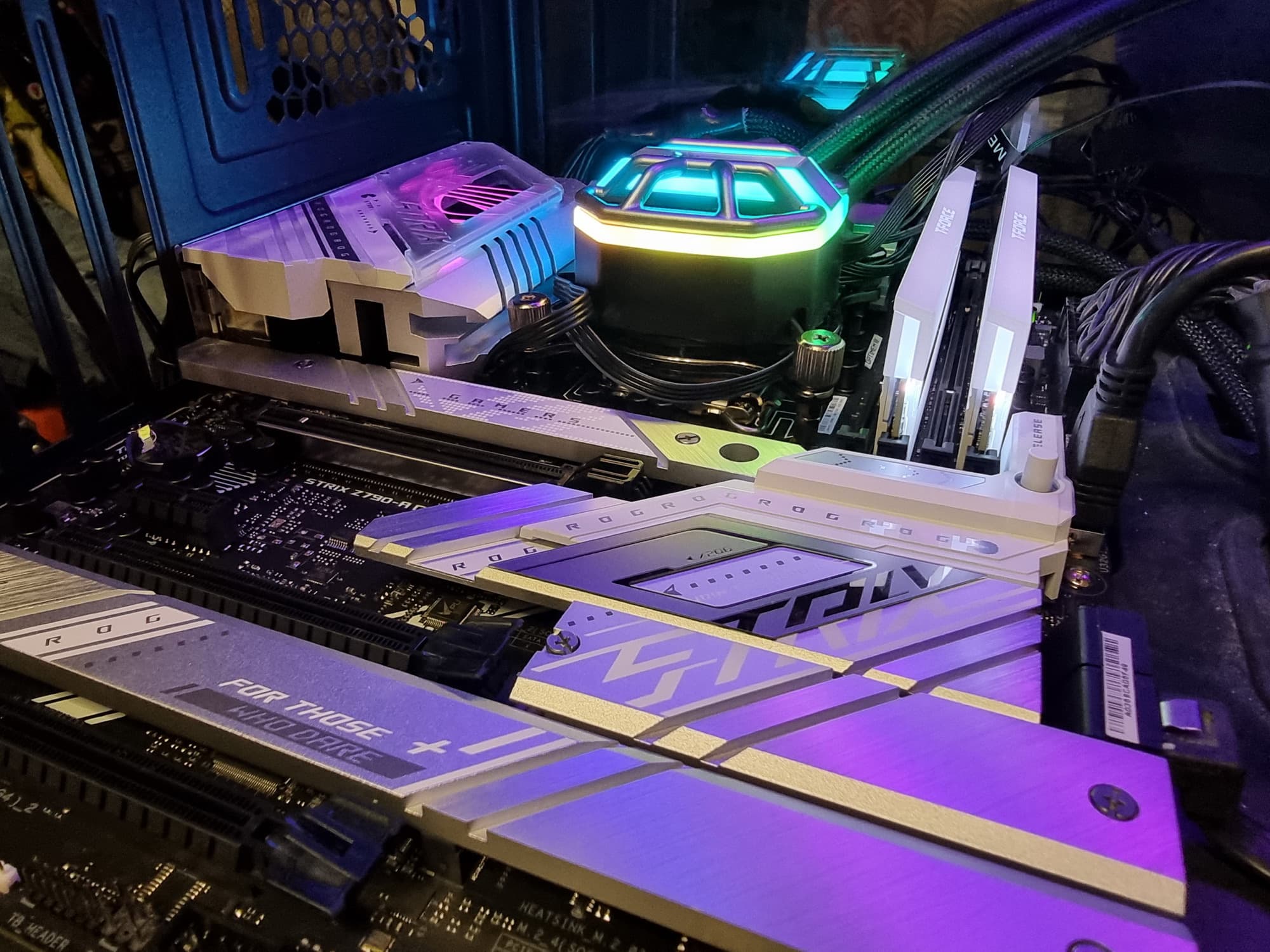

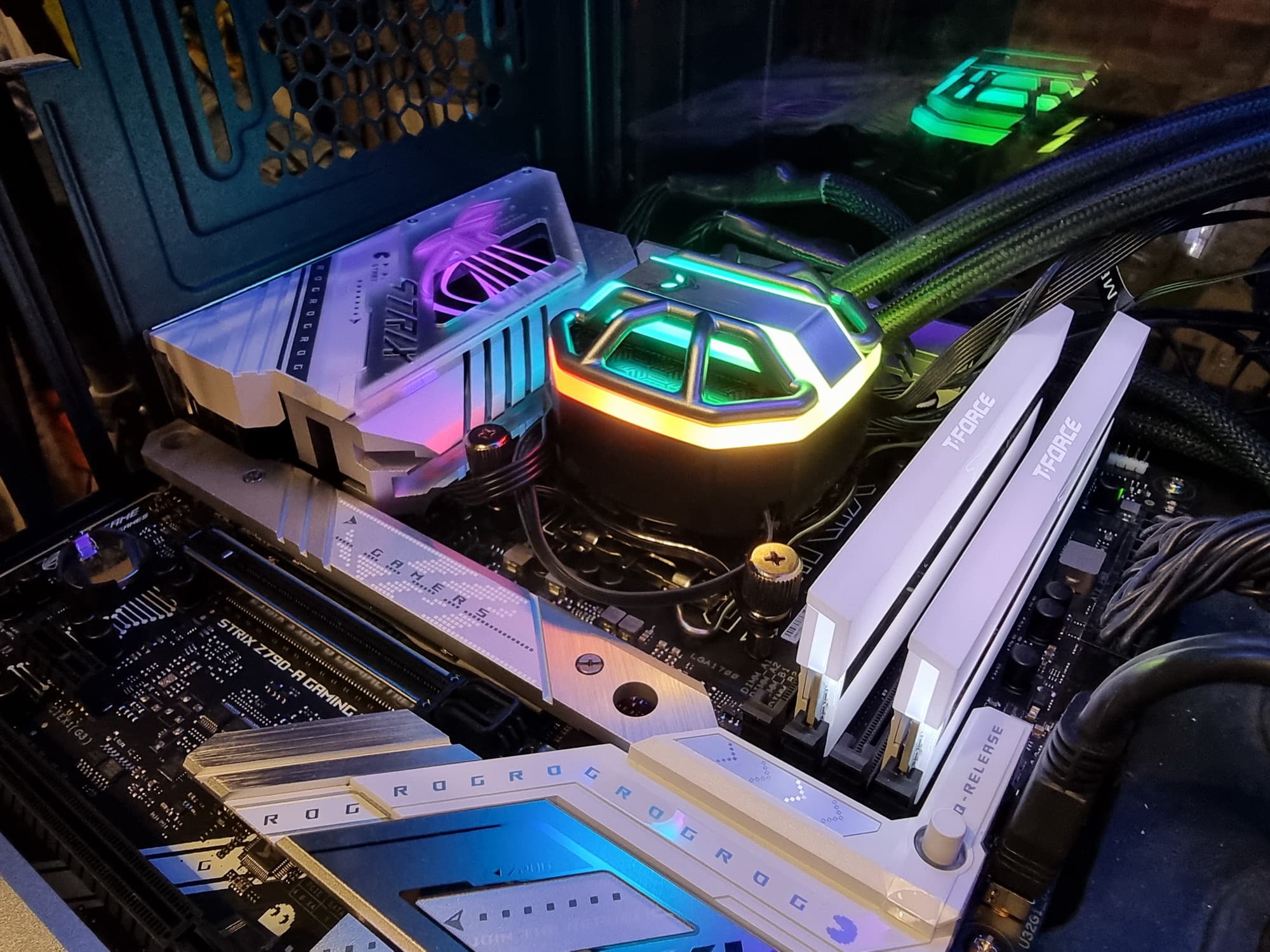

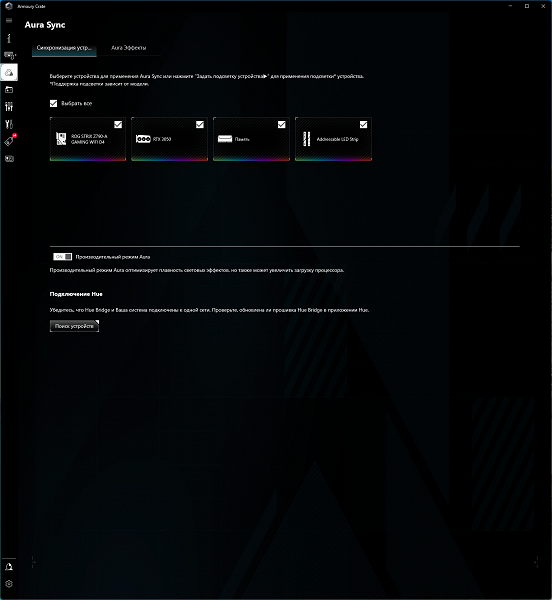

Подсветка

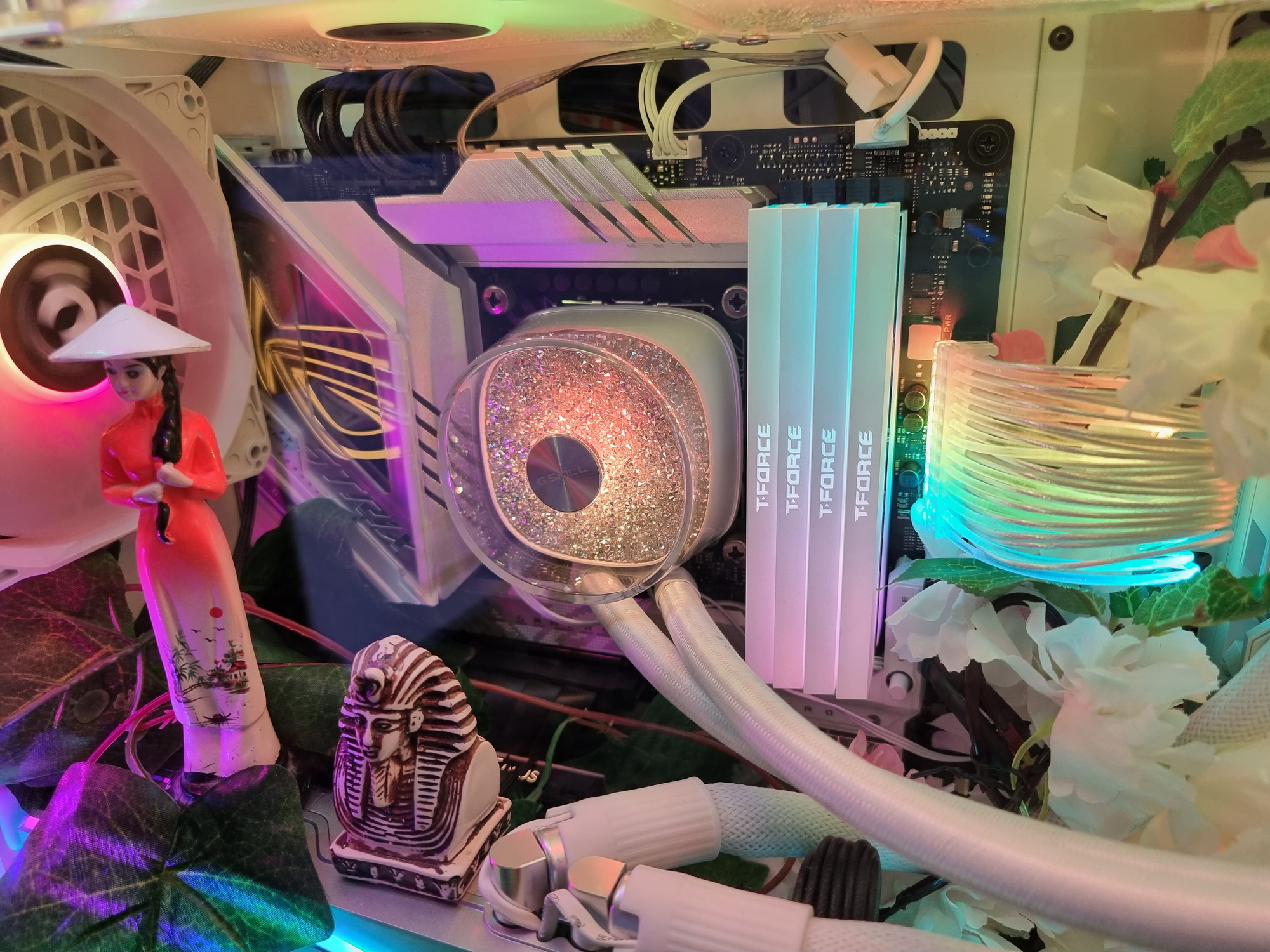

Все о внешней красоте

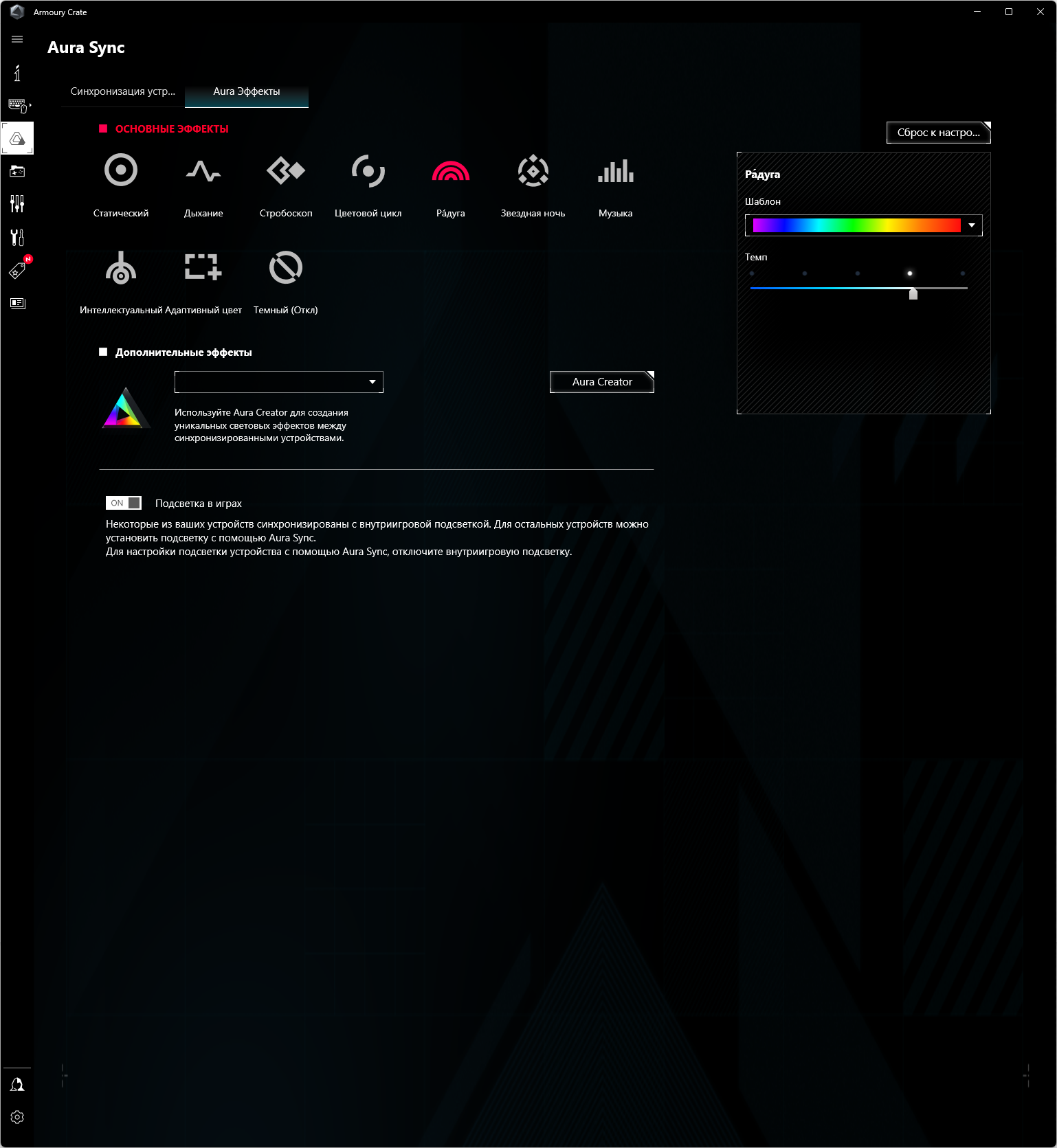

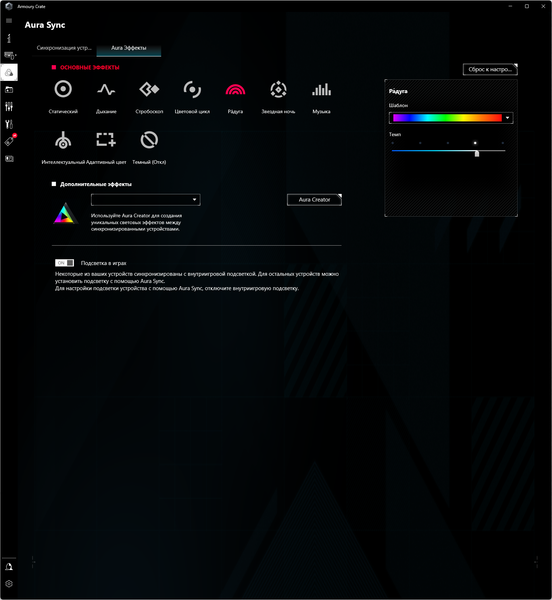

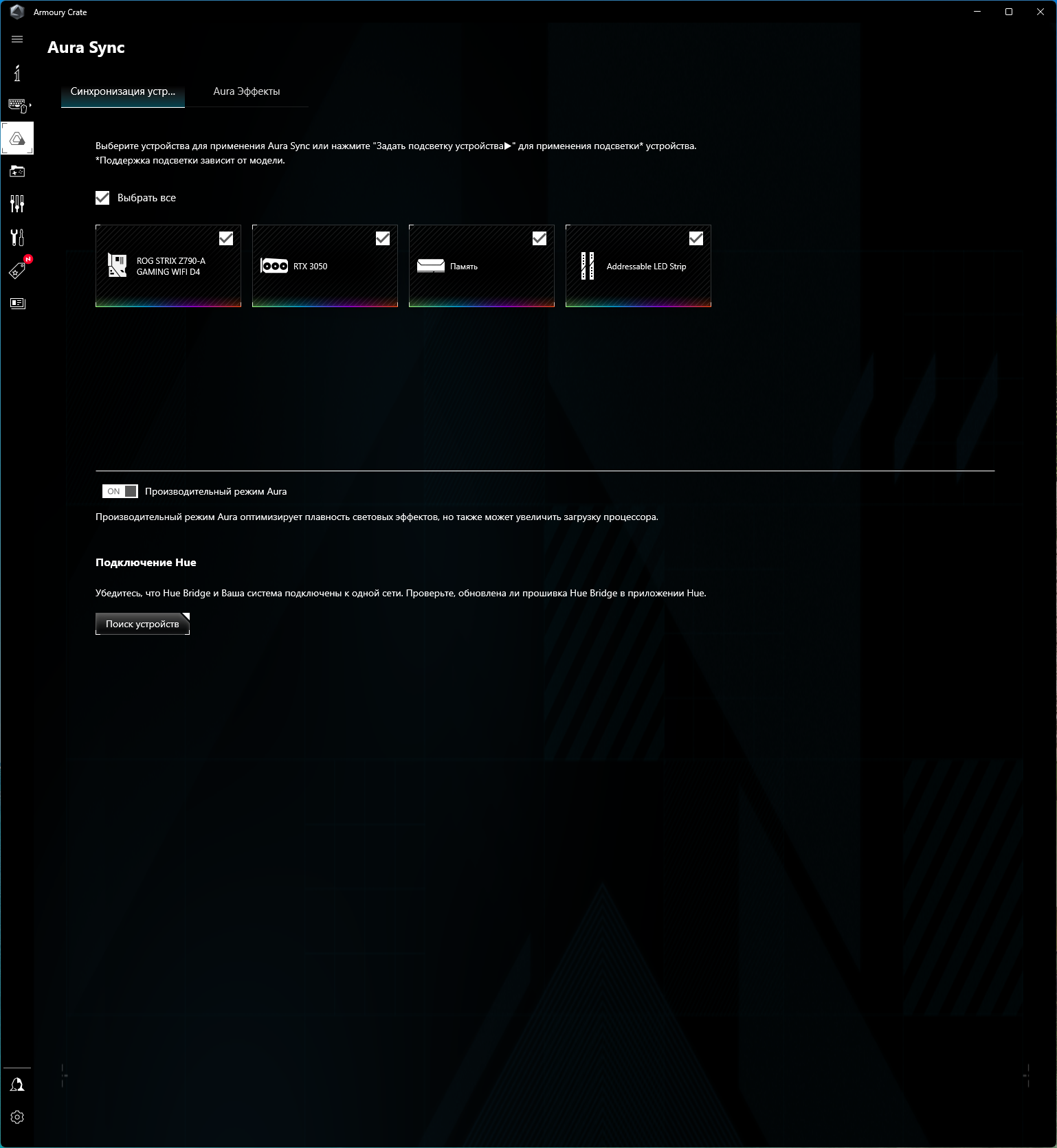

Программное обеспечение под Windows

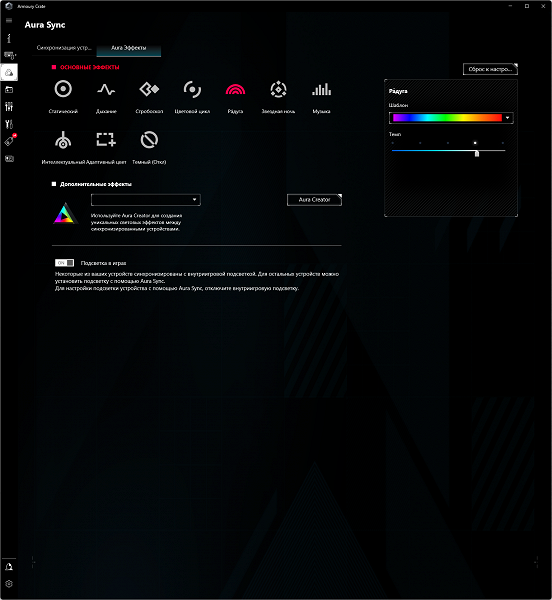

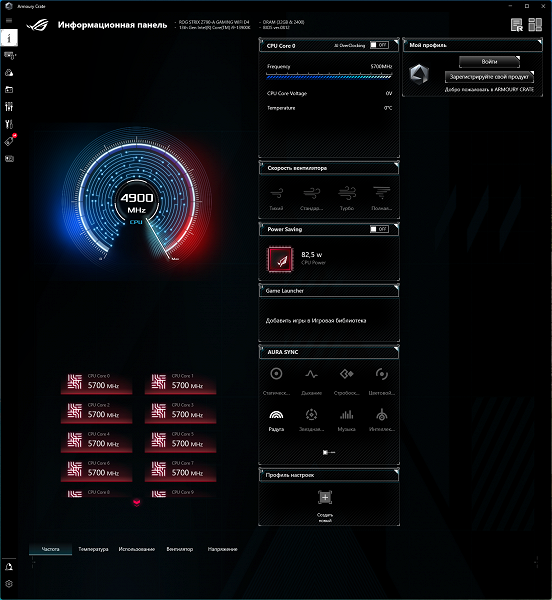

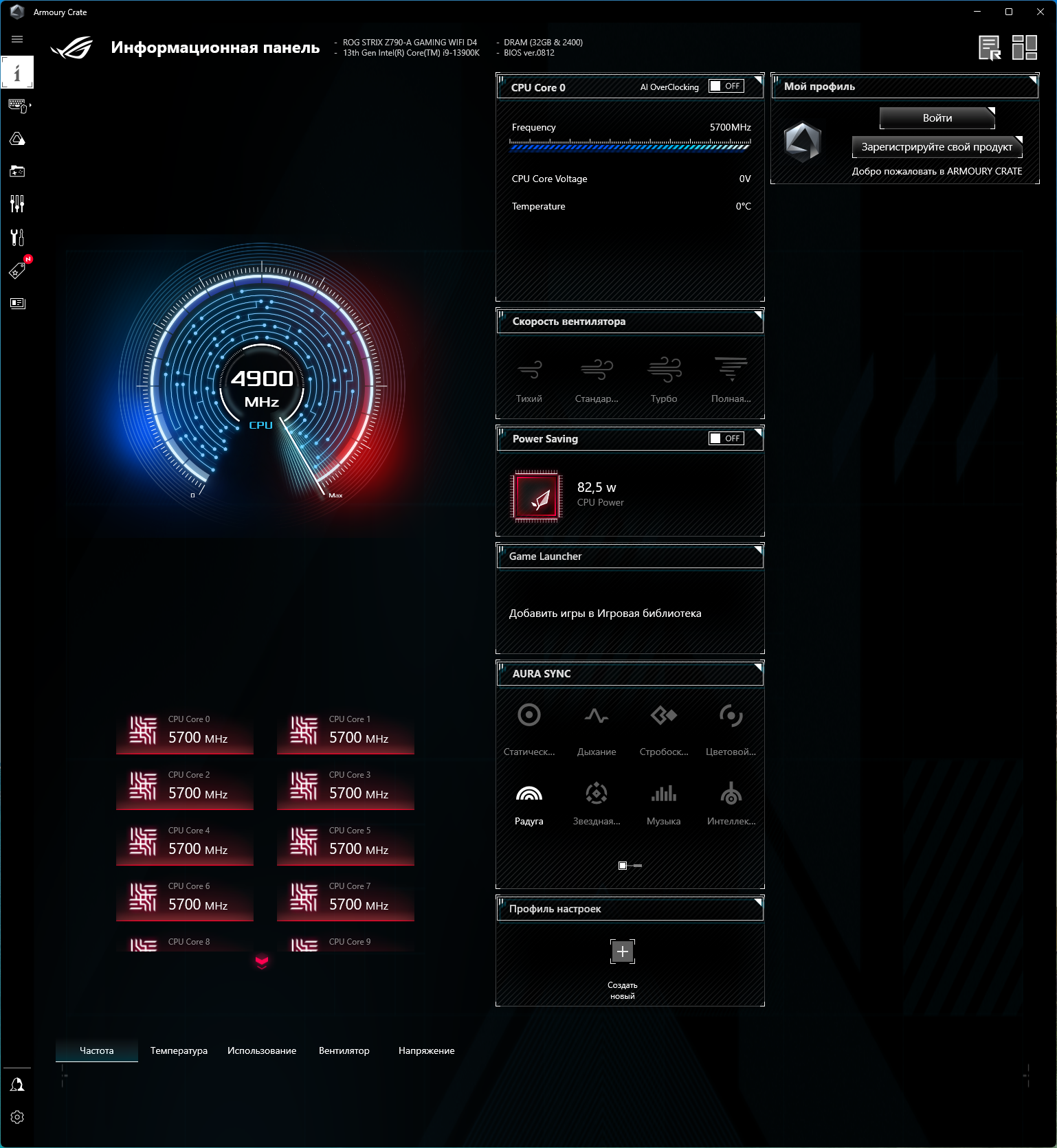

Фирменное ПО Asus

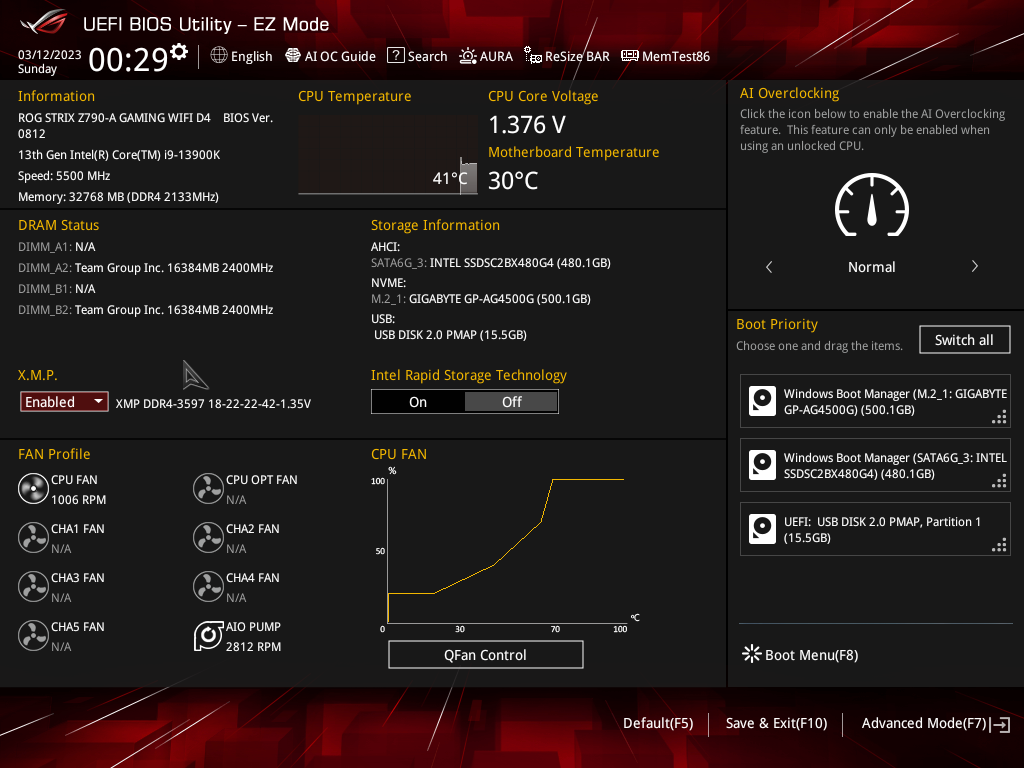

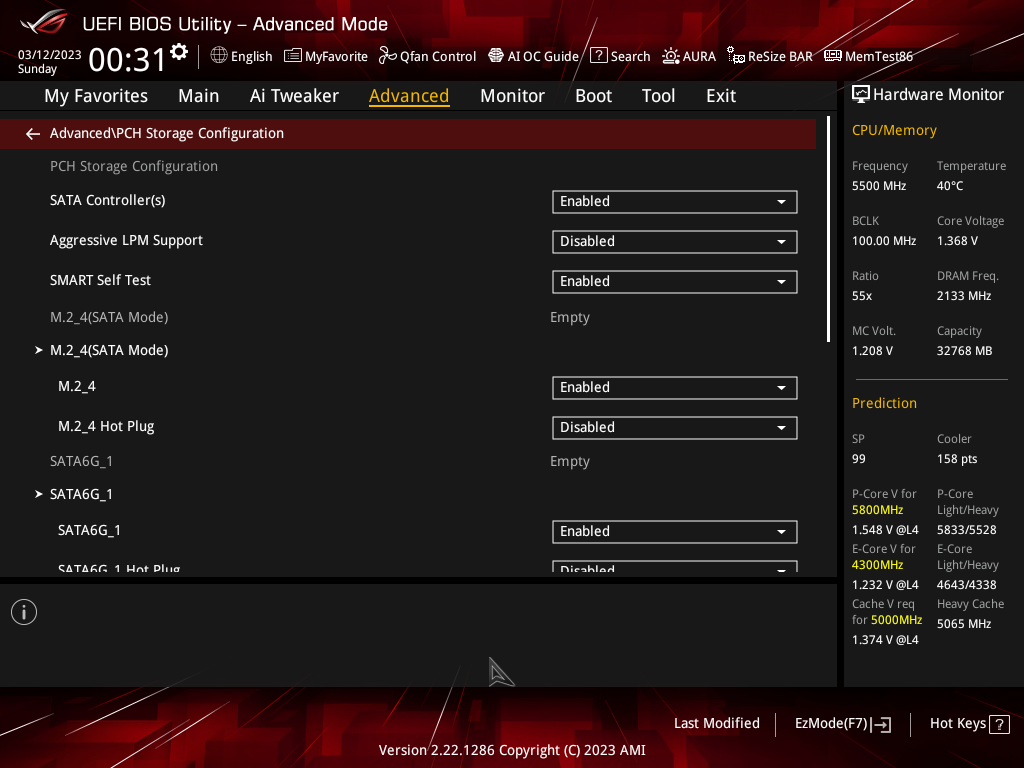

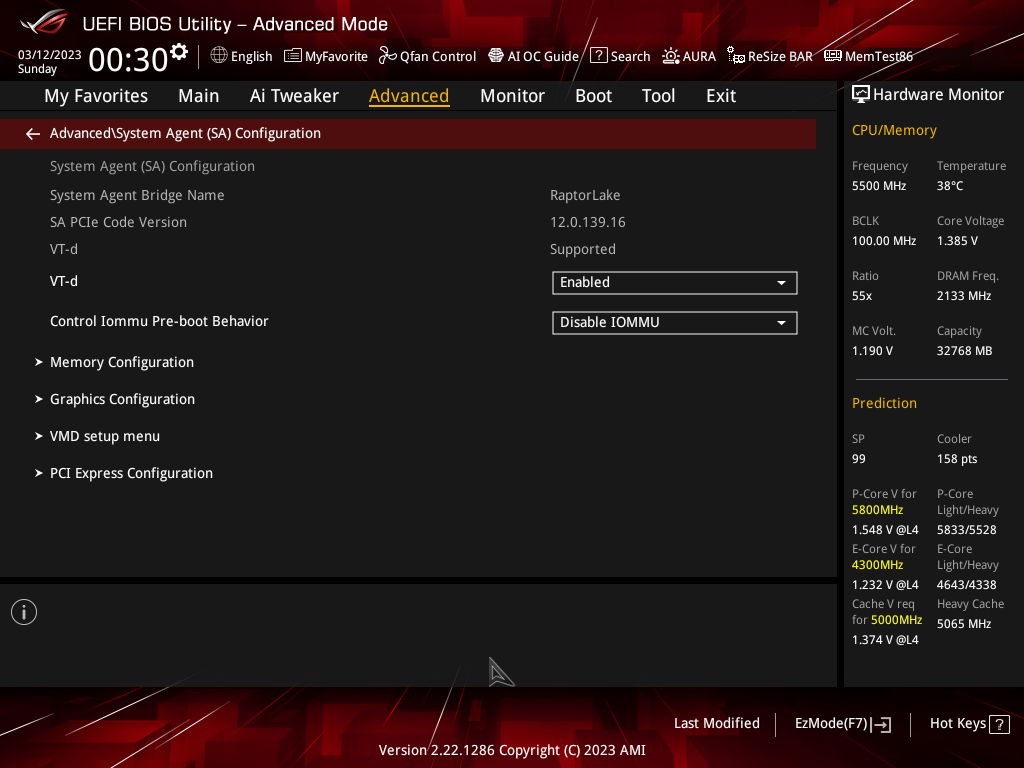

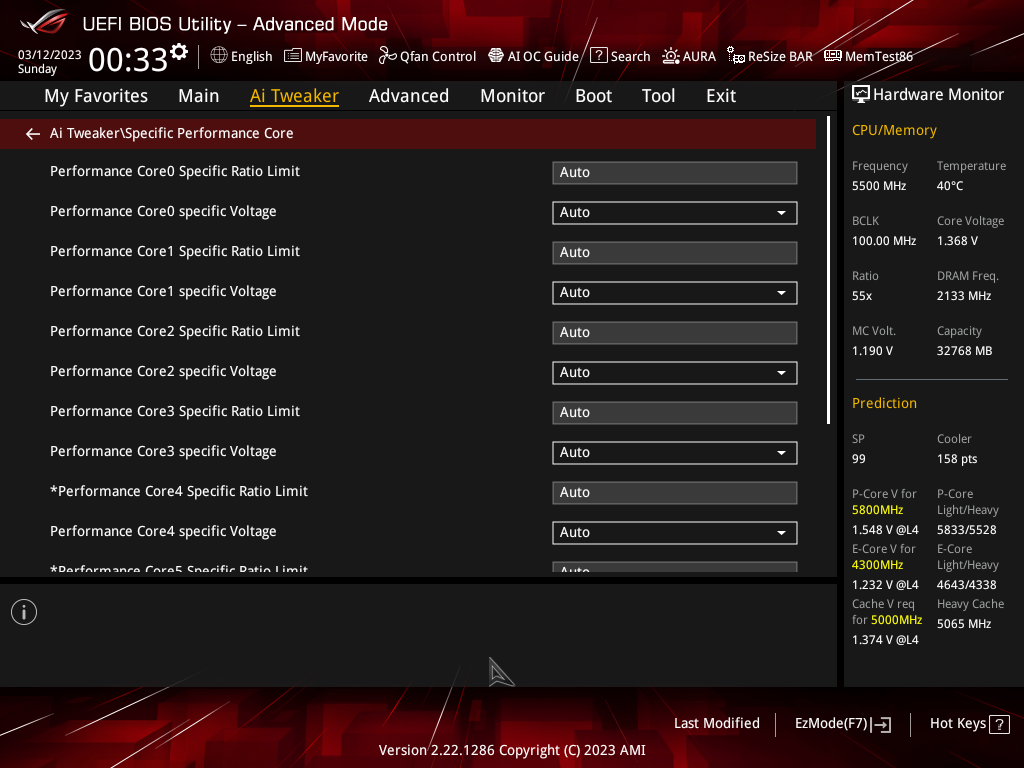

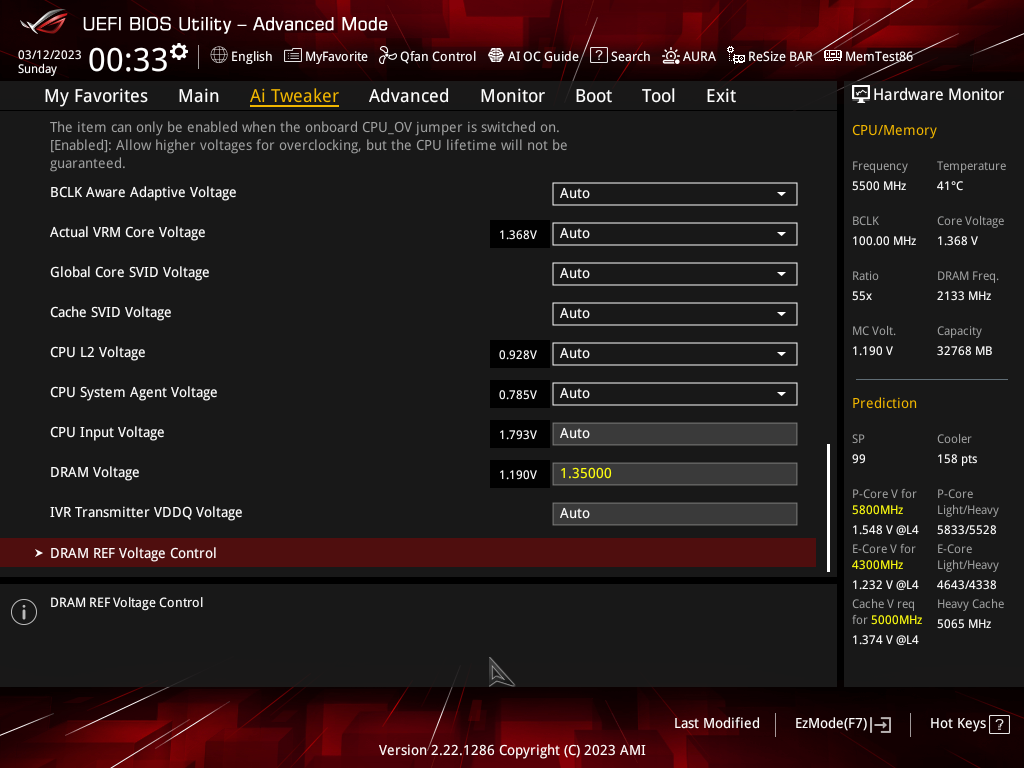

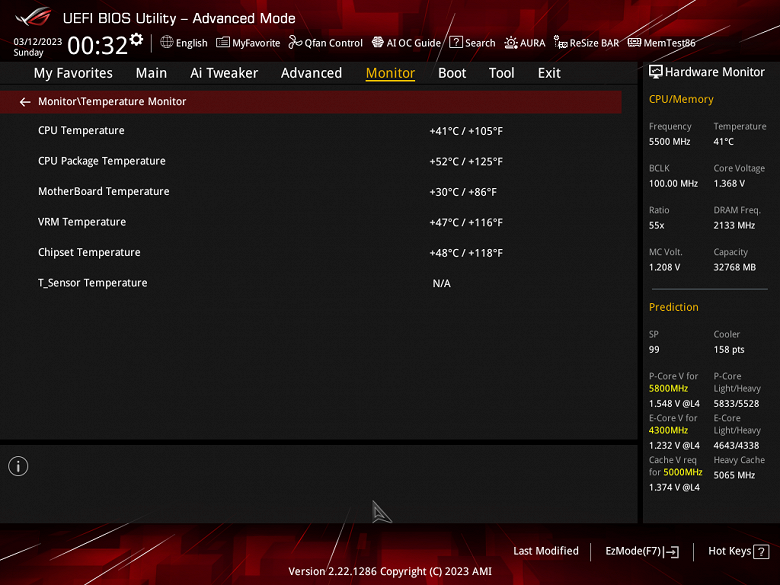

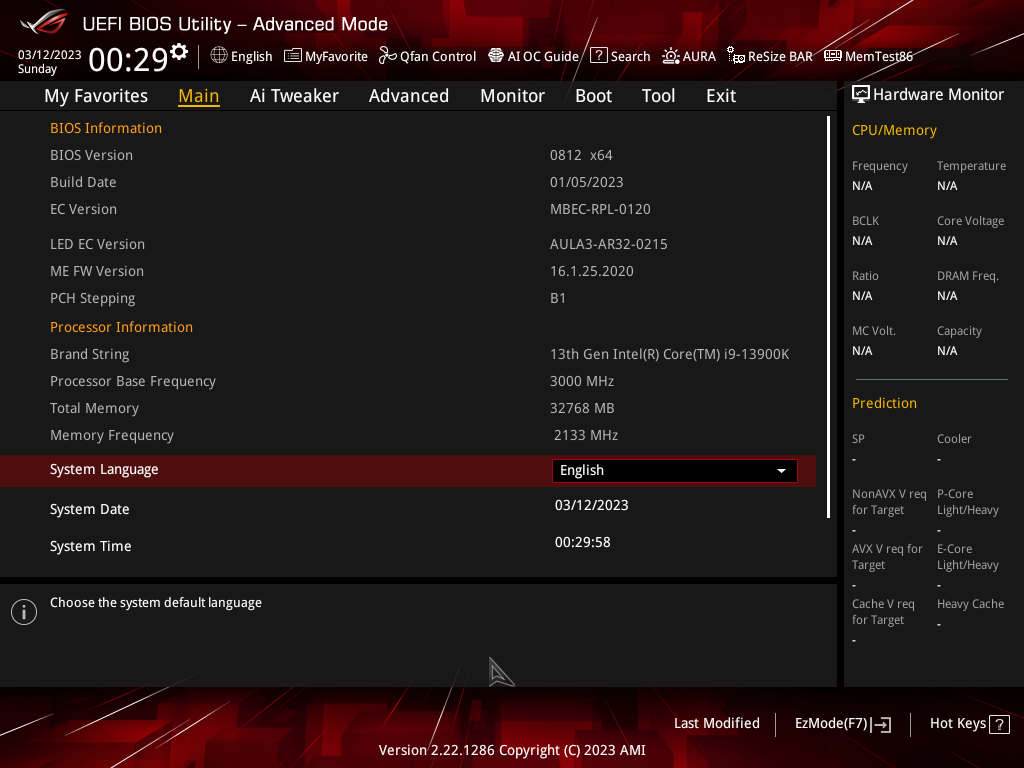

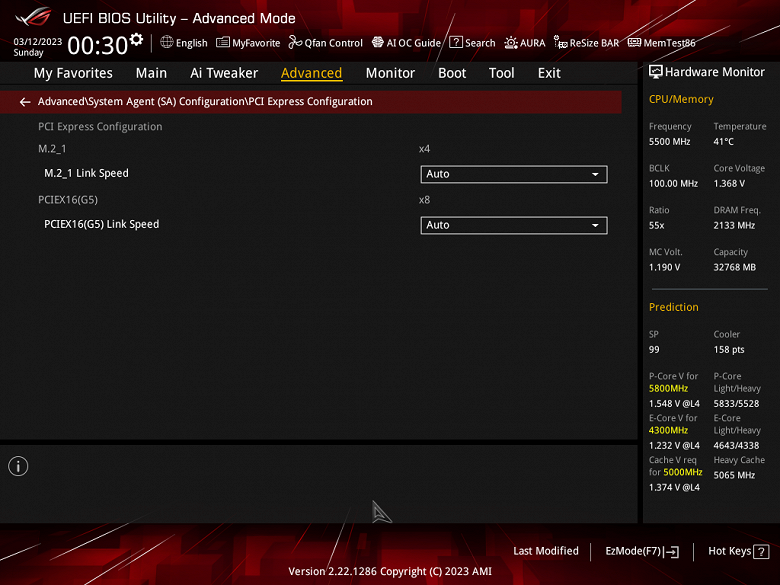

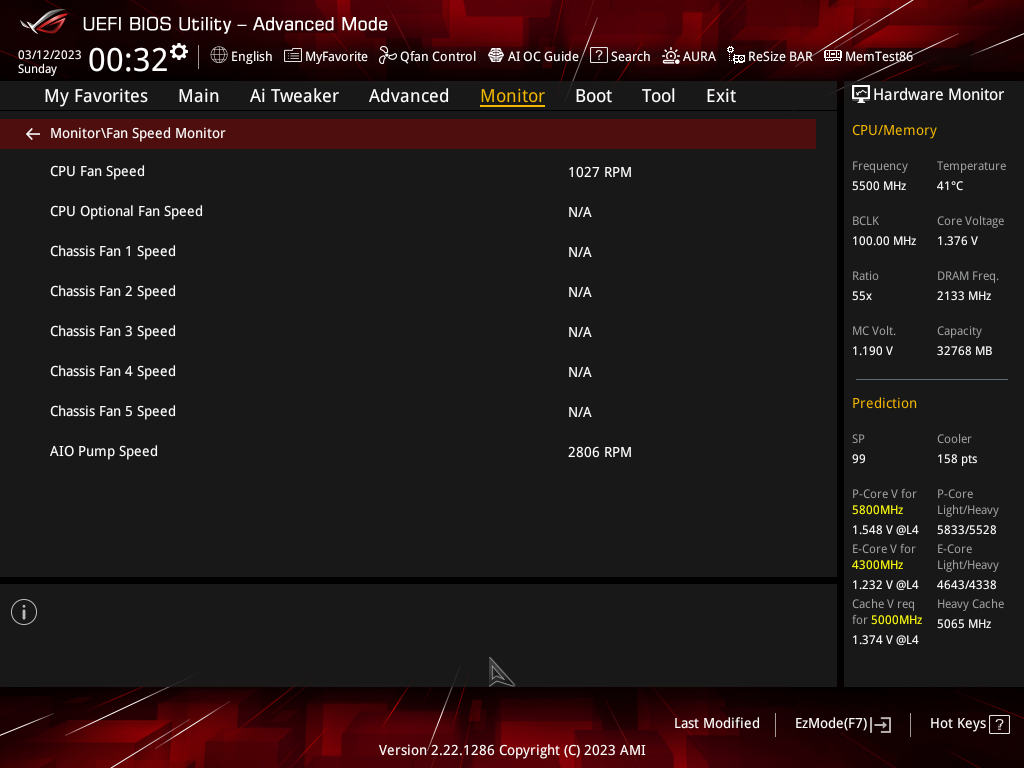

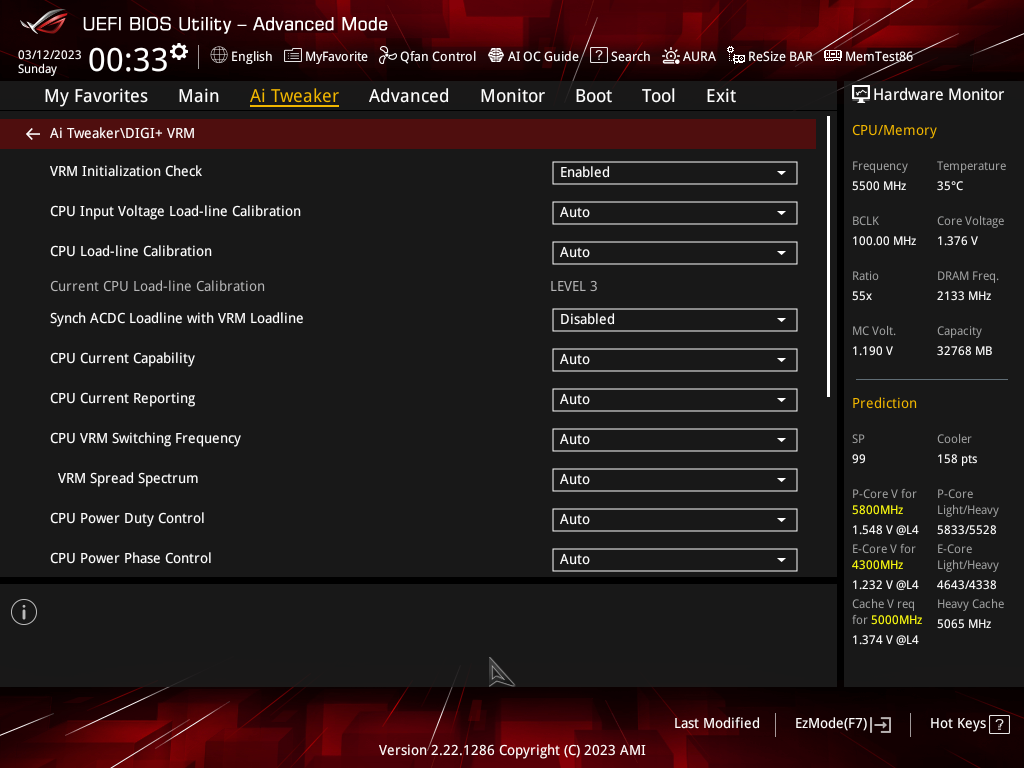

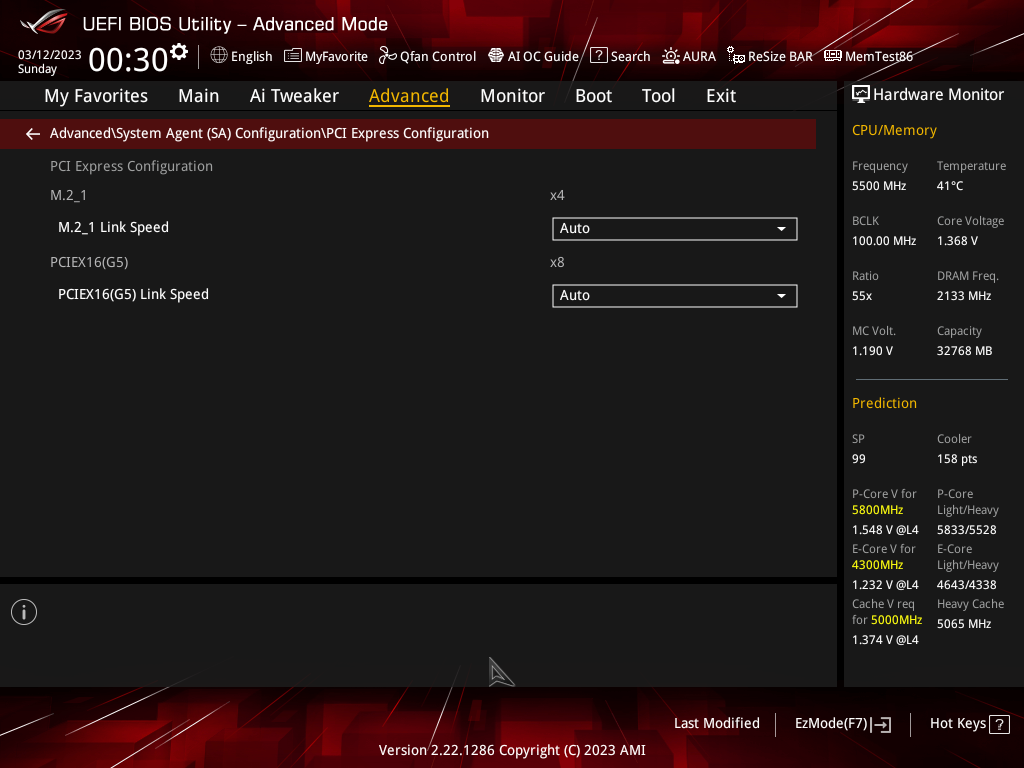

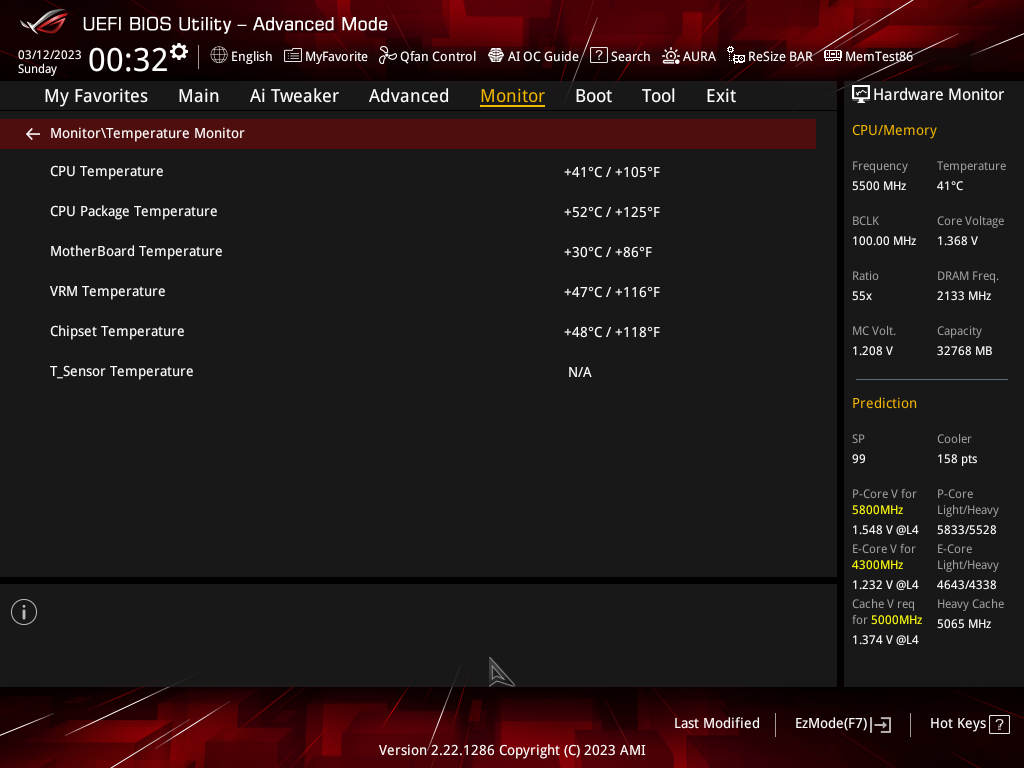

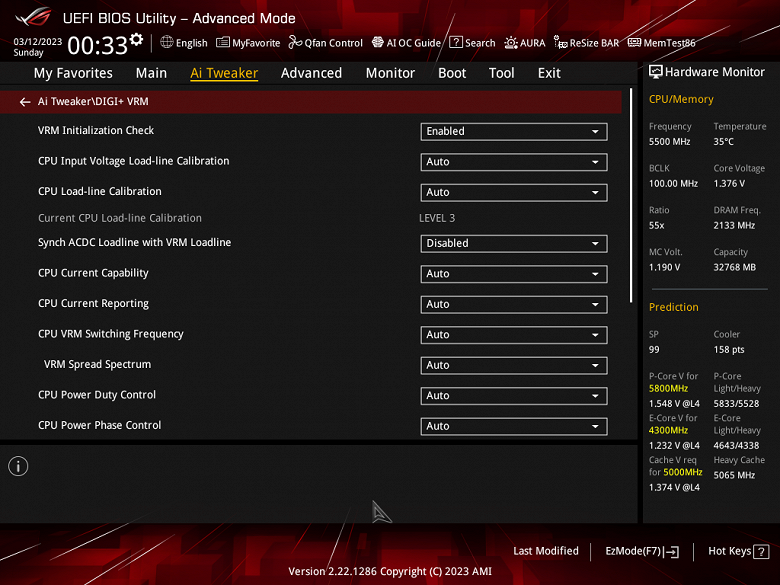

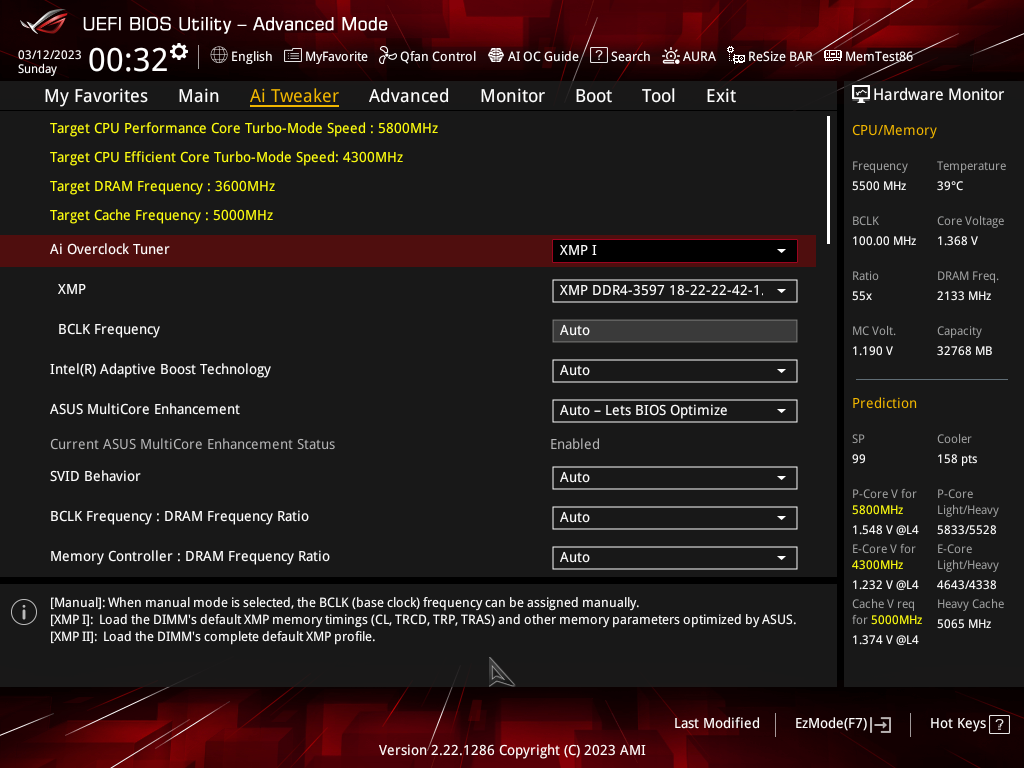

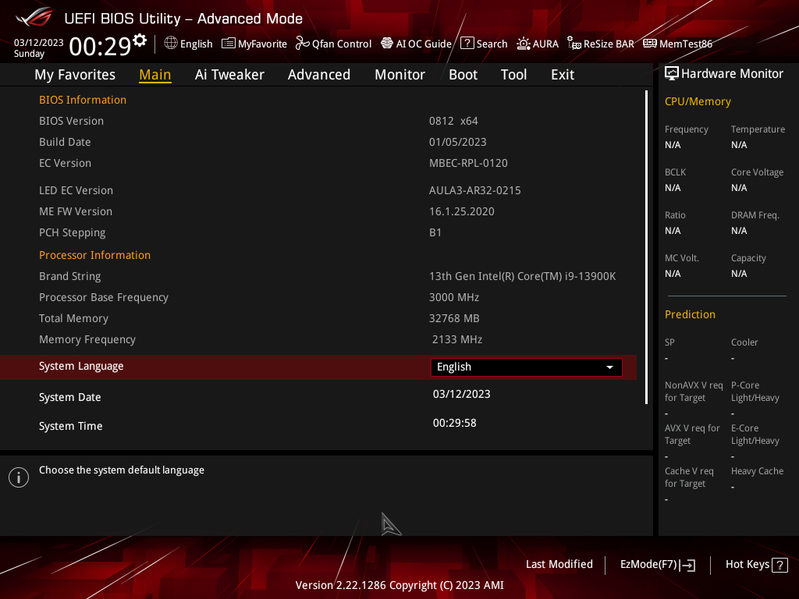

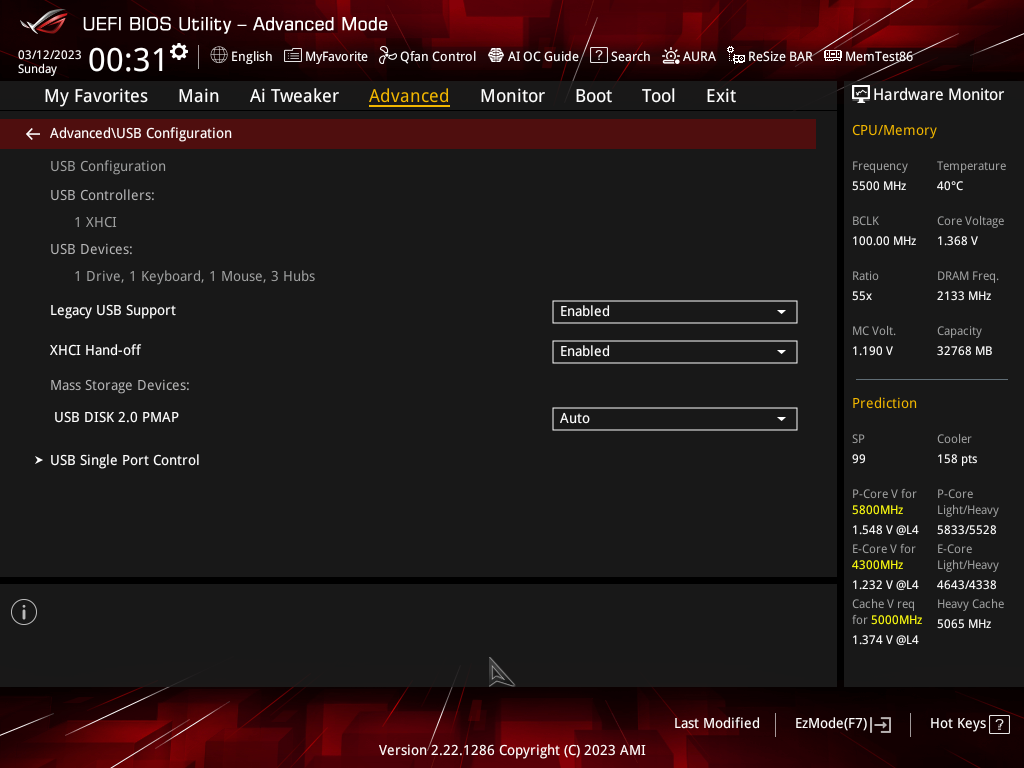

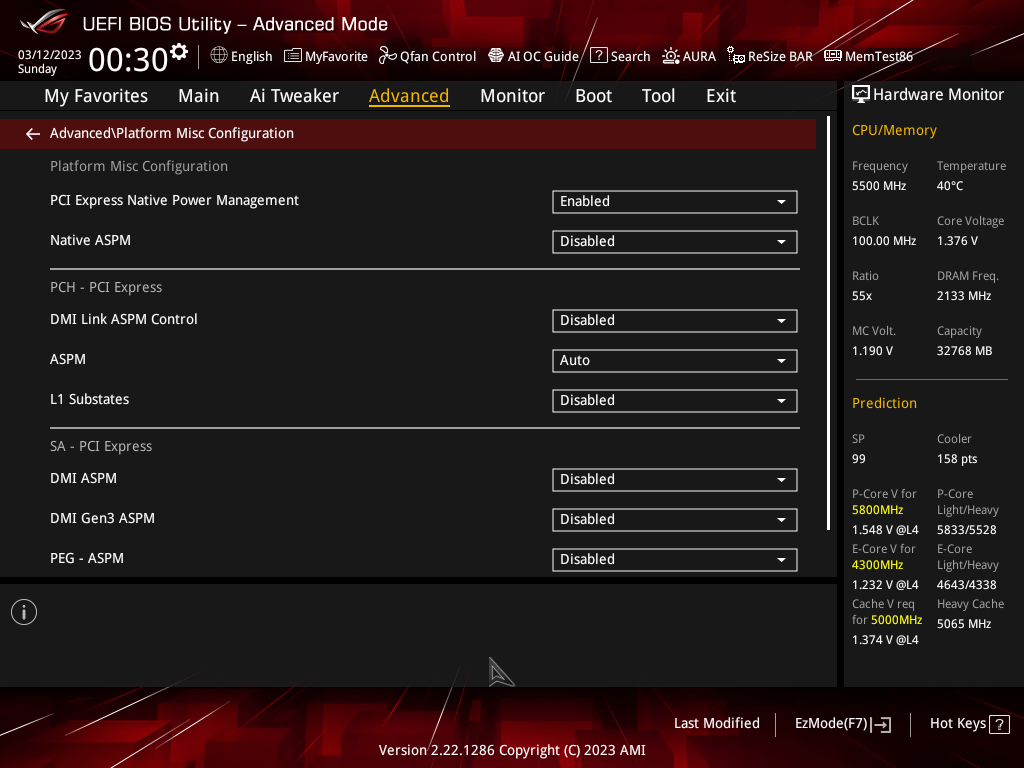

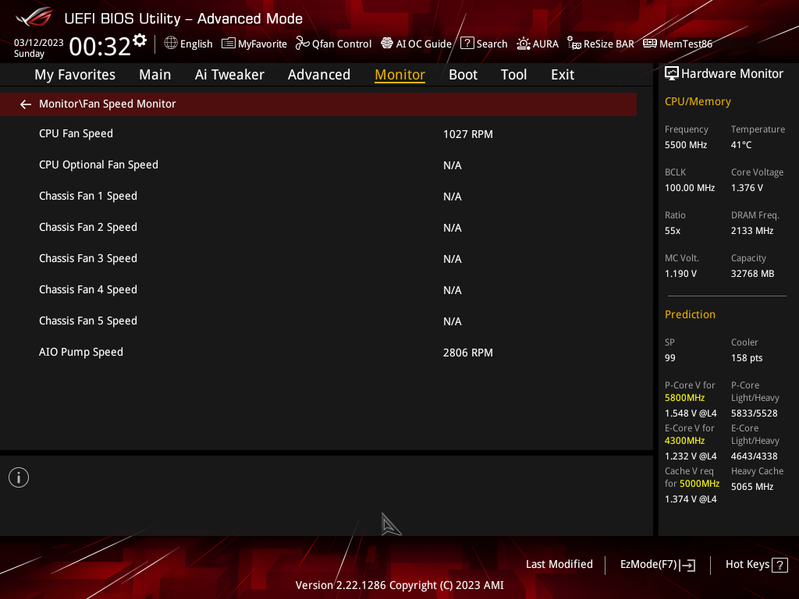

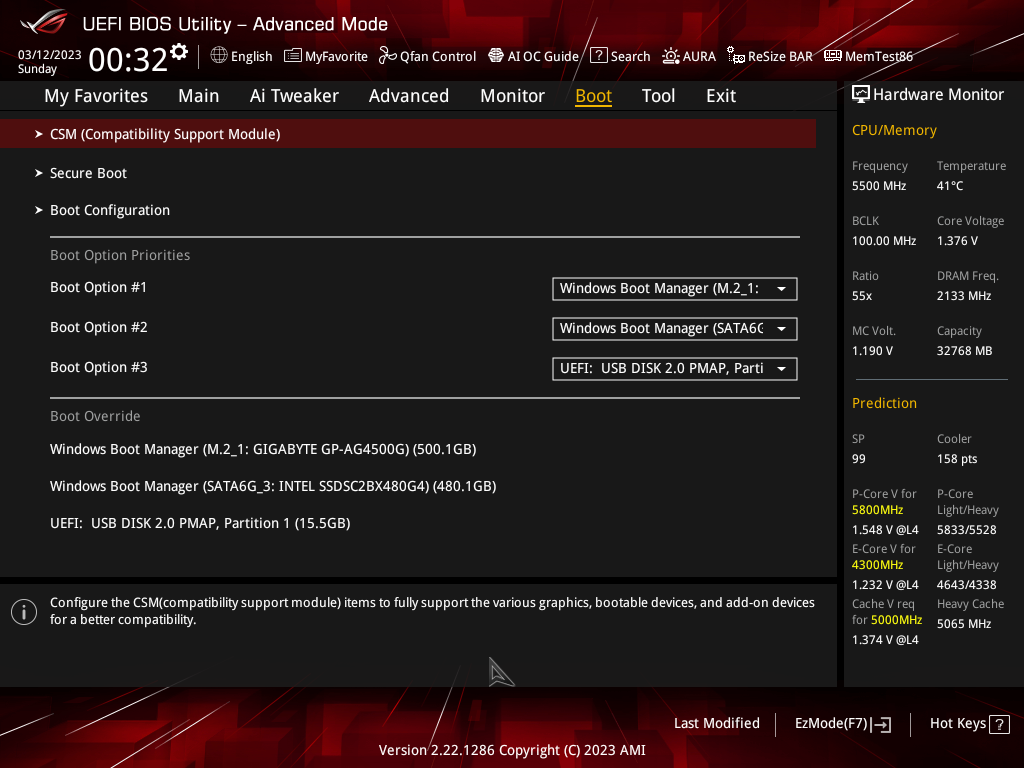

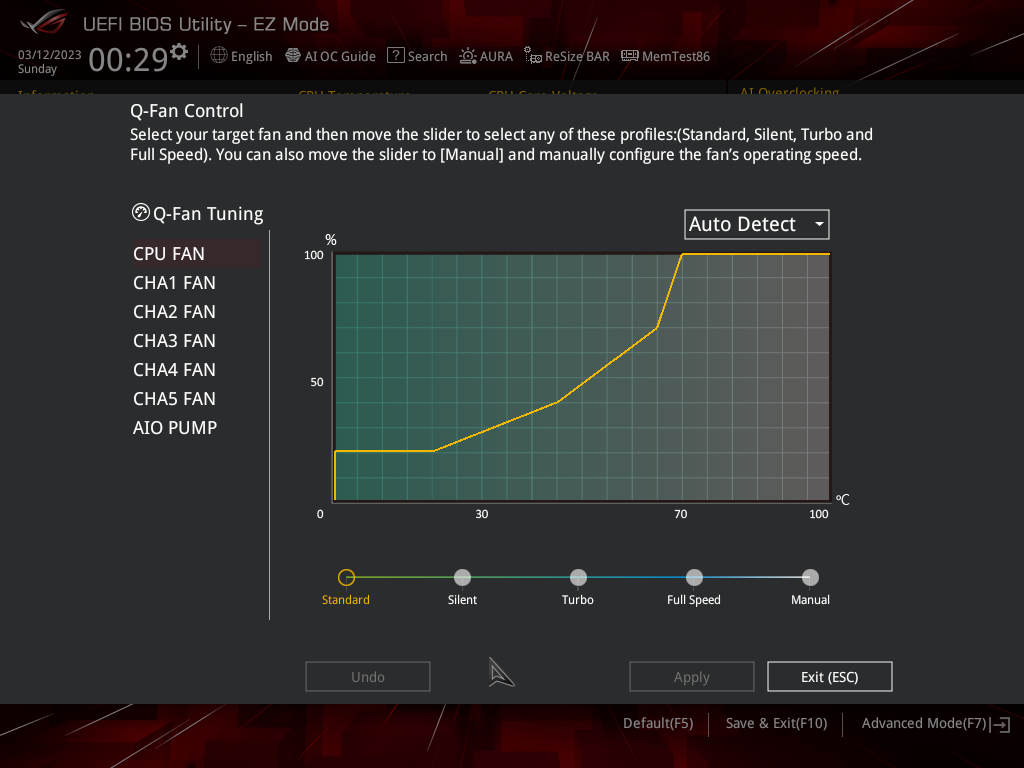

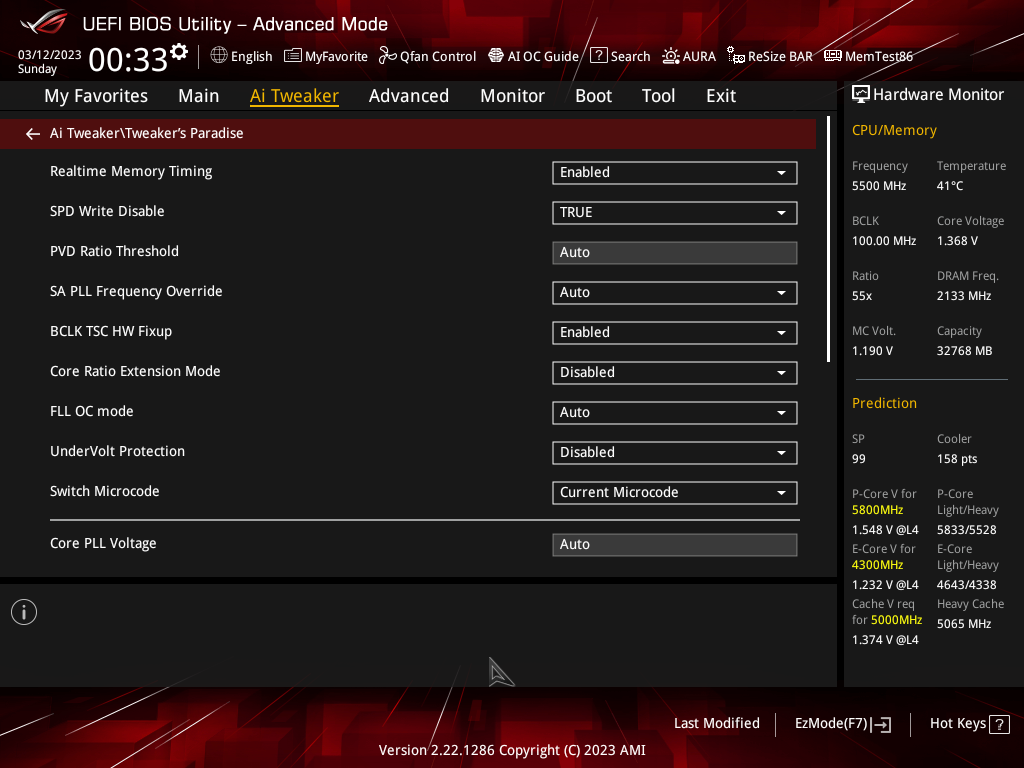

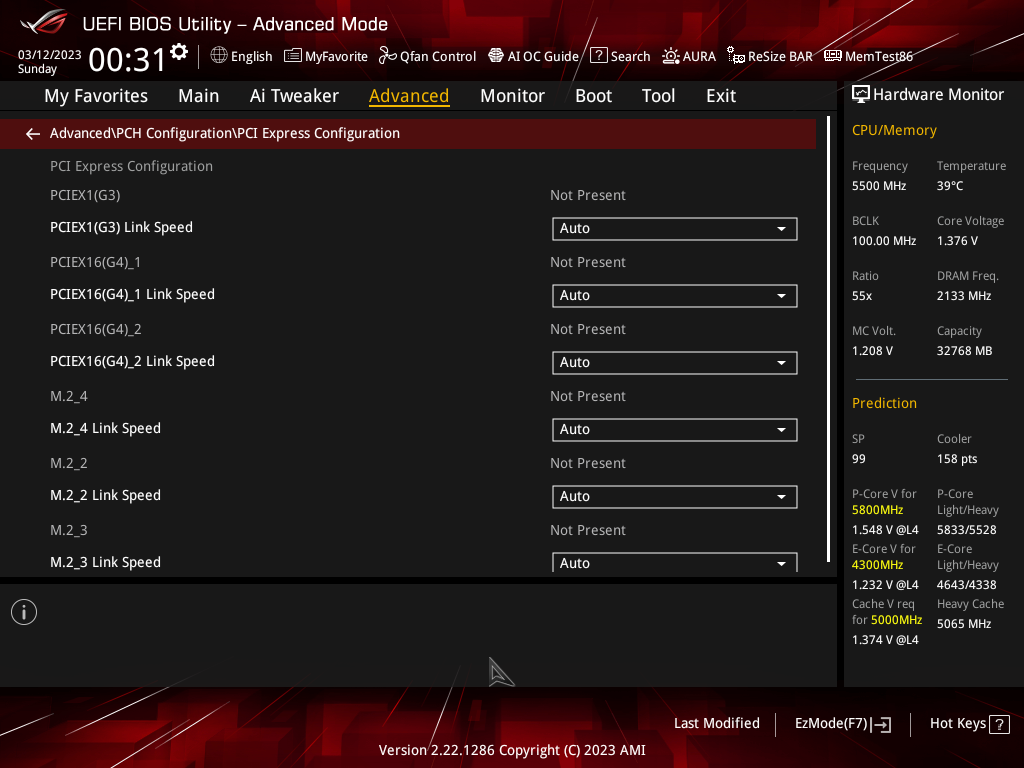

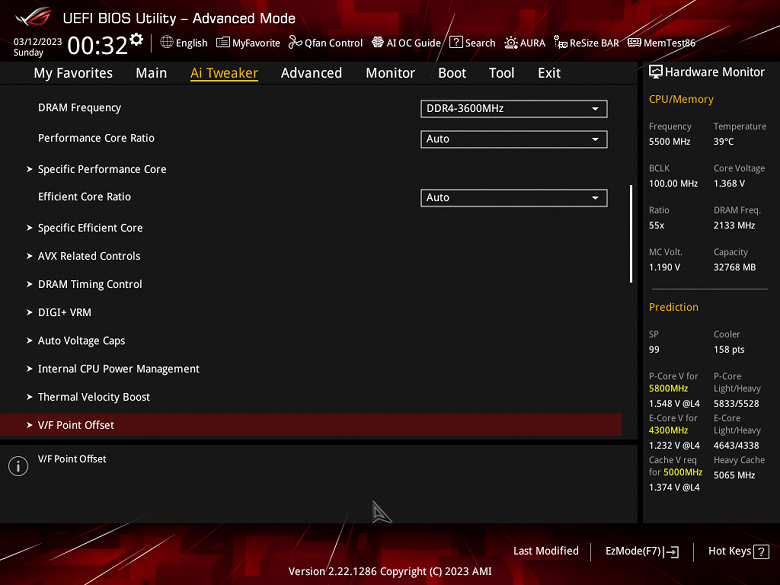

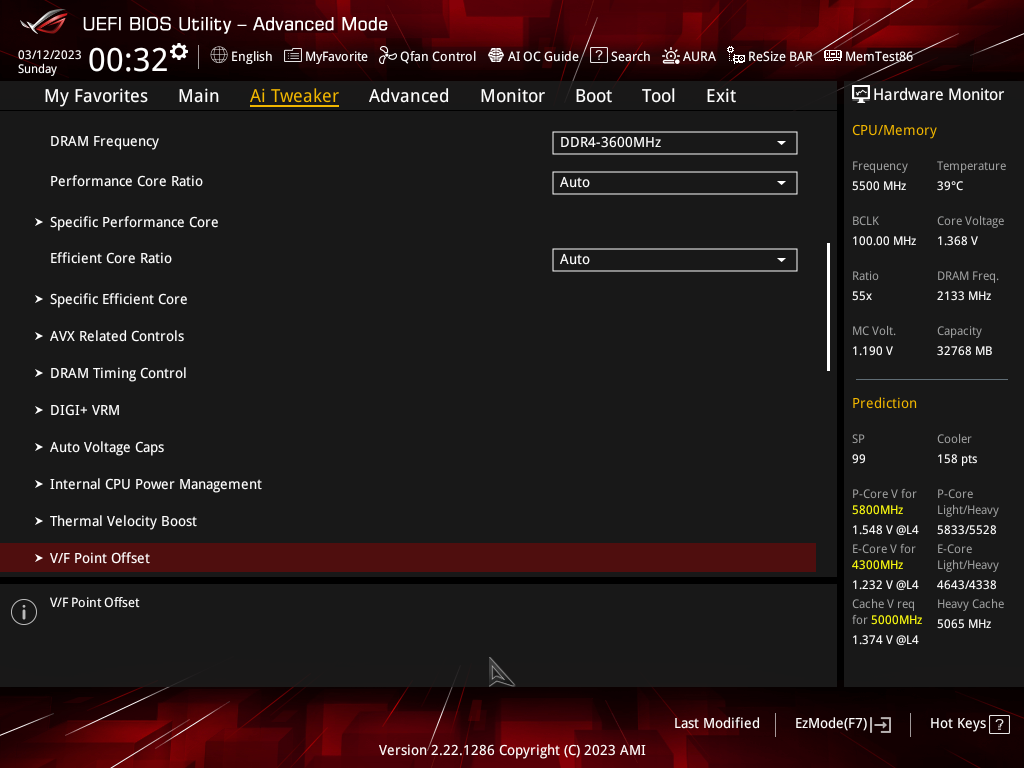

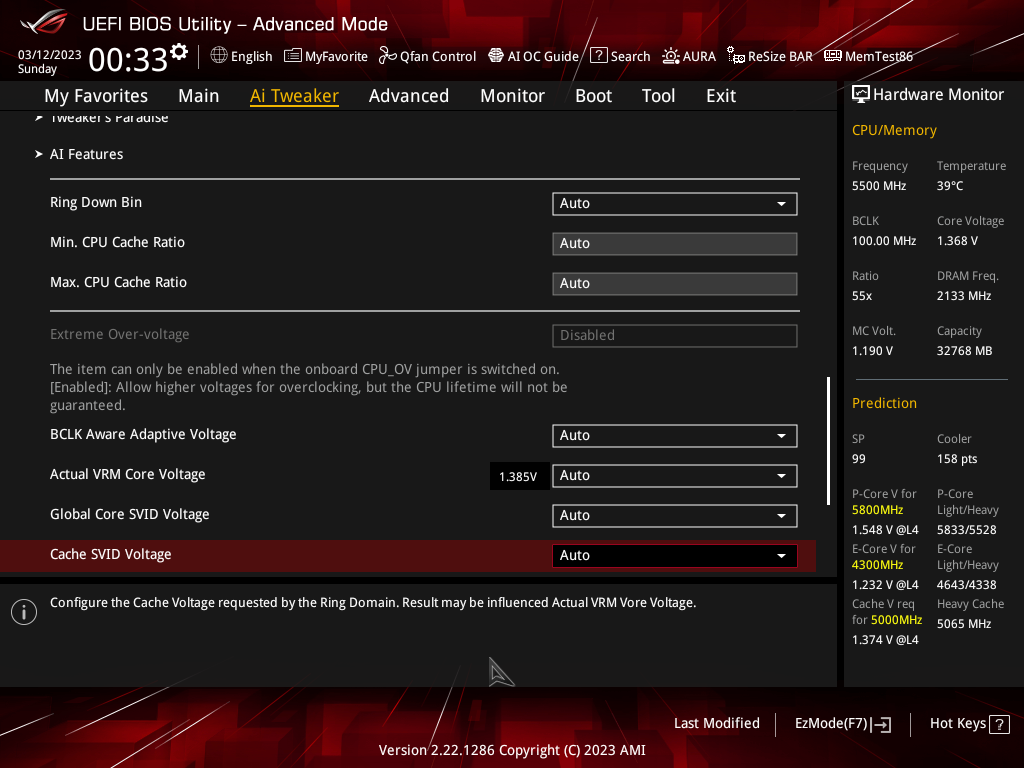

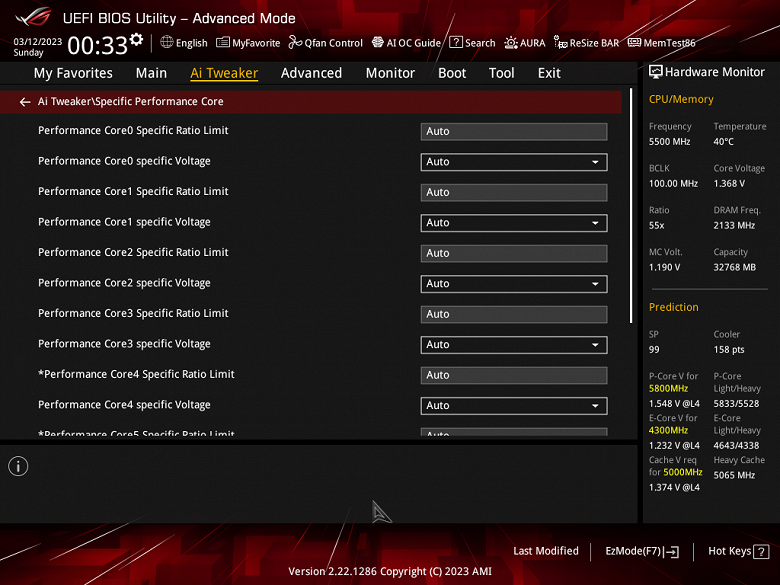

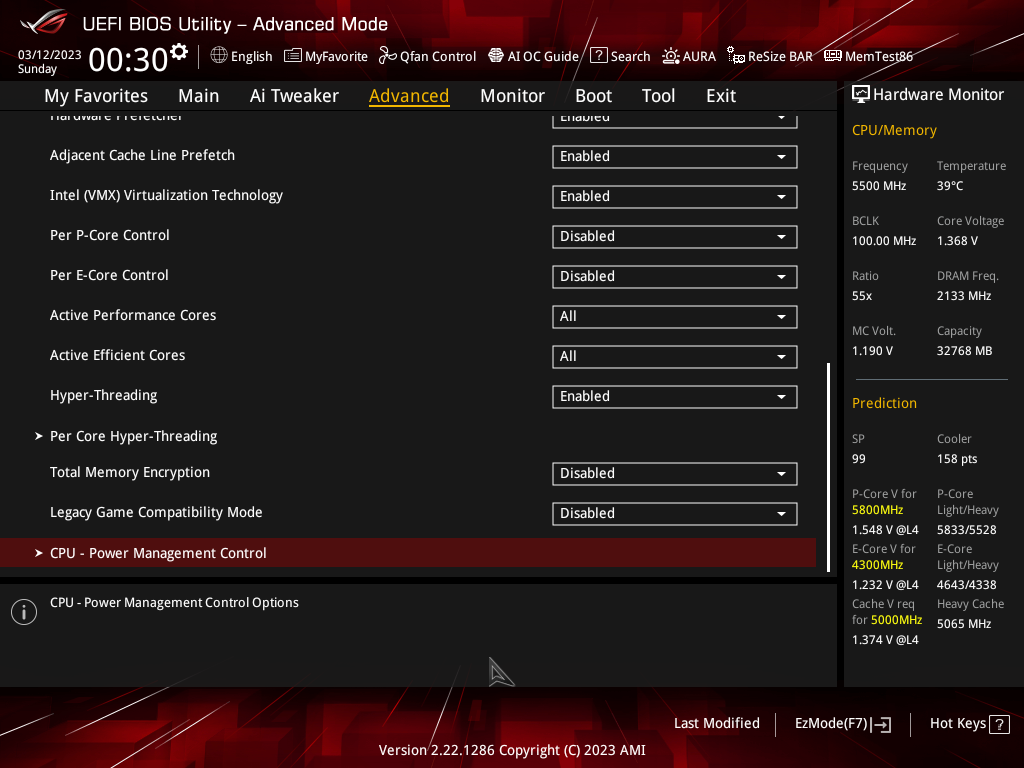

Настройки BIOS

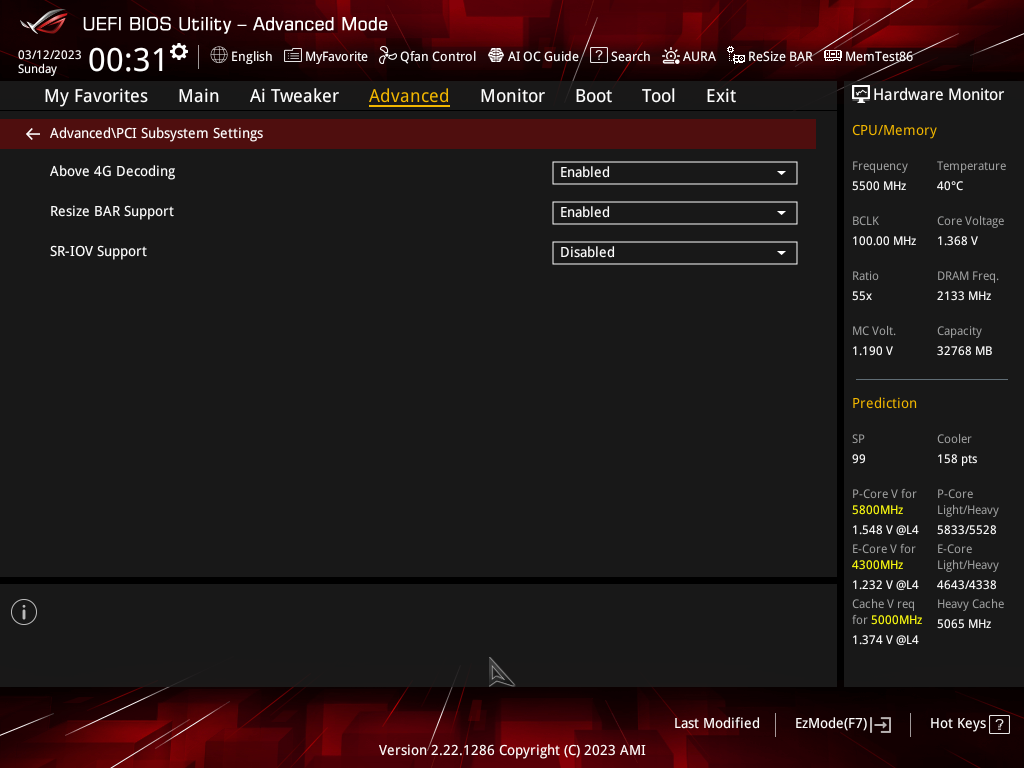

Что нам дают тонкости настроек в BIOS

Работоспособность (и разгон)


Конфигурация тестовой системы

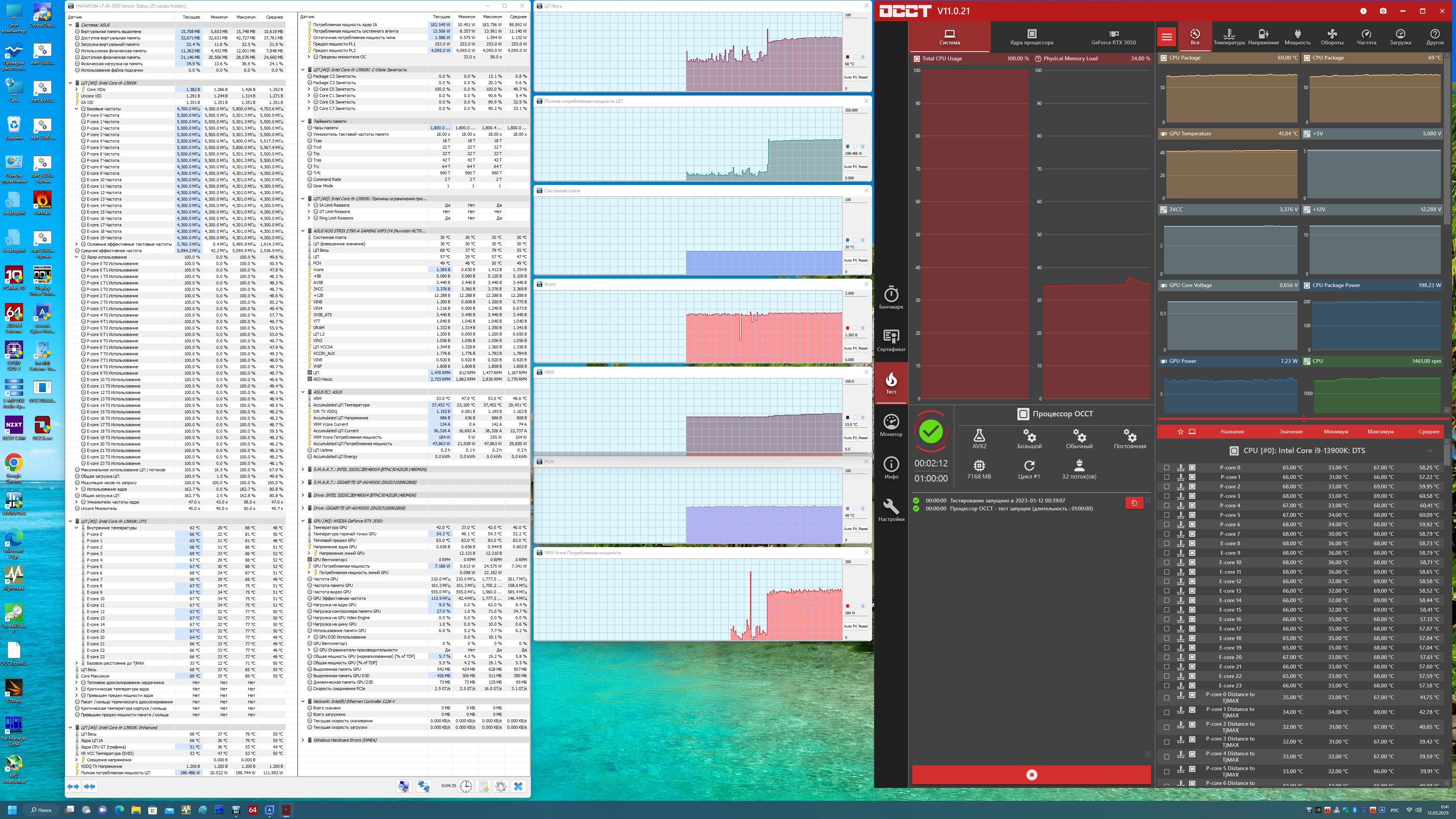

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.

В режиме авторазгона мы получили 5.5 ГГц по всем P-ядрам, и 4.3 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. В целом мы видим, что система по умолчанию, определив очень мощное питание матплаты, выставила очень приличный авторазгон (в целом уже очень привычные значения частот после тестов нескольких матплат на Z790).

Все остальные параметры системы по нагреву компонентов были в норме. И стоит отметить, что потребление CPU уже подошло к 200 Вт!

Теперь вручную выставим 5.7 ГГц по всем Р-ядрам и 4.5 ГГц по всем Е-ядрам через параметры в BIOS. И что мы видим? – Отличная поддержка оверклокинга!

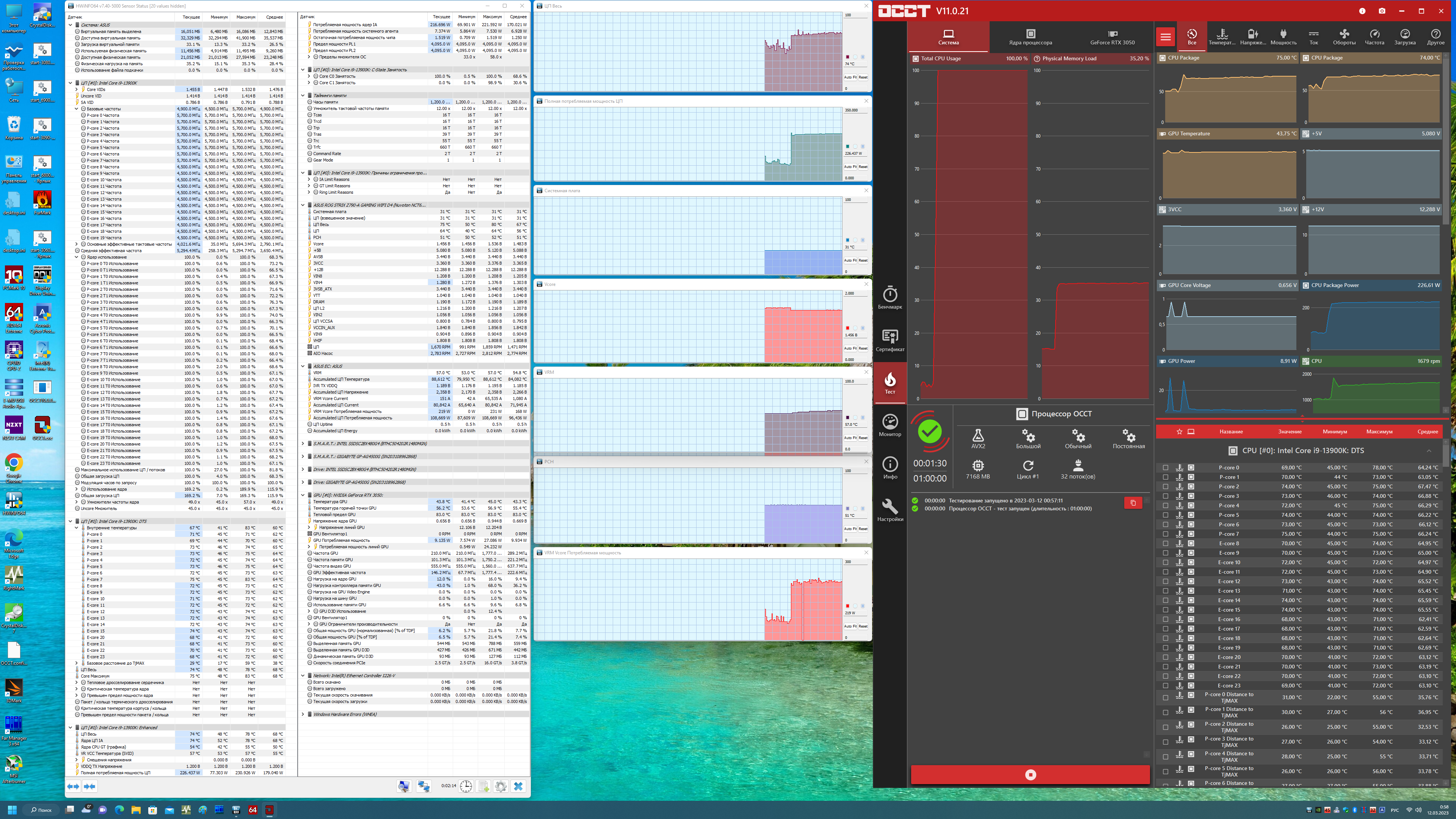

Процессор в стресс-тесте работал на 5,7/4,5 ГГц, потребляя почти 227 Вт, наша СВО прекрасно справлялась с нагревом, критических отметок не было, VRM, чипсет также не нагревались до критических величин.

Выводы

Материнская плата Asus ROG Strix Z790-A Gaming WiFi D4 представляет собой красивое и мощное игровое решение из средней линейки компании c ценником в районе 30—40 тысяч рублей. Плата не относится к флагманской серии ROG Maximus, поэтому продвинутых аппаратных возможностей для разгона у нее нет, однако настроек в BIOS Setup предостаточно.

Данная модель работает со старой доброй памятью DDR4, обеспечивая хорошую преемственность при апгрейде ПК. У этой платы 17 портов USB разных видов (включая 2 самых быстрых USB 3.2 Gen2×2, а также 3 USB 3.2 Gen2), 3 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 5.0, а второй и третий подключены к чипсету и работают в режиме х4), 1 слот PCIe x1, 4 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, три других подключены к чипсету Z790 тоже линиями PCIe 4.0), 4 порта SATA и 8 разъемов для вентиляторов. В принципе, для среднего уровня — просто отличная поддержка периферии. Также стоит отметить наличие двух сетевых контроллеров: проводного (2,5-гигабитного) и беспроводного (Wi-Fi 6).

Система питания процессора способна обеспечить работу любых совместимых процессоров с запасом на очень хороший разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, включая накопители в слотах M.2. В числе плюсов можно упомянуть широкие возможности для подключения дополнительных RGB-устройств, ну и собственную симпатичную подсветку на кожухе задних портов.

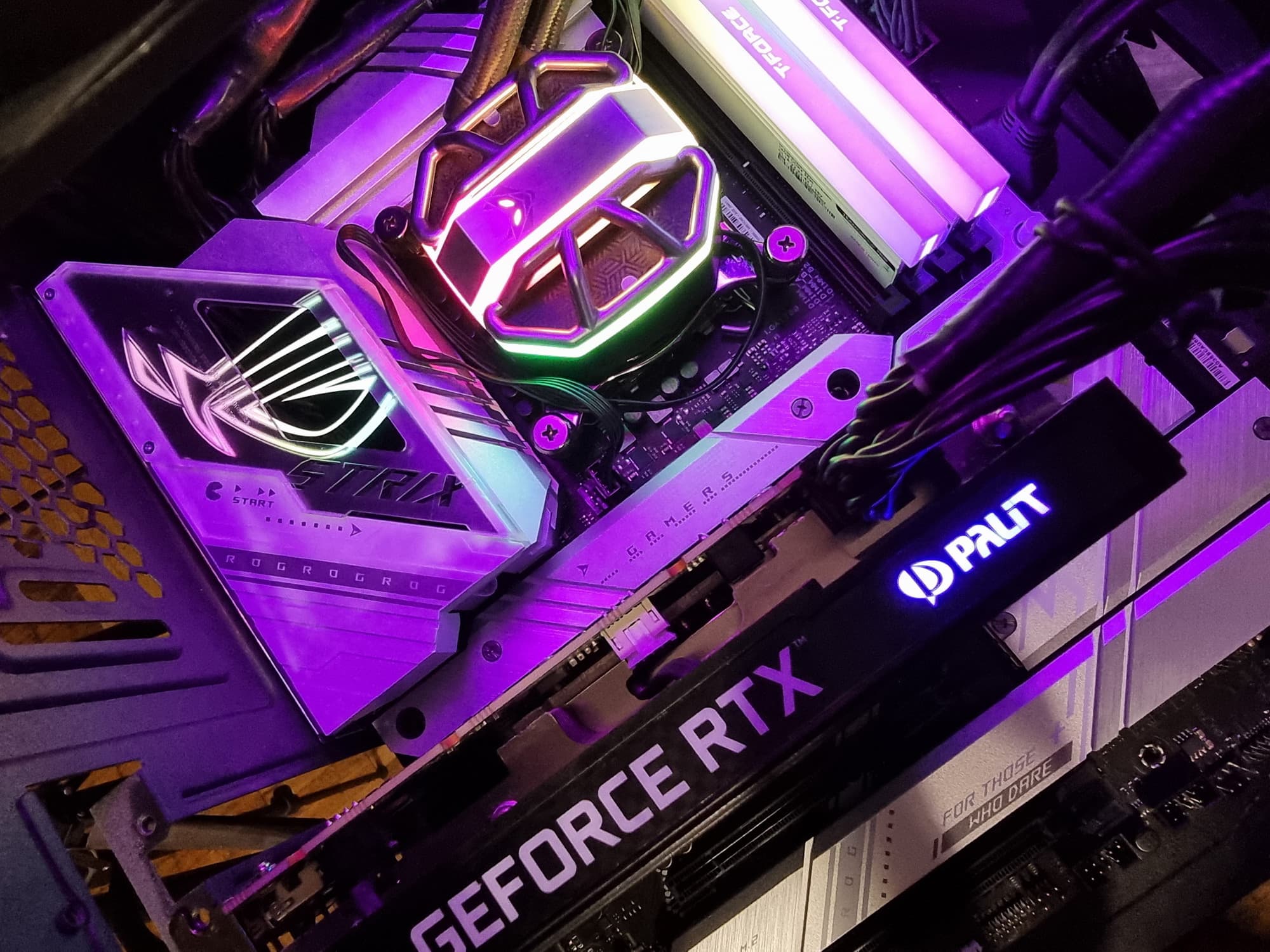

В тестах принимала участие видеокарта Palit GeForce RTX 3050 StormX

В номинации «Оригинальный дизайн» за мощную систему питания плата Asus ROG Strix Z790-A Gaming WiFi D4 получила награду:

Благодарим Владислава Громова
из Хабаровска (Telegram-канал)
за помощь в оперативном получении нового оборудования из Китая
