Обзор материнской платы Asus ROG Strix Z390-I Gaming формата Mini-ITX

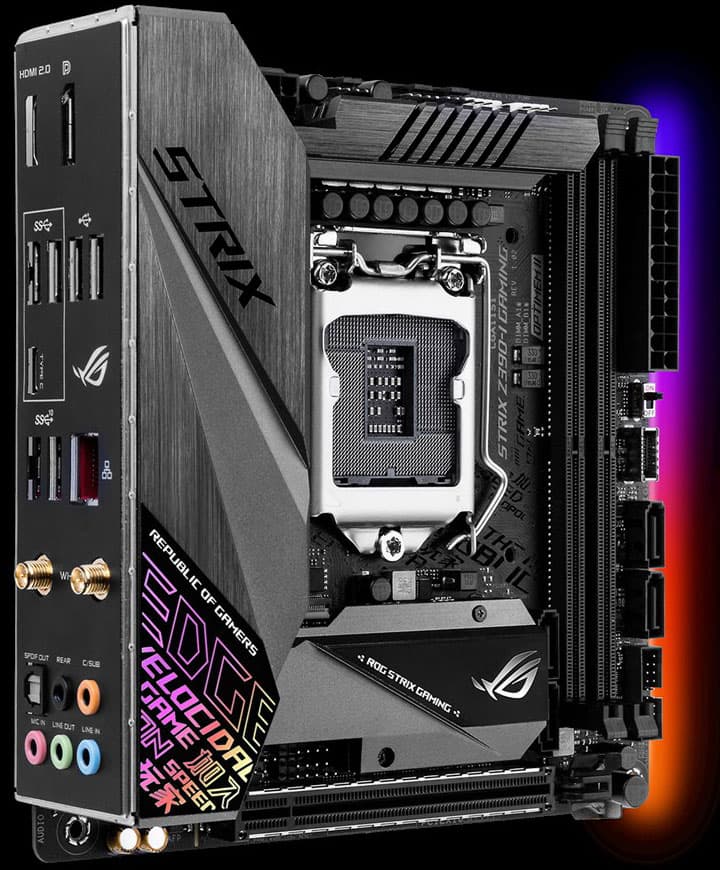

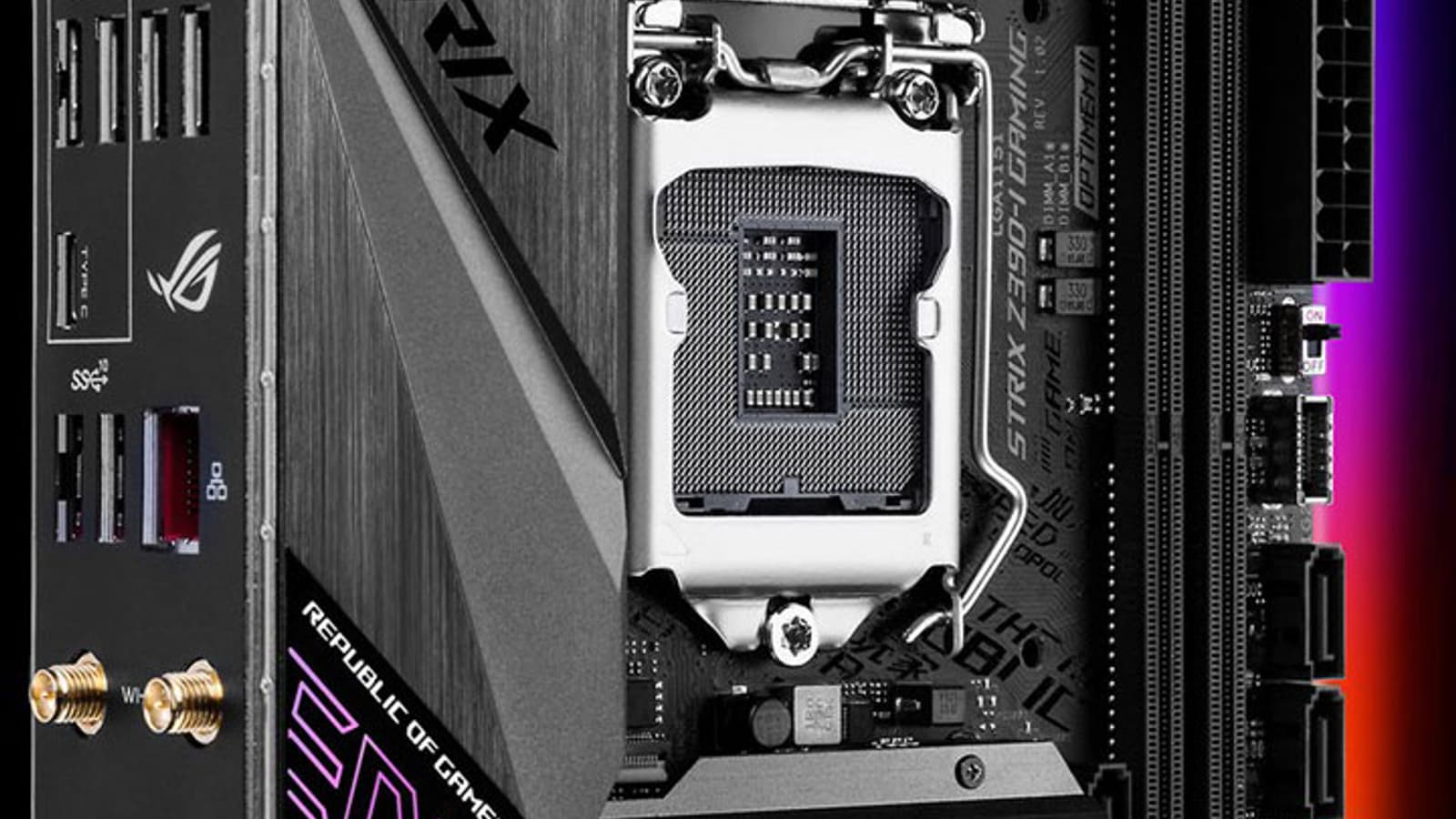

В этой статье мы уделим внимание очень интересной плате Asus ROG Strix Z390-I Gaming на чипсете Intel Z390. Главная особенность этой платы в том, что она выполнена в форм-факторе Mini-ITX (17×17 см).

Комплектация и упаковка

Плата Asus ROG Strix Z390-I Gaming поставляется в компактной по размере коробке, оформленной в стандартном для серии ROG Strix стиле.

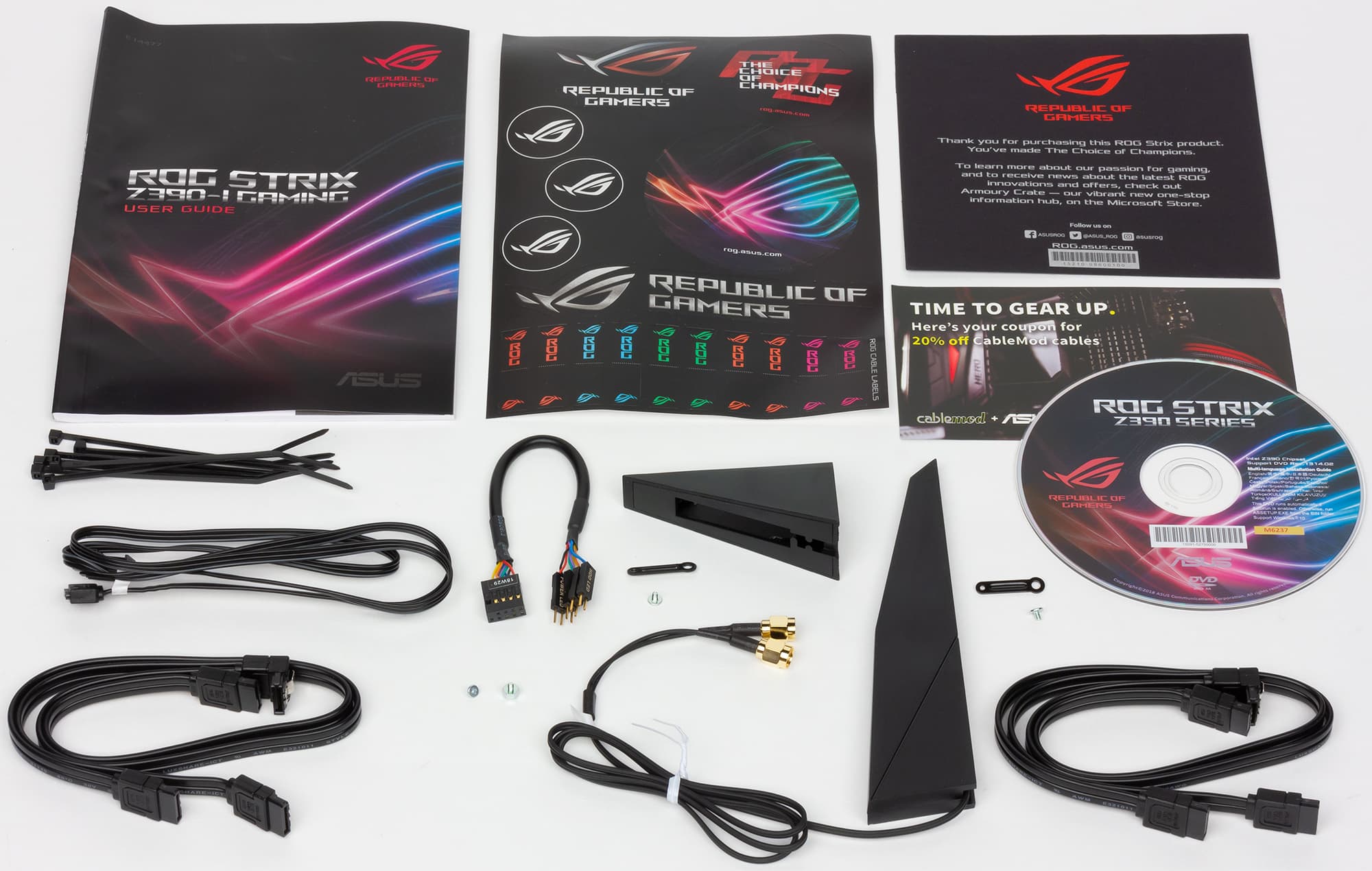

Комплект поставки включает два SATA-кабеля (все разъемы с защелками, один кабель с угловым разъемом с одной стороны), руководство пользователя, DVD-диск с программным обеспечением и драйверами, антенну для встроенного Wi-Fi-модуля, кабель для подключения светодиодной ленты и, конечно же, различные стикеры.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Strix Z390-I Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го и 9-го поколения
Процессорный разъем LGA1151
Чипсет Intel Z390
Память 2×DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i219-V (Gigabit Ethernet)
1 × Intel Wireless-AC 9560 (Intel CNVi), Wi-Fi 802.11a/b/g/n/ac + Bluetooth 5.0
Слоты расширения и разъемы 1 × PCI Express 3.0 x16
2 × M.2
SATA-разъемы 4 × SATA 6 Гбит/с
USB-порты 2 × USB 3.1 (Type-A)
1 × USB 3.1 вертикального типа
4 × USB 3.0 (Type-A)
1 × USB 3.0 (Type-С)
4 × USB 2.0

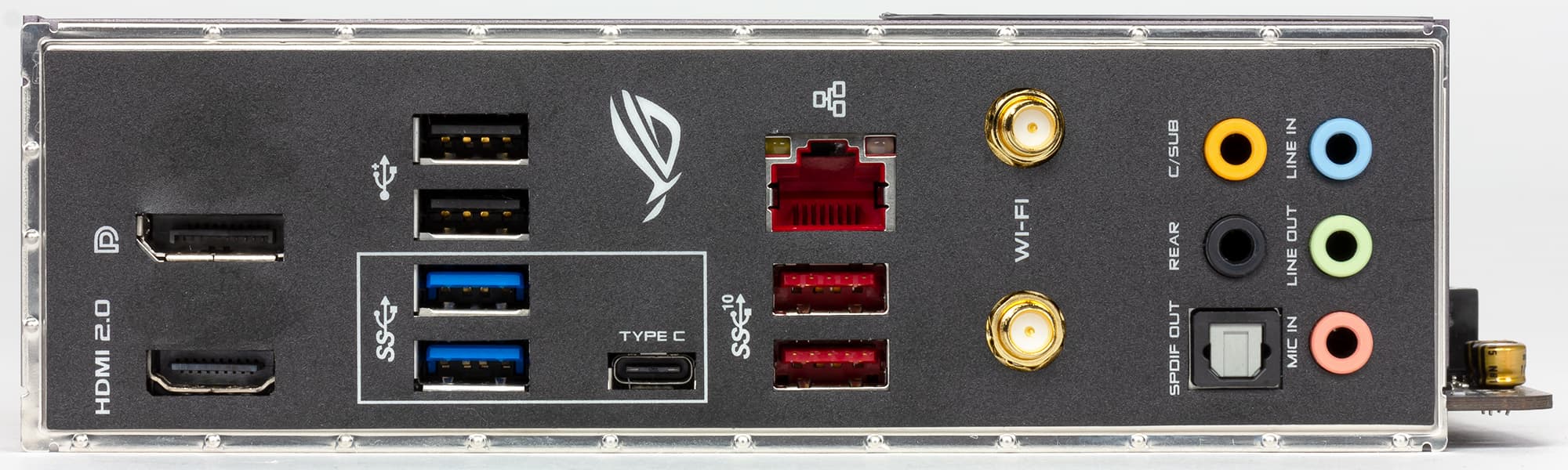

Разъемы на задней панели 1 × HDMI 2.0
1 × DisplayPort 1.2
2 × USB 3.1 (Type-A)
1 × USB 3.0 (Type-C)
2 × USB 3.0 (Type-A)
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
2 разъема для подключения антенны
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4 × SATA 6 Гбит/с
2 × M.2
3 разъема для подключения 4-контактных вентиляторов
1 вертикальный разъем для подключения фронтальных портов USB 3.1
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
1 разъем для подключения термодатчика
1 разъем для подключения неадресуемой RGB-ленты
1 разъем для подключения адресуемой RGB-ленты
Форм-фактор Mini-ITX (170×170 мм)
Средняя цена
Розничные предложения

Форм-фактор

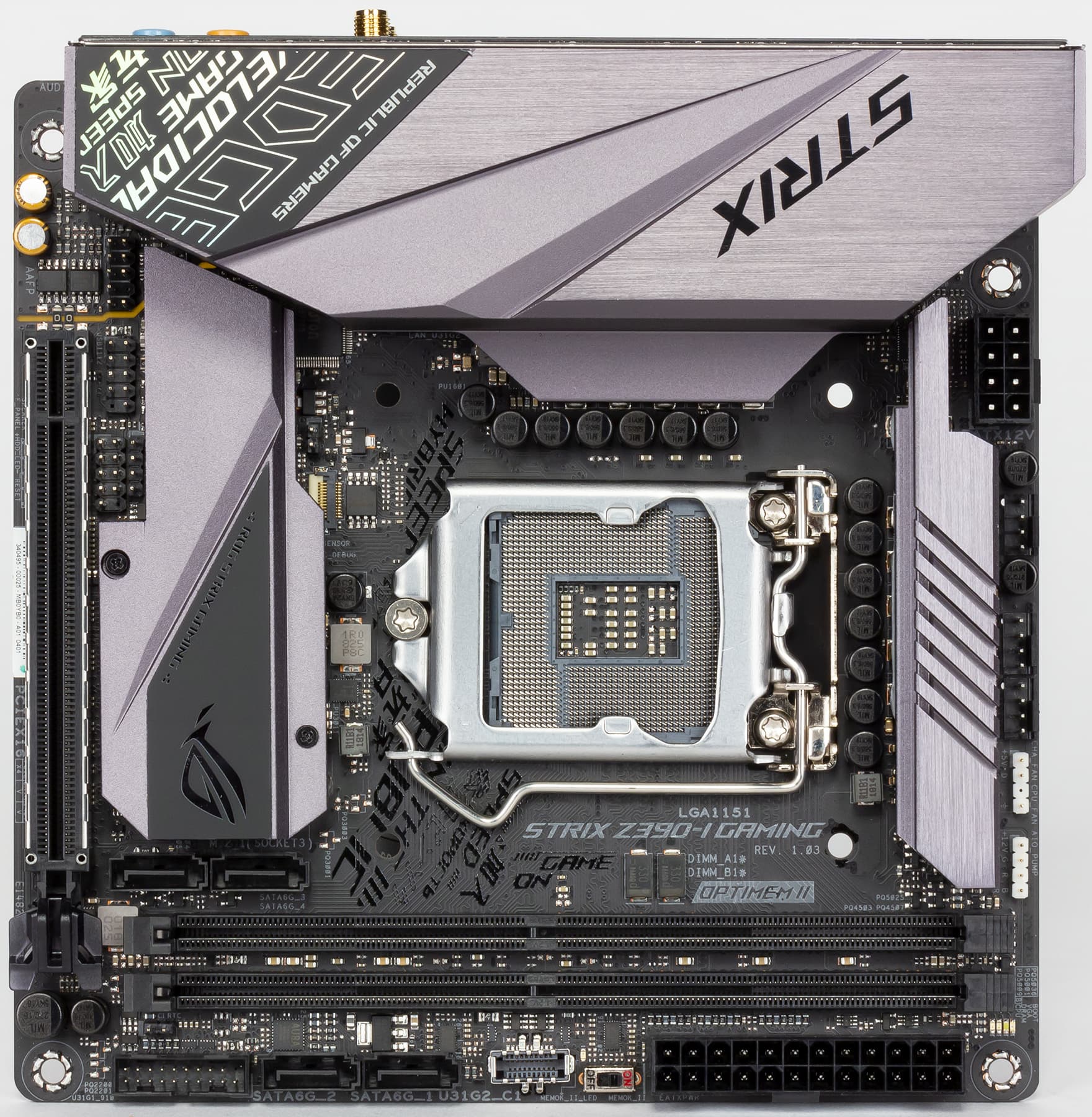

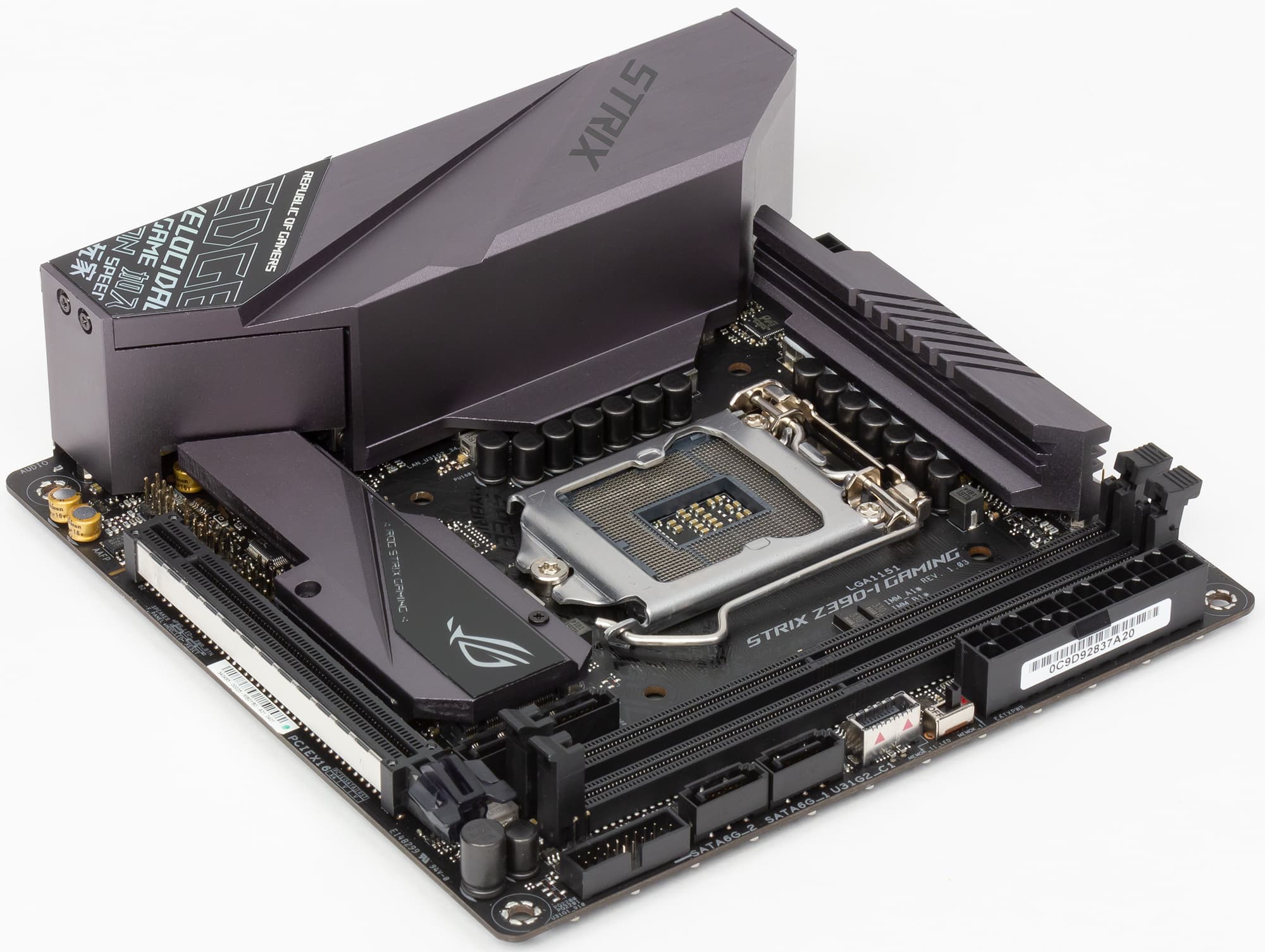

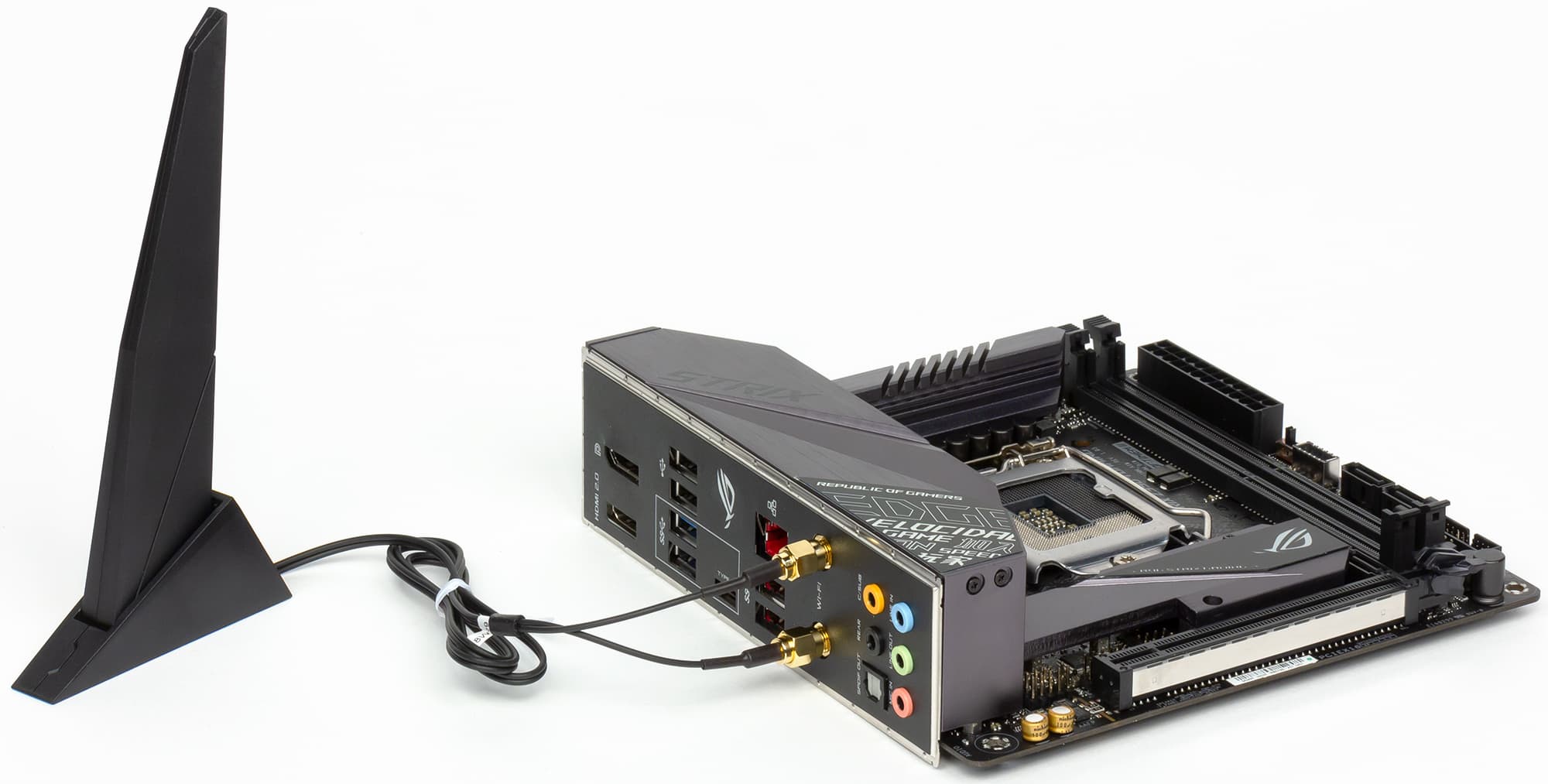

Плата Asus ROG Strix Z390-I Gaming выполнена в форм-факторе Mini-ITX (170×170 мм), для ее монтажа в корпус предусмотрено четыре отверстия.

Чипсет и процессорный разъем

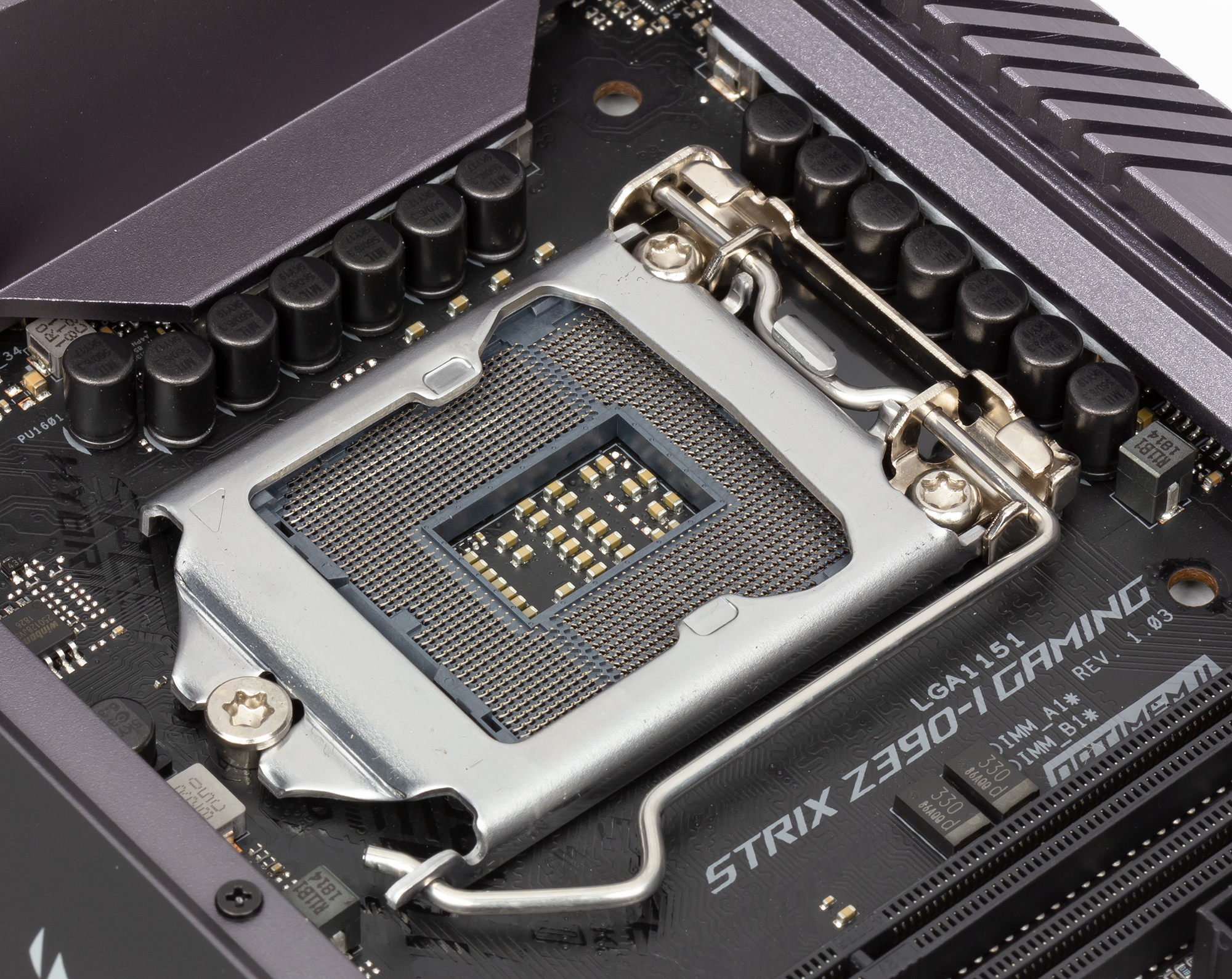

Плата Asus ROG Strix Z390-I Gaming основана на чипсете Intel Z390 и поддерживает процессоры Intel Core 8-го поколения и новые процессоры Intel Core 9-го поколения с разъемом LGA1151.

Память

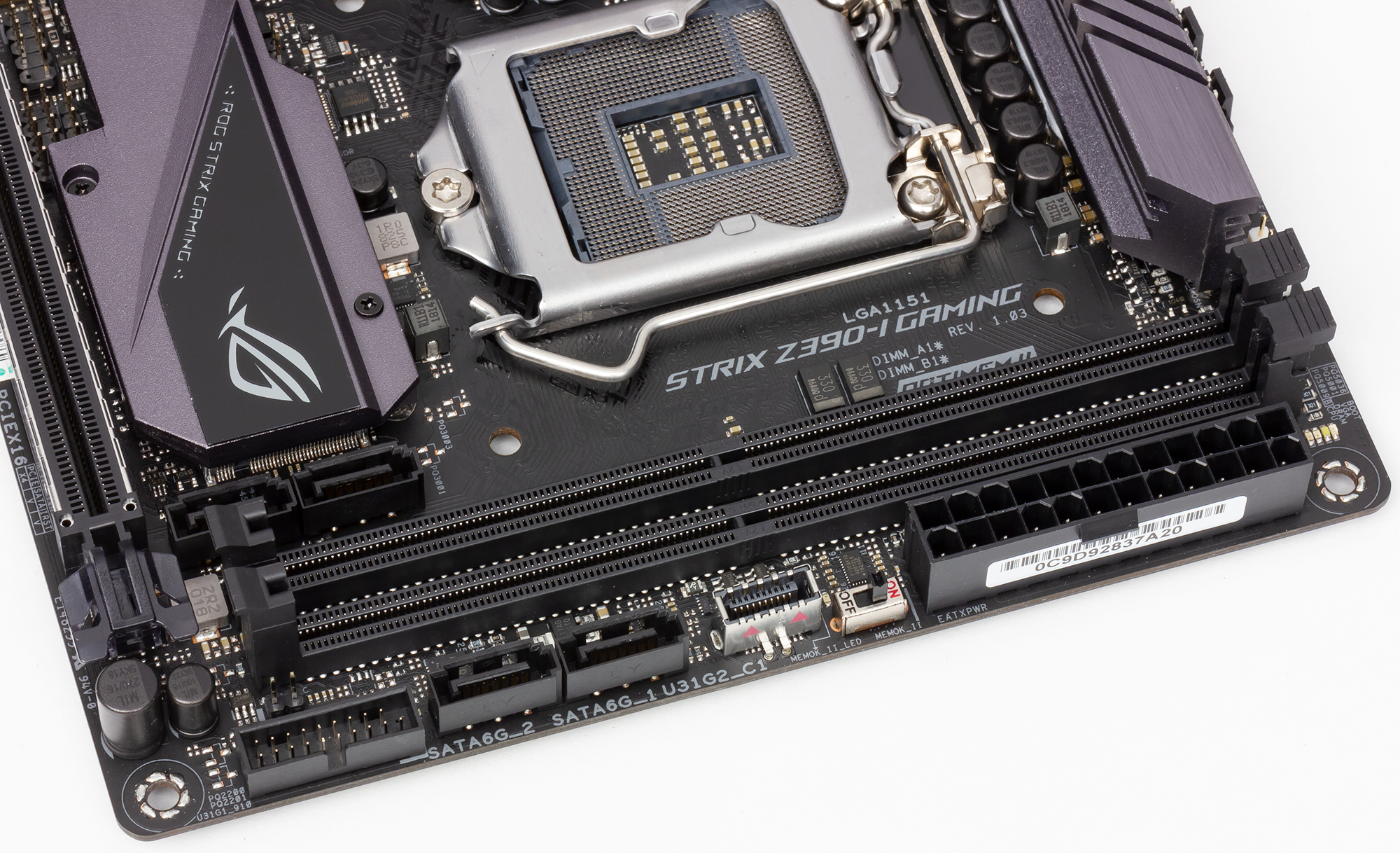

Для установки модулей памяти на плате предусмотрено только два DIMM-слота, что типично для плат с форм-фактором Mini-ITX. А теперь о том, что нетипично. Хотя DIMM-слотов на плате только два, максимальный поддерживаемый объем памяти (небуферизованной DDR4 (non-EСС)) равен 64 ГБ, то есть столько же, сколько на платах с четырьмя DIMM-слотами. Все дело в том, что данная плата поддерживает модули памяти двойной емкости (Double Capacity Memory), объемом по 32 ГБ. Пока таких модулей на рынке маловато, но найти их уже можно.

Слоты расширения, разъемы M.2

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Strix Z390-I Gaming имеется один слот PCI Express 3.0 x16 и два разъема M.2. Собственно, именно такой набор слотов и разъемов типичен для плат с форм-фактором Mini-ITX. Больше тут разместить просто физически негде.

Слот PCI Express 3.0 x16 реализован на базе 16 процессорных линий PCIe 3.0.

Разъемы M.2 предназначены для установки SSD-накопителей. Оба разъема поддерживают устройства c интерфейсом PCIe 3.0 x4/x2 или SATA и позволяют устанавливать накопители типоразмера 2242/2260/2280.

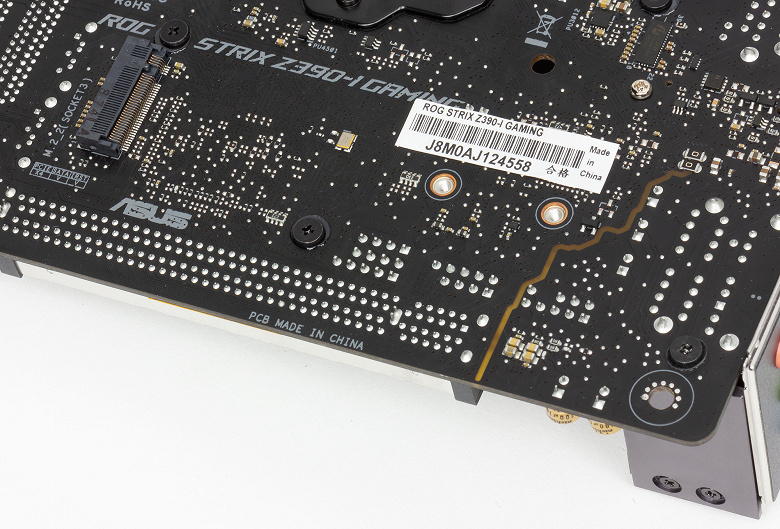

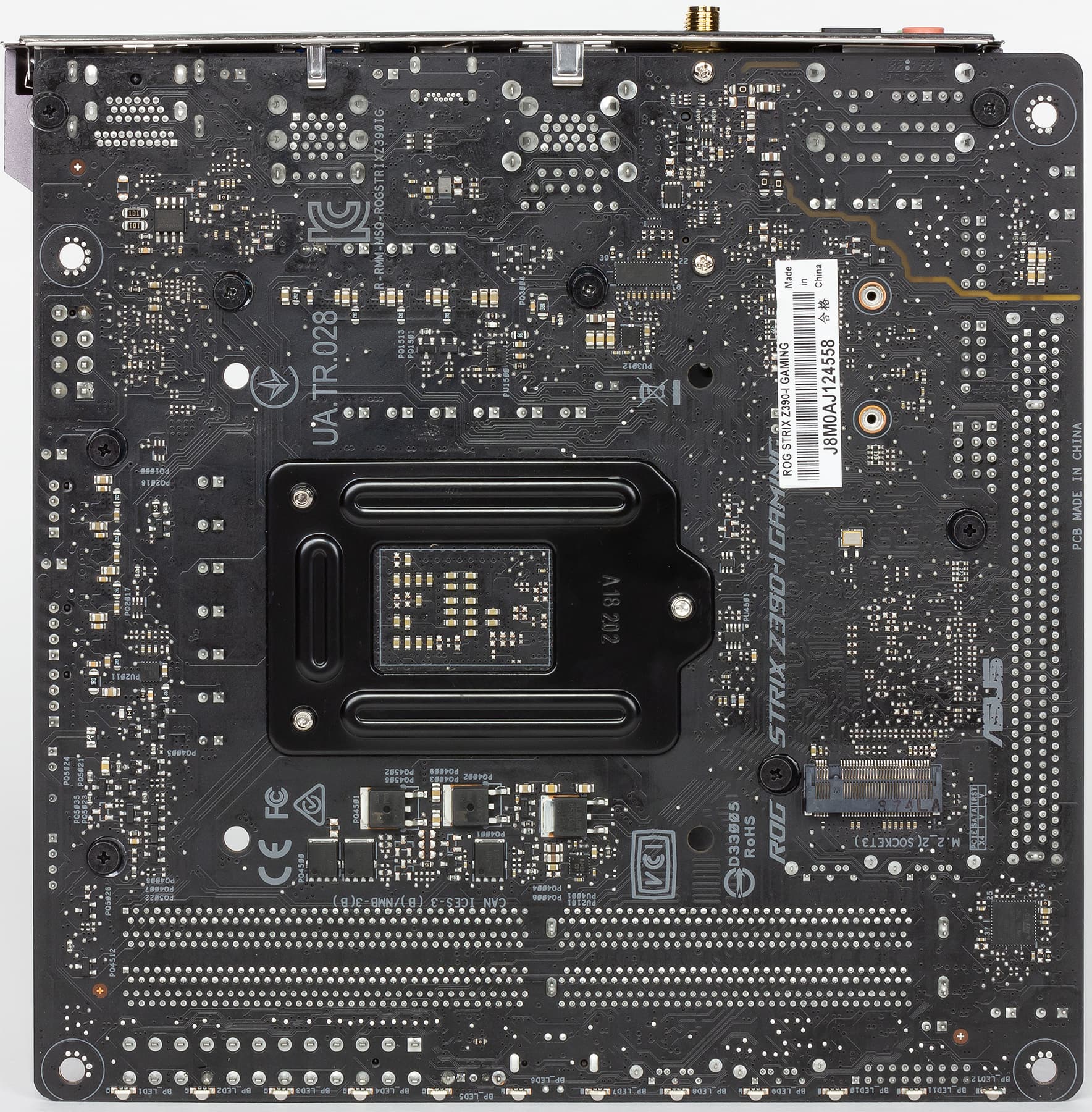

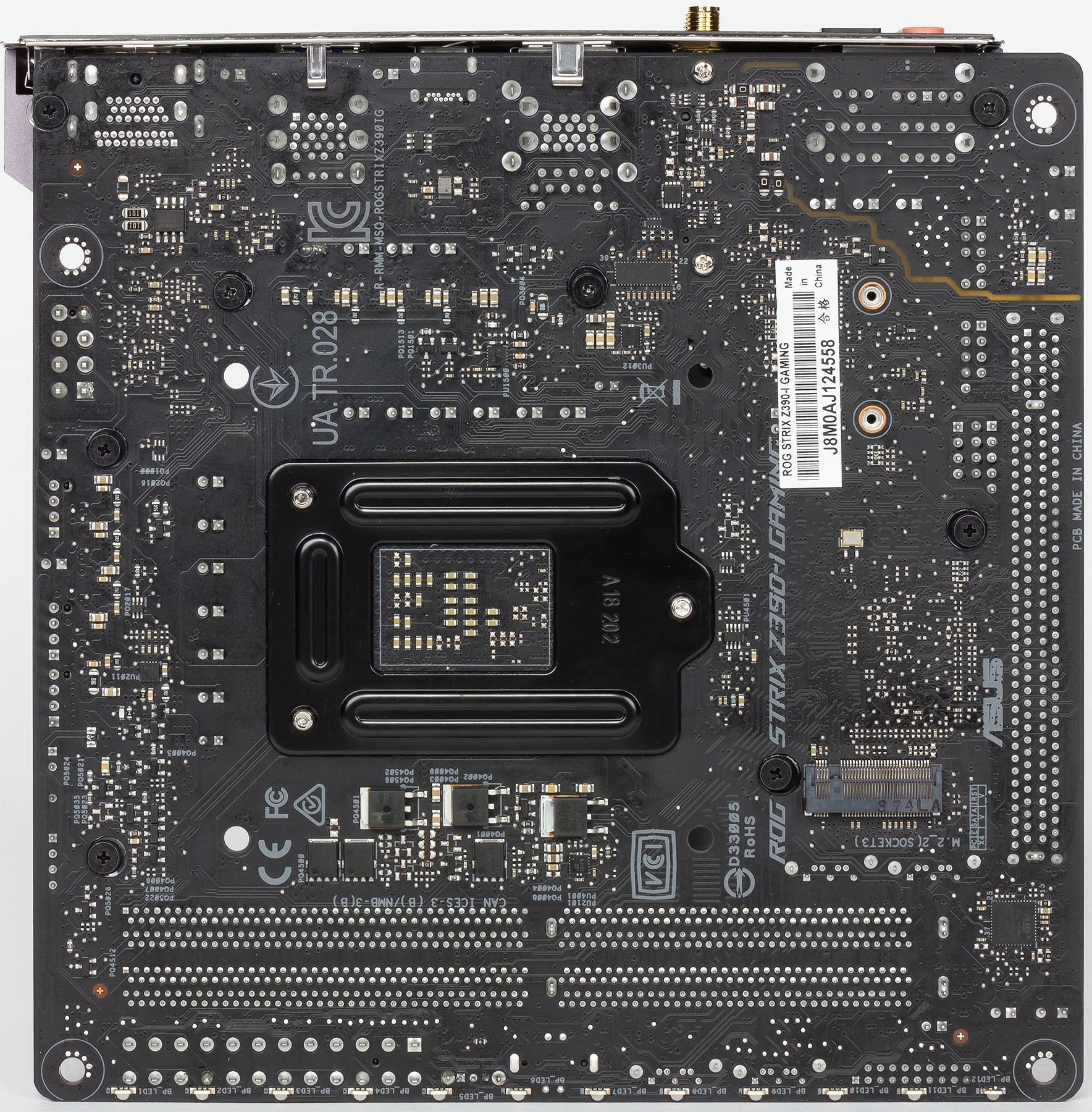

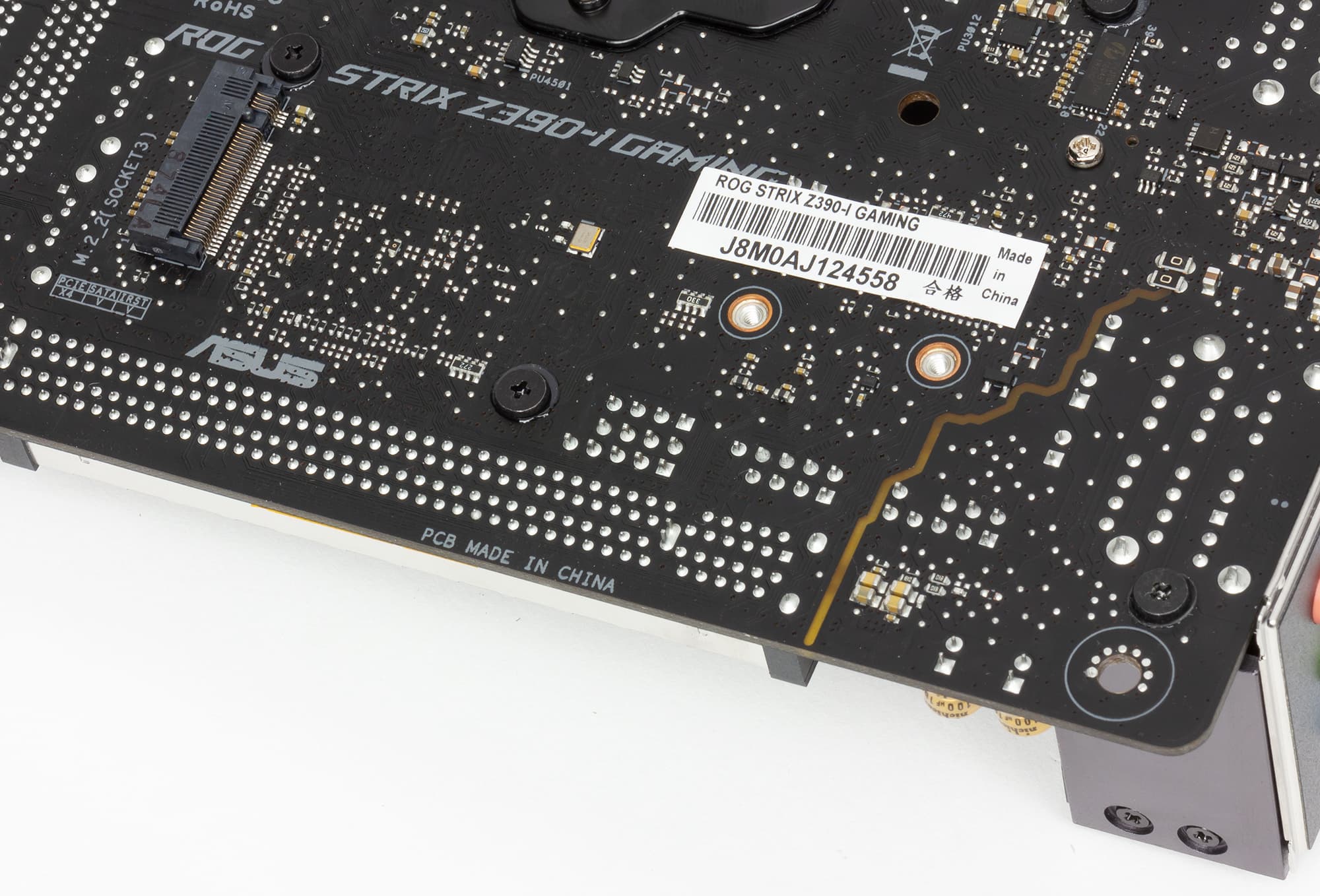

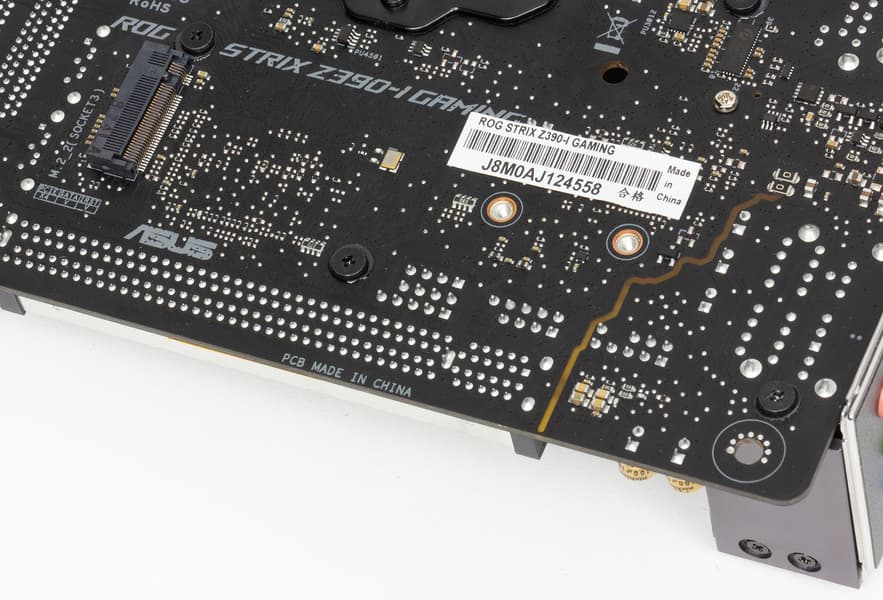

Поскольку на плате с размерами 17×17 см места очень мало, один из разъемов M.2 расположен с обратной стороны платы. Это опять-таки стандартное решение, на платах с форм-фактором Mini-ITX второй разъем M.2 всегда располагается с обратной стороны платы.

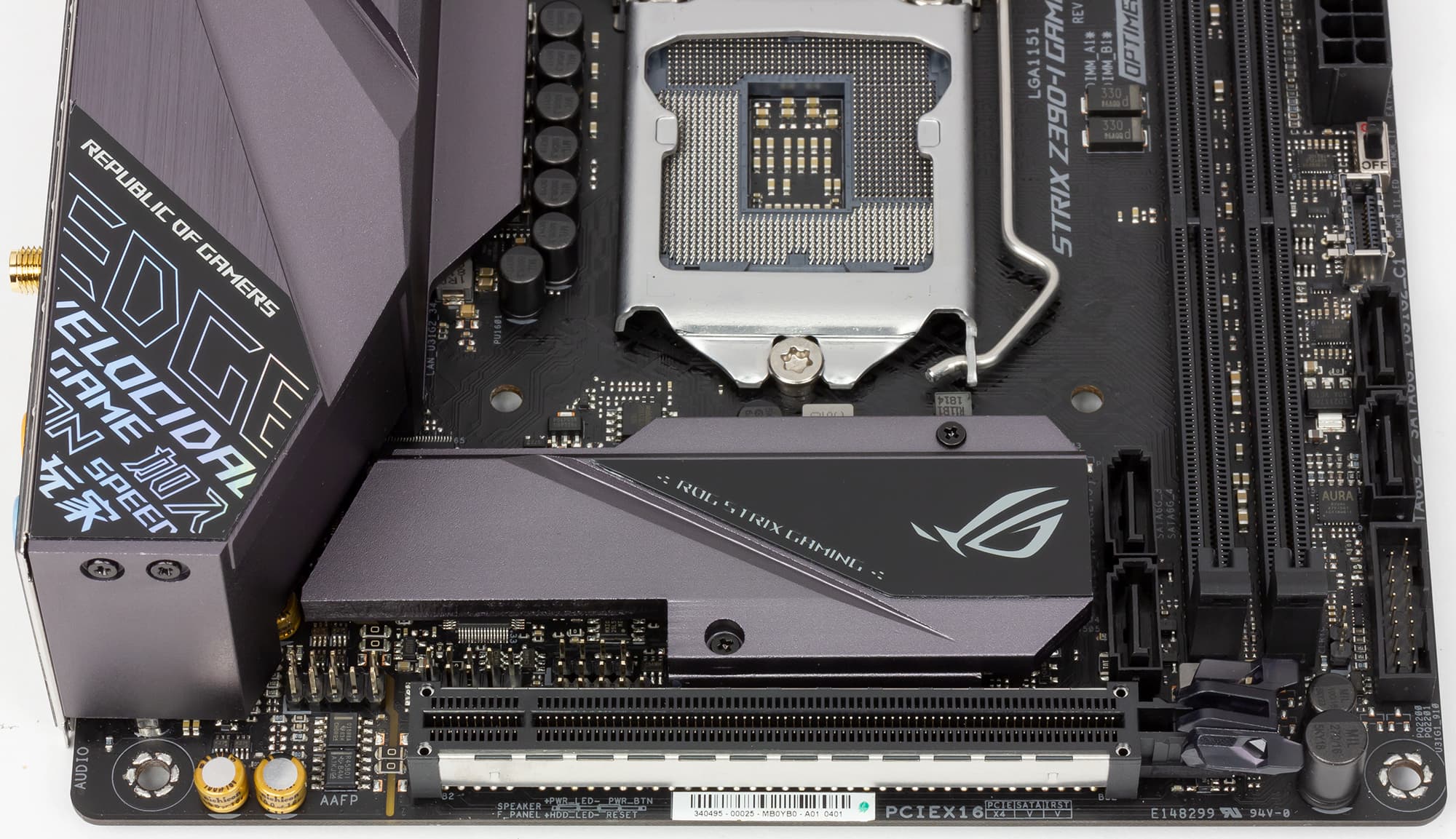

Оба разъема M.2 реализованы через чипсет. Для накопителя, устанавливаемого в разъем M.2 с фронтальной стороны платы, предусмотрен радиатор.

Видеоразъемы

Поскольку процессоры Intel Core 8-го и 9-го поколений имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 2.0 (4096×2160@60 Гц) и DisplayPort 1.2.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z390 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено пять портов USB 3.0, четыре порта USB 2.0, два порта USB 3.1, а также разъем вертикального типа для подключения фронтального порта USB 3.1.

Все USB-порты реализованы через чипсет Intel Z390. Два порта USB 2.0, три порта USB 3.0 и два порта USB 3.1 выведены на заднюю панель платы. Из трех портов USB 3.0 один имеет разъем Type-C, а остальные — Type-A.

Для подключения еще двух портов USB 2.0 и двух портов USB 3.0 на плате имеется разъем портов USB 2.0 и разъем портов USB 3.0 (по два порта на разъем). Кроме того, на плате есть разъем вертикального типа для подключения фронтального порта USB 3.1.

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Strix Z390-I Gaming имеется традиционный гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

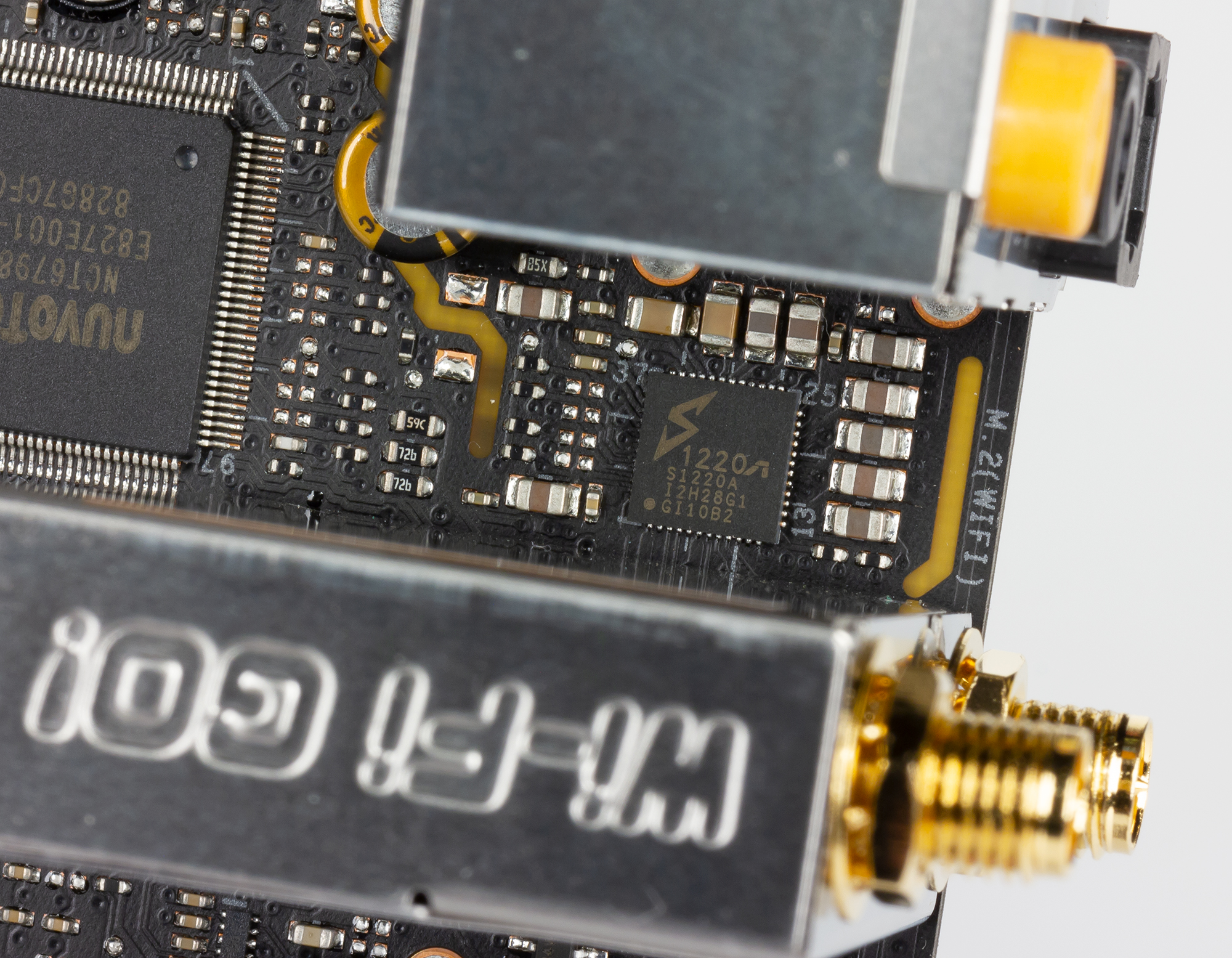

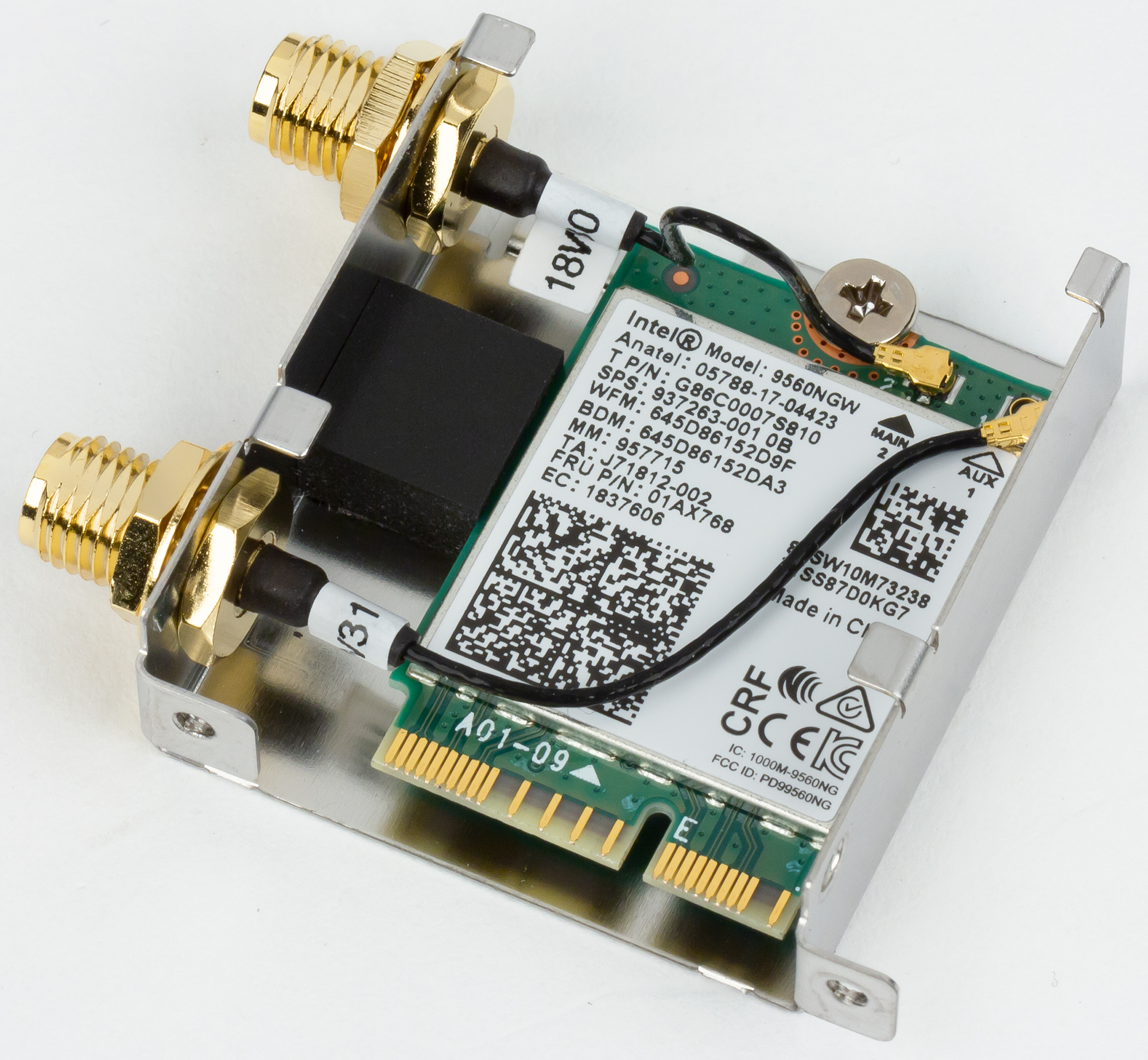

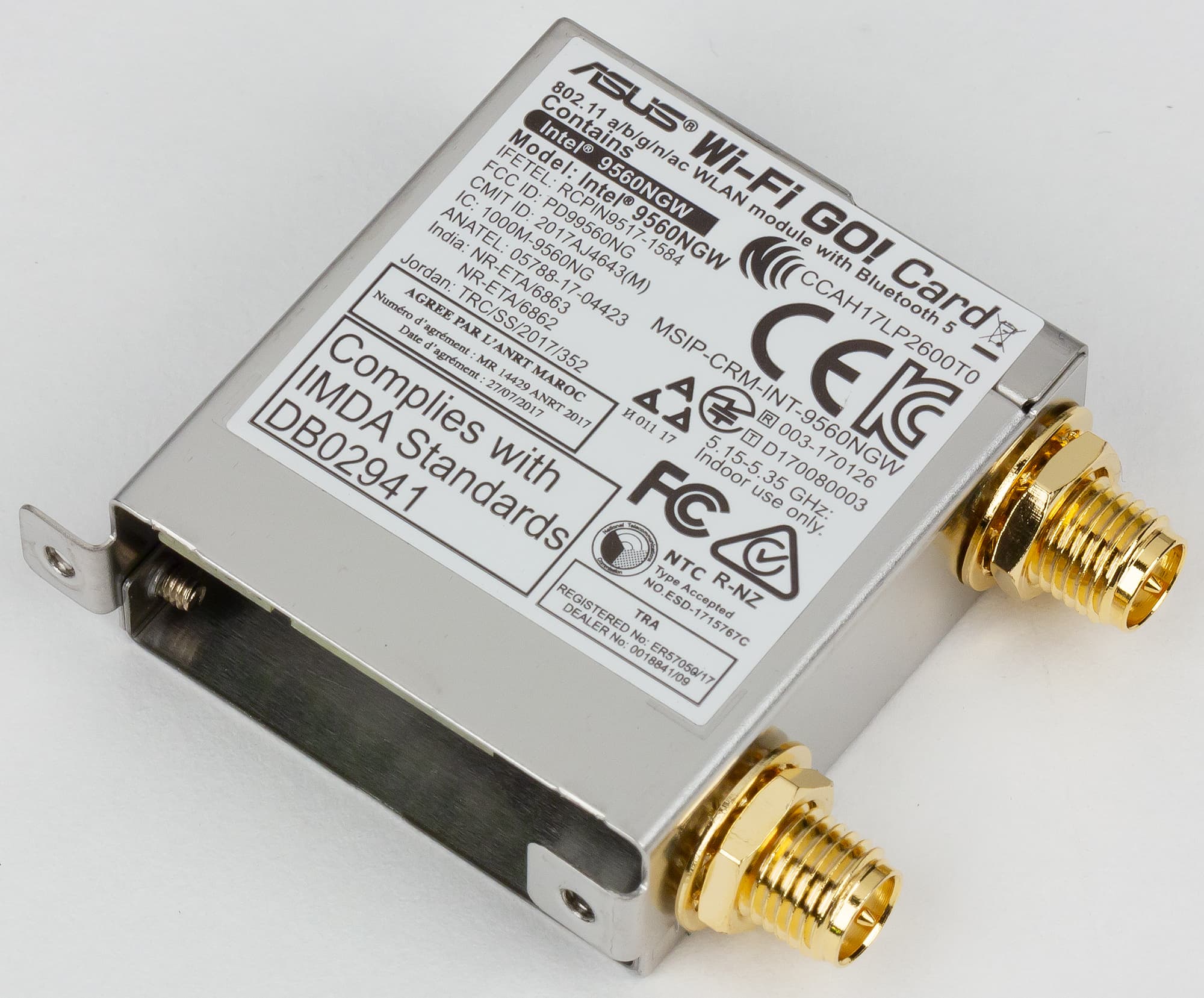

Кроме того, в отдельный (третий) разъем M.2 на плате установлен Wi-Fi-контроллер Intel Wireless-AC 9560, который использует чипсетный интерфейс CNVi. Напомним, что интерфейс CNVi (Connectivity Integration) обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Мбит/с) и Bluetooth 5.0. Однако контроллер CNVi — это не полноценный сетевой контроллер, а MAC-контроллер. Для полноценного контроллера нужна еще карта (например, Intel Wireless-AC 9560, как в данном случае) с разъемом M.2 (ключ E-типа), которая поддерживает интерфейс CNVi.

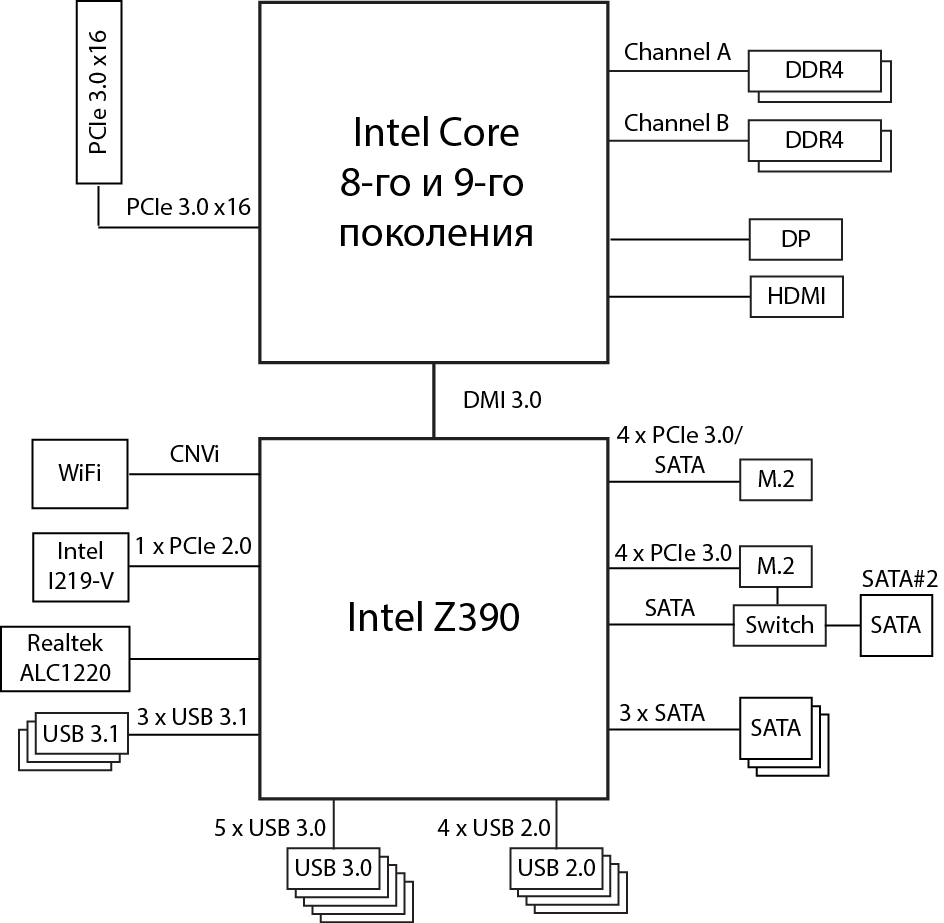

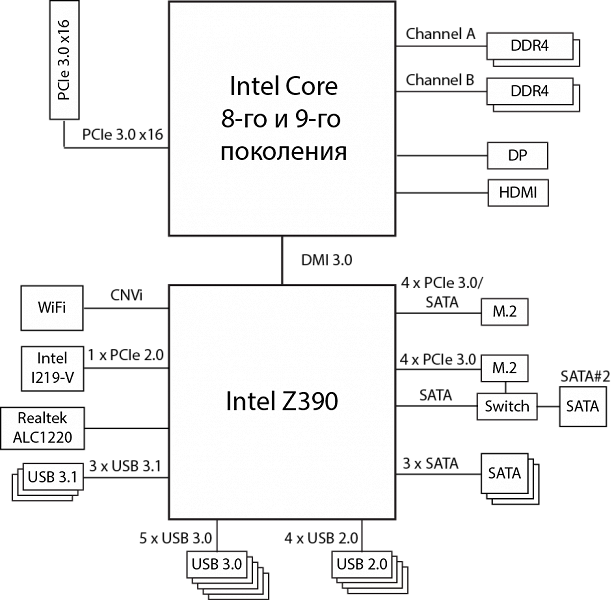

Как это работает

Напомним, что в чипсете Z390 имеется 30 HSIO-портов, из которых может быть до 24 портов PCIe 3.0, до 6 портов SATA 6 Гбит/с и до 10 портов USB 3.0/3.1, из которых до 6 портов могут быть USB 3.1. Причем всего может быть не более 14 портов USB 3.1/3.0/2.0.

Через чипсетные порты PCIe на плате реализованы: два разъема M.2 и один сетевой контроллер (для Wi-Fi-контроллера не требуется порт PCIe 3.0). Все это в совокупности требует лишь девяти портов PCIe 3.0. На плате есть еще четыре порта SATA, пять портов USB 3.0 и три порта USB 3.1, что в совокупности дает 12 HSIO-портов. То есть всего получается 21 HSIO-порт из 30 возможных. Как видим, для реализации на такой компактной плате всех слотов, портов и разъемов возможностей чипсета хватает с избытком. Но даже при том, что всего хватает, без разделения тут не обошлось.

Разъем M.2_1 разделяется по линии SATA с портом SATA#2, то есть если разъем M.2_1 используется в режиме SATA, то порт SATA_2 будет недоступен. С первого взгляда не очень понятно, почему так сделано, ведь и без такого разделения всего должно хватать. Что ж, давайте разбираться.

Фокус тут в том, что разъемы M.2 на плате Asus ROG Strix Z390-I Gaming нетипичные. То есть каждый разъем в отдельности вопросов не вызывает, но вот тот факт, что оба разъема M.2 поддерживают оба режима PCIe 3.0 x4 и SATA — это уже не типичная ситуация. Обычно только один разъем поддерживает режимы SATA и PCIe 3.0 x4, а второй — только режим PCIe 3.0 x4.

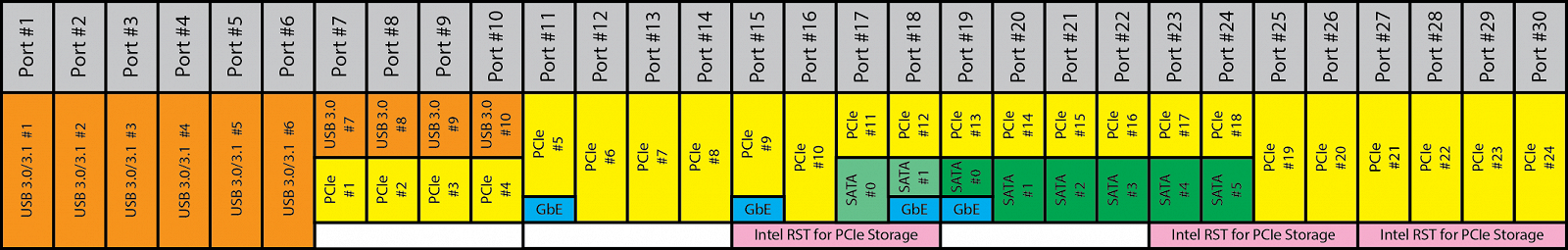

Чтобы понять, почему необходимо указанное выше разделение портов, давайте обратимся к схеме распределения HSIO-портов чипсета Intel Z390.

Разъемы M.2 с поддержкой режима PCIe 3.0 x4 могут быть реализованы только на портах #15-#18, #23-#26 и #27-#30. Если же нужно, чтобы данные разъемы поддерживали еще и режим SATA, то один разъем M.2 нужно реализовать на портах #15-#18, а второй — на портах #23-#26. И тогда как раз остается еще четыре отдельных SATA порта (#19-#20). Но все дело в том, что порт SATA#0 реализуется либо на порту #17, либо на порту #19. Аналогично, порт SATA#1 реализуется либо на порту #18, либо на порту #20. И если разъем M.2 на портах #15-#18 переключается в SATA-режим, то один из портов #19 или #20 будет недоступен в SATA-режиме. Именно такая схема и реализована на плате Asus ROG Strix Z390-I Gaming. Блок-схема платы показана на рисунке.

Дополнительные особенности

Как правило, у плат с форм-фактором Mini-ITX количество дополнительных особенностей сведено к минимуму, что объясняется дефицитом места на плате. И Asus ROG Strix Z390-I Gaming в данном случае не исключение. Из дополнительных особенностей можно отметить лишь наличие переключателя MemOK! II, а также поддержку (как и на всех новых платах Asus) технологии MemOpt II.

И нельзя не отметить реализацию RGB-подсветки, которая реализована в виде полоски светодиодов у переднего края с обратной стороны платы. Подсветка очень выразительная и яркая. Естественно, подсветкой можно управлять с использованием утилиты Aura Sync. Можно задавать цвет подсветки и различные цветовые эффекты.

На плате есть и два разъема для подключения светодиодных лент. Один разъем четырехконтактный (12V/G/R/B) и предназначен для подключения обычной светодиодной ленты, а другой — трехконтактный и рассчитан на подключение адресуемой (цифровой) светодиодной ленты.

Система питания

Как и большинство плат, модель Asus ROG Strix Z390-I Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

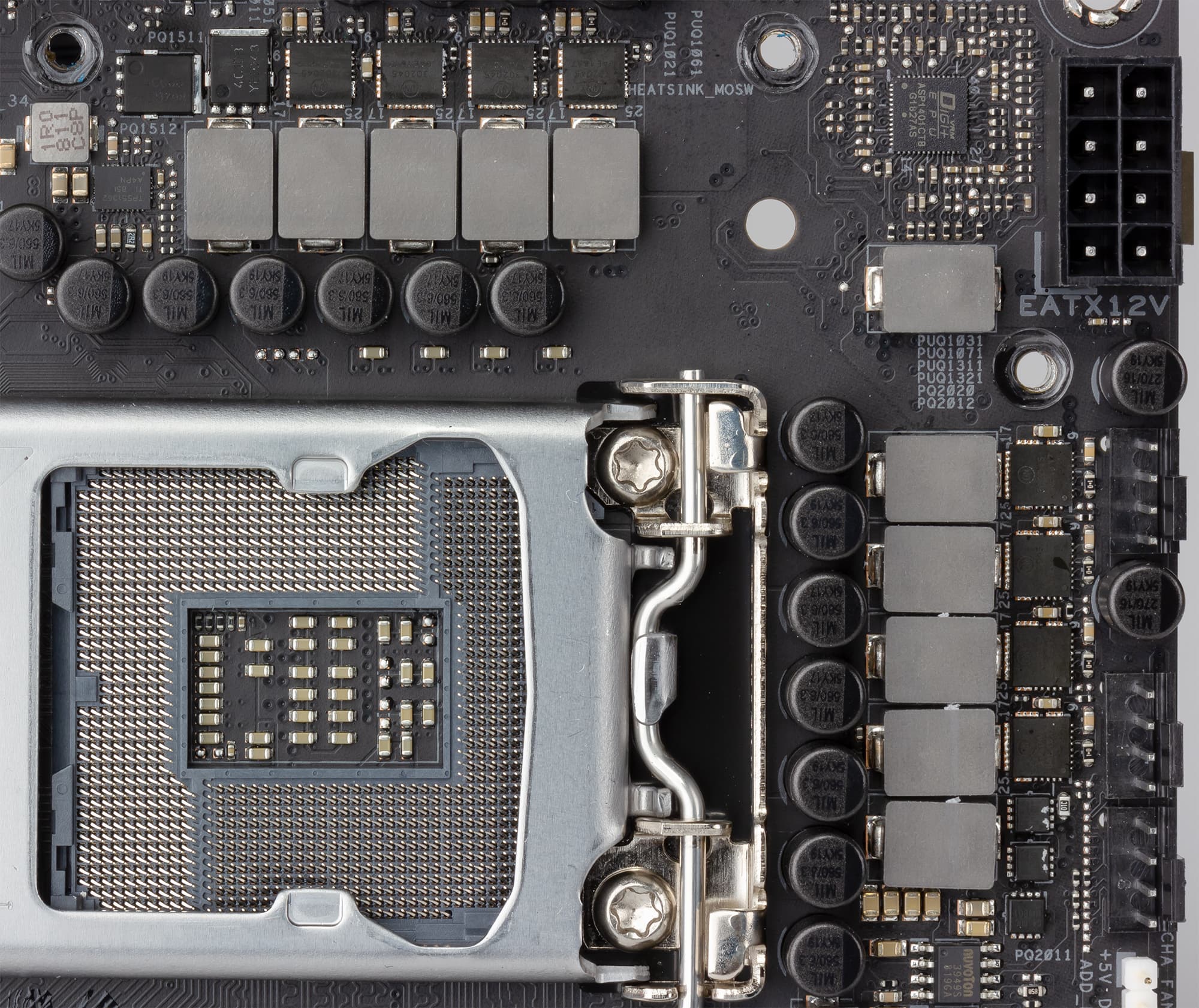

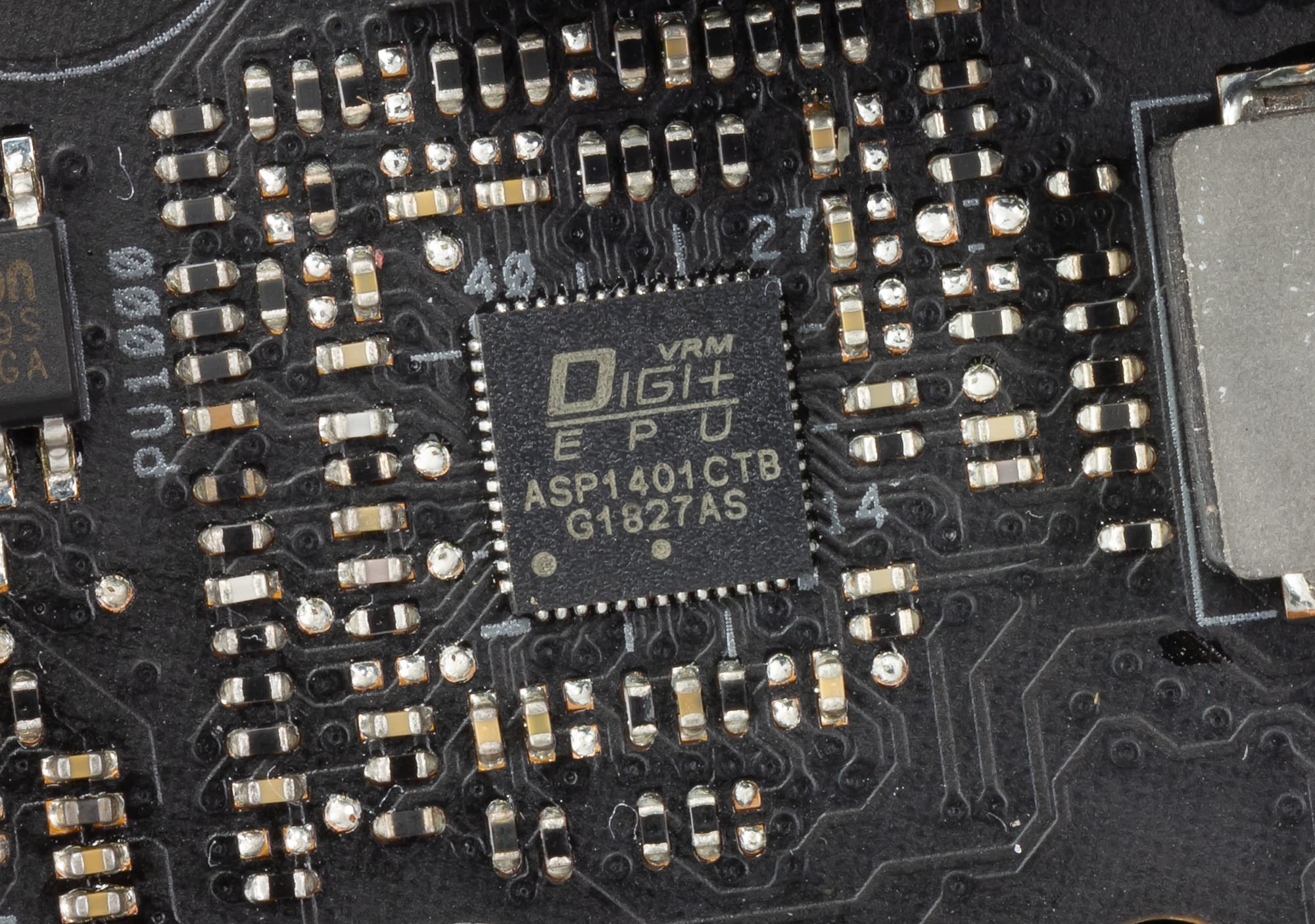

Регулятор напряжения питания процессора на плате является 10-канальным и управляется контроллером с маркировкой ASP1401СTB. В каждом канале питания используется по одному чипу NCP302045 компании On Semiconductor, который объединяет в себе два MOSFET-транзистора (High и Low), а также MOSFET-драйвер.

Система охлаждения

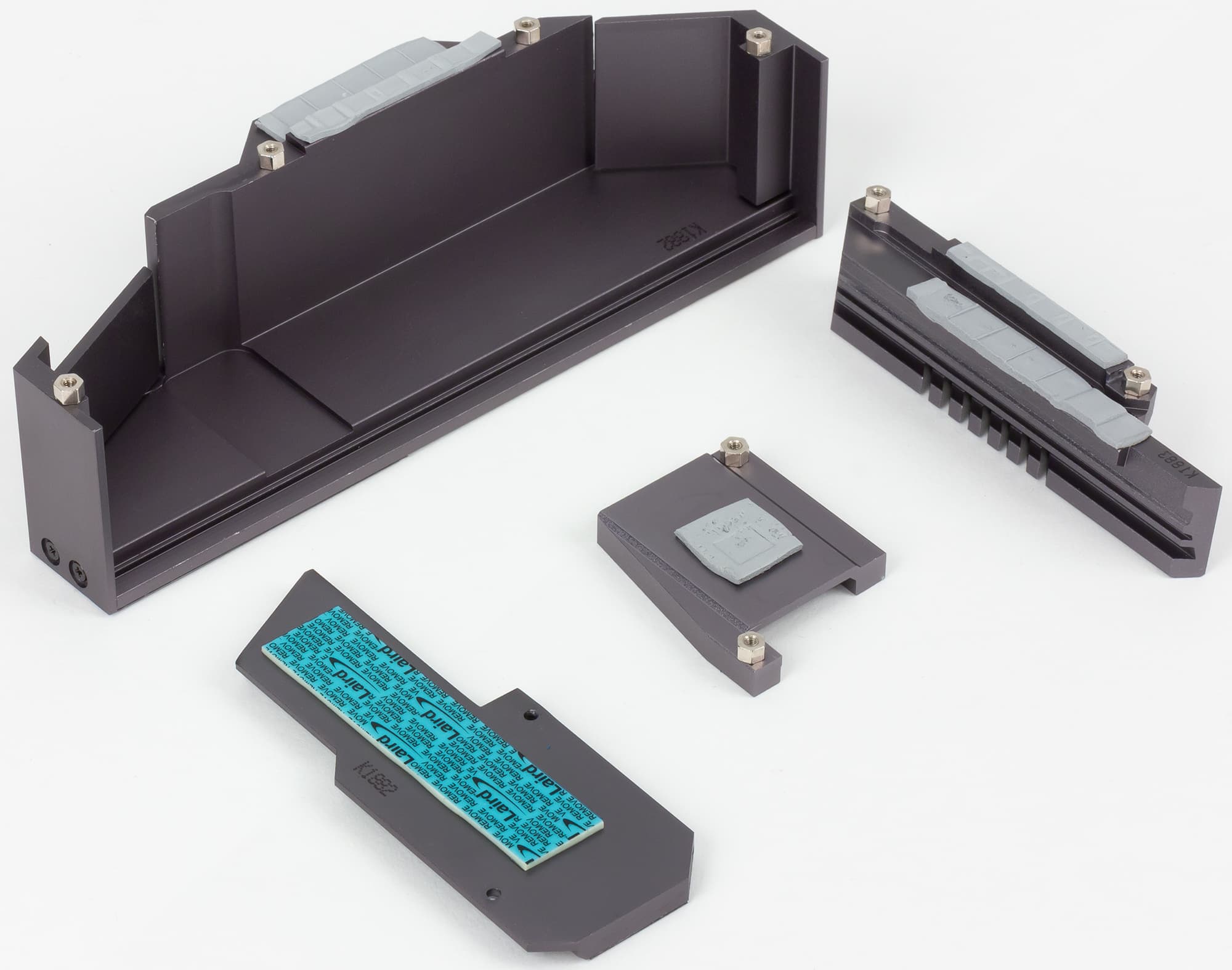

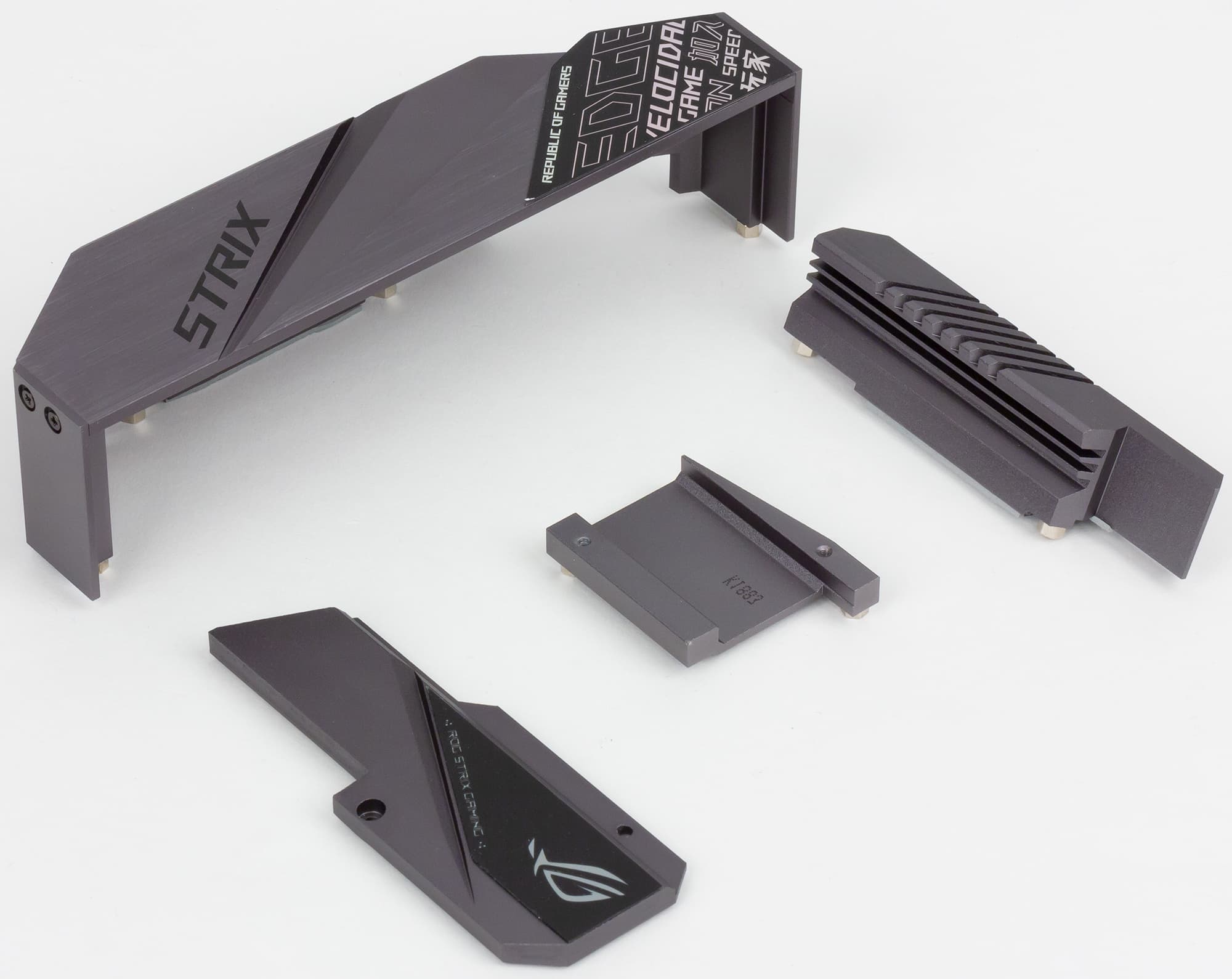

Система охлаждения платы Asus ROG Strix Z390-I Gaming состоит из нескольких радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора, один из этих радиаторов совмещен с кожухом задней панели разъемов. Еще один радиатор предназначен для охлаждения чипсета.

Кроме того, имеется радиатор для SSD-накопителя, устанавливаемого в один из разъемов M.2.

На плате предусмотрено три 4-контактных разъема для подключения вентиляторов. Один разъем предназначен для кулера процессора, еще один — для корпусного вентилятора, а третий — для системы водяного охлаждения.

Кроме того, имеется разъем для подключения термодатчика (в комплект платы термодатчик не входит).

Аудиоподсистема

Аудиоподсистема Asus ROG Strix Z390-I Gaming основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

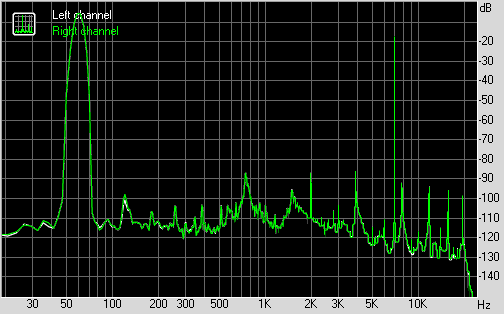

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Strix Z390-I Gaming получил оценку «Хорошо».


Полный отчет с результатами тестирования в программе RMAA 6.3.0

UEFI BIOS

По интерфейсу и возможностям UEFI BIOS платы Asus ROG Strix Z390-I Gaming ничем не отличается от того, что мы видели у Asus ROG Strix Z390-E Gaming, а потому повторяться не будем.

Выводы

Итак, что можно сказать в качестве резюме. Asus ROG Strix Z390-I Gaming — замечательная плата для компактных ПК, в которой реализованы базовые возможности чипсета Intel Z390. Конечно же, реализованы не все возможности, поскольку для реализации всех на плате просто нет места. Стоит Asus ROG Strix Z390-I Gaming 17-18 тысяч рублей. За столь компактную плату с такими функциональными возможностями это недорого.

29 декабря 2018 Г.
