Общая информация, комплектация
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий между тремя чипсетами семейства 800: Z890, B860 и H810. Параметры B760 также приведены в последней колонке.
| Особенности | Z890 | B860 | H810 | B760 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core Ultra 2xx | Core Ultra 2xx | Core 14/13/12 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 20 версии 5.0 = 20 | 16 версии 5.0 = 16 | 16 версии 5.0 & 4 версии 4.0 = 20 |
| Версия PCIe (чипсет) | 4.0 | 4.0 | 4.0 | 3.0 & 4.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 14 версии 4.0 & 4 SATA = 18 | 8 версии 4.0 & 4 SATA = 12 | 10 версии 4.0 & 4 версии 3.0 или 4 SATA = 14 |
| Количество портов SATA 6.0 Gb/s до | 8 | 4 | 4 | 4 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x8 | x4 | x4 | x4 |
| Поколение ОЗУ | DDR5 | DDR5 | DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 |
| Порты USB4 (40Gbps)(процессор) до | 2 | 1 | 1 | - |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 2 | 0 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 4 | 2 | 4 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 6 | 4 | 6 |
| Порты USB 2.0 до | 14 | 12 | 10 | 12 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E |
Напоминаю, что текущие событие таковы, что память DDR5 резко выросла в цене из-за колоссального спроса со стороны производителей вычислительных систем для GenAI (Generative Artificial Intelligence, он же AGI), короче для развития нейросетей по искусственному интеллекту. Это привело в целом к падению спроса на современные ПК. При этом DDR5 выпускается в массовом количестве уже давно, поэтому имеется достаточно много потребителей уже обладающих модулями памяти такого типа, которые находятся в поисках новых платформ с DDR5. Вот таким пользователям информация о той или иной материнке с поддержкой платформы Intel LGA1851 может быть интересна.
Комплектация

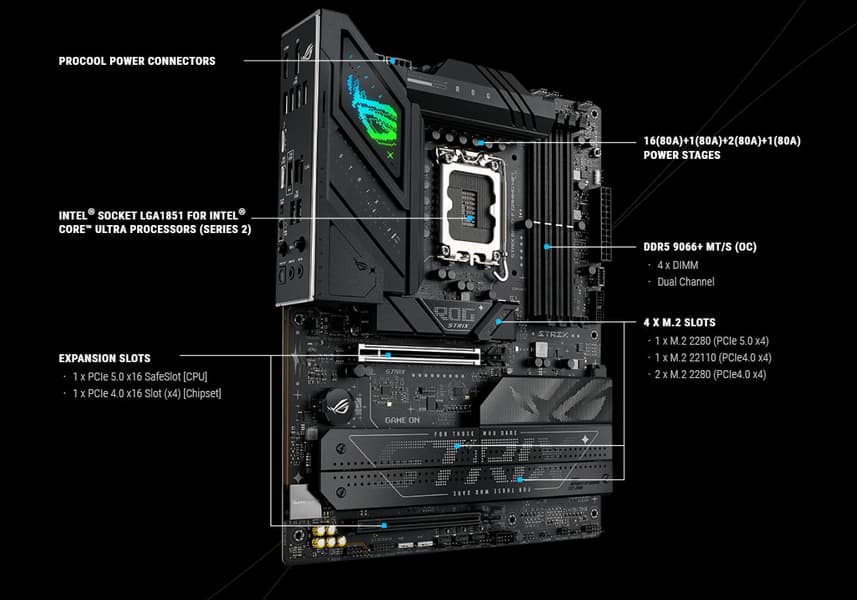

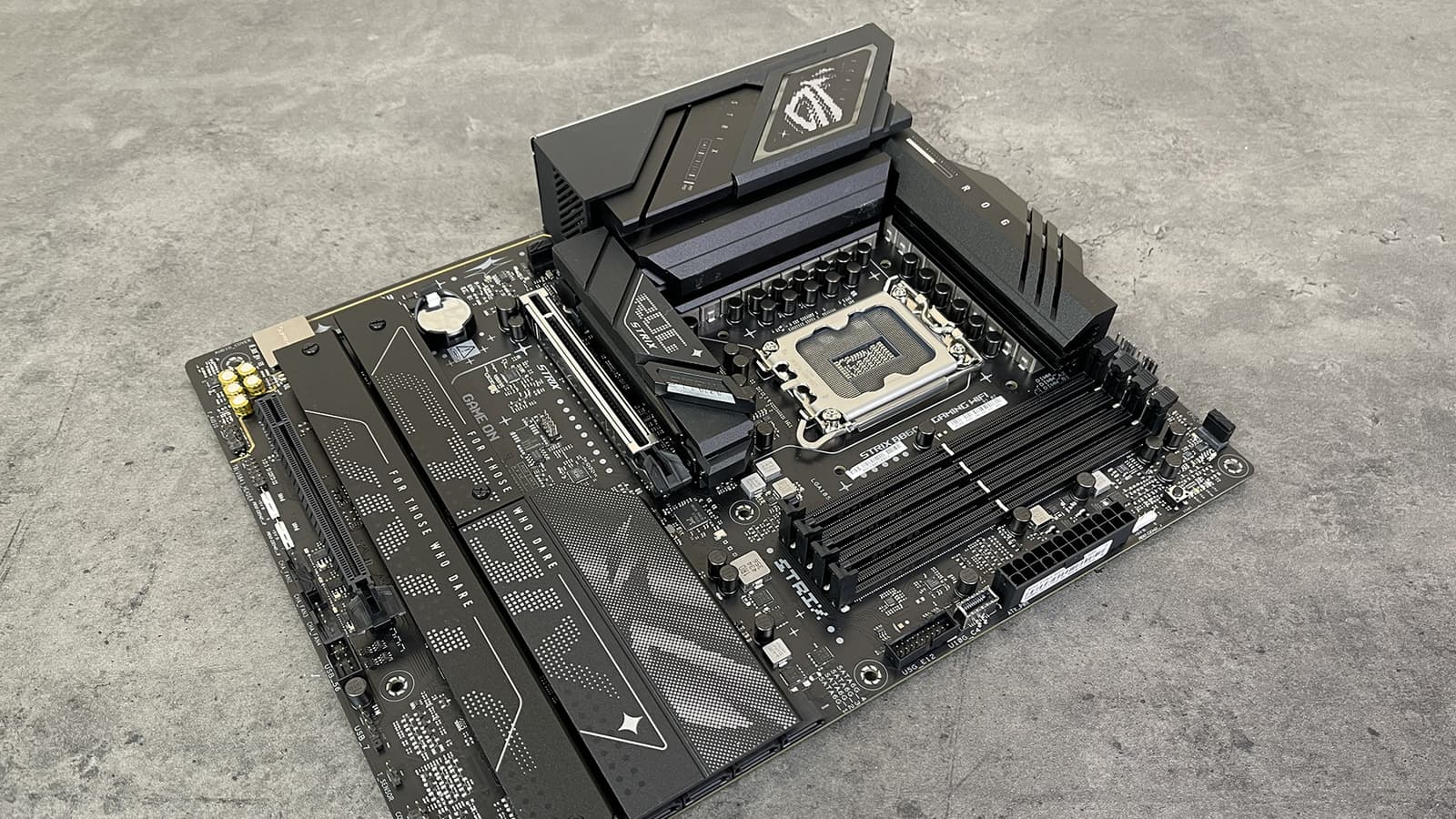

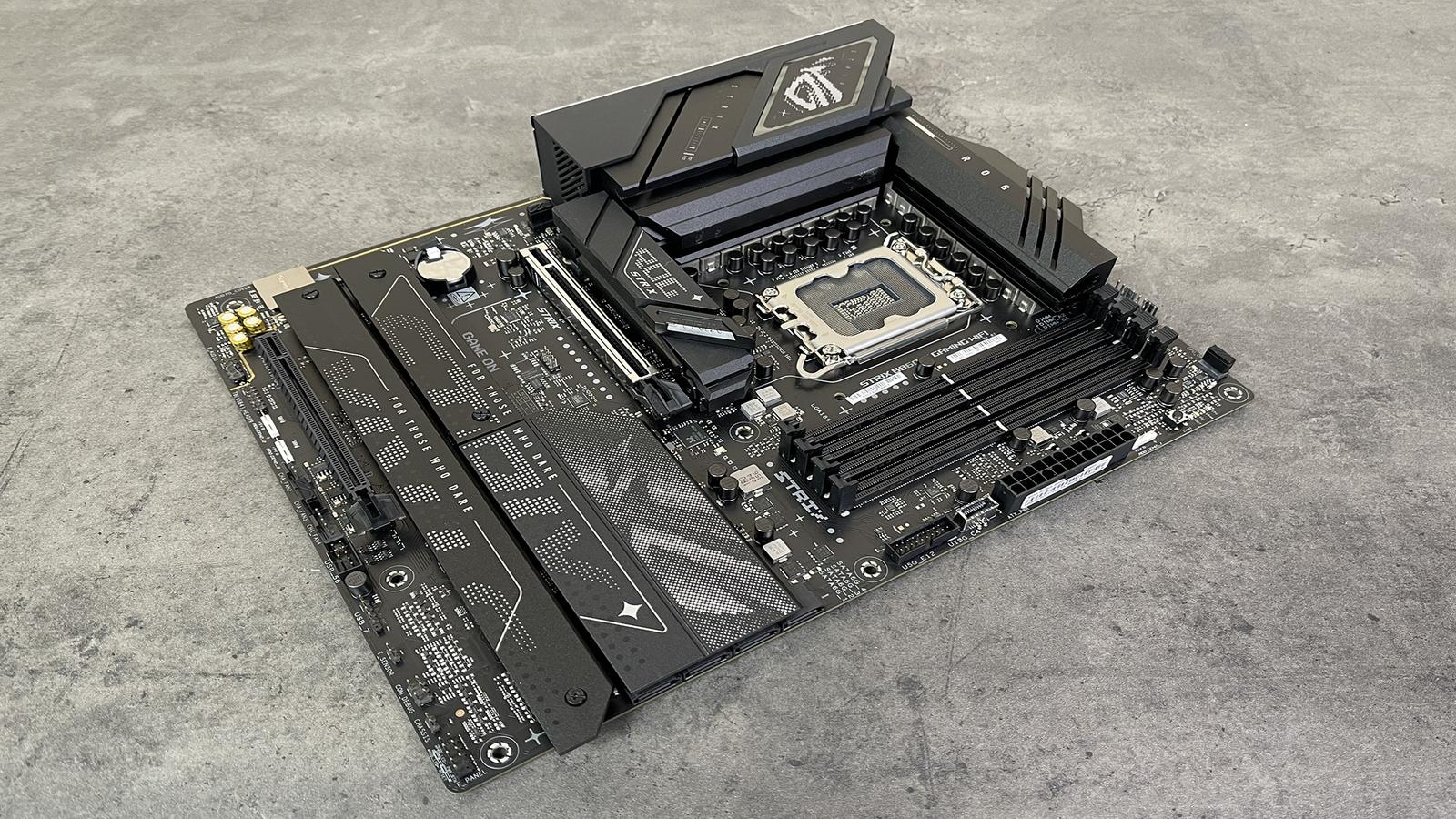

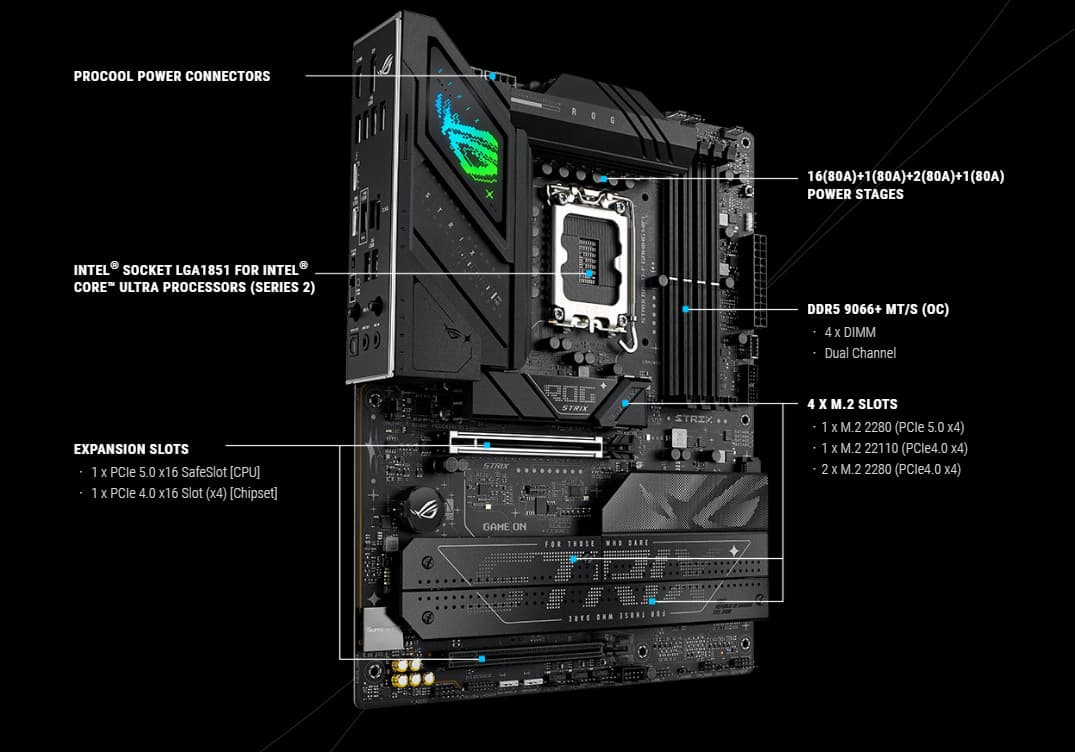

Объект сегодняшнего исследования: материнская плата Asus ROG Strix B860-F Gaming WiFi.
Эта матплата принадлежит к флагманской игровой серии ROG, но не относится к флагманским.

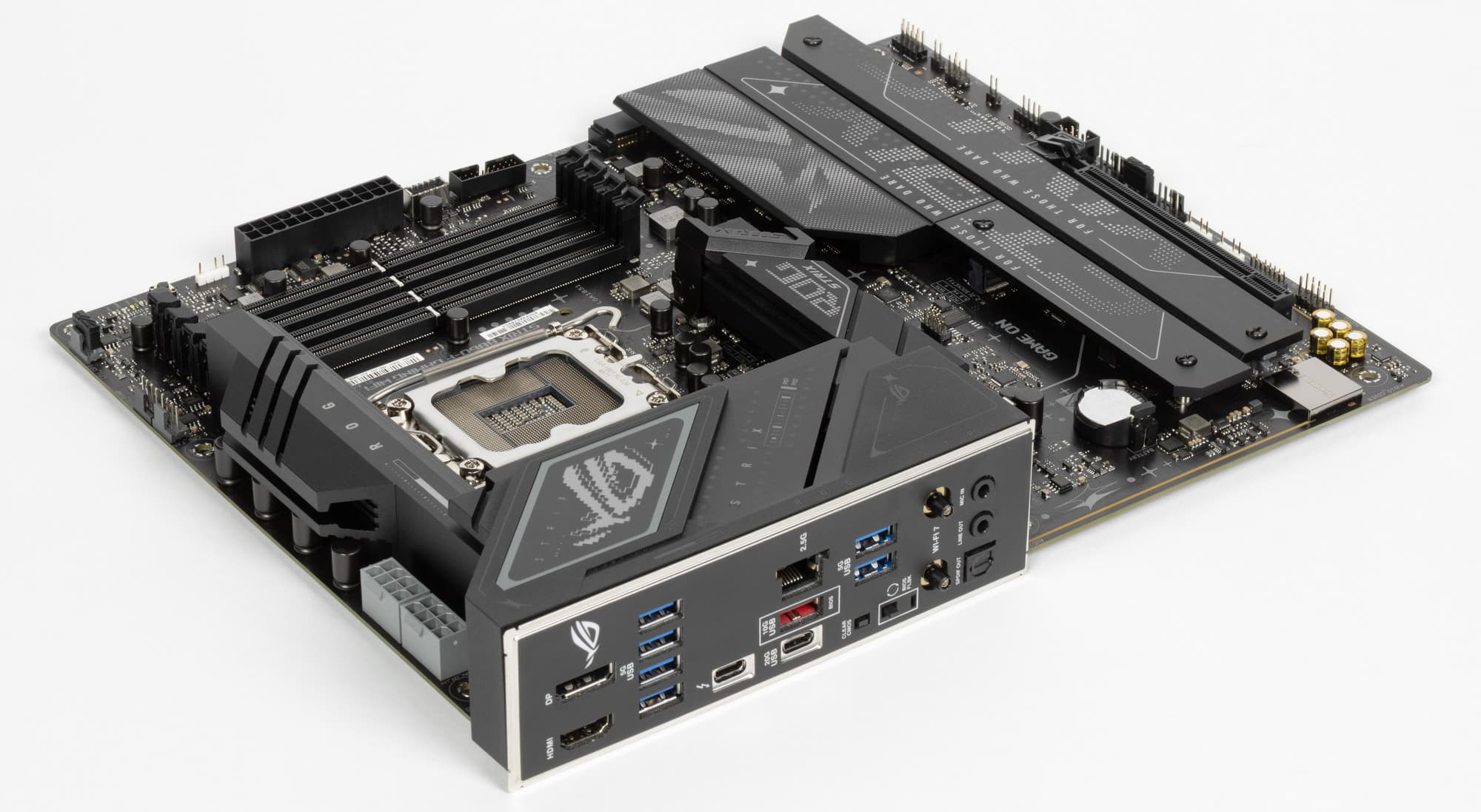

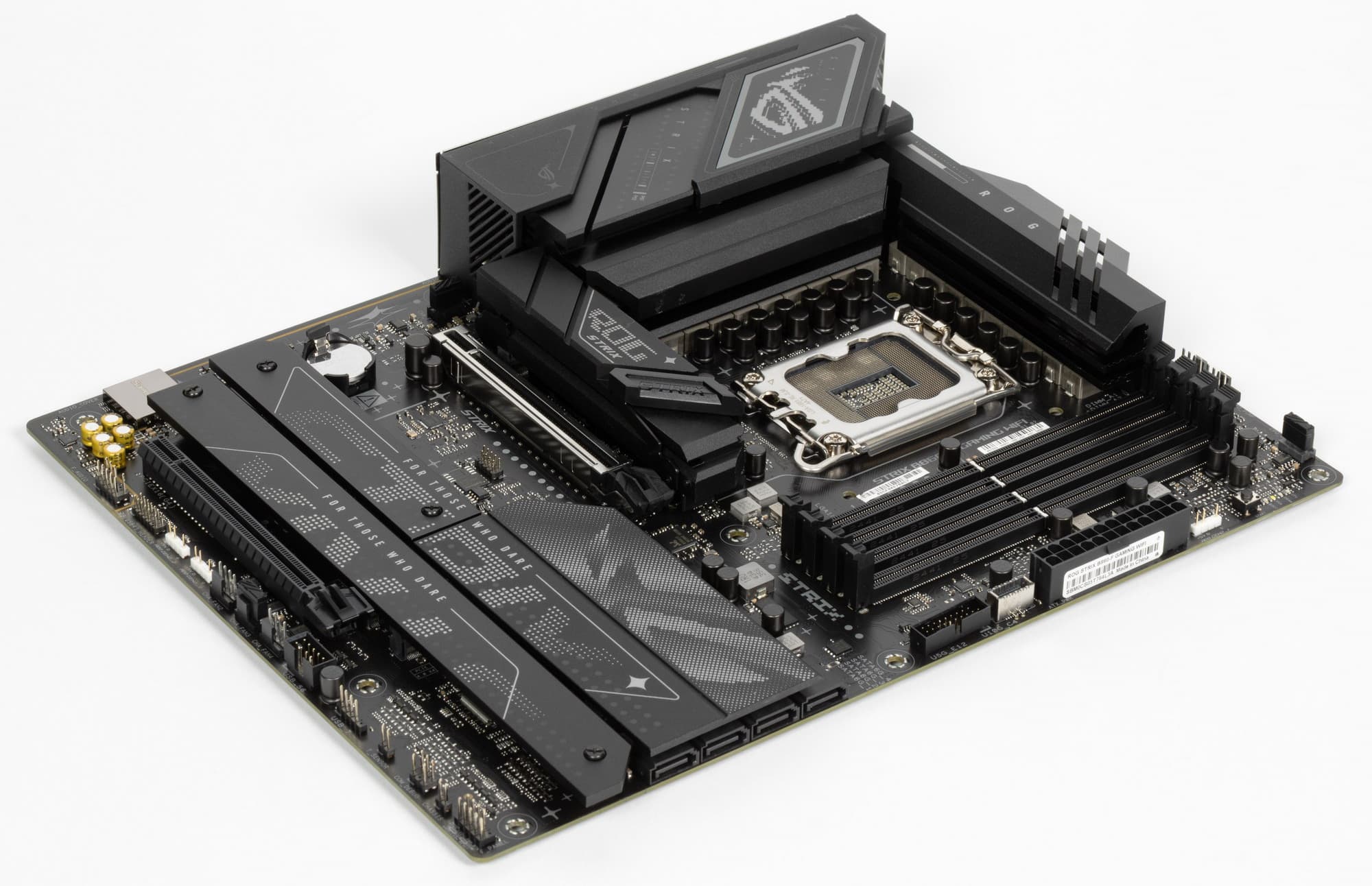

Asus ROG Strix B860-F Gaming WiFi поставляется в коробке стандартного дизайна серии ROG Strix. Комплект размещен под платой в отдельном отсеке.

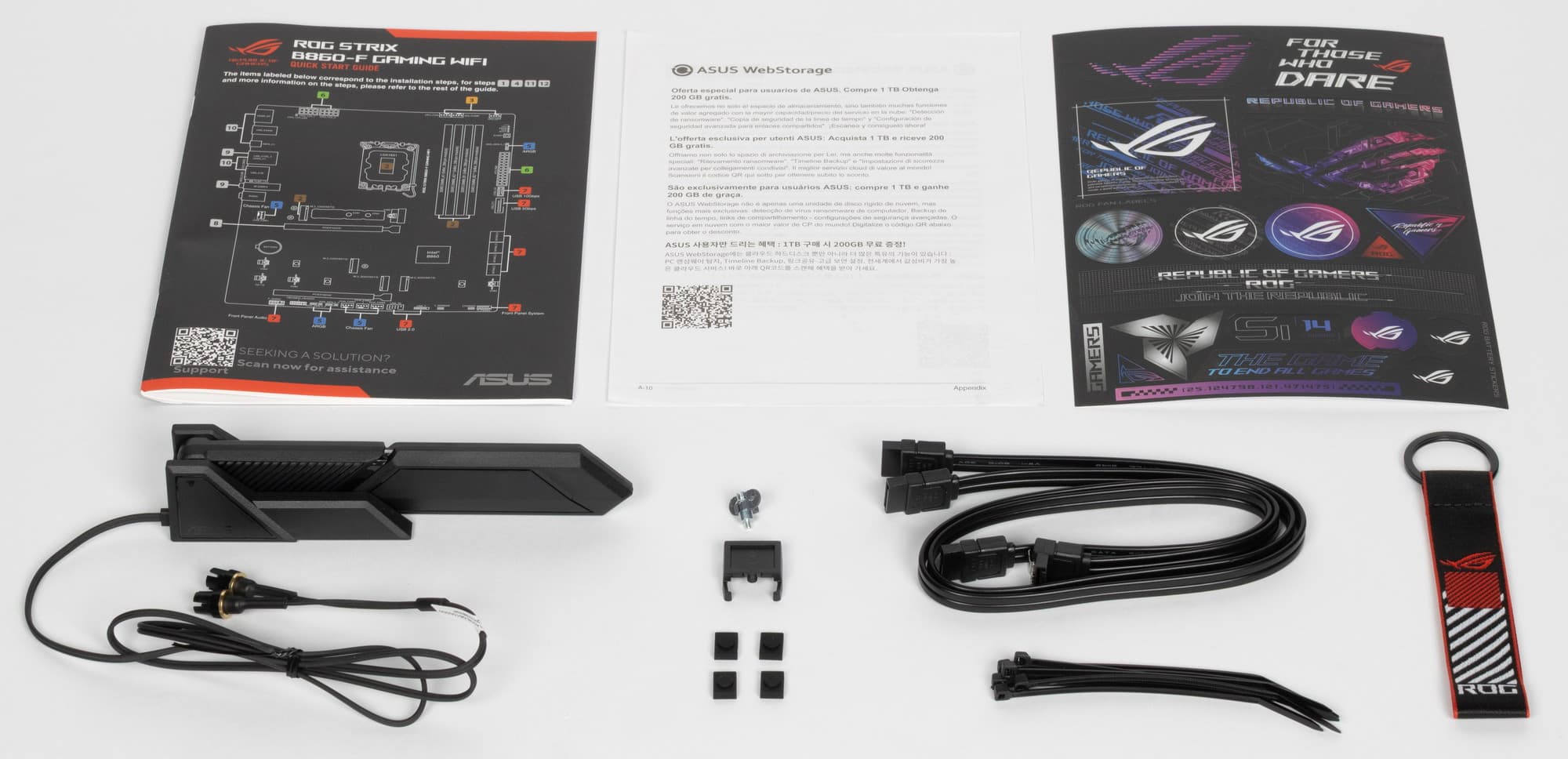

В комплект поставки входят:
- краткое руководство пользователя (детальное можно скачать с сайта производителя),
- бонусные фирменные стикеры,
- фирменный брелок ROG, который можно применять и как стяжку на «липучке»,
- два кабеля SATA,
- запасные стойки и запоры для слотов M.2,
- комплект запасных пластиковых стяжек,

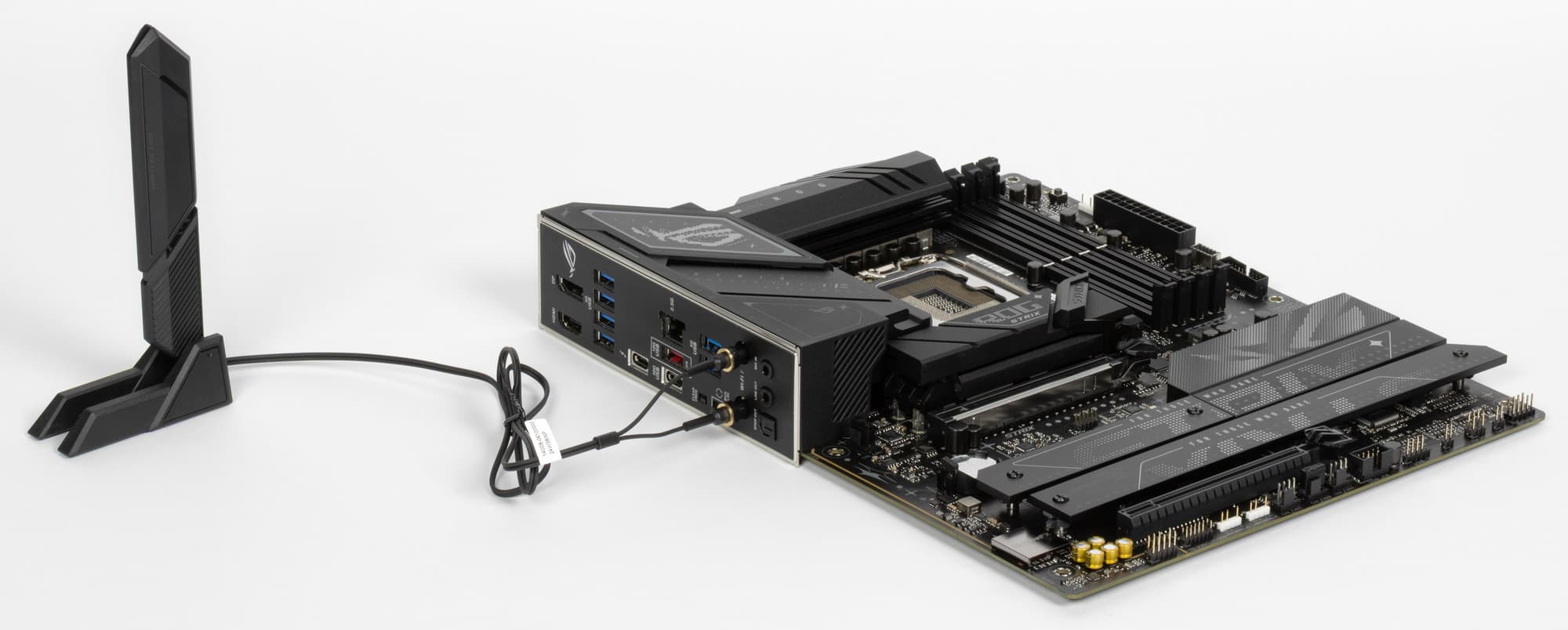

- антенна встроенного Wi-Fi-модуля.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

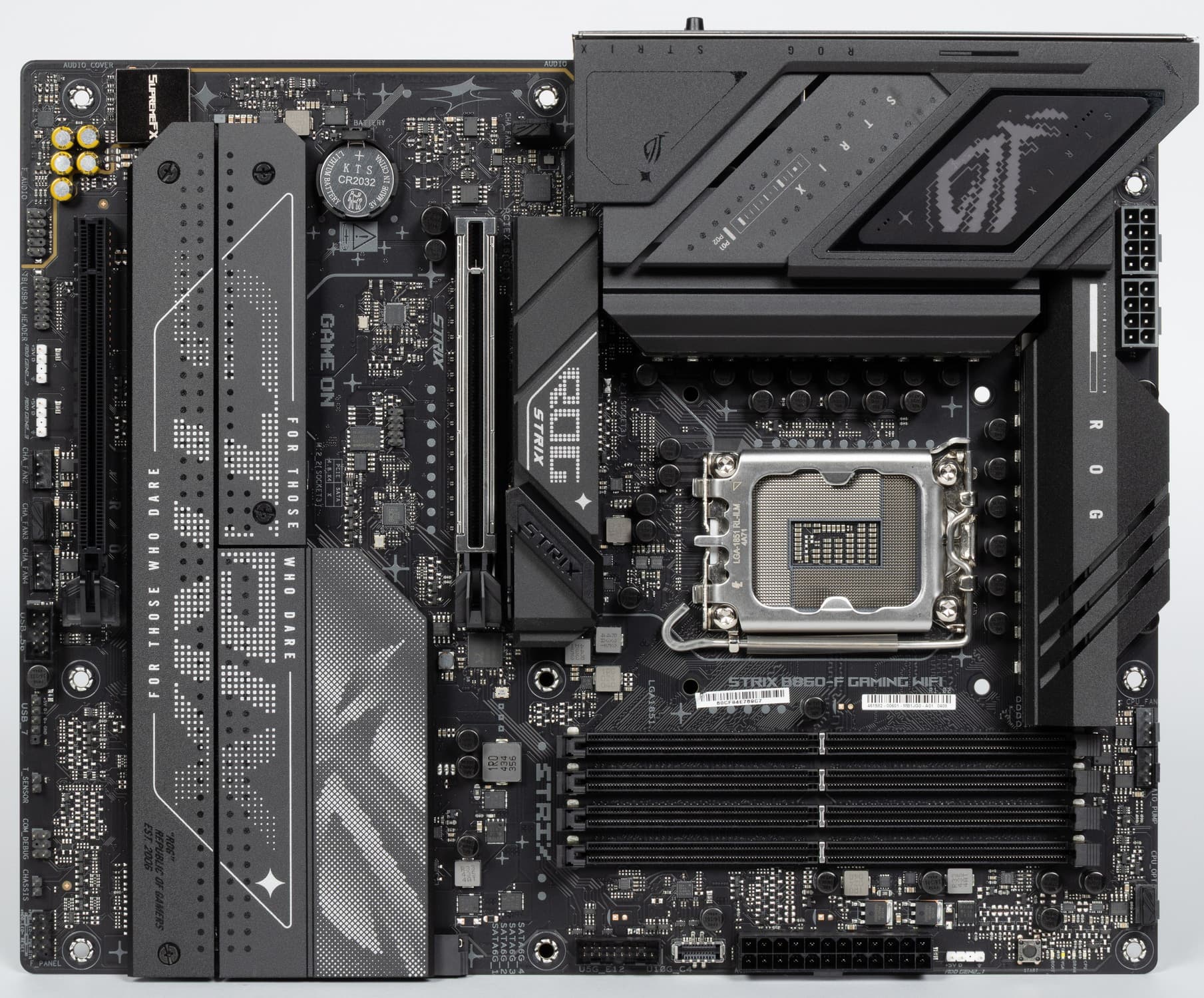

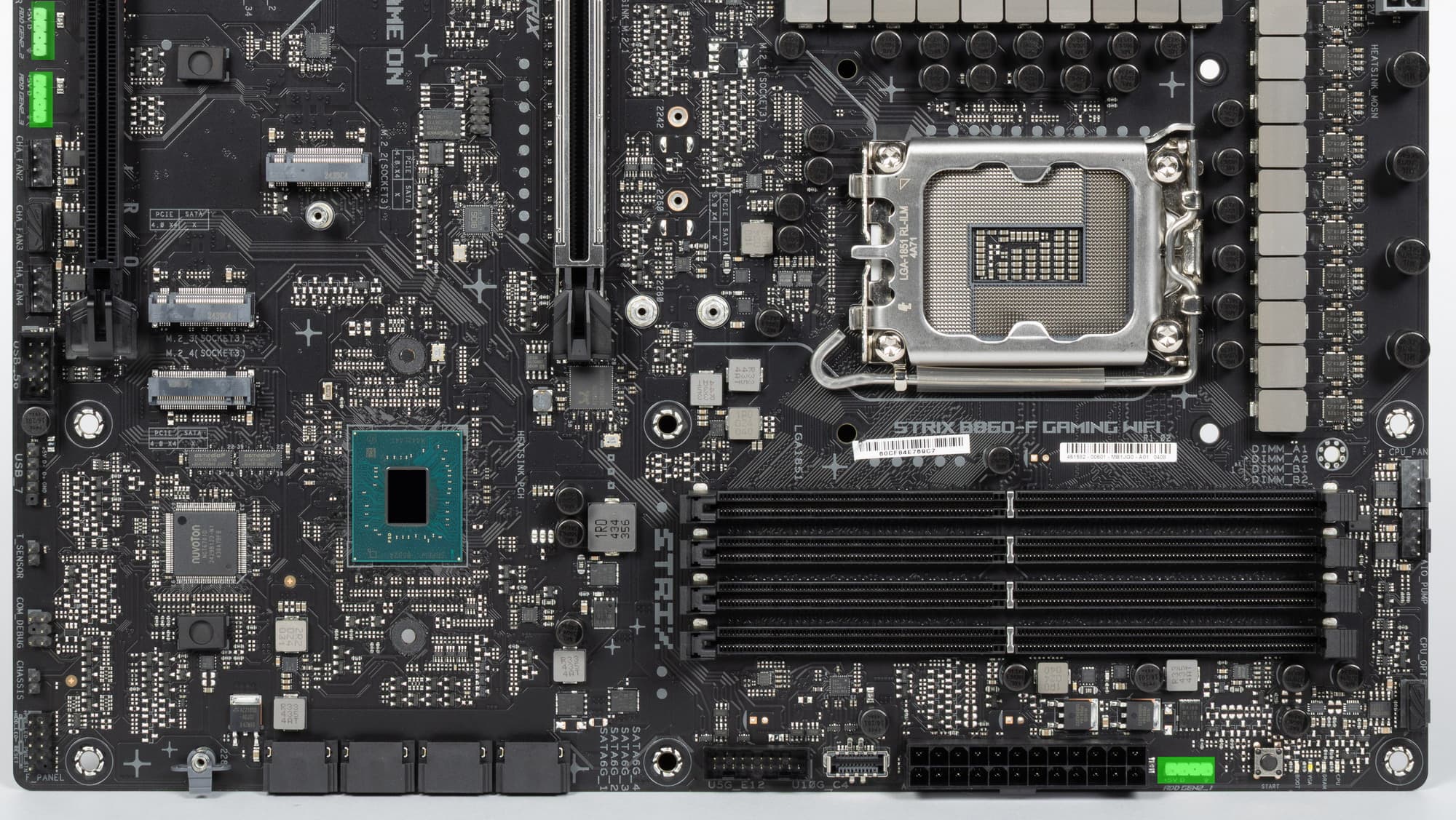

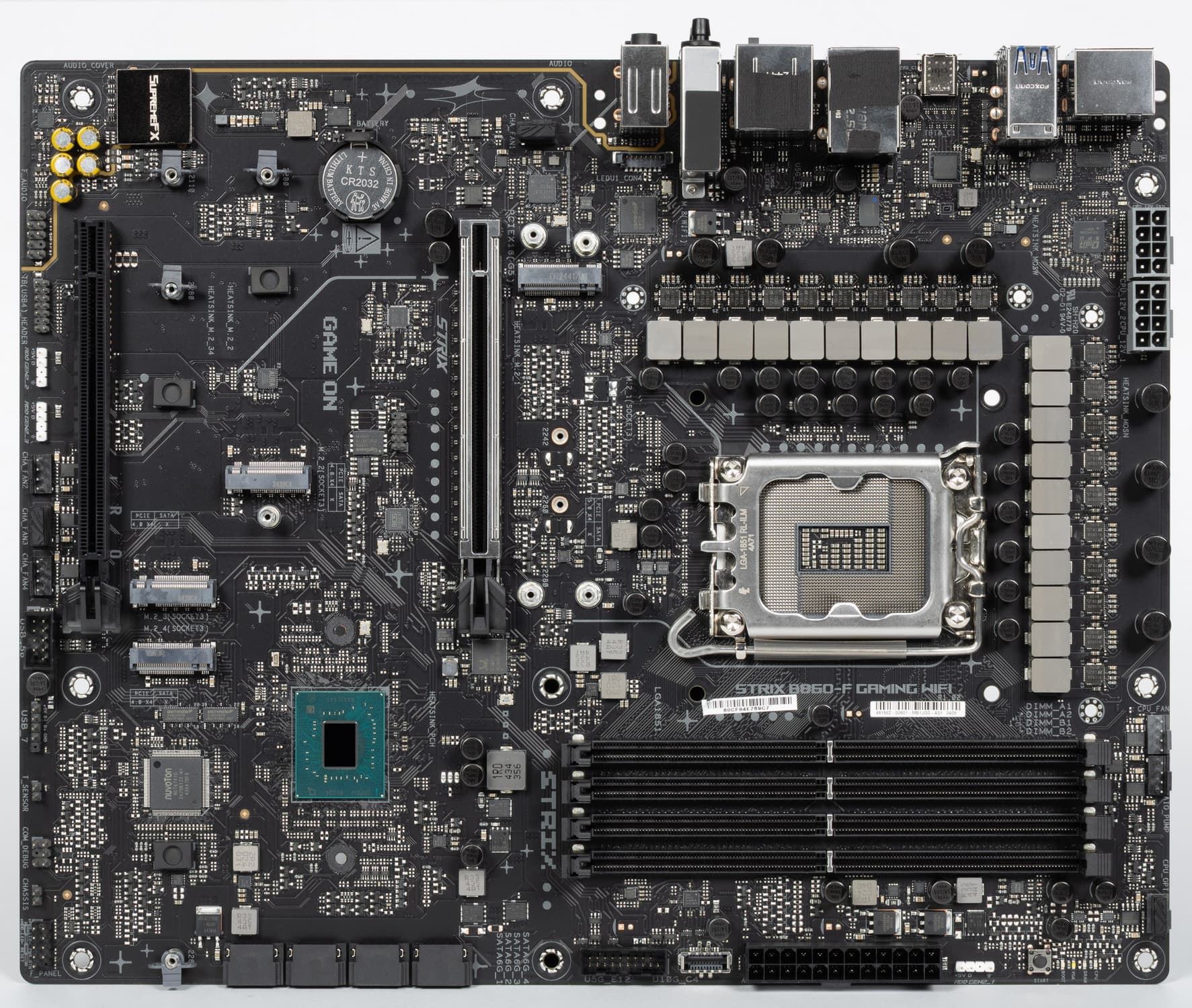

Форм-фактор

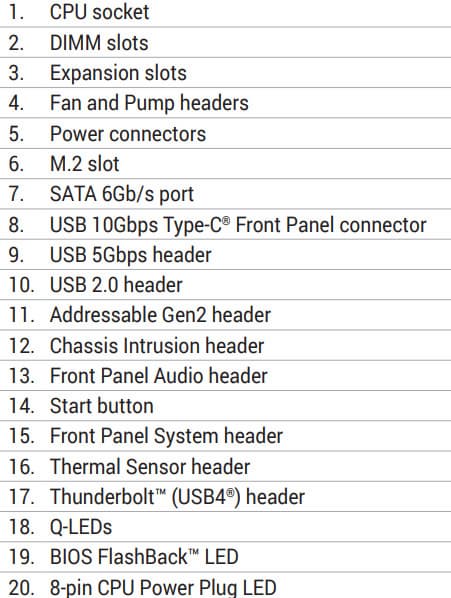

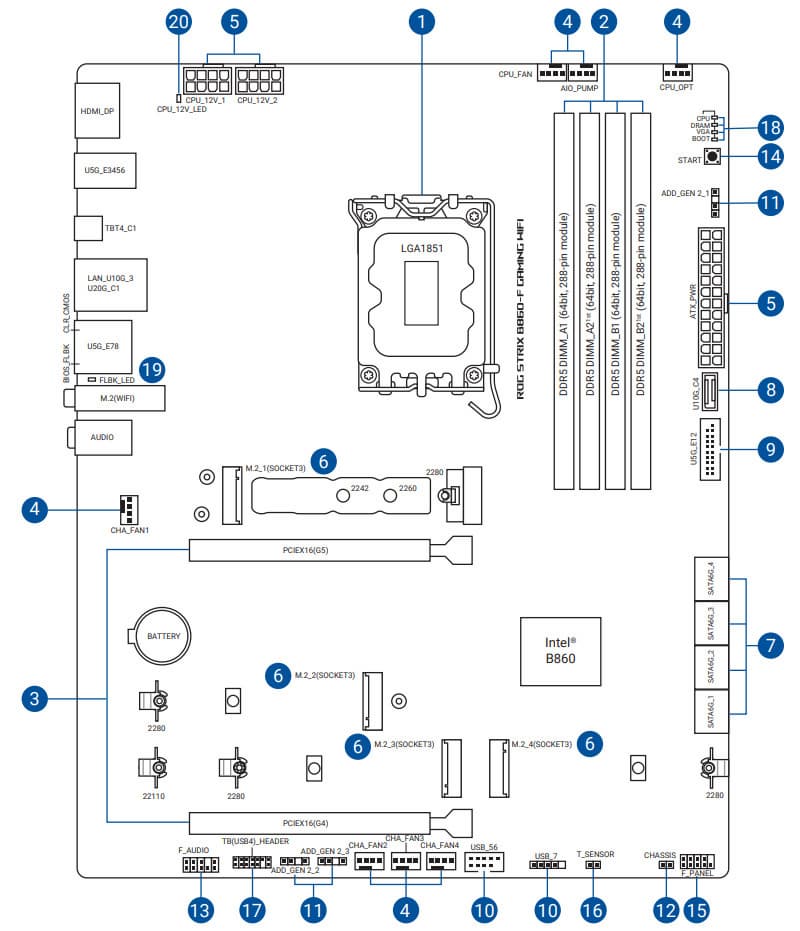

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix B860-F Gaming WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

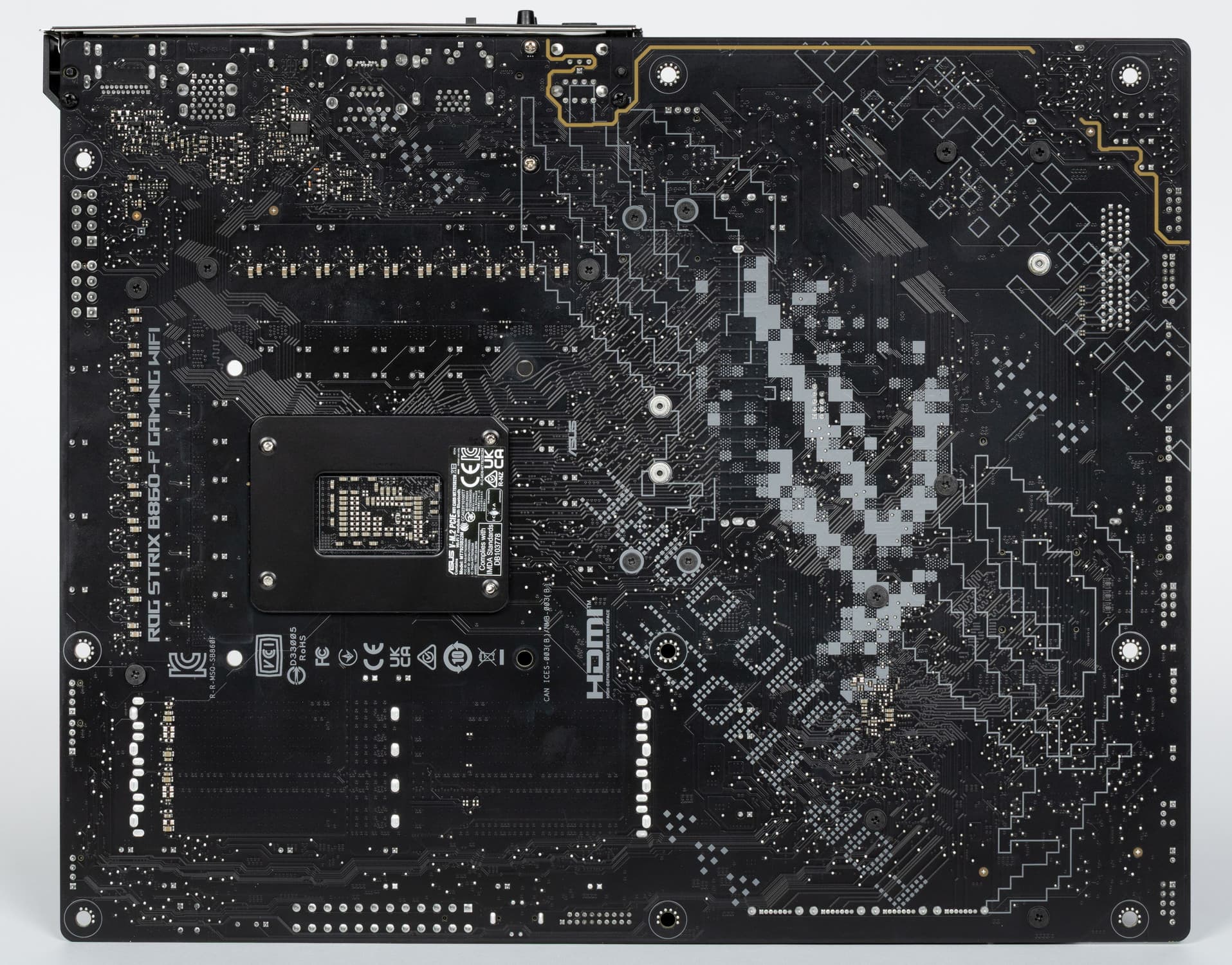

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Защитной пластины (бэкплейта) у платы нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel B860 |
| Память | 4 × DDR5, до 9066 МТ/с (XMP), до 256 ГБ, два канала (DIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC4080 (7.1), операционный усилитель Savitech SV3H712 |
| Сетевые контроллеры | 1 × Intel i226-V Ethernet 2.5 Гбит/с 1 × MediaTek Dual Band Wireless MT7925 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, CPU, режим x16) 1 × PCIe 4.0 x16 (PCIe x16_2, B860, режим x4) * |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B860) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, B860, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_3, B860, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M.2_4, B860, PCIe 4.0 x4 для устройств формата 2280) * |
| USB-порты | 3 × USB 2.0: 2 внутренних разъема на 3 порта (B860) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (RTS5411) 6 × USB 3.2 Gen1: 6 портов Type-A (синие) (RTS5411+ASM1074) 1 × USB 3.2 Gen2x2: 1 порт Type-C (B860) 1 × USB 3.2 Gen2: 1 порт Type-A (красный) (B860) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B860) 1 × USB4: 1 порт Type-C (CPU) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB4 (Type-C) 6 × USB 3.2 Gen1 (Type-A) 1 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 2 аудиоразъема типа миниджек 1 аудиоразъем оптического вывода S/PDIF 1 × HDMI (выход) 1 × DP (выход) 1 × кнопка обновления BIOS FlashBack 1 × кнопка сброса CMOS 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 3 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 кнопка старта ПК 1 разъем аудио для передней панели корпуса 1 разъем для подключение дискретных карт Thunderbolt4 1 разъем для подключения термодатчика 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Стоимость | 27 тысяч рублей на момент публикации обзора |
* - слоты M.2_4 / PCIe x16_2 делят ресурсы между собой. Детали ниже.
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9066 МТ/с.
Все процессоры Core Ultra 2xx в целом поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
- 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
- 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
- 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.
Однако следует учесть, что в матплатах на B860 потенциал процессоров урезан до:
- 1 порт USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
При этом взаимодействие с B860 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA на относительно современных кодеках более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

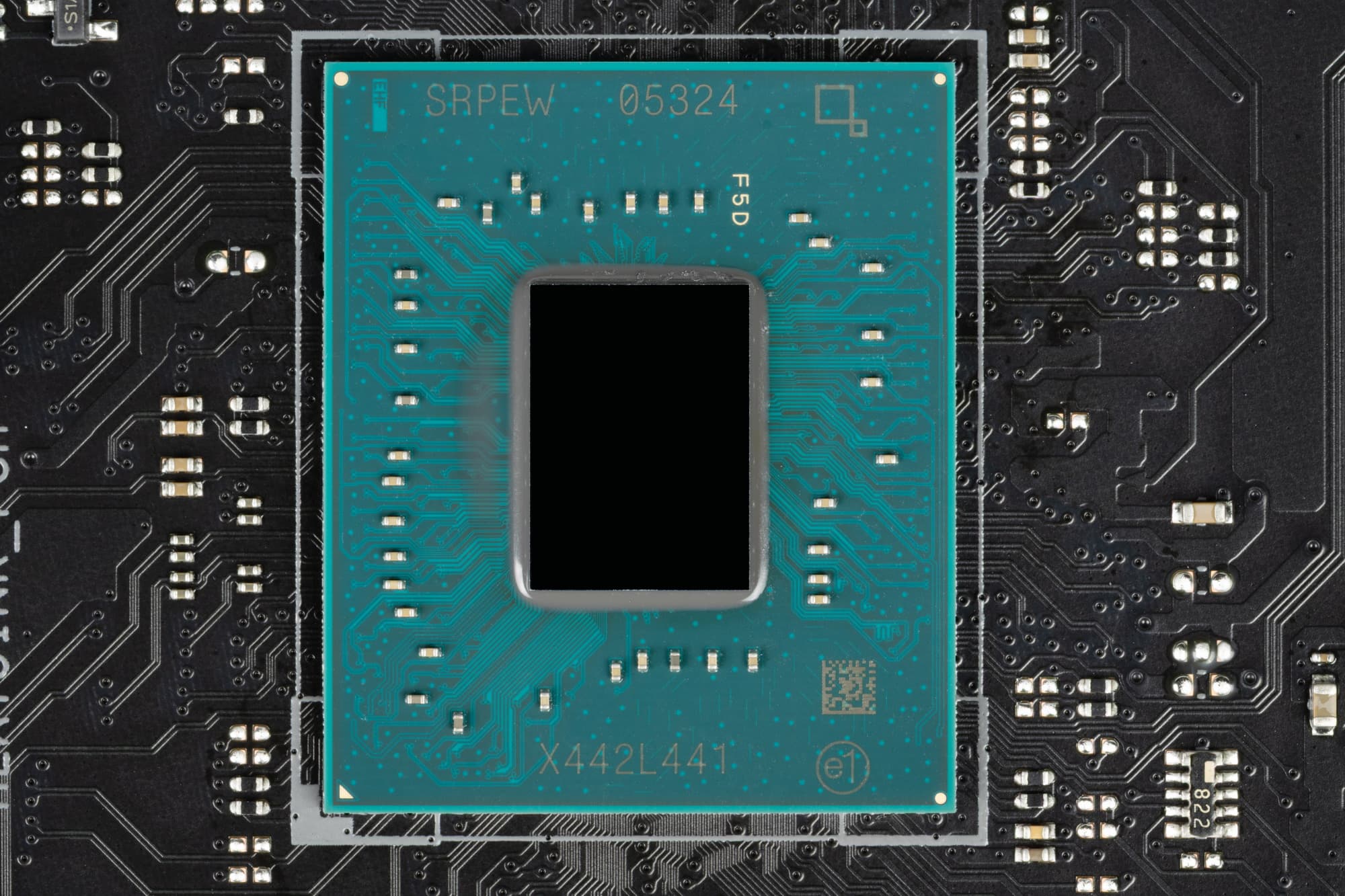

В свою очередь чипсет B860 поддерживает в сумме 24 линии ввода/вывода, которые распределяться могут так:
- до 6 портов USB 3.2 Gen1/2 (из которых до 2 портов USB 3.2 Gen2х2), до 12 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 41.

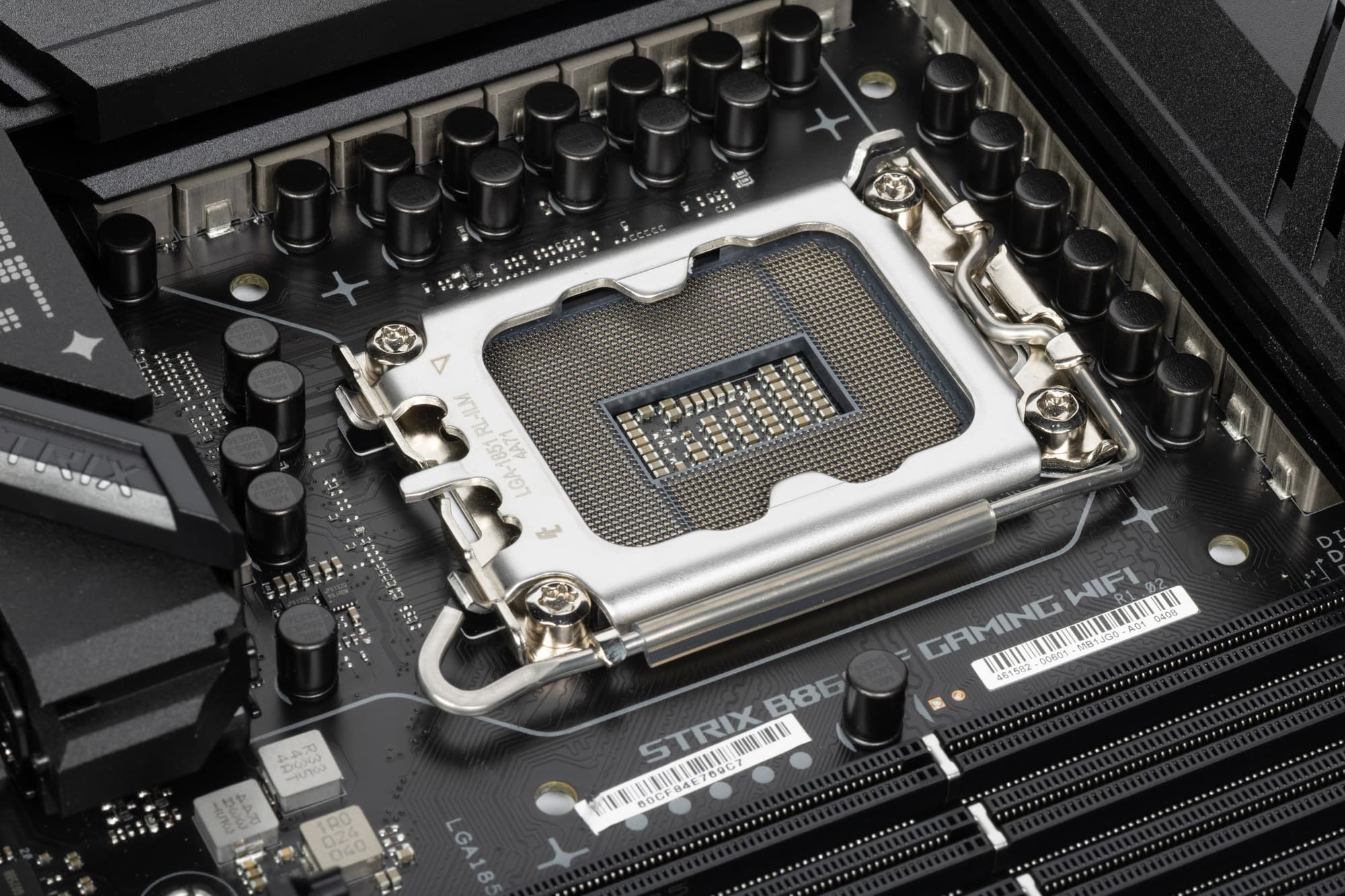

Плата Asus ROG Strix B860-F Gaming WiFi поддерживает процессоры Intel Core Ultra 2xx (включая самые последние версии Plus), выполненные под разъем (сокет) LGA1851.

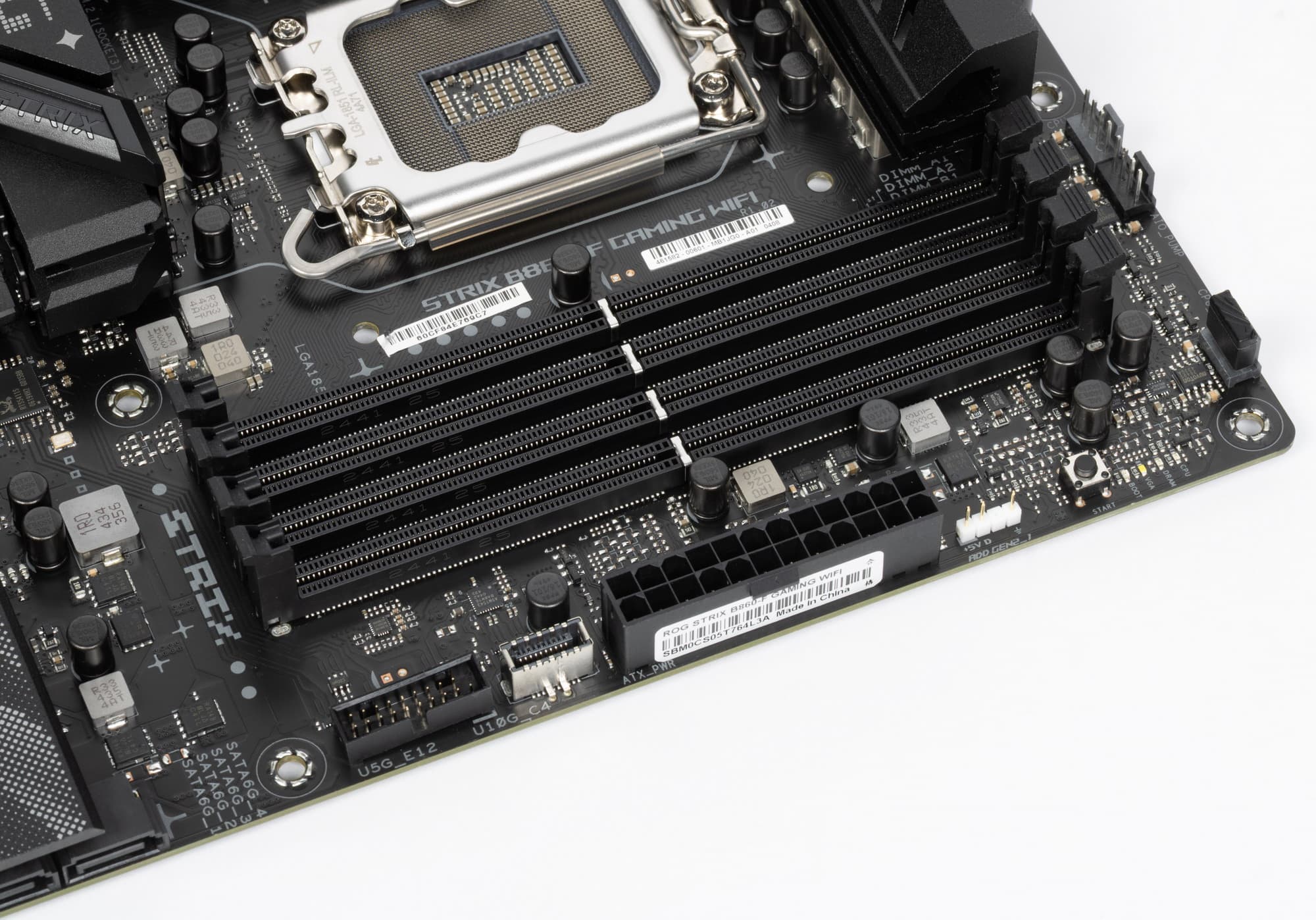

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема B860+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe

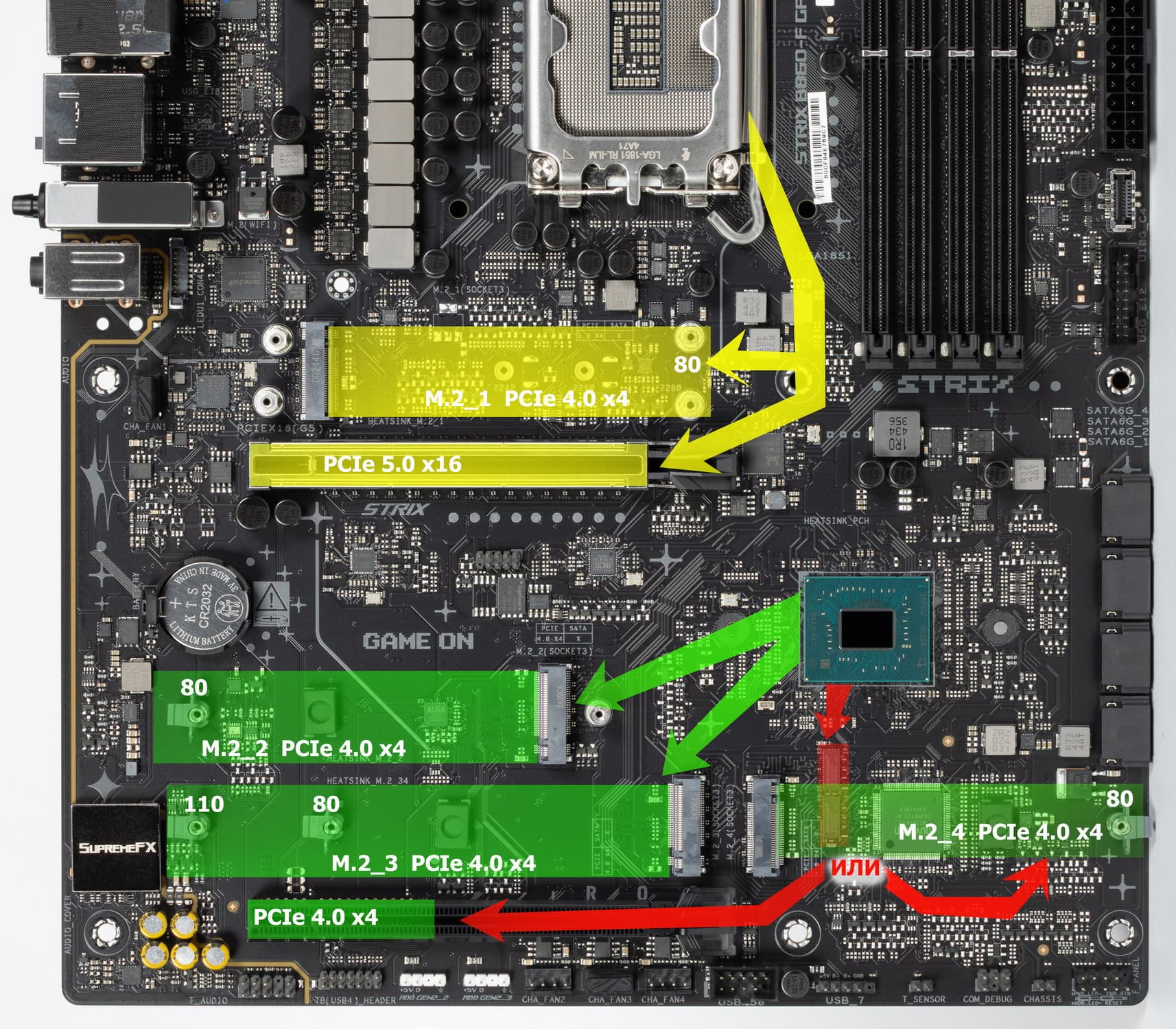

Вначале изучим распределение линий PCIe.
- Переключатель: или слот PCIe x16_2 (4 линии PCIe 4.0), или слот M.2_4 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);

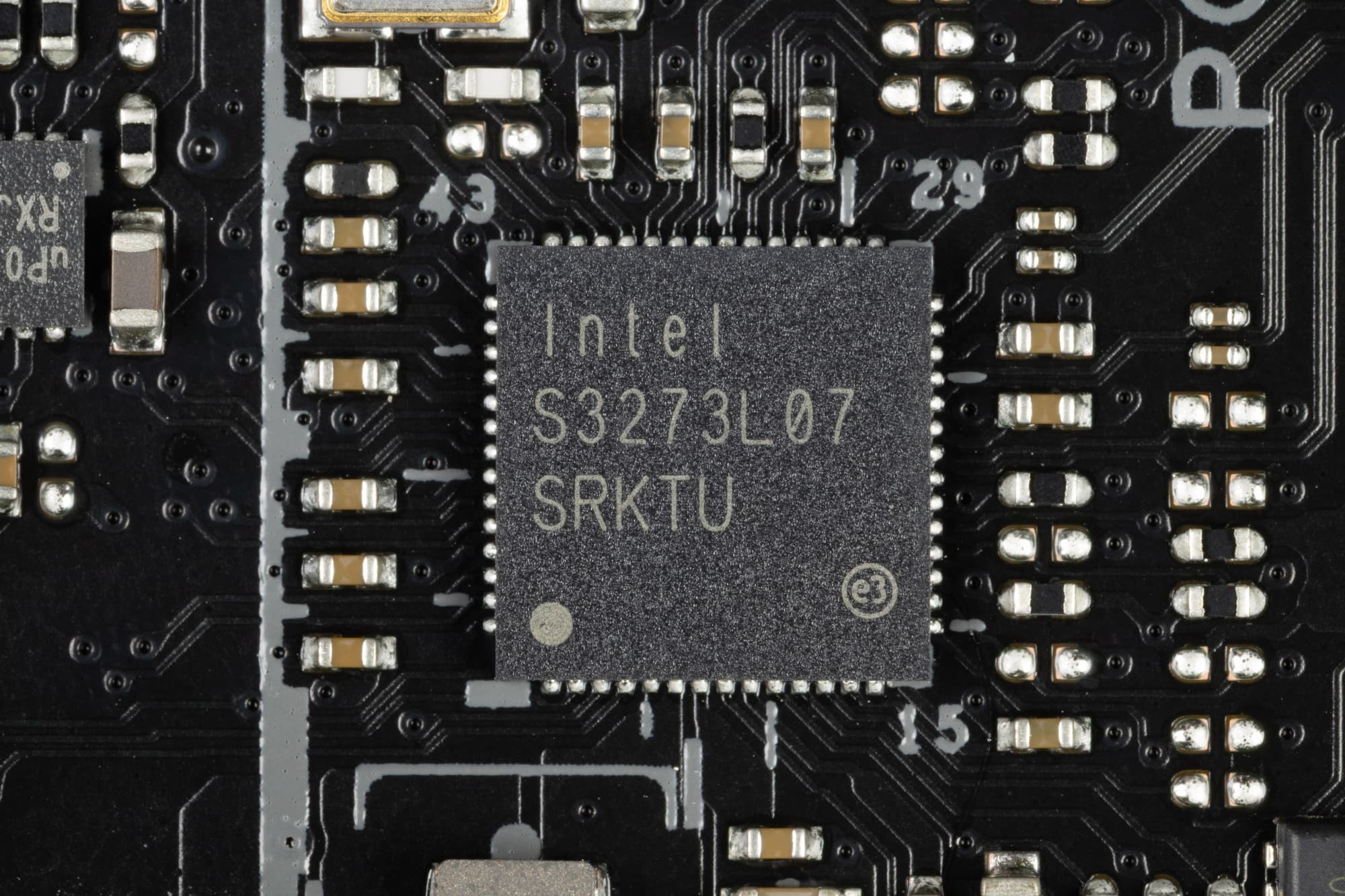

- Intel i226-V (Ethernet 2.5Gb/s) (1 линия PCIe 4.0);
- MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 4.0);

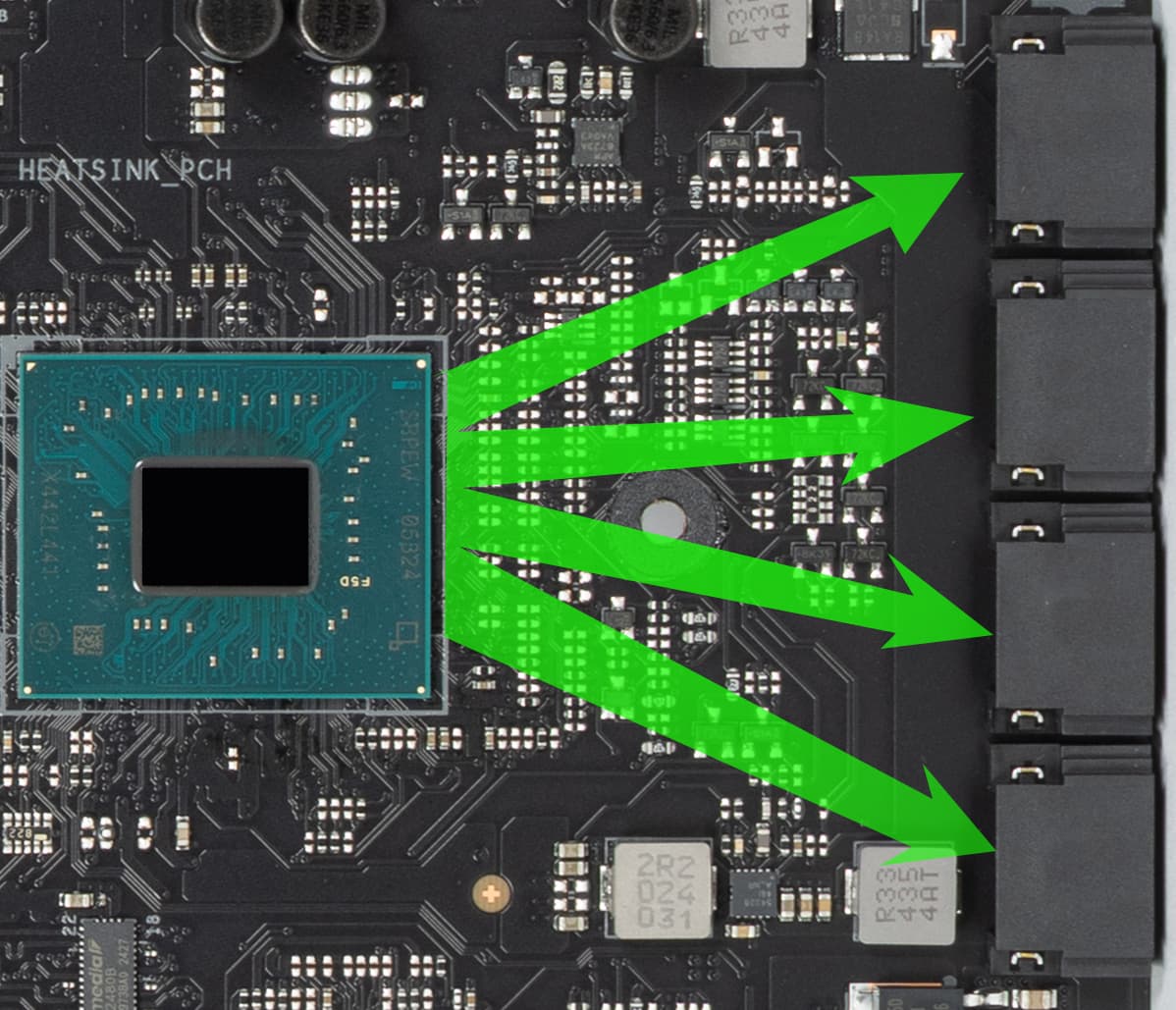

- 4 слота SATA 1/2/3/4
14 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на поддержку BT, контроллер подсветки и аудиокодек также потребляют по линии USB 2.0. Детально об этом ниже в разделе USB-портов.

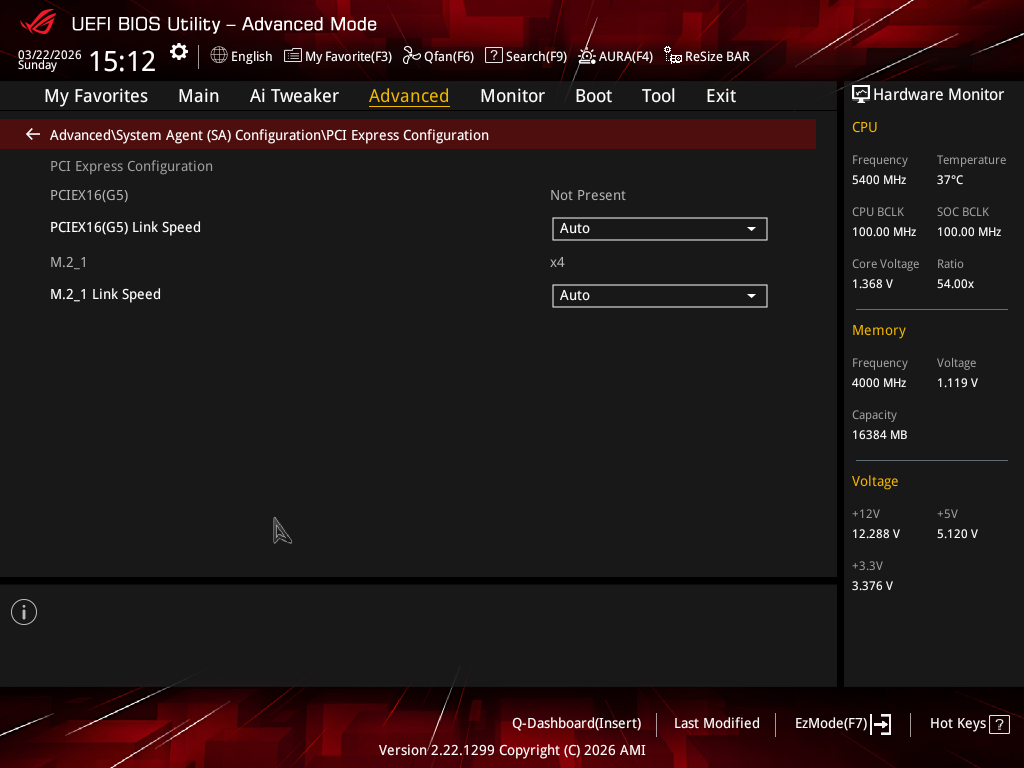

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx на матплатах на базе B860 всего задействовано 20 линий PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2_1. Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Так что вариантов переключения линий PCIe 5.0 между слотами нет.
Теперь в целом про слоты PCIe и M.2.
Всего на плате есть 2 слота PCIe: все слоты в форм-факторе x16 («длинные»): слот PCIe x16_1 (для видеокарт или других устройств), PCIe x16_2 слот (фактически имеющий 4 линии PCIe 4.0). Последний делит ресурсы (4 линии PCIe 4.0 от B860) со слотом M.2_4 (они работают взаимоисключая друг друга).
Как видим, перераспределение линий PCIe 4.0 на этой материнке имеется, поэтому задействованы мультиплексоры ASMedia.

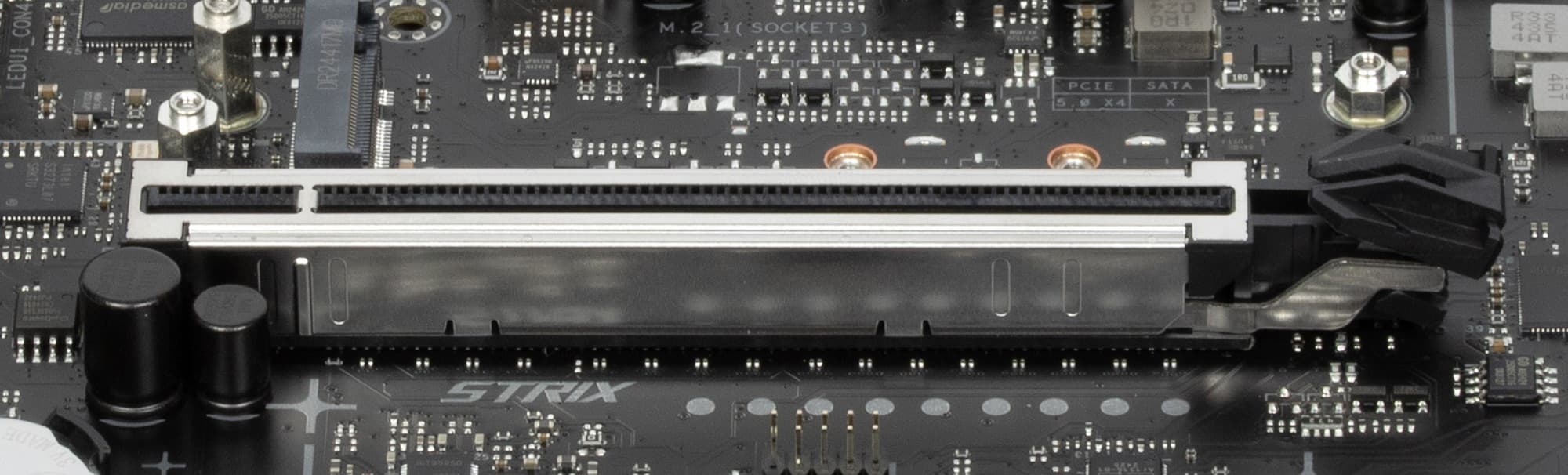

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет, а вот внешний тактовый генератор имеется (производства SiTime).
Накопители

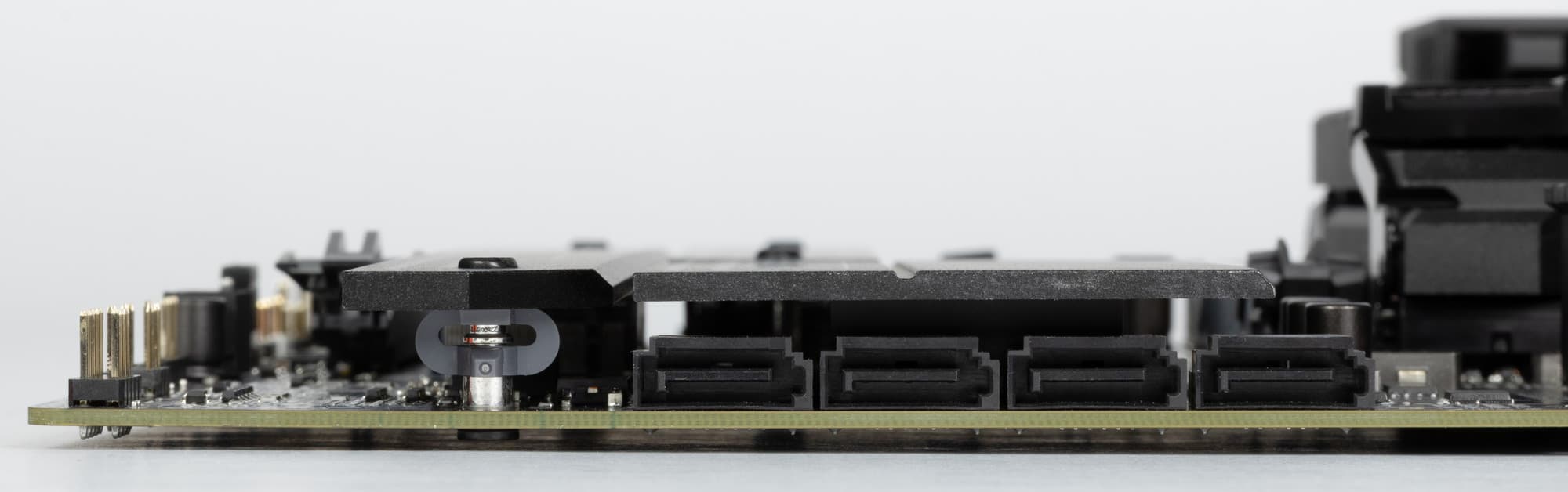

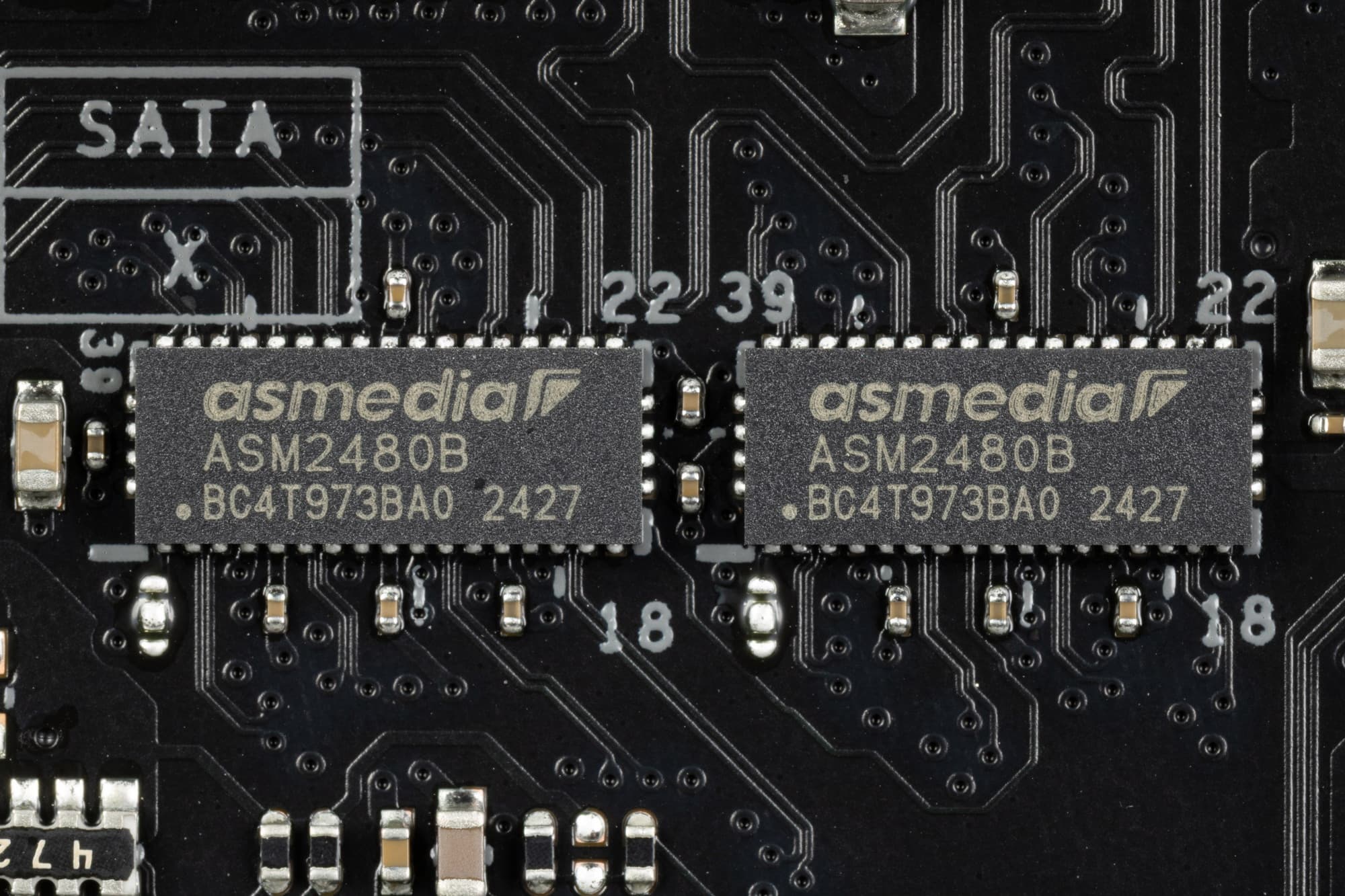

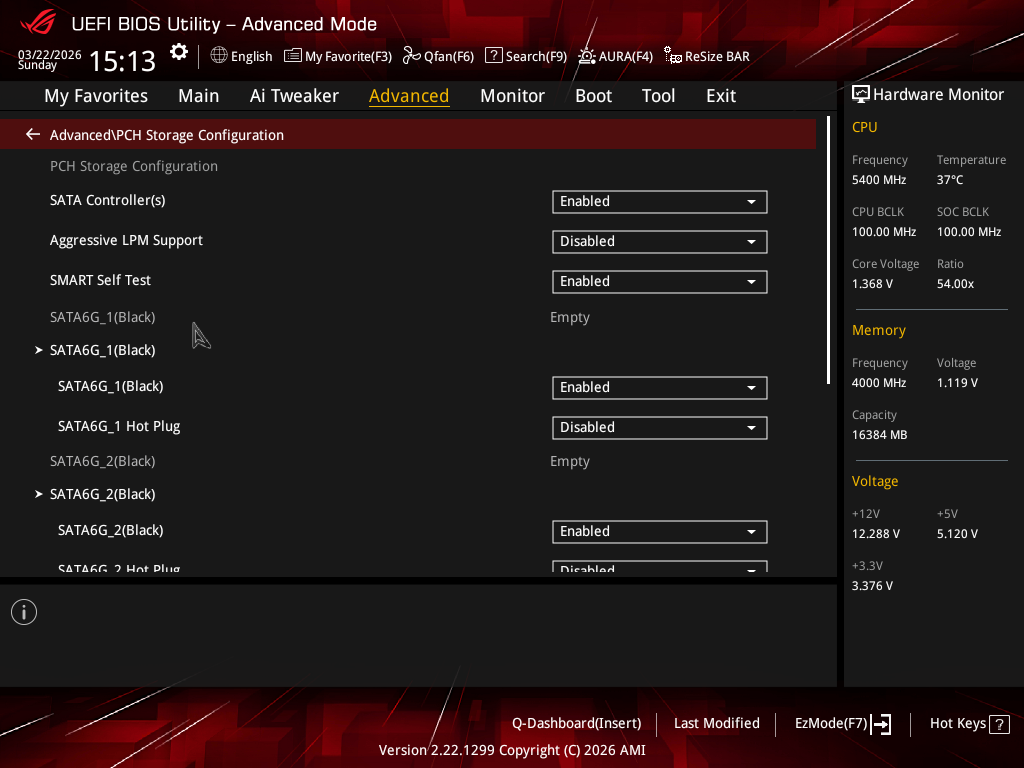

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B860. Порты размещены в нижнем углу матплаты, ориентированы горизонтально.

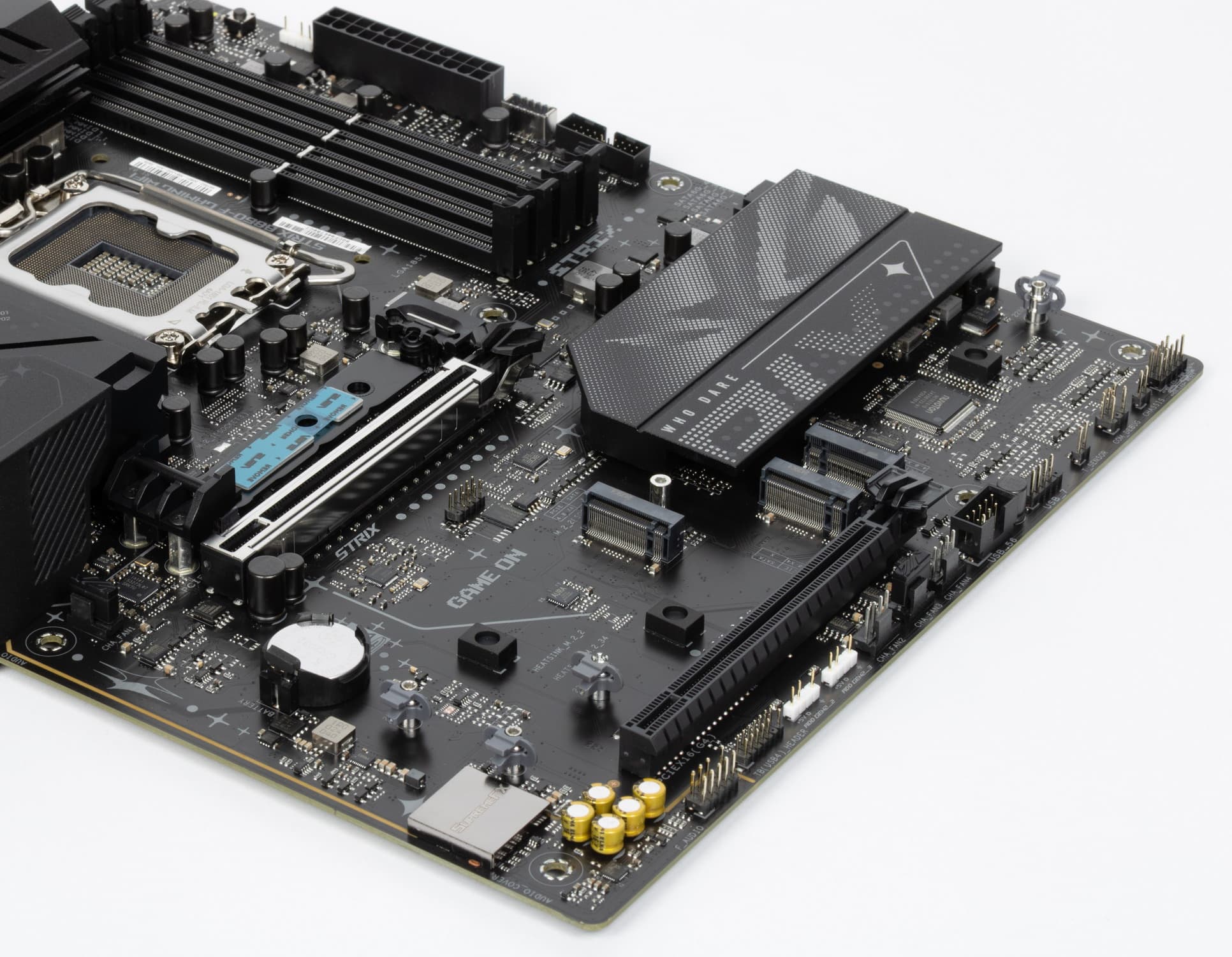

Материнская плата имеет 4 гнезда форм-фактора М.2.
Второй, третий и четвертый слоты M.2 (M.2_2/3/4) получают данные от чипсета B860, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а остальные – PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом. Все слоты M.2 поддерживают модули с размером 2280, при этом слот M.2_1 также поддерживает размеры 2242/2260, а слот M.2_3 поддерживает также 22110.
Снова надо отметить, что слот M.2_4 делит ресурсы со слотом PCIe x16_2.

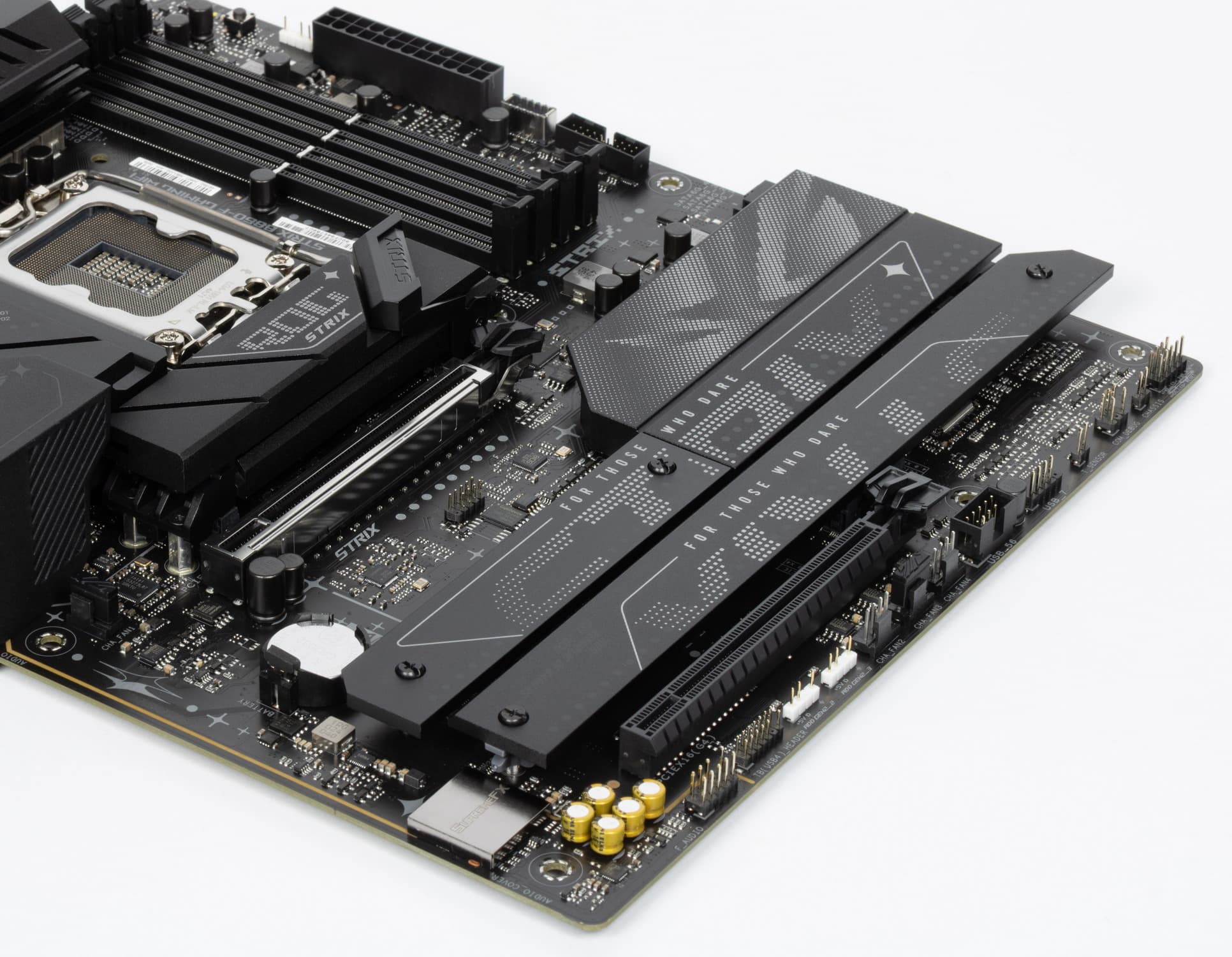

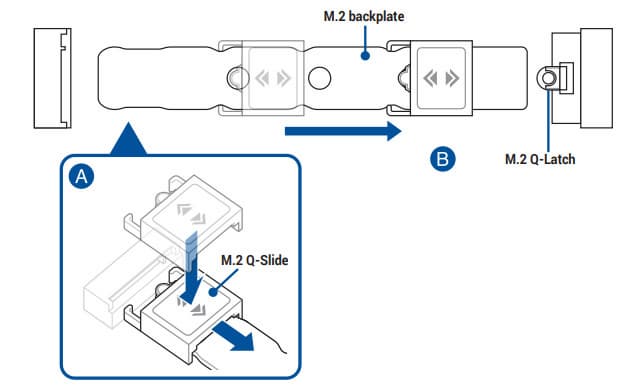

Все слоты M.2 имеют штатное охлаждение. Слоты M.2_1 и M.2_2 имеют персональные радиаторы, а остальные – общий. Радиатор у M.2_1 более массивный и крепится без винтов с помощью откидного замка.
У этого же слота имеется еще радиатор для охлаждения тыльной стороны модуля SSD. При этом крепление модуля в слоте производится с помощью фирменных технологий Q-Slide и Q-Latch.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

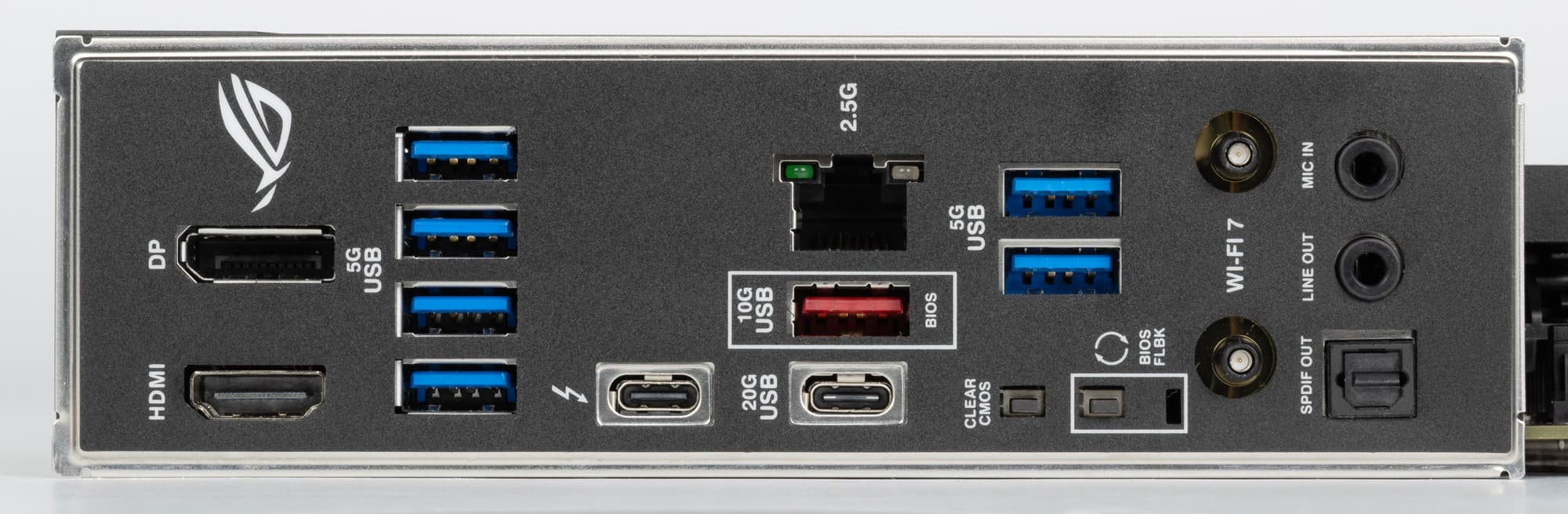

Большинство портов выведено на заднюю панель матплаты.
Мы знаем, что чипсет B860 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 14 линий PCIe 4.0 + 4 порта SATA).

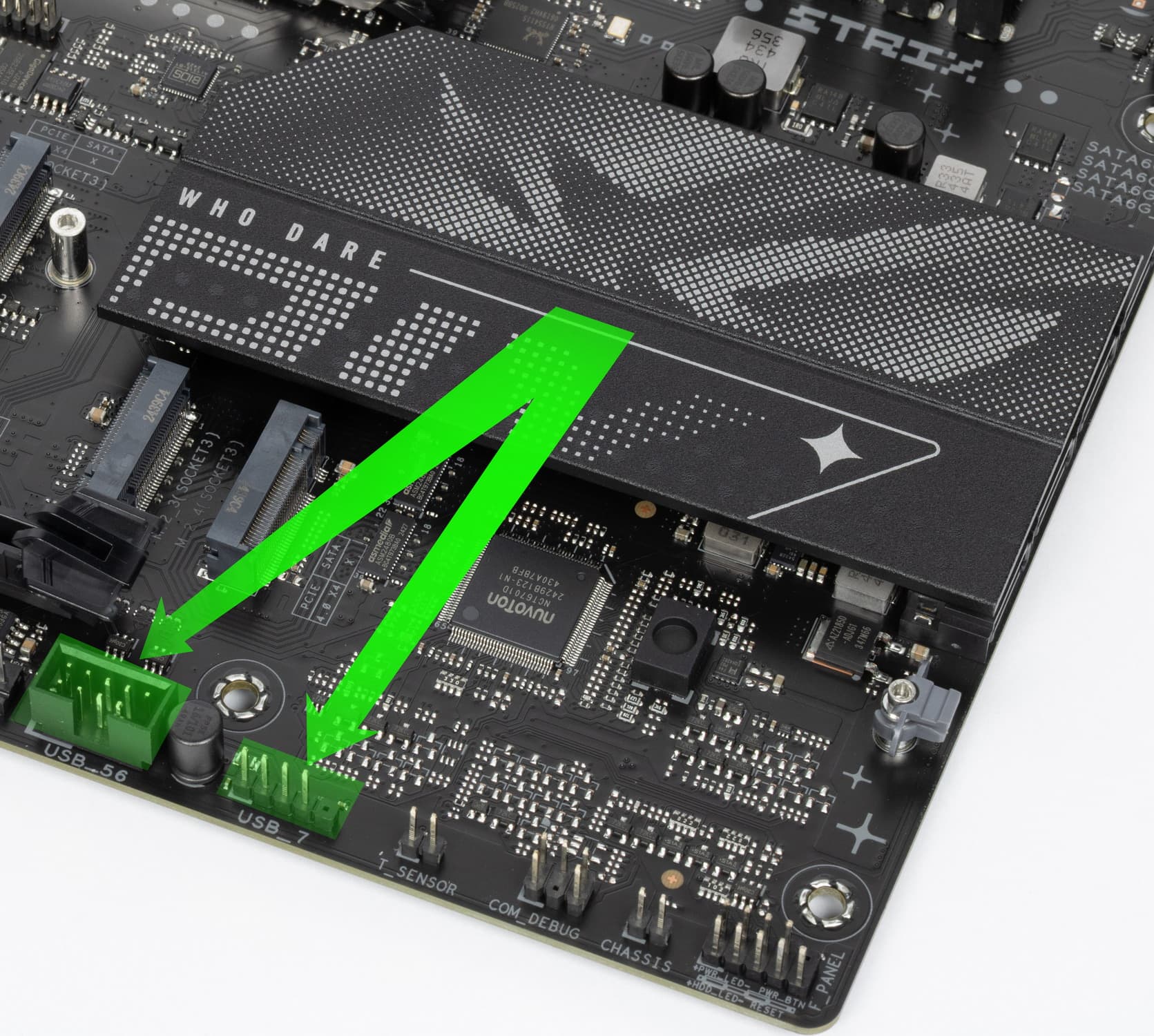

И что мы имеем? Всего на материнской плате — 15 портов USB:
- 1 порт USB4 реализован через CPU (Thunderbolt4) и представлен на задней панели портом Type-C ;
- 1 порт USB 3.2 Gen2x2: реализован через B860 и представлен на задней панели портом Type-C;
- 2 порта USB 3.2 Gen2: все реализованы через B860, и один представлены на задней панели портом Type-A (красного цвета); второй представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);

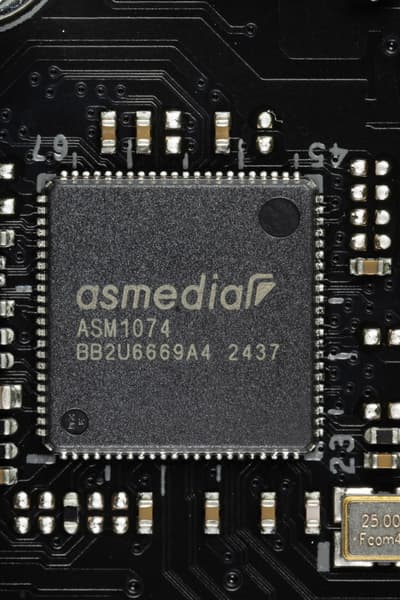

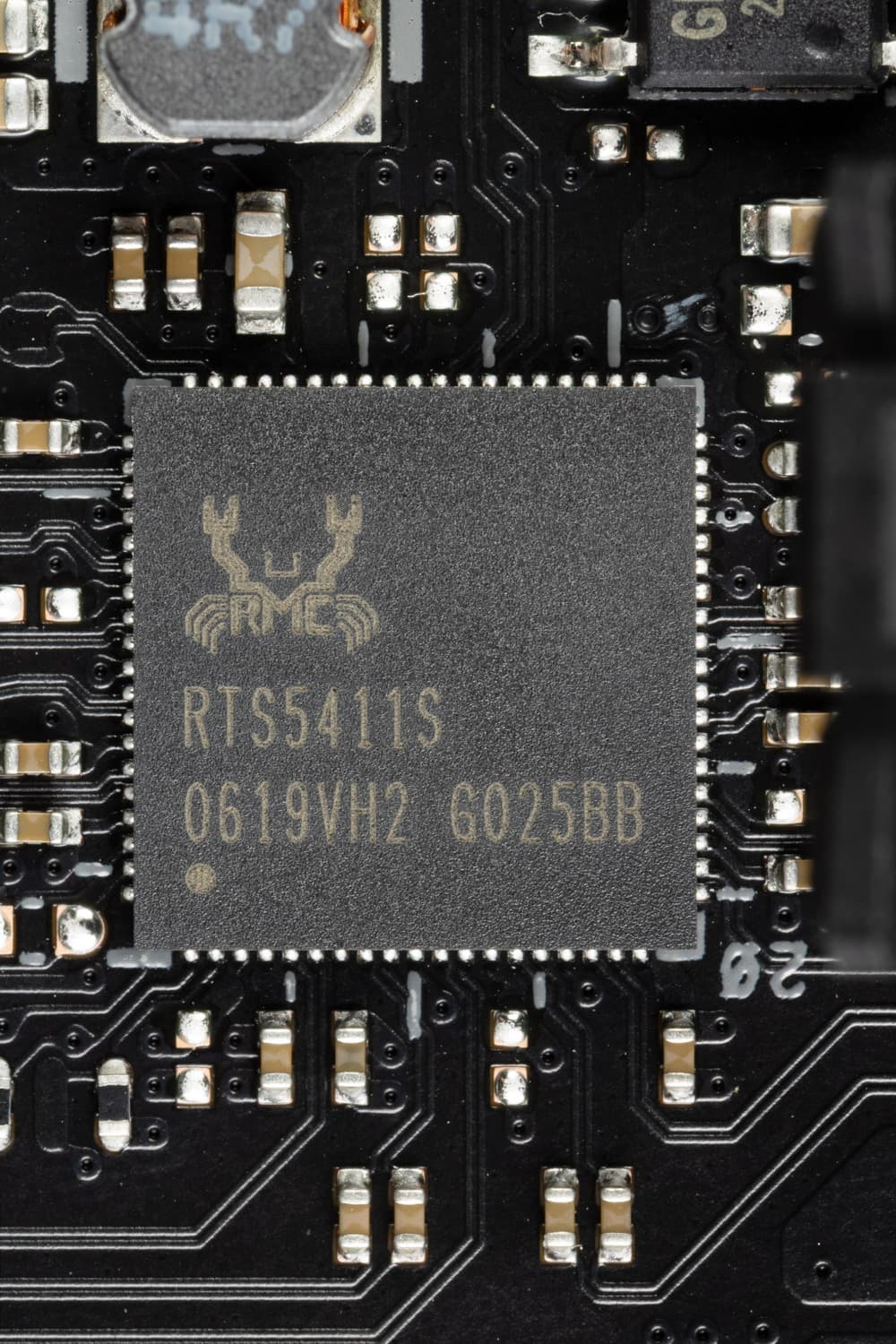

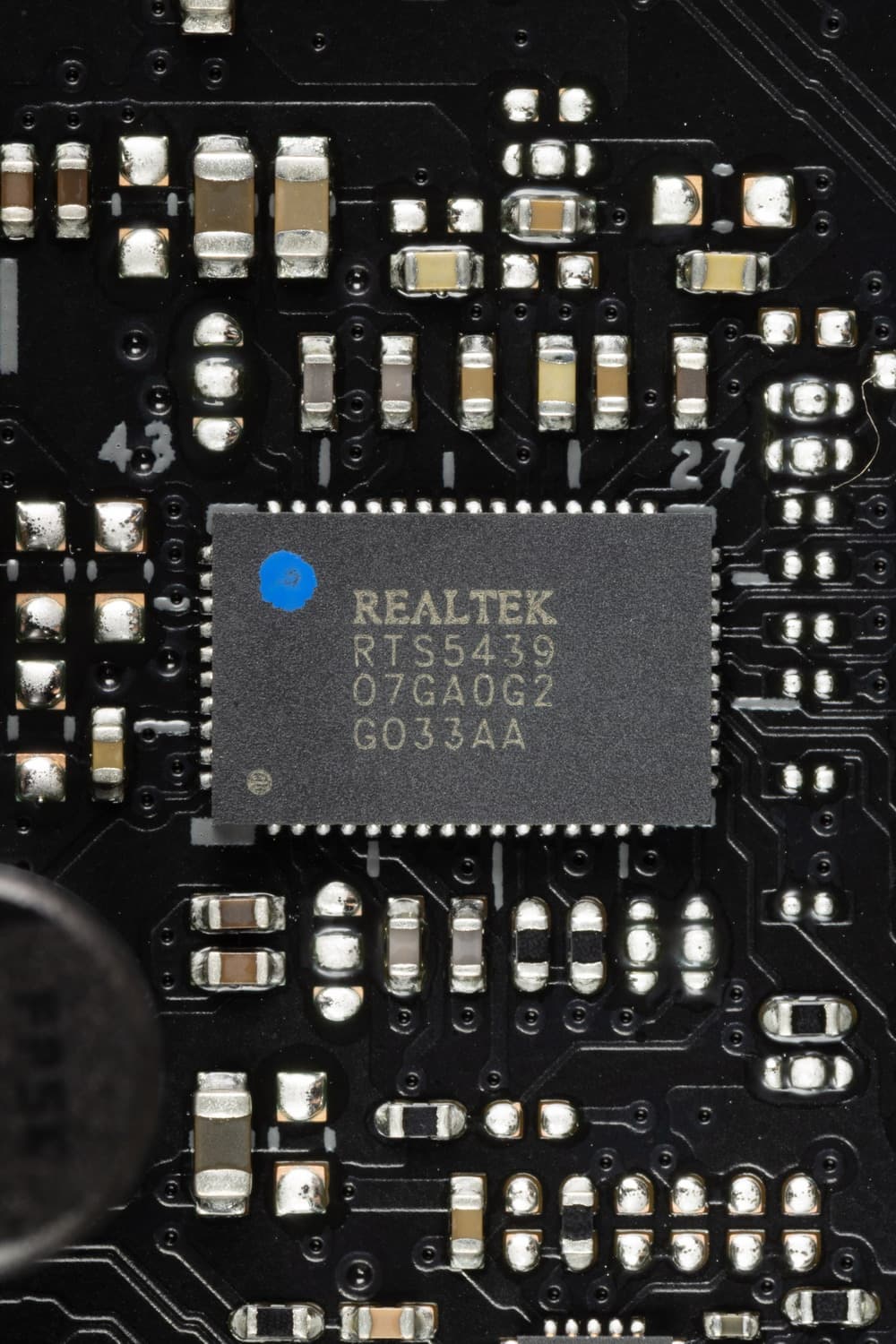

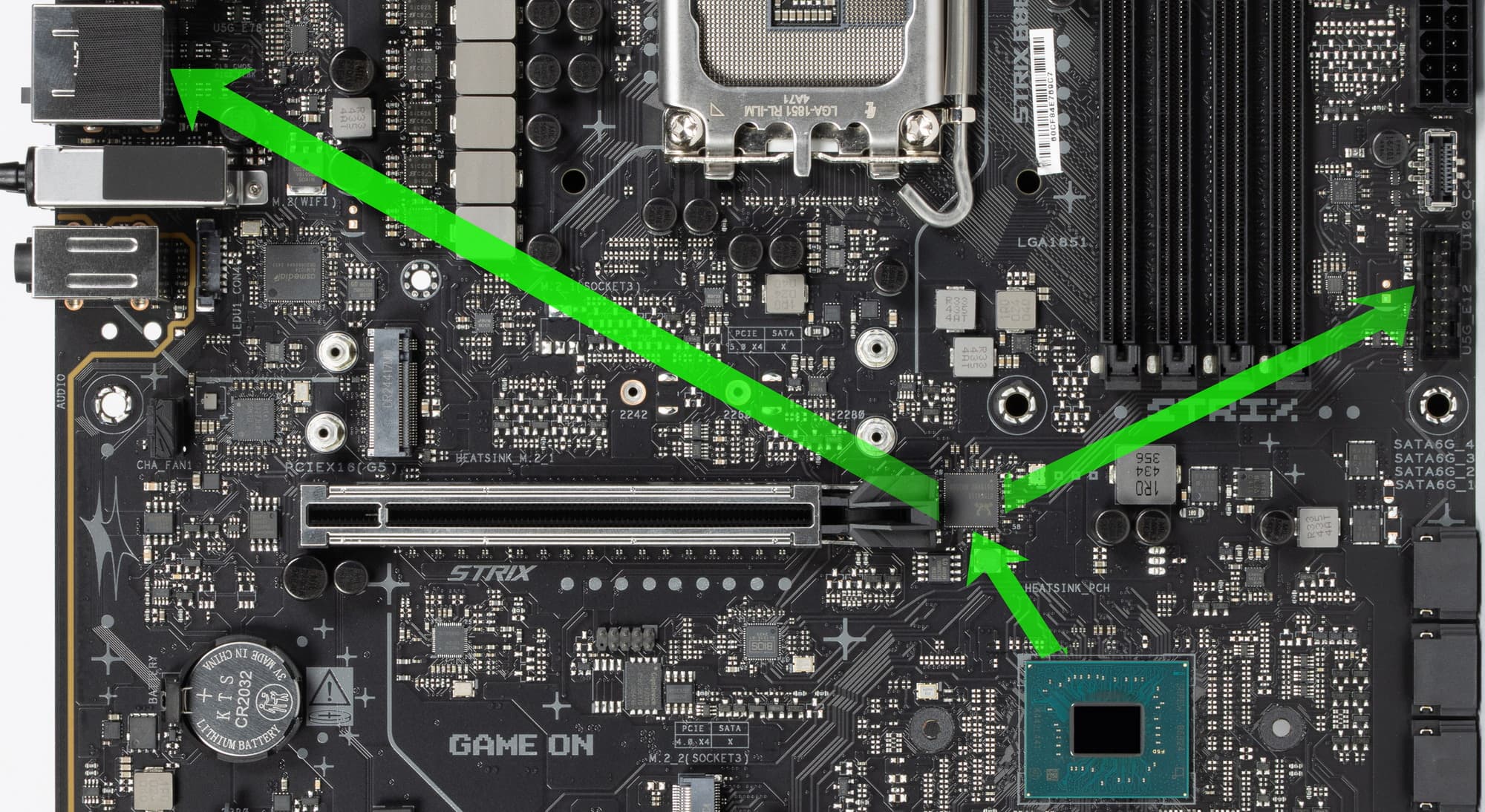

- 8 портов USB 3.2 Gen1: 4 реализованы через контроллер Realtek RTS5411 (на него потрачена 1 линия USB 3.2 Gen1 от B860) и 2 из них представлены внутренним разъемом
на материнской плате на 2 порта; еще 2 представлены на задней панели портами Type-A (синего цвета); остальные 4 реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 3.2 Gen1 от B860) и представлены на задней панели портами Type-A (синего цвета);
- 3 порта USB 2.0/1.1: все реализованы через B860 и представлены двумя внутренними разъемами (один на 2 порта, второй на 1 порт)
От B860 используют USB 2.0 линии 3 контроллера:

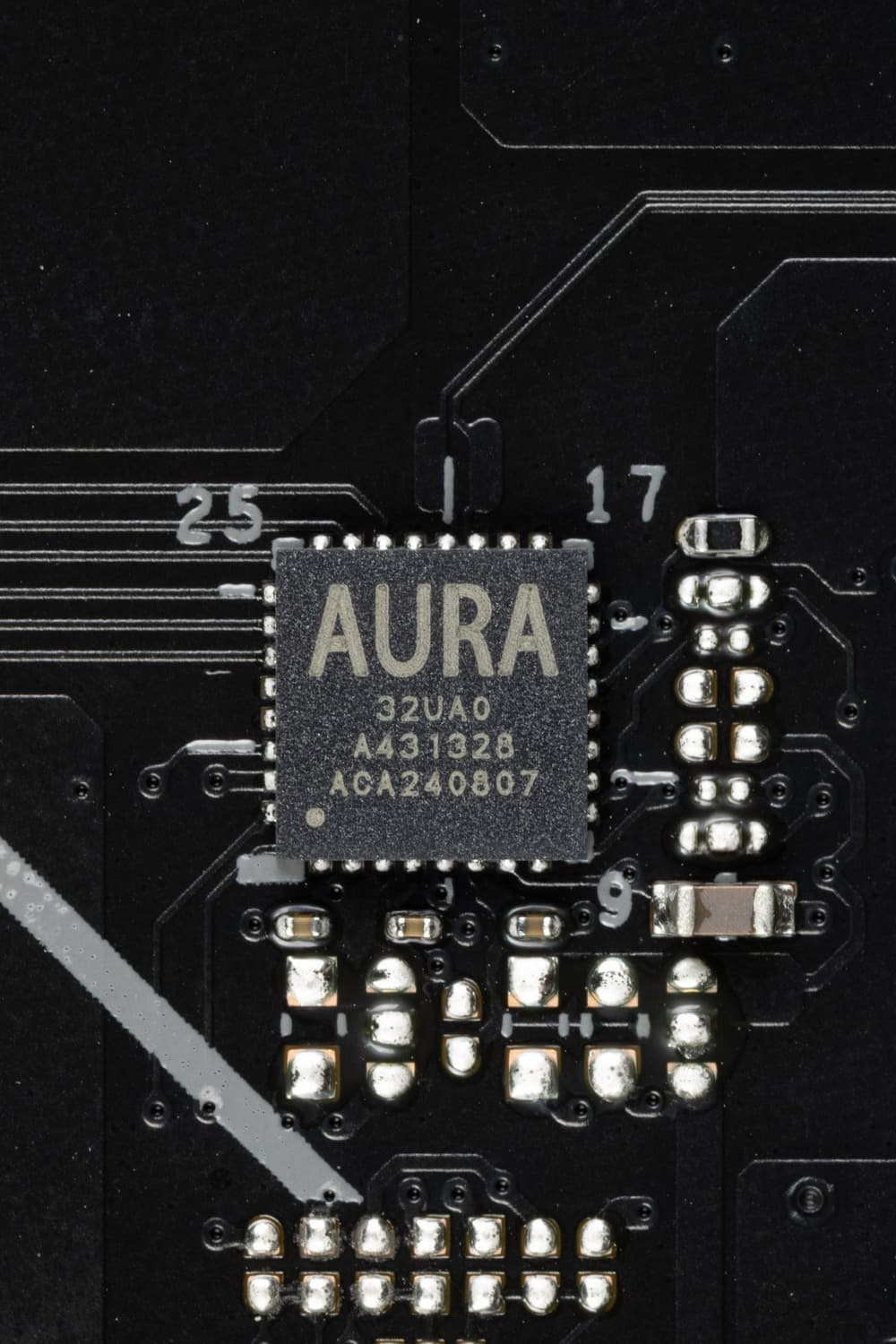

- Aura (контроллер управления разъемами подсветки);
- Bluetooth (MediaTek MT7925);
- Realtek ALC4080 (аудиокодек)
В целом через чипсет B860 реализовано высокоскоростных портов USB:
- выделенный USB 3.2 Gen2x2 не в счет, так как реализован засчет двух Gen2;
- + 2 выделенных USB 3.2 Gen2;
- + 2 линии USB 3.2 Gen2 для поддержки USB 3.2 Gen2x2;

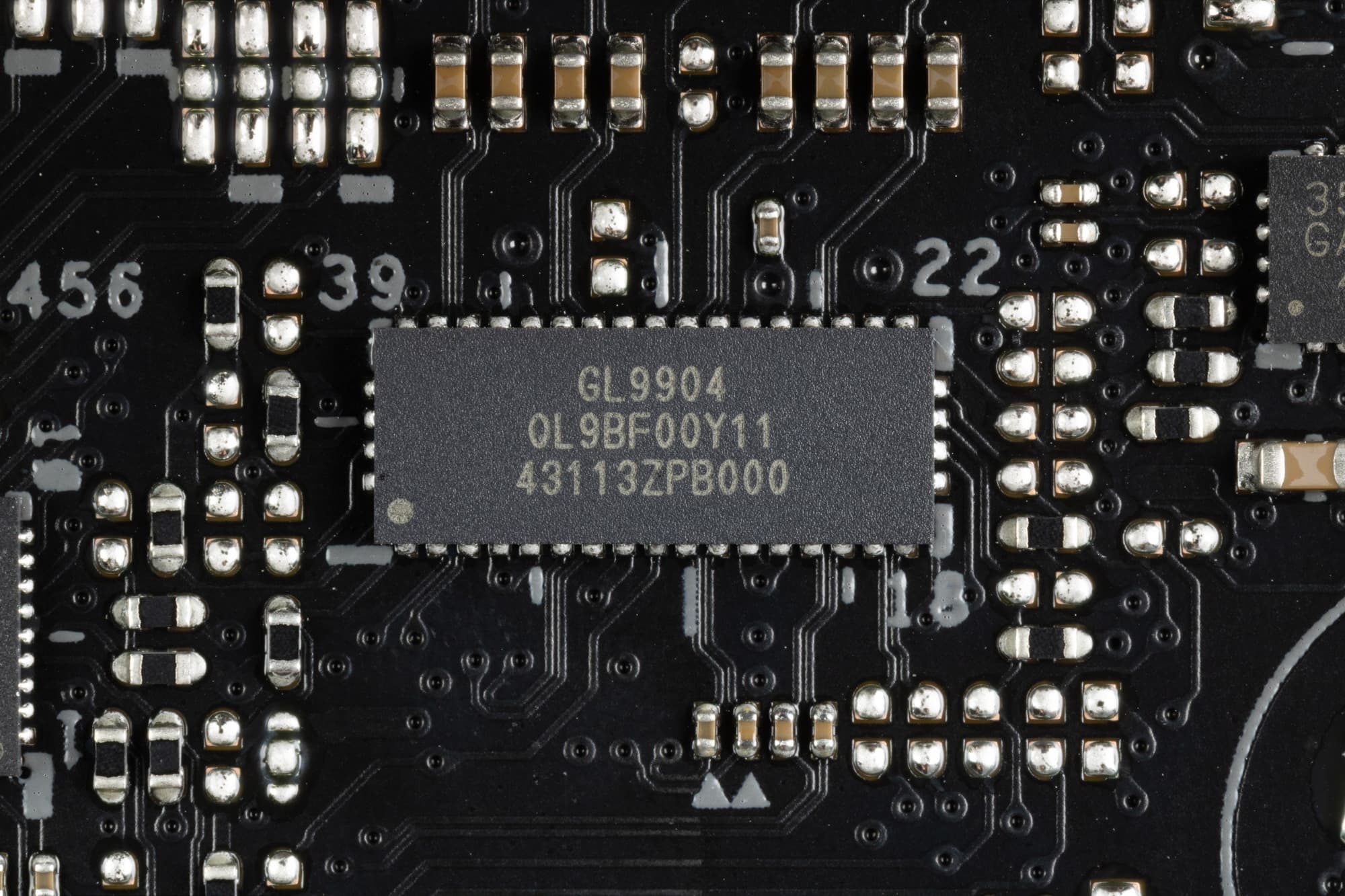

- + 2 линии USB 3.2 Gen1 для поддержки хабов ASM1074 и RTS5411
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 3 выделенных порта USB 2.0 и 3 порта USB 2.0 на обеспечение контроллеров. Всего 12 USB 2.0 портов реализовано.
Ну и 18 линий PCIe, выделенных на поддержку иной периферии (14 HSIO + 4 порта SATA).
Итого у B860 в данном случае реализовано 20 высокоскоростных портов из 24.

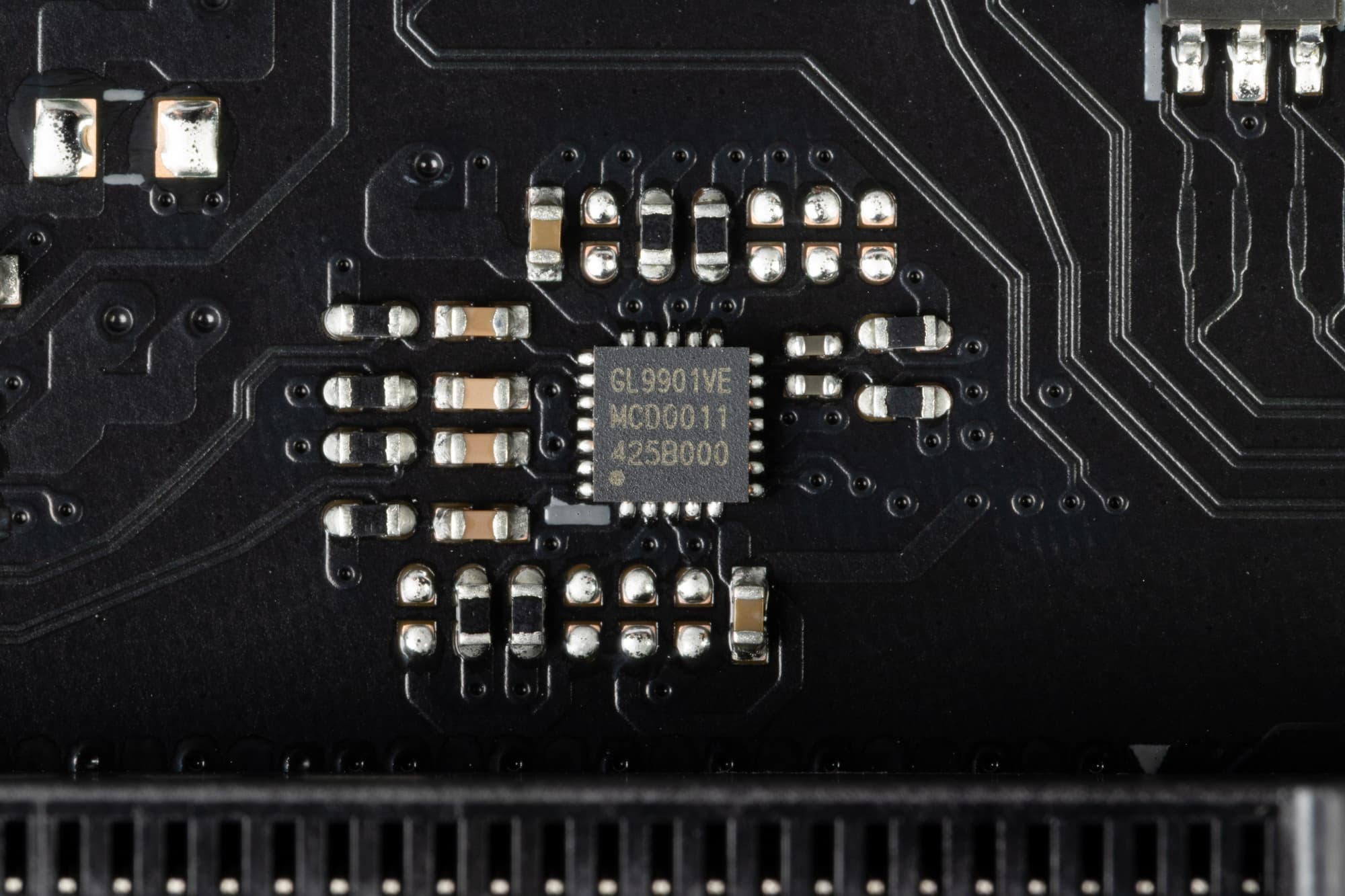

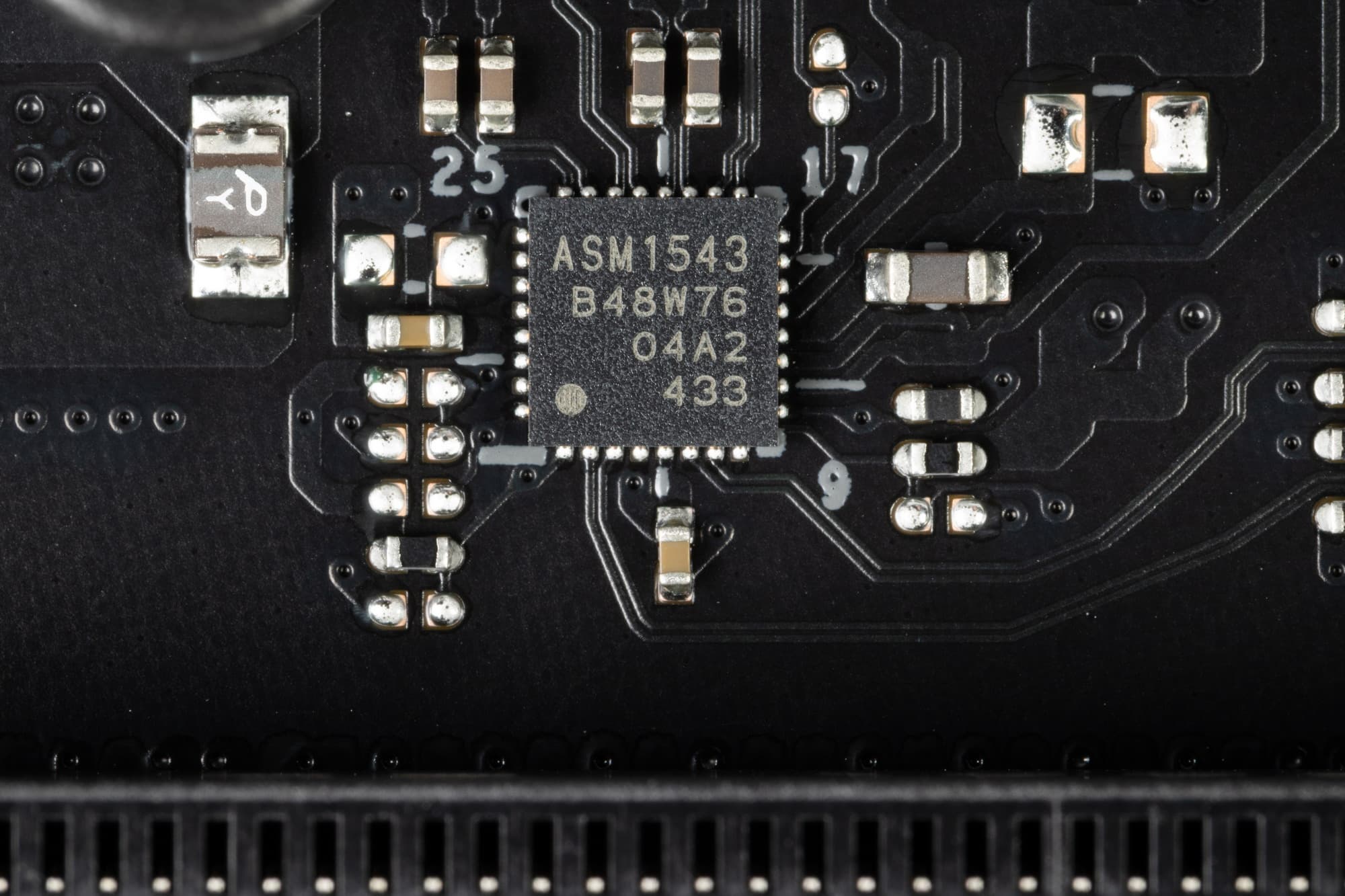

USB порты 3.2 Gen2 и USB 3.2 Gen2x2 Type-C на задней панели оснащены ре-драйверами и контроллерами для обеспечения гарантированного вольтажа для возможности быстрой зарядки мобильных гаджетов. Также и внутренний порт Type-C оснащен ре-драйвером.

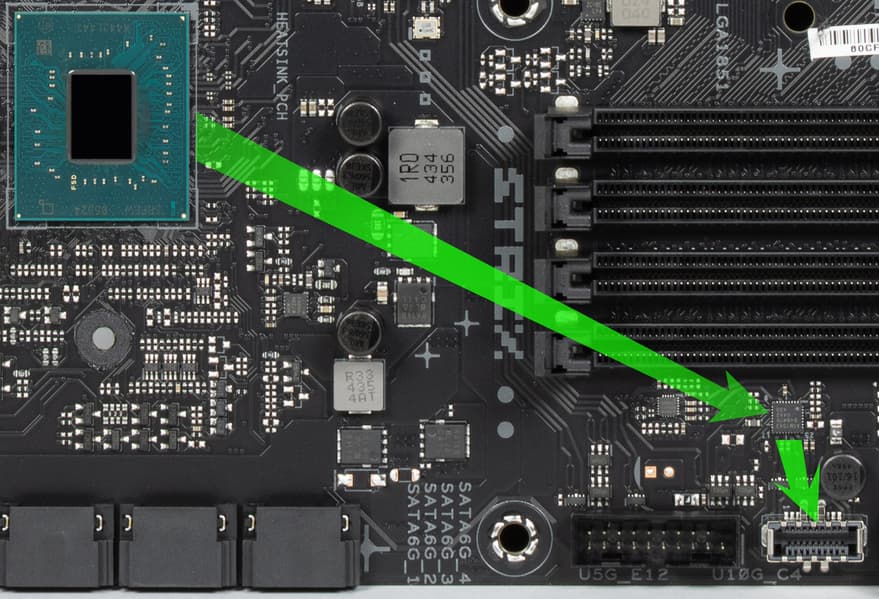

Следует обратить особое внимание на поддержку USB4, которая на платформе Intel LGA1851 реализована через Thunderbolt 4, аппаратно встроенный в CPU.

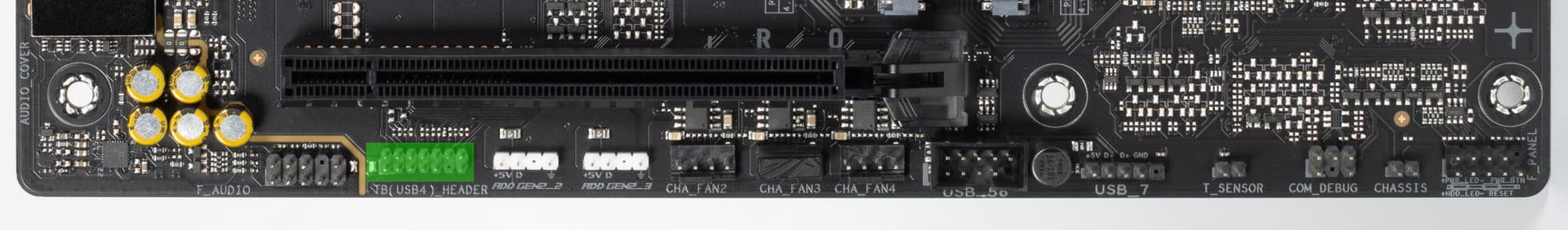

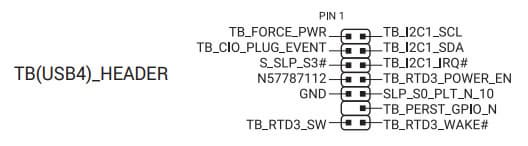

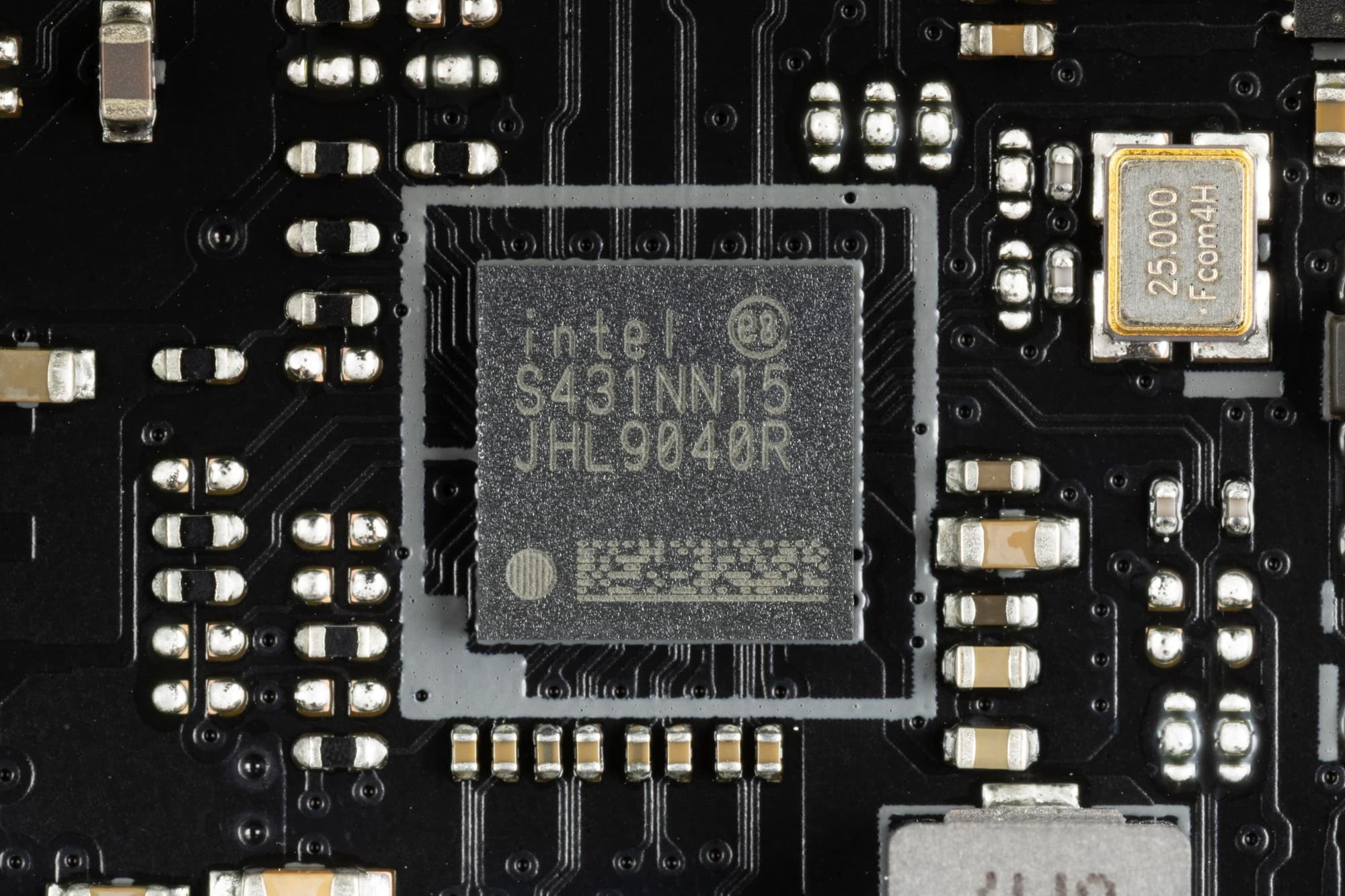

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеется усилитель (ре-драйвер) от той же компании Intel. Реализован 1 порт Type-C на задней панели.
Сетевые интерфейсы
Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel i226-V, способный работать по стандарту 2,5 Гбит/с.

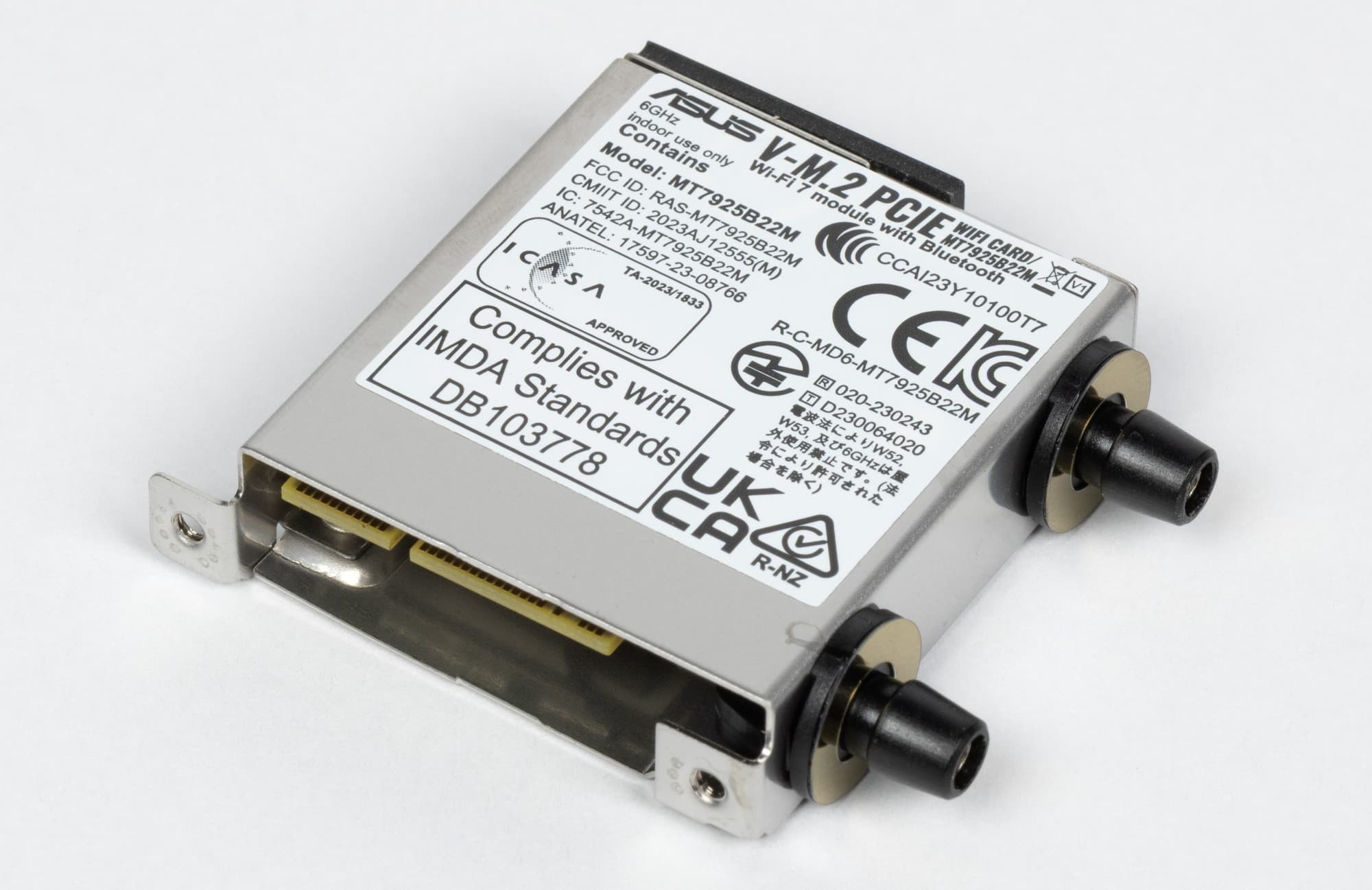

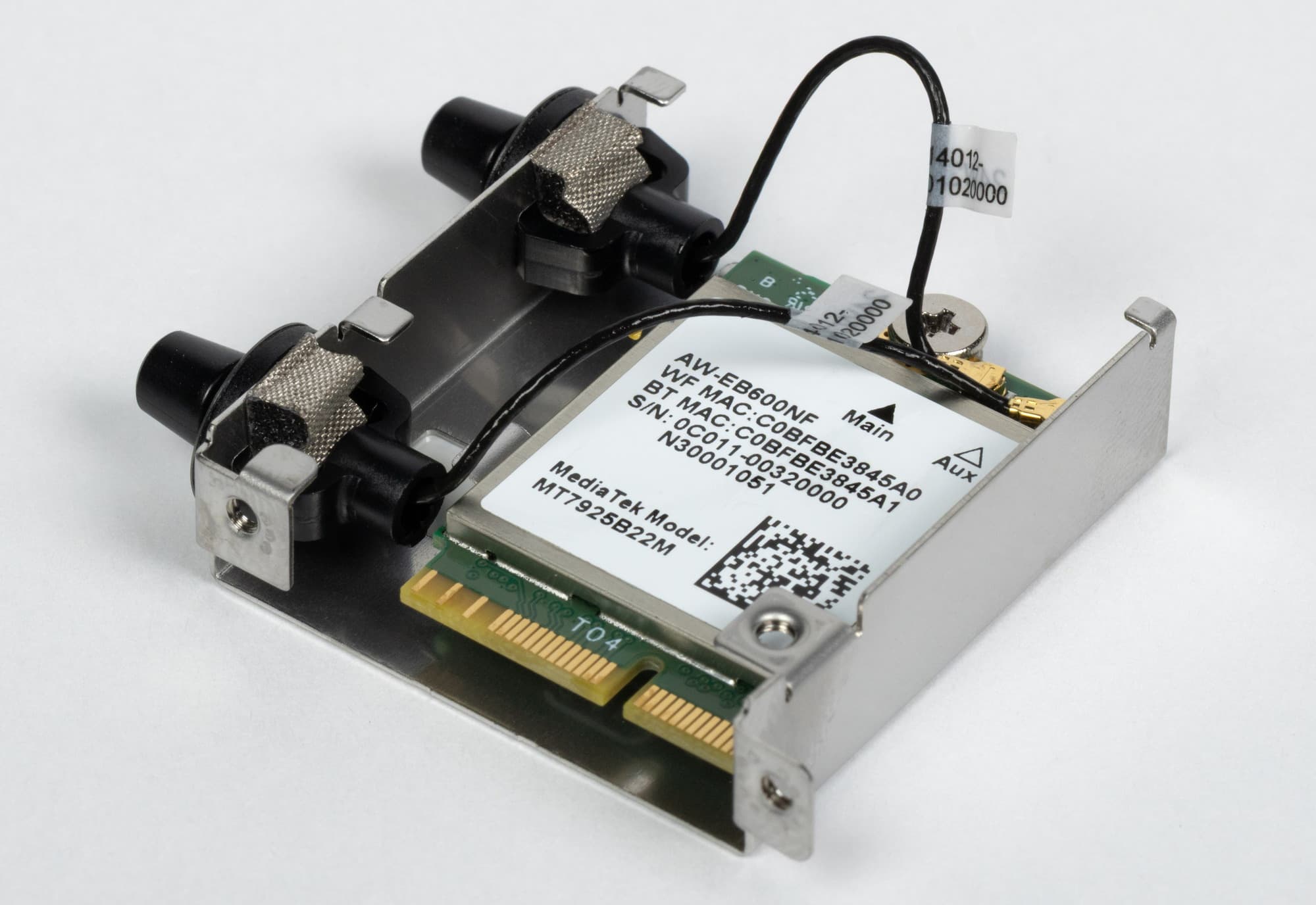

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

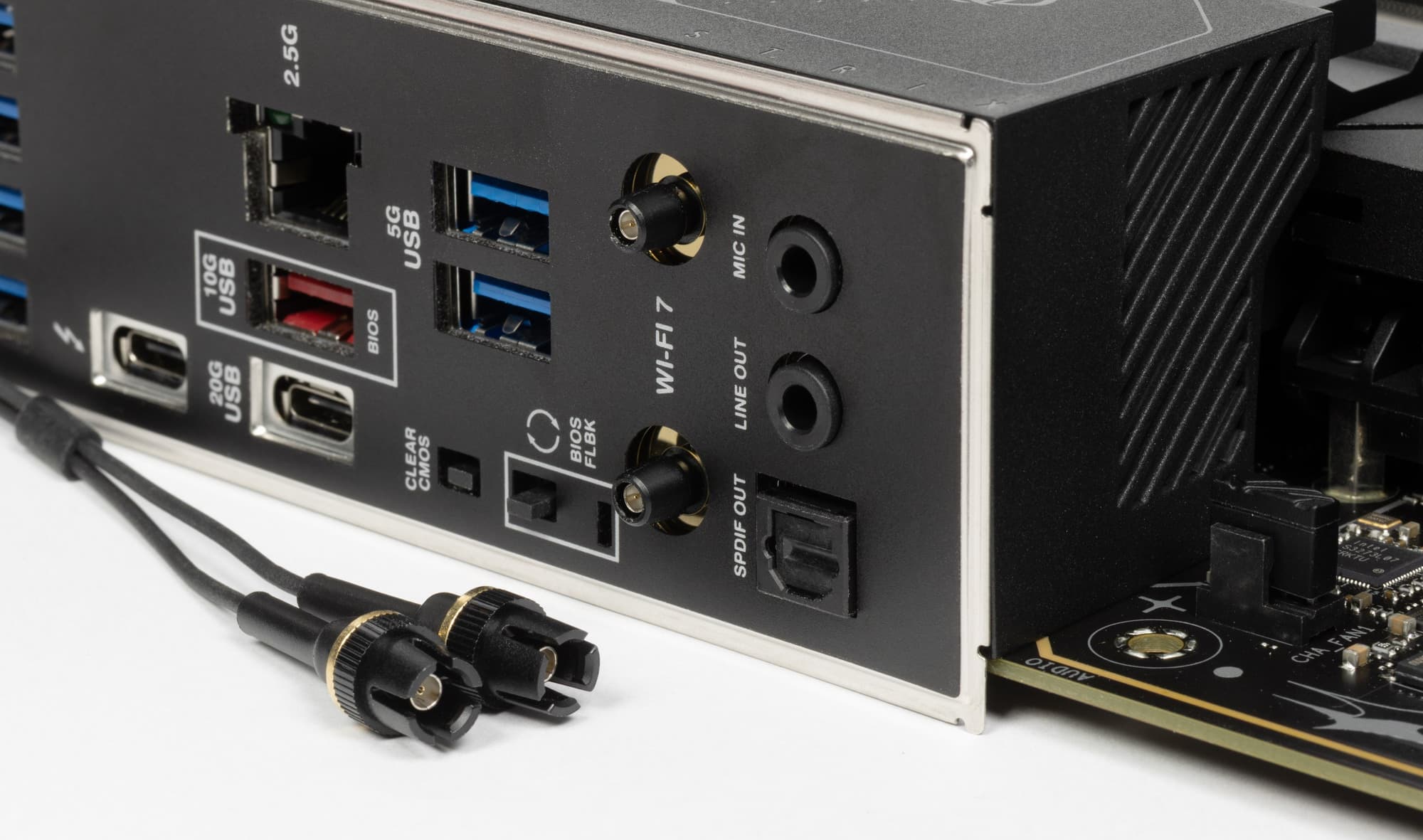

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.

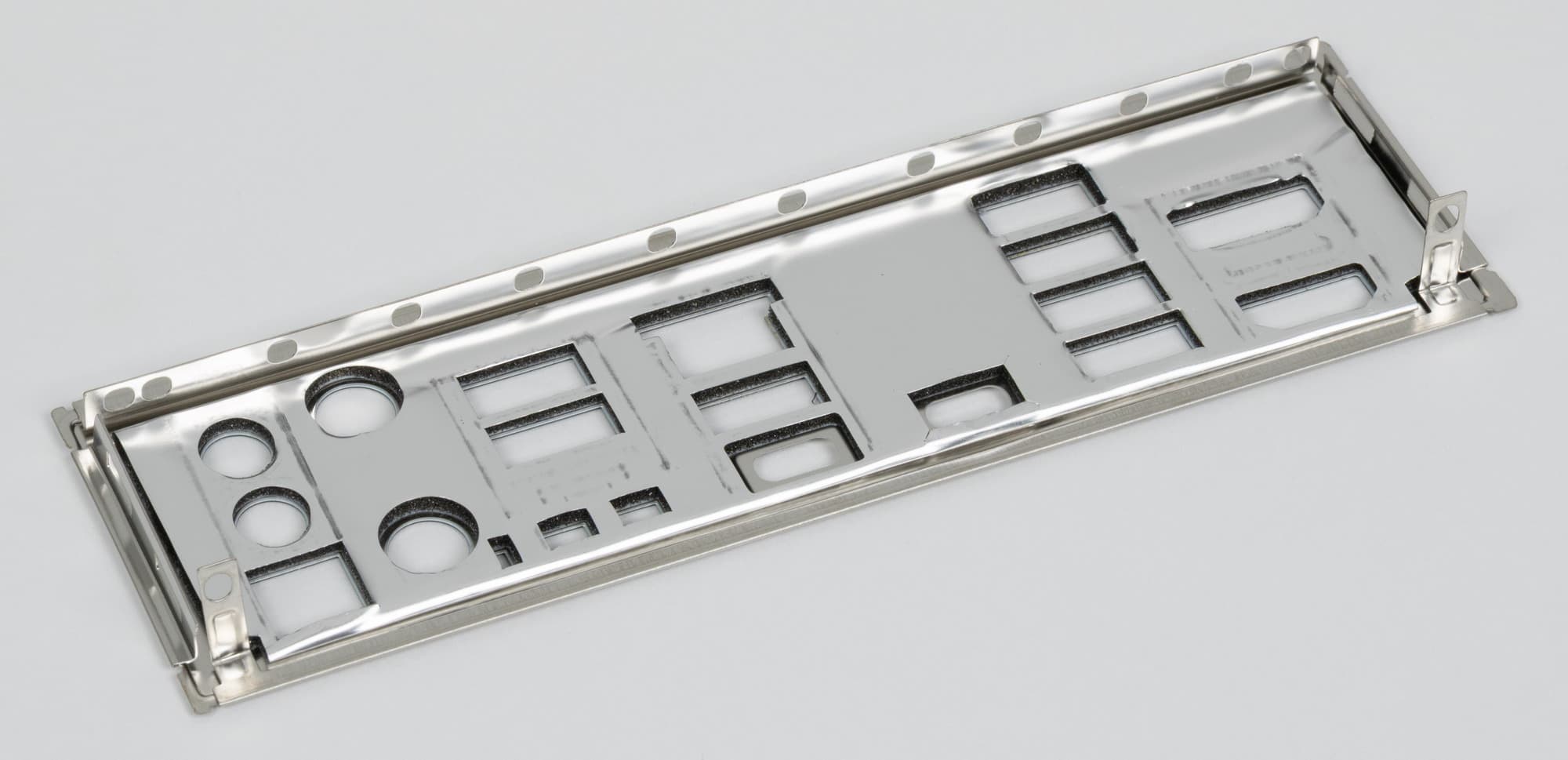

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

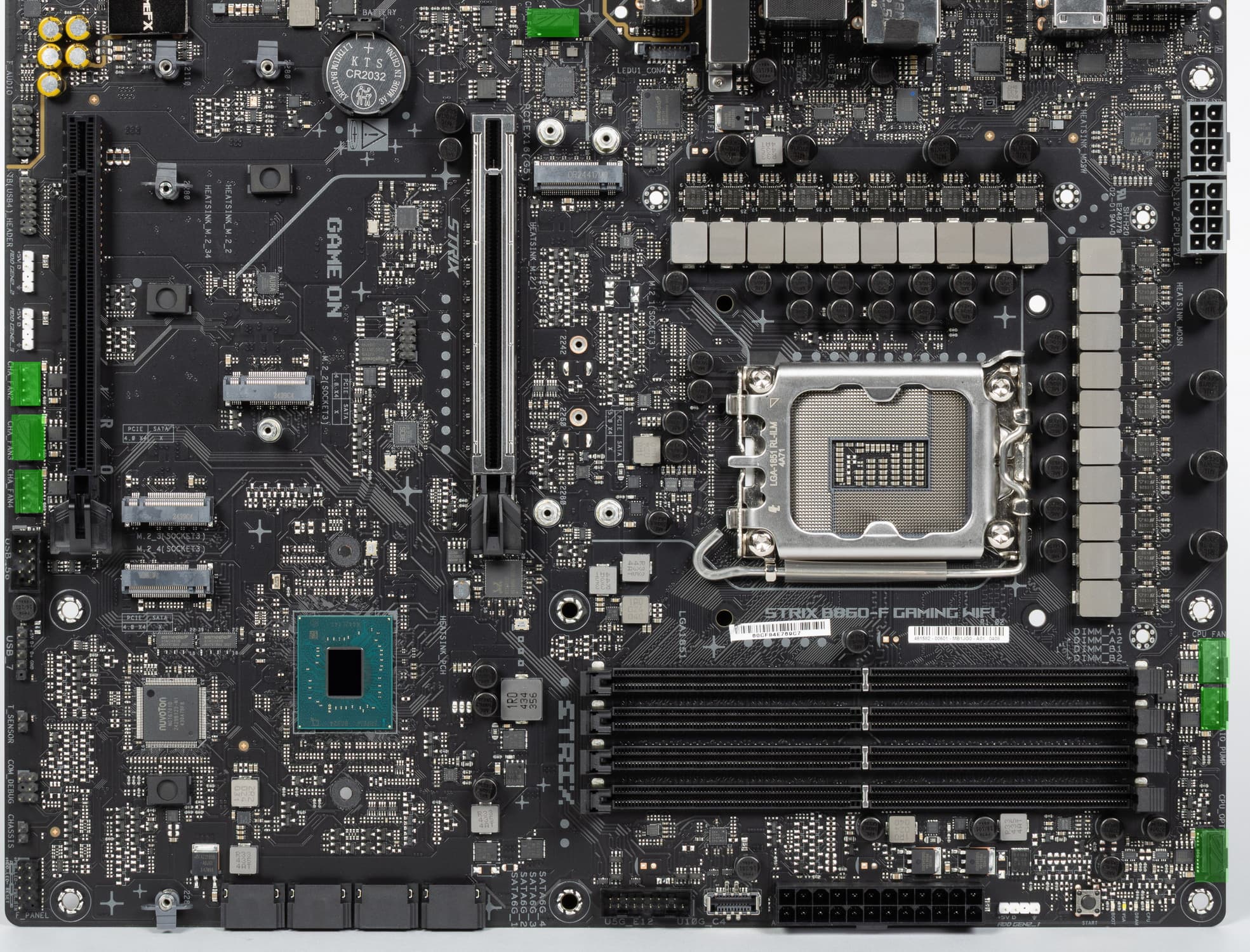

Разъемов для подключения вентиляторов и помп на самой плате — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

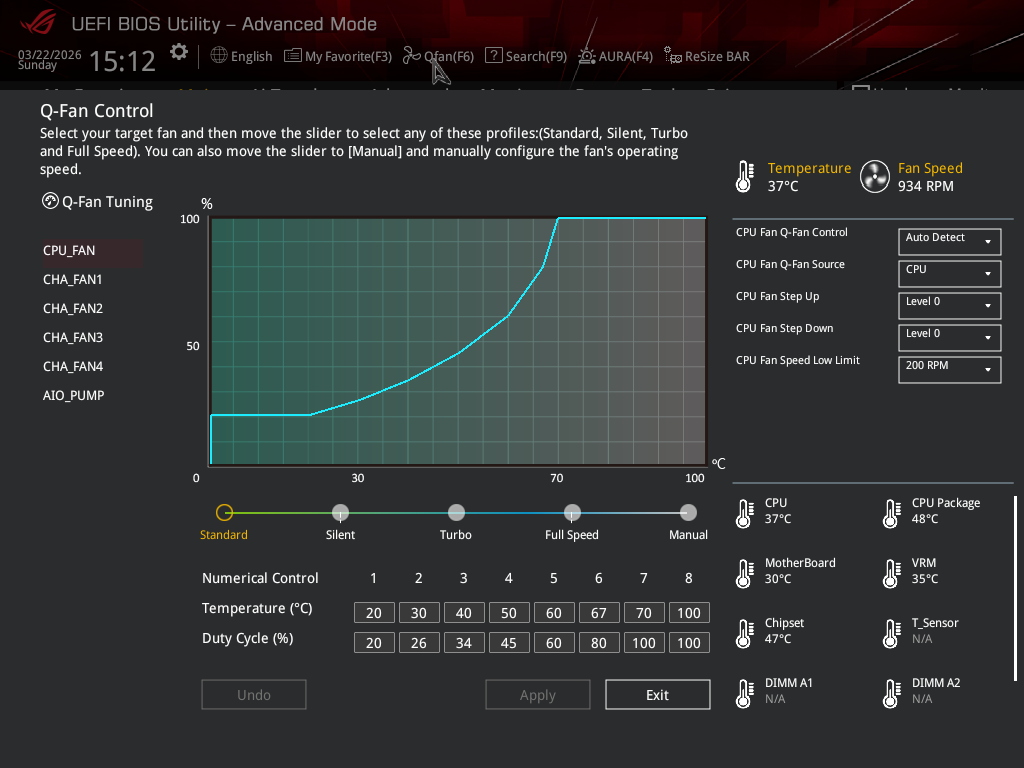

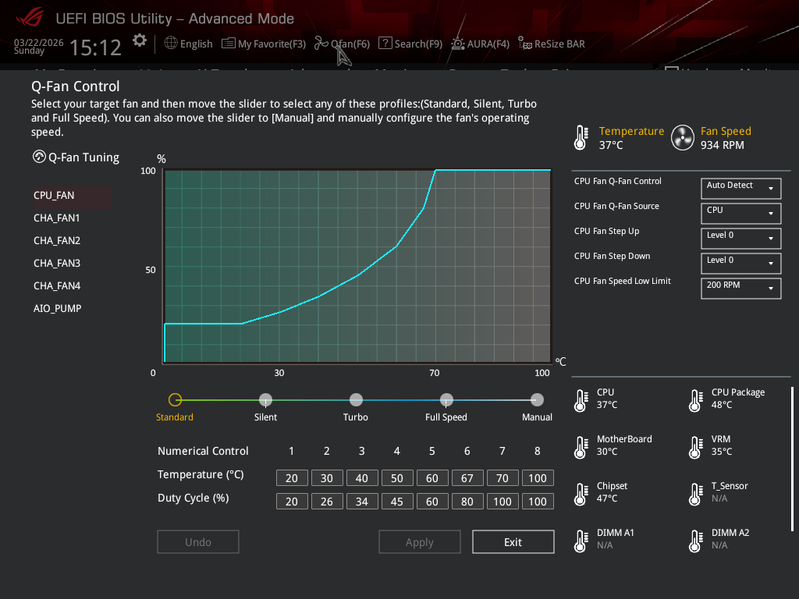

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока рассчитаны на максимальный ток 2 А и потребление до 24 Вт.

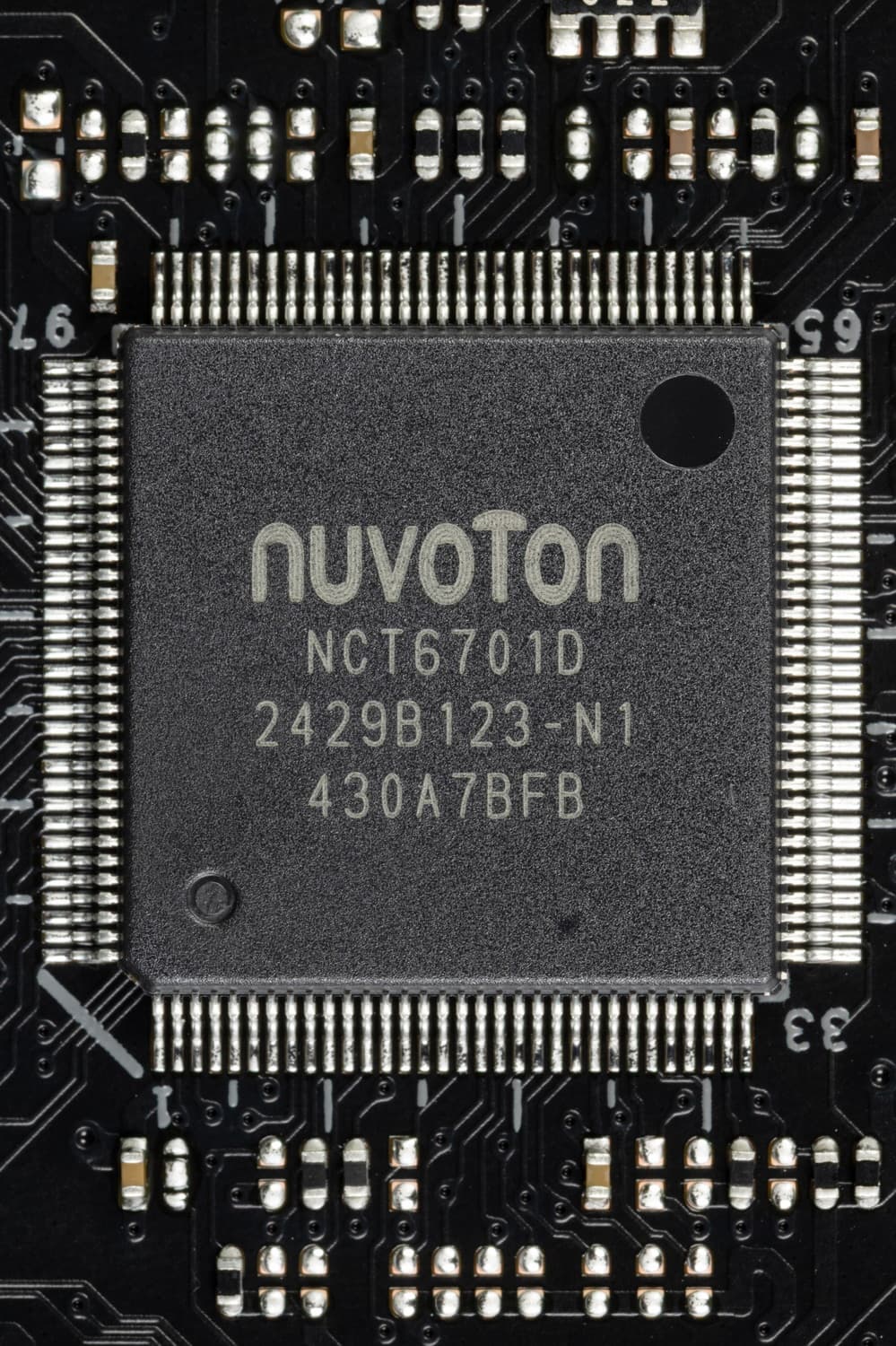

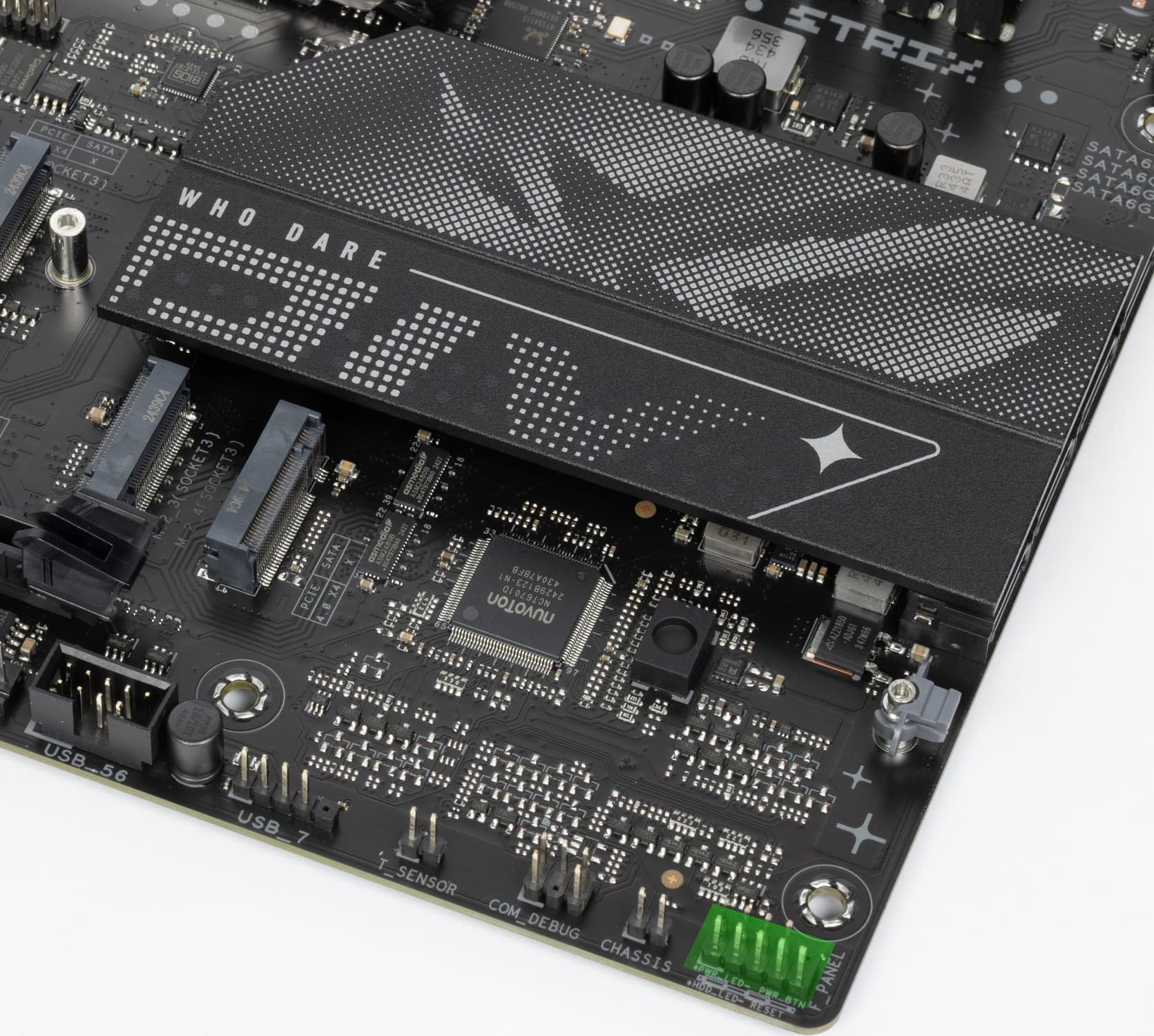

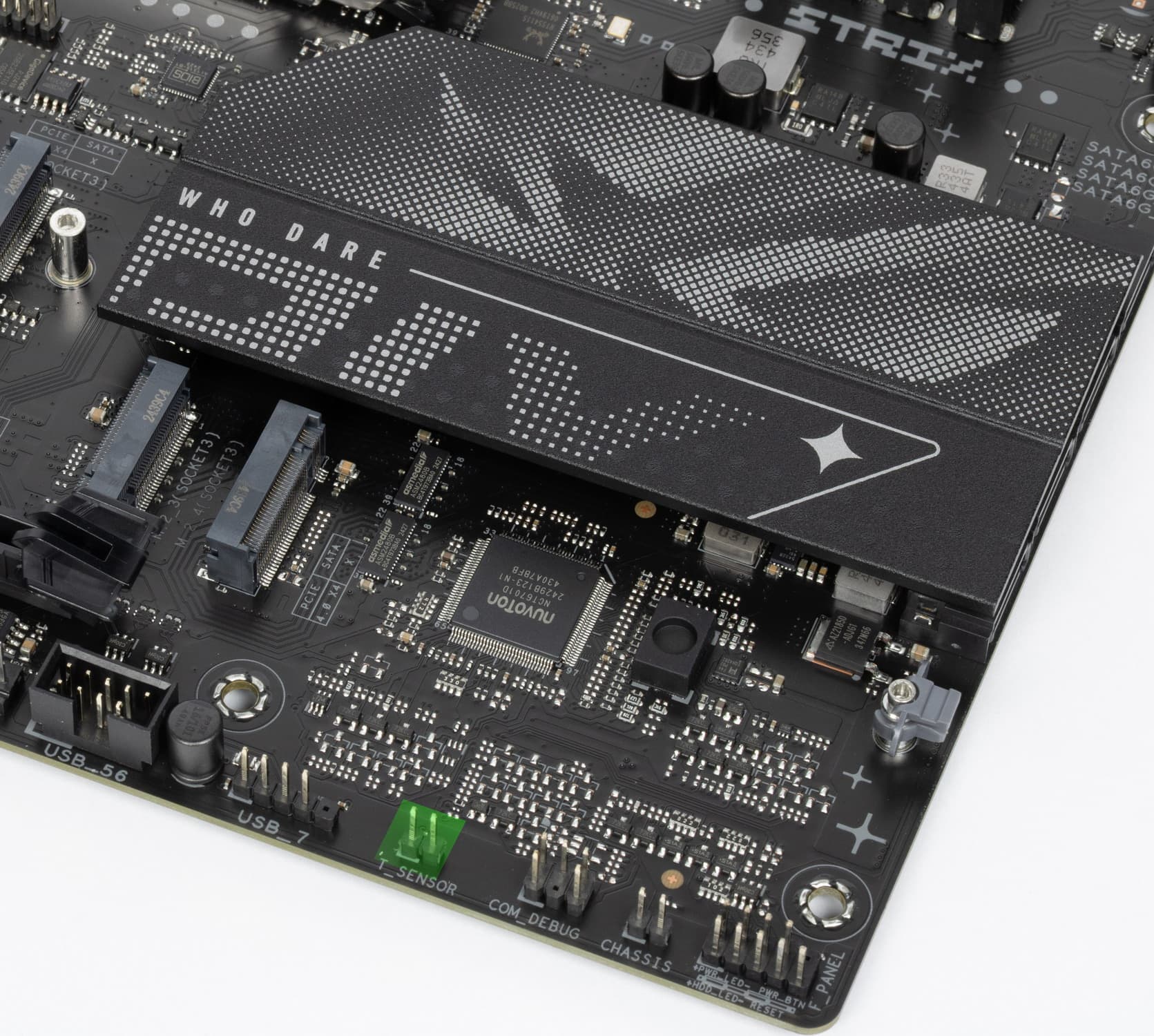

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701.
Матплата имеет гнездо вывода встроенной графики HDMI, по умолчанию версии 2.0b, ре-драйвера для усиления до версии 2.1 нет.

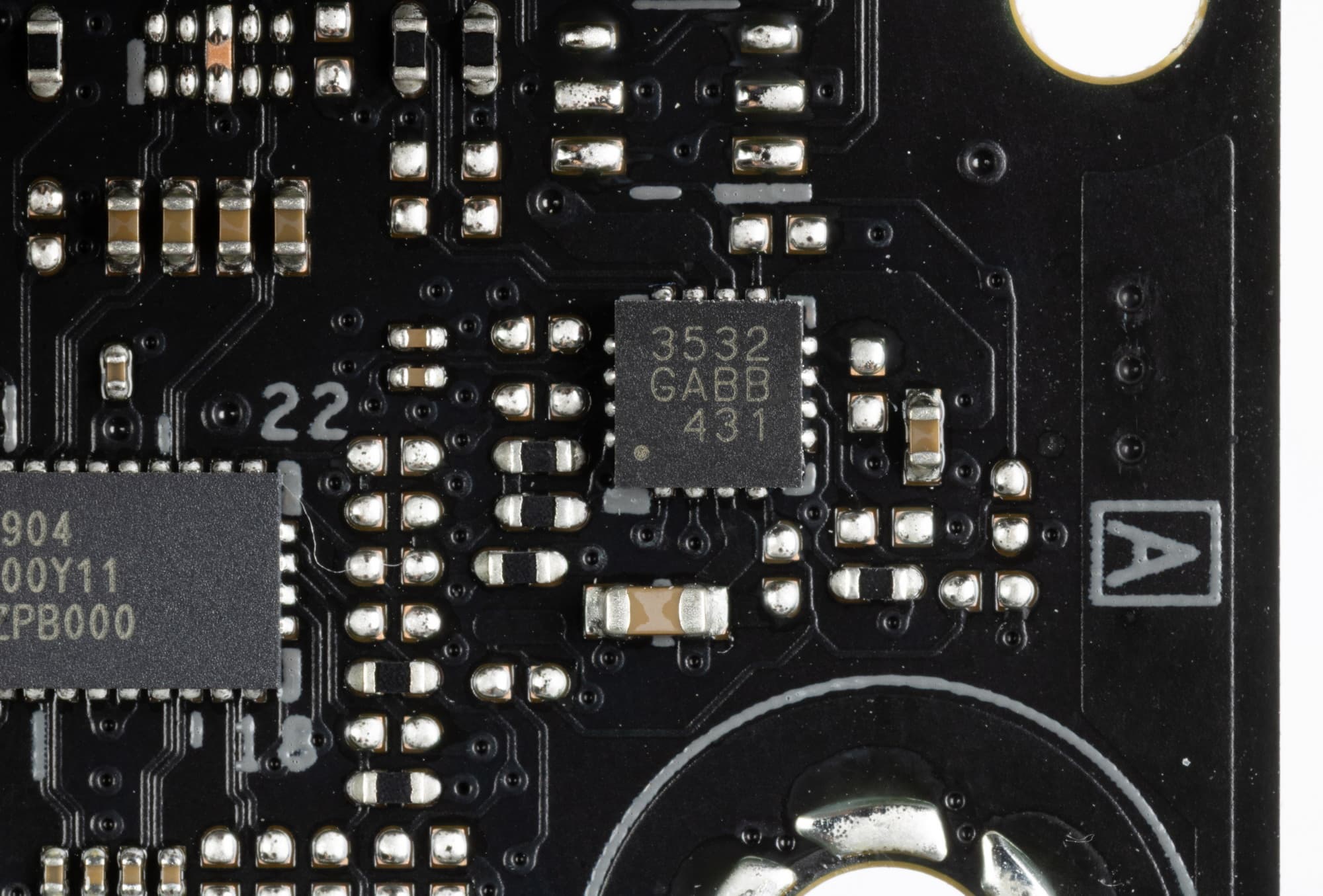

Также матплата имеет гнездо вывода встроенной графики DP, но тут для усиления до версии 1.4a используется ре-драйвер.

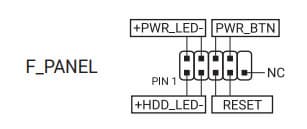

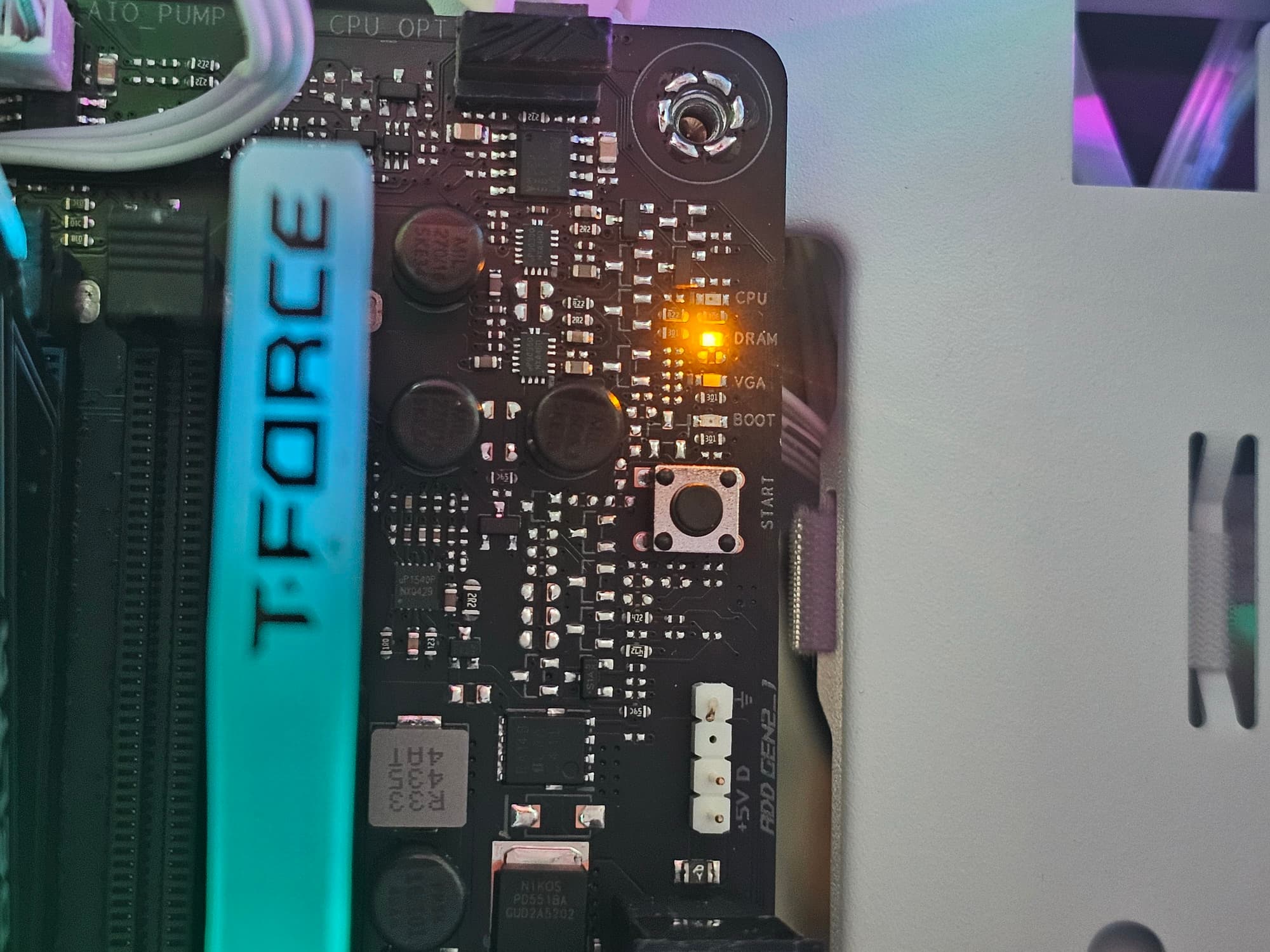

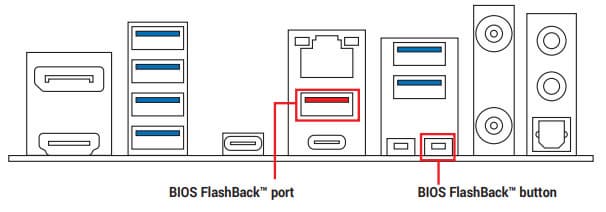

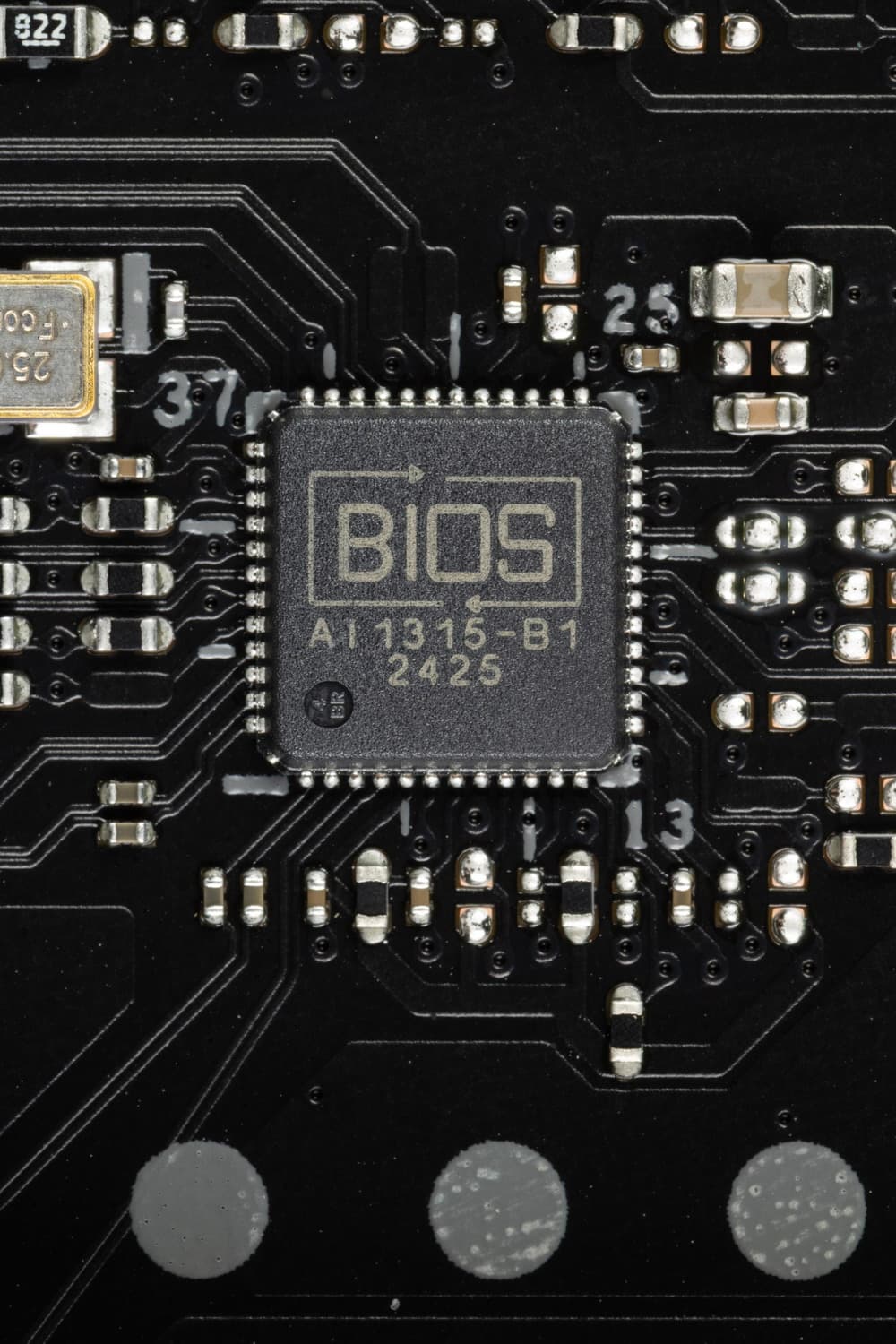

Дополнительные разъемы и порты
Аудиоподсистема

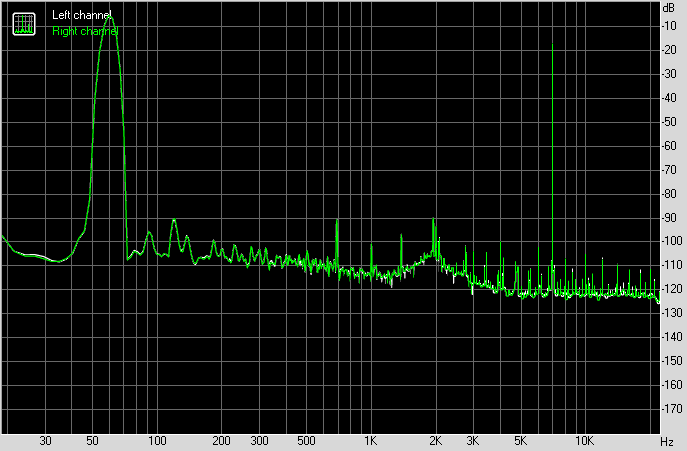

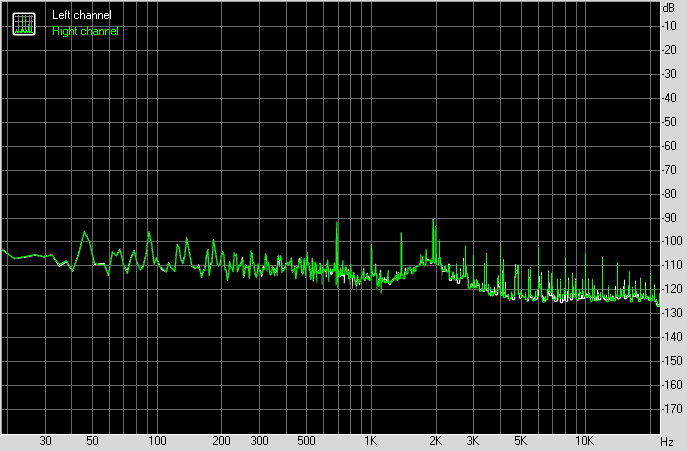

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4080, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит /192 кГц.

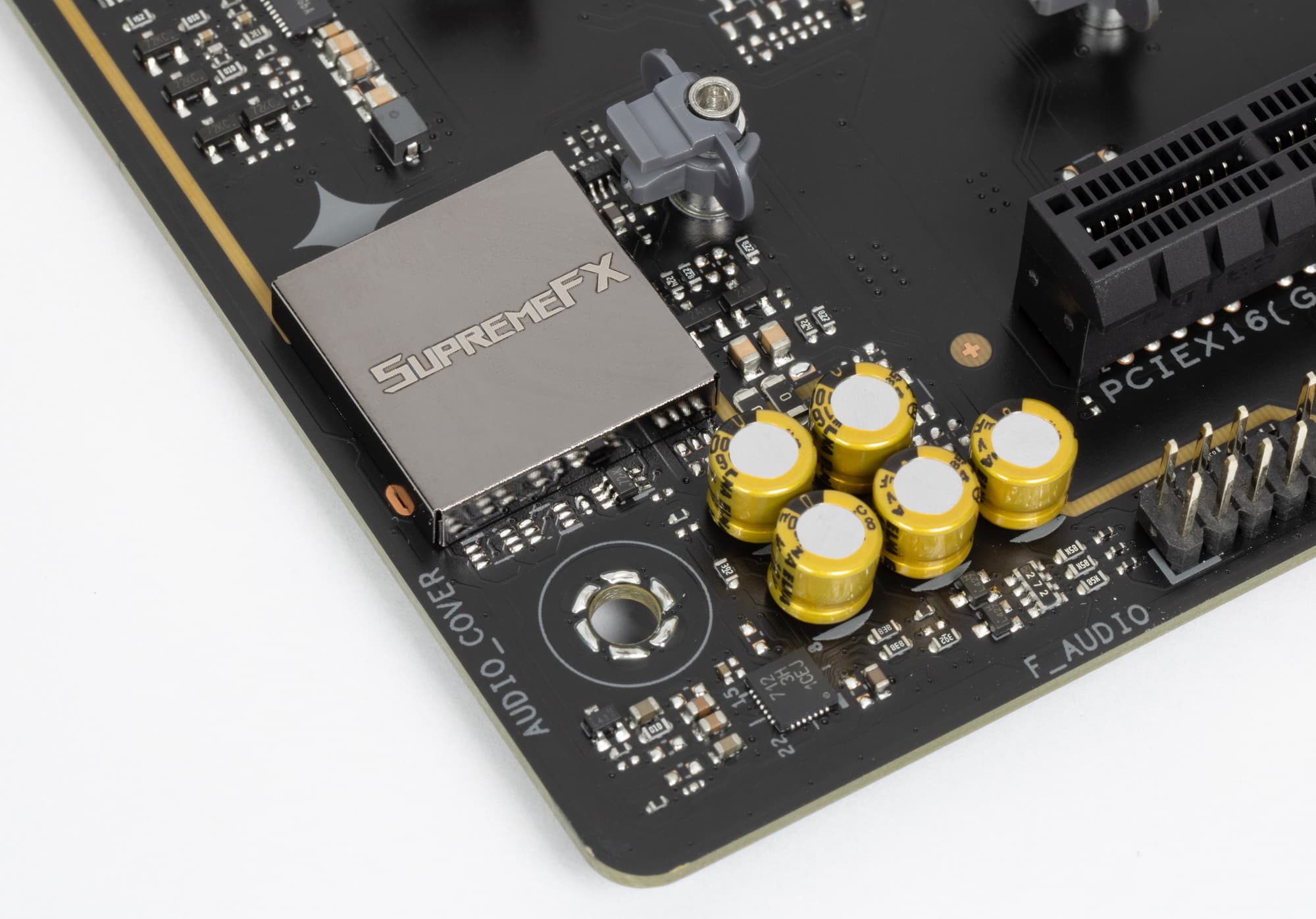

В аудиоцепях платы применяются «аудиофильские» конденсаторы.

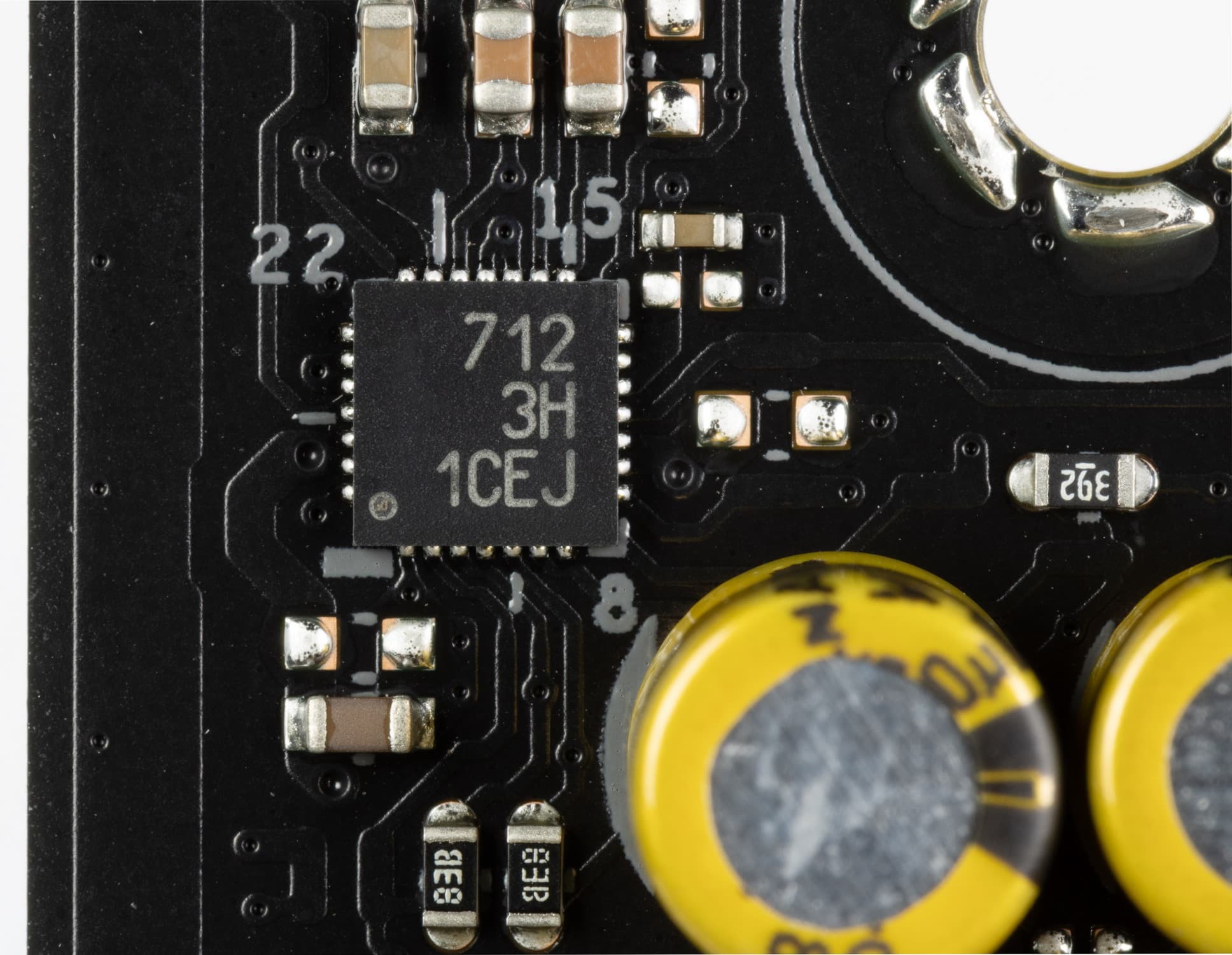

Также имеется операционный усилитель от Savitech.

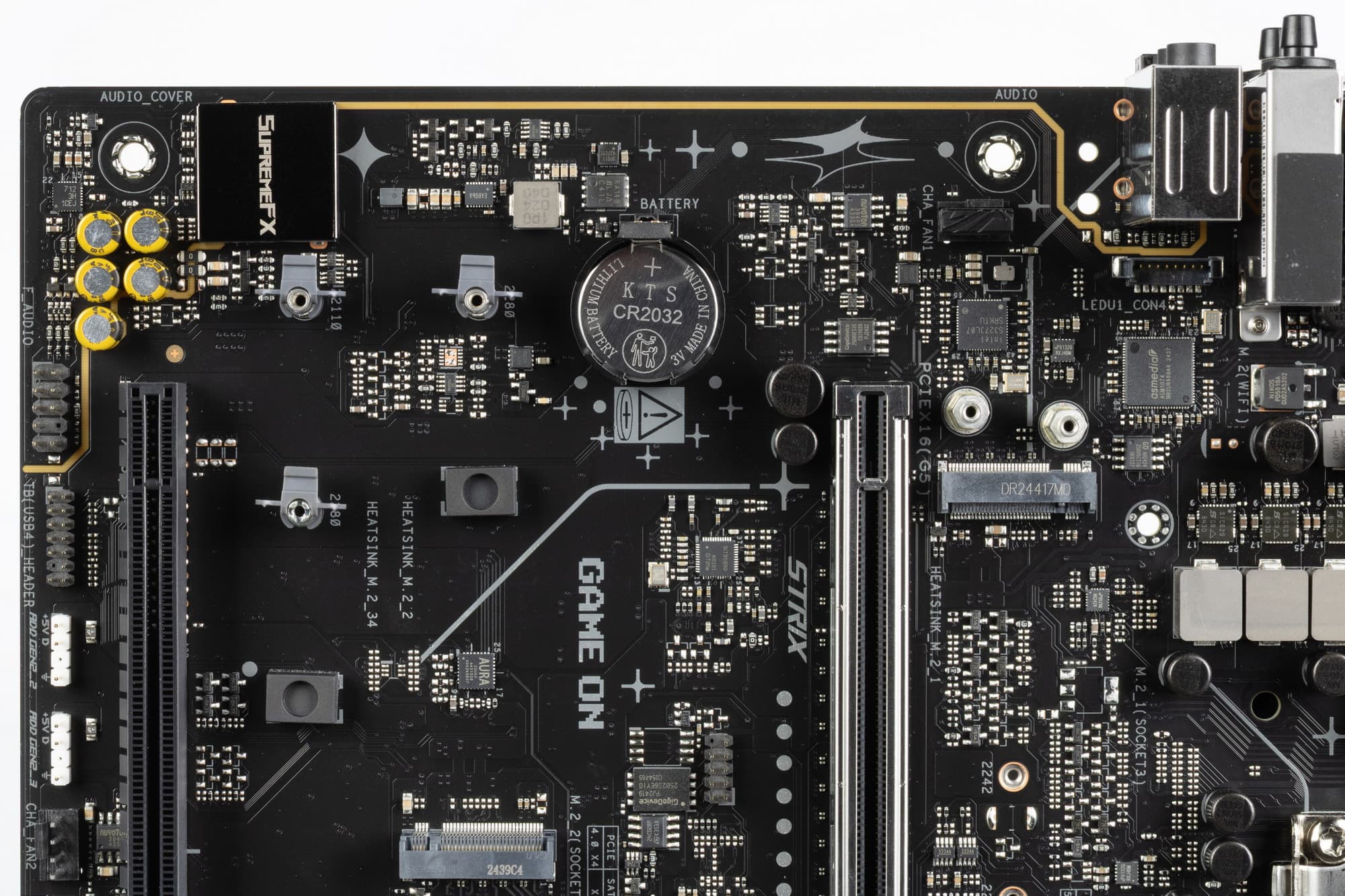

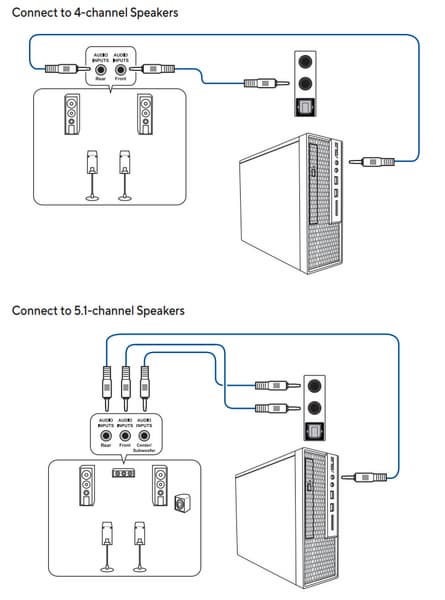

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов. Схемы 4.0, 5.1 и 7.1 реализуются с помощью аудиовыводов на корпусе.

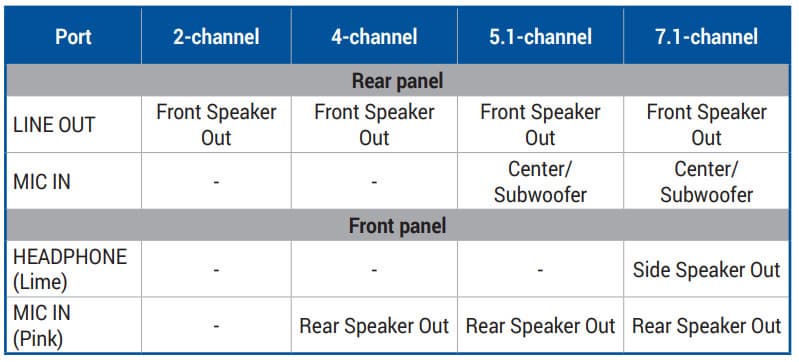

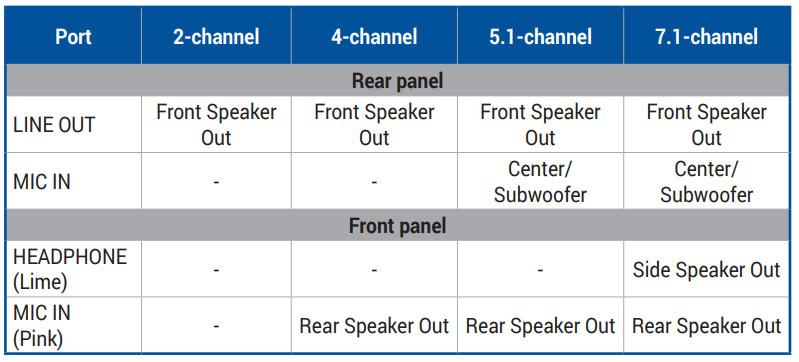

Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение

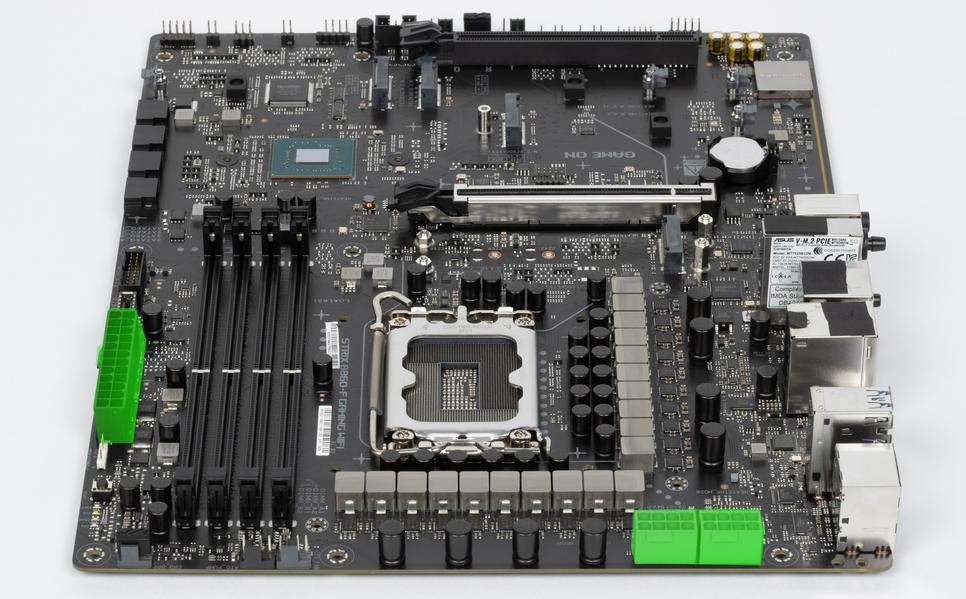

Система питания

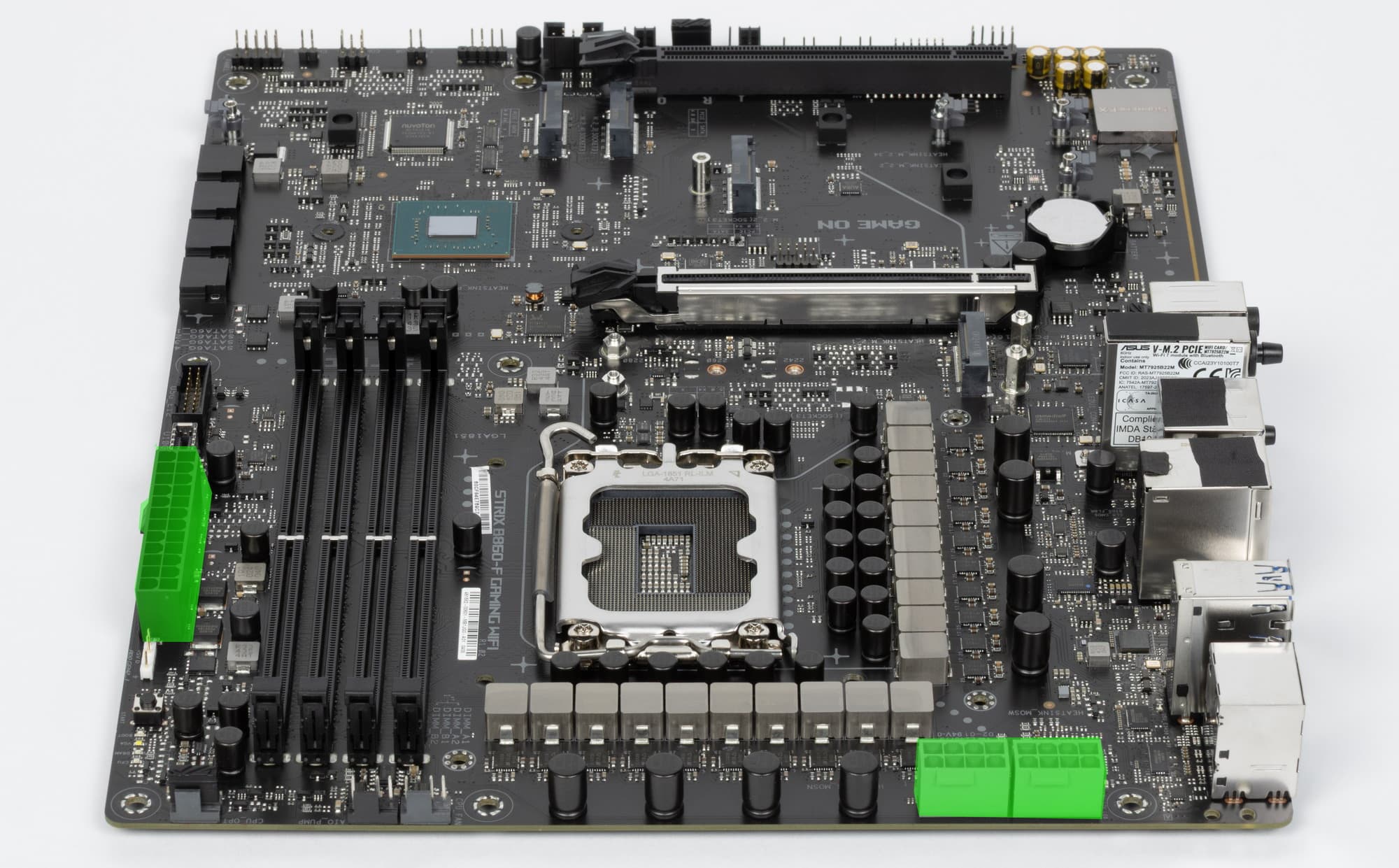

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

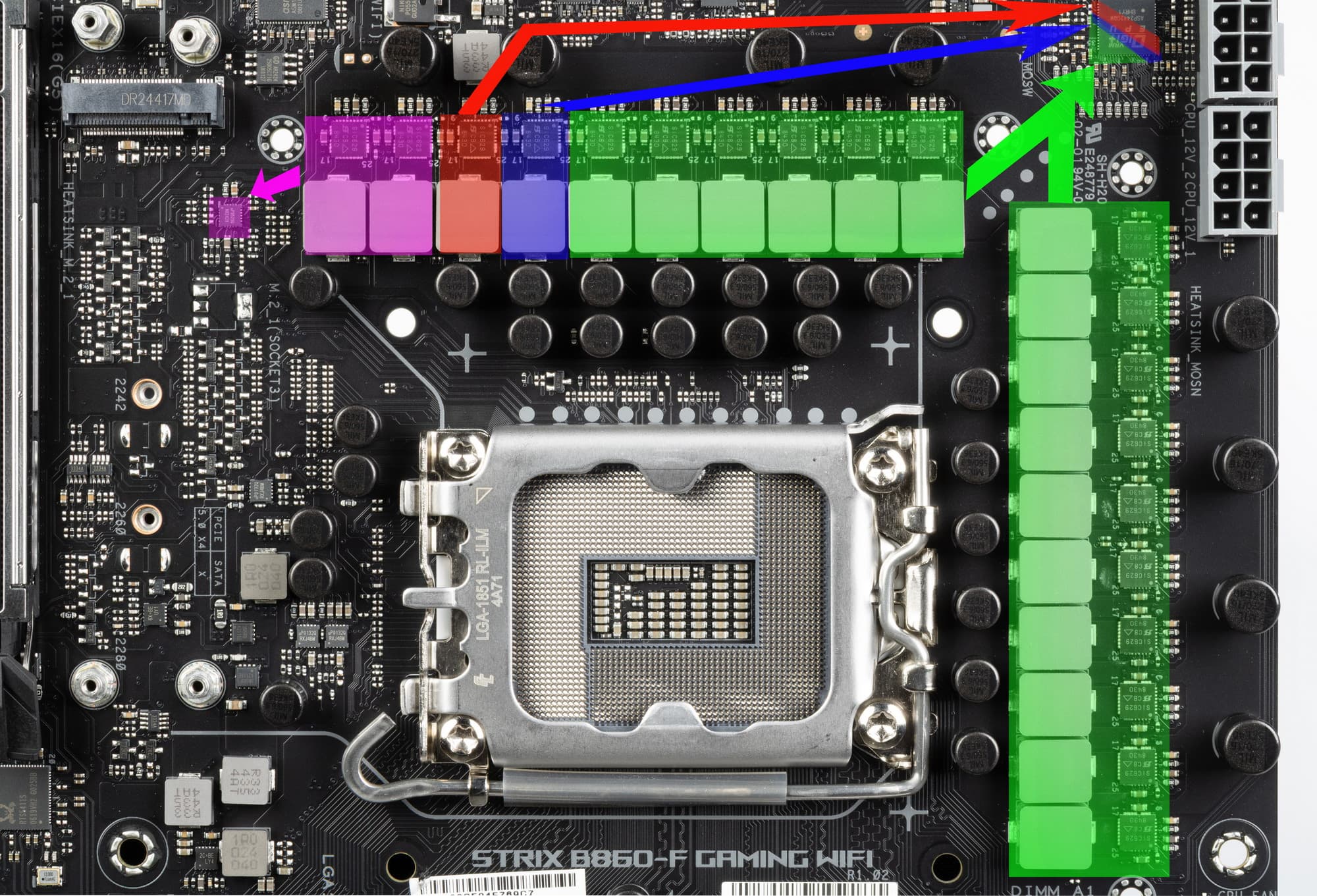

Схема питания процессора выполнена по схеме 16+1+2+1 (всего 20 фаз: 16 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

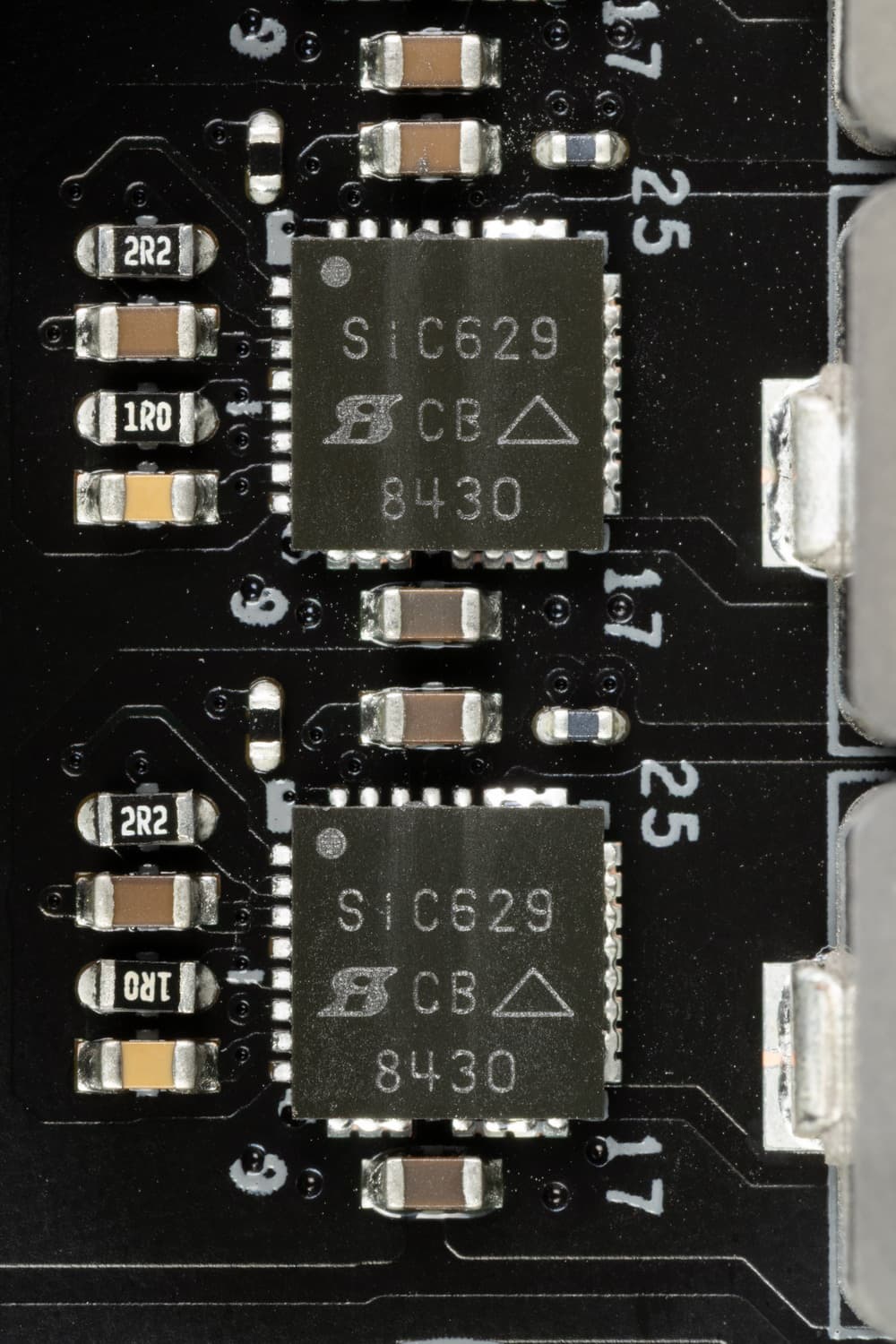

Каждый канал фазы блоков VCore, VNNAON, VCCSA и iGPU имеет суперферритовый дроссель и SiC629 DrMOS от Vishay на 80 А.

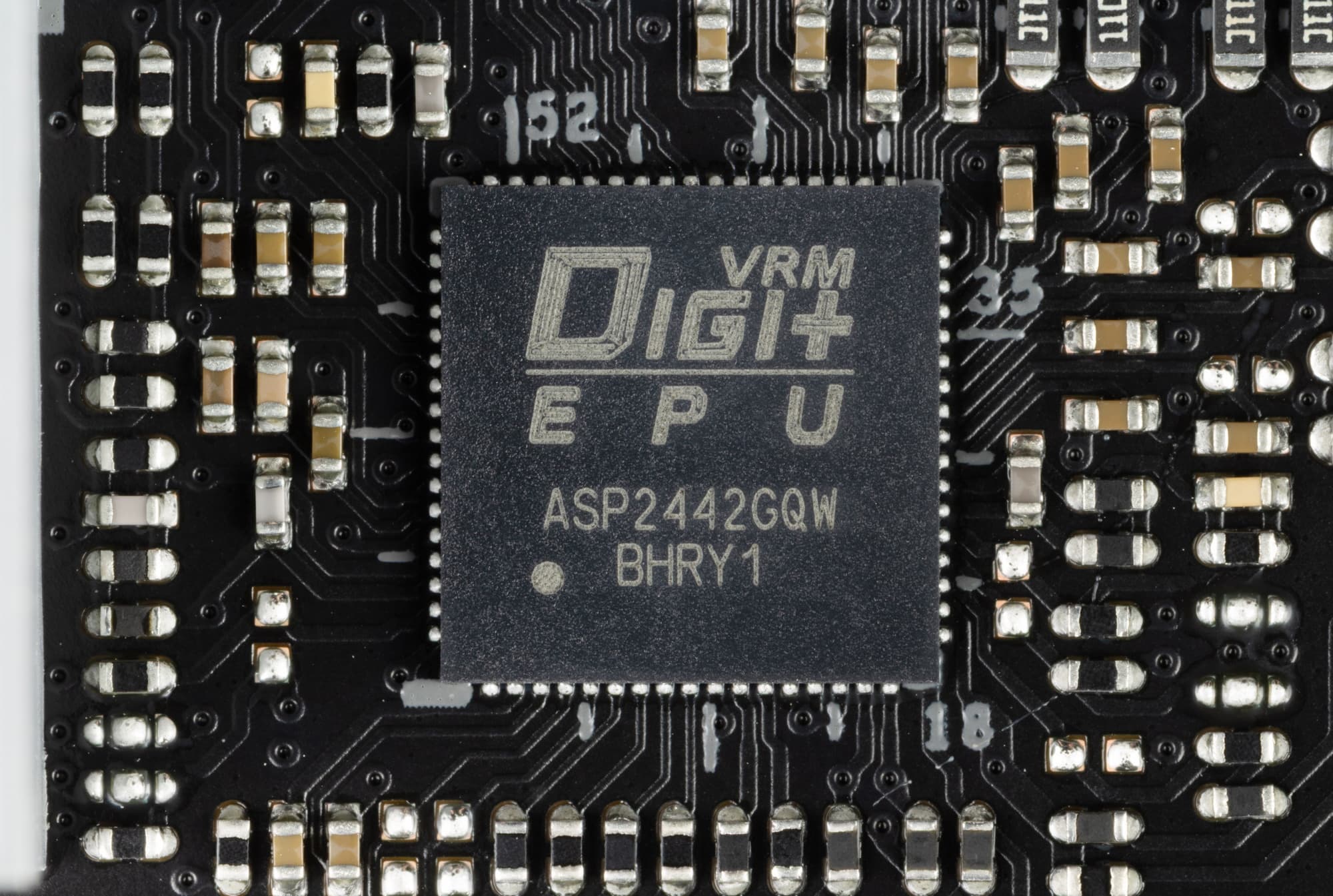

Управление схемой VCore+VNNAON+iGPU возложено на фирменный ШИМ-контроллер Digi+ ASP2442.

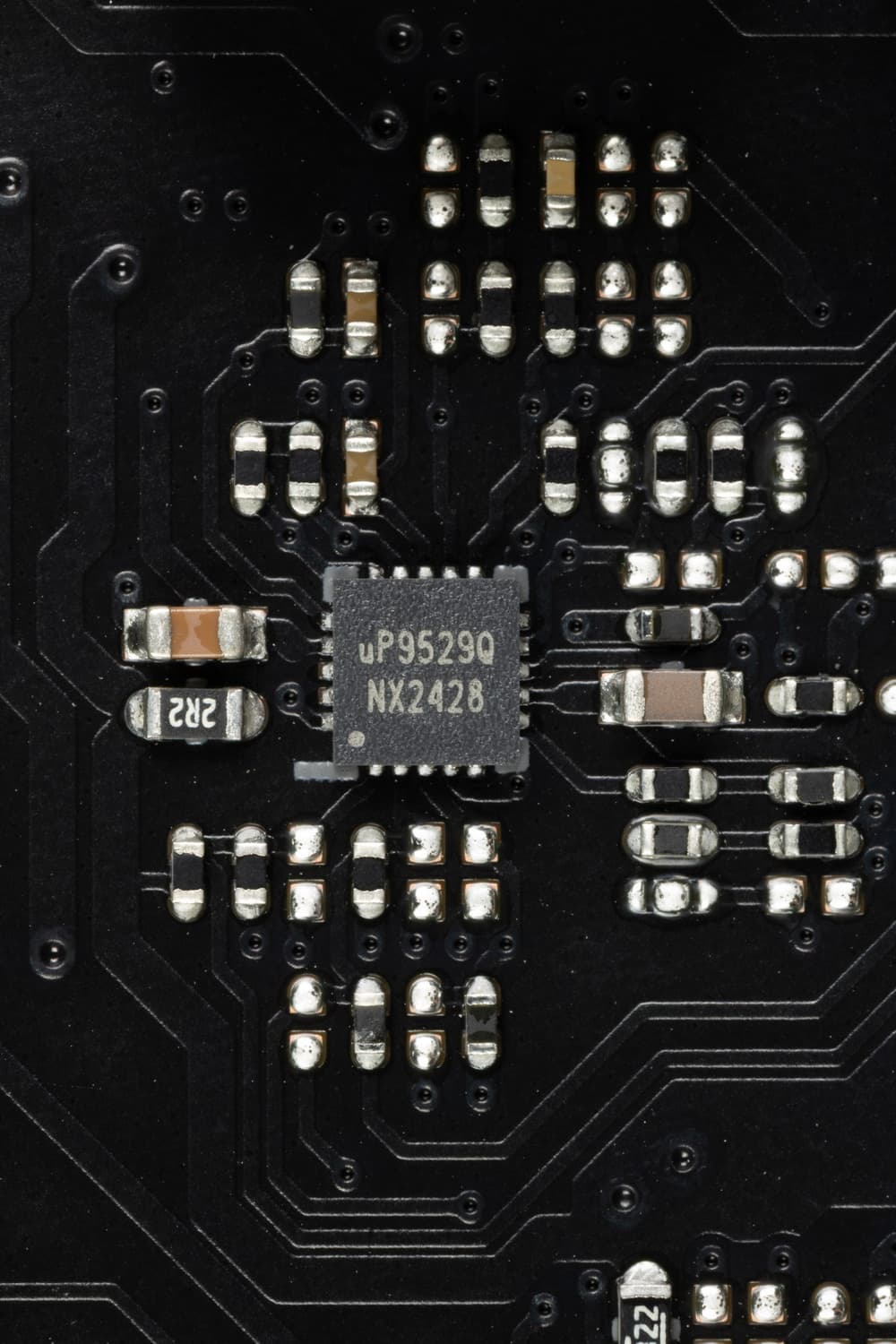

Блок VCCSA имеет свой ШИМ-контроллер uP9529 от uPI Semi.
Охлаждение
В данном случае все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

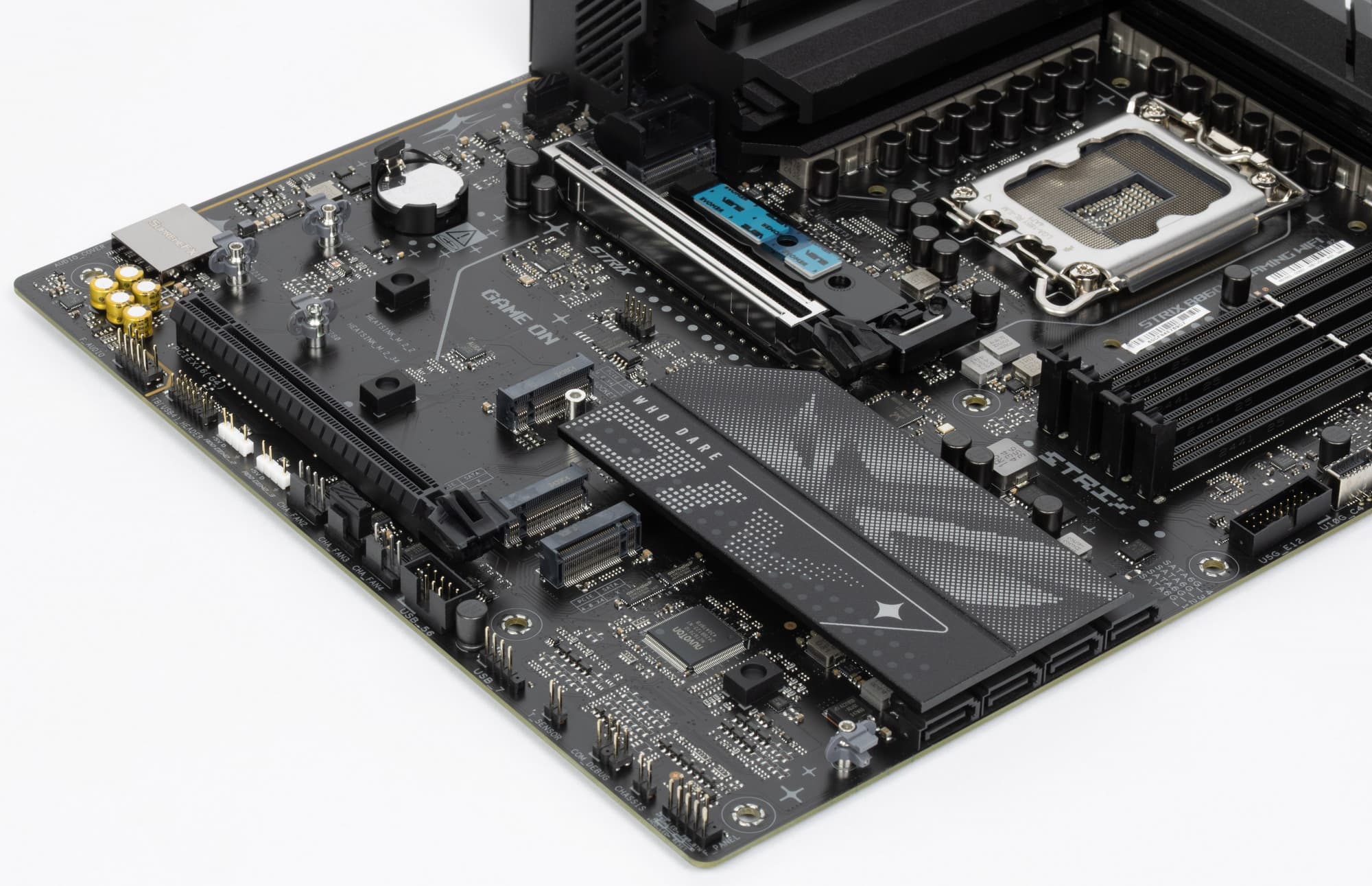

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

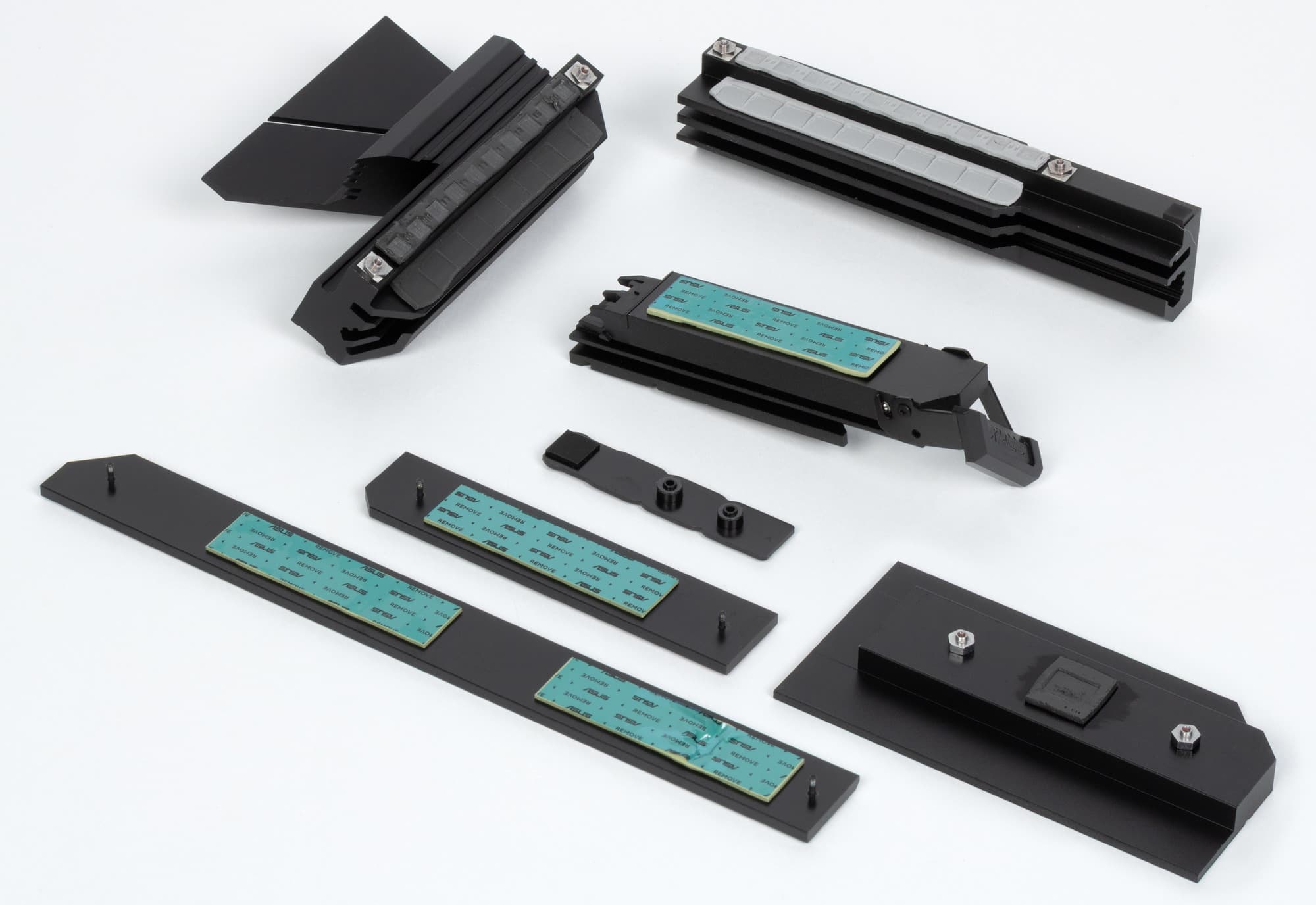

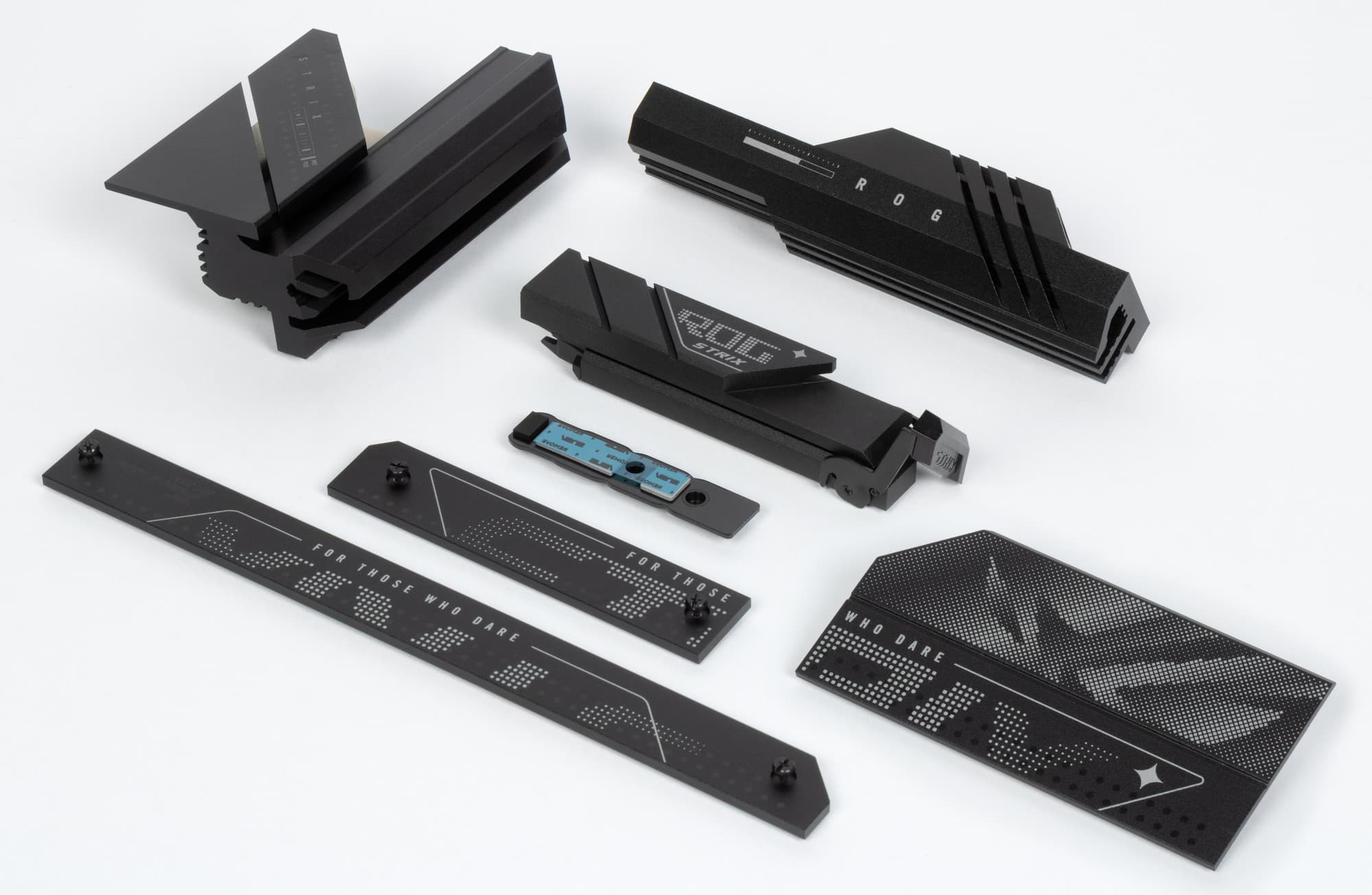

Отмечу, что все M.2 слоты имеют радиаторы: у первого и второго свои персональные радиаторы, у остальных – общий.
Напомню, что материнская плата не имеет бэкплейта.

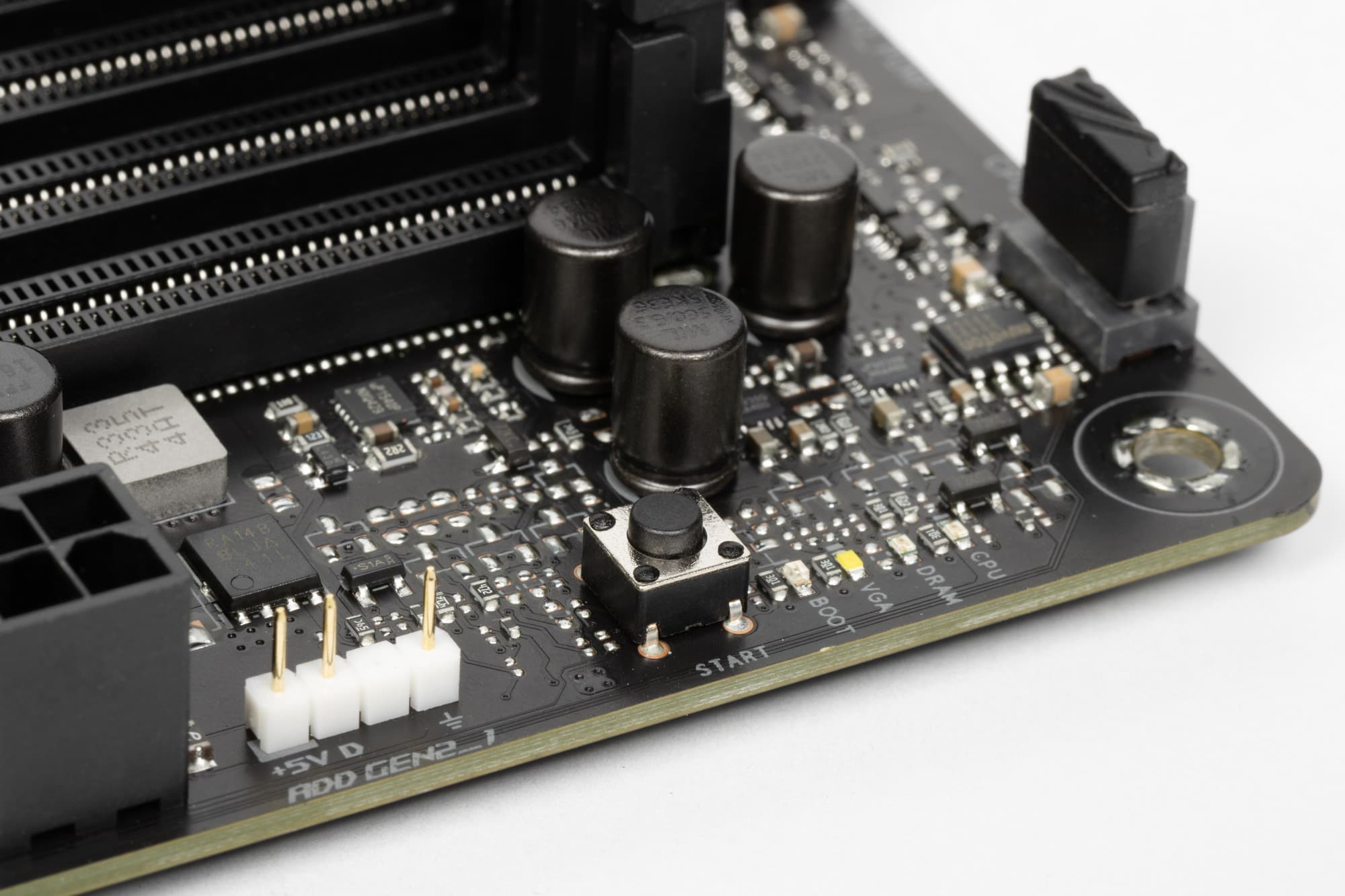

Подсветка
Программное обеспечение под Windows

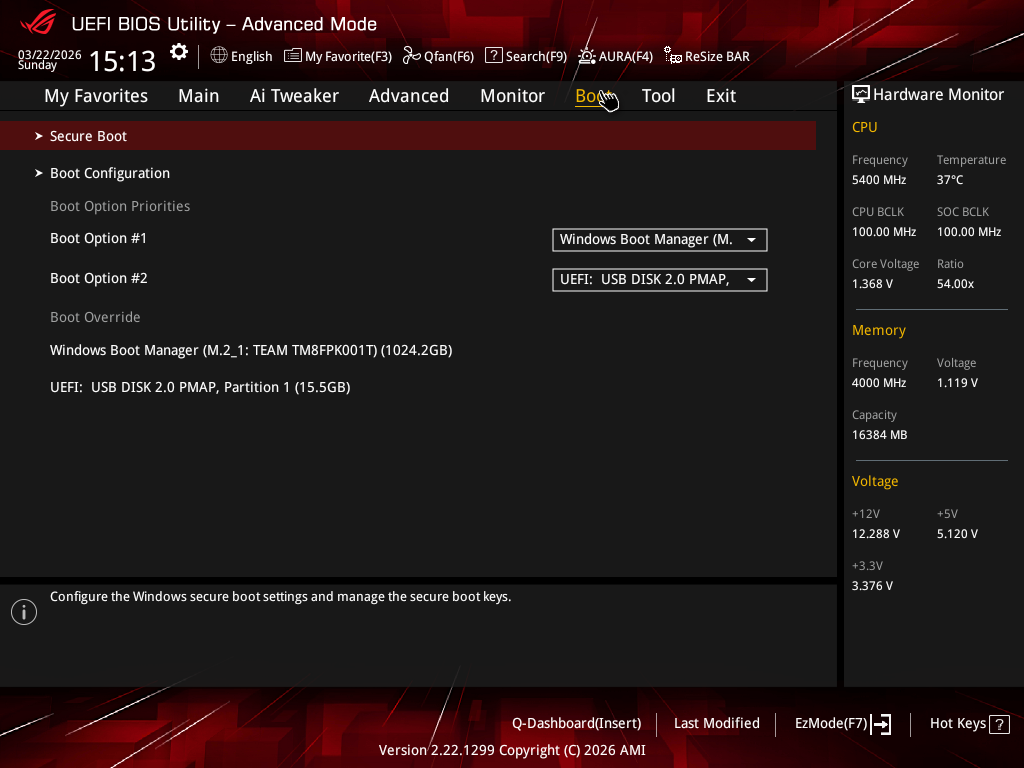

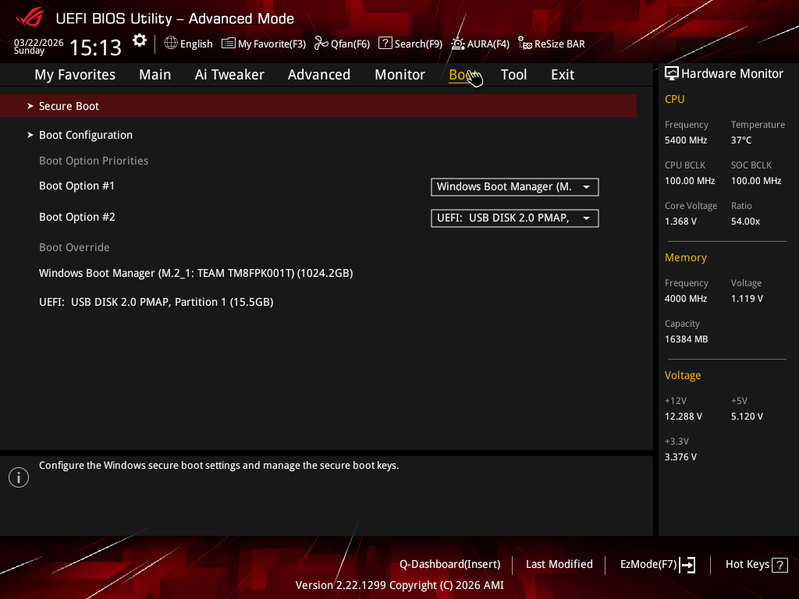

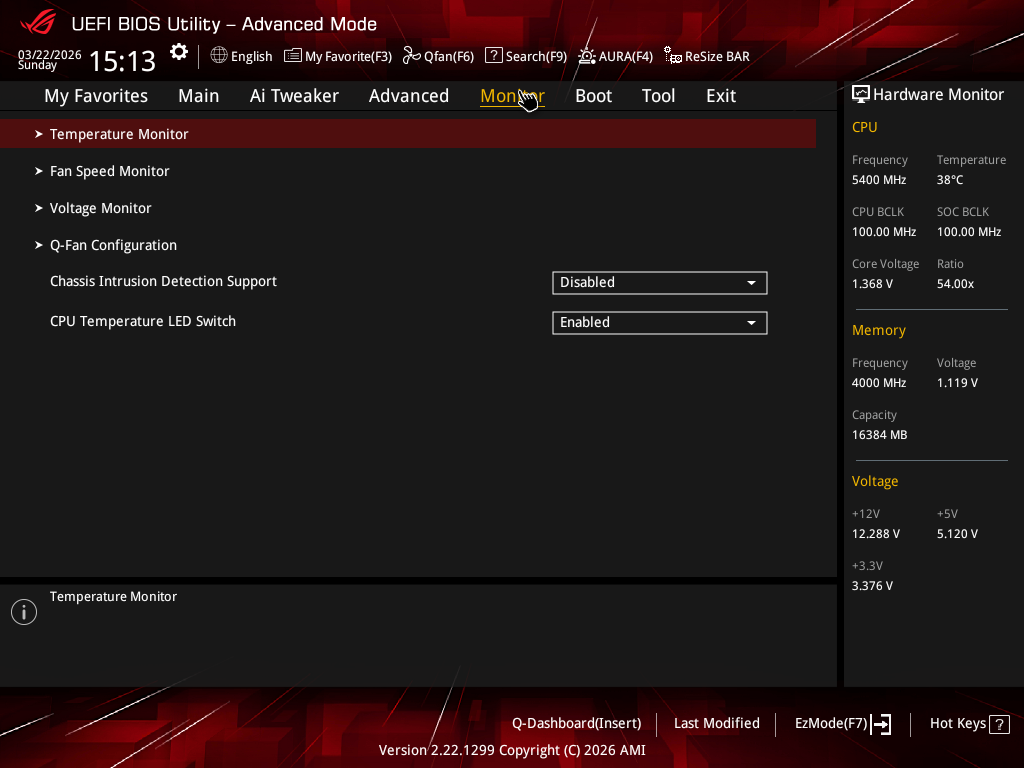

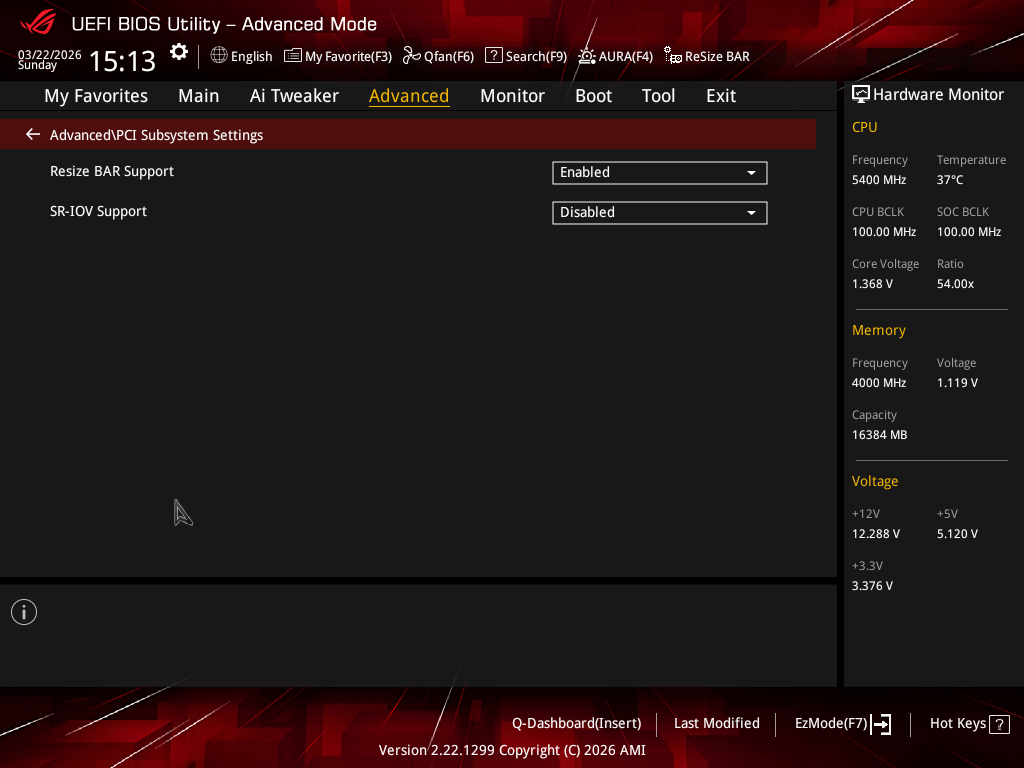

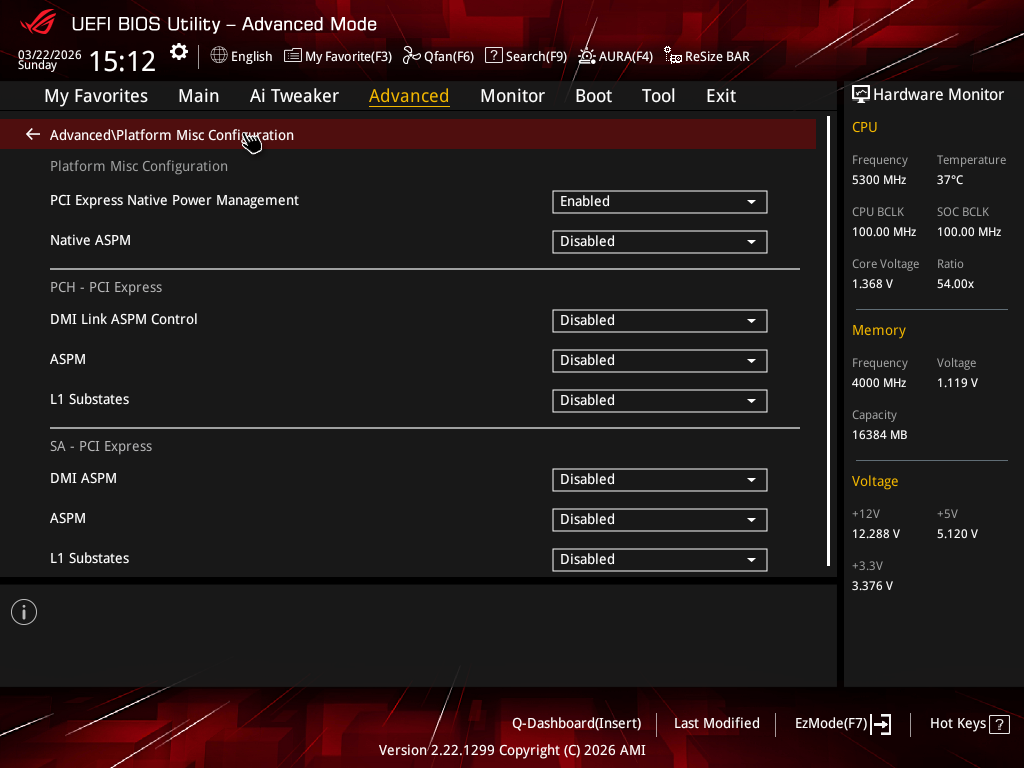

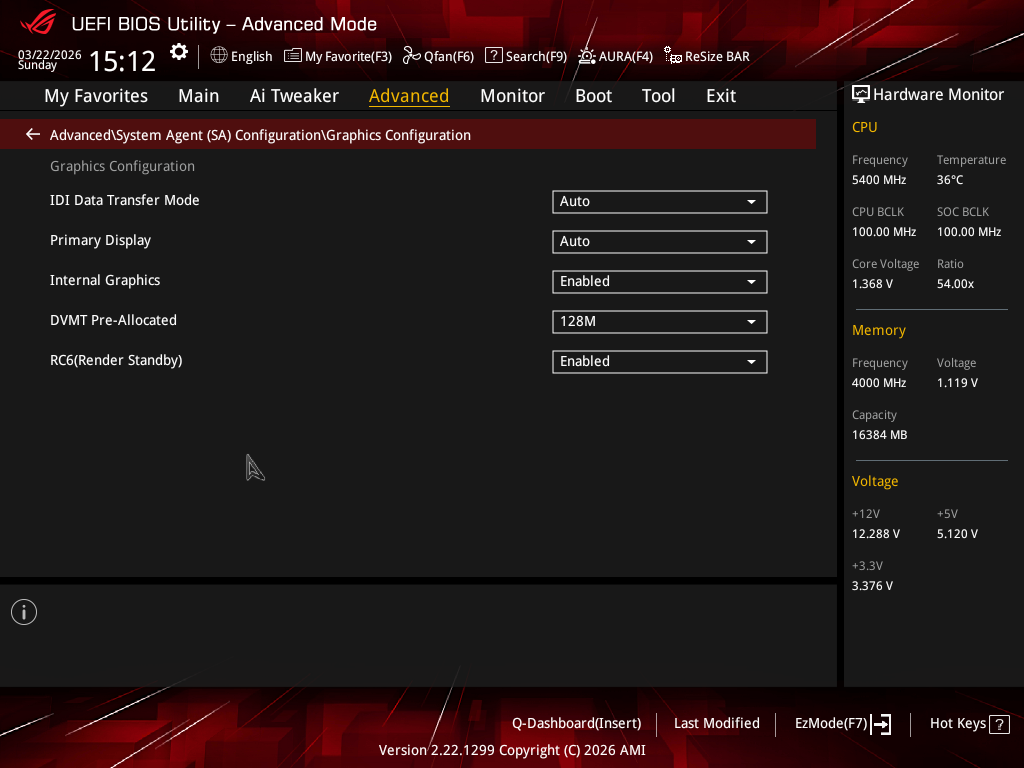

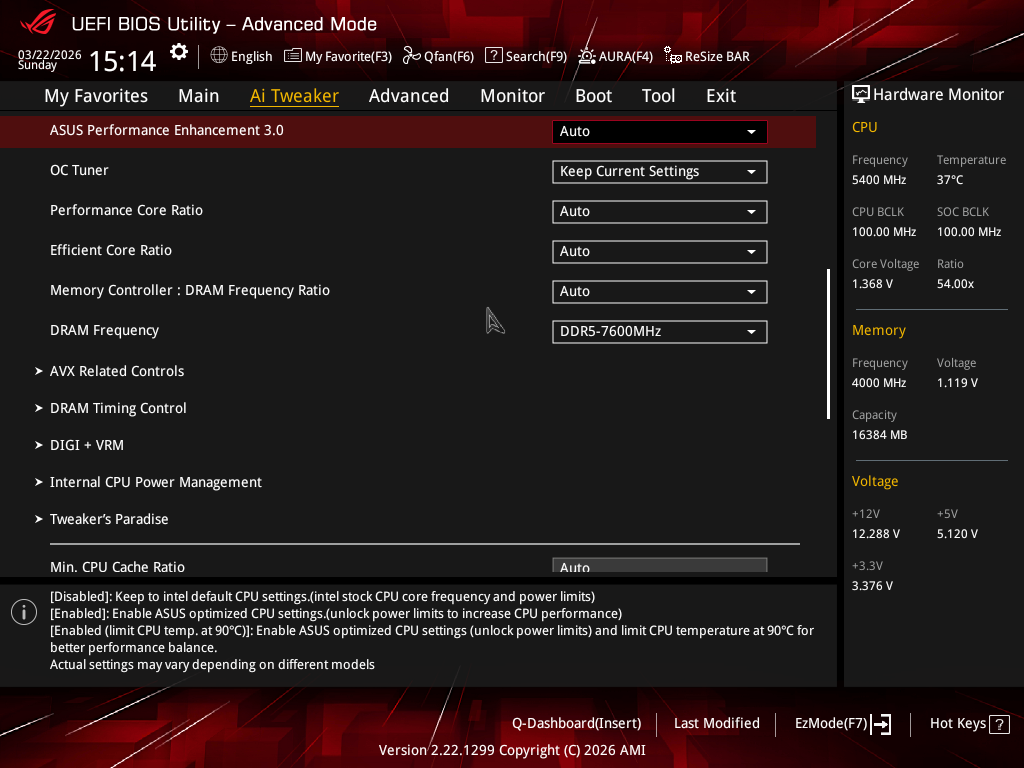

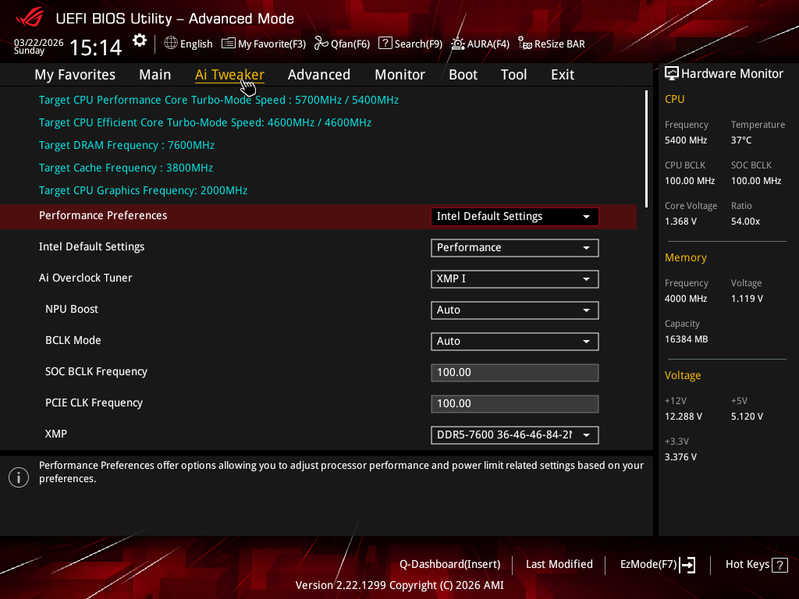

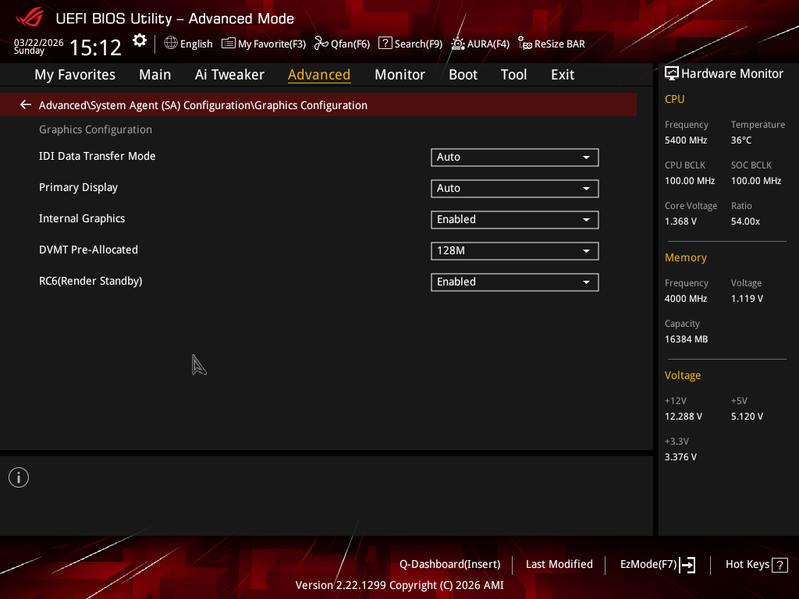

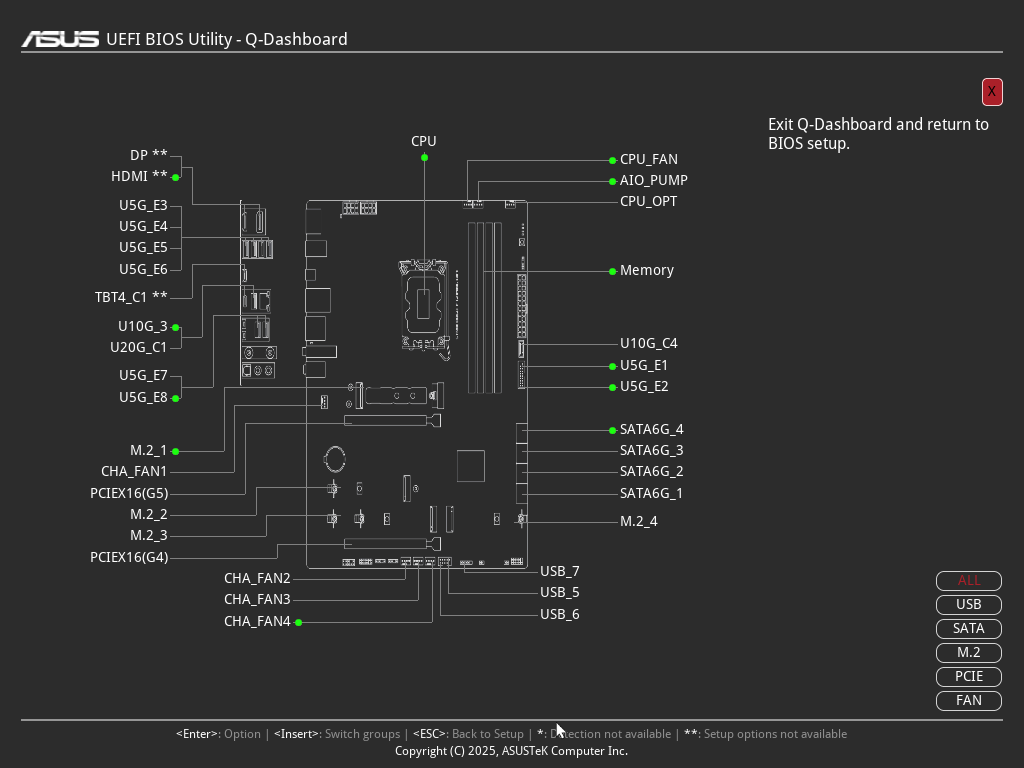

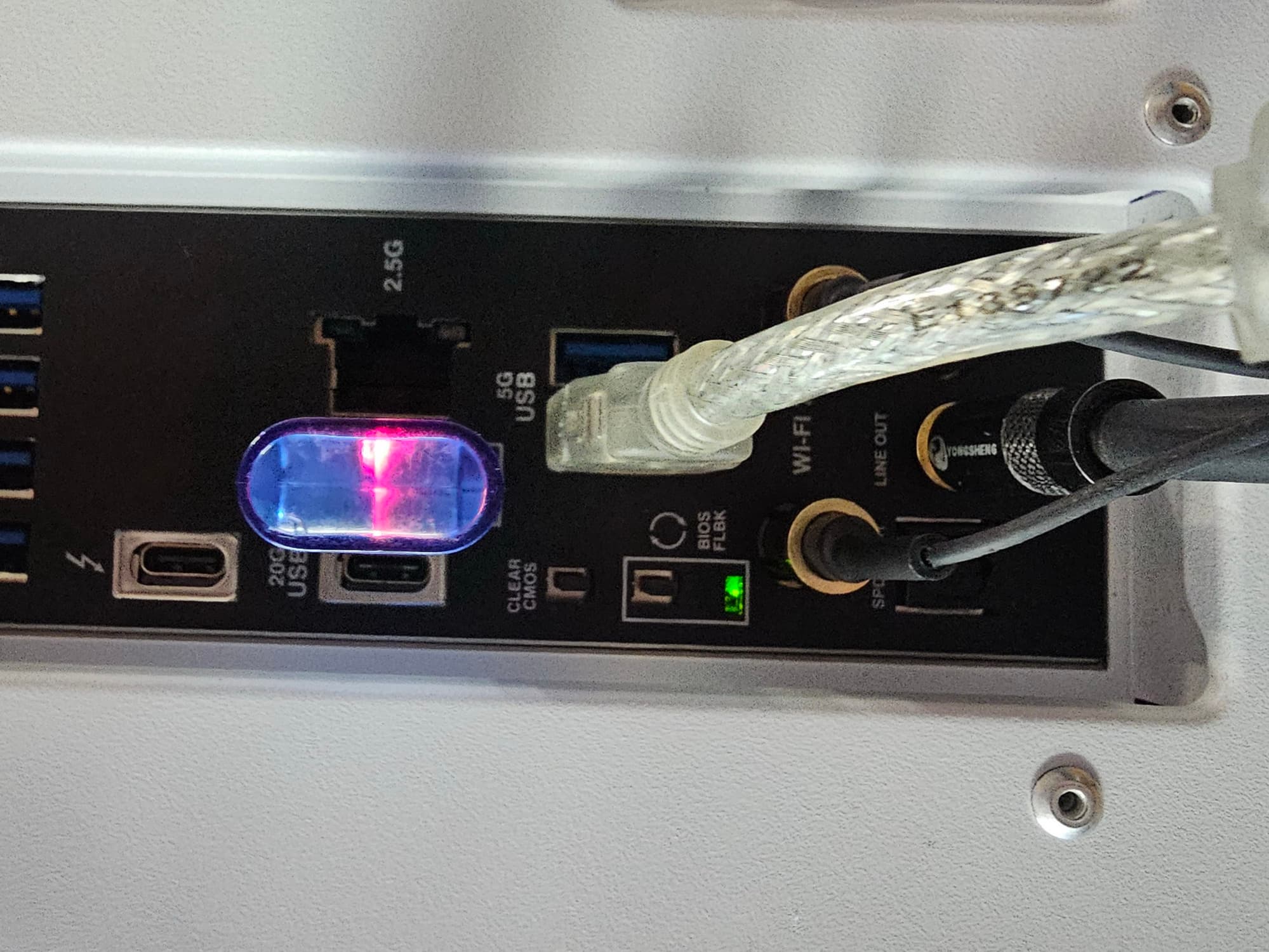

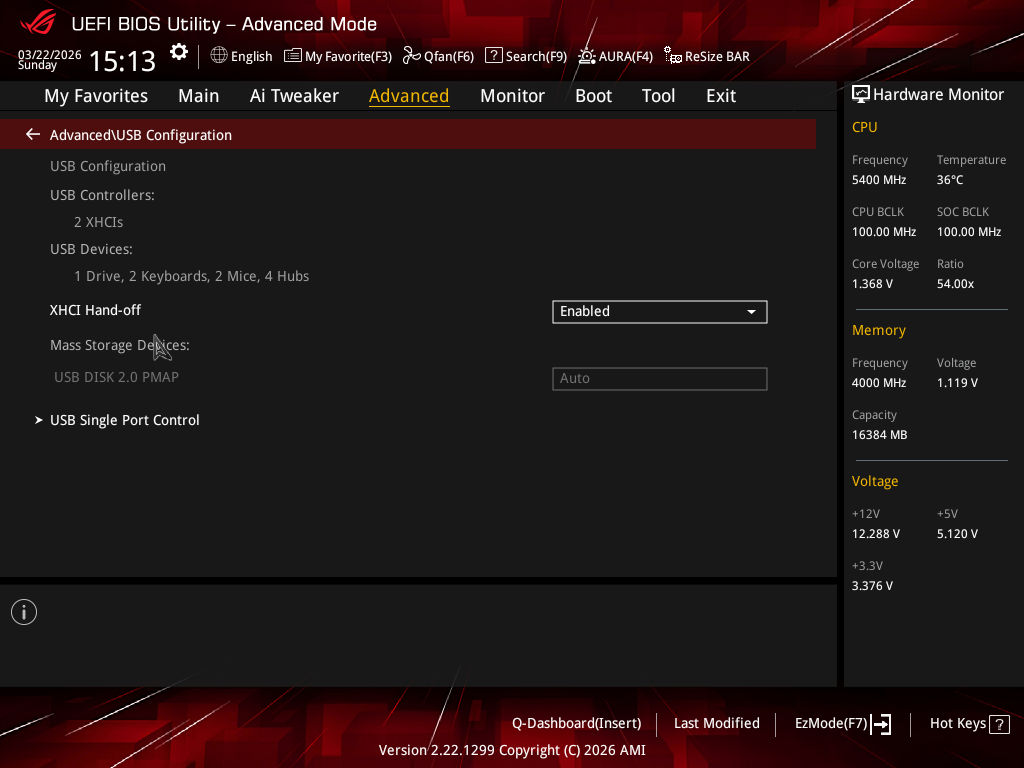

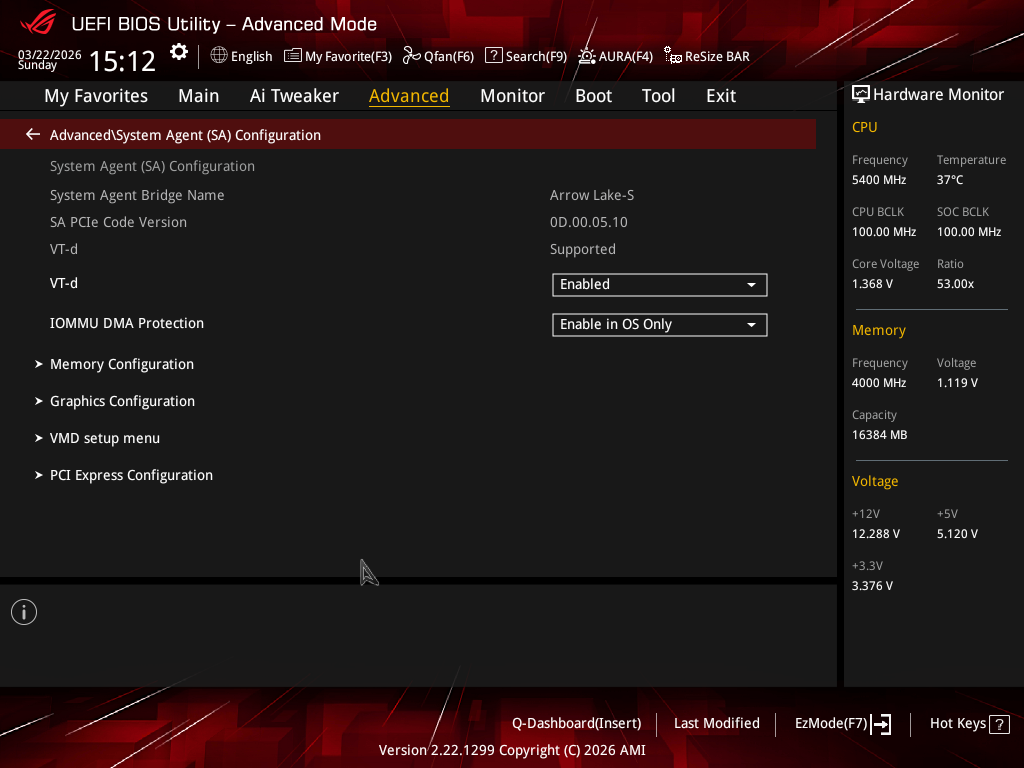

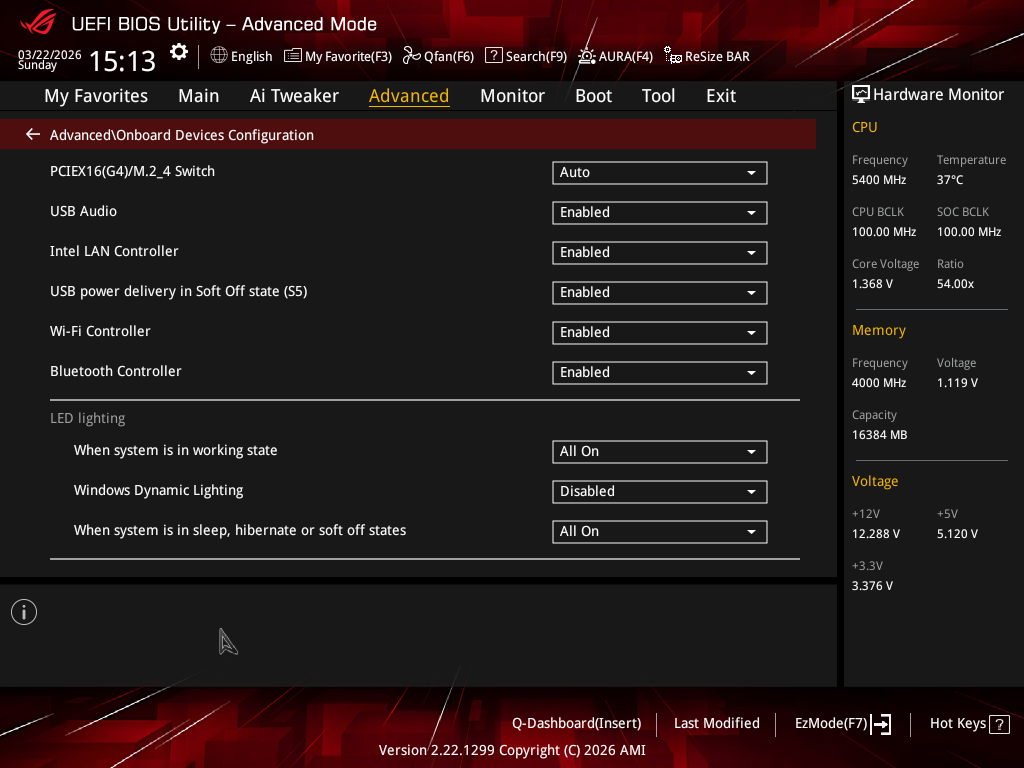

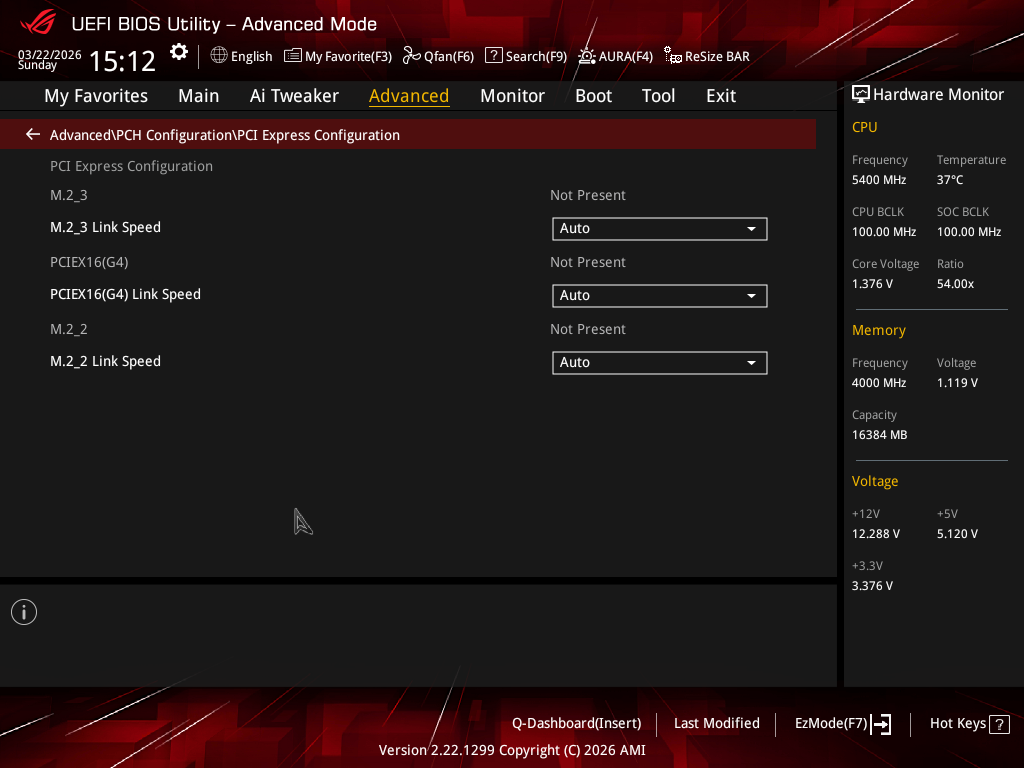

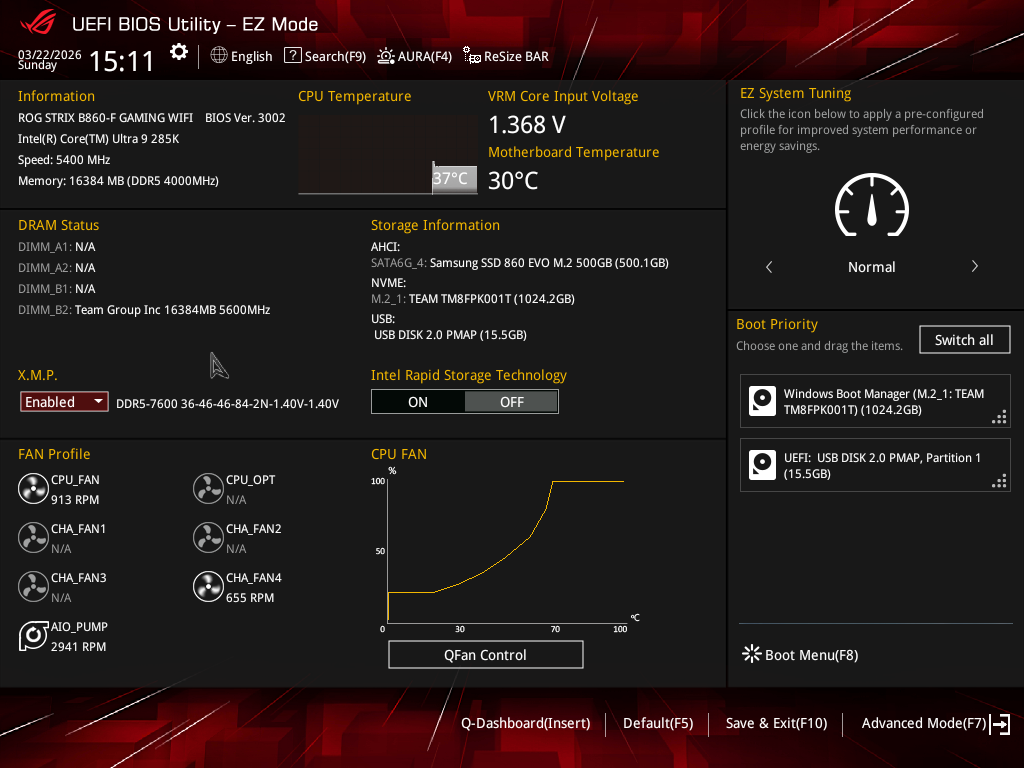

Настройки BIOS
Работоспособность

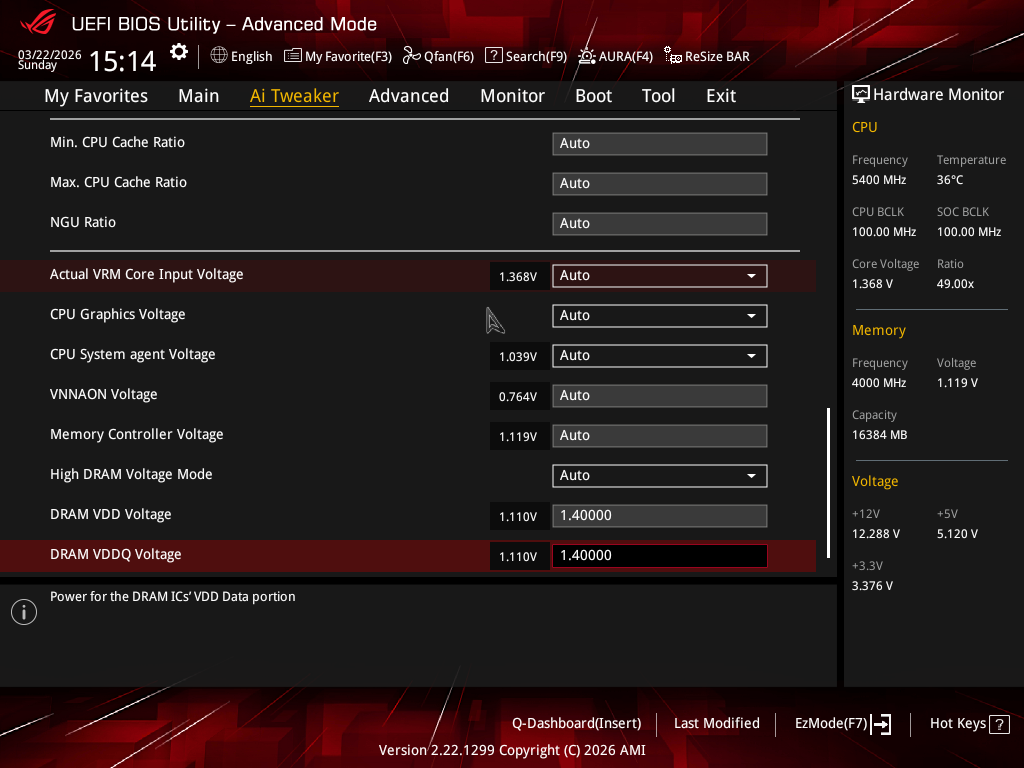

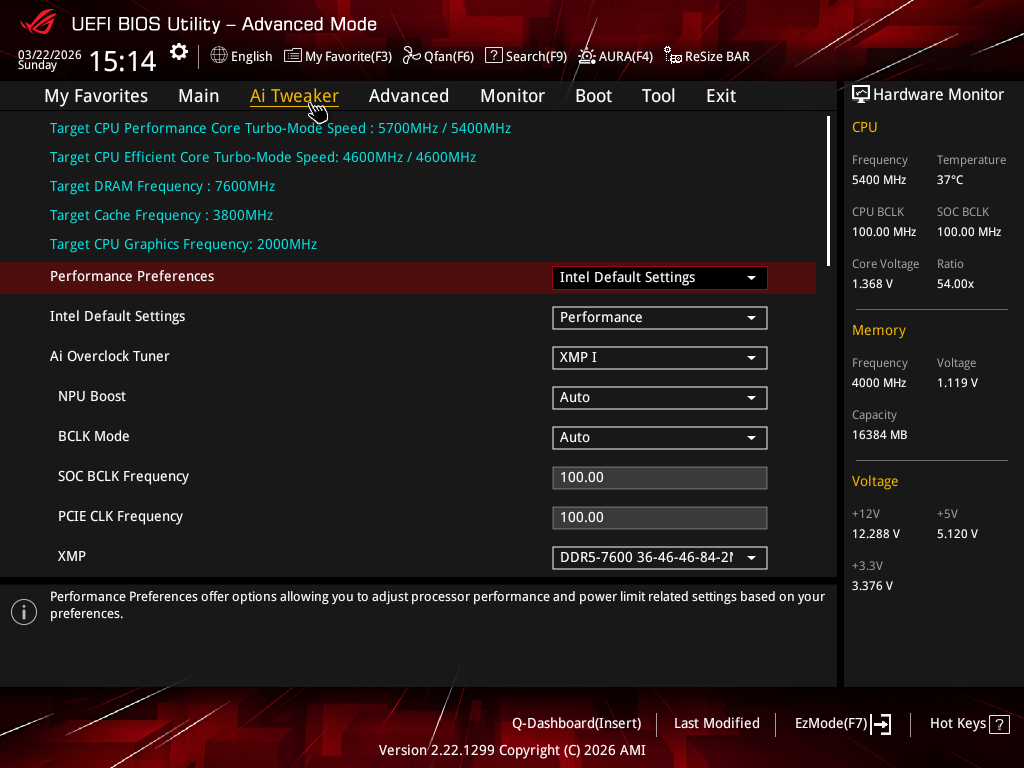

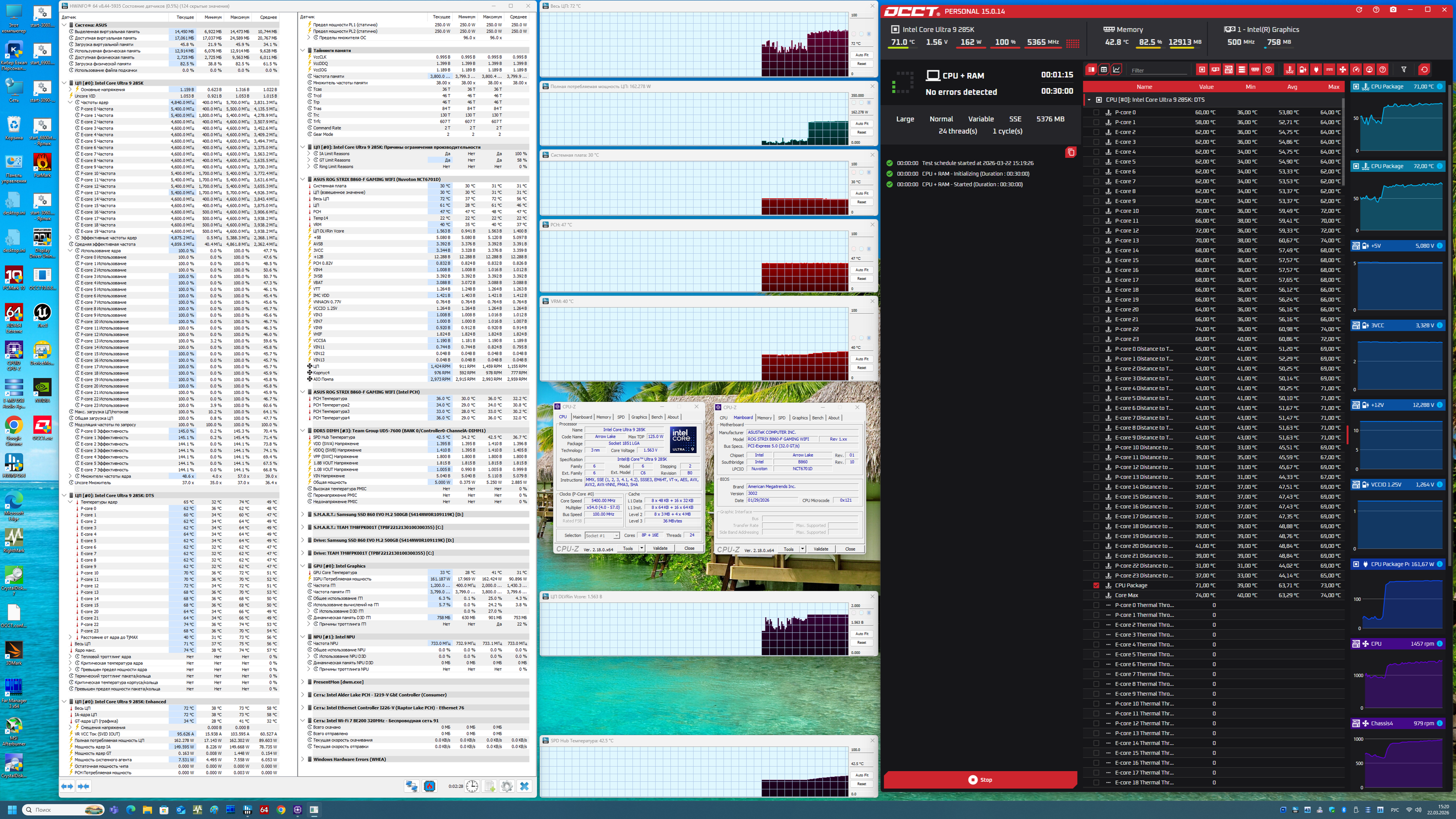

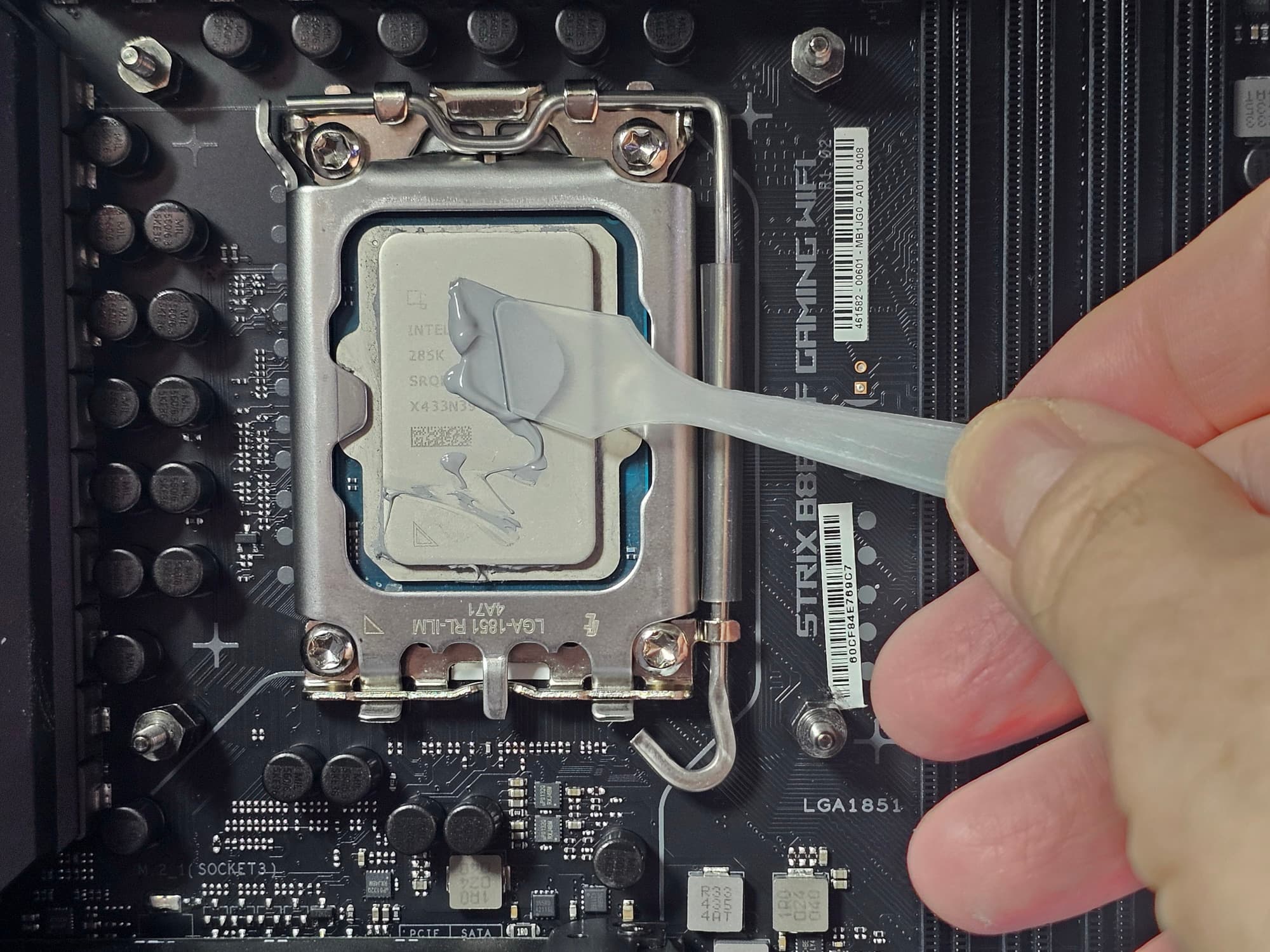

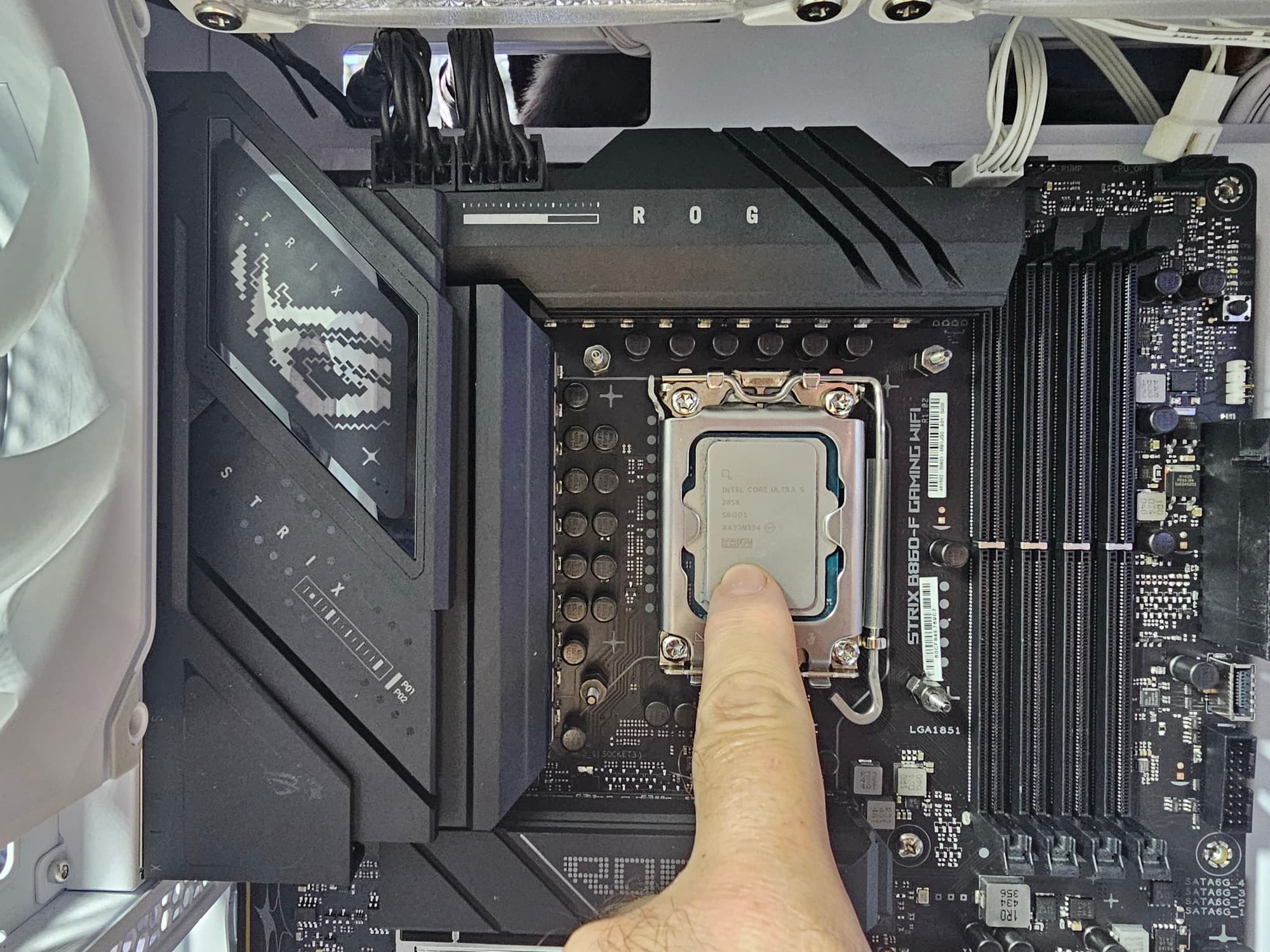

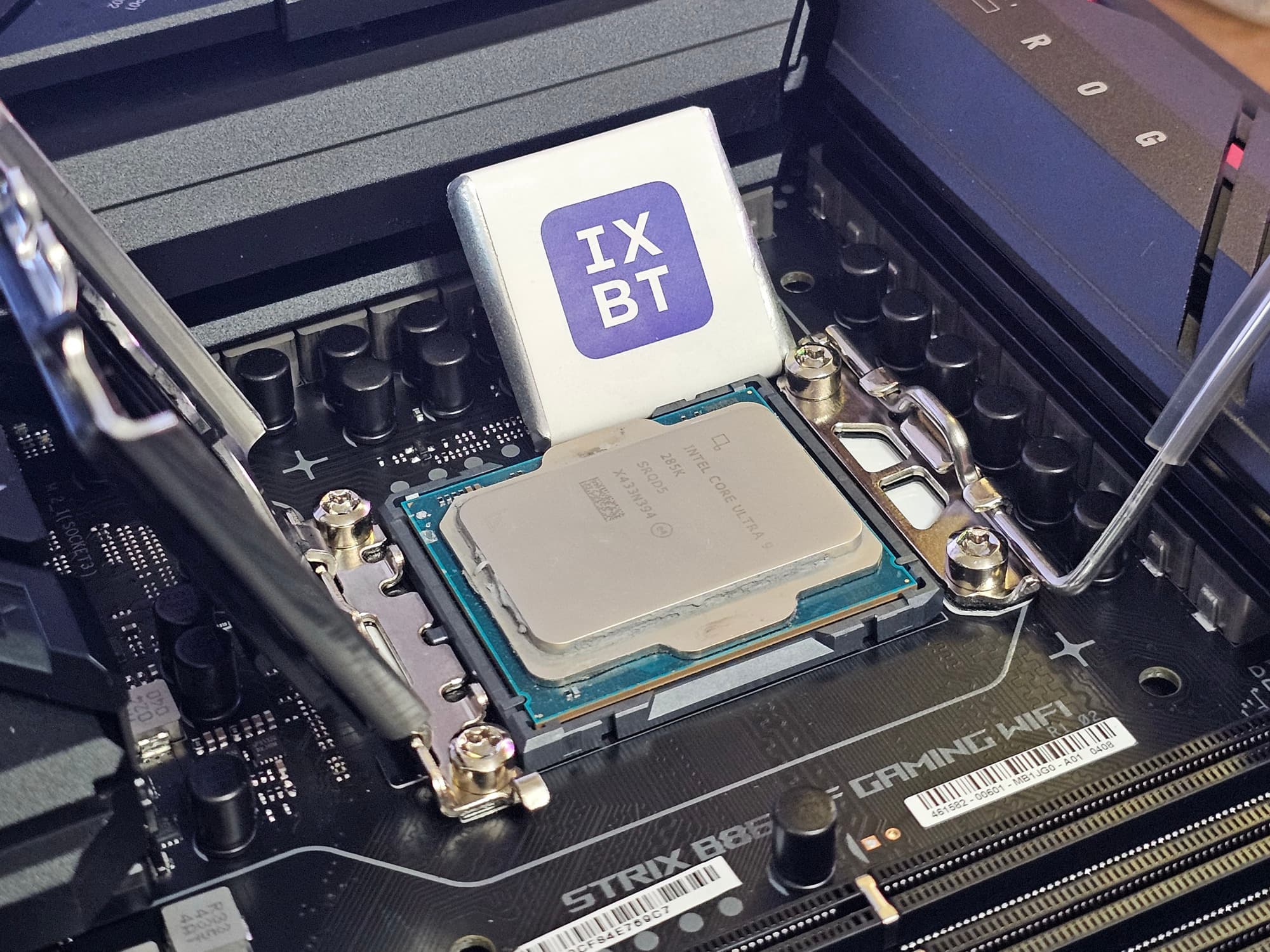

Запускаем все в режиме по умолчанию (в BIOS – профиль от Intel) . Затем нагружаем тестами OCCT.
В режиме авторазгона мы получили до 5,4 ГГц по P-ядрам, и 4,6 ГГц по всем Е-ядрам. Потребление процессора достигало почти 162 Вт. Отмечу, что профиль в BIOS – тот, что рекомендует Intel. Авторазгон очень приличный, собственно, что мы и ожидали.
Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае.

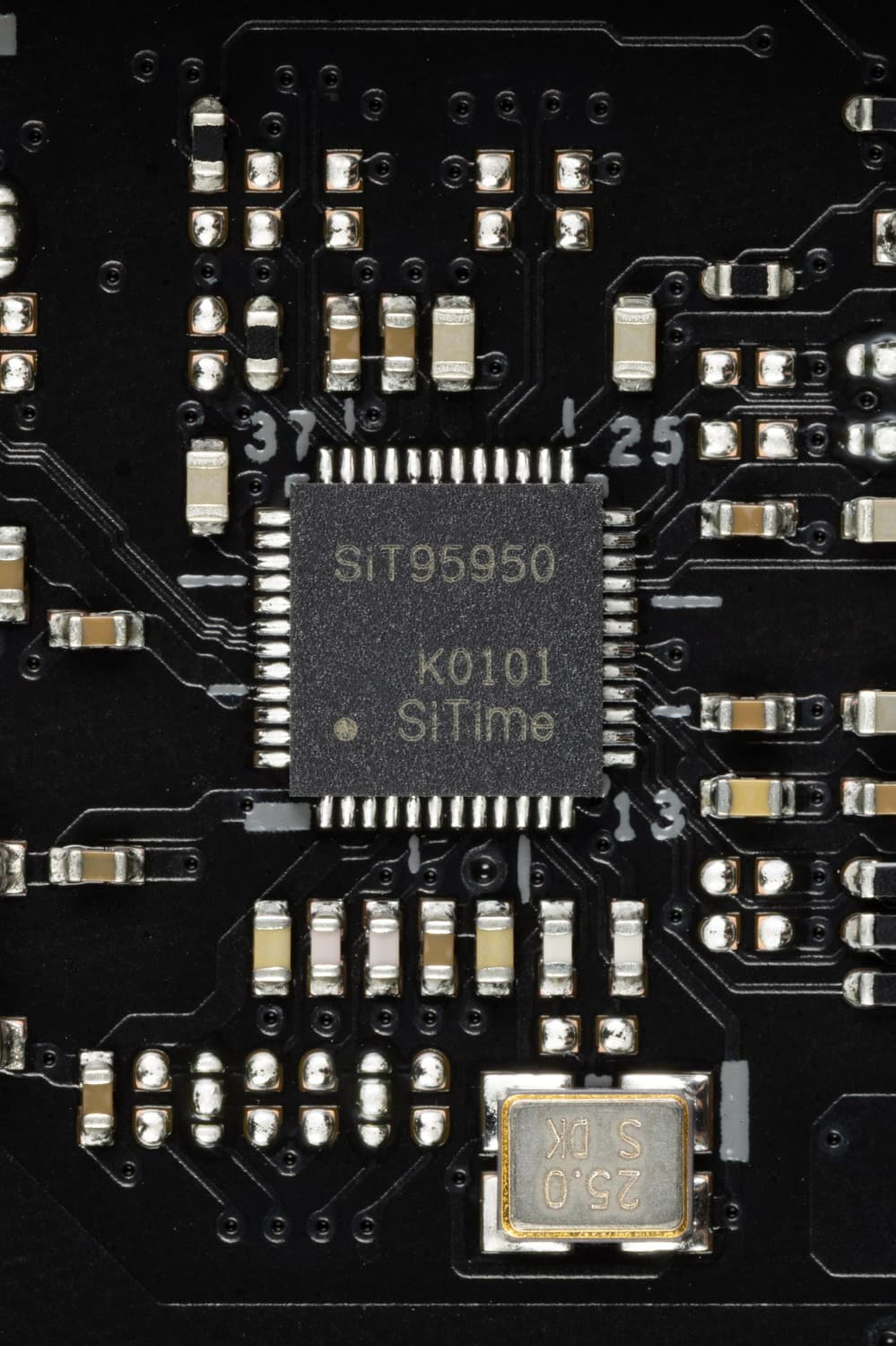

Напомню, что у матплаты имеется внешний тактовый генератор, который в условиях чипсета B860 даст оверклокерам больше возможностей по разгону базовой шины, ну и для процессоров с заблокированным множителем.
Выводы
Asus ROG Strix B860-F Gaming WiFi — не слишком дорогая материнская плата среднего уровня для платформы Intel LGA1851, относящаяся к популярной игровой серии ROG. На момент публикации обзора ее розничная стоимость составляла примерно 27 тысяч рублей.
У нее 15 портов USB разных видов, включая 1 USB4 и 1 USB 3.2 Gen2×2 (оба в виде портов Type-C), 2 USB 3.2 Gen2 (в виде портов Type-A и внутреннего Type-C), 8 портов USB 3.2 Gen1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0 и слот PCIe x4 (последний подключен к чипсету линиями PCIe 4.0, но делит эти ресурсы со слотом M.2_4). Из 4 слотов M.2 один подключен напрямую к процессору линиями PCIe 5.0, а другие — к чипсету B860 линиями PCIe 4.0.
Плата также обладает 4 портами SATA и 7 разъемами для вентиляторов. Система питания процессора весьма мощная, рассчитанная на процессоры топового и даже флагманского уровней. Все слоты M.2 имеют радиаторы. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB-устройств.
Плата имеет дополнительный тактовый генератор, поэтому может быть интересна любителям умеренного разгона.
