Мы продолжаем изучать – как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю.
Исследование процессоров — в своем разделе.
Сегодня у нас в лаборатории побывала материнская плата на базе среднебюджетного чипсета AMD B650. Напомню, что топовые чипсеты AMD X670/X670E представляют собой набор из двух физических чипов (названных AMD как «восходящий» и «нисходящий»), каждый из которых представляет собой B650/650E. То есть, X670 = 2x B650. При этом все же при работе в виде «тандема» из двух B650 в лице X670, мы получаем не полностью удвоенные параметры B650: например, у B650 – 8 линий PCIe 4.0, но у X670 их не 16, а 12. Также и портов USB 3.2 Gen2 у B650 – до 6, однако у X670 – не до 12, а всего лишь до 8.
Чипсеты B650 и B650E, как и X670 и X670E отличаются между собой поддержкой версии PCIe 4.0 для слота PCIe x16 в случае без «Е» и версии PCIe 5.0 для того же слота в случае с «Е».
Таблица основных отличий чипсетов B650 и X670.
| Особенности | B650/B650E | X670/X670E |
|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx | Ryzen 7xxx |
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0/5.0 |
| Количество линий PCIe (процессор) | 28 | 28 |
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | x4 PCIe 4.0 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 20 (12 x 4.0 & 8 x 3.0) |
| Поколение ОЗУ | DDR5 | DDR5 |
| Количество каналов ОЗУ | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 8 |
| Порты USB 2.0 до | 6 | 12 |
| Возможность разгона по частоте шины | Да | Да |
Теперь возвращаемся к самой матплате.
Сегодня у нас в тестовой лаборатории побывала материнская плата от Asus из дорогой игровой серии ROG Strix, по сути флагманская модель на базе среднебюджетного чипсета AMD B650.

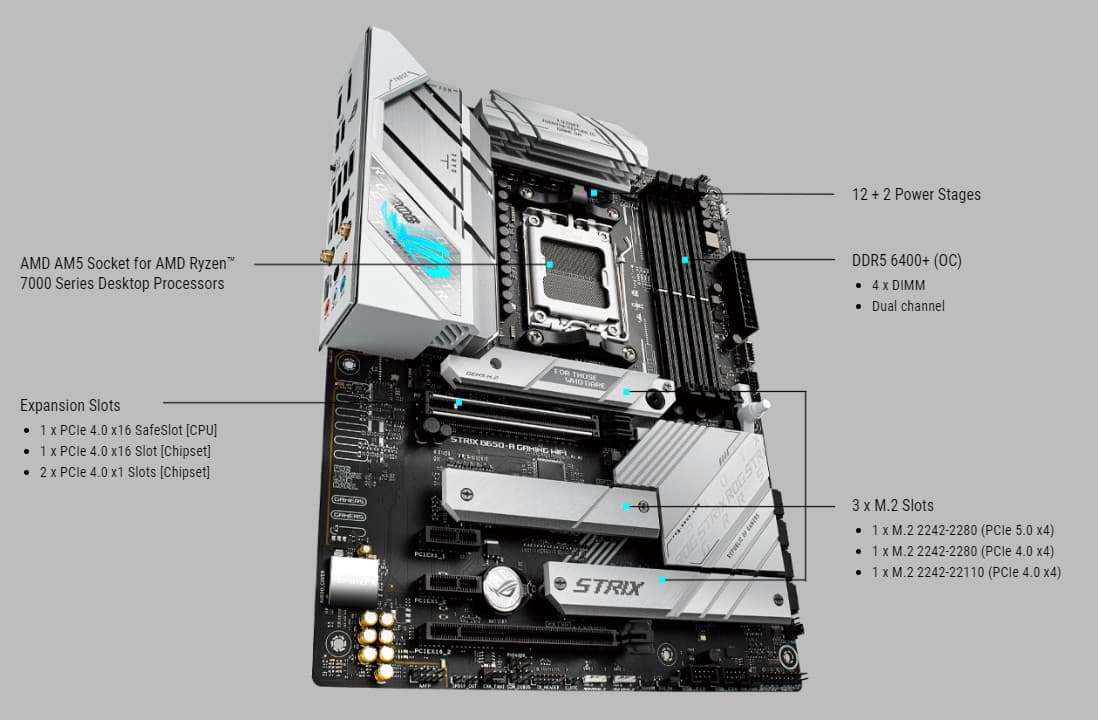

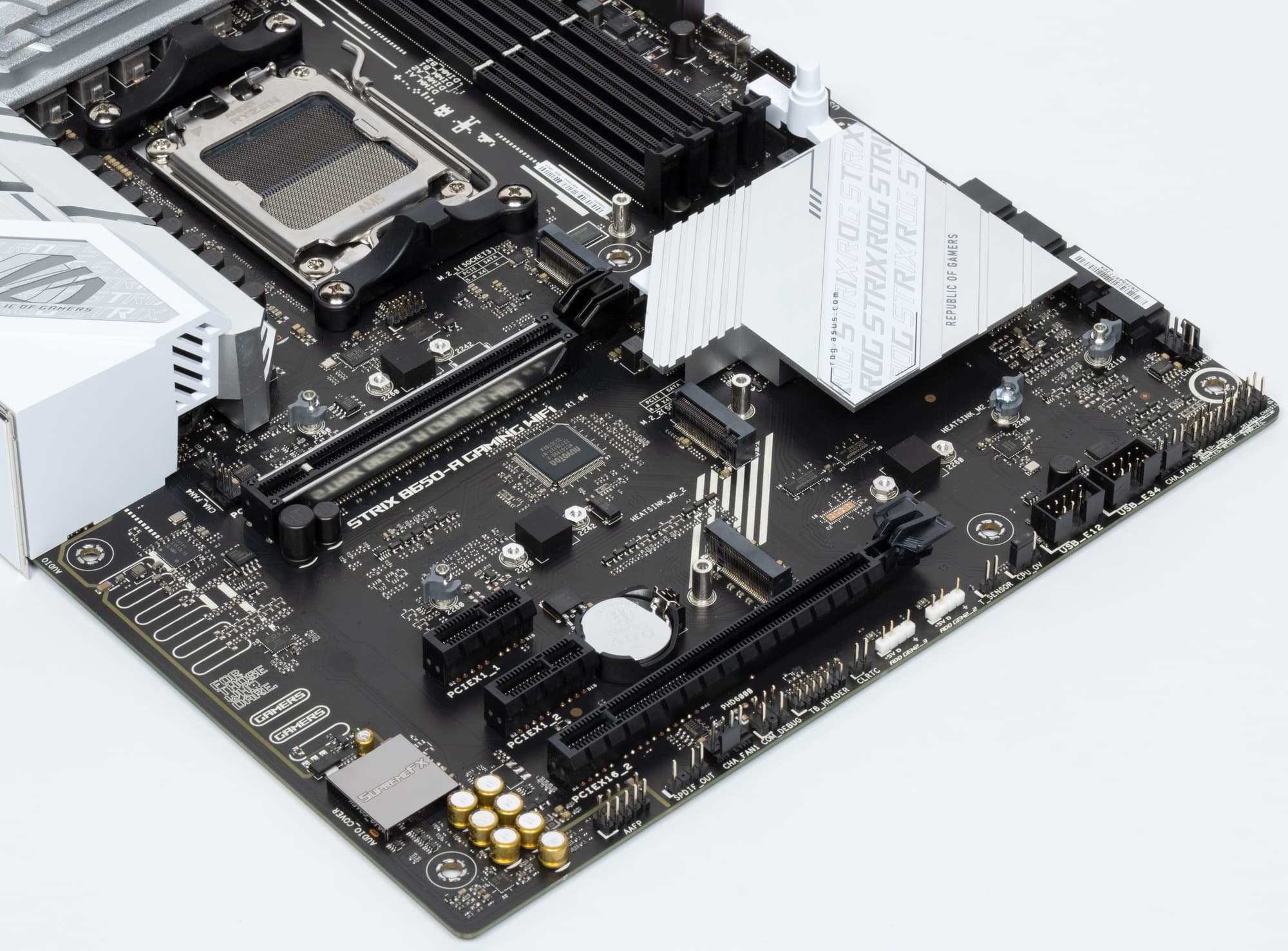

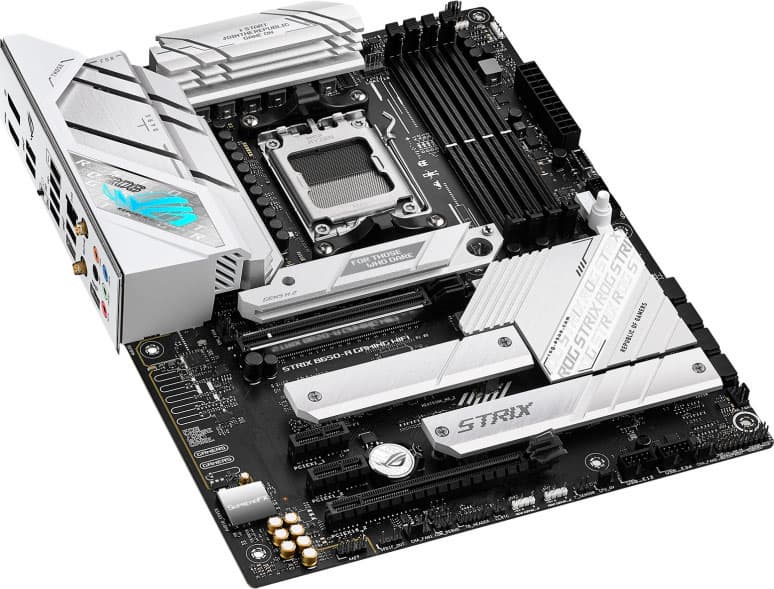

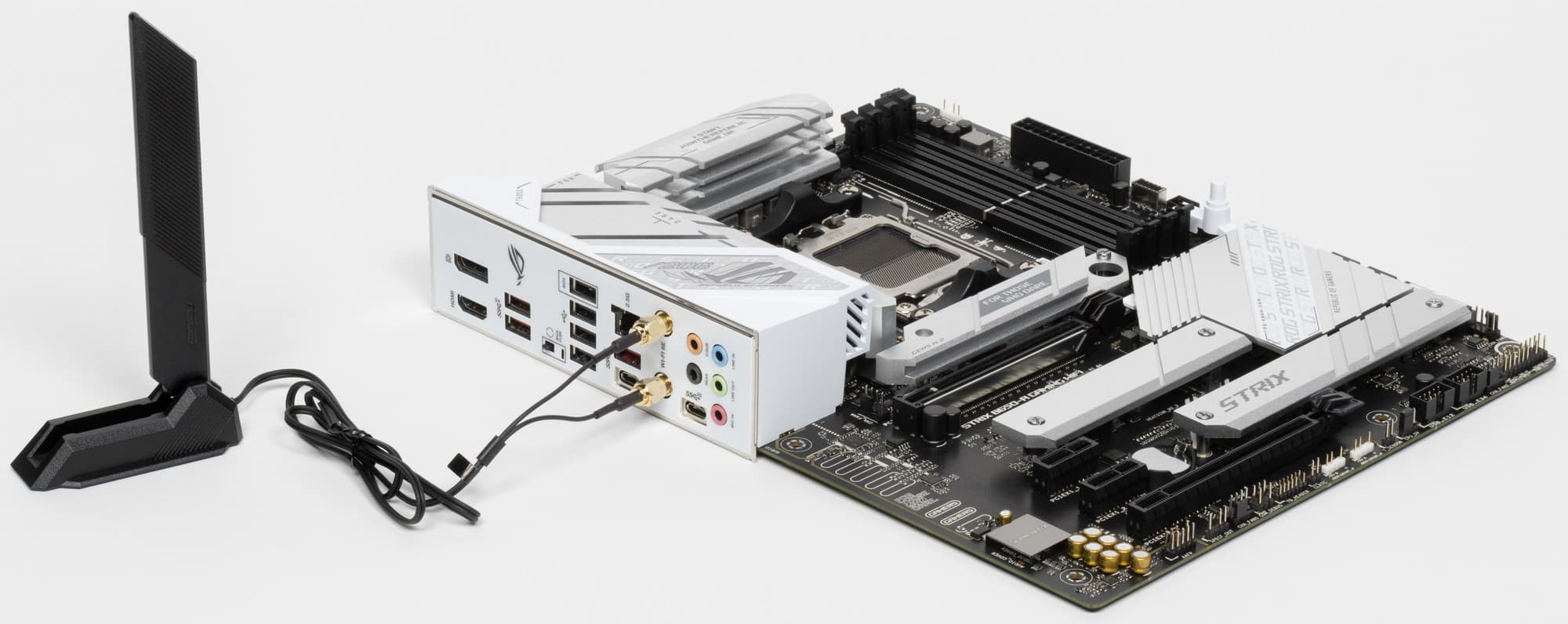

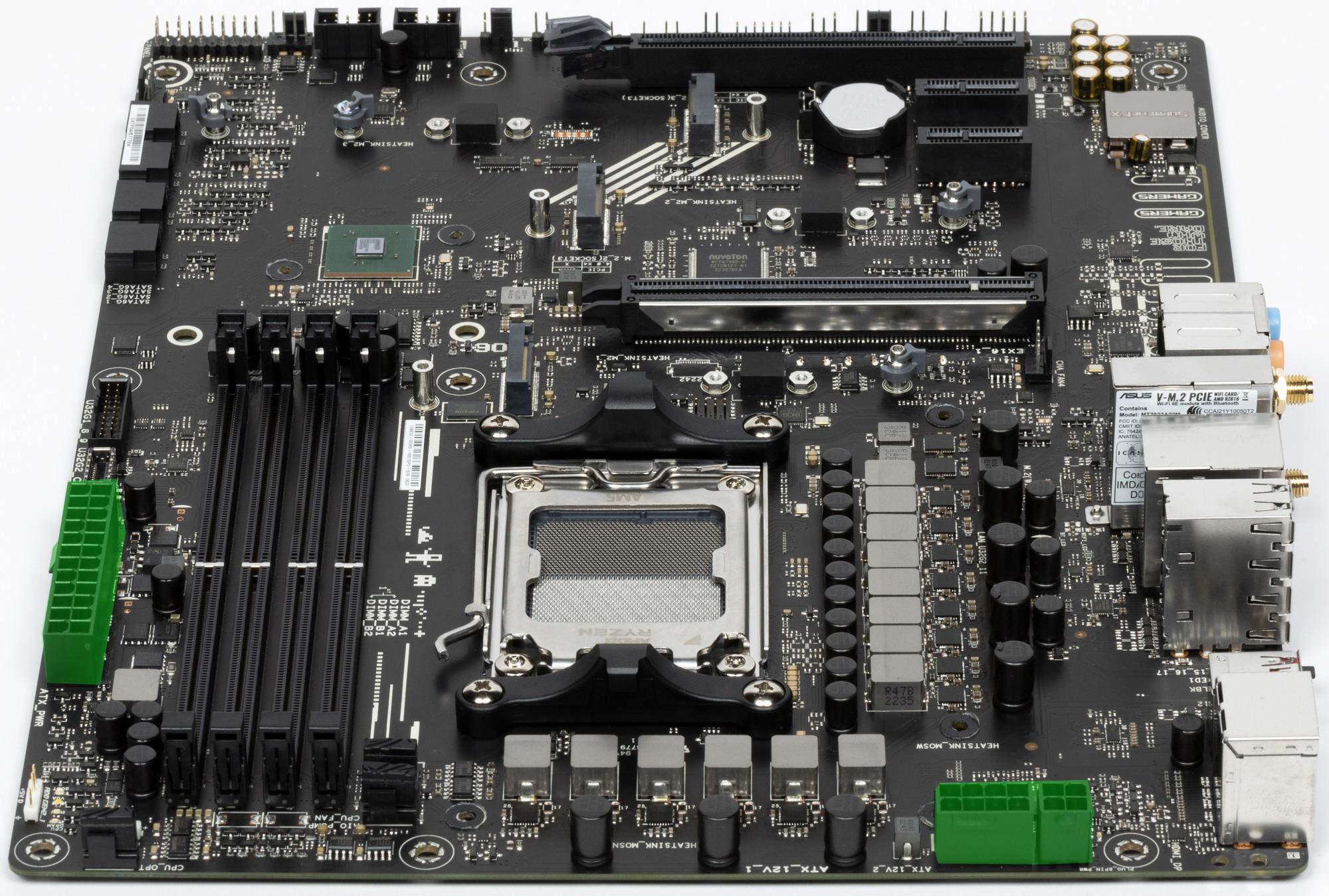

Ну и вот она, Asus ROG Strix B650-A Gaming WiFi.
Плата поставляется в стандартной коробке фирменного дизайна (при этом светлые тона обложки коробки как бы подчеркивают особенность дизайна с серебристыми радиаторами). Комплект размещен под платой в отдельном отсеке.

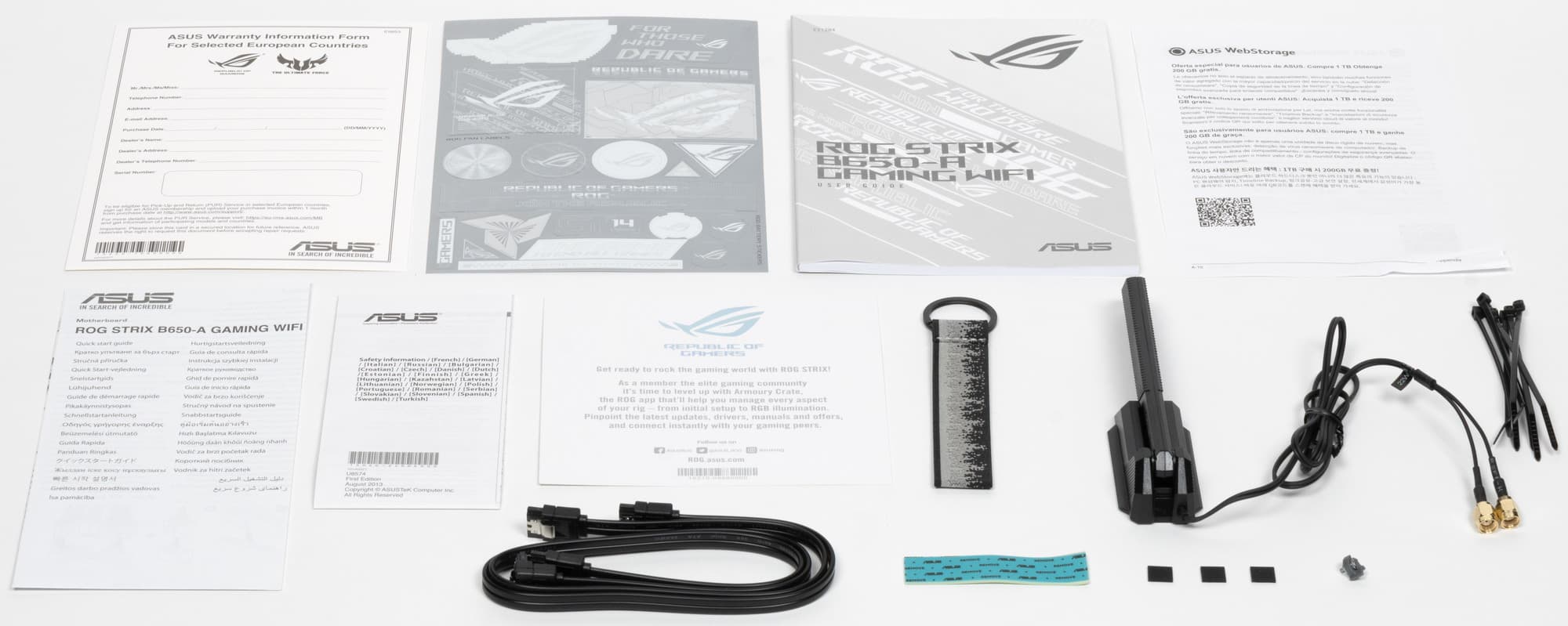

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает запасные рычажки запоров для М.2 слотов, фирменную стяжку ROG, один комплект термопрокладок для М.2 слота, черные стяжки и антенну для беспроводной связи.
ПО не поставляется, однако его все равно придется скачивать с вебсайта компании ради последних версий драйверов и программ.

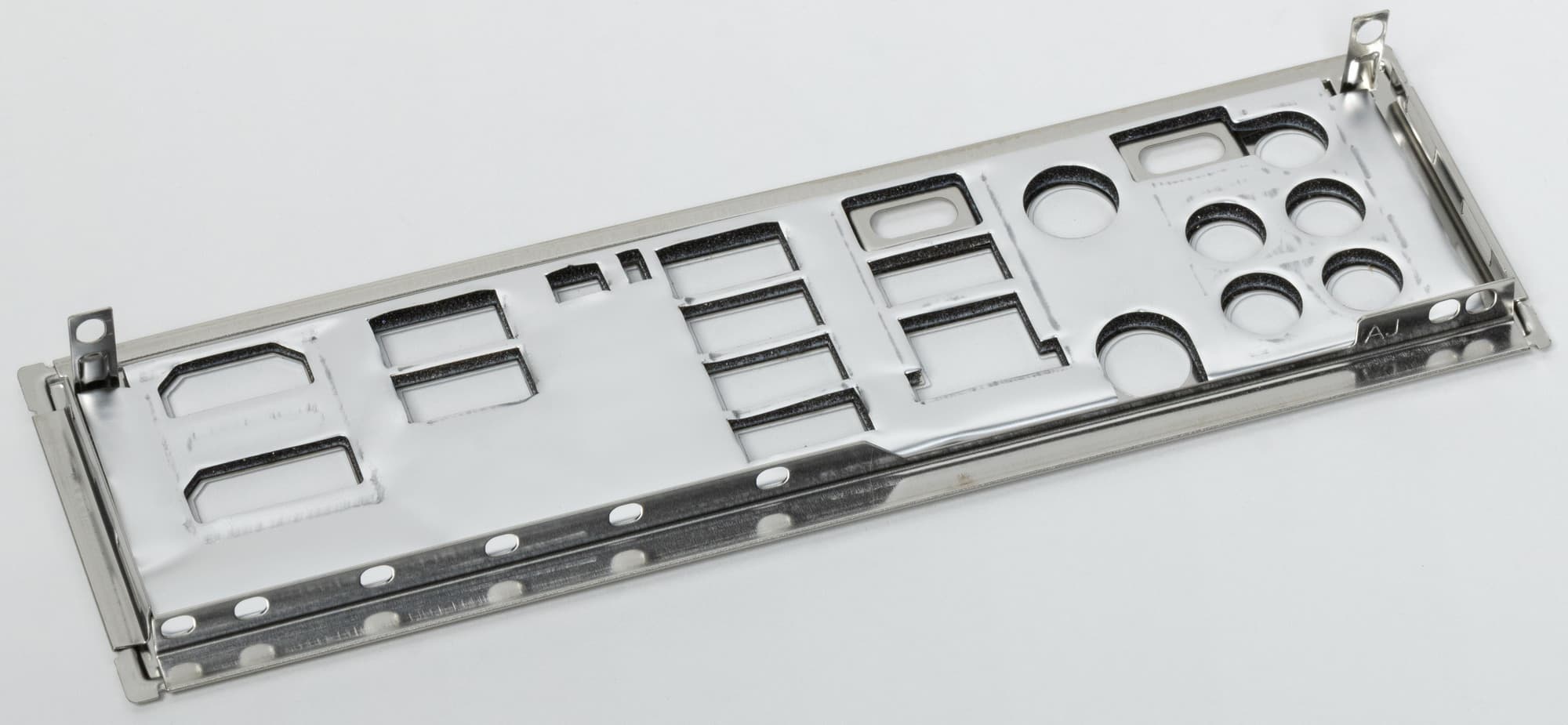

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

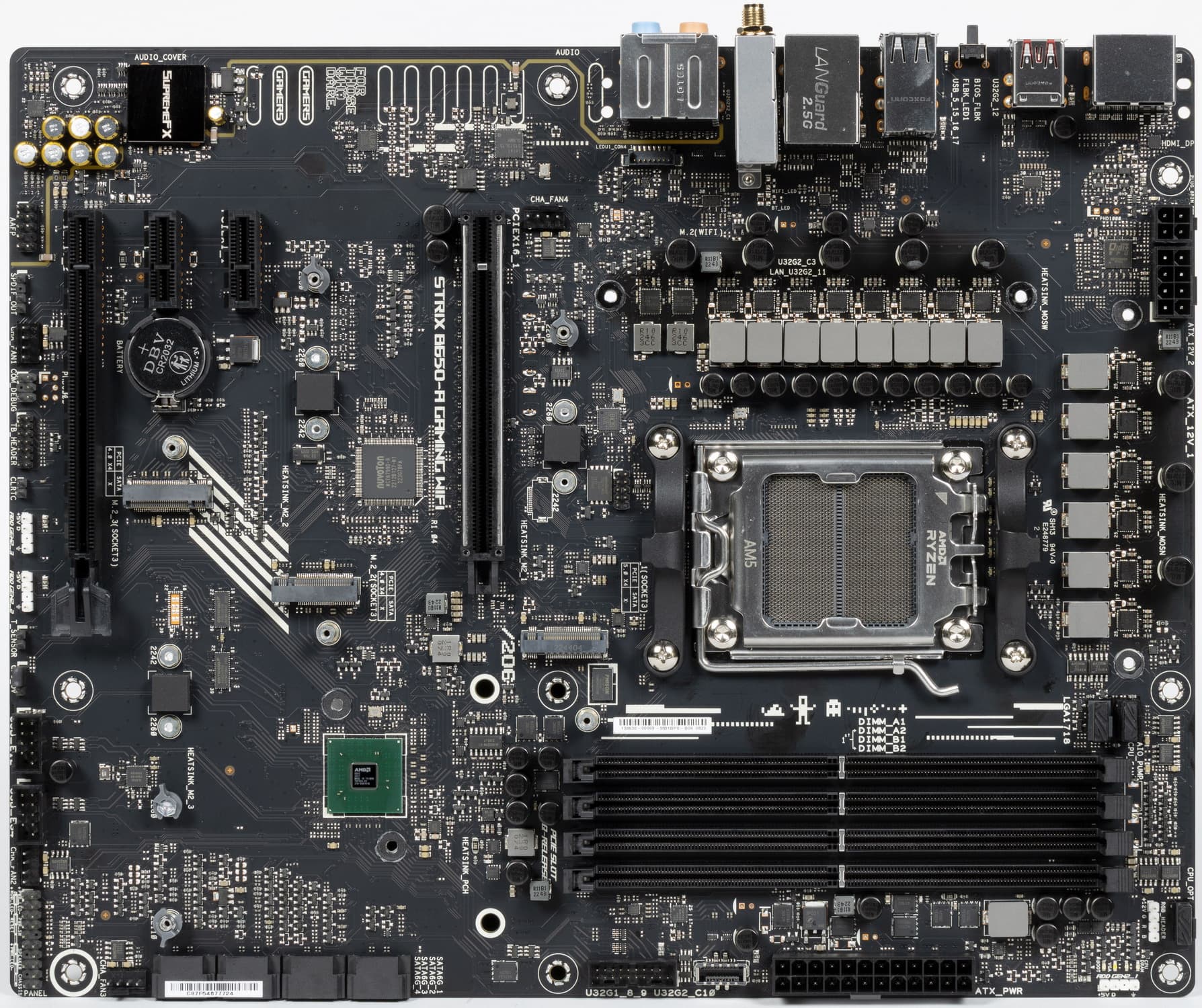

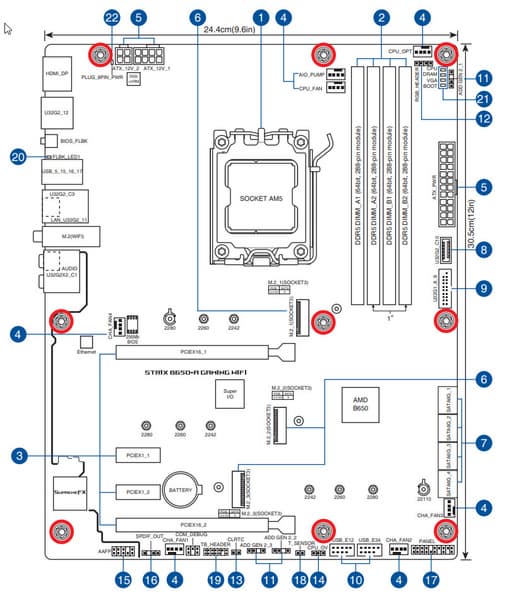

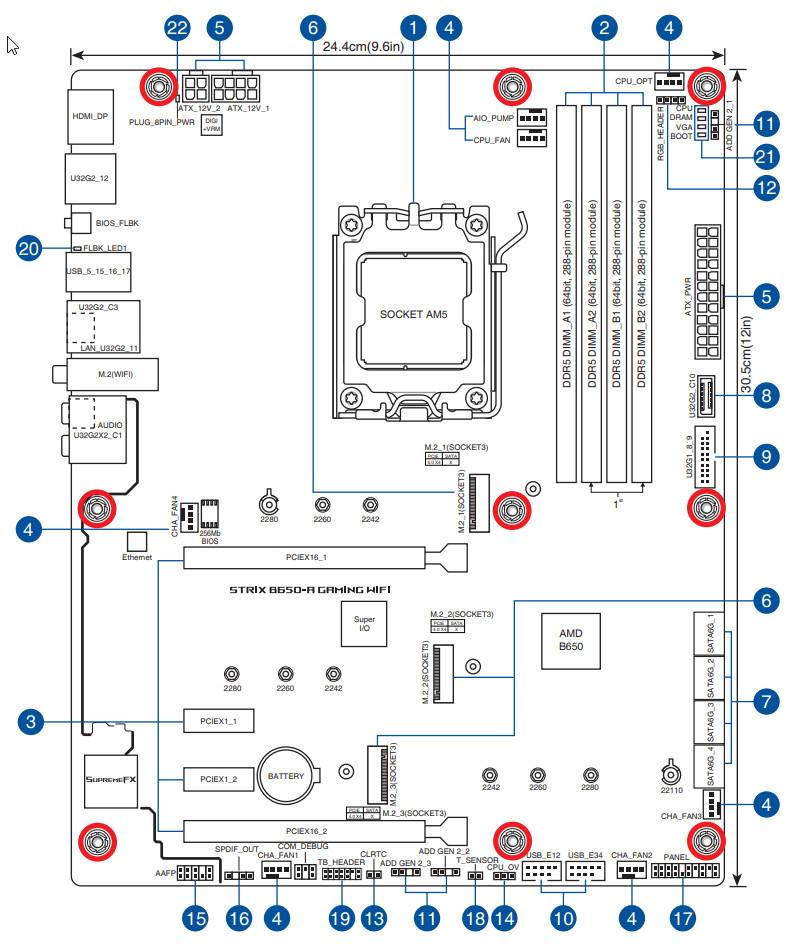

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix B650-A Gaming WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

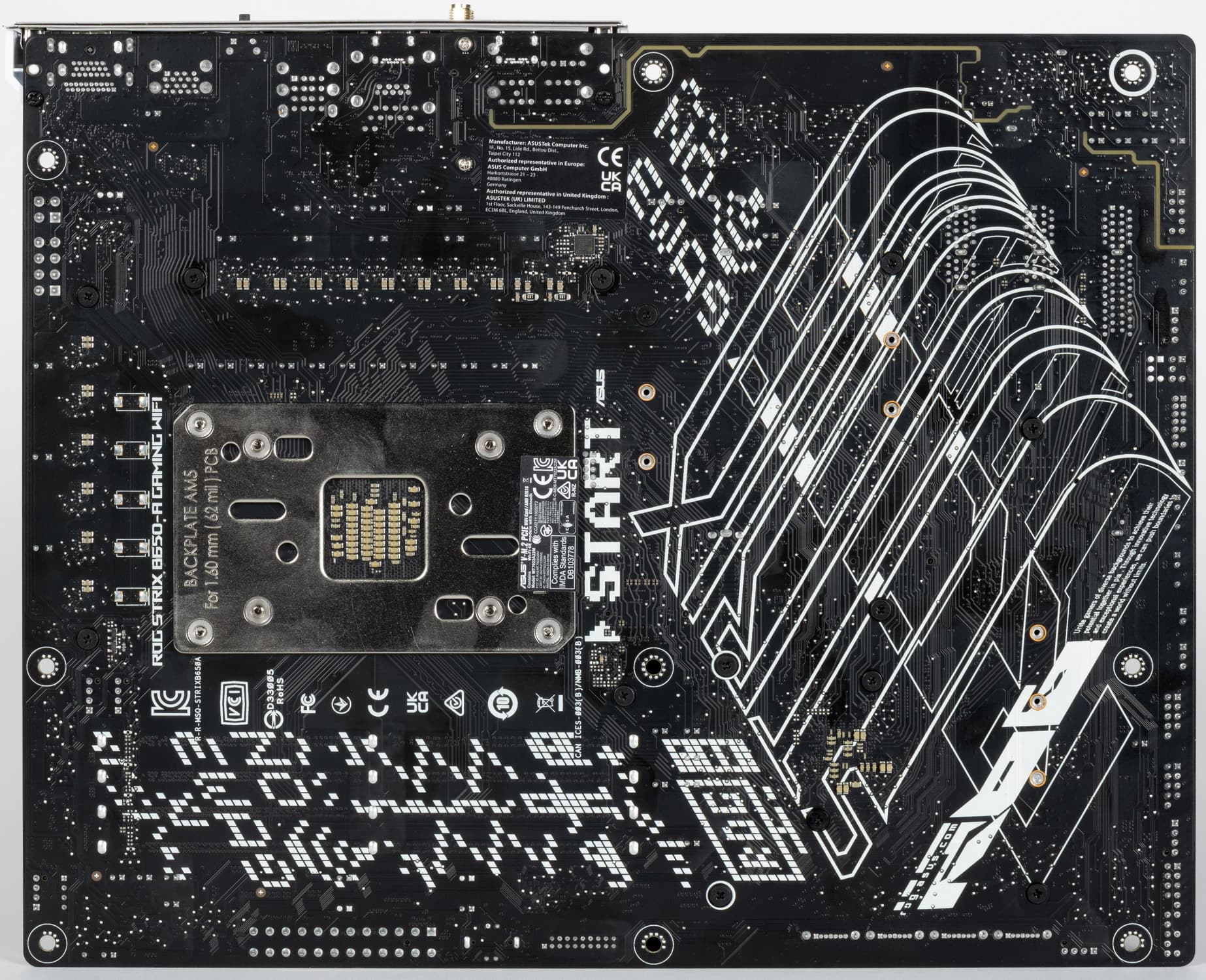

На оборотной стороне практически пусто (имеется лишь одинокий ШИМ-контроллер). Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Можно увидеть гениальные изыски дизайнеров по разукрашиванию тыльной стороны PCB. Красивое, даже где-то шедевральное воплощение объемно смотрящейся надписи Strix. Жалко, что это все лишь кратковременно увидит собирающий ПК человек -).

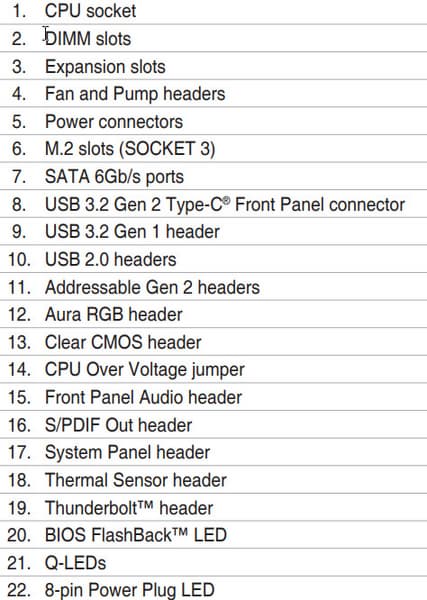

Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

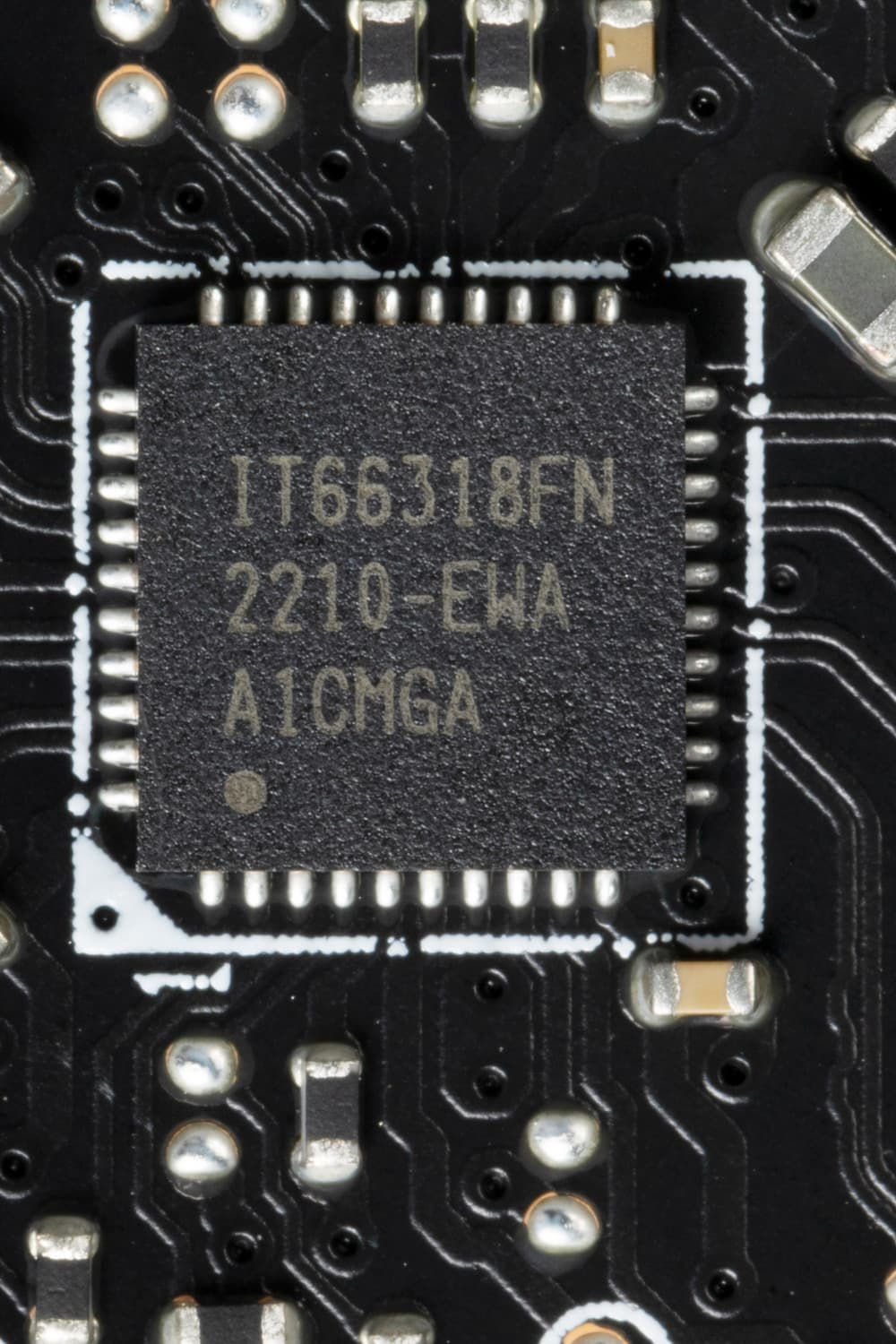

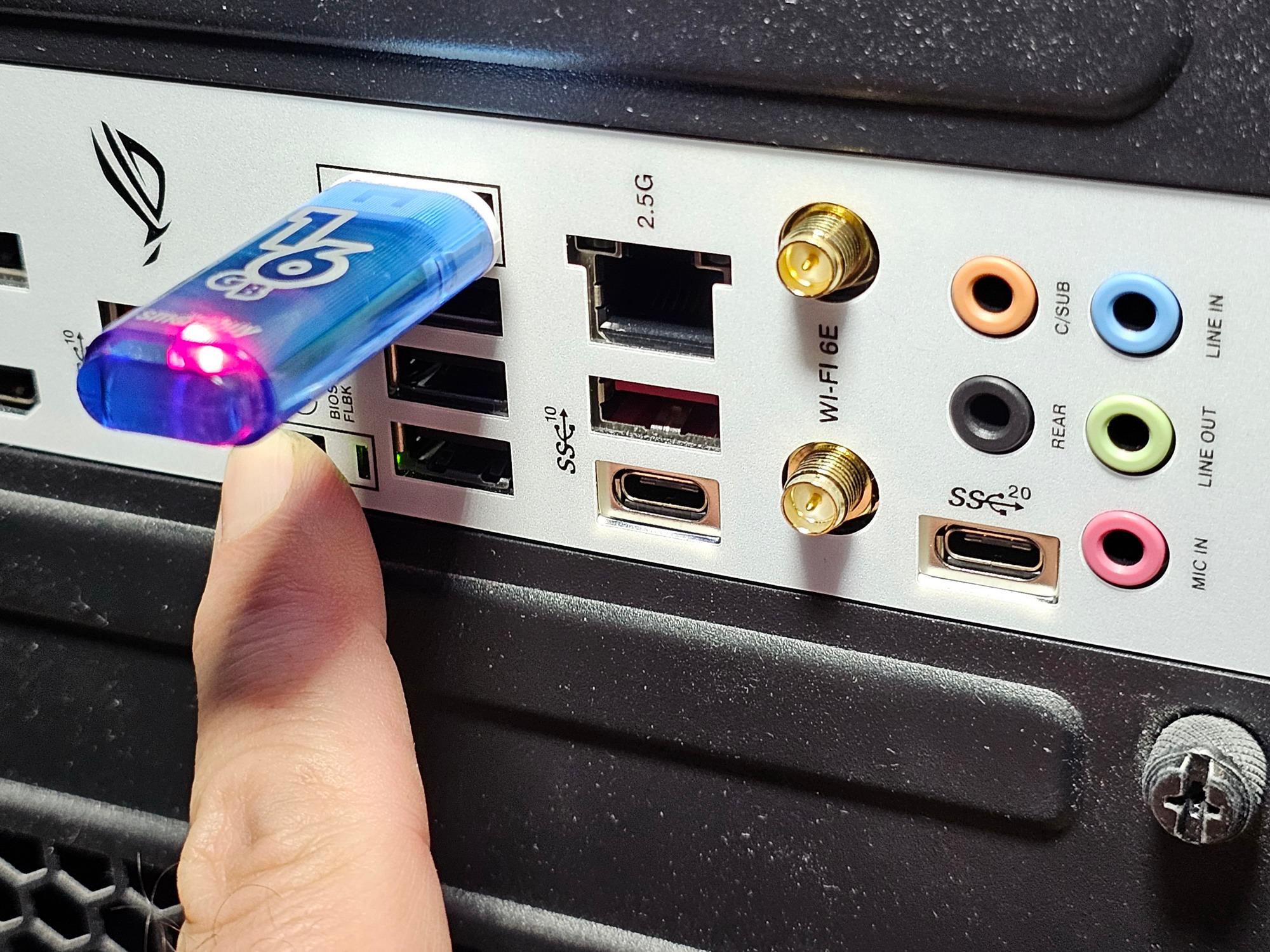

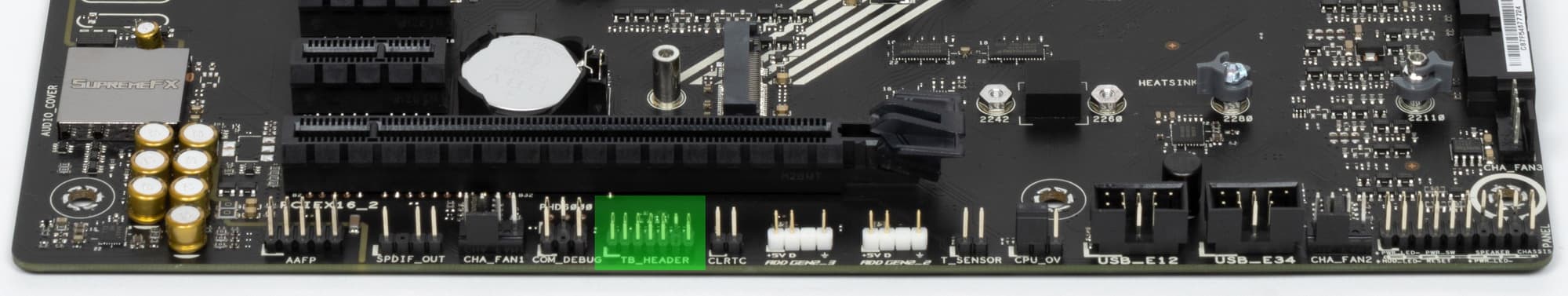

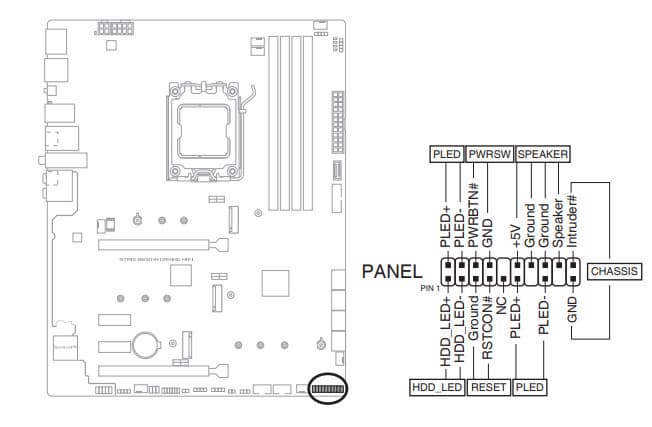

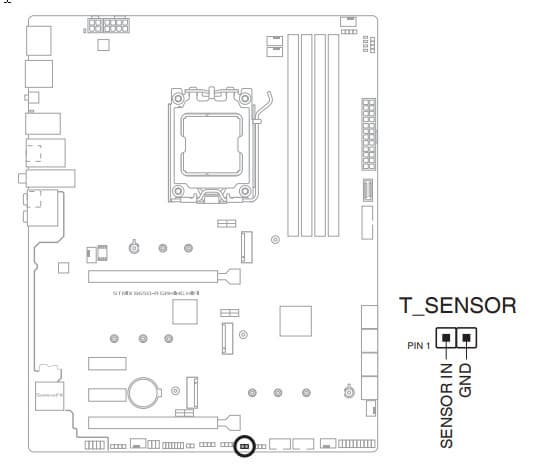

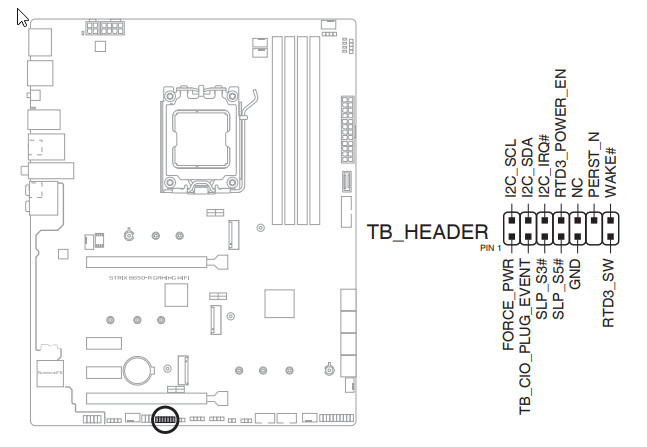

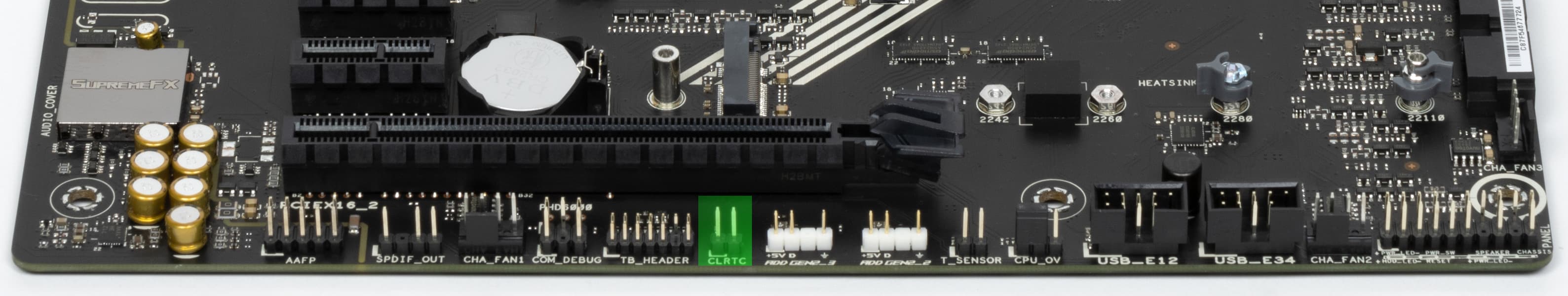

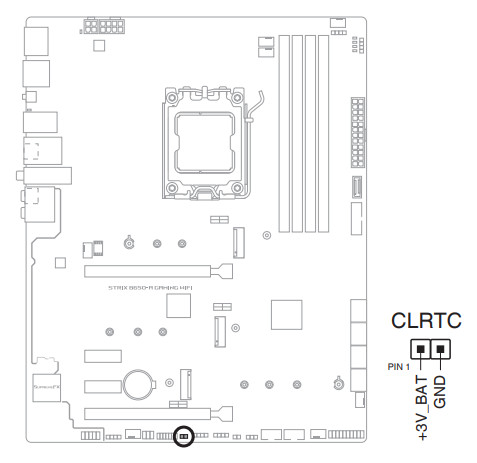

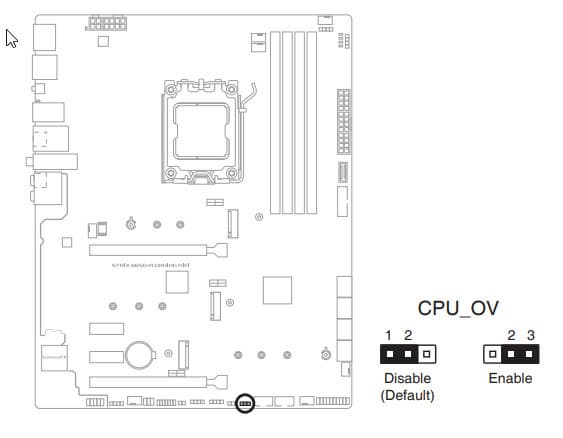

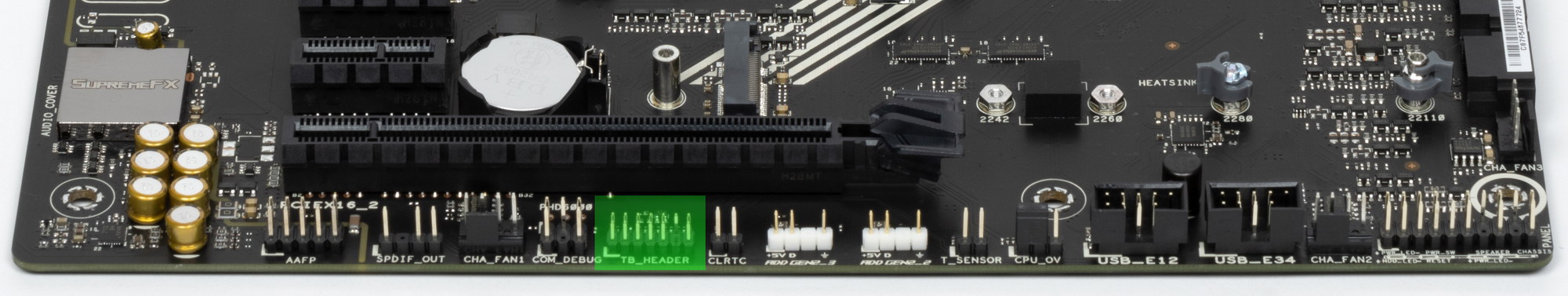

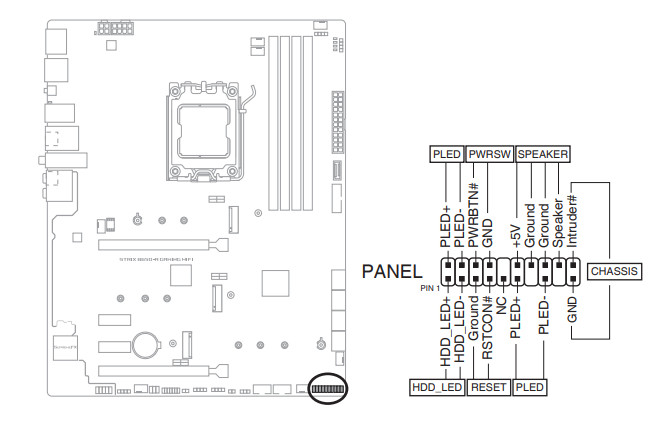

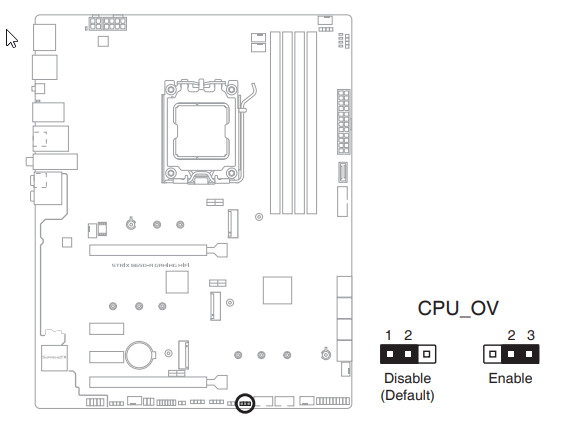

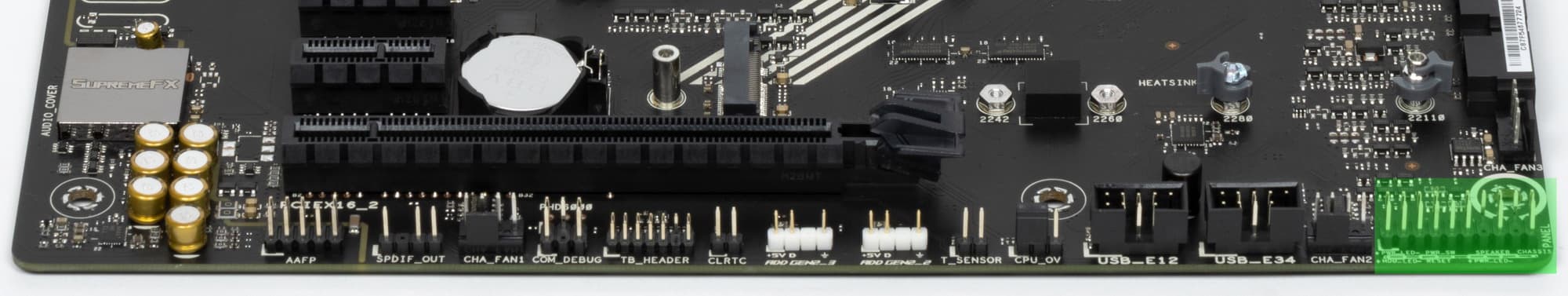

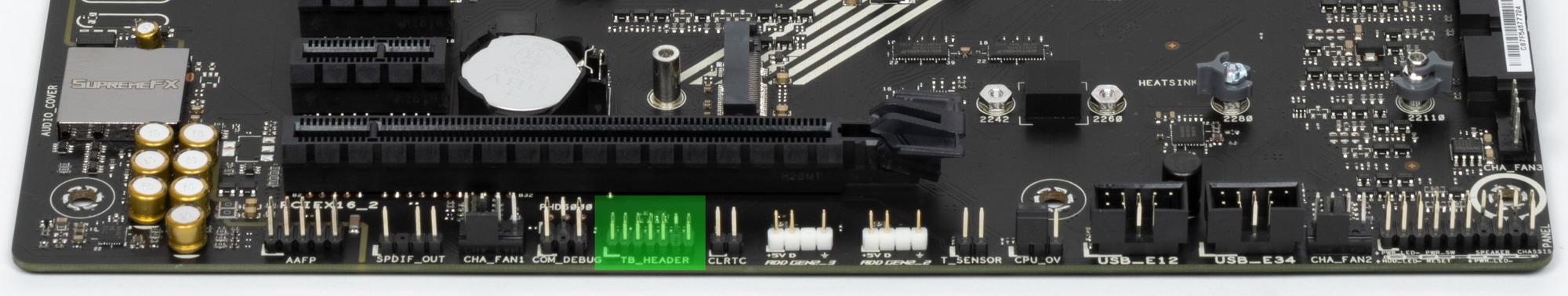

| Поддерживаемые процессоры | AMD Ryzen 7xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD B650 |
| Память | 4 × DDR5, до 192 ГБ, до DDR5-7600 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC4080 (7.1) + операционный усилитель Savitech SC3H712 |
| Сетевые контроллеры | 1 × Intel I226-V Ethernet 2,5 Гбит/с 1 × AMD (MediaTek) Dual Band Wireless RZ616 (MT7922A22M) (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |
| Слоты расширения | 1 × PCI Express 4.0 x16 (CPU) 1 × PCI Express 4.0 x16 (режим x4) (B650) 2 × PCI Express 4.0 x1 (B650) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B650) 1 × M.2 (CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (B650, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (B650) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B650) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (CPU) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B650) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (B650) 3 × USB 3.2 Gen2: 3 порта Type-A (красные) (CPU) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-C) 3 × USB 3.2 Gen2 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 2 антенных разъема 1 кнопка BIOS Flashback 5 аудиоразъемов типа миниджек 1 × HDMI 2.1 1 × DP 1.4 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем для термодатчика 1 переключатель для возможности повышения вольтажа на процессоре CPU_OV 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

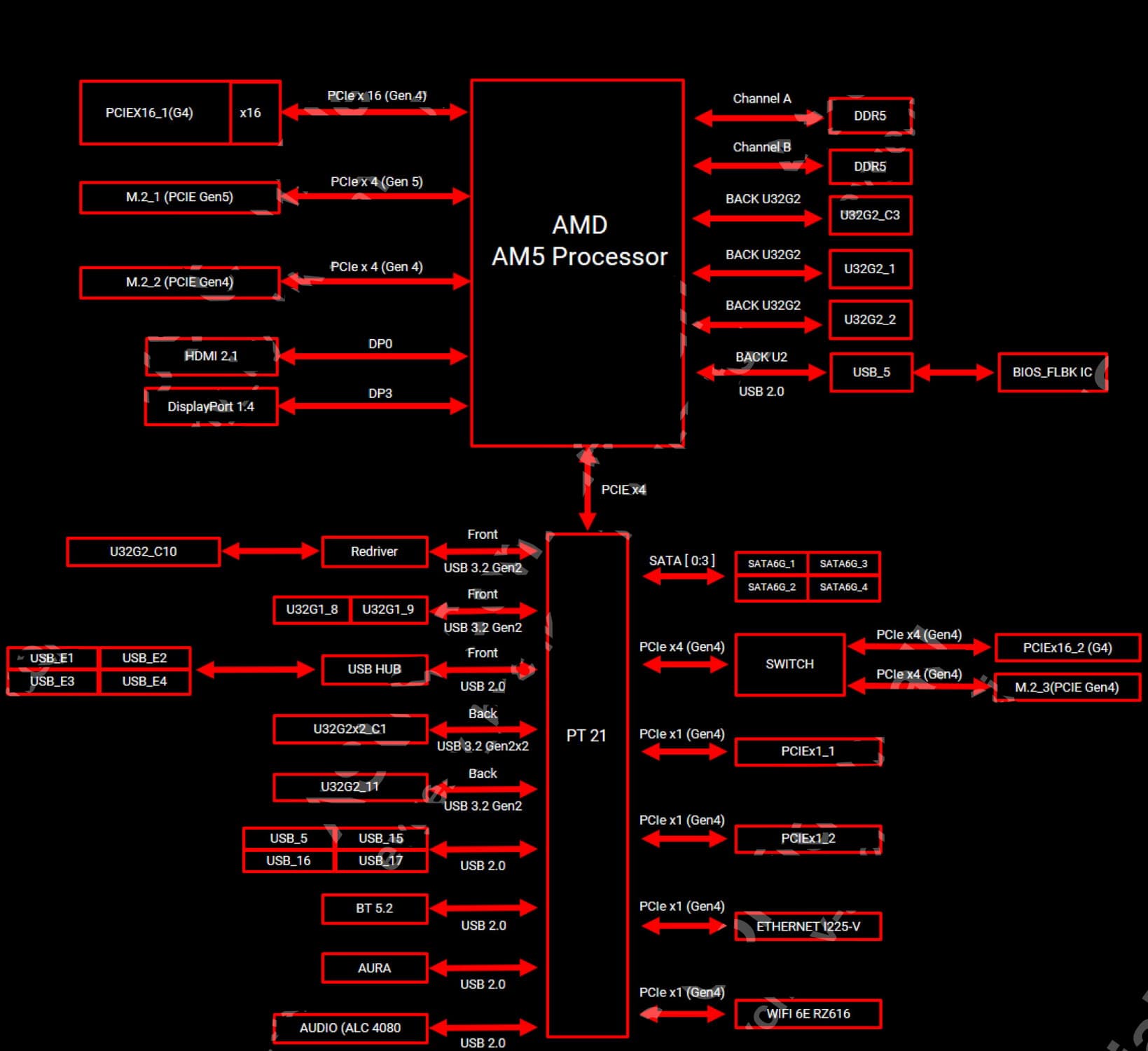

Схема работы связки чипсет+процессор.
Процессоры Ryzen 7000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
- 28 линий ввода-вывода (включая PCI-E 5.0):
- 4 линии из них идут на взаимодействие с X670/X670E,
- 16 линий — это PCI-E 5.0 слоты для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B650/B650E поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA.
Таким образом в сумме от тандема B650/B650E+Ryzen 7000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).
Еще раз напомню, что чипсеты AMD B650 и B650E полностью равнозначны по функциональности (набору портов и линий), но слот PCIe x16 (для видеокарт), получаемый данные от процессора в случае B650E получает версию PCIe 5.0, а в случае B650 — 4.0. Отсутствие версии 5.0 у слота для видеокарт помогает снизить стоимость материнских плат в случае с B650, ибо разработчики смогут экономить на усилителях (редрайверах) сигнала PCIe 5.0, которые пока весьма недешевы, а также матплаты с «не-Е» чипсетом не имеют крайне жестких требований к разводке печатной платы, чтобы избежать искажений сигналов.
Новое поколение Ryzen 7xxx поддерживает как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile) (которые через Direct Over Clock Profile (DOCP) подгоняются под характеристики, заложенные в XMP), так и модули с проприетарным от AMD профилем Expo.
Детально об этом всем имеется в материале по самому процессору Ryzen 9 7950X и архитектуре Zen4.

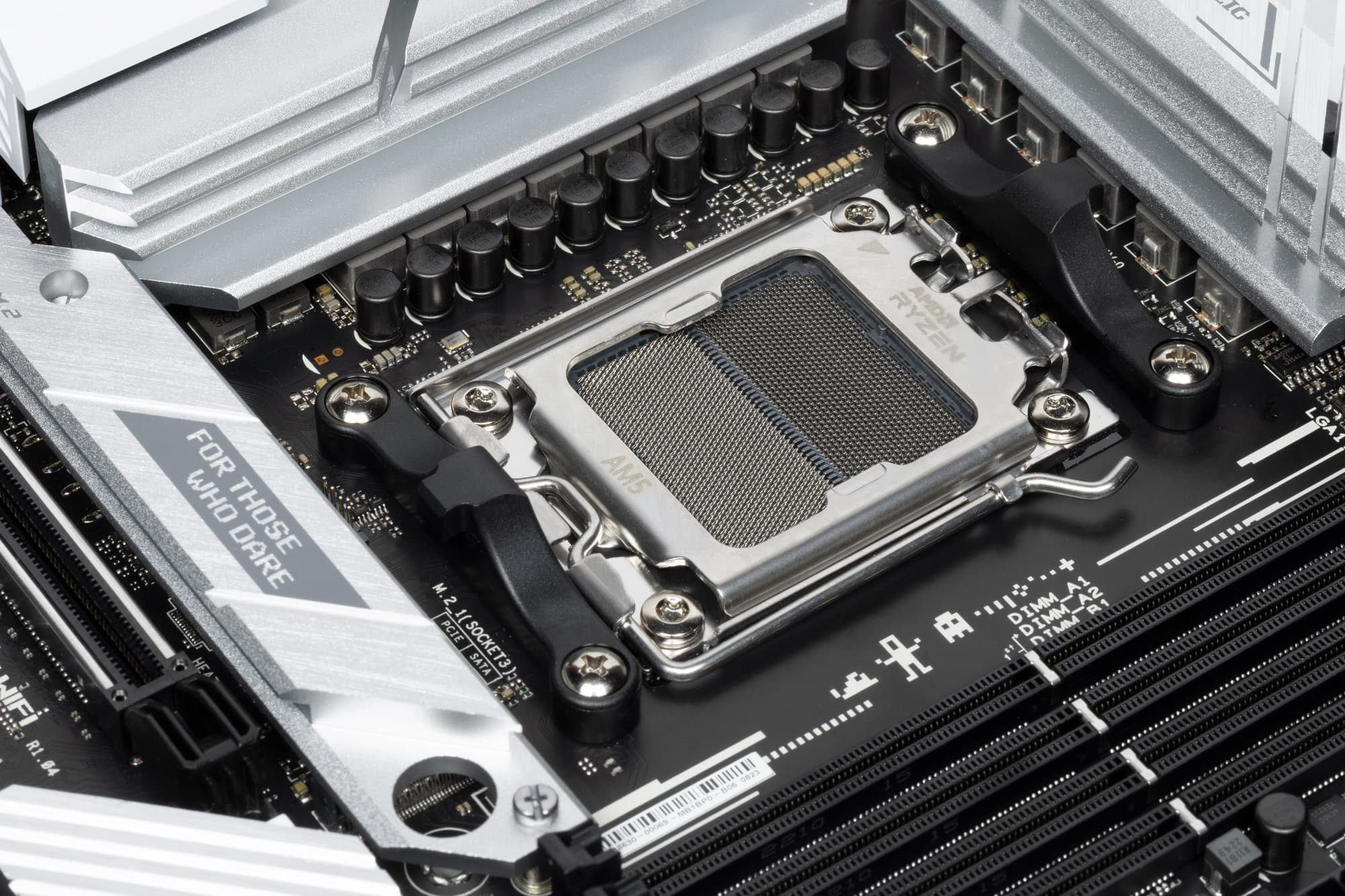

Asus ROG Strix B650-A Gaming WiFi поддерживает процессоры AMD поколения 7000, выполненные под разъем (сокет) AM5.

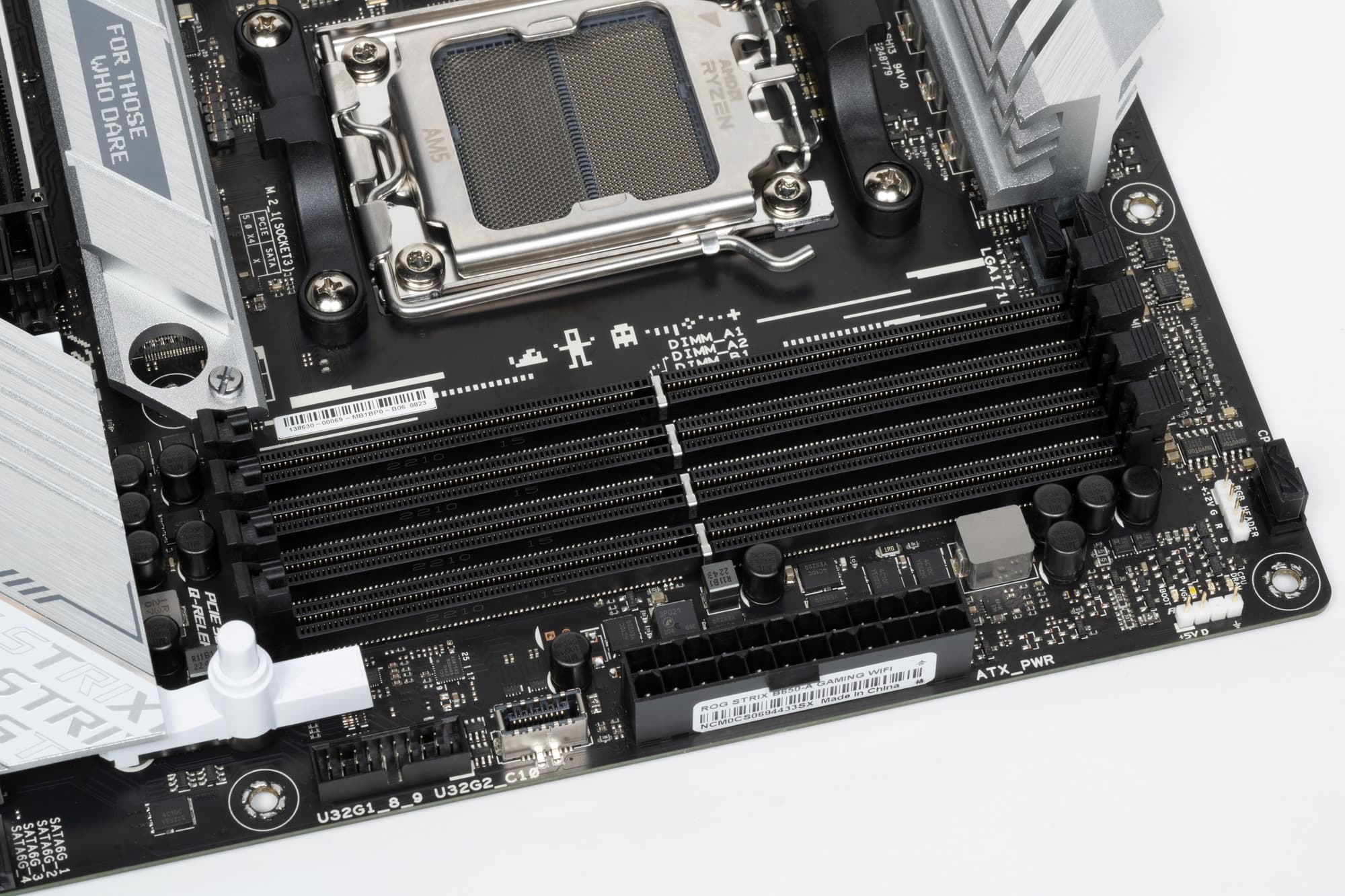

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлическую окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех. Но при этом в месте замка на слотах (где у модулей памяти вырез) имеется металлическая вставка, повышающая надежность установки DIMM-ов.
Периферийная функциональность: PCIe, SATA, разные «прибамбасы»
Выше мы изучили потенциальные возможности тандема B650+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B650 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x1_1 (1 линия PCIe 4.0);
- Слот PCIe x1_2 (1 линия PCIe 4.0);
- Переключатель: или слот PCIe x16_2 (4 линии PCIe 4.0) или порт M.2_3 (4 линии PCIe 4.0);
- SATA 0,1,2,3 (4 линии PCIe 3.0);
- Intel i225-V (Ethernet 2.5 Gb/s) (1 линия PCIe 4.0);
- AMD RX616 WIFI/BT (Wireless) (1 линия PCIe 4.0)
12 линий PCIe (8 версии 4.0 и 4 версии 3.0) оказались занятыми, включая 4 порта SATA от B650.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M2_1) (4 линии PCIe 5.0);
- Слот PCIe x16_1 (16 линий PCIe 4.0);
- Порт M.2 (M2_2) (4 линии PCIe 4.0)
Все линии от процессора также заняты.
Хотя в процессоры Ryzen и встроен контроллер High Definition Audio (HDA) (поэтому связь с аудиокодеками старых выпусков идет путем эмуляции PCI шины), однако для Realtek RTL4080 требуется линия USB 2.0 от B650. А контроллер USB 2.0 Genesys Logic GL850G использует линию USB 2.0 от CPU (детали ниже в разделе USB портов).

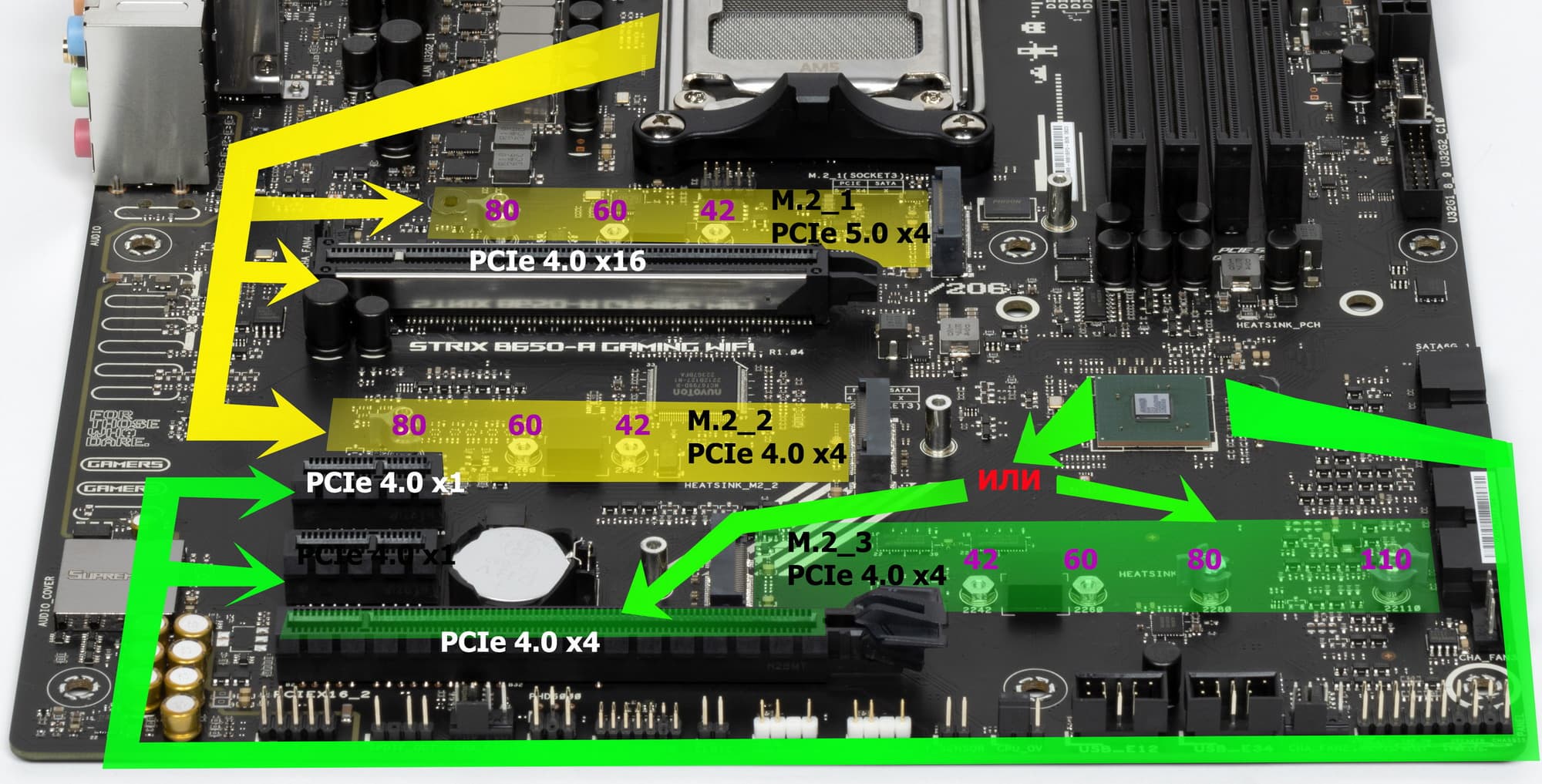

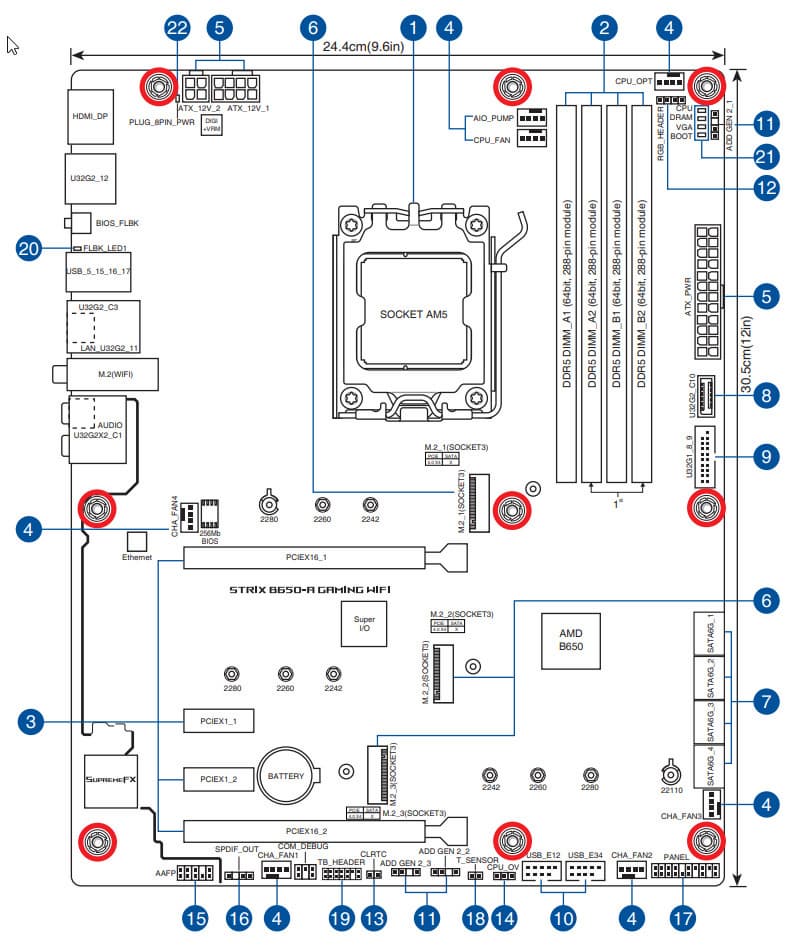

Выше приведена полная схема распределения ресурсов по слотам PCIe. Всего на плате есть 4 слота PCIe: два «длинных» PCIe x16 (_1/_2) и два слота PCIe x1 (_1/_2). Первый PCIe x16_1 получает данные от процессора, остальные три – от B650.
Второй «длинный» слот PCIe x16_2 поддерживает всего 4 линии PCIe 4.0, получая данные от B650, при это он делит ресурсы с портом M.2_3 (как показано на схеме выше), то есть они работают по взаимоисключающей схеме.

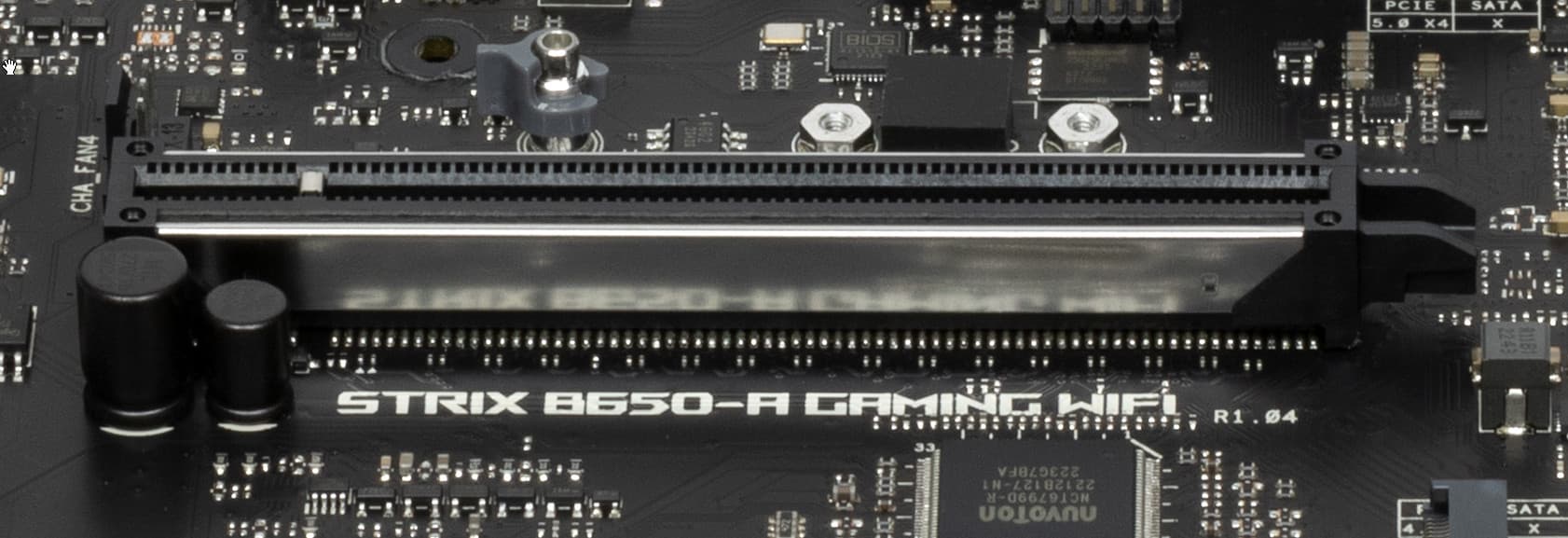

Первый слот PCIe x16_1 (для видеокарт) имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Мы снова видим своего рода удобный рычаг для открытия защелки на первом PCIe x16_1 слоте.
Действительно, подчас крайне неудобно дотягиваться до «хвоста» слота, где требуется нажать на защелку для разблокирования карты в слоте: ведь как правило, выше первого слота PCIe имеется M.2 слот с радиатором, и до защелки пальцем не дотянуться.
Матплата позволяет смонтировать СО любого размера.

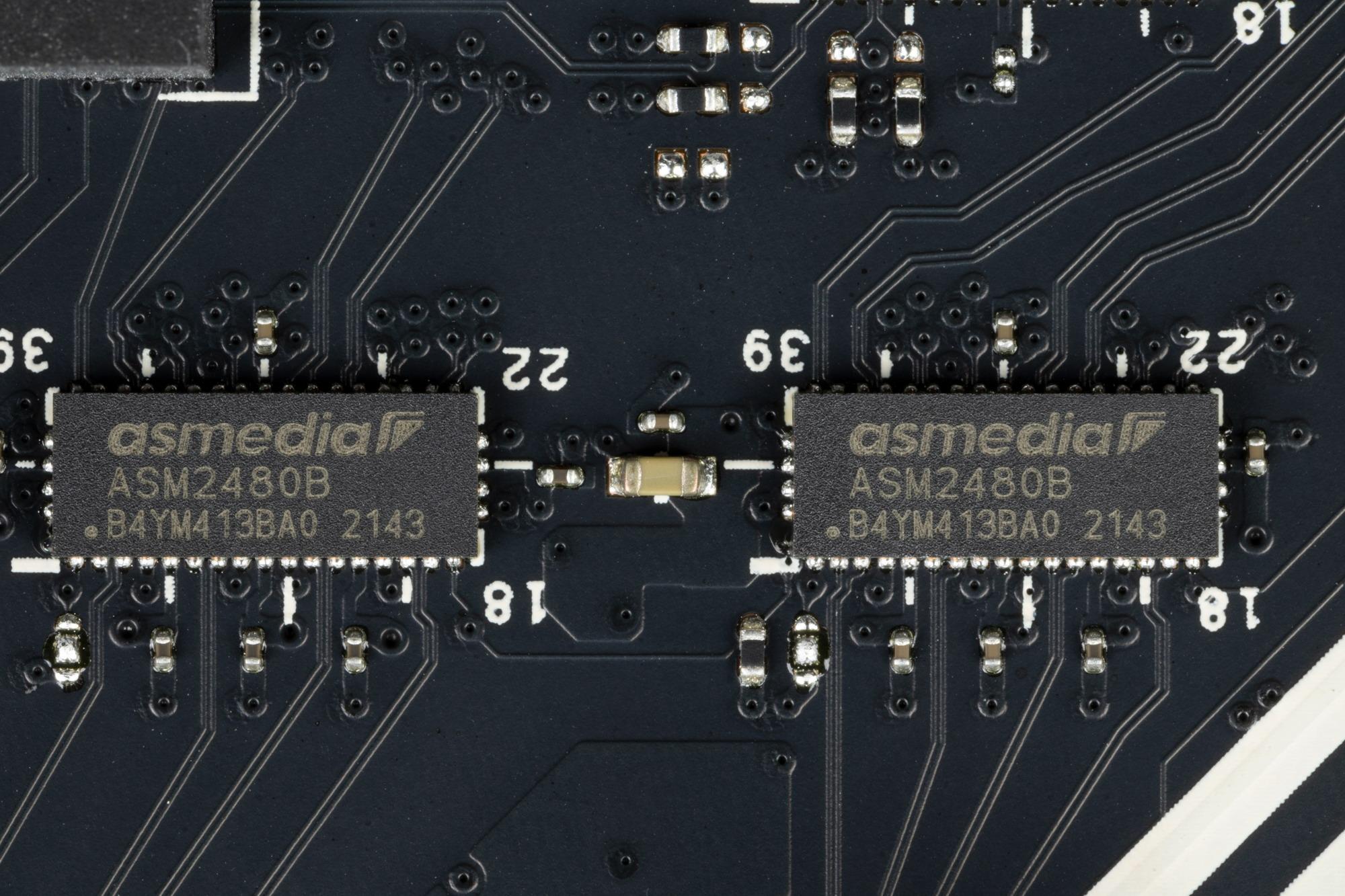

Поскольку имеются переключения работы слота PCIe x16_2 и порта М.2_3, то востребованы мультиплексоры от ASMedia.

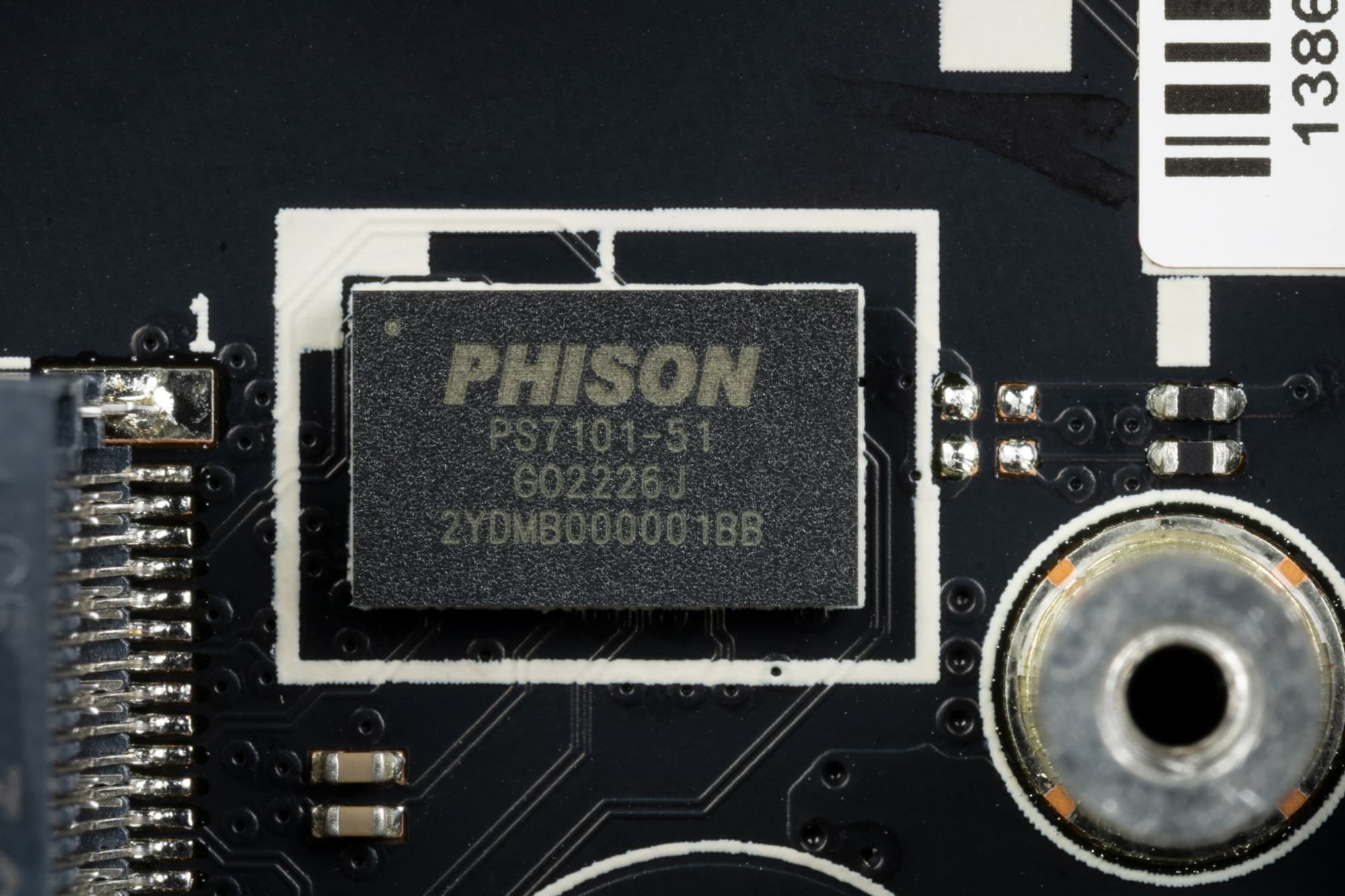

Для поддержания стабильных частот на шине PCIe 5.0 имеются усилители сигнала от Phison.
На очереди — накопители.

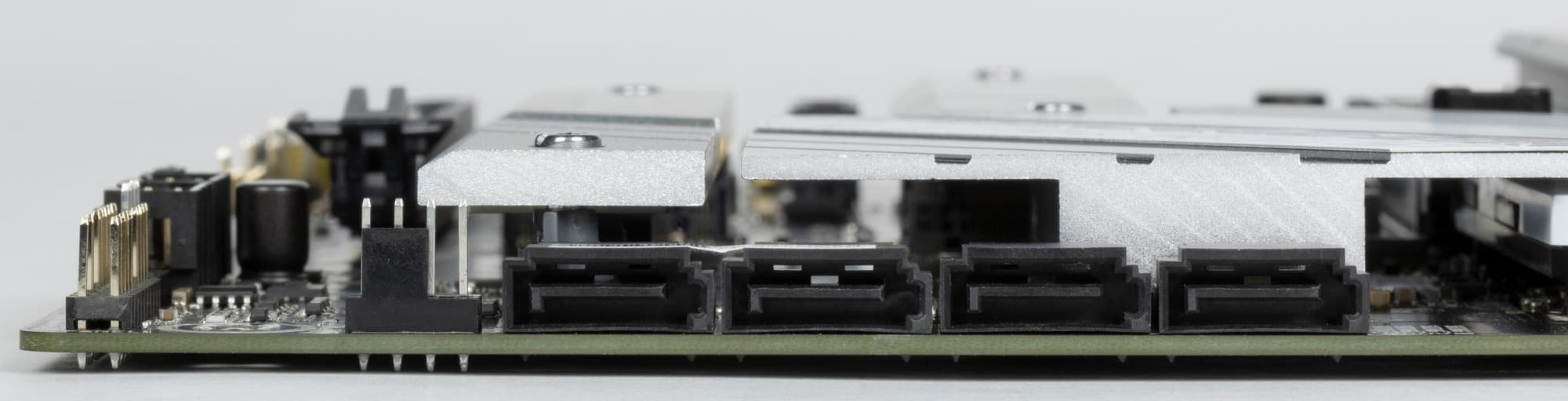

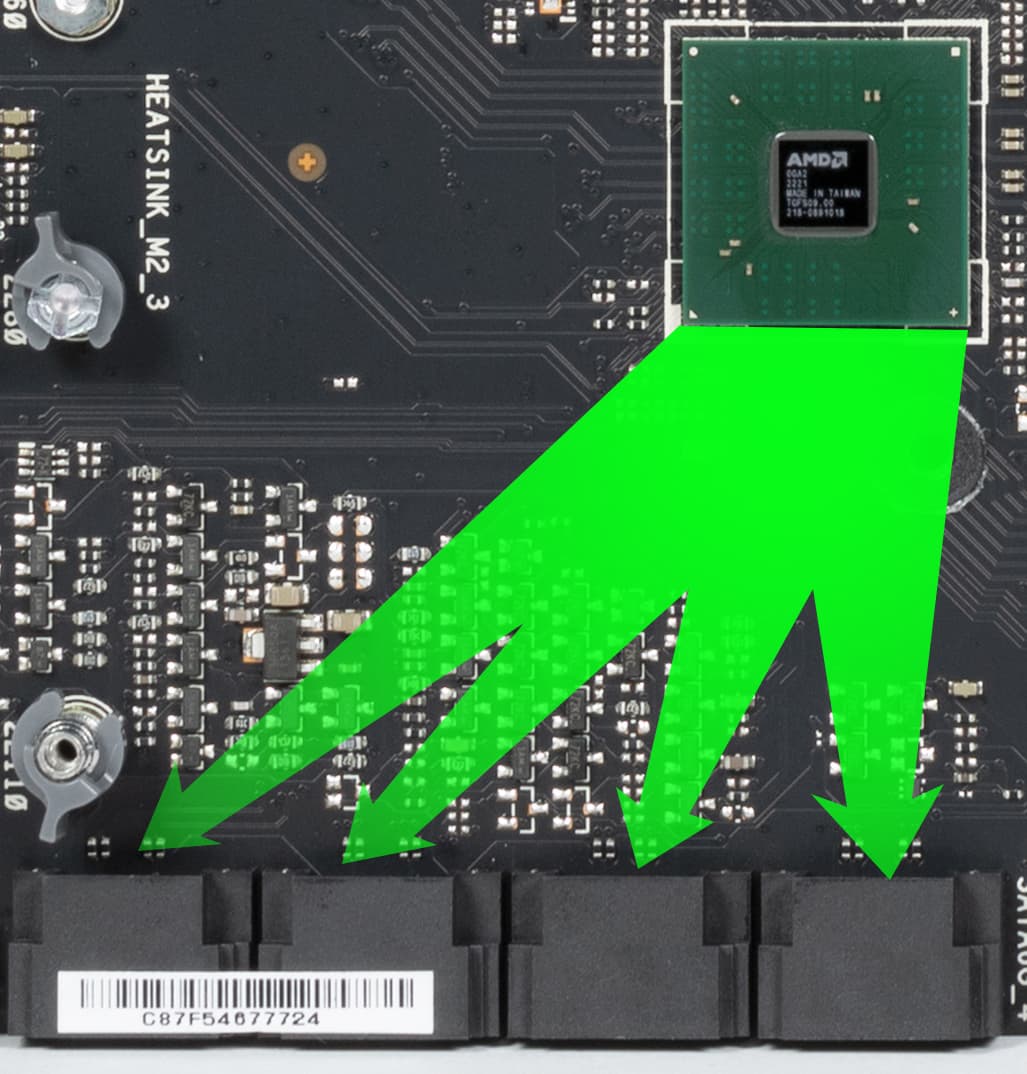

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B650 и поддерживают создание RAID.
Материнская плата имеет 3 гнезда форм-фактора М.2.
Третий слот M.2_3 получает данные от чипсета B650, а первый M.2_1 — от CPU (PCIe 5.0), и второй M.2_2 тоже от процессора (PCIe 4.0). Все слоты работают с модулями только с PCIe интерфейсом.
Напомню, что слот PCIe x16_2 (поддерживает всего 4 линии PCIe 4.0) делит ресурсы с портом M.2_3, и они работают по взаимоисключающей схеме.
Все слоты поддерживают размеры модулей: 2242/2260/2280, а М.2_3 позволяет установить модули размерами до 22110 включительно. Следует особо отметить способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.

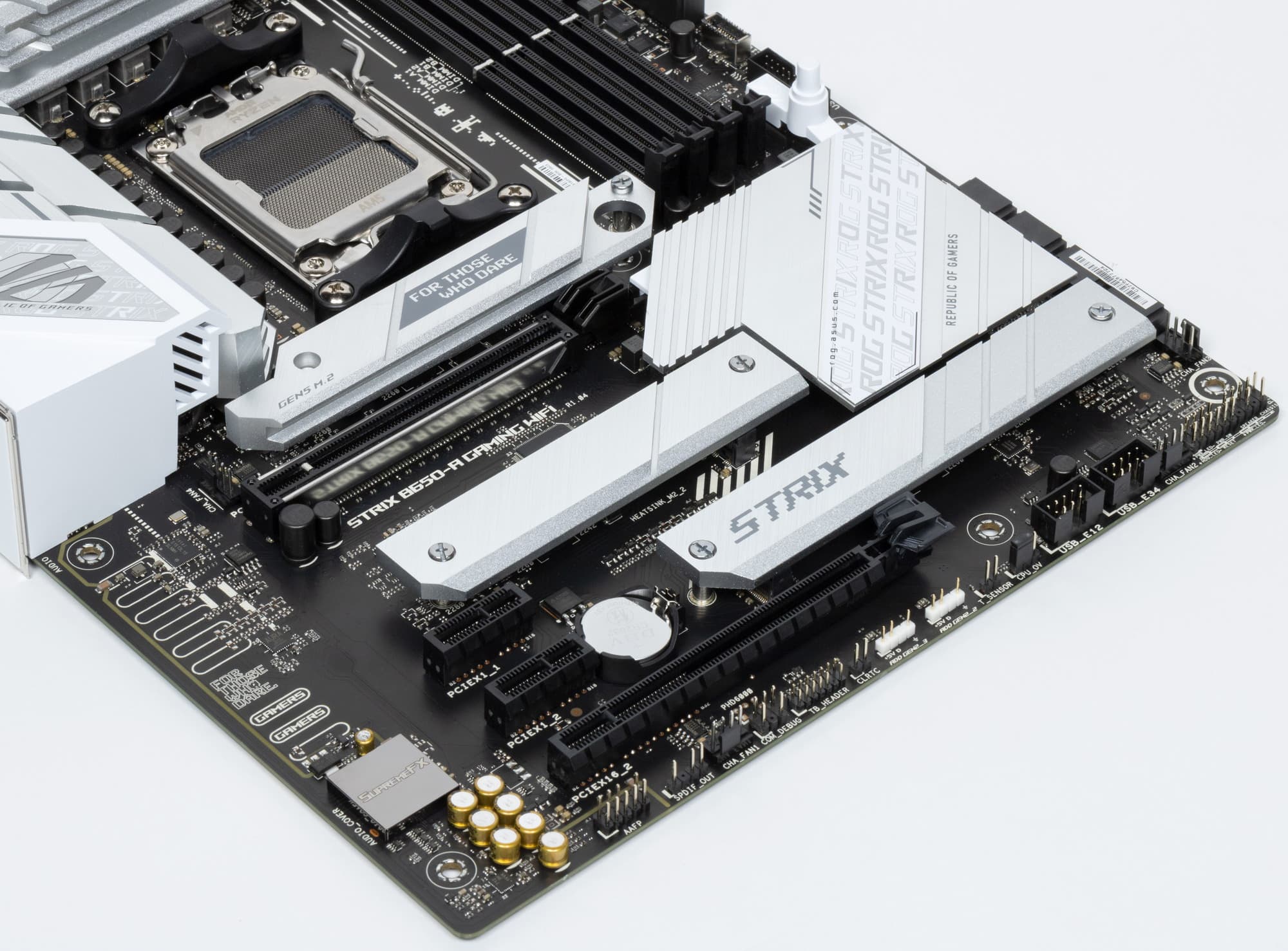

Все M.2 слоты имеют радиаторы, при этом каждый обладает своим отдельным радиатором.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

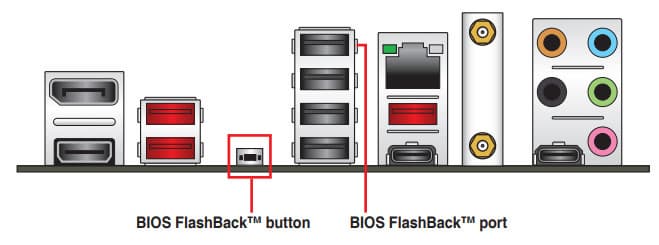

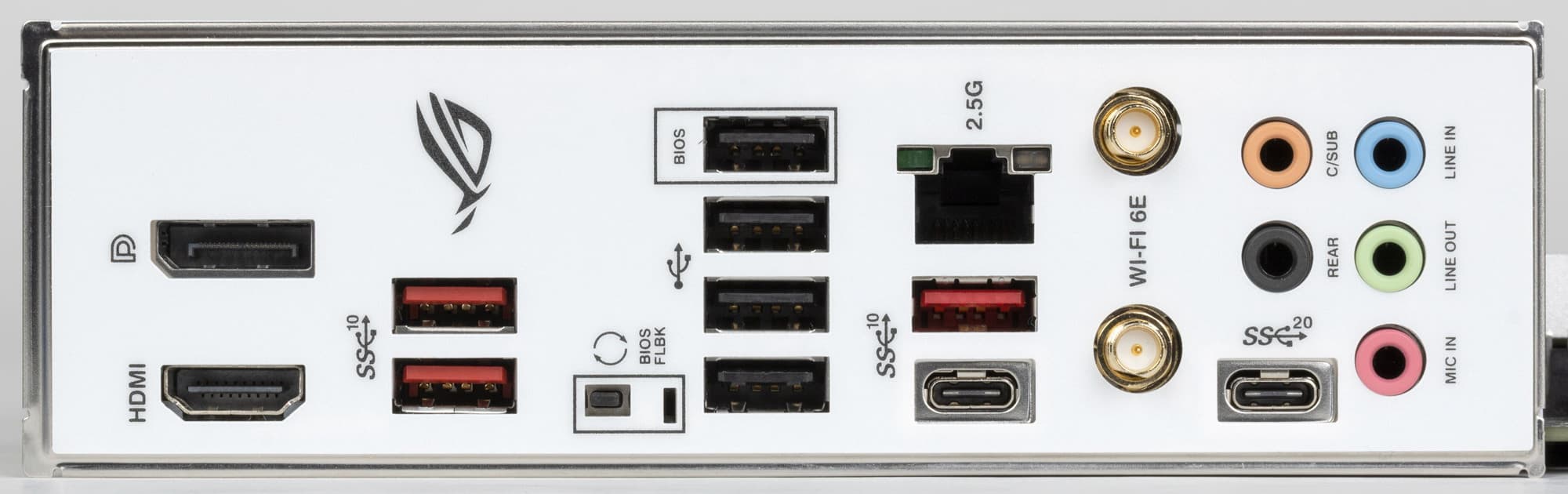

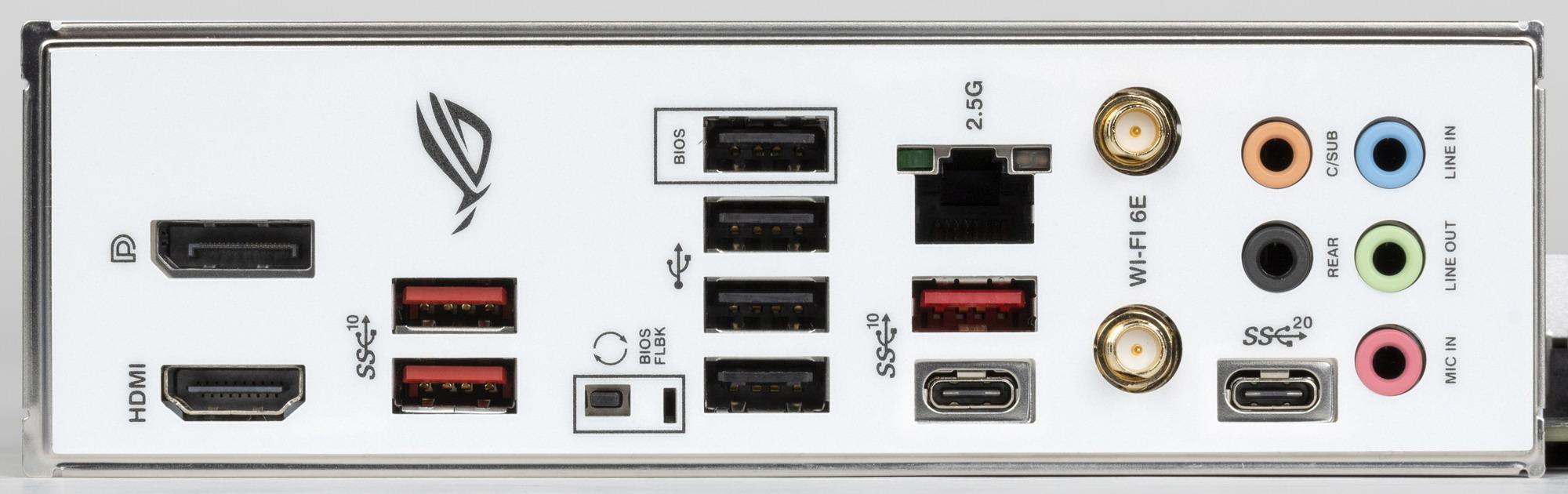

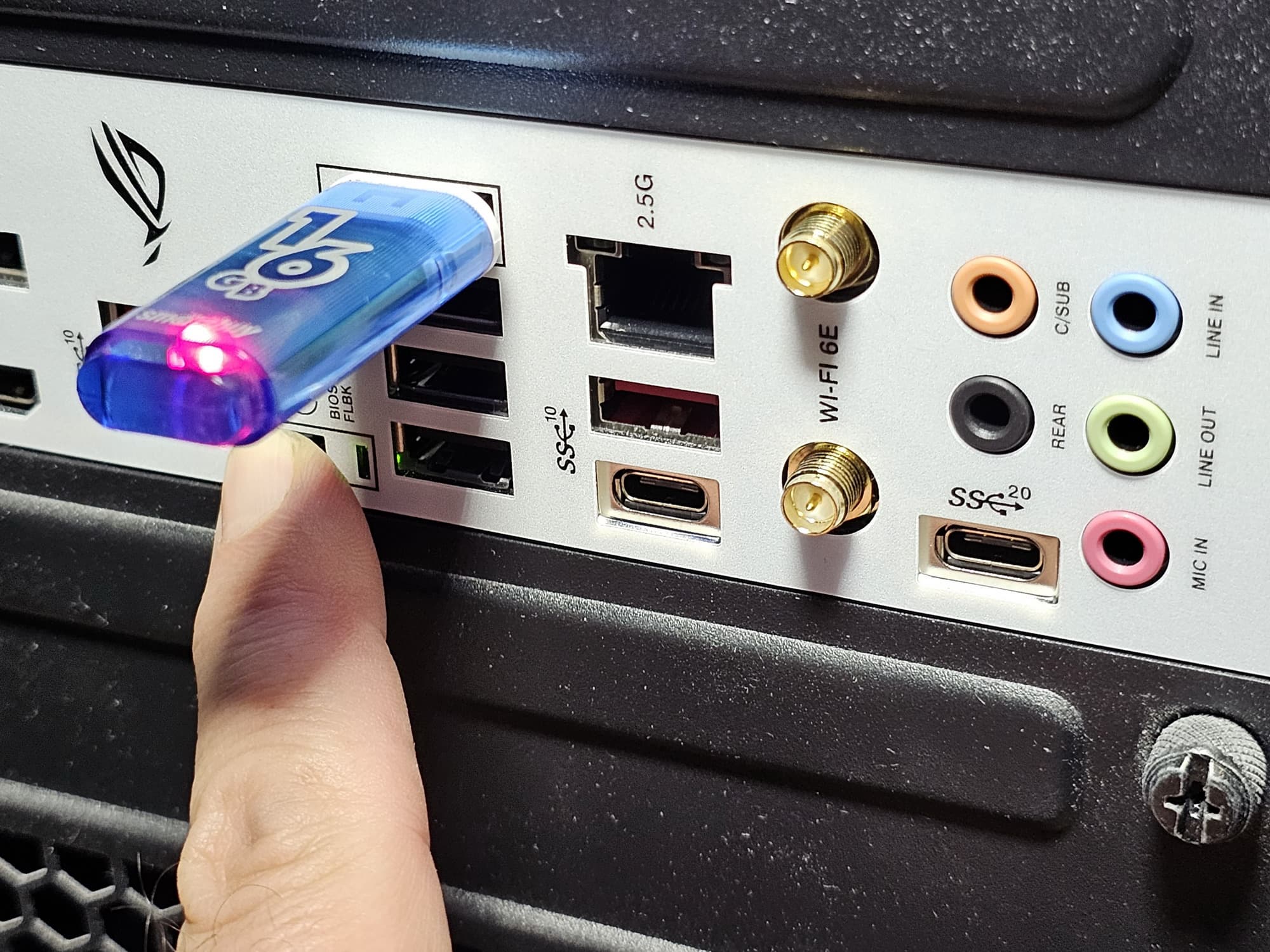

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B650 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).
И что мы имеем? Всего на материнской плате — 16 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован с помощью B650 и представлен на задней панели портом Type-C;
- 5 портов USB 3.2 Gen2: 4 реализованы через CPU и представлены: 3 - на задней панели портами Type-A (красного цвета); 1 – на задней панели портом Type-C; еще 1 реализован через B650 и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

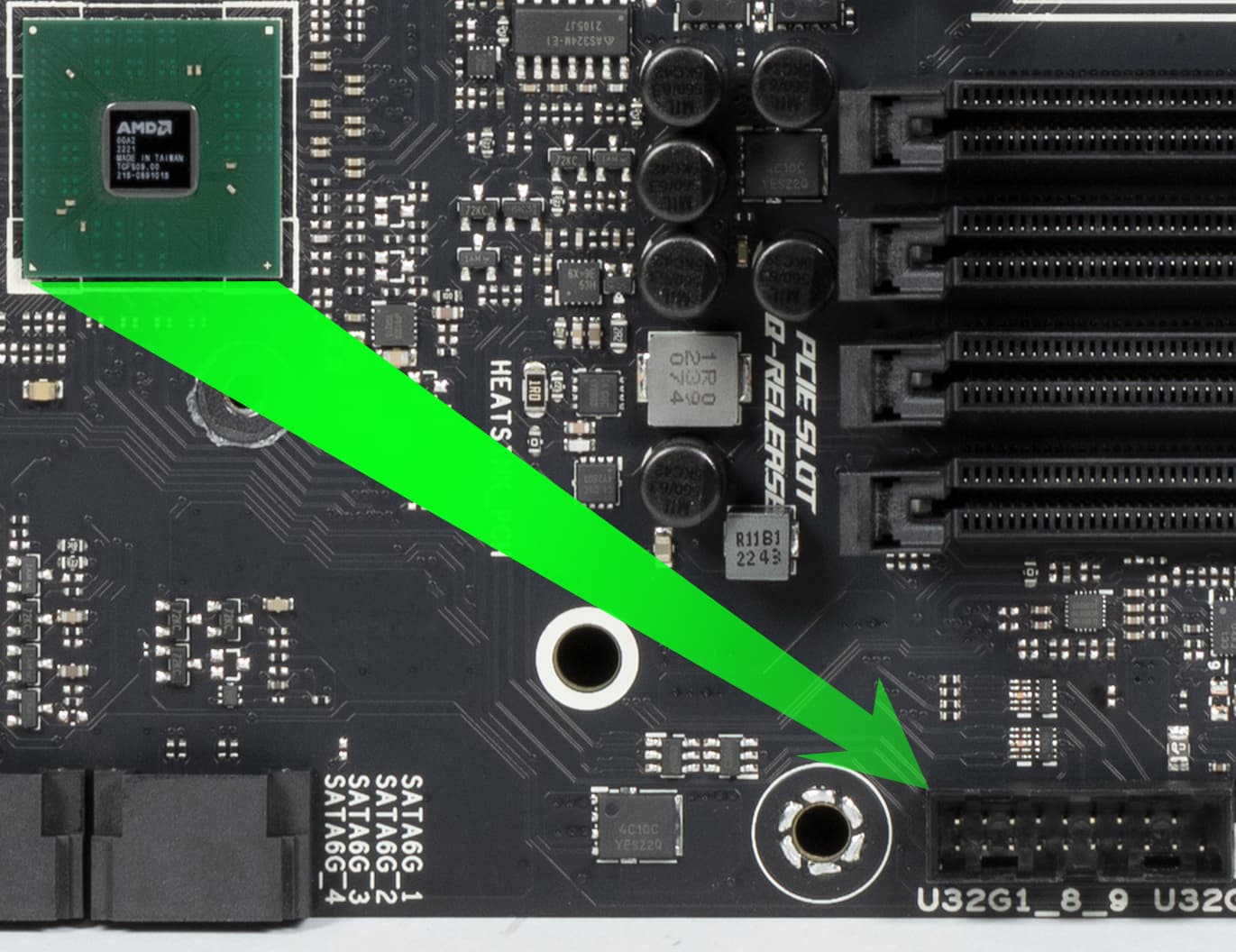

- 2 порта USB 3.2 Gen1: реализованы через B650 и представлены внутренним разъемом
на материнской плате на 2 порта;

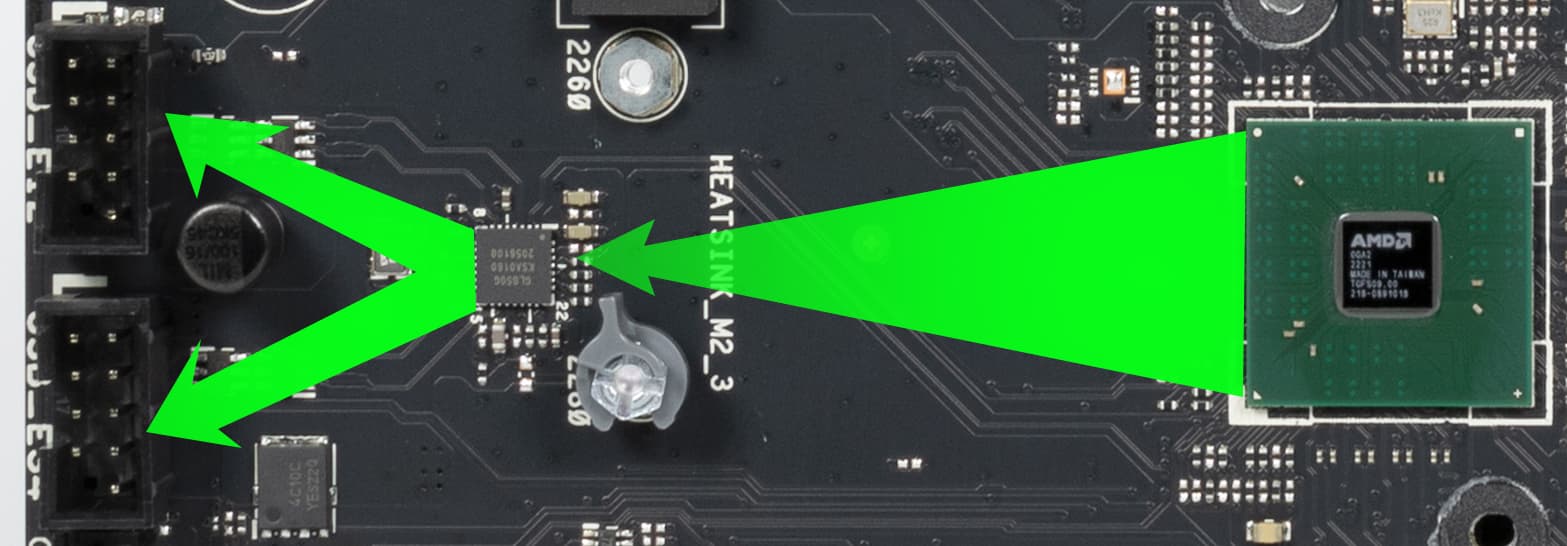

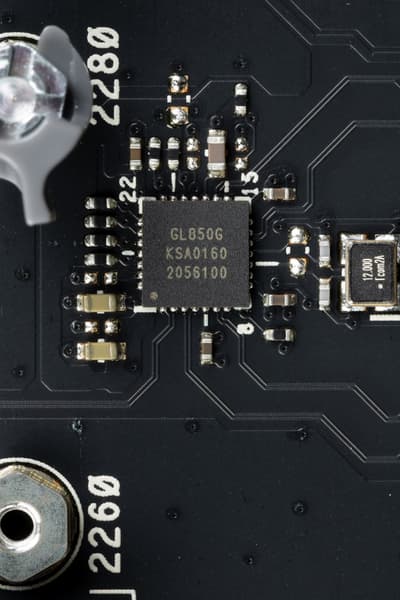

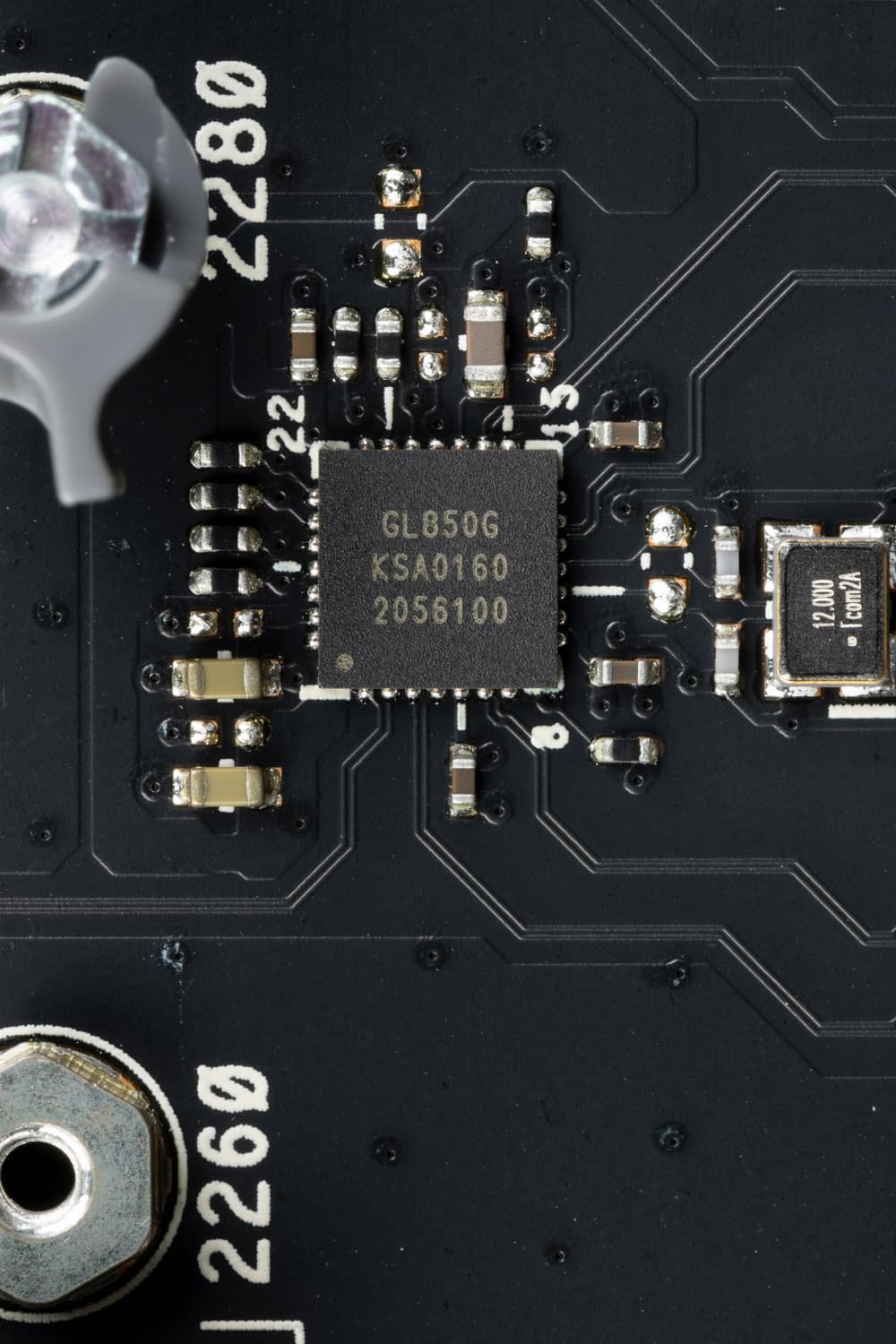

- 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0 от CPU) и представлены двумя внутренними разъемами
(каждый на 2 порта); еще 4 реализованы через B650 и представлены на задней панели портами Type-A (черного цвета).
Таким образом, у нас 3 контроллера используют USB линии:
- Genesys Logic GL850G (хаб USB 2.0) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth/WiFi (RZ616) (1 линия USB 2.0).
Напомню, что в данном случае аудиокодек Realtek ALC4080 использует линии USB 2.0, а не HDA.
Итак, через чипсет B650 реализовано высокоскоростных портов USB:
- + 1 выделенный USB 3.2 Gen2x2;
- + 1 выделенный USB 3.2 Gen2;
- + 2 выделенных USB 3.2 Gen1
= 4 высокоскоростных порта. Плюс 4 выделенных и 2 порта USB 2.0 на обеспечение контроллеров. Всего 10 USB портов реализовано.
Ну и 12 линий PCIe, выделенных на поддержку иной периферии. Итого, у B650 в данном случае реализовано 16 высокоскоростных портов.

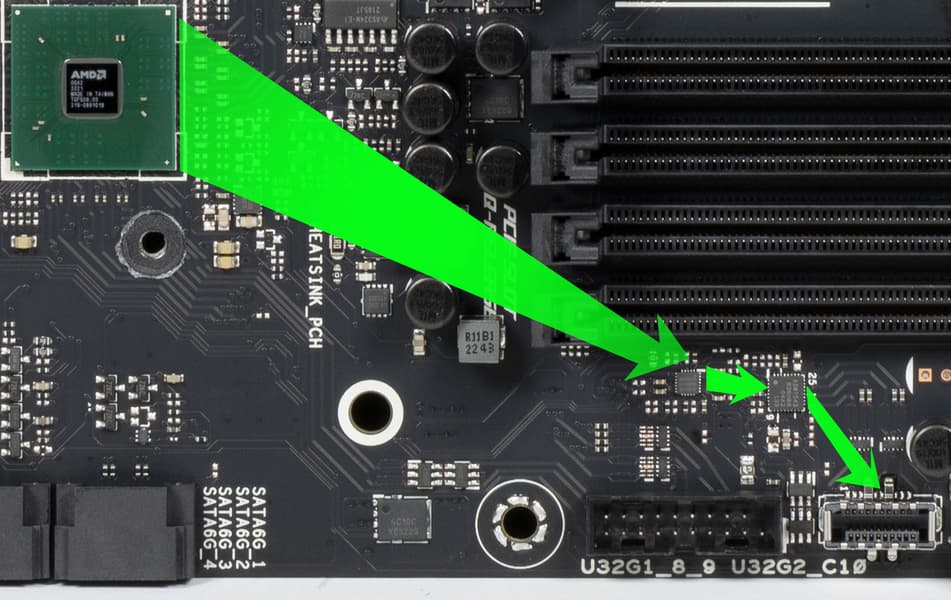

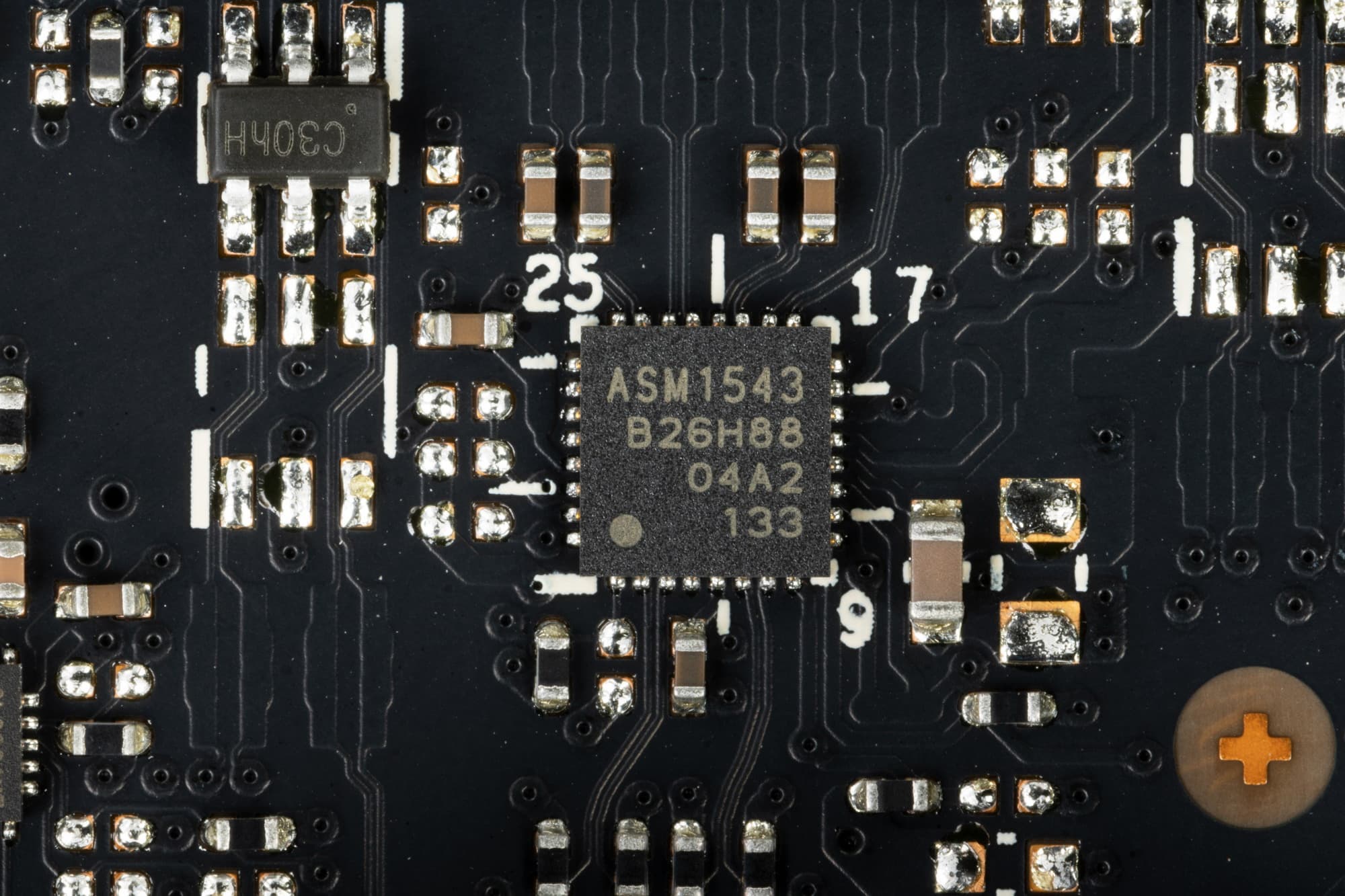

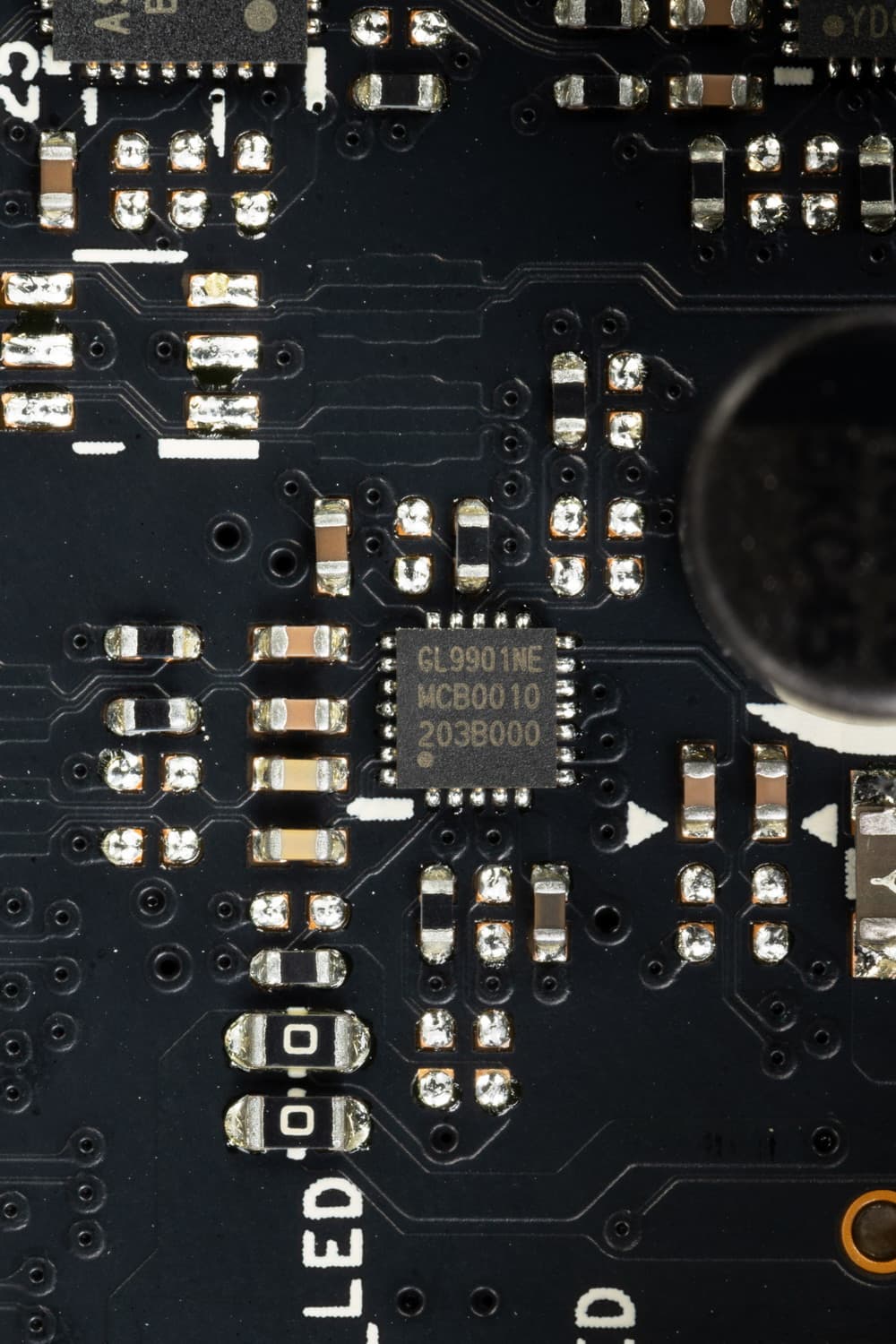

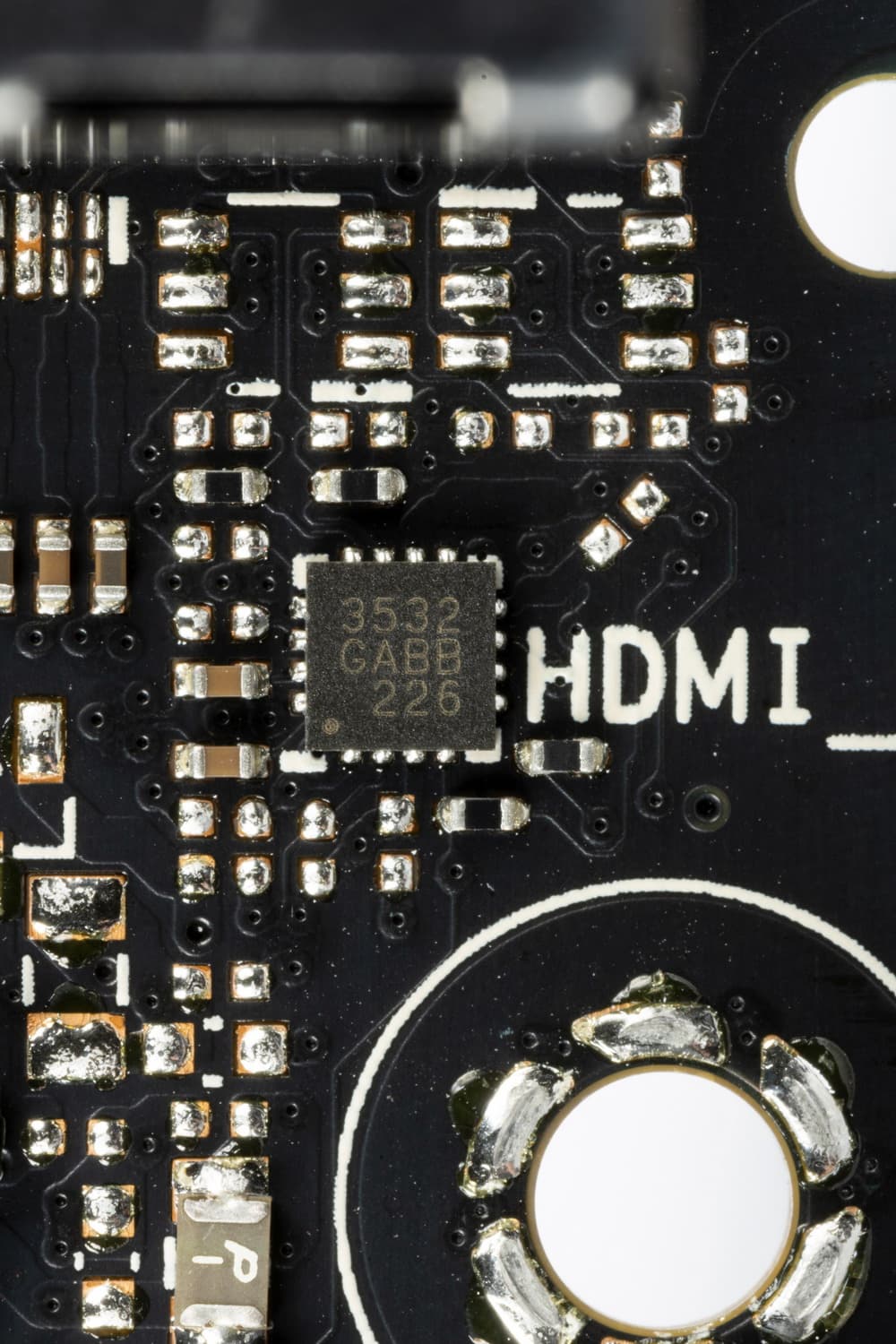

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

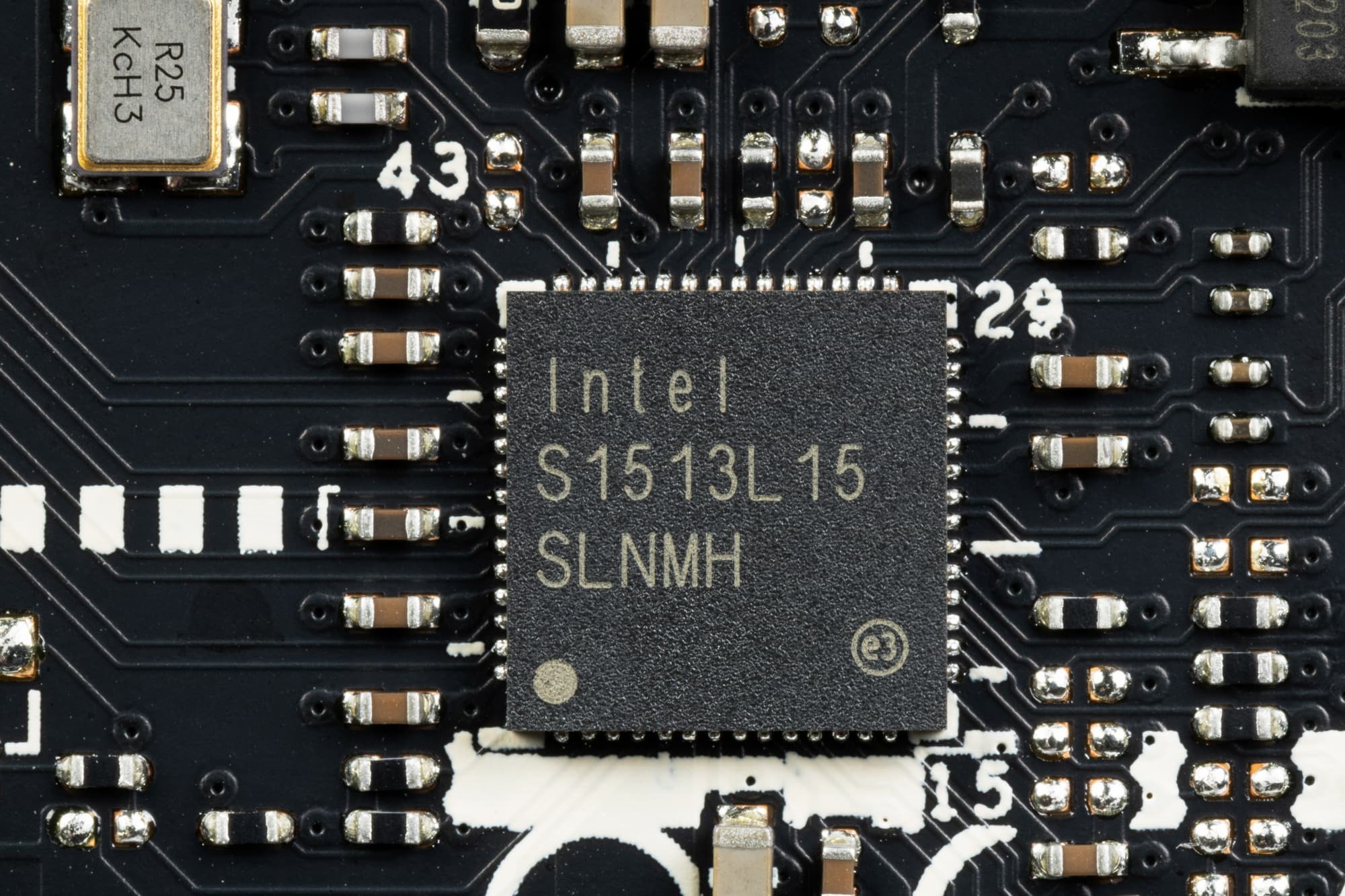

Материнская плата оснащена средствами связи прилично. Имеется один скоростной Ethernet-контроллер: Intel I226-V, способный работать по стандарту 2,5 Гбит/с.

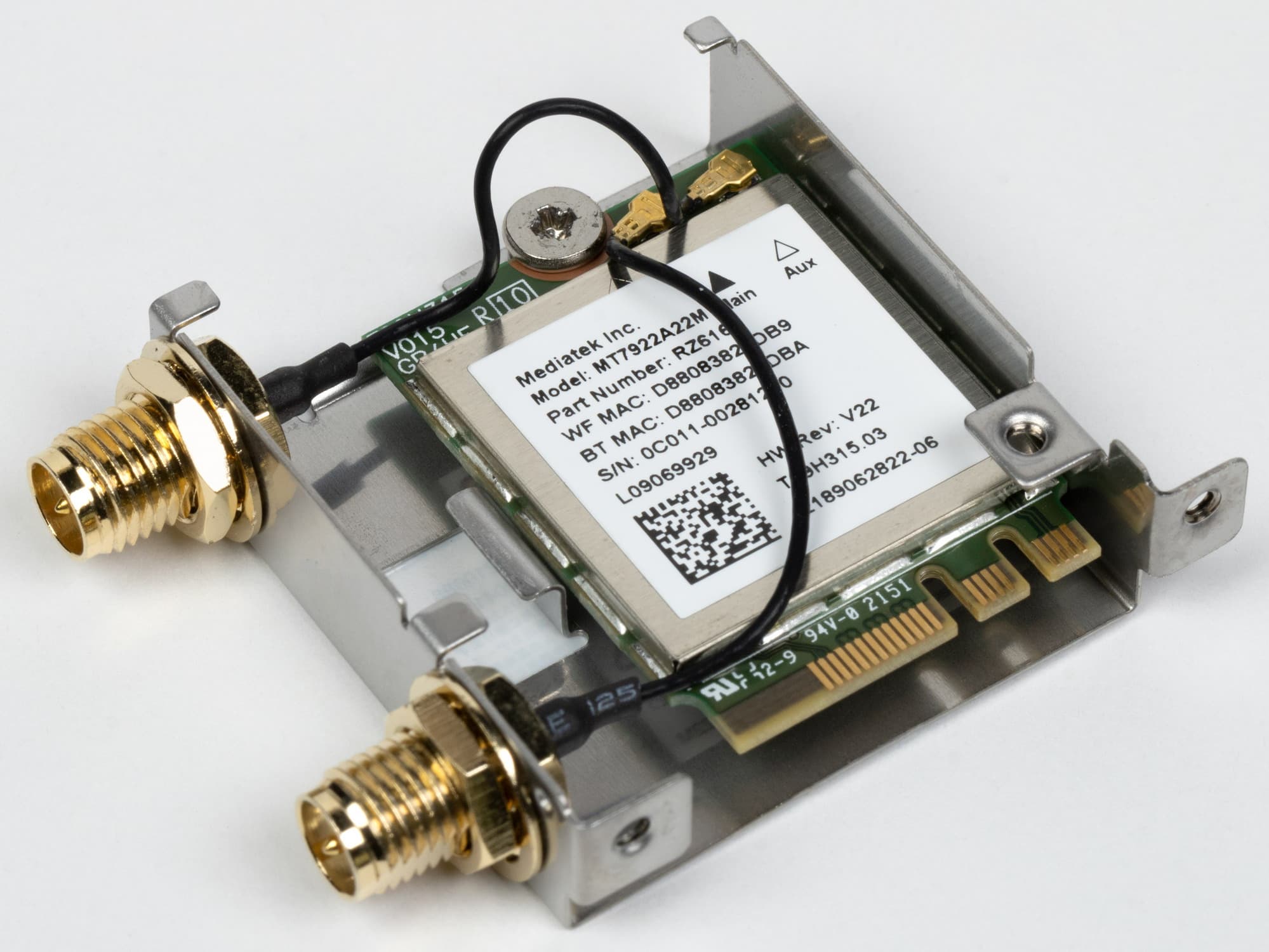

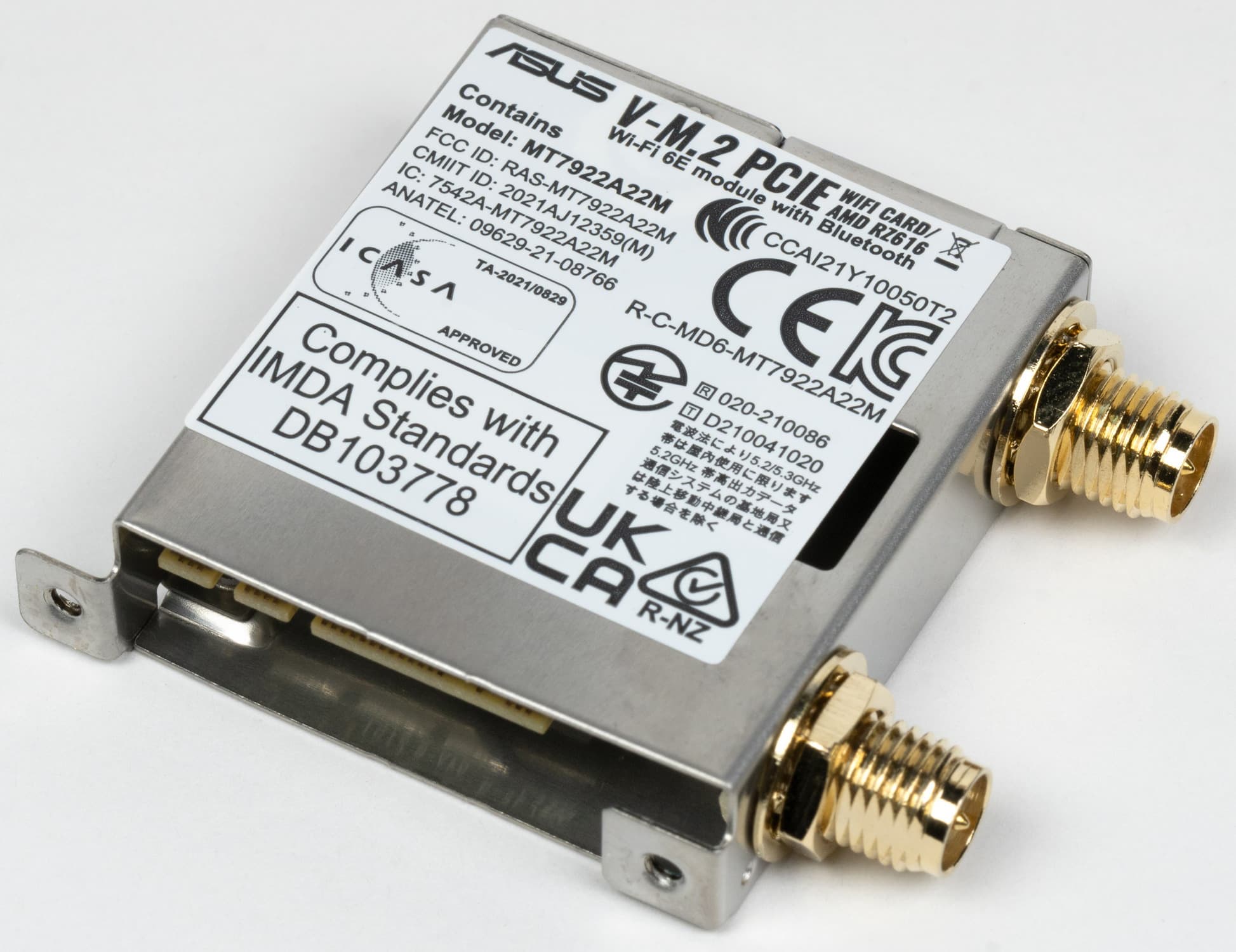

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7922A22M (AMD RZ616), через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

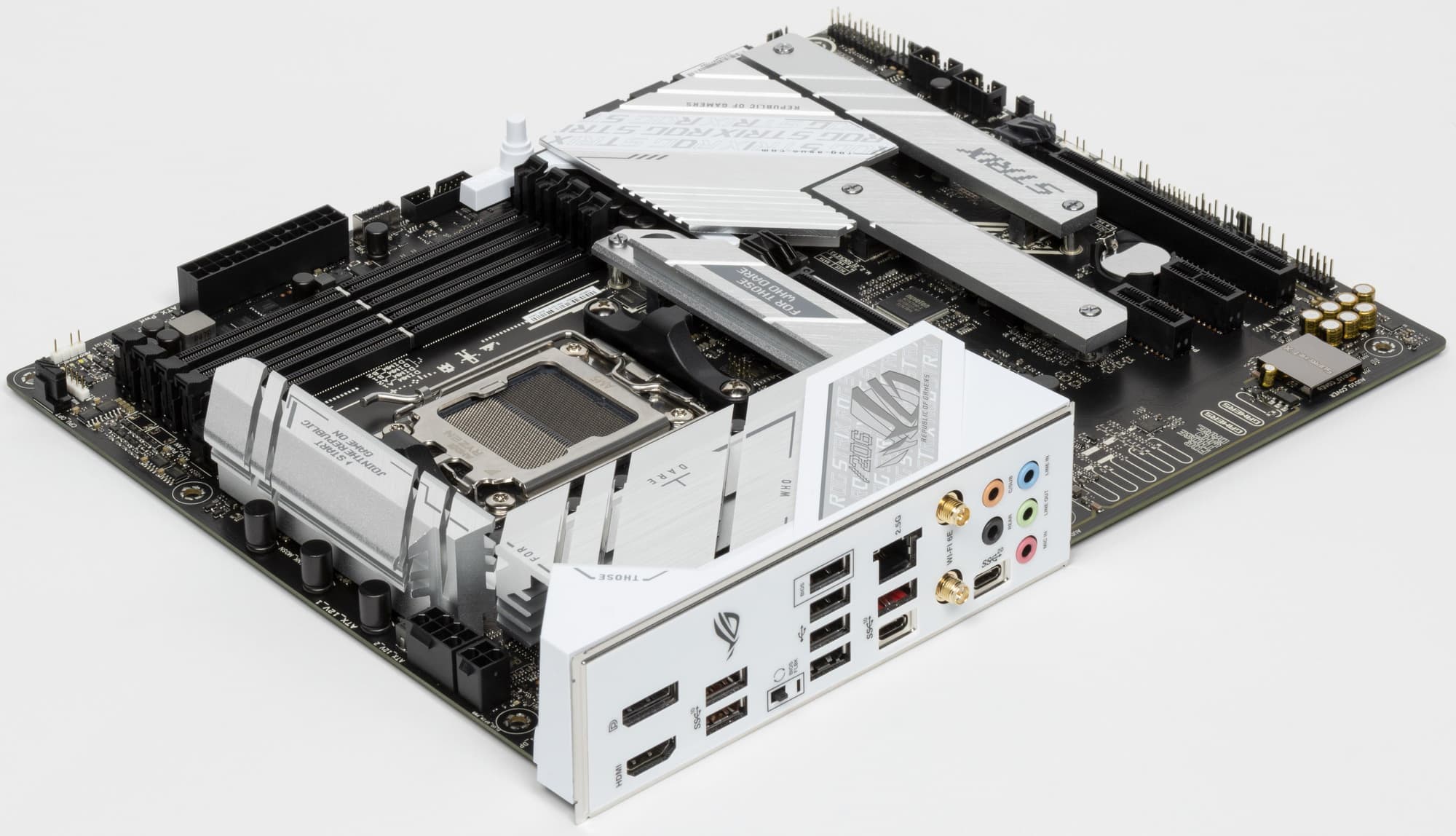

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

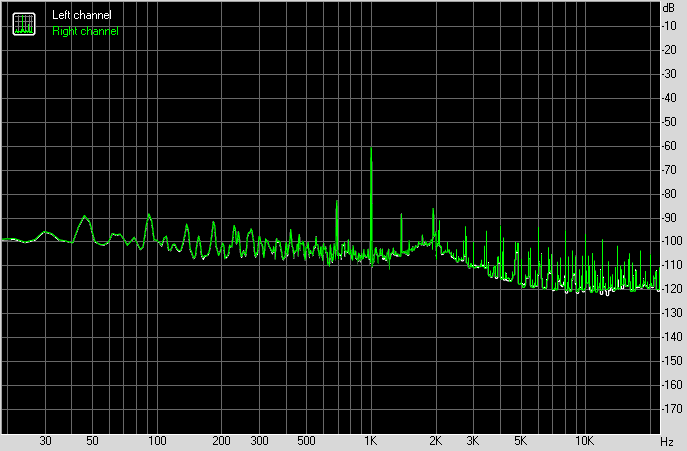

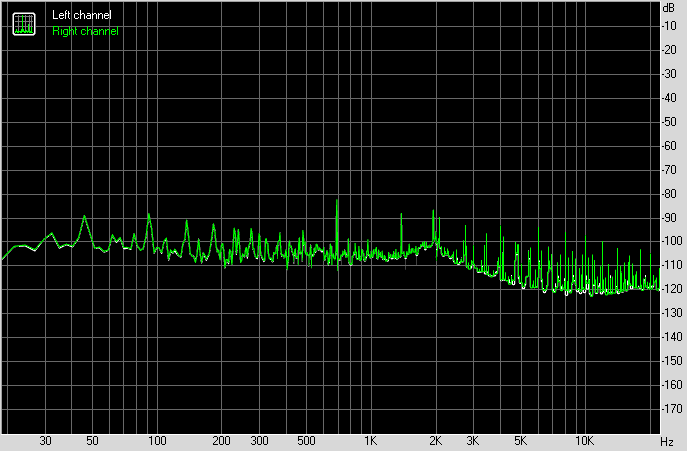

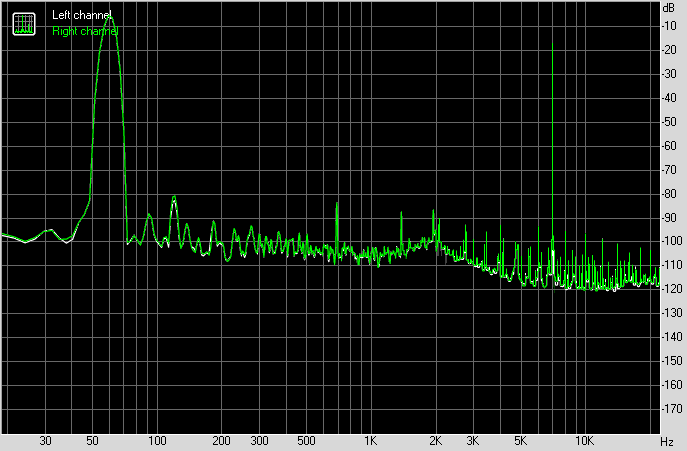

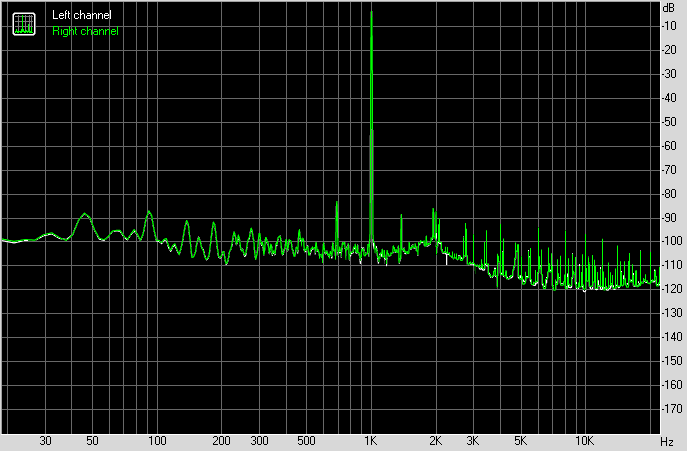

Аудиоподсистема

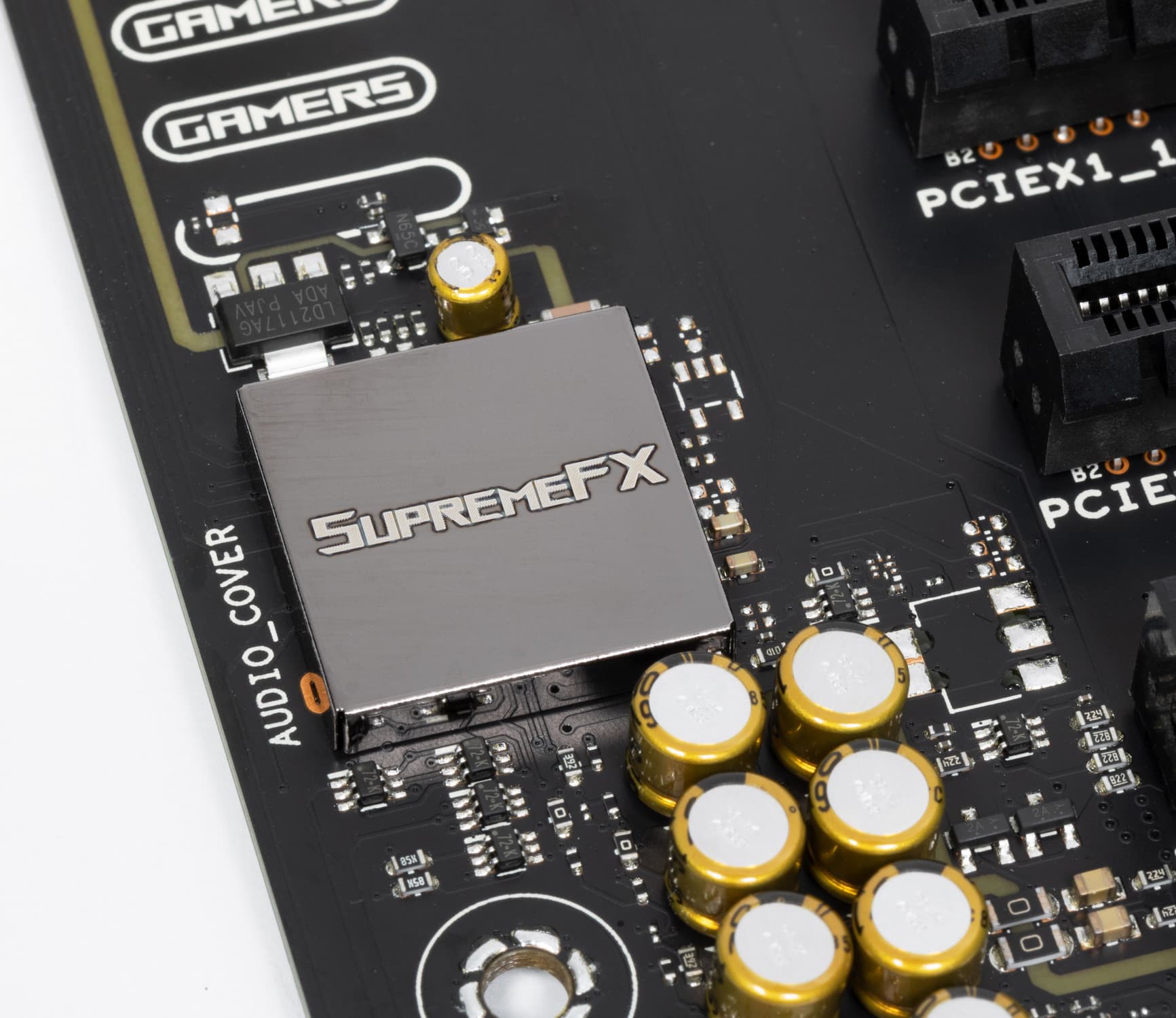

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Проектировщики Asus подчас скрывают маркировку кодека с помощью крышки, декларируя ее, как защиту SupremeFX.

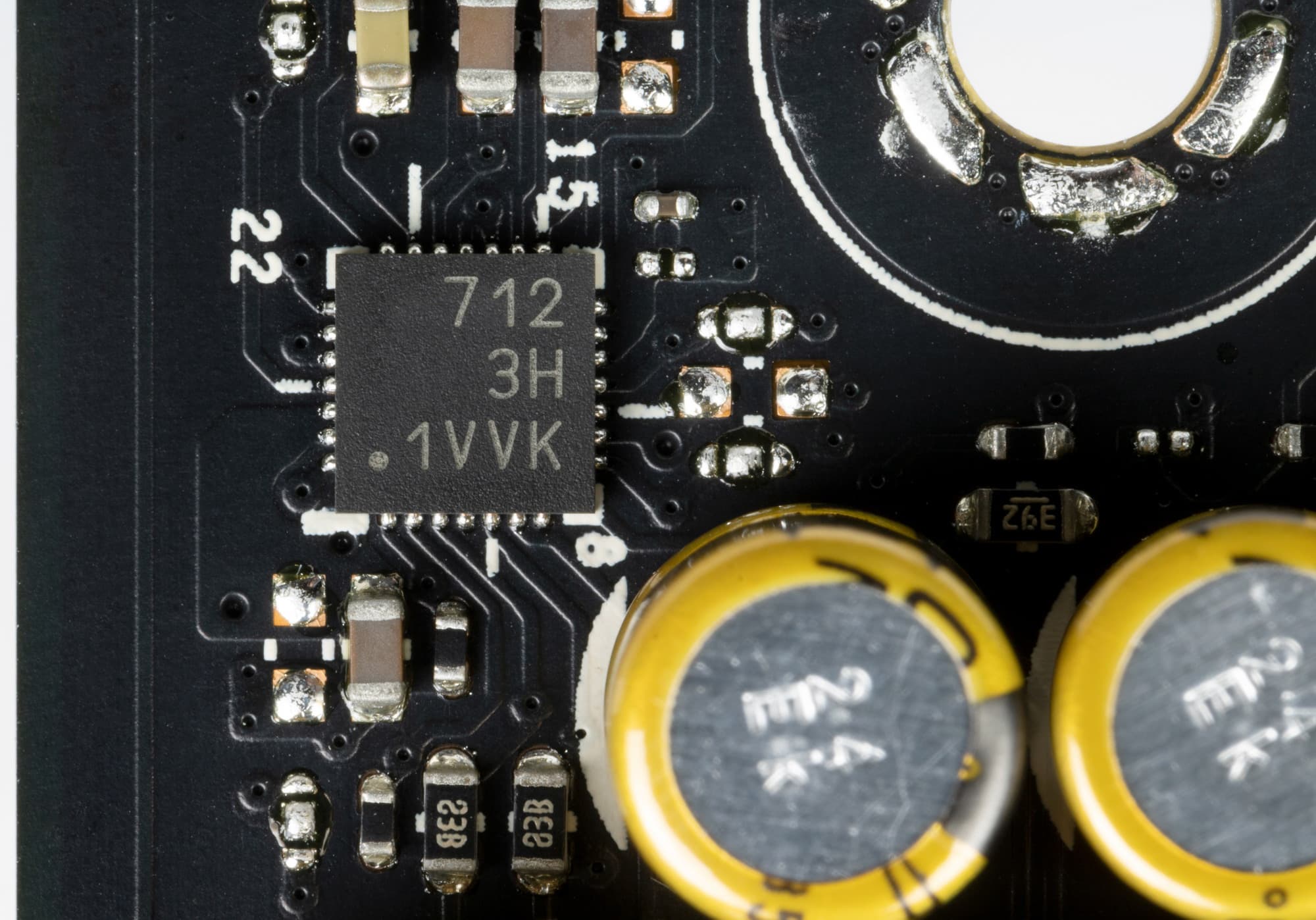

Аудиоподсистема также имеет операционный усилитель Savitech SV3H712.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

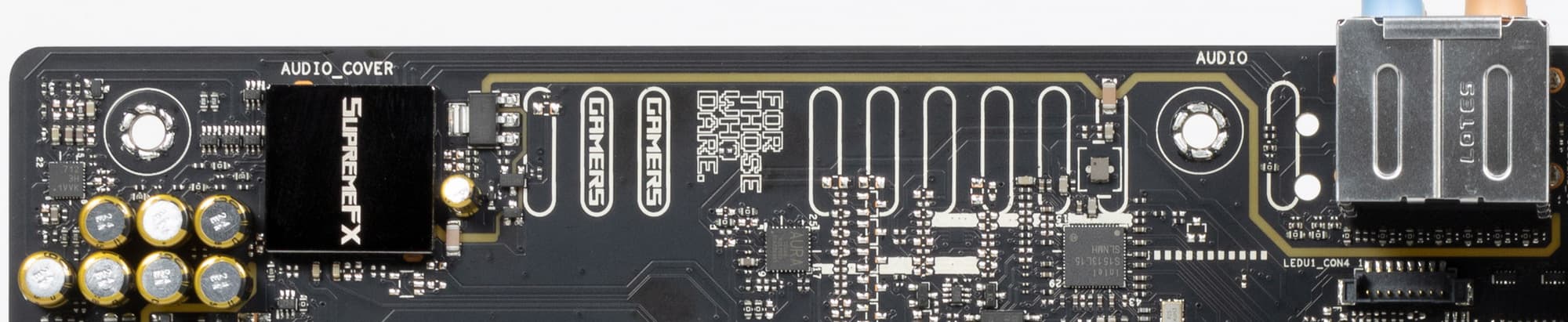

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.

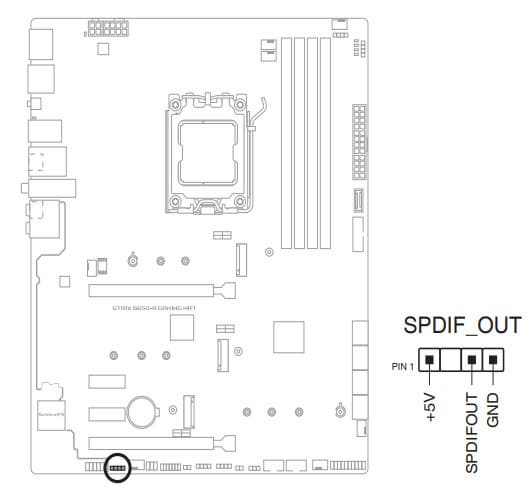

S/PDIF в данном случае реализован в виде внутреннего разъема.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два EPS12V (8-контактный и 4-контактный).

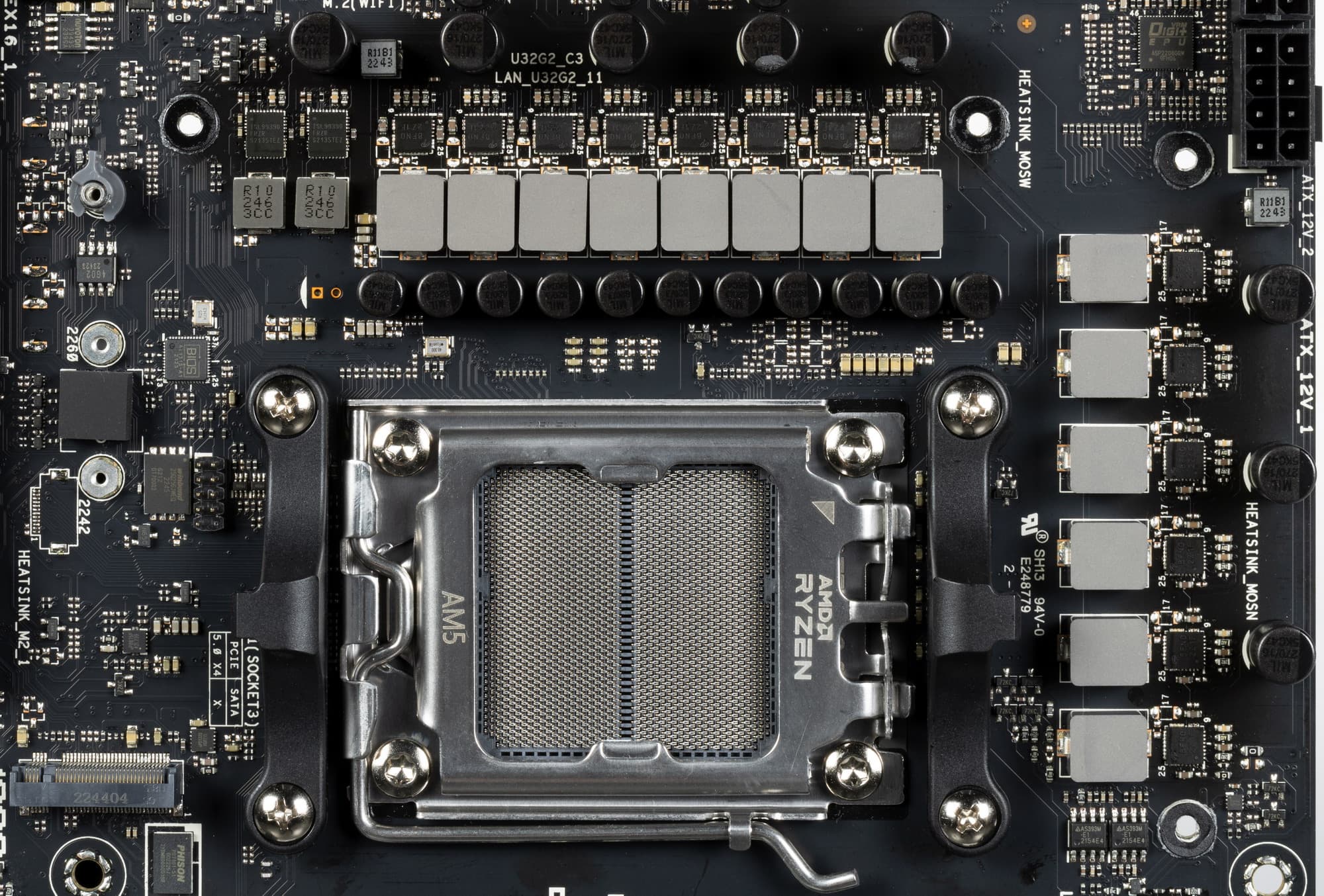

Внешне схема питания выглядит как 13+2+1: 13 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

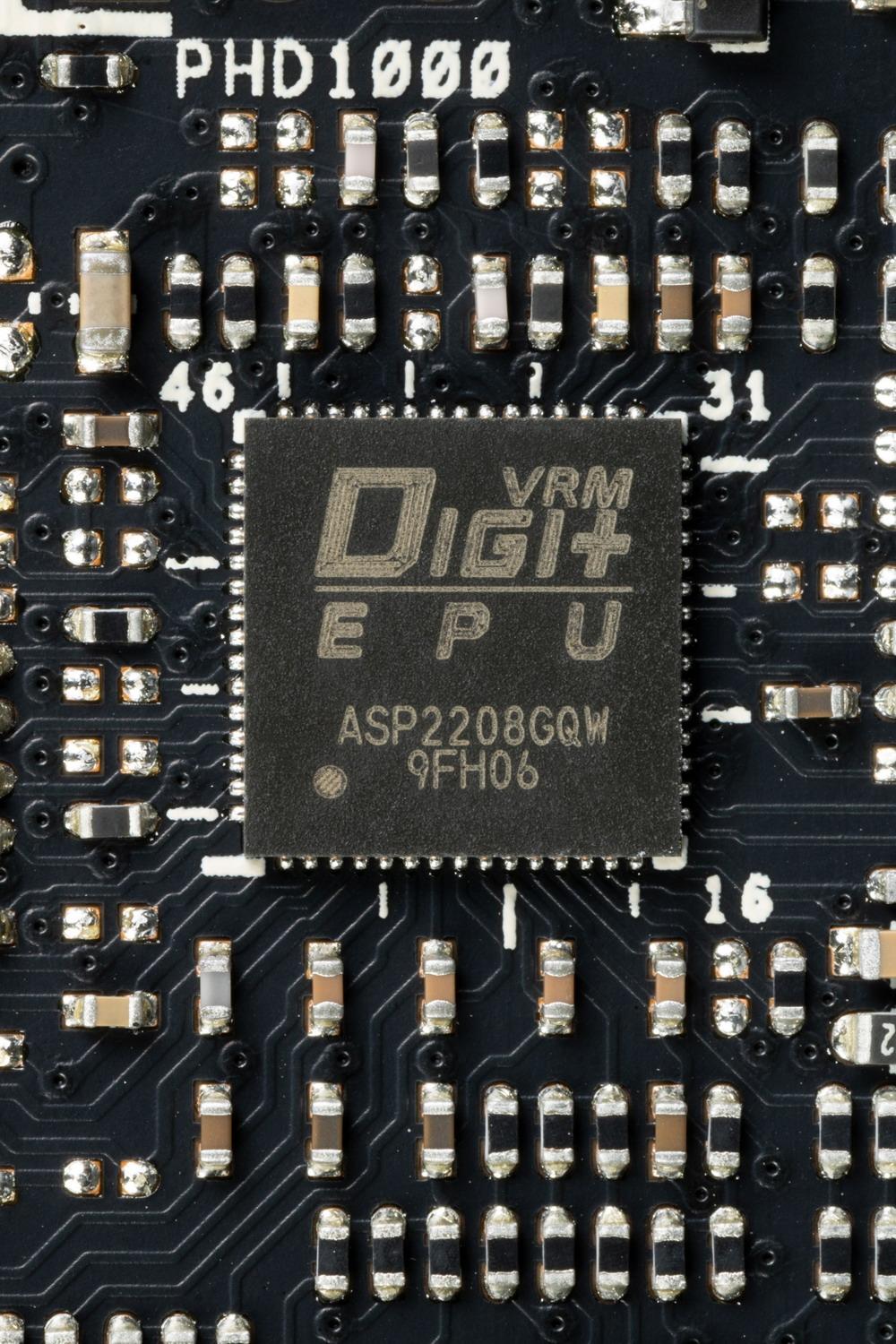

Управляет фазами VCore и VDD_MISC фирменный цифровой контроллер Digi ASP 2208 от Asus (какой в реальности контроллер скрыт под этой маркировкой – мы не знаем). Есть некоторые сведения, что он способен напрямую работать максимум с 16 фазами питания, но точной информации нет.

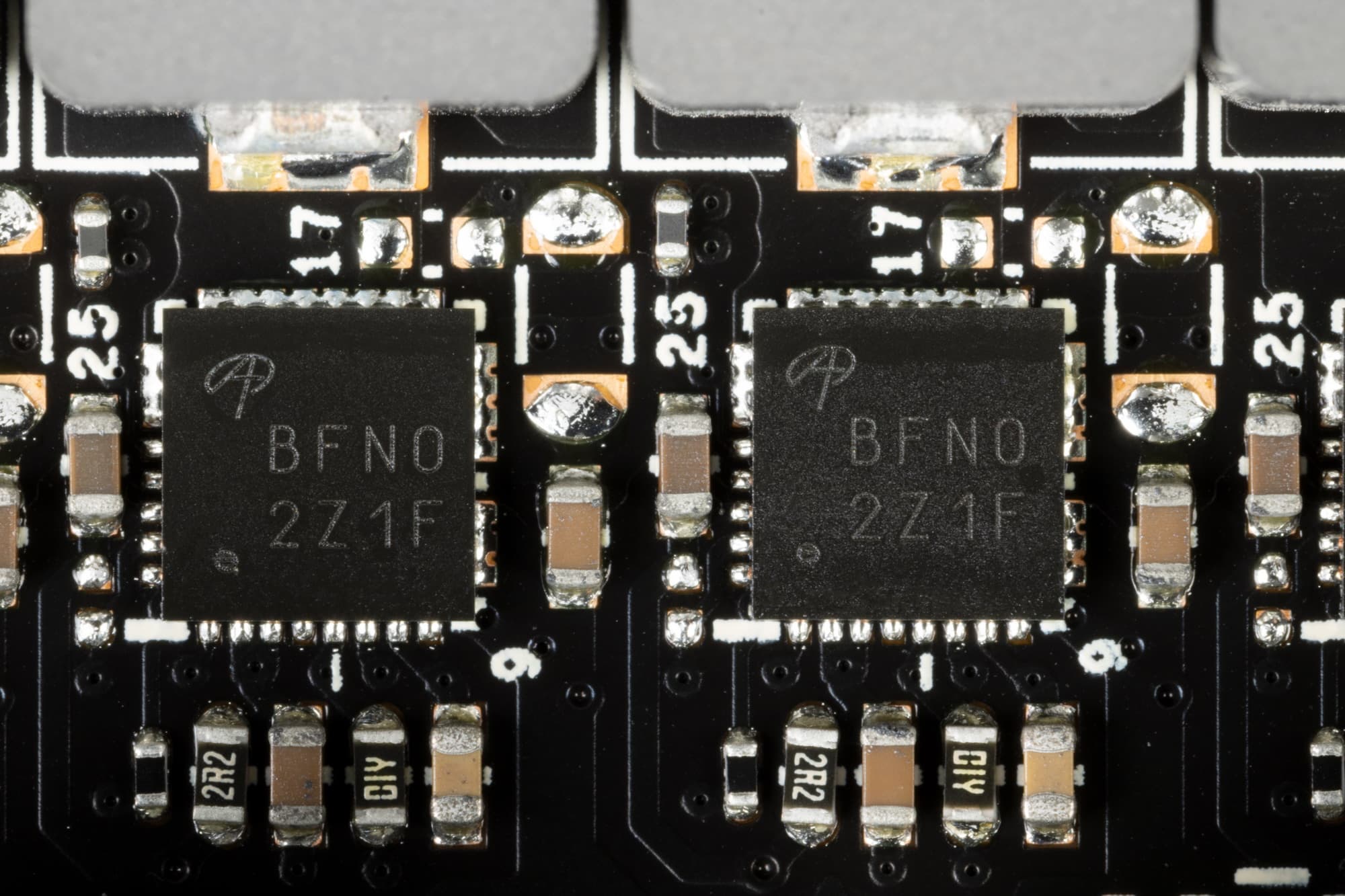

Каждая фаза VCore и VDD_MISC имеет по транзисторной сборке AOZ5311NQI от Alpha&Omega (до 55А).

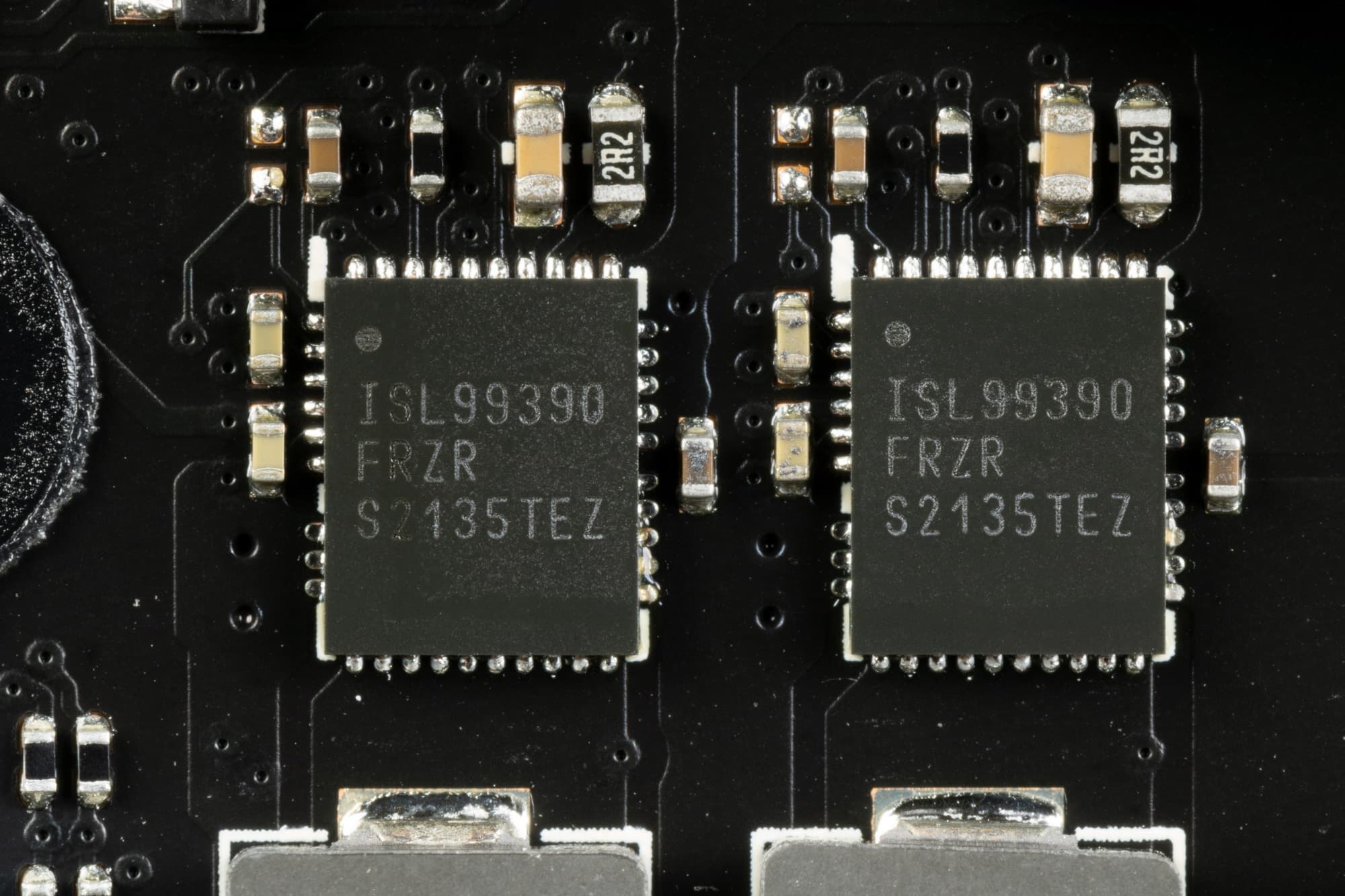

Две фазы питания SoC имеют транзисторные сборки уже от Renesas – ISL99390 (до 90А).

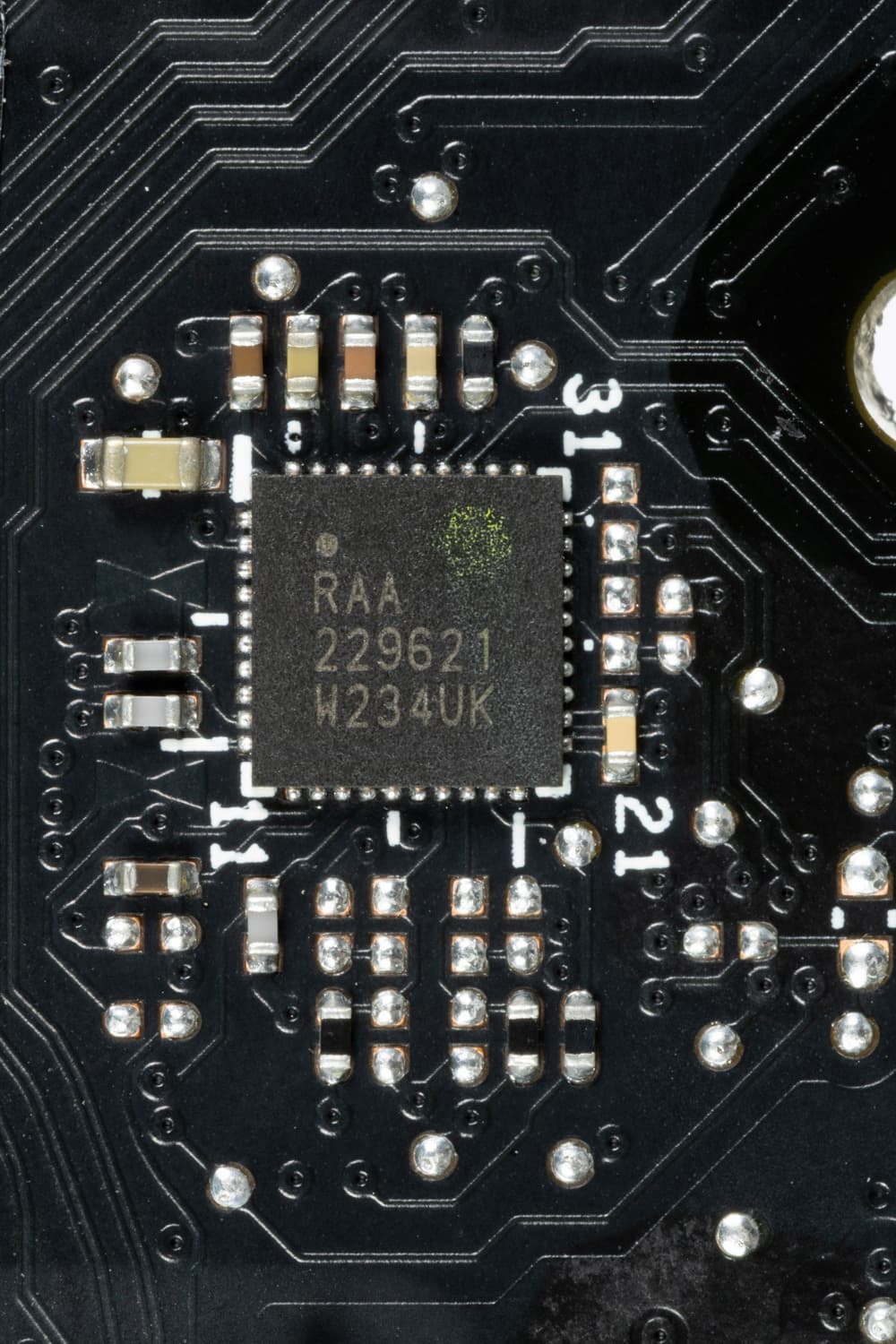

И эти фазы управляются своим ШИМ-контроллером также от Renesas.

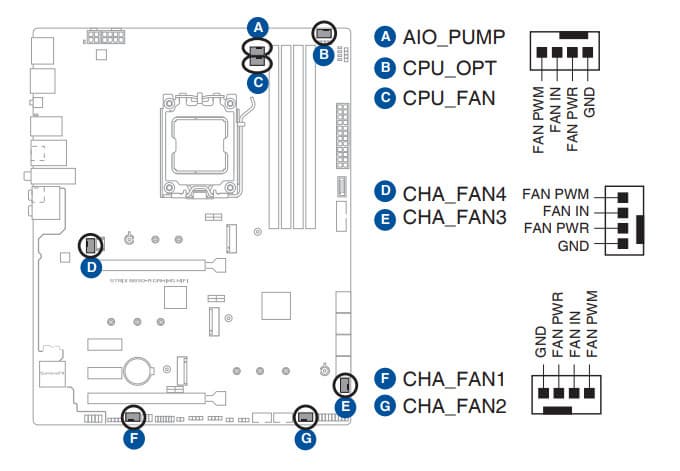

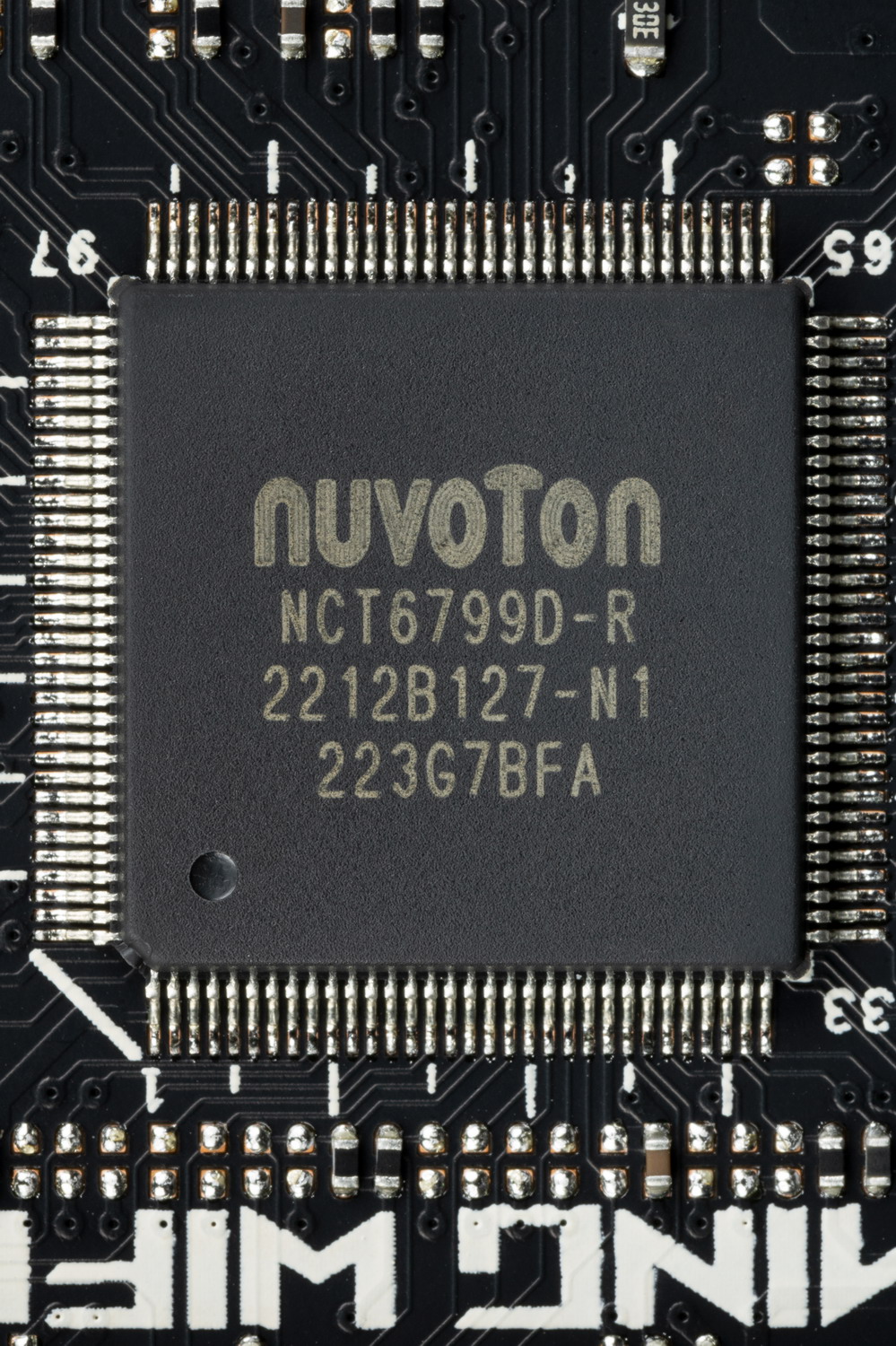

Теперь про охлаждение.

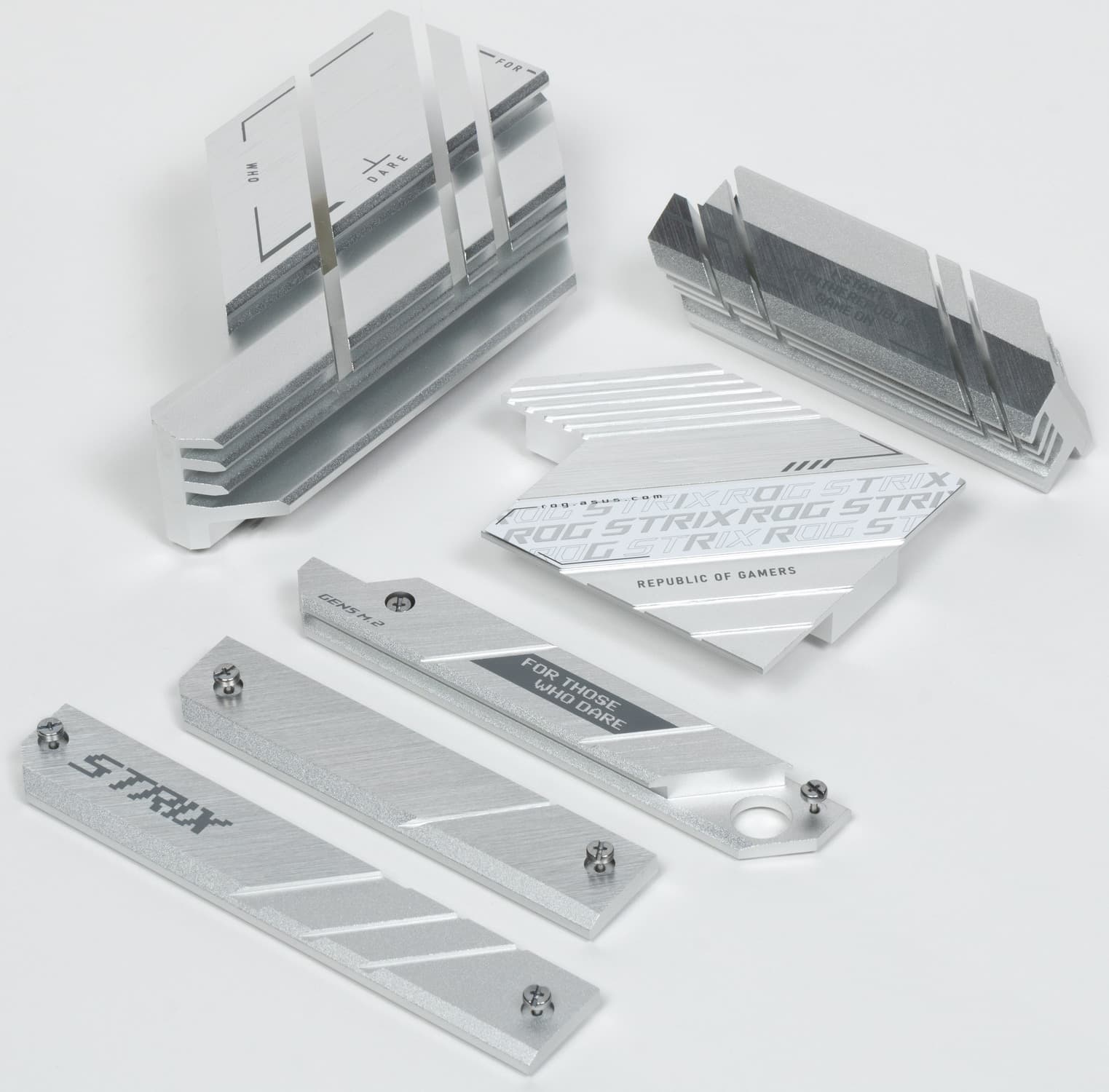

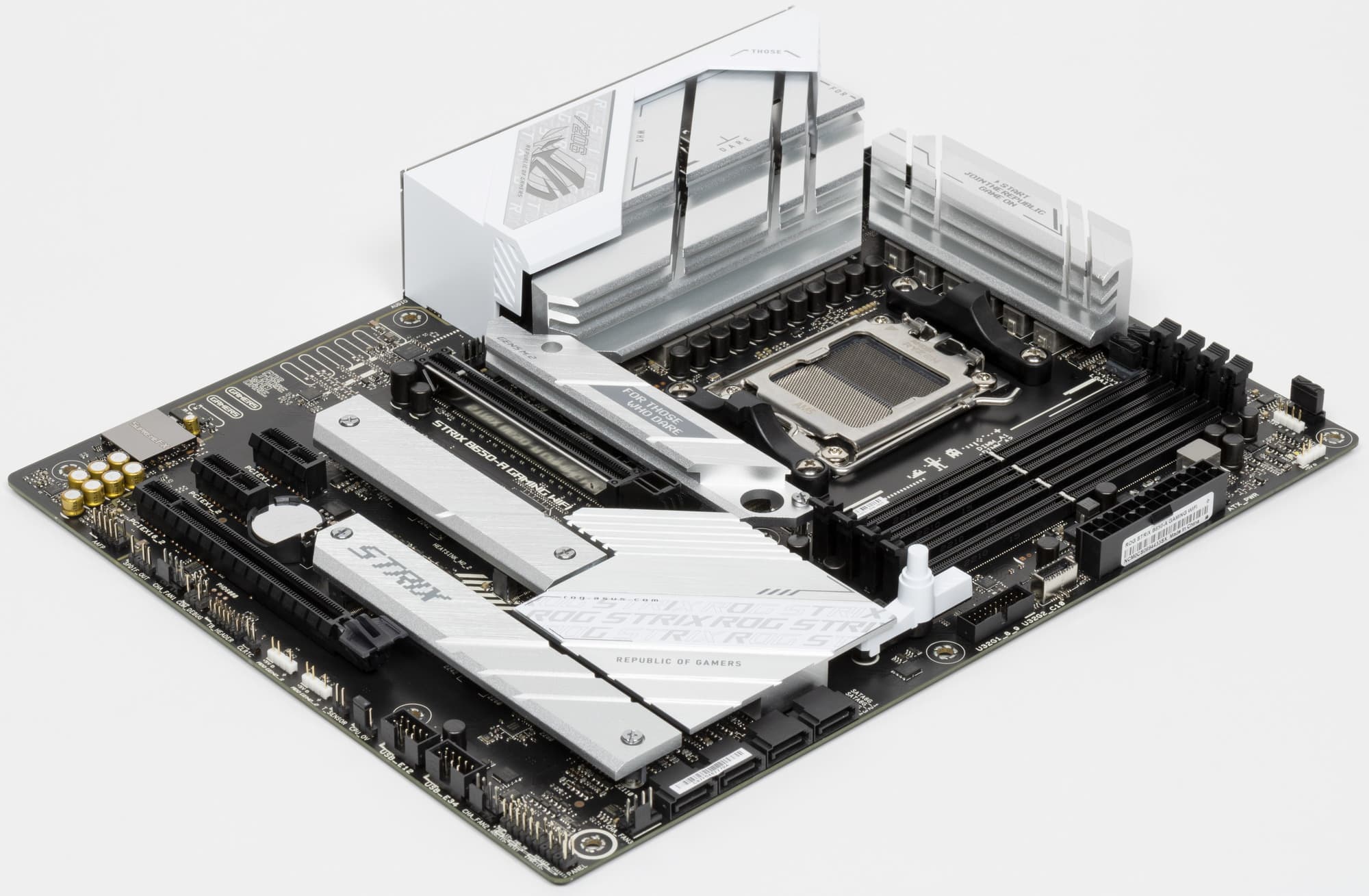

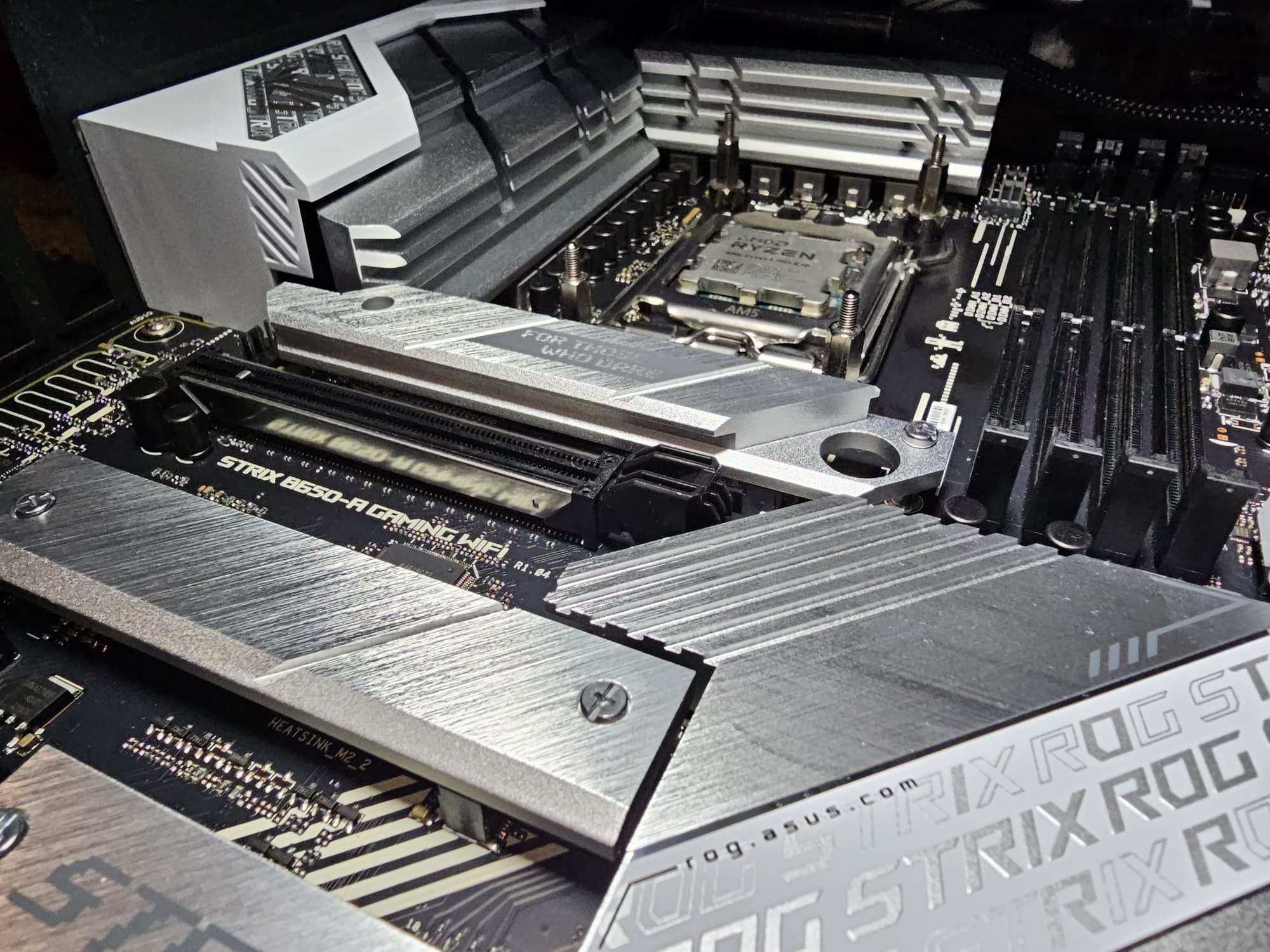

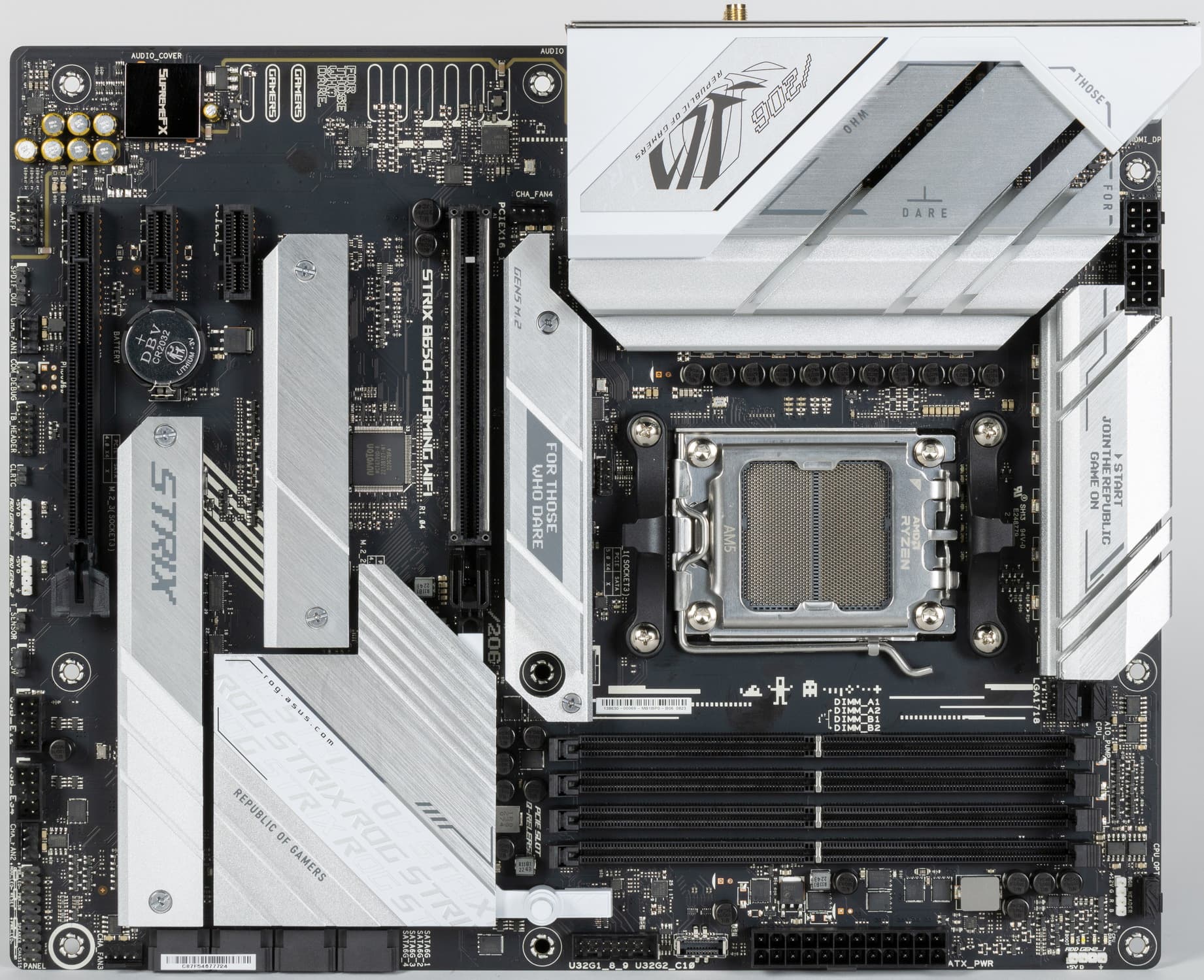

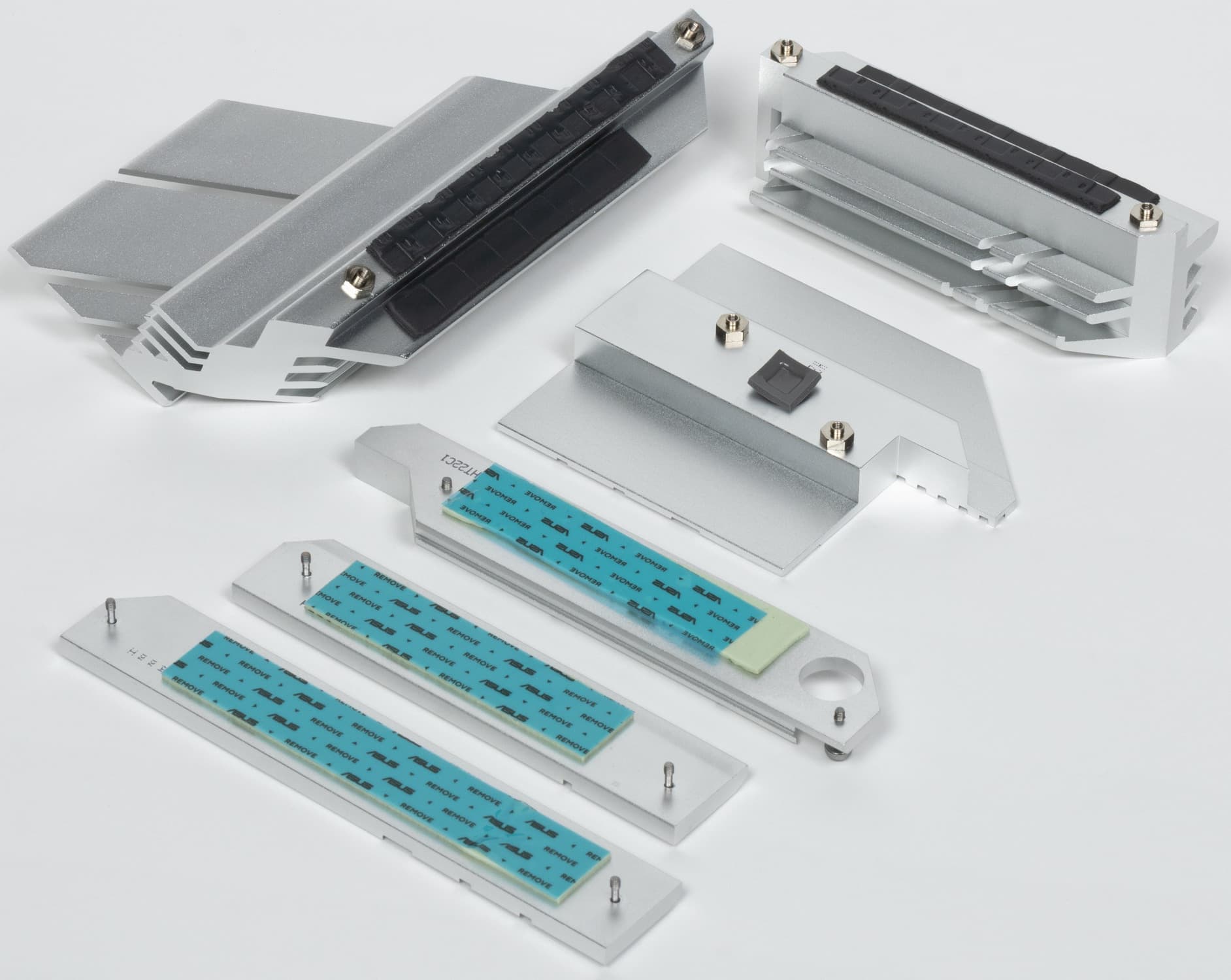

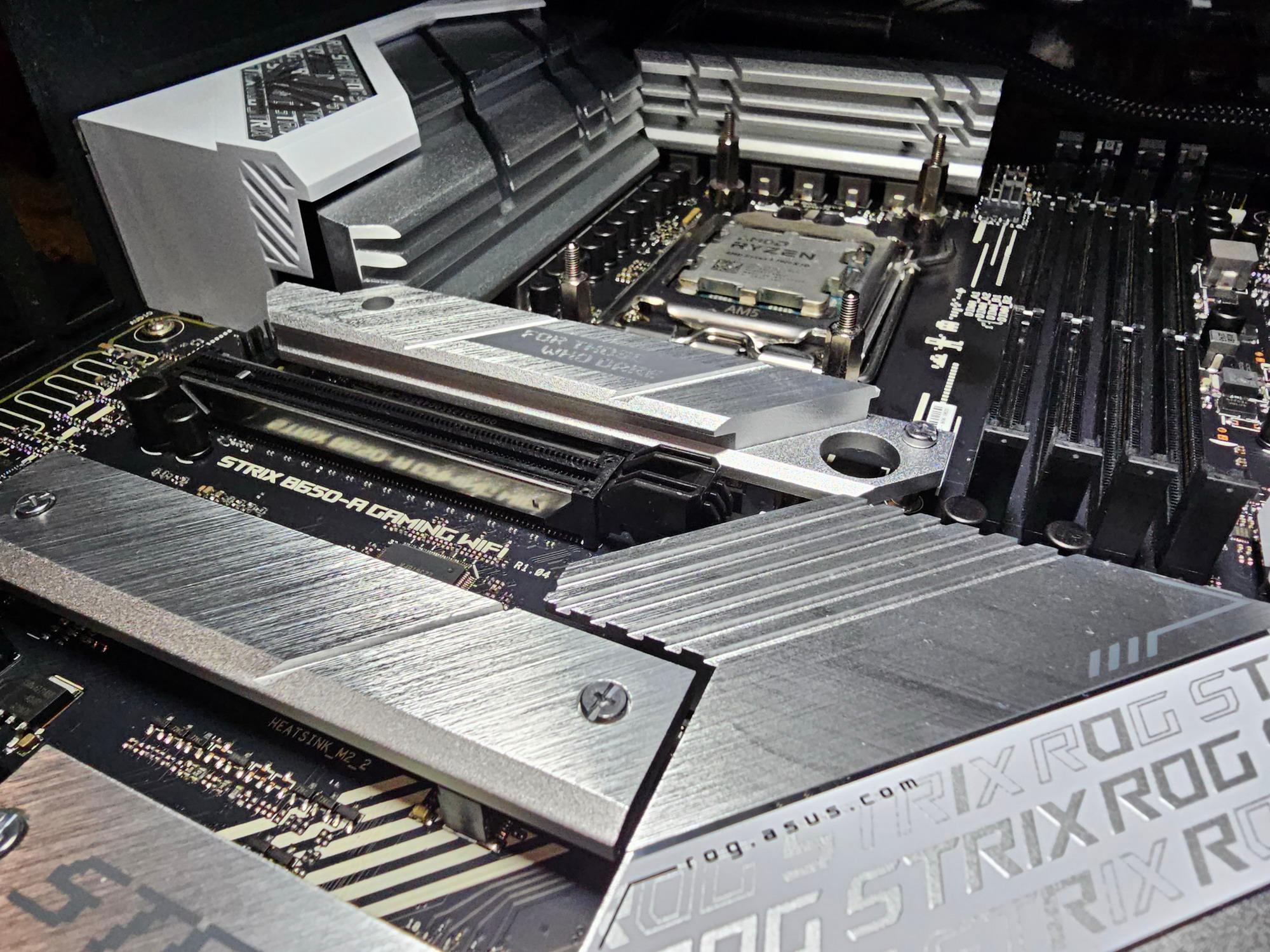

Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

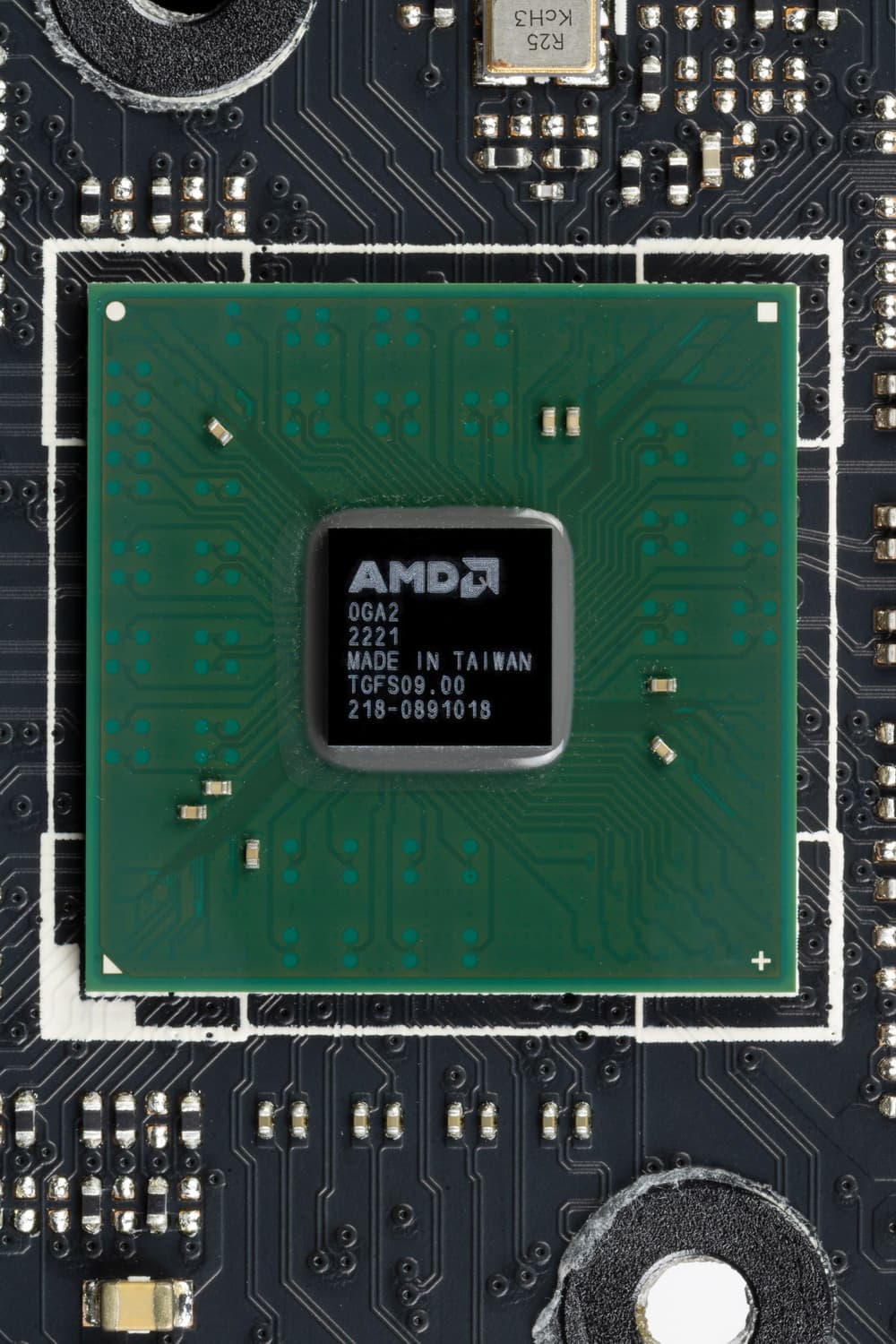

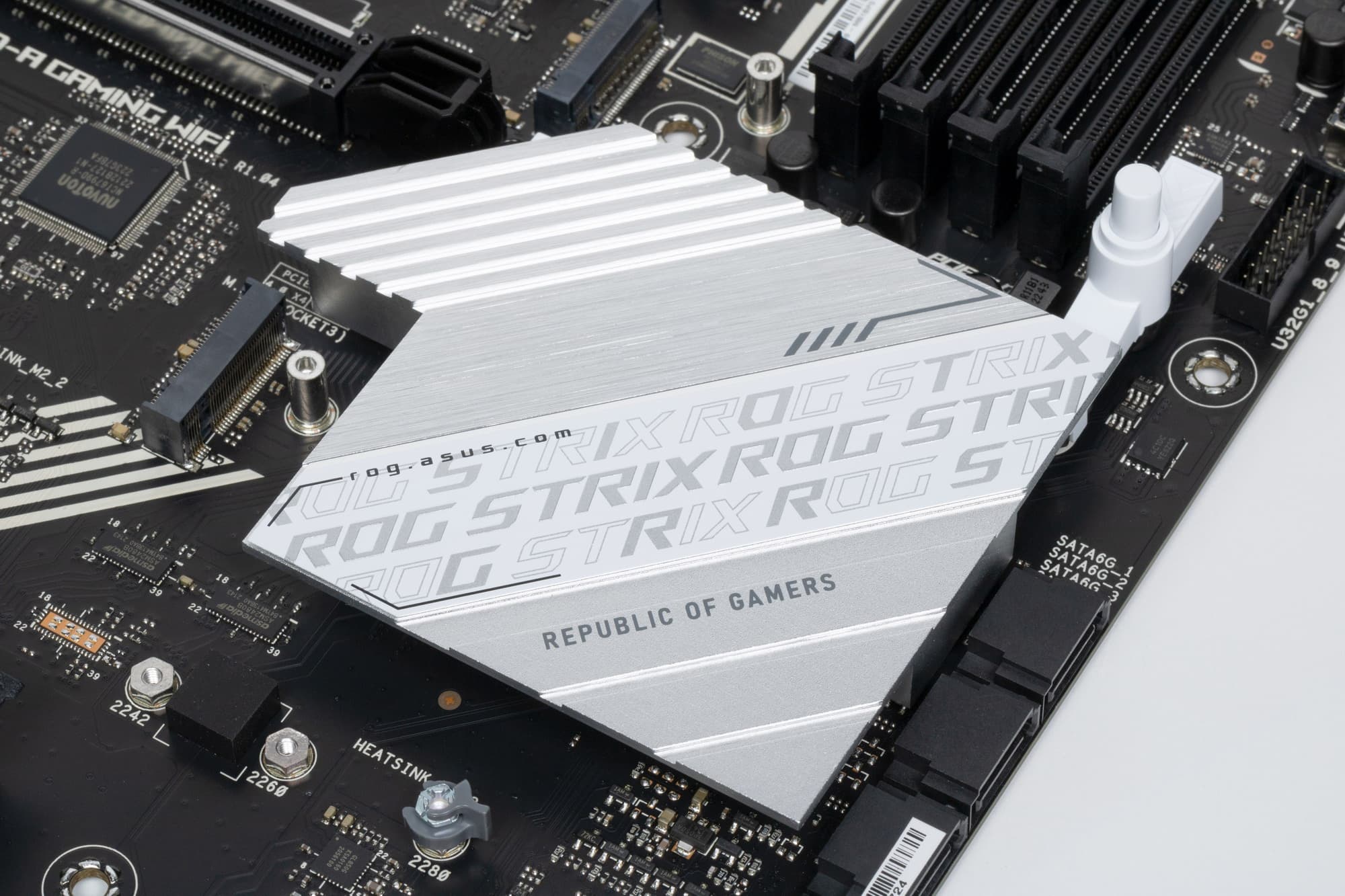

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два радиатора, и они не соединены.
Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух с подсветкой.
Как я уже упоминал ранее, M.2 слоты также имеют отдельные радиаторы.

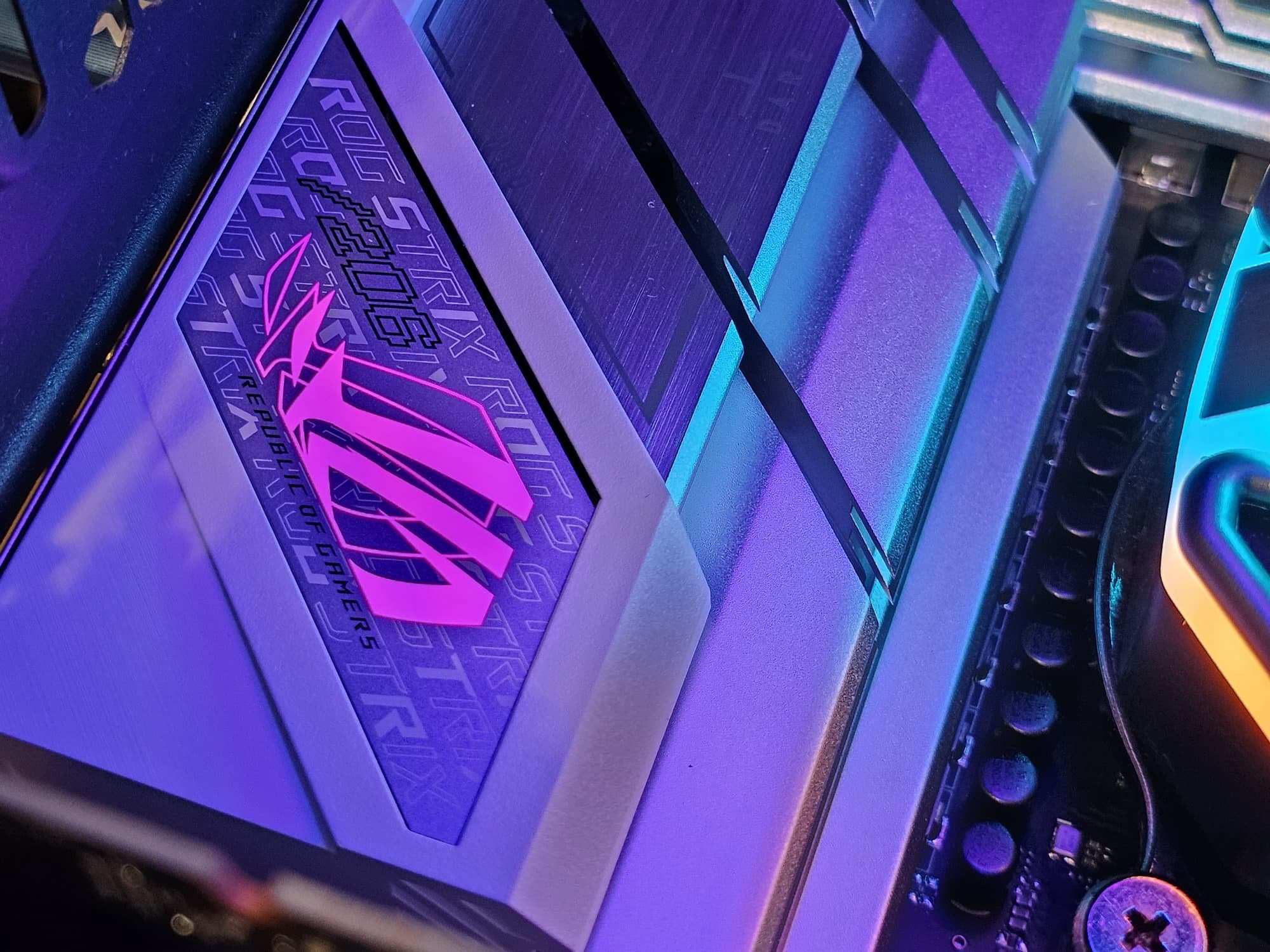

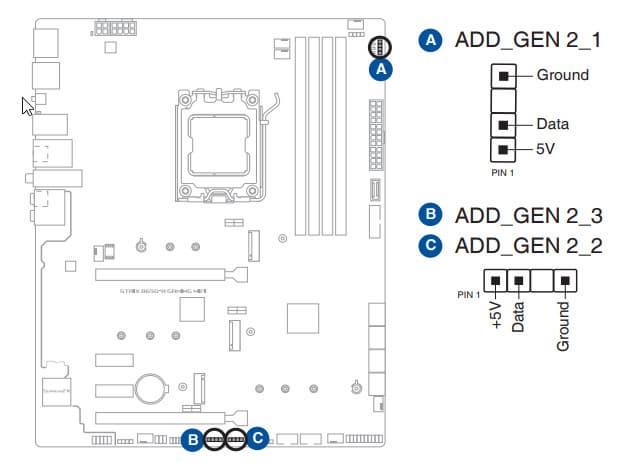

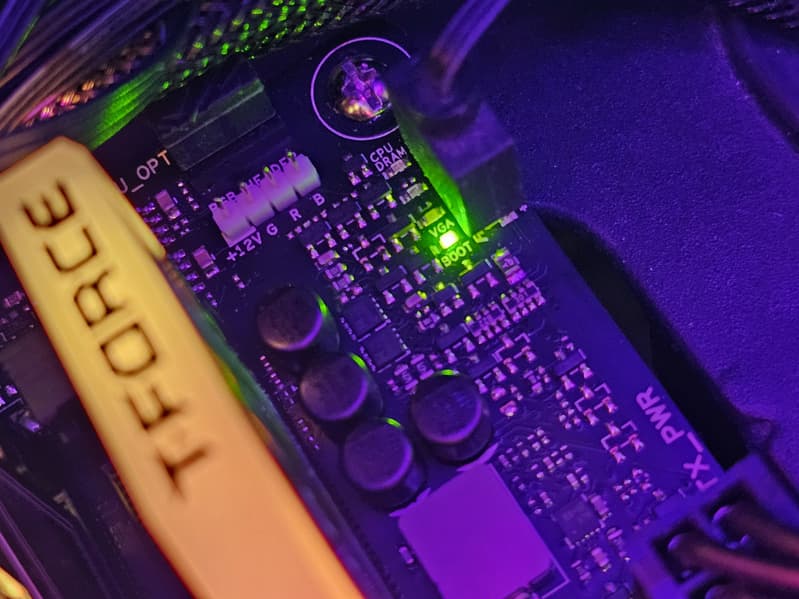

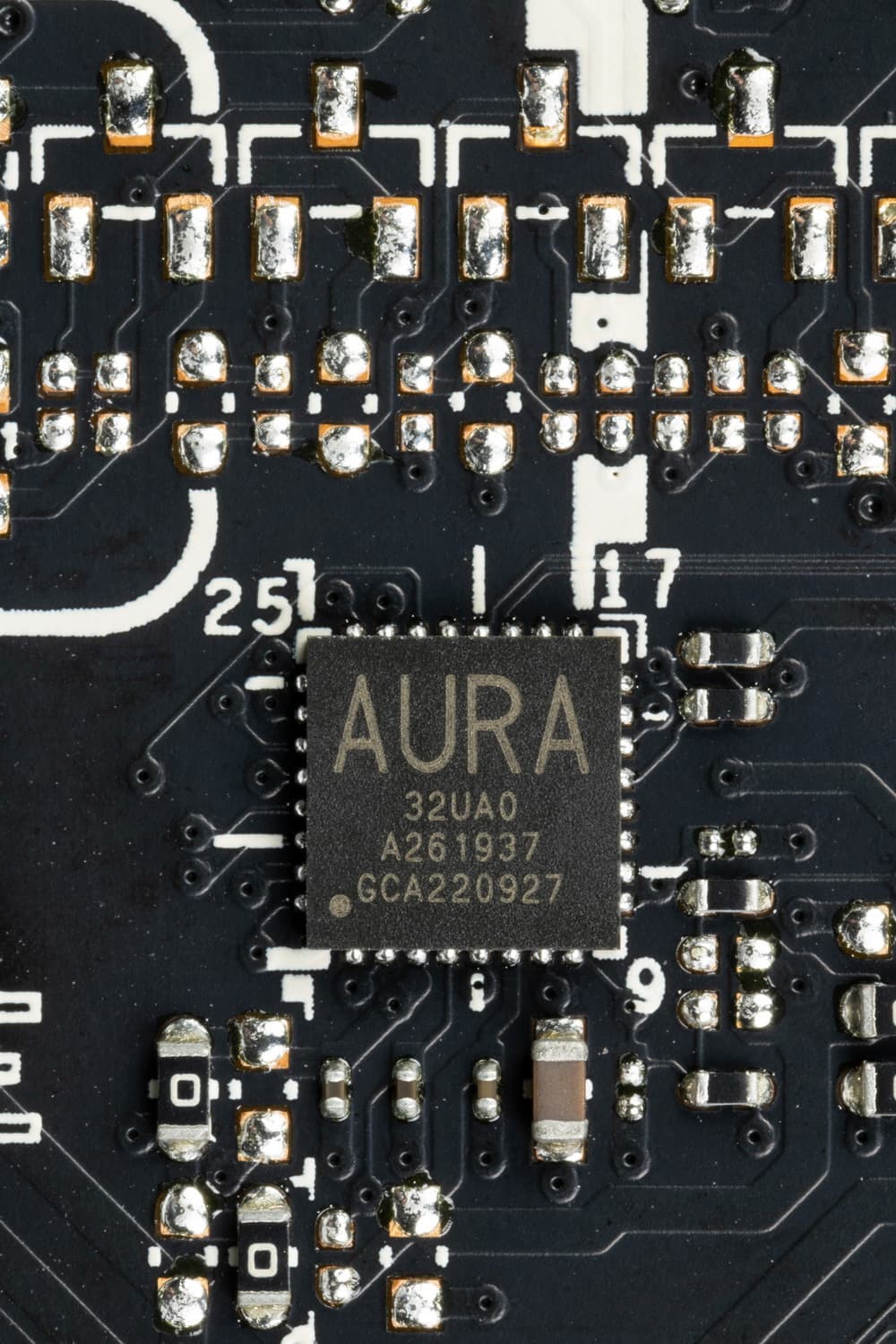

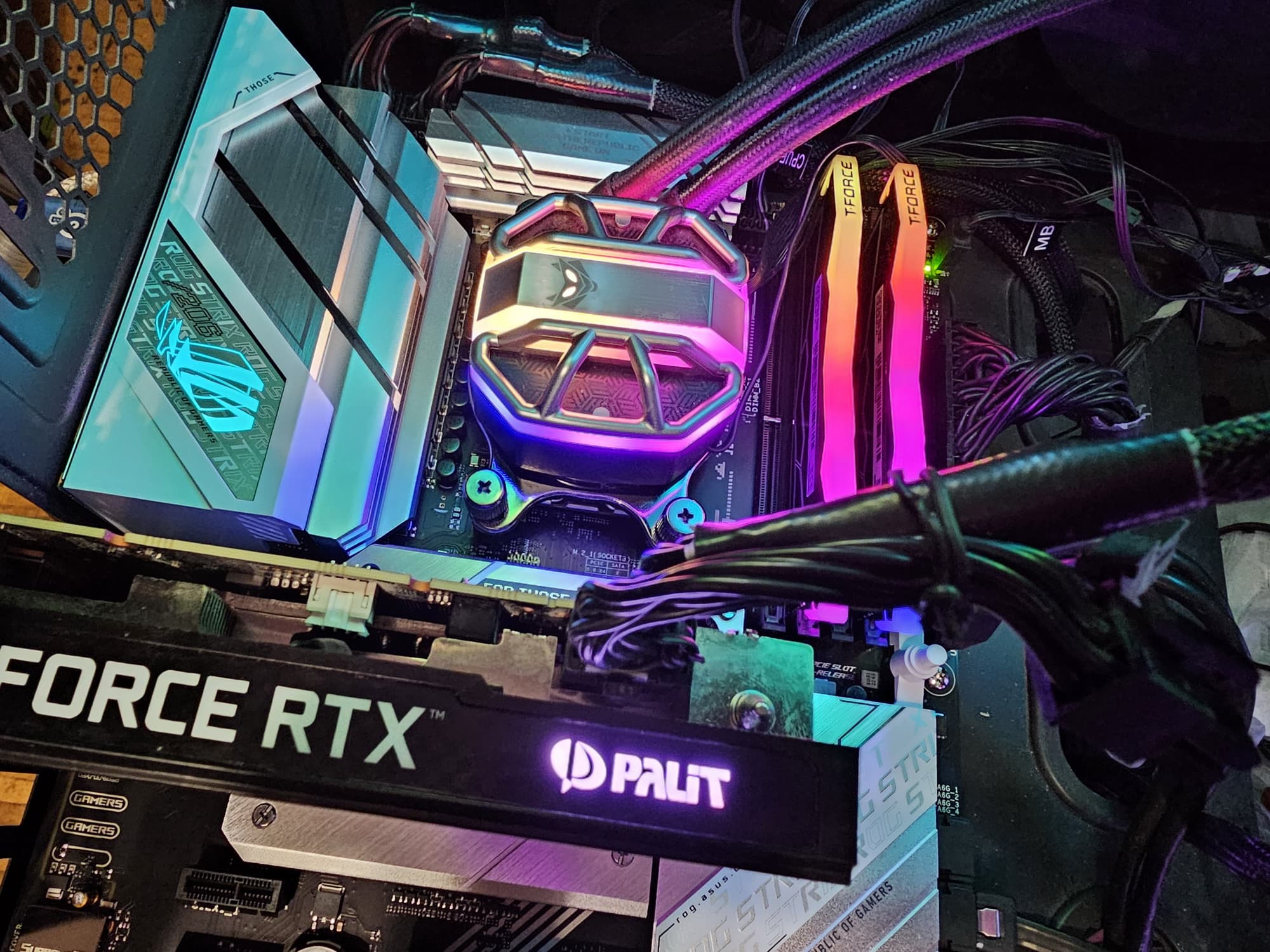

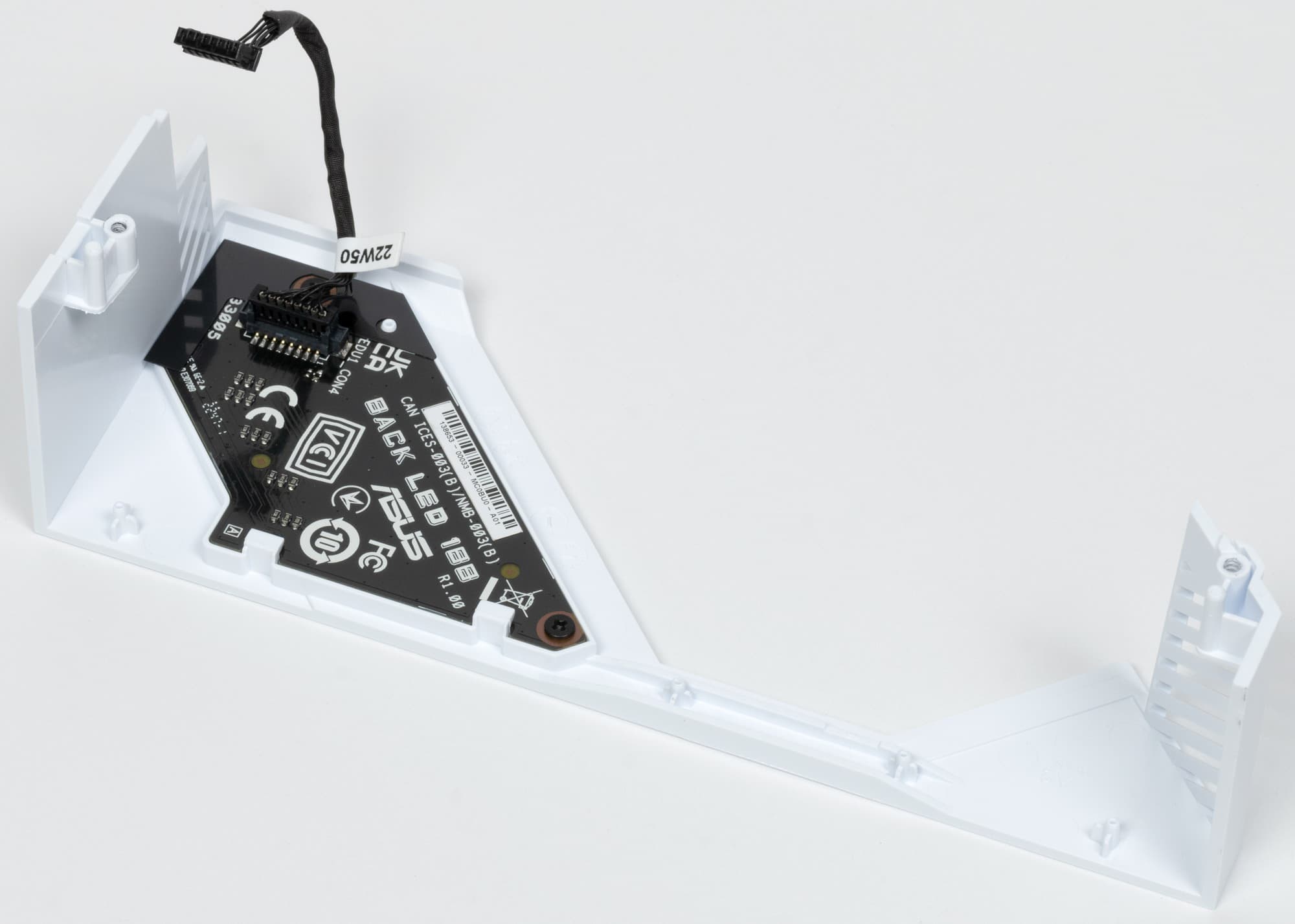

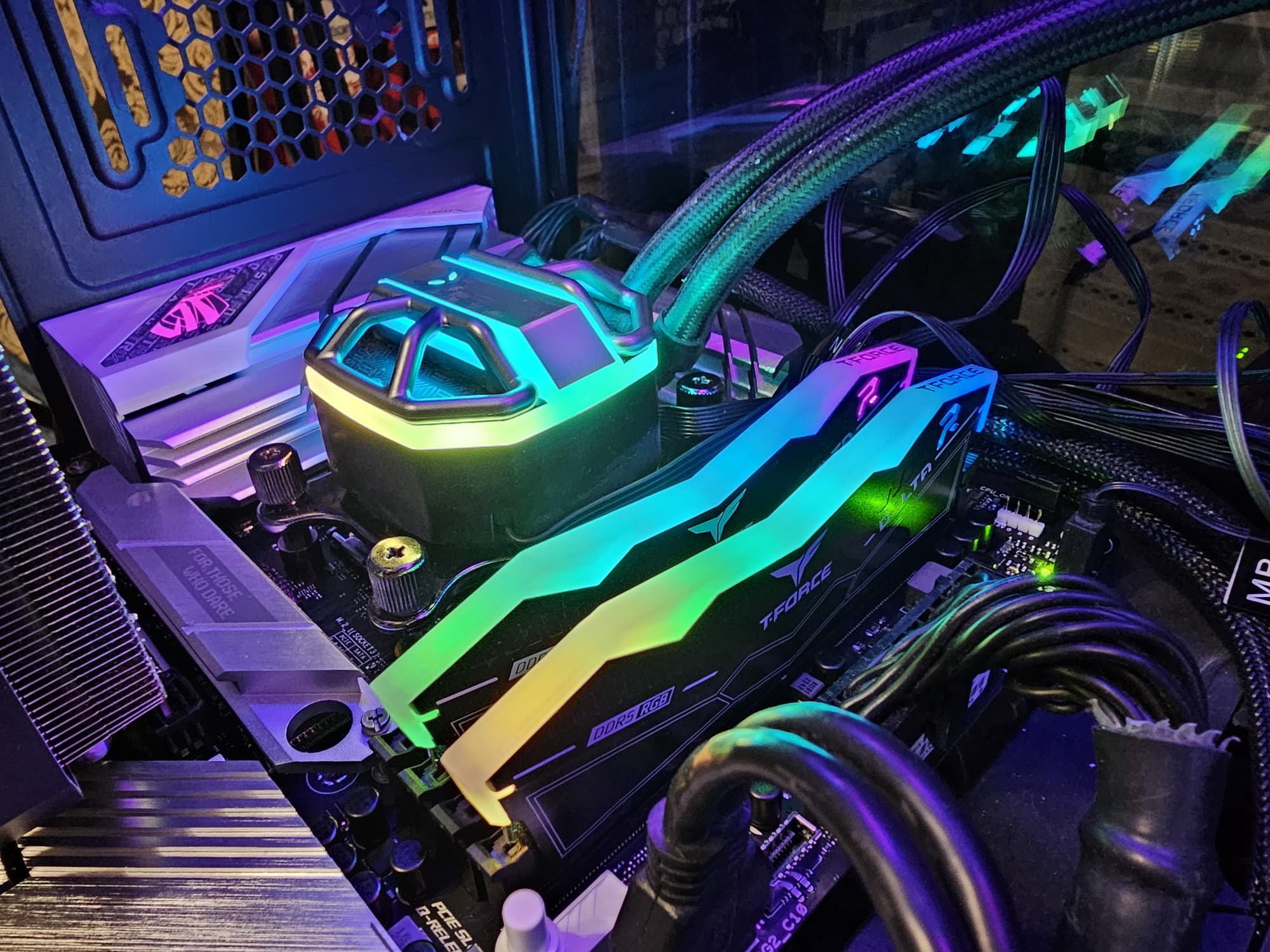

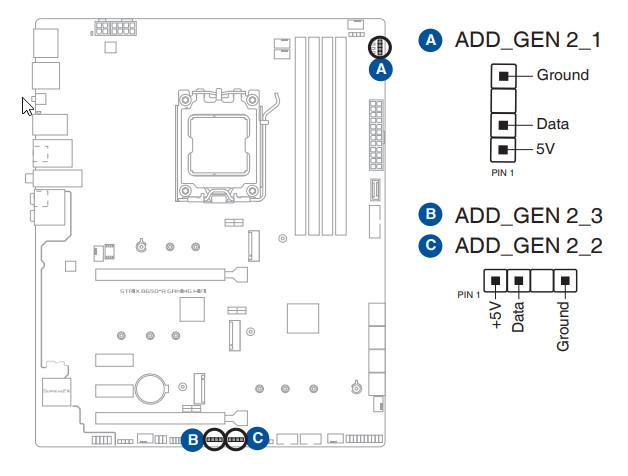

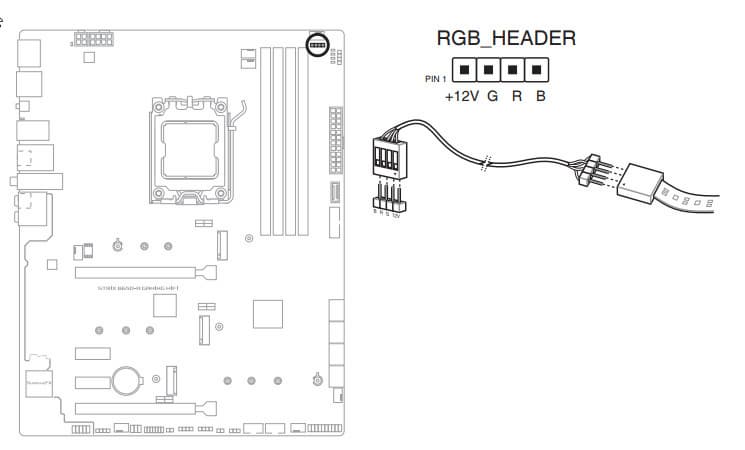

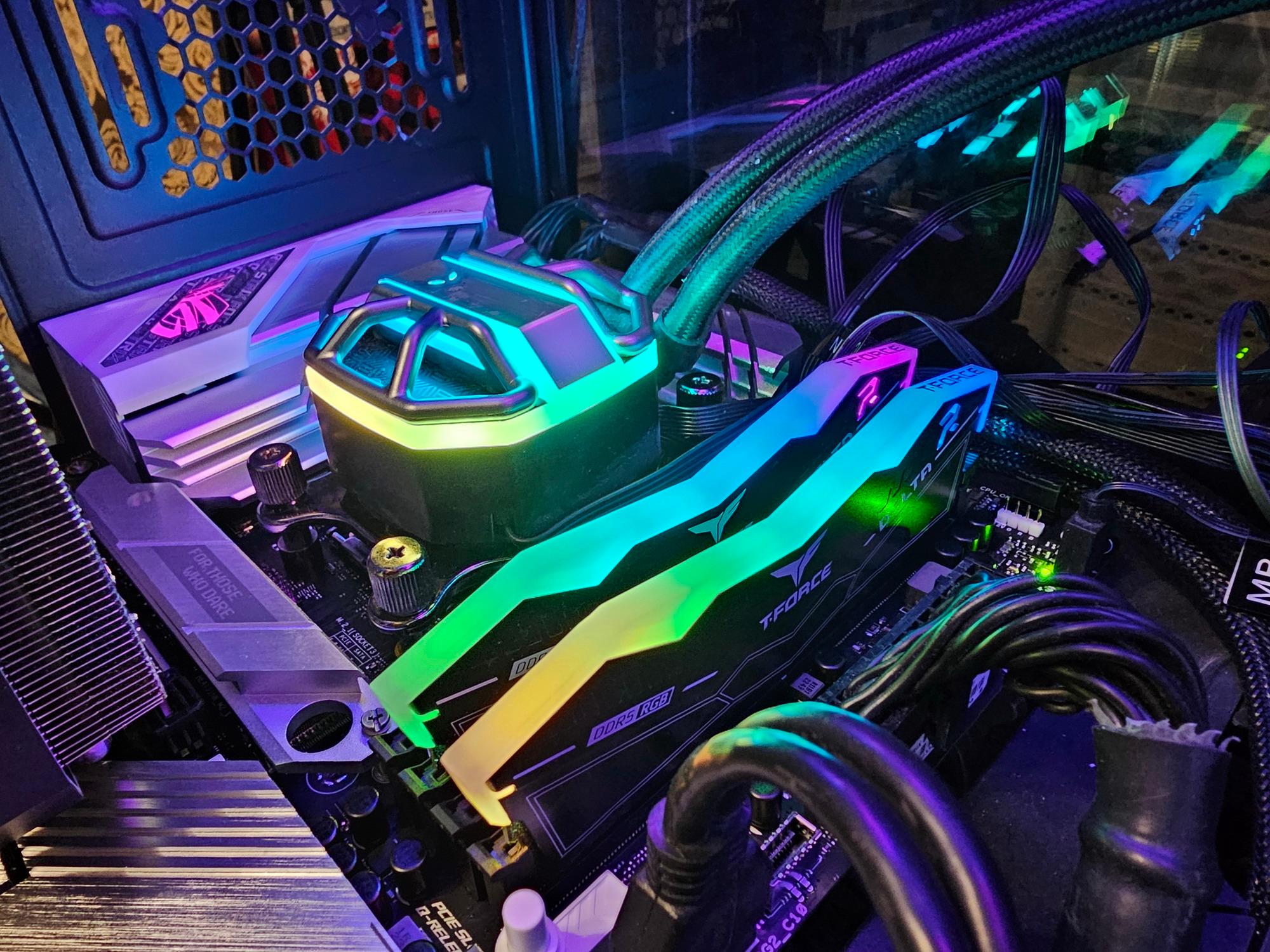

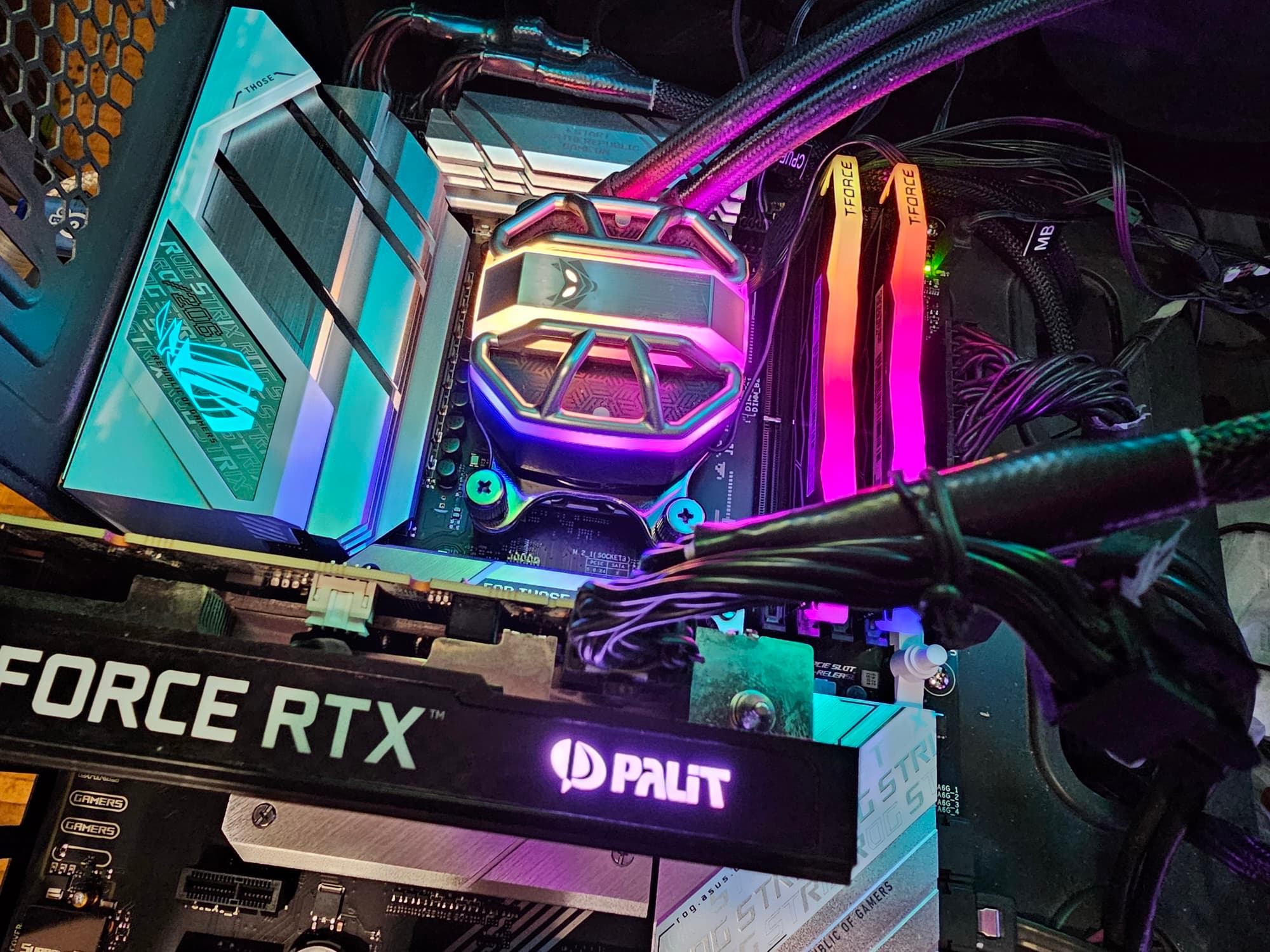

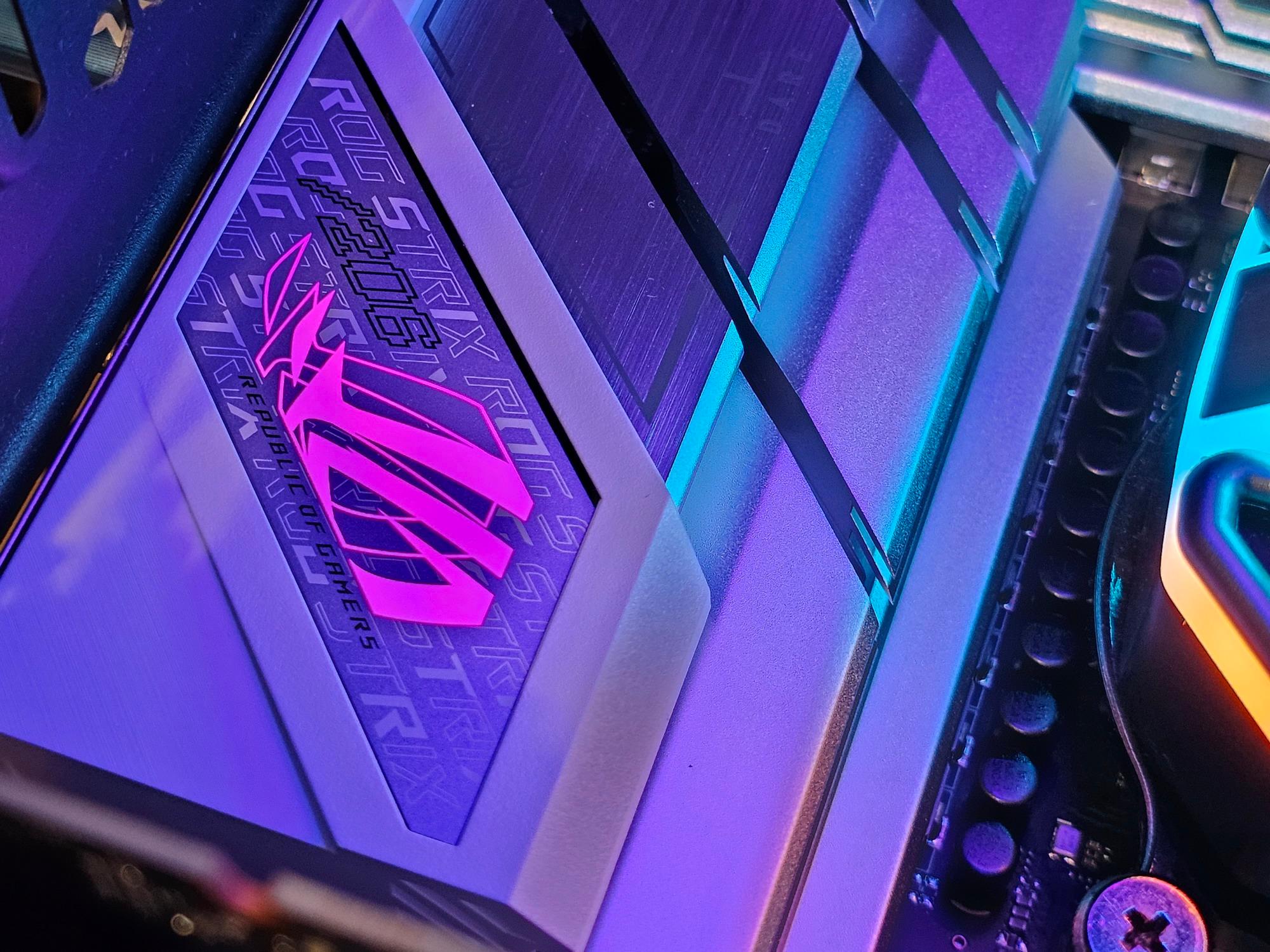

Подсветка

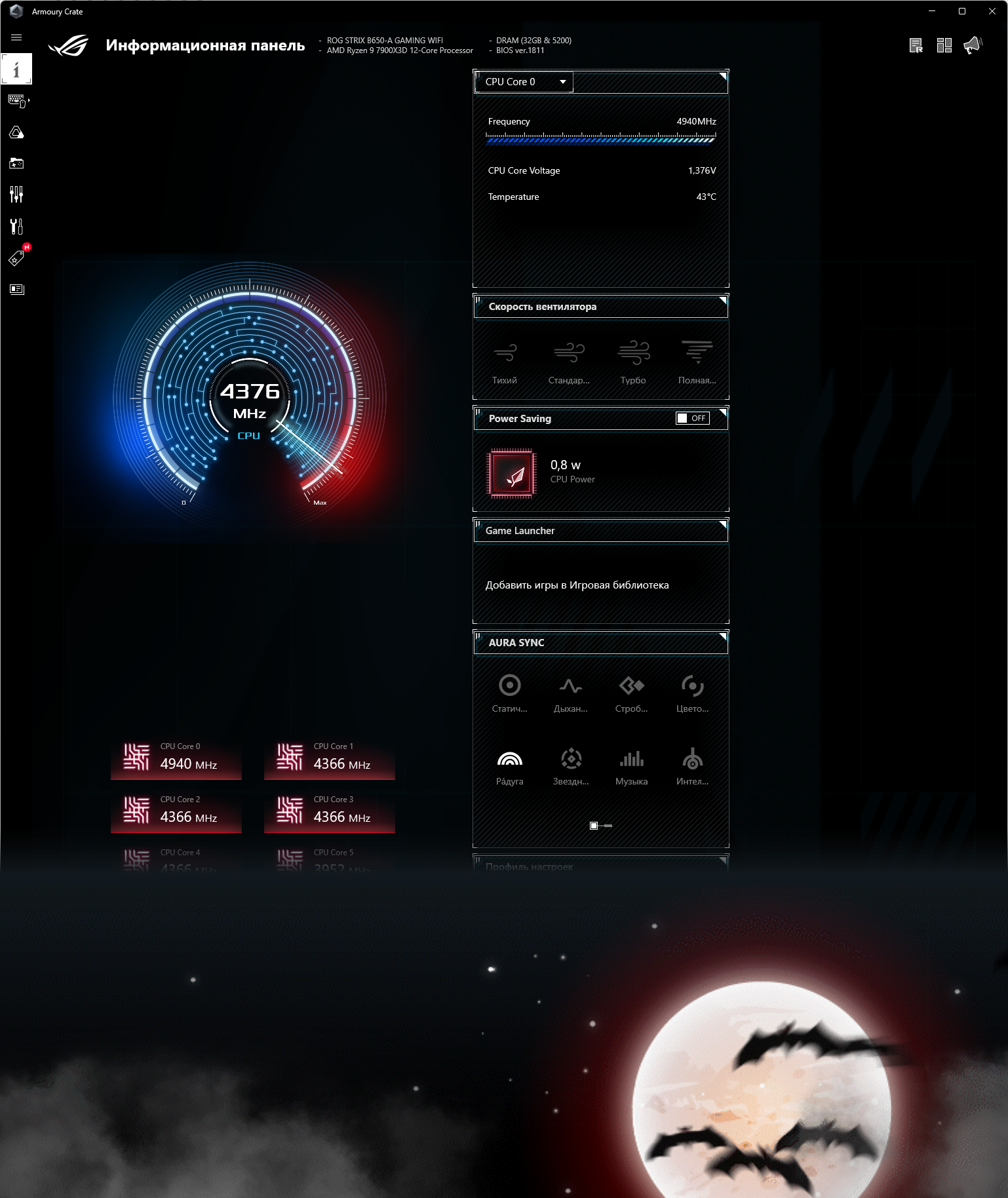

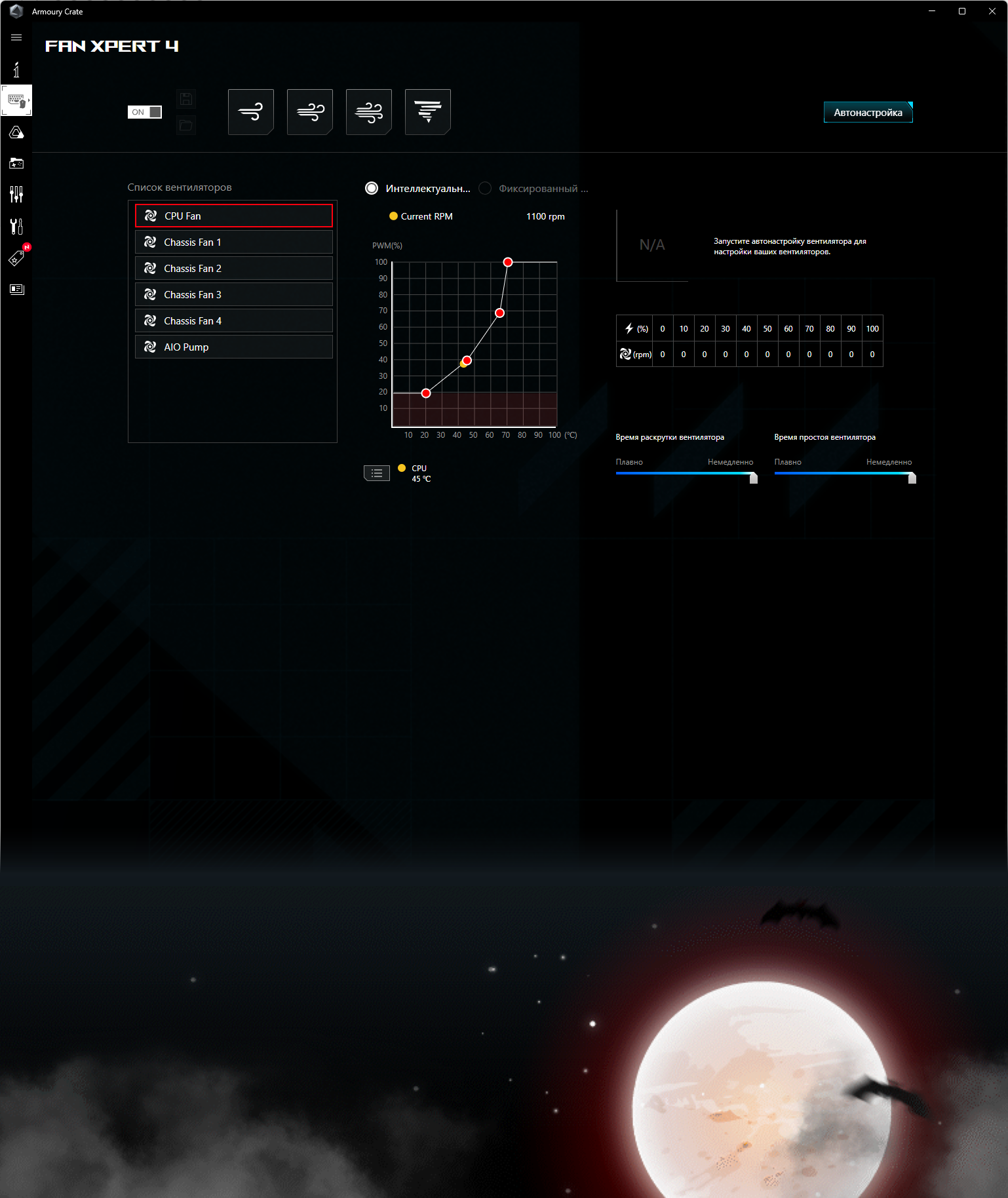

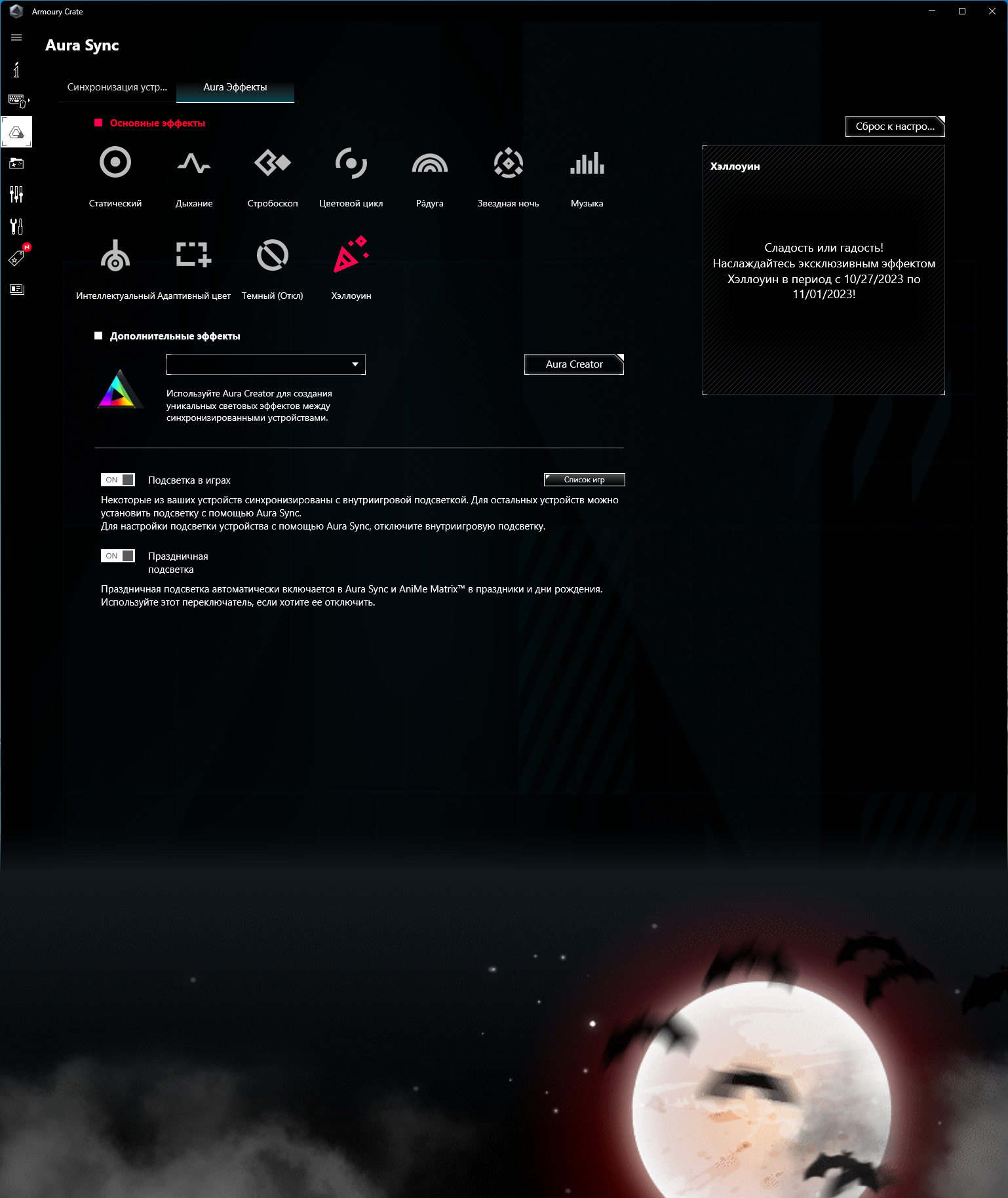

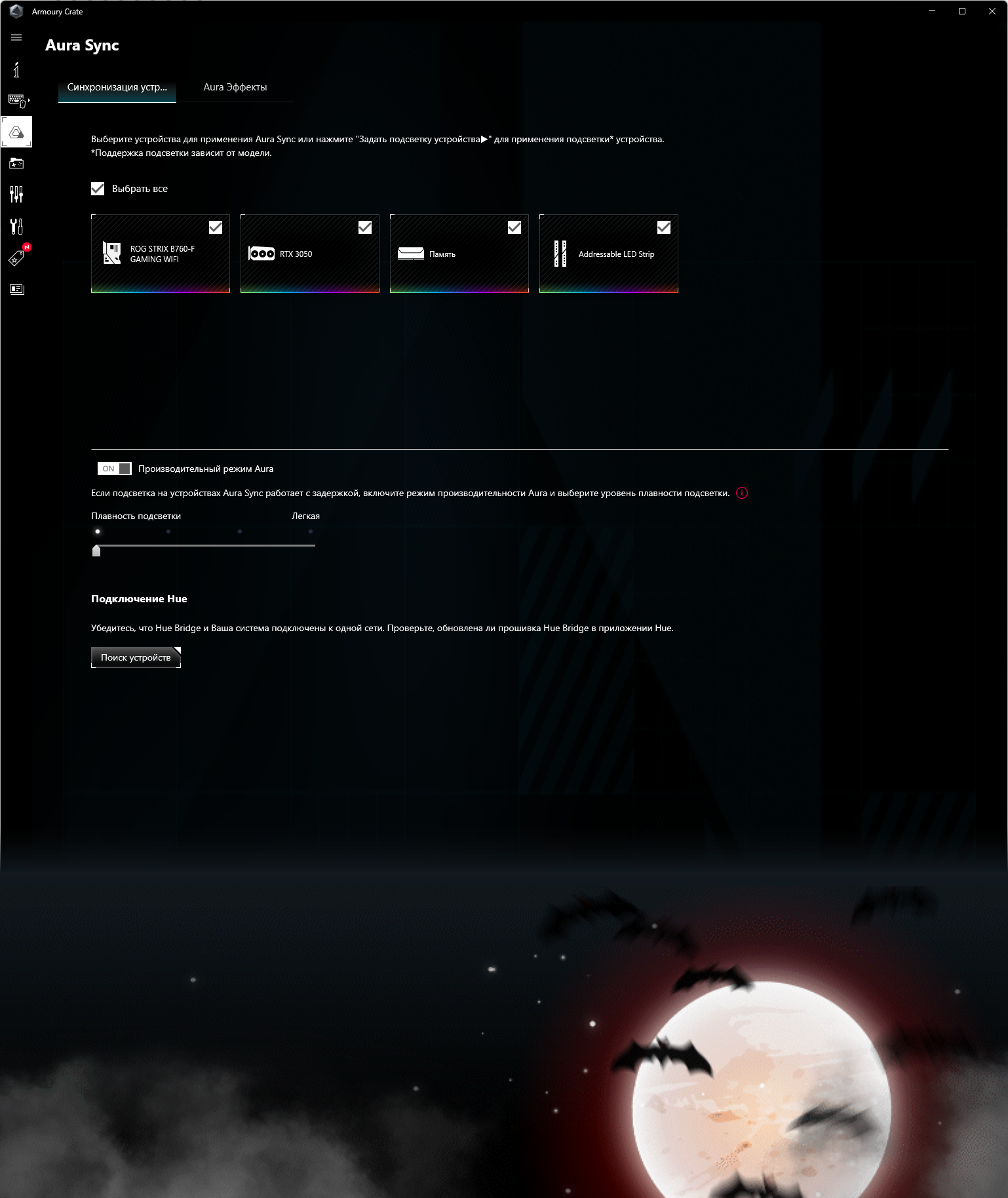

Программное обеспечение под Windows

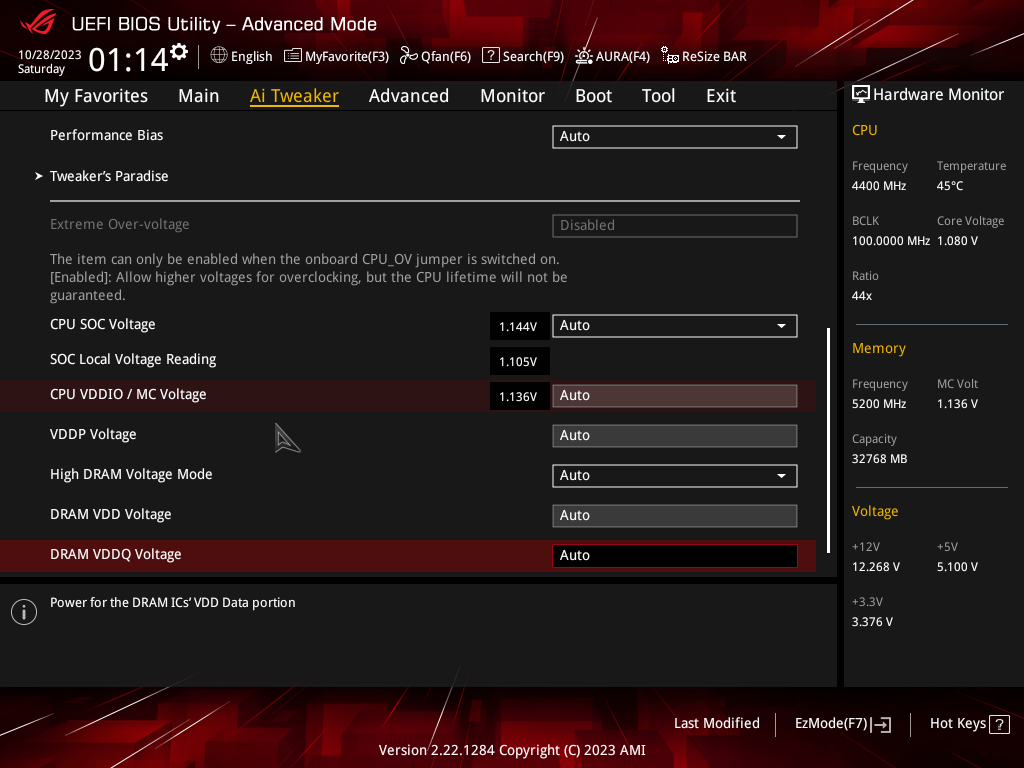

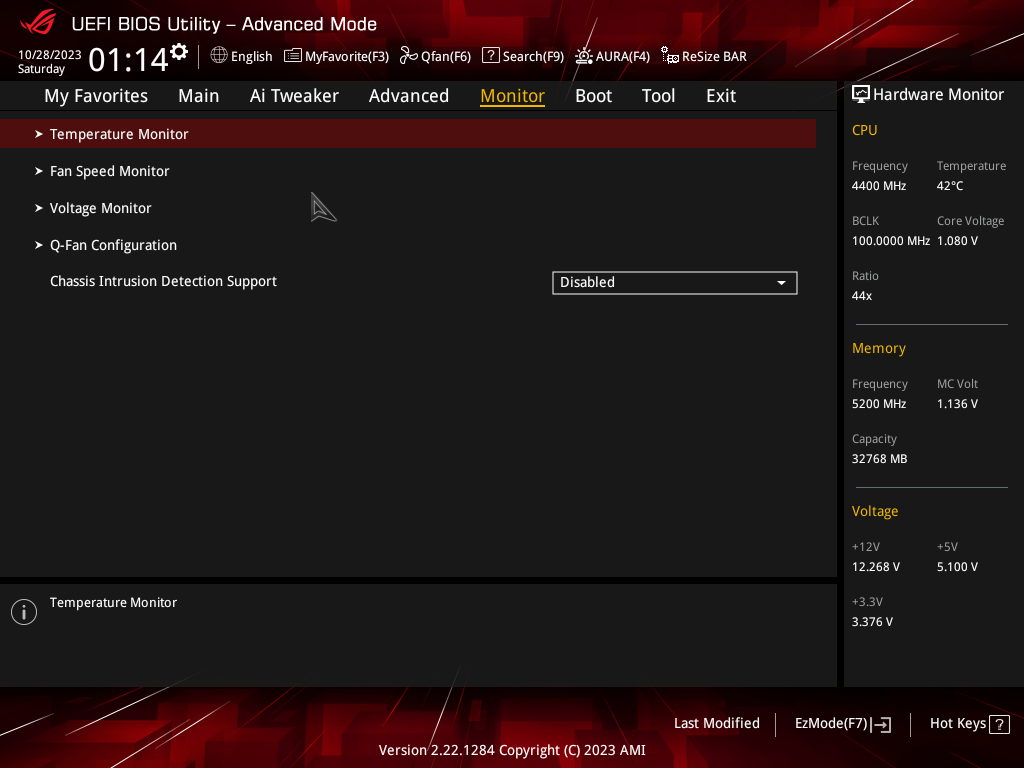

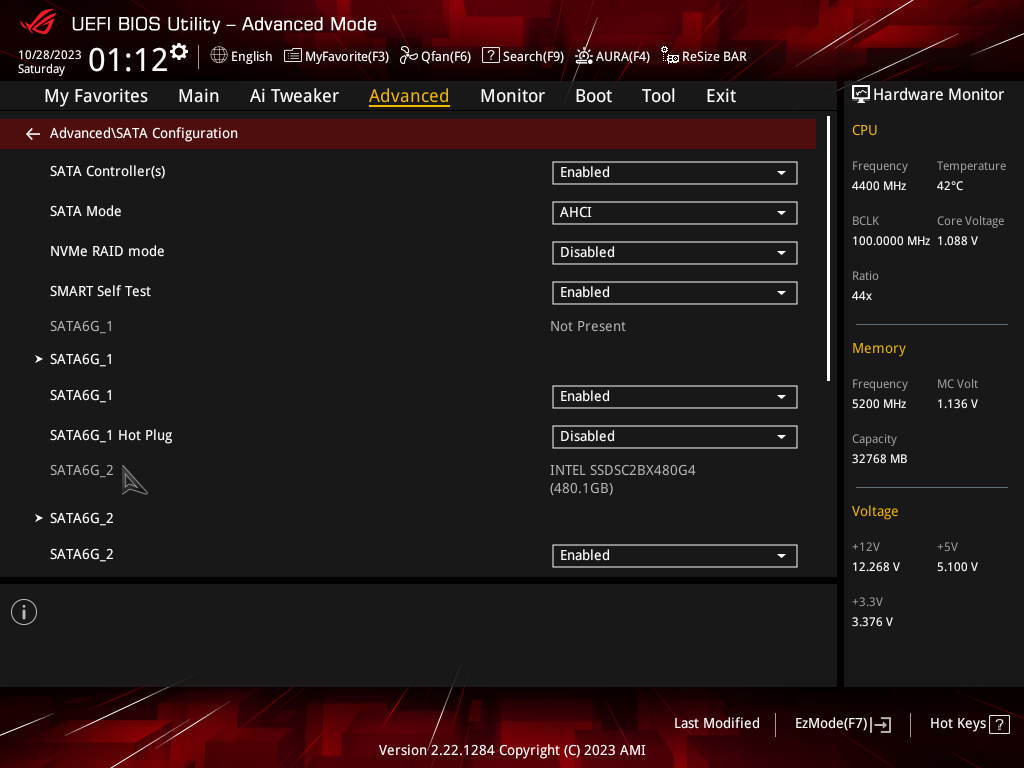

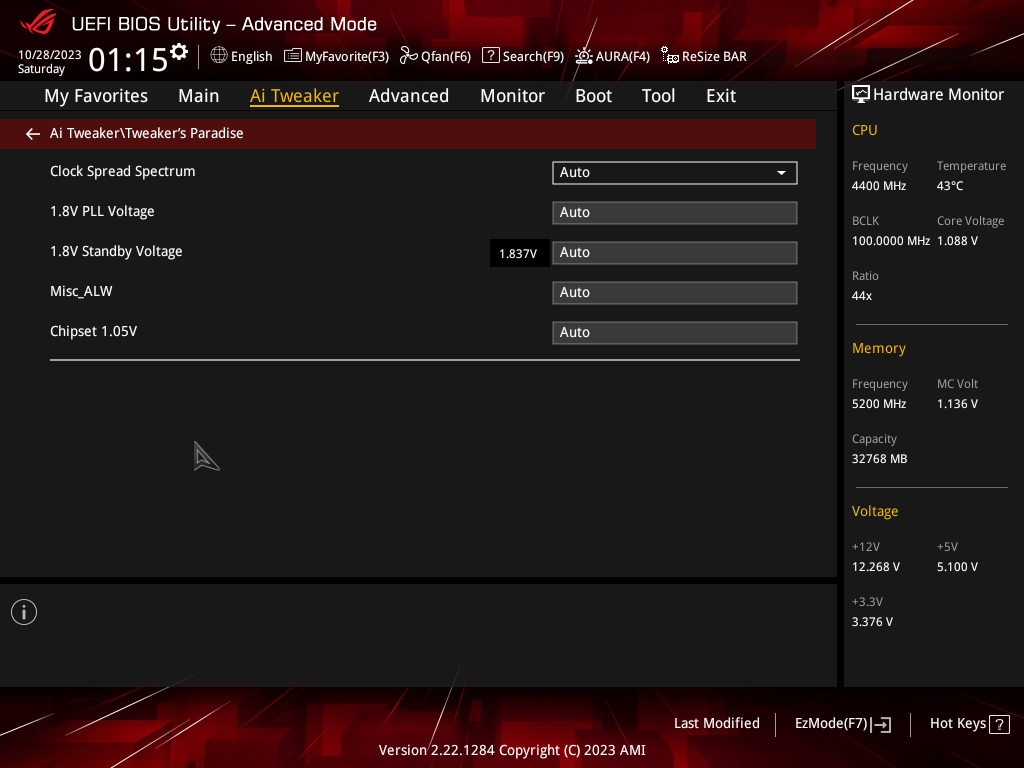

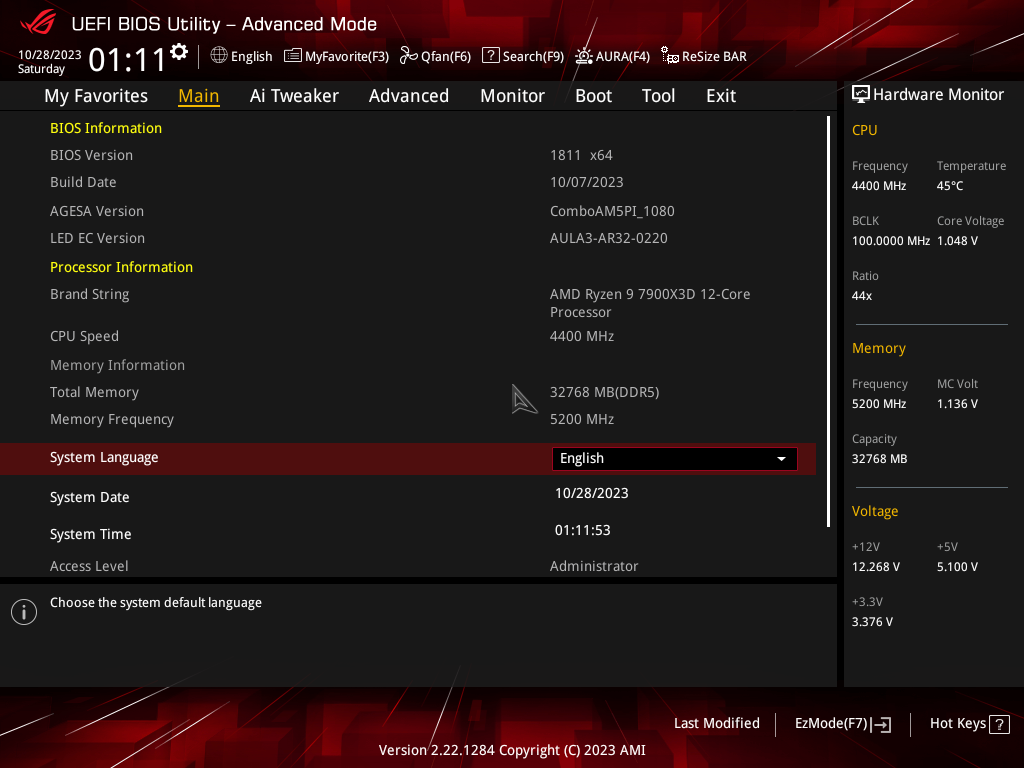

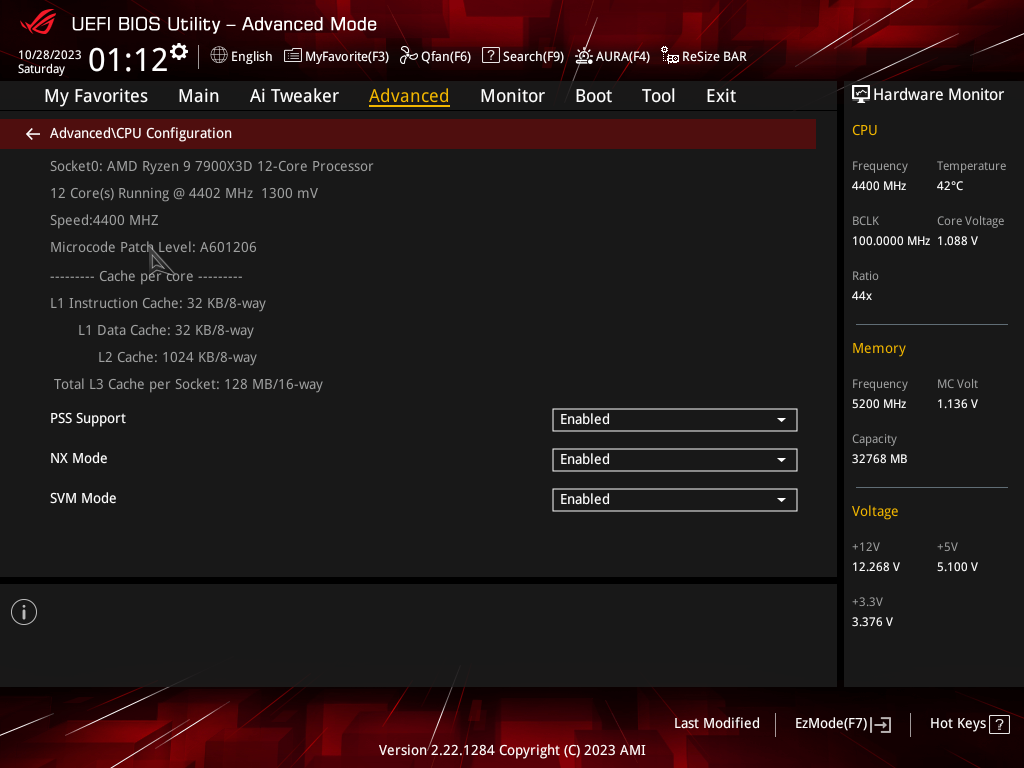

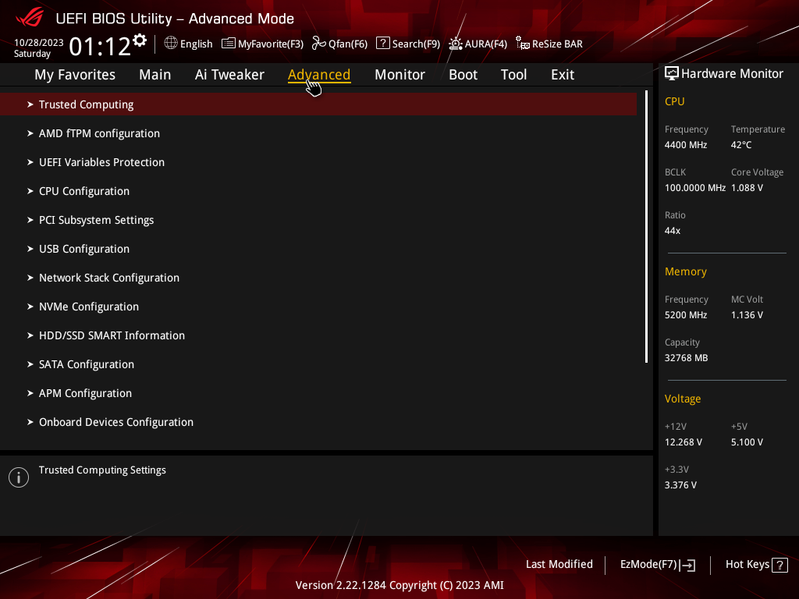

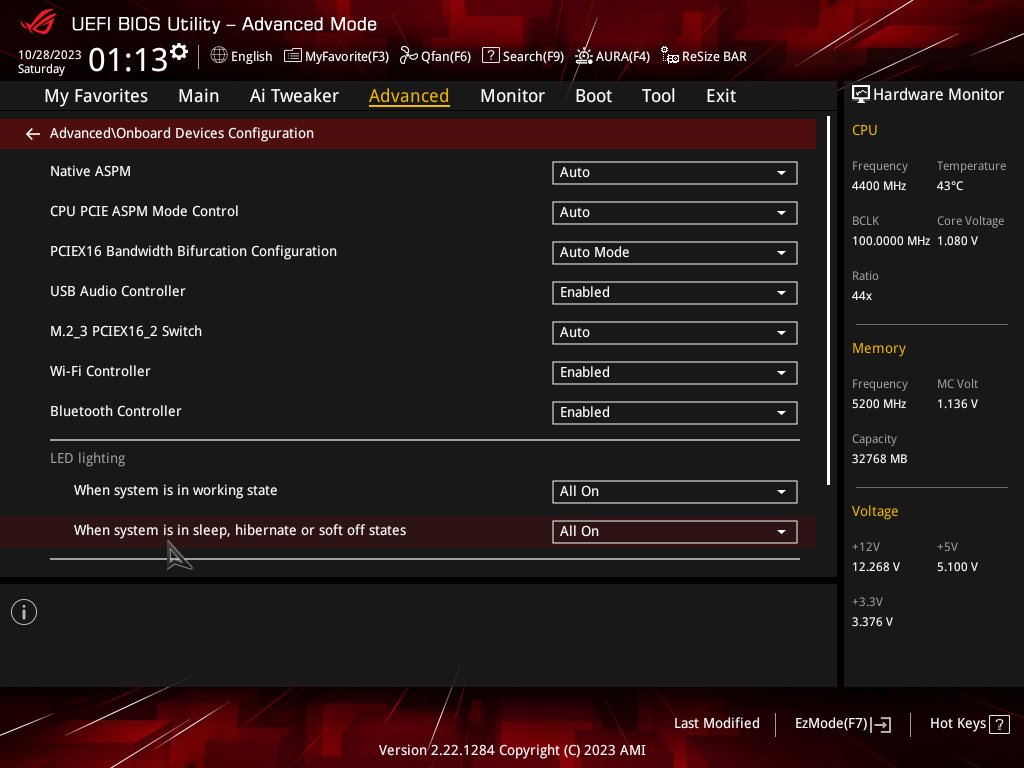

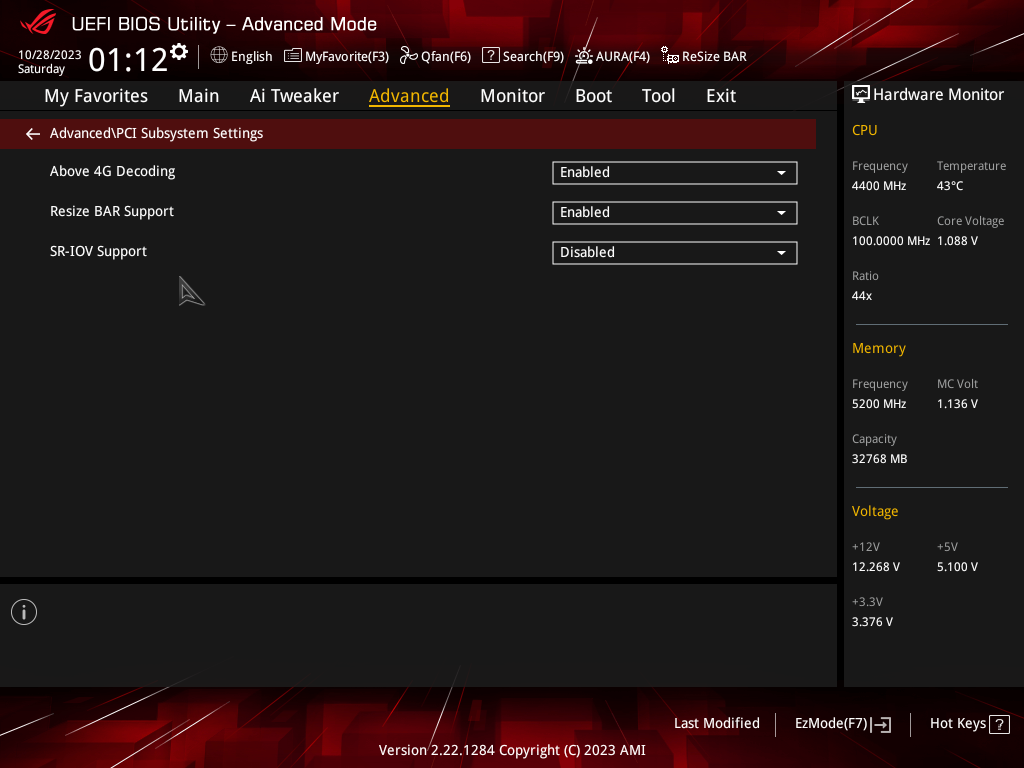

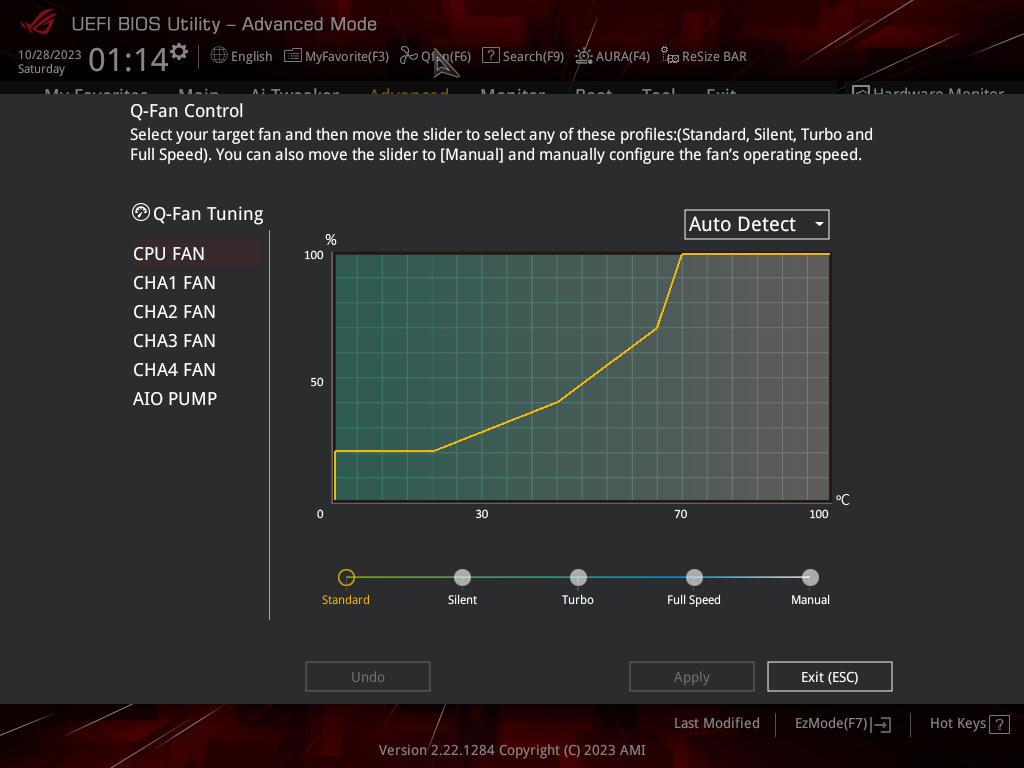

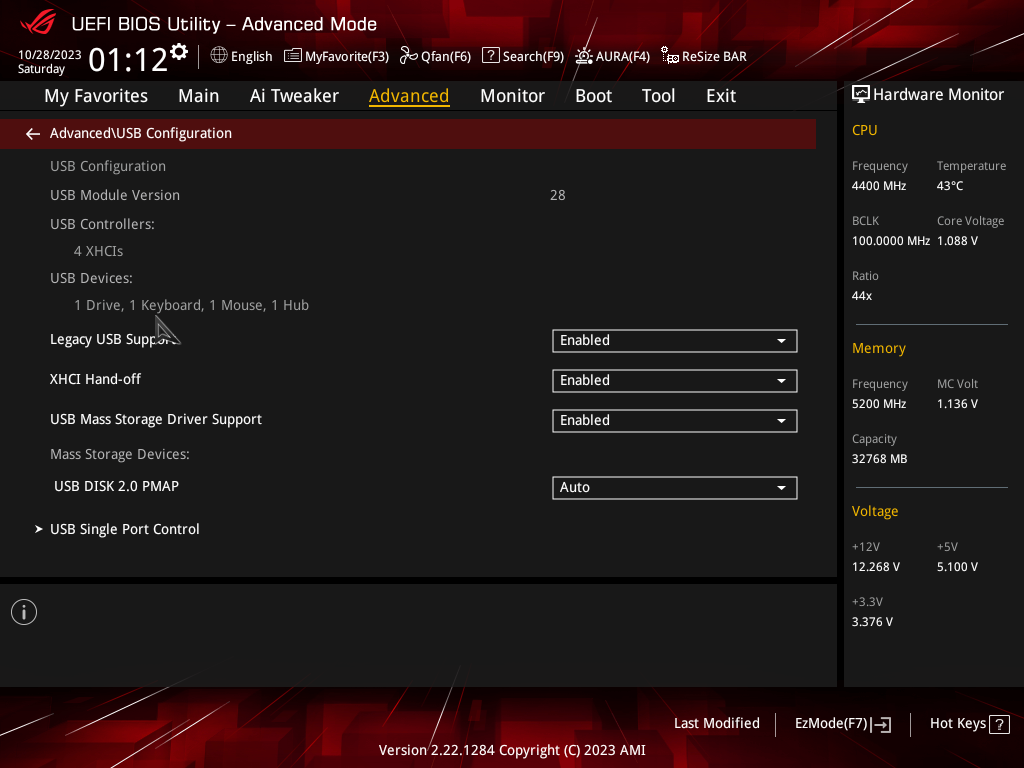

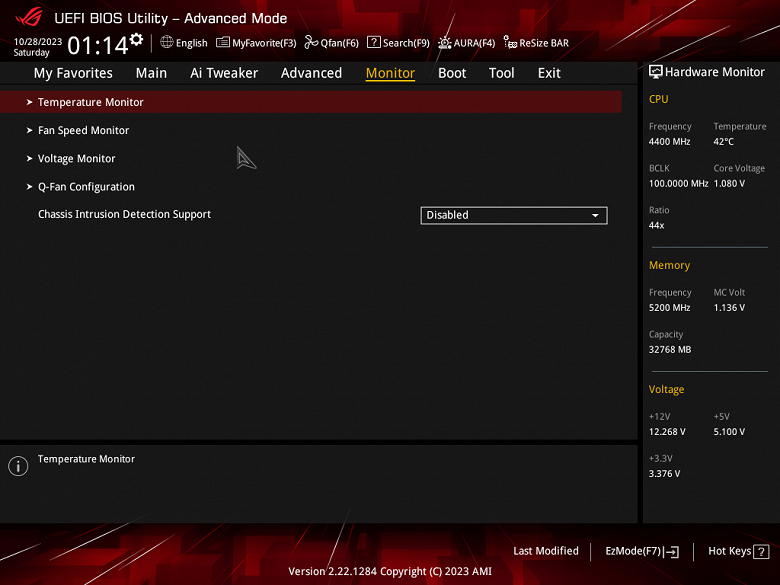

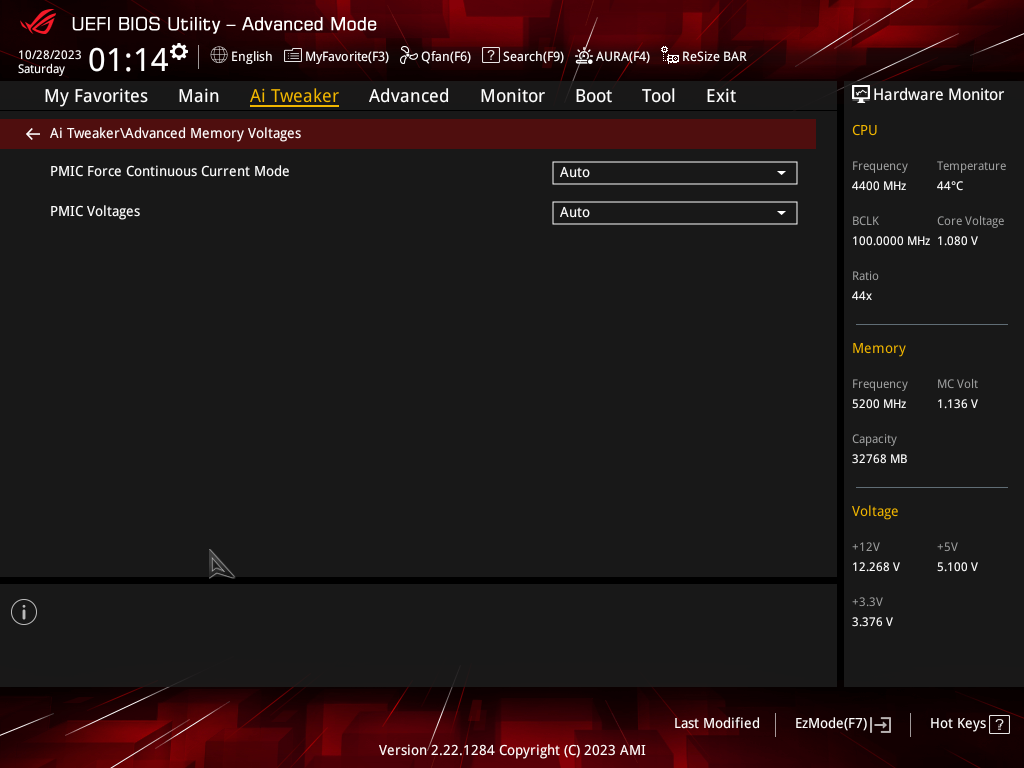

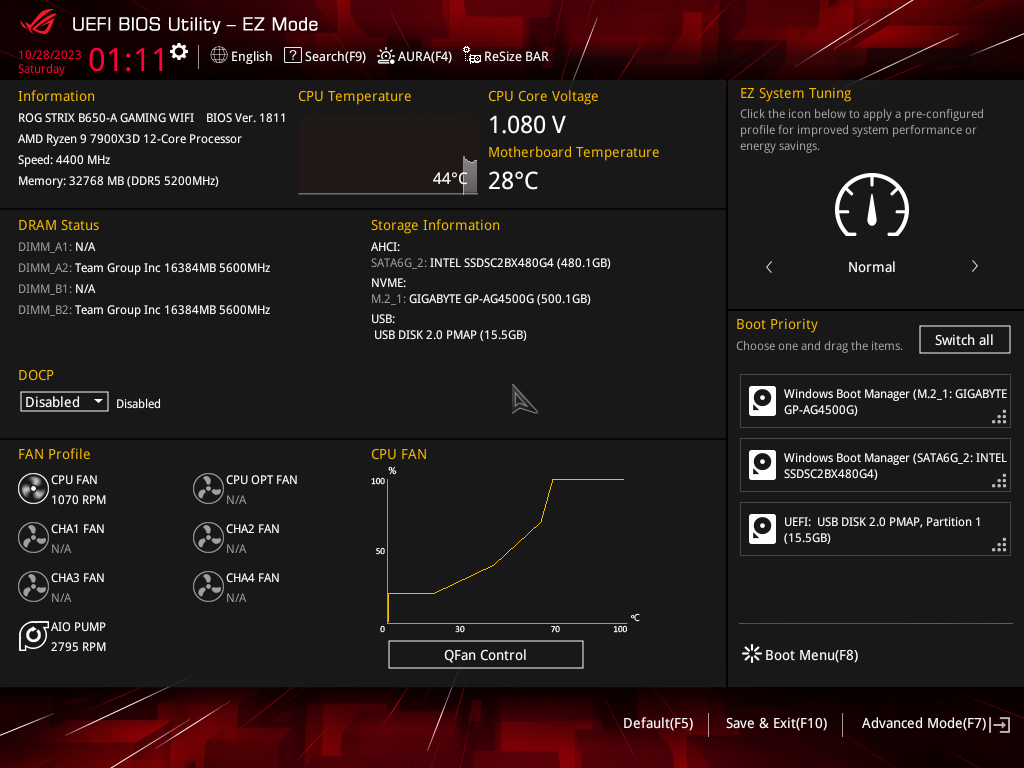

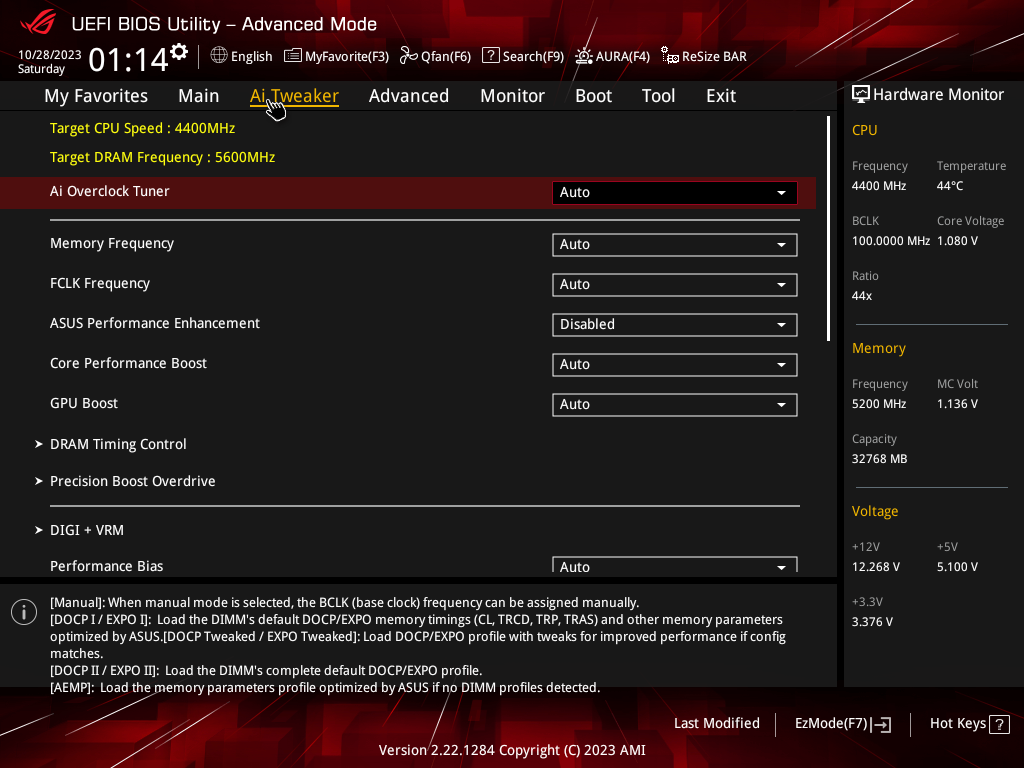

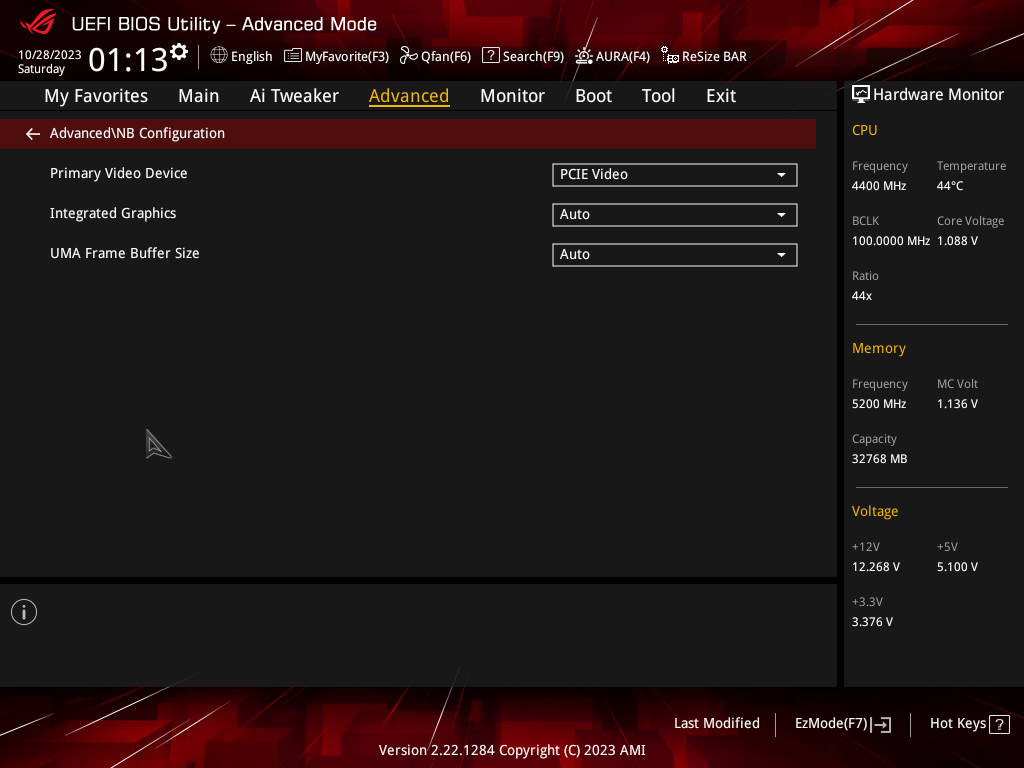

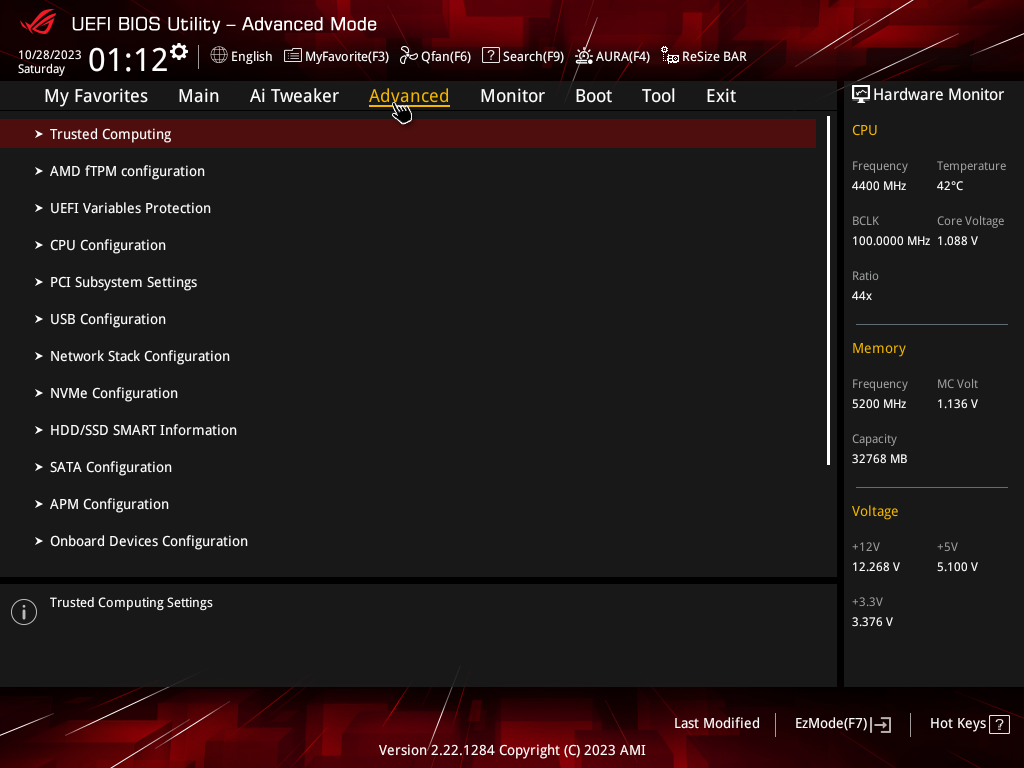

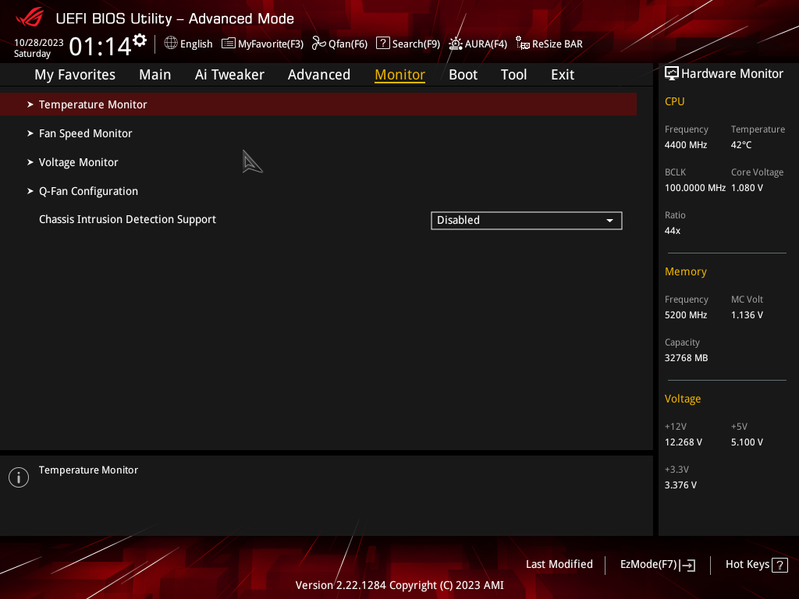

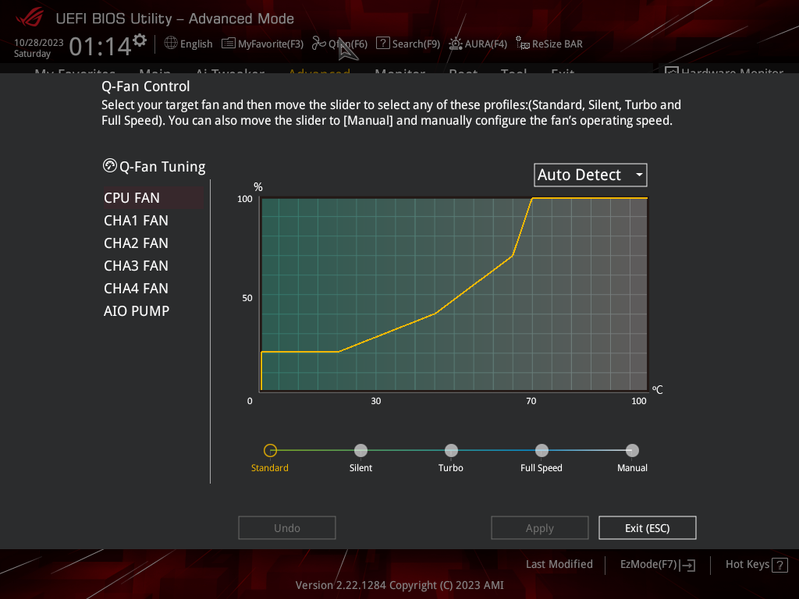

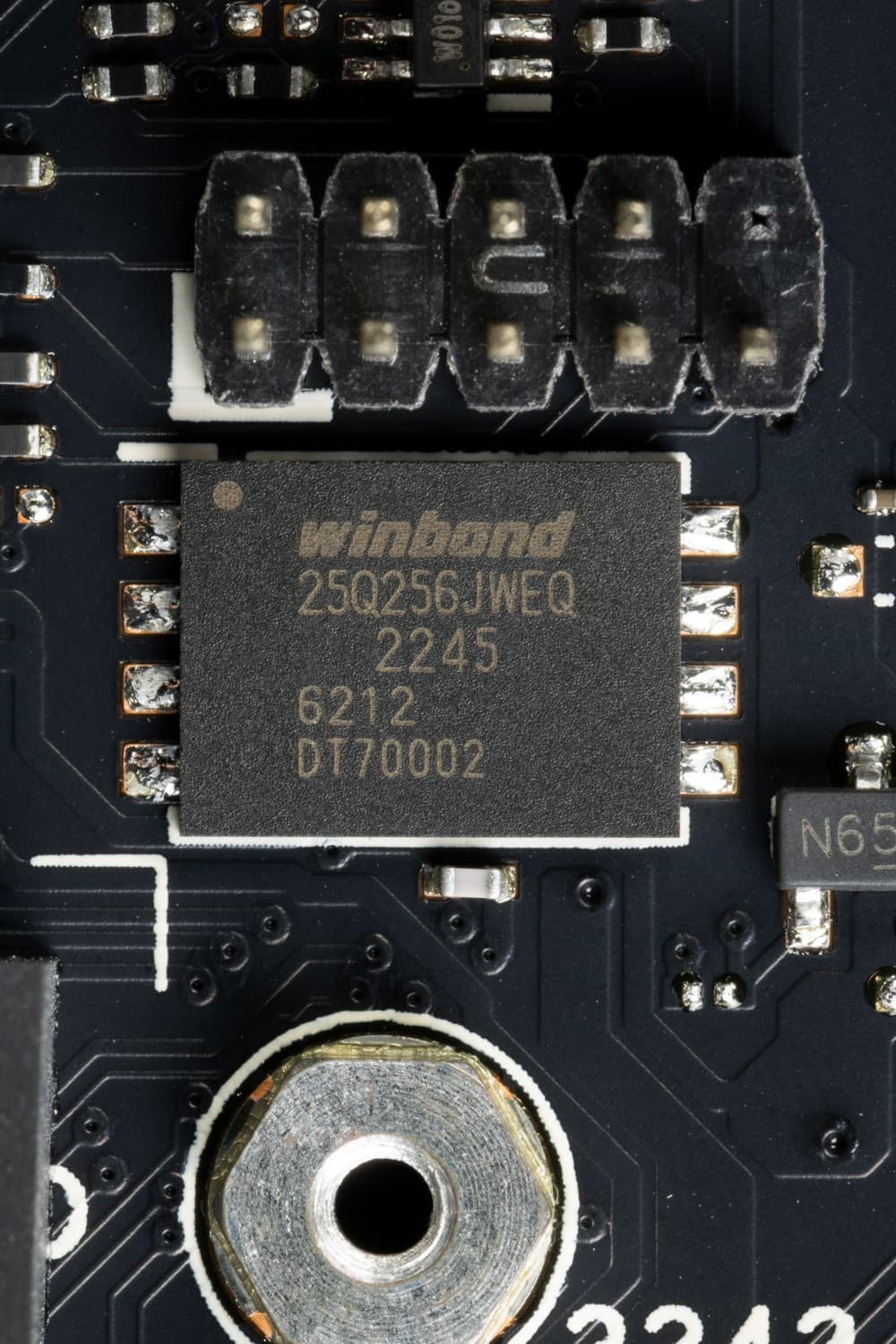

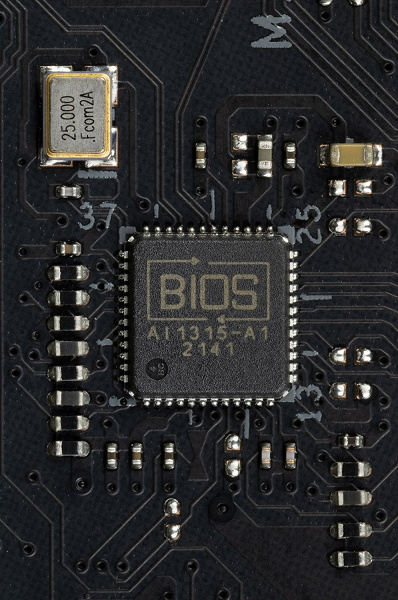

Настройки BIOS

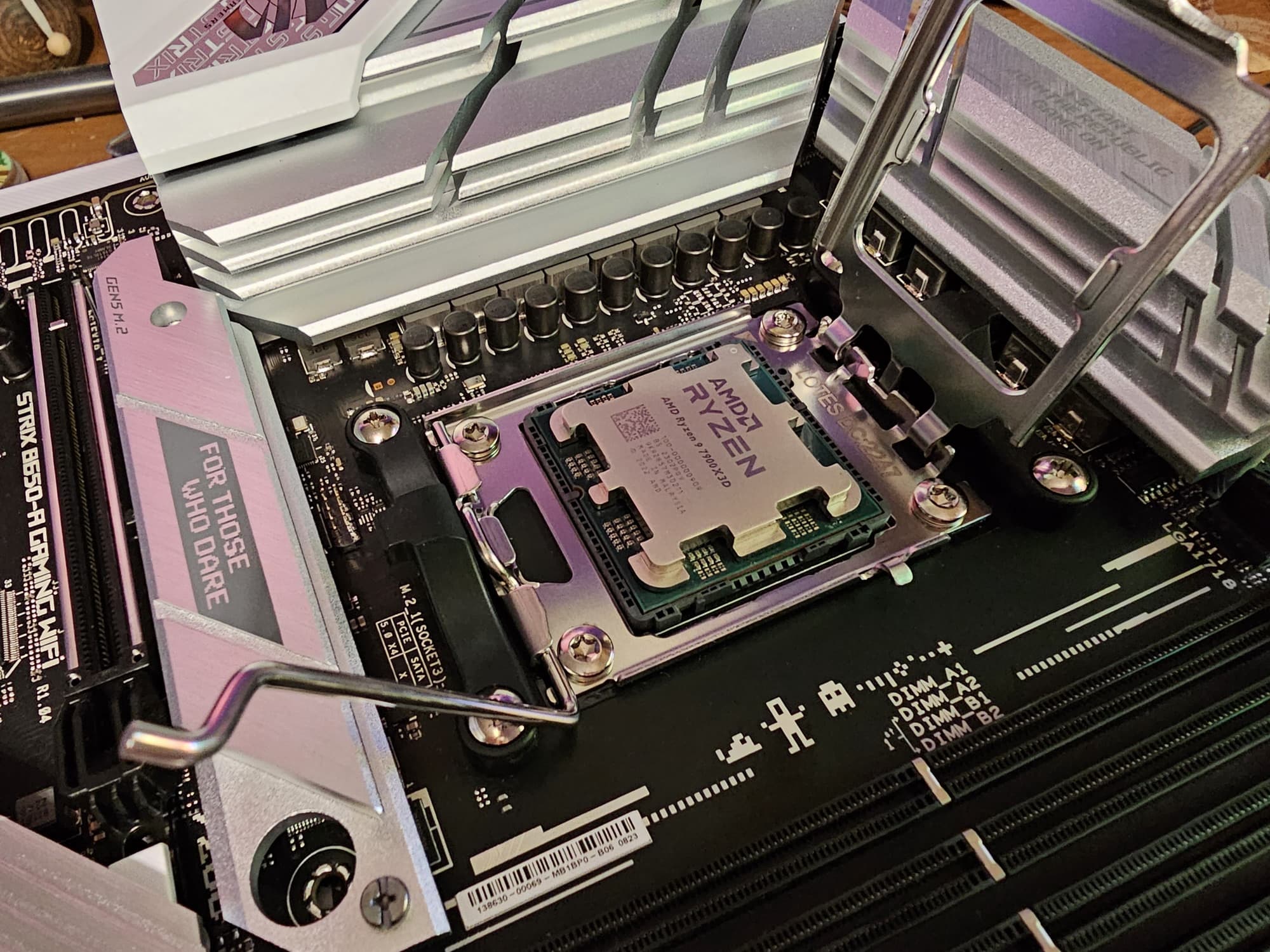

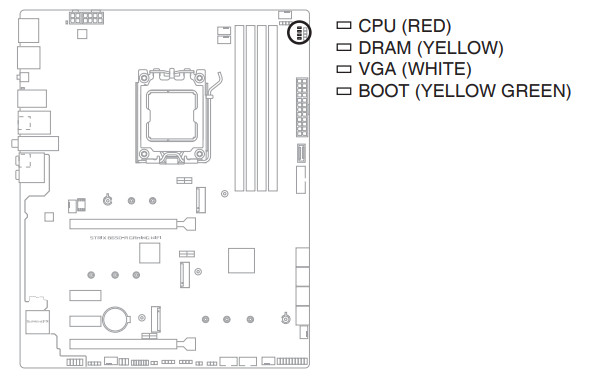

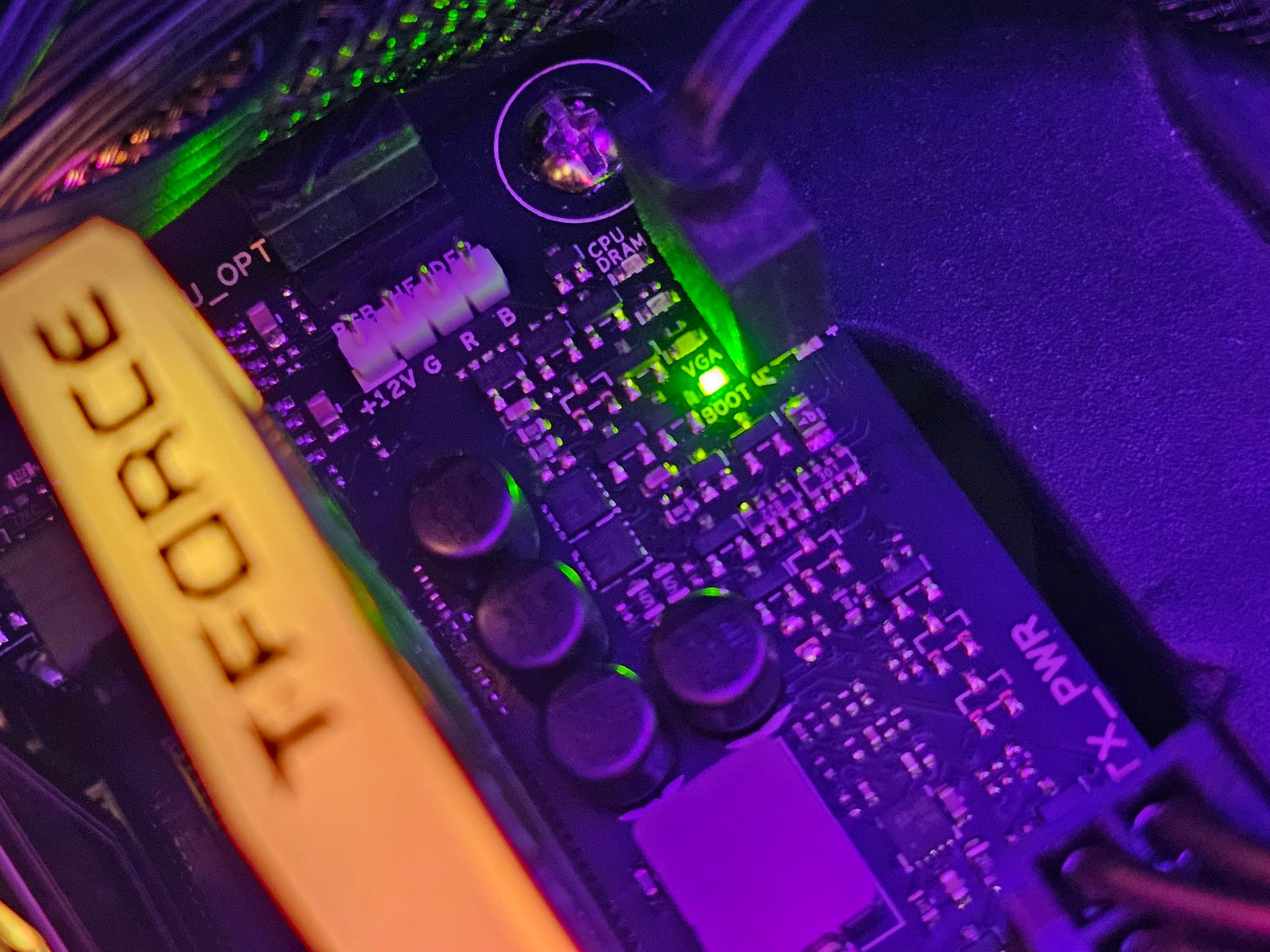

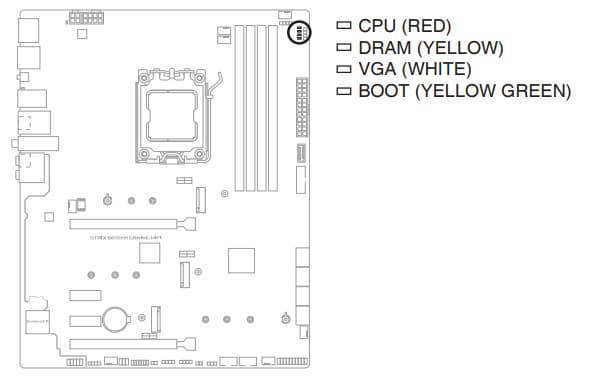

Работоспособность (и разгон)

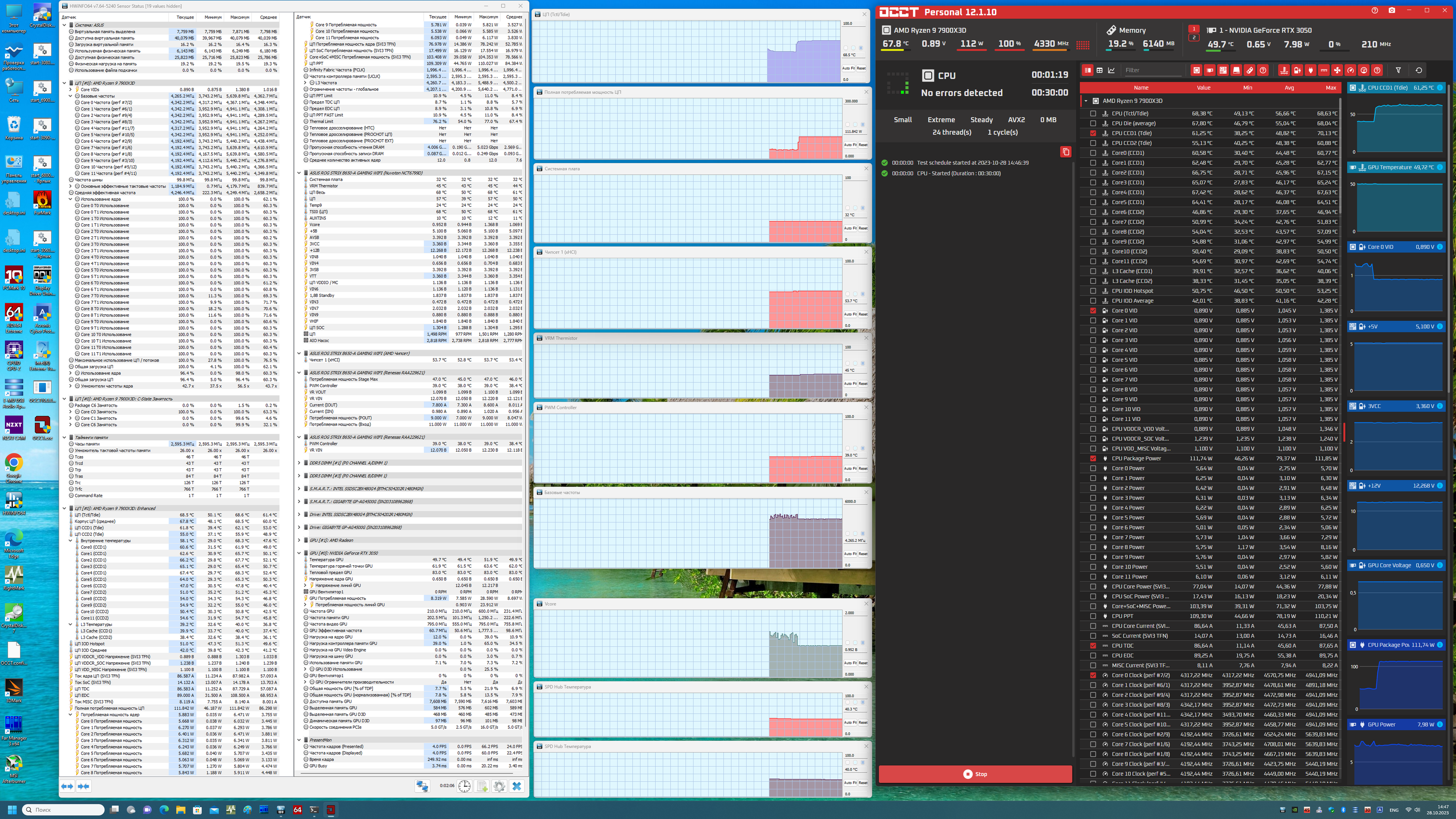

Запускаем все в режиме по умолчанию. Затем нагружаем стандартными стресс-тестами OCCT.
Мы видим, что авторазгон сработал неплохо для Ryzen 9 7900X 3D (до 5,4 ГГц — это хороший уровень для матплаты не только на среднебюджетном чипсете, но и для топовых решений тоже). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Теперь нагрузим еще сильнее – усилим стресс-тест от OCCT (как известно, наряду с AIDA это самый суровый тестер для процессоров и ОЗУ, если нагрузка в течение даже 10 минут не вызвала сбоев или перегревов – значит уже стопроцентная гарантия, что «железо» выдержит любые по своей сложности задачи).
Как мы видим, встроенная система защиты понизила частоты работы, хотя все равно периодически можно было наблюдать всплески до 5,0 ГГц по отдельным ядрам. И опять же, никаких нареканий на работу в целом не было.
Выводы
Материнская плата Asus ROG Strix B650-A Gaming WiFi представляет собой красивое и мощное игровое решение из дорогой линейки компании c ценником в районе 30 тысяч рублей. Плата не относится к флагманской серии ROG Maximus, поэтому продвинутых аппаратных возможностей для разгона у нее нет, однако настроек в BIOS Setup предостаточно.
У нее 16 портов USB разных видов (включая 1 самый быстрый USB 3.2 Gen2×2, а также 5 USB 3.2 Gen2), 2 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 4.0, а второй подключен к чипсету и работает в режиме х4), 2 слота PCIe x1, 3 слота M.2 (два из них подключены напрямую к процессору линиями PCIe 4.0/5.0, третий подключен к чипсету B650 линиями PCIe 4.0), 4 порта SATA и 7 разъемов для вентиляторов. В принципе, для среднего уровня поддержка периферии просто отличная. Также стоит отметить наличие двух сетевых контроллеров: проводного (2,5-гигабитного) и беспроводного (Wi-Fi 6).
Система питания процессора способна обеспечить работу любых совместимых процессоров с некоторым запасом на разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, включая накопители в слотах M.2. В числе плюсов можно упомянуть широкие возможности для подключения дополнительных RGB-устройств, ну и собственную симпатичную подсветку на кожухе задних портов.
В видеоролике выше демонстрация сценария подсветки Asus Armoury Crate, посвященного Хеллоуину.
В номинации «Оригинальный дизайн» плата Asus ROG Strix B650-A Gaming WiFi получила награду:
