Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним. А мы продолжаем изучать поступающие на рынок материнские платы на основе топового системного чипсета Intel Z890.
Как обычно, в начале наших подобных материалов мы вводим читателей в курс дела (ну или просто напоминаем) о том, какими возможностями обладают современные чипсеты), поэтому смотрим на таблицу сравнения 4х последних поколений системных чипсетов серии Z.
| Особенности | Z890 | Z790 | Z690 | Z590 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core 14/13/12 | Core 14/13/12 | Core 11/10 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 3.0 (10 Gen) or 4.0 (11 Gen) |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 (10 Gen) or 20 (11 Gen) |
| Версия PCIe (чипсет) | 4.0 | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 20 версии 4.0 & 8 версии 3.0 или 8 SATA = 28 | 12 версии 4.0 & 16 версии 3.0 или 8 SATA = 28 | 18 версии 3.0 или 6 SATA = 18 |
| Количество портов SATA 6.0 Gb/s до | 8 | 8 | 8 | 6 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x8 | x8 |
| Поколение ОЗУ | DDR5 | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 | 256 ГБ DDR5/128 ГБ DDR4 | 128 ГБ |
| Порты USB4 (40Gbps)(процессор) до | 2 | - | - | - |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 5 | 4 | 3 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E | Wi-Fi 6 |
Процессоры отличаются внутренним устройством, архитектурой и т.п., а вот системные чипсеты, как правило, не блещут сильными различиями от поколения к поколению, но все же они имеются. Вот например, у чипсета Z790 порты SATA входят в общее количество линий PCIe (в сумме 28), а у Z890 имеются 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя (когда как у Z790 просто было 8 линий PCIe 3.0, и они могли расходоваться до 8 портов SATA).
Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый). Правда в случае с данной материнской платой эта функция CPU не была реализована, вернее, была заменена на более современную, но об этом поговорим ниже.
Таким образом новая платформа LGA1851 (процессор + Z890) дает нам прибавку 8 линий PCIe (относительно платформы LGA1700).

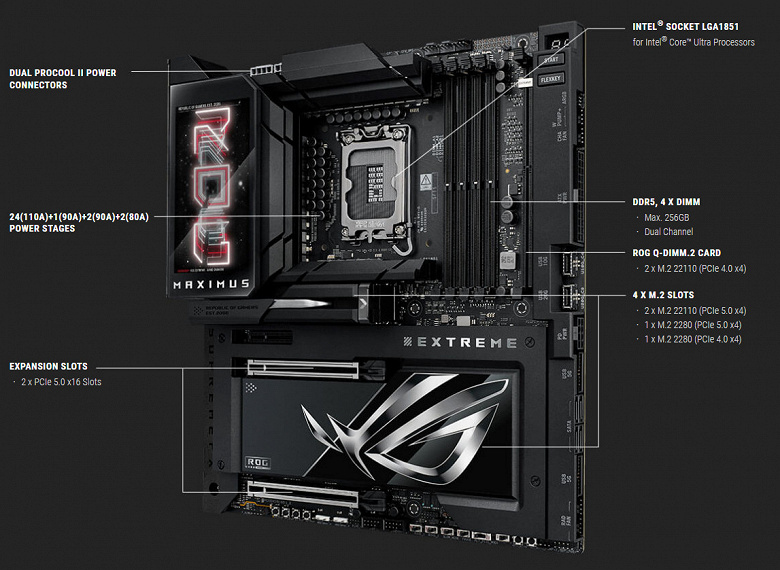

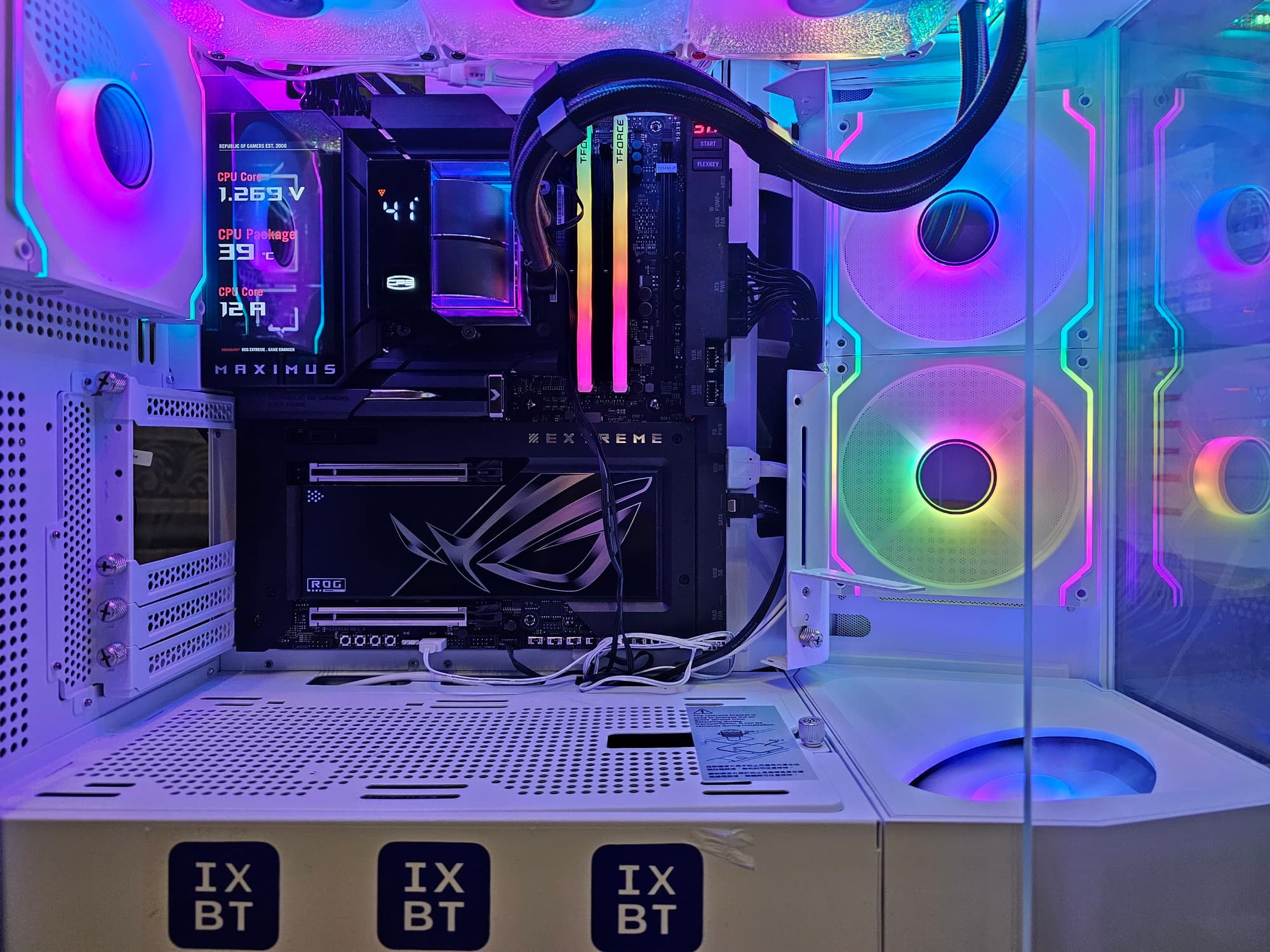

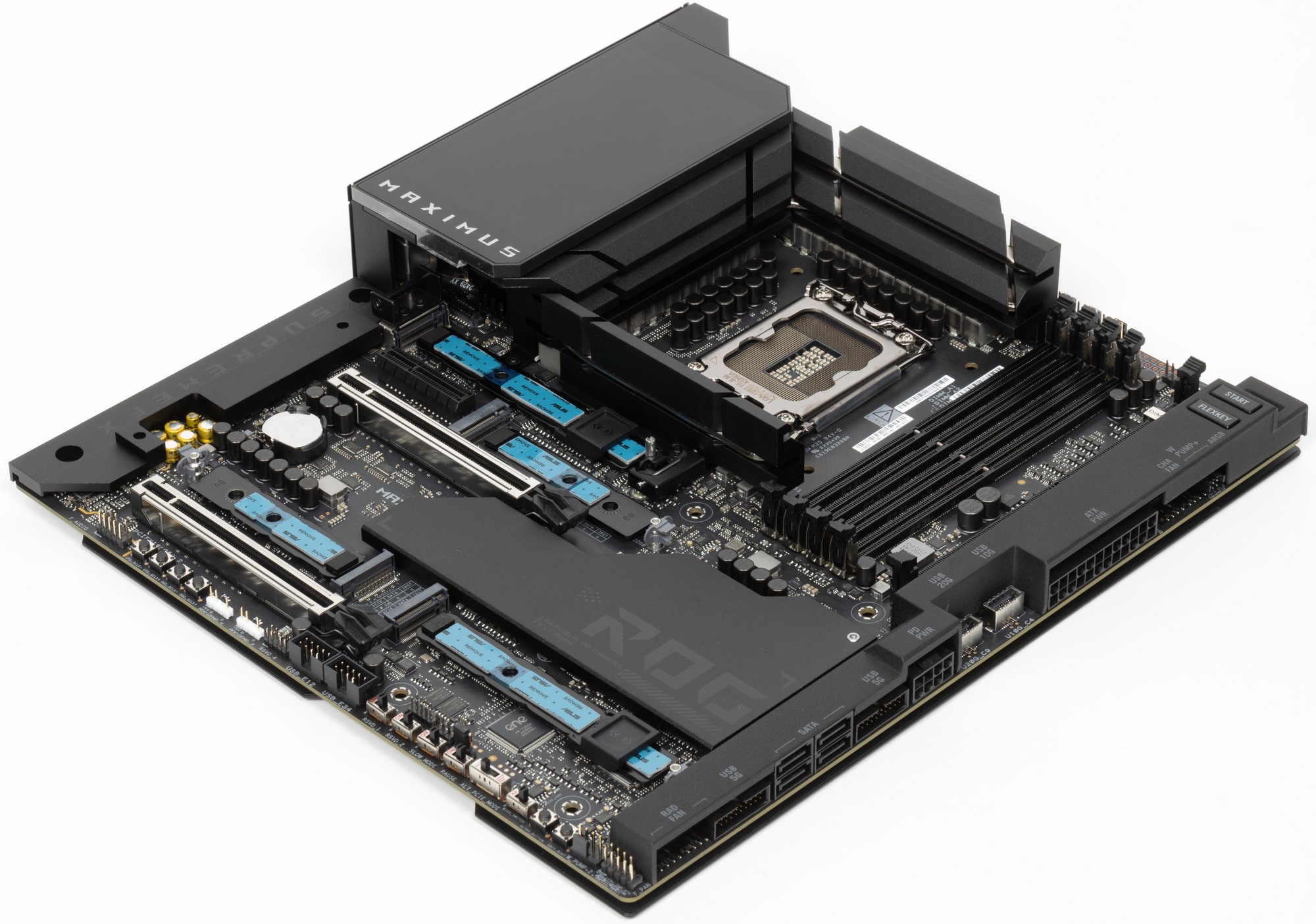

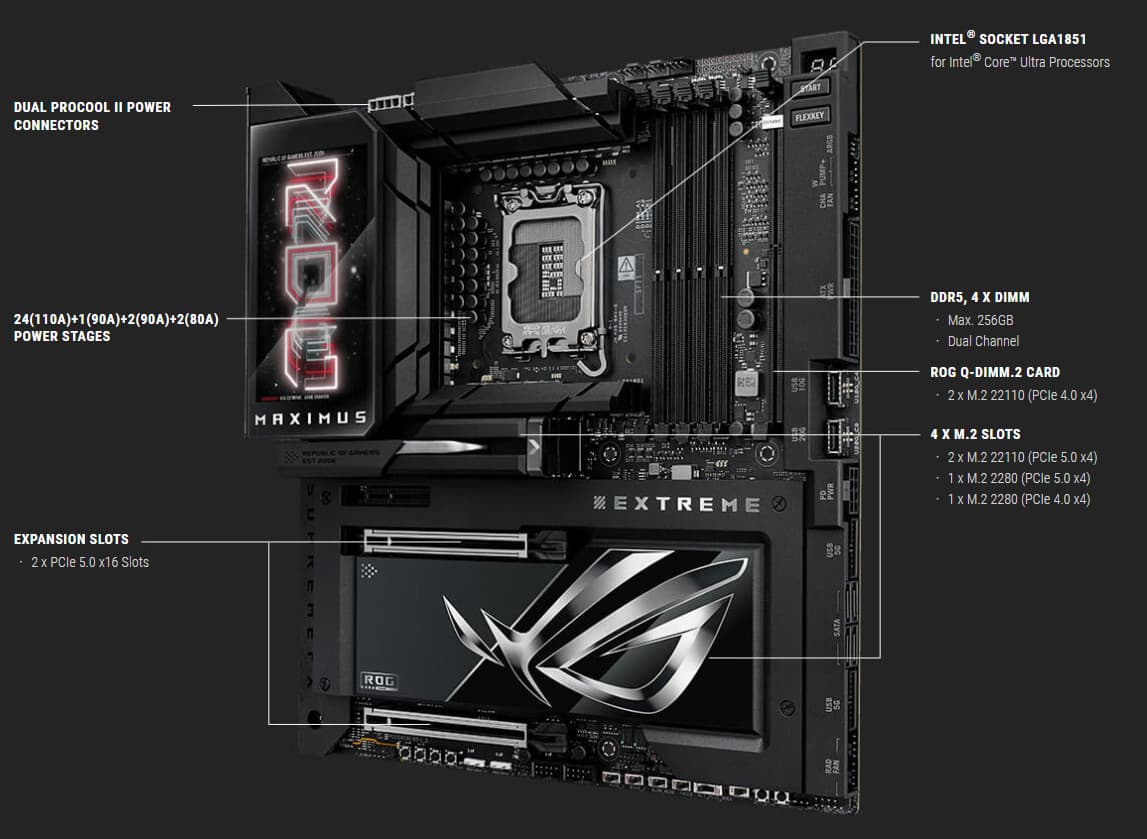

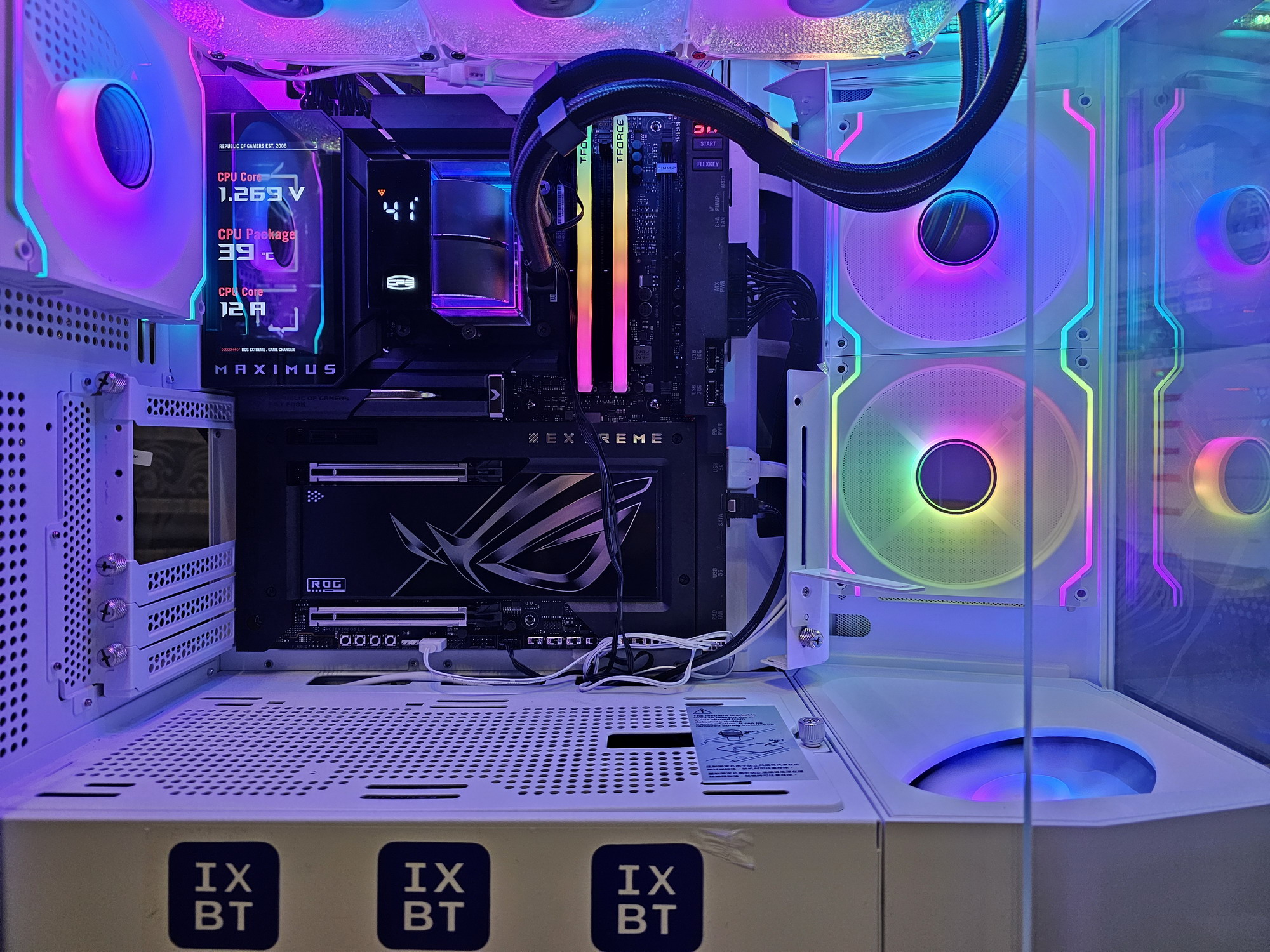

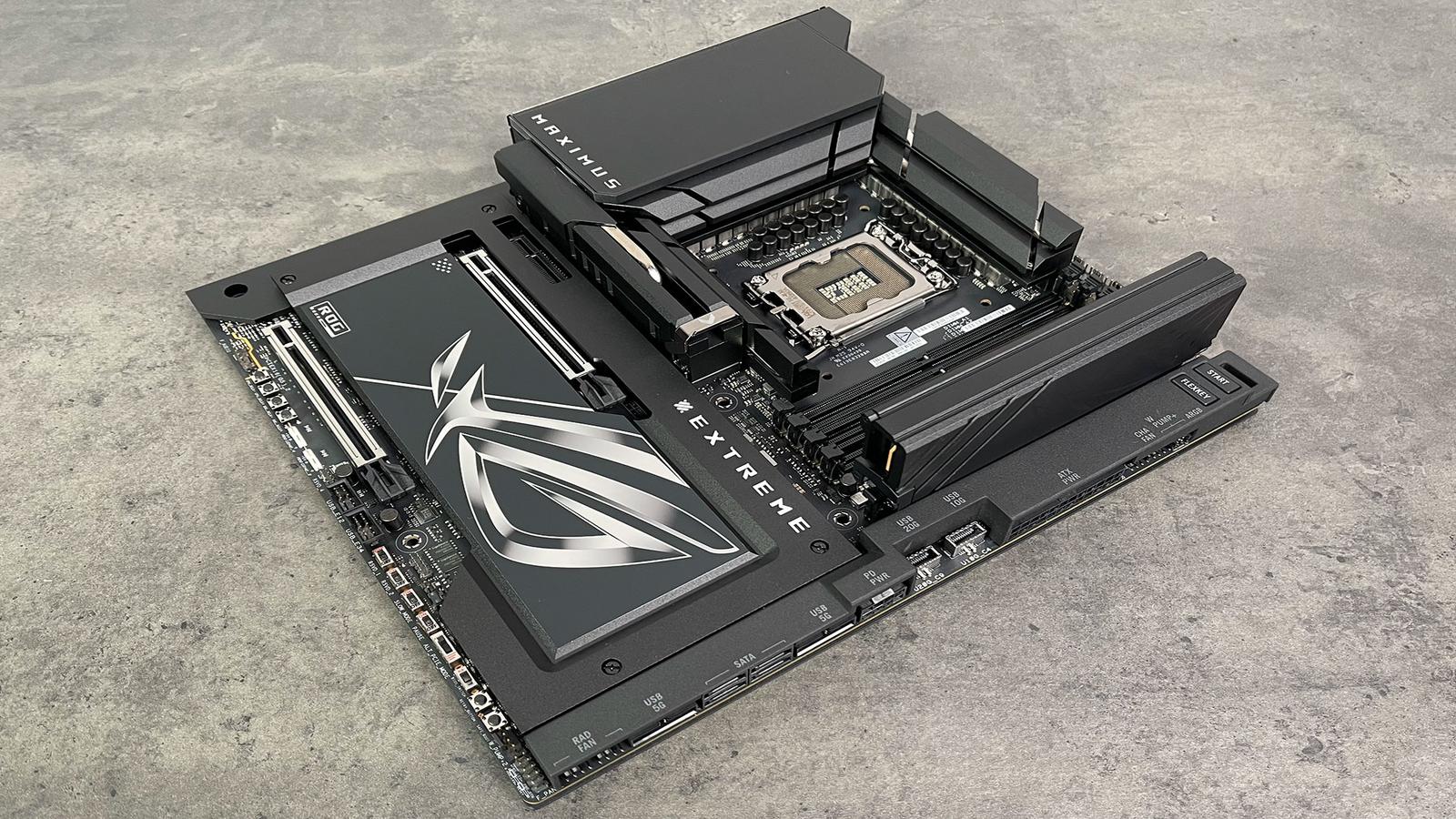

Очередной материнской платой на новом чипсете Z890 и с новым процессорным сокетом LGA1851, попавшей к нам в лабораторию, снова стал продукт компании Asus, но на сей раз аж Asus ROG Maximus Z890 Extreme. Эта матплата не только относится к топовому суббренду ROG, но и является флагманом номер один среди всех матплат, выпускаемых компанией Asus.

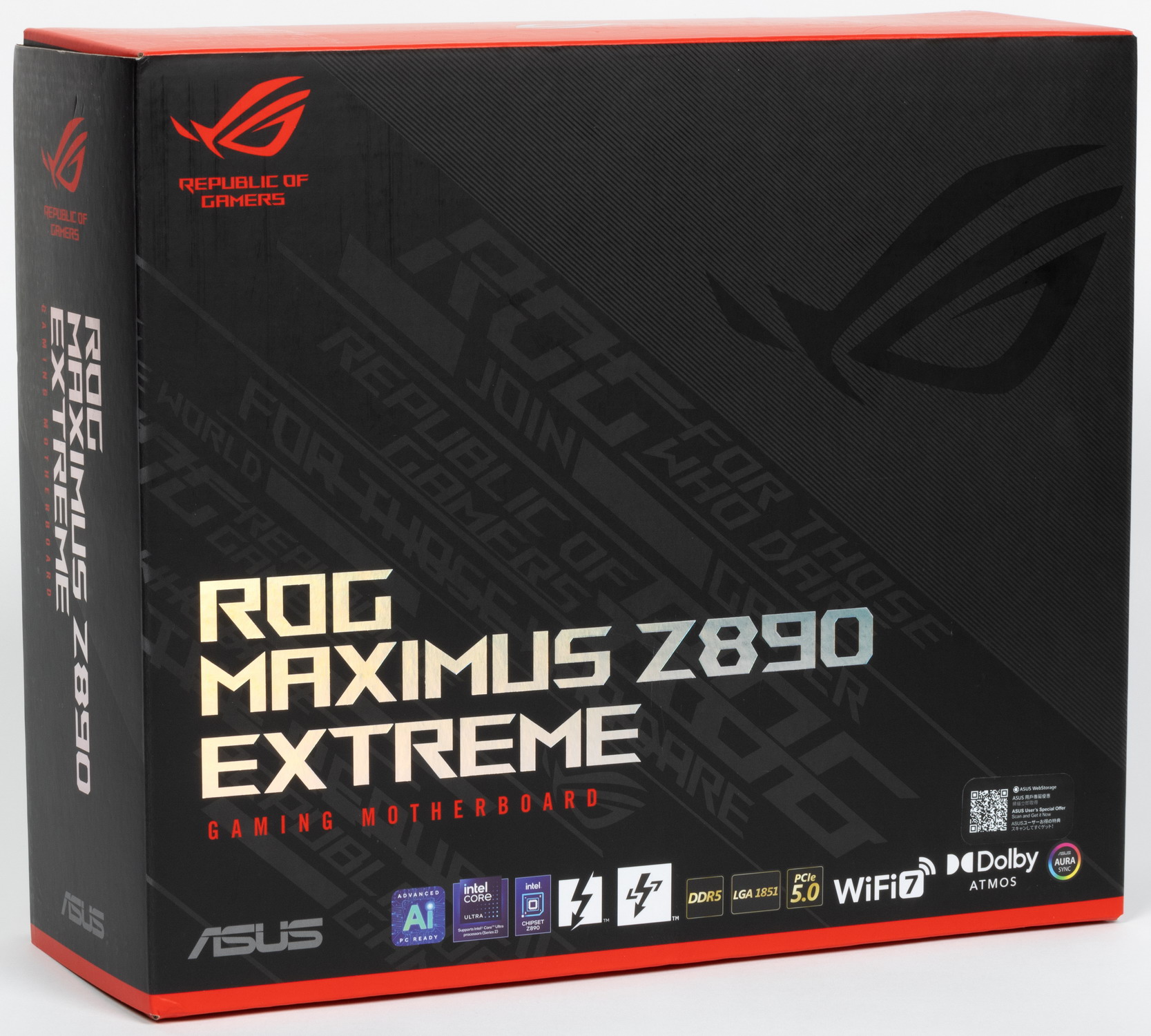

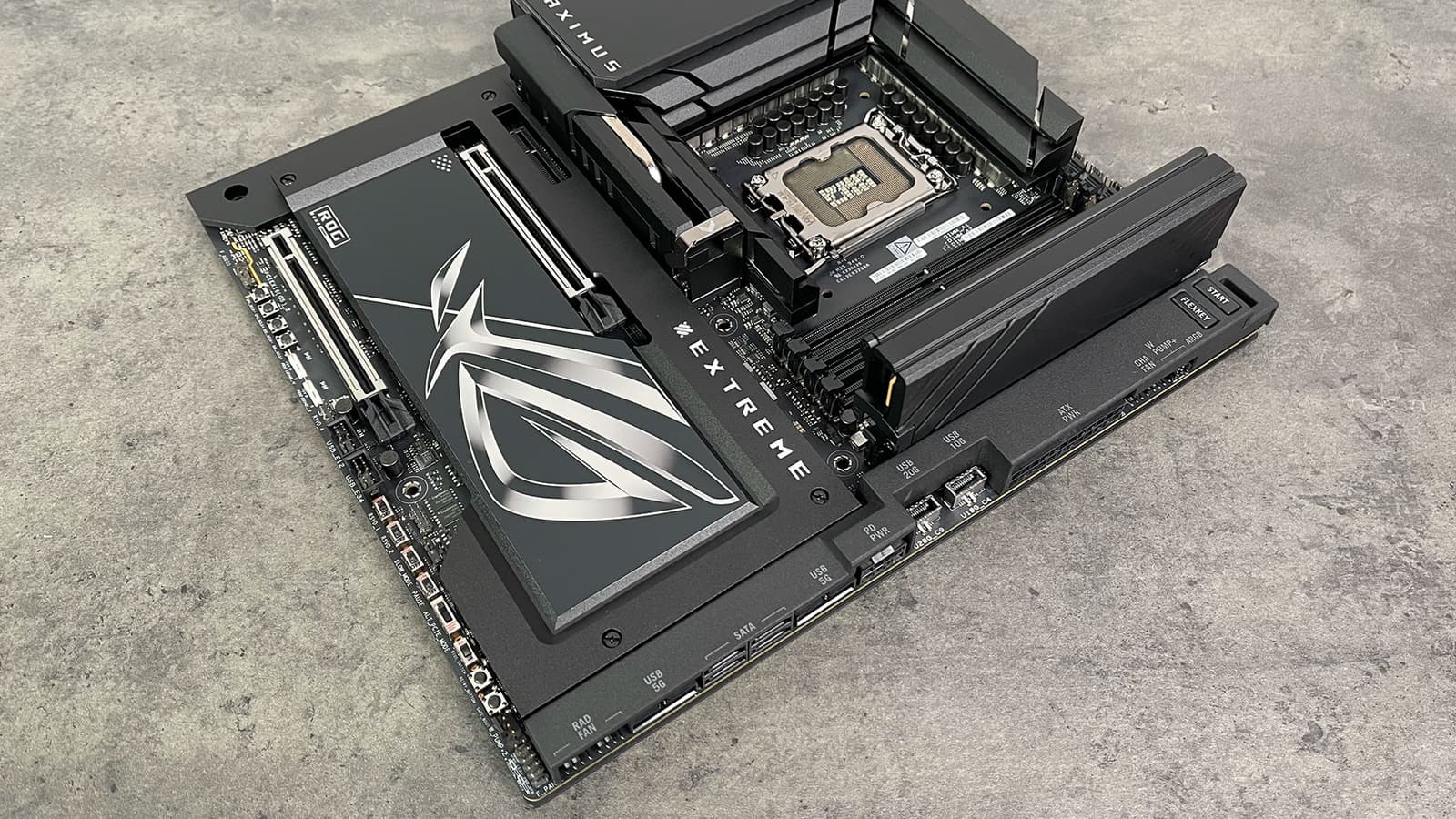

Asus ROG Maximus Z890 Extreme поставляется в большой и толстой коробке фирменного черно-красного дизайна серии ROG. Комплект размещен под платой в отдельных отсеках.

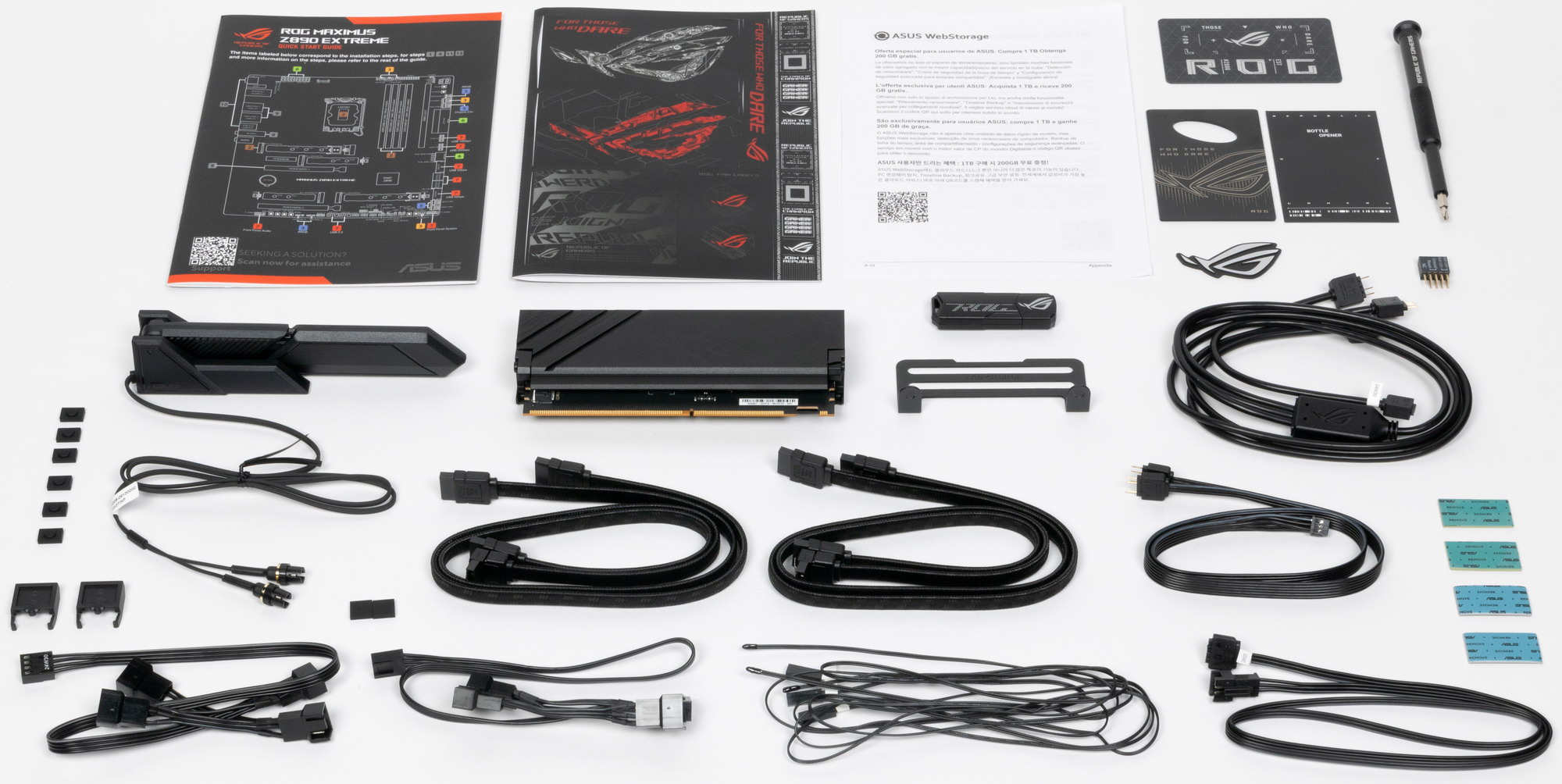

В комплект поставки кроме традиционных элементов типа руководства пользователя и кабелей SATA входят: антенна встроенного Wi-Fi-модуля, фирменный адаптер для передней панели, бонусные стикеры, запасные держатели накопителей в слотах M.2, 2 адаптера-разветвителя для подключения внешней подсветки, 2 адаптера-разветвителя для подключения вентиляторов, блок запасных термопрокладок, карта Q-DIMM.2 для подключения дополнительных накопителей форм-фактора M.2 с запасными термопрокладками, 3 термодатчика, держатель дополнительного вентилятора для охлаждения модулей памяти (сам вентилятор приобретается отдельно), членская карточка клуба ROG, сувенирная открывалка бутылок, фирменная отвертка ROG и накопитель типа Flash-drive с ПО.
Несмотра на то, что ПО поставляется, все равно последние версии надо скачивать с вебсайта производителя).

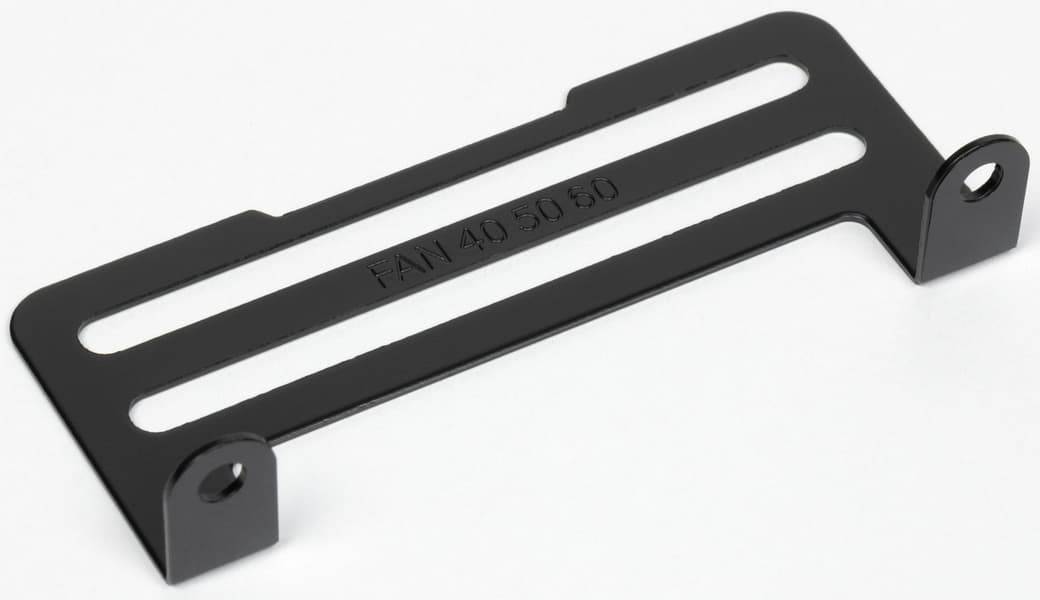

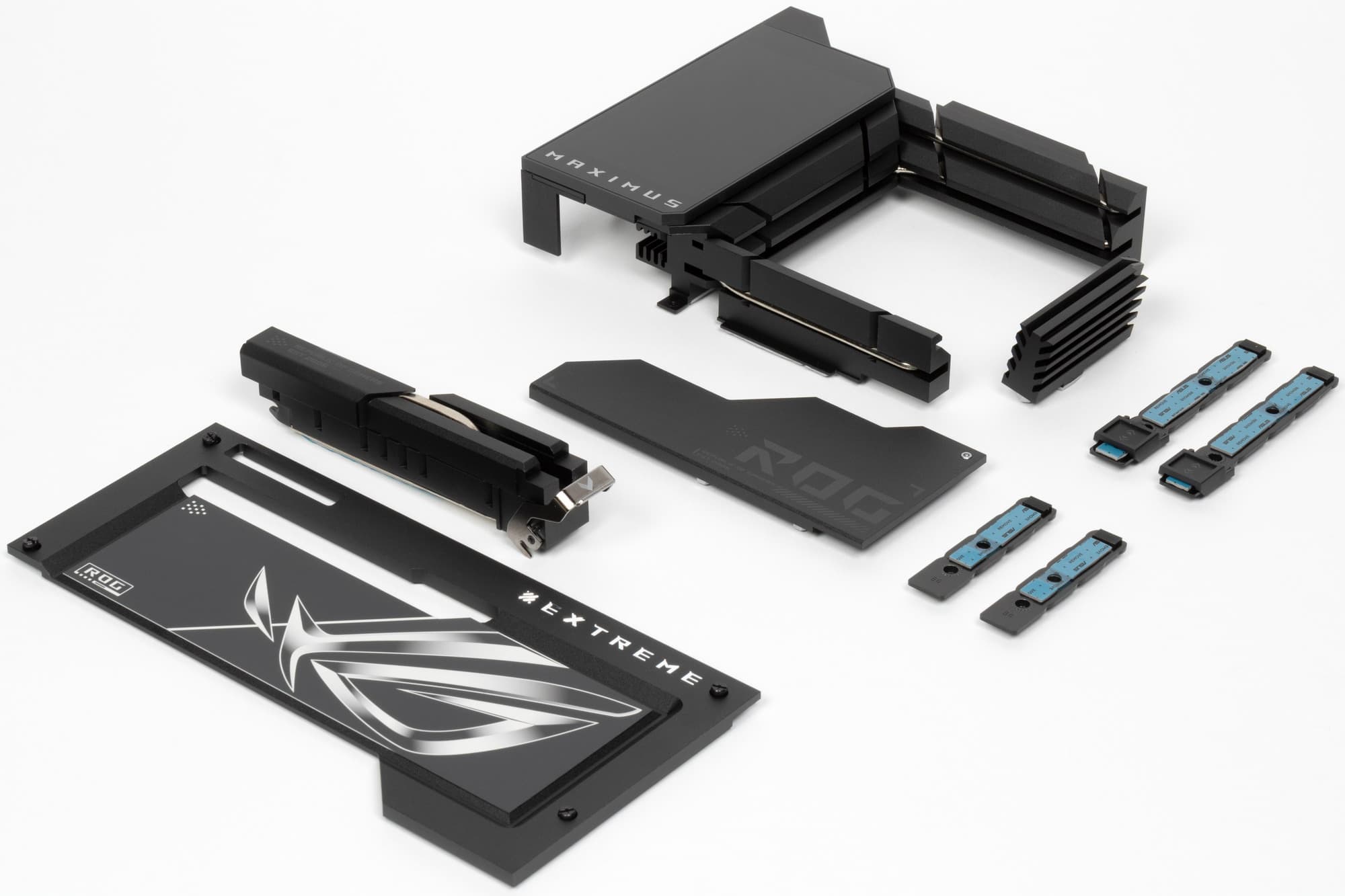

Пластина DDR5 Fan Holder поддерживает 40-60 мм вентиляторы для охлаждения ОЗУ. Карточка ROG – это типа благодарность за приобретение.
Ну и такого же рода благодарностью является сувенирная открывалка бутылок.
В комплект также входит фирменная отвертка ROG.

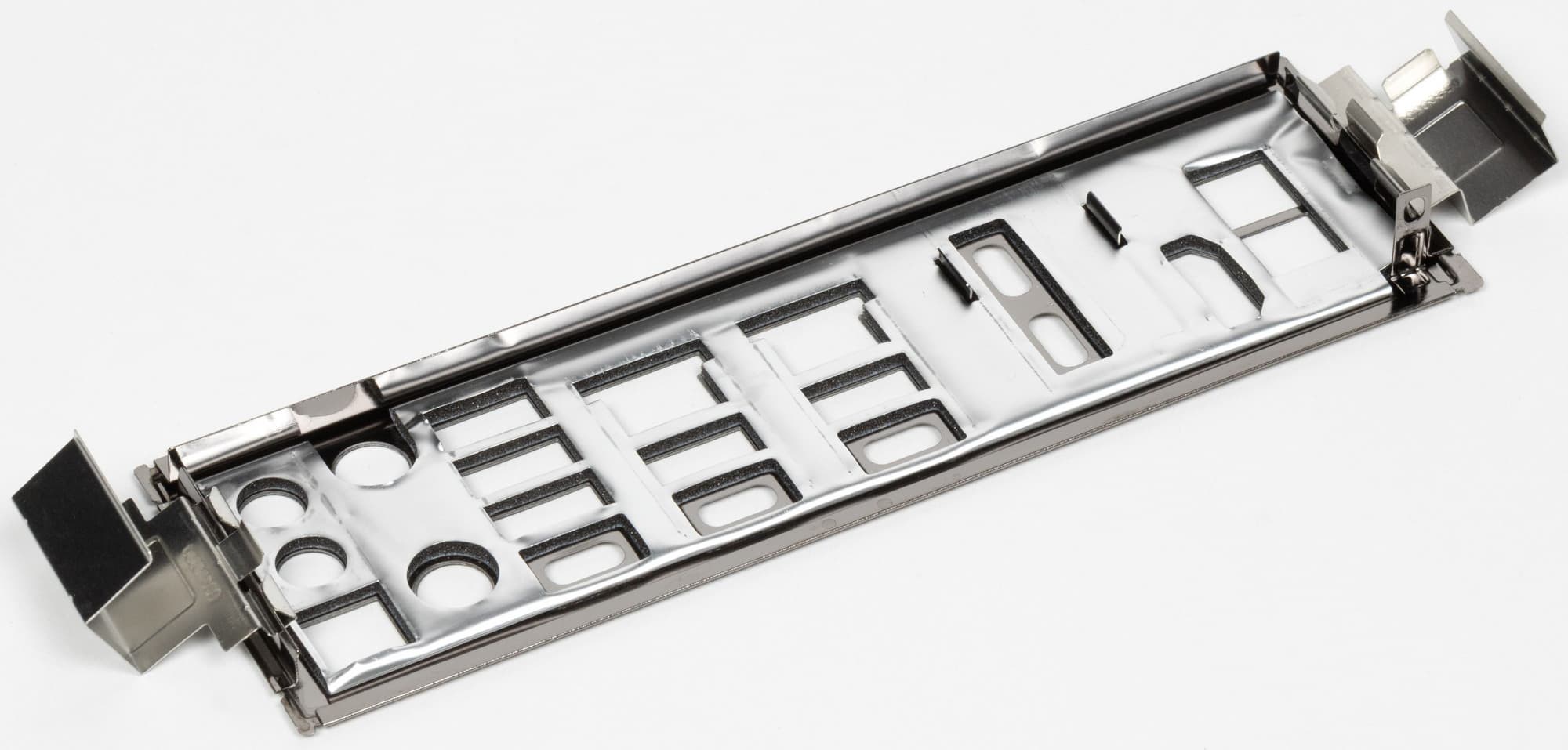

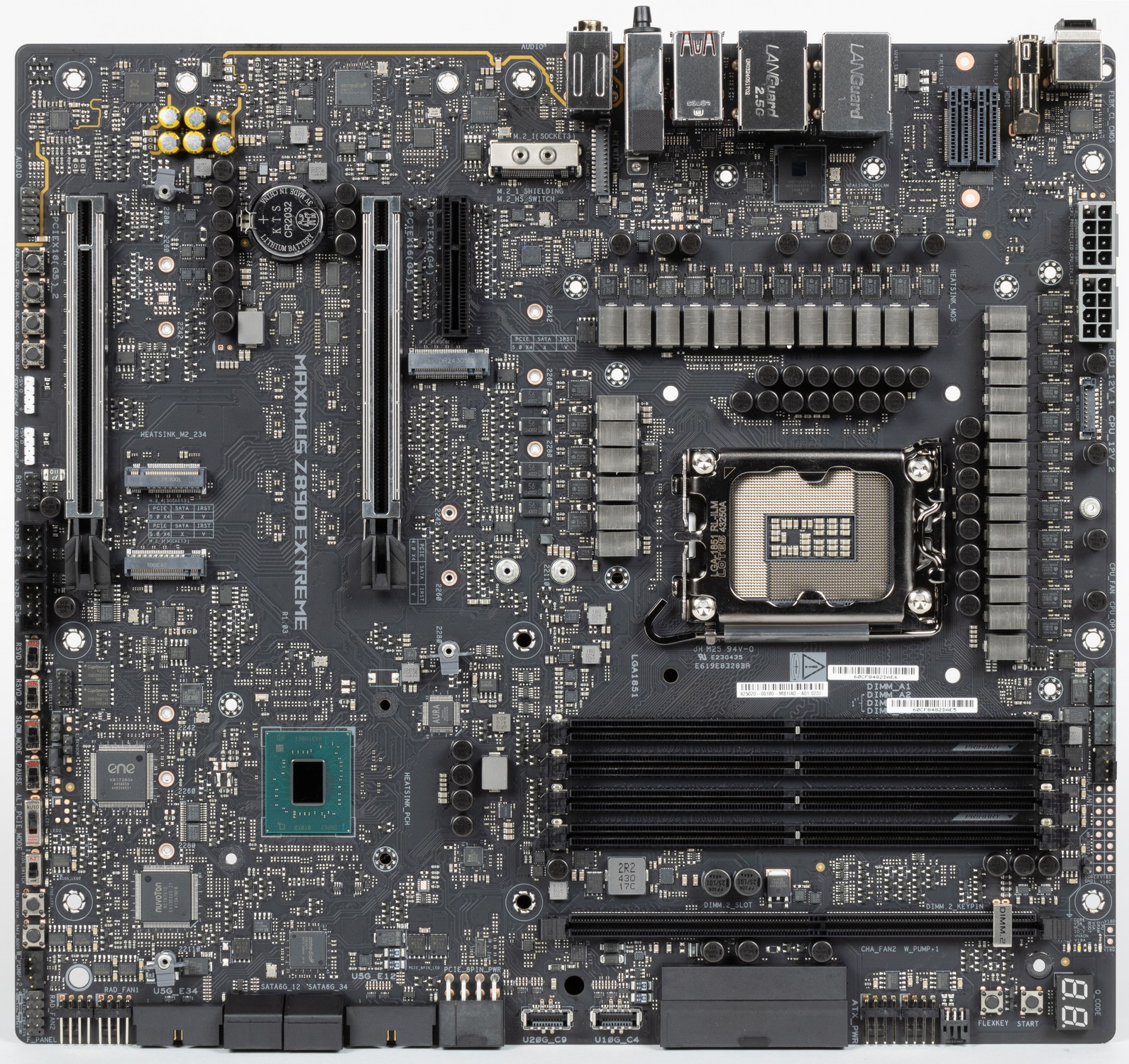

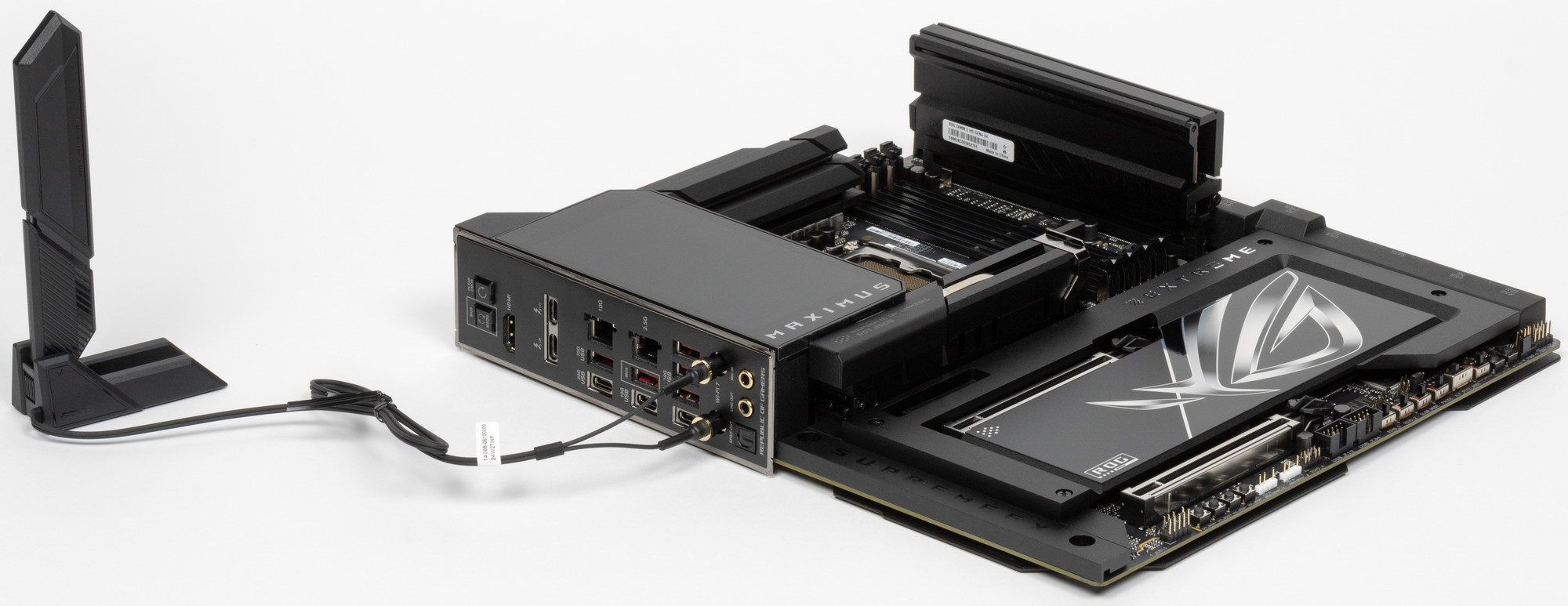

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

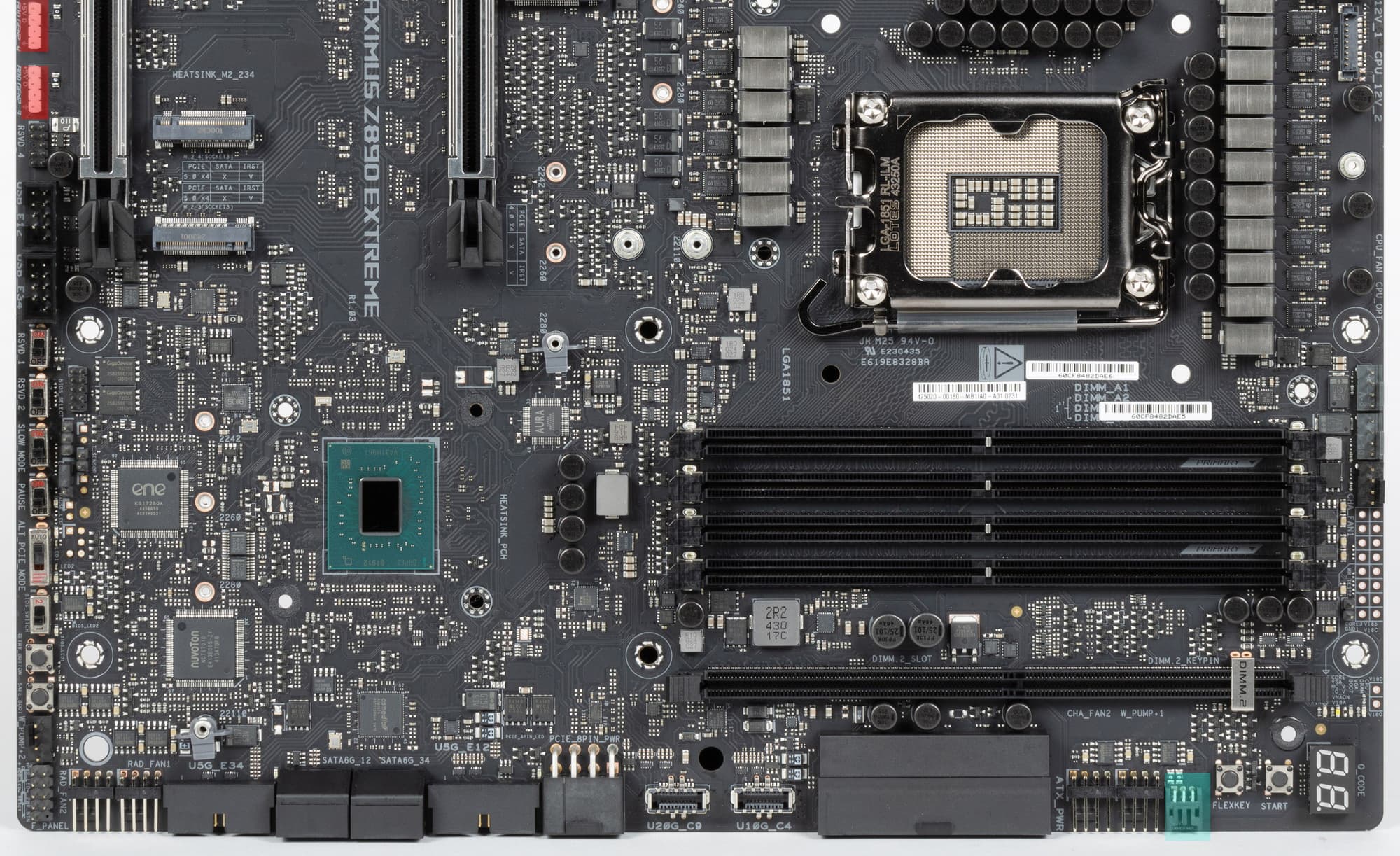

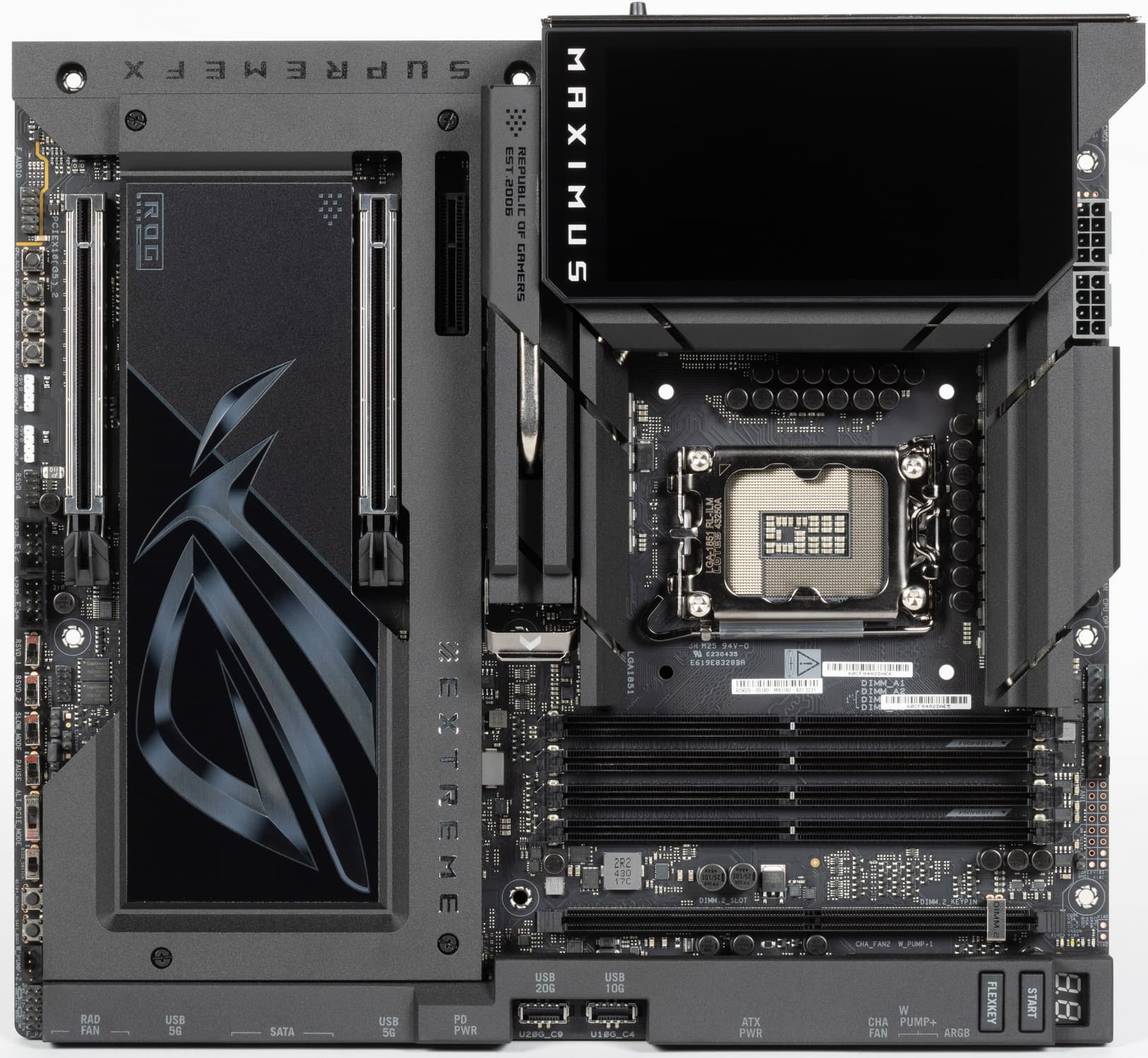

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Maximus Z890 Extreme имеет размеры 305×277 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что два из девяти монтажных отверстий перекрыты радиаторами охлаждения.

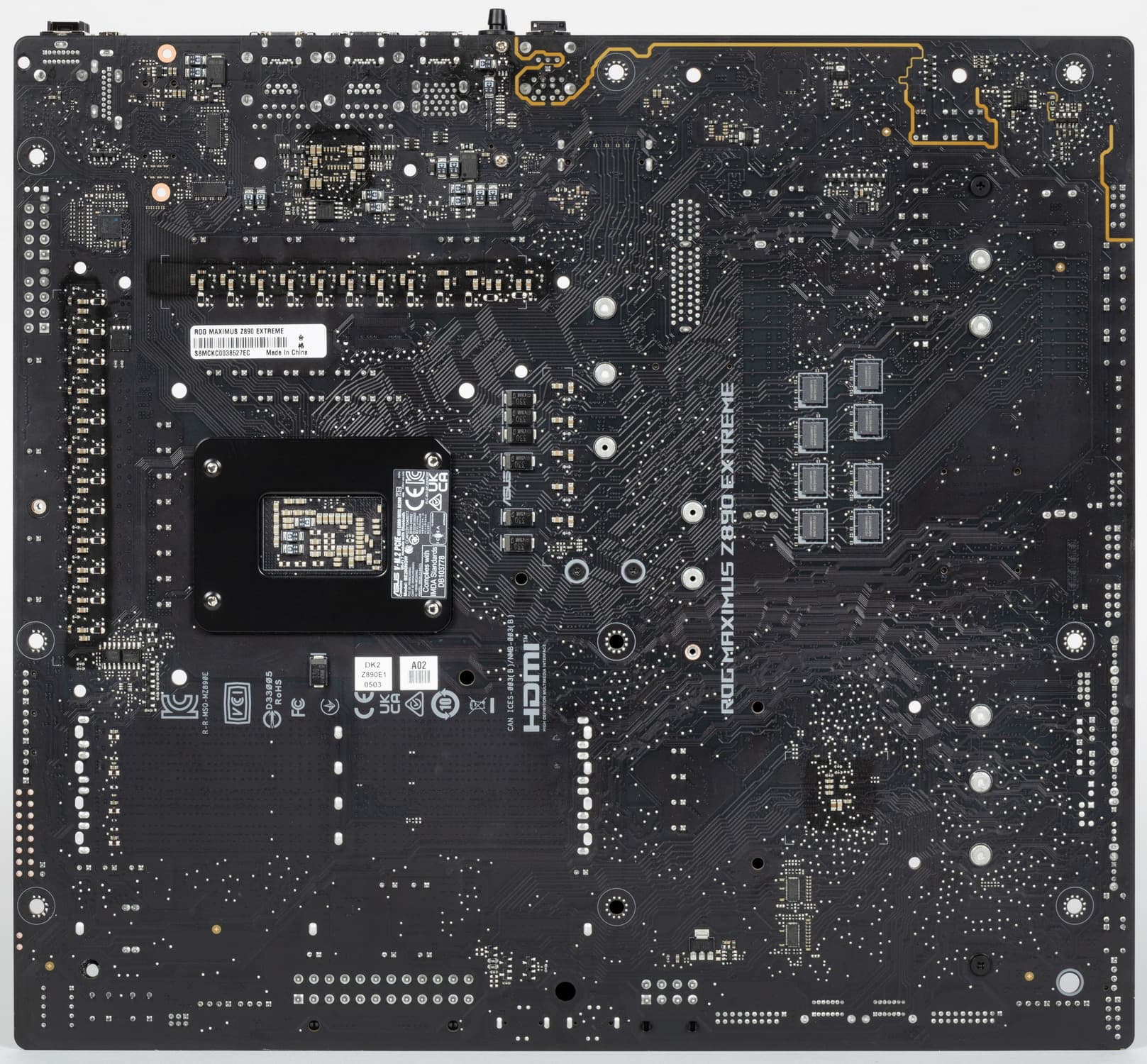

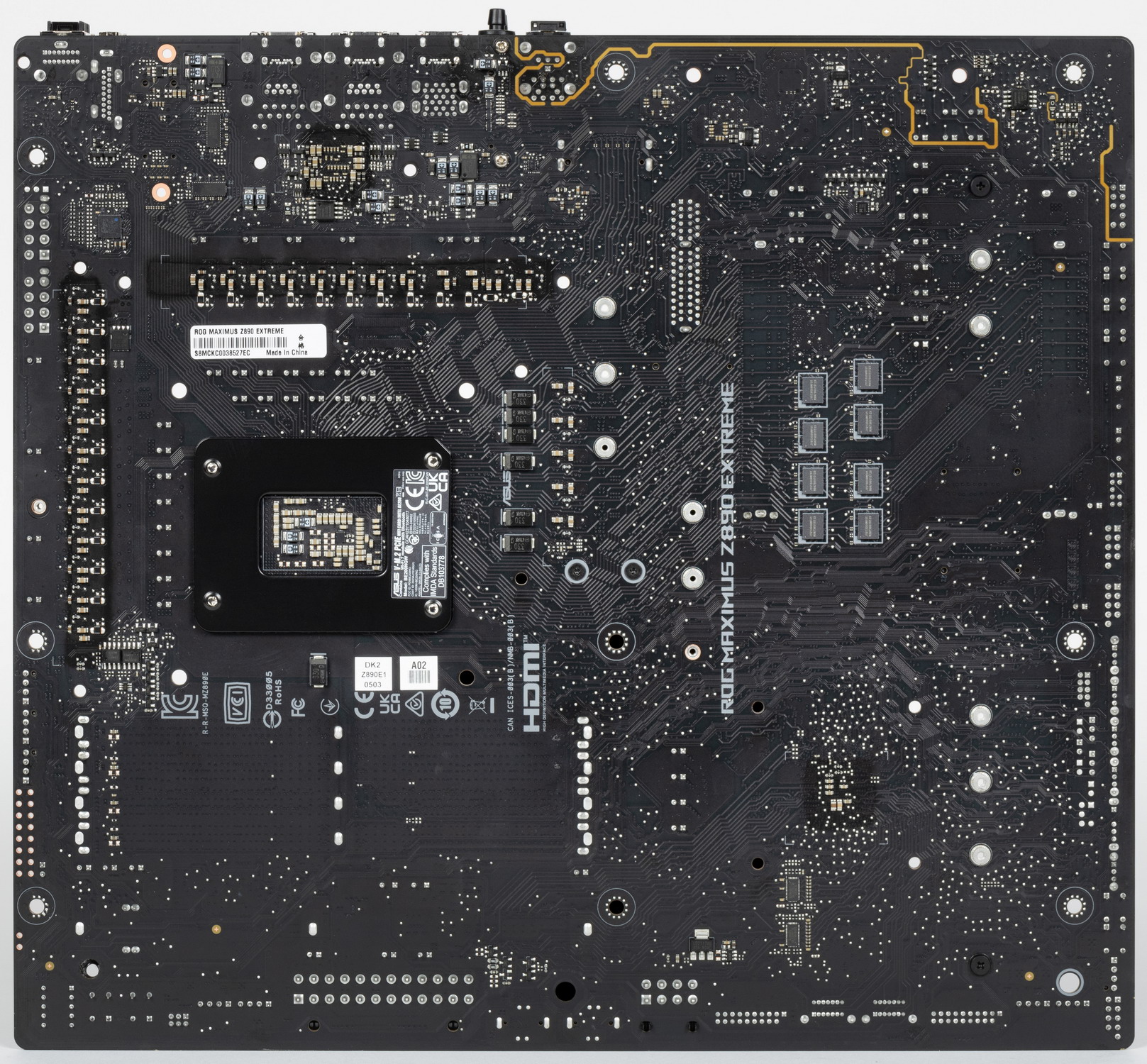

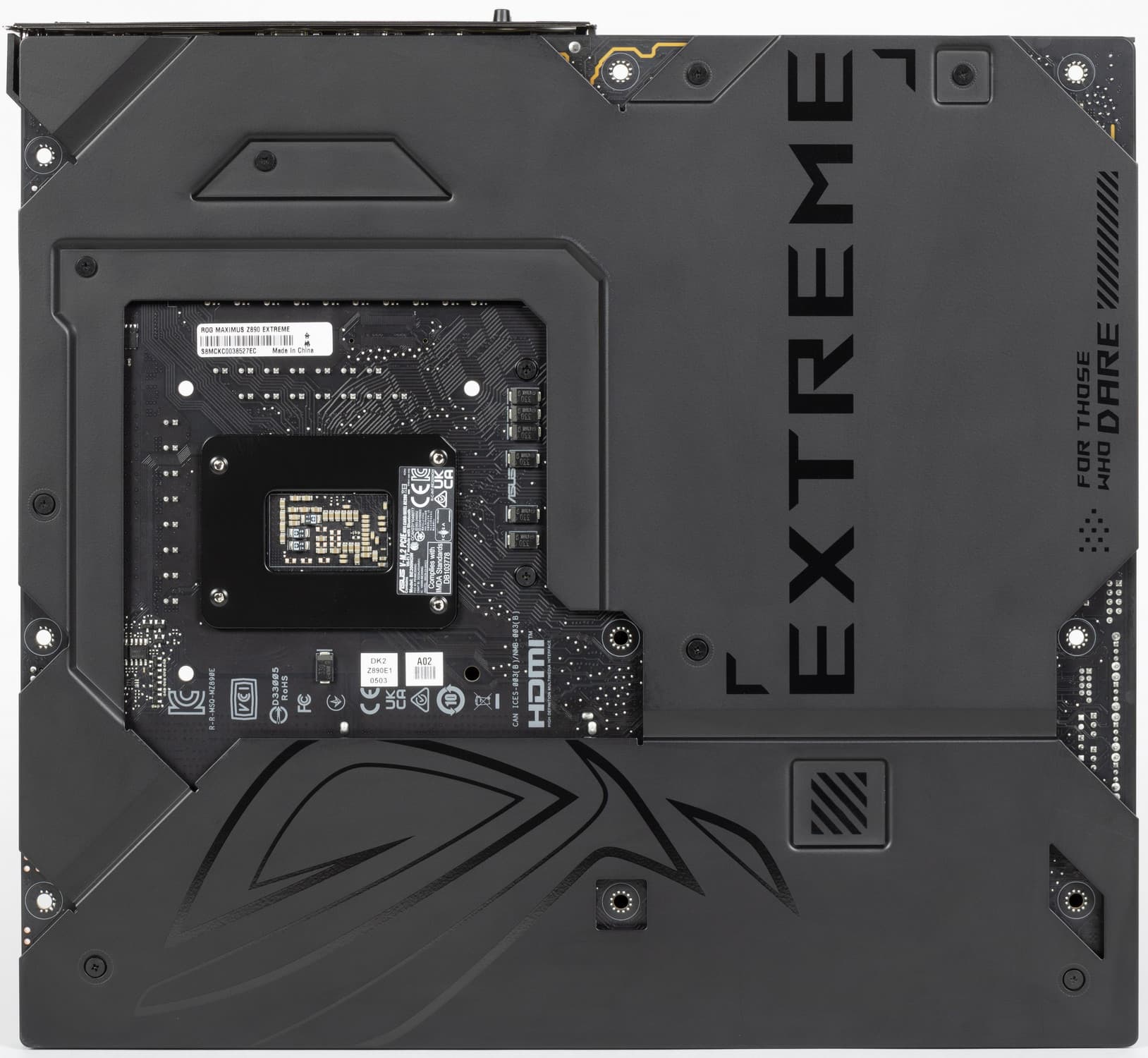

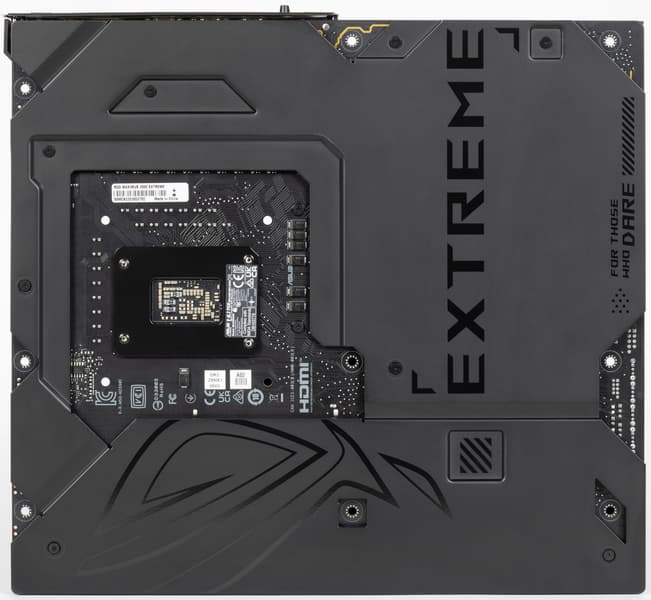

На оборотной стороне расположены традиционные некоторые электронные логические элементы, а также ряд контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы. Имеется защитная пластина (бэкплейт).

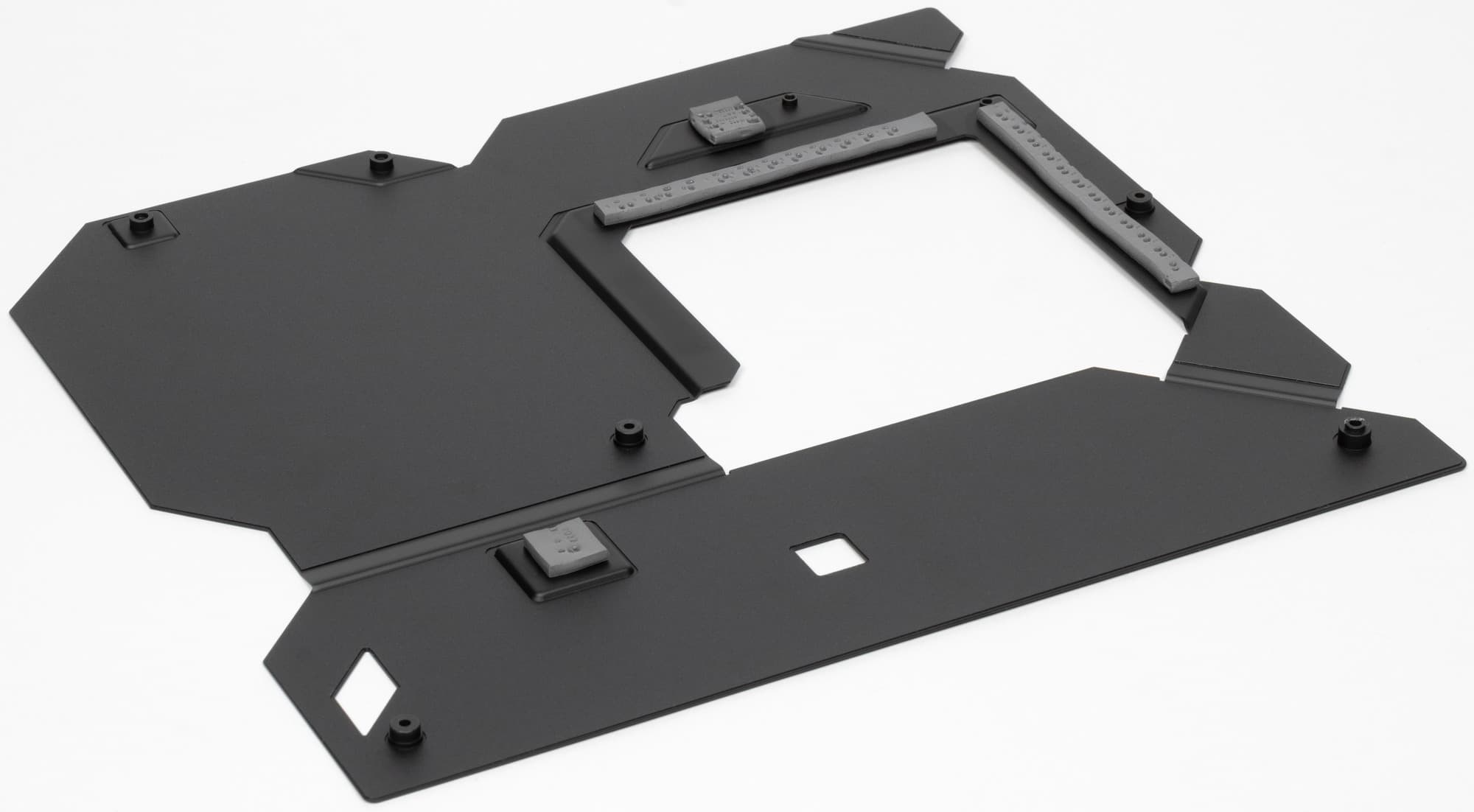

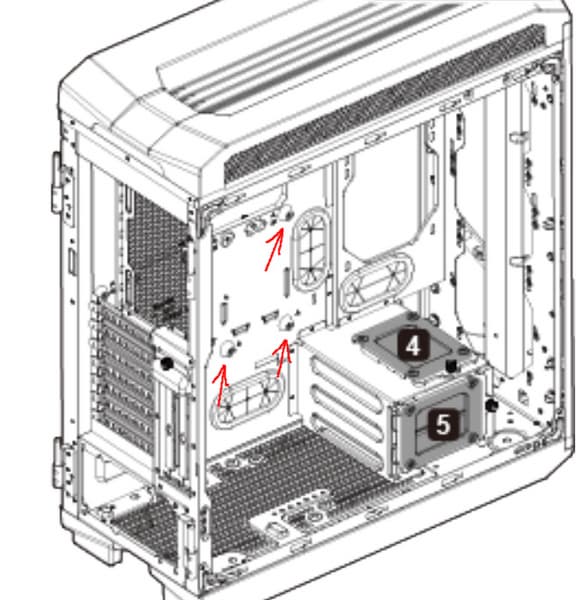

Если у вас корпус не со сменными стойками под установку материнской платы, а с возвышениями (полученными от прессовки), то, скорее всего, установить данную матплату в такой корпус не получится: у бэкплейта отверстия под крепление к корпусу недостаточно широки.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel Z890 |
| Память | 4 × DDR5, до 9200 МТ/с (XMP), до 256 ГБ, два канала (UDIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC4082 (7.1) + ЦАП ESS ES9219 |
| Сетевые контроллеры | 1 × Marvel AQC113 Ethernet 10 Гбит/с 1 × Intel i226-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless BE200 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+x4, x8+x4+x4)* 1 × PCIe 5.0 x8 (режим x8/x4)* 1 × PCIe 4.0 x4 (режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z890) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_3, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110)* 1 × M.2 (M.2_4, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280)* 1 × M.2 (DIMM.2_1, Z890, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (DIMM.2_2, Z890, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (AU6260) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074) 5 × USB 3.2 Gen2: 5 портов Type-A (красные) (Z890+ASM2074) 2 × USB 3.2 Gen2: 2 порта Type-C (Z890) 1 × USB 3.2 Gen2: внутренний разъем Type-C (Z890) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z890) 1 × USB 3.2 Gen2x2: 1 порт Type-C (Z890) 2 × USB4: 2 порта Type-C (Thunderbolt5) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 5 × USB 3.2 Gen2 (Type-A) 1 × USB 3.2 Gen2x2 (Type-C) 2 × USB 3.2 Gen2 (Type-C) 2 × RJ-45 2 аудиоразъема типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI (выход) 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flash Back |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 8-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения порта USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель версии PCIe Alt_PCI_mode 1 разъем для термодатчиков 2 переключателя Pause и Slow Mode при оверклокинге 6 кнопок для повышения/понижения частот шин, Safe Boot и Retry при оверклокинге 1 переключатель версий BIOS 1 разъем для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 конфигурируемая кнопка перезагрузки FlexKey |
| Форм-фактор | E-ATX (305×277 мм) |
| Ориентировочная стоимость | от 140 тысяч рублей на момент публикации обзора |
* - слоты M.2_3 и M.2_4 делят ресурсы со слотами PCIe x16_1/2, детали - ниже

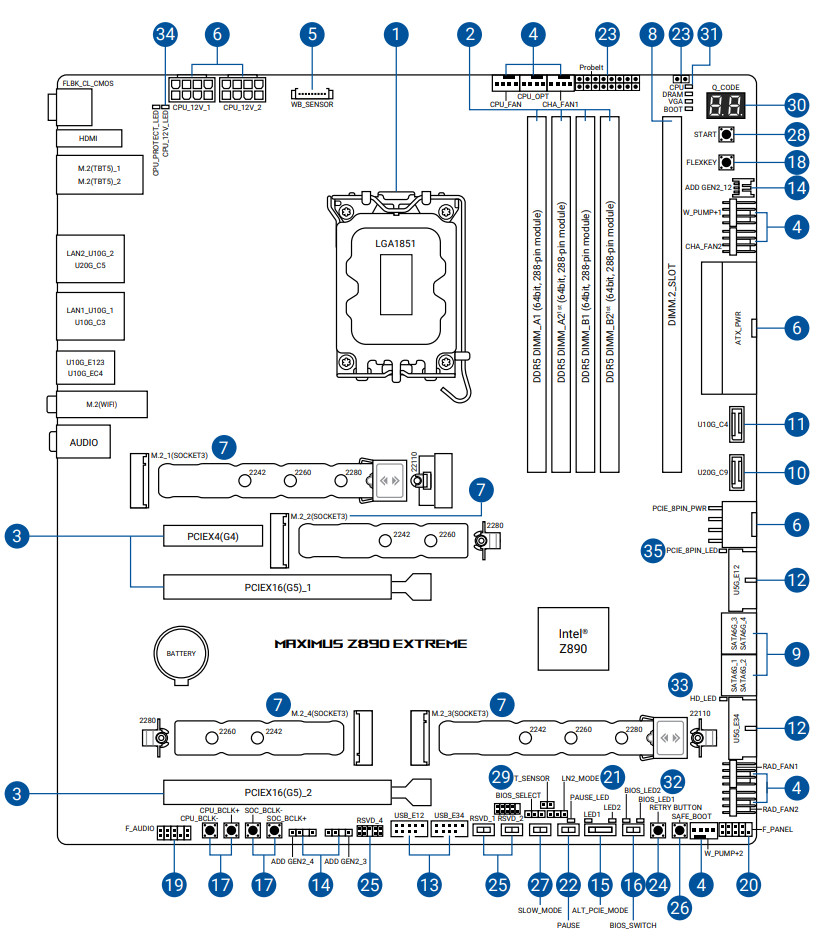

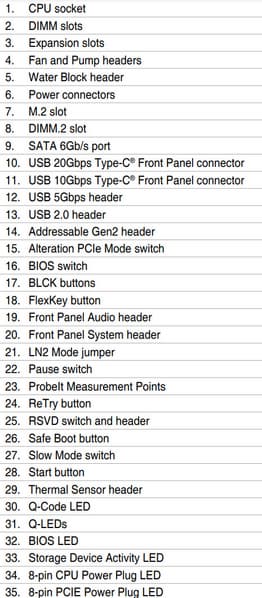

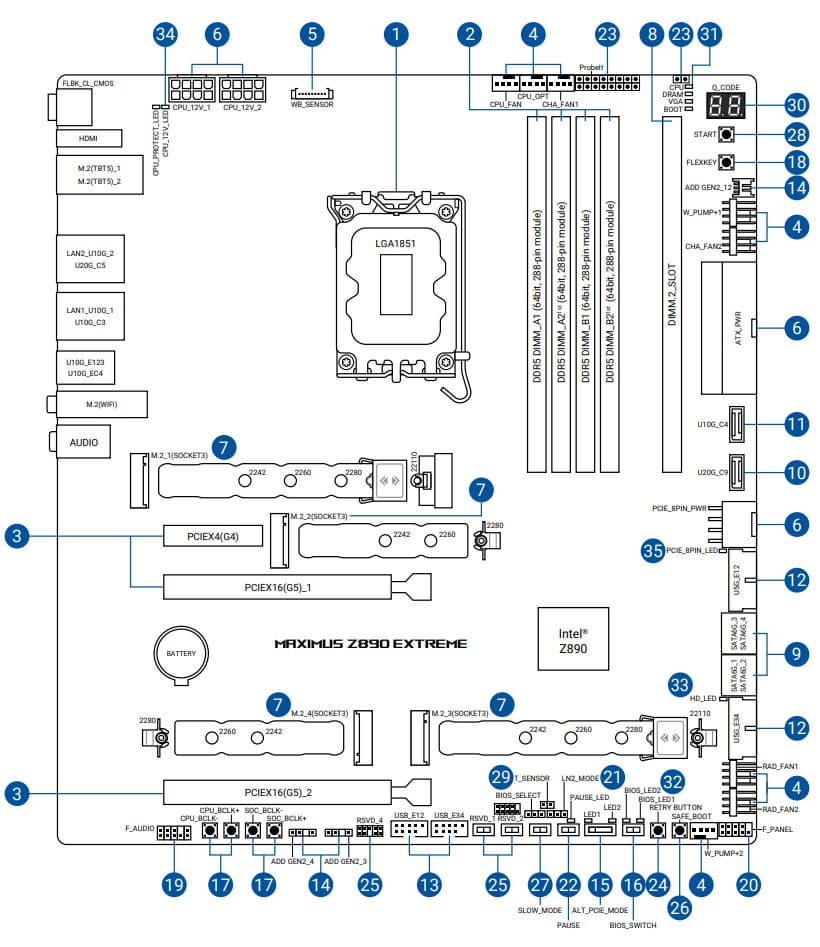

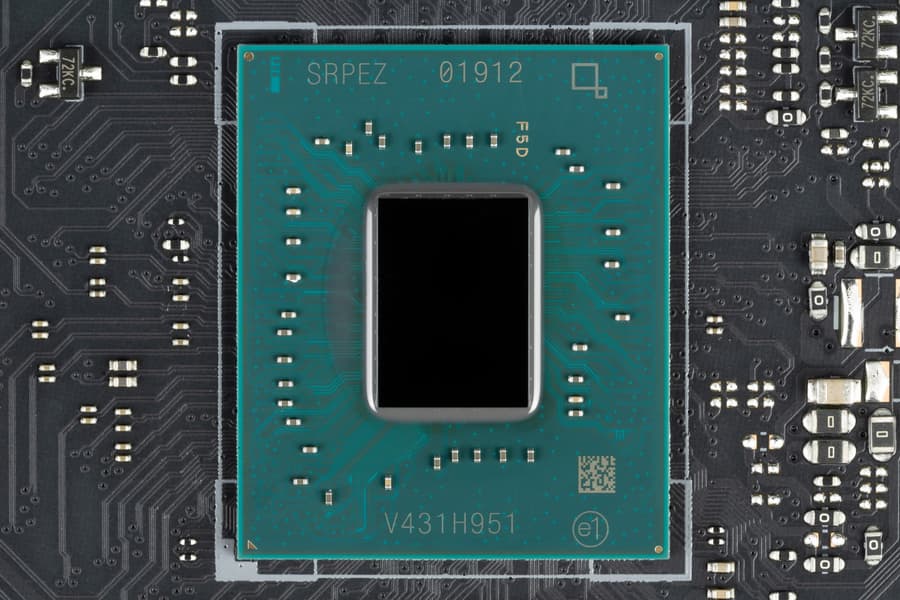

Основная функциональность: чипсет, процессор, память

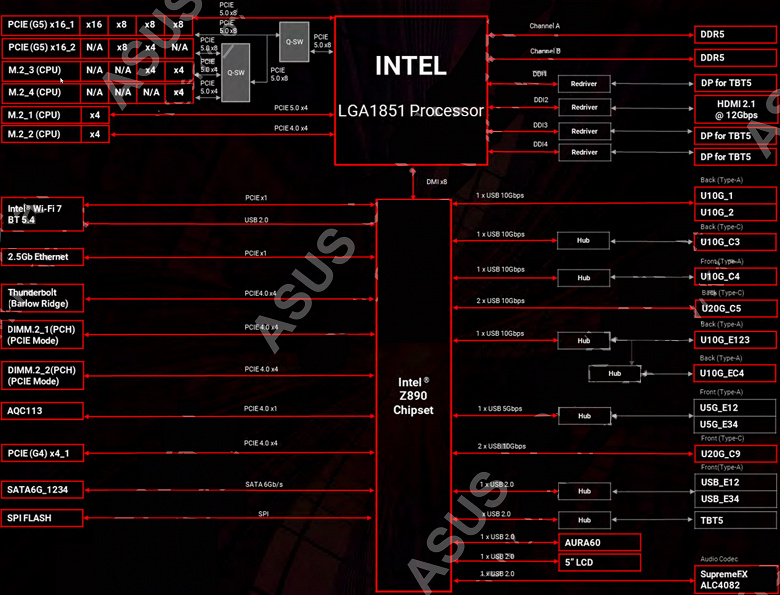

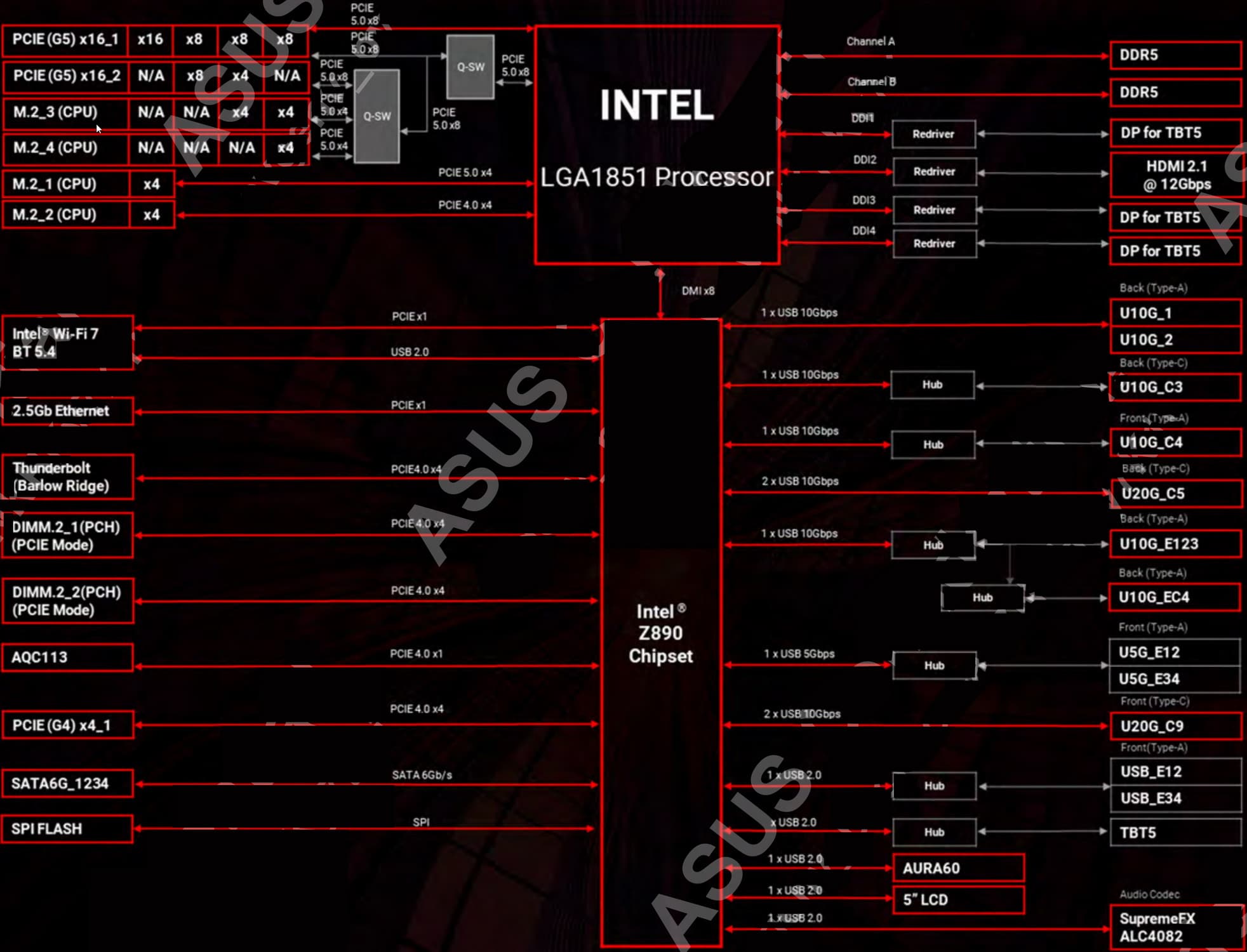

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9200 МТ/с.
Все процессоры Core Ultra 2xx поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
- 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
- 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
- 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.
При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

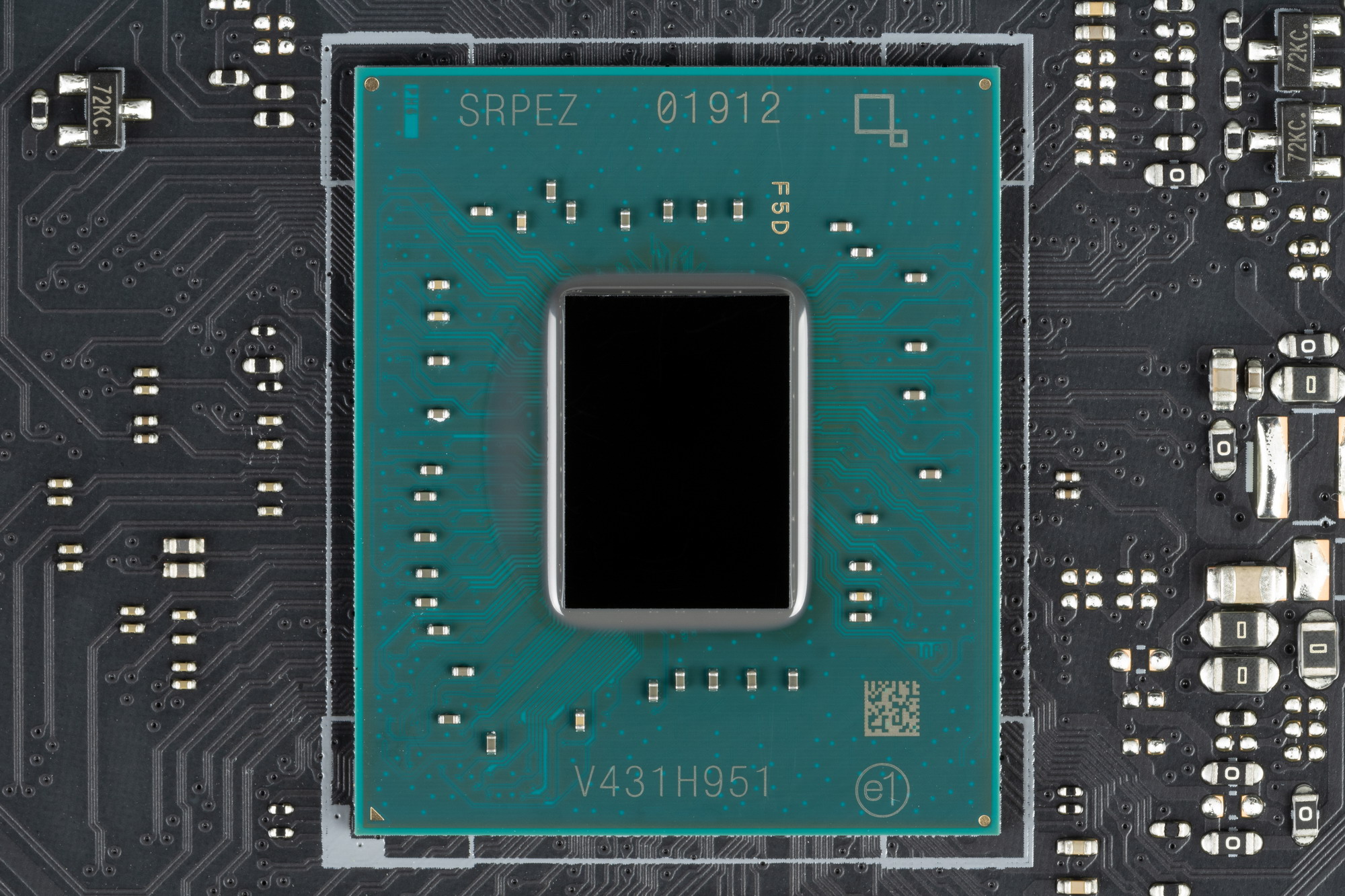

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:
- до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

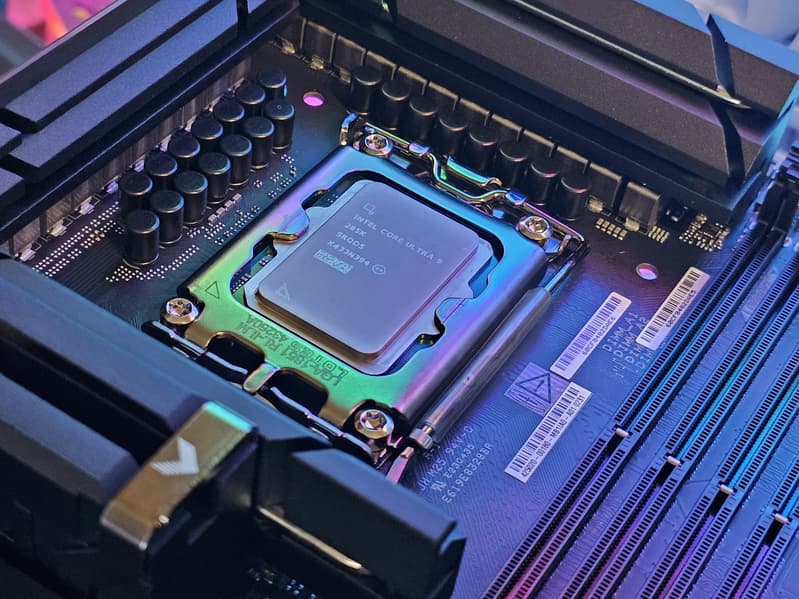

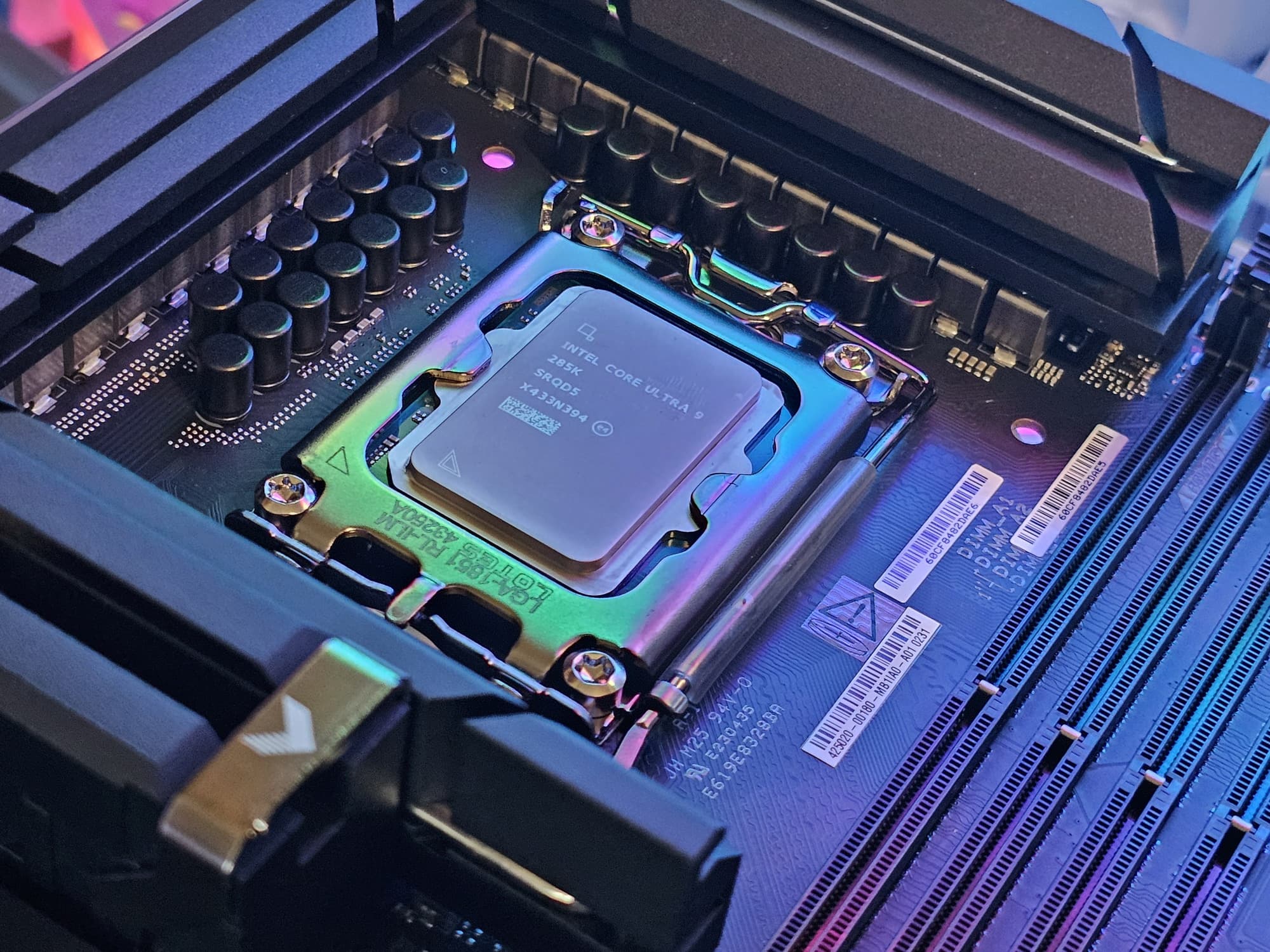

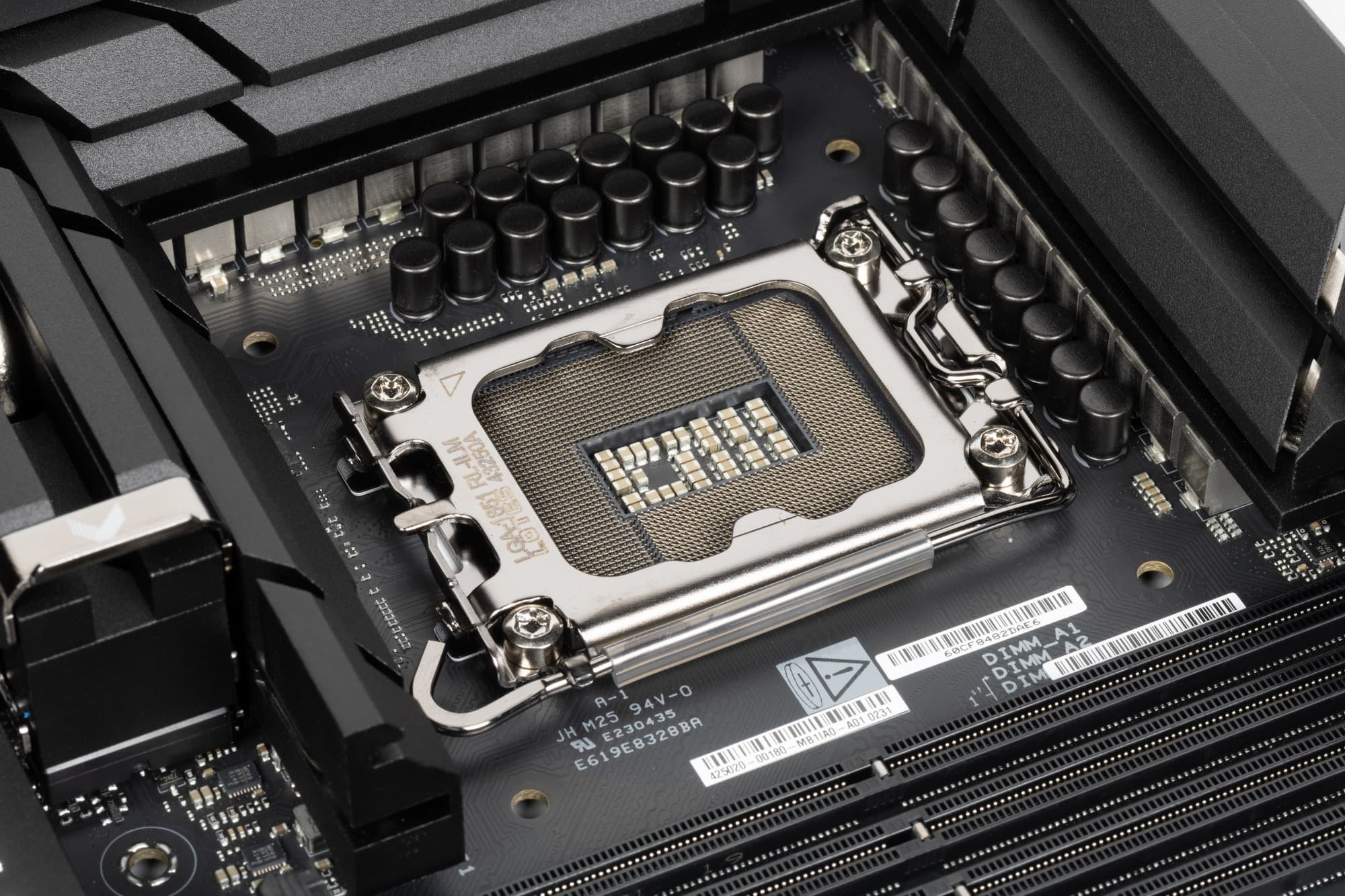

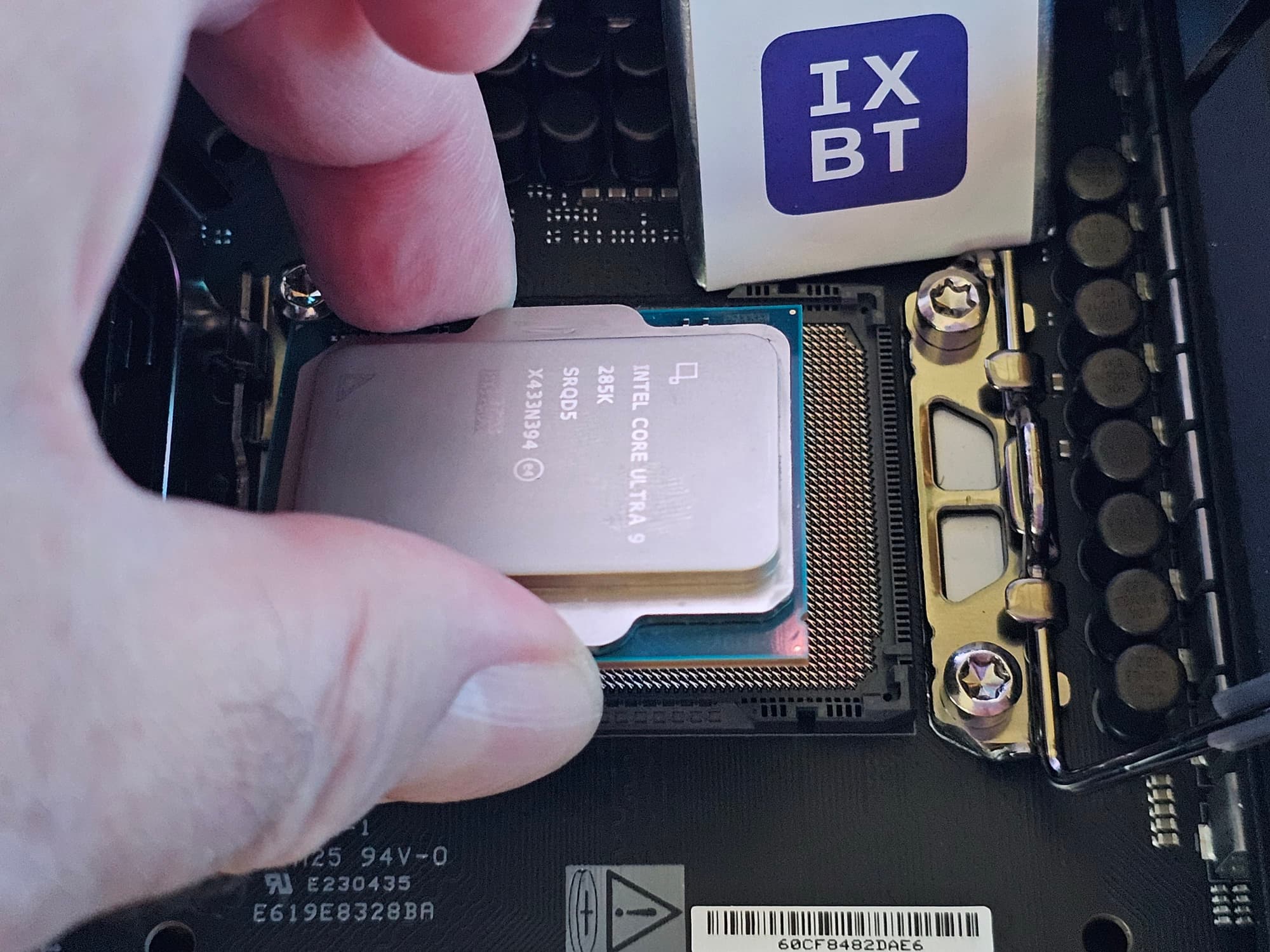

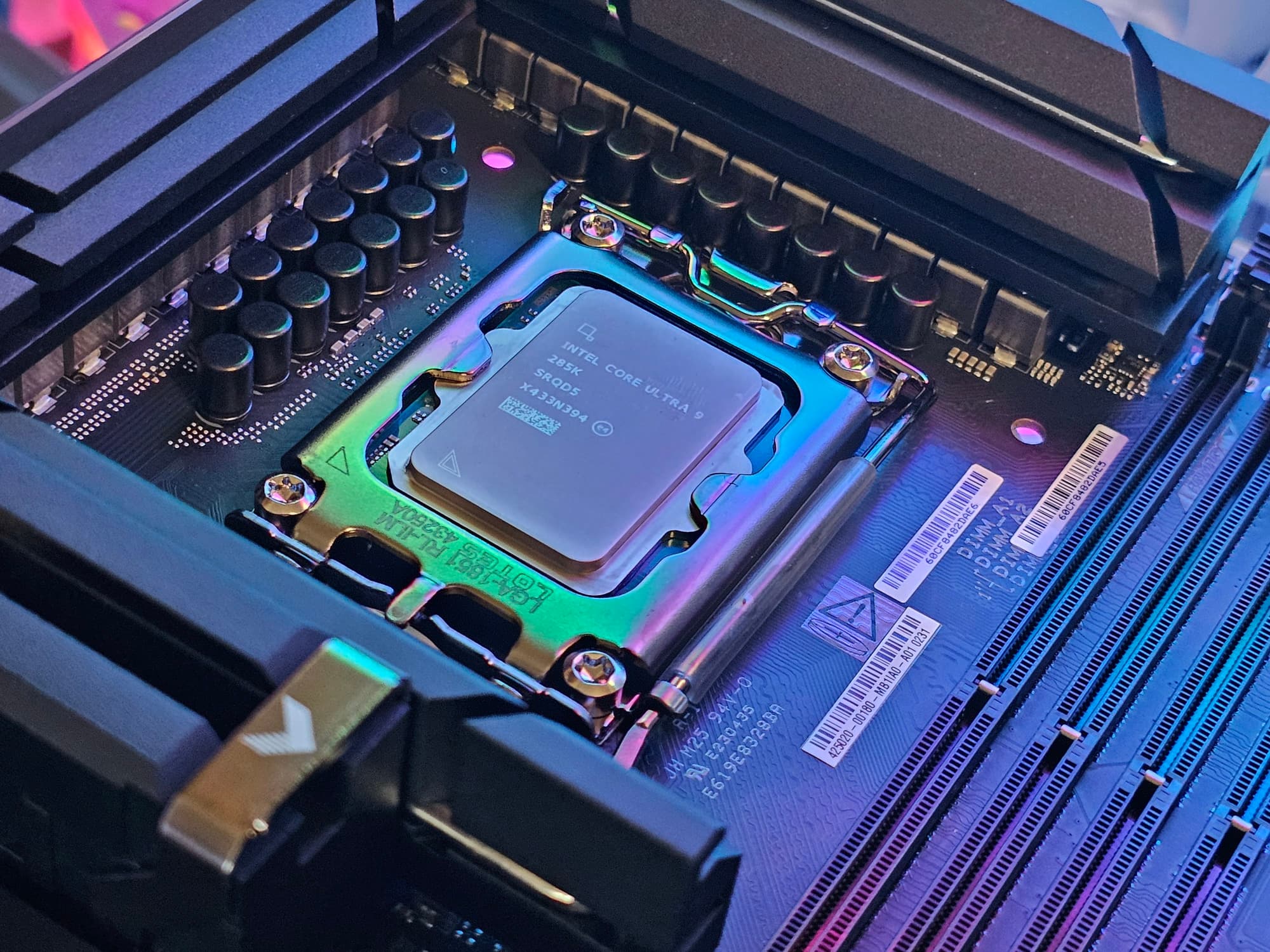

Asus ROG Maximus Z890 Extreme поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

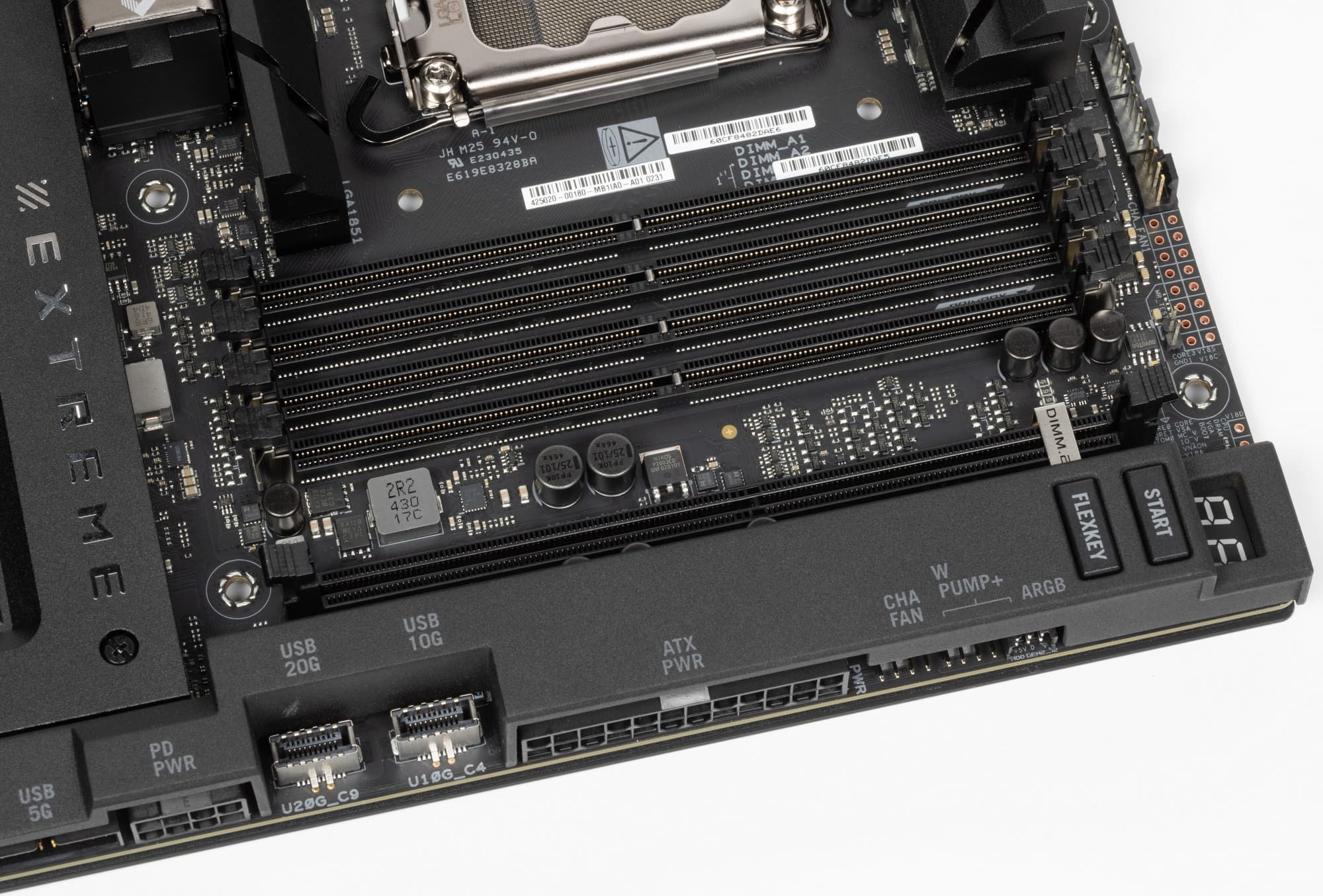

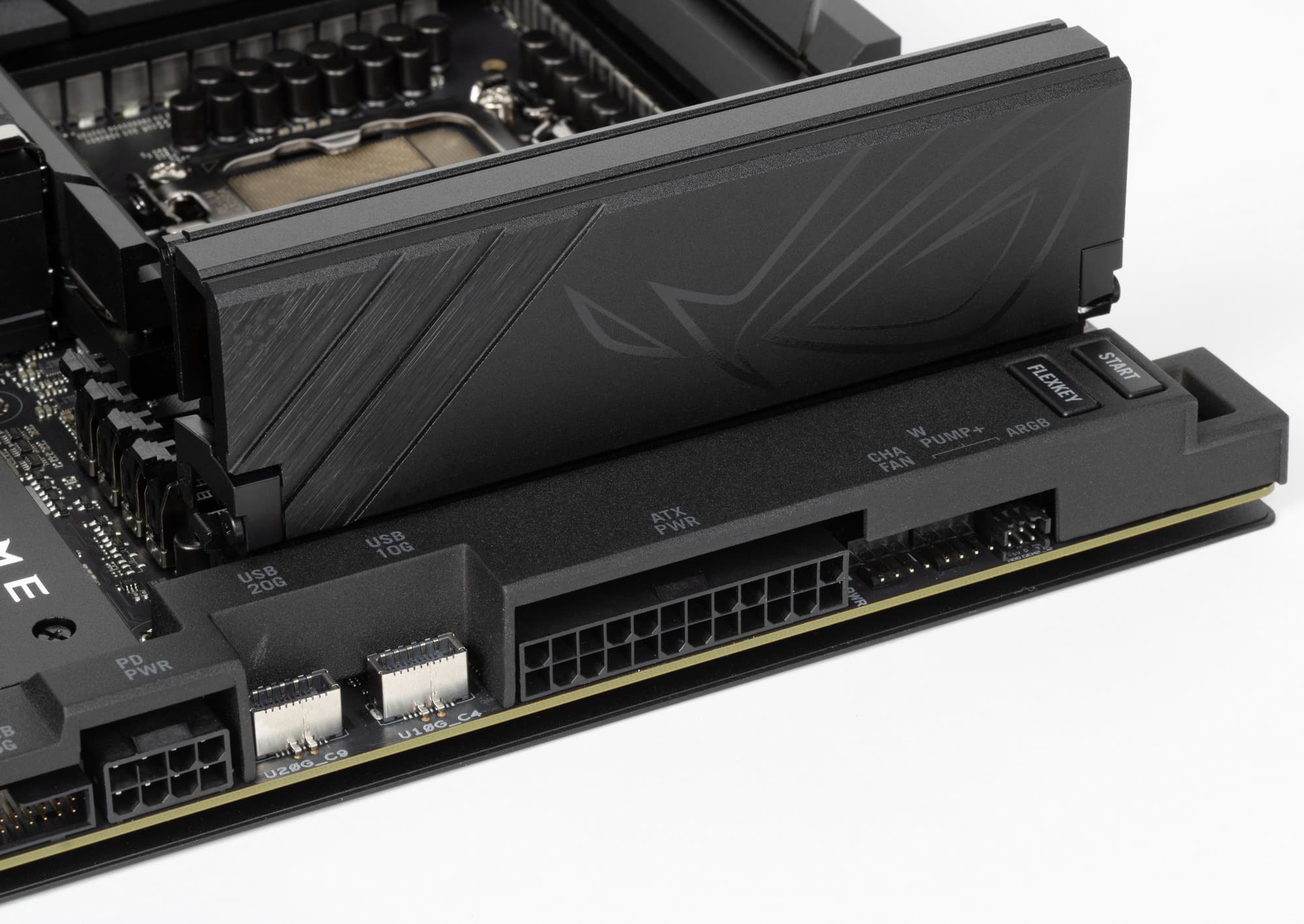

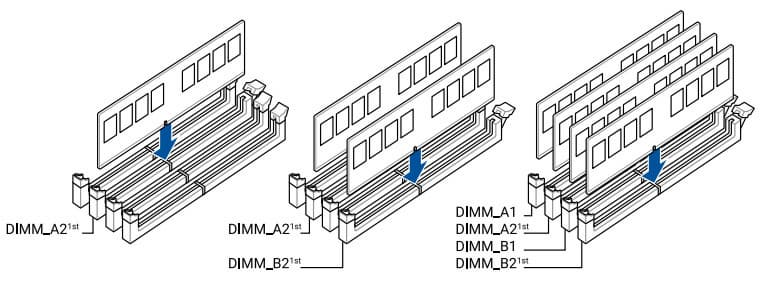

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x4 (4 линии PCIe 4.0);
- Слот M.2 (DIMM.2_1) (4 линии PCIe 4.0);
- Слот M.2 (DIMM.2_2) (4 линии PCIe 4.0);
- Intel Thunderbolt5 (4 линии PCIe 4.0);

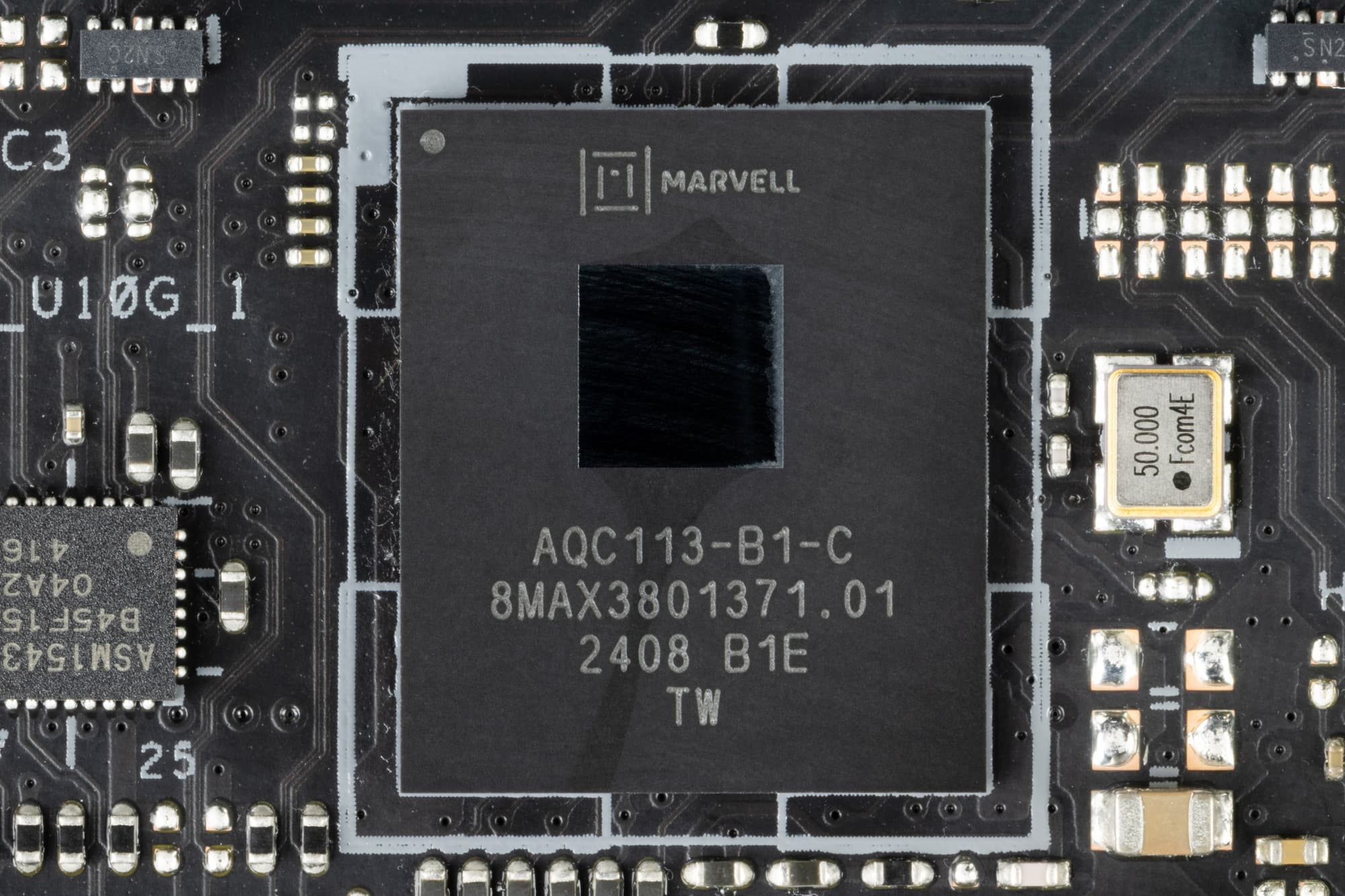

- Marvel AQC113 (Ethernet 10Gb/s) (1 линия PCIe 4.0);
- Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel BE200 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
19 линий PCIe оказались занятыми, плюс 4 порта SATA. Связь с аудиокодеками через HDA (эмуляцию шины PCI) теперь невозможна, так что в данном случае линия USB 2.0 расходуется на связь с Realtek RTL4082, плюс один USB 2.0 расходуется на поддержку BT, а также контроллеры AU6260, ASM1074, Aura и т.д. для своих нужд используют сигнальные линии USB 2.0 и 3.2 Gen1/2. Детально об этом ниже в разделе USB-портов.

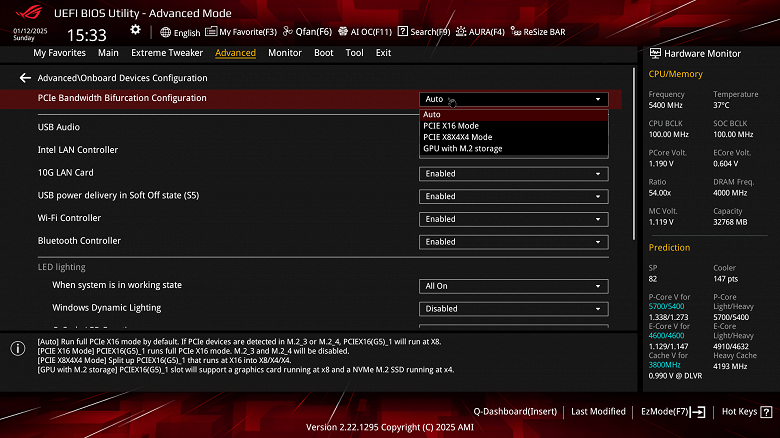

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_1), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_2) . Оставшиеся 16 линий PCIe 5.0 надо делить на слоты PCIe x16_1/2 и два слота M.2 (M.2_3/4). Вариантов переключения несколько:

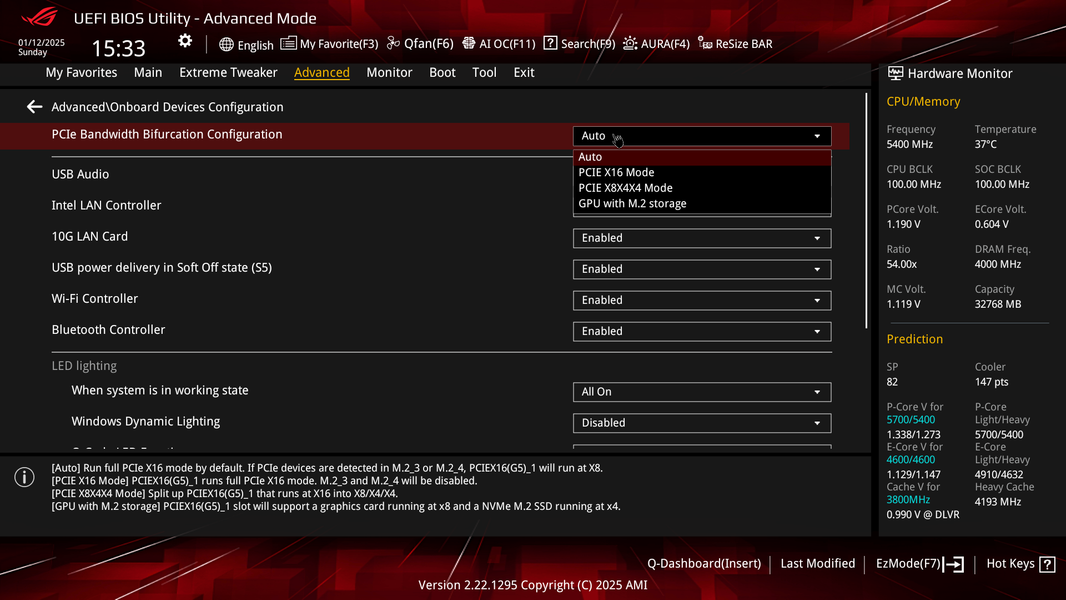

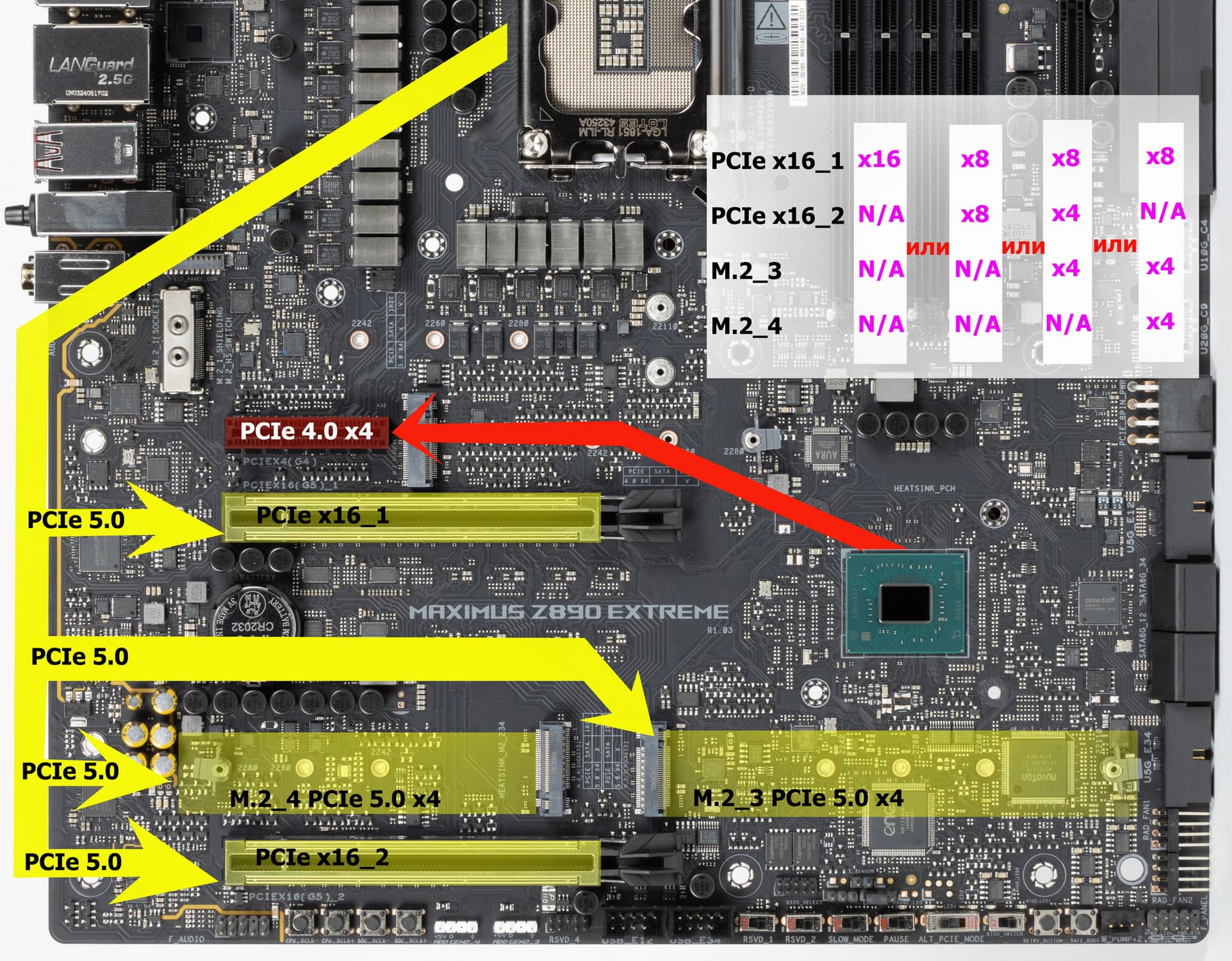

- Слот PCIe x16_1 имеет 16 линий, слоты PCIe x16_2, M.2_3, M.2_4 отключены;
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий, слоты M.2_3, M.2_4 отключены;
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 4 линии, слот M.2_3 занимает до 4 линий, M.2_4 отключен;
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 отключен, слоты M.2_3 и M.2_4 занимают до 4 линий каждый.

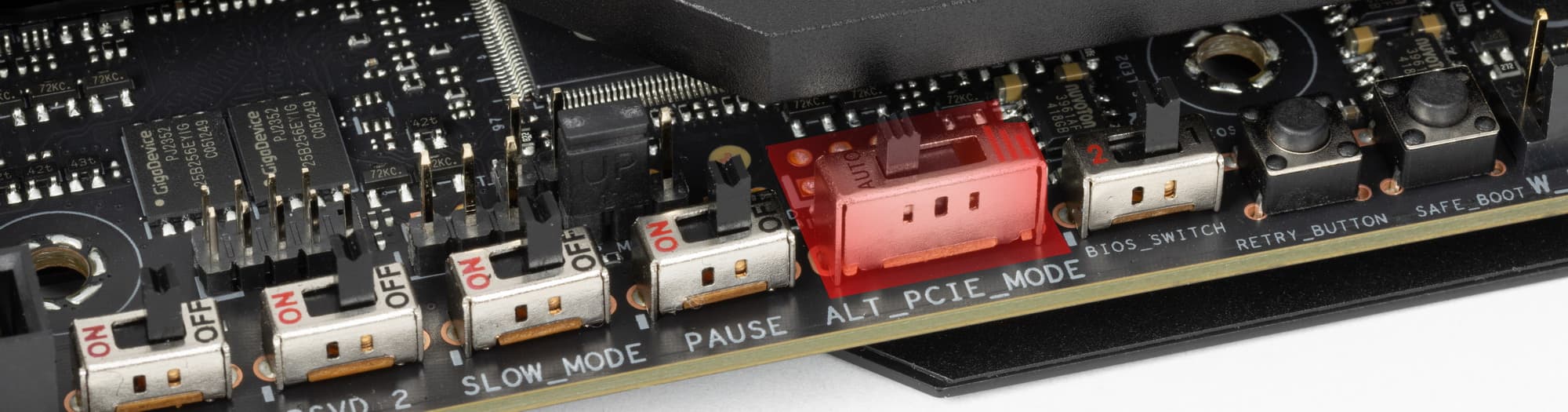

Теперь в целом про слоты PCIe.
Всего на плате есть 3 слота: два PCIe x16_1/2 (для видеокарт или других устройств) и слот PCIe x4 (PCIe 4.0).

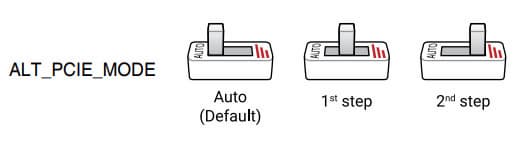

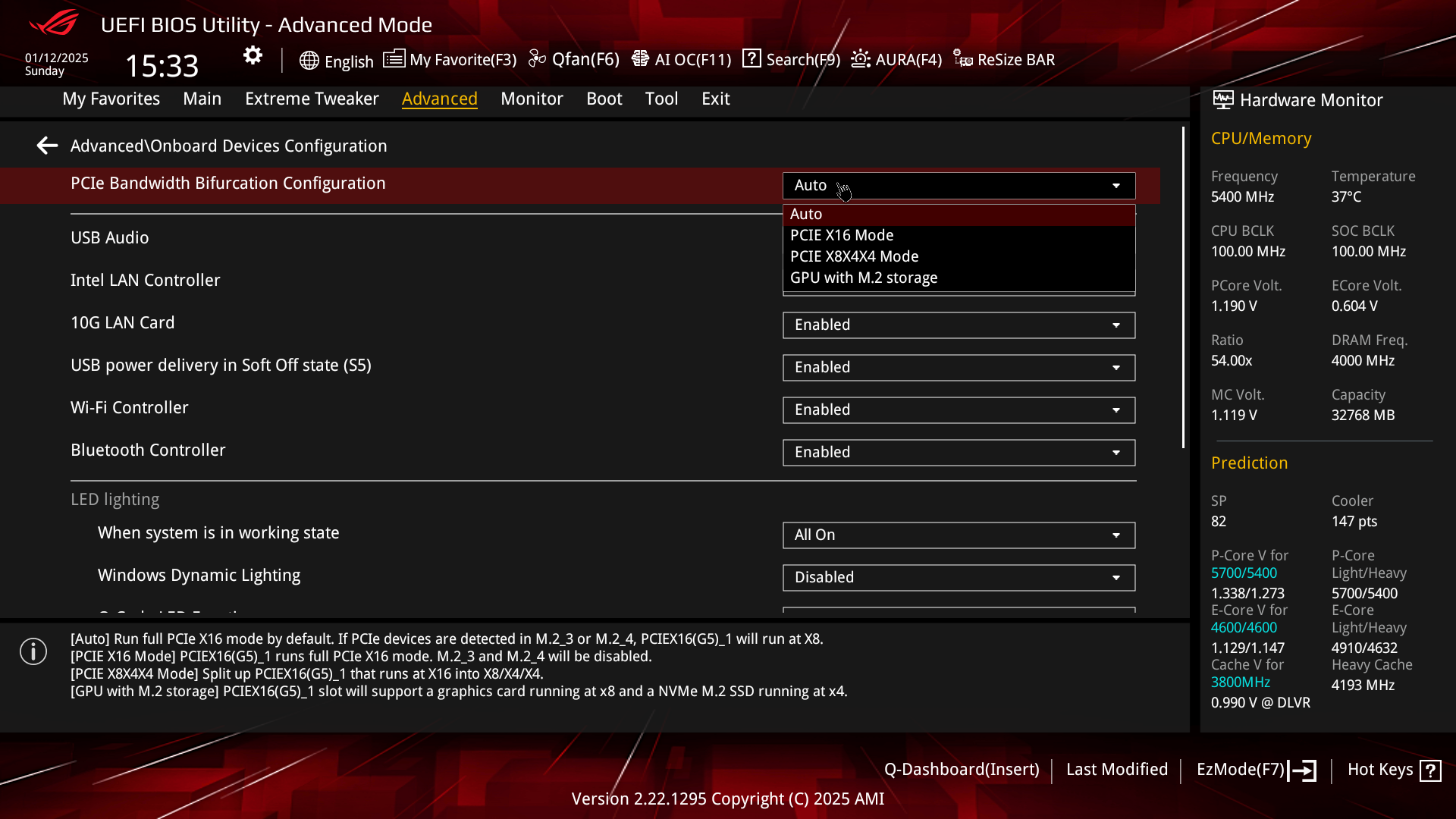

Еще раз отмечу, что материнская плата имеет возможность обеспечить слоты M.2_3/4 версией PCIe 5.0, но в случае занятости этими слотами модулями SSD слот PCIe x16_1 получит всего 8 линий PCIe 5.0, а PCIe x16_2 получит 4 линии, или вовсе будет отключен.
Как видим, перераспределение линий PCIe этой материнки имеется, поэтому востребованы мультиплексоры Lerain.

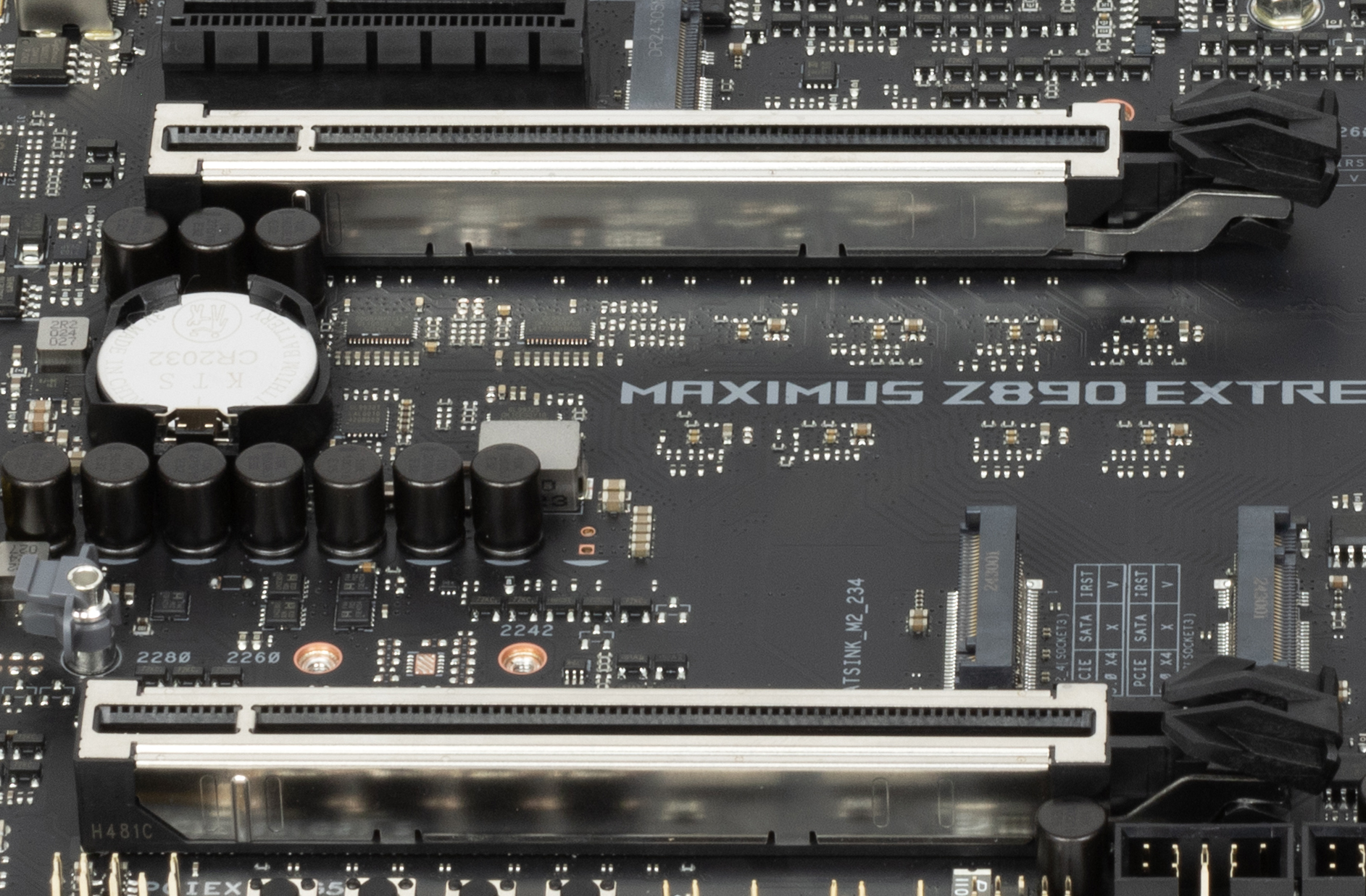

Выше я вел речь про первые PCIe x16_1/2, подключенные к процессору. Оставшийся PCIe x4 подключен к Z890, и работает в режиме x4.
Оба слота PCIe x16 имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

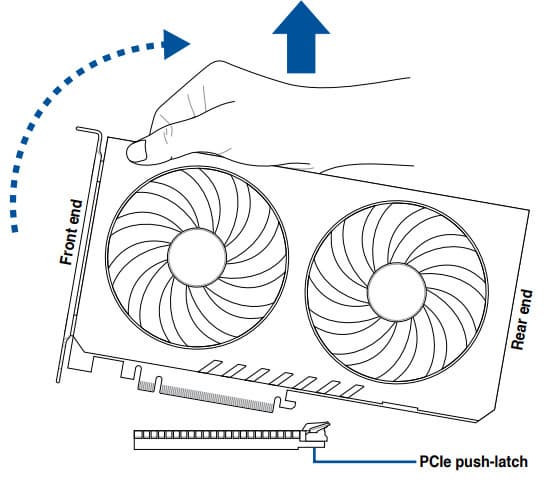

Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм Q-Release Slim: надо потянуть видеокарту в районе крепежной планки вверх. Тогда сработает замок.
Матплата позволяет смонтировать СО любого размера.

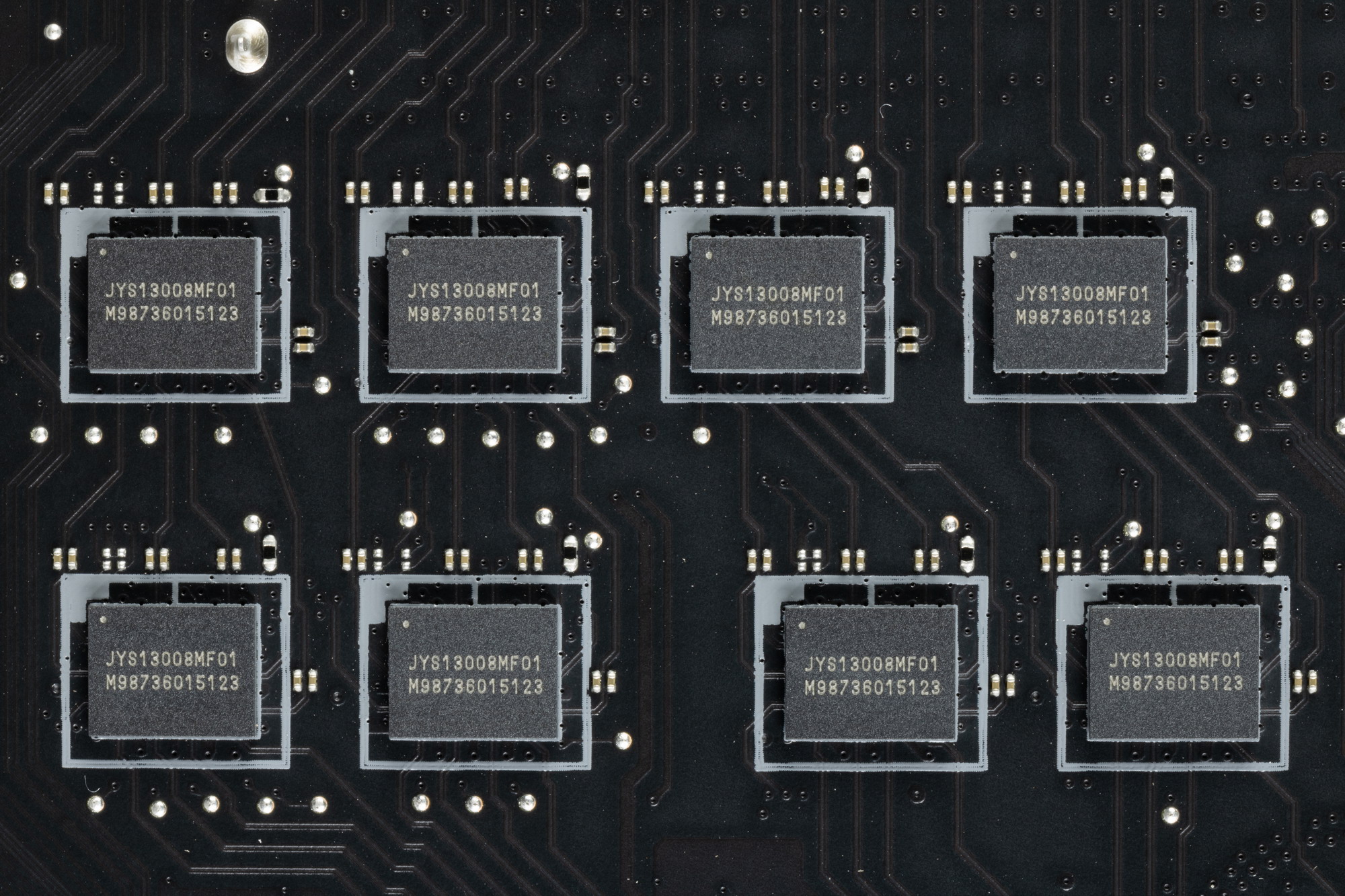

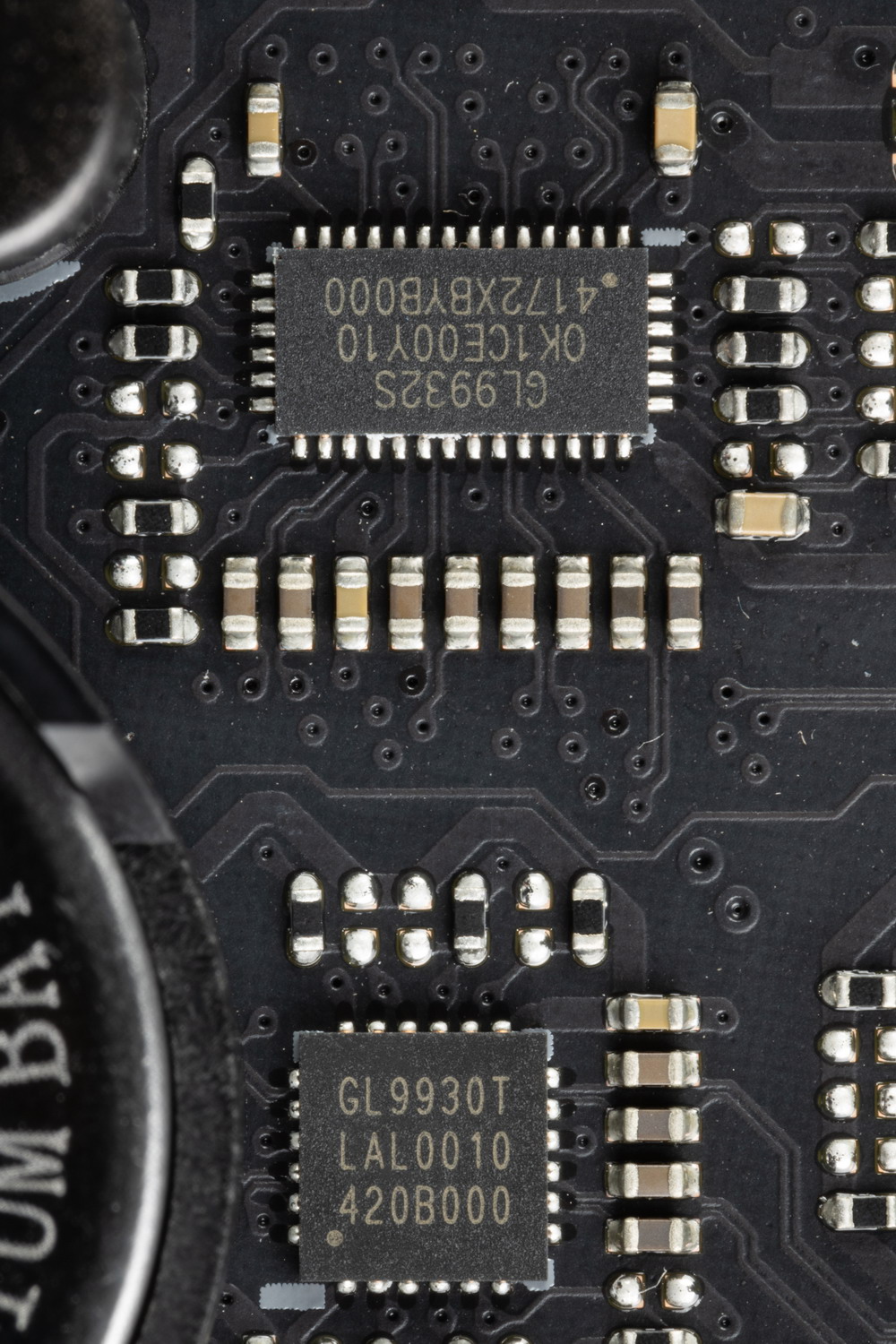

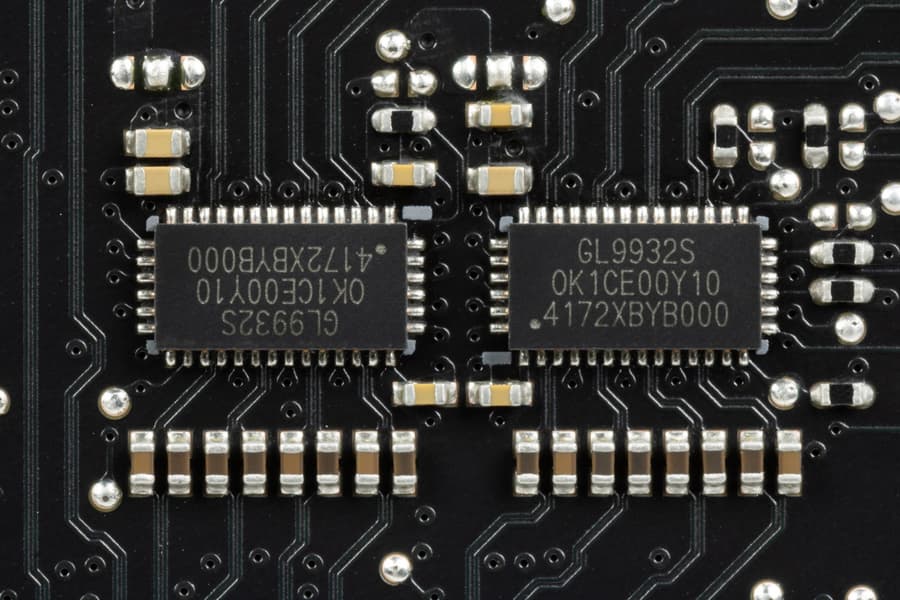

Для более стабильной работы на матплате имеются усилители (ре-драйверы) сигнала PCIe 4.0 от Genesys Logic.
Подобные усилители от того же производителя и размещены на линиях SATA.

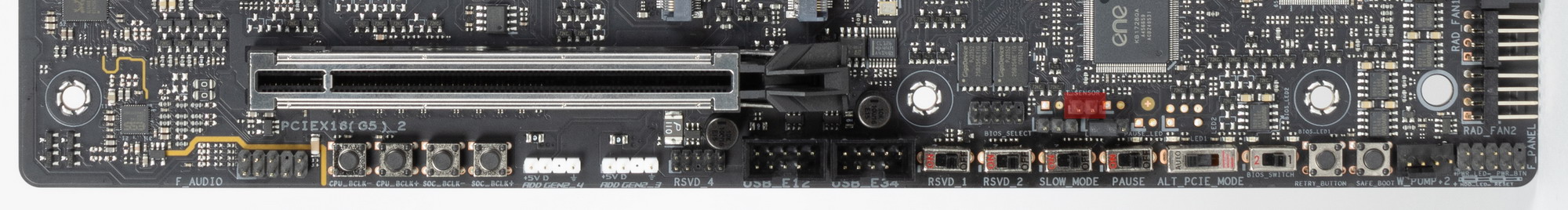

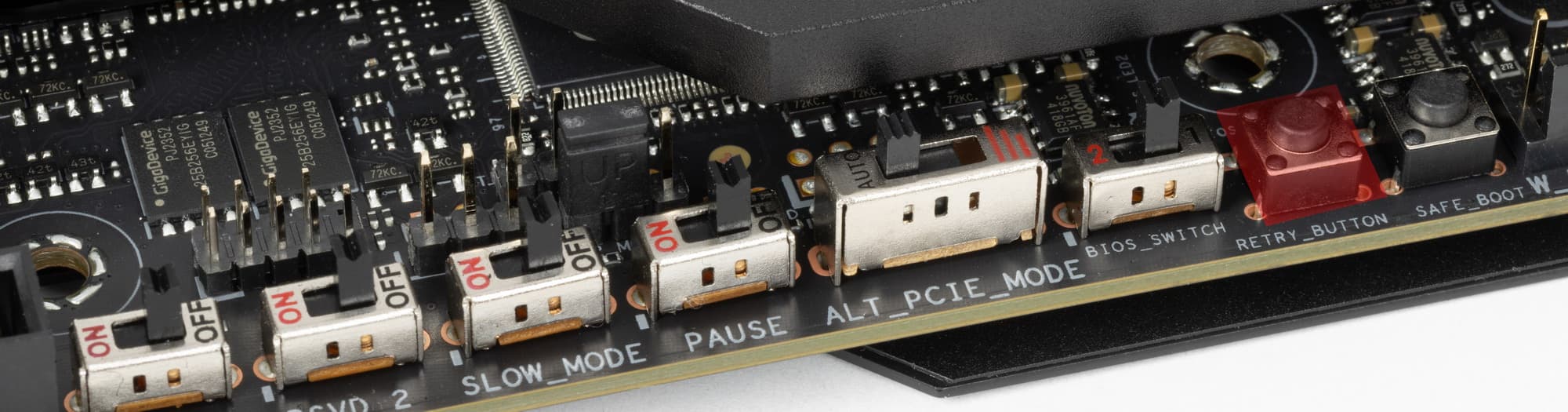

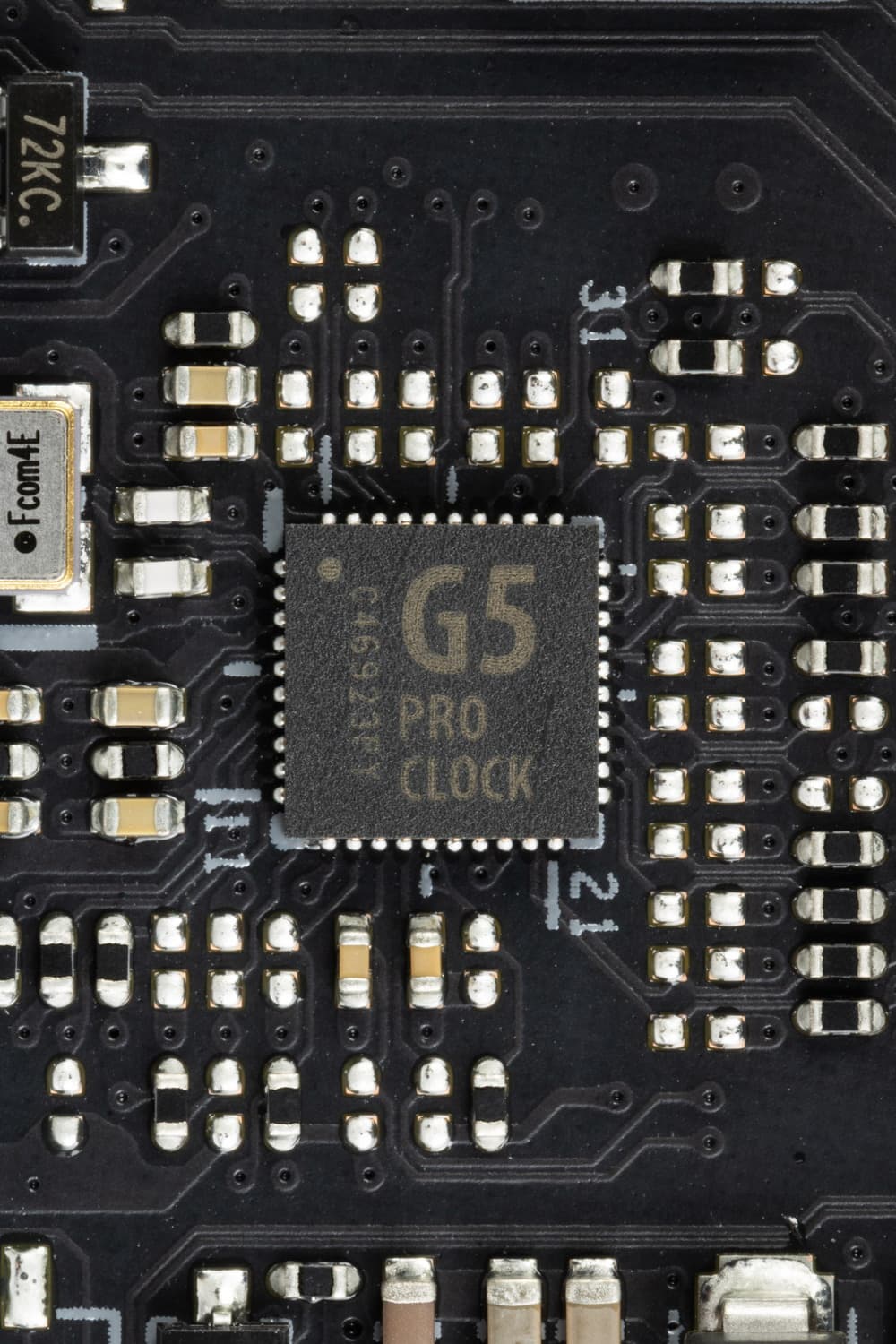

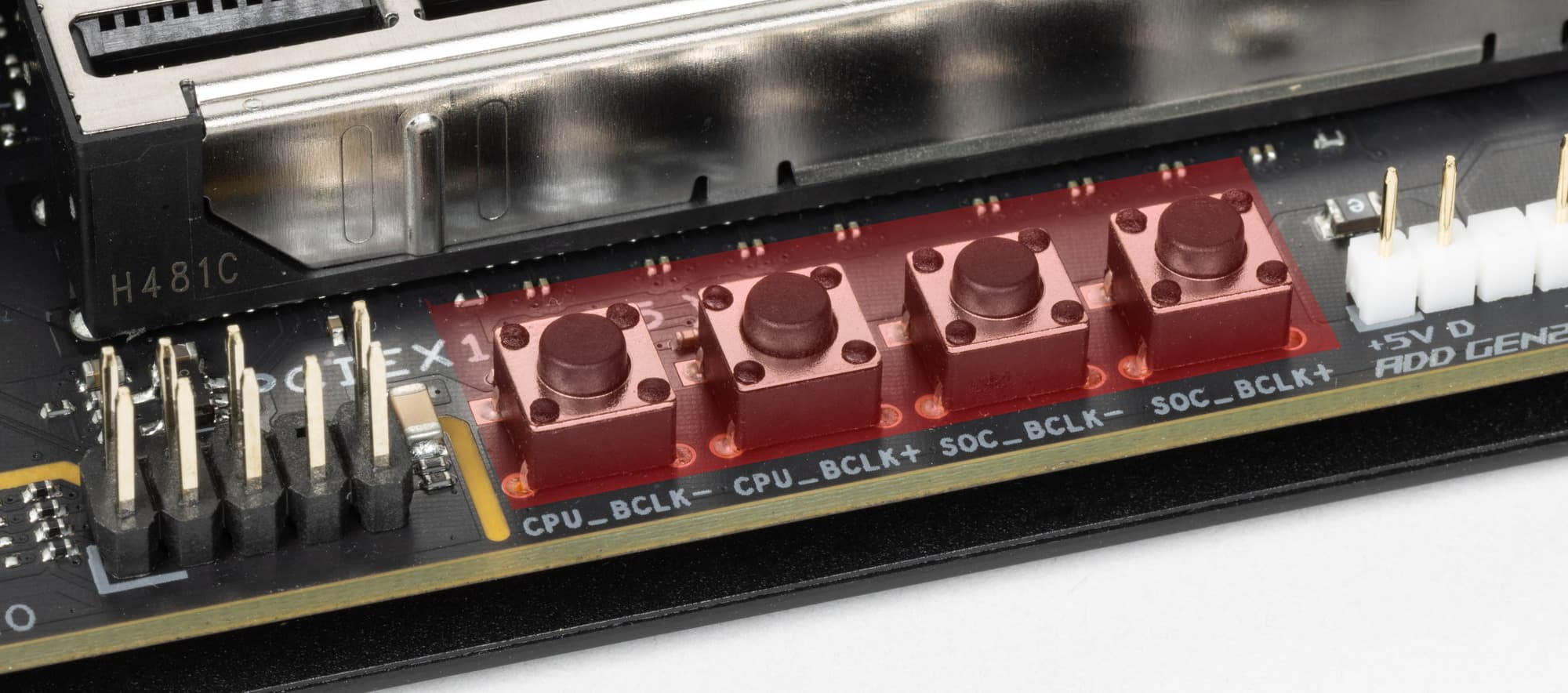

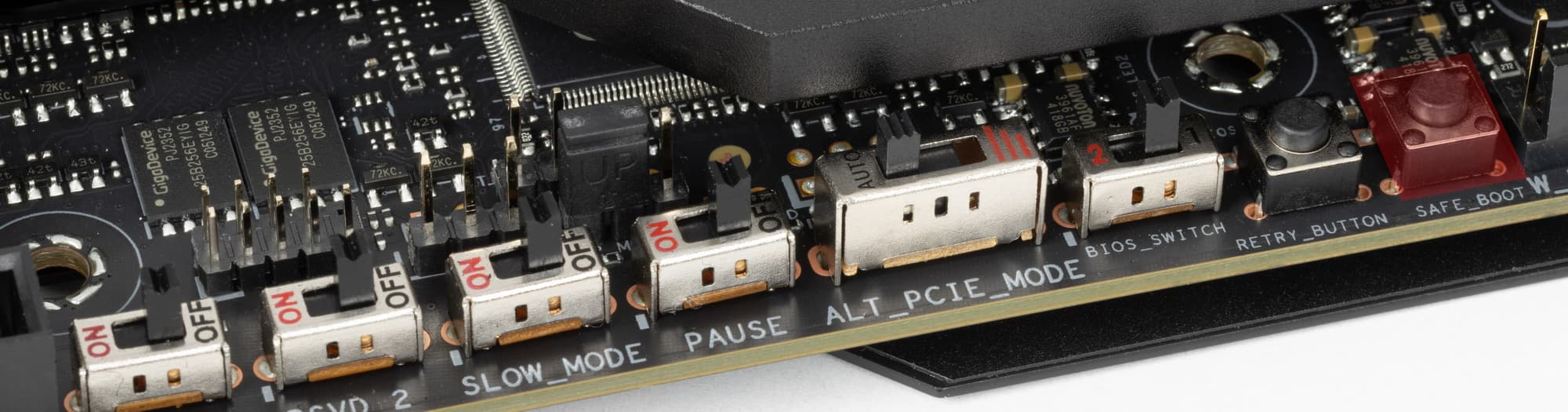

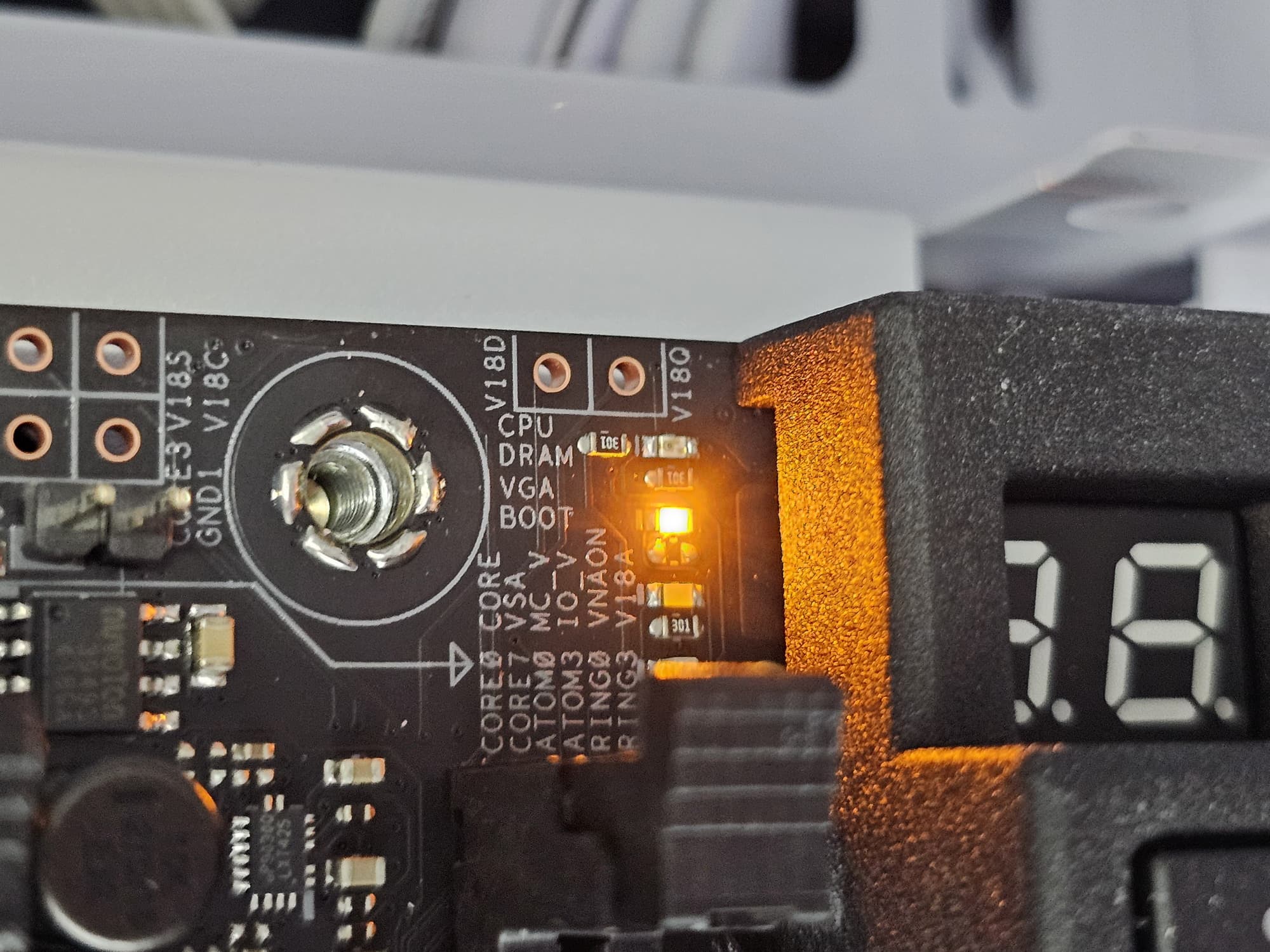

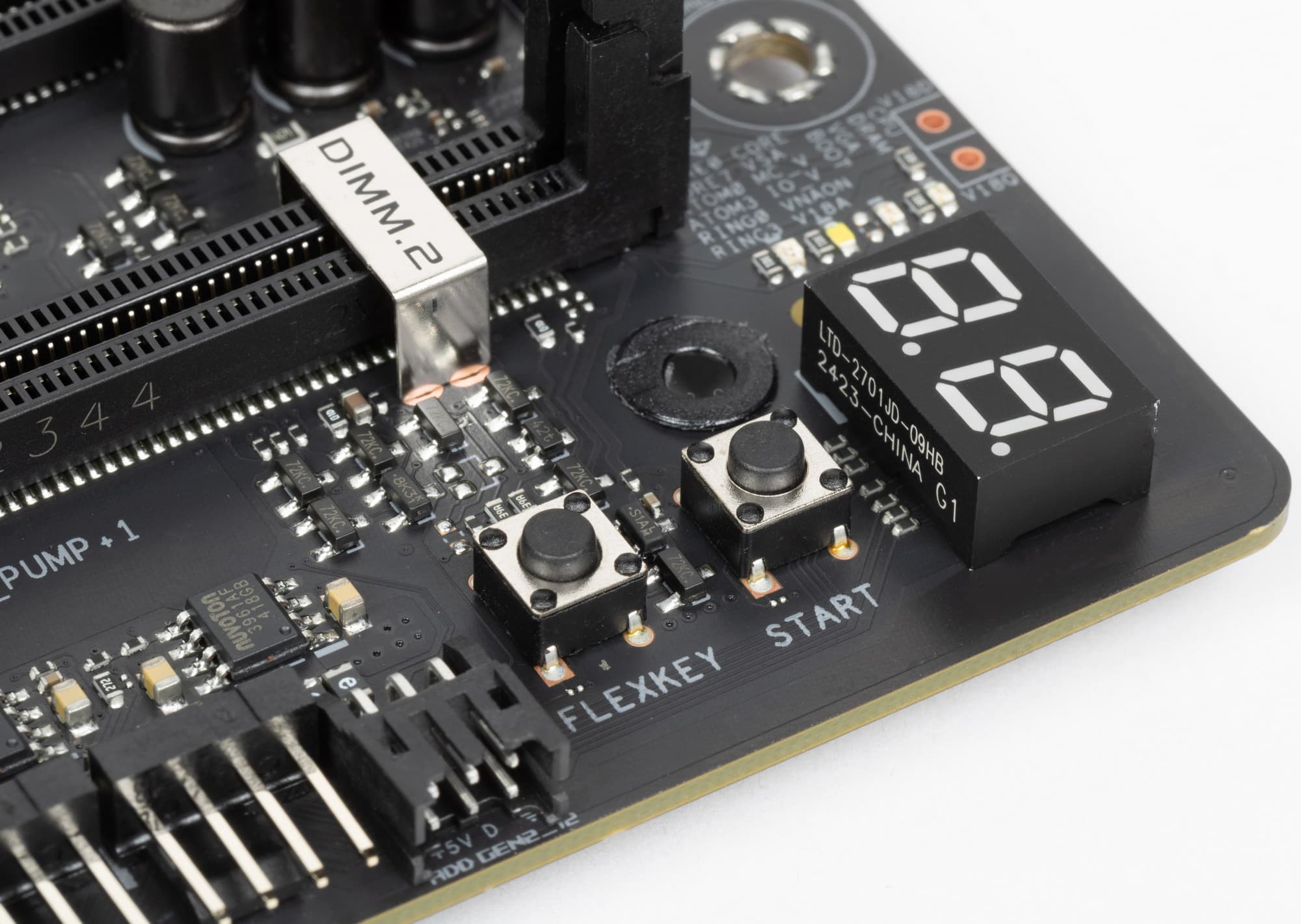

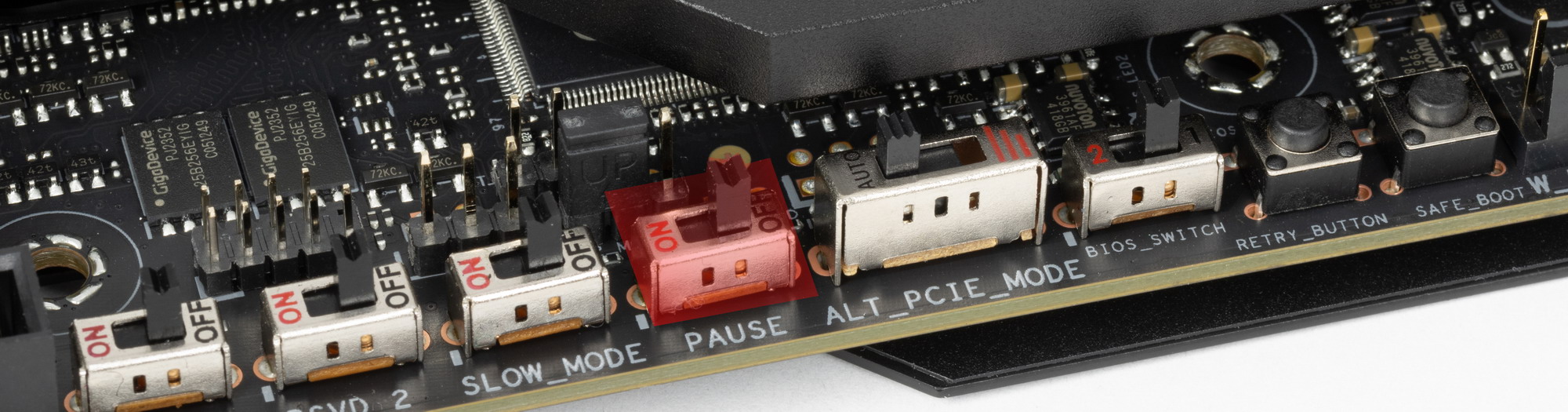

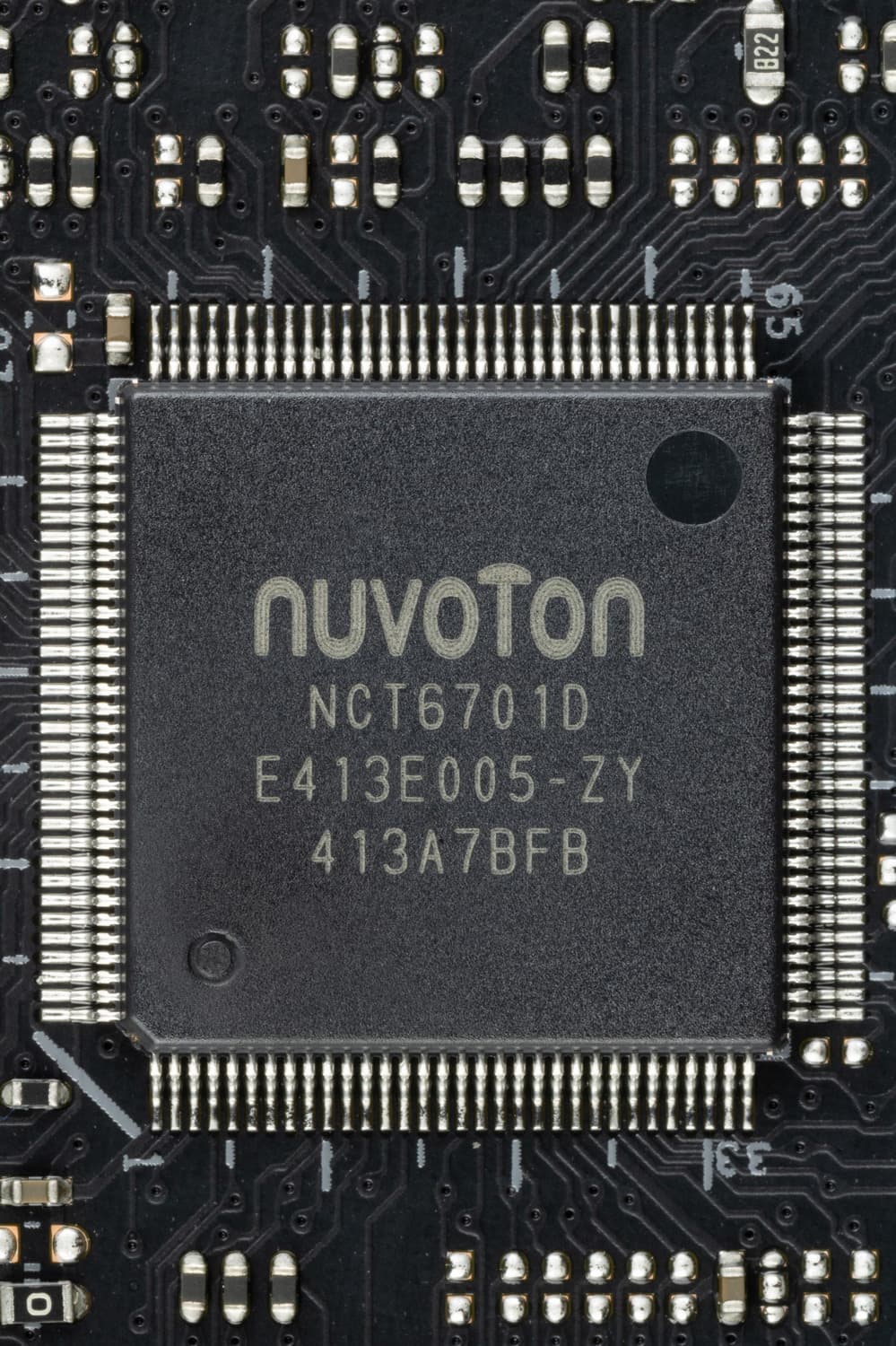

Для нужд оверклокеров на плате имеется внешний тактовый генератор, позволяющий гибко настраивать частоты работы системной шины.
На очереди — накопители.

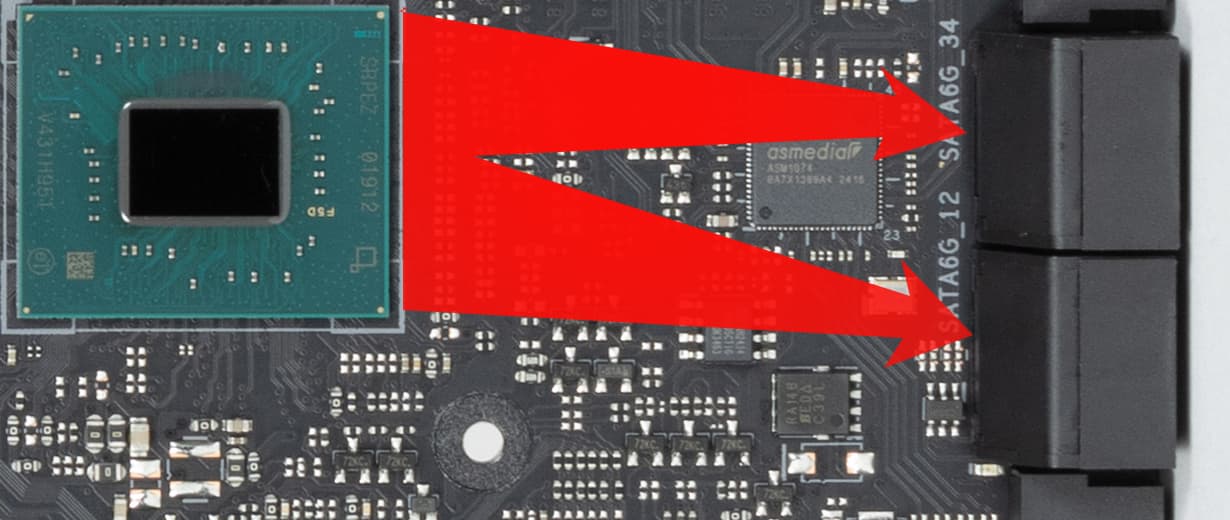

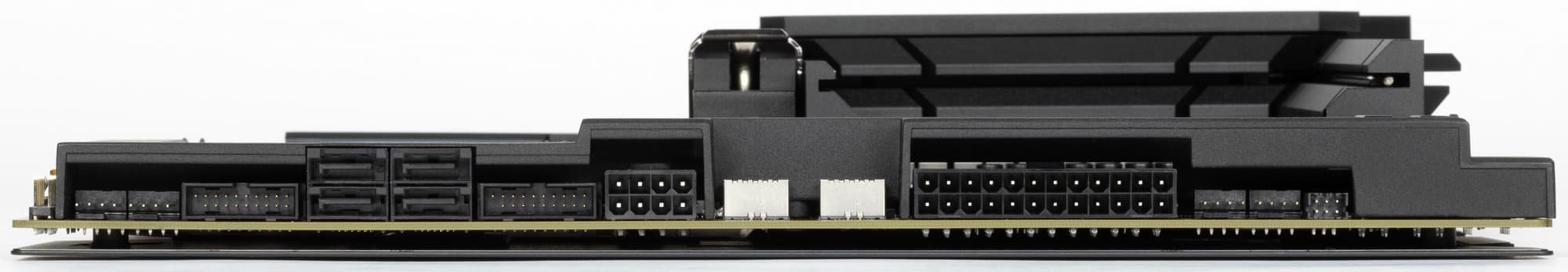

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 6 слотов для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z890 и поддерживают создание RAID.

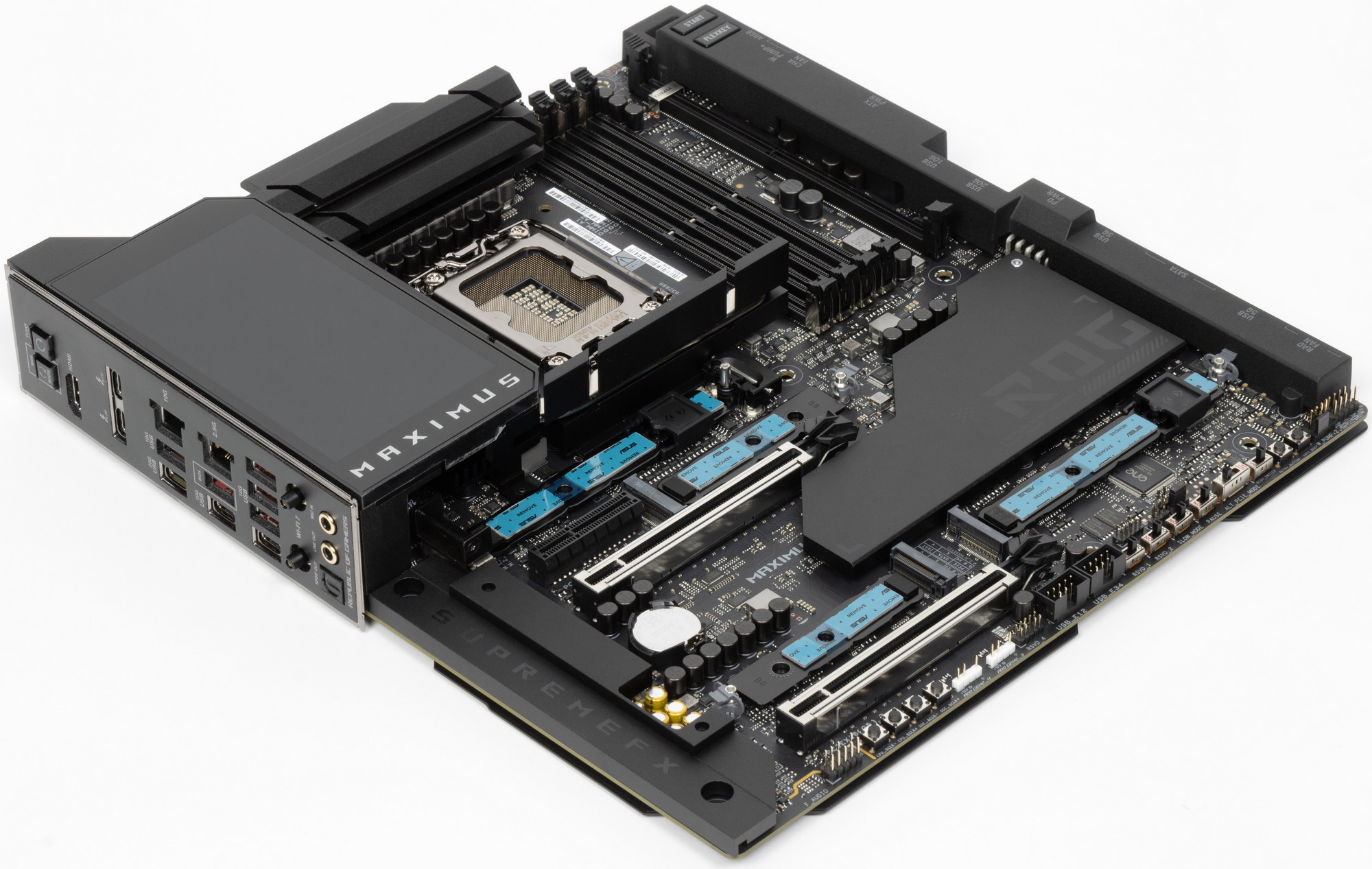

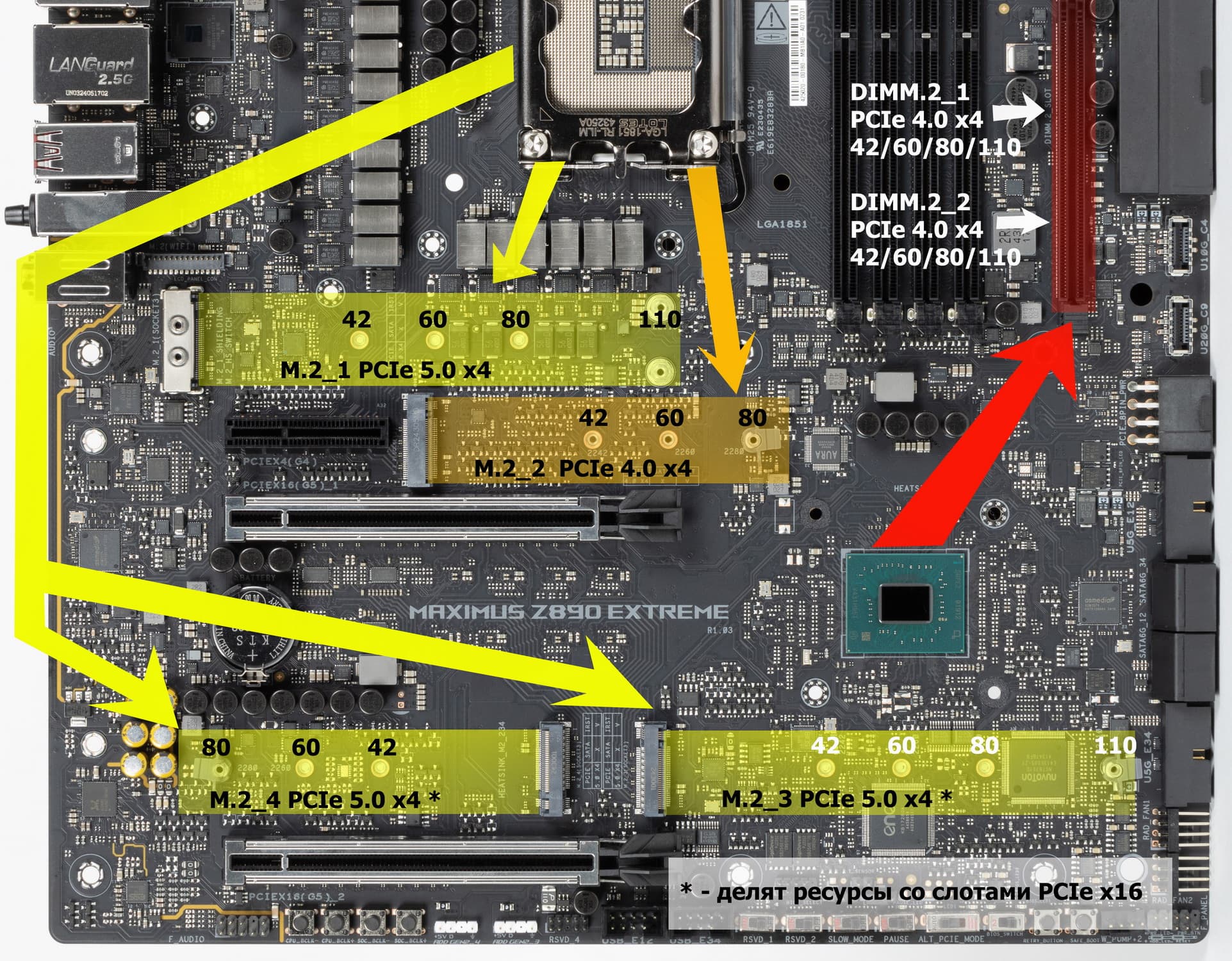

Материнская плата имеет 6 гнезд форм-фактора М.2.
Первые четыре слота получают данные от CPU, при этом M.2_3 и M.2_4 получают PCIe 5.0, деля ресурсы со слотами PCIe x16_1/2 (о чем я уже выше рассказывал), M.2_1 штатно получает от процессора PCIe 5.0, а M.2_2 получает от процессора PCIe 4.0.
Надо особо отметить новый способ крепления накопителей в M.2 слотах с помощью технологии Q Slide – когда модуль запирается движущейся вдоль слота пластиной.

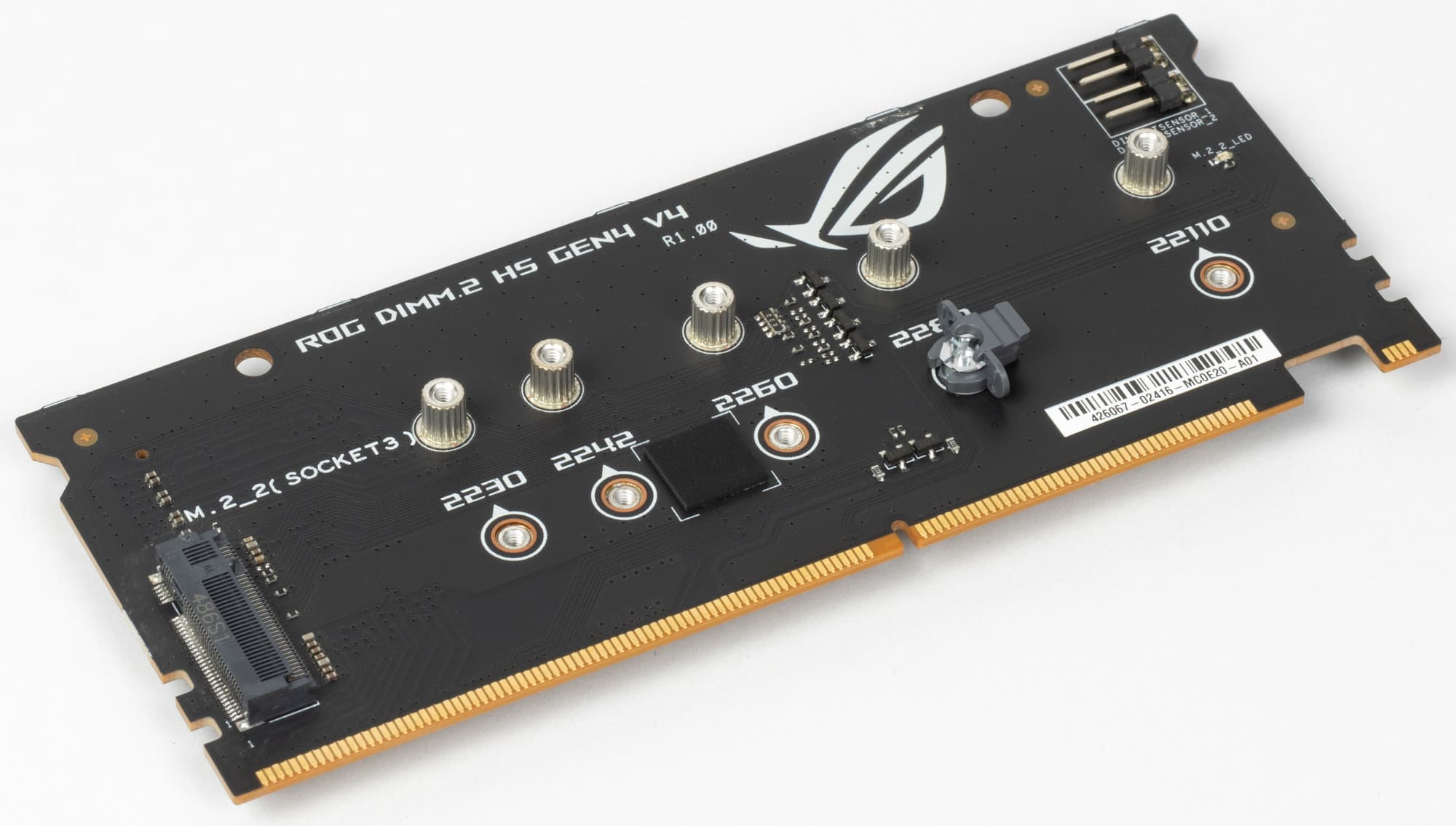

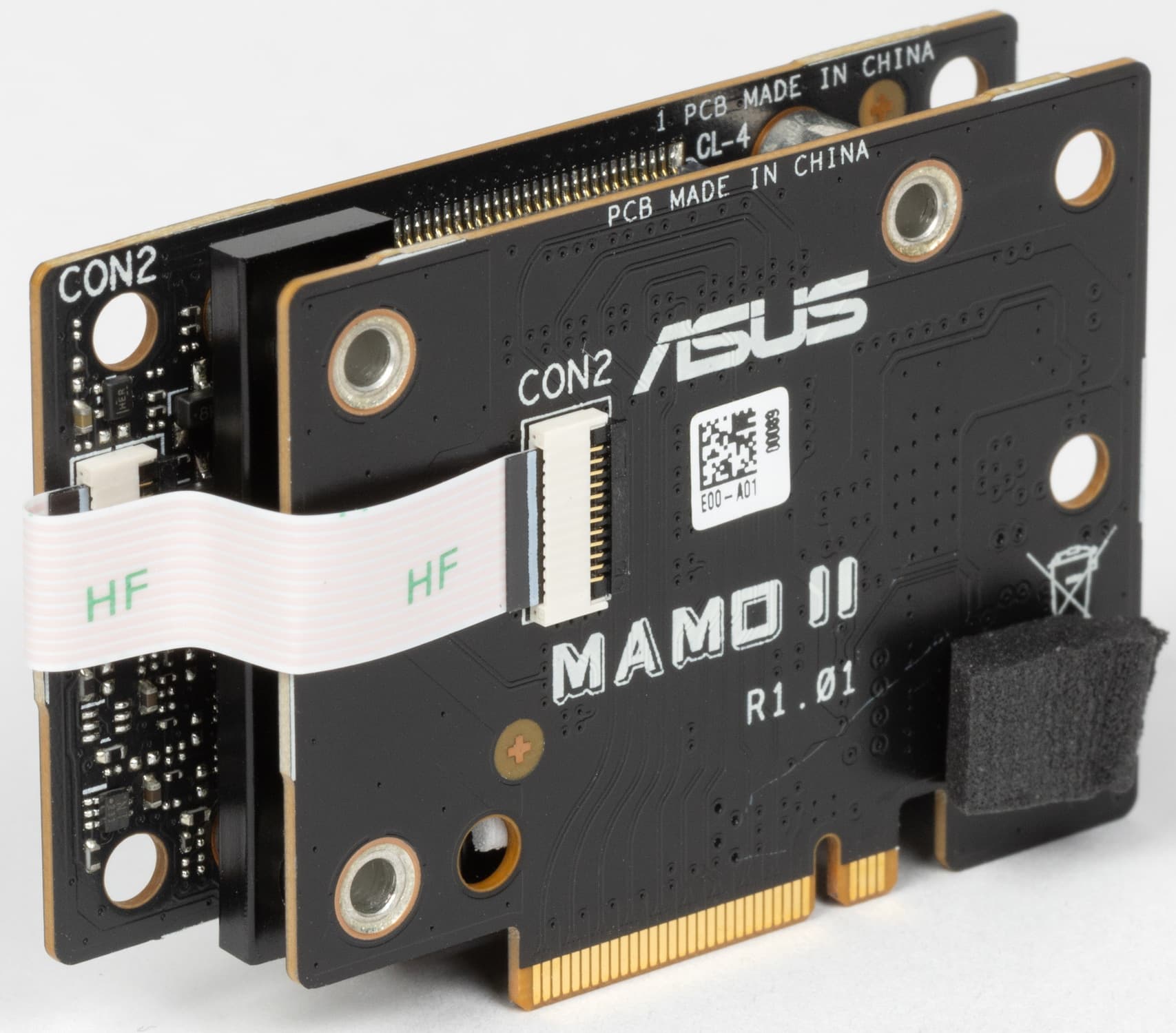

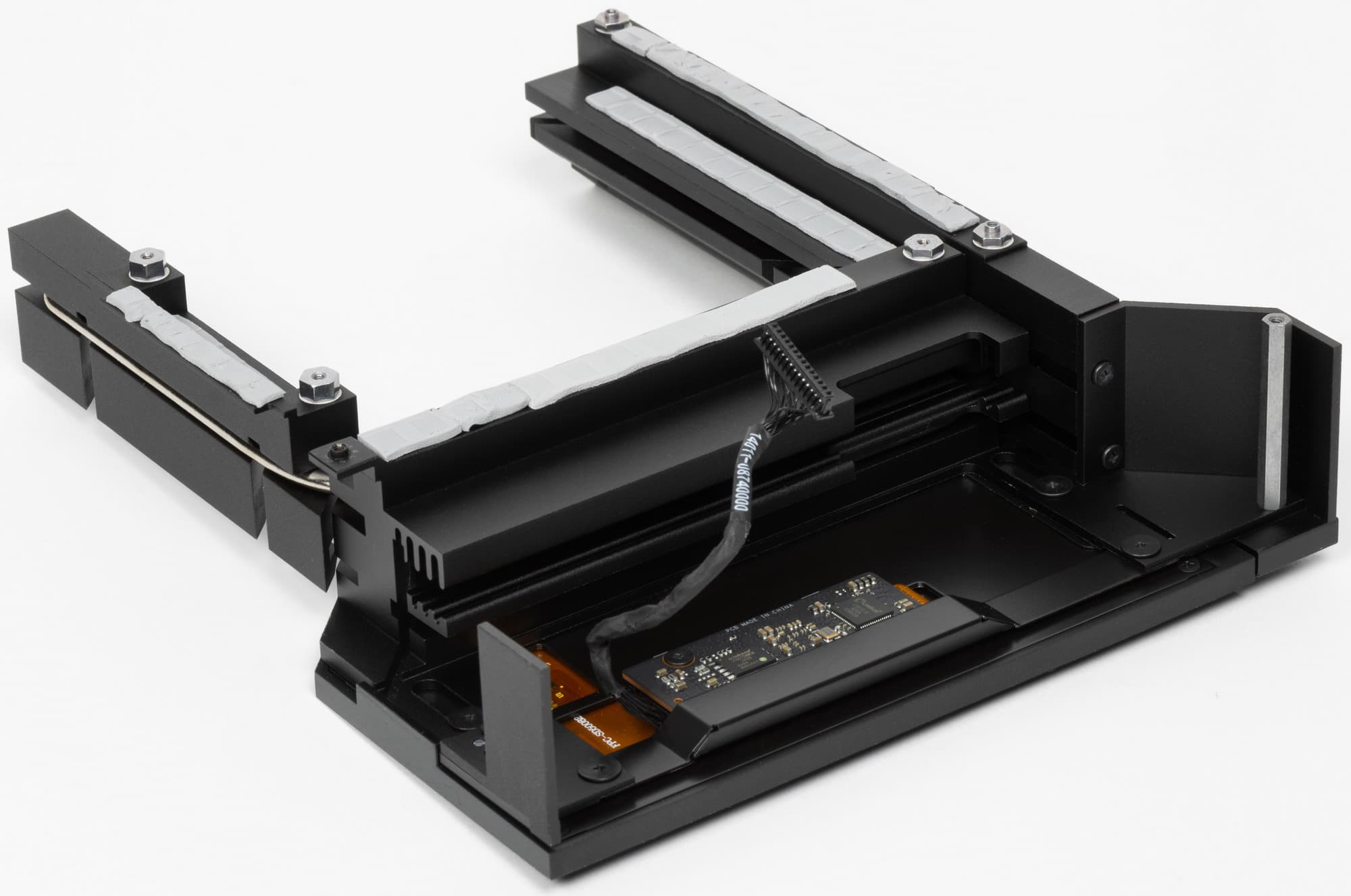

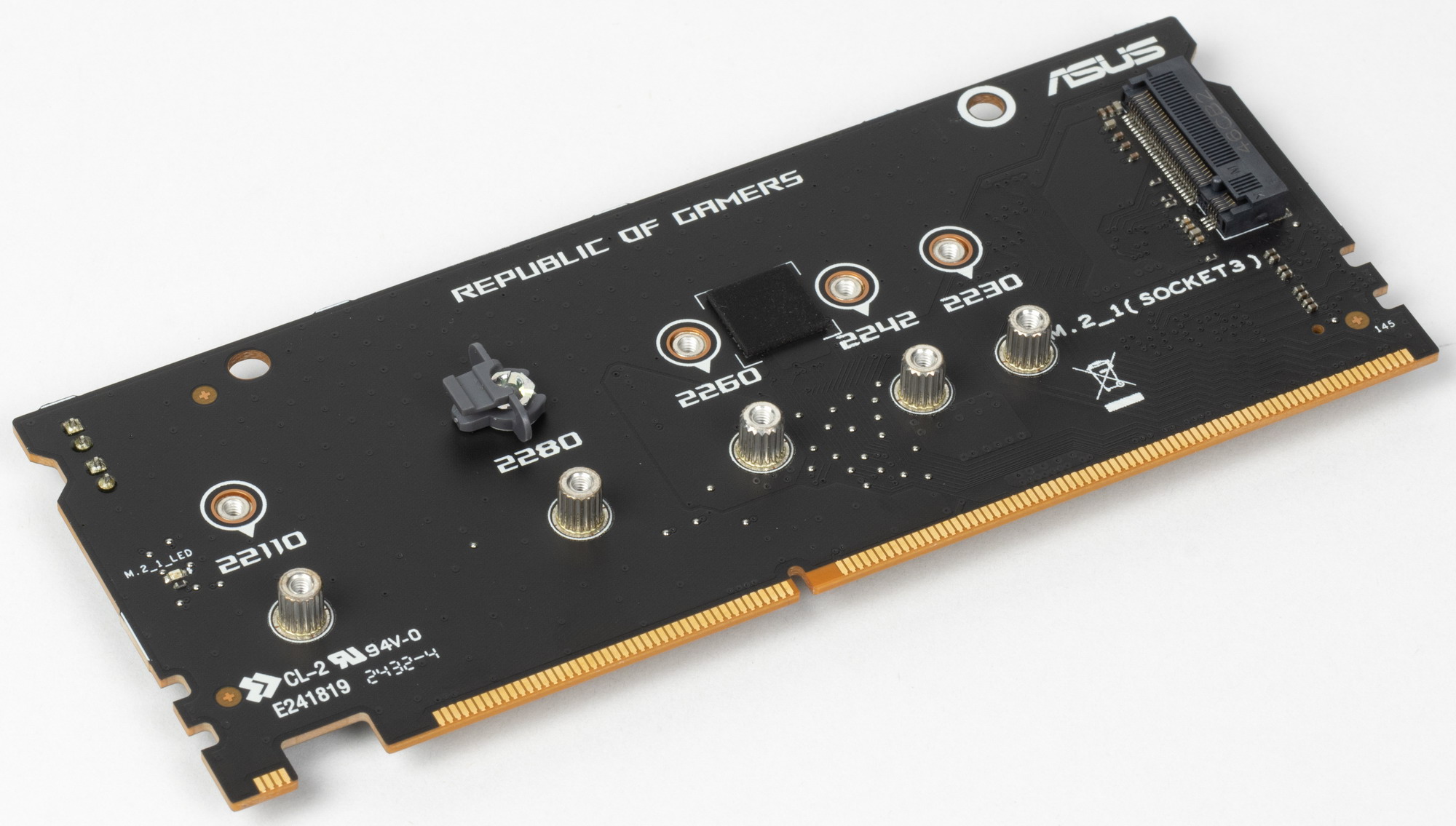

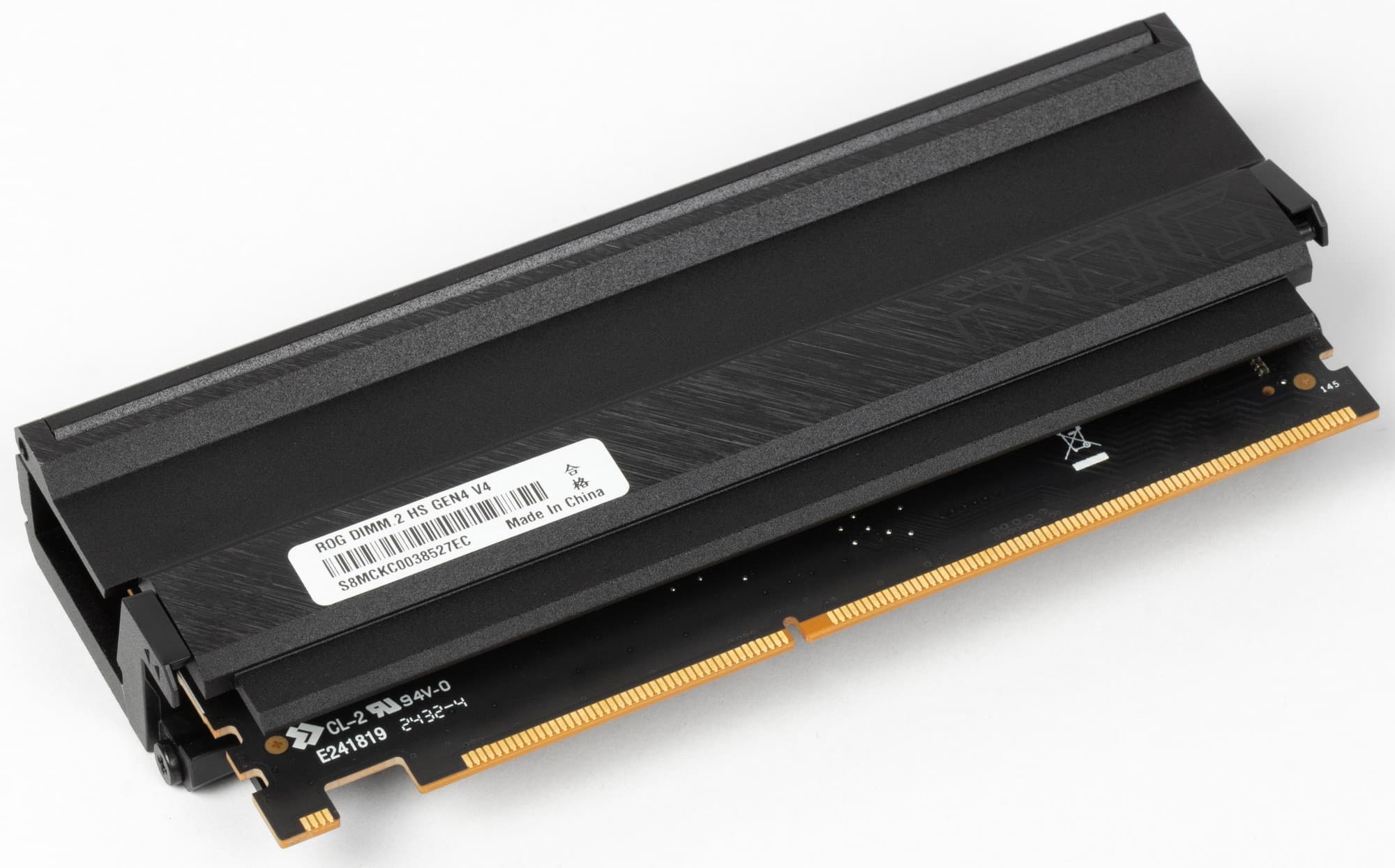

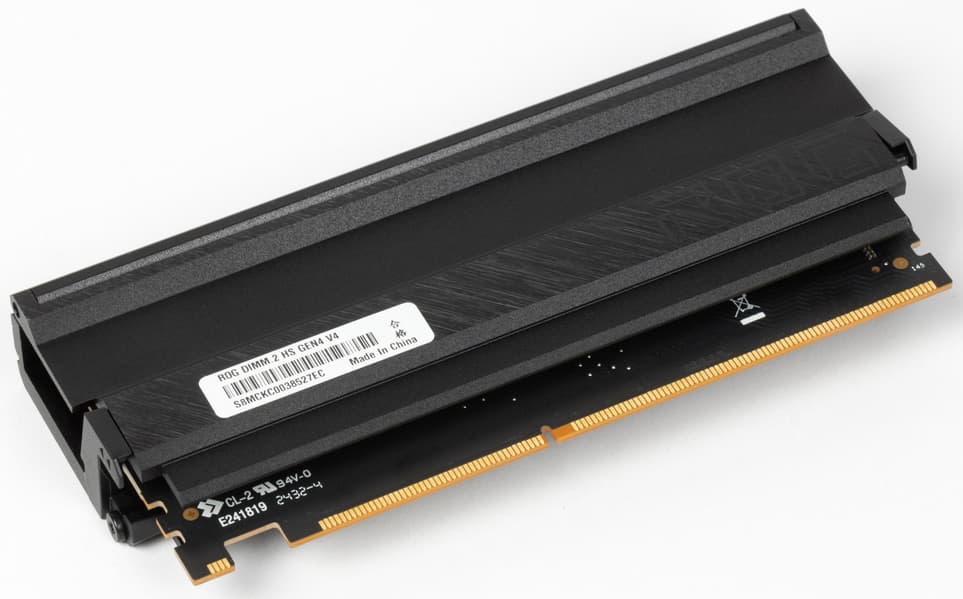

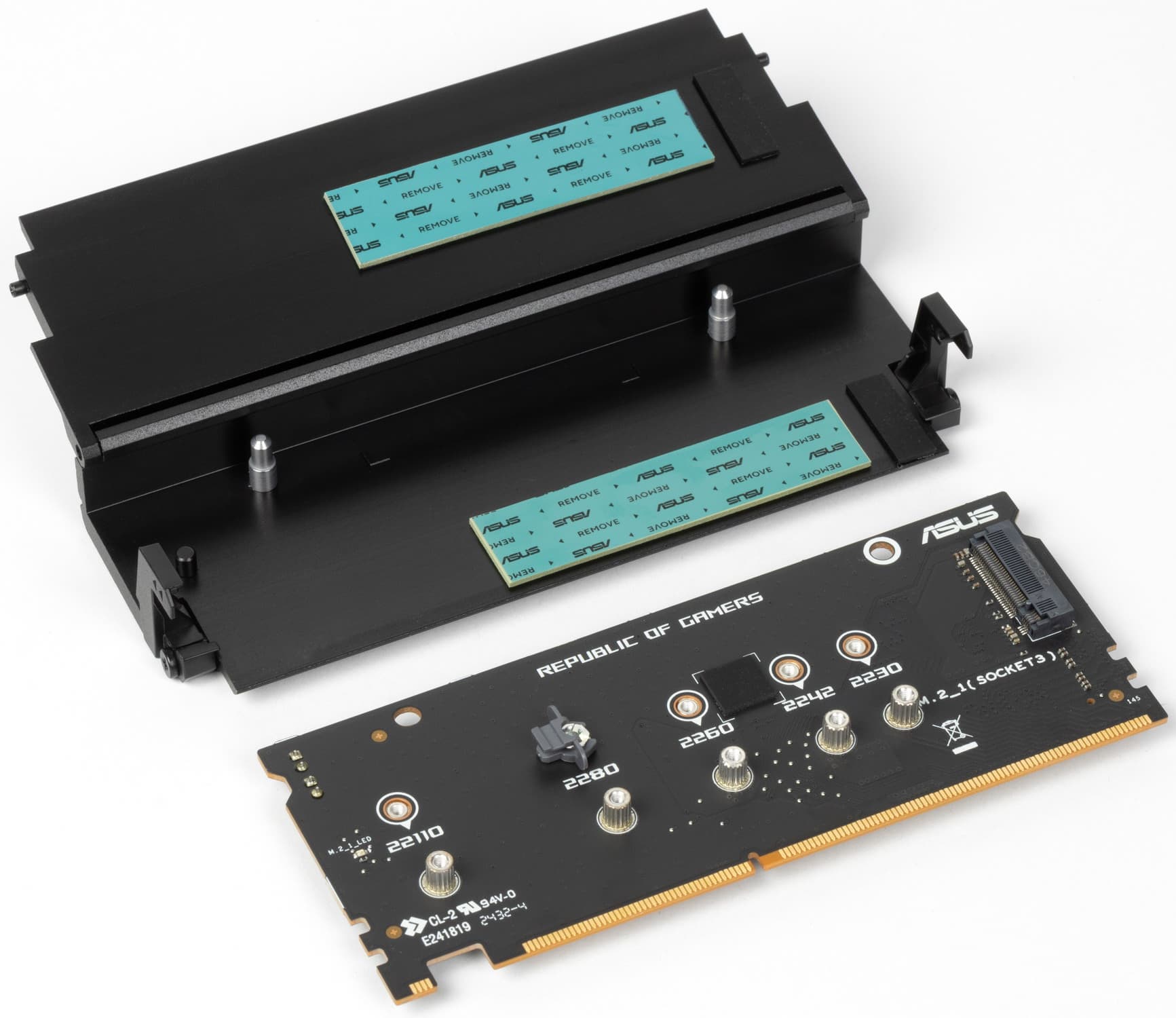

Два оставшихся слота M.2 реализованы через фирменную карту расширения Q-DIMM.2, вставляемую в специальный слот рядом со слотами для ОЗУ.
Карта поддерживает два слота M.2, которые получают данные от чипсета Z890 через интерфейс PCIe 4.0.
Все слоты M.2 поддерживают модули с размерами 2242/2260/2280. А слоты M.2_1, M.2_3, DIMM.2_1/2 поддерживают еще и 22110. На всех M.2 можно организовать RAID, и все они работают с модулями только с PCIe интерфейсом.

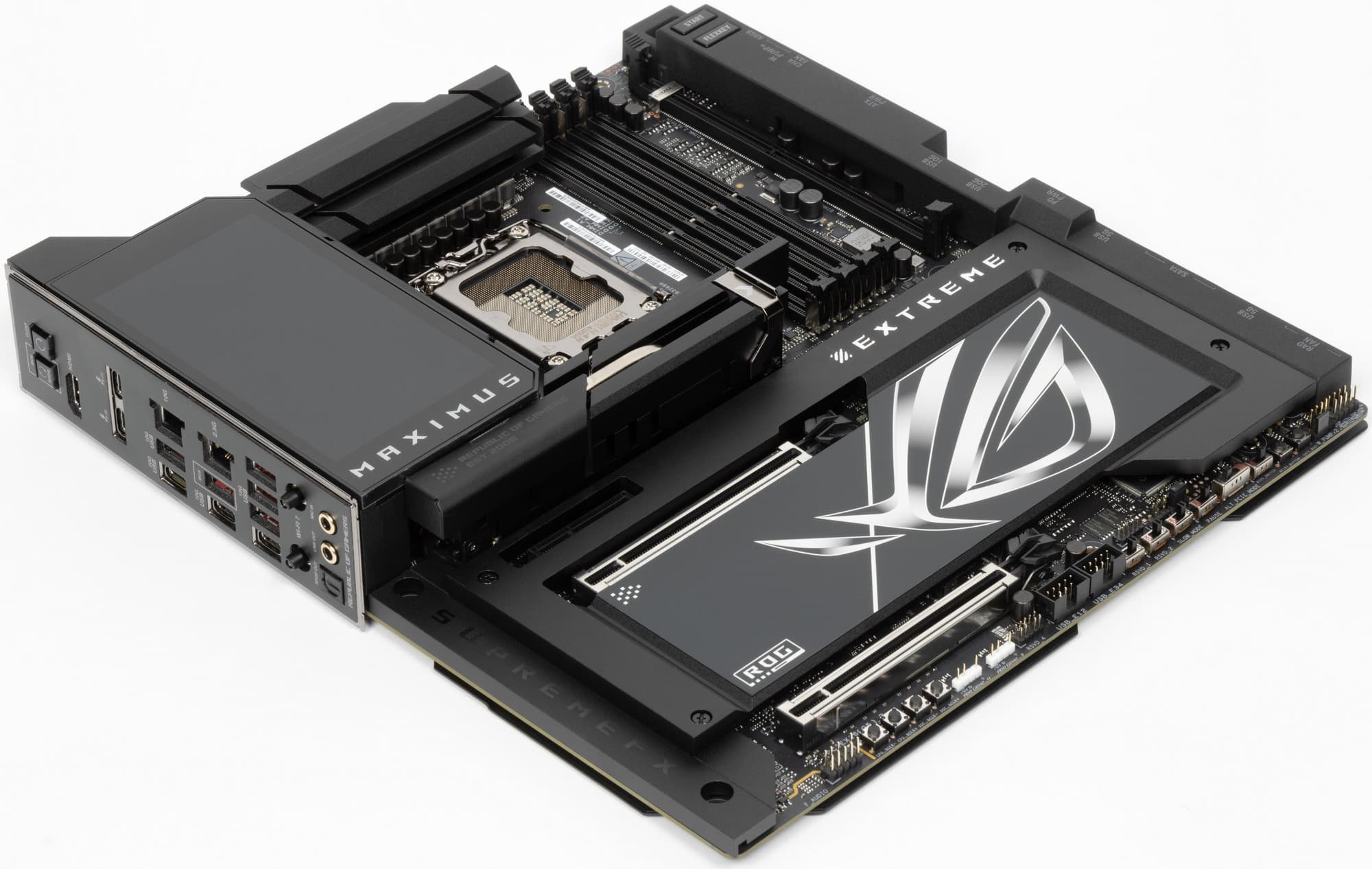

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным мощным радиатором, когда как остальные слоты M.2 на самой матплате имеют общий радиатор, а также кроме верхних радиаторов еще имеют радиаторы для охлаждения тыльной стороны модулей.
Также отдельно надо отметить, что радиатор первого слота удобно снимать и ставить с помощью откидывающегося запора.

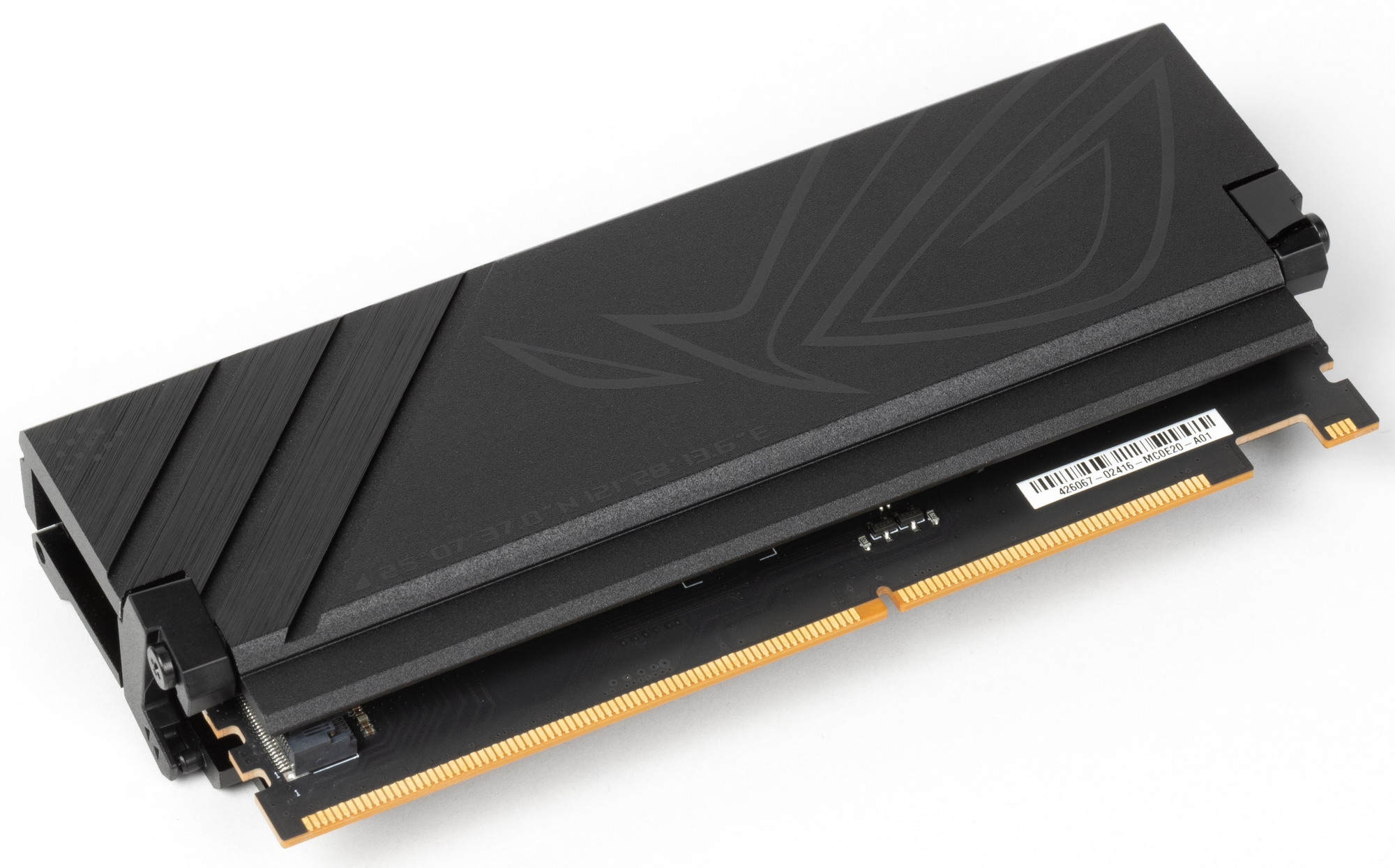

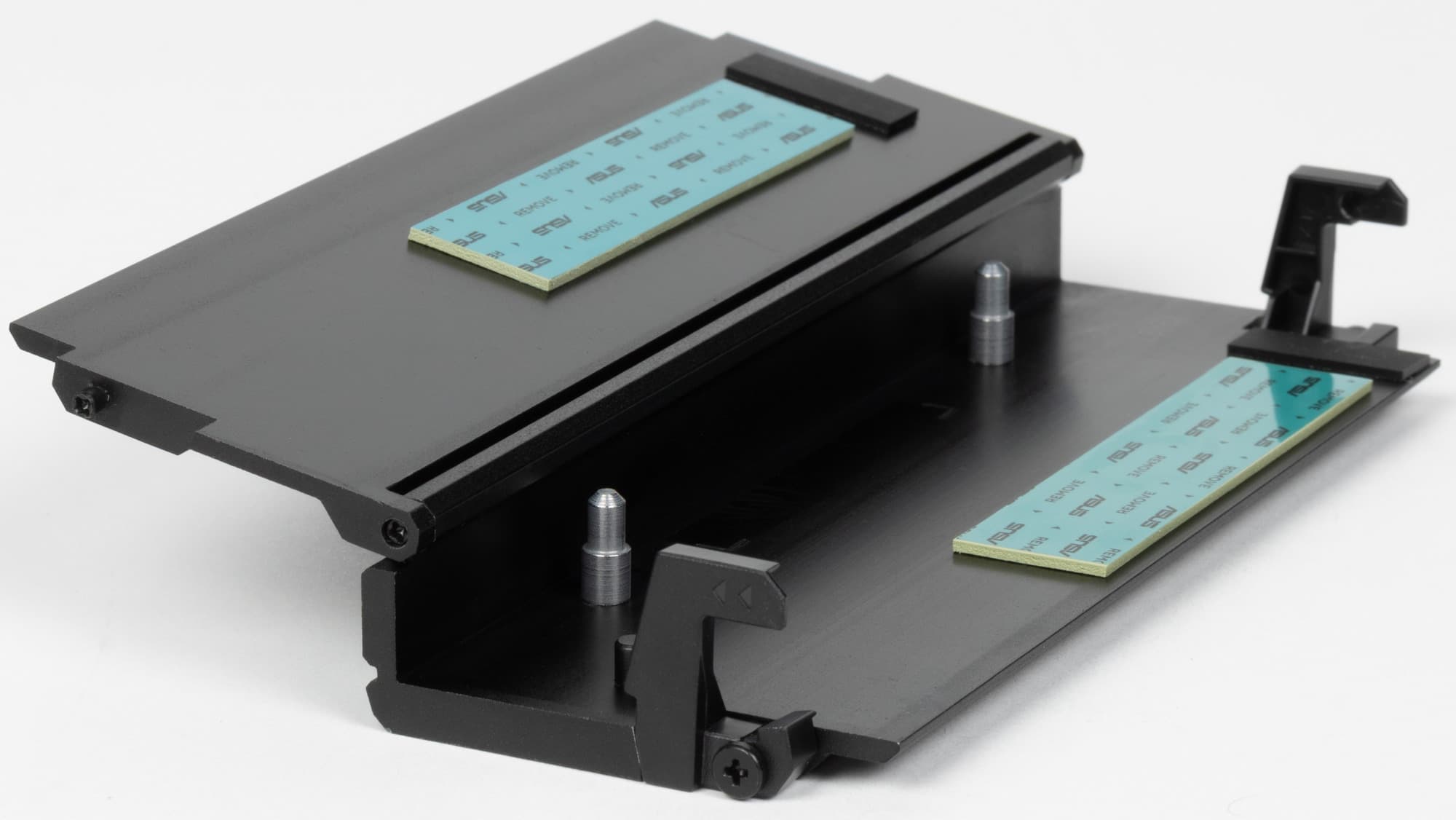

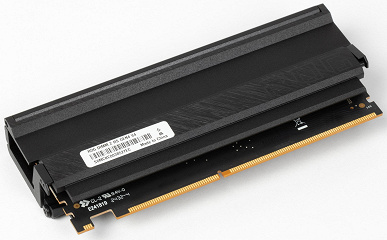

Слоты DIMM.2_1/2 также имеют радиаторы поверх самой карты Q-DIMM.2
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

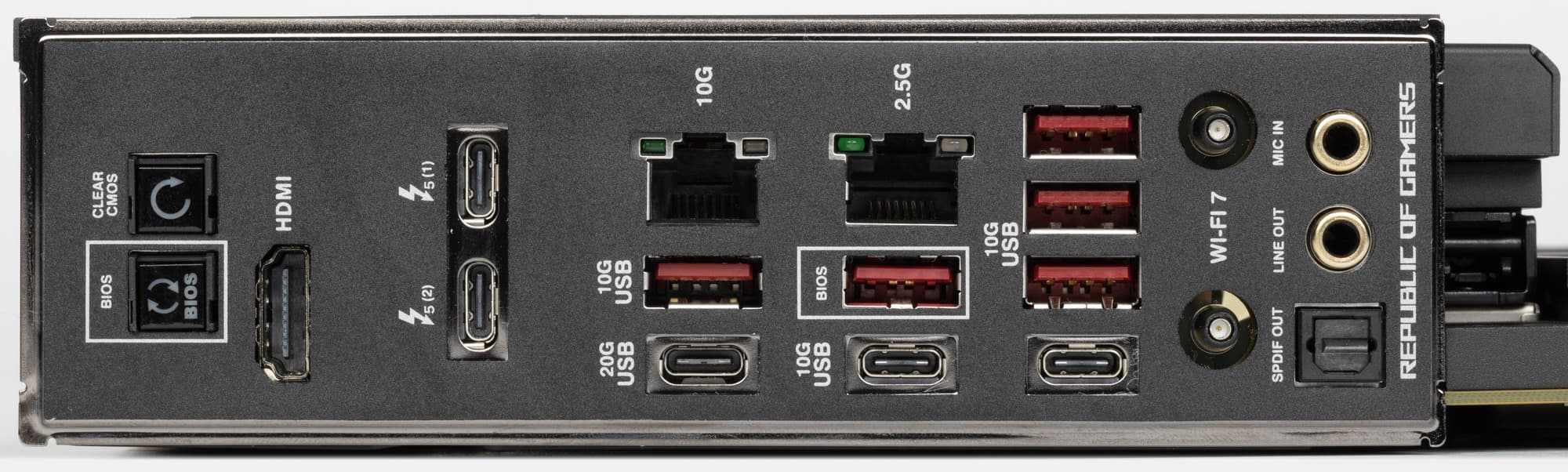

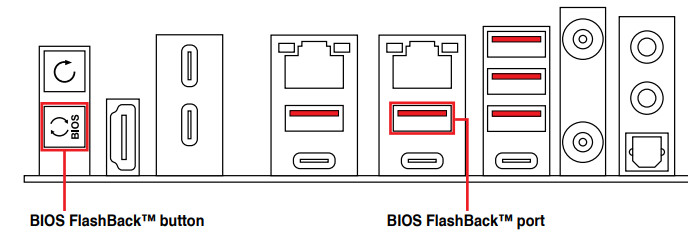

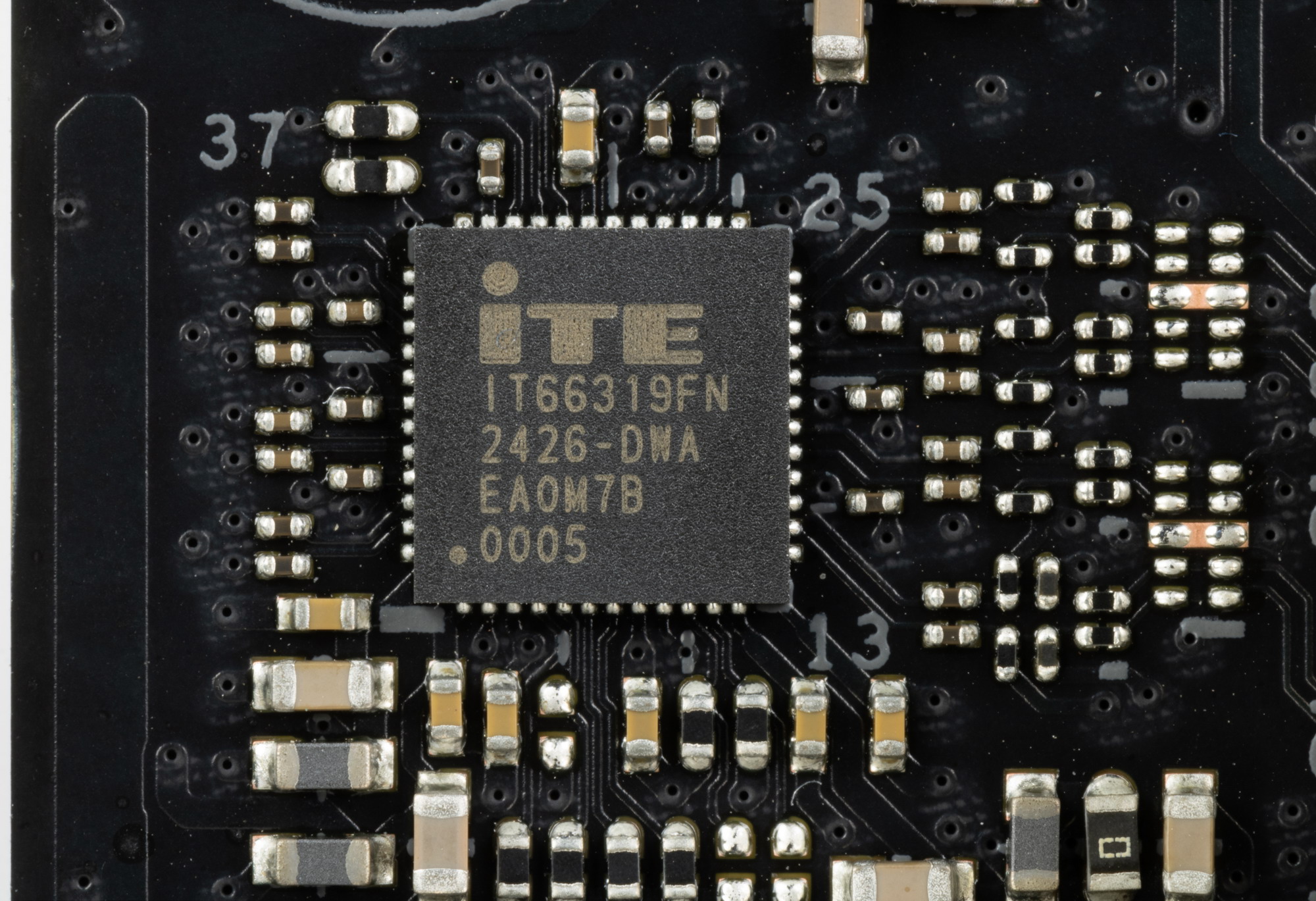

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 19 линий PCIe 4.0 + 4 порта SATA).
И что мы имеем? Всего на материнской плате — 20 портов USB:
- 2 порта USB4: оба реализованы через Thunderbolt 5 и представлены двумя портами Type-C на задней панели;

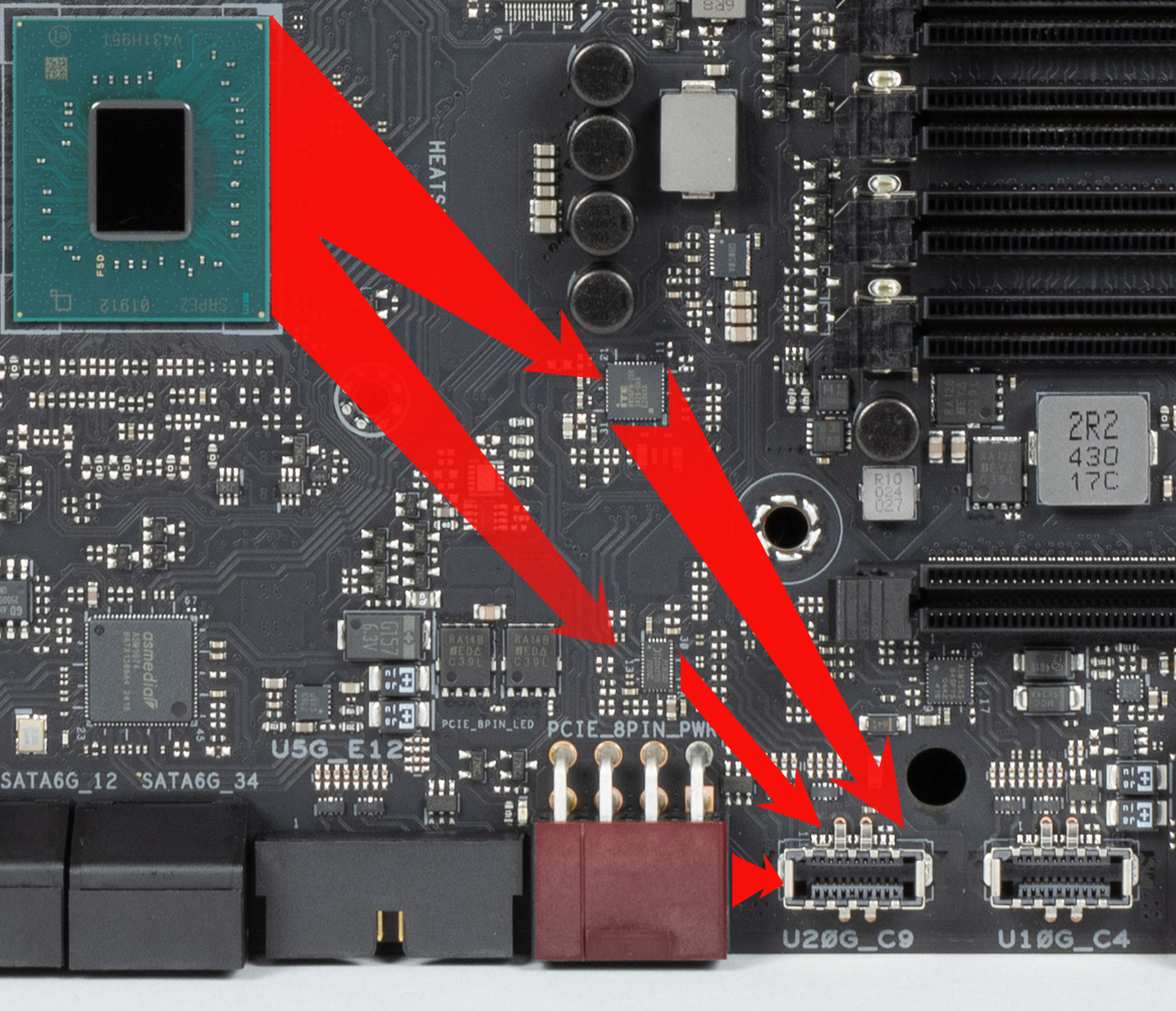

- 2 порта USB 3.2 Gen2x2: оба реализованы с помощью Z890 и представлены: один внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса); второй на задней панели портом Type-C;

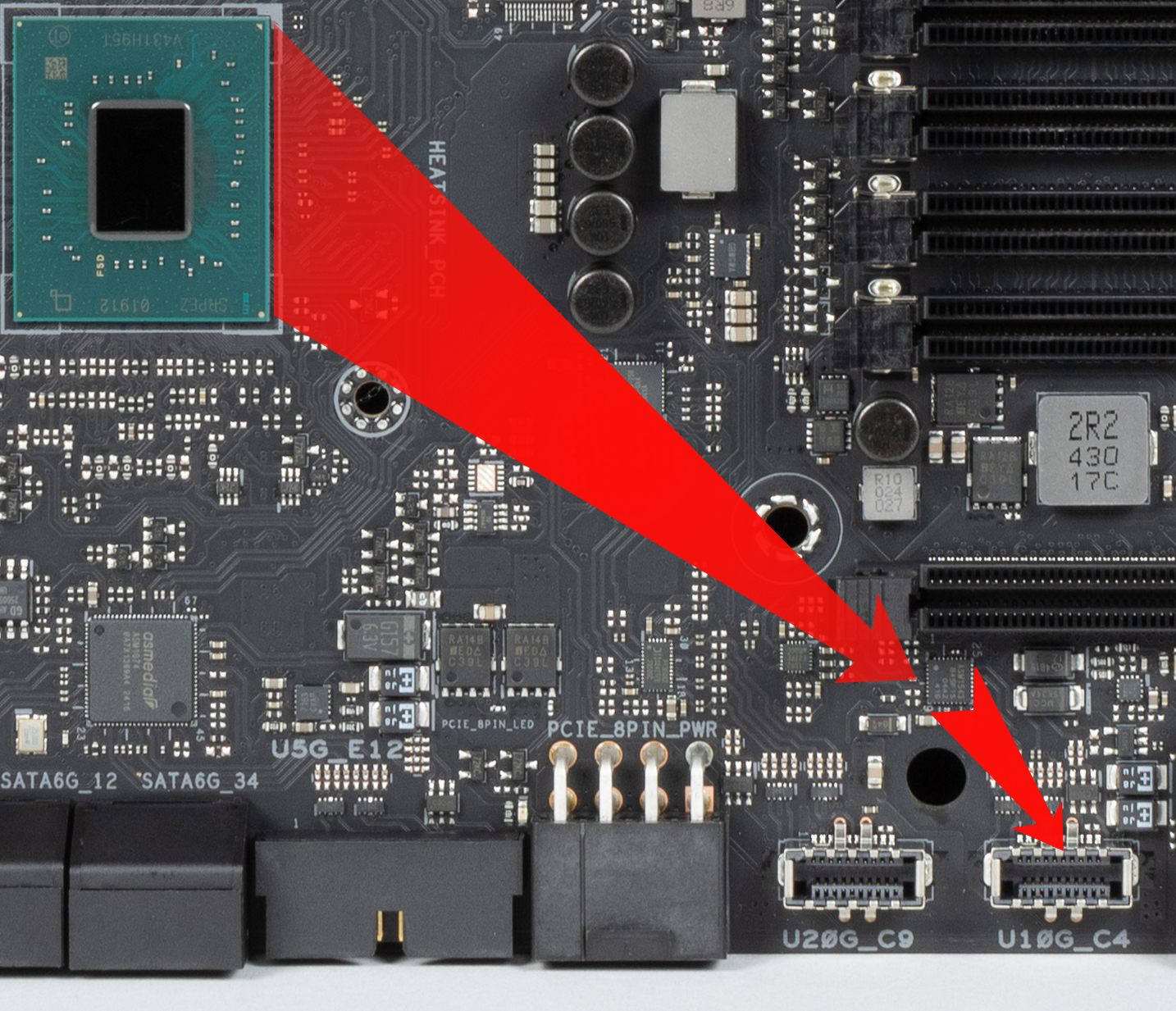

- 8 портов USB 3.2 Gen2: 4 реализованы через контроллер ASMedia ASM2074
(на него потрачена 1 линия USB 3.2 Gen2 от Z890) и представлены на задней панели четырьмя портами Type-A (красного цвета) ; другие 4 реализованы через Z890 представлены: 1 представлен одним внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса); еще 3 представлены на задней панели двумя портами Type-C и 1 портом Type-A (красного цвета);

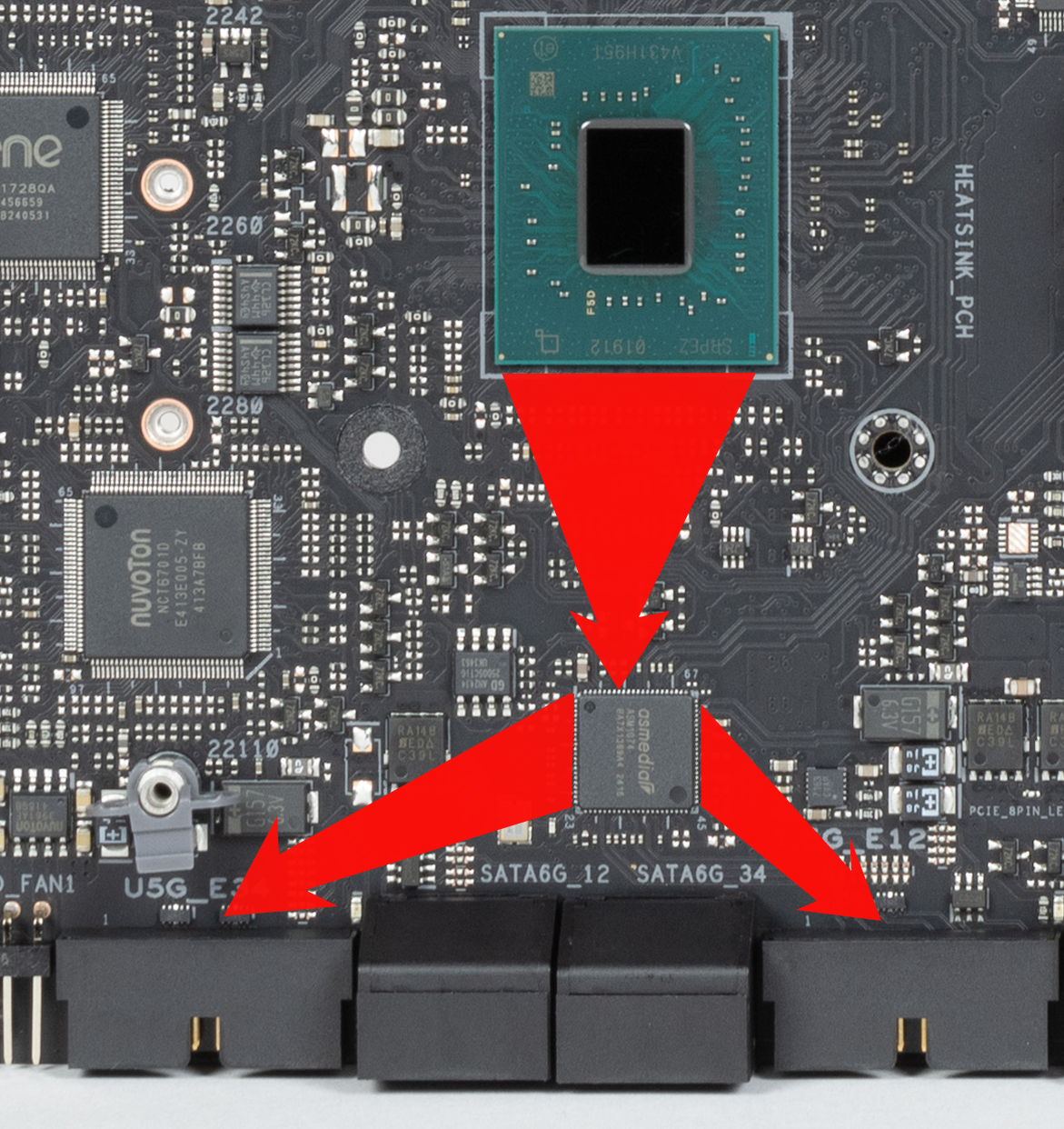

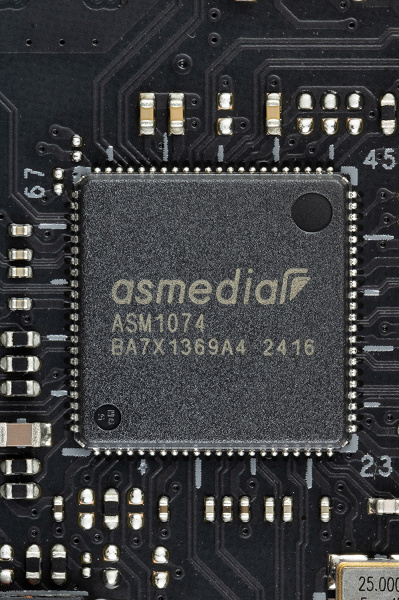

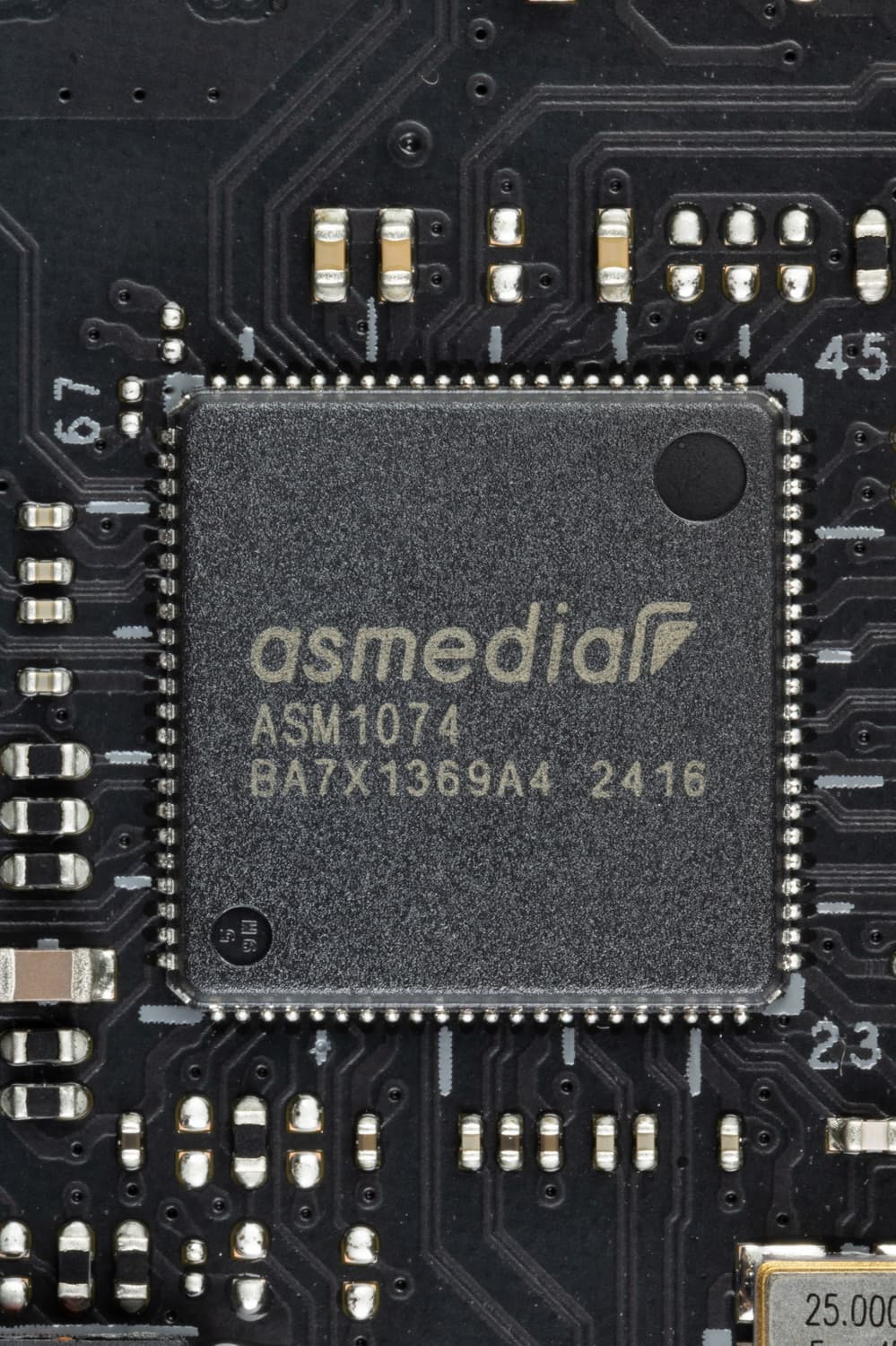

- 4 порта USB 3.2 Gen1: все реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 3.2 Gen1 от Z890) и представлены 2 внутренними разъемами
на материнской плате (каждый на 2 порта);

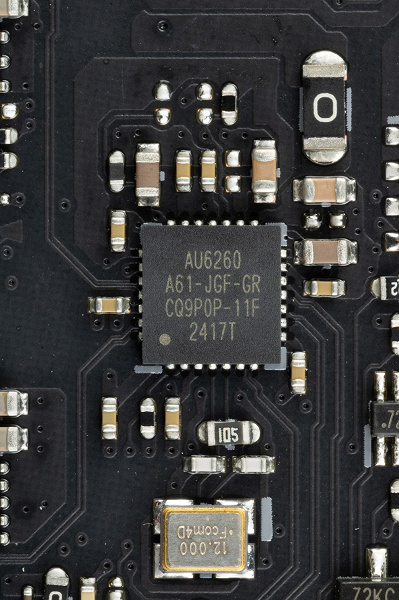

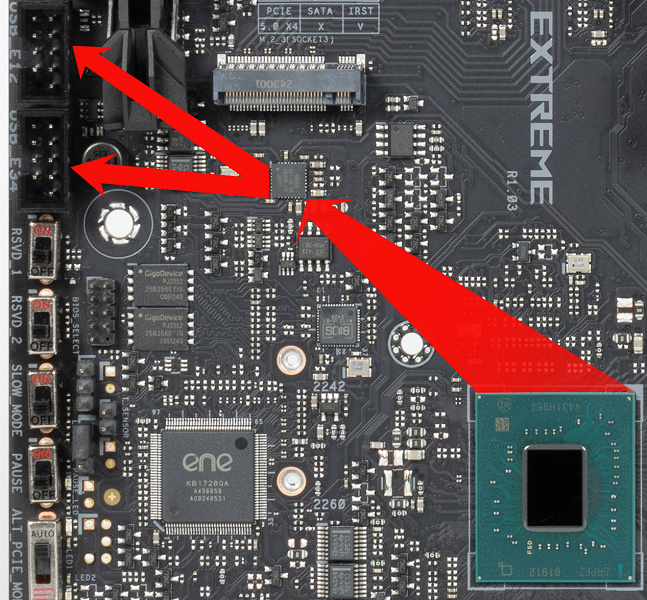

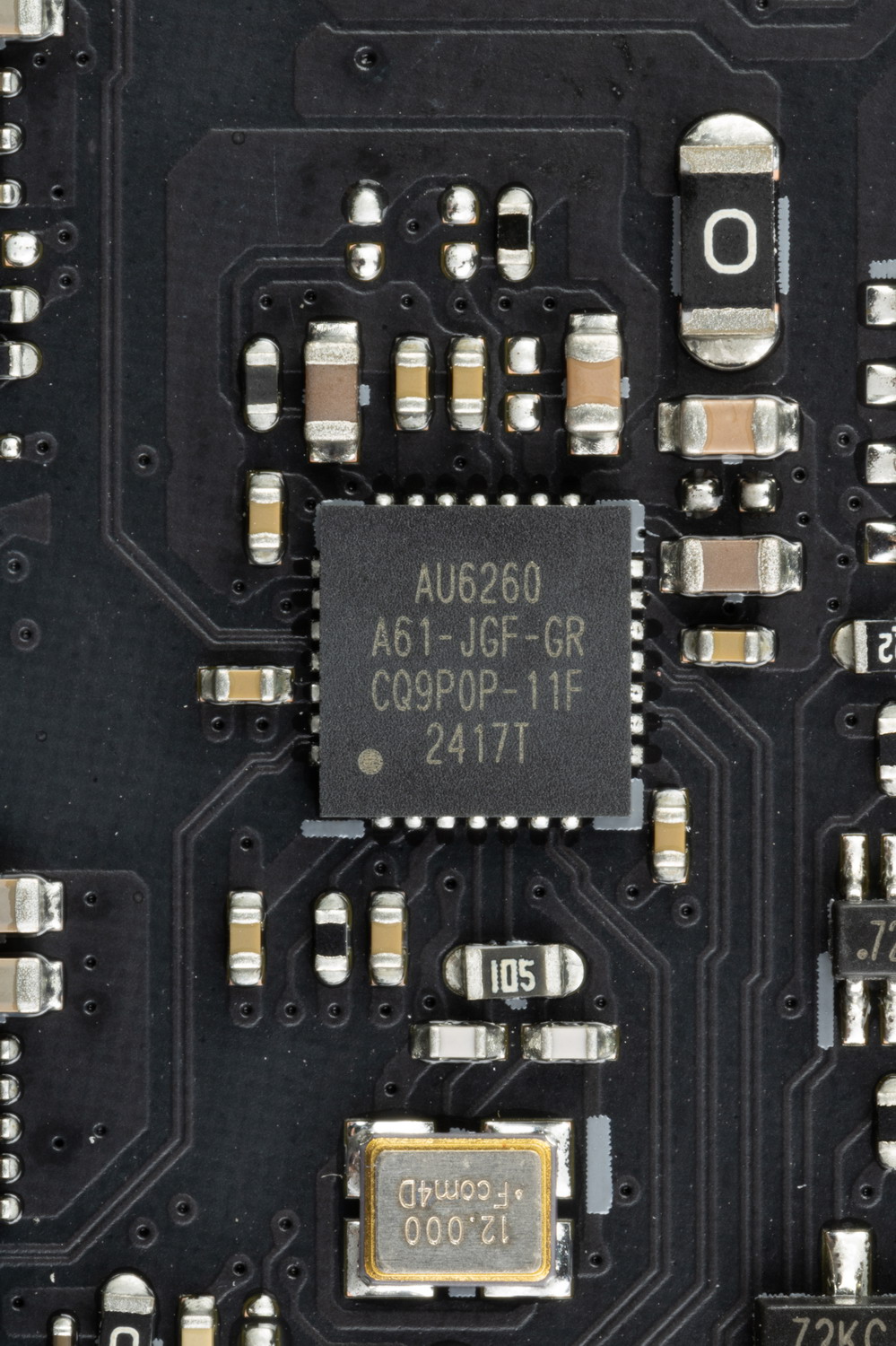

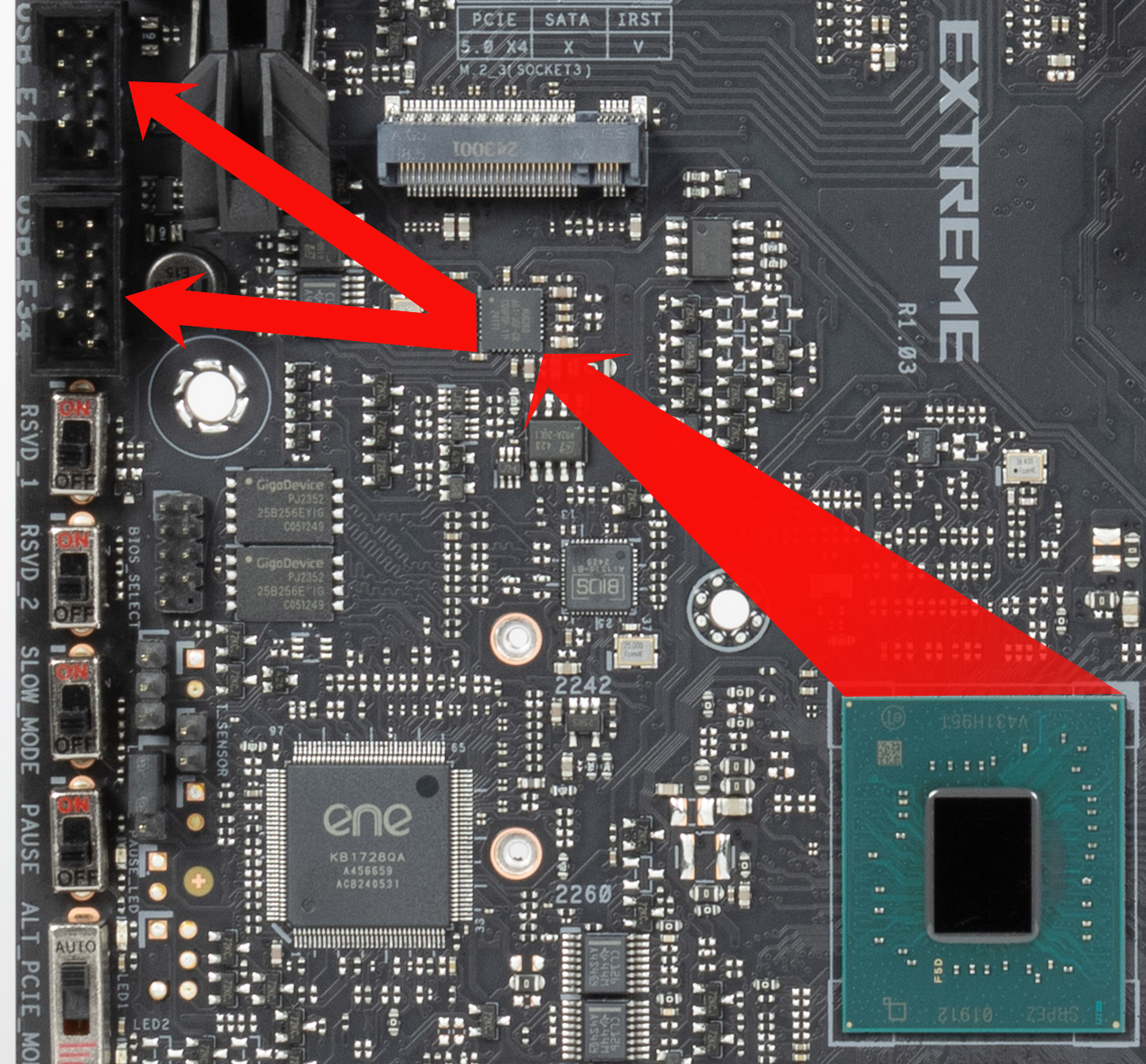

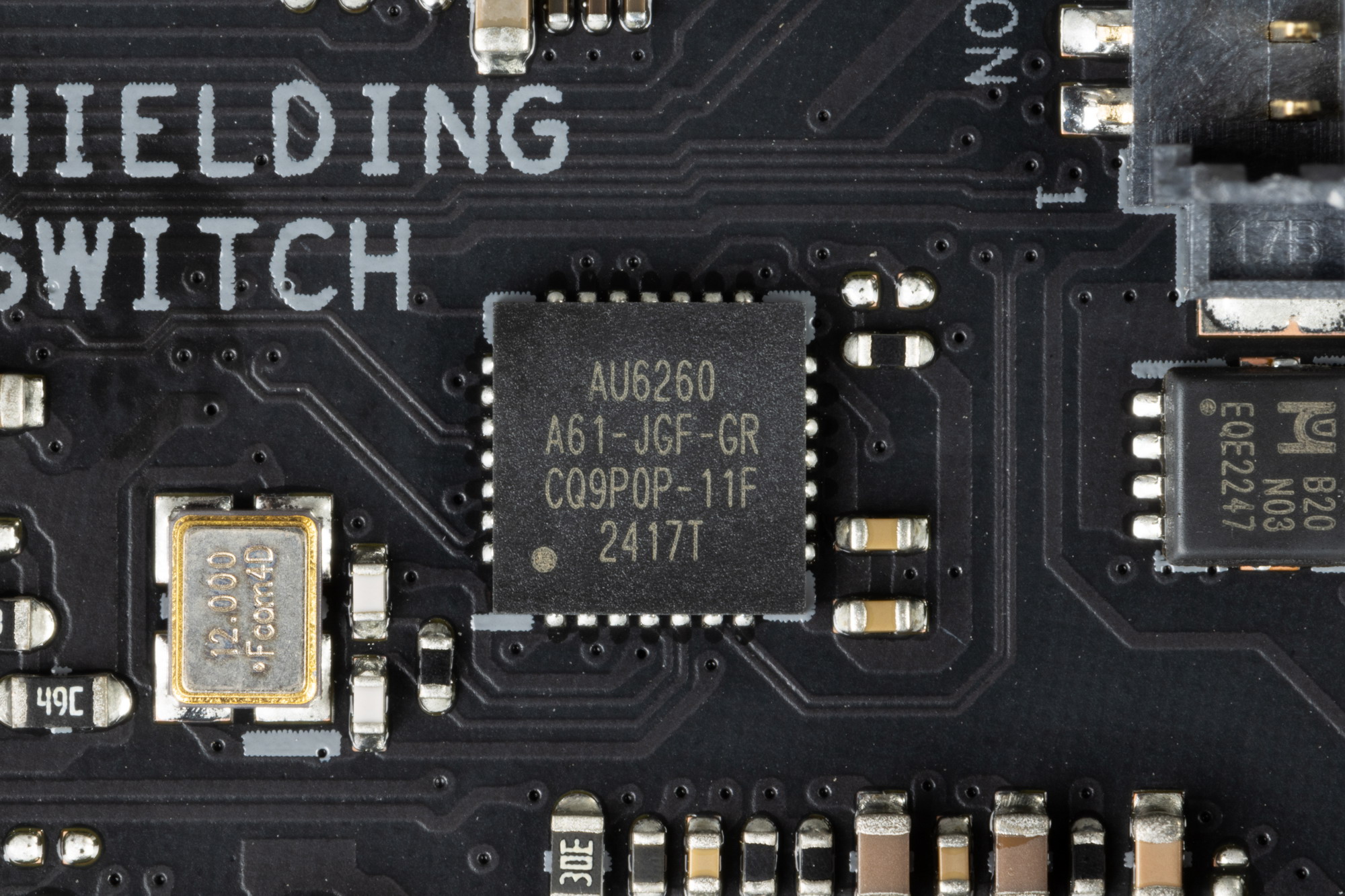

- 4 порта USB 2.0/1.1: все реализованы через контроллер Alcor Link AU6260
(на него потрачена 1 линия USB 2.0 от Z890) и представлены двумя внутренними разъемами
(каждый на 2 порта)
На плате присутствует еще один хаб USB 2.0 от Alcor Link:
Он снабжает линиями USB 2.0 аудиокодек, LCD-экран на кожухе задних портов и два усилителя сигнала Thunderbolt5. В свою очередь сам получает 1 линию USB 2.0 от Z890.
В целом у нас 4 контроллера используют USB 2.0 линии от Z890:
- Alcor Link AU6260 (хаб на 4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
- Alcor Link AU6260 (хаб на 3 USB 2.0 на поддержку контроллеров) (1 линия USB 2.0);

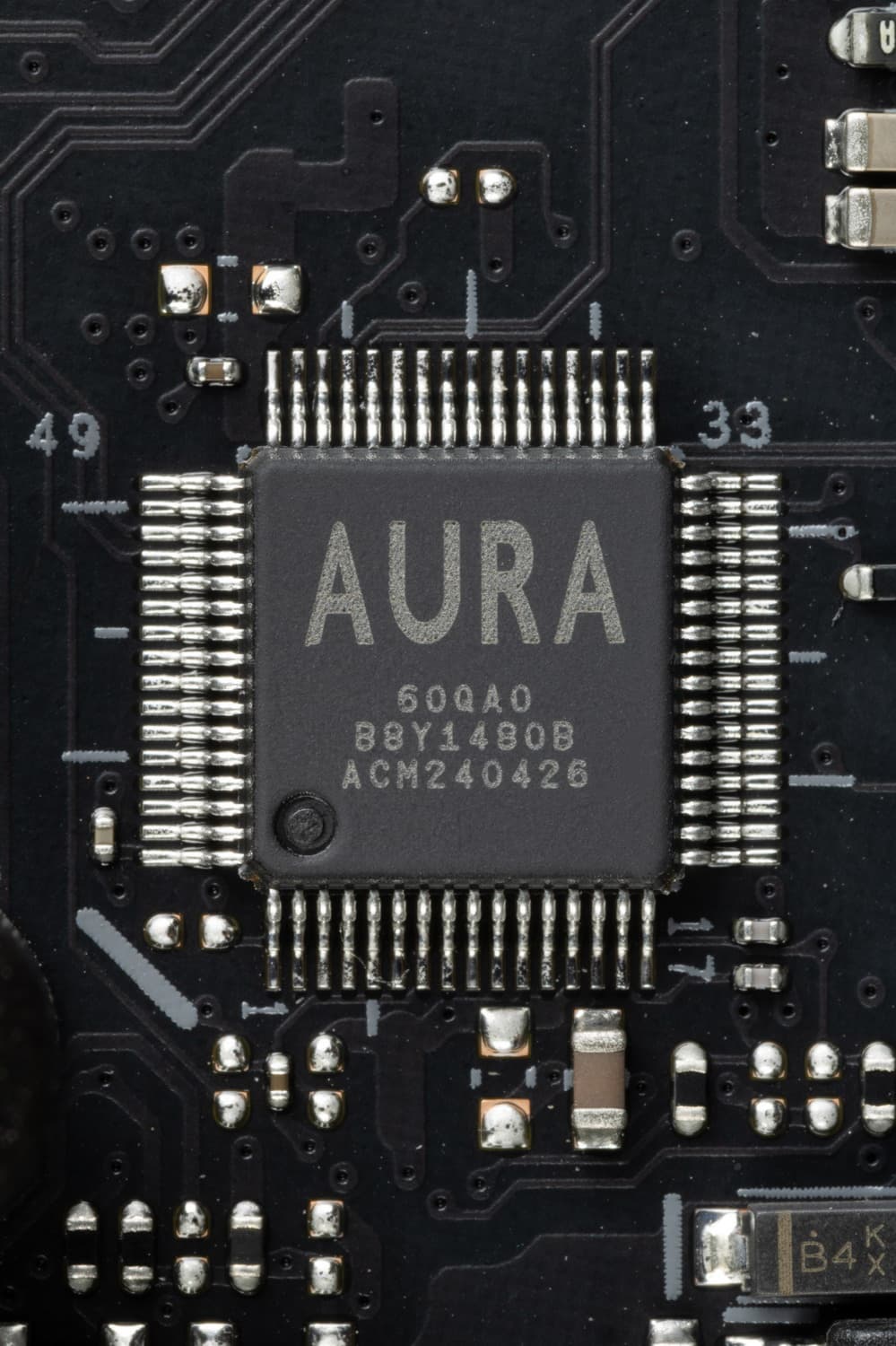

- Aura (управление подсветкой) (1 линия USB 2.0);
- Bluetooth (Intel BE200) (1 линия USB 2.0).
Еще 2 контроллера используют линии от Z890:
- ASMedia ASM1074 (4 USB 3.2 Gen1 через 2 внутренних разъема) (1 линия USB 3.2 Gen1);

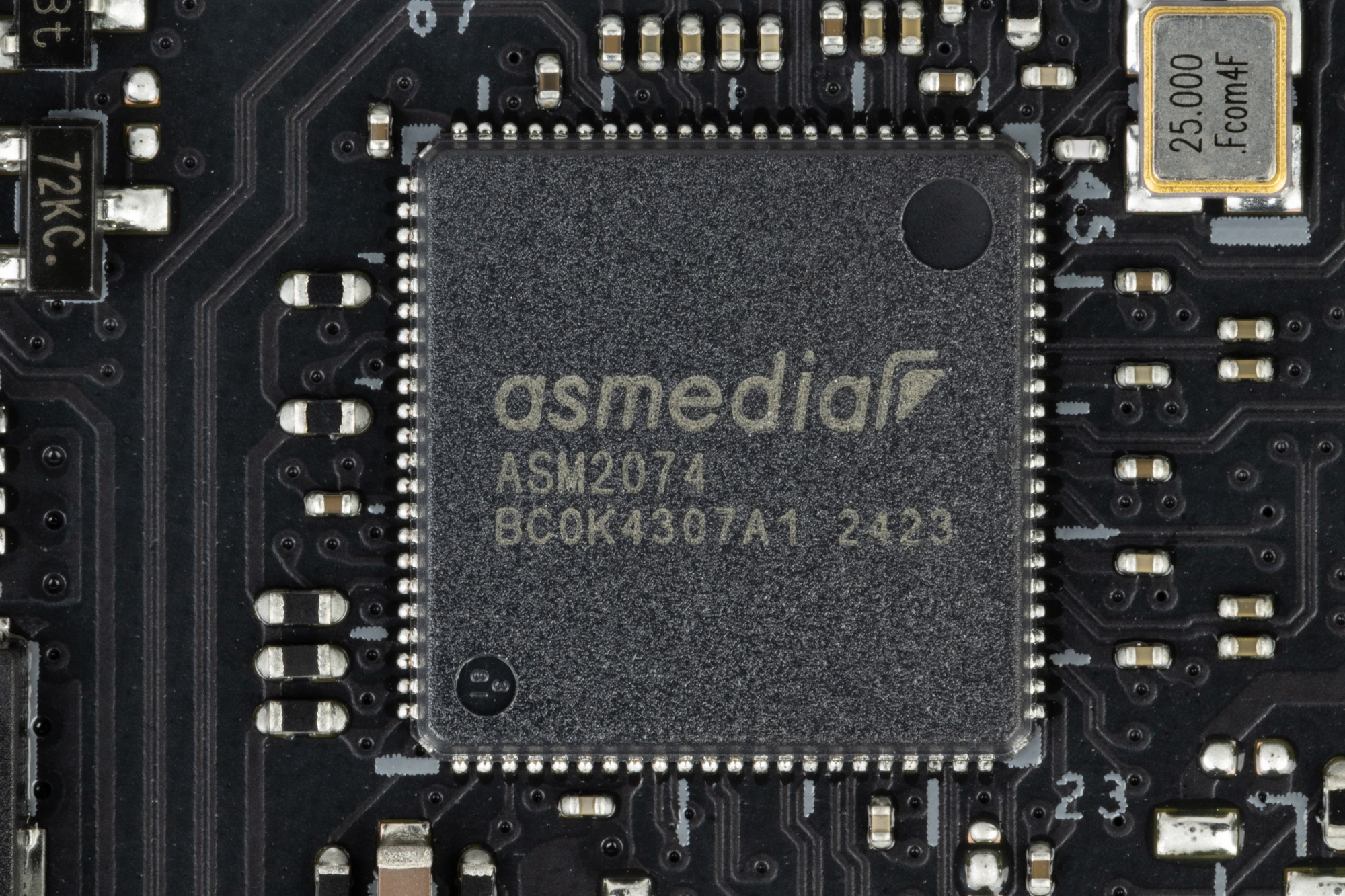

- ASMedia ASM2074 (4 USB 3.2 Gen2 через 4 порта Type-A на задней панели) (1 линия USB 3.2 Gen2)
Итак, через чипсет Z890 реализовано высокоскоростных портов USB:
- + 4 USB 3.2 Gen2 на обеспечение двух портов USB 3.2 Gen2x2
- + 4 выделенных USB 3.2 Gen2
- + 1 USB 3.2 Gen1 на обеспечение контроллера
- + 1 USB 3.2 Gen2 на обеспечение контроллера
= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB 2.0 портов реализовано.
Ну и 23 линии PCIe, выделенных на поддержку иной периферии (19 HSIO + 4 порта SATA).
Итого у Z890 в данном случае реализовано 29 высокоскоростных портов из 34.
USB порт 3.2 Gen2x2 позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 60 Вт). Для этого требуется подключить дополнительное питание к 8-контактному разъему PCIe около порта.

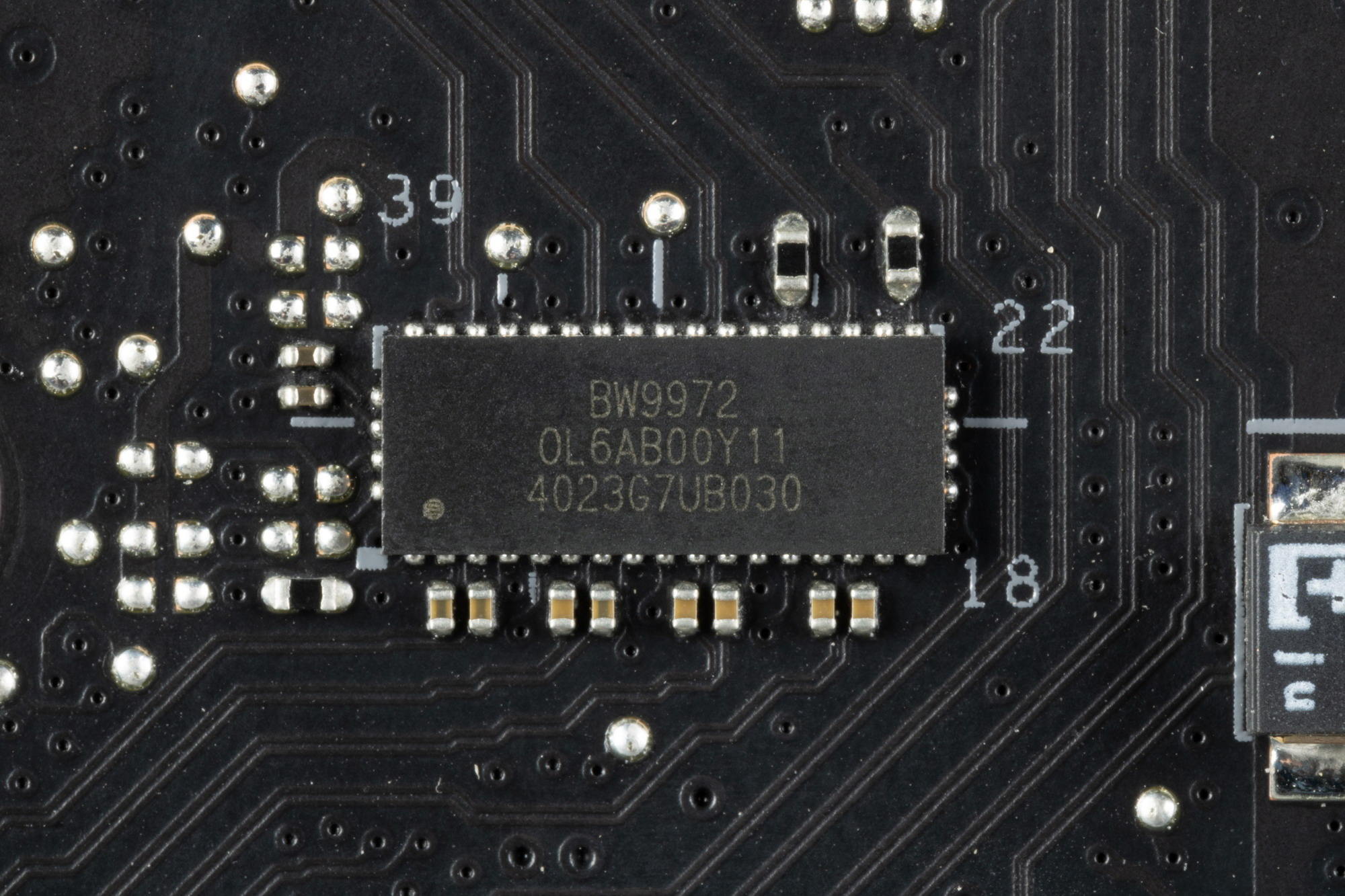

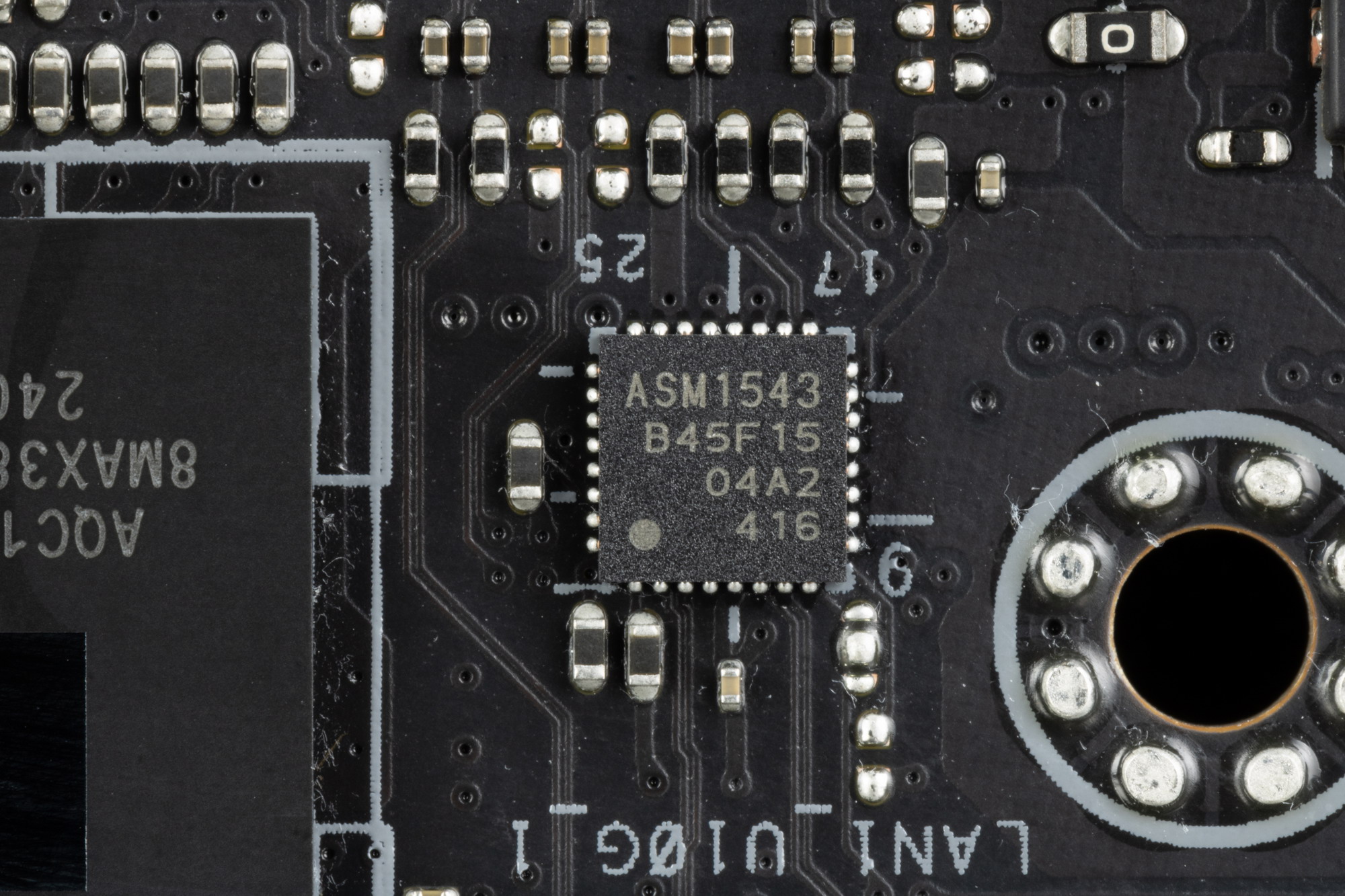

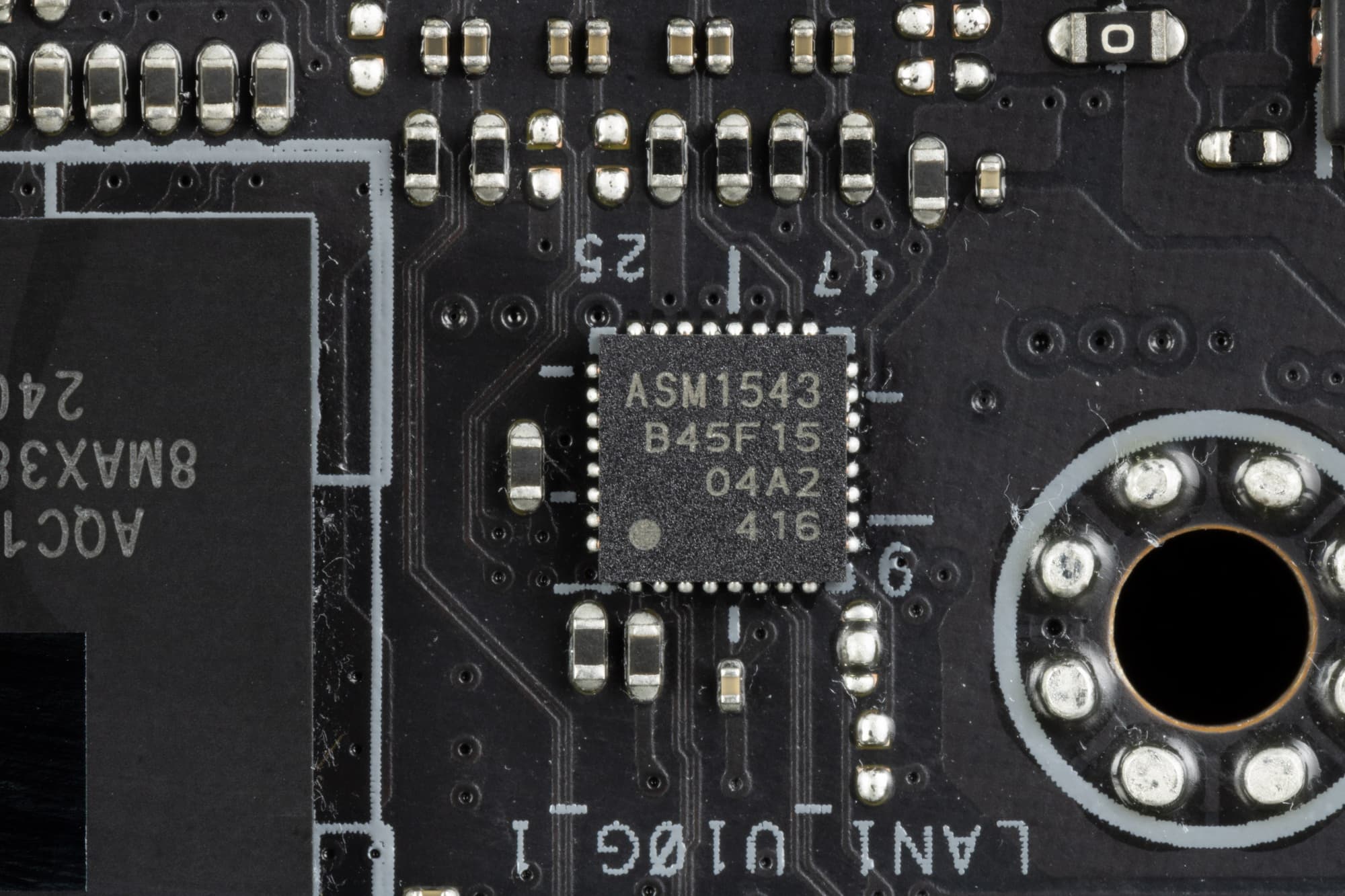

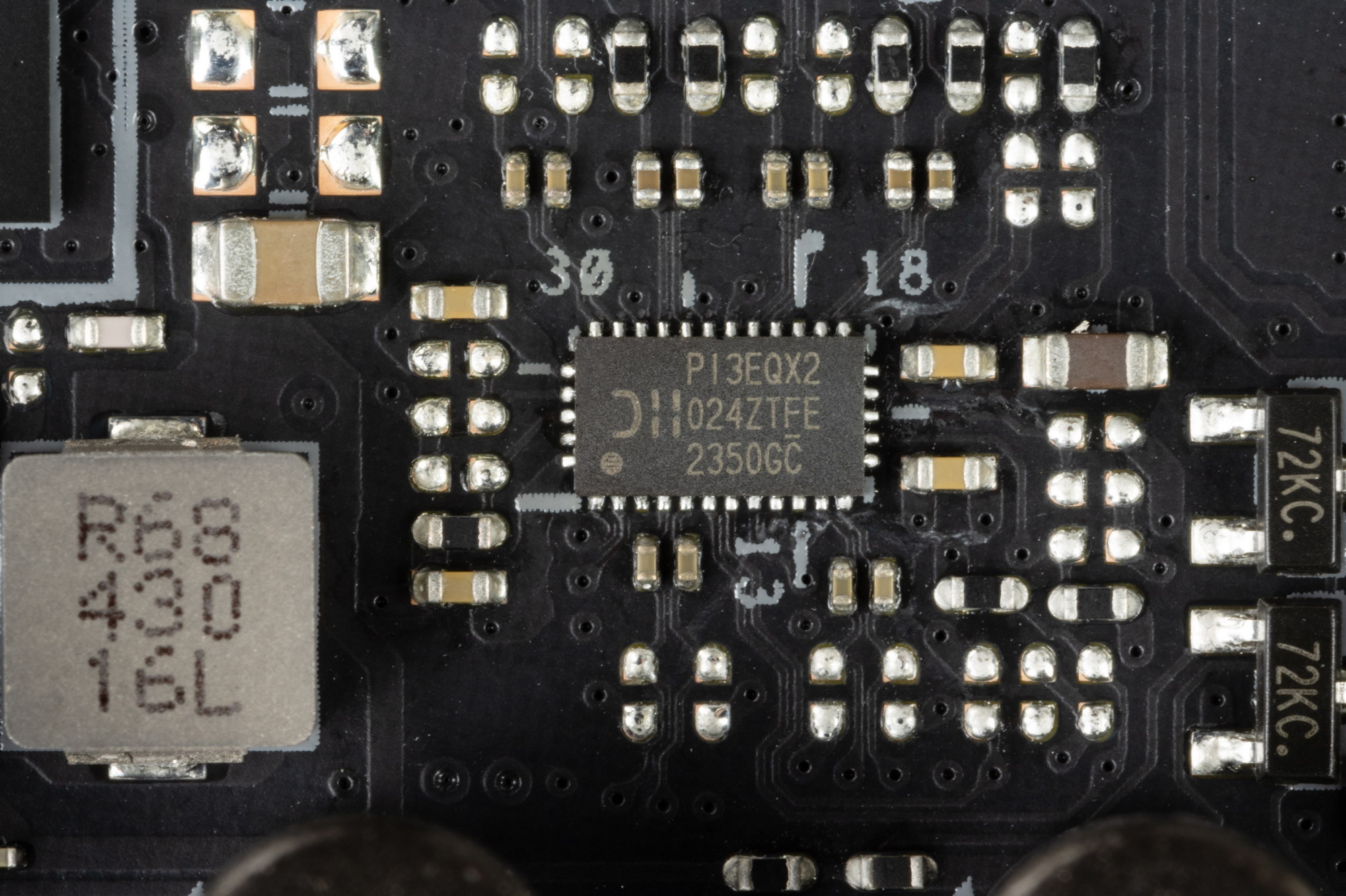

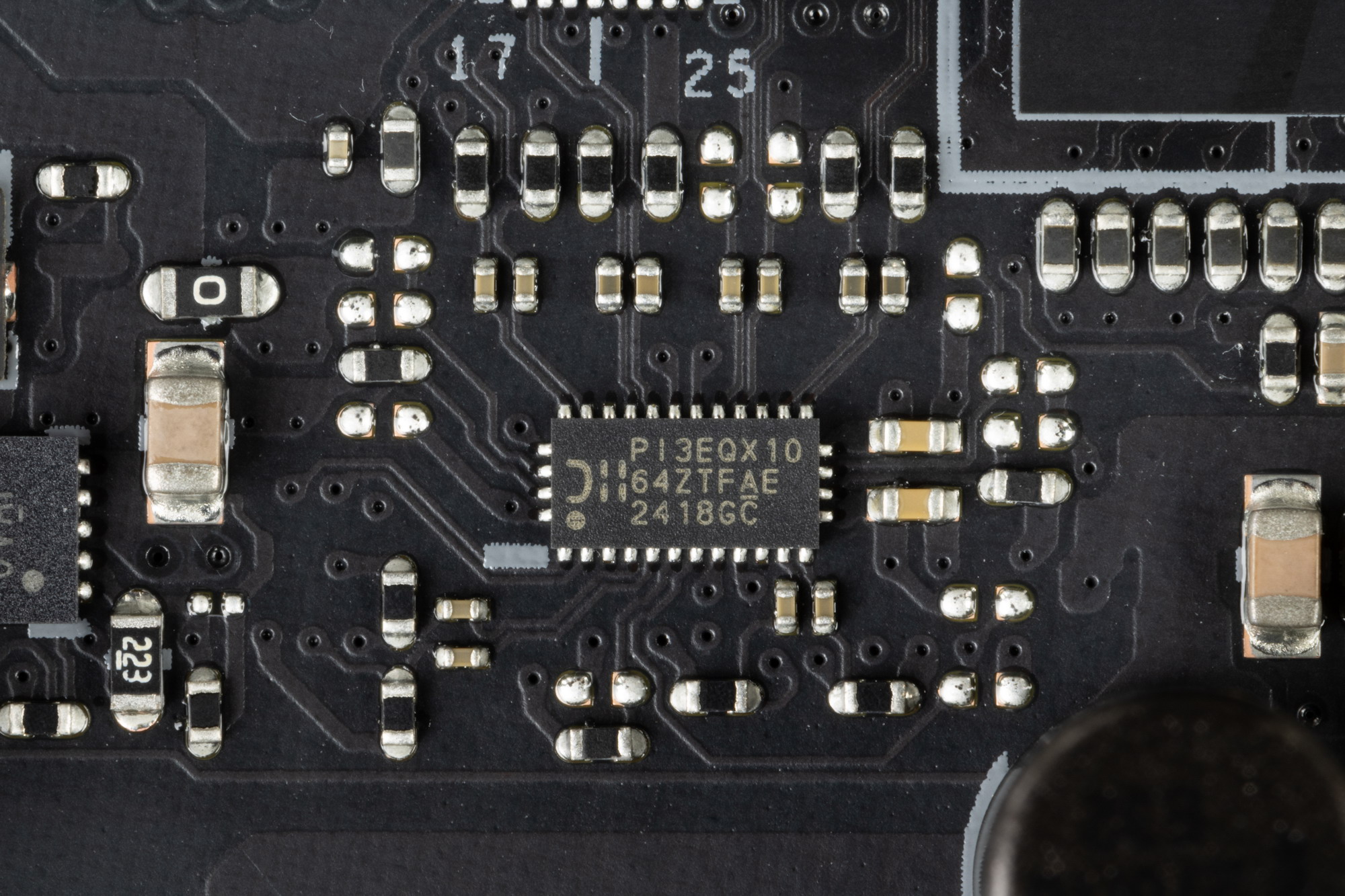

Также и порты USB 3.2 Gen2 на задней панели оснащены ре-драйверами для обеспечения быстрой зарядки тех же гаджетов.
Следует обратить особое внимание на поддержку USB4. При этом мы знаем, что на новой платформе Intel через CPU реализован интерфейс Thunderbolt4. Однако в данном случае мы видим, что этот потенциал этой плате не реализован, а вместо него установлена двойная мини-карта с Intel Thunderbolt5.
При этом понимаем, что при относительно малой пользе от TB5 (относительно TB4) на этот интерфейс теперь тратится 4 линии PCIe 4.0 от Z890, когда как TB4 (через CPU) был бы бесплатным в плане расхода линий PCIe.

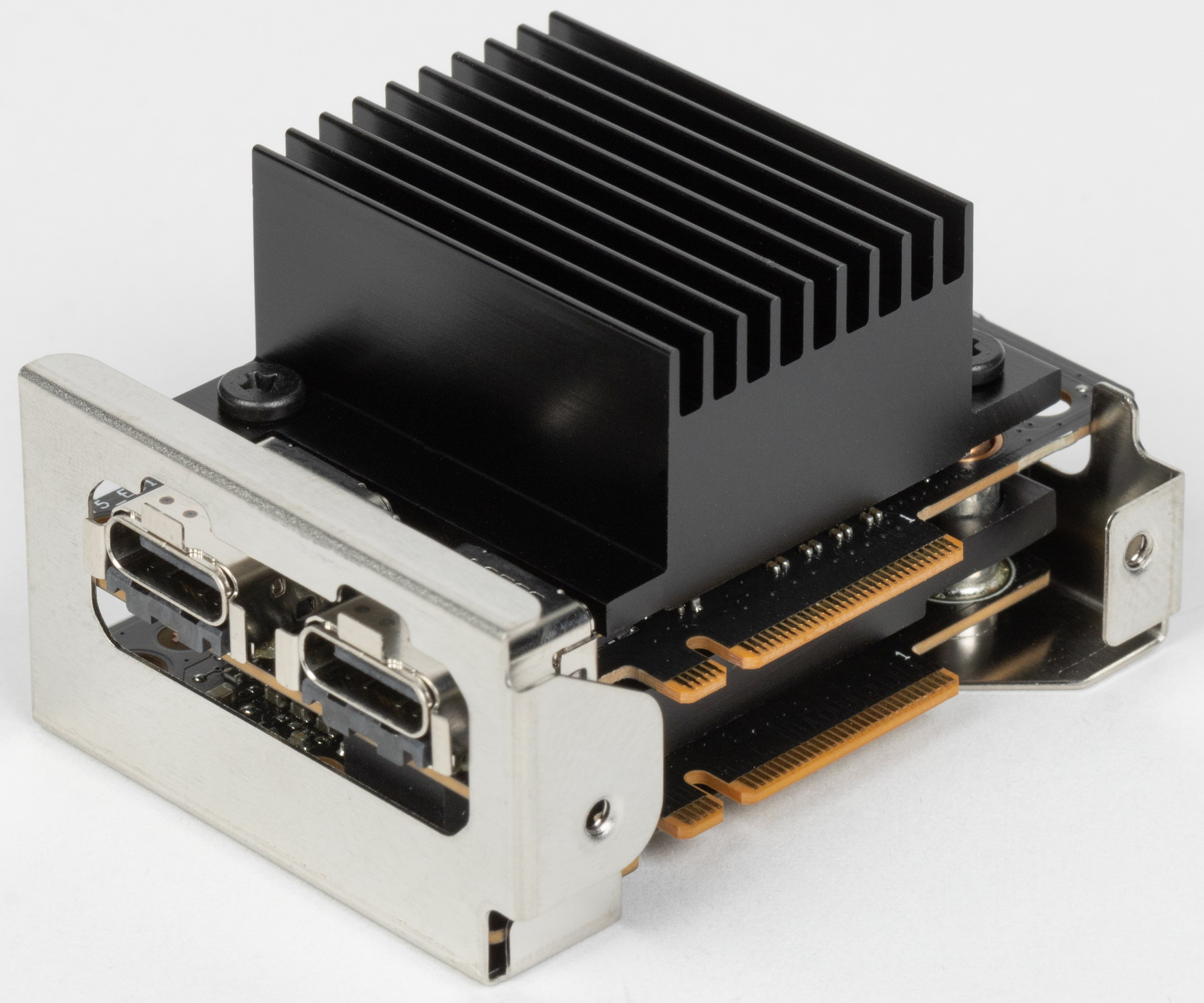

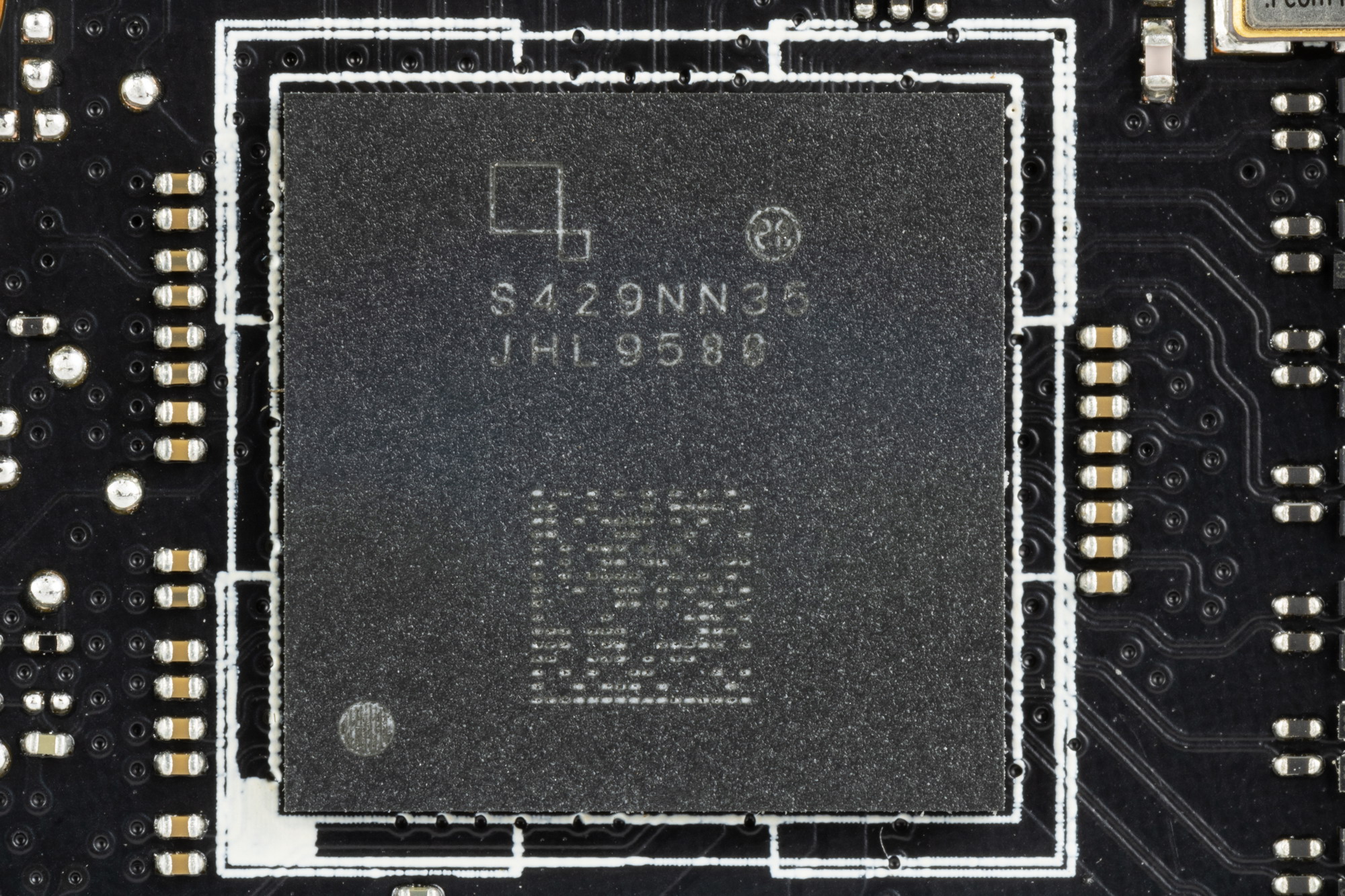

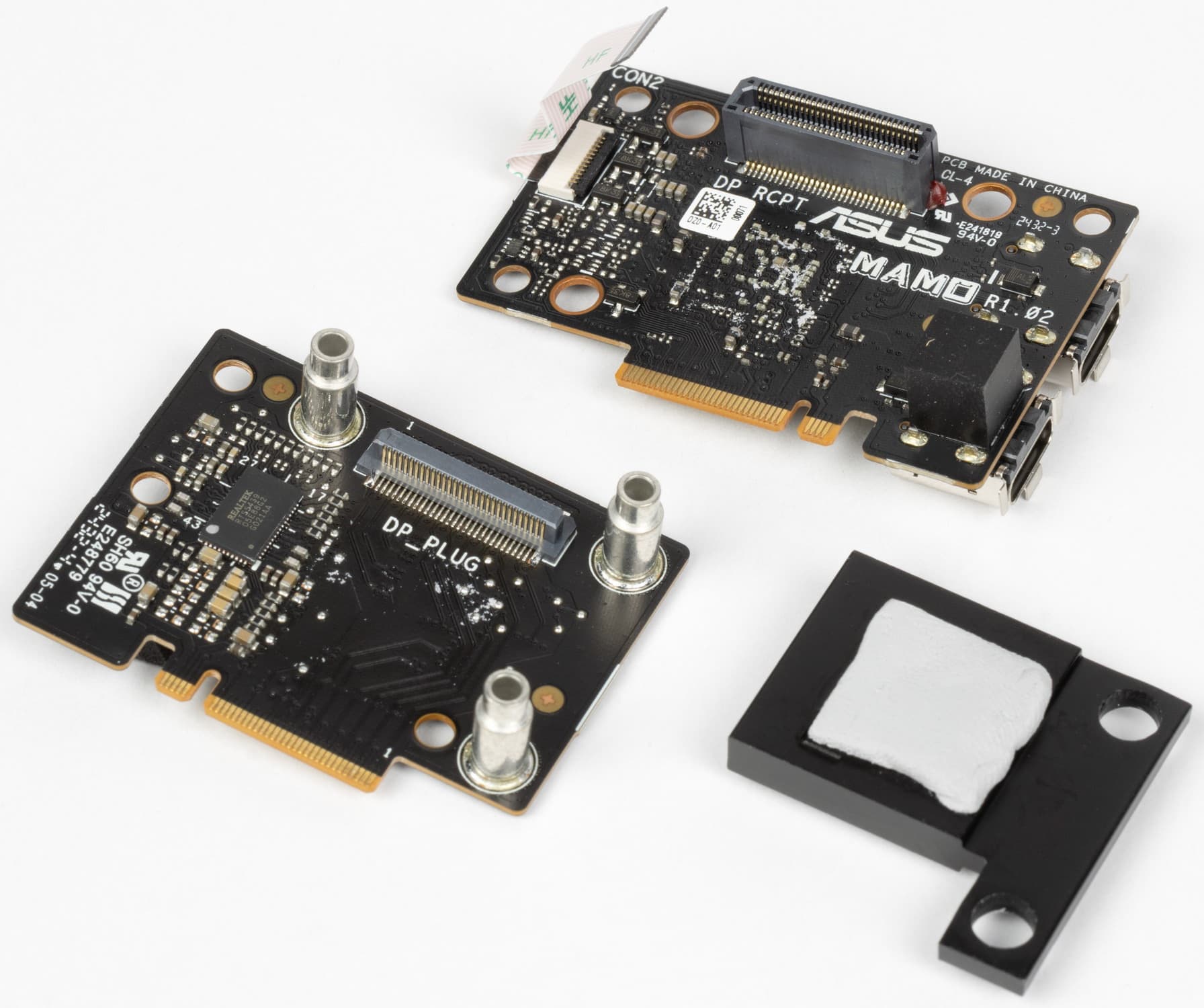

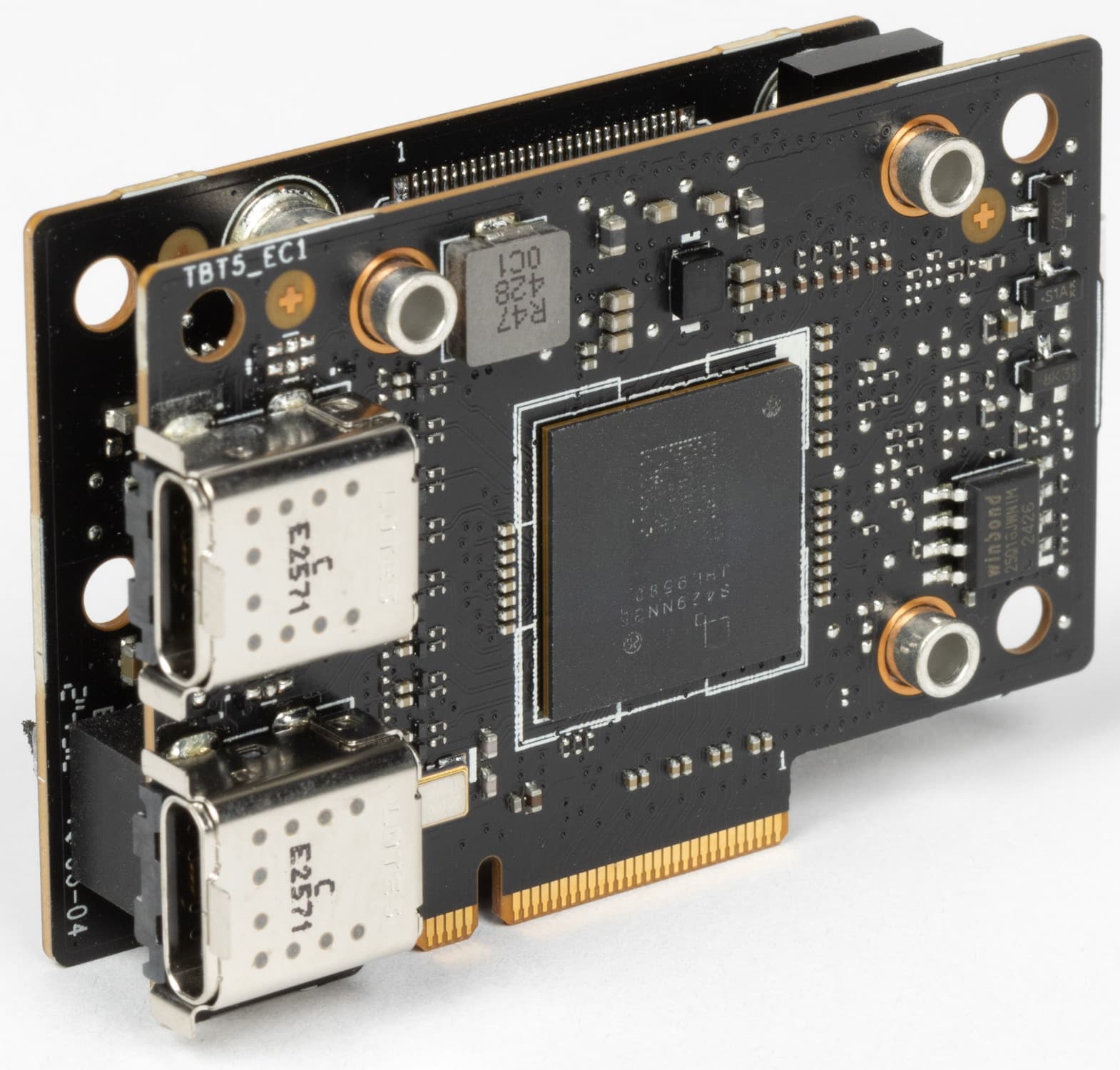

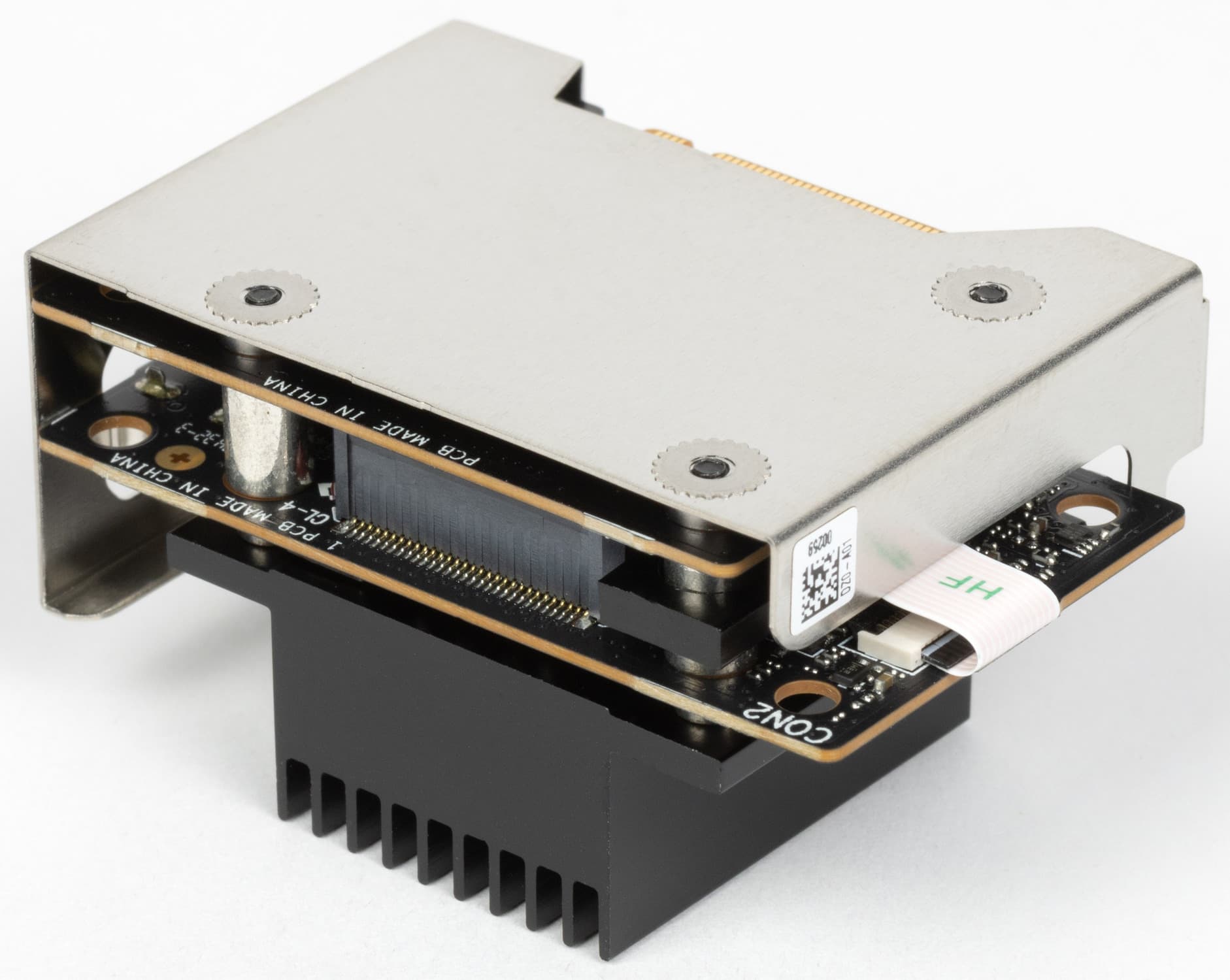

Сам контроллер TB5 получил маркировку JHL9580, и это максимальная поддержка нового интерфейса с потенциальной скоростью до 120 Гб/с.
Однако вопрос – а кому и зачем оно надо такое? – остался. К тому же плата не укомплектована адаптерами для передачи изображения с дискретной видеокарты через TB5 на приемники со сверхвысоким разрешением (собственно, для таких целей такой интерфейс и создавался, ибо для USB4 достаточно 40 Гб/с и более простого контроллера). Передавать со встроенной в процессор графики картинку через TB5 в разрешении 16K? – Ну смешно же.
Теперь о сетевых делах.
Материнская плата оснащена средствами связи отлично. Имеется два скоростных Ethernet-контроллера. Один Marvel AQC113, способный работать по стандарту 10 Гбит/с.

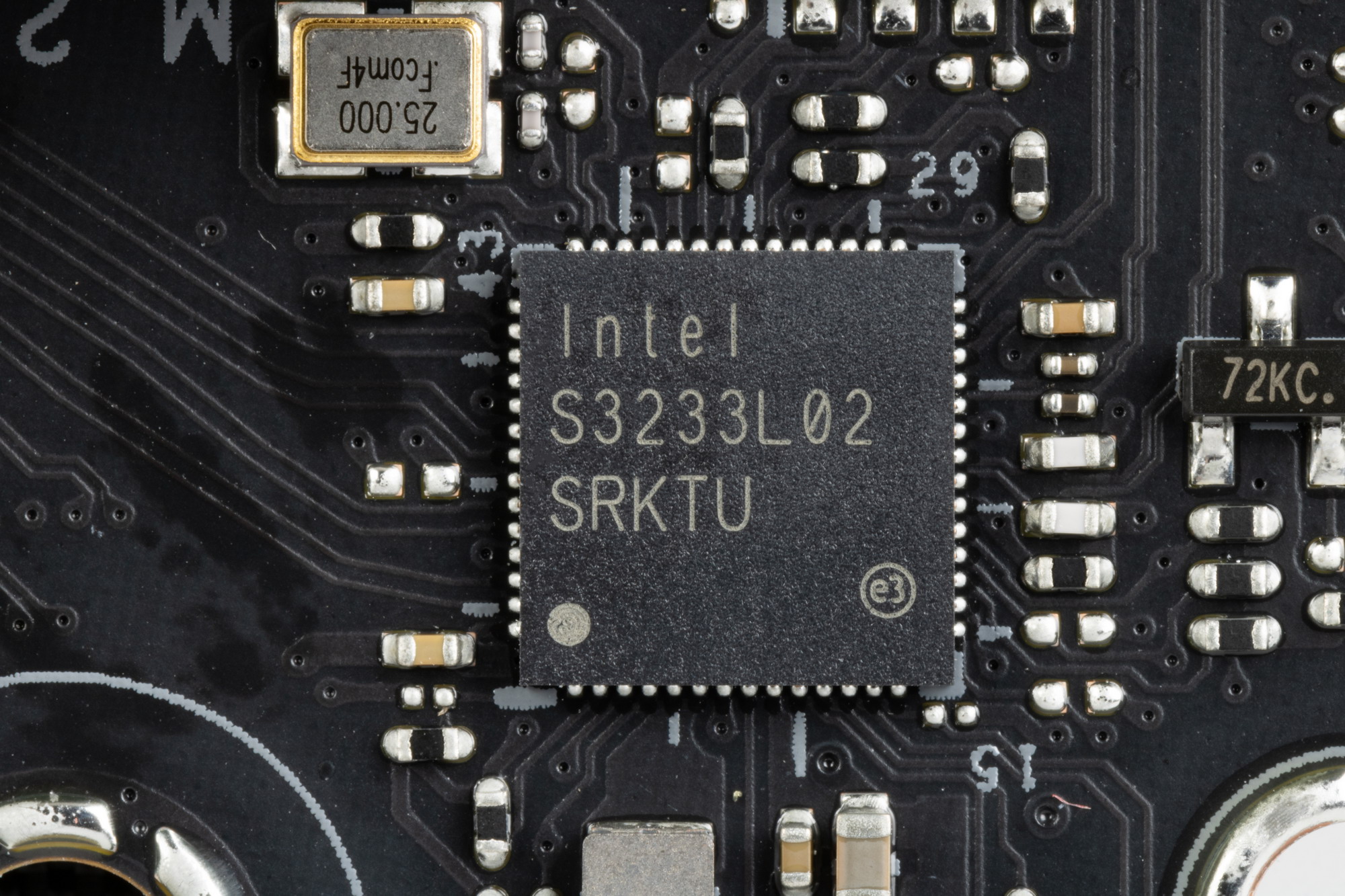

Второй – Intel i226-V, работающий по стандарту 2,5 Гбит/с.

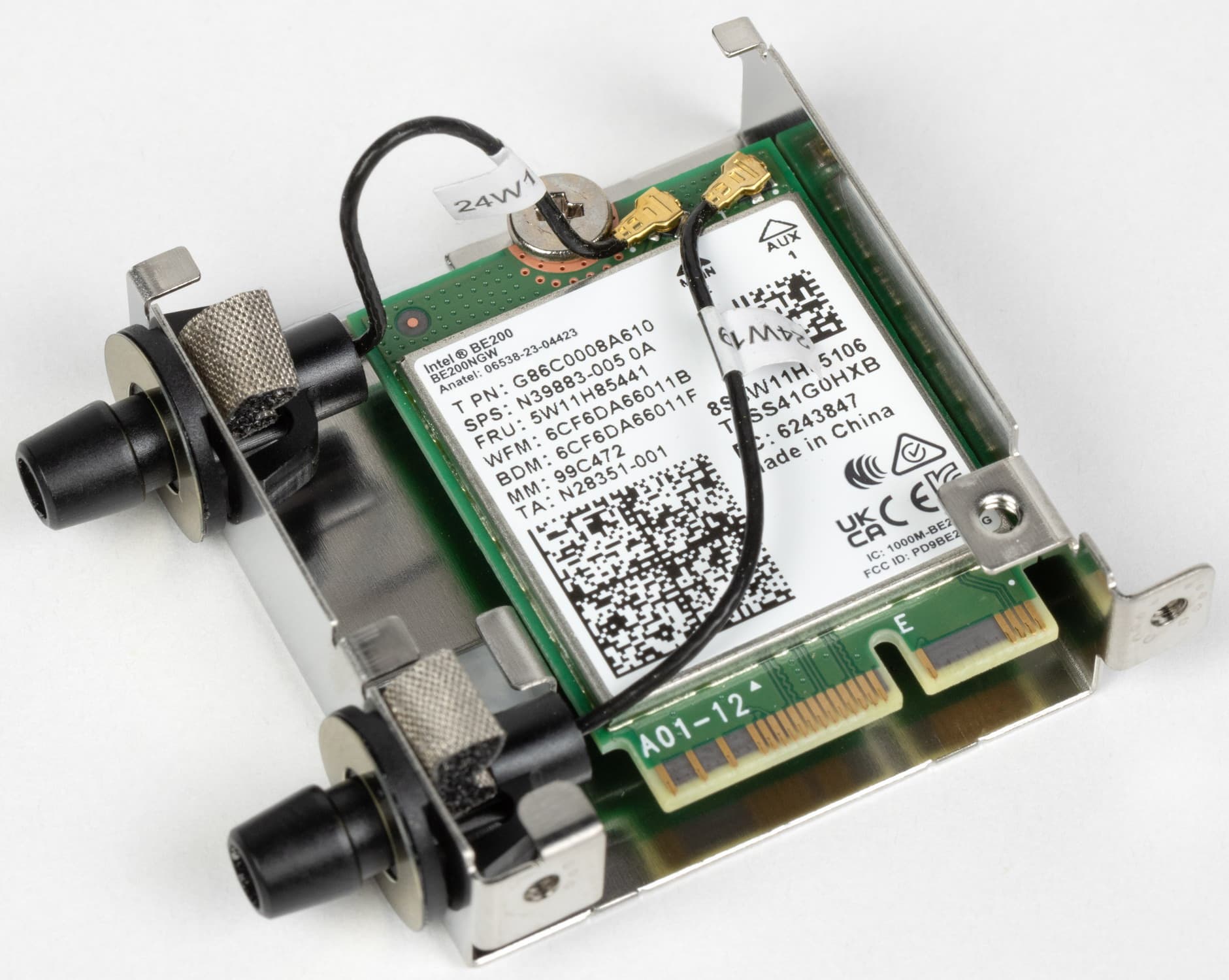

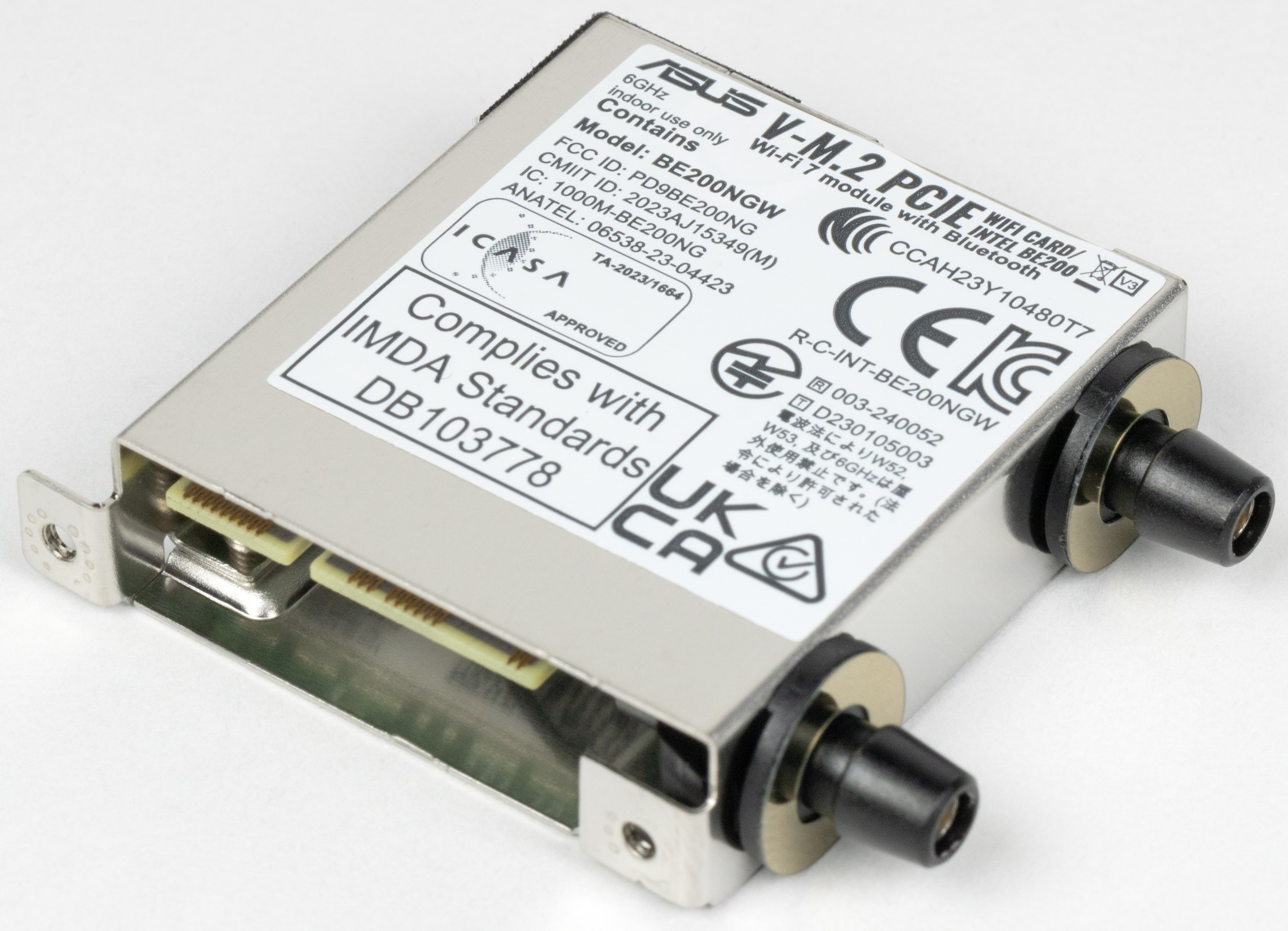

Имеется и комплексный беспроводной адаптер на контроллере Intel BE200, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

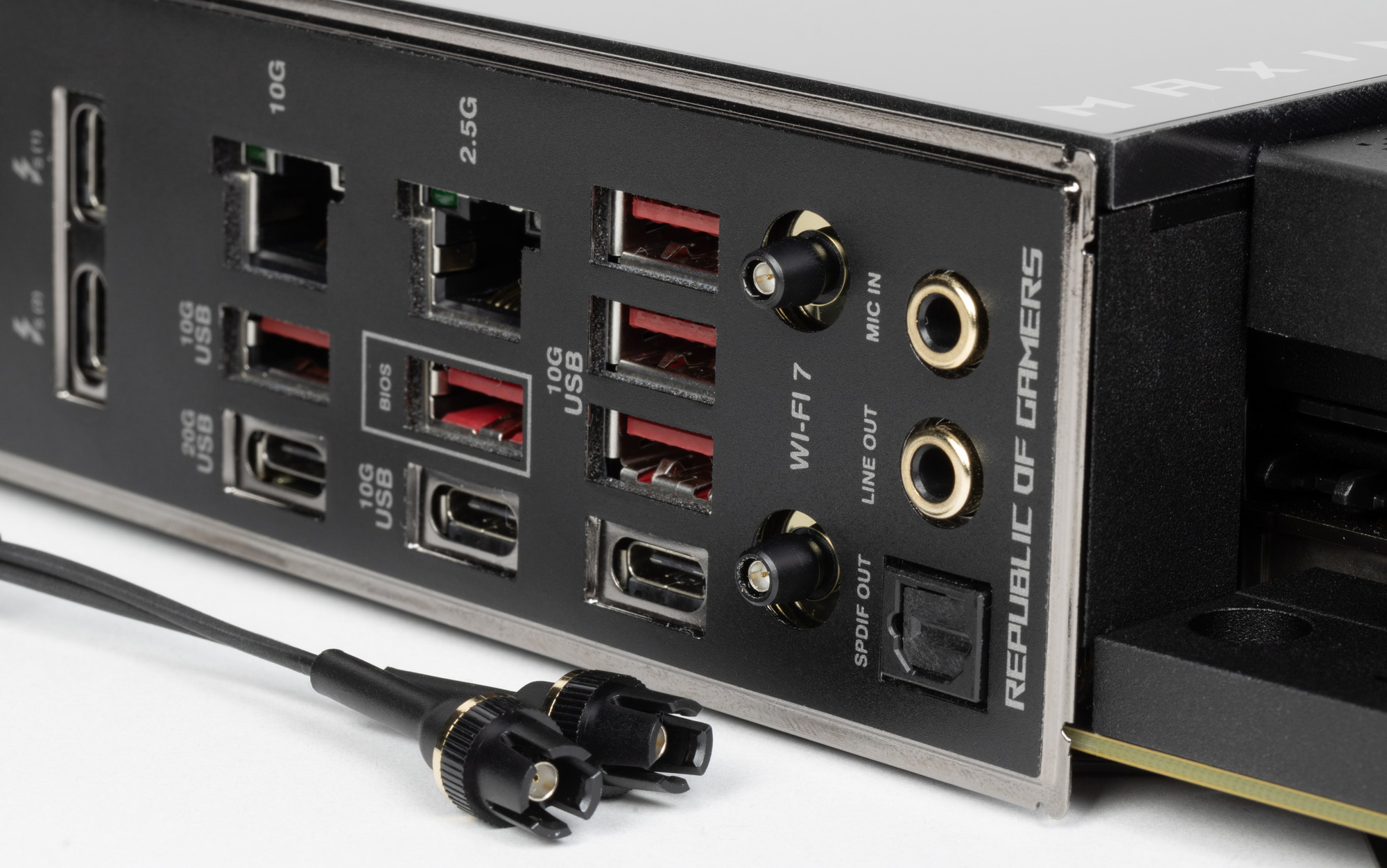

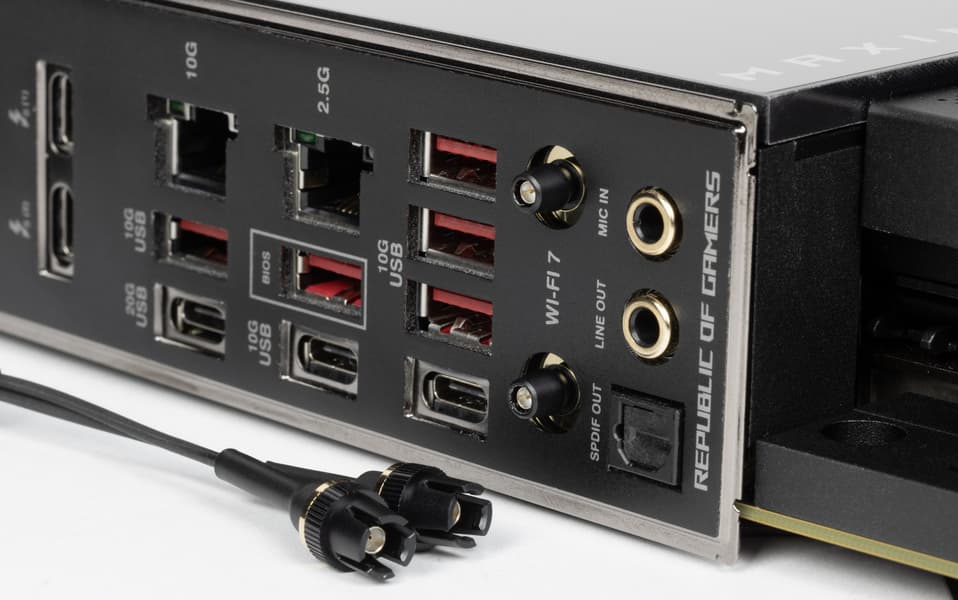

Мы снова видим способ крепления антенн к задней панели портов, когда прикручивать антенны не надо, просто вставить в разъем на матплате, пластиковые замки надежно зафиксируют сопряжение. Разъединить также легко.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

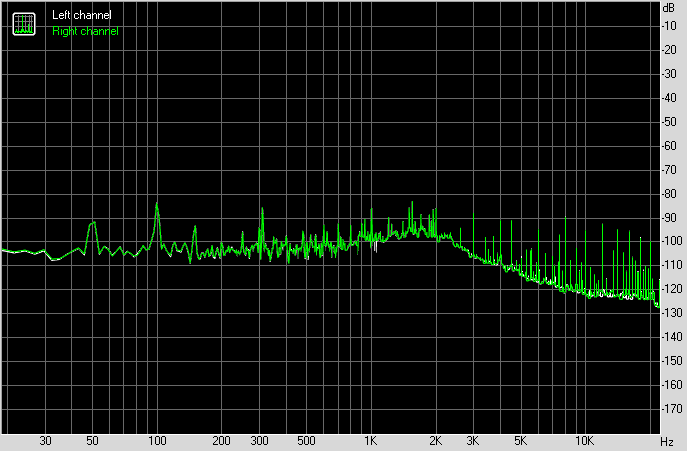

Аудиоподсистема

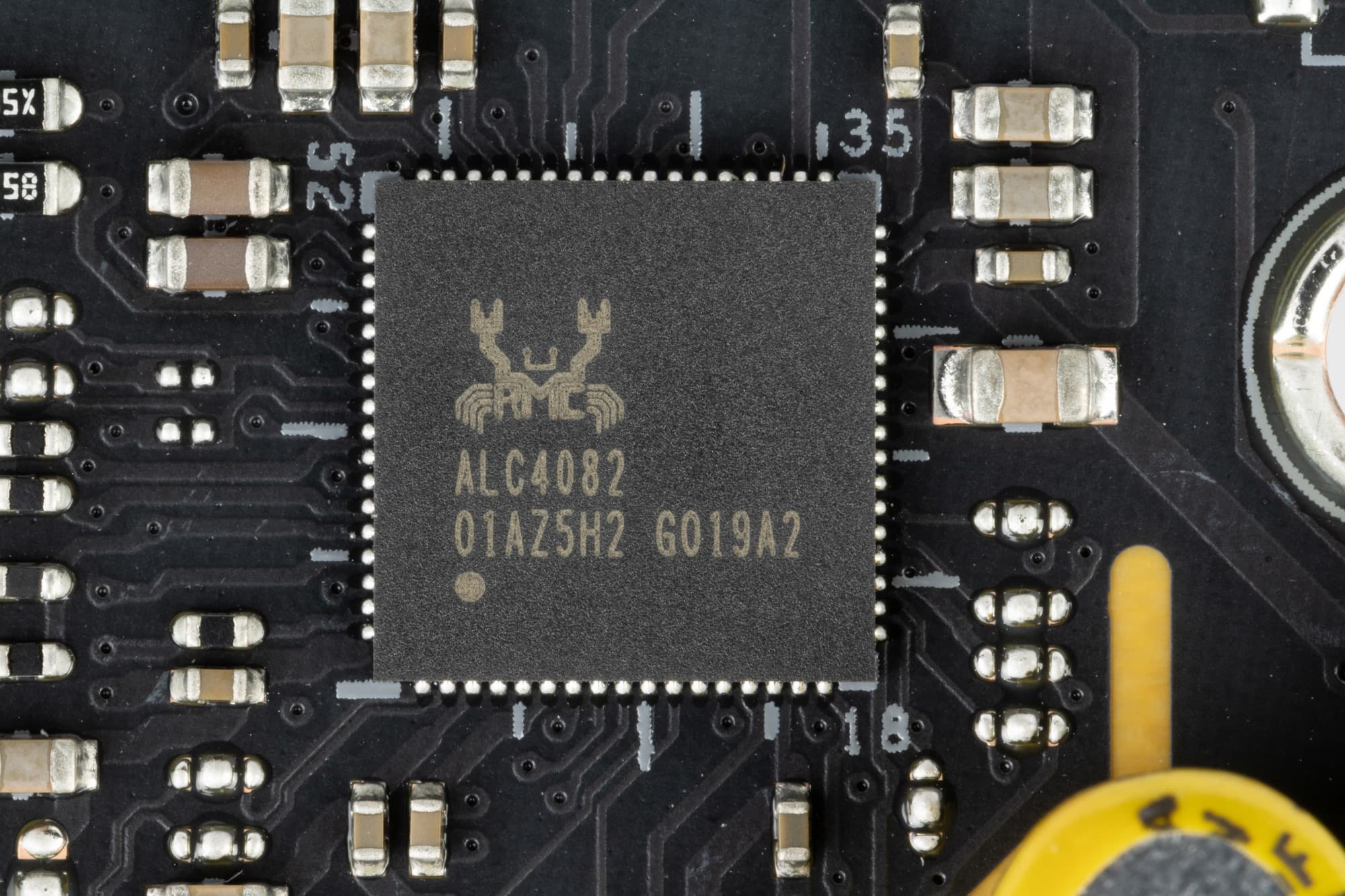

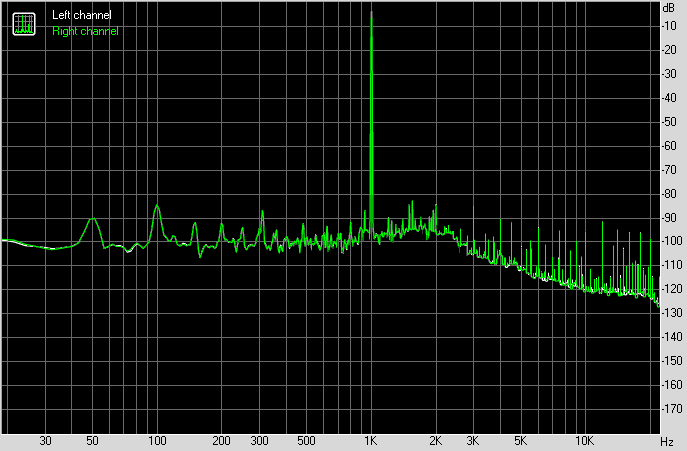

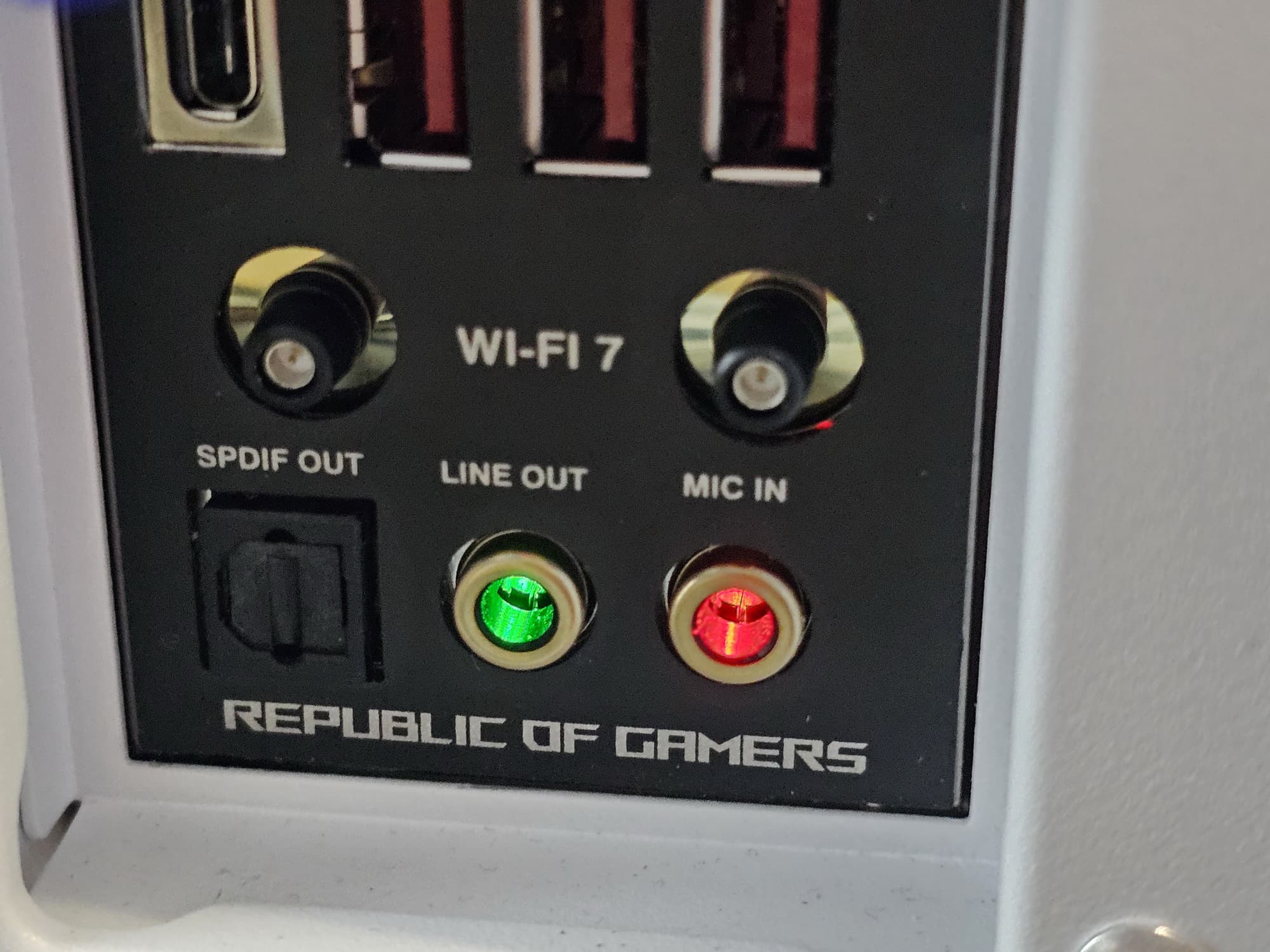

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4082, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0 (протокол HDA «Азалия» уже сильно устарел и убран из новой платформы).

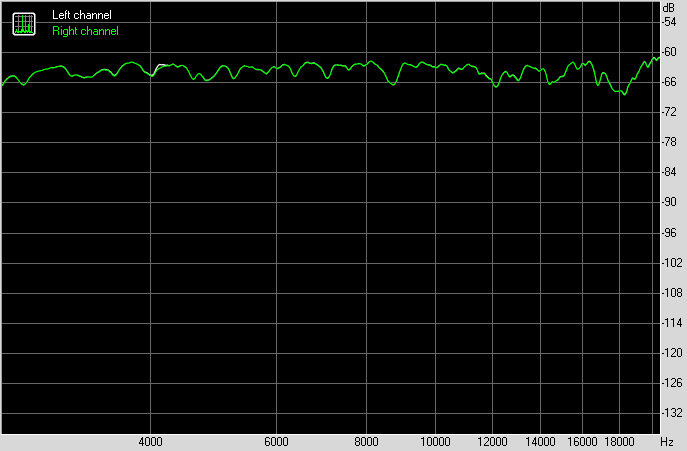

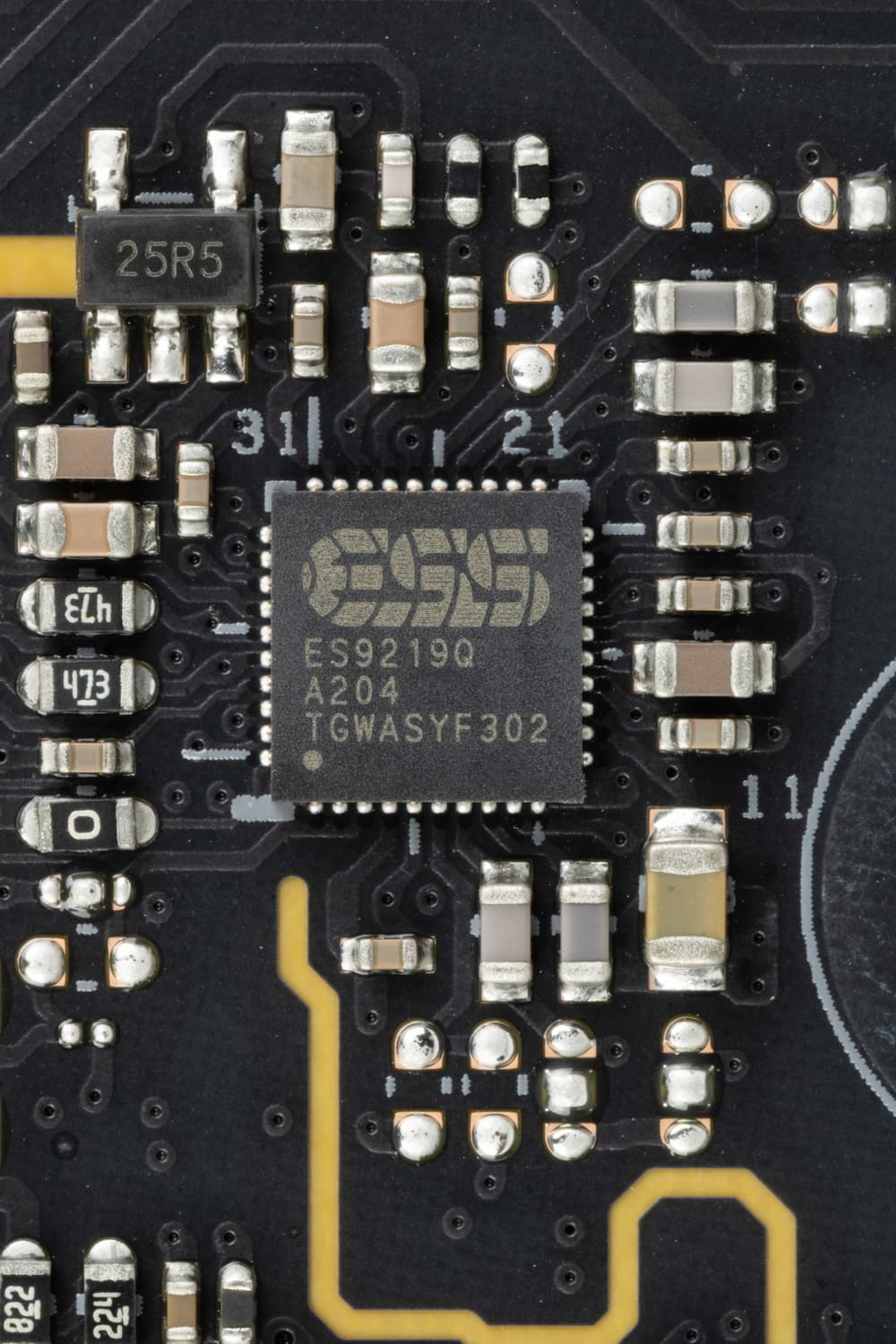

Имеется и ЦАП ESS ES9219.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

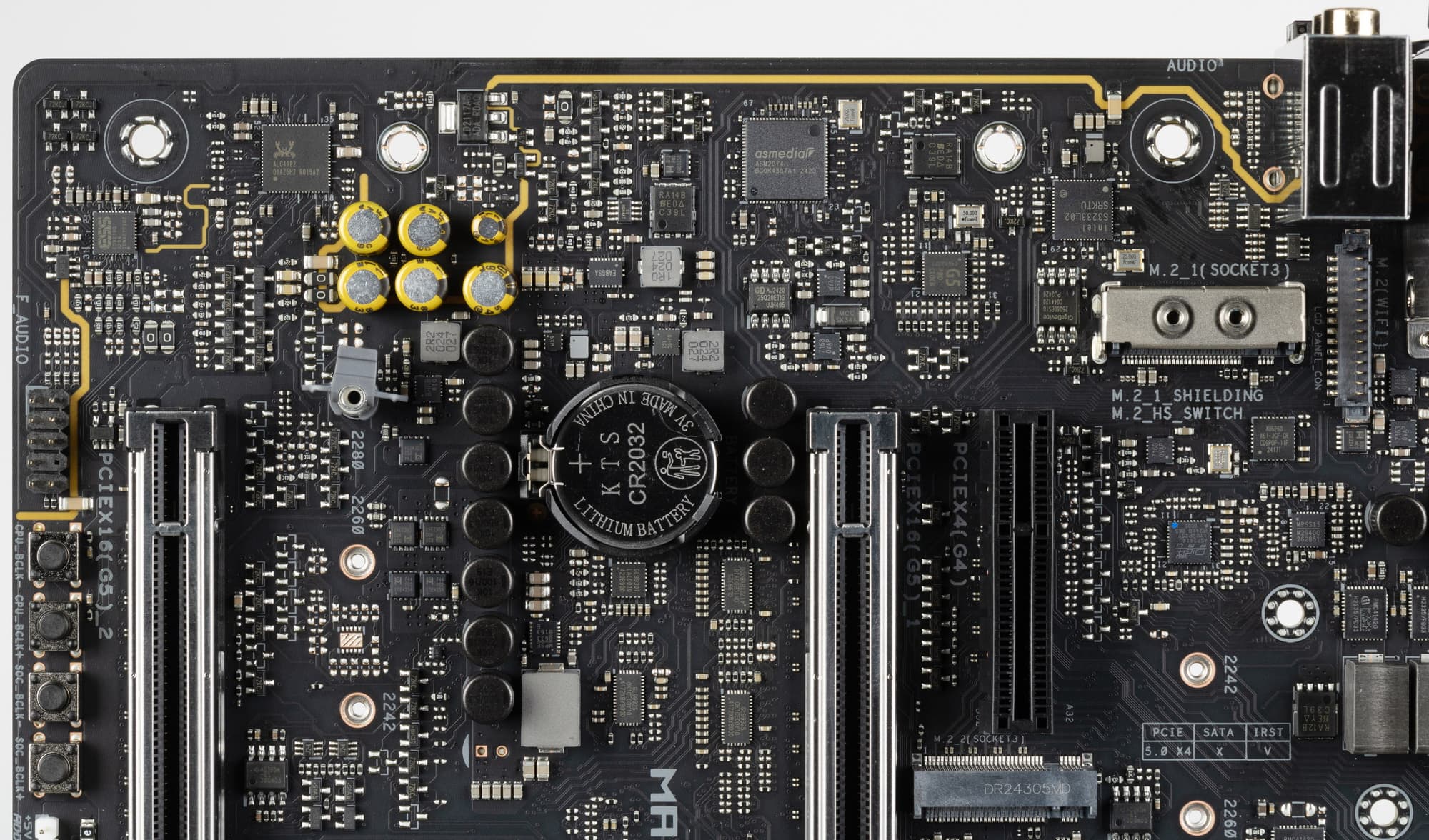

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF. 2 разъема подсвечиваются в соответствии с общеизвестной цветовой маркировкой аудиогнезд.

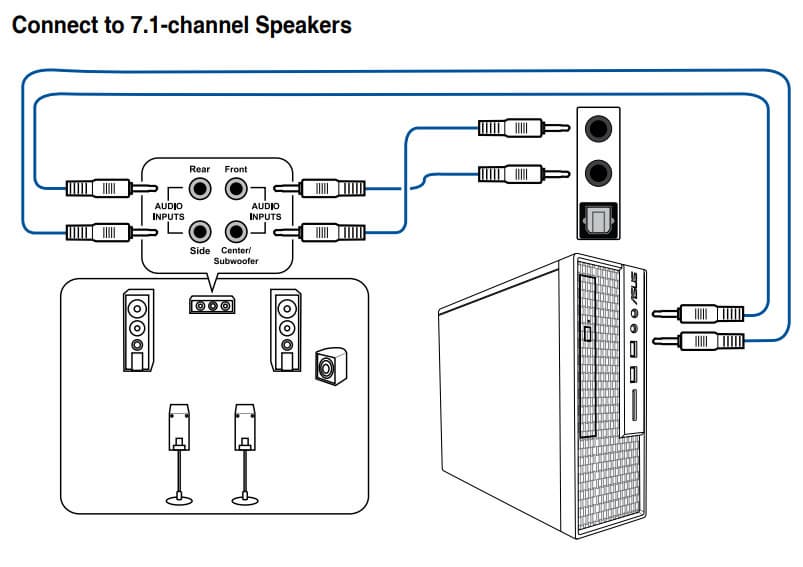

Вывод по схемам 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с двумя гнездами на самой плате, а также через S/PDIF. Настройка схем – с помощью скачиваемого с сайта производителя ПО.
Питание, охлаждение

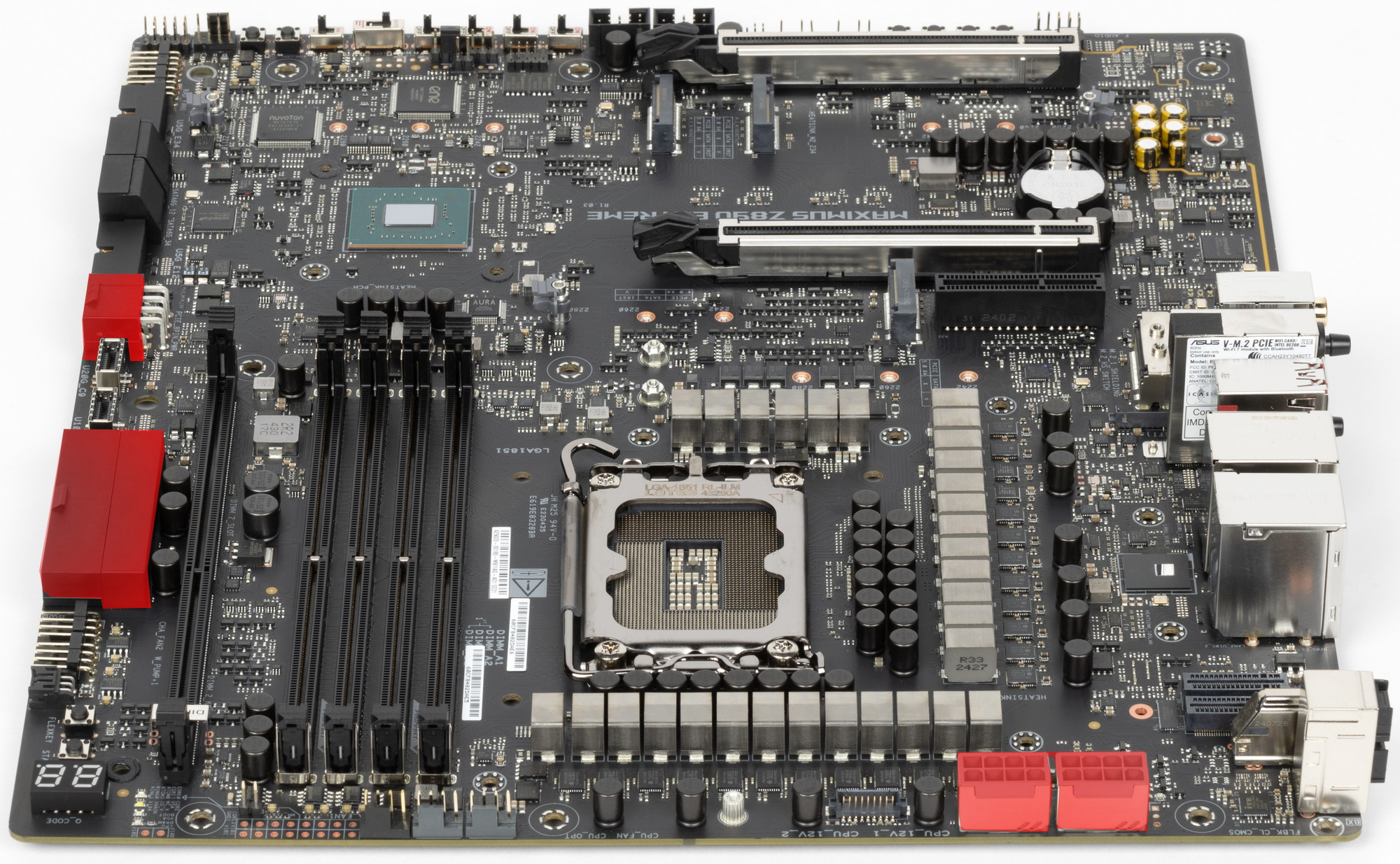

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V (они имеют металлическое армирование), а также 8-контактный PCIe для поддержки усиленного питания USB 3.2 Gen2x2 Type-C (с целью обеспечения быстрой зарядки мобильных устройств – до 60 Вт).

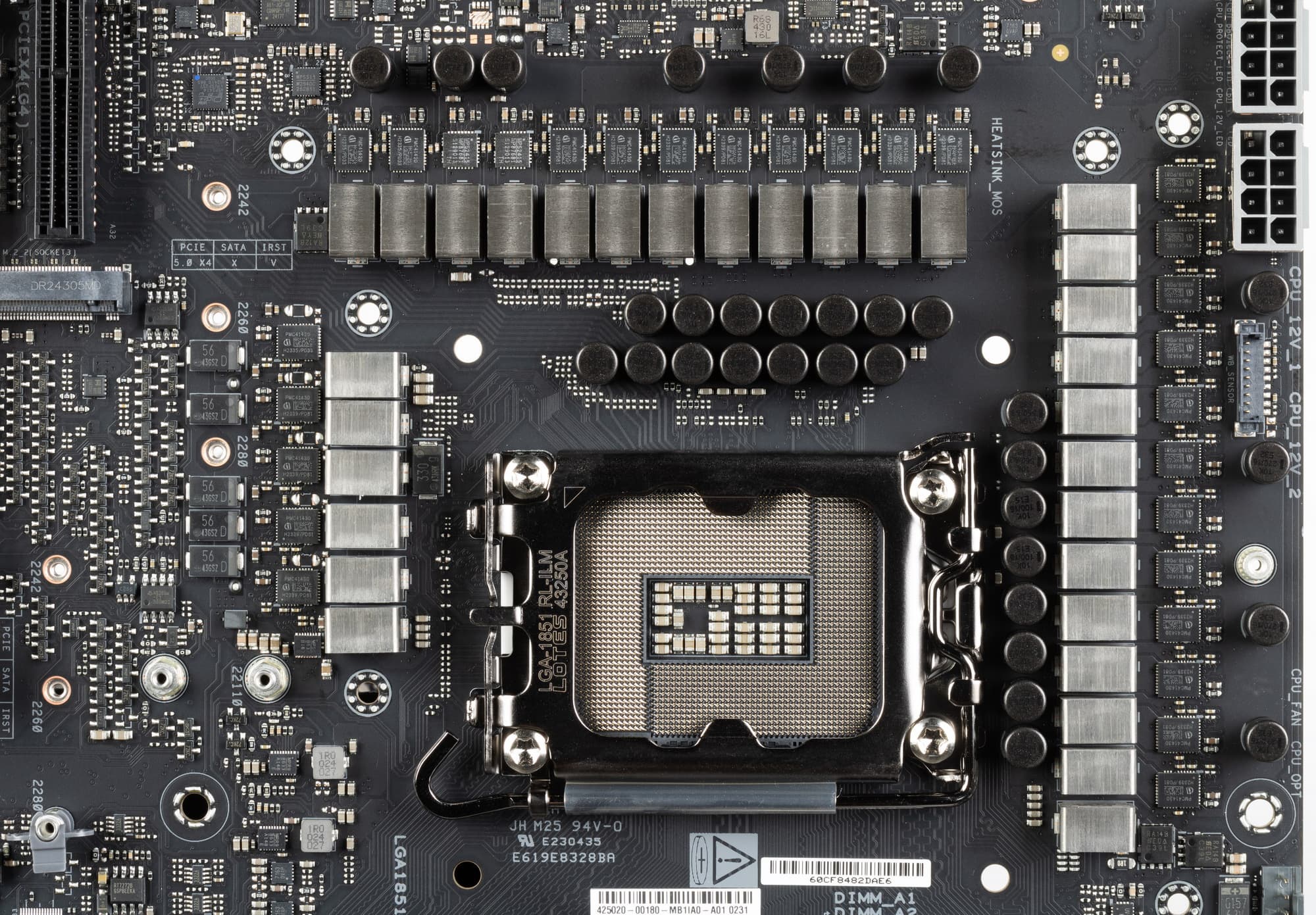

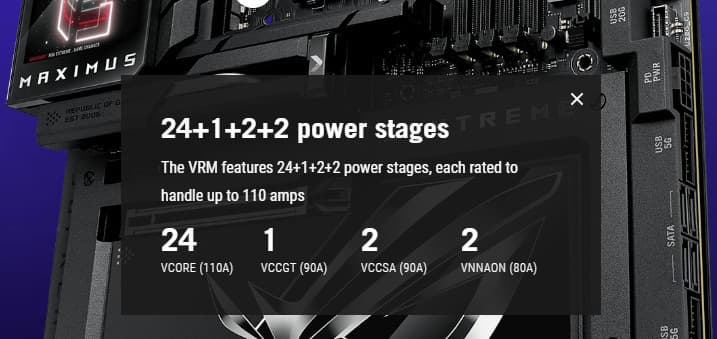

Схема питания процессора выполнена по схеме 24+1+2+2 (всего 29 фаз: 24 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 2 на VNNAON (управление энергосбережением).

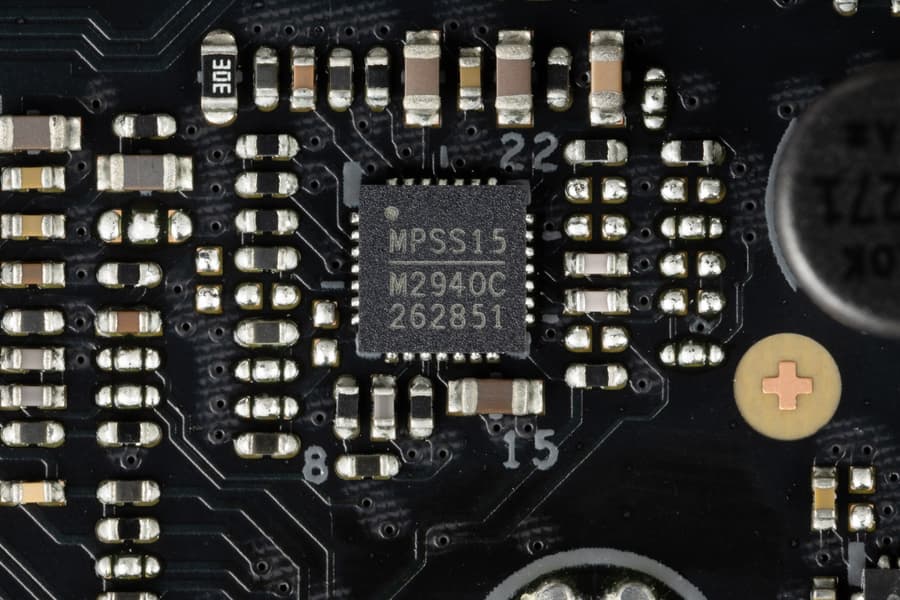

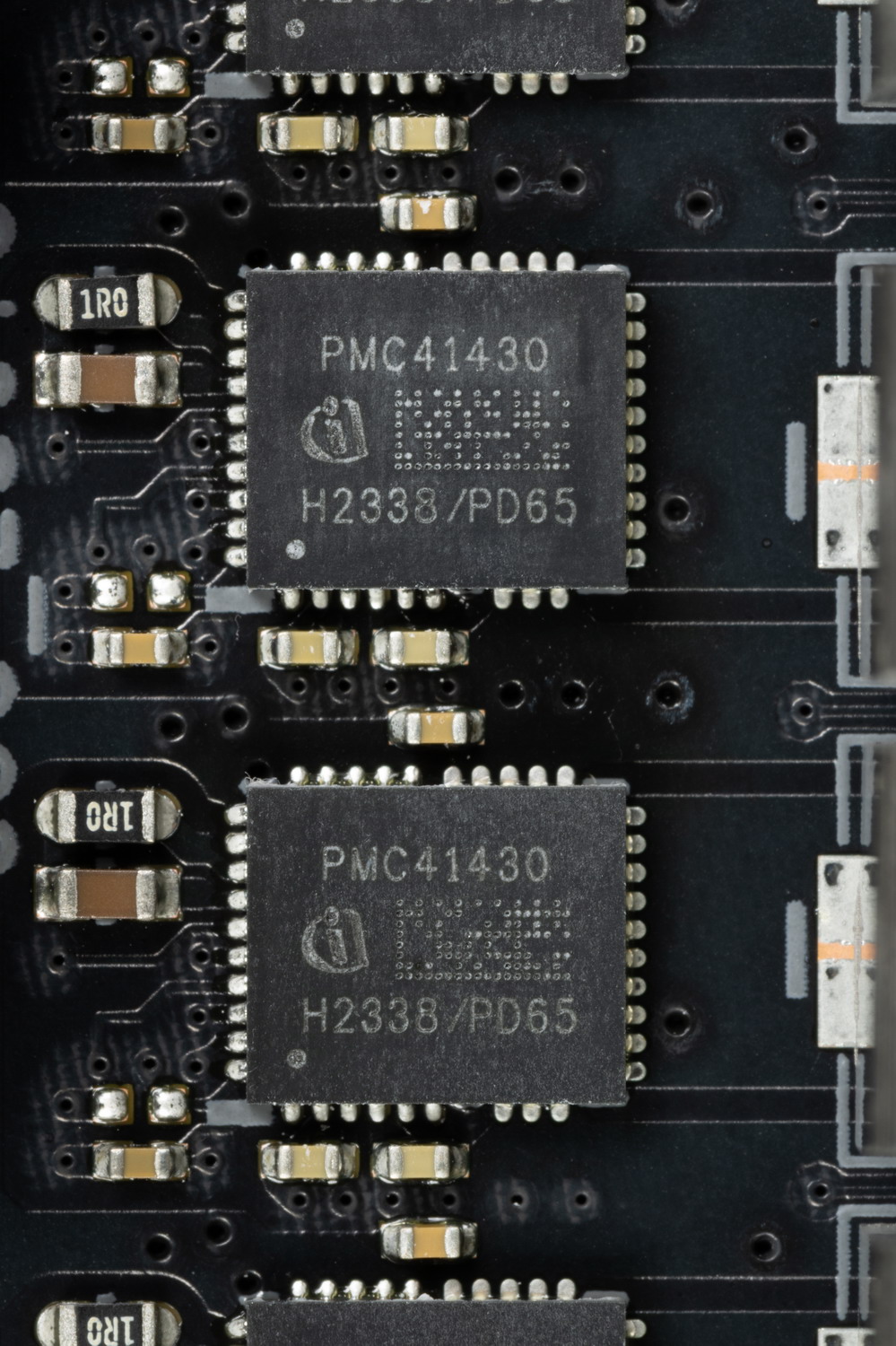

Каждый канал фазы VCore имеет суперферритовый дроссель и PMC41430 DrMOS от Infineon на 110 А.

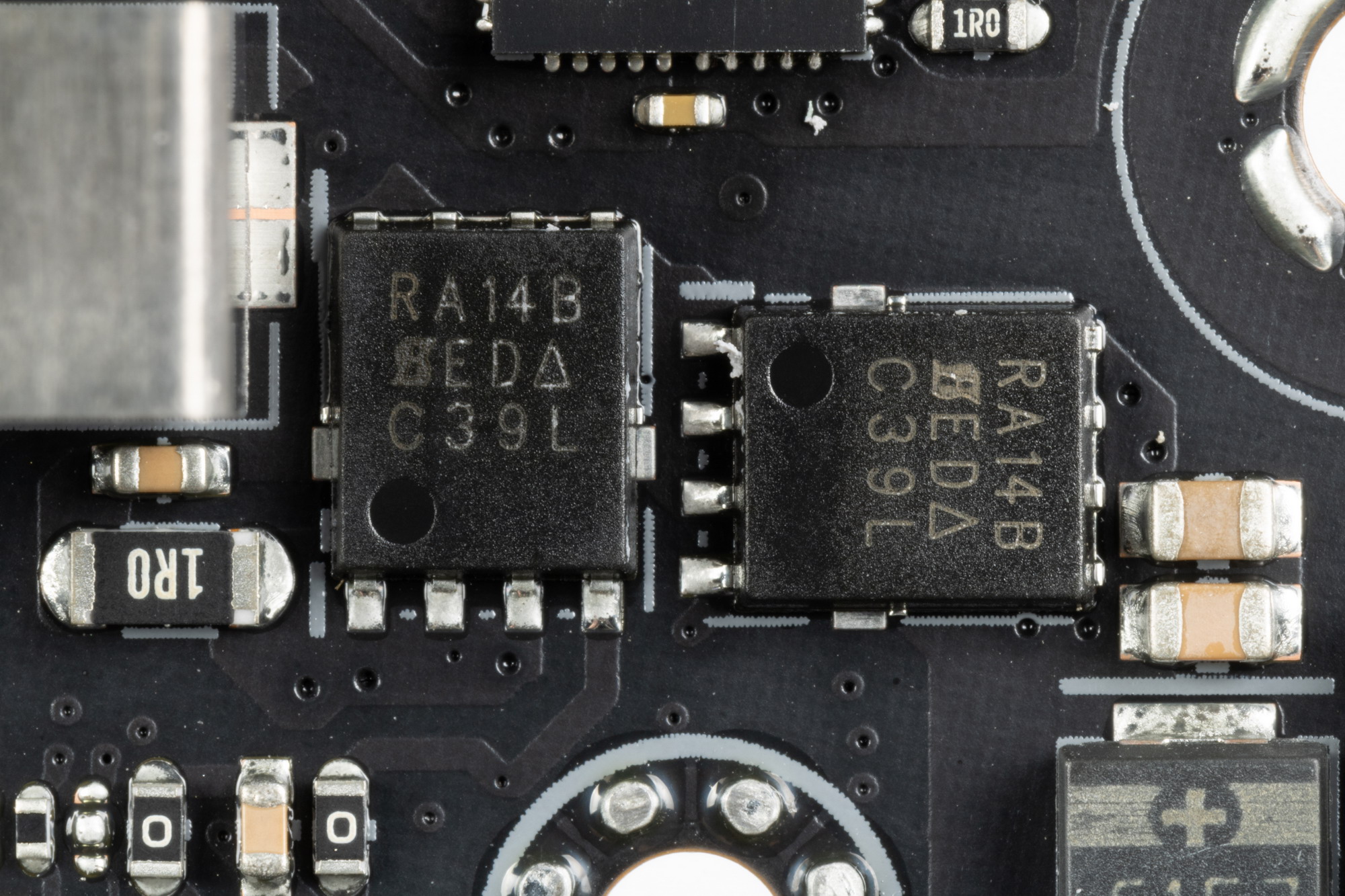

А канал фазы iGPU снабжен уже набором МОП-транзисторов SIRA14B от Vishay (69А).
Управление этой схемой (VCore + iGPU) возложено на фирменный ШИМ-контроллер Digi+ ASP2412.
Каждый канал фазы питания VNNAON кроме дросселя имеет PMC41420 DrMOS от Infineon на 80 А.

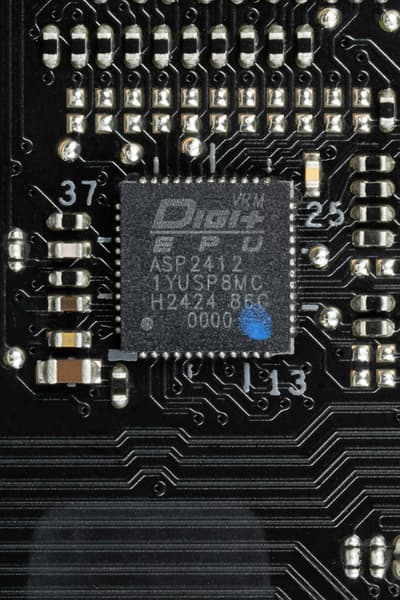

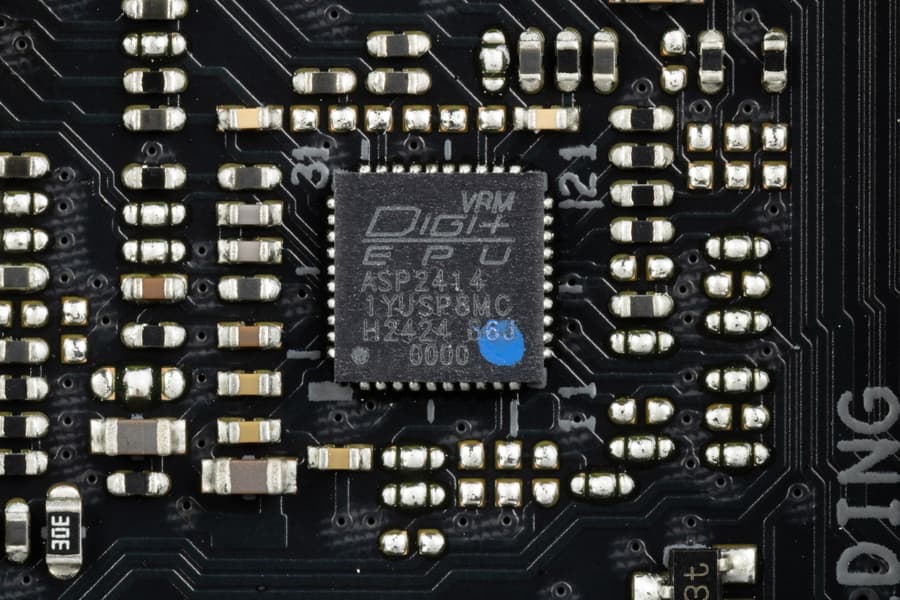

Управляет этой схемой ШИМ-контроллер Digi+ ASP2414.

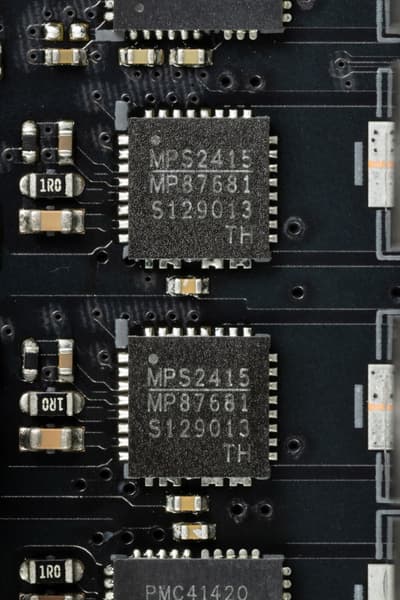

Блок VCCSA имеет свою схему питания, куда входят MP87681 DrMOS (90 А) и ШИМ-контроллер MP2940C от Monolithic Power Systems.

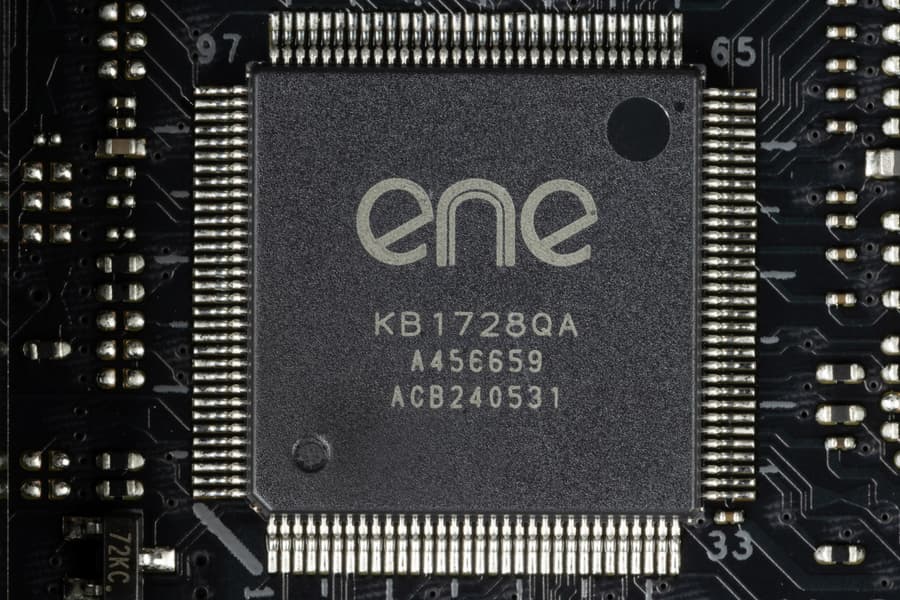

Мы знаем, что практически на всех материнских платах Asus среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который занимается умными сборками фаз питания для ШИМ-контроллеров. Такой и здесь имеется от ENE Technology (ранее такие контроллеры мы видели в перемаркированном Asus виде).

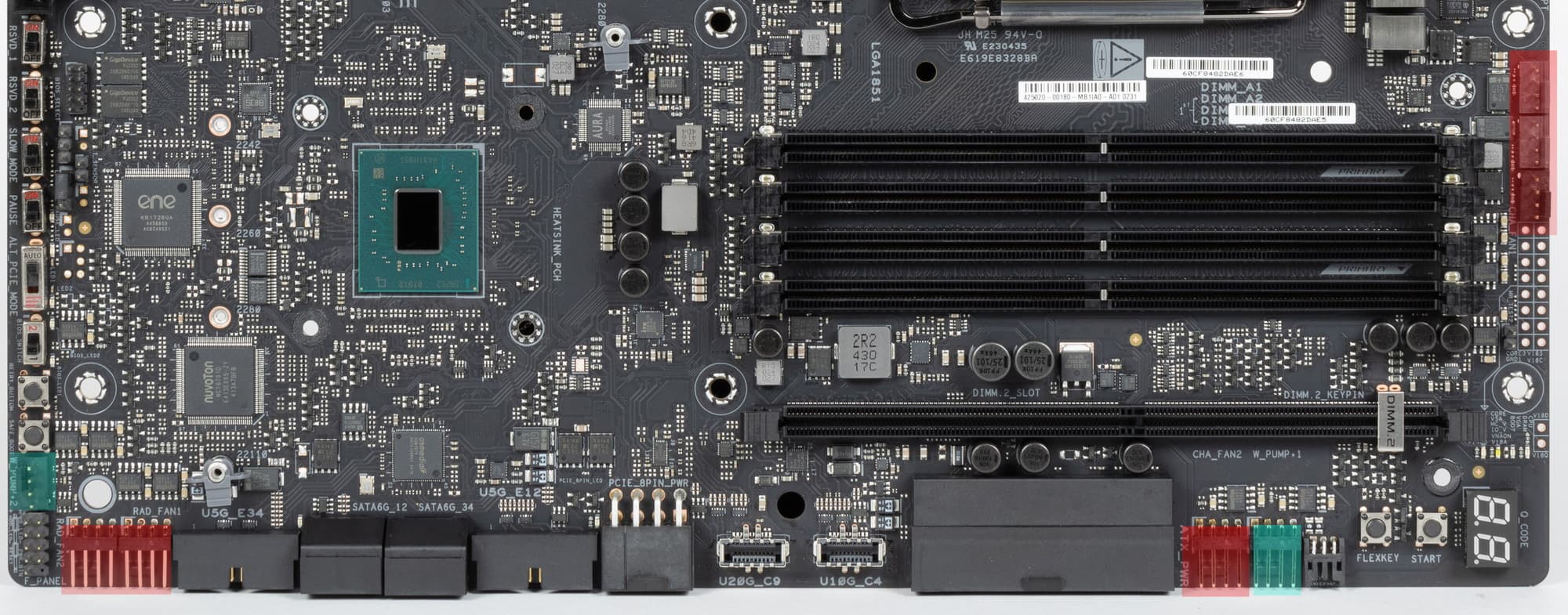

Теперь про охлаждение.

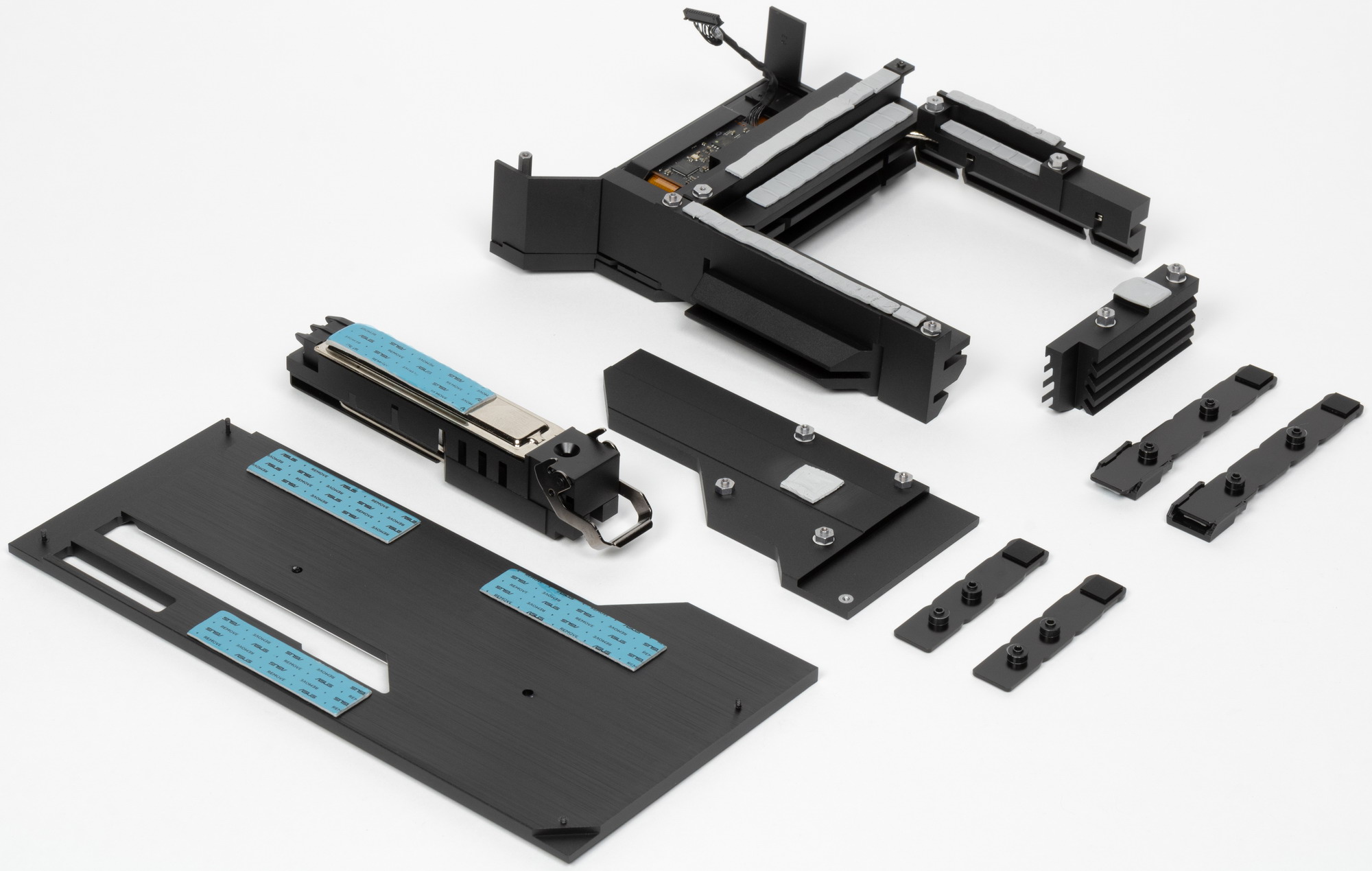

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

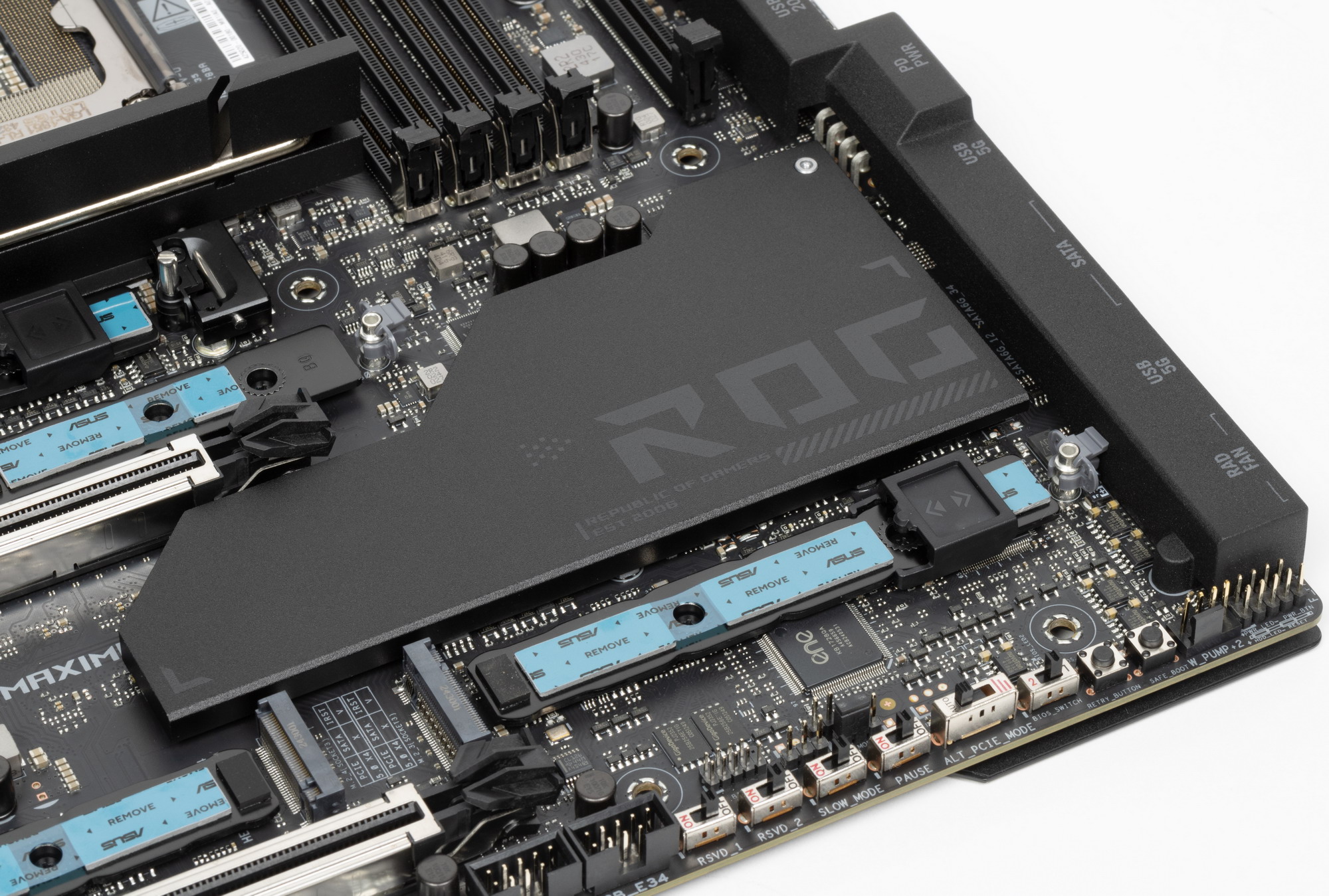

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои три радиатора, соединенные тепловой трубкой под прямыми углами.

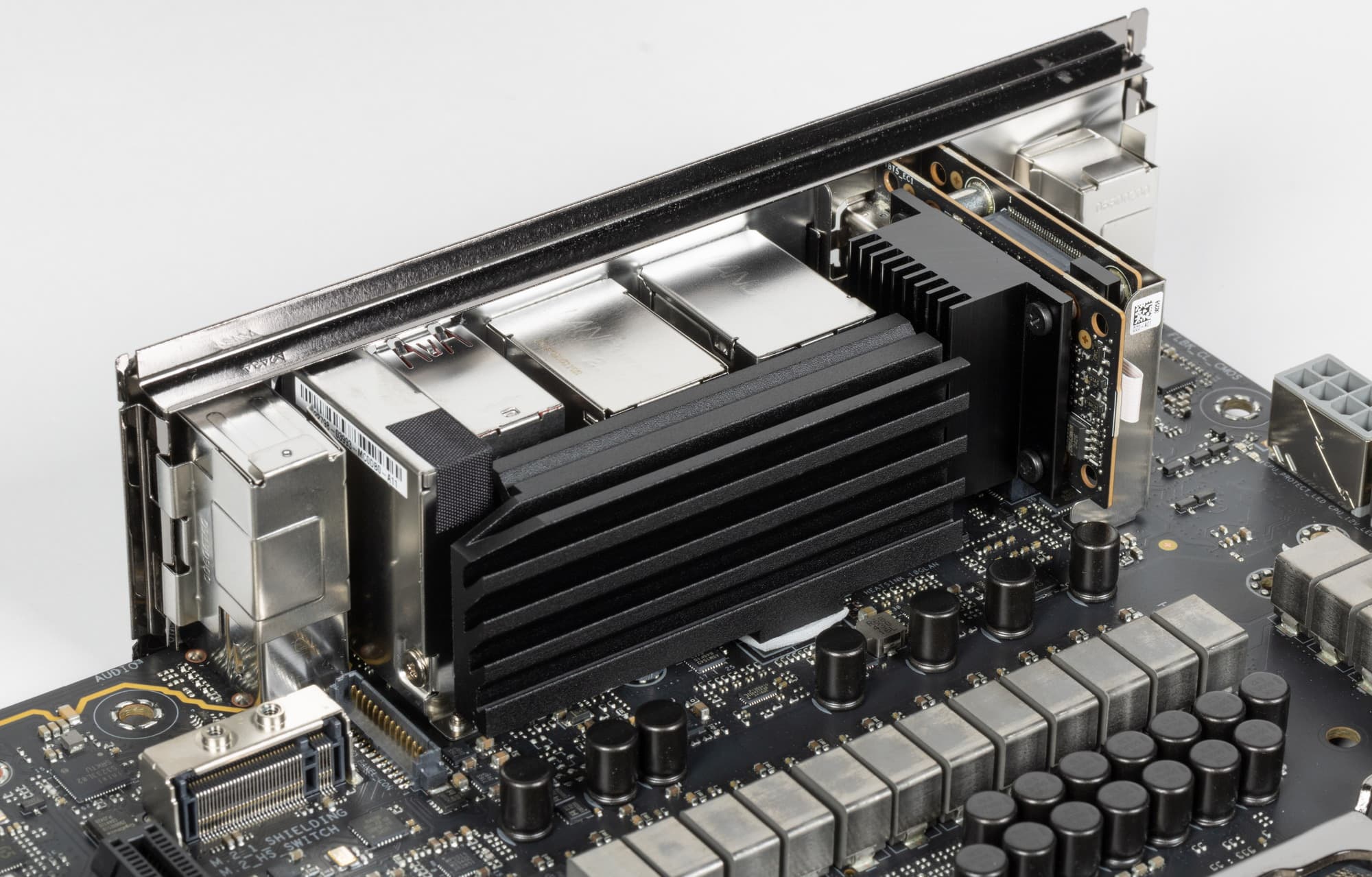

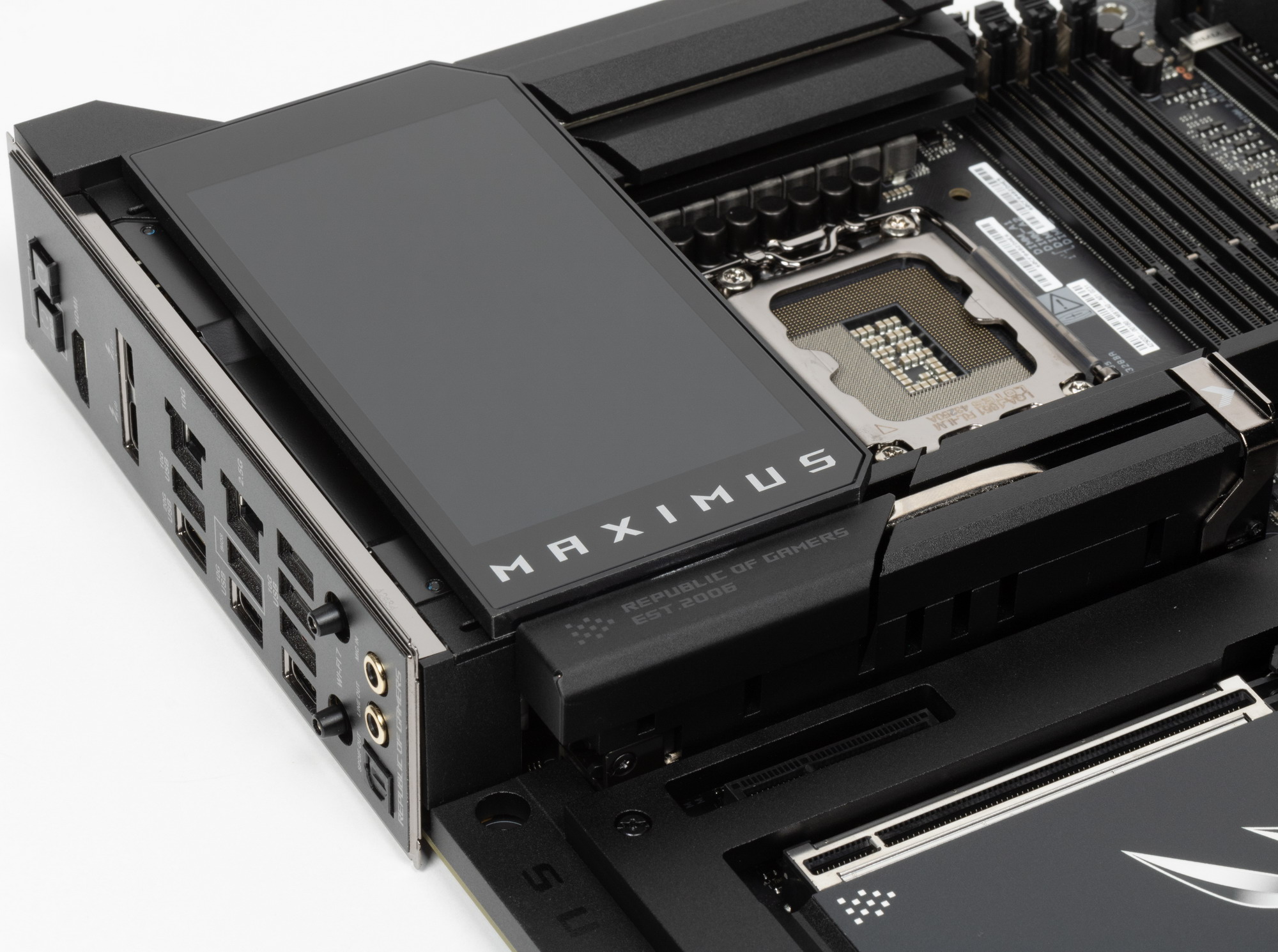

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный LCD-экраном.
Контроллер сетевого подключения от Marvel имеет свой небольшой радиатор.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у остальных на матплате — общий, также и на карте Q-DIMM.2 оба слота имеют по радиатору.

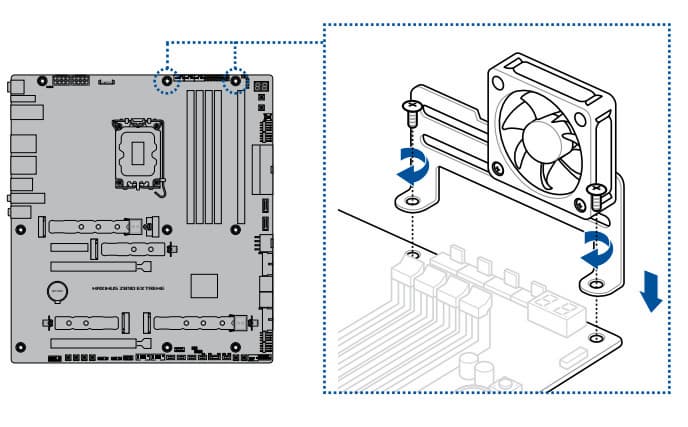

Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Цель этих новаций – достижение более высоких тактовых частот работы, а значит и нагрев модулей памяти может вырасти. Поэтому в комплекте поставки матплаты имеется дополнительный кронштейн для крепления вентилятора 40-60 мм, устанавливаемый на верхнем торце платы рядом со слотами ОЗУ. Вентилятор приобретается отдельно.
Для монтажа вентилятора используется одно из штатных крепежных отверстий материнки.

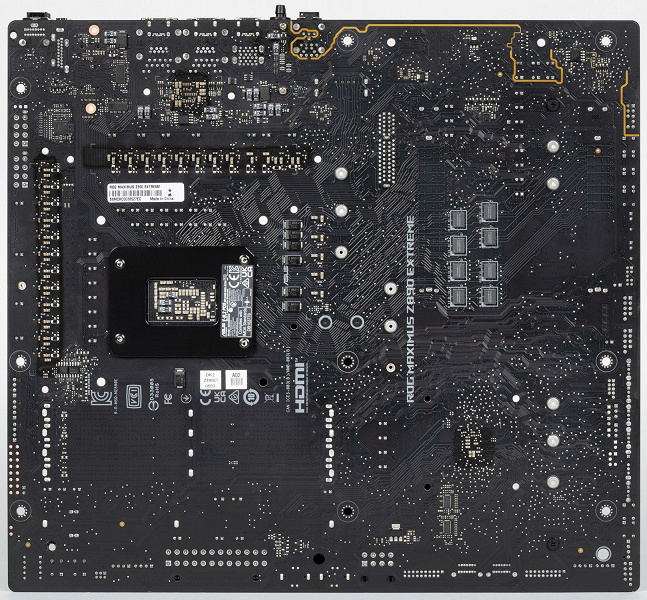

Напомню, что материнская плата имеет бэкплейт, который кроме защитной функции еще и играет роль вспомогательного охладителя матплаты с обратной стороны в области VRM и системного чипсета.

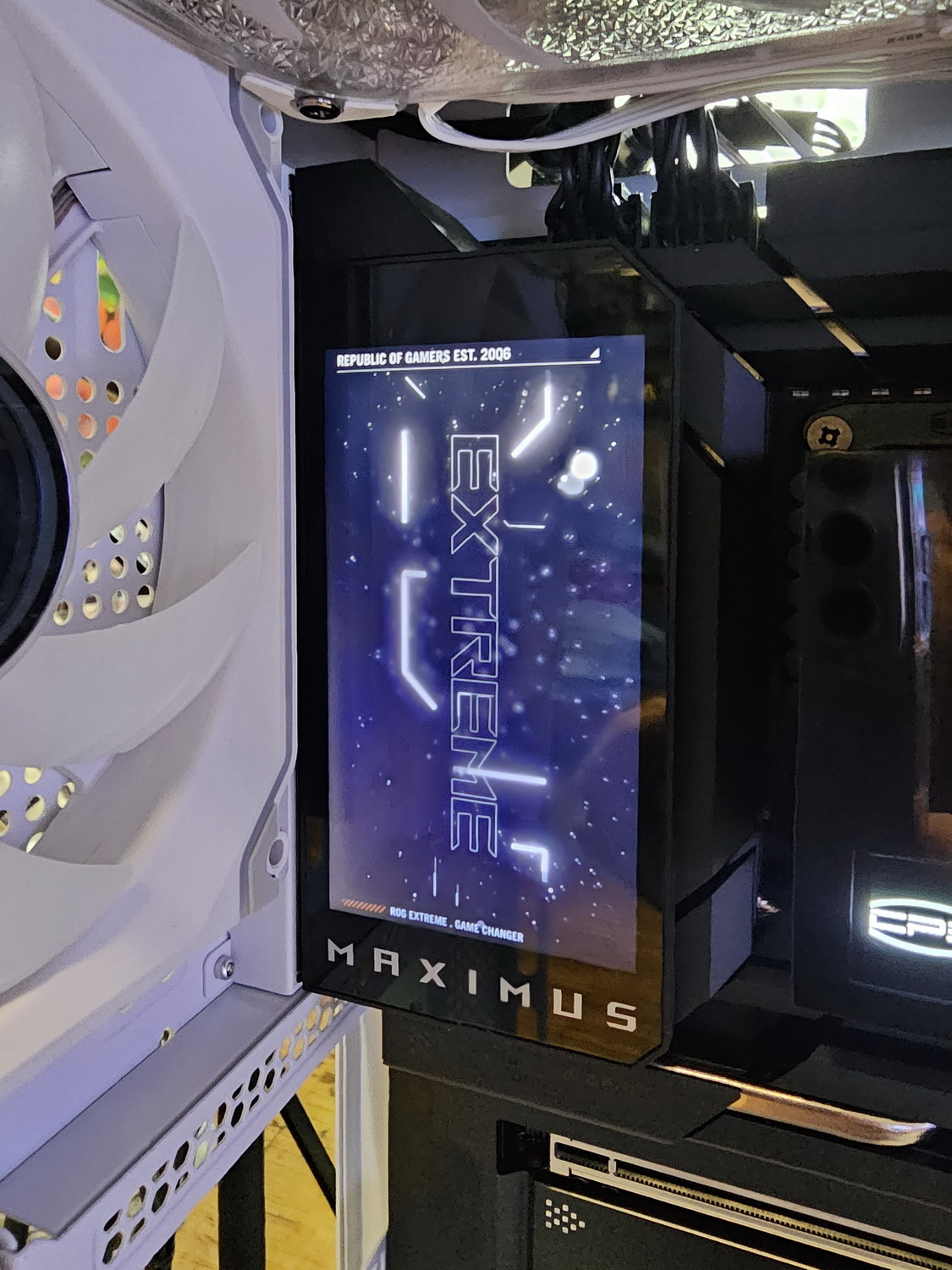

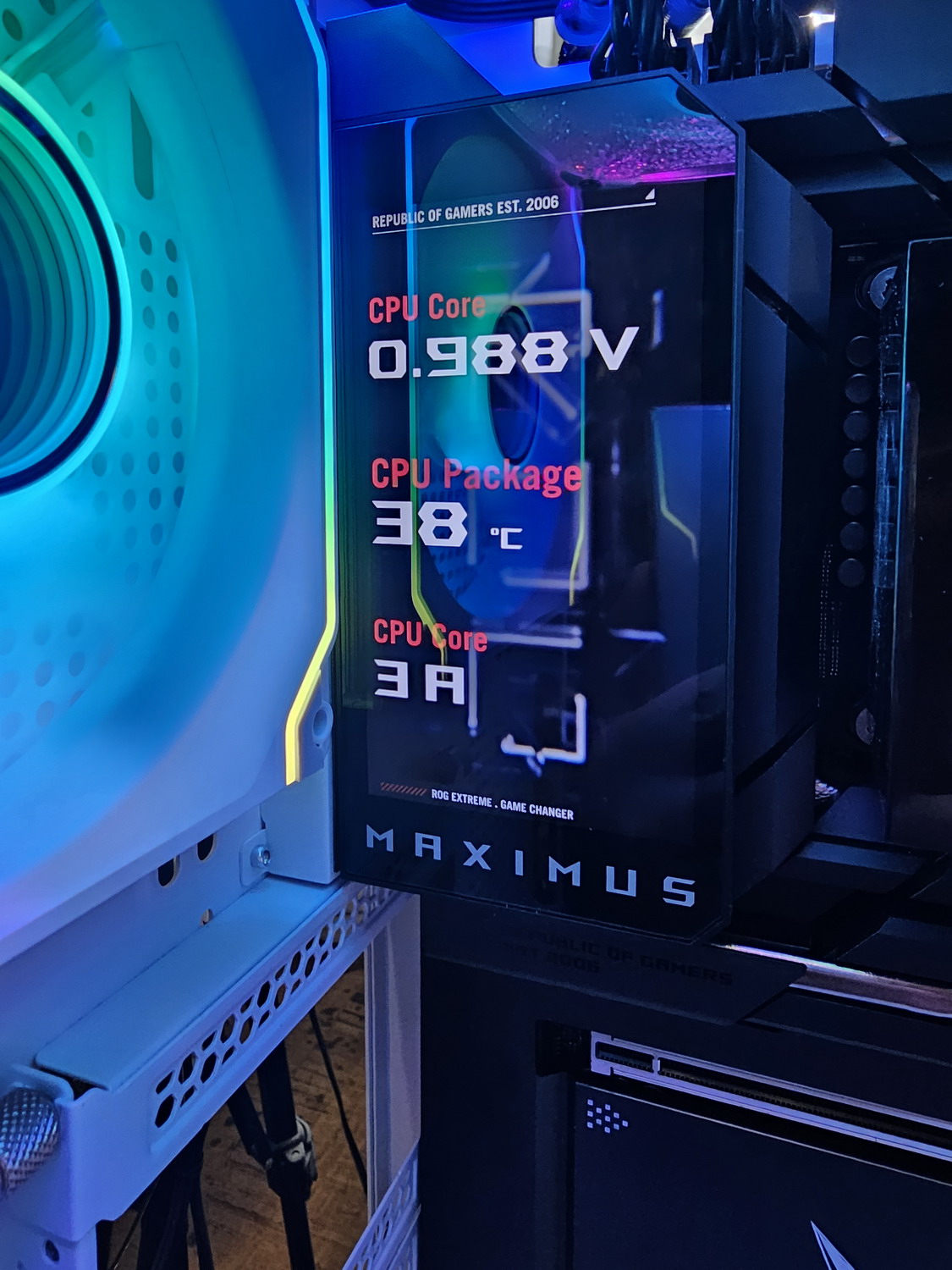

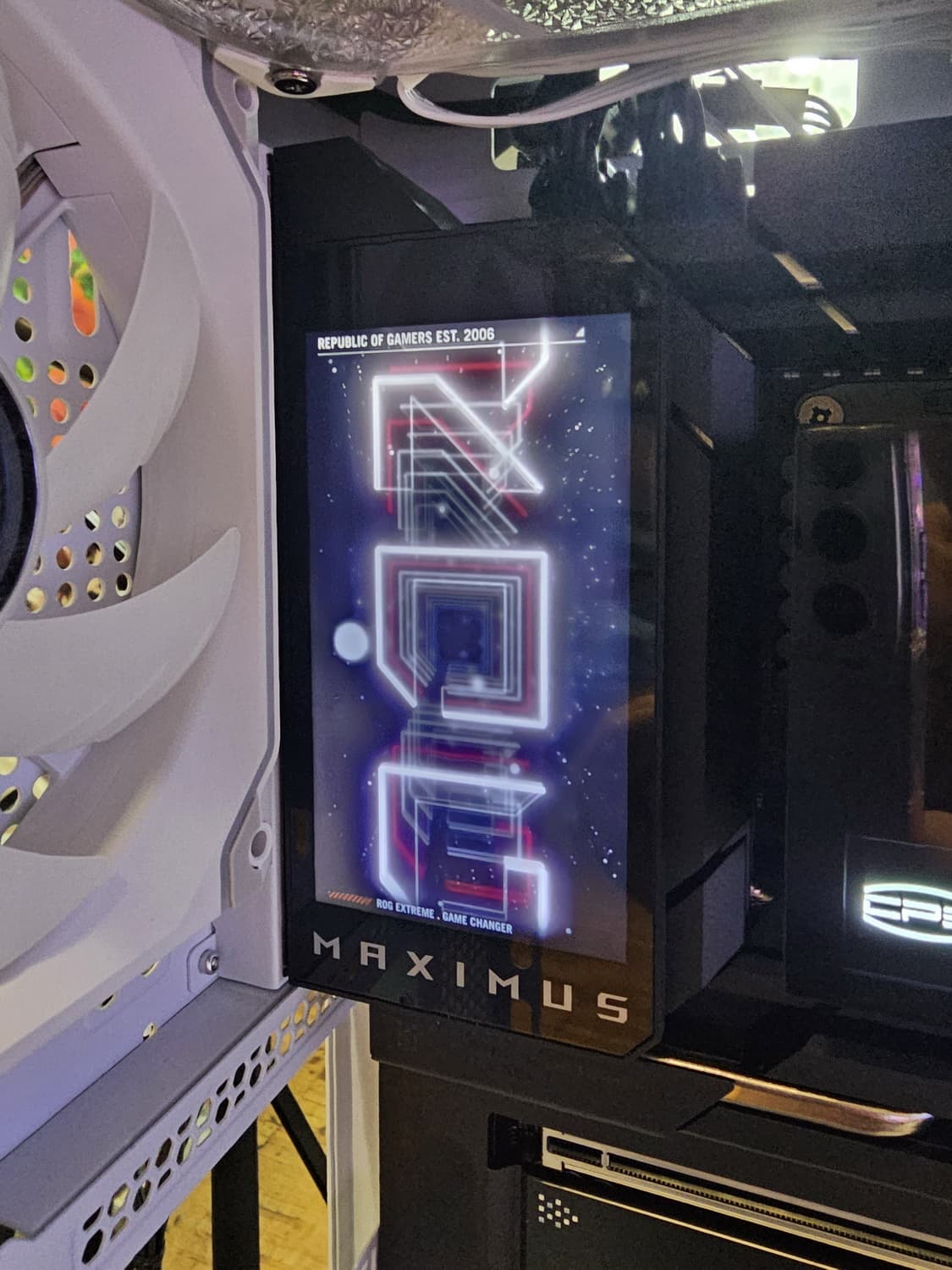

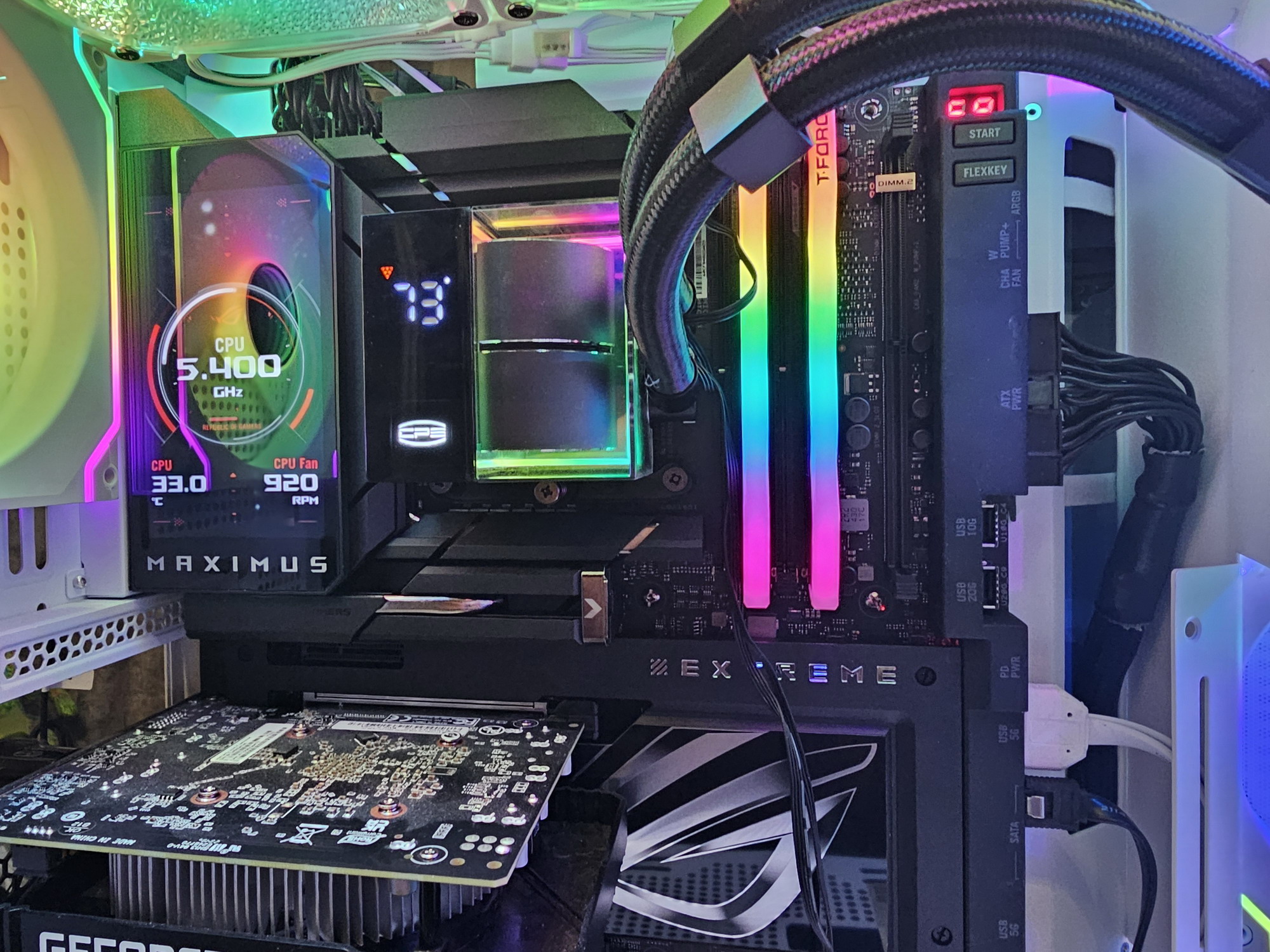

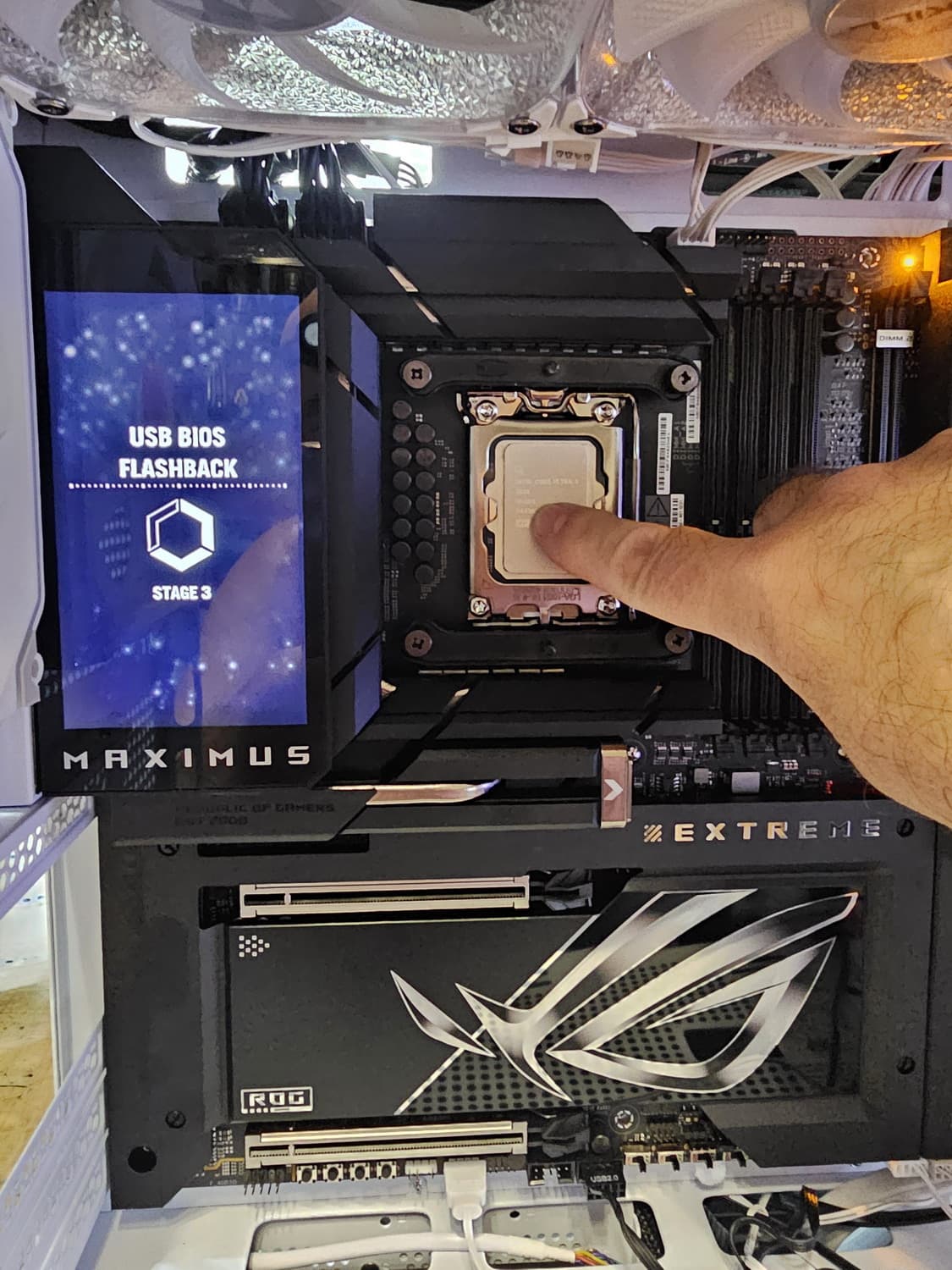

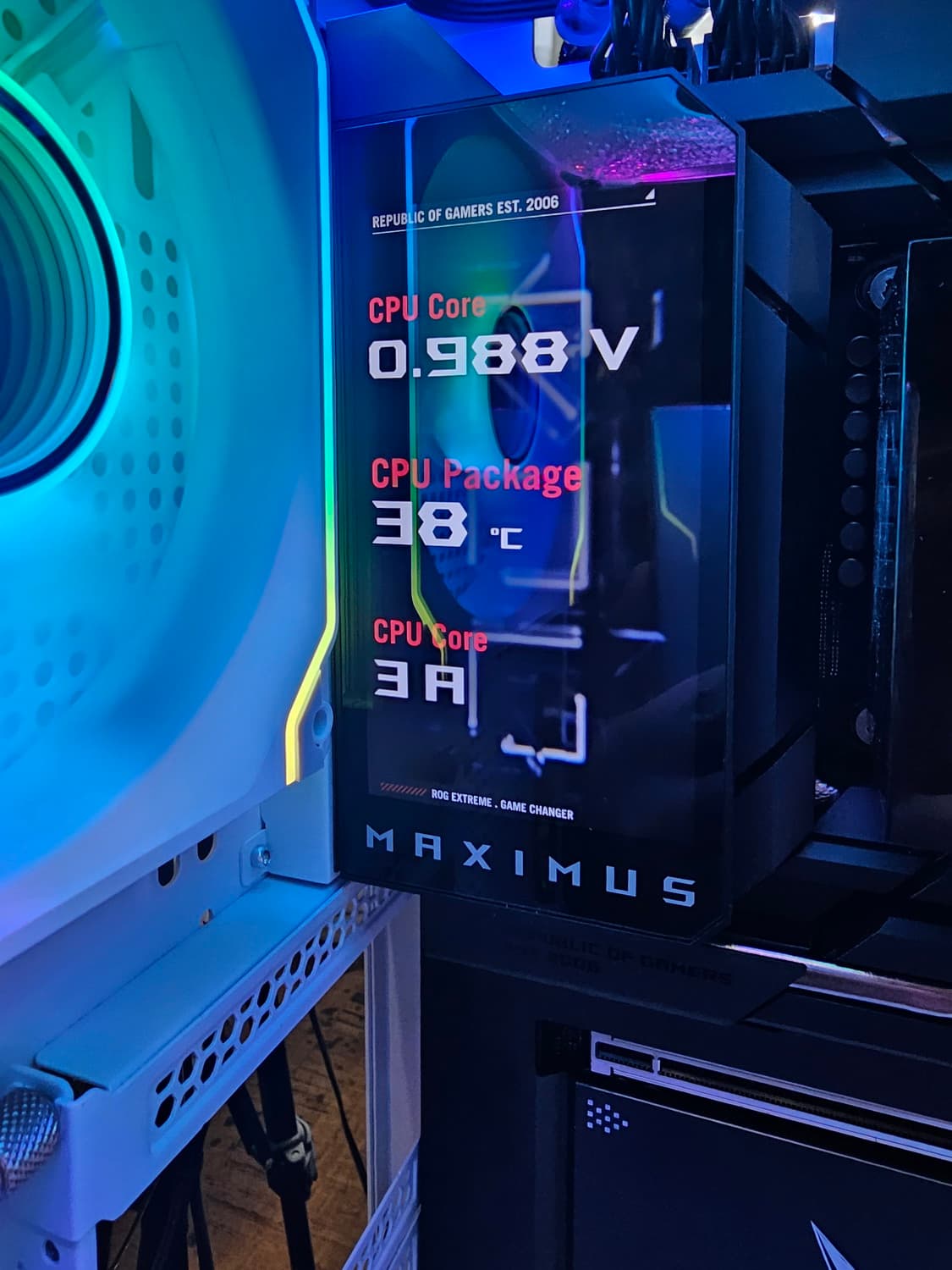

Подсветка и встроенный LCD-экран

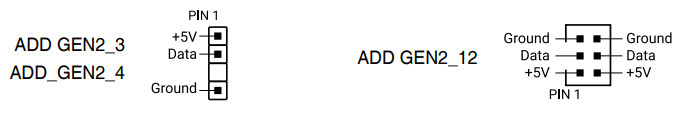

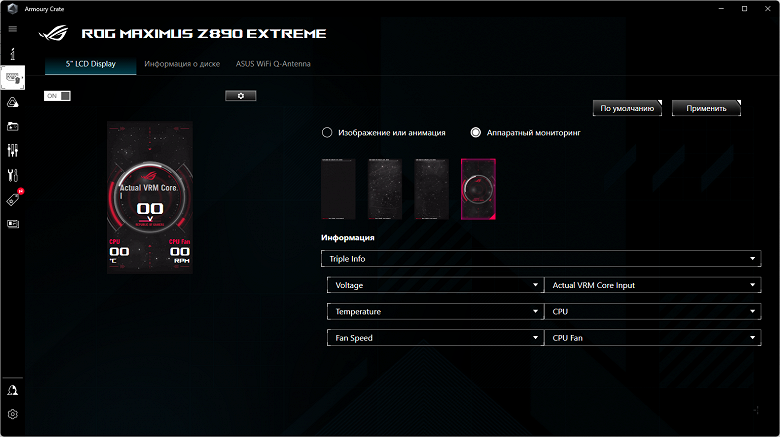

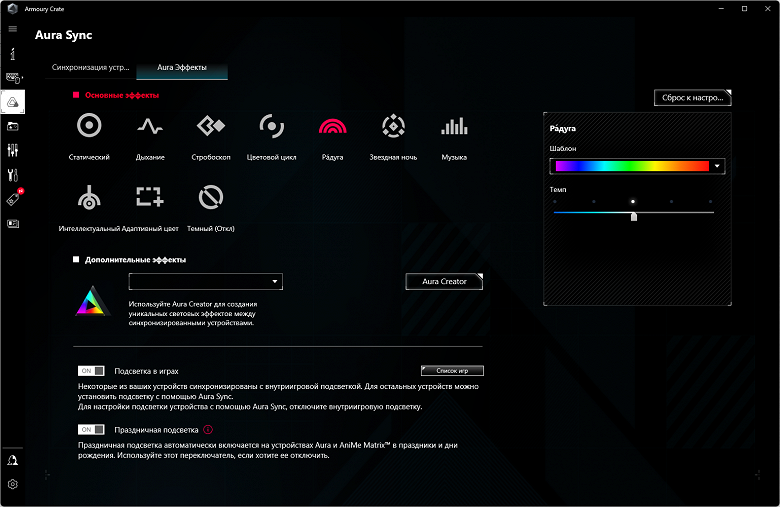

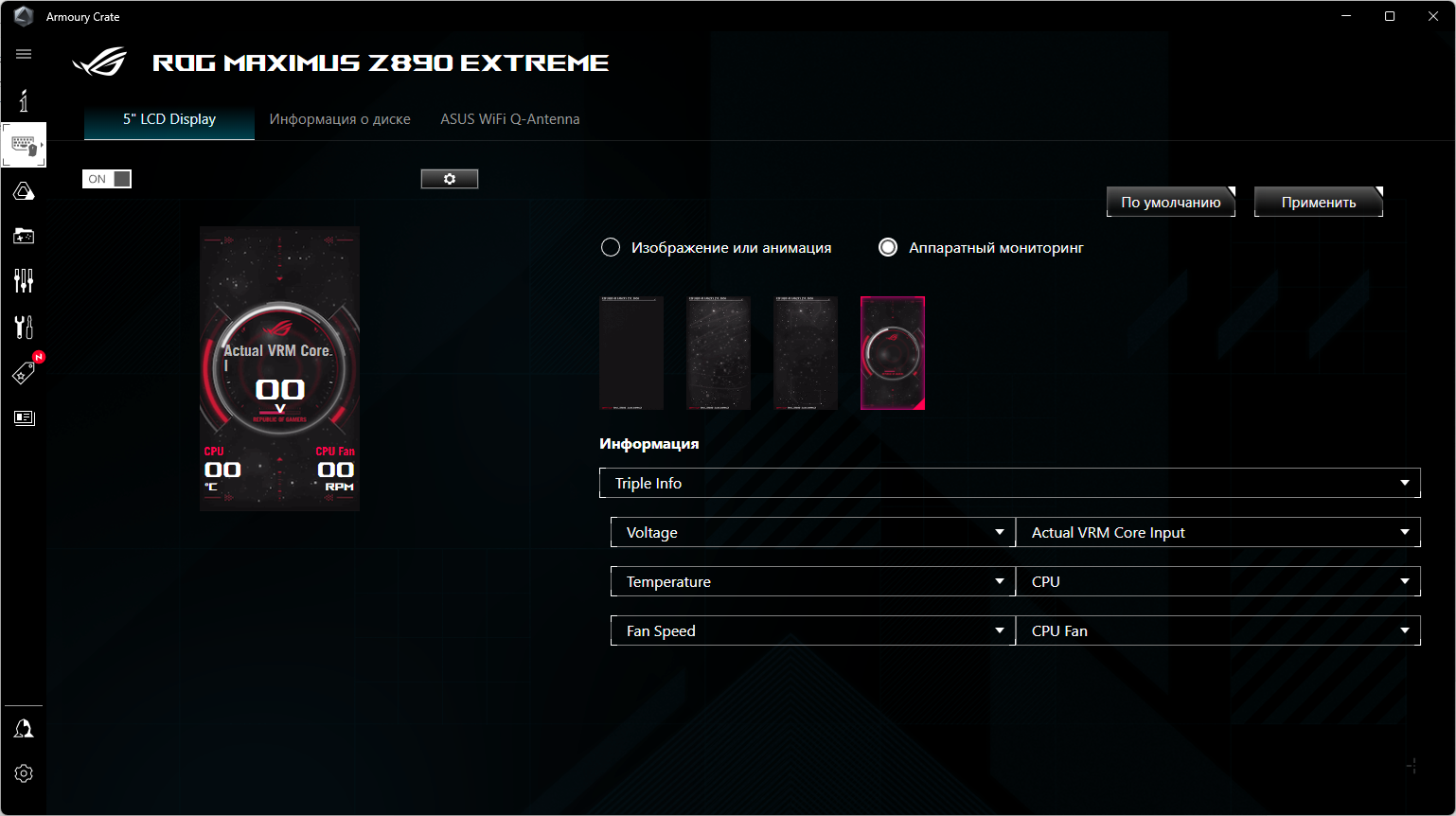

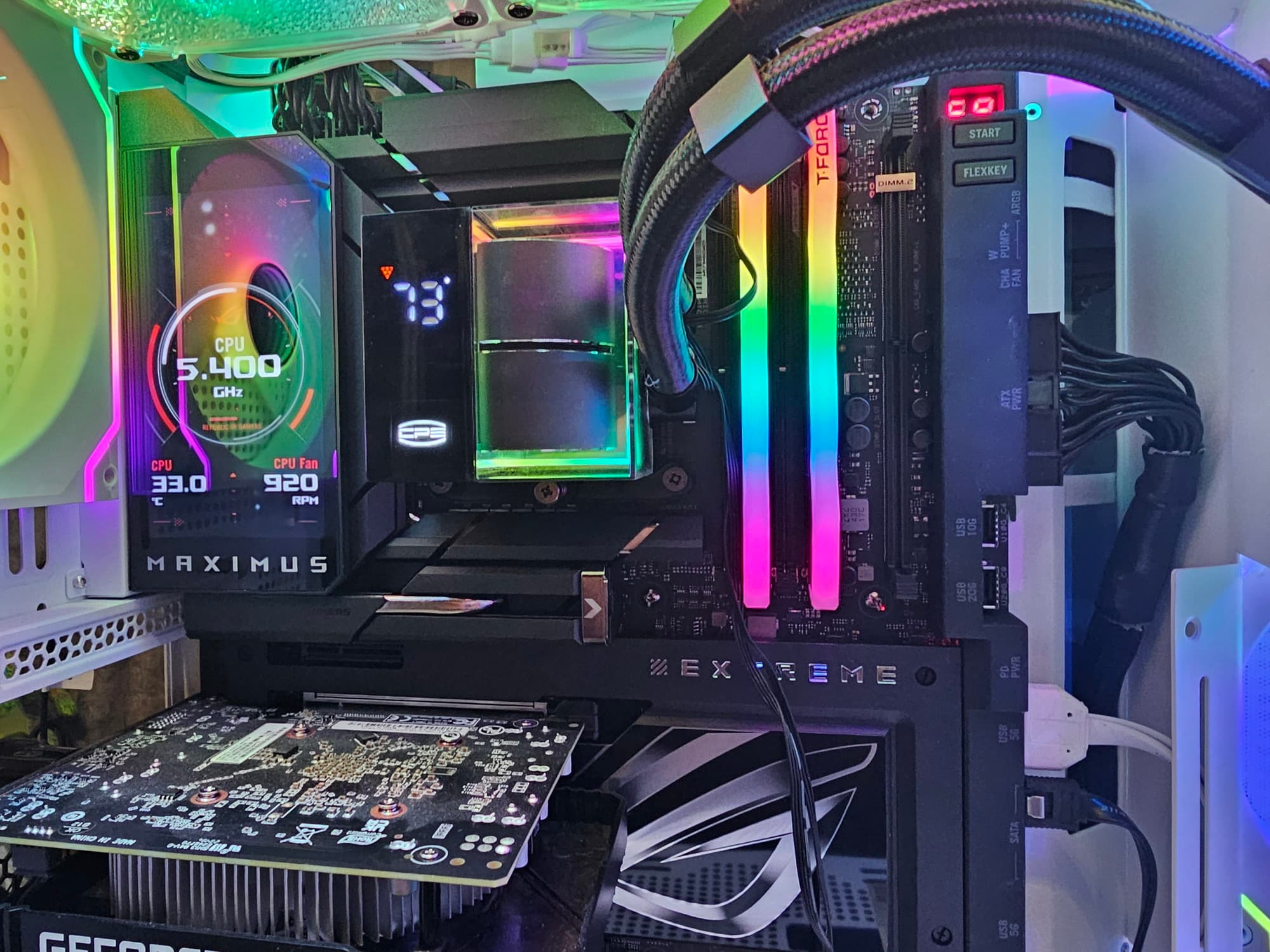

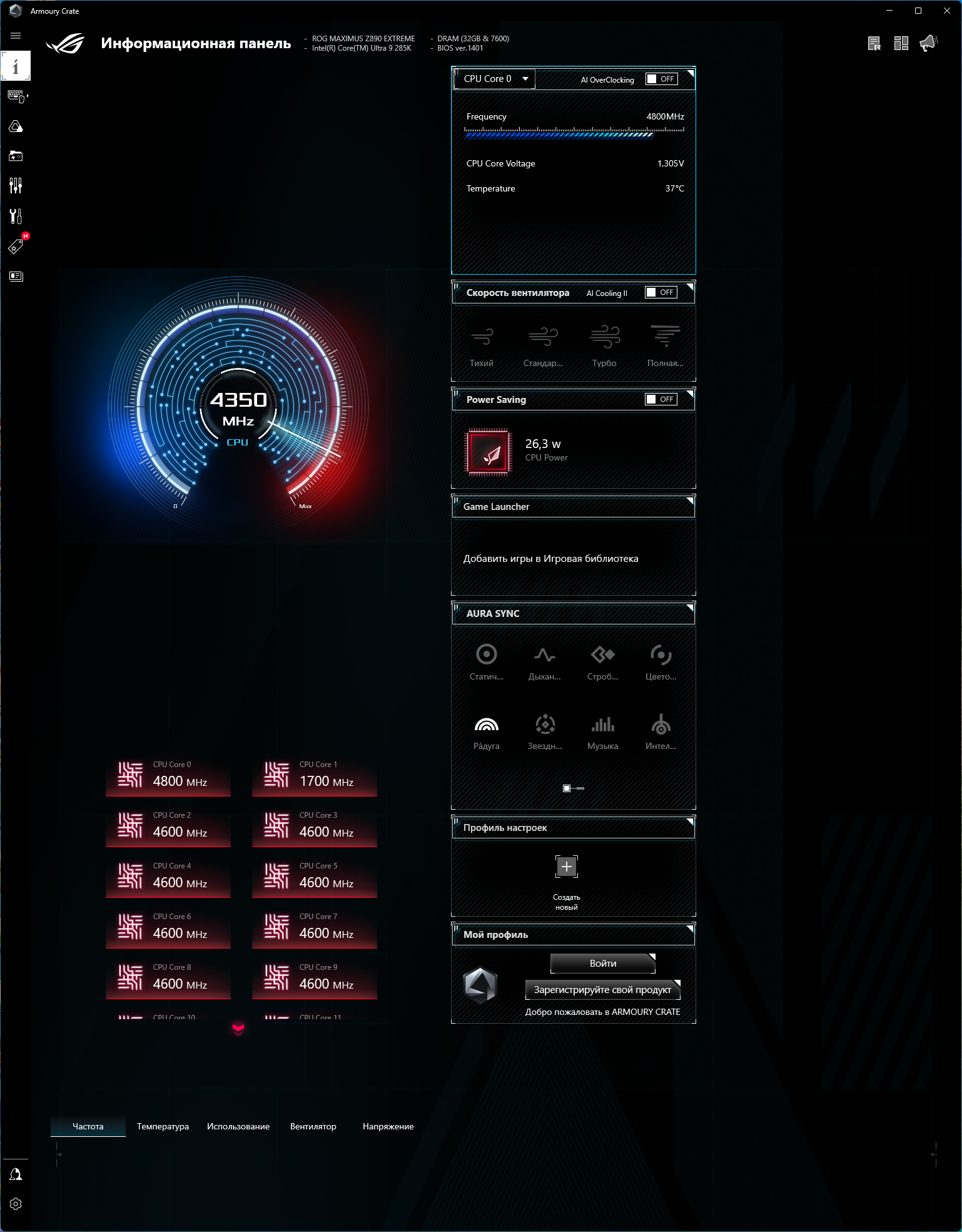

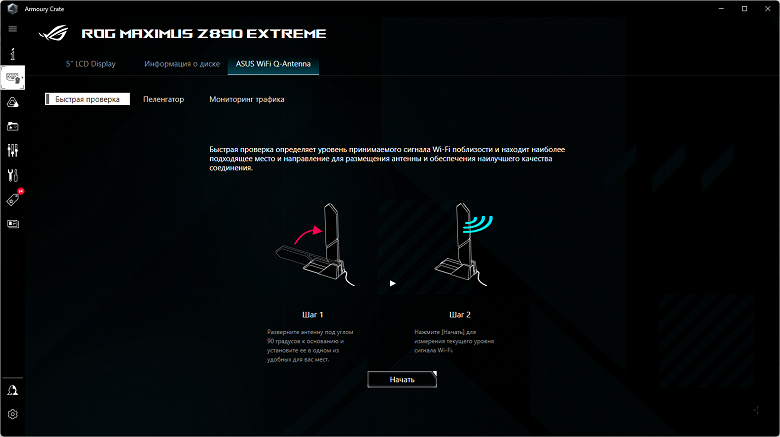

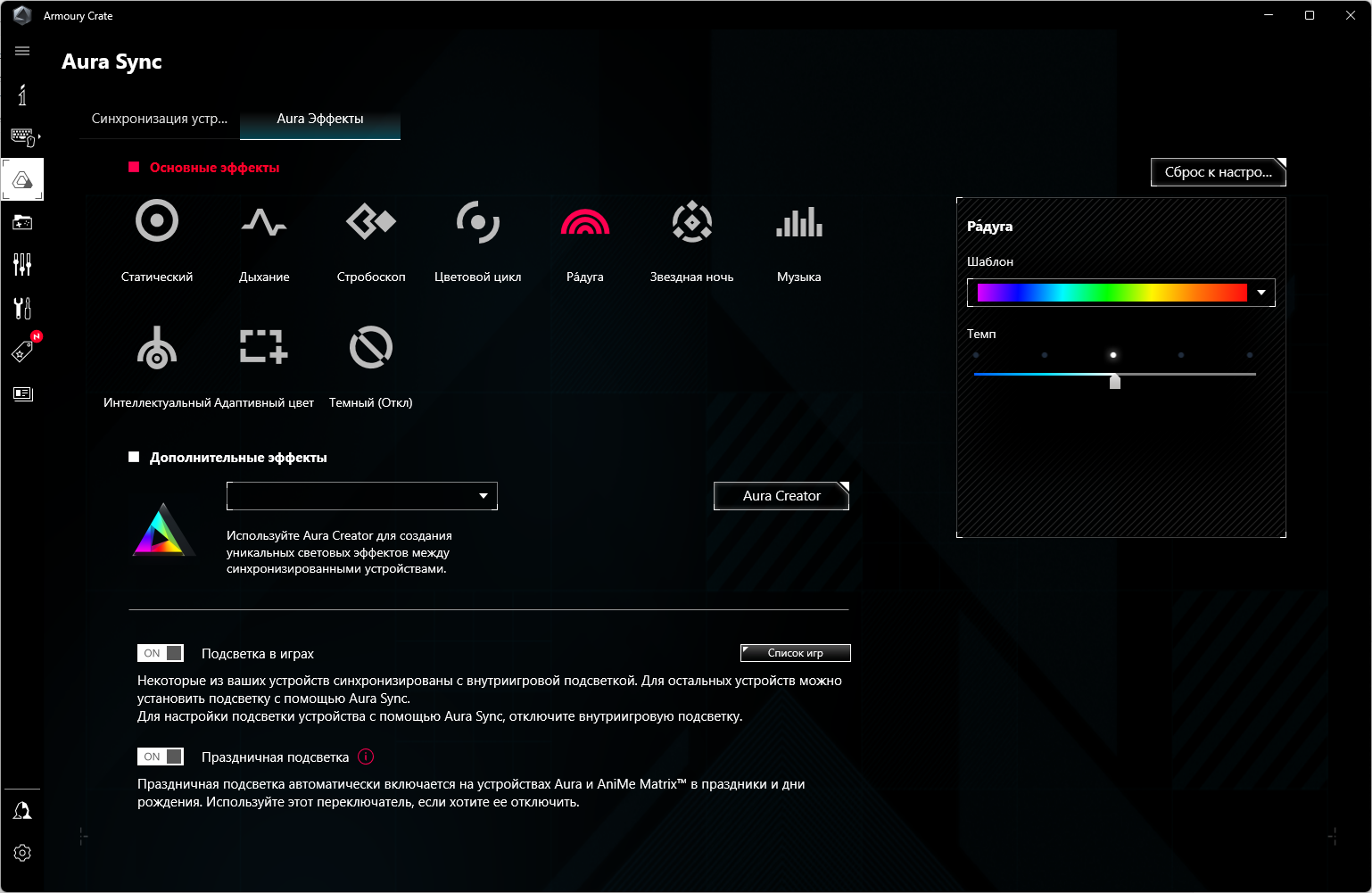

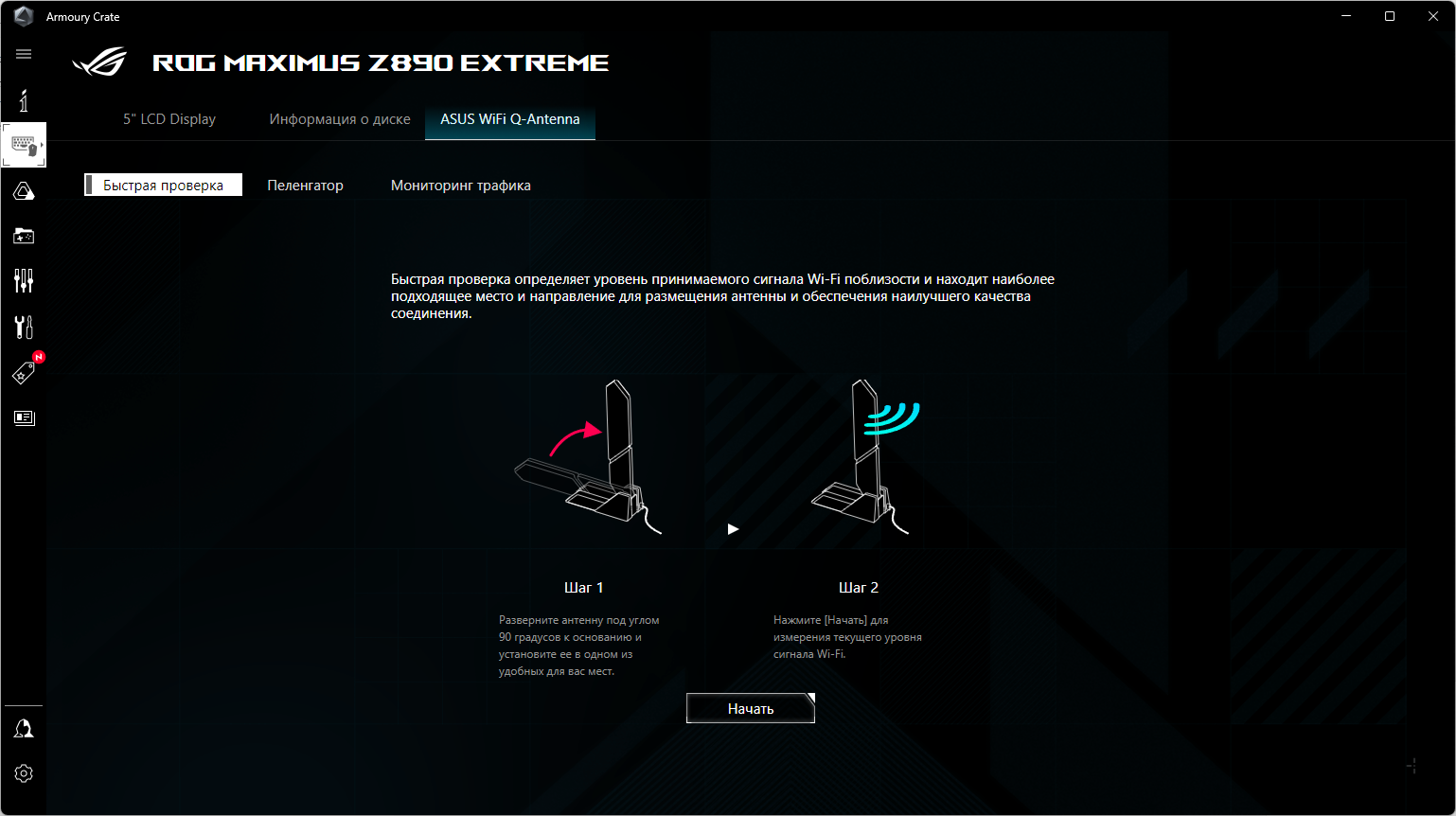

Программное обеспечение под Windows

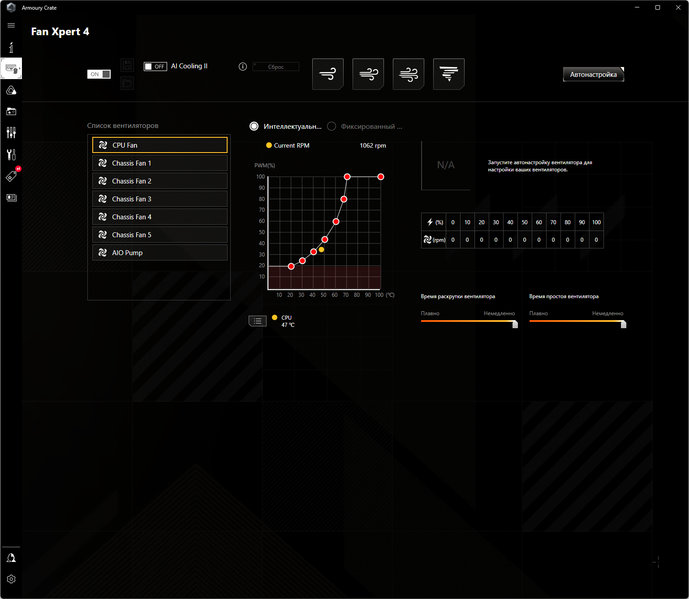

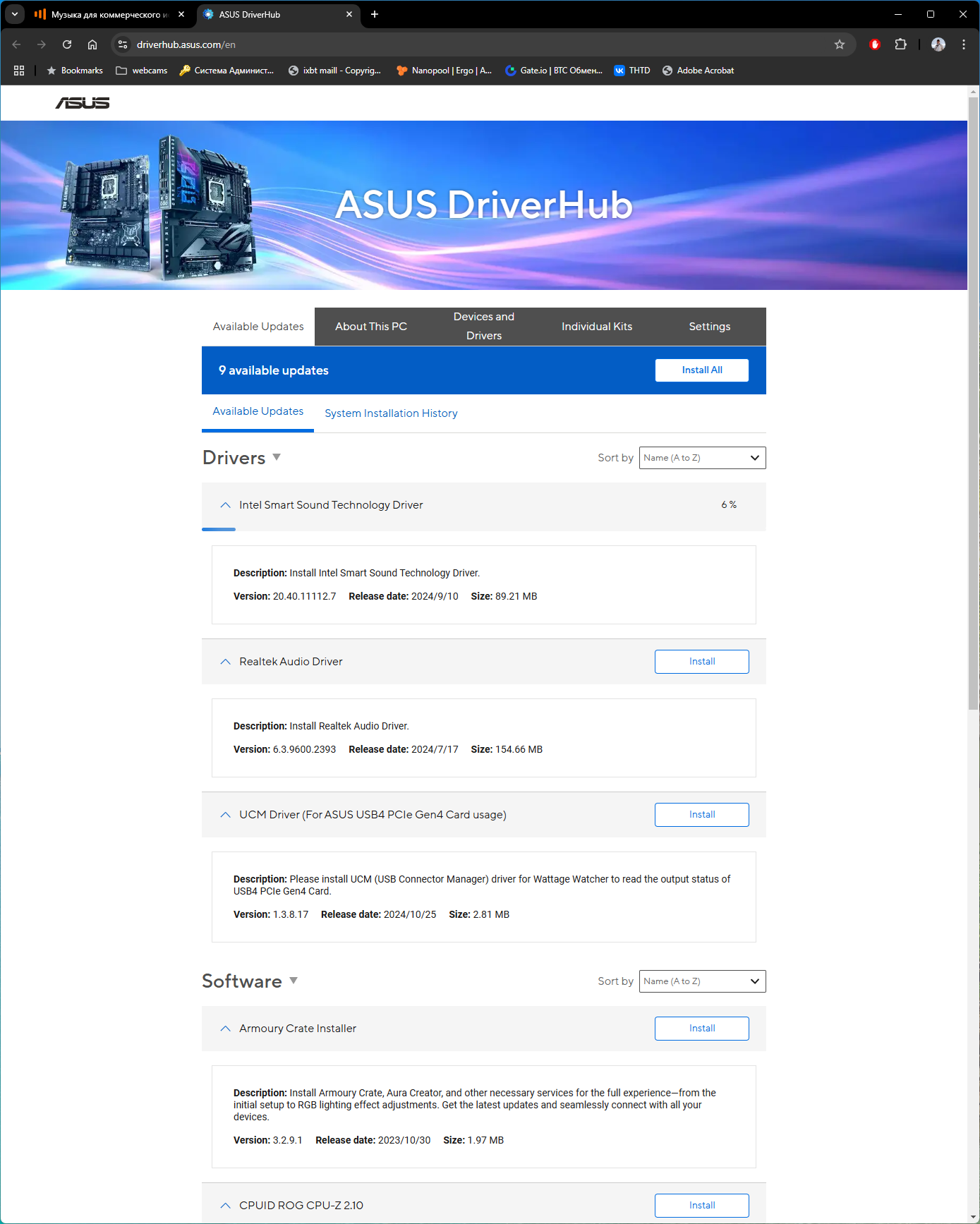

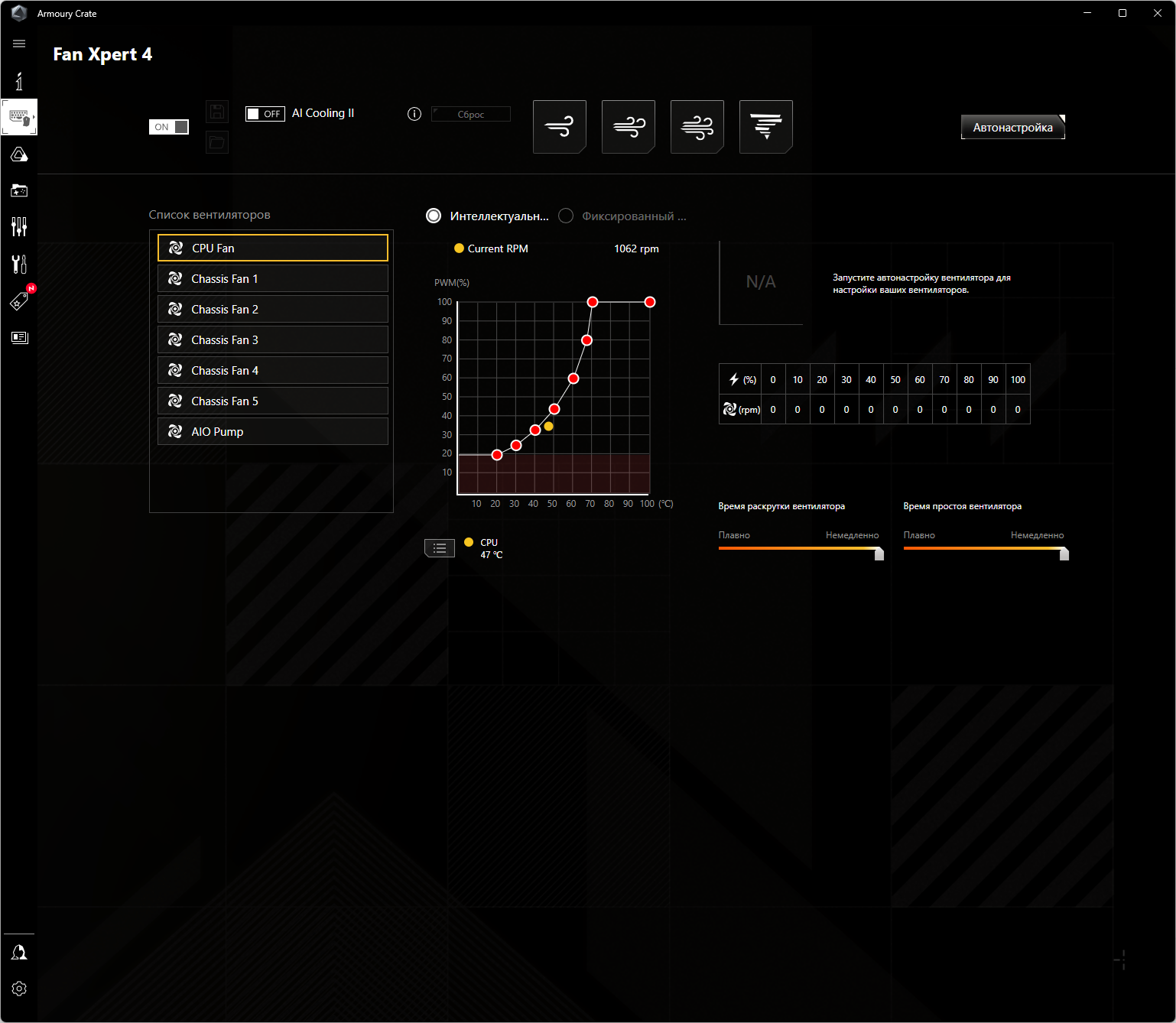

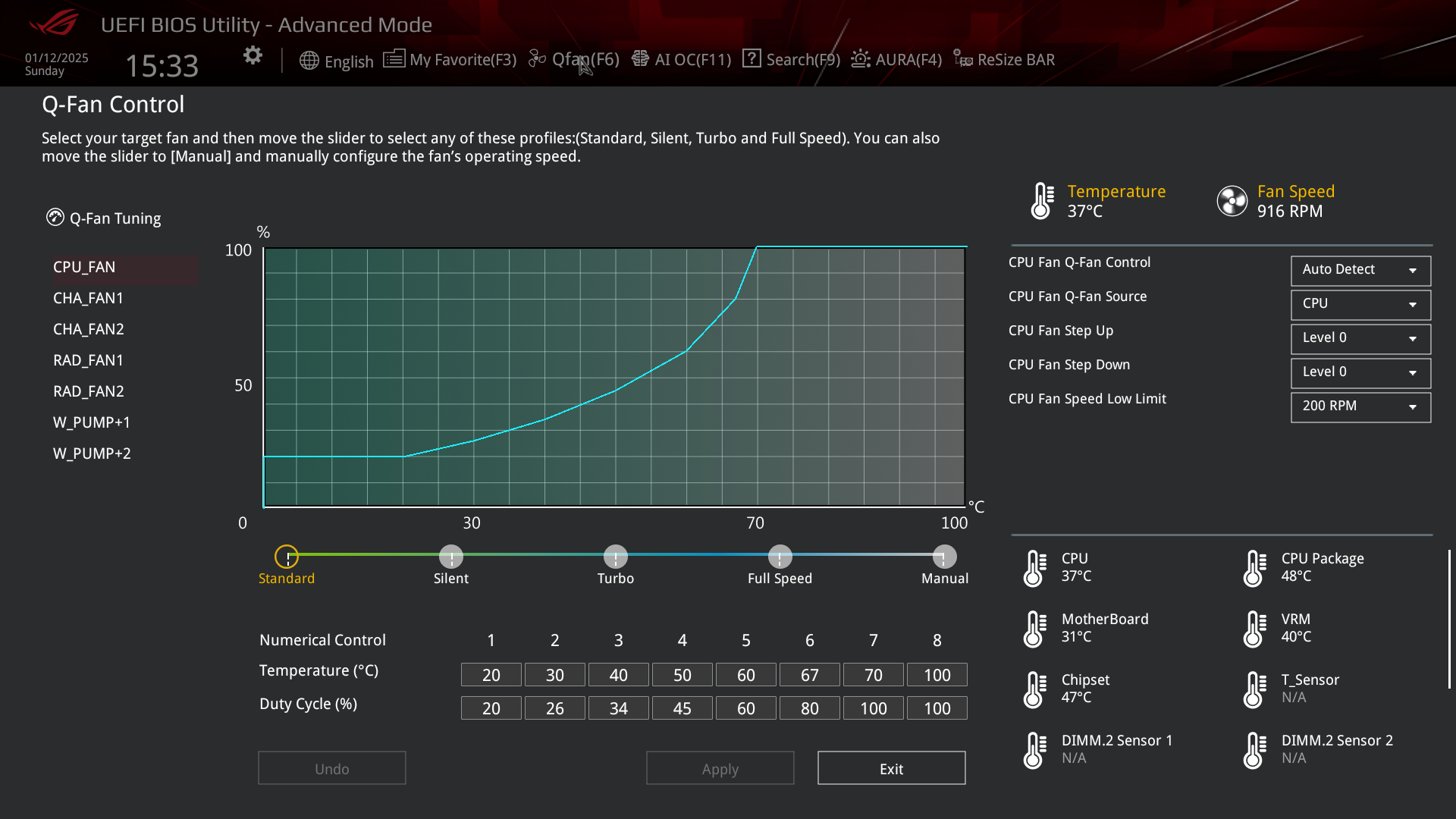

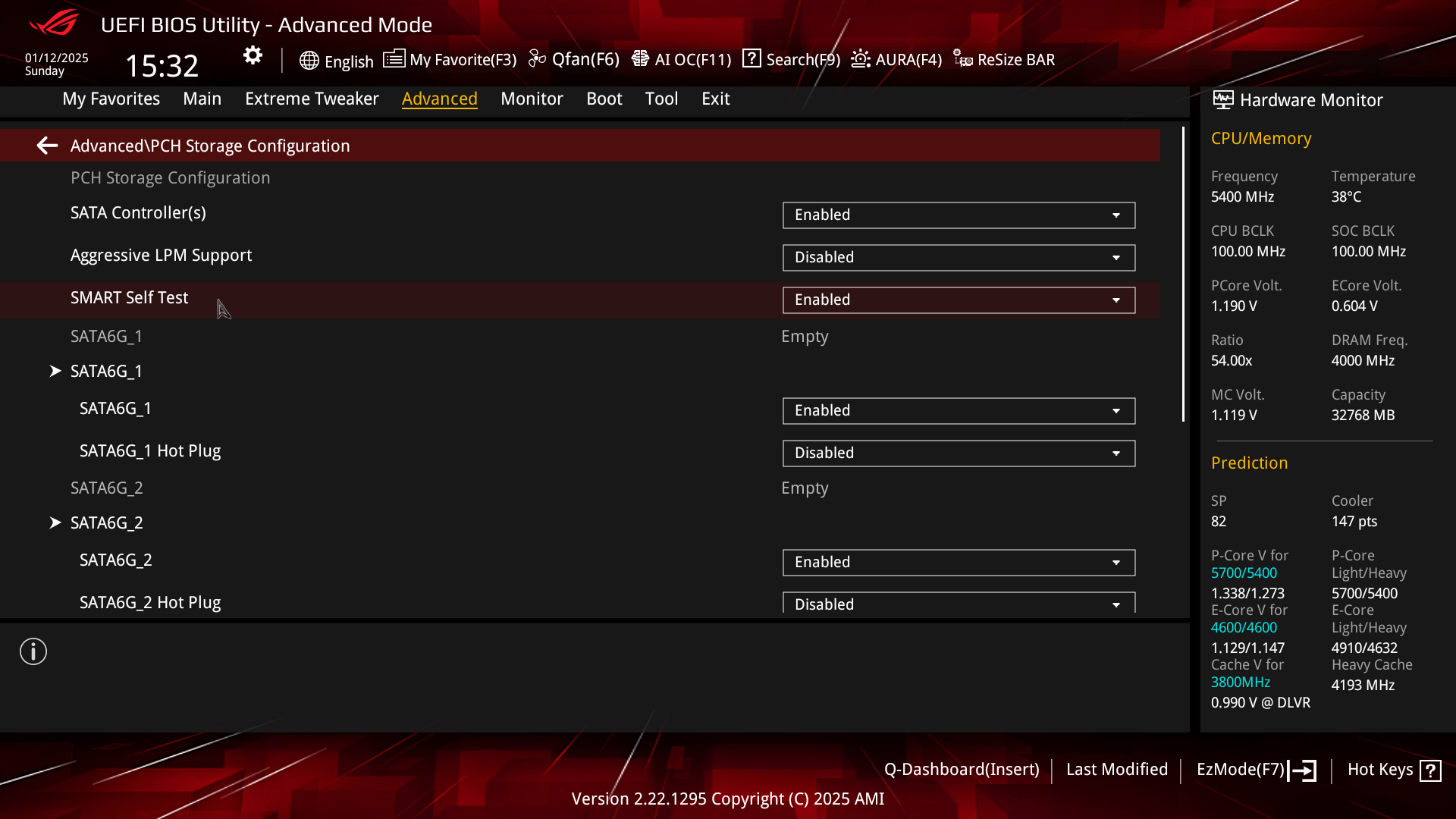

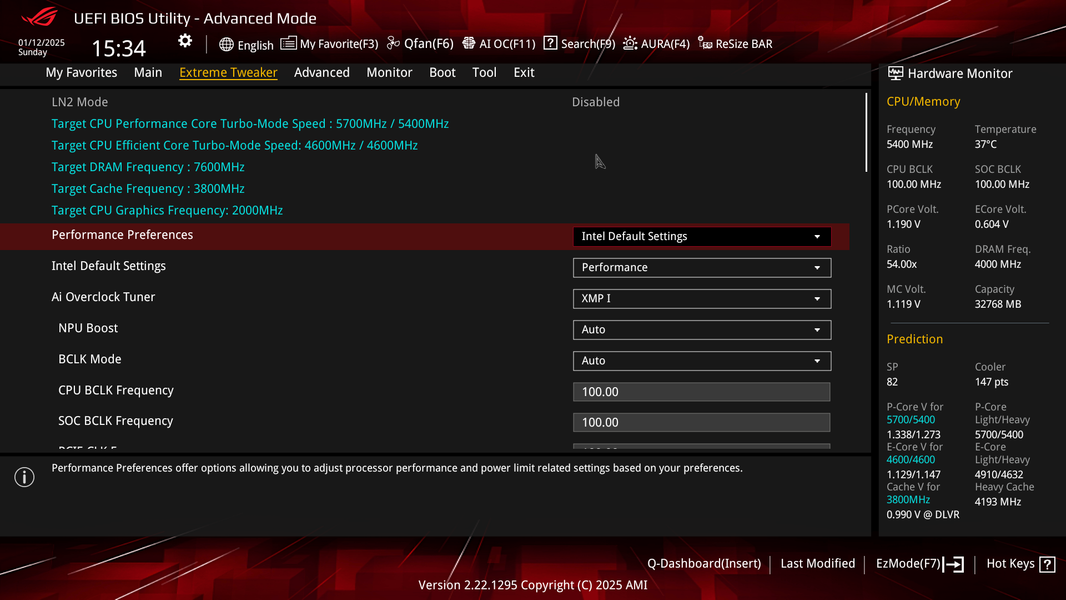

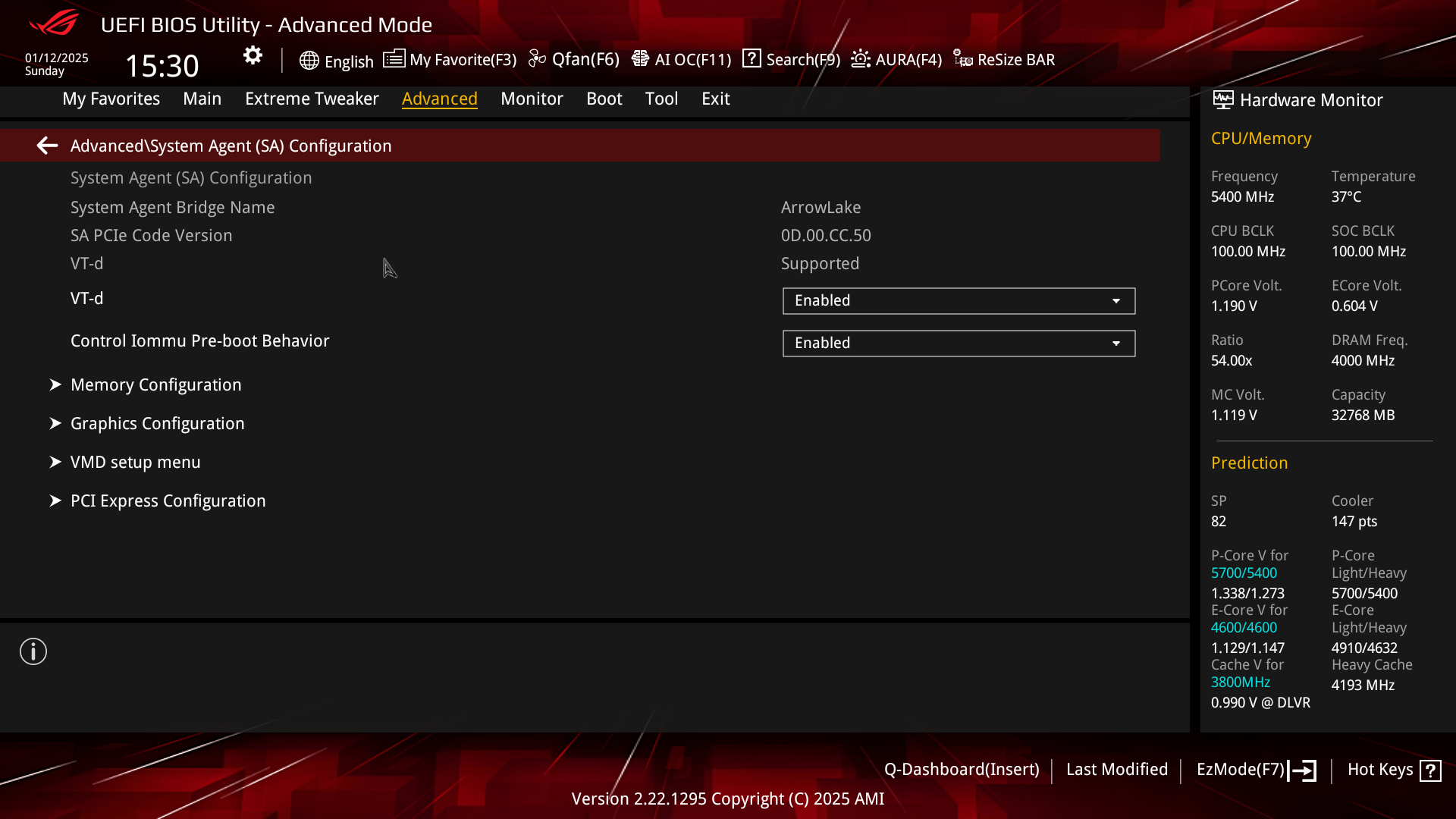

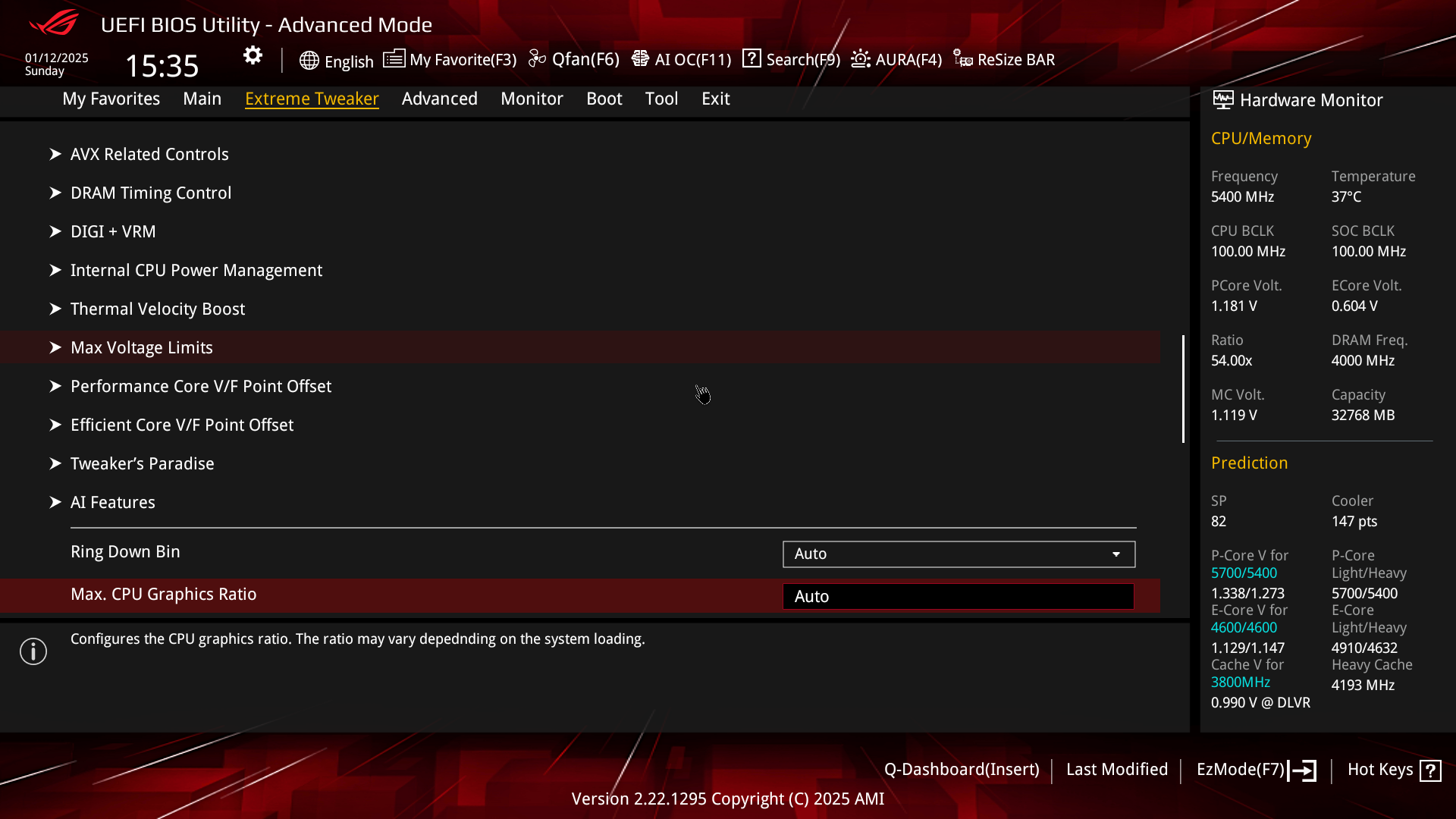

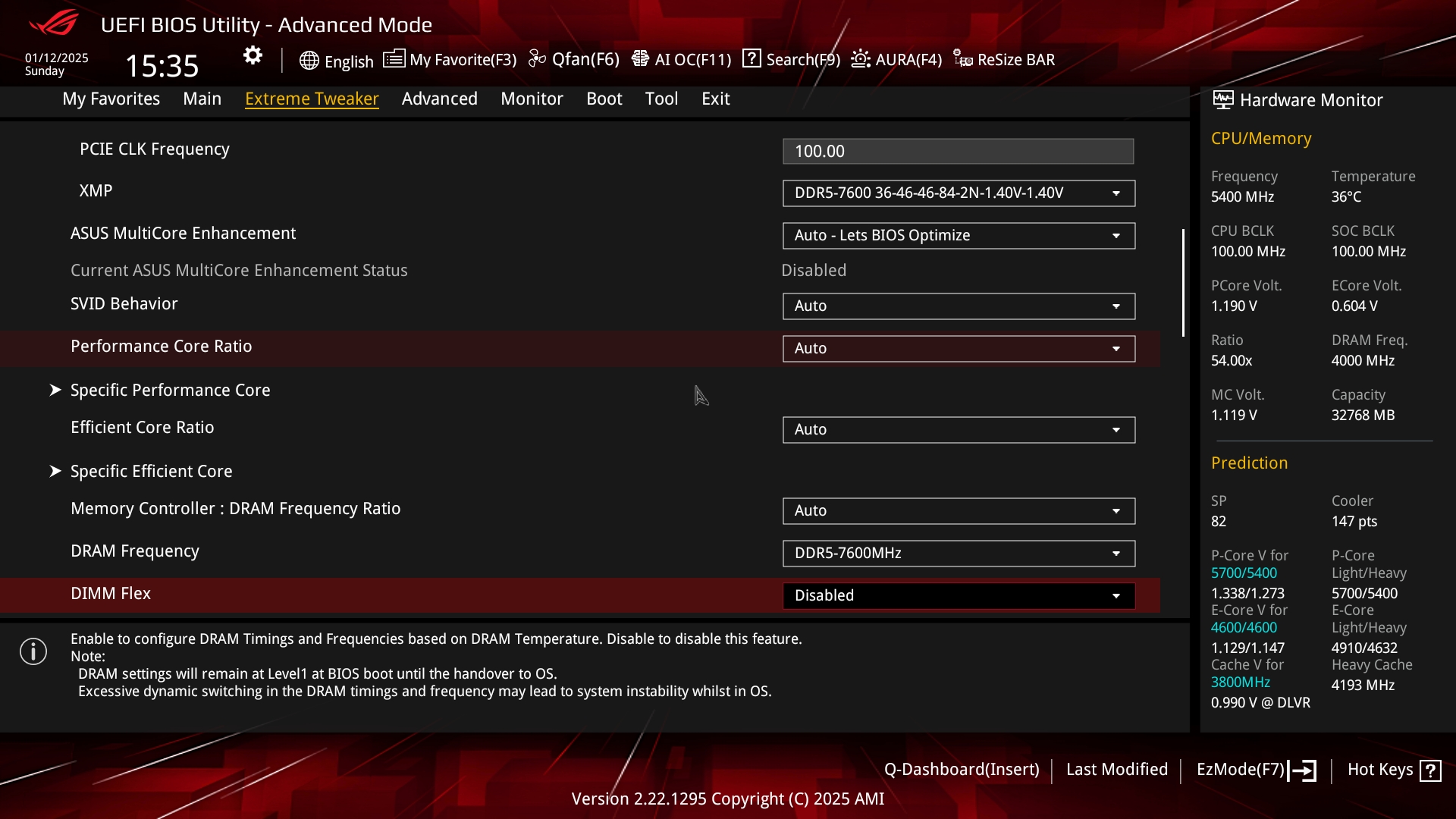

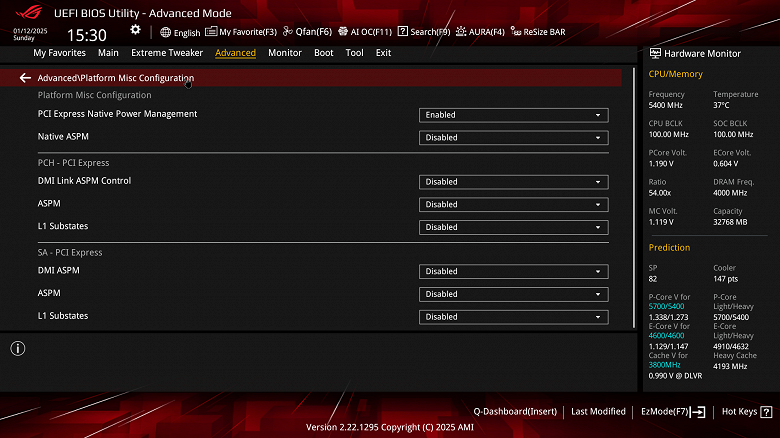

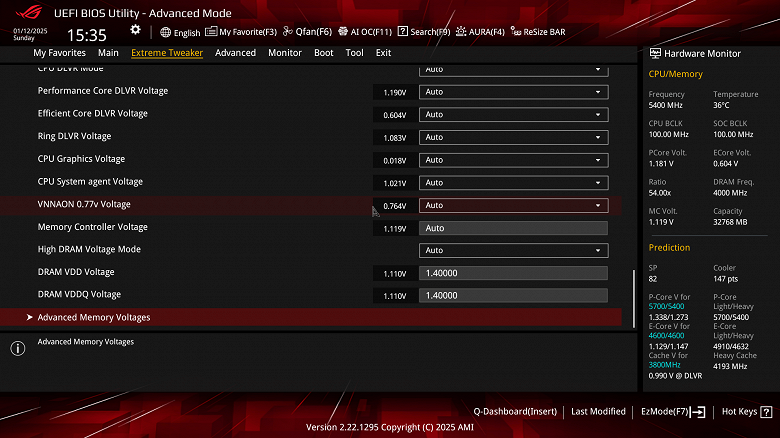

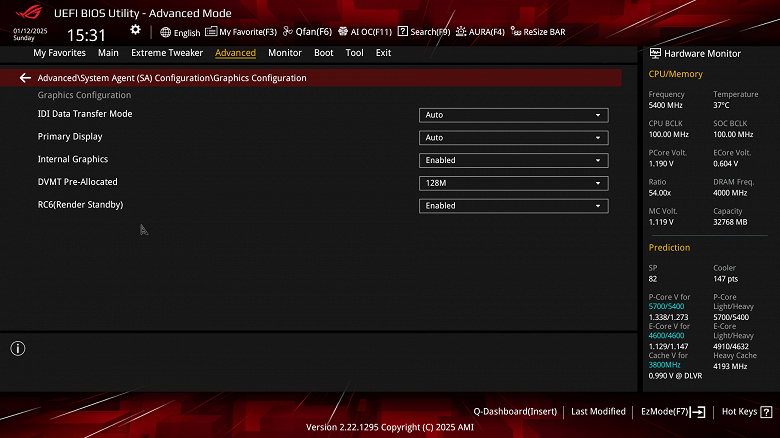

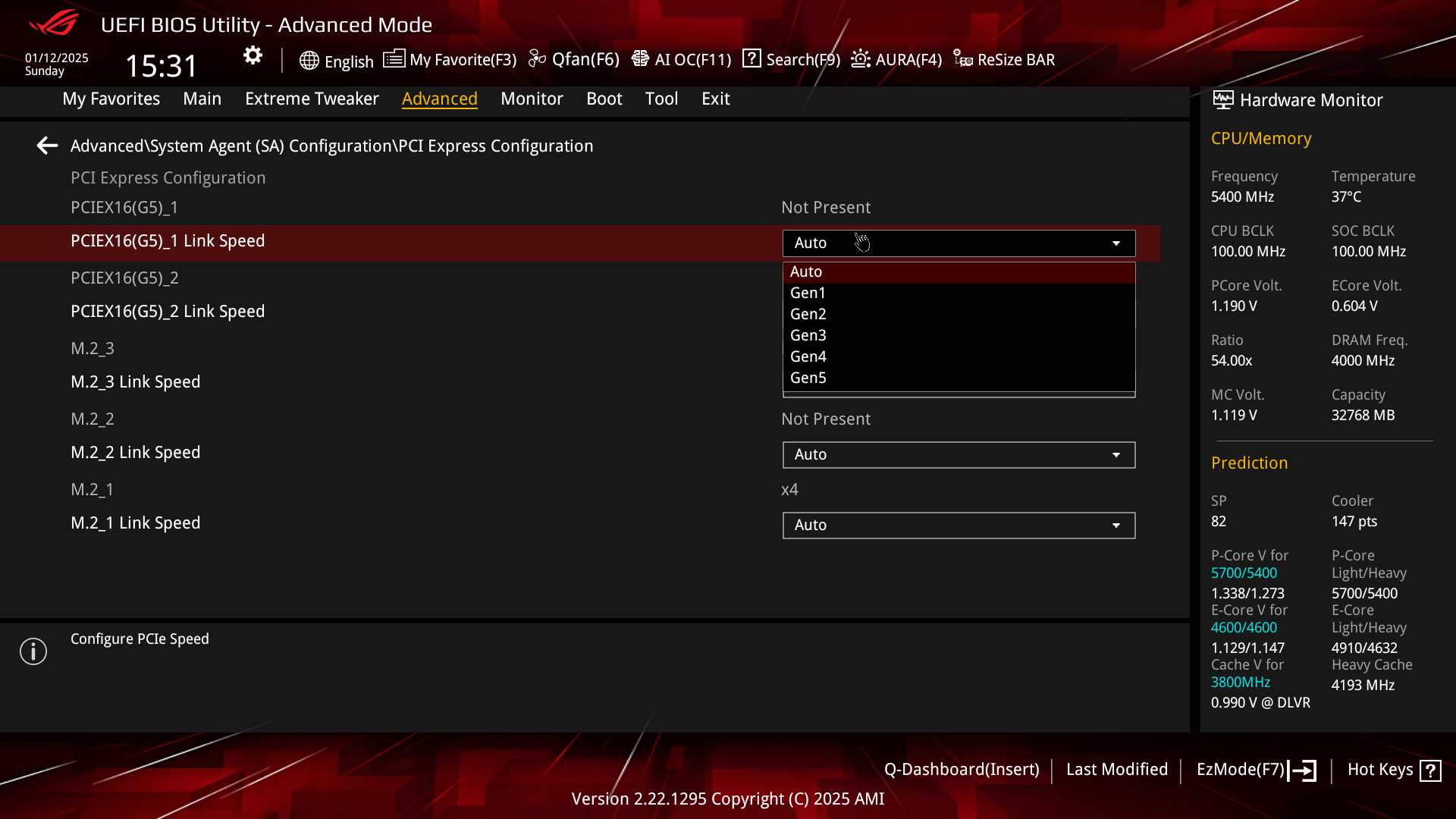

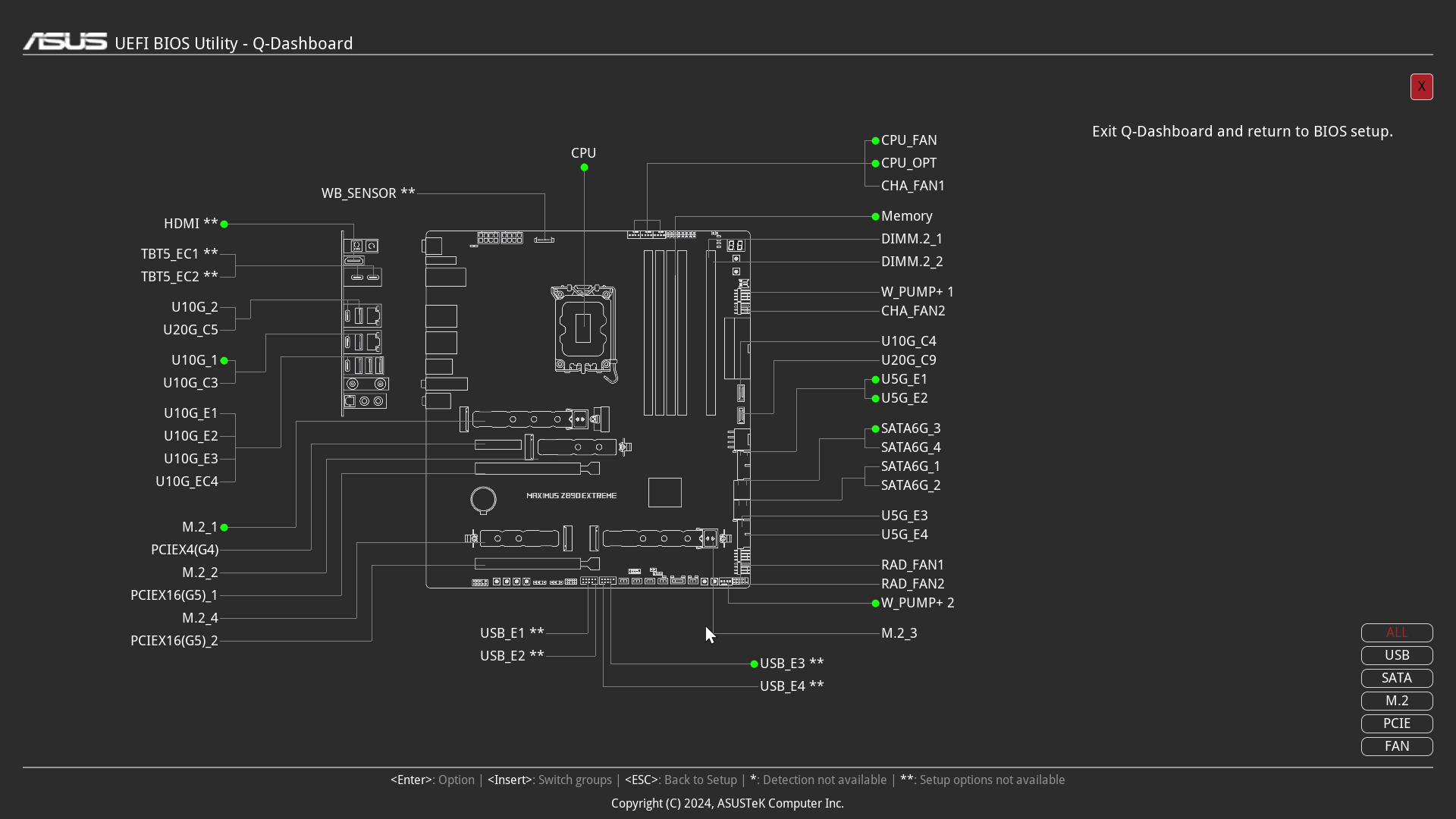

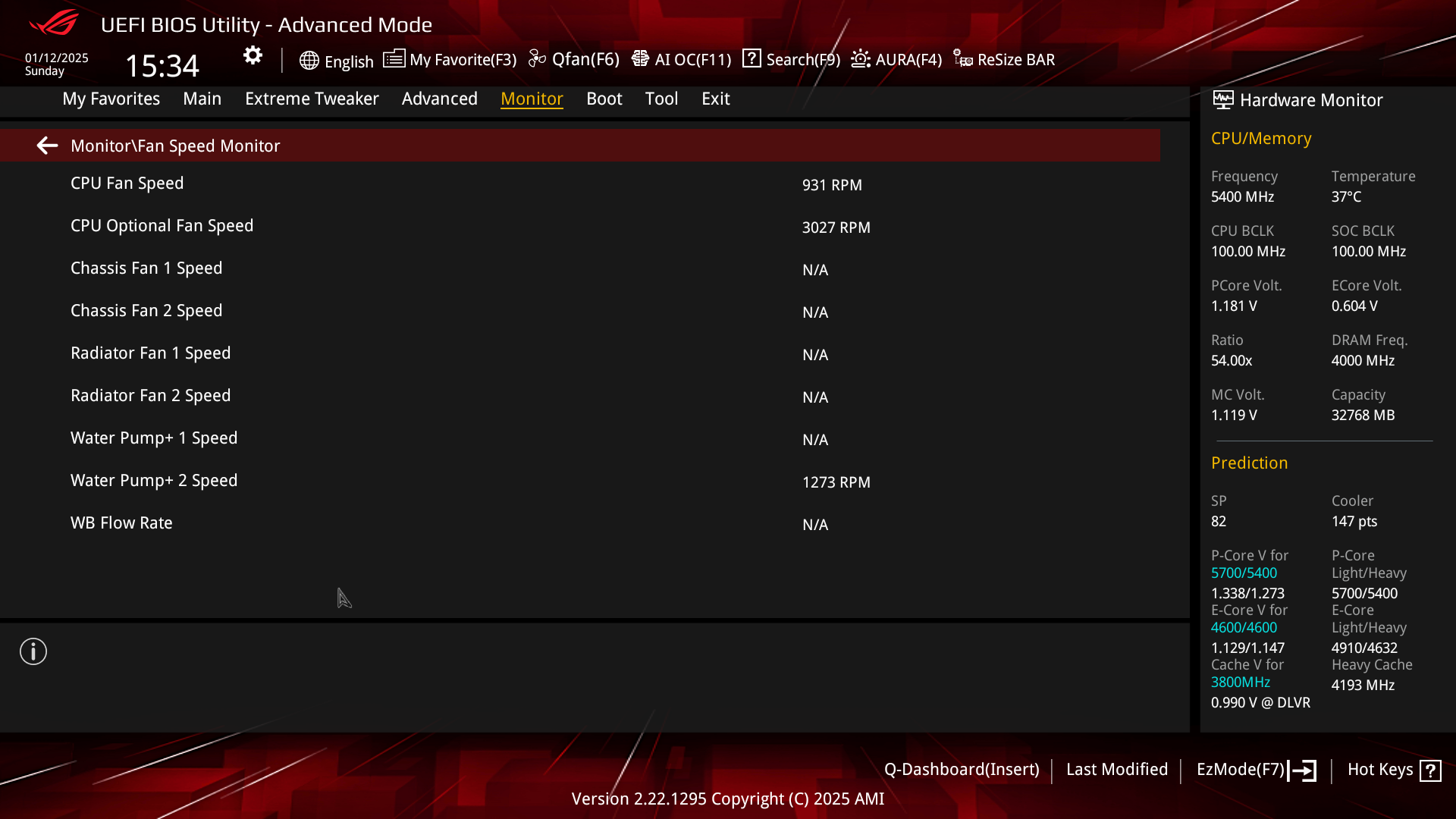

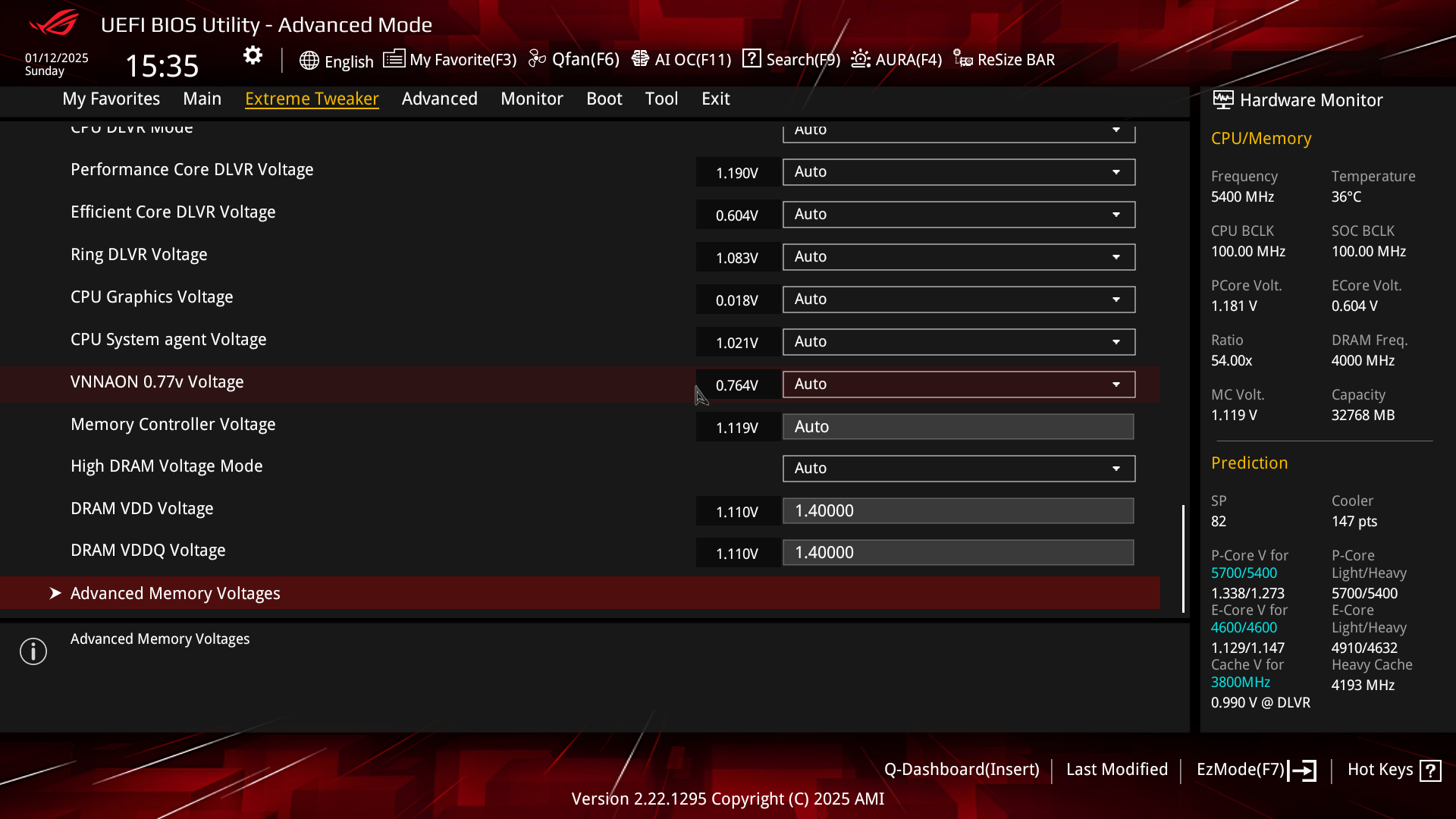

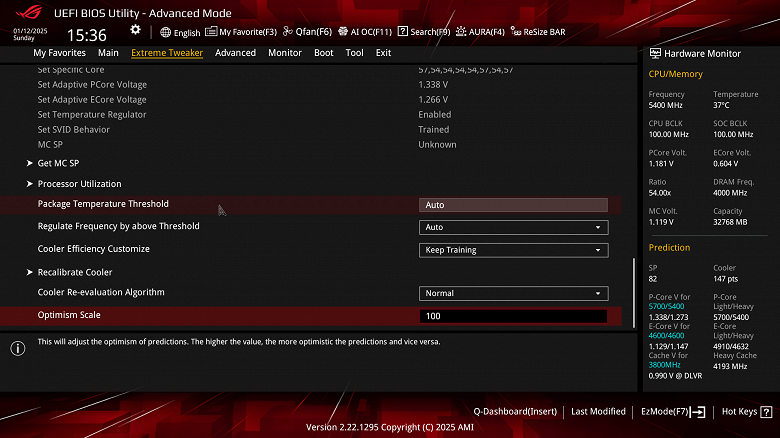

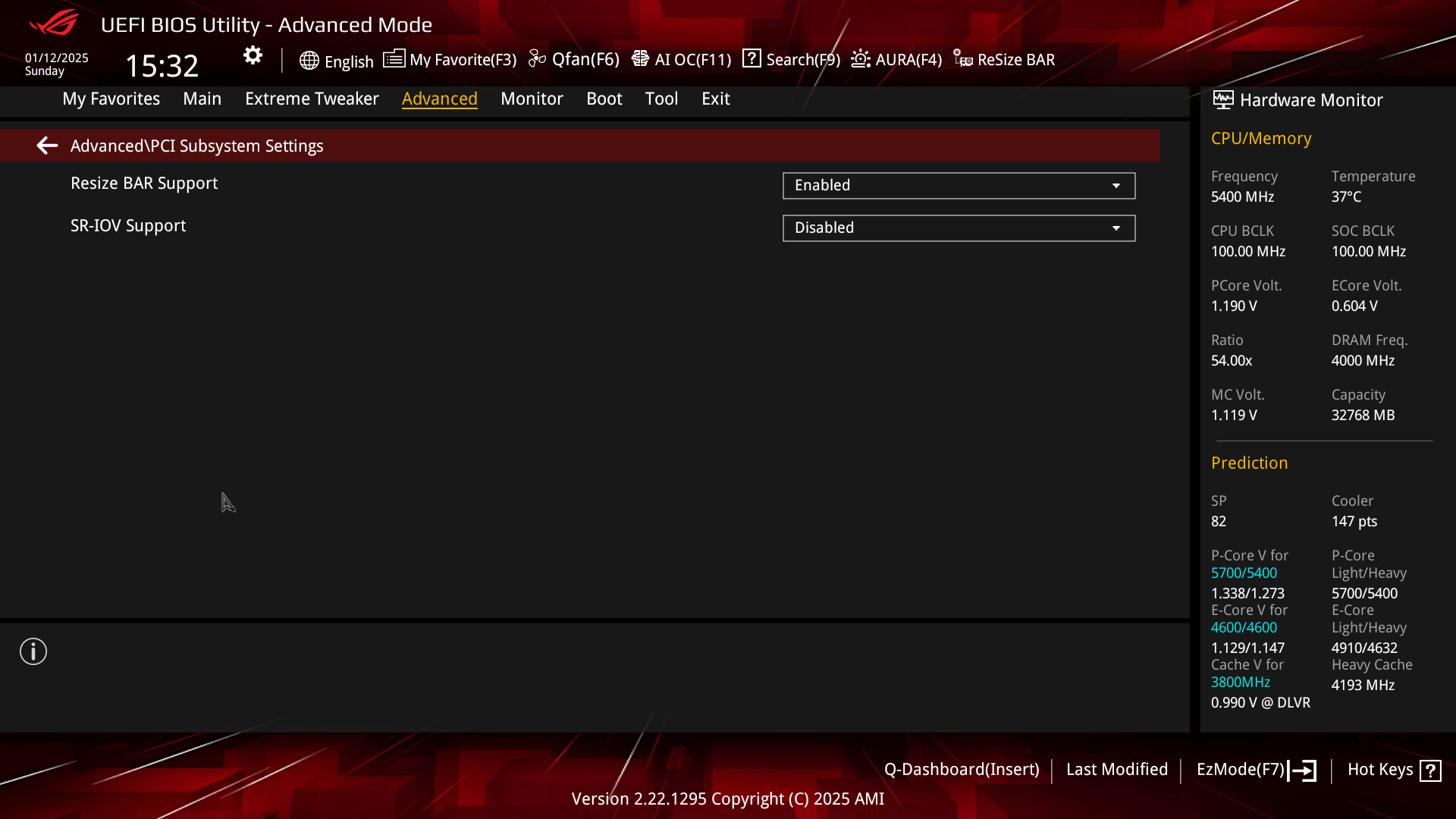

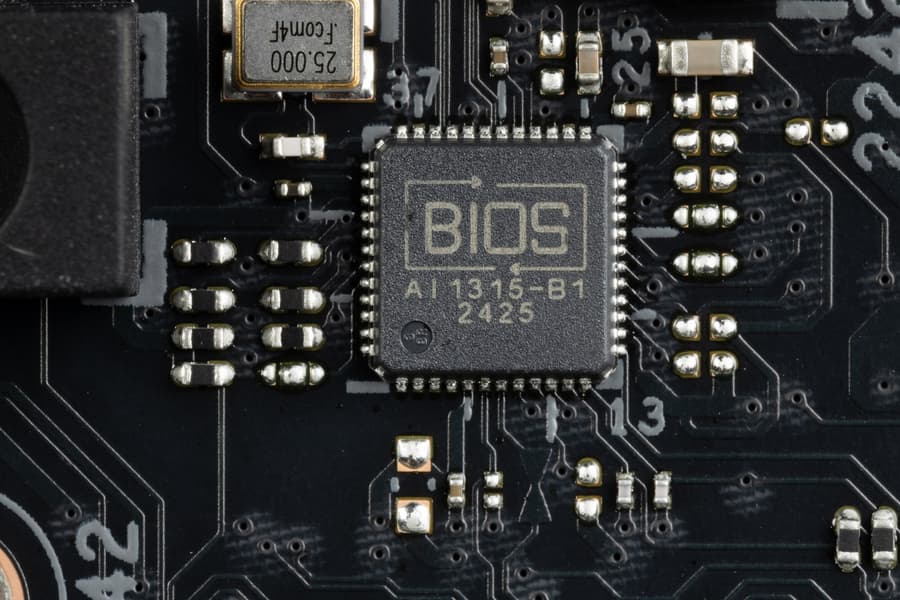

Настройки BIOS

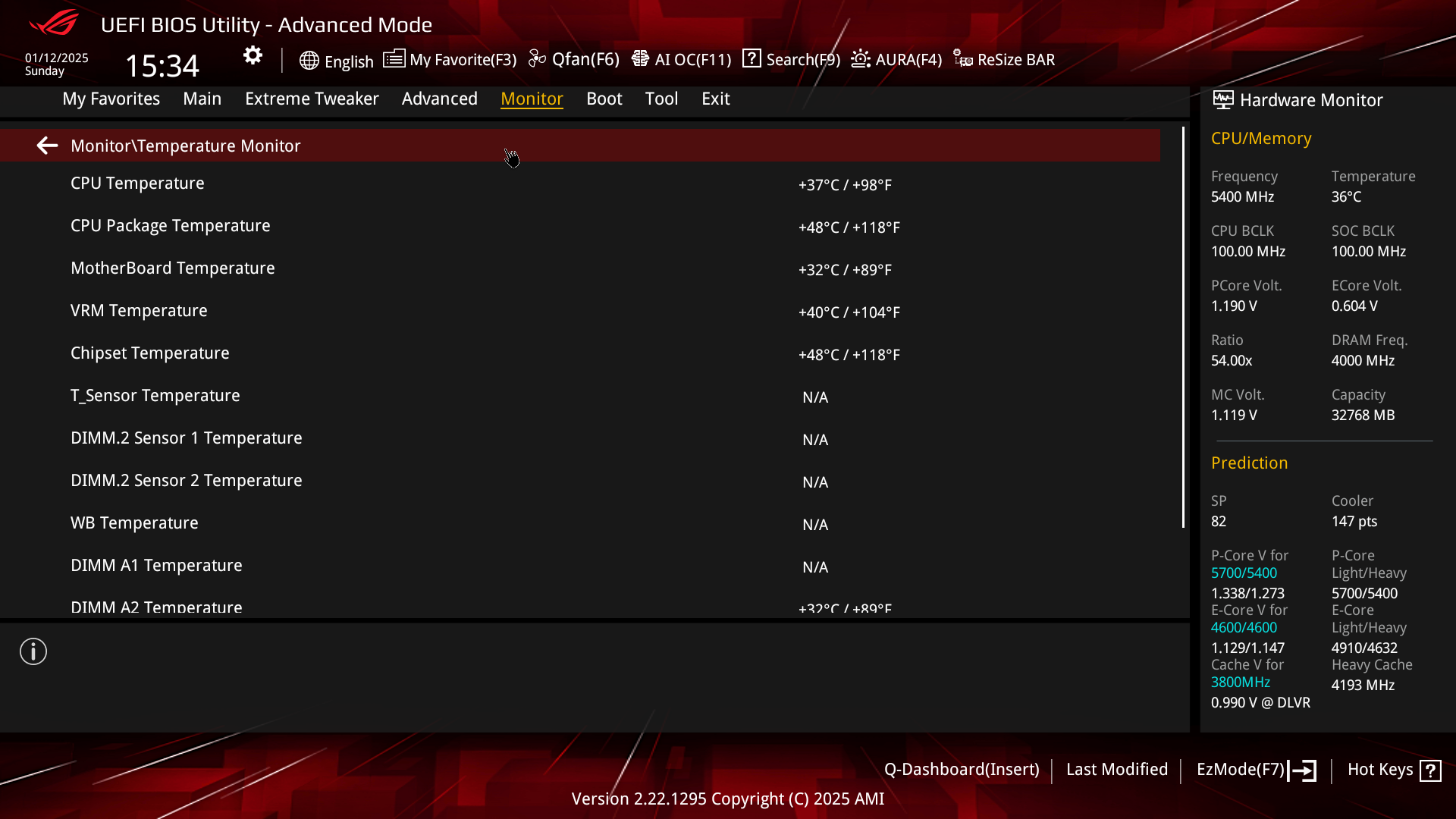

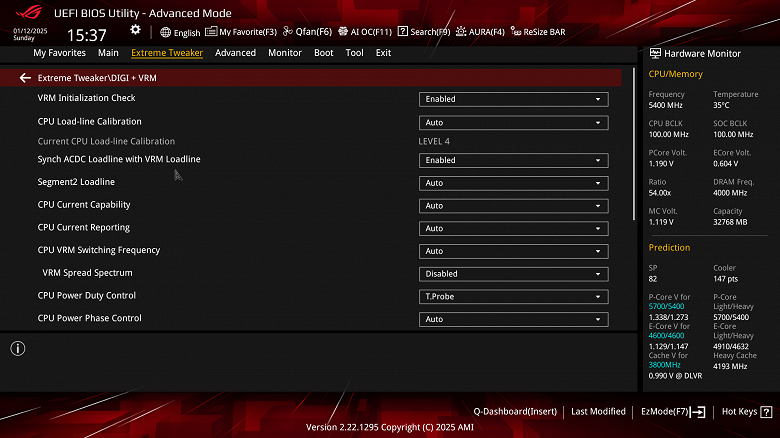

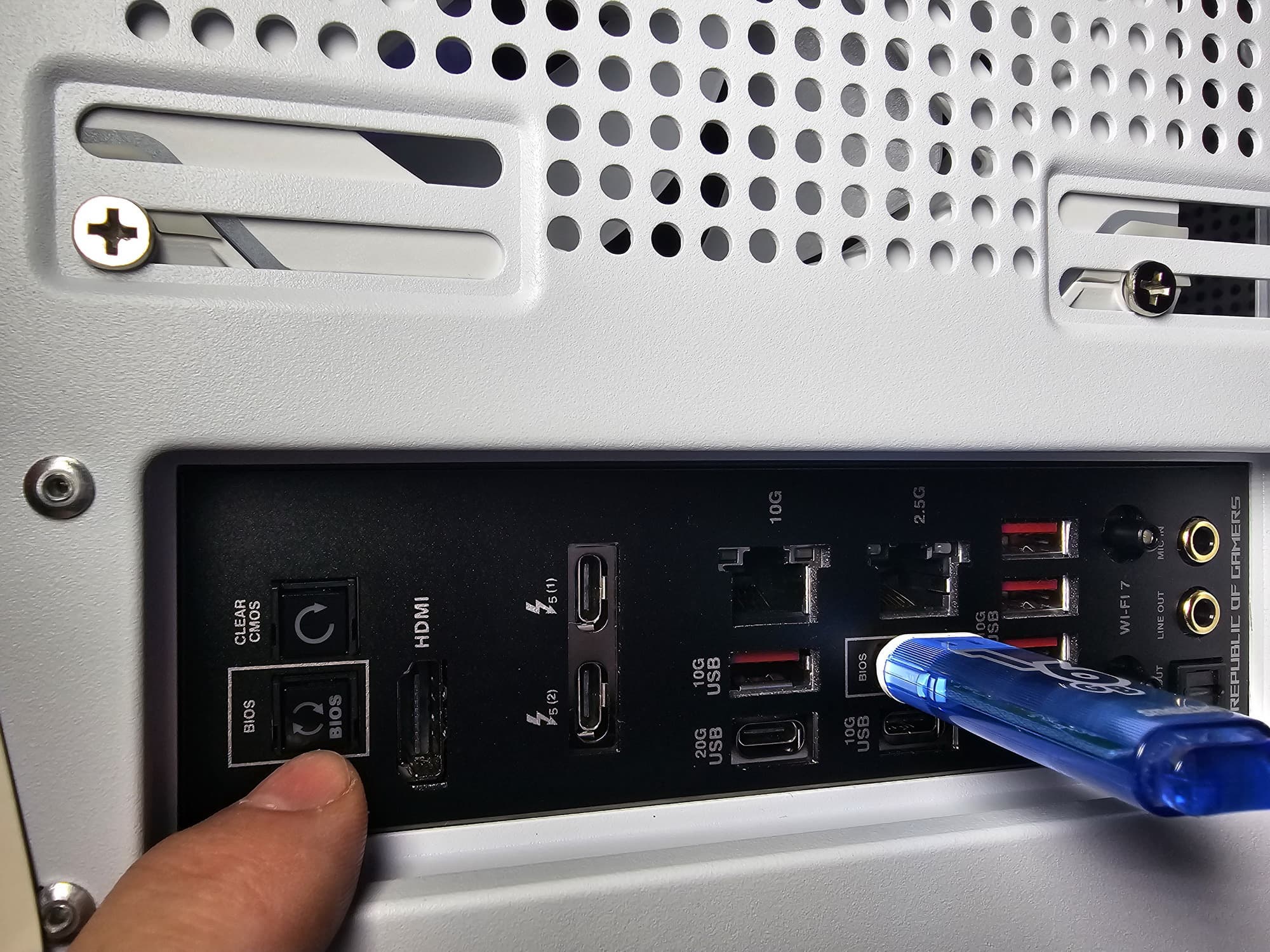

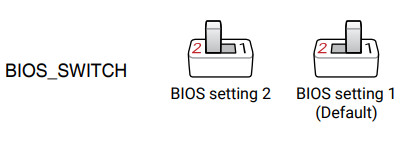

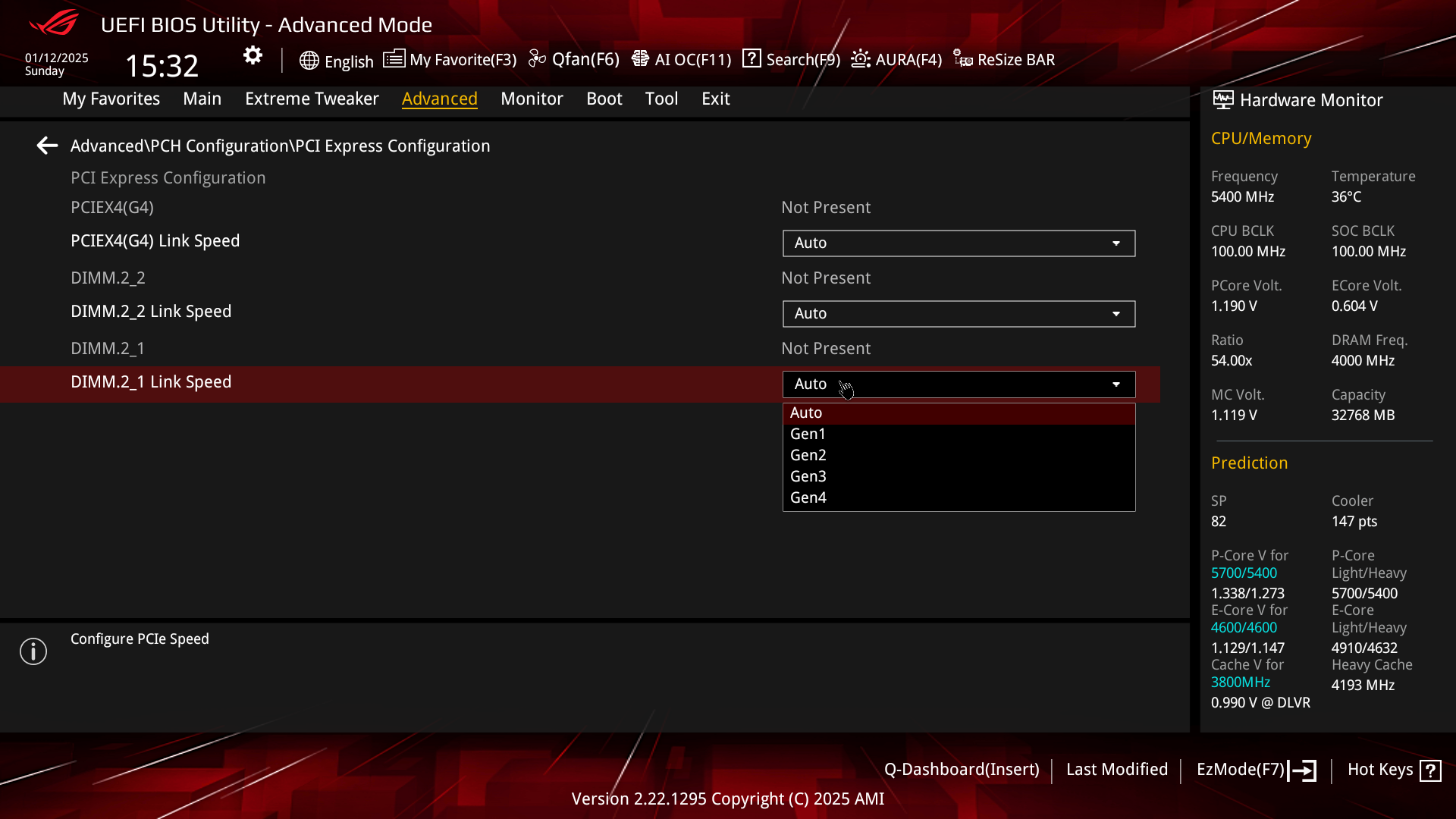

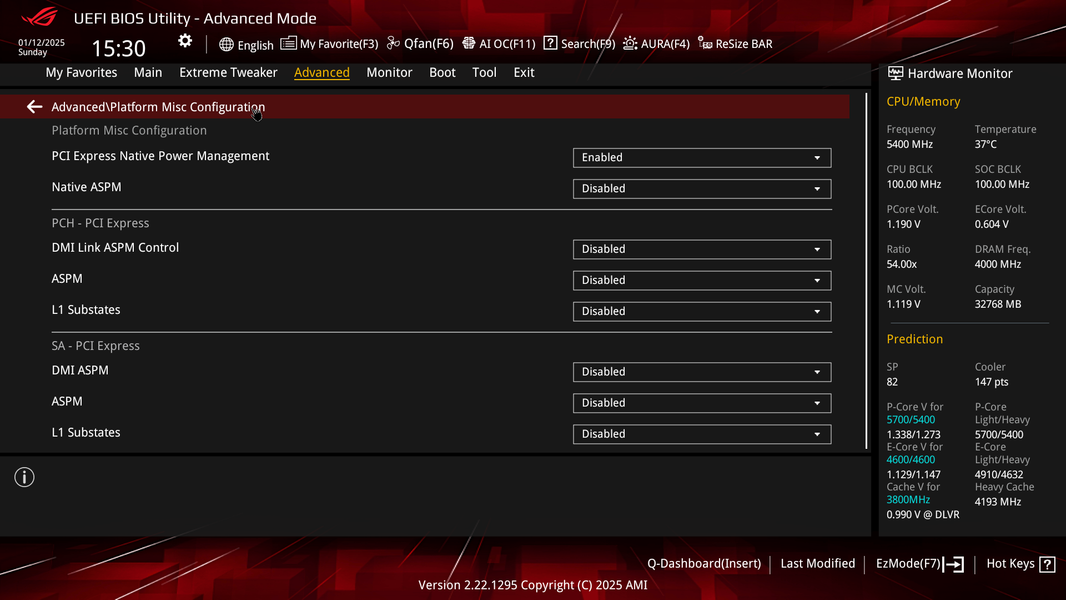

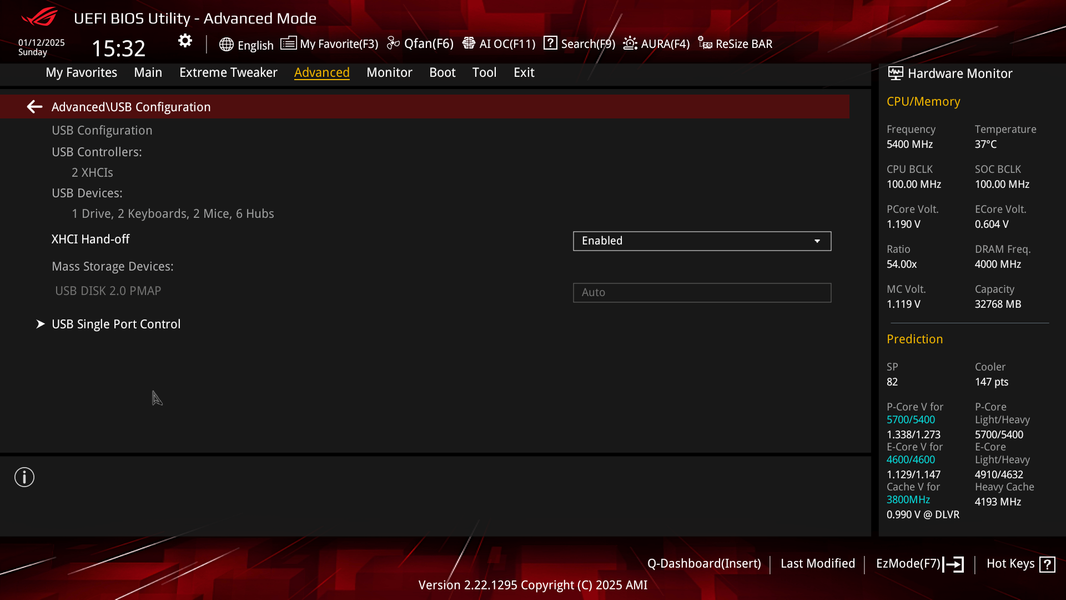

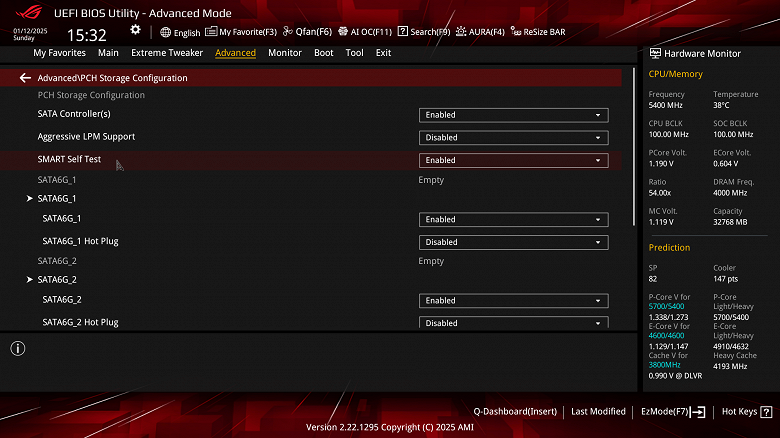

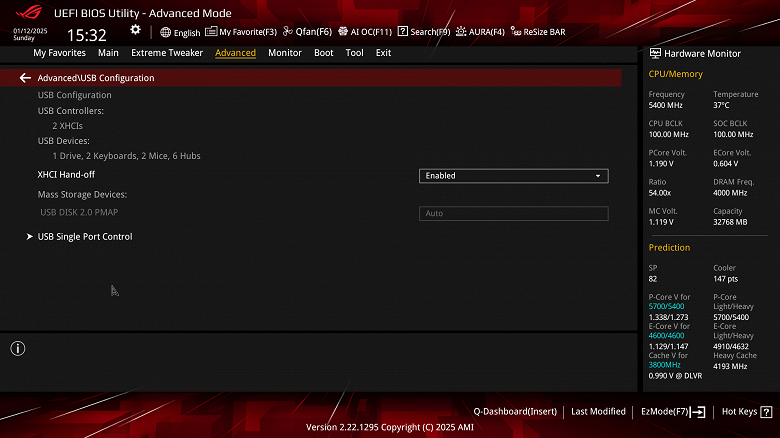

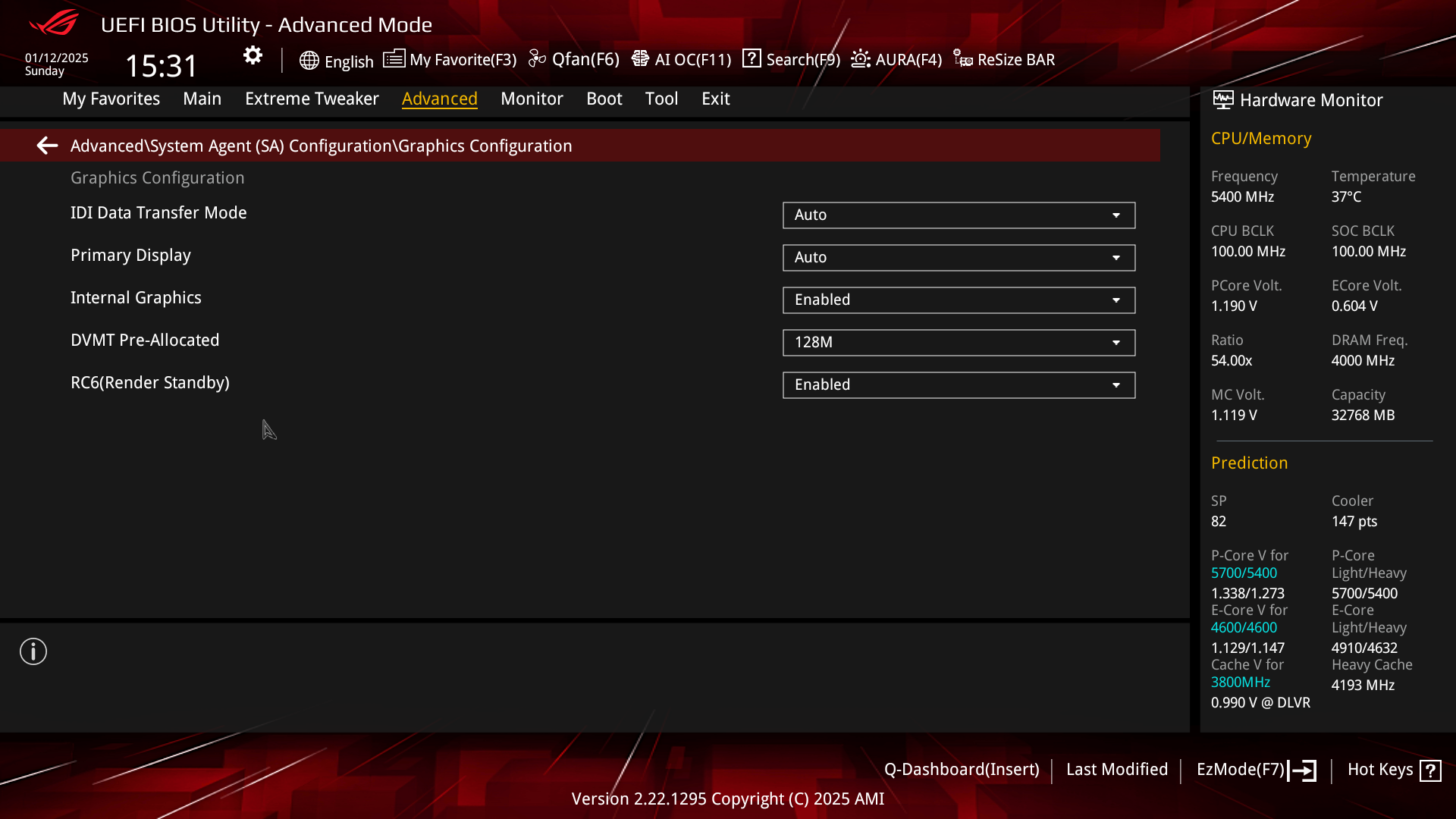

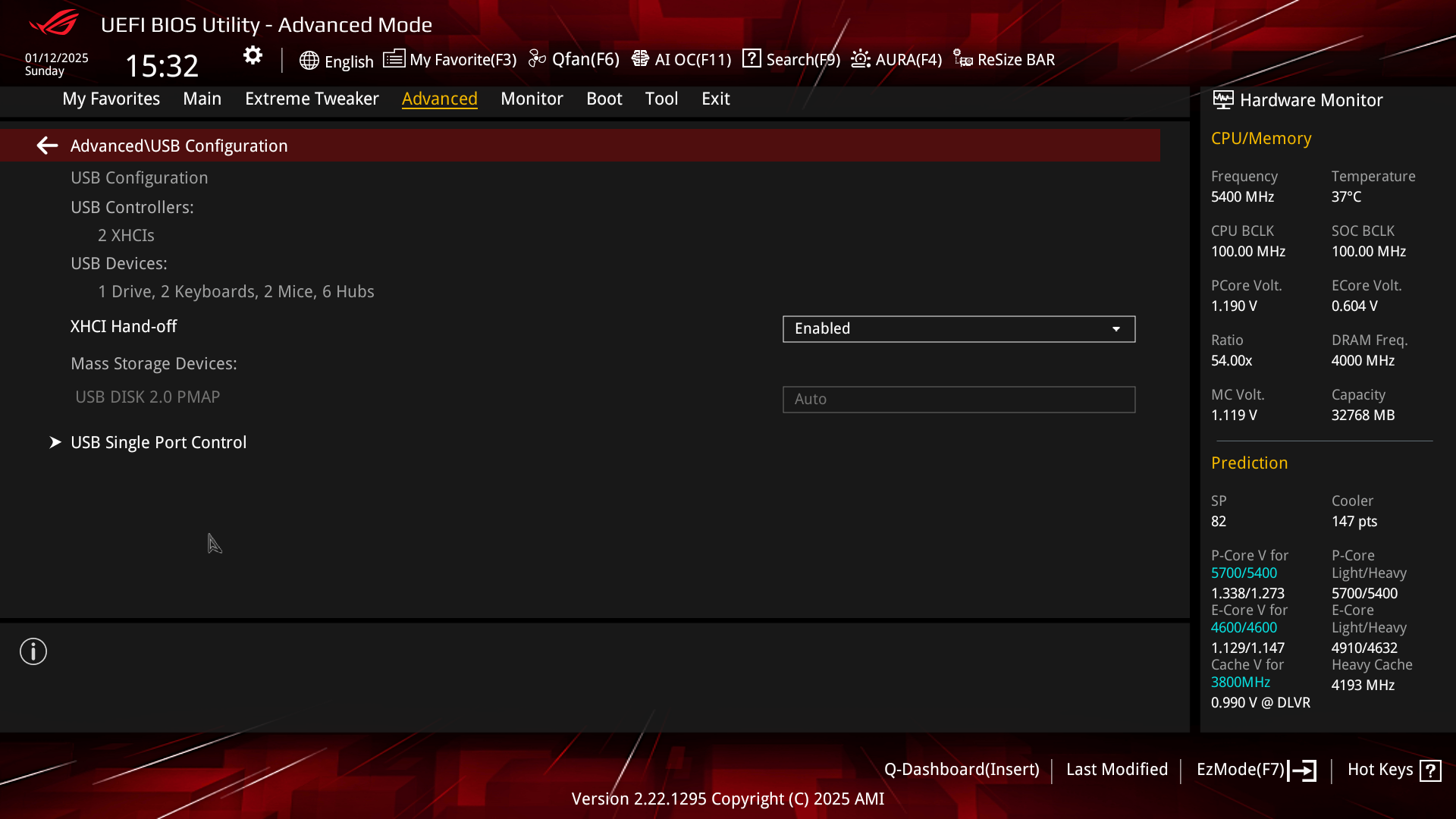

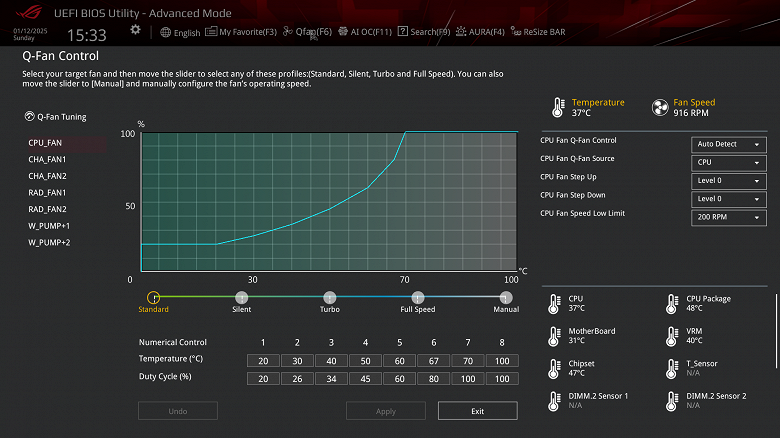

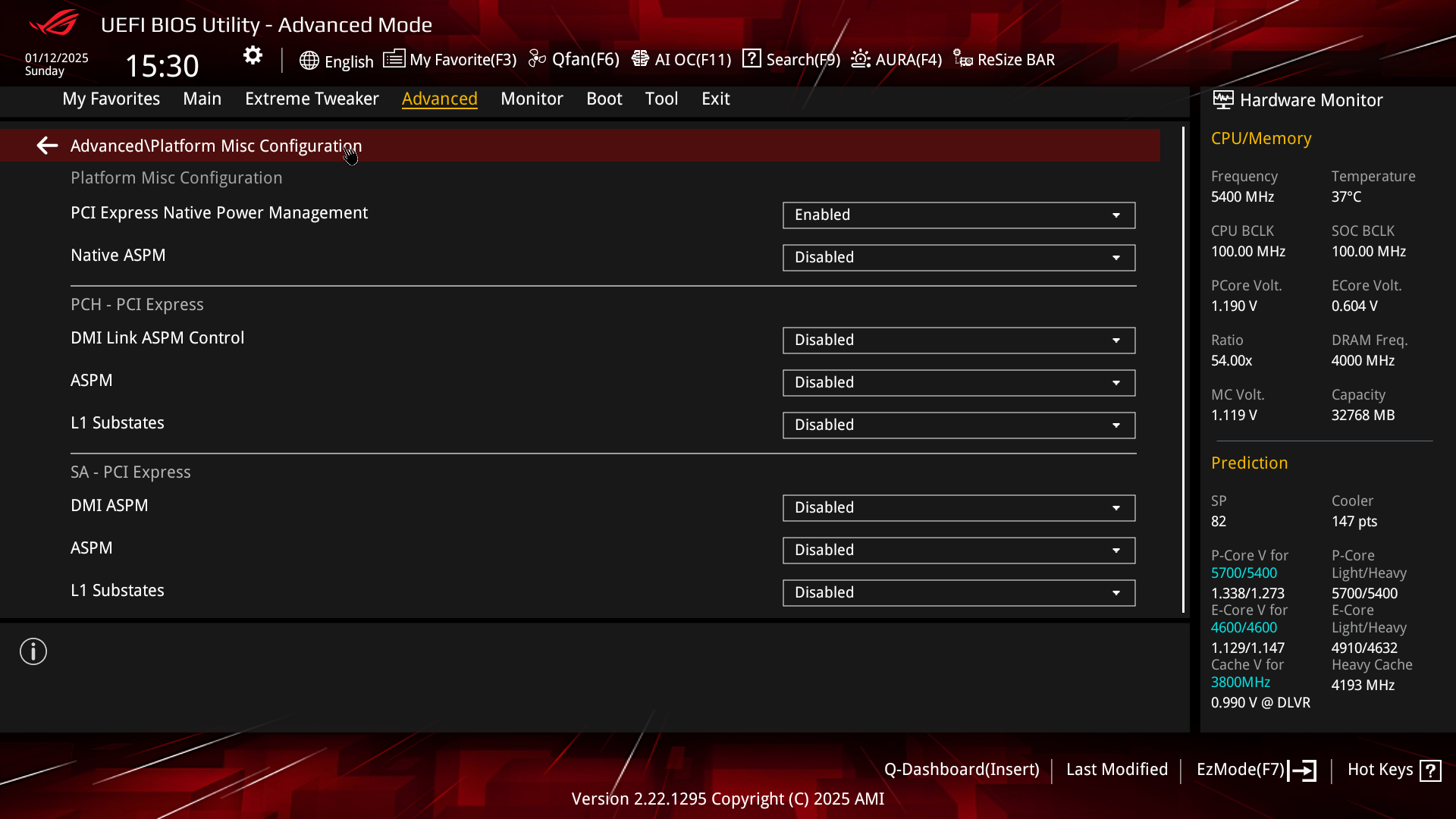

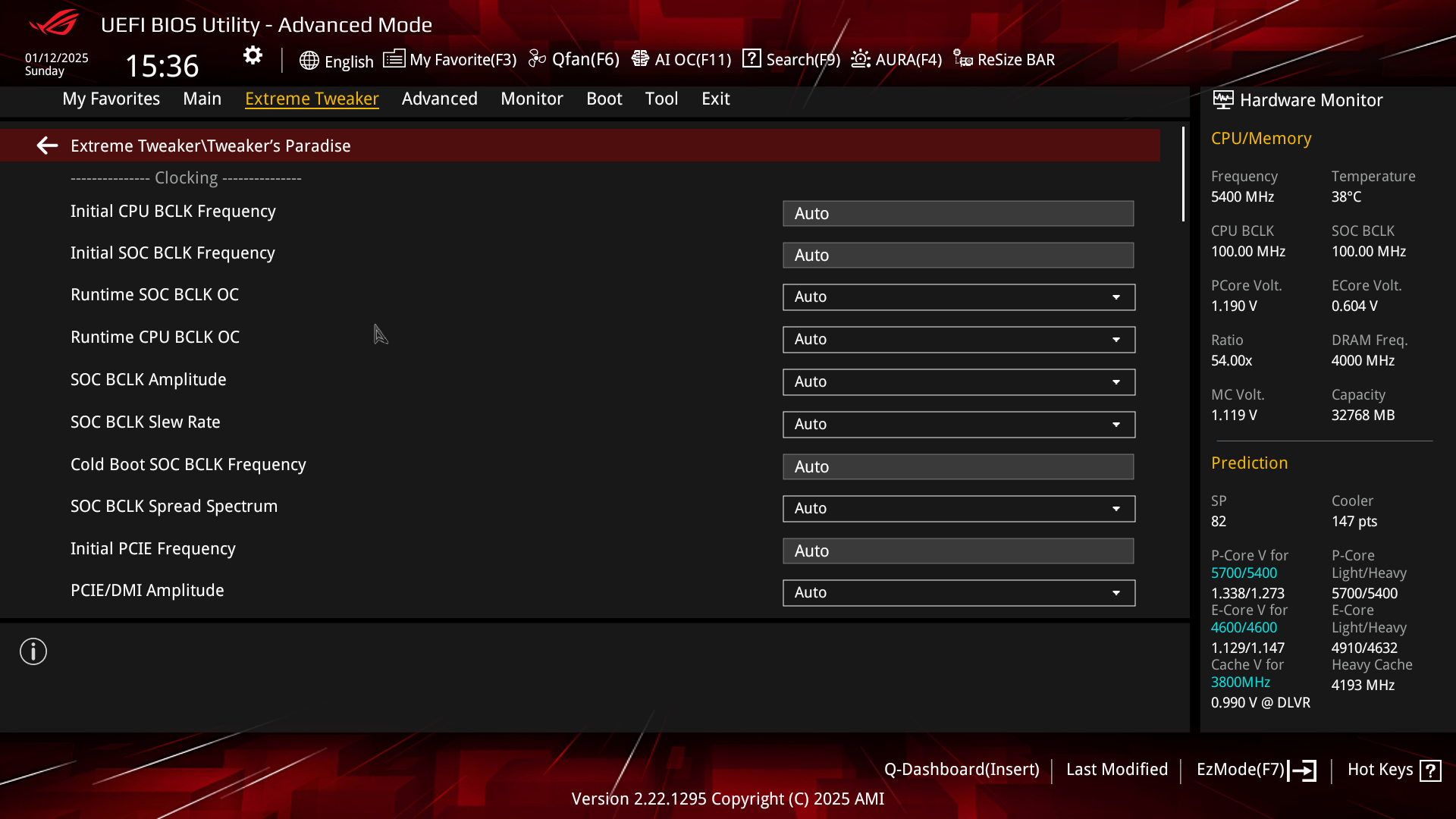

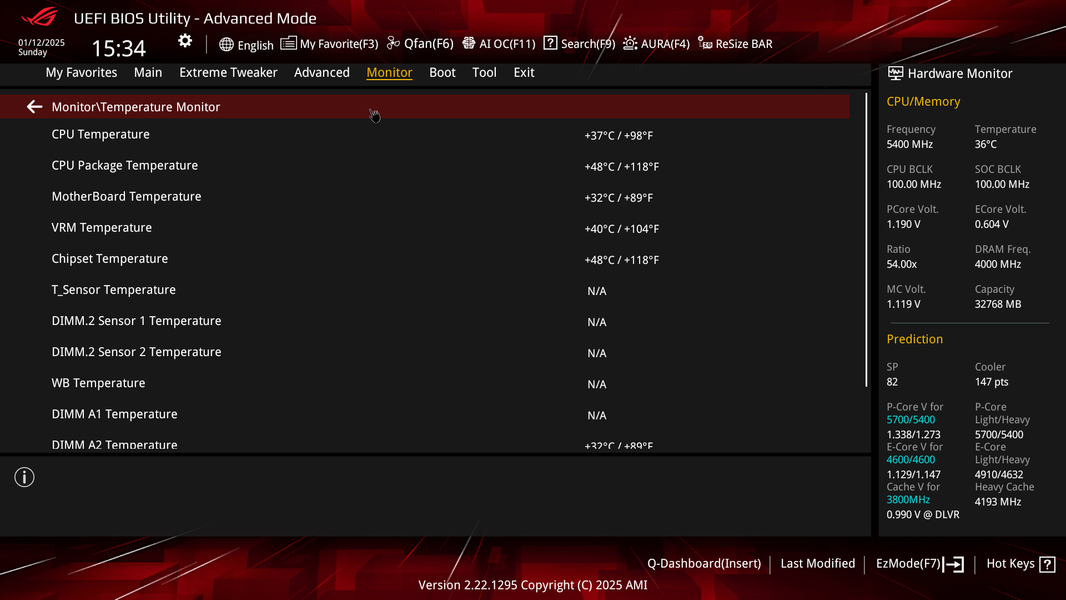

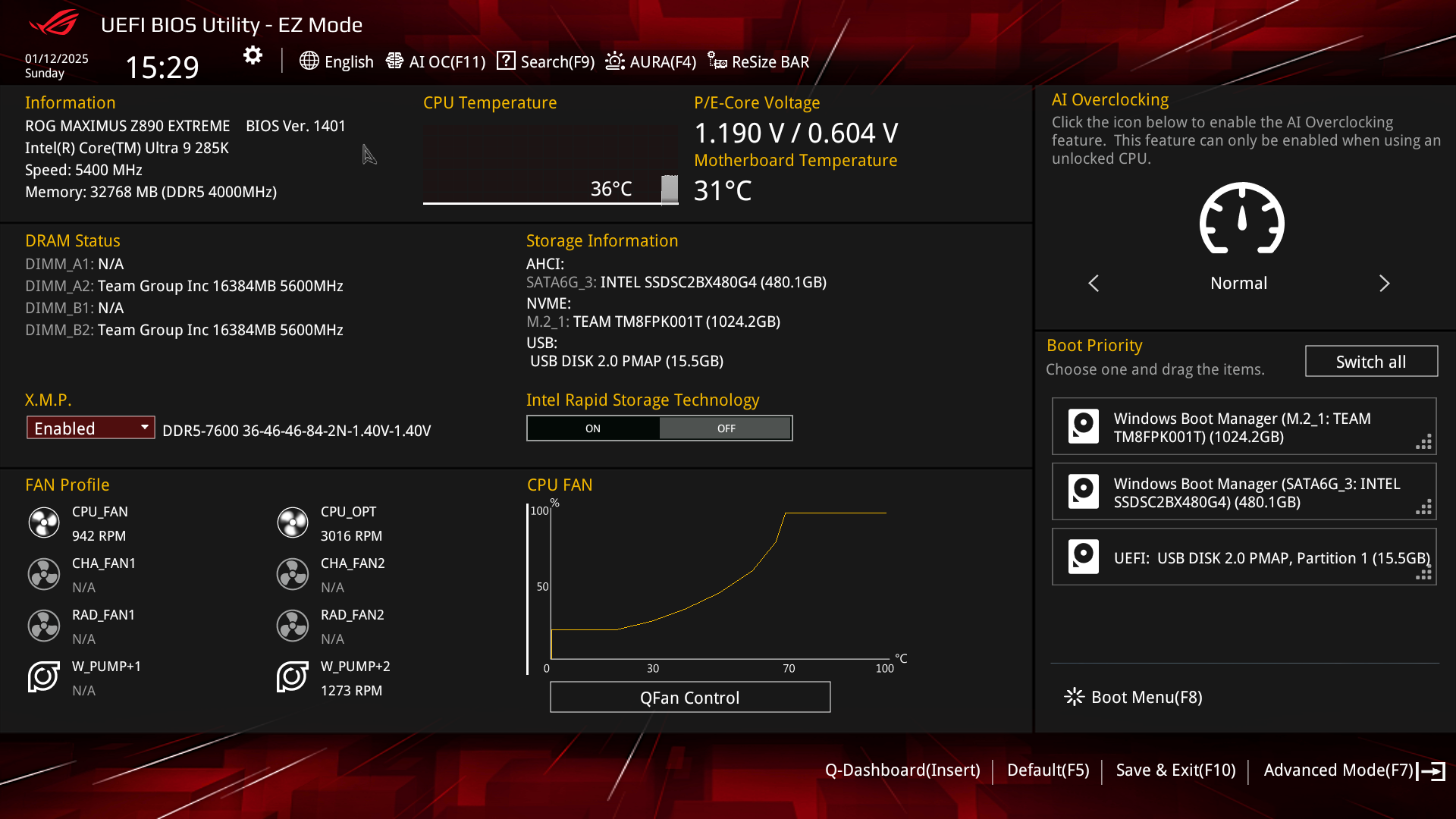

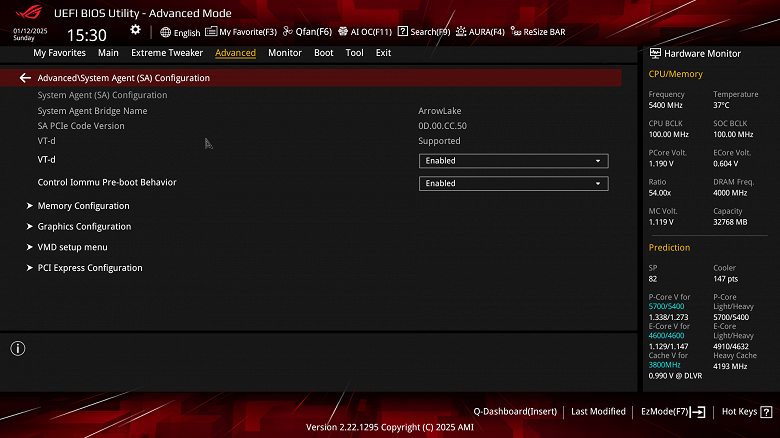

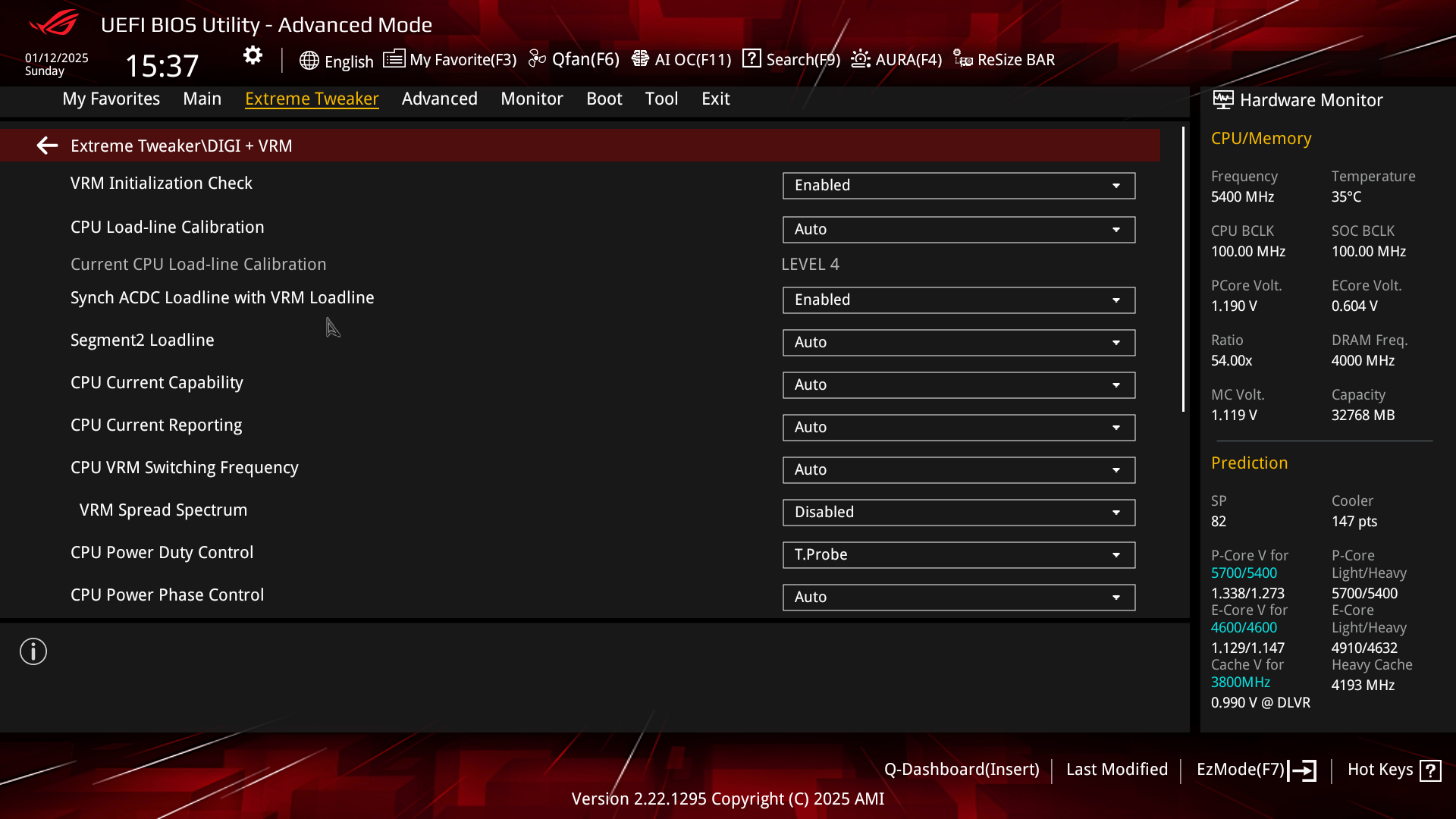

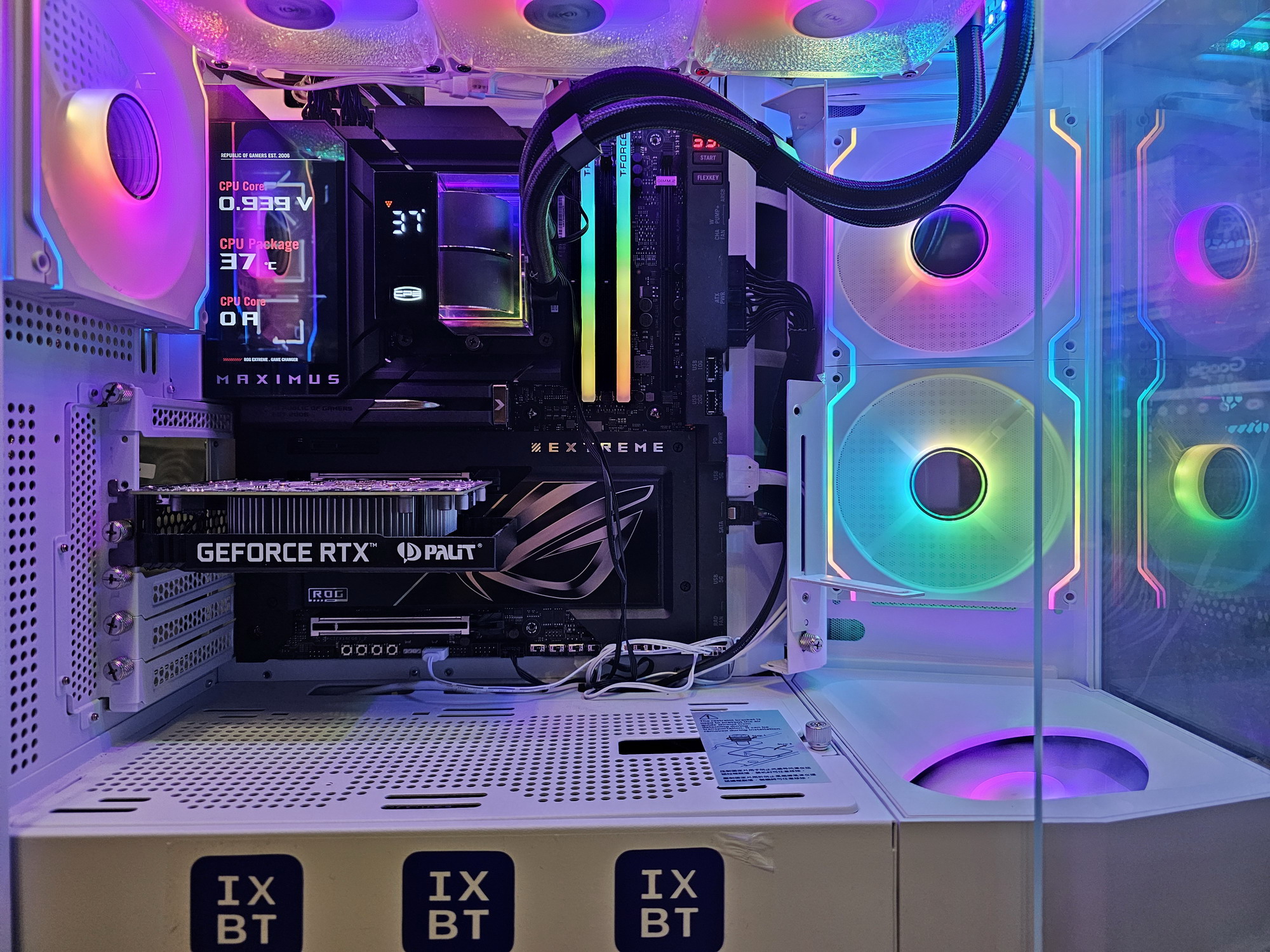

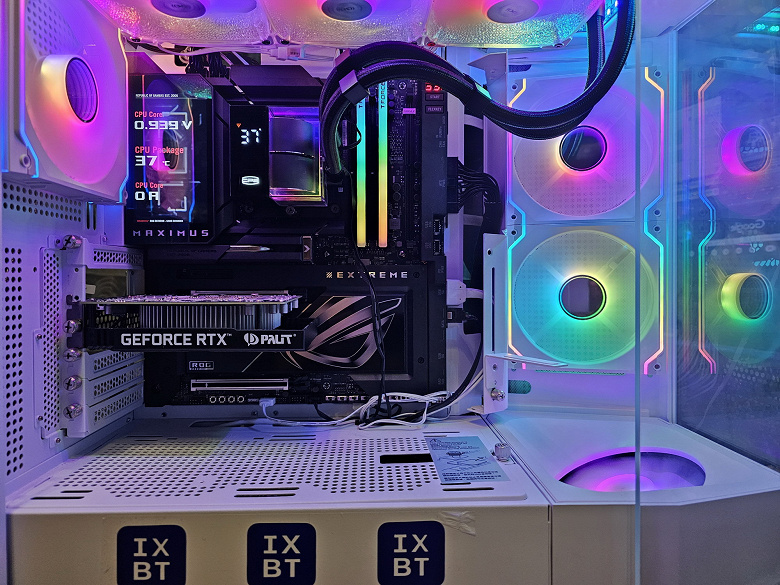

Работоспособность (и разгон)

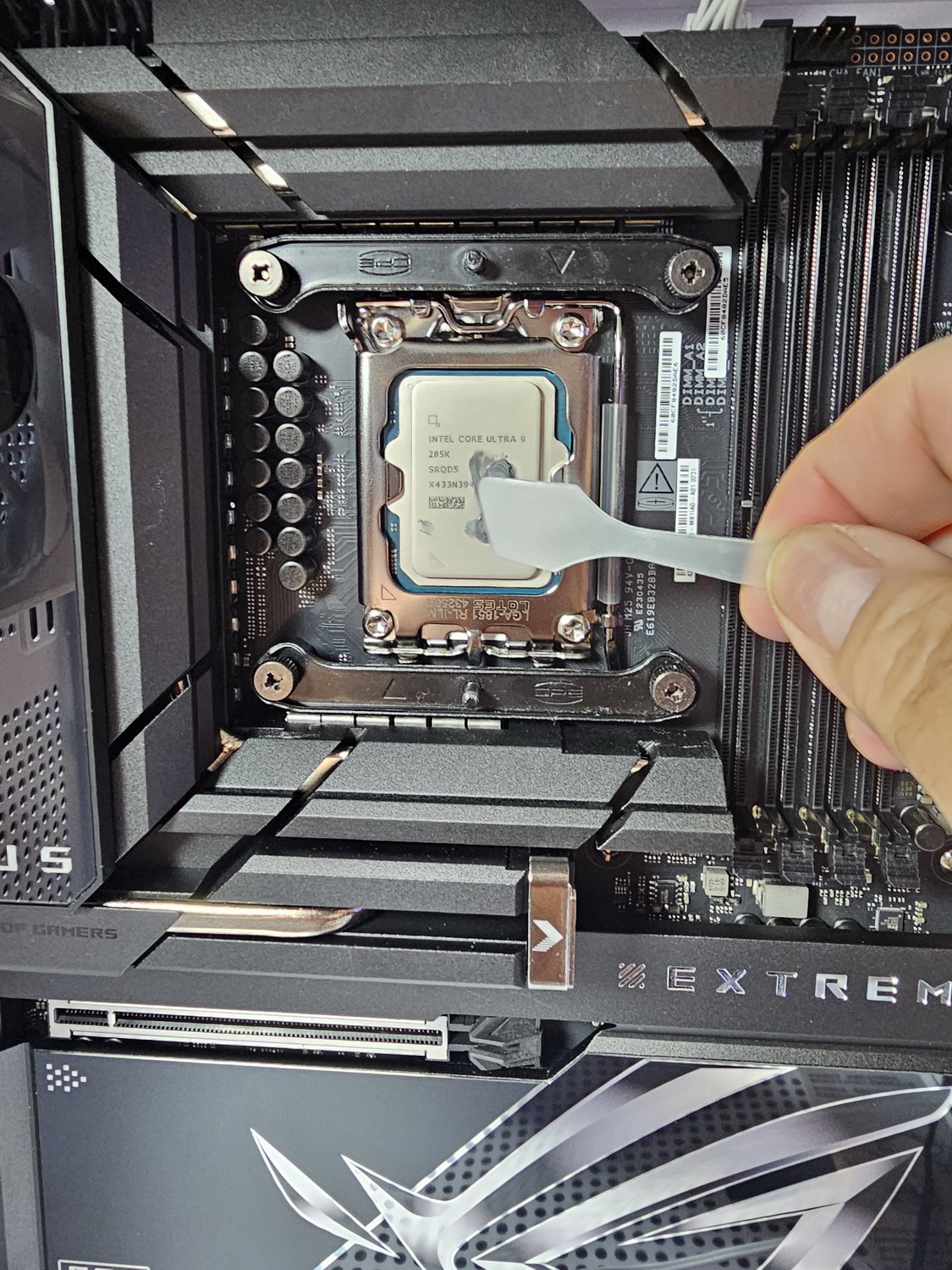

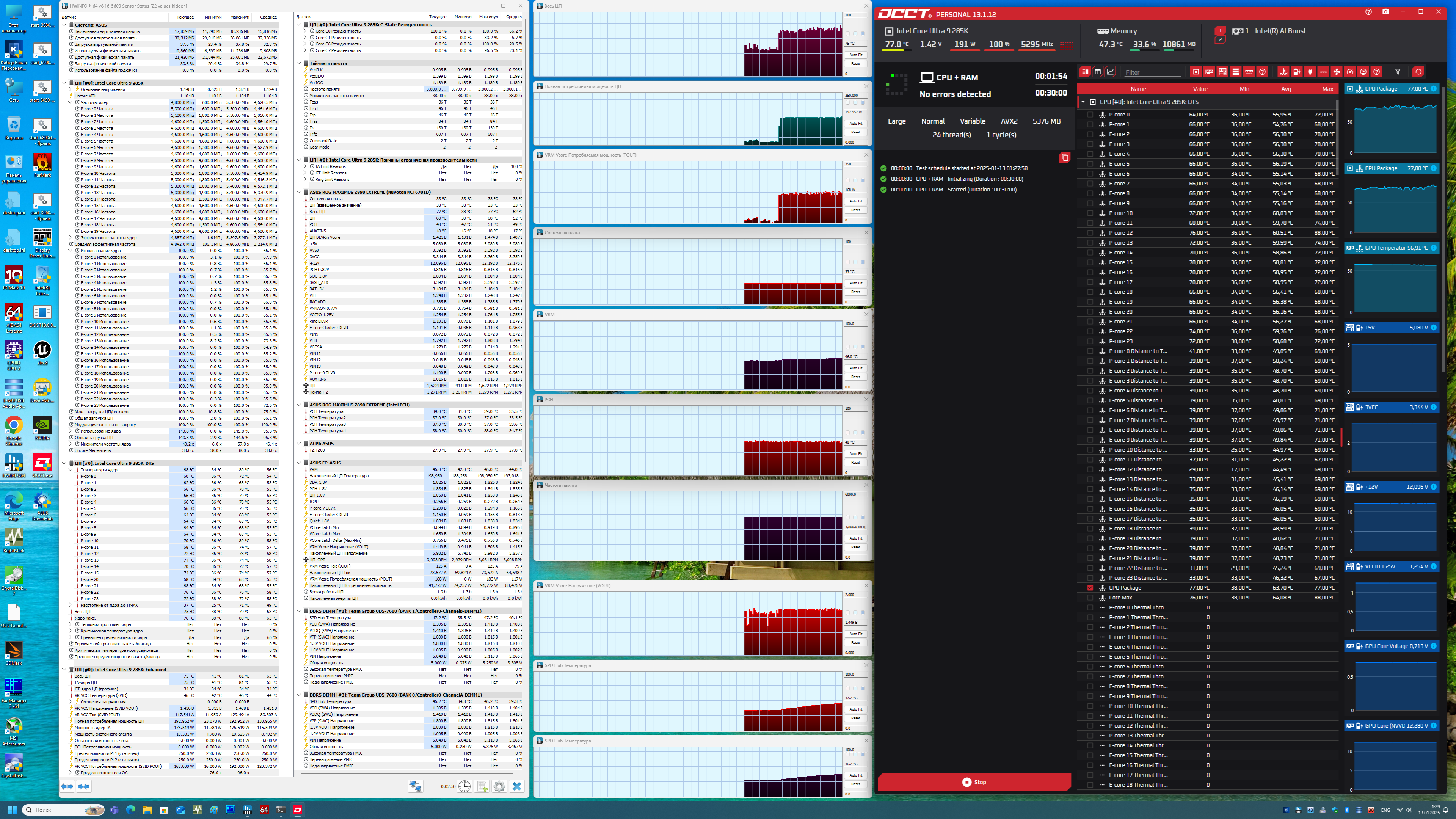

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
В режиме авторазгона мы получили до 5,5 ГГц по всем P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление CPU достигало 193 Вт, все температурные показатели были в норме.
Несмотря на то, что сейчас всем партнерам Intel велено по умолчанию в BIOS выставлять рекомендуемые настройки (где оверклокинг сильно лимитирован), мы видим, что авторазгон очень приличный. Ибо, безусловно, у материнской платы просто очень и очень мощное питание. Учитывая, что это настройки по умолчанию, которые получают все пользователи, купившие такую матплату, будем считать производительность при таких настройках базовой.

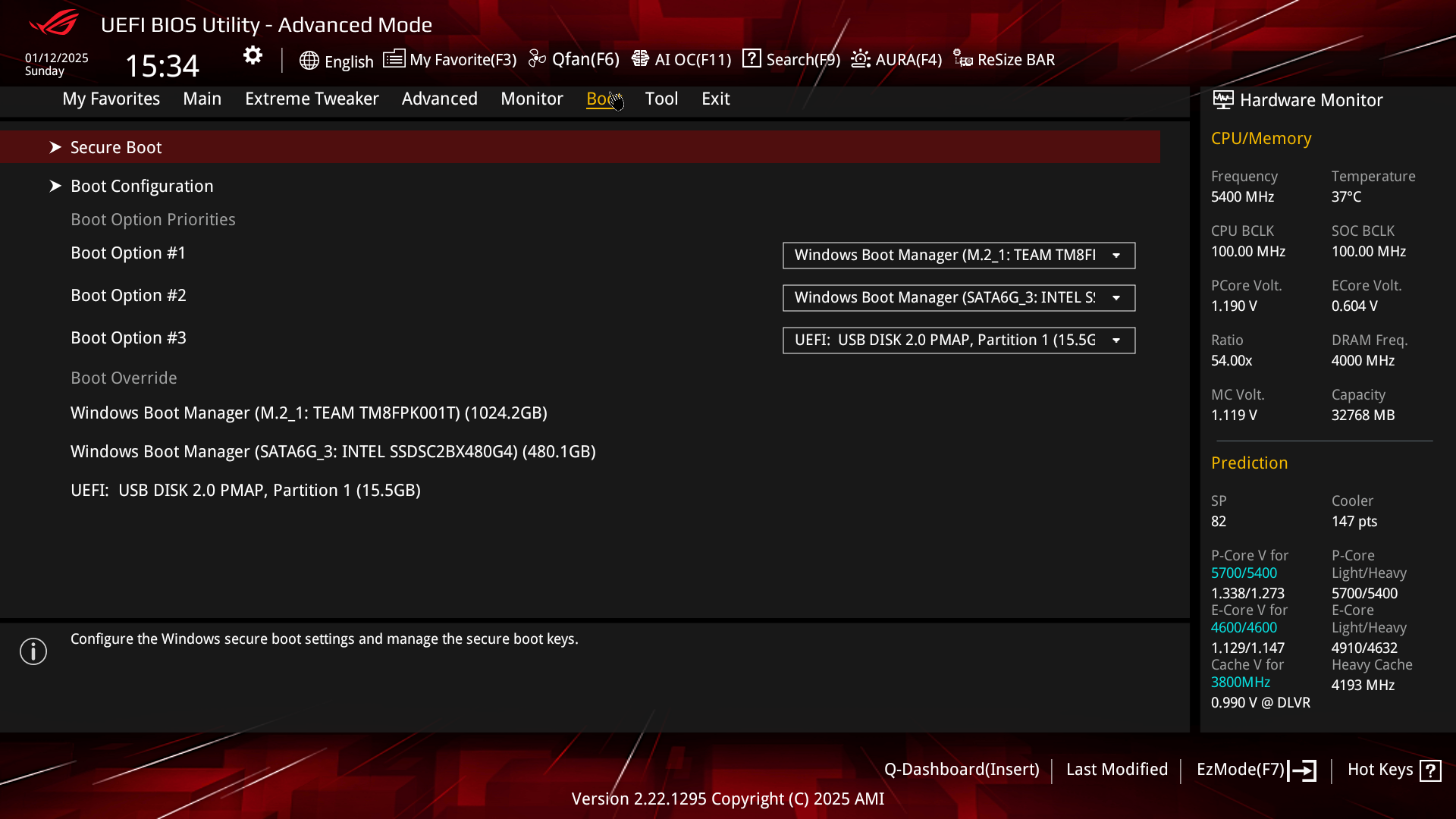

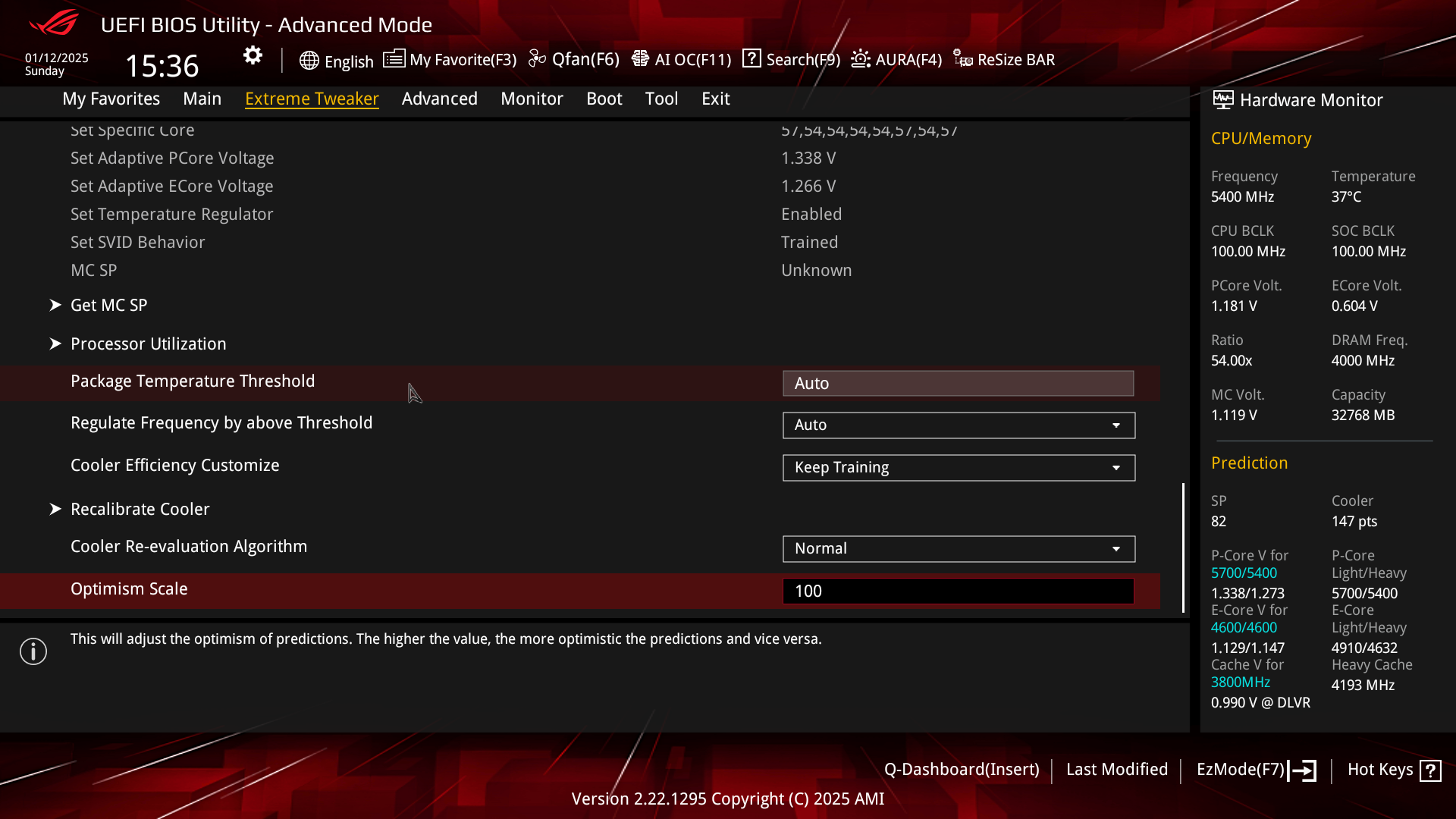

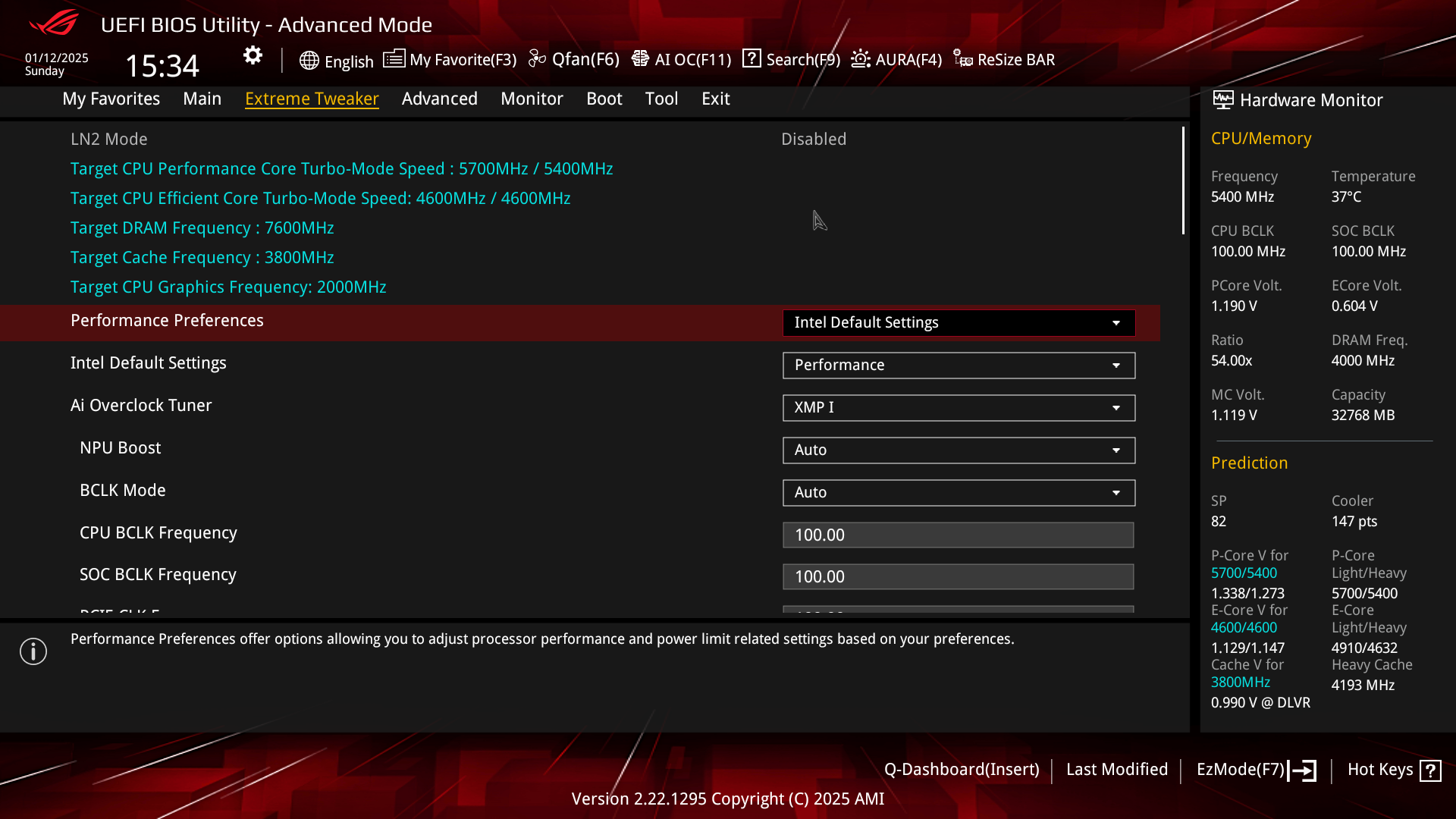

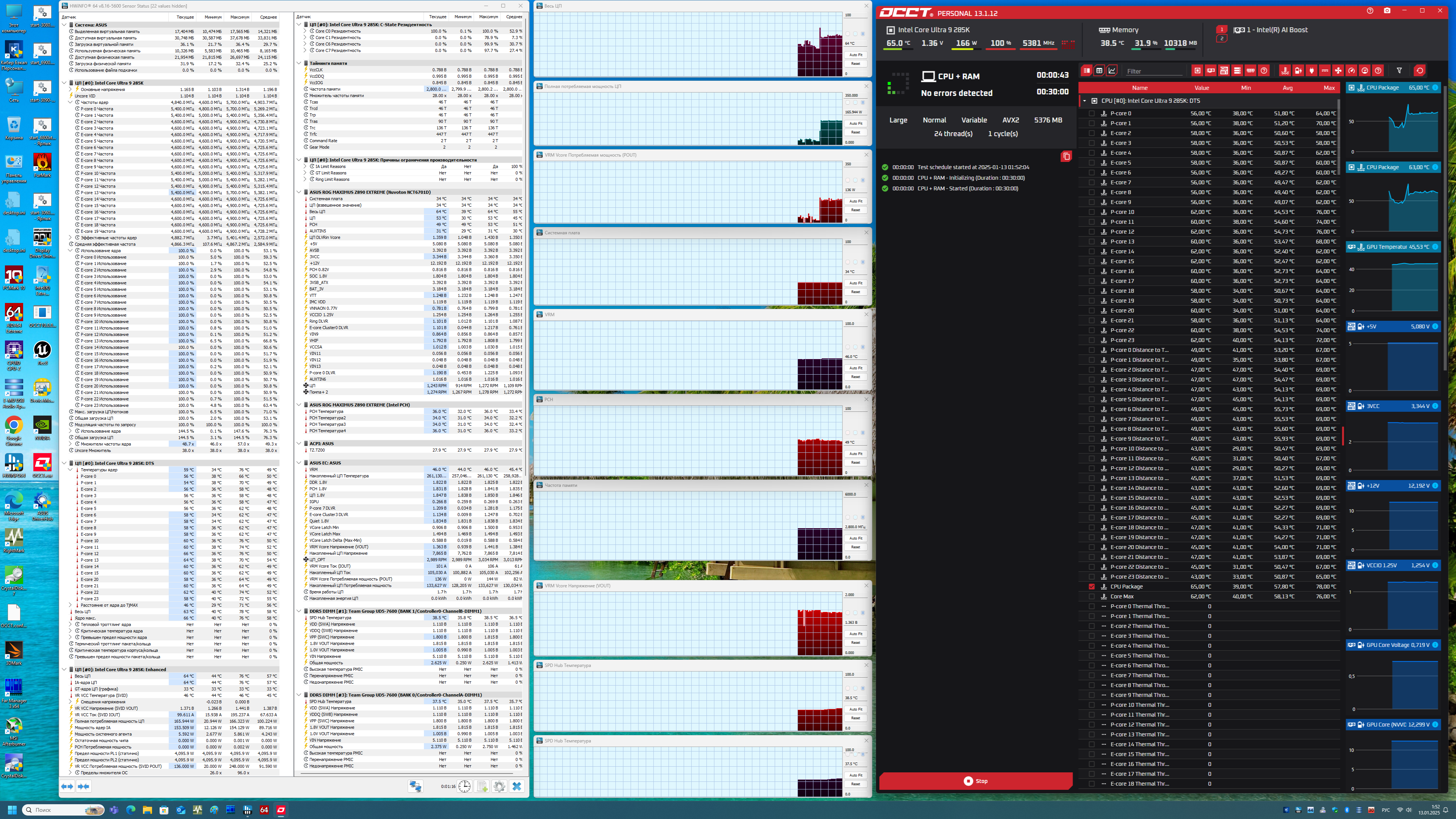

Далее я в BIOS выбрал общую настройку AI Optimization. Посмотрим, чего там даст такой режим.
Максимальные частоты работы процессора выросли до 5,7/4,9 ГГц. При этом потребление процессора резко упало до 166 Вт, частоты работы памяти упали до уровня базовых (5600 МТ/с). Однако все же чаще всего частоты CPU держались на уровне 5,4/4,6 ГГц. Реальная производительность практически не изменилась ни в бенчмарках, ни в рендеринге Abobe Premiere (все аппаратные оптимизации через CUDA были отключены). Вероятно, это и есть оптимизация с точки зрения ИИ, когда потребление снизилось, а производительность осталась примерно той же.
Конечно же, такая материнская плата достойна более детального исследования возможностей ручного разгона, однако не забываем, что оверклокинг – это тяжелая наука, ему надо посвящать недели, ибо у него сотни опций и т.п. Предоставляю такую возможность фанатам этого дела, благо данная матплата реально имеет колоссальный потенциал, прежде всего по системе питания. Моя задача лишь в том, чтобы дать информацию о том, каким потенциалом и функциональностью данная матплата обладает.
Выводы
Asus ROG Maximus Z890 Extreme — очень мощный, самый современный и, наверное, самый дорогой вариант материнской платы флагманского уровня на базе последнего чипсета Intel Z890. Это самая старшая модель в линейке ROG, ее розничная стоимость на момент публикации обзора начиналась со 140 тысяч рублей. За такие деньги можно купить или собрать очень хороший игровой ПК целиком, а тут одна плата... Понятно, что такой продукт нацелен на экстремальных энтузиастов, которым нужно всё самое-самое, а также на оверклокеров (хотя те обычно предпочитают у ROG серию Apex). Плата невероятно навороченная, имеет поддержку процессоров Intel Core Ultra поколения 200, создана для геймеров-фанатов, не испытывающих проблем с деньгами.
У нее имеется 20 портов USB разных видов, включая 2 самых быстрых USB4, два USB 3.2 Gen2×2 в виде портов Type-C (на задней панели и внутреннего) и 7 USB 3.2 Gen2. Также плата предлагает 2 слота PCIe х16, которые получают от процессора 16 линий PCIe 5.0, деля эти линии как между собой, так и с двумя слотами M.2, и слот PCIe 4.0 x4, подключенный к чипсету.
Всего у нее 6 слотов M.2, 4 из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0, а третий и четвертый делят линии PCIe 5.0 со слотами PCIe x16_1/2, вынуждая те переходить в режим х8 или даже x4. Два других слота М.2 расположены на отдельной карте расширения Q-DIMM.2 и подключены к чипсету Z890 линиями PCIe 4.0.
В арсенале платы также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень и очень мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в 4 слотах на самой плате есть с обеих сторон). Сетевые возможности прекрасные: два быстрых проводных контроллера (10 и 2,5 Гбит/с) и один самый современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть наличие большого ЖК-экрана (с выводом на него данных мониторинга или собственных анимаций и картинок), а также широкие возможности для подключения дополнительных RGB-устройств.
Для энтузиастов и любителей всего самого производительного у платы имеется огромный арсенал настроек в BIOS Setup и возможность использовать фирменные утилиты под Windows, в том числе с интегрированными моделями ИИ для определения самого производительного режима работы ПК.
В номинации «Оригинальный дизайн» плата Asus ROG Maximus Z890 Extreme получила награду:
В заключение предлагаем посмотреть наш видеообзор материнской платы Asus ROG Maximus Z890 Extreme:
