Обзор материнской платы Asus ROG Maximus Z690 Extreme Glacial на чипсете Intel Z690

Сегодня, в очень тяжелое для российского рынка ПК время, обозревателям «железа» крайне сложно, так как цены даже на бюджетные решения стали далекими от бюджетных, ограничения в поставках и остальные неприятности... В общем, рассказ о самой навороченной матплате, что вообще имеется на базе Intel Z690, а именно Asus ROG Maximus Z690 Extreme Glacial станет просто ну... чтивом сказки о недосягаемом (по стоимости) для многих пользователей компоненте терем-теремка, то есть навороченного ПК.

Напомню, что появление нового 12-го поколения привнесло в индустрию несколько революционных нововведений: появились версия PCIe 5.0, поддержка памяти DDR5, сменился процессорный разъем (сокет) на LGA 1700. Процессоры сами я не трогаю, у нас отдельный раздел по ним. Мы с вами здесь изучаем материнские платы на базе нового чипсета Intel Z690. Давайте снова глянем на краткую таблицу отличий в чипсетах трех последних поколений.

Z690 получил 28 линий PCI-e (12 – версии 4.0, 16 — 3.0), суммарно 38 высокоскоростных портов (High Speed In Out, HSIO), до 4х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z690 или сторонних хабов). .

12е поколение процессоров дает еще 20 линий PCIe, при этом 16 линий версии PCIe 5.0, 4 линии – PCIe 4.0. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4.

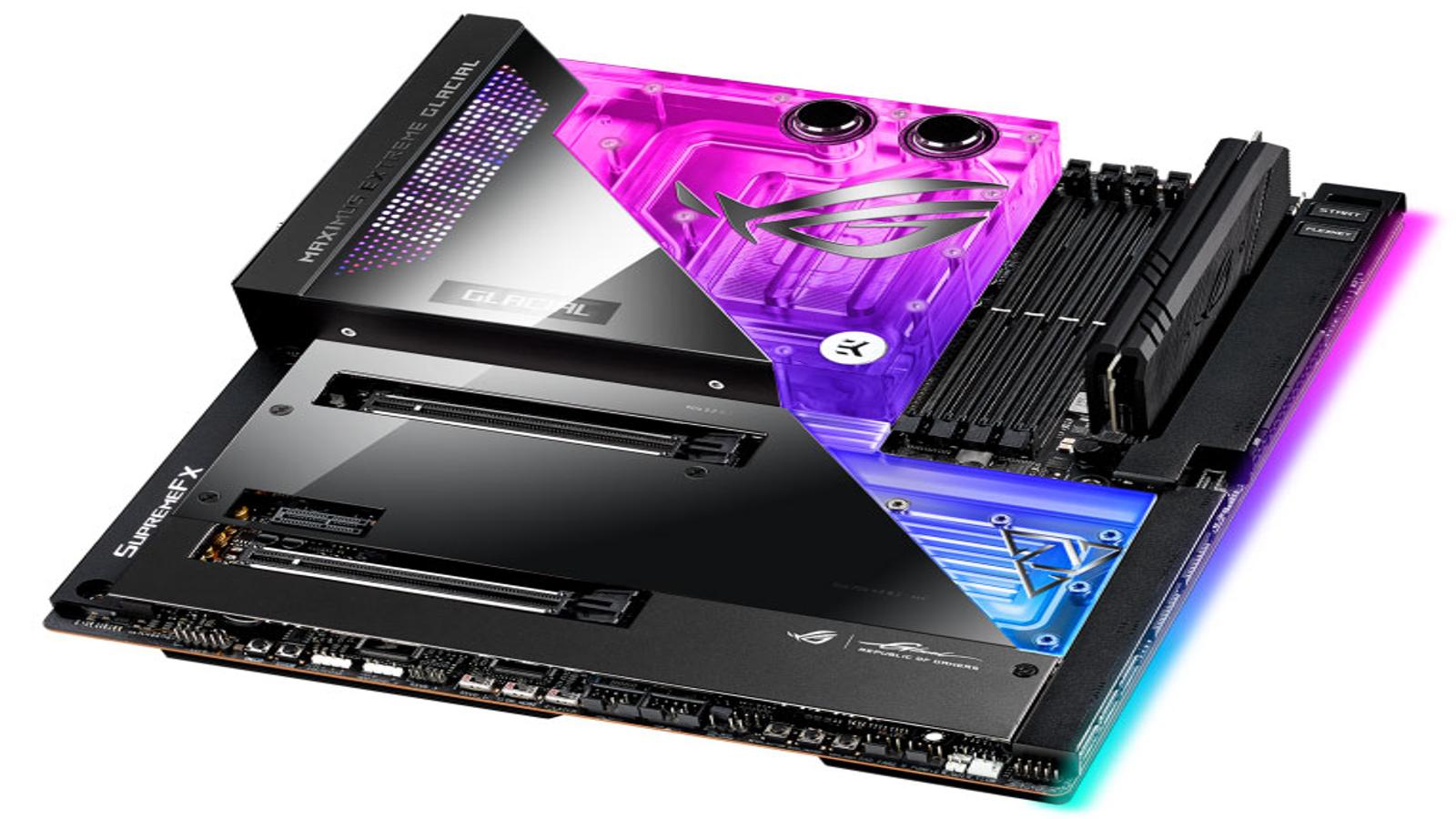

Рассматриваемая сегодня материнская плата относится к топовому суббренду ROG, при этом перед нами полноценный флагман (мы помним, что самая-самая в этой линейке — материнка c суффиксом Extreme, а данный вариант – по сути та же матплата Extreme, но имеющая водоблок для работы с кастомной СВО).

Asus ROG Maximus Z690 Extreme Glacial поставляется в огромном кейсе, который имеет ручку для переноски и раскладывается пополам. В одной половине — сама матплата, тщательно уложенная в толстый слой мягкого материала, во второй — водоблок в своем отсеке, ну и остальной комплект. .

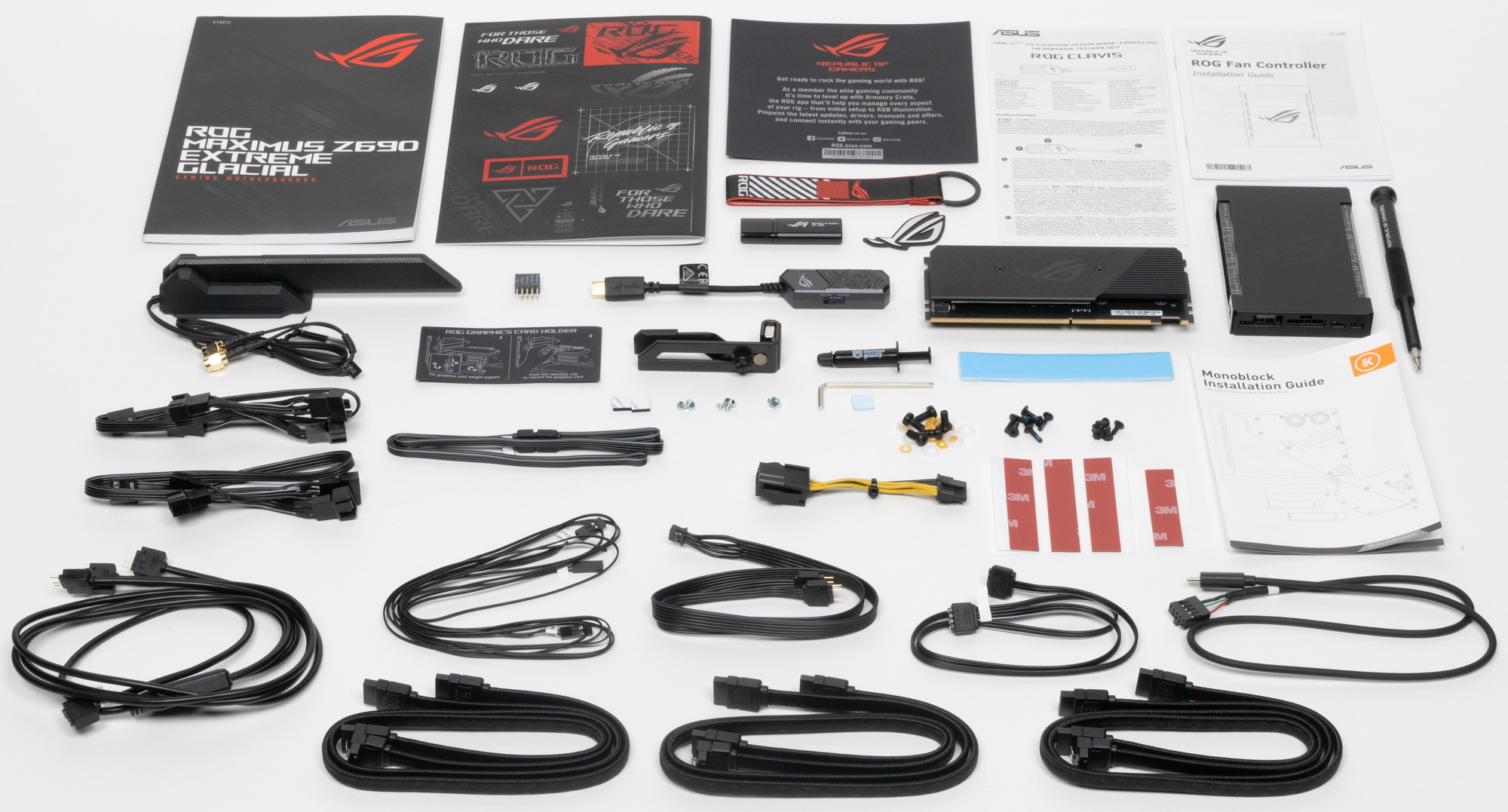

Комплект поставки соответствует флагманскому продукту, здесь наворотов очень много: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, разветвители для подключения подсветок, фирменный адаптер для передней панели, бонусные стикеры, накопитель типа «флешки», брелок, подставка под видеокарту, адаптер DIMM.2 для М.2 — портов и еще куча всего.

В качестве приятного бонуса уже второе поколение ROG-матплат снабжается раздвижной подставкой под видеокарту. Правая широкая часть упирается в дно корпуса, а левая узкая устанавливается под правый нижний край видеокарты. Правда следует учитывать, что в раздвинутом положении такая опора сумеет поддержать видеокарту только в случае наличия дна или кожуха в корпусе сразу же после матплаты. То есть опора весьма невысокая.

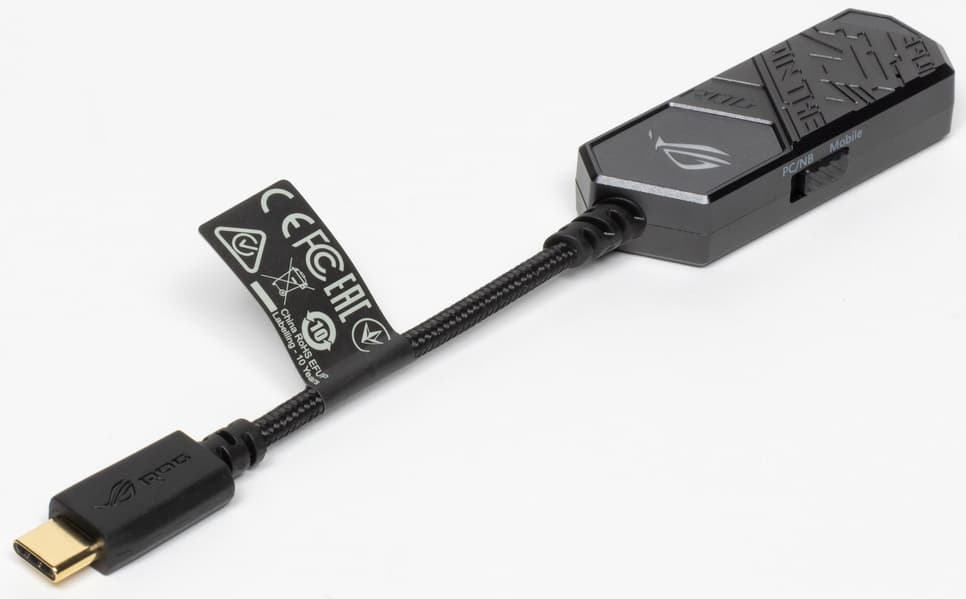

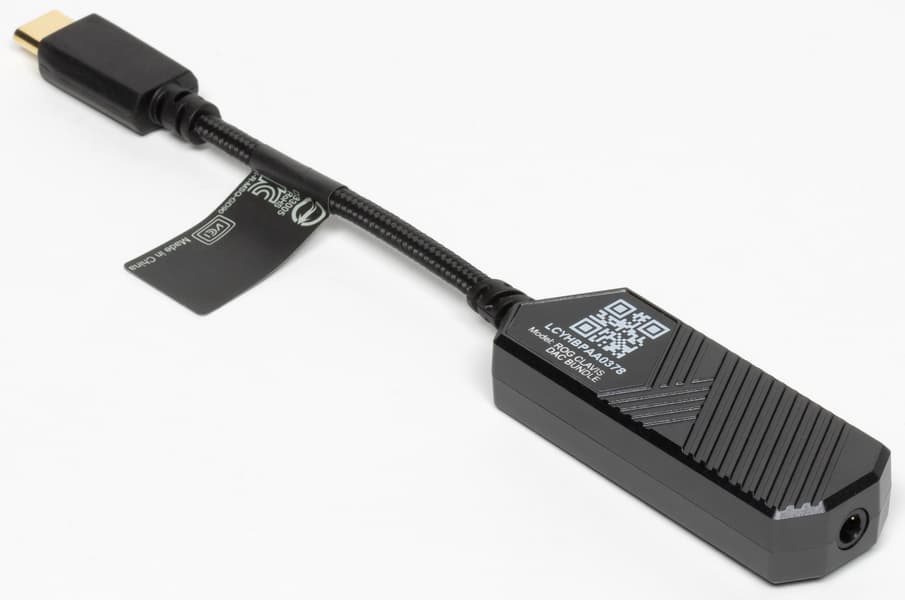

Неплохим сувениром выглядит брелок ROG. Но самое впечатляющее дополнение — это USB аудио-адаптер ROG Clavis, который обладает собственным кодеком, его можно подключить как к ПК, так и к мобильному устройству. Подробнее в разделе Аудио.

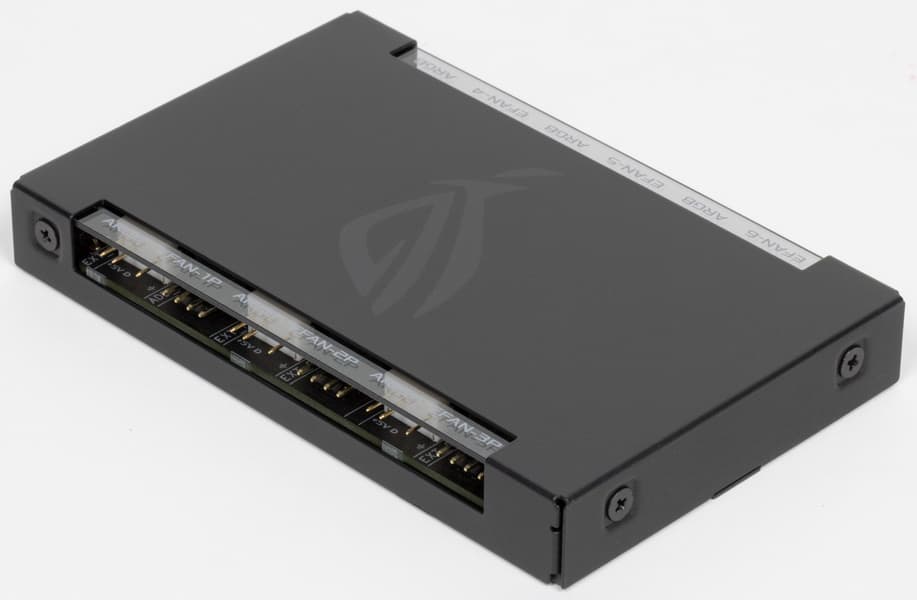

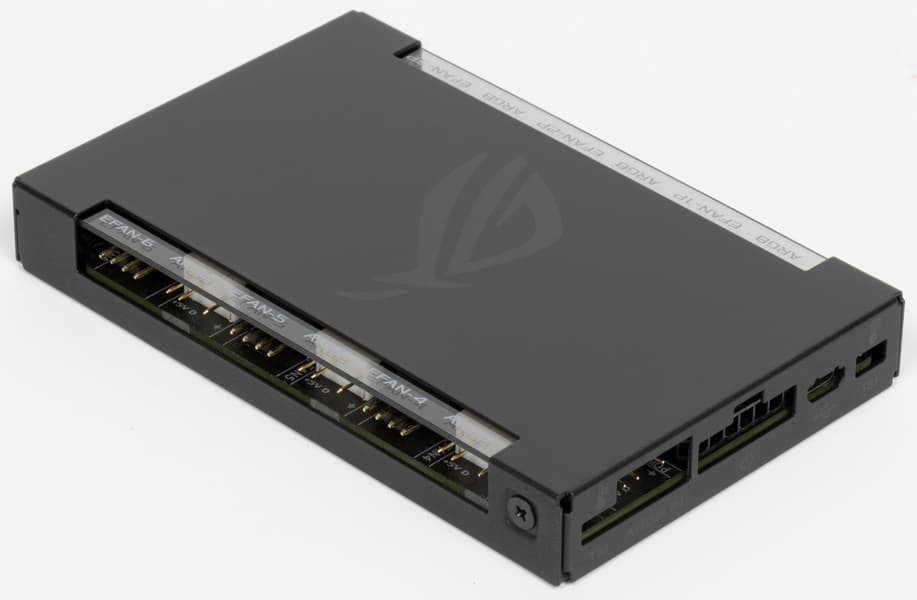

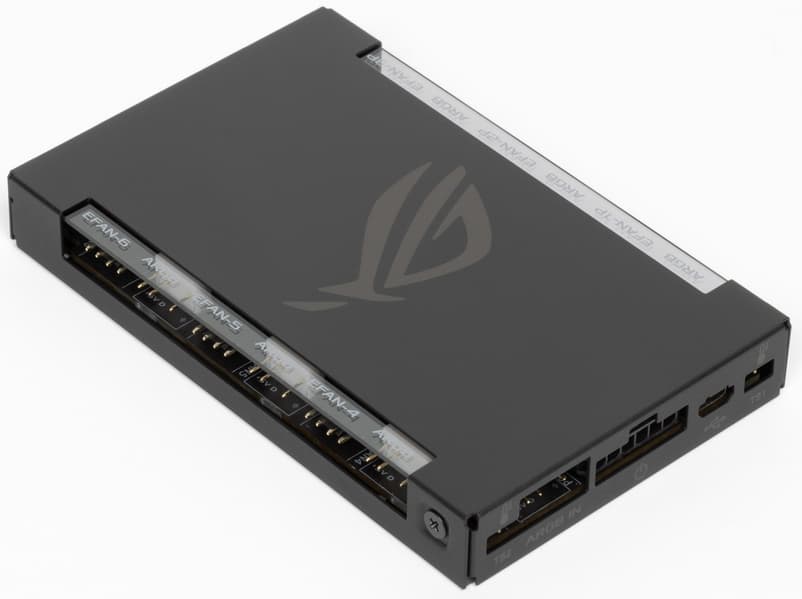

Нельзя не отметить и ROG Fan Controller. Детальнее поговорим в разделе ввода-вывода.

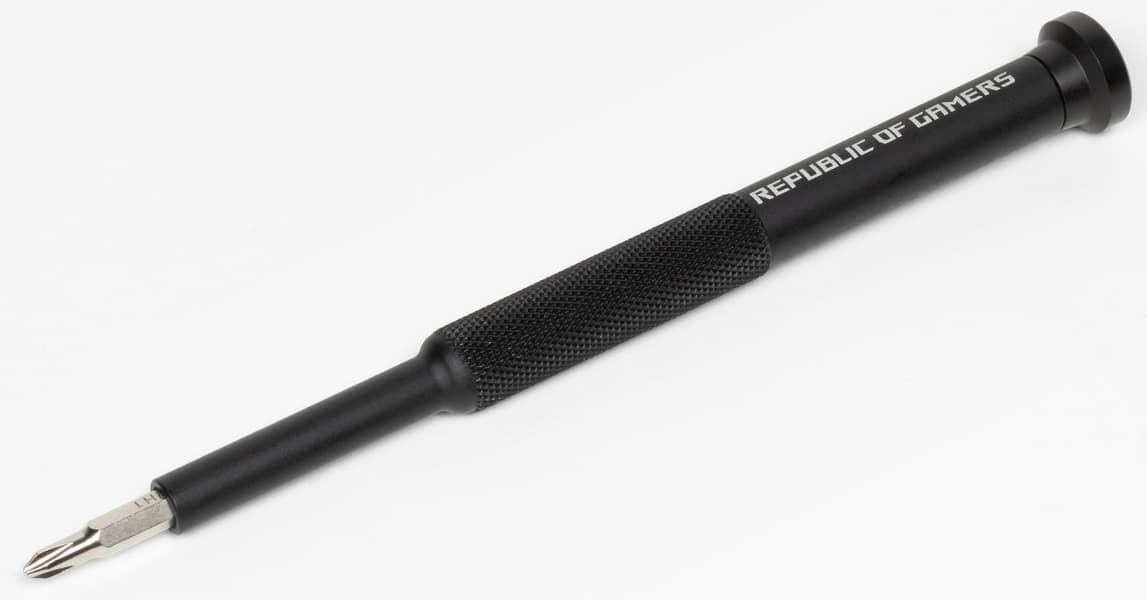

Ну и как же без фирменной отвертки от Asus?

ПО поставляется на накопителе типа USB-flash-drive, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

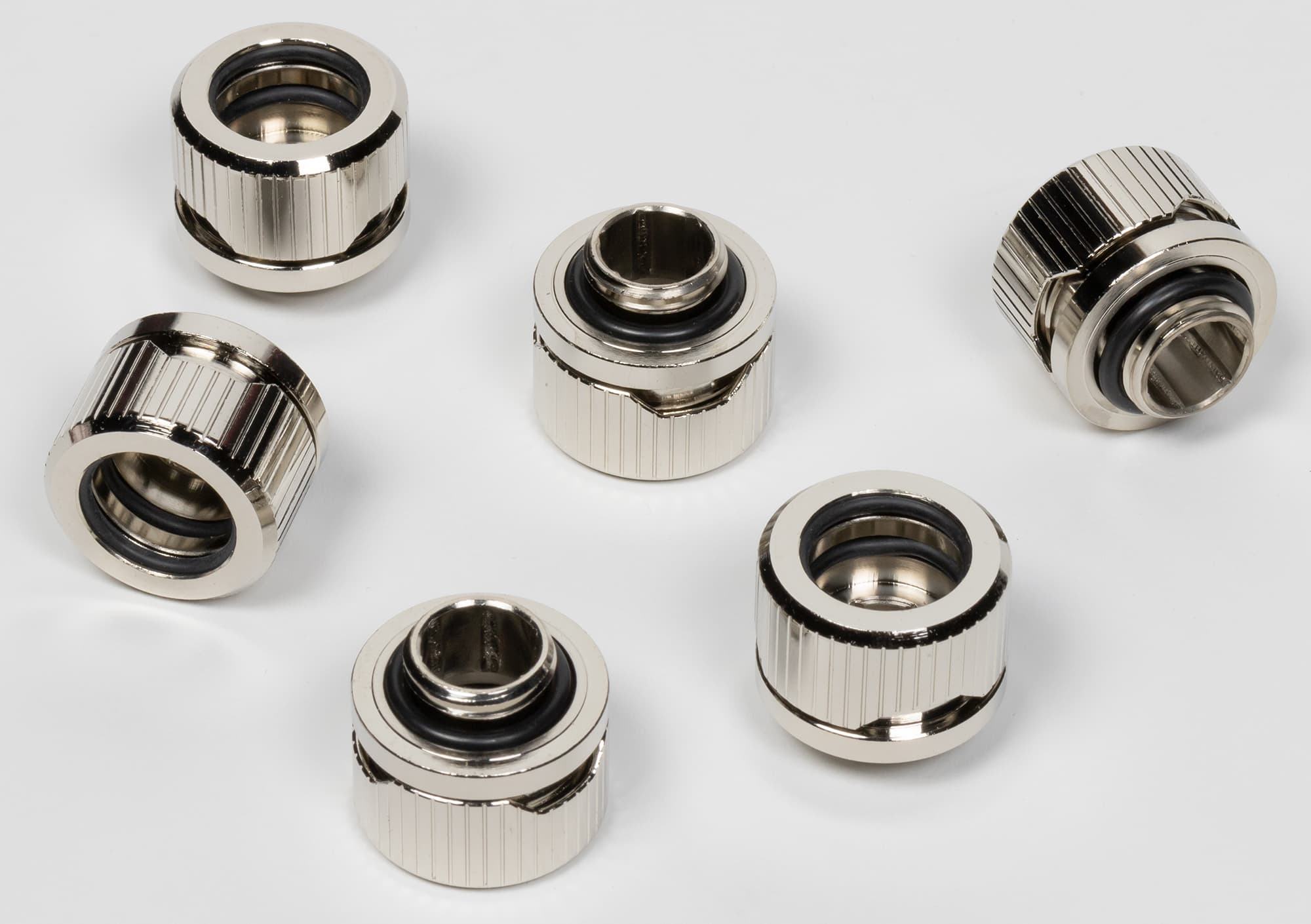

Также в комплект входят и необходимые для установки водоблока детали: наборы фиттингов, термопаста и крепежные аксессуары.

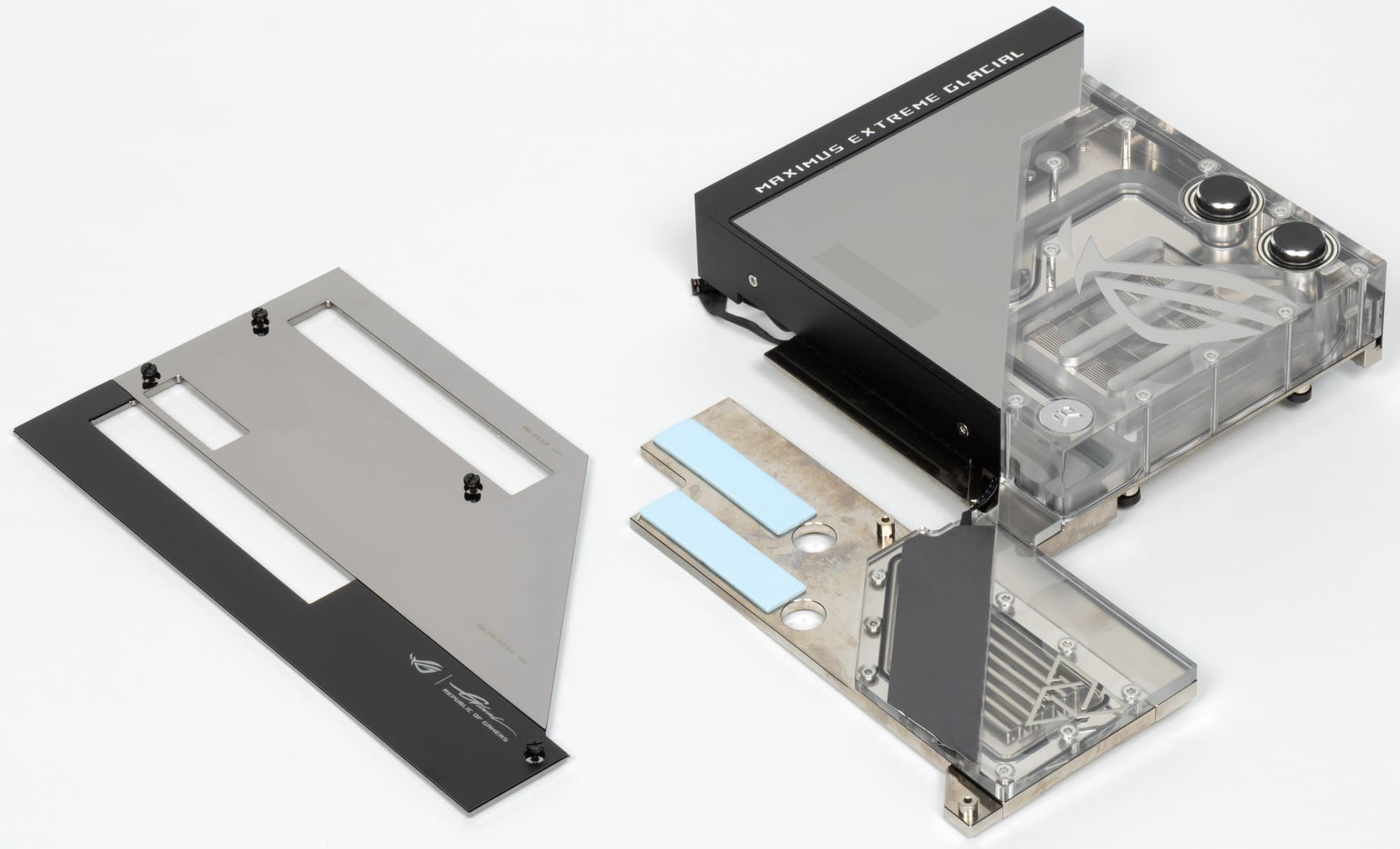

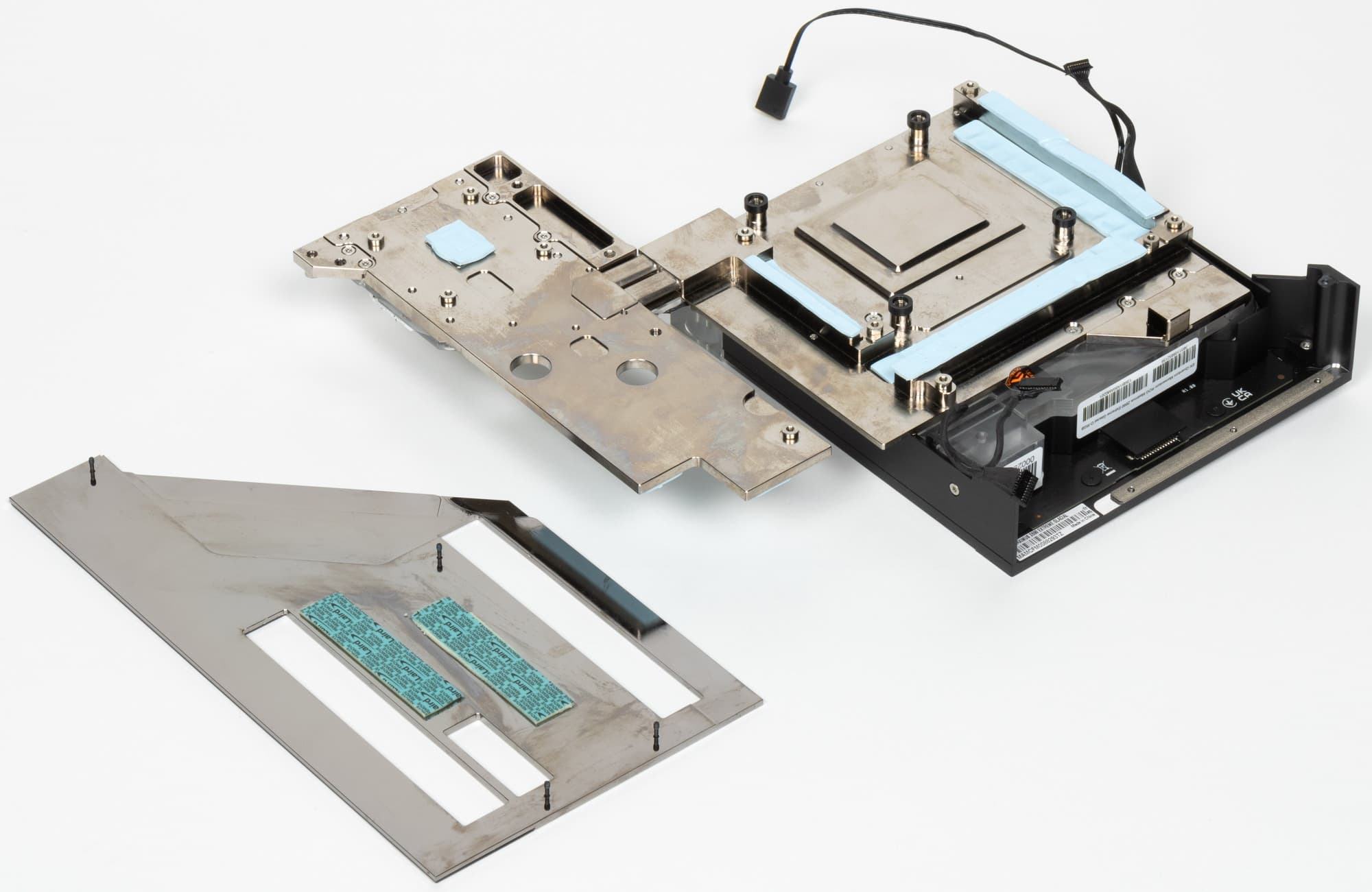

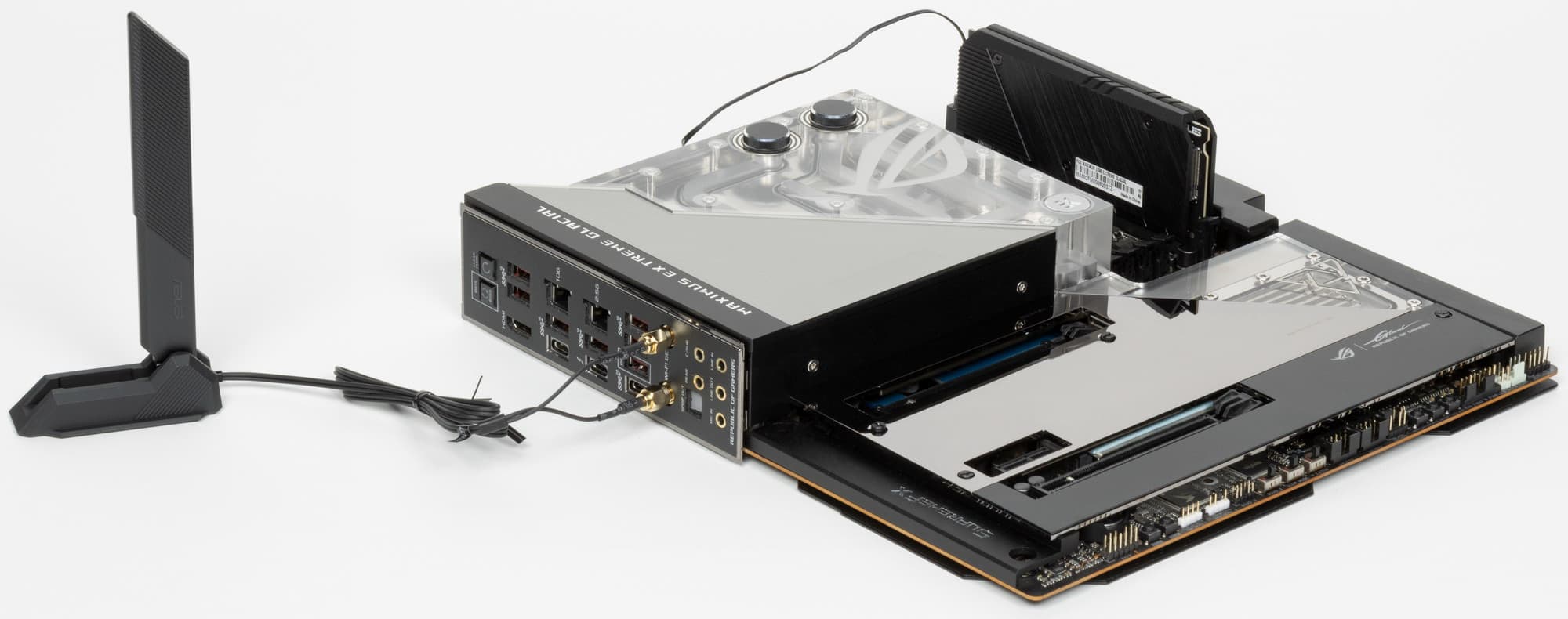

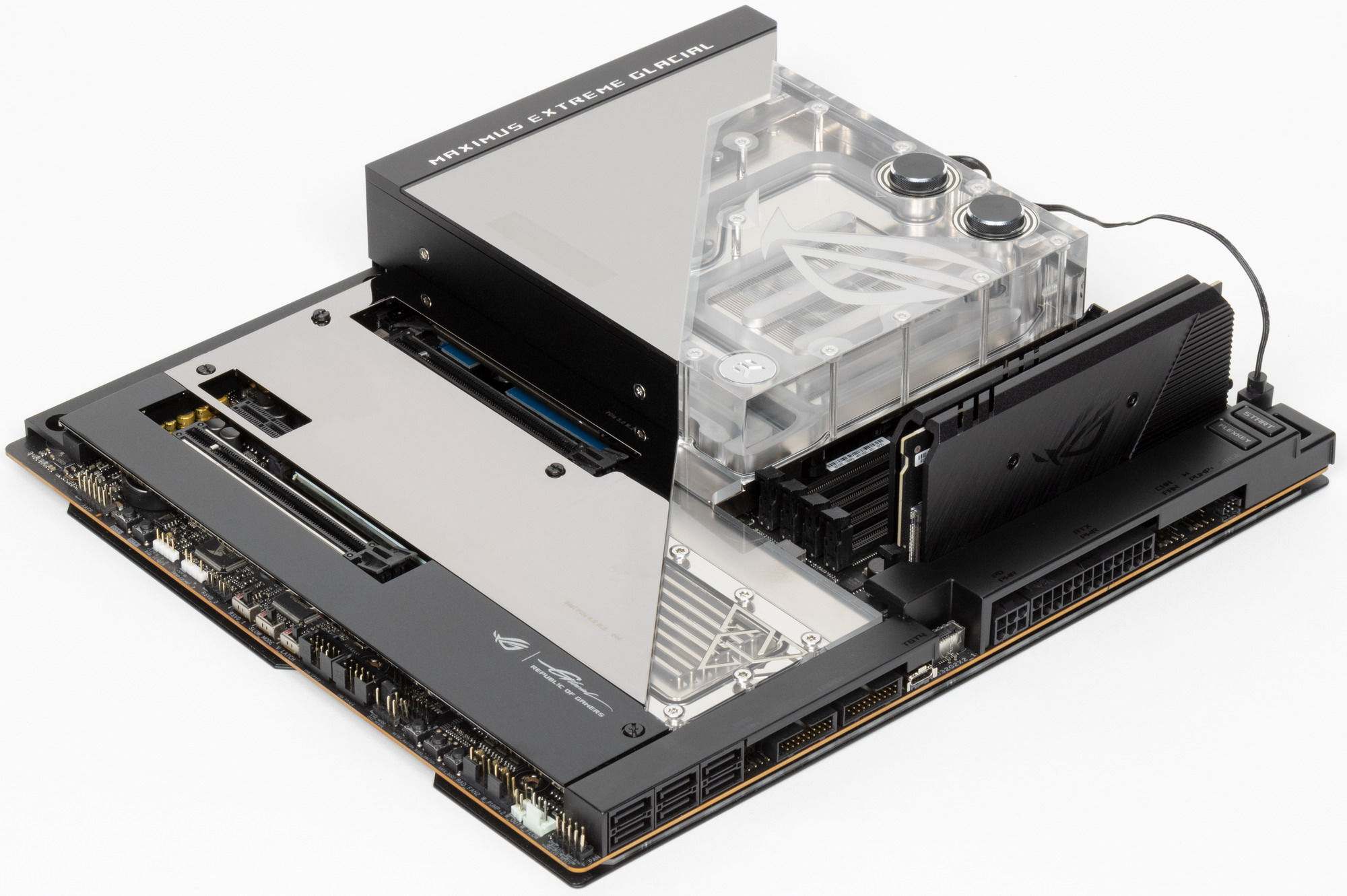

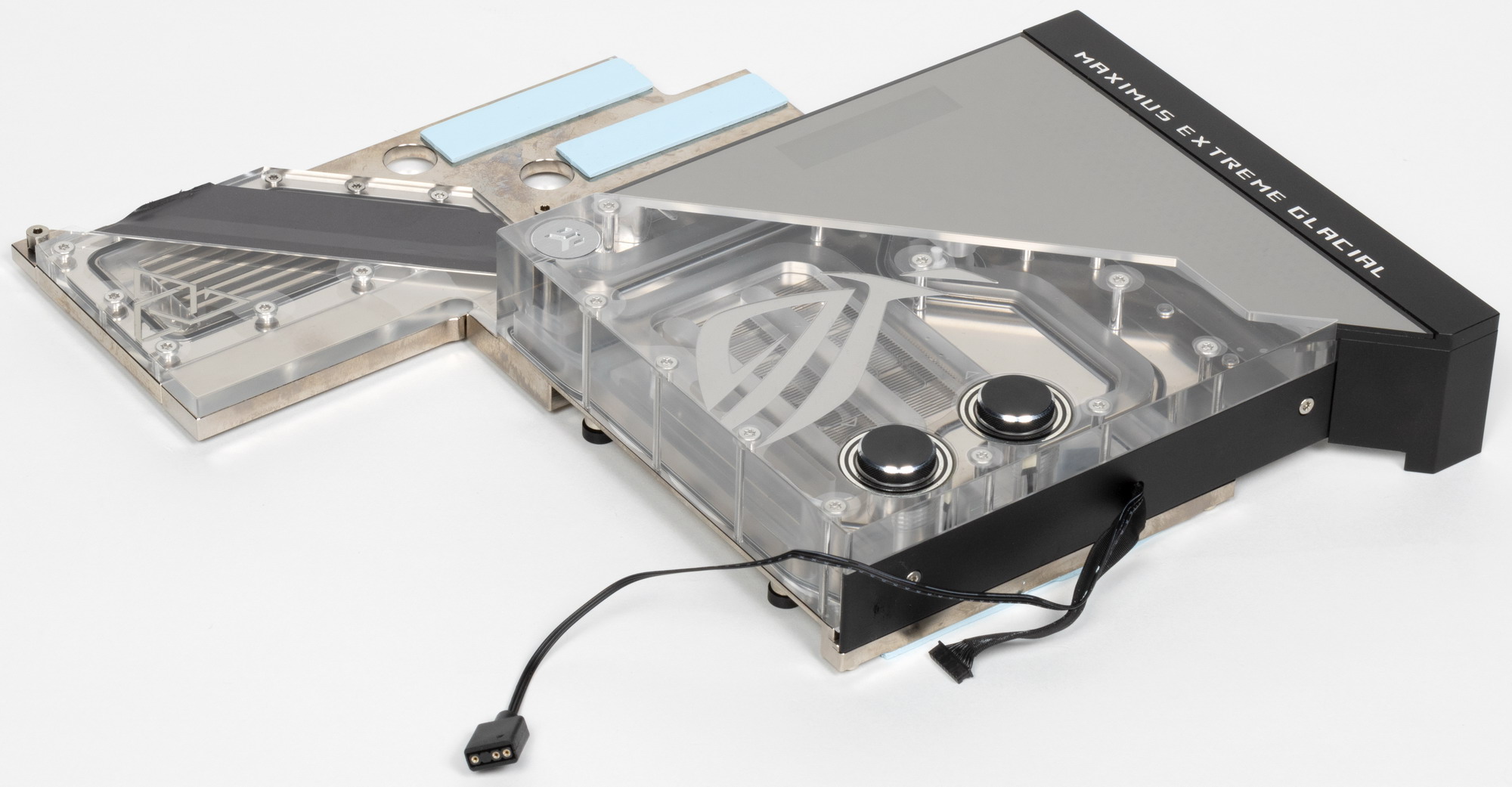

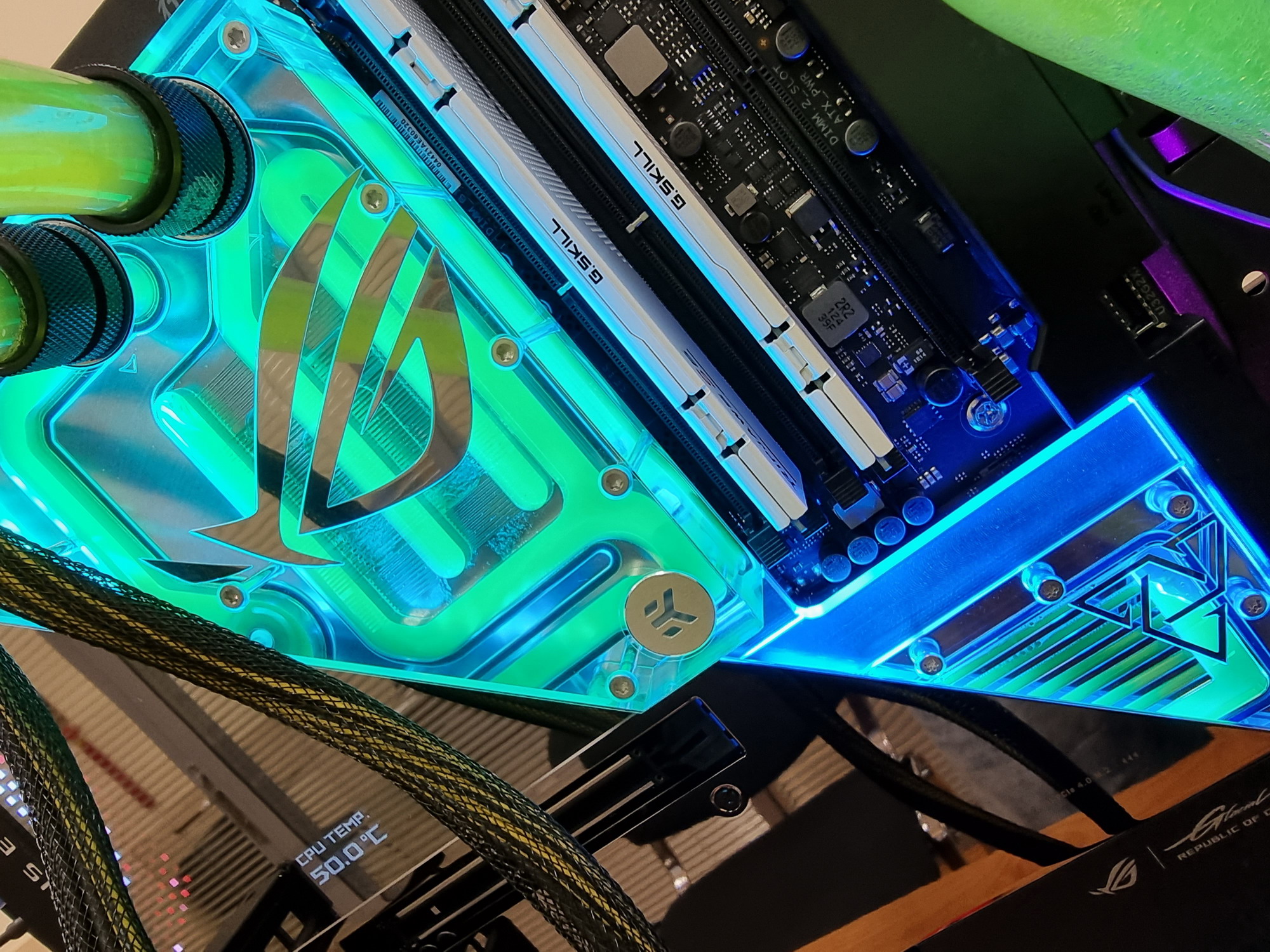

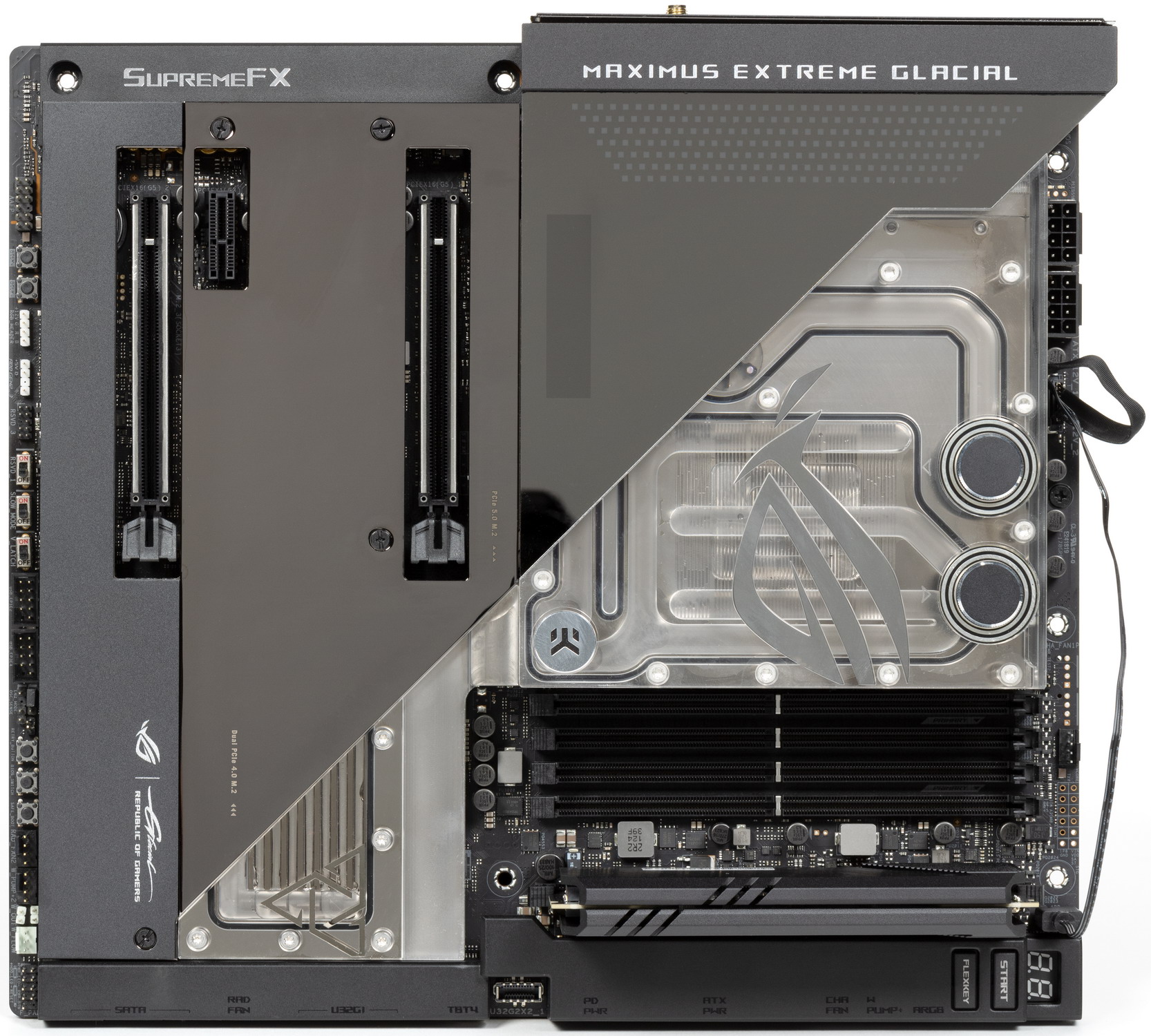

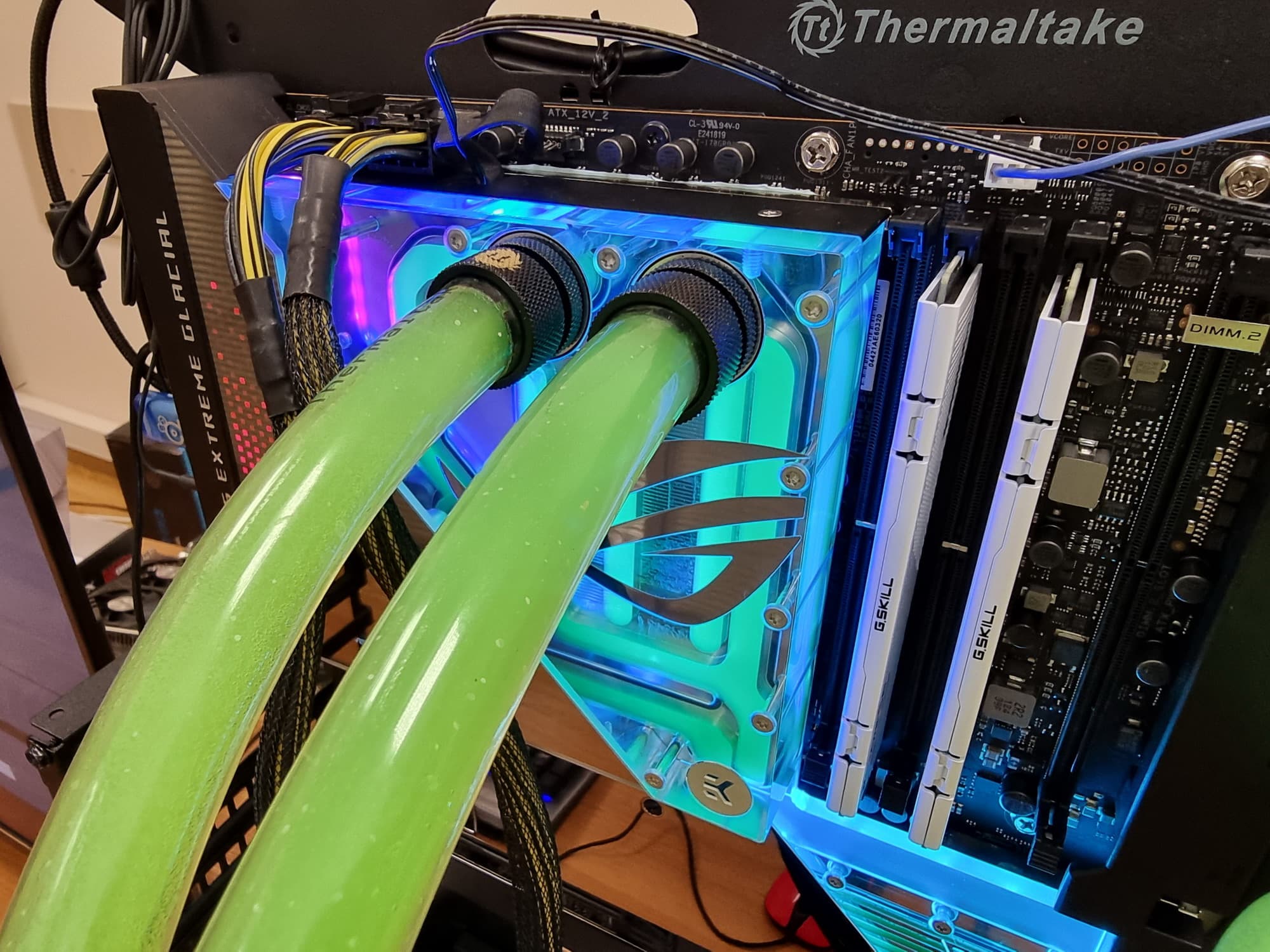

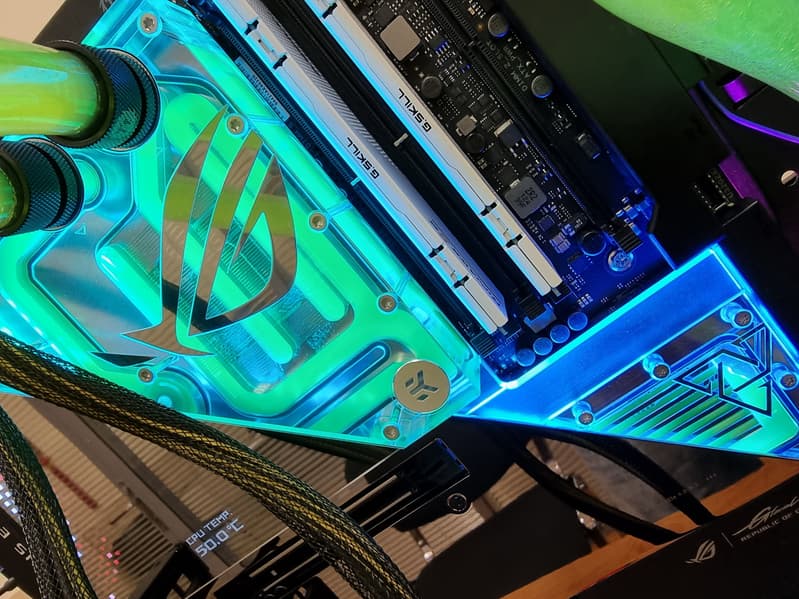

Разумеется, есть и сам водоблок, представляющий собой этакую монолитную конструкцию.

Материнка вместе с ним весит весьма прилично: около 4х килограммов. Поэтому, разумеется, для монтажа такого «девайса» потребуются очень крепкие корпуса.

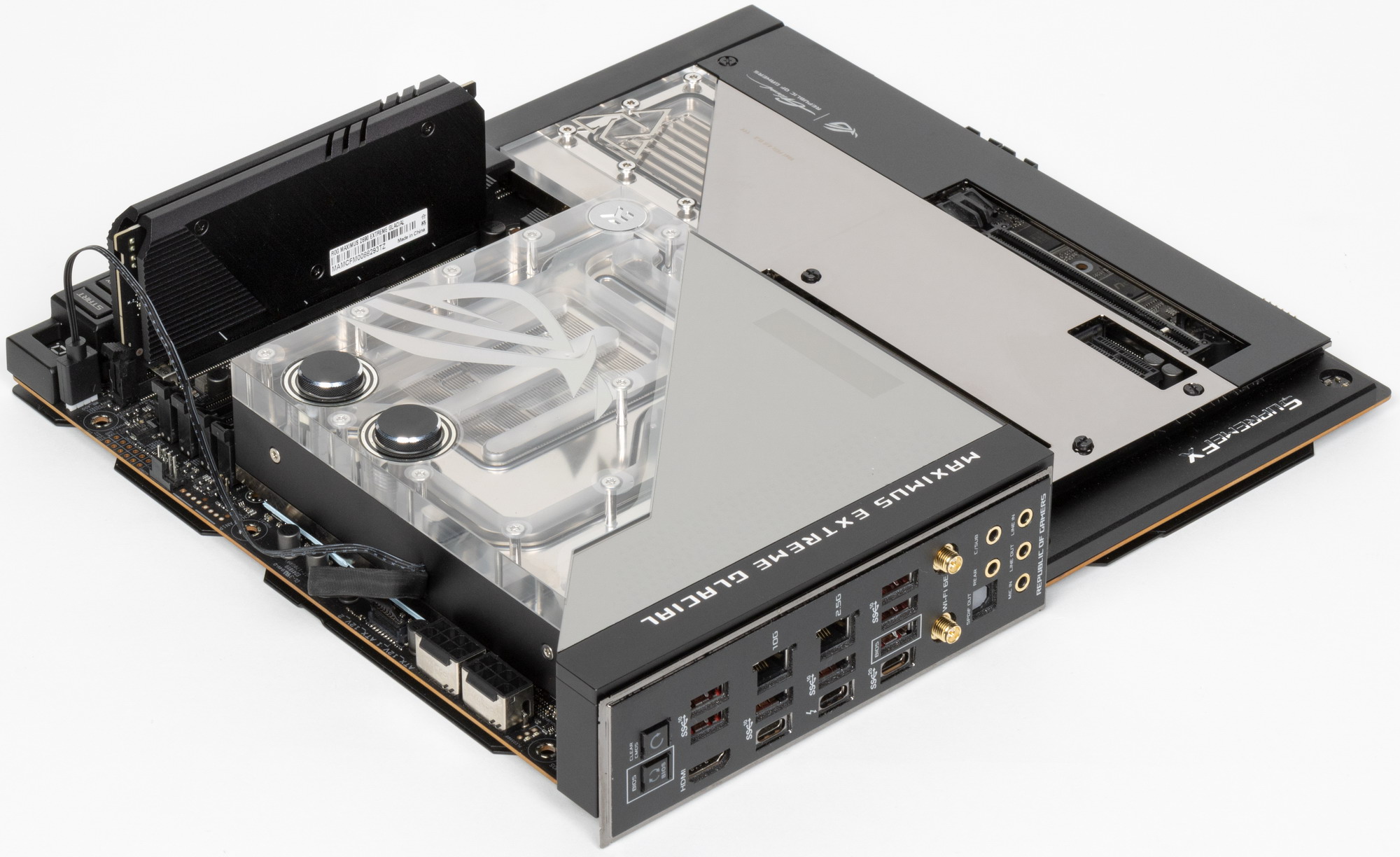

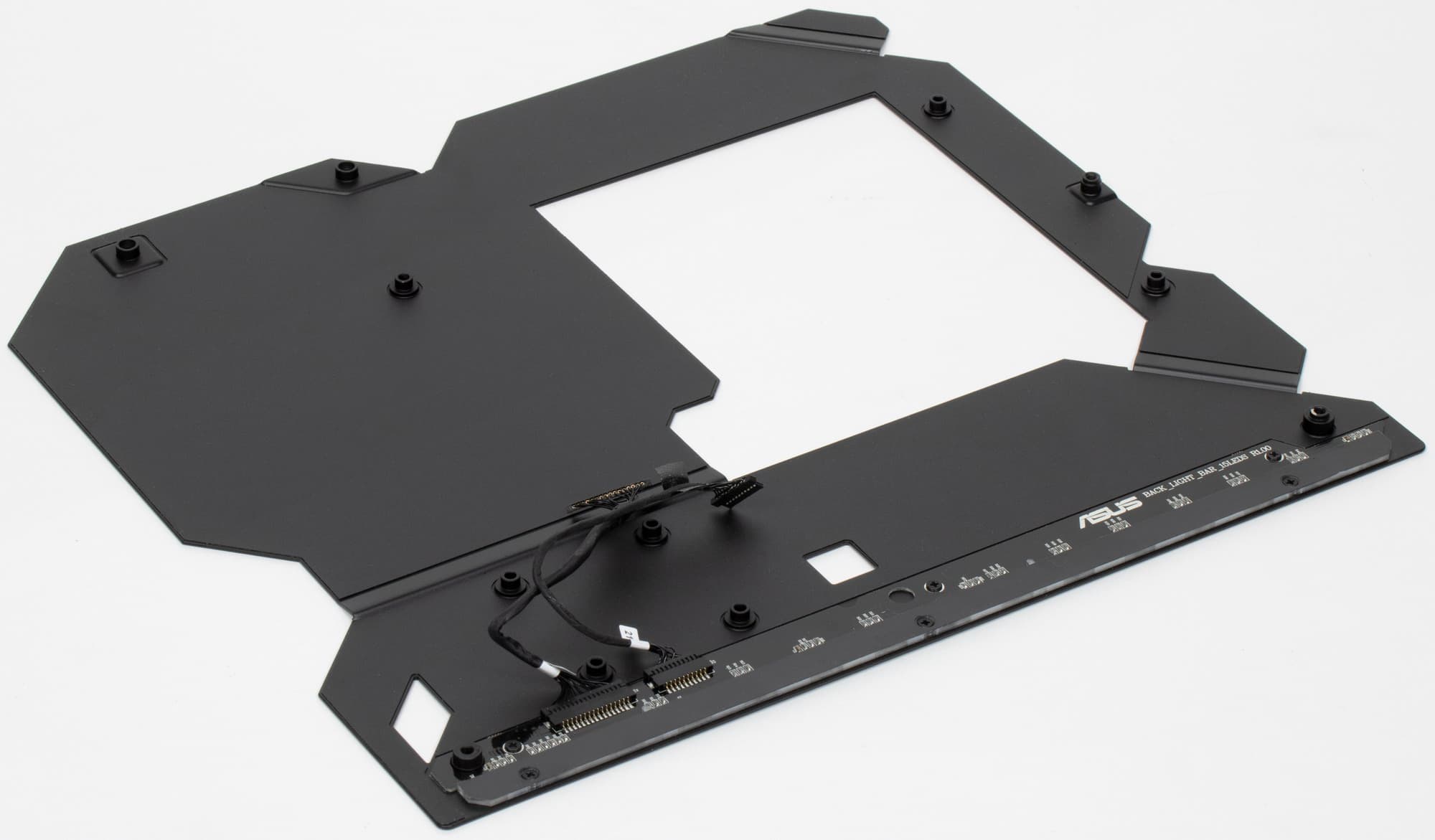

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

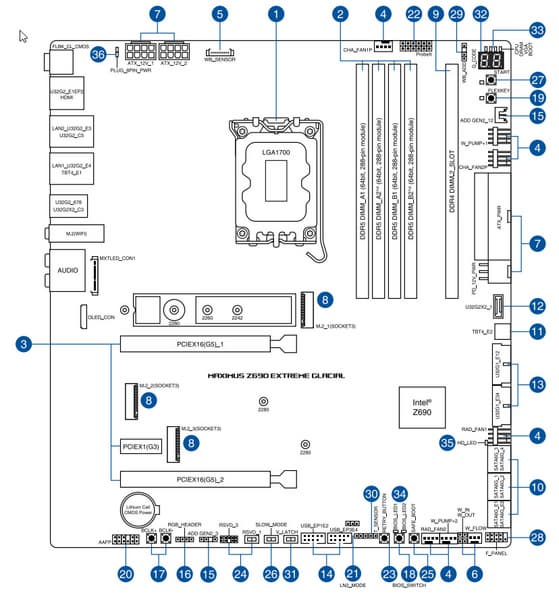

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Maximus Z690 Extreme Glacial имеет размеры 305×277 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что три из девяти монтажных отверстий перекрыты водоблоком (при этом его следует монтировать на плату до установки ее в корпус).

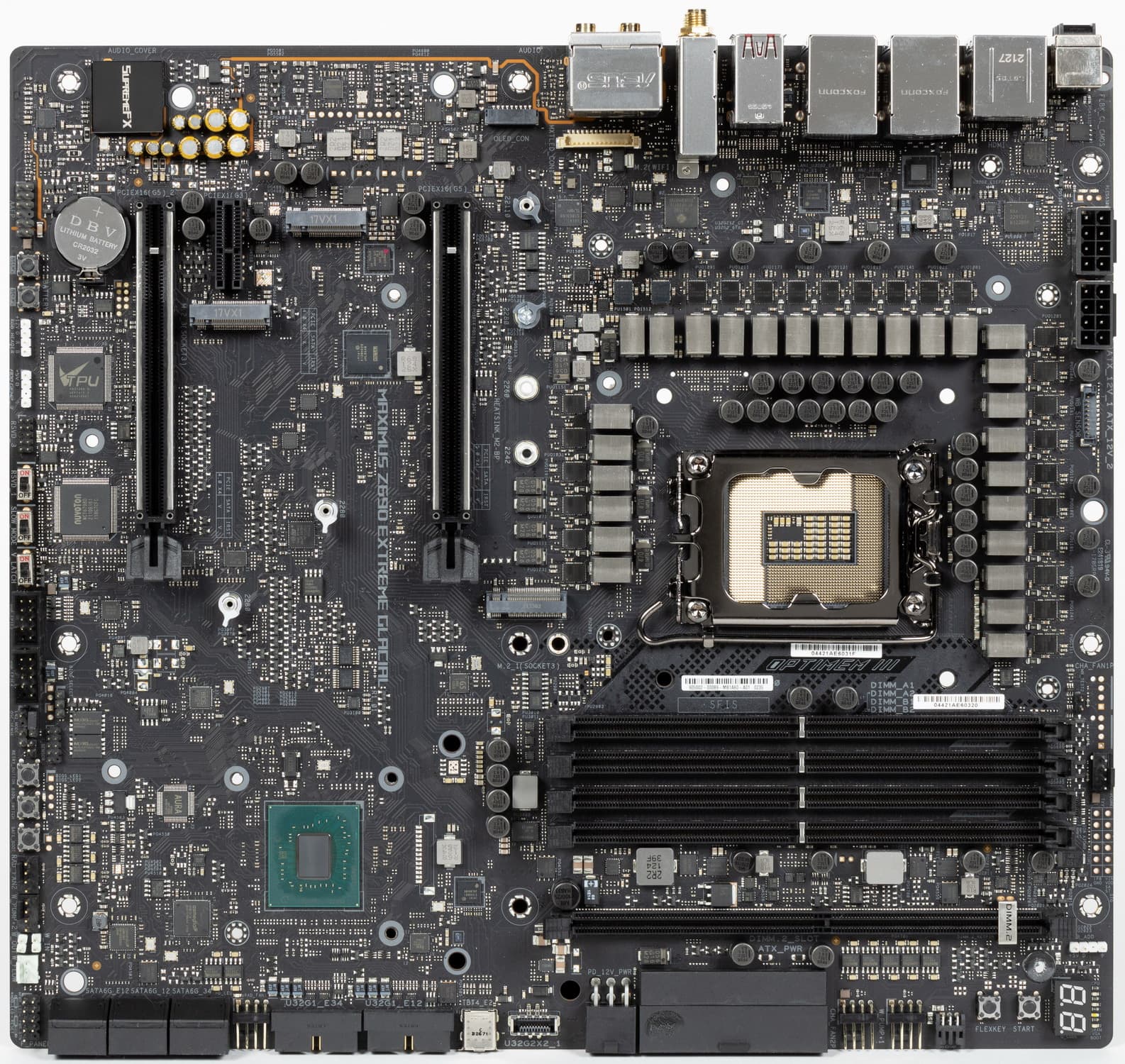

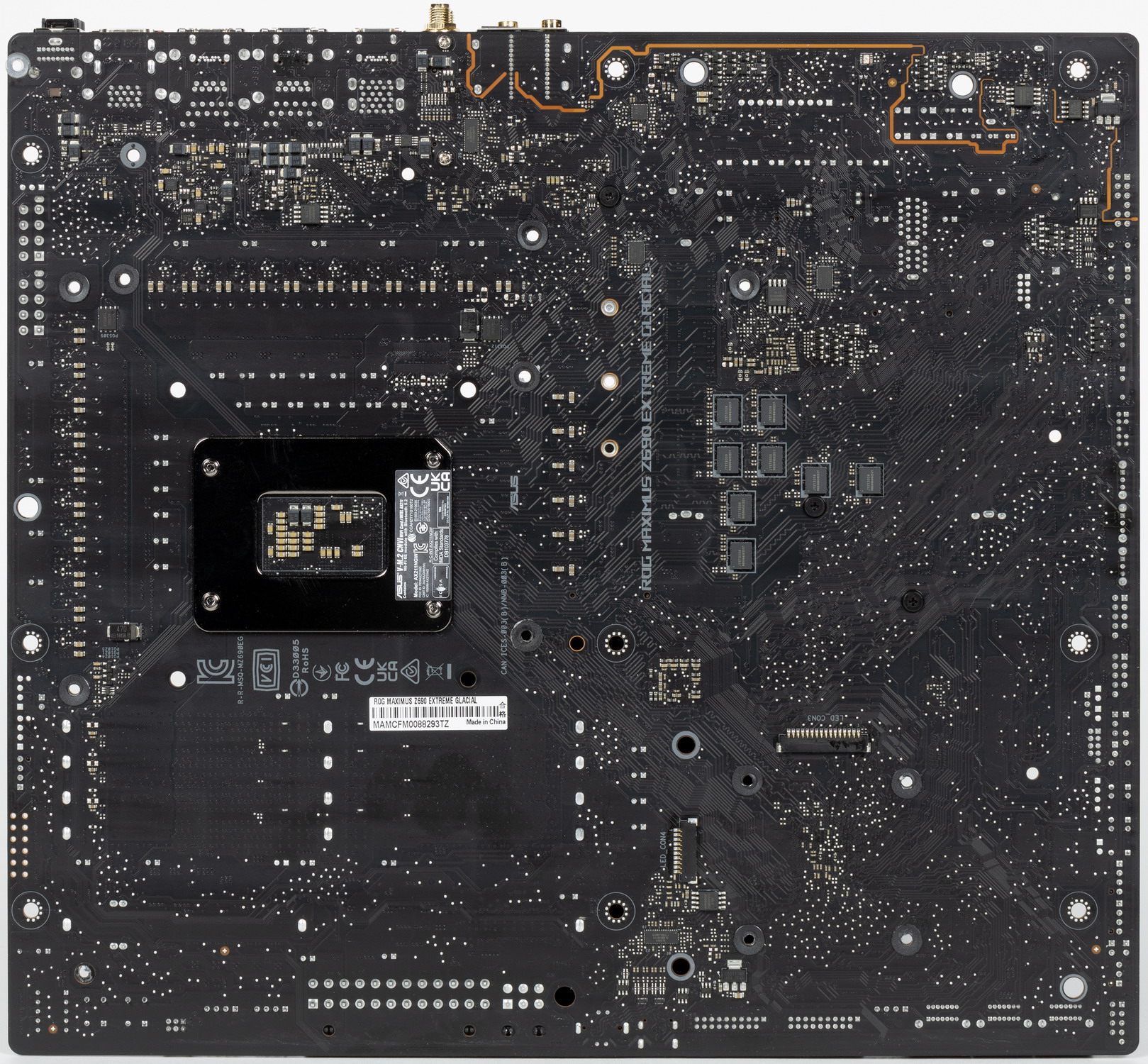

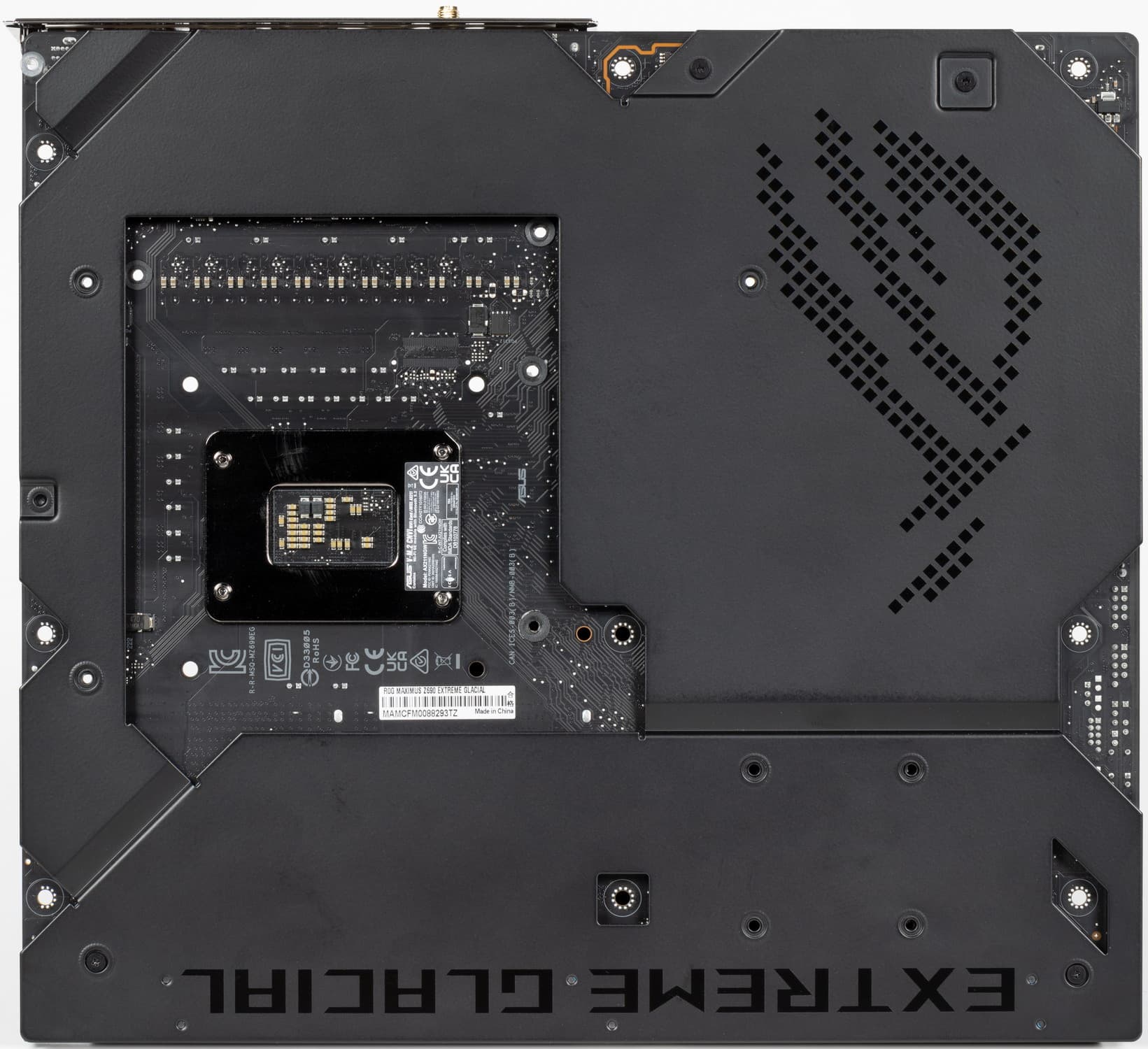

На оборотной стороне расположена некоторая логика. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. На задней стороне установлена пластина из алюминия с наноуглеродным покрытием. Она помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы. И я еще раз заострю внимание на том, что такую матплату вряд ли получится установить в корпусе, где в качестве опор для материнских плат используются не привычные всем латунные втулки, а выпрессованные возвышения, которые (по опыту) много шире, нежели выемки в задней пластине у материнки.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

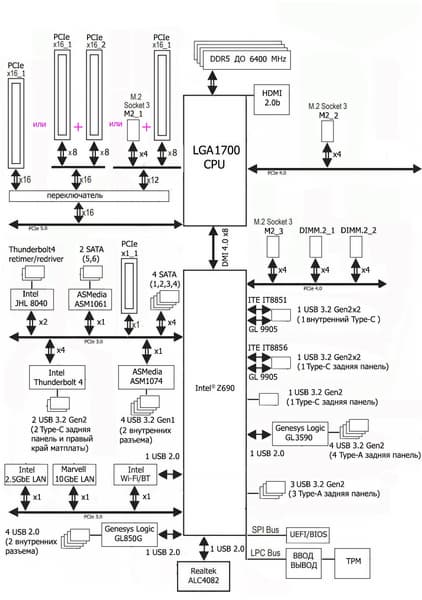

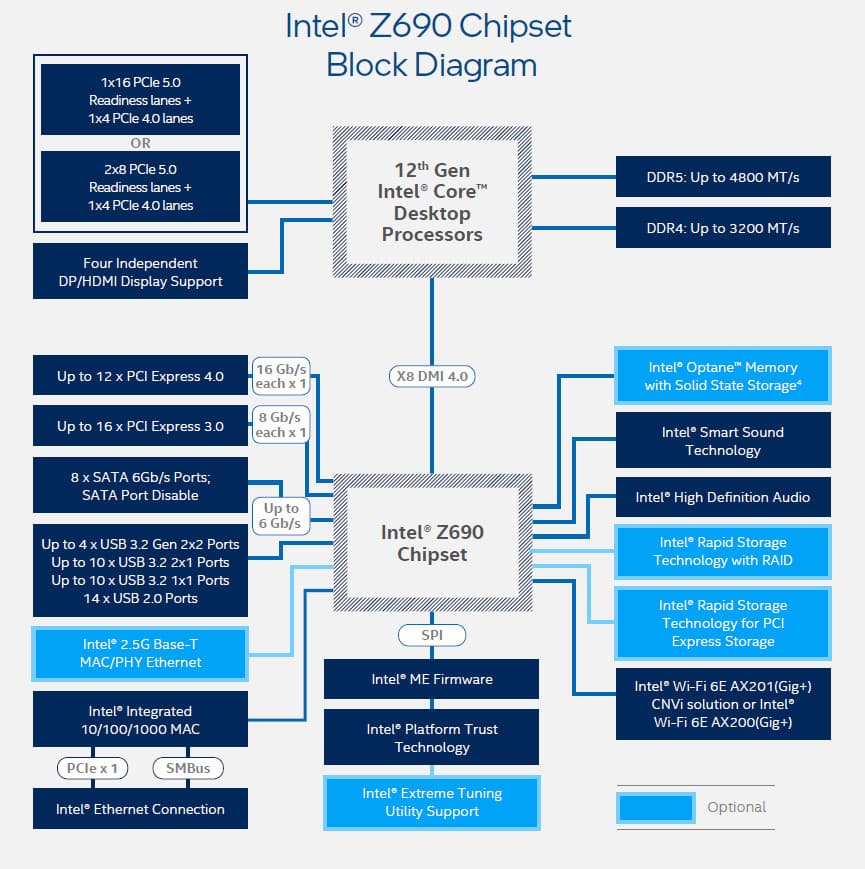

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 6400 МГц.

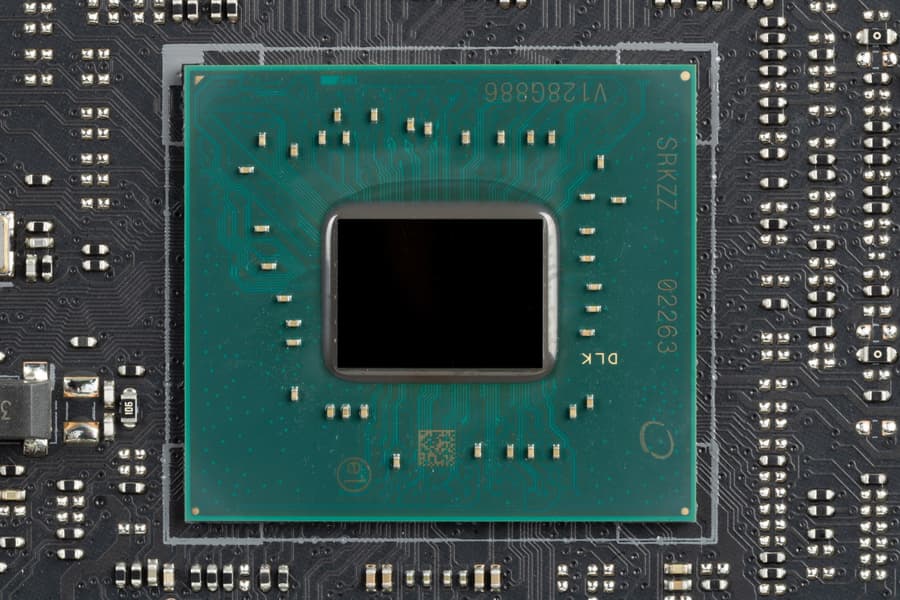

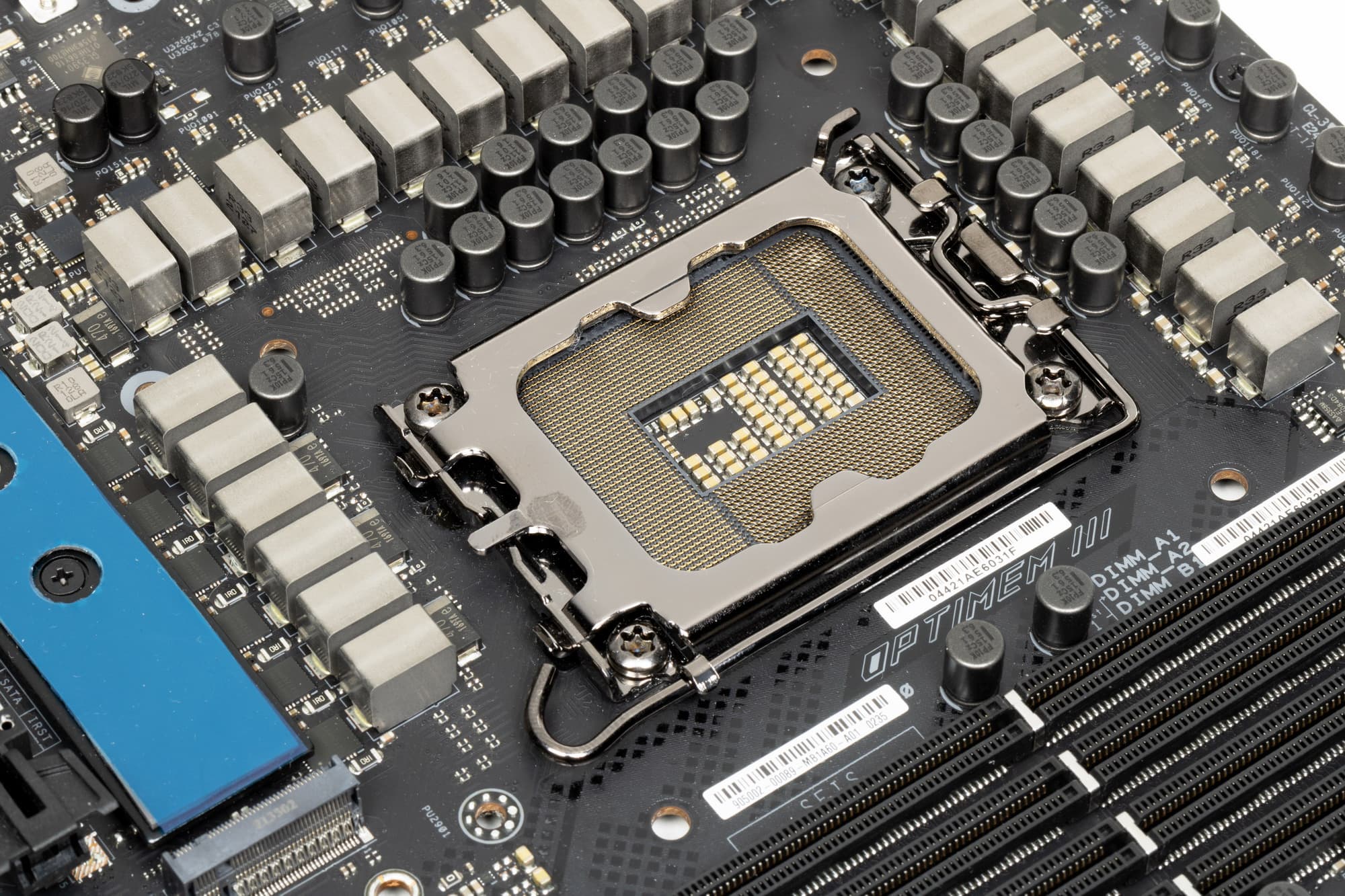

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:

• до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).

Еще раз надо напомнить, что Asus ROG Maximus Z690 Extreme Glacial поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700.

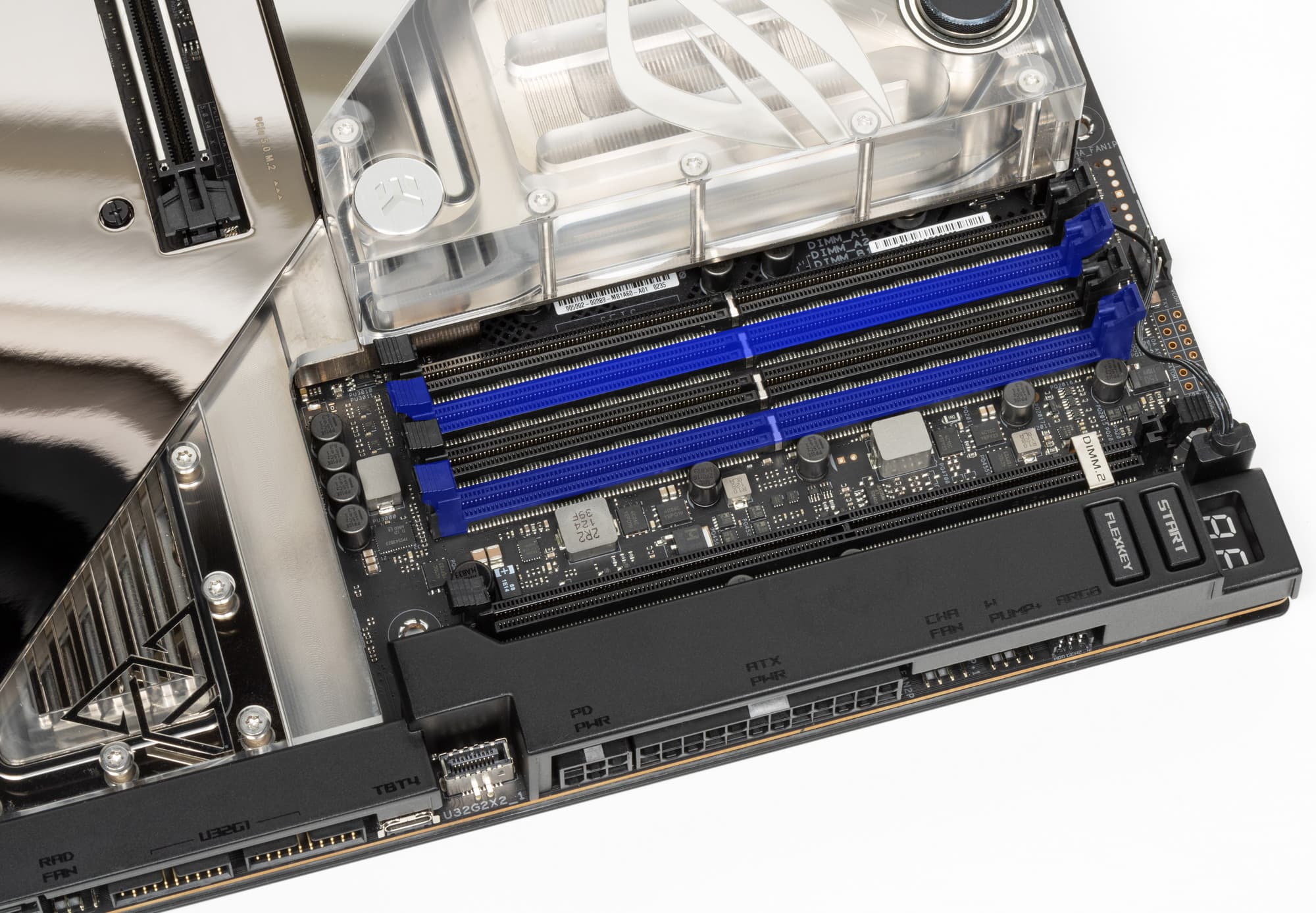

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, однако усилены металлическими перемычками в местах вырезов на модулях.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):

• Слот PCIe x1 (1 линия PCIe 3.0);
• Слот M.2_3 (4 линии PCIe 4.0);
• Слот DIMM.2_1 (4 линии PCIe 4.0);
• Слот DIMM.2_2 (4 линии PCIe 4.0);
• ASMedia ASM1074 (USB 3.2 Gen1 хаб) (1 линия PCIe 3.0);
• ASMedia ASM1061 (SATA 5,6 хаб) (1 линия PCIe 3.0);
• Intel Thunderbolt 4 (4 линии PCIe 3.0);

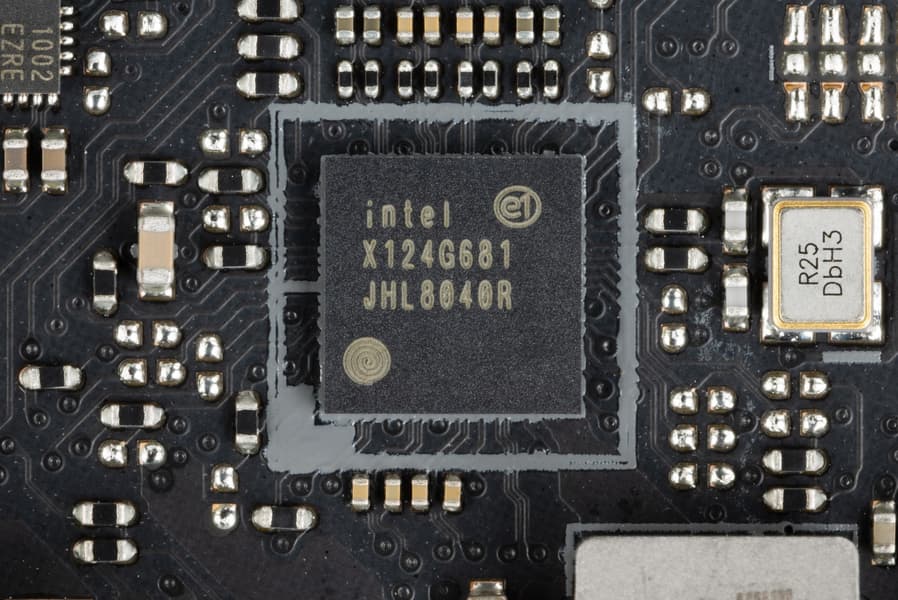

• 2 x Intel Thunderbolt 4 re-timer/re-driver (2 линии PCIe 3.0);
• Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
• Marvell Aqtion AQC113 (Ethernet 10Gb/s) (1 линия PCIe 3.0);
• Intel AX210NGW WIFI/BT (Wireless) (1 линия PCIe 3.0);
• SATA 1,2,3,4 (4 линии PCIe 3.0)

Все 28 линий PCIe оказались занятыми (12 PCIe 4.0 + 16 PCIe 3.0). В чипсете Z690 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E), а также контроллеры GL850G, GL9905, GL3590, IT8851, IT8856 для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.

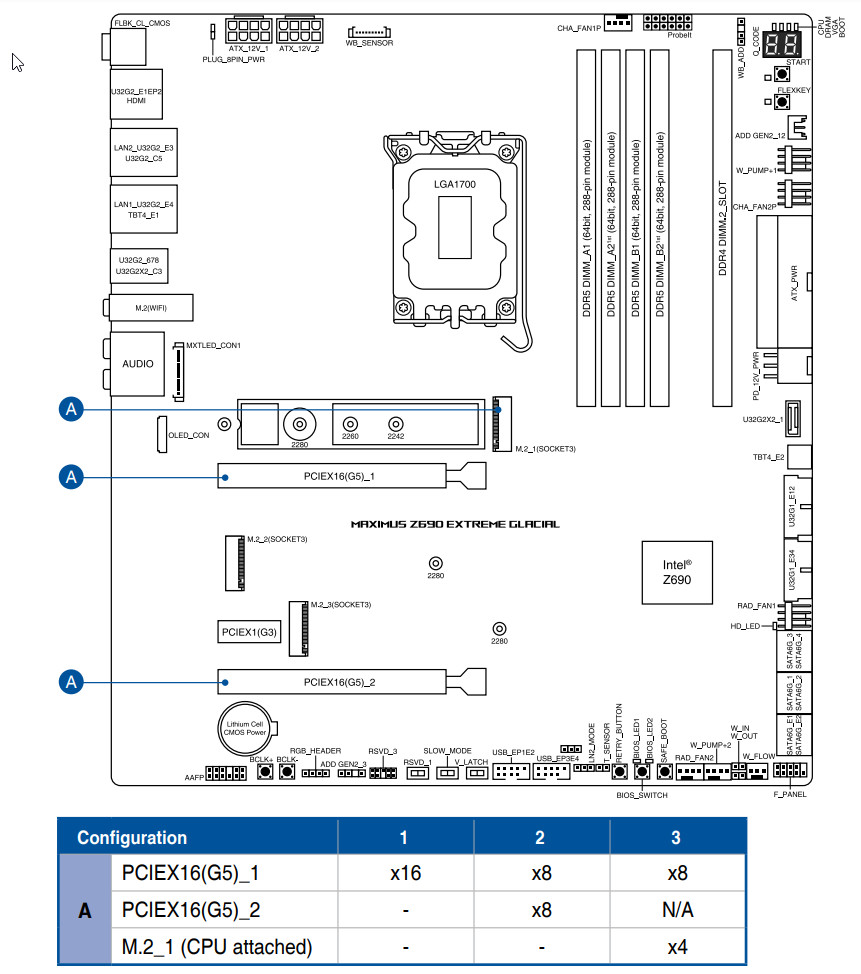

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M.2_2). Оставшиеся 16 линий PCIe 5.0 надо делить на два слота PCIe x16 (_1 и _2) и порт М.2 (М.2_1). Вариантов переключения несколько:

• Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта, М.2_1 отключен);
• Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий, М.2_1 отключен;
• Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 отключен, М.2_1 имеет 4 линии

Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий, а М.2_1 отключен.

Теперь в целом про слоты PCIe.

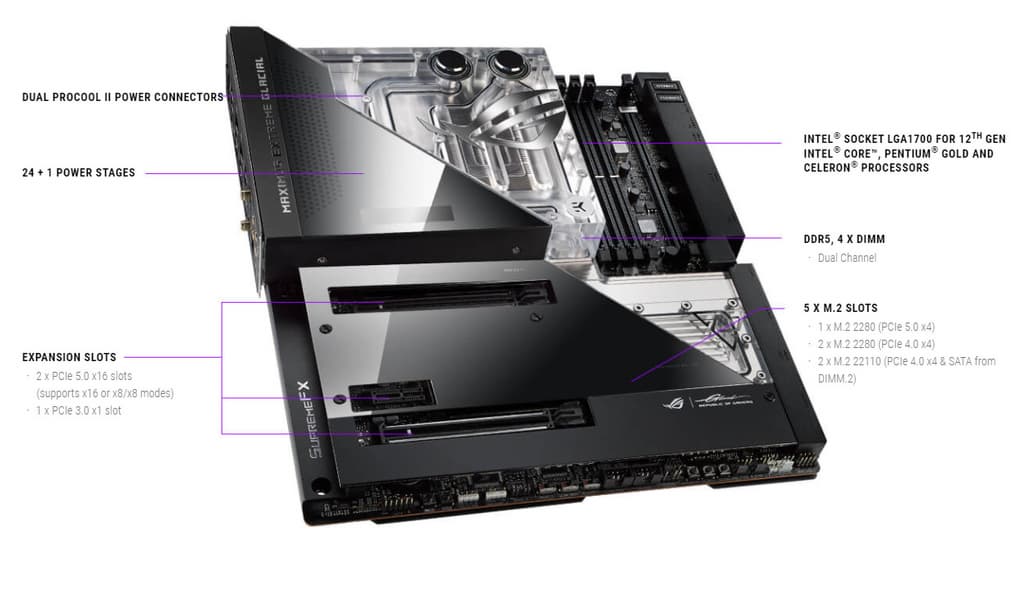

Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то PCIe x1 подключен к Z690.

Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры JYS13008 от Lerain Technology.

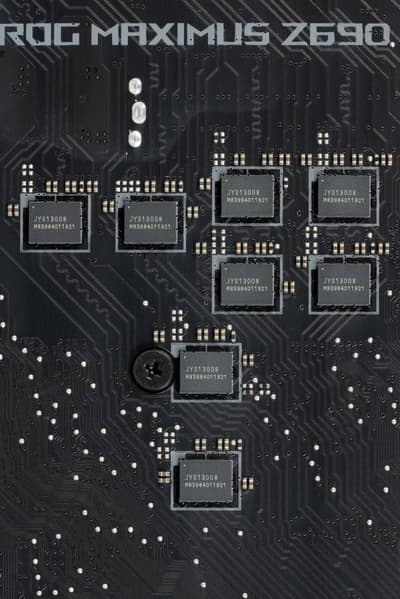

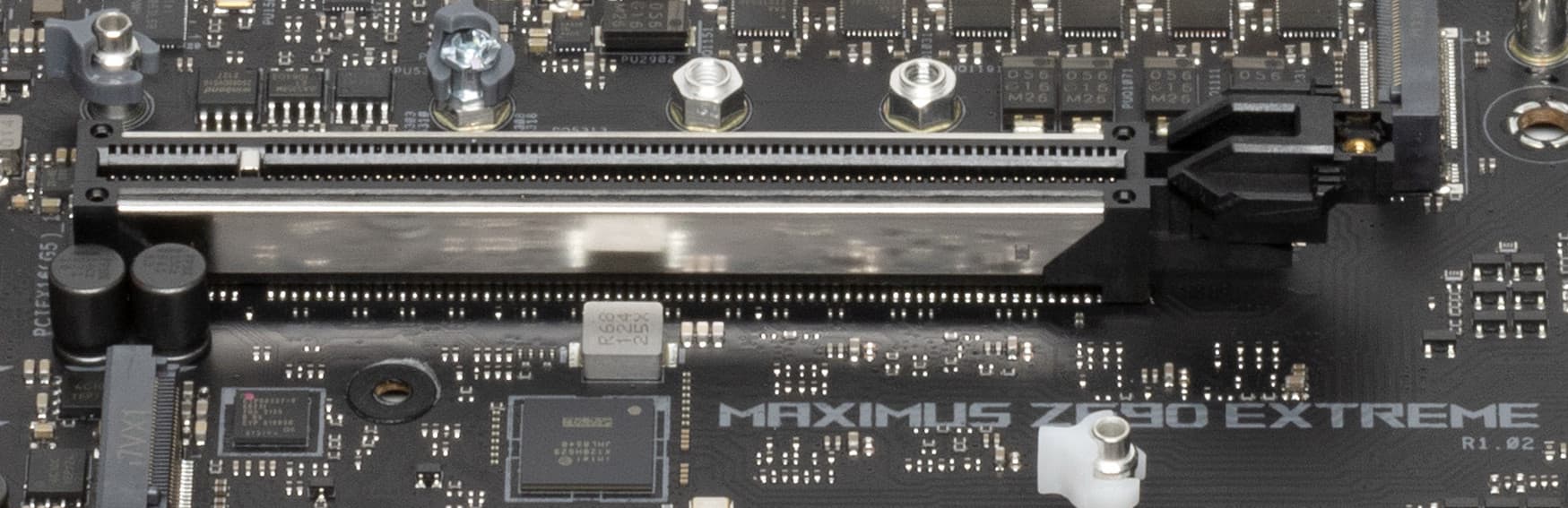

Два первых («процессорных») слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

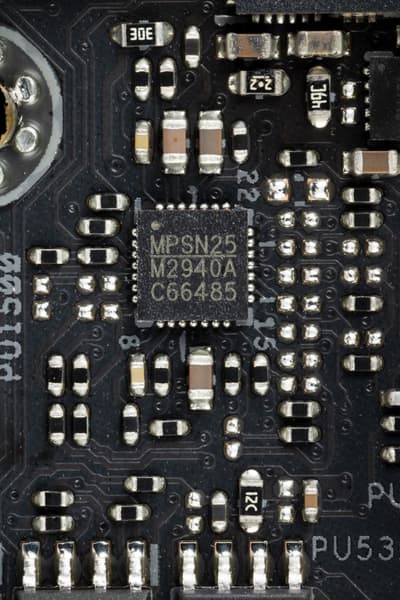

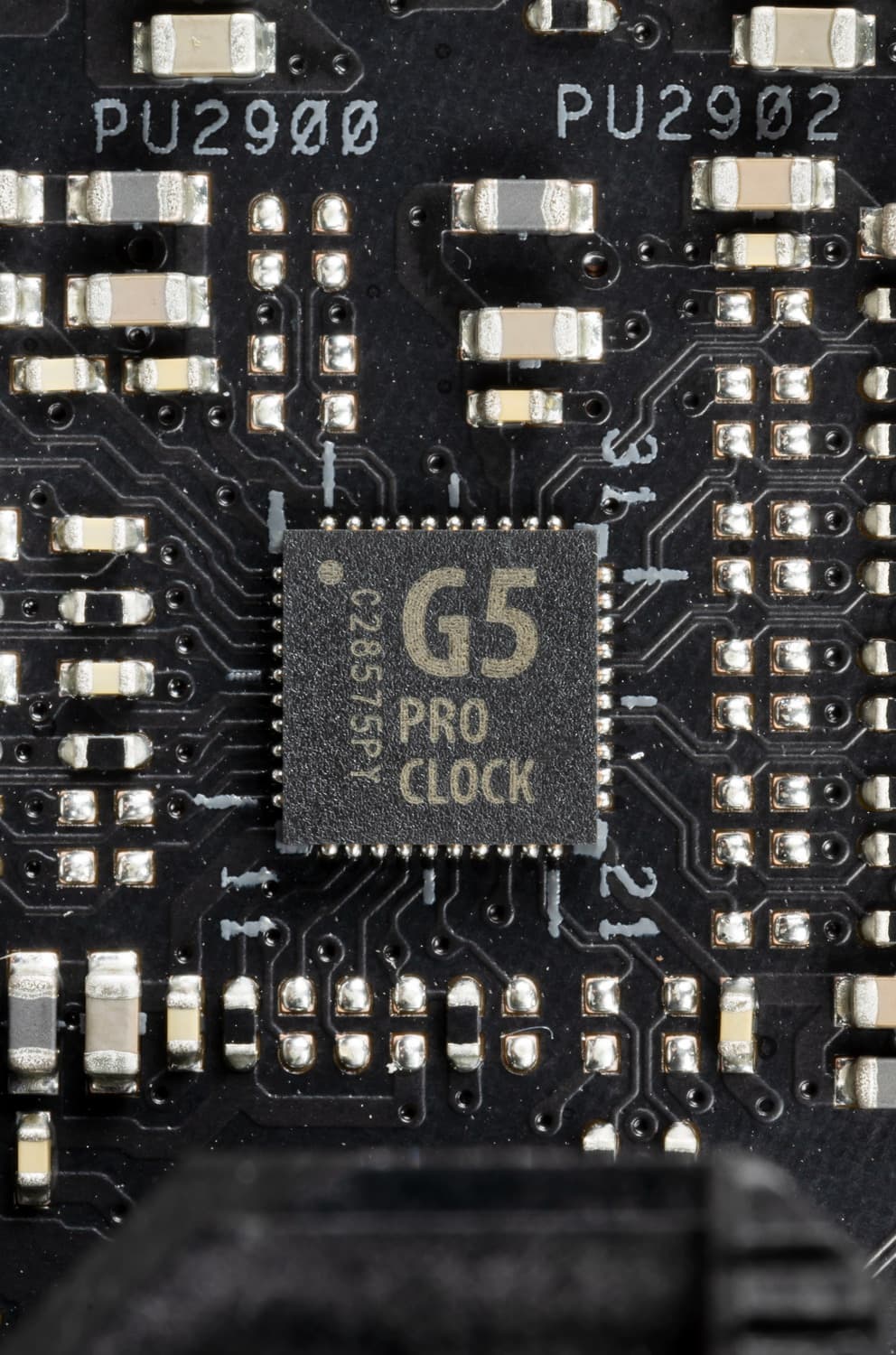

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор.

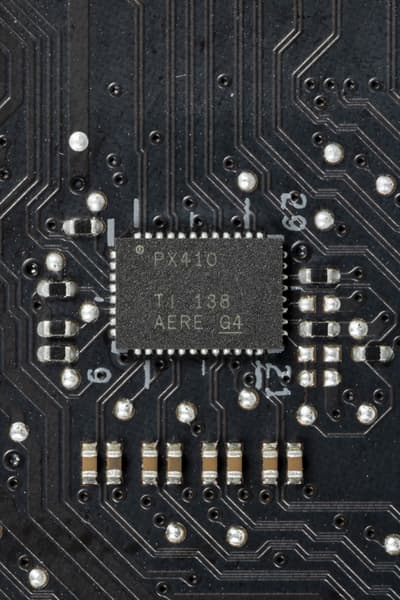

А также имеются усилители (ре-драйверы) сигнала PCIe 4.0 от TI.

На очереди — накопители.

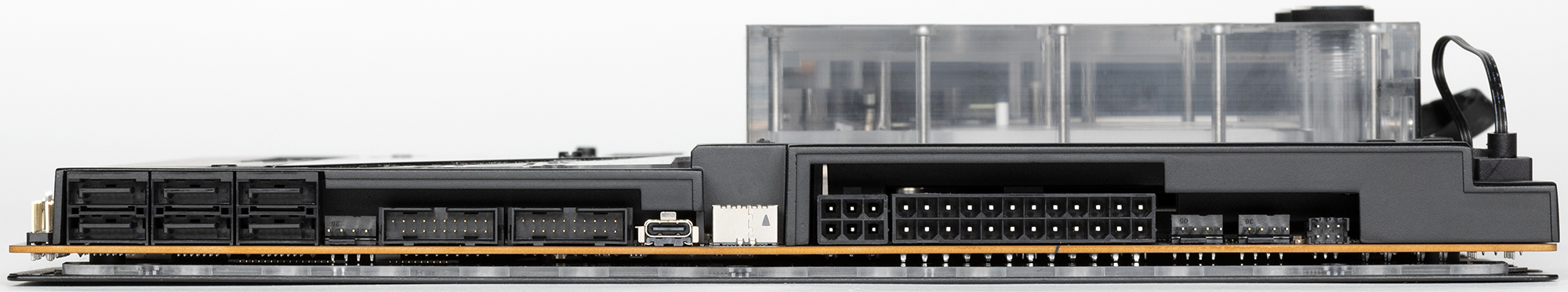

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2.

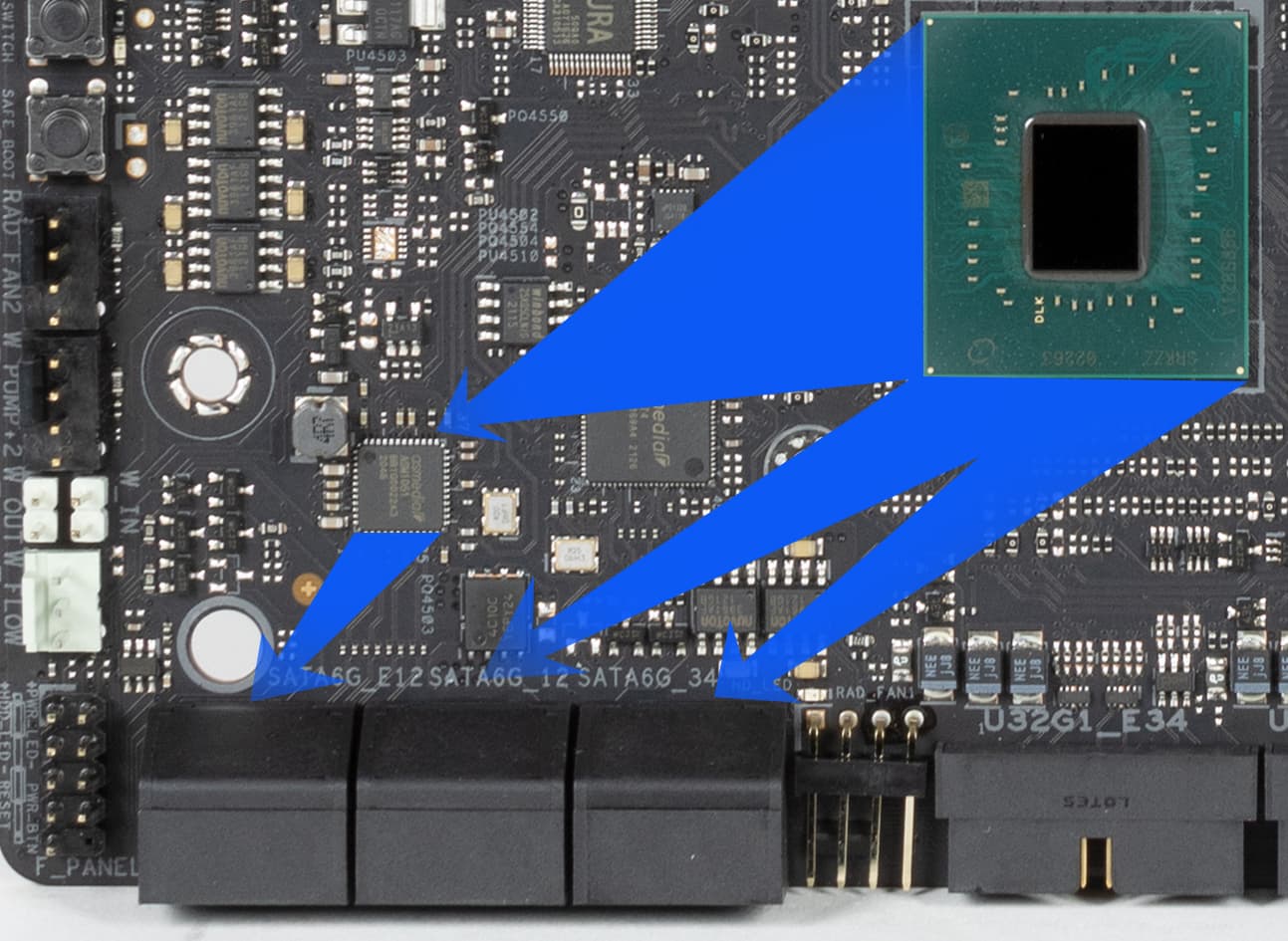

4 порта SATA 1,2,3,4 реализованы через чипсет Z690 и поддерживают создание RAID.

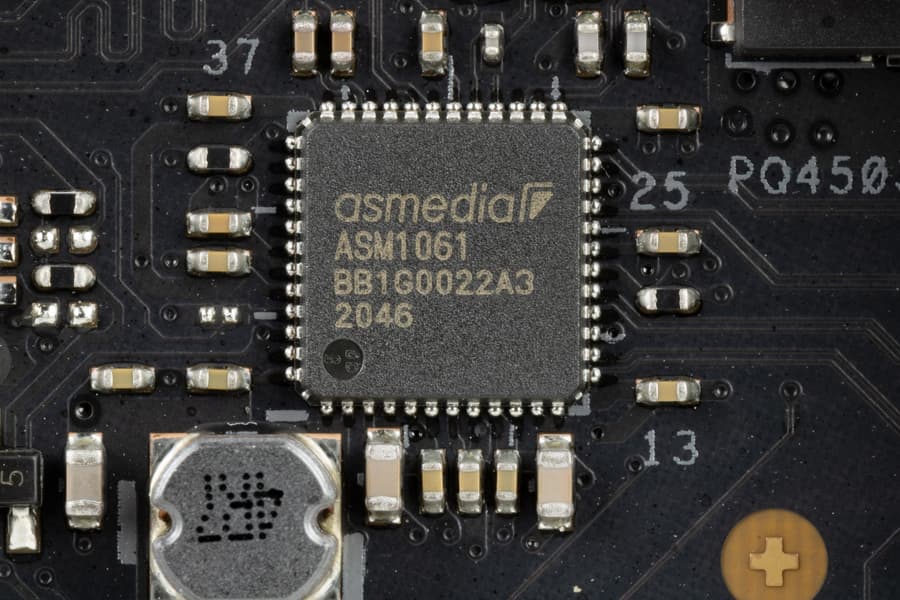

А два порта SATA 5,6 (промаркированные как E1, E2) реализованы через хаб ASM1061 от ASMedia (на него ушла 1 линия PCIe от Z690).

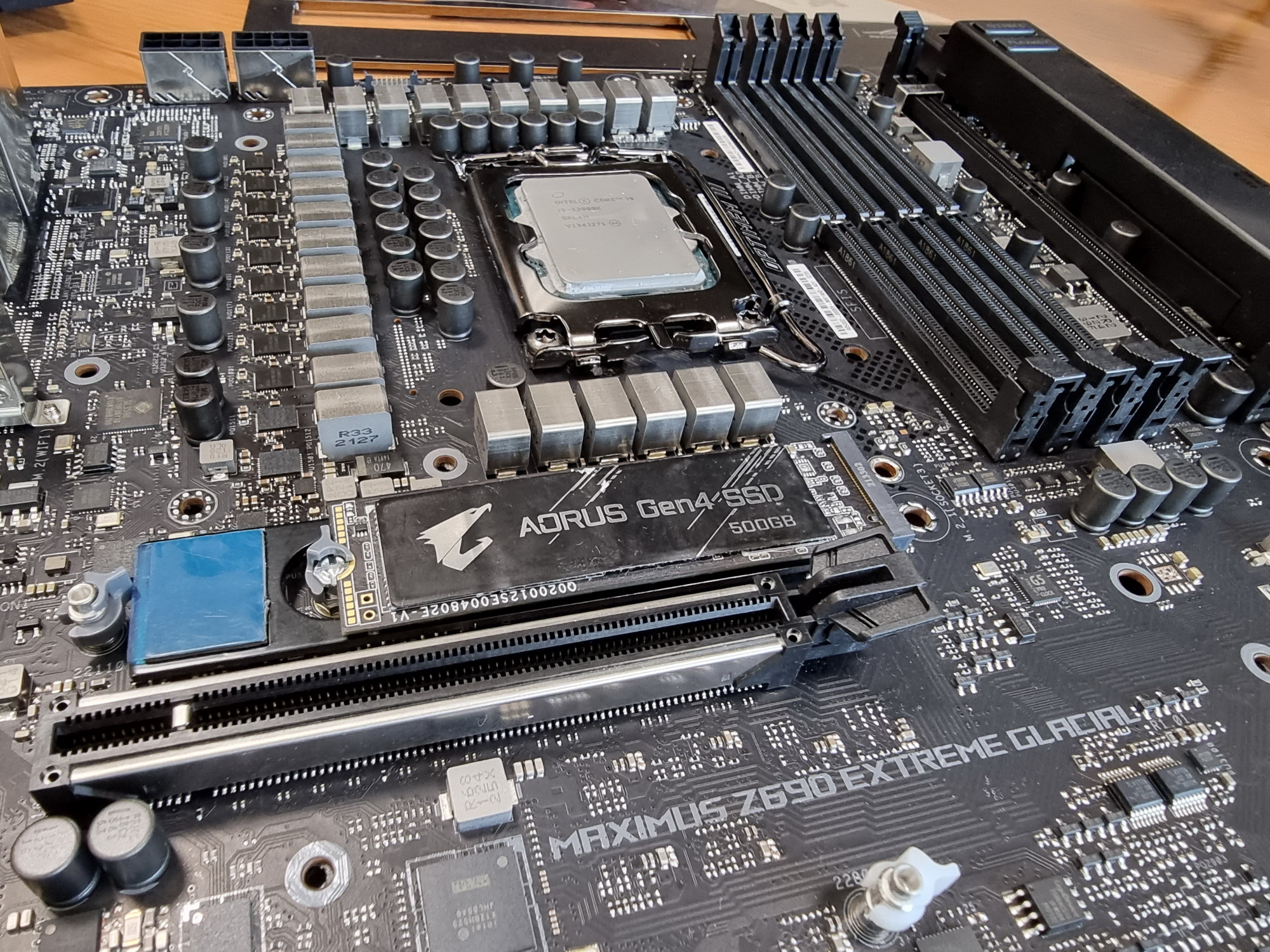

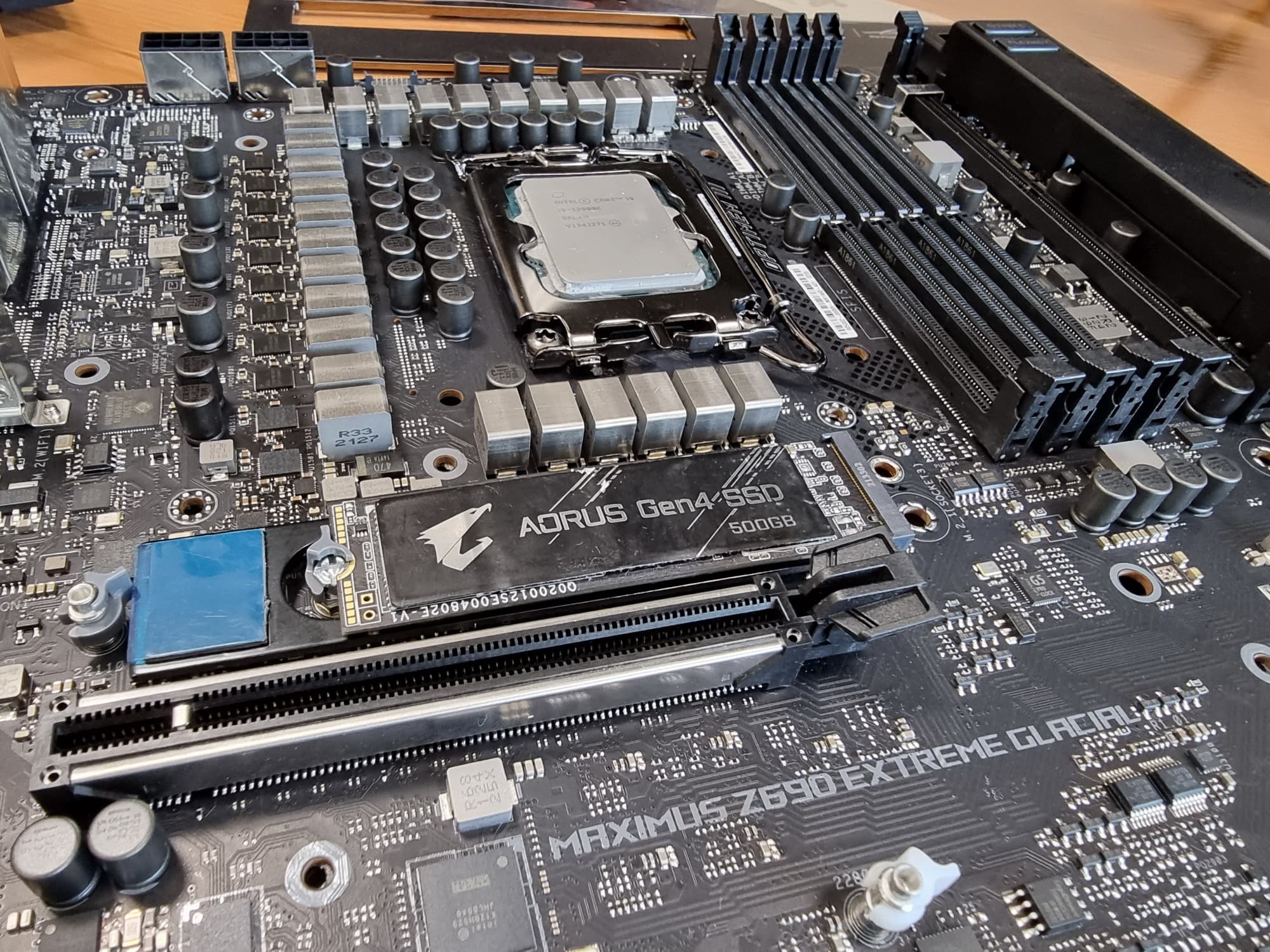

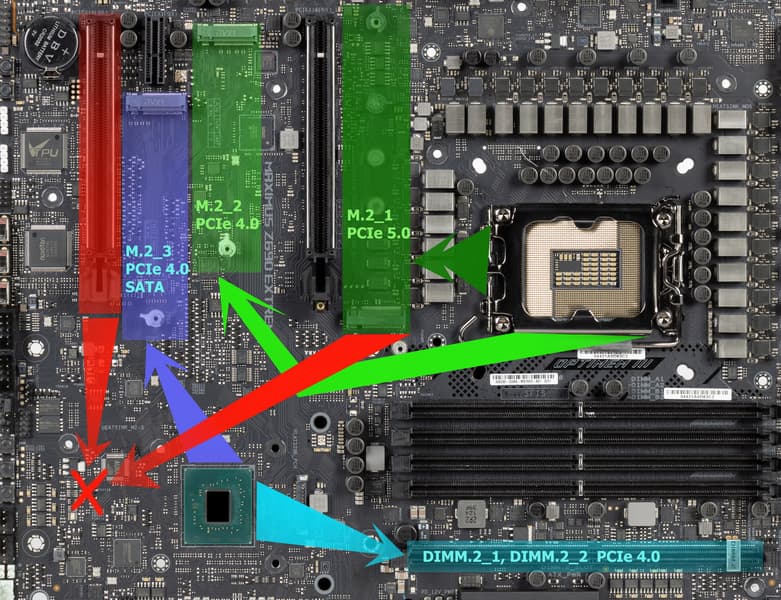

На самой материнской плате распаяны 3 гнезда форм-фактора М.2.

Третий слот M.2_3 (поддерживает модули с интерфейсами PCIe и SATA, но только размером 2280) получает данные от чипсета Z690, а первые два — от CPU. При этом выше я уже писал, что слот М.2_1 (поддерживает размеры 2242/2260/2280/2210) привязан к линиям процессора PCIe 5.0 и потому делит ресурсы со вторым слотом PCIe x16_2, но при этом имеется возможность использовать SSD с интерфейсом PCIe 5.0.

Слот М.2_2 — стандартный, получает от процессора свои 4 линии PCIe 4.0, поддерживает размер 2280.

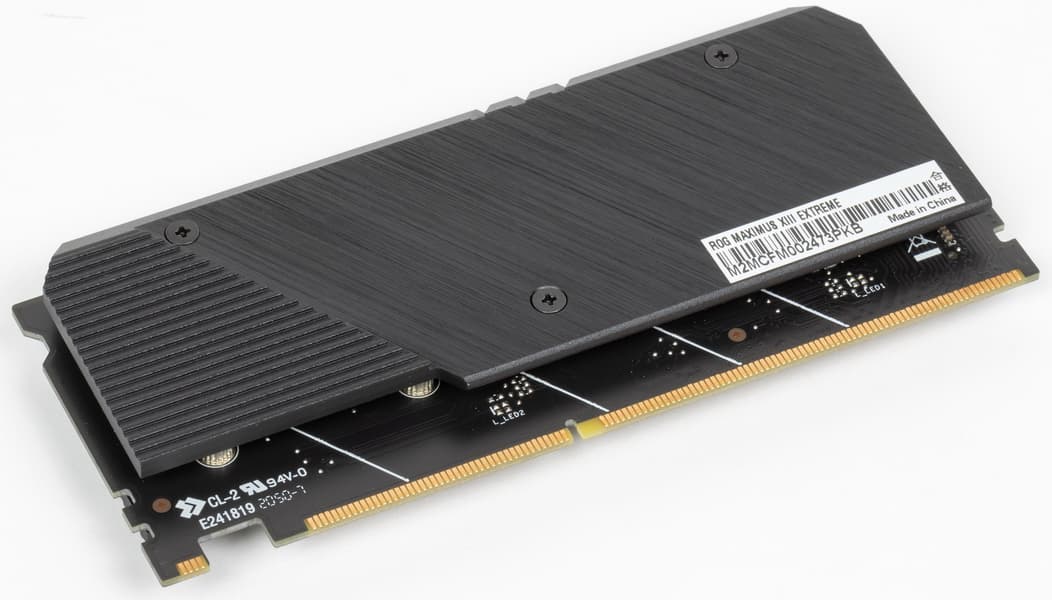

И это я рассказал о трех слотах М.2 на самой плате, но все самые топовые материнки ROG укомплектованы фирменным слотом для особого модуля DIMM.2, и сам модуль также входит в комплект поставки.

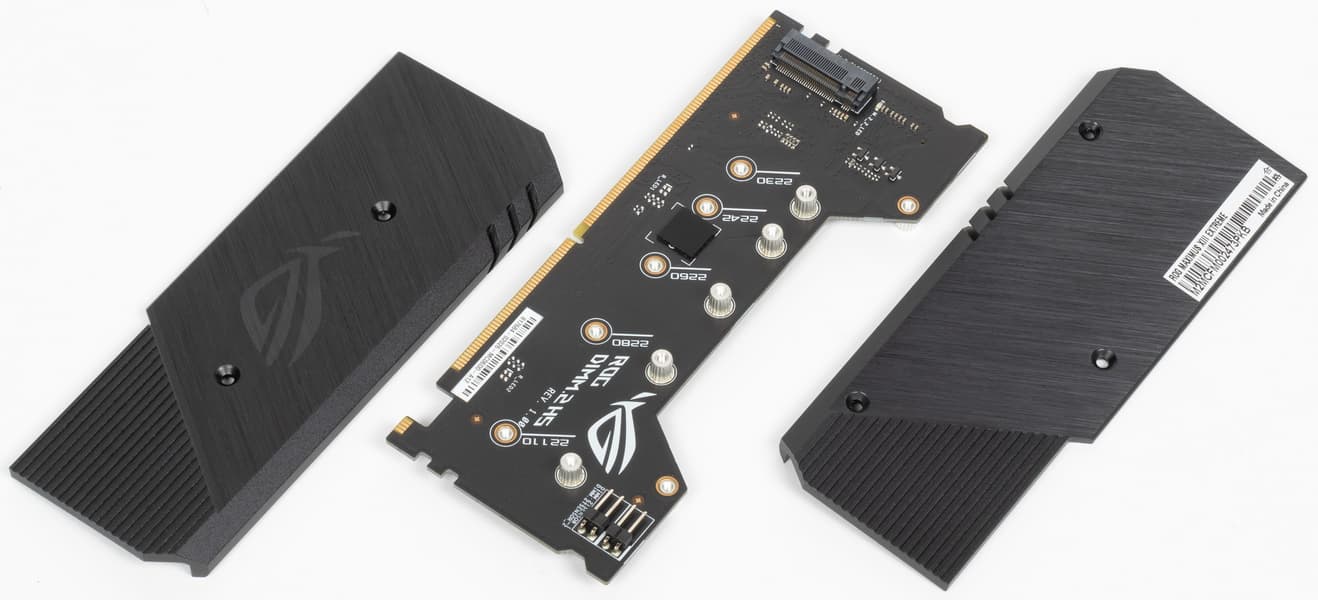

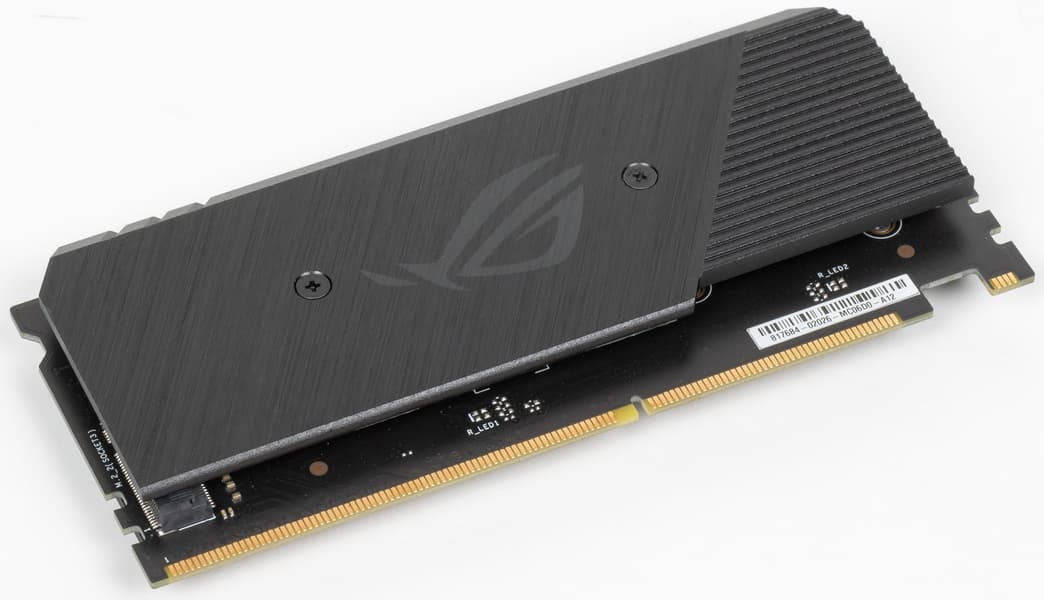

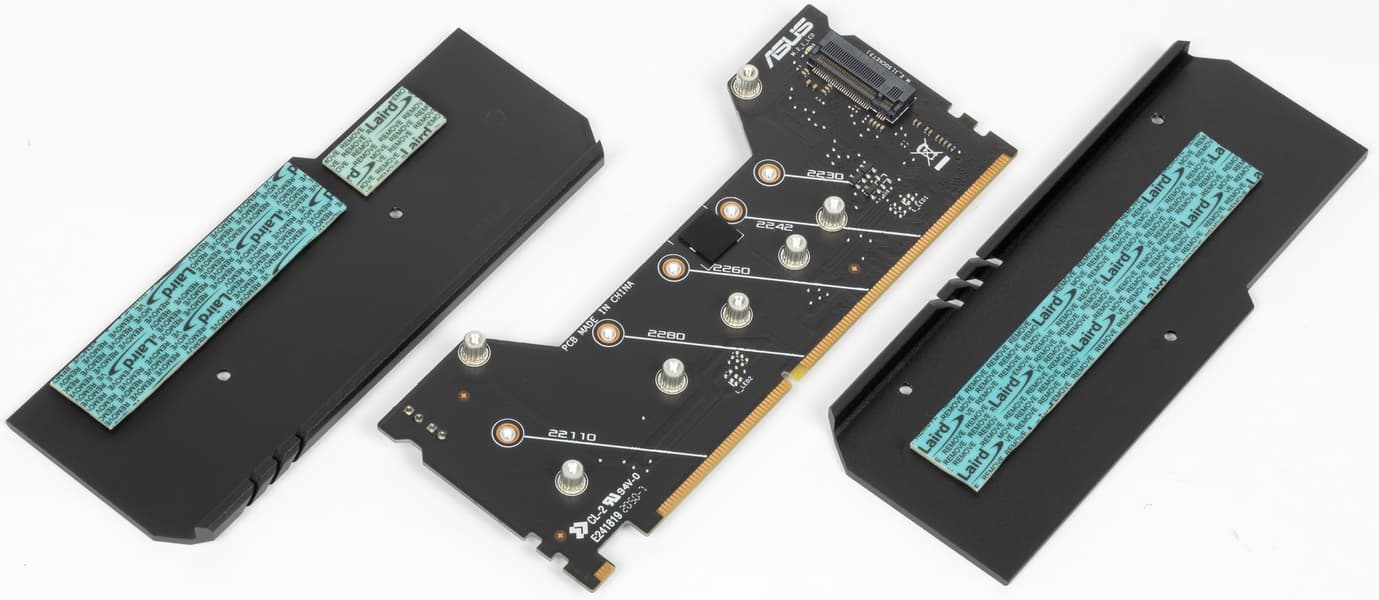

В данной реализации матплаты DIMM.2 «прикреплен» к Z690, два порта М.2 (DIMM.2_1,2_2) позволяют уже устанавливать накопители любых размеров до 22110 включительно, поддерживают интерфейс PCIe 4.0.

На всех M.2 (кроме М.2_1) можно организовать RAID, а также использовать для Intel Optane Memory. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.

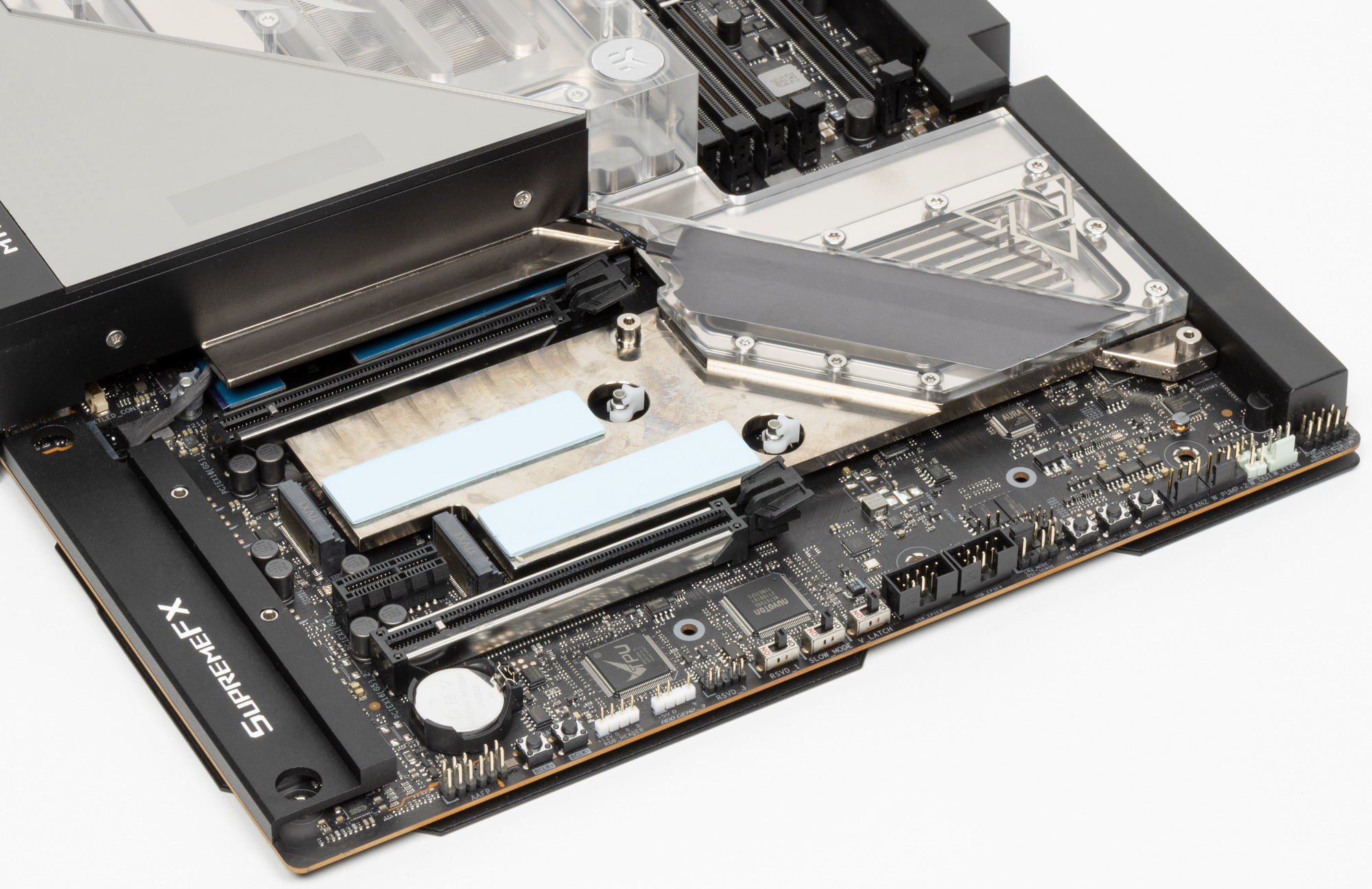

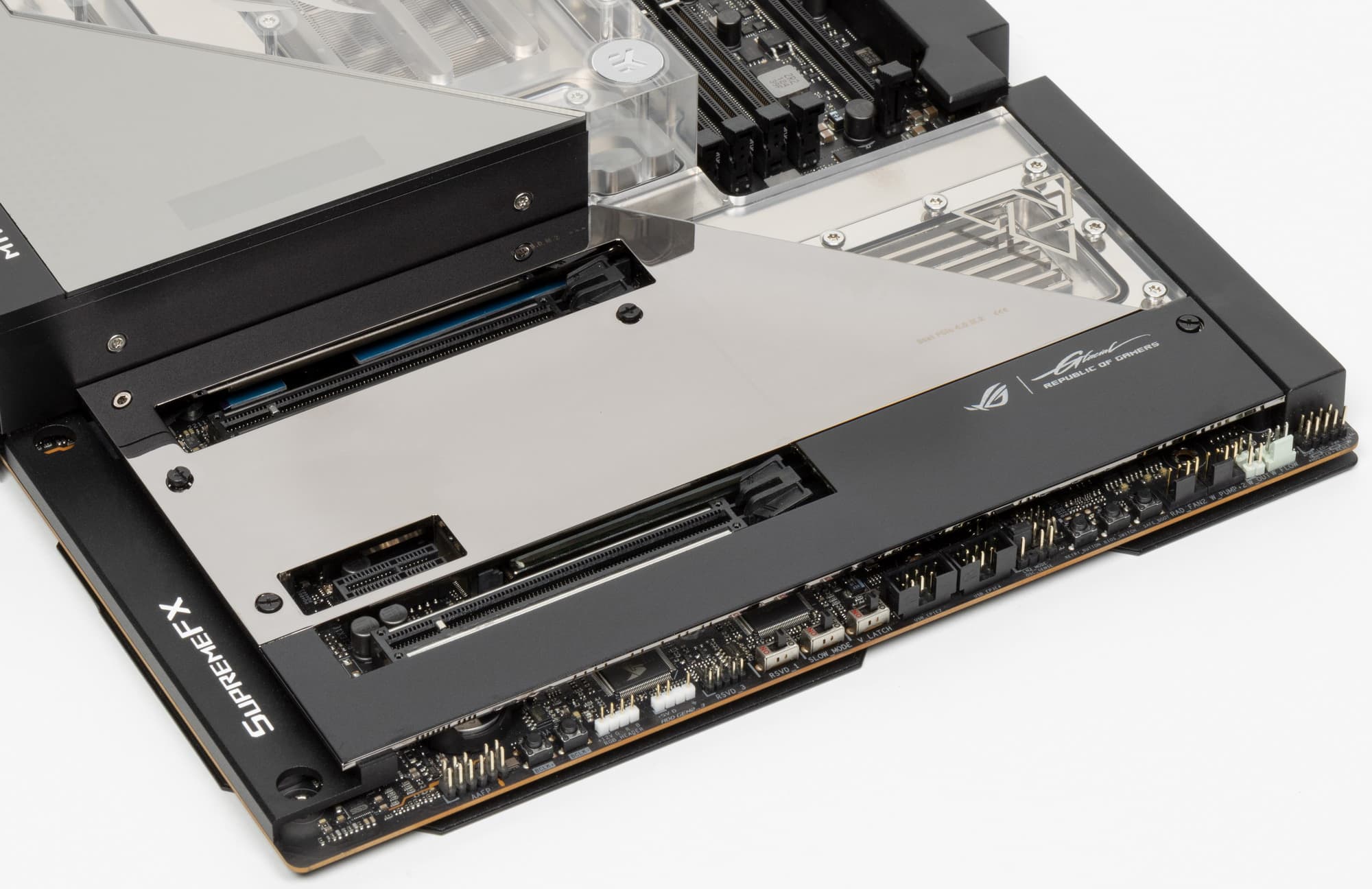

Все M.2 слоты охлаждением обеспечены по полной: М.2_1 покрыт водоблоком, а М.2_2 и М.2_3 имеют свой общий обширный радиатор.

Другие особенности («фенечки») на плате

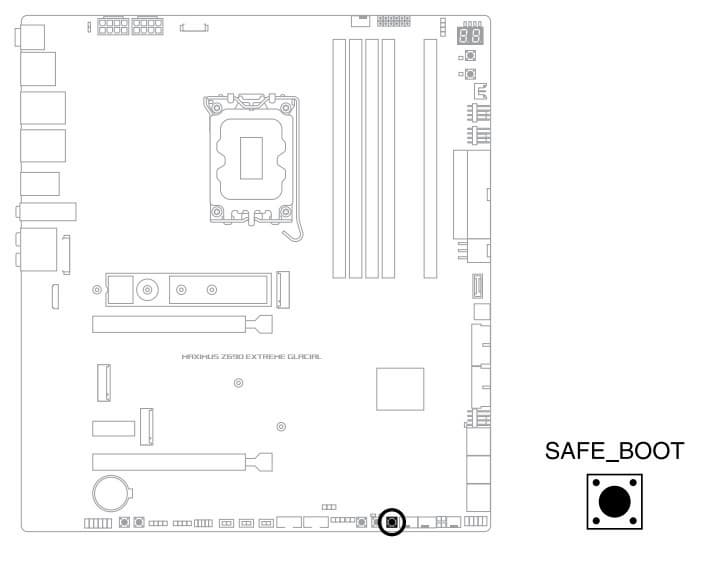

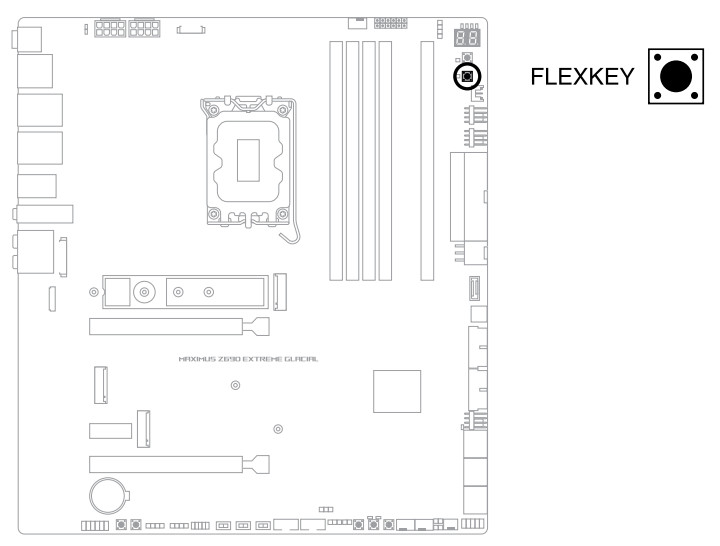

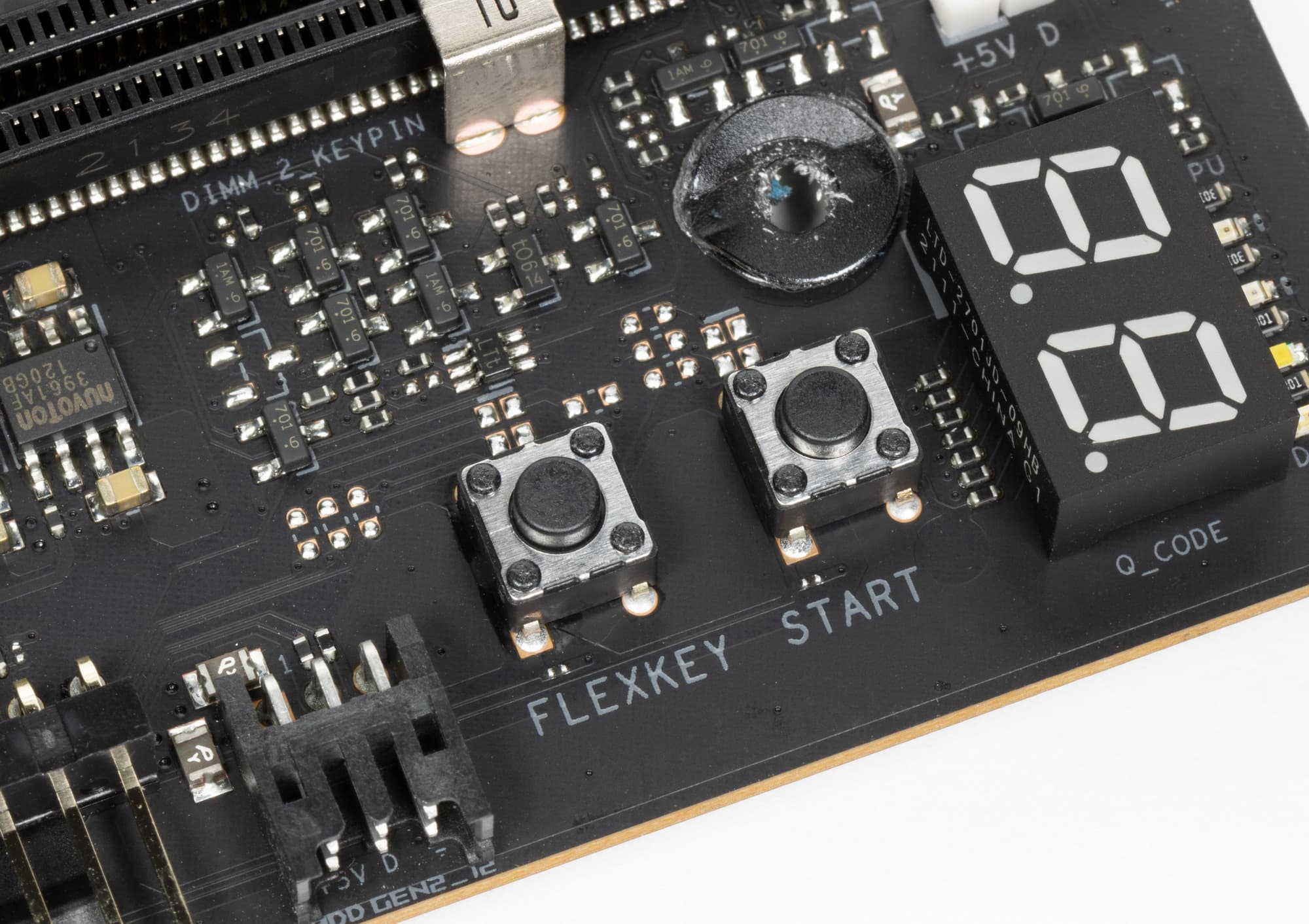

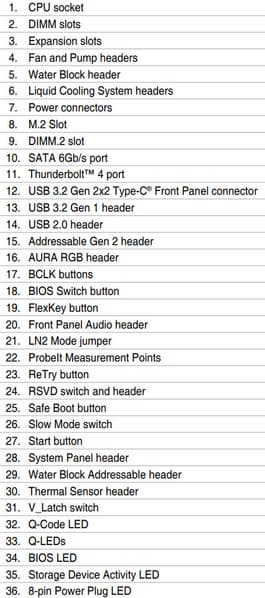

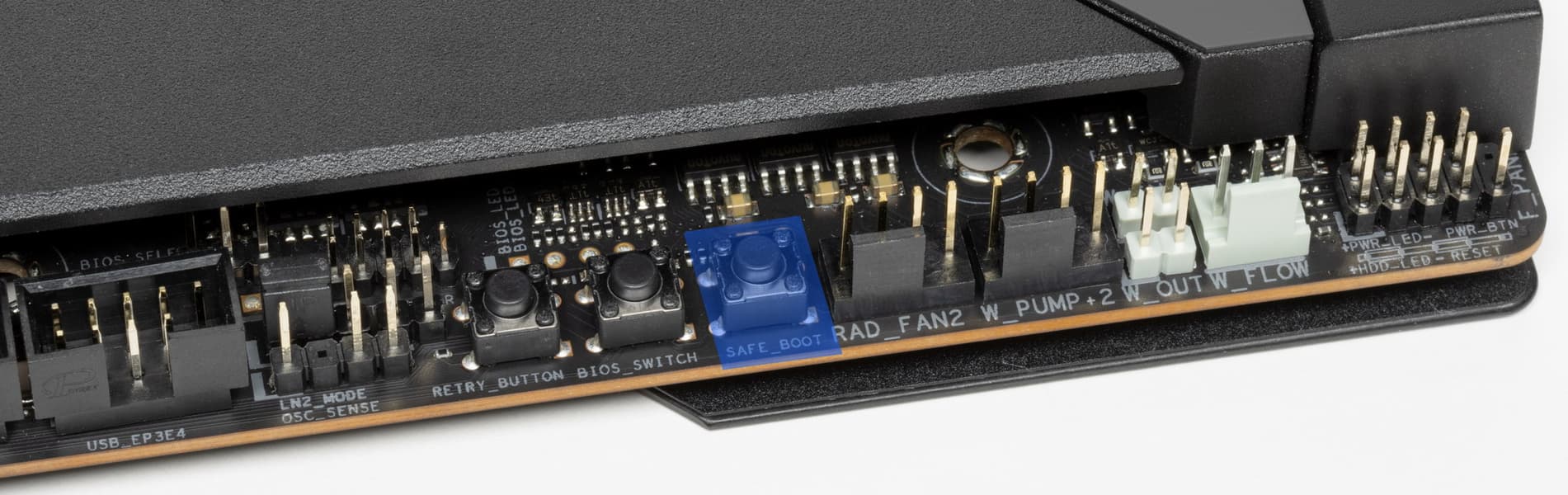

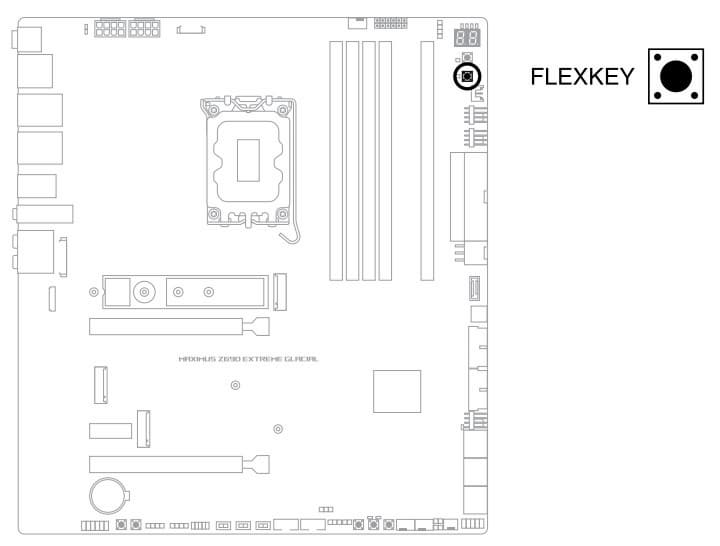

Расскажем и о других «прибамбасах» на плате. Разумеется, есть кнопки питания и перезагрузки. При этом функция Reset возложена на кнопку Flex Key по умолчанию, но в настройках BIOS ей можно задать иные действия.

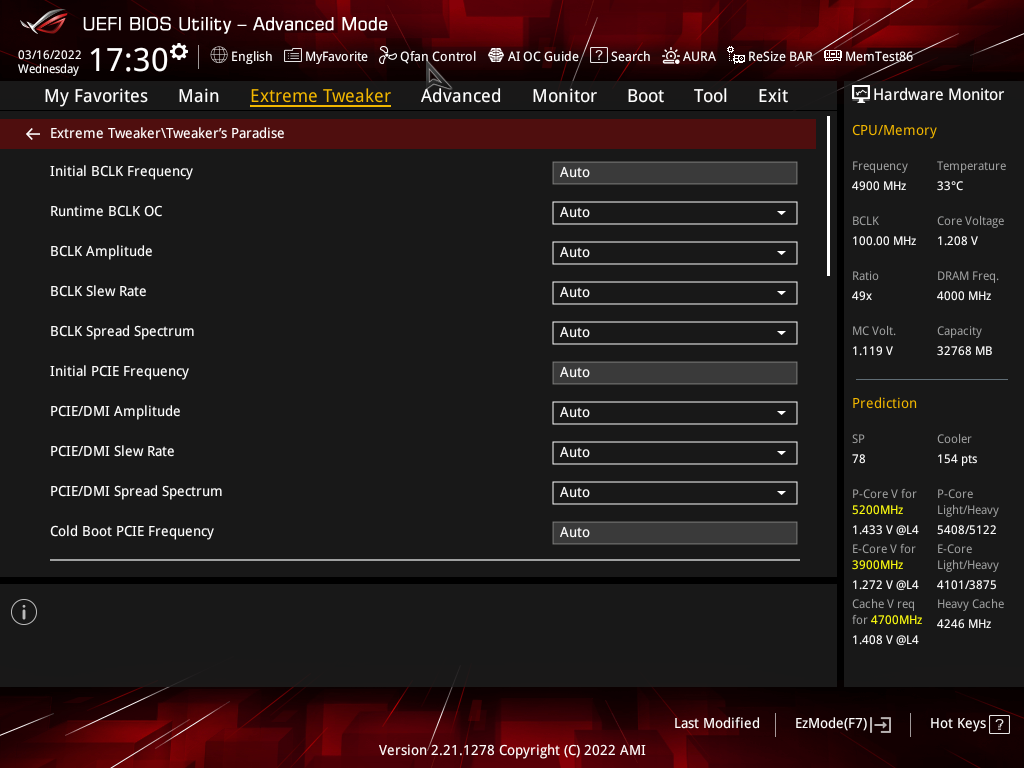

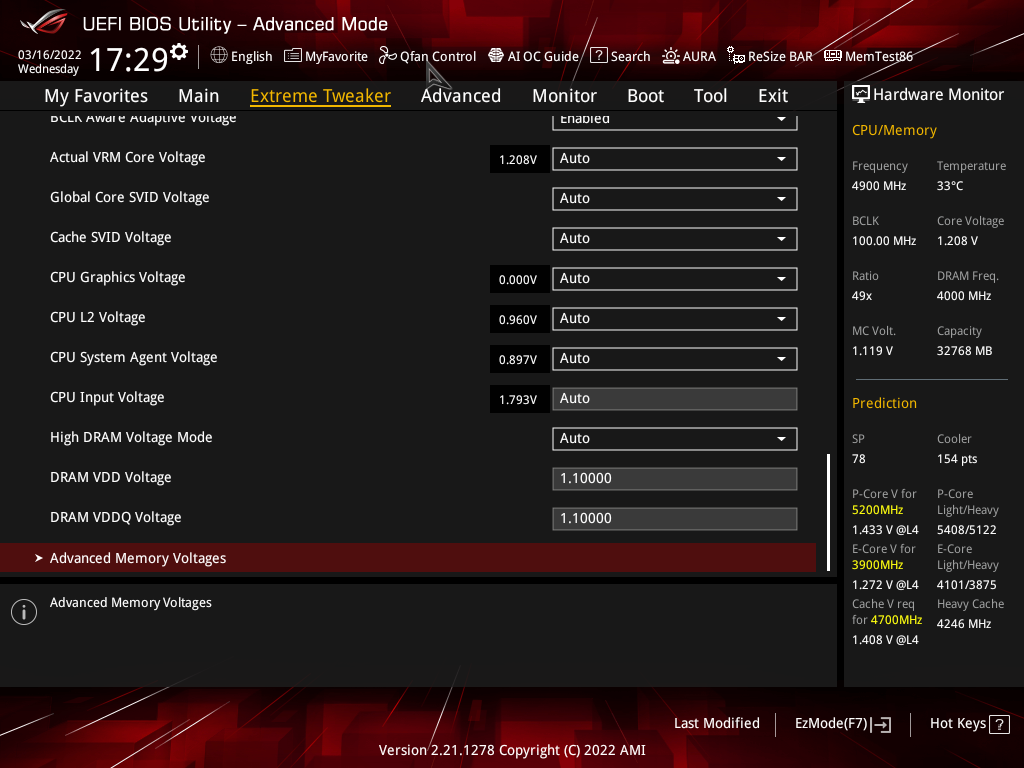

Раз у нас флагман ROG, то обязательно будет набор технологий, помогающих оверклокерам и просто энтузиастам. Во-первых, кнопка для тех, кто получил зависание при чрезмерном разгоне, но все же не хочет сбрасывать оверклокерские настройки и заставить систему с ними запуститься.

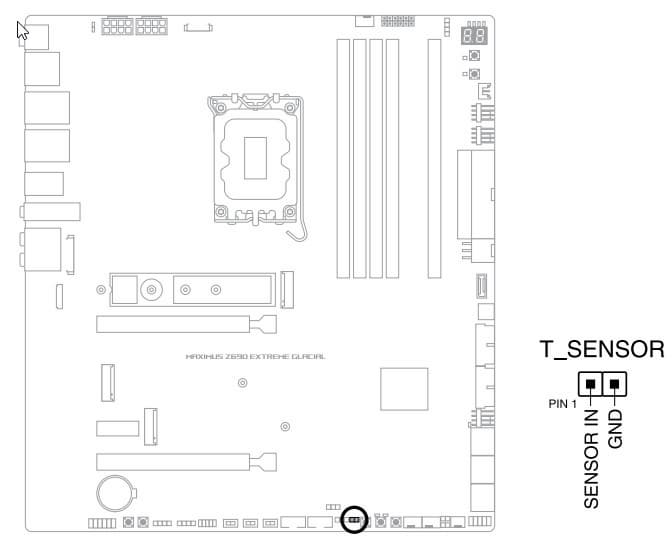

Во-вторых, матплата снабжена гнездом для термодатчика.

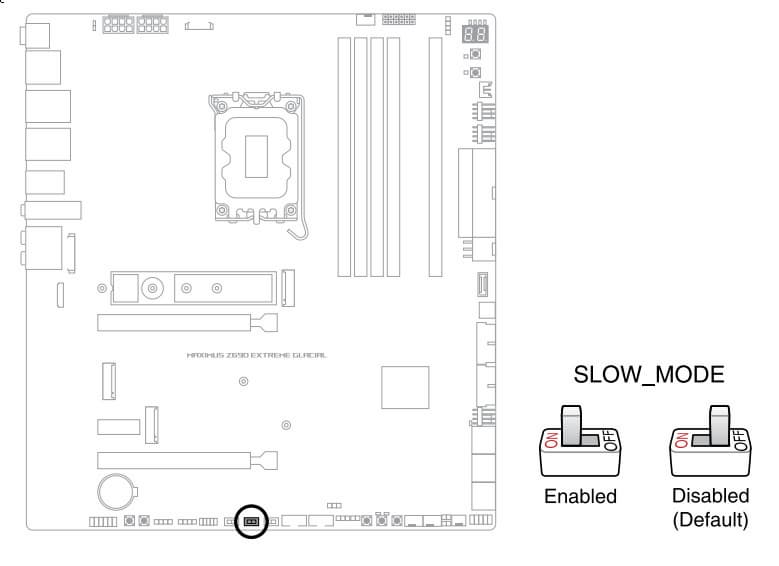

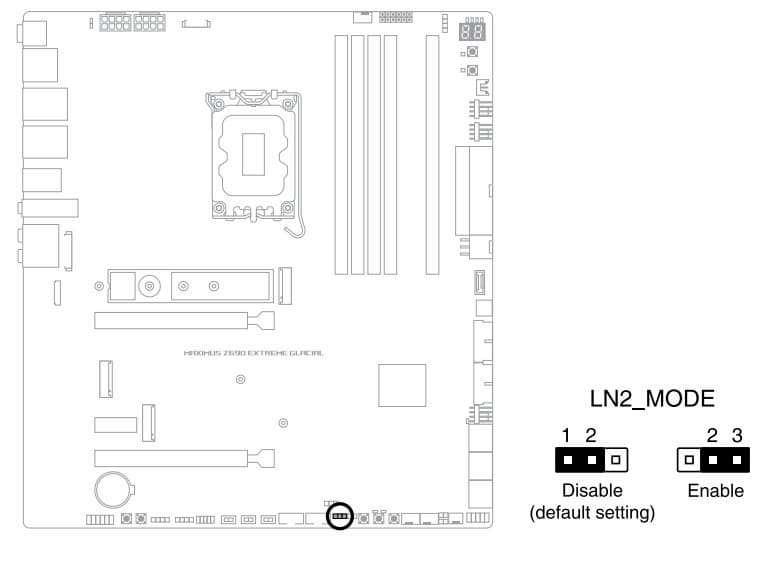

В-третьих, есть переключатель на режим LN2, который, опять-таки, помогает экстремальным оверклокерам «поднять систему» после сильного охлаждения.

В-четвертых, если уж совсем плохо с экстремальными настройками оверклокинга, то имеется кнопка запуска матплаты в меню BIOS в защищенном режиме.

В-пятых, этот переключатель при включенном режиме LN2 помогает запуститься системе с уменьшенной частотой процессора.

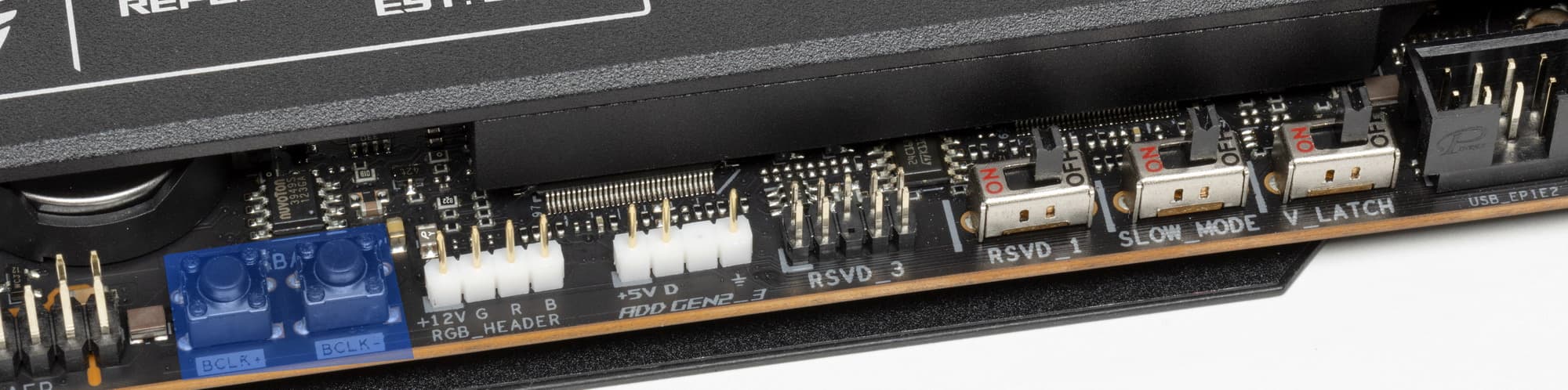

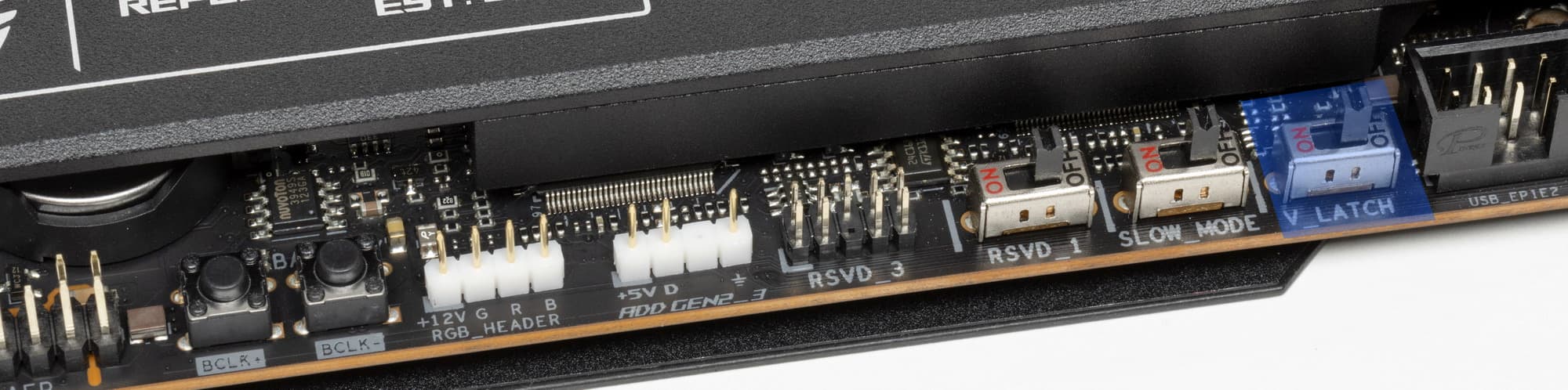

Выше видны переключатели, обозначенные как RSVD_1/2/3. Эти предназначены исключительно для специалистов сервисных центров. Их трогать нельзя.

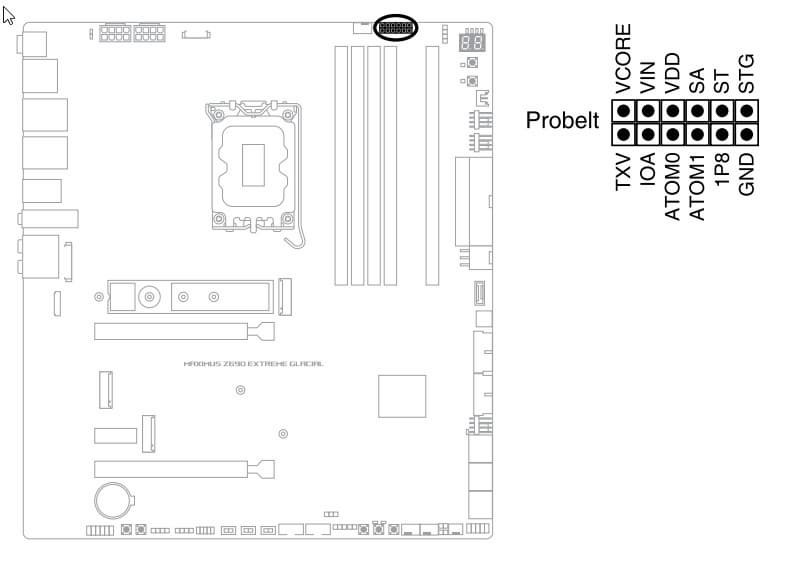

И, разумеется, есть точки для измерения вольтажа всех основных подсистем.

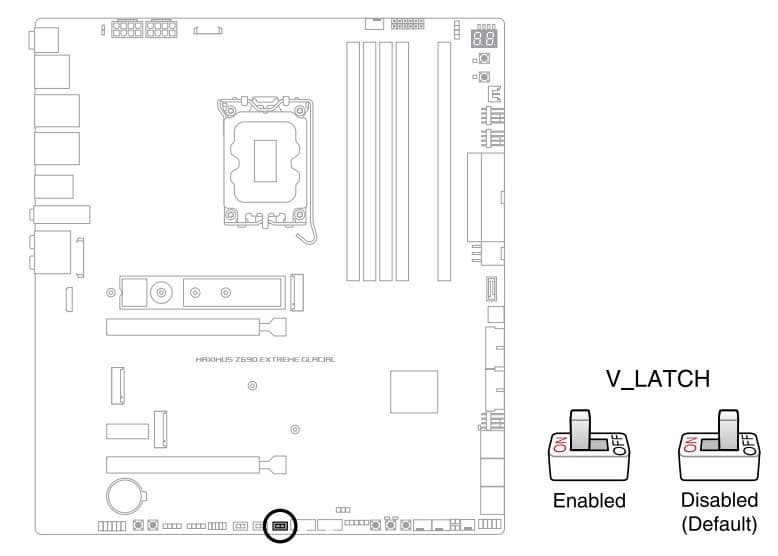

Еще есть «прибамбас» — V-Latch. Переключатель активизирует мониторинг сразу одновременно самого низкого и самого высокого вольтажа VCore.

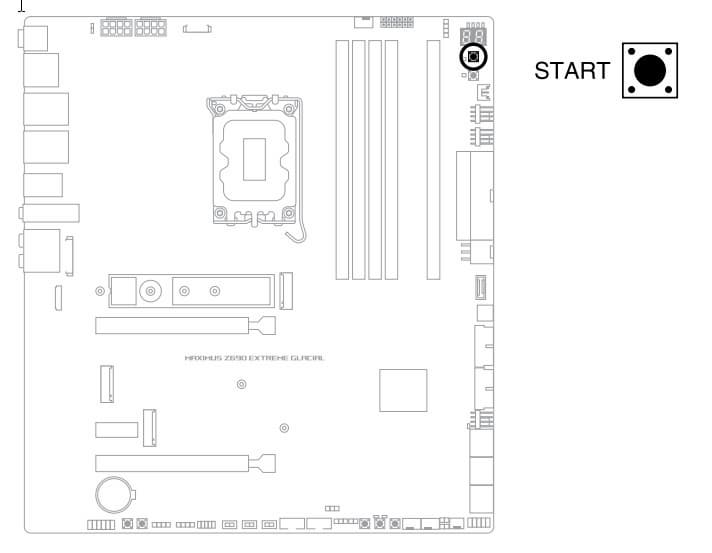

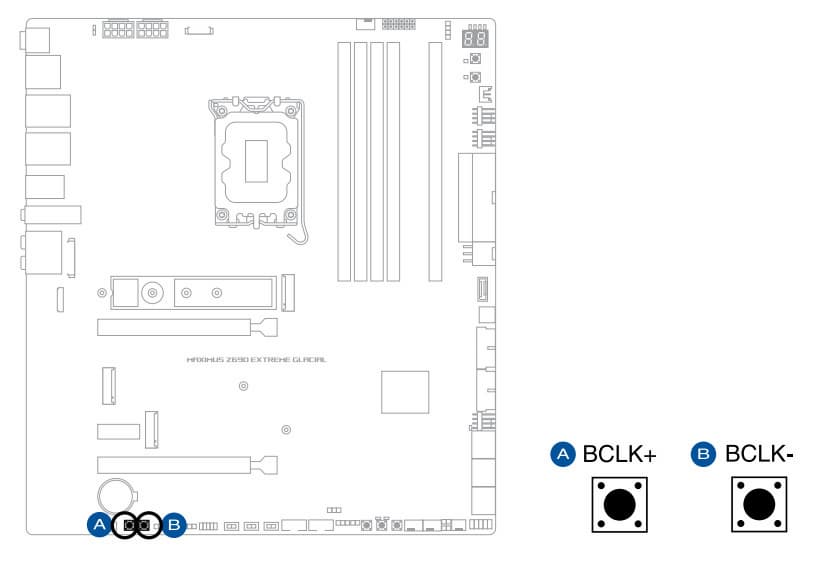

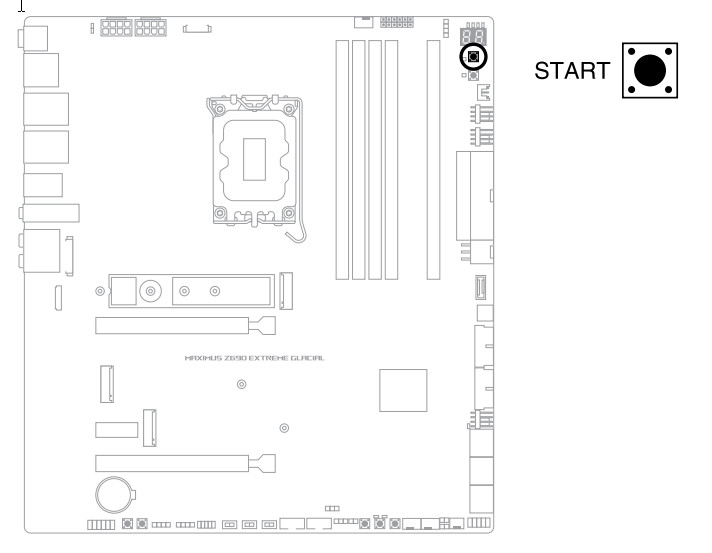

В помощь оверклокерам есть и две кнопки наращивания и сбрасывания частоты системной шины (без нужды входа в настройки BIOS).

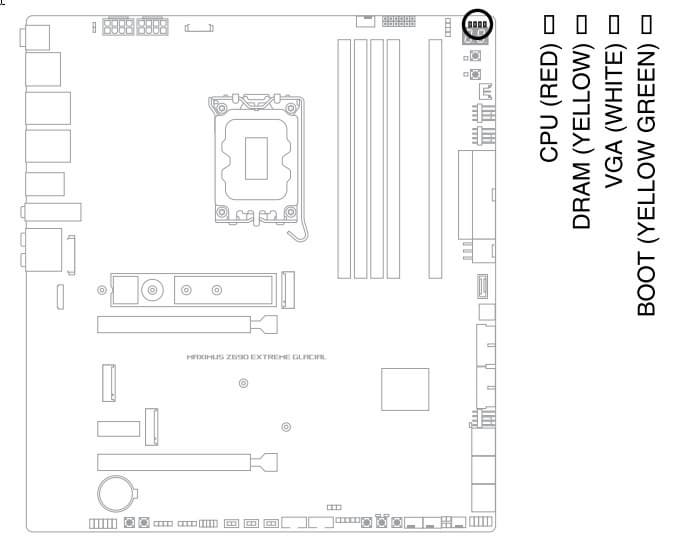

Конечно, есть и возможности сброса CMOS с помощью кнопки на задней панели.. У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

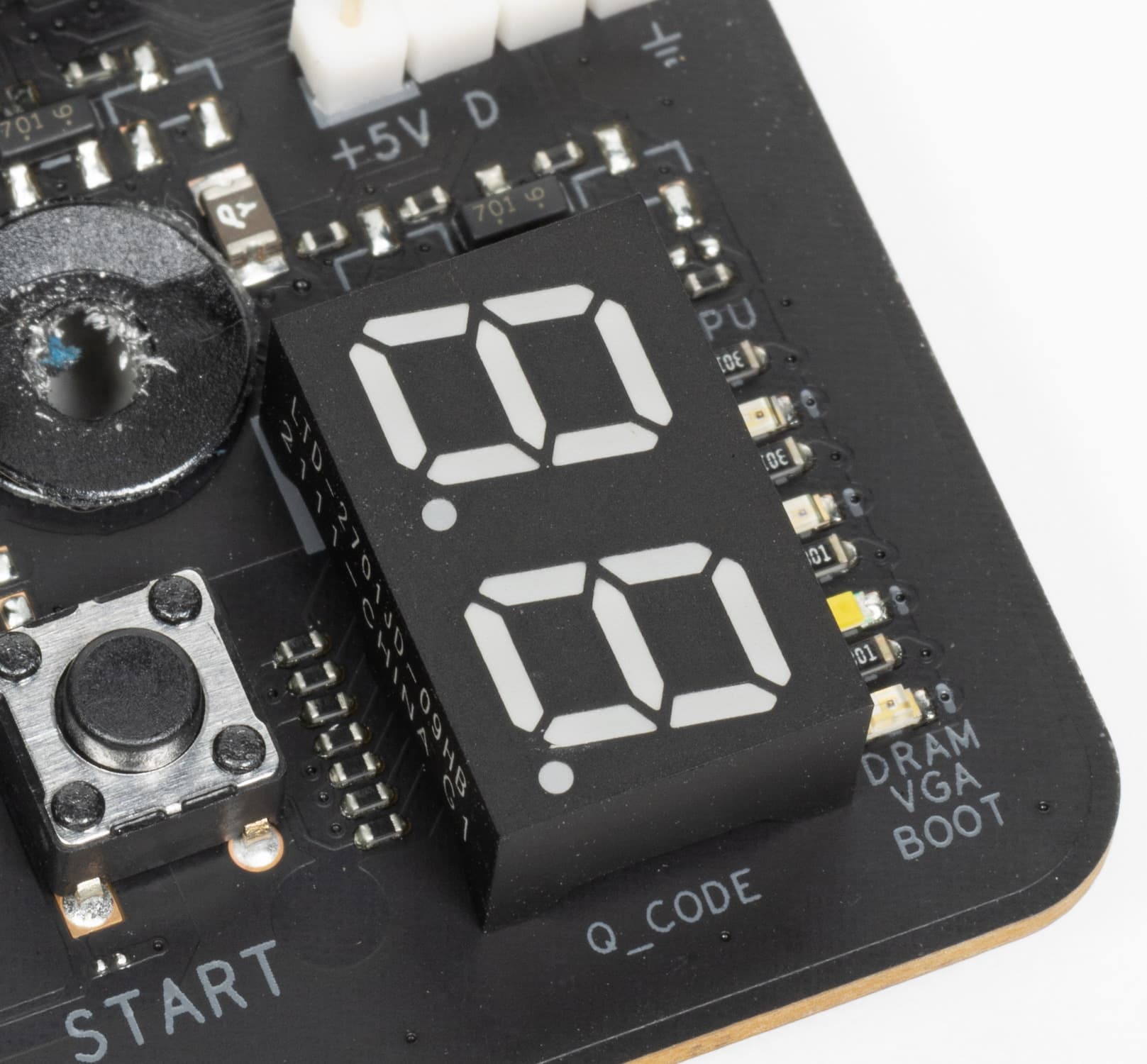

Кроме того имеется и табло POST-кодов (или Q-code),извещающее о текущем состоянии платы в процессе запуска и работы (его хорошо видно на предыдущем фото).

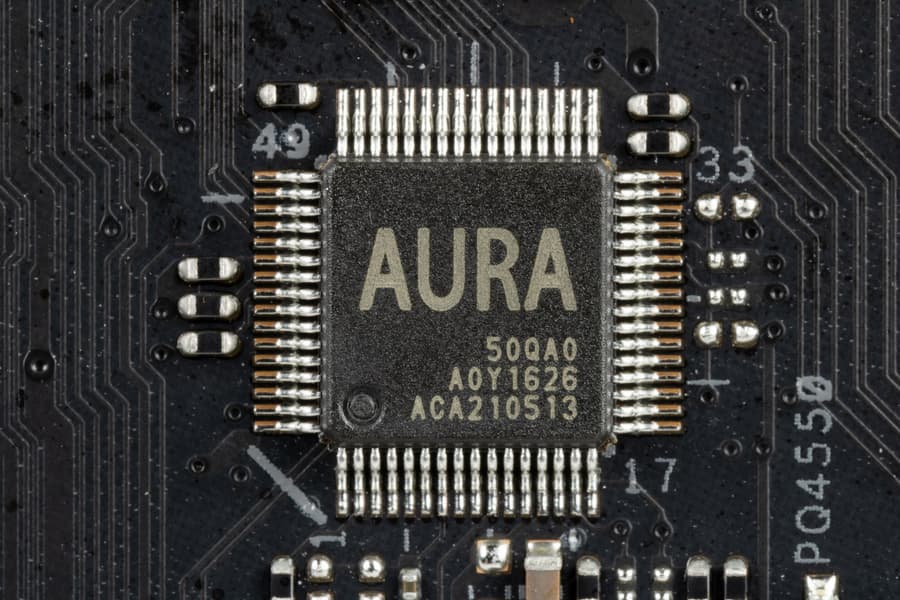

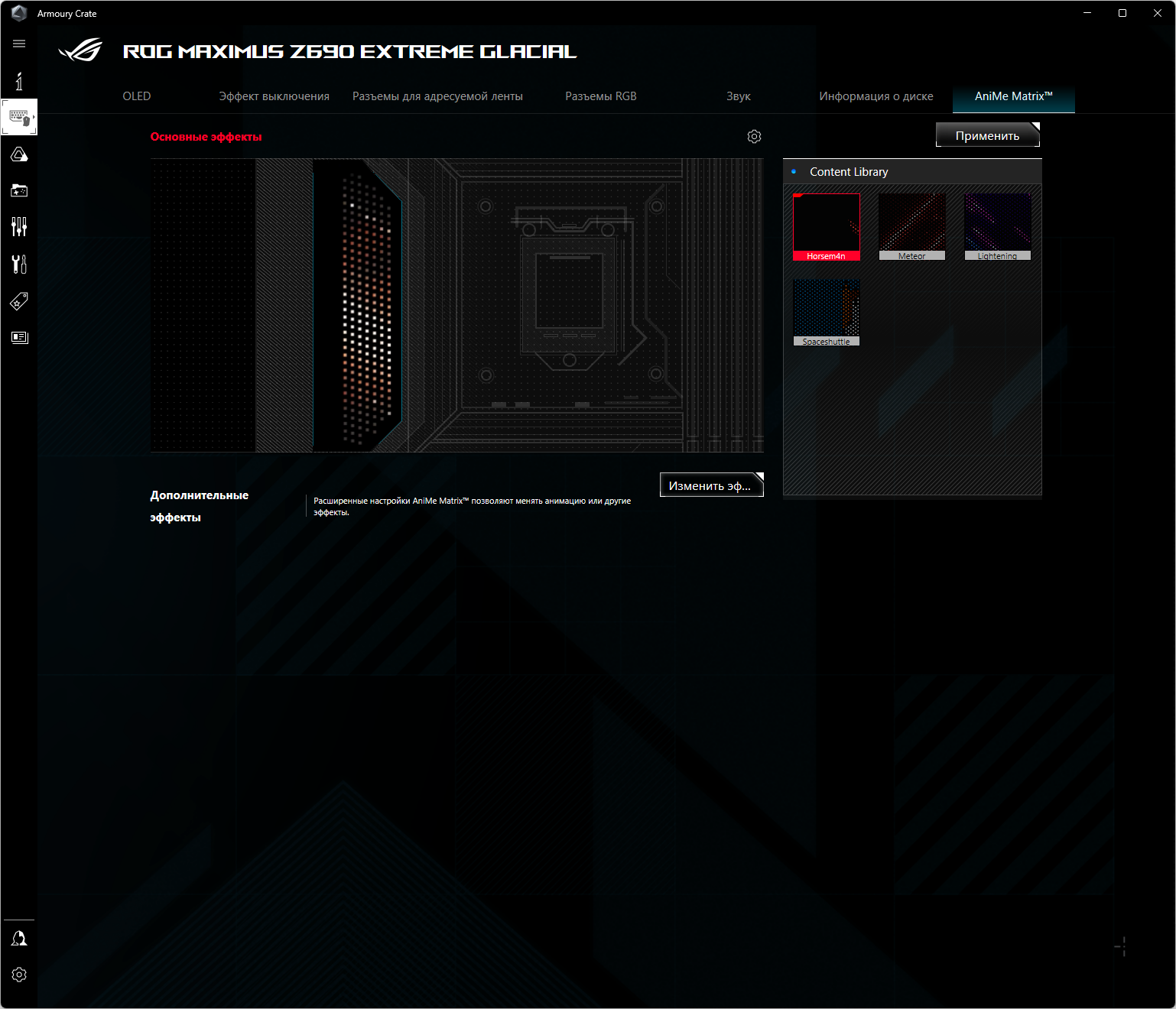

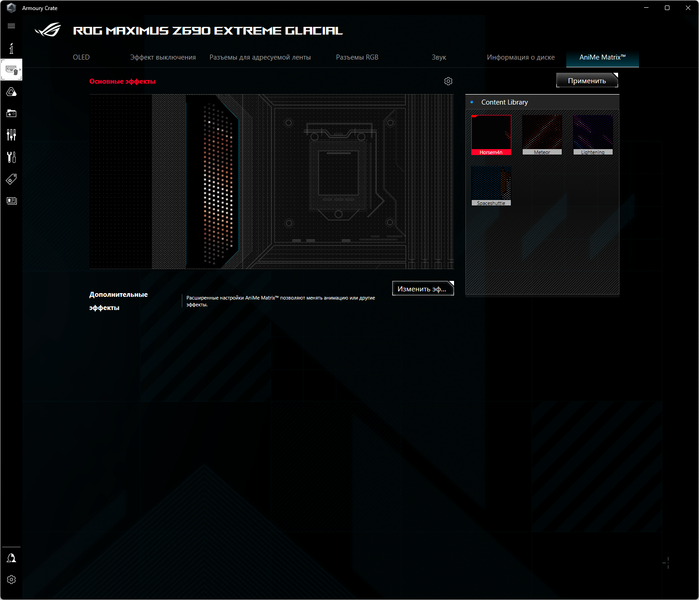

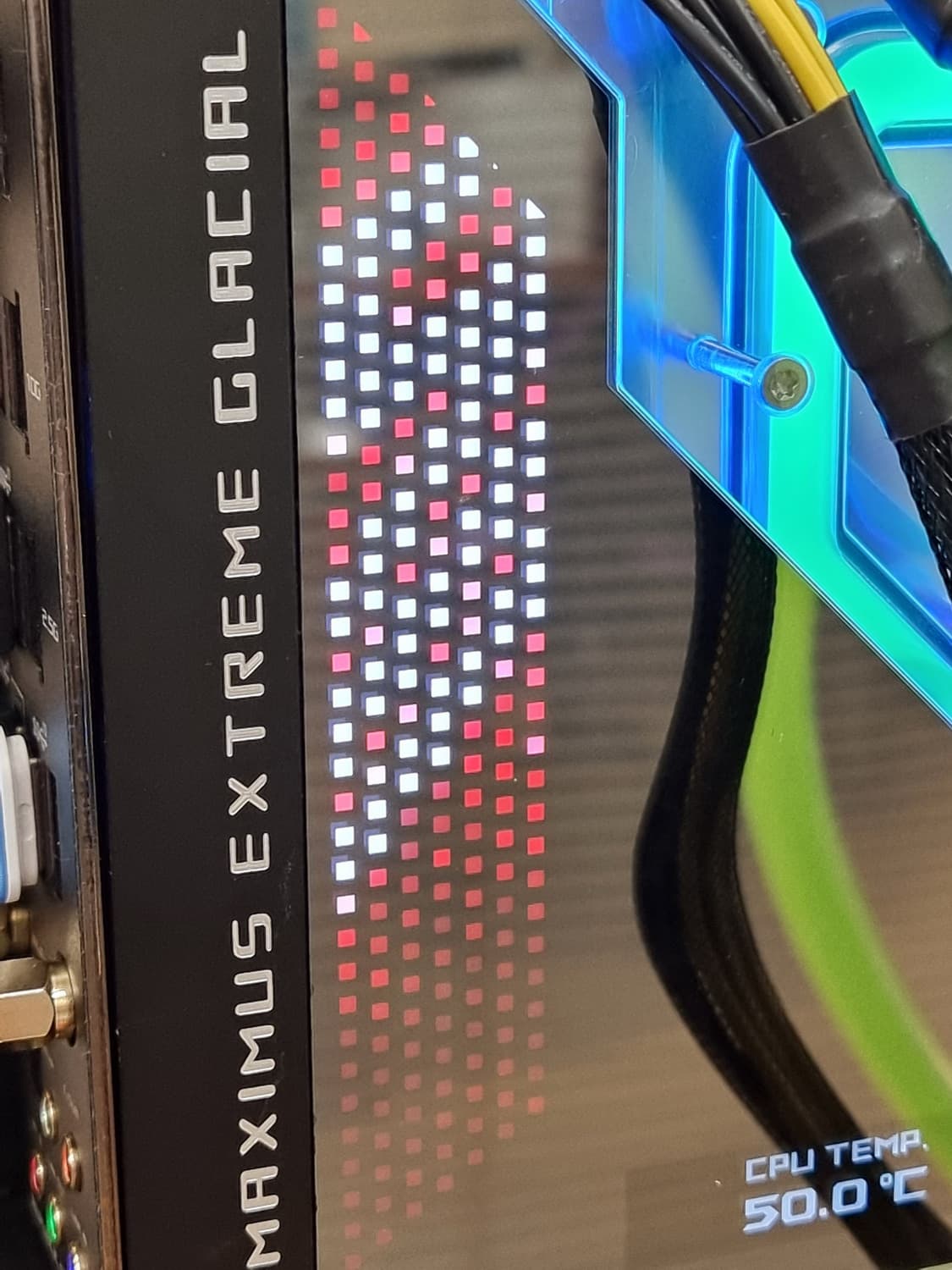

Продолжая разговор о световых штучках, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары, разнесенные на противоположные края платы.

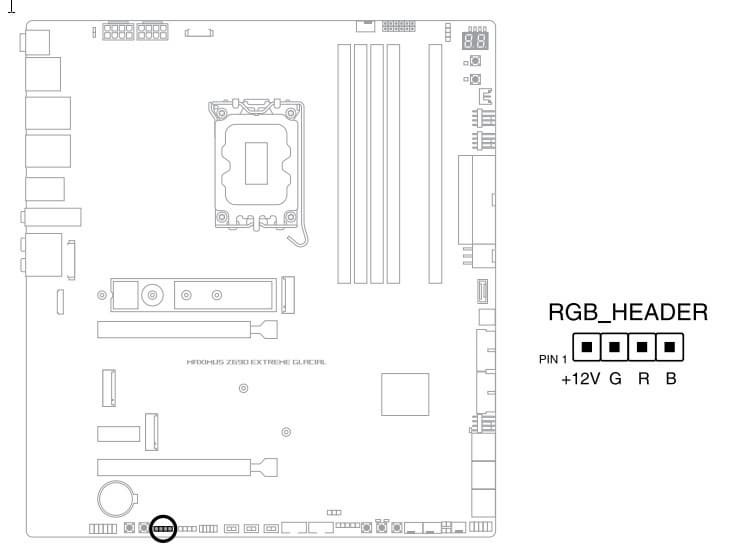

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

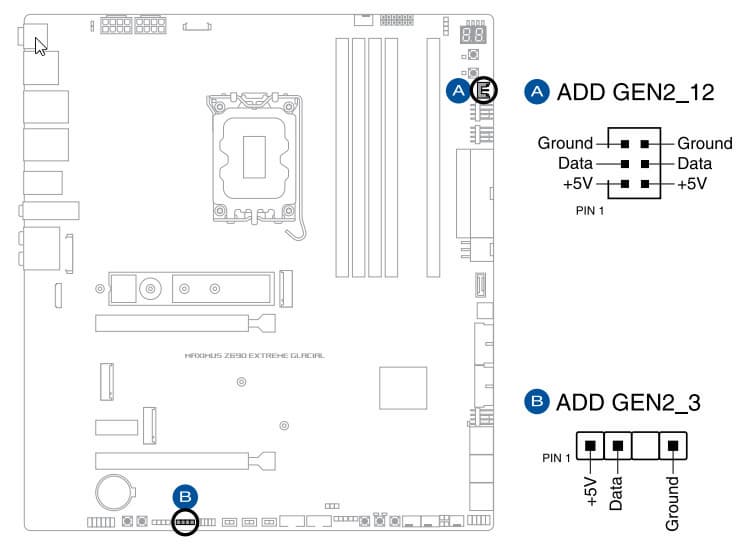

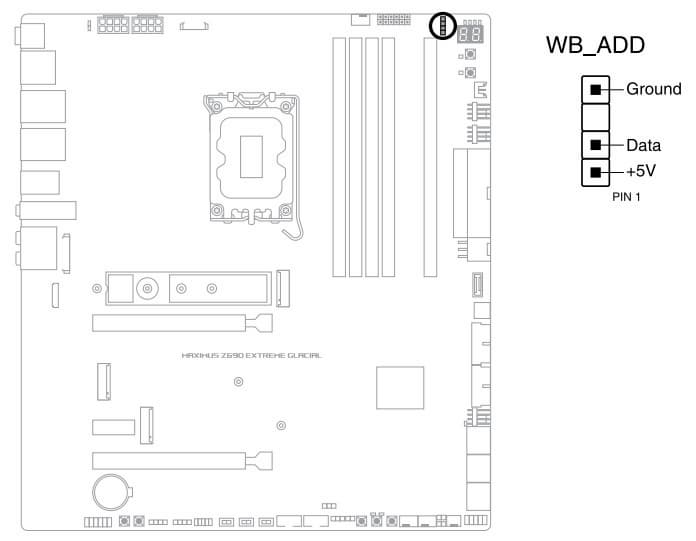

Кроме вышеупомянутых 4х разъемах имеется и пятый ARGB-разъем, но он для подсветки водоблока.

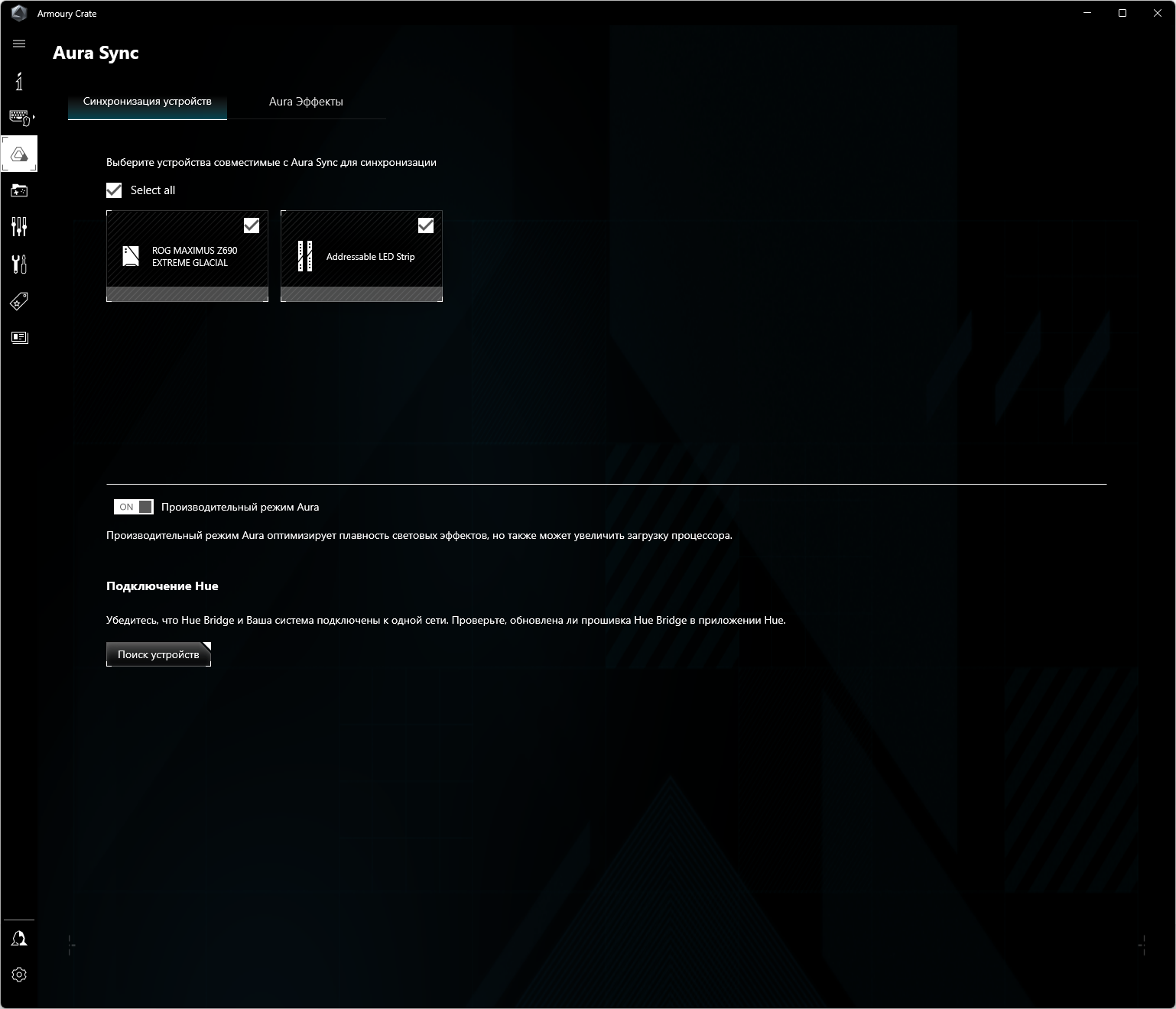

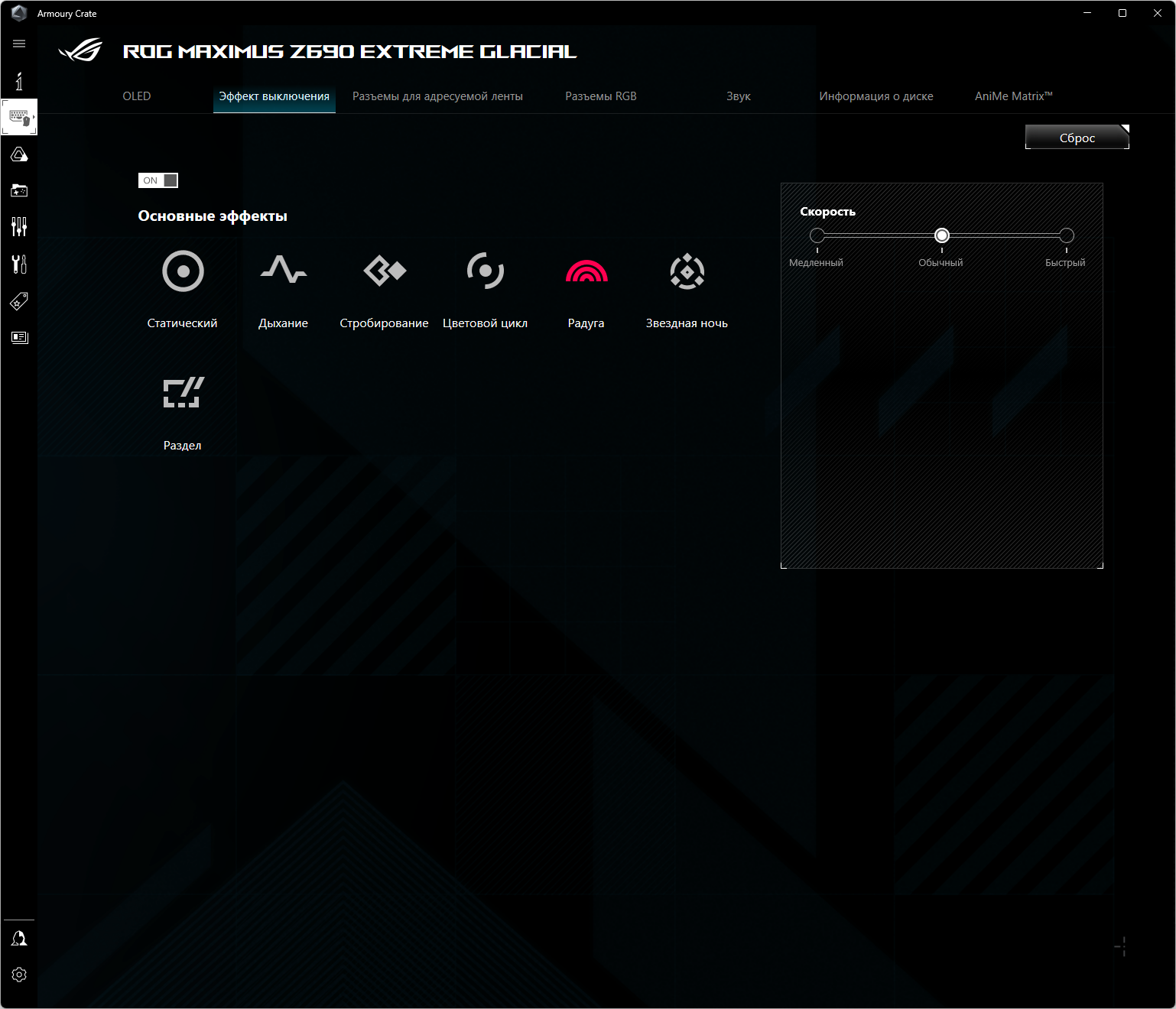

Контроль по синхронизации работы подсветки на матплатах Asus традиционно возложен на контроллер под маркировкой Aura.

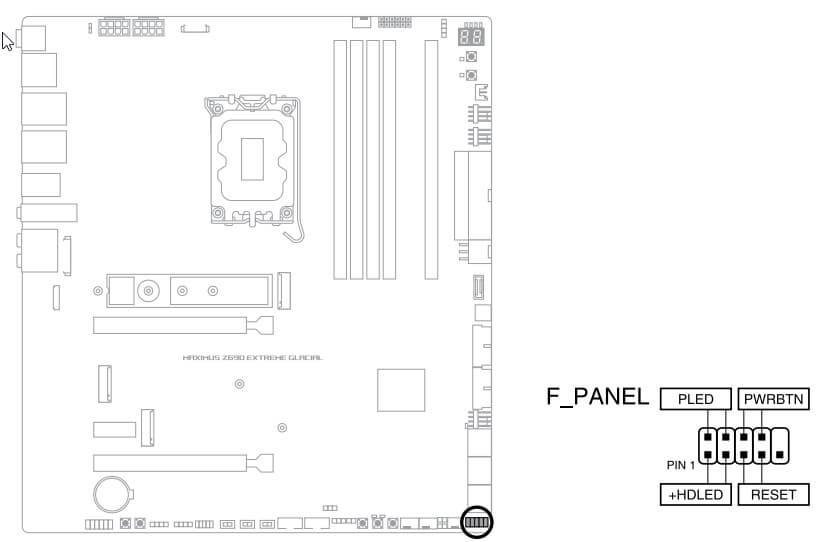

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

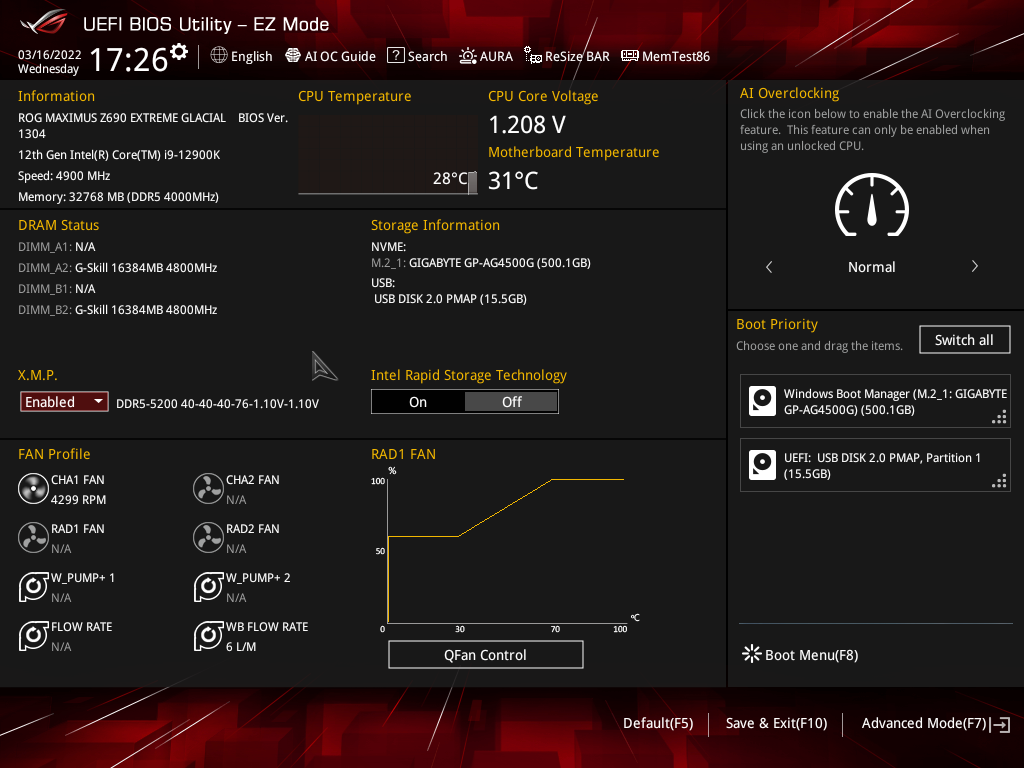

Материнская плата (как и многие остальные флагманские модели) обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Flashback.

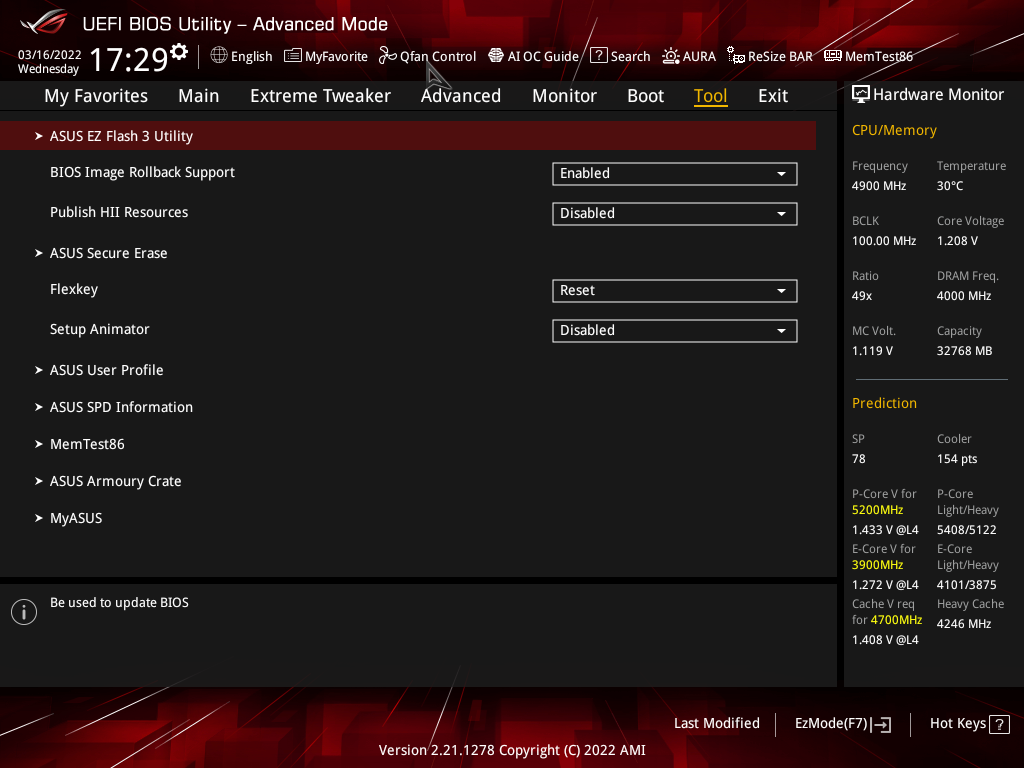

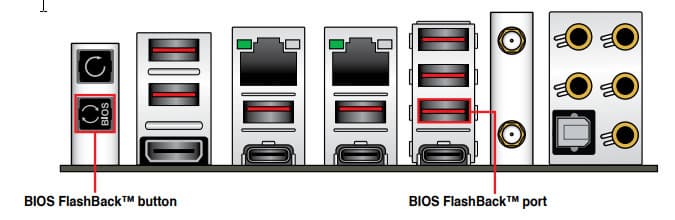

Для такого обновления BIOS версию прошивки надо вначале переименовать в mz690eg.cap и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.

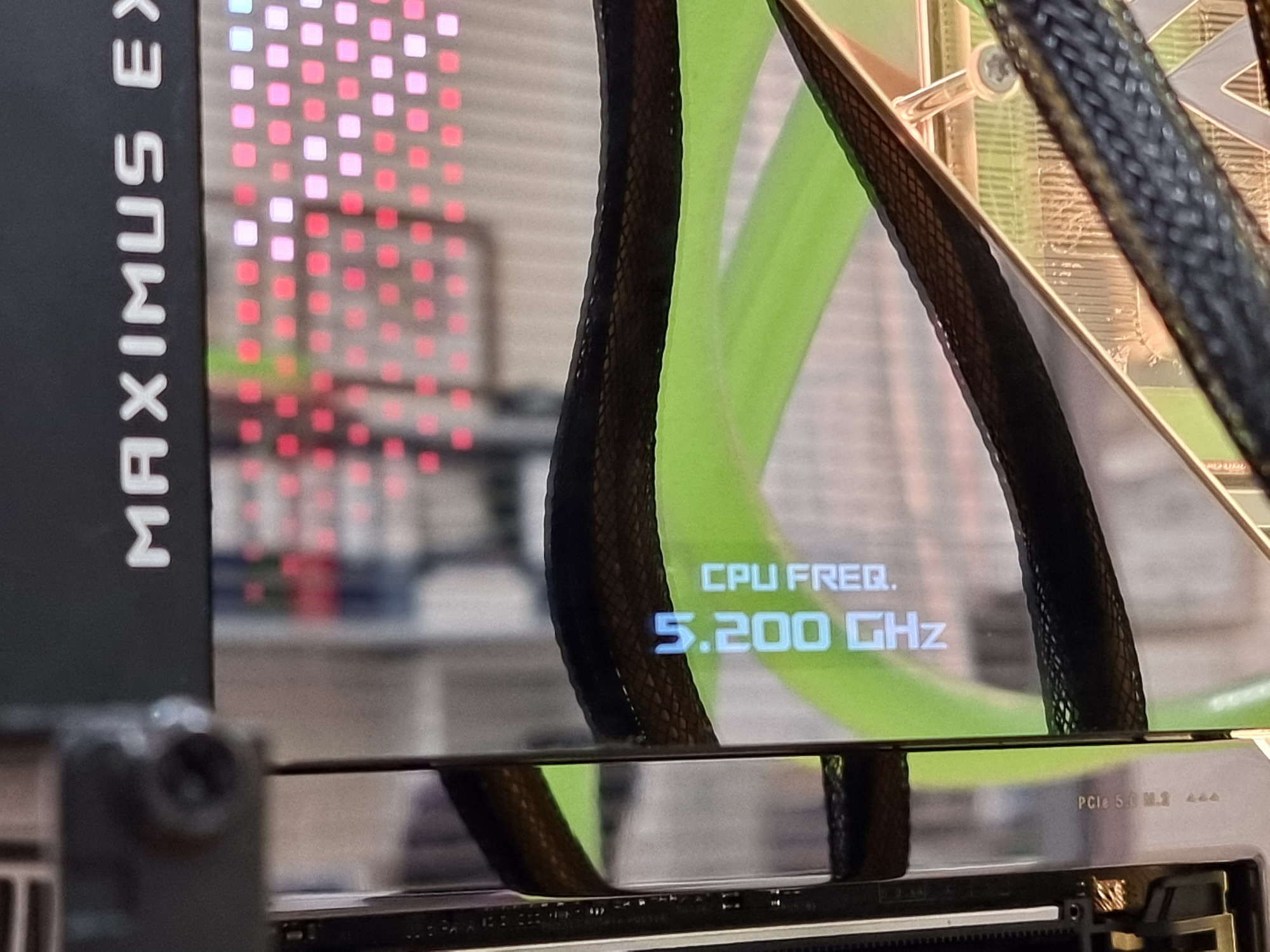

При этом процесс будет идти без запуска системы, но экран на водоблоке покажет стадии и завершение обновления.

Ниже в ролике на примере Asus ROG Maximus Z690 Extreme хорошо все видно.

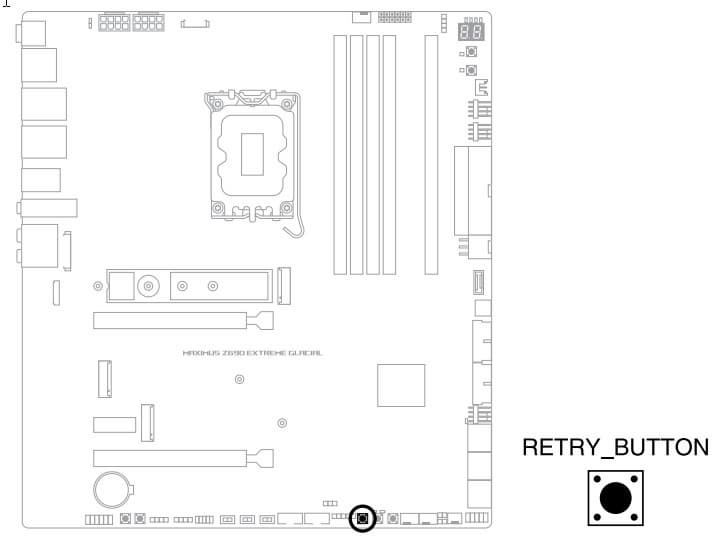

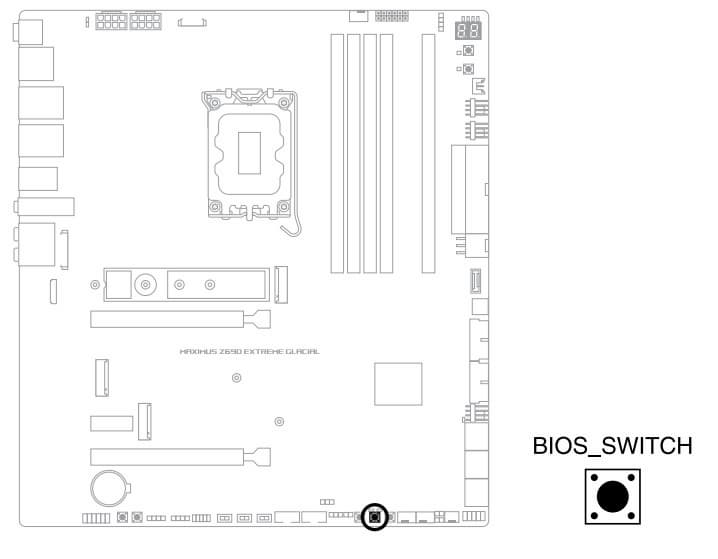

У матплаты есть две копии BIOS. Для переключения между ними имеется особая кнопка.

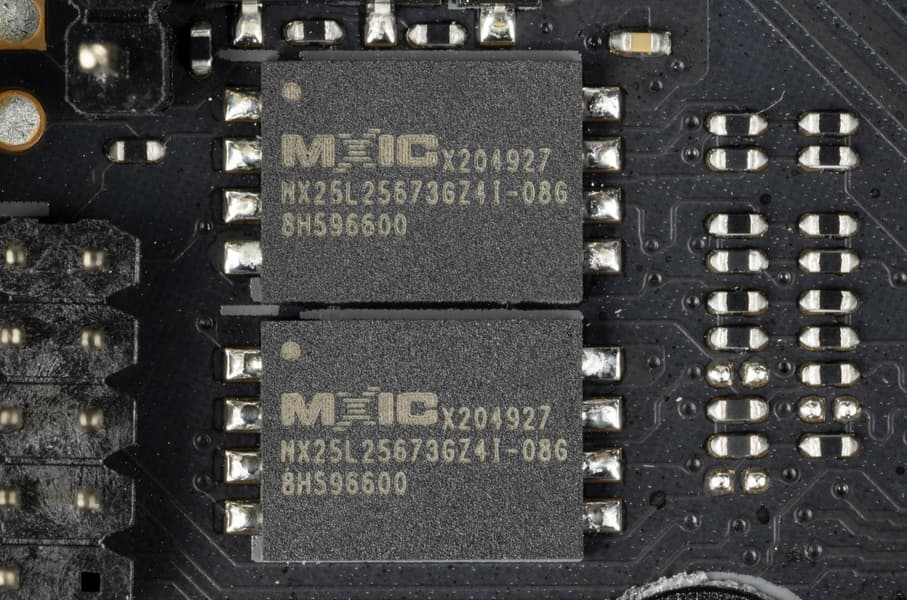

А для размещения прошивки UEFI/BIOS использованы две микросхемы MX25L25673 от Macronix.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

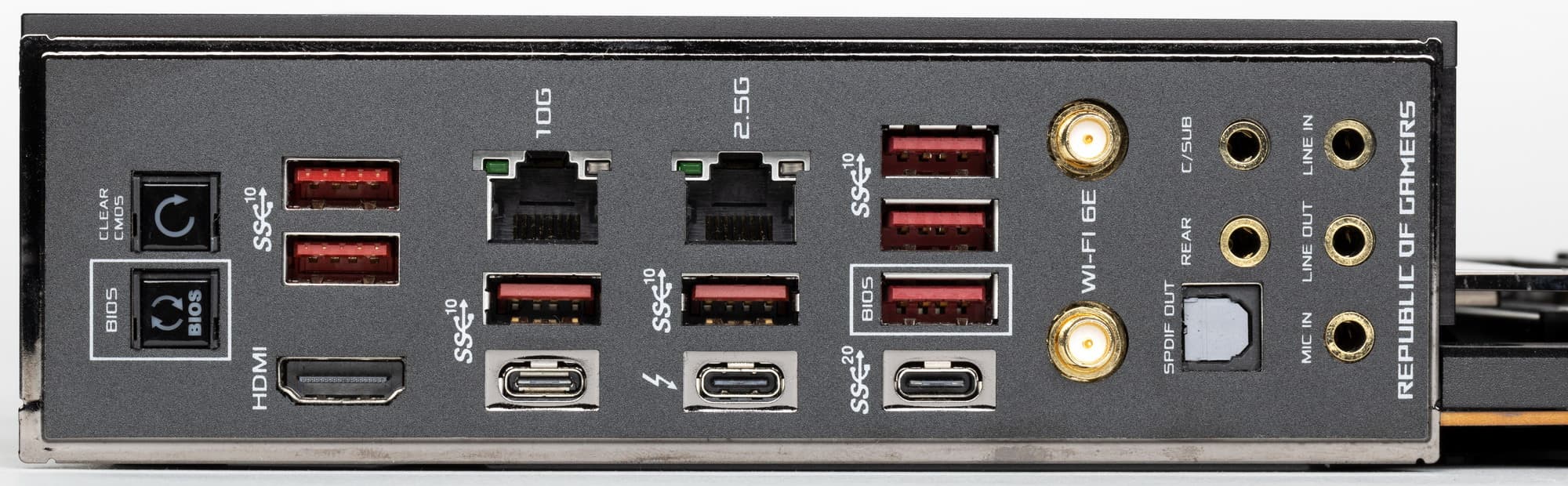

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).

И что мы имеем? Всего на материнской плате — 20 портов USB:

• 2 порта USB 3.2 Gen2x2: реализованы с помощью двух хабов

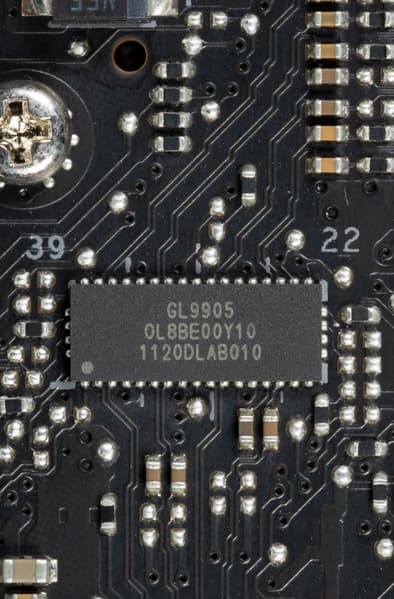

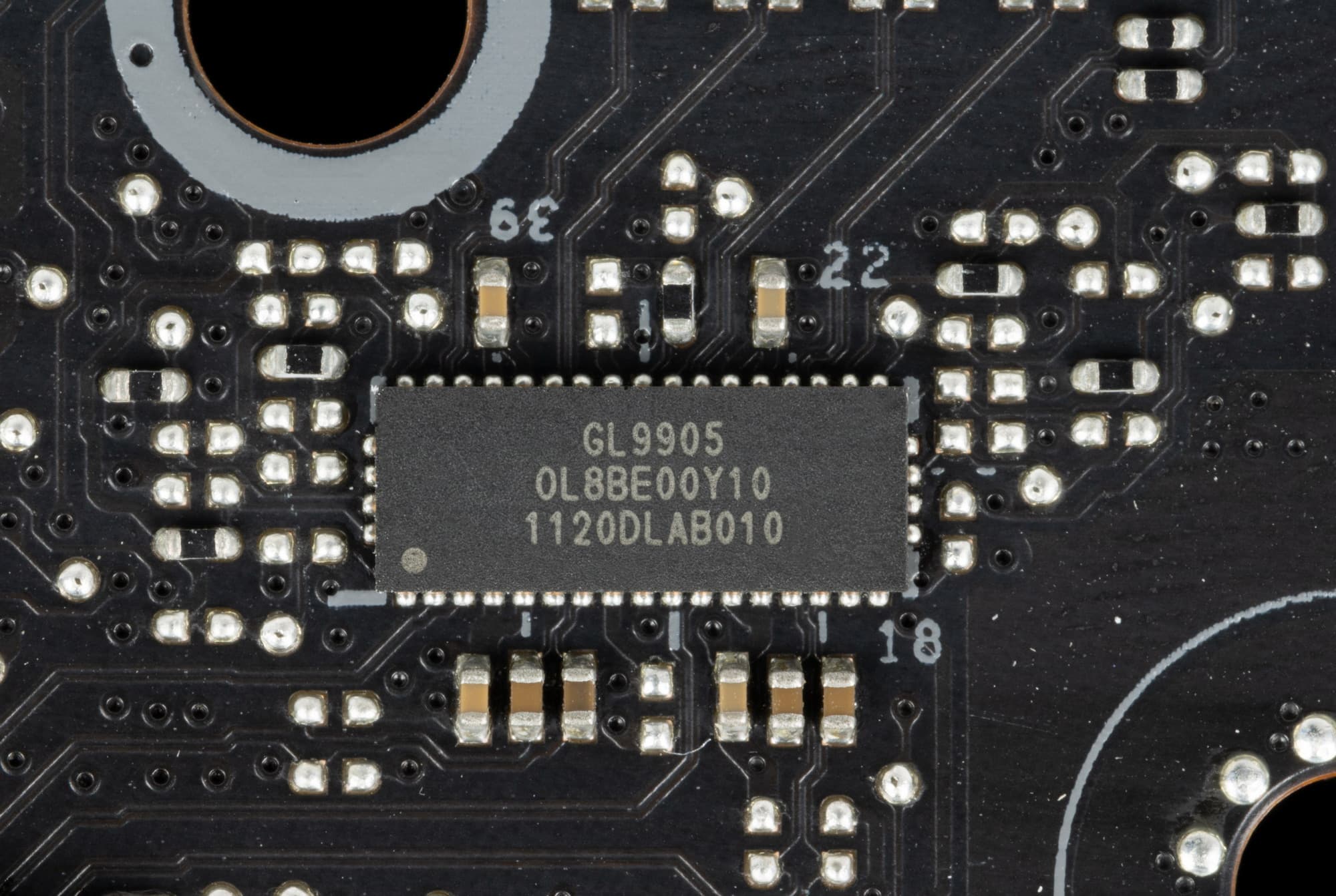

  Genesys Logic GL9905,

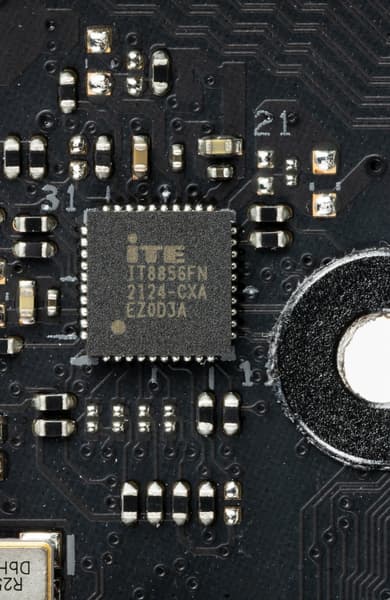

  хабов ITE IT8856,



  IT8851



  (на них потрачено 4 линии USB 2.0 от Z690) и линий USB 3.2 Gen2 от Z690 и и представлены: один внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса); второй портом Type-C на задней панели;

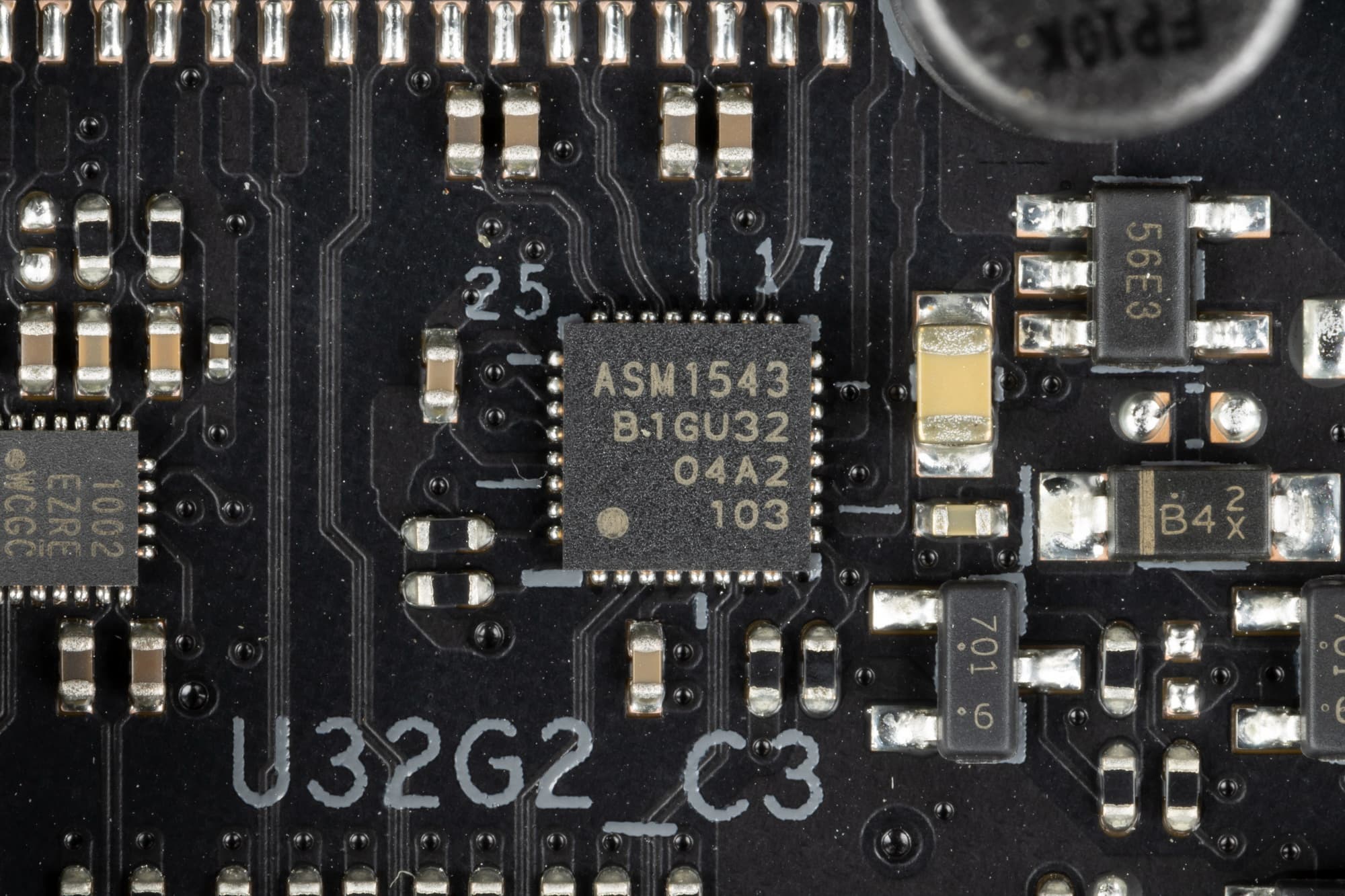

• 10 портов USB 3.2 Gen2: 4 реализованы через Z690 и представлены: 3 - на задней панели портами Type-A (красного цвета); 1 — на задней панели портом Type-C; еще 4 реализованы через хаб Genesys Logic GL3590



  (на него потрачена 1 линия USB 2.0 от Z690) и представлены на задней панели портами Type-A (красного цвета); остальные 2 реализованы через Thunderbolt 4

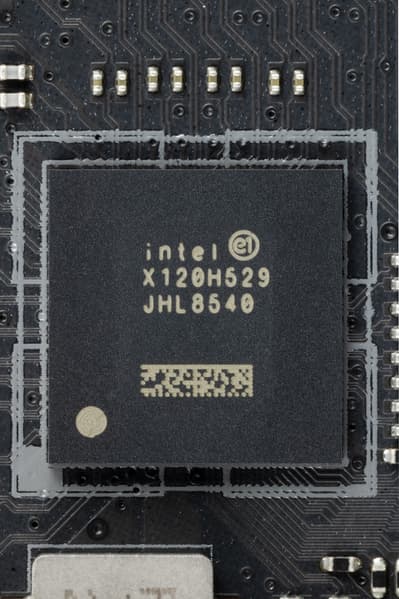

  (на этот контроллер потрачены 4 линии PCIe 3.0 от Z690, а также еще 2 линии PCIe 3.0 от Z690 потрачены на



  Thunderbolt 4 retimer-ы)



  и один из них также представлен на задней панели портом Type-C; а второй — портом Type-C на правой стороне PCB;

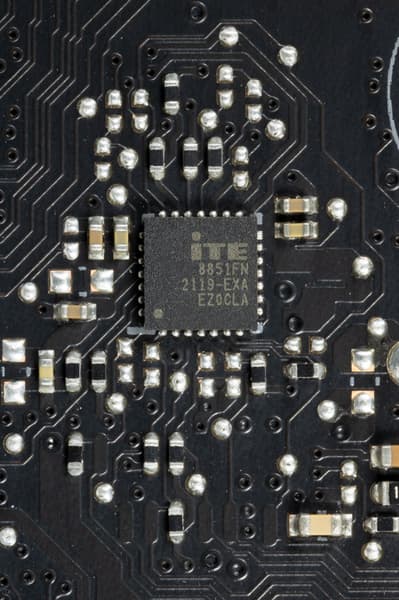

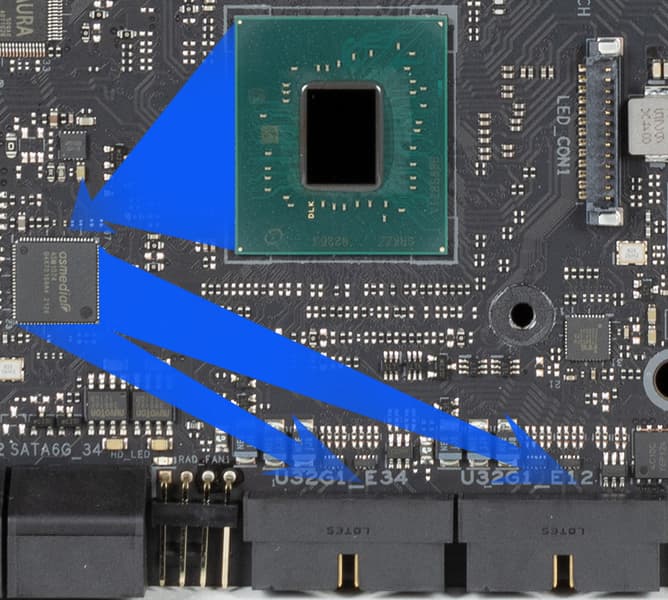

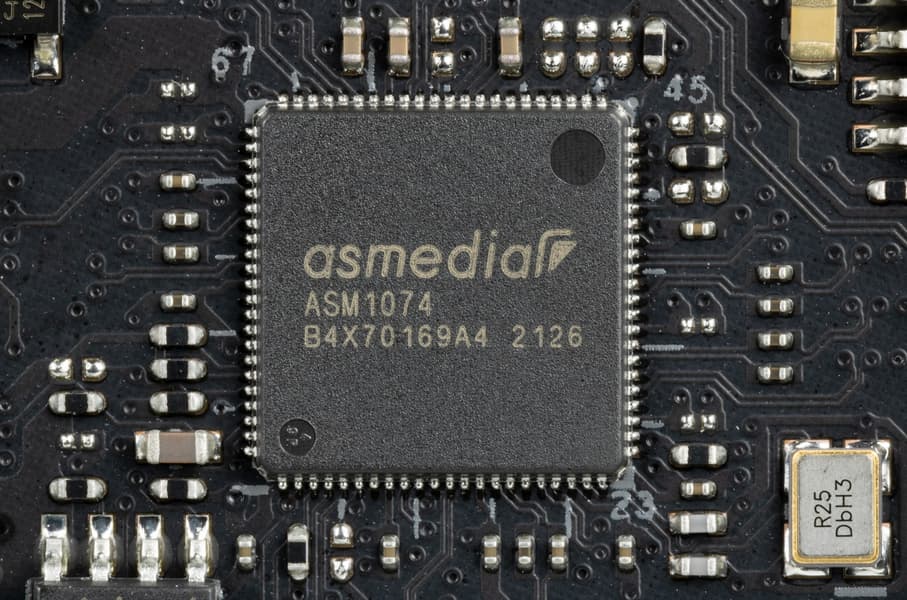

• 4 порта USB 3.2 Gen1: все реализованы через контроллер ASMedia ASM1074



  (на него потрачена 1 линия PCIe 3.0 от Z690) и представлены двумя внутренними разъемами



  на материнской плате (каждый на 2 порта);

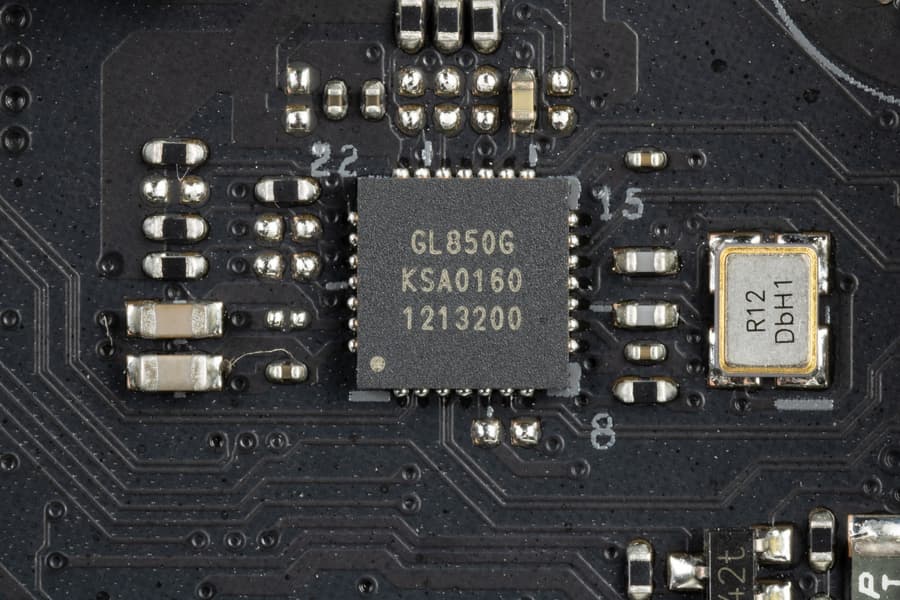

• 4 порта USB 2.0/1.1: все реализованы через контроллер Genesys Logic GL850G



  (на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами



  (каждый на 2 порта).

Таким образом, у нас 6 контроллеров уже используют USB линии:

• Genesys Logic GL850G (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
• Genesys Logic GL9905 — 1 (обеспечение USB 3.2 Gen2x2) (1 линия USB 2.0);
• Genesys Logic GL9905 — 2 (обеспечение USB 3.2 Gen2x2) (1 линия USB 2.0);

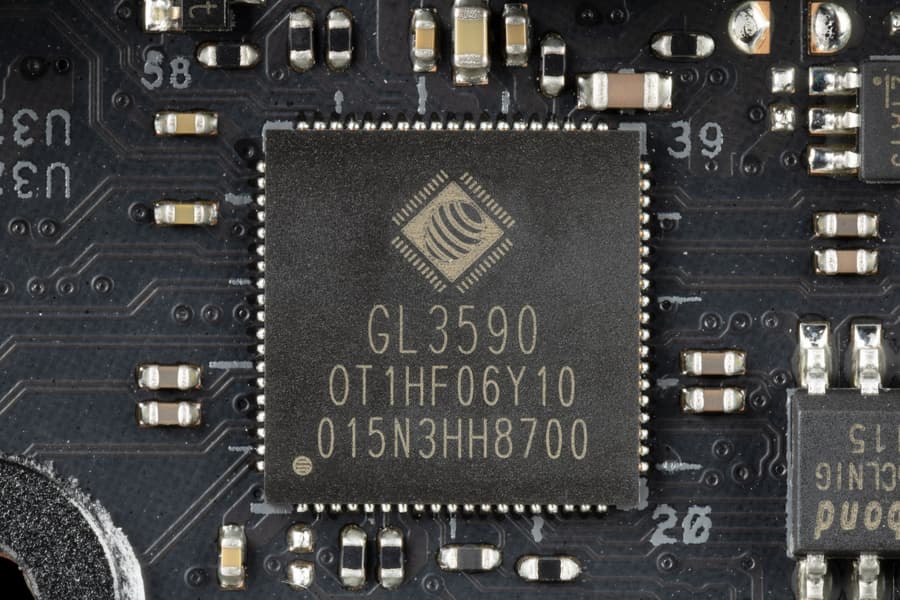

• Genesys Logic GL3590 (4 USB 3.2 Gen2 через 4 порта Type-A) (1 линия USB 2.0);
• Audio (1 линия USB 2.0);
• Bluetooth (AX210) (1 линия USB 2.0).

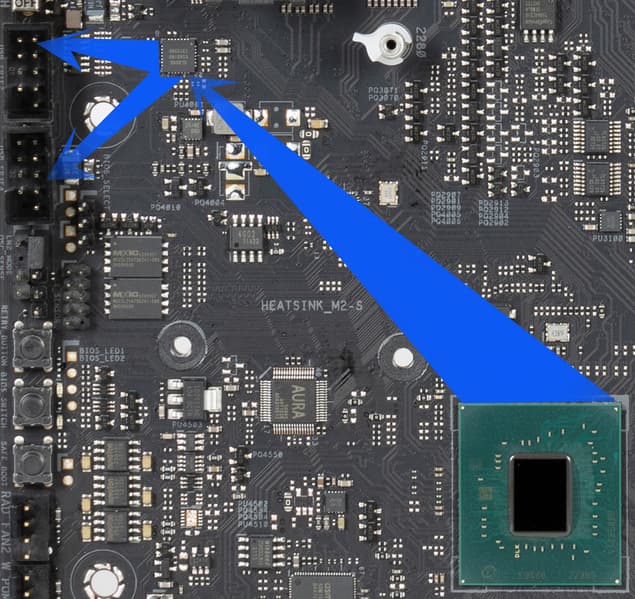

Чтобы USB 2.0 линий хватило на всех на матплате установлен второй Genesys Logic GL850G — 2

(1 линия USB 2.0); обеспечивающий двумя линиями USB 2.0 хабы ITE IT8851 и ITE IT8856 (для обеспечения USB 3.2 Gen2x2), поэтому суммарно от Z690 используется уже не 6, а 7 линий USB 2.0.

Итак, через чипсет Z690 реализовано высокоскоростных портов USB:

• 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
• + 6 выделенных USB 3.2 Gen2
• + 0 выделенных USB 3.2 Gen1

= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 7 портов USB 2.0 на обеспечение контроллеров. Всего 13 USB портов реализовано.

Ну и 28 линий PCIe, выделенных на поддержку иной периферии.

Итого у Z690 в данном случае реализовано 34 высокоскоростных порта из 38.

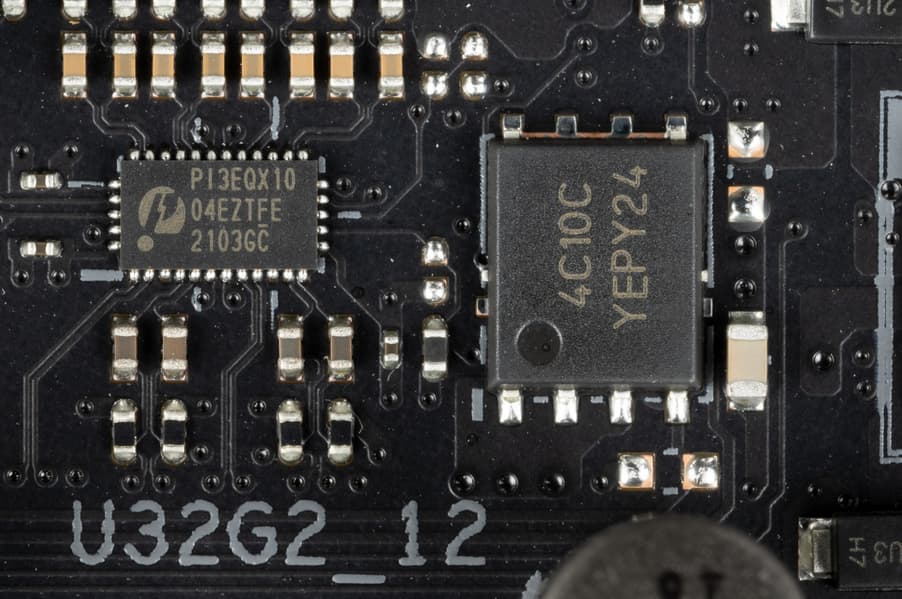

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Конечно же нельзя пройти мимо такого мощного инструмента, как Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.

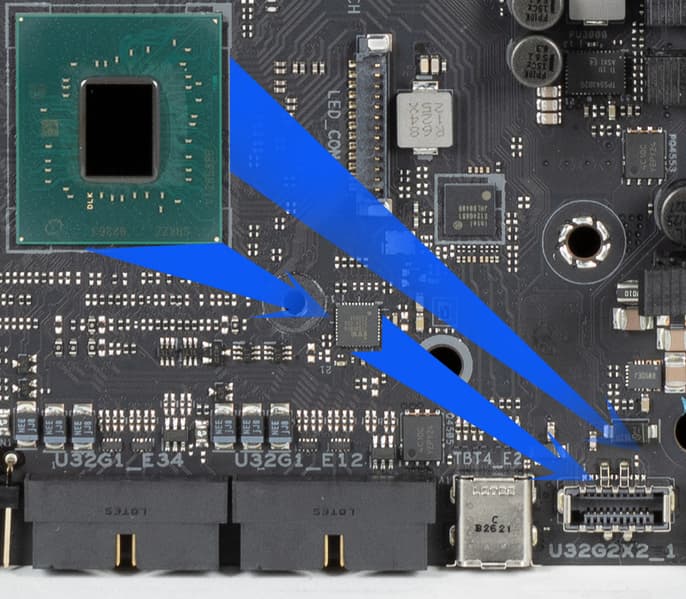

И имеет 2 гнезда Type-C (при этом одно гнездо выведено на заднюю панель, а второе — на правой стороне матплаты) для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Infineon (ex Cypress) для преобразования сигнала.

Из-за дальности расположения гнезд вывода от основного контроллера на материнской плате размещено два усилителя (Intel JHL8040), каждый из которых потребляет 1 линию PCIe 3.0 от Z690.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи прекрасно! Имеются два скоростных Ethernet-контроллера. Один из них — Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

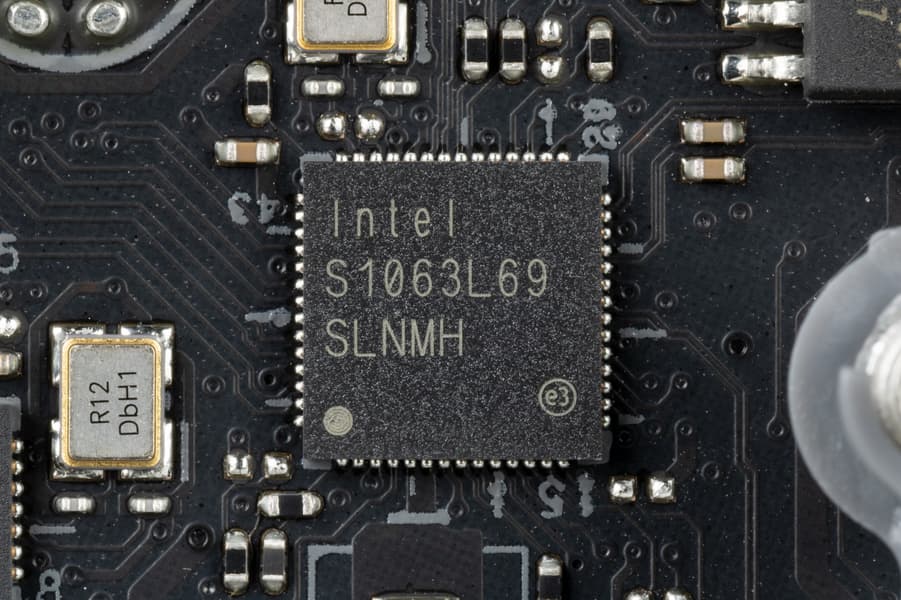

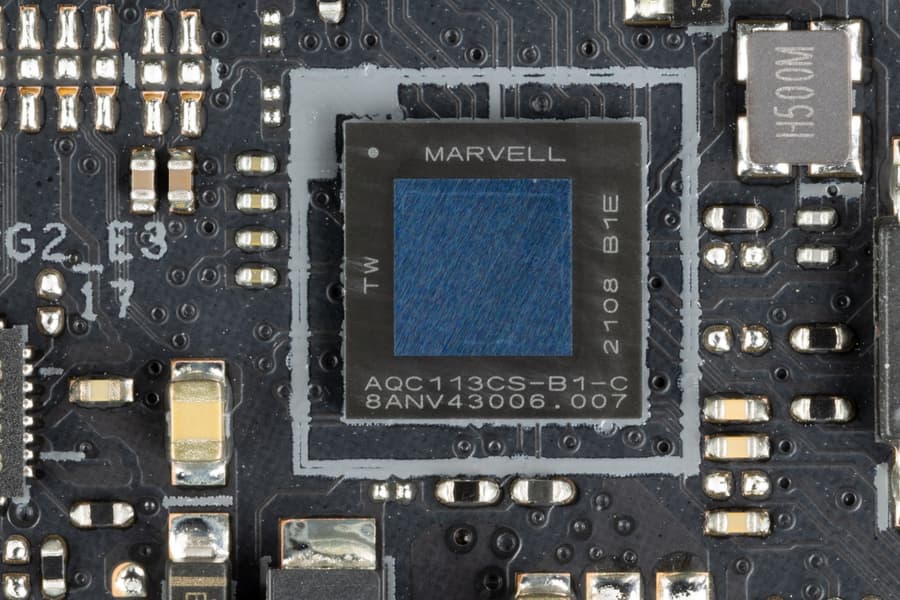

Второй — AQC113 от Marvell (ex-Aquantia), способный работать по стандарту 10,0 Гбит/с.

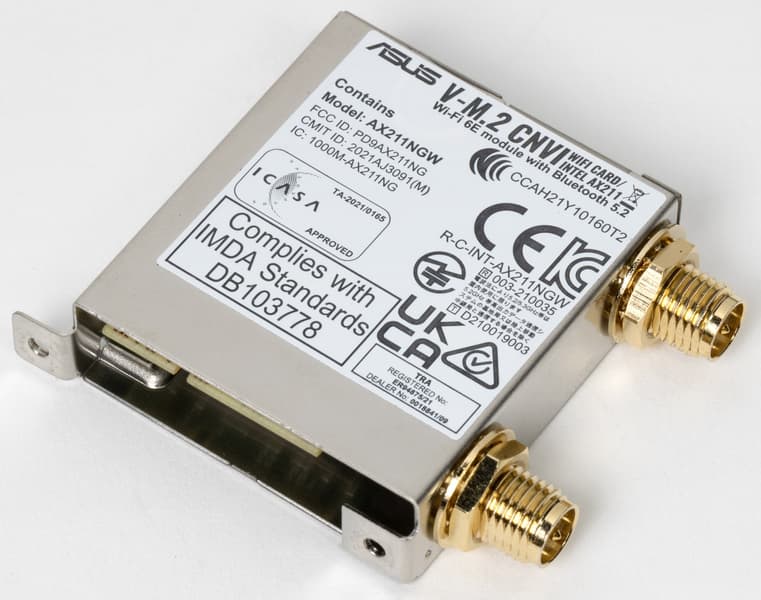

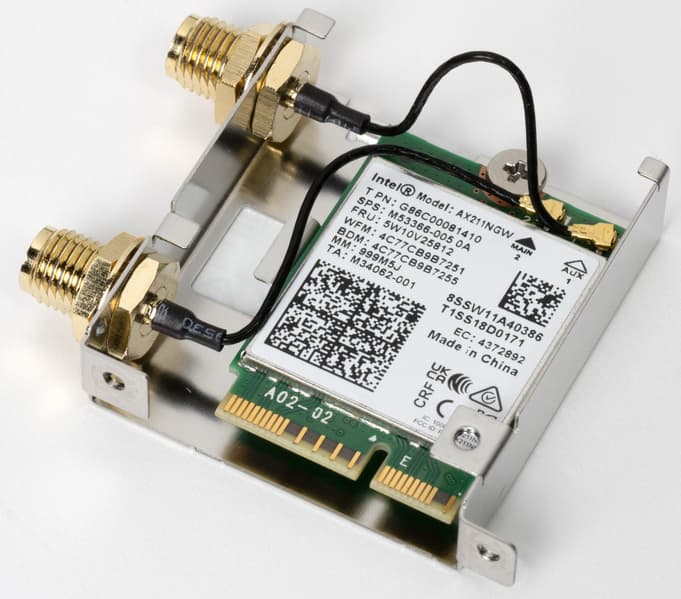

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

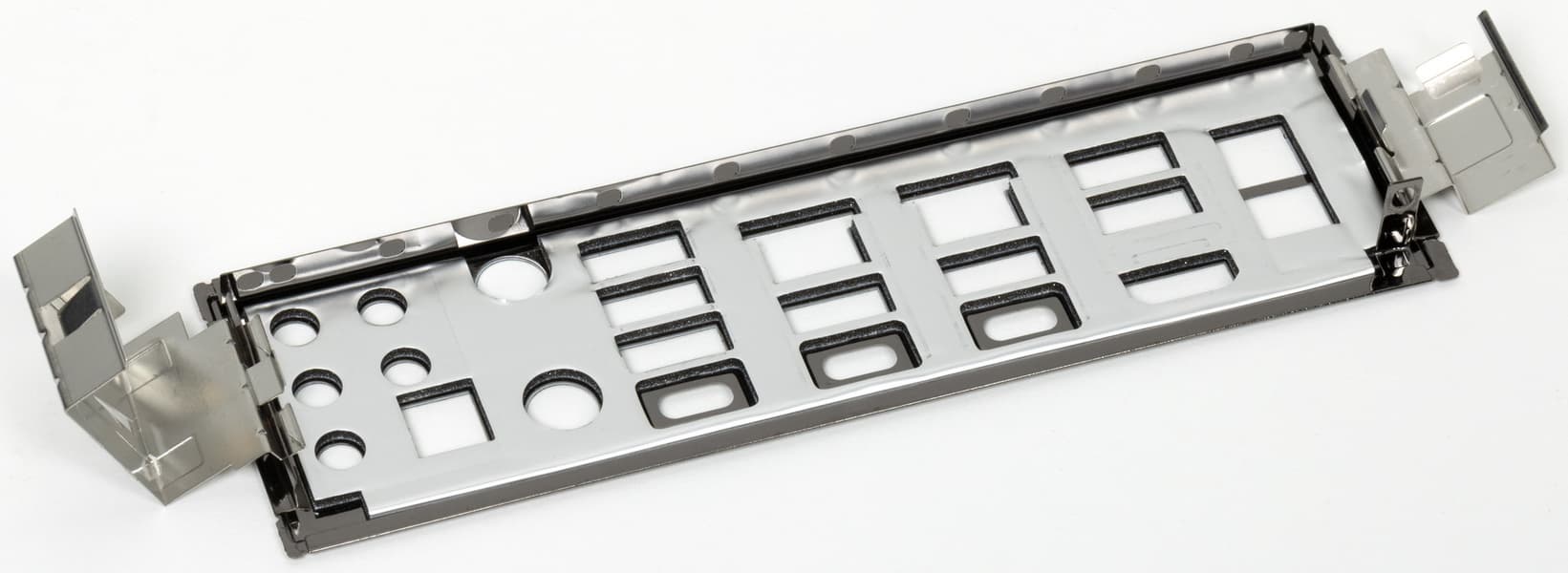

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

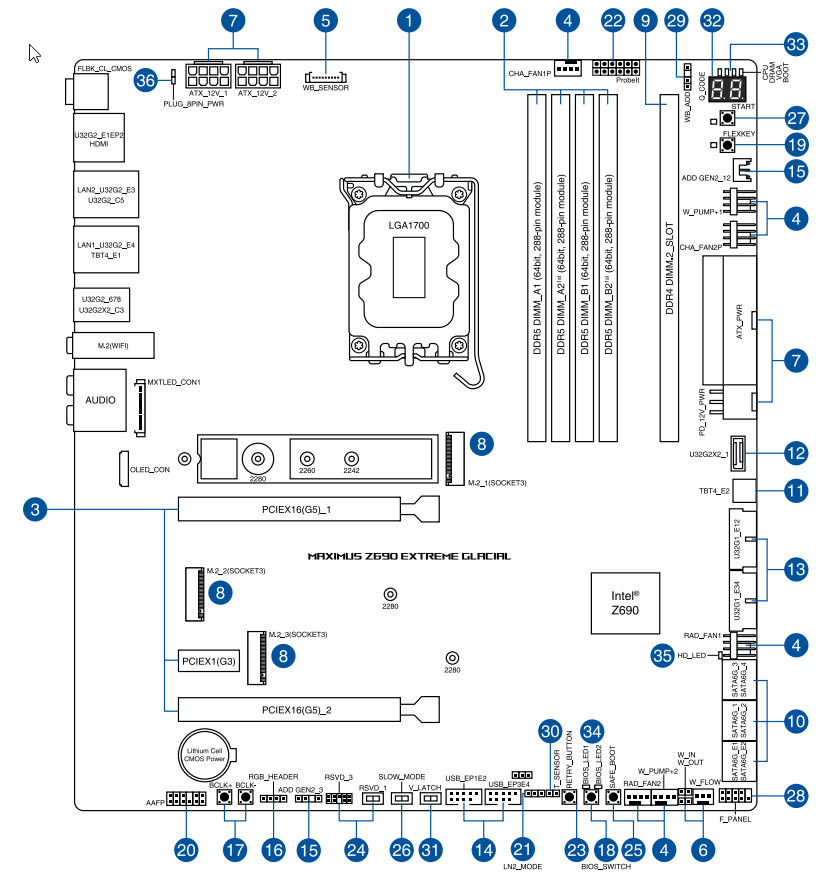

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

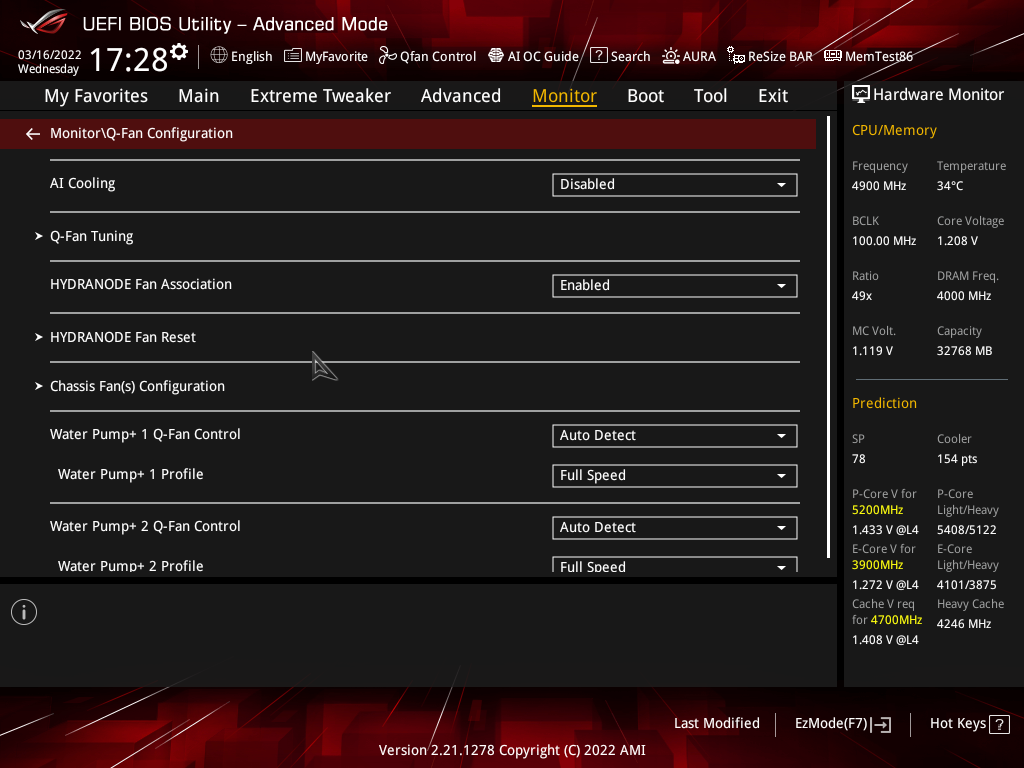

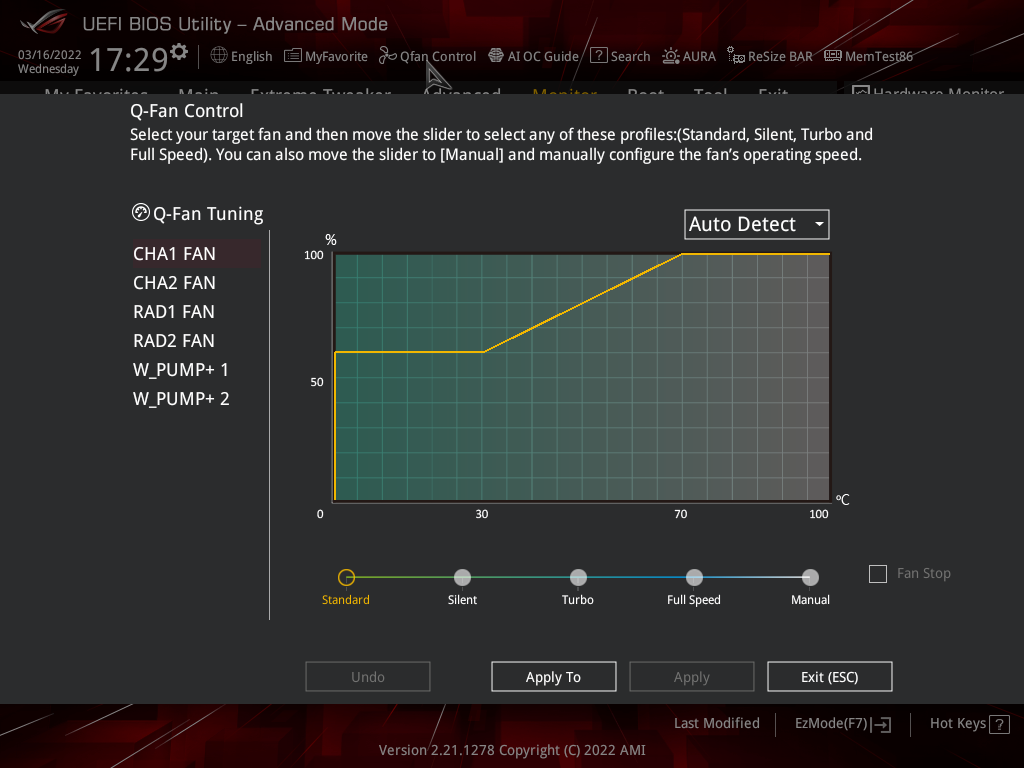

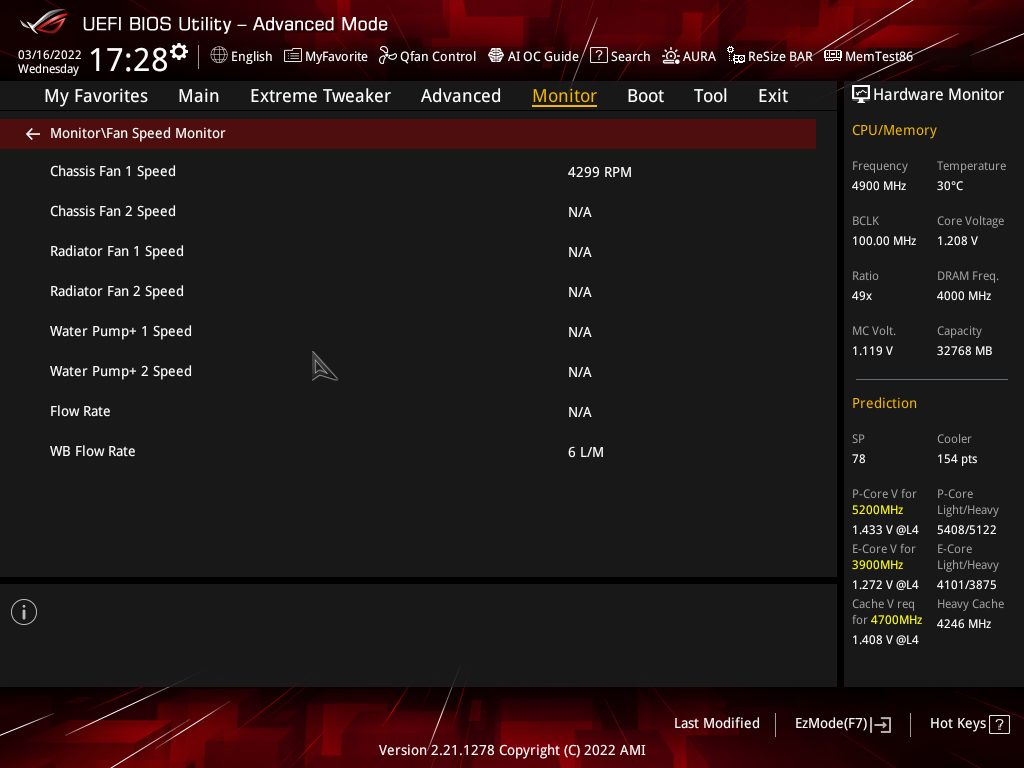

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока. Два гнезда для помп кастомных СВО имеют повышенную мощность (до 36 Вт) и настроены на полную скорость.

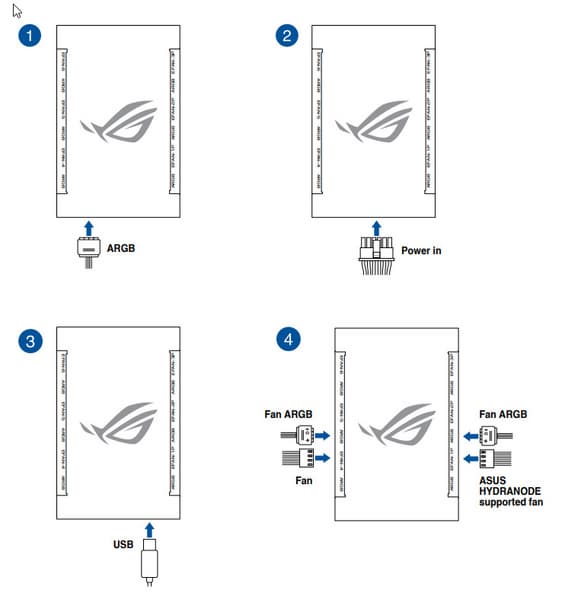

Кроме имеющихся гнезд для вентиляторов на самой матплате в комплекте поставки имеется дополнительный контроллер ROG Fan Controller.

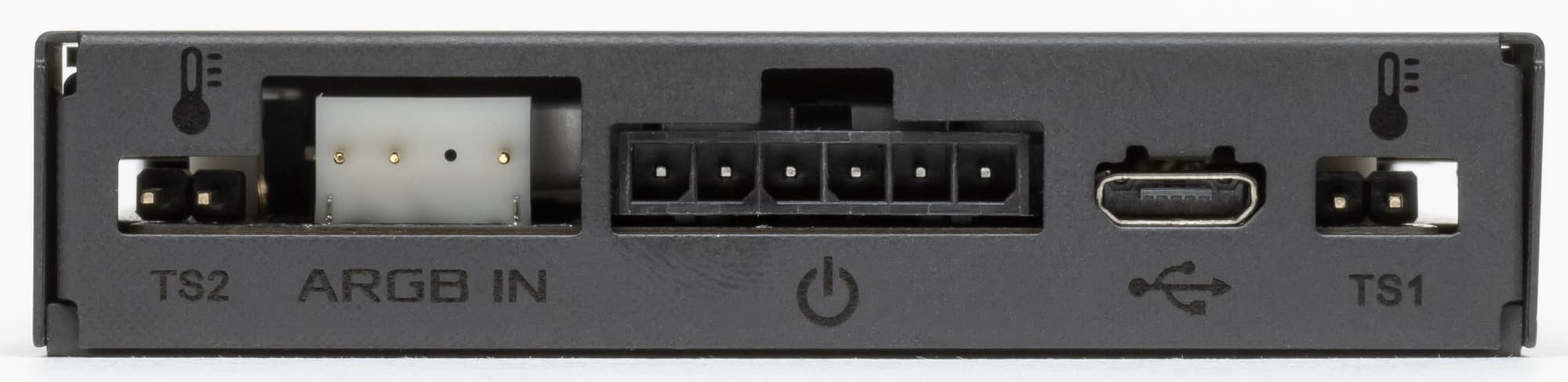

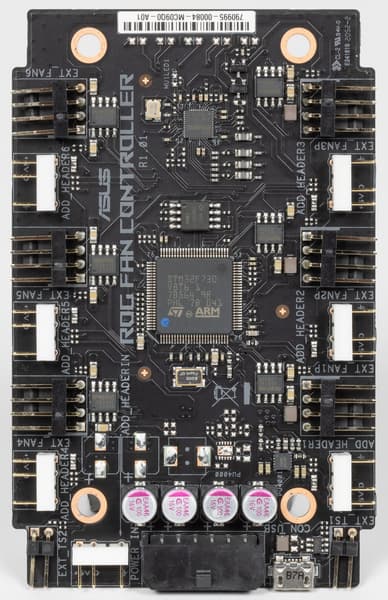

Кроме, собственно, дополнительных 6 гнезд для вентиляторов это устройство предлагает также дополнительные 7(!) коннекторов адресуемой ARGB (3V) подсветки и 2 гнезда для термодатчиков. К материнской плате подключается через внутренний USB 2.0 разъем.

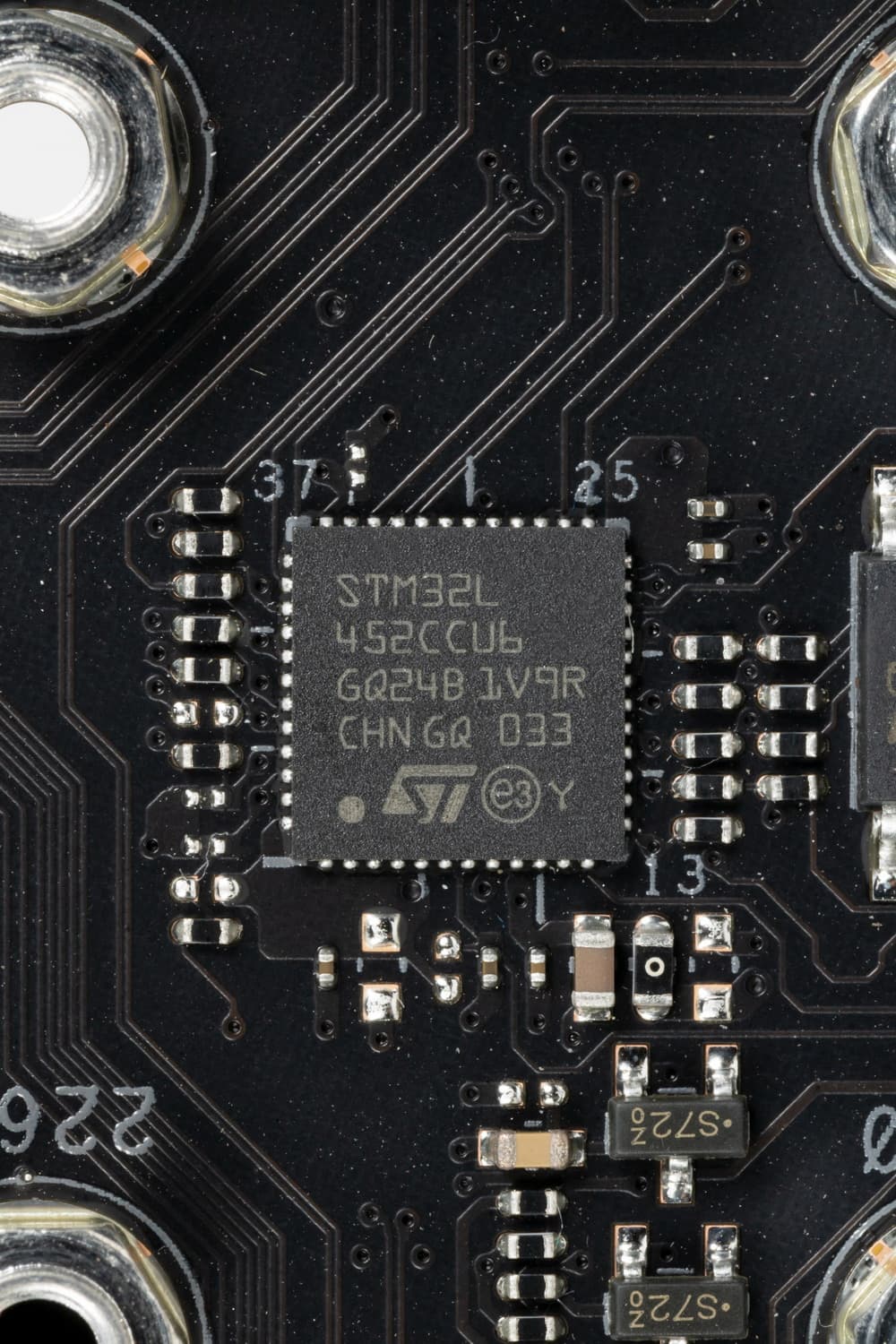

На контроллере всем заведует ARM-процессор от STMicroelectronics, связанный с подобным ему на самой материнке.

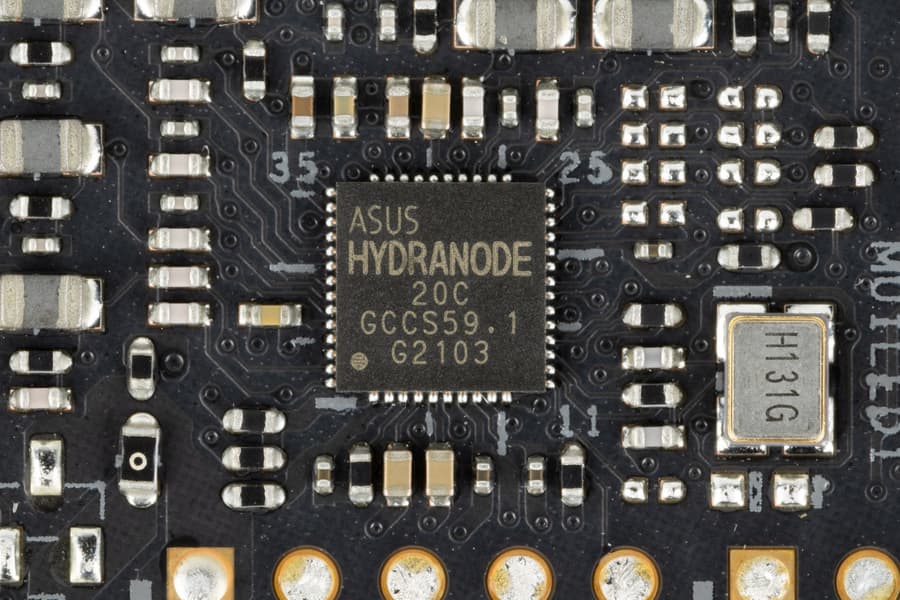

В этой сфере у Asus имеется своя технология в виде Asus Hydronode.

Если у вас к одному гнезду подключено до трех вентиляторов (через тройники-удлинители), то с помощью этого контроллера (не удалось найти, какой реальный производитель данного процессора прячется под маркировкой Asus) появилась возможность управлять оборотами каждого вентилятора отдельно.

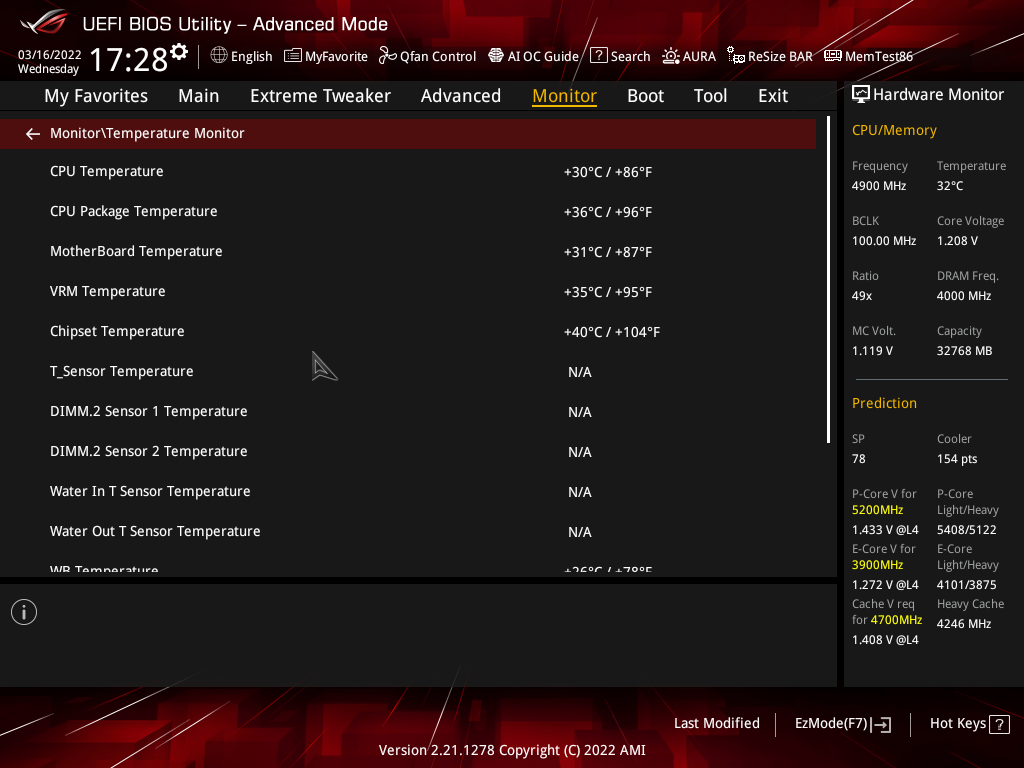

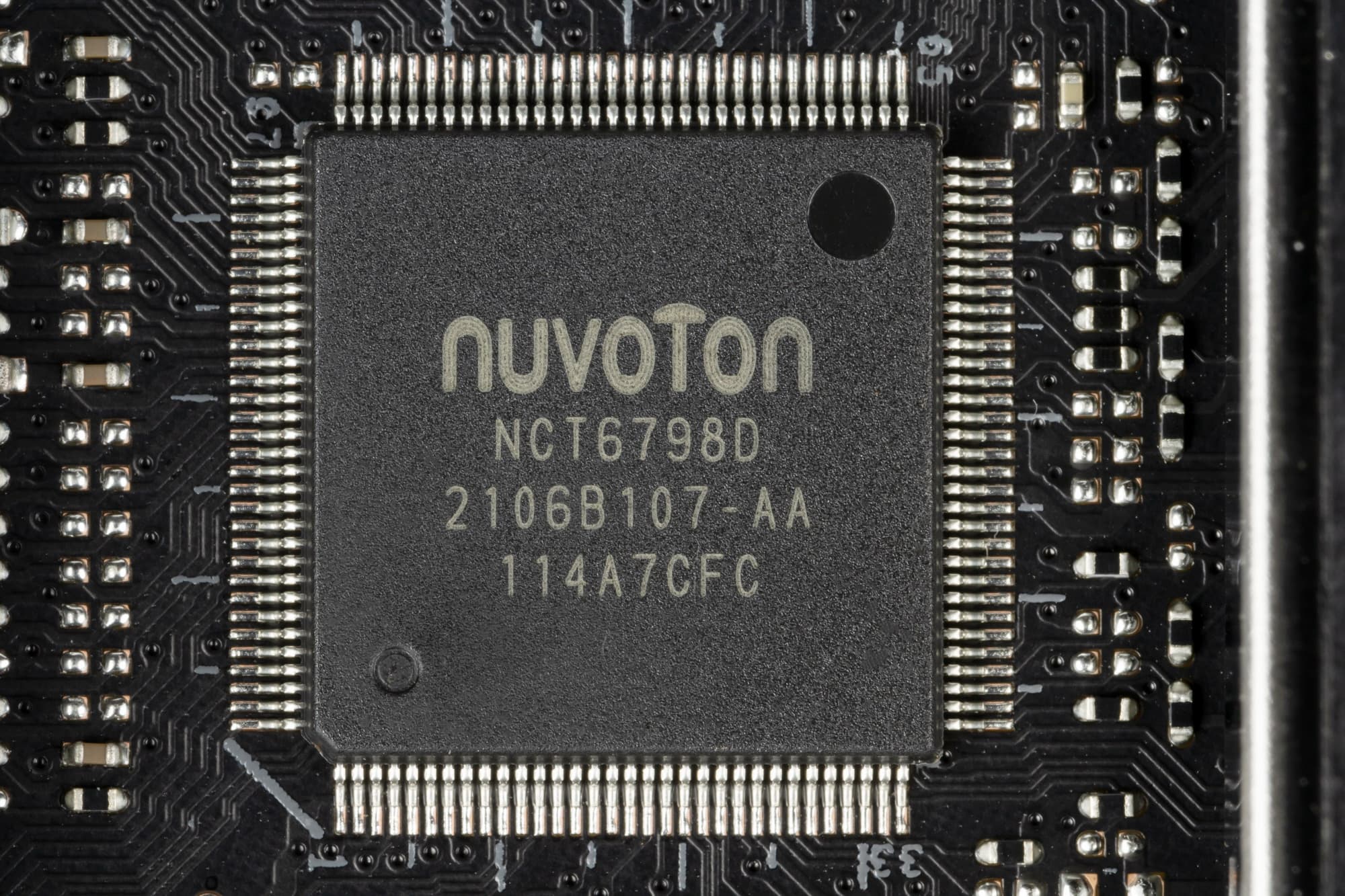

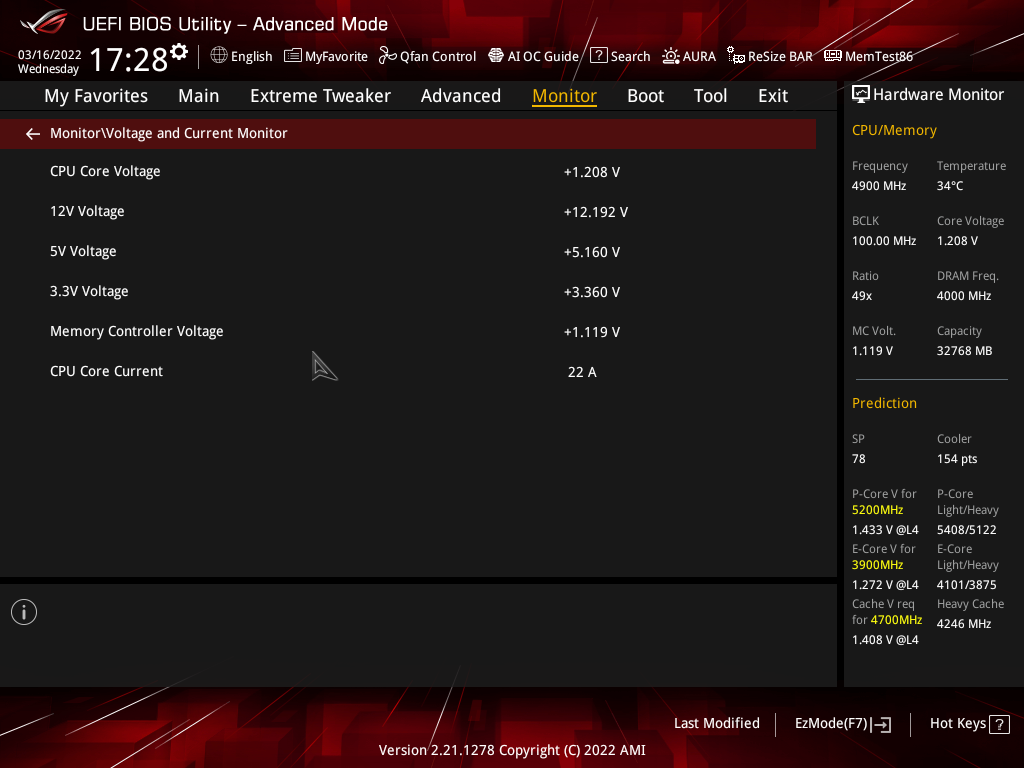

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6798D.

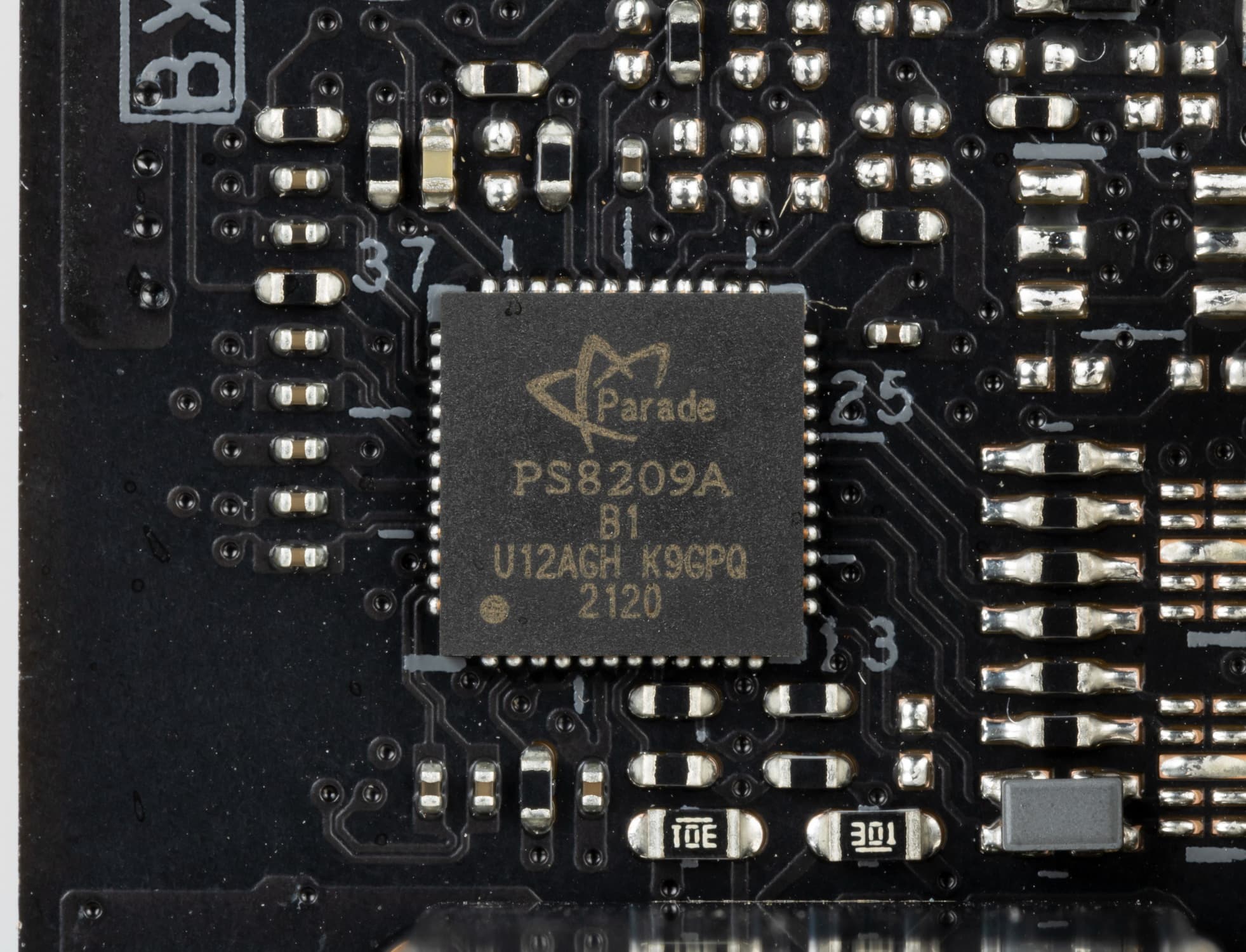

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI 2.1, для усиления сигнала имеется особый контроллер PS8209A (Parade Technologies).

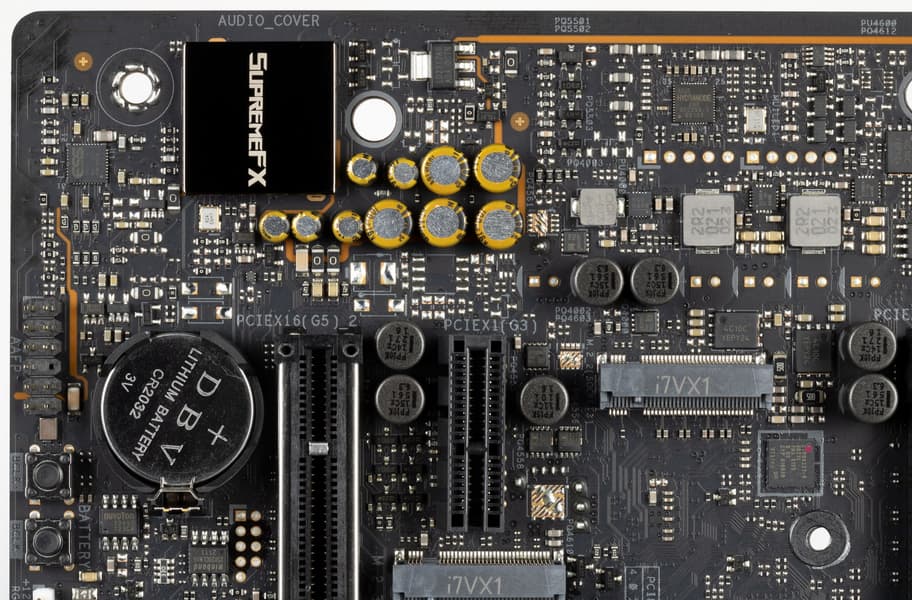

Аудиоподсистема

Мы знаем, что уже ранее самым популярным в большинстве современных материнских платах звуковым кодеком был Realtek ALC1220, обеспечивающий вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц . Ныне на флагманских матплатах он заменяется на ALC4082 того же производителя с улучшенными характеристиками 32 бит / 384 кГц.

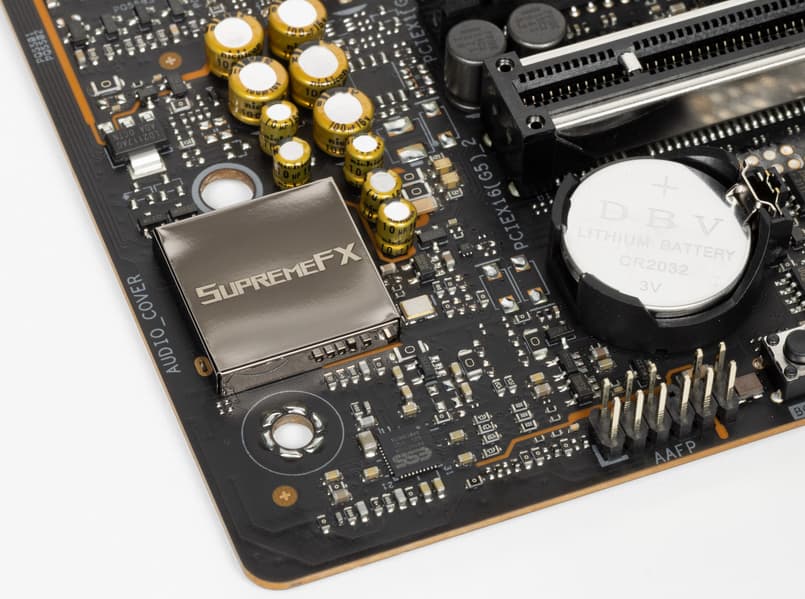

В традициях Asus накрывать микросхему кодека металлическим колпачком с собственным названием аудиоподсистемы SupremeFX.

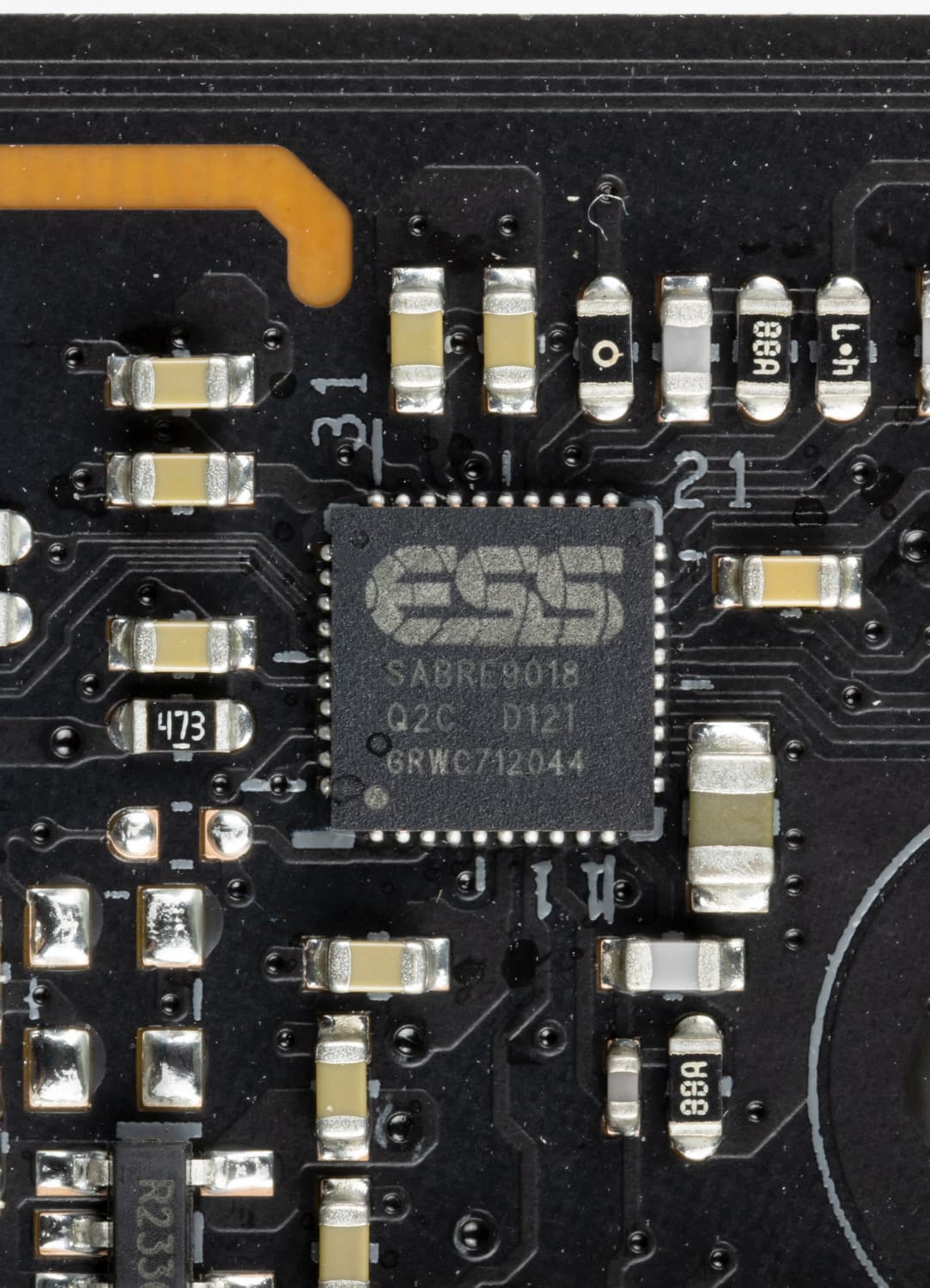

В тракте используются ЦАП ESS Sabre9018 и осциллятор, обеспечивающий точную работу ЦАП.

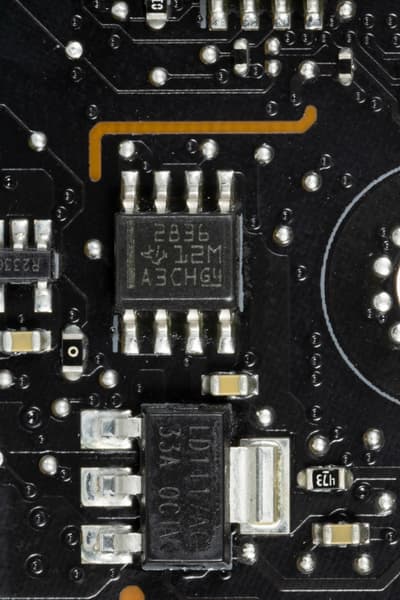

Также имеется и весьма популярный операционный усилитель Texas Instruments OPA2836.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.

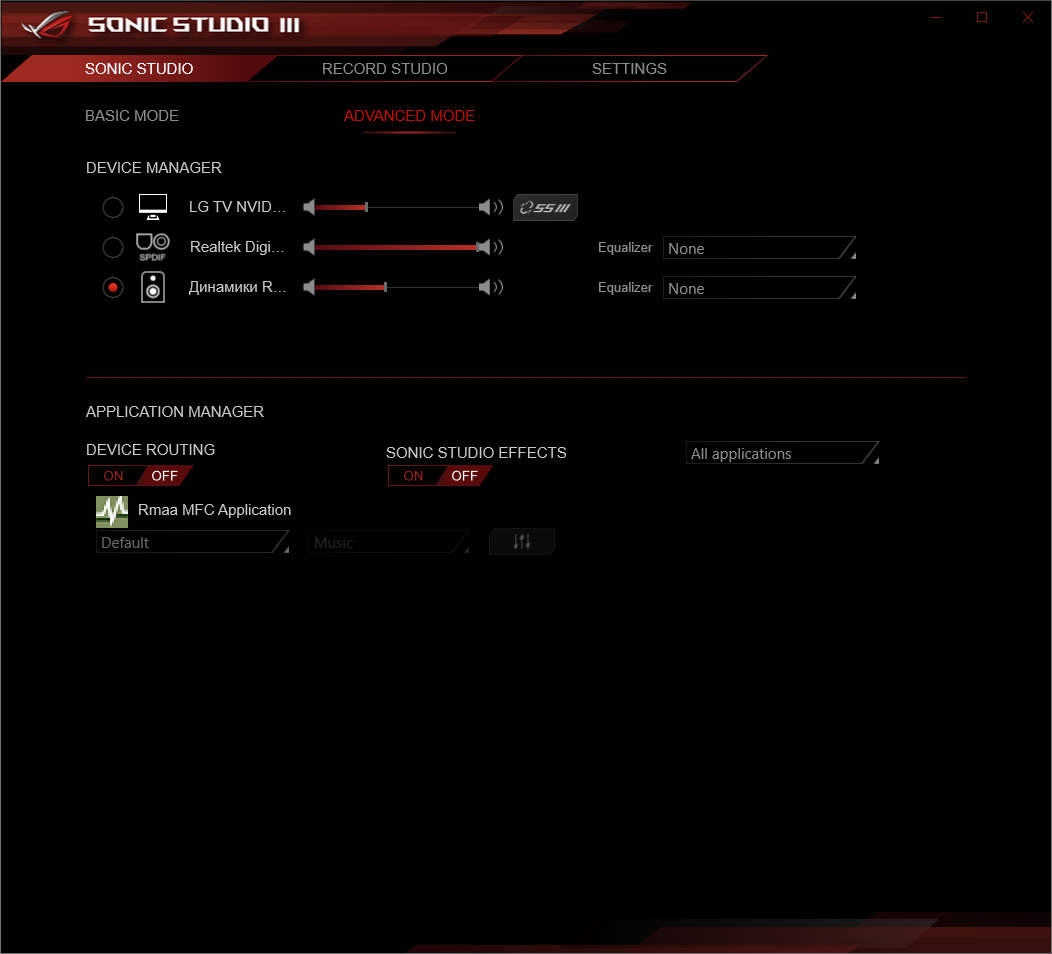

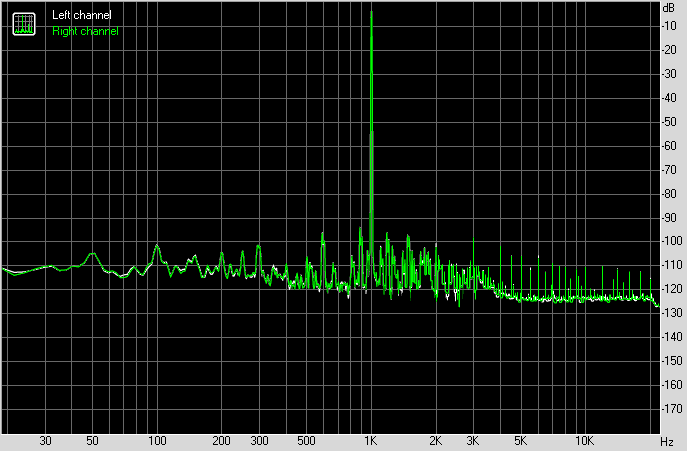

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

Тестируемое устройство	Asus ROG Maximus Z690 Extreme Glacial
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.01, -0.09	Отлично
Уровень шума, дБ (А)	-84.4	Хорошо
Динамические диапазон, дБ (А)	84.4	Хорошо
Гармонические искажения, %	0.00300	Отлично
Гармонические искажения + шум, дБ(A)	-78.0	Средне
Интермодуляционные искажения + шум, %	0.016	Очень хорошо
Взаимопроникновение каналов, дБ	-73.0	Хорошо
Интермодуляции на 10 кГц, %	0.014	Очень хорошо
Общая оценка		Очень хорошо

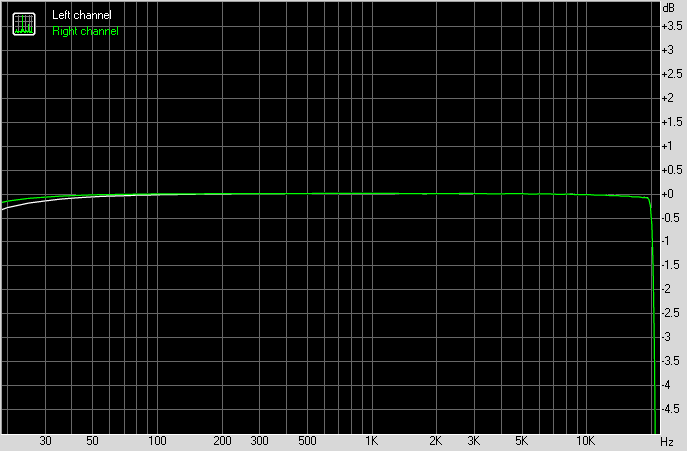

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.62, +0.01	-0.62, +0.01
От 40 Гц до 15 кГц, дБ	-0.09, +0.01	-0.05, +0.01

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-84.9	-85.0
Мощность RMS, дБ (A)	-84.3	-84.5
Пиковый уровень, дБ	-68.8	-69.5
Смещение DC, %	+0.0	+0.0

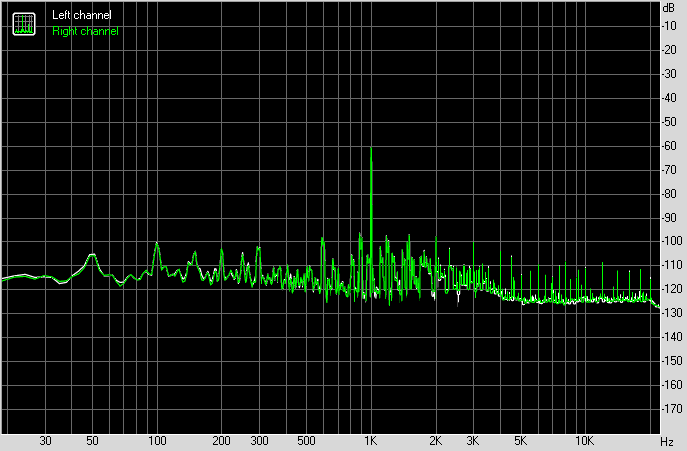

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+85.0	+85.2
Динамический диапазон, дБ (А)	+84.3	+84.4
Смещение DC, %	+0.00	-0.00

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.00304	0.00295
Гармонические искажения + шум , %	0.01182	0.01177
Гармонические искажения + шум (A-взвеш.), %	0.01266	0.01259

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.01549	0.01553
Интермодуляционные искажения + шум (A-взвеш.), %	0.01619	0.01613

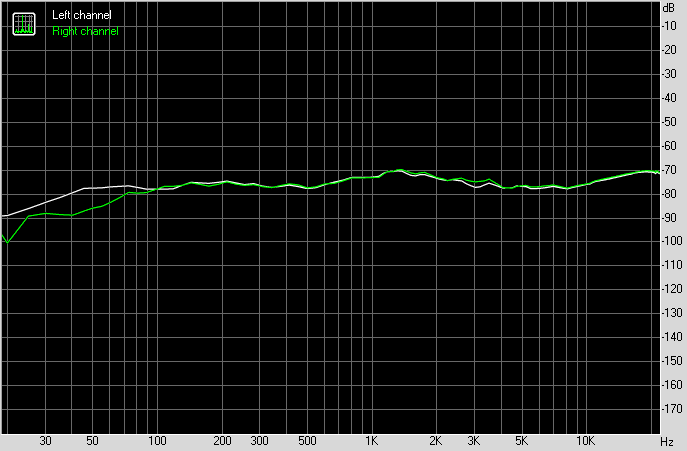

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-77	-77
Проникновение на 1000 Гц, дБ	-72	-72
Проникновение на 10000 Гц, дБ	-75	-75

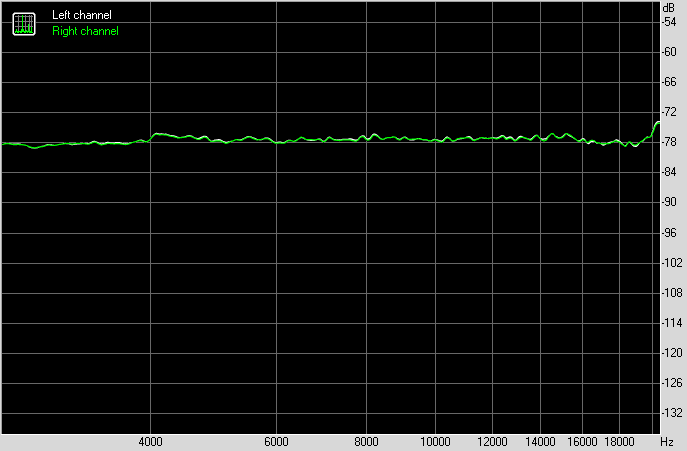

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.01347	0.01315
Интермодуляционные искажения + шум на 10000 Гц,	0.01358	0.01343
Интермодуляционные искажения + шум на 15000 Гц,	0.01443	0.01422

Но это не все! В комплект поставки материнки входит ROG Clavis — игровой цифроаналоговый преобразователь формата Type-C — мини-джек 3,5 мм, совместимый с ПК и мобильными устройствами.

Используется ЦАП ESS 9281 с усилителем, поддерживает интеллектуальное шумоподавление для микрофона, обладает подсветкой, которая синхронизируется с остальной подсветкой через приложение Armoury Crate.

Питание, охлаждение

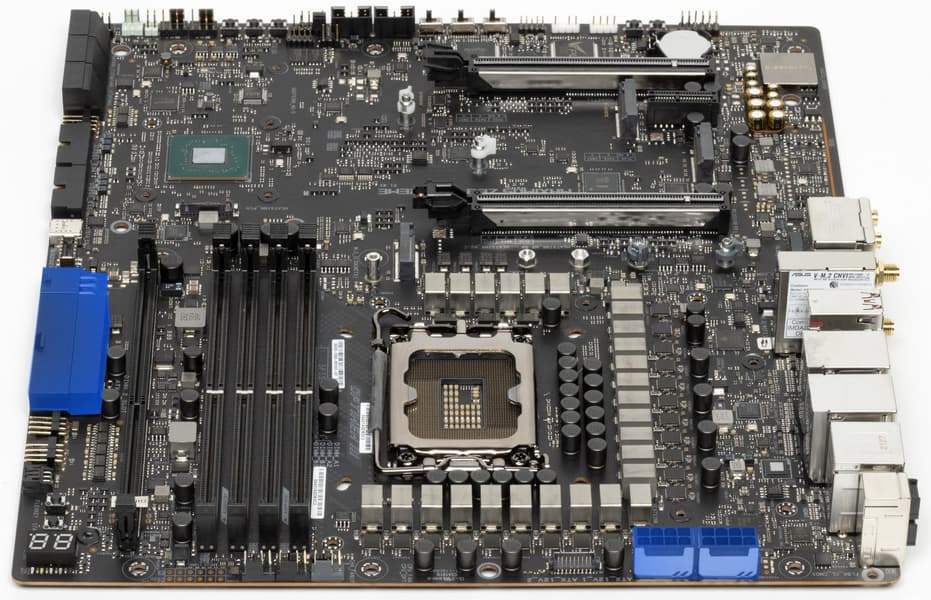

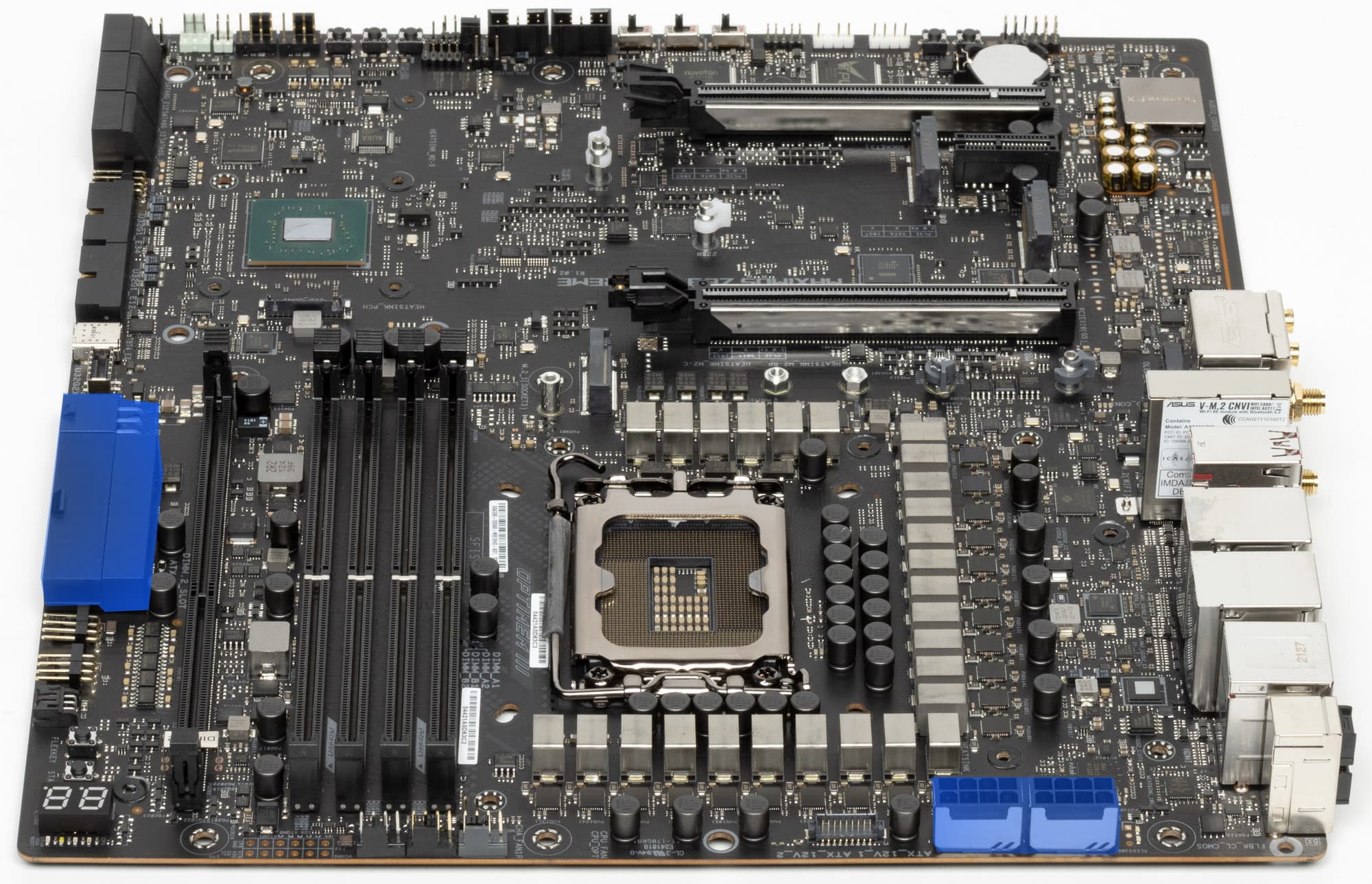

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V и один 6-контактный PCIe (для поддержки питания USB 3.2 портов, через которые могут заряжаться мобильные устройства в режиме быстрой зарядки).

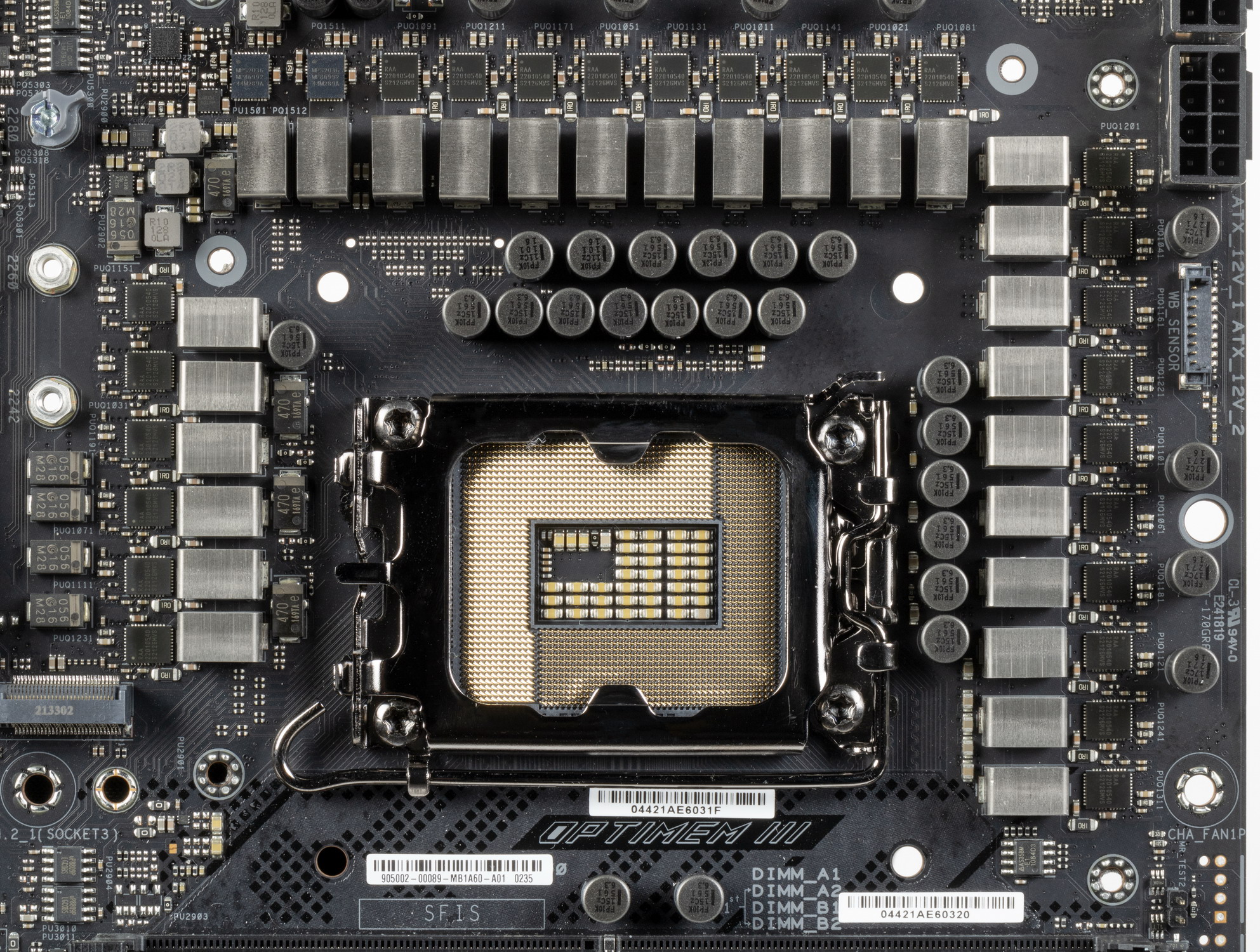

Схема питания процессора выполнена по схеме 22+2+2+1 (всего 27 фаз, 22 на VCore, 2 на VCCIO, 2 на VCSSA и 1 на интегрированное графическое ядро).

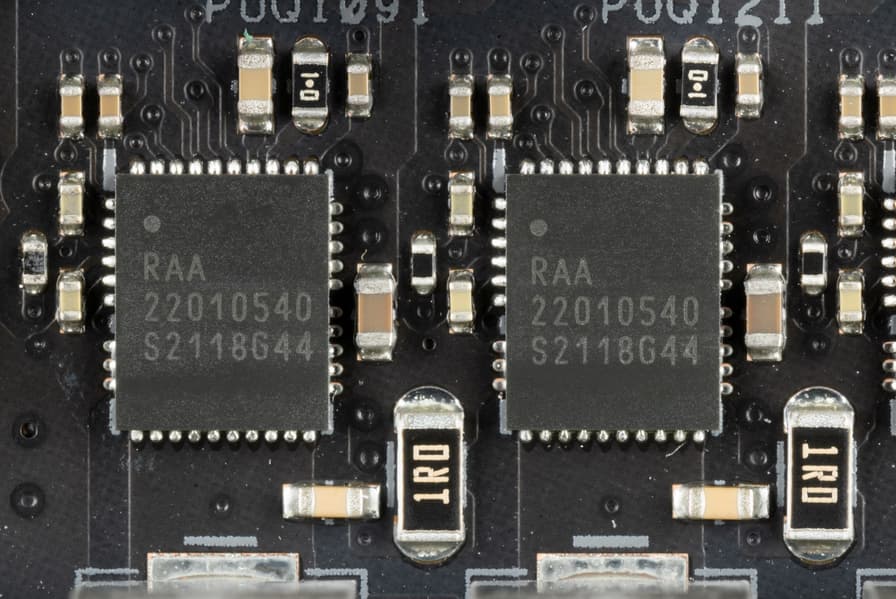

Каждый канал фазы имеет суперферритовый дроссель и RAA22010540 MOSFET от Renesas на 105 А.

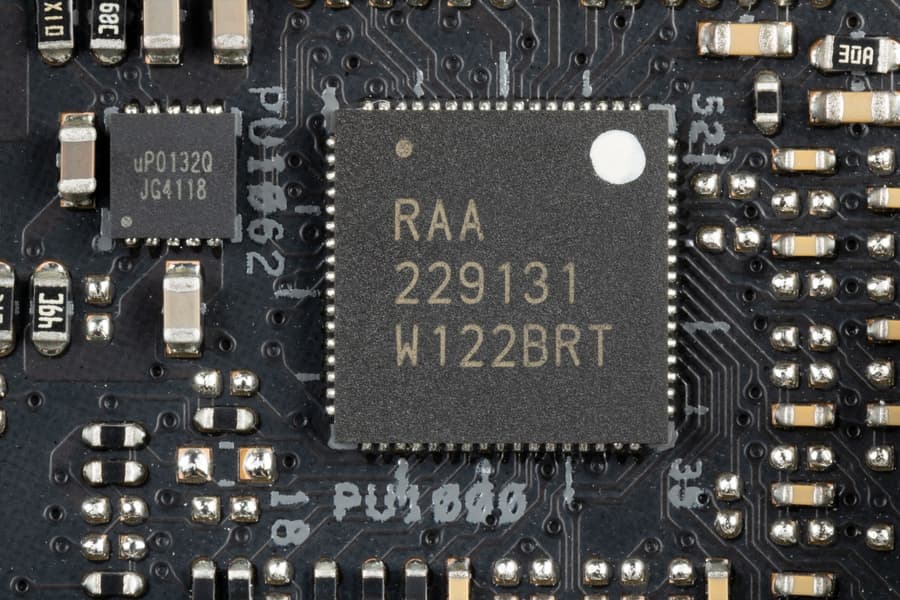

Управляет схемой ШИМ-контроллер RAA229131 от Renesas, рассчитанный максимум на 20 фаз.

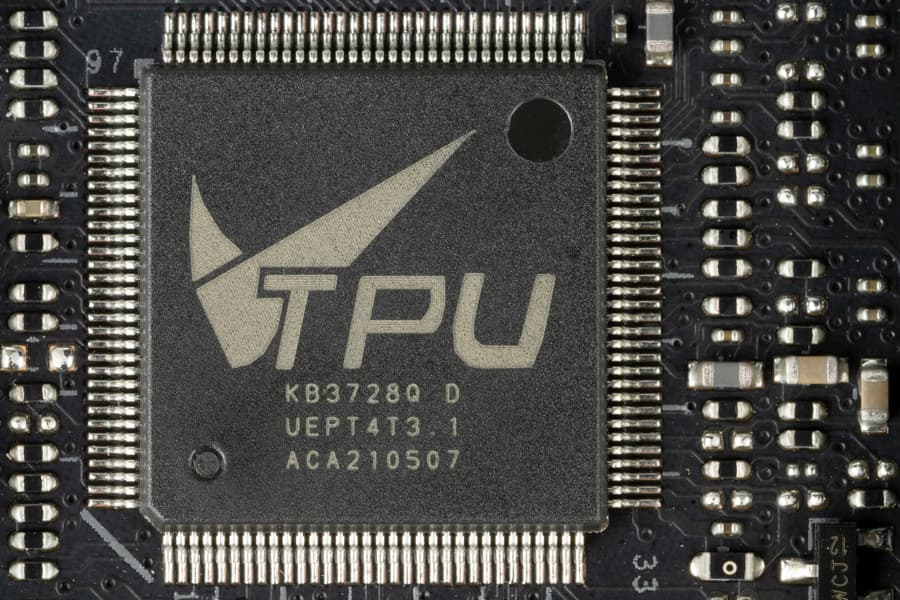

Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз для управления огромным их количеством. Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера. В частности тут имеем:

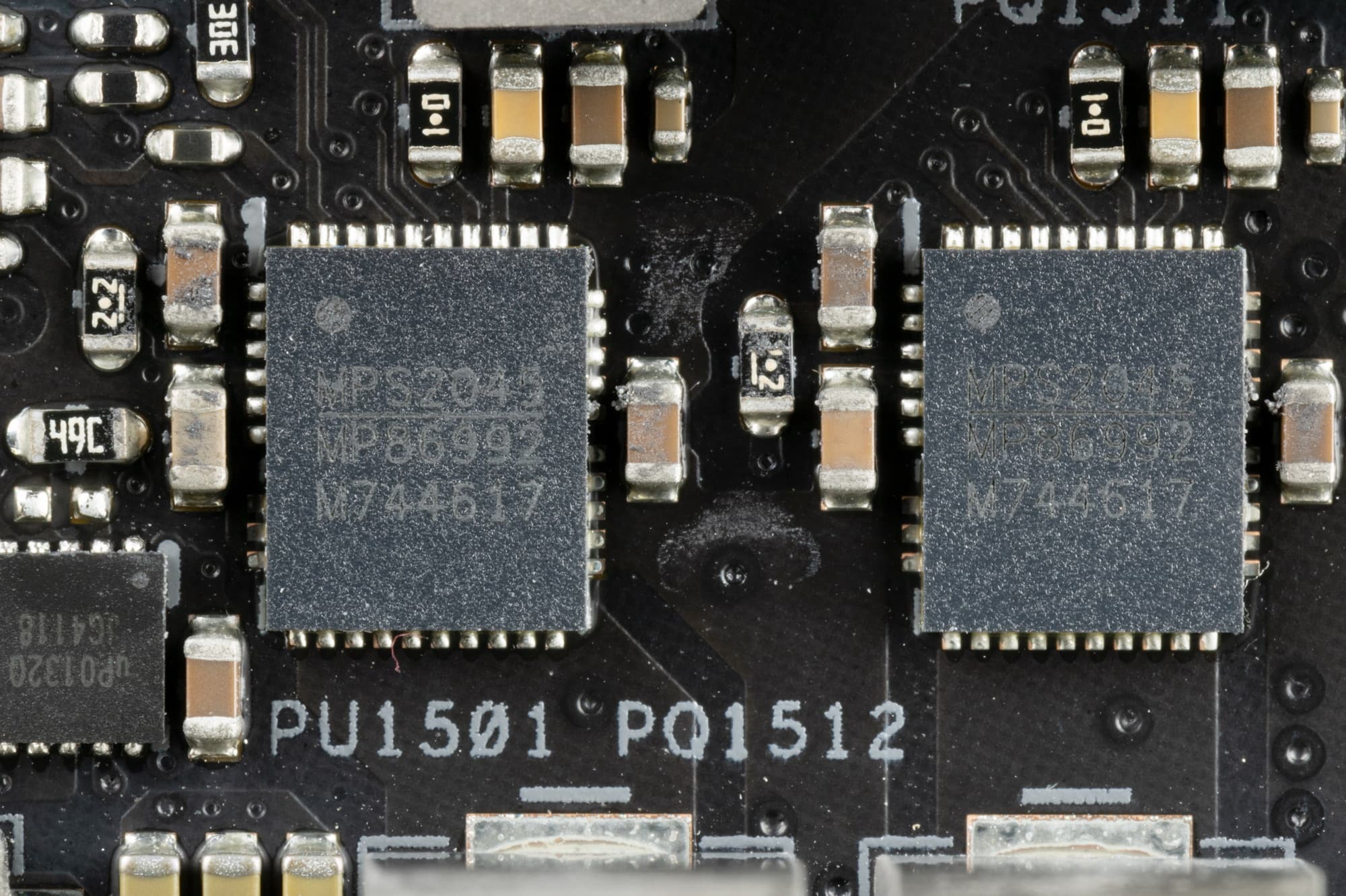

Блок VCCSA имеет свою отдельную двухфазную схему питания, управляемую ШИМ-контроллером MP2940A от Monolithic Power Systems.

Что касается модулей оперативной памяти, то здесь реализована однофазная схема.

Теперь про охлаждение.

А это именно самая интересная часть материала по сути, ибо в плане периферии и функционала как материнской платы данный продукт практически идентичен своему младшему собрату — Asus ROG Maximus Z690 Extreme.

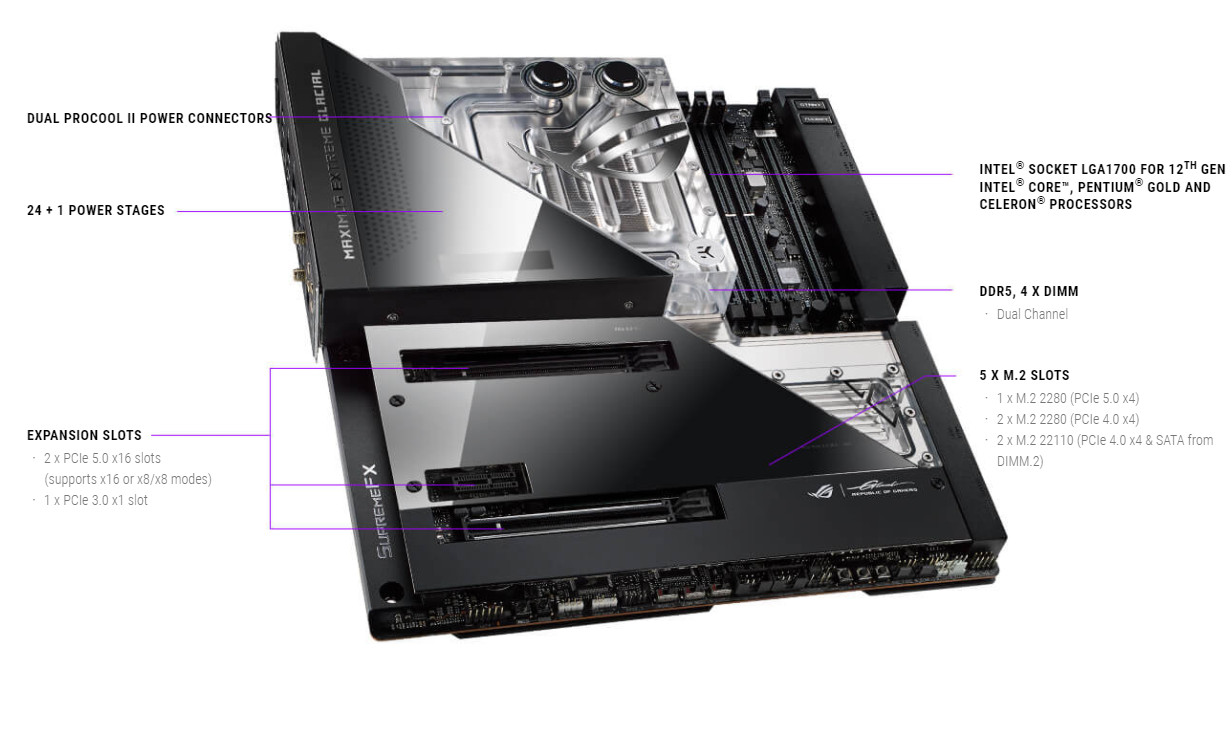

Как я выше уже писал, в комплект поставки с матплатой входит огромный водоблок, предназначенный для охлаждения процессора, преобразователей питания VRM, системного чипсета и 10Gb/s сетевого контроллера от Marvel.

Соприкасающиеся с кристаллами поверхности тщательно отшлифованы. Сам водоблок — из медного сплава и покрыт никелем. Отверстия для монтажа трубок кастомной СЖО находятся в верхней части блока, расстояние между ними достаточно для того, чтобы установить даже весьма широкие фиттинги. Мы помним, что в комплект поставки входит фирменный набор фиттингов от ЕК (которая и изготовила, собственно, данный водоблок).

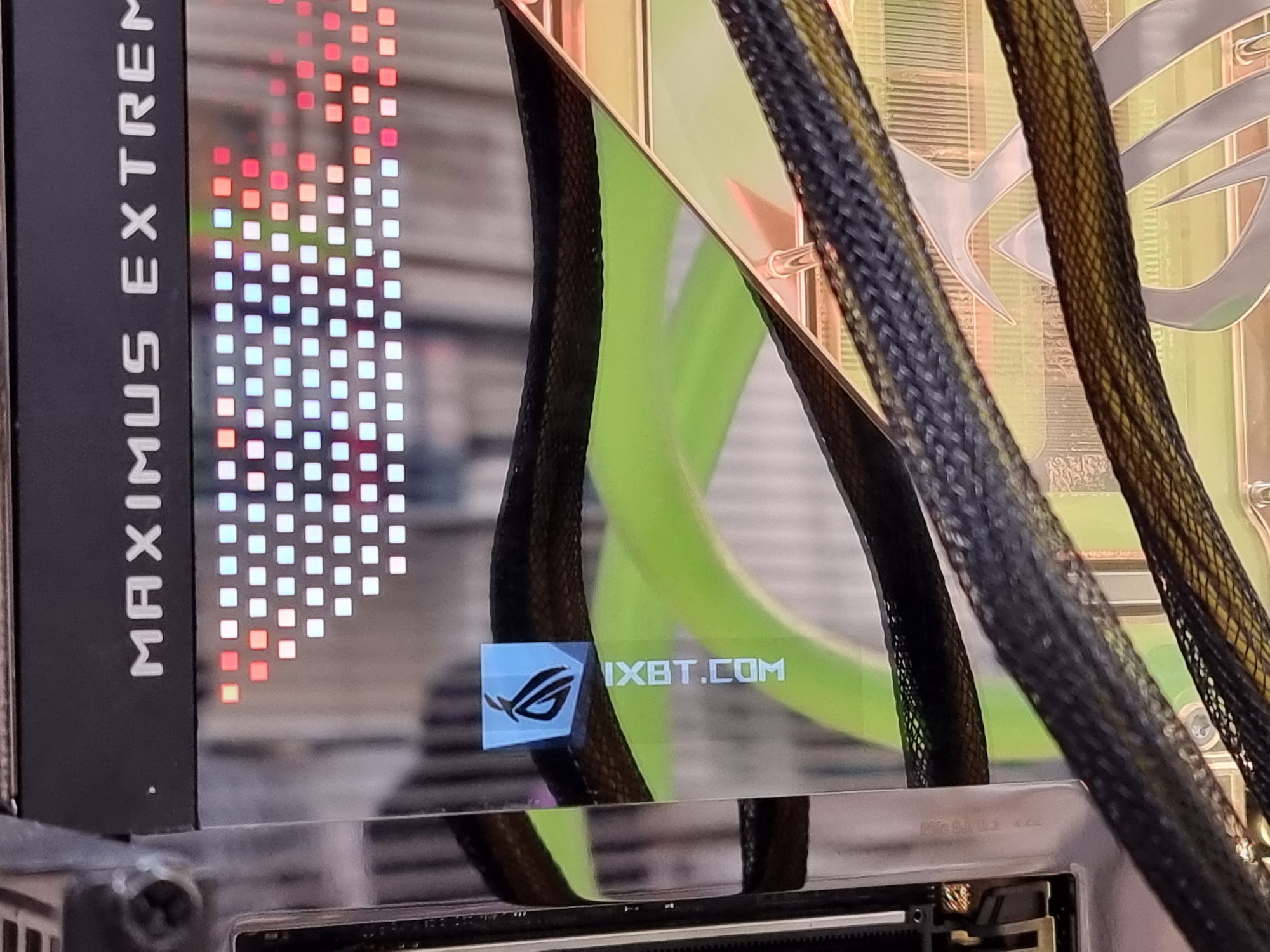

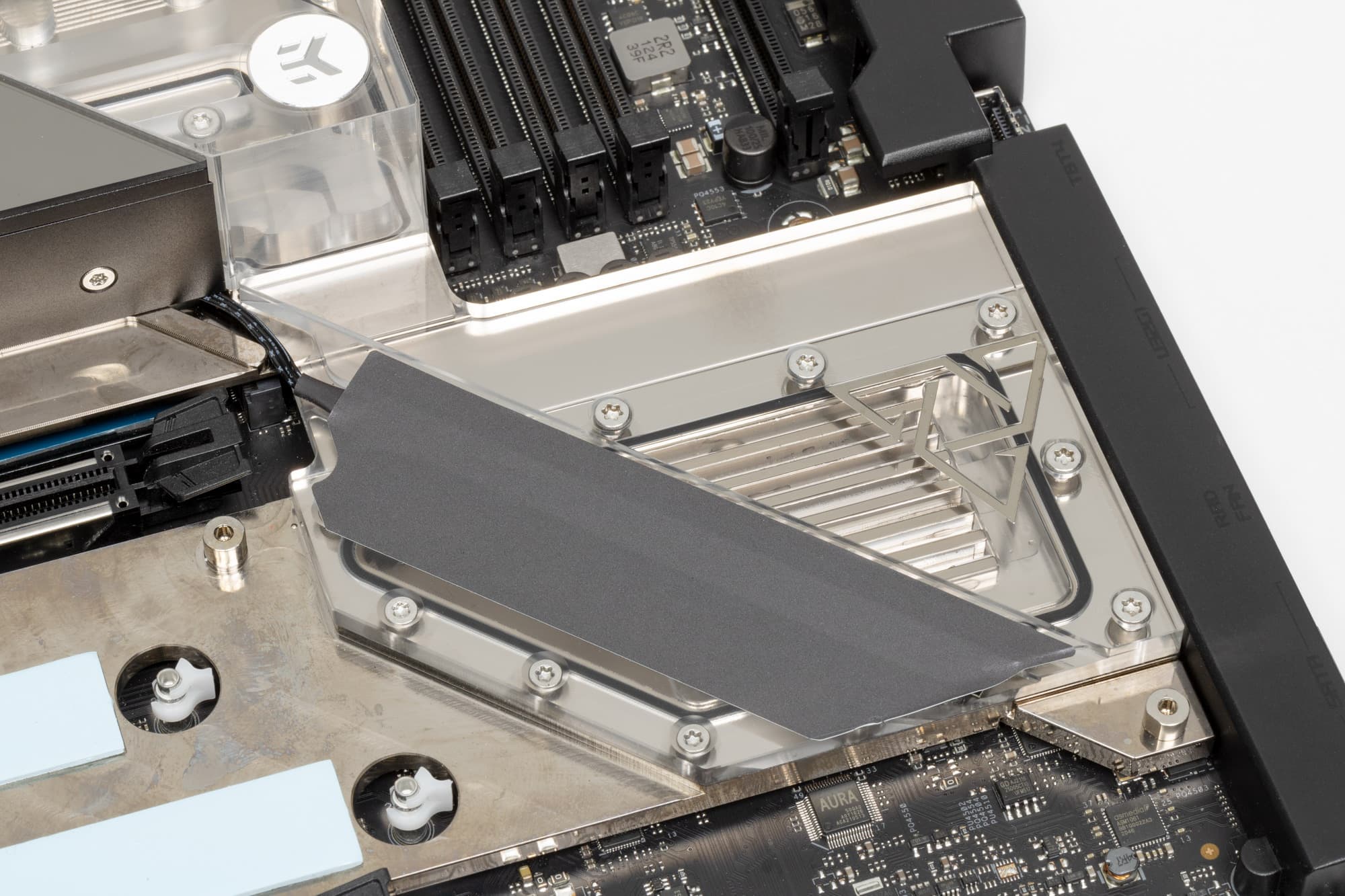

Водоблок также охлаждает и Z690, в этом месте имеется эффектная прозрачная вставка с подсветкой.

В комплекте с водоблоком имеется набор сменных термопрокладок, которые следует установить на водоблок согласно прилагаемой инструкции.

После чего уже водоблок можно устанавливать на материнскую плату, опять же, есть схема крепления и набор винтов для этой цели. Монтаж кастомной СЖО — обычный для тех, кто в курсе таких СО.

Как я уже упоминал ранее, M.2_1 покрывается водоблоком, а слоты М.2_2 и М.2_3 имеют свой общий радиатор.

Материнская плата имеет бэкплейт с оборотной стороны, который не только защищает PCB от повреждений, но и несет элементы подсветки.

Подсветка

Все о внешней красоте

Топовые платы Asus всегда имеют красивую подсветку с особым дизайном. В данном случае эффекты подсветки создаются в водоблоке (ибо он покрывает собой 3/4 поверхности платы) , а также с оборотной стороны материнки вдоль правой стороны (на бэкплейте). Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу Armoury Crate.

Разумеется, если кому не нравится такая красота — всегда подсветку можно выключить через ПО.

Внизу водоблока имеется 2-х дюймовый OLED экран, который может исполнять несколько функций. Во-первых, показывать мониторинг состояния платы (частоты, обороты вентилятора процессора, вольтажи)

Во-вторых, при «холодном» обновлении BIOS через FlashBack или через меню в BIOS на экране демонстрируется прогресс обновления. Ну и на этот экран можно вывести как предустановленные GIF-анимации, так и созданные самостоятельно.

Программное обеспечение под Windows

Фирменное ПО Asus

Все программное обеспечение можно скачать с сайта производителя asus.com. В целом сейчас будет по сути повтор описания ПО, ибо для всех флагманских материнских плат набор утилит и его функционал по сути один и тот же.

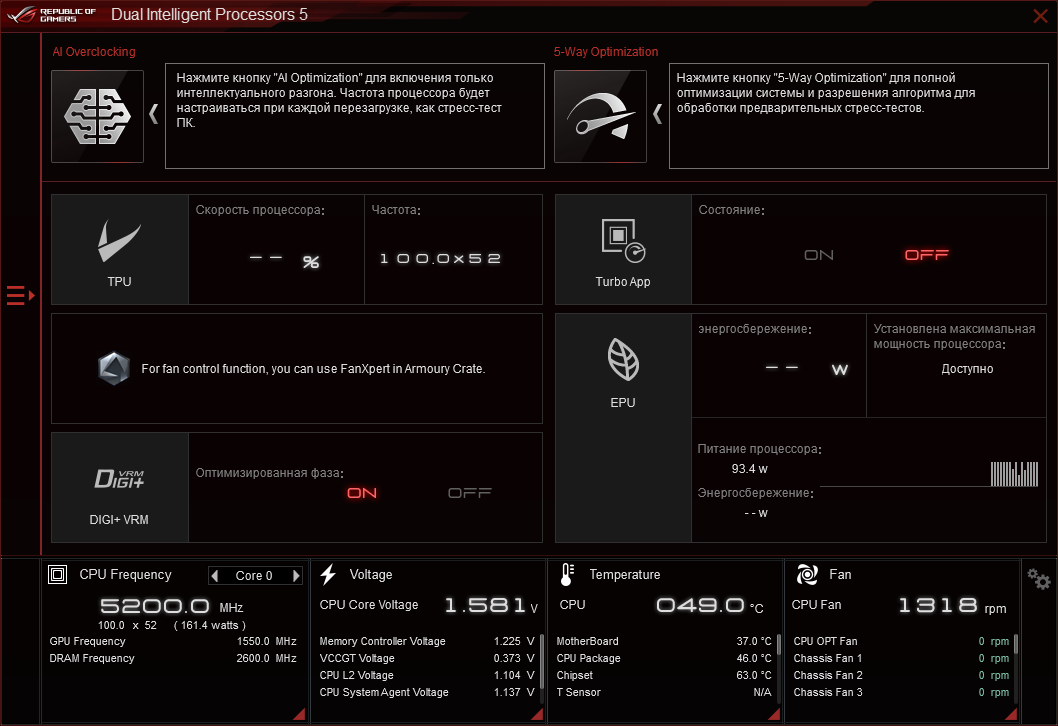

Основная программа — AI-Suite. В ней все управление параметрами работы материнской платы, и основным элементом является Dual Intelligent Processors 5 — программа настройки работы всей платы по частотам, вентиляторам и напряжениям.

Напомню, что название «Dual Intelligent Processors 5» означает пять стадий установки оптимальных параметров работы системы при оверклокинге. И задействованы в этом два процессора: TPU и EPU (первый форсирует параметры, второй отвечая за энергосбережение, вносит коррективы).

Для каждой топовой материнской платы, где работает вышеуказанная технология, создаются всевозможные варианты сочетаний частот, таймингов, вольтажей, то есть получается много пресетов. И вот, TPU — берет некий пресет оверклокинга, устанавливает параметры. EPU следит за энергосбережением.

Затем идет переход к третьей стадии — наладке работы систем охлаждения, чтобы они обеспечили должное снижение температуры процессору и ОЗУ. Затем ШИМ-контроллер командует транзисторными сборками с помощью дополнительных чипов отбрасывая ненужные. Геймер всегда может вмешаться и задать свои параметры, прочитав предупреждение, что в случае ручного разгона он все последствия берет на себя.

Следует еще сказать про утилиту Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой (Aura Sync ныне интегрирована в Armoury Crate) ну и новыми возможностями, а также отвечает за синхронизацию работы всех устройств Asus из серии ROG. Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет.

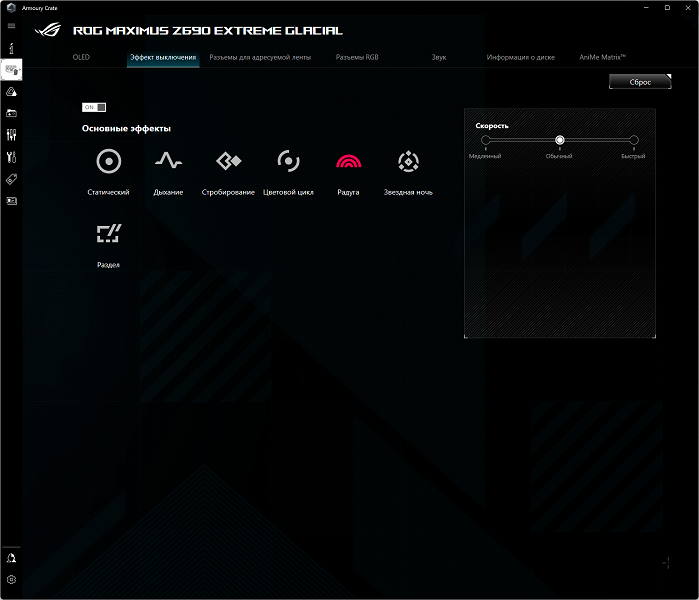

Программа прежде всего находит все совместимое «железо». Через данную утилиту можно настроить эффекты подсветки при выключенной материнской плате (когда ПК выключен, но БП все равно подает питание на материнскую плату).

Разумеется, можно отдельно настроить разъемы ARGB и RGB на материнке.

Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, включая модули памяти. Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.

У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще). Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

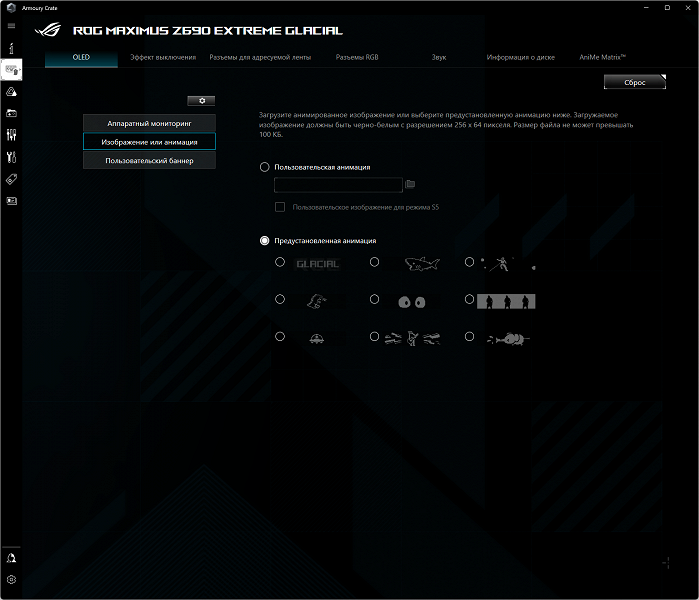

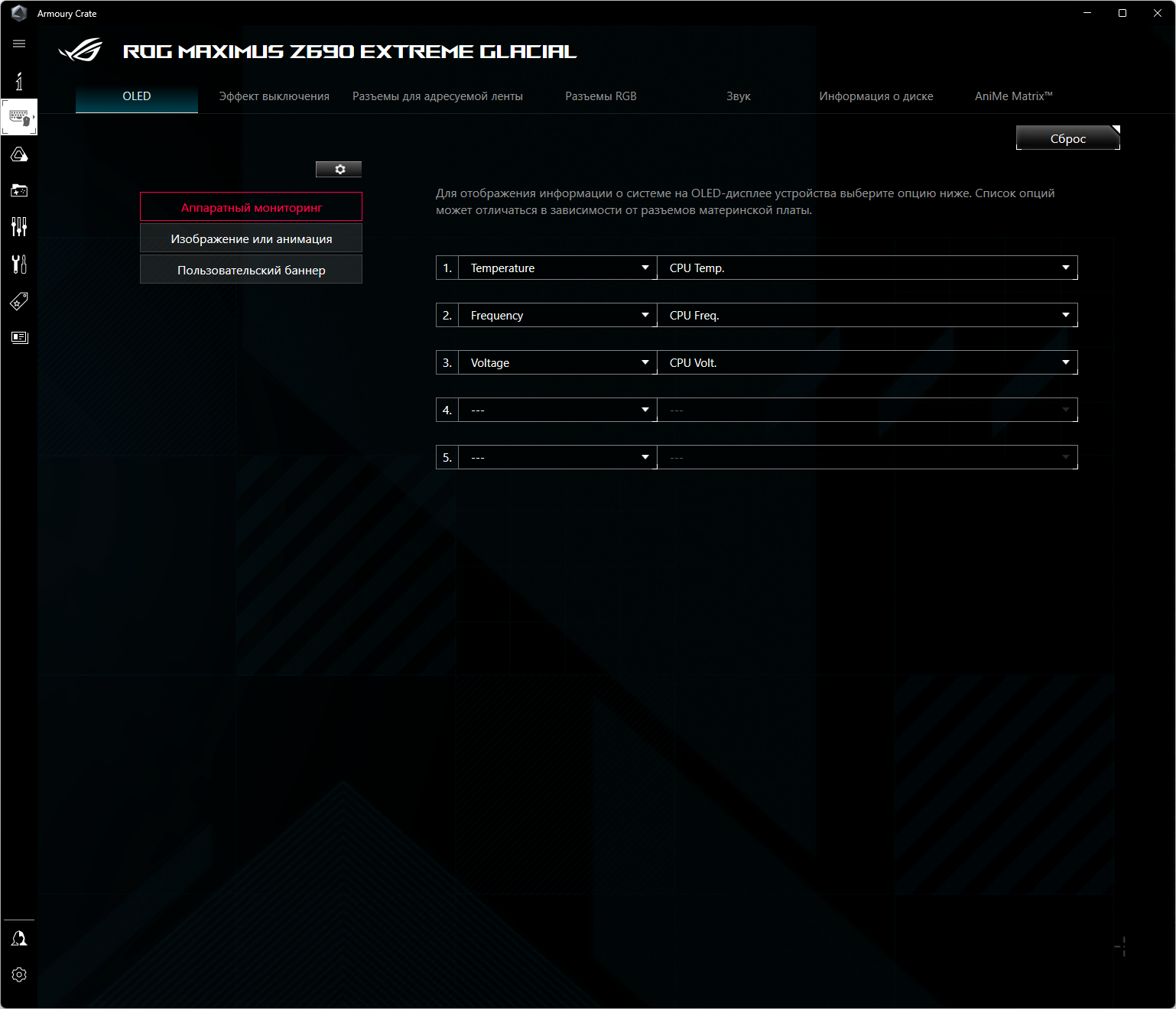

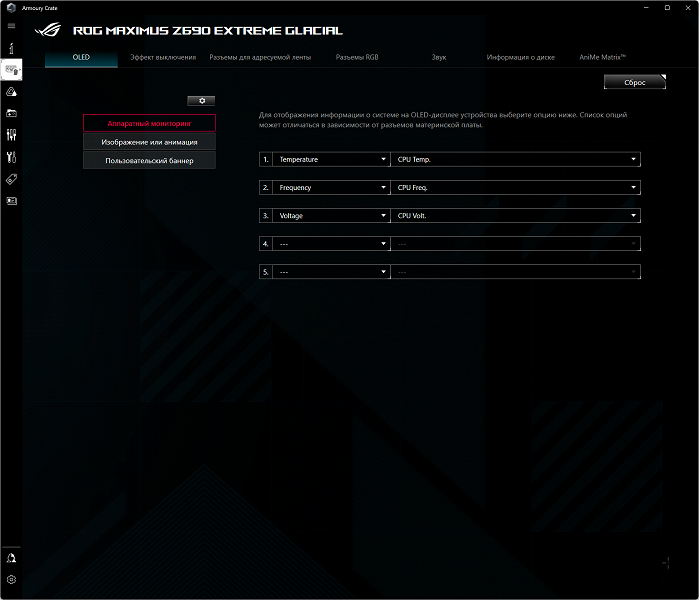

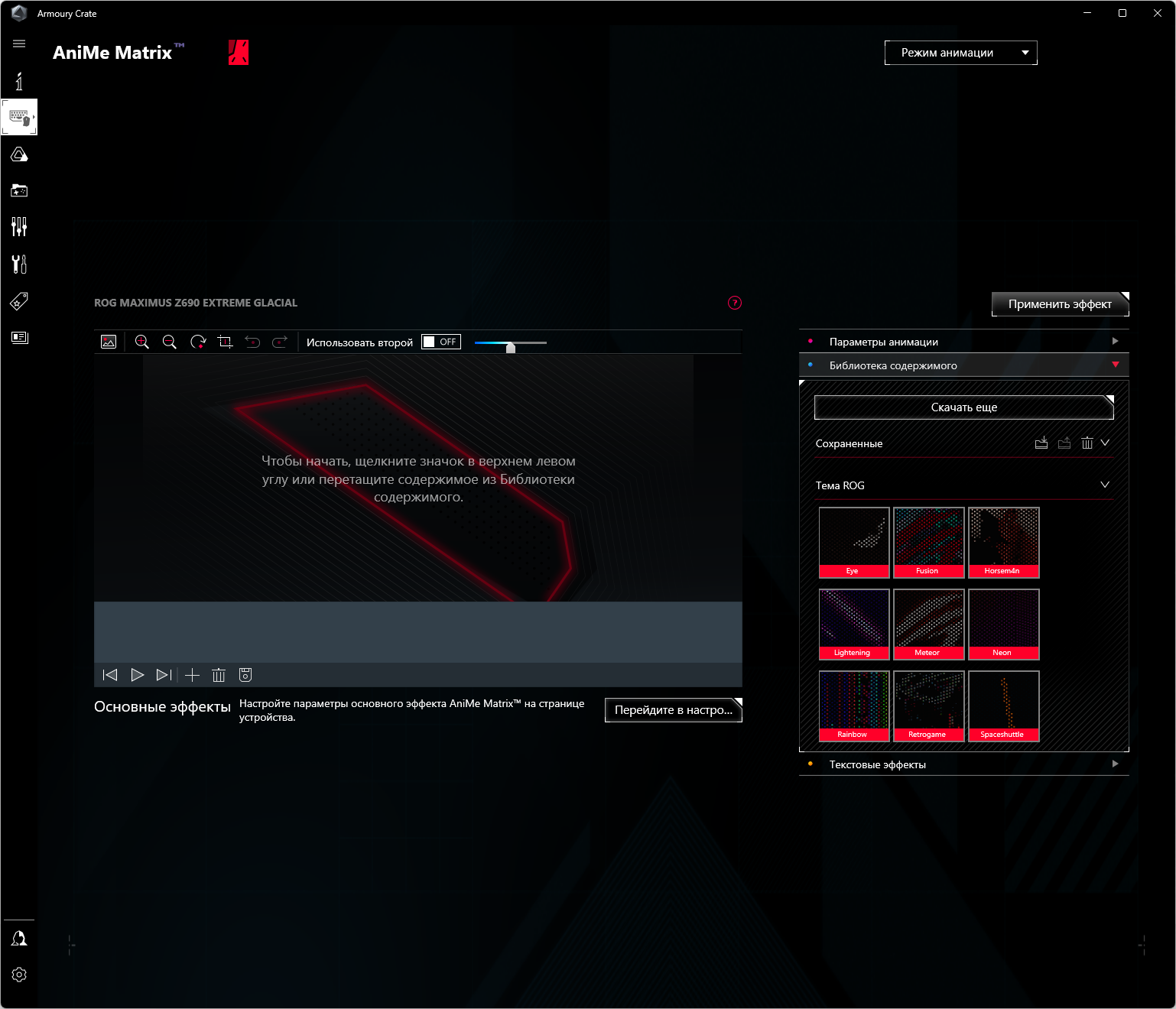

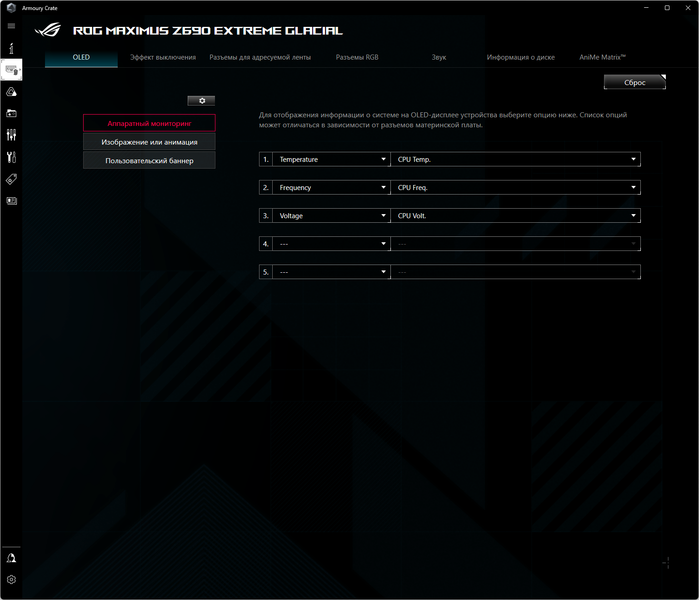

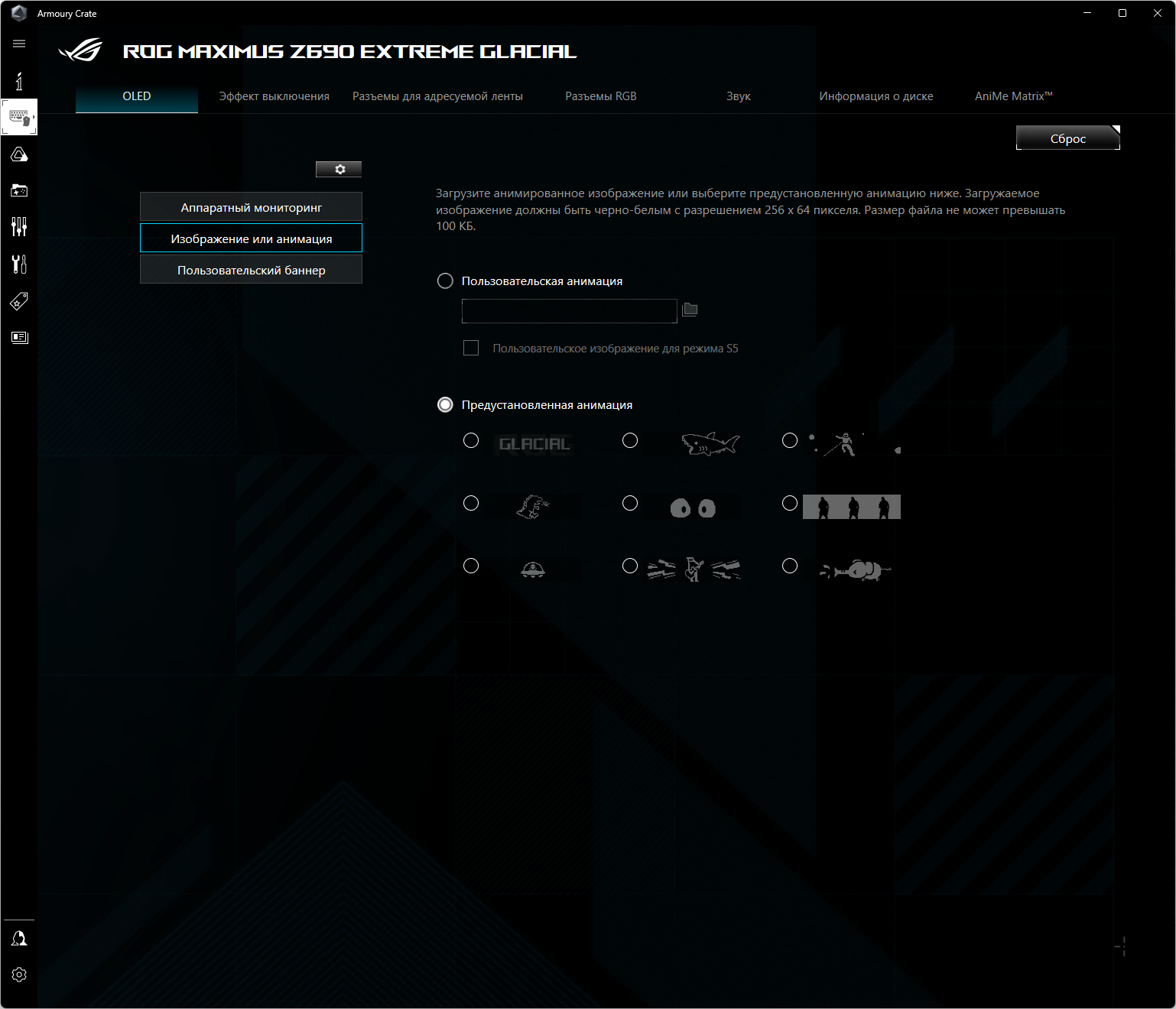

Имеется отдельное меню для настройки OLED-экрана.

Блок подсветки над задними портами (внутри водоблока) имеет свое отдельное управление.

Armoury Crate следит за обновлением всего ПО для матплаты, включая драйвера разных подсистем, фирменные утилиты и версии BIOS.

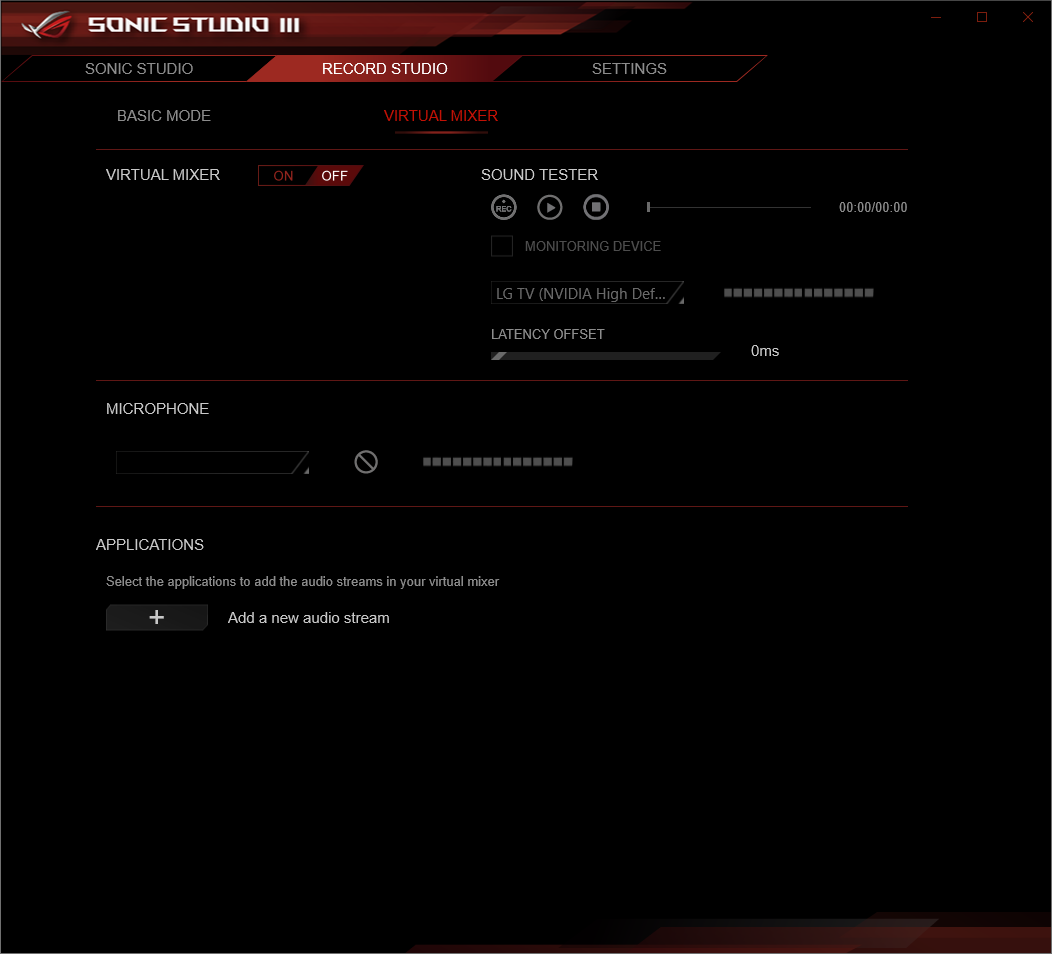

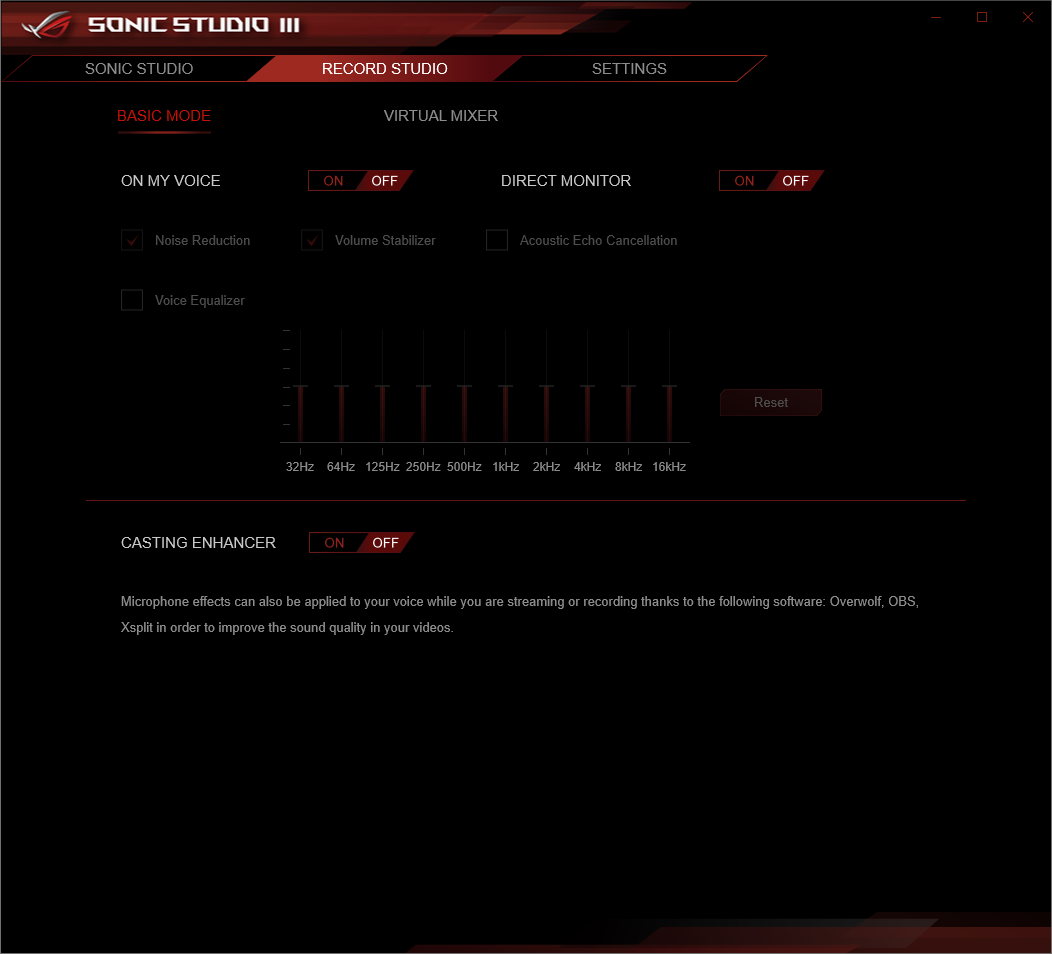

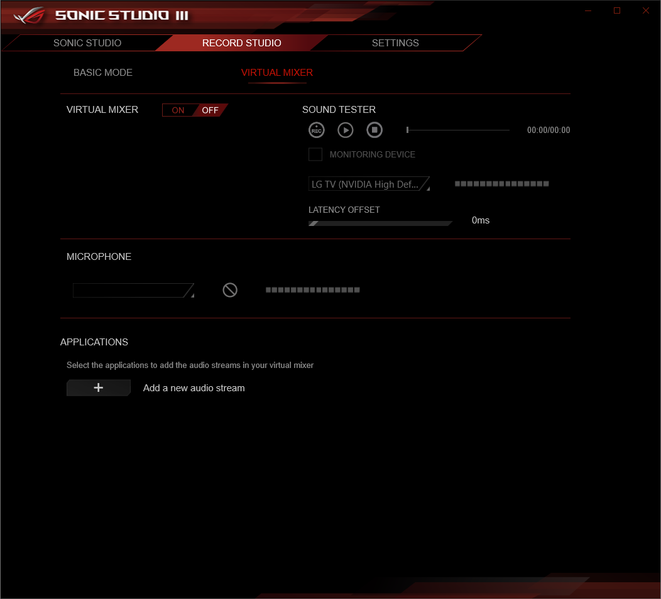

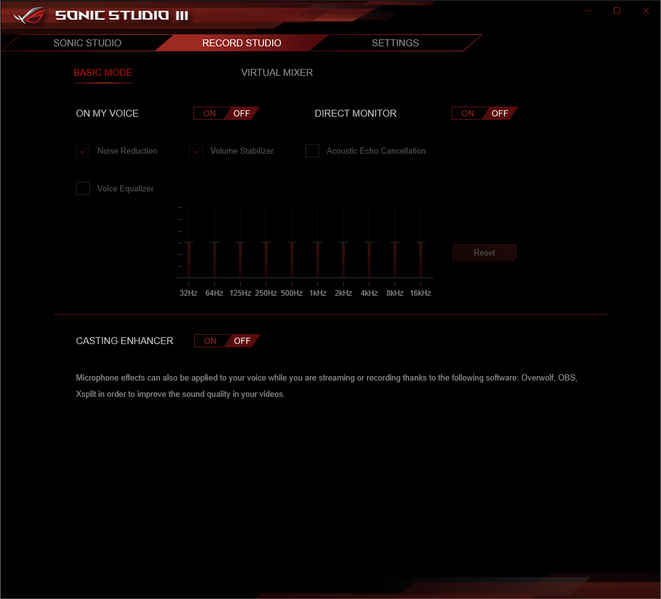

В качестве дополнительного ПО по звуку производитель предлагает особую панель управления Sonic Studio III.

Эта программа, наверно, даже более интересна при выводе звука через наушники, ибо имеются пресеты для организации объемного звучания.

Также при установке драйверов для звукового тракта автоматом ставится утилита DTS Sound Unbound, а это уже всякие surround-ы в играх.

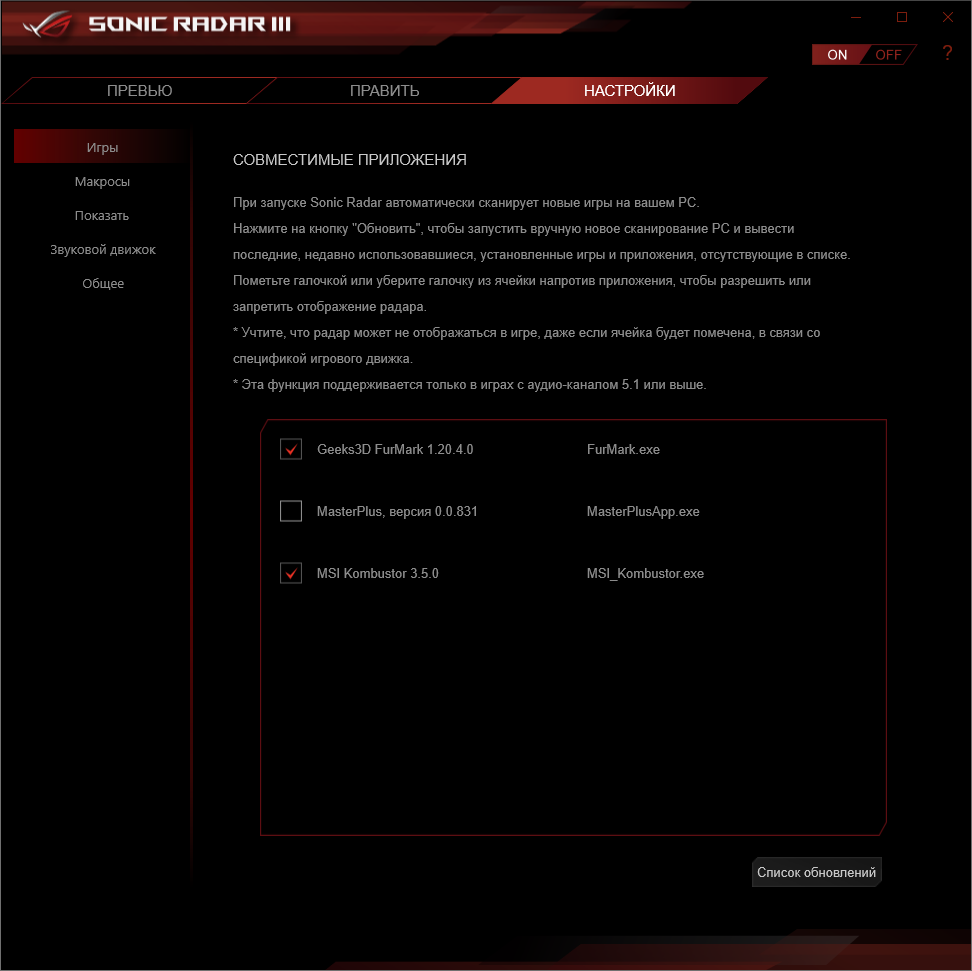

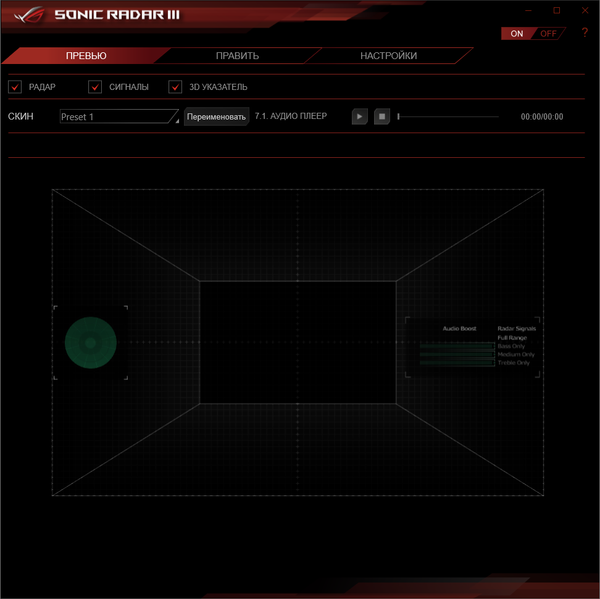

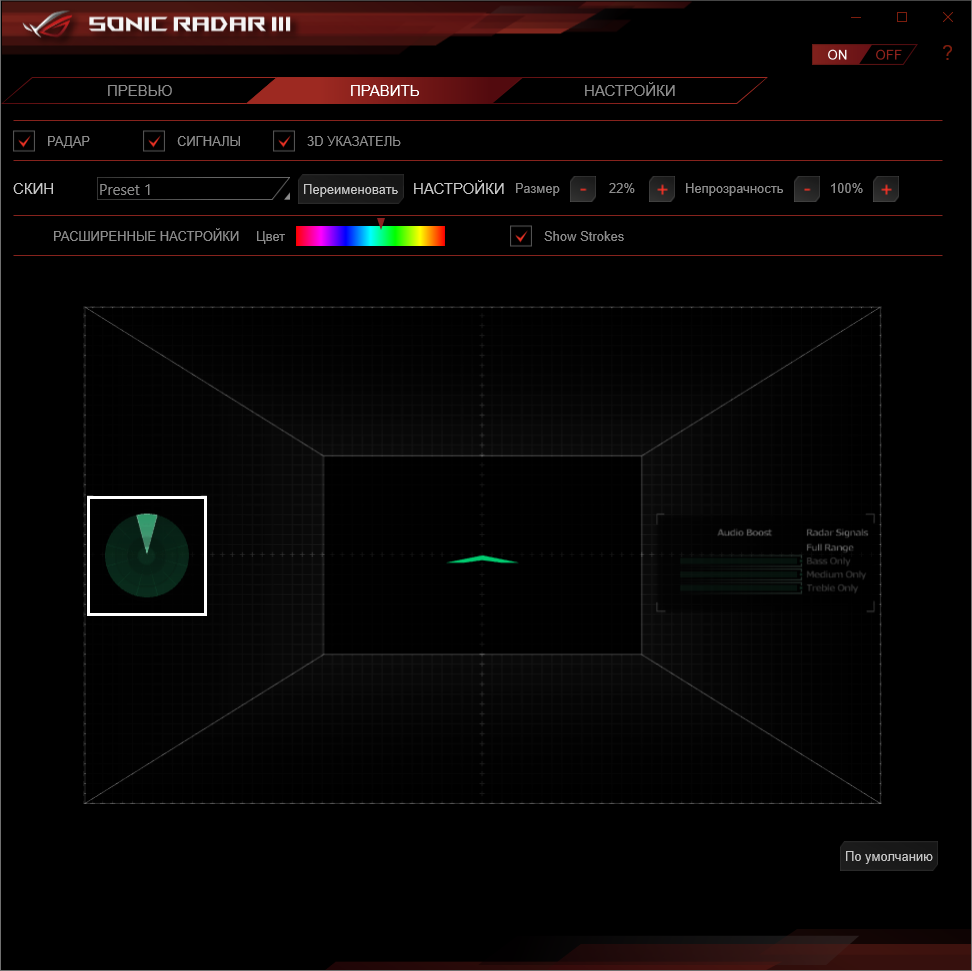

Еще есть любопытная утилита Sonic Radar III, которая чисто для игр. Программа работает только в играх, имеющих выход на 5.1 звук. Представляет уникальную технологию, которая анализирует звуковые эффекты в играх, при этом программа может указать местоположение источника звука (все выводится на особом OSD).

То есть это своего рода читер (обманщик), который указывает на противников в играх, ориентируясь по их шуму. Разумеется, программа должна «знать» ту или иную игру, поэтому ее надо регулярно обновлять. Ну и не надо забывать, что Sonic Radar отслеживается античитерами, и издатель/девелопер могут забанить за это. Впрочем, утилита самостоятельно уже «в курсе» в каких играх ей запрещено, и такие игры при сканировании ПК она просто пропускает.

Разумеется, есть и иные фирменные утилиты Asus, однако я уже неоднократно о них рассказывал, и загромождать статью сейчас не стану.

Настройки BIOS

Что нам дают тонкости настроек в BIOS

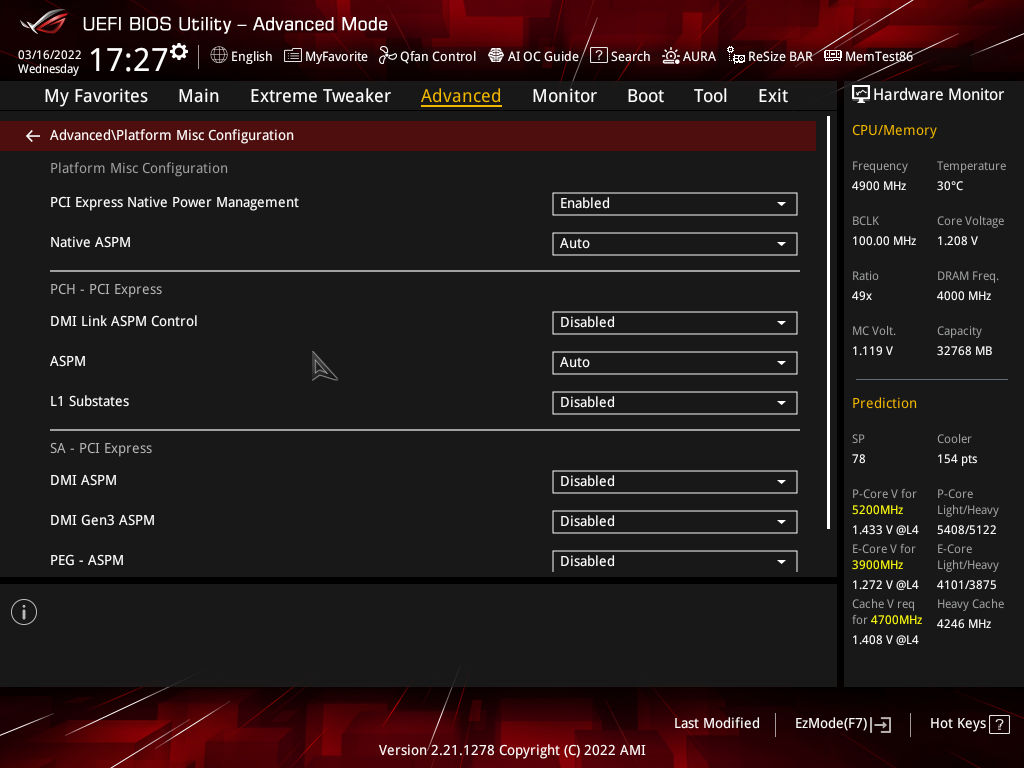

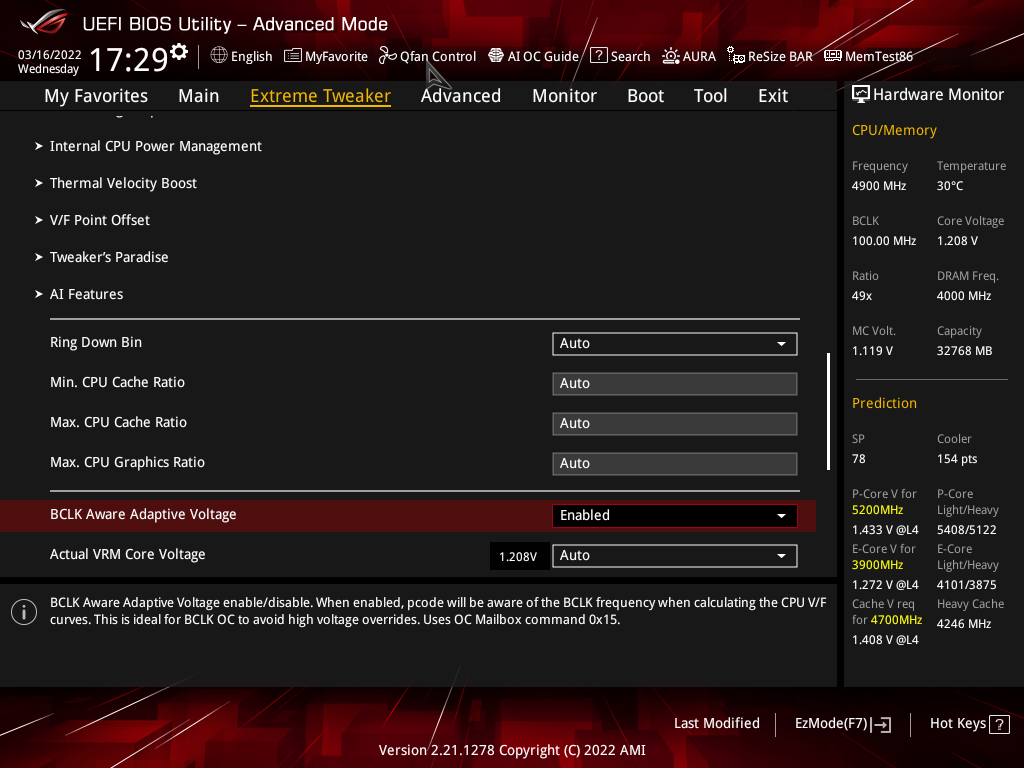

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

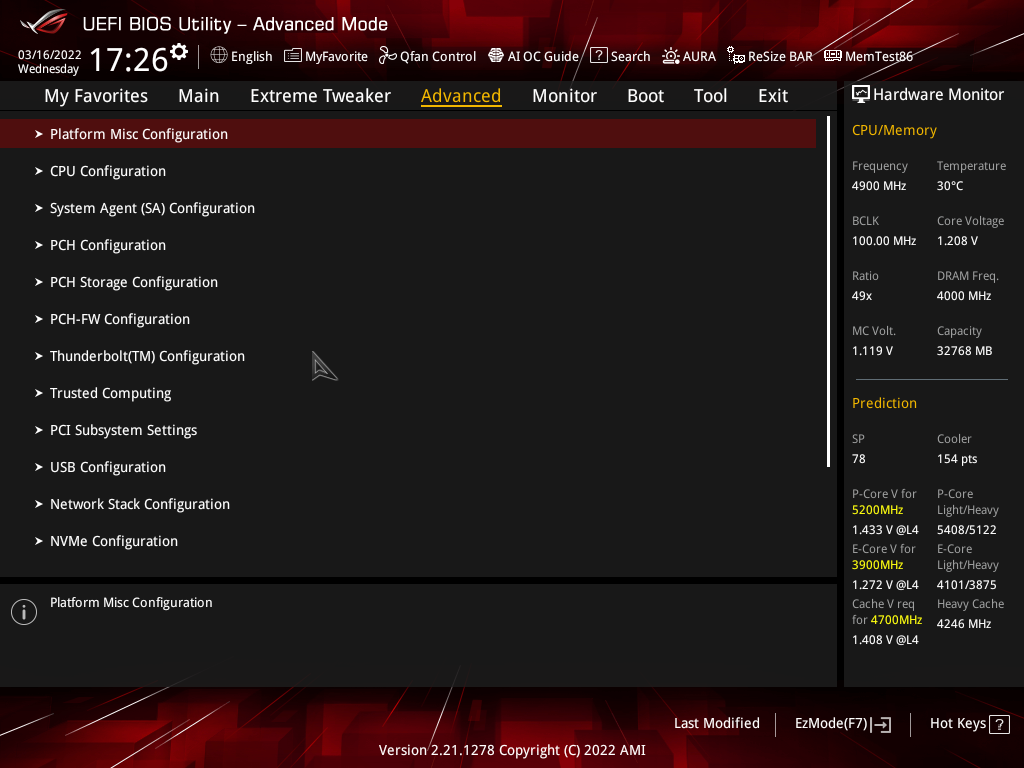

Попадаем в общее «простое» меню, где по сути одна информация, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

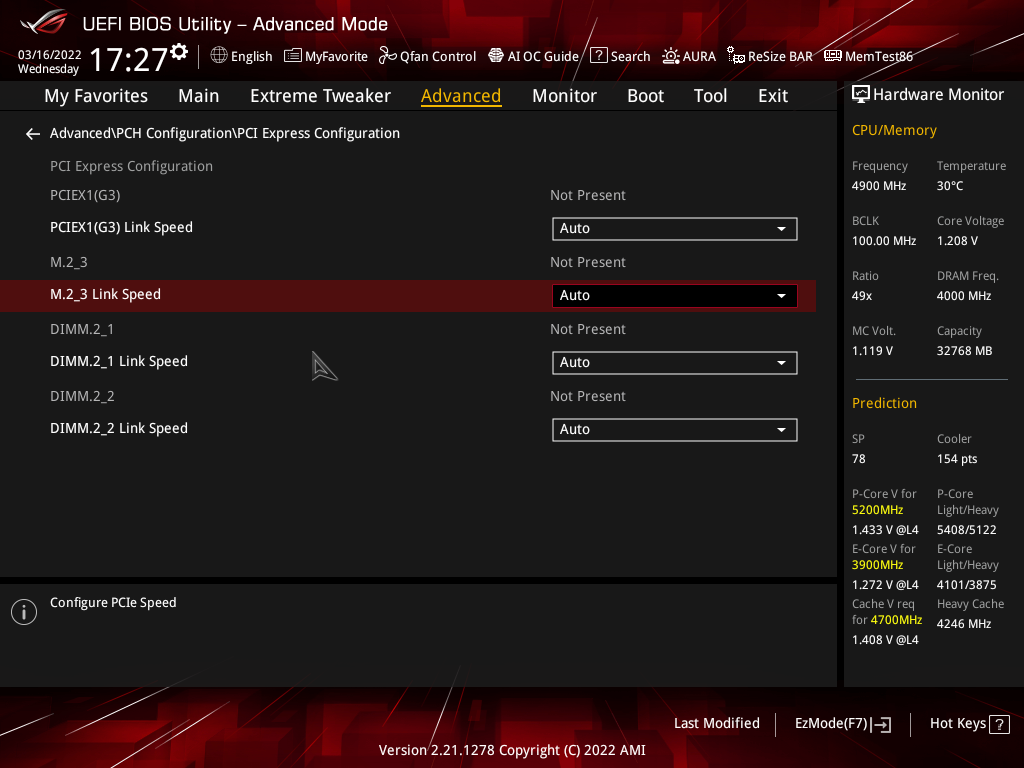

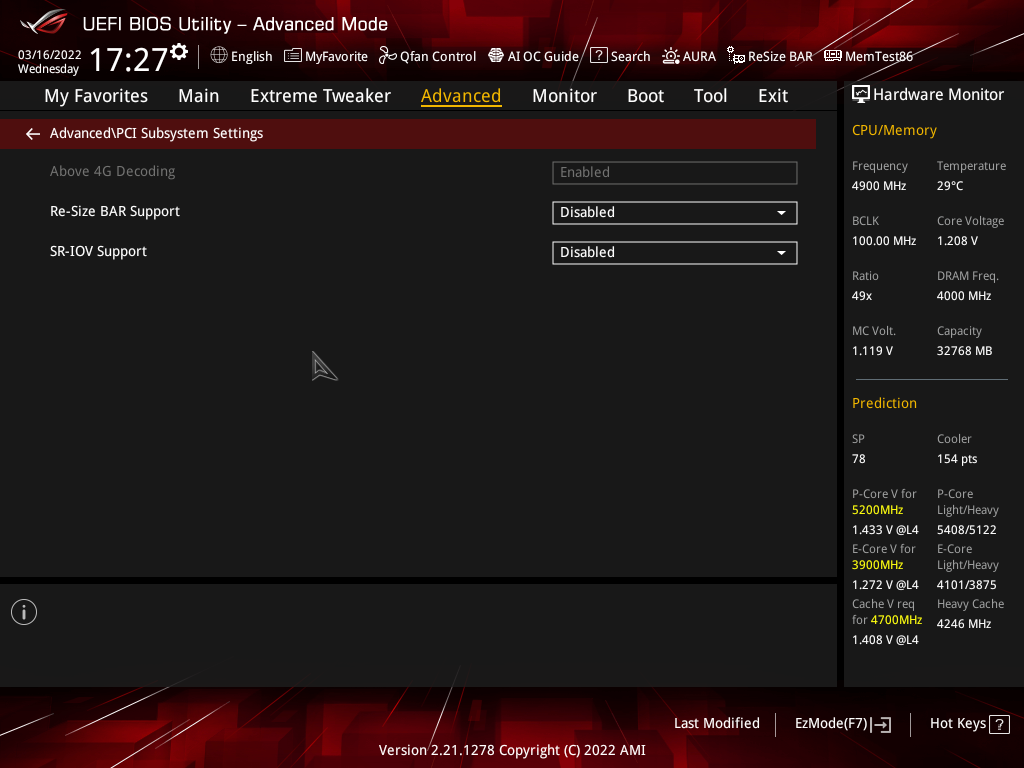

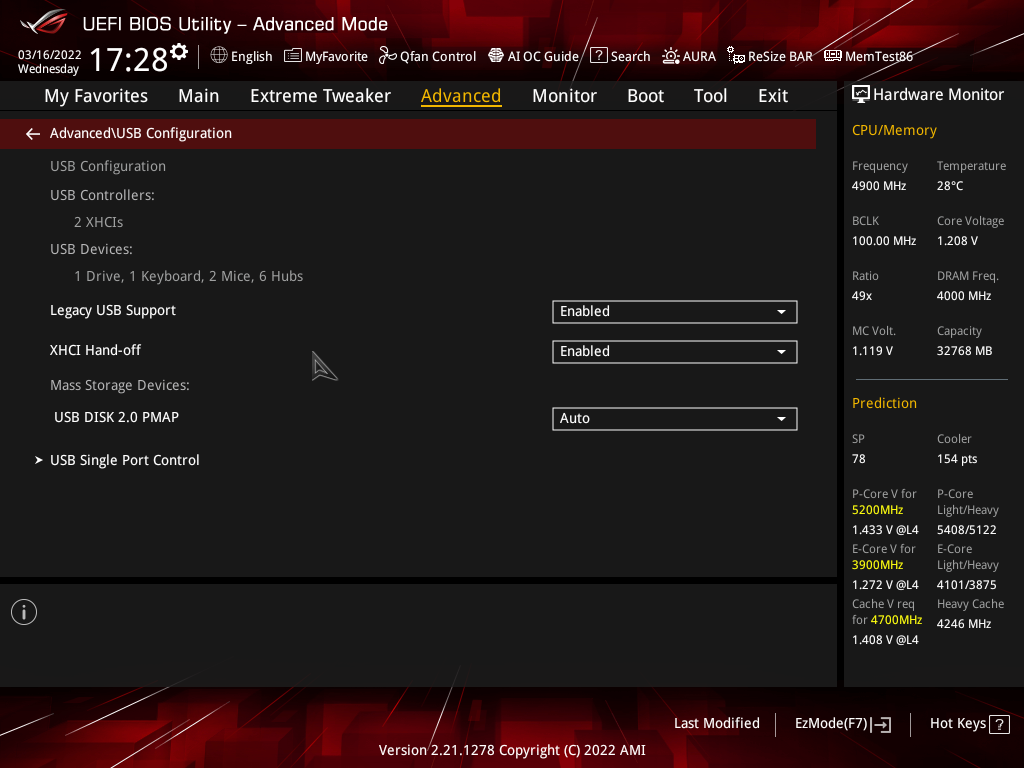

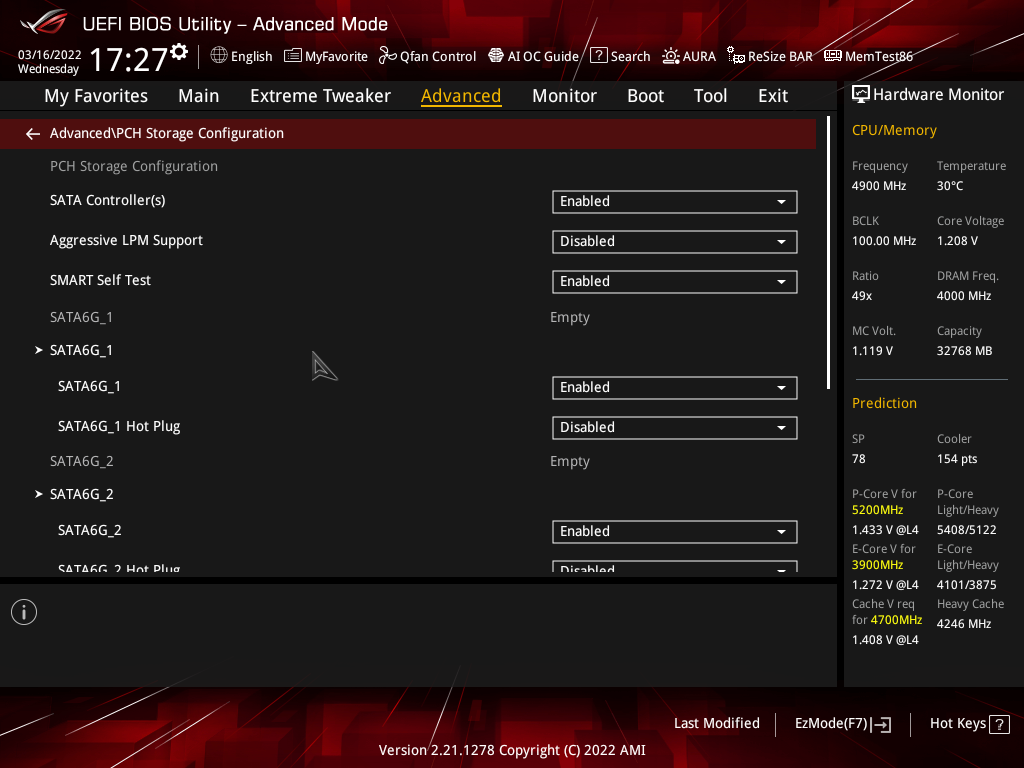

Управление периферией. Все уже традиционно, известный набор позиций, когда можно управлять каждым портом USB. Как и менять режимы работы слотов PCIe и M.2.

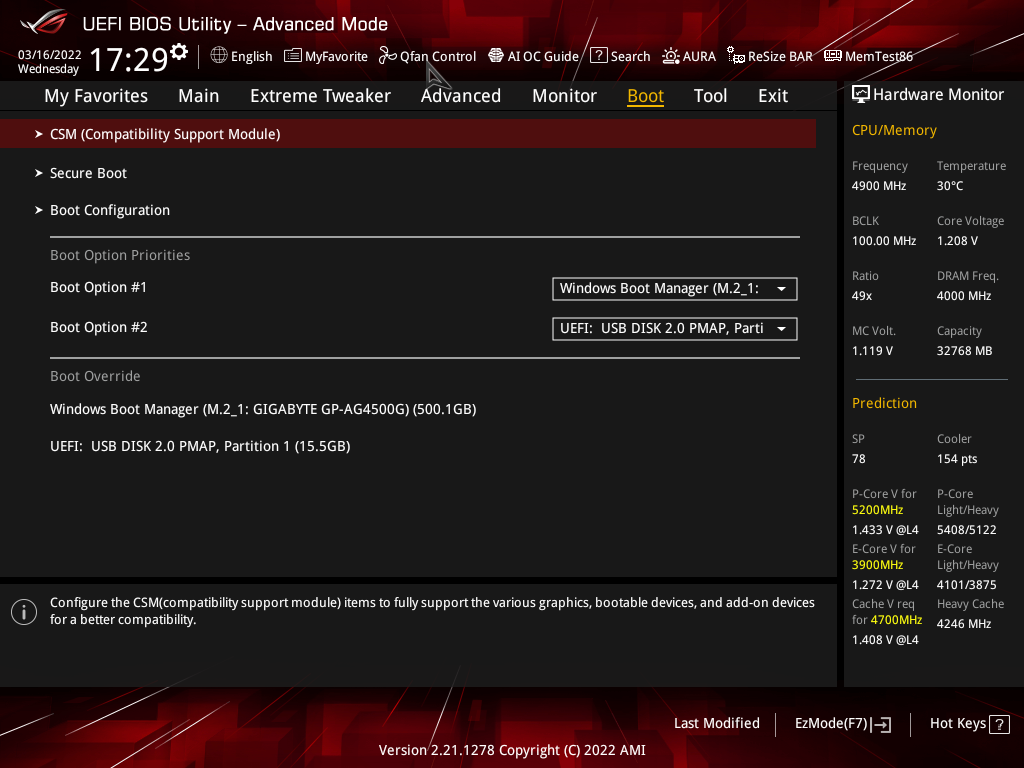

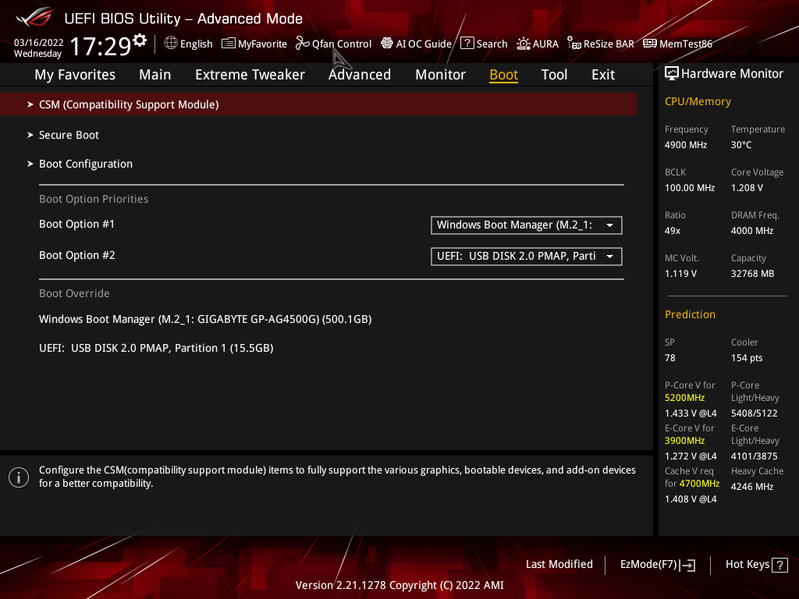

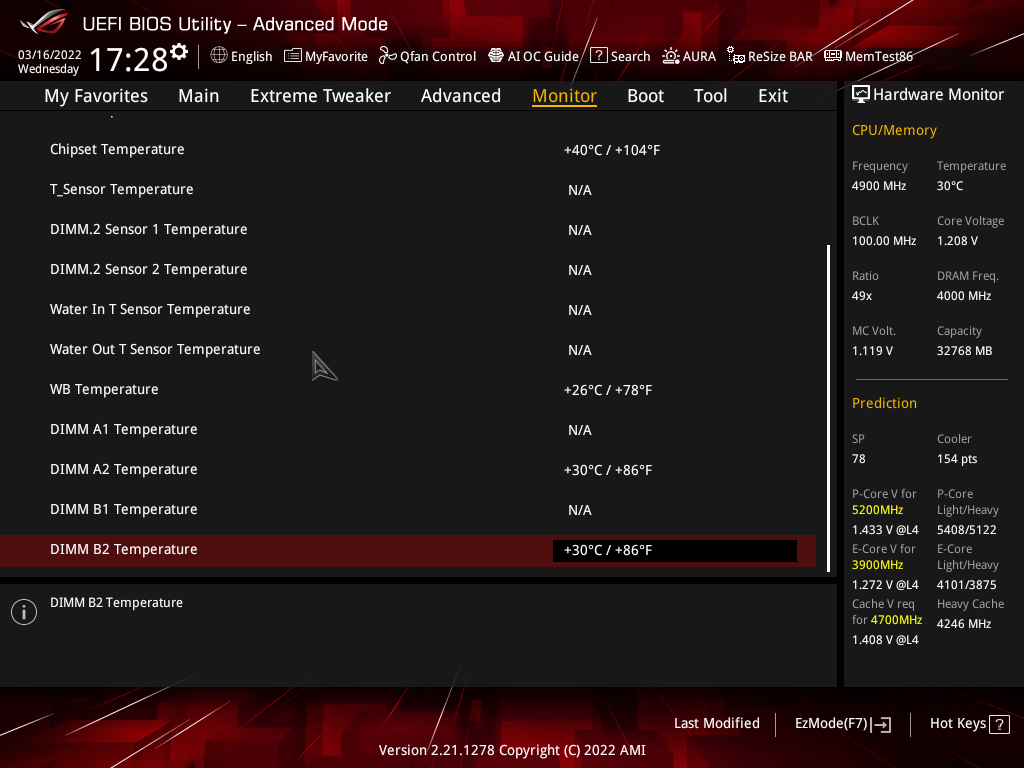

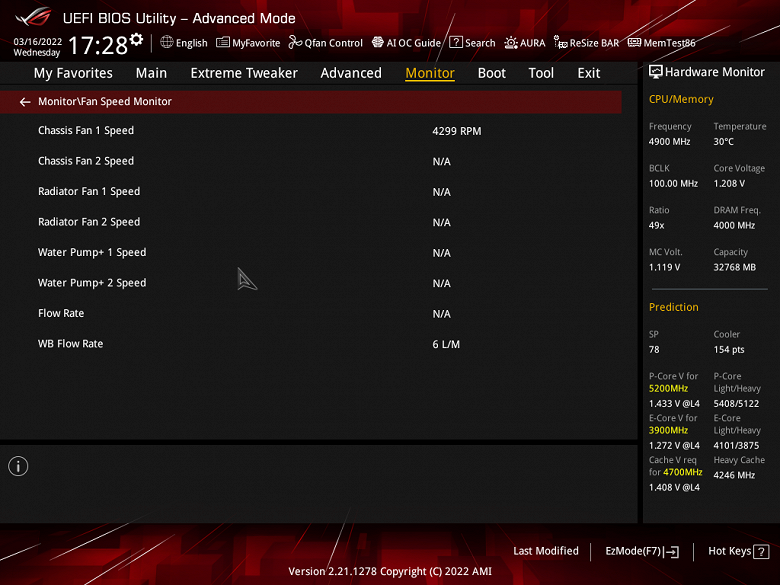

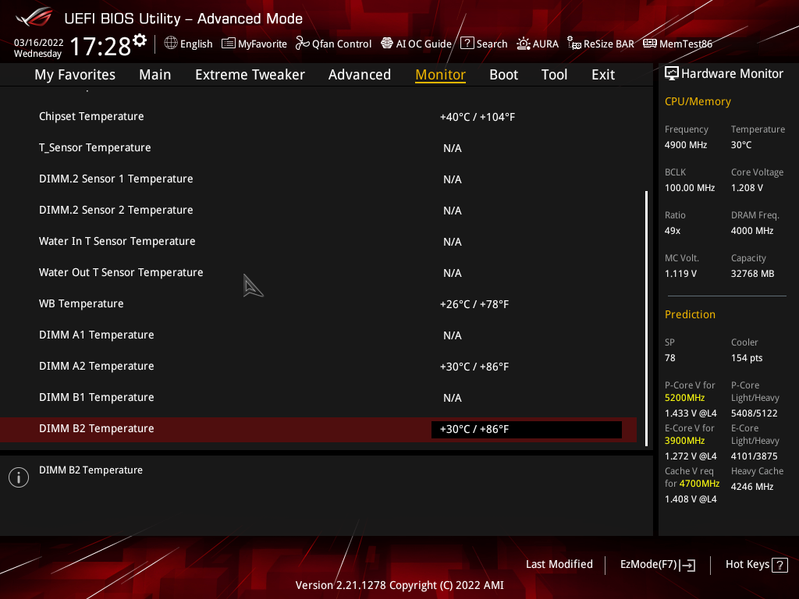

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Q-Fan по настройке работы гнезд для вентиляторов.

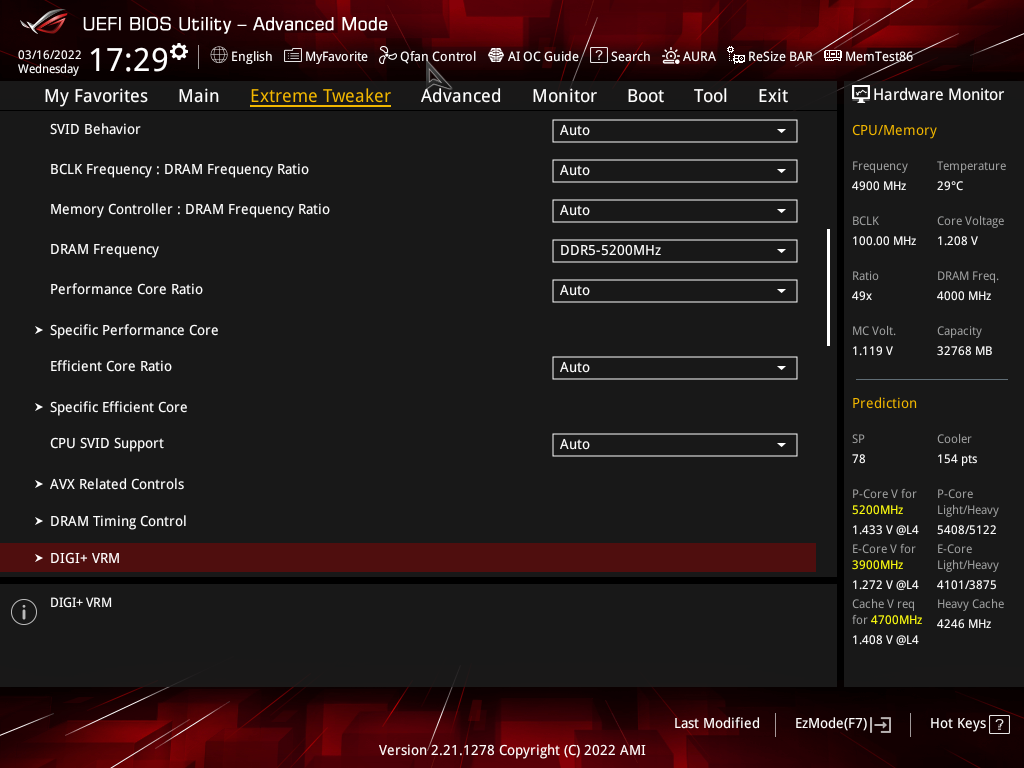

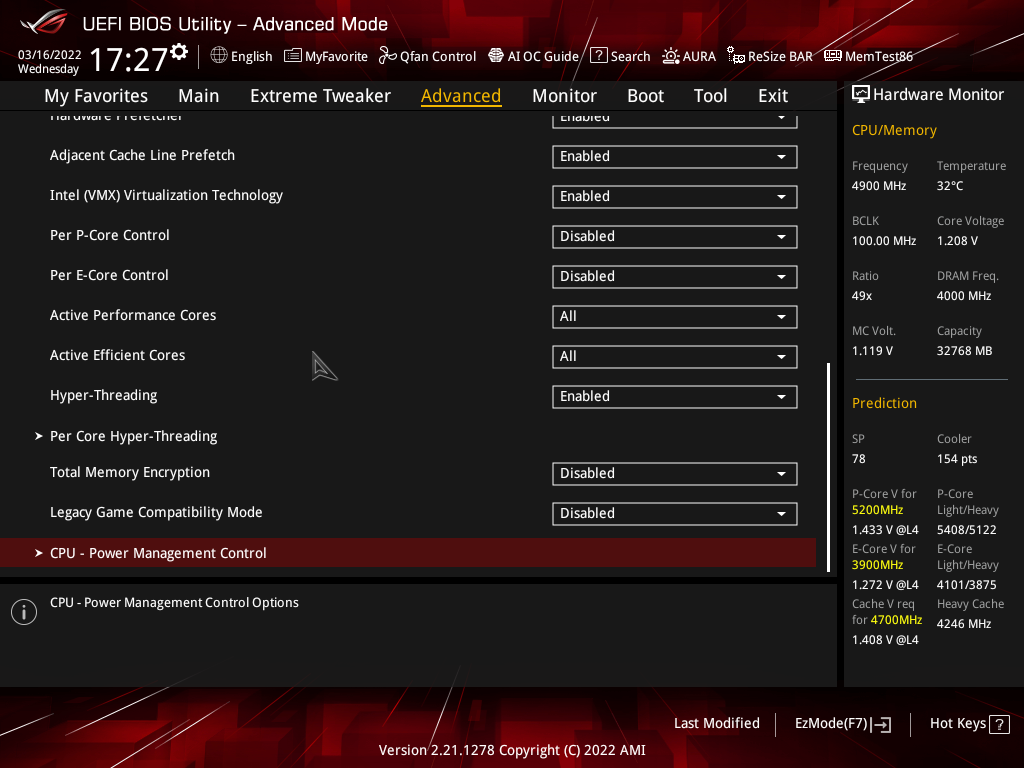

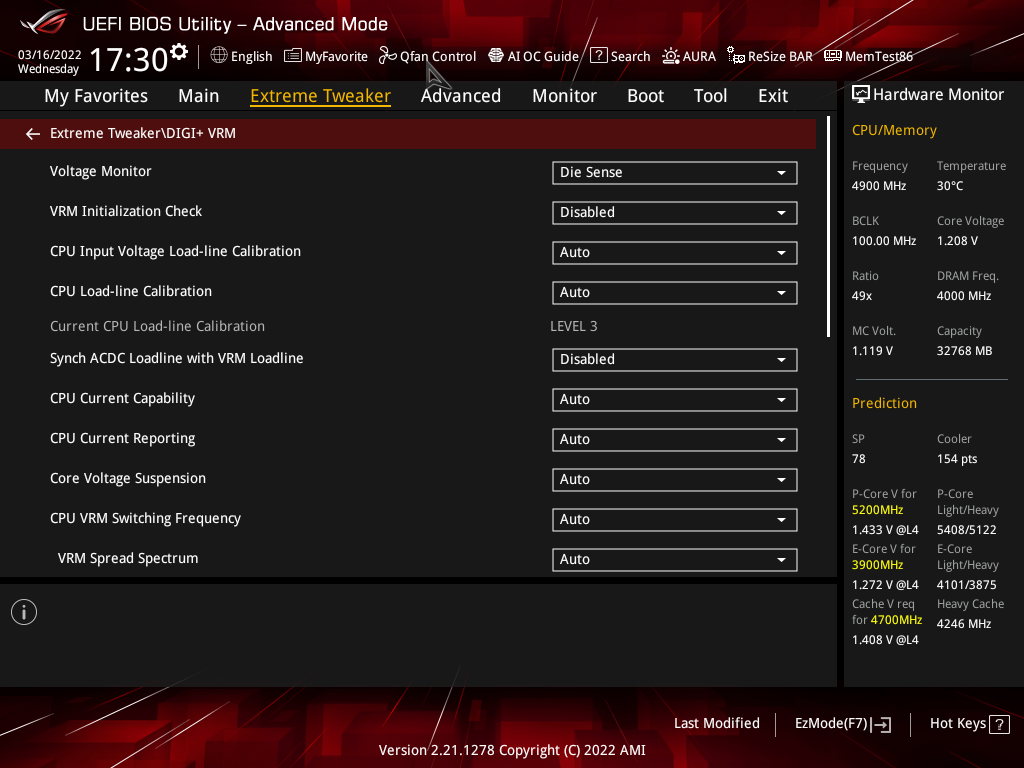

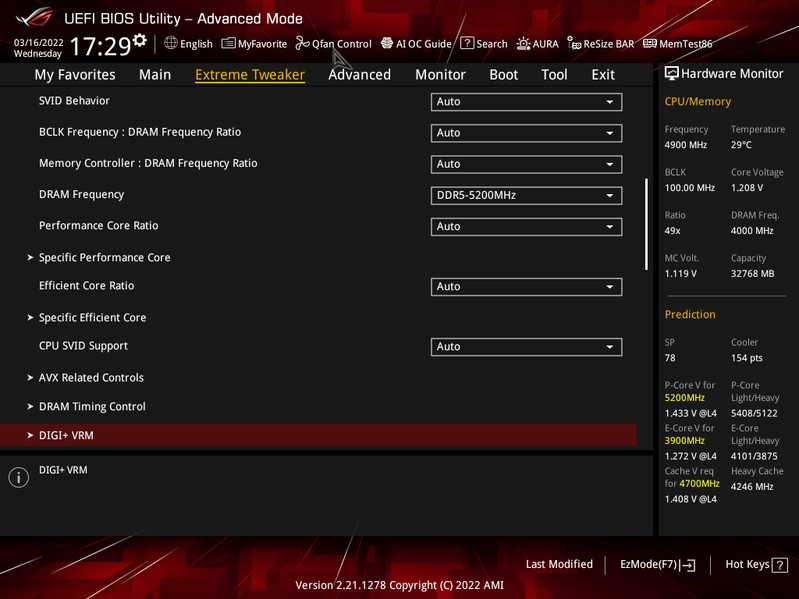

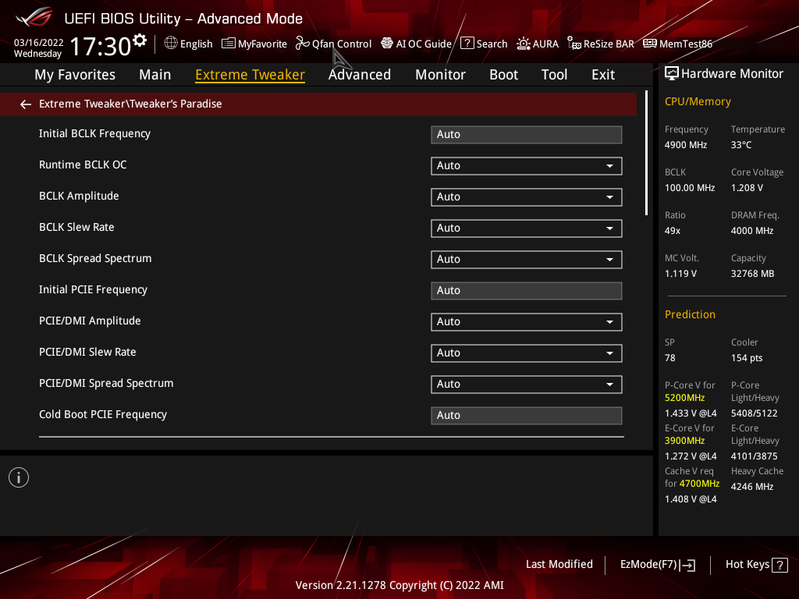

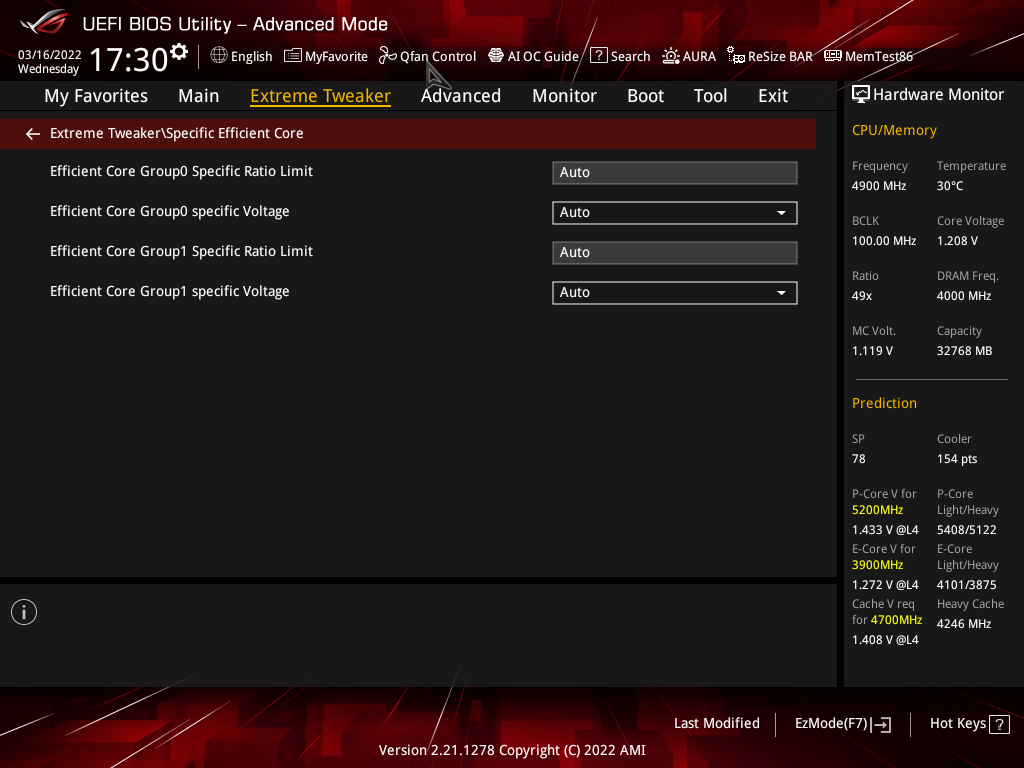

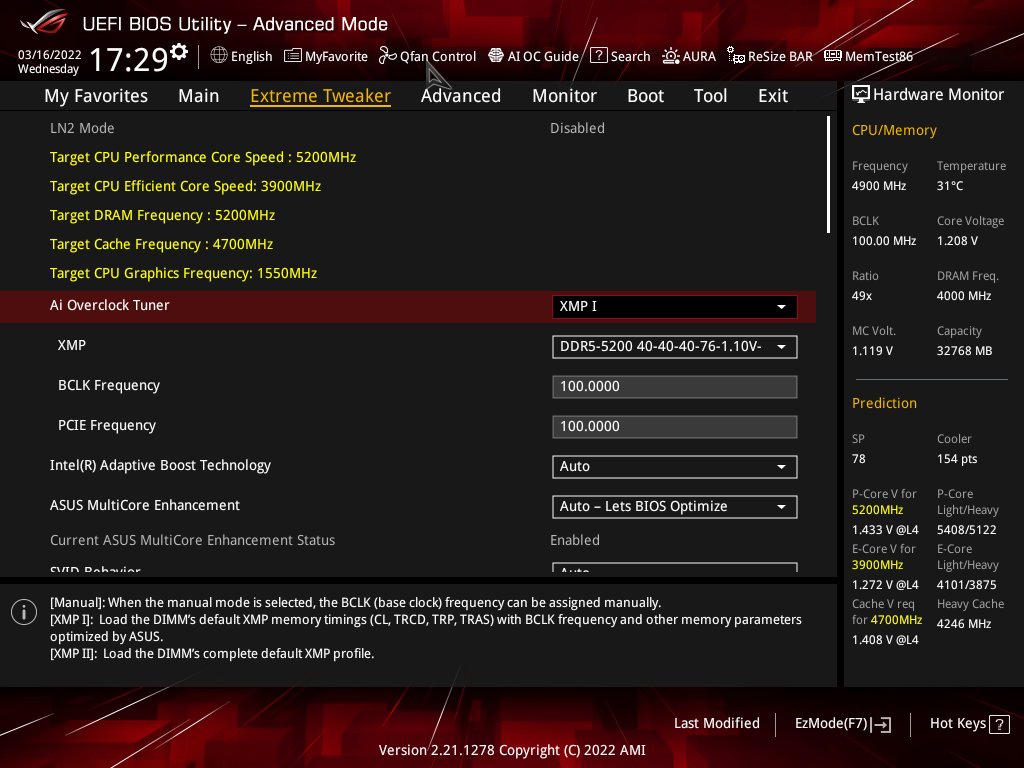

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры Core и оперативная память DDR5. Помним про наличие внешнего тактового генератора, поэтому можно гибко менять и частоту базовой шины.

Опций чрезмерно много, как и положено в линейке ROG, правда для современных топовых процессоров наверно львиная доля — бесполезна, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel TurboBoost и т. п.).

У Asus появилась технология умного определения максимально возможной частоты работы памяти, для этого надо в разделе разгона выбрать соответствующий режим работы. Понятно, что конкретные наборы модулей памяти заведомо должны быть известны разработчикам из Asus.

Следует особо отметить технологию Multi-Core Enhancement (MCE), которая подразумевает снятие любых ограничений по энергопотреблению, то есть частоты работы CPU могут подниматься максимально, пока не наступит ограничение по нагреву. По умолчанию в данном случае установлено Auto (пользование настройками BIOS) — то есть, если нет выставления синхронизации частот по всем ядрам, максимумы частот будут появляться вразнобой. Если кому важно оставаться в заданных лимитах TDP, то MCE следует отключать.

Работоспособность (и разгон)

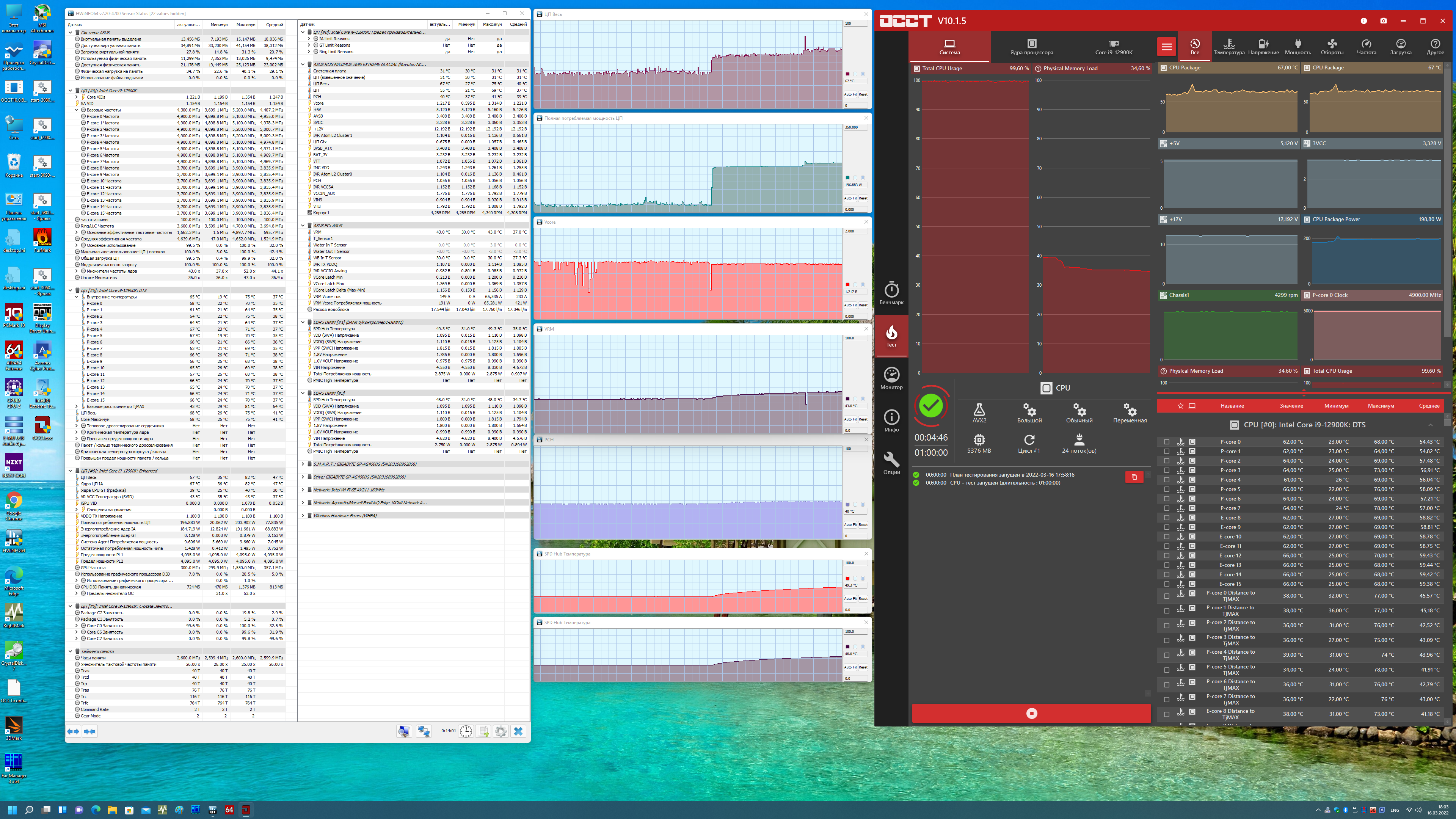

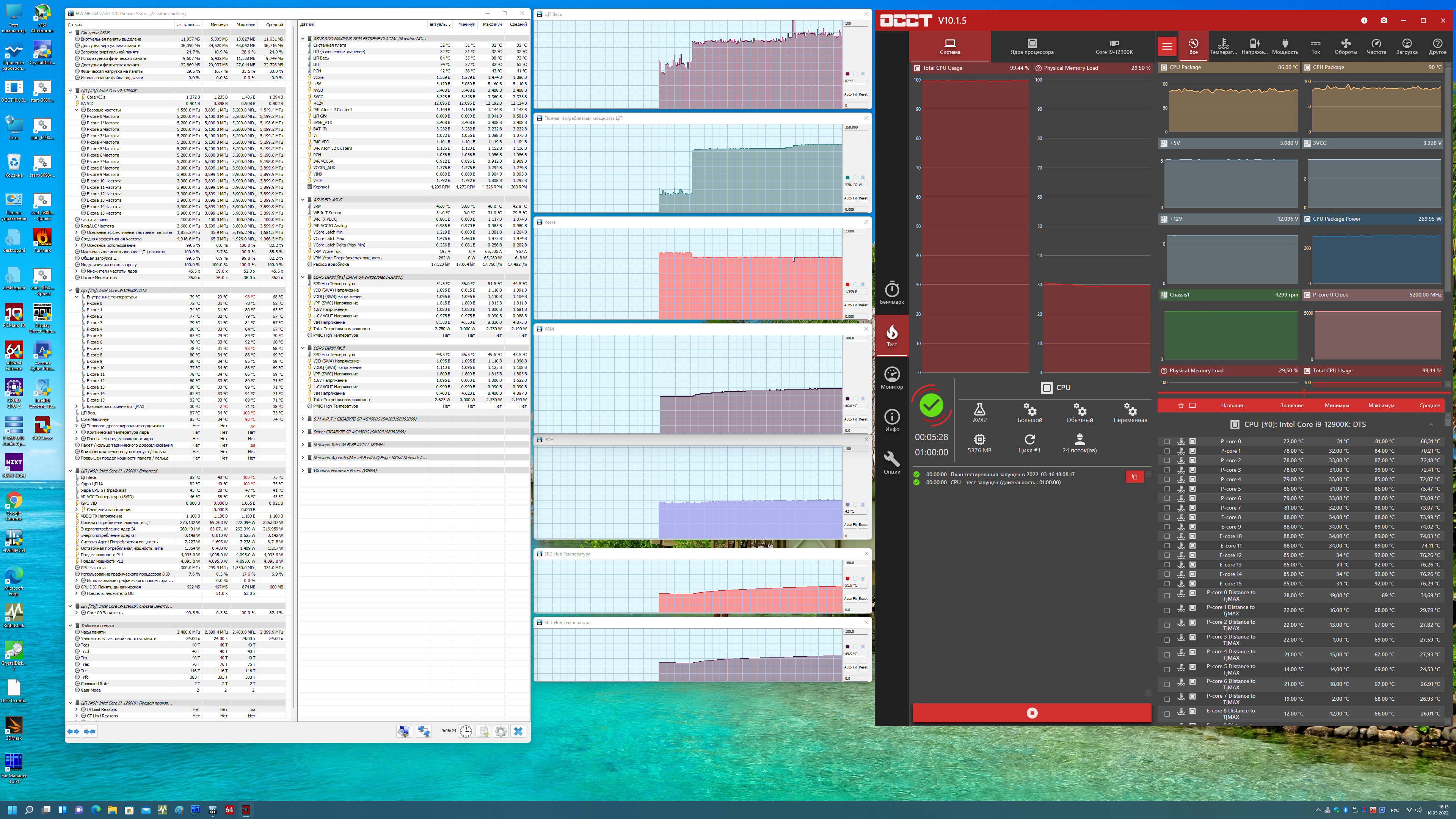

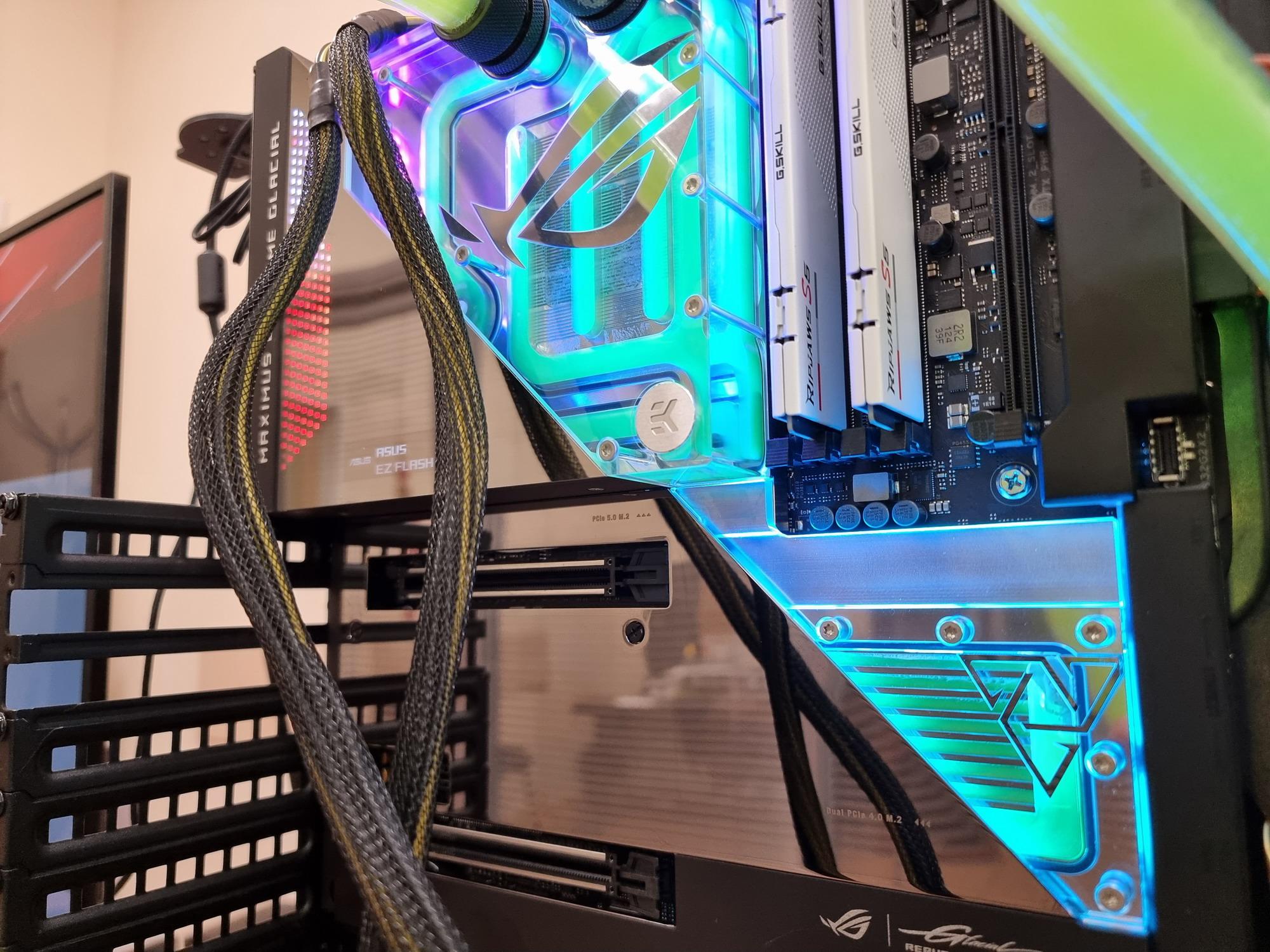

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.

Это как бы для нас уже не ново: видимо так заложено во всех топовых матплатах Asus, что по умолчанию (при активной технологии MCE) автоматически выставляется 4.9 ГГц по всем P-ядрам, и 3.7 ГГц по всем Е-ядрам. Стоит напомнить, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. В целом очевидно, что даже без вмешательства пользователя в виде ручного оверклокинга задается весьма высокая планка работы процессора по частотам.

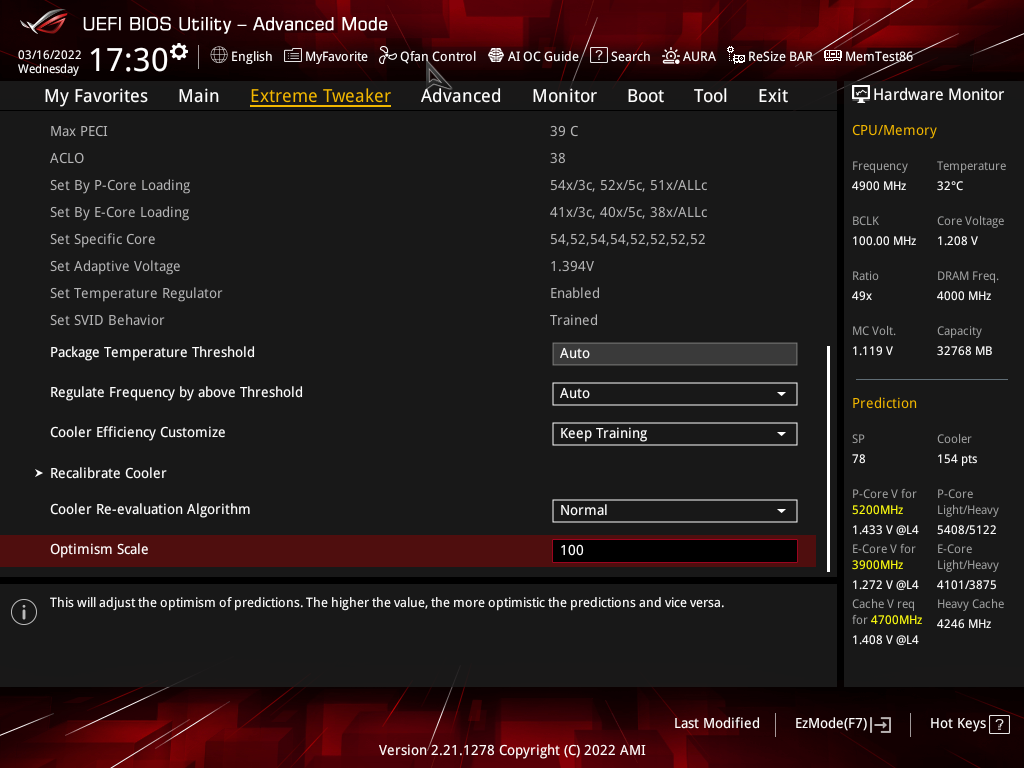

А теперь мы воспользуемся заложенной в BIOS опцией по умной оптимизации работы процессора и памяти, то есть включим AI Optimized (точно такого же можно достичь через программу AI Suite, не заходя в настройки BIOS). И мы получили 5,1/3,7 ГГц, однако уже вразнобой по ядрам, то есть MCE по сути отключена, работает лишь TurboBoost. Перегрева не было даже при очень тяжелой стресс-нагрузке на CPU.

Самым интересным стал ручной оверклокинг до 5.2 ГГц по всем Р-ядрам и 3.9 ГГц по всем Е-ядрам! Он оказался очень годным и способным стабильно работать.

Конечно же, в этом случае нагрев процессора уже почти вплотную подходил к 98 градусам, однако на считанные мгновения, так что даже троттлинга замечено не было. Все остальные параметры работы системы по нагреву были в стандартных рамках .

Выводы

Материнская плата Asus ROG Maximus Z690 Extreme Glacial — флагманский, максимально навороченный представитель топовой серии ROG с соответствующей стоимостью. Это имиджевое решение, такую колоссально дорогую плату глупо использовать для сборки рядового домашнего компьютера — скорее, собранный на ней ПК должен стать экспонатом в витрине или на выставке, ну а в доме его придется поставить за ограждением, сдувать пылинки и не бесплатно показывать гостям. Потенциал системы охлаждения (с учетом кастомной СЖО) и арсенал опций для разгона явно нацелены на экстремалов-оверклокеров, плата точно заинтересует фанатов разгона.

У Asus ROG Maximus Z690 Extreme Glacial 20 портов USB разных видов, включая 10 очень быстрых USB 3.2 Gen2, два из которых с поддержкой Thunderbolt 4, а еще есть два самых быстрых USB 3.2 Gen2×2 в виде внутреннего Type-C и аналогичного порта на задней панели. Плата предлагает 2 слота PCIe х16, которые получают от процессора 16 линий PCIe, причем версии 5.0. Также у нее аж 5 слотов M.2: 3 — на самой плате, два из них подключены напрямую к процессору, в том числе один — линиями PCIe 5.0, а еще 2 слота находятся на адаптере DIMM.2.

В списке поддержки периферии также есть 6 портов SATA и 6 разъемов для вентиляторов. Система питания процессора крайне мощная, способная обеспечить работу любых совместимых процессоров с запасом на разгон. Плата имеет высокоэффективную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей есть с обеих сторон). Сетевые возможности включают два быстрых проводных контроллера 2,5 и 10 Гбит/с и один самый современный беспроводной. Поддержка Thunderbolt 4 позволяет передавать данные на скорости 40 Гбит/с. В числе плюсов платы можно упомянуть очень красивую подсветку, включая также широкие возможности для подключения дополнительных RGB-устройств. Отметим улучшенный аудиокодек Realtek ALC4082 и прилагаемый в комплекте ROG Clavis — игровой ЦАП с выходом на миниджек, подключаемый к порту USB Type-C.

Разумеется, такая материнская плата предлагает очень широкие возможности для любителей разгона в виде аппаратных «фишек», а также множество настроек в BIOS Setup и фирменных утилитах — лишь бы кулер справлялся.

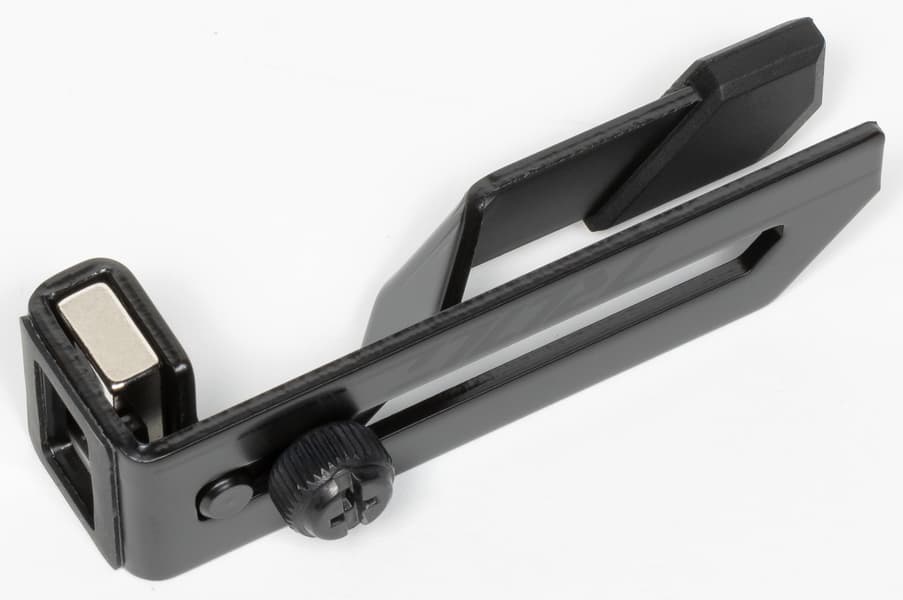

Обязательно стоит упомянуть и бонус поставки: универсальную раздвижную подставку под тяжелые видеокарты, ROG Clavis, DIMM.2, Fan Controller, брелок и т. д.

В номинации «Оригинальный дизайн» плата Asus ROG Maximus Z690 Extreme Glacial получила награду:

В номинации «Отличная поставка» плата Asus ROG Maximus Z690 Extreme Glacial получила награду:

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату

Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставленный Gigabyte Aorus Gen4 SSD 500G для тестового стенда

Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W
