Обзор топовой материнской платы Asus ROG Maximus X Formula на чипсете Intel Z370

В этой статье мы рассмотрим игровую материнскую плату Maximus X Formula серии Asus ROG (Republic Of Gamers) на чипсете Intel Z370 под процессоры Coffee Lake.

Комплектация и упаковка

Плата Asus ROG Maximus X Formula поставляется в большой по размерам коробке.

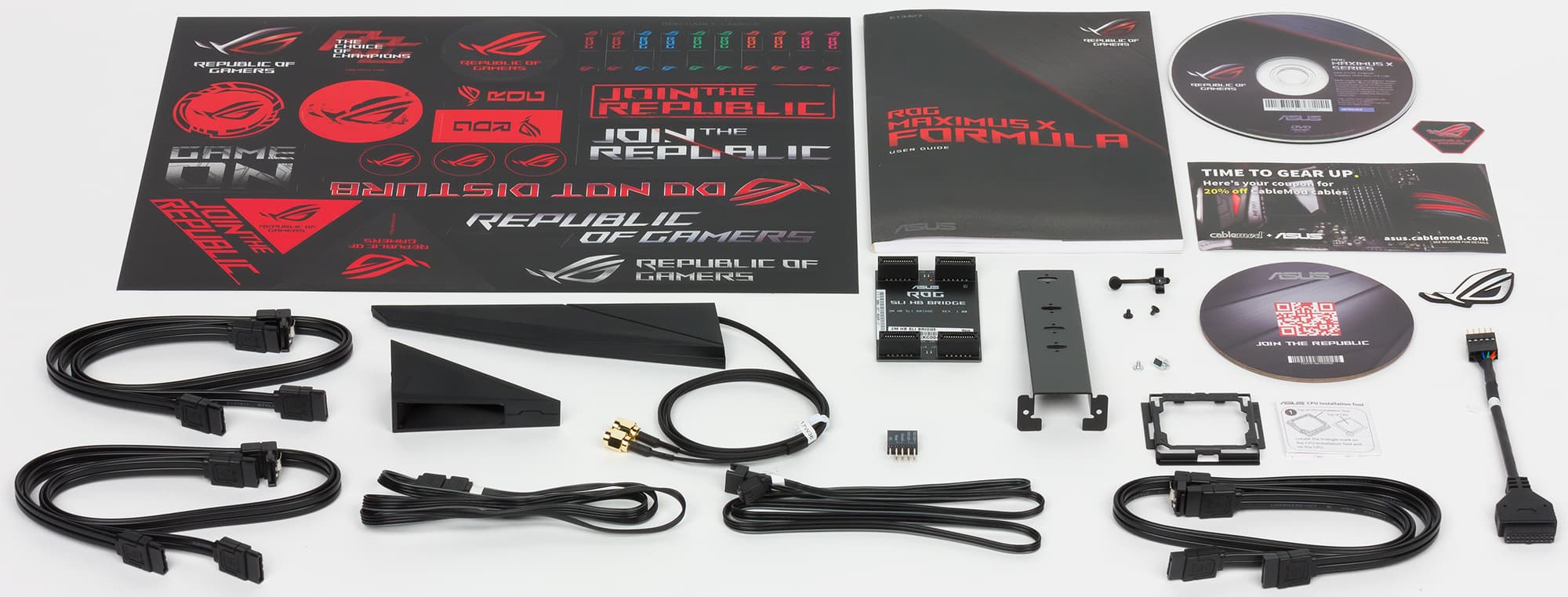

В комплект поставки входит руководство пользователя, DVD-диск с драйверами и утилитами, стикеры для кабелей и набор наклеек Asus ROG, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, кабель для подключения RGB-ленты, кабель для подключения адресуемой RGB-ленты, антенна для Wi-Fi-модуля, держатель для вертикальной установки на плату M.2-накопителя, пластиковая рамка для безопасной установки процессора в разъем на плате, а также подставка под кружку с пивом с логотипом Asus ROG.

Заглушка для задней панели платы в данном случае не нужна, поскольку панель разъемов на плате уже сделана с заглушкой.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Maximus X Formula приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i219-V
1 × Wi-Fi (802.11a/b/g/n/ac) + Bluetooth v4.2
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 6 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
1 × USB 3.1 (вертикальный разъем)
6 × USB 2.0
Разъемы на задней панели 4 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
4 × USB 2.0
1 × DisplayPort
1 × HDMI
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек (3,5 мм)
2 разъема для антенны
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
8 разъемов для подключения 4-контактных вентиляторов
1 разъем для датчика Water Flow
1 разъем для температурного датчика Water In
1 разъем для температурного датчика Water Out
1 разъем для подключения платы Asus Fan Extension
1 вертикальный разъем для подключения фронтального порта USB 3.1
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
1 разъем для подключения термодатчика
2 разъема для подключения RGB-ленты 12 В
2 разъема для подключения цифровой RGB-ленты 5 В
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

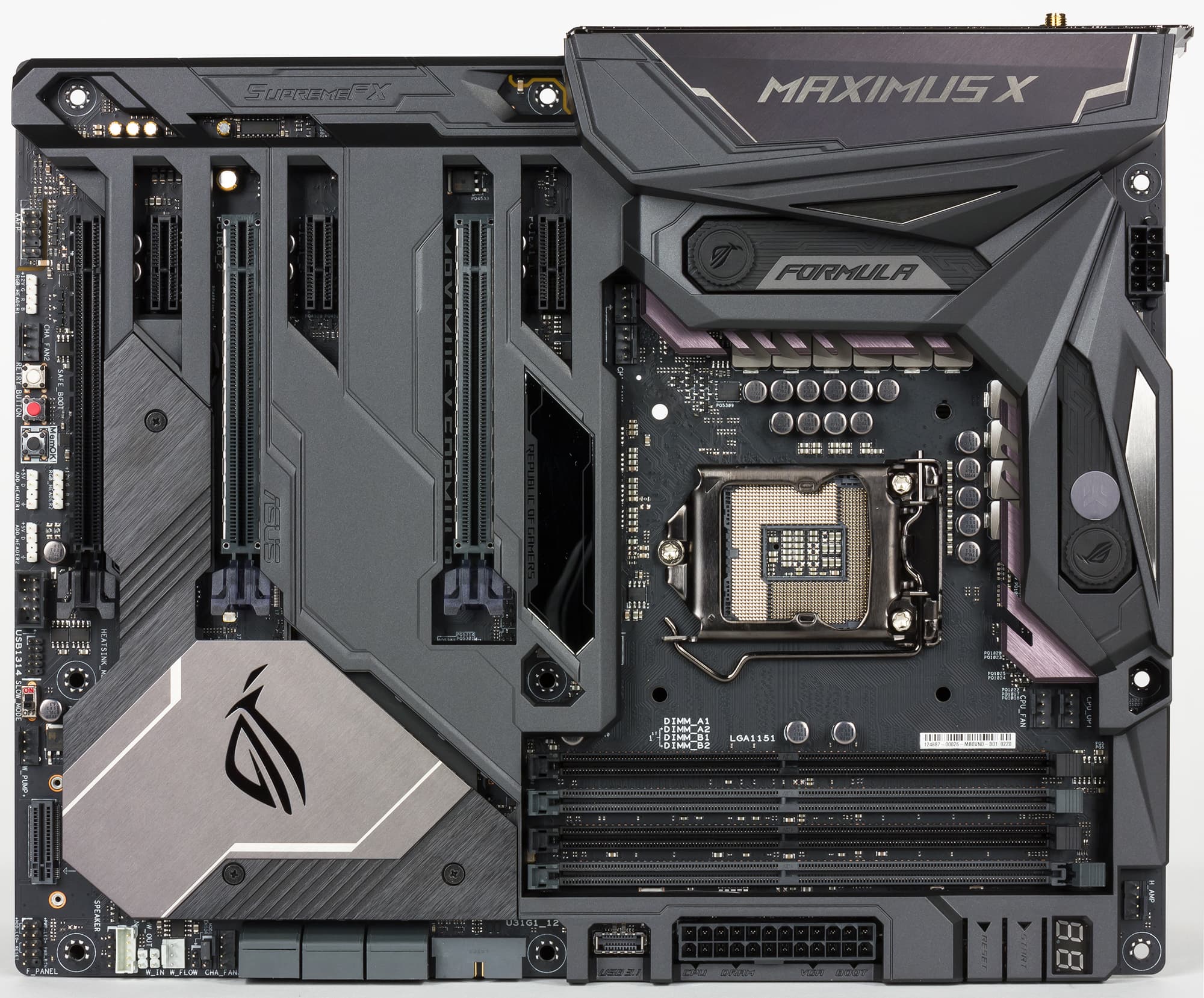

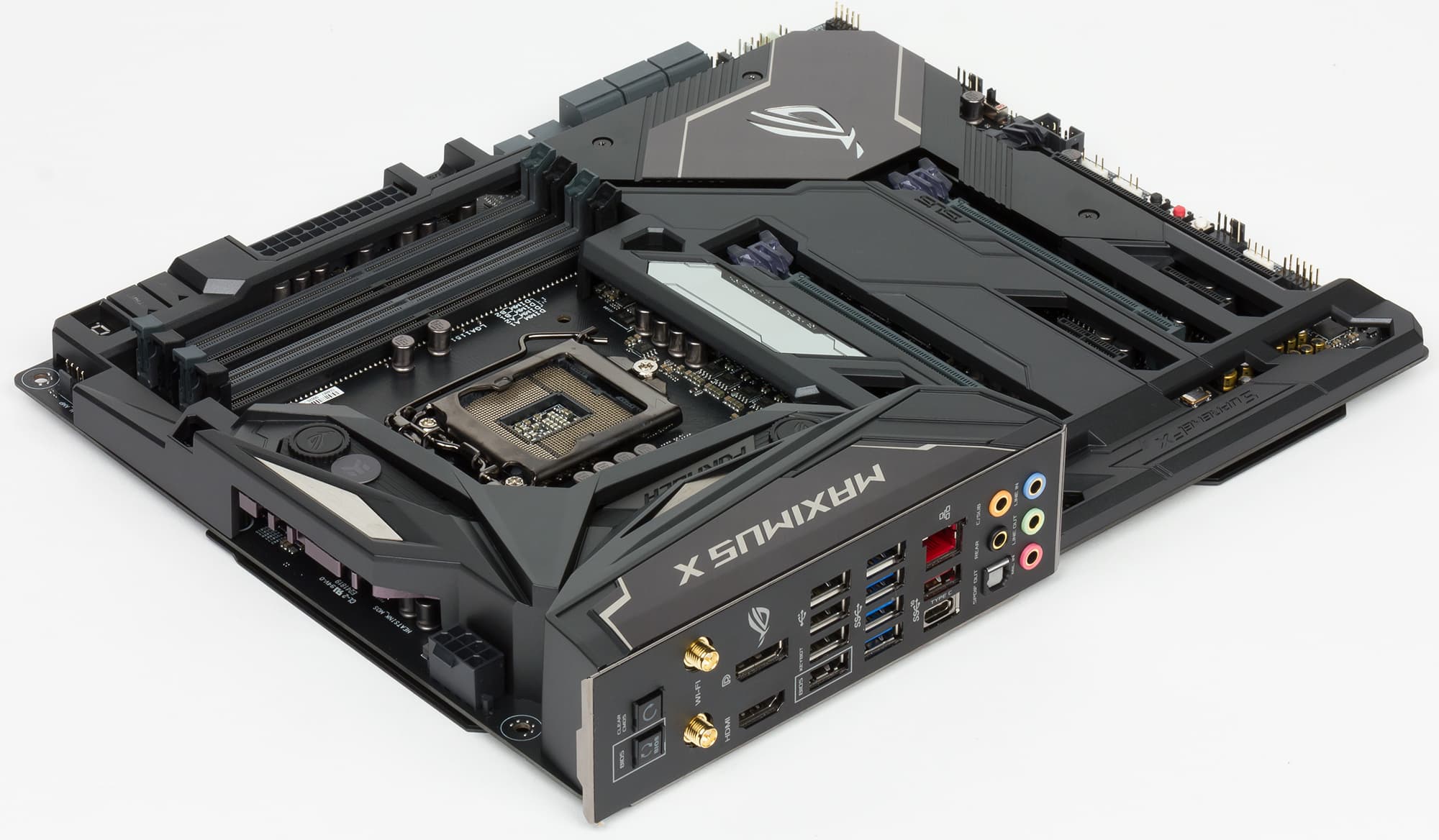

Плата Asus ROG Maximus X Formula выполнена в форм-факторе ATX (305×244 мм), Для ее монтажа в корпус предусмотрено девять отверстий.

Чипсет и процессорный разъем

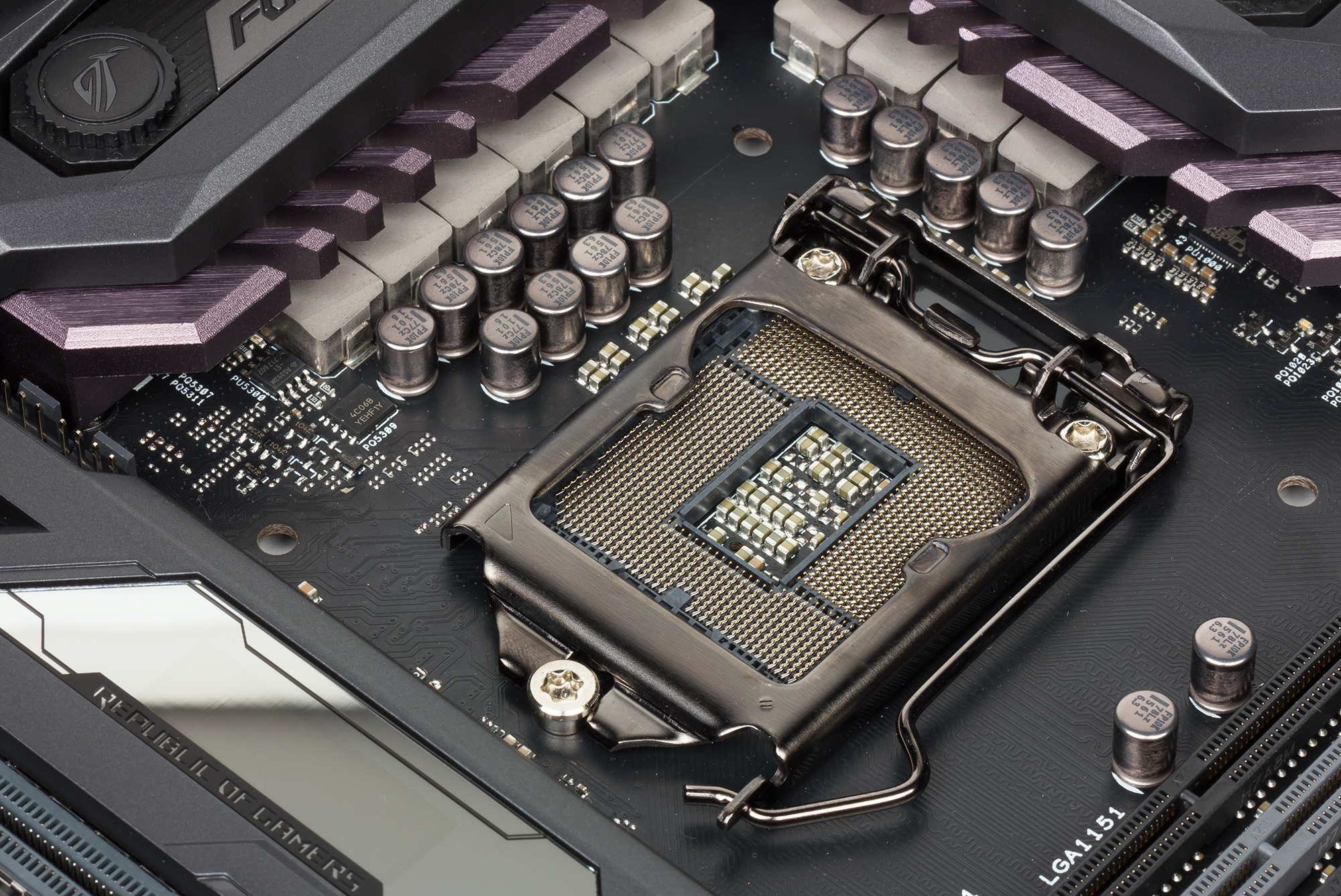

Плата Asus ROG Maximus X Formula основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

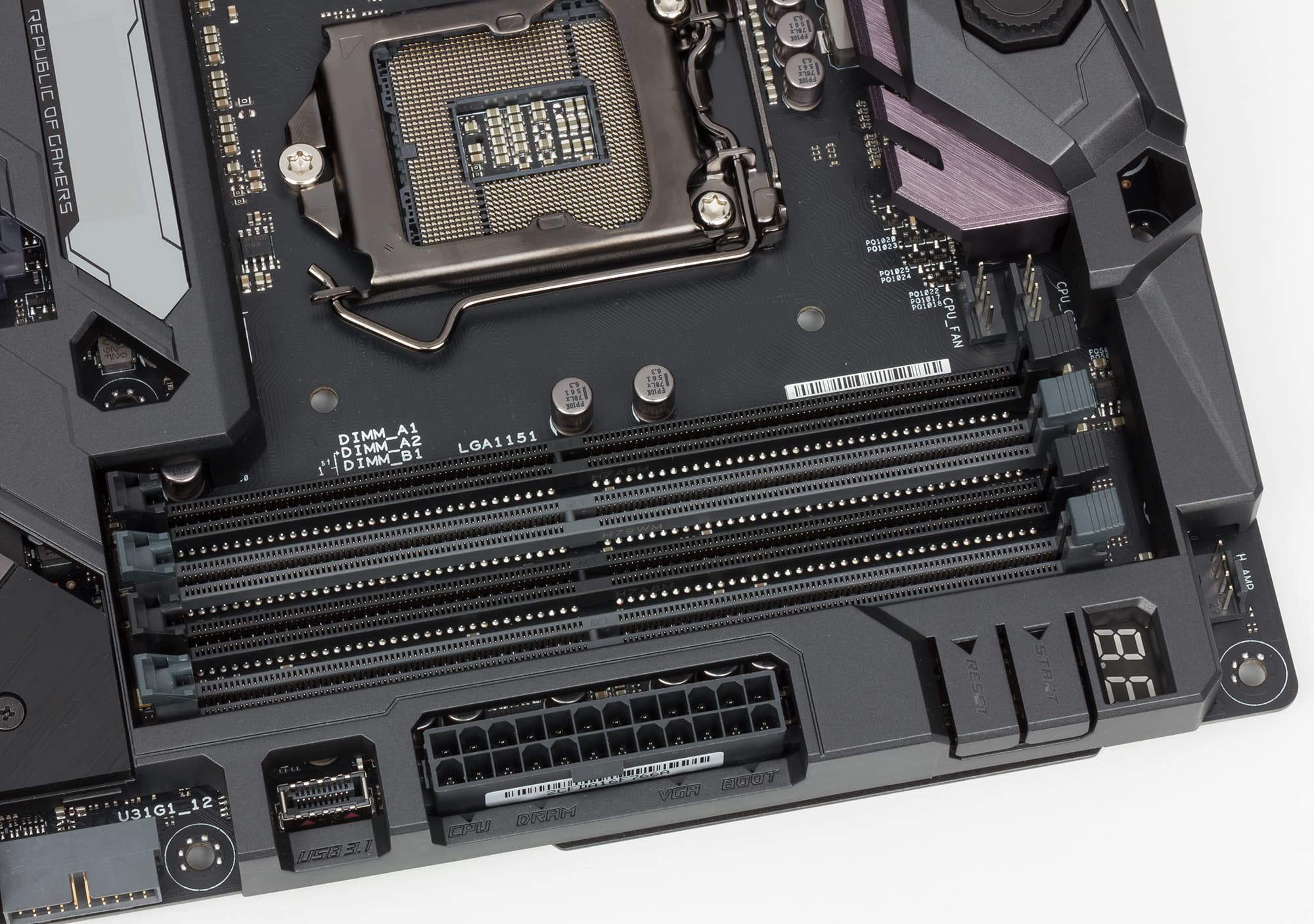

Для установки модулей памяти на плате Asus ROG Maximus X Formula предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

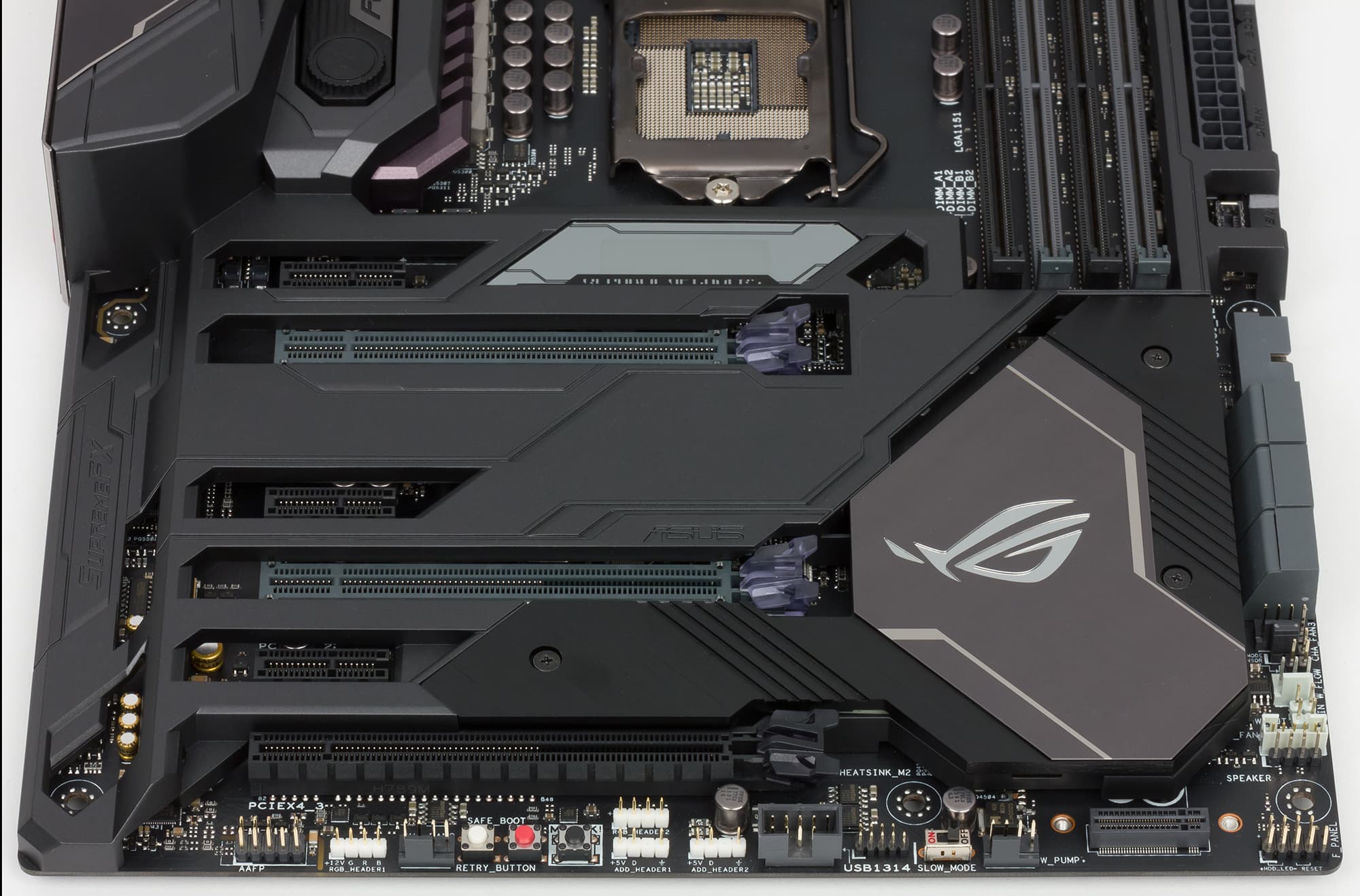

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Maximus X Formula имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и два разъема M.2.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 (PCIE_X16/X8_1) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Это переключаемый слот, который может работать на скоростях x16/x8. За переключение порта отвечают мультиплексоры-демультиплексоры линий PCIe 3.0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 (PCIE_X8_2) также реализован на базе процессорных линий PCIe 3.0, но всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8 в форм-факторе PCI Express x16.

Третий слот с форм-фактором PCI Express x16 (PCIE_X4) реализован на базе чипсетных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16.

Режим работы слота PCIE_X4 на базе чипсетных линий PCIe 3.0 никак не связан с работой слотов, реализованных на базе процессорных линий PCIe 3.0.

Режимы работы слотов PCIE_X16/X8_1/PCIE_X8_2, то есть слотов на базе 16 процессорных линий PCIe 3.0, могут быть следующие: x16/–, x8/x8.

Плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia (симметричный режим x8/x8), а также двух или трех (в режиме x8/x8/x4) видеокарт AMD.

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel Z370.

Кроме слотов PCI Express, на плате имеется два разъема M.2, которые предназначены для SSD-накопителей с типоразмером 2242/2260/2280. Один разъем M2_1 предназначен для горизонтальной установки накопителей с интерфейсом PCIe 3.0 x4 и SATA. Второй разъем M2_2 предназначен для вертикальной установки накопителей (с использованием специальной скобы) с интерфейсом PCIe 3.0 x4.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы Display Port 1.2 и HDMI 1.4.

SATA-порты

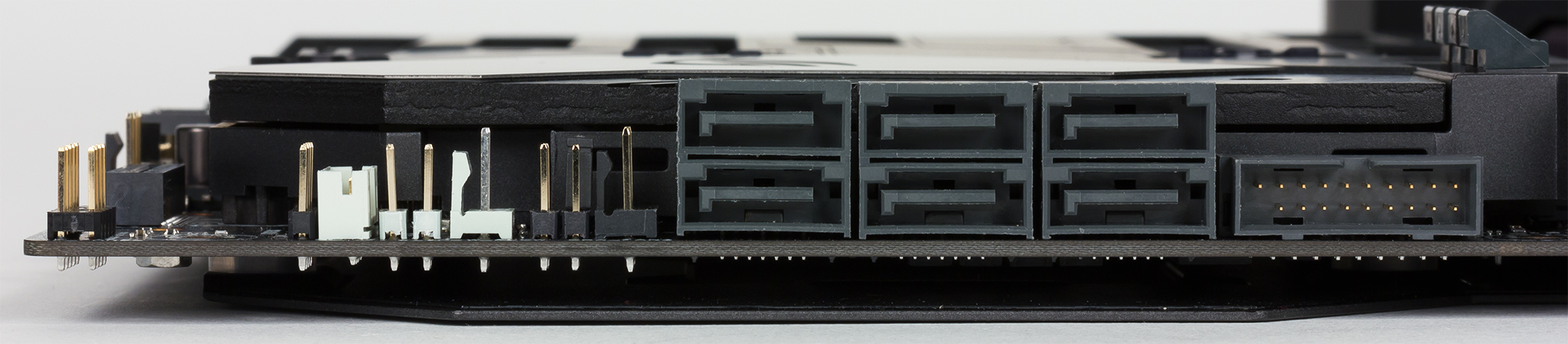

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и три порта USB 3.1.

Все порты USB 2.0 и USB 3.0 реализованы непосредственно через чипсет Intel Z370. Два порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате имеется два разъема USB 2.0 и один разъем USB 3.0 (по два порта на разъем).

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету двумя линиями PCIe 3.0. Один из этих портов имеет разъем Type-A, а другой — Type-C.

На плате Asus ROG Maximus X Hero имеется и еще один разъем вертикального типа для подключения фронтального порта USB 3.1, который реализован на базе еще одного контроллера ASMedia ASM3142.

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Maximus X Formula предусмотрен гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

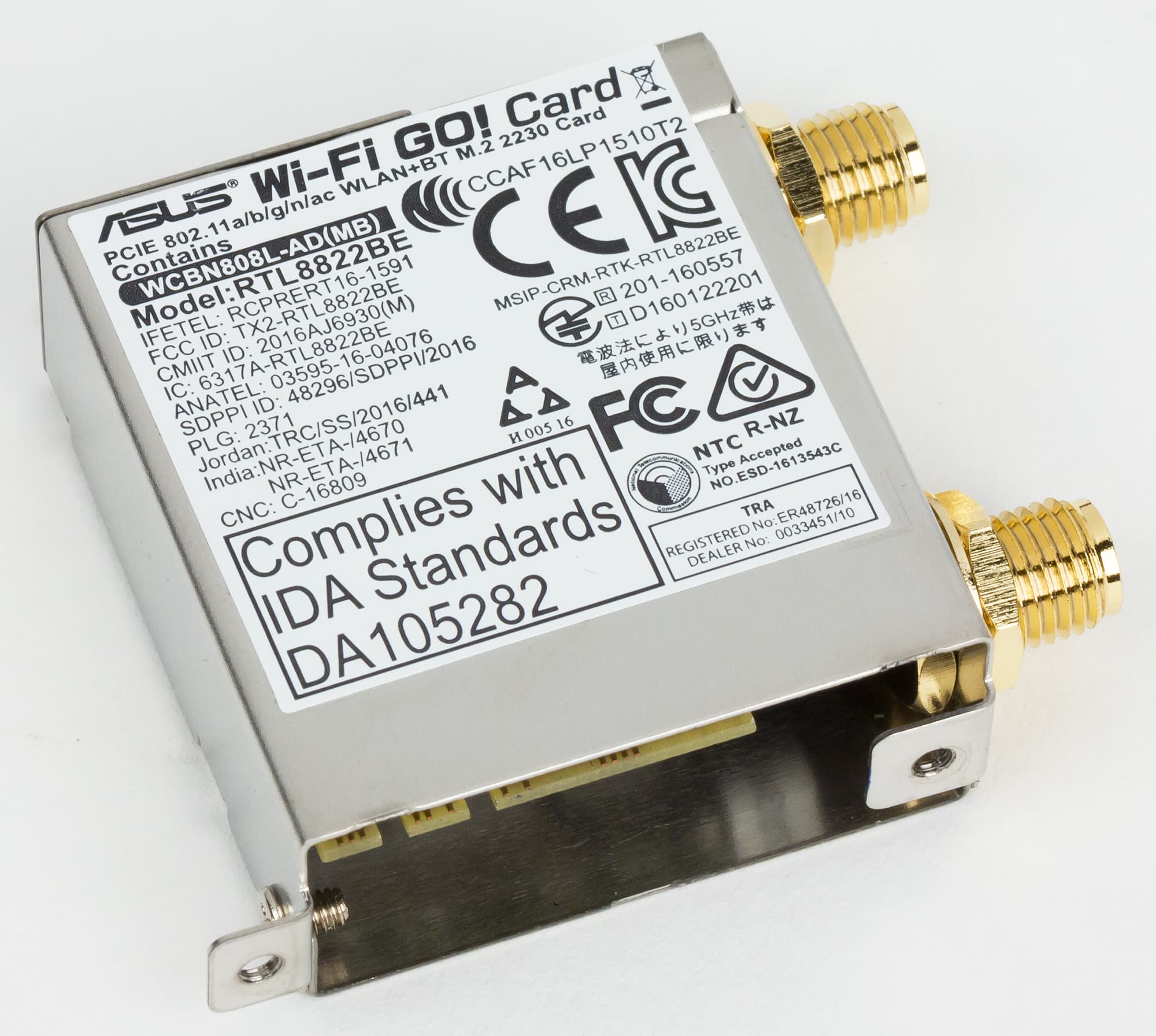

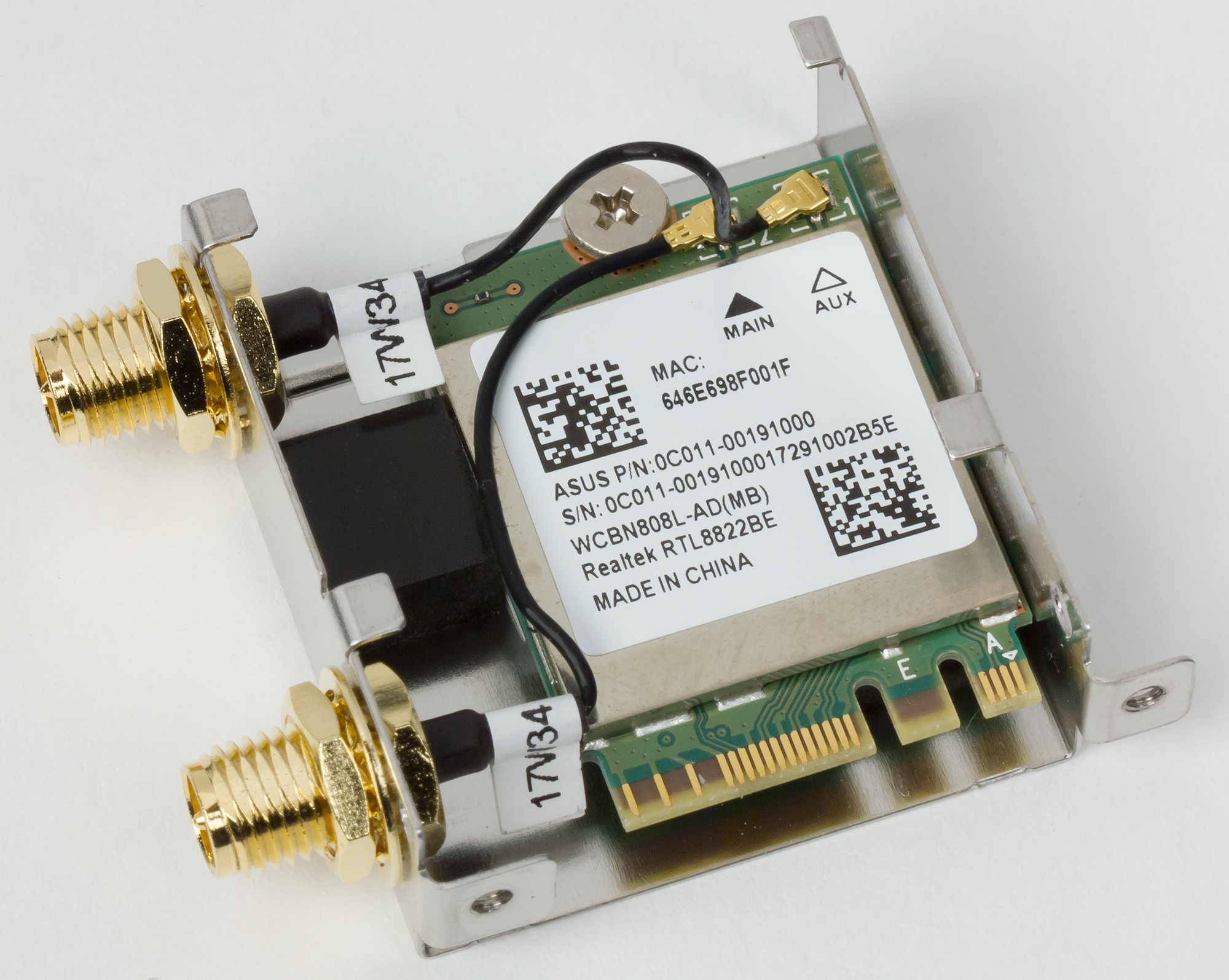

Кроме того, на плате имеется специальный разъем M.2, в который установлен Wi-Fi-модуль Asus Wi-Fi Go! с поддержкой стандартов 802.11a/b/g/n/ac и Bluetooth 4.2.

Как это работает

Напомним, что кроме поддержки разных семейств процессоров чипсет Intel Z370 ничем не отличается от чипсета Intel Z270. Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут выступать порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксирована, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Asus ROG Maximus X Formula.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2, два сетевых контроллера и два контроллера ASMedia ASM3142. Все это в совокупности требует 21 порт PCIe 3.0. Кроме того, задействуется еще шесть портов SATA и шесть портов USB 3.0, а это еще 12 HSIO-портов. То есть всего получается 33 HSIO-порта. И это мы еще не учли, что один разъем M.2 может работать в SATA-режиме. Понятно, что без разделения портов и разъемов тут не обойтись.

Разъем M.2_1 разделяется по линии SATA c портом SATA#1, то есть если разъем M.2 используется в режиме SATA, то порт SATA#1 будет недоступен. И наоборот: если используется порт SATA#1, то разъем M.2 доступен только в режиме PCIe 3.0 x4.

Разъем M.2_2 разделяется с портами SATA#5 и SATA#6 следующим образом. Два HSIO-порта чипсета могут конфигурироваться либо как два порта SATA (SATA#5, SATA#6), либо как два порта PCIe 3.0. Если эти порты конфигурируются как два порта PCIe 3.0, то в совокупности с еще двумя чипсетными портами PCIe 3.0 получаем четыре порта PCIe 3.0, которые используются для разъема M.2_2 в режиме PCIe. Если же задействуются порты SATA#5 и SATA#6 (то есть два HSIO-порта чипсета конфигурируются как два порта SATA), то разъем M.2_2 доступен только в режиме PCIe 3.0 x2.

Кроме того, слот PCI Express 3.0 x4 разделяется с одним из слотов PCI Express 3.0 x1 (PCIe x4_3), то есть на эти два слота в совокупности приходится лишь четыре линии PCIe 3.0. Режим работы слота PCI Express 3.0 x4 задается в настройках UEFI BIOS.

С учетом указанных разделений на плате Asus ROG Maximus X Formula задействованы 30 высокоскоростных портов чипсета: 18 портов PCIe 3.0, 4 порта SATA и 6 портов USB 3.0. Еще два чипсетных HSIO-порта могут конфигурироваться либо как два порта SATA, либо как два порта PCIe 3.0.

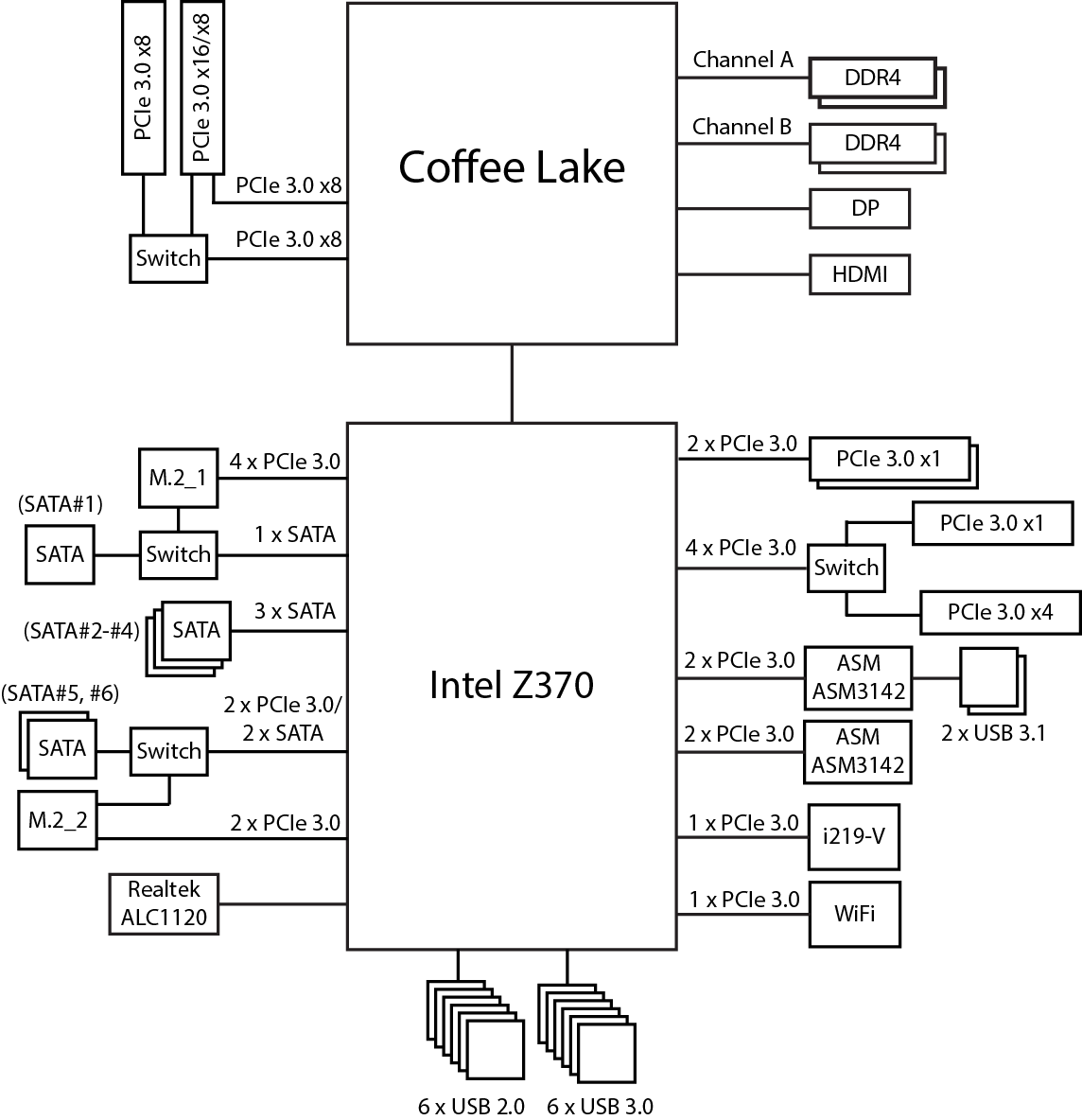

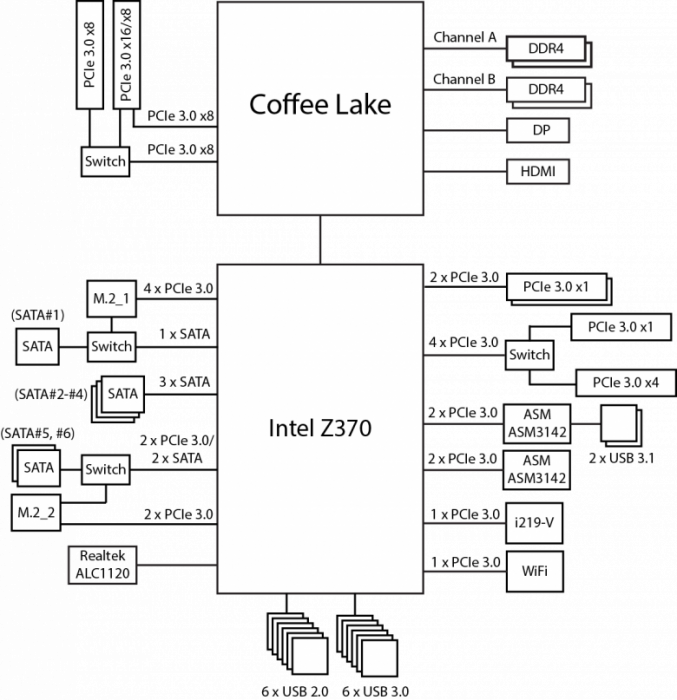

Блок-схема платы Asus ROG Maximus X Formula показана на рисунке.

Дополнительные особенности

На плате Asus ROG Maximus X Formula есть множество дополнительных особенностей. Начнем с того, что имеется индикатор POST-кодов, который дополнен индикаторами Q LED (CPU, DRAM, VGA, Boot) — вместе они позволяют быстро диагностировать проблемы на этапе загрузки системы.

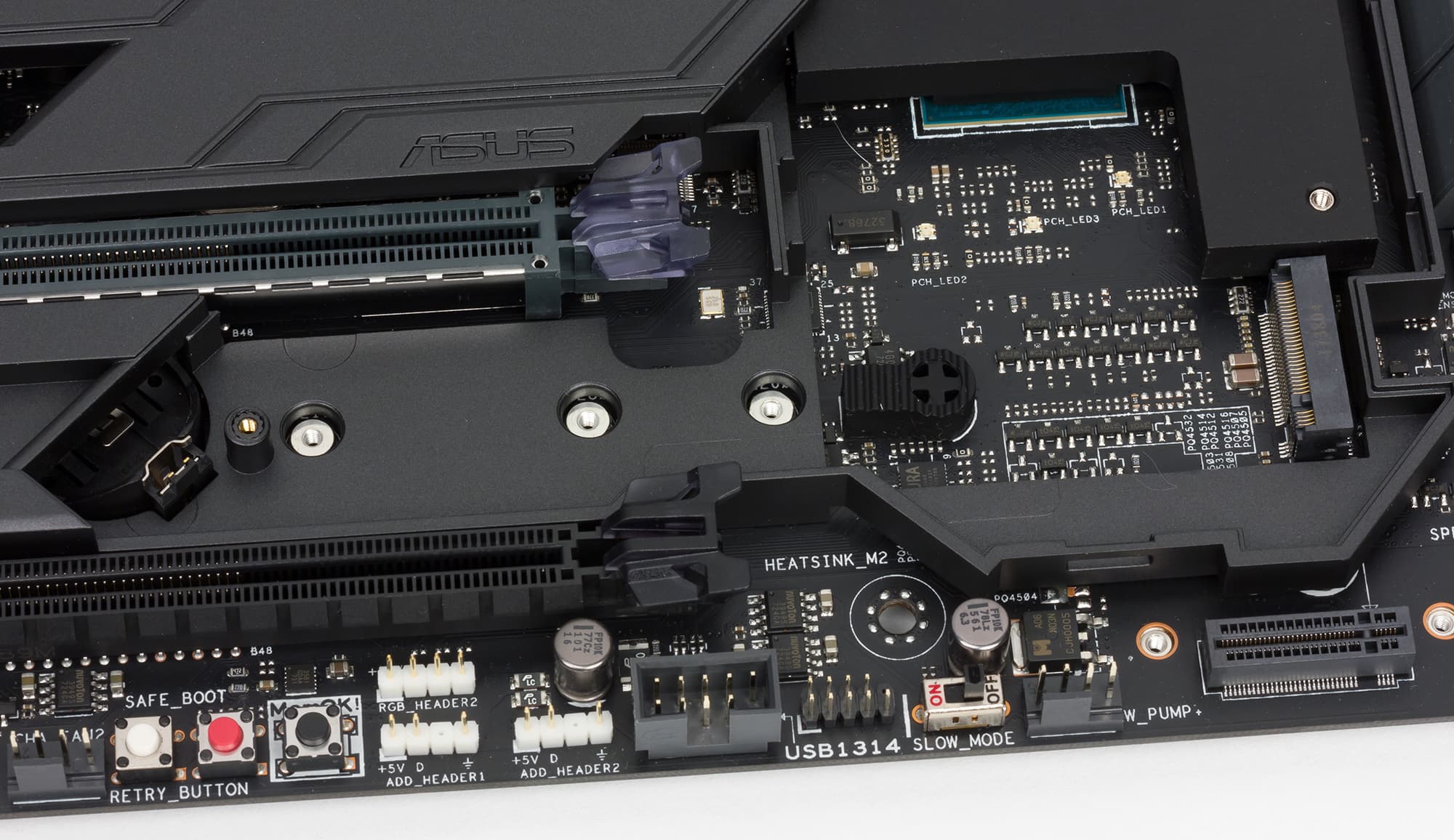

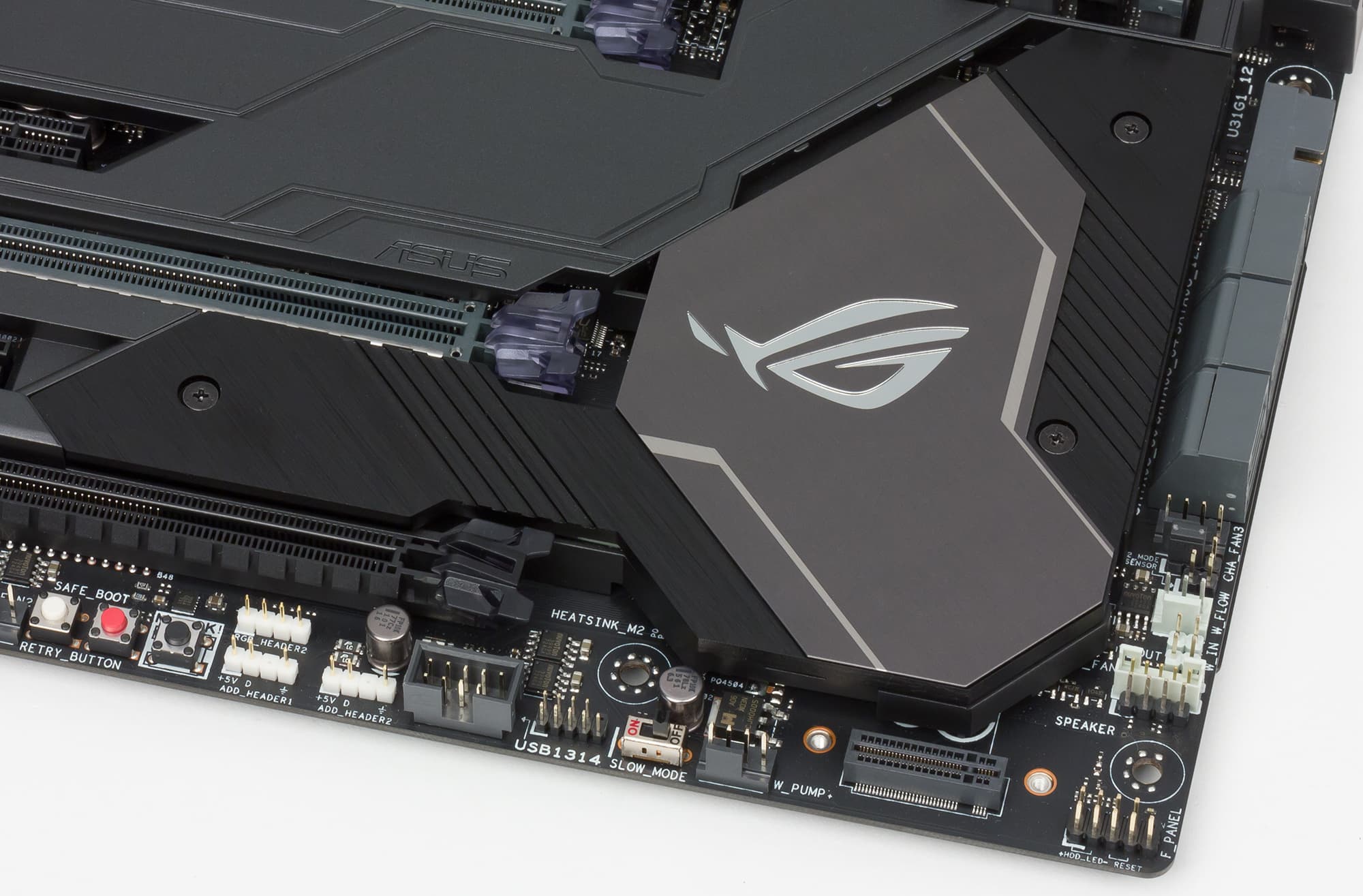

Есть также кнопки включения питания, перезагрузки и специфические кнопки Safe Boot и Retry Button. Нажатие на кнопку Safe Boot приводит к принудительной перезагрузке системы с выходом в UEFI BIOS Setup. Кнопка Retry Button нужна в случае разгона системы. Она позволяет перезагружать систему, когда кнопка перезагрузки не срабатывает, и при этом не меняет настройки UEFI BIOS Setup.

Есть и традиционная для плат Asus кнопка MemOK!.

Для экстремального разгона процессора могут пригодиться LN2 и переключатель Slow Mode.

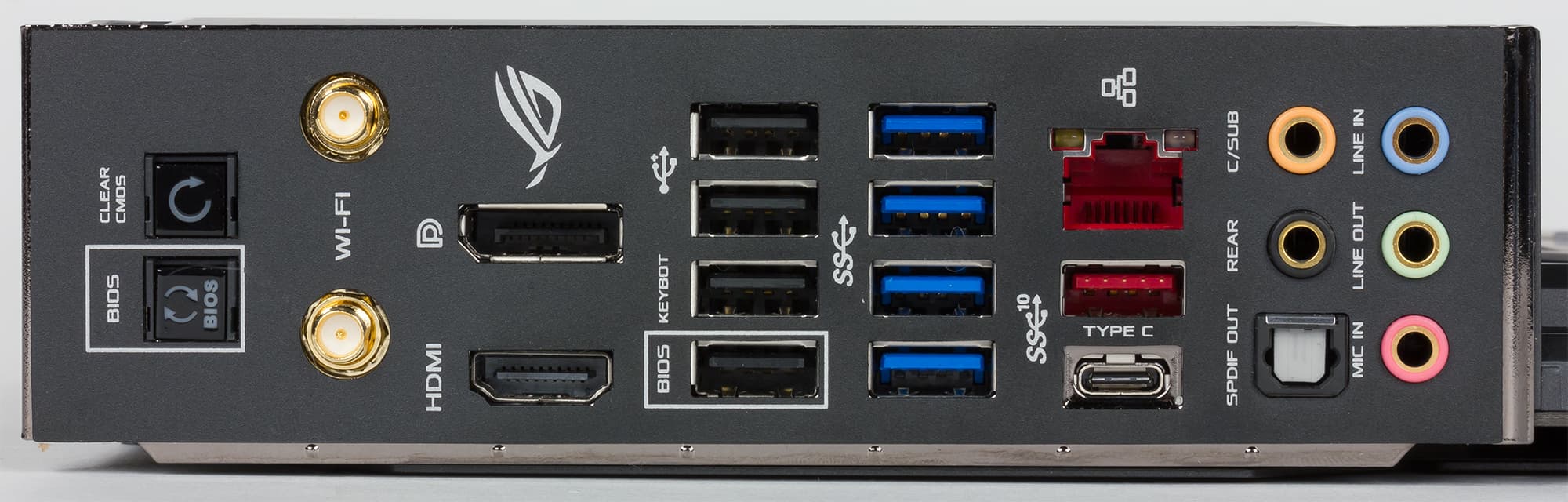

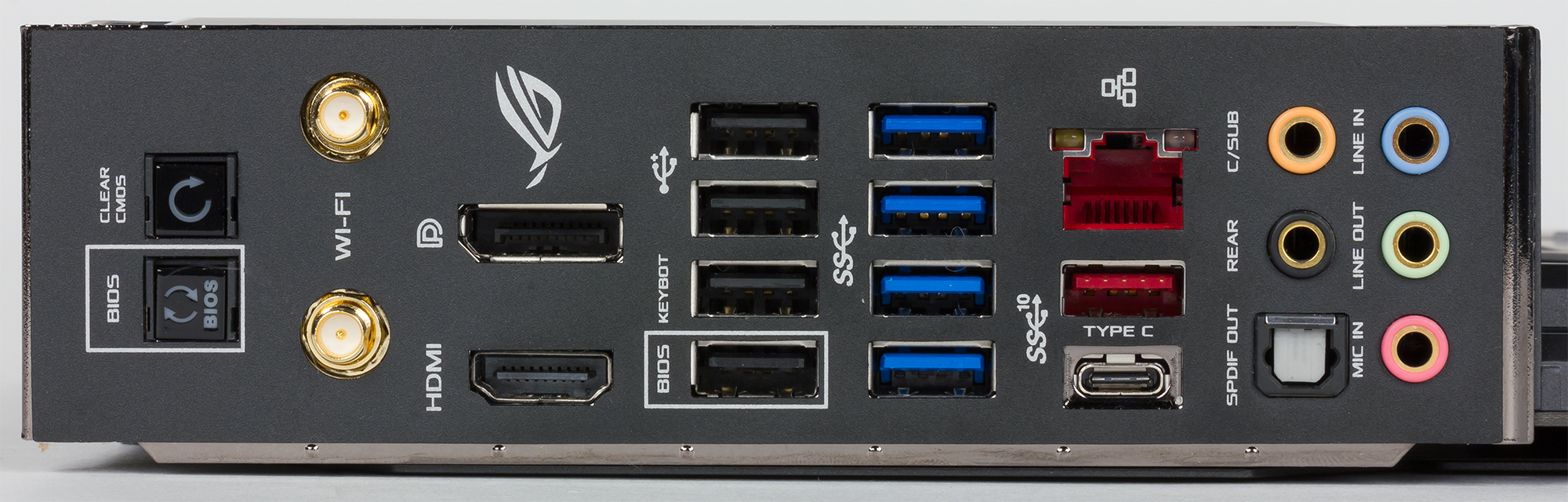

На задней панели разъемов есть кнопки для сброса настроек BIOS (Clear CMOS) и для перепрошивки BIOS без необходимости включения компьютера. Все, что нужно для обновления BIOS — вставить флэшку с новой версией прошивки в выделенный порт USB 2.0 и в выключенном состоянии компьютера нажать на соответствующую кнопку.

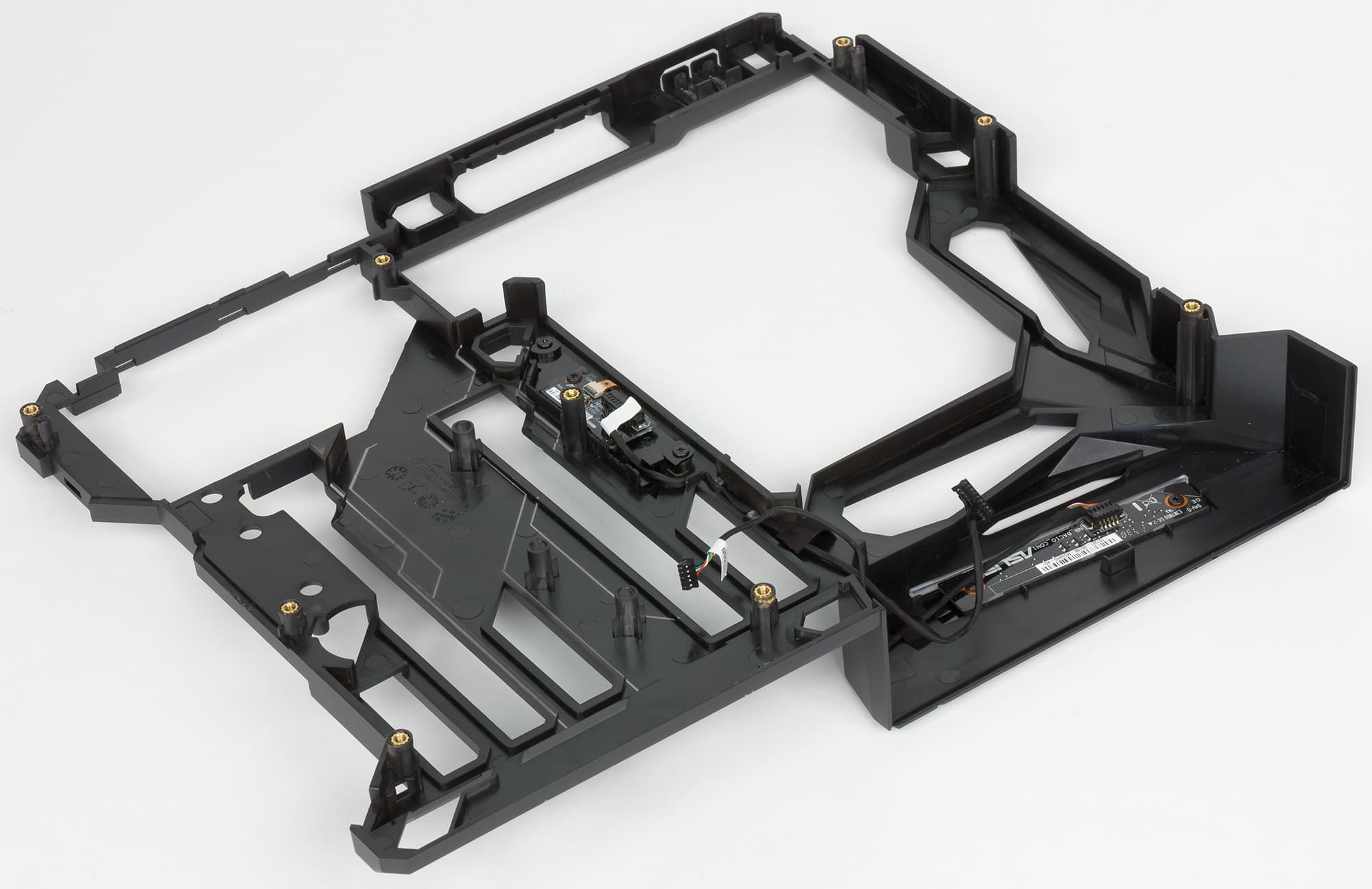

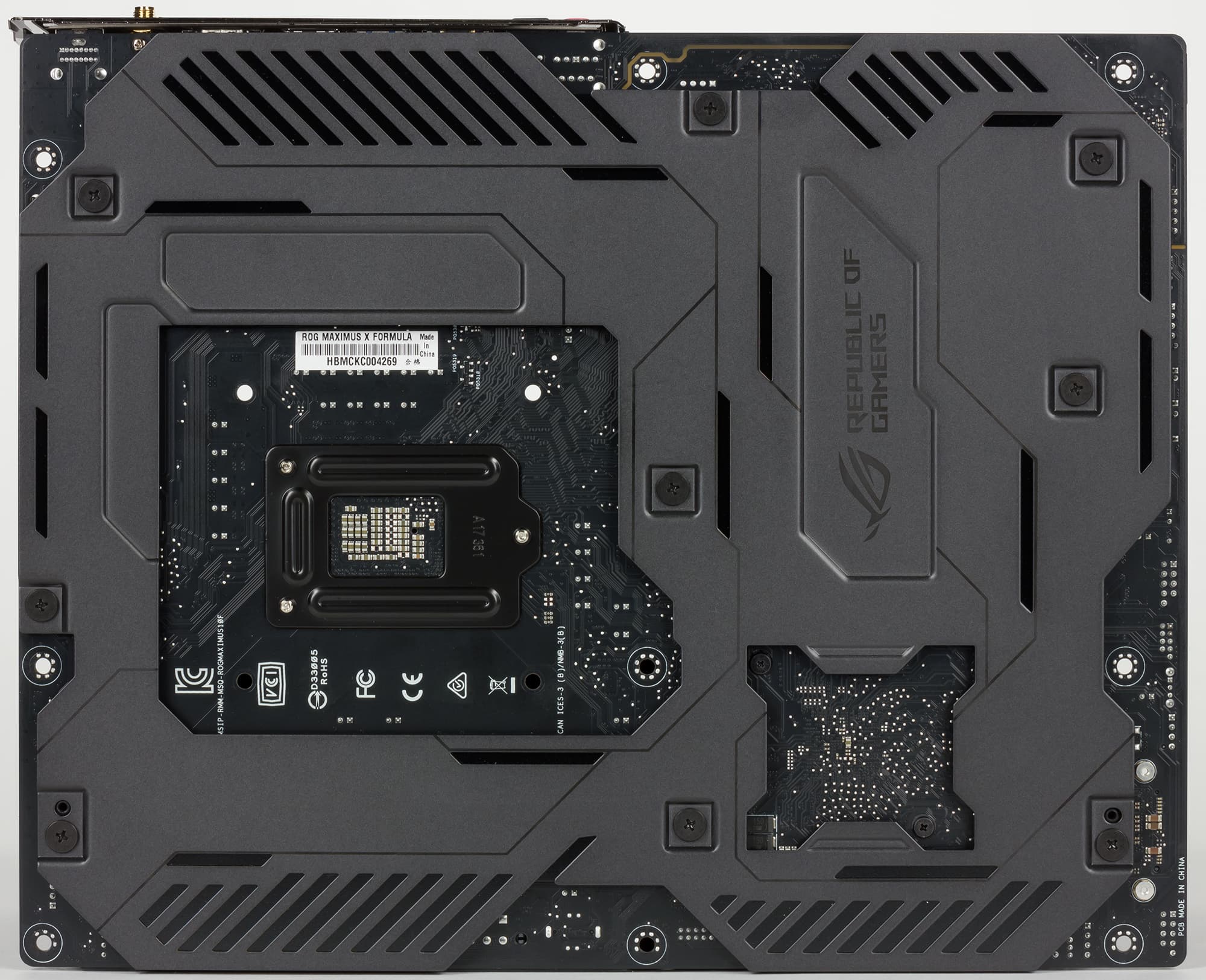

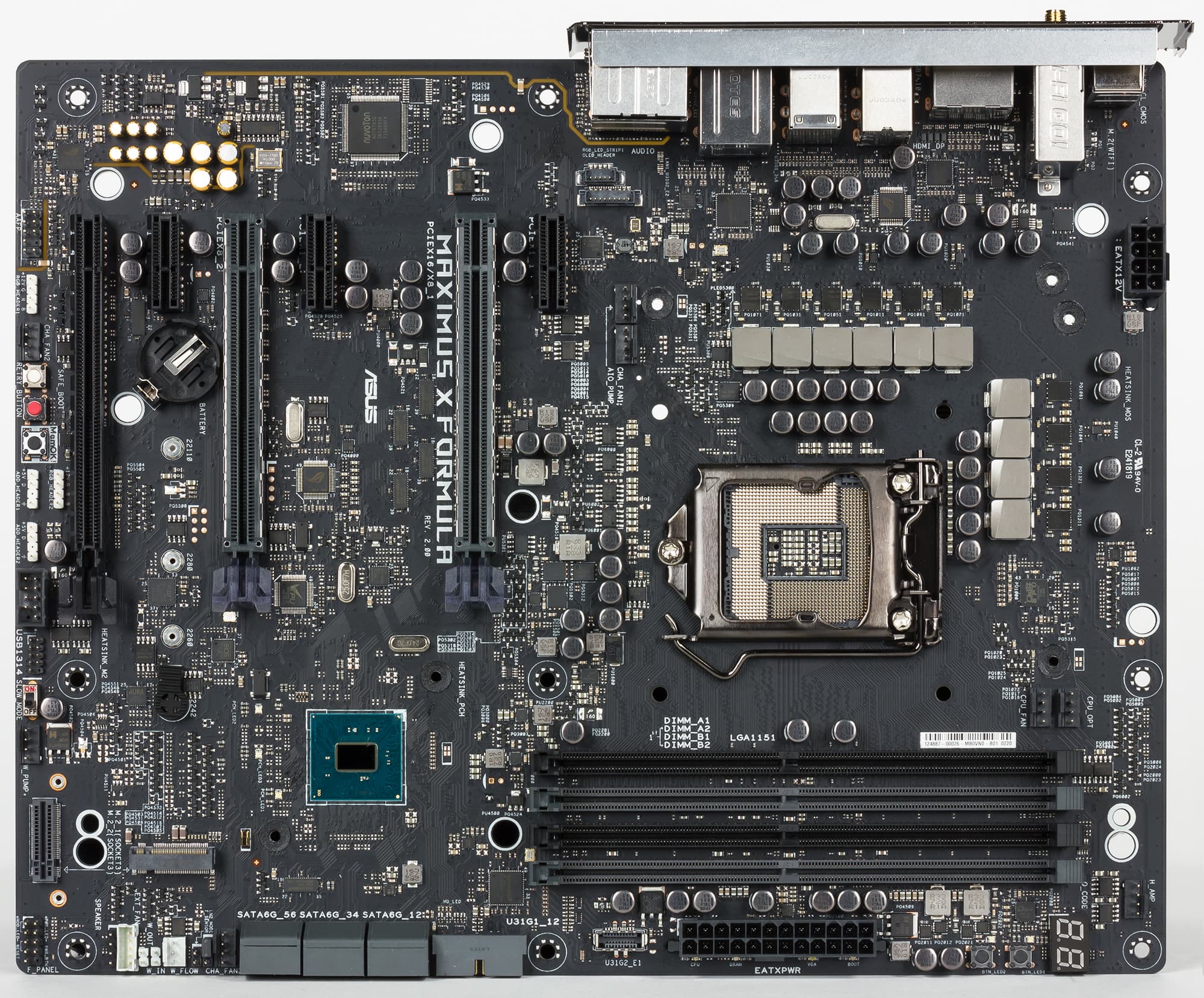

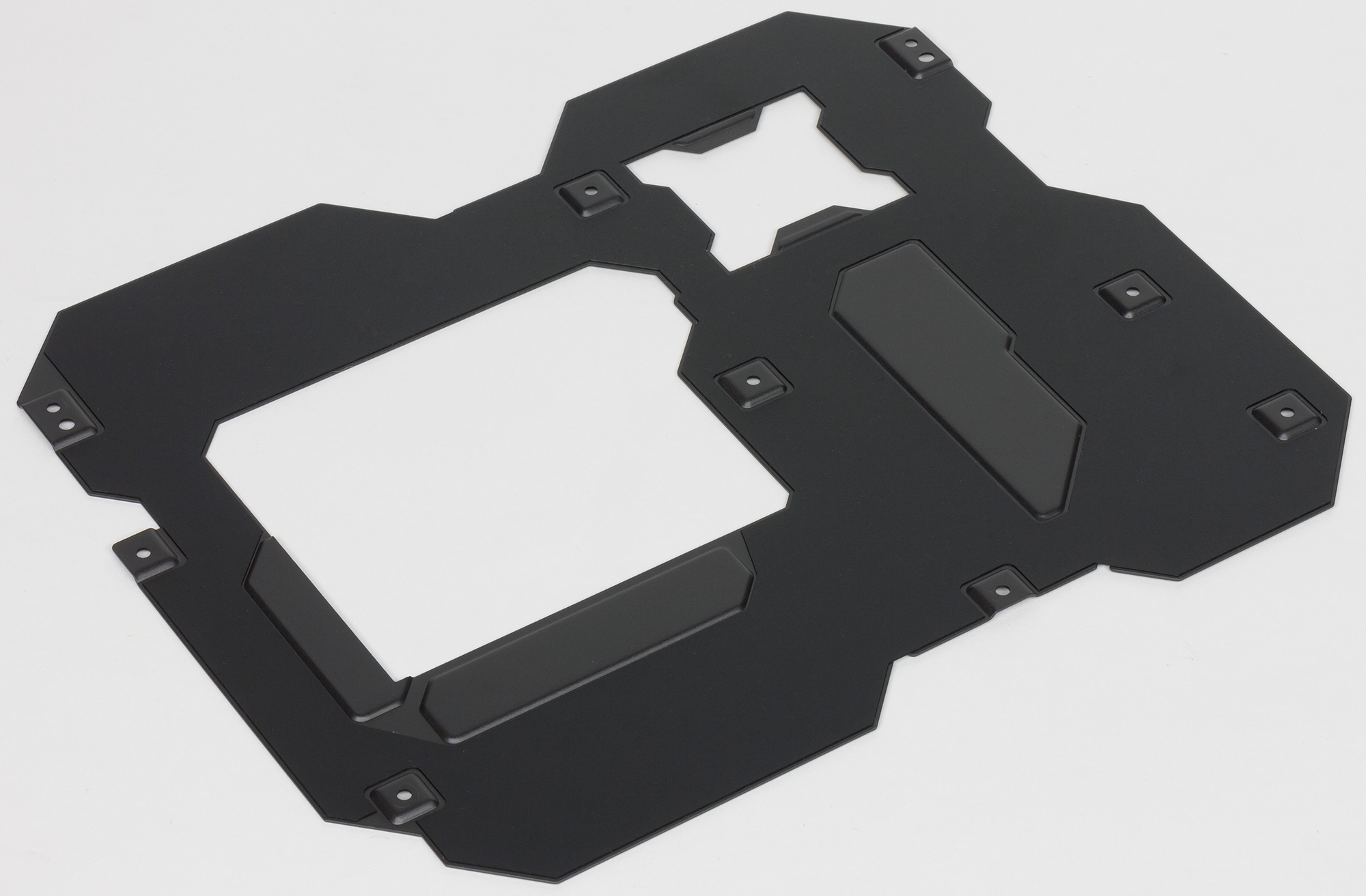

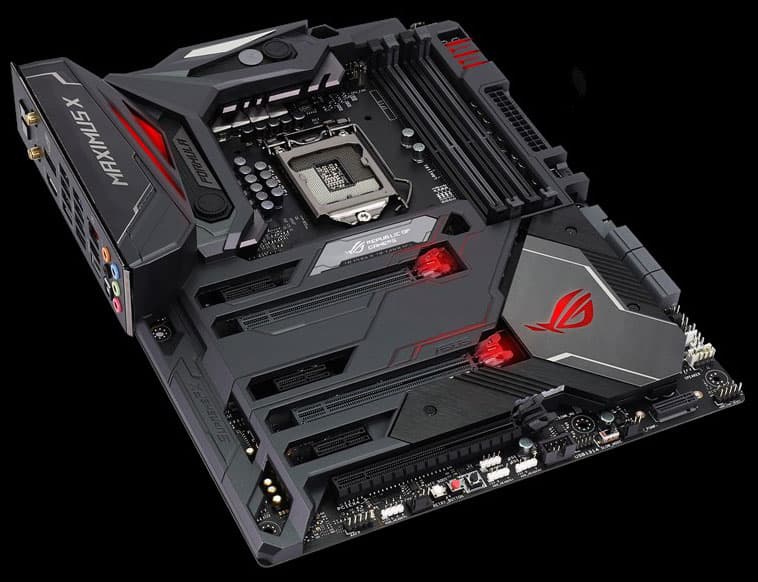

Одна из отличительных особенностей платы Asus ROG Maximus X Formula — наличие защитного кожуха на текстолите сверху и металлической пластины снизу.

Конечно, это чисто декоративные элементы, но они придают плате должную брутальность.

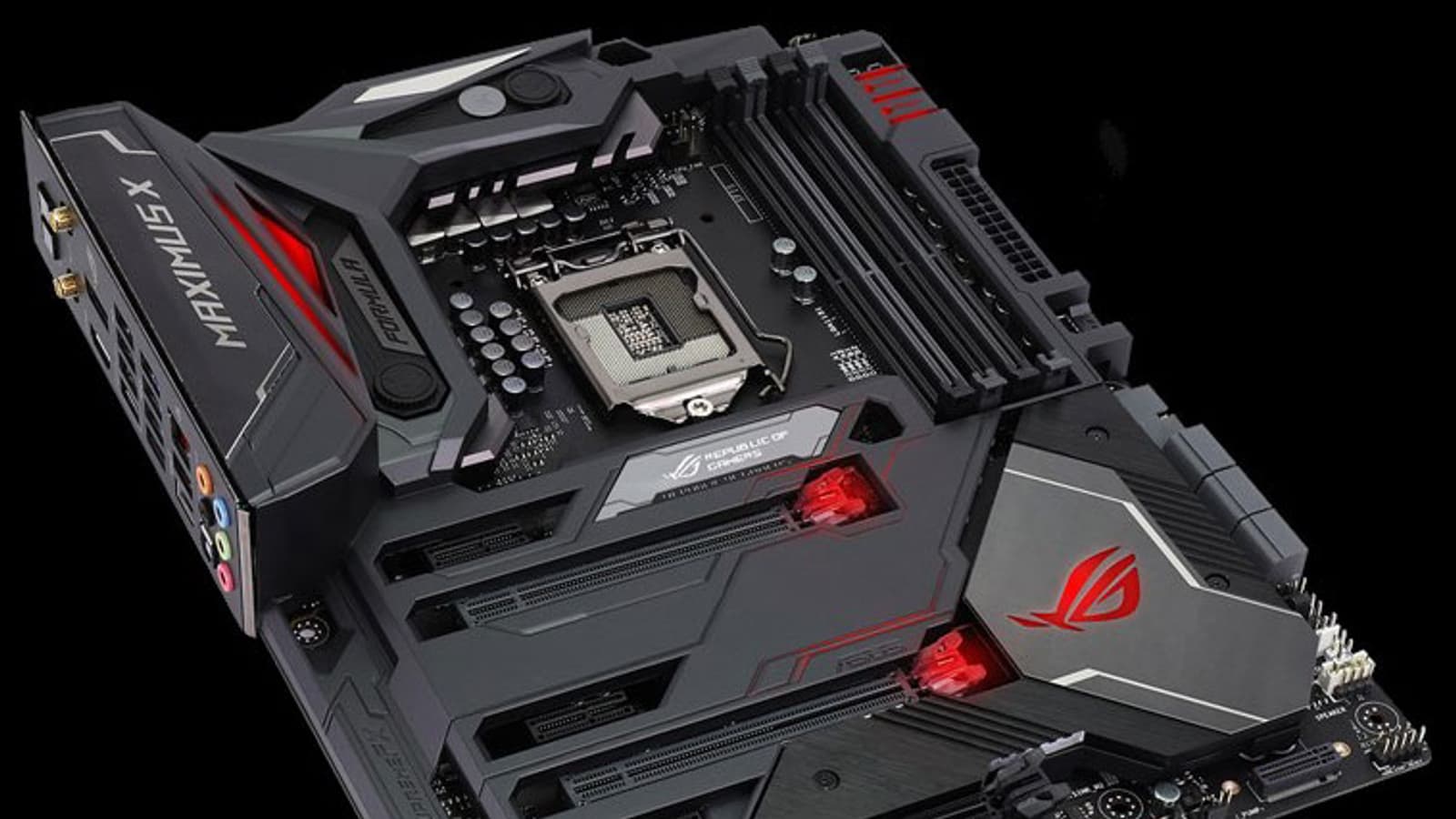

Следующая особенность платы Asus ROG Maximus X Formula — реализация RGB-подсветки. Подсвечиваются декоративные элементы на кожухе панели разъемов. Кроме того, подсвечивается логотип ROG-серии на радиаторе чипсета, полупрозрачные замки на двух слотах PCI Express x16, декоративные полоски на защитном кожухе и кнопки питания и перезагрузки. Настраивается подсветка традиционно с использованием утилиты Asus Aura Sync, которая позволяет выбрать цвет подсветки и различные эффекты.

Кроме подсветки самой платы есть возможность подключения светодиодных лент. На плате имеется два четырехконтактных разъема (12V/G/R/B) для подключения светодиодных лент с питанием 12 В типа 5050 RGB LED и два трехконтактных (5V/D/G) разъема для подключения цифровой ленты WS2812B c индивидуально адресуемыми светодиодами.

И еще одна яркая отличительная особенность платы Asus ROG Maximus X Formula заключается в том, что в защитном кожухе имеется 1,3-дюймовый OLED-дисплей LiveDash, который используется для отображения различной информации или картинок. Во время загрузки компьютера на него выводятся диагностические POST-коды, а во время работы — данные о частоте процессора, температуре компонентов, скорости вентиляторов и т. д. Дисплей LiveDash можно персонализировать — отобразить на нем какую-нибудь картинку или анимационный ролик.

Система питания

Как и большинство плат, модель Asus ROG Maximus X Formula имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

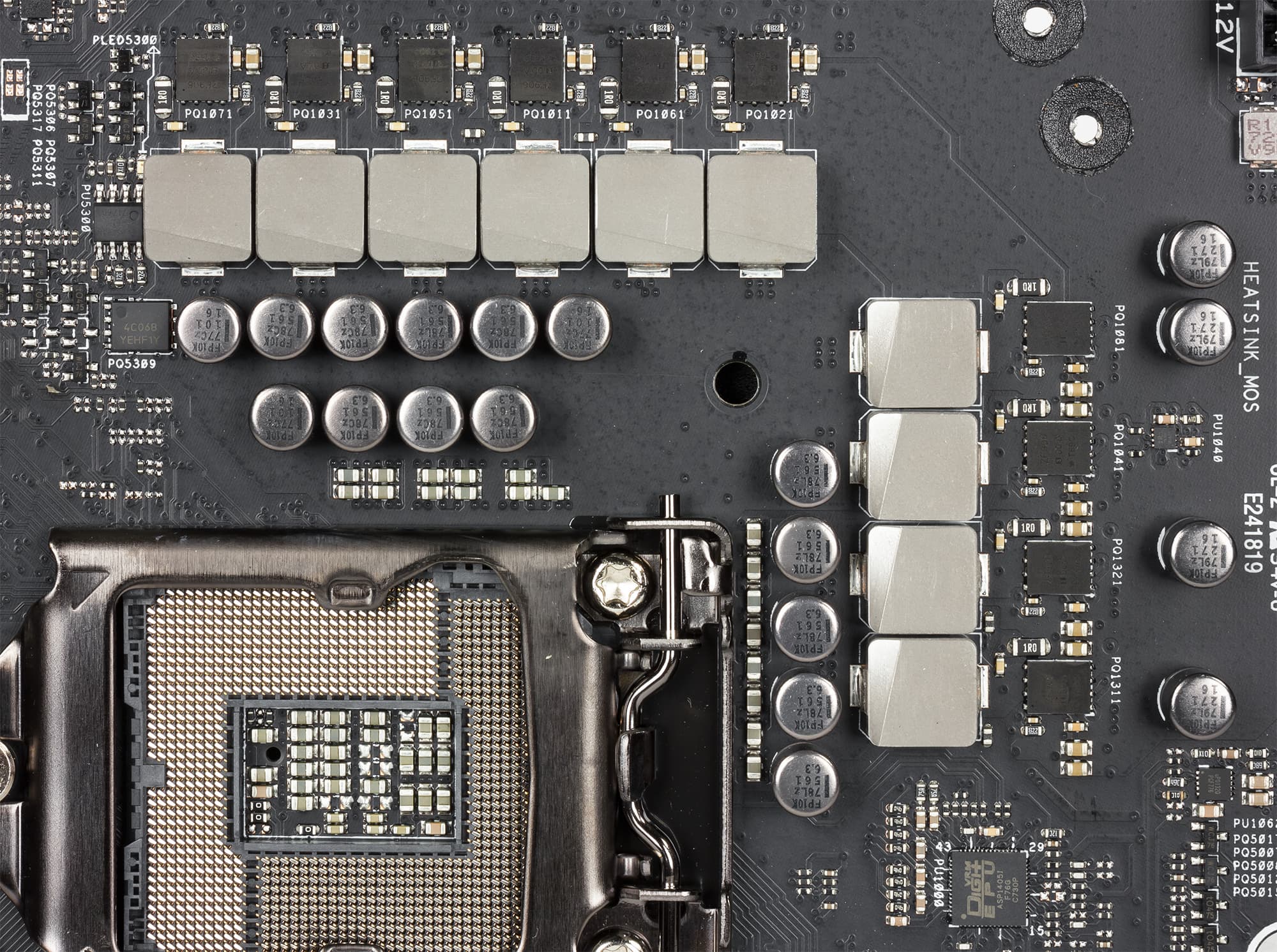

Регулятор напряжения питания процессора на плате 10-канальный и управляется PWM-контроллером ASP1400BT в сочетании с шестью MOSFET-драйверами.

Система охлаждения

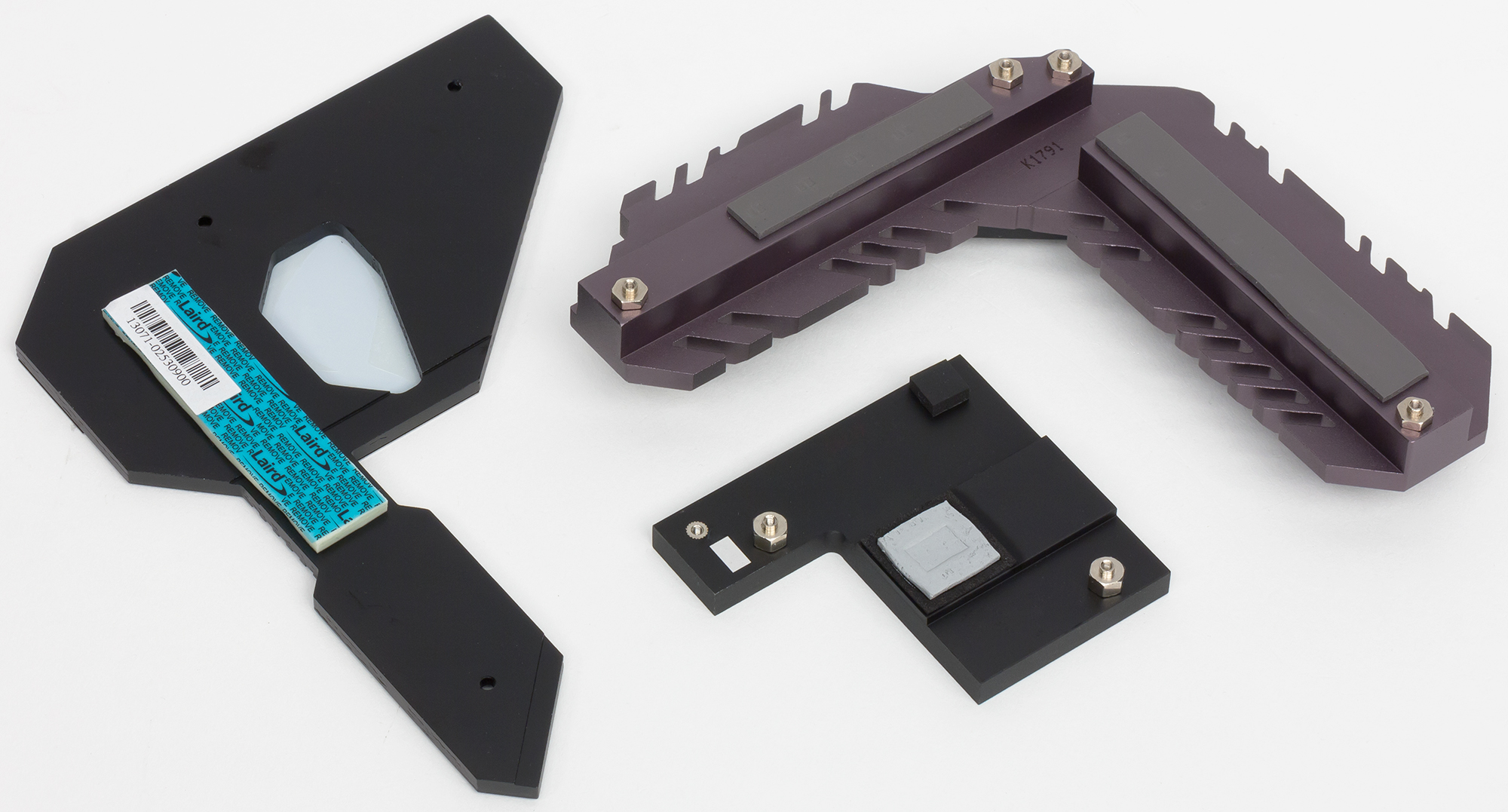

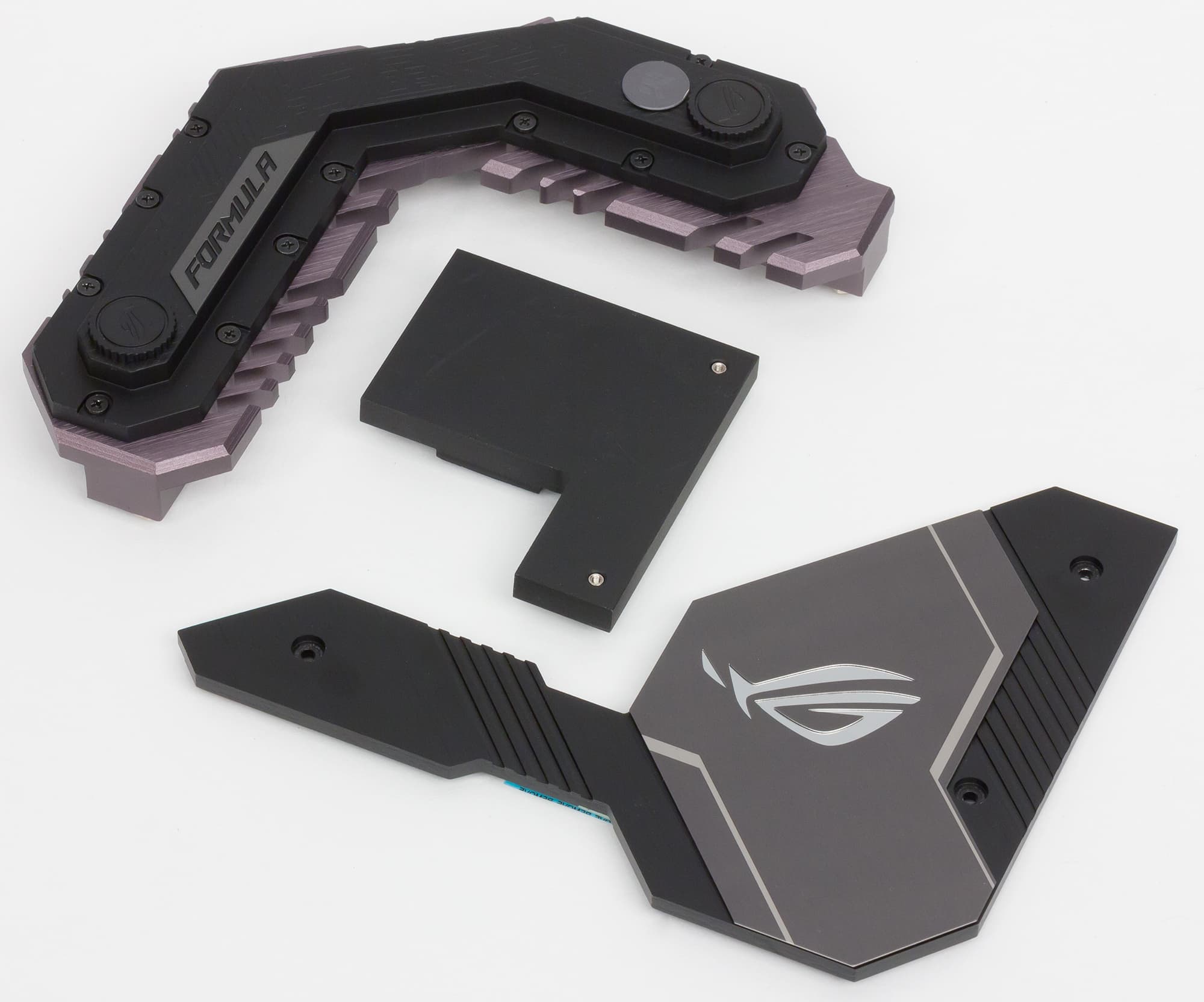

Система охлаждения платы Asus ROG Maximus X Formula состоит из трех радиаторов. Один радиатор углового типа расположен по двум смежным сторонам процессорного разъема и предназначен для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один радиатор установлен на чипсете. Есть и радиатор, который устанавливается на SSD-накопитель, вставляемый в один из разъемов M.2.

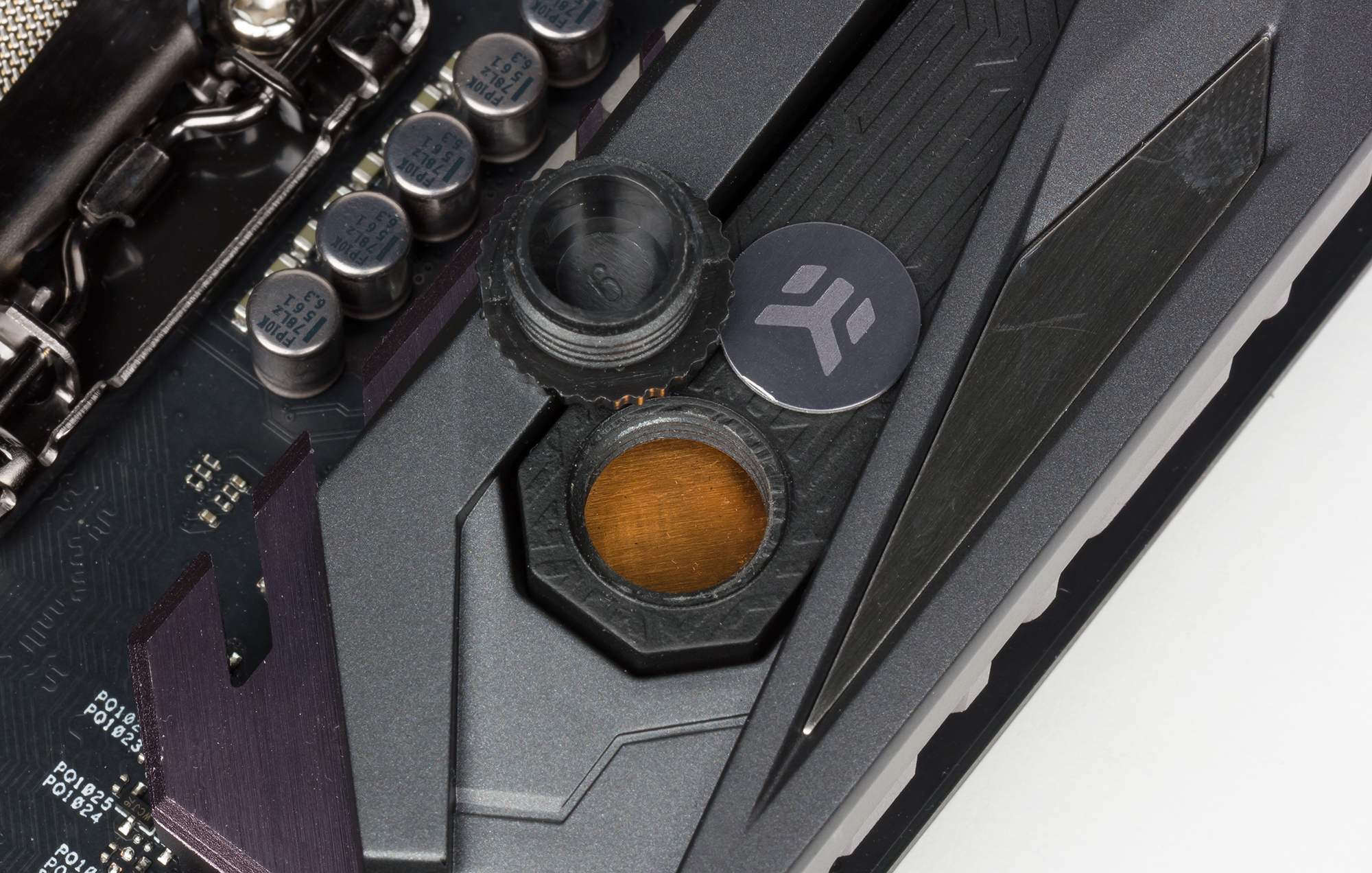

Радиатор регулятора напряжения питания процессора предусматривает возможность подключения водяной системы охлаждения.

Специально для СВО есть еще три отдельных разъема: трехконтактный разъем W_Flow для подключения датчика скорости течения жидкости и разъемы W_In и W_Out для подключения датчиков определения температуры жидкости на входе и выходе СВО.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено восемь четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще три — для дополнительных корпусных вентиляторов. Два разъема предназначены для подключения помпы СВО, а еще один разъем поддерживает вентиляторы с током до 3 A (36 Вт).

Кроме того, как уже отмечалось, есть и разъем для подключения фирменной платы Fan Extension, а также разъем для термодатчика.

Аудиоподсистема

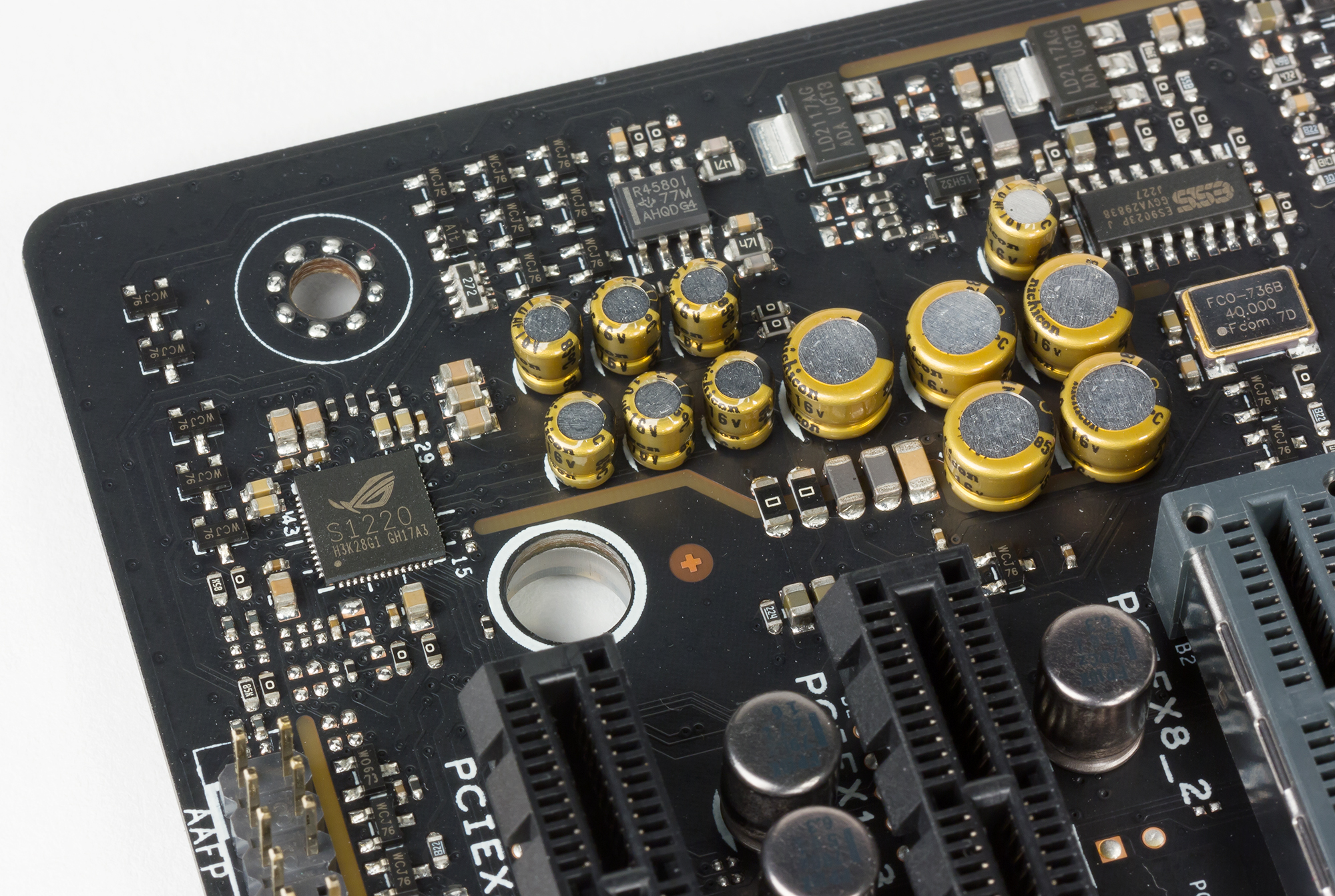

Аудиоподсистема платы Asus ROG Maximus X Formula основана на кодеке Realtek ALC1220 и изолирована на уровне слоев PCB от прочих компонентов платы. Визуально элементы аудиотракта выделены в отдельную зону. В фильтрующих цепях аудиотракта применяются японские конденсаторы Nichicon.

На задней панели платы предусмотрено пять (позолоченных) аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Выход на наушники на передней панели корпуса подключен к выделенному ЦАПу ESS Sabre Hi-Fi ES9023P, также в этой цепи используется операционный усилитель Texas Instruments RC4580.

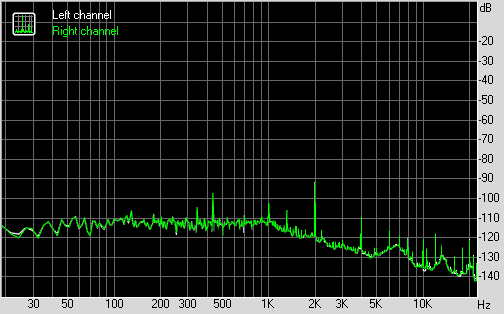

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Maximus X Formula получил оценку «Очень хорошо».

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−83,7
Хорошо
Динамический диапазон, дБ (А)
83,9
Хорошо

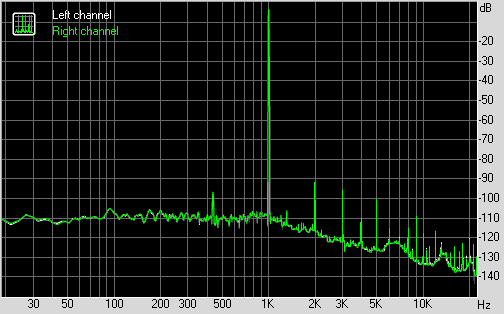

Гармонические искажения, %
0,0055
Очень хорошо
Гармонические искажения + шум, дБ (A)
−80,4
Хорошо

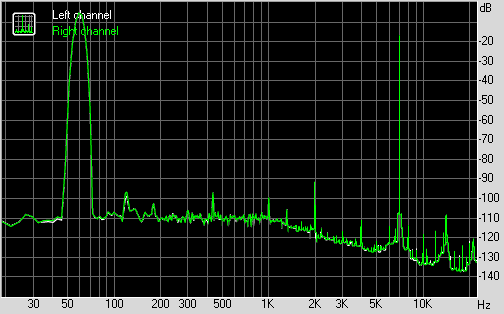

Интермодуляционные искажения + шум, %
0,013
Очень хорошо
Взаимопроникновение каналов, дБ
−82,4
Очень хорошо
Интермодуляции на 10 кГц, %
0,013
Очень хорошо
Общая оценка
Очень хорошо

Полный отчет с результатами тестирования в программе RMAA 6.3.0

UEFI BIOS

UEFI BIOS Setup на плате Asus ROG Maximus X Formula ничем не отличается от того, что мы видели на других платах Asus с чипсетом Intel Z370, например Asus ROG Maximus X Hero.

Выводы

Мы уже рассматривали плату Asus ROG Maximus X Hero, и теперь очевидно, что это был немного упрощенный вариант платы Asus ROG Maximus X Formula: чуть изменили набор портов и разъемов на задней панели платы, убрали Wi-Fi-модуль, не стали ставить защитный кожух с OLED-дисплеем и металлическую пластину с обратной стороны платы, но в остальном возможности плат совпадают. Модель Asus ROG Maximus X Formula, безусловно, ориентирована на энтузиастов. В частности, на этой плате есть OLED-дисплей LiveDash, который отображает различного рода информацию или просто картинку, есть настраиваемая подсветка, а также возможность подключения СВО к радиатору VRM-модуля.

Розничная стоимость платы составляла на момент подготовки обзора примерно 27 тысяч рублей. Для сравнения укажем, что чуть более простая плата Asus ROG Maximus X Hero стоила 19 тысяч рублей, а стоимость классического варианта платы на чипсете Intel Z370 без наворотов (но не самой бюджетной) опустилась уже до 10-11 тысяч рублей.
