Напомню, что в данном разделе мы изучаем как устроена та или иная материнская плата, на что способна ее система питания, с каким комплектом физических «фиговин», а также программных средств она попадает к потребителю.
А исследования работы процессоров, их производительность — в своем разделе, и в частности, у нас имеются материалы по AMD Ryzen 9 7950X, Ryzen 7 7800X3D, Ryzen 9 7950X3D, Ryzen 5 7700X и Ryzen 5 7600X.

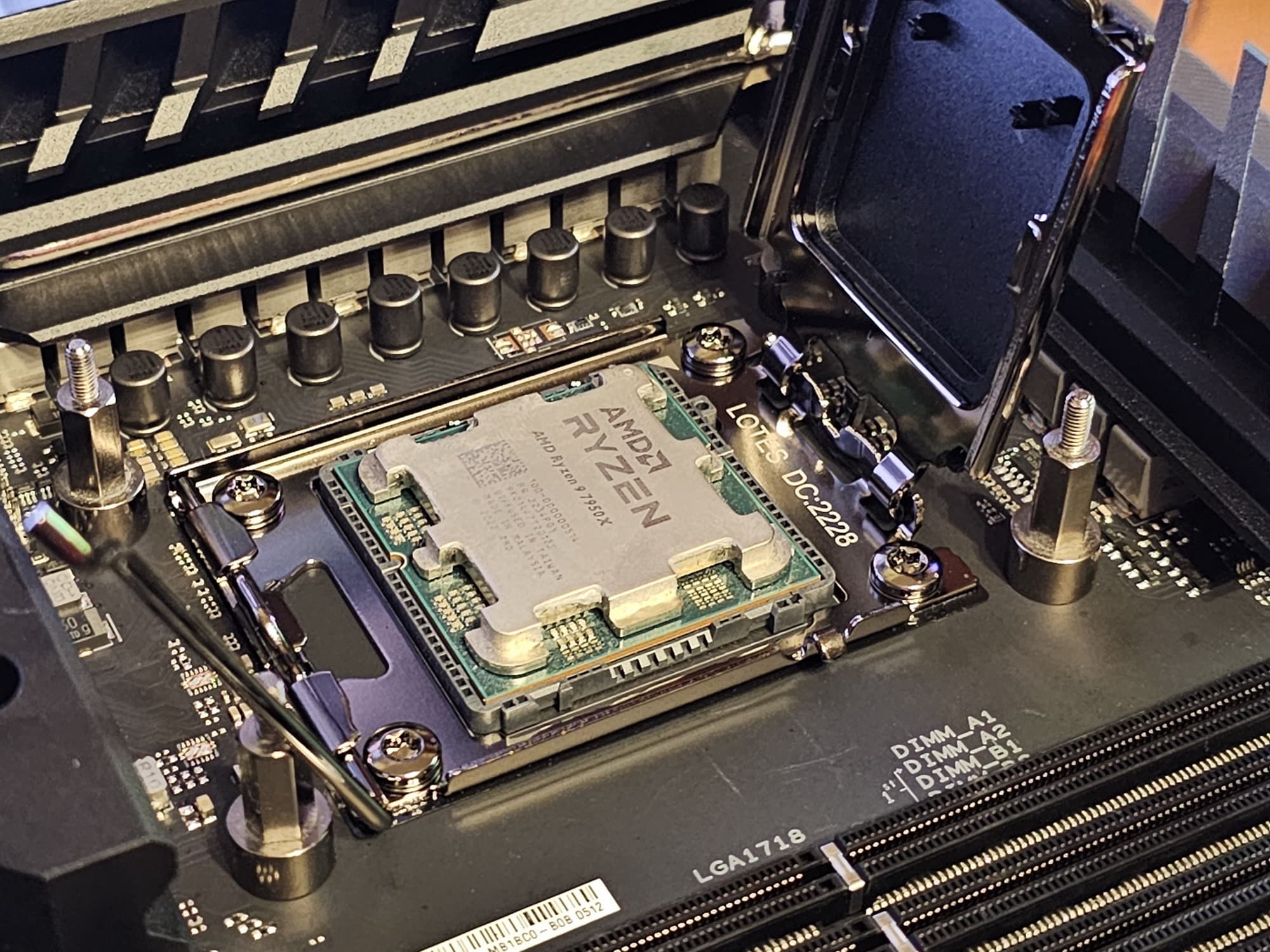

Я уже не раз отмечал визуальную особенность процессоров AMD нового поколения — фигурную крышку. Это не блажь и не изыск дизайнеров, а требования инженеров, желавших оставить ряд электрических компонентов SMD за пределами крышки, чтобы не подвергать их высоким температурам. А разместить их внизу чипа уже не получится из-за LGA-формата. Поэтому накладывать термопасту на такой CPU приходится уже более тщательно с учетов «лепестков» той самой крышки.

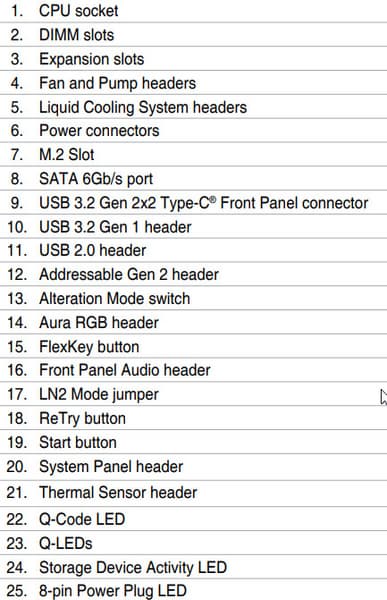

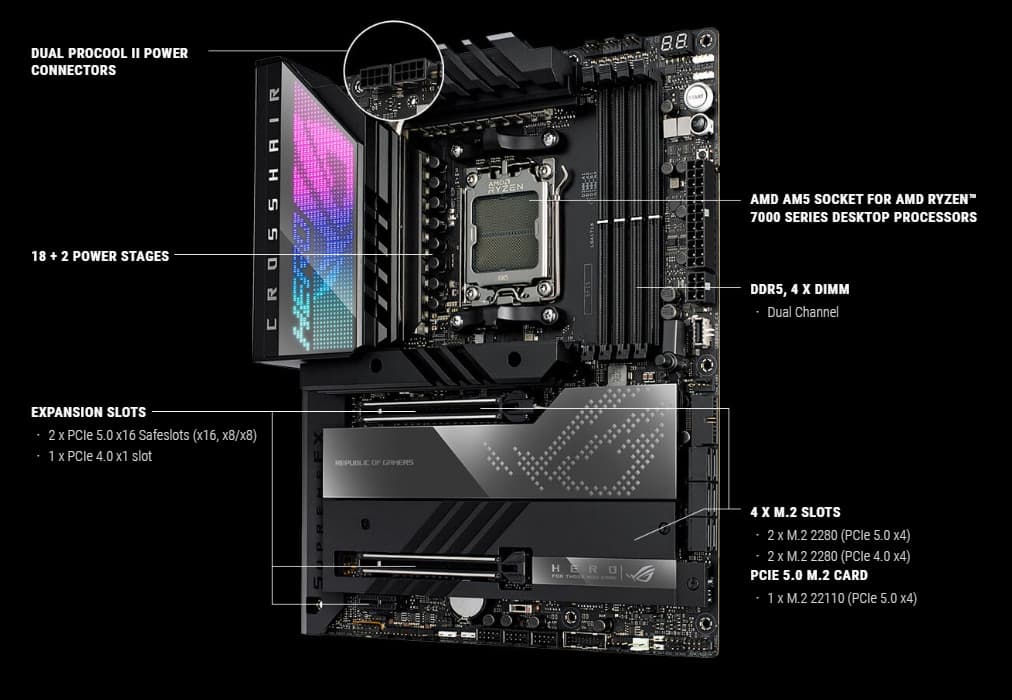

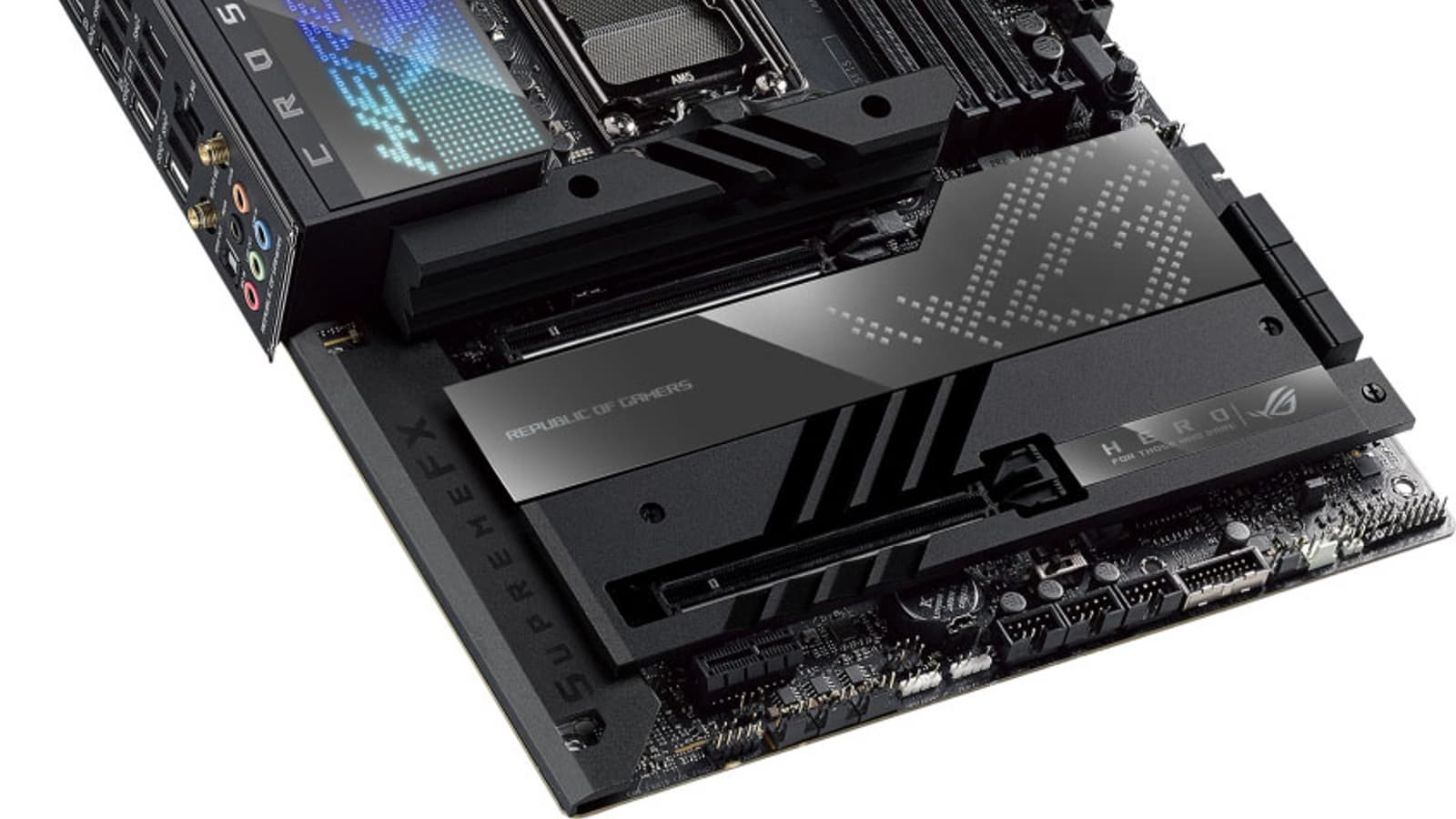

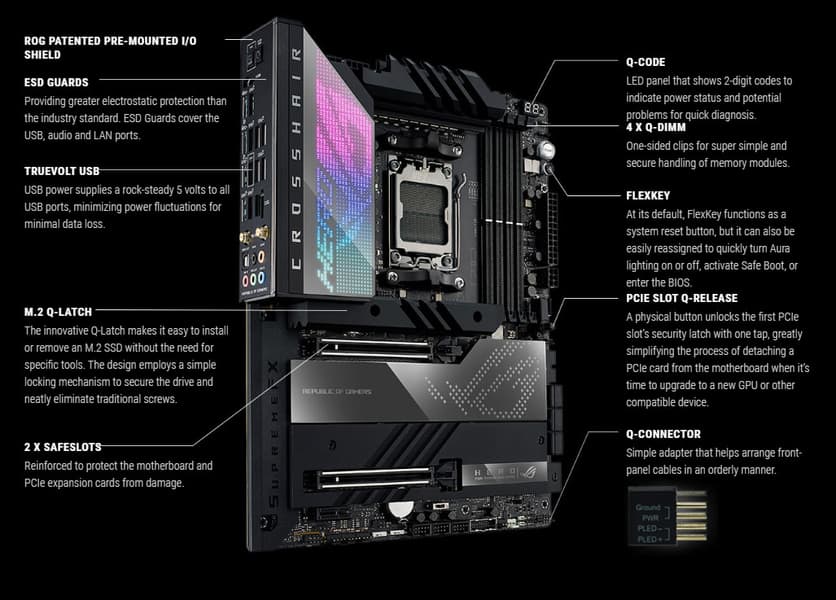

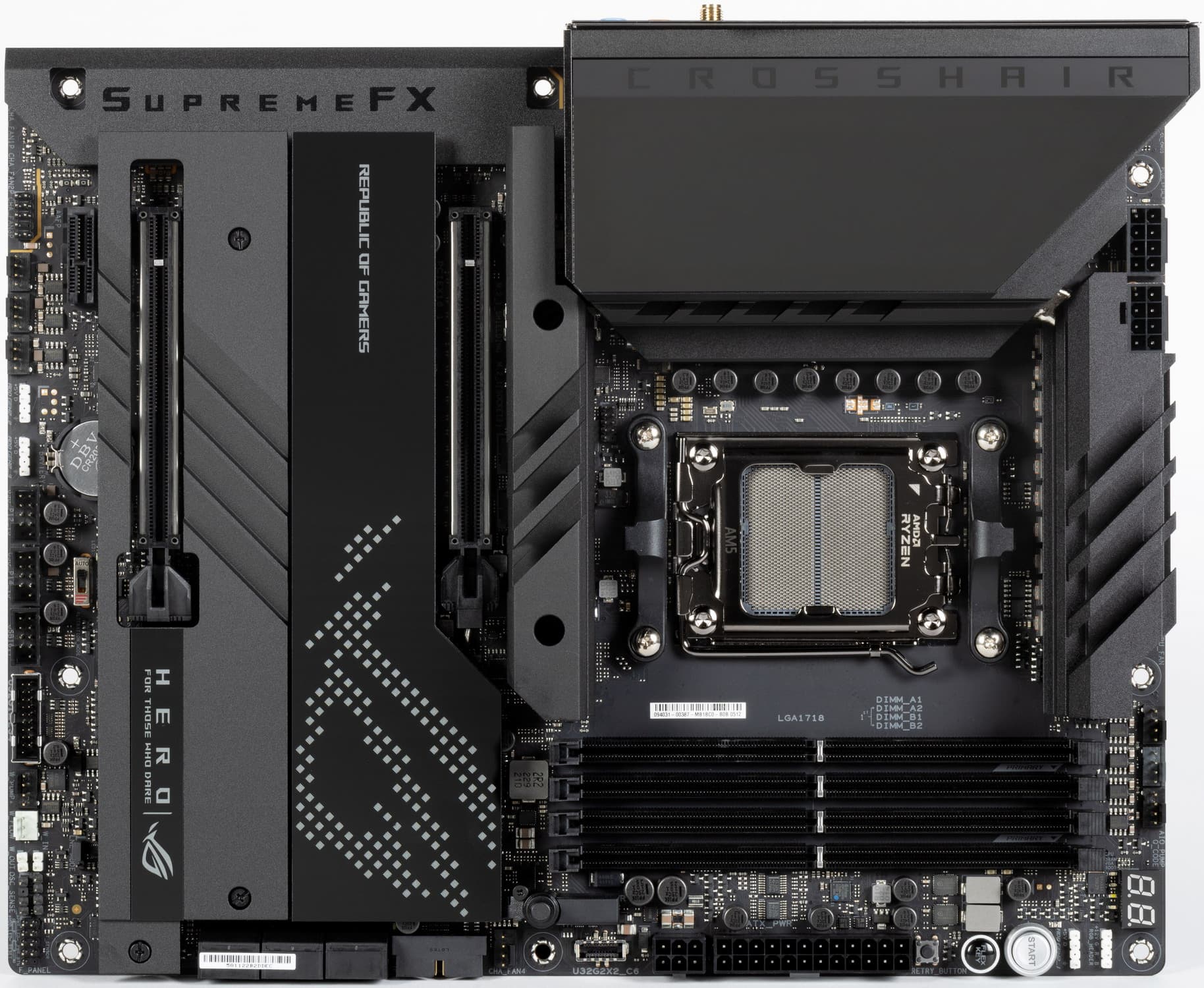

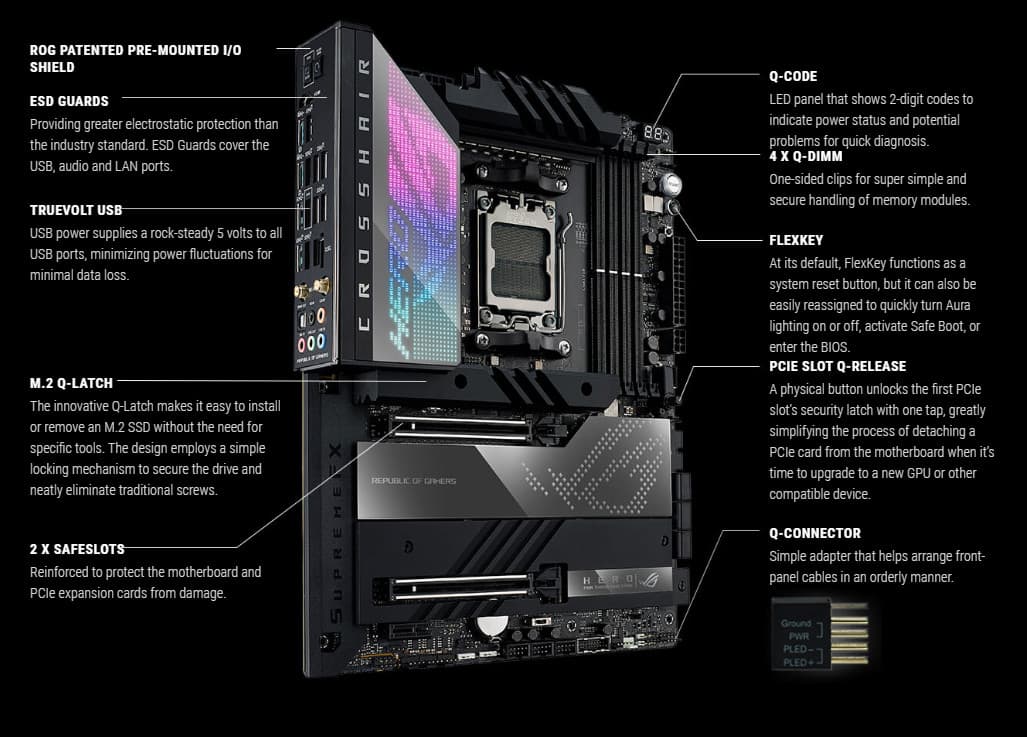

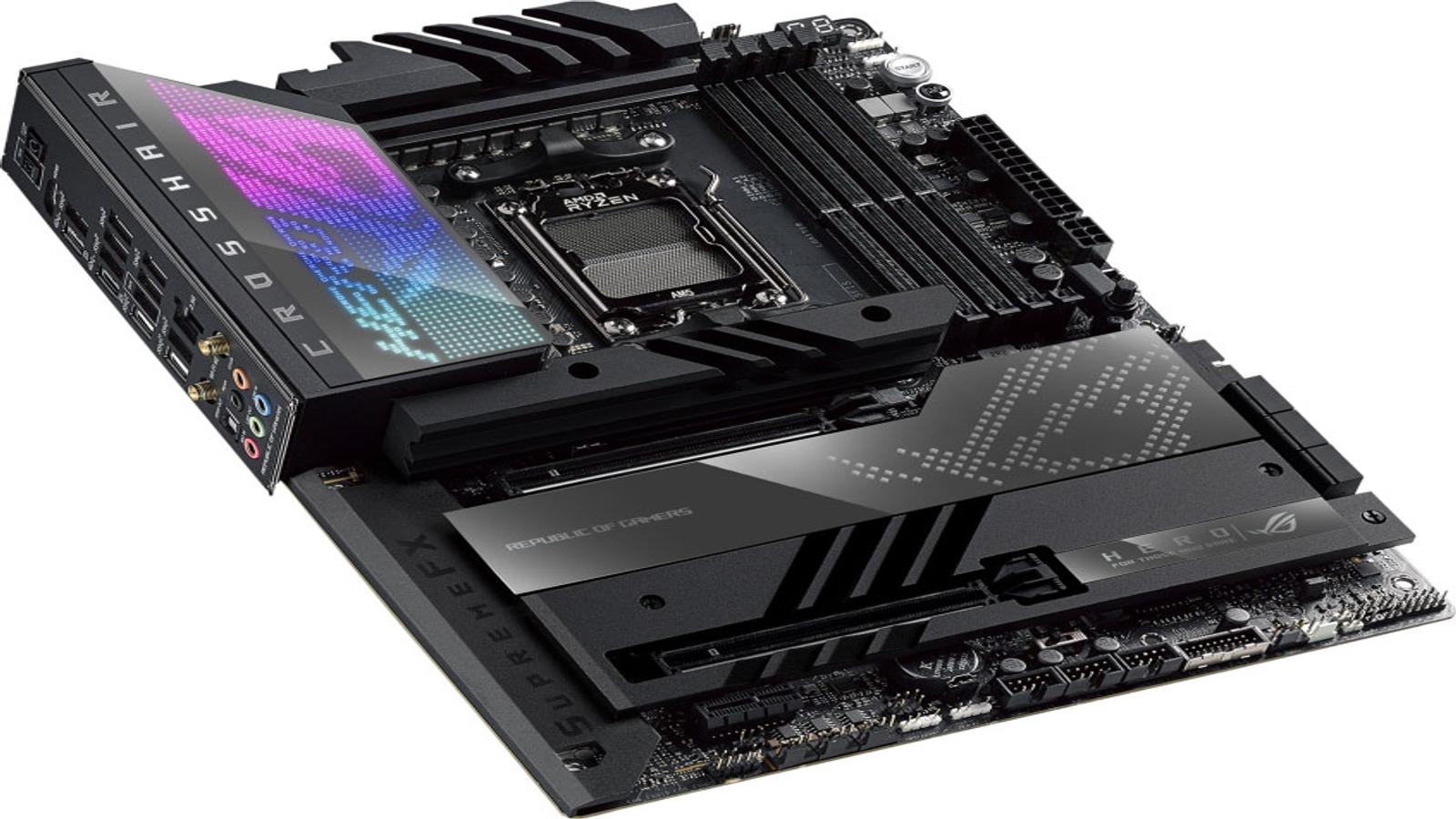

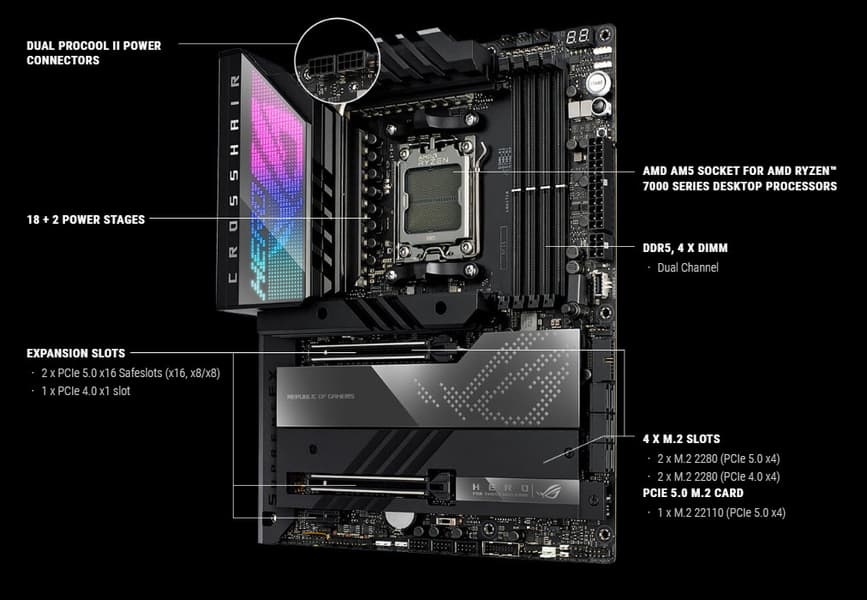

Переходим к самой материнской плате Asus ROG Crosshair X670E Hero, которая относится к топовому суббренду ROG, поэтому перед нами почти флагман (мы помним, что самая-самая в этой линейке — материнка c суффиксом Extreme, а Hero — на ступень ниже).
Asus ROG Crosshair X670E Hero поставляется в традиционной толстой черно-красной коробке фирменного дизайна серии ROG. Комплект размещен под платой в отдельном отсеке.

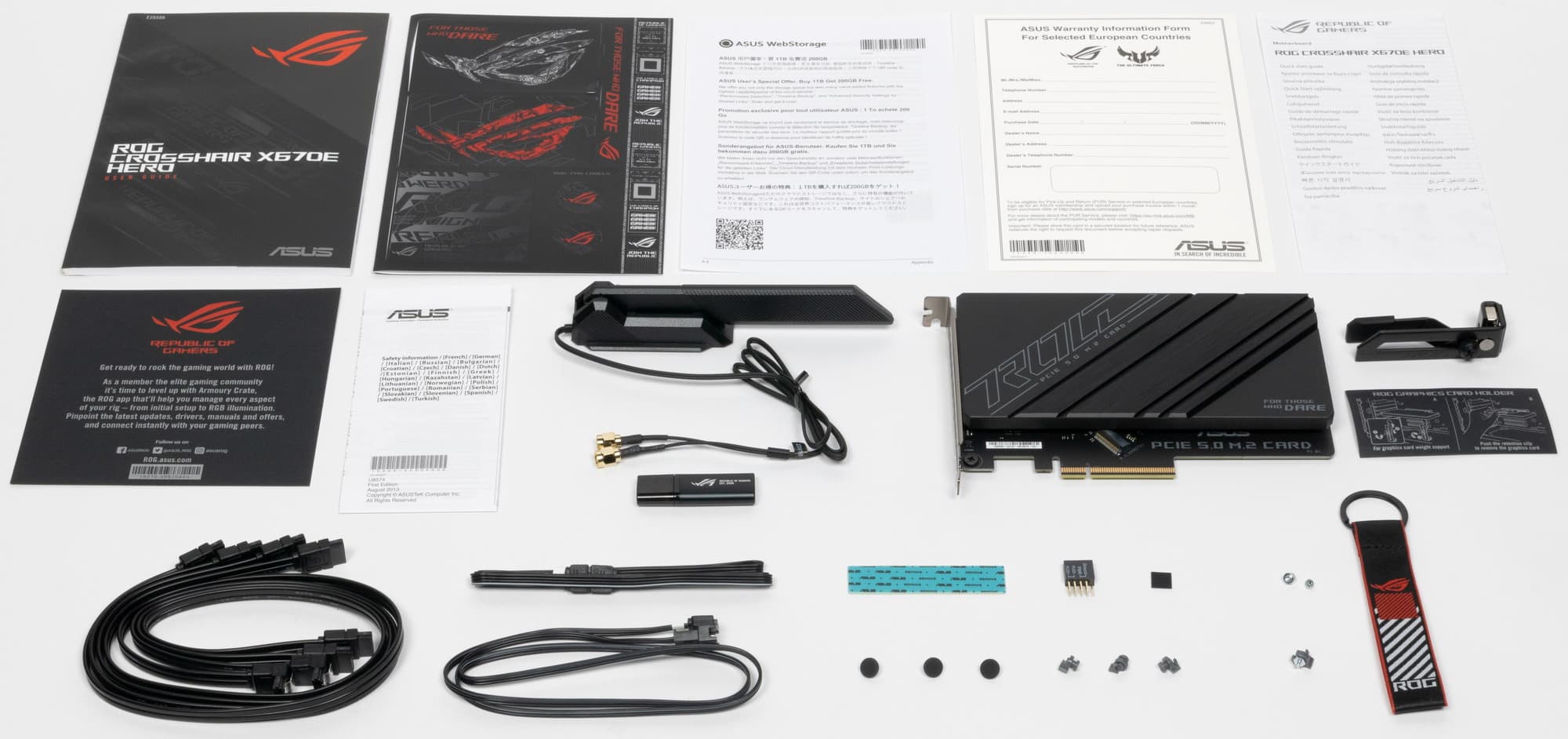

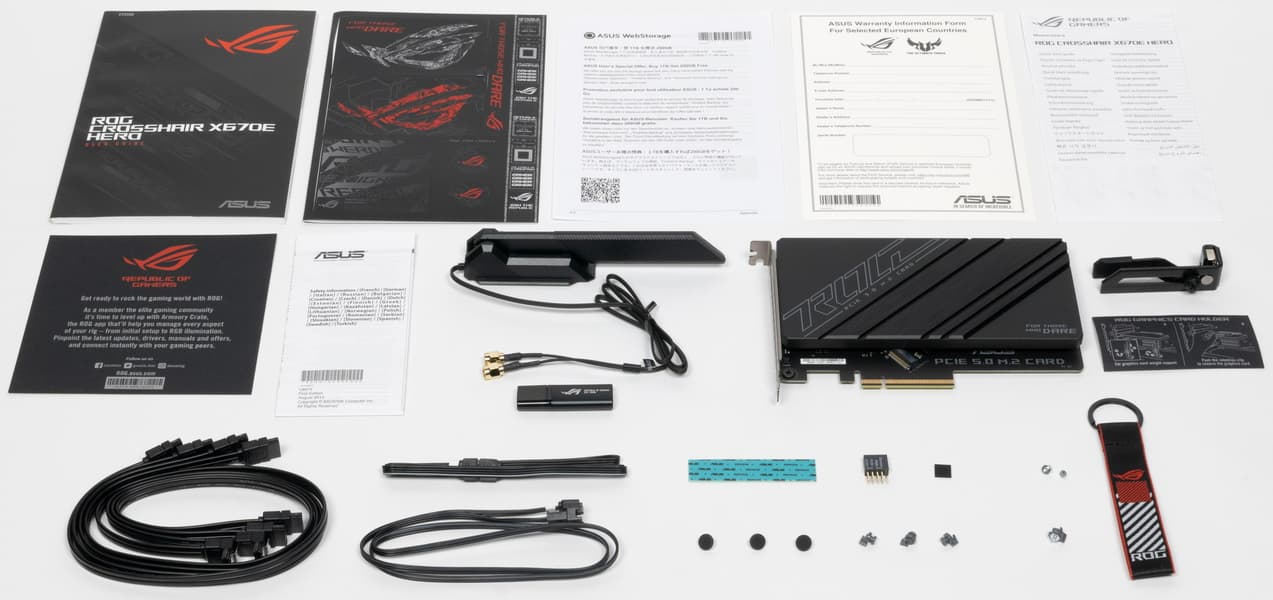

Комплект поставки соответствует флагманскому продукту: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, держатели для М.2 слотов, разветвители для подключения подсветок, фирменный адаптер для передней панели, бонусные стикеры, накопитель типа «флешки», брелок, подставка для видеокарты и ROG PCIe 5.0 M.2 card.

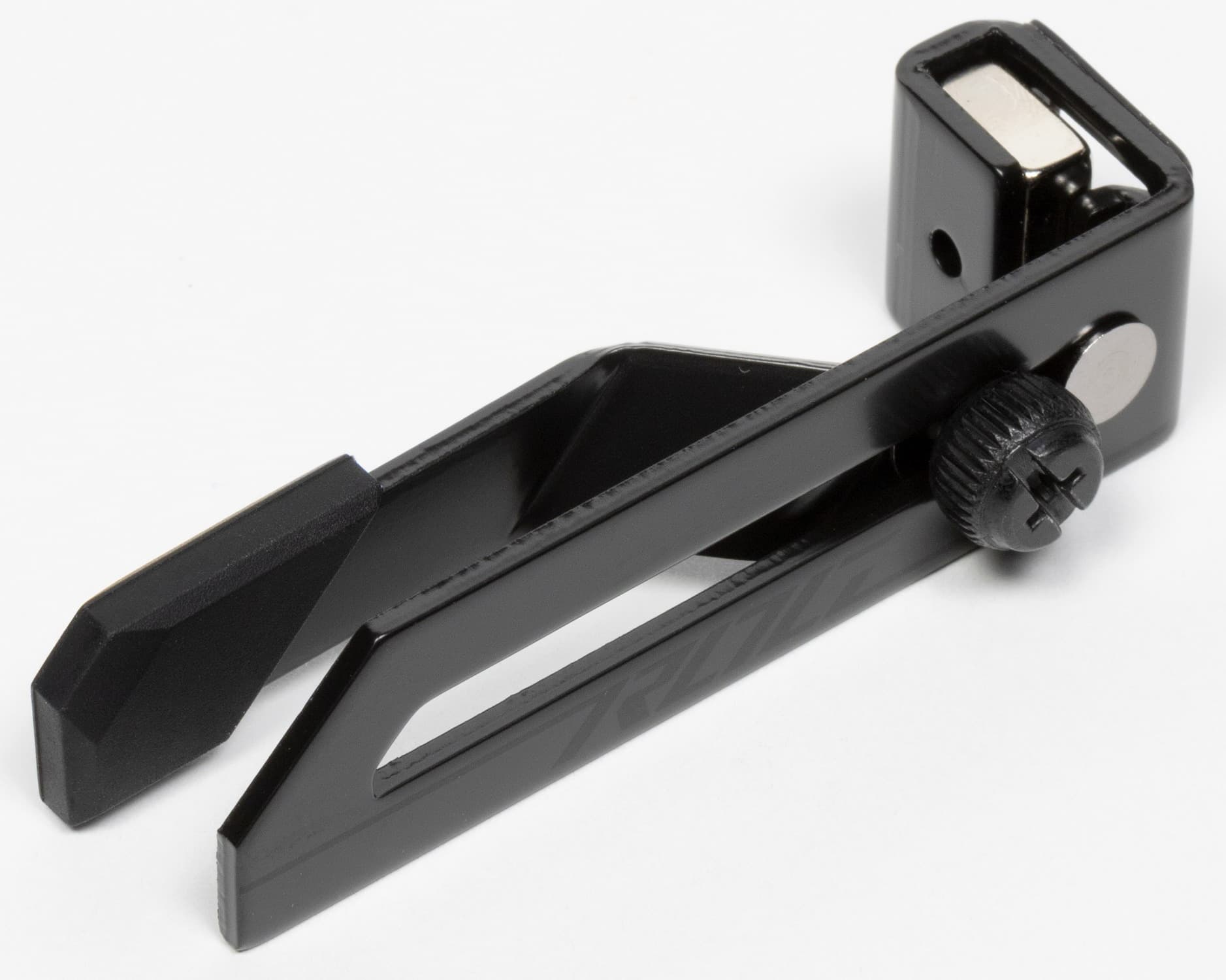

Я уже ранее говорил о такого рода подставке под видеокарты. С одной стороны просто и сердито, с другой стороны, максимальная высота не очень велика: годится лишь для установки в корпуса с дном (или кожухом) сразу ниже материнской платы. Сувенирный брелок может играть роль как, собственно, брелка, так и стяжки на «липучке».

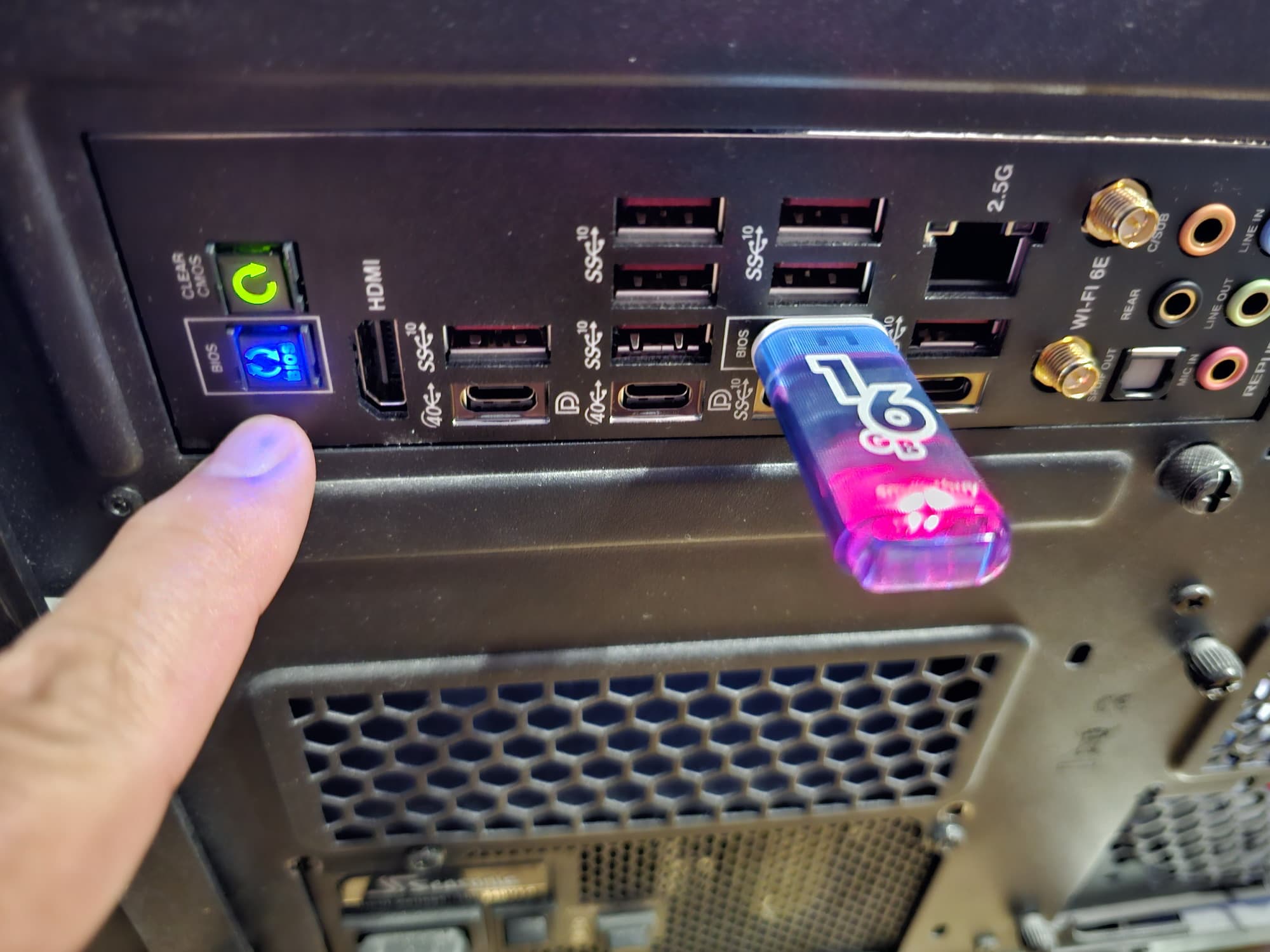

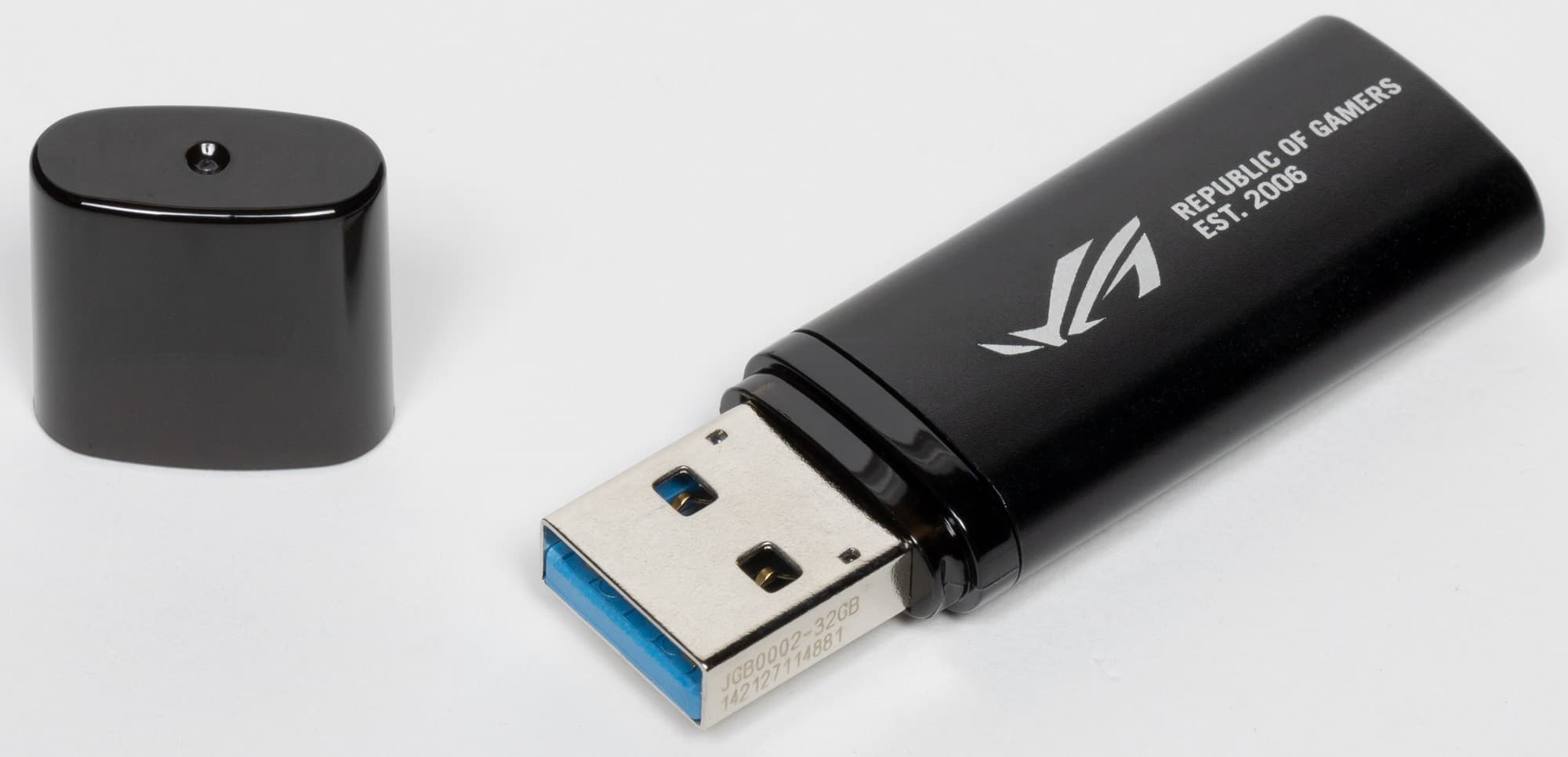

ПО найдено поставляемом с платой flash-накопителе (он размечен как CD). В целом не забываем, что последние версии драйверов и утилит следует устанавливать с вебсайта производителя, а не с подобных накопителей.

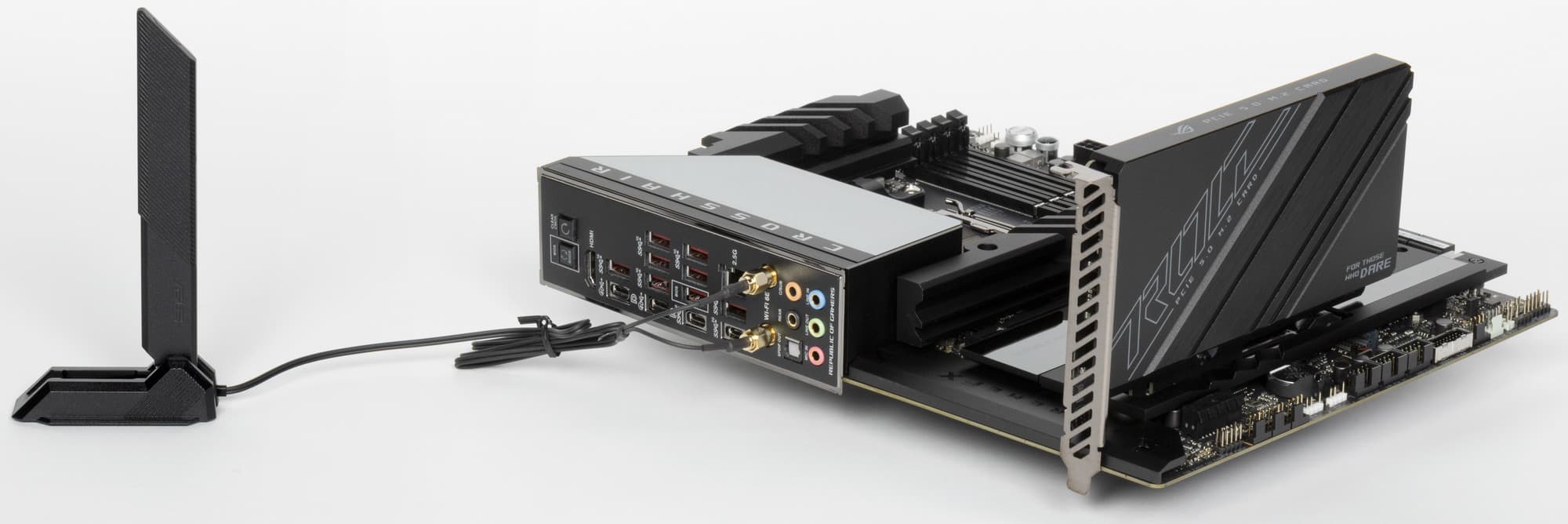

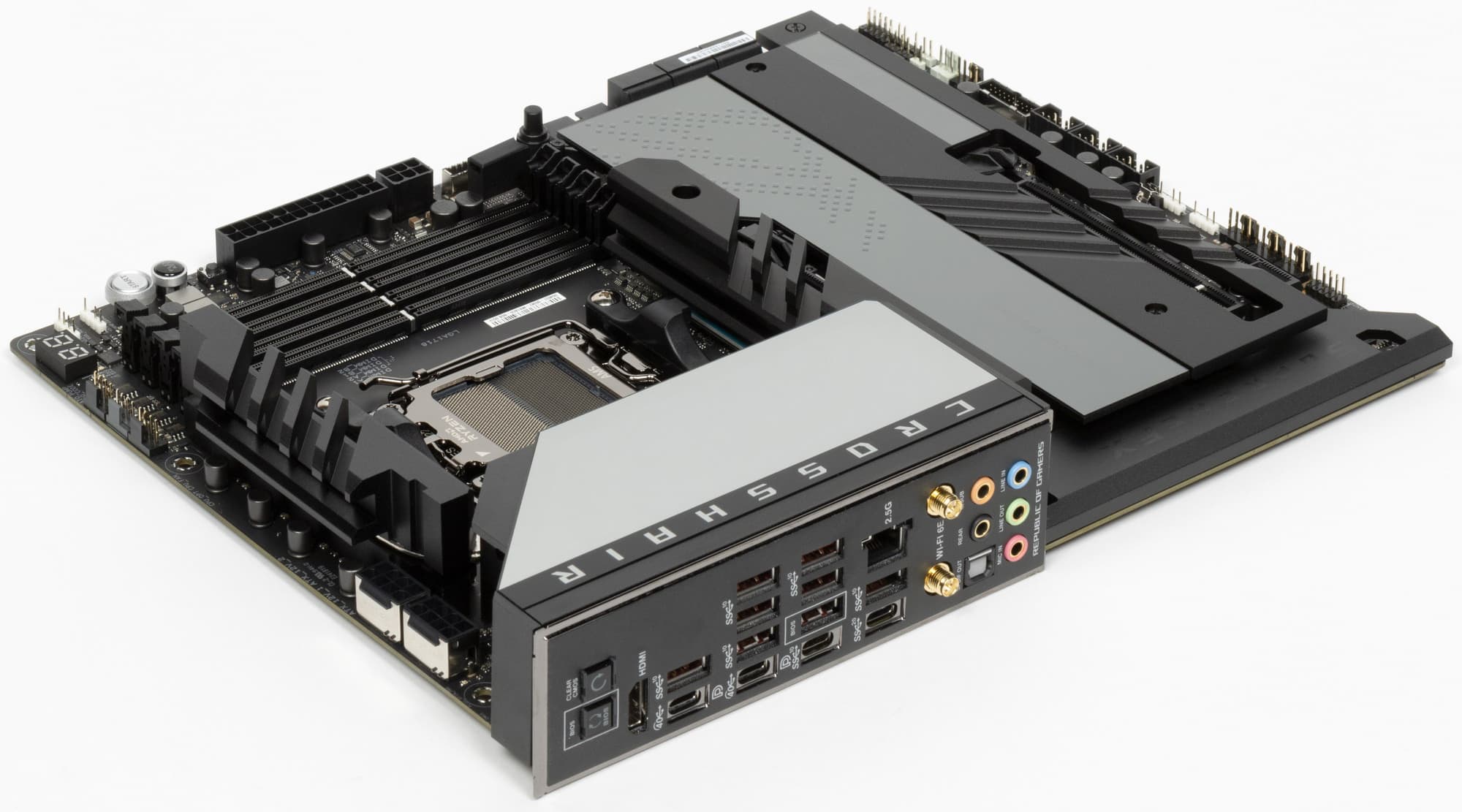

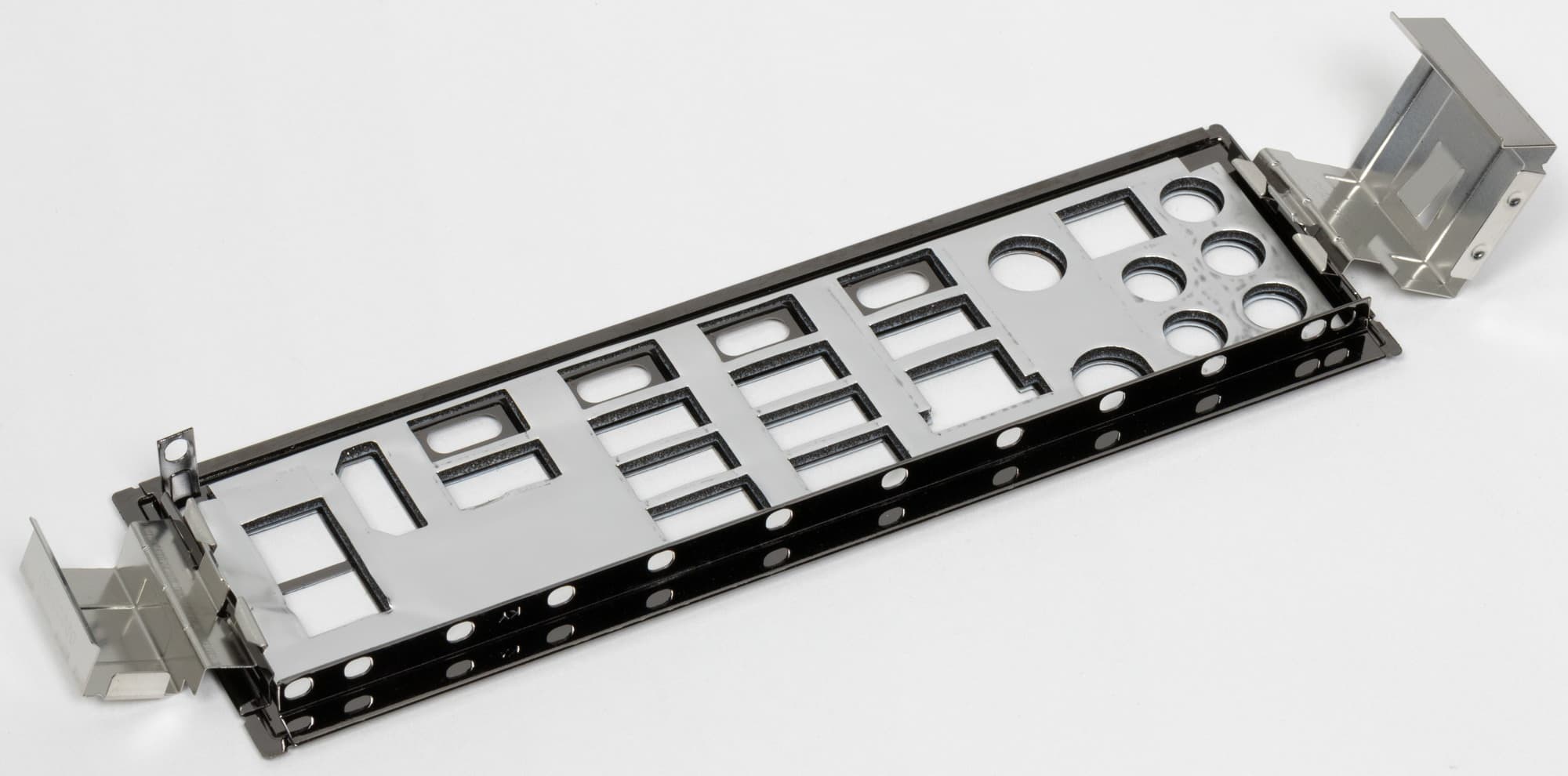

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

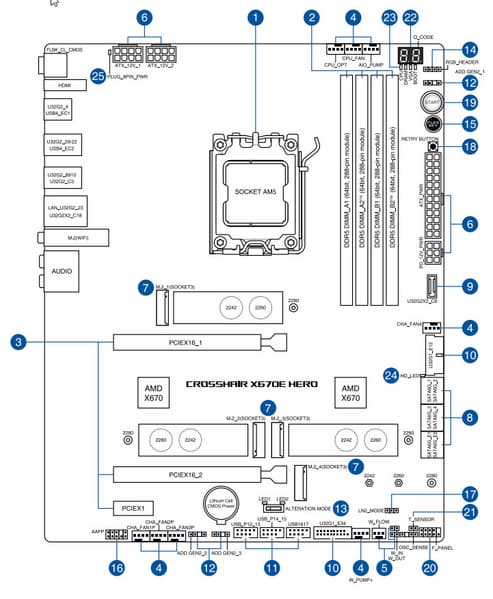

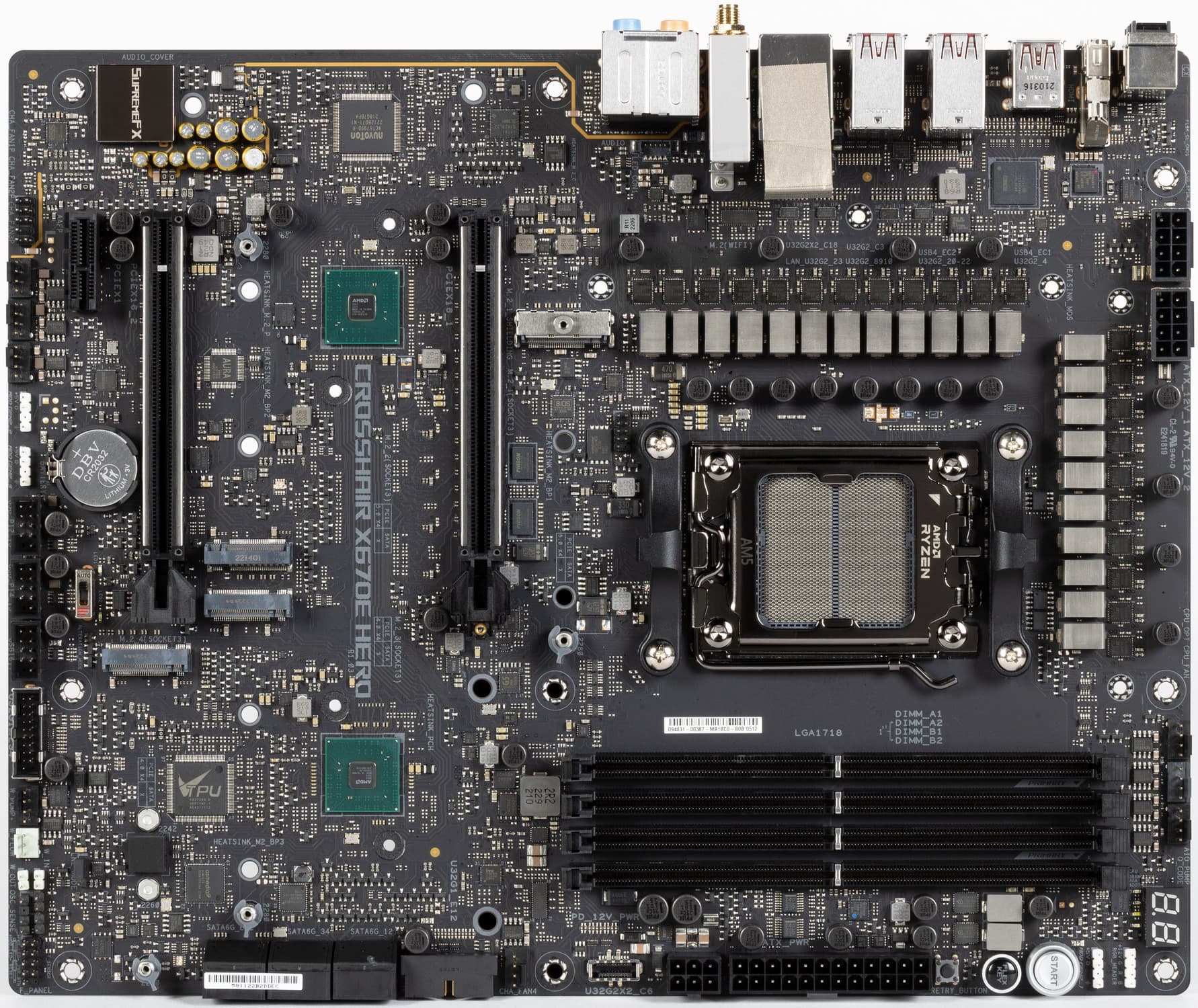

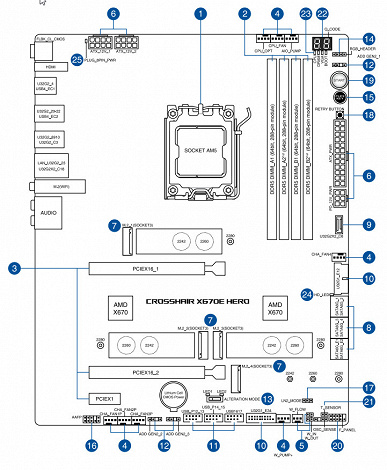

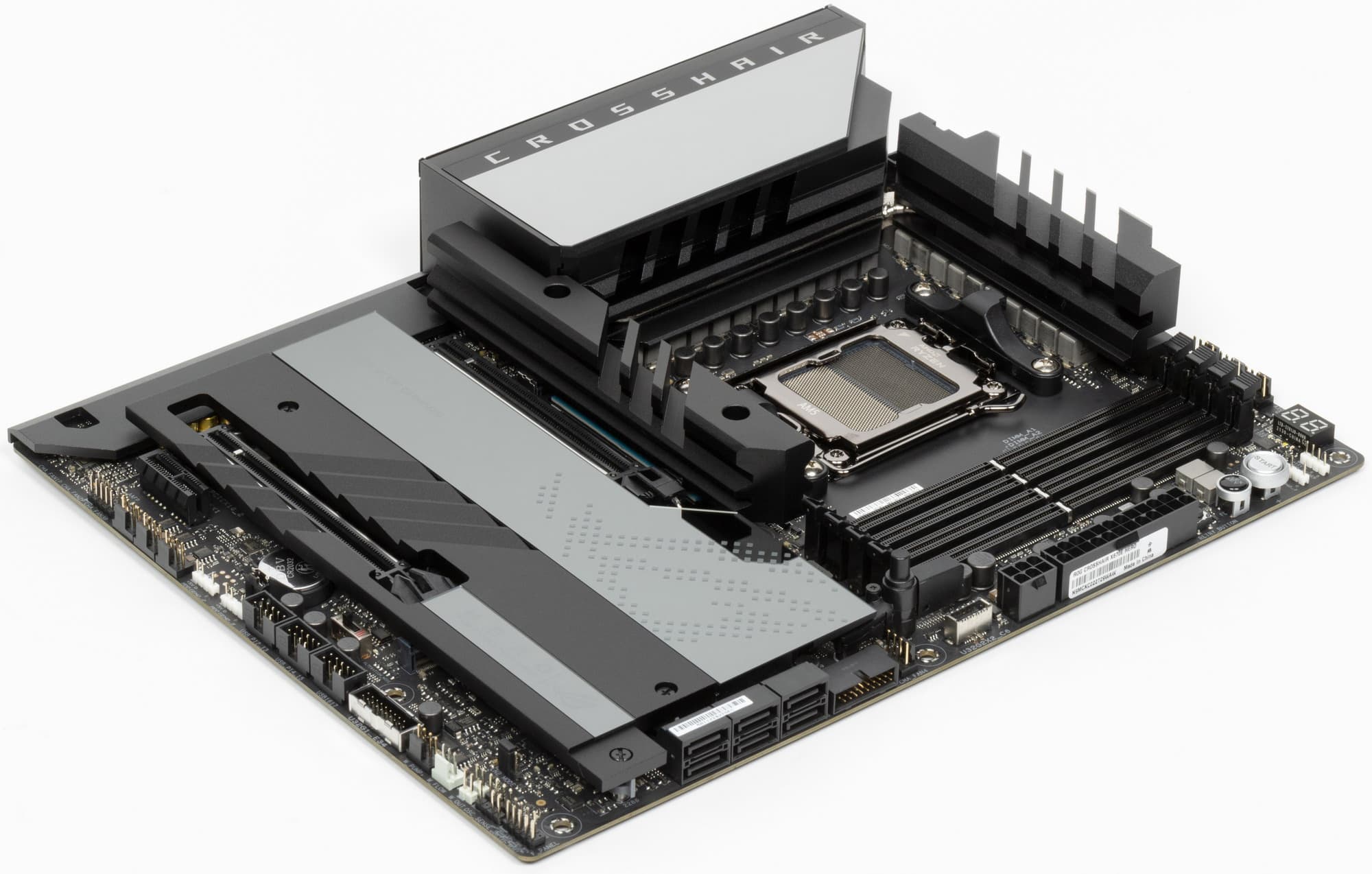

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Crosshair X670E Hero имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что одно из девяти монтажных отверстий перекрыто радиатором для слота M.2.

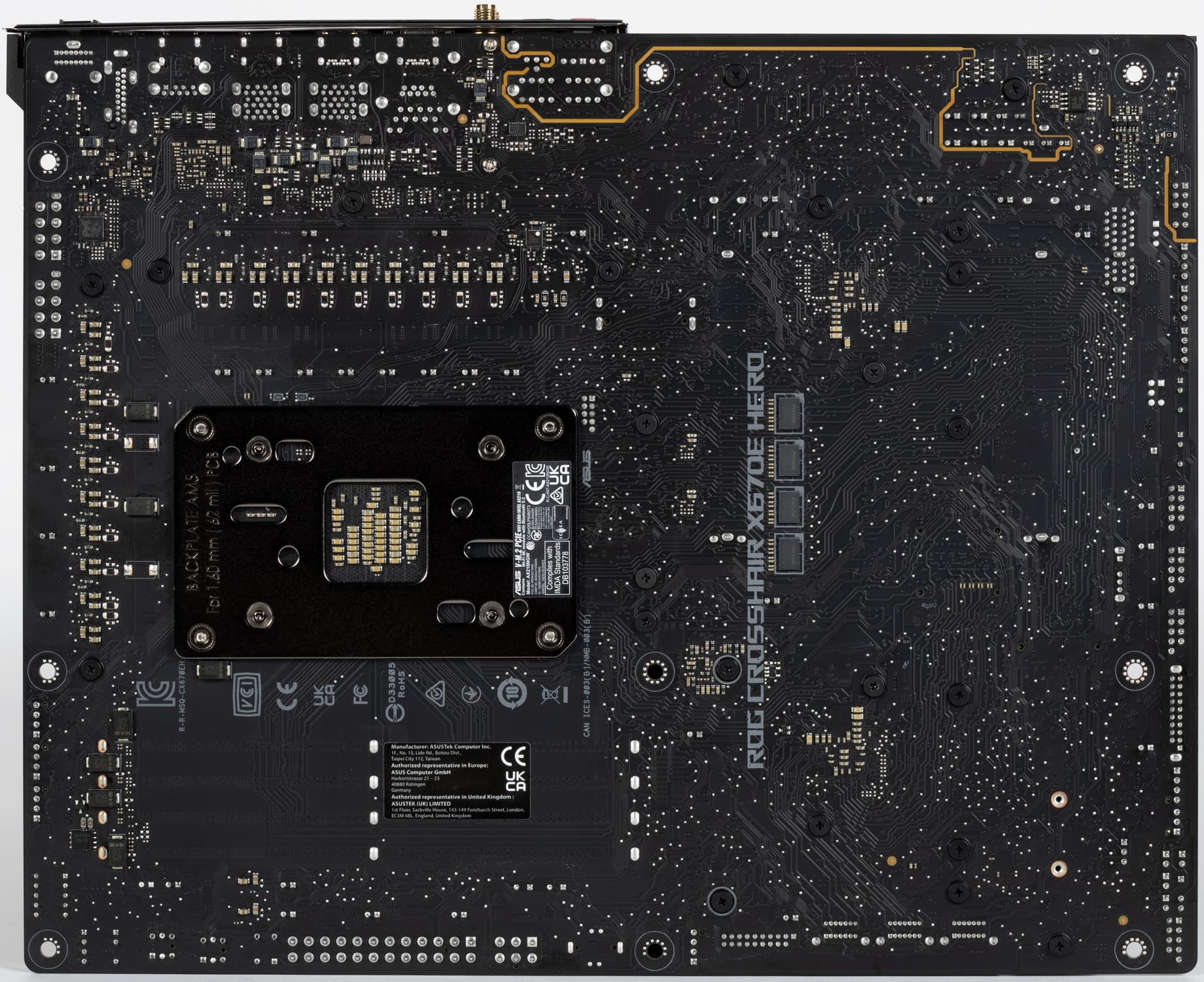

На оборотной стороне расположено несколько контроллеров и традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. Защитной пластины (бэкплейта) нет. Интересно отметить здесь, что на подобной материнской плате Hero, но на базе Intel Z790 бэкплейт имеется. Странный подход дизайнеров Asus.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

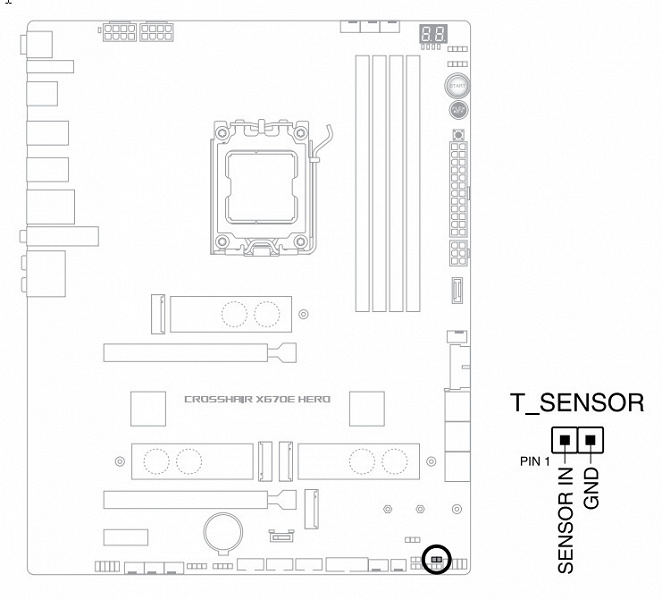

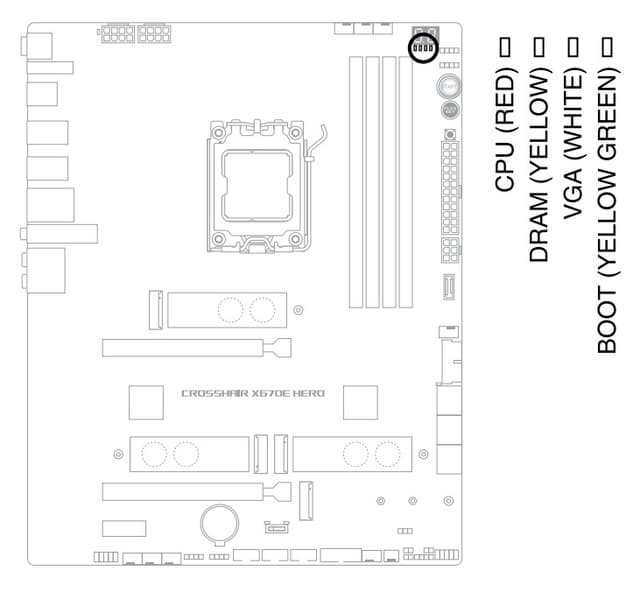

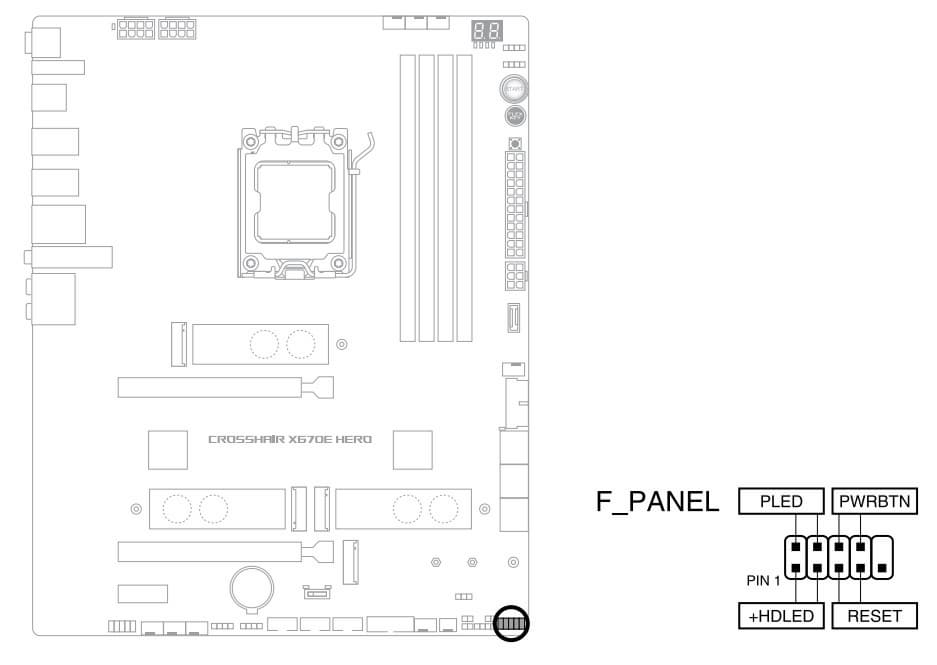

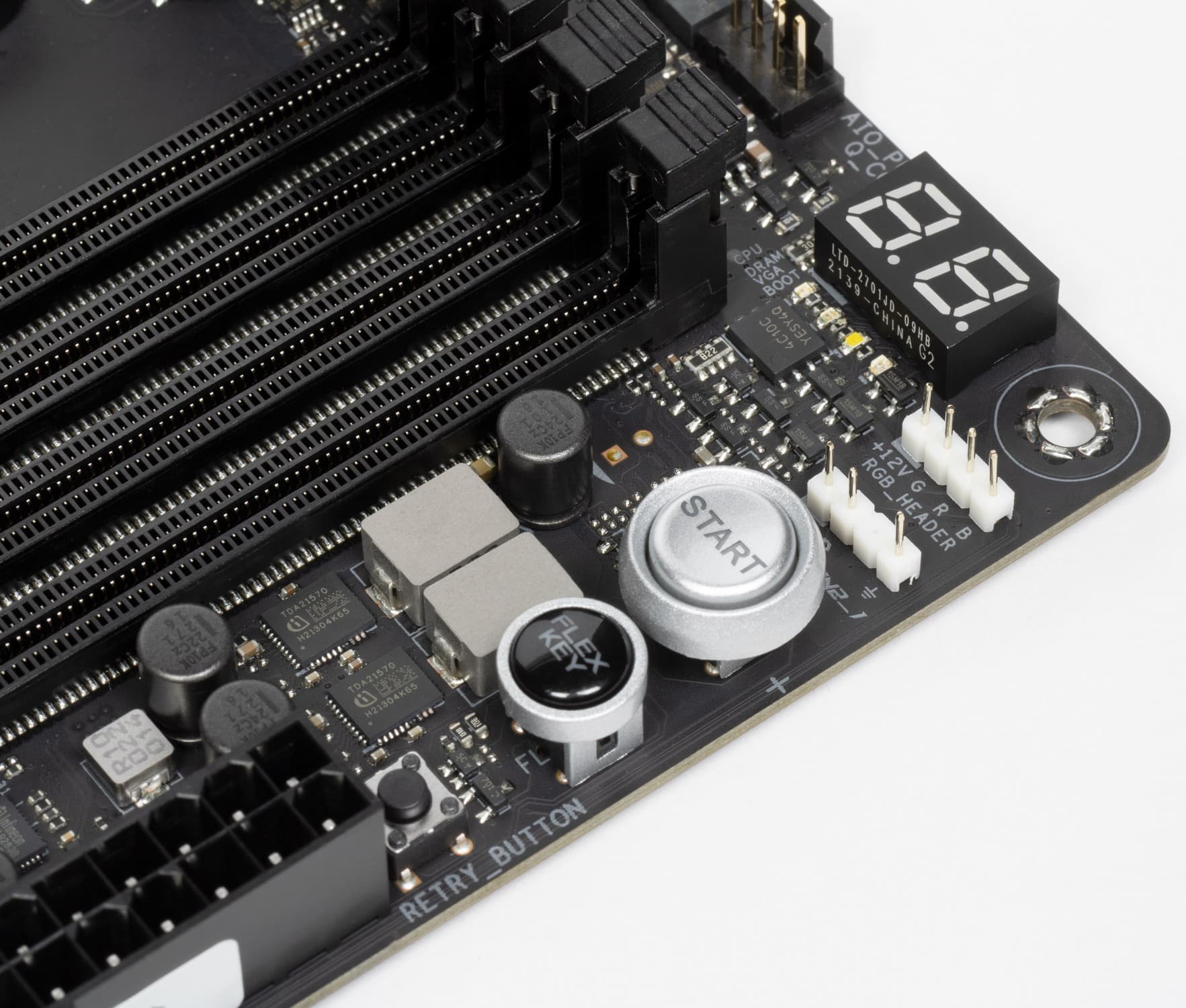

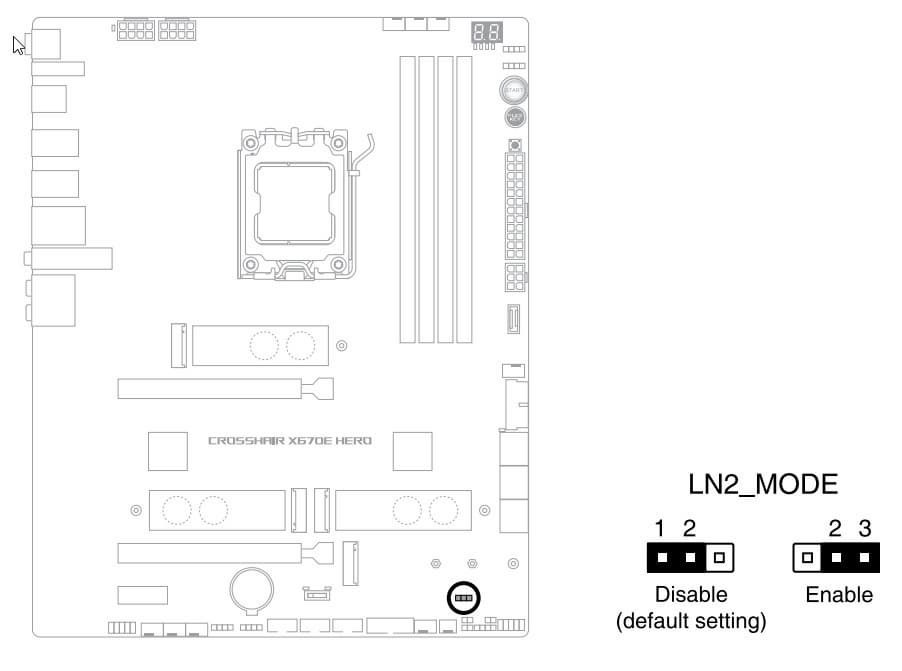

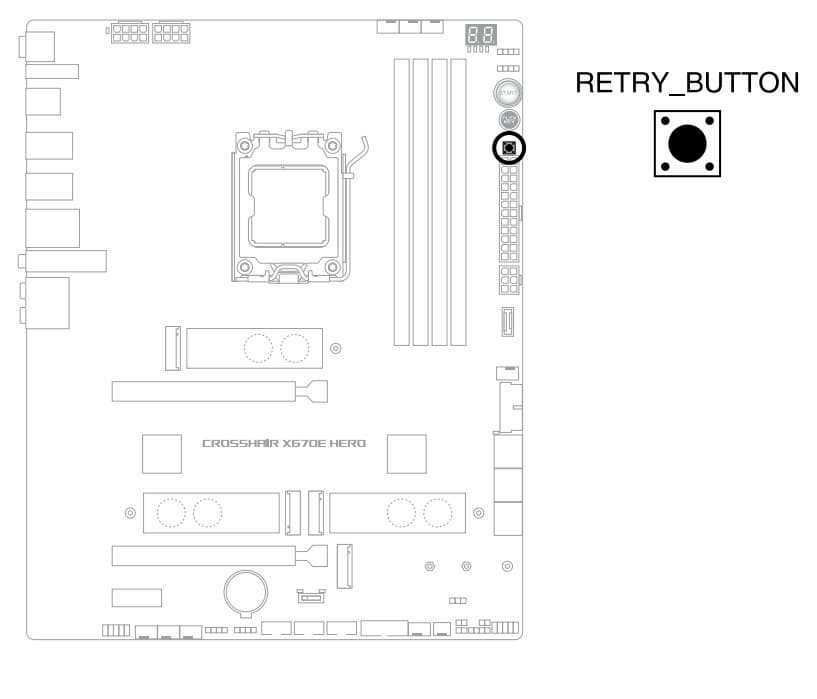

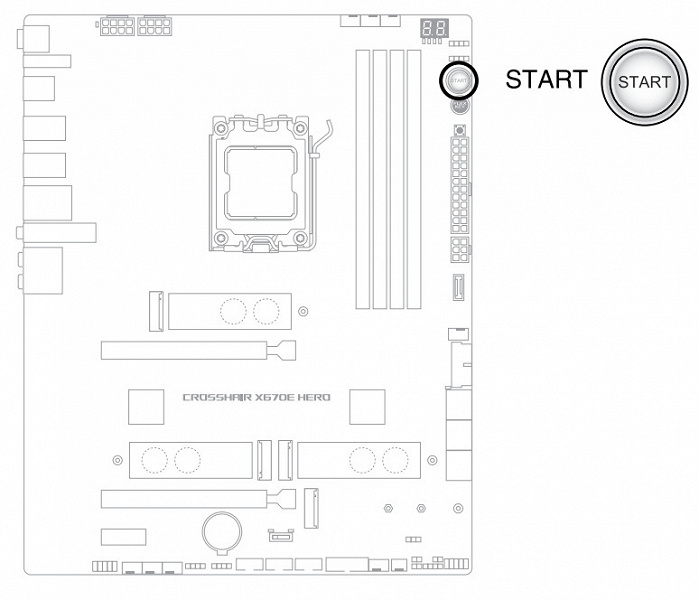

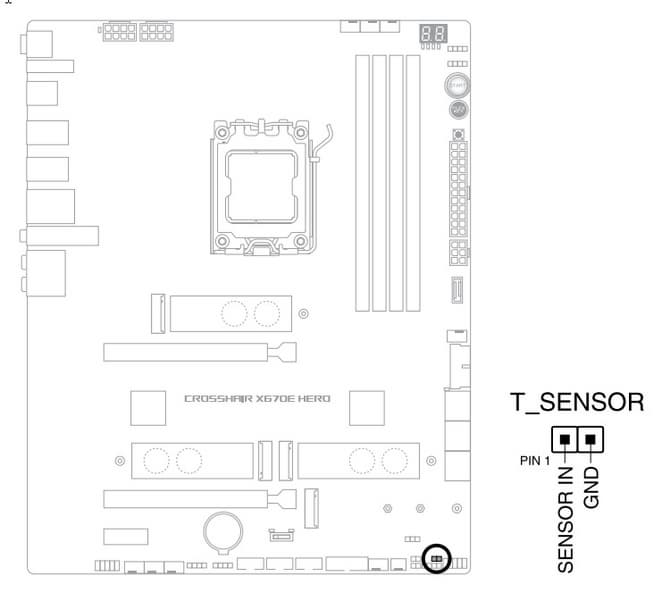

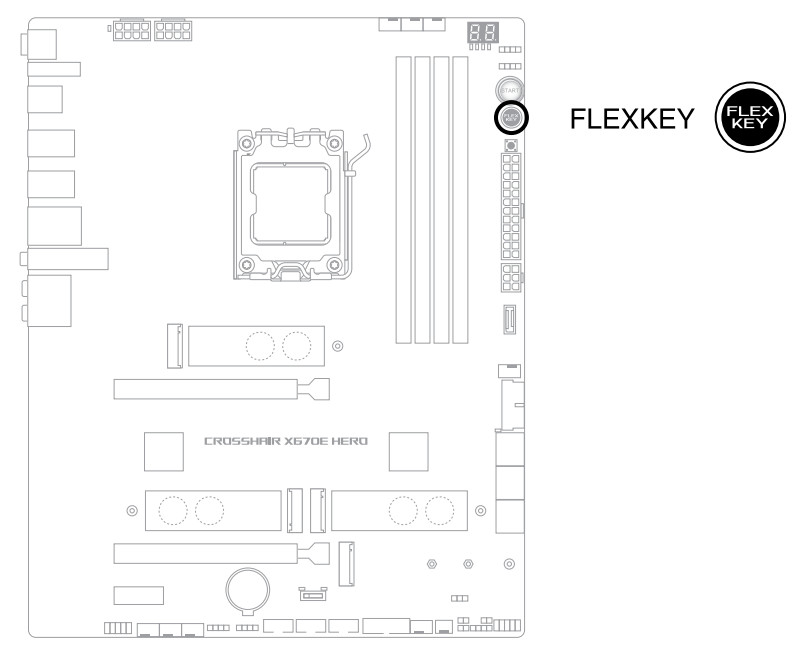

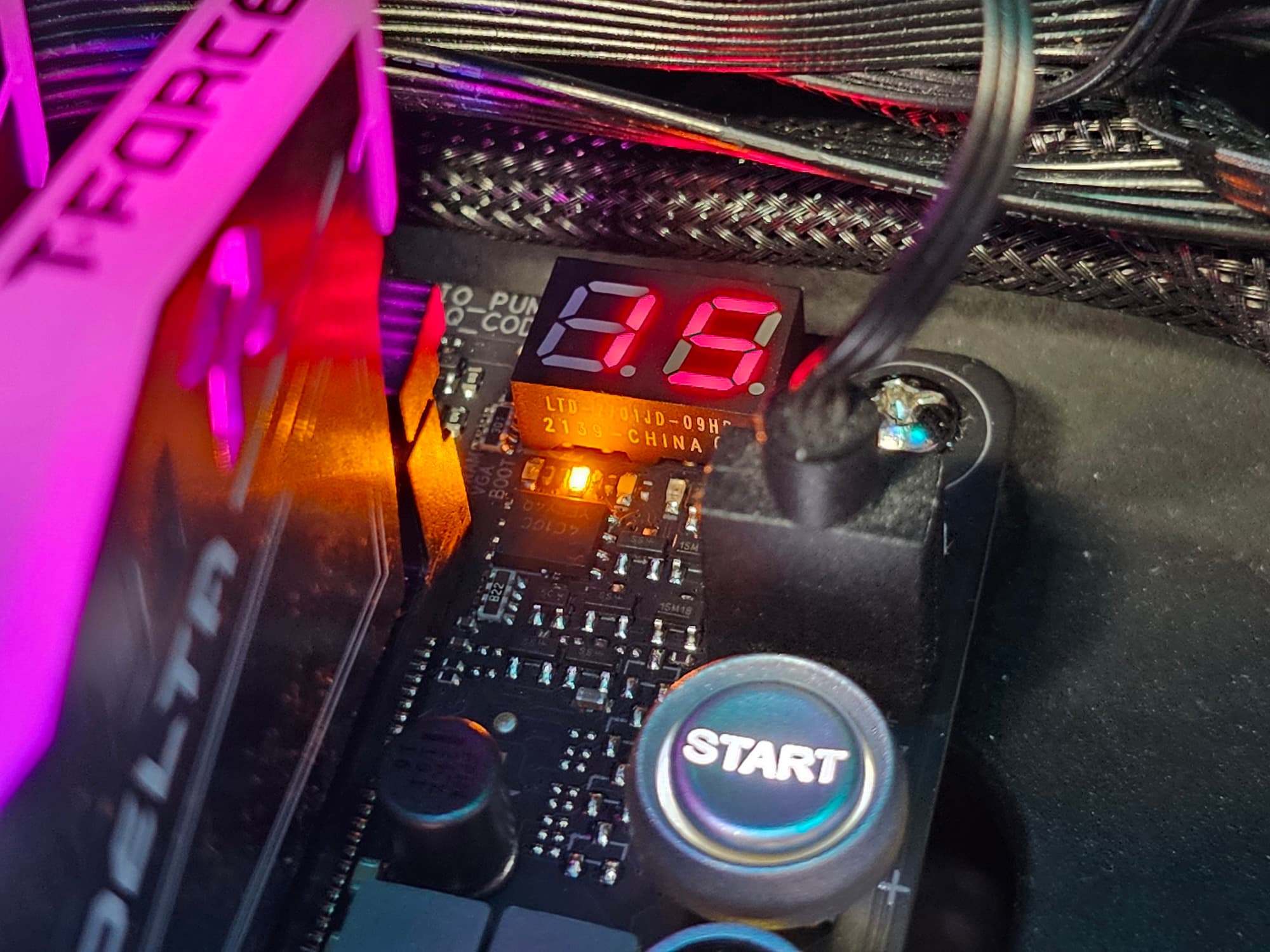

| Поддерживаемые процессоры | AMD Ryzen 7xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD X670E |
| Память | 4 × DDR5, до 192 ГБ (поддержка 48/24 ГБ модулей), до DDR5-6400 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC4082 (7.1, переименован в SupremeFX) + ЦАП ESS ES9218 |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |
| Thunderbolt | 1 × Intel JHL8540 Thunderbolt 4: 2 × Type-C (TB4 (40 Gb/s), USB 3.2 (20,10 Gb/s)) |
| Слоты расширения | 2 × PCIe 5.0 x16 (режимы x16, x8+x8) 1 × PCIe 4.0 x1 |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (X670E+ASMedia ASM1061) 2 × M.2 (CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280) 2 × M.2 (X670E, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (ROG PCIe 5.0 M.2 card)(CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (X670E) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074) 1 × USB 3.2 Gen2x2: 1 порт Type-C (X670E) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X670E) 1 × USB 3.2 Gen2: 1 порт Type-C (X670E) 2 × USB 3.2 Gen2: 2 порта Type-C (Thunderbolt4) 8 × USB 3.2 Gen2: 8 портов Type-A (красные) (X670E+CPU) |
| Разъемы на задней панели | 3 × USB 3.2 Gen2 (Type-C) 8 × USB 3.2 Gen2 (Type-A) 1 × USB 3.2 Gen2x2 (Type-C) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 2.1 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 6-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 3 разъема для подключения 6 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 кнопка OC Retry 1 переключатель версии PCIe 1 разъем для термодатчикa 3 разъема подключения фирменных помп СВО Asus 1 разъем для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 кнопка перезагрузки Reset |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

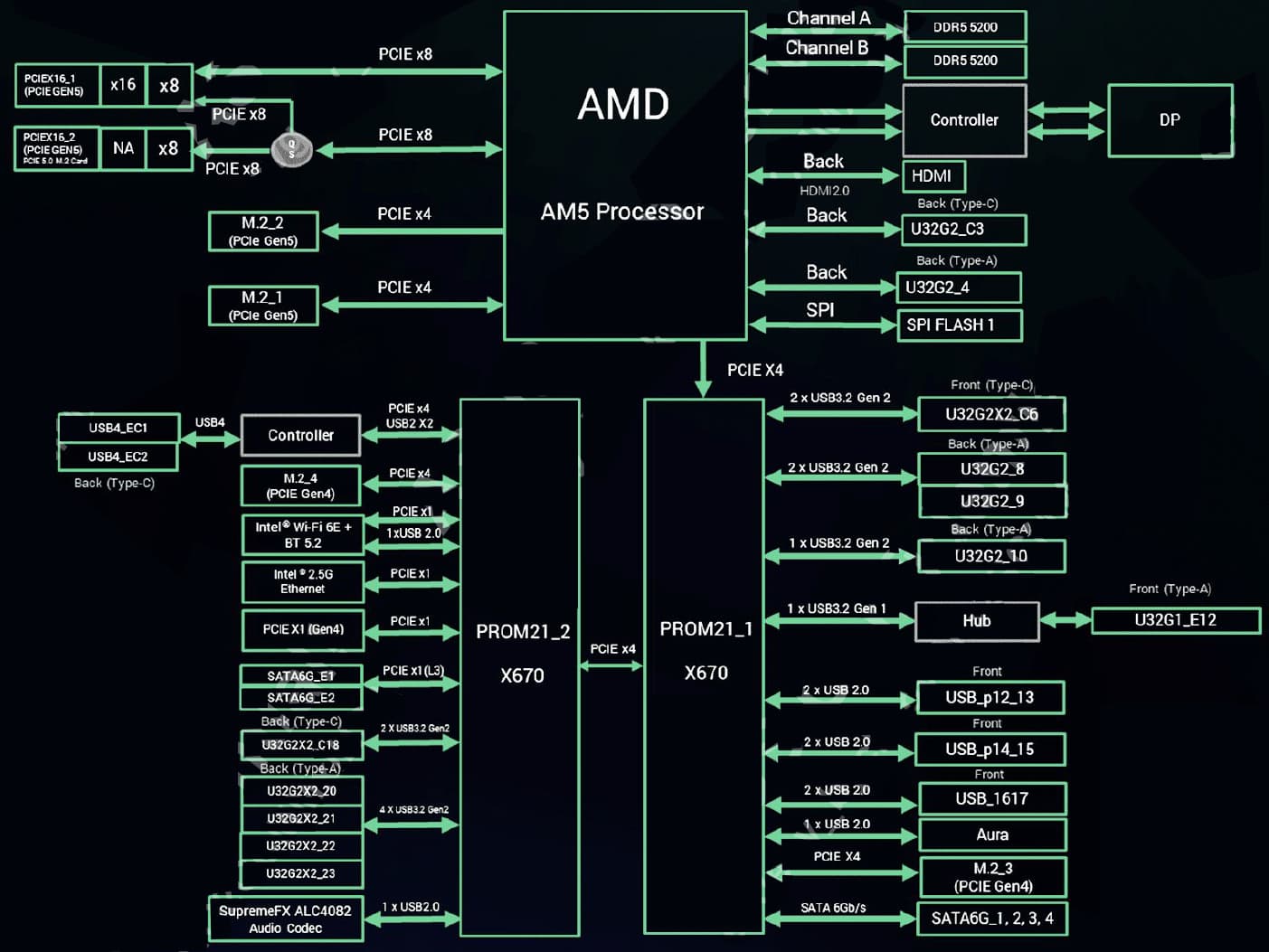

Схема работы связки чипсет+процессор.
Процессоры Ryzen 7000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
- 28 линий ввода-вывода (включая PCI-E 5.0):
- 4 линии из них идут на взаимодействие с X670/X670E,
- 16 линий — это PCI-E 5.0 слоты для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет X670/X670E поддерживает до:
- 8 портов USB 3.2 Gen2,
- 2 портов USB 3.2 Gen2x2,
- 12 портов USB 2.0,
- 24 линии ввода-вывода:
- 4 линии для связи внутри микросхем чипсета (см. ниже).
- Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).
Таким образом в сумме от тандема X670/X670E+Ryzen 7000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 2 порта USB 3.2 Gen2x2 (от чипсета);
- 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
- 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
- 8 портов SATA 6Гбит/с (от чипсета)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).
Здесь надо сказать два основных момента:
- Отличия между чипсетами X670 и X670E
- Почему чипсет состоит из двух микросхем.

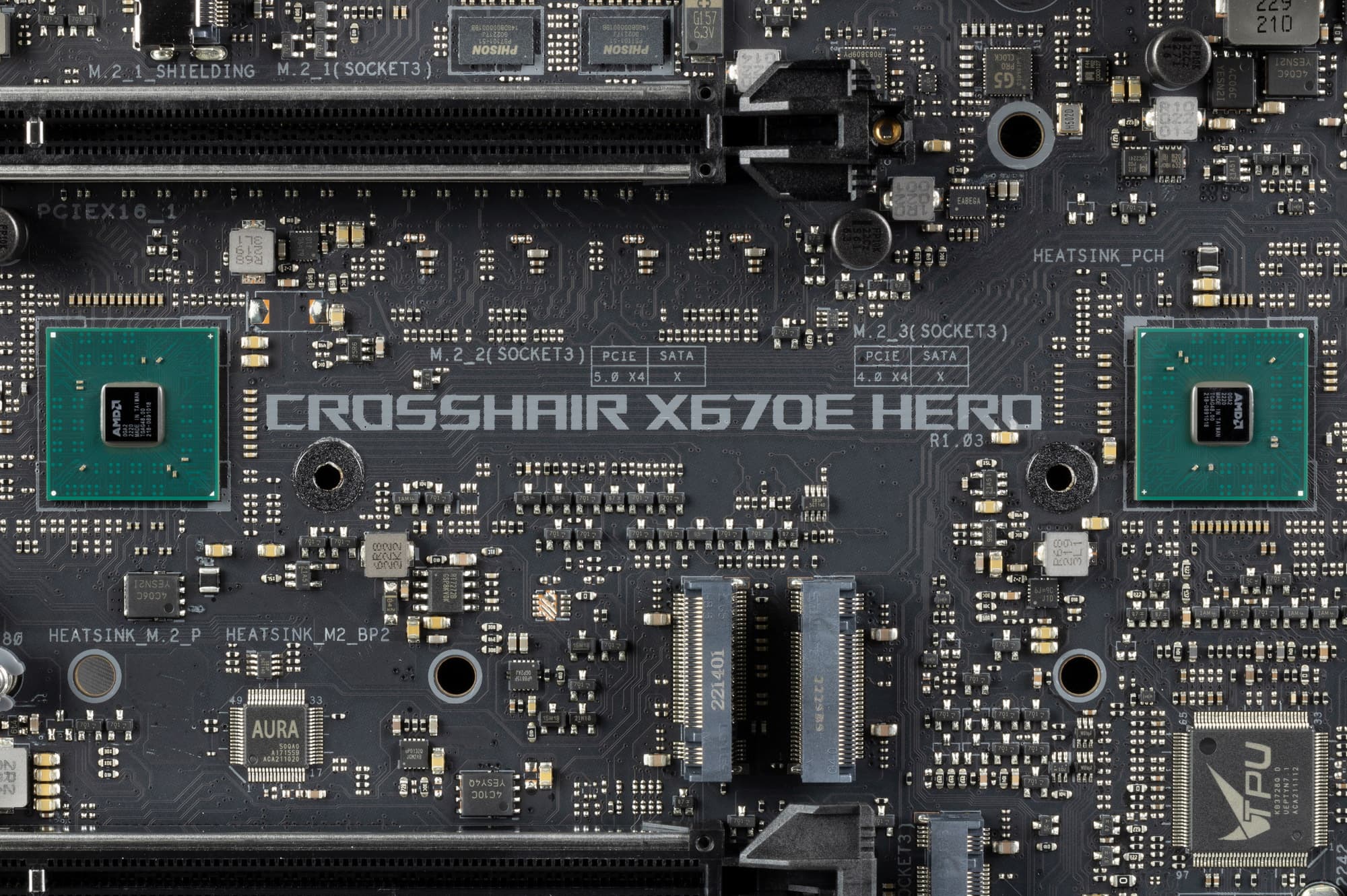

Чипсеты AMD X670 и X670E полностью равнозначны по функциональности (набору портов и линий), но слот PCIe x16 (для видеокарт), получаемый данные от процессора в случае X670E получает версию PCIe 5.0, а в случае X670 — 4.0. Отсутствие версии 5.0 у слота для видеокарт помогает снизить стоимость материнских плат в случае с X670, ибо разработчики смогут экономить на усилителях (редрайверах) сигнала PCIe 5.0, которые пока весьма недешевы, а также матплаты с X670 не имеют крайне жестких требований к разводке печатной платы, чтобы избежать искажений сигналов.
Чипсет X670/X670E получил сильно больше как портов, так и линий PCIe, нежели предшественник, и чтобы не получить одну очень горячую микросхему, памятуя проблему чипсета X570, которому на начальных порах требовался весьма шумный вентилятор, AMD разделила функциональность на две микросхемы по принципу: «восходящее» и «нисходящее» соединения. «Восходящий» чип подключен к процессору через PCIe 4.0 x4, а «нисходящий» к «восходящему» через другое соединение PCIe 4.0 x4. Обе микросхемы произведены силами ASMedia.
Новое поколение Ryzen 7xxx поддерживает как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.
Детально об этом всем имеется в материале по самому процессору Ryzen 9 7950X и архитектуре Zen4.

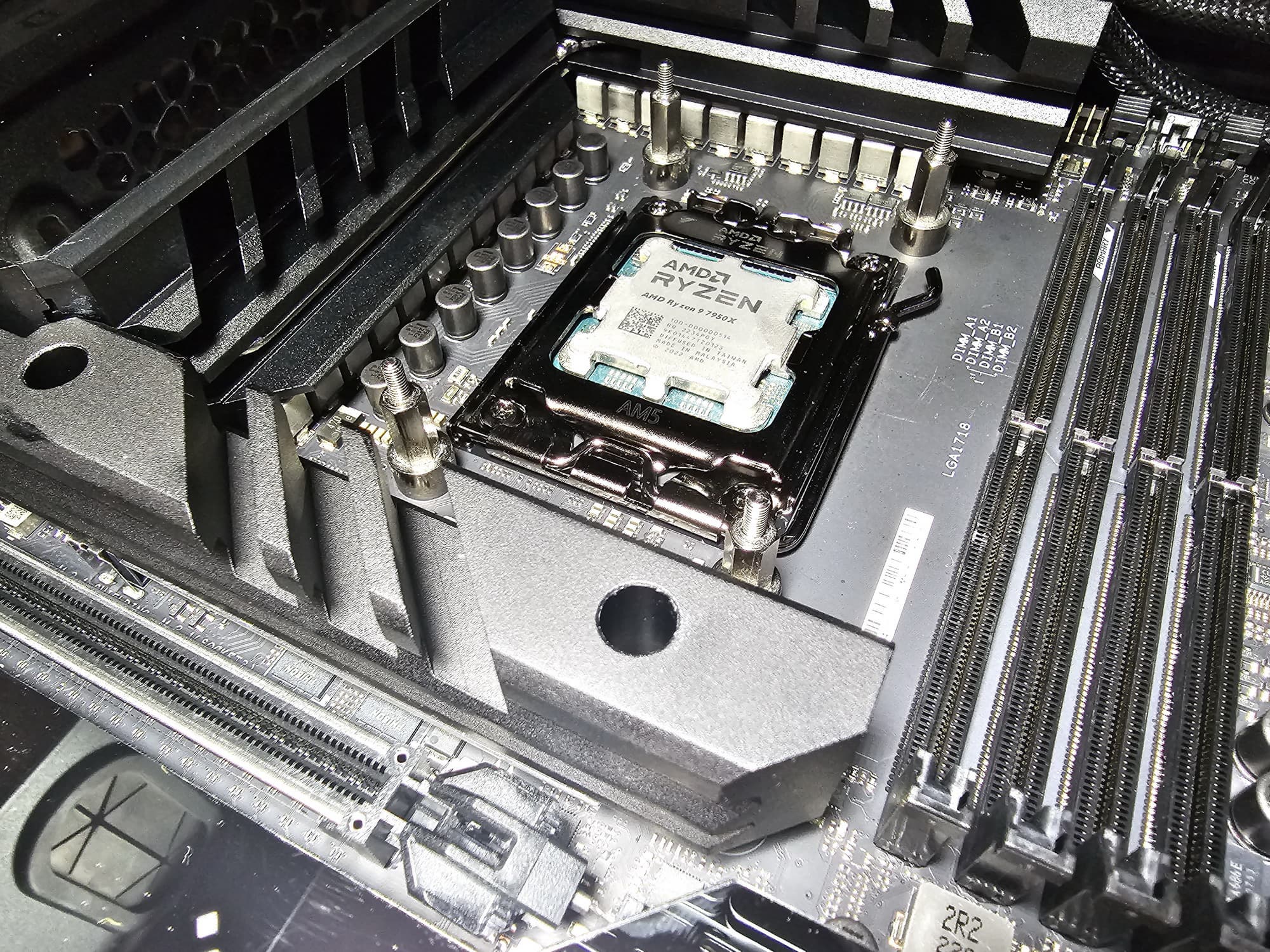

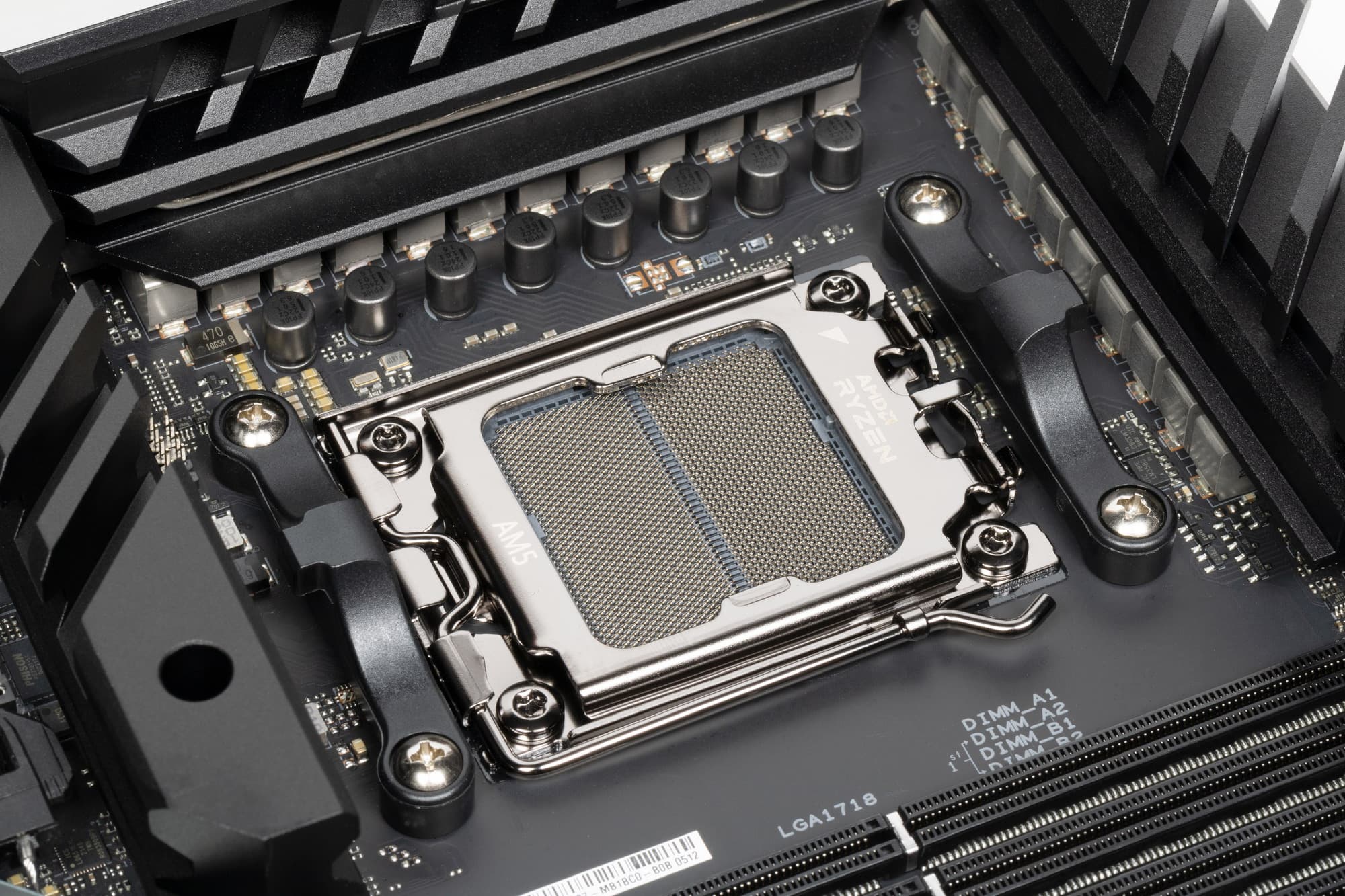

Плата Asus поддерживает процессоры AMD поколения 7000, выполненные под разъем (сокет) AM5.

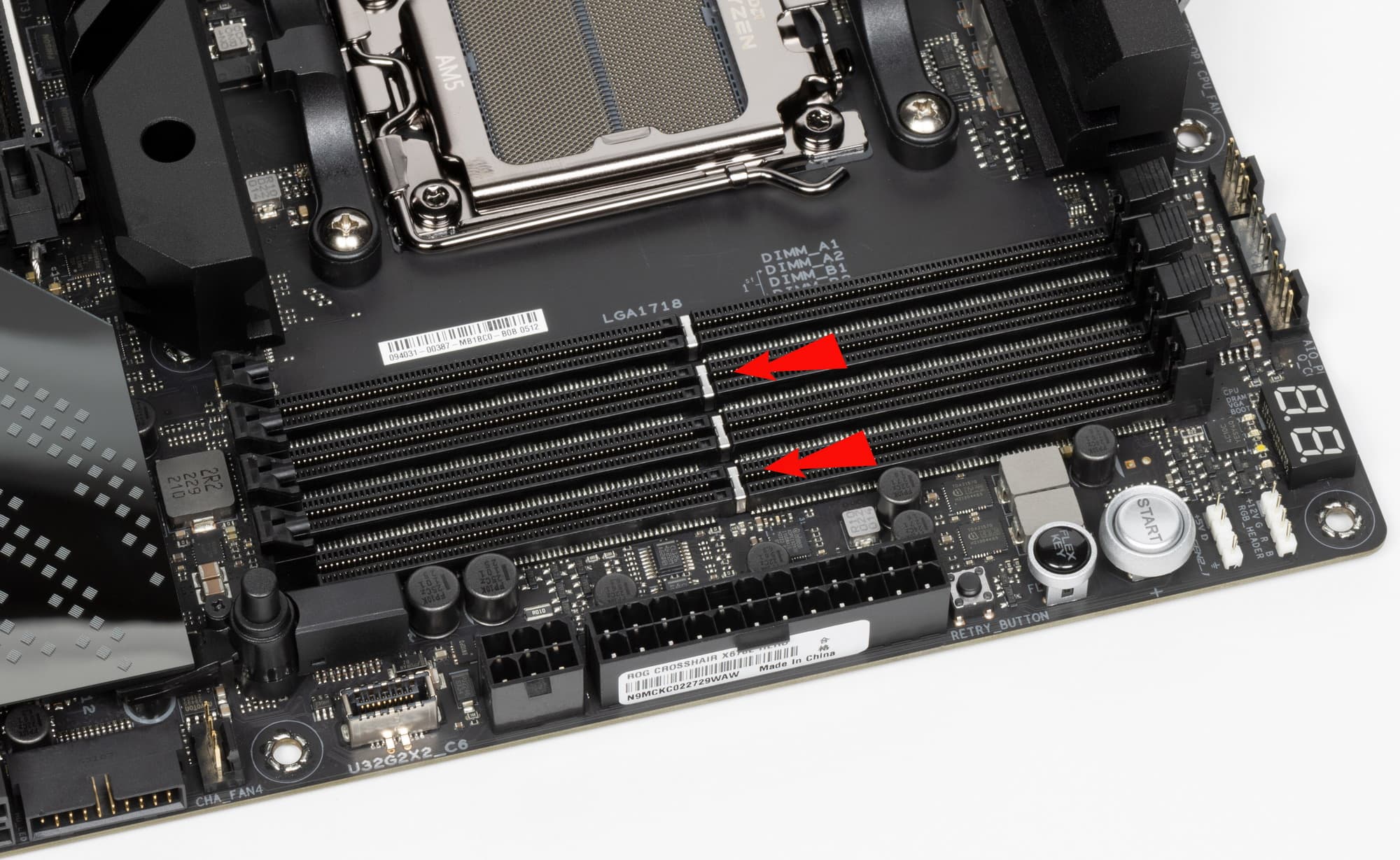

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP и Expo, а также емкости модулей 24 и 48 ГБ (следует только обновить BIOS).
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема X670E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет X670E обладает 20 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- слот PCIe x1 (1 линия PCIe 4.0);
- порты SATA_1/2/3/4 (4 линии PCIe 3.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_4 (4 линии PCIe 4.0);
- ASMedia ASM1061 (SATA 5,6 хаб) (1 линия PCIe 4.0);
- Intel Thunderbolt 4 (4 линии PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel AX210NGW WIFI/BT (Wireless) (1 линия PCIe 4.0)
20 линий PCIe оказались занятыми (12 PCIe 4.0 + 8 PCIe 3.0). В данном случае связь с аудиокодеком идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллер ASM1074 для своих нужд используют сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий

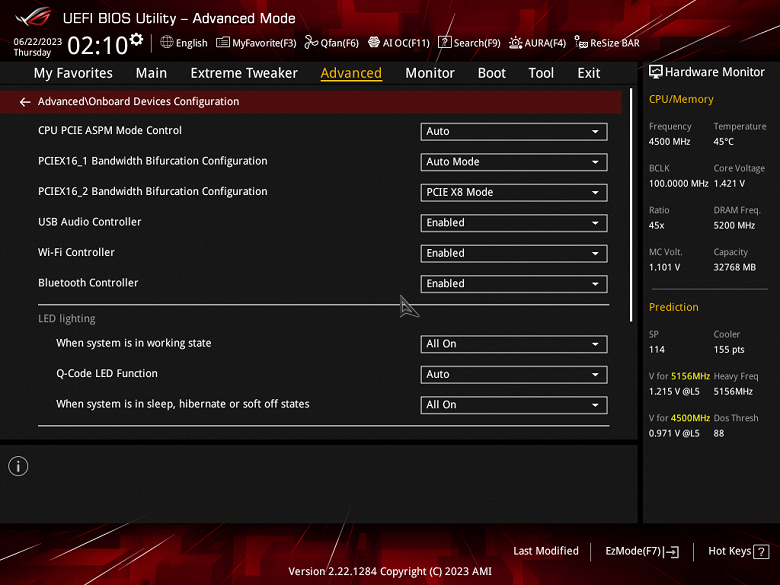

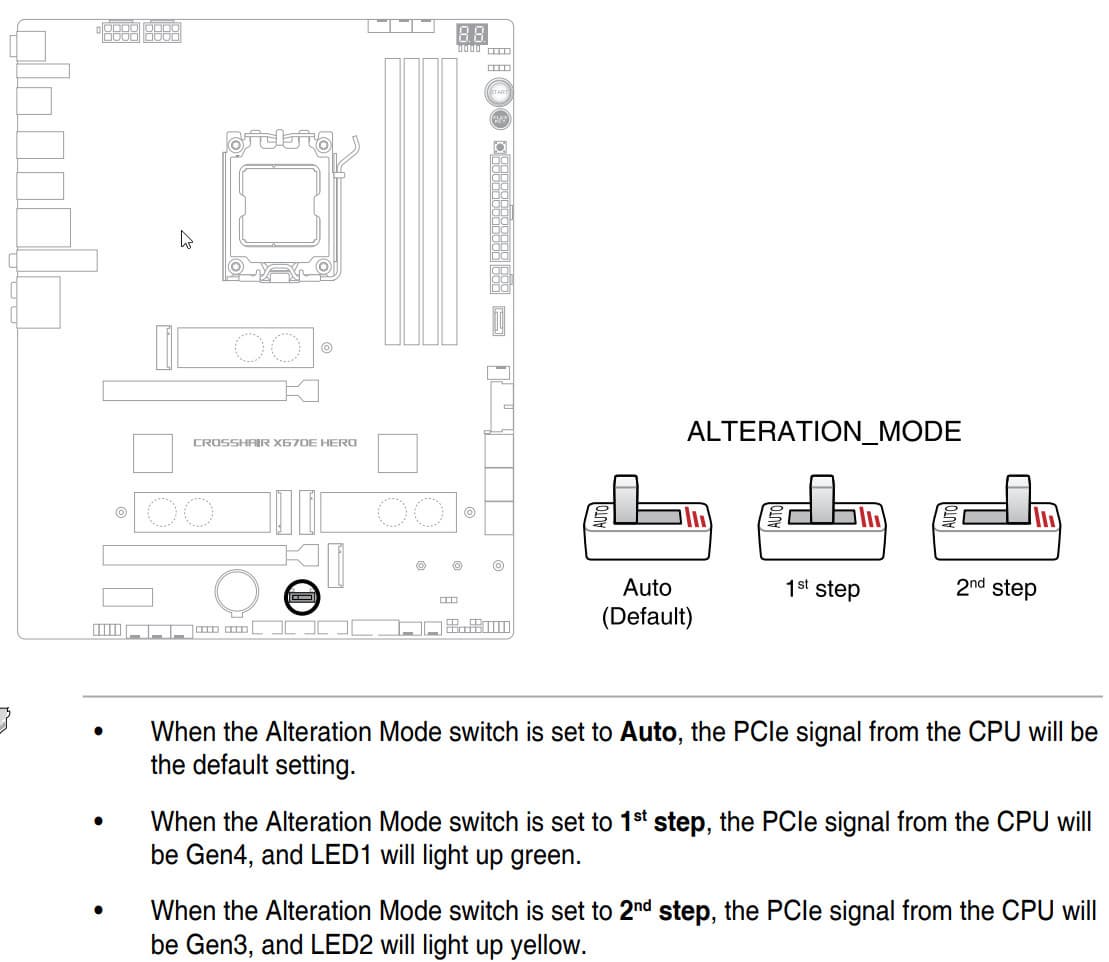

Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий. Мы помним, что все эти линии PCIe версии 5.0.
Забегая вперед, скажу, что в комплекте с матплатой идет карта ROG PCIe 5.0 M.2. Она несет на себе один слот М.2, рассчитанный также на PCIe 5.0 (до х4), так что ее можно установить в один из вышеупомянутых слотов PCIe. Но об этом ниже.

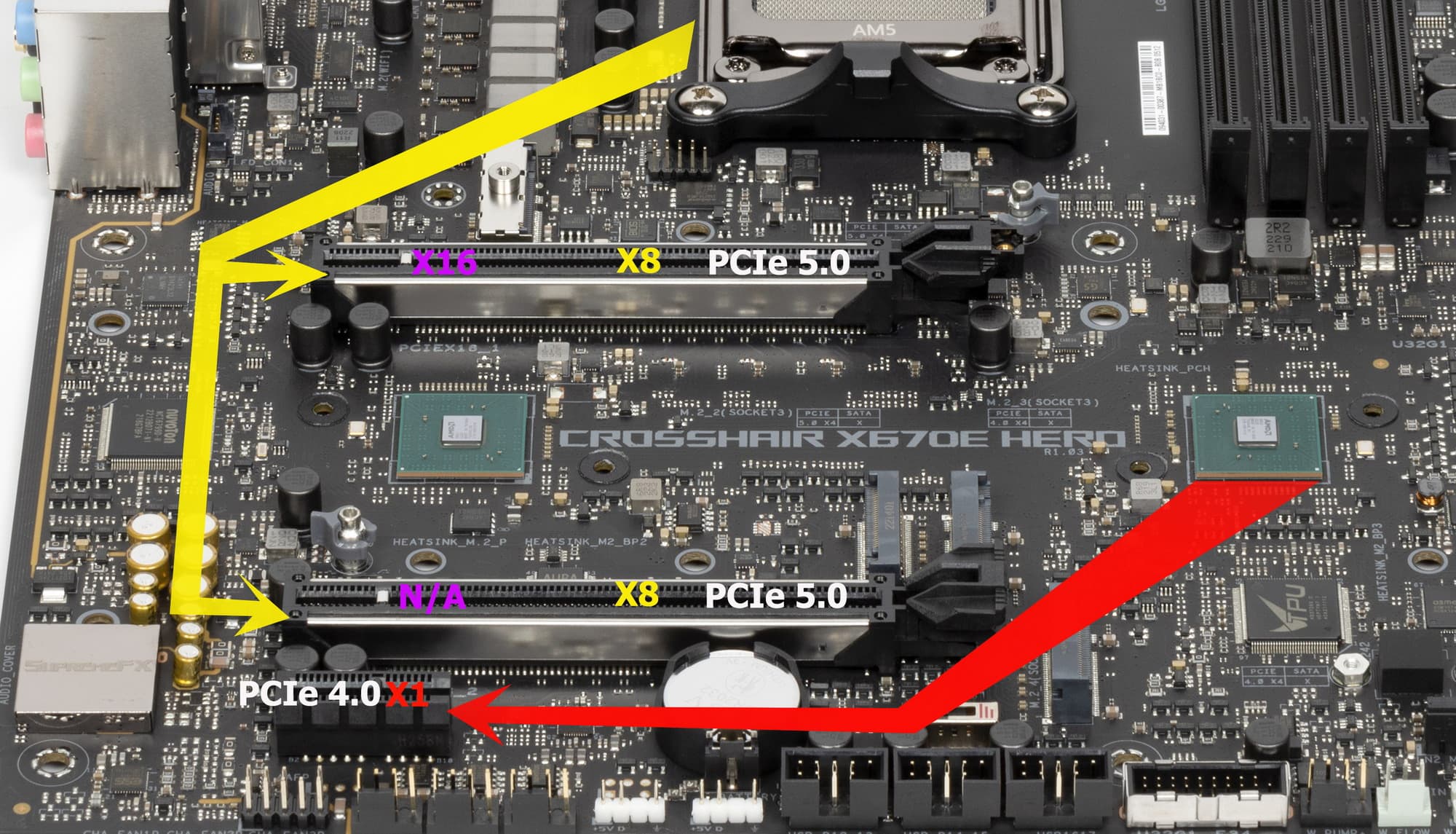

Теперь в целом про слоты PCIe.
Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то PCIe x1 подключен к X670E.
Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры Phison.

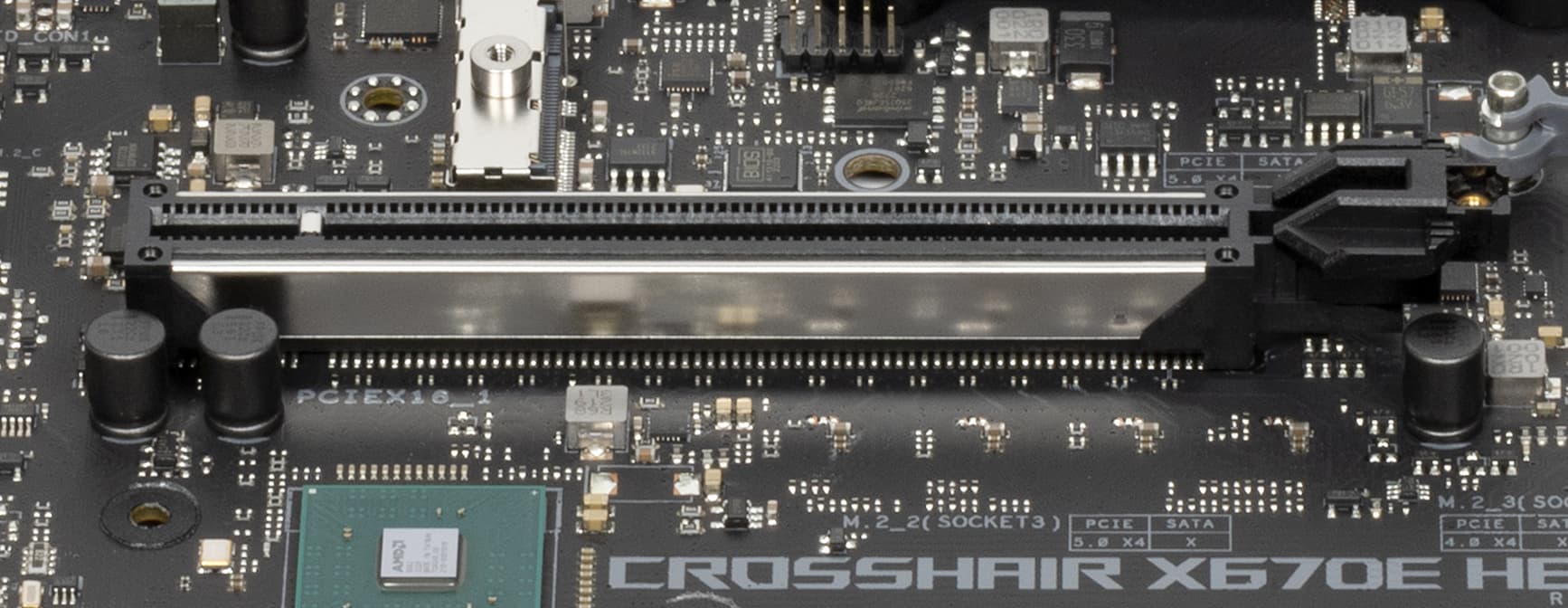

Два первых («процессорных») слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

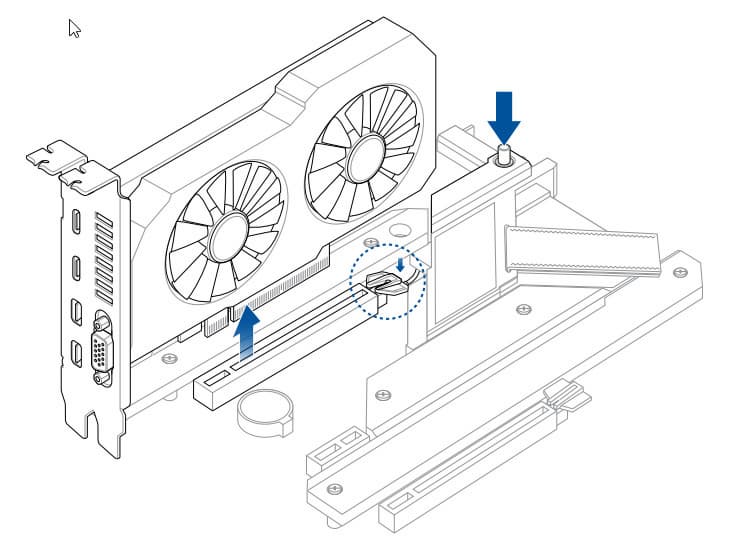

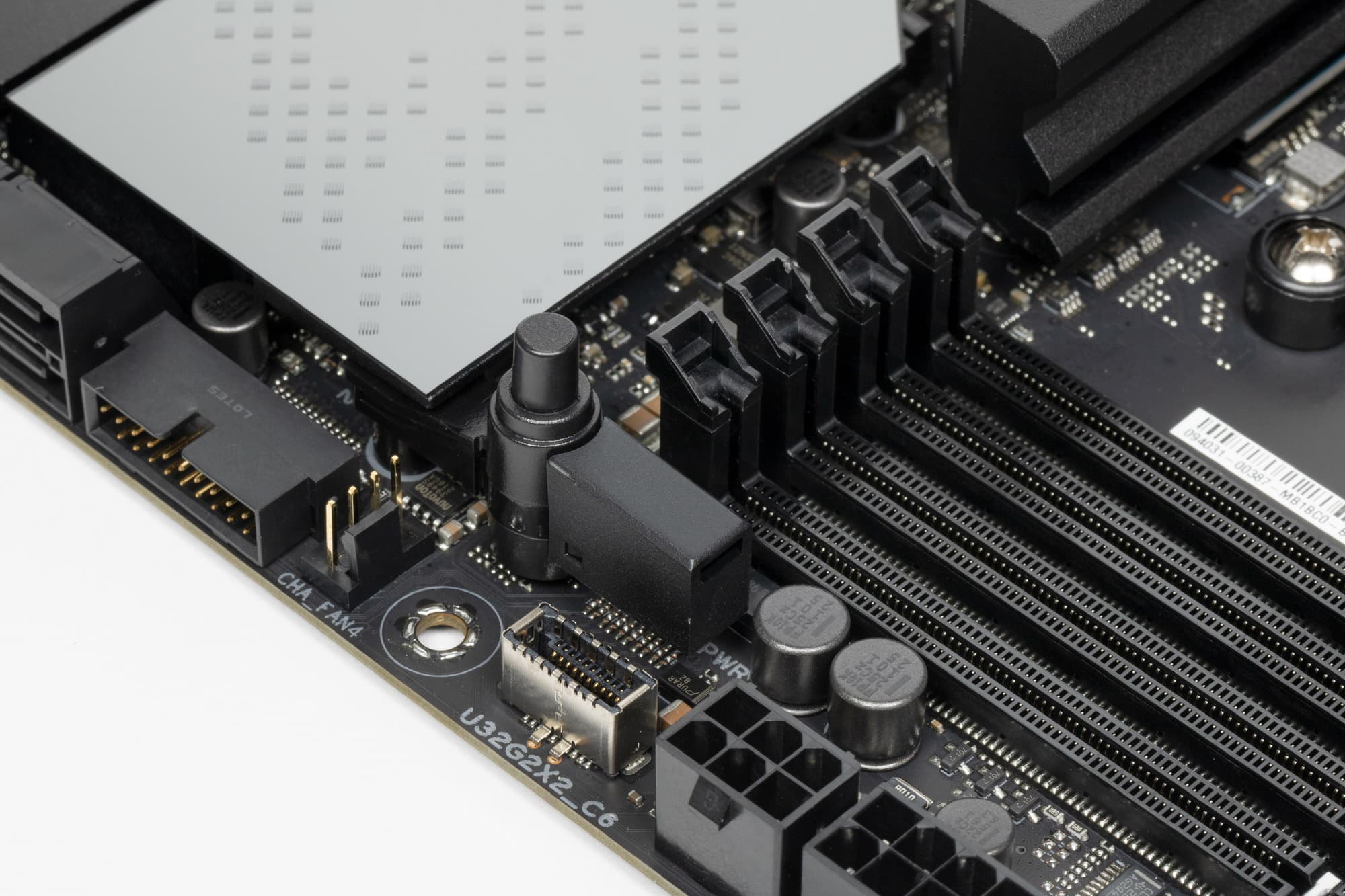

Мы снова видим своего рода удобный рычаг Q Release для открытия защелки на первом PCIe x16_1 слоте.
Мы знаем, что иногда очень неудобно дотягиваться до «хвоста» слота, где требуется нажать на защелку для разблокирования карты в слоте: ведь как правило, выше первого слота PCIe имеется M.2 слот с высоким радиатором, и до защелки даже пальцем не дотянуться.
Матплата позволяет смонтировать СО любого размера.

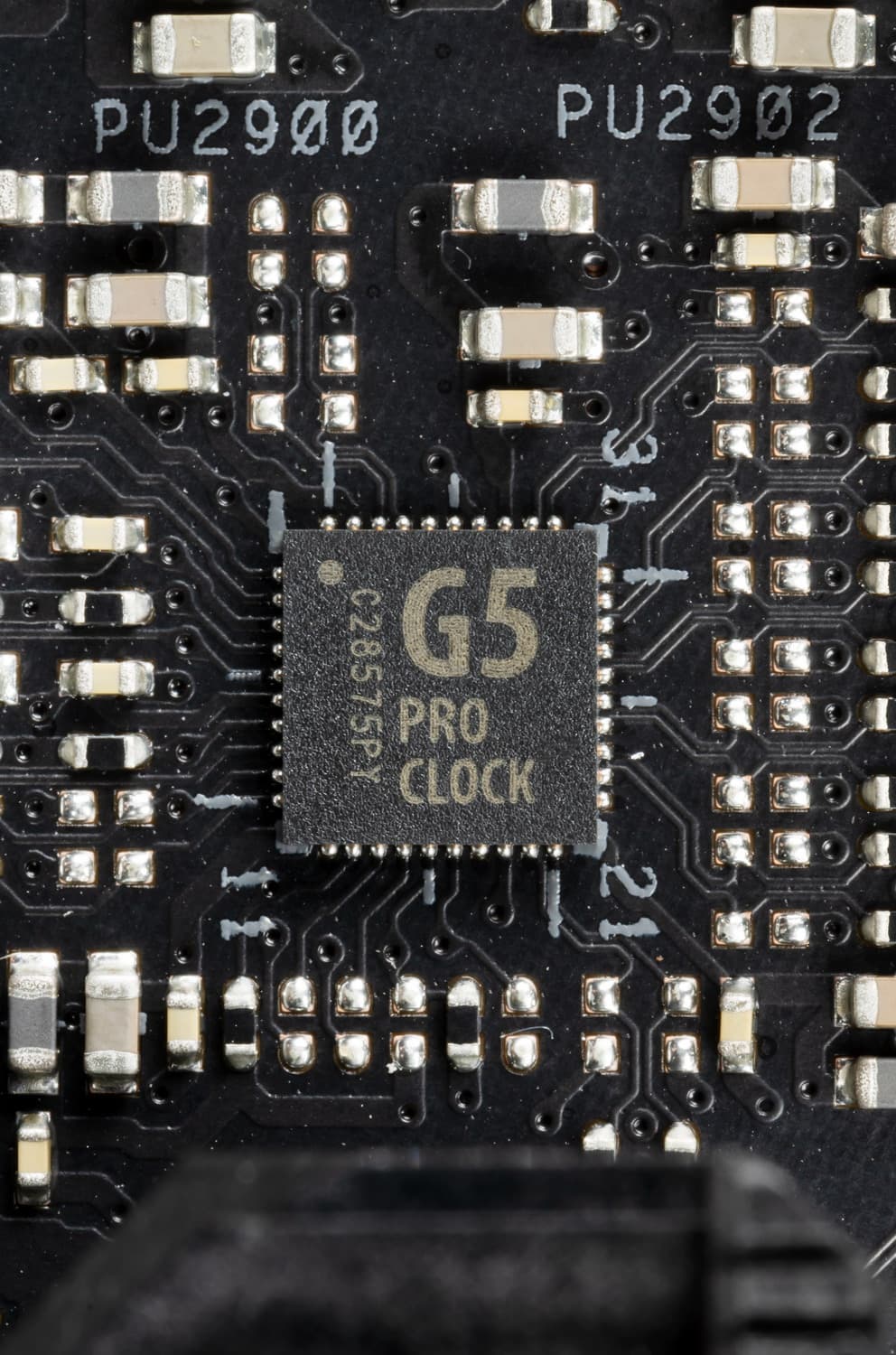

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор.

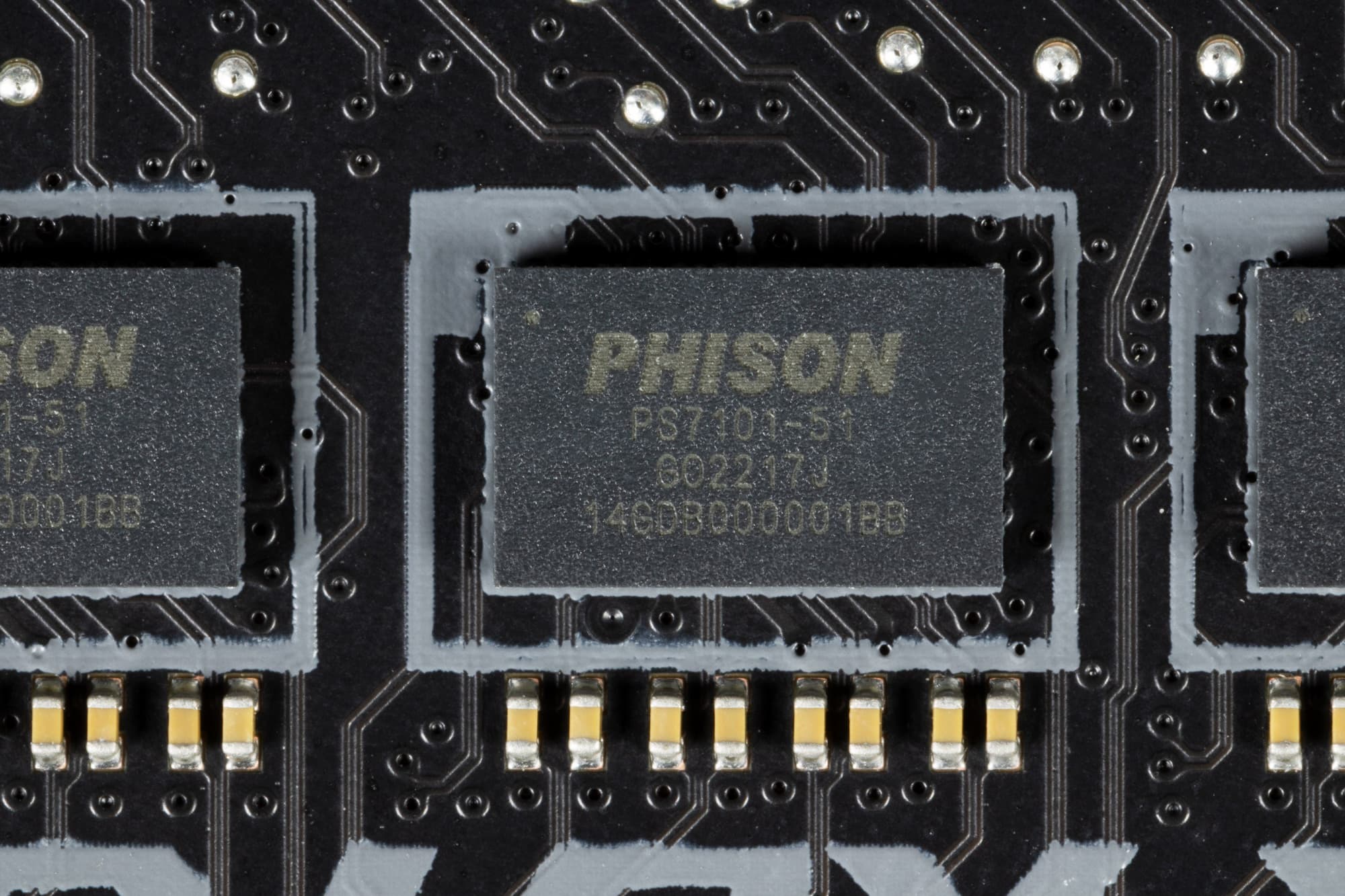

А также имеются усилители (ре-драйверы) сигнала PCIe 5.0 от того же Phison.
На очереди — накопители.

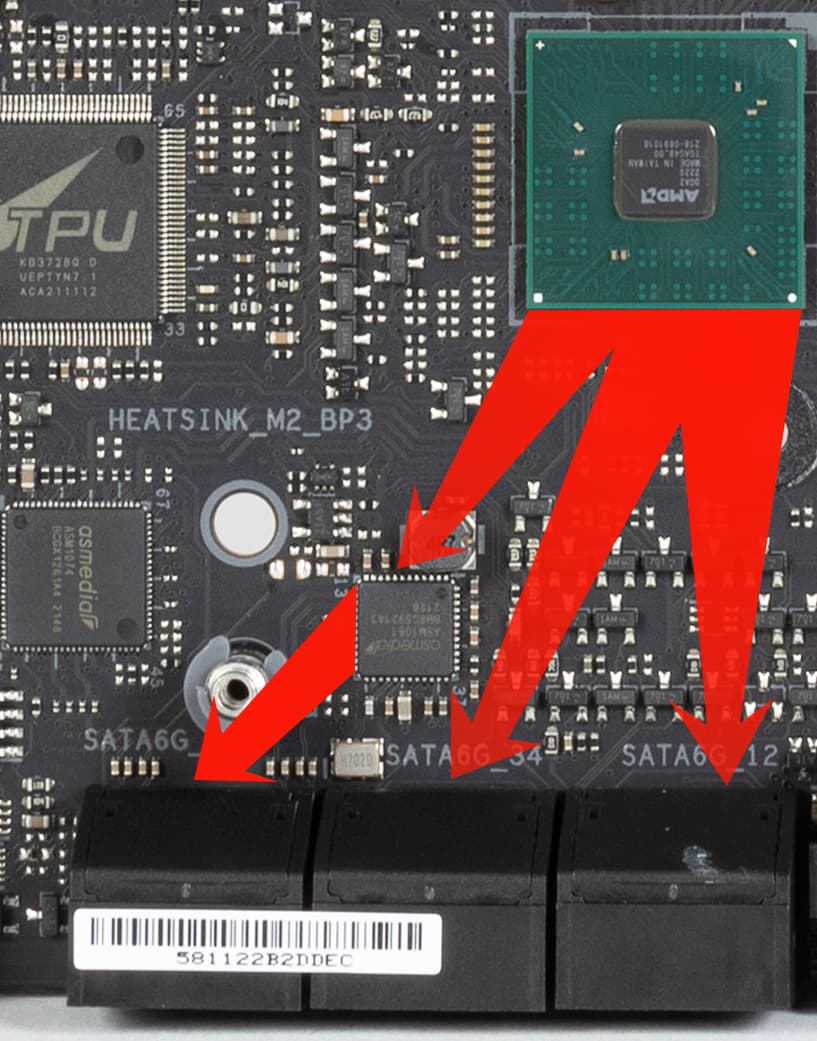

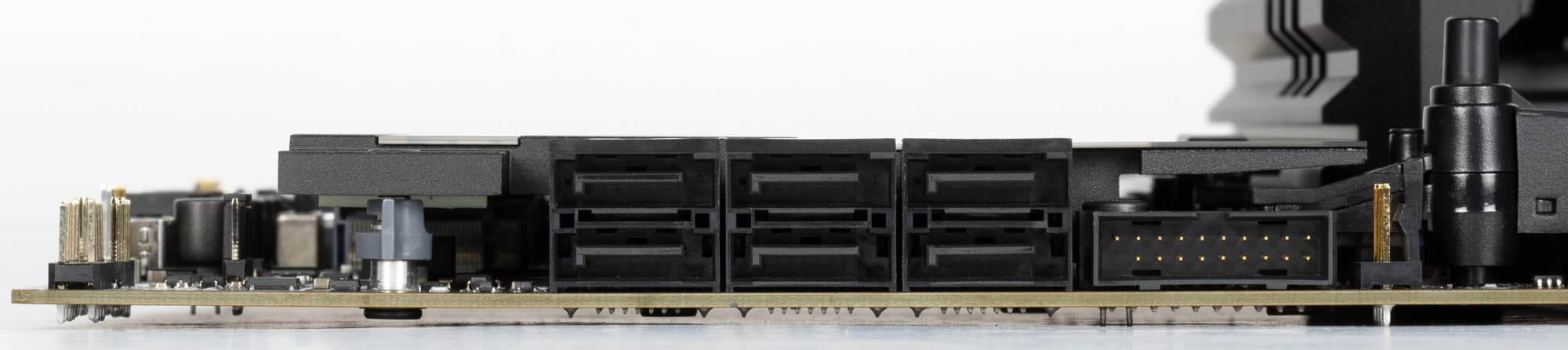

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2 (плюс 1 слот M.2 на отдельной карте).
4 порта SATA 1,2,3,4 реализованы через чипсет X670E и поддерживают создание RAID.

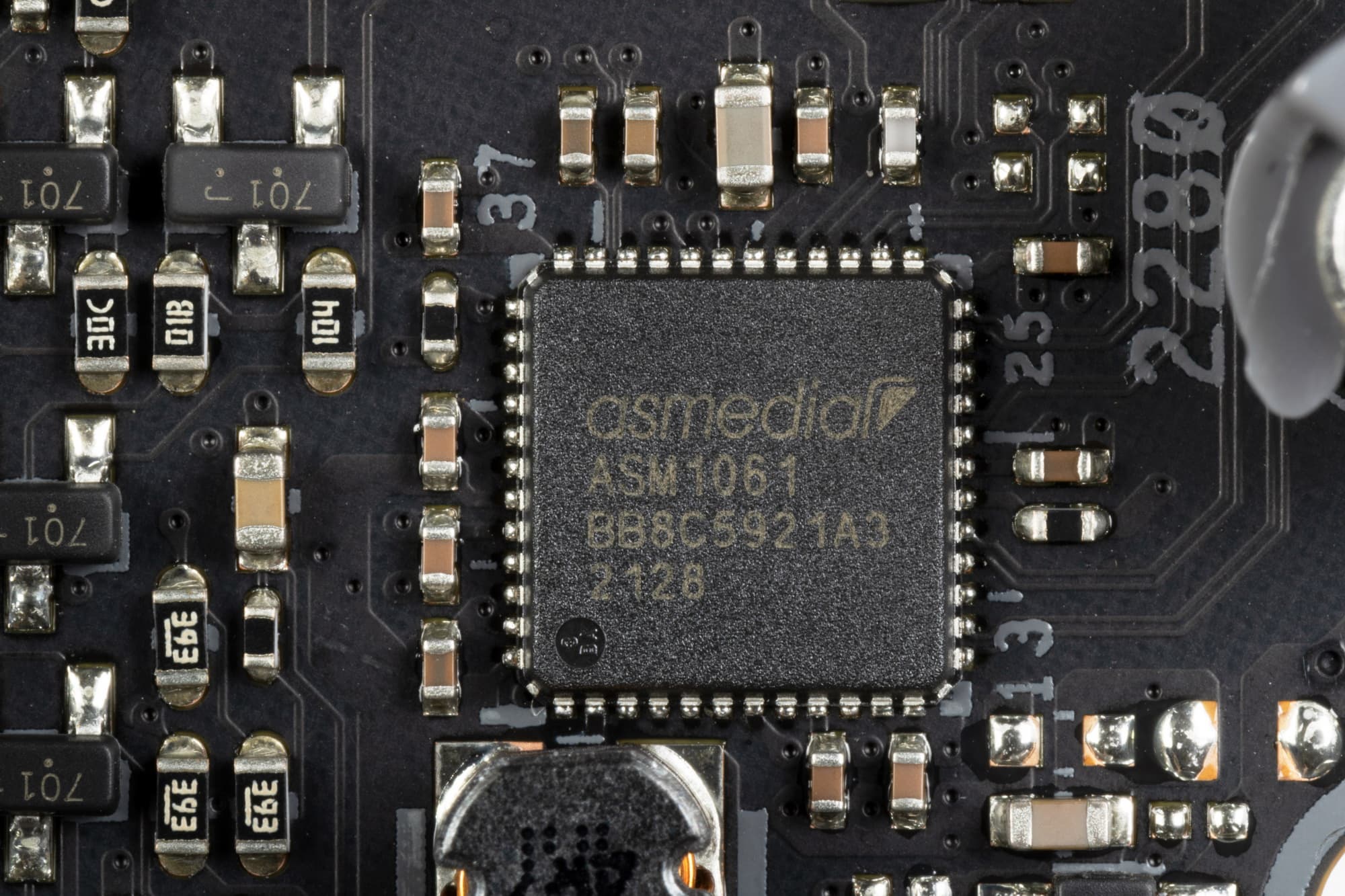

А два порта SATA 5,6 (промаркированные как E1, E2) реализованы через хаб ASM1061 от ASMedia (на него ушла 1 линия PCIe от X670E).

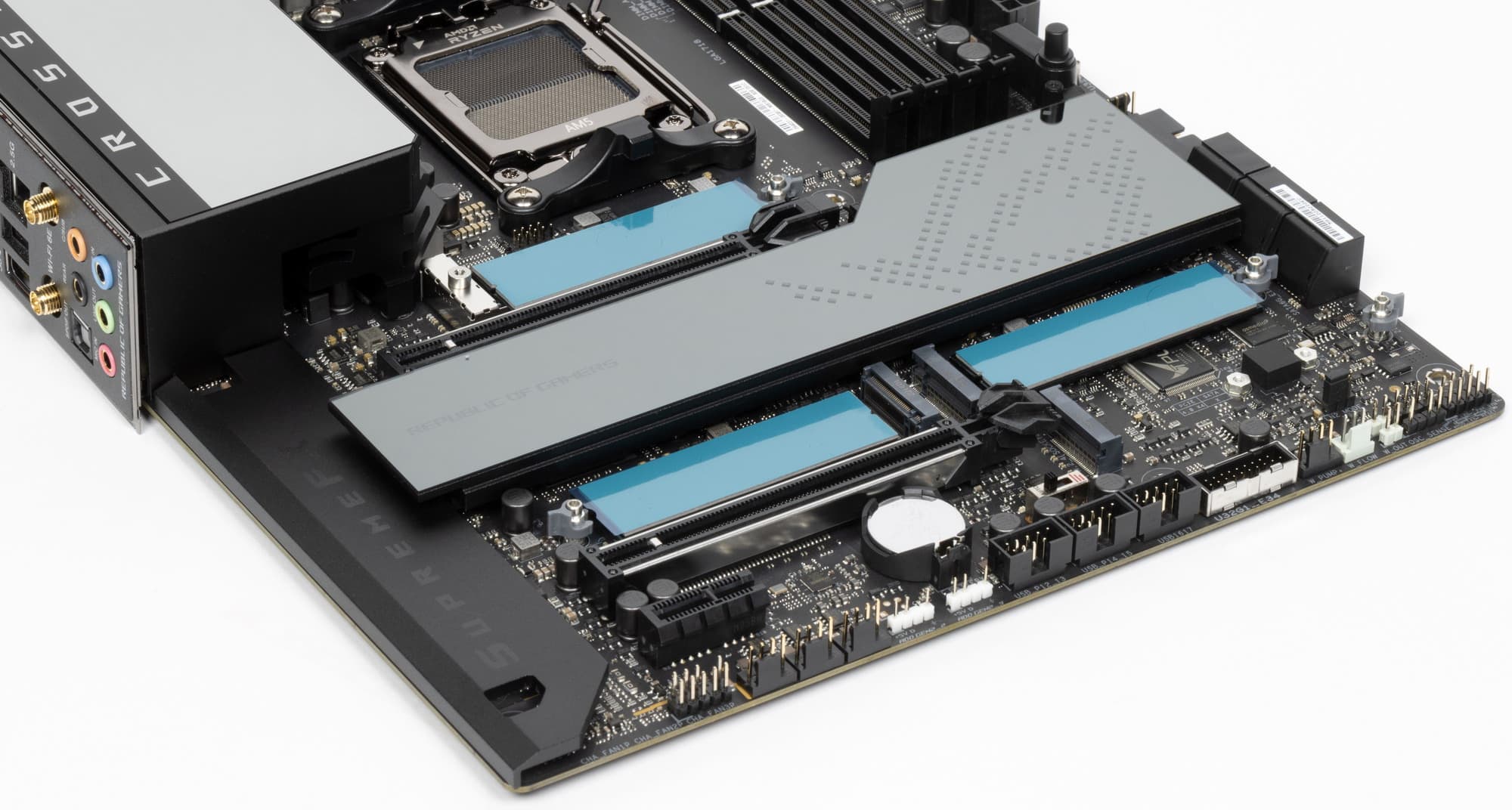

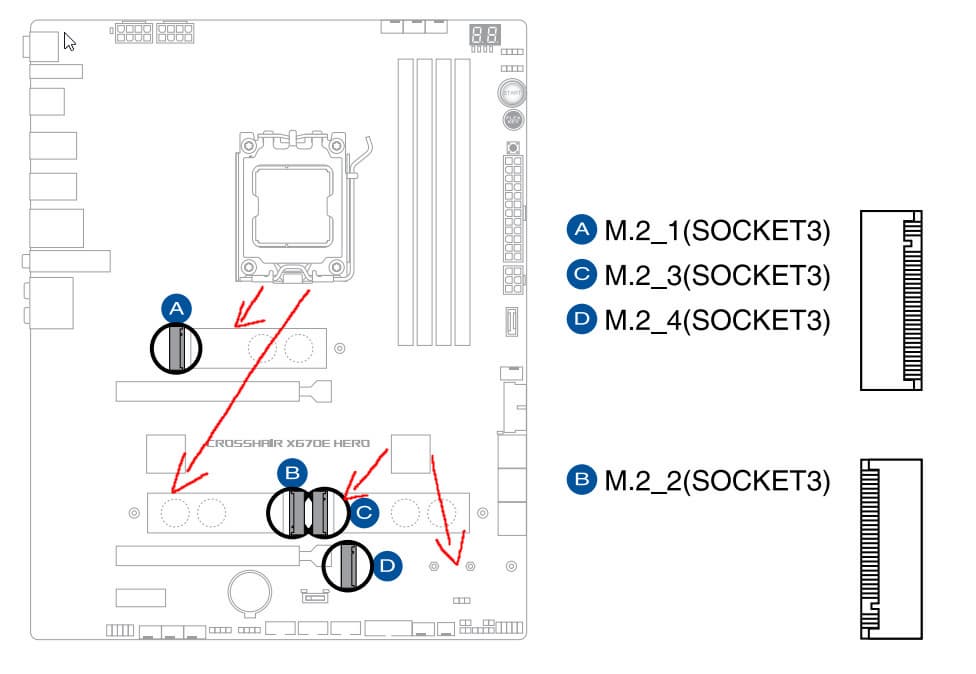

Материнская плата сама имеет 4 гнезда форм-фактора М.2.
Третий и четвертый слоты M.2 (M2_3, M2_4) получают данные от чипсета X670E (PCIe 4.0), а первые два — от CPU (PCIe 5.0). При этом все слоты работают с модулями только с PCIe интерфейсом и поддерживают размеры модулей: 2242/2260/2280. На всех M.2 можно организовать RAID.
Следует особо отметить относительно новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.

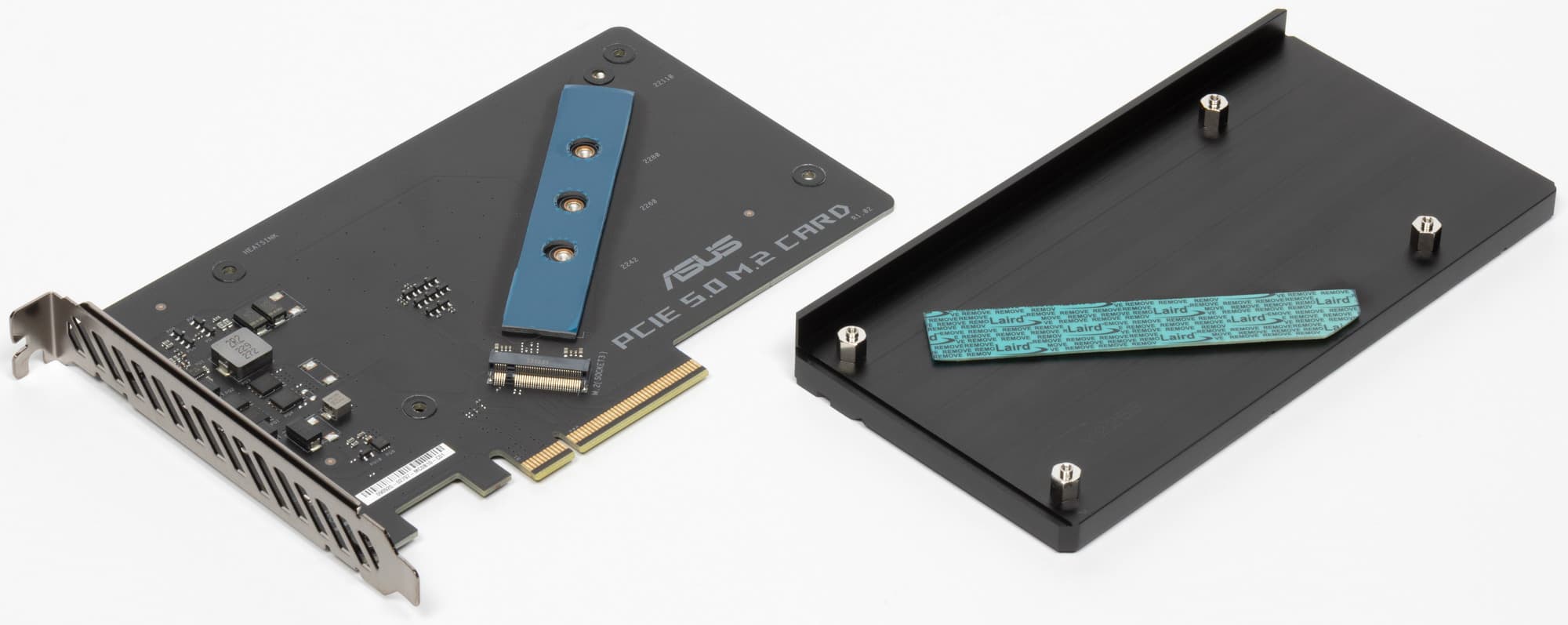

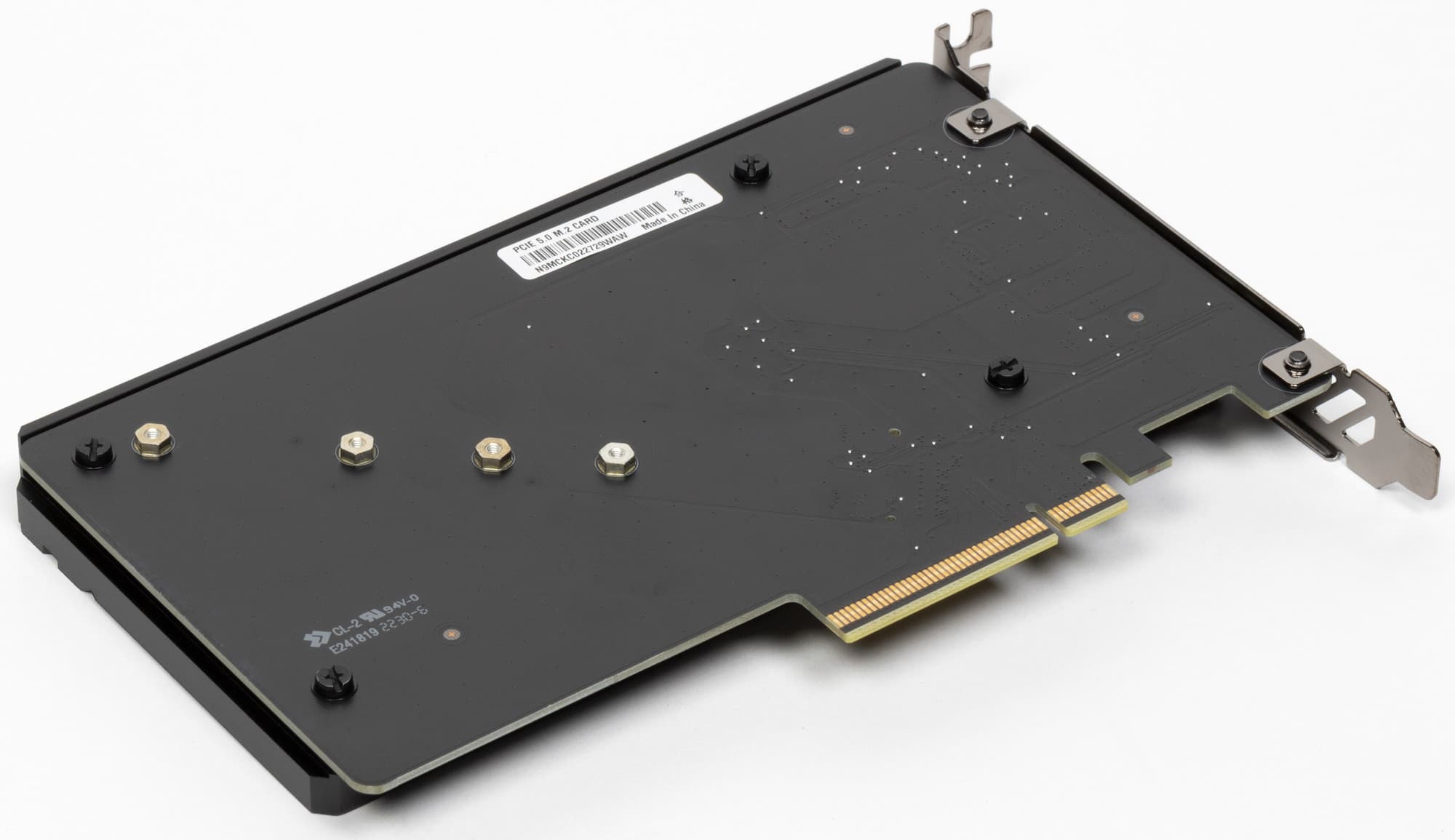

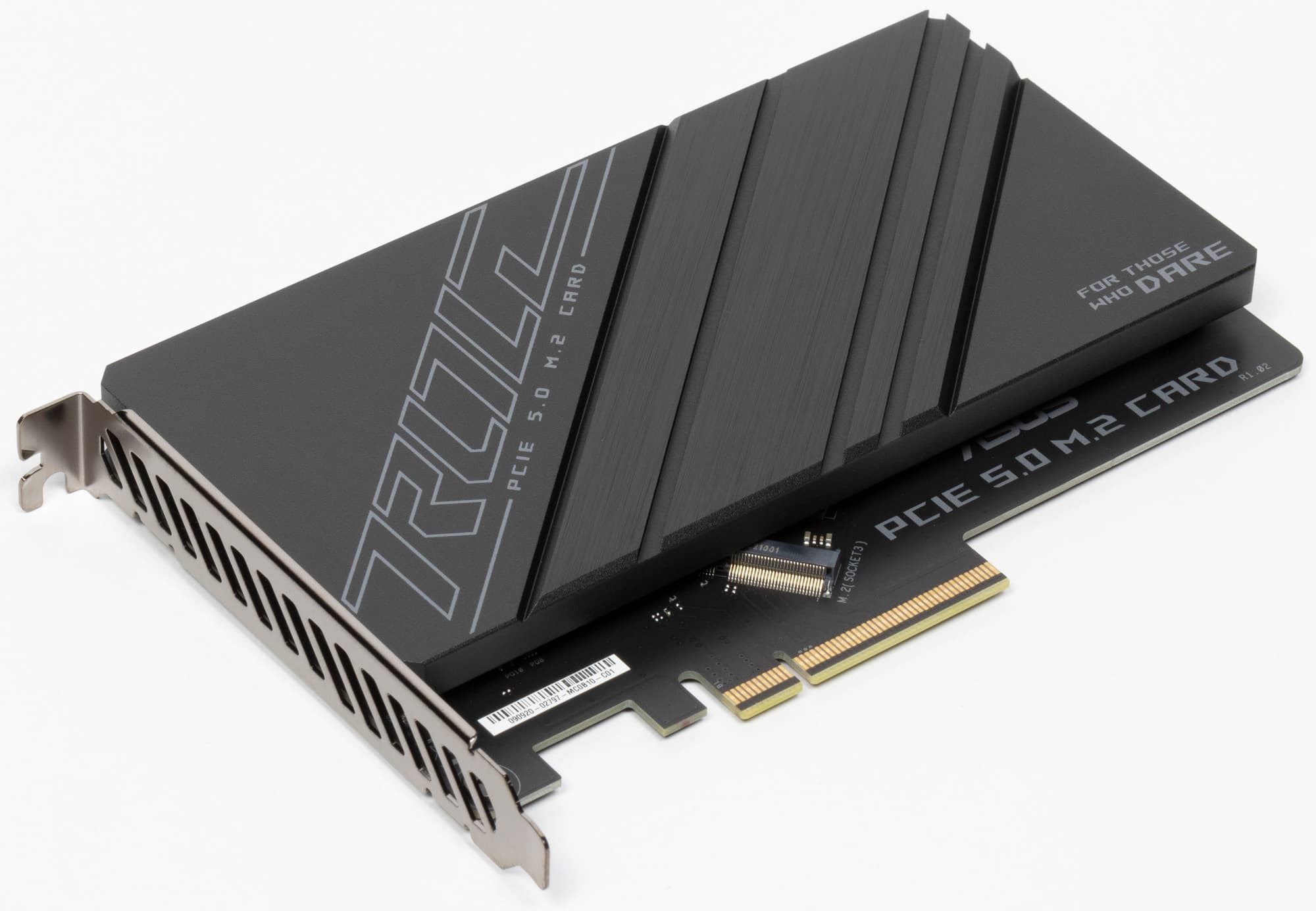

В комплекте поставки, как я ранее говорил, имеется карта расширения ROG PCIe 5.0 M.2, дающая еще дополнительный слот М.2.
ROG PCIe 5.0 M.2 card предназначена для использования в любом из PCIe x16_1/2, при этом второй слот перейдет в режим х8. Разработчики рекомендуют ставить эту карту в первый PCIe x16_1, а видеокарту — во второй. Разумеется, в настройках BIOS следует выставить нужные режимы слотов.
Порт M.2 на этой карте поддерживает модули любого размера, но только с PCIe-интерфейсом.
Все M.2 слоты на матплате имеют радиаторы. Верхний M2_1 обладает отдельным радиатором, когда как остальные M.2 слоты имеют общий радиатор. Следует отметить, что три слота M.2_1/2/3 кроме охлаждения верхней стороны имеют еще и нижние радиаторы.
Слот М.2 на ROG PCIe 5.0 M.2 card также имеет охлаждение в лице крышки самой карты. Собственно, по этой причине и рекомендуют ставить эту карту в первый PCIe слот: обычно внутренная продувка в корпусе наиболее эффективна посредине последнего.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

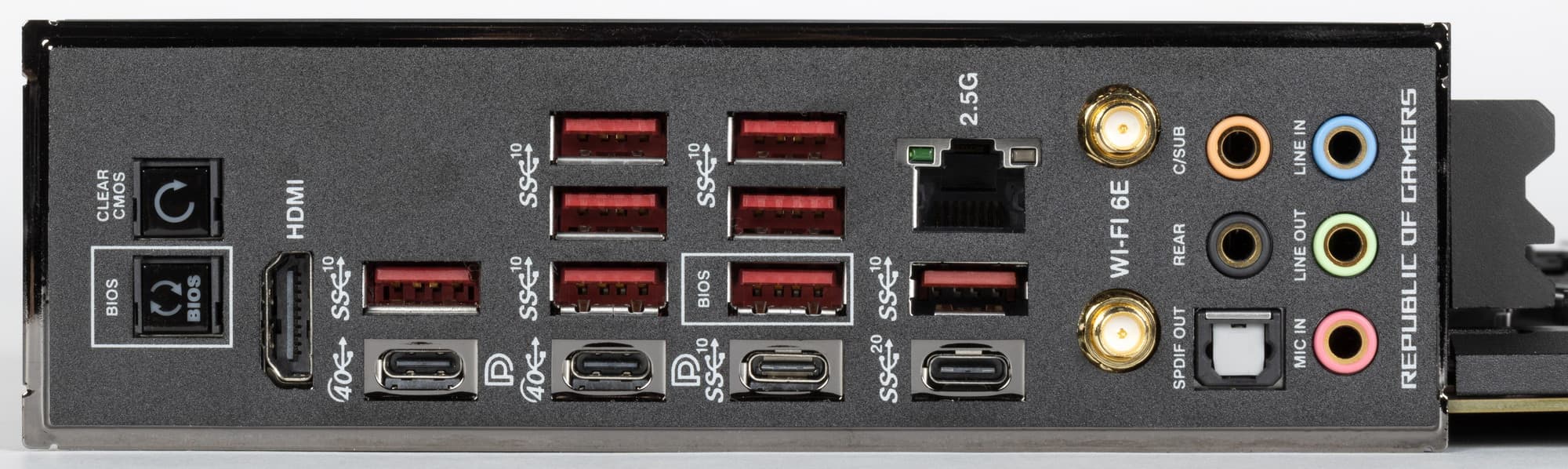

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет X670E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 20 линий).
И что мы имеем? Всего на материнской плате — 23 порта USB:
- 2 порта USB 3.2 Gen2x2: оба реализованы с помощью X670E и один представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса), второй на задней панели портом Type-C;
- 11 портов USB 3.2 Gen2: 7 реализованы через X670E и представлены на задней панели портами Type-A (красного цвета); 2 реализованы через CPU и представлены на задней панели портами Type-A (красного цвета) и Type-C; еще 2 реализованы через Thunderbolt 4 и также представлены на задней панели портами Type-C;

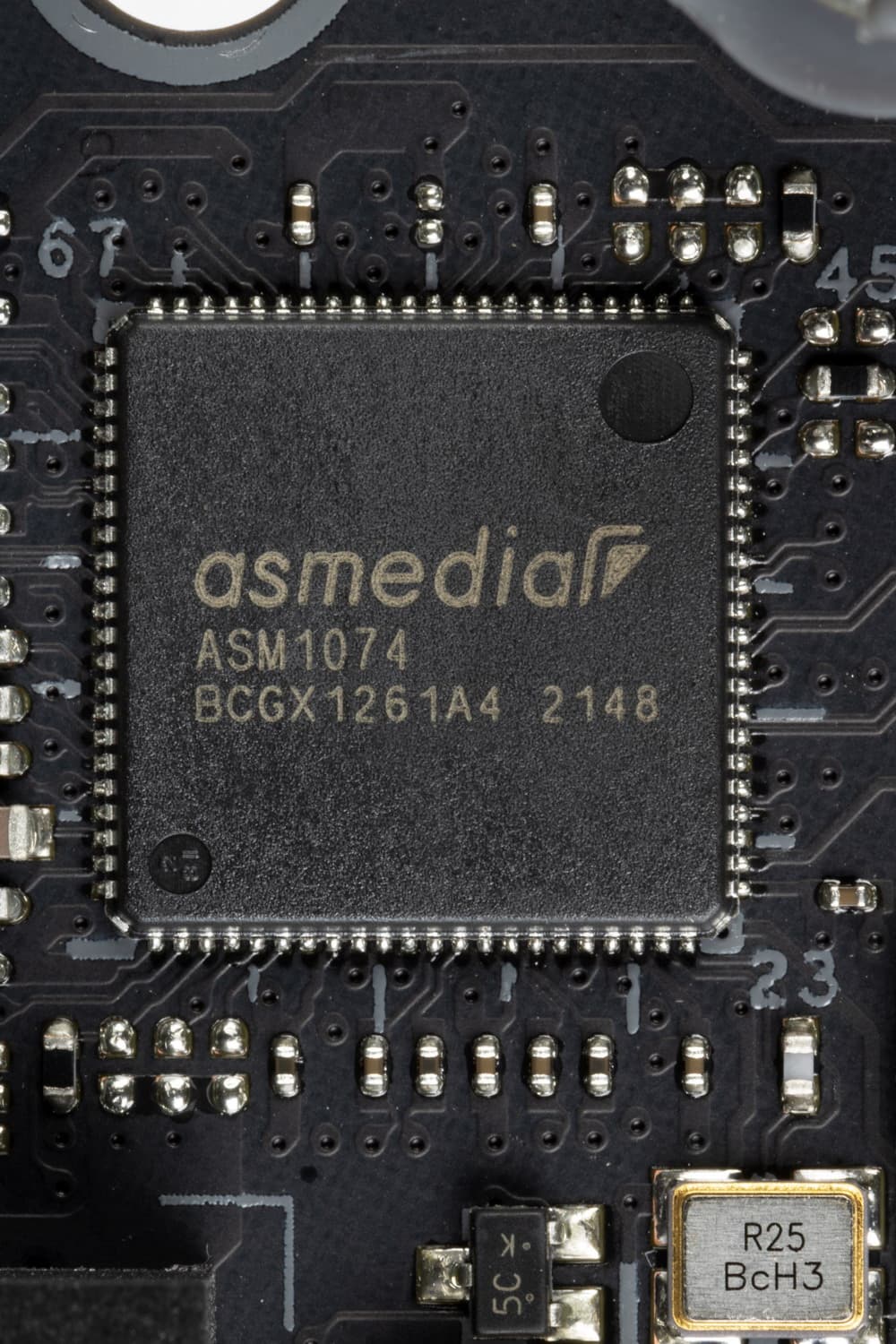

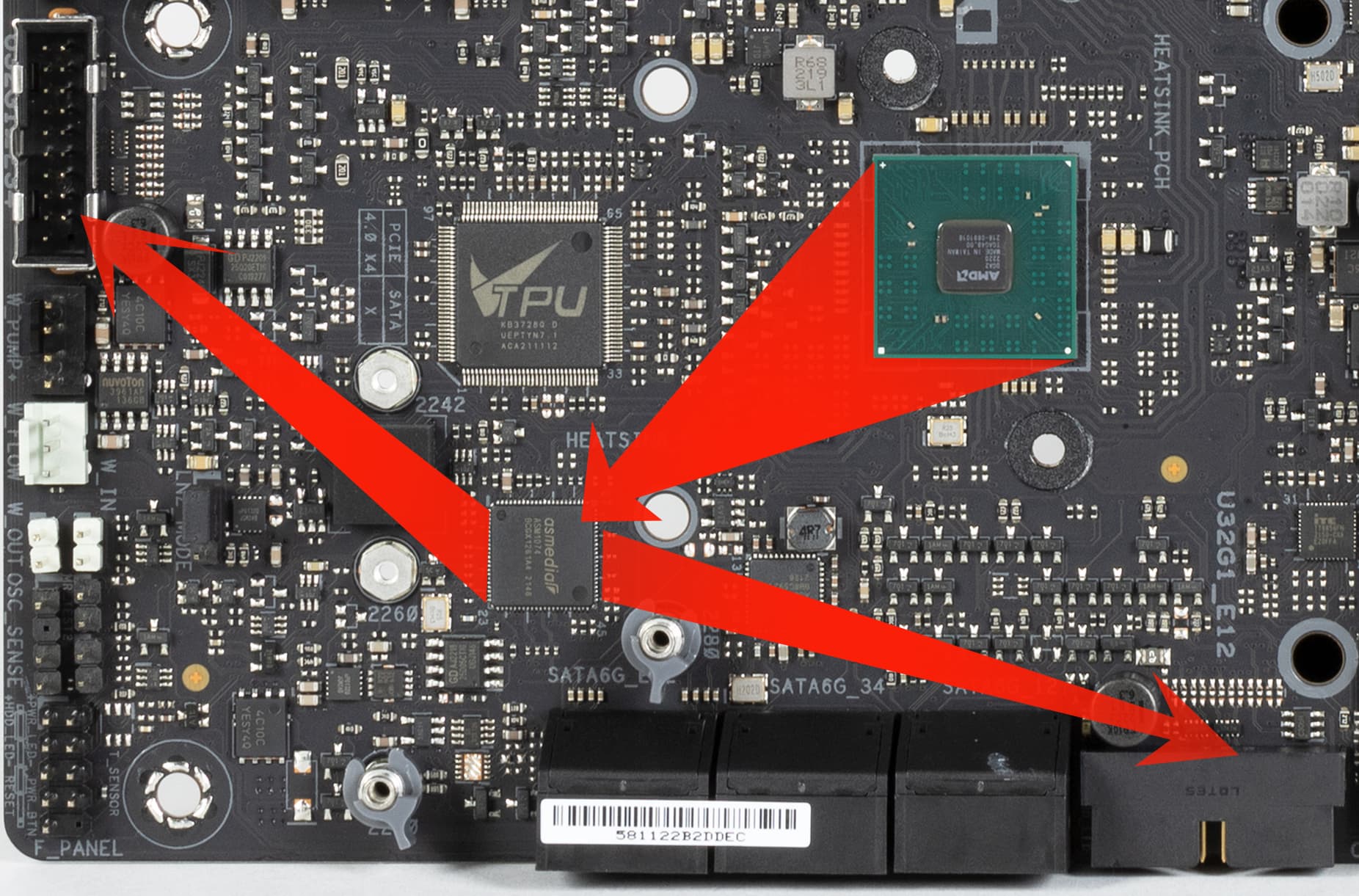

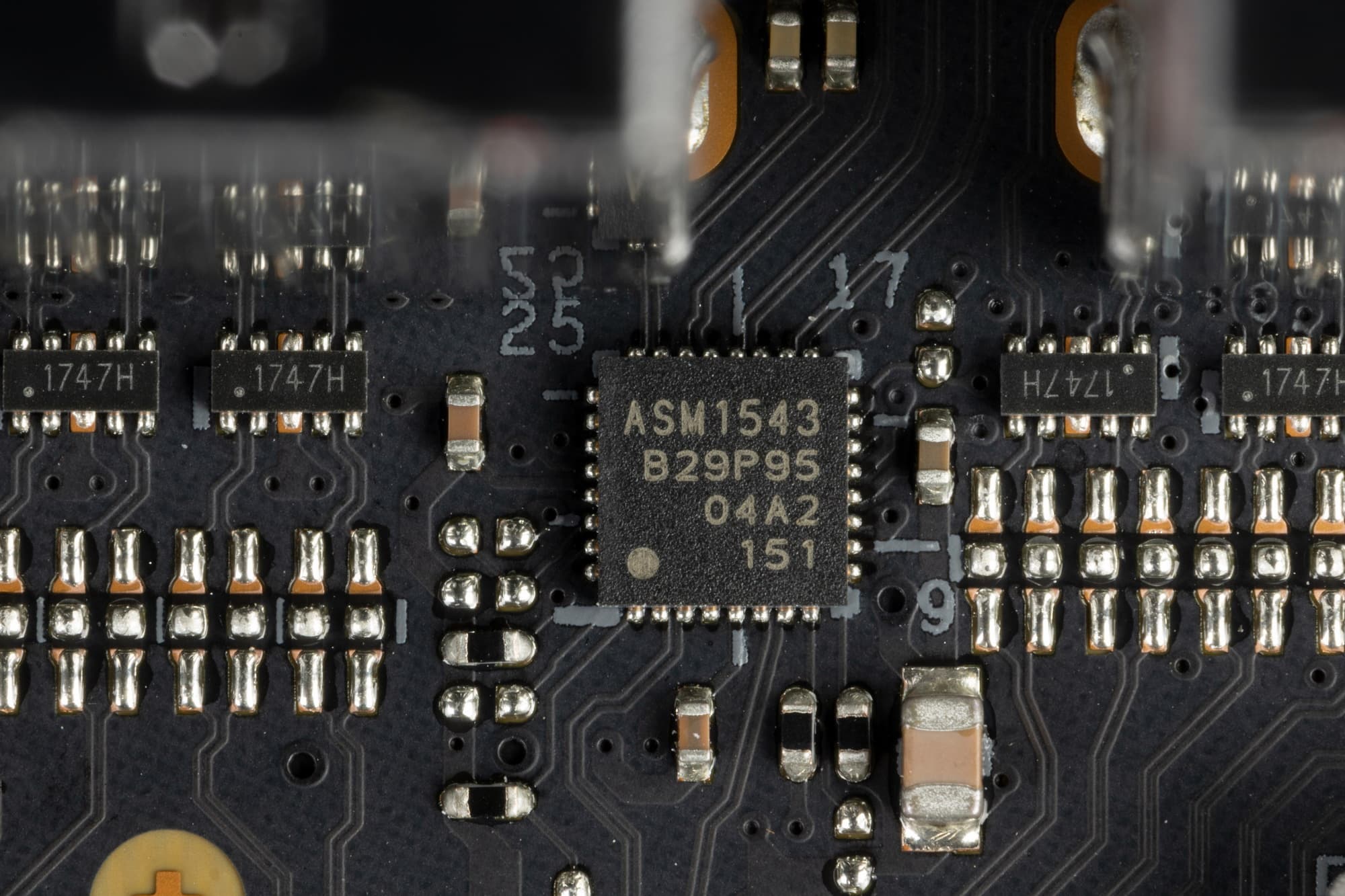

- 4 порта USB 3.2 Gen1: все реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 2.0 от CPU) и представлены 2 внутренними разъемами
на материнской плате (каждый на 2 порта);

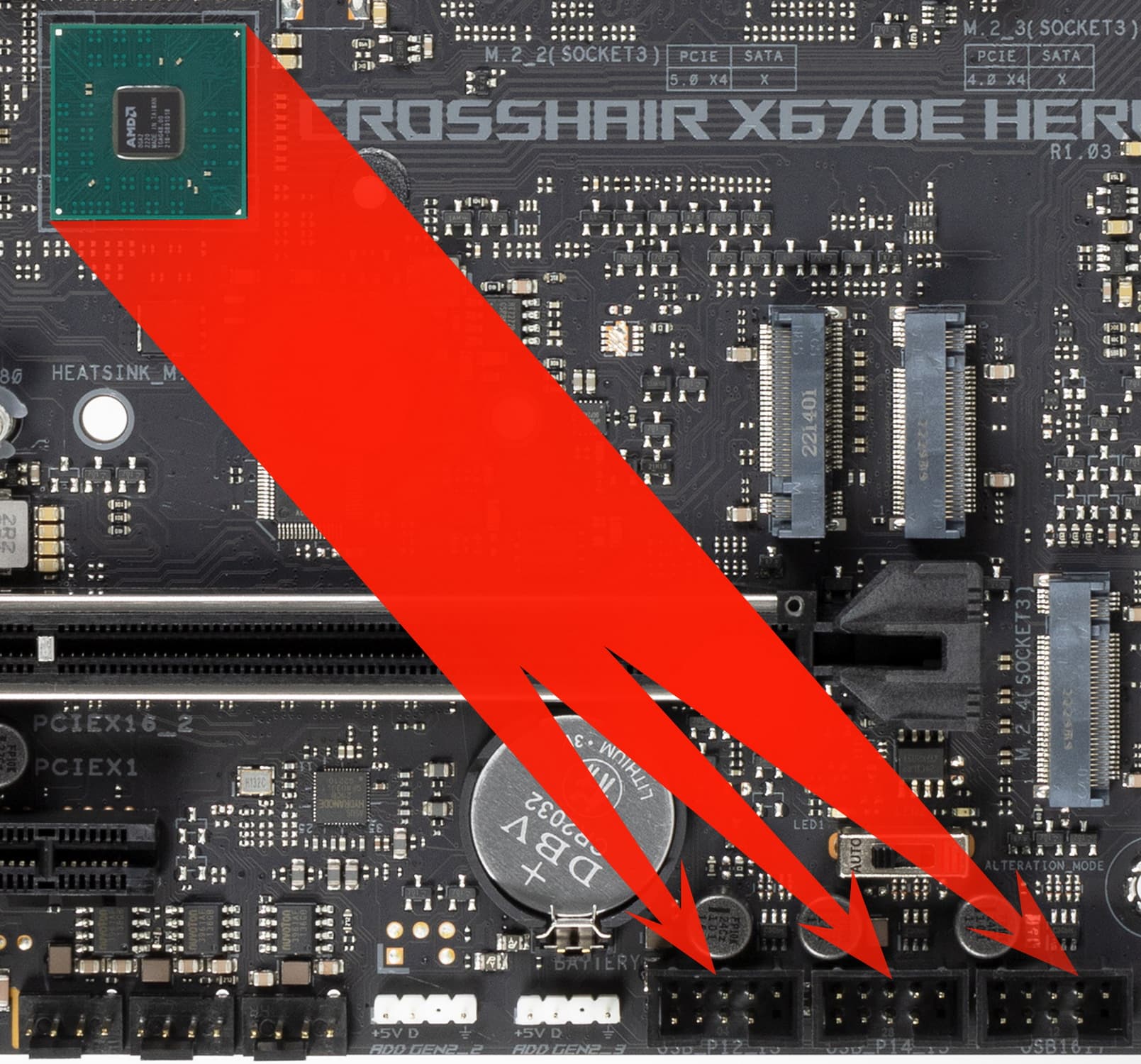

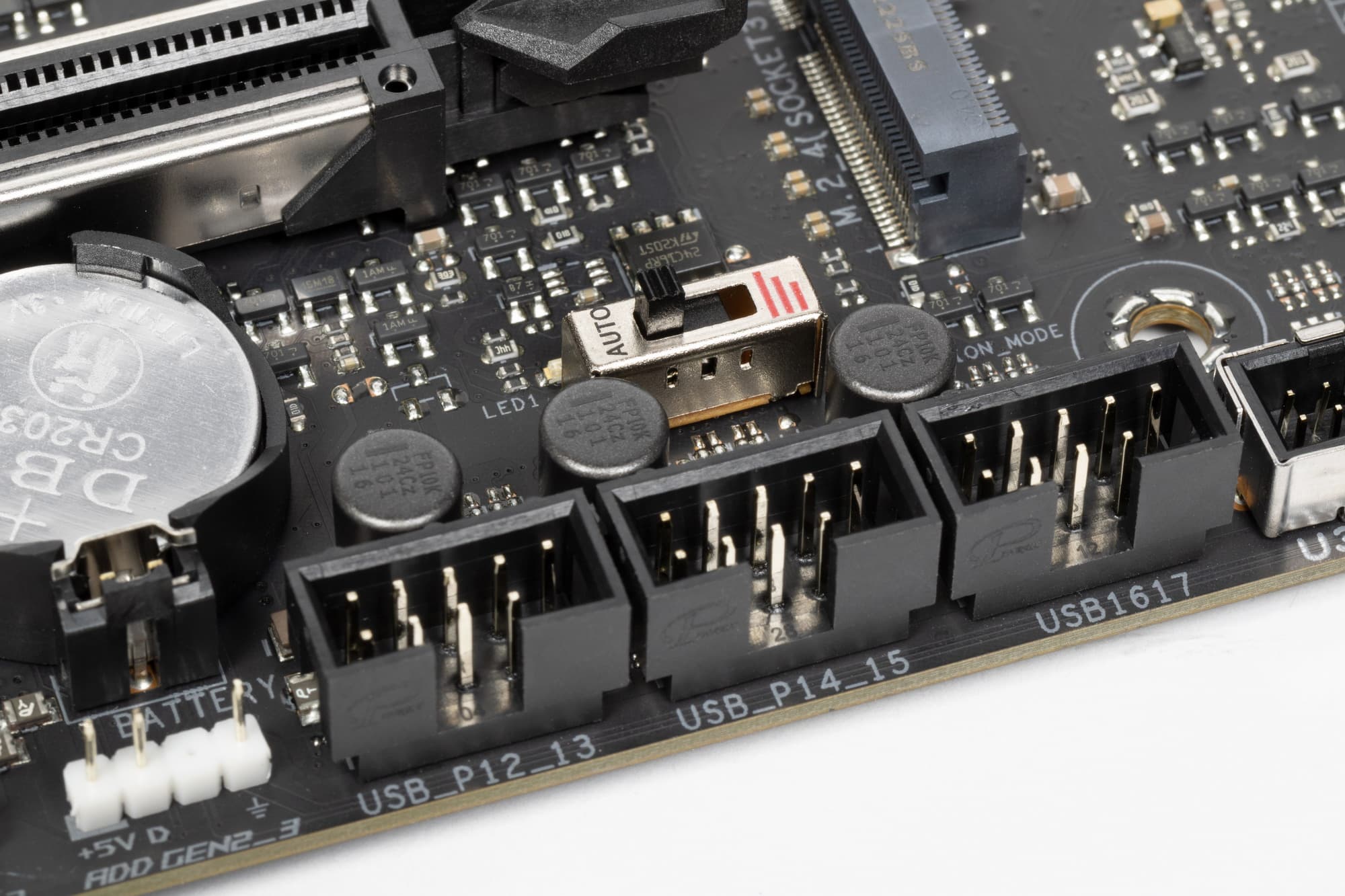

- 6 портов USB 2.0/1.1: все реализованы через X670E и представлены тремя
внутренними разъемами (каждый на 2 порта).
Таким образом, у нас 3 контроллера используют USB линии от X670E:
- Aura Sync (контроллер подсветки) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth (AX210) (1 линия USB 2.0).
Итак, через чипсет X670E реализовано высокоскоростных портов USB:
- + 2 выделенных USB 3.2 Gen2x2;
- + 7 выделенных USB 3.2 Gen2
= 9 высокоскоростных портов и 9 USB 2.0 портов (6 выделенных и 3 линии на поддержку контроллеров).
Плюс 20 линий PCIe, выделенные на поддержку иной периферии. Итого, у X670E в данном случае реализовано 29 высокоскоростных портов.

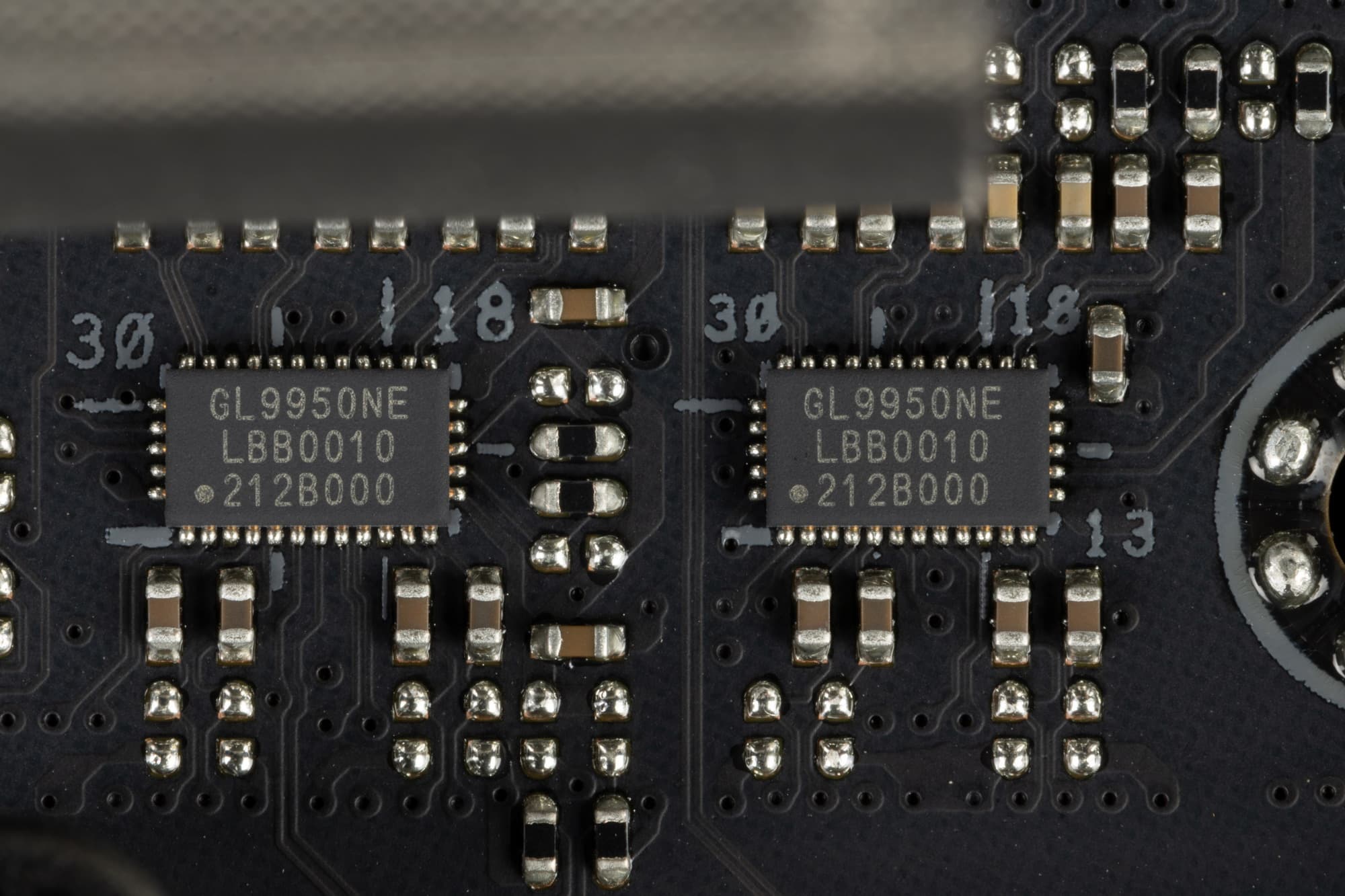

Все быстрые USB 3.2 порты оснащены ре-драйверами.

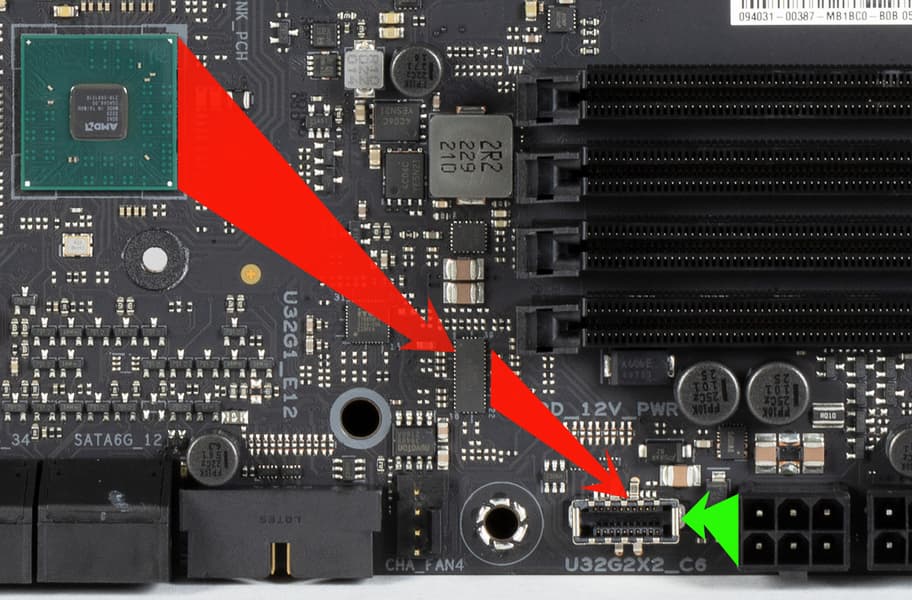

А порт USB 3.2 Gen2x2 в виде внутреннего Type-C оснащен еще и дополнительным питанием через 6-контактный разъем PCIe, дающий устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

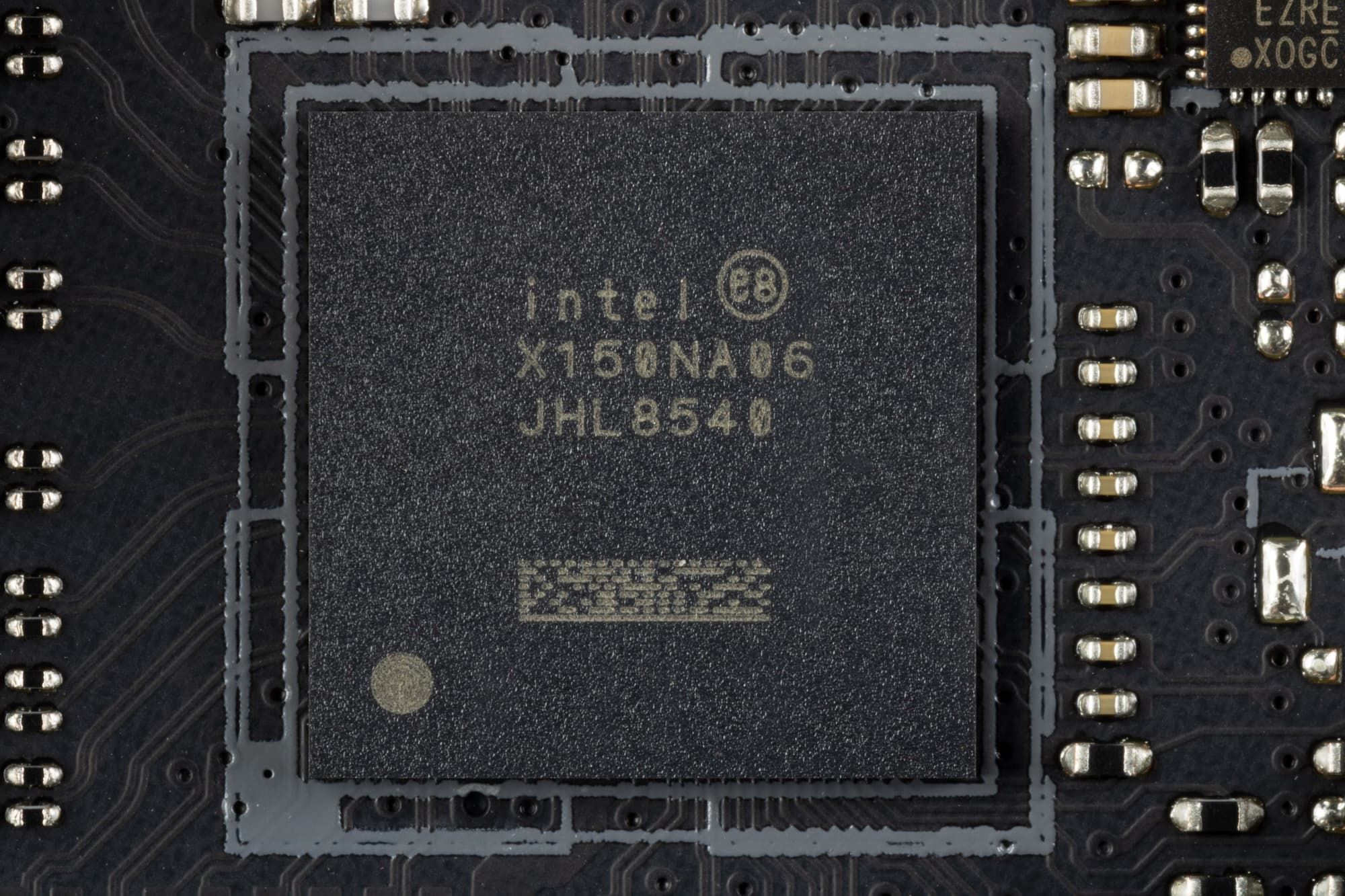

Материнская плата оснащена еще одним мощным инструментом связи — Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.
И имеет 2 гнезда Type-C для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Intineon (ex-Cypress) для преобразования сигнала.
Теперь о сетевых делах.

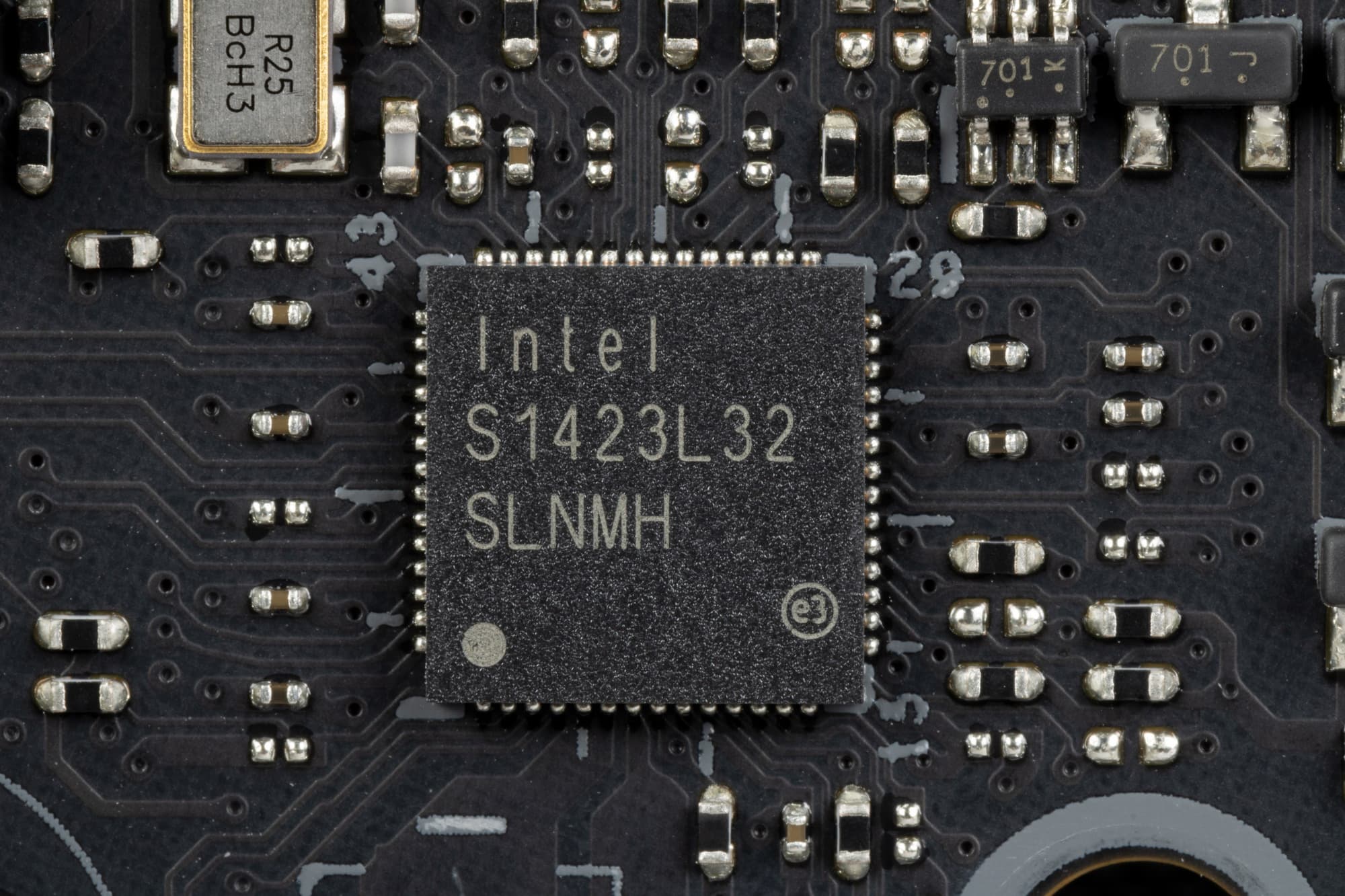

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

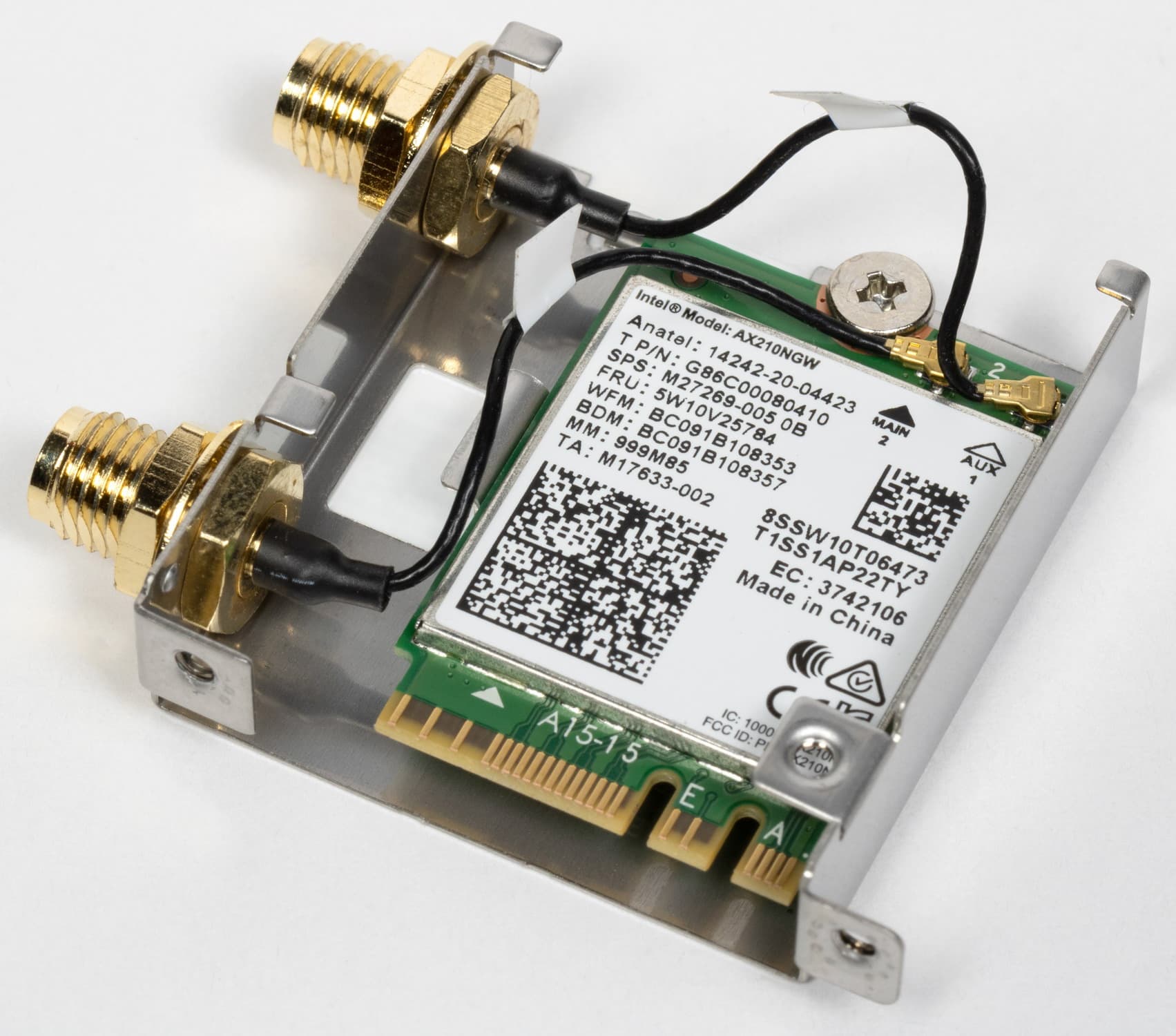

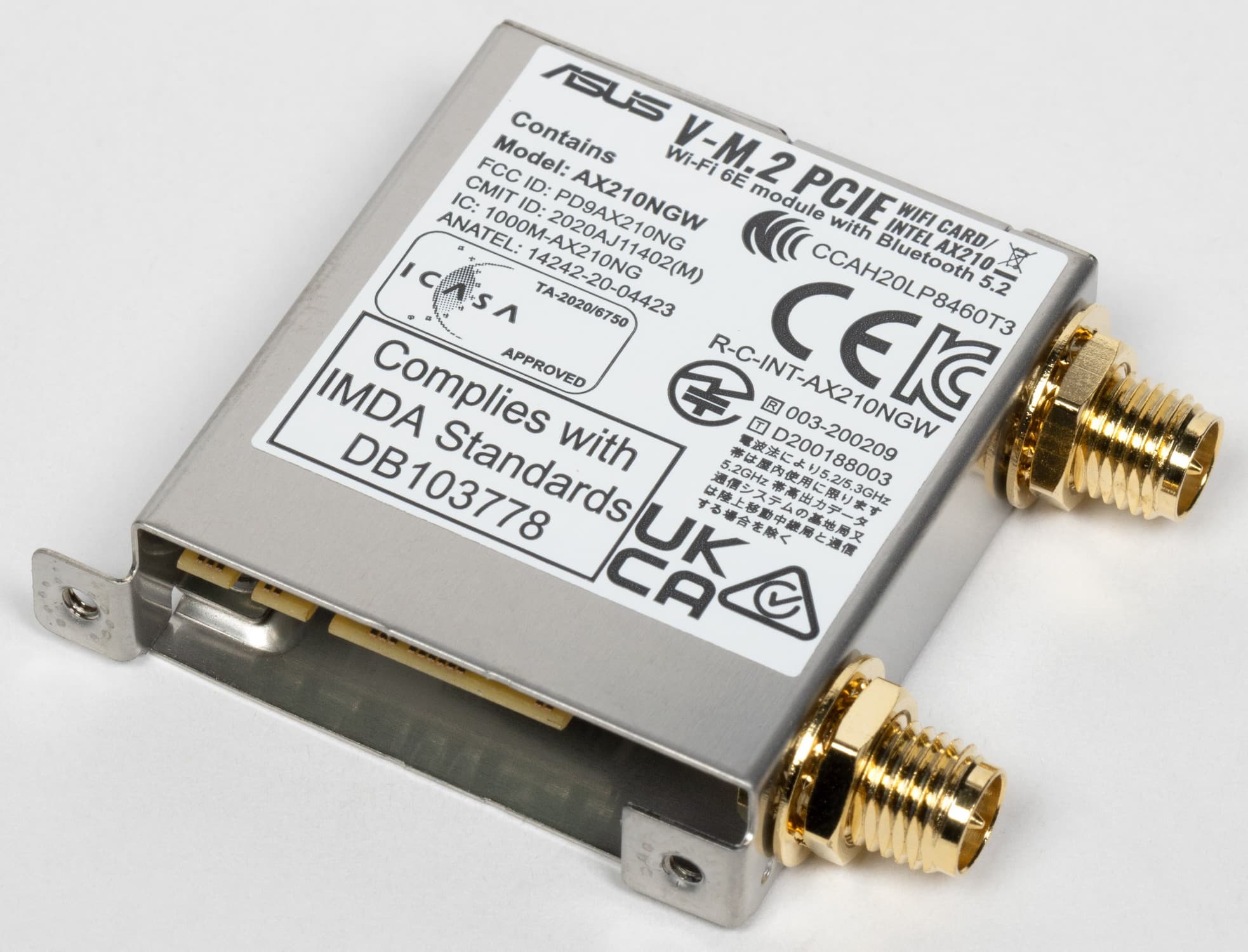

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

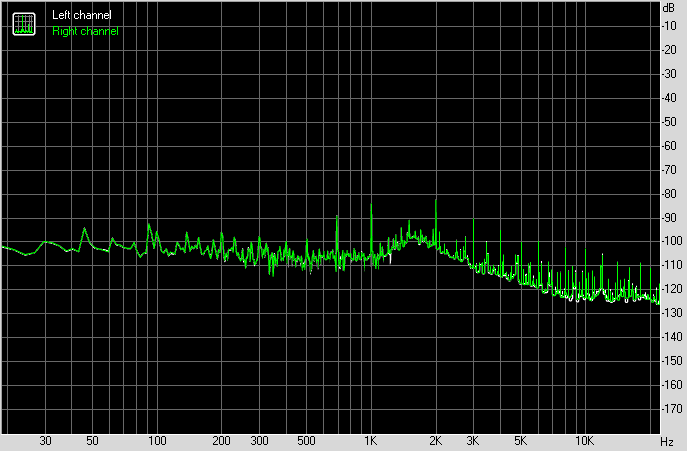

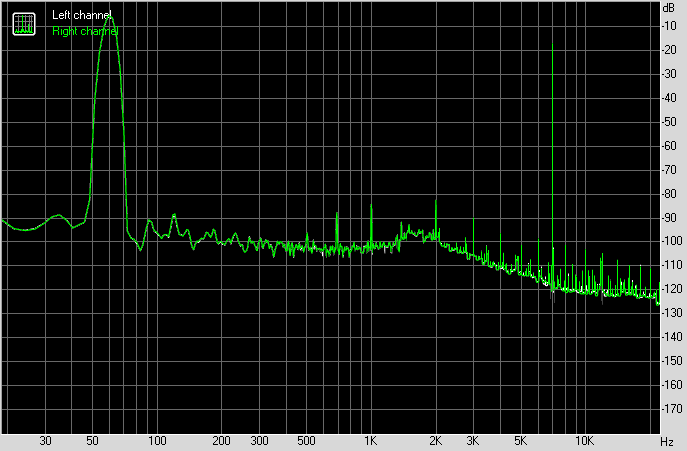

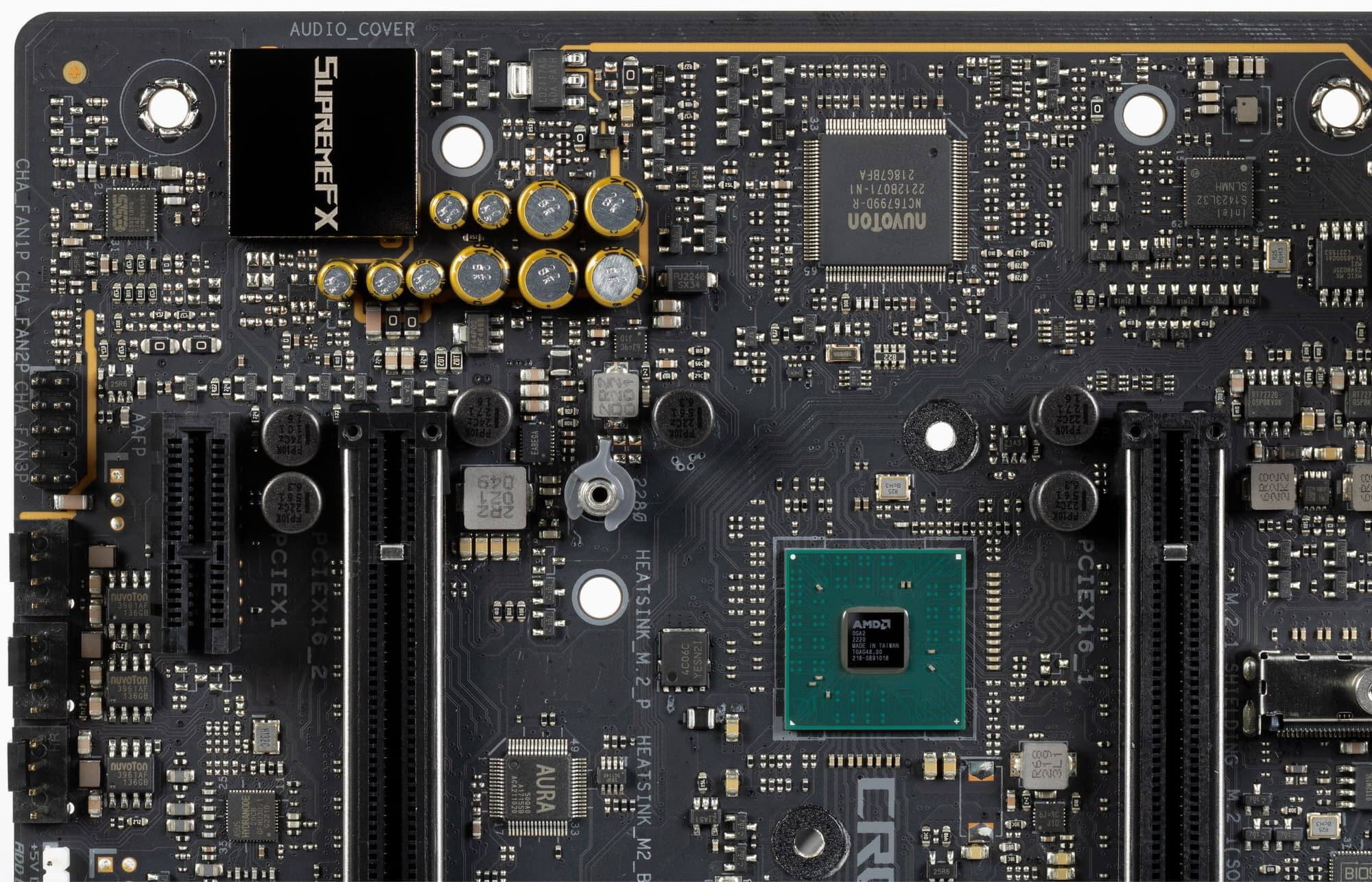

Аудиоподсистема
Мы знаем, что ранее самым популярным в большинстве современных материнских платах звуковым кодеком был Realtek ALC1220, обеспечивающий вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц . Ныне на матплатах топового уровня встречается уже ALC4082 того же производителя с улучшенными характеристиками 32 бит / 384 кГц.

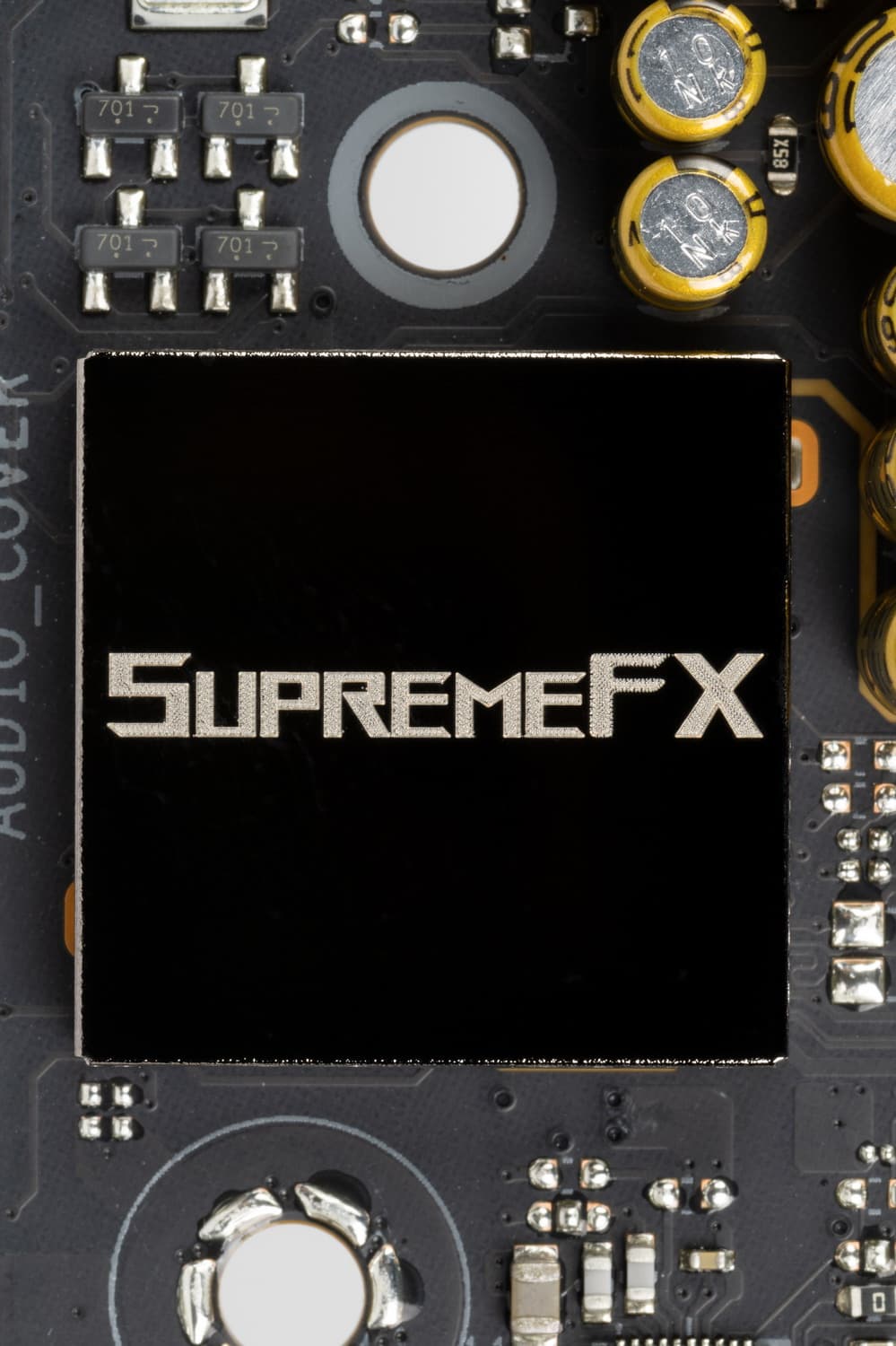

В традициях Asus накрывать микросхему кодека металлическим колпачком с собственным названием аудиоподсистемы SupremeFX.

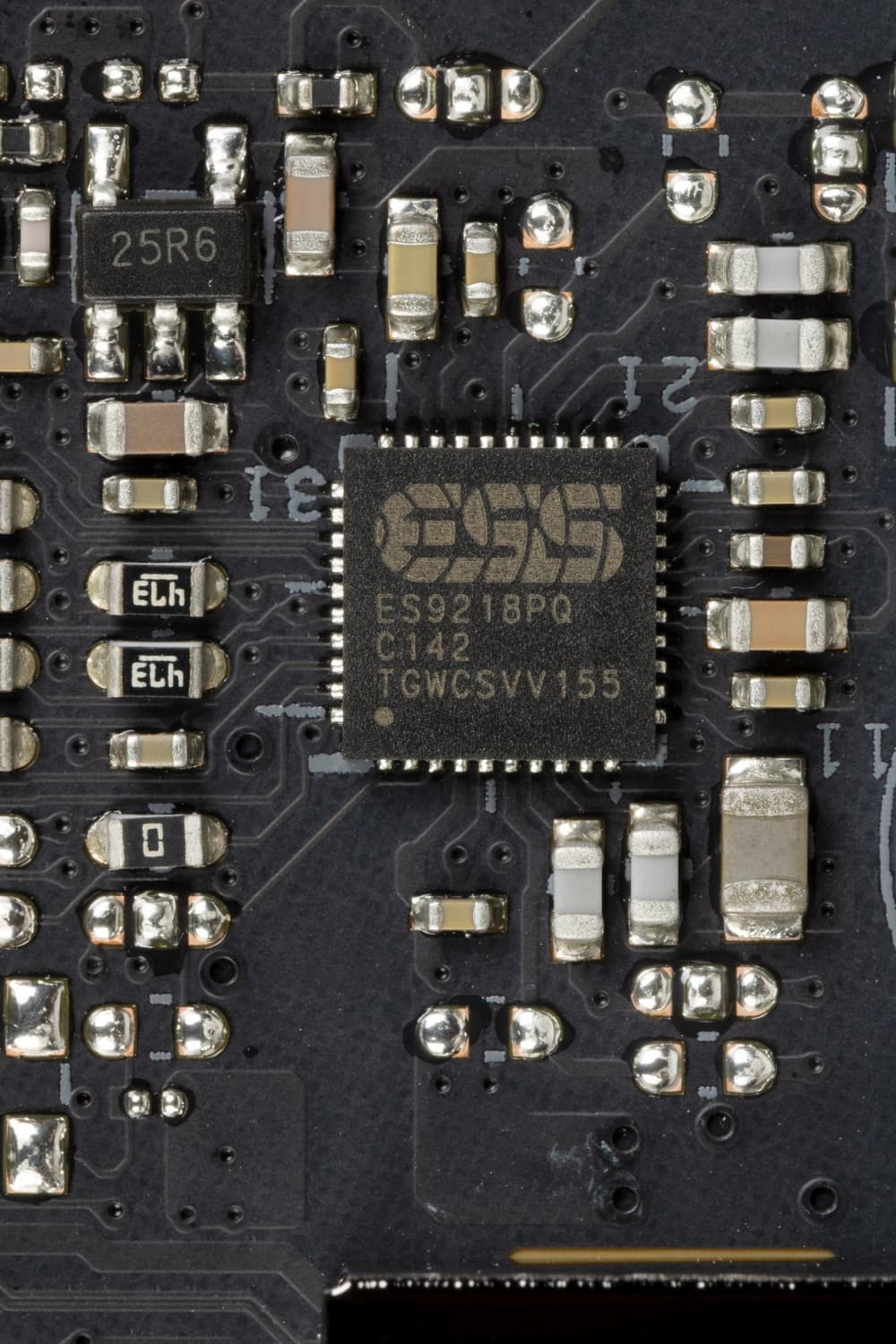

В тракте используются ЦАП ESS Sabre9218 и осциллятор, обеспечивающий точную работу ЦАП.
Операционного усилителя нет.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

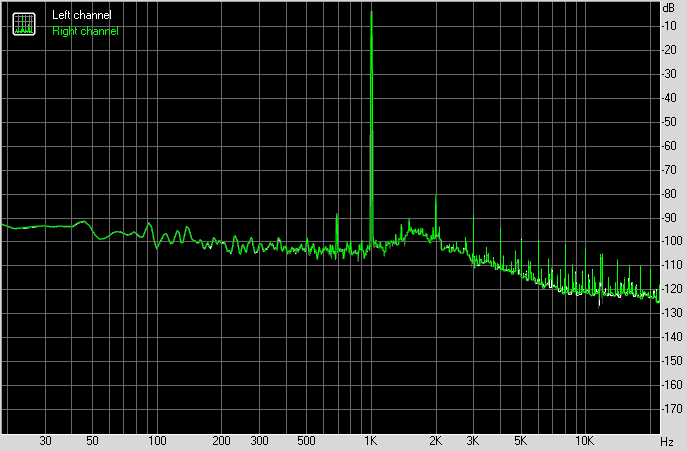

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.
Питание, охлаждение
Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V и один 6-контактный PCIe (для поддержки питания USB 3.2 Gen2x2 (Type-C) порта, через который могут заряжаться мобильные устройства в режиме быстрой зарядки).

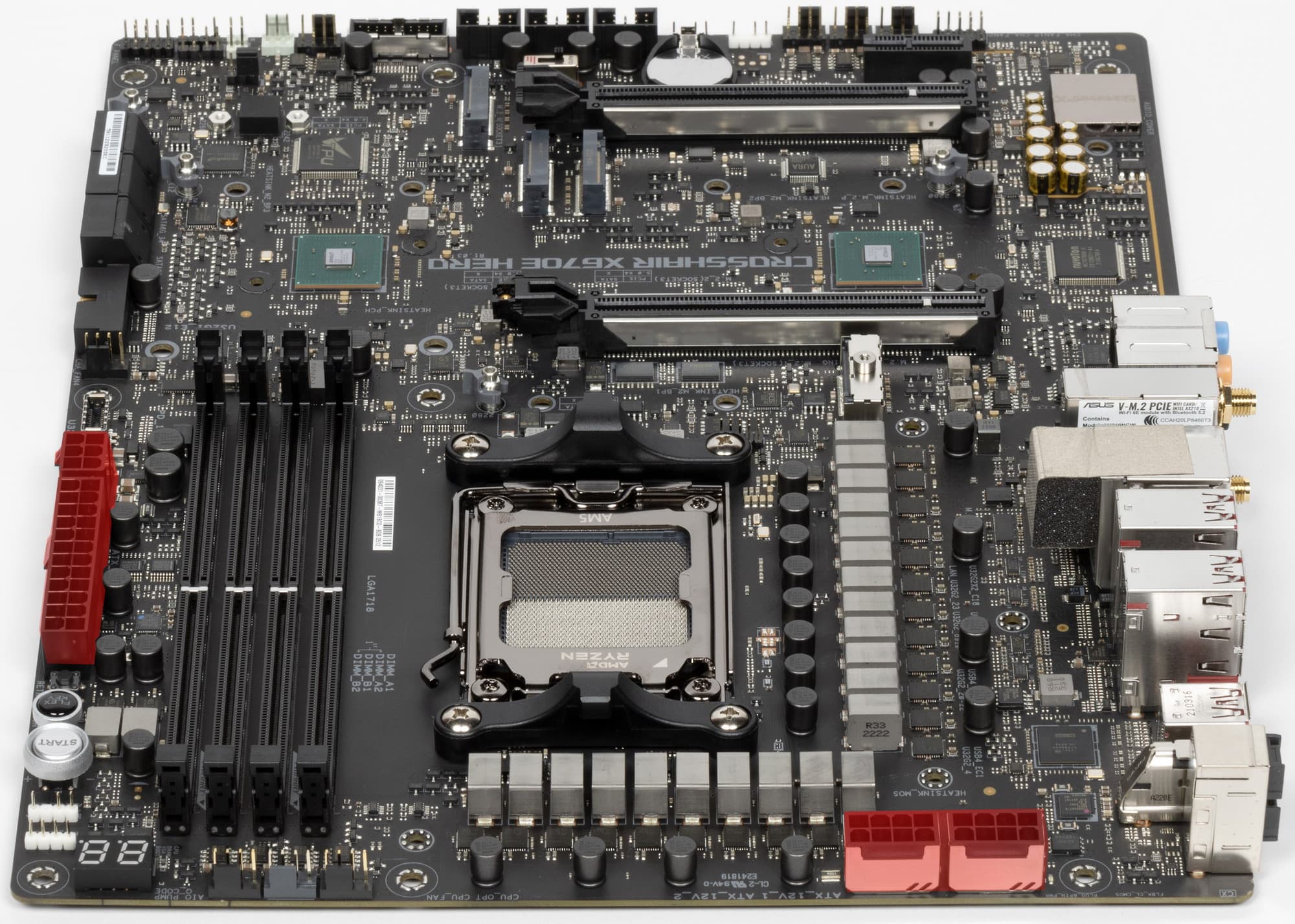

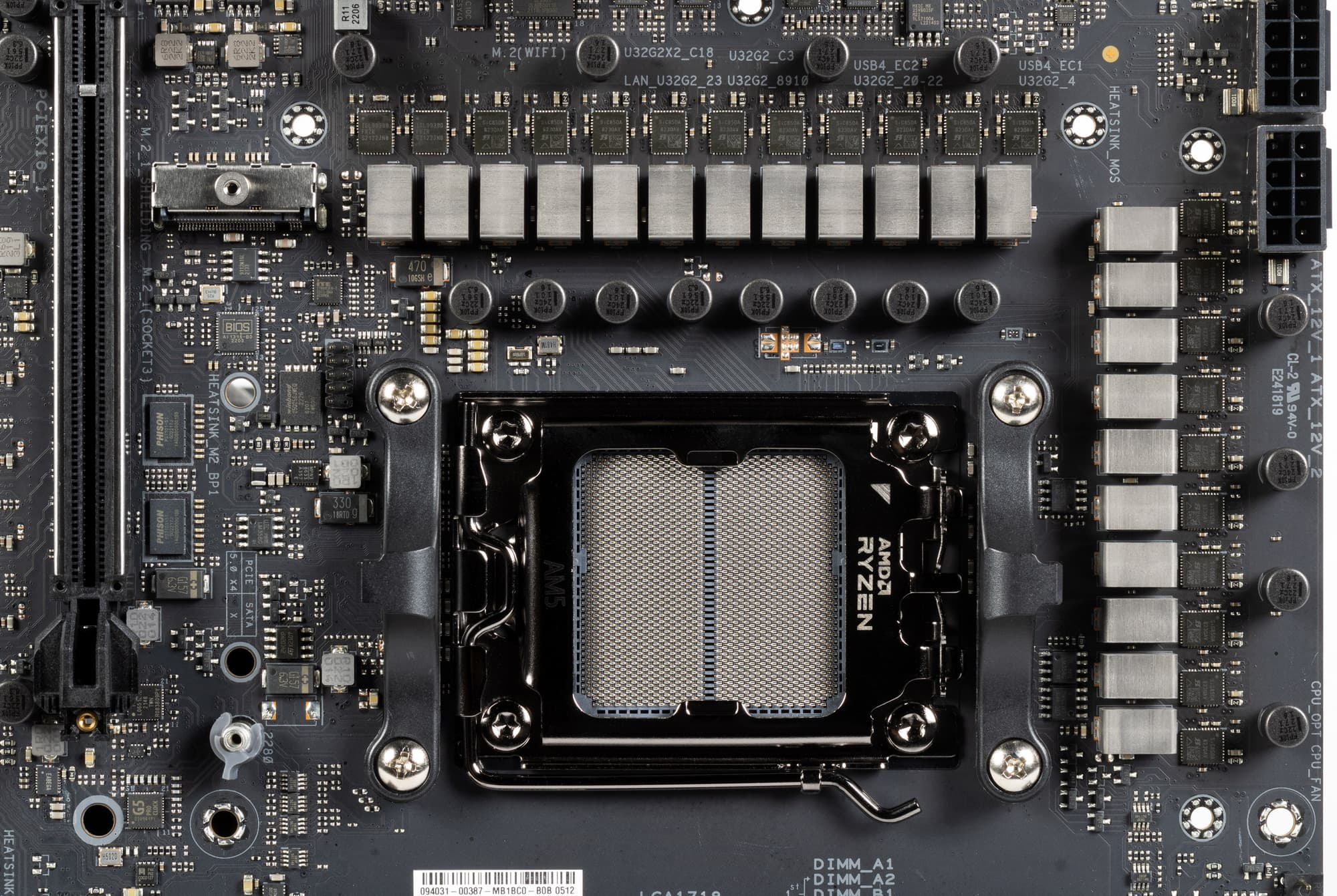

Внешне схема питания выглядит как 18+2+2: 18 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

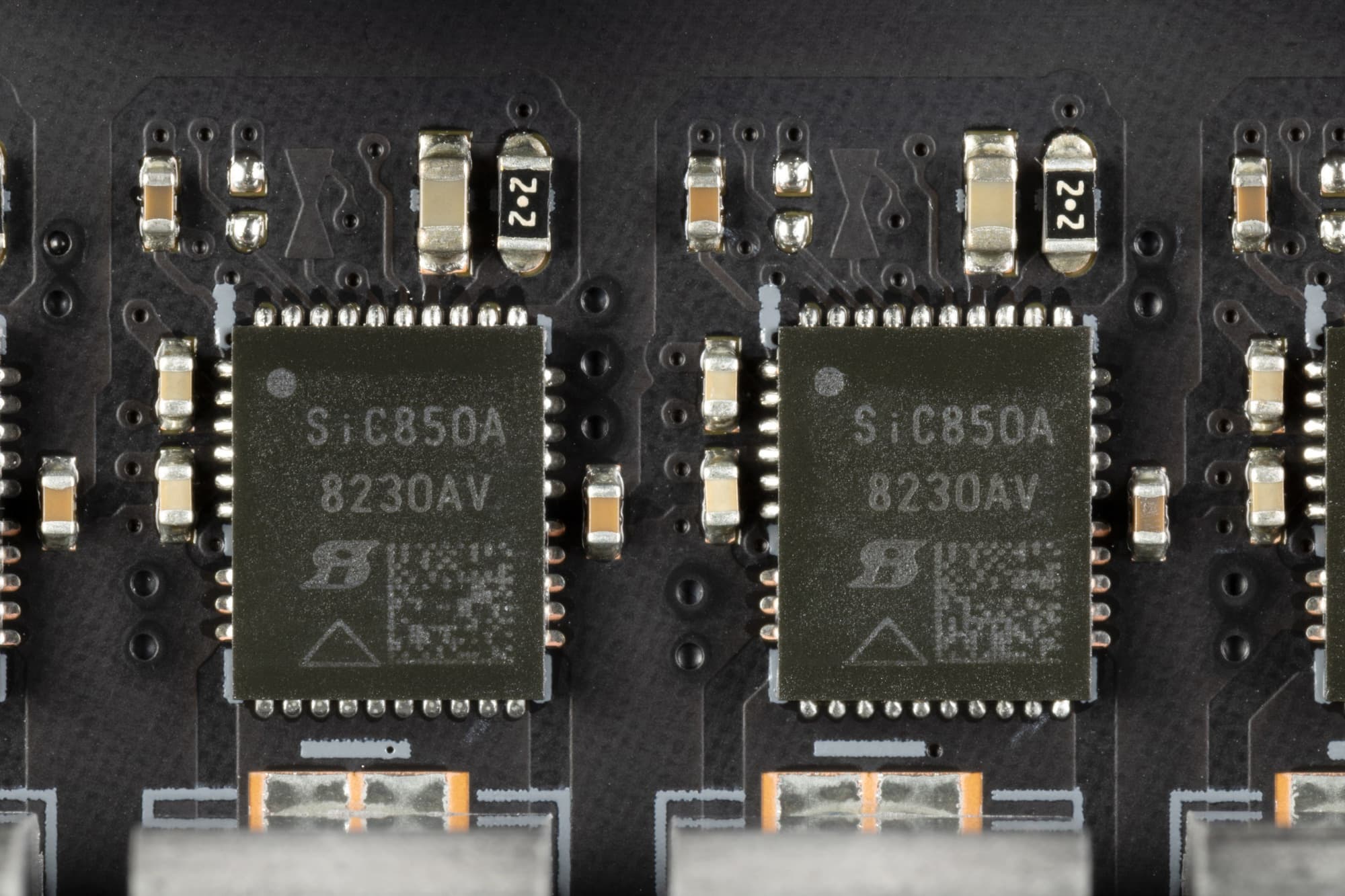

Каждый канал фазы VCore и встроенной графики имеет суперферритовый дроссель и транзисторную сборку SiC850A от Vishay (до 110A).

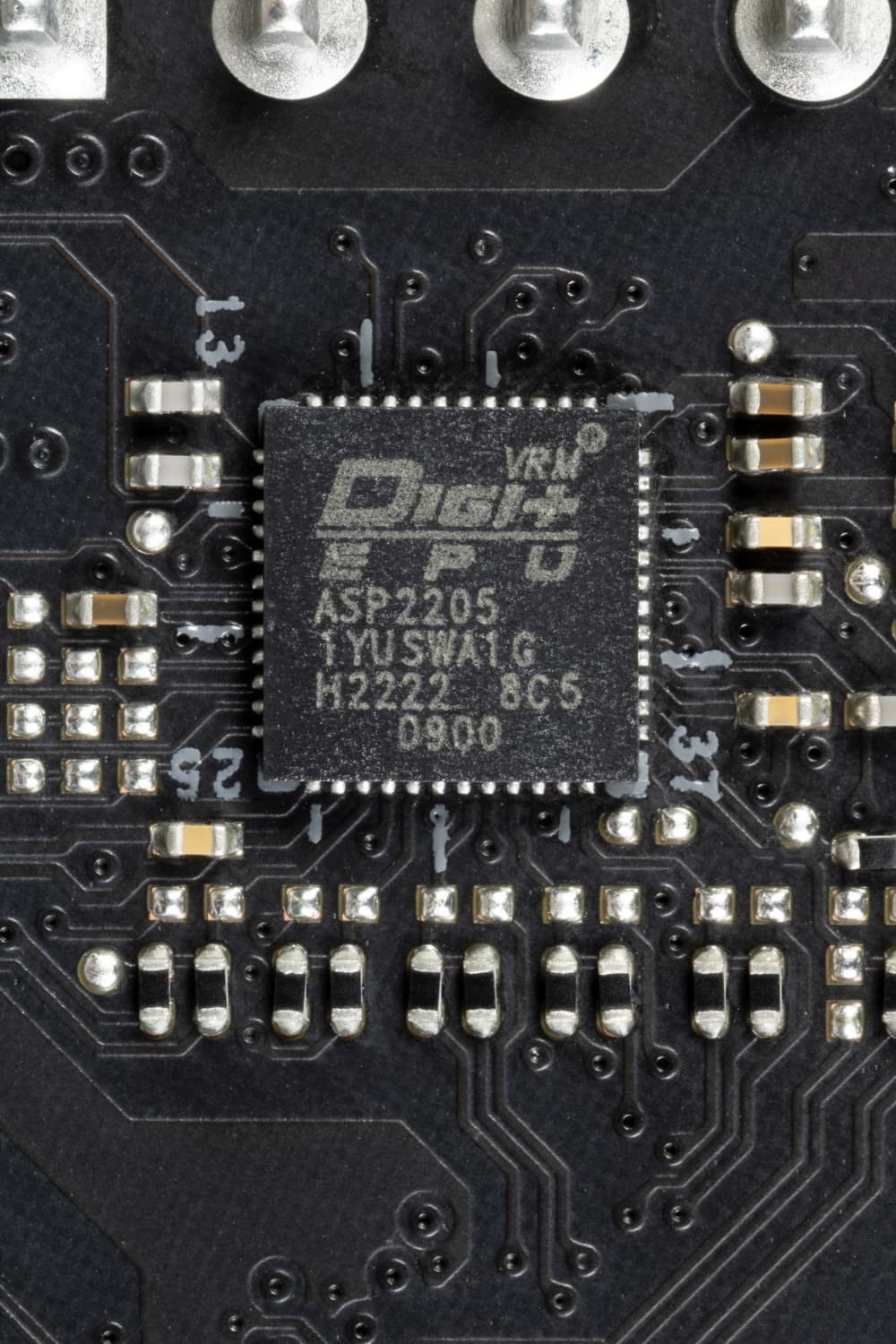

Управляет обоими наборами фаз (18+2) фирменный ШИМ-контроллер Digi+ ASP2205.

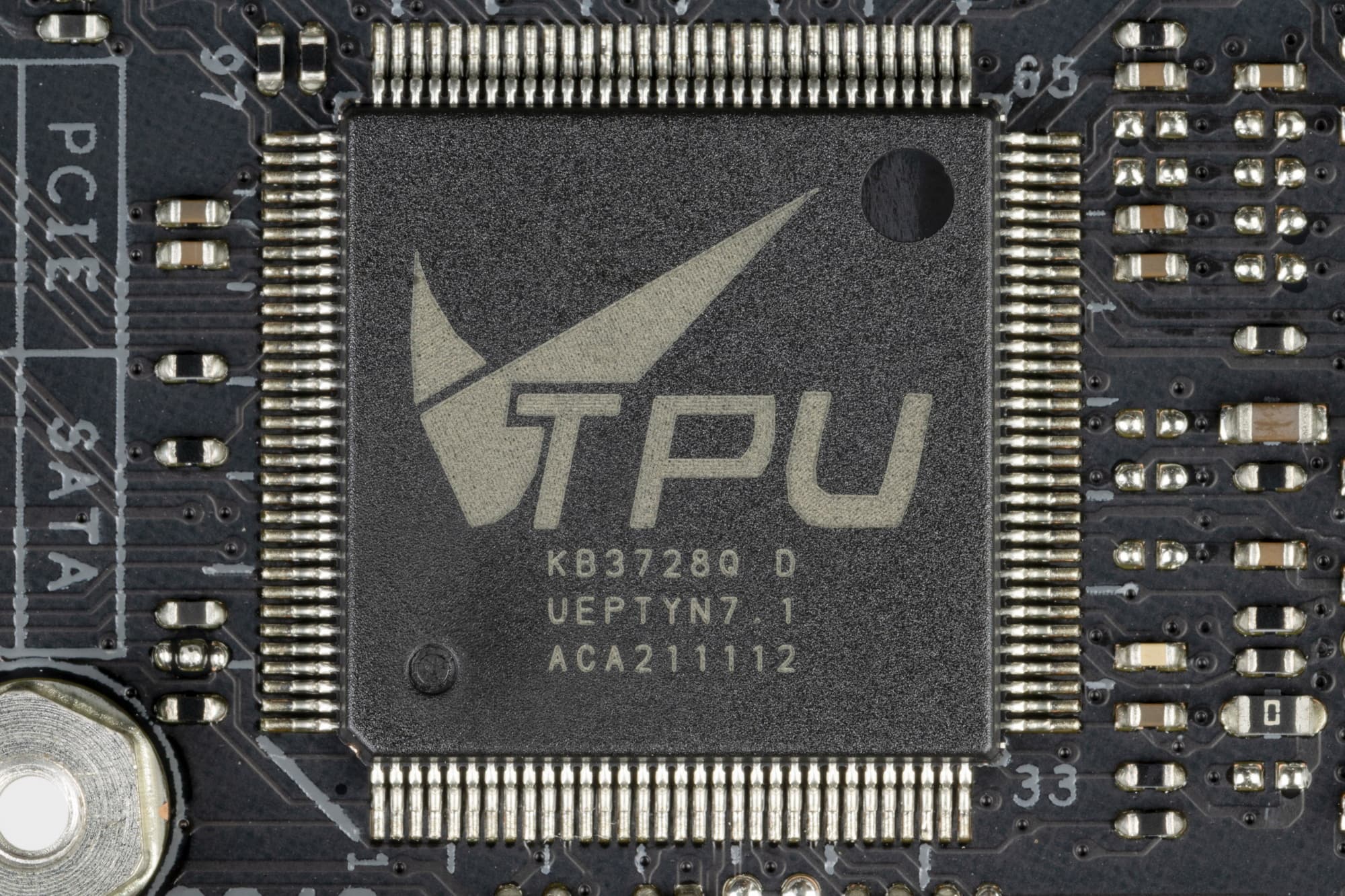

Asus широко рекламирует, что никогда не пользуются удвоителями фаз для управления большим количеством фаз питания (ведь ШИМ-контроллеры в большинстве своем умеют работать с 8-ю (реже с 12) фазами).
Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера. В частности тут имеем:
Компания не раскрывает названий реальных производителей контроллеров под своими марками.

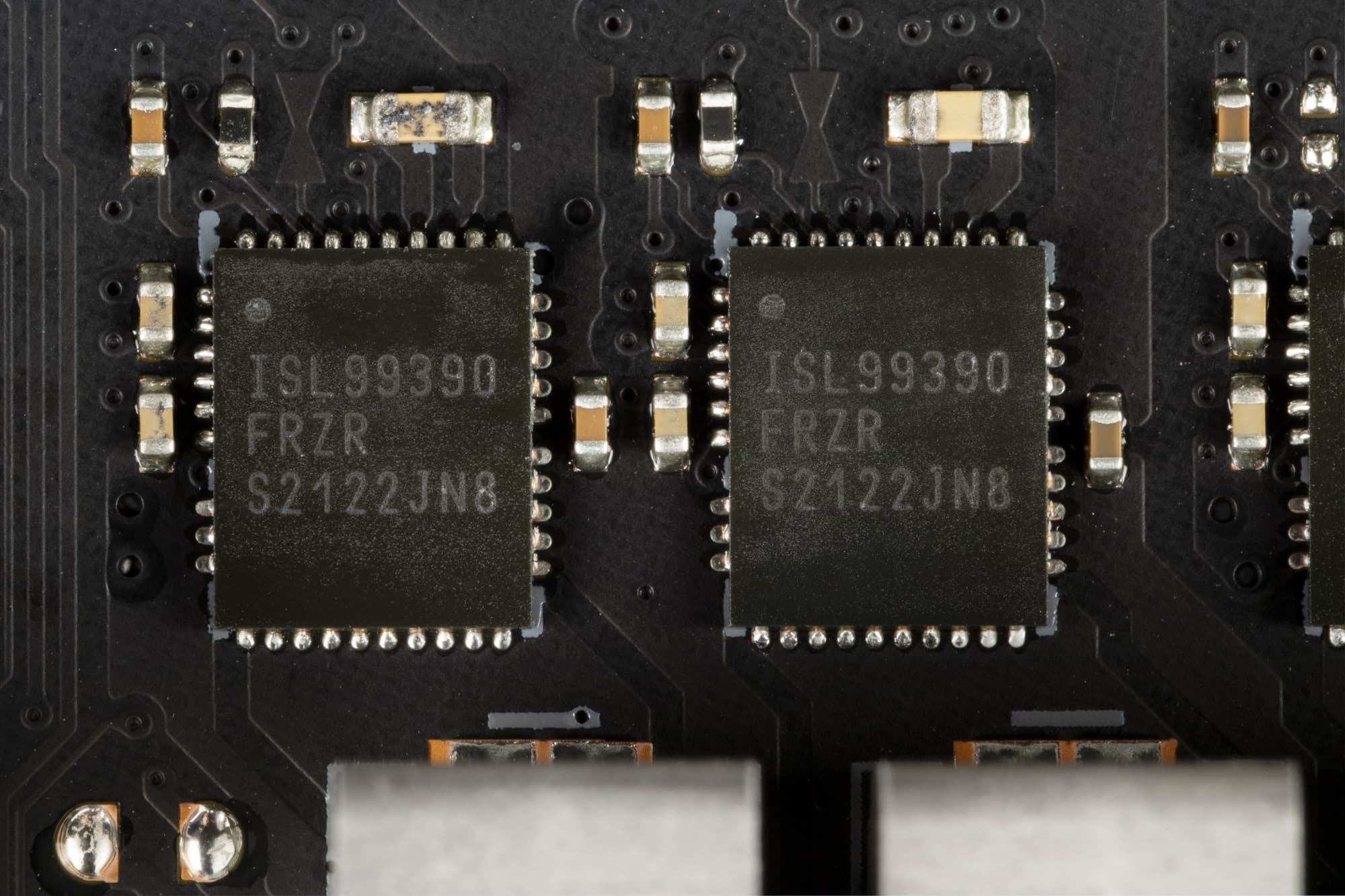

2 фазы питания SoC образуют также суперферритовые дроссели и сборки ISL99390 от Renesas (ex-Intersil) на 90 А.

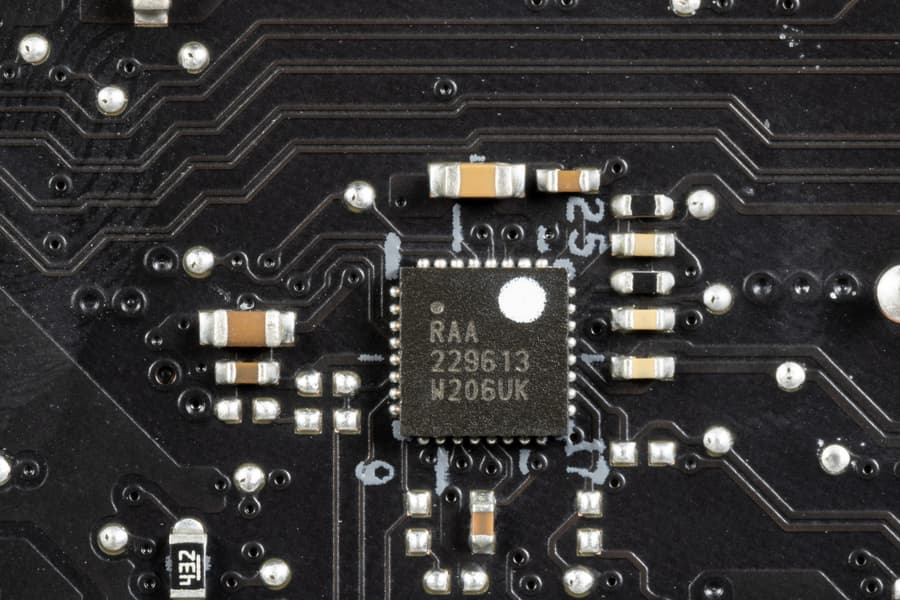

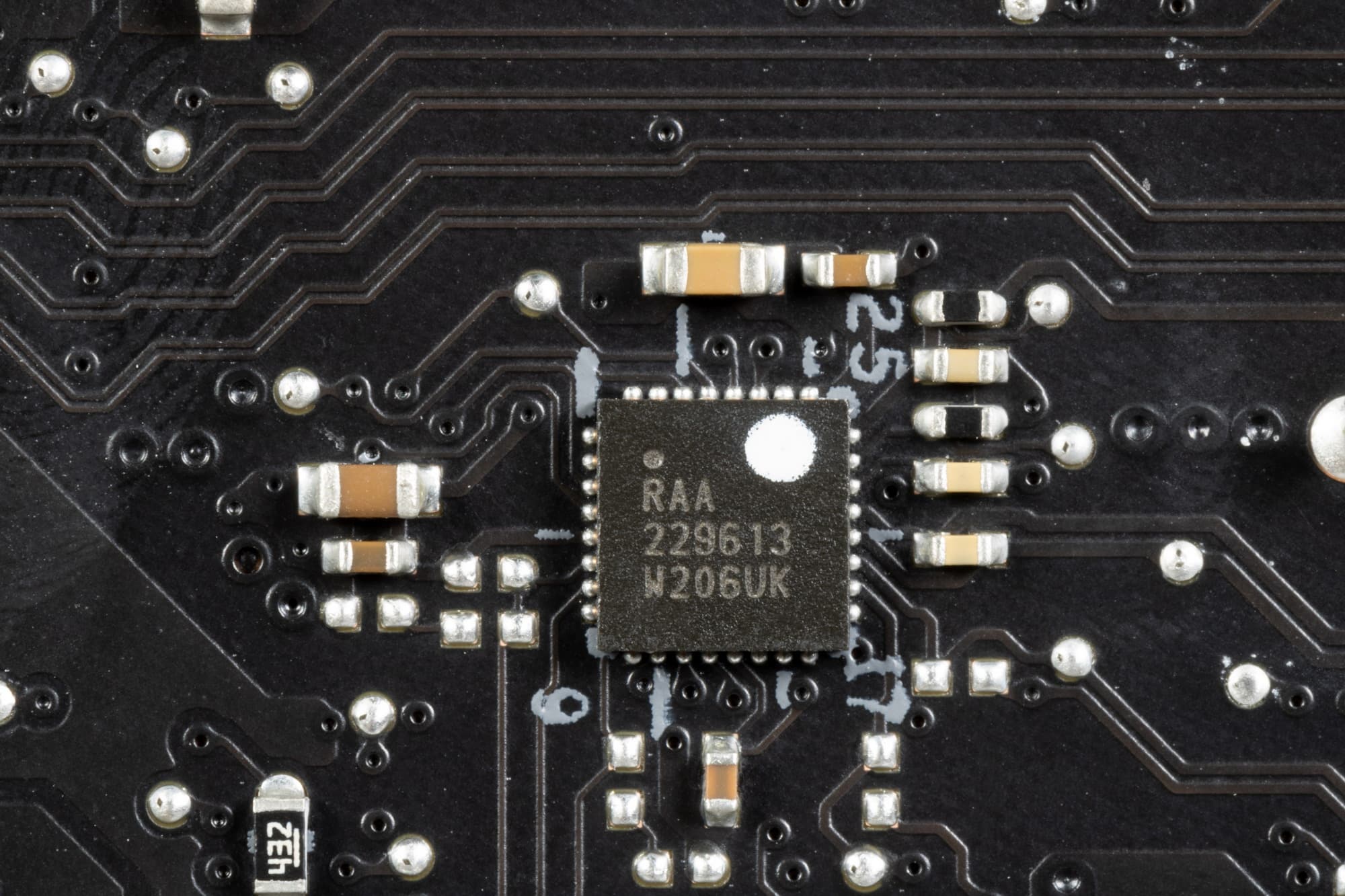

Управляет этой схемой ШИМ-контроллер RAA229613 от Renesas.

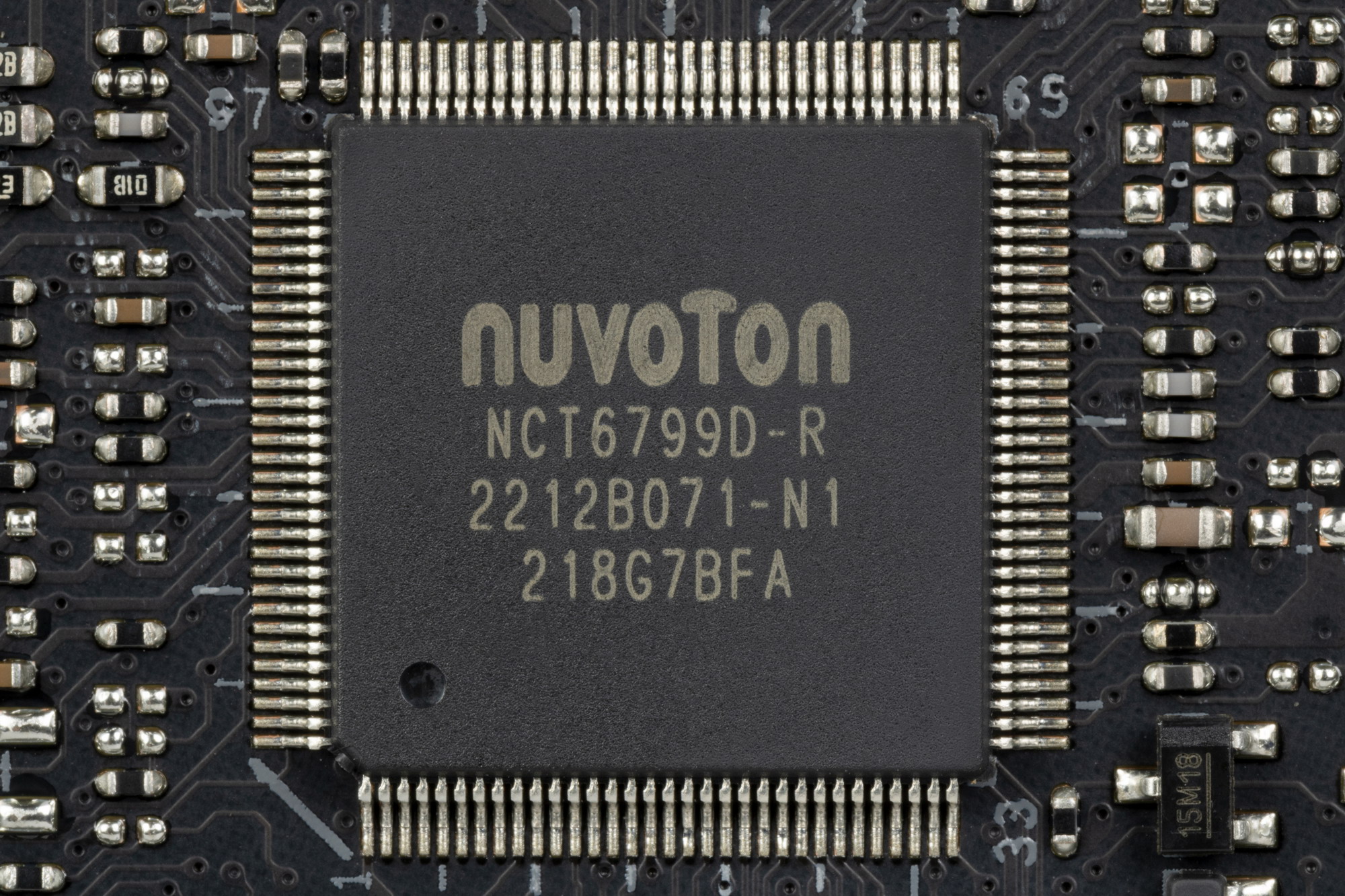

Теперь про охлаждение.

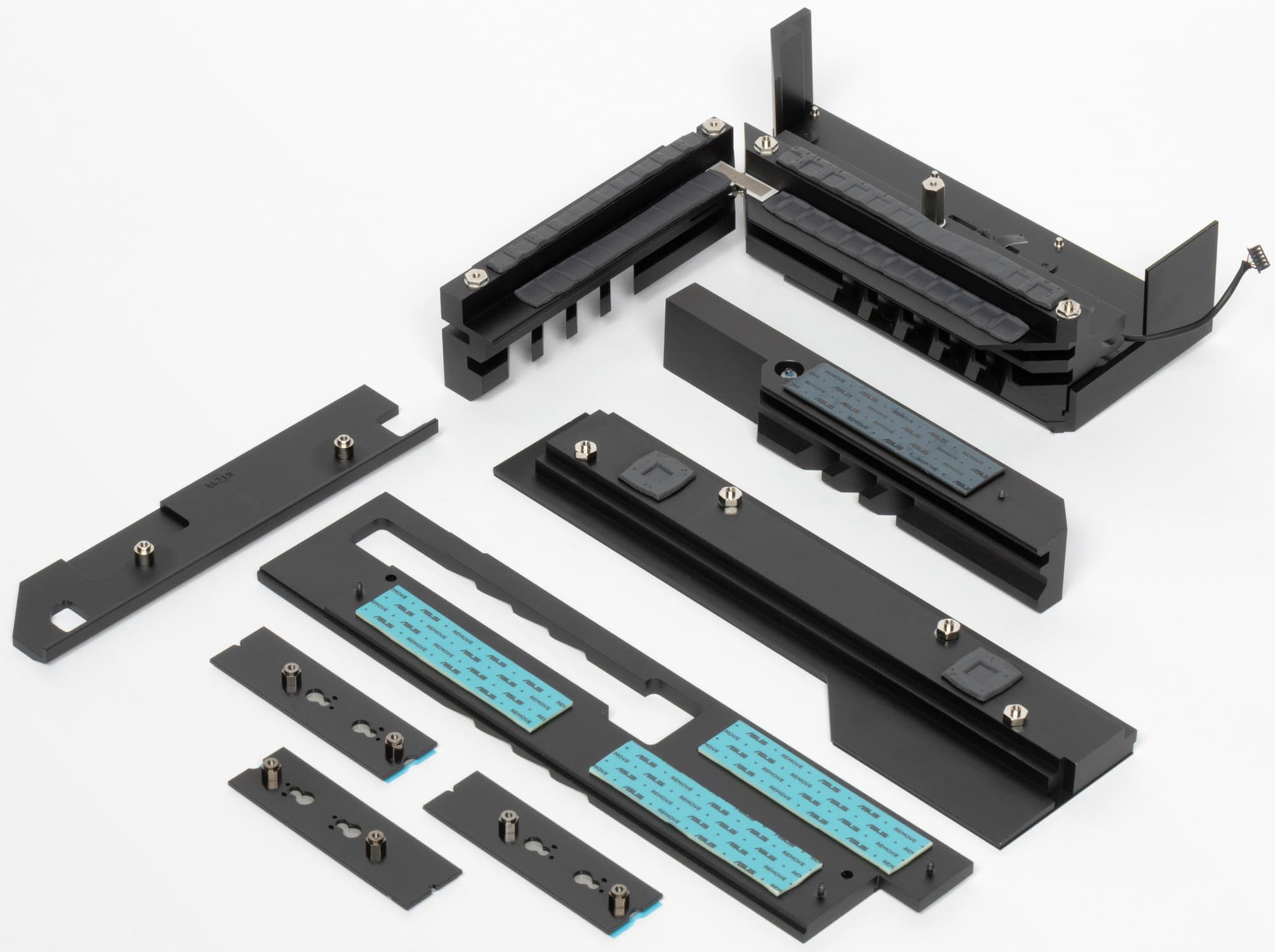

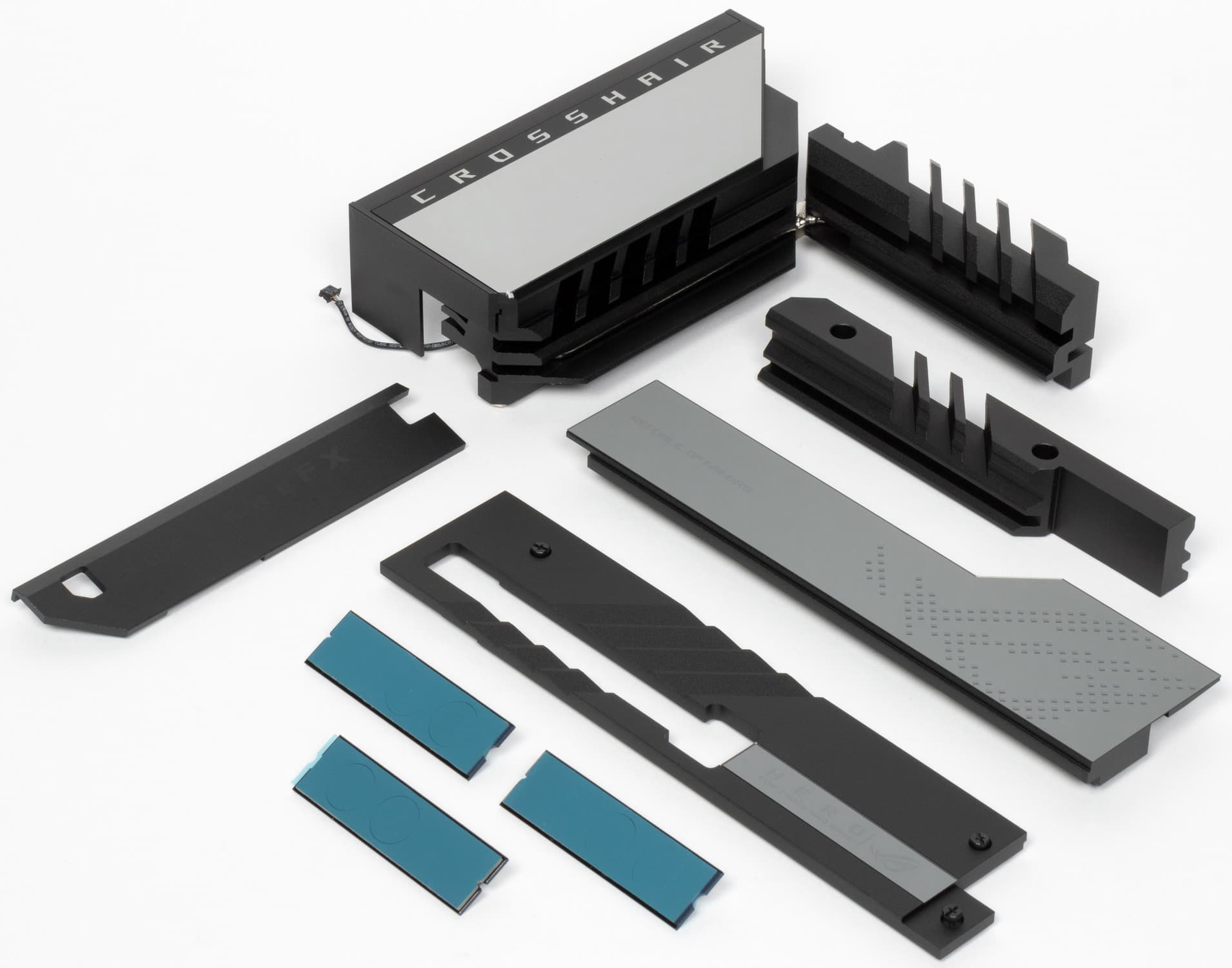

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

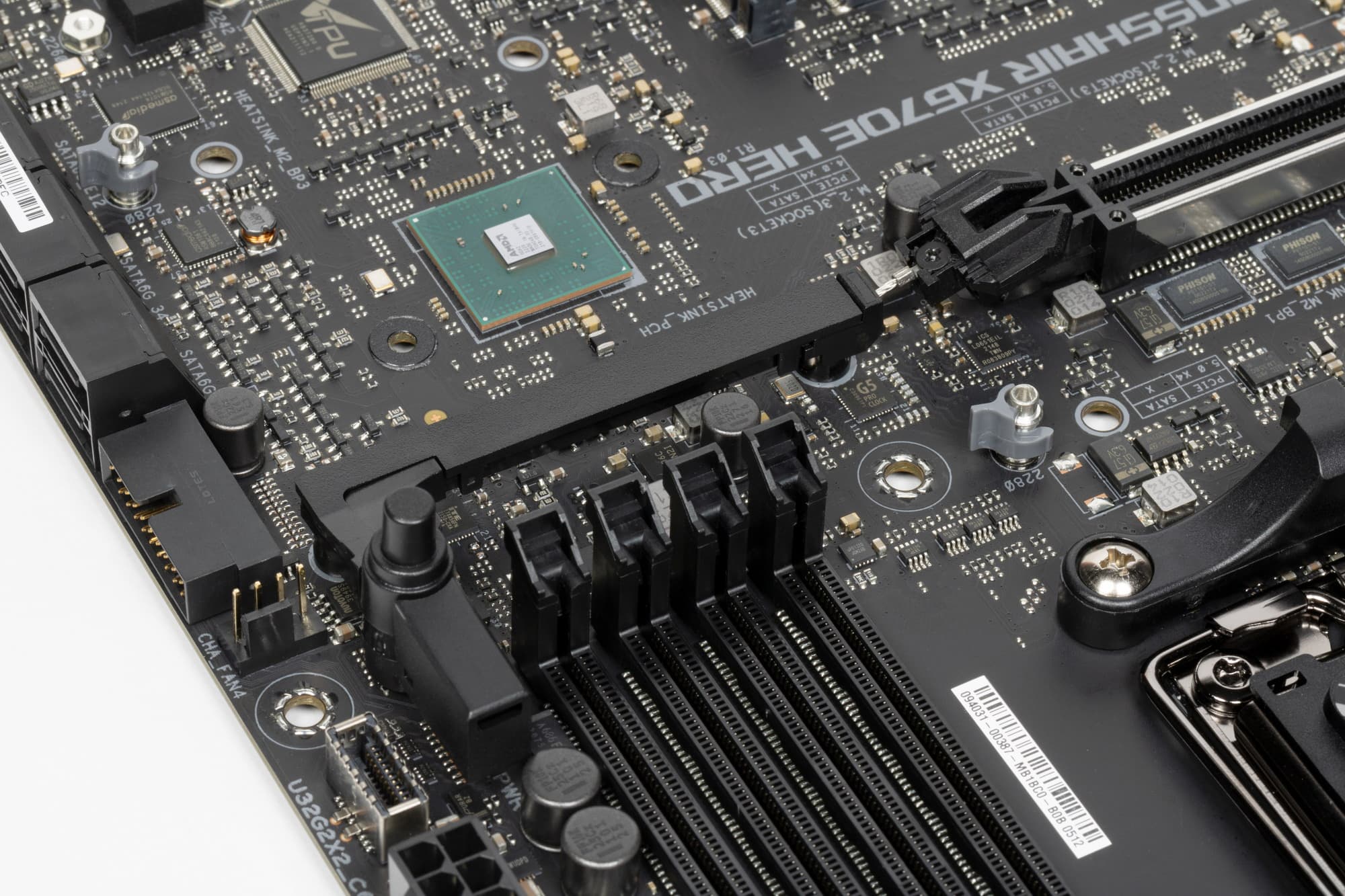

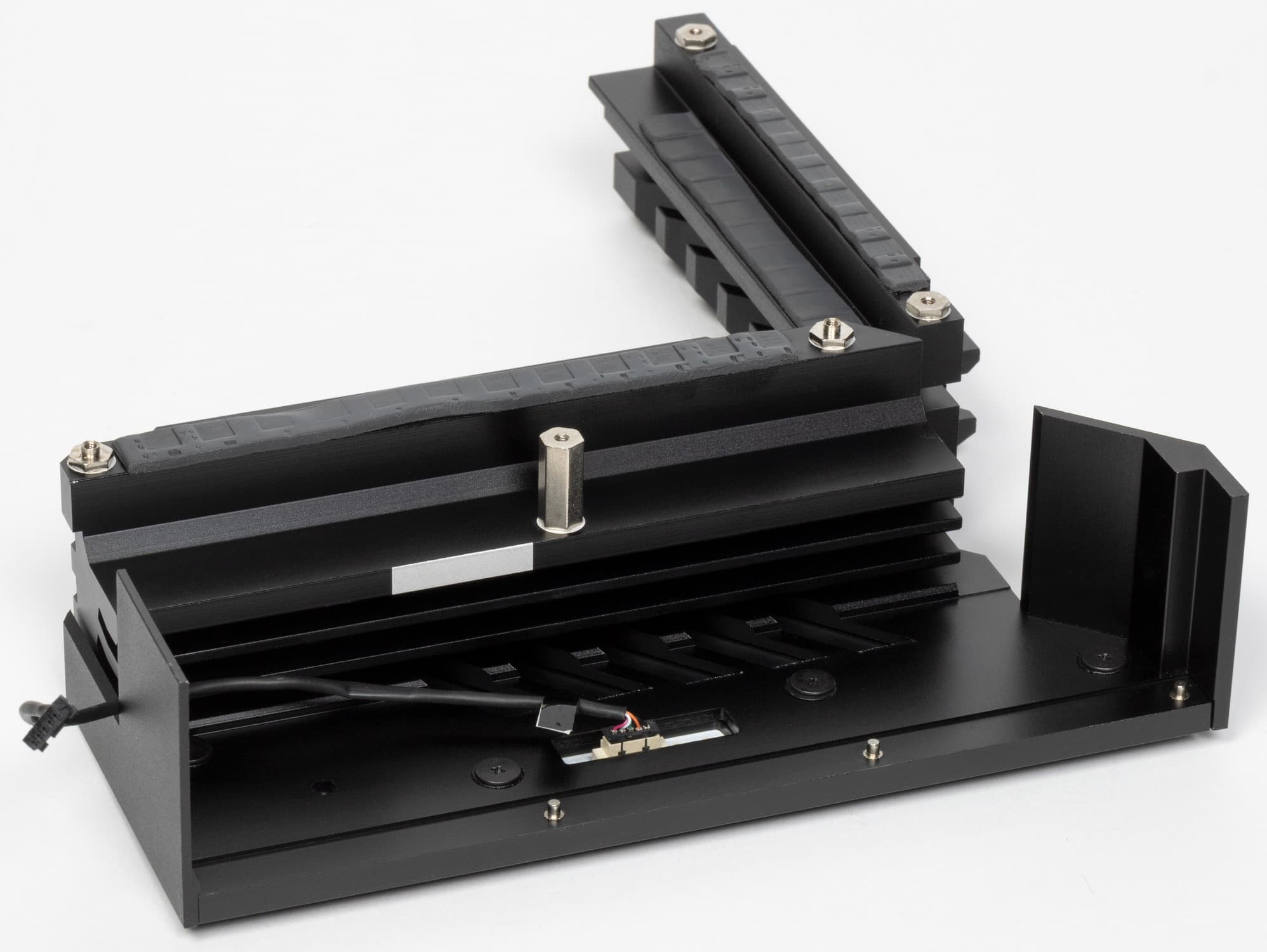

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.
Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, прикрывающий тот самый блок, оснащенный подсветкой.

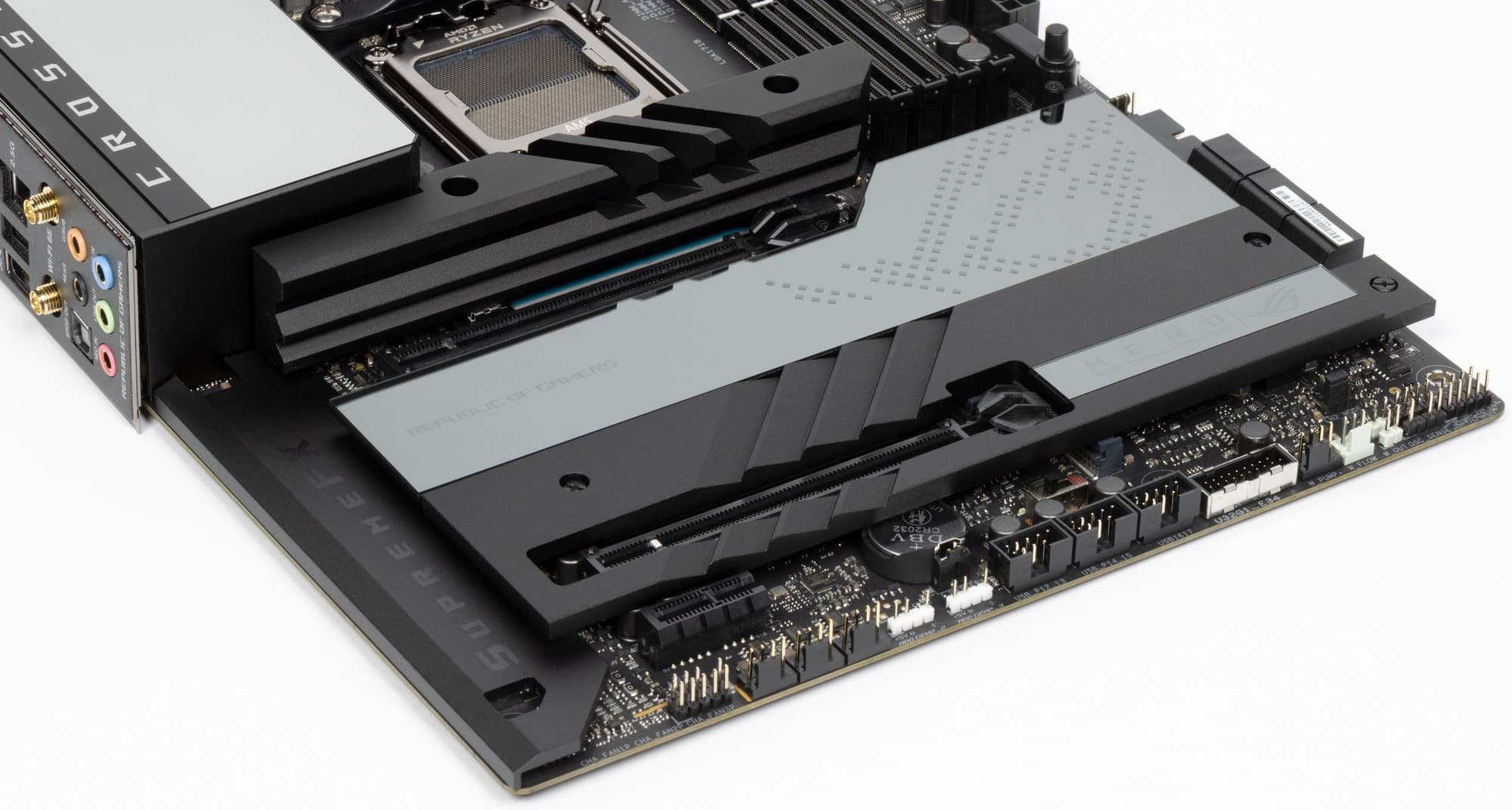

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у трех остальных — общий.
Напомню, что материнская плата не имеет бэкплейта.

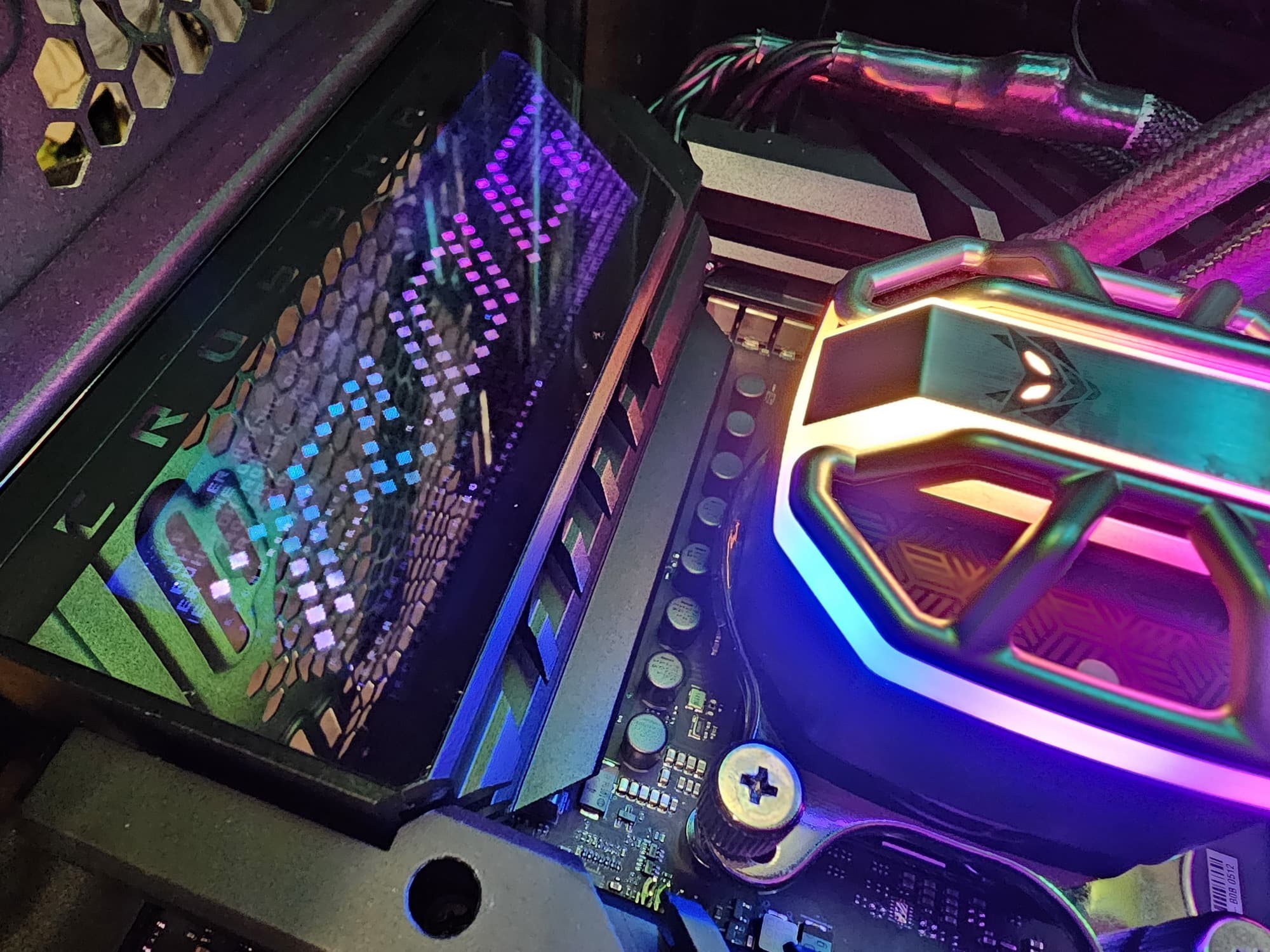

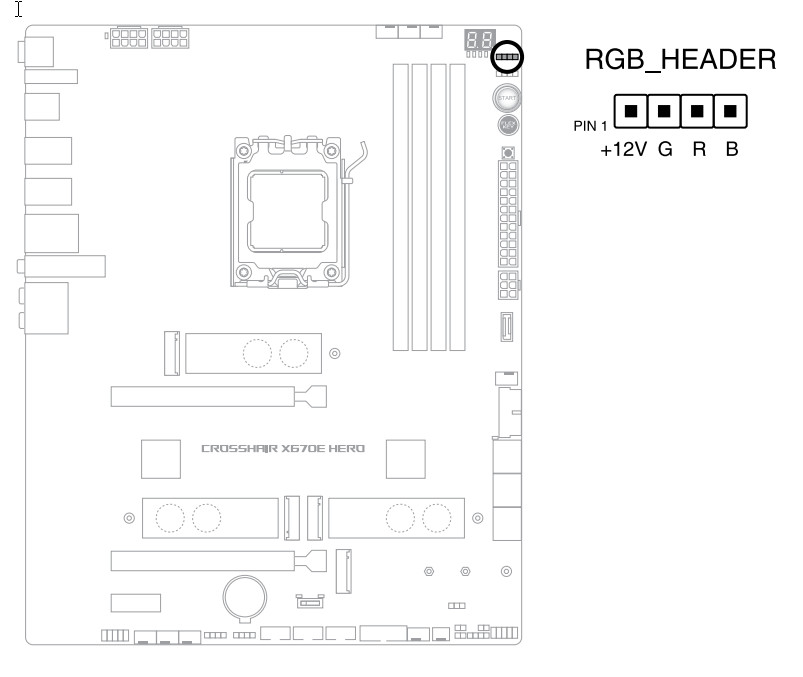

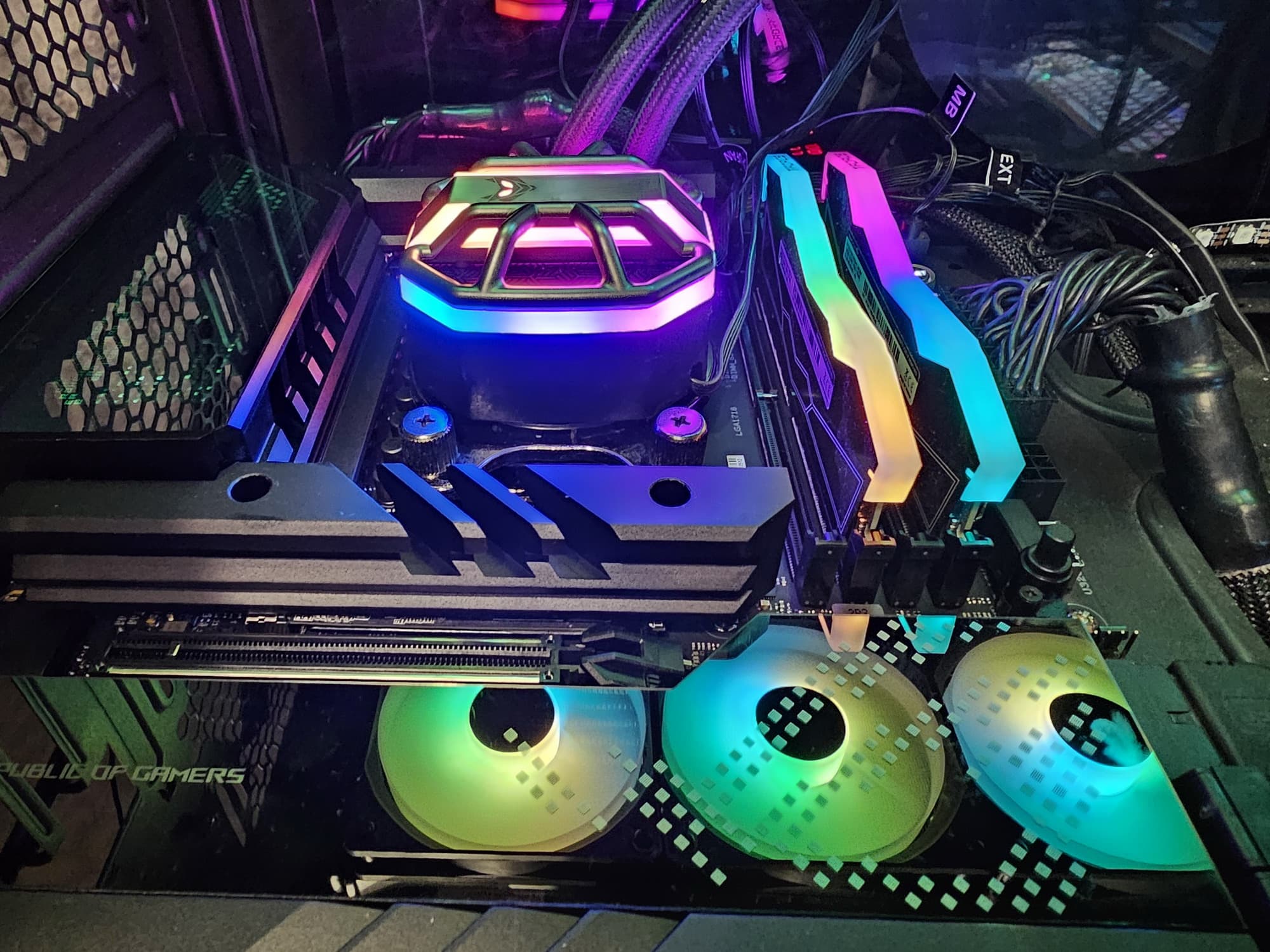

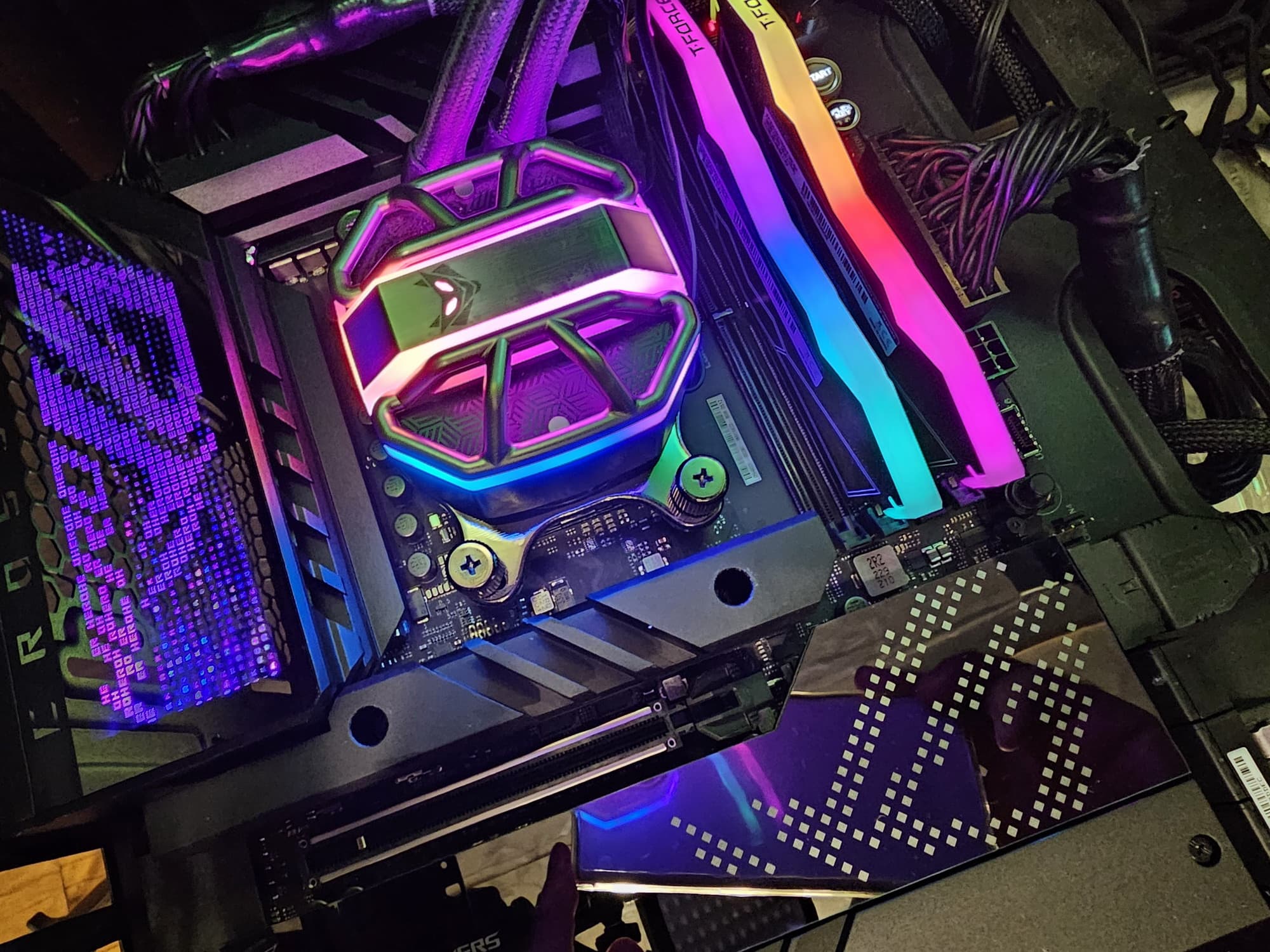

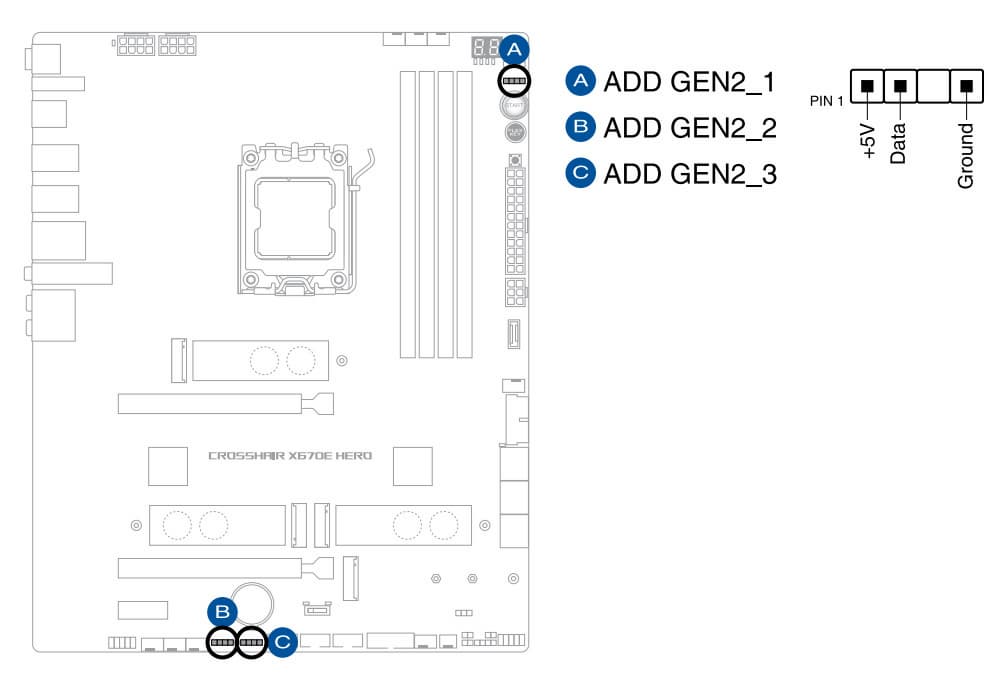

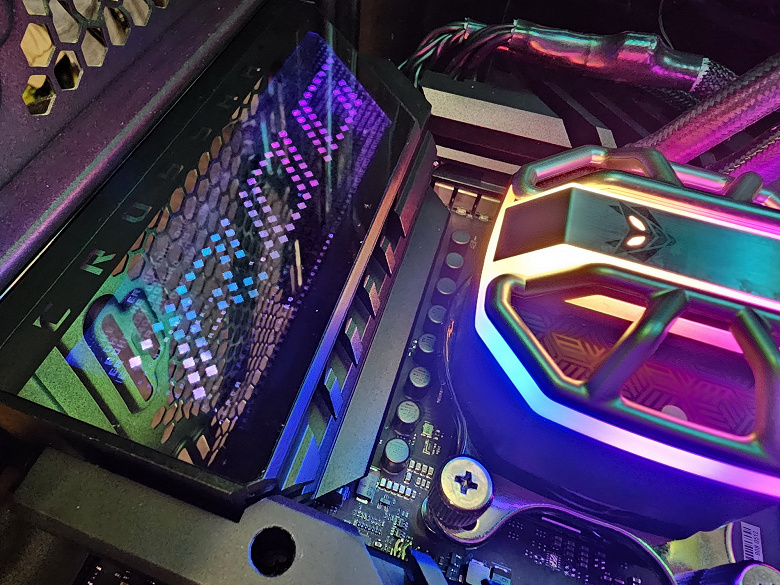

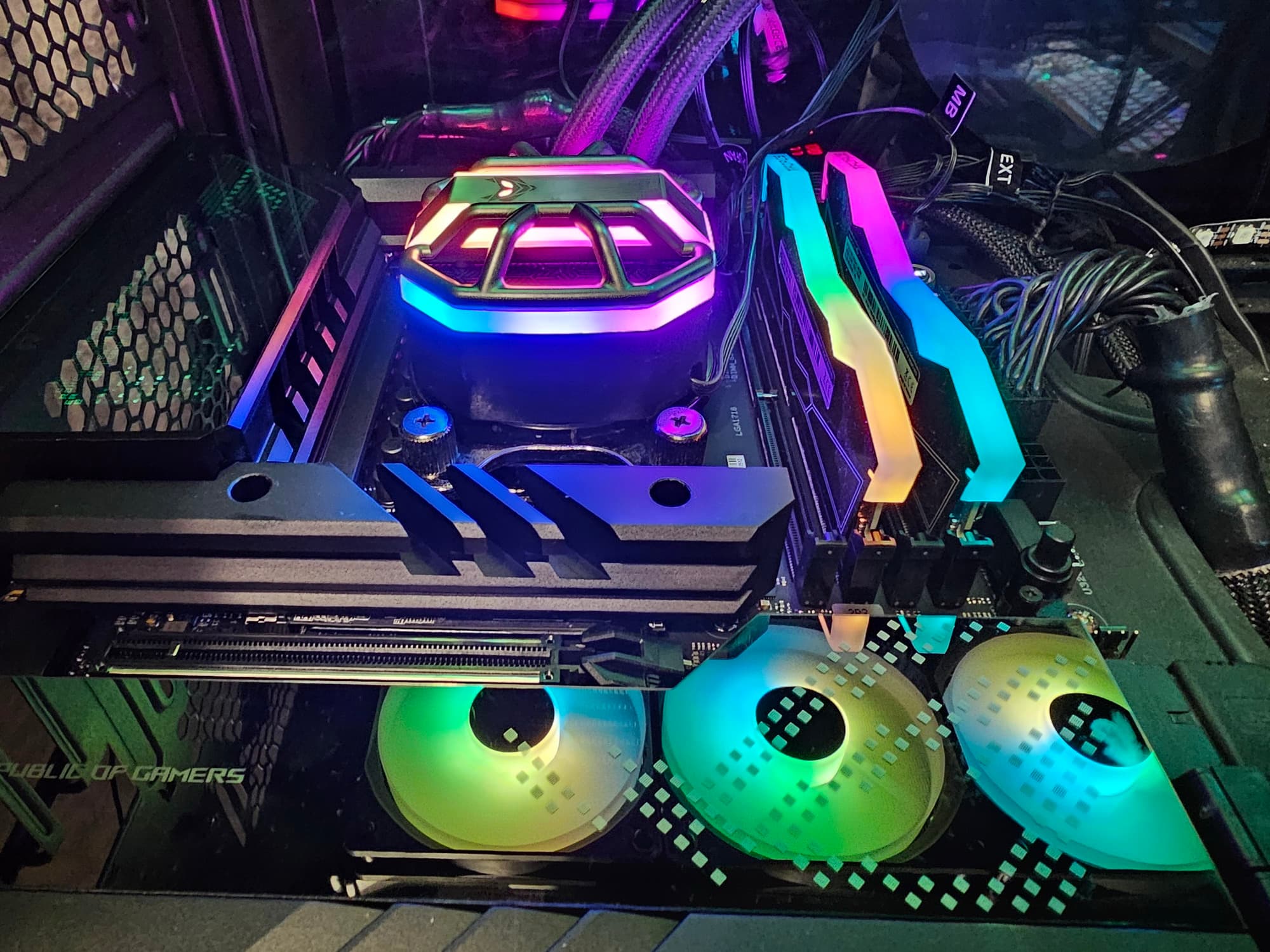

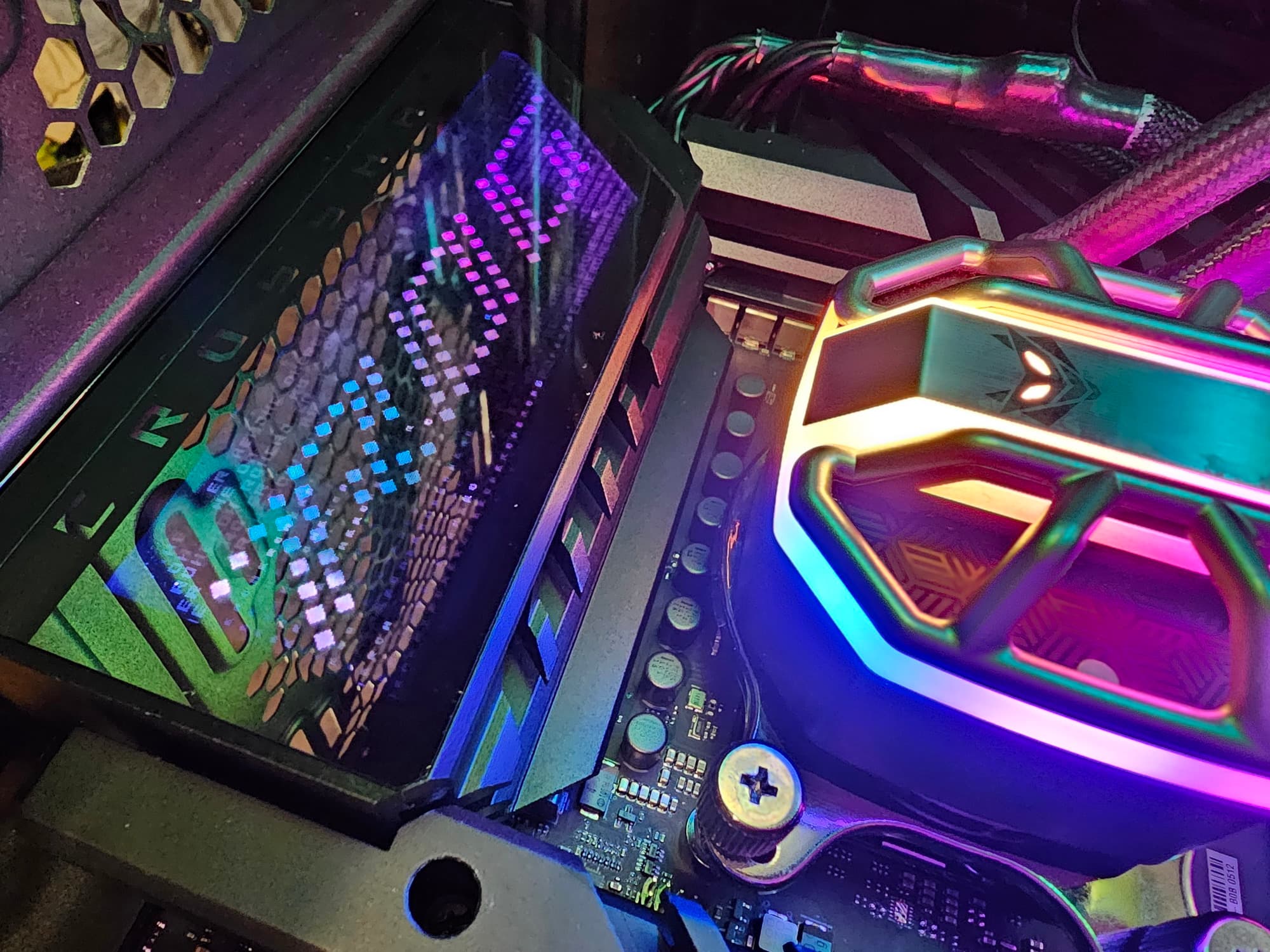

Подсветка

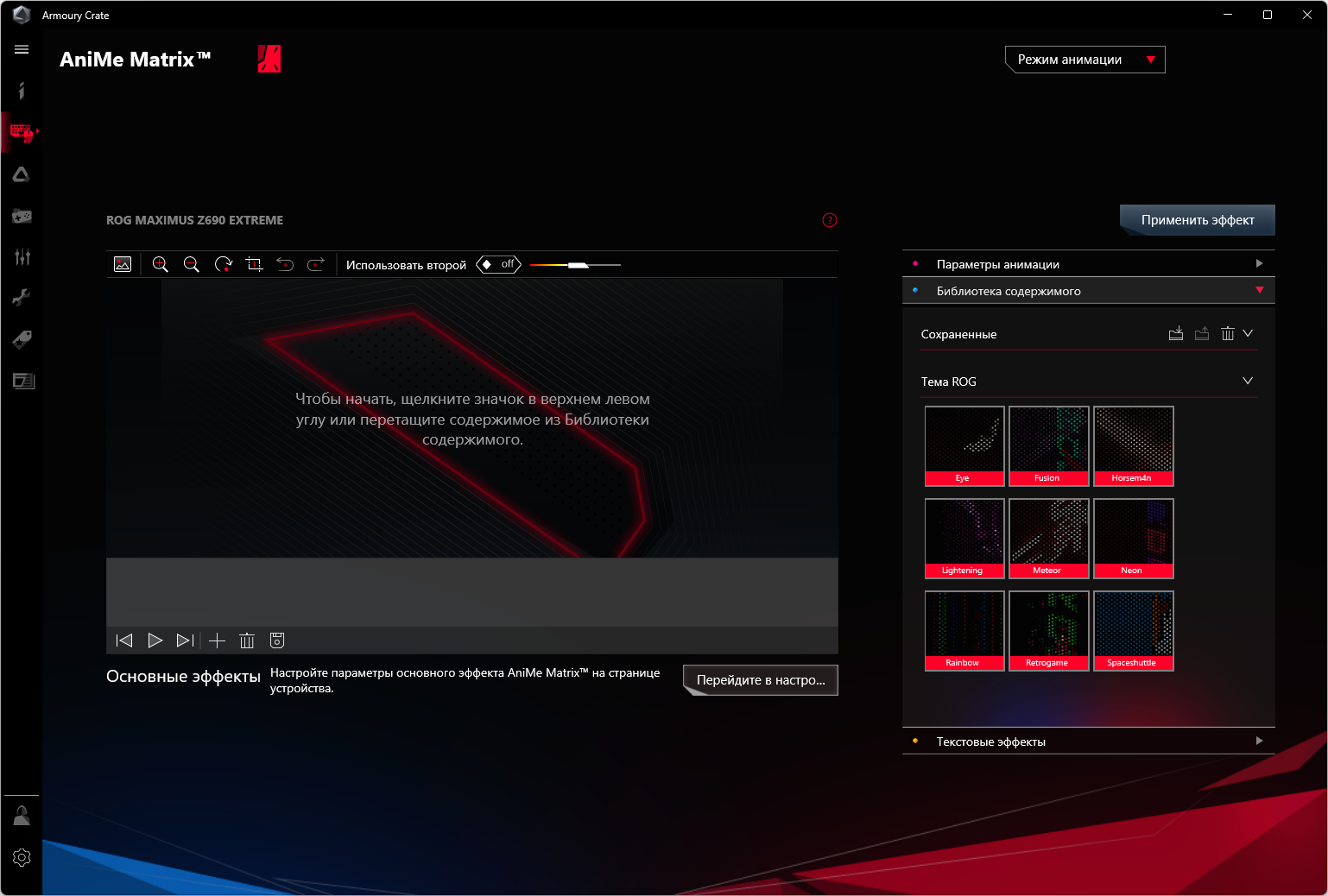

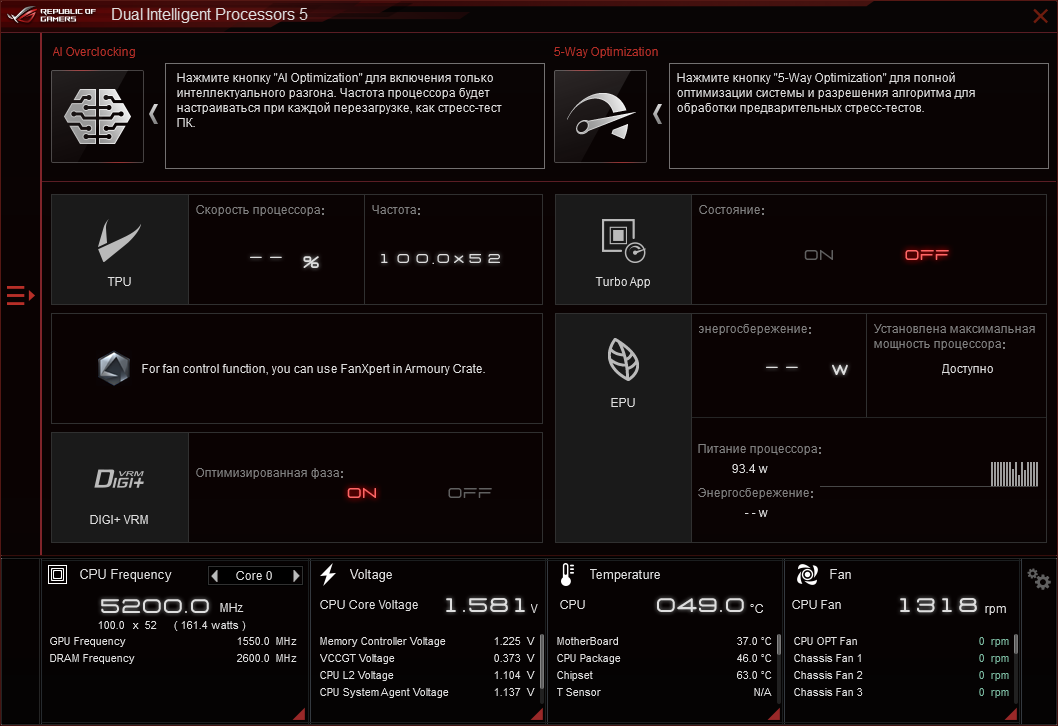

Программное обеспечение под Windows

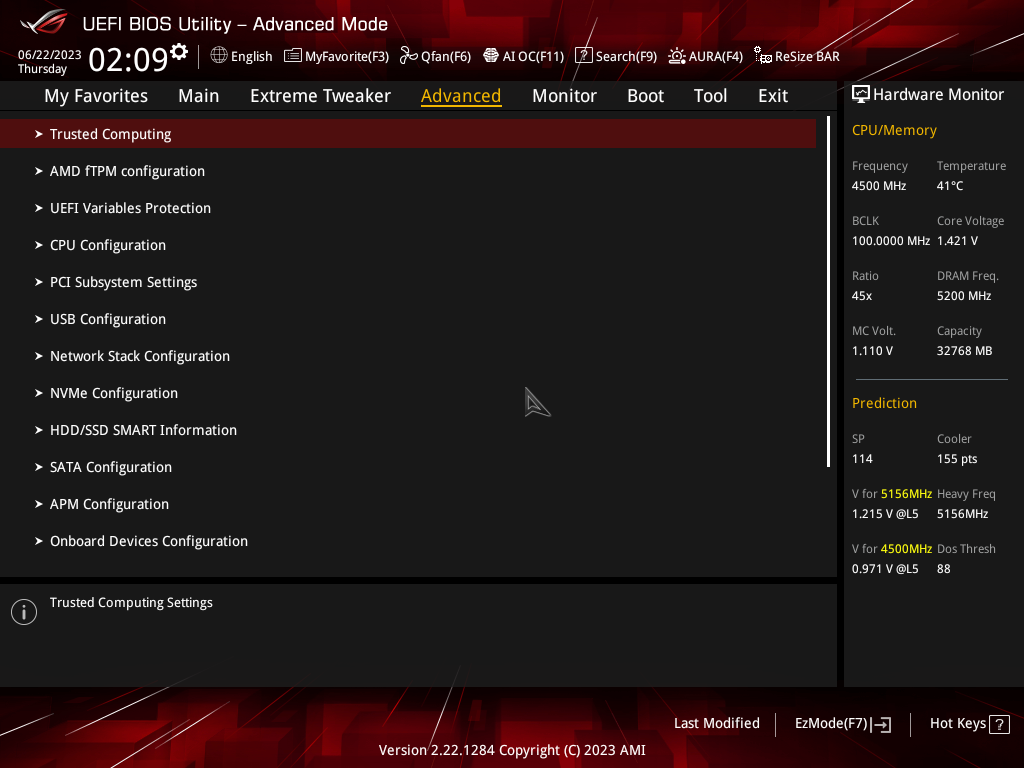

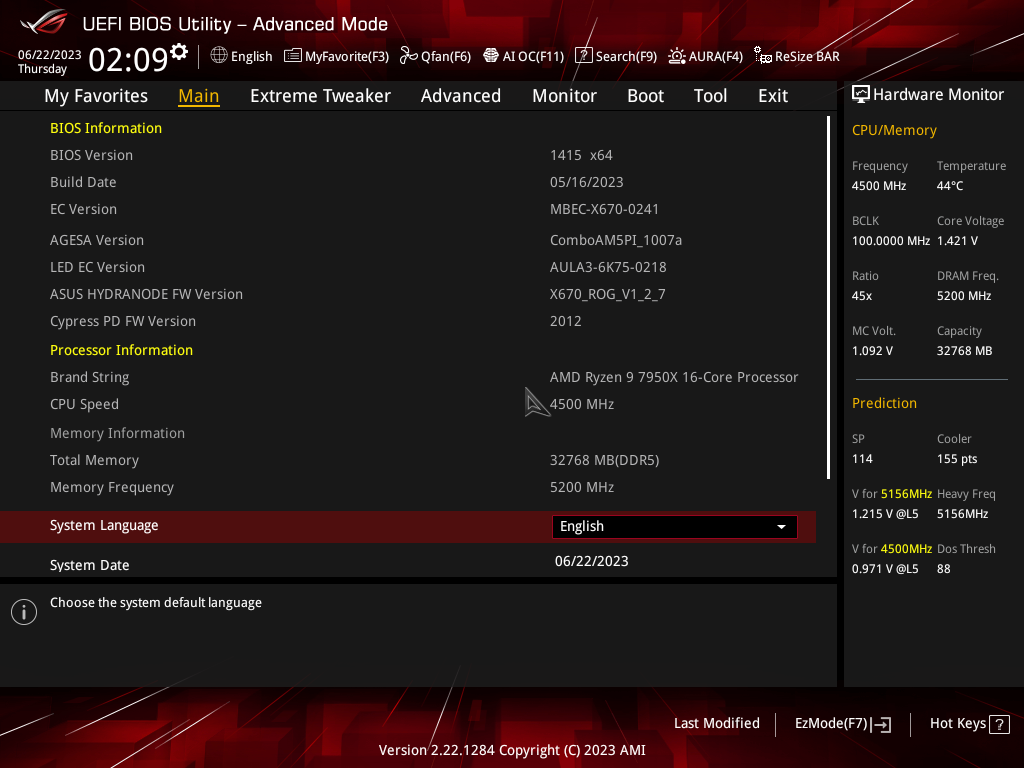

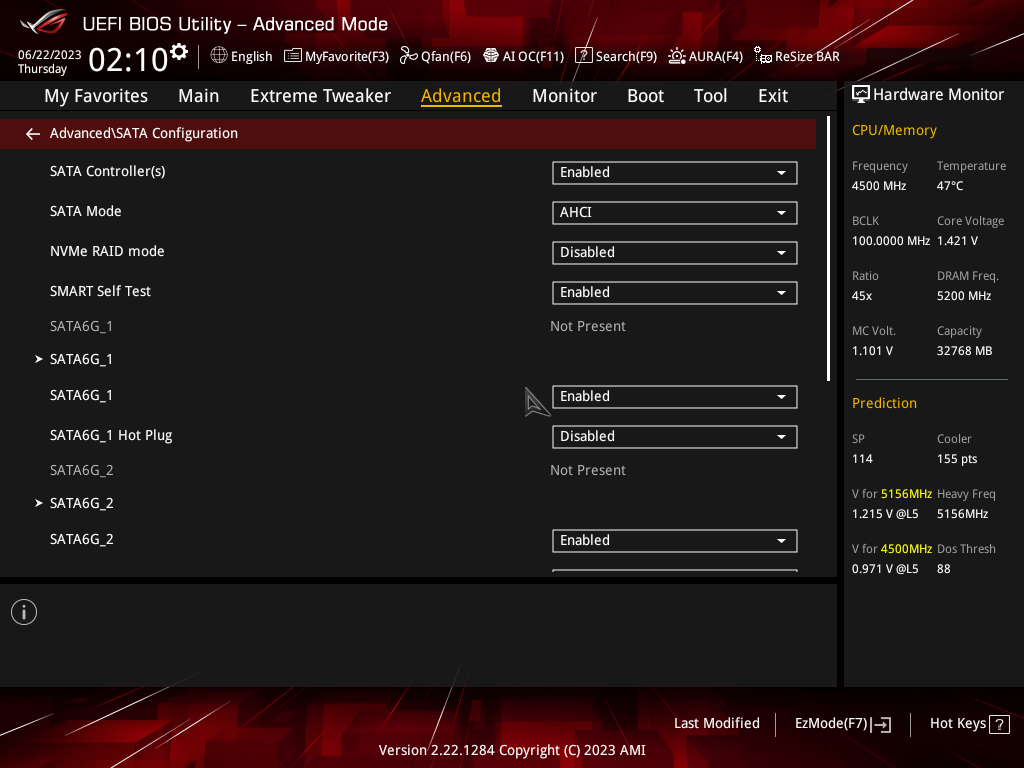

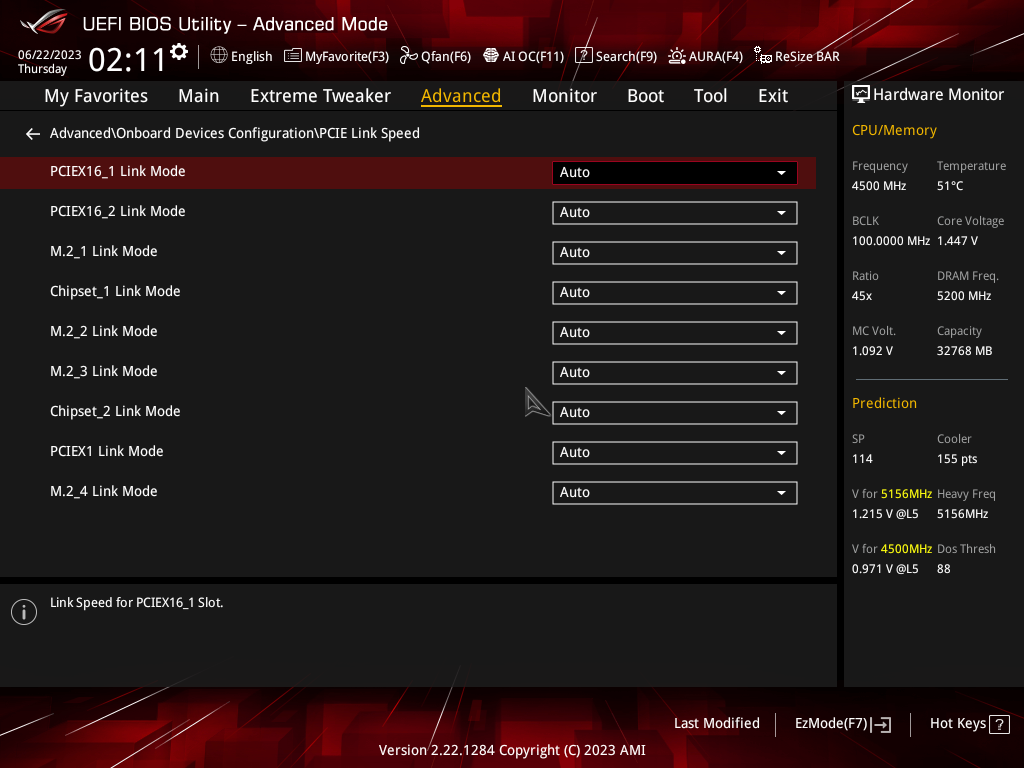

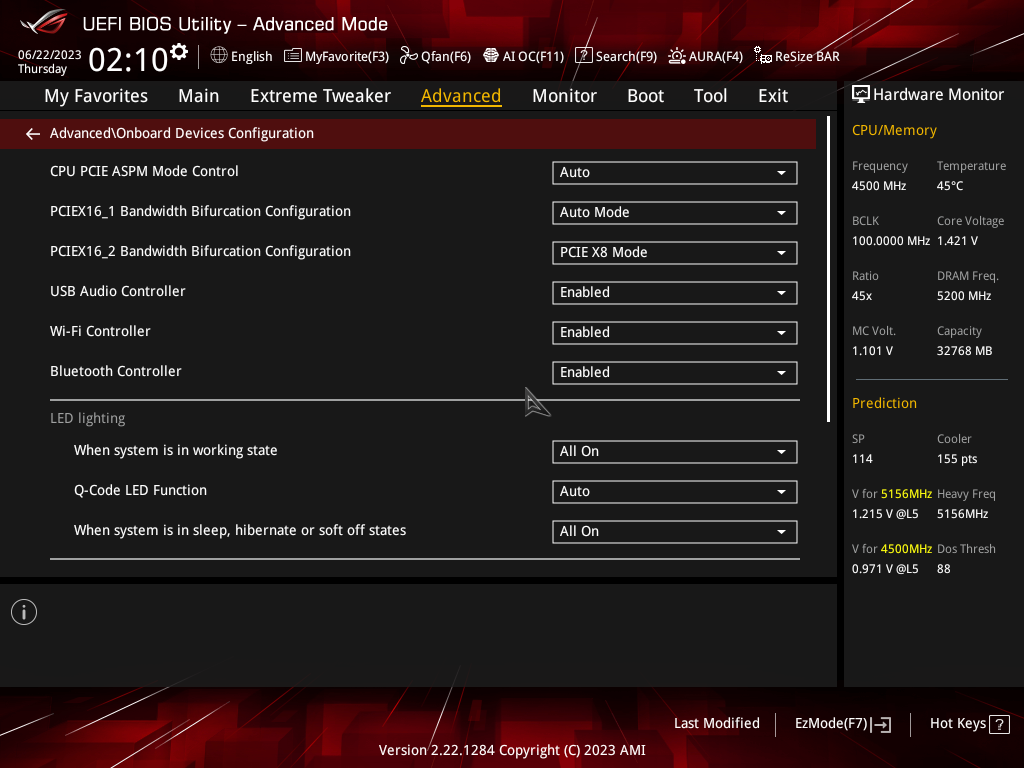

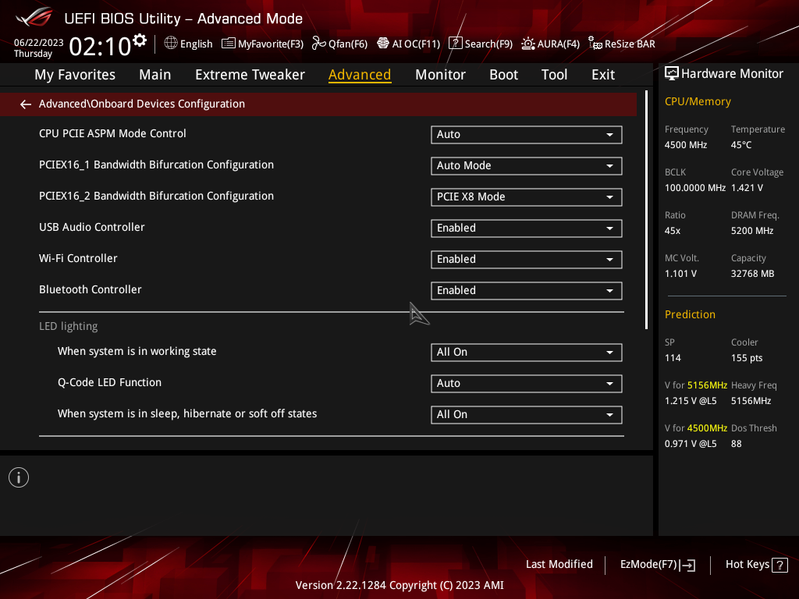

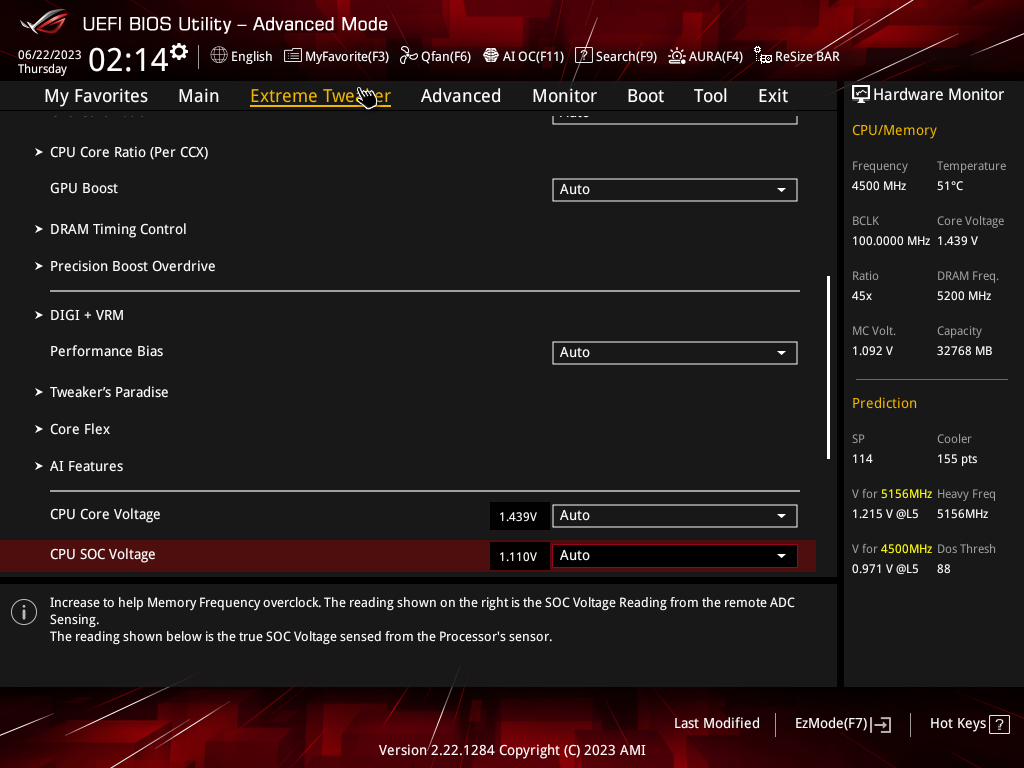

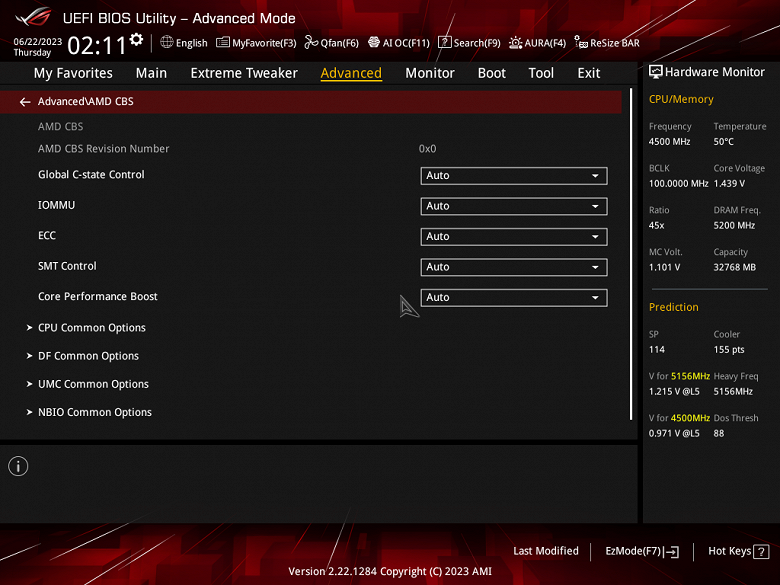

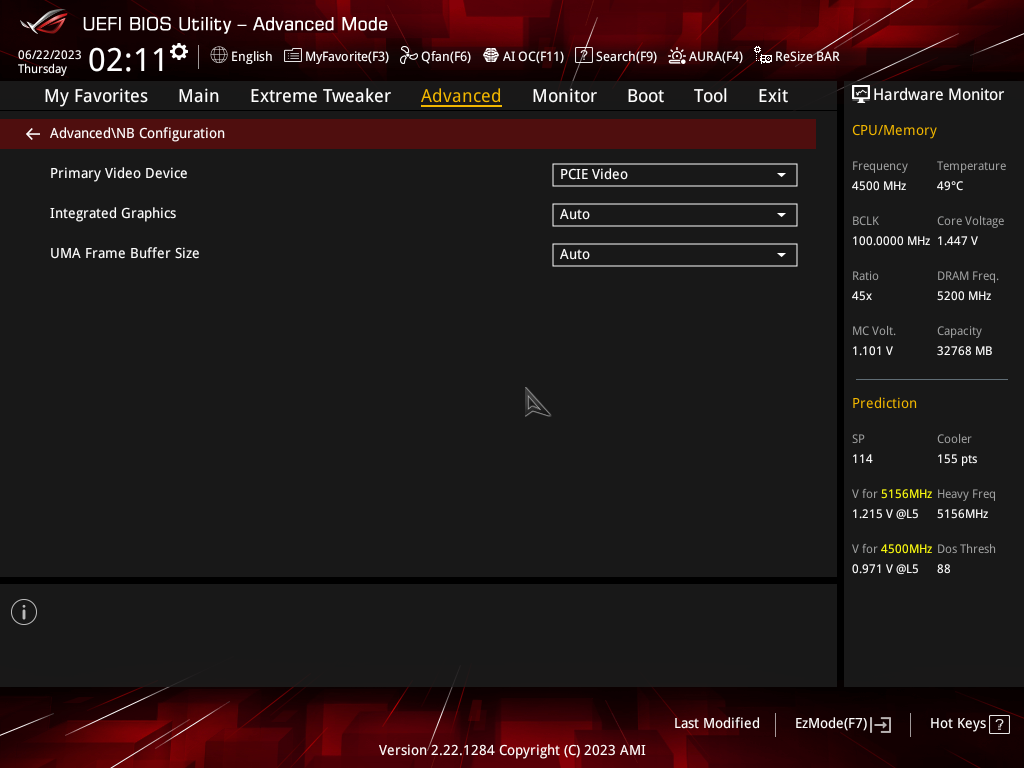

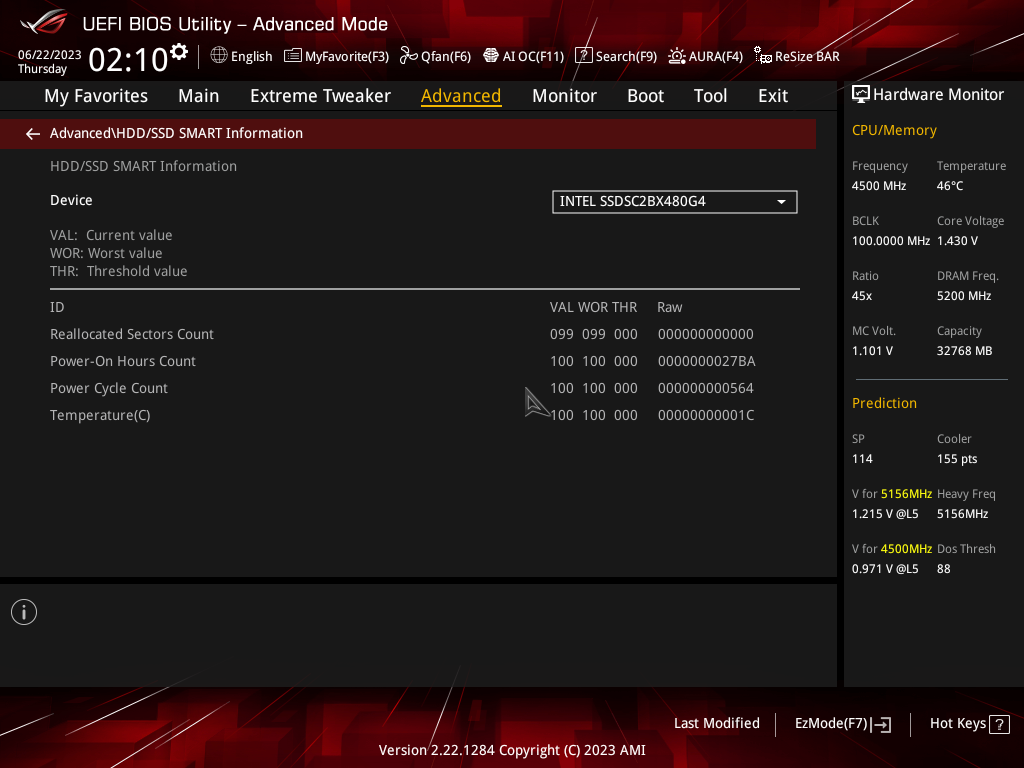

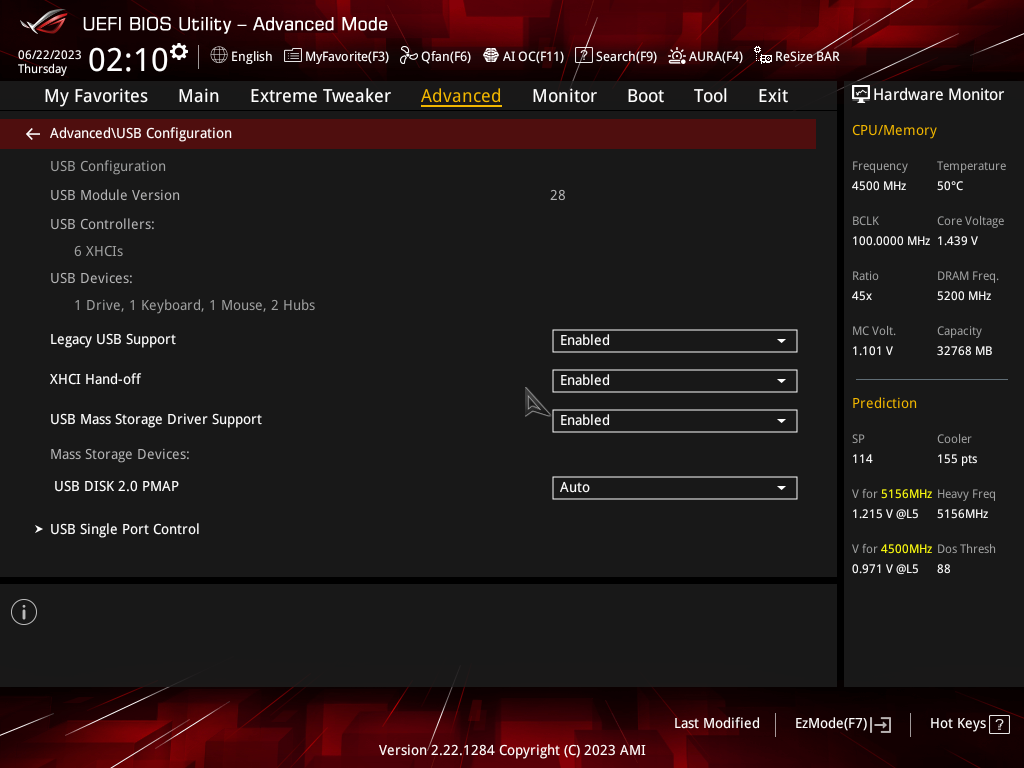

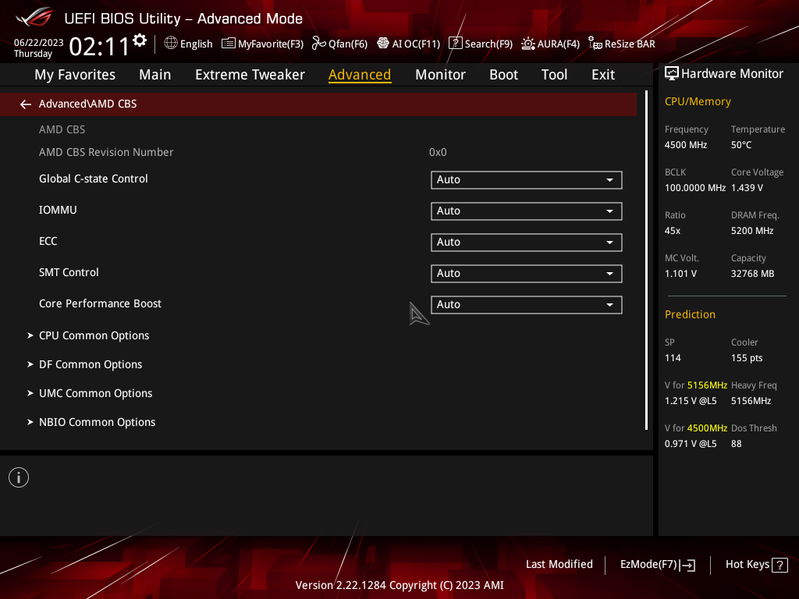

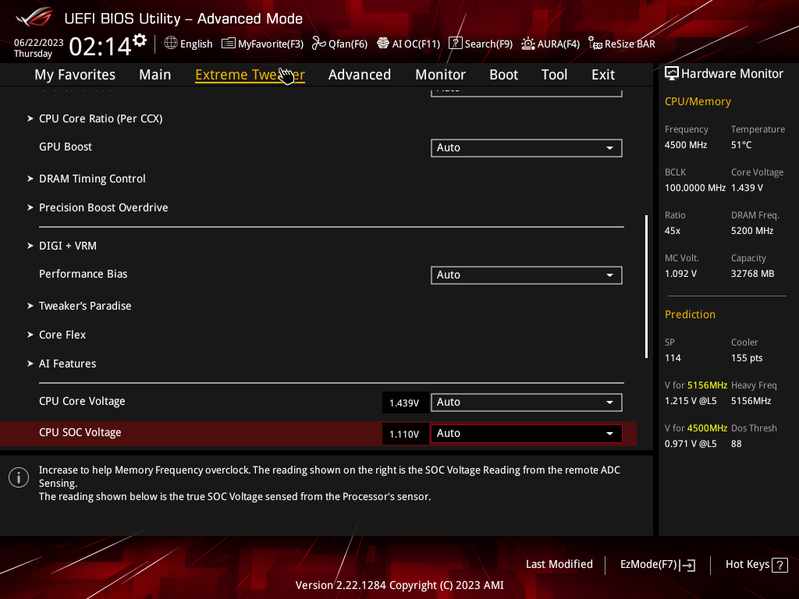

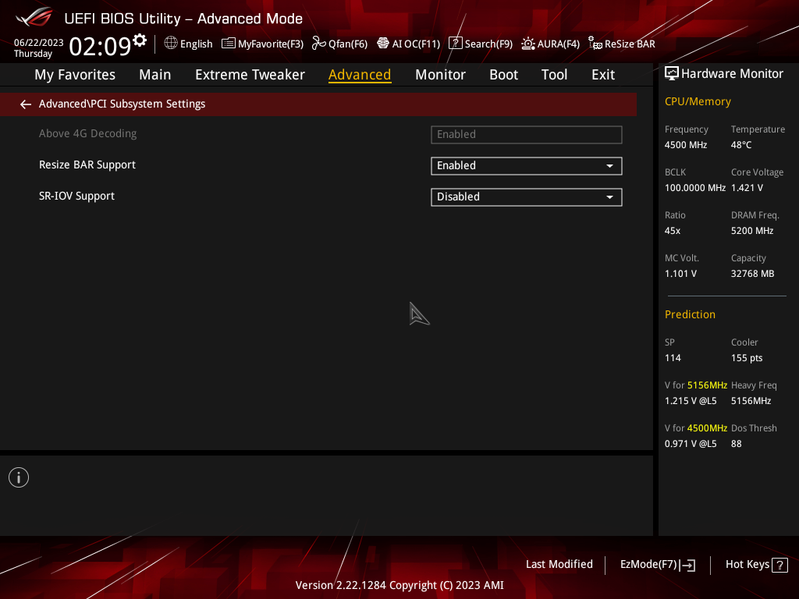

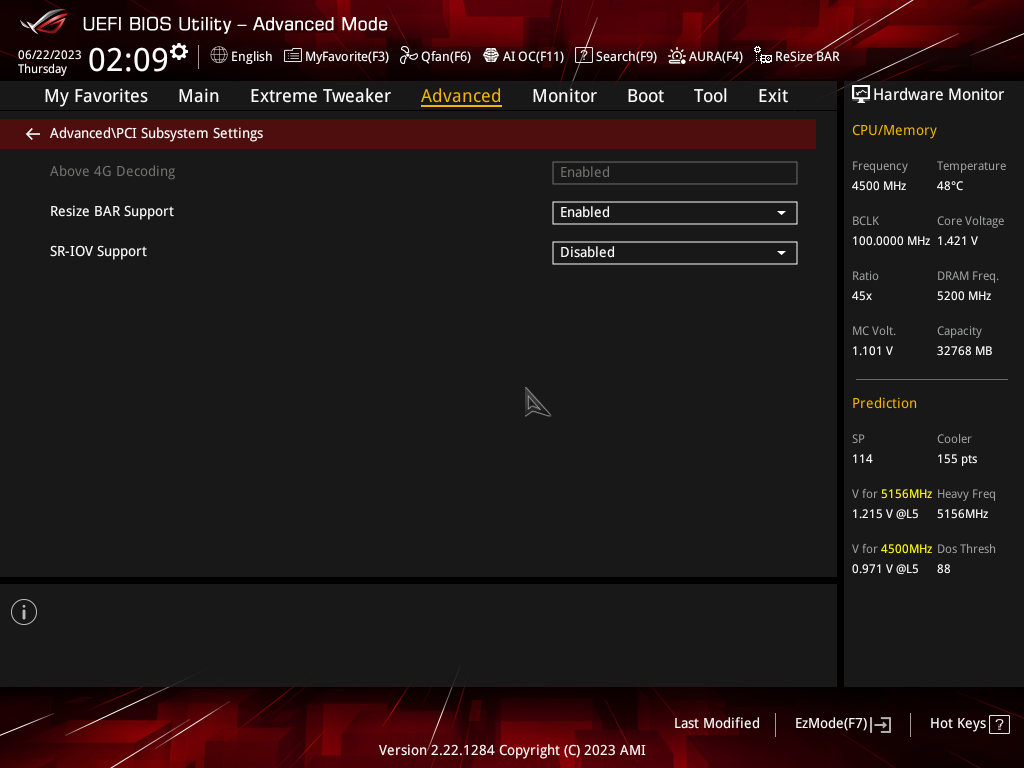

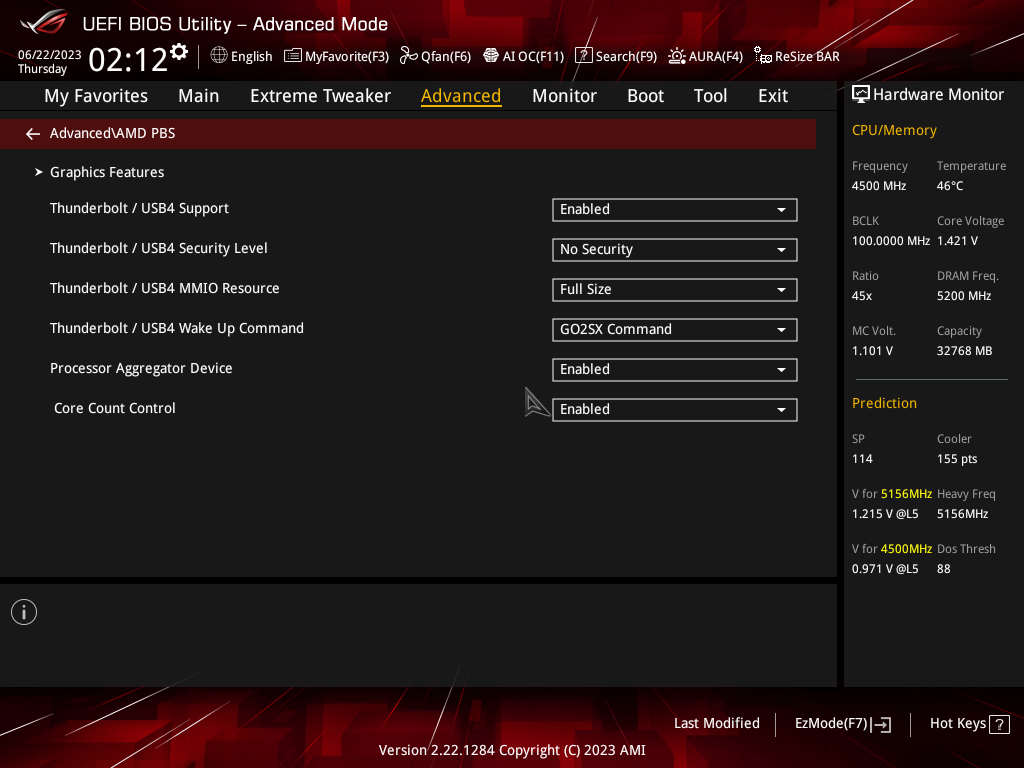

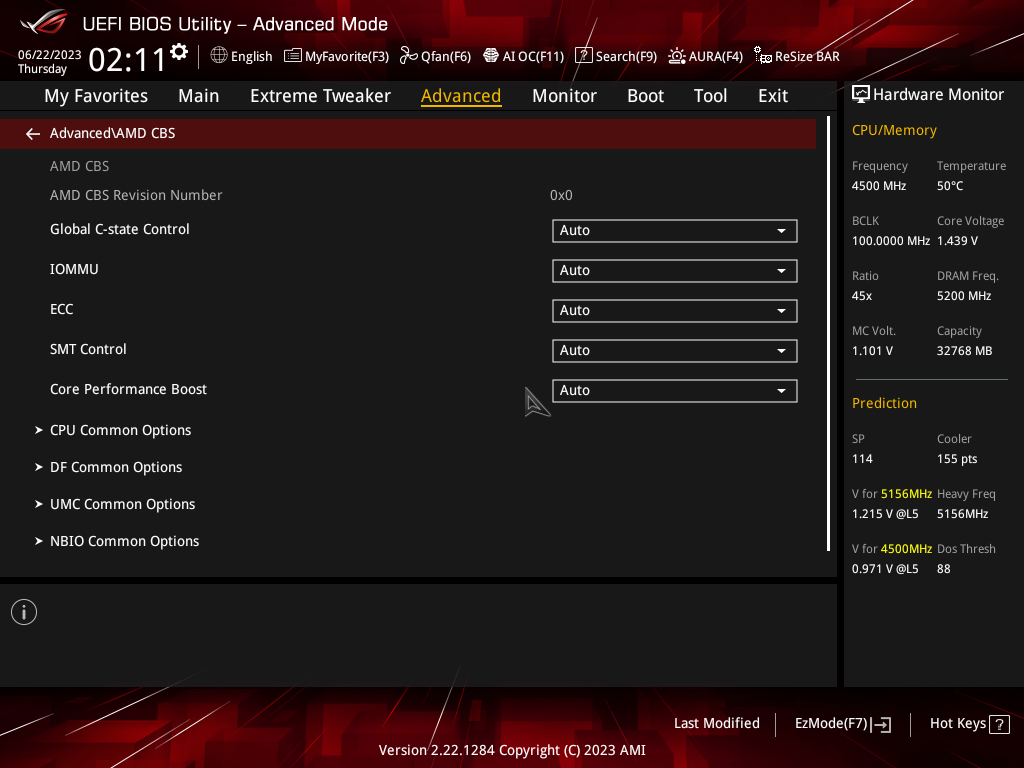

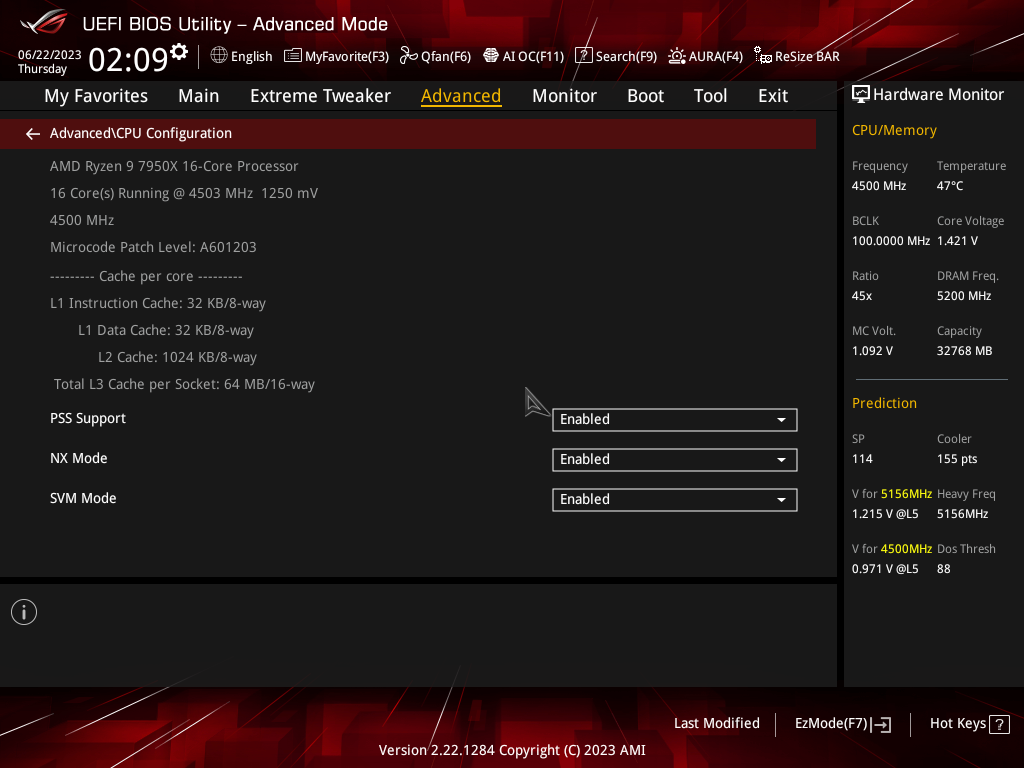

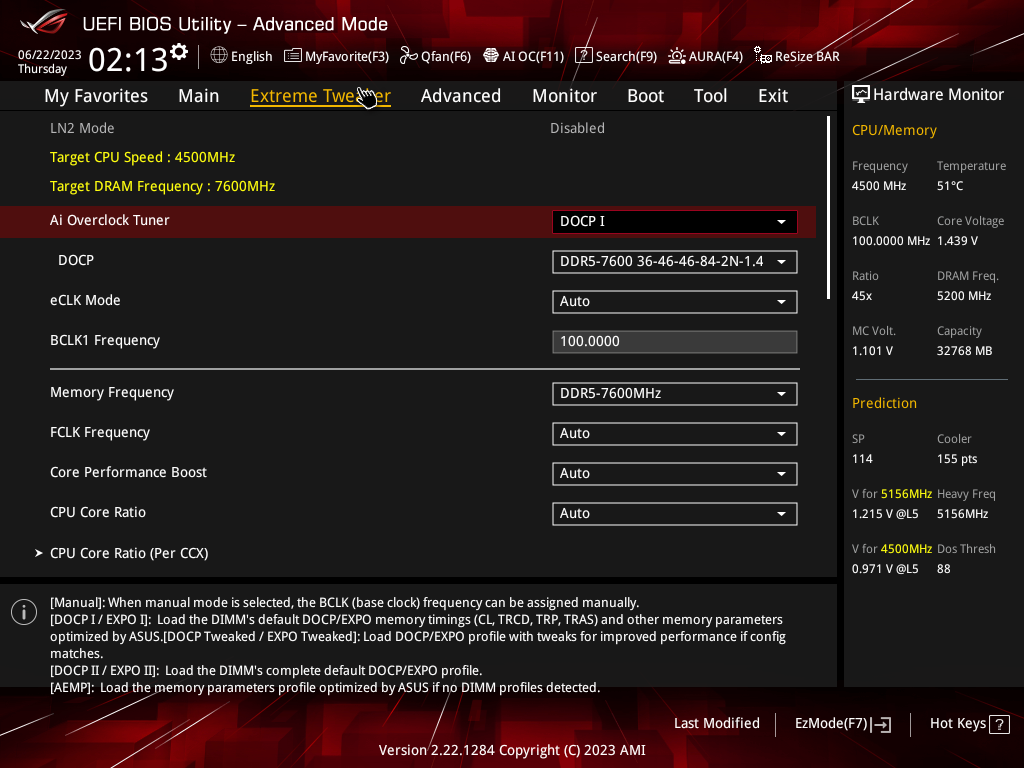

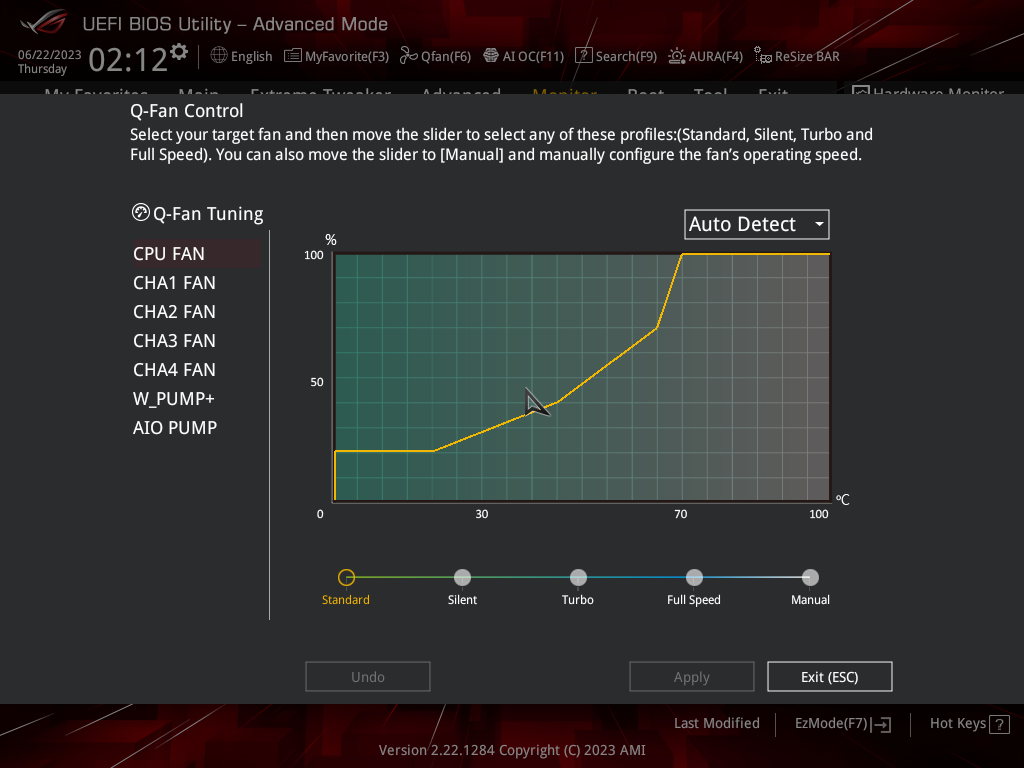

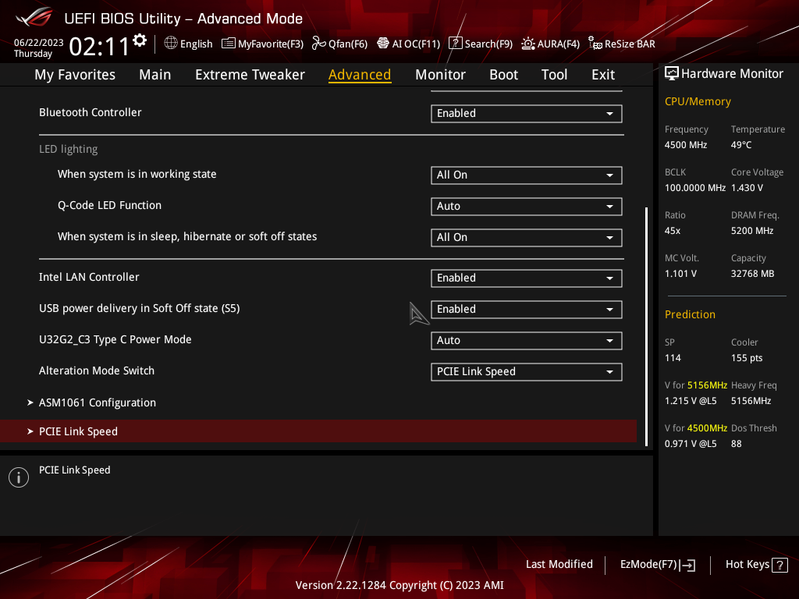

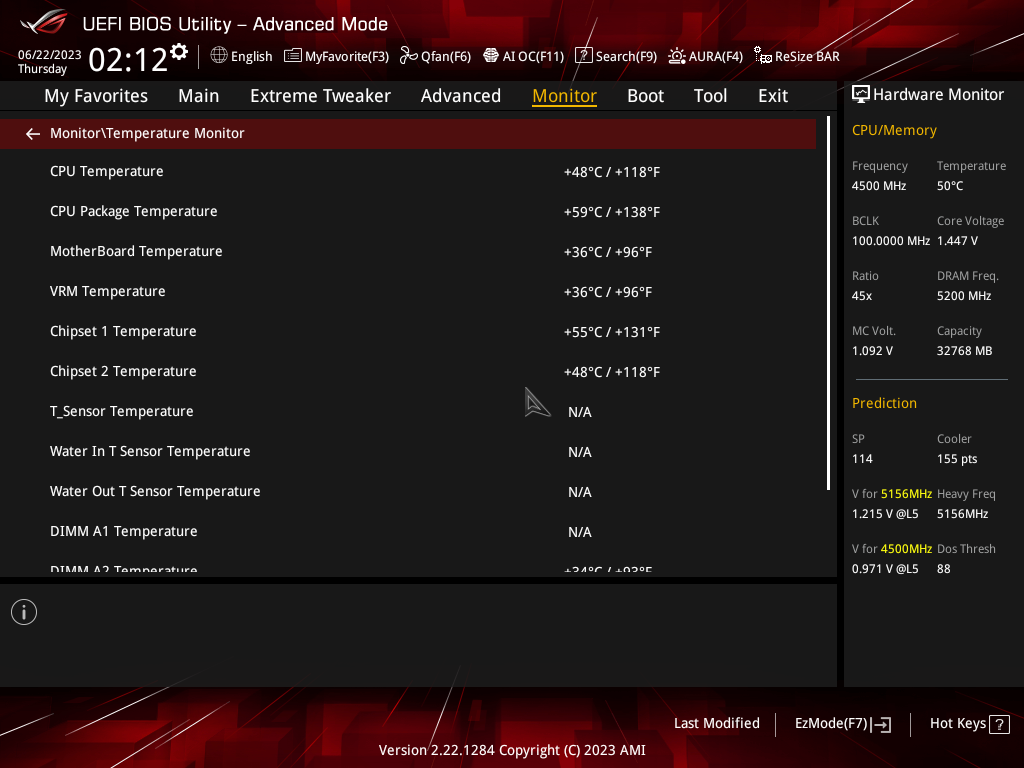

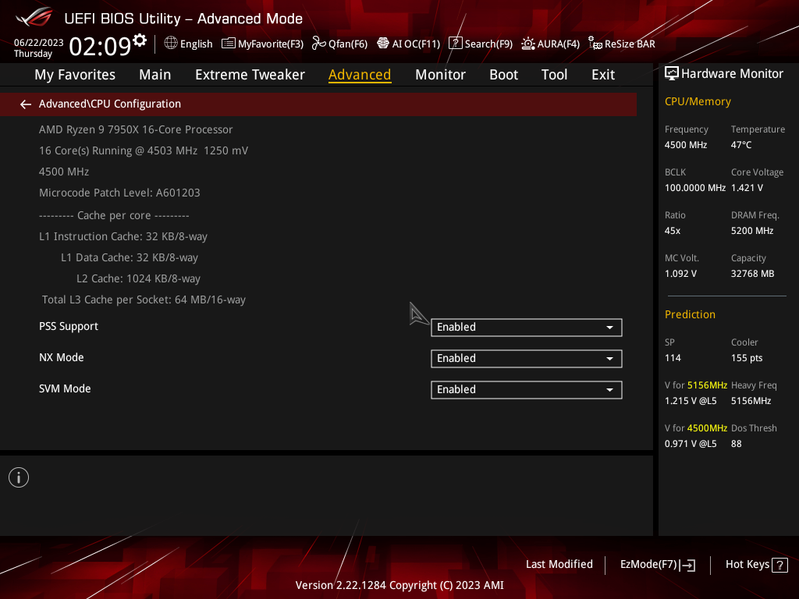

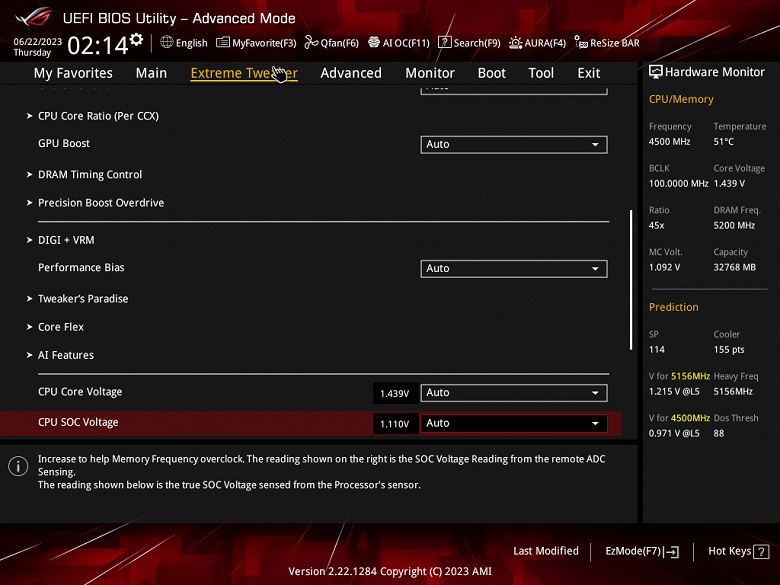

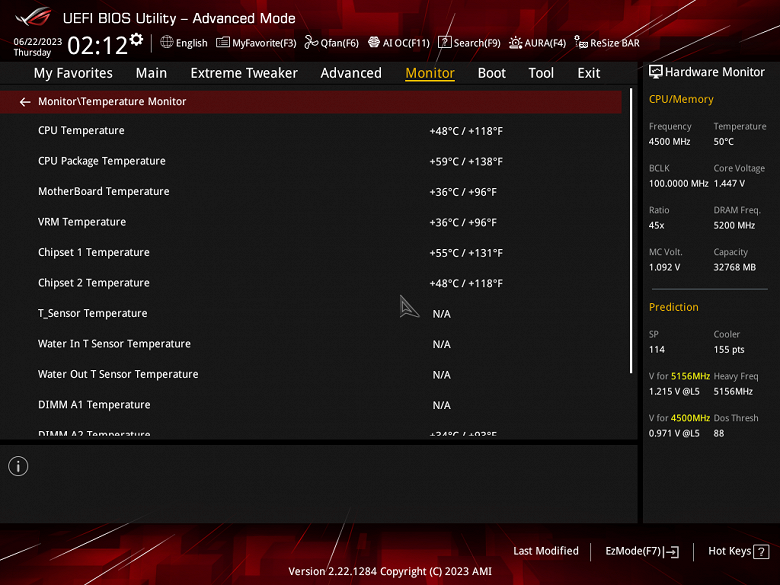

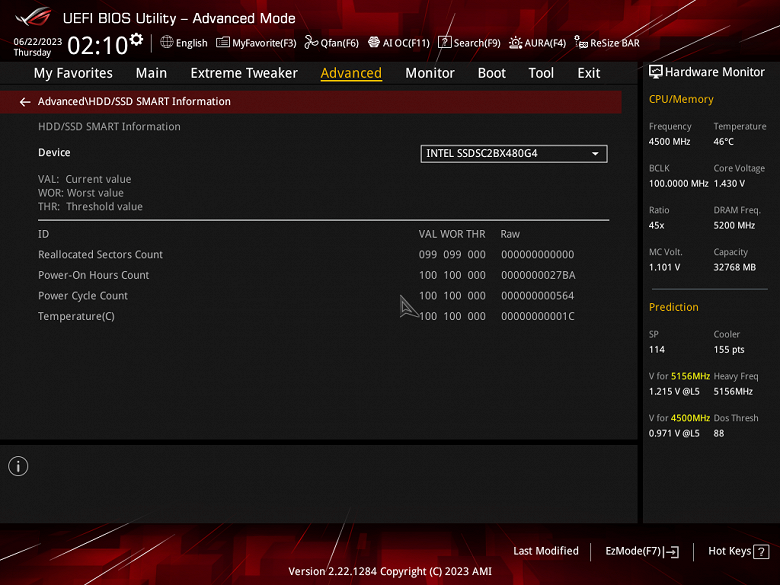

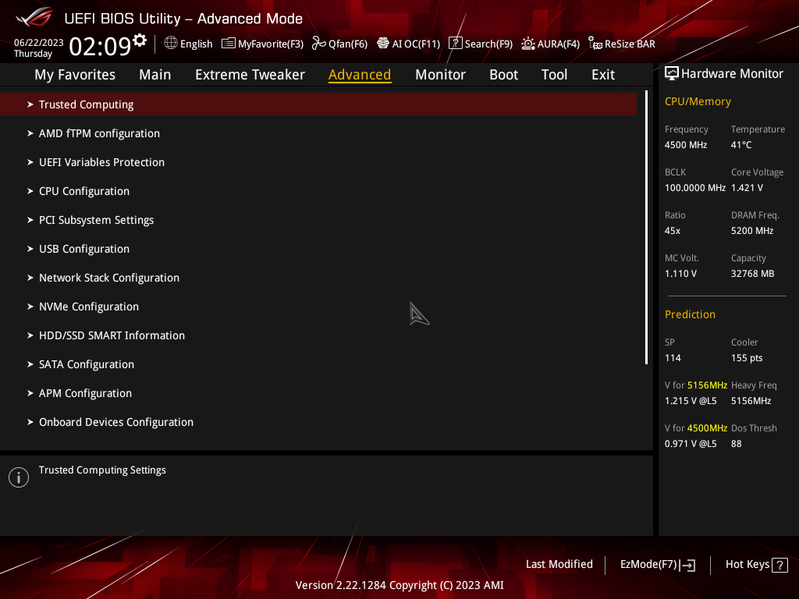

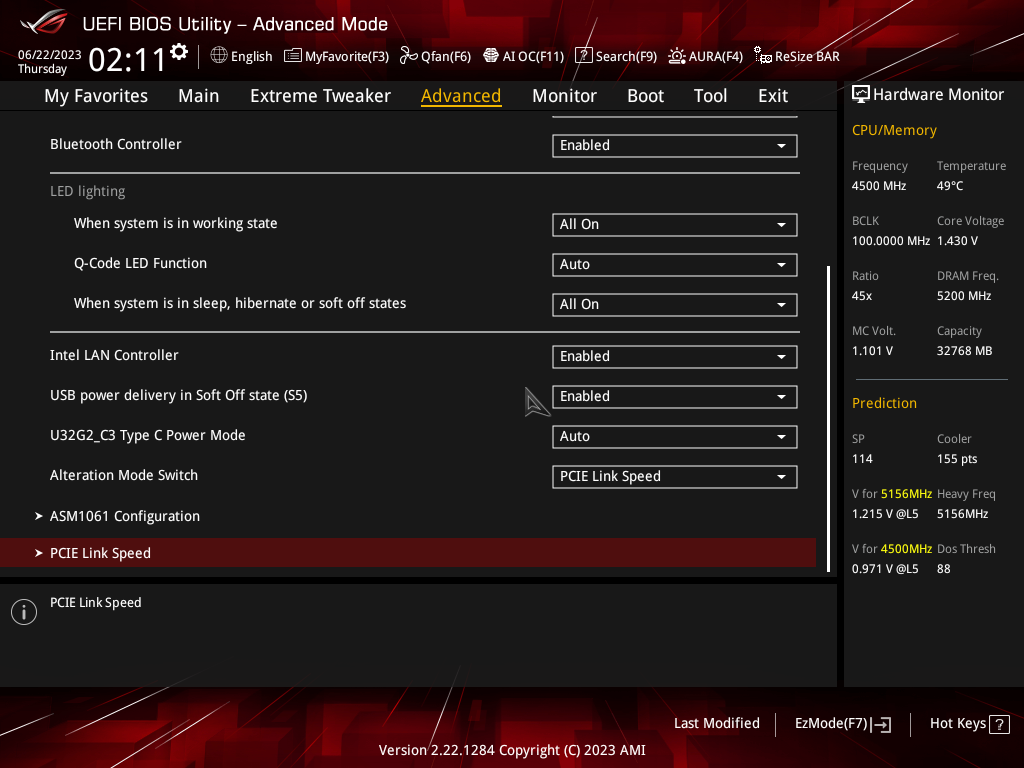

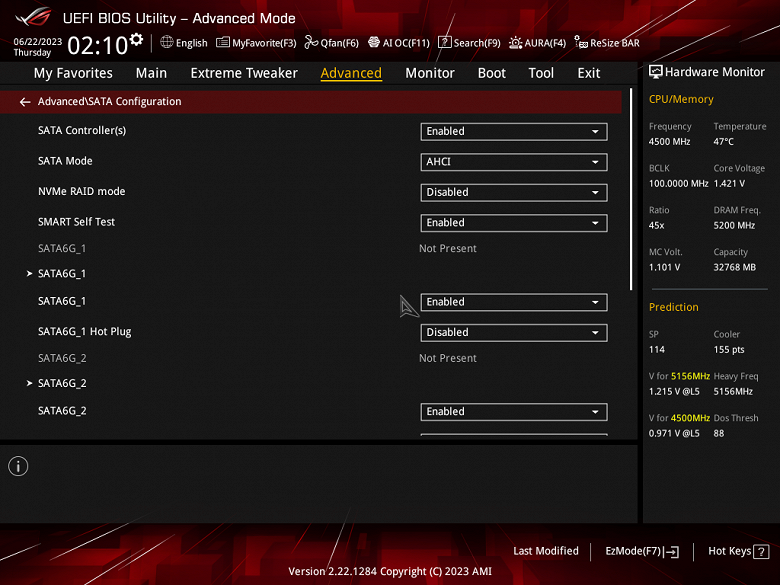

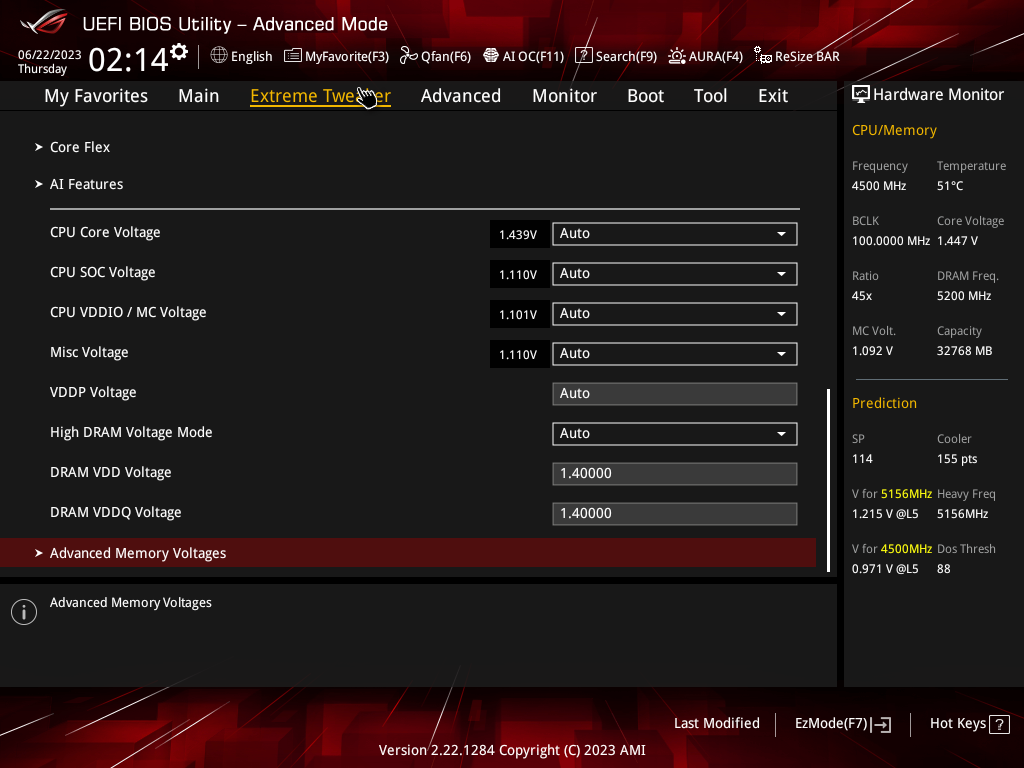

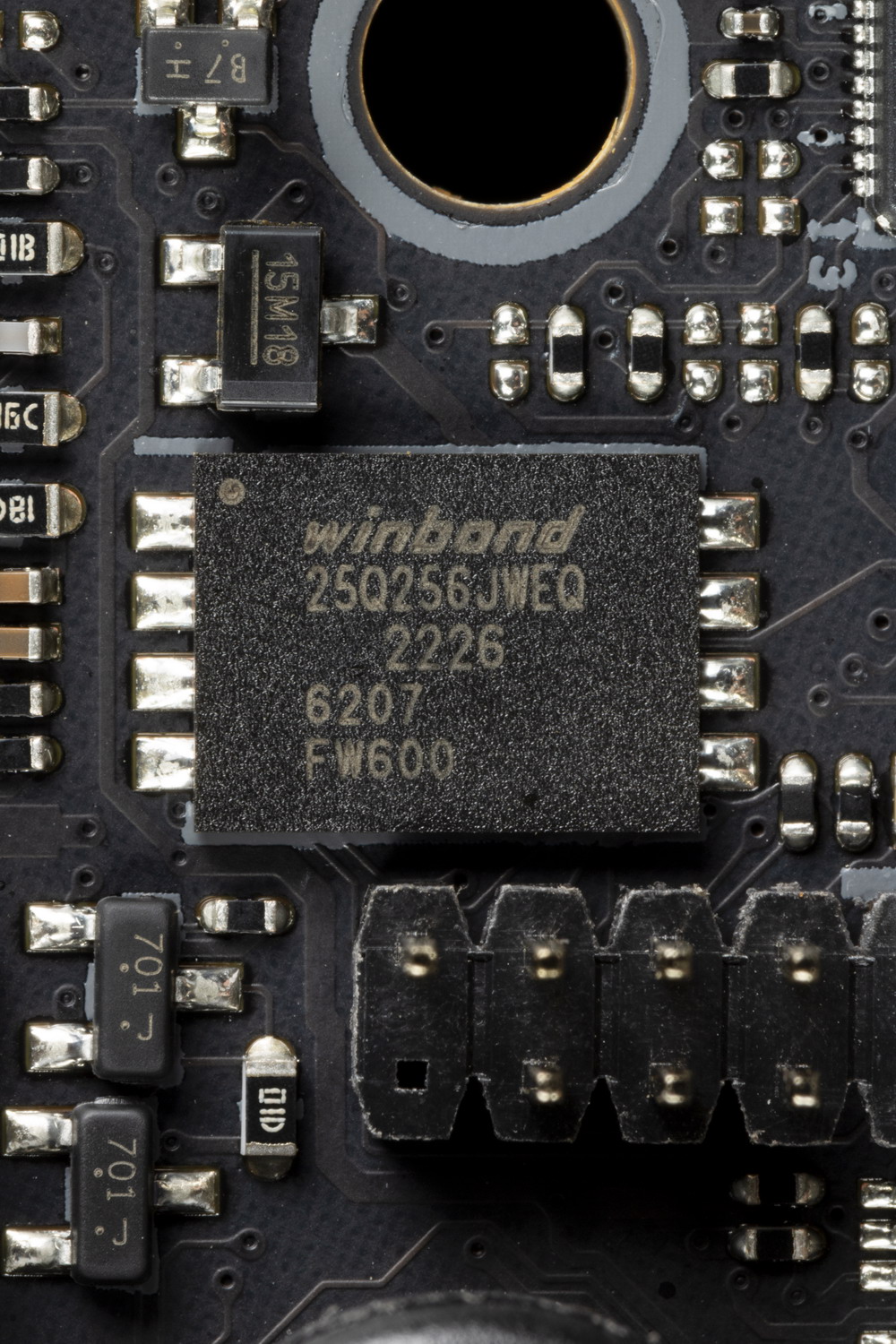

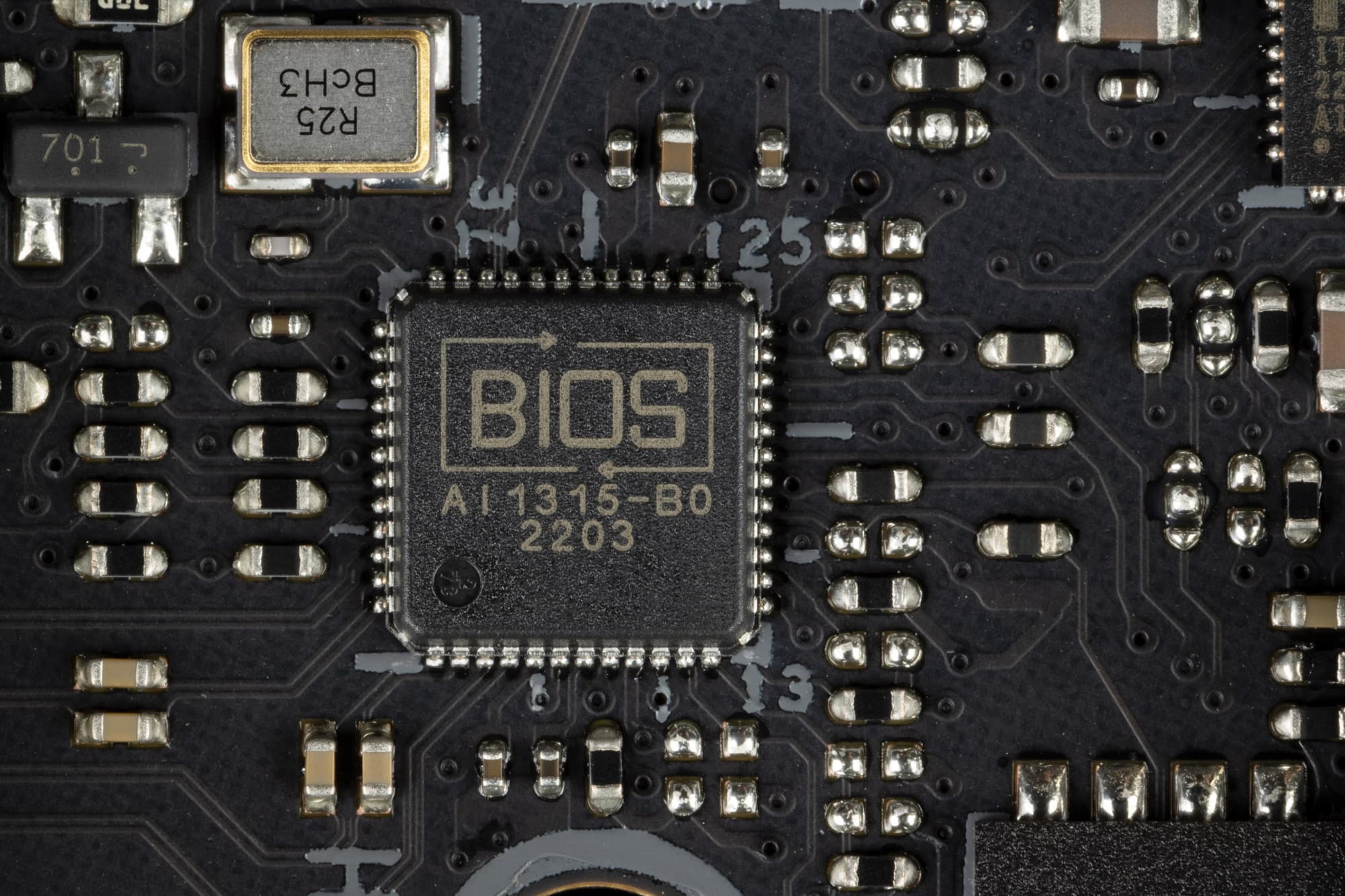

Настройки BIOS

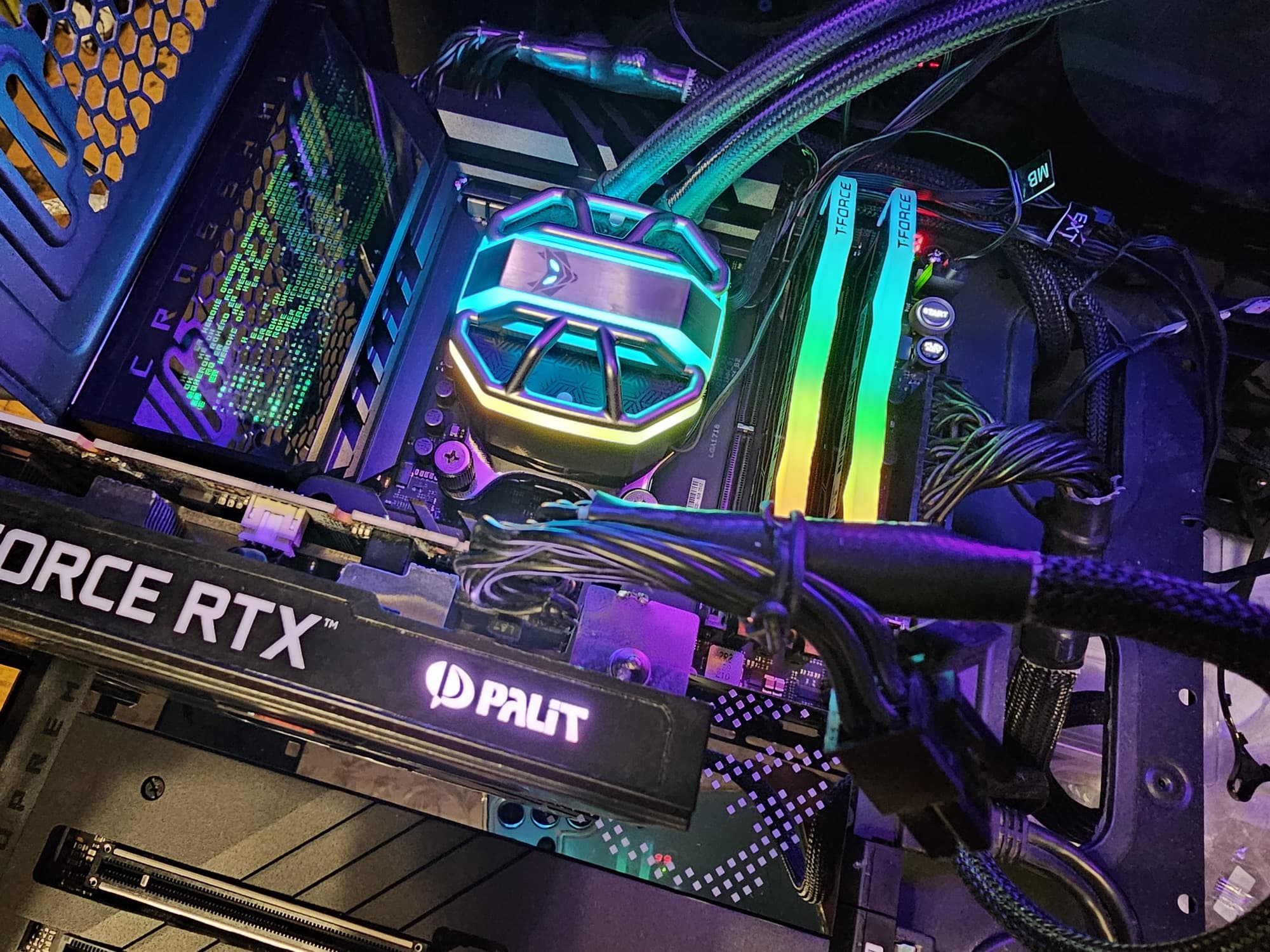

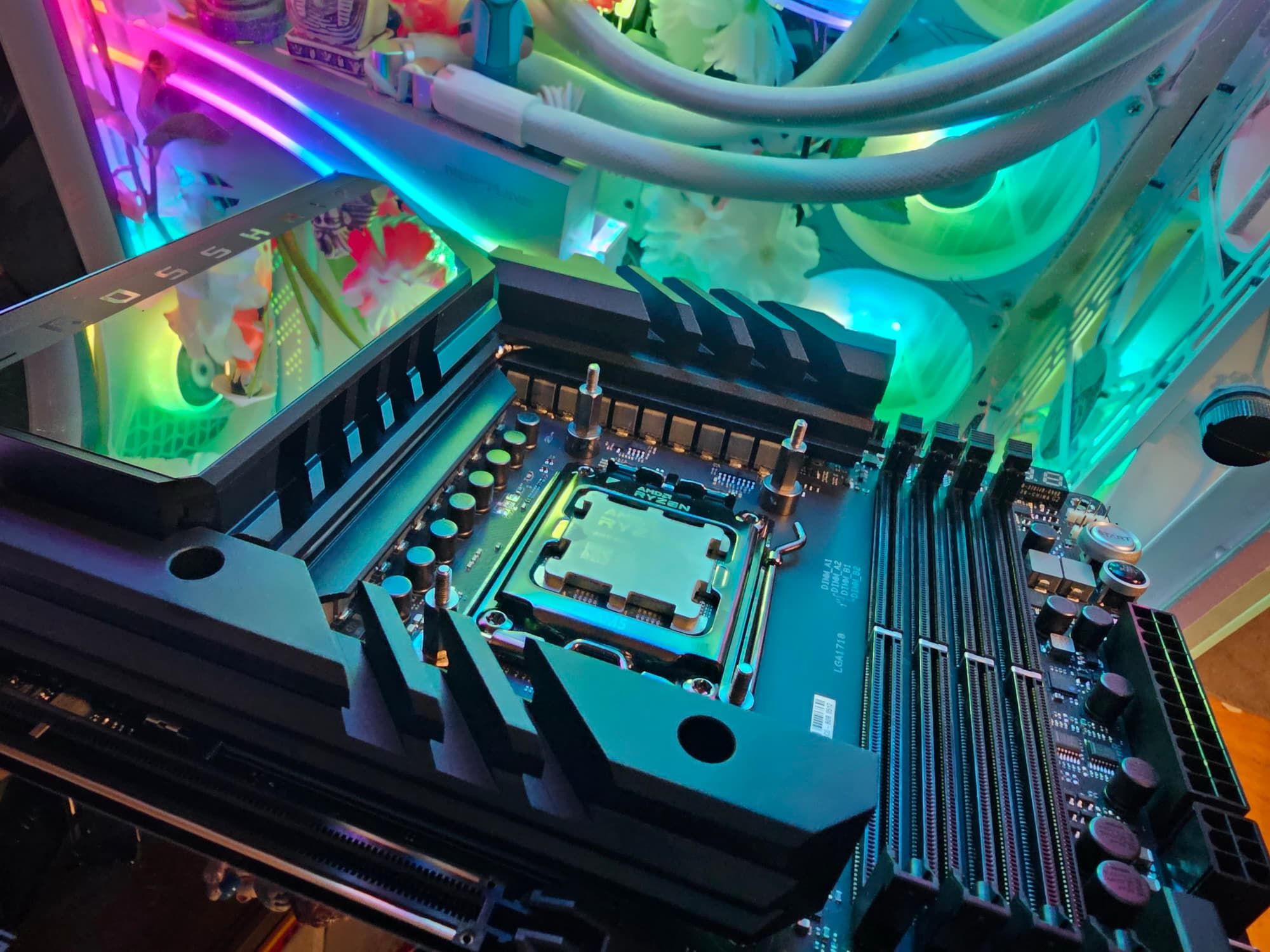

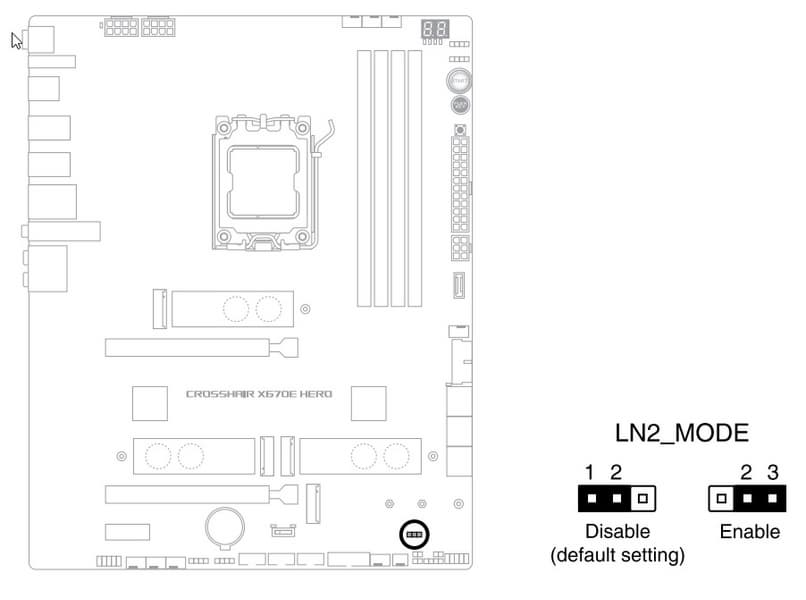

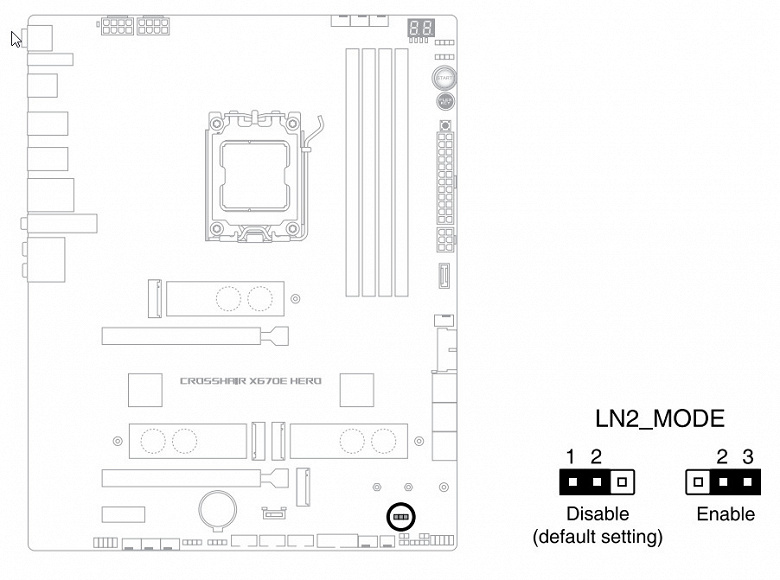

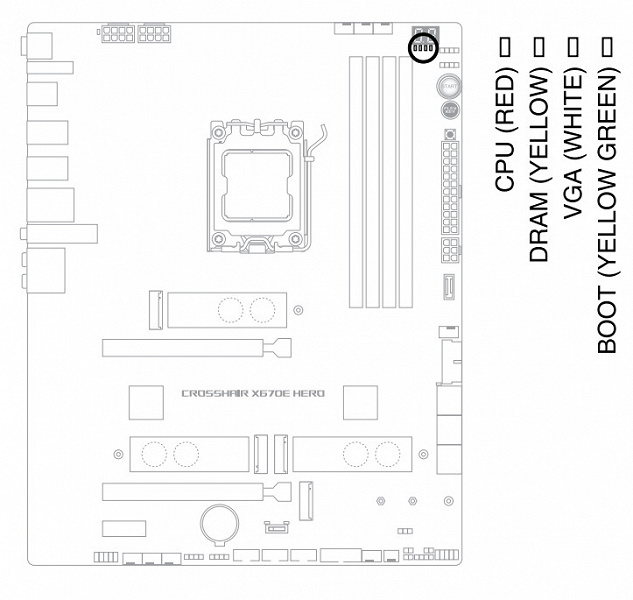

Работоспособность (и разгон)

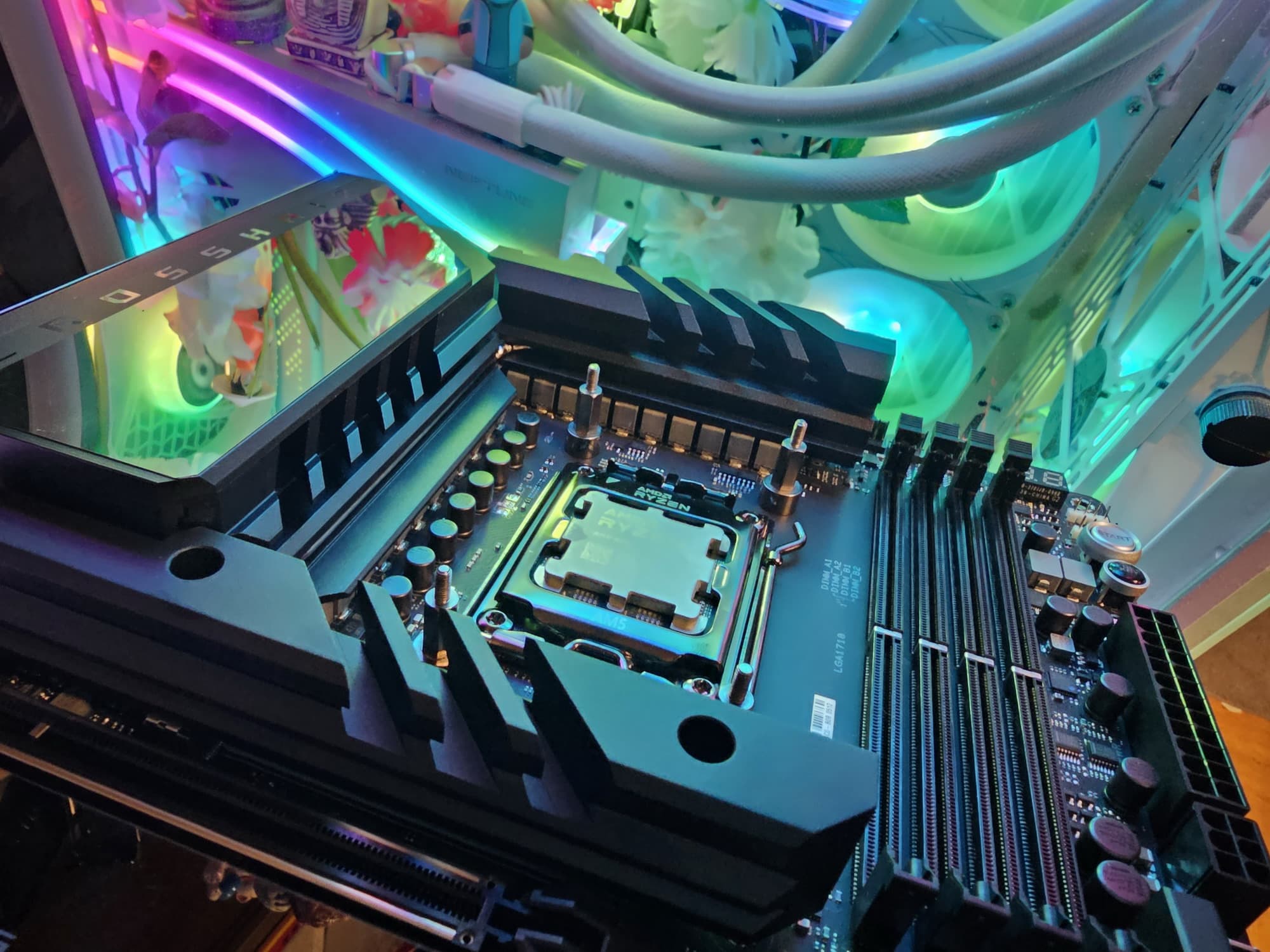

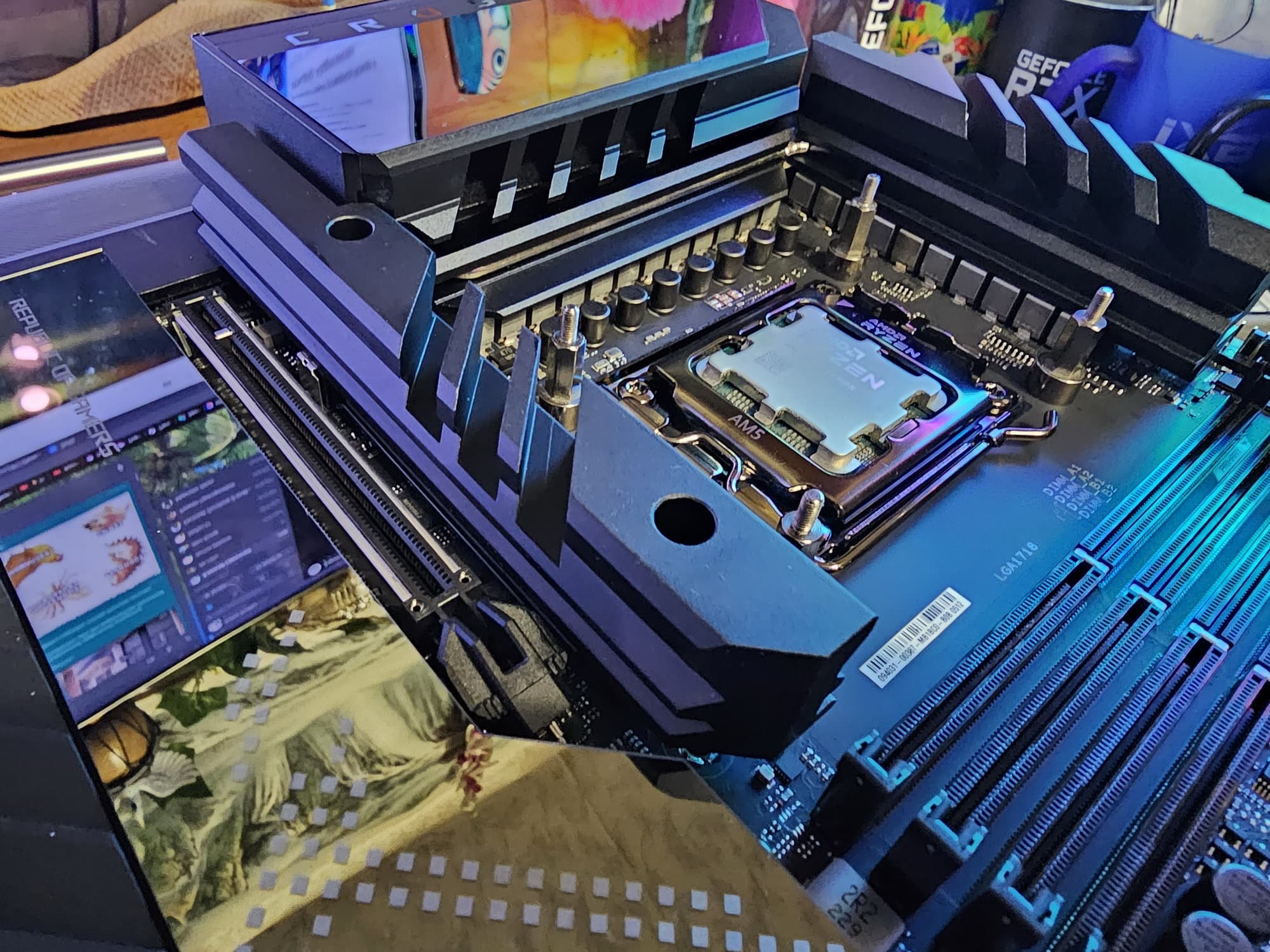

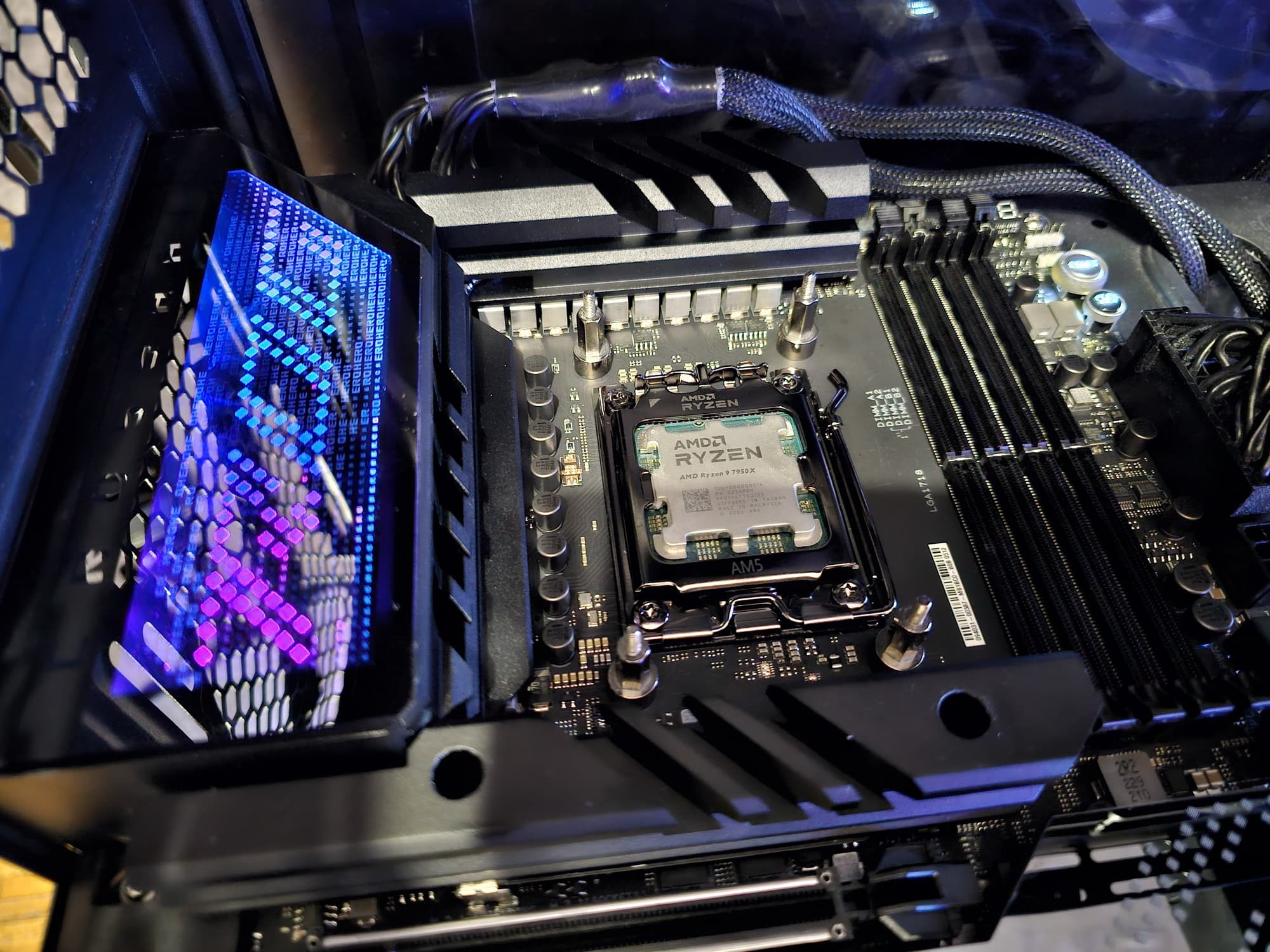

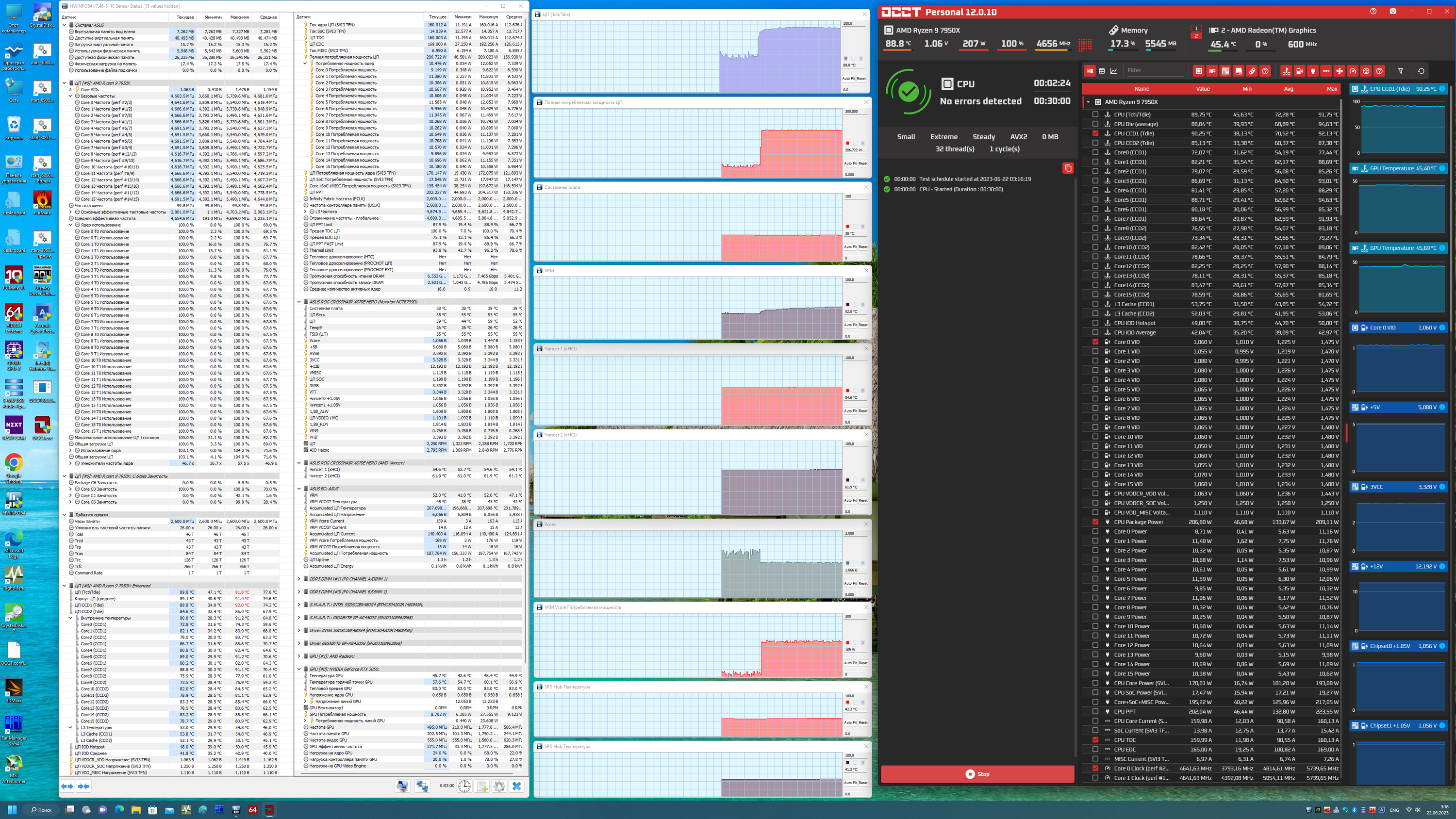

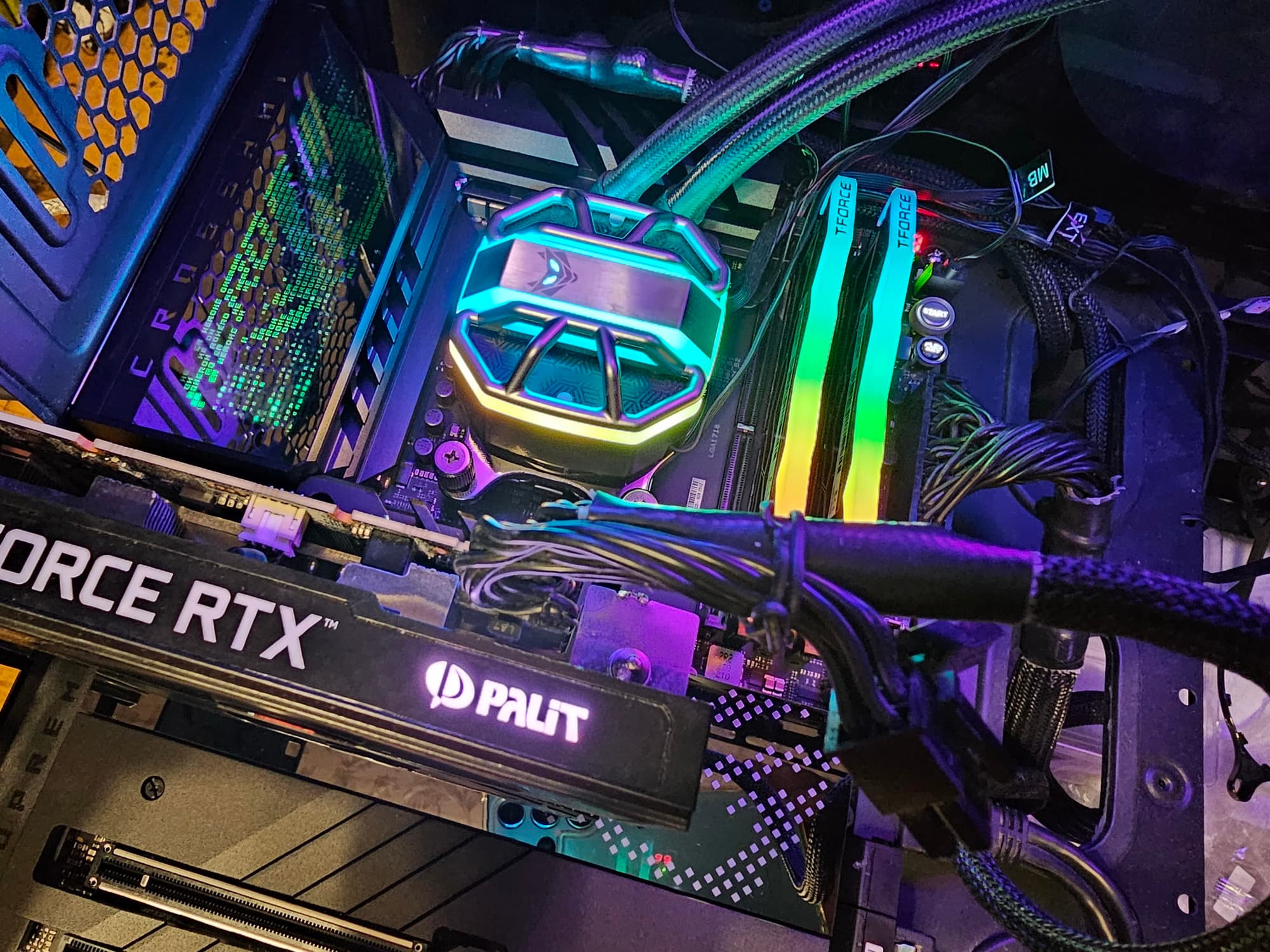

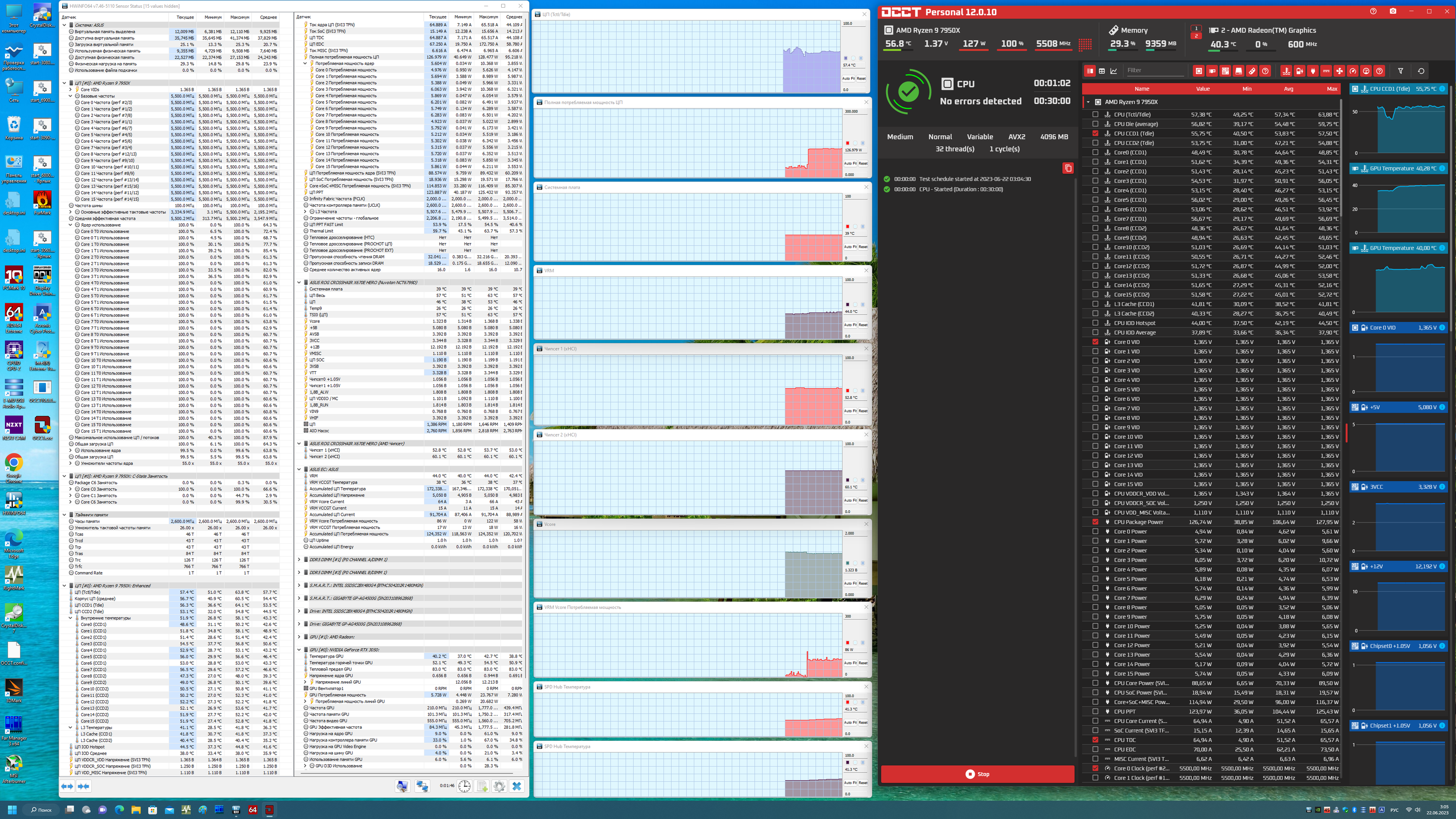

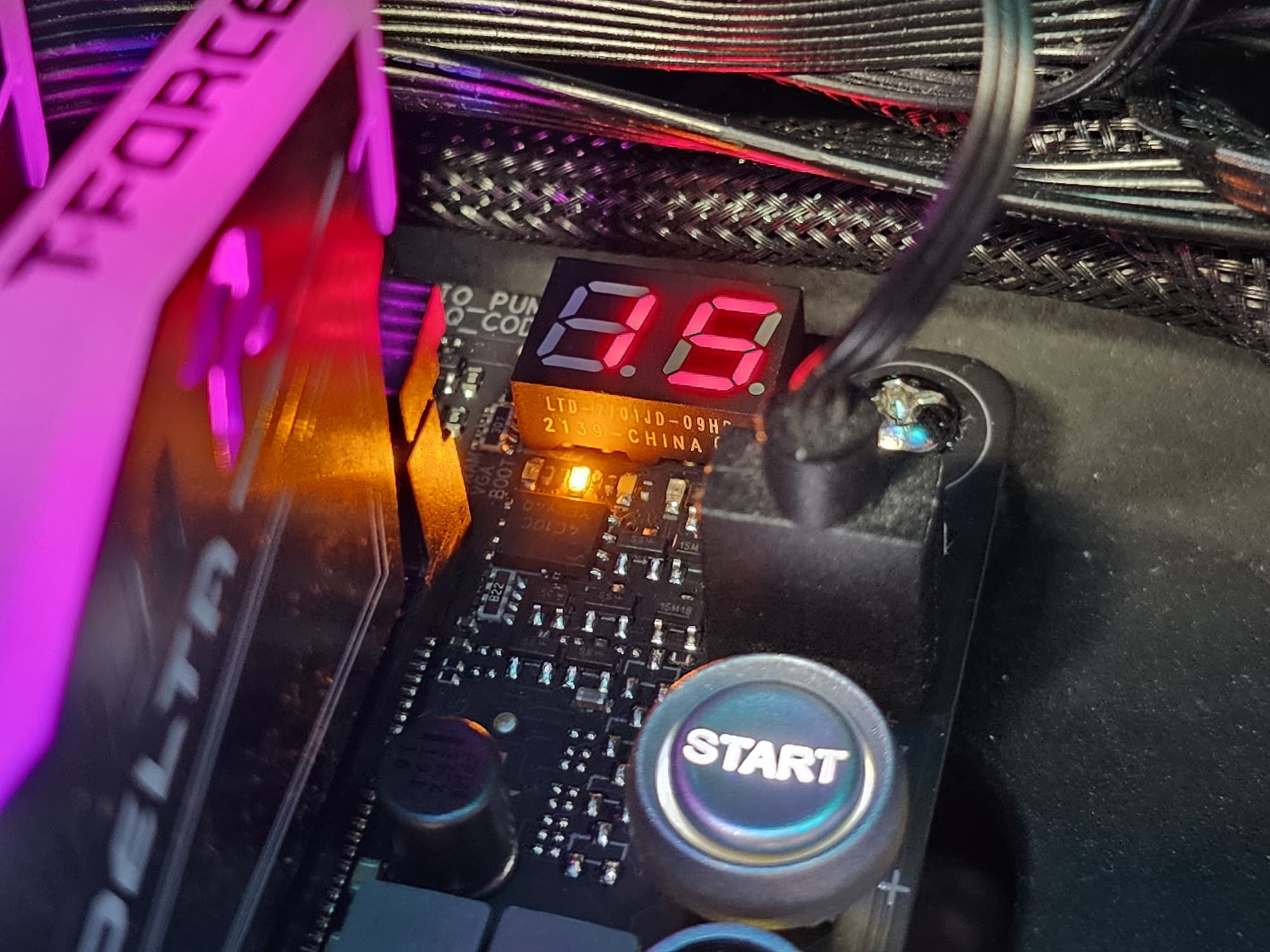

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.
Хорошо известно, что современные технологии авторазгона от Intel (Turbo Boost) и AMD (Precision Boost) базируют свои лимиты подъема частот на информации о системе питания на той или иной матплате (сами понимаете, все контроллеры цифровые, в UEFI вся информация имеется). Также следует отметить, что данная плата способна четко реализовать контроль за частотой IF (Infinity Fabric) (разумеется, если она выставлена в режиме Auto) и выставляет множитель для частоты памяти автоматически, поэтому мы в реальности получили 5200 МГц по памяти, а не 5600, что заложено в SPD.
В данном случае авторазгон сработал неплохо с учетом колоссальной нагрузки на процессор (его нагрев выше 90 градусов, а также потребление выше 200 Вт сами говорят за себя), я выбрал самый тяжелейший тест в OCCT. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.

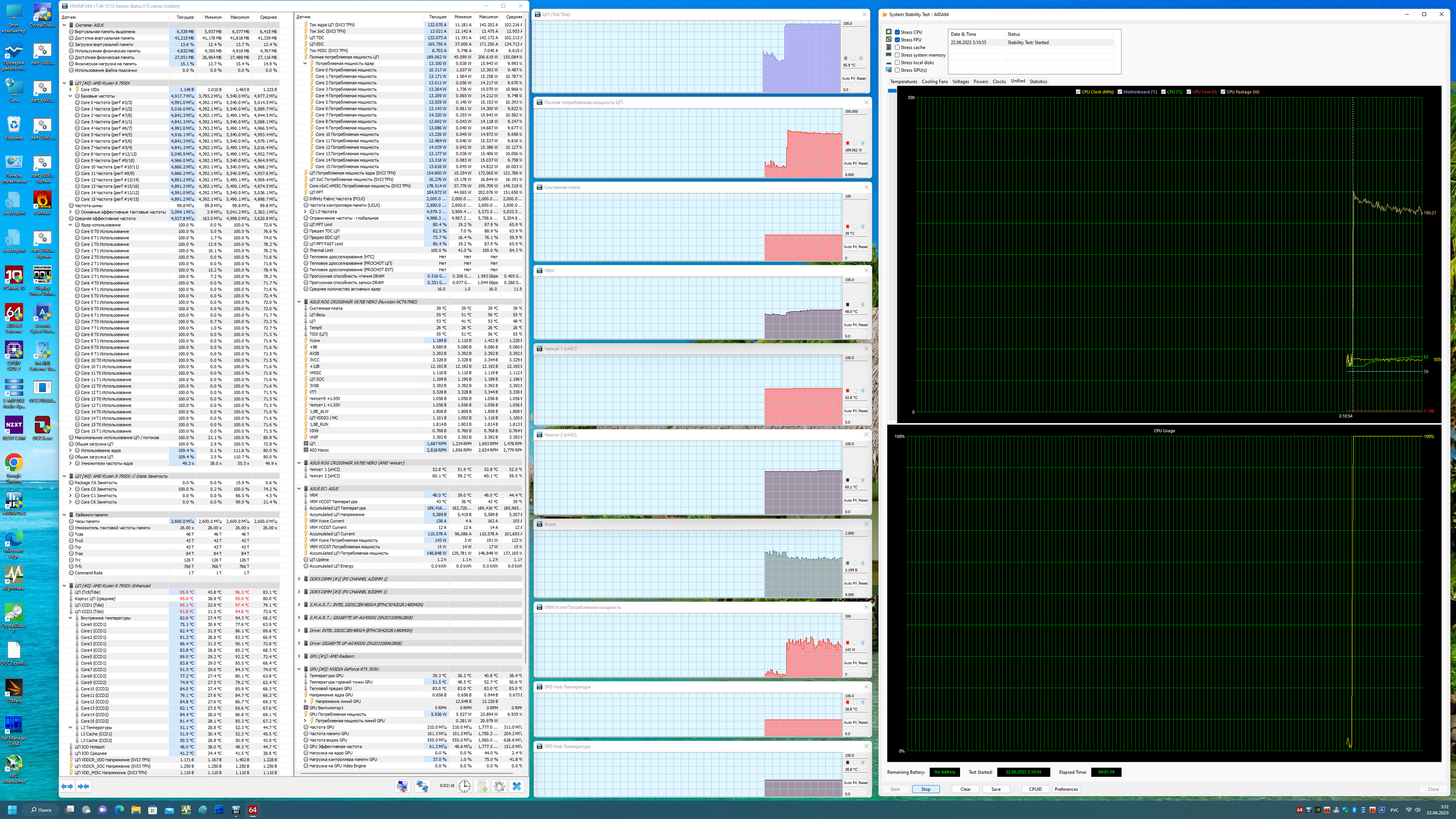

Даже очень сильно нагружающая процессоры программа AIDA не так сильно «мучала» наш 7950X, и потому у него частоты работы ядер временами даже были чуть выше (а потребление чуть меньше).
А если стресс-тест OCCT чуть-чуть упростить, то сразу же частоты работы поднимаются до 5,5 ГГц, при этом нагрев резко упал.
Все это нам говорит о том, что топовые процессоры AMD при чрезмерной и практически никогда не бывающей в реальной жизни нагрузке вынуждены нагреваться до 95 градусов даже при очень мощных системах охлаждения, однако при этом срабатывает уже защита, и частоты работы падают. Вернее снижается автоматический оверклокинг, заданный самой системой, когда как базовые частоты у того же Ryzen 9 7950X — 4,5 ГГц.
Выводы
Материнская плата Asus ROG Crosshair X670E Hero — традиционный представитель топовой серии ROG с примерной стоимостью в районе 65-70 тысяч рублей на момент публикации обзора. Это очень навороченная модель с поддержкой процессоров AMD Ryzen 7000, созданная для хардкорных геймеров и энтузиастов-оверклокеров. Стоимость оправдана широчайшей поддержкой периферии, такая плата позволит собрать дорогой и очень мощный ПК.
У Asus ROG Crosshair X670E Hero имеется 23 порта USB разных видов, включая 11 очень быстрых USB 3.2 Gen2, из которых два поддерживают Thunderbolt 4, а также два USB 3.2 Gen2×2 в виде внутреннего и обычного портов Type-C. Плата предлагает 2 слота PCIe х16, которые получают от процессора 16 линий PCIe версии 5.0, также имеется 1 слот PCIe x1 (подключенный к чипсету).
У платы 5 слотов M.2: четыре расположены на текстолите, два из них подключены напрямую к процессору линиями PCIe 5.0, два других подключены к чипсету X670E линиями PCIe 4.0, а пятый слот М.2 находится на карте расширения ROG PCIe 5.0 M.2, которую можно установить в один из двух слотов PCIe x16 (но при этом видеокарте достанется уже только 8 линий PCIe). То есть в плане поддержки самых современных и скоростных накопителей данная плата почти не имеет себе равных: можно установить три SSD с интерфейсом PCIe 5.0. Правда, скоростные SSD могут сильно нагреваться, и штатных радиаторов материнской платы может не хватить, но это уже отдельный вопрос.

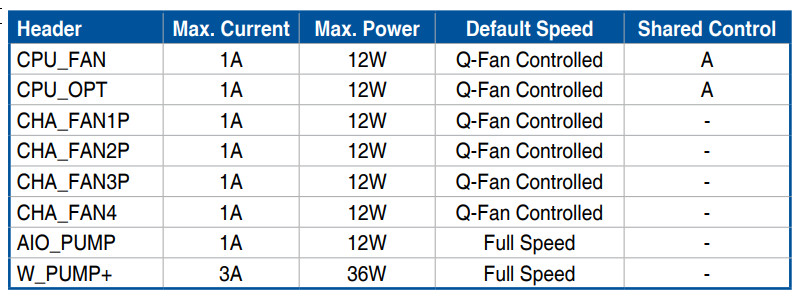

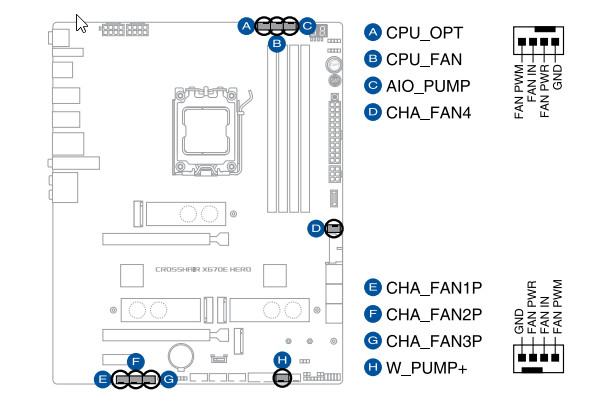

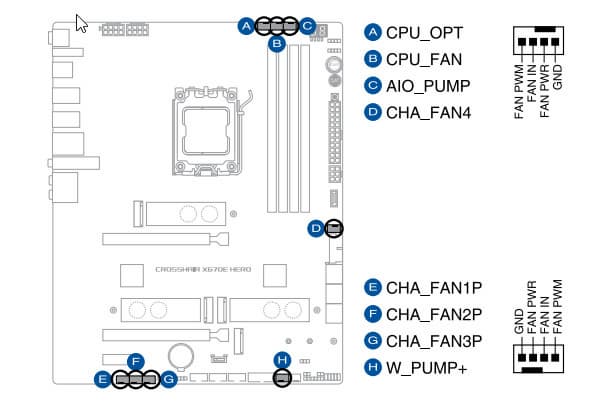

В арсенале платы также есть 6 портов SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная, она способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей есть с обеих сторон в трех слотах).
Сетевые возможности прекрасные: быстрый проводной контроллер 2,5 Гбит/с и один самый современный беспроводной. Ну а поддержка Thunderbolt 4 позволяет передавать данные на скорости до 40 Гбит/с самым разным устройствам. В числе плюсов платы можно упомянуть неплохую подсветку, включая широкие возможности для подключения дополнительных RGB-устройств. Отметим и улучшенный аудиокодек Realtek ALC4082.
Разумеется, Asus ROG Crosshair X670E Hero предлагает широкие возможности для любителей разгона в виде аппаратных «фишек», а также множество настроек в BIOS Setup и фирменных утилитах — лишь бы кулеры справлялись.
Обязательно стоит упомянуть расширенный комплект поставки, включающий карту ROG PCIe 5.0 M.2, USB-флешку с драйверами и утилитами, подставку для видеокарты.
В номинации «Оригинальный дизайн» плата Asus ROG Crosshair X670E Hero получила награду:
В номинации «Отличная поставка» плата Asus ROG Crosshair X670E Hero получила награду:
