Уже вышли процессоры Intel 14-го поколения, которые мало чего привнесли относительно 13-го (за исключением расширения количества ядер у пары моделей). Процессорный разъем тот же — LGA1700, еще летом 2023 вышли обновления BIOS для материнских плат на базе Z690/Z790 с поддержкой нового поколения. То есть, для тех, кто хочет купить Core 13xxx/14xxx и уже имеет материнку на базе Z690 (и иных чипсетов 6хх серии), менять ничего по сути не потребуется.
Стоит напомнить, что системный чипсет Z690 имеет 28 линий PCI-e (12 — версии 4.0, 16 — 3.0), суммарно 38 высокоскоростных портов (High Speed In Out, HSIO), до 4х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z690 или сторонних хабов). .
12е/13е/14e поколения процессоров дают еще 20 линий PCIe, при этом 16 линий версии PCIe 5.0, 4 линии — PCIe 4.0. Процессоры 12/13/14xxx умеют поддерживать как DDR5, так и DDR4.

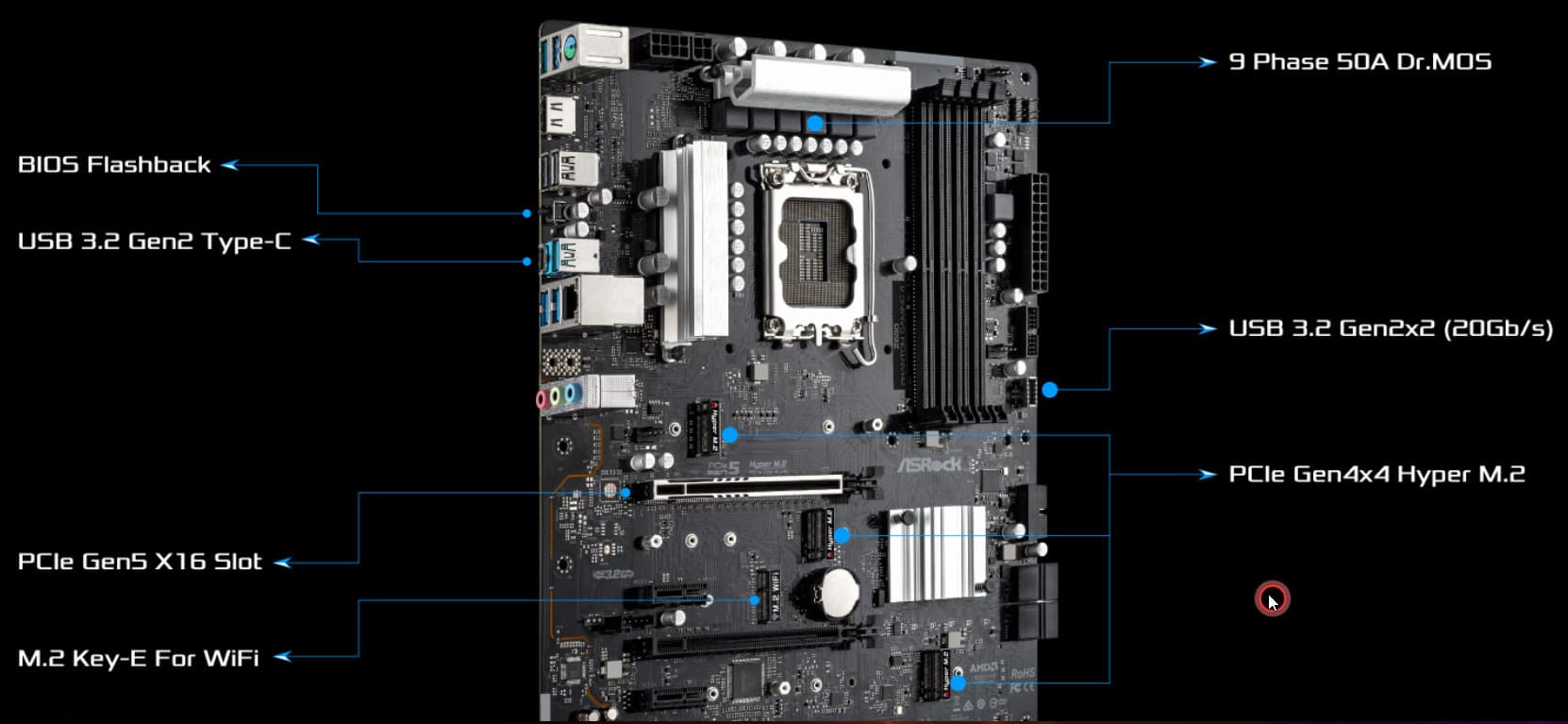

Герой нынешнего обзора — ASRock Z690 Phantom Gaming 4. Серия Phantom Gaming — игровая и среднеуровневая у ASRock.
Приступим.

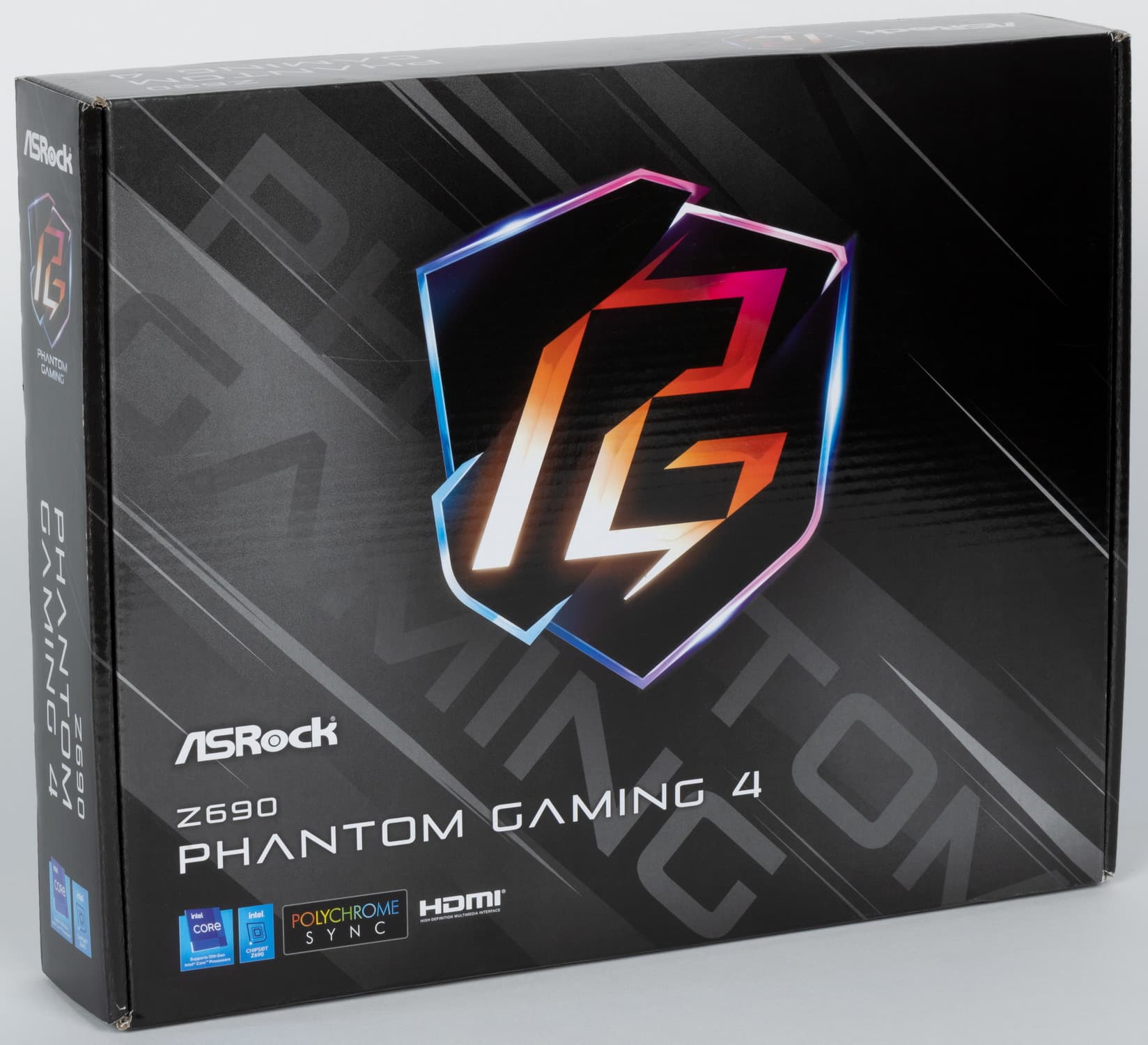

ASRock Z690 Phantom Gaming 4 поставляется в стандартной коробке. Комплект размещен под платой в отдельном отсеке.

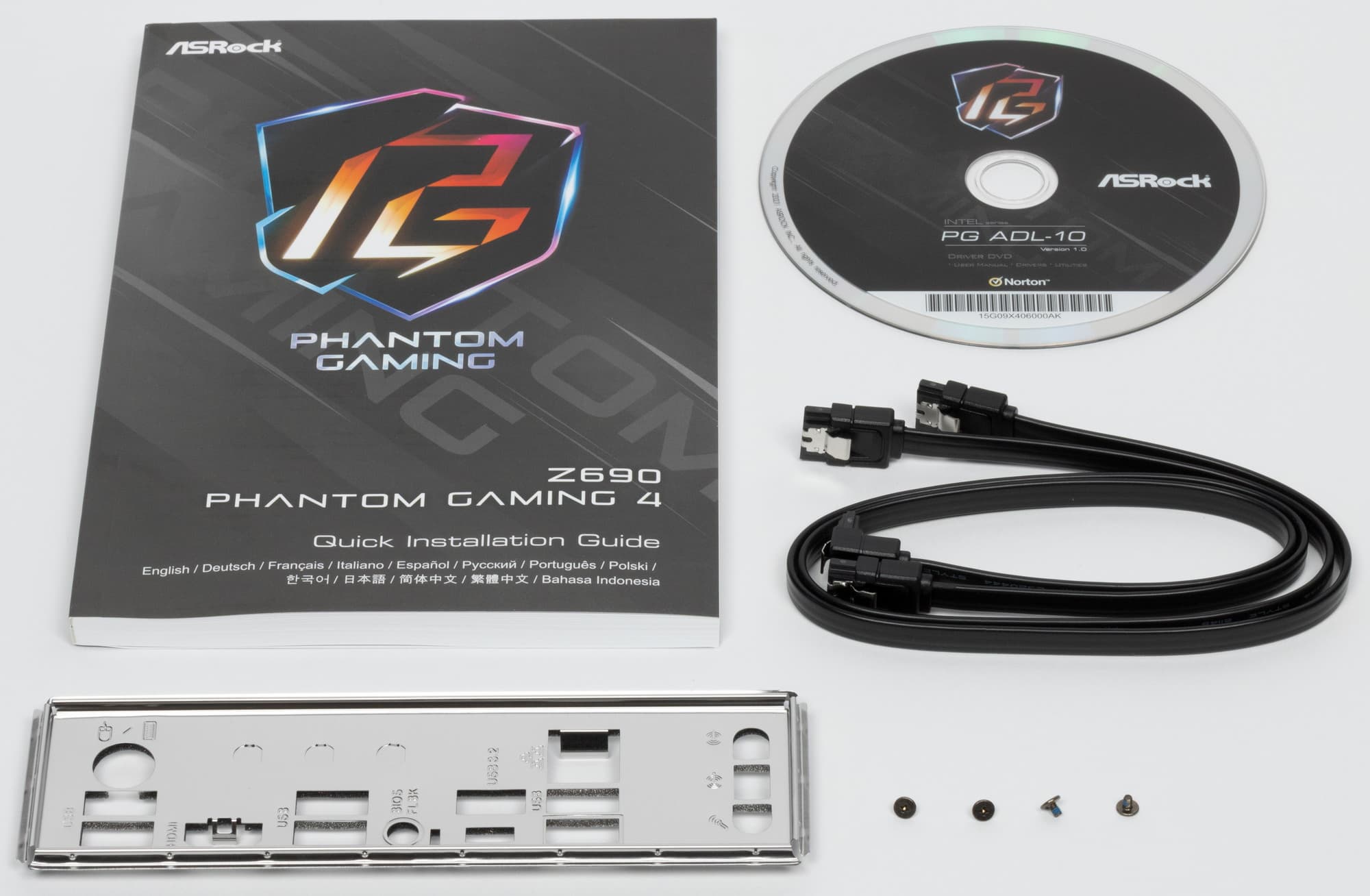

Комплект поставки очень скромный: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО, винтики для слотов М.2 и «заглушка» на заднюю панель.
ПО поставляется на накопителе типа CD, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

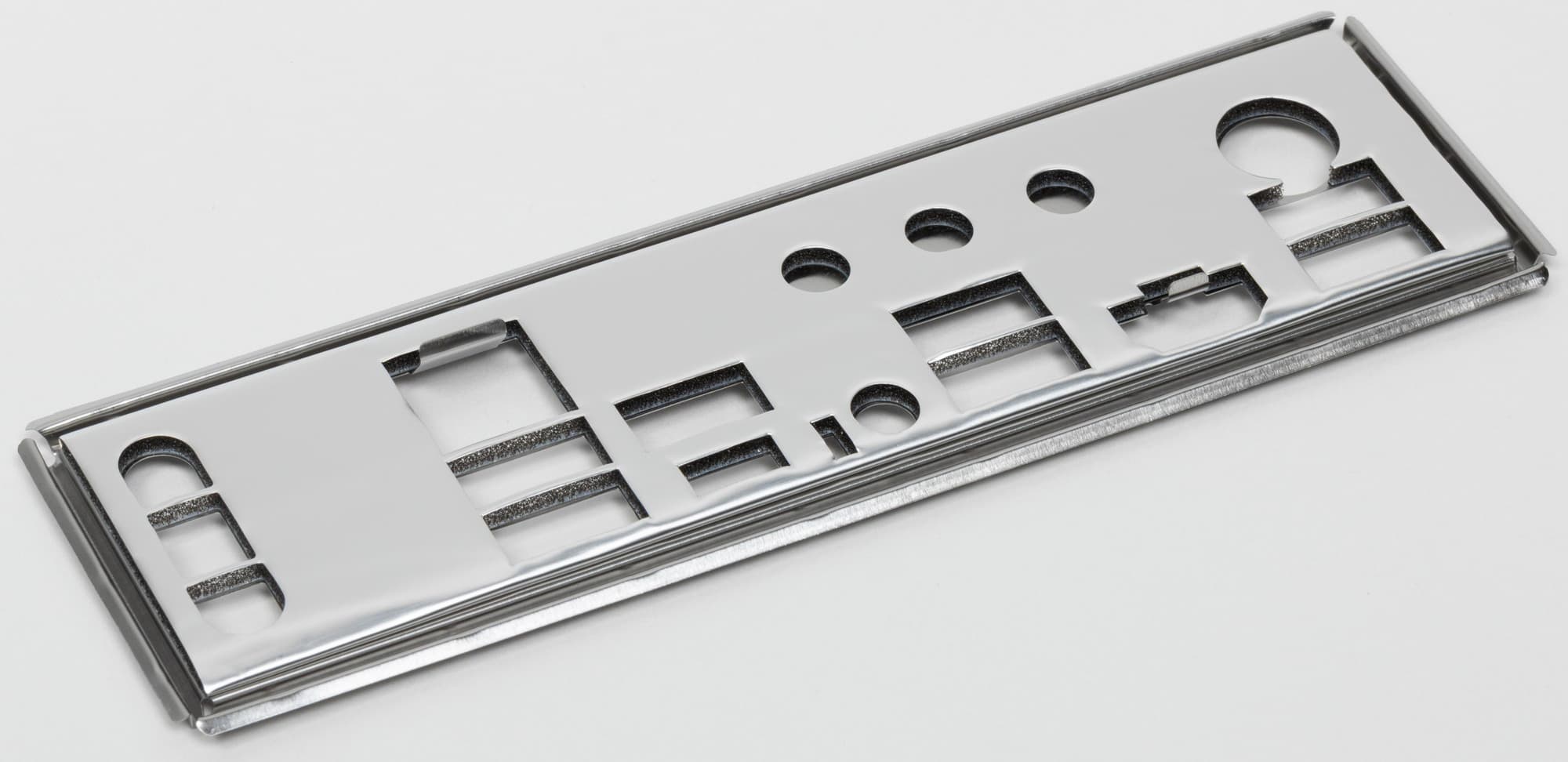

Еще раз подчеркну, что планка на заднюю панель с разъемами не установлена на плате, а идет отдельно в комплекте.

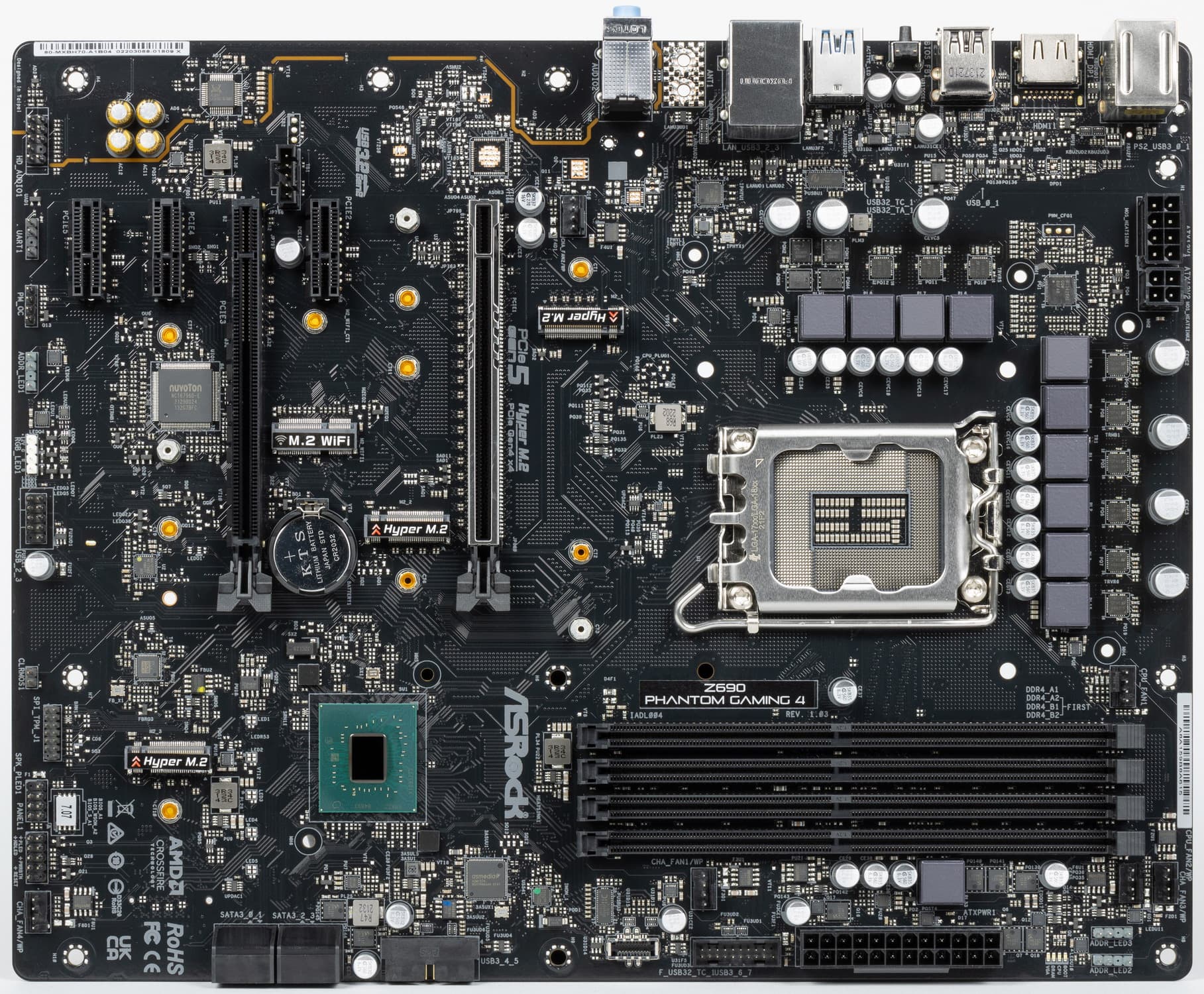

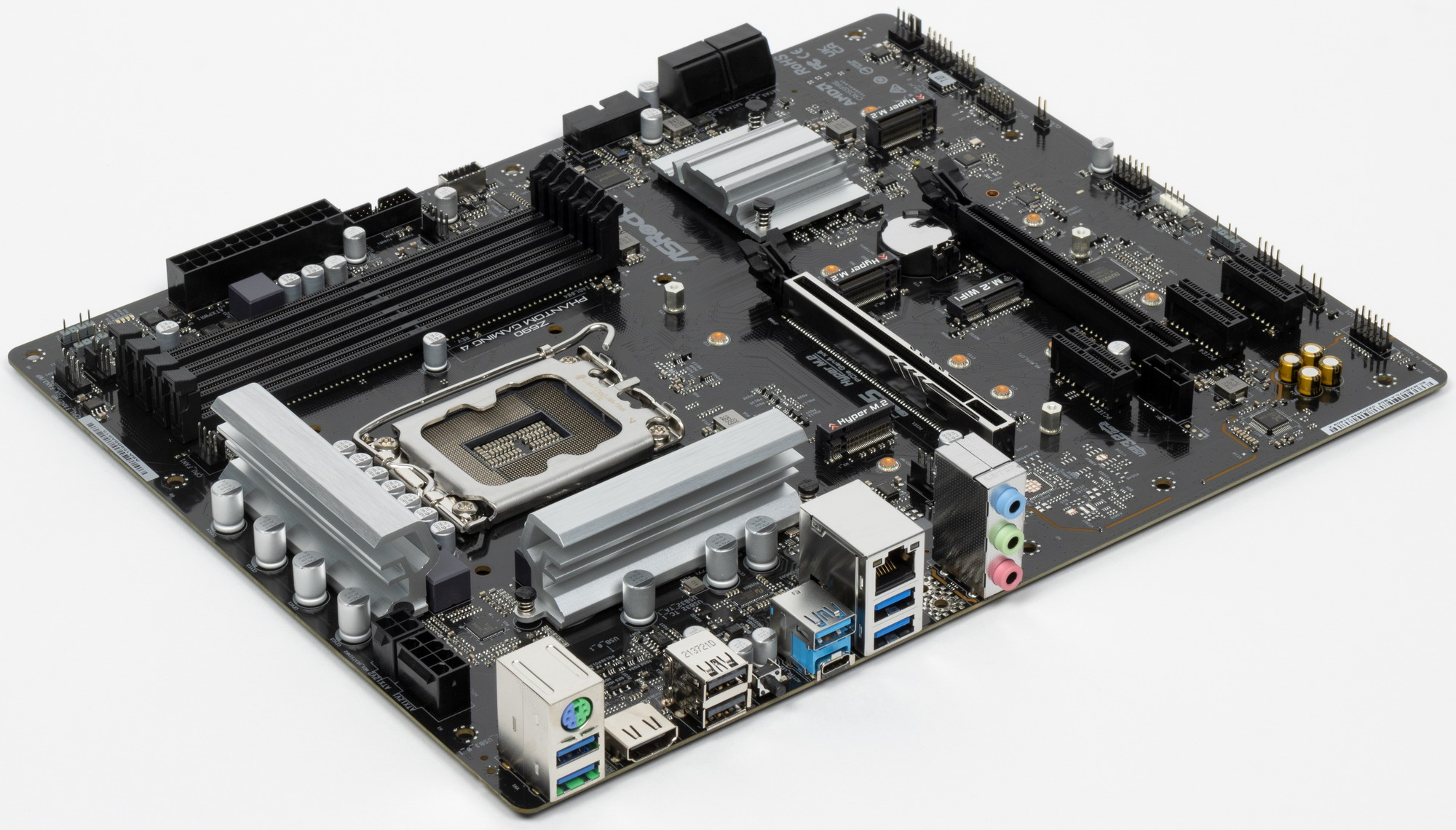

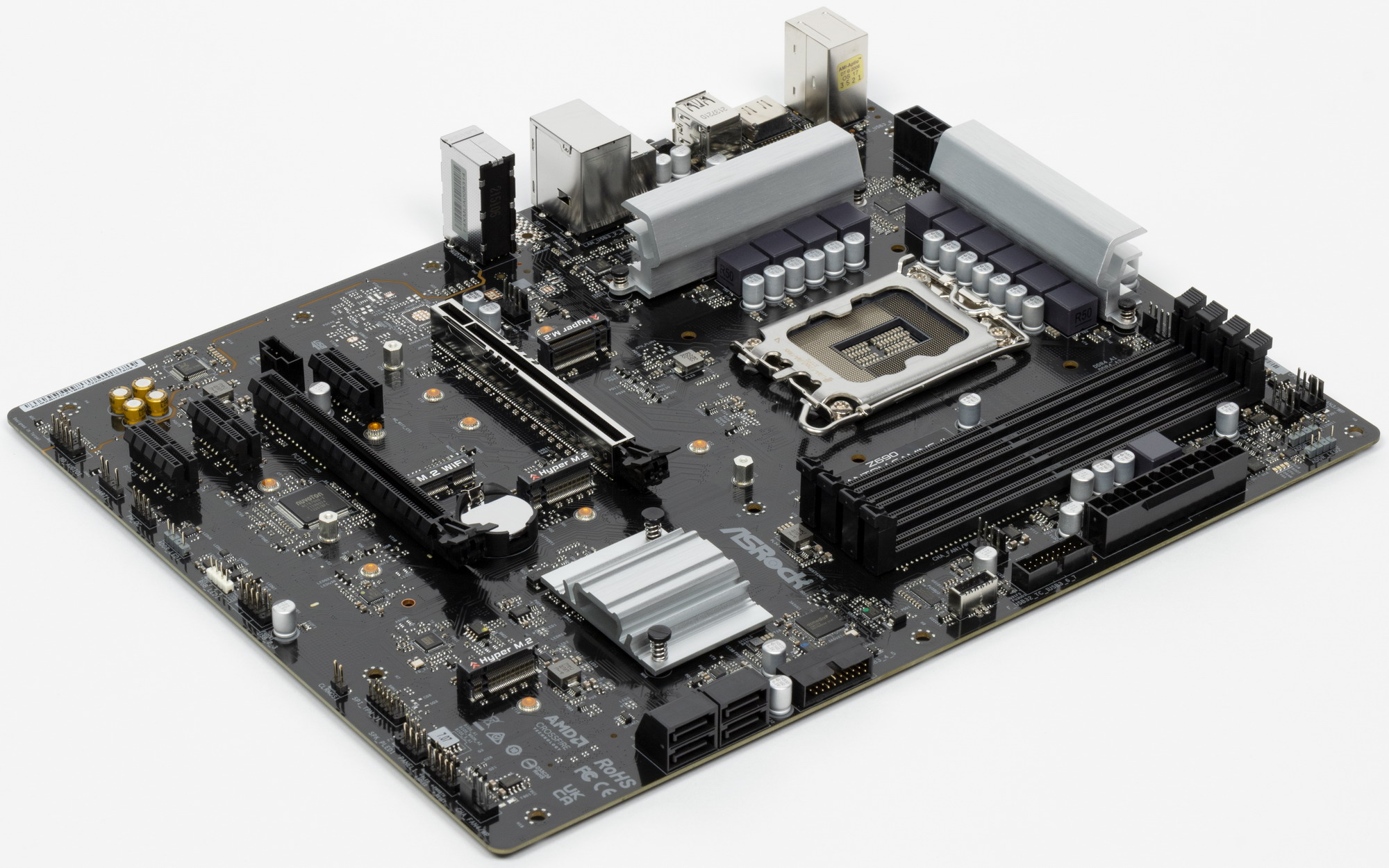

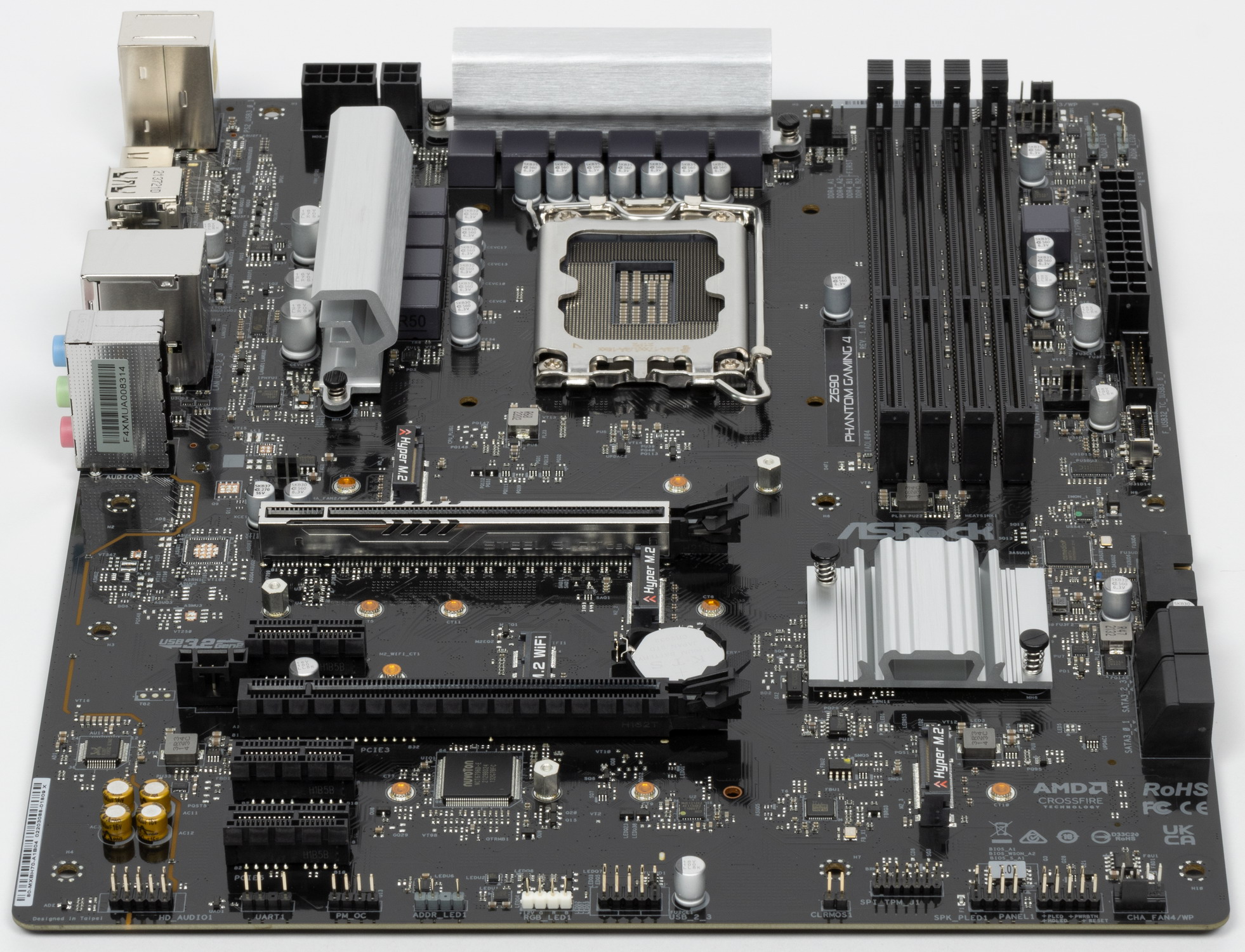

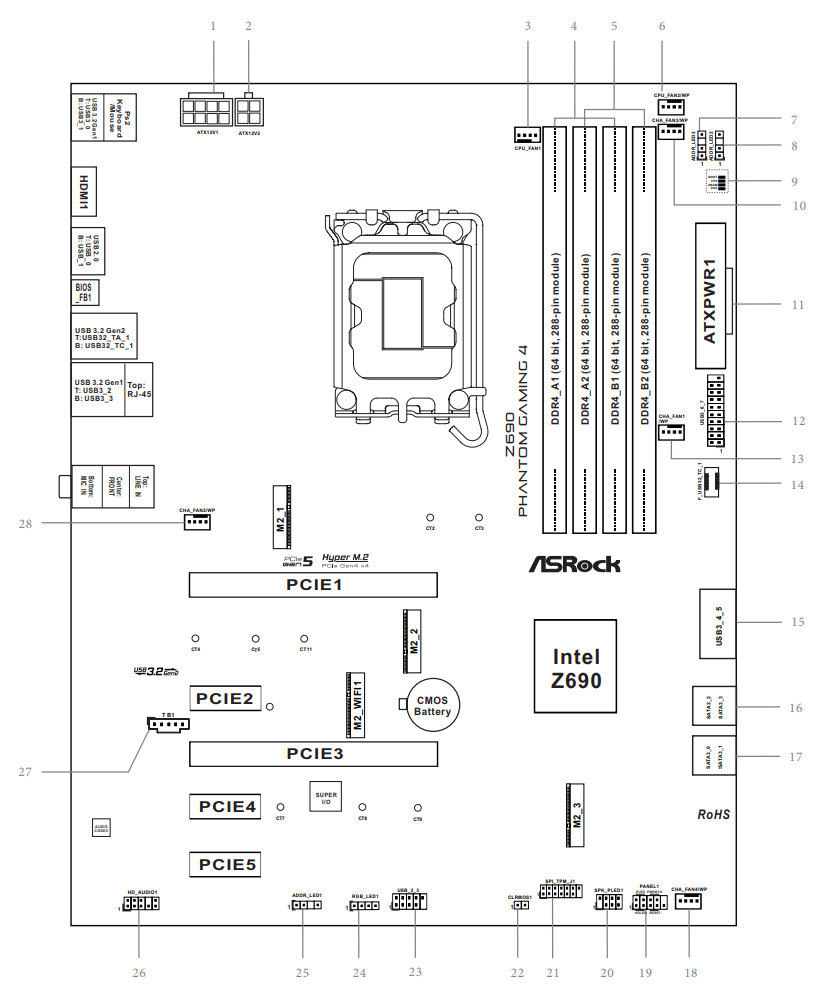

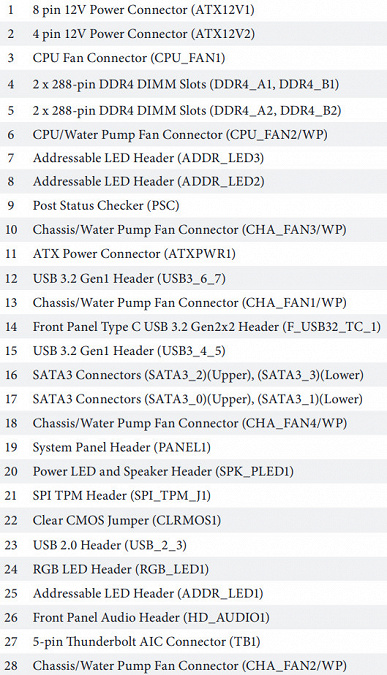

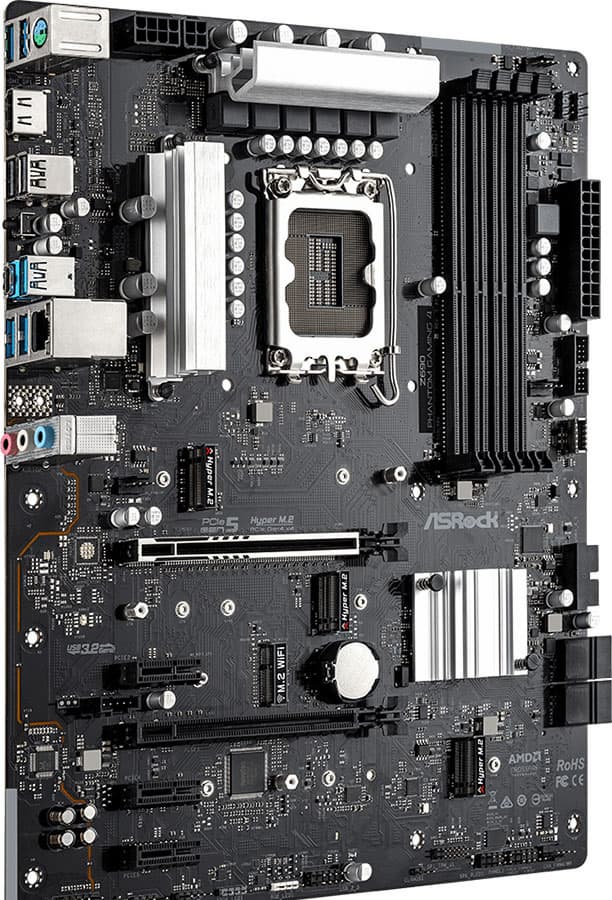

Форм-фактор

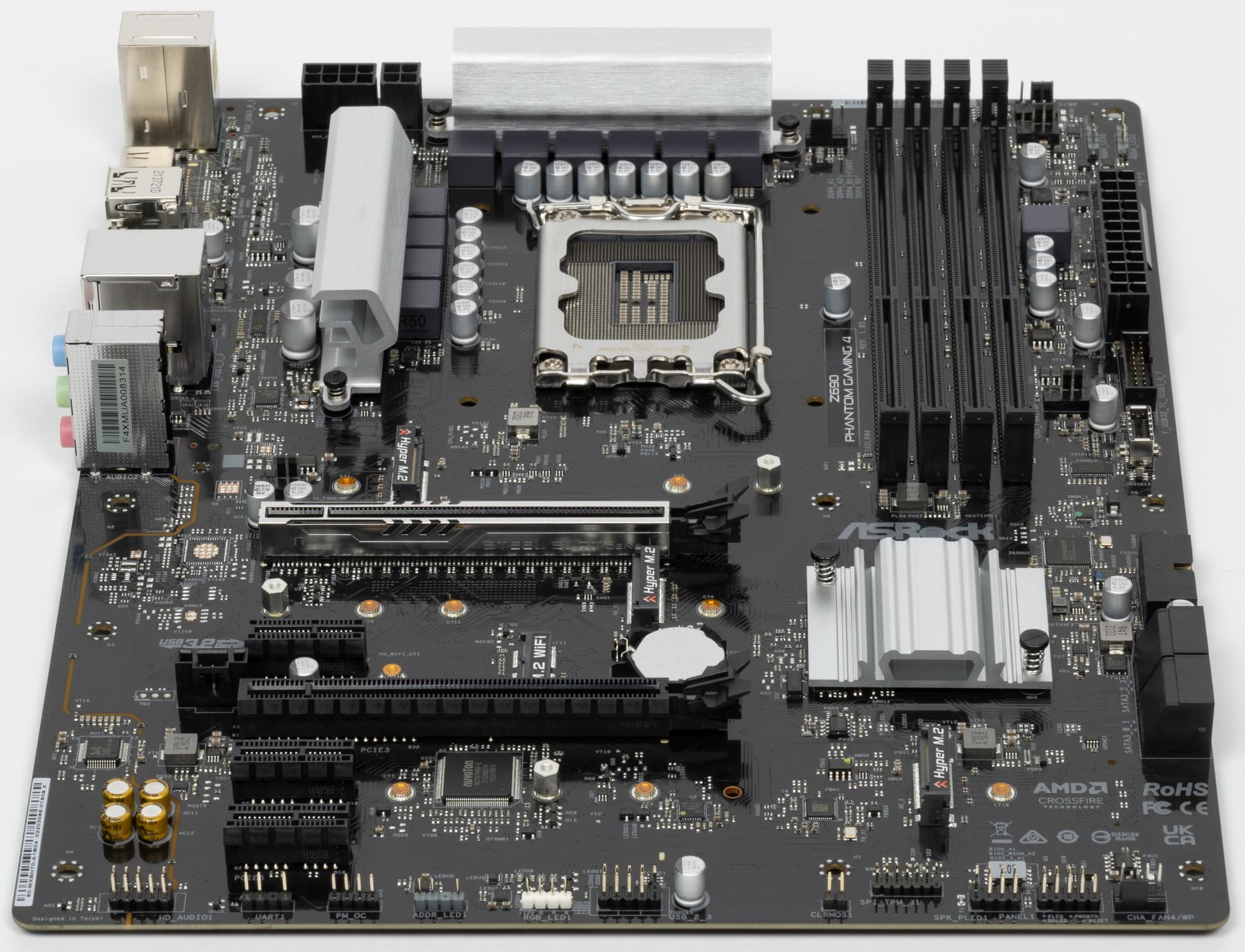

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ASRock Z690 Phantom Gaming 4 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 10 монтажных отверстий для установки в корпус.

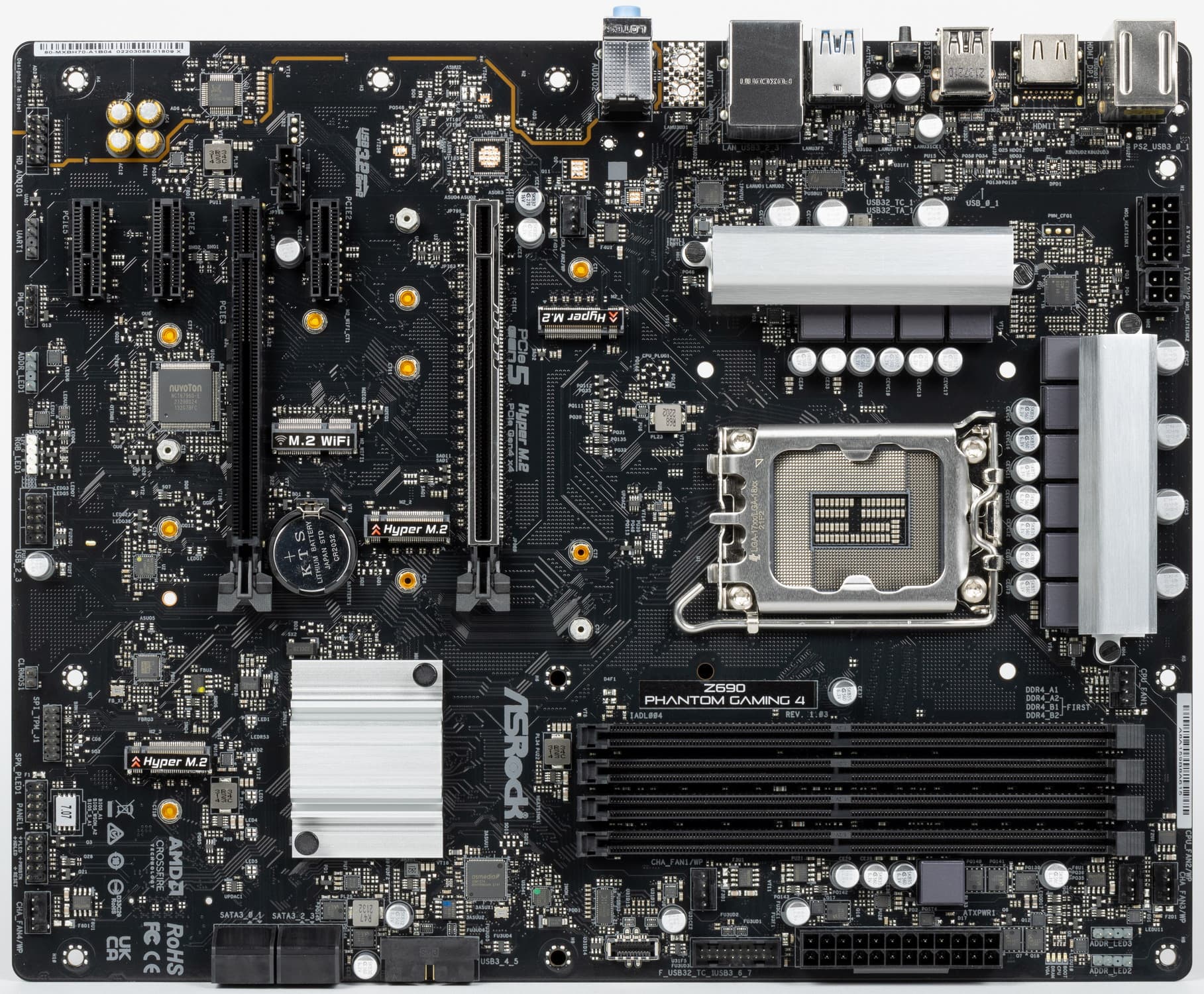

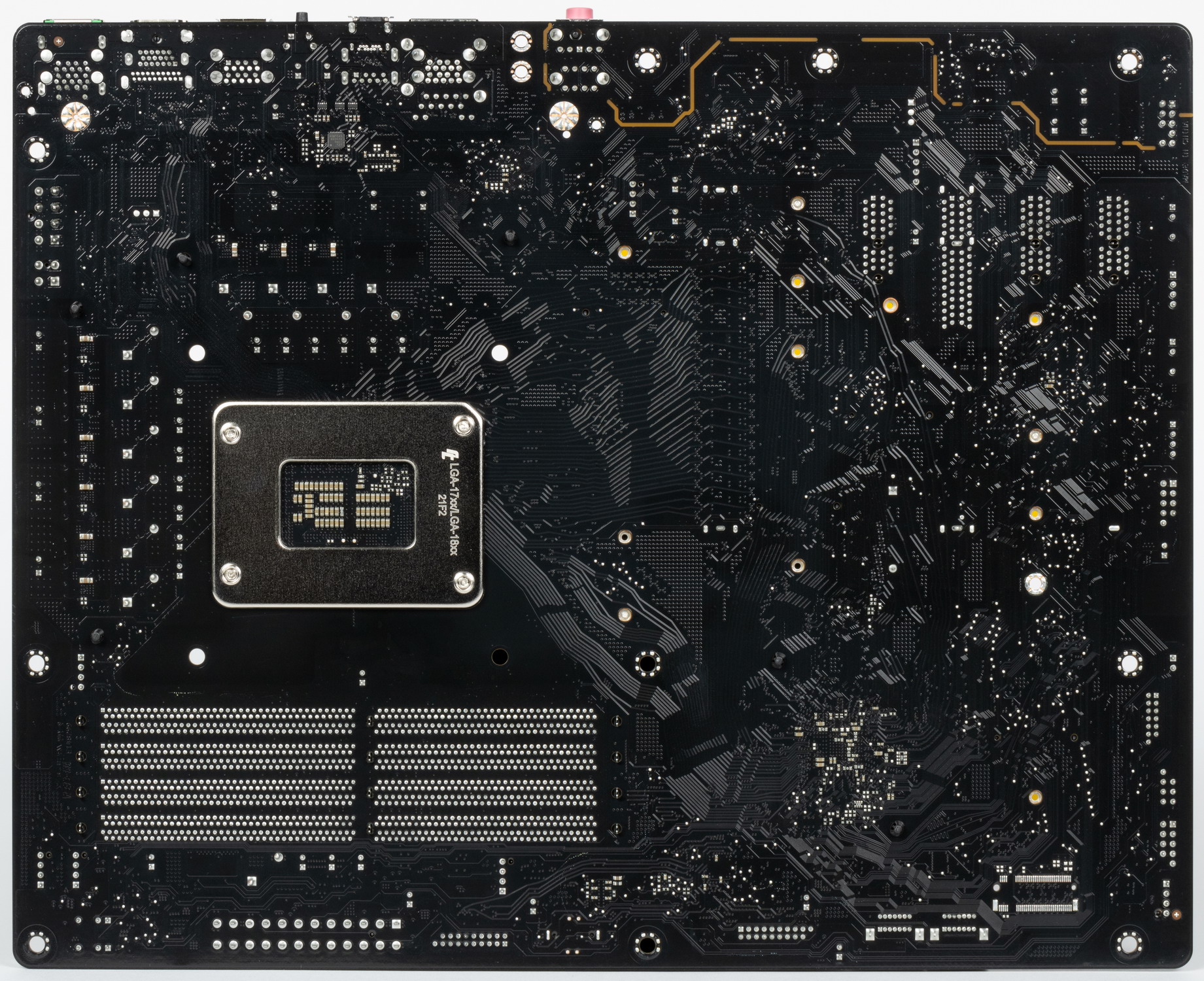

Оборотная сторона практически пуста. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z690 |
| Память | 4 × DDR4, до 5000 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL897 (5.1) |
| Сетевые контроллеры | 1 × Intel WGI219V Ethernet 1,0 Гбит/с 1 × слот M.2 (ключ Е) для беспроводного модуля (он в поставку не входит) |
| Слоты расширения | 1 × PCIe 5.0 x16 3 × PCIe 3.0 x1 1 × PCIe 4.0 x16 (режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z690) 1 × M.2 (M.2_1,CPU, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_2,Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_3,Z690, PCIe 4.0 x4/SATA для устройств формата 2260/2280/22110) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (Z690) 2 × USB 2.0: 2 порта Type-A (черные) (Z690) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (Z690) 1 × USB 3.2 Gen2: 1 порт Type-A (голубой) (Z690) 1 × USB 3.2 Gen2: 1 порт Type-C (Z690) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (Z690) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 2 антенных разъема 1 разъем HDMI 2.0 out 1 универсальный разъем PS/2 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), под адаптер беспроводных сетей (не занят) 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 1 разъем 2 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 3 разъема адресуемой ARGB-ленты) 1 разъем для дискретной карты Intel Thunderbolt 1 разъем для TPM 1 разъем для подключения адаптера управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 5000 МГц.
Процессоры Intel Core 12/13/14-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).

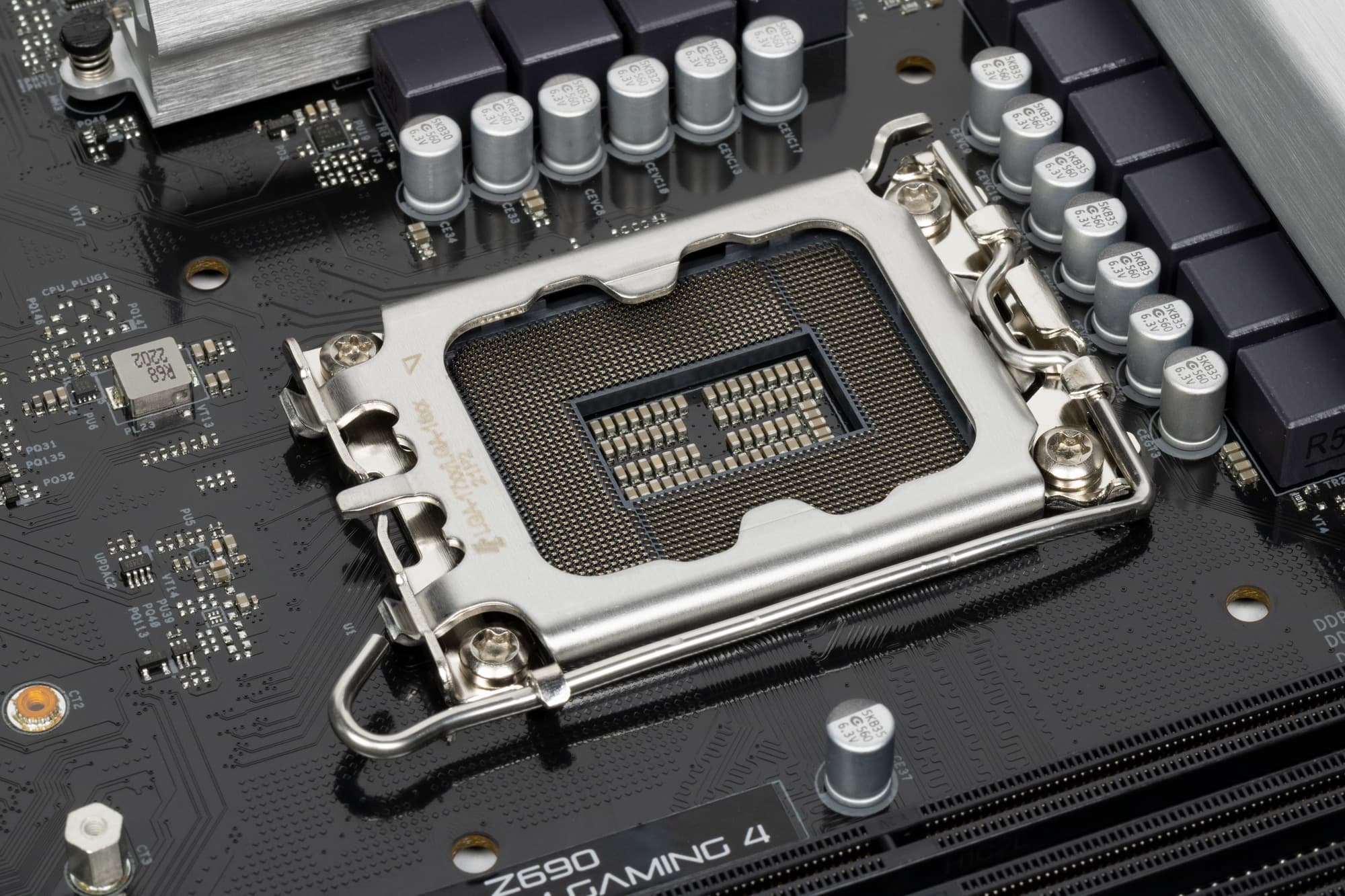

ASRock Z690 Phantom Gaming 4 поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

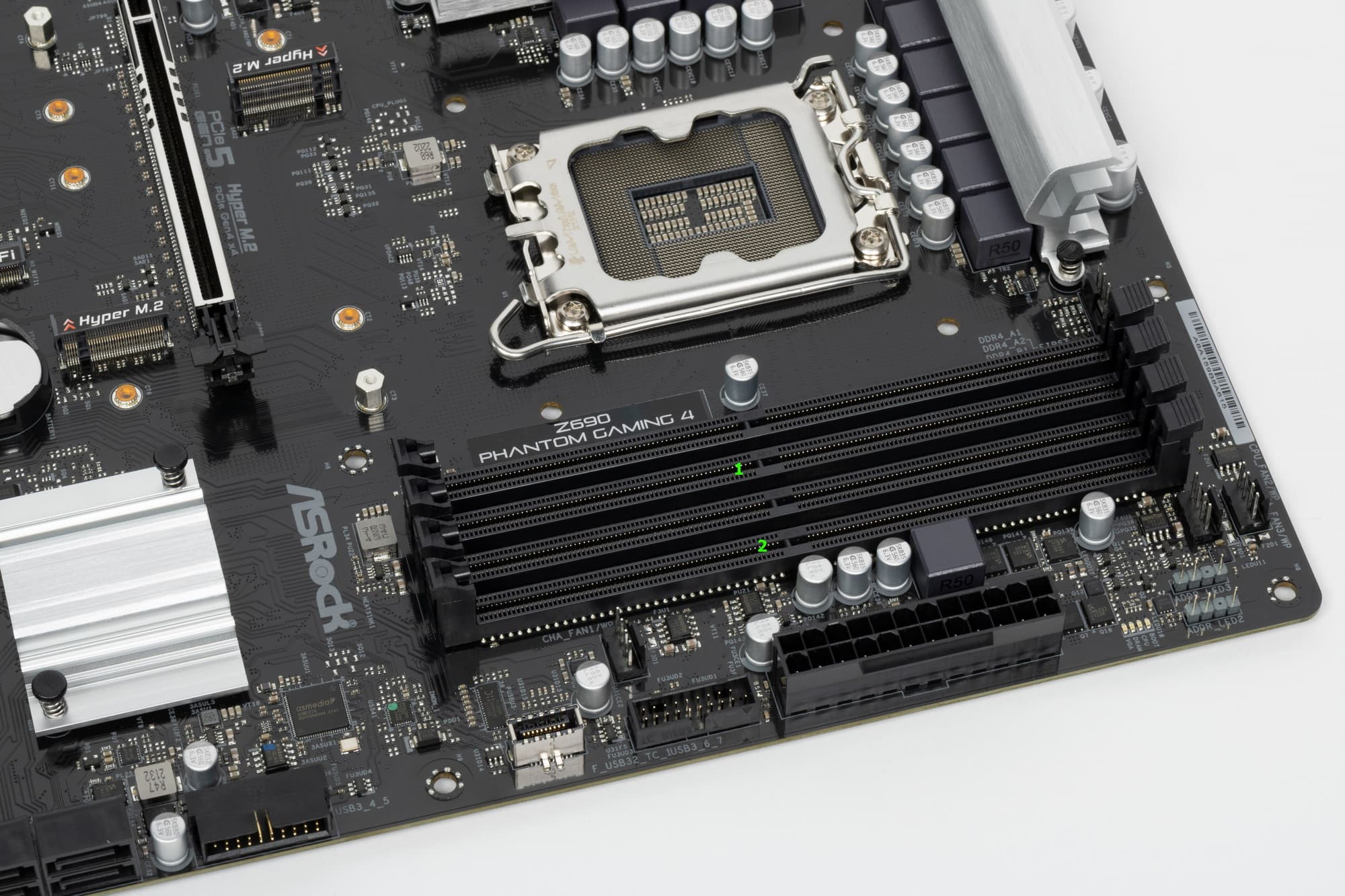

Для установки модулей памяти на плате ASRock имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

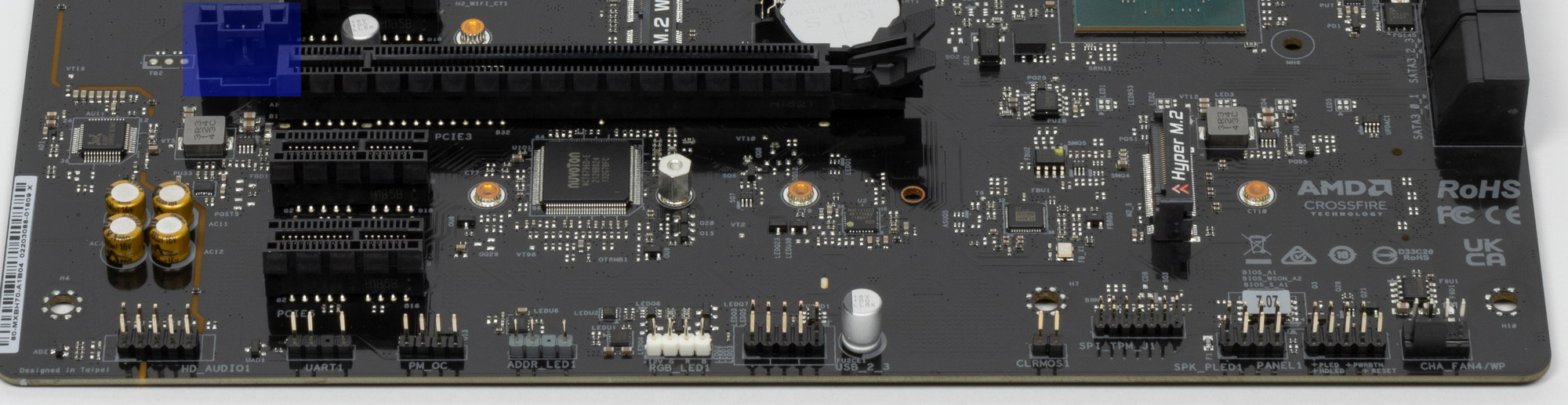

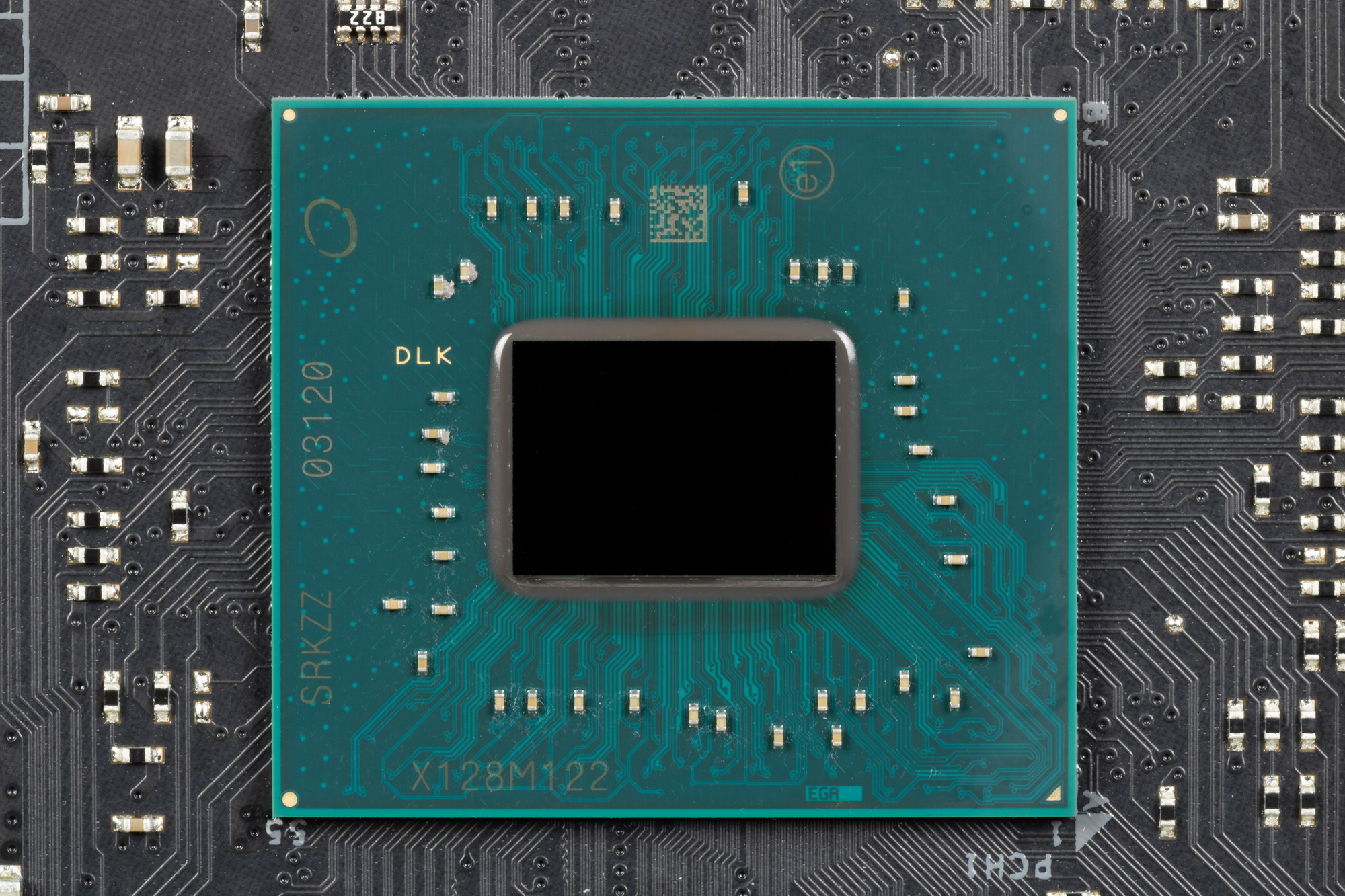

Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):
- Слот PCIe x16_2 (PCIE3) (4 линии PCIe 4.0);

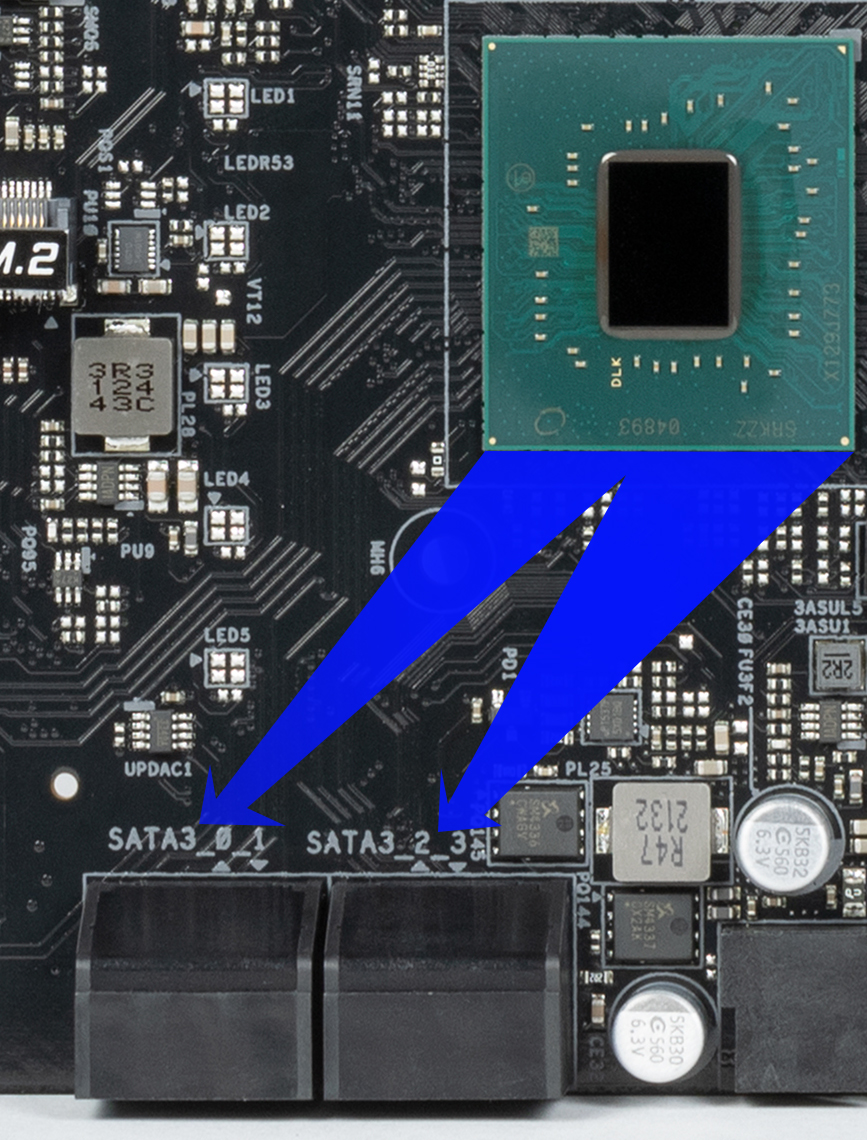

- порты SATA_1/2/3/4: 4 линии PCIe 3.0;
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (PCIE2) (1 линия PCIe 3.0);
- Слот PCIe x1_2 (PCIE4) (1 линия PCIe 3.0);
- Слот PCIe x1_3 (PCIE5) (1 линия PCIe 3.0);
- Intel WGi219V (Ethernet 1,0Gb/s) (1 линия PCIe 3.0);
- Слот M.2 (ключ E) для модулей беспроводной связи (Wireless) (1 линия PCIe 3.0)
21 линия PCIe оказалась занятой (12 PCIe 4.0 + 9 PCIe 3.0). В данном случае связь с аудиокодеками идет через HDA-соединение (USB 2.0 не тратится). Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E), а также контроллер ASMedia ASM1074 использует сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1).
Оставшиеся 16 линий PCIe 5.0 идут на единственный слот PCIe x16_1.

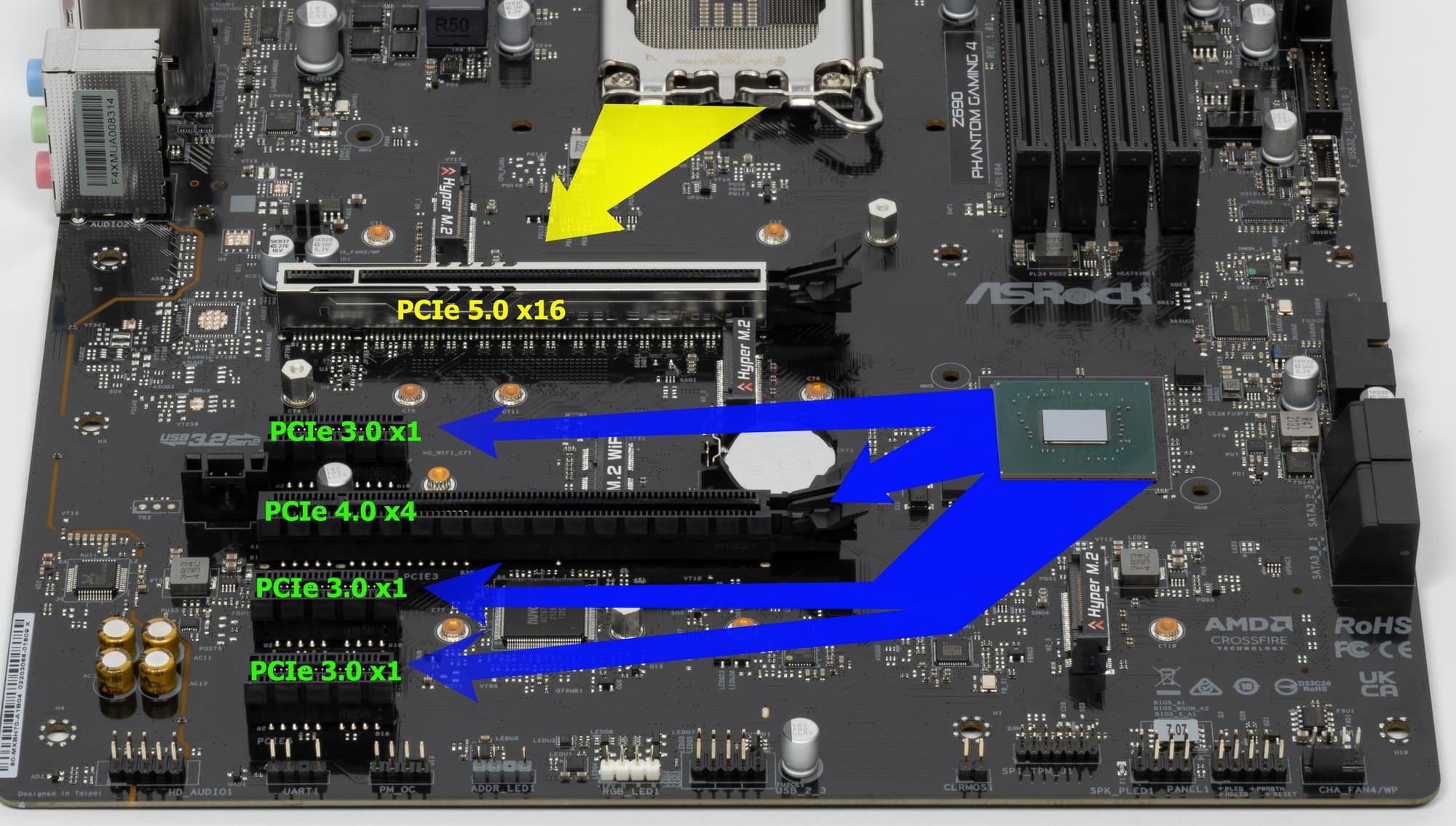

Теперь в целом про слоты PCIe.
Всего на плате есть 5 слотов: один PCIe x16 (для видеокарт или других устройств), один PCIe x16_2 (PCIE3) и три PCIe x1. Если про первый PCIe x16 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 (PCIE3) подключен к Z690 и работает в режиме х4. Три PCIe x1 также подключены к Z690 линиями PCIe 3.0.
Как видим, перераспределений линий PCIe между слотами у этой материнки нет, поэтому мультиплексоры не востребованы.

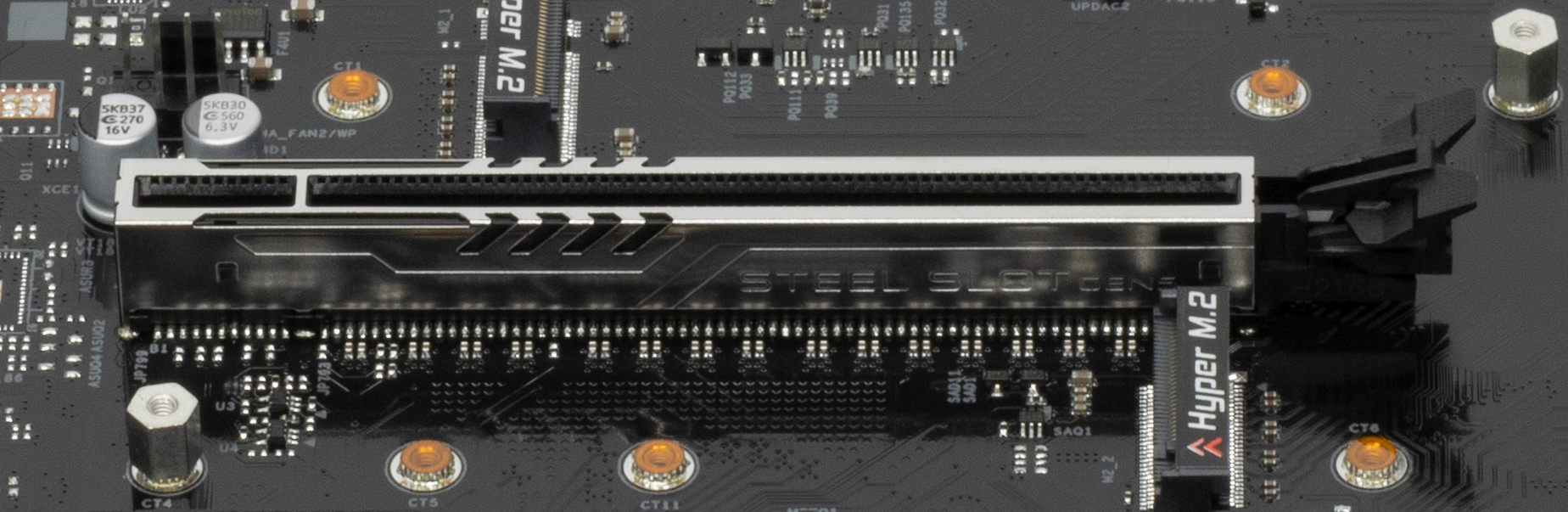

Первый слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

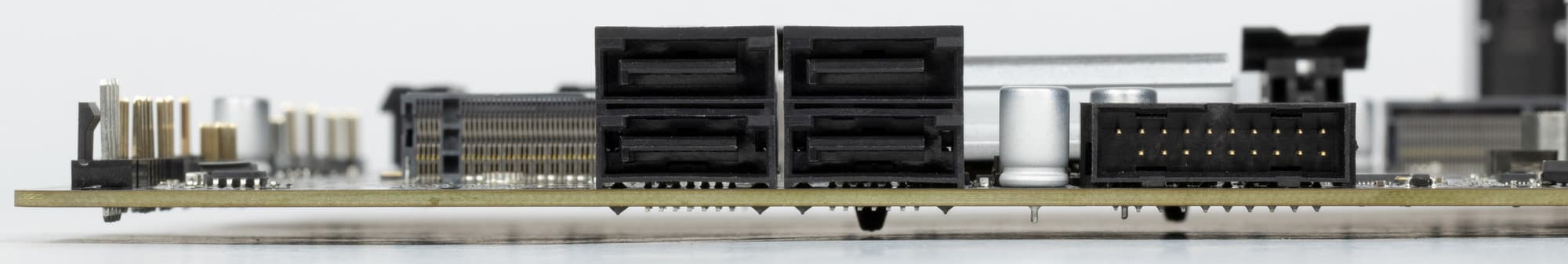

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. Все слоты SATA реализованы через чипсет Z690 и поддерживают создание RAID.
Материнская плата имеет 3 гнезда форм-фактора М.2.

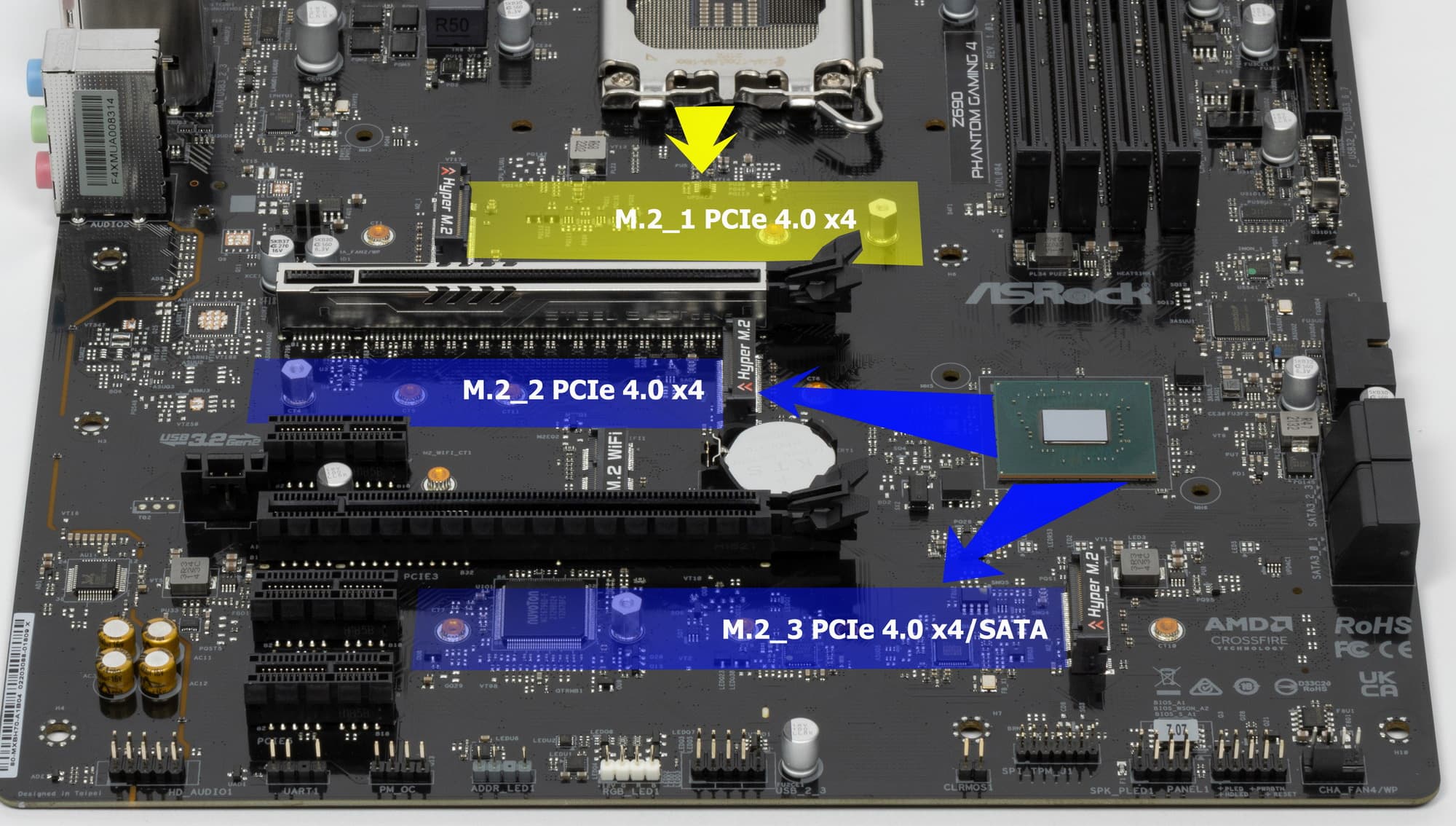

Второй и третий по счету слоты M.2 получают данные от чипсета Z690, при этом все поддерживают PCIe 4.0. Первый M.2 получает данные от CPU (PCIe 4.0). При этом М.2_3 поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.

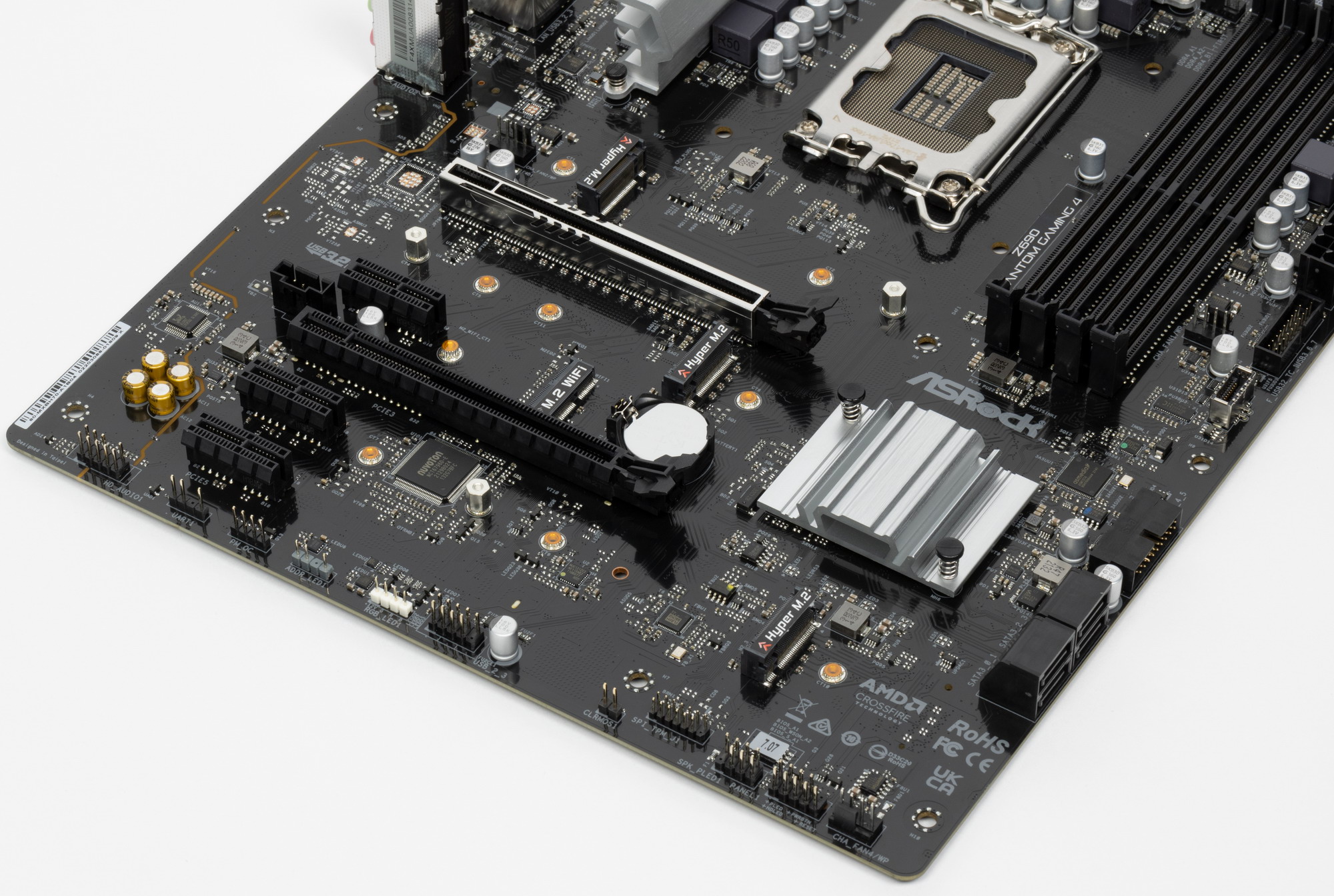

Все слоты М.2 поддерживают размеры модулей 2260 и 2280, второй слот позволяет установить накопители еще и размером 2242, а в третьем слоту установятся и с размерами 22110. На всех M.2 можно организовать RAID.
Все M.2 слоты – без охлаждения (радиаторов нет).
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

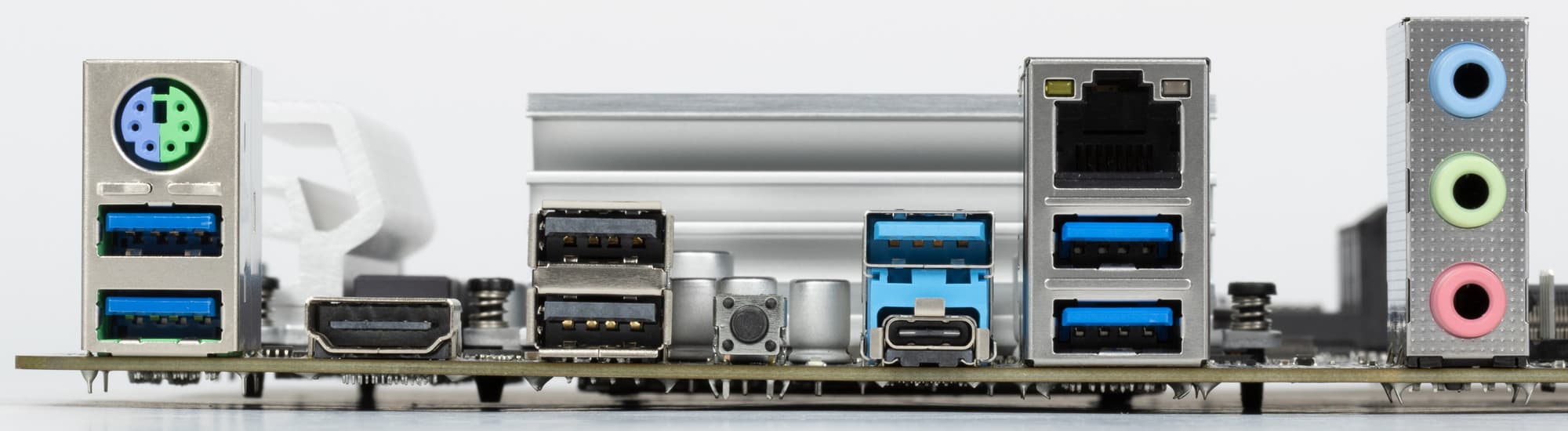

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 21 линия из 28).
И что мы имеем? Всего на материнской плате — 15 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован с помощью 2х линий USB 3.2 Gen2 от Z690 и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 2 порта USB 3.2 Gen2: все реализованы через Z690 и представлены на задней панели портом Type-A (голубого цвета) и портом Type-C;

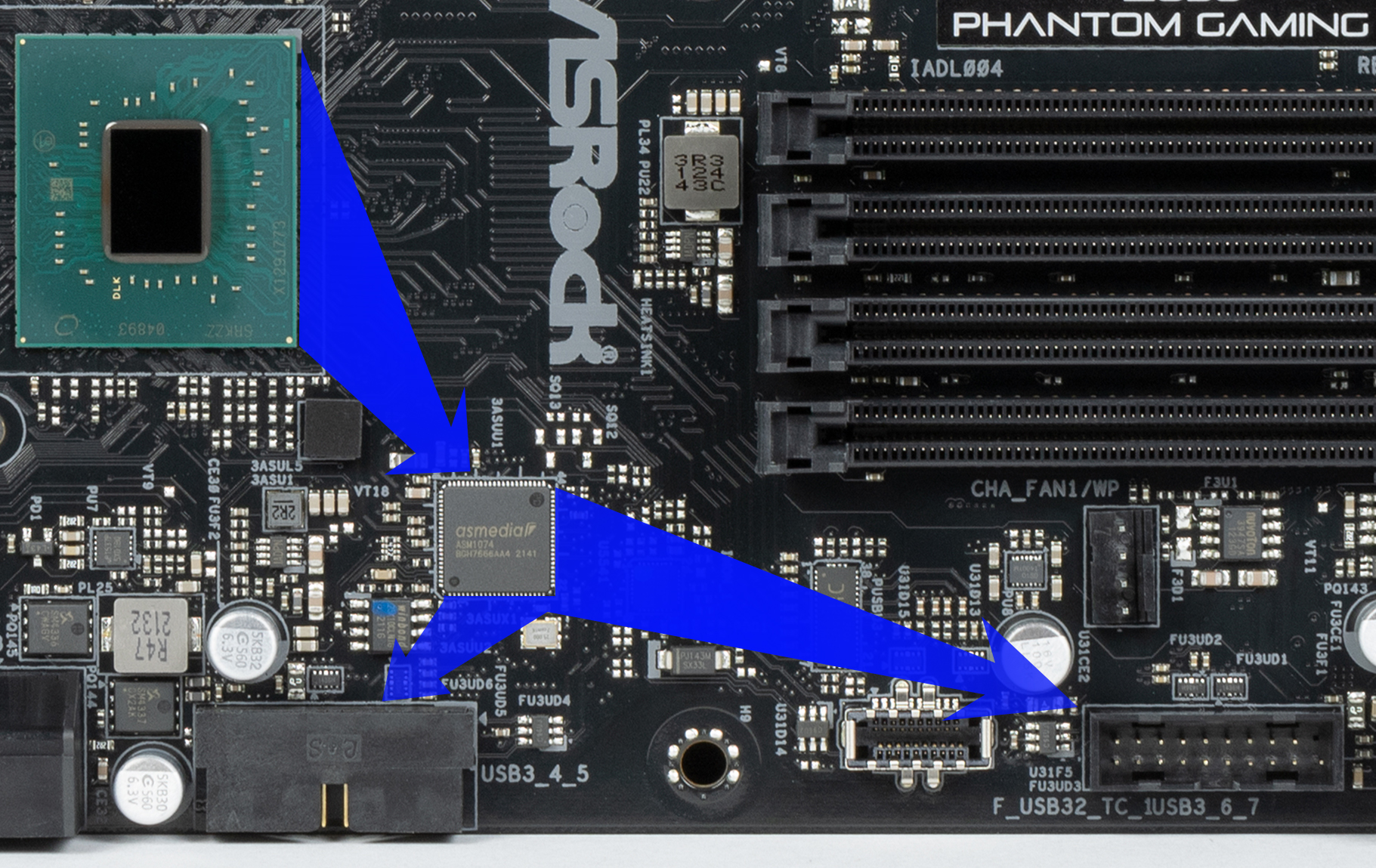

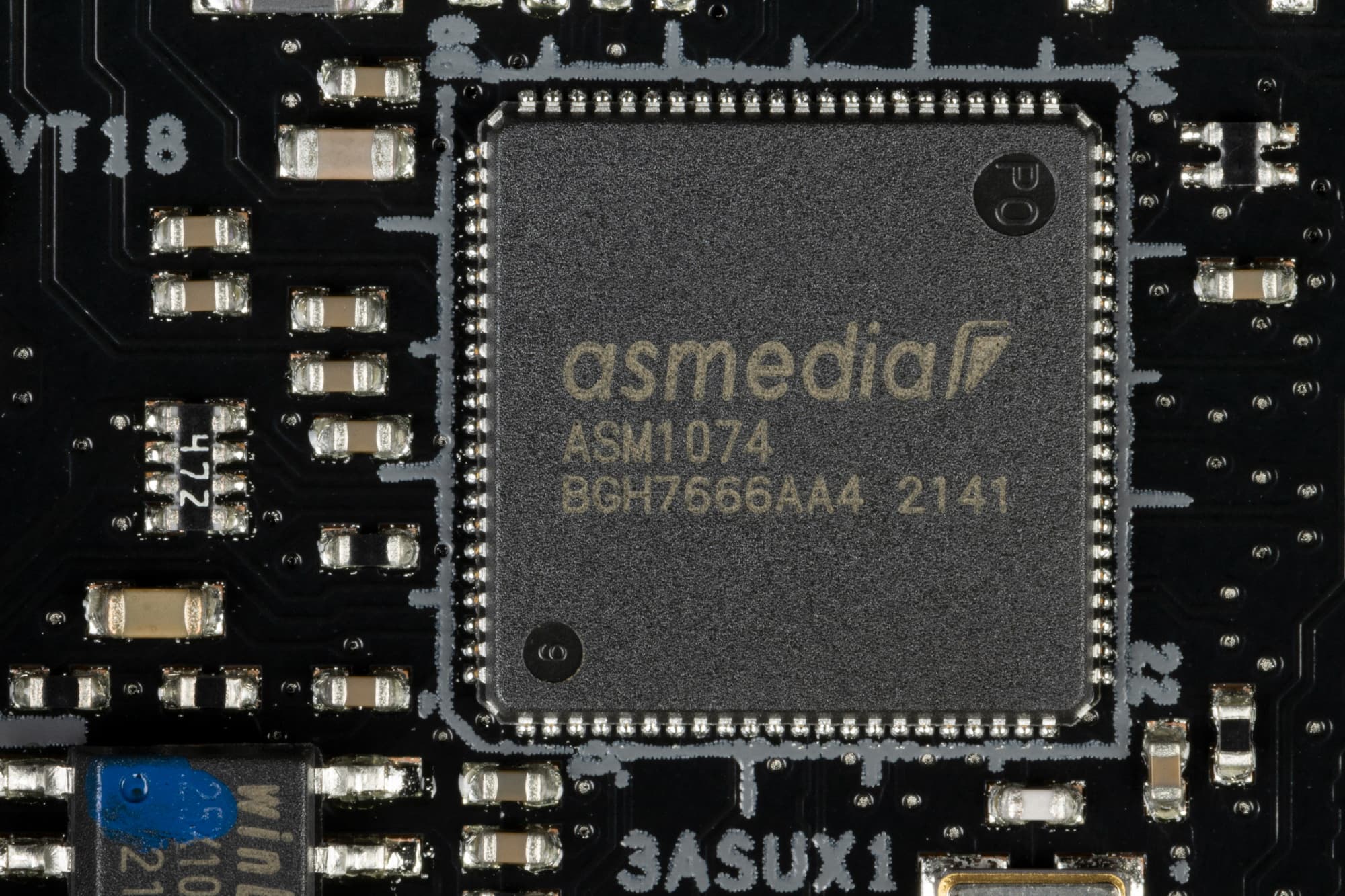

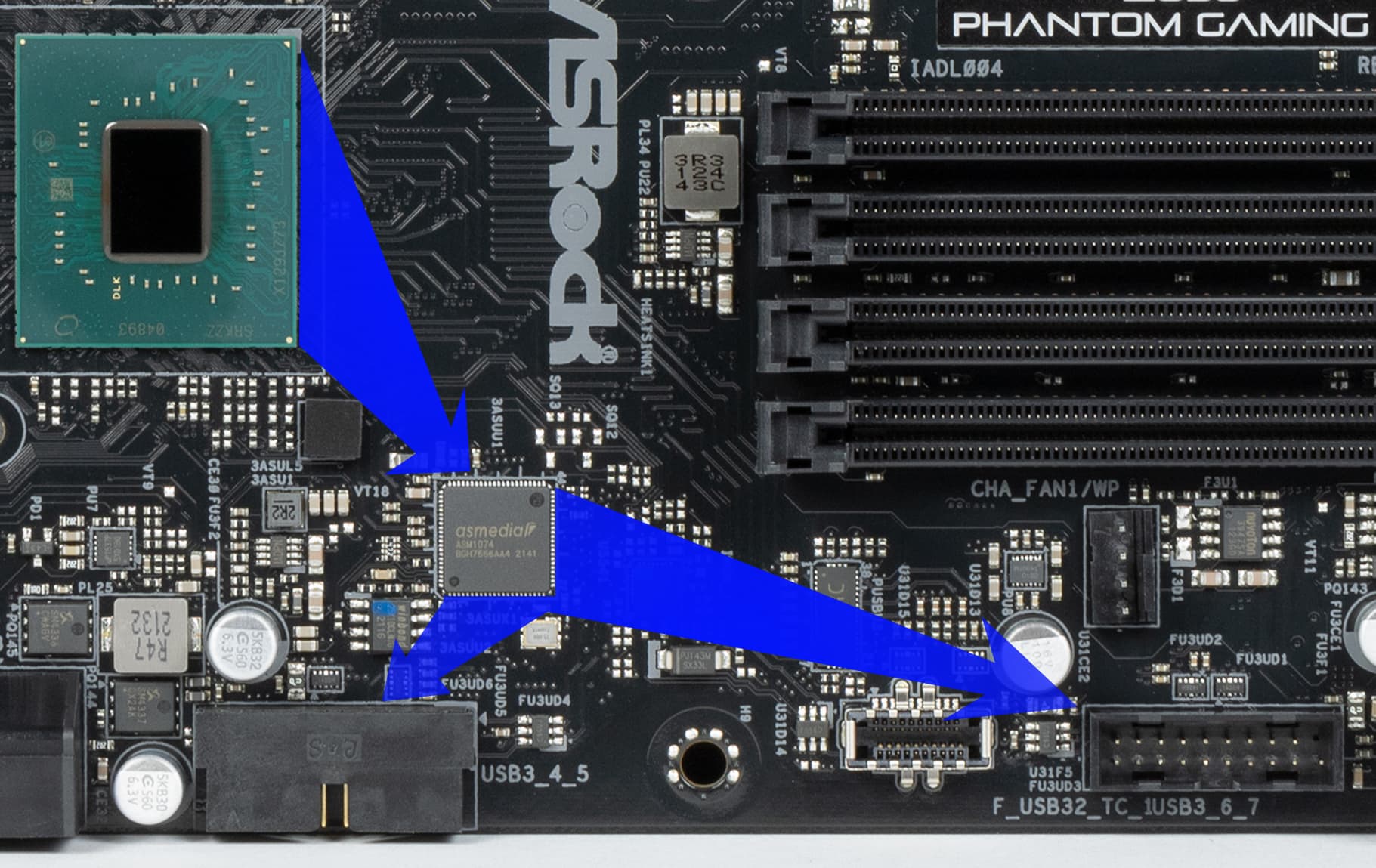

- 8 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 2.0 от Z690) и представлены двумя внутренними разъемами
на материнской плате (каждый на 2 порта): еще 4 реализованы через Z690 и представлены портами Type-A (синего цвета) на задней панели;

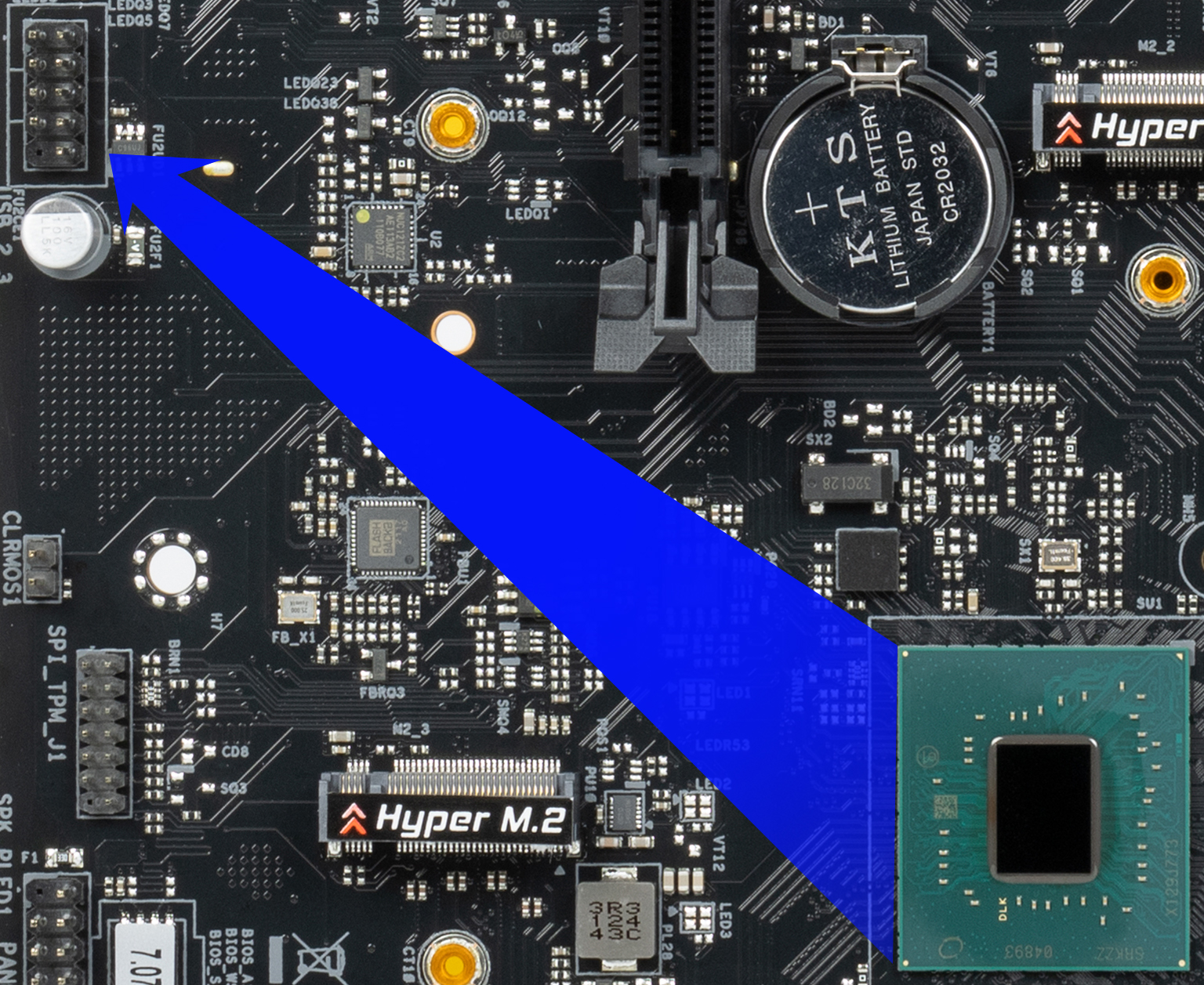

- 4 порта USB 2.0/1.1: все реализованы через Z690 и два представлены внутренним разъемом
на материнской плате на 2 порта; еще два представлены портами Type-A (черного цвета) на задней панели.
Также у нас 2 контроллера используют USB линии:
- Слот M.2 (E-key) для устройств беспроводной связи (1 линия USB 2.0);
- Контроллер ASMedia ASM1074 (хаб USB 3.2 Gen1) (1 линия USB 2.0).
Итак, через чипсет Z690 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 2 выделенных USB 3.2 Gen2
- + 4 выделенных USB 3.2 Gen1
- + 2 USB 3.2 Gen2 на поддержку USB 3.2 Gen2x2
= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0 и 2 порта на обеспечение контроллера. Всего 14 USB портов реализовано.
Ну и 21 линия PCIe, выделенных на поддержку иной периферии.
Итого у Z690 в данном случае реализовано 29 высокоскоростных портов из 38.

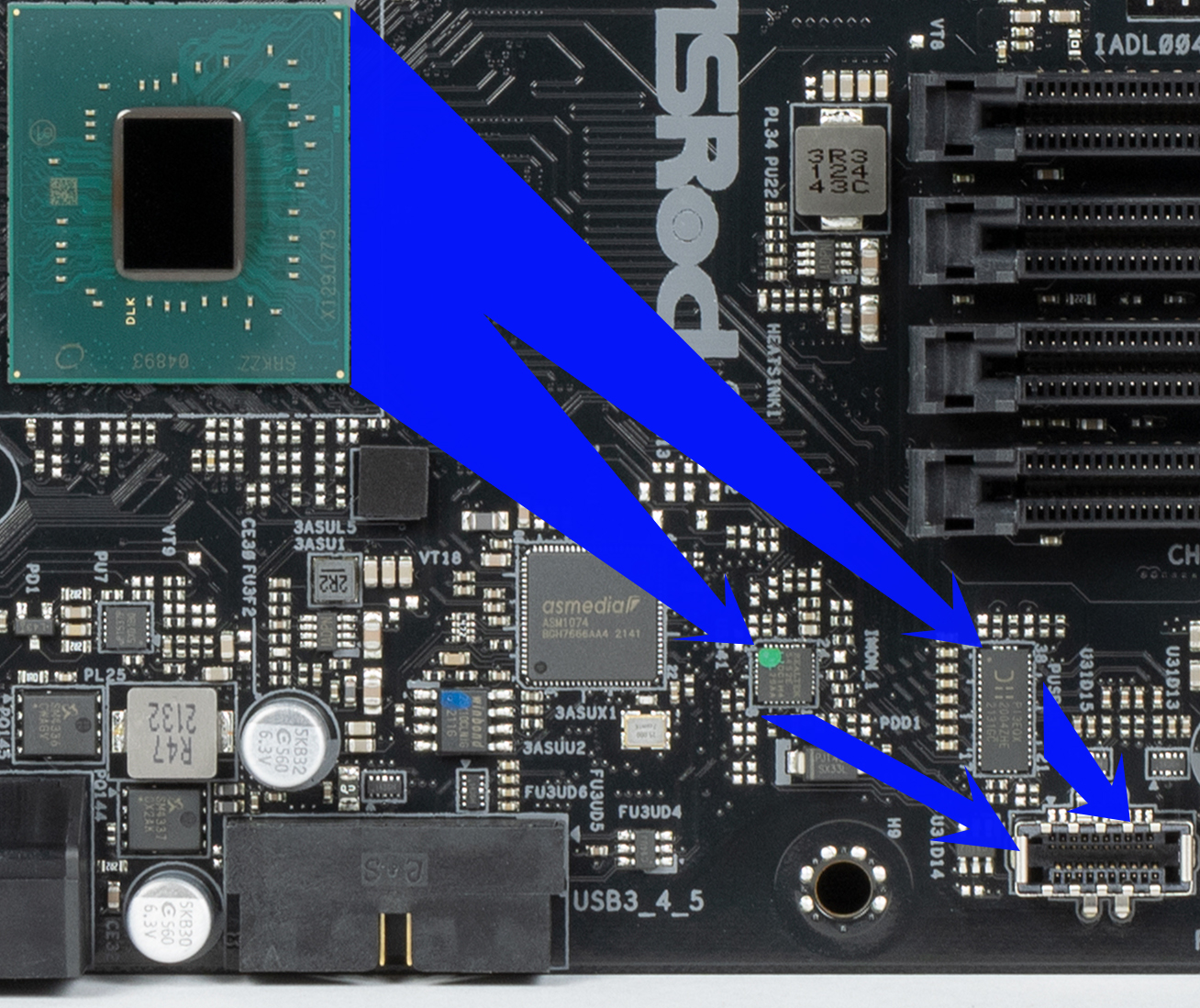

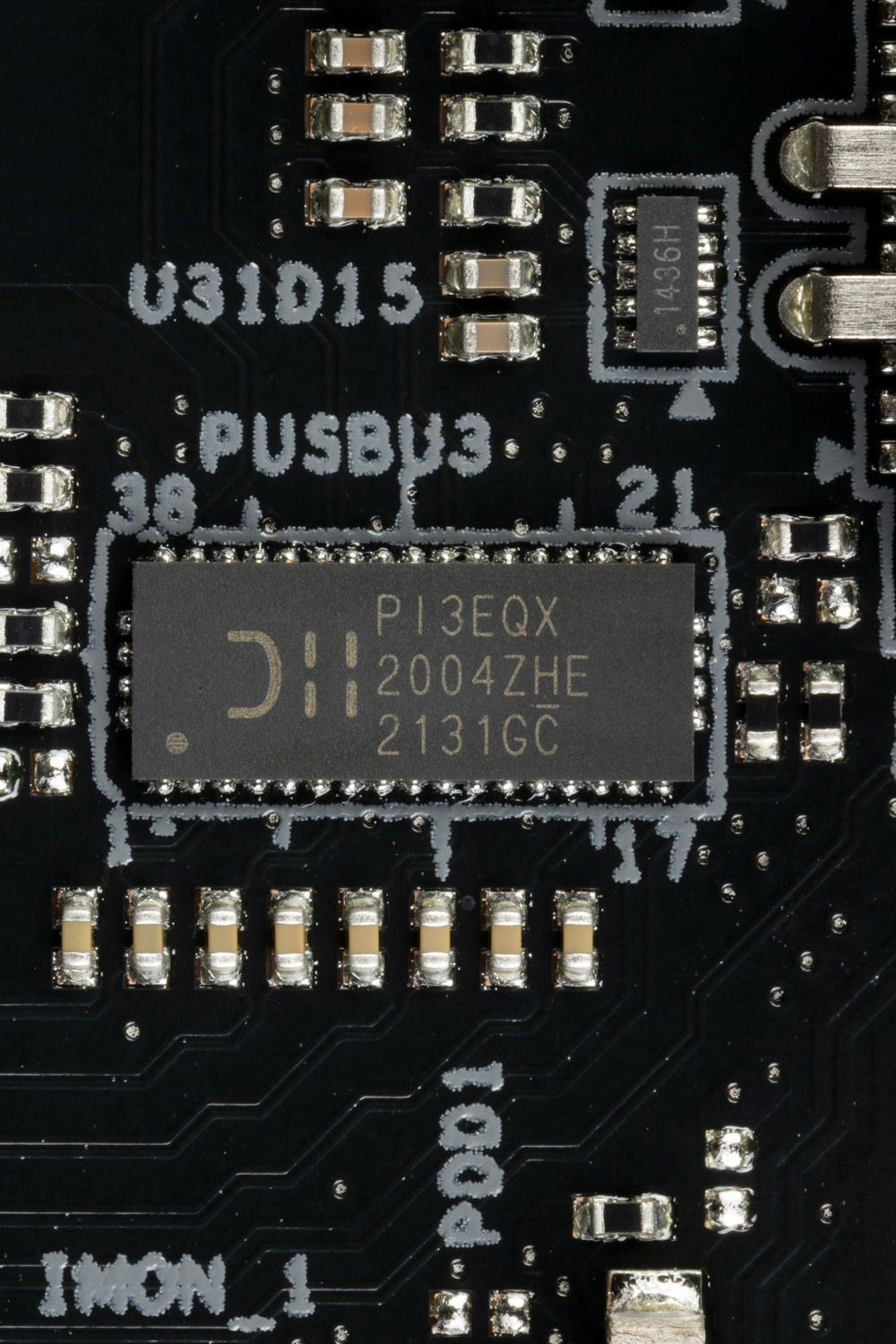

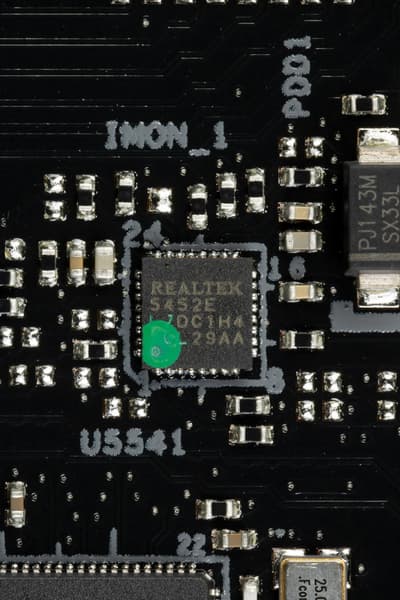

Все быстрые USB порты Type-C оснащены ре-драйверами от Diodes Inc, и Realtek, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

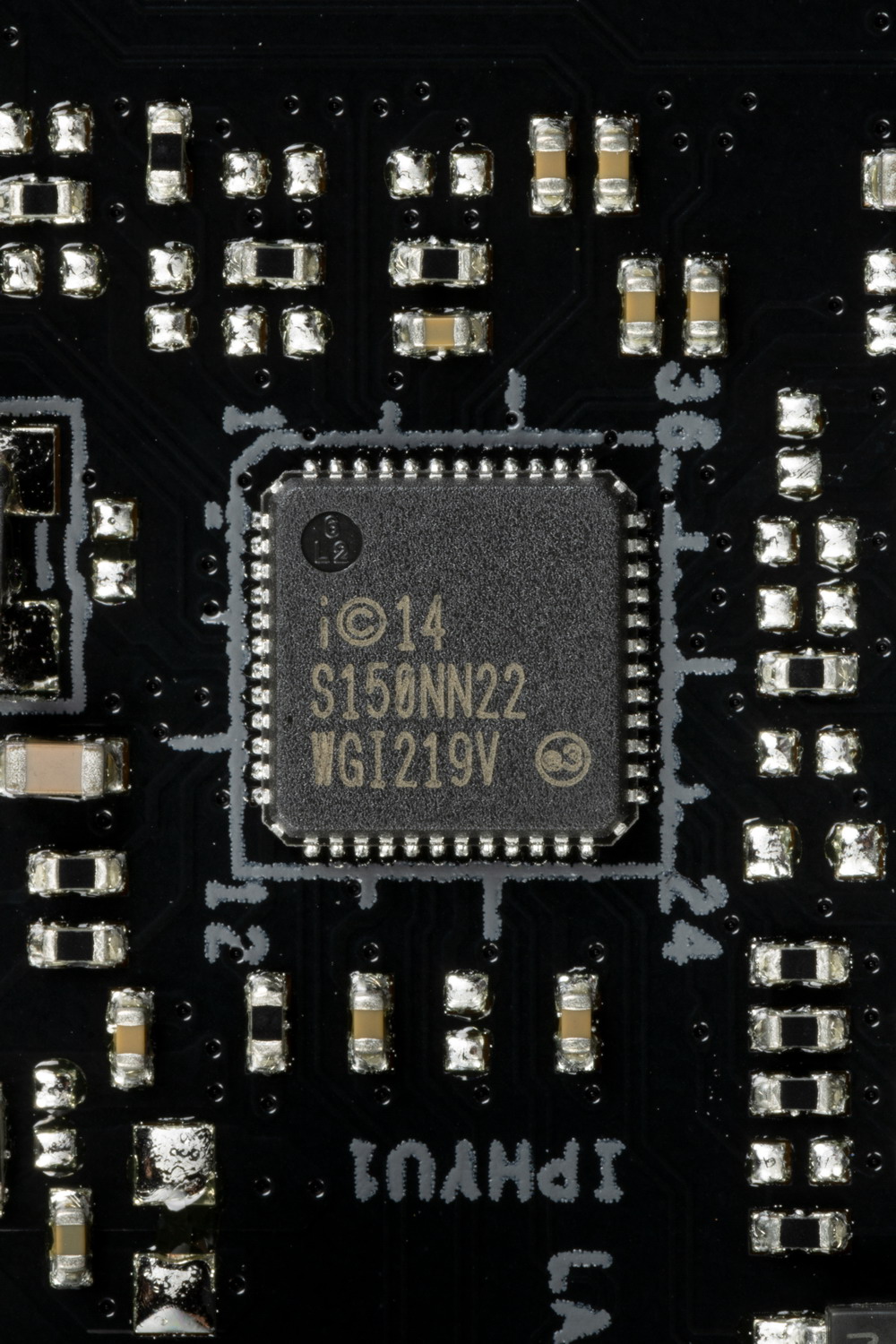

Материнская плата оснащена средствами связи посредственно. Имеется Ethernet-контроллер Intel WGi219V, способный работать по стандарту 1,0 Гбит/с.
Беспроводной связи нет, однако имеется слот M.2 (E-key) для установки соответствующего модуля.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае не установлена на матплате, а поставляется в комплекте.
Аудиоподсистема

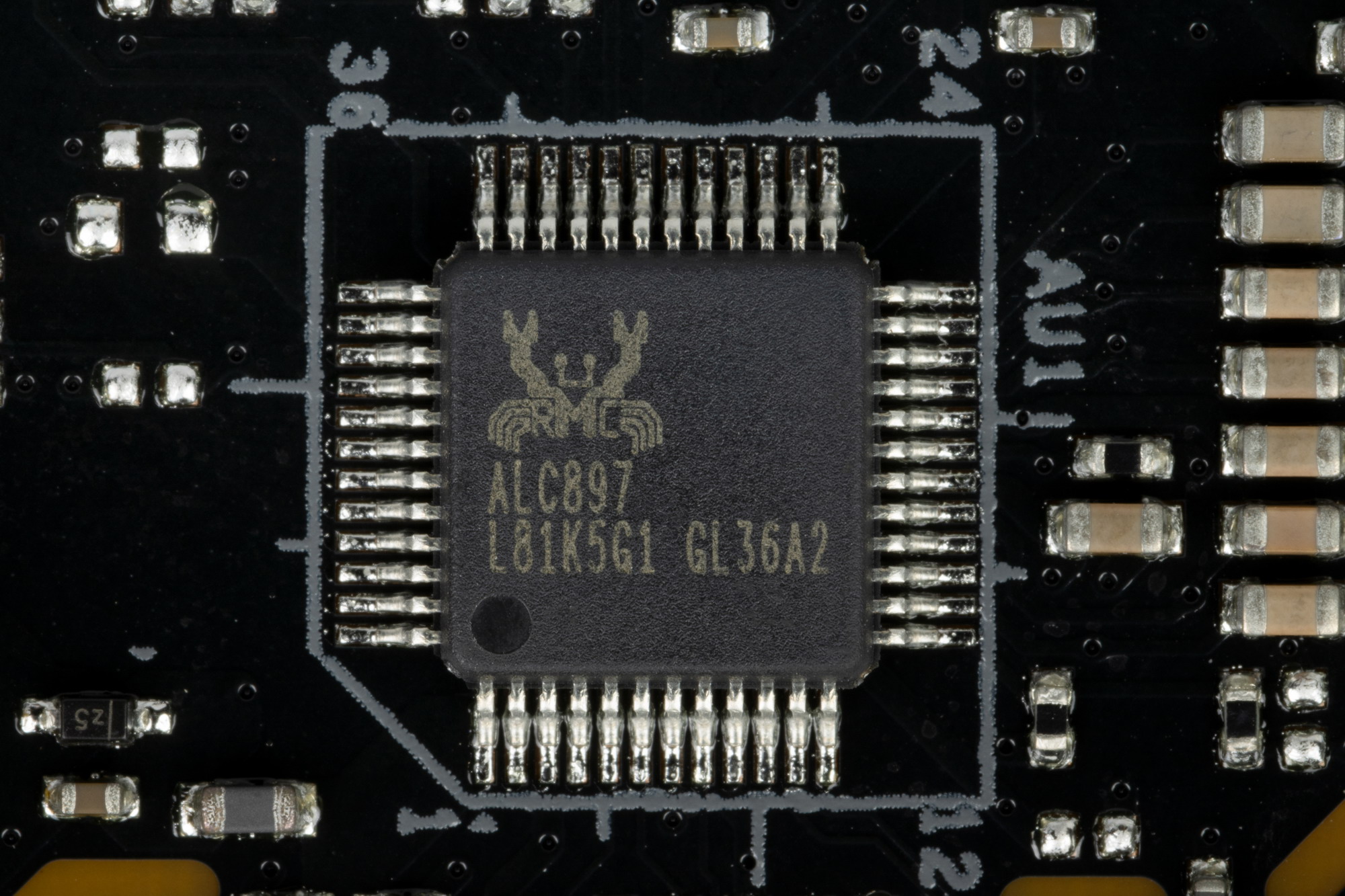

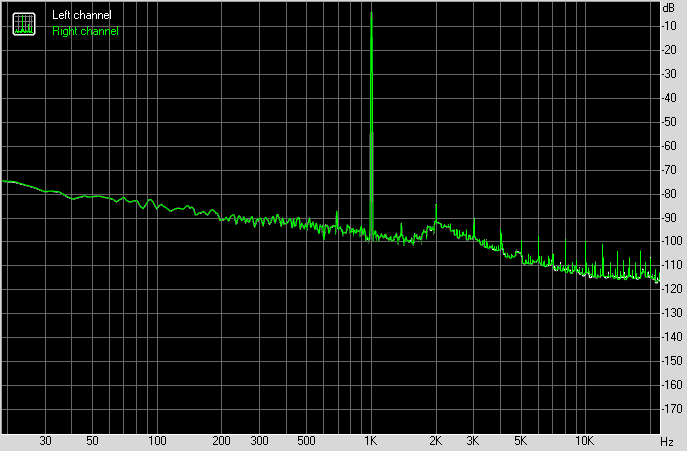

На данной матплате звуком заведует аудиокодек Realtek ALC897. Он обеспечивает вывод звука по схемам до 7.1 (в данном случае – 5.1).
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

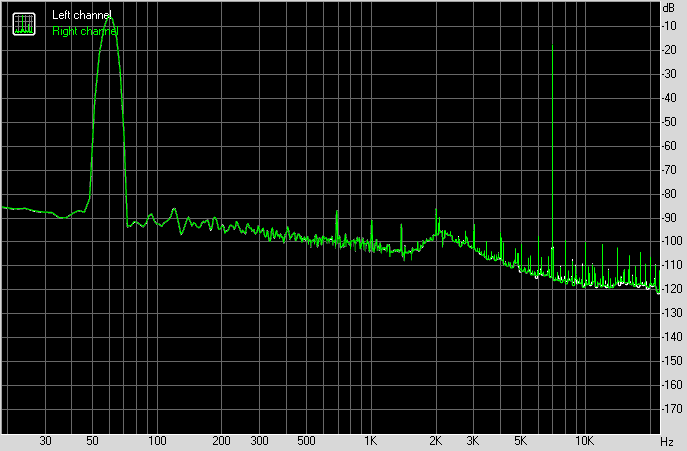

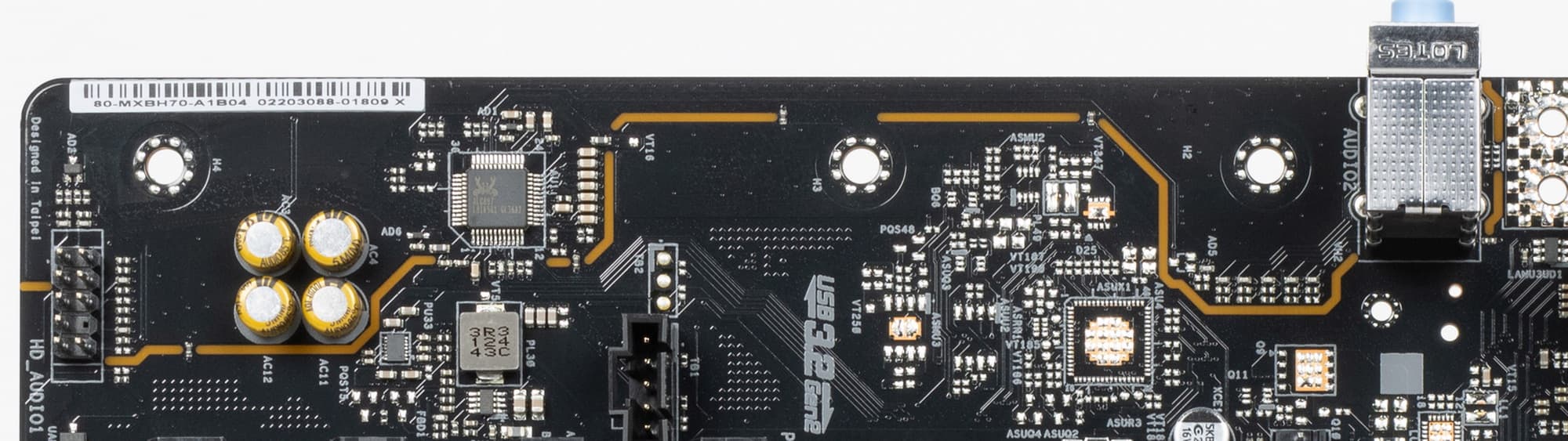

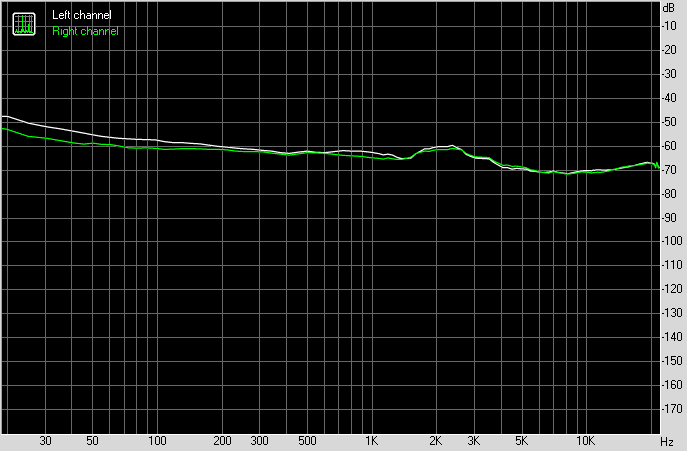

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.
Все аудиоразъемы на задней панели имеют привычную цветовую окраску разъемов. Вывода по S/PDIF нет.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два EPS12V (8-контактный и 4-контактный).

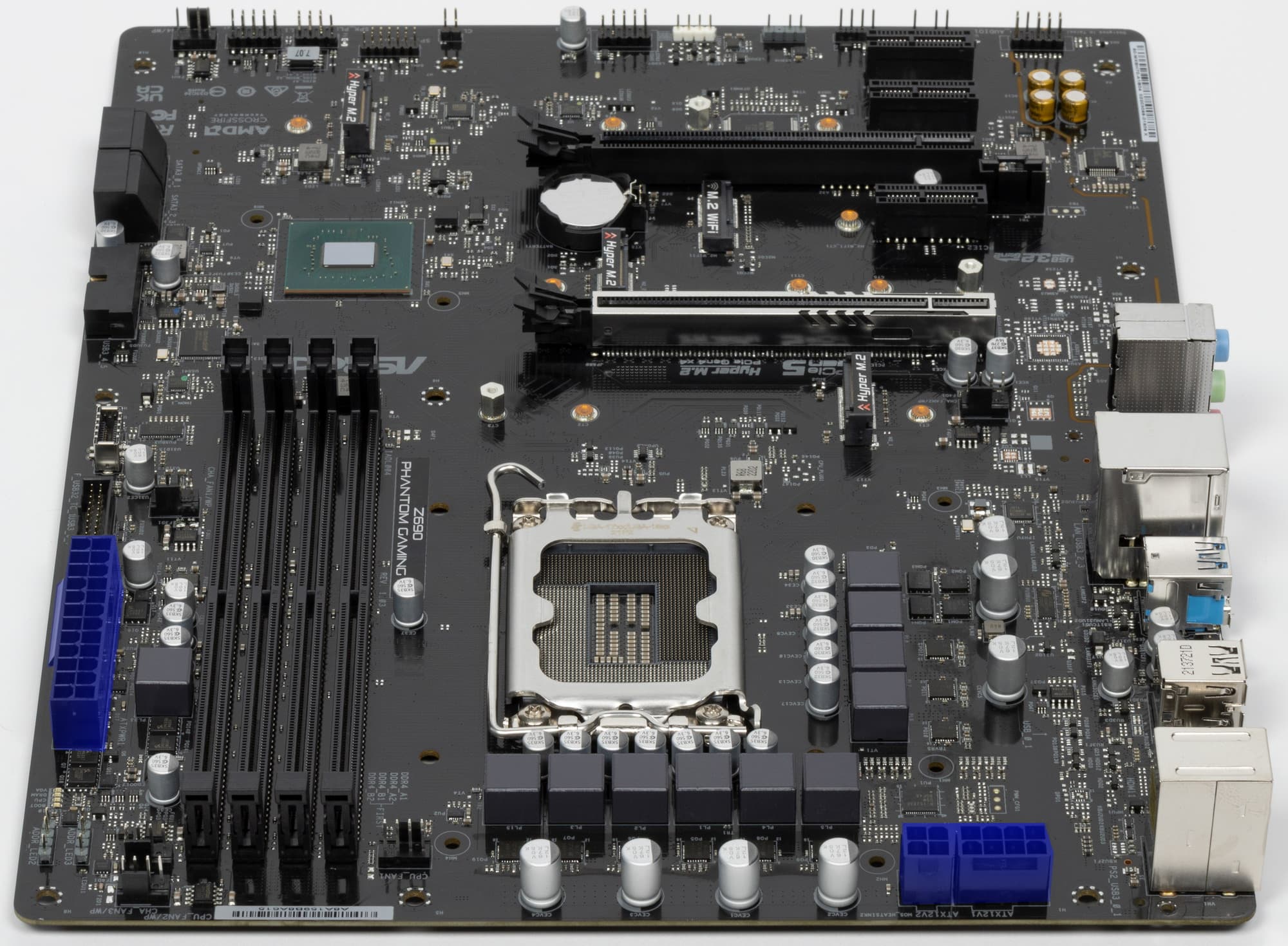

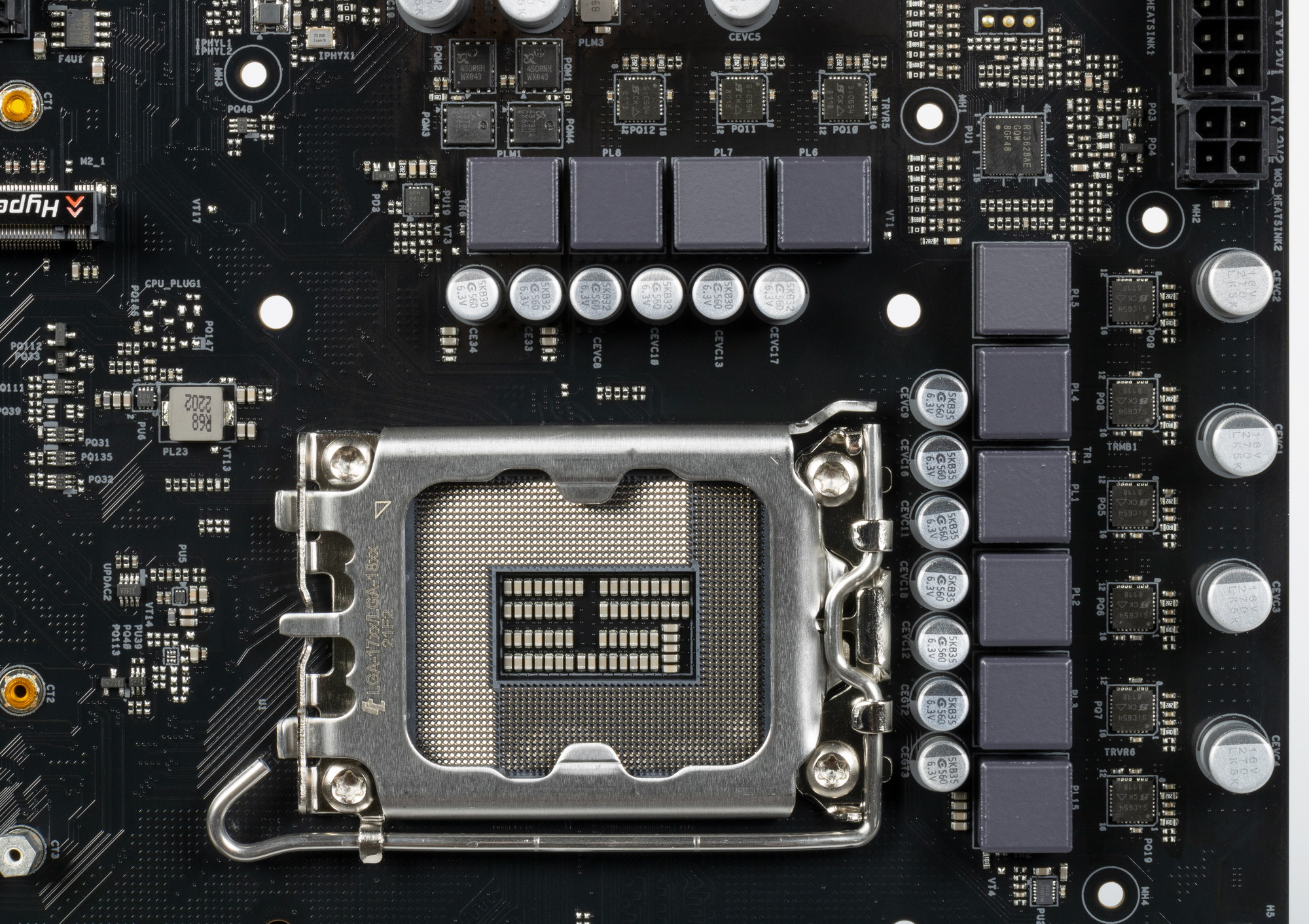

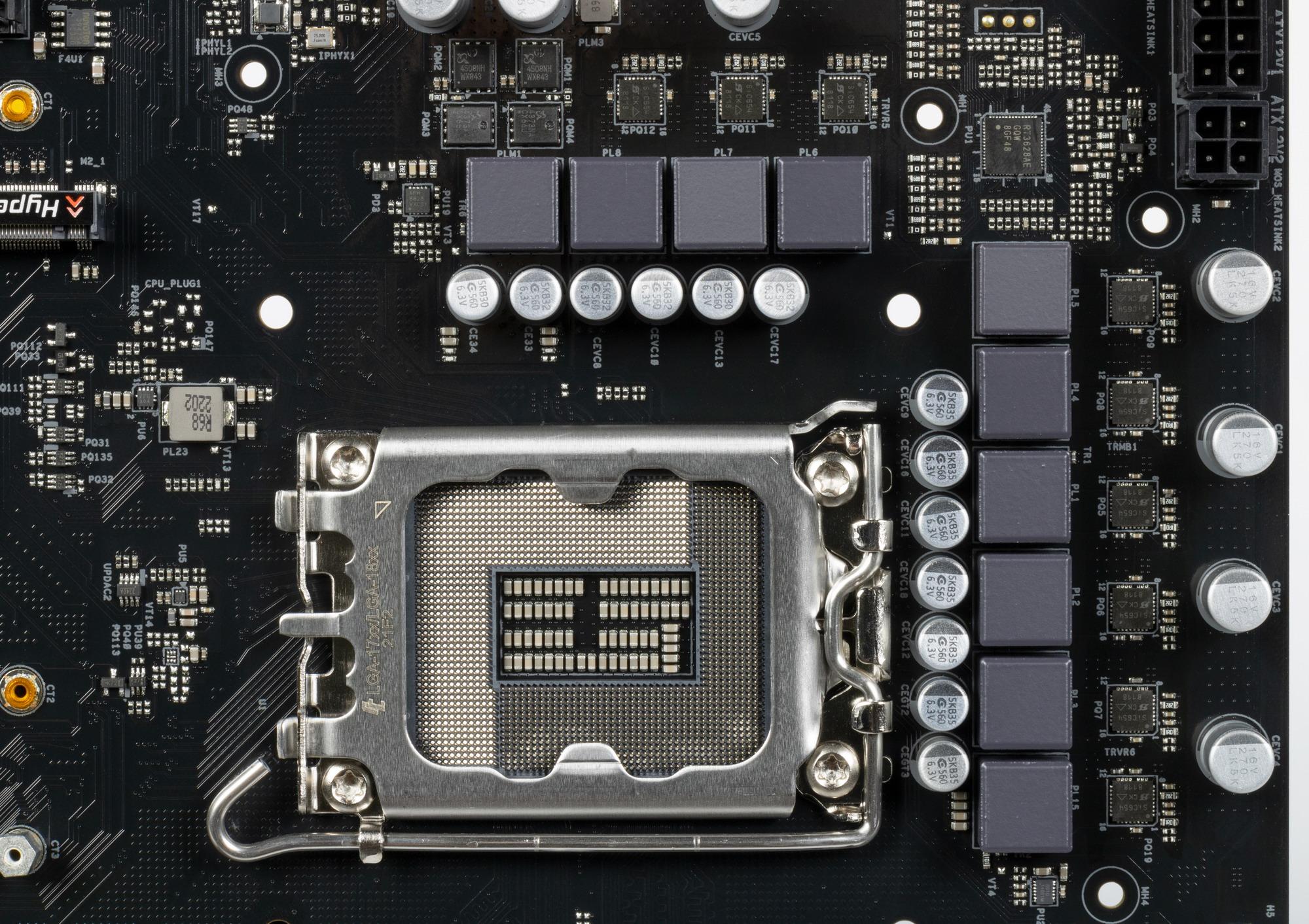

Схема питания процессора выполнена по схеме 8+1+1 (всего 10 фаз, 8 на VCore, 1 на iGPU и 1 на VCCIO).

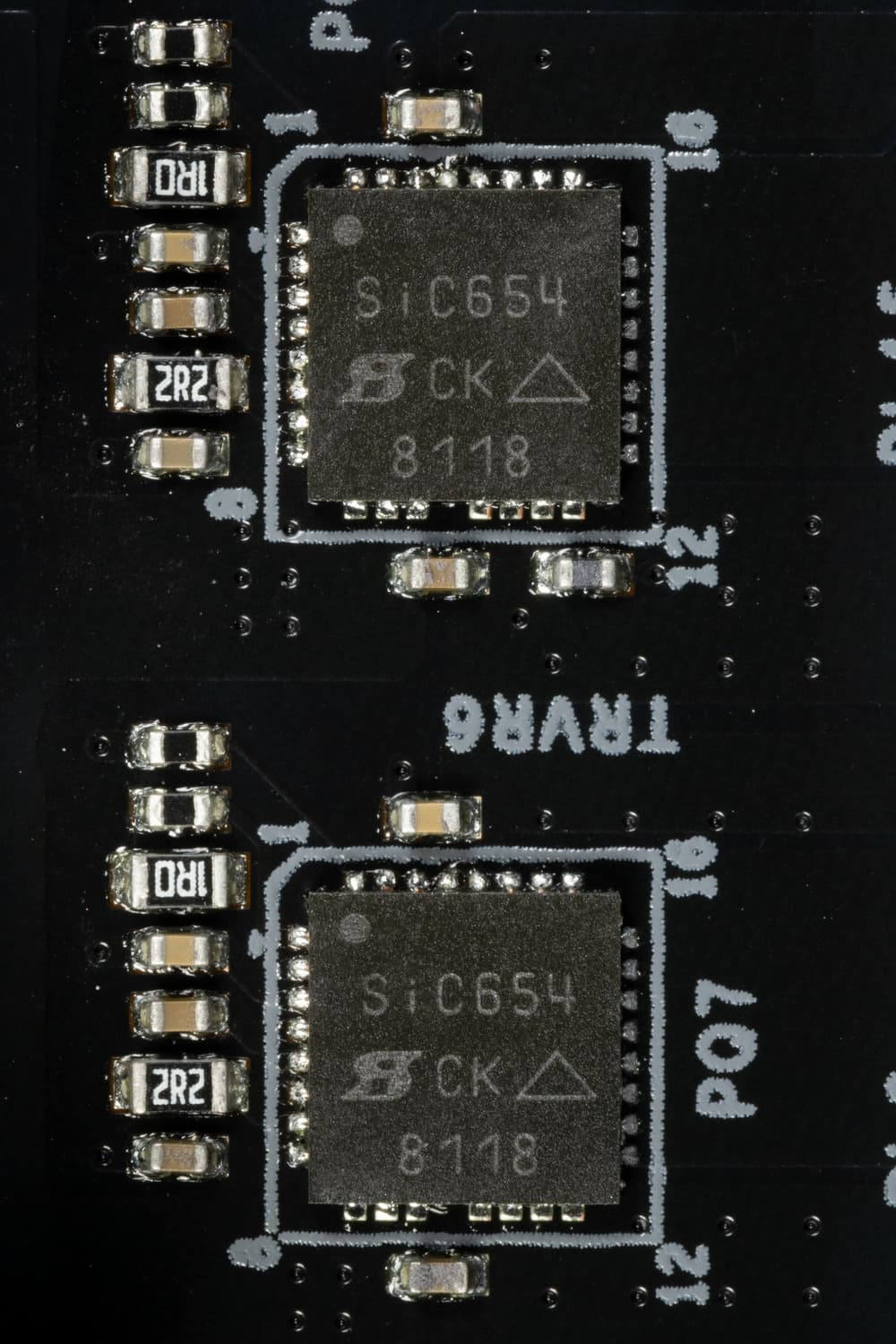

Каждый канал фазы имеет суперферритовый дроссель и SiC654 MOSFET от Vishay на 50 А для VCore и для встроенного графического ядра.

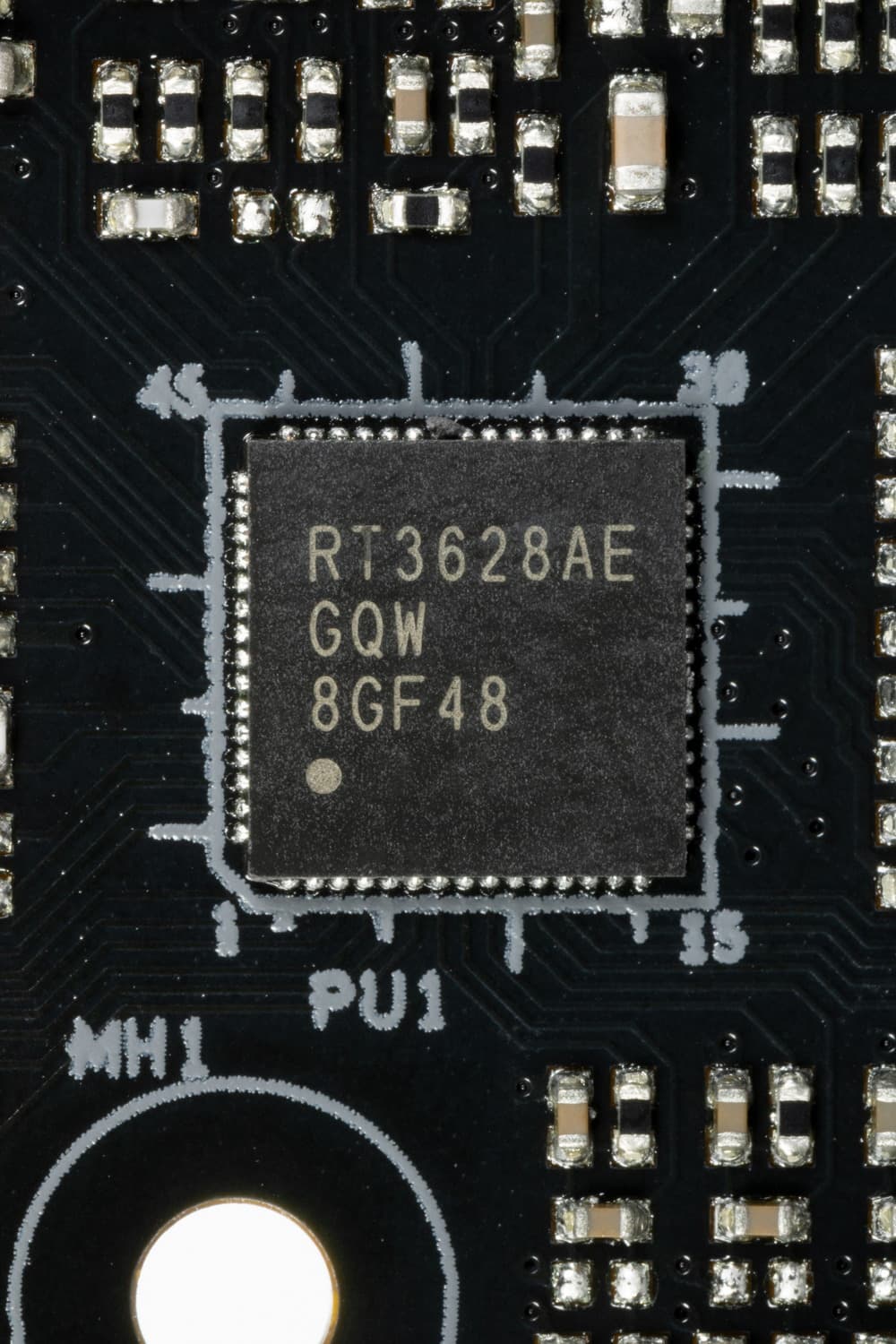

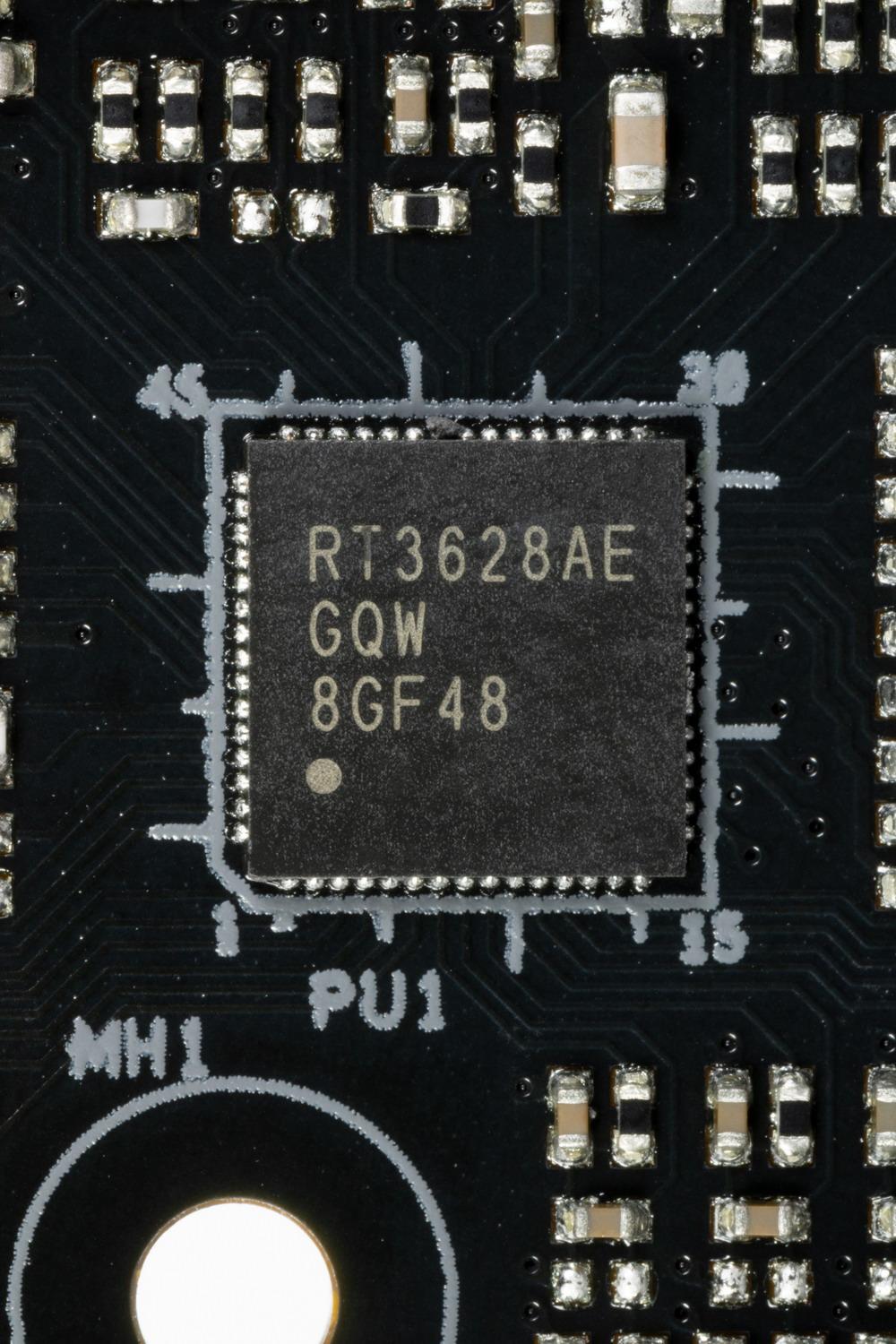

Управляет схемой питания VCore и iGPU ШИМ-контроллер RT3628 от Richtek.
Так что мы видим, что схема питания полноценно прямая без удвоителей или параллельных потоков. А для одной фазы VCCIO имеется свой ШИМ-контроллер от On Semi.

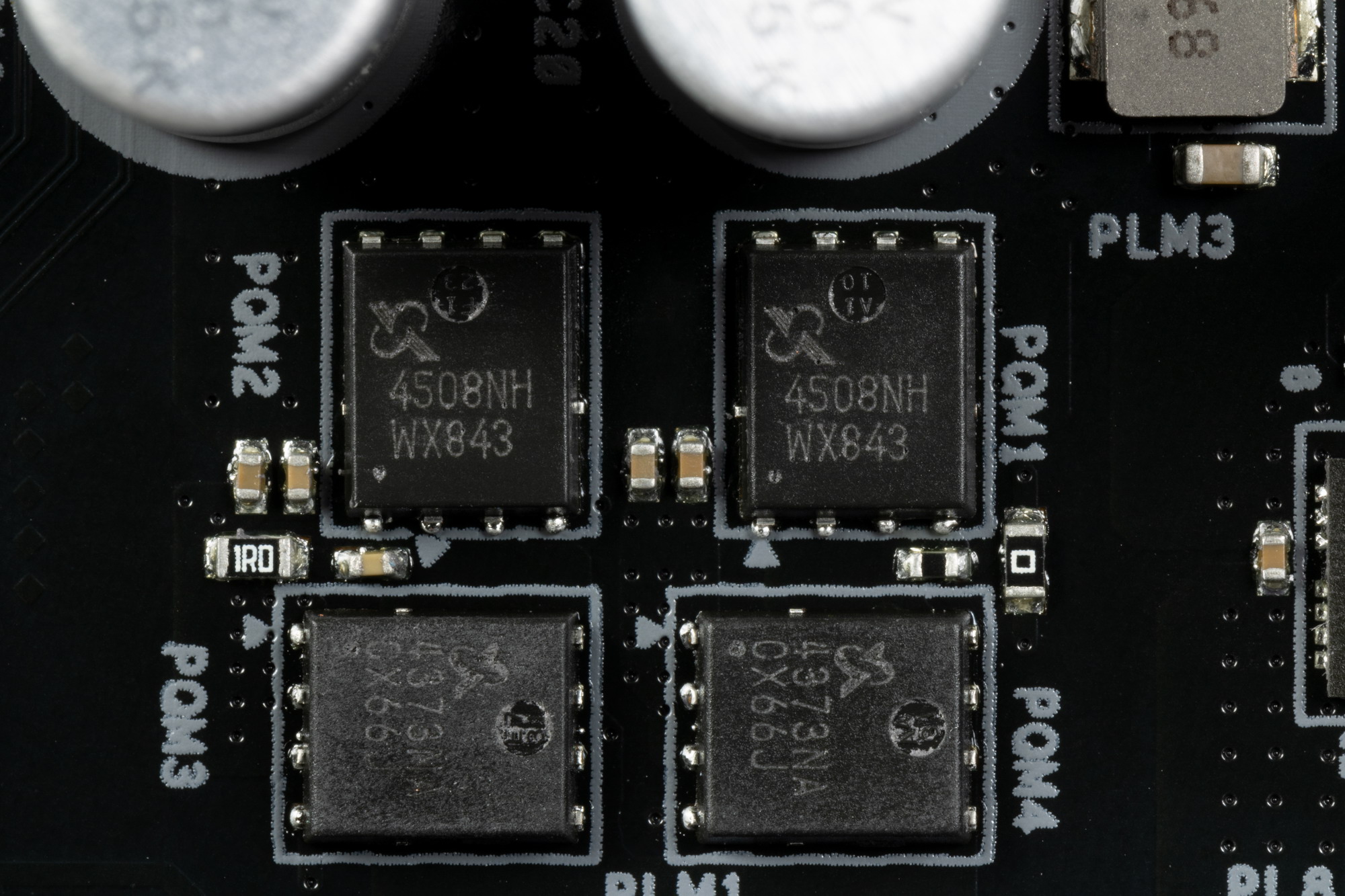

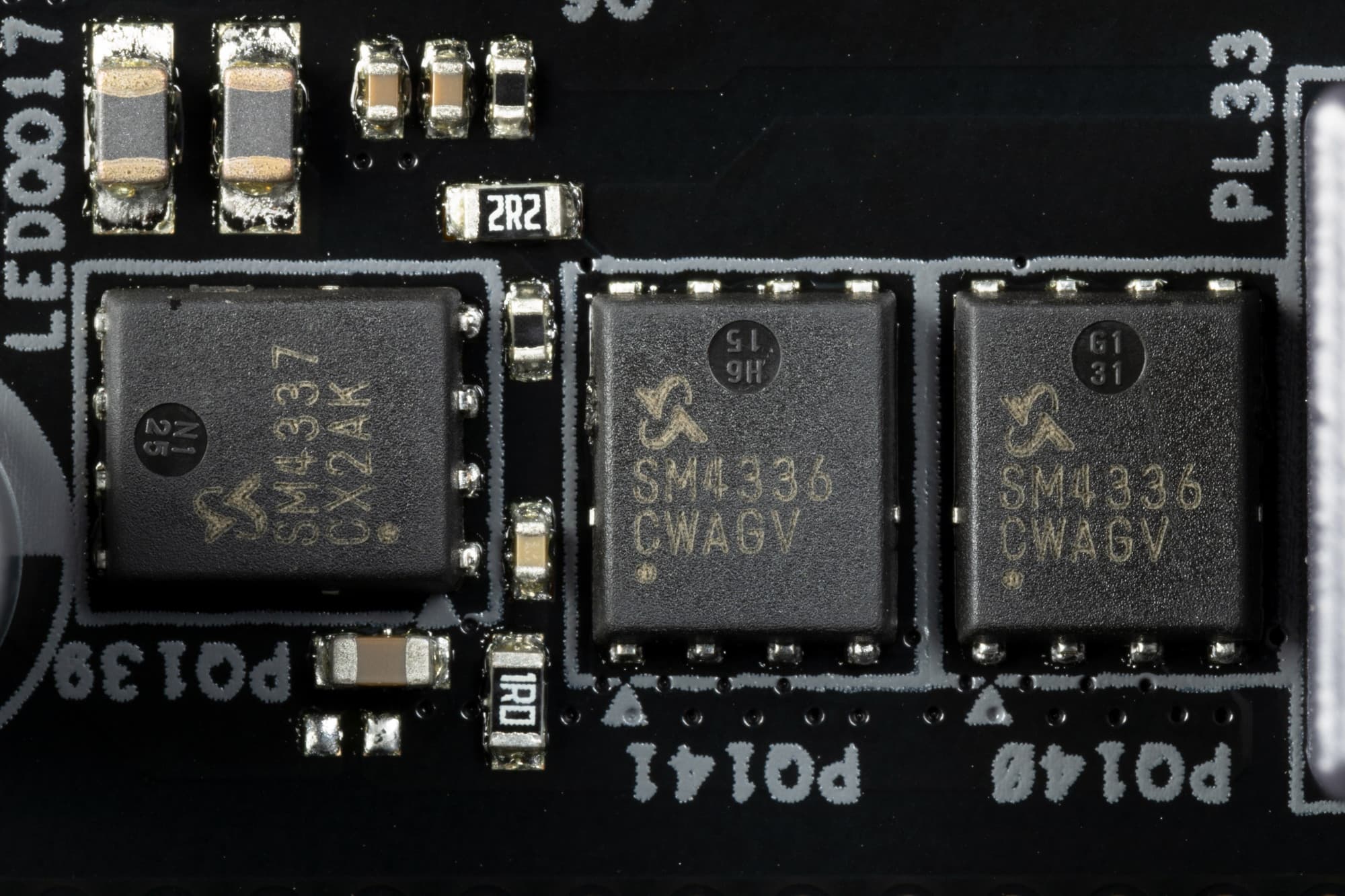

И в данном случае уже нет сборки DrMOS, а используется набор полевых транзисторов от Sinopower.

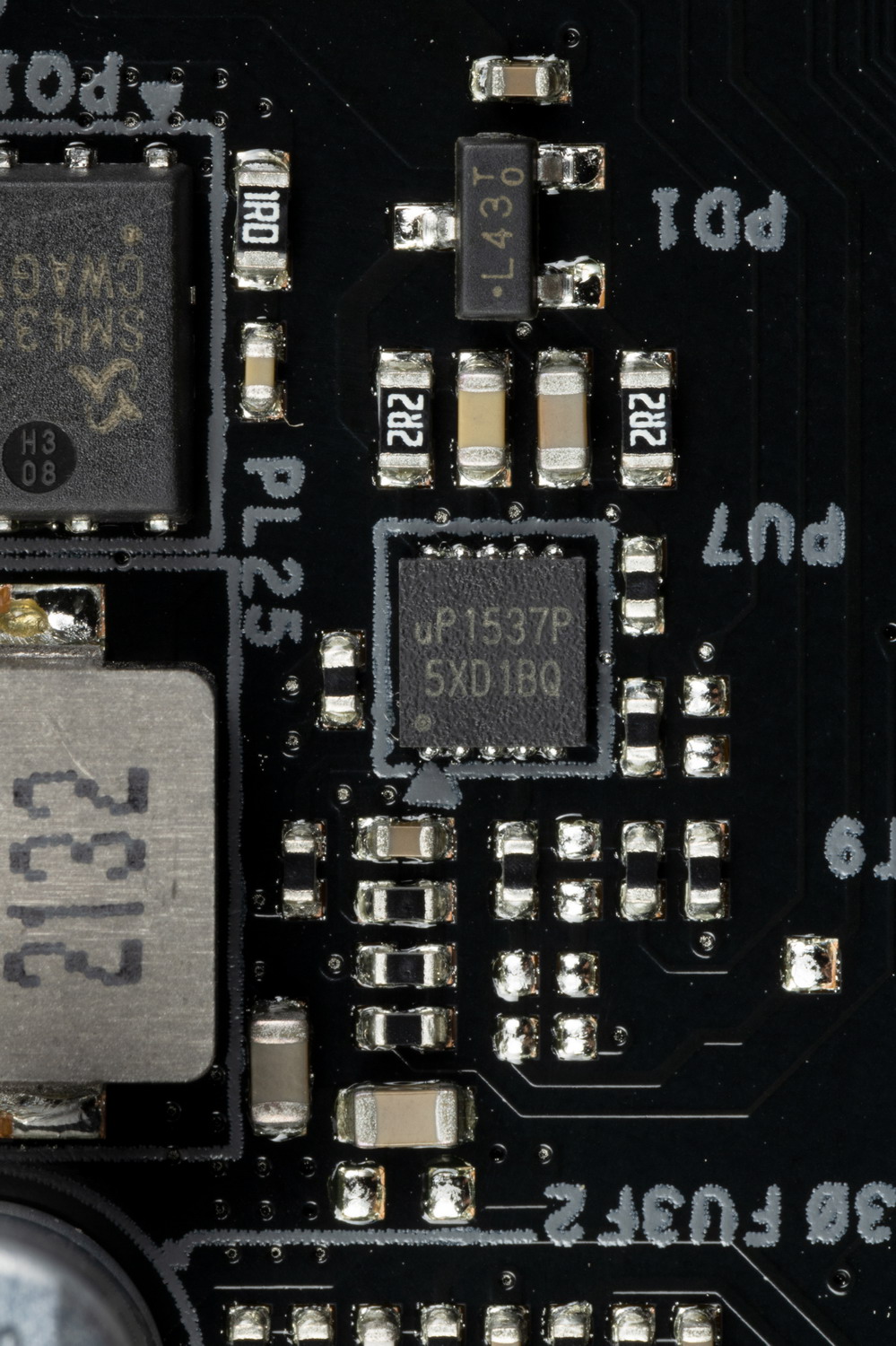

Питание VCCSA,как и модулей оперативной памяти имеет однофазную схему.
Теперь про охлаждение.

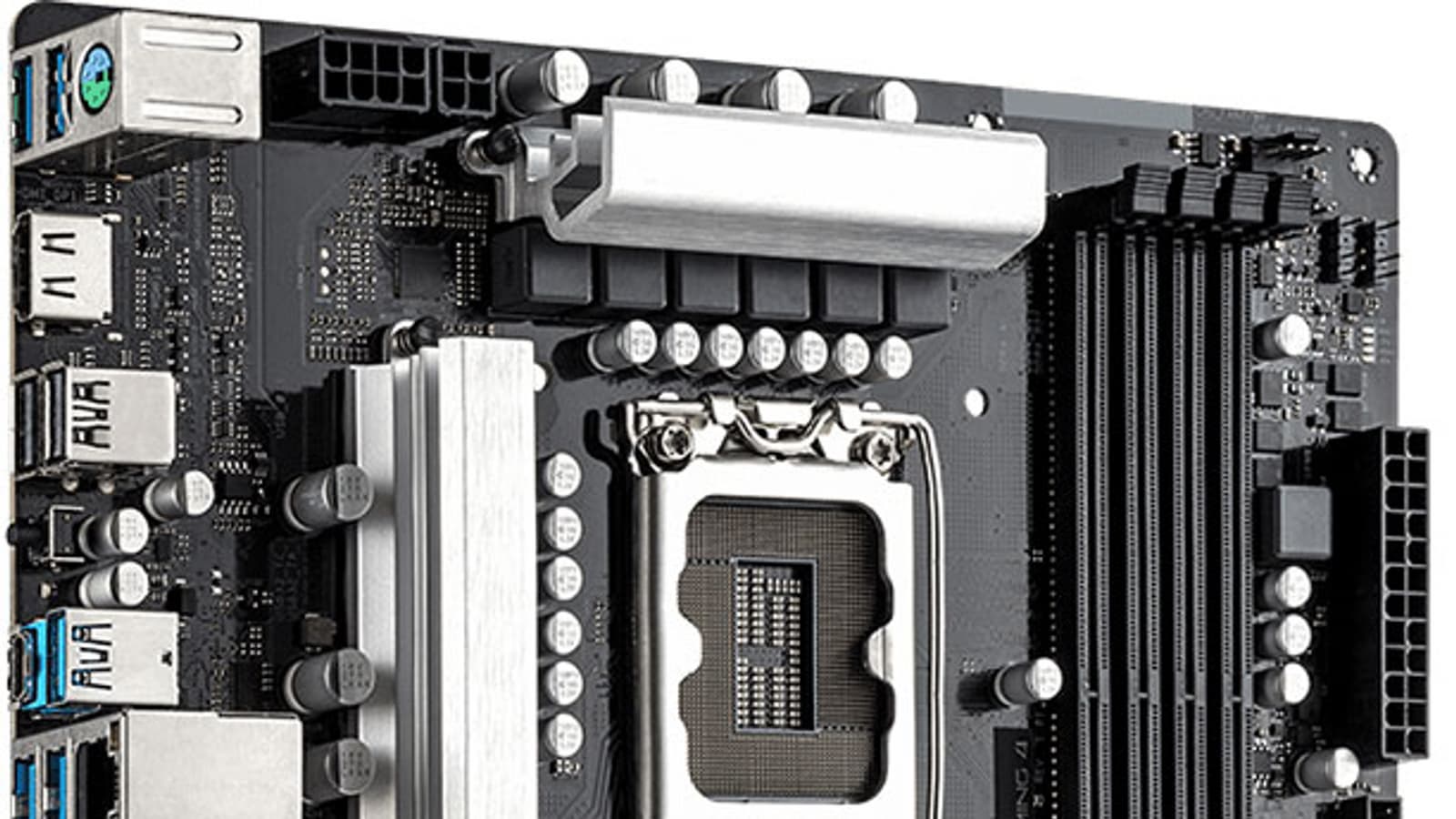

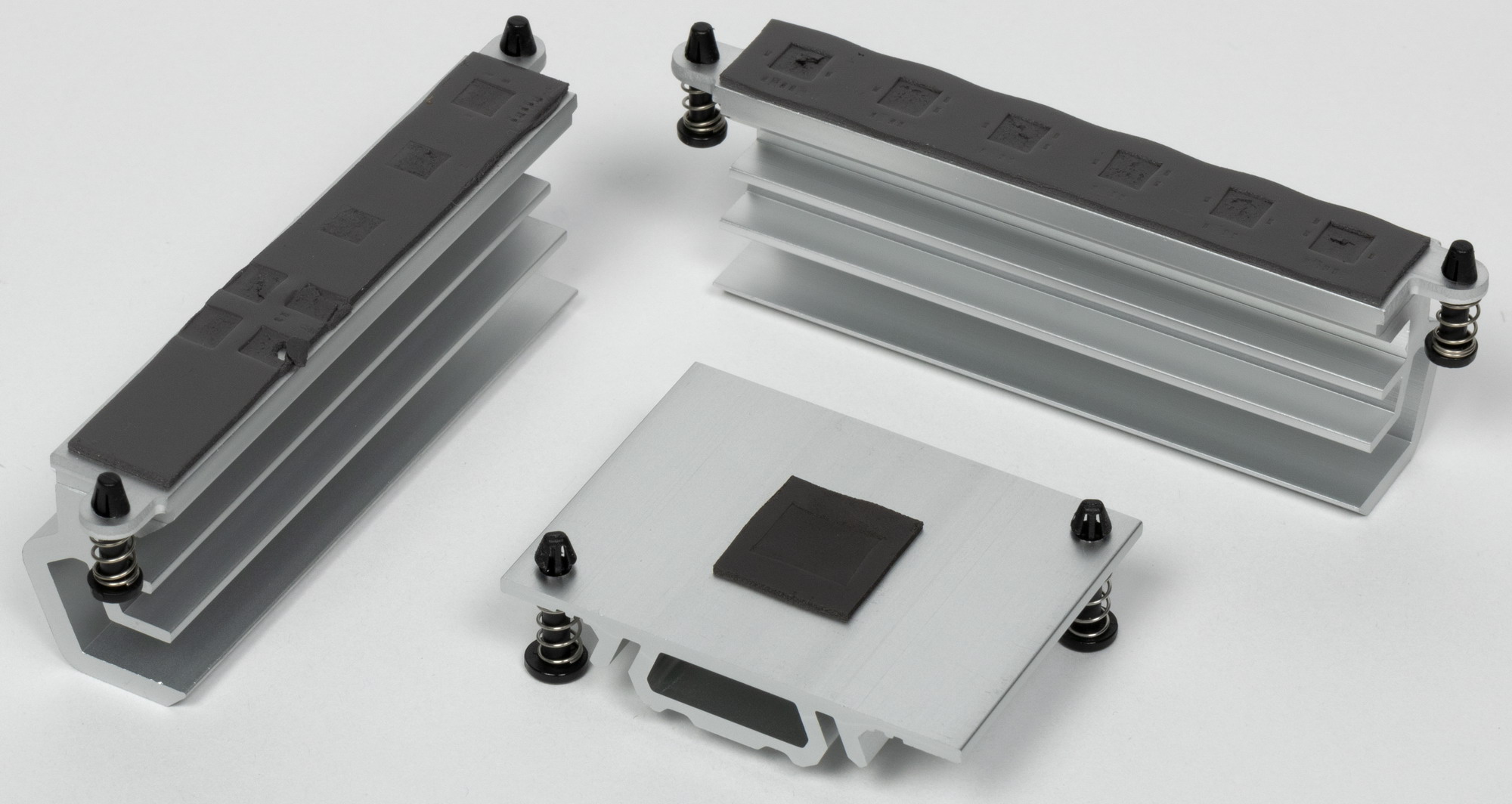

Все потенциально сильно греющиеся распаянные на матплате элементы имеют свои собственные радиаторы.

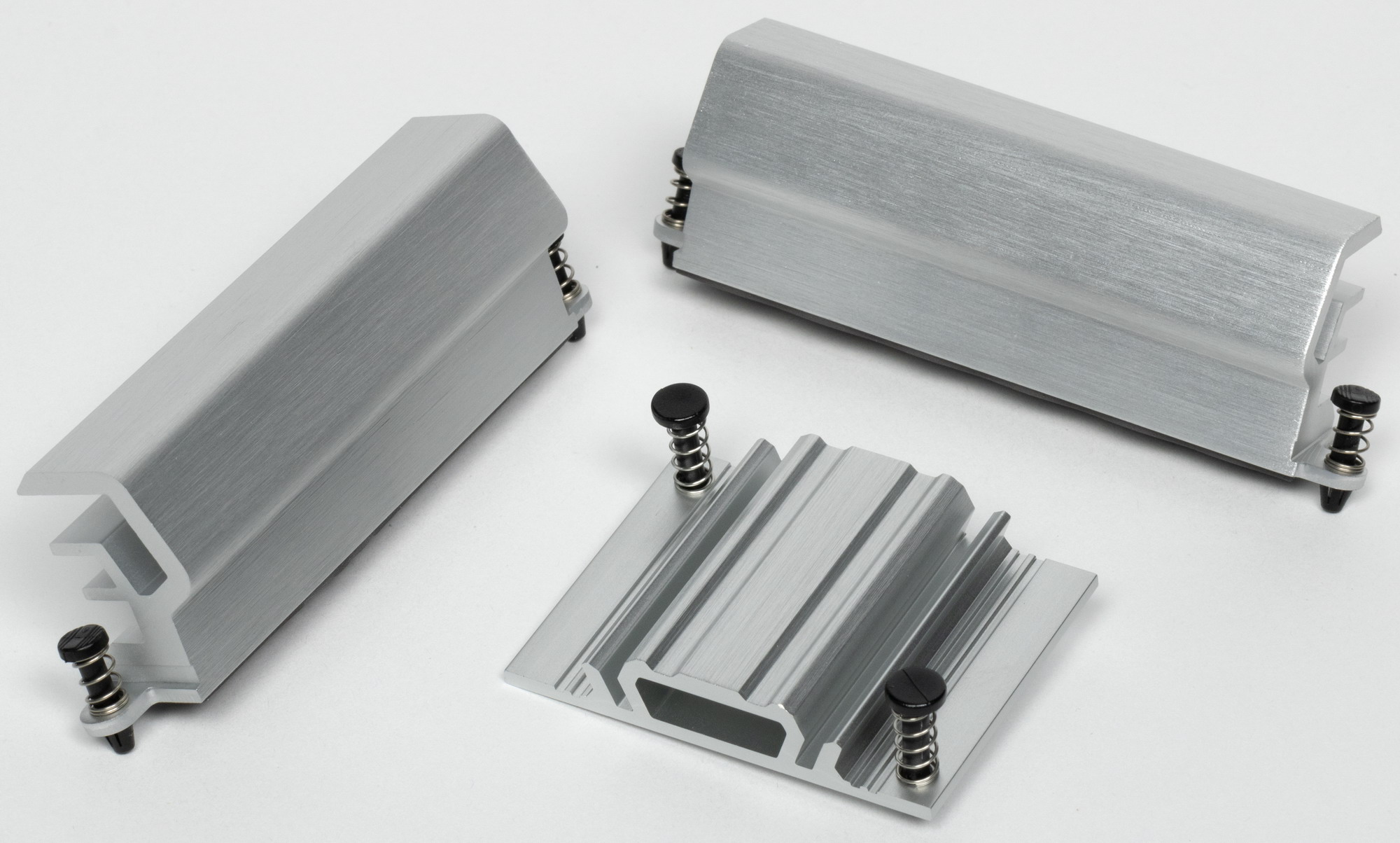

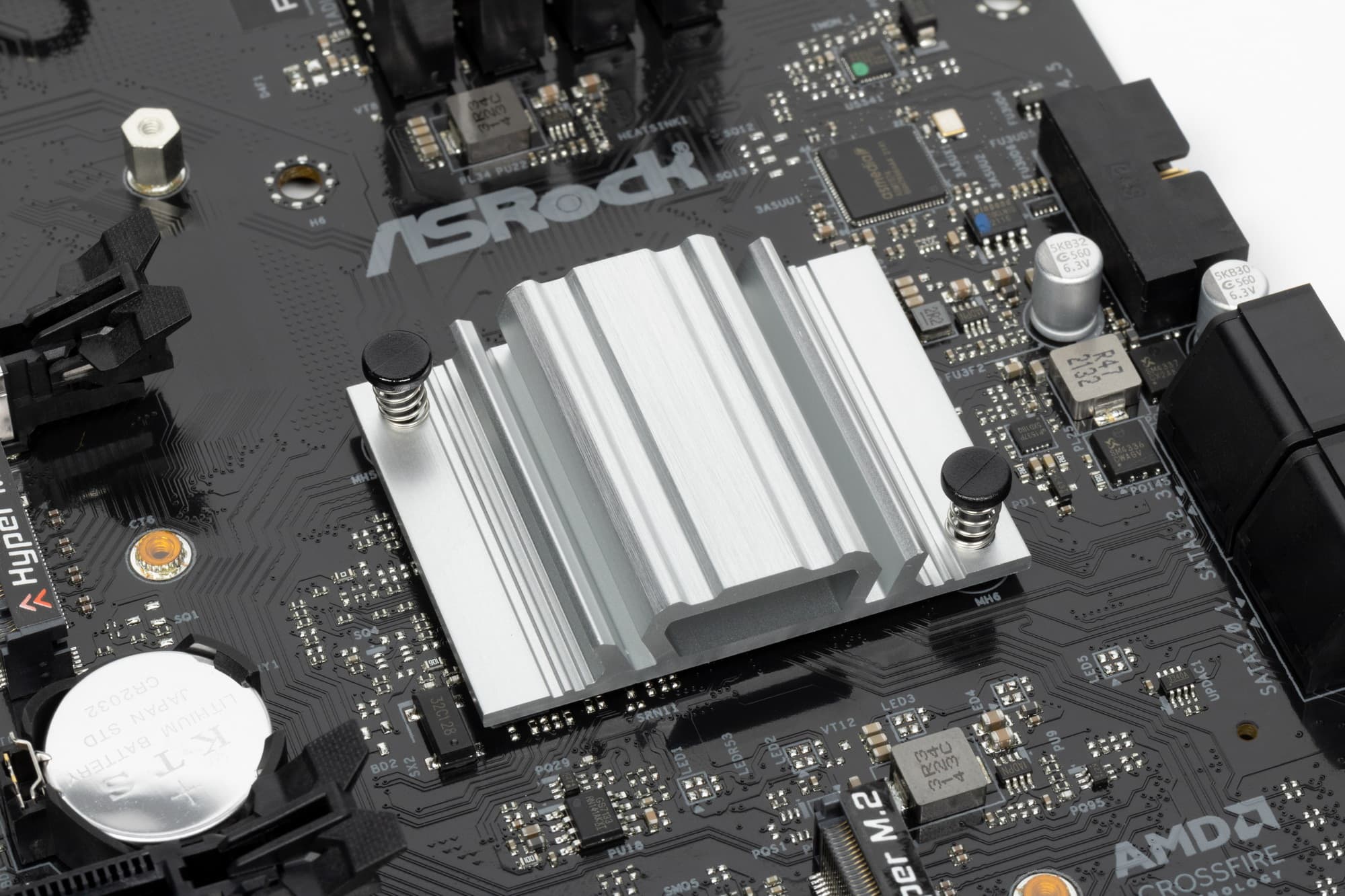

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Как я уже упоминал ранее, M.2 слоты не имеют радиаторов.

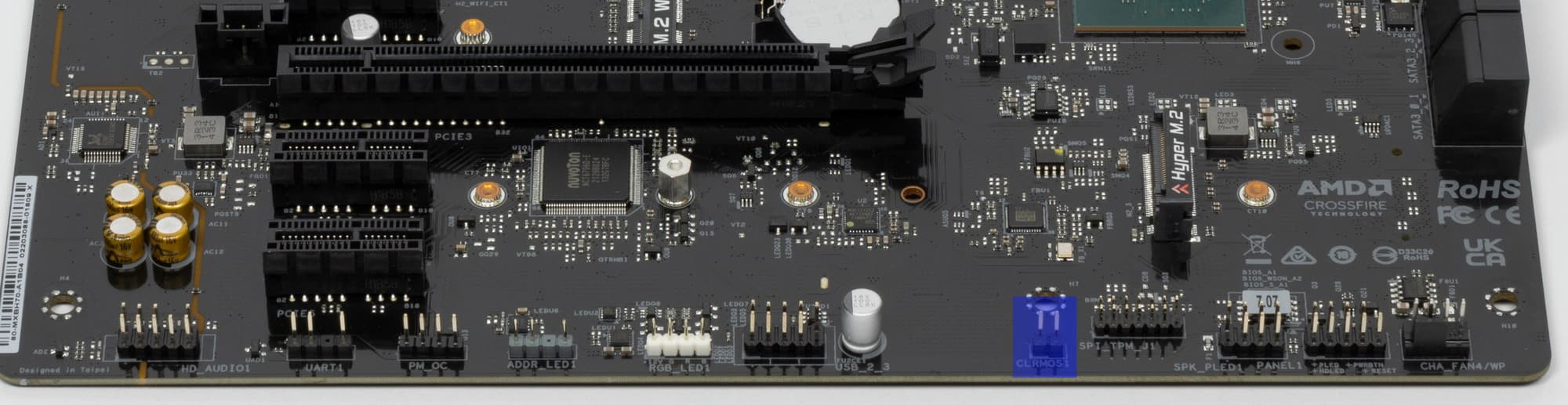

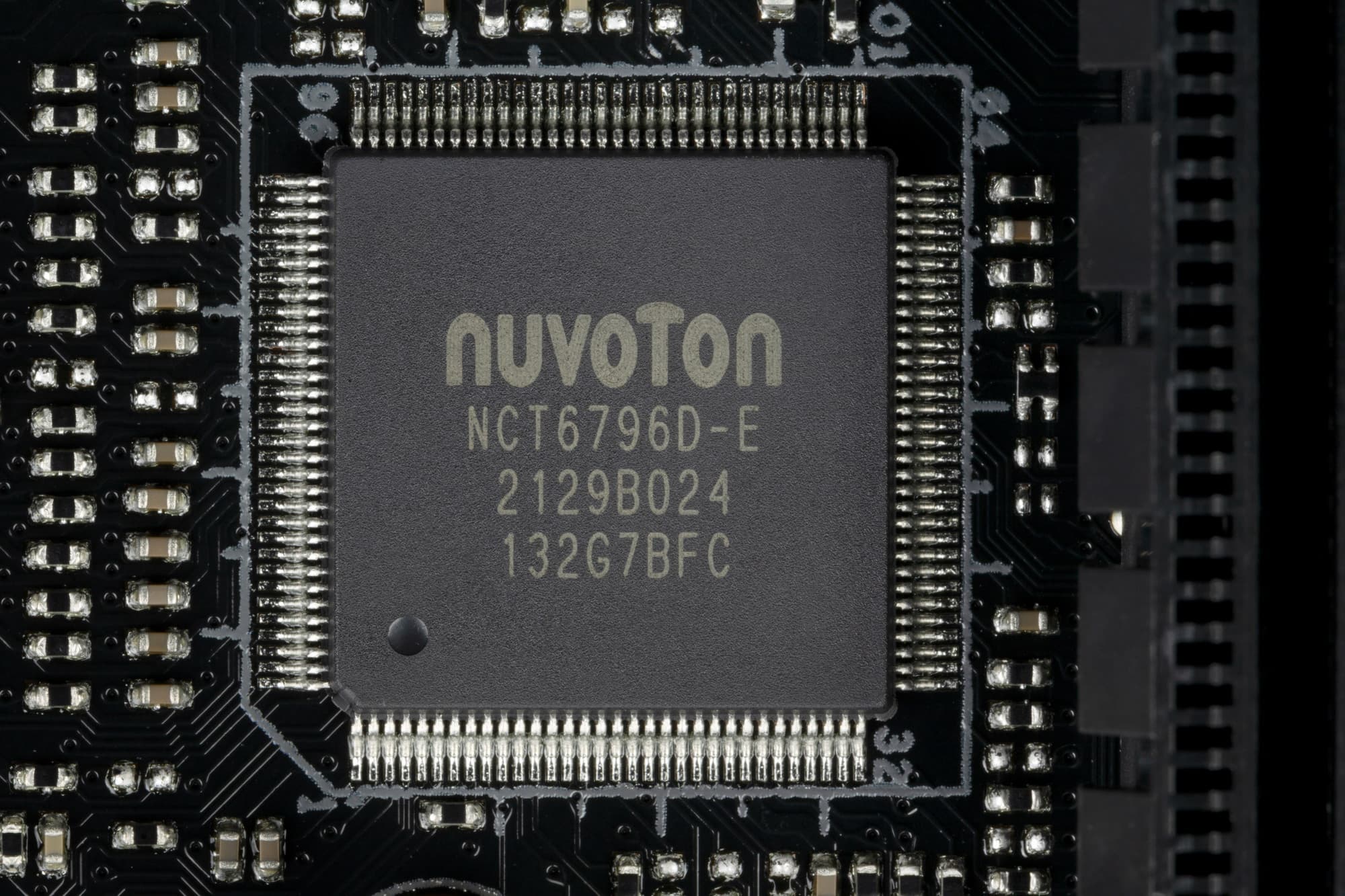

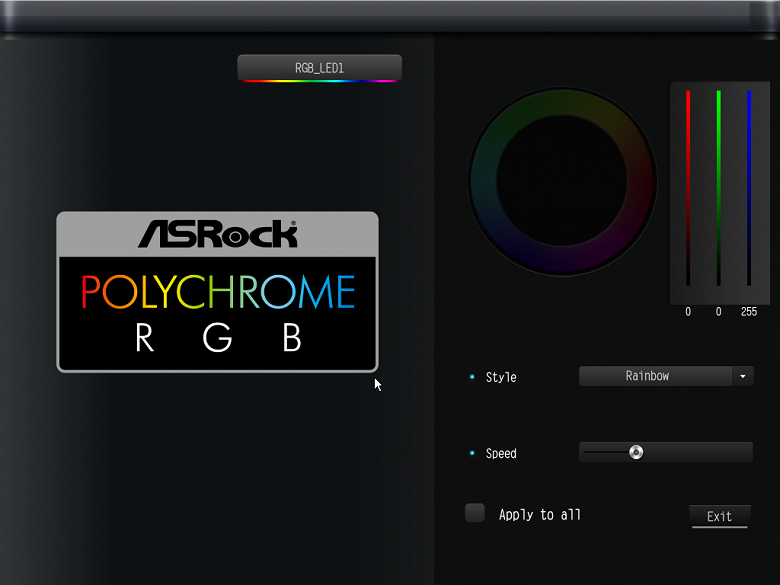

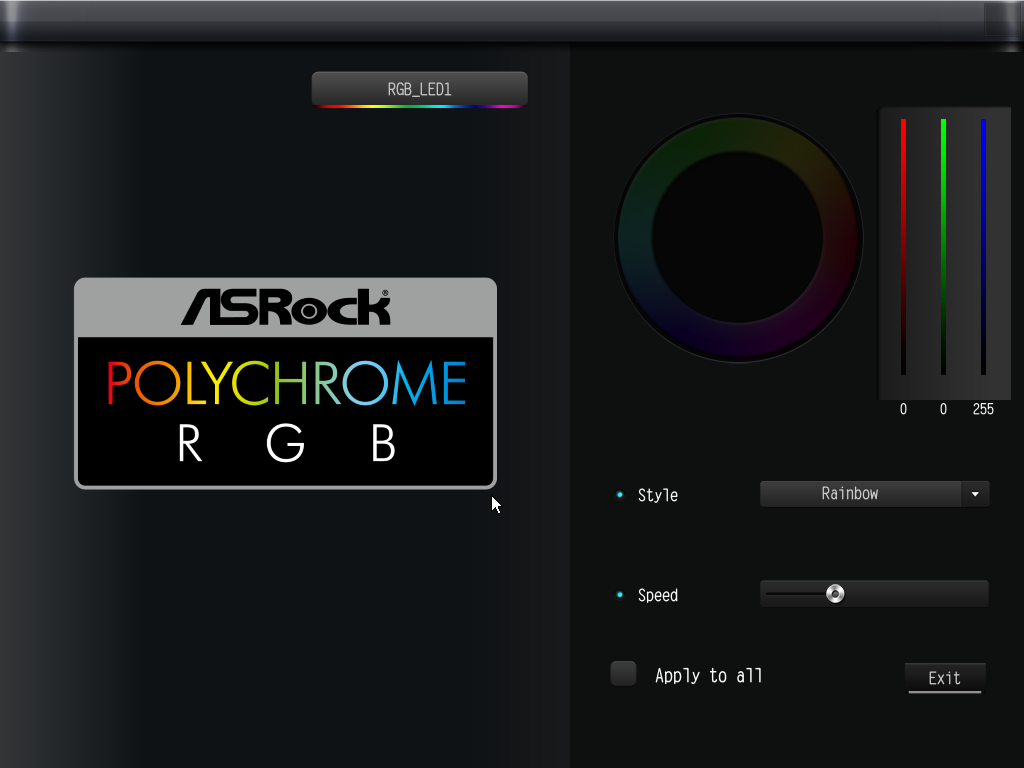

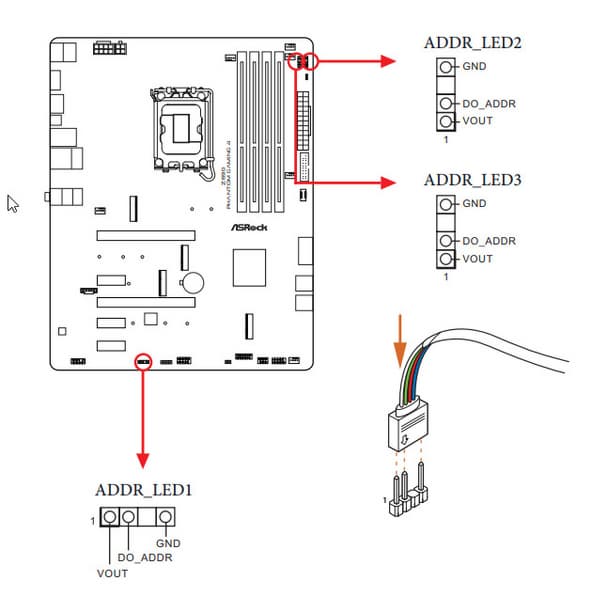

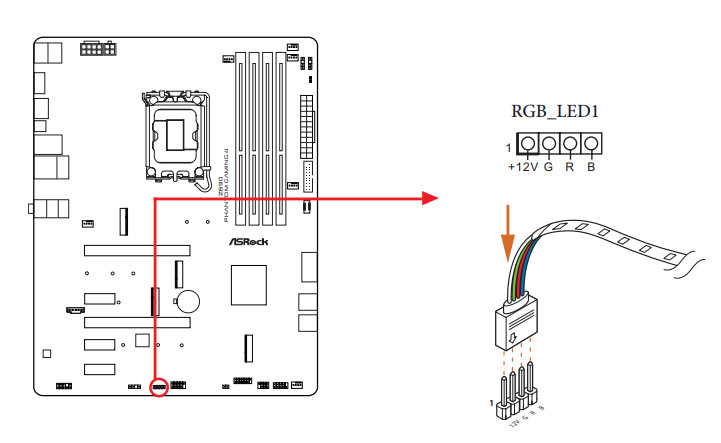

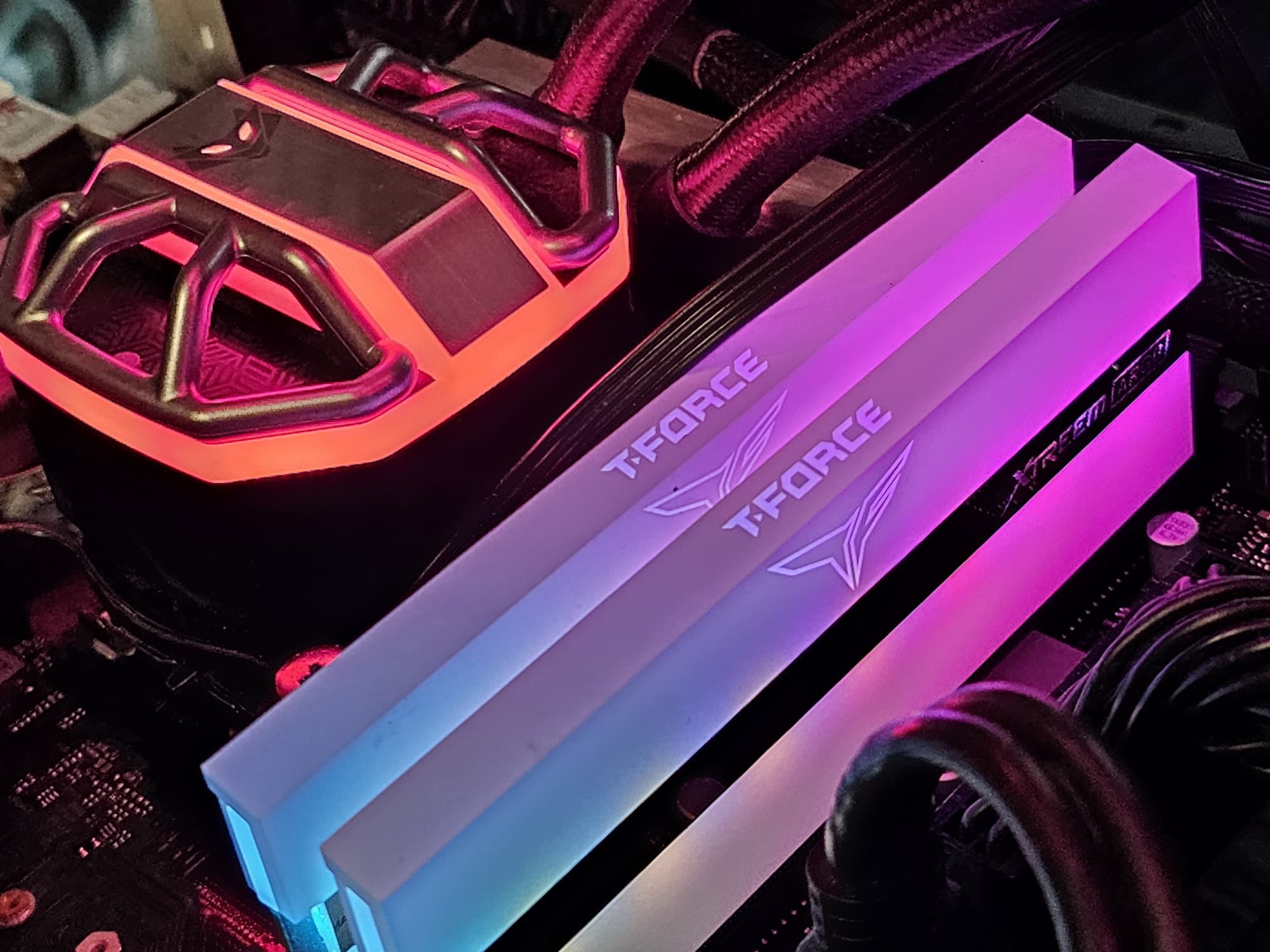

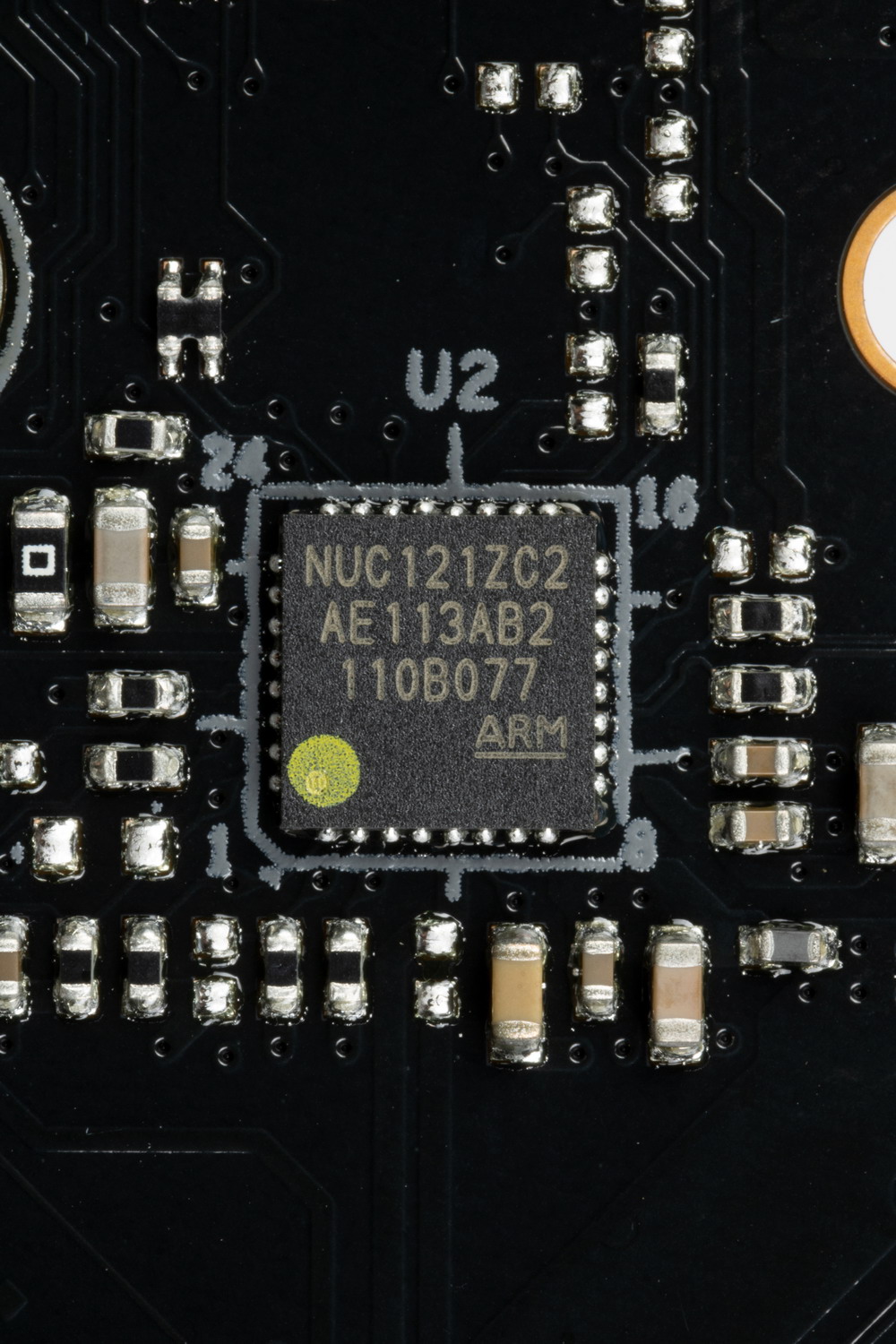

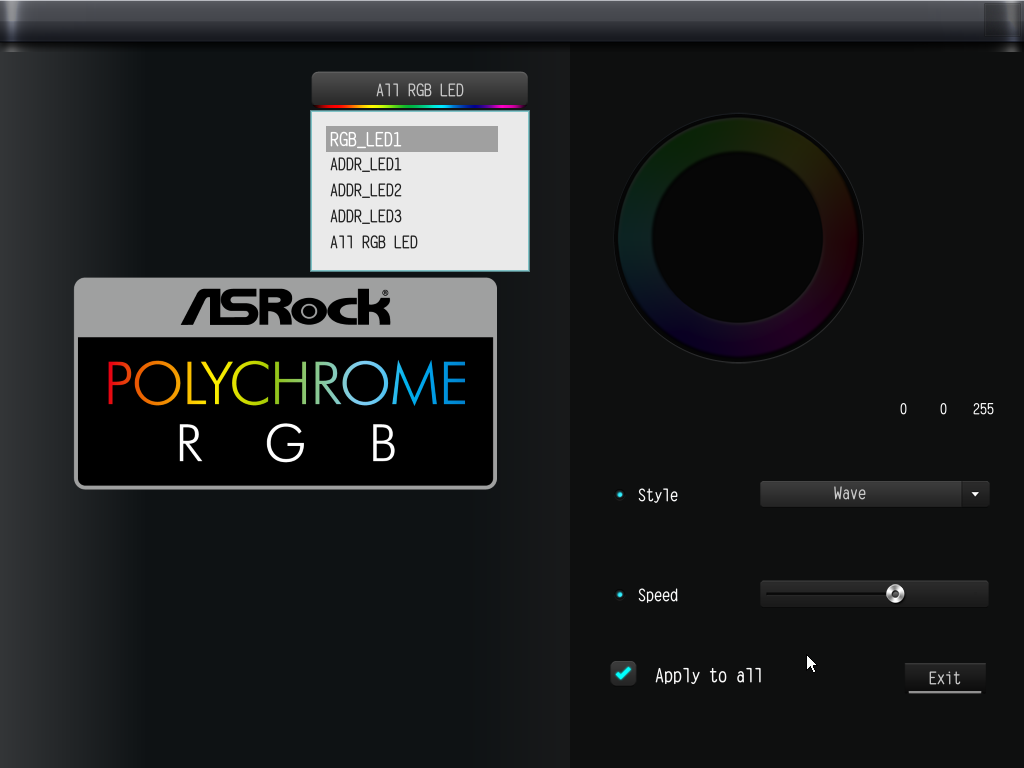

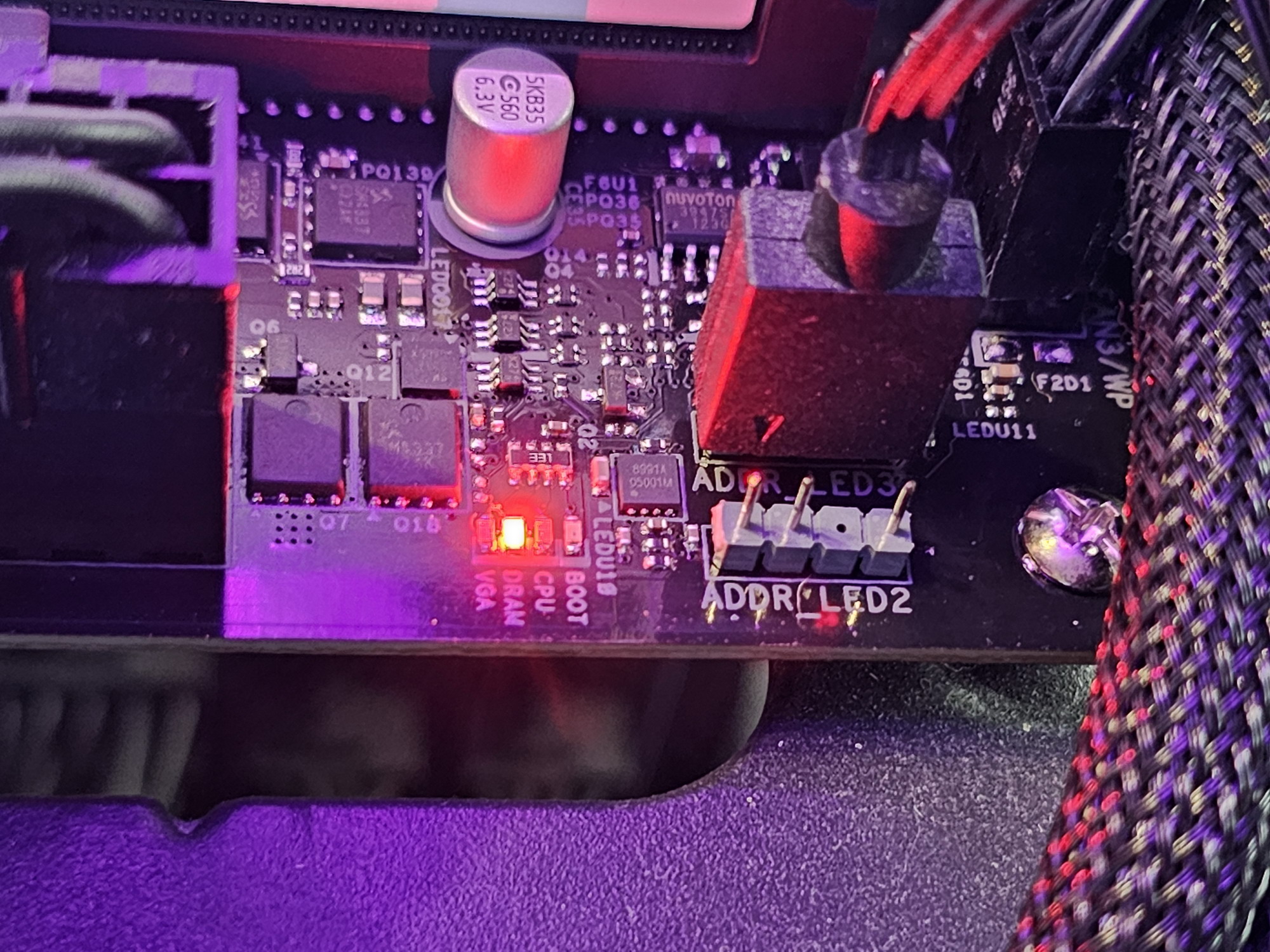

Подсветка

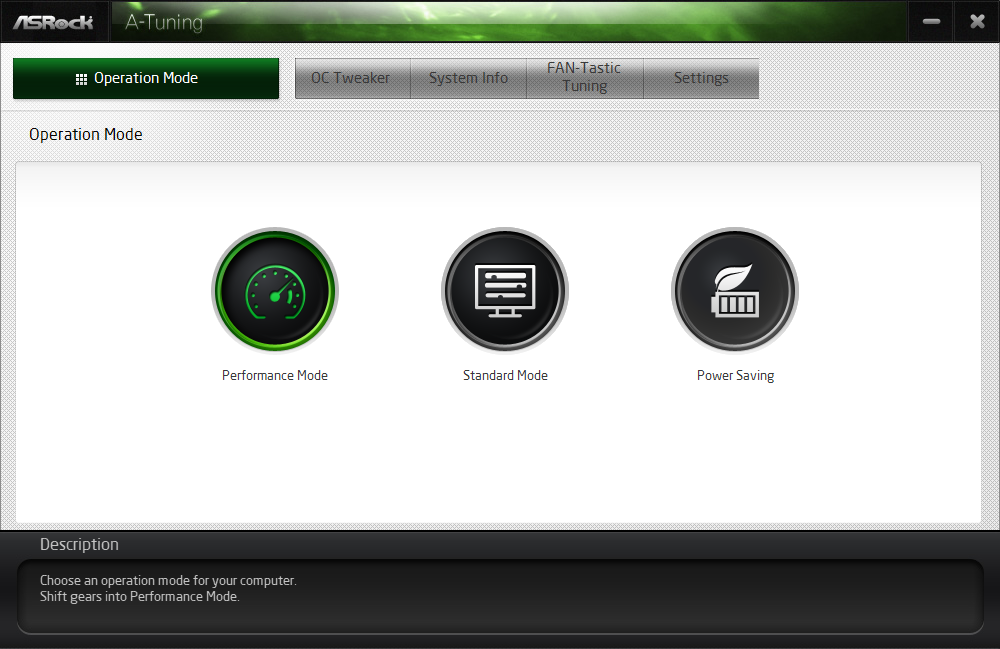

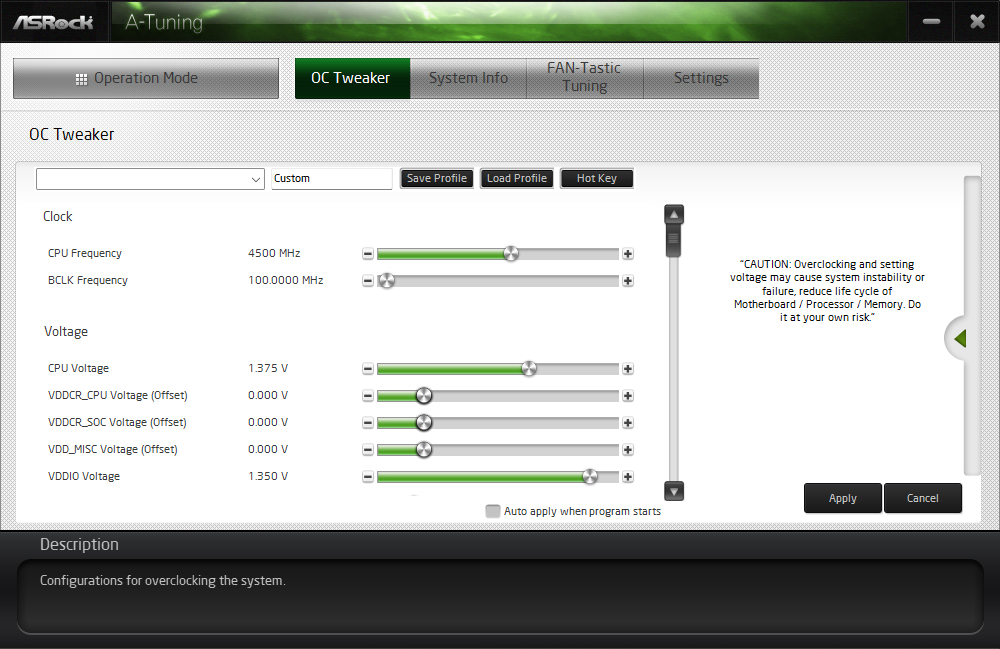

Программное обеспечение под Windows

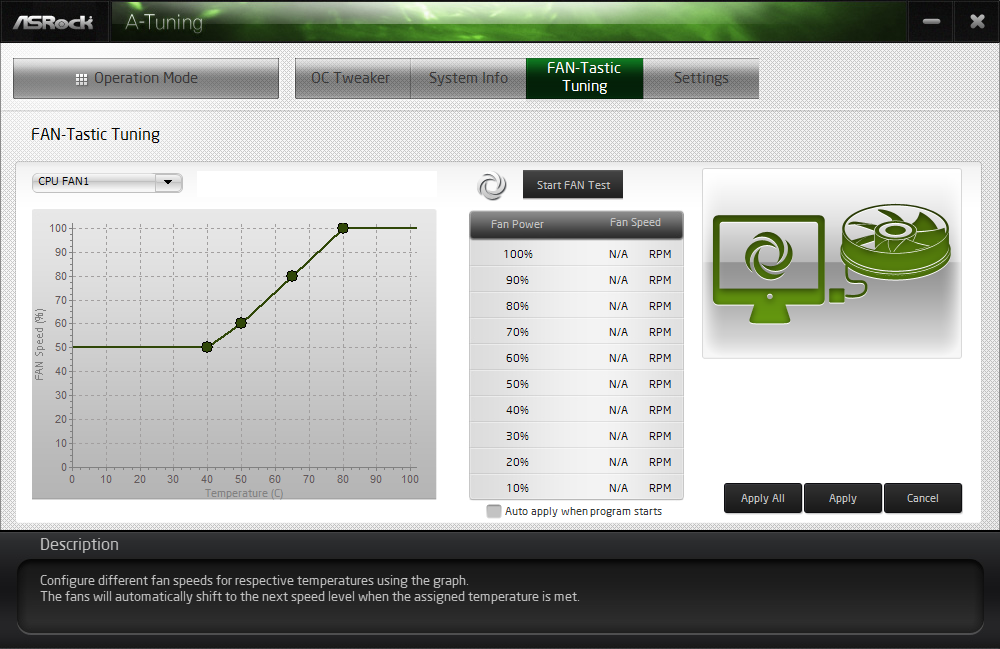

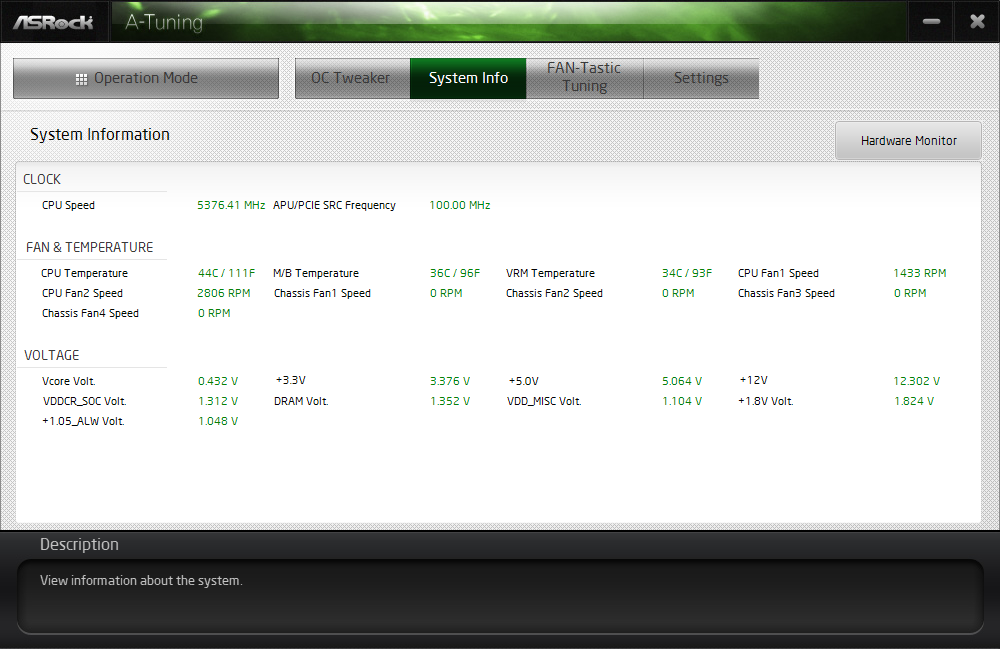

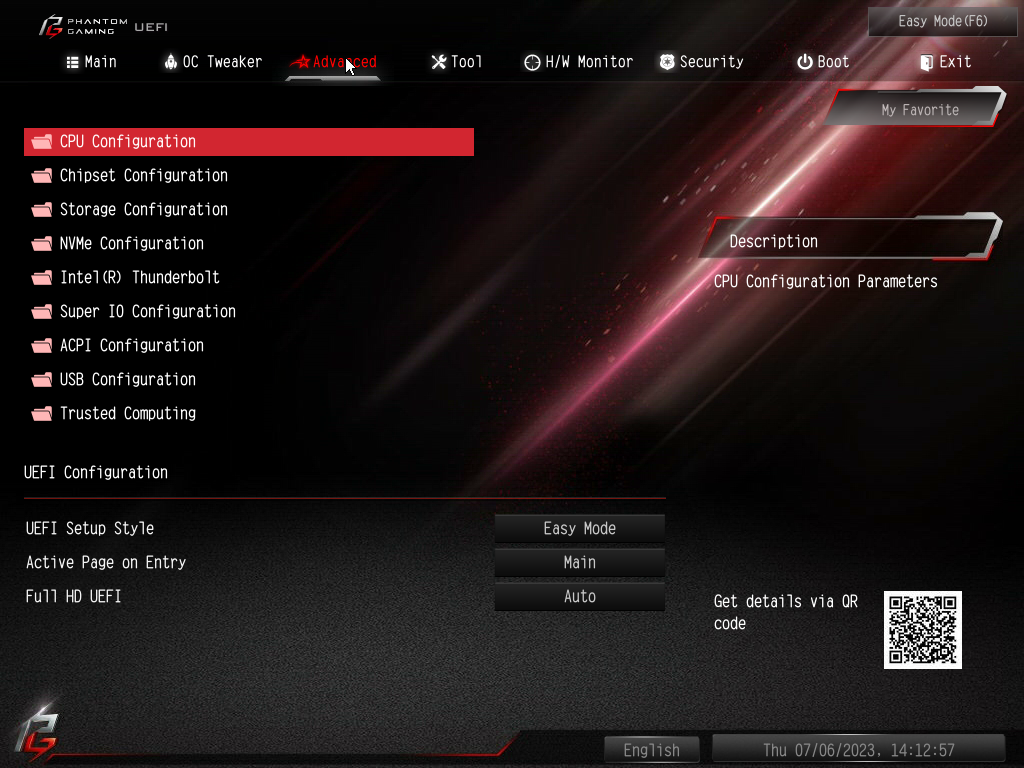

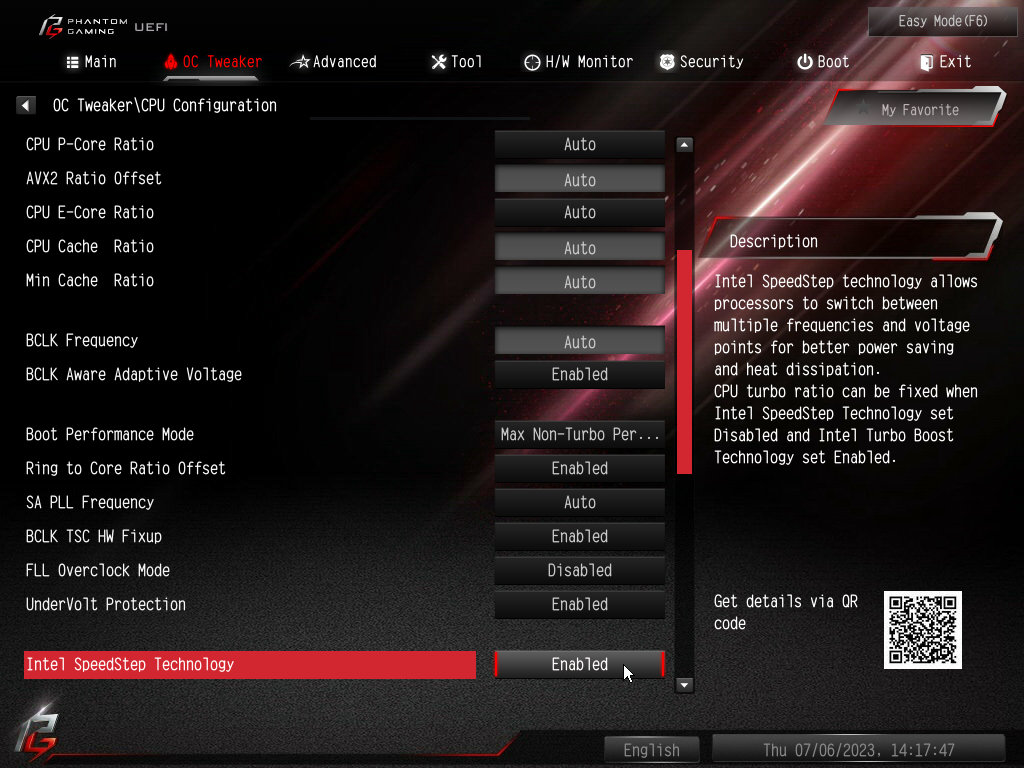

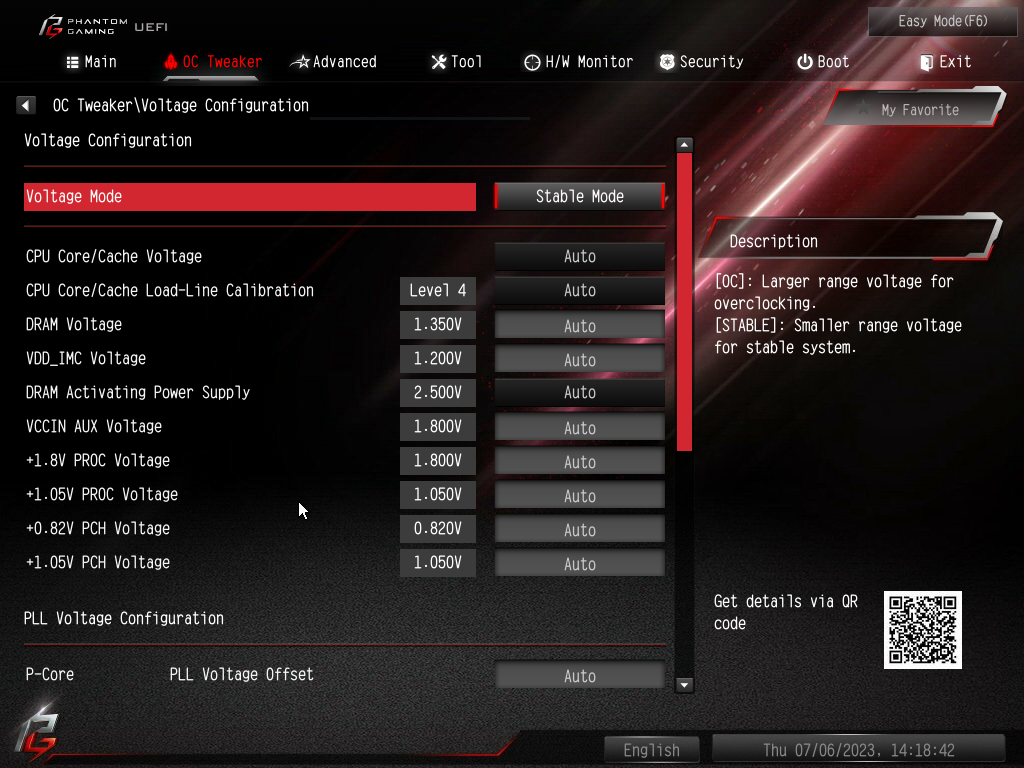

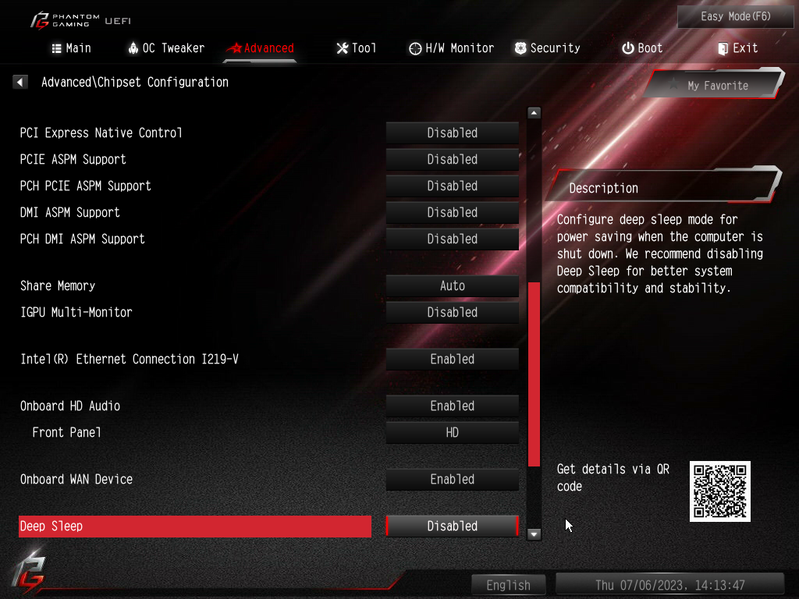

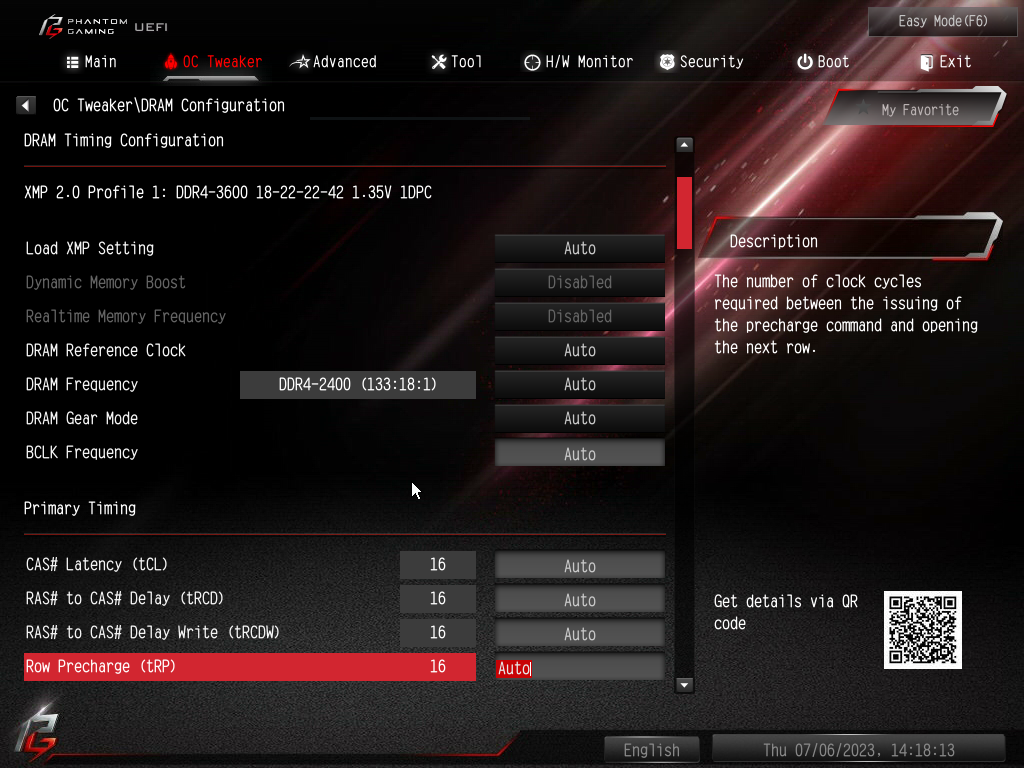

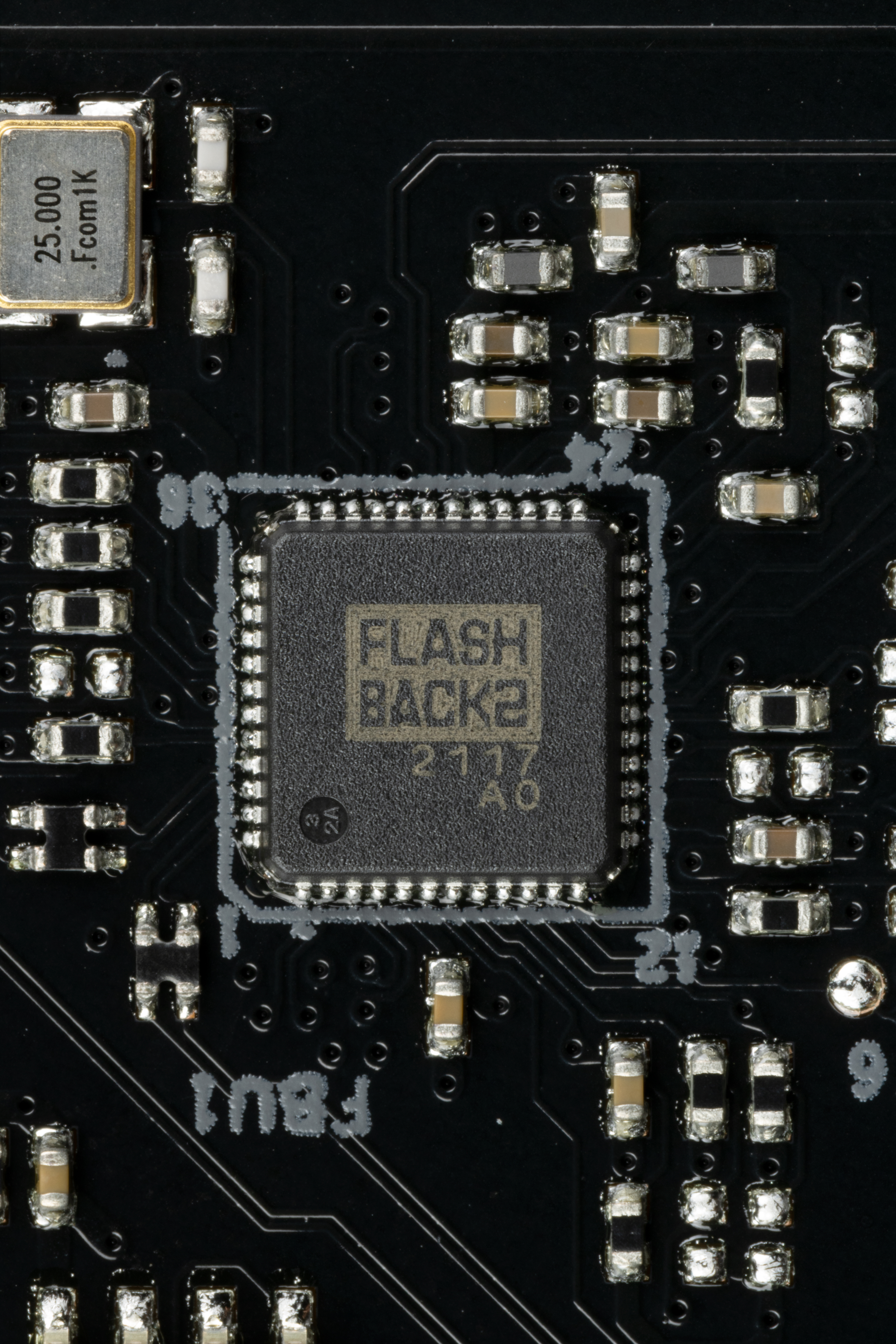

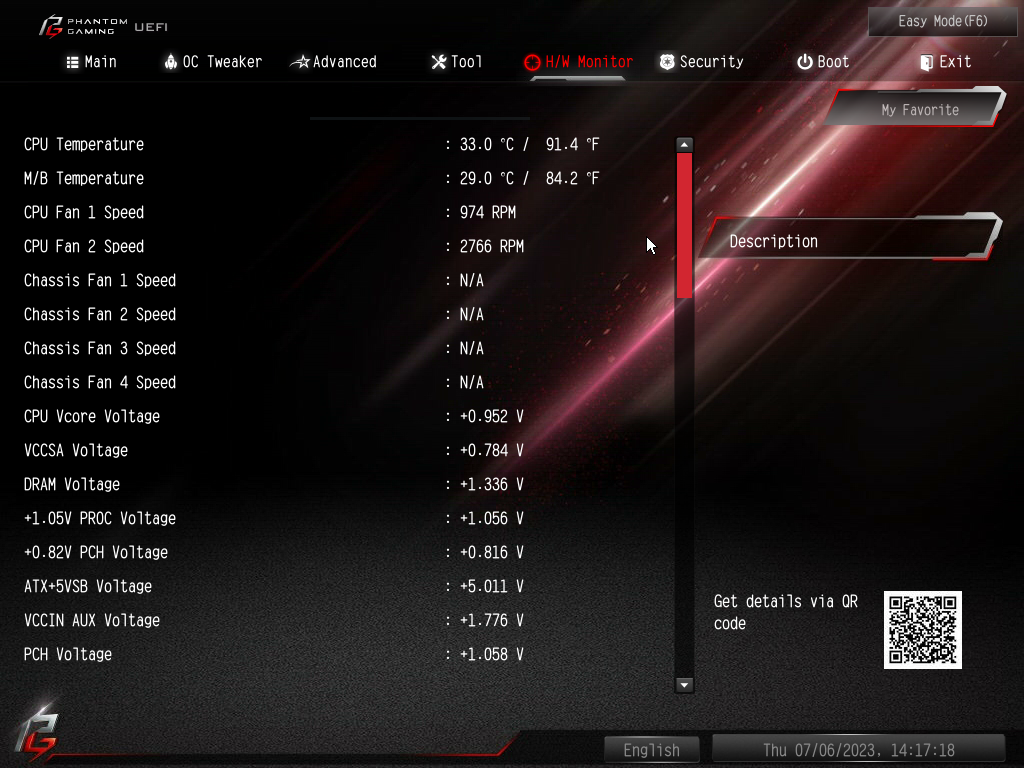

Настройки BIOS

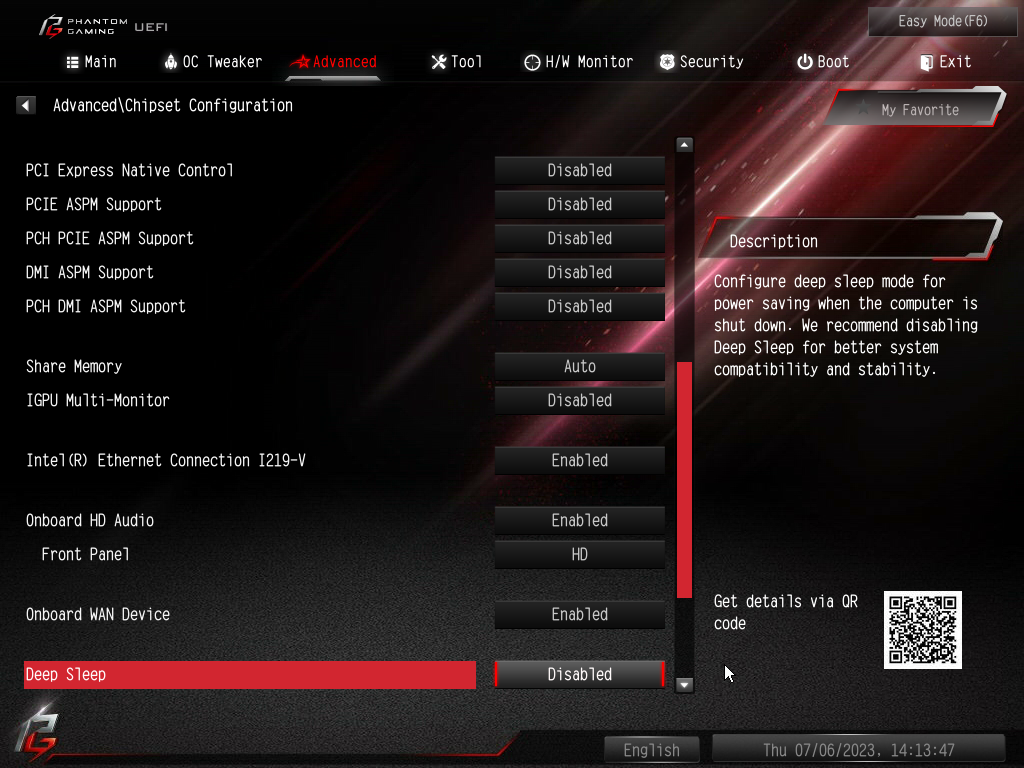

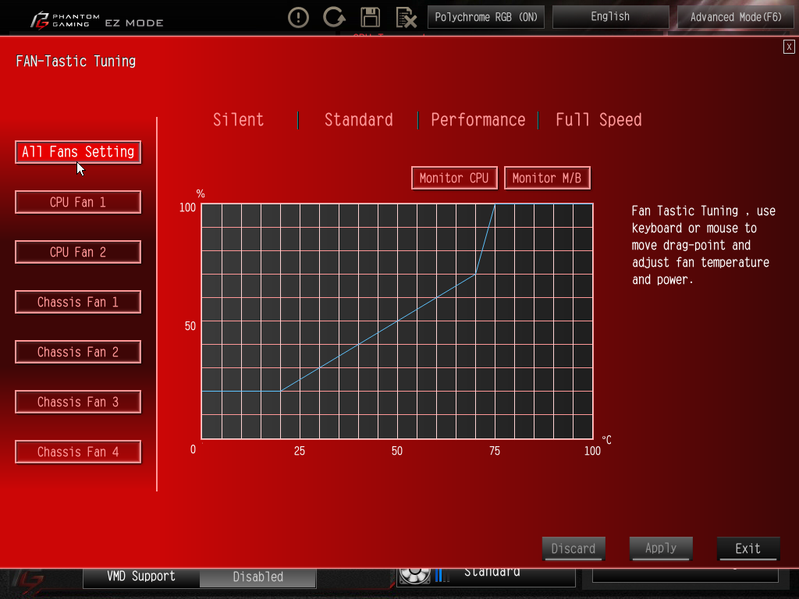

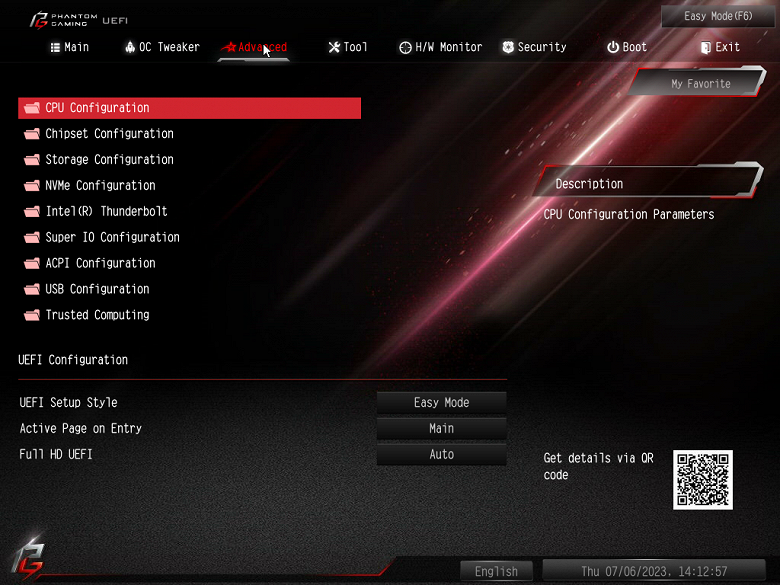

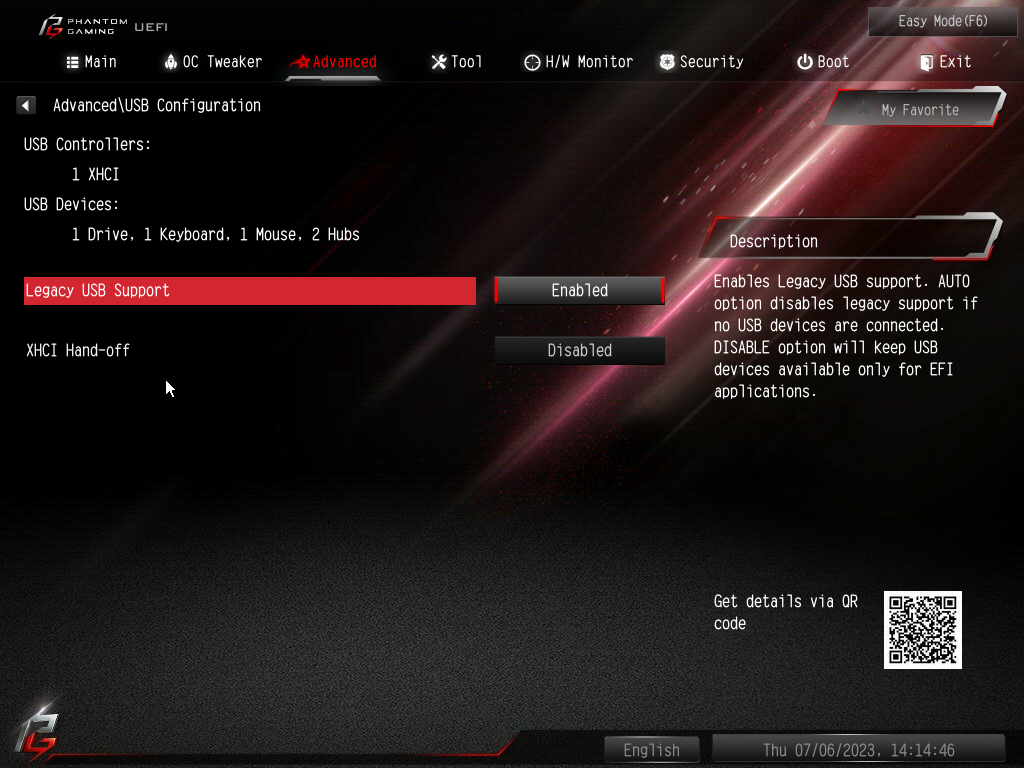

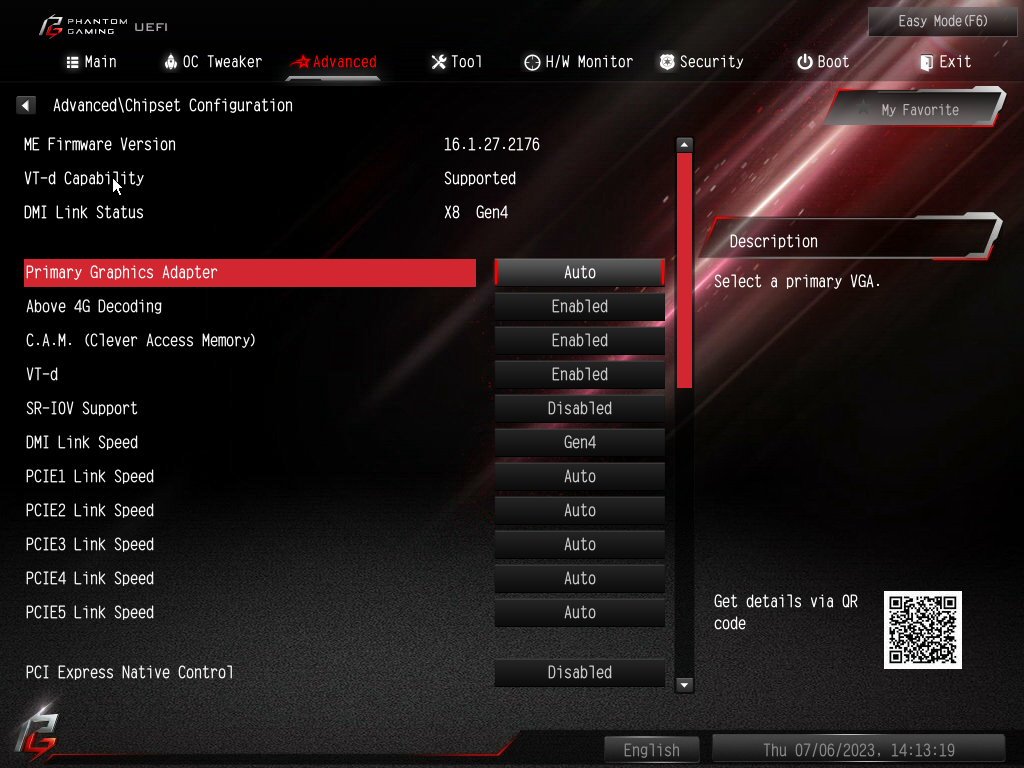

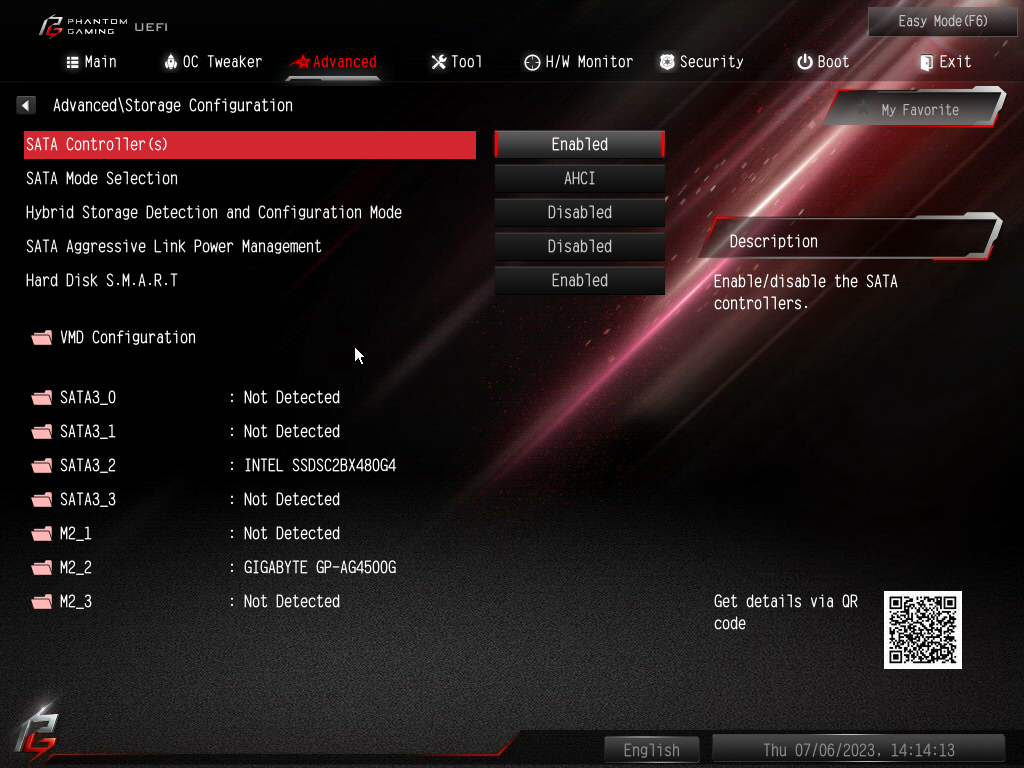

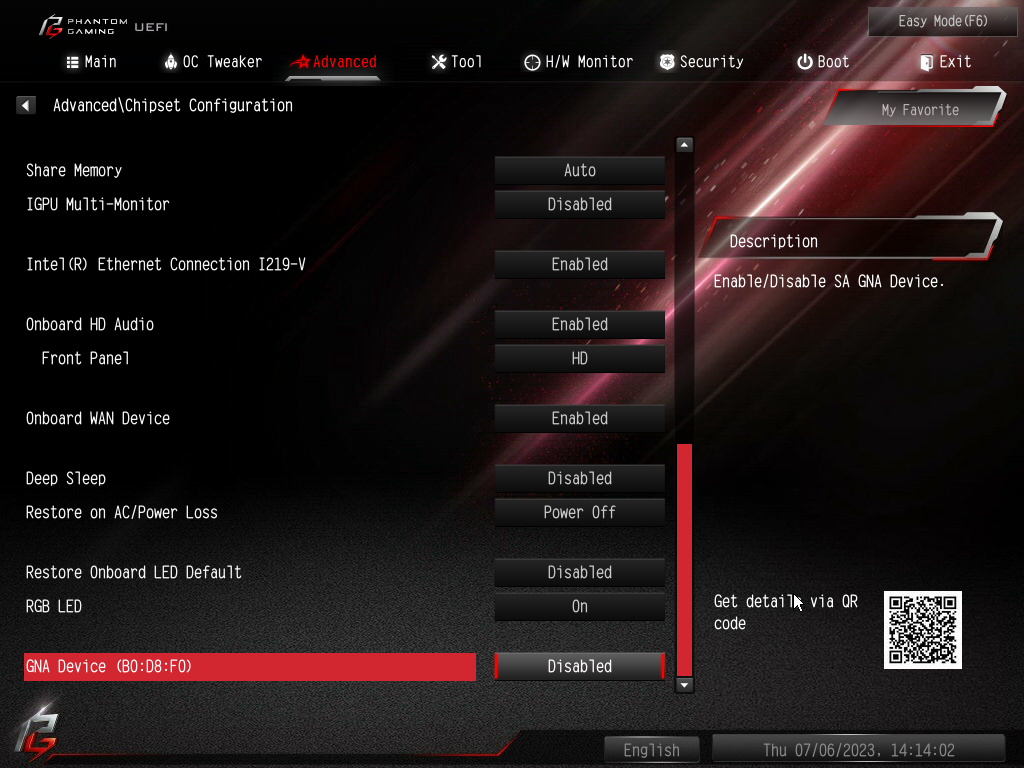

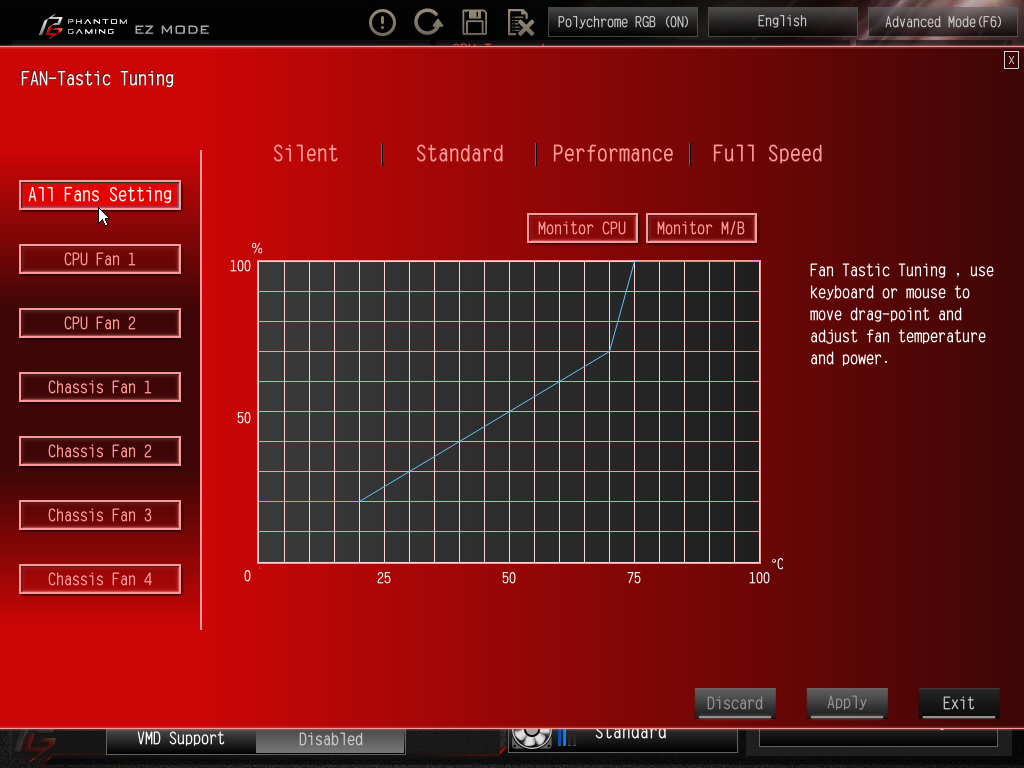

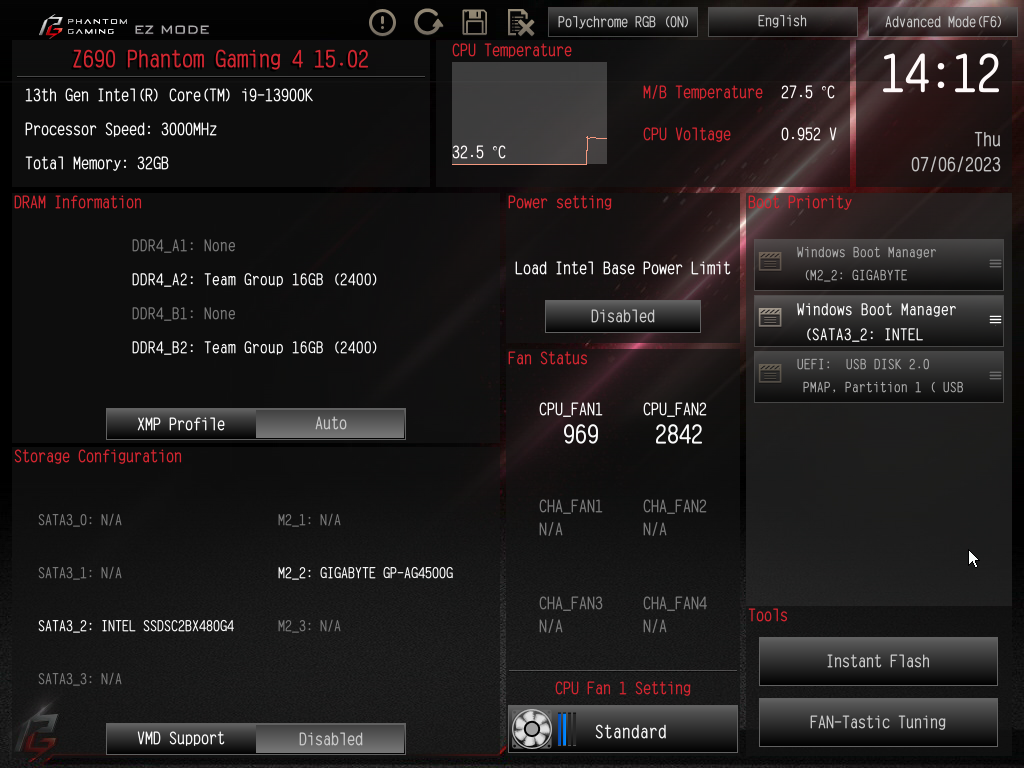

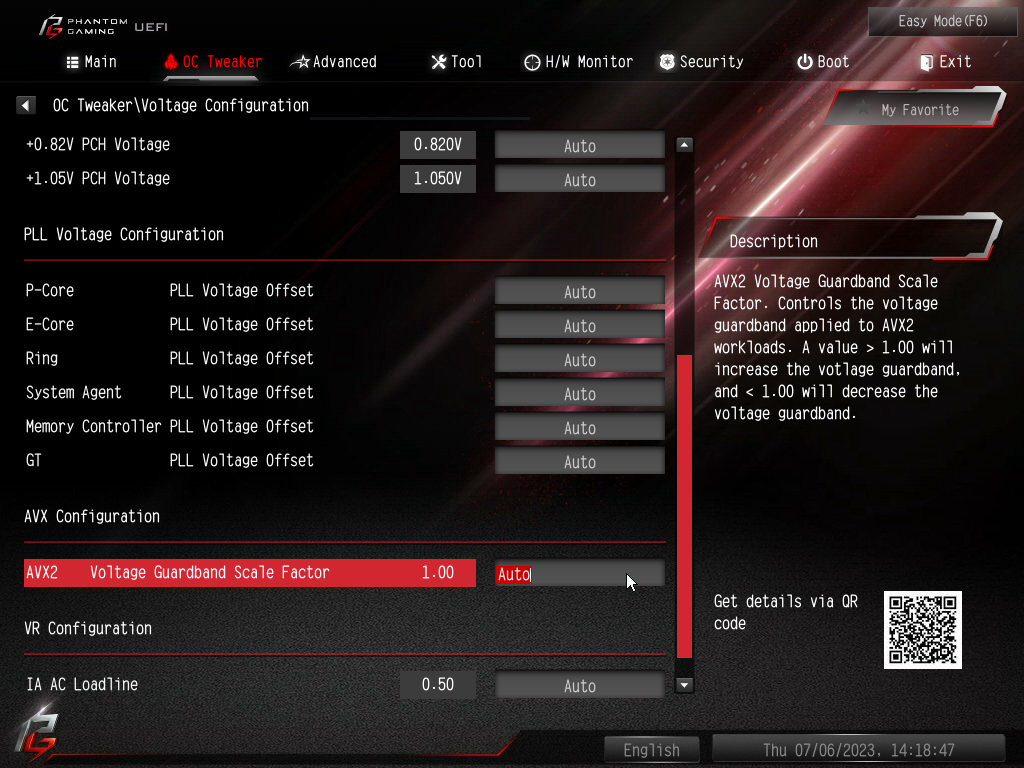

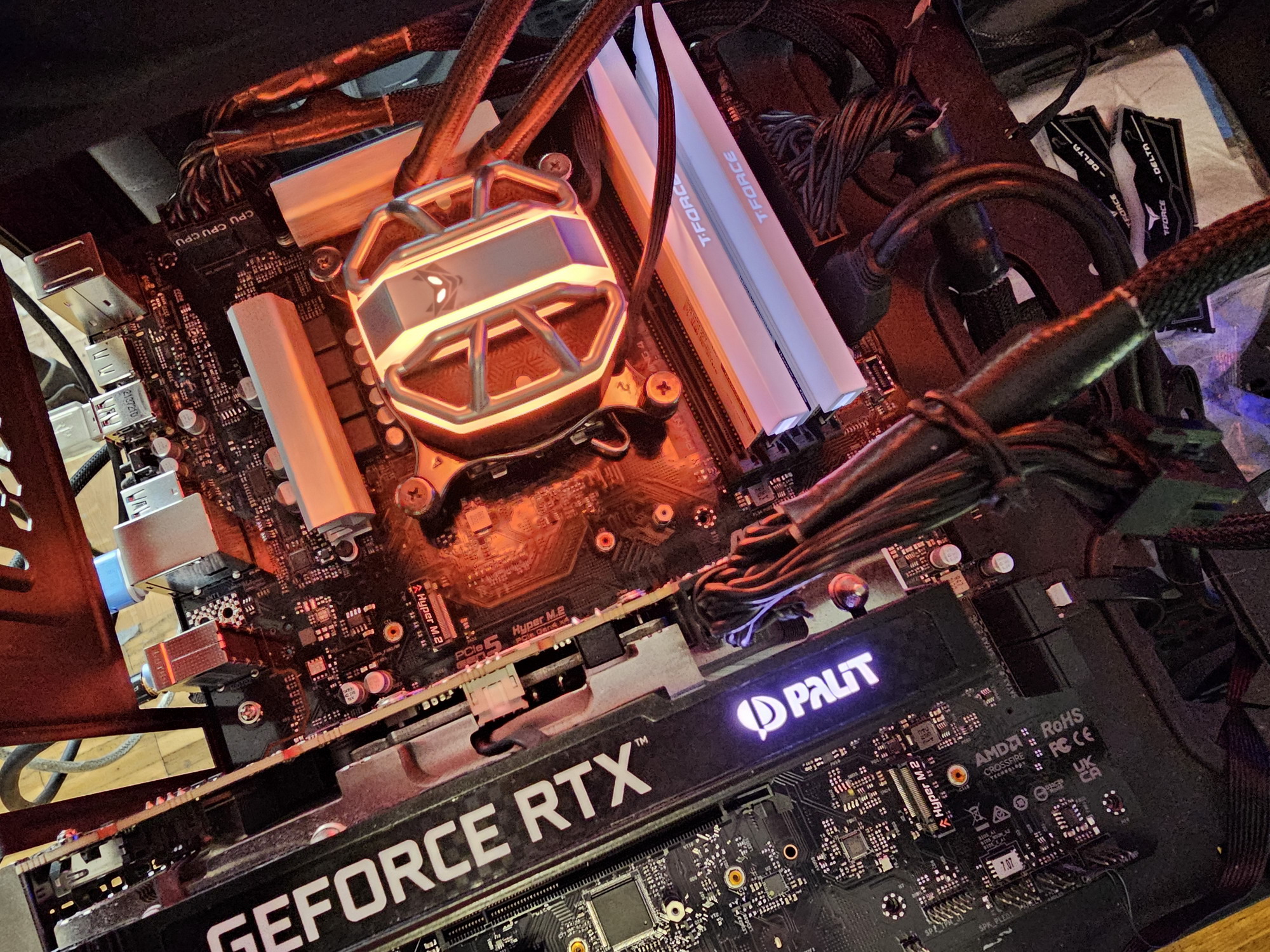

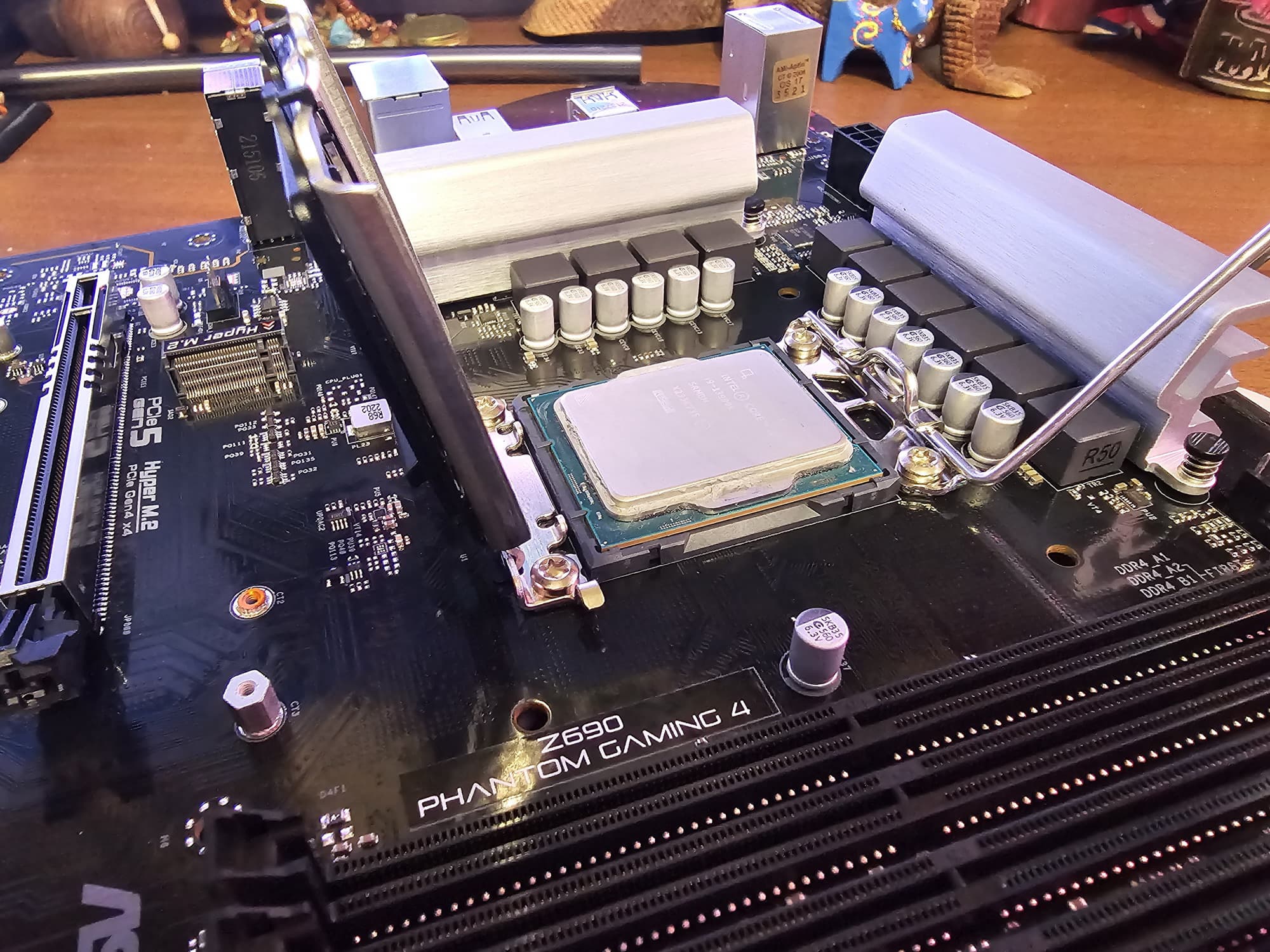

Работоспособность (и разгон)

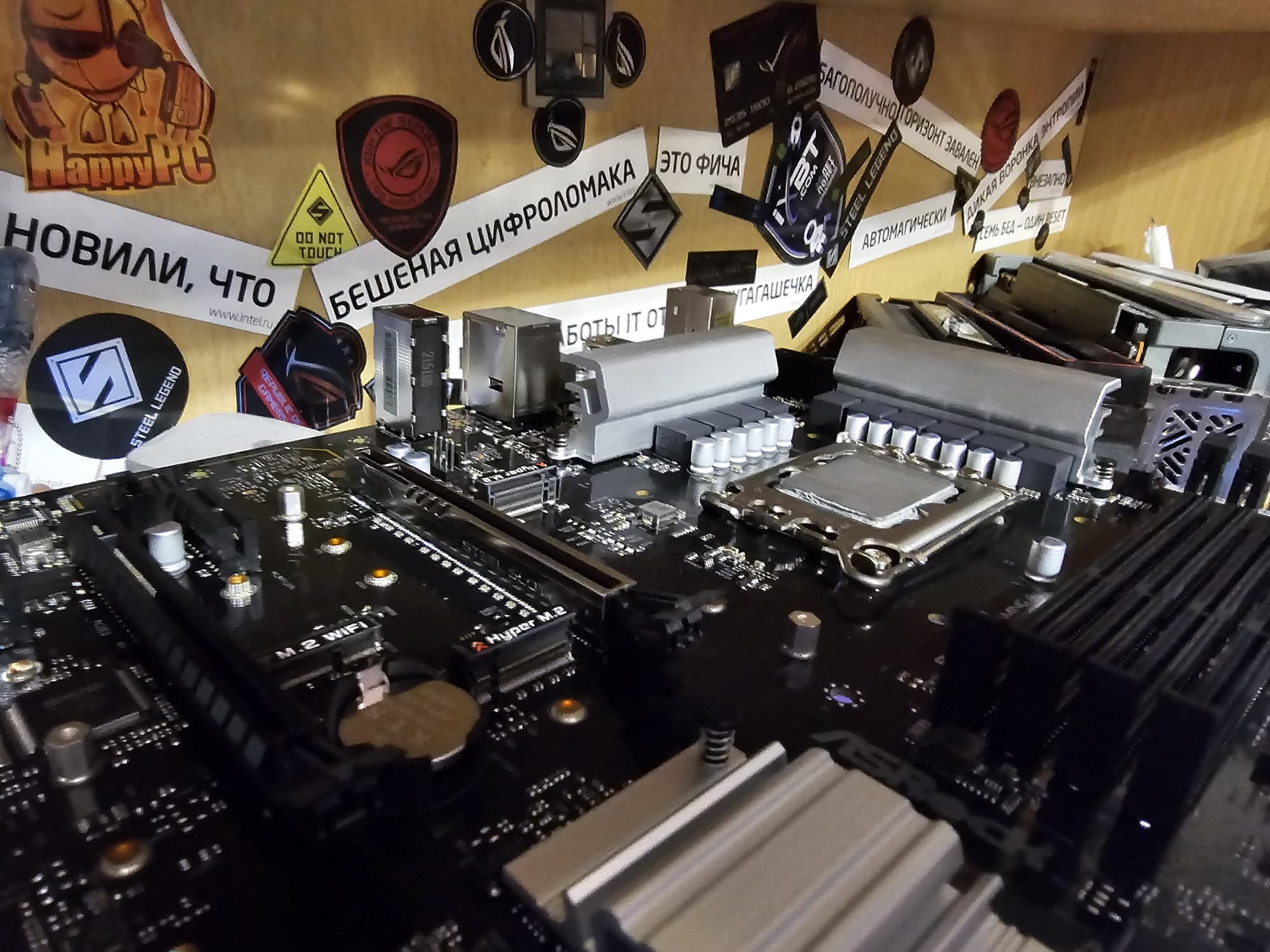

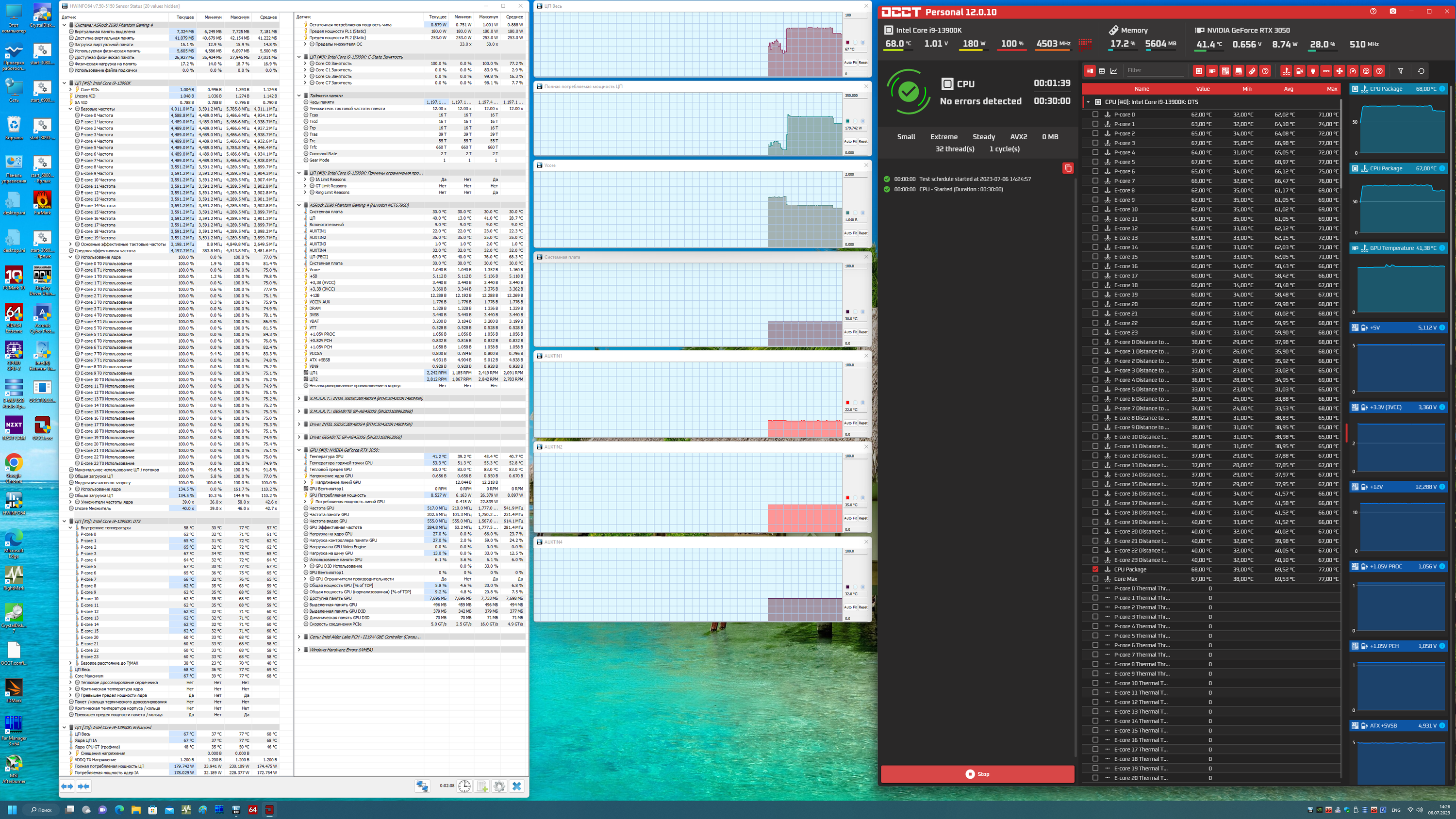

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.

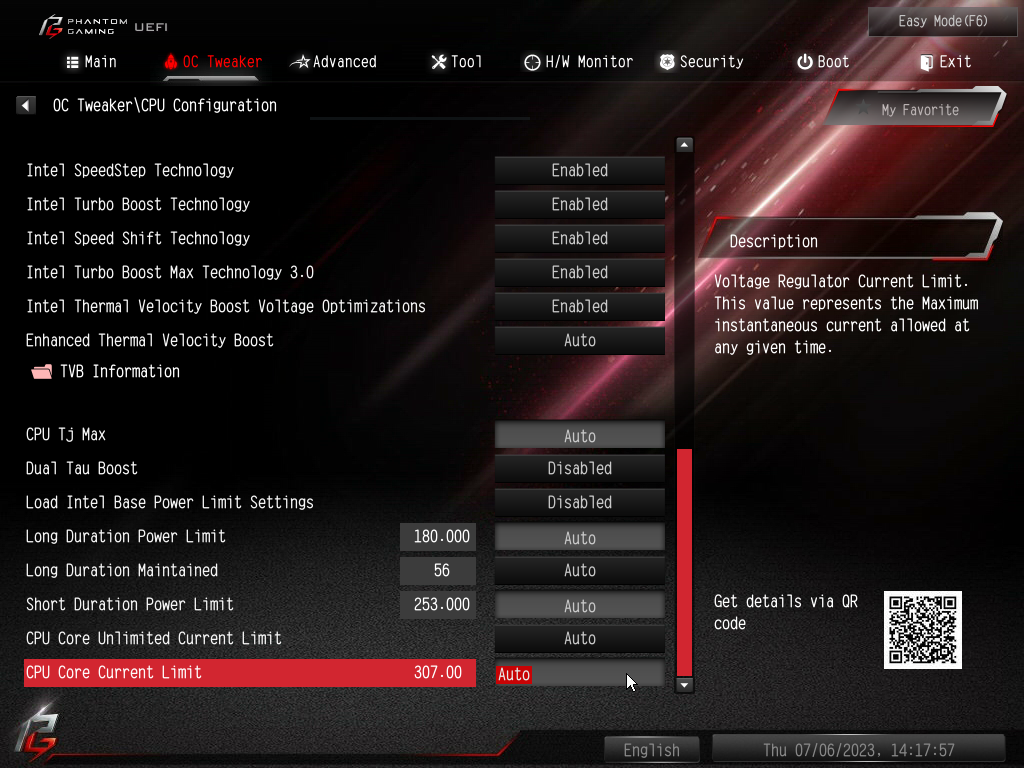

В режиме авторазгона мы получили 4,5 ГГц по всем P-ядрам, и 3,6 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. В целом мы видим, что система по умолчанию выставила весьма умеренный авторазгон. Все остальные параметры системы по нагреву компонентов были в норме.
В принципе, все логично: матплата эта — не оверклокерская, да и система питания весьма слаба для таких флагманских процессоров уровня 13900K.
Выводы
Материнская плата ASRock Z690 Phantom Gaming 4 — представитель бюджетной игровой серии компании с примерной стоимостью в районе 15-20 тысяч рублей (на момент публикации обзора эта модель уже почти пропала из официальной розничной продажи, а цена остатков явно завышена — ведь есть уже более дешевые модели даже на базе Z790).
Плата предназначена для поддержки 12-го, 13-го и 14-го поколений процессоров Intel Core. У нее 15 USB-портов, включая 2 очень быстрых USB 3.2 Gen2, а также есть один самый быстрый USB 3.2 Gen2×2 в виде внутреннего порта Type-C. Есть 2 слота PCIe х16, первый из которых подключен к процессору 16 линиями PCIe, причем версии 5.0, а второй подключен к чипсету и работает в режиме х4. Также у платы 3 слота M.2: один из них подключен напрямую к процессору, два других подключены к чипсету Z690 линиями PCIe 4.0.
Еще у этой модели 4 порта SATA и 6 разъемов для вентиляторов. Система питания процессора удовлетворительная, потенциально она рассчитана на работу любых совместимых процессоров среднего уровня с приличным запасом на разгон.
Система охлаждения греющихся набортных компонентов очень скромная, а накопители в слотах M.2 вообще оставлены без охлаждения. Сетевые возможности включают лишь проводной контроллер 1 Гбит/с, беспроводной контроллер придется приобретать самостоятельно. В числе плюсов платы можно упомянуть широкие возможности для подключения RGB-устройств подсветки.
