Традиционно начнем со ссылок. Вот тут есть первый материал по Intel Z490, где я уже проводил анализ ситуации на рынке ПК в плане появления процессоров 10xxx серии. А если кому интересны тесты самих новых процессоров, то здесь можно посмотреть результаты Core 10900K/10600K, а также по Core i7-10700K.
И не менее традиционно, чем мы, компания ASRock выпускает свои матплаты с особой раскраской PCB. Кстати, это практически единственный производитель, который всегда на материнки наносит иногда даже пестрые картинки (остальные довольствуются традиционный черным цветом, лишь изредка добавляя какие-нибудь линии в строгом стиле).
У компании ASRock есть несколько линеек материнских плат, и подчас крайне трудно понять — где, собственно, флагман. В зависимости от системного чипсета он перемещается из серии Taichi в Phantom Gaming и наоборот. Обе эти линейки очень схожи, Taichi — как бы просто топовая серия для всех и вся, а Phantom Gaming — для геймеров, как видно из названия. Иногда мы видели, что материнки из серии PG являют собой просто копии аналогов из серии Taichi, на которые лишь нанесен другой дизайн, свойственный PG. А вот серия Steel Legend как-то всегда шла особняком: она относительно дешева, упрощена система питания, меньше элементов периферии, но при этом все равно есть свои «изюминки» и сделан упор на дешево, но сердито и добротно. Еще есть у компании серия Creator, типа там продукты для создателей контента, дизайнеров и т. п. Короче, Taichi, но вид слева, плюс особая комплектация.

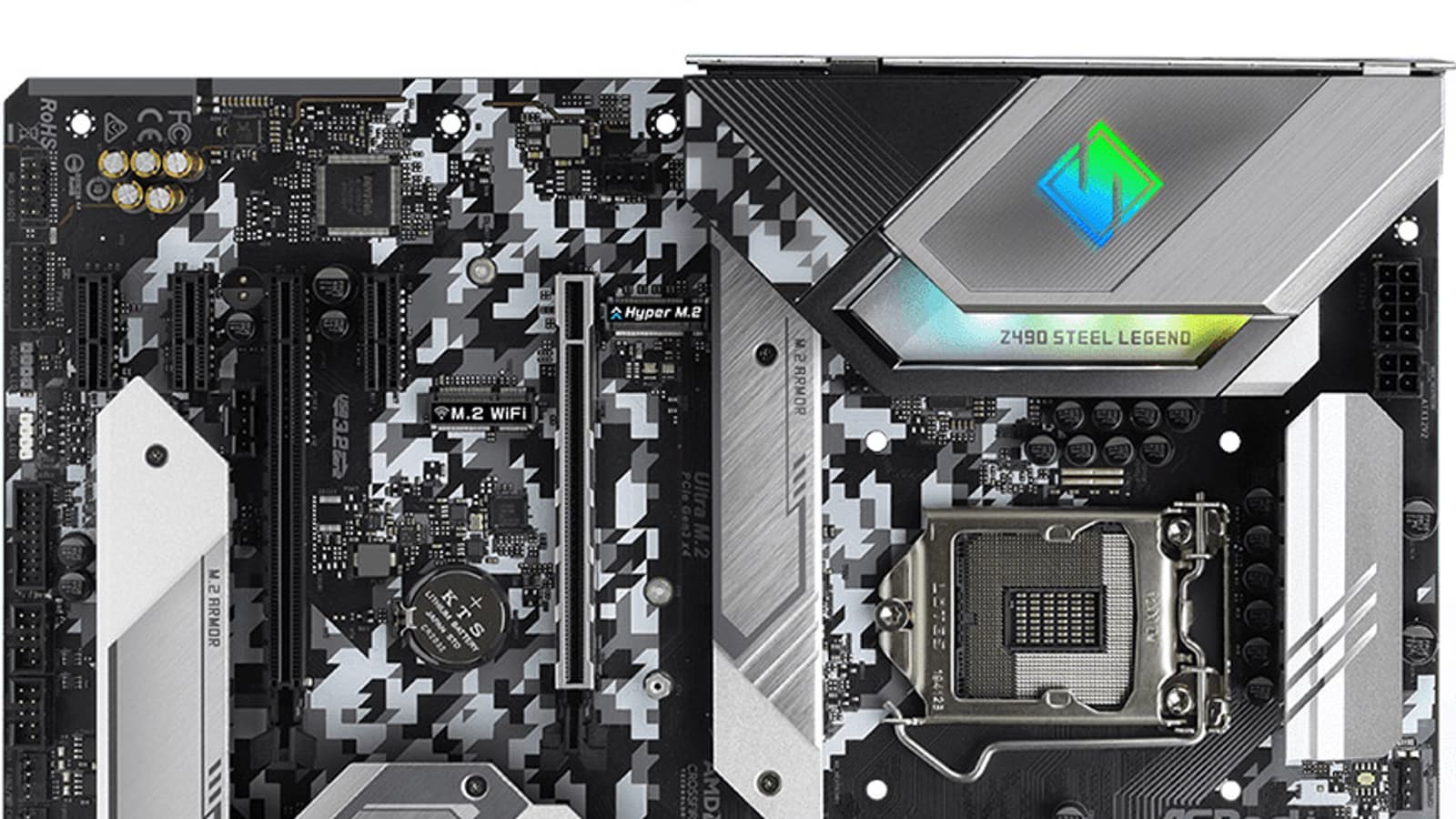

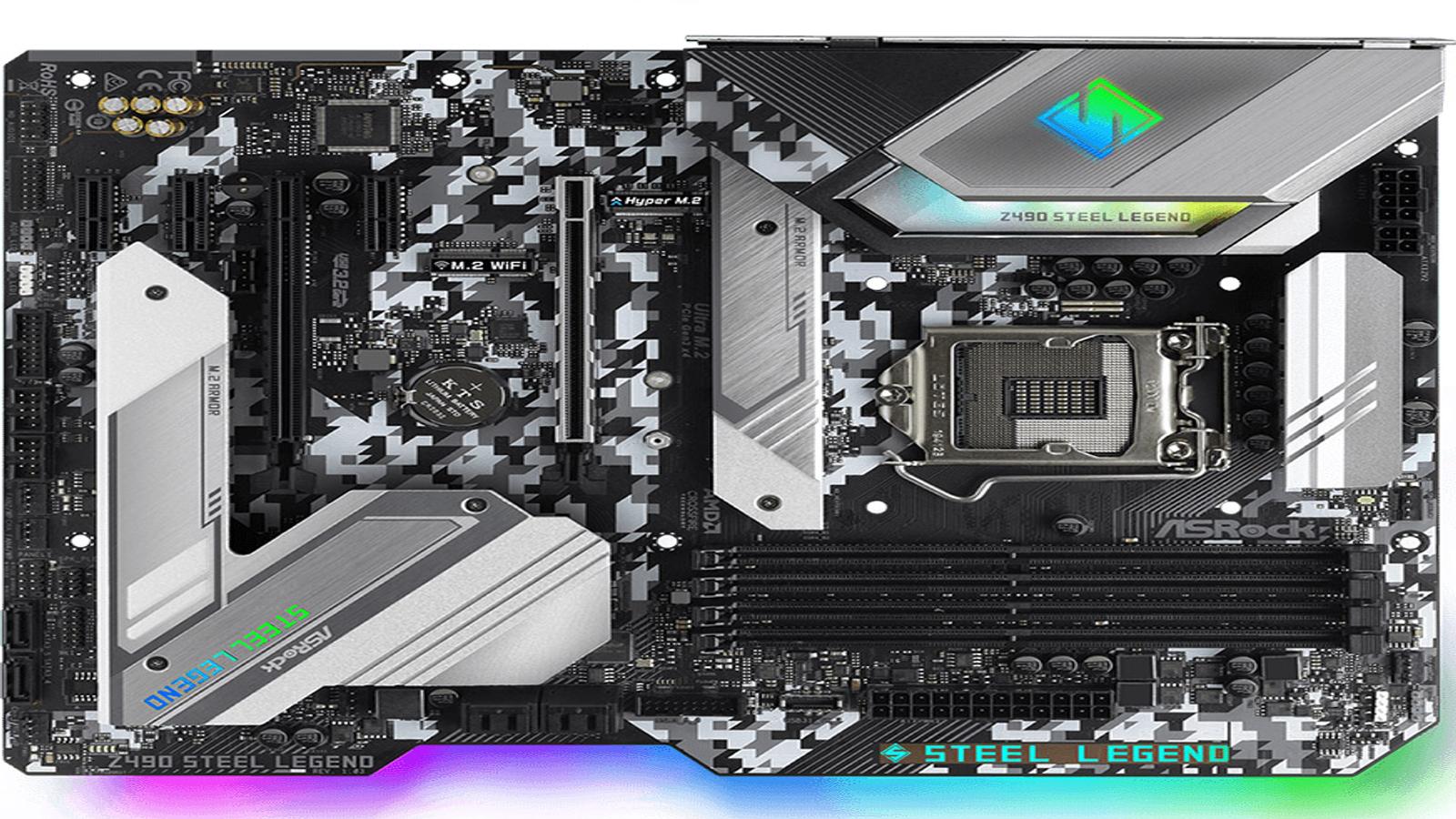

Сегодня у нас представитель серии Steel Legend на базе последнего топового чипсета Intel Z490. На видео выше хорошо виден этот особый «стальной» дизайн. Что-то где-то упрощено, но на красивый дизайн акцент явно поставлен.
Взять хотя бы эти вырезы, обрамляющие светящееся название серии. Но при этом надо иметь в виду, что вырезы расположены там, где обычные отверстия для крепления платы в корпусе, поэтому «хвостовая» часть платы будет висеть в воздухе. Что не есть хорошо, учитывая, что именно в этом сегменте PCB расположен 24-контактный разъем питания. Я уже оценил, как прогибается плата при втыкании «хвоста» от БП. Пришлось под плату подставить нечто мягкое, чтобы не мучить сердечную.
Тут явный промах ради красивого «дызаааайна». Ах, я и не заметил, что забежал вперед. Стоп, возвращаемся и по порядку. Итак, ASRock Z490 Steel Legend.

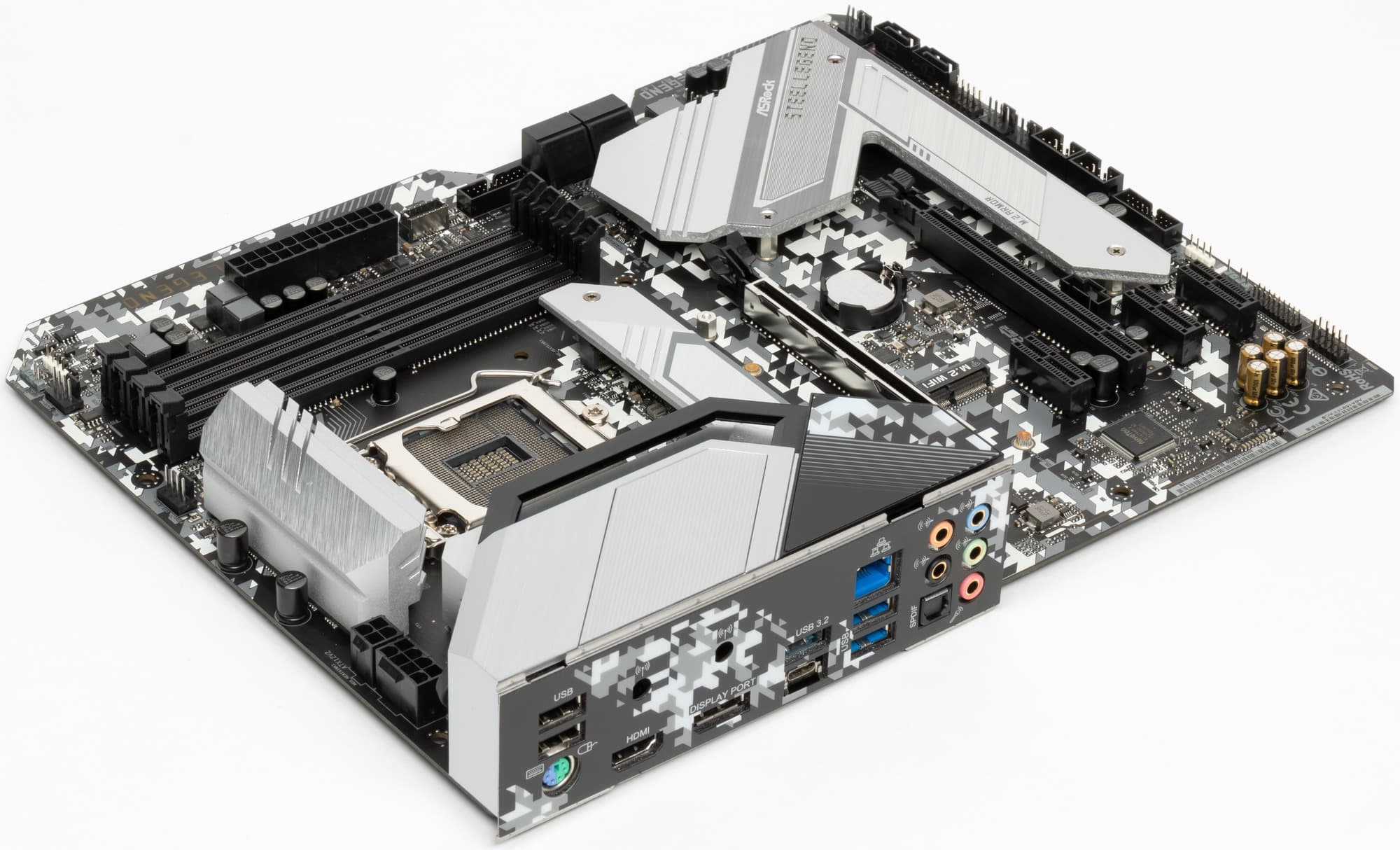

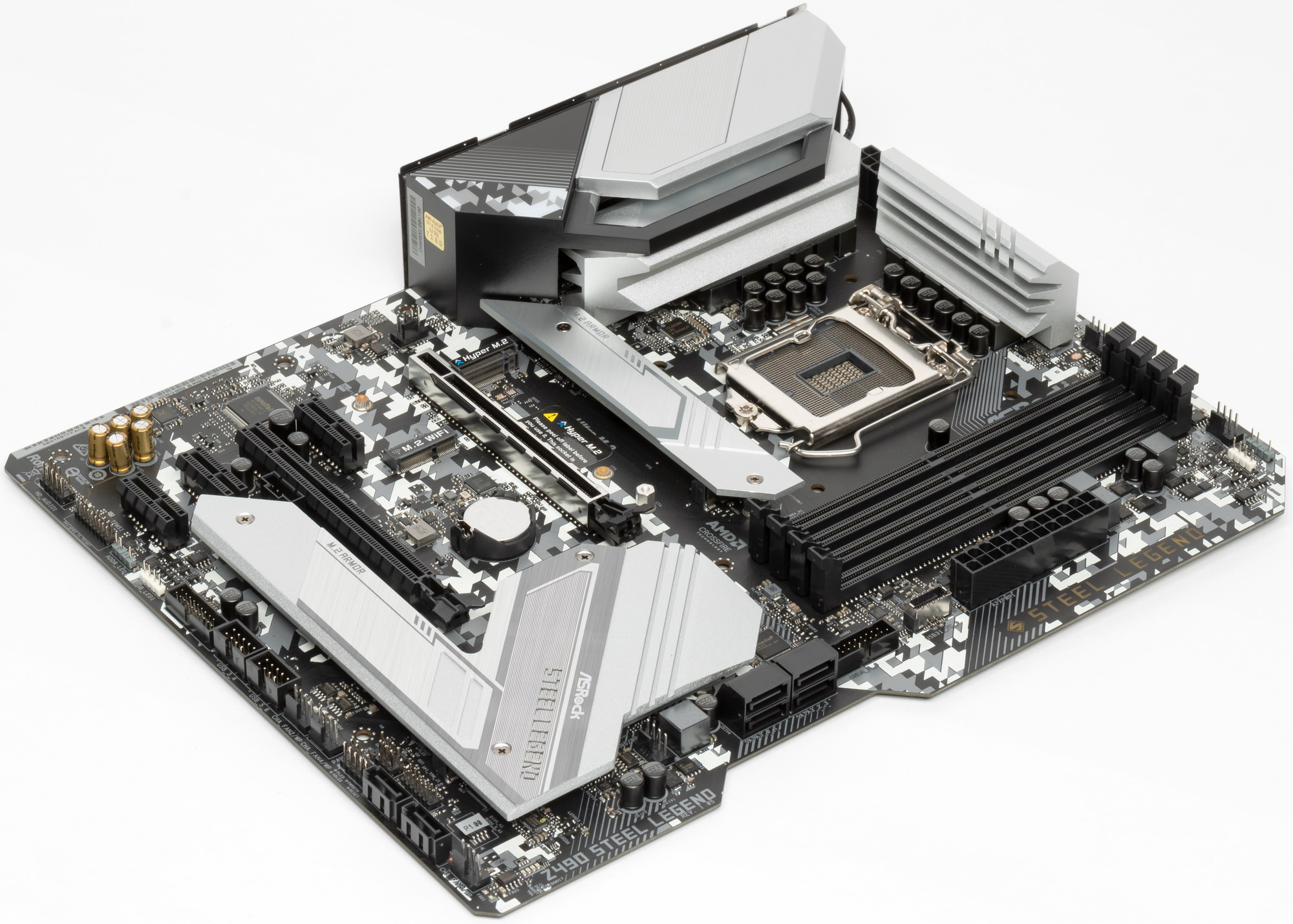

ASRock Z490 Steel Legend поставляется в стандартной коробке с фирменным серо-стальным дизайном серии Steel Legend. Внутри этой коробки есть традиционные отсеки: для самой материнской платы и остального комплекта.

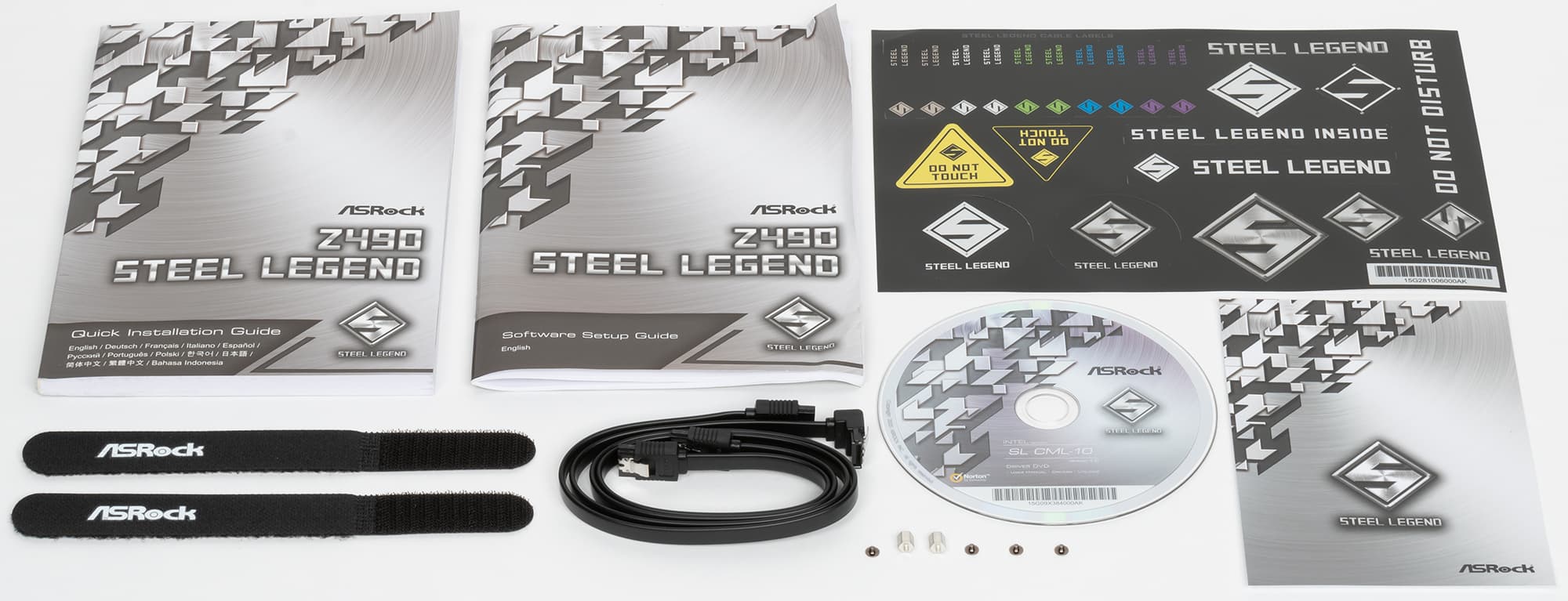

Как обычно в серии SL, комплект довольно прост. Кроме традиционных руководства пользователя и кабелей SATA, в нем можно найти винтики для монтажа модулей M.2, накопитель с ПО, бонусные стикеры и стяжки.
ПО поставляется на CD (совершенно глупо в 2020 году). Впрочем, не стоит забывать, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

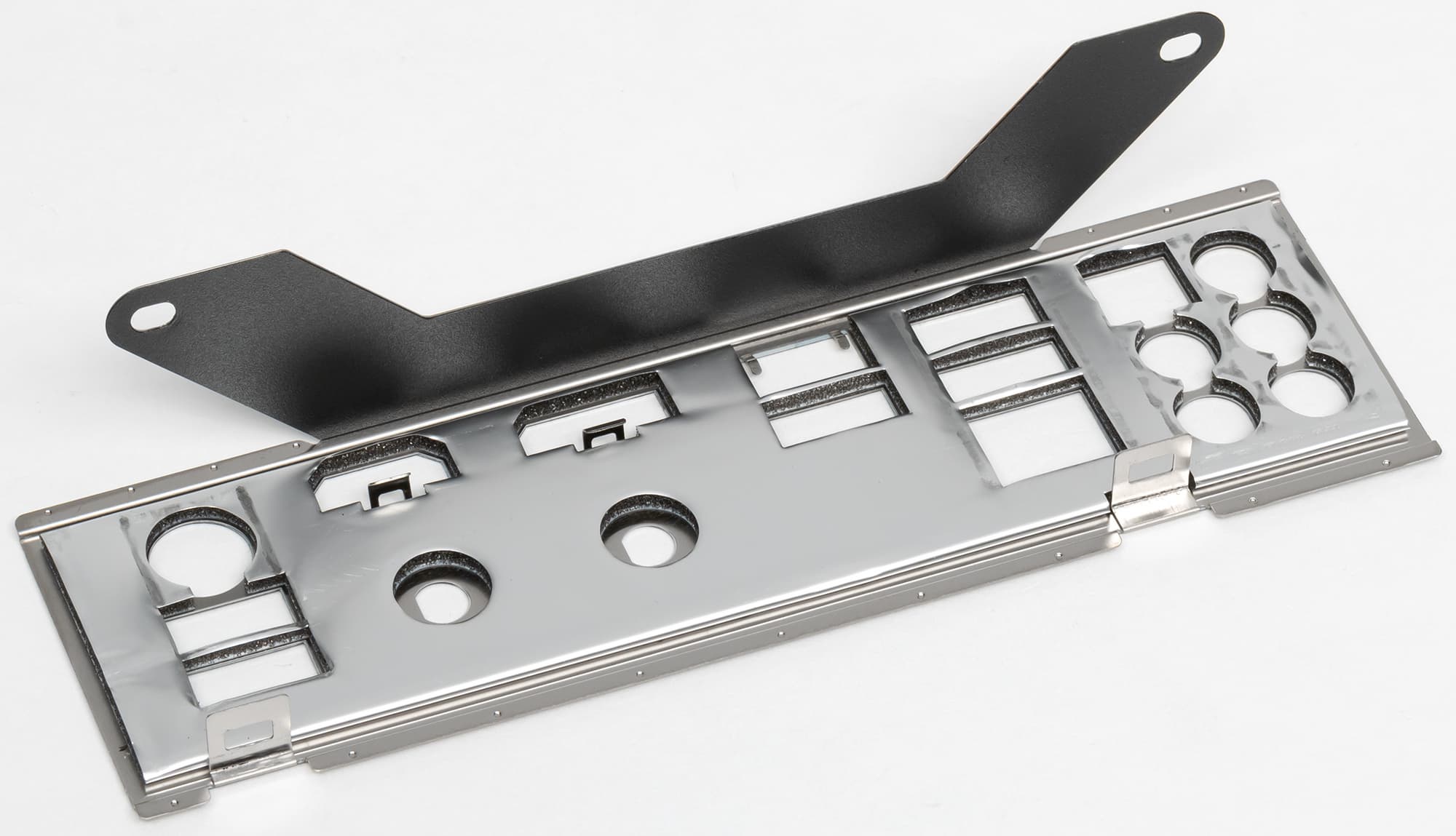

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

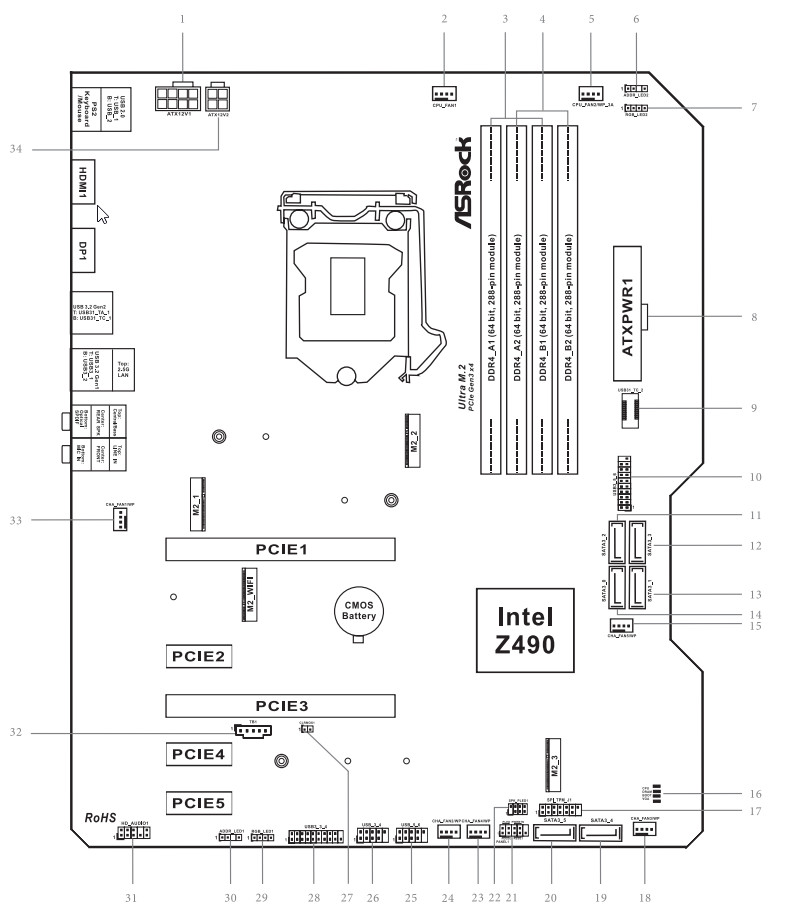

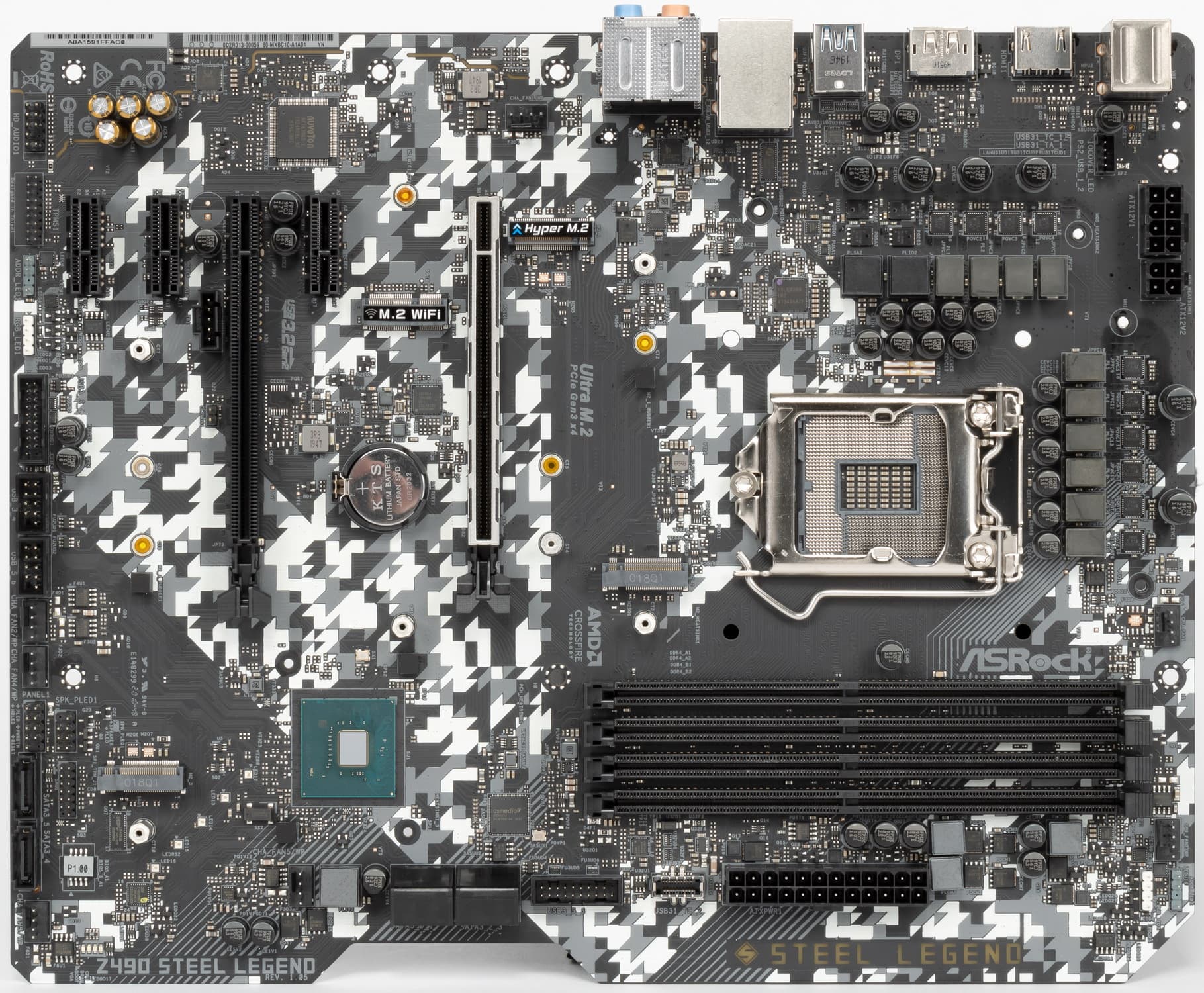

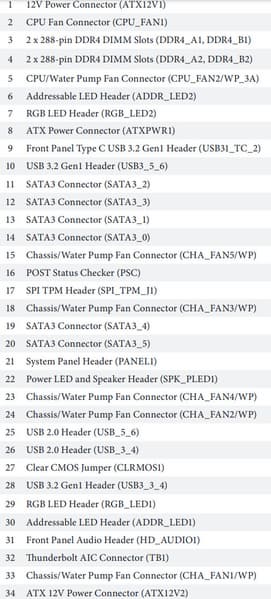

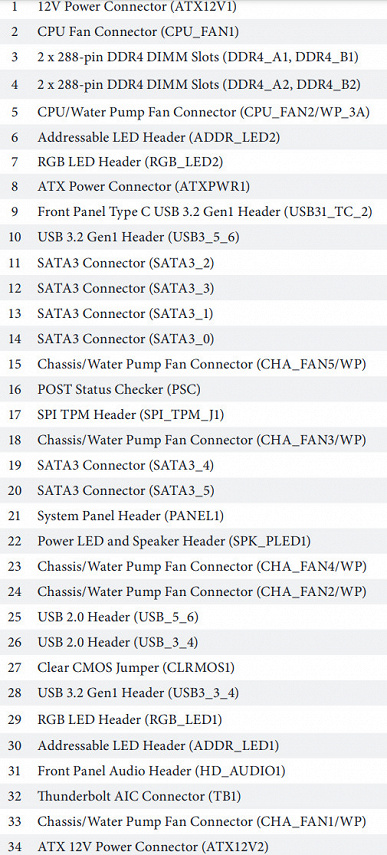

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ASRock Z490 Steel Legend имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 7 монтажных отверстий для установки в корпус. Печатная плата имеет 6 слоев.

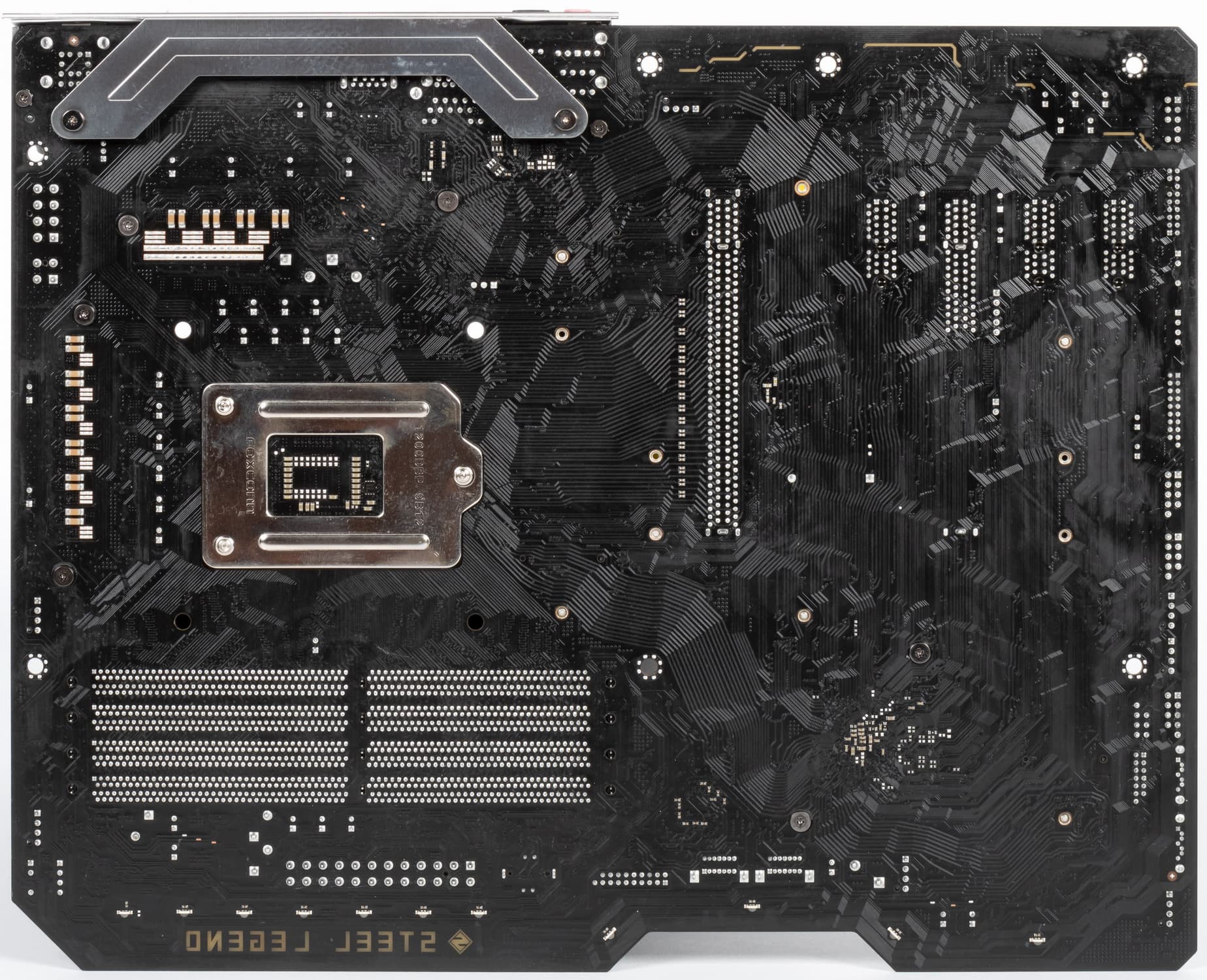

На оборотной стороне элементы имеются светодиоды подсветки и мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны. Однако следует особо отметить, что плата имеет не все три стандартных ряда крепежных отверстий, а всего два (в первом ряду — 4, во втором — 3, всего 7). То есть «хвостовая» часть матплаты оказывается висящей в воздухе, при этом вырезы в PCB лишают плату даже просто опоры на монтажные стойки. Следует учитывать сей факт, ибо слоты под ОЗУ и основное гнездо питания расположены именно на этой «висящей» части материнки.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 10-го поколения |
|---|---|
| Процессорный разъем | LGA 1200 |
| Чипсет | Intel Z490 |
| Память | 4 × DDR4, до 128 ГБ, до DDR4-4266 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC1200 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125B (Ethernet 2,5 Гбит/с) |
| Слоты расширения | 2 × PCI Express 3.0 x16 (режимы x16, x16+x4 (CrossFire)) 3 × PCI Express 3.0 x1 |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (Z490) 1 × M.2 (Z490, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z490, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280) 1 × M.2 (CPU, зарезервирован под будущие процессоры, отключен) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Z490) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (Z490) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (Z490) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASMedia ASM1074) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (Z490) 2 × USB 3.2 Gen2: 1 порта Type-A (голубой) и 1 порт Type-C на задней панели (Z490) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 2 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × PS/2 комбинированный разъем 1 x HDMI 1.4 1 x DisplayPort 1.2 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для подключения контроллера Intel Thunderbolt3 1 разъем TPM 2 разъема для подключения управления с передней панели корпуса 1 разъем сброса CMOS |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память
Очевидно, что данная плата относится к «середнячкам»: количество портов, слотов, отсутствие оверклокерских «штучек» и т. п. явно говорит о том, что перед нами просто «рабочая лошадка» без изысков. Даже несмотря на весьма богатую подсветку. :)

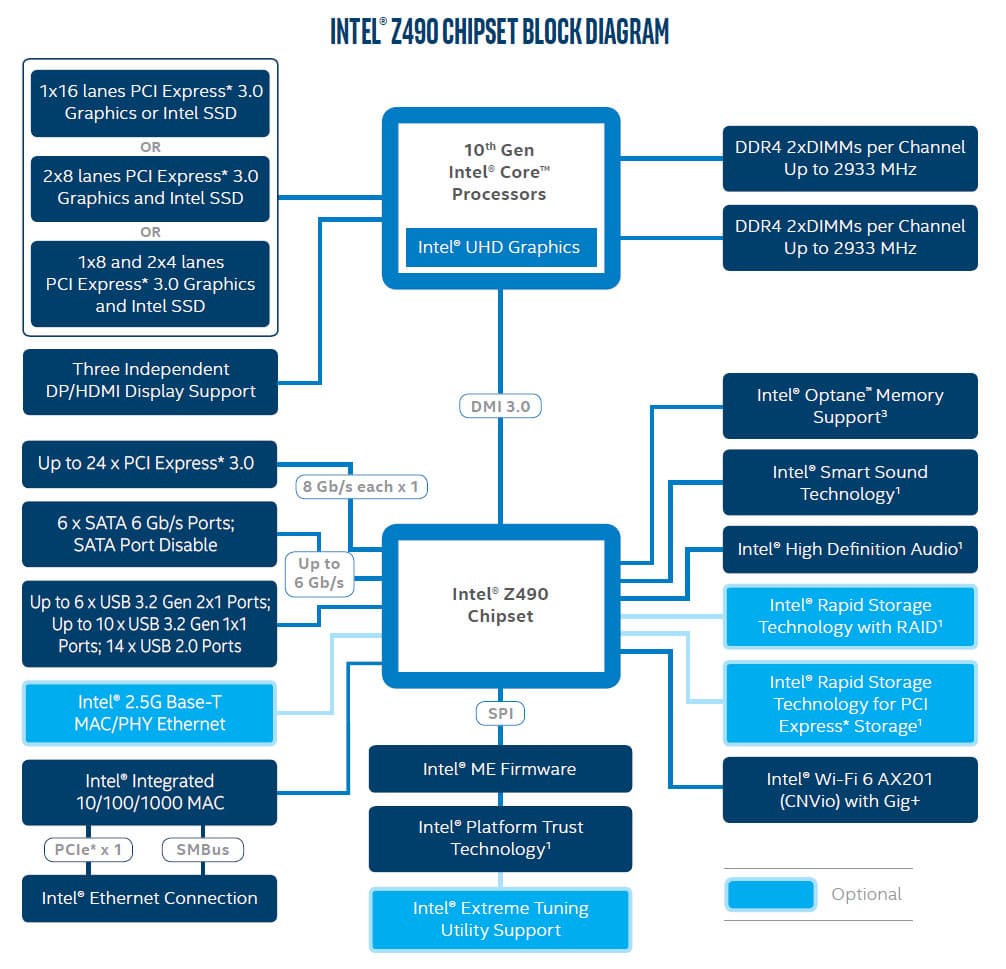

Схема работы связки чипсет+процессор.

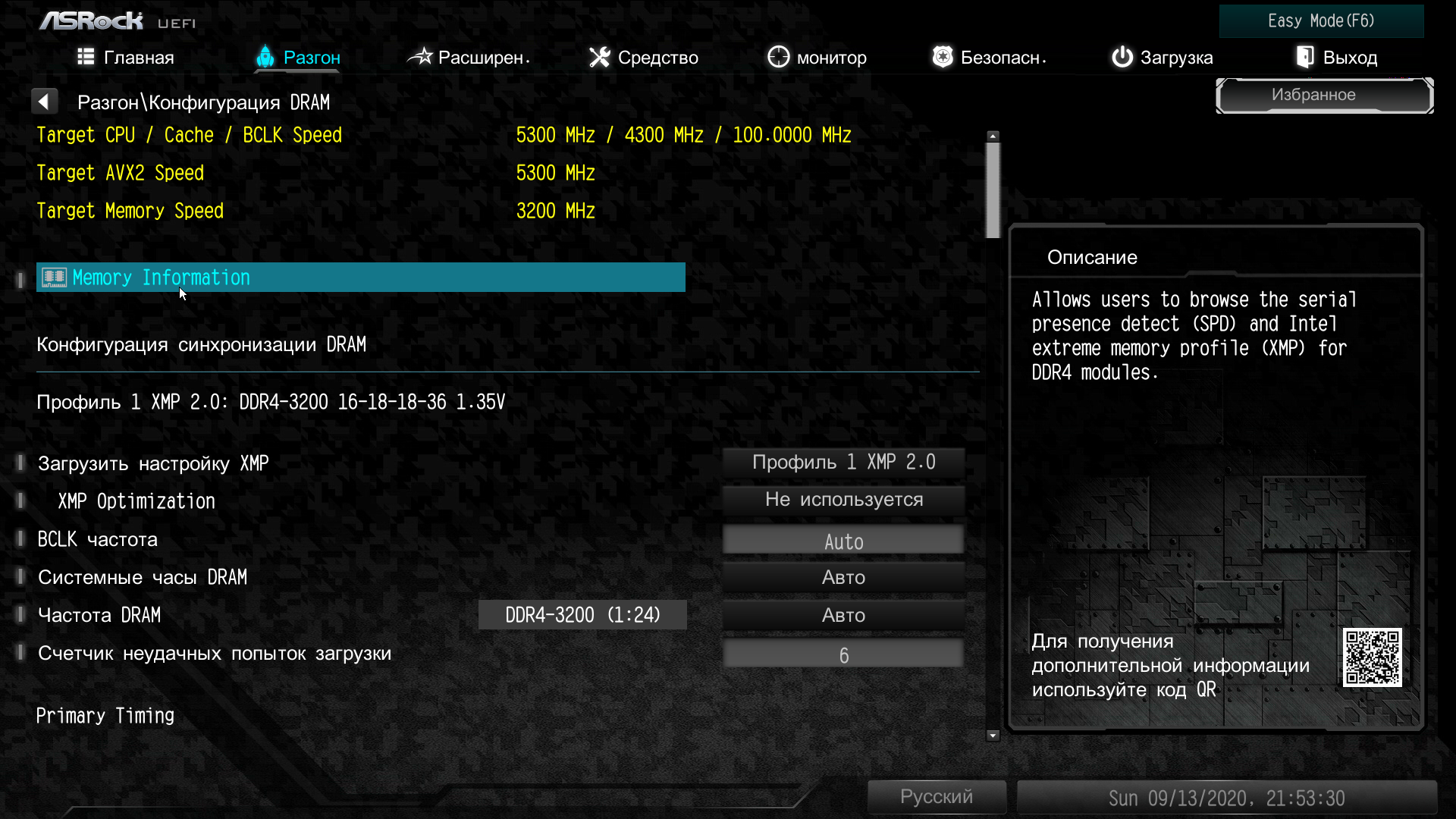

Формально имеется поддержка памяти до 2933 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили можно использовать частоты до 4000 и выше МГц. В частности данная плата поддерживает частоты до 4266+ МГц.
Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490) имеют 16 линий ввода-вывода (включая PCIe 3.0), не имеют USB и SATA портов. При этом взаимодействие с Z490 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), и линии PCIe на это не расходуются. Все PCIe линии процессора идут на слоты расширения PCIe. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

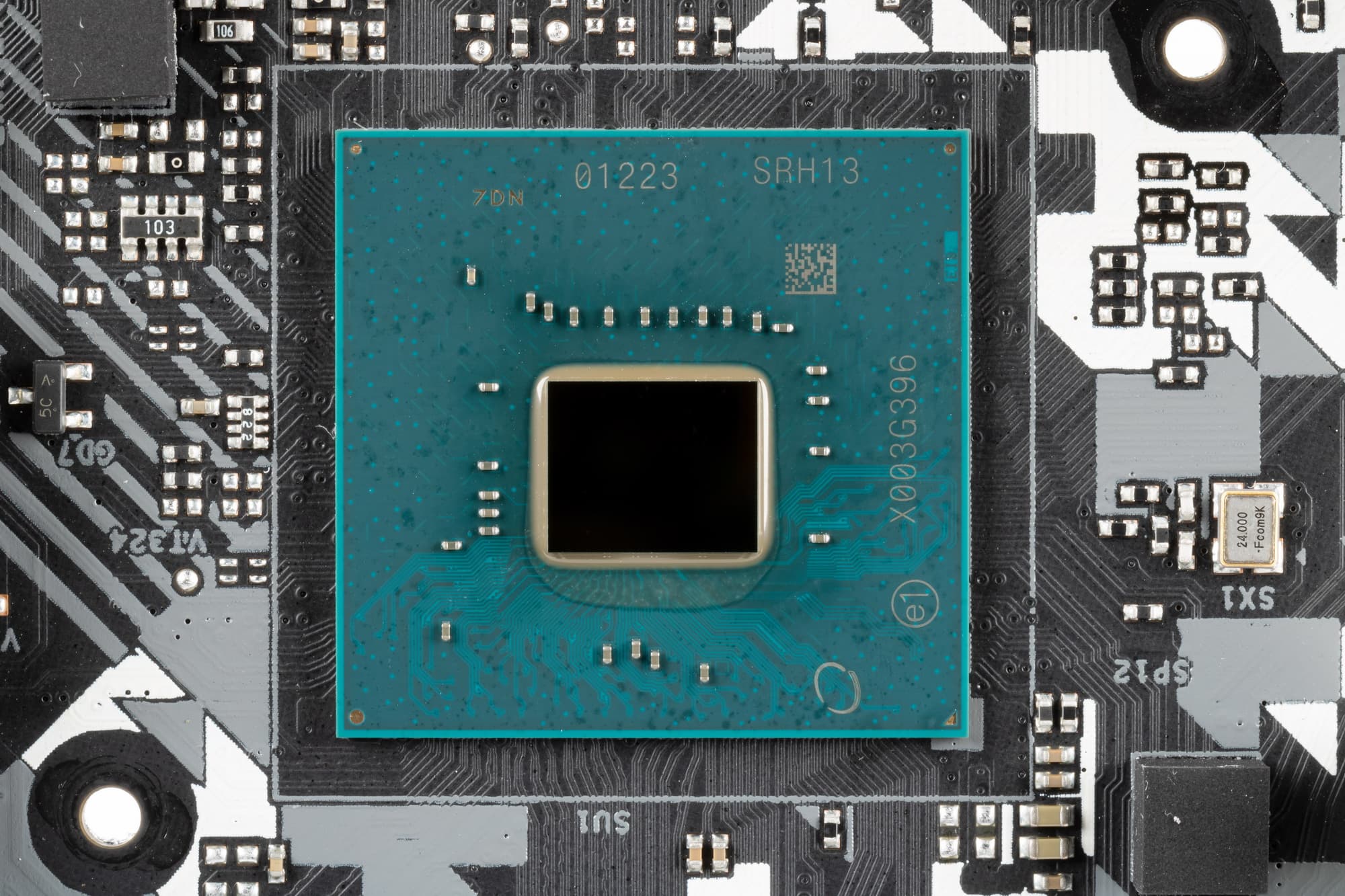

В свою очередь чипсет Z490 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 6 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2);
- до 6 портов SATA 6Гбит/с;
- до 24 линий PCIe 3.0.
Понятно, что если всего 30 портов у Z490, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCIe, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCIe тут нет.

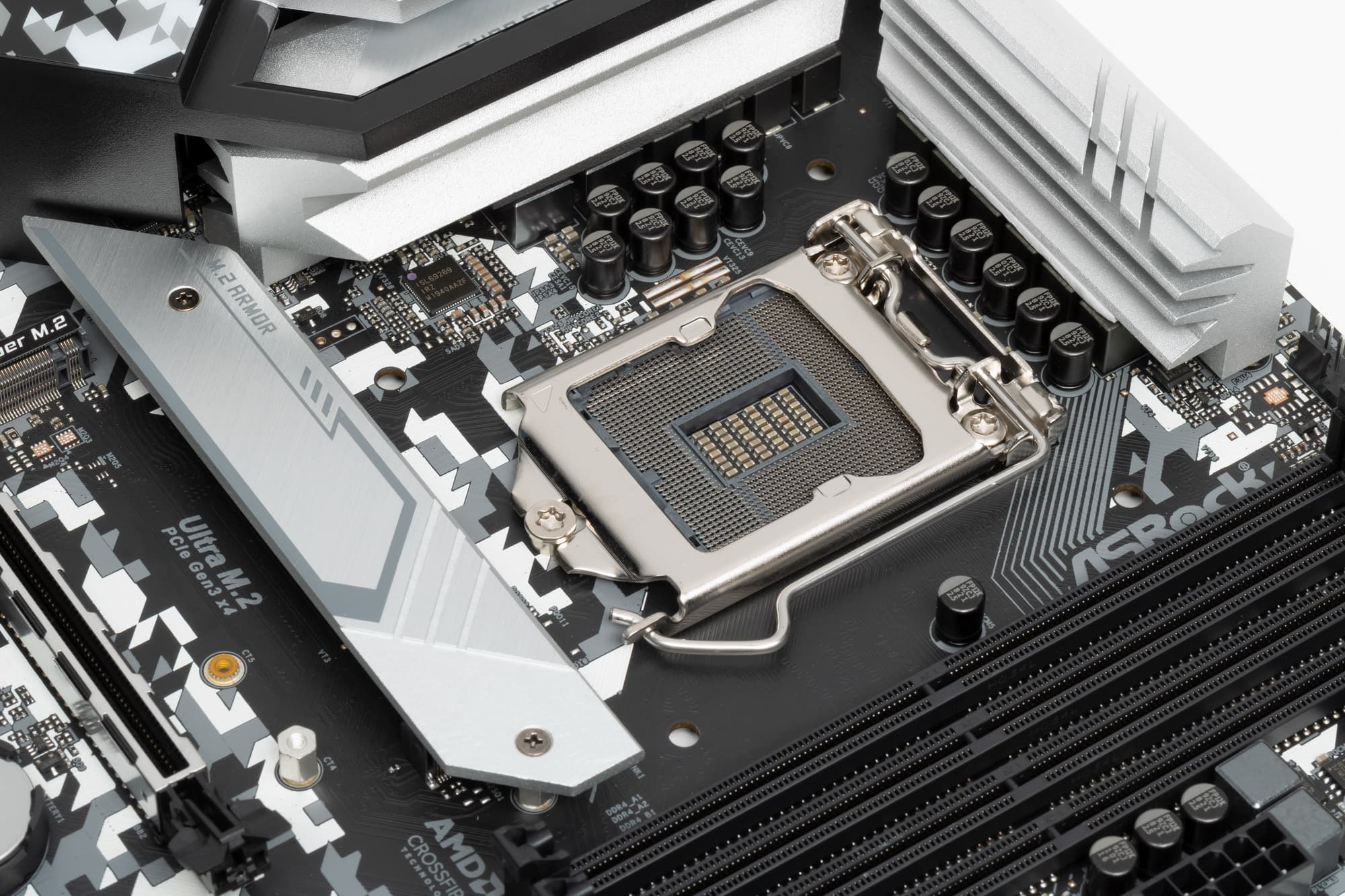

ASRock Z490 Steel Legend поддерживает процессоры Intel Core 10-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151.

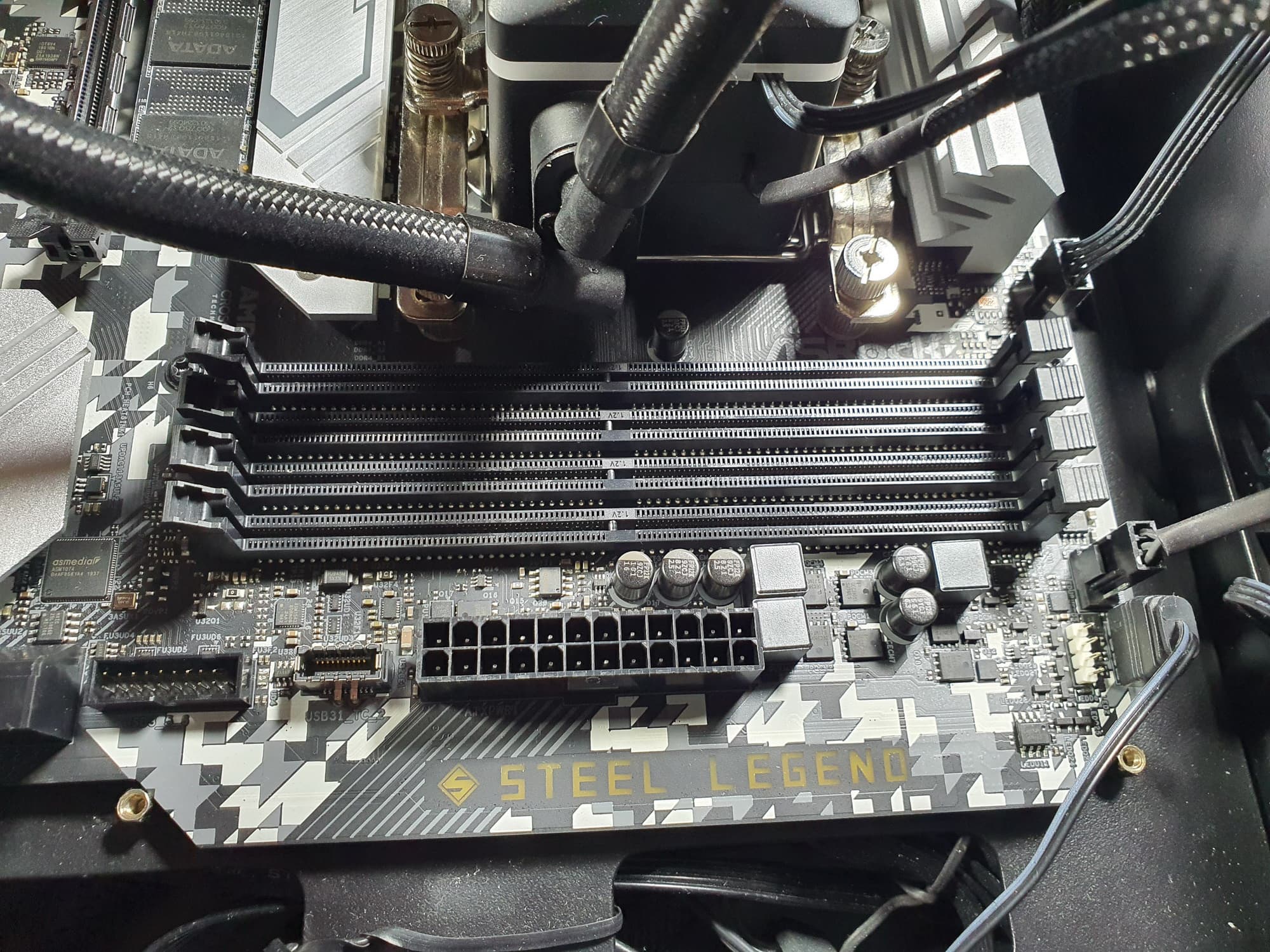

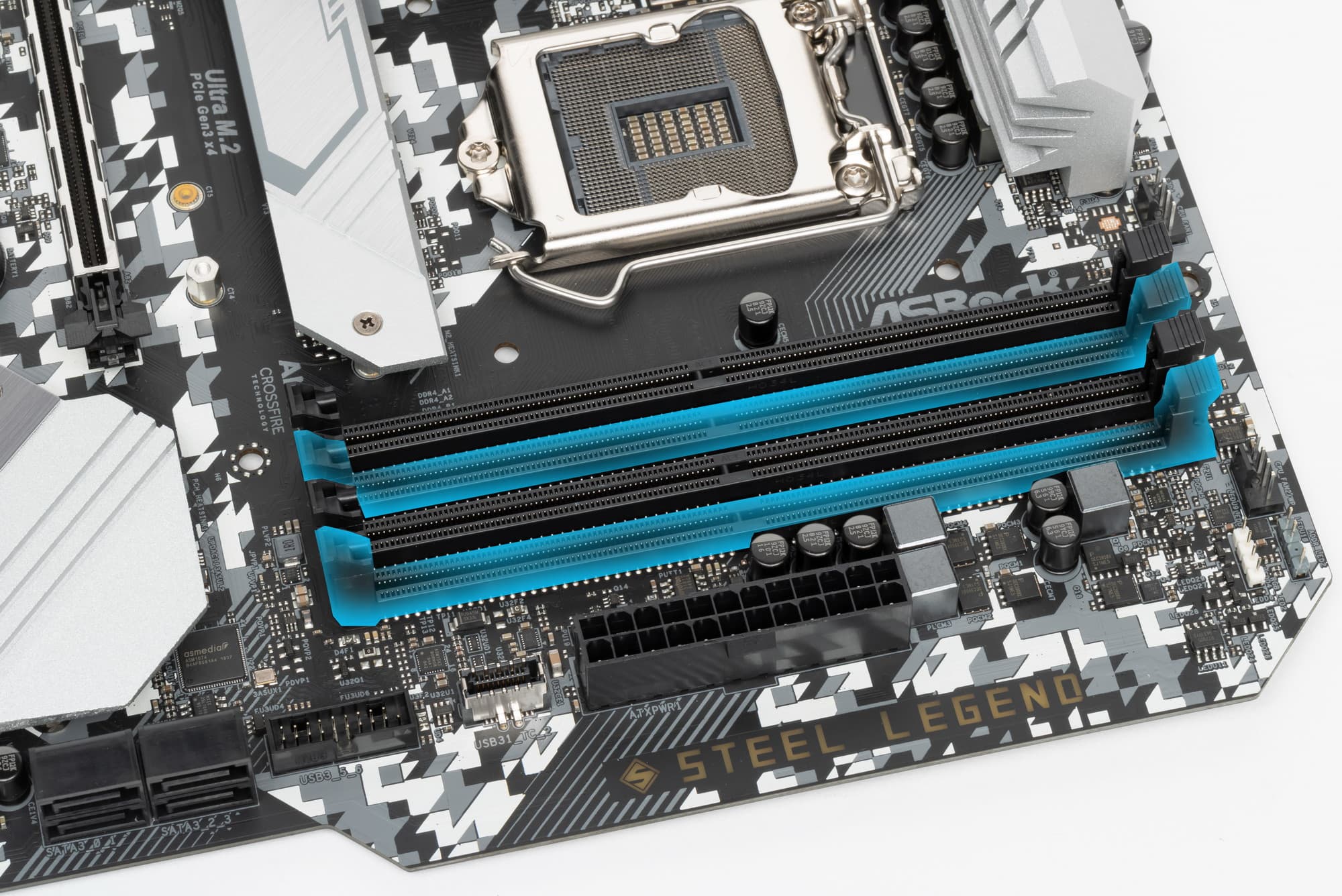

Для установки модулей памяти на плате ASRock имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью набора только у флагманских материнских плат.
Периферийная функциональность: PCIe, SATA, разные «прибамбасы»
Выше мы изучили потенциальные возможности тандема Z490+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет Z490 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существует большое количество мультиплексоров):
- Переключатель: или порт SATA_1 (1 линия), или слот M.2_2 в режиме SATA (1 линия): максимум 4 линии;
- Переключатель: или порт SATA_5 (1 линия) или слот M.2_3 в режиме SATA (1 линия): максимум 4 линии;
- Слот PCIe x16_3 (4 линии);
- Слот PCIe x1_2 (1 линия);
- Слот PCIe x1_4 (1 линия);
- Слот PCIe x1_5 (1 линия);

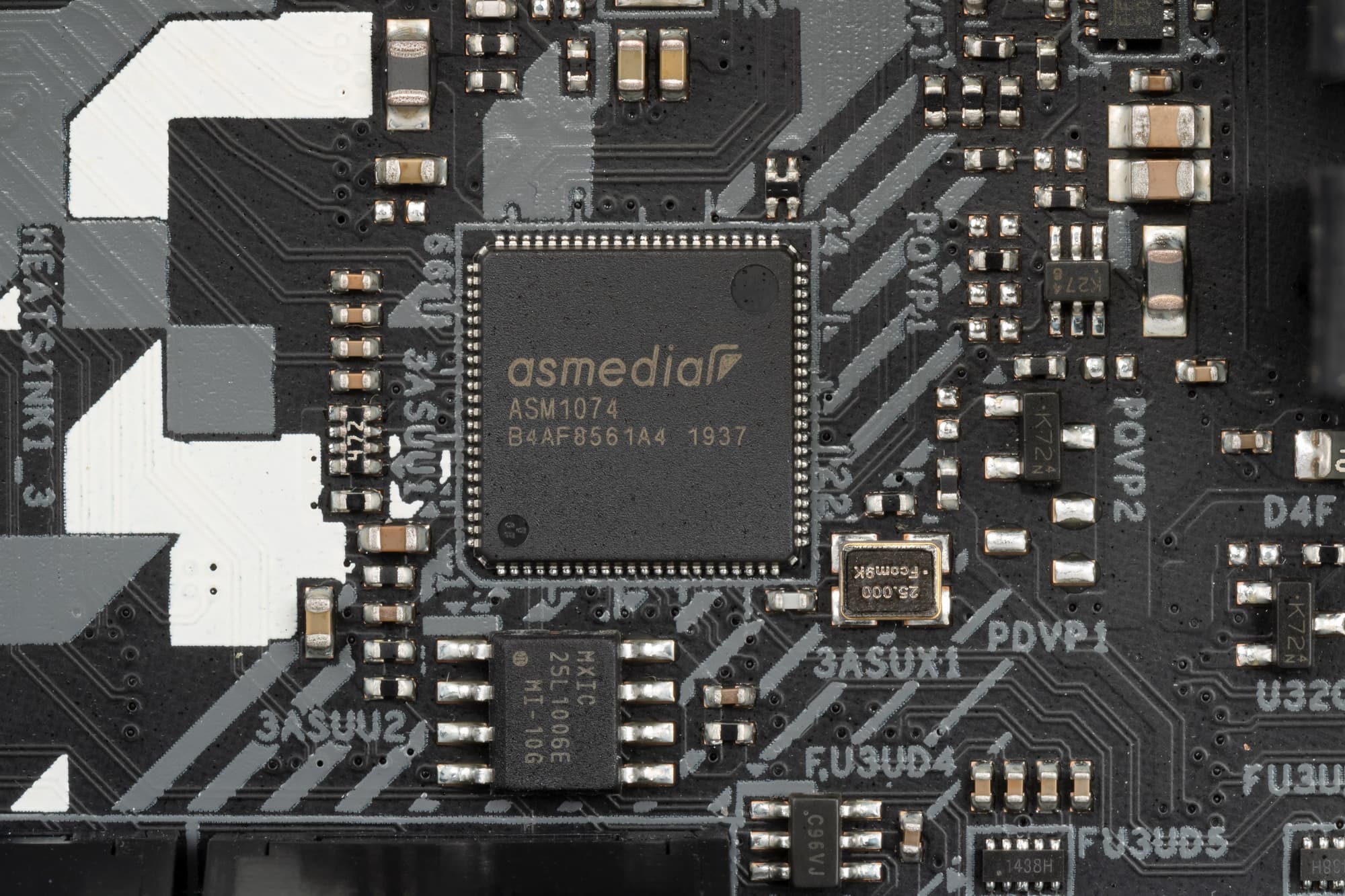

- ASMedia ASM1074 (4 USB 3.2 Gen1) (1 линия);
- Realtek RTL8125B (Ethernet 2,5 Gb/s) (1 линия);
- Порт М.2_WIFI (Wireless) (1 линия);
- 4 порта SATA_0,2,3,4 (4 линии)
Как видим, 22 линии PCIe оказались занятыми. В чипсете Z490 имеется контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 16 линий PCIe. На плате всего один слот PCIe x16_1, работающий в режиме х16. Поэтому деления процессорных линий нет, но вариант мультиграфических решений имеется только для AMD CrossFire: слот PCIe x16_1 (x16) + слот PCIe x16_3 (x4).

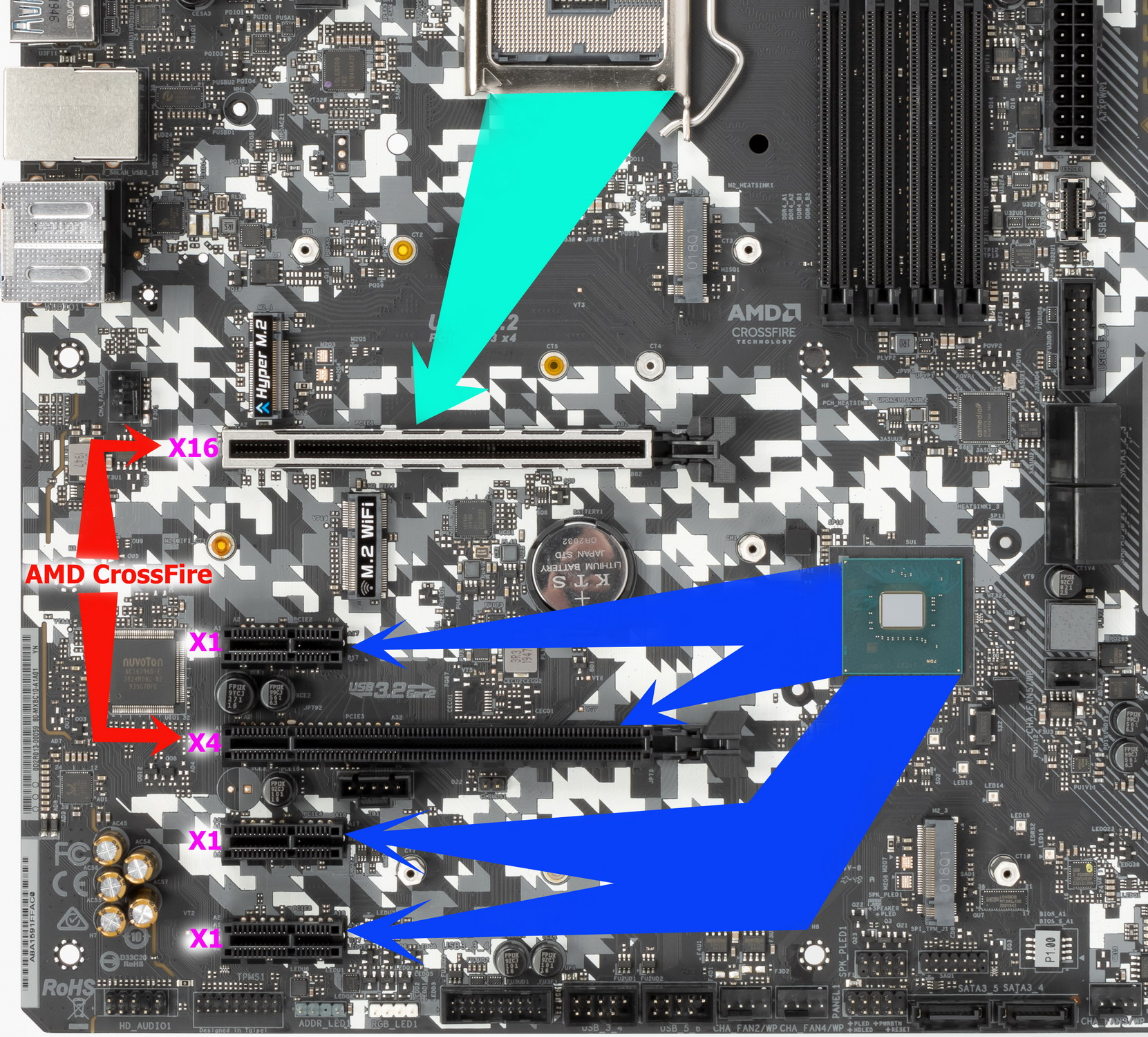

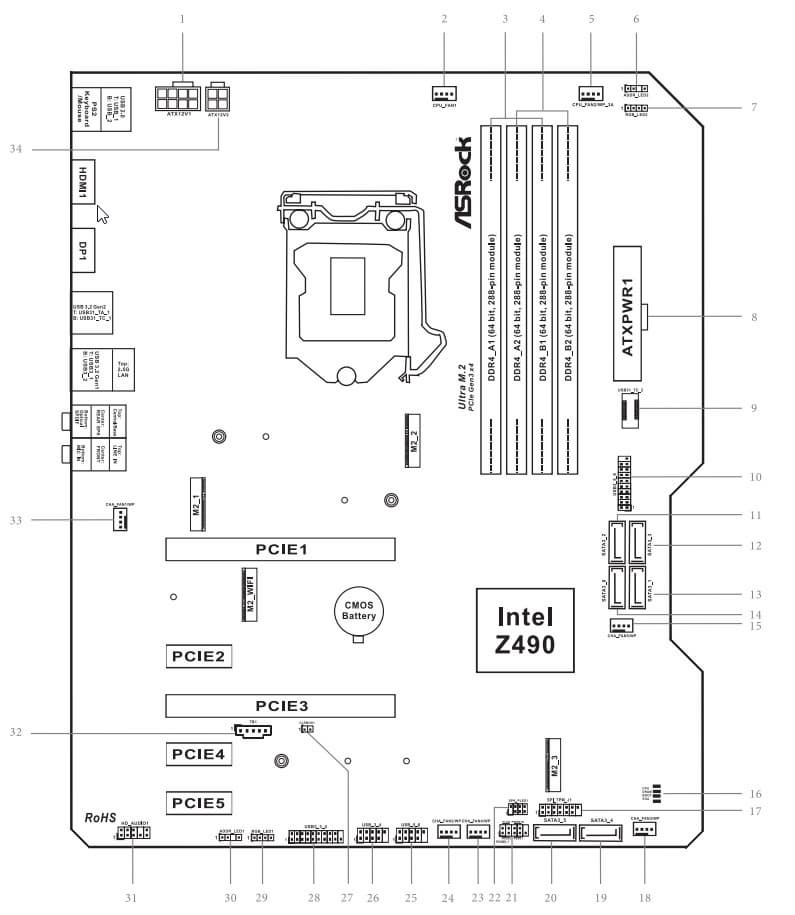

Распределение PCIe слотов в целом выглядит так:
Всего на плате есть 5 слотов PCIe: два PCIe x16 (для видеокарт или других устройств) и три «коротких» PCIe x1. Про первый PCIe x16 я выше уже рассказал (он подключен к CPU), а третий PCIe x16_3 (на деле он имеет всего 4 линии PCIe) подключен к Z490.
Варианта установки трех видеокарт (а это поддерживает только AMD CrossFire) — нет.

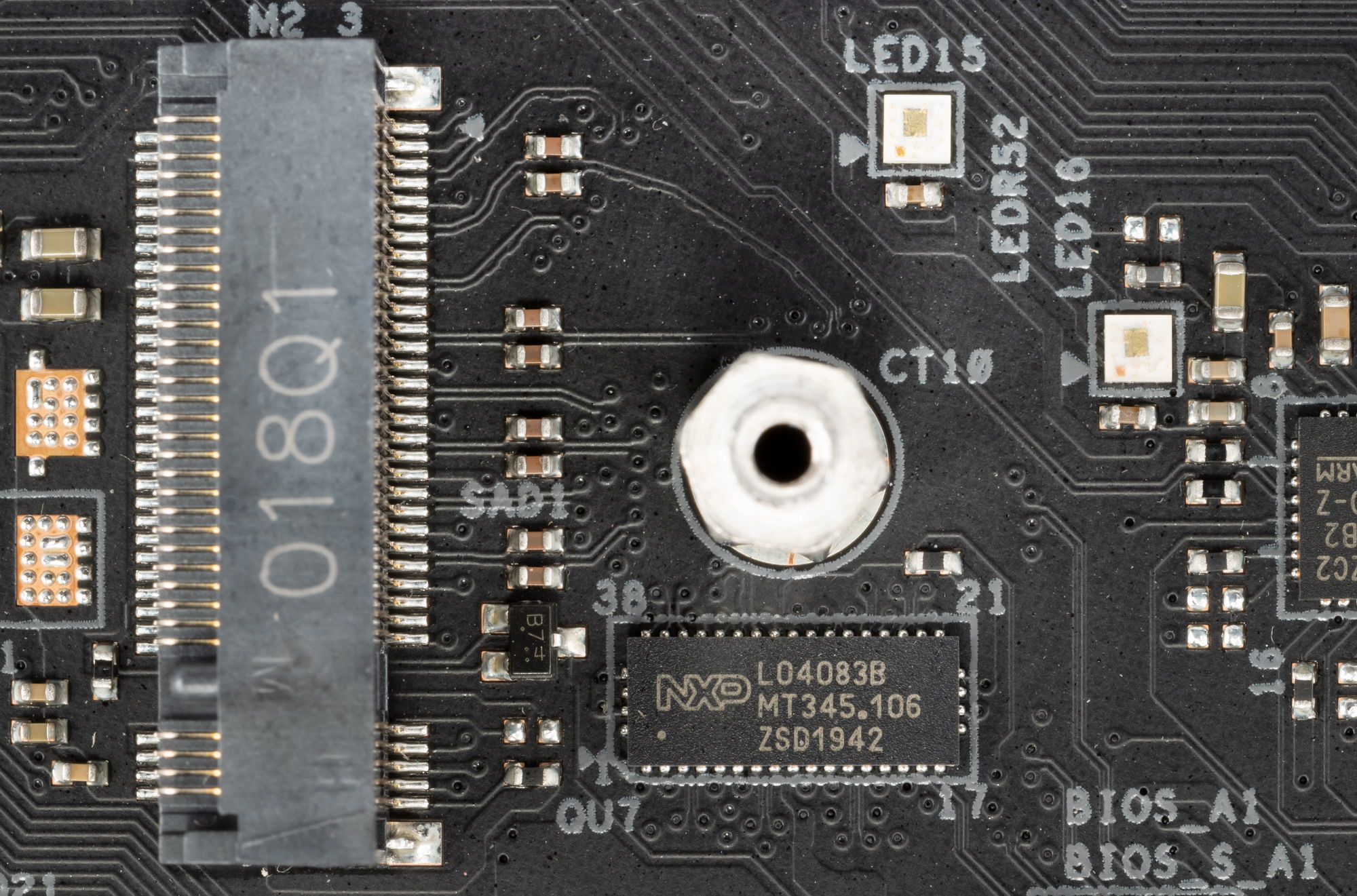

У данной платы перераспределения линий PCIe между слотами в случае использования более одной видеокарты нет, как и нет необходимости деления ресурсов между слотами PCIe и M.2_3, поэтому мультиплексоров нет.

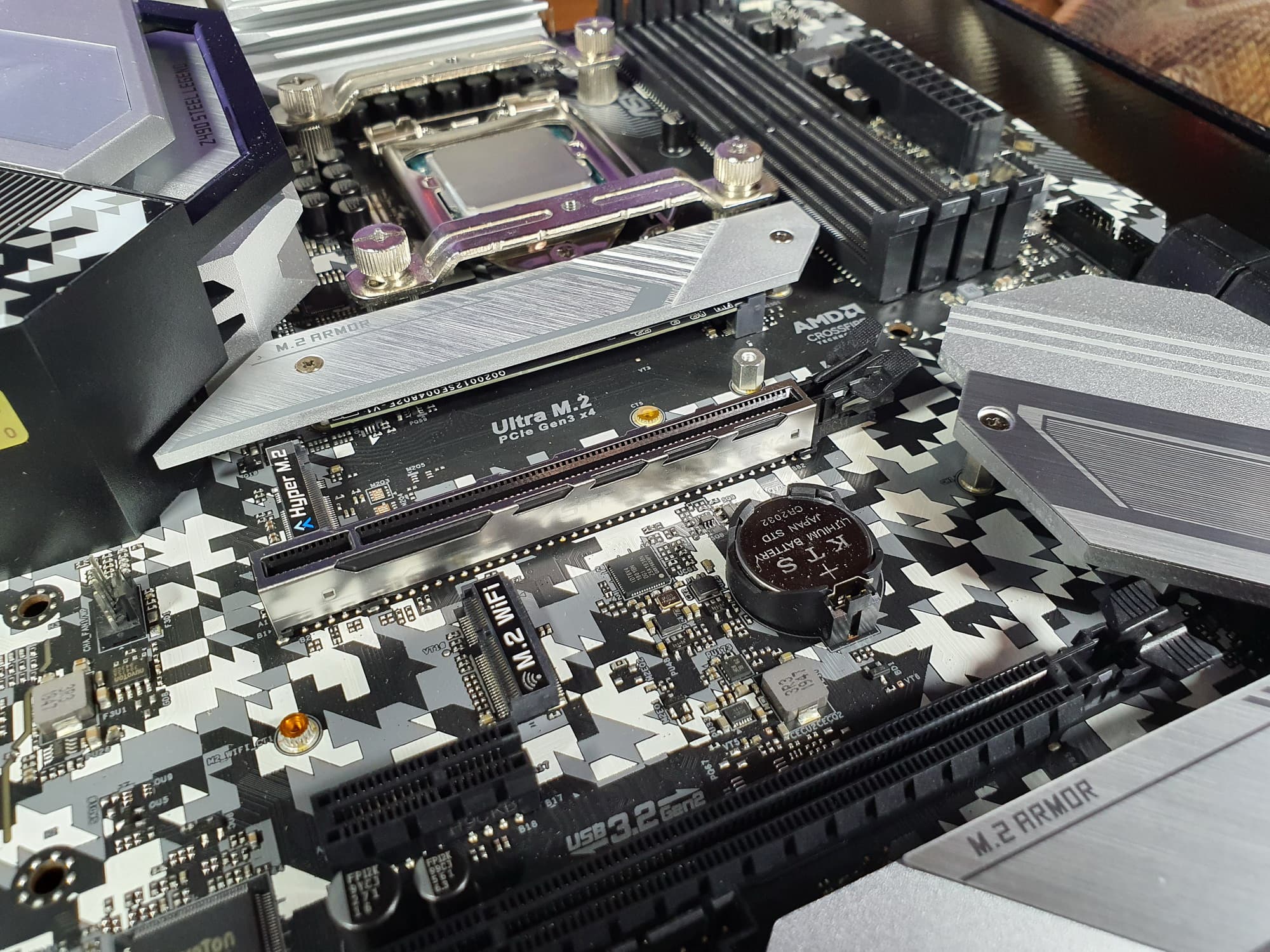

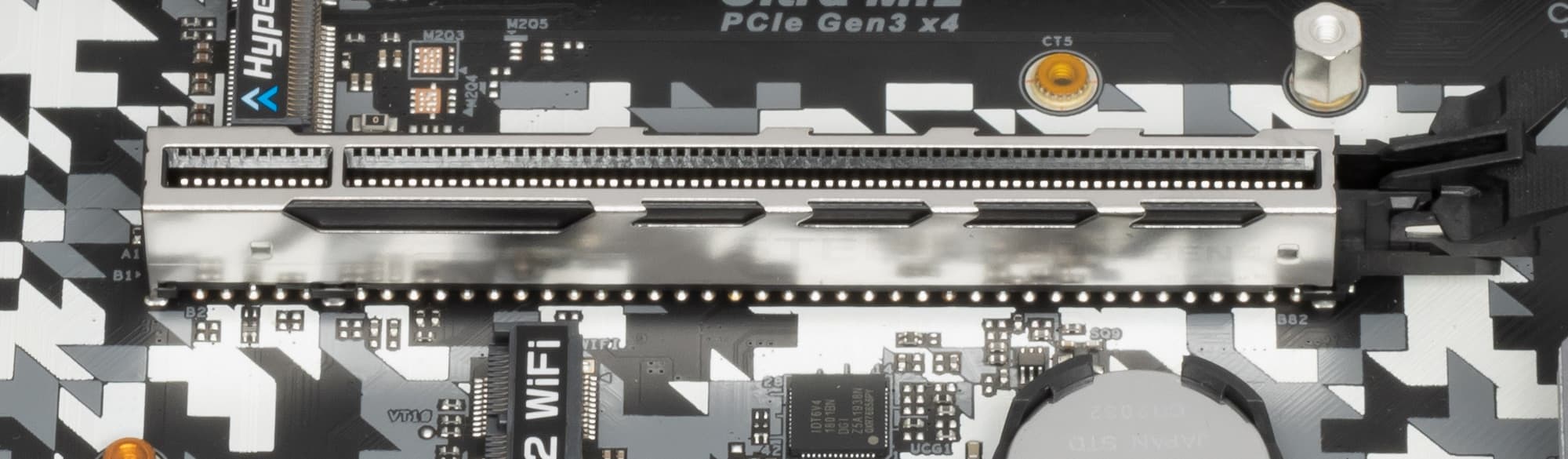

Слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слот от электромагнитных помех.
Расположение PCIe слотов в целом позволяет легко смонтировать СО любого уровня и класса.

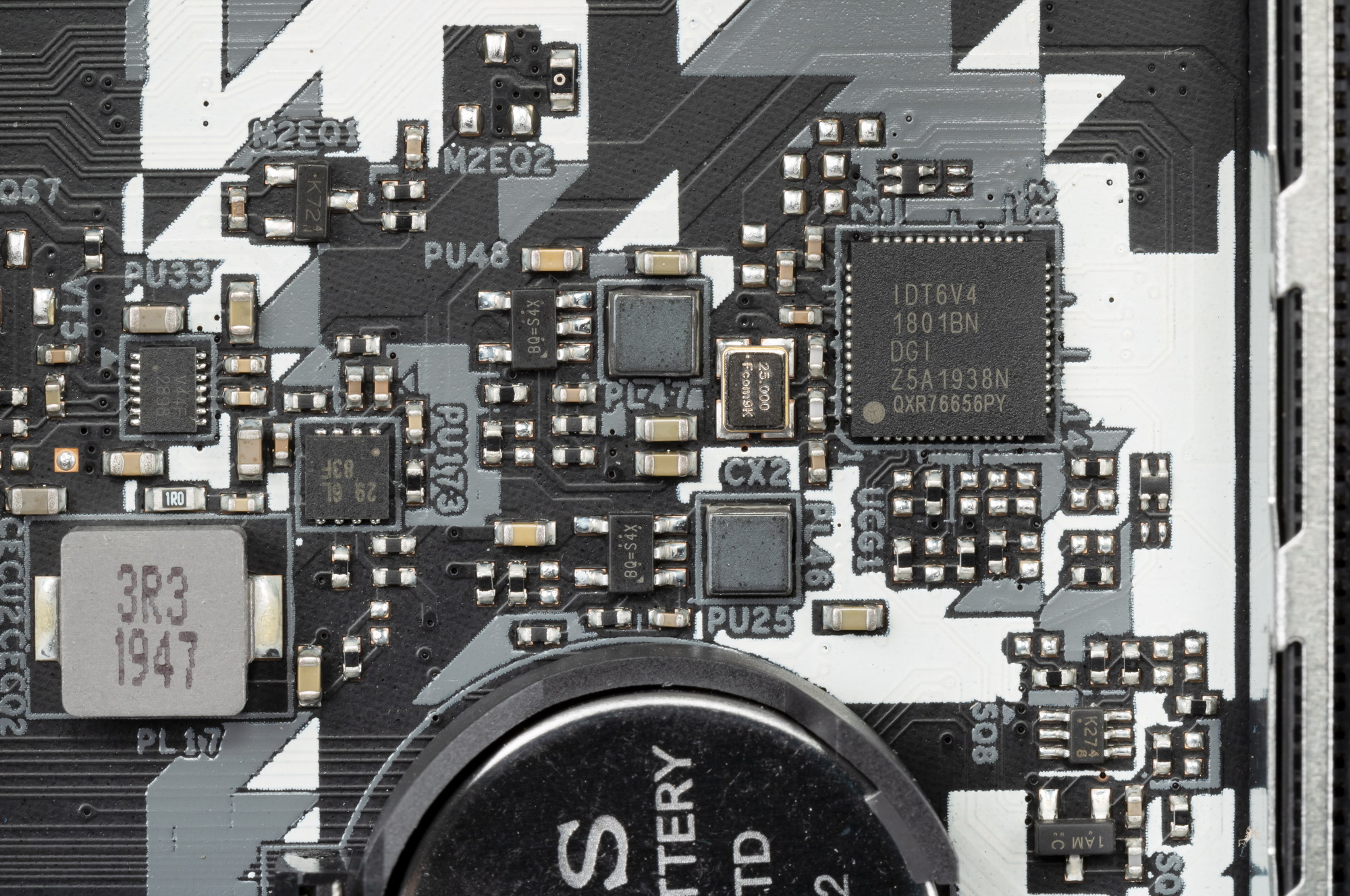

Для поддержания стабильных частот на шине PCIe (для будущих процессоров с поддержкой PCIe 4.0) имеется внешний тактовый генератор.
А вот привычных уже усилителей (ре-драйверов) сигнала шины нет. Впрочем, плата все равно среднего уровня, не оверклокерская.
На очереди — накопители.

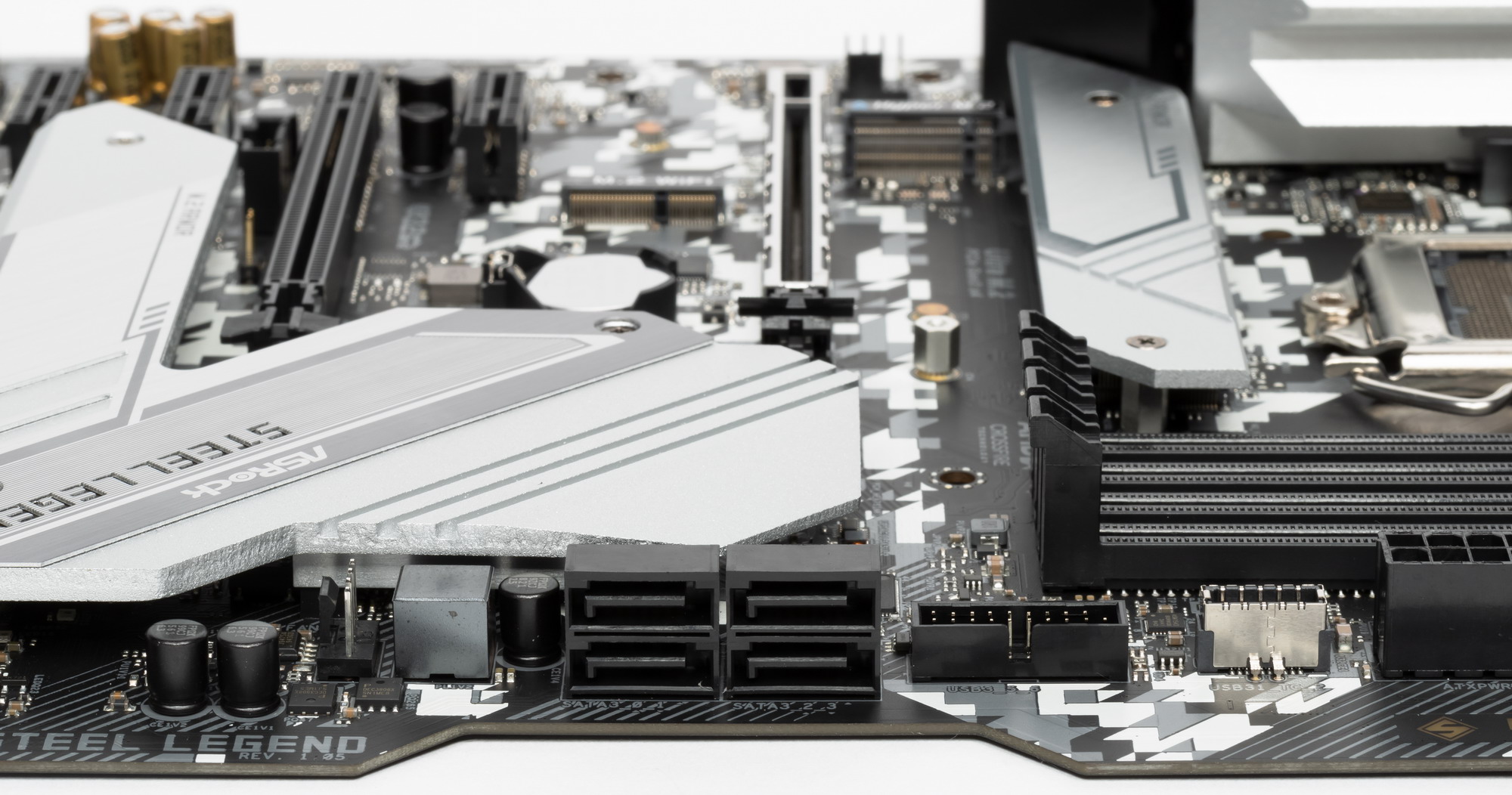

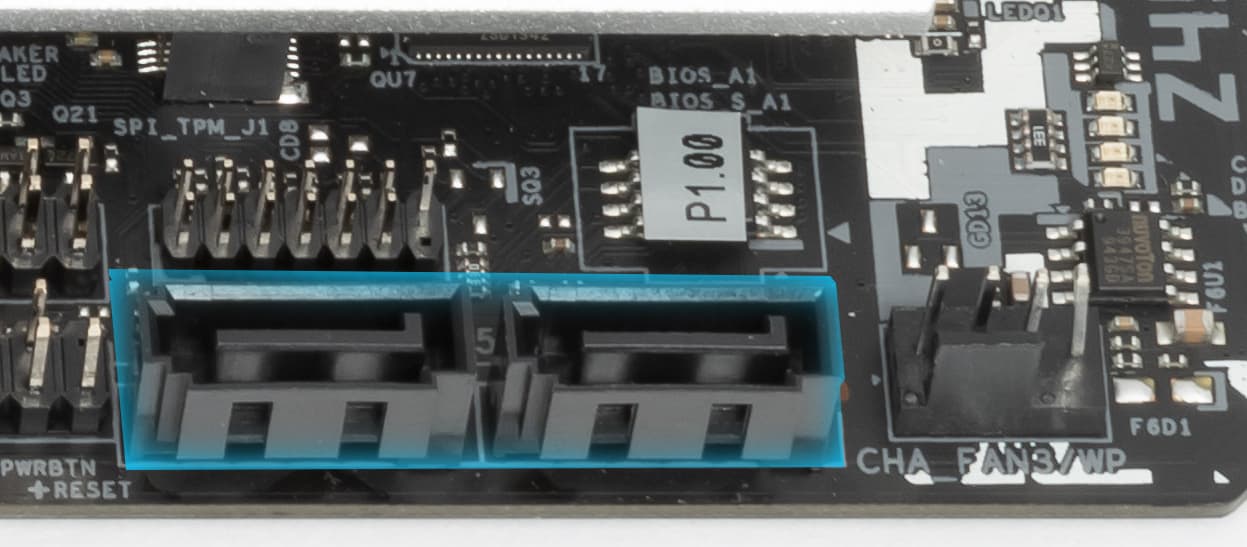

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2 (из них функционируют только 2, M.2_1 отключен до выхода будущего поколения процессоров Rocket Lake). Еще один слот M.2 предназначен для контроллеров беспроводных сетей Wi-Fi/Bluetooth. Все порты SATA реализованы через чипсет Z490 и поддерживают создание RAID. 4 порта SATA размещены на боковой стороне и горизонтально ориентированы, а еще 2 порта — у нижней кромки и ориентированы вертикально.

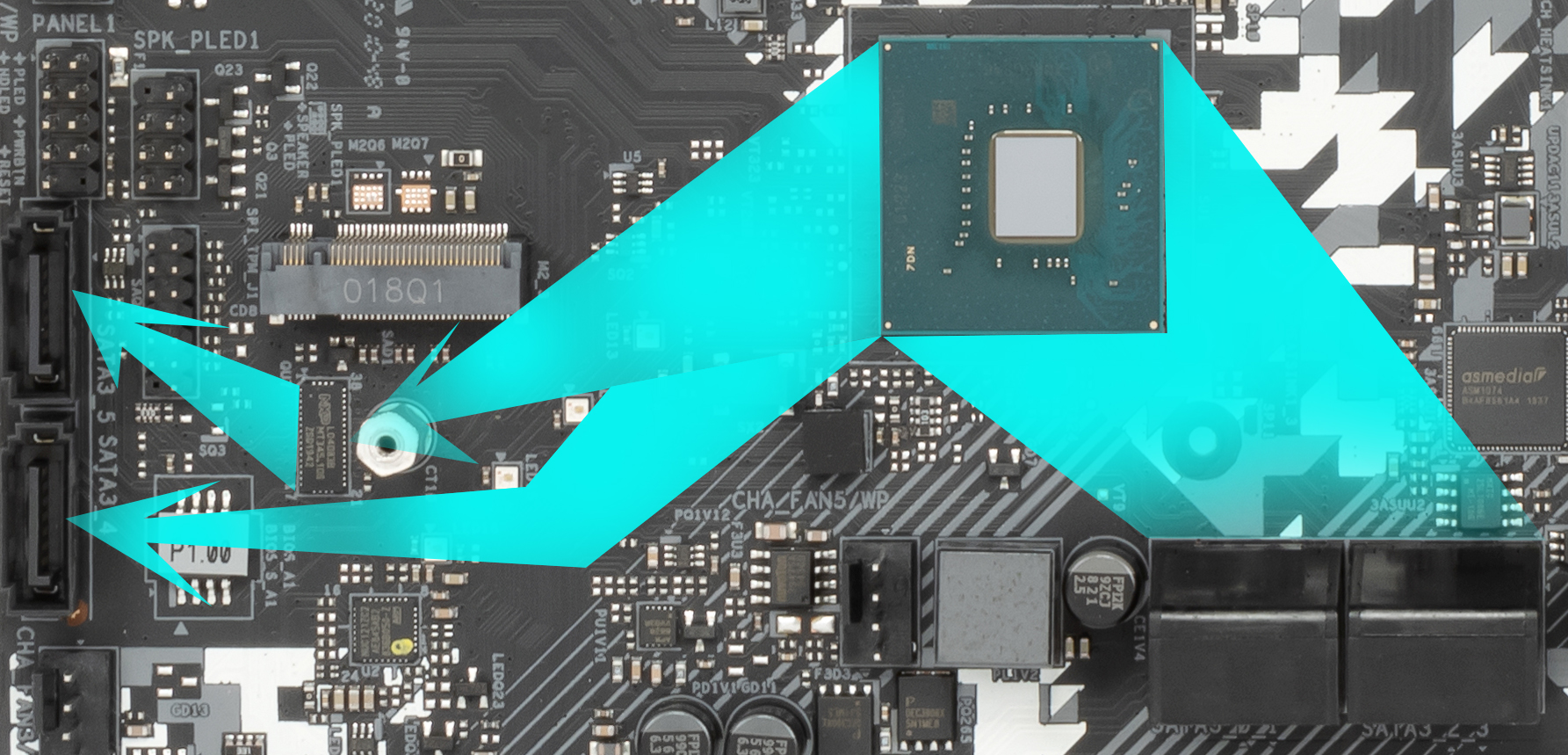

Напомню, что некоторые порты SATA делят ресурсы с портами M.2, поэтому имеются мультиплексоры LO04083B от NXP Semiconductors.
Теперь про M.2. Материнская плата имеет 3 гнезда такого форм-фактора.
Два слота M.2_2 и M.2_3 поддерживает модули с любым интерфейсом, а M.2_1 — только с PCIe интерфейсом (и он на сегодня отключен). M.2_2 и M.2_3 получают данные от чипсета Z490, также на них можно организовать RAID силами Z490 и использовать для Intel Optane Memory. При этом самый длинный модуль 22110 можно установить только в M.2_3, а M.2_2 и M.2_1 поддерживают до 2280.

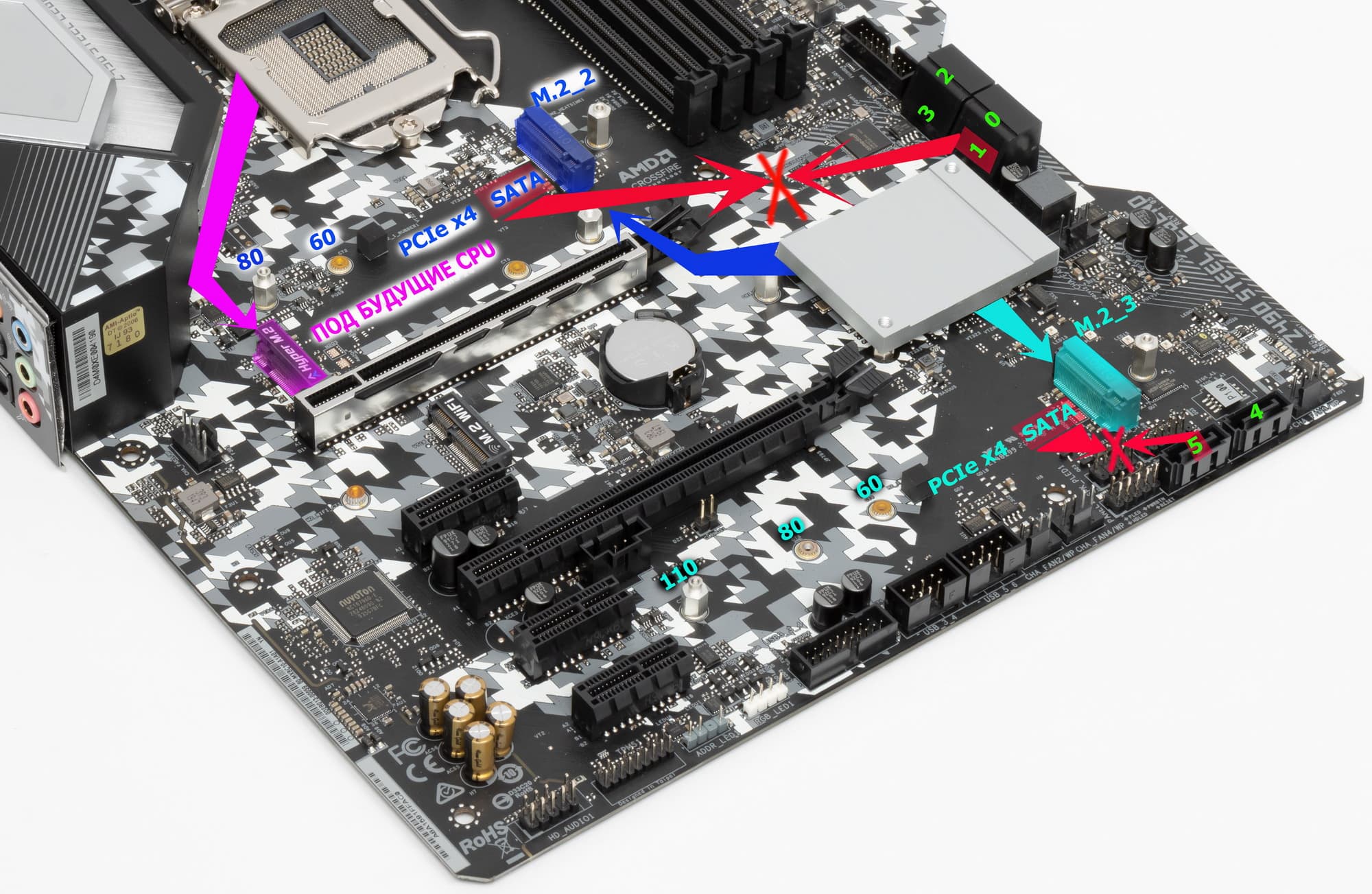

Поскольку количество HSIO линий у Z490 ограничено тридцатью, то приходится делить ресурсы. В частности, если в слот M.2_2 вставлен накопитель с интерфейсом SATA, то это автоматом отключит порт SATA_1 (ну и наоборот, если последний задействован, то слот M.2_2 будет работать только в режиме PCIe x4). Такая же картина и в отношении портов M.2_3 и SATA_5.

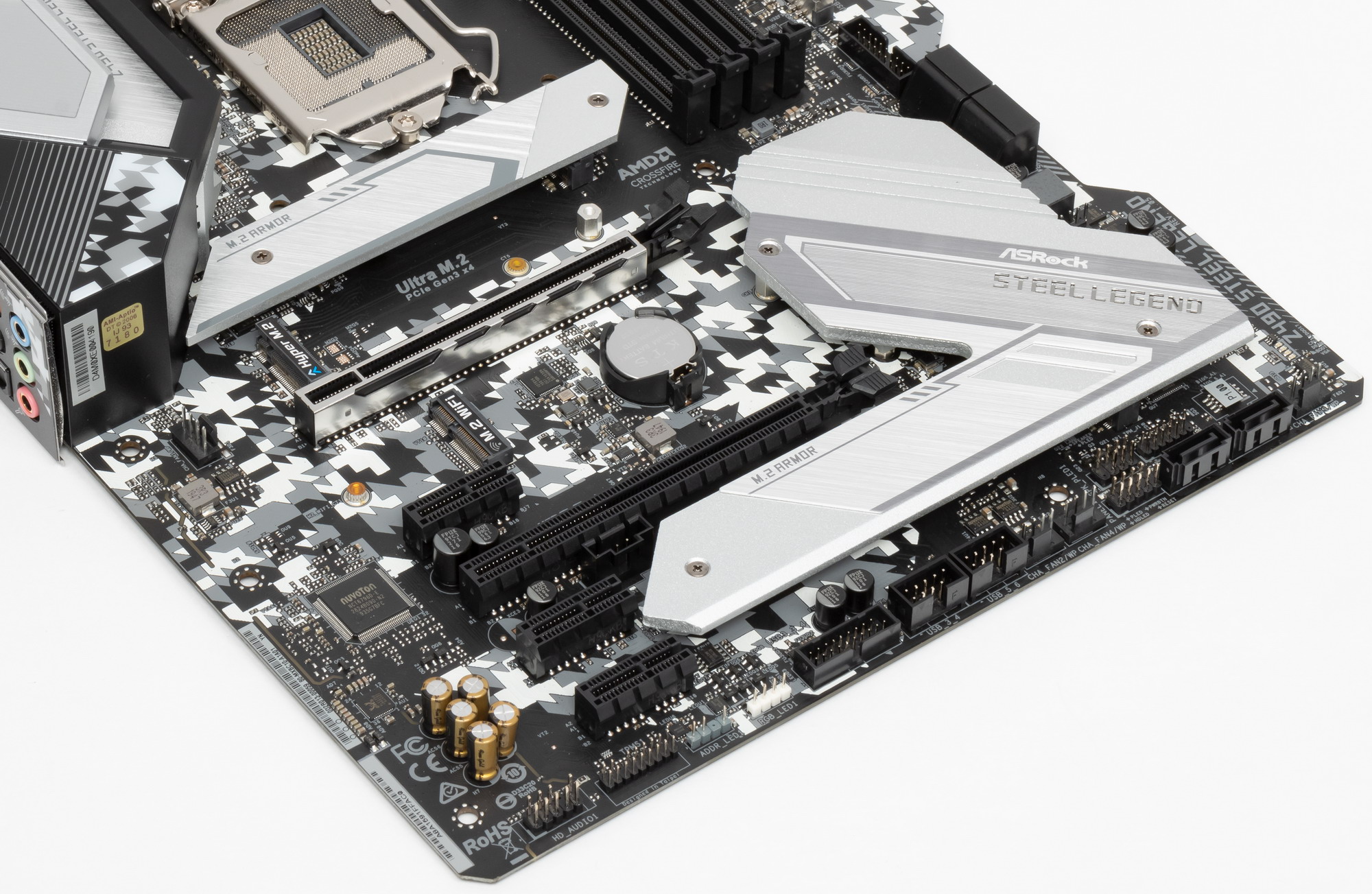

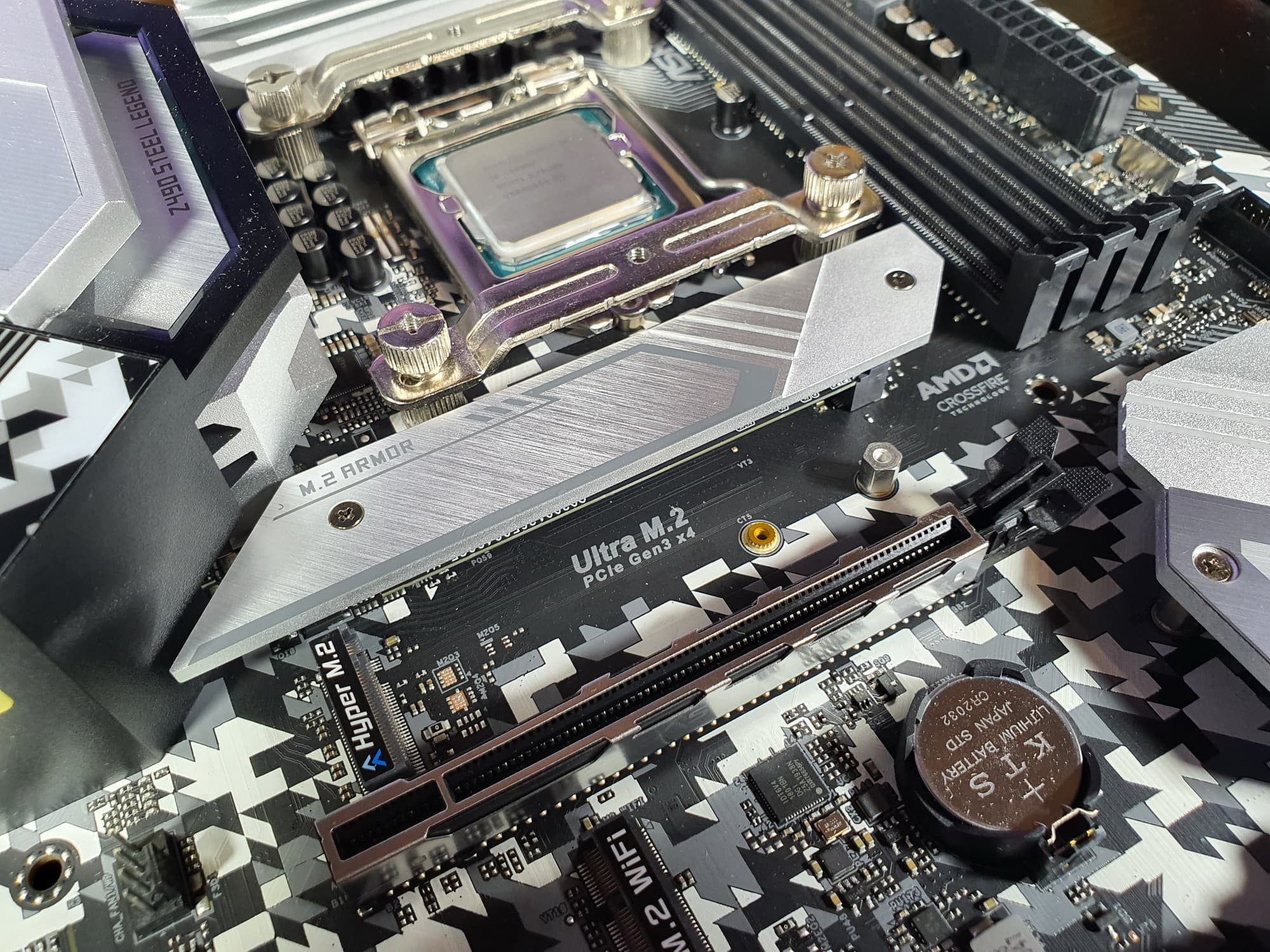

Два M.2 слота (M.2_2 и M.2_3) имеют радиаторы. При этом у M.2_3 радиатор покрывает чипсетный, образуя с ним единый охлаждающий модуль, а у M.2_2 свой отдельный радиатор. У M.2_1, который на сегодня отключен и будет работать только с будущими процессорами, охлаждения нет.
Расскажем и о других «прибамбасах» на плате. Их на этой плате мало. Кнопок включения и перезагрузки нет. Как и нет любых «фенечек» для оверклокеров. Из всего такого набора есть перемычка сброса CMOS.

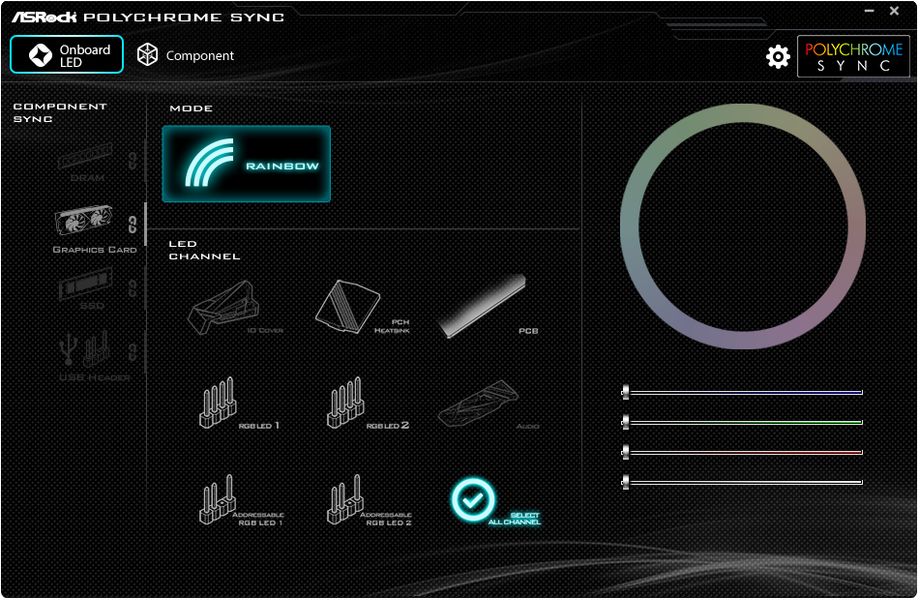

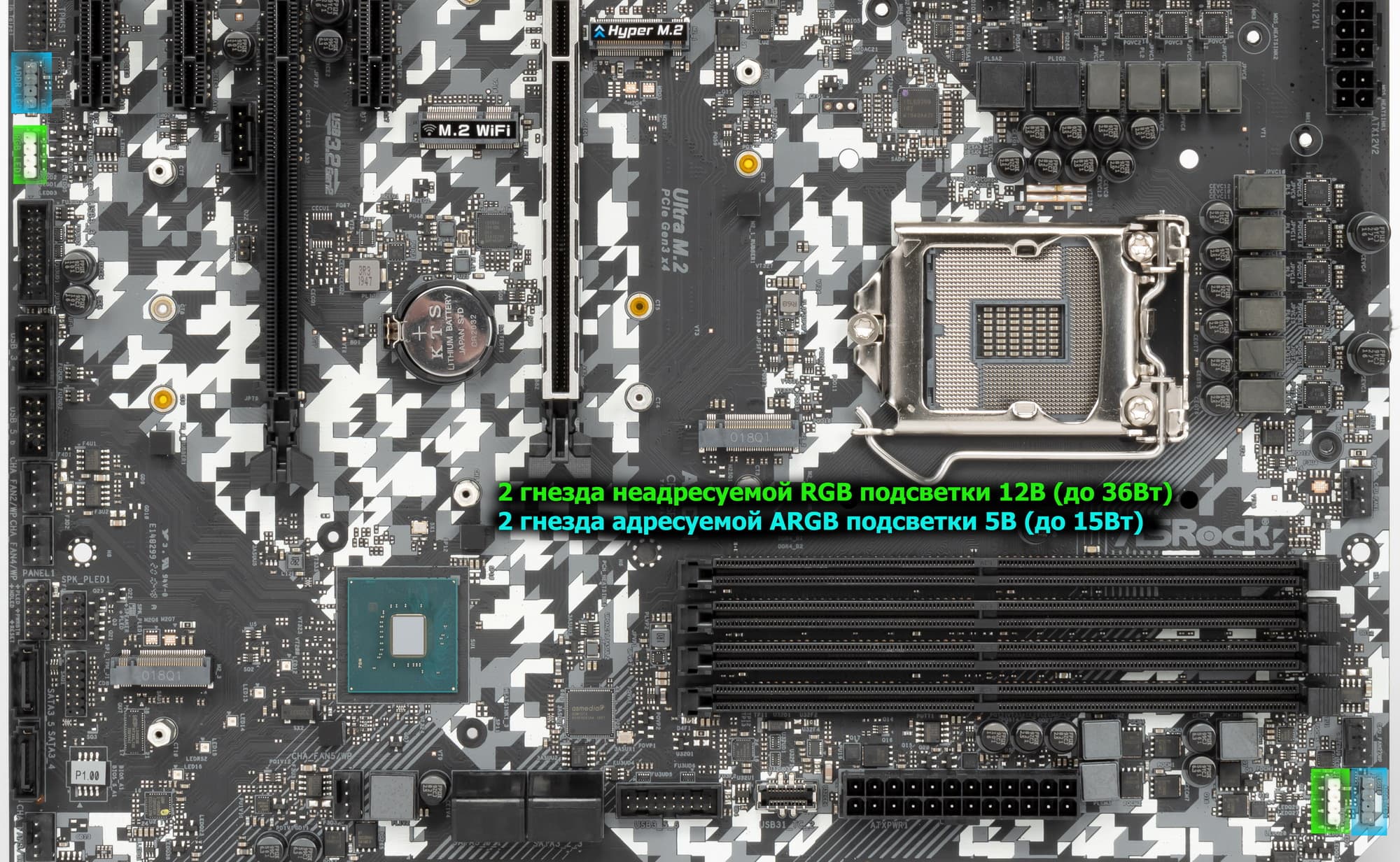

У платы есть подсветка: 4 разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары, разнесенные на противоположные края платы.

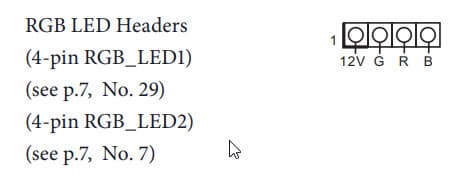

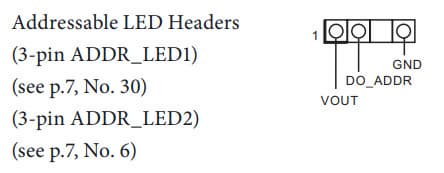

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

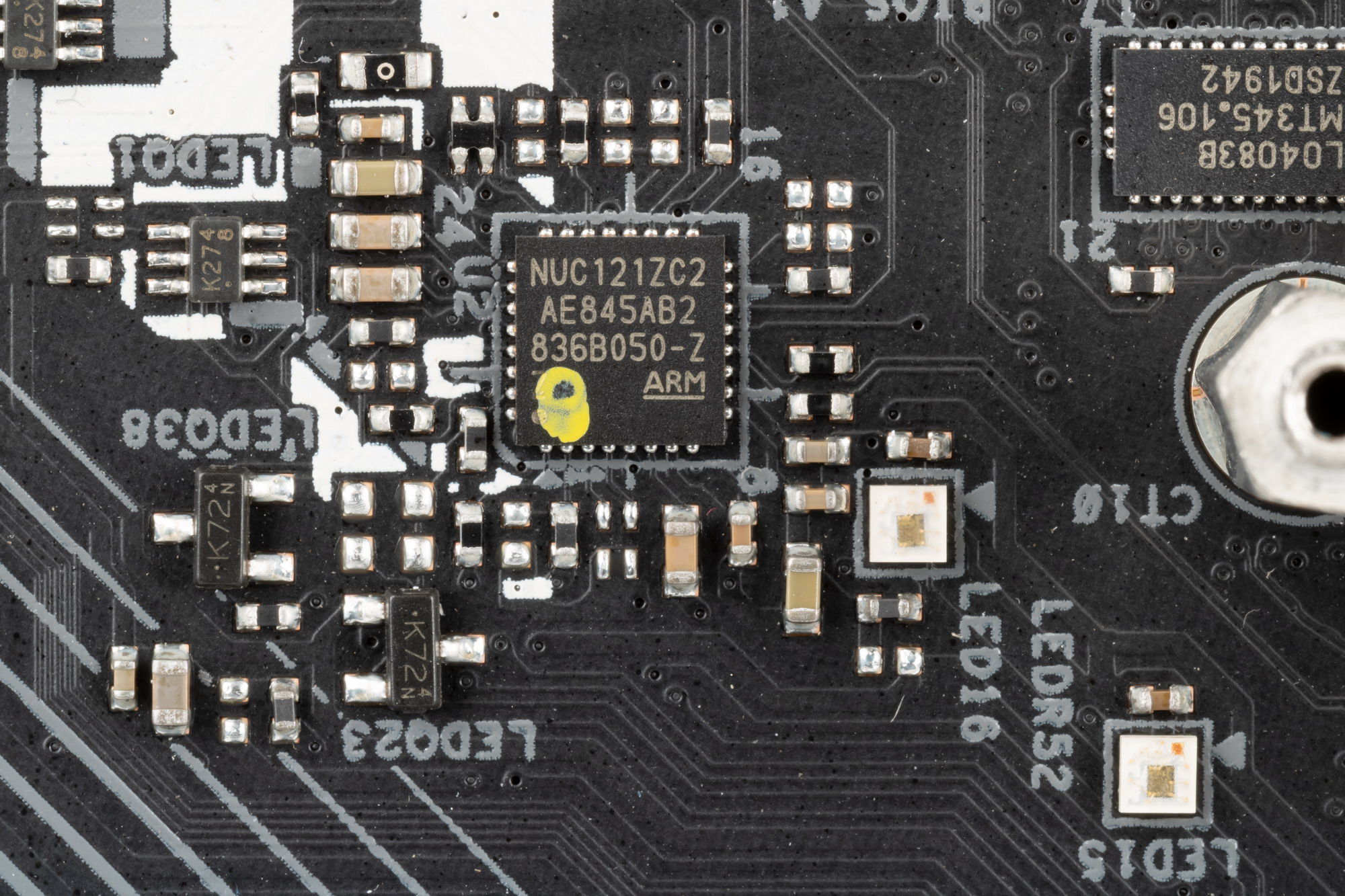

Контроль по синхронизации работы подсветки возложен на контроллер NUC126 от Nuvoton. Частично на него возложены и функции мониторинга.

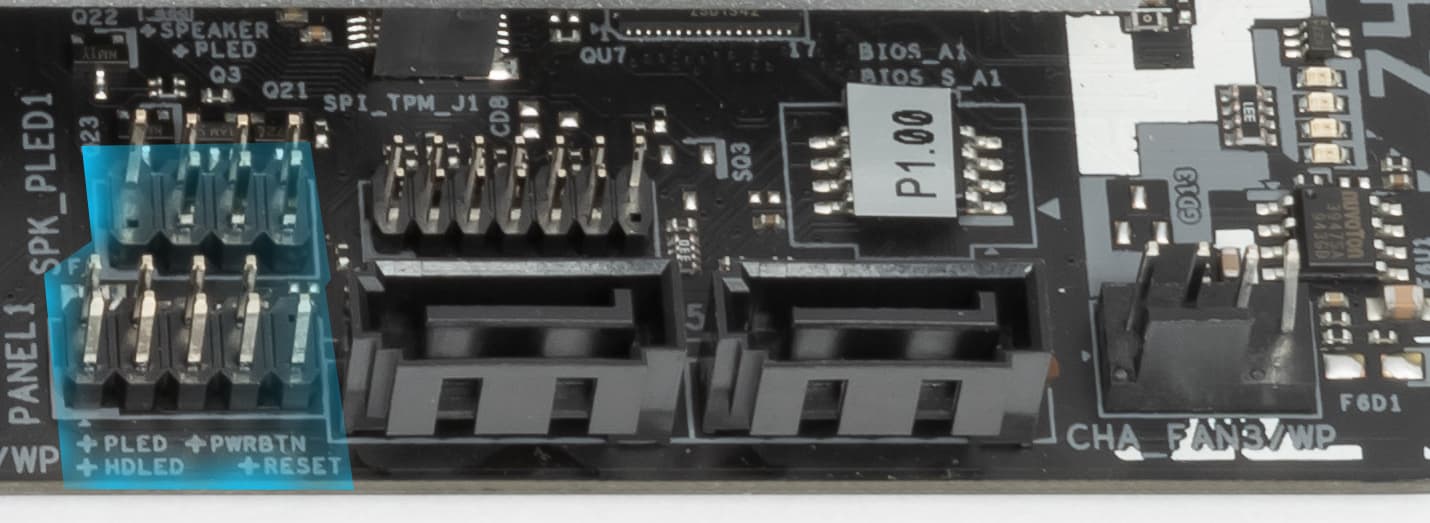

Конечно, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.
Ни светодиодов состояния, ни табло POST-кодов (или Debug-кодов), извещающих о текущем состоянии платы в процессе запуска и работы нет.

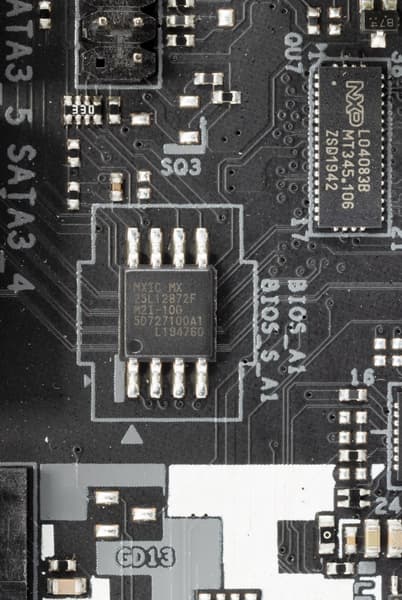

Для размещения прошивки UEFI/BIOS использована микросхема MXIC MX25L12872F от Macronix.

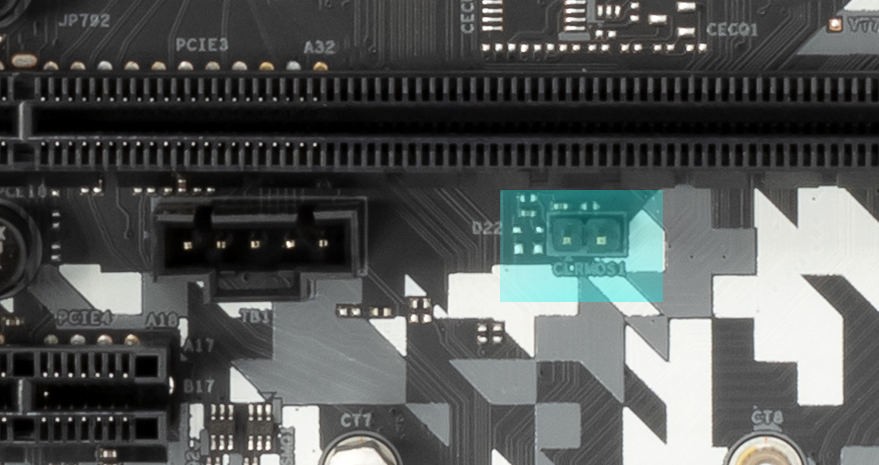

Технологии «холодной» прошивки BIOS в данном случае также нет.

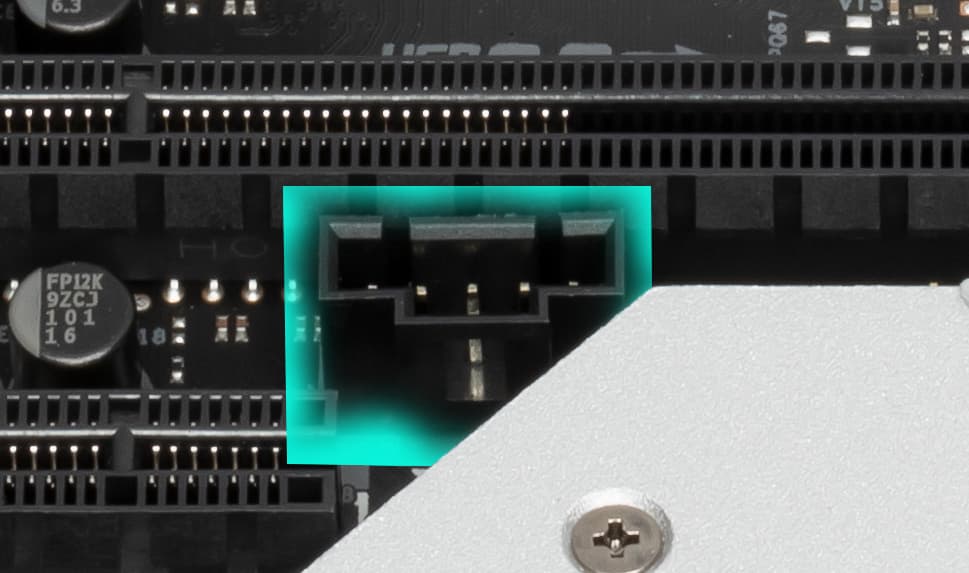

Для подключения внешних контроллеров Intel Thunderbolt3 имеется свое гнездо.

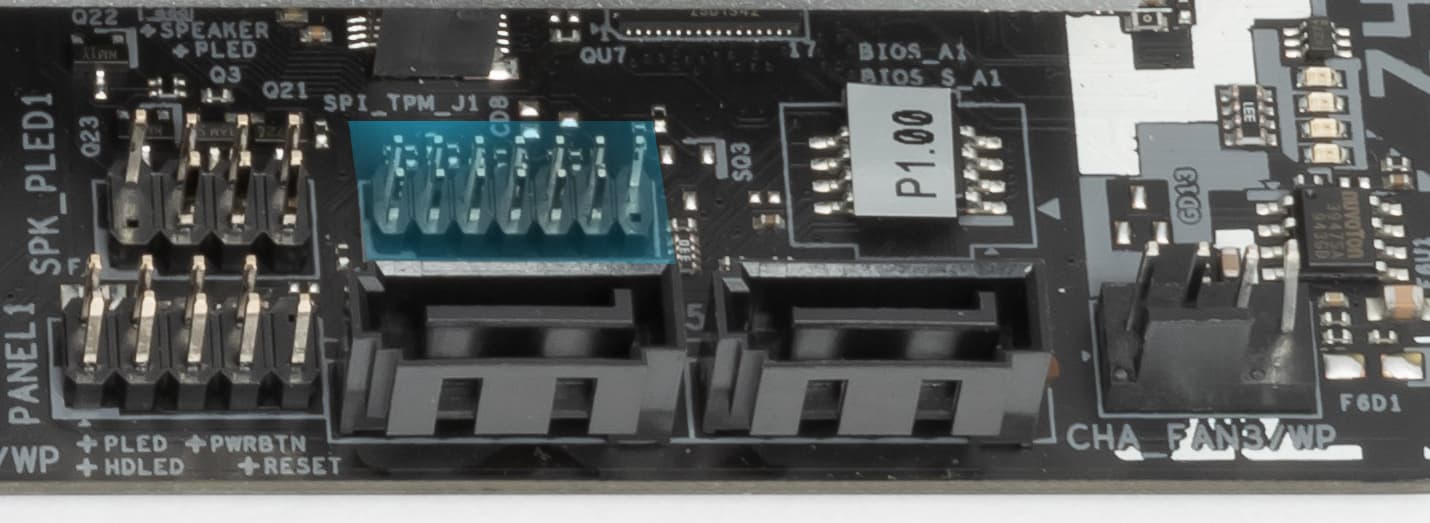

Скромный список «прибамбасов» заканчивается разъемом TPM для подключения разных систем безопасности.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z490 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 6 портов USB 3.2 Gen2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 22 линии из 24).
И что мы имеем? Всего на материнской плате — 15 портов USB:
- 2 порта USB 3.2 Gen2: все реализованы через Z490: оба представлены на задней панели портами Type-A (голубого цвета) и Type-C;

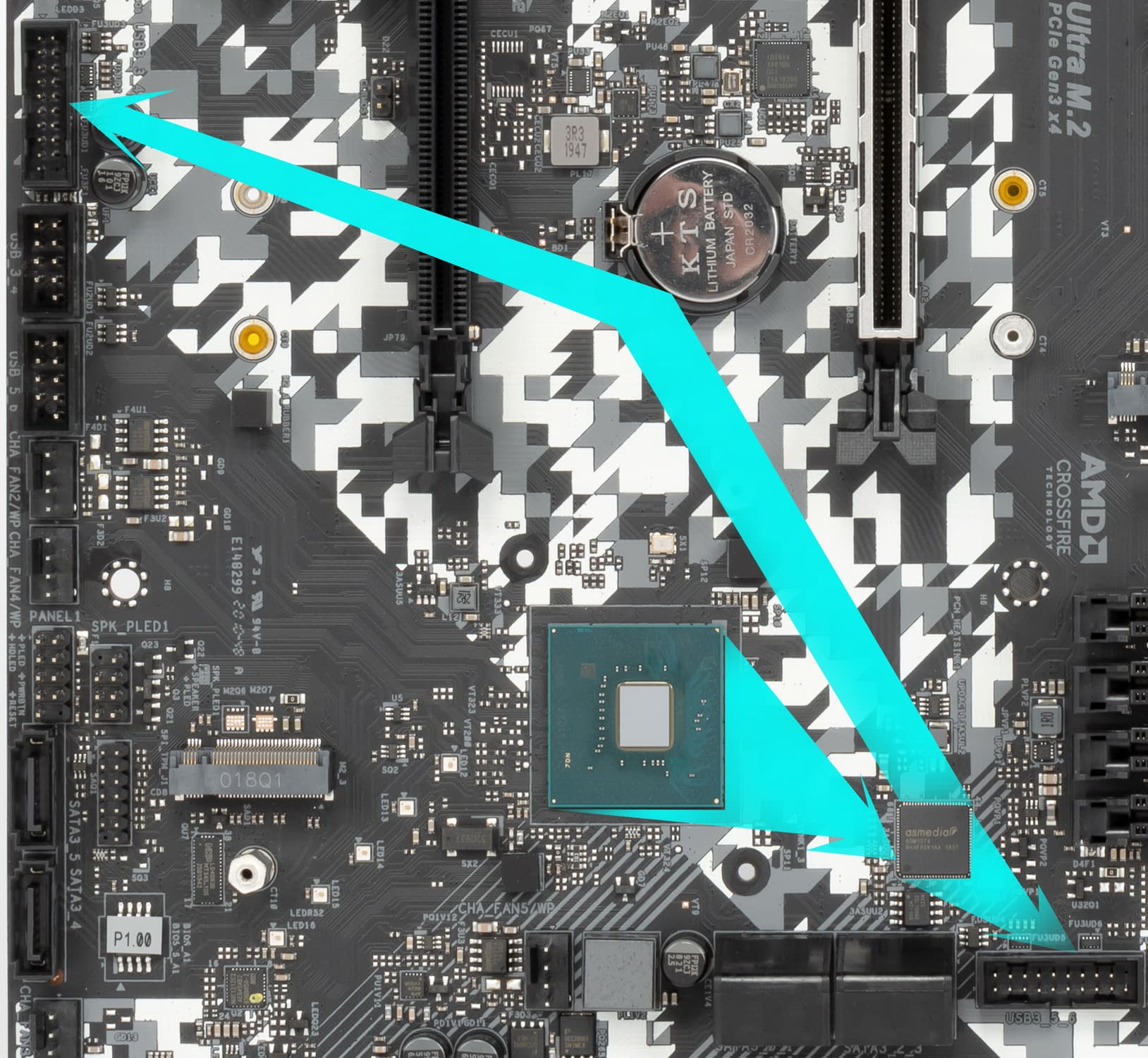

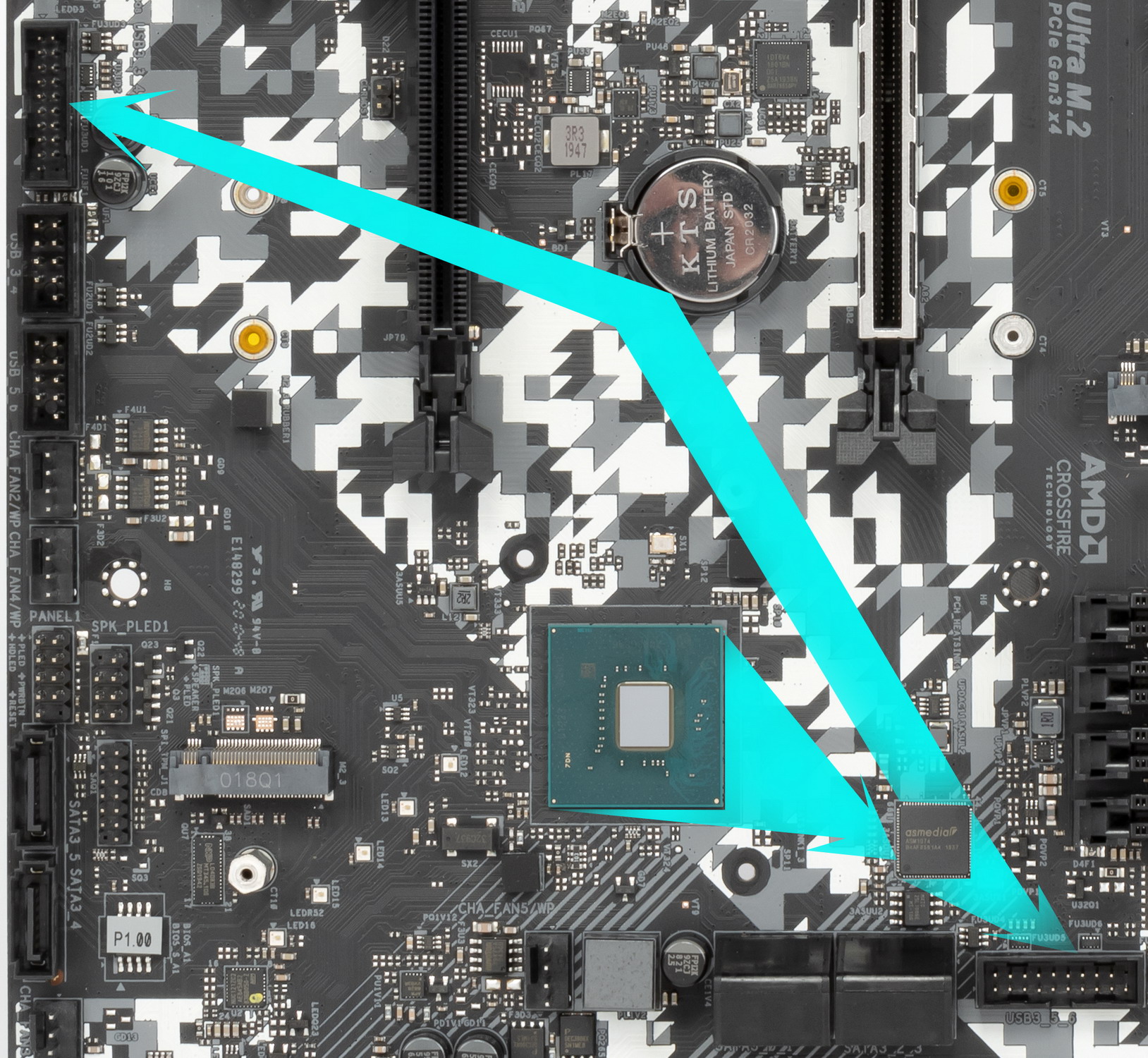

- 7 портов USB 3.2 Gen1: 3 реализованы через Z490: 1 представлен внутренним разъемом Type-C
(для подключения к соответствующему разъему на передней панели корпуса) и 2 представлены портами Type-A на задней панели (синие); оставшиеся 4 реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия PCIe) представлены двумя внутренними разъемами
(каждый на 2 порта);

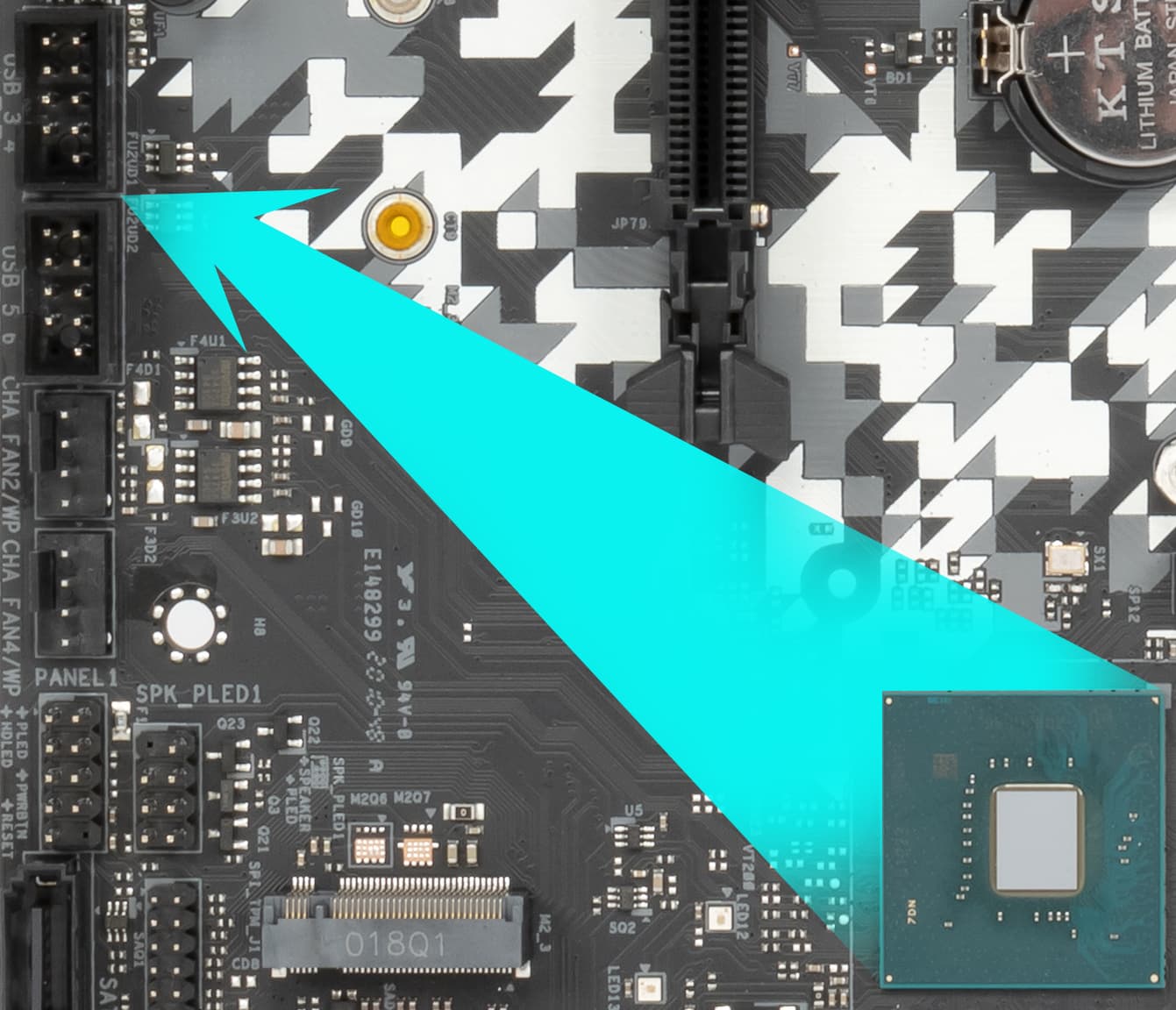

- 6 портов USB 2.0/1.1: все реализованы через Z490: 4 из них представлены двумя внутренними разъемами
(каждый на 2 порта); еще 2 представлены портами Type-A на задней панели (черные).
Итак, через чипсет Z490 реализовано 2 USB 3.2 Gen2 + 3 USB 3.2 Gen1 = 5 выделенных портов. Плюс 22 линии PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого у Z490 реализовано 27 высокоскоростных портов из 30. Еще 6 портов USB 2.0 (через Z490) не входят в состав HSIO (14 портов USB 2.0 у Z490 имеются по умолчанию и служат для самостоятельной реализации, либо поддержки USB 3.2: в нашем случае — пяти портов, то есть из 14 USB 2.0 задействовано 11). Поэтому возникает вопрос резонности использования ASM1074, когда как собственных свободных USB 3.2 имеется достаточно. Вполне возможно, что причина кроется в сложности и себестоимости разводки PCB.

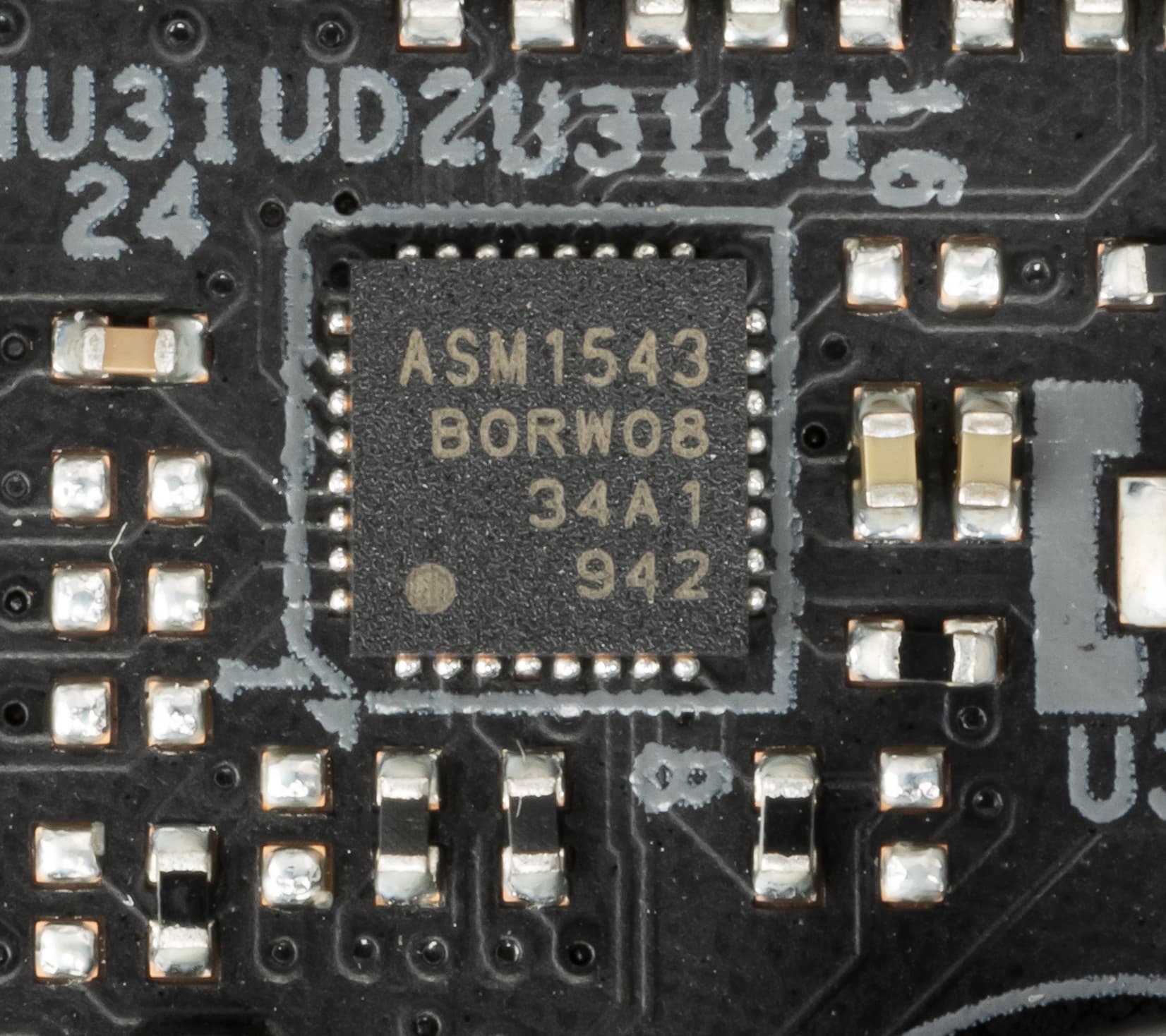

USB 3.2 Gen1 порты Type-A оснащены ре-драйвером ASM1543 от ASMedia,

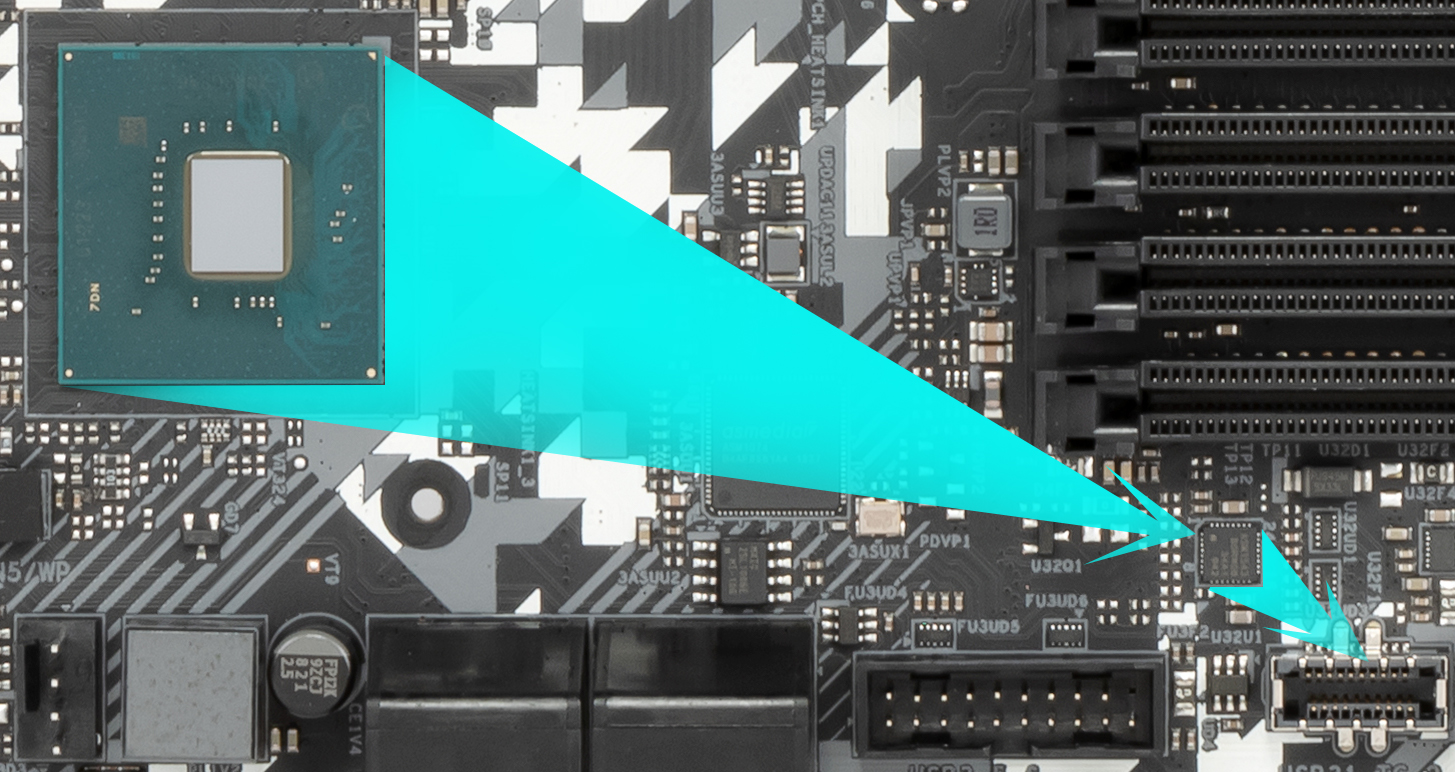

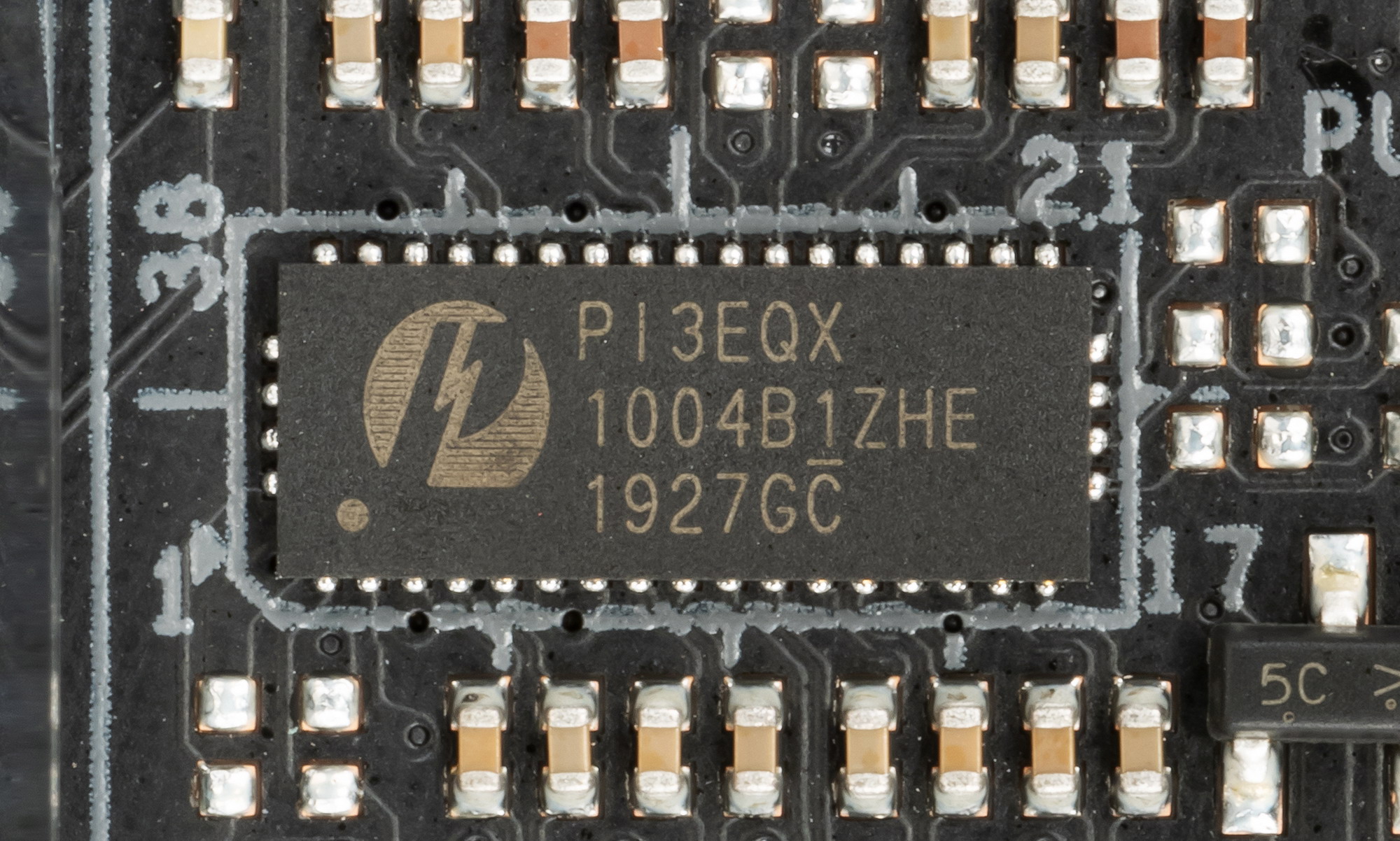

а USB 3.2 Gen2 порт Type-C оснащен ре-драйвером PI3EQX от Pericom/Diodes.
Теперь о сетевых делах.

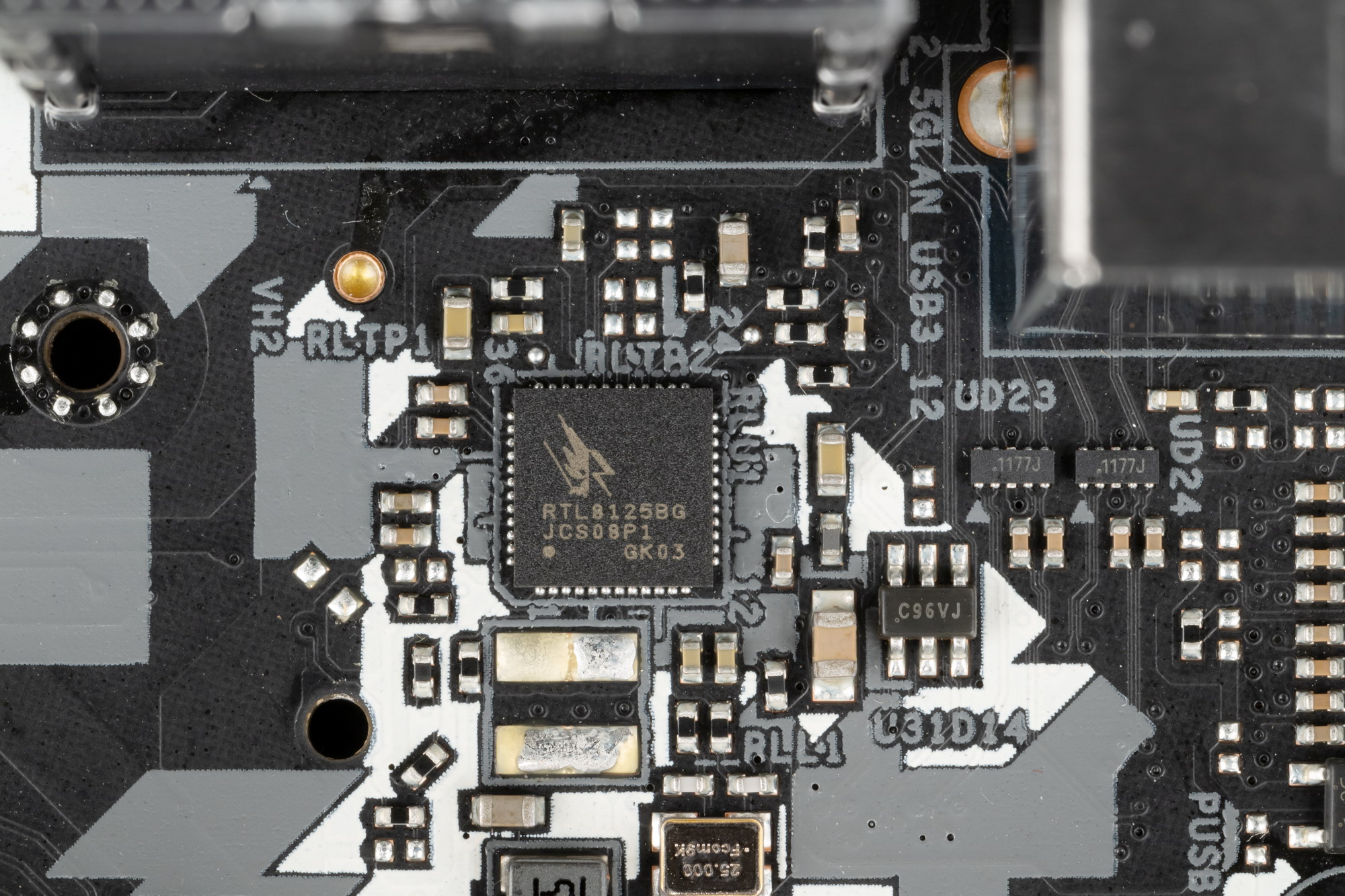

Материнская плата оснащена средствами связи скромно. Имеется скоростной Ethernet-контроллер RTL8125B от Realtek, способный работать на скоростях до 2,5 Гбит/с.
На этом и все. Имеется слот M.2 для беспроводных адаптеров, но их самих в комплекте нет.

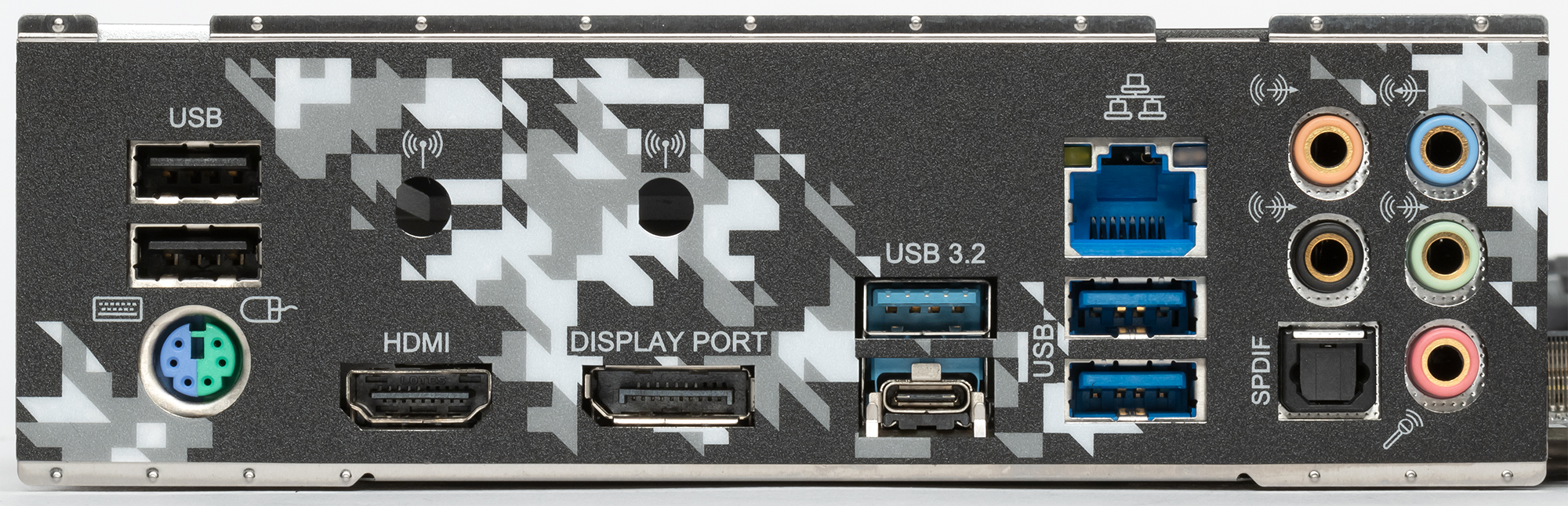

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

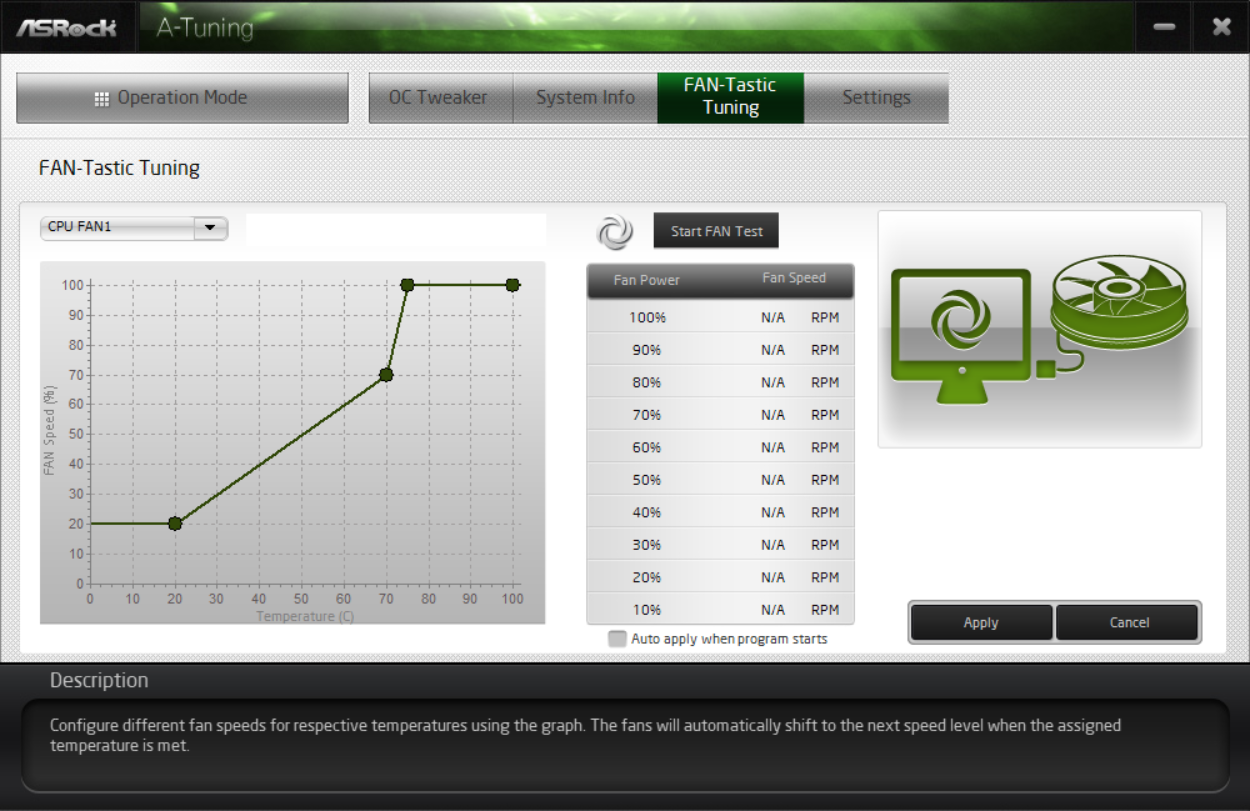

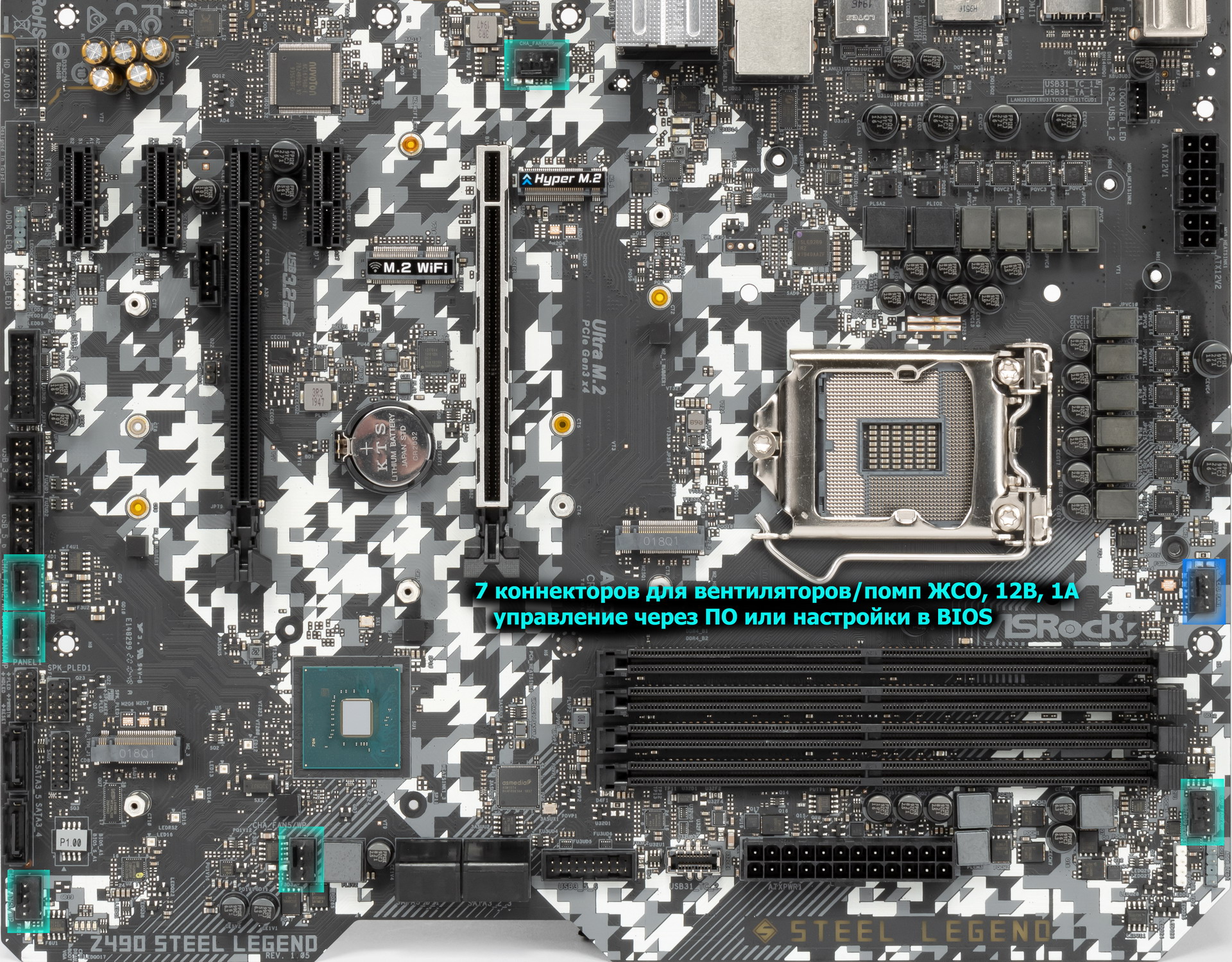

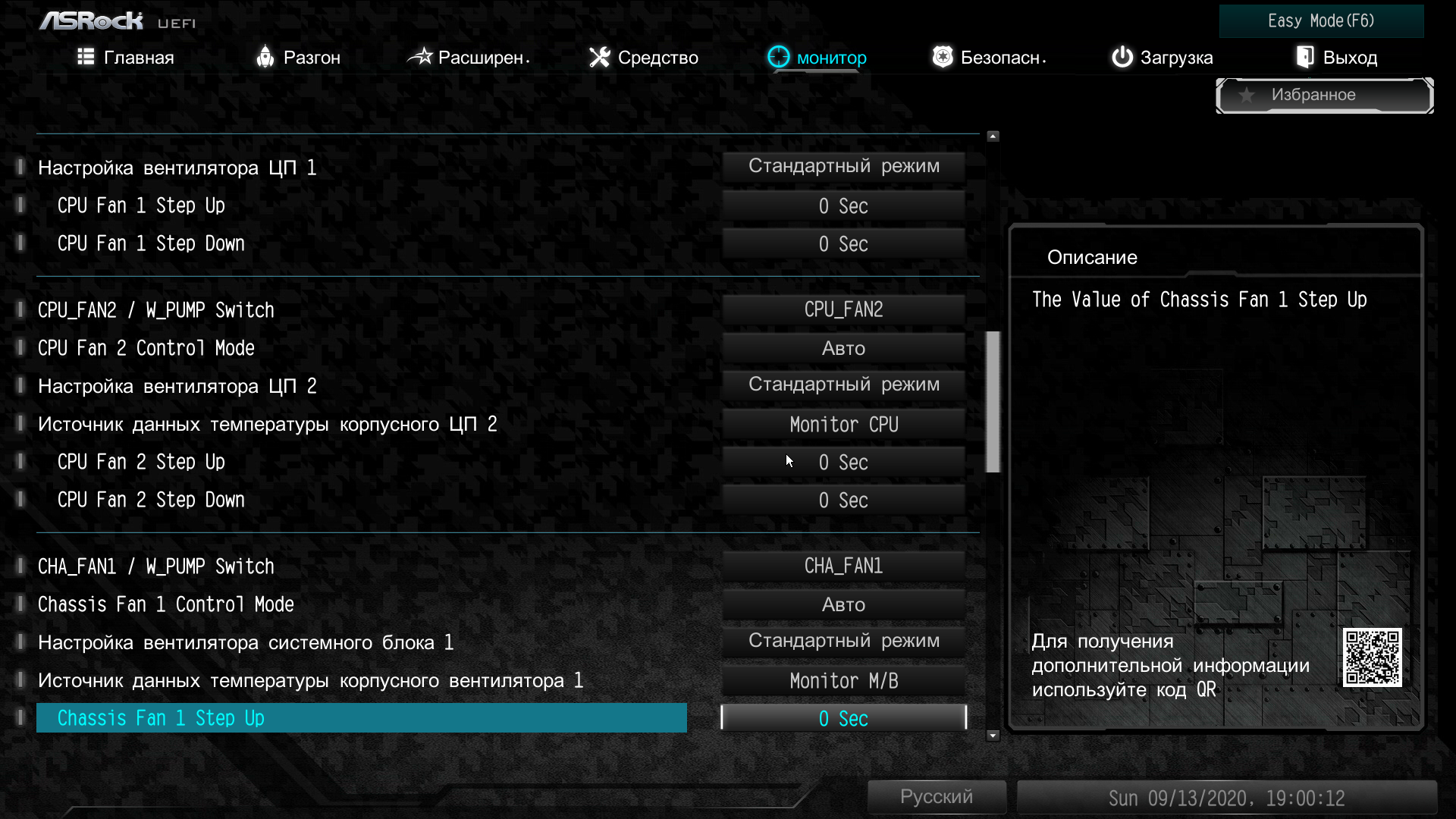

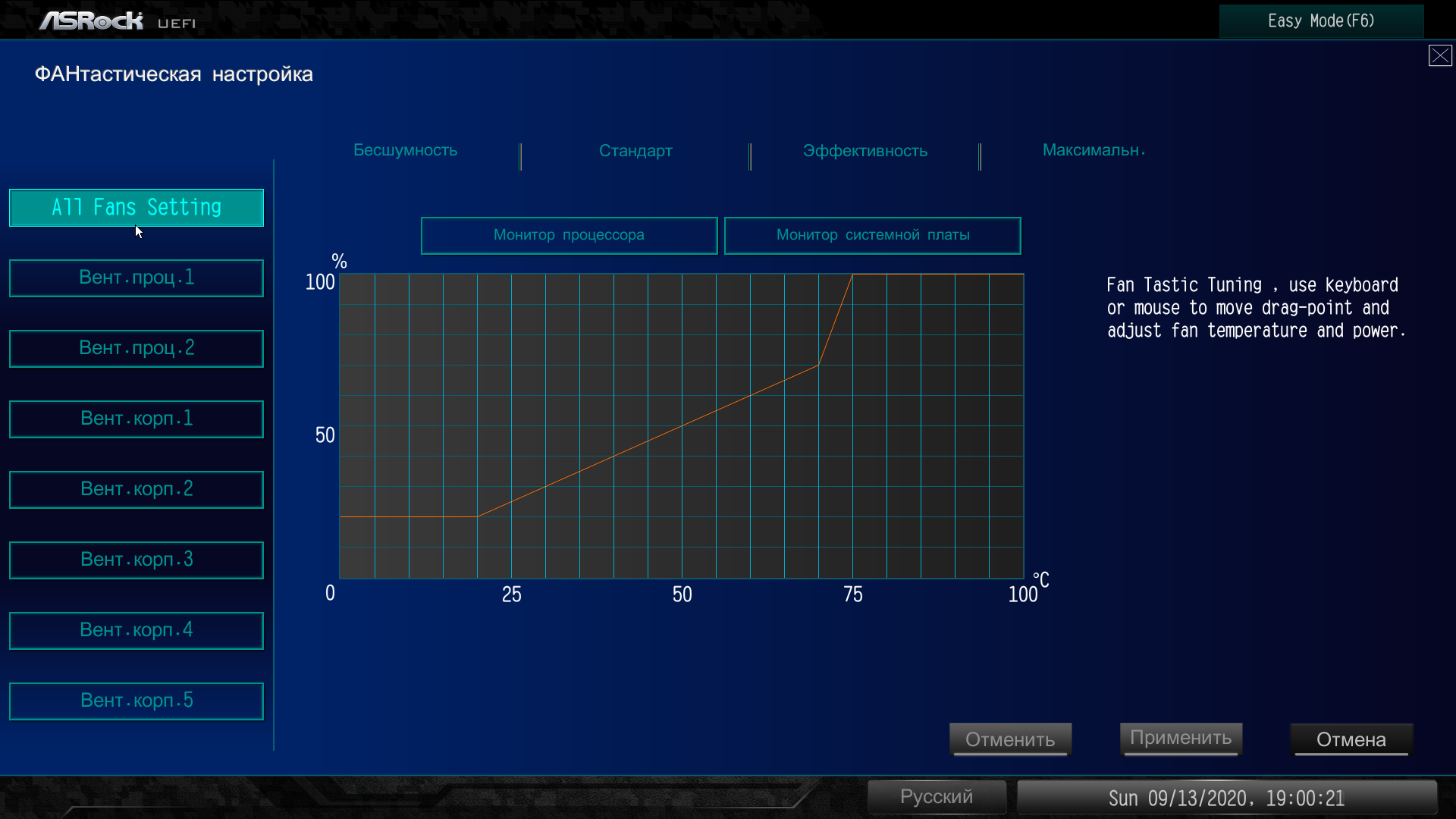

Через ПО или BIOS контролируется все 7 гнезд для подключения воздушных вентиляторов или помп: могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

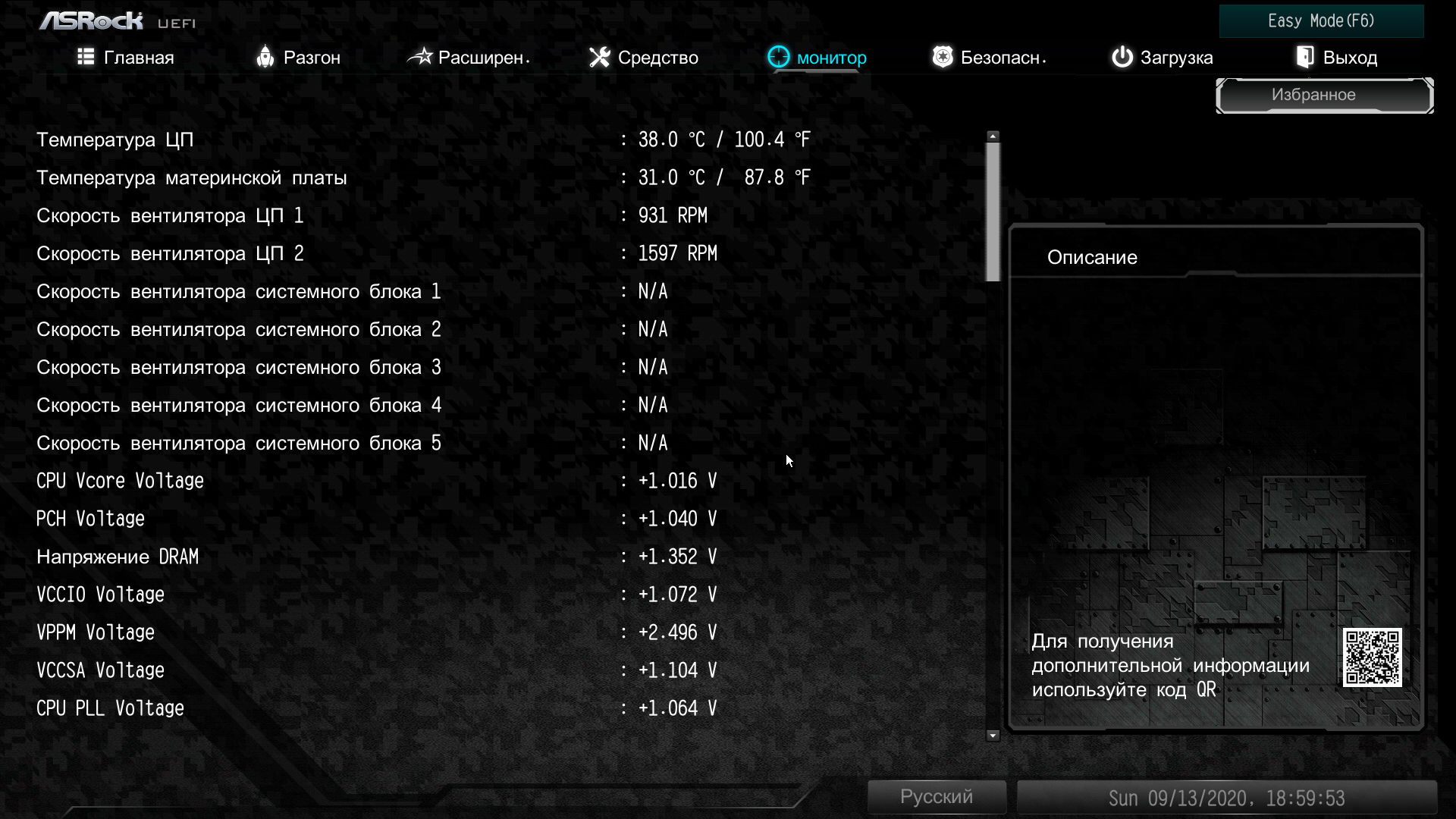

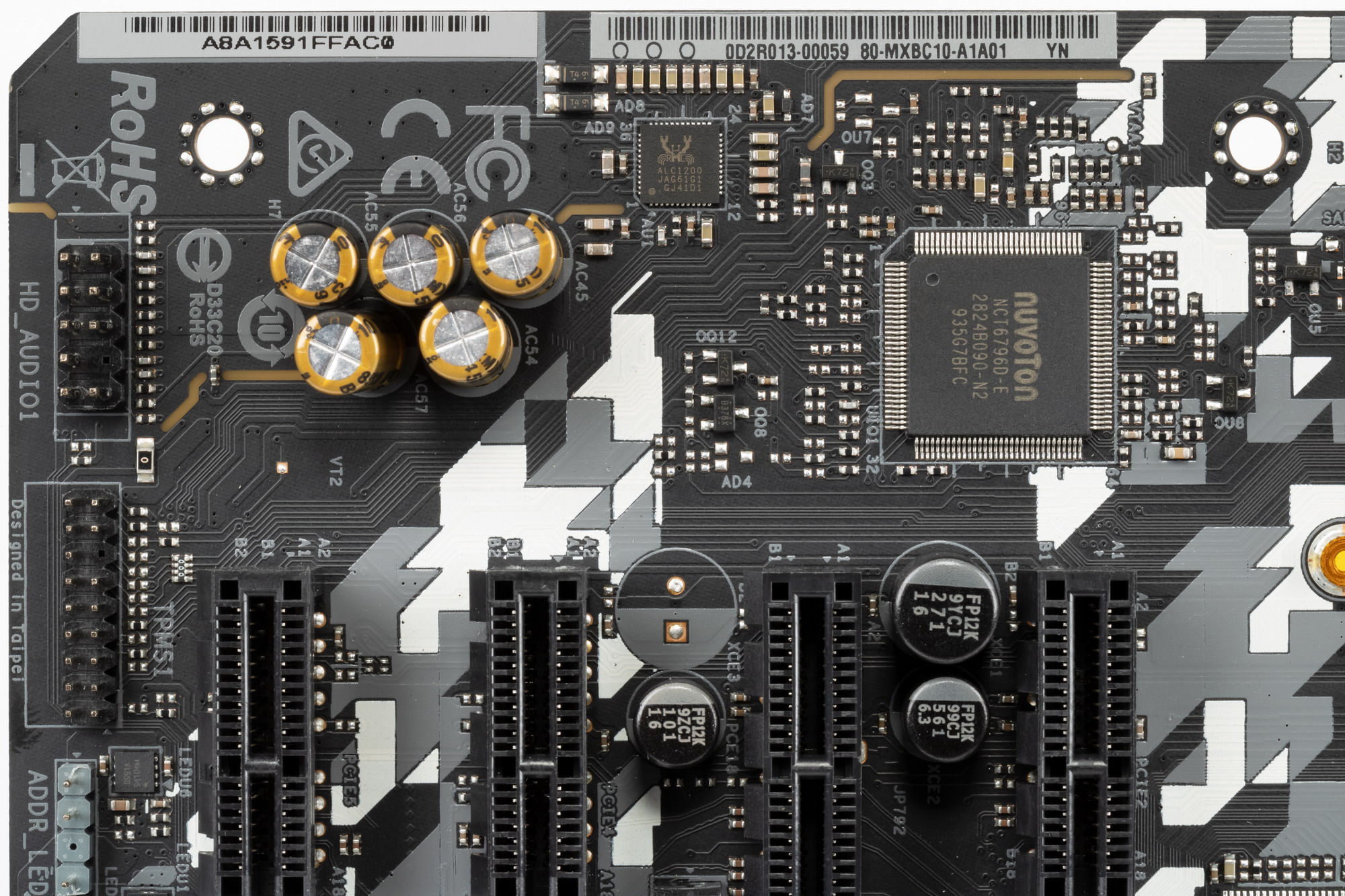

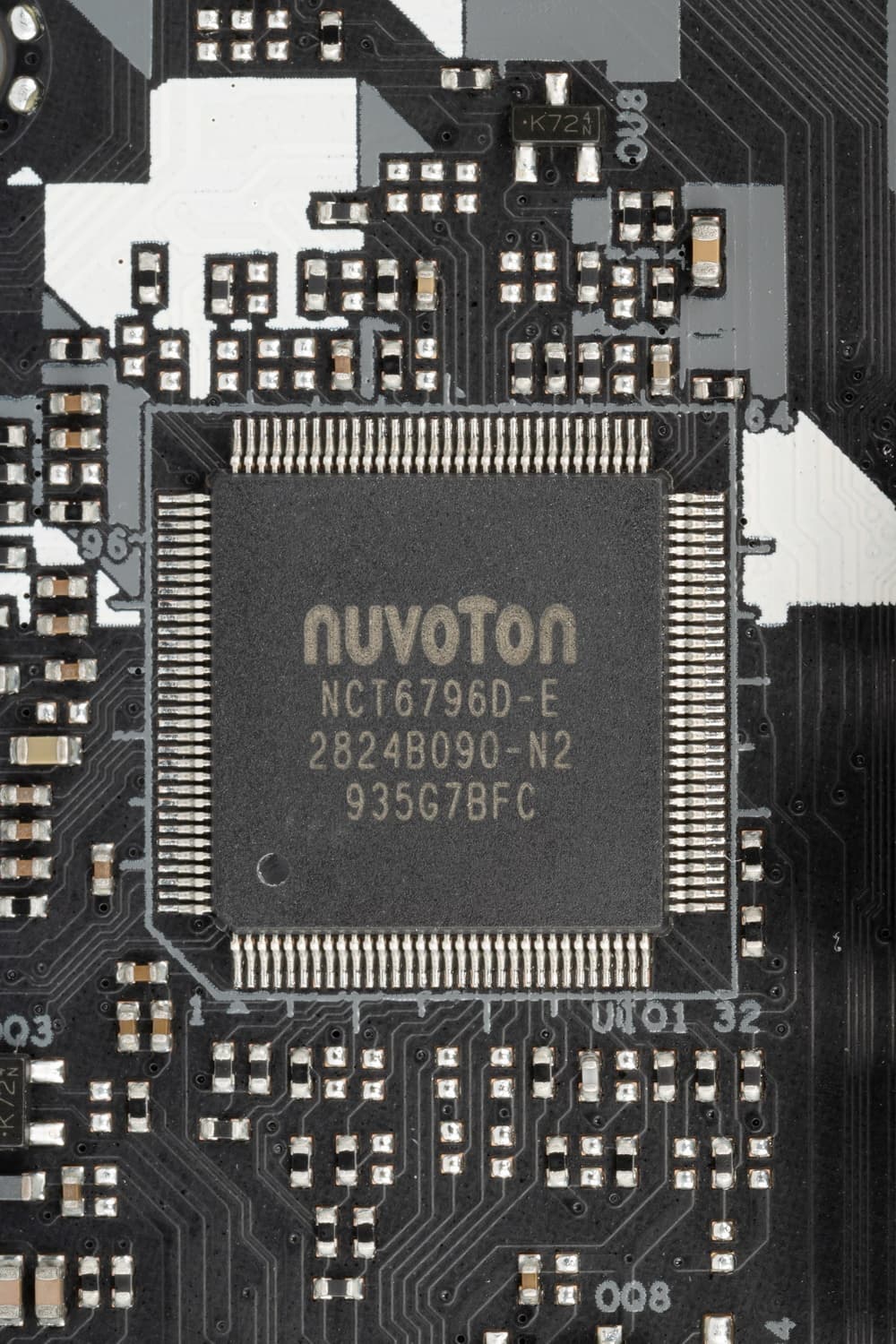

За мониторинг платы отвечают вышеупомянутый Nuvoton NUC126 и другой Nuvoton NCT6796D, который также контролирует работу всех гнезд СО, также в его ведении Multi I/O.
Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет два гнезда вывода: HDMI 1.4 и DP 1.2. Средств повышения версий HDMI до 2.0b не предусмотрено.

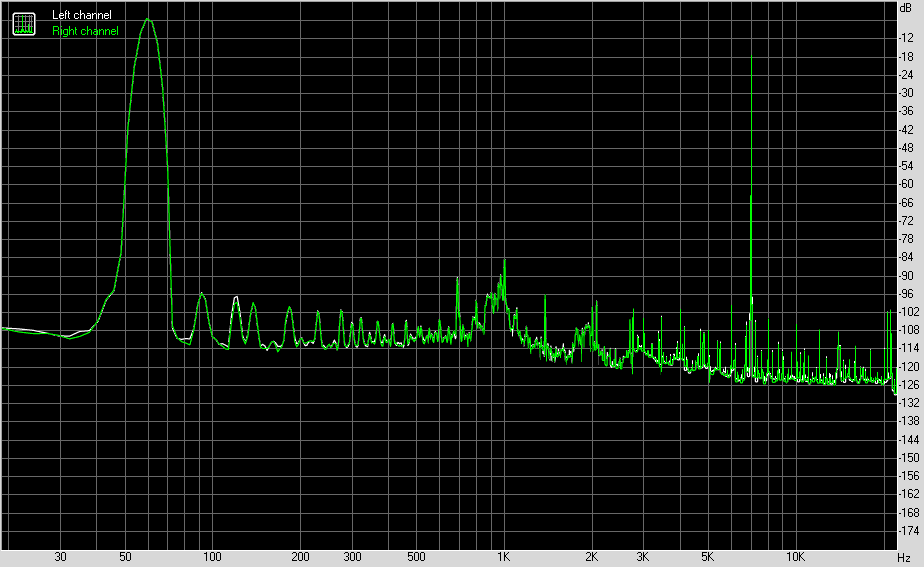

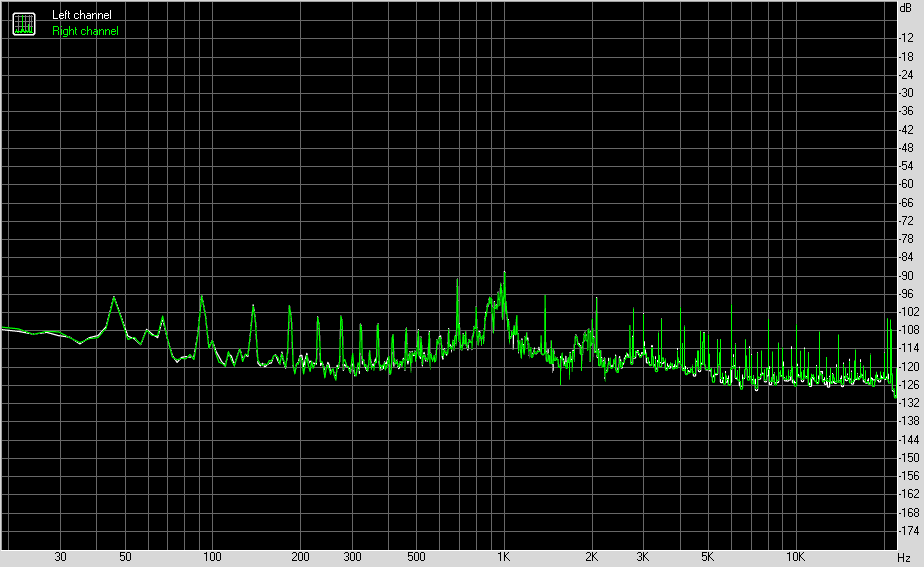

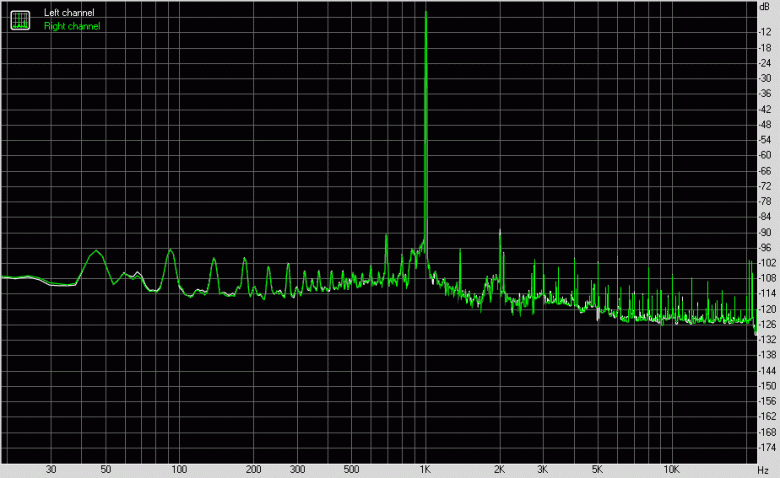

Аудиоподсистема

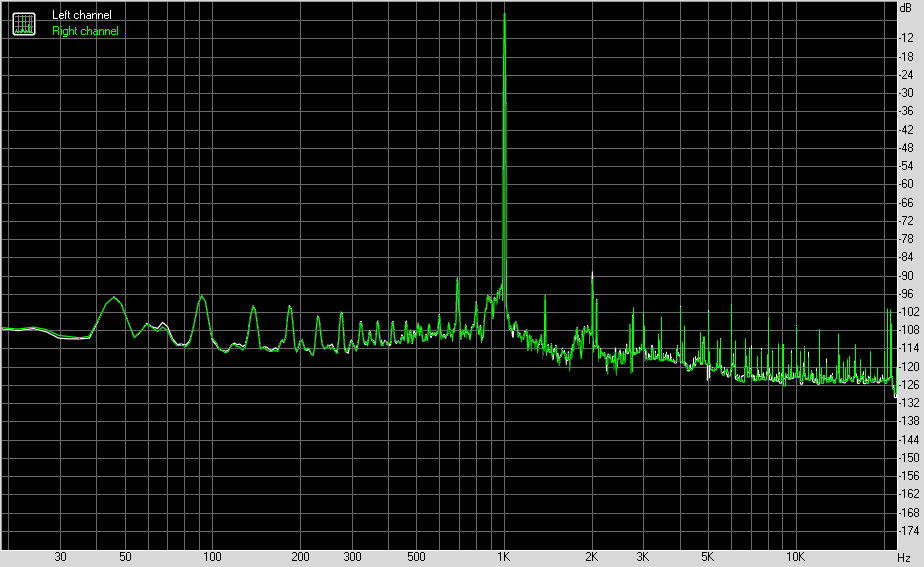

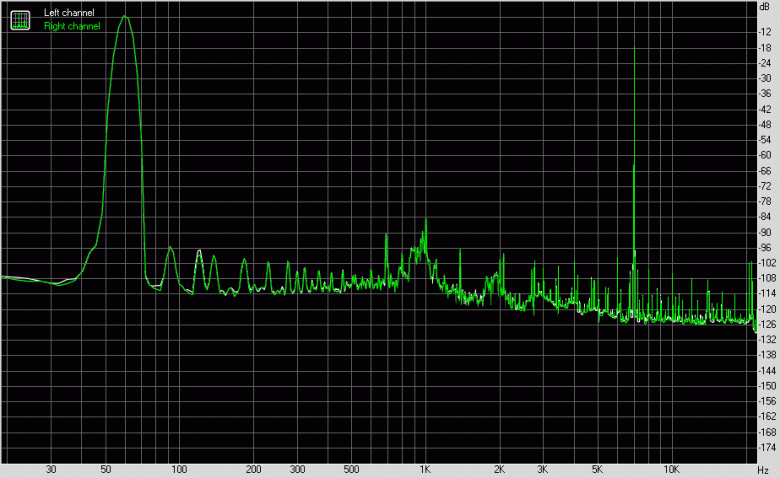

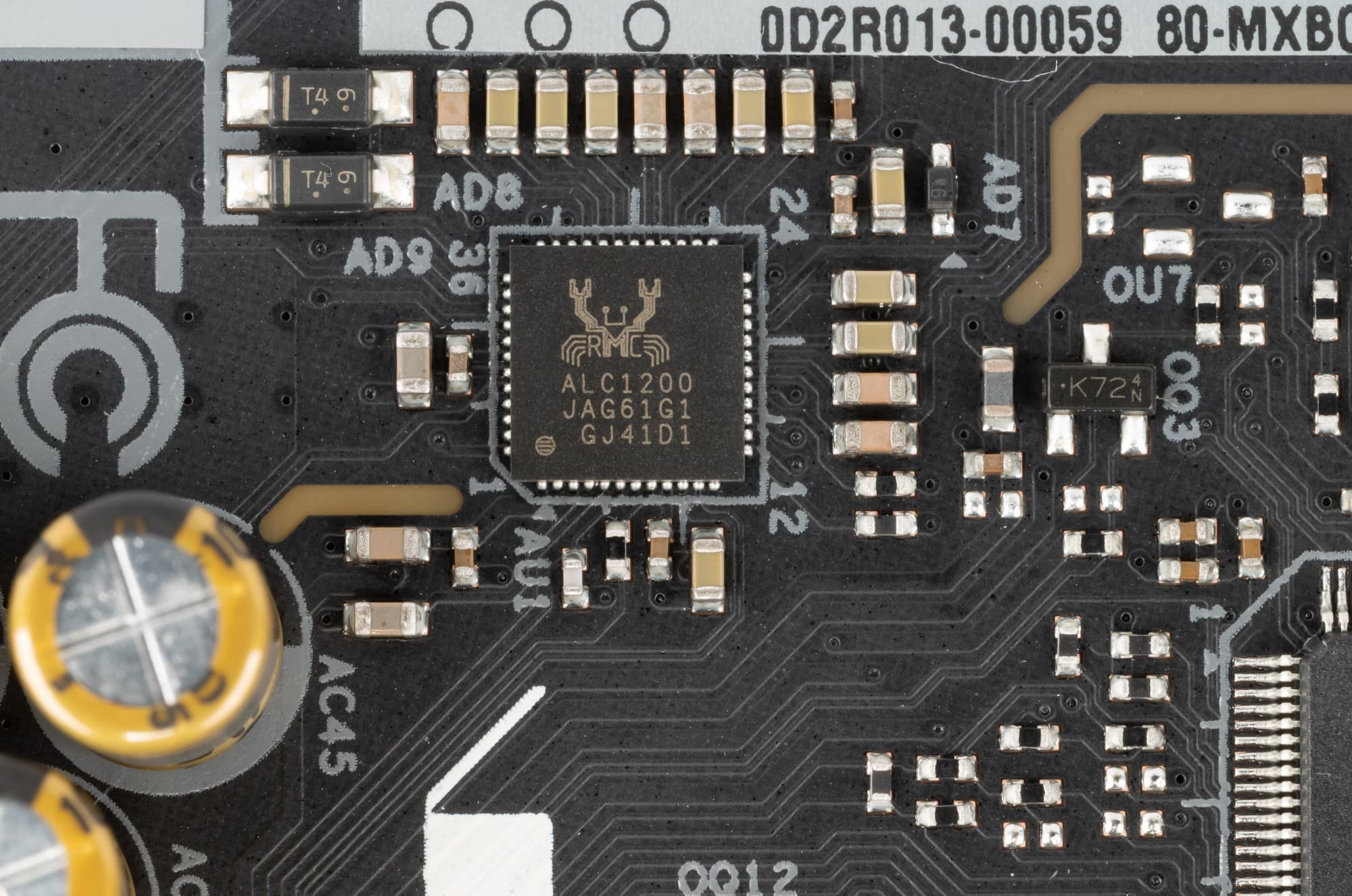

Данная аудиоподсистема мало чем отличается от традиционных. В данном случае звуком заведует аудиокодек Realtek ALC1200. Он обеспечивает вывод звука по схемам до 7.1.
Ни ЦАП, ни операционного усилителя нет. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold .
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют привычную цветовую окраску разъемов (которая неплохо помогает подключать нужные штекеры без вглядывания в их наименование).

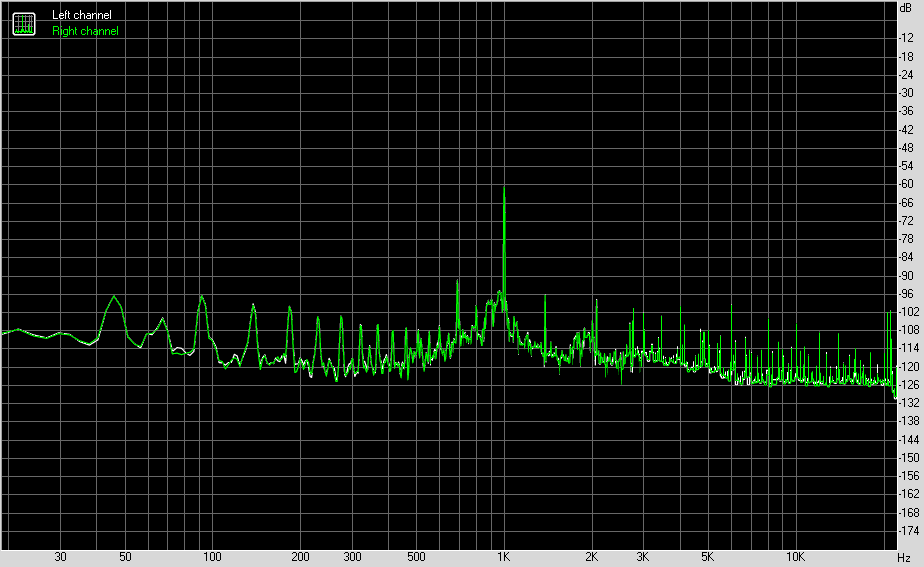

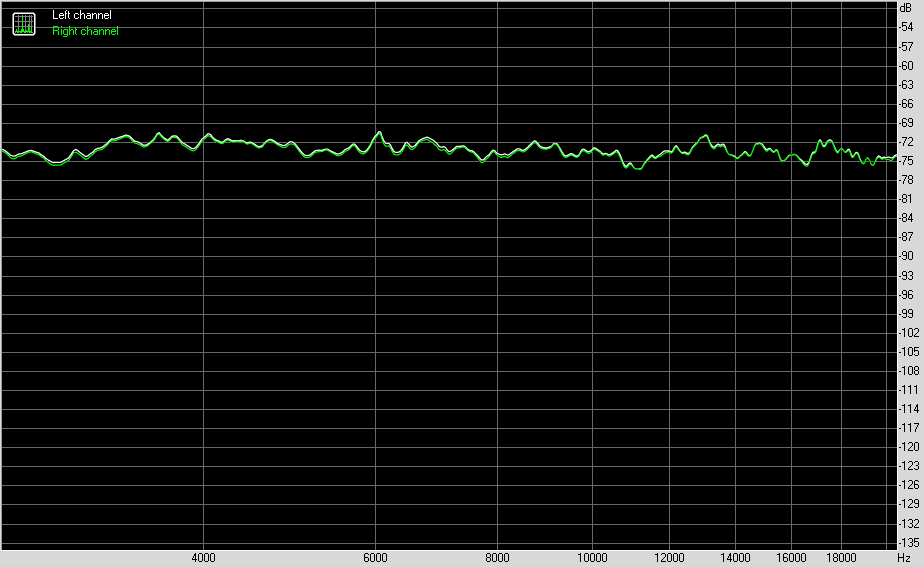

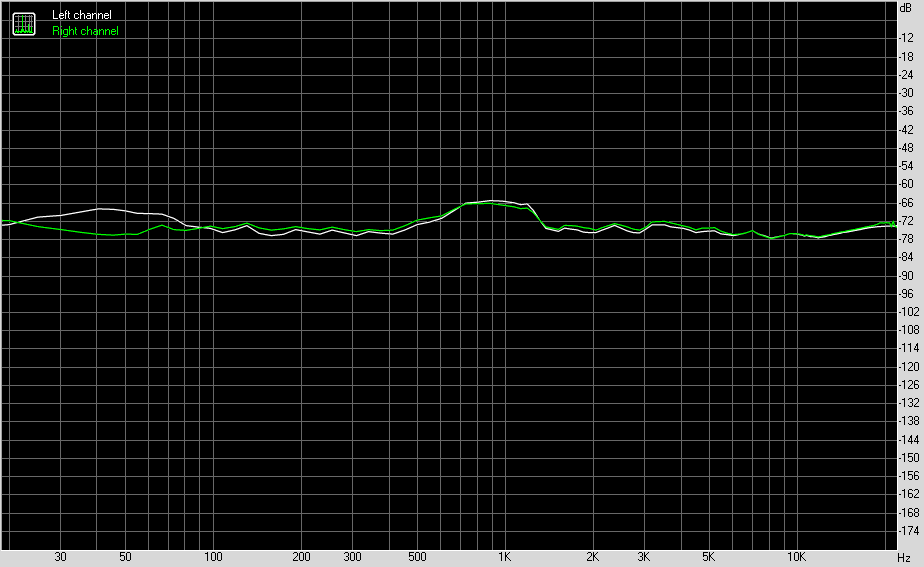

Понятно, что это стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.
Питание, охлаждение

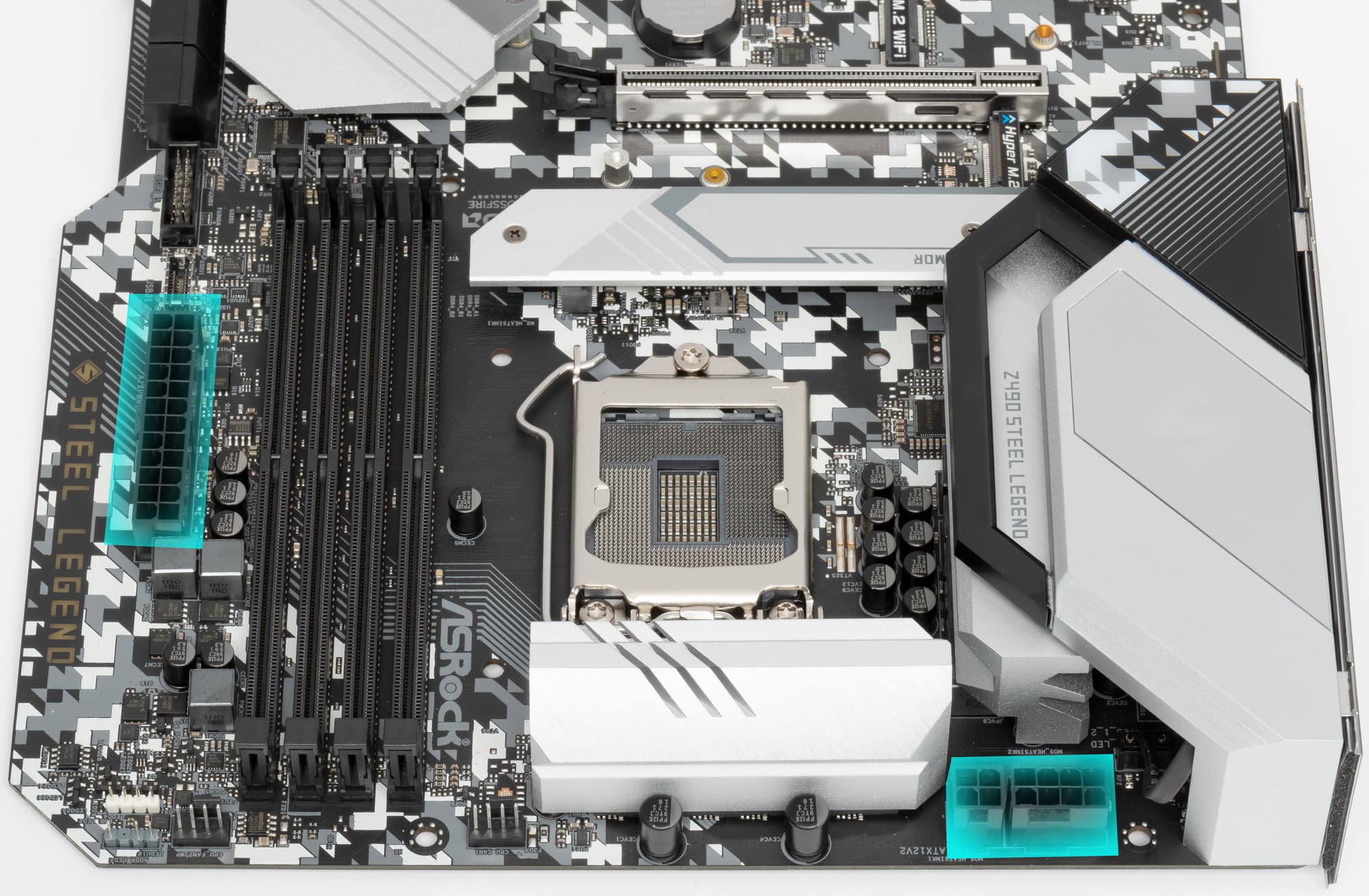

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (8-контактный и 4-контактный) .

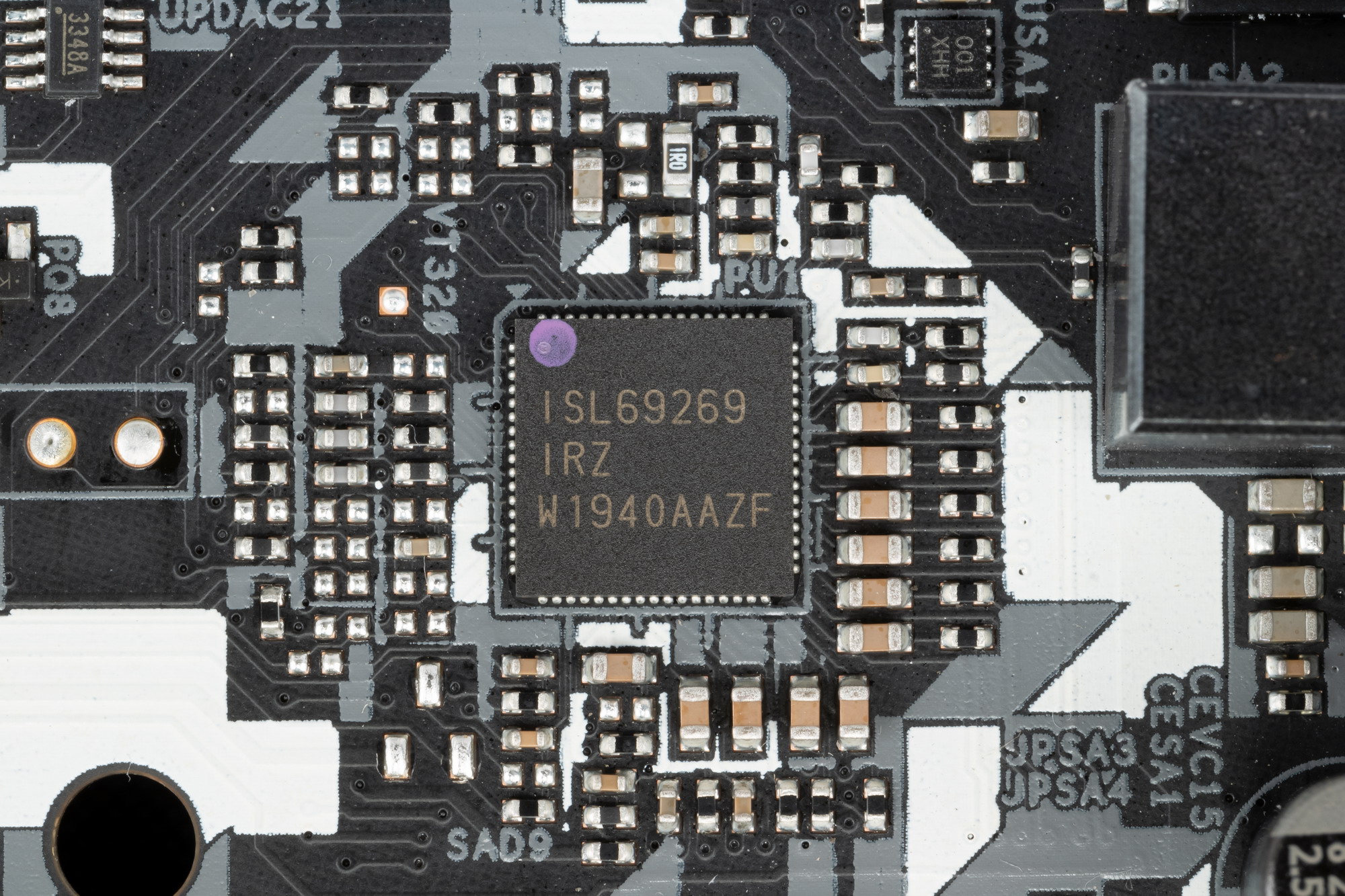

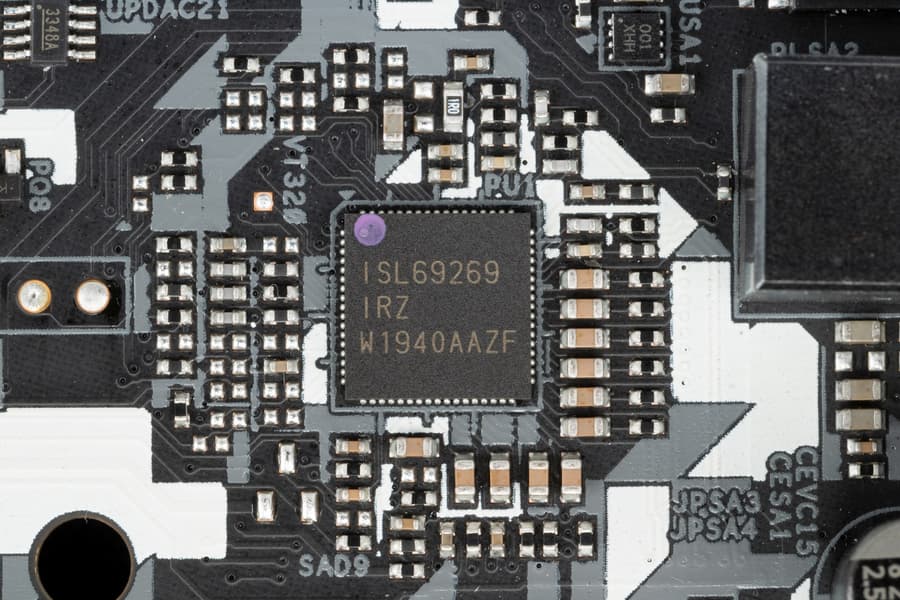

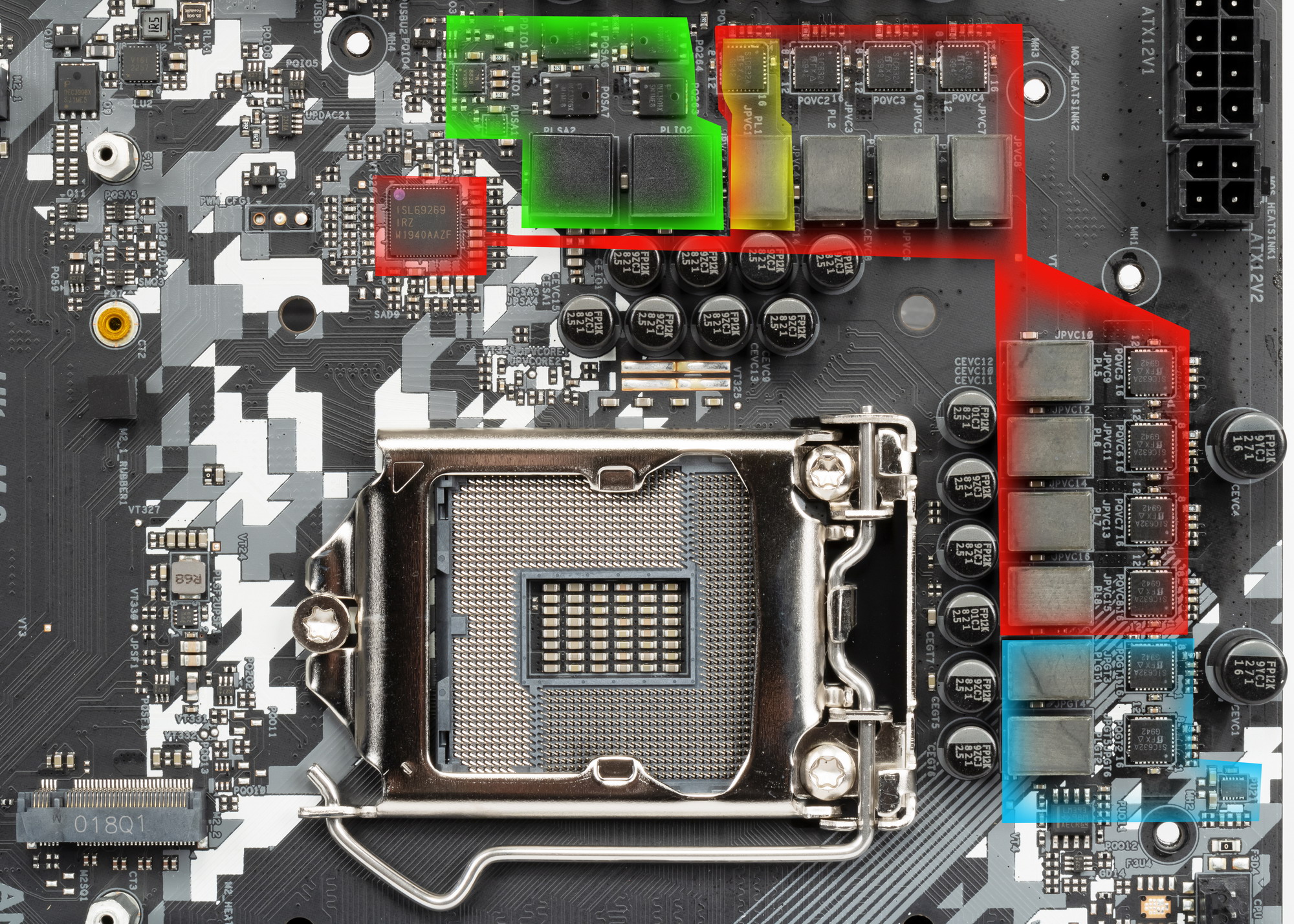

Система питания среднего уровня. Схема питания ядра выполнена по схеме 7+1+2+2 = 12 фаз.
Голубым отмечены 2 фазы питания интегрированного GPU со своим ШИМ-контроллером от Richtek.

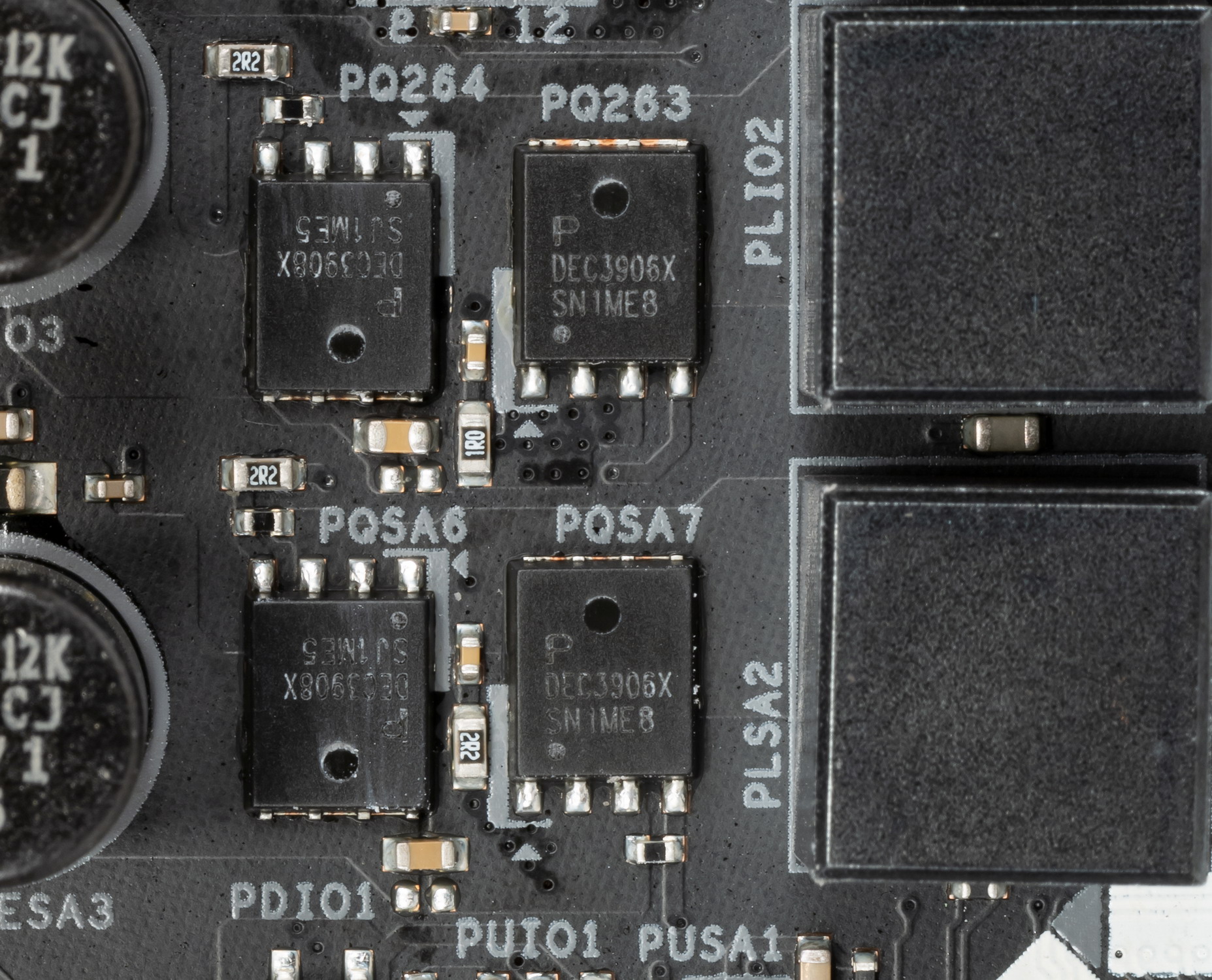

Зеленым цветом отмечены 2 фазы питания VCCIO также со своим ШИМ-контроллером от Richtek.
1 фаза питания контроллеров процессора VCCSA (помечена желтым цветом) включена в общий контур из 8 фаз (помечен красным цветом), обслуживаемых ШИМ-контроллером ISL69269 от Intersil/Renesas.
Так что на VCore приходится всего 7 фаз питания.

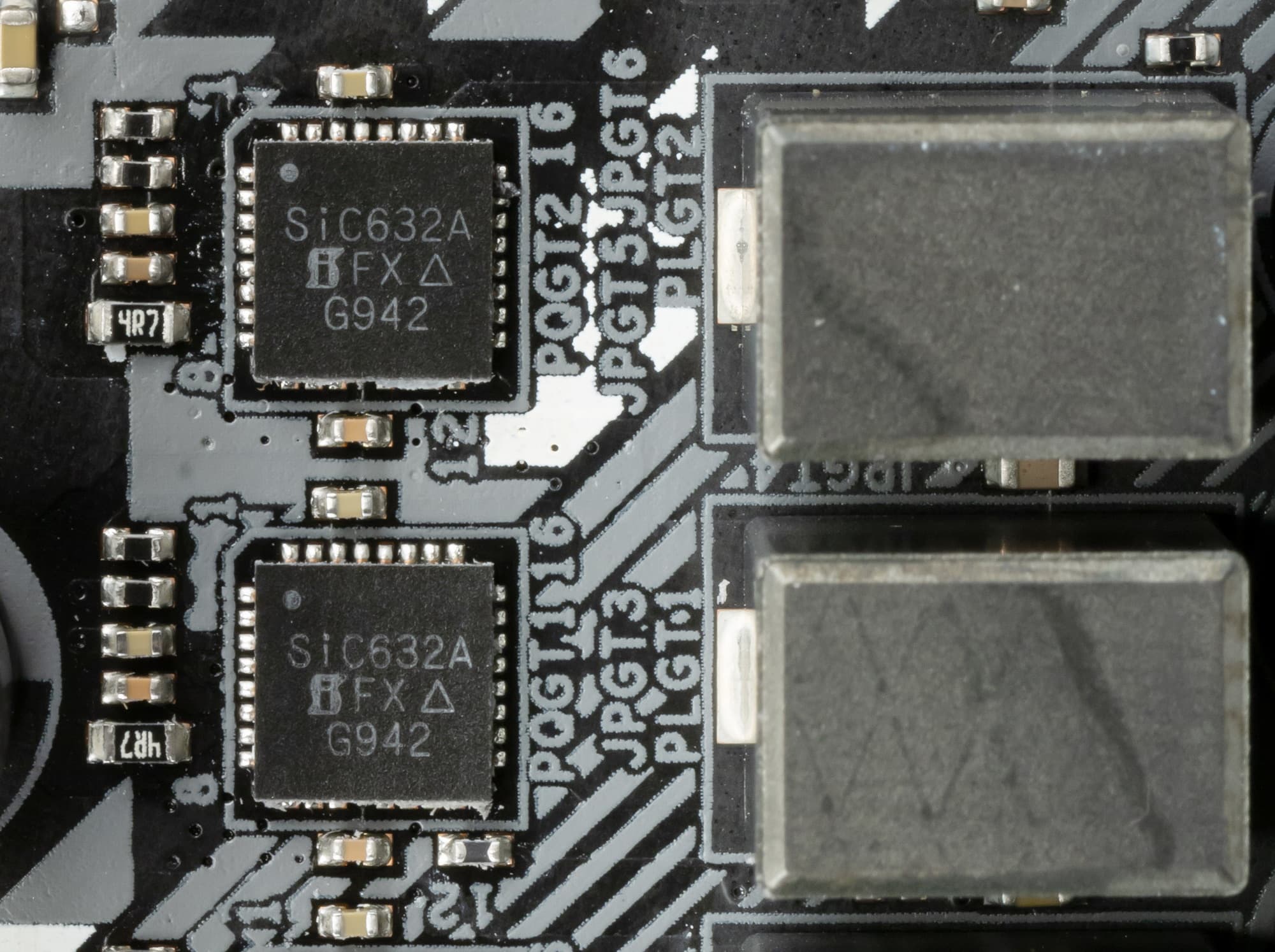

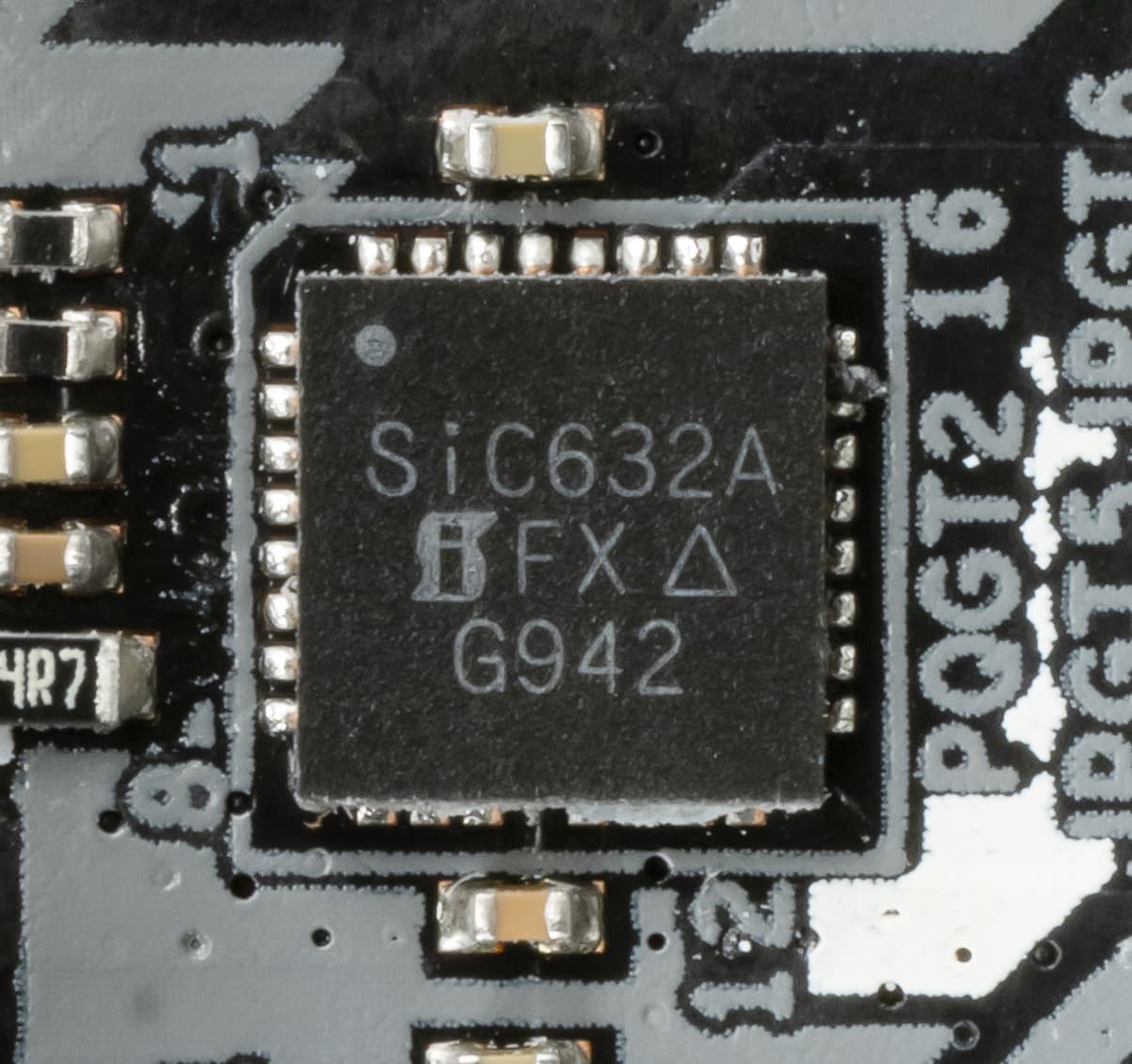

Каждый канал такой фазы имеет суперферритовую катушку и SiC632A MOSFET от Vishay на 50 А.
То есть в сумме такая система способна на работу с токами более 350 ампер. В принципе, достаточно даже для самого мощного i9-10900K, но без особого запаса, так что вряд ли стоит ожидать, что Turbo Boost позволит поднять частоты работы ядер даже до 5 ГГц, не говоря уж о большем. В принципе, наверно такого рода платы больше годятся для 10600/10400 процессоров.

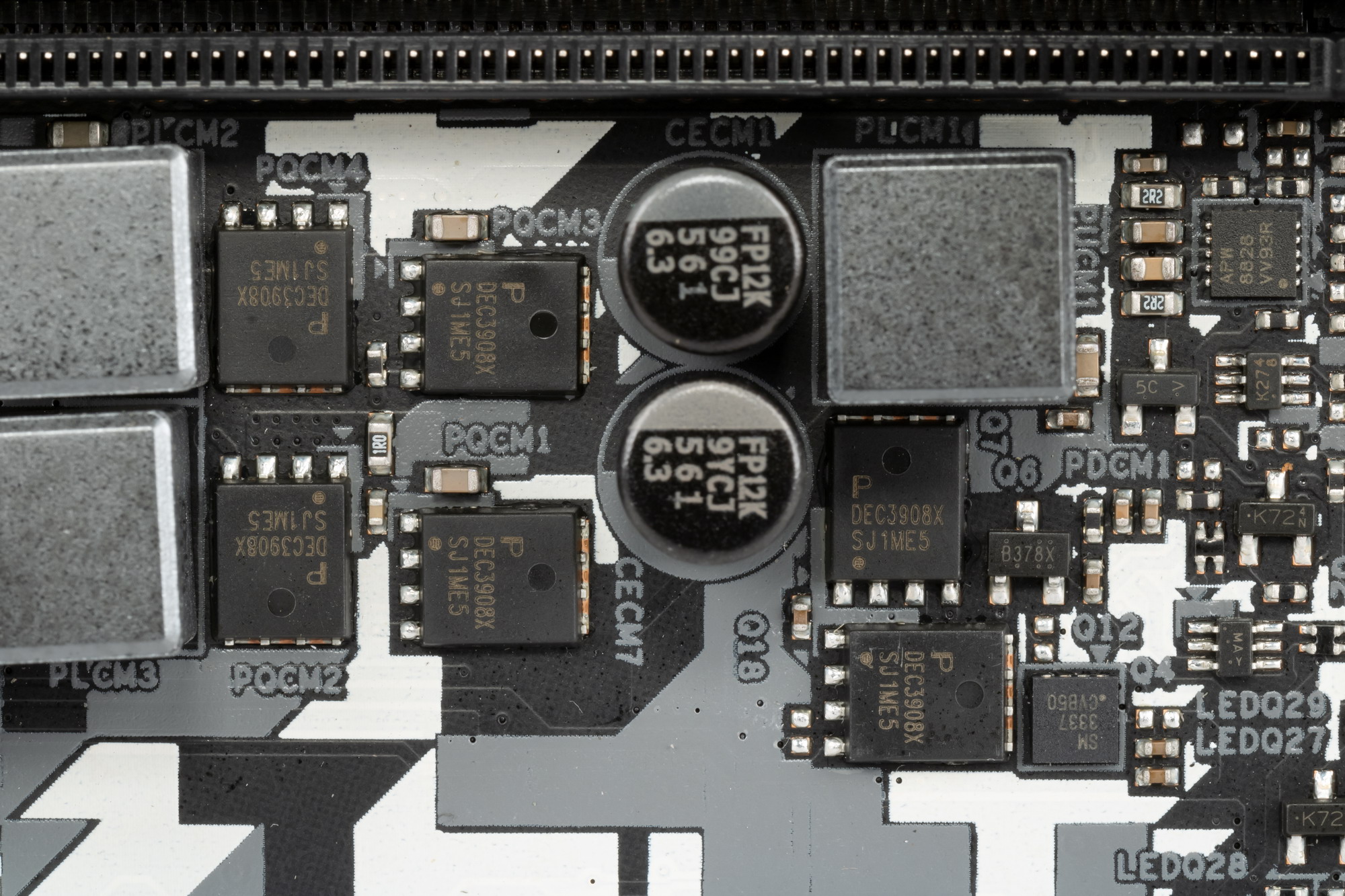

Что касается модулей оперативной памяти, то здесь реализована 1-фазная схема (на фото — справа). ШИМ-контроллер APW8828 от Anpec.
Теперь про охлаждение.

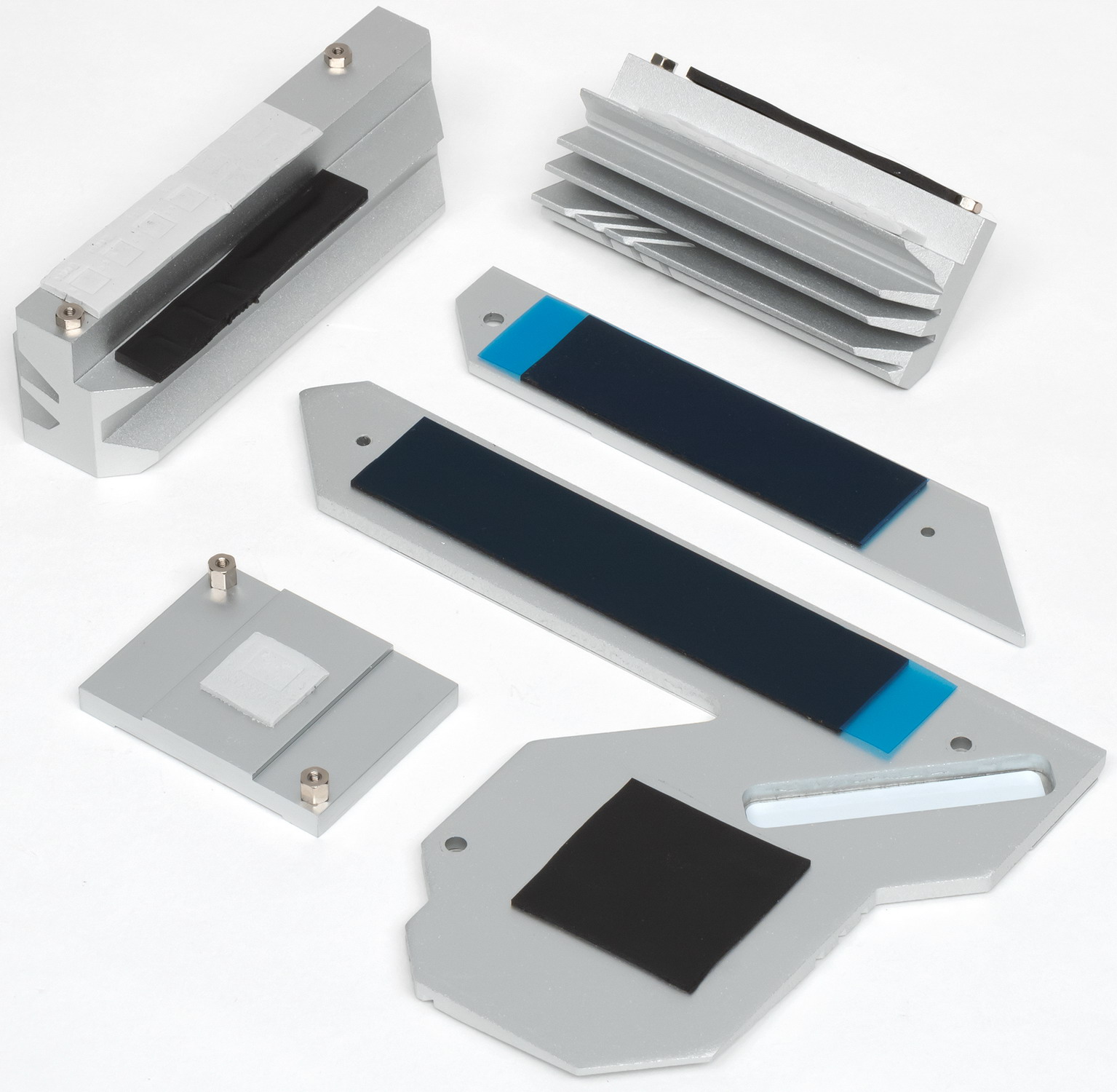

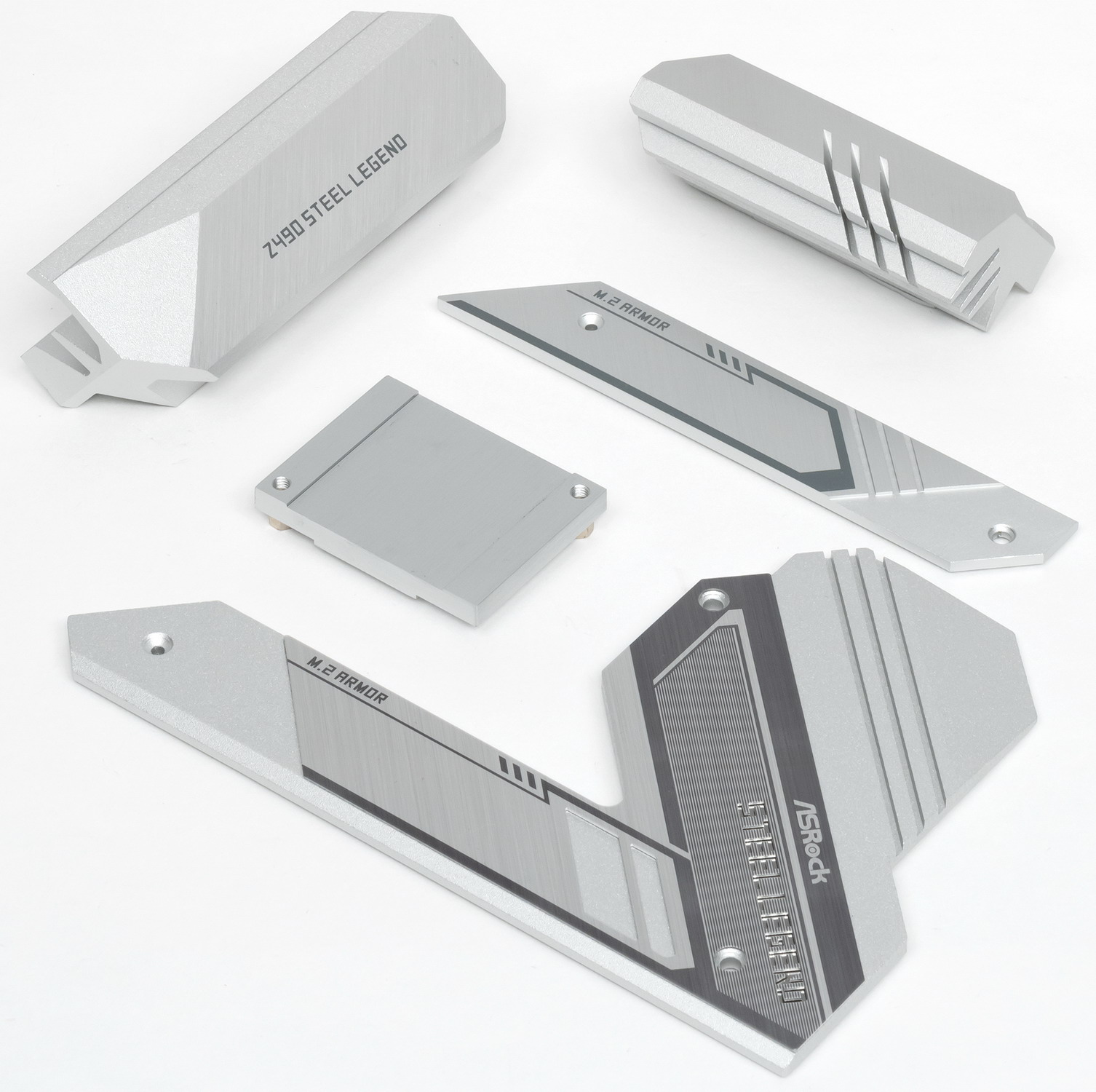

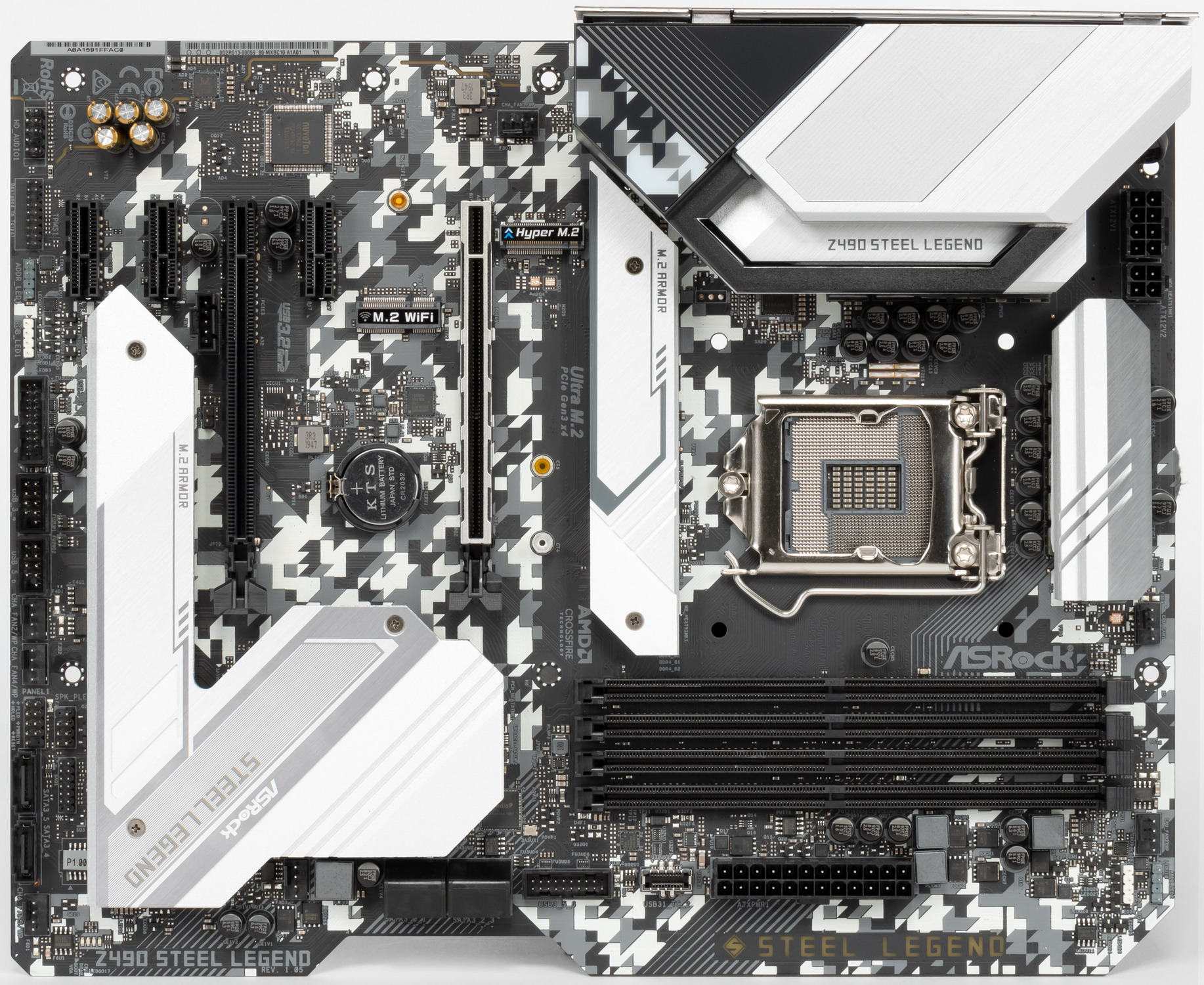

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

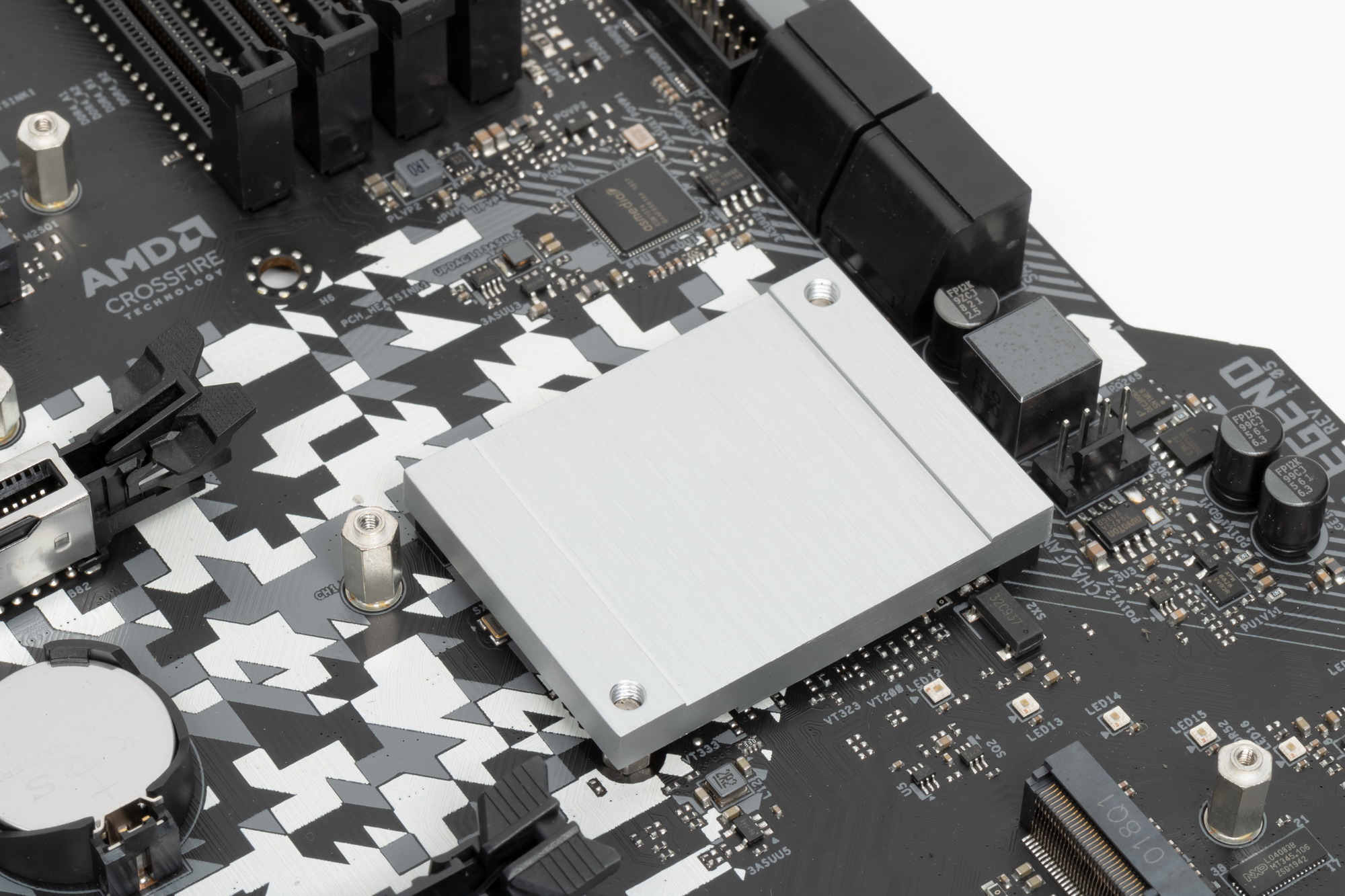

Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свой мощный двухсекционный радиатор. Обе секции радиатора VRM связаны тепловой трубкой под прямым углом друг ко другу.
Помните, я ранее говорил о том, что охлаждение только модулей M.2_2 организовано отдельно от охлаждения чипсета и VRM. А M.2_3 имеет радиатор, накрывающий чипсетный радиатор.
Они оба через термоинтерфейс образуют единый контур.

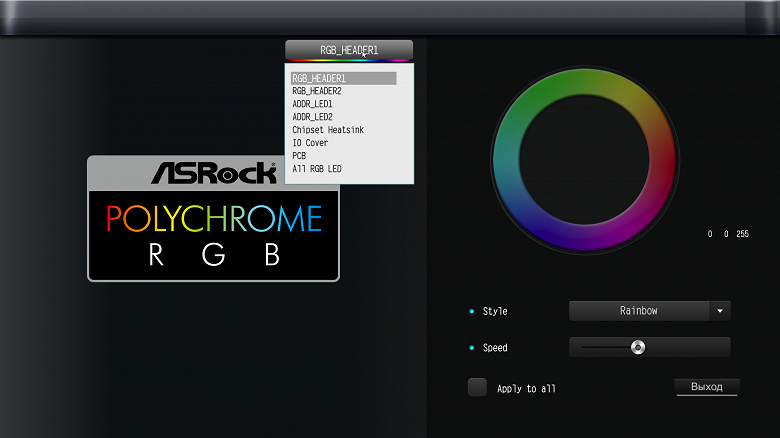

Подсветка

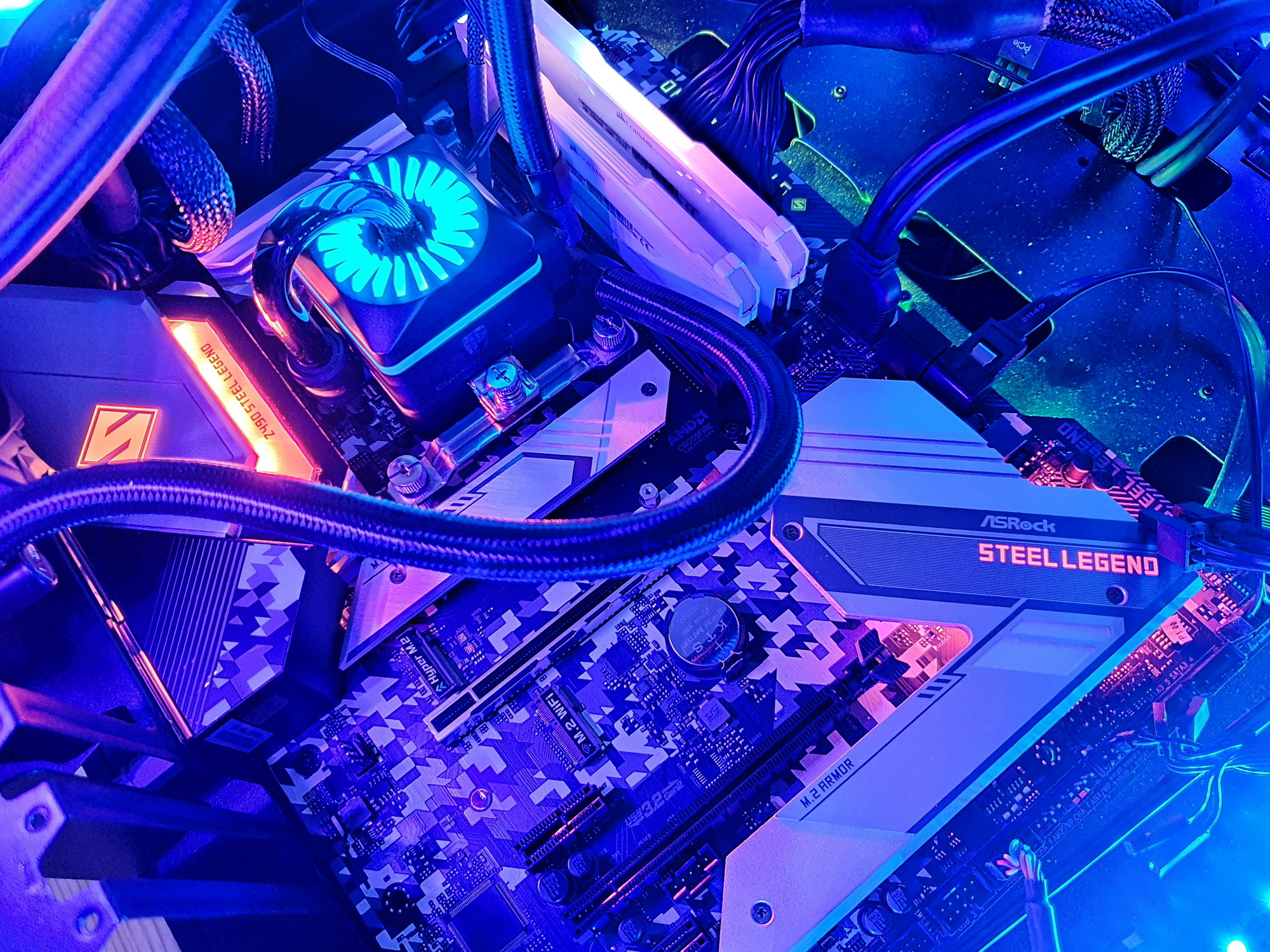

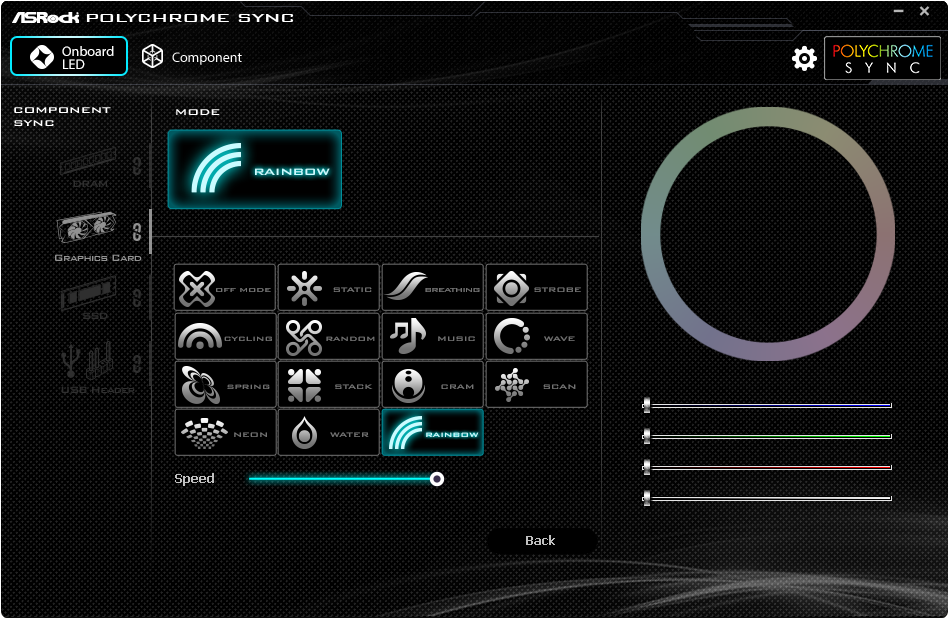

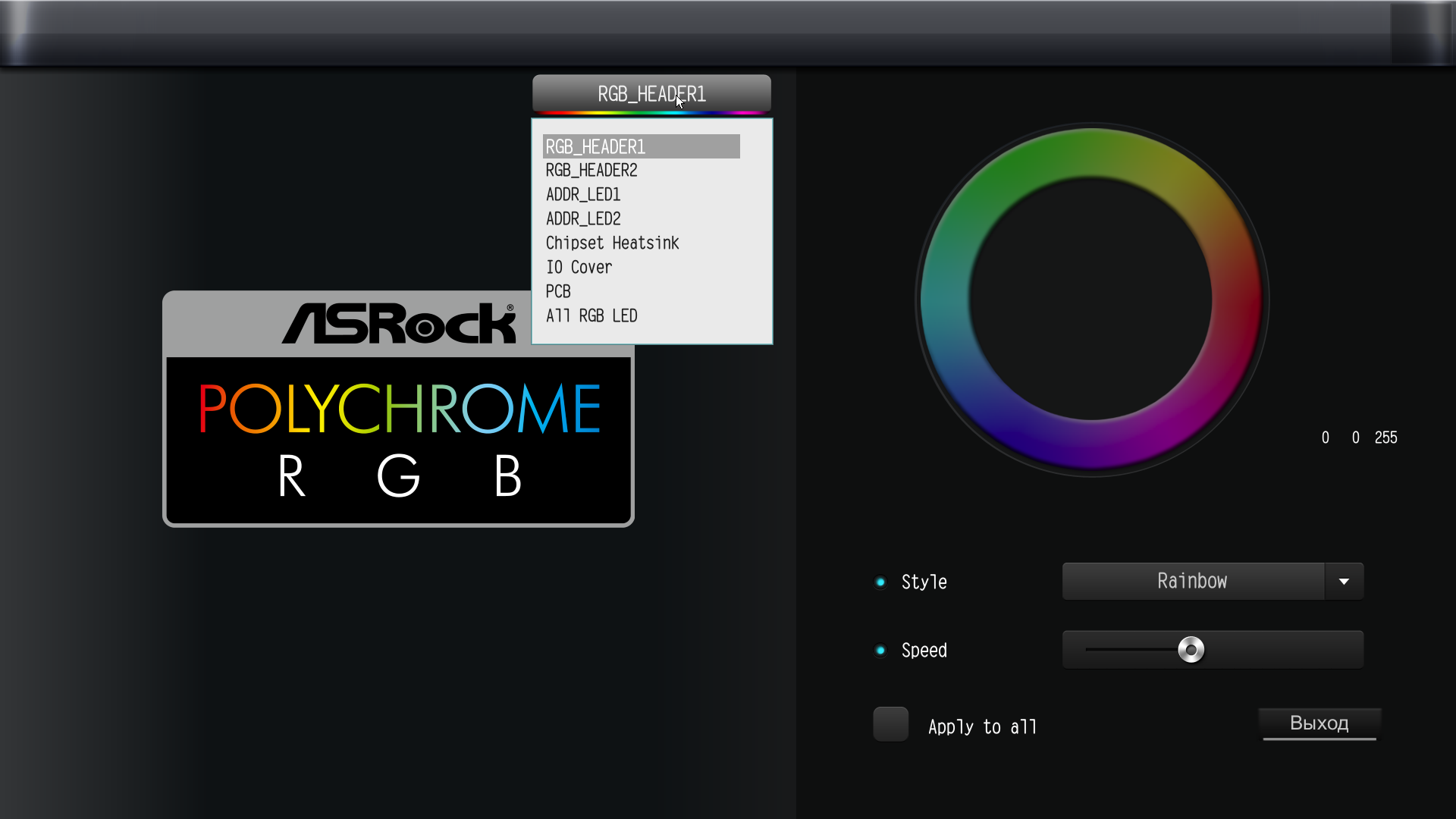

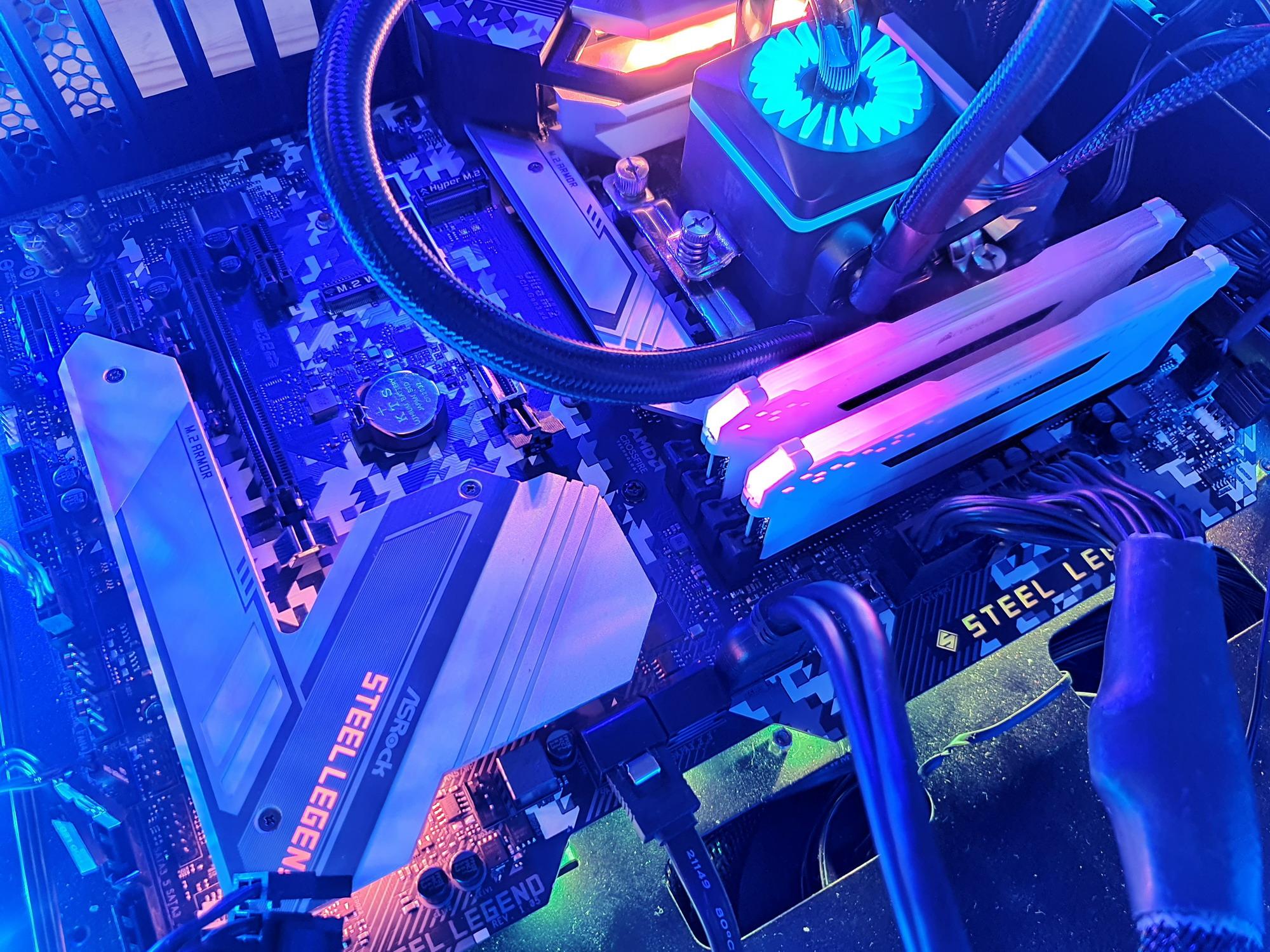

Топовые платы обычно имеют красивую подсветку, которая весьма упрощается по мере спускания в средне- и мало- бюджетные сегменты. Однако именно особенностью дизайна данной платы, несмотря на принадлежность к Steel Legend, является присутствие очень яркой подсветки, которая есть на кожухе задней панели выводов, около чипсета и вдоль боковой грани на оборотной стороне. Также мы помним, что есть 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу ASRock RGB Polychrome Sync.
Так что любители ярких ПК могут быть довольны.
Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая ASRock.

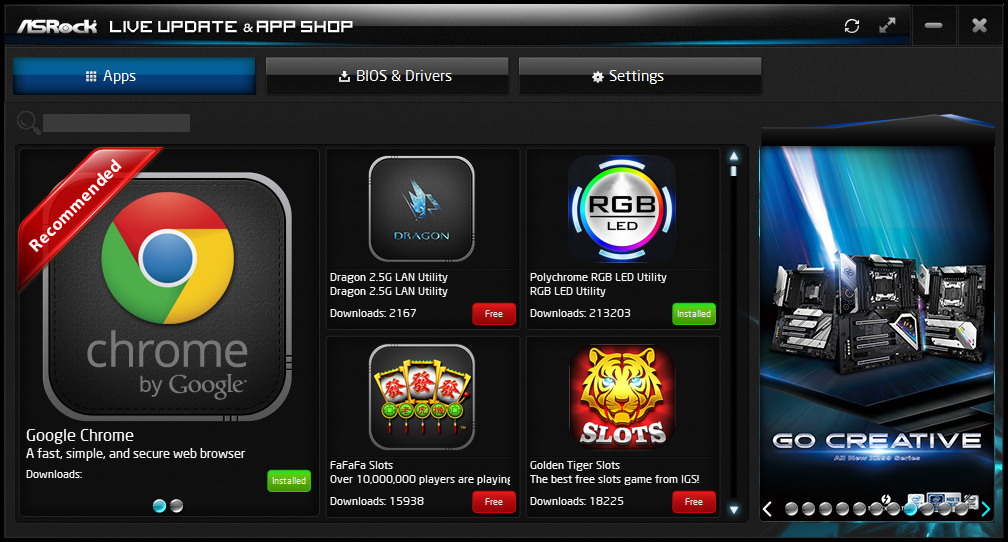

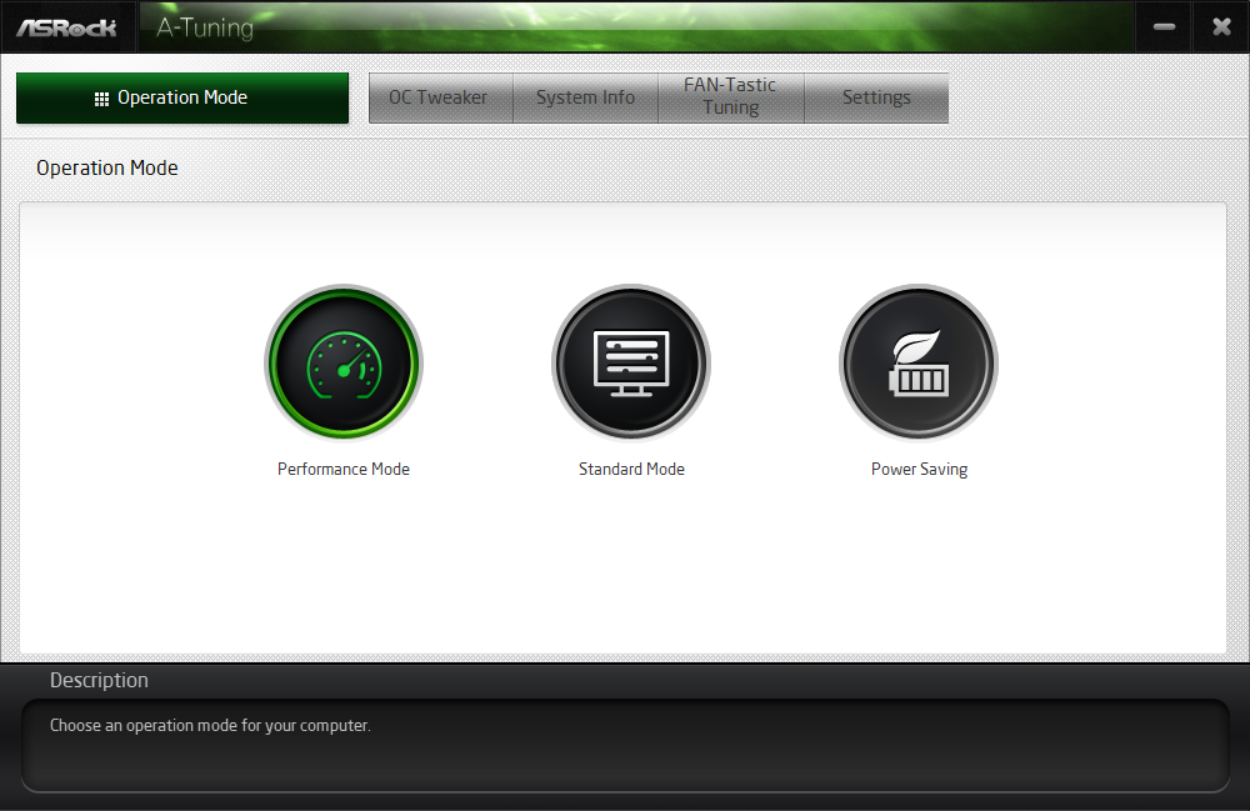

Программное обеспечение под Windows

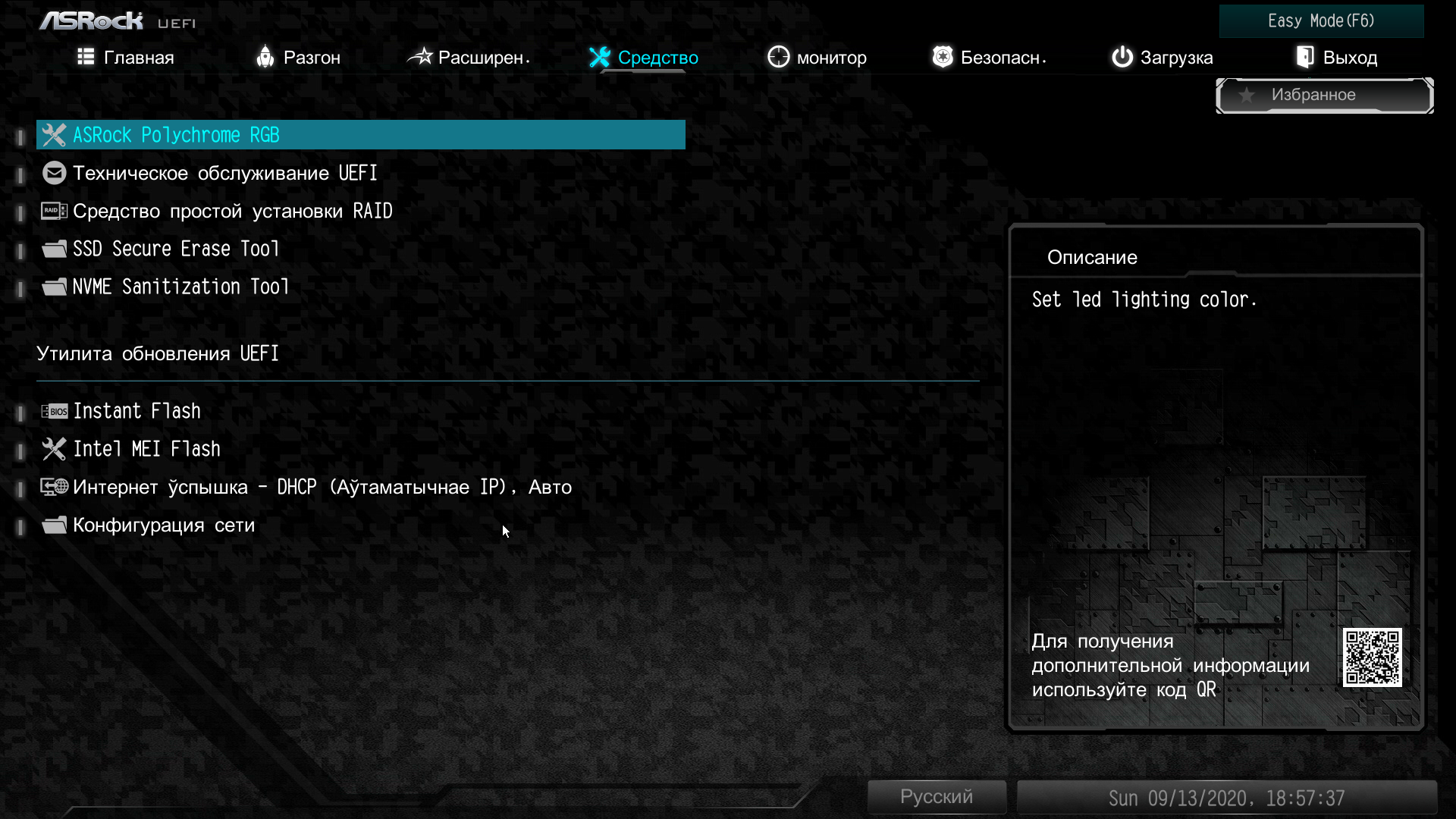

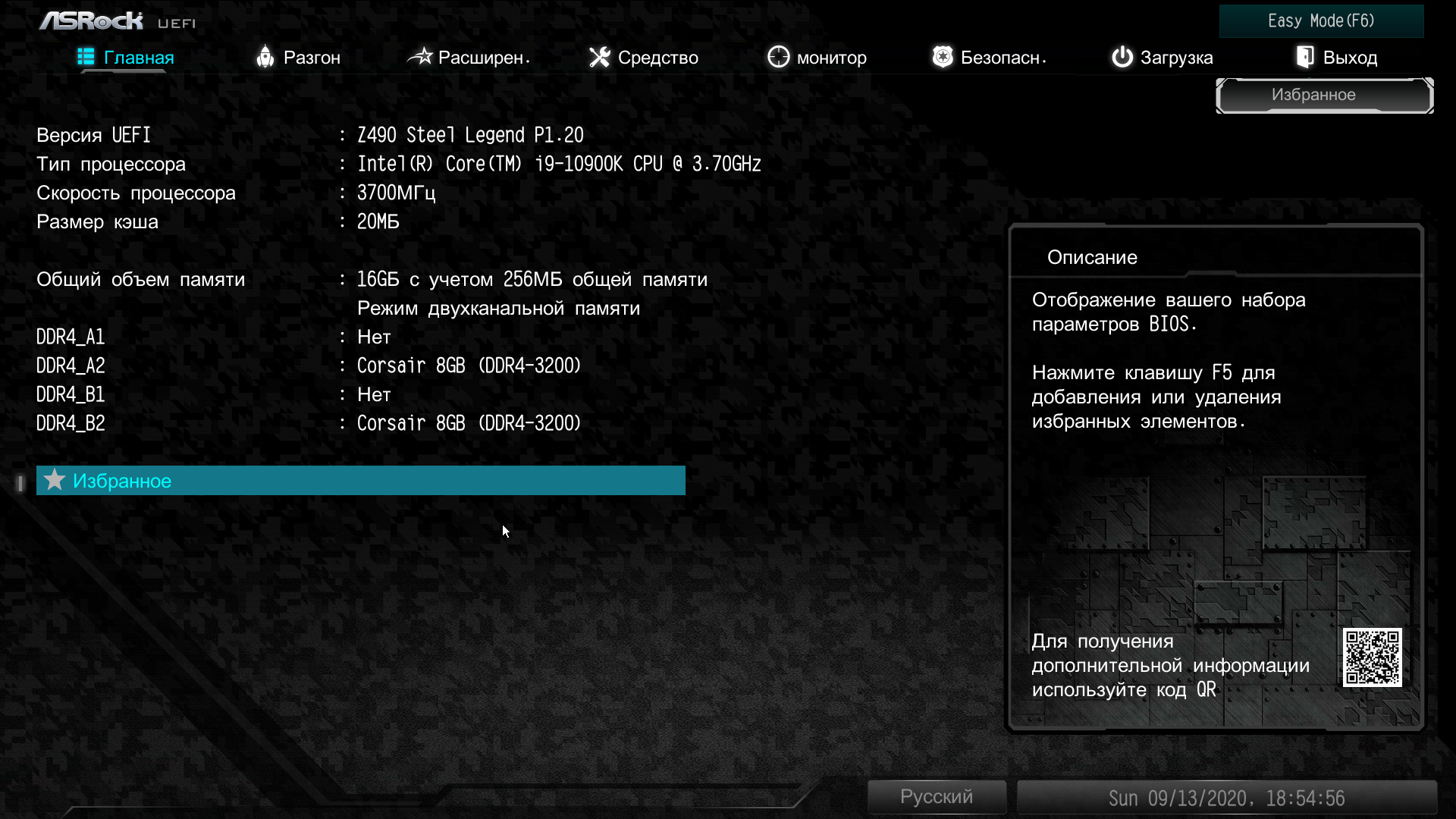

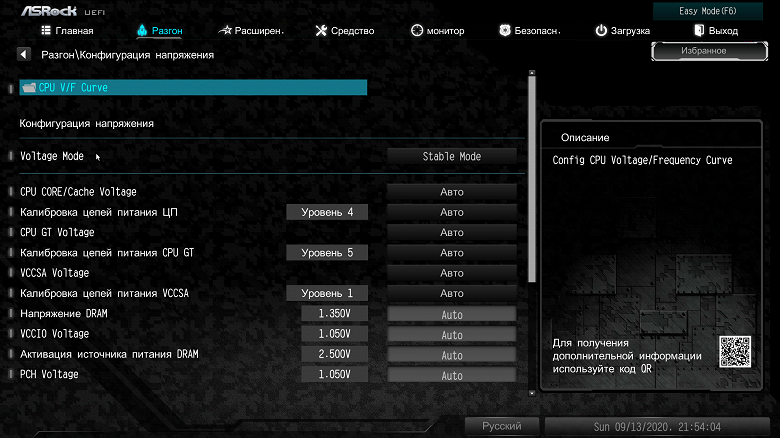

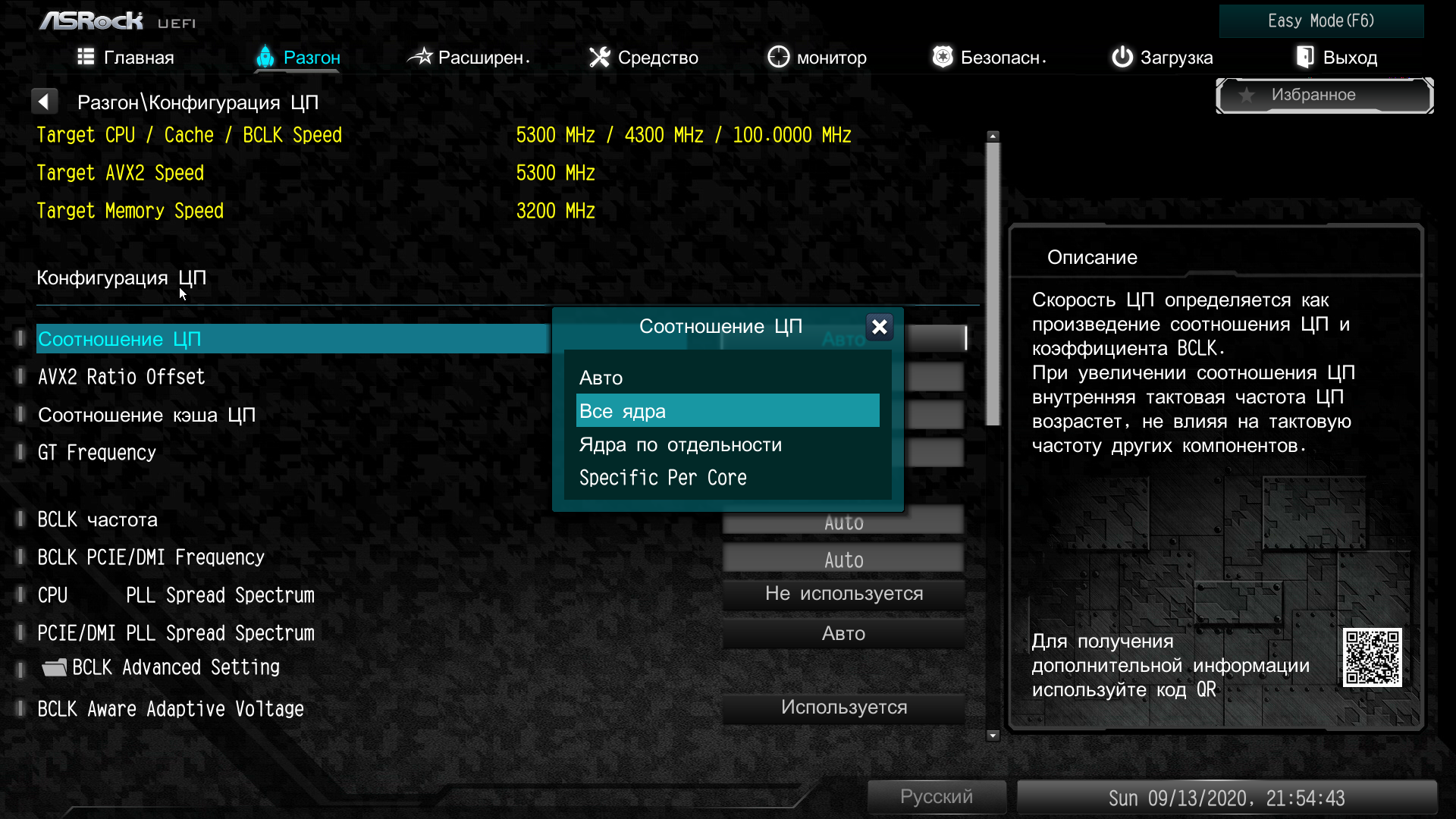

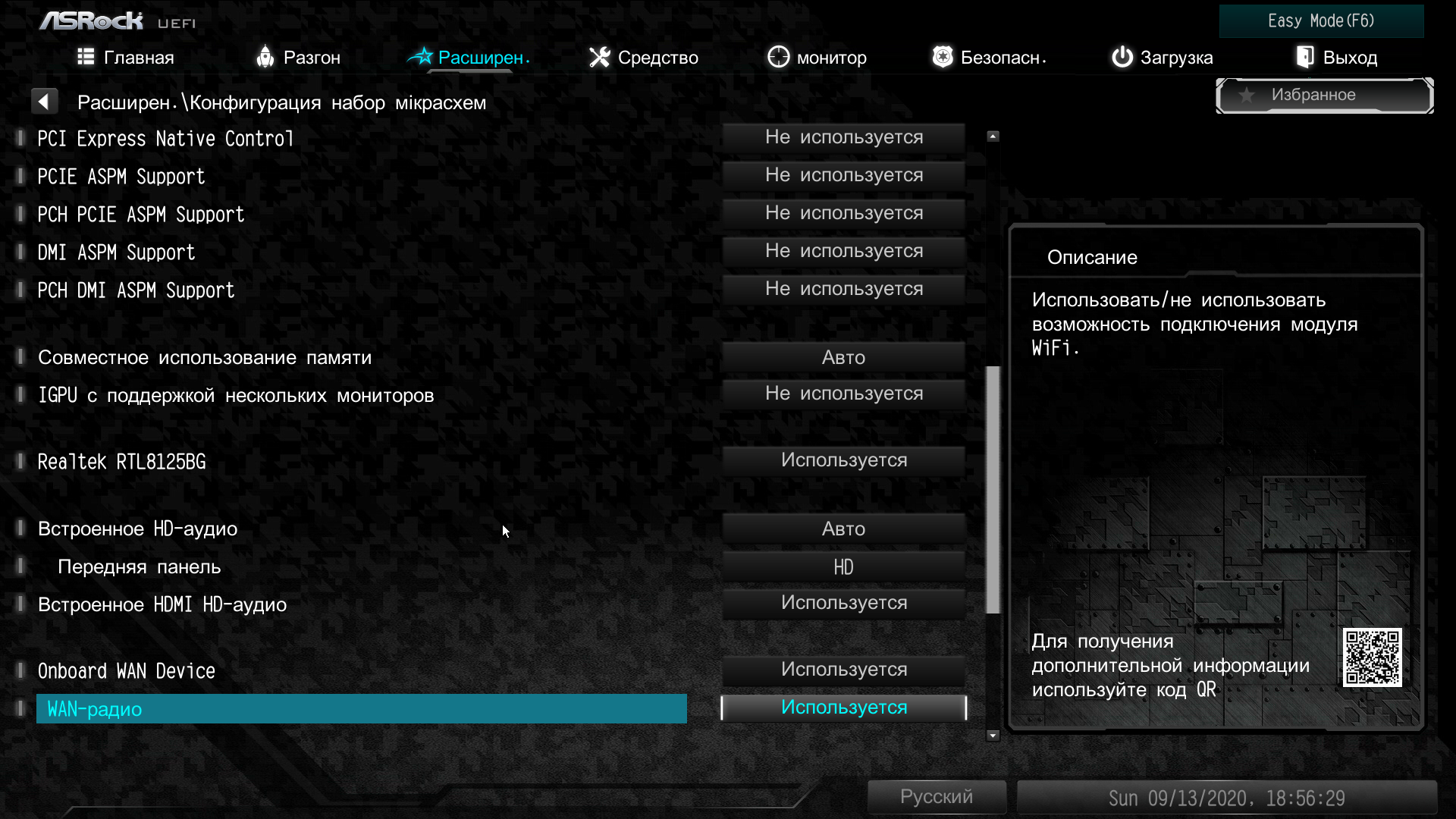

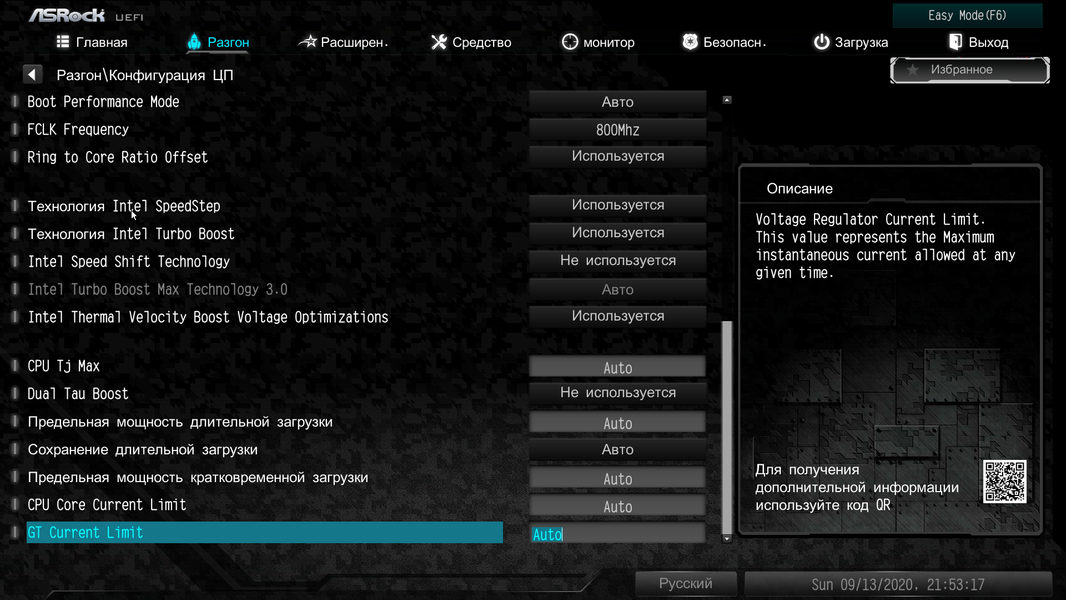

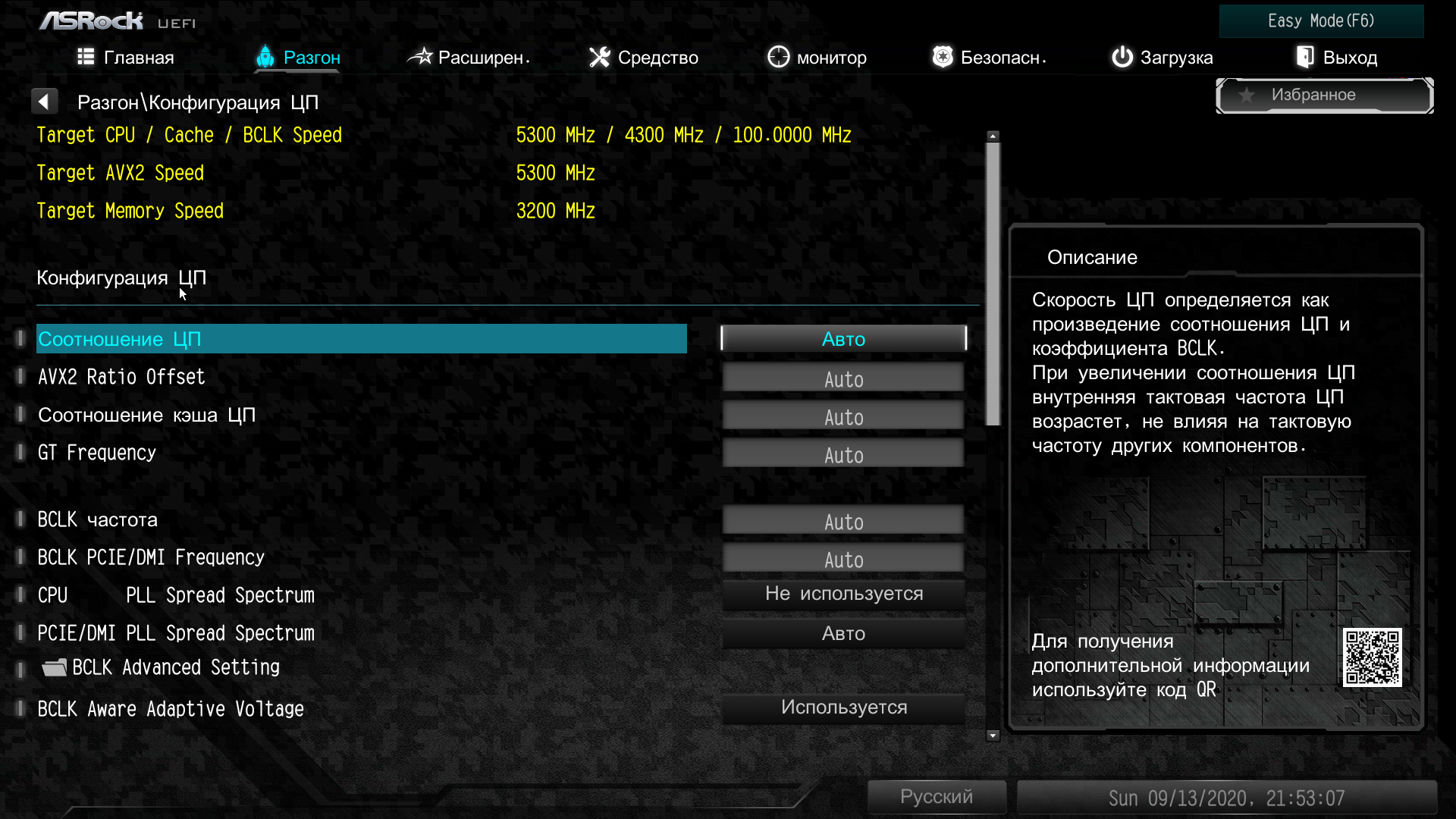

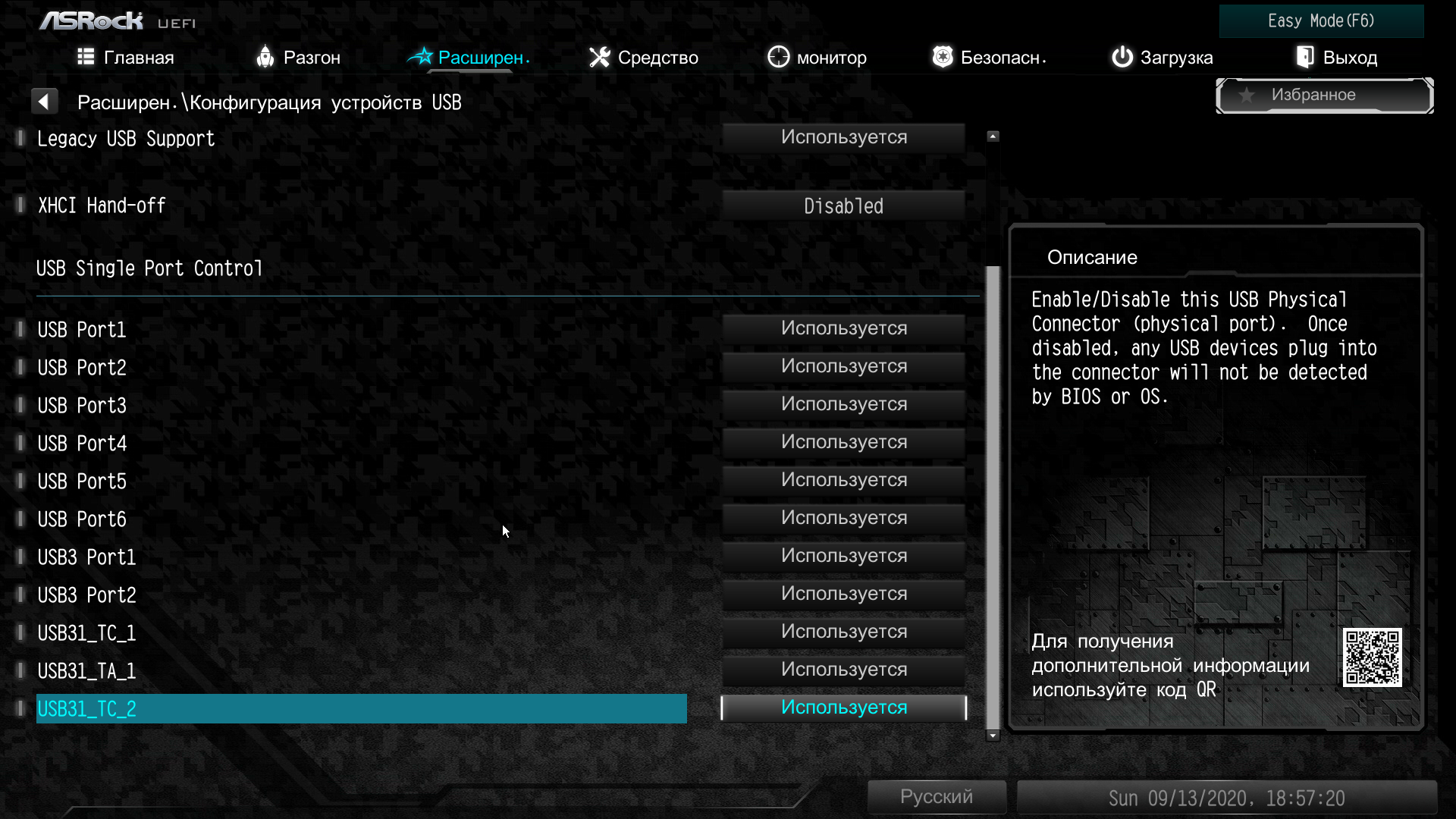

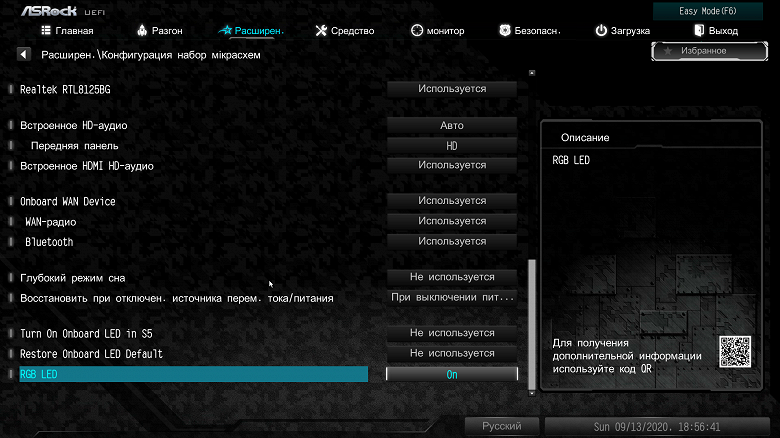

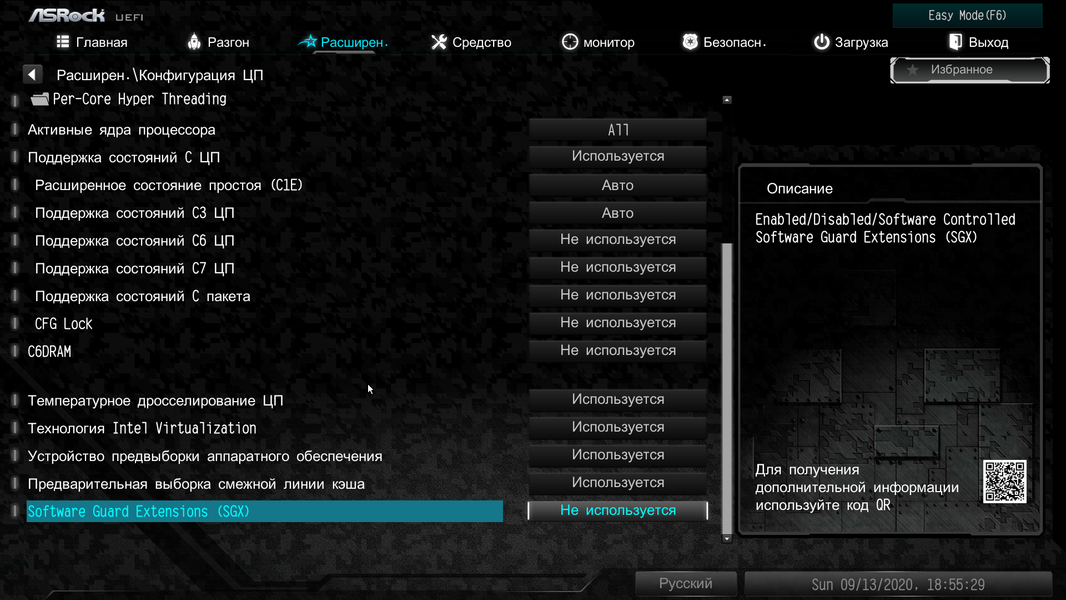

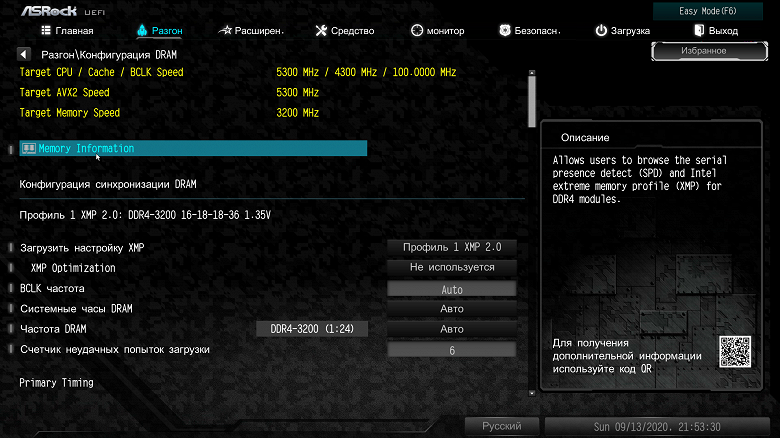

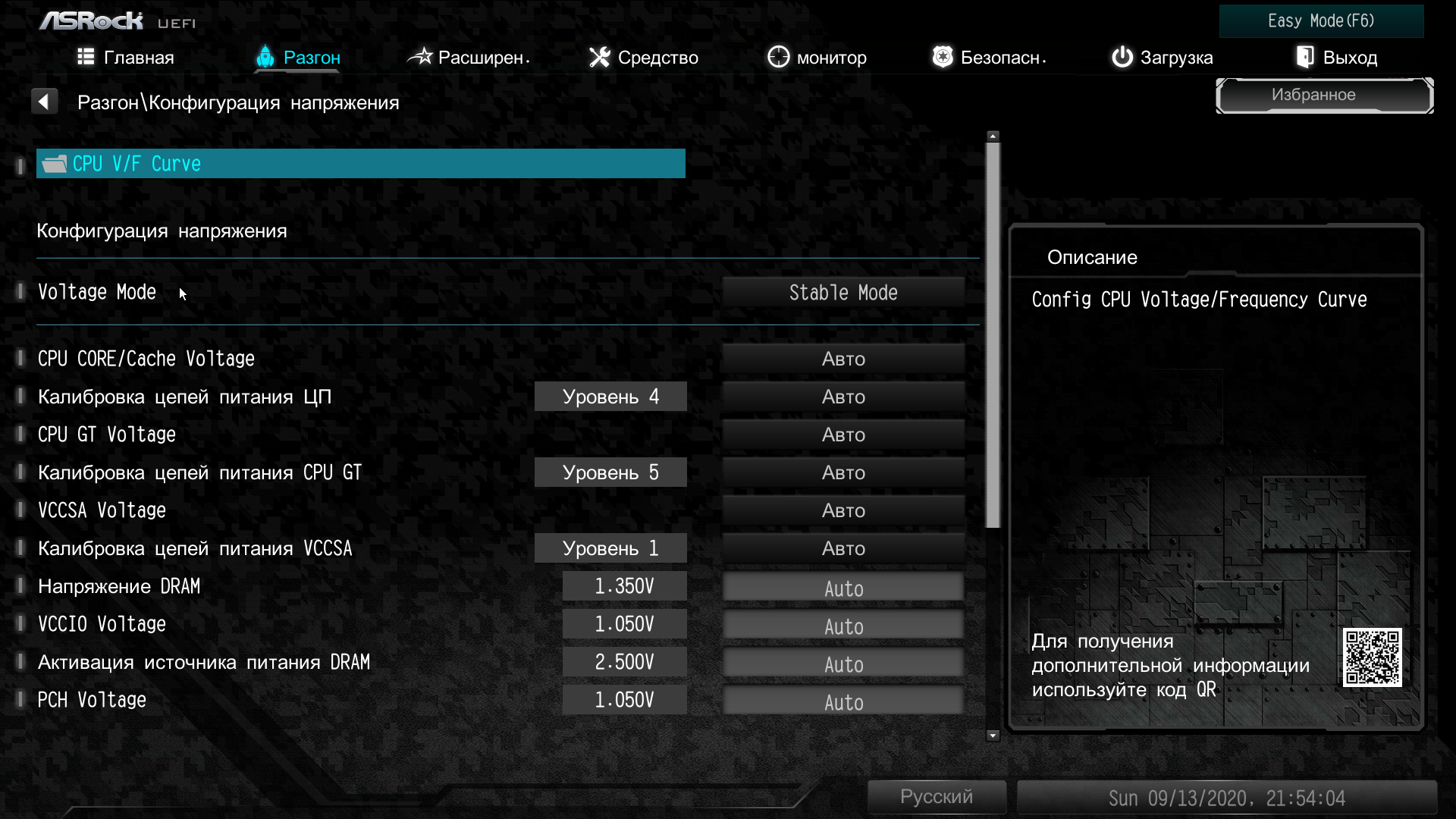

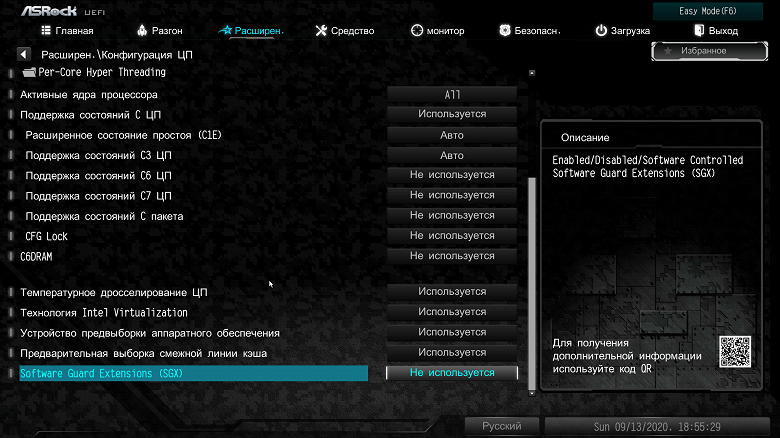

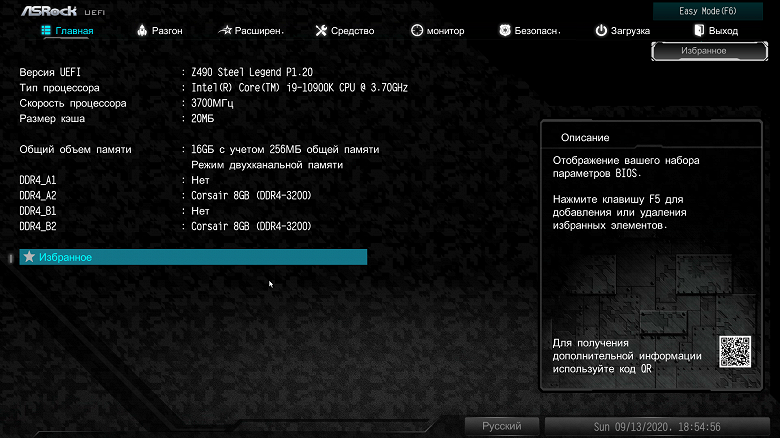

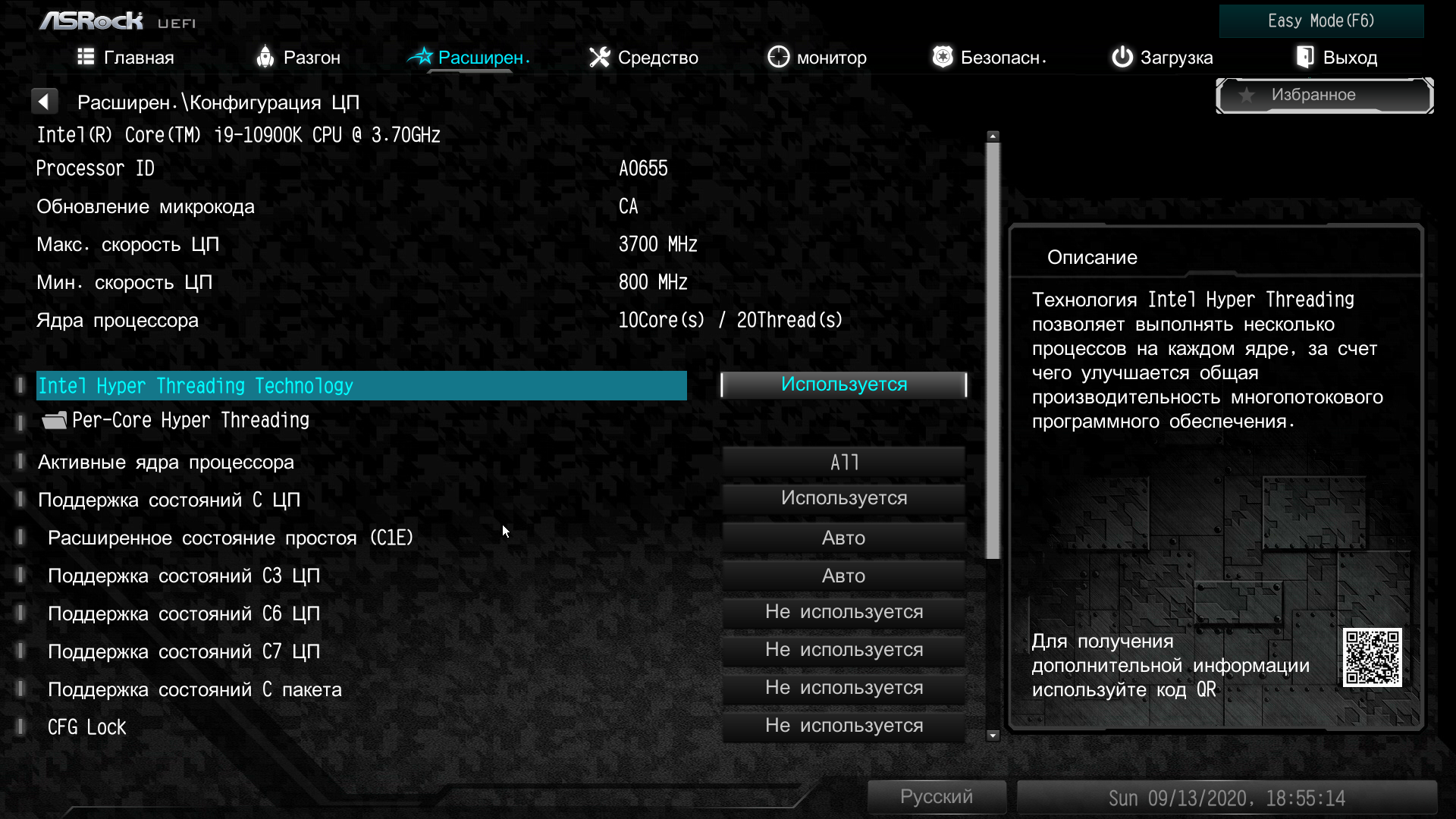

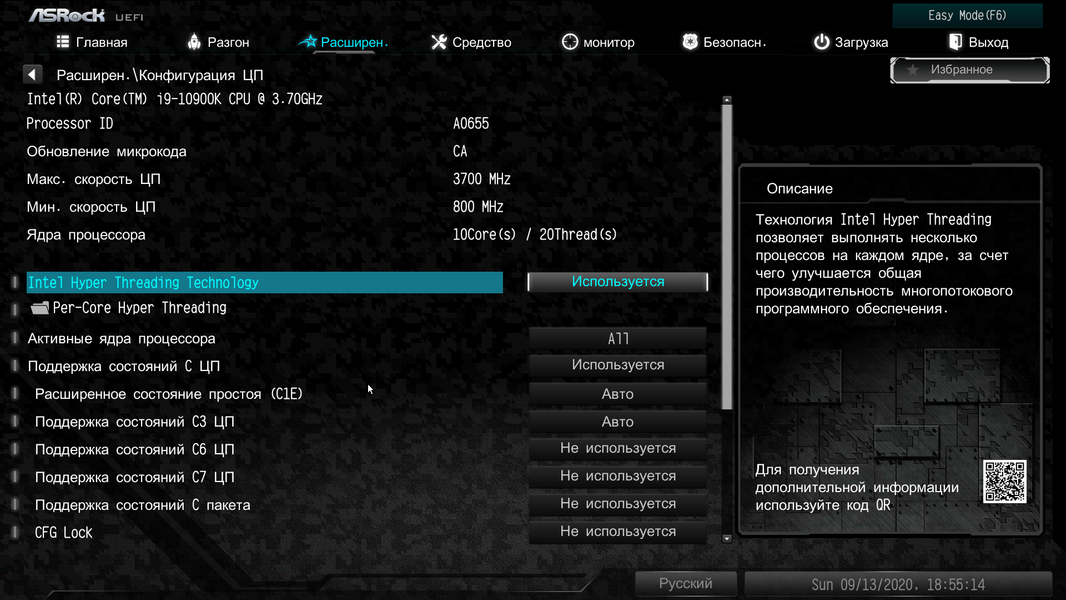

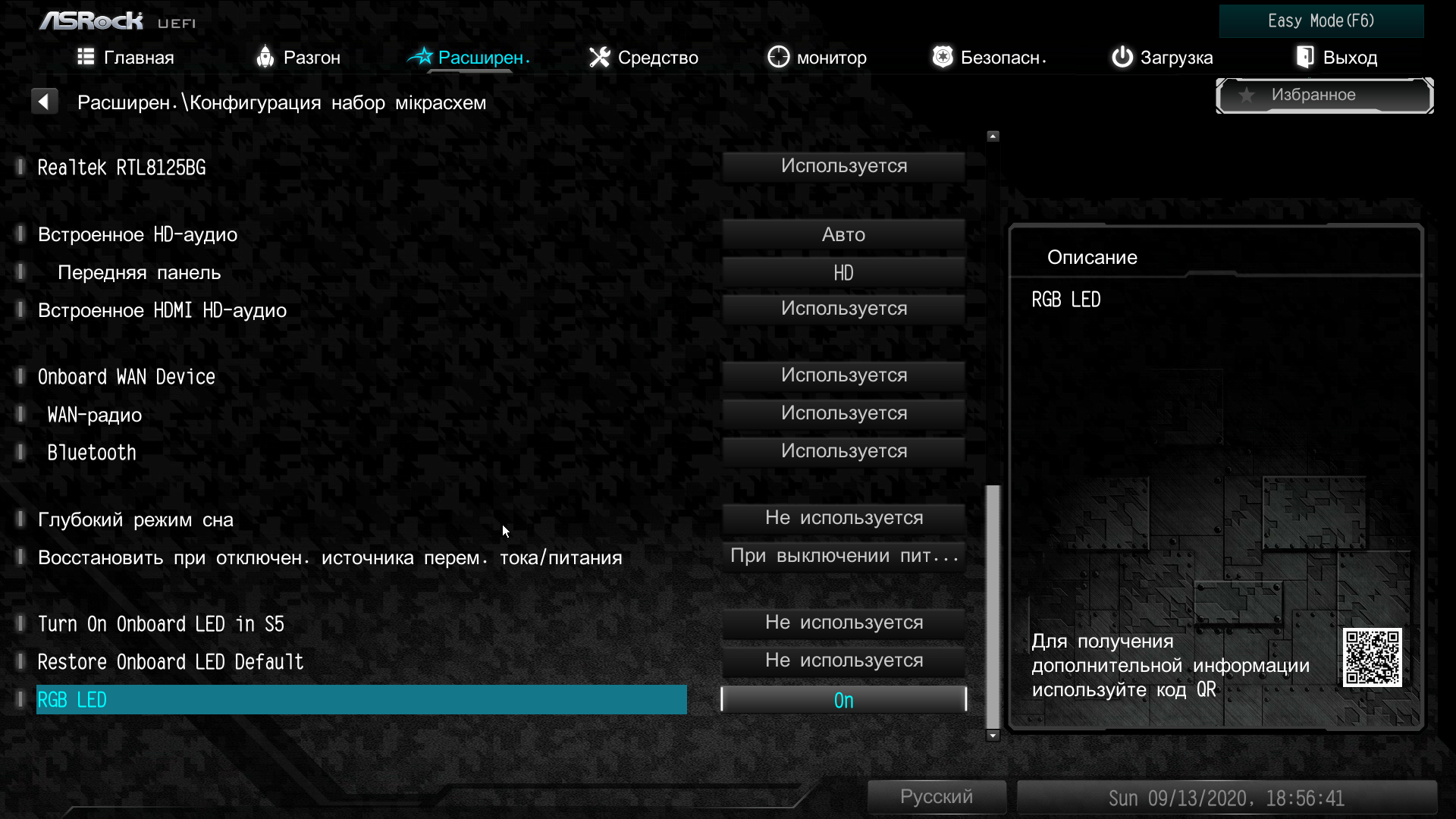

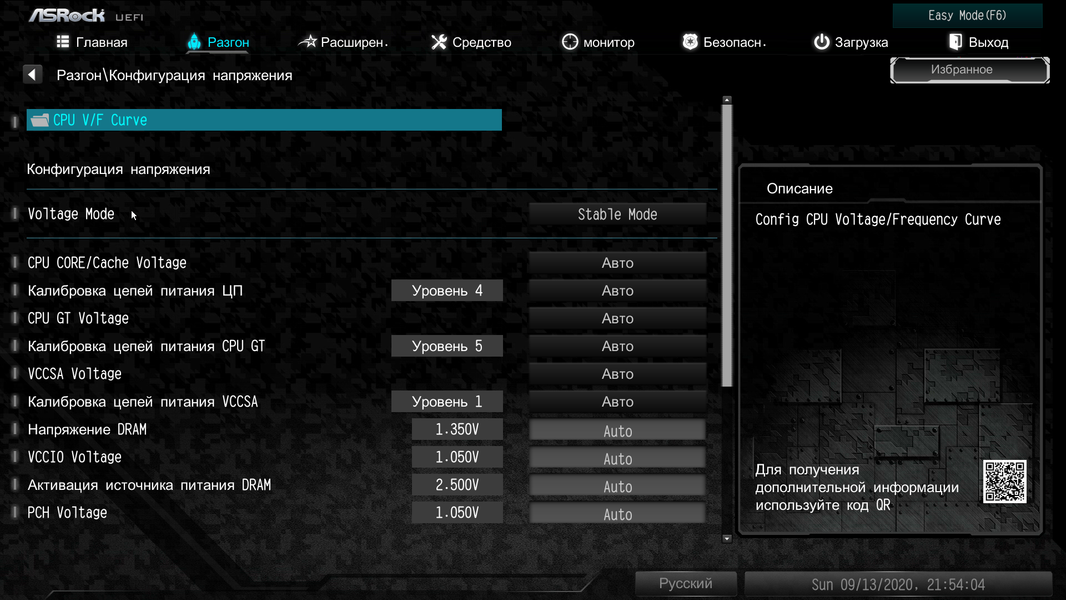

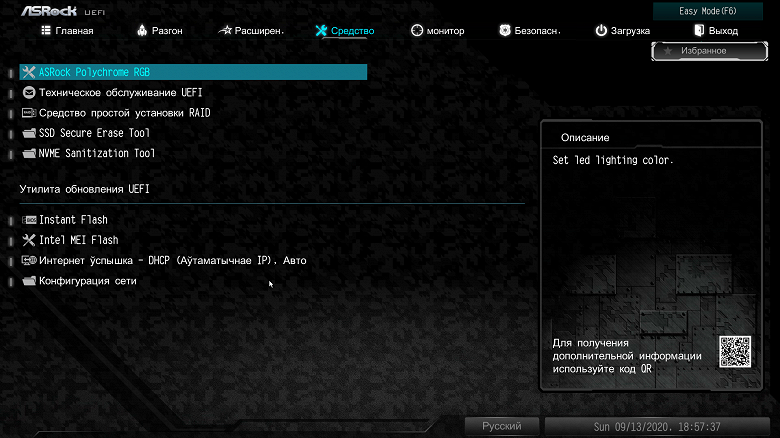

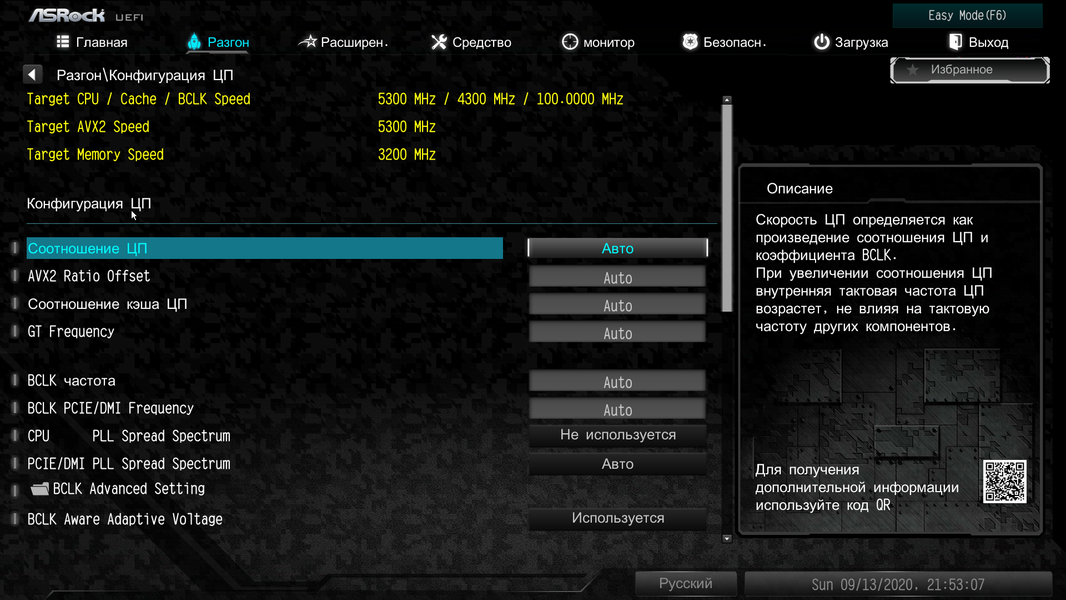

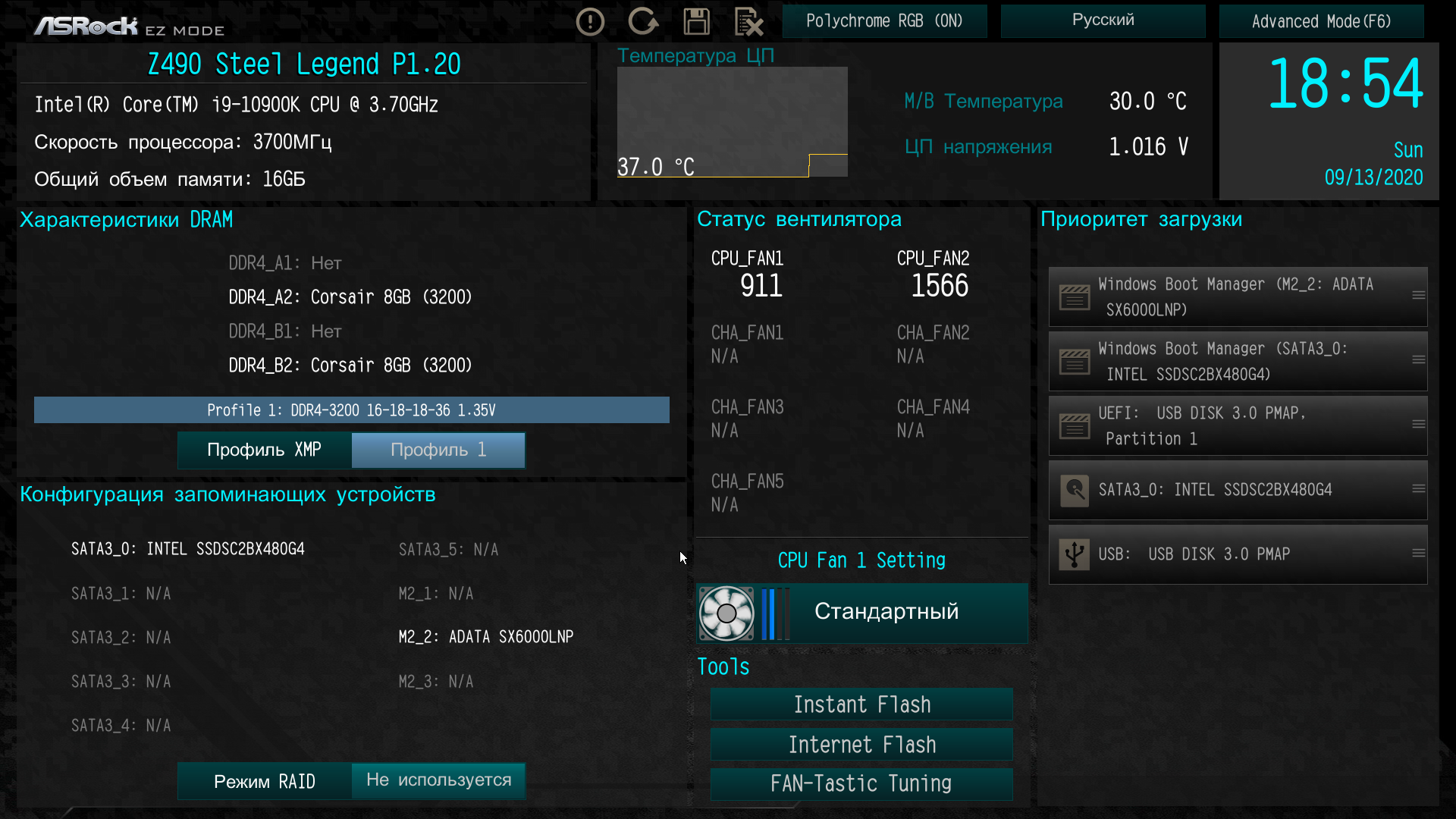

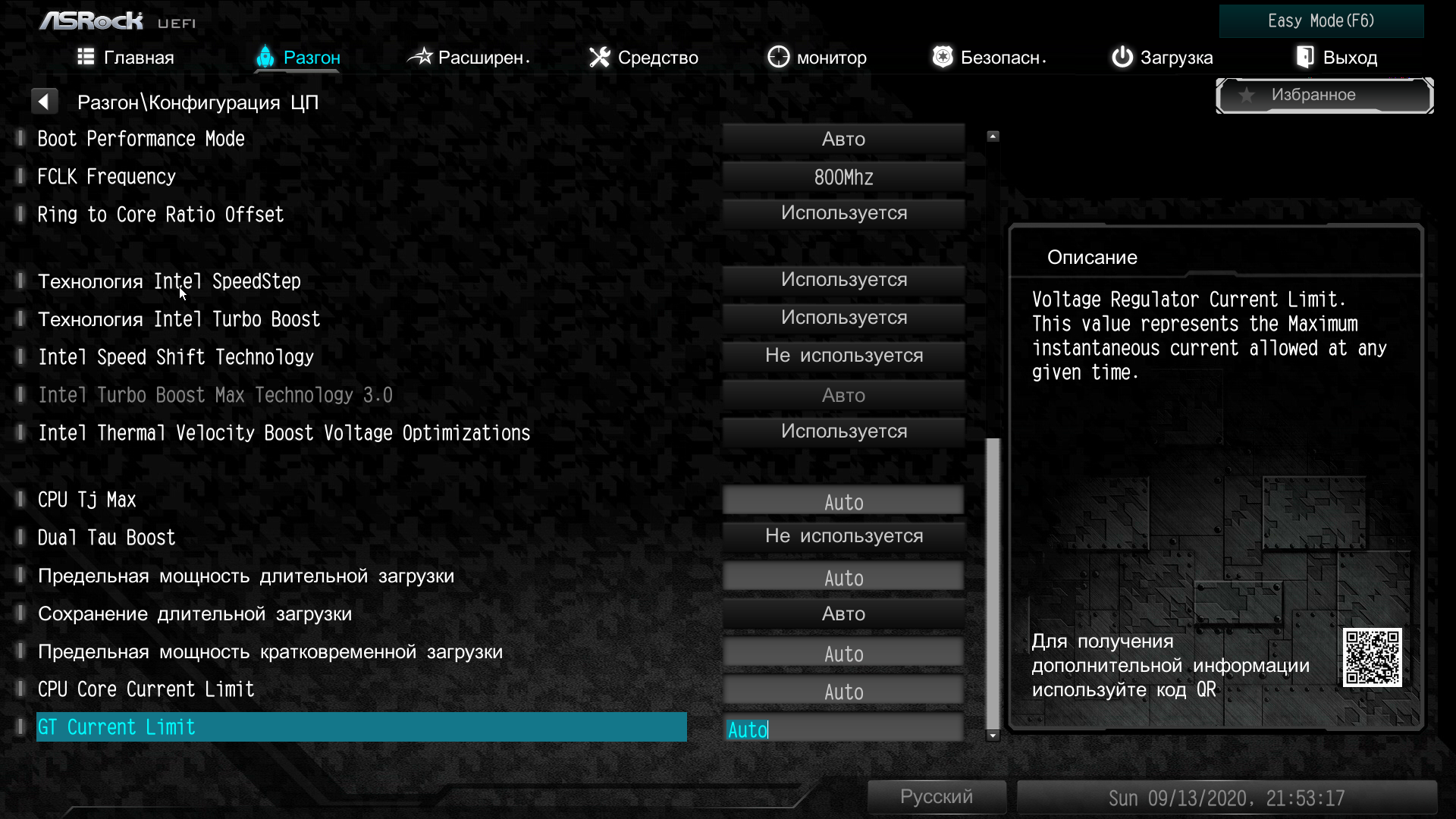

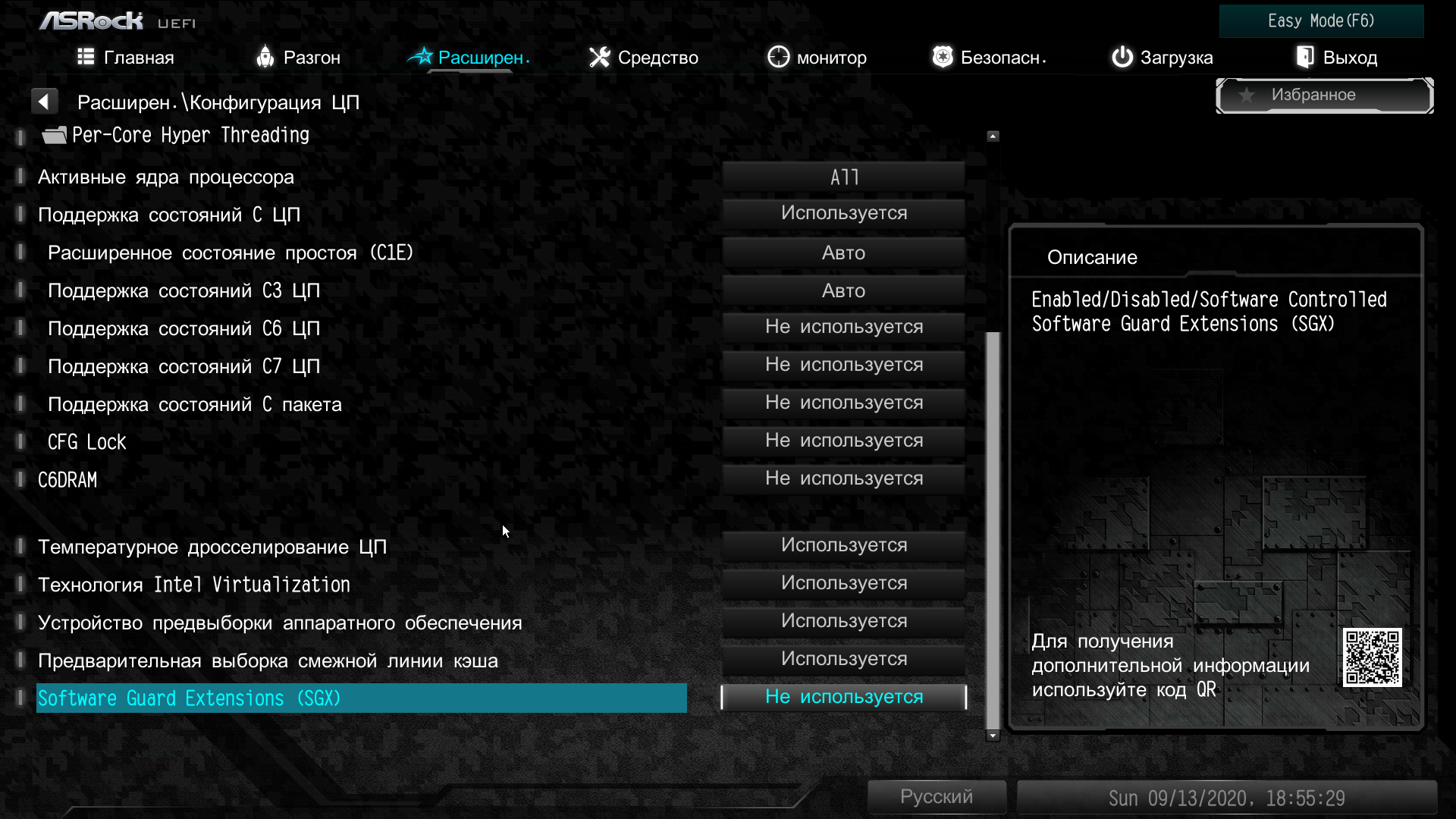

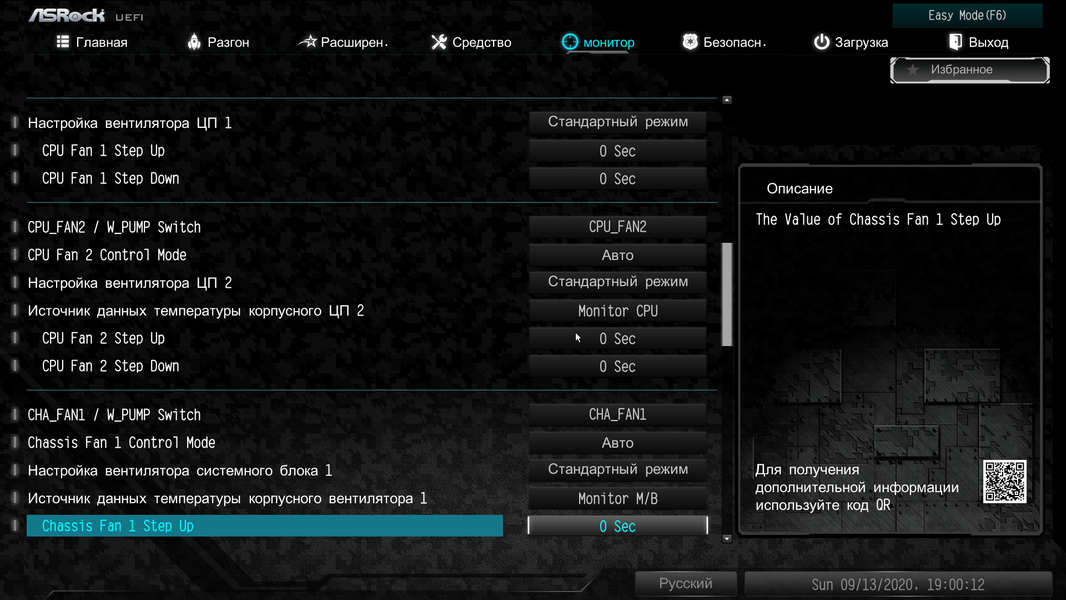

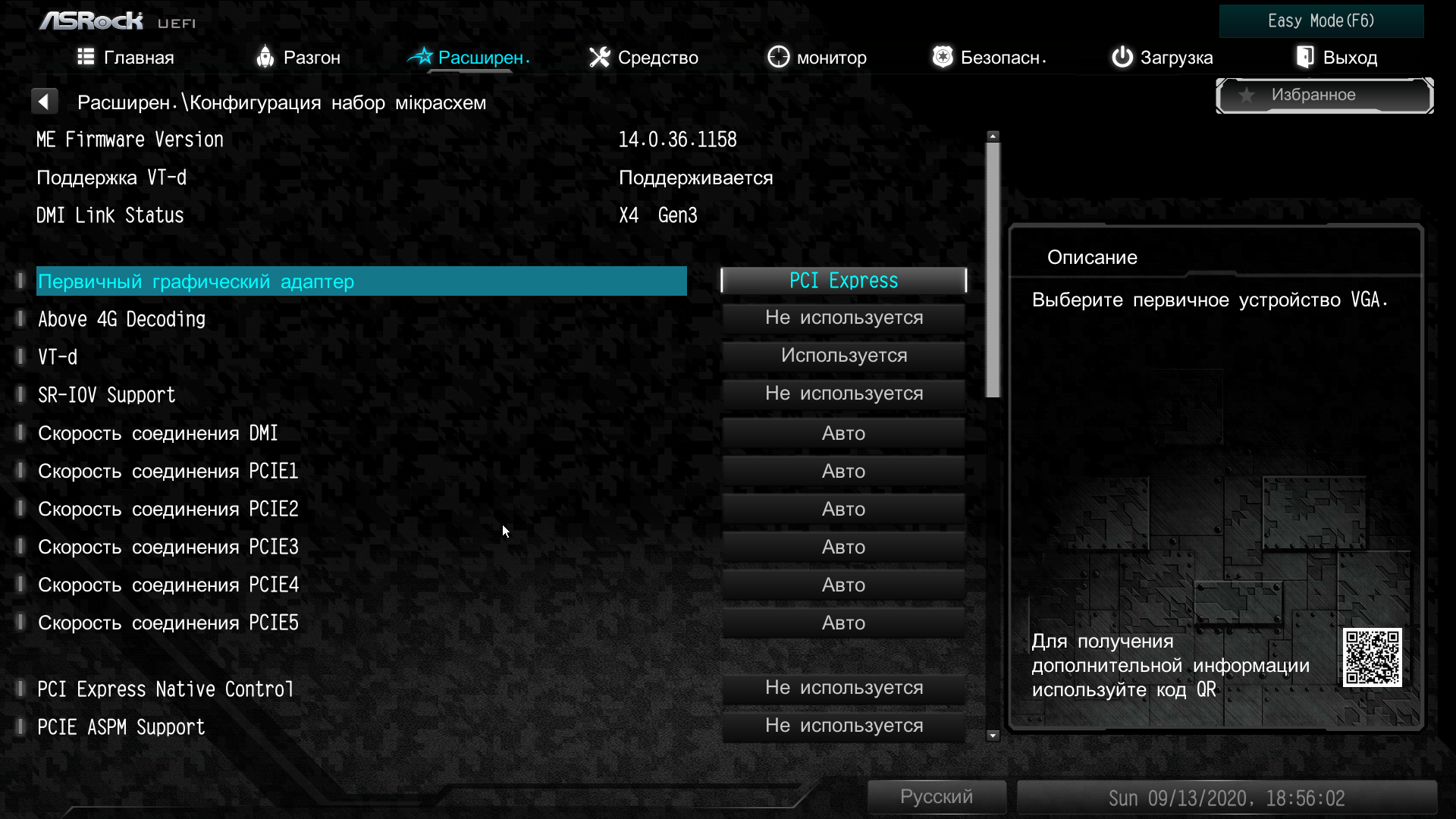

Настройки BIOS
Работоспособность (и разгон)

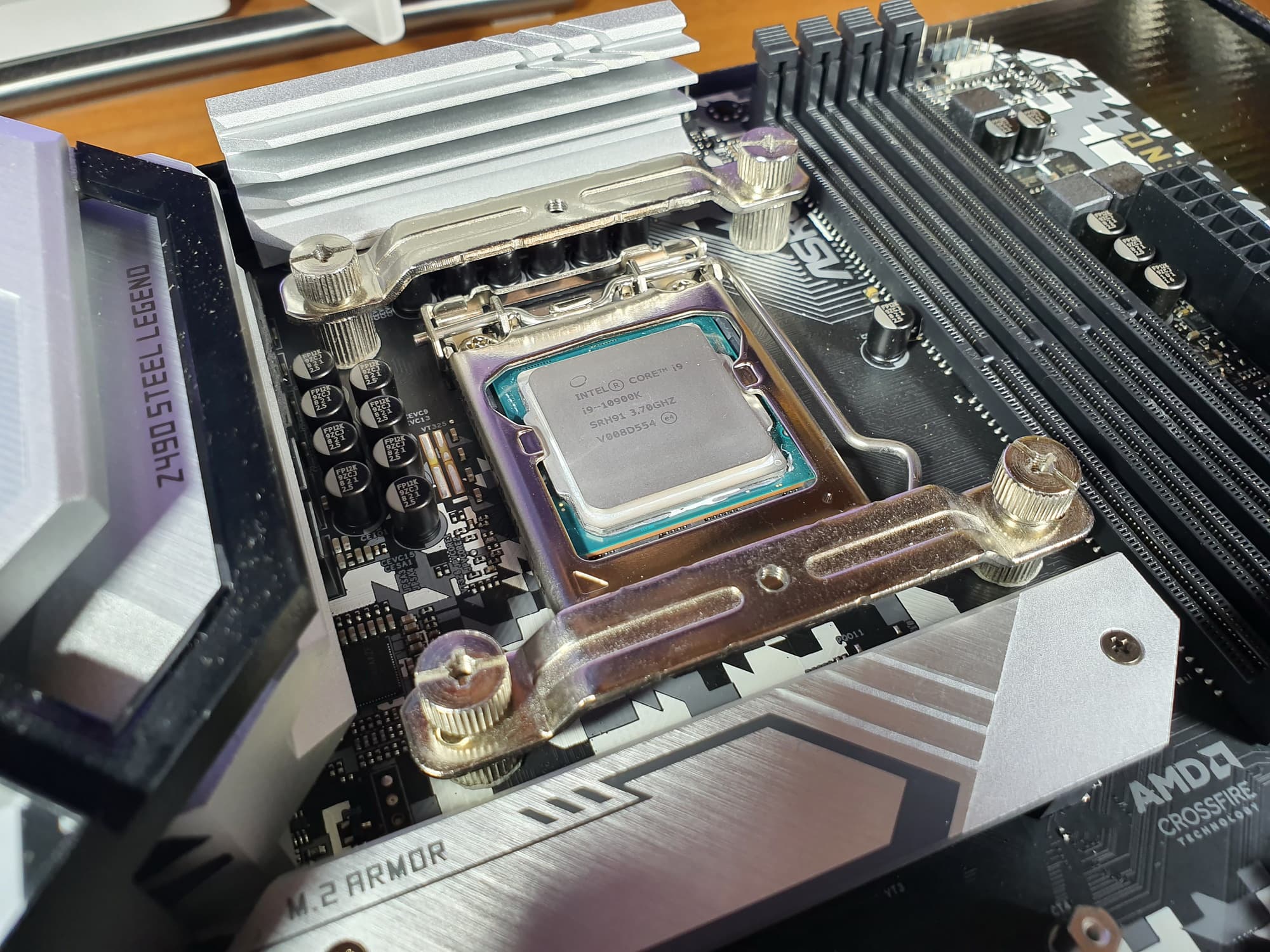

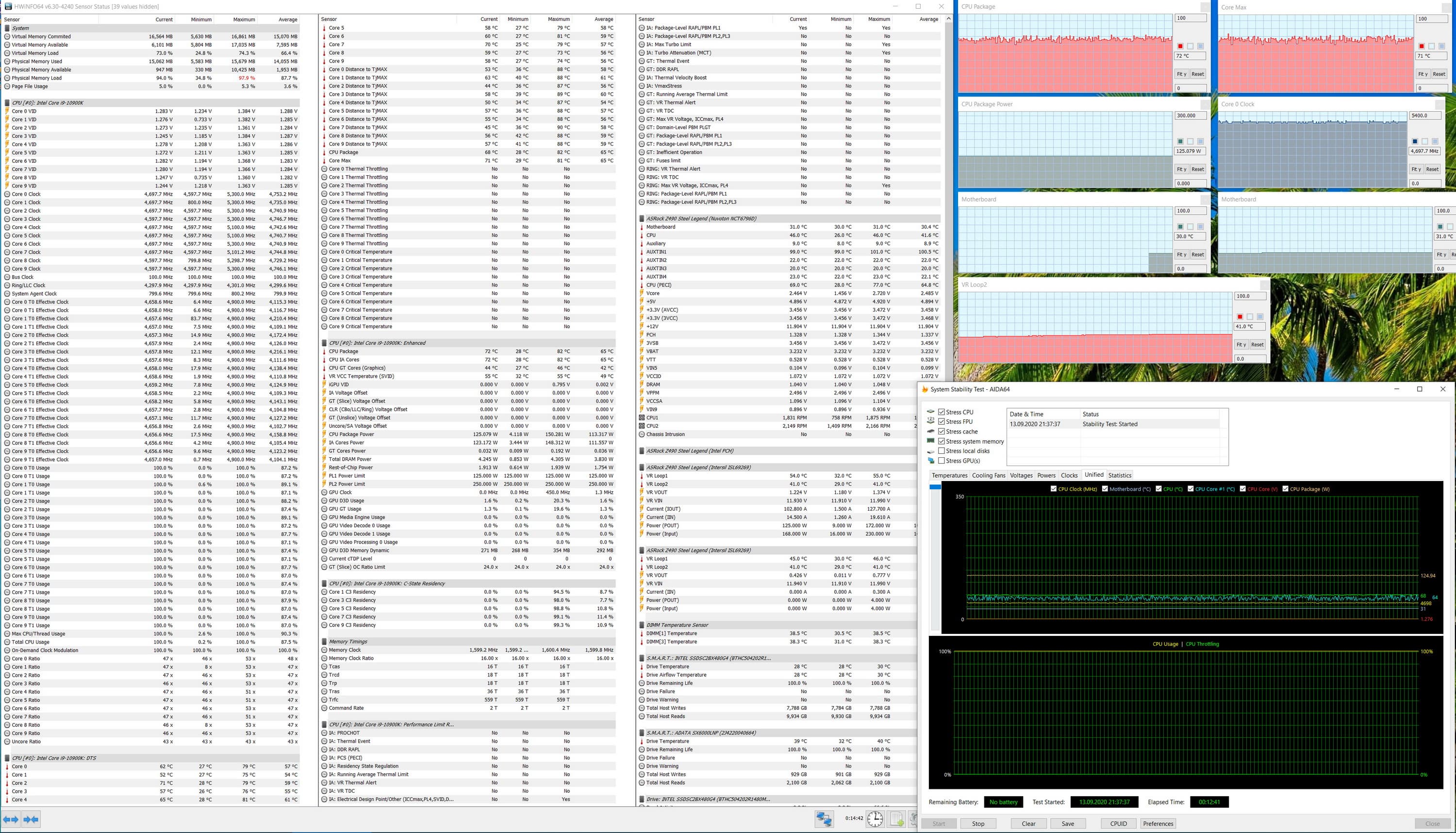

Запускаем все в режиме по умолчанию. MCE (вместе с Intel Turbo Boost) сразу поднял частоты всех ядер до 4,9 — 5,0 ГГц (частоты менялись по ядрам). После запуска сурового теста AIDA частоты работы процессора резко упали до 4,6 — 4,7 ГГц, хотя при этом все параметры работы держались в норме, все вышеуказанные тесты прошли без проблем. Нагрев блока VRM и чипсета Z490 не превышал 55 °C, необычных явлений не замечено. Максимальное потребление процессором достигло средней величины в 125 Вт c разовым всплеском до 150. Процессор явно был далек от перегрева.
Ну что же, вот и показатель того, что матплата — не для максимальных частот даже по меркам Turbo Boost от Intel. Система питания по умолчанию блокирует работу CPU на максимальных для него частотах, несмотря на отсутствие перегрева. Разумеется, все тесты прошли стабильно, проблем не было.

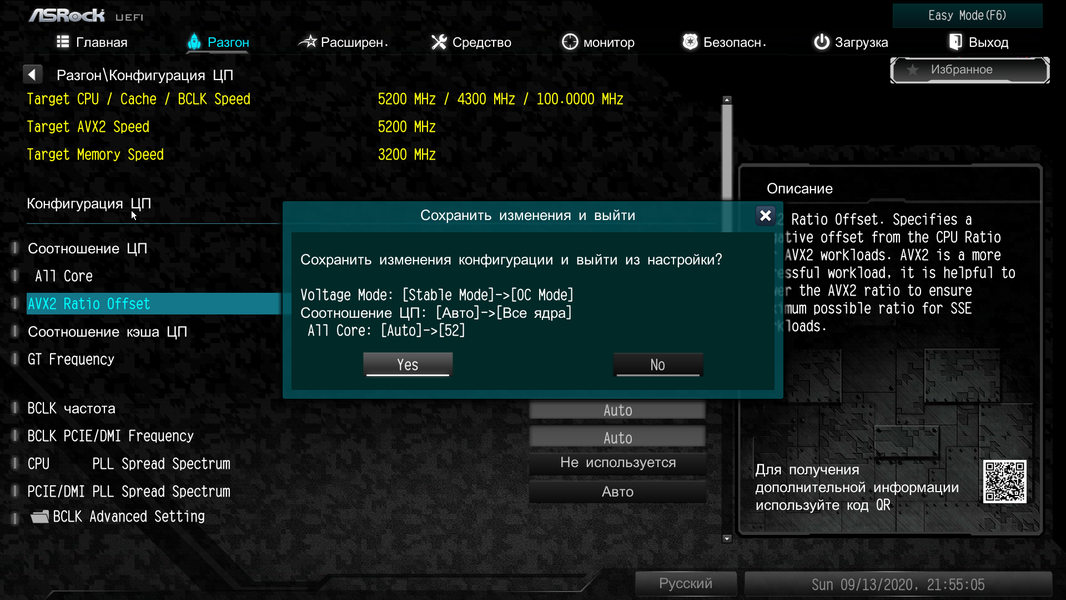

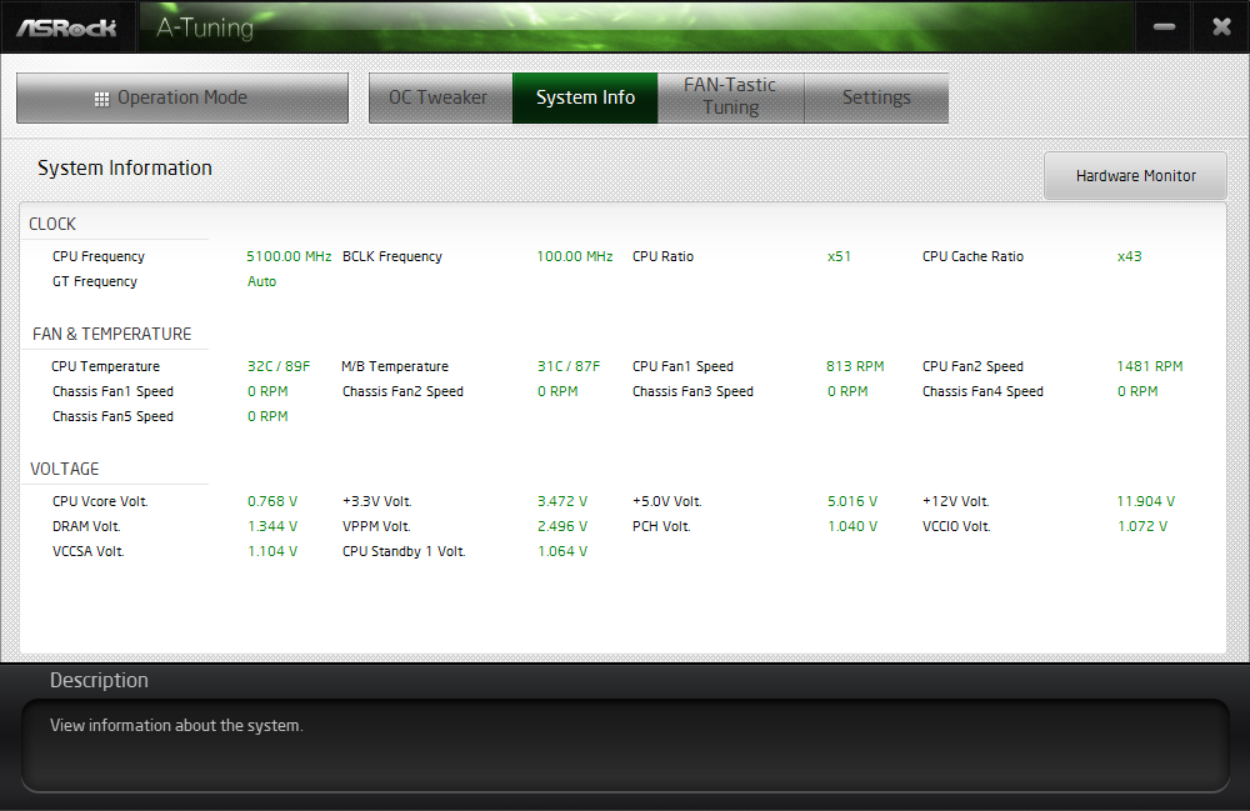

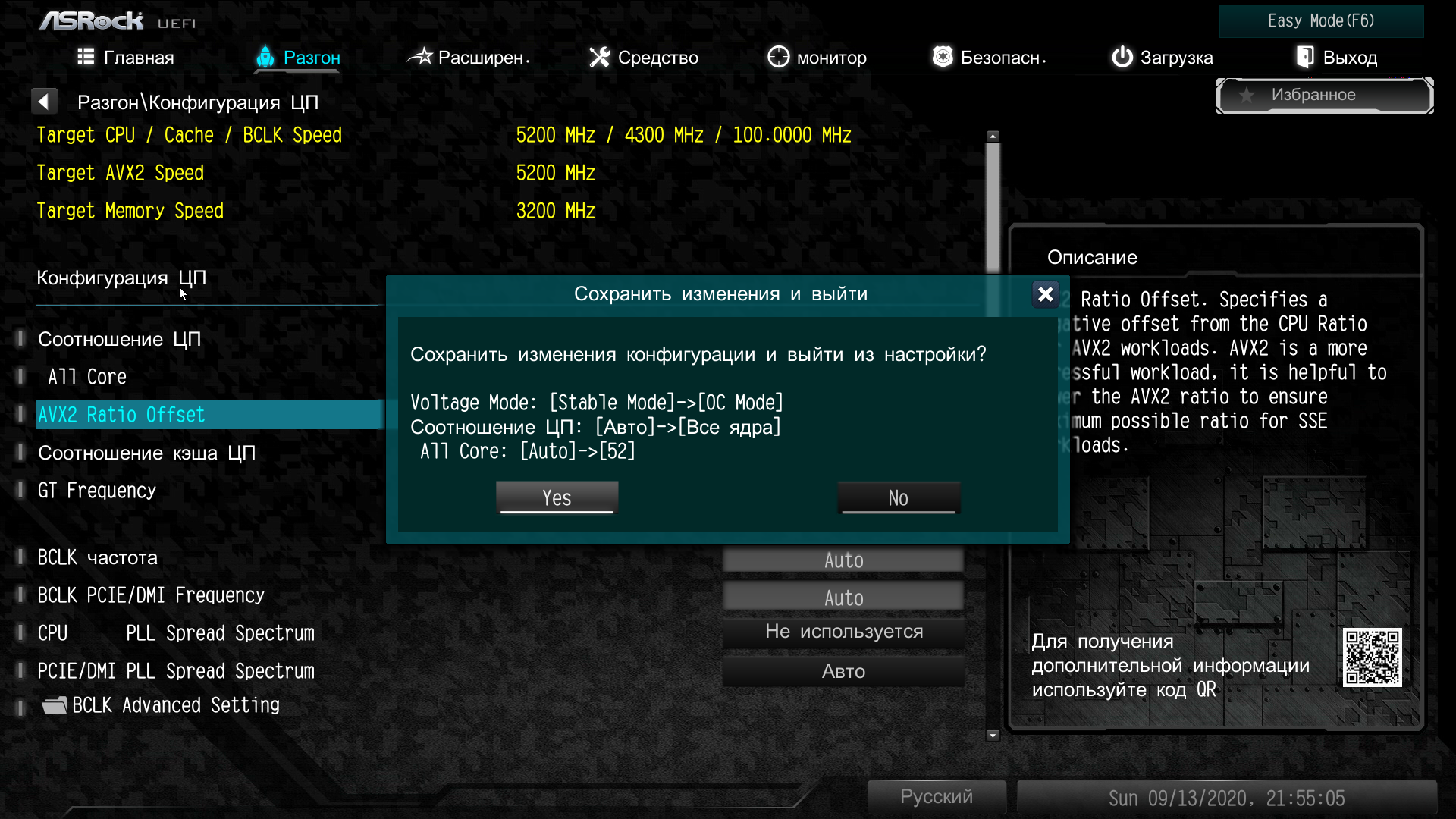

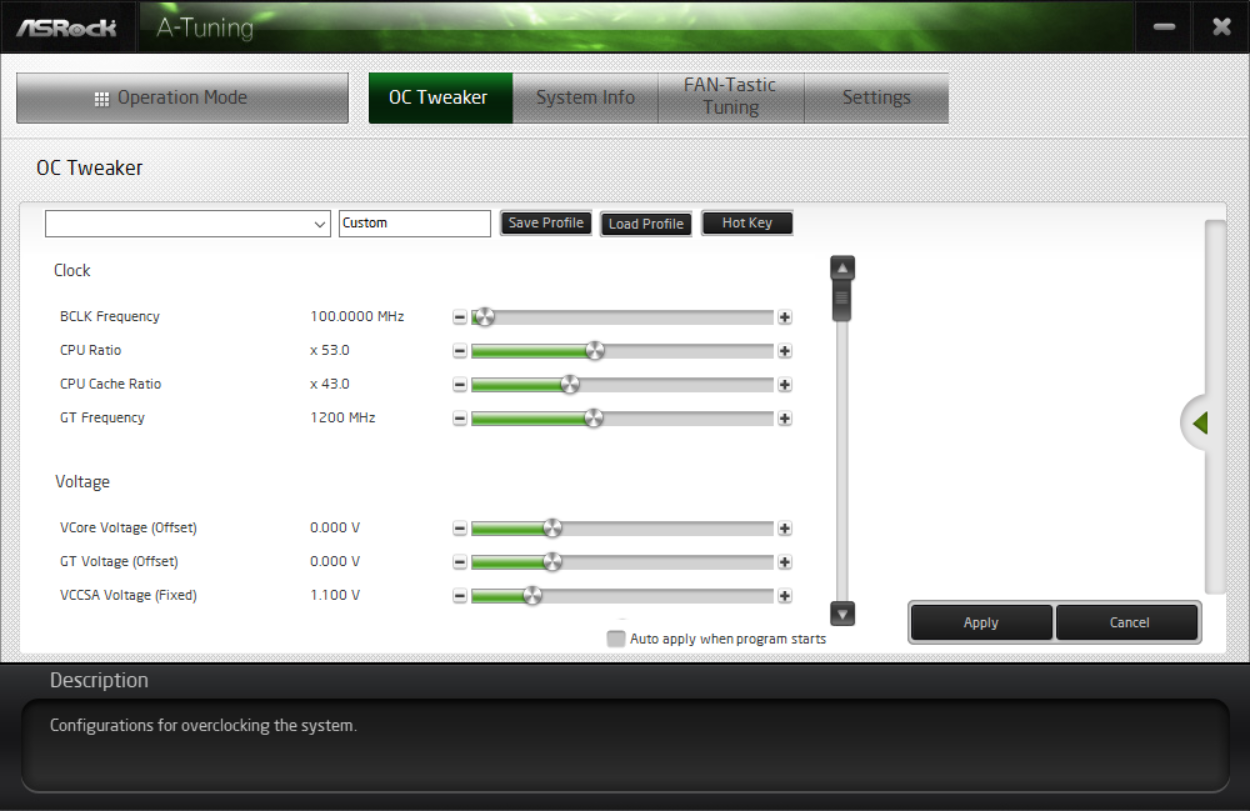

Попытка использовать программу A-Tuning для получения более высоких результатов ни к чему не привела, она смогла поднять частоту лишь нескольких ядер на 200 — 300 МГц. Поэтому я попробовал получить те самые прекрасные 5,2 ГГц, на которые способен наш экземпляр процессора, воспользовавшись настройками оверклокинга в BIOS.

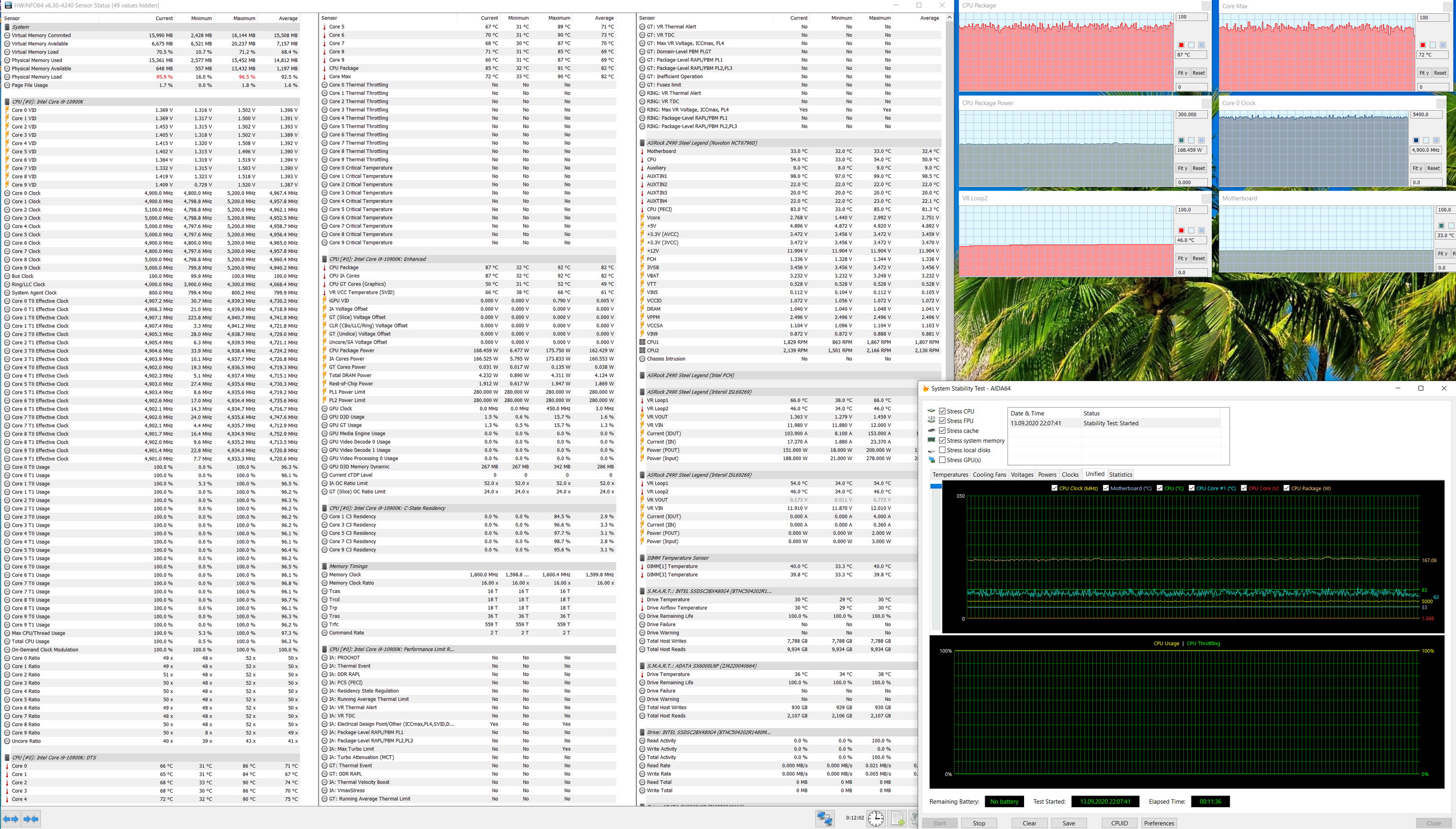

Изначально 5,2 ГГЦ так и выставился, однако даже при малейшей нагрузке на процессор система сбрасывала частоты до 4,9 — 5,0 ГГц, при мы помним, что были заданы настройки единой частоты по всем ядрам, но они игнорировались, и частоты менялись по ядрам. Чтобы я ни делал, единой частоты работы всех ядер так и не получил.
Да, потребление процессора выросло до 167 Вт с всплесками чуть выше 170, но нагрев все равно был не критичным. Нагрев VRM и чипсета также оставались в норме.
Очевидно, что у этой платы явно жестко лимитирован оверклокинг согласно возможностям ее системы питания, а настройки разгона в BIOS в стиле «гуляй Вася», скорее всего, просто взяты с другой платы без попыток умно их сократить или убрать вообще (все равно они не работают).
Выводы
ASRock Z490 Steel Legend — плата среднебюджетной серии Steel Legend, рассчитанной на тех, кому не требуются разгон и уникальные возможности, типа суперскоростных USB-портов с Thunderbolt. Это такой крепкий середнячок тысяч за 15.
Плата предлагает 15 портов USB разных видов, включая два USB 3.2 Gen2 (10 Гбит/с), 2 слота PCIe х16 (при этом только первый получает 16 линий PCIe от процессора, а второй работает только в режиме х4, однако имеется возможность создать AMD CrossFire). Также у платы есть 2 доступных слота M.2 (третий зарезервирован для будущих процессоров) и 6 портов SATA. Система питания способна обеспечить работу любых совместимых процессоров для нового сокета LGA1200, но без разгона. Плата имеет стильный красивый стальной дизайн с эффектной подсветкой (есть возможность подключения дополнительных RGB-устройств), дополненный 7 разъемами для подключения вентиляторов и помп, а также радиаторами для накопителей в двух слотах M.2. Стоит упомянуть проводной 2,5-гигабитный контроллер Ethernet.
Явный минус этой модели — висящий в воздухе край платы, который должен сильно прогибаться при подключении и отключении разъема питания, а также при замене модулей памяти. Причем это непродуманное решение дизайнеров принято лишь ради глупого выреза.
Тем не менее, с учетом стоимости, плата получилась интересной. Нелишне напомнить, что технологии авторазгона Intel и AMD тщательно тестируют систему питания и выставляют максимально возможные частоты работы только на платах премиального уровня. Также напомним, что процессорам Core i9-10900K даже для авторазгона нужны очень приличные СО.
