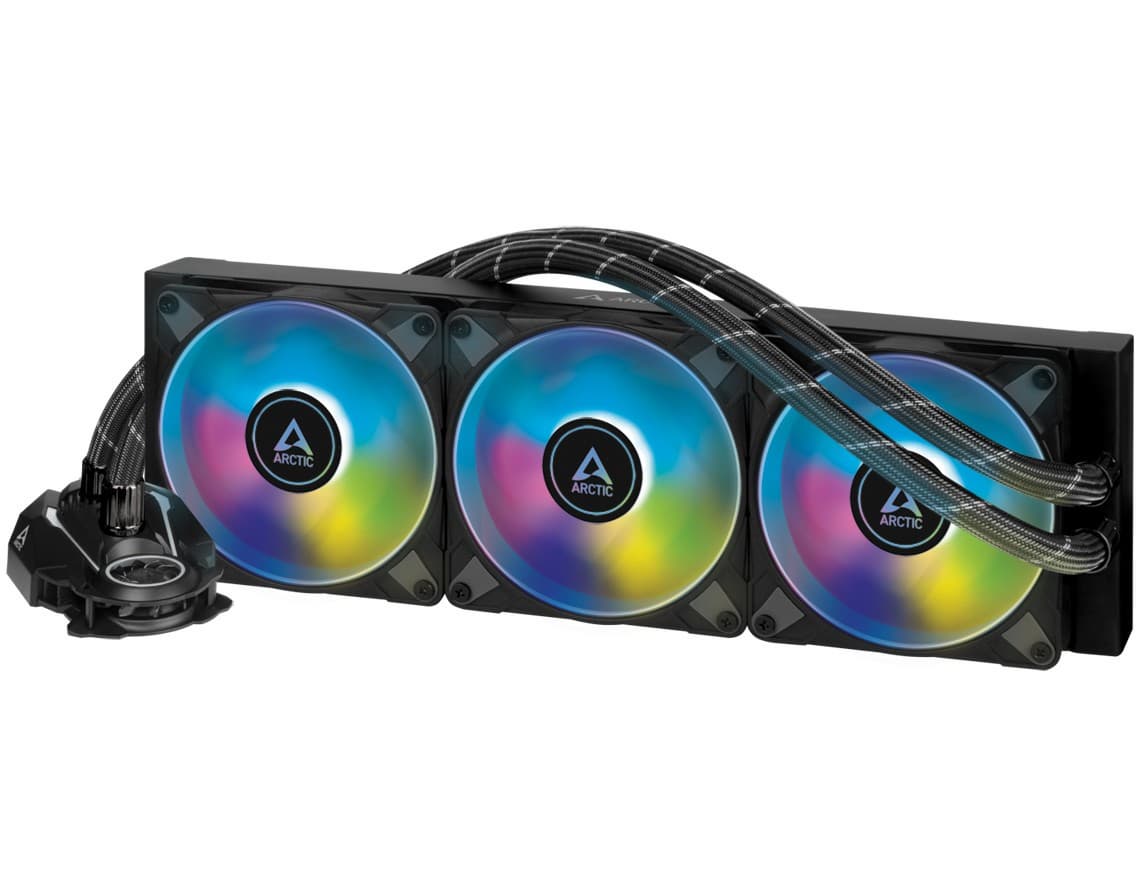

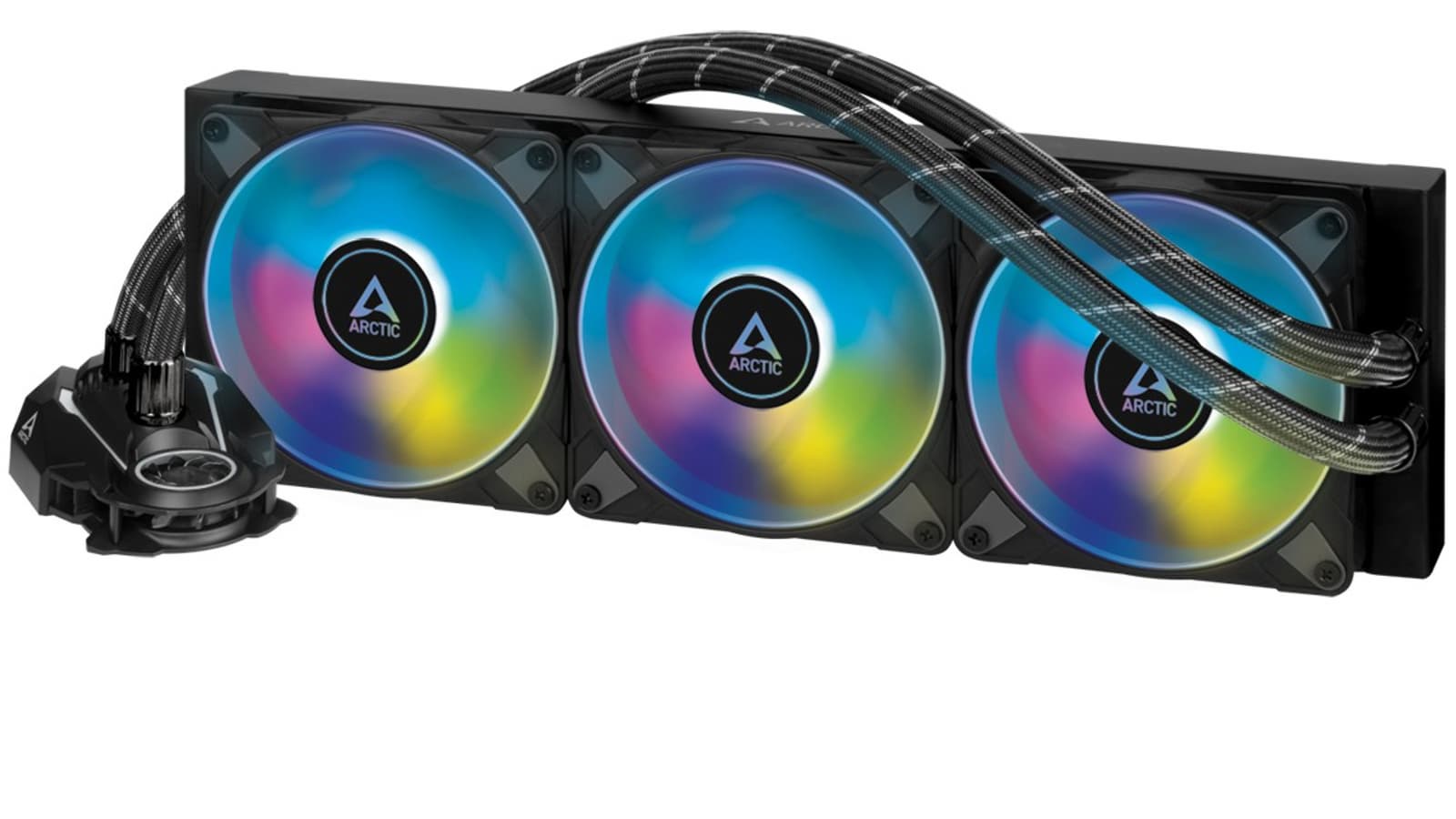

Обзор системы жидкостного охлаждения Arctic Liquid Freezer II 360 A-RGB

Паспортные характеристики, комплект поставки и цена

Производитель Arctic
Модель Arctic Liquid Freezer II 360 A-RGB
Код модели ACFRE00101A
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: 1200, 115X, 2011-3*, 2066* (* квадратные); AMD: AM4
Тип вентиляторов осевые (аксиальные), 3 шт.
Питание вентиляторов мотор: 12 В, 0,11 А, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ)
подсветка: 5 В, 0,4 А, 3-контактный разъем (общий, данные, питание)
Размеры вентиляторов 120×120×25 мм
Скорость вращения вентиляторов 200—1800 об/мин
Производительность вентиляторов 82,9 м³/ч (48,8 фут³/мин)
Статическое давление вентилятора 18,1 Па (1,85 мм вод. ст.)
Уровень шума вентилятора 0,3 сона
Подшипник вентиляторов гидродинамический (Fluid Dynamic Bearing)
Размеры радиатора 398×120×38 мм
Материал радиатора алюминий
Помпа интегрирована с теплосъемником, оснащена вентилятором для охлаждения VRM
Скорость вращения помпы 800—2000 об/мин
Вентилятор для охлаждения VRM 40 мм, 1000—3000 об/мин, управление с помощью ШИМ
Питание помпы и вентилятора 0,5—2,7 Вт
Размеры помпы 78×98×53 мм
Материал теплосъемника медь
Термоинтерфейс теплосъемника термопаста Arctic MX-5 в шприце
Шланги резиновые в оплетке, длина 450 мм, внешний диаметр 12,4 мм, внутренний 6 мм
Масса системы 1729 г
Подключение питание: к 4-контактному разъему для вентилятора на материнской плате (общий, питание, датчик вращения, управление ШИМ)
подсветка: к 3-контактному разъему для адресуемой подсветки на материнской плате или на контроллере (общий, данные, питание)
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор с установленными вентиляторами и помпа
  • комплект креплений помпы на процессор
  • комплект креплений радиатора в корпус
  • термопаста Arctic MX-5 в шприце
Розничные предложения

Описание

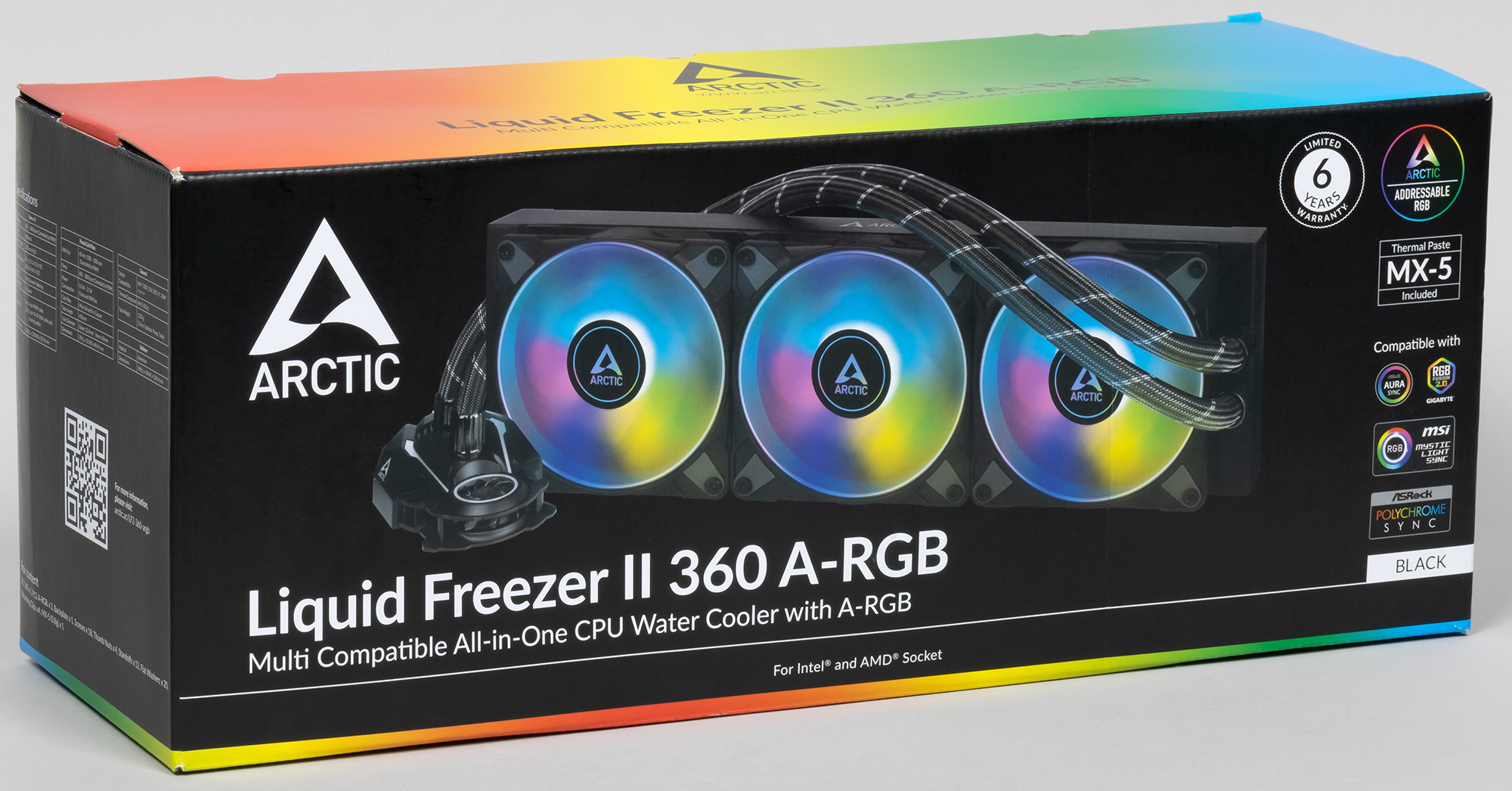

Поставляется система жидкостного охлаждения Arctic Liquid Freezer II 360 A-RGB в коробке из среднего по толщине гофрированного картона. Оформление коробки красочное. На внешних плоскостях коробки не только изображен сам продукт, но и перечислены технические характеристики, указана комплектация и есть QR-коды для удобного перехода по ссылкам на раздел поддержки, на интерактивное руководство и на страницу продукта. Надписи преимущественно на английском, но перечисление особенностей продублировано на нескольких языках, включая русский. Для защиты и распределения деталей используются внутренние коробки и вкладыши из гофрированного картона и полиэтиленовые пакеты. Подошва теплосъемника защищена пластиковой пленкой.

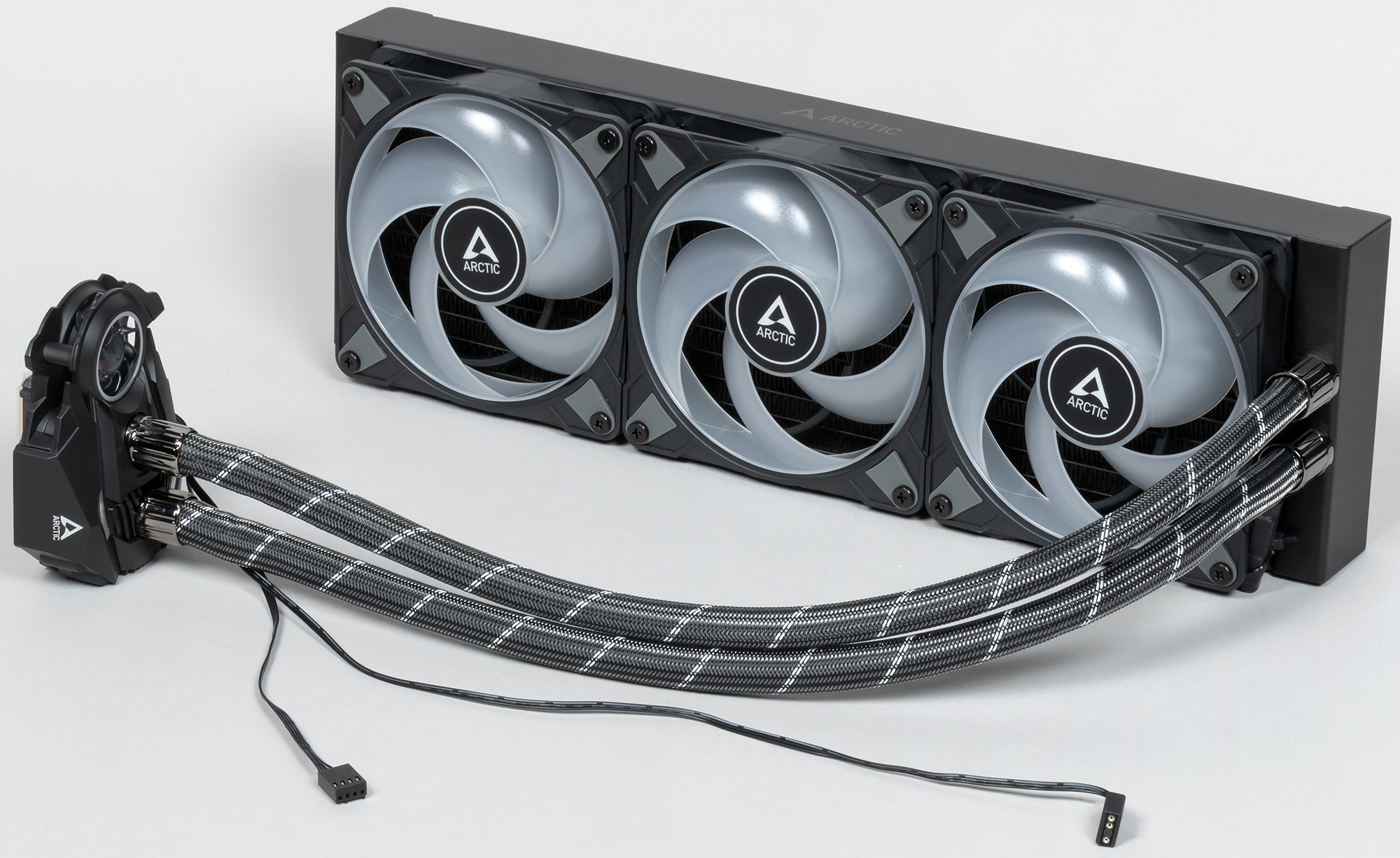

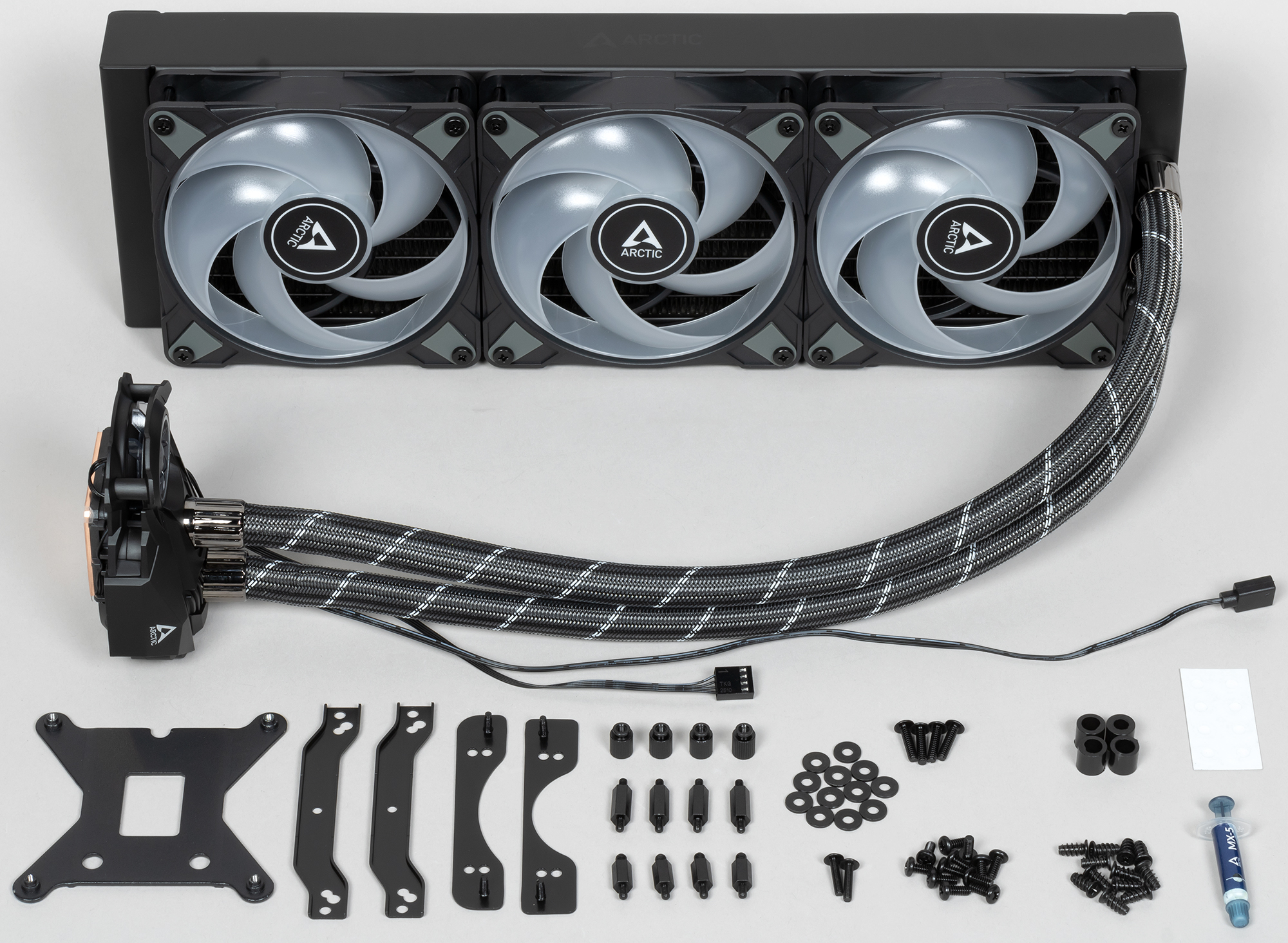

Внутри коробки находятся радиатор с установленными вентиляторами и с подключенной помпой, комплект крепежа и термопаста в шприце.

Напечатанной инструкции нет, и ее даже нельзя загрузить с сайта, можно только перейти по ссылке в QR-коде и посмотреть интерактивное руководство на сайте компании. Это не очень удобно. Также на сайте компании есть описание системы и PDF-файл характеристиками. Система герметичная, заправлена, готова к использованию.

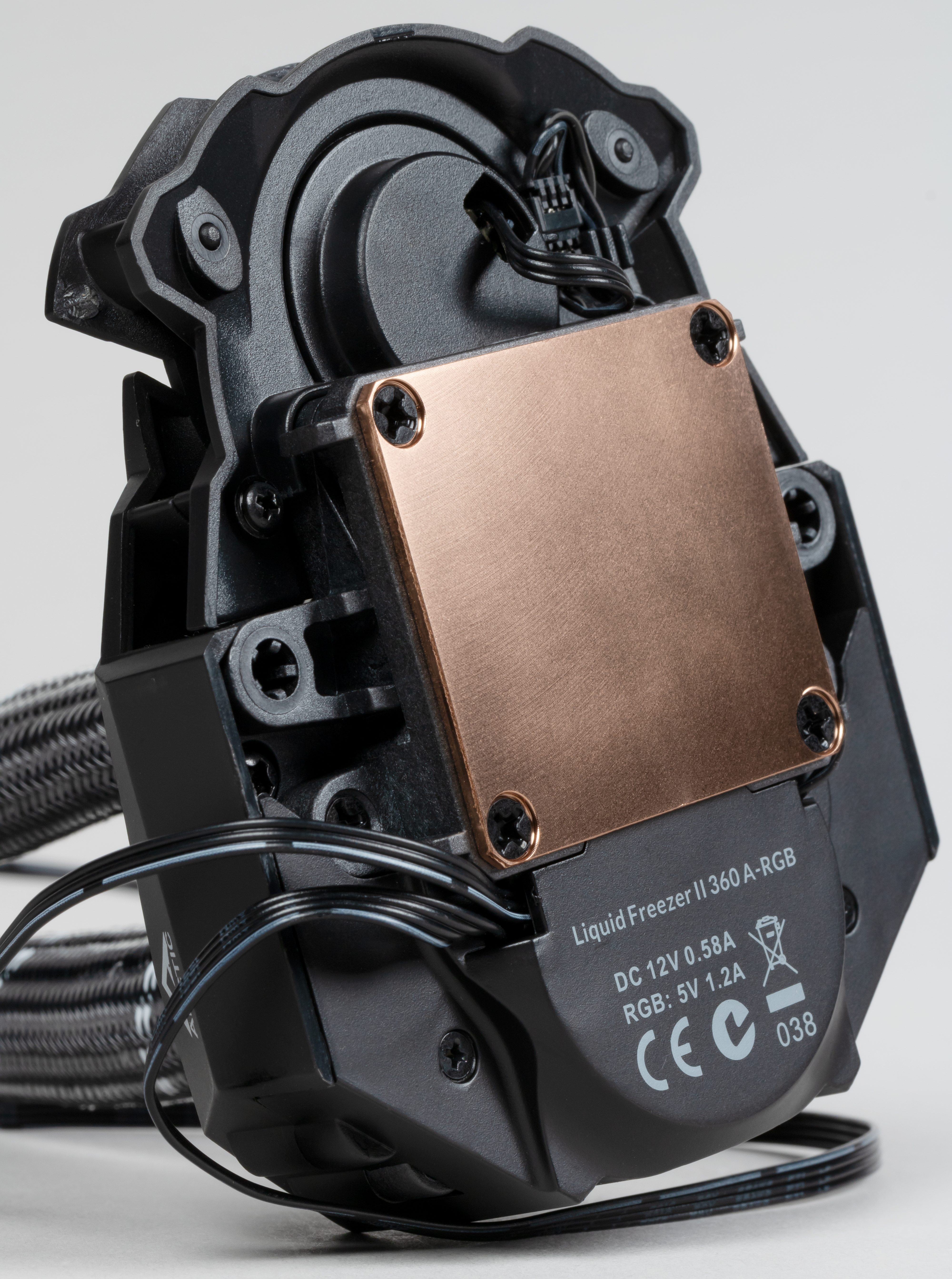

Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность шлифованная и слегка полированная. Поверхность подошвы почти идеально плоская.

Габариты этой пластины — 44×40 мм, а внутренняя часть, ограниченная отверстиями — 33×29 мм. Термопаста Arctic MX-5 в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты хватит на один раз точно, в самом лучшем случае — на два, если процессор будет с небольшой площадью крышки, а расход экономным. Во всех тестах использовалась термопаста другого производителя, расфасованная в шприц.

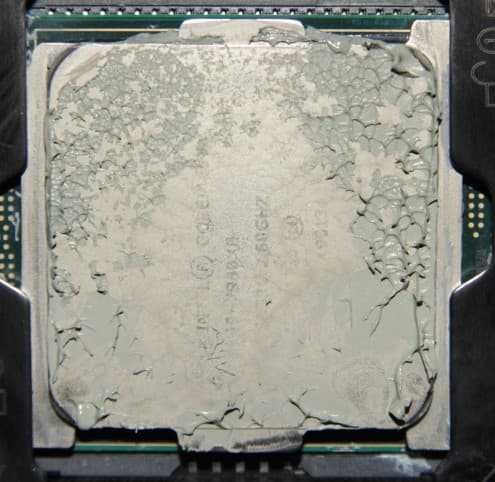

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

И на подошве помпы:

Видно, что термопаста распределилась практически по всей площади крышки процессора, а примерно по центру есть большой участок плотного контакта. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру.

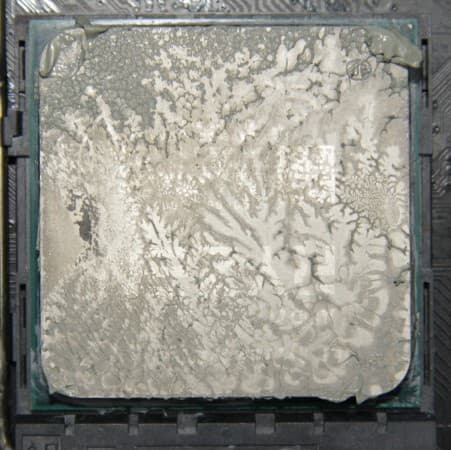

И в случае процессора AMD Ryzen 9 3950X. На процессоре:

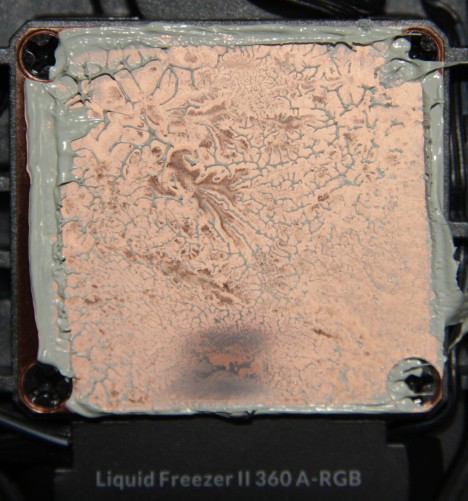

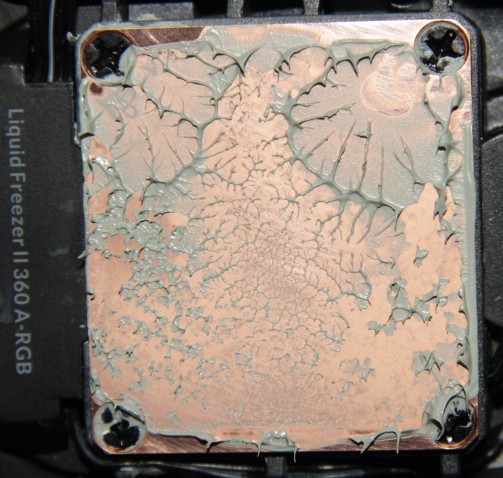

На подошве теплосъемника:

В данном случае есть смещенное от центра небольшое пятно очень плотного контакта и большой участок, где слой термопасты был очень тонким. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

Корпус помпы изготовлен из твердого черного пластика с матовой поверхностью. Он частично прикрыт кожухами из менее твердого черного пластика также с матовой поверхностью.

Особенностью помпы является встроенный вентилятор, предназначенный для охлаждения блока регулятора напряжения (VRM). Есть мнение, что использование СЖО с обычными водоблоками может снижать стабильность системы из-за перегрева VRM, так как, в отличие от воздушных кулеров, в случае установки СЖО эти блоки охлаждаются хуже. Конечно, еще один вентилятор способствует увеличению уровня шума и снижает общую надежность системы, но в крайнем случае его можно отключить.

Проведем практический тест. Сначала хорошо прогреем VRM (описание нагрузки есть ниже) до постоянной температуры. Потом заблокируем вентилятор на помпе и, опять дождавшись постоянной температуры посмотрим, насколько повысится температура радиатора VRM. Использовалась материнская плата Asus ROG Crosshair VI Extreme и процессор AMD Ryzen 9 3950X:

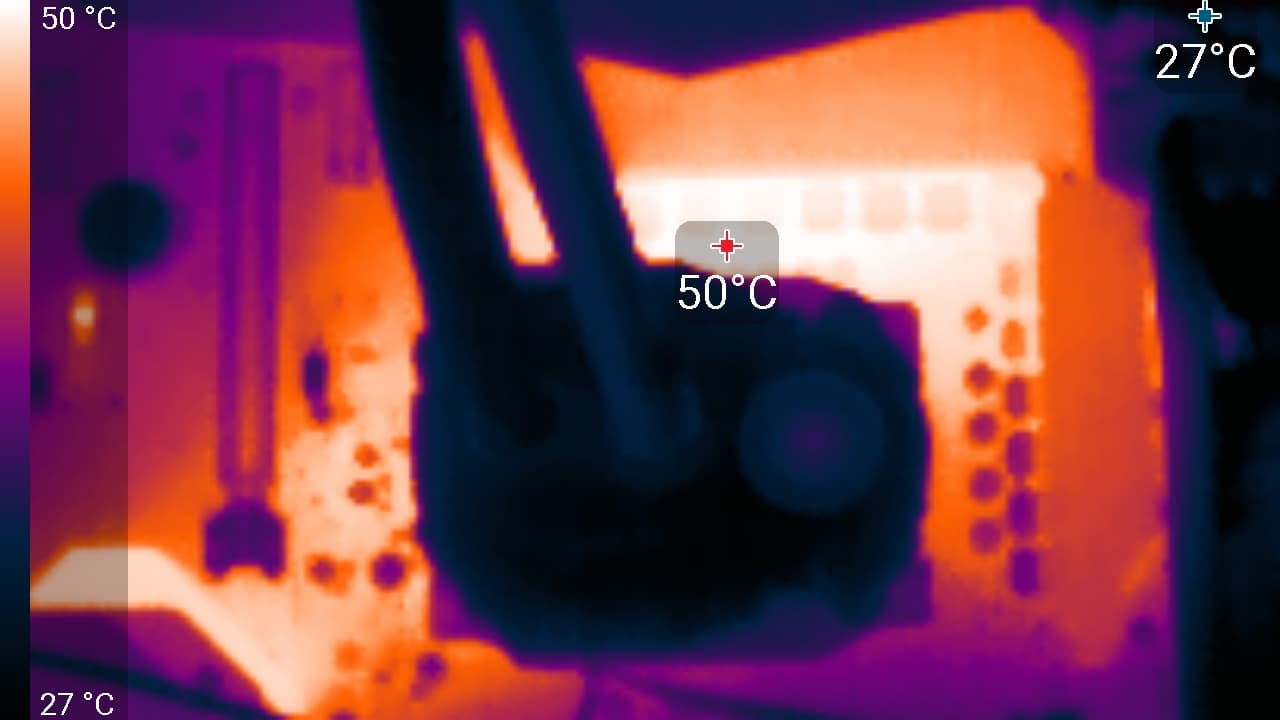

Вентилятор работает

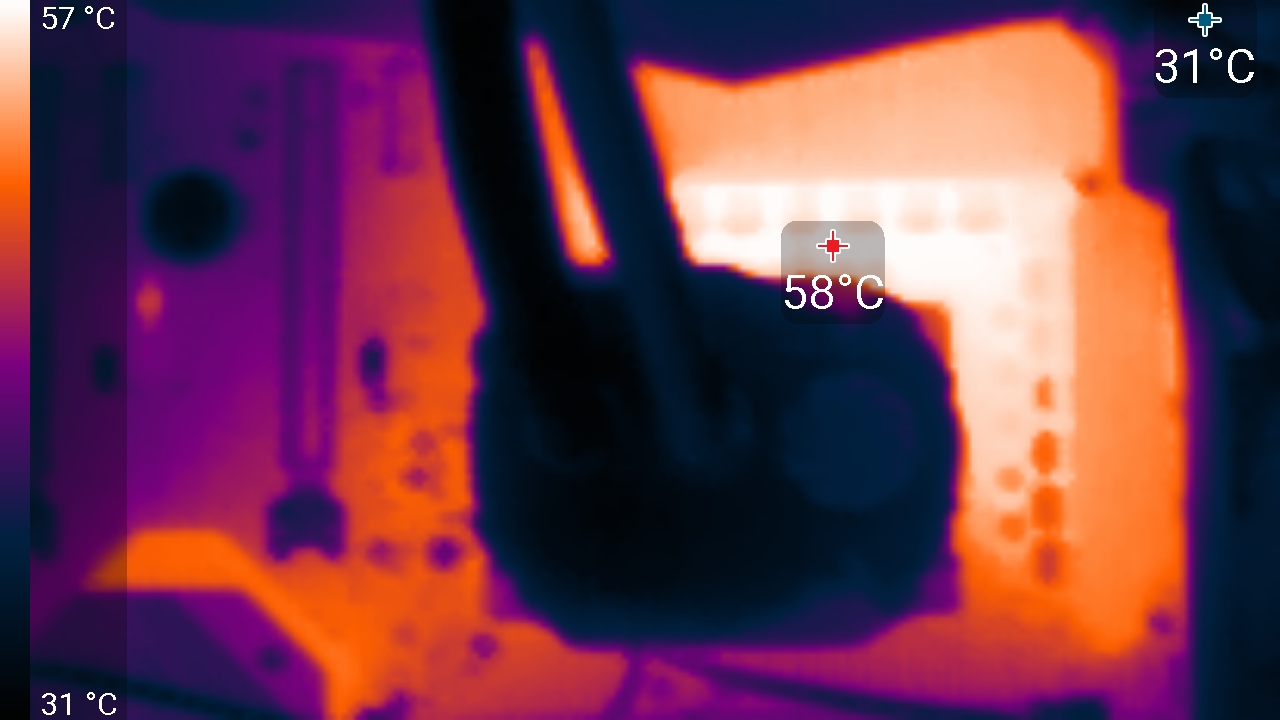

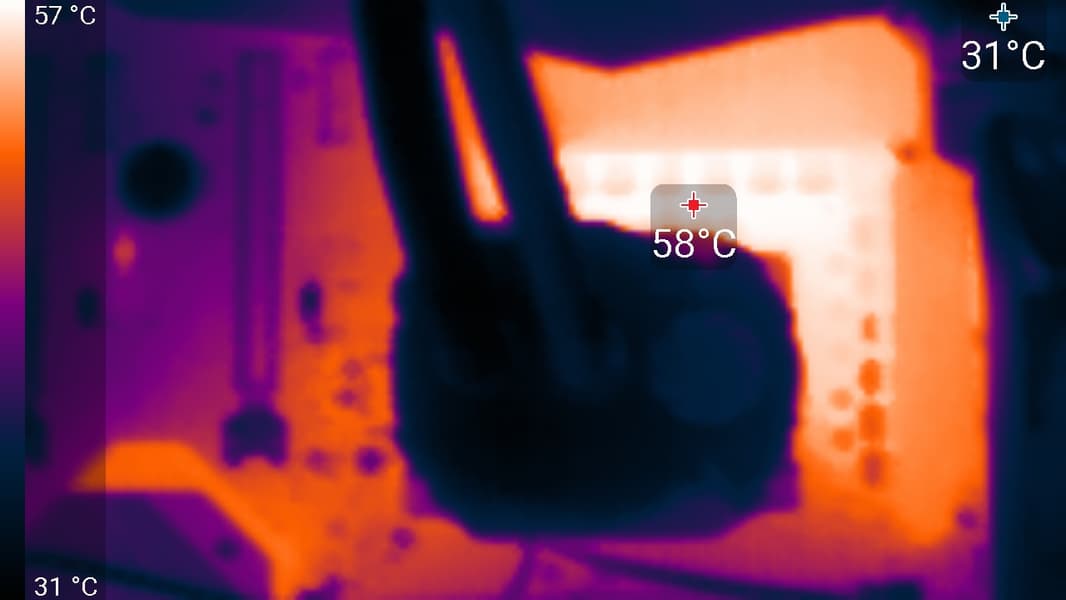

Вентилятор заблокирован

В данном случае эффект заключается в снижении температуры на 8 градусов, что уже хорошо. По данным мониторинга с помощью встроенного в материнскую плату датчика температуры VRM разница чуть меньше — 51 градус при работающем вентиляторе и 57 градусов при заблокированном.

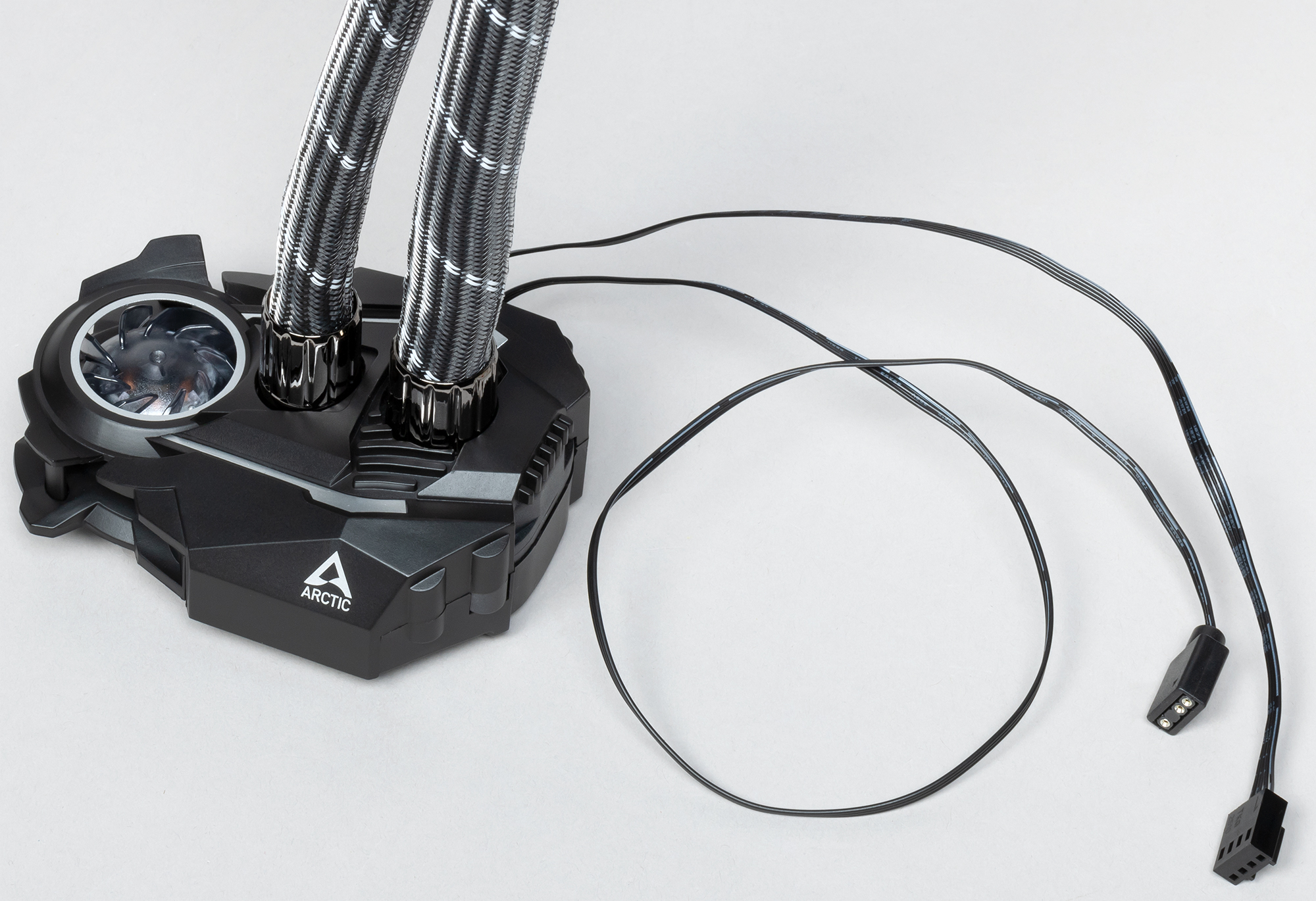

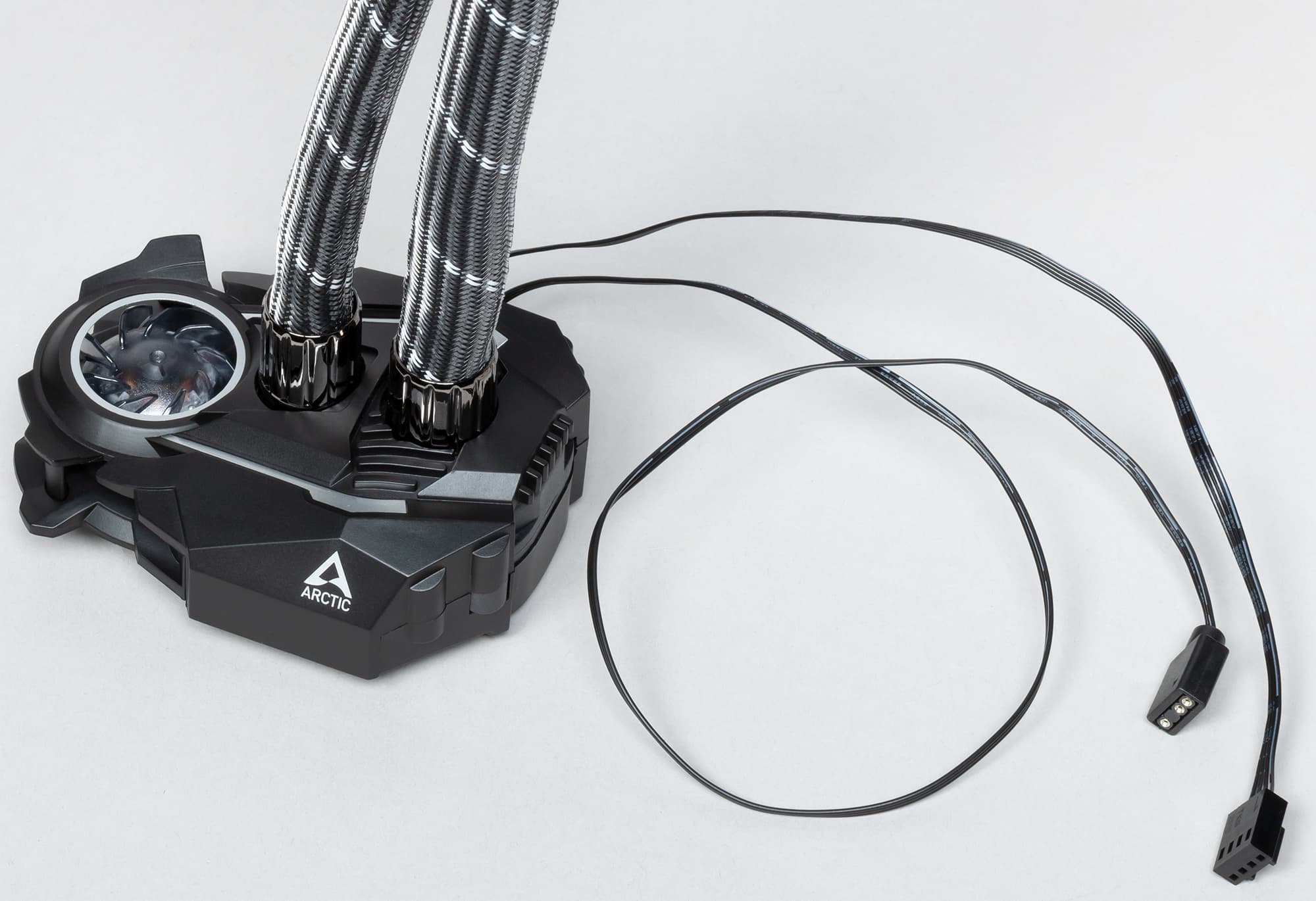

Другая особенность данной СЖО заключается в подключении питания помпы и всех вентиляторов всего одним кабелем (длиной 26,5 см), отходящим от помпы. Это очень удобно и смотрится аккуратно. Снизу на помпе уложен кабель для подключения встроенного вентилятора, а под оплеткой шлангов проложен кабель для подключения вентиляторов на радиаторе. Отрицательный момент в том, что отслеживать вращение можно только одного вентилятора на радиаторе, и нельзя раздельно регулировать скорость вращения всех четырех вентиляторов и помпы.

Шланги относительно жесткие и упругие, они заключены в оплетку из скользкого пластика. Шланги длинные, что дает больше свободы в выборе вариантов установки системы.

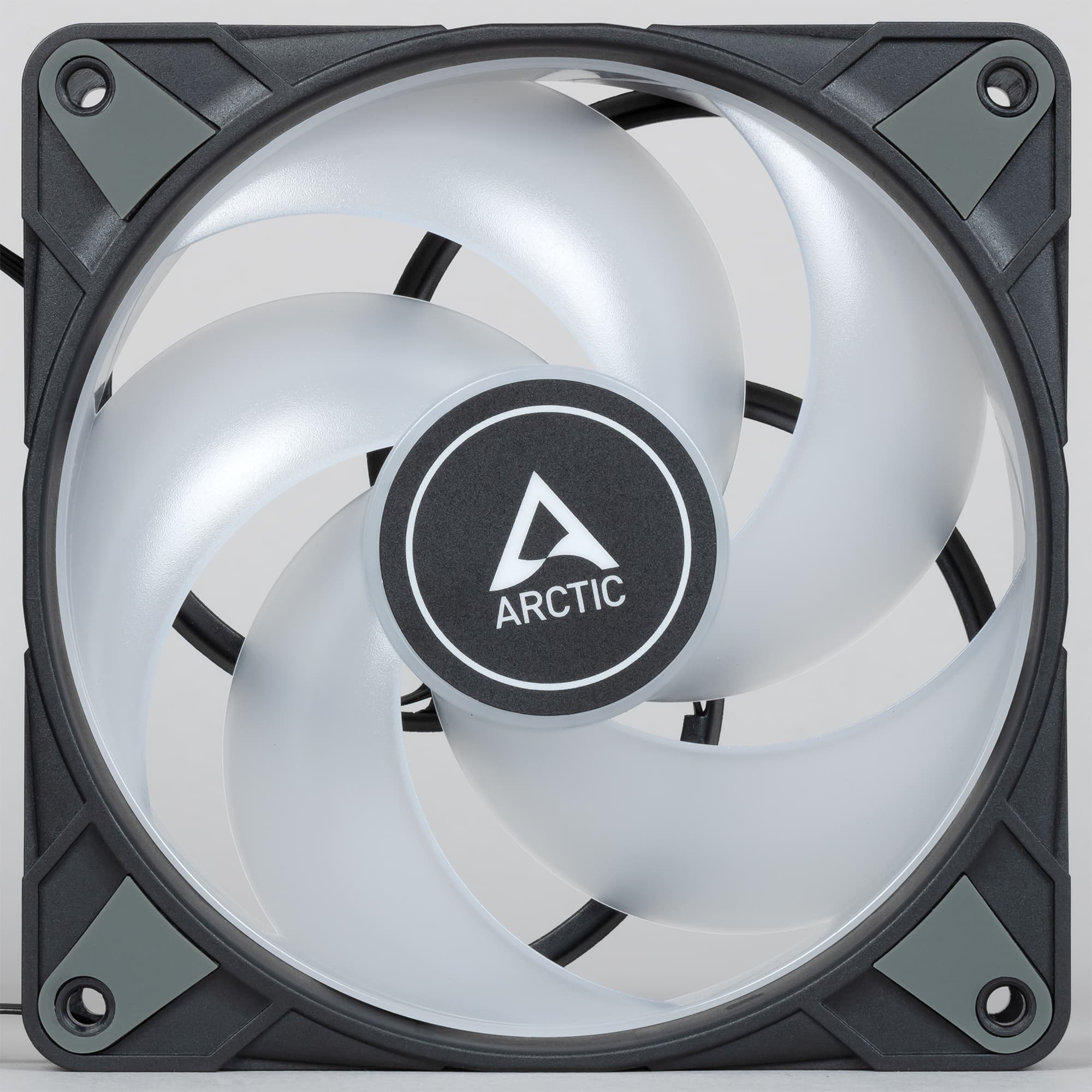

Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие.Форма крыльчатки вентилятора намекает на способность вентилятора создавать высокое статическое давление, что в данном случае и нужно. Лопасти крыльчатки заключены в кольцо, что может повышать эффективность вентилятора.

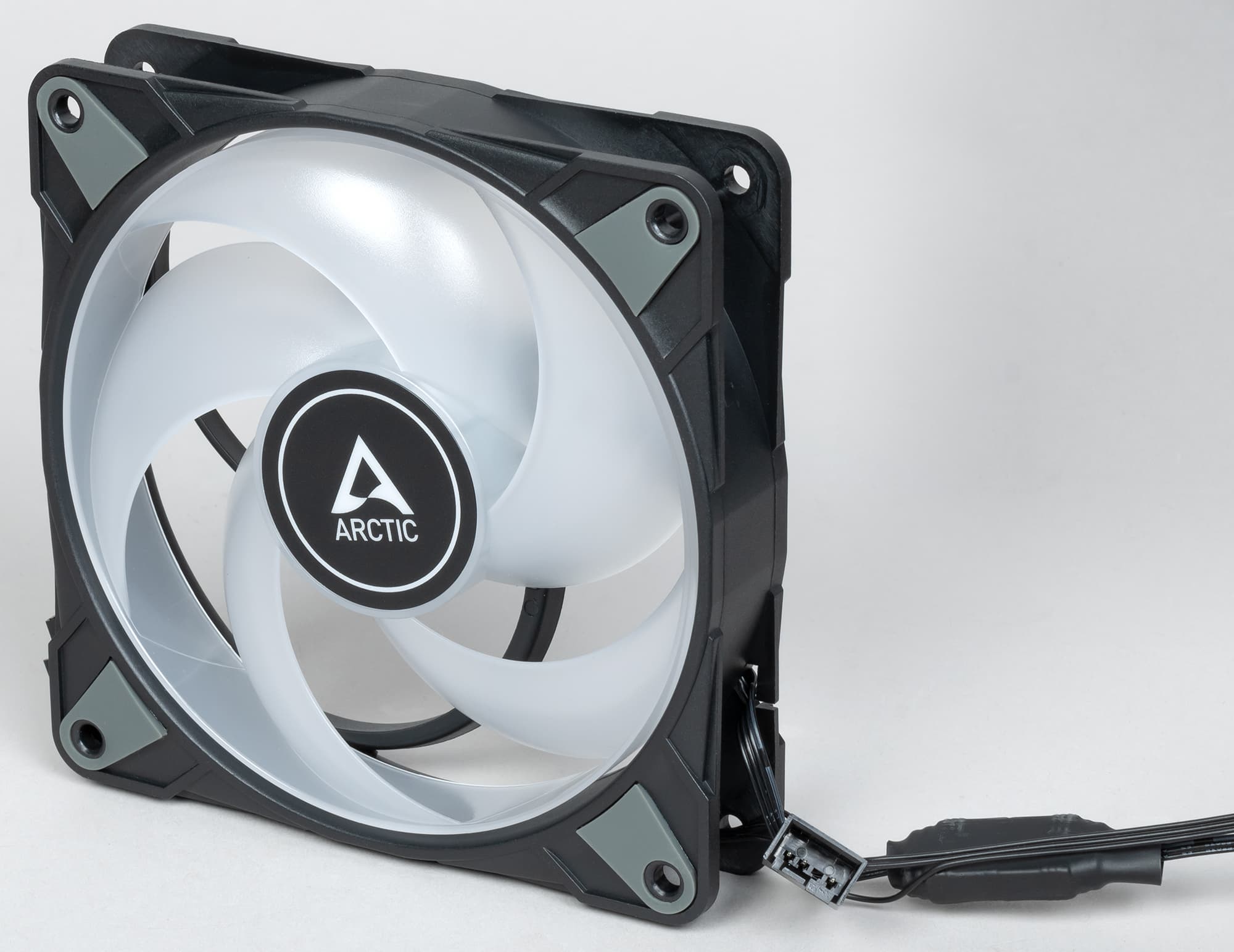

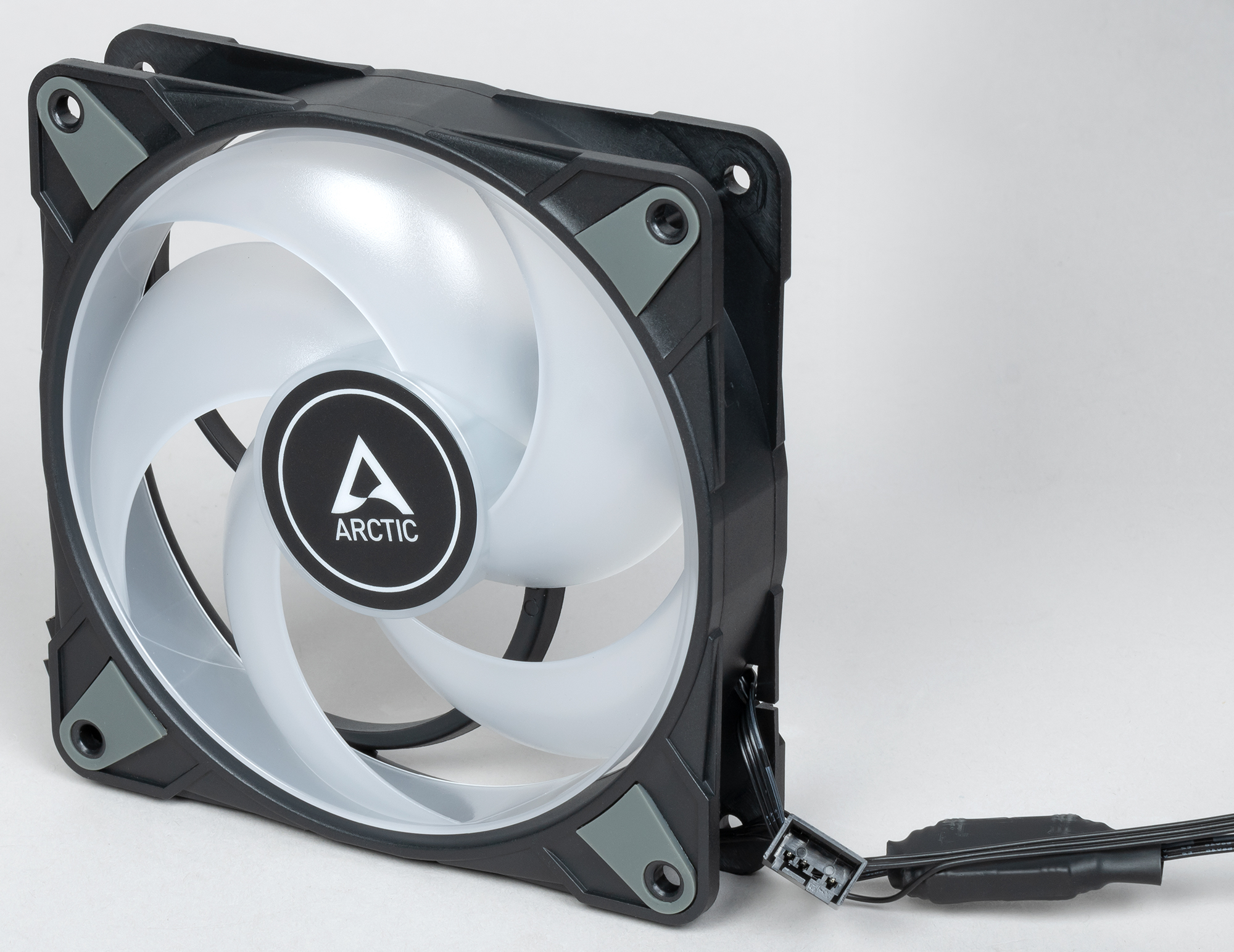

На углы рамки вентилятора наклеены накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколько-либо значимых антивибрационных свойств. К тому же винты даже при небольшом усилии затягивания уже соприкасаются с выступающим ободком на рамке вокруг отверстия, то есть связь жесткая, и любая вибрация от вентилятора передается на радиатор.

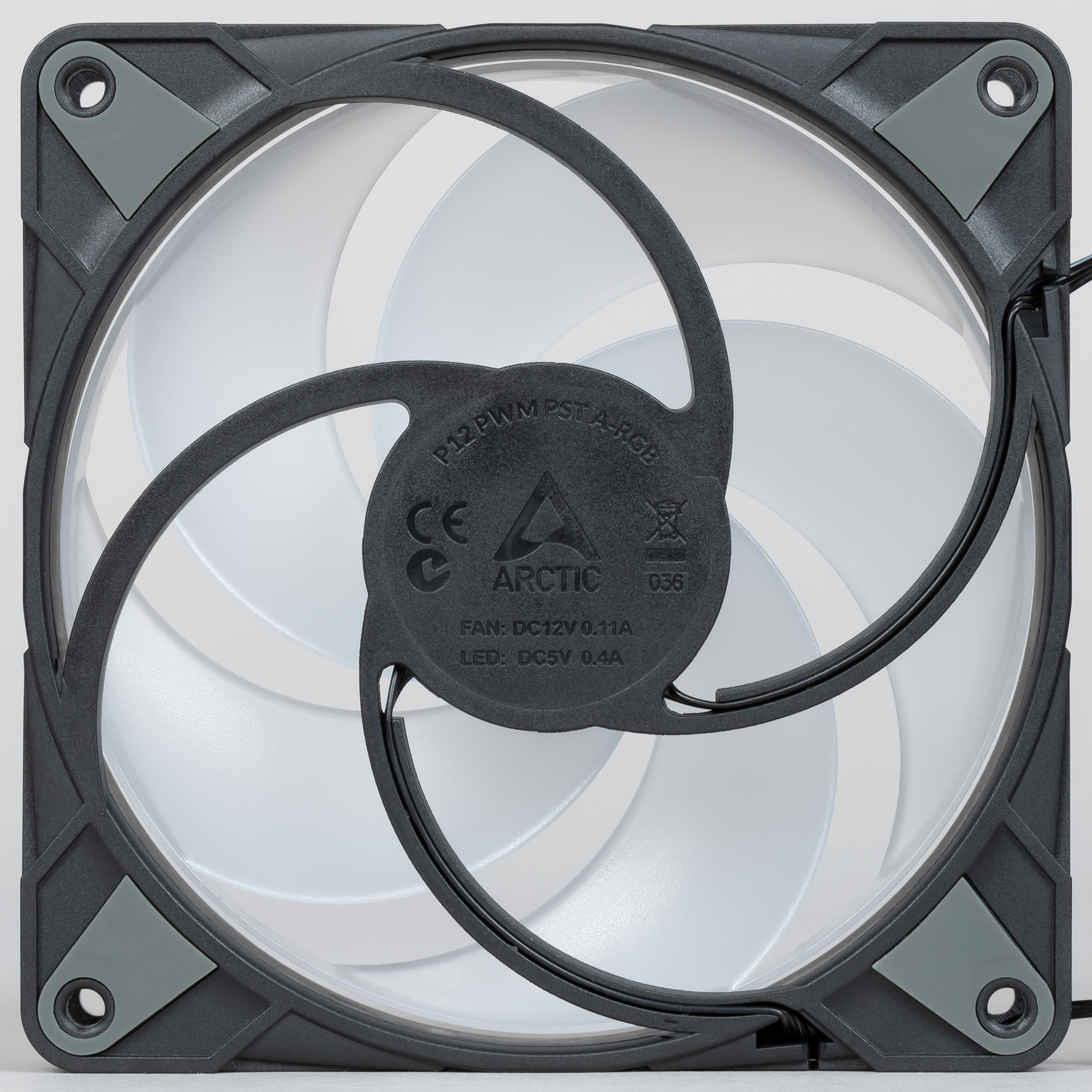

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика и снаружи слегка заматирована. На статоре вентилятора размещены RGB-светодиоды, которые подсвечивают крыльчатку изнутри. Кабели подсветки от вентиляторов соединены последовательно к кабелю-удлинителю, которой также, как и кабель питания пропущен под оплеткой шланга и выведен от помпы вместе с кабелем питания все системы. Длина кабеля подсветки, отходящего от помпы, равна 46 см. Применяется трехпроводная адресуемая RGB-подсветка. Предполагается, что пользователь будет подключать подсветку вентиляторов к трехконтактному разъему для подсветки на материнской плате или на другом контроллере.

Работу подсветки демонстрирует видеоролик ниже (подключение к внешнему контроллеру, несколько режимов работы):

Крепеж изготовлен в основном из закаленной стали и имеет стойкое черное матовое или полуматовое лакокрасочное покрытие. В целом удобство монтажа системы, в частности крепления помпы на процессор, среднее.

На систему Arctic Liquid Freezer II 360 A-RGB производителем установлена гарантия в 6 лет. Комментарий производителя относительно обеспечения гарантии:

Гарантия на всю серию СВО Liquid Freezer II — 6 лет, независимо от страны. Пользователь всегда может обратиться к службе поддержке за помощью через форму обратной связи https://www.arctic.de/en/support/repair-and-exchange-service/ (горячая линия работает только в Германии и США).

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32).

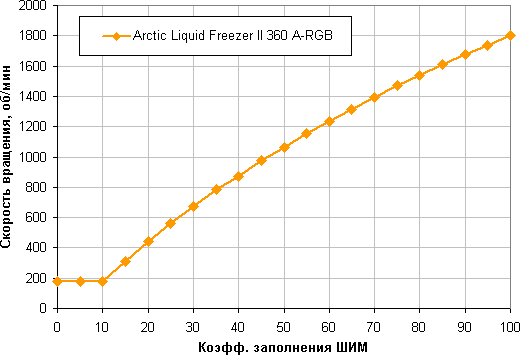

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — очень широкий диапазон регулировки и плавный рост скорости вращения при изменении коэффициента заполнения от 10% до 100%. При снижении коэффициента заполнения (КЗ) до 0 вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

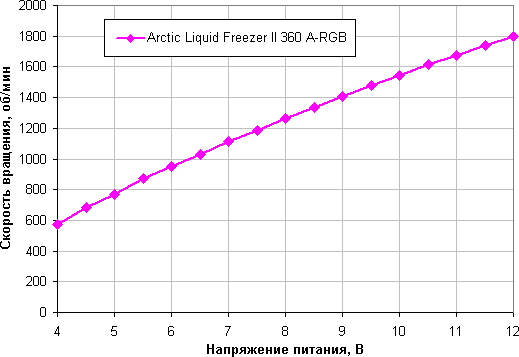

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения заметно у́же. Вентиляторы останавливаются при 3,5—3,8 В, а при 4,4—5,1 В запускаются. Видимо, их лучше не подключать к 5 В. Вентилятор на помпе останавливается при 3,9 В, а запускается только при 8,2 В. Насчет самой помпы непонятно, так как отследить ее вращение сложно. В целом, управлять работой этой системы с помощью регулировки напряжения особого смысла нет.

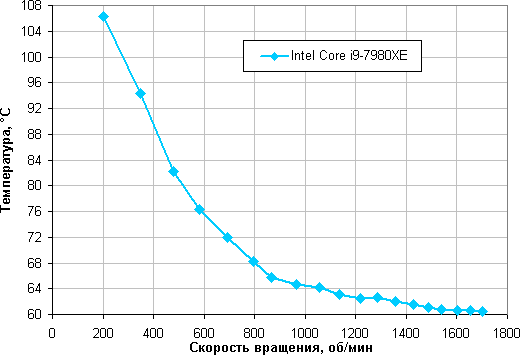

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

При КЗ = 10% в данных условиях система не справляется с охлаждением процессора Intel Core i9-7980XE. Впрочем это соответствует скорости вращения вентиляторов на радиаторе всего в 200 об/мин.

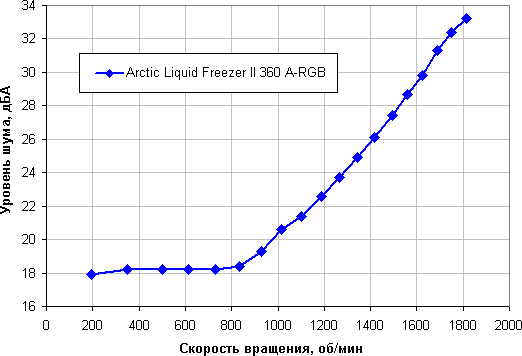

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в не очень широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае систему можно считать тихой. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер).

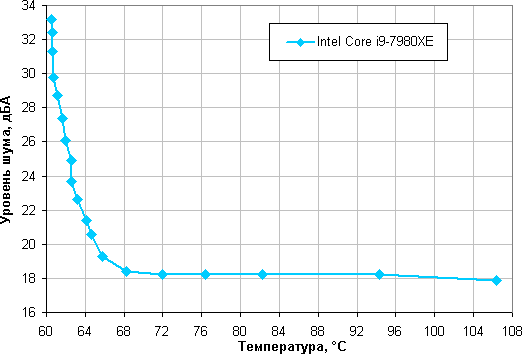

Построение зависимости уровня шума от температуры процессора при полной загрузке

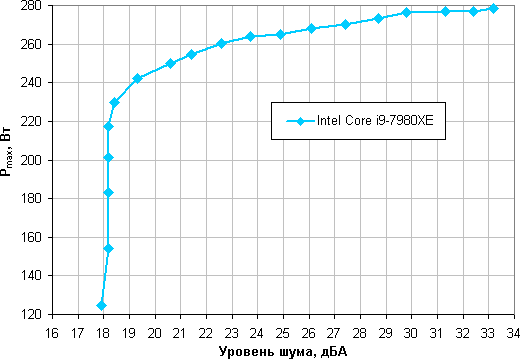

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 265 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 280 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется). Как видно, в области невысоких мощностей эта СЖО одна из лучших, а если принимать во внимание ее размер, то лучшая среди протестированных нами по текущей методике.

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как данная СЖО справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора.

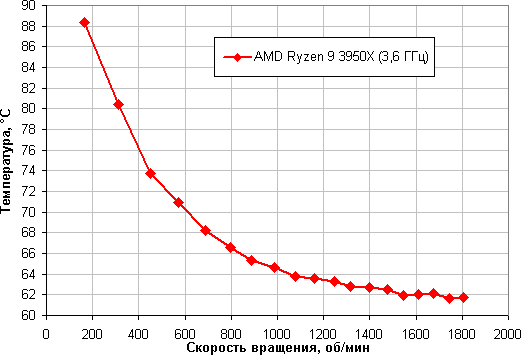

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 10% (для этого CPU допустим нагрев до 95 градусов).

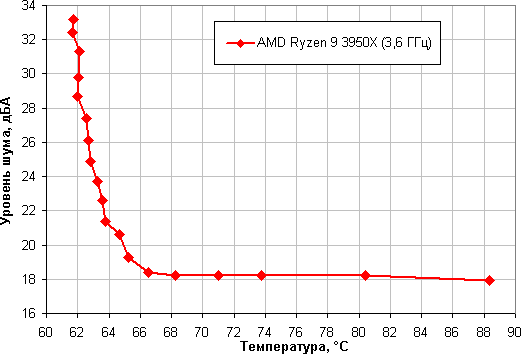

Зависимость уровня шума от температуры процессора при полной загрузке:

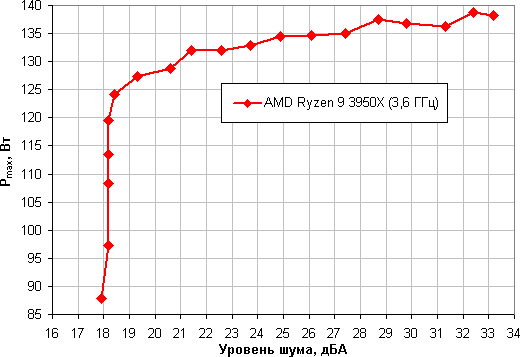

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 135 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить, но всего до 138 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат заметно хуже, чем в случае процессора Intel Core i9-7980XE. Впрочем, при условии достаточно хорошей вентиляции в корпусе данный кулер вполне справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

Сравнение с другими кулерами и СЖО при охлаждении процессора AMD Ryzen 9 3950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора). Ситуация повторилась: в диапазоне невысокой рассеиваемой мощности это одна из самых эффективная СЖО среди протестированных нами по текущей методике.

Выводы

На основе системы жидкостного охлаждения Arctic Liquid Freezer II 360 A-RGB можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 265 Вт, а температура внутри корпуса не повысится выше 44 °C. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 135 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех случаях можно немного увеличить. Отметим хорошее качество изготовления, удобное подключение системы всего одним кабелем и дополнительный вентилятор для охлаждения VRM. Любители моддинга оценят адресуемую многозонную RGB-подсветку вентиляторов на радиаторе.
