Компания Openbox, присутствующая на отечественном рынке спутниковых TV-тюнеров более 10 лет, не осталась в стороне от перехода на цифровое наземное телевидение стандарта DVB-T2, предлагая под своим брендом автономные TV-тюнеры (в дальнейшем будем пользоваться устоявшимся термином «ресиверы»), подключаемые к телевизорам, проекторам и другим устройствам отображения посредством HDMI или композитного интерфейса (моделей с поддержкой SCART в актуальной на момент подготовки этого материала линейке продукции Openbox не представлено).

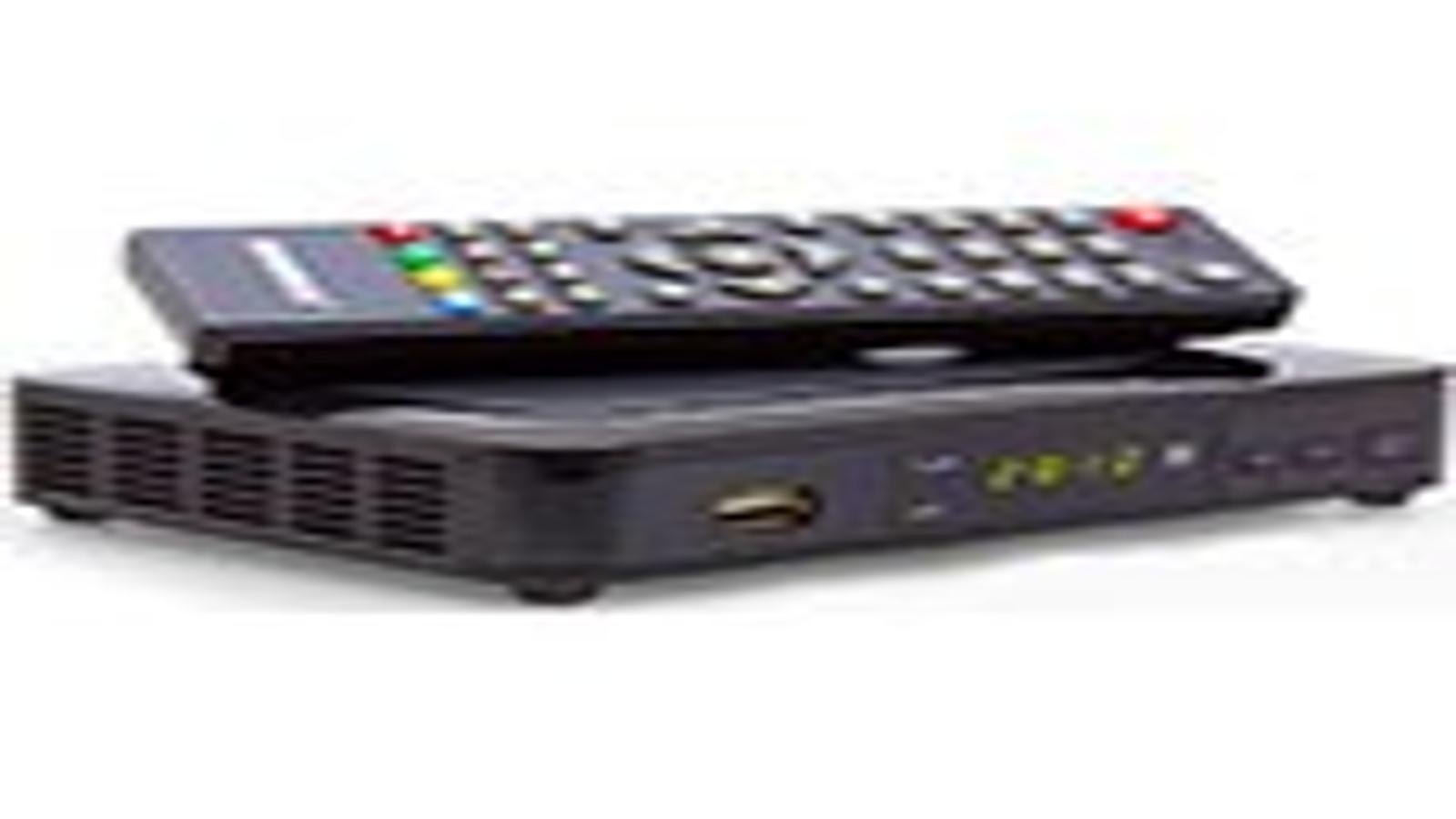

Мы уже познакомились с компактным ресивером Openbox T2-02 HD mini, еще одно попавшее к нам в лабораторию устройство под названием Openbox T2-02M HD также имеет не совсем обычную дополнительную функциональность.
Комплект поставки

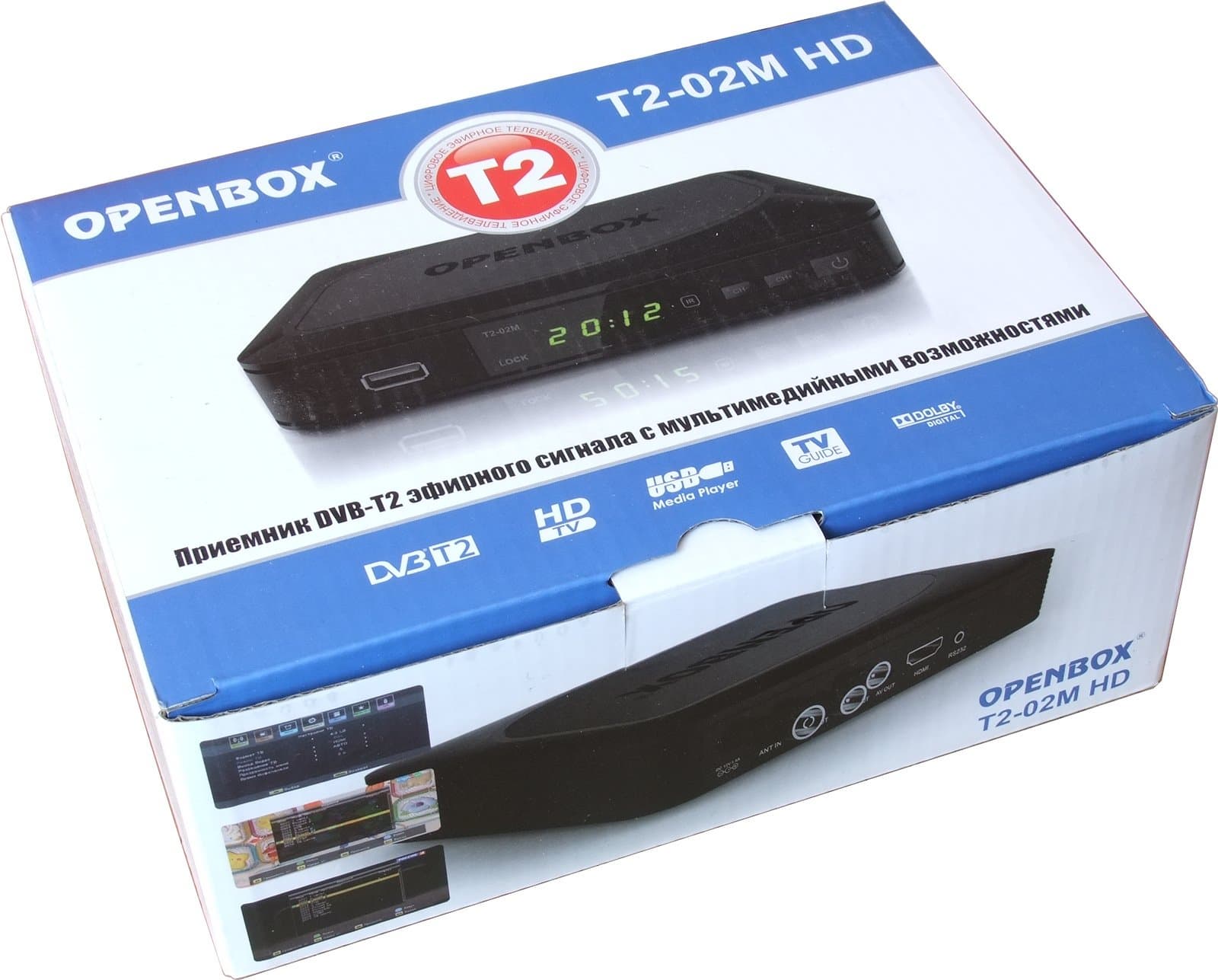

Оформленная в бело-синей цветовой гамме коробка с трех сторон украшена наглядным изображением ресивера, по бокам размещены краткие описания возможностей устройства.

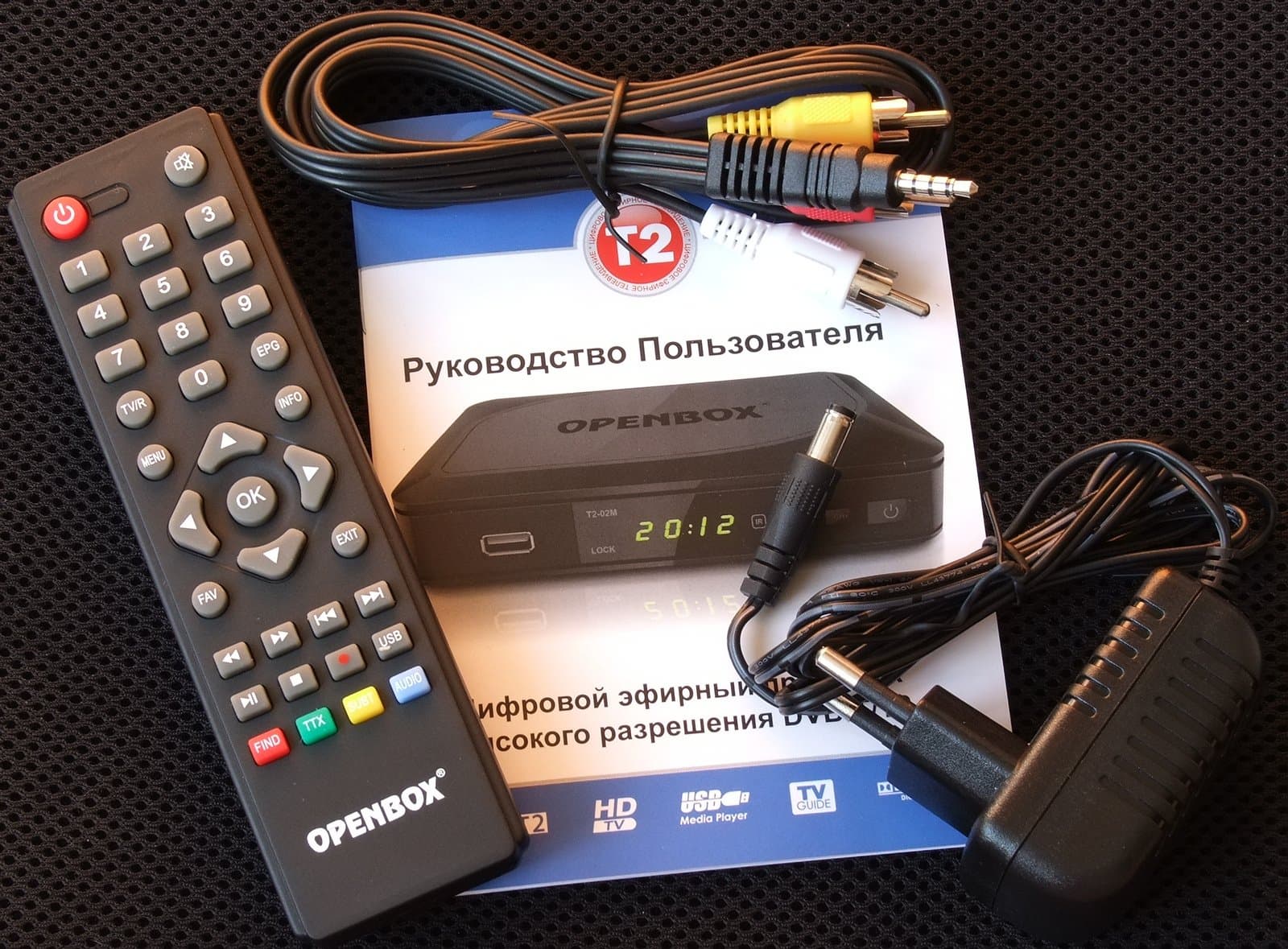

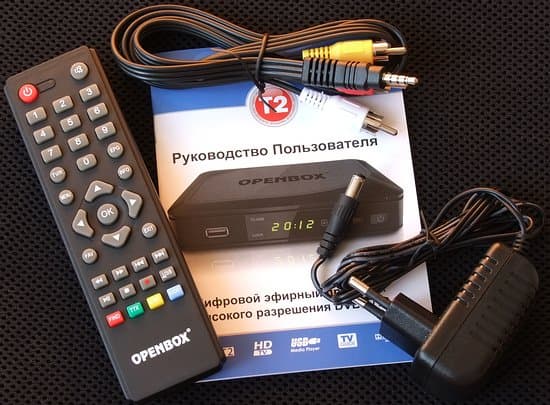

Кроме самого приемника в комплект входят:
- адаптер питания 5 В, 1500 мА;
- пульт ДУ;
- композитный кабель миниджек 3.5 мм — 3 RCA для аналогового подключения видео- и аудиосигнала;
- руководство пользователя.
Конструкция и спецификации
Производителем заявлены следующие особенности Openbox T2-02M HD:
- принимаемые стандарты: DVB-T, DVB-T2;
- поддержка стандартов: Single PLP, Multi PLP;
- режимы демодулятора: QPSK, 16QAM, 64QAM, 256QAM;
- диапазон частот: 174 МГц — 858 МГц;
- видео декодер: H.264 MP и HP, VC-1 SP,MP и AP, VC-1 SP,MP и AP, RMVB 8/9/10, MPEG-4 P2 ASP, MPEG-2 MP@ML и MP@HL, MPEG-4 P2 ASP H.263 P3, а также Sorenson Spark; Motion JPEG baseline;
- соотношение сторон: 4:3, 16:9;
- видео разрешение: 1080p/i 720p/i 576p/i 480p/i;
- аудио декодер: MPEGI layer1/2/3, MPEGII Layer II;
- режим аудио: моно/стерео/левый/правый;
- функция записи: прямая запись и запись по таймеру, запись по таймеру EPG, поддержка записи полного TS-потока, включая данные EPG, субтитры, телетекст;
- поддержка функции отложенного просмотра Таймшифт: вкл./выкл. из меню;
- функция PVR: воспроизведение/пауза/стоп/шаг, перемотка вперед/назад 2/4/8/16/24, быстрый пошаговый переход (30 сек./1 мин./5 мин./10 мин./30 мин.);
- управление PVR: блокировка, удаление, переименование.
Как и для Openbox T2-02M HD mini, упоминание о поддержке Dolby Digital на сайте отсутствует, тем не менее, логотип на коробке подтверждает наличие таковой.
Отдельно стоит упомянуть наличие модулятора для преобразования и передачи цифрового сигнала в аналоговый с настраиваемой частотой, что позволяет подключить устройство к антенному входу, обеспечивая работу с телевизорами без HDMI и композитного видеовхода.

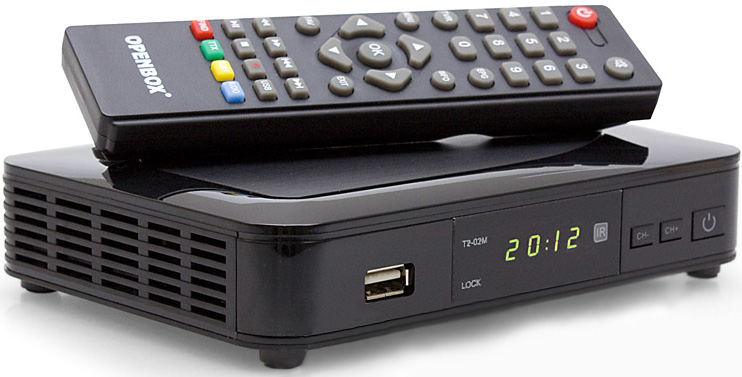

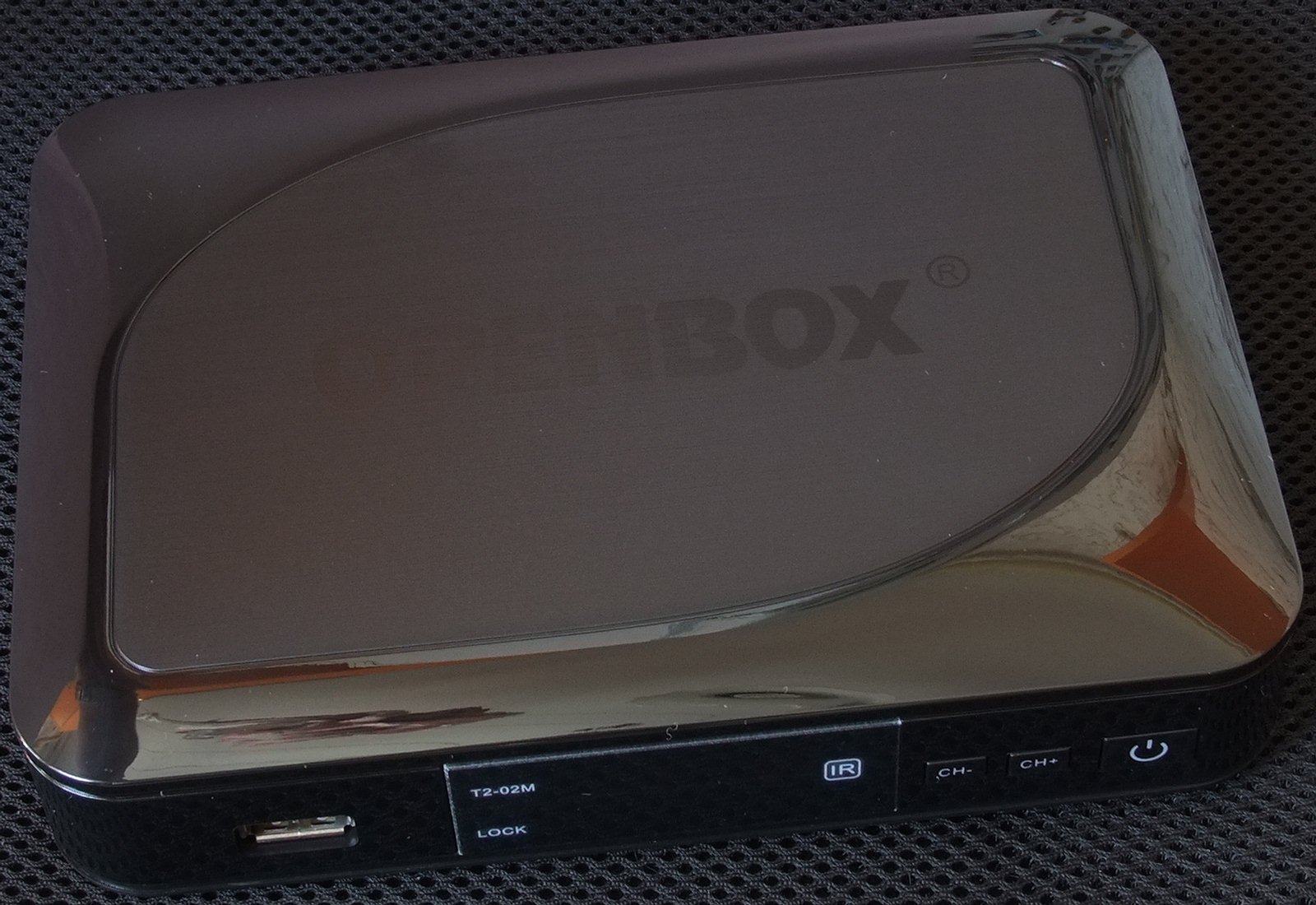

Openbox T2-02M HD имеет пластиковый корпус. Глянцевые вставки на передней панели и в верхней части ресивера придают определенный визуальный шарм, но снижают практичность использования.

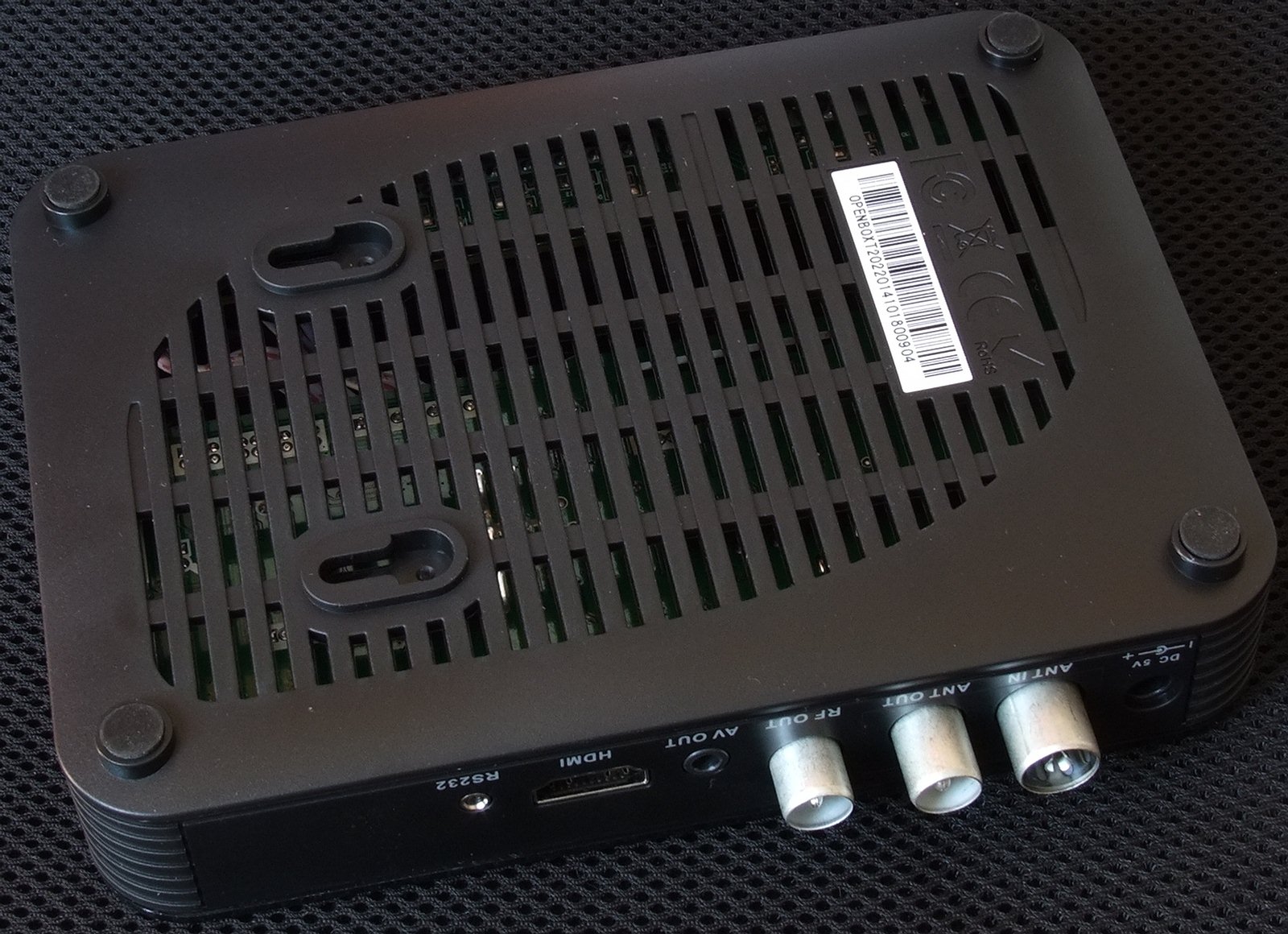

Вентиляционные отверстия расположены в нижней части, там же находятся четыре круглые прорезиненные ножки и настенное крепление для вертикальной установки.

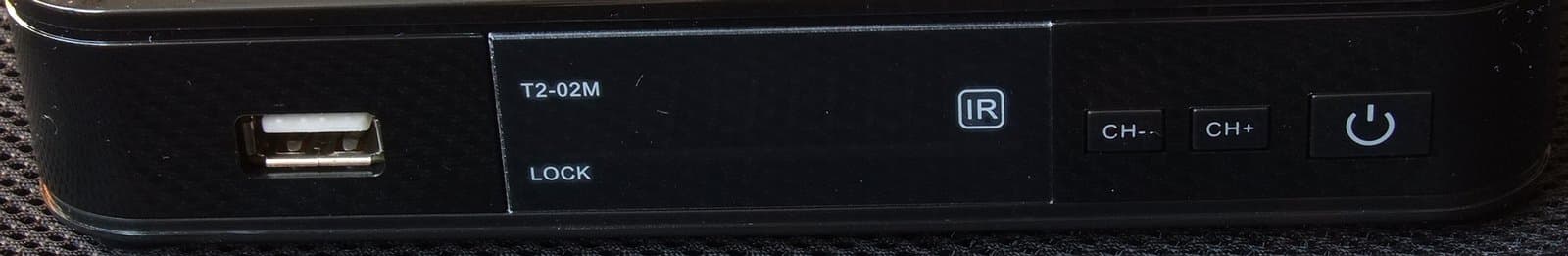

Передняя панель выполнена из маркого глянцевого пластика, на ней расположены разъем USB, зеленый светодиодный индикатор принимаемого сигнала, сегментный информационный дисплей с зелеными светодиодами, ИК-датчик, а также кнопки переключения каналов и включения ресивера.
Размеры и яркость индикаторов комфортны, индикаторы легко считываются, в режиме ожидания отображается время, яркость дисплея при этом снижается.

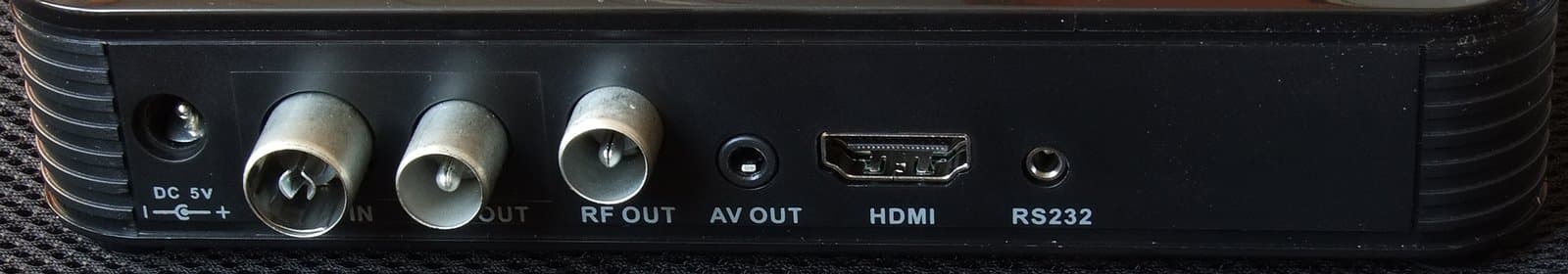

На задней панели находятся разъем для подключения питания, входной и выходной антенные разъемы IEC (в отличие от BBK SMP137HDT2, ресивер поддерживает сквозное подключение), разъем IEC выхода модулятора, разъем для аналогового подключения при помощи комплектного переходника, разъем HDMI и крайне редко встречающийся у бытовых устройств разъем RS-232.
Openbox T2-02M имеет размеры 160×115×32 мм.
Производителем заявлено максимальное потребление 7,5 Вт.

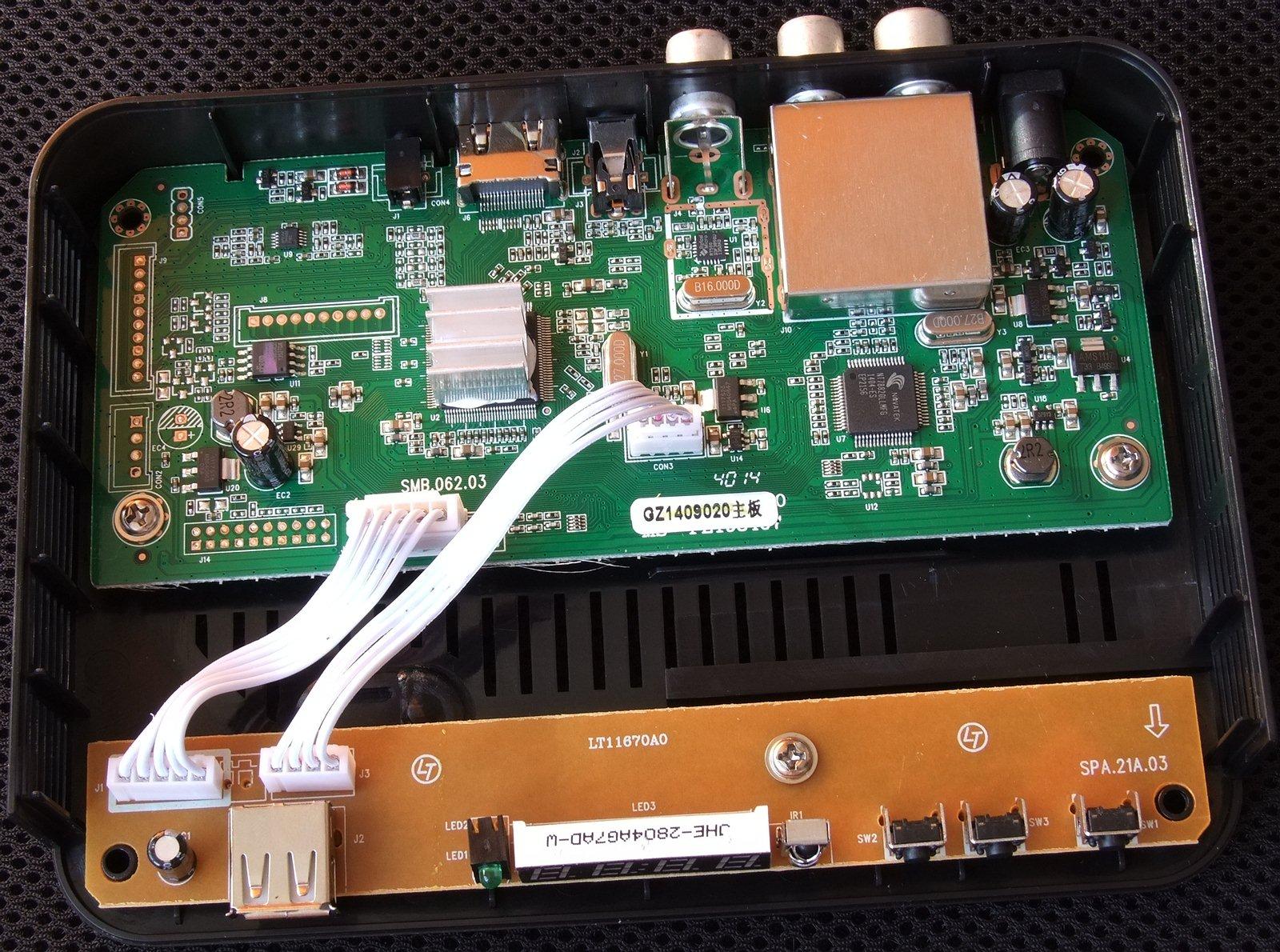

Разборка устройства не составляет труда.
Система-на-чипе (system-on-a-chip, SOC) Novatek NT78316M, представленная Novatek Microelectronics в 2014 году, закрыта радиатором, рядом находится демодулятор Novatek NT78820LL. Под экранирующим кожухом расположен ВЧ-блок MxL603 компании MaxLinear, используемый также в BBK SMP137HDT2 и Openbox T2-02 HD mini.

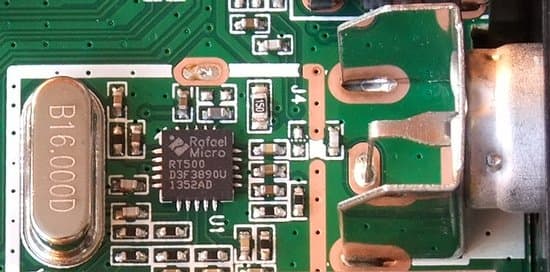

Преобразование цифрового сигнала в аналоговый обеспечивает модулятор Rafael RT500 компании Rafael Microelectronics.
Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).

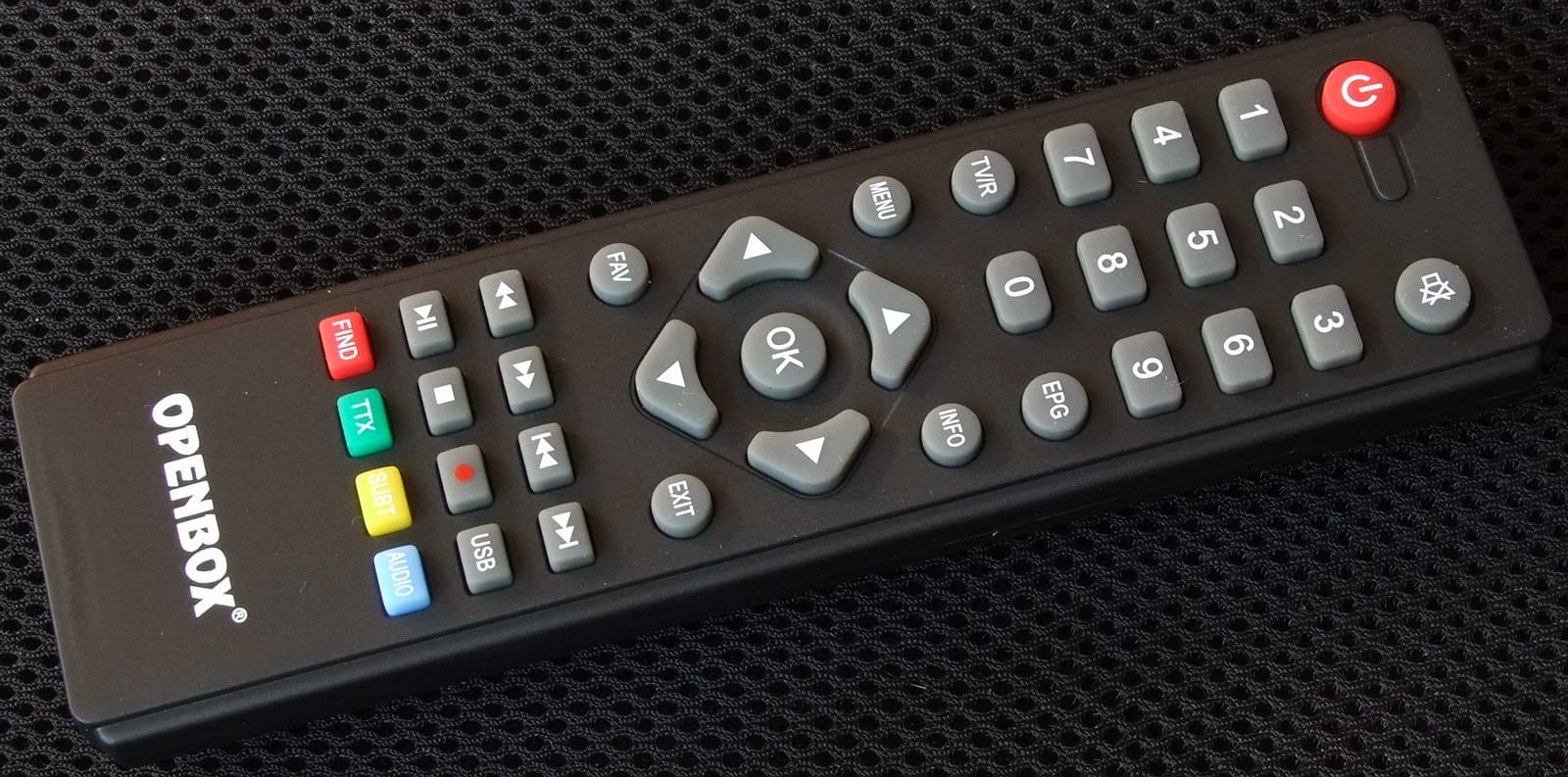

Пульт ДУ
Openbox T2-02 HD mini комплектуется 35-кнопочным пультом ДУ.
В руке пульт лежит достаточно удобно, нажатие кнопок информативно, угол использования достаточно широкий, количество кнопок компенсируется программно, в частности, с актуальными на момент подготовки материала прошивками кнопка Exit во время просмотра возвращает к предыдущему каналу (функция Recall).
Пульт работает от двух батареек типоразмера AAA, входящих в комплект поставки.
Список эфирных каналов при тестировании
Цифровое вещание в Самаре ведется на частотах 522 МГц (первый мультиплекс) и 762 МГц (второй мультиплекс) с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.
Подключение
Как уже отмечалось выше, в устройстве реализовано сквозное подключение антенны. Для телевизоров с входом HDMI достаточно соответствующего кабеля, приобретаемого отдельно, в комплект поставки кабель не входит.
Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 60 кадрами в секунду — стандарту NTSC.
Использование модулятора позволяет подключать устройство непосредственно к антенному входу телевизора посредством разъема с маркировкой RF Out, поддерживаются стандарты PAL и NTSC, канал вещания выбирается в настройках ресивера.
Настройка

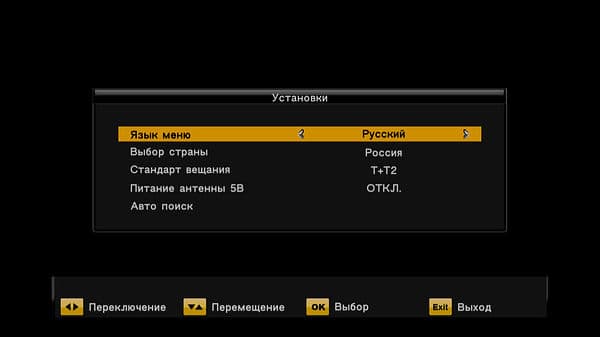

При первом запуске пользователю предлагается выбрать язык меню, регион, стандарт вещания (T+T2, T, T2), включить дополнительное питание антенны и начать поиск программ.

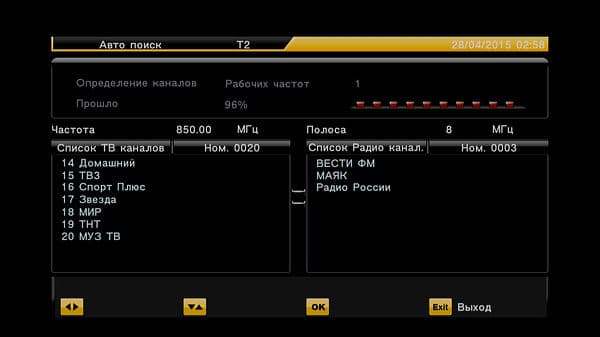

В процессе поиска теле- и радиоканалы выводятся на экран отдельными списками, переключение между режимами осуществляется выделенной кнопкой TV/R на пульте ДУ.
Прослушивание радиостанций сопровождается экранной заставкой с отображением времени и даты.
Основной графический интерфейс ресивера не отличается строгостью, однако информативность находится на очень хорошем уровне.

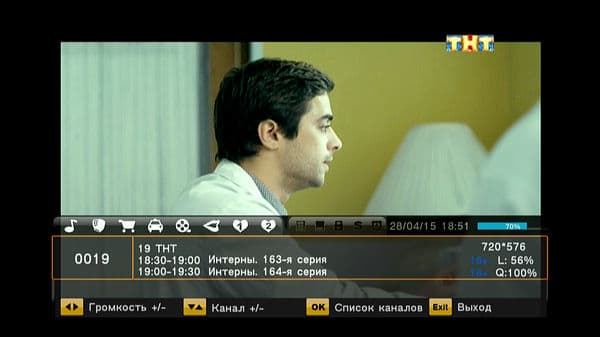

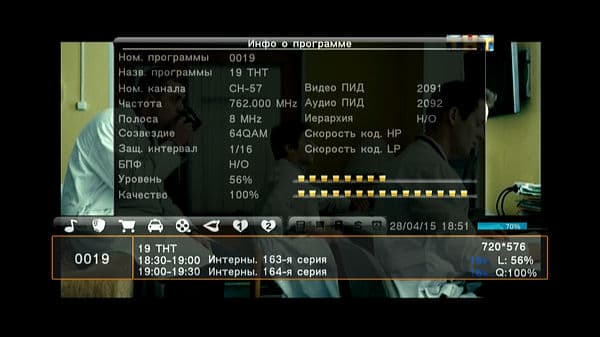

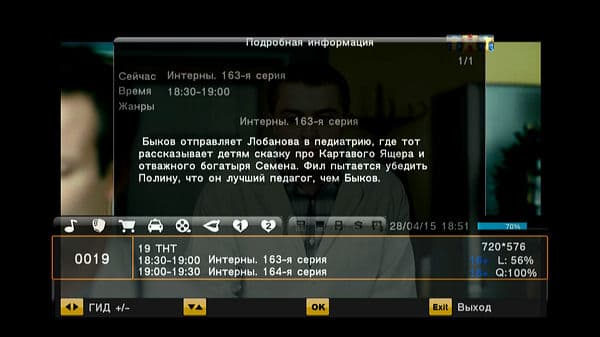

Второе и третье нажатия на кнопку Info выводят дополнительную информацию о передаче и технические параметры.

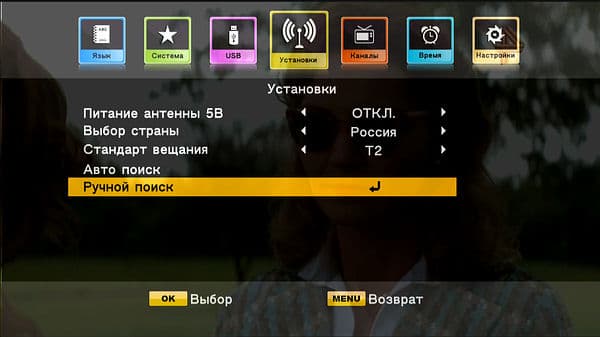

Раздел «Установки», по сути, дублирует стартовое меню, добавляя к нему ручной поиск.

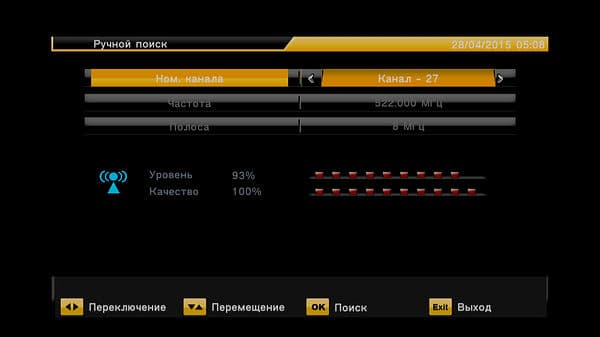

При ручном поиске доступен прямой ввод частоты.

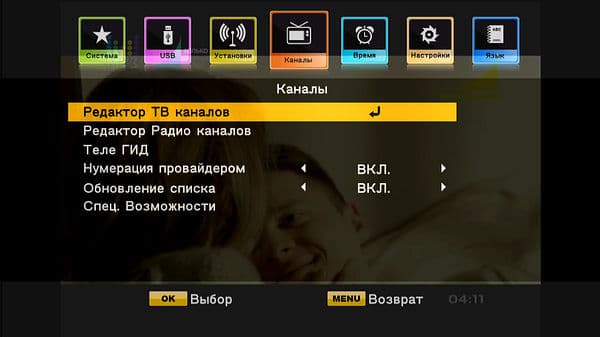

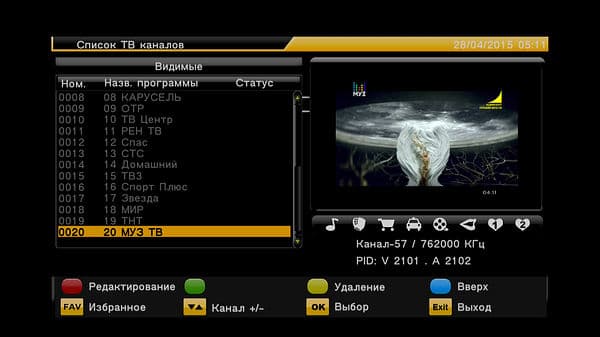

Раздел «Каналы» содержит редакторы телевизионных и радиоканалов, данные электронной программы передач, включение/отключение нумерации провайдера и обновления списка.
Пункт «Спец. возможности» отвечает за относительный уровень звука при наличии дополнительного канала.
В редакторах доступны перемещение каналов, удаление, добавление в пользовательский список и переименование. Реализована экранная клавиатура.

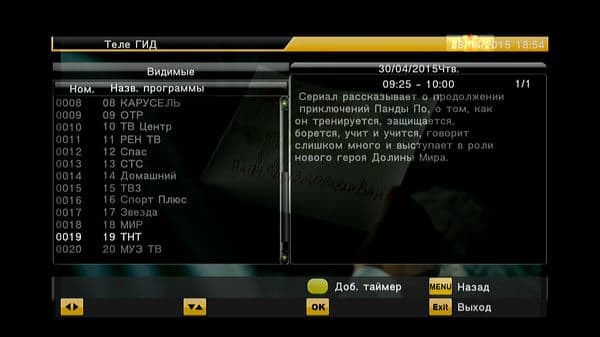

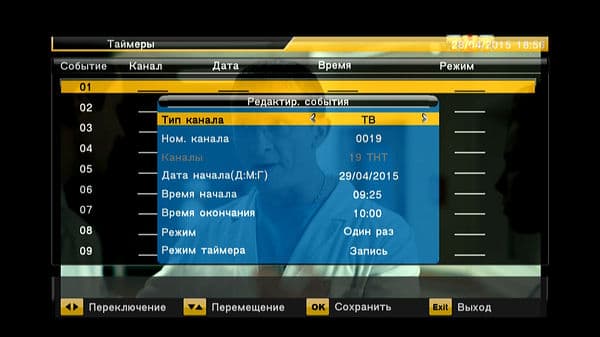

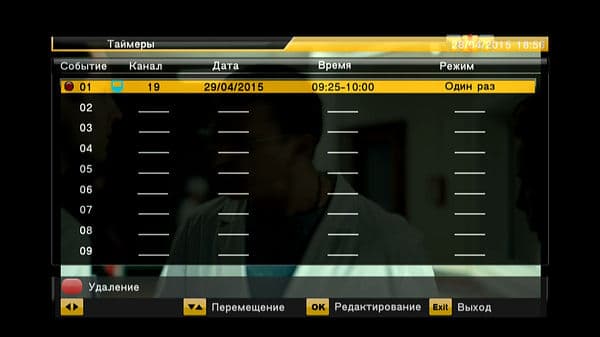

Из расписания возможен переход в планировщик.
Задание может быть запланировано однократно, еженедельно, в рабочие или выходные дни и ежедневно, поддерживаются как запись, так и просмотр.
Во время тестирования ресивер корректно выводился из режима ожидания и переходил обратно по завершении активного задания.

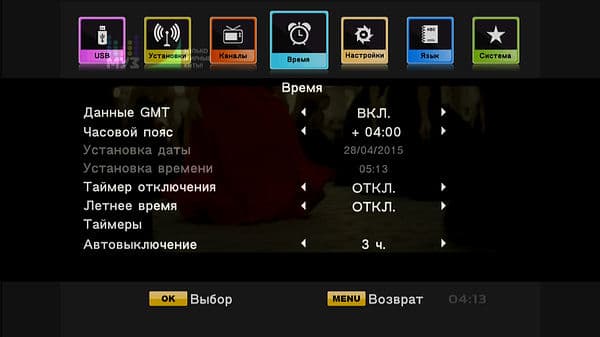

Стандарт DVB-T2 поддерживает передачу времени, в соответствующем разделе можно выбрать часовой пояс, регион, настроить таймер отключения (15, 30, 45, 60, 90, 120 минут), переход на летнее время и автоматическое выключение (от 1 до 5 часов с интервалом в 1 час). Поддерживается установка времени вручную.

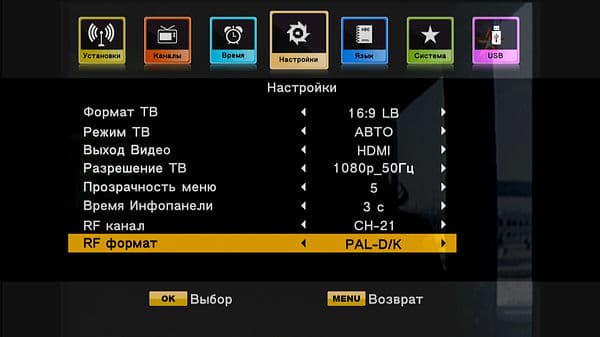

Раздел «Настройки» позволяет выбрать формат экрана (в тестовых условиях наилучших результатов удалось добиться при 16:9 LB), режим ТВ (автоматическое определение, PAL, NTSC), разрешение, прозрачность меню и время информационной панели вплоть до полного отключения в актуальных версиях прошивки, при цифровом подключении поддерживаются режимы только с 50 (PAL) и 60 (NTSC) кадрами в секунду.
Пункты «RF канал» и «RF формат» относятся к настройке модулятора. Ресивер может осуществлять вещание на любом из каналов с 21 по 69 в стандартах PAL и NTSC с разными поднесущими звука, имеющийся в актуальных на момент тестирования прошивках выбор SECAM является результатом попыток обойти спецификации модулятора и соответствует выбору PAL.
Отметим отсутствие поддержки изменения разрешения с пульта ДУ без доступа к меню.

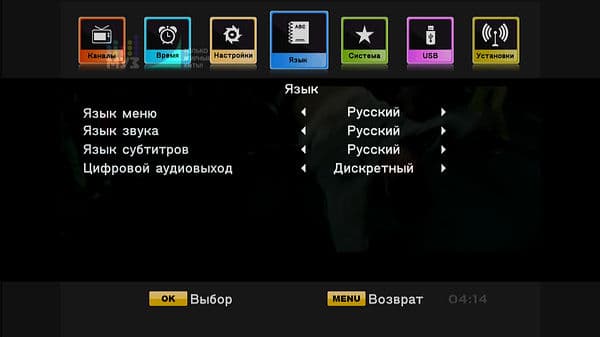

В разделе языковых настроек можно выбрать языки меню, звука и субтитров, здесь же выбирается режим цифрового аудиовыхода — дискретный (PCM) или транзит (bitstream).

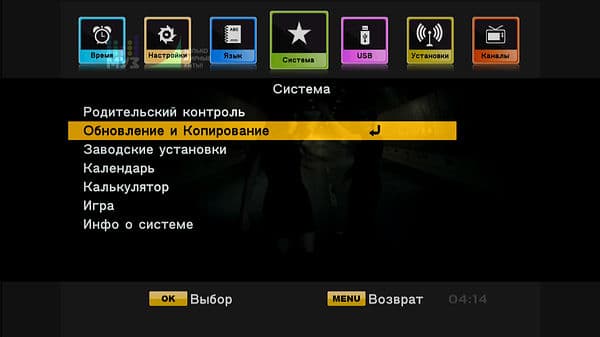

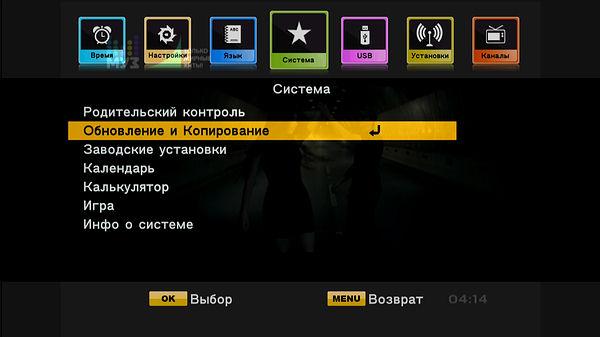

Раздел «Система» позволяет активировать родительский контроль с блокировкой не только каналов, но и доступа к настройкам, обновить программное обеспечение с сохранением текущей версии на подключенный накопитель (!) и возможностью эфирного обновления (на территории РФ не поддерживается), восстановить заводские настройки, здесь же находятся календарь, калькулятор и запуск одной из трех предустановленных игр («Нарды», «Боксмэн», «Тетрис») поверх изображения.

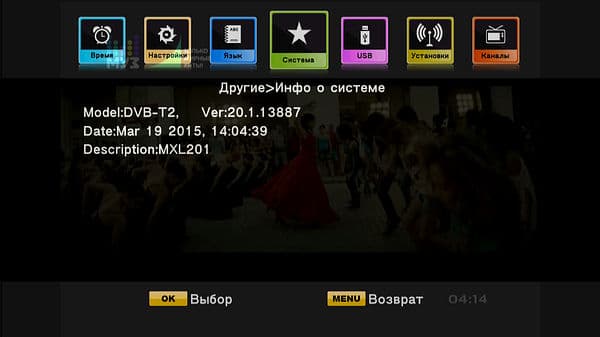

Информация об используемой при тестировании прошивке представлена ниже.

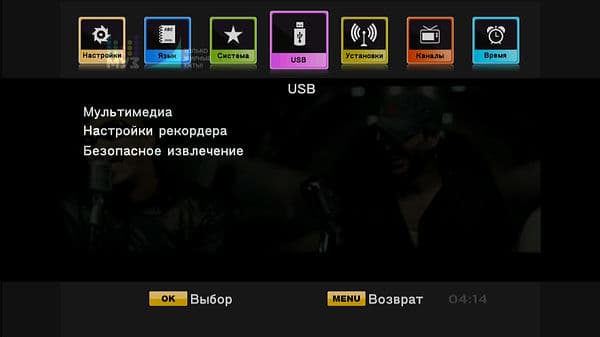

Раздел «USB» позволяет перейти к проигрывателю и настроить параметры записи и режима отложенного просмотра, поддерживается безопасное извлечение накопителя.

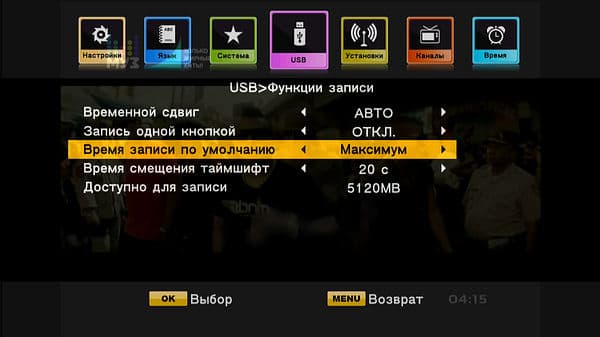

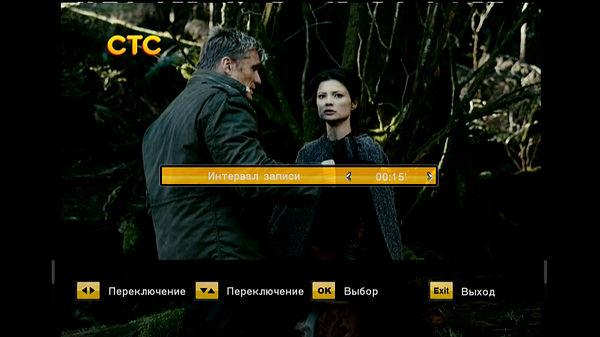

Параметры записи включают в себя настройки режима отложенного просмотра Timeshift (отключен, авто, пауза, время смещения 10, 20 и 30 секунд), включение записи одной кнопкой (при отключении можно выбрать интервал записи, от 15 минут до 24 часов, возможна запись до заполнения накопителя) и отображение доступного для записи места.
Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. С доступными накопителями разного объема, отформатированными в NTFS, включая жесткий диск Seagate Expansion Portable STBX2000401 емкостью 2 ТБ, вызвавший затруднения у Kaskad VA2206HD, Openbox T2-02M во время тестирования работал корректно.

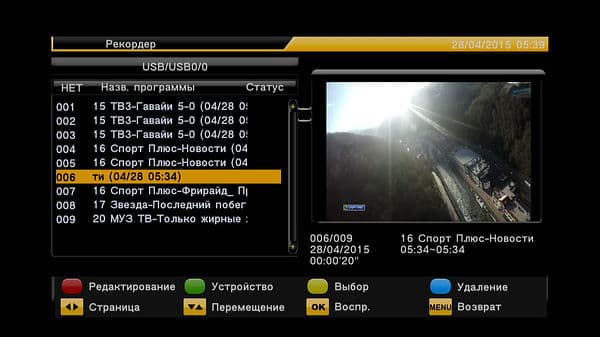

На подключенном накопителе создается папка Myrecord, для каждого записанного фрагмента создается собственная папка с датой и каналом в названии, запись осуществляется в формате TS, при этом создается служебный файл info.rcd.
В режиме ожидания питание на подключенный накопитель не подается.

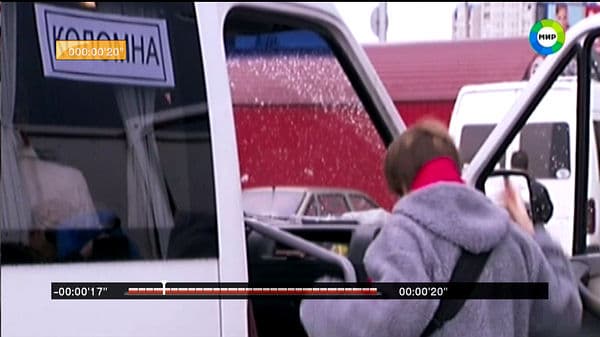

Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание, при активном режиме отложенного просмотра начало записанного фрагмента совпадает с моментом активации функции Timeshift.
Записанные фрагменты можно переименовать и удалить.

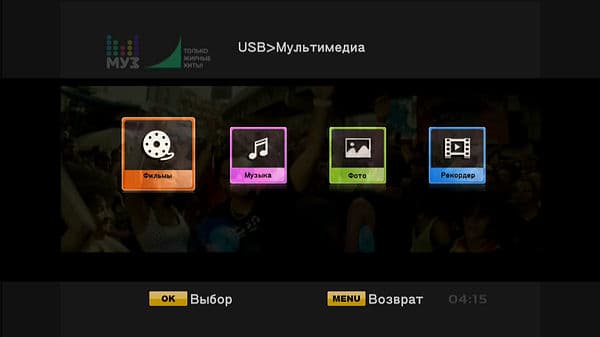

Встроенный медиаплеер способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.

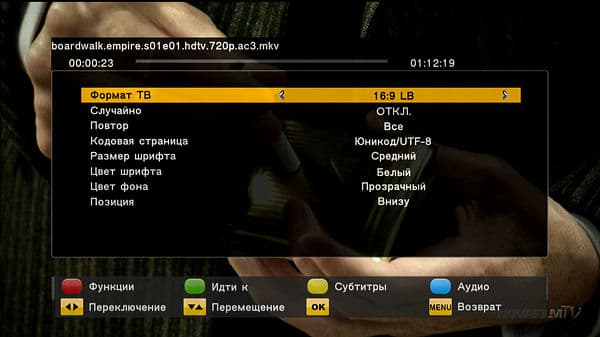

Для корректного отображения некоторых широкоформатных видеоматериалов в режиме воспроизведения может понадобиться переключение соотношения сторон в 16:9 Fit.
Во время тестирования ресивер смог воспроизвести все файлы наиболее распространенных форматов, не возникло затруднений и с отдельными файлами субтитров, для которых можно настроить не только размер (средний, большой, маленький), цвет текста (белый, черный, красный, синий, зеленый, желтый) и цвет фона (прозрачный, серый, желтый, белый), но и кодировку с расположением.
Если добавить к этому поддержку Dolby Digital, запоминание позиции даже после отключения устройства и удобную реализацию перемотки, можно предположить востребованность Openbox T2-02M в качестве проигрывателя.
Напомним, что устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.
Качество

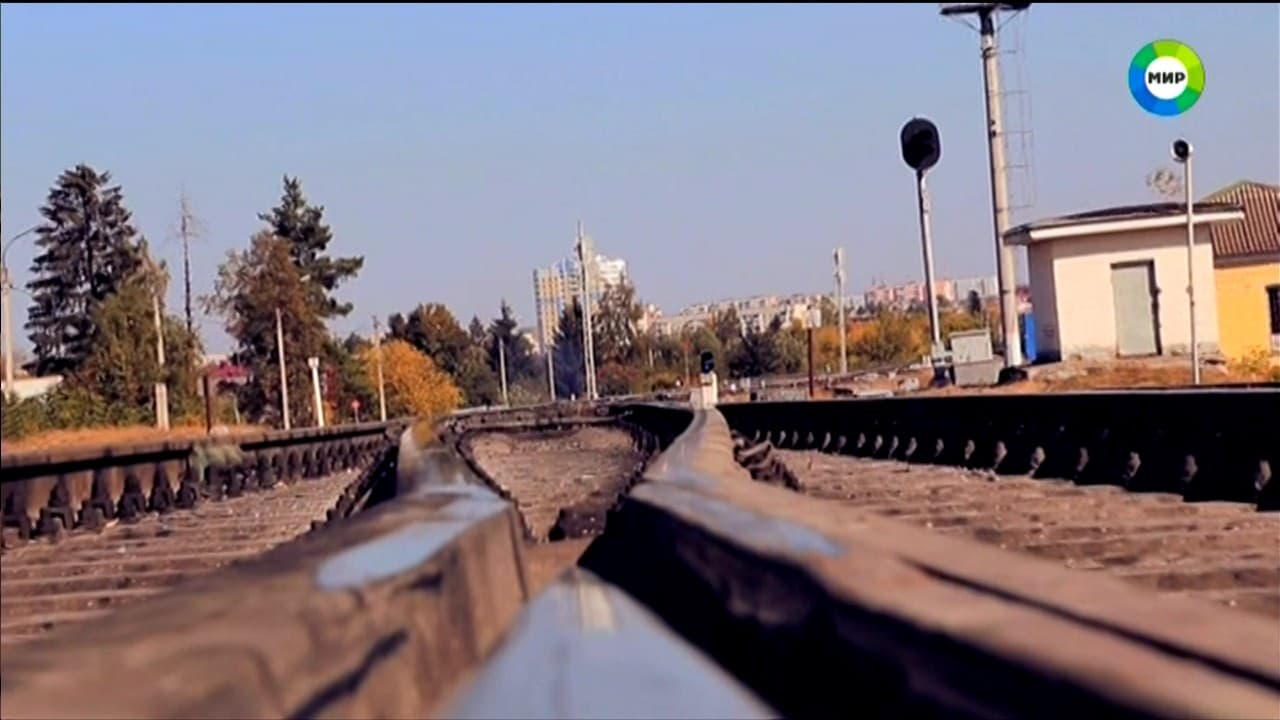

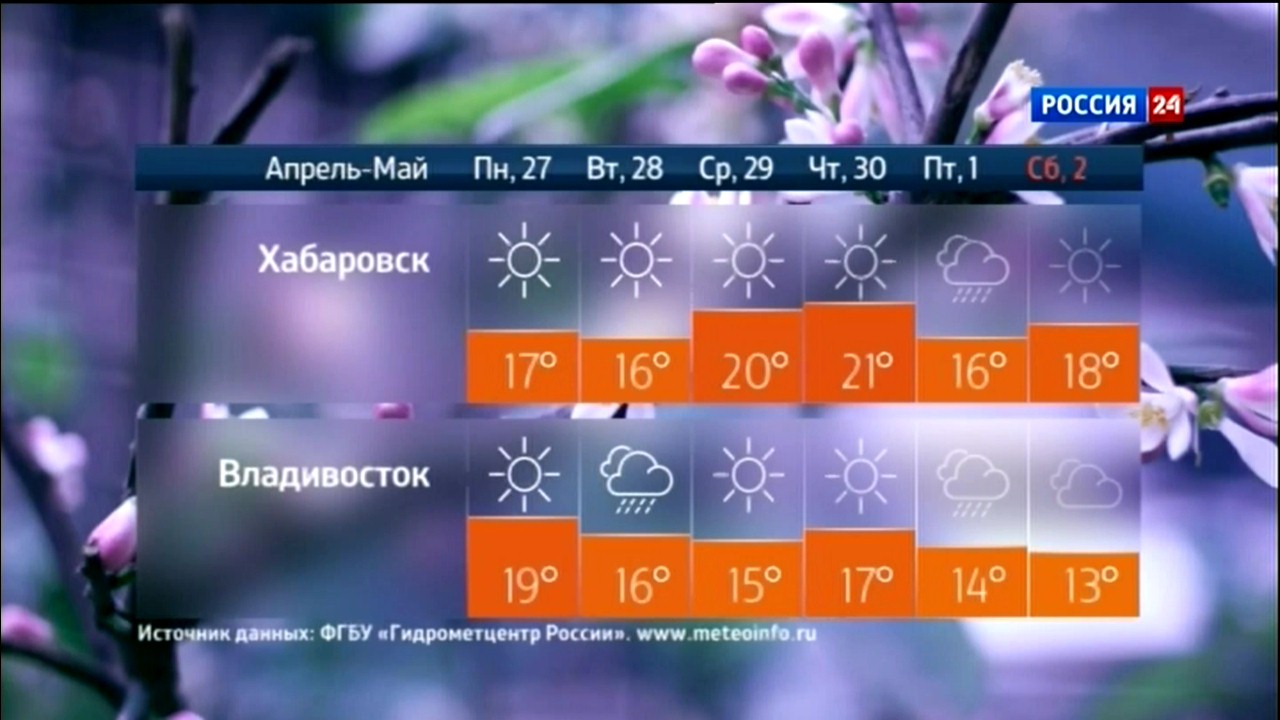

Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

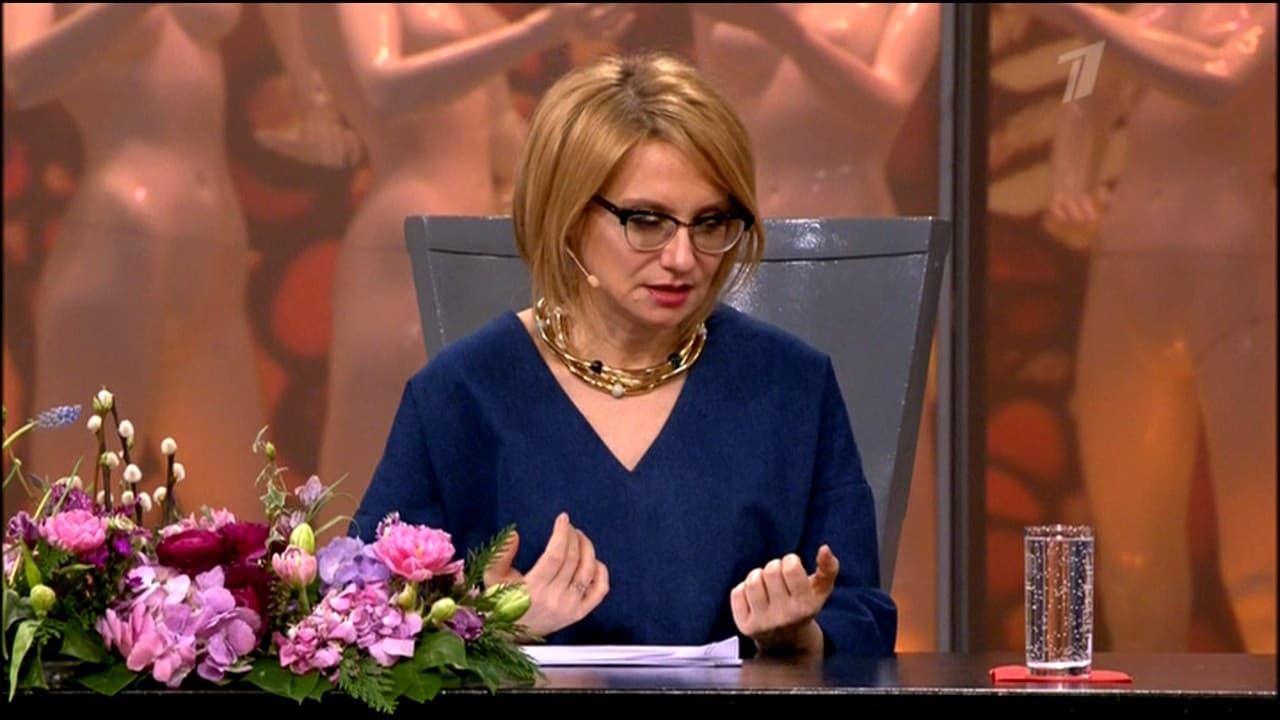

HDMI

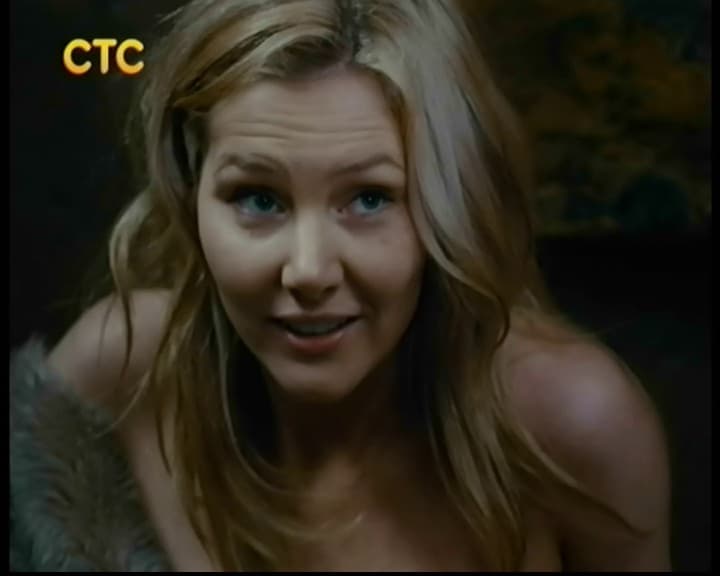

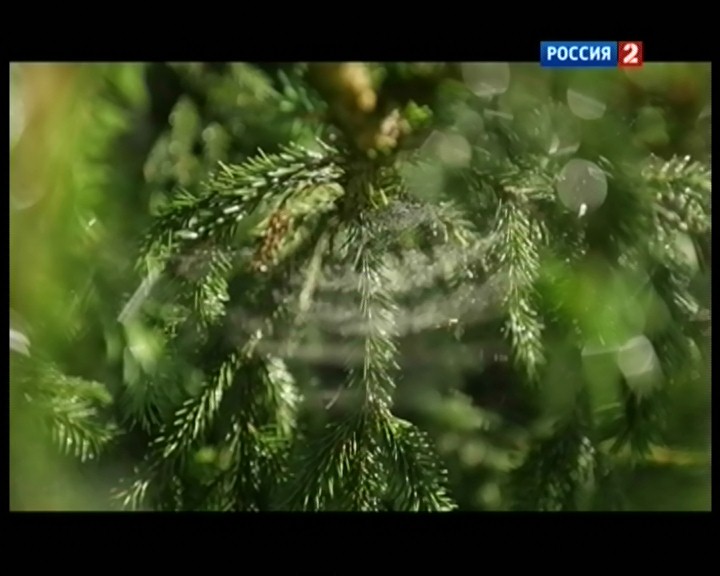

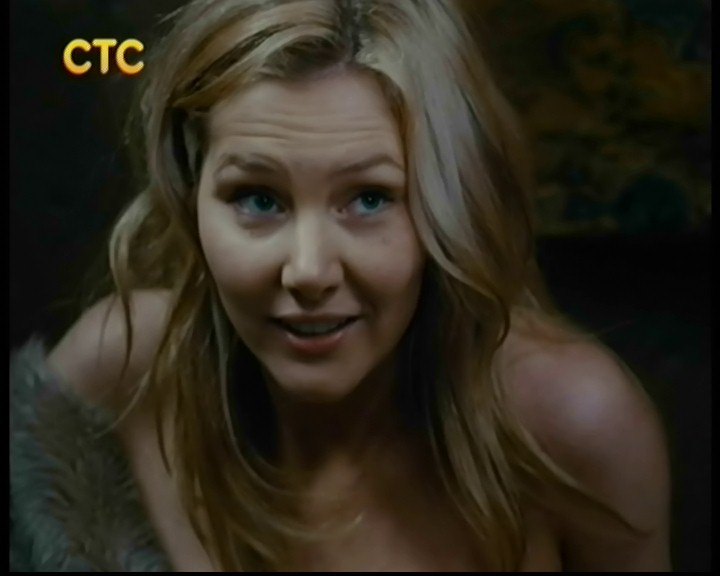

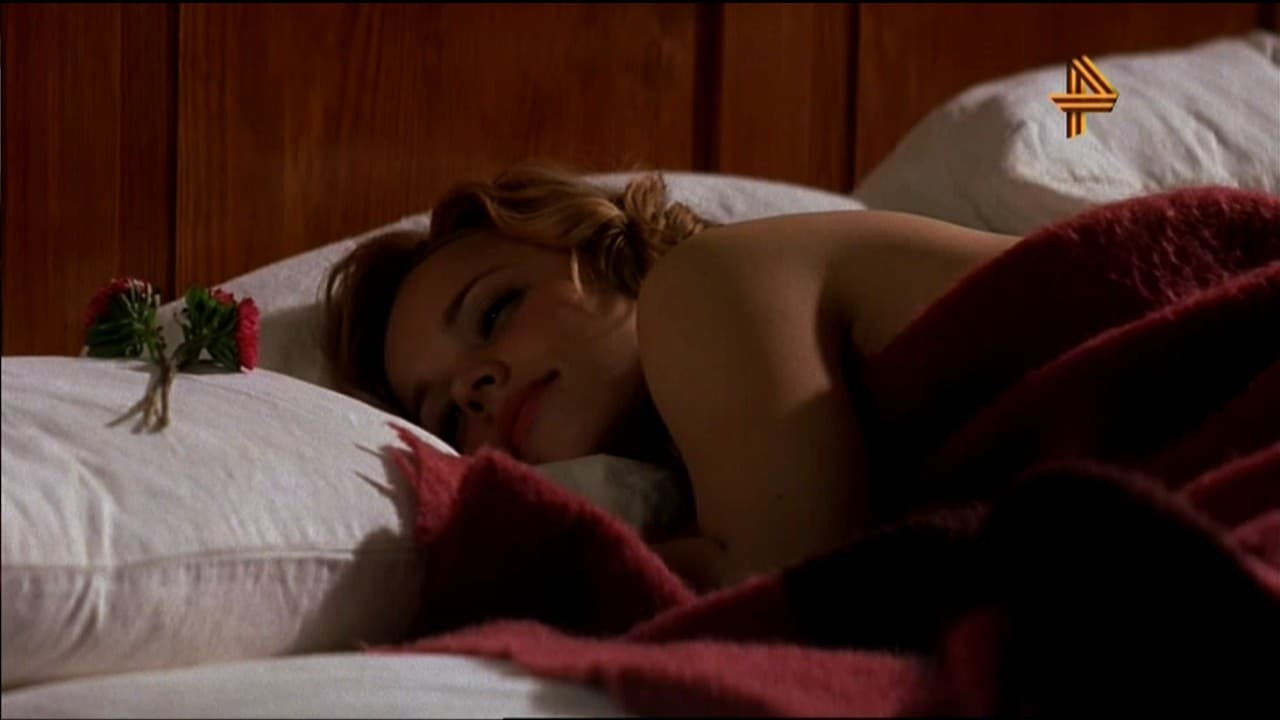

Композитный выход
Записанные фрагменты можно скачать по ссылкам: фрагмент 1, фрагмент 2.
Ресивер обеспечивает хорошее качество приема цифровых каналов, в пределах одного PLP переключение между каналами занимает около 2 секунд, между каналами в разных PLP до 3 секунд, разница воспринимается субъективно незаметной.
При тестировании несколько раз наблюдались подтормаживания интерфейса при обращении к данным EPG, в остальном нареканий на работу интерфейса не возникло.
Как и компактная модель, Openbox T2-02M отличается неспешным запуском, время которого до появления изображения составляет около 18 секунд.
Нагрев устройства при работе можно охарактеризовать как умеренный, однако позаботиться о циркуляции воздуха в нижней части устройства не помешает.
Отдельно хотелось бы отметить поддержку обновлений прошивки на основании обратной связи с пользователями, список изменений, среди которых встречаются такие, как включение ресивера при отключении питания для синхронизации времени с последующим выключением (!) или режим для неопытных пользователей, при случайном сбросе настроек или установке неподдерживаемого телевизором разрешения позволяющий нажатием и удержанием в течение 10 секунд кнопки питания активировать автоматический сброс настроек, поиск каналов и переход устройства в режим ожидания. Подробности можно найти в соответствующей теме нашего форума вместе с обсуждением.
Выводы
Плюсы
- корректная работа с M-PLP;
- хорошее качество приема;
- наличие высокочастотного модулятора, обеспечивающего трансляцию аналогового сигнала;
- настенное крепление;
- поддержка энергосберегающего режима для запланированных заданий;
- поддержка Dolby Digital;
- функциональная прошивка;
- программная поддержка.
Минусы
- время включения;
- маркий пластик корпуса;
- возможные подтормаживания при обращении к данным EPG.
Наличие модулятора расширяет сферу применения Openbox T2-02M: например, устройство может осуществлять трансляции цифрового вещания на несколько телевизоров в гостиницах или общественных местах. Однако пока еще (очередное обновление SoC Novatek не за горами) современная аппаратная часть, программная поддержка со стороны непосредственного производителя и поддержка декодирования Dolby Digital делают эту модель хорошим выбором и для домашнего использования.
