TV-тюнер Hauppauge WinTV-PVR 150 Media Center Kit

Патриарх семейства комплектов для работы с мультимедийными оболочками современными операционных систем

Каждый хочет жить долго, но никто не хочет стареть.
Джонатан Свифт

Несмотря на то, что компания Hauppauge Computer Works, Inc., основанная в 1992 году, является заметным игроком на рынке компьютерных TV-тюнеров, её изделия не балуют российских покупателей своей доступностью. Между тем, продукция именно этого производителя была выбрана Microsoft в качестве аппаратной базы для реализации поддержки TV-тюнеров сначала в Windows XP Media Center Edition, мультимедийный интерфейс которой после доработок стал неотъемлемой частью возможностей старших версий Windows Vista. Одним из нововведений Windows Media Center стала работа с MPEG2-потоком, унифицировавшая поддержку аналоговых и цифровых тюнеров. Усмирить далёкое от цифровых форматов аналоговое вещание позволило обязательное требование аппаратного кодировщика на борту претендующего на совместимость устройства. Такой подход существенно снизил нагрузку на центральный процессор при записи и позволил, в частности, реализовать паузу в любое время просмотра. За прошедшее время ЦП заметно прибавили в производительности, к тому же, переход на многоядерную архитектуру значительно повысил эффективность одновременной работы нескольких ресурсоёмких приложений. Производители не замедлили этим воспользоваться, включив в комплект поставки программные эмуляторы, выдающие оболочке программно закодированный в MPEG2 видеоконтент. С другой стороны, снижение цен на аппаратные энкодеры позволило довести розничные цены на оснащённые ими TV-тюнеры до уровня, не пугающего обычного пользователя цифрами из профессионального сегмента. Особенно с учётом того, что кроме экономии ресурсов, аппаратные компрессоры обеспечивают лучшее качество записи в реальном времени по сравнению с программными кодеками и подавление шумов.

В завершение исторического экскурса хочется вернуться к его началу и вспомнить ещё одну инициативу Microsoft на ниве превращения персонального компьютера в культурно-развлекательный центр квартирного масштаба — универсальный пульт ДУ, предназначенный в первую очередь именно для управления Windows Media Center. Задолго до модной в сезоне тенденции комплектации тюнеров удовлетворяющими требованиям совместимости штатными пультами, Microsoft предложила свой дизайн устройства дистанционного управления. Наличие такого пульта в комплекте WinTV-PVR 150 и стало причиной появления слов «Media Center Kit» в заголовке этого обзора.

Комплект поставки

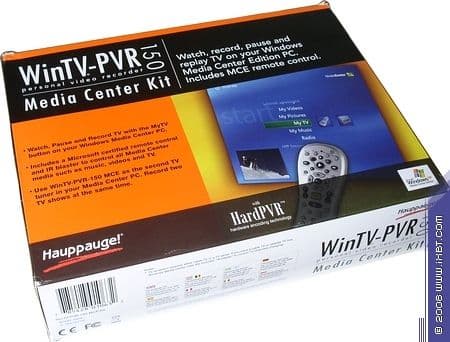

Устройство поставляется в чёрно-бело-оранжевой вместительной коробке нескромных для эпохи всеобщей минимизации размеров.

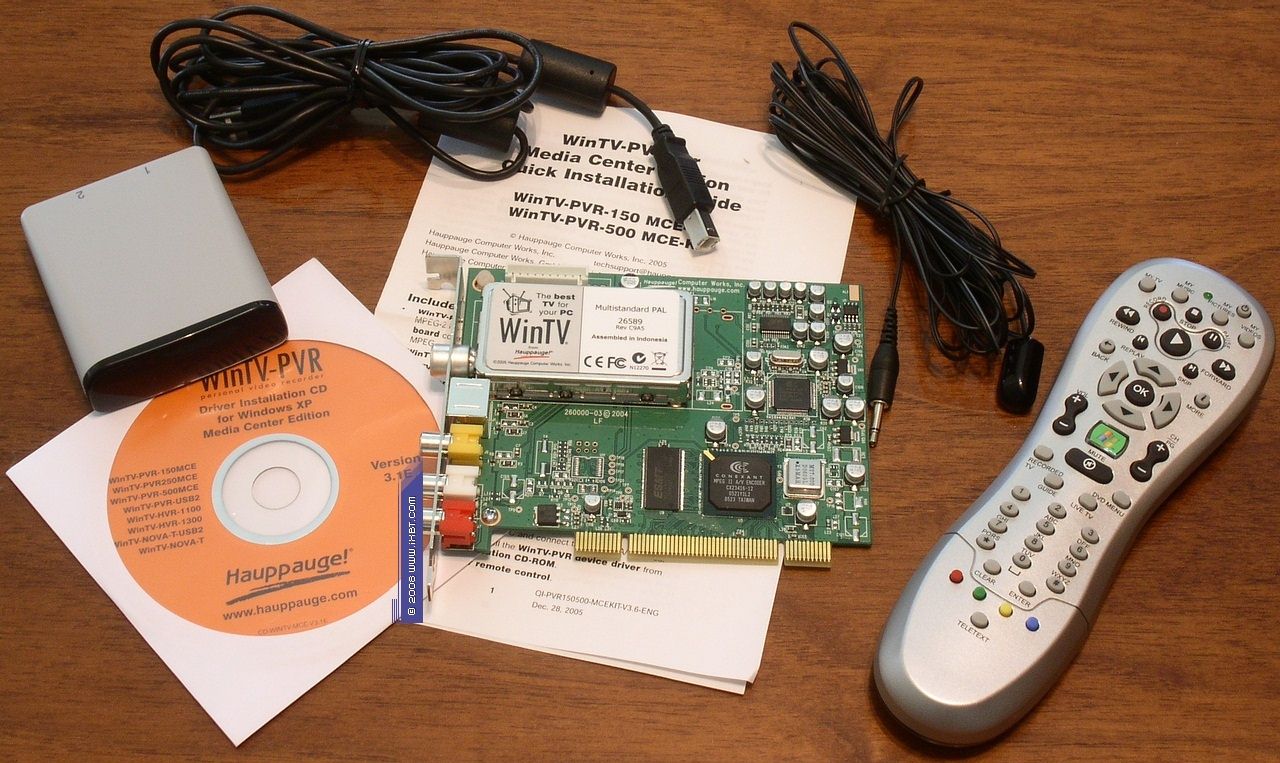

Внутри коробки вольготно располагаются:

  • Тюнер
  • Пульт ДУ
  • Выносной блок с ИК-датчиком пульта ДУ
  • USB кабель для подключения блока пульта ДУ
  • Дополнительный ИК-датчик
  • Краткое руководство по установке тюнера
  • CD с драйверами и программным обеспечением

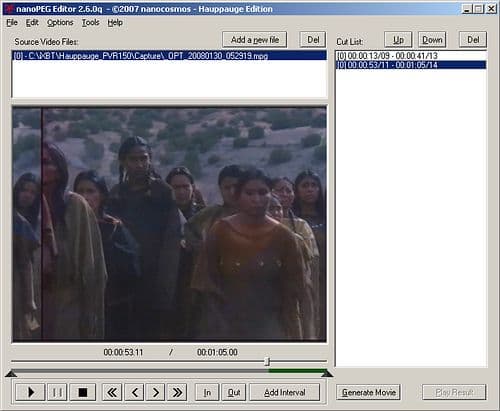

В качестве дополнительного ПО в комплект поставки входит специальная версия редактора nanoPEG Editor от Nanocosmos IT GmbH.

Конструкция и спецификации

WinTV-PVR 150 представляет собой классический пример эталонного дизайна Falcon2, предложенного Conexant Systems, Inc.. Использование ВЧ-блока классической компоновки ставит его в один ряд с такими моделями как GOTVIEW PCI DVD2 Deluxe и не получивший, к сожалению, распространения на российском рынке AVerTV PVR 150 Plus, за небольшим исключением — у тюнера от Hauppauge отсутствует поддержка FM-радио (реализована в WinTV-PVR 250).

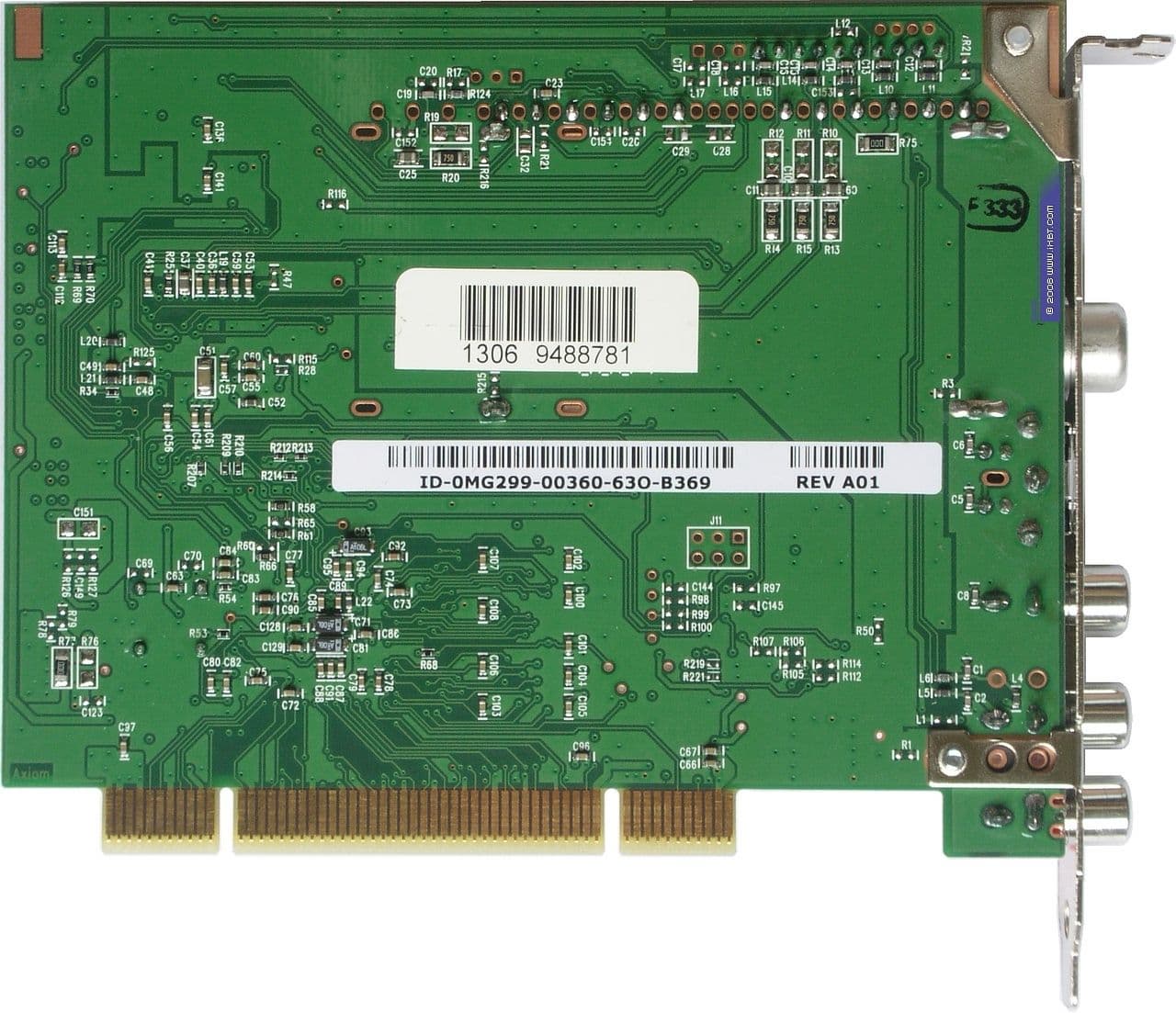

Плата имеет полноразмерную компоновку. В отличие от инженеров AVerMedia, делающих ставку на использование керамические конденсаторов, специалисты Hauppauge не обидели своё изделие конденсаторами электролитическими. В наличии интегральные стабилизаторы питания, характерные для большинства современных TV-тюнеров.

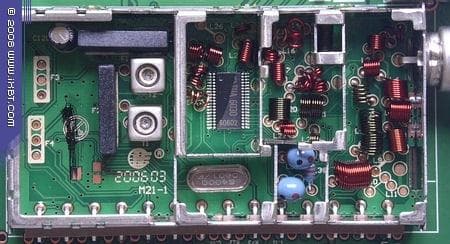

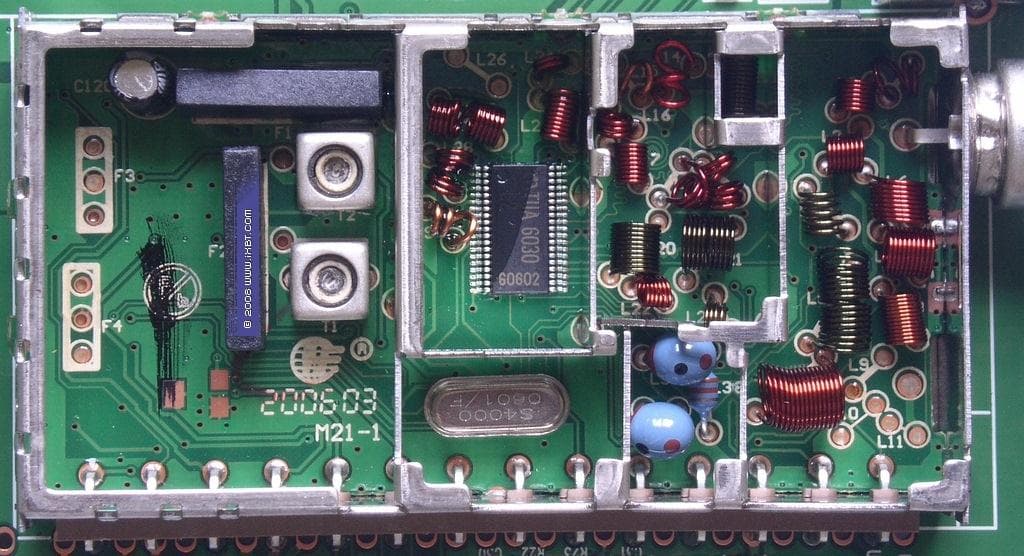

WinTV-PVR 150 оснащён ВЧ-блоком TCL MPE05 от Huizhou TCL King High Frenquency Electronic Co, выполненным в форм-факторе Mk3. Можно заметить, что дизайн PCB проектировался с расчётом на приёмники формата Mk2.

10-битный мультистандартный АЦП Conexant CX25843-23 имеет поддержку декодирования всех существующих стандартов стереозвука. К сожалению, поддержка эквалайзера и регулировки баланса, реализованных в чипе, отсутствует как в интерфейсах от Microsoft, так и в штатном ПО.

Аппаратное сжатие реализовано при помощи MPEG1/2 кодера Conexant CX23416-12.

Под буфер кодировщика используется модуль памяти ёмкостью 8 Мб производства Elite Semiconductor Memory Technology Inc.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании


НазваниеКаналЧастотаУровень сигналаСтандарт
СТС149.75 МГц79.5 дБ (мкВ)SECAM D/K
Первый377.25 МГц82.3 дБ (мкВ)SECAM D/K
RenTV6175.75 МГц68.0 дБ (мкВ)SECAM D/K
Скат ТНТ7183.25 МГц85.4 дБ (мкВ)SECAM D/K
РТР9199.25 МГц87.2 дБ (мкВ)SECAM D/K
Домашний11215.25 МГц56.5 дБ (мкВ)SECAM D/K
НТВ21471.25 МГц59.5 дБ (мкВ)SECAM D/K
5 канал23487.25 МГц62.5 дБ (мкВ)SECAM D/K
Культура25503.25 МГц76.7 дБ (мкВ)SECAM D/K
ДТВ27519.25 МГц66.2 дБ (мкВ)SECAM D/K
МузТВ35583.25 МГц63.2 дБ (мкВ)SECAM D/K
ТВ337599.25 МГц62.2 дБ (мкВ)SECAM D/K
ТВЦ47679.25 МГц59.2 дБ (мкВ)SECAM D/K
Спорт50703.25 МГц63.0 дБ (мкВ)SECAM D/K

Подключение

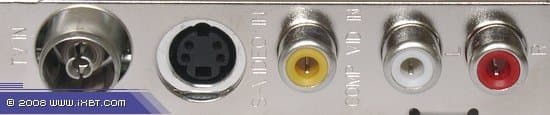

Благодаря полному комплекту стандартных разъёмов (антенные FM- и TV-разъёмы, S-Video, композитный видеовход и 2 RCA для подключения источников звукового сигнала), обеспечивается удобство подключения.

Отметим, что размещение крайнего аудиоразъёма может создать определённые неудобства при наличии на системной плате каких-либо схемотехнических элементов в этом месте.

10-контактный разъём в верхней части платы предназначен для подключения к дополнительным аудио- и видеовходам на передней панели корпуса, если таковые имеются.

Отсутствие разъёма для подключения пульта ДУ объясняется просто — пульт в комплекте с датчиком представляют собой отдельное устройство, подключаемое к USB (к этому мы ещё вернёмся).

Установка и настройка

В разделе загрузки официального сайта можно найти образ установочного диска (на момент выхода обзора версии 3.4D1).

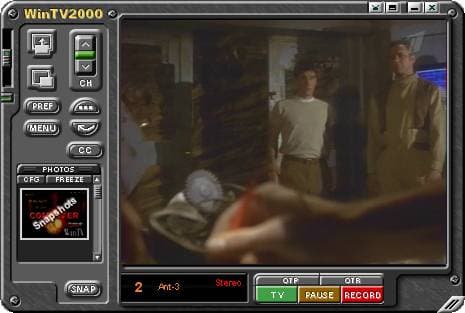

Пакет включает в себя драйверы версии 2.0.48.24227, MPEG2-декодер от InterVideo и два варианта (!) штатной программы WinTV. Windows Vista имеет стандартный драйвер 6.0.6000.16386, но штатное ПО при его использовании не работает, требуя обновления.

После установки в разделе Sound, video and game controllers появляется устройство с загадочным названием Hauppauge WinTV PVR PCI II (26xxx).

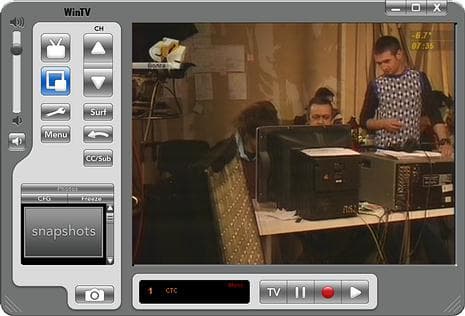

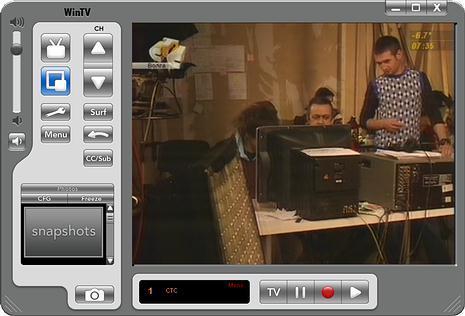

При тестировании использовалась программа WinTV версий 5.2.25122 и 6.0.25156, существенные отличия между которыми удалось обнаружить только в оформлении интерфейса.



Планировщик реализован в виде сервиса, для работы пульта ДУ со штатным ПО используется резидентная программа WinTV Infrared Remote (работает только с Windows XP). При наличии двух вариантов WinTV установка заканчивается вопросом, какому именно отдаётся предпочтение при использовании пульта ДУ.

Логика настроек отличает WinTV от большинства программ, диктующих индустриальные эргономические стандарты. Русский язык интерфейса не поддерживается.

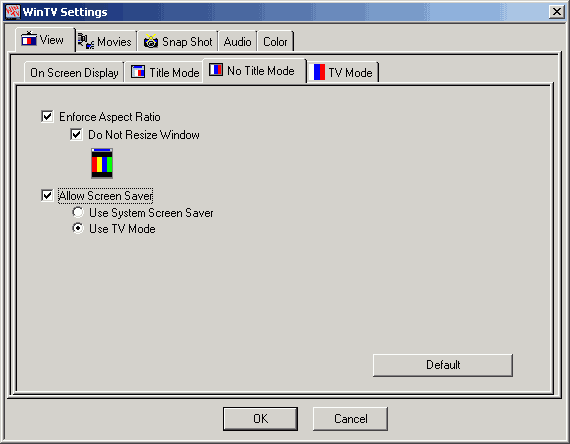

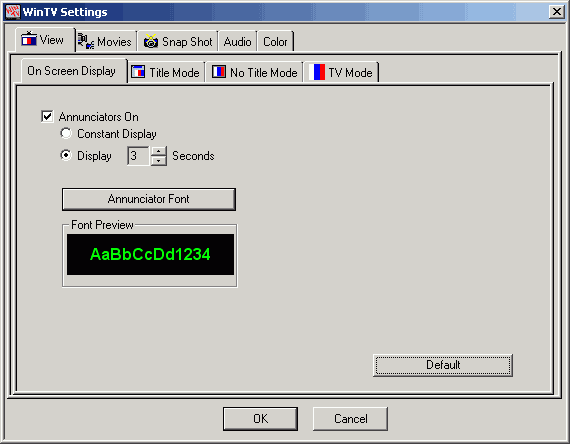

Раздел View содержит настройки экранного меню (время отображения и шрифт),

фиксацию соотношения сторон и поддержку скринсэйвера для трёх режимов работы программы — обычного, видеоокна с отключенным интерфейсом (правая кнопка мыши) и полноэкранного. Последний вызывается непривычным сочетанием Ctrl+T.

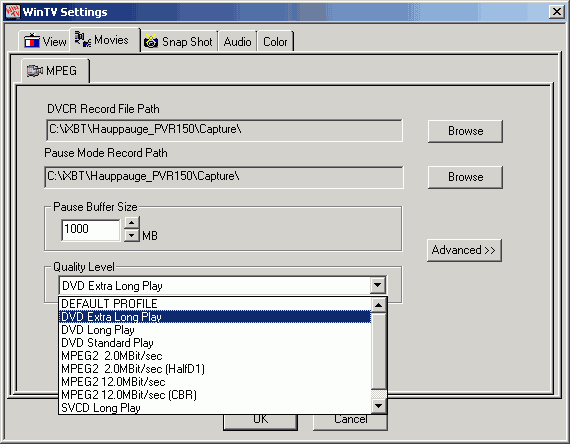

В разделе Movies выбираются директории для записи и паузы (с настройкой буфера в мегабайтах). Последняя опции объясняется просто — программа работает только с MPEG1/2-потоком, так что она является полным аналогом более привычного режима отложенного просмотра Timeshift. Здесь же находится выбор профиля для записи с возможностью создания собственных.

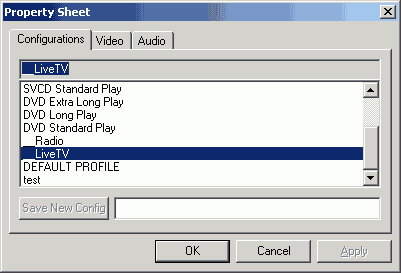

Кнопка Advanced открывает доступ к настройкам выбранного профиля, включая параметры при просмотре.

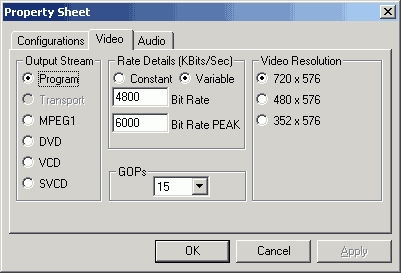

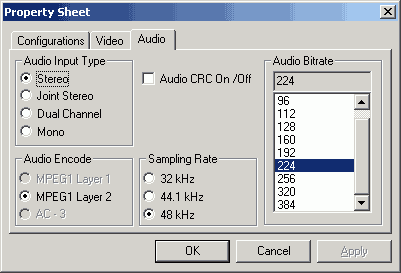

Изменению подвержены разрешение, видеобитрейт (до 12 Мбит/с, два значения в случае использования переменного), количество кадров от одного независимо сжатого (I-кадра) до другого (GOP, Group Of Pictures), аудиобитрейт, формат аудиовыхода и частота дискретизации (32, 44.1 и 48 кГц).

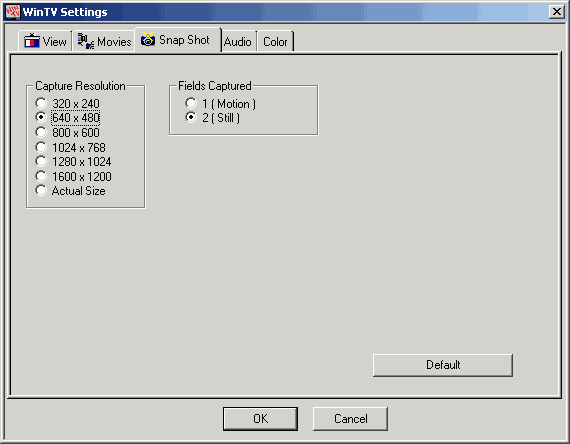

Раздел, отвечающий за захват кадров, лаконичен, доступные настройки ограничены разрешением и количеством полей.

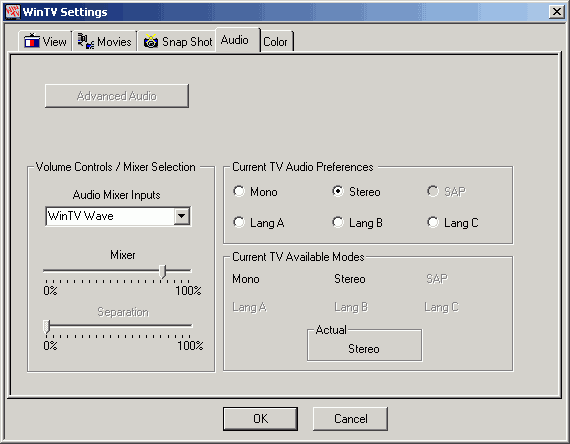

То же можно сказать о звуковых настройках, позволяющих выбрать микшер с регулировкой громкости и установить формат стереозвука.

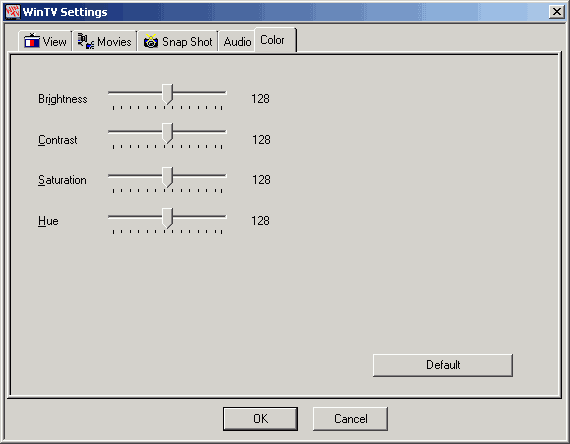

Не уступают и доступные настройки изображения, расположенные в разделе Color. Яркость, контраст, цветность и оттенок применяются ко всем каналом одновременно.

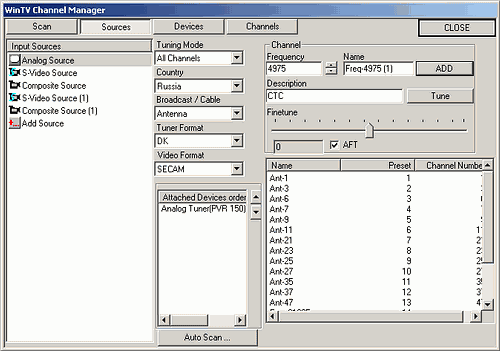

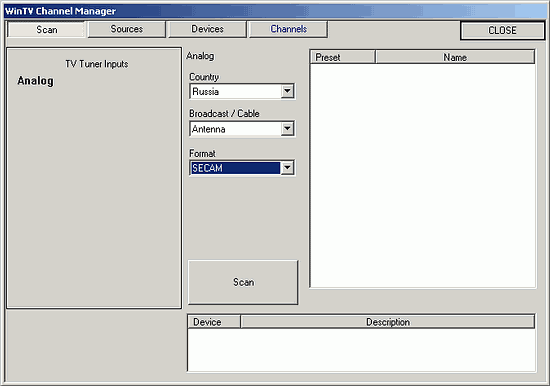

Отсутствие настроек каналов объясняется доступом к ним посредством отдельного модуля WinTV Channel Manager.

Перед сканированием позволено выбрать регион, диапазон (антенный/кабельный) и стандарт цветности. Поиск осуществляется по списку каналов.

Присутствует ручное добавление каналов, причём не только по номеру, но и по частоте, для чего в списке Tuning Mode необходимо вместо Channels by Country выбрать All Channels. Изменить систему цветности (драйвер не поддерживает автоматическое определение) для уже существующих каналов нельзя, но при ручном добавлении это ограничение не работает.

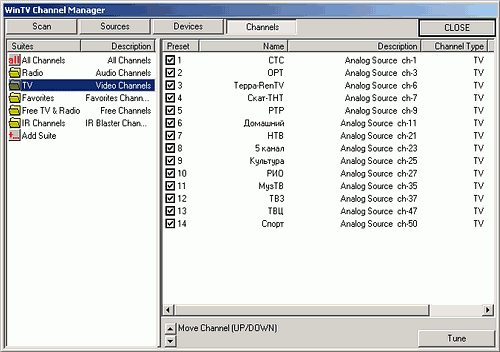

Поддерживаются сортировка и пользовательский список избранных каналов.

Есть и оригинальные положительные находки, в частности, поиск каналов с клавиатуры по сочетанию букв в названии. Русский язык при этом поддерживается.

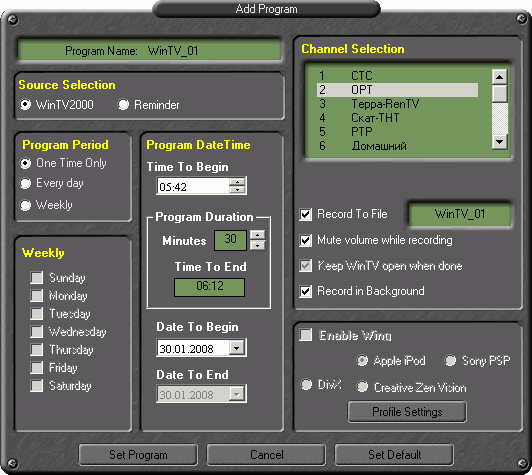

Планировщик поддерживает фоновую запись без запуска ПО. При этом в трее появляется иконка, позволяющая прекратить процесс. Возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания отсутствует.

Несмотря на наличие в настройках профилей для записи в MPEG4, эти опции при использовании WinTV-PVR 150 неактивны.

Многоканальный предварительный просмотр (16 каналов в нашем случае) в настоящее время является составной частью малого джентльменского набора любого уважающего себя производителя.

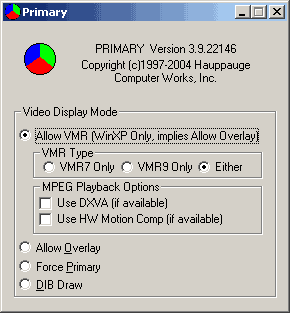

оит отметить запускаемую отдельно (!) программу PRIMARY, позволяющую выбрать видеорендерер и включить аппаратное ускорение DirectX (DXVA).

Качество

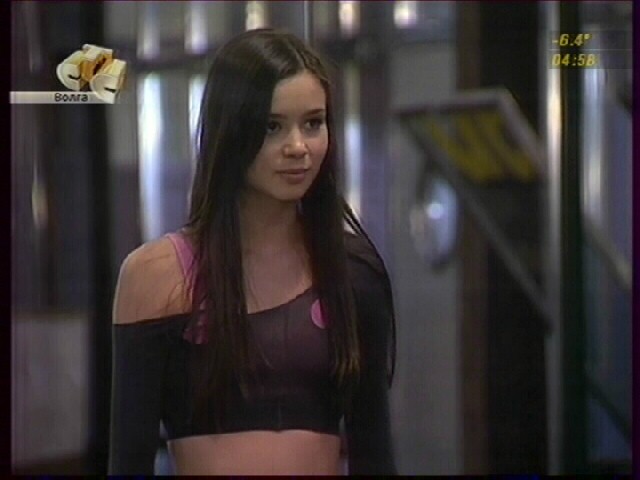

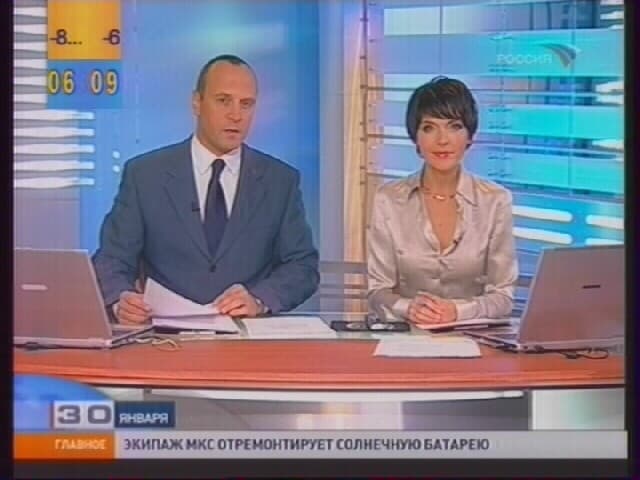

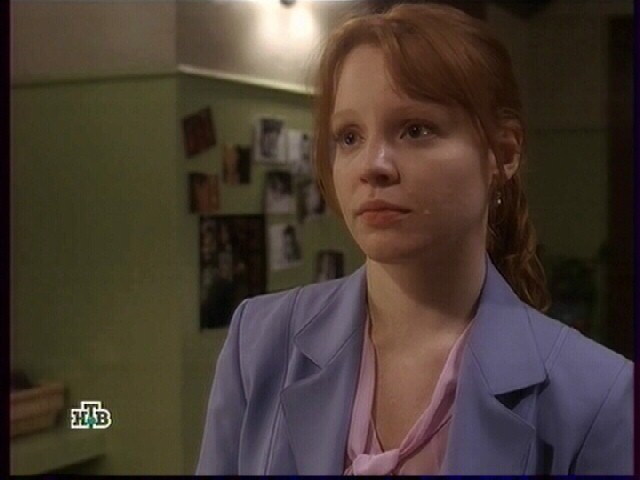

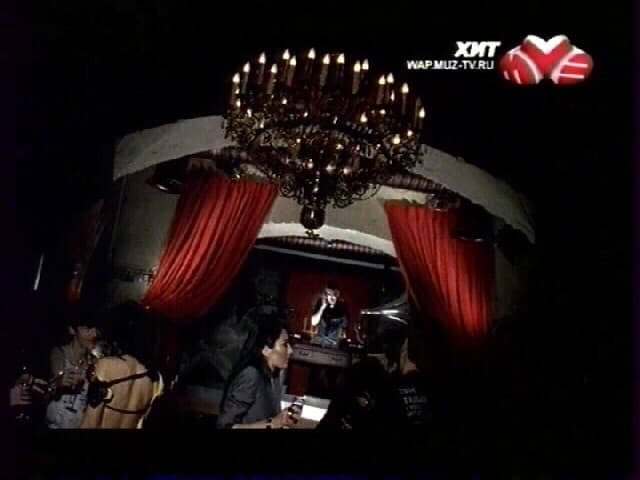

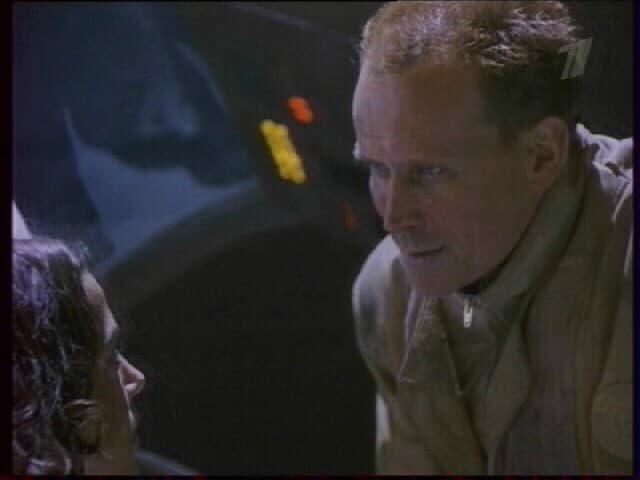

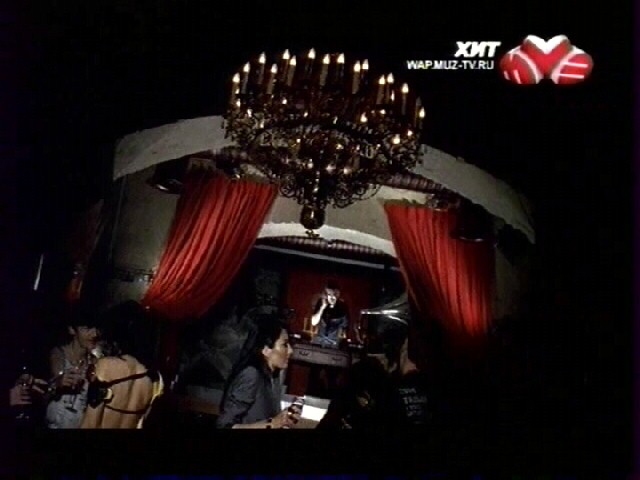

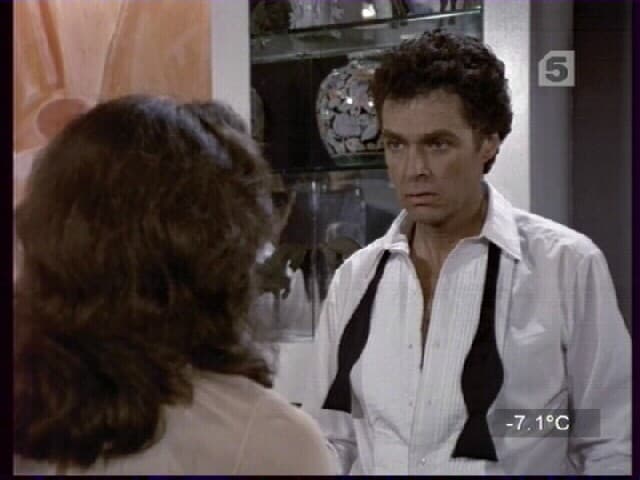

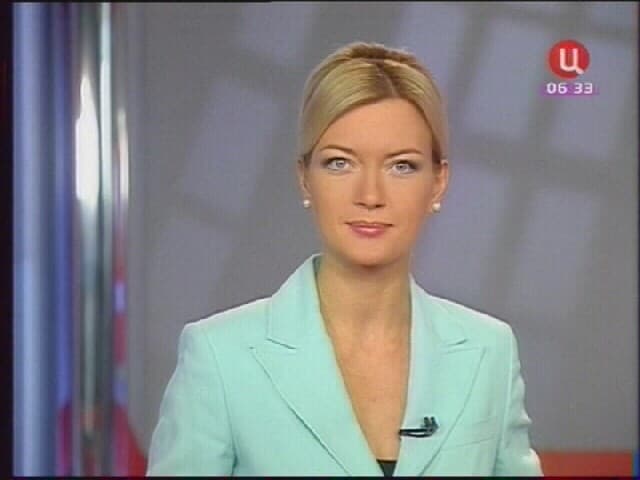

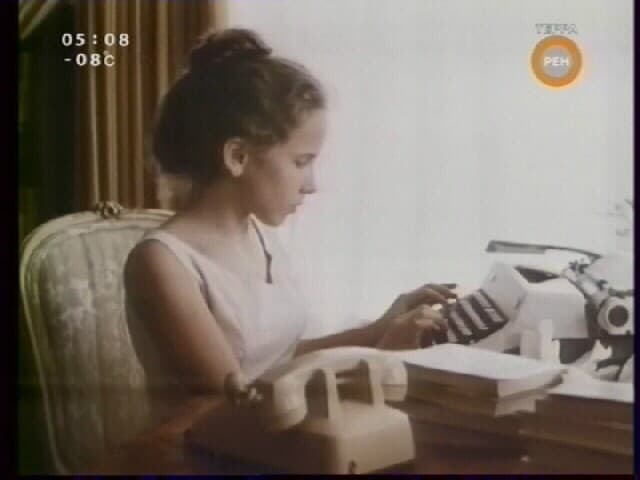

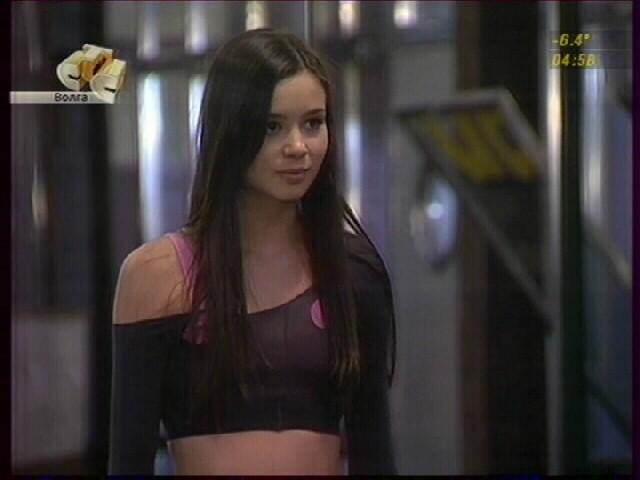

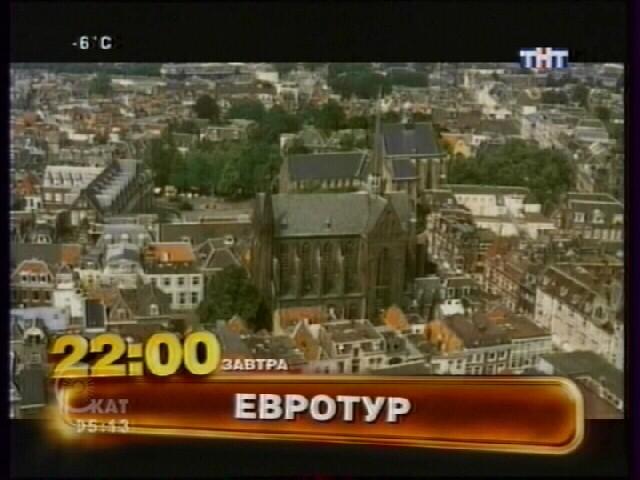

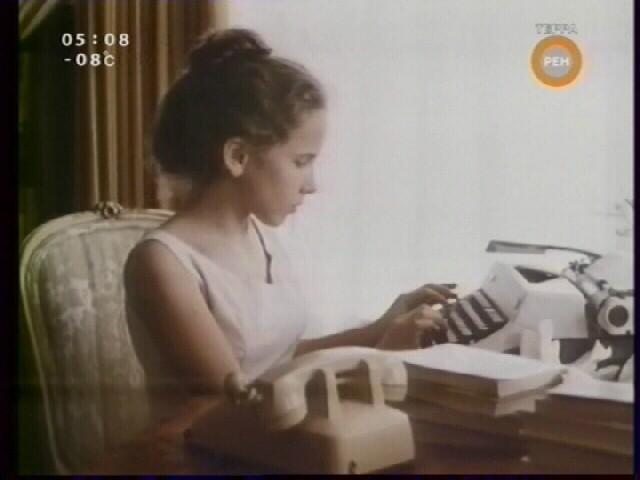

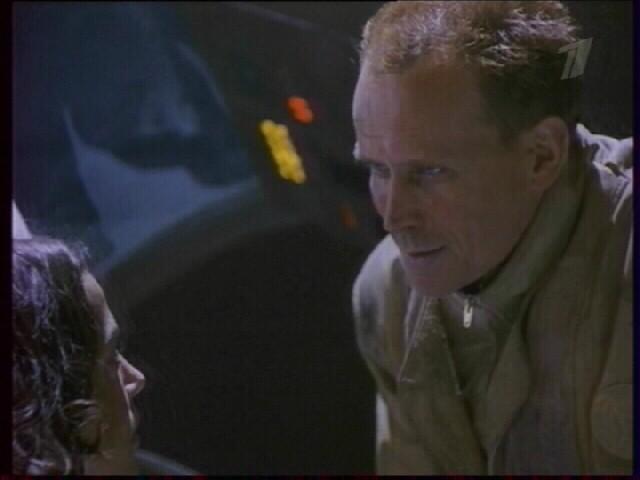

Тюнер продемонстрировал хорошее качество приёма и хорошее качество изображения, характерное для АЦП последних поколений от Conexant. Разумеется с поправкой на просмотр декодированного MPEG2-потока. Впрочем, возможность редактирования настроек сжатия при просмотре позволяет свести артефакты компрессии к минимуму.

К сожалению, настроек системы шумоподавления CX23416 в штатном ПО не наблюдается. С другой стороны, доступ к ним не заблокирован, так что, желающие могут воспользоваться любой программой, вызывающей настройки драйвера.

Рассинхронизации изображения и звука в процессе тестирования не наблюдалось.

Отсутствие автоматического определения стандарта цветности затрудняет использование тюнера совместно с Windows Media Center в непростых условиях российского вещания.

К недостаткам можно отнести время загрузки штатного ПО, составляющее 10-15 секунд.

Отметим, что современные решения на базе CX2584x могут иметь проблемы с синхронизацией при захвате с видеокассет (в основном, это касается неоднократно перезаписанных носителей), записанных на некоторых видеокамерах/видеомагнитофонах, преимущественно производства Sony. В настоящее время эта проблема практически полностью решена только у тюнеров от GOTVIEW, поэтому вероятность столкновения с подобным при покупке Hauppauge WinTV-PVR 150 нельзя сбрасывать со счетов.

Пульт ДУ

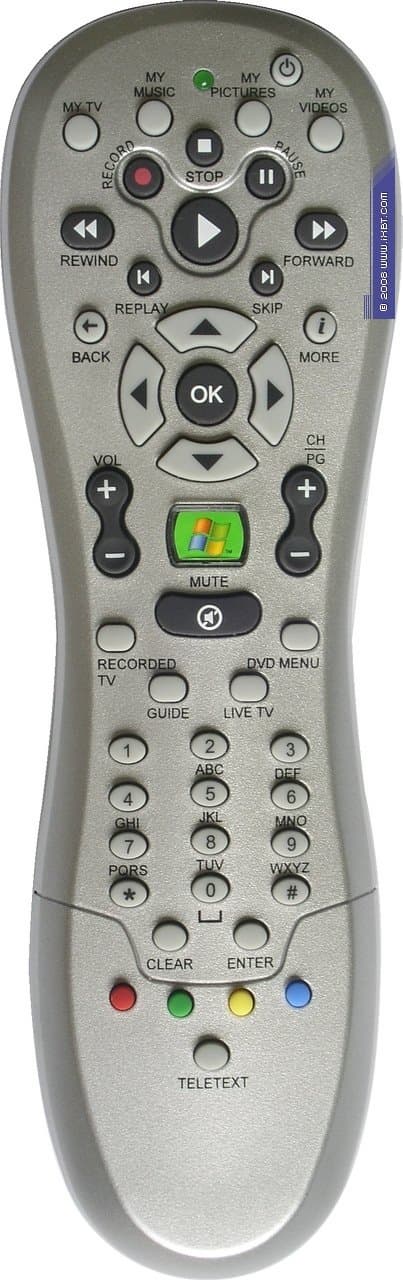

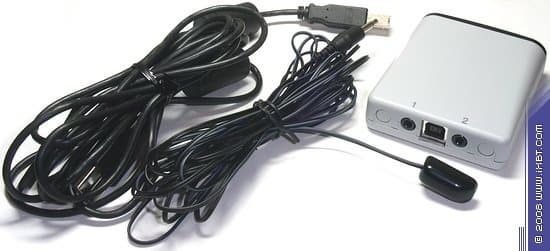

Как уже говорилось выше, пульт представляет собой независимое устройство. Управляющий блок (размеры не позволяют называть его «датчиком») подключается к USB-разъёму, с появлением соответствующих устройств eHome Infrared Receiver в разделе Universal Serial Bus controllers и Microsoft eHome Infrared Transceiver в разделе Human Interface Devices (HID) диспетчера устройств.

Пульт эмулирует работу клавиатуры, в частности, появившихся в Windows XP Media Center Edition сочетаний клавиш, специально зарезервированных для этого случая. Таким образом, поддерживается полноценная работа всех вариантов Windows Media Center без дополнительной настройки.

Возможно подключение двух дополнительных датчиков к основному блоку (один входит в комплект поставки).

Питание от двух батареек типоразмера АА, использование которых должно увеличить срок работы без замены.

При использовании WinTV Infrared Remote кнопка MY TV запускает штатную программу, зелёная кнопка отвечает за выход из неё, синяя кнопка позволяет осуществлять захват кадров, кнопки перемотки при просмотре меняют оконные режимы. Особенностью работы пульта с WinTV является необходимость нахождения программы в фокусе, для возврата в который служит повторное нажатие MY TV.

Выводы

Плюсы

  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Аппаратная поддержка MPEG1/2
  • Поддержка декодирования стереозвука
  • Полный комплект разъёмов для подключения внешних источников, совместимых с бытовыми устройствами
  • Возможность редактирования параметров MPEG2 при просмотре
  • Индивидуальная установка стандарта цветности при ручном добавлении канала
  • Режим отложенного просмотра
  • 16-канальный предварительный просмотр
  • Фоновая запись
  • Поддержка штатных интерфейсов Windows XP MCE 2005 и Windows Vista (в том числе 64-битной версии)
  • Универсальный пульт ДУ, совместимый с требованиями Microsoft (только в Media Center Kit)

Минусы

  • Работа штатного ПО только с MPEG2-потоком
  • Отсутствие управления аппаратным шумоподавлением
  • Отсутствие индивидуальных настроек изображения
  • Отсутствие автоматического определения стандарта цветности
  • Отсутствие возможности отключения компьютера после выполнения запланированной задачи
  • Отсутствие настроек встроенного в АЦП эквалайзера
  • Возможные проблемы при записи с некоторых видеокассет

Популярность используемого в Hauppauge WinTV-PVR 150 эталонного дизайна обеспечивает этой модели хорошую конкурентоспособность. С учётом позиционирования тюнера для использования с мультимедийными оболочками и наличия пульта ДУ, предназначенного для использования с Windows Media Center, большинство замеченных недостатков трудно назвать критичными. За исключением отсутствия автоматического определения системы цветности, появление которого требует заинтересованности производителя в российском рынке. Остаётся надеяться, что со временем ситуация изменится, от появления ещё одного игрока российские пользователи только выиграют.

Средняя текущая цена (количество предложений) Hauppauge WinTV-PVR 150 Media Center Kit в московской рознице: Н/Д(0)



Тюнер предоставлен интернет-магазином
«shopDVB»





18 февраля 2008 Г.
