Очередная плата из серии «Purple Ray» — продукт бюджетный, с соответствующей направленностью.
Комплект поставки включает:
- Упаковку: коробка стандартного дизайна;
- Документацию: руководство пользователя материнской платы, краткое руководство по настройке платы, описание находящегося в комплекте ПО — все на английском языке;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
- Дискету с драйверами для IDE RAID;
- 2 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- несколько утилит для мониторинга системы;
- Boostek;
- Adobe Acrobat Reader;
- PC-Cillin 2002;
- Virtual Drive 7;
- RestoreIT! 3 Lite;
- Partition Magic 6 SE;
- DriveImage 4.

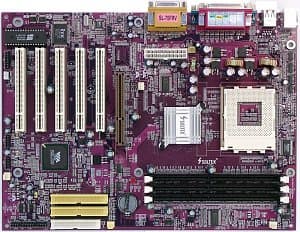

Вследствие небольшой ширины платы, ее разводка не совсем удобна: разъемы аудиовхода, IDE, FDD, USB, считывателя смарт-карт и питания «густо намешаны» вокруг слотов PCI и в прочих неудобных для подключения местах, а при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к имеющимся перемычкам может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.
В двухканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 2200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1.
Благодаря использованию I/O-контроллера ITE IT8705F на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.
На плате применены фирменные технологии компании:
- ABS II (защита процессора от перегрева).
Наличие напряжения +2,5 В на модулях памяти индицируется красным светодиодом на плате.
Не распаяны, но разведены на плате: сетевой контроллер (и его разъем).
На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:
- напряжения процессора, +2,5, +3,3, +5 и ±12 В, VBAT и +5 В SB;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 3 для нерегулируемого.
Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х225 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для выбора частоты FSB | 100, 133 и 166 МГц | ||
| Перемычка для включения возможности запуска системы с клавиатуры PS/2 | |||
| Перемычка для включения функции защиты процессора от перегрева | Athlon XP, Duron Morgan / Other | ||
| Из BIOS, основанного на версии 3.31a от AMI | Настройки таймингов памяти | + | CAS Latency, Bank Interleave, Command Rate, Fast Command, Burst Length. |
| Выбор частоты работы памяти | + | Auto, DDR200, DDR266, DDR333, DDR400 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—200 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x5—x18 | |
| Изменение напряжения ядра процессора | + | 1,1—1,85 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | 2,5, 2,6, 2,7 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | 1,5, 1,6, 1,7 В | |
Использовалась версия BIOS AN1, как последняя из доступных на время проведения тестирования.
Пожалуй, самое сильное место платы — ее неплохой потенциал для разгона, но вот производительность при номинальных установках оставляет желать лучшего, что не позволяет однозначно рекомендовать эту плату даже ценителям скорости.
Результаты тестов:
