Продукция этой компании в нашей стране практически неизвестна, но с недавних пор началось активное продвижение плат QDI на российский рынок. Познакомиться с краткой историей компании, фактами ее развития и особенностями производства материнских плат вы можете в нашем репортаже «Legend QDI представление компании и фотоотчет о производстве материнских плат».
Комплект поставки включает:
- Упаковку: коробка неброского, но приятного дизайна;
- Документацию: руководство пользователя материнской платы на английском языке;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
- Заглушку на заднюю панель компьютера;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководство пользователя материнской платы в формате PDF;
- Adobe Acrobat Reader;
- Norton Antivirus 2002;
- Q-Flash (утилита для прошивки BIOS из Windows);
- CBLogo (утилита для добавления логотипов/картинок в файл прошивки BIOS, работающая под DOS);
- DirectX 8.1.

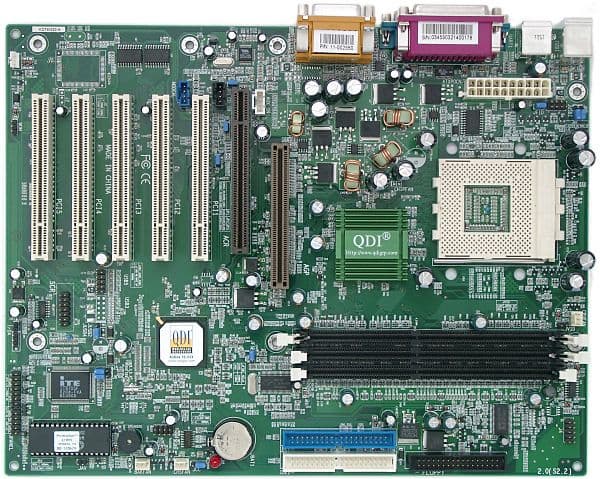

Разводка платы стандартна и не вызывает больших нареканий, но пара недочетов все же есть: разъемы аудиовходов расположены между слотами PCI, а разъем питания находится между блоком задней панели и процессорным сокетом. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе AC'97-кодека Avance Logic ALC650, с разъемом для подключения фронтальных аудиовыходов и возможностью подключения акустической системы 5.1.
На плате применены фирменные технологии компании: BIOS ProtectEasy (для защиты от записи во флэш-память микросхемы BIOS), LogoEasy II (для отображения собственных картинок во время загрузки компьютера), RecoveryEasy II (для резервного копирования данных в скрытую область на том же жестком диске), StepEasy II (для изменения частоты процессора из Windows) и BootEasy (для ускорения загрузки системы) подробнее о некоторых из них вы можете прочитать в репортаже по приведенной выше ссылке.
Не распаяны, но разведены на плате: аудиоадаптер на базе микросхемы Creative CT5880.
На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:
- напряжения процессора, +3,3, +5 и +/-12 В, VBAT и +5 В Standby;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком в сокете) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.
Краткие характеристики платы: разъемы памяти 3 DDR SDRAM; слоты расширения AGP/ 5 PCI/ ACR; порты ввода/вывода 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры 305х220 мм.
Настройка платы осуществляется:
С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
Перемычка для выбора частоты FSB | 100/133 МГц | ||
Набор перемычек для выбора коэффициента умножения процессора | Auto, x5-x12,5 | ||
Набор перемычек для выбора напряжения, подаваемого на процессор | 1,65-1,85 В с шагом 0,025 В | ||
Перемычка для запрещения перезаписи Flash EEPROM | |||
Перемычка для включения возможности запуска компьютера с клавиатуры USB | |||
Перемычка для включения возможности запуска компьютера с клавиатуры PS/2 | |||
Перемычка для включения/выключения аудиокодека | |||
Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, DRAM Queue Depth, DRAM Command Rate |
Выбор частоты работы памяти | + | 100, 133 и 166 МГц | |
Настройка работы шины AGP | + | ||
Настройка работы шины PCI | + | ||
Возможность изменения делителя частоты для шин AGP и PCI | - | ||
Ручное распределение прерываний по слотам | - | ||
Изменение частоты FSB | + | 100, 105, 110, 115, 120, 125, 133, 138, 142, 144, 150 и 154 МГц | |
Изменение коэффициента умножения процессора | - | ||
Изменение напряжения ядра процессора | - | ||
Изменение напряжения памяти | - | ||
Изменение напряжения чипсета | - | ||
Изменение напряжения шины AGP | - |
Использовалась версия BIOS 3.2, как последняя из доступных на время проведения тестирования.
Обычная плата, не поражающая ни скоростью, ни возможностями для точной настройки или разгона. Единственное приятное исключение заявленные компанией фирменные технологии.
Результаты тестов:
