В конце мая компания MSI объявила о выпуске новой материнской платы MSI Z170A MPower Gaming Titanium, которая представляет собой немного более простой вариант модели MSI Z170A XPower Gaming Titanium Edition. В этой статье мы расскажем о всех особенностях новой платы.
Комплектация и упаковка
Плата MSI Z170A MPower Gaming Titanium поставляется в компактной картонной коробке, оформленной в серебристых тонах, на которой красноречиво расписаны все достоинства платы.

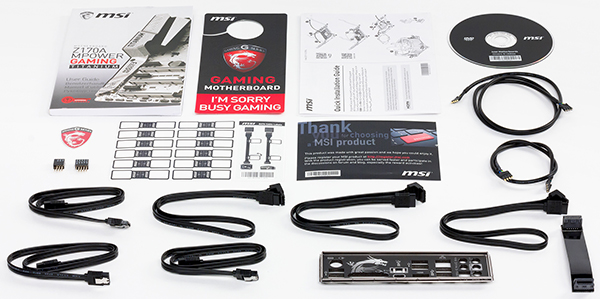

Комплект поставки довольно скромный. Есть инструкция пользователя, DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), гибкий мостик SLI на две видеокарты, заглушка для задней панели платы, два удлинителя для подключения светодиодной ленты, набор переходников для удобного подключения корпусных разъемов M-Connectors, различные наклейки и традиционная для плат MSI табличка на дверь «I’m sorry busy gaming/I’m not here».
Конфигурация и особенности платы
Сводная таблица характеристик платы MSI Z170A MPower Gaming Titanium приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
| Поддерживаемые процессоры | Skylake-S |
| Процессорный разъем | LGA1151 |
| Чипсет | Intel Z170 |
| Память | 4 × DDR4 (до 64 ГБ, небуферизованная память, без ECC) |
| Аудиоподсистема | Realtek ALC1150 |
| Сетевой контроллер | Intel I219V (Gigabit Ethernet) |
| Слоты расширения | 1 × PCI Express 3.0 x16 1 × PCI Express 3.0 x8 (в форм-факторе x16) 1 × PCI Express 3.0 x4 (в форм-факторе x16) 3 × PCI Express 2.0 x1 2 × M.2 (PCIe 3.0 x4 и SATA) 1 × U.2 |
| SATA-разъемы | 6 × SATA 6 Гбит/с |
| Количество USB-портов | 7 × USB 3.0 (чипсет) 6 × USB 2.0 (чипсет) 2 × USB 3.1 (ASMedia ASM1142) |
| Разъемы на задней панели | 1 × HDMI 1.4b 1 × DVI-D 4 × USB 2.0 2 × USB 3.0 1 × USB 3.1 (Type A) 1 × USB 3.1 (Type c) 1 × RJ-45 1 × S/PDIF (оптический, выход) 5 × аудиоразъемов типа миниджек 1 × PS/2 |
| Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 1 × USB 3.0 (Type-C) 2 × M.2 (2242/2260/2280/22110) 5 × разъемов для подключения 4-контактных вентиляторов 2 × разъема для подключения портов USB 3.0 1 × разъем для подключения портов USB 2.0 |
| Форм-фактор | ATX (305×244 мм) |
| Средняя цена | |
| Розничные предложения | L-14118646-10 |
Форм-фактор

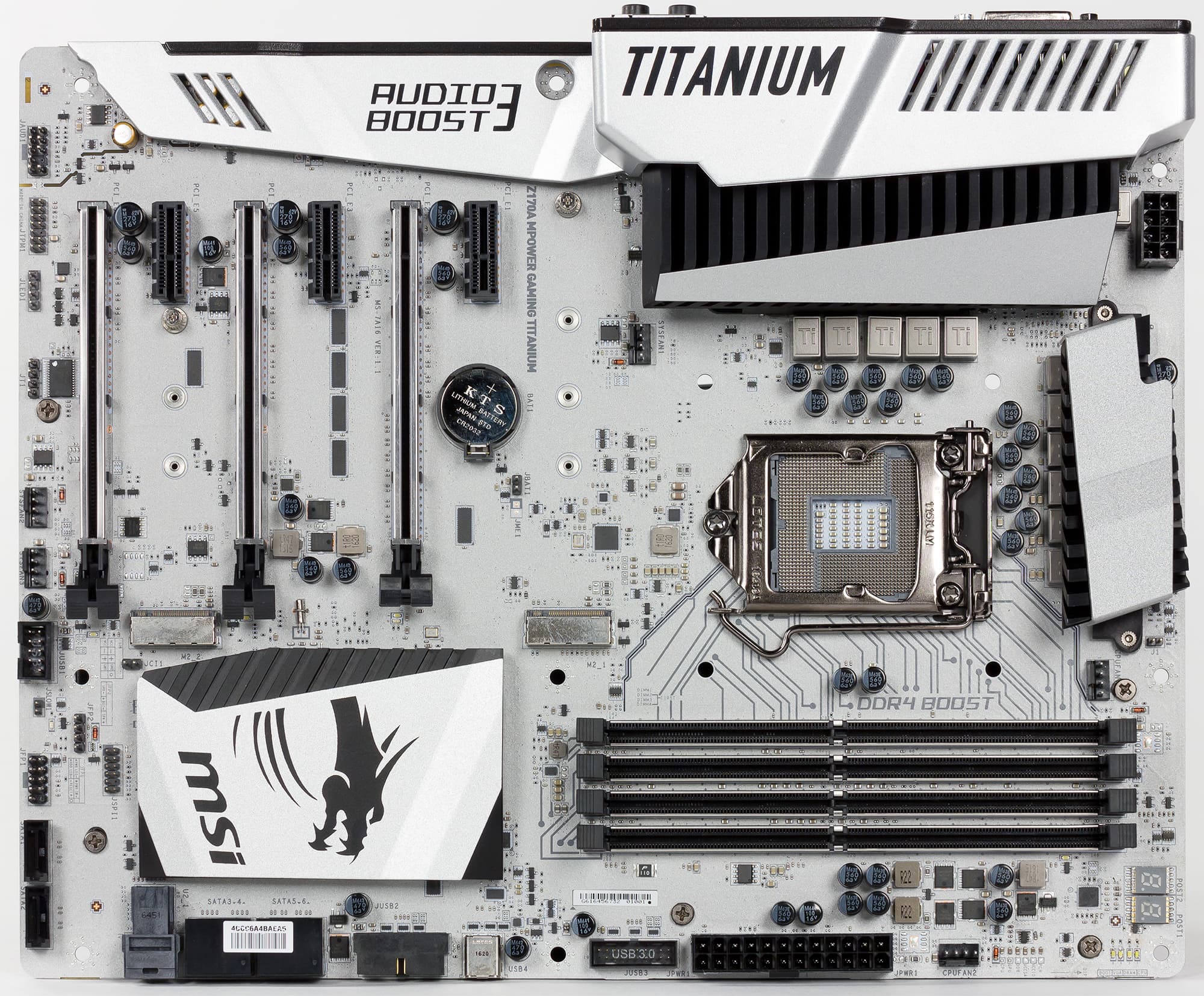

Плата MSI Z170A MPower Gaming Titanium выполнена в форм-факторе ATX (305×244 мм), а для монтажа платы предусмотрены девять стандартных отверстий.

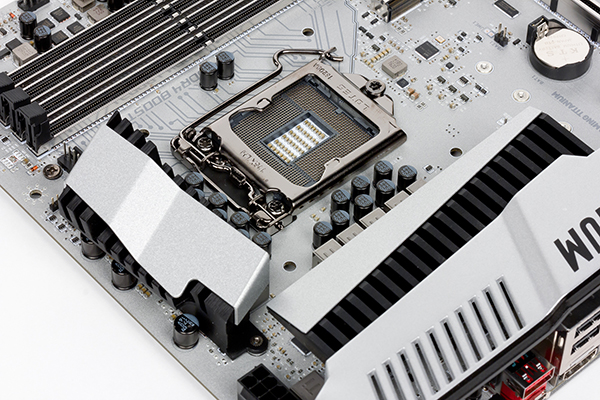

Чипсет и процессорный разъем

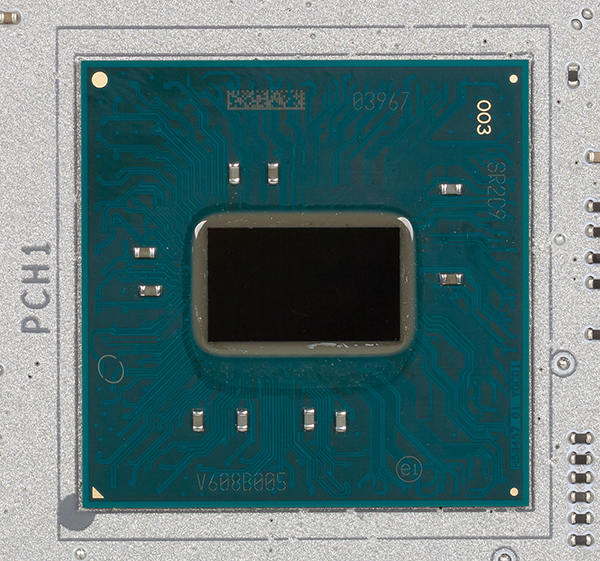

Плата MSI Z170A MPower Gaming Titanium основана на чипсете Intel Z170 и, естественно, поддерживает только процессоры Intel Core шестого поколения (кодовое наименование Skylake-S) с разъемом LGA1151.
Память

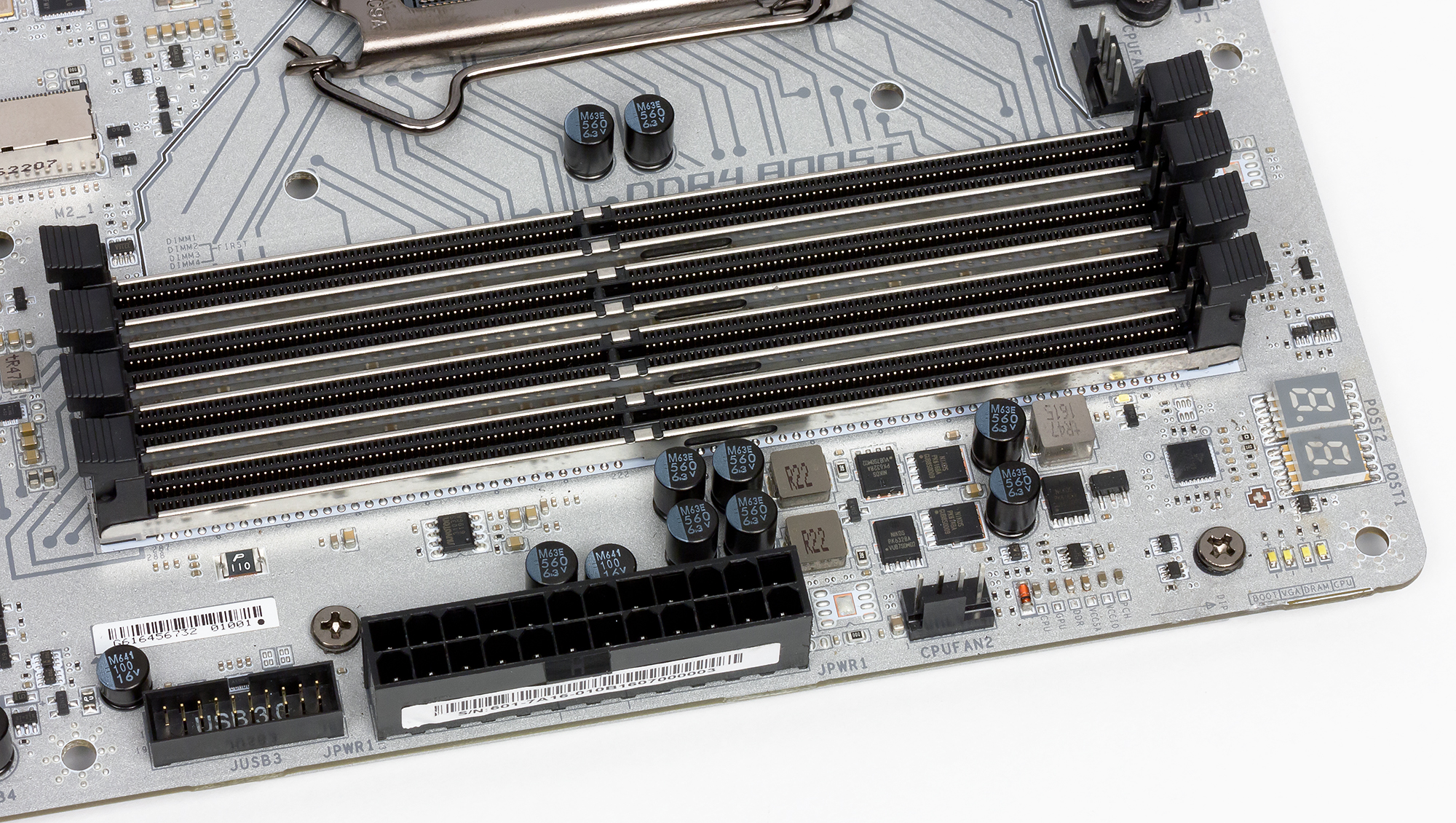

Для установки модулей памяти на плате MSI Z170A MPower Gaming Titanium предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR4-модуля на каждый из двух каналов памяти с максимальным объемом до 64 ГБ (при использовании 16-гигабайтных модулей). Поддерживается только небуферизованная память без ECC. Отметим также, что плата поддерживает память с XMP-профилями. Сами слоты для модулей памяти имеют металлический кожух. Конечно, это ничего не дает ни в плане надежности, ни в плане производительности, но с учетом «титанового» дизайна платы смотрится стильно.
Слоты расширения, разъемы M.2 и U.2

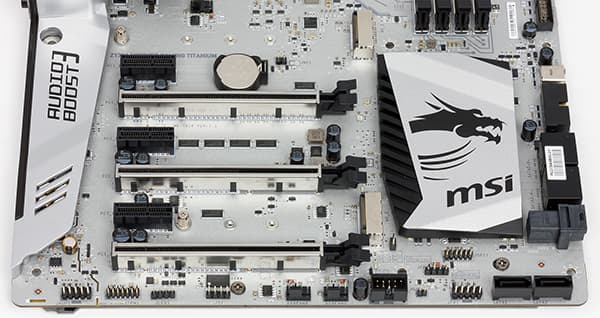

Для установки видеокарт и плат расширения на материнской плате MSI Z170A MPower Gaming Titanium предусмотрено три слота с форм-фактором PCI Express 3.0 x16 (PCIe 3.0 x16) и три слота PCI Express 3.0 x1. Все слоты с форм-фактором PCI Express 3.0 x16 имеют металлический кожух (MSI Steel Armor). Конечно, это никак не влияет на производительность, функциональность и надежность, но зато смотрится весьма стильно.
Из трех слотов с форм-фактором PCI Express 3.0 x16 первые два (если считать от процессорного разъема) реализованы на базе 16 процессорных линий PCIe 3.0, а третий слот реализован на базе 4 чипсетных линий PCIe 3.0, то есть, это слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Работа последнего слота PCI Express 3.0 x4 никак не связана с работой первых двух слотов. А первые два слота с форм-фактором PCI Express 3.0 x16 (на базе процессорных линий) работают следующим образом.
Первый (если считать от процессорного разъема) слот c форм-фактором PCI Express 3.0 x16 переключаемый и может работать на скорости x16 или на скорости x8. Второй слот c форм-фактором PCI Express 3.0 x16 всегда работает только на скорости x8 (фактически, это слот PCI Express 3.0 x8). Соответственно, для этих двух слотов реализованы следующие два режима работы: x16/— и x8/x8. То есть, если используется только первый слот, то он будет работать в режиме x16. Если используется первый и второй слоты, то они будут работать на скорости x8. Для переключения режимов работы слотов PCIe 3.0 x16 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 линий PCI Express 3.0.
Естественно, при установке нескольких дискретных видеокарт на плате поддерживаются технологии Nvidia SLI и AMD CrossFireХ. Технология Nvidia SLI поддерживается только для двух видеокарт (симметричный режим x8/x8), а технология AMD CrossFireХ поддерживается для двух (x8/x8) и трех (x8/x8/x4) видеокарт. В случае трех видеокарт AMD используется также чипсетный слот PCI Express 3.0 x4.
Три слота PCI Express 3.0 x1 реализованы через чипсет.

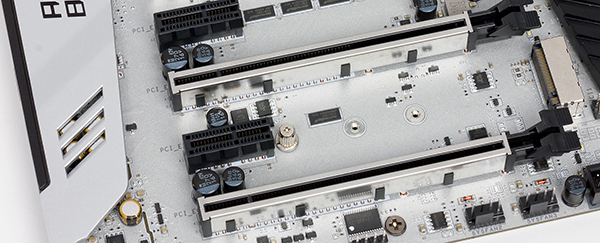

Кроме того, на плате имеется два разъема M.2, которые поддерживает накопители PCIe 3.0 x4 и SATA 6 Гбит/с, а для их реализации используется по четыре чипсетных порта PCIe 3.0 и по одному порту SATA 6 Гбит/с. Один разъем позволяет устанавливать накопители типоразмера 2242/2260/2280, а другой — типоразмера 2242/2260/2280/22110.
Разъемы M.2, точно также, как и слоты памяти, и слоты с форм-фактором PCI Express x16, имеют металлический кожух MSI Steel Armor. Причем, на сайте компании даже отмечается, что наличие такого кожуха даже способствует получению более качественного сигнала. (Exclusive Steel Armor provides best signal quality). Это, конечно же, просто шутка и ничего, кроме стильного вида, такой кожух не дает.
Также на плате имеется разъем U.2, который выполнен разделяемым с одним из разъемов M.2 по линиям PCIe 3.0.
Видеоразъемы
Поскольку процессоры Skylake имеют интегрированное графическое ядро, а чипсет Intel Z170 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется видеовыход DVI-D и видеовыход HDMI 1.4b
SATA-порты

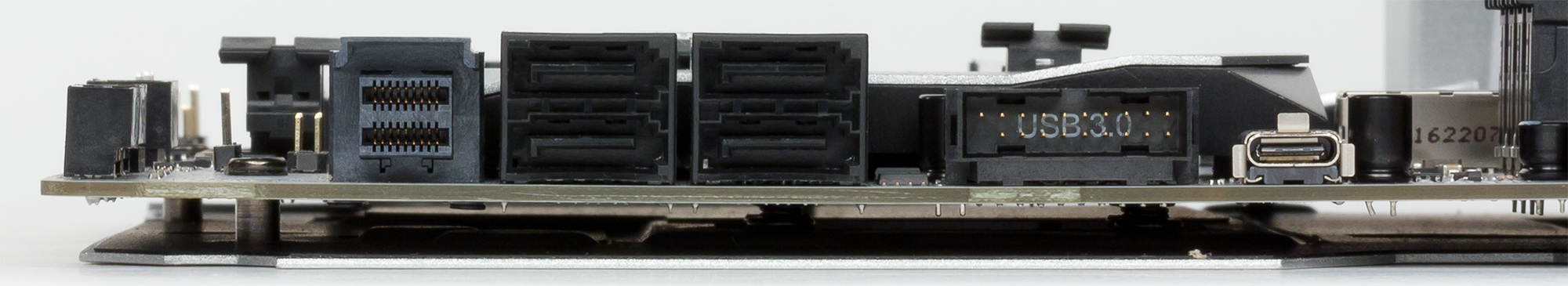

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с. Все порты реализованы на базе интегрированного в чипсет SATA-контроллера и поддерживают возможность создания RAID-массивов уровней 0, 1, 5 и 10.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено семь портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1 (в спецификации платы порты USB 3.0 называются USB 3.1 Gen1, но, дабы избежать путаницы, мы будем их обозначать как порты USB 3.0).

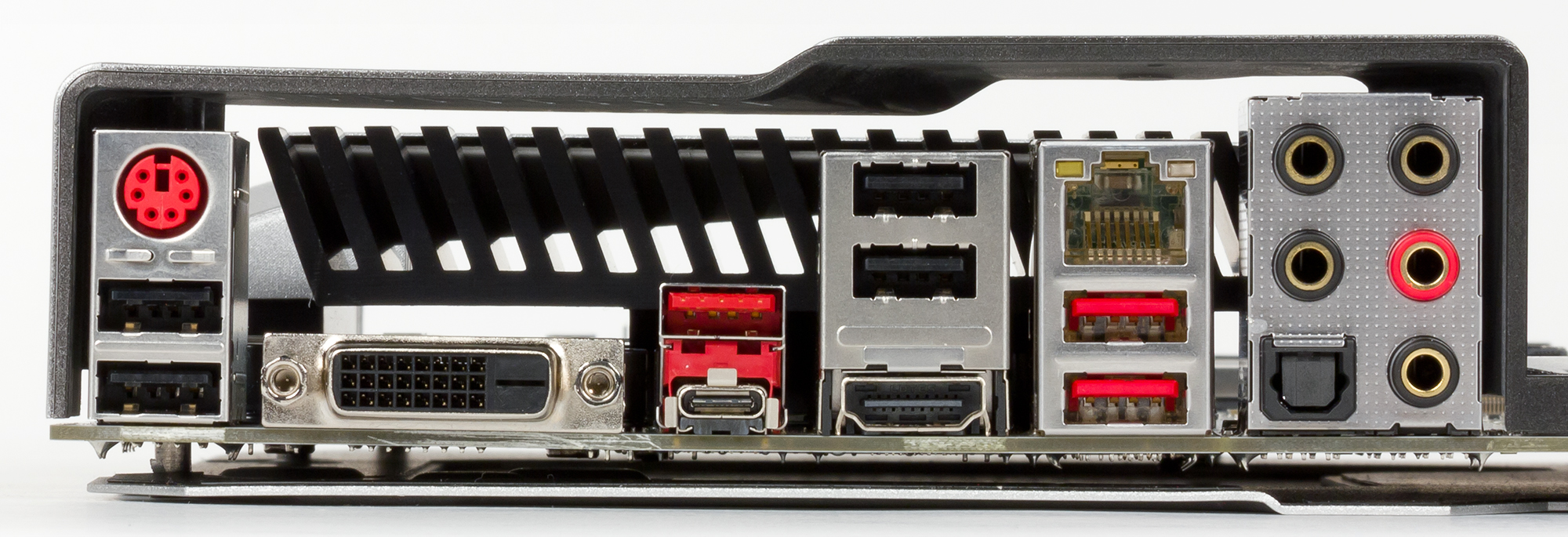

Все порты USB 2.0 и USB 3.0 реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Два порта USB 3.0 и четыре порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и двух портов USB 2.0 на плате предусмотрено два разъема USB 3.0 и один разъем USB 2.0. Кроме того, на самой плате имеется еще один порт USB 3.0 (Type-C), который расположен рядом с SATA-портами.
Два порта USB 3.1 реализованы на базе двухпортового контроллера ASMedia ASM1142. Эти порты выведены на заднюю панель платы. Один порт имеет стандартный разъем Type-A (он маркируется красным цветом), а другой порт имеет симметричный разъем Type-C. Контроллер ASMedia ASM1142 подключен к чипсету Intel Z170 по двум линиям PCIe 3.0.
Сетевой интерфейс
Для подключения к сегменту локальной сети на плате MSI Z170A MPower Gaming Titanium имеется гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219V (используется контроллер MAC-уровня, интегрированный в чипсет). Для подключения этого контроллера задействуется чипсетный порт PCIe.
Как это работает
Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем к 20 портам PCIe 3.0 одновременно можно подключить не более 16 PCIe устройств (контроллеров, разъемов и слотов) с учетом того, что одно устройство может задействовать один, два или четыре порта PCIe.
Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате MSI Z170A MPower Gaming Titanium.
Итак, на плате имеется слот PCI Express 3.0 x4 в форм-факторе PCI Express 3.0 x16 (остальные слоты PCI Express 3.0 x16 мы не считаем, поскольку они реализованы на базе процессорных линий PCIe 3.0), три слота PCI Express 3.0 x1, два разъема M.2 (PCIe 3.0 x4 и SATA), разъем U.2, гигабитный сетевой контроллер и контроллер USB 3.1.
Кроме того, реализовано шесть портов USB 3.0 и шесть чипсетных портов SATA 6 Гбит/с.
Понятно, что при таком количестве различных контроллеров, слотов и разъемов и портов что-то с чем-то должно разделяться.
Прежде всего, слот PCI Express 3.0 x4 разделяем с тремя слотами PCI Express 3.0 x1. То есть, если слот PCI Express 3.0 x4 используется в режиме x4, то три слота PCI Express 3.0 x1 будут недоступны. Если же используются слоты PCI Express 3.0 x1, то слот PCI Express 3.0 x4 будет доступен только в режиме x1. В результате, на три слота PCI Express 3.0 x1 и слот PCI Express 3.0 x4 в совокупности приходится лишь 4 чипсетных линии PCIe 3.0.
Далее, как уже отмечалось, один из разъемов M.2 выполнен разделяемым с разъемом U.2. Если задействуется разъем U.2, то разъем M.2 будет недоступен (ни для SATA устройств, ни для PCIe-устройств). И наоборот, если используется разъем M.2 (в режиме PCIe или SATA), то разъем U.2 будет недоступен.
Кроме того, оба разъема M.2 выполнены разделяемыми с SATA-портами. Разъем M.2_1 разделяем с портами SATA 5/6, а разъем M.2_2 — с портами SATA 1/2. Если разъем M.2_1 используется в режиме PCIe, то порты SATA 5/6 будут доступны. Если же разъем M.2_1 используется в режиме SATA, то оба порта SATA 5/6 будут недоступны. И наоборот, если используется хотя бы один из портов SATA 5/6, то разъем M.2_1 будет недоступен в режиме SATA.
Аналогичная схема разделения реализована между разъемом M.2_2 и портами SATA 1/2.
С учетом указанного разделения между слотами и портами на плате MSI Z170A MPower Gaming Titanium всего требуется 15 чипсетных портов PCIe 3.0, а общее количество высокоскоростных портов на плате не превышает 24.

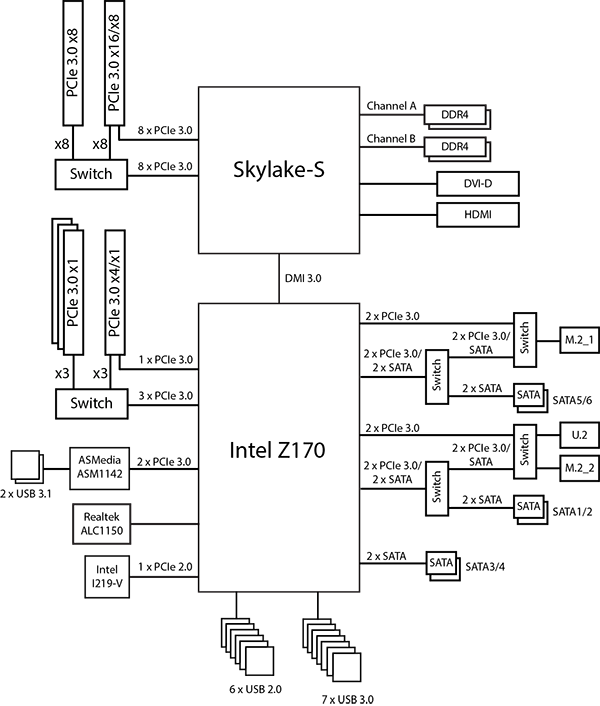

Блок-схема платы MSI Z170A MPower Gaming Titanium показана на рисунке.
Дополнительные особенности
На плате MSI Z170A MPower Gaming Titanium нет ни отдельных кнопок включения и перезагрузки, ни кнопки ClearCMOS для сброса настроек BIOS. Из традиционных для топовых плат «фичей» имеется лишь индикатор POST-кодов, который, когда система полностью загружена, отображает текущее значение температуры процессора.
Помимо индикатора POST-кодов есть и четыре светодиодных индикатора, которые позволяют диагностировать состояние системы во время загрузки. Это индикатор процессора, памяти, видеокарты и загрузочного накопителя. Если индикатор, соответствующий одному из указанный устройств, загорается, значит с устройством есть проблемы.
Также, каждый из слотов PCI Express x16 оснащен светодиодным индикатором, который может гореть красным или белым цветов. Красный цвет означает, что слот работает в режиме x16, а белый цвет соответствует режимам работы x8/x4/x1.
Вместо кнопки ClearCMOS имеется перемычка. Кроме того, есть перемычка LN2, которая актуальна при экстремальном разгоне процессора.

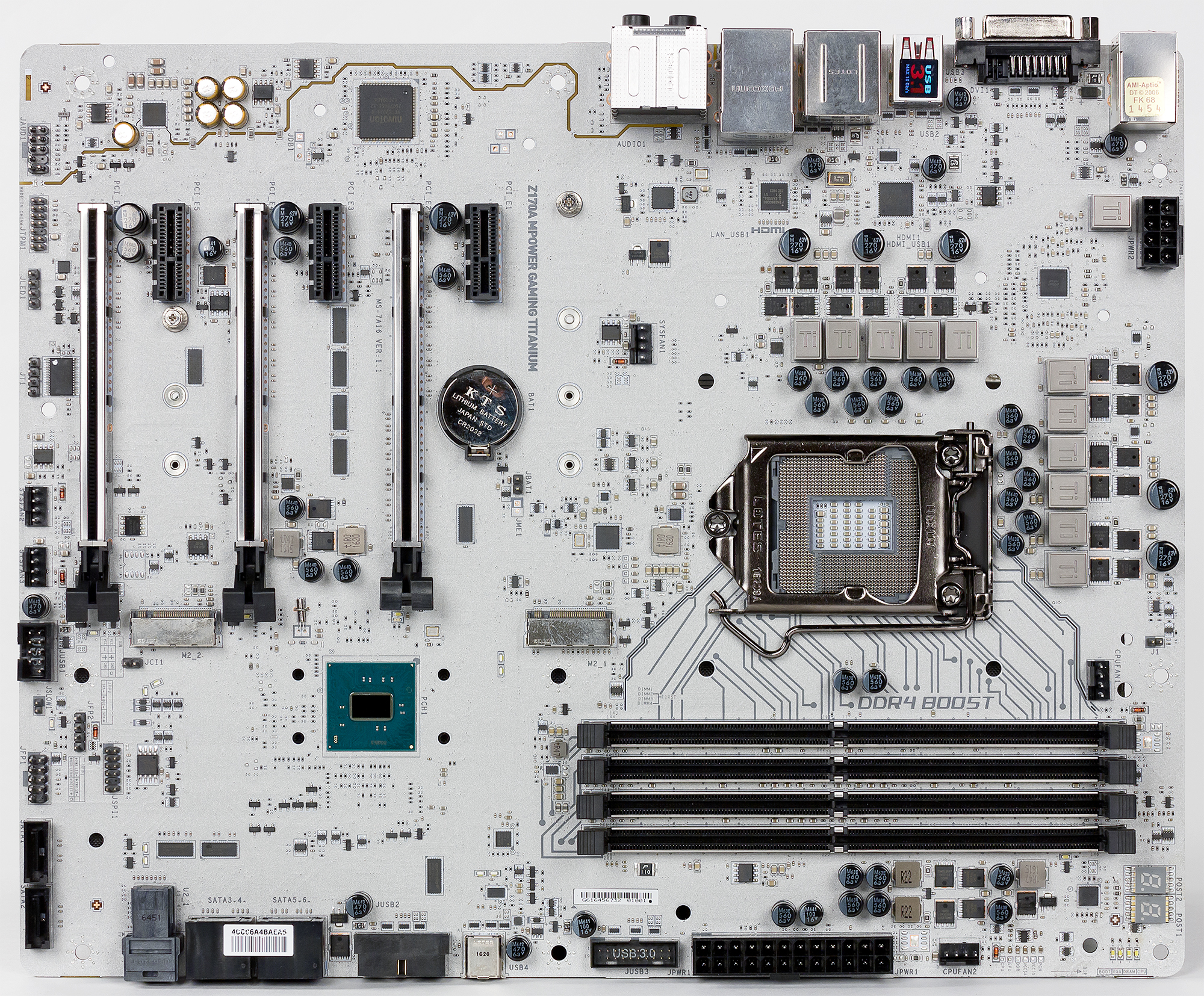

Текстолит этой платы окрашен в серебристый цвет, что смотрится весьма оригинально.

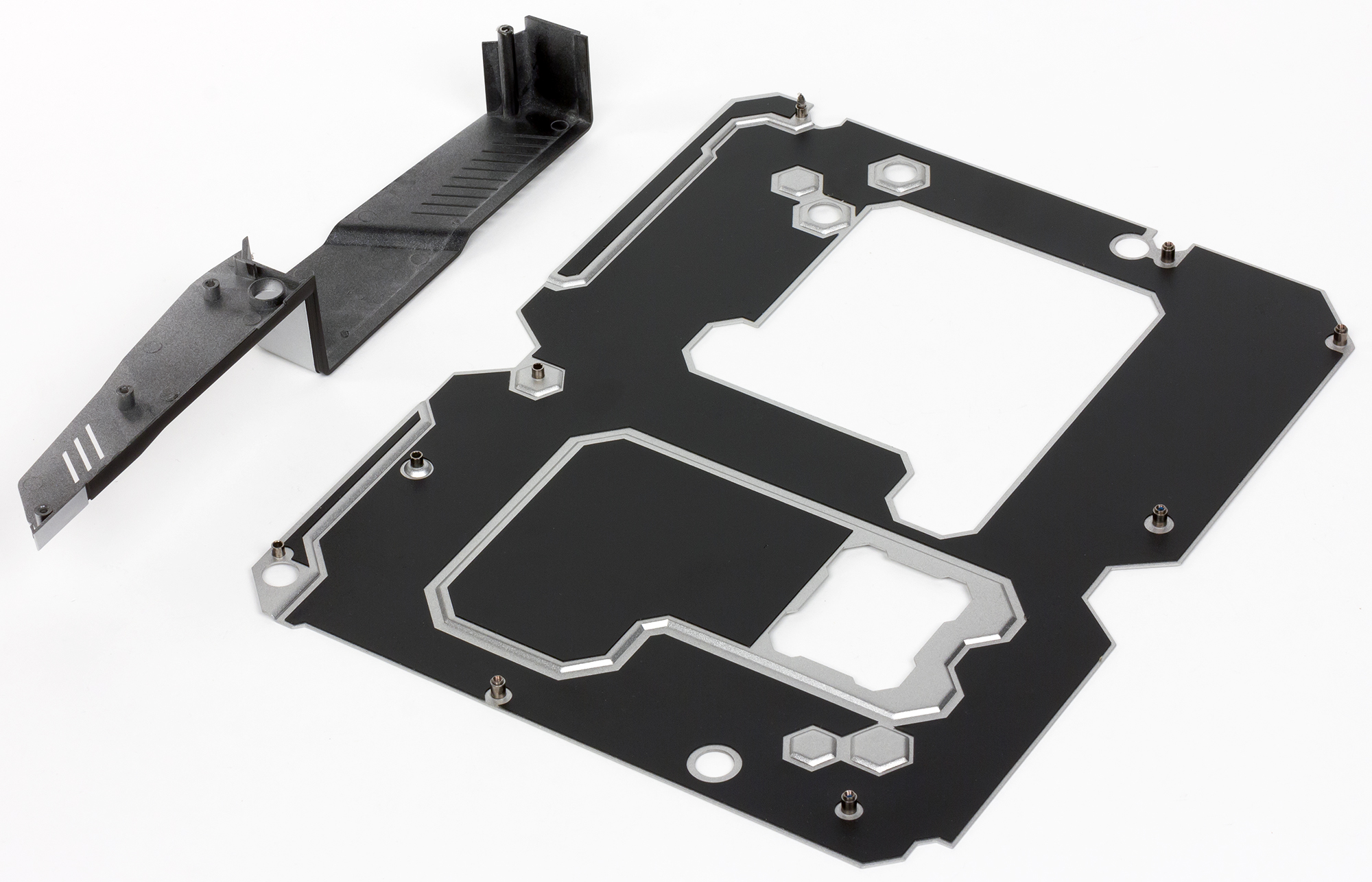

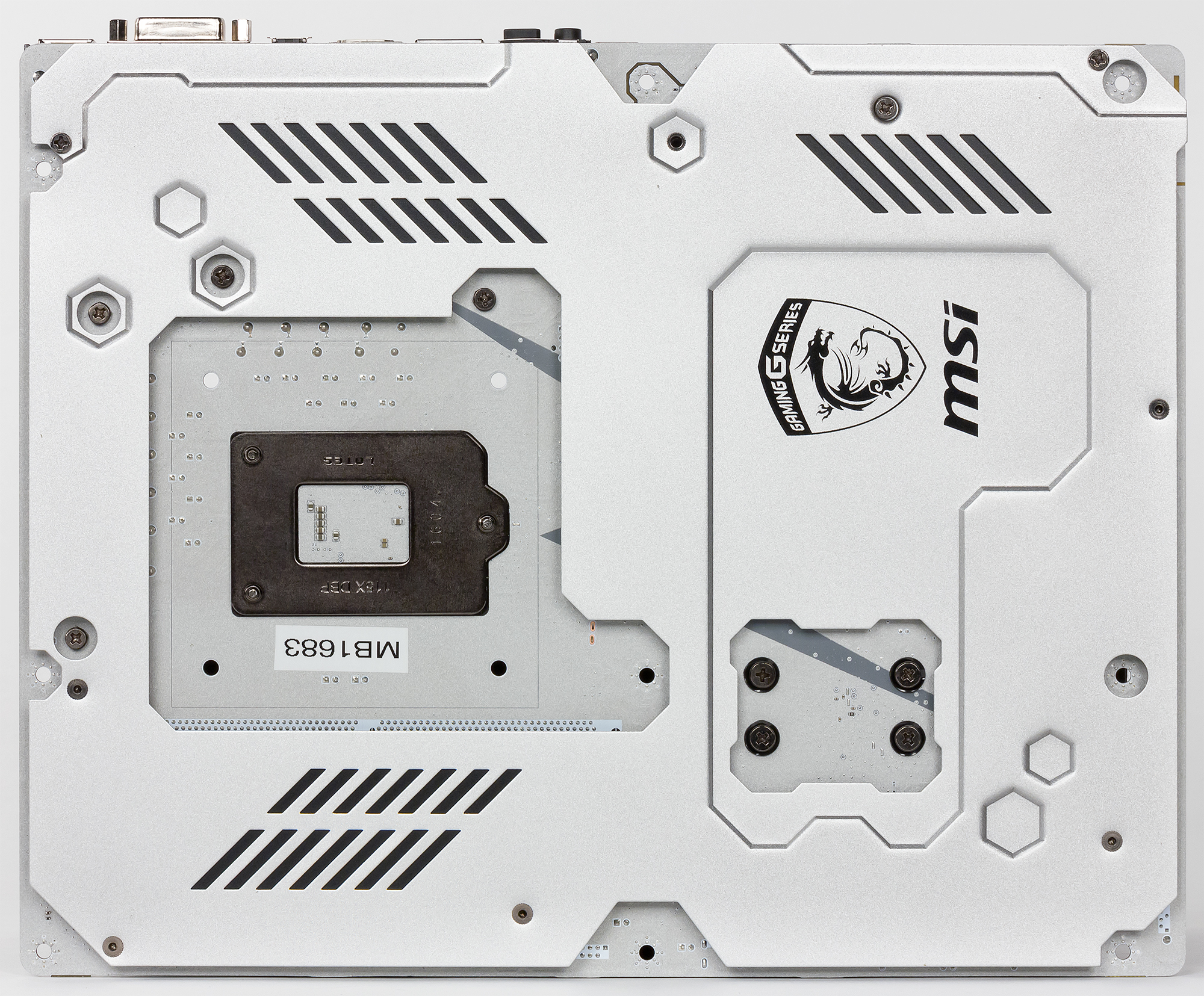

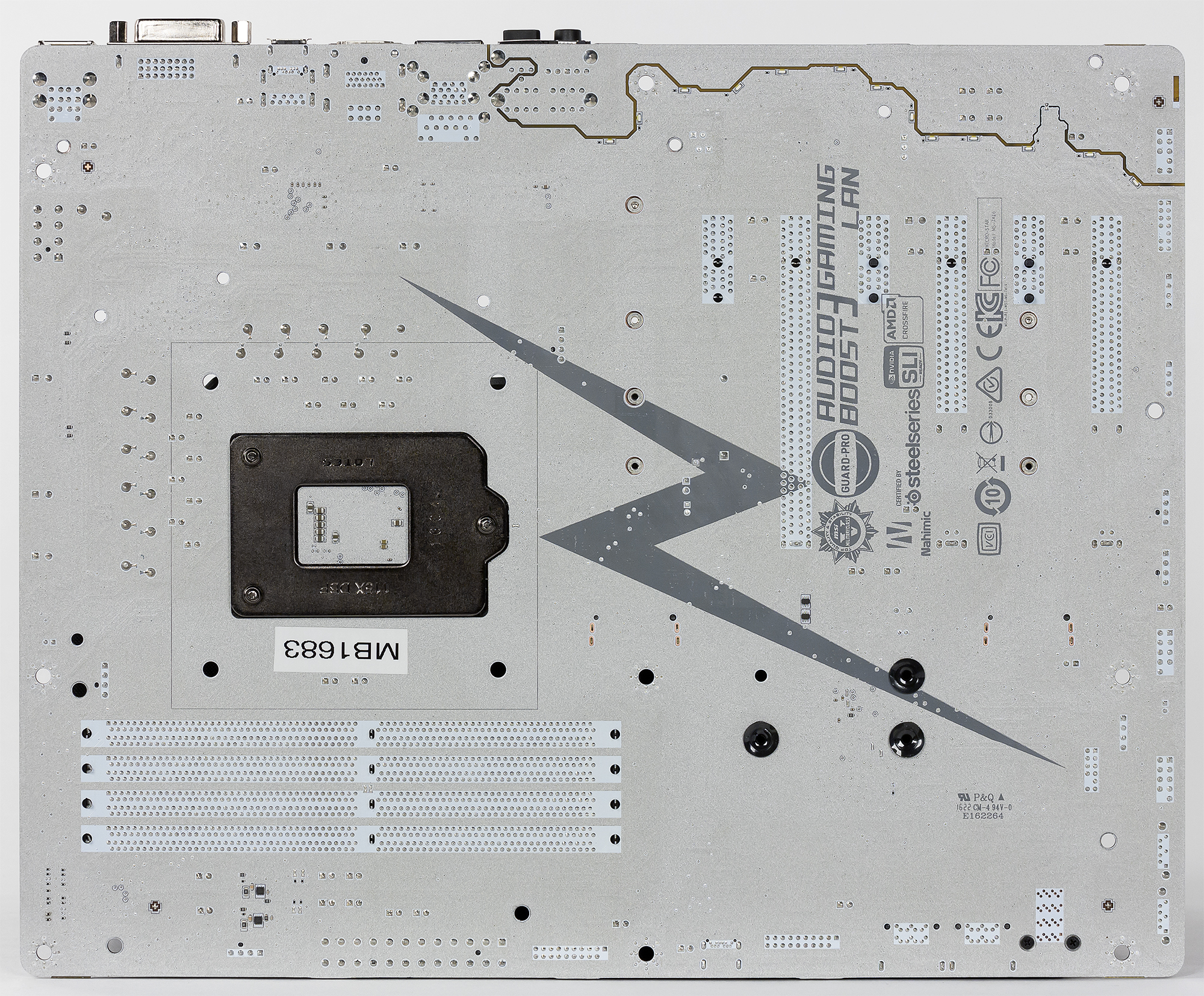

Кроме того, с обратной стороны платы имеется металлический кожух толщиной 1,4 мм, который крепится на расстоянии 5 мм от PCB. Смотрится такая металлическая подложка платы очень стильно.
Если говорить о ее функциональном назначении, то она устраняет прогиб текстолита платы при установке мощных кулеров и видеокарт.
Кроме того, на сайте производителя утверждается, что CPU backplate (пластина, устанавливаемая под процессорный разъем с обратной стороны платы) сделана из титана (она называется Titanium Armor backplate). Насколько это целесообразно — сказать сложно, но зато это позволяет прибавить к названию платы слово Titanium и как-то выделиться на фоне конкурентов.

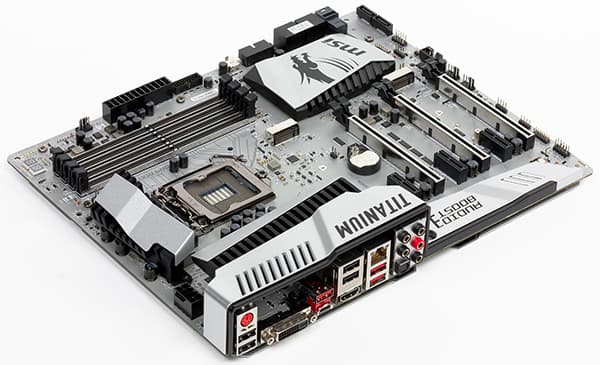

Есть на плате MSI Z170A MPower Gaming Titanium и пластиковый чехол, окрашенный в серебристый цвет, который закрывает аудиотракт и заднюю панель платы. Это просто моддинговый аксессуар, который не имеет никакой смысловой нагрузки. Причем, крепление этого пластикового чехла к самой плате вызывает нарекание. Крепится чехол на трех тонких маленьких саморезах, которые вкручиваются в мягкий пластик корпуса. Крепление получается очень ненадежным и нарезанная в пластике резьба быстро срывается.
Ну и еще одна особенность платы, которую стоит отметить, — это наличие четырехконтактного разъема для подключения RGB ленты. Такие разъемы уже не редкость на современных платах и актуальны для тех, кто увлекается моддингом.
Система питания
Как и большинство плат, модель MSI Z170A MPower Gaming Titanium имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

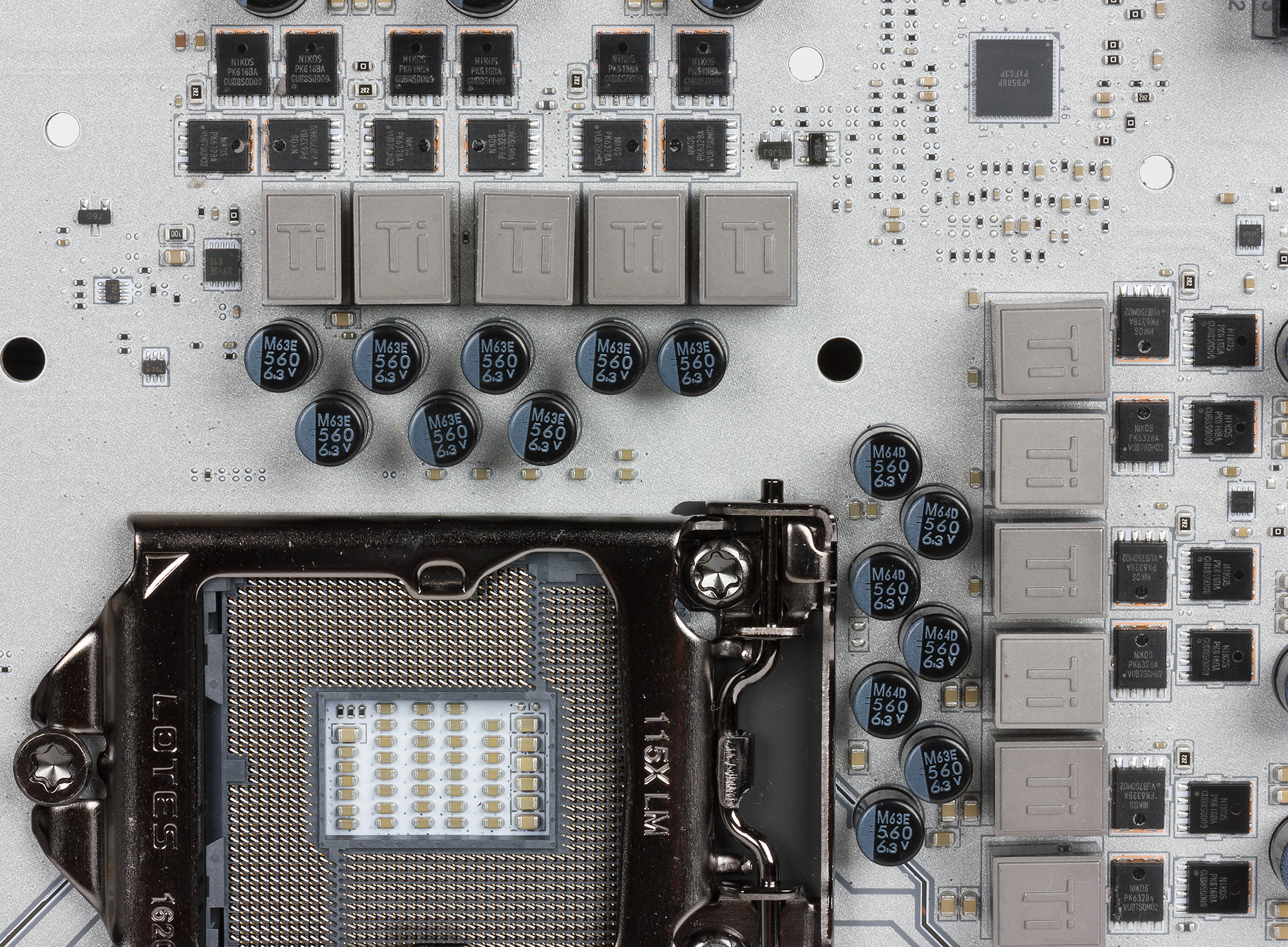

Регулятор напряжения питания процессора на плате является 11-канальным и основан на 5-фазном (3+2) PWM-контроллере uPI Semiconductor — uP9506. Как именно реализованы каналы питания (сколько отводится на графическое ядро) — не понятно.
Система охлаждения

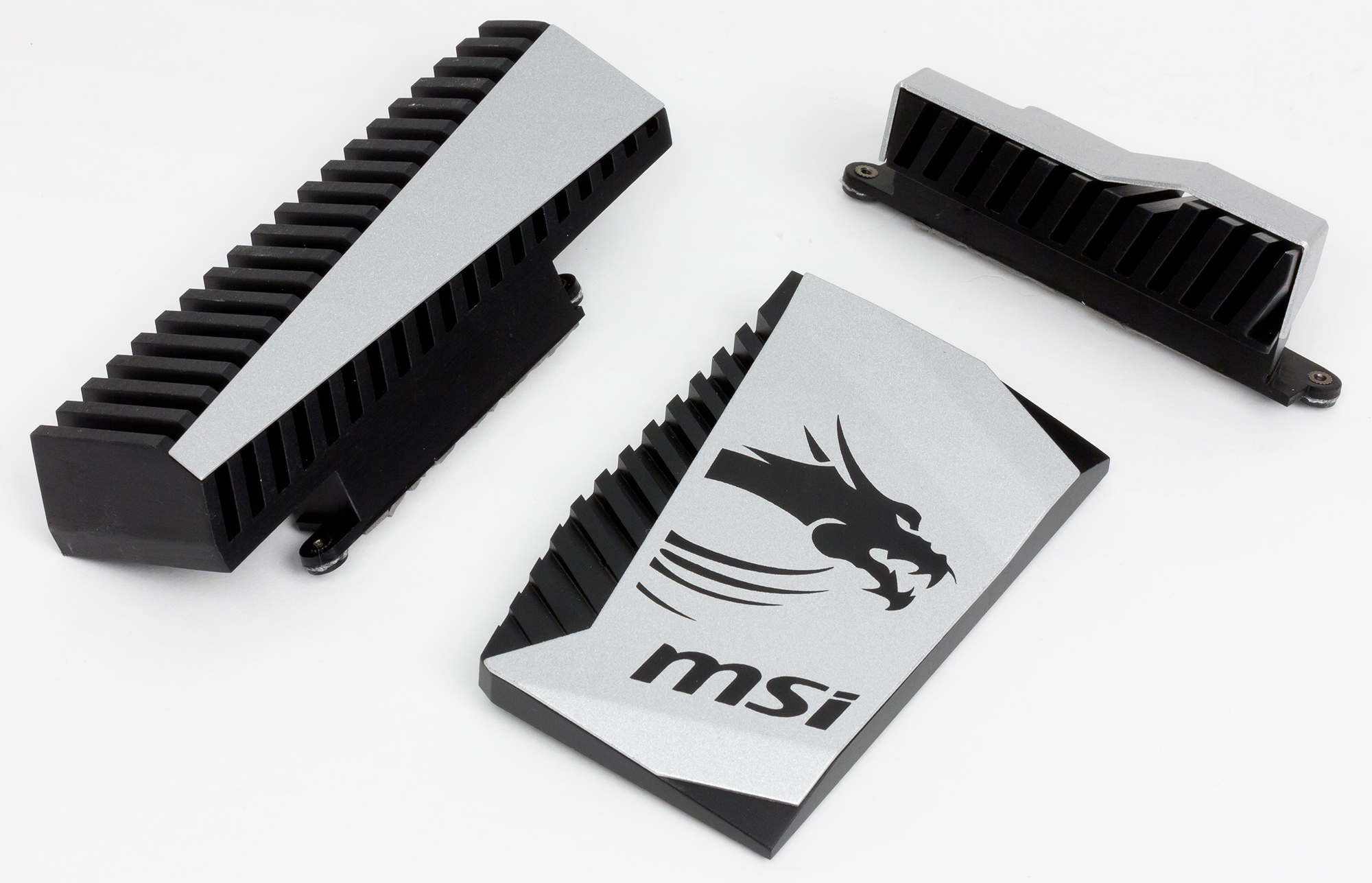

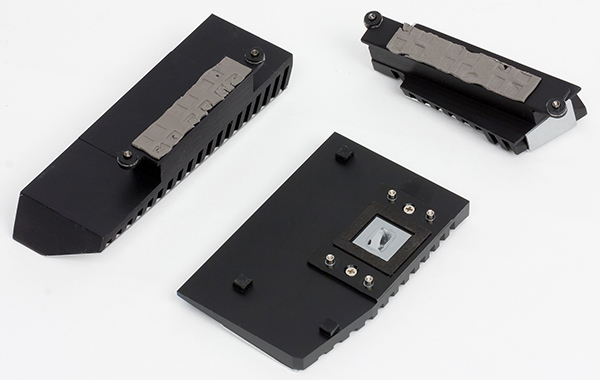

Система охлаждения платы MSI Z170A MPower Gaming Titanium включает в себя три отдельных радиатора. Два радиатора, установленные по двум смежным сторонам процессорного разъема, охлаждают MOSFET-транзисторы регулятора напряжения питания процессора, а еще один радиатор закрывает чипсет Intel Z170.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Причем, два разъема (основной и дополнительный) предназначены для подключения вентиляторов кулера процессора.
Скоростной режим работы всех подключенных к плате вентиляторов настраивается через UEFI BIOS.
Аудиоподсистема

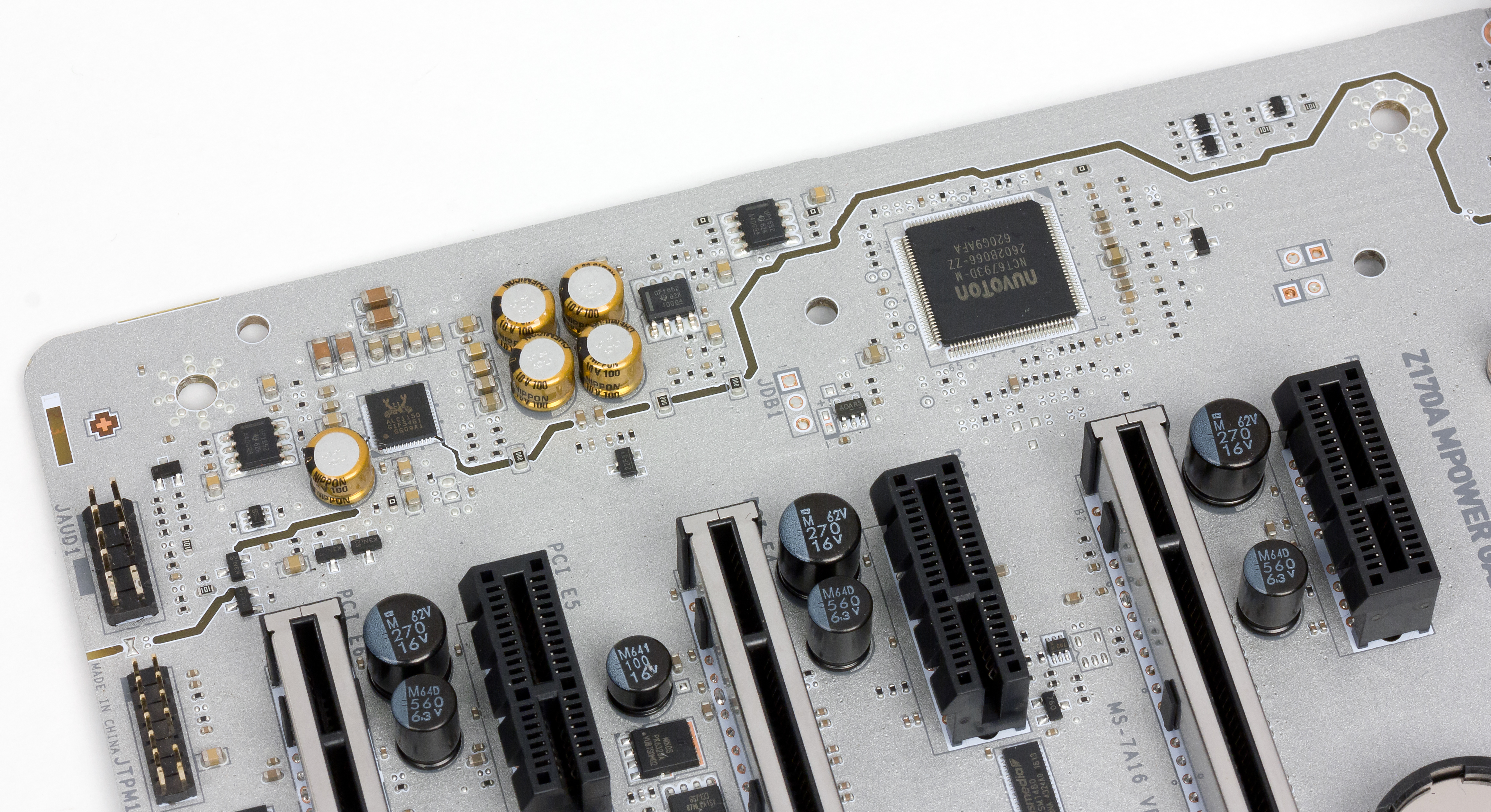

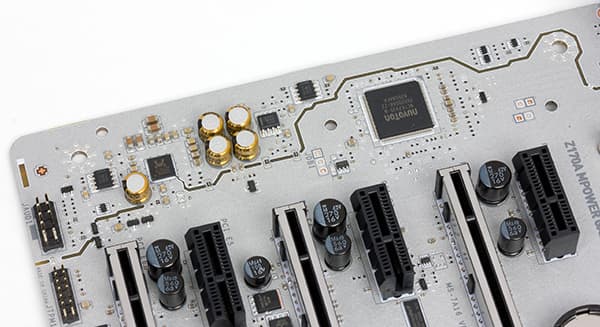

Аудиоподсистема материнской платы MSI Z170A MPower Gaming Titanium включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,01 −0,13 | Отлично |
| Уровень шума, дБ (А) | −74,9 | Посредственно |
| Динамический диапазон, дБ (А) | 85,2 | Хорошо |
| Гармонические искажения, % | 0,0049 | Очень хорошо |
| Гармонические искажения + шум, дБ (A) | −78,0 | Посредственно |
| Интермодуляционные искажения + шум, % | 0,015 | Очень хорошо |
| Взаимопроникновение каналов, дБ | −77,9 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0,022 | Хорошо |
| Общая оценка | Очень хорошо | |
UEFI BIOS
Что касается UEFI BIOS на плате MSI Z170A MPower Gaming Titanium, то тут нет ничего нового. Он точно такой же, как и на других платах MSI серии Gaming, так что повторяться нет смысла. Об особенностях UEFI BIOS можно прочитать, к примеру, в обзоре платы MSI Z170I Gaming Pro AC.
Выводы
Интересный принт на PCB, металлические кожухи на слотах памяти, разъемах M.2 и слотах PCI Express x16, наличие металлического кожуха с обратной стороны платы и титановой пластины с обратной стороны процессорного разъема, которая нужна исключительно для того, чтобы в названии платы можно было писать Titanium… Можно вспомнить еще наличие разъема для подключения RGB-ленты, а также систему светодиодных индикаторов, позволяющих диагностировать состояние системы, и индикатор РOST-кодов, который, помимо всего прочего, во время работы системы отображает текущее значение температуры процессора. Вот, собственно, и все особенности этой платы. Причем большинство из перечисленных особенностей интересны только для моддинговых ПК, но не делают плату более функциональной или производительной.
Во всем остальном это стандартная плата на чипсете Intel Z170. Наличие двух портов USB 3.1 и двух разъемов M.2 уже можно считать стандартом в случае новых моделей. В целом это просто хорошая плата на чипсете Intel Z170 без излишних наворотов. Плата достаточно простая, без хитроумных (и мало кому нужных) схем разделения чипсетных линий PCI Express между портами и слотами. Разделение, конечно, есть, но все достаточно просто. Напомним, что разделяется слот PCI Express 3.0 x4 с тремя слотами PCI Express 3.0 x1, один разъем M.2 с разъемом U.2 и каждый разъем M.2 разделяем с двумя SATA-портами.
Теперь о главном. Средняя розничная стоимость этой платы на момент анонса статьи составляла 18 тысяч рублей. Для плат на чипсете Intel Z170, даже если они позиционируется как игровые (хотя такое позиционирование всегда очень условно), это дорого: средняя стоимость плат на Intel Z170 сегодня составляет 10 тысяч рублей. Видимо, титан нынче недешев.
