Материнская плата MSI X99A Gaming Pro Carbon: еще одно решение второй волны на чипсете Intel X99 c реализацией новомодных трендов

Как мы уже неоднократно отмечали, анонс процессоров семейства Broadwell-E, который состоялся в самом конце мая, стал формальным поводом для обновления и выпуска новых моделей материнских плат на чипсете Intel X99 — их можно назвать платами второго поколения. А формальным этот повод был просто потому, что ничего принципиально нового в этих платах второго поколения, конечно же, нет, по функциональным возможностям платы этих двух условных поколений ничем не отличаются. Более того, даже поддержка процессоров Broadwell-E обеспечивается и платами первого поколения (возможно, для этого придется обновить BIOS). Таким образом, вся разница между платами первого и второго поколений заключается в том, что в новых моделях добавили те новомодные тренды, которые появились за последний год.

В этой статье мы рассмотрим одну из таких плат второго поколения на чипсете Intel X99 — MSI X99A Gaming Pro Carbon, которая относится к геймерской серии MSI Performance Gaming.

Комплектация и упаковка

Плата MSI X99A Gaming Pro Carbon поставляется в компактной коробке, на которой нанесено название платы и перечислены все ее особенности.

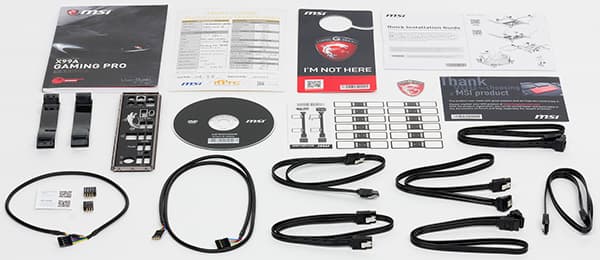

Кроме самой платы в комплект поставки входит инструкция пользователя, DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), два мостика SLI на две видеокарты, заглушка задней панели платы и два кабеля RGB LED (40 см и 60 см) для подключения светодиодной ленты. Есть в комплекте и стикер c логотипом продукции MSI игровой серии, а также набор стикеров для SATA-кабелей.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI X99A Gaming Pro Carbon приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core i7 (Haswell-E, Broadwell-E)
Процессорный разъем
LGA 2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 128 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I218-V
Слоты расширения
4 × PCI Express 3.0 x16 (режим работы зависит от модели процессора)
2 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4, типоразмер 2242/2260/2280)
1 × U.2
SATA-разъемы
10 × SATA 6 Гбит/с (включая два порта SATA 6 Гбит/с от разъема SATA Express)
1 × SATA Express
USB-порты
1 × USB 3.1 (Type-С)
1 × USB 3.1 (Type-A)
9 × USB 3.0 (8×Type-A и 1×Type-С)
8 × USB 2.0

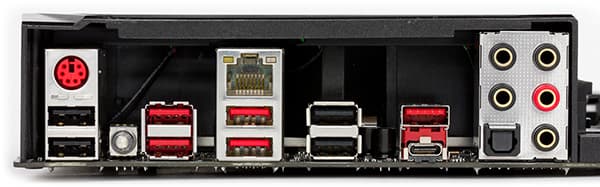

Разъемы на задней панели
1× USB 3.1 (Type-C)
3 × USB 3.1 (Type-A)
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
10 × SATA 6 Гбит/с
1 × SATA Express
1 × M.2
1 × U.2
5 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-13922149
Розничные предложенияL-13922149-5

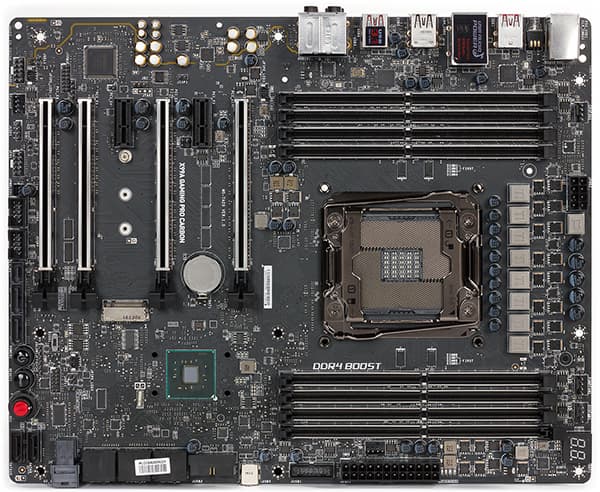

Форм-фактор

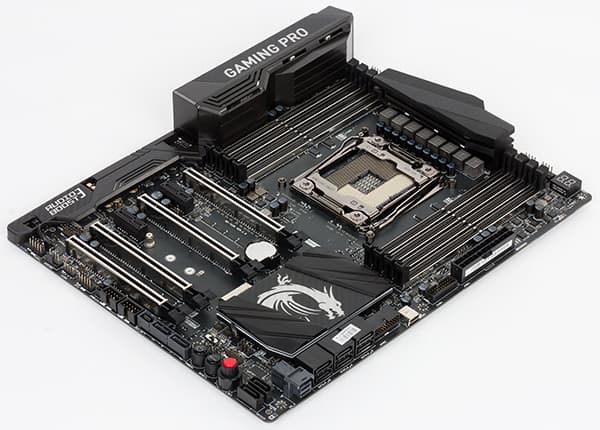

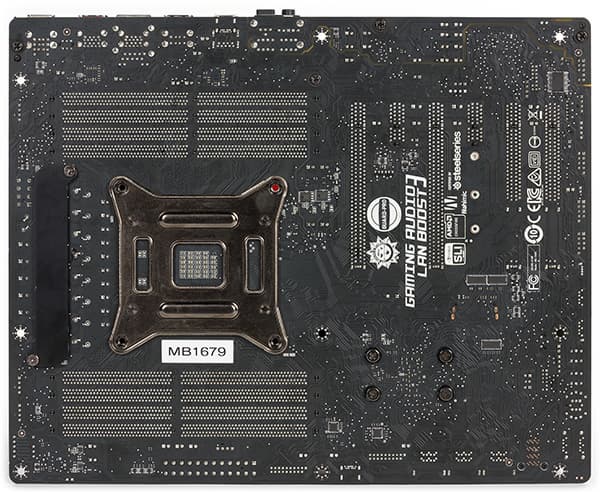

Плата MSI X99A Gaming Pro Carbon выполнена в форм-факторе ATX (305×244 мм). Для монтажа платы предусмотрены девять стандартных отверстий.

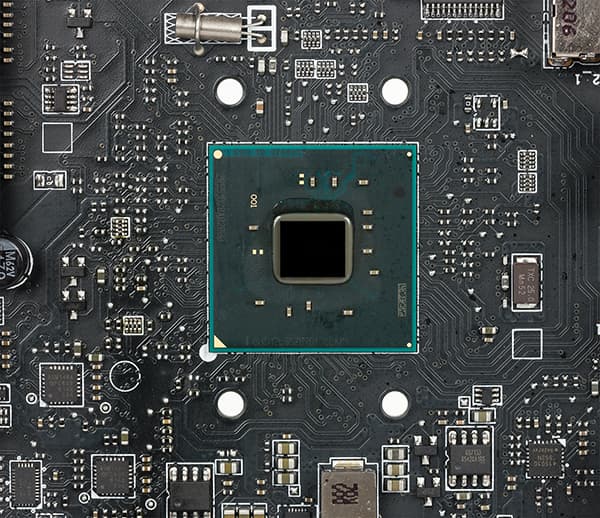

Чипсет и процессорный разъем

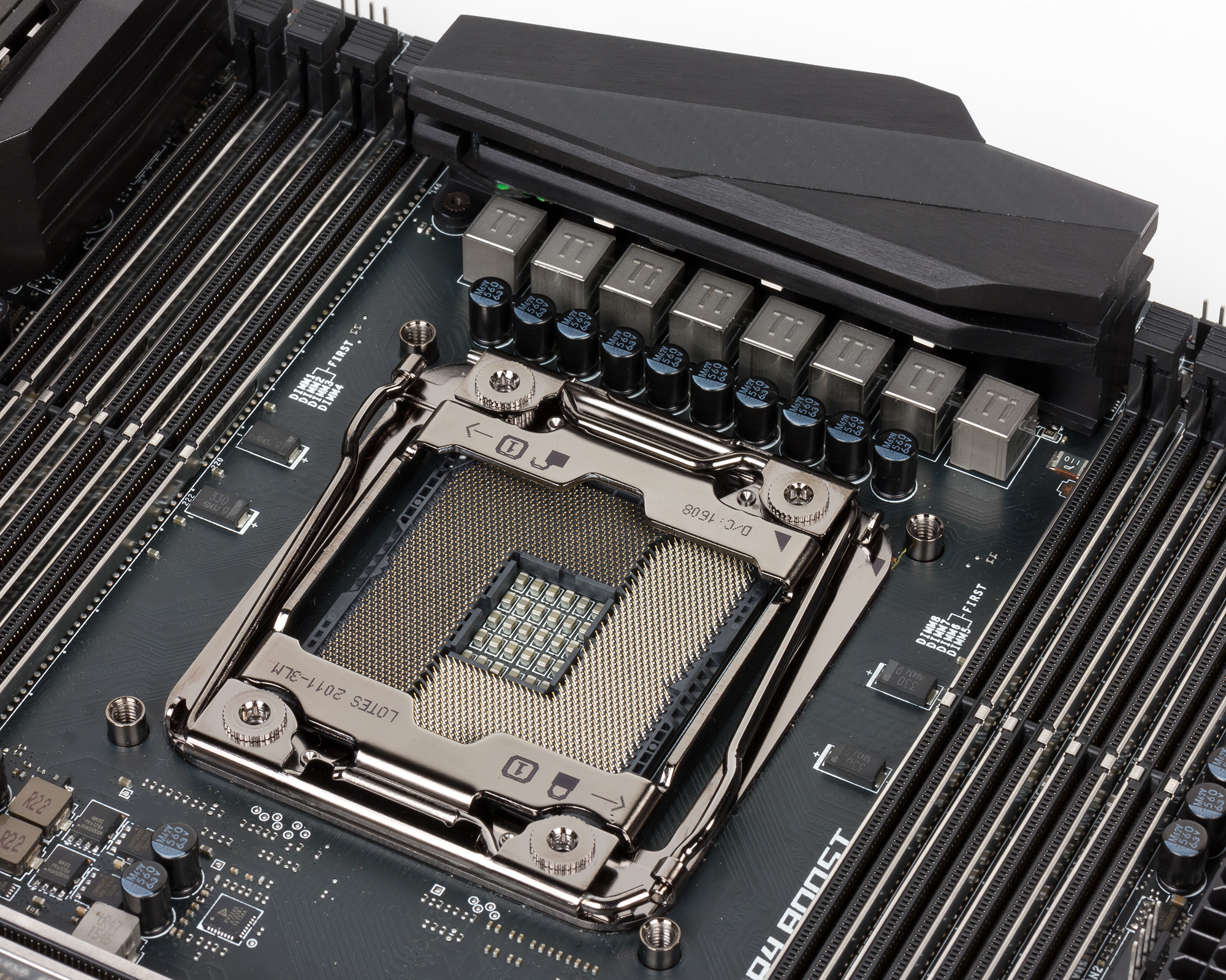

Плата MSI X99A Gaming Pro Carbon основана на чипсете Intel Х99 и поддерживает процессоры c кодовым наименованием Haswell-E и Broadwell-E с разъемом LGA 2011-v3.


Память

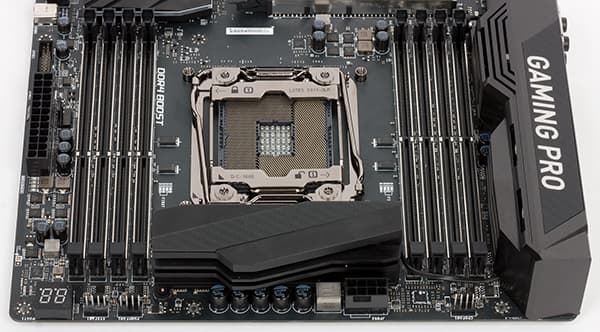

Для установки модулей памяти на плате MSI X99A Gaming Pro Carbon предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 128 ГБ (при использовании 16-гигабайтных модулей памяти).

Слоты расширения, разъемы M.2 и U.2

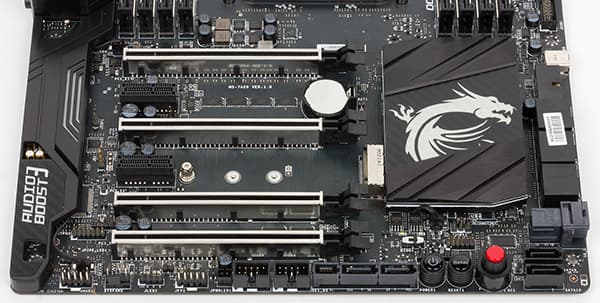

Для установки видеокарт или плат расширения на материнской плате MSI X99A Gaming Pro Carbon имеется четыре слота с форм-фактором PCI Express 3.0 x16 и два слота PCI Express 2.0 x1.

Со слотами PCI Express 2.0 x1 все просто – они реализован с использованием чипсетных линий PCIe 2.0.

А вот слоты PCI Express 3.0 x16 реализованы на базе процессорных линий PCIe 3.0, а режим работы этих слотов зависит от того, какой процессор устанавливается на плате. Напомним, что процессоры Haswell-E и Broadwell-E существуют в вариантах с 40 и 28 линиями линиями PCIe 3.0.

Итак, сначала рассмотрим ситуацию, когда устанавливается процессор с 40 линиями PCIe 3.0. В этом случае, режим работы слотов следующий: первый (от процессорного разъема) слот переключаемый и может работать в режимах x16 и x8. Второй слот работает в режиме x16. Третий и четвертый слоты работают только в режиме x8. Причем режимы работы всех слотов следующие: x16/-/-/-, x16/x16/-/-, x16/x16/-/x8, x8/x16/x8/x8.

Если устанавливается процессор с 28 линиями PCIe 3.0, то в этом случае возможны следующие режимы работы слотов: x16/-/-/-, x16/x8/-/-, x8/x8/x8/-, x8/x8/x8/x4.

Отметим, что несмотря на наличие четырех слотов c форм-фактором PCI Express 3.0 x16, плата MSI X99A Gaming Pro Carbon поддерживает технологии Nvidia SLI и AMD CrossFireX только для двух и трех видеокарт (но не для четырех).

На базе процессорных линий PCIe 3.0 реализованы не только слоты PCI Express 3.0 x16, но также разъемы M.2 и U.2.

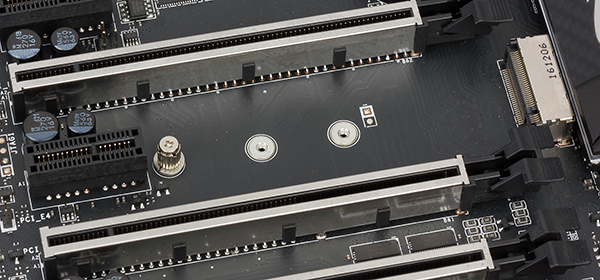

Разъем M.2 на плате довольно «хитрый». Прежде всего, отметим, что разъемы M.2 и U.2 разделяемы по линиям PCIe 3.0, Причем эти разъемы поддерживают устройства PCIe 3.0 x4.

Кроме того, по линиям PCIe 3.0 разъемы M.2/U.2 разделяемы с четвертым слотом c форм-фактором PCI Express 3.0 x16 (напомним, что этот слот работает в режиме x8 в случае процессора с 40 линиями PCIe 3.0 и в режиме x4 в случае процессора с 28 линиями PCIe 3.0). То есть можно использовать либо один из разъемов M.2/U.2 в режиме PCIe 3.0x4, либо четвертый слот c форм-фактором PCI Express 3.0 x16.

Разъем M.2, кроме этого, поддерживает накопители с интерфейсом SATA 6 Гбит/с и, что самое главное, он может переключаться на две чипсетных линии PCIe 2.0. То есть хотя разъемы M.2 и U.2 и разделяемы по линиям PCIe 3.0, они могут работать одновременно. Если разъем U.2 используется в режиме PCIe 3.0 x4, то разъем M.2 может работать в режиме PCIe 2.0 x2 или SATA. Кроме того, если задействуется четвертый слот c форм-фактором PCI Express 3.0 x16, то разъем M.2 может работать в режиме PCIe 2.0 x2 или SATA.

Схема разделения линий PCIe 3.0 для случая процессора с 40 линиями PCIe 3.0 представлена далее.

Схема разделения линий PCIe 3.0 для случая процессора с 28 линиями PCIe 3.0 представлена далее.

SATA-порты и разъем SATA Express

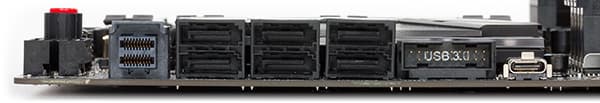

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express.

В разъеме SATA Express, кроме двух портов SATA 6 Гбит/с задействуется еще и два чипсетных порта PCIe 2.0

Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Шесть из десяти портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 (ограничение чипсета). Отметим, что разъем SATA Express и еще два отдельных порта SATA выполнены вертикально.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено девять портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1. Напомним, что сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0.

Все восемь портов USB 2.0 выполнены на базе интегрированного в чипсет контроллера. Причем четыре порта USB 2.0 выведено на заднюю панель платы, а для подключения еще четырех портов на плате имеется два разъема.

Из девяти портов USB 3.0 пять портов реализовано на базе интегрированного в чипсет контроллера. Один из эти портов имеет разъем Type-C и расположен между разъёмом питания и колодкой с SATA-портами. Для подключения еще четырех портов USB 3.0 на плате имеется два разъема.

Еще четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе четырехпортового контроллера VIA VL805, который подключается к чипсету по одной линии PCIe 2.0.

Для реализации двух портов USB 3.1 используется двухпортовый контроллер ASMedia ASM1142. Как именно контроллер ASMedia ASM1142 подключается к чипсету Intel X99 (по одной или двум линиям PCIe 2.0) в документации не оговаривается. Оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет разъем Type-A, а другой — Type-C.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате MSI X99A Gaming Pro Carbon реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel I218-V (используется контроллер MAC-уровня, интегрированный в чипсет).

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих линии (порты) PCIe 2.0 чипсета Intel X99, то получится следующая картина.

На два слота PCI Express 2.0 x1 требуется два порта PCIe 2.0. Еще один порта PCIe 2.0 требуется под сетевой контроллер Intel I218-V. Кроме того, разъем SATA Express – это еще два порта PCIe 2.0. Есть еще USB 3.0 контроллер VIA VL805, который подключается по одной линии PCIe 2.0 и контроллер USB 3.1 ASMedia ASM1142 (USB 3.1), который может подключаться по одной или двум линиям PCIe 2.0. Также нужно учесть наличие разъема M.2, который может переключаться на две линии PCIe 2.0. В результате получаем, что всего требуется 9 или 10 (в зависимости от того, как подключен контроллер ASMedia ASM1142) чипсетных портов PCIe 2.0.

Напомним, что в чипсете Intel X99 общее количество портов PCIe 2.0 не может превышать восьми, причем суммарно может быть не более 22 высокоскоростных порта ввода/вывода (PCIe 2.0, SATA 6 Гбит/с, USB 3.0). Из 22 высокоскоростных портов ввода/вывода 18 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCIe 2.0 и восемь портов SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать: два из них могут работать либо как USB 3.0, либо как PCIe 2.0, а еще два других – как PCIe 2.0 или SATA 6 Гбит/с.

Ну а теперь, с учетом сказанного, давайте попробуем разобраться, как все это реализовано на на плате MSI X99A Gaming Pro Carbon.

В принципе, здесь все очень просто. Два чипсетных высокоскоростных порта, которые конфигурируются как порты PCIe 2.0 или SATA, разделяются между разъемами M.2, SATA Express и двумя портами SATA. Если, к примеру, используются два порта SATA, входящие в состав разъема SATA Express, то разъем M.2 будет недоступен в режиме SATA и в режиме PCIe 2.0 x2 (он может быть доступен в режиме PCIe 3.0 x4 c использованием процессорных линий PCIe 3.0).

С учетом указанного разделения всего потребуется ровно 8 чипсетных портов PCIe 2.0 (если предположить, что контроллер ASMedia ASM1142 подключен по двум линиям PCIe 2.0) и 21 высокоскоростной порт ввода/вывода.

Схема платы MSI X99A Gaming Pro Carbon показана на рисунке.

Дополнительные особенности

Теперь поговорим о дополнительных особенностях платы MSI X99A Gaming Pro Carbon. Начнем, пожалуй, с названия. C Gaming Pro все предельно просто. Это говорит о том, что плата ориентирована на геймеров, а приставка Pro намекает на то, что речь идет о заядлых геймерах. А вот с Carbon все сложнее. На российском сайте компании говорится о том, что плата имеет покрытие из карбона. Вопрос: зачем? Как выясняется, маркетологи компании MSI усматривают в этом аналогию с гоночными автомобилями, некоторые детали которых выполнены из полимера, армированного углеродным волокном. Ну а гоночный автомобиль вполне можно ассоциировать с компьютерными играми. Вот только фишка в том, что Carbon тут только в названии. Конечно же, никакого покрытия из углеродного волокна тут нет (до такого абсурда пока не дошли). В общем, просто слово красивое.

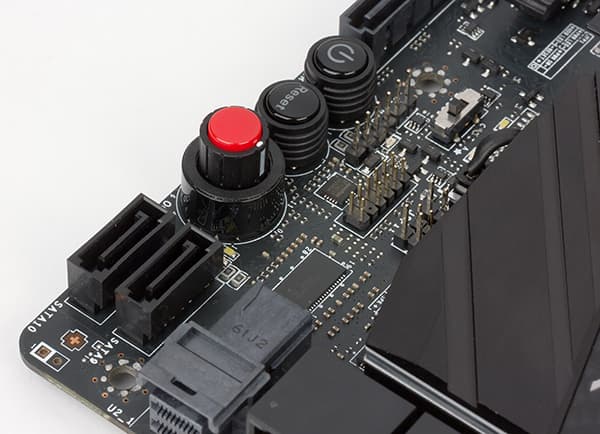

Есть на плате MSI X99A Gaming Pro Carbon и индикатор POST-кодов, и отдельные кнопки включения питания и перезагрузки. Имеется и кнопка ClearCMOS, выведенная на заднюю панель платы. Еще можно отметить наличие тумблера, позволяющего выбирать микросхему BIOS при загрузке (на плате имеется две микросхемы BIOS).

Есть на плате и специальная поворотная восьмипозиционная кнопка Game Boost Knob, предназначенная для разгона процессоров Broadwell-E путем изменения коэффициента умножения. Позиции кнопки нумеруются как 0, 1, 2, 4, 6, 8, 10, 11. Конечно, возникает вопрос: а где 3, 5, 7 и 9? Но здесь все почти просто. Каждая цифра означает прибавку в сотнях МГц относительно номинальной частоты процессора. К примеру, 6 означает, что частота увеличена на 600 МГц. Почему мы говорим, что почти просто? Дело в том, что указанному правилу не соответствует цифра 11 и по логике, должна быть не 11, а 12.

Следующая особенность платы MSI X99A Gaming Pro Carbon заключается в том, что все слоты с форм-фактором PCI Express x16, разъем M. 2 и все слоты для установки модулей памяти имеют металлический кожух. И MSI это называют Steel Armor. Утверждение, что «броня Steel Armor предоставляет максимальное качество сигнала», мы оставим без комментария и заметим лишь, что смотрится это красиво.

Одна из главных дополнительных особенностей платы MSI X99A Gaming Pro Carbon заключается в реализации светодиодной подсветки, которая имеет маркетинговое название MSI Mystic Light.

Во-первых, на плате имеется специальный четырехконтактный разъем, предназначенный для подключения стандартной (12 В) RGB-ленты. Сама лента в комплект не входит (ее можно приобрести на любом строительном рынке), но имеются два кабеля разной длины для подключения RGB-ленты к плате. Нужно сказать, что наличие такого разъема на плате MSI X99A Gaming Pro Carbon не является чем-то уникальным. Такие разъемы сегодня можно встретить на многих моделях плат.

Во-вторых, на плате имеется ряд встроенных RGB-светодиодов, которые предназначены для подсветки самой платы. Они встроены и в радиатор чипсета, и в радиатор MOSFET-транзисторов, и даже в крышку задней панели ввода/вывода. Причем все подсветка на плате настраиваемая. Можно задавать различные типы изменения подсветки, использовать режим цветомузыки в различных жанрах, а можно сделать так, чтобы подсветка соответствовала текущей температуре процессора. Одним словом, вариантов много и есть с чем поиграться.

Вообще, реализация светодиодной подсветки на материнской плате — это новомодный тренд. Возможно, завтра об этом уже никто и не вспомнит, но сегодня реализация такой подсветки по-сути позволяет из старых решений делать новые. Производителей материнских плат можно понять. Компания Intel, что называется, нажала на тормоза, а производителям материнских плат как-то нужно двигаться вперед (обновлять ассортимент). И тут уж любое новшество подойдет и неважно, востребовано оно рынком, или нет.

Система питания

Как и большинство плат, модель MSI X99A Gaming Pro Carbon имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

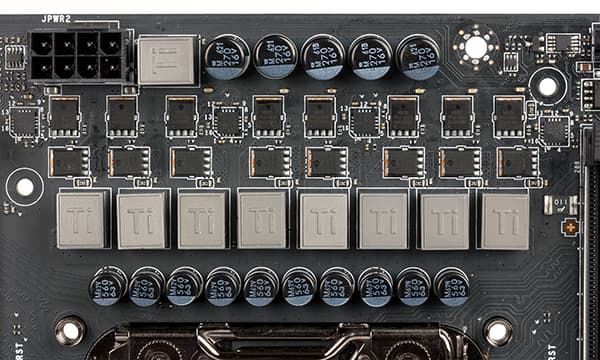

Регулятор напряжения питания процессора на плате является 8-канальным и управляется PWM-контроллером Intersil ISL6388. Сам контроллер Intersil ISL6388 является 6-фазным, а 8 каналов питания получаются за счет использования двух удвоителей фаз ISL6611A с интегрированными драйверами.

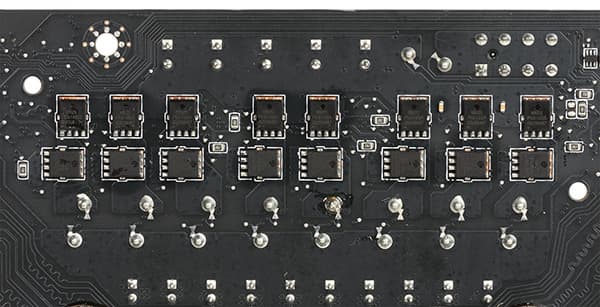

Каждый канал питания основан на дросселе «Titanium Choke» и четырех MOSFET-транзисторах производства NikoS. Таким образом, всего в регуляторе напряжения питания процессора используется 32 MOSFET-транзистора. Причем 16 из них расположены с обратной стороны платы.

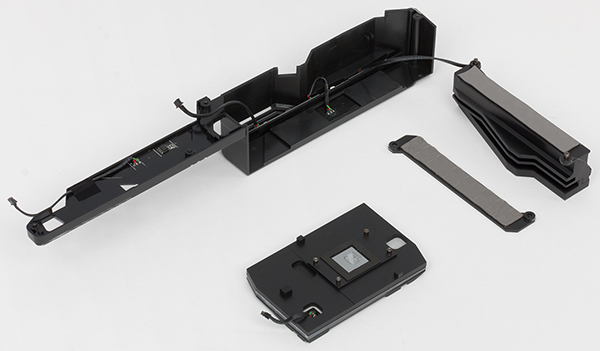

Система охлаждения

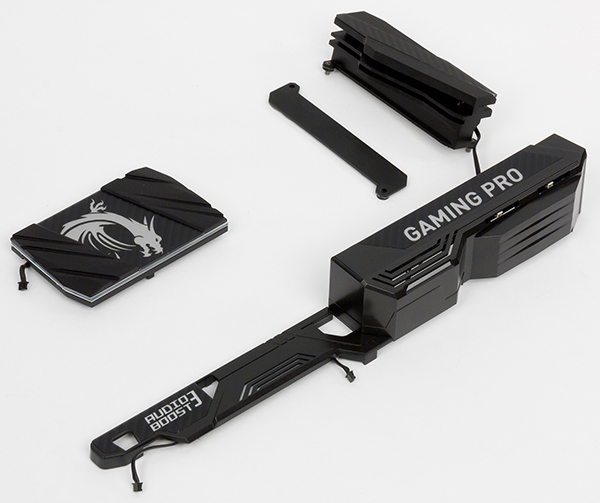

Для отвода тепла от половины MOSFET-транзисторов (которые расположены с лицевой стороны платы) регулятора напряжения питания процессора на плате имеется отдельный радиатор, расположенный рядом с процессорным разъемом. MOSFET-транзисторы, расположенные с обратной стороны платы, не имеют радиатора, но они закрыты металлической пластиной, которая выполняет функцию радиатора.

Есть на плате и отдельный радиатор, который закрывает чипсет.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено четыре четырехконтактных разъемов для подключения вентиляторов кулера процессора и дополнительных корпусных вентиляторов. Кроме того, имеется четырехконтактный разъем для подключения помпы водяного охлаждения.

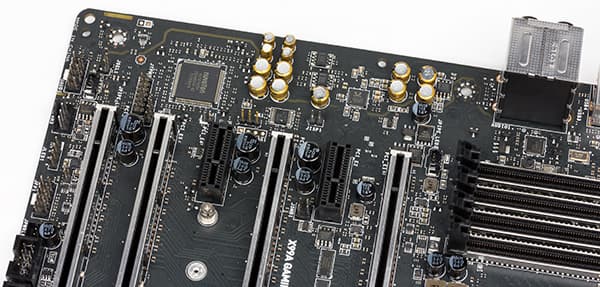

Аудиоподсистема

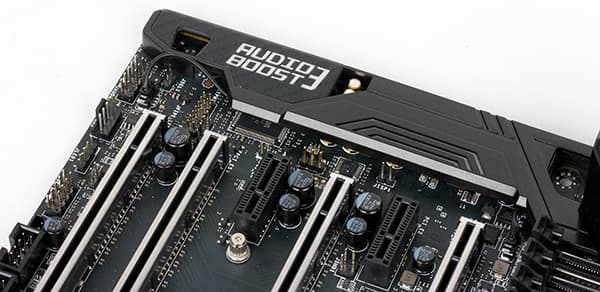

Аудиоподсистема платы MSI X99A Gaming Pro Carbon называется Audio Boost 3.

Аудиотракт основан на HDA-аудиокодек Realtek ALC1150, а для наушников имеется два отдельных усилителя Texas Instruments OPA1652, что позволяет подключать наушники с импедансом 600 Ом.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате MSI X99A Gaming Pro Carbon получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,13
Очень хорошо
Уровень шума, дБ (А)
−86,4
Хорошо
Динамический диапазон, дБ (А)
86,2
Хорошо
Гармонические искажения, %
0,0061
Очень хорошо
Гармонические искажения + шум, дБ (A)
−79,9
Посредственно
Интермодуляционные искажения + шум, %
0,014
Очень хорошо
Взаимопроникновение каналов, дБ
−78,9
Очень хорошо
Интермодуляции на 10 кГц, %
0,020
Хорошо
Общая оценка
Очень хорошо

UEFI BIOS

На плате MSI X99A Gaming Pro Carbon используется UEFI BIOS с точно таким же интерфейсом, как и на других новых платах MSI (в частности, на платах с чипсетом Intel Z170).

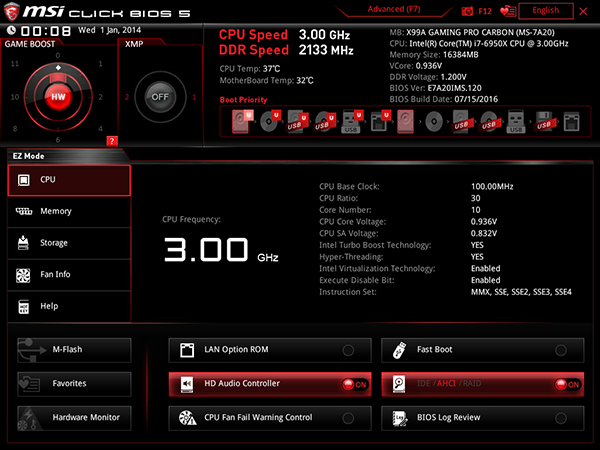

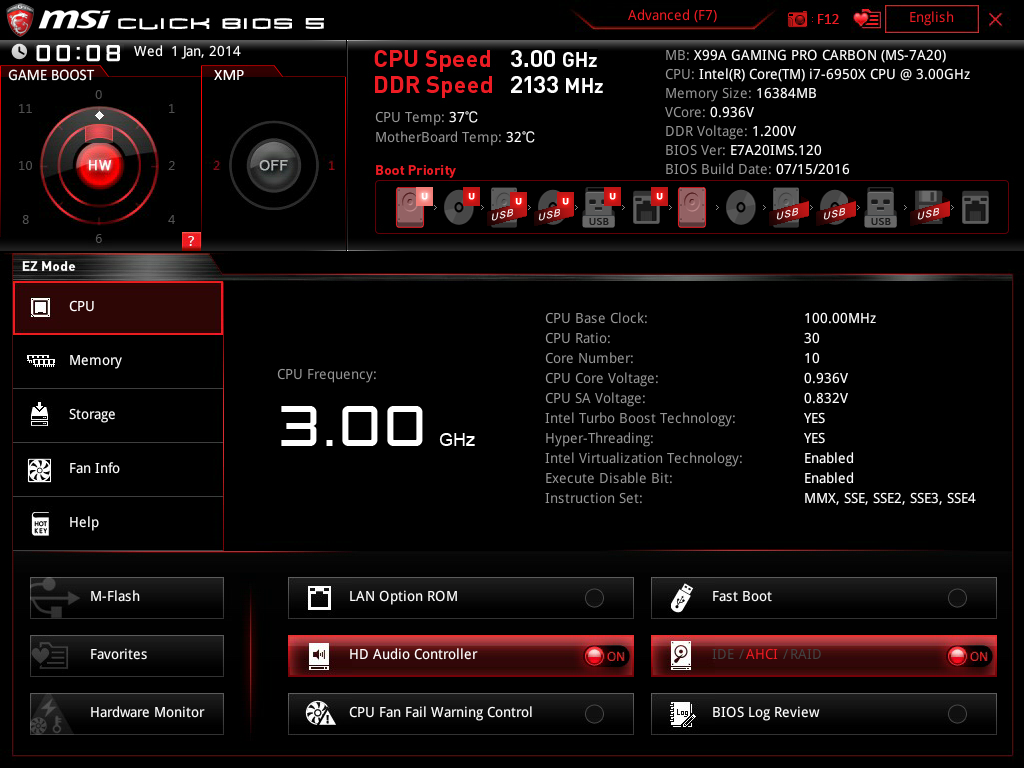

UEFI BIOS имеет два режима отображения: EZ Mode и Advanced. В режиме EZ Mode отображается основная информация о плате.

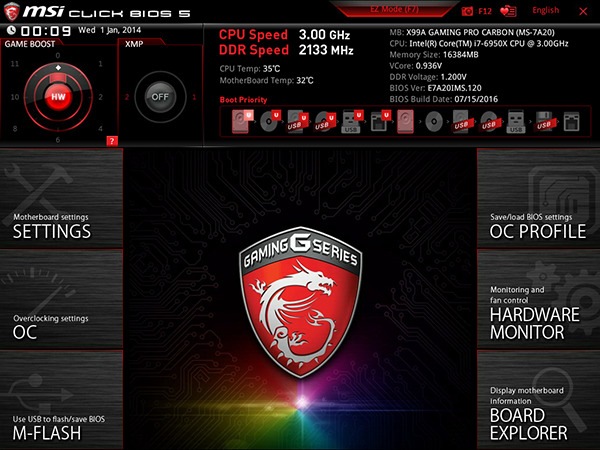

Режим Advanced позволяет более тонко настроить систему. На главном экране выводится основная информация о плате, процессоре и оперативной памяти, а также данные о температуре. Есть меню выбора загрузочного устройства и кнопки Game Boost и XMP для быстрого разгона системы.

С главного экрана можно попасть в шесть стандартных для плат MSI подразделов: Settings, OC, M-Flash, OC-Profile, Hardware Monitor и Board Explorer.

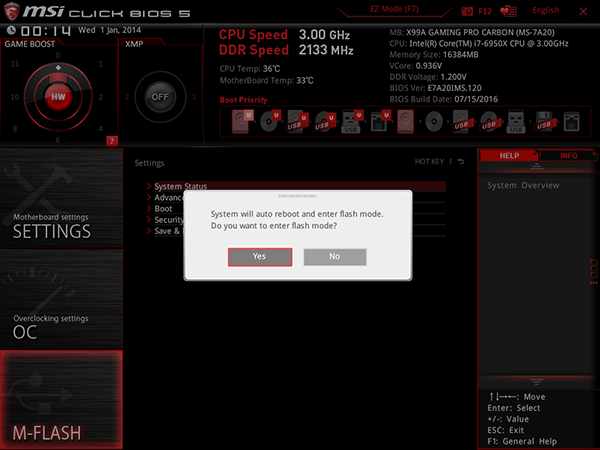

Подраздел M-Flash используется для сохранения и обновления UEFI BIOS с флэш-накопителя.

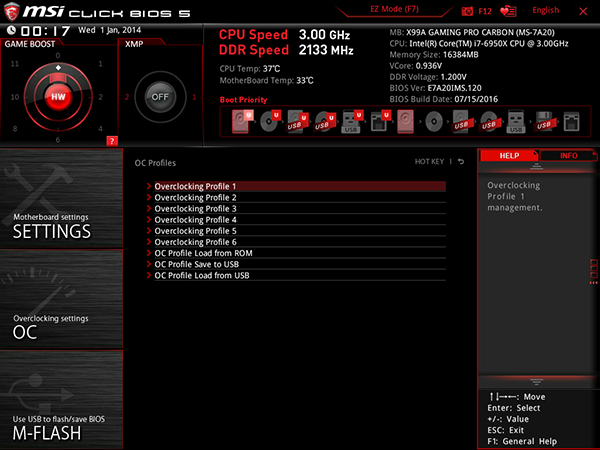

OC Profile позволяет сохранить и загрузить до шести профилей разгона во флэш-памяти, а также работать с файлами профилей на внешних накопителях.

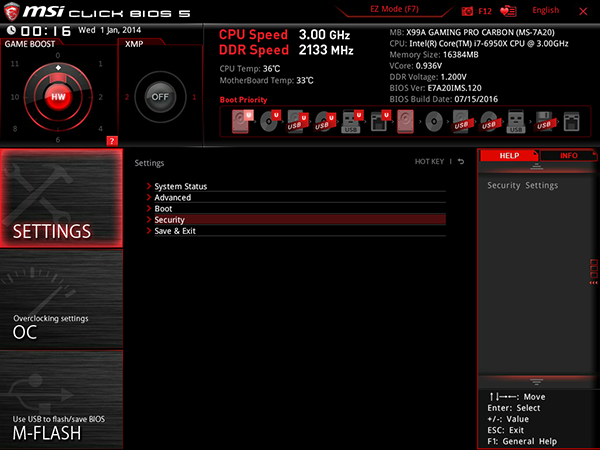

Подраздел Settings включает в себя еще пять отдельных групп настроек:

  • System Status — установка даты и времени, просмотр подключенных по SATA устройств и информации DMI;
  • Advanced — основная группа с настройками системы, управление контроллерами графики, SATA и USB, отключение сети и звука, настройка фирменных технологий Intel, управление питанием, настройка специальных функций Microsoft Windows 10/8.1;
  • Boot — выбор порядка опроса загрузочных устройств, установка опций загрузки системы, включение режима GO2BIOS (автоматический вход в BIOS при удержании кнопки включения ПК);
  • Security — установка паролей администратора и пользователя, настройка функции U-Key;
  • Save & Exit — запись изменений, выход, сброс настроек, загрузка с выбранного устройства или в EFI Shell.

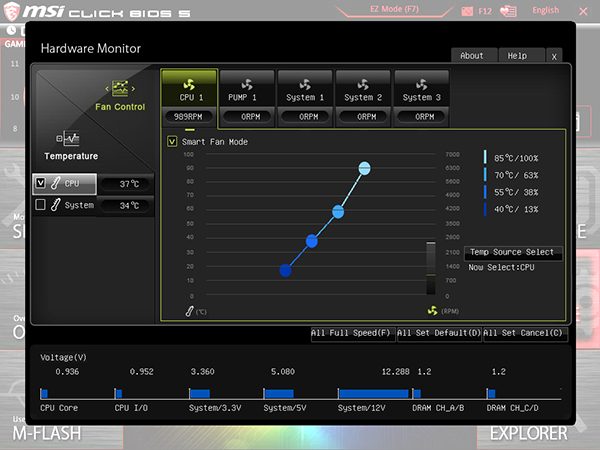

Подраздел Hardware Monitor предназначен для контроля температуры процессора процессора и системы, скорости вращения подключенных вентиляторов и напряжений. Кроме того, в этом же подразделе можно настроить скоростной режим вентиляторов по четырем точкам на графике зависимости скорости вращения от температуры процессора или системы. Причем производимые изменения сразу же вступают в силу.

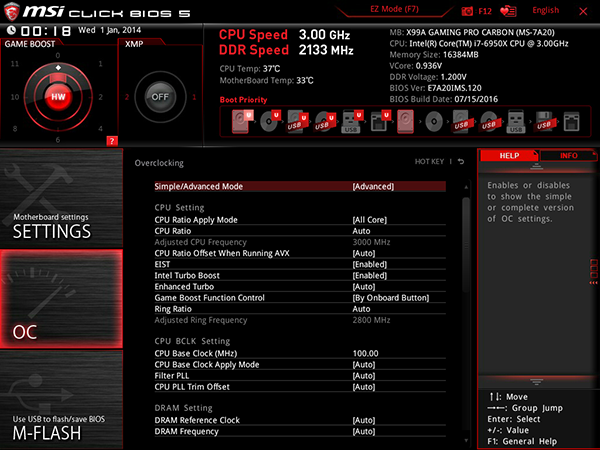

Ну и самый интересный подраздел — OC, в котором собраны все настройки для разгона системы.

Максимальная частота памяти, которую можно выбрать, составляет 4000 МГц.

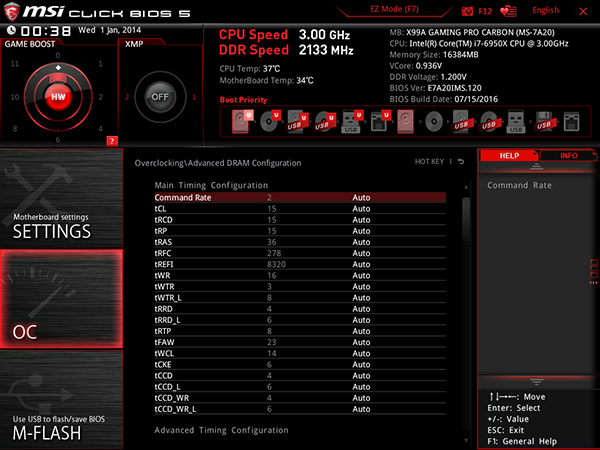

Естественно, имеется возможность настройки таймингов памяти.

Разгон процессора можно проводить путем задания коэффициента умножения процессора. Причем есть возможность задавать коэффициент для каждого ядра в отдельности или же для всех ядер одновременно.

Можно менять и частоту тактового генератора BCLK (CPU Base Clock) в диапазоне от 90,9 до 300 МГц с шагом в... А вот шаг довольно странный и не фиксированный. То есть если вводится значение частоты, которое не поддерживается, система сама округлит до ближайшего поддерживаемого того значения. К примеру, можно задать частоту 100,05 МГц, а вот попытка задать частоту 100,06 МГц приведет к округлению до 100,11 МГц. Попытка задать частоту 100,15 МГц приведет к округлению до 100,17 МГц.

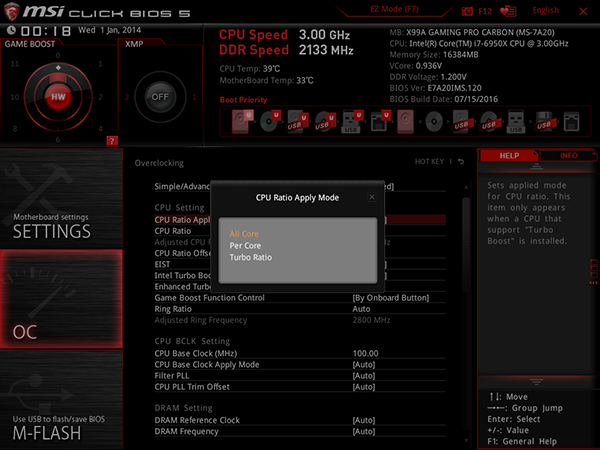

Коэффициент умножения (CPU Ratio) можно задавать как для всех ядер одновременно, так и для каждого ядра в отдельности.

Опорная частота для ядер процессора в данном случае называется CPU Base Clock, и частота для элементов Uncore Logic (контроллеры PEG, DMI и пр.) получается делением частоты CPU Base Clock на частотный множитель (1,00, 1,25, 1,66 и 2,50). Но задавать сам частотный множитель в данном случае нельзя — он устанавливается автоматически в зависимости от частоты CPU Base Clock.

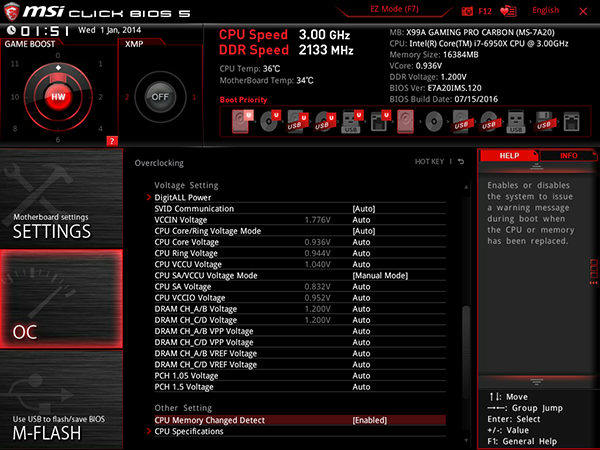

Кроме перечисленных возможностей по разгону процессора, в подразделе OC можно настроить работу модулей памяти, настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и настроить режим работы внешнего регулятора напряжения питания.

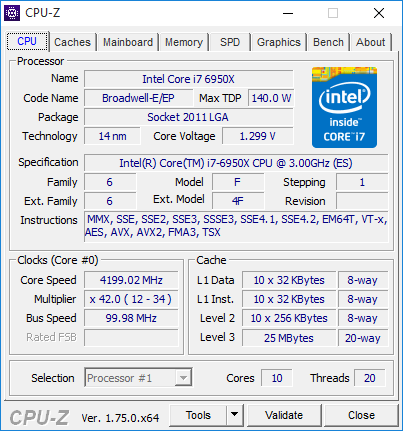

В качестве примера укажем, что процессор Intel Core i7-6950X на этой плате нам удалось разогнать до частоты 4,2 ГГц при частоте BCLK Frequency 100 МГц. Для разгона мы изменяли только коэффициент умножения, а все остальные параметры не менялись (значения auto). При этом устанавливаемое платой напряжение питания процессора составило 1,299 В.

Выводы

Итак, давайте подведем итог. Если говорить о наборе всевозможных разъемов, портов и слотов, то плата MSI X99A Gaming Pro Carbon находится где-то посередине между топовыми и бюджетными решениями на базе чипсета Intel X99. В принципе, на плате есть все, что необходимо для создания высокопроизводительного (не обязательно игрового) компьютера. И представить себе ситуацию, когда с MSI X99A Gaming Pro Carbon чего-то может не хватить, довольно сложно.

Довольно интересной является реализация разъема M.2, который поддерживает устройства PCIe 3.0 x4 (при этом задействуются процессорные линии PCIe 3.0), но в случае, когда четыре линии PCIe 3.0 недоступны разъему M.2, он может переключаться на две чипсетные линии PCIe 2.0. То есть накопитель с интерфейсом PCIe 3.0 x4 можно подключить к разъему U.2 или установить, например, в четвертый слот с форм-фактором PCI Express 3.0 x16, а разъем M.2 в этом случае будет доступен а режимах SATA или PCIe 2.0 x2. Хотя при наличии 10 портов SATA вряд ли такая особенность разъема M.2 будет актуальна.

Единственное, что нам показалось немного странным — это использование контроллера VIA VL805 (USB 3.0), мягко говоря не самого удачного. Логичнее было бы вывести на заднюю панель платы порты USB 3.0, реализованные через чипсет.

Реализация на плате таких прибамбасов, как подсветка — ну, это, что называется, на любителя. Благо она отключается, так что о ее наличии можно просто не вспоминать.

В целом, плата MSI X99A Gaming Pro Carbon не вызывает нареканий, это очень неплохой вариант для процессоров Broadwell-E. Вопрос лишь в том, насколько адекватна ее стоимость. На момент публикации обзора розничные цены платы MSI X99A Gaming Pro Carbon начинались от 21 тысячи рублей. Для плат на чипсетах Intel X99 это немного выше среднего, хотя, как мы уже отмечали, функциональные возможности платы как раз средние (без излишеств, но и не минимальные).

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
