Foxconn 945P7AA-8KS2 — системная плата на базе чипсета Intel 945P


  • Чипсет Intel 945P (применен северный мост i945P и южный ICH7)

Как всегда, анонс новой линейки чипсетов Intel вызвал вал анонсов плат ото всех производителей. Приятно, что одними из первых в нашей лаборатории «отметились» модели Foxconn на всех трех чипсетах (i955X, i945P и i945G) — компания подтверждает свои планы стать одним из ведущих поставщиков продуктов под собственной маркой (напомним, что ранее Foxconn являлся одним из крупнейших поставщиков оборудования по OEM-контракту). Модель 945P7AA-8KS2 не отличается богатым комплектом поставки и не несет «на борту» значительного количества дополнительных контроллеров, но функциональность современных чипсетов столь велика, что при этом функциональность платы никак нельзя назвать бюджетной. (Впрочем, можно оценить ситуацию и по-другому: «бюджетный» уровень функциональности за последнее время значительно вырос.)

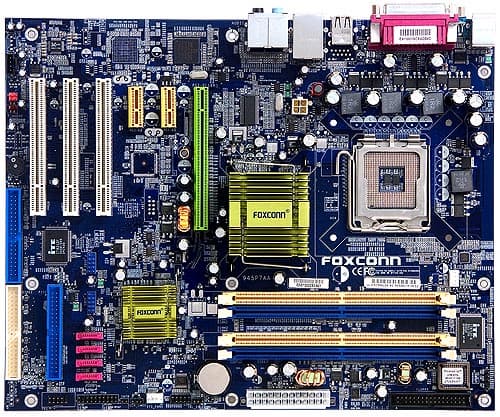

Явных недостатков в разводке платы, на наш взгляд, нет, разве что могут возникнуть проблемы при попытке установить высокие и длинные карты расширения в последние слоты PCI, так как в этом районе расположены все IDE- и SATA-разъемы. Радиатор на северном мосту чипсета не столь велик, как на платах Intel, но он достаточно высокий и расположен рядом с процессорным сокетом, так что возможны проблемы с установкой нестандартных больших кулеров на процессор. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 3300 мкФ и 4 конденсатора по 1800 мкФ. Стабилизатор напряжения памяти включает конденсаторы емкостью 3300 и 1800 мкФ, а также 5 по 1000 мкФ и усилен применением индуктивных элементов. В критических цепях применены в основном электролитические конденсаторы от компаний Rubycon и Nippon Chemi-Con (качественные и надежные).

У рассматриваемой модели есть «старшая сестра» 945P7AA-8EKRS2, выполненная на аналогичной PCB, но обладающая максимальным уровнем функциональности из запланированных компанией для плат на i945: она использует южный мост чипсета ICH7R (подключаемые к разъемам SATA на плате жесткие диски можно объединить в RAID-массив уровней 0, 1, 10(0+1), 5 и Matrix RAID), также имеет распаянные контроллеры FireWire (на 2 порта) и второй гигабитный сетевой контроллер (тоже от Broadcom, но подключенный к шине PCI). Размер платы — 305х245 мм (стандартный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).

Системный мониторинг (ITE IT8712F-A):

  • напряжения процессора, памяти, батарейки, +3,3 В, +5 В и +12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

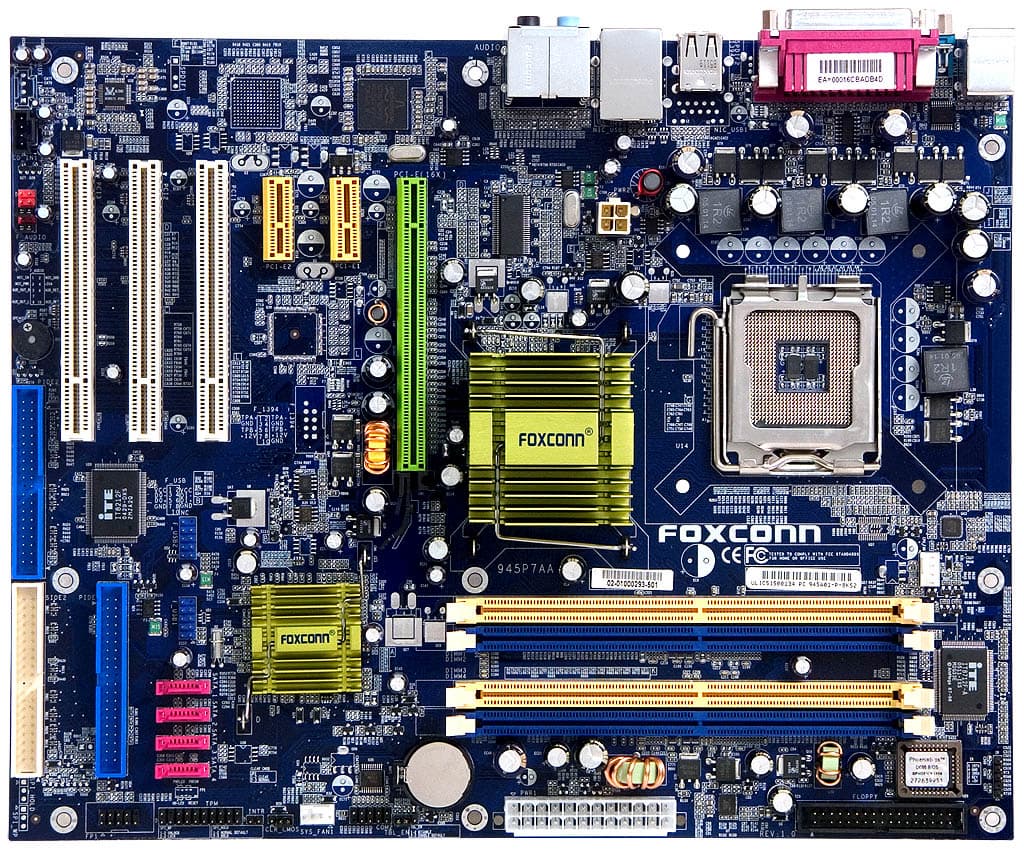

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми процессорами Intel: Celeron D (345), Pentium 4 (570 и 670), Pentium D (840), Pentium 4 Extreme Edition (3,73 ГГц), Pentium Extreme Edition (840));
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-533/667 без ECC; поддерживается двухканальный режим работы, для чего суммарный объем памяти в обоих каналах должен быть одинаковым — например, 256/256 или 256+256/512);
  • Слот PCIEx16 для видеоускорителей;
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) на 2 устройства ATA100 («чипсетный» разъем) и 4 устройства ATA133 (разъемы функционируют за счет дополнительного контроллера ITE), последние могут быть объединены в RAID-массив уровней 0, 1 и 0+1;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 («чипсетные» разъемы);
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения второго COM-порта;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • Разъем для подключения TPM (Trusted Platform Module, устройство с контроллером для проверки подлинности цифровых подписей и ключей, а также прочих функций шифрования и обеспечения безопасности);
  • Всего 2 разъема для подключения вентиляторов (оба с возможностью контроля, а процессорный — также с возможностью автоматической регулировки количества оборотов).

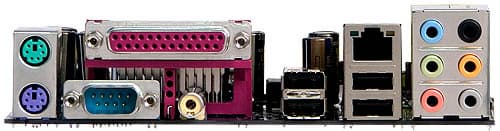

Задняя панель платы (слева направо, по блокам)

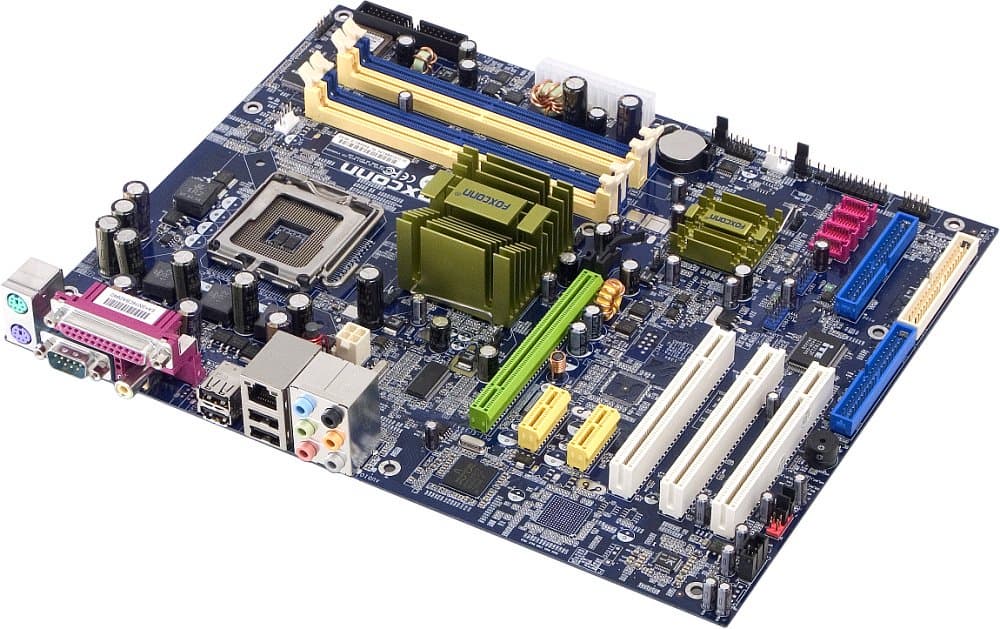

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 1 S/PDIF-Out типа Coaxial (коаксиальный);
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear, Side).

Комплект поставки

  • Упаковка: стандартная коробка обновленного дизайна, указывающая на принадлежность платы к серии «Intense»;
  • Документация на английском языке: руководство пользователя и краткое руководство по сборке системы;
  • Кабели: 2 SATA (с переходниками питания на 4 устройства), 2 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • CD с драйверами и фирменными утилитами Foxconn, а также пакеты Norton Internet Security 2004 и Word Perfect Office 12.

Пакет Foxconn SuperUtilites представляет собой довольно типичный набор утилит: SuperStep (для разгона и мониторинга системных параметров), SuperLogo (замена графического логотипа, выводимого на экран при старте системы) и SuperUpdate (поиск последней версии BIOS для платы через интернет и прошивка загруженного образа).

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
  • Сетевой, на базе микросхемы Broadcom BCM5789KFB, с поддержкой скоростей 10/100/1000 Мбит/с (PCI-E Gigabit Ethernet);
  • IDE RAID-контроллер, на базе микросхемы ITE IT8212F, с поддержкой 4 устройств ATA133 и возможностью их объединения в RAID-массив уровней 0, 1 и 0+1.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,14, -0,24Очень хорошо
Уровень шума, дБ (А):-84,9Хорошо
Динамический диапазон, дБ (А):84,6Хорошо
Гармонические искажения, %:0,0035Очень хорошо
Интермодуляционные искажения + шум, %:0,019Очень хорошо
Взаимопроникновение каналов, дБ:-83,0Очень хорошо
Интермодуляции на 10 кГц, %:0,017Очень хорошо

Общая оценка: Очень хорошо (подробнее). На очень неплохое качество вывода звука на этой плате не повлияло даже относительно большое расстояние, на которое разнесены друг от друга на текстолите аудиокодек и аналоговые аудиовыходы.

Фирменные технологии

  • SuperBoot — ускорение загрузки ПК: запоминаются текущие параметры системы и при старте вместо инициализации устройств и выполнения самодиагностики управление фактически немедленно передается загрузчику ОС; при изменении конфигурации системы (и вообще любой ошибке загрузки) происходит автоматическое выполнение POST с запоминанием новых параметров;
  • SuperRecovery — создание резервной копии данных в скрытой области жесткого диска и последующее восстановление этих данных;

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для защиты Top Boot Block (BIOS) от записиПозволяет загрузить некоторый интерфейс для прошивки BIOS, если процесс предыдущей прошивки завершился неудачно
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency Time, DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, Precharge Delay (tRAS)
Выбор частоты работы памяти+Auto, 533/667 МГц
Возможность задания частоты для периферийных шин+PCI-E = Auto, 100—200 МГц с шагом 1 МГц
PCI = 33,33, 36,36, 40 МГц, Ref PCIEx (увеличивать пропорционально увеличению частоты PCI Express)
Ручное распределение прерываний по слотам-
Изменение частоты FSB+1066—1400 МГц с шагом 1 МГц для процессоров со штатной частотой FSB 1066 МГц и 800—1060 МГц с шагом 1 МГц для процессоров со штатной частотой FSB 800 МГц
Изменение коэффициента умножения процессора+Для процессоров без возможности менять КУ по желанию пользователя — фиксация КУ в минимальном значении для семейства (x14)
Изменение напряжения ядра процессора+Default, +0,0125—0,1875 В с шагом 0,0125 В
Изменение напряжения памяти+Default, +0,03, +0,06, +0,10 В
Изменение напряжения чипсета+Default, +0,03, +0,06, +0,10 В
Изменение напряжения FSB-
Изменение напряжения шины PCI-E-

Использовалась версия BIOS от 26.04.2005, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
  • Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
  • Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
  • ОС: Windows XP SP2

В приведенной ниже таблице представлены результаты, которые показали три первые исследованные нами платы на i945P/G, а также результаты самой быстрой (по данным сравнительного тестирования шести материнских плат на чипсете Intel 925XE) представительницы i925XE — системной платы Gigabyte 8AENXP-D.

ТестGigabyte 8AENXP-D (i925XE)Gigabyte 8I945P-G (i945P)Foxconn 945G7MA-8KS2 (i945G)Foxconn 945P7AA-8KS2 (i945P)
Архивирование в 7-Zip, мин:сек7:187:147:187:17
Кодирование MPEG4 (XviD), мин:сек5:155:175:195:18
Обработка изображений в Photoshop, мин:сек33:0533:1432:3832:40
Unreal Tournament 2004 (800x600x32), fps72,671,971,271,3
Unreal Tournament 2004 (1024x768x32), fps68,067,266,766,9

При данной конфигурации тестовых стендов все платы показали примерно равные результаты, рассматриваемая модель Foxconn не является быстрейшей, но ее отставание от конкурентов незначительно. Более полное сравнение плат на чипсетах Intel серии 945/955 мы проведем чуть позже, когда исследуем больше представителей этих чипсетов. Что же касается процесса тестирования Foxconn 945P7AA-8KS2, то он, к счастью, ничем не запомнился, то есть никаких проблем не возникло.

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем




23 июня 2005 Г.
