Foxconn 945G7MA-8KS2 — системная плата на базе чипсета Intel 945G


  • Чипсет Intel 945G (применен северный мост i945G и южный ICH7)

По уже сложившейся традиции, материнские платы компании Foxconn (да и многих других производителей), оснащенные чипсетами со встроенной графикой, выполнены в форм-факторе microATX (например, 915M07-G-8EKRS и 915M03-G-8EKRS2). Рассматриваемая модель обладает довольно скромной функциональностью для платы на самом современном чипсете Intel, но зато этот факт должен положительно сказаться на конечной цене изделия. А вообще гигабитный сетевой адаптер, поддержка устройств Serial ATA II и звук стандарта High Definition Audio, хотя и являются привычным атрибутом сегодняшних систем, вполне удовлетворяют потребности большинства обычных пользователей. К тому же некоторым преимуществом модели 945G7MA-8KS2 является интегрированный графический контроллер Intel GMA 950, который показал вполне приемлемые (конечно, только для встроенного видео) результаты.

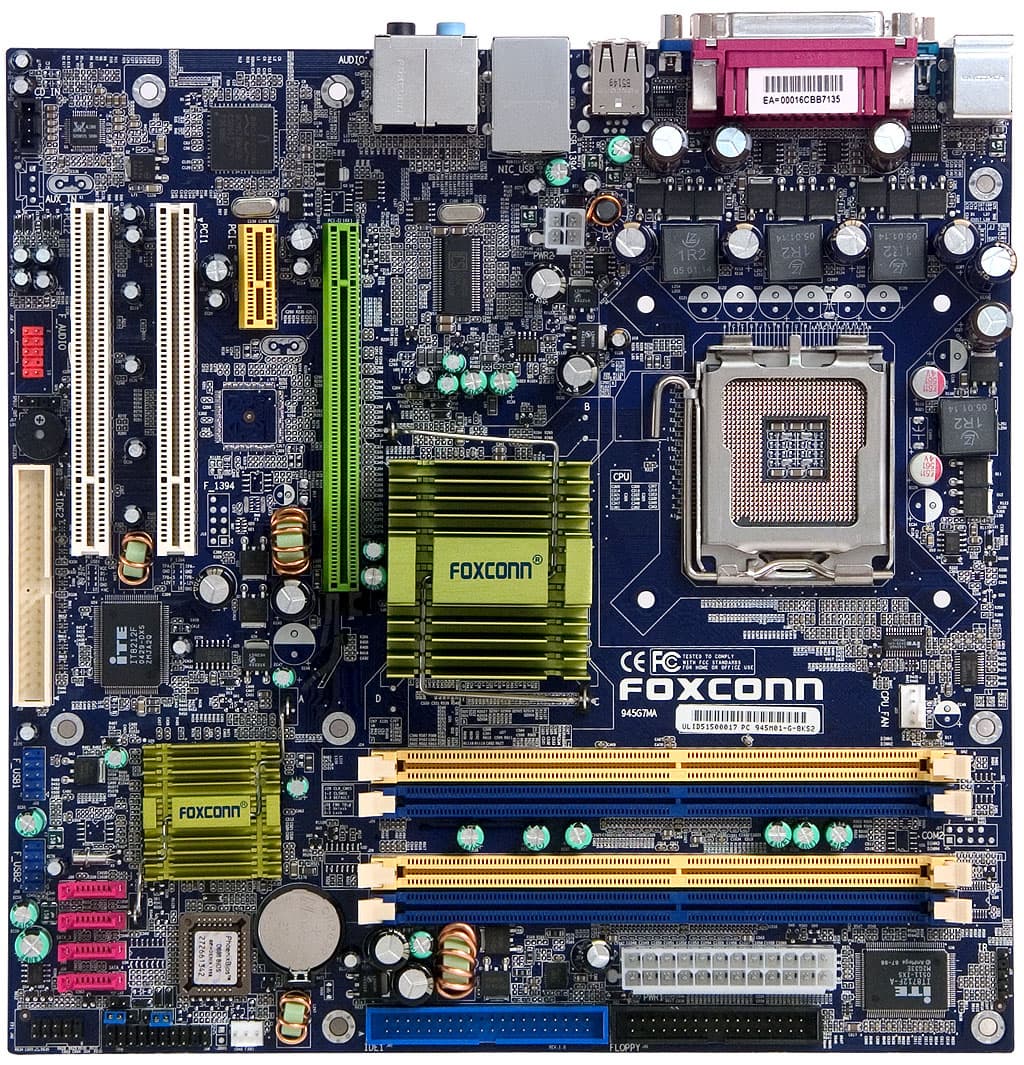

В целом разводка платы вполне удачна, хотя миниатюрность, конечно, приводит к чрезмерной близости разъемов: IDE и слота PCI, FDD и основного разъема питания, DIMM и видеокарты PCIEx16. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ, 1 емкостью 2200 мкФ и 4 конденсатора по 1500 мкФ. Стабилизатор напряжения памяти включает конденсаторы емкостью 3300, 2200 и 1500 мкФ, а также 7 по 470 мкФ и усилен индуктивными элементами. В критических цепях применены в основном электролитические конденсаторы от Rubycon, Nippon Chemi-Con (качественные и надежные) и имеющие менее внушительную репутацию от Lelon.

У рассматриваемой модели есть «старшая сестра» 945G7MA-8EKRS2, выполненная на аналогичной PCB, но с распаянным контроллером FireWire и использующая южный мост чипсета ICH7R (подключаемые к разъемам SATA на плате жесткие диски можно объединить в RAID-массив уровней 0, 1, 10(0+1), 5 и Matrix RAID). Размер платы — 245х245 мм (стандартный microATX, достаточно жесткое крепление к корпусу восемью винтами).

Системный мониторинг (ITE IT8712F-A):

  • напряжения процессора, памяти, батарейки, +3,3 В, +5 В и +12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми процессорами Intel: Celeron D (345), Pentium 4 (570 и 670), Pentium D (840), Pentium 4 Extreme Edition (3,73 ГГц), Pentium Extreme Edition (840));
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-533/667 без ECC; поддерживается двухканальный режим работы, для чего суммарный объем памяти в обоих каналах должен быть одинаковым — например, 256/256 или 256+256/512);
  • Слот PCIEx16 для видеоускорителей;
  • Слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 2 устройства ATA100 («чипсетный» разъем) и 2 устройства ATA133 (функционирует за счет дополнительного контроллера ITE), последние могут быть объединены в RAID-массив уровней 0 и 1;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 («чипсетные» разъемы);
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем S/PDIF-Out;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • Разъем для подключения TPM (Trusted Platform Module, устройство с контроллером для проверки подлинности цифровых подписей и ключей, а также прочих функций шифрования и обеспечения безопасности);
  • Всего 2 разъема для подключения вентиляторов (оба с возможностью контроля, а процессорный — также с возможностью автоматической регулировки количества оборотов).

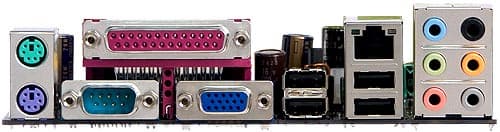

Задняя панель платы (слева направо, по блокам)

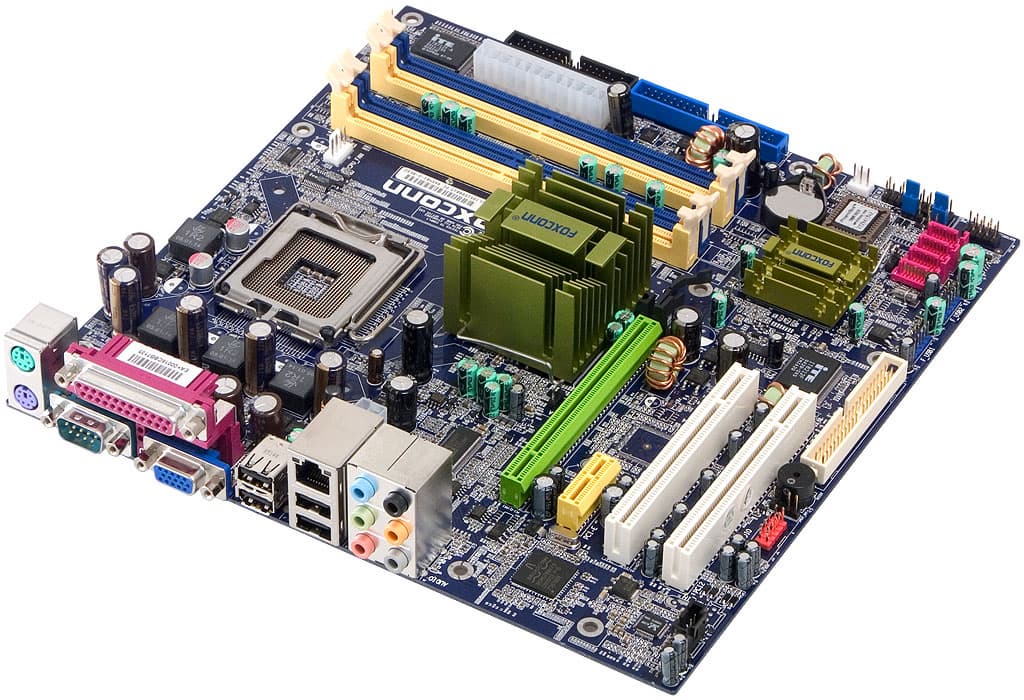

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 1 VGA (D-Sub);
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear, Side).

Комплект поставки

  • Упаковка: стандартная коробка обновленного дизайна, указывающая на принадлежность платы к серии «Compete»;
  • Документация на английском языке: руководство пользователя и краткое руководство по сборке системы;
  • Кабели: 2 SATA (с переходниками питания на 4 устройства), 2 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • CD с драйверами и фирменными утилитами Foxconn, а также пакеты Norton Internet Security 2004 и Word Perfect Office 12.

Отметить можно наличие в комплекте всех требуемых переходников-разветвителей питания для SATA-устройств (полезная штука для владельцев БП, не оснащенных такими разъемами) и Norton Internet Security 2004 — очень неплохой персональный брандмауэр. Пакет Foxconn SuperUtilites представляет собой довольно типичный набор утилит: SuperStep (для разгона и мониторинга системных параметров), SuperLogo (замена графического логотипа, выводимого на экран при старте системы) и SuperUpdate (поиск последней версии BIOS для платы через интернет и прошивка загруженного образа).

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
  • Сетевой, на базе микросхемы Broadcom BCM5788KFB, с поддержкой скоростей 10/100/1000 Мбит/с (PCI Gigabit Ethernet);
  • IDE RAID-контроллер, на базе микросхемы ITE IT8212F, с поддержкой 2 устройств ATA133 и возможностью их объединения в RAID-массив уровней 0 и 1.

Любопытно, что для возможности подключения двух дополнительных IDE-устройств на нашем экземпляре платы был распаян контроллер ITE IT8212F, который, вообще говоря, является двухканальным IDE RAID-контроллером (с поддержкой режимов до 0+1 для 4 устройств). В случае 945G7MA-8KS2 его возможности могут быть задействованы лишь наполовину, так как на плате всего один [«нечипсетный»] разъем IDE. Остается только догадываться, будет ли в дальнейших поставках использован какой-то другой контроллер (совместимый по разводке?) или просто эти микросхемы достаются Foxconn достаточно дешево. Доступная документация на плату модель этого контроллера не оговаривает.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,16, -0,35Хорошо
Уровень шума, дБ (А):-81,8Хорошо
Динамический диапазон, дБ (А):81,5Хорошо
Гармонические искажения, %:0,0032Очень хорошо
Интермодуляционные искажения + шум, %:0,027Хорошо
Взаимопроникновение каналов, дБ:-80,2Очень хорошо
Интермодуляции на 10 кГц, %:0,020Очень хорошо

Общая оценка: Хорошо (подробнее). Ничем необычным качество аналогового вывода звука этой платы не отличается.

Фирменные технологии

  • SuperBoot — ускорение загрузки ПК: запоминаются текущие параметры системы и при старте вместо инициализации устройств и выполнения самодиагностики управление фактически немедленно передается загрузчику ОС; при изменении конфигурации системы (и вообще любой ошибке загрузки) происходит автоматическое выполнение POST с запоминанием новых параметров;
  • SuperRecovery — создание резервной копии данных в скрытой области жесткого диска и последующее восстановление этих данных;

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для защиты Top Boot Block (BIOS) от записиПозволяет загрузить некоторый интерфейс для прошивки BIOS, если процесс предыдущей прошивки завершился неудачно
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency Time, DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, Precharge Delay (tRAS)
Выбор частоты работы памяти+Auto, 533/667 МГц
Возможность задания частоты для периферийных шин+PCI-E = Ref CPU (увеличивать пропорционально значению частоты FSB), Fixed (100 МГц при любом значении частоты FSB)
PCI = 33,33, 37,7, 44 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+1066—2000 МГц с шагом 1 МГц для процессоров со штатной частотой FSB 1066 МГц и 800—1060 МГц с шагом 1 МГц для процессоров со штатной частотой FSB 800 МГц
Изменение коэффициента умножения процессора+Для процессоров без возможности менять КУ по желанию пользователя — фиксация КУ в минимальном значении для семейства (x14)
Изменение напряжения ядра процессора+Default, +0,0125—0,1875 В с шагом 0,0125 В
Изменение напряжения памяти+Default, +0,05, +0,10, +0,15 В
Изменение напряжения чипсета+Default, +0,05, +0,10, +0,15 В
Изменение напряжения FSB+Default, +0,1 В
Изменение напряжения шины PCI-E-

Использовалась версия BIOS от 21.04.2005, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
  • Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
  • Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
  • ОС: Windows XP SP2

В приведенной ниже таблице представлены результаты, которые показали первые исследованные нами платы на i945P/G, а также результаты самой быстрой (по данным сравнительного тестирования шести материнских плат на чипсете Intel 925XE) представительницы i925XE — системной платы Gigabyte 8AENXP-D. Заодно мы протестировали рассматриваемую сегодня модель системной платы с интегрированной графикой чипсета (Intel Graphics Media Accelerator 950).

ТестGigabyte 8AENXP-D (i925XE)Gigabyte 8I945P-G (i945P)Foxconn 945G7MA-8KS2 (i945G)Foxconn 945G7MA-8KS2 (с интегрированной графикой i945G)
Архивирование в 7-Zip, мин:сек7:187:147:187:21
Кодирование MPEG4 (XviD), мин:сек5:155:175:195:21
Обработка изображений в Photoshop, мин:сек33:0533:1432:3833:00
Unreal Tournament 2004 (800x600x32), fps72,671,971,233,0
Unreal Tournament 2004 (1024x768x32), fps68,067,266,730,8

При данной конфигурации тестовых стендов все платы показали примерно равные результаты, причем Gigabyte 8AENXP-D, оснащенная чипсетом предыдущего поколения i925XE, не только не отстает от своих конкурентов, но даже показывает в некоторых тестах более высокие результаты! Впрочем, это, скорее, достоинство данной конкретной модели, а не недоработки новых плат — поколение чипсетов Intel 945/955 и не должно заметно превосходить представителей предыдущего (i915/925). К тому же неоспоримым преимуществом Gigabyte 8I945P-G и Foxconn 945G7MA-8KS2 является возможность работы с двухъядерными процессорами. Также, исходя из полученных предварительных результатов, можно заметить, что новое поколение интегрированной графики от Intel вполне имеет право на существование и в определенных ситуациях может послужить неплохой заменой внешнему видеоускорителю.

В скором времени мы проведем большое сравнительное тестирование системных плат на чипсетах i945P/G и i955X и выясним, кто же из них быстрее, а также сравним их скоростные характеристики с платами, построенными на основном (на текущий момент) конкуренте чипсетов Intel — NVIDIA nForce4 SLI (Intel Edition).

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем




21 июня 2005 Г.
