Foxconn 945G7MA-8KS2 (HDA-кодек Realtek (Avance Logic) ALC880)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz



Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.16, -0.35Хорошо
Уровень шума, дБ (А): -81.8Хорошо
Динамический диапазон, дБ (А): 81.5Хорошо
Гармонические искажения, %: 0.0032Очень хорошо
Интермодуляционные искажения + шум, %: 0.027Хорошо
Взаимопроникновение каналов, дБ: -80.2Очень хорошо
Интермодуляции на 10 кГц, %: 0.020Очень хорошо

Общая оценка: Хорошо

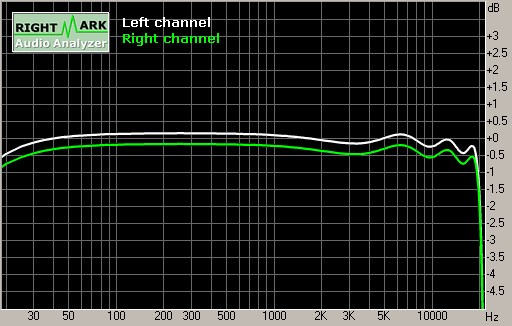

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-1.19, +0.16
От 40 Гц до 15 кГц, дБ-0.35, +0.16

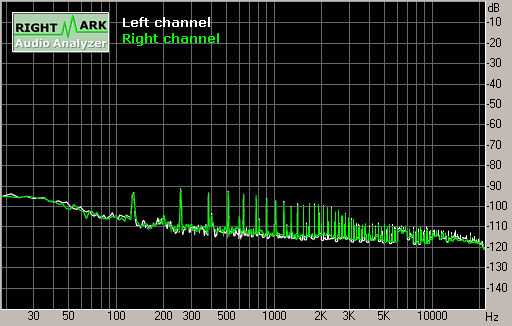

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-71.8-72.0
Мощность RMS (A-взвеш.), дБ:-81.8-81.5
Пиковый уровень, дБ (FS):-58.7-59.0
Смещение DC, %:-0.00-0.00

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+73.2+73.5
Динамич. диапазон (A-взвеш.), дБ:+81.7+81.5
Смещение DC, %:-0.01-0.01

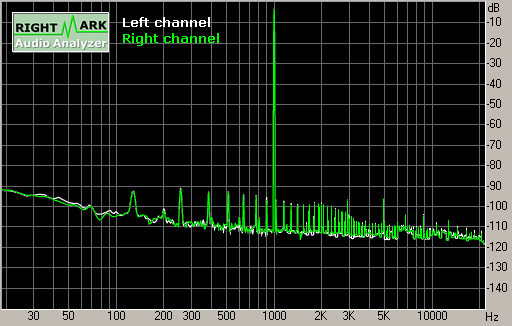

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.00340.0032
КНИ + шум, %:0.07190.0726
КНИ + шум (A-взвеш.), %:0.01650.0174

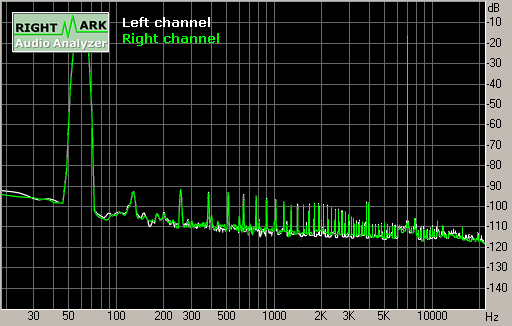

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.02670.0275
КИИ + шум (A-взвеш.), %:0.01980.0208

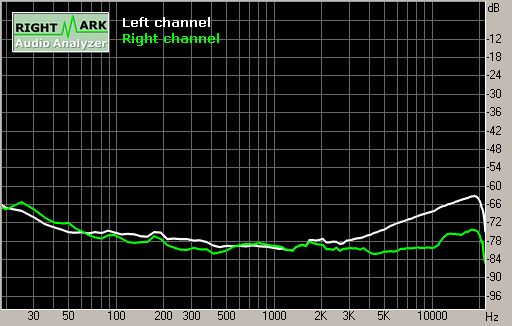

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-74-75
Проникновение на 1 кГц, дБ:-79-79
Проникновение на 10 кГц, дБ:-67-79

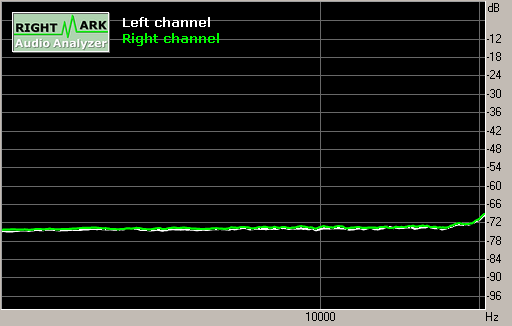

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.01880.0200
КИИ + шум на 10 кГц, %:0.01980.0214
КИИ + шум на 15 кГц, %:0.02050.0224

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
