EPoX 4SDA+ — системная плата на базе чипсета SiS 645

Чипсет SiS645

Традиционная синяя коробка скрывала в себе плату, еще не дошедшую до серийного производства, но качественно выполненную и неплохо укомплектованную.

Комплект поставки включает:

Упаковку: коробка стандартного дизайна;
Документацию: руководство пользователя — на английском языке;
Кабели: один АТА 66/100, один ATA 33 и шлейф для подключения дисковода;
Планку на заднюю панель компьютера с двумя портами USB;
Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- программы для мониторинга системы;
- Boostek — утилита для изменения частоты FSB из Windows;
- Adobe Acrobat Reader;
- Norton Ghost 6.03;
- PC-Cillin 2000.

Разводка платы не совсем удобна: разъемы IDE и FDD расположены позади слотов PCI (что можно объяснить наличием контроллера IDE RAID, так как иначе уместить все элементы на плате было бы сложновато), а разъемы аудиовходов — перед 2-м и 3-м слотами PCI (что вызвано, вероятно, сложностями, возникающими при удалении этих разъемов от микросхемы звукового контроллера). На плату установлены два семисегментных светодиода, которые отображают прохождение процедуры POST (это бывает полезным при возникновении каких-либо проблем).

Для стабилизации работы платы в цепях питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 2200 мкФ.

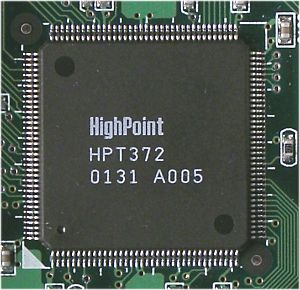

На плату интегрированы следующие контроллеры: AC'97 codec ALC201A от Avance Logic (в качестве звукового решения) — в принципе эта микросхема поддерживает SPDIF, но соответствующий разъем отсутствует; а также контроллер IDE RAID с поддержкой протокола ATA 133 на HPT372 от HighPoint.

На плате нет разведенных мест с нераспаянными элементами.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателей	Перемычка для очистки содержимого CMOS
	Перемычка для включения выбора базовой частоты процессора		Auto, 100 и 133 МГц
	Блок переключателей для выбора напряжения, подаваемого на ядро процессора		1.475 — 1.85В, шаг 0.025В
	Блок переключателей для дополнительного выбора напряжения, подаваемого на ядро процессора		От +0.025 до +0.175В с шагом в 0.025В
	Блок переключателей для выбора напряжения, подаваемого на память		2.5 — 3.2В, шаг 0.1В
	Блок переключателей для выбора напряжения, подаваемого на шину AGP		1.5 — 2.2В, шаг 0.1В
Из BIOS, основанного на версии 6.00PG от Award	Настройки таймингов памяти	+	CAS Latency System Performance DRAM Addr/Cmd Rate
	Выбор частоты работы памяти	+	DDR200, DDR266, DDR333
	Настройка работы шины AGP	+
	Настройка работы шины PCI	+
	Возможность изменения делителя частоты для шин AGP и PCI	-
	Ручное распределение прерываний по слотам	+
	Изменение частоты FSB	+	С шагом в 1 Мгц, 100-200 МГц
	Изменение коэффициента умножения процессора	+	x8 — x50
	Изменение напряжения ядра процессора	+	1.4 — 1.85В с шагом 0.025В
	Изменение напряжения памяти	+	От +0.1 до +0.7В с шагом 0.1В
	Изменение напряжения чипсета	-
	Изменение напряжения шины AGP	+	От +0.1 до +0.7В с шагом 0.1В

Плата от одного из лучших производителей продукции для оверклокера на этот раз не поразила скоростью. Но она все же быстрее большинства представленных в обзоре соперниц, а ведь мы тестировали предсерийный экземпляр, и вполне возможно, что серийные образцы будут еще лучше.

Результаты тестов:

8 февраля 2002 г.

Дмитрий Майоров, Сергей Пикалов
