Как и у многих современных плат, у AD77 Infinity имеется встроенная поддержка большого количества интерфейсов, которые ранее были уделом карт расширения. Такая интеграция функциональных компонентов снижает общую стоимость системы, а для тех пользователей, кому некоторые из контроллеров не нужны, компании обычно выпускают «урезанные» версии плат. К нам в лабораторию попал предсерийный экземпляр платы.
Комплект поставки включает:
- Упаковку: коробка нового дизайна;
- Документацию: руководство пользователя материнской платы, инструкция по установке и настройке контроллера IDE RAID — все на английском языке;
- Кабели: 2 ATA66/100/133, один SATA и шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с 2 портами IEEE 1394;
- Планку на заднюю панель компьютера с 2 портами USB;
- Заглушку на заднюю панель платы;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководство пользователя материнской платы в формате PDF;
- утилита для мониторинга системы;
- McAfee VirusScan Online.

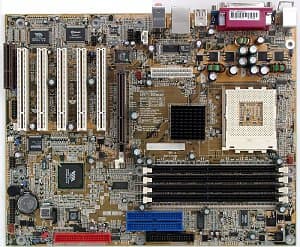

Разводка платы обладает привычными недостатками: кабели, подключаемые к аудиовходам, разъему питания и целому ряду разъемов вдоль левого края платы, будут препятствовать току воздуха в критичных местах и свободе манипуляций. Доступ к имеющимся перемычкам может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ и 4 по 1500 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
- сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX

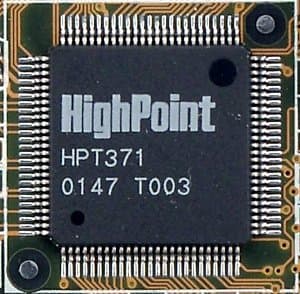

- контроллер IDE RAID, реализованный на базе микросхем HighPoint HPT371 и Marvell 88i8030, с возможностью создания RAID уровней 0 и 1 по протоколам ATA133 и SATA;
- контроллер шины IEEE 1394, реализованный на базе микросхемы VIA VT6306.
Наличие напряжения +2,5 В на модулях памяти в режиме StandBy индицируется светодиодом на плате, также на плате находится POST-контроллер, выполненный на базе 4 светодиодов.
На плате нет разведенных, но нераспаянных элементов.
На плате используются возможности системного мониторинга микросхемы Winbond WT83697HF. Контролируются:
- напряжения процессора, +3,3, ±5 и ±12 В, VBAT, +5 В SB;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

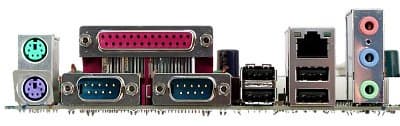

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 3 IEEE 1394/ 6 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Набор перемычек для выбора частоты FSB | 100, 133, 166 МГц | ||
| Перемычка для включения возможности запуска системы с клавиатуры PS/2 | |||
| Перемычка для выбора режима работы карты расширения CNR | Primary/Secondary | ||
| Перемычка для включения/выключения звукового контроллера | |||
| Перемычка для выбора режима работы IDE-контроллера | SATA/RAID | ||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Burst Length, Queue Depth, DRAM Drive Strength, Command Rate, Write Recovery Time, tWTR. |
| Выбор частоты работы памяти | + | By SPD, DDR200, DDR266, DDR333, DDR400 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—250 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x5—x12 | |
| Изменение напряжения ядра процессора | + | 1,1—2 В с шагом 0,025 В до 1,85 В и 0,05 В — после | |
| Изменение напряжения памяти | + | 2,5 и 2,63 В | |
| Изменение напряжения чипсета | + | 2,5, 2,6, 2,7, 2,8 В | |
| Изменение напряжения шины AGP | + | 1,5, 1,6, 1,7, 1.8 В | |
Использовалась версия BIOS от 02.09.2002, как последняя из доступных на время проведения тестирования.
Плата наверняка понравится тем, кто хочет собрать относительно недорогую систему с большой функциональностью и отличными возможностями для тонкой настройки и разгона.
Результаты тестов:
