DFI 848P-AL ? системная плата на базе чипсета i848P


Типичный представитель плат бюджетного сектора — достаточная, но не излишняя функциональность, минимальная комплектация, низкая цена.

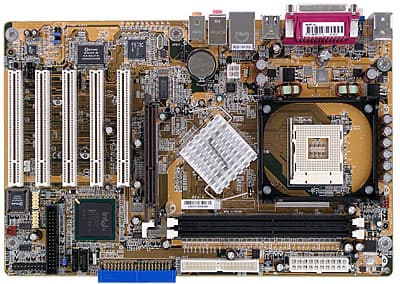

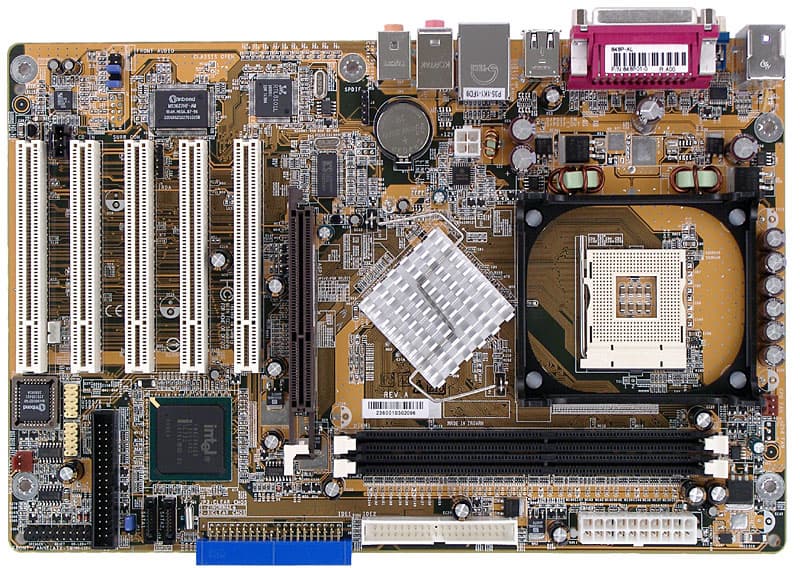

Как это и бывает обычно с зауженными платами, разводка представляемой модели не слишком удобна. «Горизонтальное» расположение одного из IDE-разъемов немного спасает, но все равно над ним может нависать видеокарта, подключение кабеля к разъему FDD будет затруднено при установленных длинных PCI-картах, а кабели от аудиовходов будут тянуться через весь корпус. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы. Наличие напряжения в режиме Standby на модулях памяти индицируется красным светодиодом. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 2200 мкФ. На плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ).

DFI предлагает две модели на базе i848P, и обе основаны на единой PCB — вторая (848P-A) отличается отсутствием сетевого контроллера; кроме того, существует по две ревизии каждой модели (в ревизии «B» немного изменена разводка, в частности, разъем для подключения S/PDIF перемещен в угол платы). Разведенные же, но не распаянные на 848P-AL разъем для подключения аудиоканалов Sub/Center и Rear-Out и перемычки для задания частоты FSB не предусмотрены ни в одной из этих моделей. Размер платы — 305х190 мм («зауженный» ATX, крепление к корпусу шестью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шин памяти и AGP, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ памяти DDR266/333/400);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) — «чипсетные»;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем WOL (Wake-On-LAN);
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

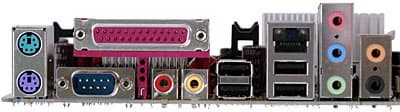

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, разъемы S/PDIF-In/Out типа Coaxial;
  • 2 порта USB (2.0);
  • 2 порта USB (2.0) и 1 RJ-45 (Fast Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front);
  • 2 аудиоразъема (Rear, Center/Sub).

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: краткое руководство пользователя материнской платы на 5 языках, включая русский;
  • Кабели: один Serial ATA, один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • McAfee VirusScan Online;
    • DirectX 9.0a.

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Realtek RTL8101L, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay
Выбор частоты работы памяти+Auto, DDR266, DDR320, DDR400
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Sync, 66, 73 и 80 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Default, +5%, +10%
Изменение напряжения памяти+Default, 2,6, 2,75, 2,85, 2,95 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, 1,6, 1,7, 1,8 В

Использовалась версия BIOS от 09.10.2003, как последняя из доступных на время проведения тестирования.

Результаты тестов:





10 декабря 2003 Г.

DFI 848P-AL — i848P

DFI 848P-AL — i848P

— , , , .
