Biostar TPower I45 (IP45A-A7P) — системная плата на базе чипсета Intel P45


  • Чипсет Intel P45 (применен северный мост P45 и южный ICH10R)

Данной моделью компания Biostar начинает (для процессоров Intel) новую серию плат TPower — логичное развитие моделей среднего уровня T-Series. Из выделяемых самим производителем особенностей серии — стабильность работы, высокая производительность (хм, сомнительно), прекрасные возможности для разгона. Действительно, судя по заявленным характеристикам, модель TPower I45 вполне можно назвать топовой, хотя надо отметить, что за последнее время ведущие производители материнских плат сформировали уже отдельную нишу не просто топовых, но «элитарных» плат, отличающихся прежде всего роскошным комплектом поставки и потрясающей ценой. В данном же случае мы видим именно добротную плату, на которой применено много технологий, улучшающих удобство сборки и использования системы, увеличивающих стабильность и надежность работы, а стоимость TPower I45 при этом никак нельзя назвать шокирующей (существенно меньше 200 долларов).

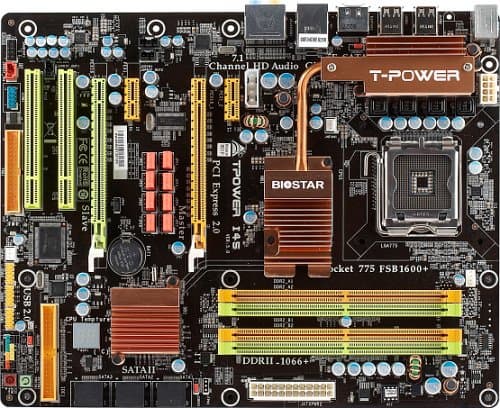

Разводку платы смело можно назвать удачной. Модули памяти не конфликтуют при установке с видеокартой, подключение дисковых накопителей не вызывает проблем даже в случае очень длинных карт расширения (все разъемы SATA уложены набок), удобны для подключения и все прочие разъемы. Единственное, что вызвало наше нарекание в процессе работы, — расположение перемычек, особенно наиболее популярной, предназначенной для очистки CMOS (ее блокирует достаточно длинная видеокарта). Любопытно, что режимы работы двух графических слотов переключаются не автоматически или хотя бы программно, а при помощи набора перемычек (аж 9 штук, причем каждую надо переключать отдельно!), и хотя, конечно, этот способ не слишком удобен, да и радиатор установленной видеокарты блокирует доступ к набору перемычек, но все-таки такое переключение — событие единичное. Набор слотов расширения на плате вполне стандартный на сегодняшний день: для установки периферии предназначены 2 PCIEx1 и 2 PCI (одним из которых придется пожертвовать в случае использования второй видеокарты с габаритным кулером), что, наверное, устроит большинство покупателей с учетом уверенной миграции периферии на интерфейс PCI Express.

Импульсный стабилизатор напряжения питания процессора, наиболее важный компонент при разгоне и требующий наибольшего внимания при длительной эксплуатации, выглядит очень достойно: 4 канала (по 3 полевых транзистора на канал), дроссели с экранированным сердечником, 3 конденсатора по 330 мкФ (на 16 В) и 8 по 820 мкФ, все конденсаторы полимерные. Полимерные конденсаторы используются и во всех остальных цепях на плате, включая стабилизатор напряжения памяти (усиленный применением индуктивных элементов). Более того, Biostar отмечает, что для улучшения качества интегрированного звука (фильтрации высокочастотных помех) на плате не только применен качественный аудиокодек, но и в выходных звуковых цепях используется по одному конденсатору на канал. В разделе тестирования встроенного звука мы оценим, насколько данное решение оказалось эффективным.

Южный мост довольствуется радиатором очень скромных размеров, а вот для северного предусмотрено усиленное охлаждение: радиатор на нем сравнительно небольшой, но он соединен медной тепловой трубкой с дополнительным радиатором на полевых транзисторах в цепи питания процессора, а если и этого покажется мало, то сверху на дополнительный радиатор монтируется идущий в комплекте кулер с тепловой трубкой Cooler Harbor, выдувающий горячий воздух куда-то в район задней панели. (Параметры кулера: вентилятор диаметром 70 мм, максимальная скорость вращения — 4200 об/мин, достаточно шумный; все радиаторы на плате алюминиевые.) При работе в штатных режимах особой необходимости в применении Cooler Harbor нет, хотя радиаторы нагреваются весьма прилично, но если вы намерены серьезно разгонять систему, такой вариант будет вполне уместен. Правда, теоретически, получающаяся конструкция выглядит не очень здорово, так как с радиатором на полевых транзисторах тепловая трубка (насколько можно видеть) сопрягается не при помощи пайки, а при помощи толстого слоя какого-то термоинтерфейса. Более того, сам этот радиатор сборный, и та часть, к которой (в свою очередь, через слой термоинтерфейса) крепится винтами модуль Cooler Harbor, представляет собой отдельный металлический брусок с непонятным механизмом сопряжения с остальной частью.

К тому же эффективность данного решения находится под сомнением, так как Cooler Harbor занимает место между кулером на процессоре и обычно монтируемым (у большинства компьютерных корпусов) на заднюю стенку системным вентилятором. И если большему по размеру и более эффективному системному вентилятору активное охлаждение при помощи Cooler Harbor будет, скорее, мешать за счет увеличения гидродинамического сопротивления, то с процессорным кулером возможен и прямой конфликт за место в пространстве — во всяком случае, в стандартный боксовый кулер вентилятор Cooler Harbor попросту упирается, заставляя, как минимум, тщательно разводить провода. Тем не менее, по результатам практических испытаний можно утверждать, что Cooler Harbor приносит пользу: без него радиаторы системы охлаждения на плате под максимальной нагрузкой быстро становятся очень горячими, почти раскаленными на ощупь (температура системного датчика 36 °C), а после установки этого модуля — остаются лишь слегка горячими (температура системного датчика 28 °C). В итоге можно, наверное, посетовать на неоптимальность готового решения и его возможную несовместимость с некоторыми процессорными кулерами, но в целом применение Cooler Harbor вполне оправдано.

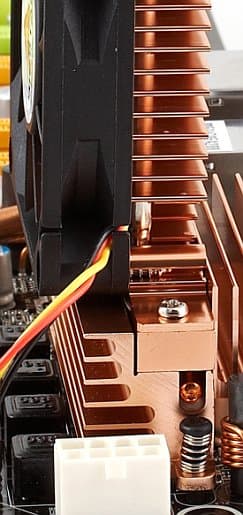

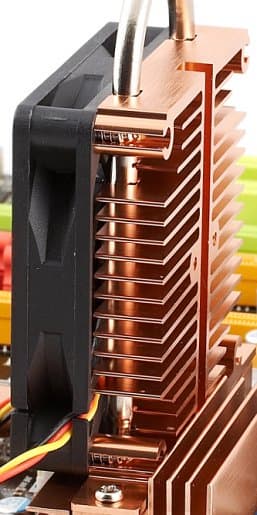

крепление тепловой трубки к радиатору на плате             место для крепления дополнительной тепловой трубки к радиатору Cooler Harbor

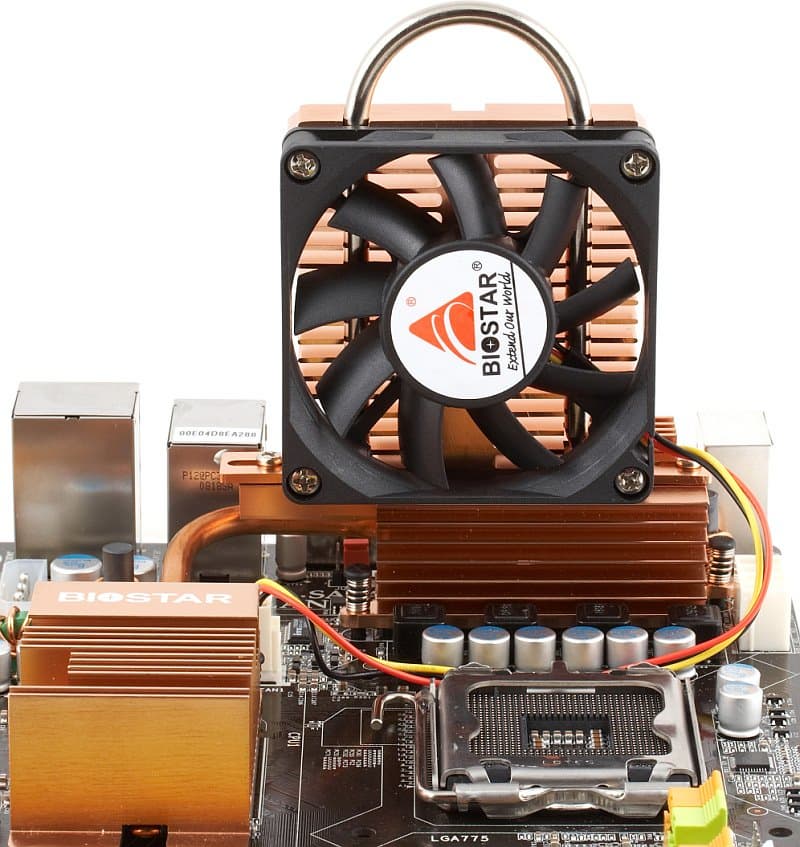

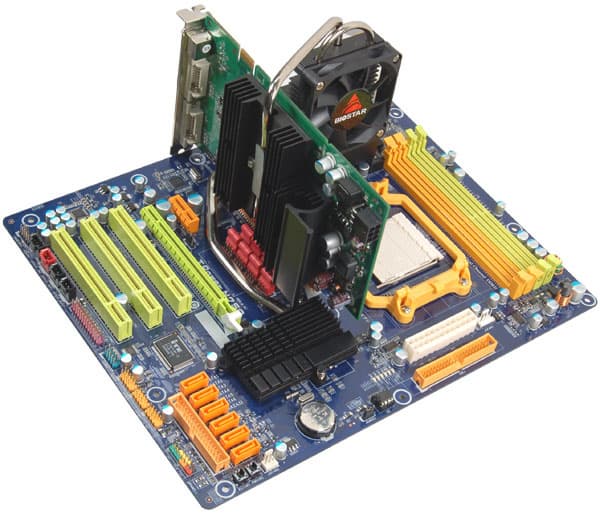

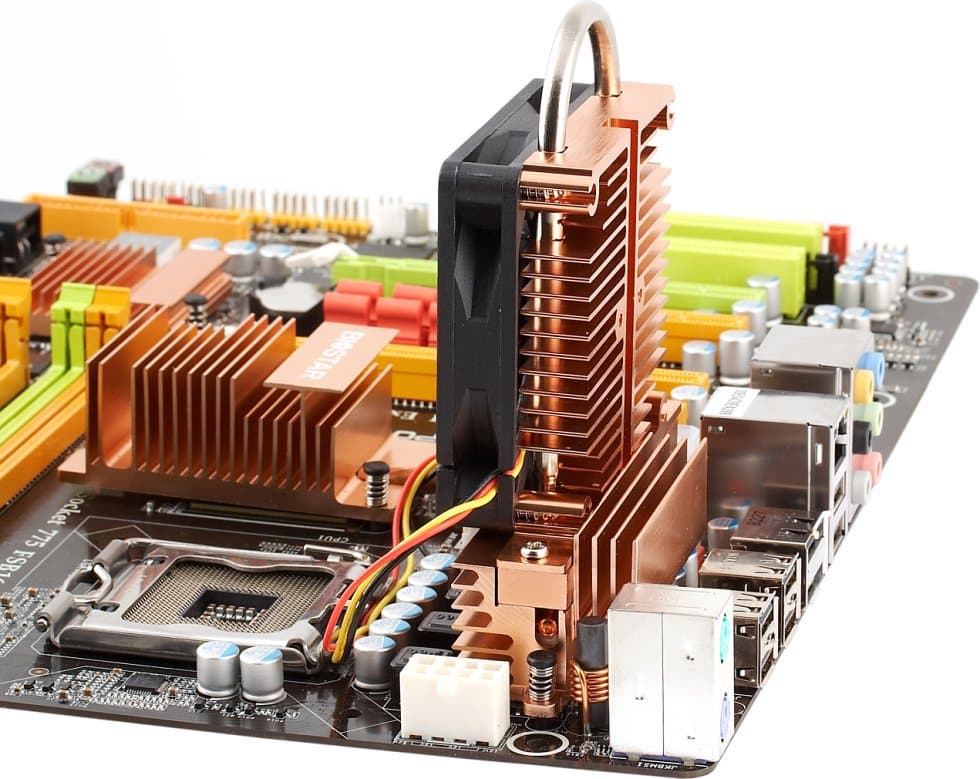

У модуля Cooler Harbor есть и еще одно применение: в задней части радиатора может быть закреплена вторая тепловая трубка. Понадобиться это может в достаточно редком, но интересном случае — если вы заодно будете использовать видеокарту производства Biostar с системой охлаждения V-Pipe (длинная тепловая трубка со свободным концом и отсутствие вентилятора на самой карте). Впрочем, мы пока даже не можем сказать, о каких моделях видеокарт идет речь — возможно, данный вариант так и останется концептом.

По понятным причинам, в новой серии TPower выпущена пока всего одна плата (для процессоров Intel), причем по дизайну и возможностям она отличается от других моделей на P43/P45, даже относящихся к T-Series. Тем не менее, среди новых плат компании есть пара весьма похожих на TPower I45 — TP45 HP/TP43 HP на P45/P43 соответственно, тоже использующих систему охлаждения чипсета на тепловых трубках (но без возможности установить модуль Cooler Harbor) и с очень схожим дизайном PCB, однако без таких «элитных» особенностей, как повсеместное применение полимерных конденсаторов или табло для аппаратной индикации POST-кодов. Любопытно, что плата на P43 тоже имеет два слота PCIEx16 для графики, но второй при этом работает со скоростью x1. Также на новых чипсетах Intel выпущено еще несколько плат Biostar, но это более скромные решения (включая модель P43-A7 из совсем уж бюджетной серии). Размер платы — 305×245 мм (полноразмерный ATX), крепление к корпусу девятью или десятью винтами, все края платы жестко закреплены.

Системный мониторинг (Fintek F71887F, по данным BIOS Setup и утилит под Windows)

  • Напряжение процессора, памяти, чипсета, шины FSB, батарейки, +3,3, +12 В и +3,3 В SB;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Технология автоматической регулировки вращения всех вентиляторов в зависимости от температуры.

У платы весьма развитая система автоматической регулировки вращения вентиляторов: эта функция включается индивидуально для каждого вентилятора, индивидуально же калибруется и имеет большое количество настроек работы. В каждом случае можно задать значение температуры соответствующего датчика, при котором вентилятор следует выключить, включить (на минимальной скорости) и перевести на максимальную скорость вращения. Для процессорного вентилятора можно задать (в относительных единицах) минимальную скорость вращения, а для двух других — напрямую (в об/мин) минимальную и максимальную; дополнительно для процессорного можно выбрать один из двух вариантов предустановок для автоматической регулировки.

В данном случае в BIOS Setup возможности мониторинга, предоставляемые контроллером Fintek, реализованы полностью, и утилиты под Windows (SpeedFan и фирменное приложение TPower2) ничего нового к вышеприведенному списку не добавляют.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет Socket 775, поддерживаются все современные процессоры для этого сокета из линеек Core 2 Duo/Quad/Extreme, Pentium Dual-Core и Celeron/Dual-Core с частотой FSB от 800 до 1600 МГц (хотя официально частота 1600 МГц данным чипсетом Intel не поддерживается), включая модели на ядре Wolfdale/Yorkfield; список проверенных на совместимость процессоров доступен на сайте производителя;
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-667/800 без ECC; поддерживается двухканальный режим работы — даже при несимметричном заполнении слотов обоих каналов); список сертифицированных модулей будет позже доступен на сайте производителя;
  • 2 слота PCIEx16 (PCI-E 2.0), которые могут работать одновременно со скоростью x8 для поддержки двух видеоускорителей в режиме CrossFireX, иначе работает только первый слот в полноскоростном режиме; список проверенных на совместимость видеокарт будет позже доступен на сайте производителя;
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, с возможностью подключить обычный 20-контактный коннектор ATX 2.03), 8-контактный EPS12V для питания процессора (можно подключить обычный 4-контактный ATX12V даже без переходника) и 4-контактный периферийный для подачи дополнительного питания на видеокарты;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133, функционирующий за счет дополнительного контроллера;
  • 6 «чипсетных» разъемов SATA-II (Serial ATA II) на 6 устройств SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и Matrix RAID;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out на планке;
  • Разъем для подключения к видеокарте для последующего вывода цифрового звукового потока (S/PDIF-Out) через ее порт HDMI;
  • Разъем для подключения цифрового звукового входа S/PDIF-In;
  • Разъем для подключения COM-порта на планке;
  • 3 разъема для подключения вентиляторов, один из которых (процессорный) 4-контактный; для всех предусмотрена возможность контроля количества оборотов и функция автоматической регулировки частоты вращения соответствующего вентилятора в зависимости от температуры.

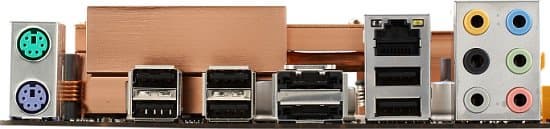

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 2 порта USB;
  • 2 порта USB;
  • 2 порта eSATA-II;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: большая коробка с «суперобложкой» и ручкой для переноски; содержимое также распаковано по небольшим картонным коробкам;
  • Документация: руководство пользователя на английском языке с перечислением характеристик платы еще на нескольких языках, включая русский;
  • Кабели: 6 SATA (с переходниками питания на 6 устройств) и 1 ATA66;
  • Планка на заднюю панель компьютера с оптическим (Toslink) и коаксиальным разъемами S/PDIF-Out;

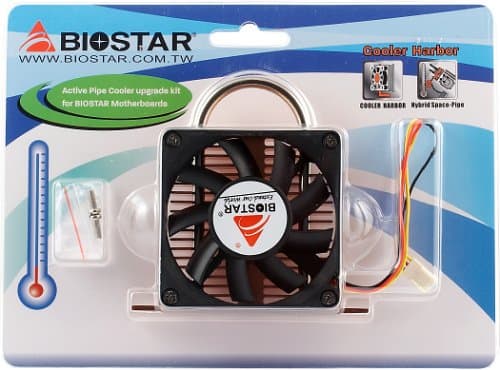

  • Модуль Cooler Harbor, представляющий собой дополнительный кулер с тепловой трубкой, монтируемый на один из радиаторов набортной системы охлаждения;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • CD с необходимыми драйверами под Windows XP и Vista.

Вместо набора фирменных утилит, характерного для прочих плат Biostar (преимущественно из серии T-Series), компания предлагает для плат серии TPower универсальную утилиту TPower2, которая, по сути, включает 4 знакомых нам утилиты.

Bio-Watch позволяет отслеживать характеристики системы, перечисленные в разделе «Системный мониторинг» (значения температур, напряжений, частот вращения кулеров), а также дублирует по функциональности раздел Smart Fan в BIOS Setup в отношении работы процессорного кулера и позволяет быстро вручную задать частоты вращения двух других вентиляторов. OC Tweaker отслеживает и позволяет изменить частоту FSB, памяти, шин PCI Express и PCI (в нашем случае доступна для изменения оказалась только частота FSB), а также напряжение процессора, памяти, чипсета и шины FSB; помимо ручной настройки есть возможность попробовать три стандартных профиля или автоматический разгон; каждое изменение с целью разгона быстро проходит проверку на стабильность (проверяется, в том числе, и стабильность работы видеокарты!). Biostar Flash отвечает за прошивку BIOS из-под Windows, но без возможности поиска новой версии на сайте производителя. Наконец, eHot-Line собирает системную информацию (версия платы, прошивки BIOS, установленное «железо» и т. п.) и позволяет отослать письмо в службу поддержки с включением этой информации.

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC888S (версия среднего уровня по качеству аналогового вывода звука, с двумя независимыми выходами S/PDIF), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out (в комплекте есть планка для реализации S/PDIF-Out);
  • Сетевой, на базе микросхемы Realtek RTL8111C (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • Контроллер IDE/SATA-II RAID, на базе микросхемы Marvell 88SE6121 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133 и 2 SATA300 (в данном случае оба порта реализованы в виде eSATA), с возможностью объединить SATA-диски в RAID-массив уровней 0 и 1.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0,01, −0,07Отлично
Уровень шума, дБ (А)−88,1Хорошо
Динамический диапазон, дБ (А)88,5Хорошо
Гармонические искажения, %0,0028Отлично
Гармонические искажения + шум, дБ (A)−81,2Хорошо
Интермодуляционные искажения + шум, %0,013Очень хорошо
Взаимопроникновение каналов, дБ−85,6Отлично
Интермодуляции на 10 кГц, %0,011Очень хорошо

Общая оценка: Очень хорошо (подробнее). Интегрированная аудиосистема, по замыслу инженеров Biostar, должна выгодно выделяться на фоне прочих плат, для чего не только выбран качественный кодек (хотя и не являющийся топовым даже среди типичных решений для материнских плат), но и сделана попытка бороться с высокочастотными помехами от прочих набортных компонентов. Для этого каждый выходной звуковой канал фильтруется отдельным конденсатором, и итоговый динамический диапазон встроенного аудио должен составлять более 95 дБ (А) (для собственно кодека этот параметр заявлен на уровне 97 дБ (А)). Честно говоря, маркетинговые данные в этом случае вызывают легкое недоумение: фильтрация выходных каскадов устроена аналогичным образом на всех современных платах, разве что не во всех случаях применяются полимерные конденсаторы, но в отсутствие серьезного нагрева этот фактор не может оказать на результат существенного влияния.

Да и измеренное при помощи RMAA качество аналогового вывода звука у данной платы не самое высокое среди протестированных моделей, и динамический диапазон существенно ýже заявленного. Впрочем, не все так плохо. Примененный кодек имеет поддержку двух независимых выходов S/PDIF, реализованных в данном случае для обычного вывода звука в цифровом формате через оптический и коаксиальный разъемы на задней панели компьютера, а также для подключения к видеокарте, чтобы выводить звук через ее универсальный разъем HDMI. Из дополнительных интересных возможностей встроенного аудио, реализуемых на программном уровне, отметим технологию DTS Connect, позволяющую несколькими способами подключить компьютер к многоканальной аудиосистеме и получить объемный звук, а также Dolby Digital Live — кодирование аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF.

Не очень понятна ситуация с ATA-контроллерами Marvell, которые мы регулярно встречаем на платах, лишенных чипсетной поддержки IDE в южных мостах Intel, начиная с ICH8. В большинстве случаев контроллер Marvell 88SE6111 прекрасно проявлял себя в наиболее важной области — поддержке дисковых накопителей с интерфейсом IDE. Возможность загрузиться с CD-привода, установить ОС с CD/DVD-диска, полноценная работоспособность специфических менеджеров для работы с образами дисков — вот что интересует все еще многочисленных обладателей IDE-устройств. В некоторых случаях, однако, плата с тем же самым Marvell 88SE6111 ничего вышеописанного обеспечить не могла, как это ни странно. В данном случае мы впервые видим применение Marvell 88SE6121, и первый опыт в целом можно считать удачным, хотя почему-то наша плата не смогла загрузиться со специального диска с менеджером Acronis (при том, что установка Windows XP с CD запустилась без всяких проблем). В очередной раз призываем побольше узнавать об особенностях работы IDE-контроллеров современных плат от непосредственных владельцев аналогичных моделей в интернет-конференциях.

Фирменные технологии и особенности

  • Кнопки включения/перезагрузки на плате позволяют легко выполнить соответствующие действия, не прибегая к помощи передней панели компьютера; кроме того, подсвеченные набортные кнопки индицируют включенное состояние системы;
  • Табло с аппаратной индикацией POST-кодов в теории позволяет легко найти причину, по которой плата не стартует, а после успешного прохождения процедуры POST на дисплей в реальном времени выводится температура процессора по данным с интегрированного термодиода. К сожалению, практические испытания показали, что при частичной или полной неработоспособности модулей памяти (а это едва ли не самая актуальная проблема при сборке или разгоне системы) на табло выводятся коды ошибки, не имеющие ни малейшего отношения к делу, либо нерасшифрованные в руководстве. При прошлых испытаниях аналогичных POST-контроллеров мы не имели подобных проблем, и склонны относить их к особенностям AMI BIOS (в противоположность ранее встречавшимся нам в таком применении Award/Phoenix BIOS);
  • Bio-ReLife — помимо весьма распространенной функции прошивки новой версии BIOS с дискеты или USB-флешки (без необходимости загрузки ОС), данная плата имеет и реже встречающуюся функцию восстановления прошивки BIOS, испорченной при неудачно завершившейся процедуре перепрошивки (например, вследствие внезапного отключения питания). В данном случае достаточно просто включить систему, воткнув заранее подготовленную флешку в USB-порт (вариант с дискетой на сегодня представляется куда более экзотическим).

Настройки

С помощью перемычек и кнопокПеремычка для очистки содержимого CMOS
Набор перемычек для подачи дежурного питания на порты USBпосле чего компьютер можно включать с подключенных к этим портам устройств
Набор перемычек для переключения режимов работы слотов PCIEx16работает только один слот в режиме x16 или оба в режиме x8
Из BIOS, основанного на версии 2.61 от AMIВозможность отключения специфических функций процессора+Hardware Prefetcher, Adjacent Cache Line Prefetch, Core Multi-Processing, Thermal Management (TM2), Enhanced Halt State, Execute Disable Bit, Virtualization Technology, Enhanced SpeedStep
Настройки таймингов памяти+By SPD, CAS Latency Time, DRAM RAS to CAS Delay, DRAM RAS Precharge, Precharge Delay, TWR, TWTR, TRRD, TRTP, TRFC и еще с десяток таймингов, включая Refresh Counter и выбор конфигурации DDR2 RCOMP
Выбор частоты работы памяти+Auto или задать множитель относительно частоты FSB: ×2, ×2,4, ×2,5, ×3, ×3,2, ×3,3, ×4 (при этом сразу выбирается результирующая частота DDR2, что очень наглядно)
Возможность задания частоты для периферийных шин+PCI-E = 100—150 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—800 МГц с шагом 1 МГц, есть функция динамического разгона процессора и три варианта автоматического разгона
Изменение коэффициента умножения процессора+только целыми значениями
Изменение напряжения ядра процессора+Auto, от −0,200 до +1,300 В с шагом 0,025 и 0,05 В
Изменение напряжения памяти+Auto, до +1,85 В с шагом 0,05, 0,1 и 0,2 В
Изменение напряжения чипсета+для северного моста: Auto, до +0,700 В с шагом 0,025, 0,05 и 0,1 В
Изменение напряжения FSB+Auto, до +0,750 В с шагом 0,025 и 0,05 В

Использовалась версия BIOS от 10.07.08, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. Функция сохранения/загрузки профилей BIOS (до 10 вариантов) обеспечивает удобство при экспериментах с разгоном, так как основная часть настроек может быть быстро возвращена в выбранное состояние сразу после очистки CMOS. В случае переразгона системы и невозможности загрузиться (причем с настраиваемым количеством попыток), плата автоматически стартует с настройками по умолчанию, при этом не изменяя настроек в BIOS Setup, что очень удобно для внесения исправлений. У платы имеется функция вывода данных системного мониторинга на экран во время процедуры POST (как и, например, у плат EPoX), но реализация в данном случае подкачала — информация выводится не во время самой процедуры, а после, так что воспринять ее глазом просто не получается.

В BIOS платы интегрированы две утилиты. Первая — это часто встречающаяся в продуктах других производителей программа для прошивки BIOS с дискеты или USB-флешки; единственный смысл ее существования — в отсутствии необходимости делать носитель данных системным. Зато вторая утилита — настоящий подарок для любителей разгона: Memtest86+ v2.01 выполнит тщательную проверку стабильности системы и качества модулей памяти, так что для оперативного тестирования текущей разогнанной конфигурации нет необходимости загружать ОС.

Biostar выделяет отменные разгонные возможности платы, что на практике может быть подтверждено только статистикой большого числа фанатов, но по крайней мере, в BIOS Setup этой модели действительно много уникальных настроек, отвечающих за разгон системы. Так, пользователь может «подстроить» работу тактового генератора платы, изменяя форму сигнала: CPU Clock Driving Control = Auto, 700, 800, 900, 1000 мВ; CPU Clock Skew и MCH Clock Skew = Auto, 100—1500 пс. Дополнительно доступно изменение напряжений GTL Reference Voltage для каждого ядра процессора и северного моста чипсета примерно в пределах 0,56×VTT—0,69×VTT, а также CPU PLL Voltage (1,5, 1,6, 1,7, 1,8 В). Из прочих, как правило не встречающихся настроек, отметим функции FSB Compensation FineTune (смысл которой мы оставляем исследовать оверклокерам) и DDR2 Enhance Mode (видимого влияния на скорость работы не оказывающая).

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц, шина 1066 МГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: PowerColor ATI Radeon HD 3870, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

По скоростным показателям мы сравним Biostar TPower I45 с несколькими представителями последних чипсетов Intel.

ТестBiostar TPower I45 (P45)MSI P43 Neo-F (P43)ECS P45T-A (P45)Biostar TP35D2-A7 SE (P35)MSI X48C Platinum (X48)
Архивирование в 7-Zip, мин:сек4:164:174:174:164:19
Кодирование MPEG4 (XviD), мин:сек3:363:363:373:373:37
FarCry (Low@640×480), fps348347346346343
FarCry (Highest@1600×1200), fps181178181179181
Doom 3 (Low@640×480), fps208208207205203
Doom 3 (Highest@1600×1200), fps180179179178179

Легко заметить, что практически никакой разницы между платами не обнаружилось, как это и происходит постоянно в рамках тестирования по нашей методике в данной конфигурации. Дело тут в том, что пропускная способность памяти в сегодняшних системах слишком велика, чтобы за счет более точной настройки контроллера памяти в чипсете (или конкретной плате) существенно обойти соперников.

Итог

Подводя итог, можно сказать, что Biostar TPower I45 нам понравилась. Это, конечно, не самая дешевая модель на рынке (платы на P45 доступны и по цене от 100 долларов), но в данном случае отчетливо видно, за что нам предлагают заплатить лишние деньги. Качество изготовления платы, включая подбор электронных компонентов, не вызывает сомнений, также хороша функциональность модели — посетовать можно разве что на отсутствие FireWire и сомнительный для некоторых набор слотов расширения (но все же это полноразмерная ATX-плата). Поддержка всех актуальных на сегодня стандартов и частот работы шин позволяет в данном случае предполагать покупку такой платы «на вырост» (тем более, что в ближайший год ничего лучшего на рынке не появится). Мы не можем с уверенностью рассуждать о разгонных возможностях TPower I45, но по крайней мере базу инженеры Biostar заложили добротную: тут и организация стабилизаторов напряжения в ключевых цепях, и эффективное охлаждение чипсета, и расширенные настройки в BIOS Setup или их аналог в утилите TPower2 под Windows.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor




20 августа 2008 Г.
