ASUS Crosshair V Formula

элитное пополнение в серии Republic of Gamers на чипсете AMD 990FX (Socket AM3+)

До выпуска процессоров на ядре Bulldozer еще остается некоторое время, а платы под Socket AM3+ уже присутствуют в полном ассортименте. И это, надо отметить, довольно неплохо, так как позволяет исключить какие-либо случайности и шероховатости со стороны платформы в момент выпуска процессоров. Да и цены на все новое, особенно на российском рынке, имеют свойство быть завышенными. А тут, глядишь, к выпуску процессоров уже и платы будут продаваться на каждом углу (а значит, будут стоить адекватно), и BIOS подчистят. Впрочем, рассматриваемая в этом обзоре плата вряд ли будет стоить заметно дешевле: принадлежность к «люксовому» сегменту обязывает. Да и технически плата весьма интересна, поэтому для компьютера, собираемого всерьез и надолго, вполне может быть выбрана не только из соображений престижа.

Особенности платы

ASUS Crosshair V Formula

Разработчики на этот раз не стали смущать пользователей 5 слотами PCI Express x16, а оставили только четыре. Тем не менее, плата предлагает максимальные возможные на сегодняшний день средства для организации конфигураций с несколькими видеокартами. Кроме поддерживаемой чипсетом конфигурации Quad CrossFireX на видеокартах с чипами Radeon, есть возможность собрать 3-Way SLI на GeForce. Но в отличие от предыдущей версии платы, где использовался дополнительный чип Lucid Hydra, в данном случае поддержку конфигураций с картами NVIDIA обеспечивает сам чипсет 990FX.

Собственно, основное отличие 990FX в системной функциональности, с точки зрения пользователя, и состоит в том, что NVIDIA, незадолго до выпуска этого чипсета, открыла возможность лицензирования SLI под платформу AMD. И хотя NVIDIA в известной степени является конкурентом AMD, другого варианта у нее не было, поскольку свои чипсеты эта компания более не производит.

Формула распределения линий такова: при установке двух видеокарт в первый и второй слот обе карты получают в свое распоряжение по 16 линий PCI Express 2.0, при установке трех карт линии распределяются как «x16+x16+x8». Наконец, 4-й порт постоянно подключен к 4 линиям PCI-E.

ASUS Crosshair V Formula

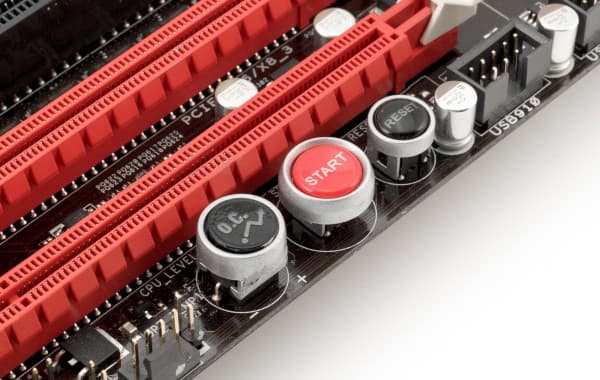

Вдоль края платы имеются кнопки для включения, перезапуска компьютера и выбора «разгонного» профиля, который можно заранее настроить в BIOS. Уже стандартной стала и кнопка Go, расположенная в области слотов памяти, назначение которой — позволить загрузиться с повышенными таймингами и пониженной частотой памяти в том случае, если компьютер не стартует после установки нестандартного комплекта памяти.

ASUS Crosshair V Formula

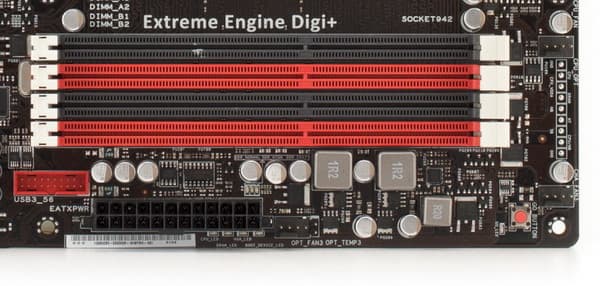

Вертикальный ряд контактов, которые вы видите на этом же снимке справа, позволяет пользователю-оверклокеру с помощью мультиметра контролировать напряжения основных компонентов: процессора, памяти, чипсетных мостов, шины HT и т. д. Это вряд ли пригодится в работе со штатными параметрами, но для экстремального разгона и при участии в оверклокерских соревнованиях будет востребованно.

Плата поддерживает большинство фирменных технологий, знакомых нам по предыдущим моделям из этой линейки, в том числе GameFirst (возможность установить гарантированную пропускную способность локальной сети для выбранных приложений) и ROG Connect (возможность управлять разгонными настройками и следить за текущими параметрами с ноутбука, подключенного через USB к специальному порту на плате)

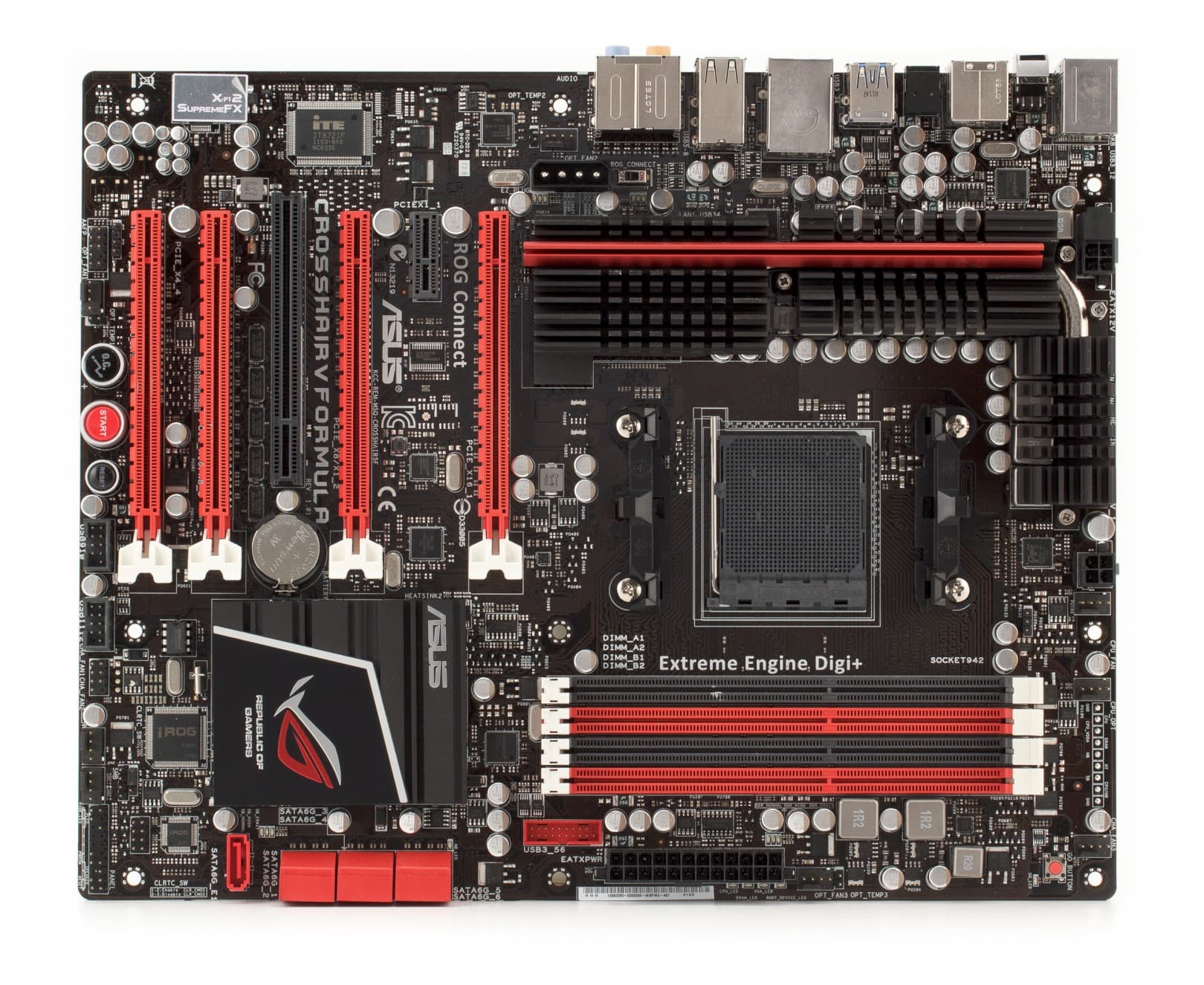

Плата насыщена дополнительными контроллерами, но в отличие от предыдущей модели, вписывается в габариты стандартного ATX-формата (305×245 мм), поэтому может быть установлена в любой стандартный корпус.

ASUS Crosshair V Formula

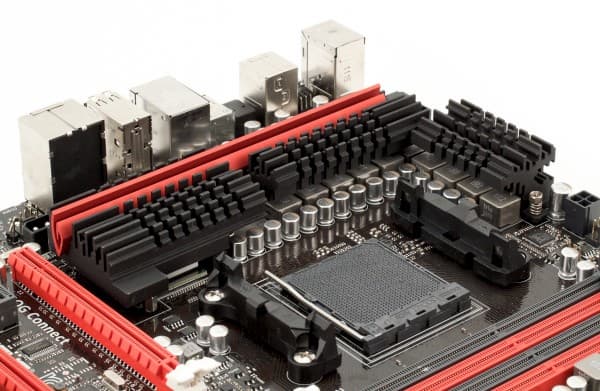

Система охлаждения пассивная, но радиатор занимает достаточно большую площадь, и охлаждать ему приходится не три, как в предыдущем случае, а два чипа. Поэтому при наличии хорошей вентиляции в корпусе он должен справиться и в режиме умеренного разгона. Ну а экстремалы все равно будут использовать дополнительные средства охлаждения.

ASUS Crosshair V Formula

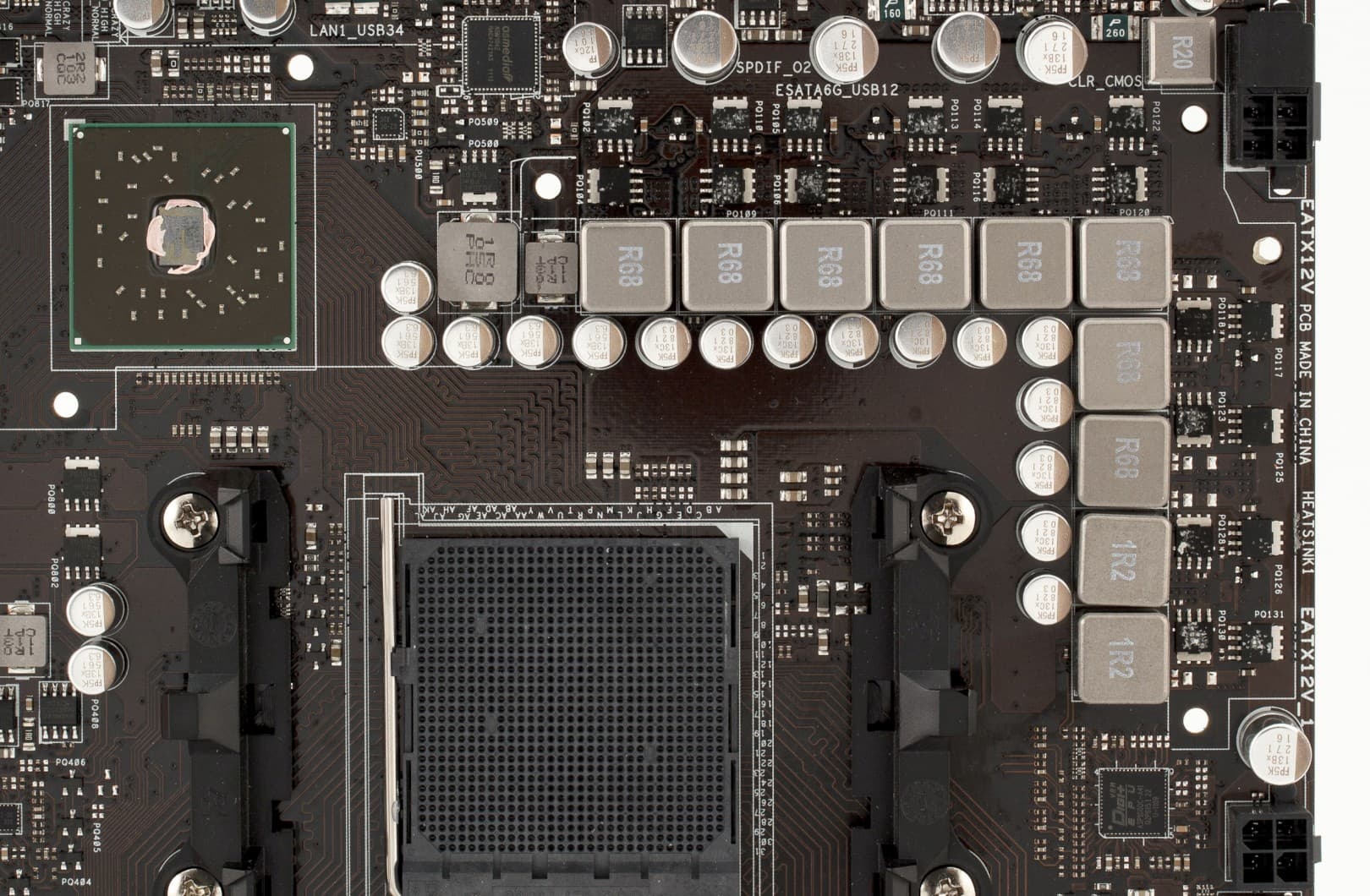

Стабилизатор напряжения питания процессора существенно отличается от предыдущей модели платы. Это и не удивительно, поскольку основные отличия Socket AM3+ от простого AM3 как раз и состоят в усовершенствованных схемах питания. В самих процессорах будут заложены схемы для точного «цифрового» управления параметрами питания.

Также мы видим возможность использовать 4-контактный разъем питания процессора (ATX12V) в дополнение к штатному 8-контактному (EPS12V). Делать это имеет смысл лишь в разгоне. При использовании процессоров с невысоким TDP плата корректно стартует и работает при подключении всего лишь 4-контактного коннектора к основному разъему (при этом даже не придется снимать с разъема заглушку).

Количество фаз осталось на прежнем уровне: стабилизатор 10-канальный, на каждый канал установлены по 2 высокоэффективных полевых транзистора с Low RDS(on). Установлено 11 конденсаторов по 820 мкФ, 5 по 560 мкФ и 4 по 270 мкФ — не так много, как на предыдущей версии платы. Но вполне достаточно, поскольку конденсаторы элитные, японского производства, с заявленным сроком службы до 500 000 часов при температуре 65 °C. Возможна установка любых современных процессоров, включая уже снятые с производства модели с TDP 140 Вт.

ASUS Crosshair V Formula

Комплект поставки на этот раз не содержит каких-либо весомых дополнений вроде звуковой карты или Wi-Fi-адаптера, которые периодически попадались нам с платами этой серии. Имеется 6 шлейфов SATA 3.0 с металлическими защелками, кабель для реализации функции ROG Connect, набор Q-Connectors для объединения проводов от передней панели для удобства подключения к плате и фирменная заглушка на заднюю панель. Имеются также наклейки на SATA-кабели и стяжки для проводов.

Функциональность

ASUS Crosshair V Formula

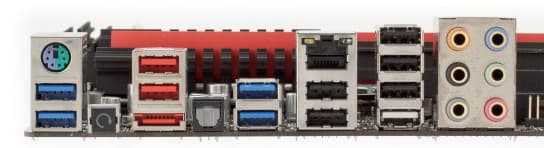

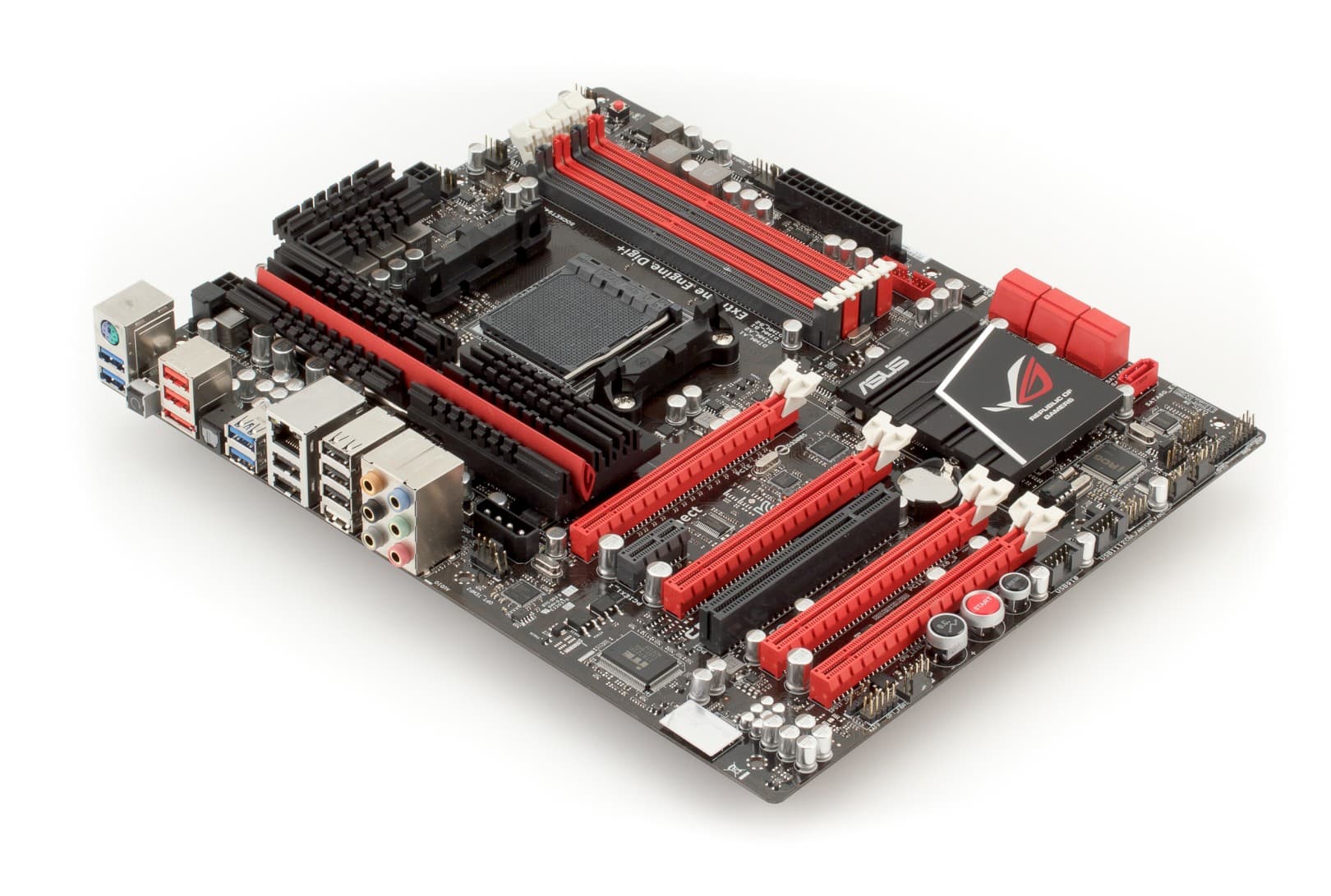

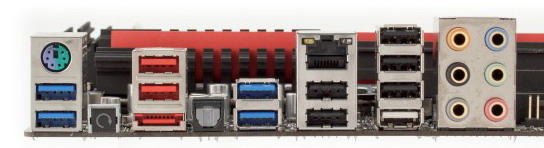

по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD 990FX, который с точки зрения периферийной функциональности является полным аналогом AMD 890FX (о возможностях этого чипсета вы можете узнать из обзорной статьи по ссылке). Поддерживаются все процессоры, выпущенные для разъема Socket AM3, и те, что будут выпущены для AM3+; в качестве оперативной памяти может быть установлено до 32 ГБ DDR3-1066/1333/1600. Для подключения накопителей установлено 6 внутренних «чипсетных» портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5), еще 2 SATA 3.0 поддерживаются дополнительным контроллером, из них один выведен на заднюю панель в качестве eSATA.

Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC889), оптический S/PDIF-Out выведен на заднюю панель, поддерживается программное обеспечение X-Fi SupremeFX;
  • сетевой контроллер (Intel 82583V, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и с поддержкой функциональности GameFirst;
  • SATA 3.0 (ASMedia ASM1061, интерфейс PCIEx1), с поддержкой двух портов SATA 3.0, один из которых выведен на заднюю панель в виде eSATA;
  • USB 3.0 (3×ASMedia ASM1042, интерфейс PCIEx1), с поддержкой суммарно 6 портов USB 3.0, из которых 4 выведены на заднюю панель;
  • cистемный мониторинг (ITE IT8721F), в BIOS Setup предусмотрено автоматическое управление процессорным и системным вентиляторами, для которых пользователь может выбрать автоматические режимы (Silent, Standard, Turbo) или вручную задать максимальную и минимальную частоту вращения и соответствующие им температурные пороги. Регулировка поддерживается как для 4-, так и для 3-контактных вентиляторов. Для тех, кого интересует более тонкое управление, расширенные возможности предоставляет утилита Fan Expert. Также есть возможность задать максимальную и минимальную температуру для автоматической регулировки частоты вращения 4 системных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,02, −0,04Отлично
Уровень шума, дБ (А)−88,6Хорошо
Динамический диапазон, дБ (А)88,7Хорошо
Гармонические искажения, %0,0064Очень хорошо
Гармонические искажения + шум, дБ (А)−79,4Средне
Интермодуляционные искажения + шум, %0,012Очень хорошо
Взаимопроникновение каналов, дБ−91,6Отлично
Интермодуляции на 10 кГц, %0,012Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Стандартные результаты для примененного кодека. Тем не менее, с точки зрения пользователя, аудиосистема на этой плате выглядит солиднее предыдущих реализаций, поскольку она поддерживает ПО Creative под названием X-Fi SupremeFX. Таким образом, в играх будут доступны эффекты, соответствующие EAX Advanced HD 5.0 — хоть и с помощью программной эмуляции, но это лучше, чем ничего. А для максимальной реалистичности, разумеется, бескомпромиссный игровой компьютер должен иметь дискретную звуковую карту.

Разгон

Описание методики тестирования производительности, разгона и конфигурацию тестового стенда для платформы Socket AM3 можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +100—600 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров +через BIOS
Напряжение процессора+0,60—2,10 В (CPU)
0,50—1,90 В (CPU NB)
2,2—3,19 В (CPU VDDA)
Напряжение памяти+1,2—2,9 В
Напряжение чипсета+0,80—2,00 В (для северного моста)
1,11—1,80 В (для южного моста)
0,80—2,00 В (для шины HT)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT в BIOS Setup зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 0506 от 02/07/2011.

BIOS Setup на этот раз снабжен графической оболочкой, функциональность же не особо отличается от предыдущих версий, поскольку она давно уже избыточна даже по меркам очень требовательных пользователей. Помимо основных параметров, есть много дополнительных настроек для тонкого тюнинга памяти, «редкие» регулировки напряжений (для PCIE-шины, компонентов подсистемы памяти) и прочее, что может привлечь внимание энтузиастов.

Разработчики уже в нынешней версии BIOS «вытащили» наружу настройки цифрового модуля управления электропитанием процессора. Можно расширять диапазон контроля TDP и производить прочие манипуляции, которые будут особенно полезны при разгоне процессоров с микроархитектурой Bulldozer.

Есть возможность сохранения до 8 профилей памяти в CMOS и неограниченного количества на внешних носителях (жесткий диск или флэш-память). Выделенный профиль хранит информацию для разгона, который может активироваться в любое время из Windows или по нажатию кнопки Go на плате, если разогнанное состояние необходимо лишь для выполнения какой-то задачи.

 Phenom II X4 975 Black Edition (3,6 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц42003835
Опорная частота (множитель), МГц200 (×21)295 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,48/1,431,48/1,40
Частота (множитель) CPU NB, МГц2600 (×13)2360 (×8)
Частота (множитель) шины HT, МГц2000 (×10)2065 (×7)
Частота памяти, МГцDDR3-1333DDR3-1180
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Результат очень хорош при разгоне за счет множителя (сказываются высококачественные и продуманные схемы питания) и просто хорош — при разгоне за счет опорной частоты. Но стандартные процессоры редко кто использует с платами такого уровня, благо выбор разблокированных моделей сейчас широк, будут такие процессоры и на новом ядре.

Отметим только, что иногда приходится долго ждать автозагрузки с параметрами по умолчанию в случае зависания при переразгоне. Также плата автоматически повышает опорную частоту в режиме Auto, причем не ограничивается 1-2 МГц, как раньше, а завышает на 10-20 МГц, что довольно-таки заметно поднимает результирующую частоту. Это надо иметь в виду, если вам нужно получить результаты в номинале: в таком случае выберите режим Manual и зафиксируйте 200 МГц в качестве опорной частоты.

Производительность

Для сравнения взяты результаты предыдущей модели ASUS Crosshair IV Extreme на чипсете 890FX.

дискретная графика (Radeon HD4850) ASUS Crosshair V Formula ASUS Crosshair IV Extreme
Архивирование в 7-Zip, мин:сек 2:162:10
Архивирование в WinRAR, мин:сек1:121:10
HDPlay (DXVA Off/On), CPU load 26%/3%26%/3%
FarCry 2 (Very High@1680×1050), fps6263
World in Conflict (Very High@1680×1050), fps3030

Разница копеечная и вряд ли стоит обсуждения. Думается, к выпуску процессоров на ядре Zambesi и эту долю процента отставания ликвидируют, так что не будет повода говорить о недостаточно отлаженном BIOS в тестах.

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 ASUS Crosshair V Formula ASUS Crosshair IV Extreme
Редактирование текста, Вт (Cool’n’Quiet On)7279
Редактирование текста, Вт (Cool’n’Quiet Off)8496
Игра FarCry 2, Вт 140—190156—197

Приятный сюрприз! «Цифровой» стабилизатор питания, даже при использовании процессора нынешнего поколения, продемонстрировал бо́льшую экономичность. Разница не очень велика, но такие вещи всегда радуют.

Выводы

Рассмотренная плата является достойным пополнением знаменитой серии плат Republic of Gamers компании ASUS и несомненно будет пользоваться спросом при условии, что новые процессоры обеспечат уровень производительности, достаточный для сборки ультимативного игрового ПК. Самое главное отличие платы от предыдущей модели состоит в поддержке конфигураций с несколькими видеокартами как на основе CrossFire, так и SLI, без использования сторонних чипов.

Сами по себе многопроцессорные графические системы уже давно избавились от своих детских болячек, поэтому могут быть рекомендованы для практического использования в тех случаях, когда пользователь заинтересован в подъеме производительности относительно конфигурации с одним графическим процессором, пусть даже самым мощным из представленных на рынке.

Средняя текущая цена (количество предложений) этой модели в московской рознице: $258(8)

Эта модель на сайте производителя




9 сентября 2011 Г.
