Обзор блока питания Formula FV-1000GM – как ведет себя киловатт под реальной нагрузкой

Стоит ли блок питания реально своих заявленных характеристик, и как он поведет себя под долгой, ступенчатой нагрузкой? Этот вопрос у меня возник сразу, как только в руках оказался Formula V FV-1000GM — киловаттный модульный источник для игровых систем и рабочих станций, где стабильность линий и эффективность иногда важнее самой мощности. В обзоре я разберусь, как он устроен, какие функции предлагает и что происходит, когда нагрузка растет не по паспорту, а по факту.

Технические характеристики

Упаковка и комплект поставки

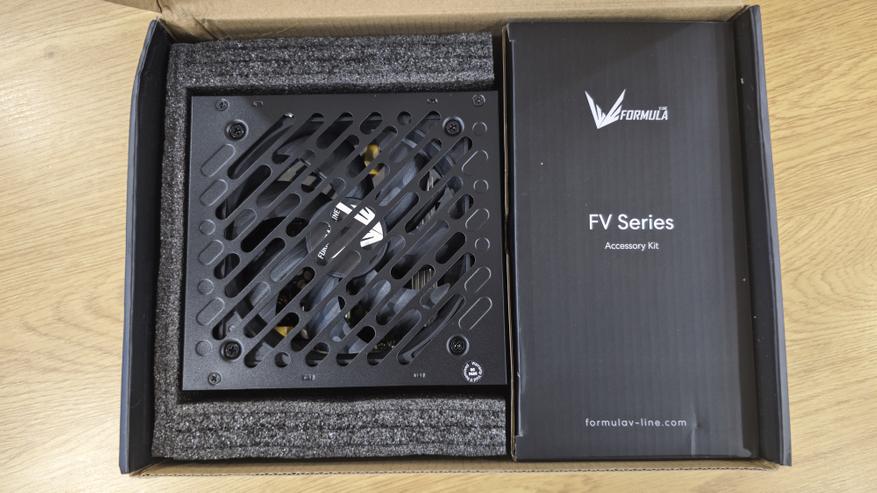

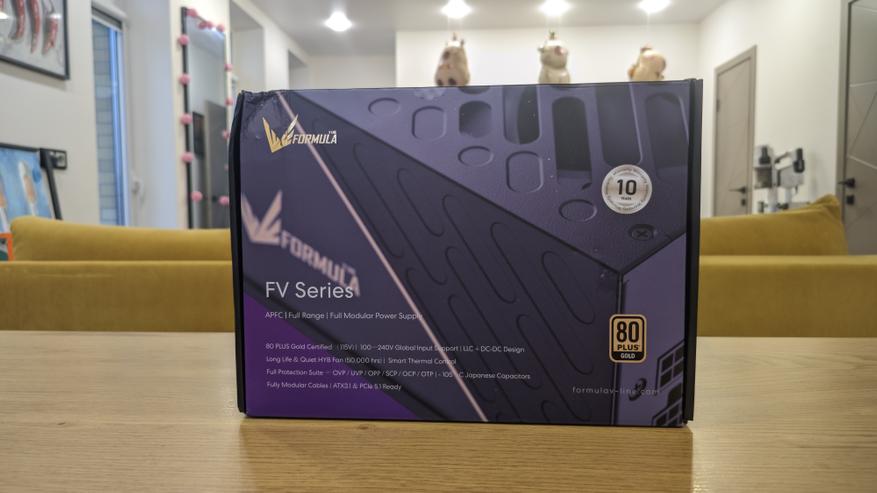

Коробка Formula FV-1000GM оформлена в темных тонах с крупным изображением блока питания на верхней грани. На коробке выделены название серии, логотип и основные технические акценты вроде сертификата 80 Plus Gold.

В комплекте лежит полный набор модульных кабелей, и каждый из них уложен отдельно. Есть основной 20+4-контактный кабель для подключения материнской платы длиной около 60 см. Для питания процессора предусмотрены два раздельных кабеля 4+4 длиной примерно 65 см. Три кабеля PCIe 6+2 длиной 60 см идут по одному разъему на линии. Для периферии добавлены два кабеля с четырьмя разъемами SATA каждый и отдельный кабель с тремя разъемами Molex. Под современные видеокарты включен кабель 12VHPWR (12V-2x6) на 600 Вт длиной около 60 см. В набор также входят сетевой шнур, стяжки, винты и руководство пользователя.

Внешний вид

Когда берешь FV-1000GM в руки, первым делом цепляешься взглядом за верхнюю панель. Здесь сделана крупная вентиляционная решетка с диагональным рисунком. Отверстия вытянутые, идут под одним углом, и из-за этого вся поверхность выглядит немного динамично, хотя по сути это просто штамповка. Сквозь прорези видно лопасти вентилятора и центральную заглушку с маркировкой серии. По краям четыре винта, они утоплены едва заметно и держат крышку.

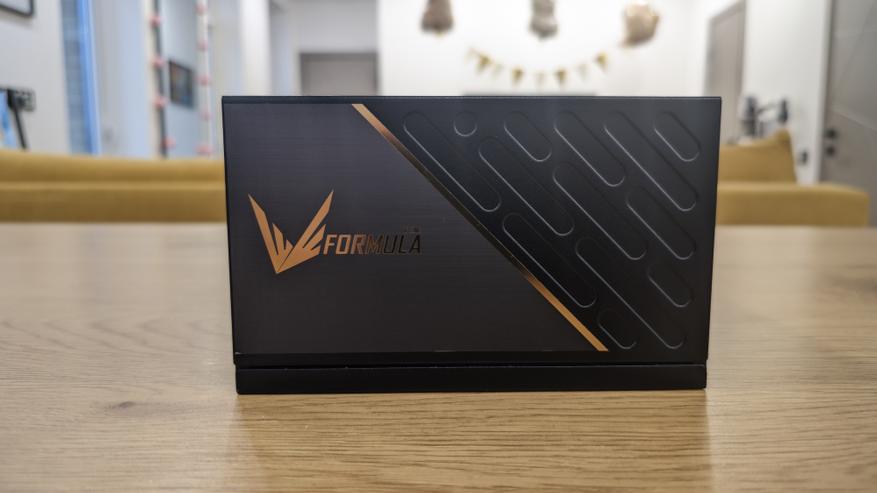

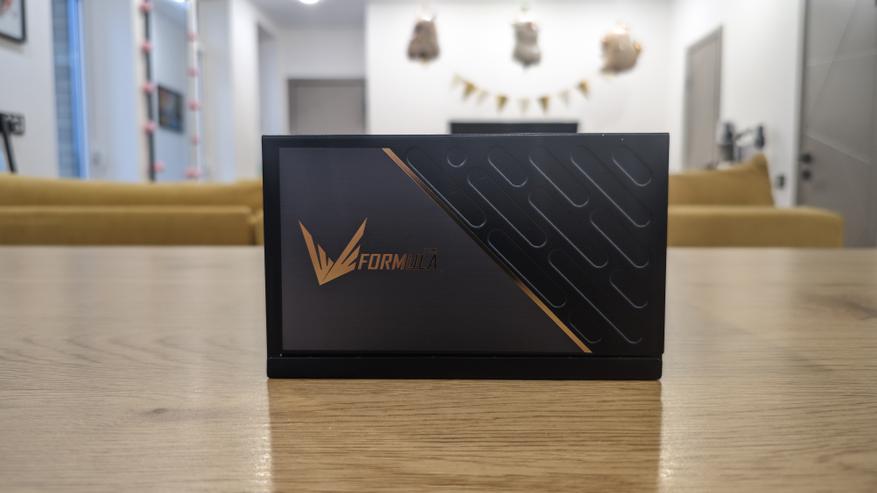

На боковых гранях расположен логотипом Formula с тонкой диагональной линией в золотистом цвете. Основа матовая, рисунок с рельефом уходит параллельными штрихами. На ощупь поверхность кажется ровной, без выраженной текстуры. Этот же стиль повторяется с двух сторон, так что ориентация корпуса в сборке визуально почти не меняет картину.

На тыльной поверхности находится панель с разъемом питания, тумблером включения/выключения и перфорированной решеткой. Отверстия мелкие, сотами, занимают всю площадь.

Спереди расположена модульная зона. Она разделена на блоки с разъемами под материнскую плату, CPU/PCIe, SATA и отдельным 12VHPWR под PCIe 5.1. Группы подписаны, подписи читаются прямо на корпусе, так что запутаться сложно. Разъемы немного утоплены, пластик рамок матовый. Рядом нанесена таблица со схемой портов, она выполнена в сером блоке и контрастирует с основным черным цветом.

Если посмотреть снизу, то тут размещена большая наклейка с нагрузочными характеристиками. Указаны линии, максимальные токи и общая мощность.

FV-1000GM собран на простой прямоугольной форме, грани сходятся под прямым углом, шумопоглощающих поверхностей или декоративных элементов, кроме логотипов, нет.

Внутренняя компоновка

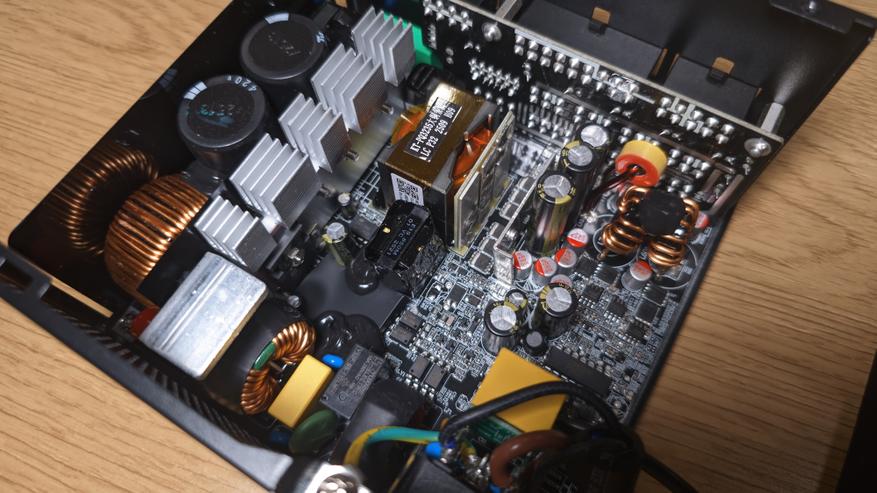

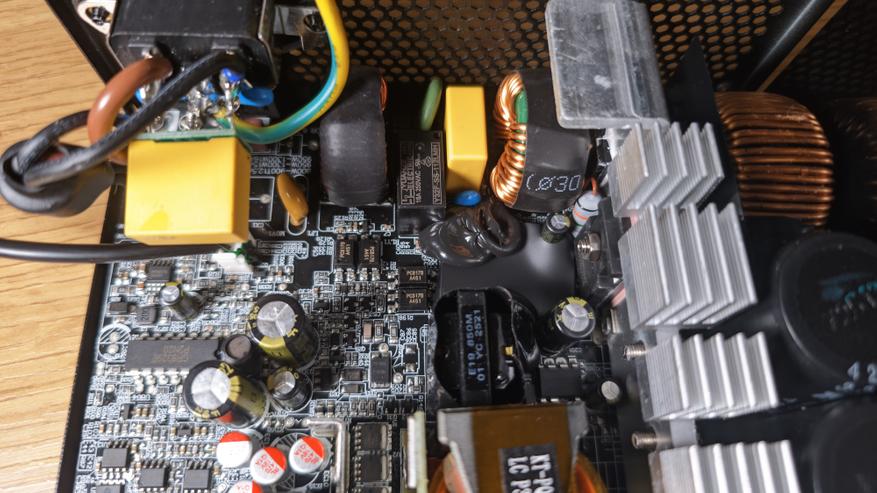

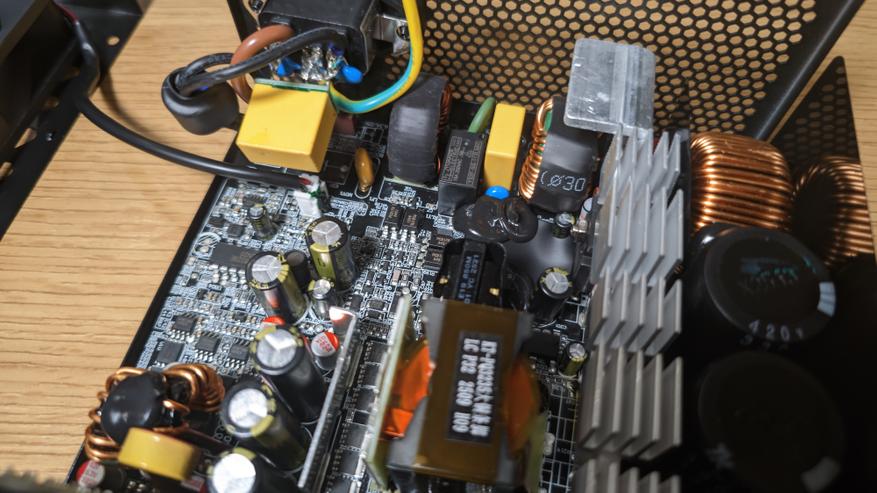

Плата внутри FV-1000GM собрана последовательно, и все основные узлы идут цепочкой от входной фильтрации к выходным линиям. В зоне сетевого ввода размещены элементы подавления помех: варистор, дроссель, пленочные конденсаторы и термистор, который ограничивает пусковой ток. Предохранитель вынесен в отдельный корпус, а заземление закреплено непосредственно на металлическую площадку корпуса.

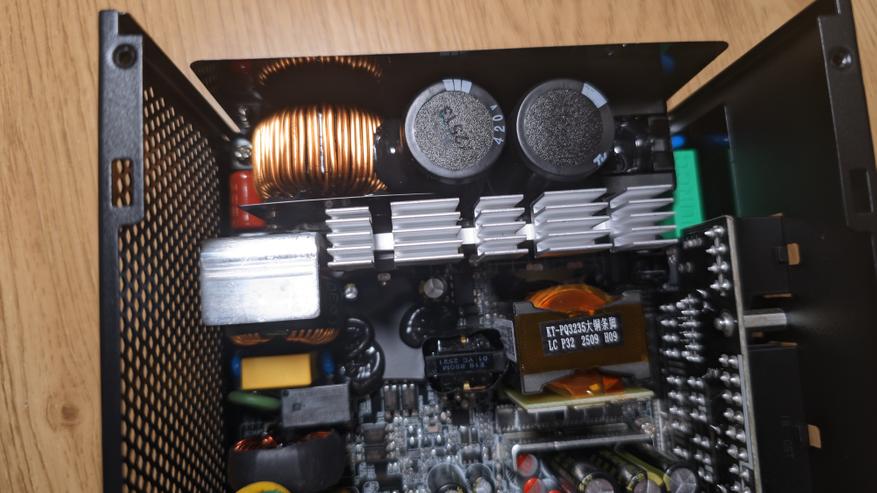

За этой группой расположен участок активного PFC. Он собран вокруг крупного тороидального дросселя с плотной намоткой и работает вместе с диодным мостом и силовыми компонентами на той же секции платы. Тут же установлены два одинаковых электролитических конденсатора номиналом 330 мкФ 420 В. Это основной высоковольтный фильтр, и по маркировке видно, что у этих конденсаторов заявлена работа при температуре до 105°C. Они закреплены вертикально и дополнительно залиты у основания, чтобы компенсировать вибрацию.

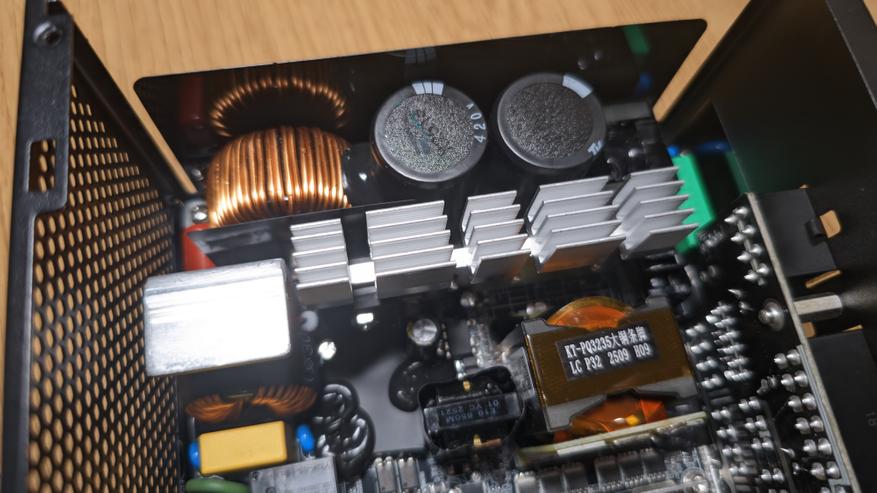

Силовая часть выполнена на базе Half-Bridge LLC. Несколько алюминиевых радиаторов выстроены вдоль платы в одну линию, их ребра направлены вверх. Под ними находятся силовые транзисторы и управляющие элементы LLC-топологии. Между радиаторами расположен трансформатор прямоугольной формы с желтой изоляцией. Он связывает первичную и вторичную часть схемы.

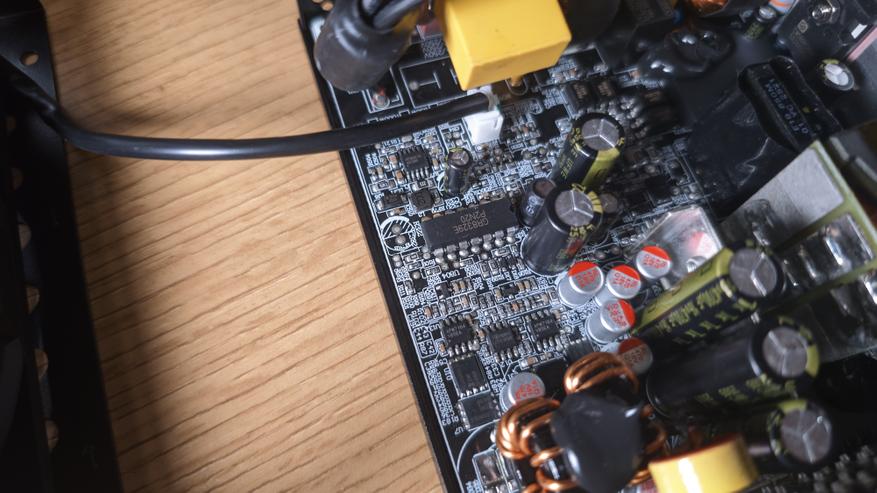

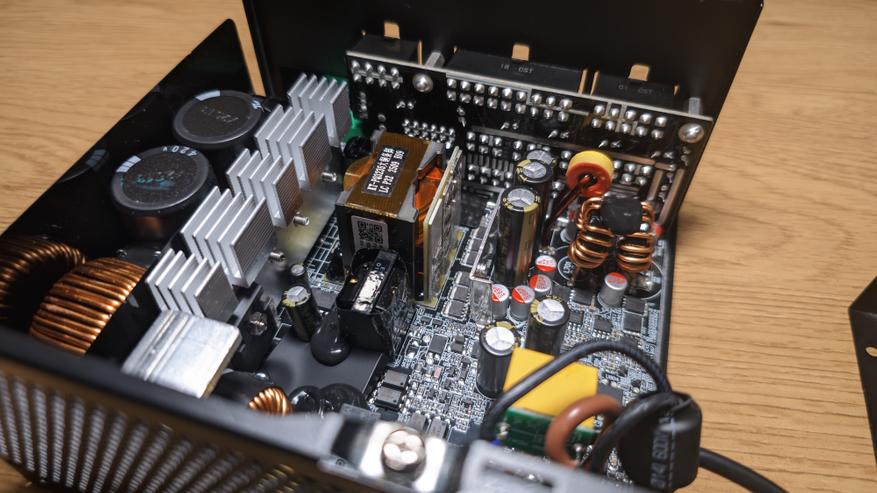

После трансформатора размещена зона формирования низковольтных линий. Здесь используется отдельная вертикальная плата, которая установлена перпендикулярно основной. На ней находятся выпрямители и DC-DC цепи для 5 В, 3.3 В и вспомогательных линий. В этой части стоят конденсаторы емкостью 4700 мкФ 16 В, а рядом несколько дросселей с намоткой на кольцевых сердечниках. Чуть ниже размещены низкопрофильные конденсаторы в металлизированных корпусах, рассчитанные на температуру до 105°C. Они сглаживают пульсации напряжения после выпрямления.

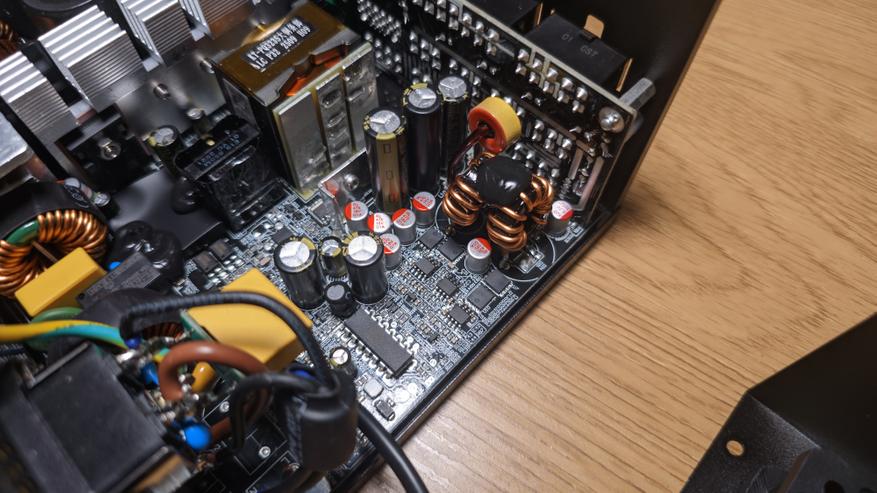

Ближе к выходу находятся небольшие дроссели и группа компактных электролитов, которые формируют окончательную фильтрацию перед модульными разъемами. Сюда же сведены элементы управления DC-DC преобразователями: микросхемы, резисторы и конденсаторы, которые регулируют стабильность линий при изменении нагрузки.

За охлаждение отвечает 120-мм вентилятор на гидравлическом подшипнике HYB. Он подключен к плате управления и работает с плавной регулировкой оборотов. При низкой нагрузке вентилятор полностью останавливается, а при росте температуры раскручивается постепенно, в рабочем диапазоне от низких до максимальных оборотов. Поток направлен вниз, через радиаторы силовой части, и дальше к выходным фильтрам.

Компоновка собрана без перегруженных участков: входной фильтр, узел APFC, силовая часть LLC, трансформатор и блок DC-DC идут друг за другом, и поток воздуха проходит последовательно через все зоны.

Функциональные особенности

Производитель описывает FV-1000GM как блок питания, рассчитанный на современные системы с высокой и длительной нагрузкой. В его основе активный PFC, который работает в широком диапазоне входного напряжения от 100 до 240 В и удерживает коэффициент мощности на уровне, близком к единице. Такая схема помогает сглаживать колебания в сети и уменьшает паразитные помехи, что особенно важно в старых домах, где напряжение может «гулять» в течение дня.

Основная силовая часть построена на топологии Half-Bridge LLC. По заявлению производителя, она обеспечивает более стабильную работу при высоких токах, а в связке с отдельными DC-DC модулями формирует линии 5 В, 3.3 В и -12 В с минимальными перепадами. Такой подход позволяет держать нагрузку на каждой шине независимо, без просадок между каналами. Малые линии формируются отдельными преобразователями, поэтому реакция на изменения потребления должна быть быстрее, чем у комбинированных схем. Основная 12-вольтовая линия выведена как единый мощный канал на 83 А, что упрощает подключение требовательных видеокарт.

FV-1000GM поддерживает стандарты ATX 3.1 и PCIe 5.1, а значит умеет выдерживать кратковременные пиковые нагрузки системы и графического ускорителя. В комплекте есть кабель 12V-2x6, рассчитанный на работу с современными видеокартами с повышенным энергопотреблением. Модульная конструкция позволяет подключать только те кабели, которые действительно нужны в сборке, и этим же упрощается обслуживание.

Заявлено наличие набора защит, включая перенапряжение, понижение напряжения, перегрузку, короткое замыкание, превышение тока и температуры. За поддержку высоких рабочих температур отвечают японские электролитические конденсаторы 105°C на первичной стороне, а также низкоимпедансные модели на выходе. Производитель отдельно отмечает, что элементы подобраны с учетом длительной работы под нагрузкой.

Охлаждение организовано с помощью 120-мм вентилятора на гидравлическом подшипнике. Он регулирует скорость автоматически и может полностью останавливаться при низкой нагрузке. Такой режим описан как штатный и позволяет блоку работать тише в ситуациях, когда система не потребляет много энергии. При росте температуры обороты увеличиваются плавно, а воздушный поток направляется через радиаторы силовой части.

Тестирование

Перед началом теста я собрал всю схему так, чтобы добиться максимально контролируемой нагрузки. На столе оказалось шесть электронных нагрузок по 160 Вт каждая — с таким набором гораздо удобнее формировать плавные ступени мощности и уходить выше по диапазону, не упираясь в потолок. На входе стоял ваттметр Robiton PM-3, который фиксировал потребление блока со стороны сети. Для малых линий 5 В и 3.3 В я поставил по два алюминиевых резистора мощностью 50 Вт на 6 и 10 Ом — они создавали стабильную фоновую нагрузку и помогали видеть, как блок ведет себя не только по 12-вольтовой шине. Температуру элементов я измерял лазерным термометром, а скорость вращения вентилятора фиксировал лазерным тахометром UNI-T, чтобы получить точные и не зависящие от слуха данные.

Расчет КПД я проводил классическим способом. На каждой ступени я поднимал суммарную мощность через шесть электронных нагрузок, записывал значения, которые они показывали, и складывал их, получая фактическую выходную мощность. Входную мощность брал с дисплея PM-3. Сопоставление этих двух цифр давало эффективность на конкретном этапе. Коэффициент мощности отдельно не измерял — PM-3 не показывает PF, поэтому в этой части я ориентировался на заявленные характеристики производителя и сосредоточился именно на ваттных значениях, которые я мог измерить самостоятельно.

Сначала я выставил небольшую нагрузку. Это был скорее не тест, а проверка, как FV-1000GM входит в работу. На уровне около 150 Вт КПД вышел примерно на 89%, 12-вольтовая линия держалась около 12.09 В. Вентилятор стоял. Тут вообще все выглядело так, будто блок работает в своем естественном, расслабленном режиме. Никакой дерготни, ни пульсаций, ни попыток резко откликнуться на несуществующую нагрузку.

Дальше я поднял нагрузку примерно до 350-360 Вт. Тут уже стало интереснее: КПД вышел примерно на 91%, напряжение по 12 В поднялось к 12.10 В. Вентилятор все еще не двигался. По ощущениям, если бы собрать ПК с нагрузками в этом диапазоне, FV-1000GM был бы почти бесшумным большую часть времени. Дроссель APFC держался в районе 35-37°C, трансформатор оставался на спокойных 40°C — по этим температурам хорошо видно, что запас здесь довольно приличный.

На ступени около 450 Вт блок уже вел себя иначе. КПД снизился до примерно 91.7%, и именно здесь вентилятор впервые стартовал. По тахометру — около 1000-1060 об/мин. Интересный момент: старт был аккуратный, без всплесков. Стабилизация по оборотам мгновенная. По напряжению тоже все ровно — около 12.05 В.

Следующая точка — примерно 550 Вт. Эффективность опустилась до 90.6%, но это нормальное поведение для Gold в этом диапазоне. Вентилятор оставался на тех же 1060 об/мин. По сути, блок стал вести себя линейно: никакой скачкообразности. Температура трансформатора поднялась к 48°C, корпус стал теплее, но все еще далеко от уровня, где что-то могло бы беспокоить.

На 650 Вт КПД был примерно 89.2%. Напряжение по 12 В стабилизировалось около 11.93-11.84 В. При этом вентилятор вел себя удивительно спокойно, не прыгая по оборотам. Внутри блока уже чувствуется рабочее тепло, но до высоких температур еще далеко. Пульсации тут тоже чуть выросли, но оставались в пределах примерно 25-27 мВ. Это тихая, ровная работа.

Дальше я поднялся мощность до 810 Вт. КПД упал примерно до 87.6%, что для этого диапазона вполне ожидаемо. Вентилятор поднялся до 1160 об/мин. Температура трансформатора вышла на уровень около 60-62°C, синхронный выпрямитель дал примерно 62-63°C. На этой ступени уже видно, что блок приближается к серьезной нагрузке.

Затем я подошел к максимальному значению, которое смог выдать мой стенд — 961.8 Вт. На этой точке эффективность вышла около 89%, напряжение на 12 В находилось примерно на уровне 11.70-11.73 В. Вентилятор раскрутился до примерно 1250-1300 об/мин. Температуры распределились так: диодный мост — 54°C, дроссель APFC — около 39°C, трансформатор — примерно 63°C, синхронный выпрямитель — в районе 64°C. Пульсации выросли до 31-33 мВ, что все еще заметно ниже допустимых значений для блока такого класса. Тут уже хорошо ощущается, что блок работает близко к своему пределу, но при этом не показывает никаких признаков дискомфорта.

После этого я отдельно посмотрел, как работает полу пассивный режим. Пока нагрузка ниже 330-350 Вт, FV-1000GM вообще не включает вентилятор. Но если нагрузка плавает вокруг этой границы, вентилятор может запускаться и снова останавливаться. Это особенность логики FAN STOP, и слышно ее хорошо: когда нагрузка перескакивает через порог, происходит характерный мягкий старт крыльчатки. Это не шумно, но заметно, и стоит учитывать, если реальная система будет большую часть времени болтаться именно на этих значениях.

Заключение

Formula FV-1000GM держит себя ровно: эффективность на средних ступенях заметно выше, чем на пике, и именно там блок работает большую часть времени в типичной игровой или рабочей системе. По напряжению все получилось ожидаемо, без скачков и резких провалов, а поведение вентилятора оказалось спокойным даже при близких к максимальным нагрузках. Тепловая картина тоже без сюрпризов: наиболее горячие зоны нагреваются постепенно и укладываются в ожидаемые рамки.

Если смотреть на устройство с точки зрения повседневных сценариев, то оно лучше всего ощущает себя в системах, которые умеют загружать видеокарту и процессор на высокий, но не экстремальный процент. Игровые сборки, рабочие станции под рендер или задачи с долговременной равномерной нагрузкой — это те случаи, где его возможности раскрываются максимально. За счет полу-пассивного режима охлаждения компьютер в простое тихий, а при подъеме нагрузки система переходит в предсказуемый режим работы, где не приходится гадать, когда включится вентилятор.

С учетом того, что по всем ключевым параметрам — КПД, стабильность линий, уровень нагрева — блок показал себя последовательно и без слабых мест, FV-1000GM выглядит рациональным вариантом для тех, кто собирает ПК с запасом по мощности и не хочет гадать, как блок поведет себя под нагрузкой. Здесь нет попытки выехать за счет эффектных цифр, но есть спокойная, понятная работа, которую легко контролировать и предсказать.
