Обзор и тестирование высокотоковых аккумуляторов 26650 AWT 4500mAh 75A

Приветствую всех.

Я сегодня снова с аккумуляторами. На этот раз в формфакторе 26650, бренд — AWT. Заявленные характеристики — емкость 4500mAh, ток разряда - 75A. Тестировать буду по обыкновению в три этапа -

1. Разряд током в 2А с снятием графика по току и напряжению, замерами емкости и энергии

2. Разряд током в 10 А с замерами емкости и энергии

3. Нагрузочный тест на резисторной сборке (ток 18+ Ампер).

Интересующихся прошу читать далее

Аккумуляторы куплены на GearBest, цена на дату оформления заказа (сейчас чуть дешевле):



Ссылка на страницу товара 26650 AWT 4500mAh 75A в магазине GearBest — актуальная цена



1. Комплект поставки, внешний вид

Поставляются аккумуляторы в картонной коробке, рассчитанной на 2 аккумулятора. Цвет коробки — как и у аккумуляторов — желтый.

Удобно, что параметры аккумуляторов указаны прямо на коробке

Кроме этого, у каждого аккумулятора имеется своя, персональная коробка



Аккумуляторы выполнены в формфакторе 26650, плюсовые контакты достаточно приподняты, чтобы заражать аккумуляторы в обычных зарядных устройствах, не подкладывая к ним дополнительный проводник. Иногда приходится так делать, так как + не достает до контакта зарядного.

На аккумуляторах нанесены их заявленные характеристики, а так же каждый имеет индивидуальный QR код для проверки его аутентичности.



2. Габариты и вес

Чтобы не травмировать психику читателей, один из контактов штангенциркуля заизолирован (простите не синей) изолентой.

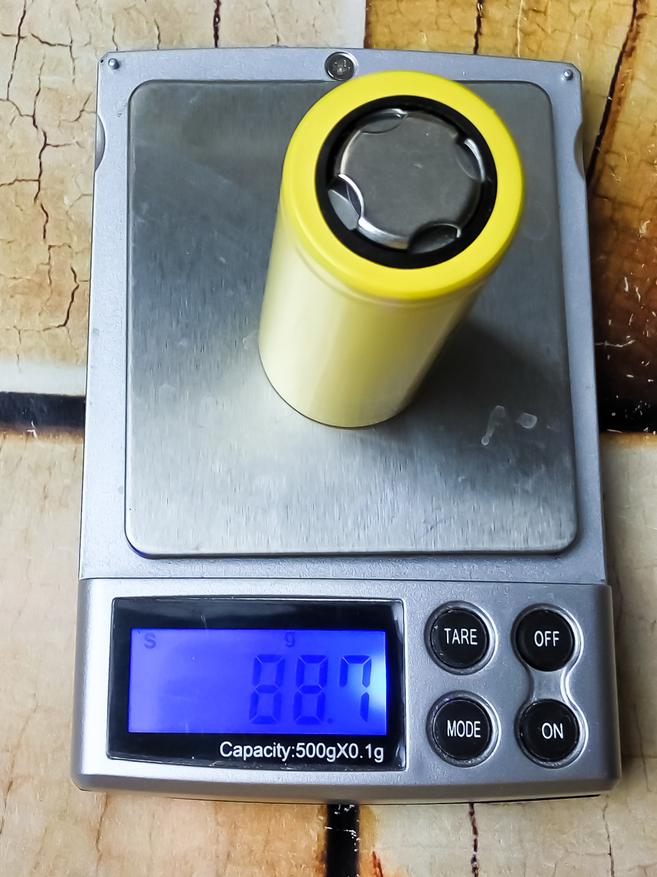

Вес — почти 90 грамм

3. Подготовка к тестированию и начальные замеры

Готовились аккумуляторы на зарядном устройстве SKYRC MC3000 — в магазин

Подготовка заключалась в проведении цикла заряд-разряд-заряд, токами 1,5 А — 1А — 1,5А соответственно. После прохождения тренировочного цикла, зарядка показала следующий результат:

1. Аккумулятор, слева направо, сверху вниз — емкость и энергия последнего этапа (заряд), аналогично — второго этапа, — разряда, энергия со знаком -.

2. Второй аккумулятор

Внутреннее сопротивление полностью заряженных аккумуляторов

4. Заряд

Во всех случаях использовались одинаковые параметры заряда — 2 А, для создание одинаковых начальных условий для аккумуляторов при каждом этапе тестирования.

Графически процесс заряда выглядит следующим образом:

Данные по емкости (слева) и энергии (справа) для обоих аккумуляторов (эффективность заряда на 1,5 А, как можно убедится — выше).

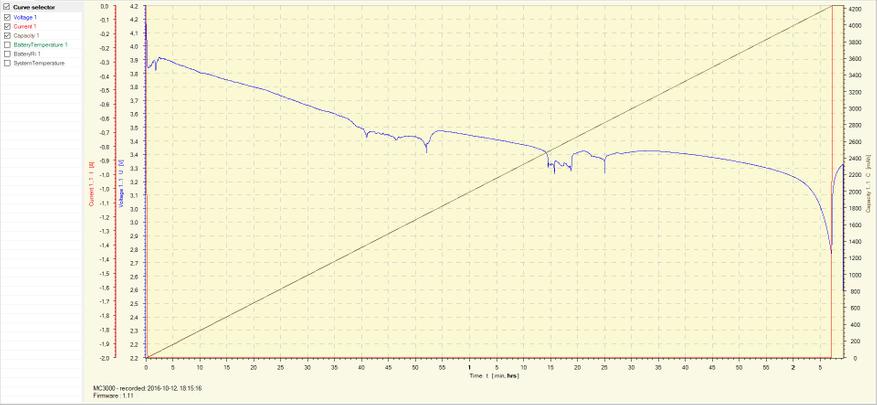

5. Разряд током в 2А.

Максимальный ток разряда для SKYRC MC3000. Графики здесь получились с явными «горбами» по напряжению. С чем это связано сказать не могу, но это факт.

5.1.

В цифрах

5.2.

Цифры

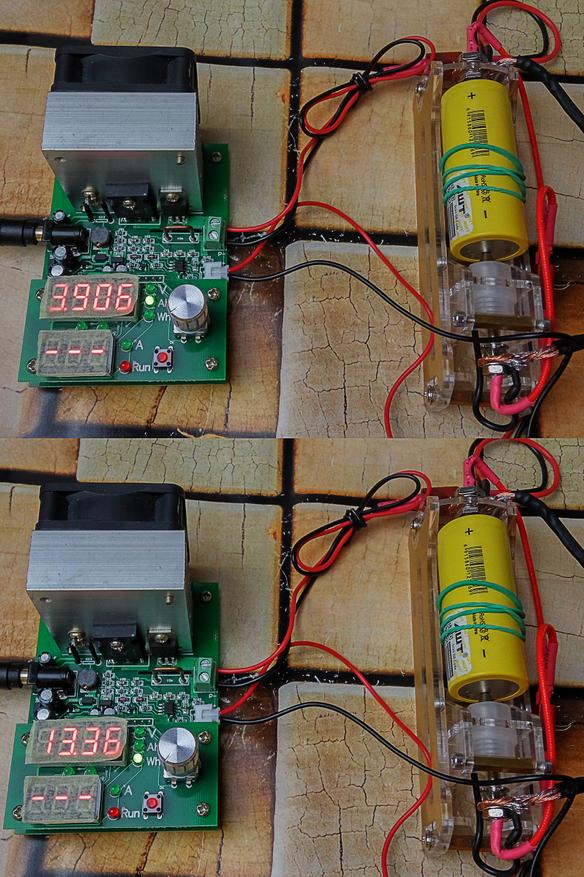

6. Разряд током в 10 А.

Максимальный ток для моей электронной нагрузки.

Этот тест без графиков, но с замерами Ah Wh

6.1.

6.2.

7. Нагрузочное тестирование.

Для этого теста применялась резисторная сборка из 10 керамических резисторов по 2 Ома, 10 Ватт.

Измерения проводились :

Цифровой термометр HYELEC MS6501
Мультиметр HYELEC MS8233C
Токоизмерительные клещи HYELEC MS2108A

В конце видео — замер температуры резисторной сборки

Для удобства, все полученные данные сведу в одну общую табличку.

Что сказать в итоге — есть ли там заявленные 4500 мАч — очевидно что нет, взяв среднее значение по разряду током в 2А — выйдем на 93% от заявленной емкости. Энергия — заявленная расчетная — 4500 мАч*3,7В = 16650 мВТч. Взяв среднее по разряду на 2А — получим 88% от заявленного.

В рамках проведенного тестирования — всю предложенную нагрузку аккумулятор держал хорошо, хотя если уж заявлено 75А, то грех ломаться на токах ниже 20А.

Покупать или нет — решайте сами, надеюсь что мой обзор был полезен.
