Обзор блока питания для LED - 12 В, 120 Ватт

Приветствую друзья.

Продолжу свою серию обзоров блоков питания предназначенных для LED освещения, хотя конечно спектр их применения намного шире. Сегодня речь пойдет о блоке питания для применения внутри помещений рассчитанного на входное  напряжение AC 85В -265В и выходное напряжение DC 12 В, 120 Ватт. Кому интересно — прошу читать далее.

Этот блок питания приехал вместе с уже обозренными мною блоком питания для LED FS-12V-30W 12V / 2.5A IP67 и осциллографом DS201. Всего в заказе было 5 позиций, я пока добрался до третьей.

Узнать актуальную цену в магазине Gearbest — в магазин

Поставляется блок питания в белой картонной коробке. Кроме коробки и блока питания, в комплекте ничего нет.

Размеры блока питания :

Блок питания имеет контактную колодку на 7 проводов — 3 входящих и две пары выходных

Заявленные характеристики -

Немного схемотехники. В принципе все БП такого рода похожи как братья друг на друга, что-то новое найти сложно.

Входной электролит на 100 мФ, 450 В

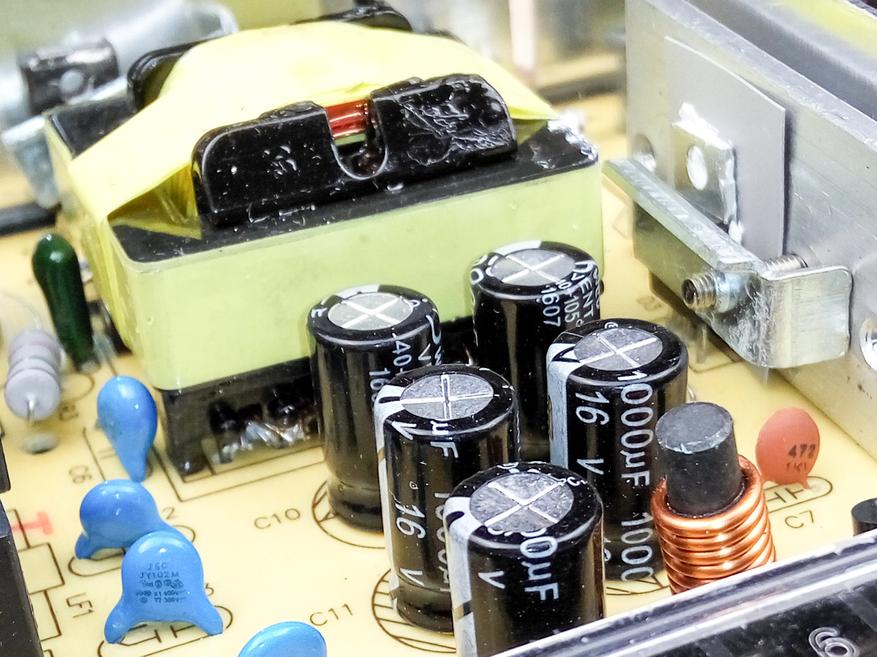

Россыпь выходных — 1000 мФ, 16 В, слева пленочный конденсатор ECQUL — даташит

Диодный мост KBL410, даташит

Охлаждение организовано привычным способом — в качестве радиатора металлический корпус устройства к которому металлической плашкой прижат активный компонент

Под плашкой кроется полевой транзистор K2843 — даташит

В качестве балласта я использовал автомобильную лампочку, которая тянула на себя около 60 Ватт, дополнительно я применял электронную нагрузку при помощи которой я догружал блок питания до предела. На фото ниже — мультиметр показывает ток который потребляет лампа, 4.7 А. (4.7х12.2 = 57 Ватт), дополнительно включена электронная нагрузка — которая на верхнем индикаторе показывает напряжение, на нижнем ток. При всех токах от 0,2 А, до превышающего номинал блока питания 4 А (4+4,7)*12,2 = 106 Ватт — просадки напряжения не наблюдалось — стабильно 12.2 В.

Пульсации

Нагрузочный тест я проводил с током 3.5 А на электронной нагрузке — 8,2 А*12,2В = 100 Ватт. Первые 10 минут на ускоренном в 10 раз видео, все снимать не стал, не вижу смысла

Температура через более чем час работы, температура поднималась но намного медленнее чем в начале теста.

Вывод — блока питания хватит даже для мощных и ярких лент, мне подходят по яркости ленты с мощностью 15-16 Ватт на 5 метров, при их использовании блока хватит на 6 лент (30 метров).

Спасибо за внимание, надеюсь обзор был полезен.
