Комплексное тестирование различных аккумуляторов. 18650, 16650, 18500, 26650, АА, ААА

В этом обзоре я постараюсь провести сравнительное тестирование разных аккумуляторов. Так получилось, что в обзор попали не только литиевые аккумуляторы, но в основном присутствуют все же привычные «18650».

Также попался и один весьма оригинальный аккумулятор.

Внимание, объем обзора очень большой, может быть критично для пользователей с платным трафиком.

Стоит оговориться сразу, часть аккумуляторов получена специально для этого теста, часть куплена, но какие где я указывать не буду, так как тестирование было абсолютно независимым, о чем и был предупрежден менеджер магазина.

Так выглядели аккумуляторы, которые я смог собрать для обзора.

Вступление

Чтобы тестирование было более логичным, а результаты удобны для восприятия, я постарался привести все результаты в один вид. В конце будут графики и расчеты.

Я долго думал о методике тестирования и не нашел ничего лучше, чем просто следовать даташитам от производителей. Соответственно даташитам были выбраны токи заряда/разряда, а также пороговые напряжения.

Но при этом я постарался собрать как можно больше информации, для этого кроме обязательного осмотра и измерения/взвешивания я сделал несколько тестов.

1. Стандартный тест при токе 1 Ампер.
2. «Щадящий» тест согласно даташиту производителя (если он был).
3. Тест под нагрузкой близкой к максимальной для аккумулятора (если это требуется).
4. Тест емкости при разряде до 3 Вольт.

Чтобы хоть как то избежать элемента случайности, аккумуляторы тестировались не по одной штуке.

Первый тест проходили все аккумуляторы.

Второй тест проходила только пара (если было больше двух), так как тест по одному аккумулятору занимает много времени.

Третий тест проходил один аккумулятор.

Кроме всего прочего провел тест с измерением емкости при разряде до 3 Вольт, а не до указанного в даташите минимума.

В качестве тестового оборудования выступали:
1. Зарядное устройство OPUS 3100
2. Анализатор аккумуляторов.
3. Электронная нагрузка
4. Тепловизор.

Пункты 3 и 4 на общее фото не попали, но не думаю что это принципиально.

Но и это не все. В конце обзора я собрал всю информацию из моих прошлых обзоров, чтобы удобнее было ориентироваться.

В результатах тестирования будут графики полученные при помощи тестера аккумуляторов, поясню что к чему на них.
Наименование — я в заголовке писал марку аккумулятора, который тестируется.
Предзаряд — После Опуса аккумуляторы были заряжены, но на всякий случай я дозаряжал их до требуемого напряжения с током окончания заряда согласно даташиту на конерктный аккумулятор.
<b>Емкость при разряде</b> — Первое число, емкость в Ампер часах, второе, в Ватт часах, т.е. отданная энергия.
<b>Емкость при заряде</b> — то же самое что и в предыдущем пункте, но уже во время заряда. Показывает разницу между отданной энергией и полученной, грубо говоря — КПД аккумулятора.
<b>Параметры предзаряда</b> — обычно идентичны параметрам заряда, задается ток заряда, напряжение и ток окончания заряда.
<b>Параметры заряда</b> — задается ток разряда и конечное напряжение.

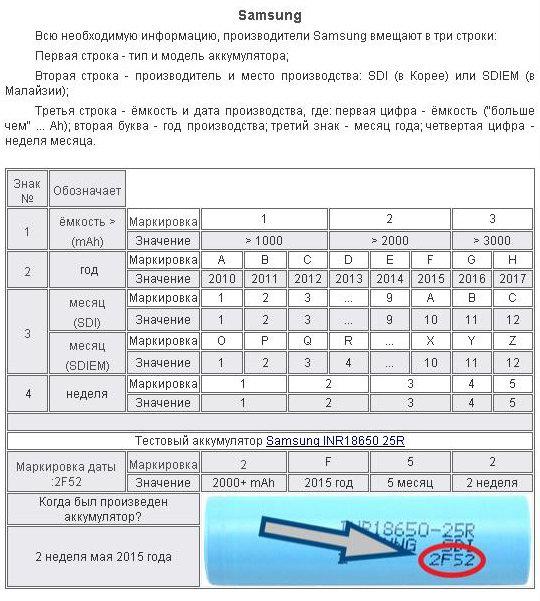

Определение даты производства аккумуляторов


Дабы не было обвинения в плагиате, сначала дам ссылку на <a href=«http://smol.net.ua/content/334-litievye-akkumulyatory-data-proizvodstva»>оригинал статьи</a>, откуда я взял информацию.

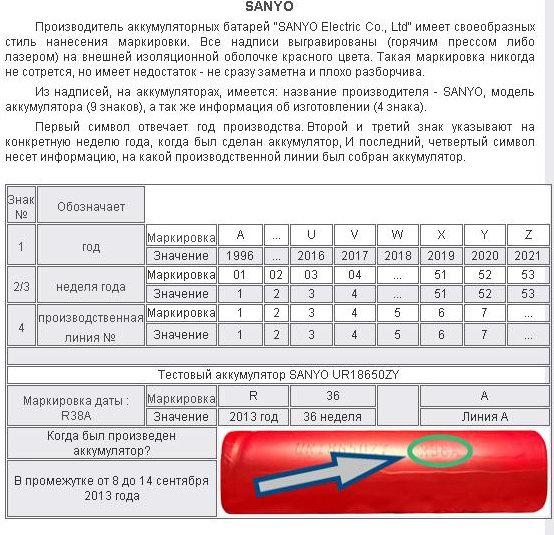

Аккумуляторы фирмы Sanyo имеют два типа маркировки, в описании выше информация взята отсюда.


Существует и второй вариант





Назад к оглавлению

NCR18650B
NCR18650B 3.7V 3400mAh 18650, лот 2 штуки, стоимость $6.99, самая выгодная цена в лоте из 8 штук — $3.22 за штуку.

Первый подопытный. Качество понравилось, упаковка в пластиковый коробочек. Если заказываете 4 штуки, то будет бокс на 4 аккумулятора.
Не хочу ничего утверждать, но на аккумуляторах указано что произведены в Японии.
Причем я недавно получил заказанные 16 таких же аккумуляторов, но 4х4, также написано что производство Япония.
Произведены в январе 2016 года



Аккумуляторы имеют заявленную емкость в 3200мАч, типовую в 3350мАч (средняя емкость нового аккумулятора).


Опус показывает заметно больше, около 3600. Заряд и разряд всех литиевых аккумуляторов проходил током в 1 Ампер.


Еще тесты
Согласно табличке из даташита, емкость при токе разряда в 1С и конечном напряжении 2.5 Вольта должна быть около 3250мАч.




Емкость полностью соответствует заявленной и составляет почти 3300мАч.



Разряд током 6.4 Ампера, максимум для этого акуумулятора


Емкость при разряде до 3 Вольт.

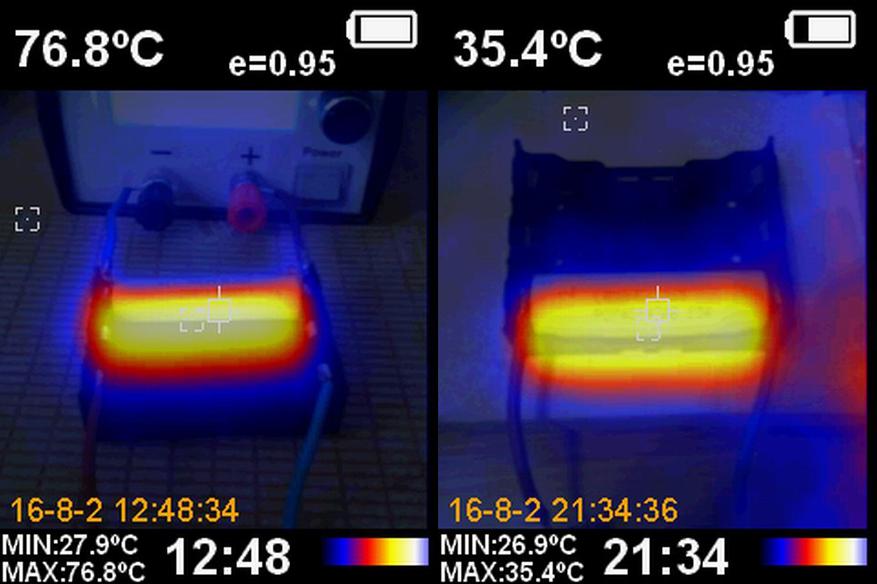

Температура при разряде током 2С и 1С.


NCR18500A
NCR18500A 2040mAh 4.2V 18500, лот из четырех штук, стоимость $19.59, или 4.9 доллара за одну штуку.

По сути те же аккумуляторы что и в предыдущем тесте, но другого формфактора. Шли лотом из 4 штук, упаковка применена стандартная для 18650, но проложили поролон чтобы аккумуляторы не болтались в пути.
Здесь уже страна производства — Китай.
Произведены в декабре 2015 года.



Аккумуляторы имеют заявленную емкость в 1860мАч, типовую в 2000мАч (средняя емкость нового аккумулятора).

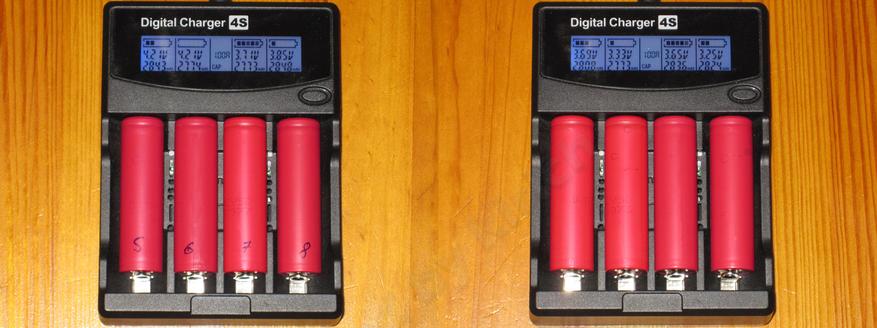

Опус показывает емкость ближе к 2200.

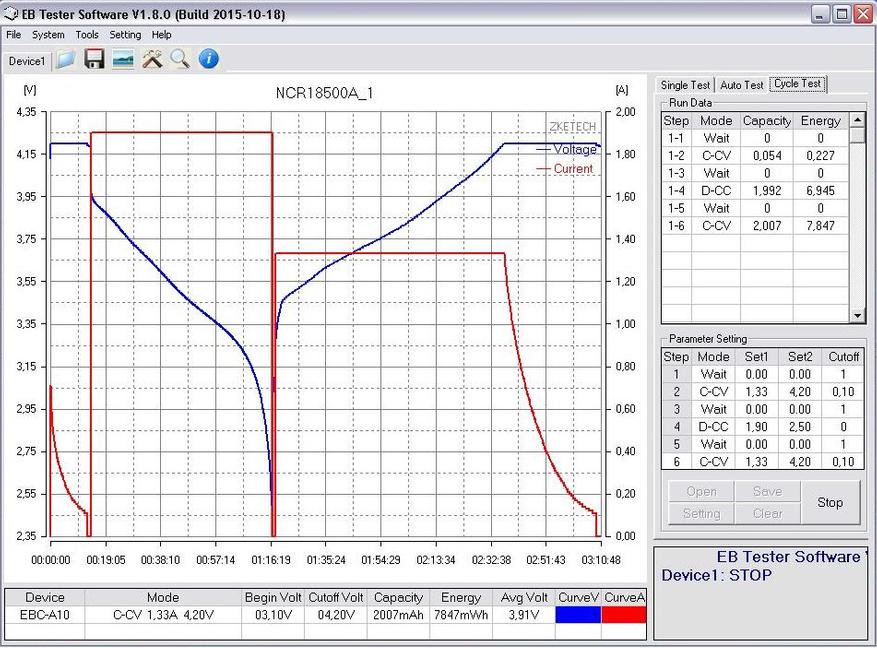

При разряде током 1С аккумулятор должен отдать около 1950мАч, причем что интересно, согласно описанию это самый худший режим, в остальные режимах емкость должна быть больше.


Емкость получилась выше заявленного значения и составила почти 2000мАч, причем одинаково для обоих аккумуляторов, отличный результат.



Разряд током 3.8 Ампера, максимальный для этого аккумулятора.


Емкость при разряде до 3 Вольт.


Температура при разряде током 2С и 1С

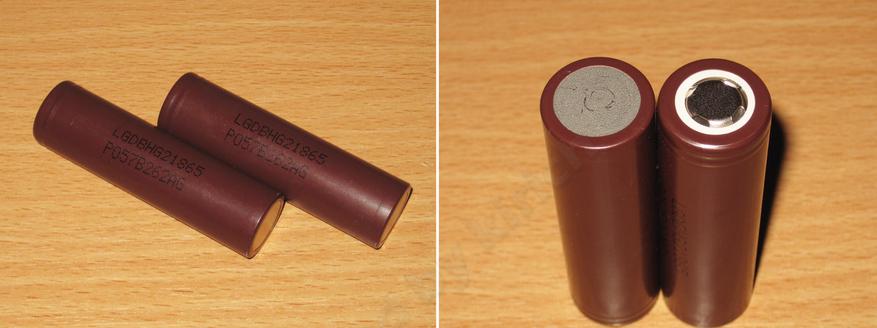

LGDBHE41865
HE4 3.7V 2500mAh 18650, лот из двух аккумуляторов, стоимость $7.90 за две штуки, самая выгодная цена за лот 8 штук, цена одного аккумулятора выйдет $3.21.

Аккумуляторы производства фирмы LG, единственные в тесте аккумуляторы этой фирмы, более известные как HE4.
Произведены в марте 2016 года.



На скриншоте не видно, заявленная емкость около 2500мАч


Опус привычно показывает емкость выше заявленной.



Аккумуляторы интересны тем, что согласно спецификации умеют отдавать токи до 30 Ампер, но проверять сначала будем при токе 2.5 Ампера (1С)


При токе разряда в 1С аккумуляторы должны были отдать около 2400мАч, реально вышло больше чем 2500, результат отличный. Кроме того аккумуляторы имеют почти идеальное совпадение характеристик.



Разряд током 15 Ампер (6С)


Разряд до напряжения 3 Вольта.


Температура при разряде током 6С и 1С



INR18650-30Q
3.7V 18650 3000mAh Rechargeable Li-ion Battery INR18650 — 30Q, лот 2 штуки, цена за лот — $8.92, самая низкая цена за штуку в лоте из 8 штук — $4.09

Аккумуляторы от довольно известной фирмы Samsung, также как и многие в этом обзоре поставляются в пластиковом коробочке.
Дату выпуска определить не удалось.



Заявлена емкость в 3040мАч при токе разряда 600мА (0.2С).


При токе разряда 1 Ампер Опус показал чуть больше заявленной емкости, хотя обычно разница выше.



При токе разряда равным 3 Ампера емкость согласно даташиту должна составить около 2950мАч, хотя и дла больших токов разряда она не сильно отличается, показывая более менее заметное падение уже при токах 15-20 Ампер.


Все соответствует заявленным значениям, около 2940мАч, но не более, что вполне совпадает с «мнением» Опуса.



Разряд током 15 Ампер (5С).


Разряд до напряжения 3 Вольта


Температура при разряде током 15 и 3 Ампера.




Night wolf
2 x 18650 3200mAh Battery Included, лот из двух аккумуляторов и зарядного устройства, стоимость $6.01

Аккумуляторы хоть и имеющие свое название, но скорее близкие к продукции известной фирмы Noname.
В комплекте к аккумуляторам идет зарядное устройство, хотел сначала его разобрать и посмотреть, но после теста аккумуляторов понял всю бессмысленность этой затеи.



Емкость аккумуляторов заявлена как 3200мАч, пожалуй даже для брендов это довольно громко.
Реальная емкость составила немного больше чем 1200мАч, чуть больше чем у нормального аккумулятора формфактора 14500.



Так как никаких даташитов на эти аккумуляторы нет и вряд ли даже производитель их имеет, то тестировал я данные аккумуляторы при токе 0.5С от заявленной емкости.

Емкость составила около 1000мАч, но с очень большим разбегом между экземплярами, что говорит о низком качестве батарей. Кроме того об этом говорит и малый вес аккумуляторов.



AWT_2600
2 x Original AWT IMR 18650 Li-ion Battery, лот из двух штук, стоимость $12.59 (6.3 за один аккумулятор)

Аккумуляторы производства фирмы AWT. Скажу честно, эту фирму я не знаю, но слышал о довольно неплохом качестве ее продукции, а также о довольно большом количестве подделок под ее продукцию.
После моего обзора менеджер сказал что на данный момент в магазине оригинальные аккумуляторы.



В интернете была найдена документация с характеристиками оригинальных батарей.


Тест показал, что совпадения с оригиналом лишь во внешнем виде, к сожалению :(
Емкость заявлена в 2600мАч, реальная около 1700, причем с большой разницей между экземплярами (для этого и бралось несколько одинаковых аккумуляторов).



При токе нагрузки равном 1С аккумулятор должен выдать около 2500мАч.


В реальности имеем всего 1600мАч. Скорее всего аккумуляторы неоригинальные, не думаю что солидный производитель будет делать аккумуляторы с такой разницей между заявленными и реальным характеристиками.



UR16650ZTA
2 x UR16650ZTA 10A 2400mAh 4.2V 16650, лот из двух штук, стоимость лота $7.04, цена одного аккумулятора 3.52, также есть лот из одного аккумулятора по цене $3.56.

Весьма необычные аккумуляторы, которые отличаются не только размерами, а и тем, что имеют напряжение окончания заряда не 4.2 Вольта, а 4.35. Единственные аккумуляторы в тесте с такими параметрами.
Я долго сомневался в названии аккумуляторов, пока не нашел ее на них, шрифт очень тонкий и малозаметный, но все соответствует. К сожалению на фото его не видно.
Произведены в конце 2014 года (маркировка S35A)



Заявленная емкость 2380мАч, типичная 2500мАч.


Опус работал в стандартном для 4.2 Вольта аккумуляторов режиме, потому показал всего около 2100мАч.



Аккумуляторы не блещут какими либо выдающимися характеристиками токоотдачи и 1С это почти максимальный их режим, выше только 2С.


Так как аккумуляторы рассчитаны на 4.35 Вольта, то я провел два теста, в стандартном для них режиме и в более привычном для распространенных зарядных и потребителей.
Кстати напряжение окончания разряда также отличается от других и составляет всего 3 Вольта, а не 2.5-2.75 как у остальных.
В штатном режиме 1С проверка показала емкость 2250 из 2350 заявленных.
Кроме того стоит отметить очень долгий процесс окончания заряда, когда зарядное переходит в режим CV и ожидает падения зарядного тока. Причем отключение было настроено на 100мА (меньше не позволяет зарядное) при указанных в даташите 68мА.


В режиме 4.2 Вольта аккумулятор не дотянул даже до 2000мАч.
Как то странно, фирменные аккумуляторы и характеристики на пределе, даже чуть ниже.


Разряд током 4.85 Ампера (2С)


Температура при разряде током 4.85 Ампера


NCR18650GA
2 x NCR18650GA 3500mAh 10A 4.2V 18650, лот из двух штук, стоимость $10.79 за лот. Самая выгодня цена за один аккумулятор в лоте из 8 штук и составляет 4.08 доллара за один аккумулятор.

Данные аккумуляторы стали уже одними из «народных», в основном благодаря своему качеству, большой емкости и доступной цене.
Произведены в декабре 2015 года (маркировка 5ZG8)



Заявленная емкость 3300мАч, типичная почти 3500мАч, что приближает их скорее к недорогим батареям формфактора 26650 чем к 18650.


При токе разряда 1 Ампер Опус показал емкость почти в 3600мАч.



Разрядные характеристики почти идентичны для всех режимов разряда в диапазоне 2-10 Ампер.


При токе разряда в 4 Ампера аккумулятор выдал почти 3400мАч, что даже немного больше чем заявлено в даташите.



Разряд током 10 Ампер, максимум для этого аккумулятора.


Разряд до 3 Вольт.


Температура аккумулятора при разряде током 10 и 4 Ампера.




INR18650-25R
3.7V 2500mAh 18650 Rechargeable Li-ion Battery ( INR18650 — 25R ), лот 4 штуки, стоимость $14.59, цена за 1 аккумулятор 3.65, самая низкая цена за штуку в лоте из 8 — $3.46

Эти аккумуляторы уже знакомы моим читателям, я как то делал обзор, где их было 40 штук, сейчас они попали ко мне еще раз, но это уже из новой партии.
Произведены в январе 2016 года.



В отличие от предыдущего емкого «товарища» эти аккумуляторы выглядят куда скромнее, заявленная емкость около 2500мАч.


Опус вполне предсказуемо посчитал что емкость выше и составляет около 2650, но немного удивил разбег в 50мА у первой пары.

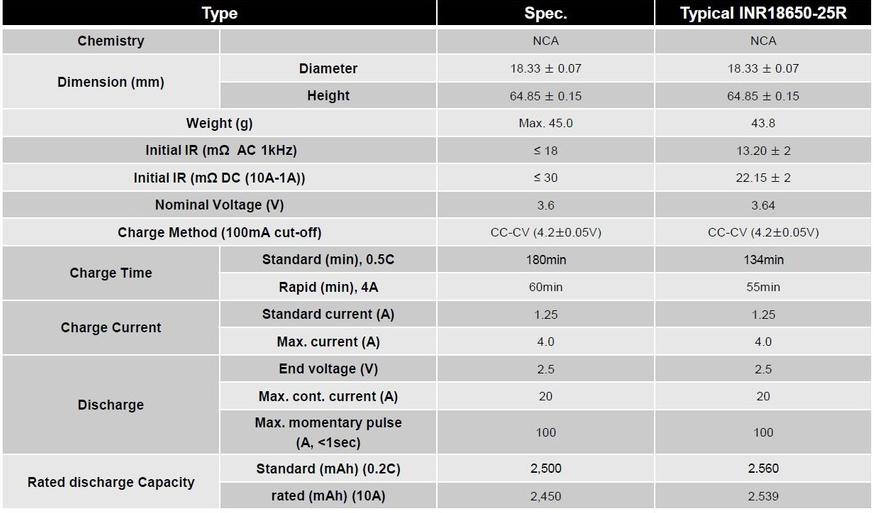

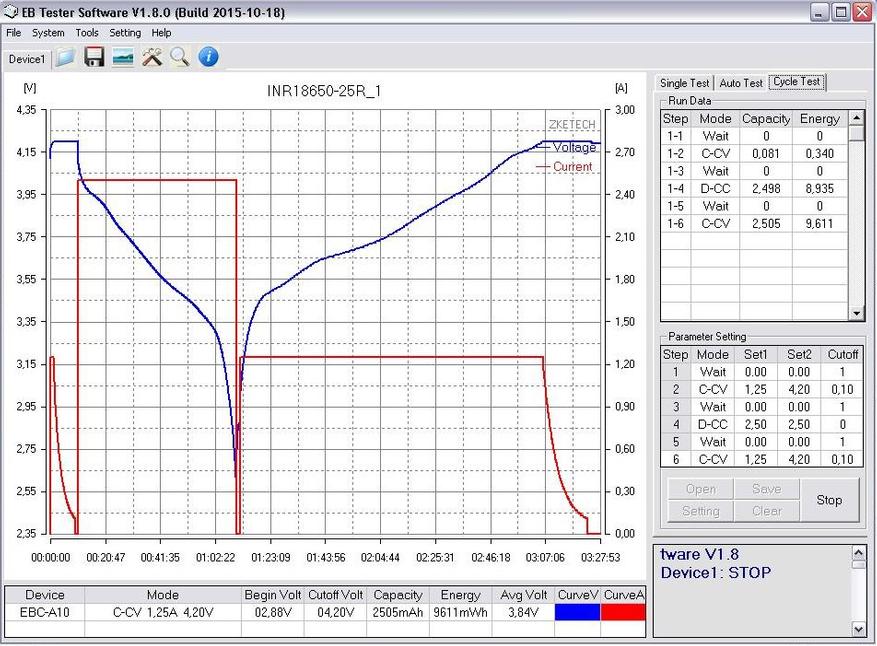

При токе разряда 1С емкость должна быть около 2500мАч.


Как ни странно, но емкость соответствует даташиту практически 1 в 1, обычно или заметно больше или заметно меньше.

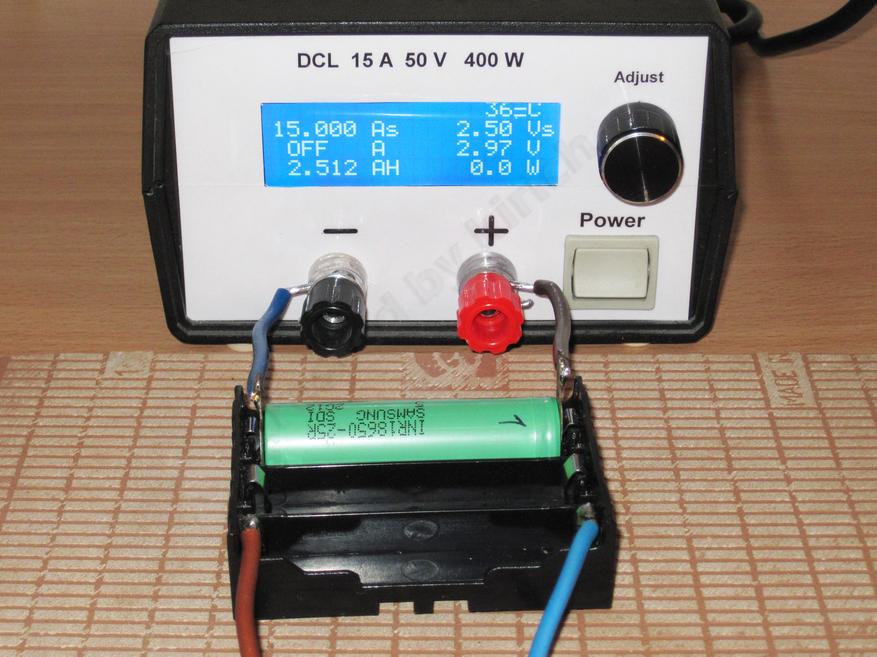

Разряд током 15 Ампер. Аккумуляторы могут больше, но я пока в процессе доработки электронной нагрузки, потому максимум 15.


Разряд до напряжения 3 Вольта.

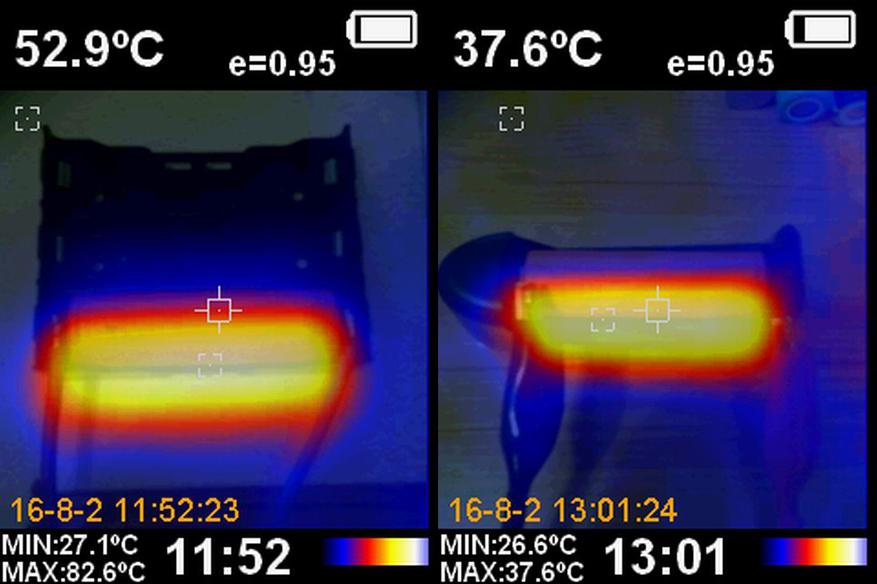

Температура при разряде током 15 и 2.5 Ампера



 ICR18650-26F
ICR18650-26F 3.7V 18650 2600mAh, лот из четырех штук, стоимость лота $11.19, цена за один аккумулятор 2.80, самая выгодная цена в лоте 8 штук, но их пока нет в продаже.

Еще одни аккумуляторы от Samsung. Аккумуляторов от этой фирмы в обзор попало больше чем других, но фирма действительно хорошая, потому ее аккумуляторы довольно известны и популярны.
Буквально на днях получил еще более 30 таких аккумуляторов, внешне никаких отличий.
Произведены в январе 2015 года, если я правильно расшифровал. Маркировка SDIEM TF01.



Характеристики куда скромнее чем у предыдущих марки 25R, емкость лишь немного выше и составляет 2600мАч.




Максимальный разрядный ток составляет всего 2С (5200мА), что также выглядит скромно в сравнении с 25R, где максимум 25 Ампер. Впрочем и назначение этих аккумуляторов несколько отличается.


При токе разряда 1С емкость по даташиту должна быть 90% от номинальной, что составляет 2600х0.9=2340 мАч.
В реальности аккумулятор выдал честные 2500мАч.



Разряд током 5.2 Ампера (2С), максимальный для этого аккумулятора


Разряд до напряжения 3 Вольта


Температура при разряде током 2С и 1С


US18650VTC4
US18650VTC4 18650 3.7V 2100mAh, лот 4 штуки, стоимость $13.79, цена одного аккумулятора 3.45.

У меня уже есть обзор подобных аккумуляторов, только модификации VTC5. Но в тот раз измерения показали что аккумуляторы скорее всего были перемаркированными, так как емкость была прилично занижена. Так что мне вдвойне было интересно, что будет в этот раз.

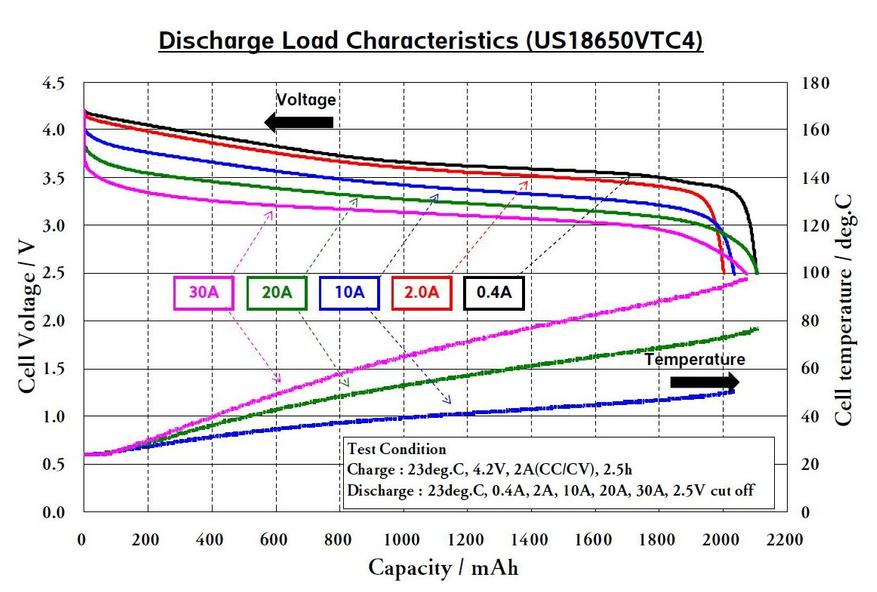

Заявленная емкость небольшая и составляет всего 2000 (2100)мАч. Приятно порадовал штатный ток заряда в 1С, обычно производители предлагают заряжать аккумуляторы током в 0.5С.


Ну здесь емкость вполне соответствует заявленным характеристикам.



Аккумулятор позволяет иметь ток разряда до 30 Ампер, отчасти этим обусловлена небольшая емкость при таком габарите.

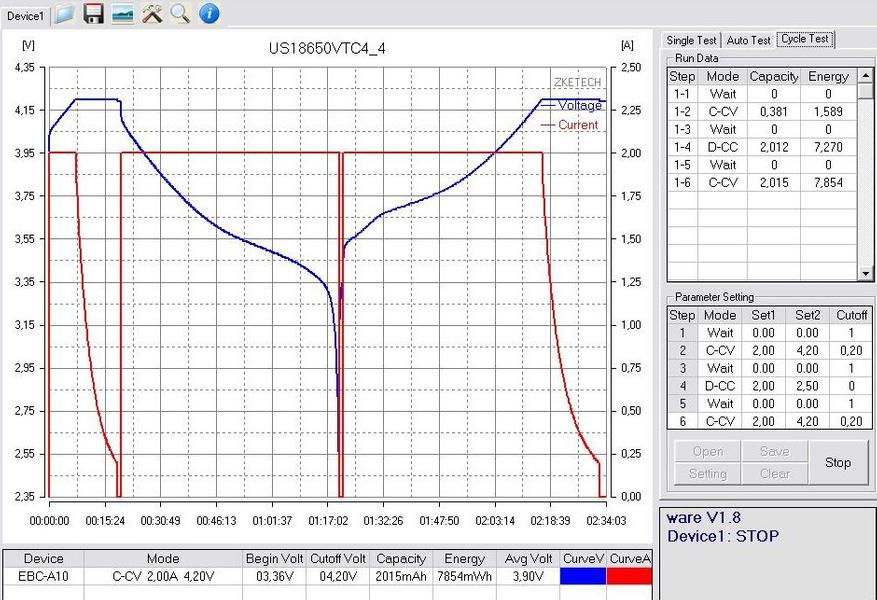

Разряд током 1С показал полное соответствие заявленным характеристикам. Как и у некоторых других аккумуляторов, минимальная емкость получается при токе разряда 1С.



Разряд током 15 Ампер.


Разряд до 3 Вольт.


Температурный режим при разряде током 15 и 2 Ампера.




Noname 5000mAh
ICR 18650 3.7V 5000mAh, самые дешевые аккумуляторы в тесте, стоимость лота $2.69, цена одного аккумулятора 1.35.

Ну здесь производитель не поскупился на солидные цифры в названии, шутка ли, 5000мАч, это же как у аккумуляторов размера 26650.
Меня всегда терзала мысль, зачем писать такие грандиозные цифры. Хотя а вдруг, проверю емкость, а там реально 5000?


Данные аккумуляторы мне запомнились еще и тем, что очень тяжело вставлялись в стандартную 18650 кассету, впрочем вынимались из нее они еще хуже.


По вполне понятным причинам никаких даташитов не будет, сразу перейдем к тестам.
Увы, маленькая емкость и большой разбег, чуда не произошло.

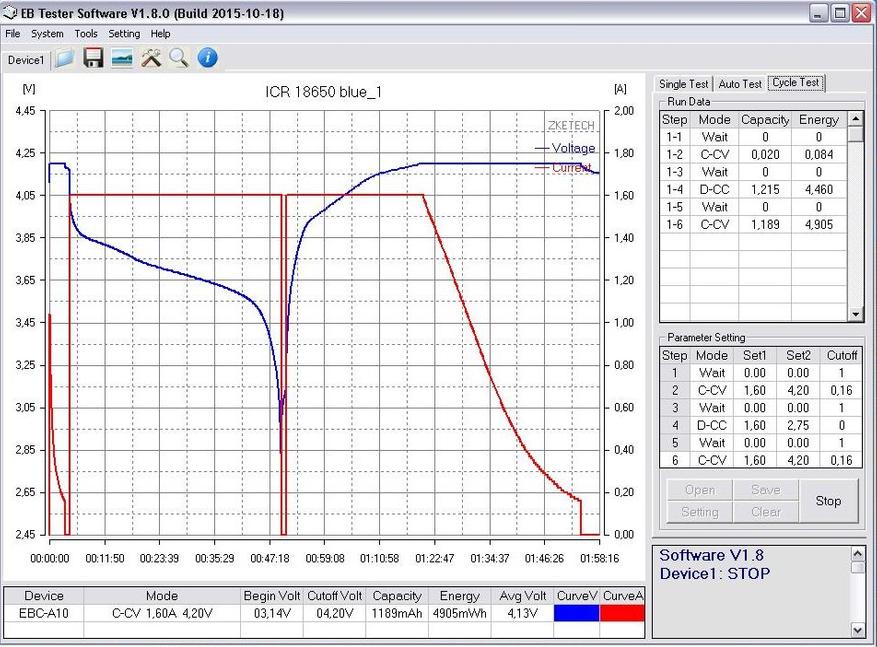

Разряд током 1.6 Ампера показал то же самое, емкость 1060-1200мАч.



Liitokala INR26650-50A
LiitoKala 26650 5000mAh 20A 3.6V, лот из четырех штук, стоимость лота $19.59. цена одного аккумулятора 4.9 доллара.

Весьма интересные аккумуляторы. Правда в процессе поиска информации по ним, выяснилось что Liitikala просто продает их под своим именем. Сама надпись представляет из себя наклейку, а аккумуляторы правильно именуются INR26650-50A.
Настоящий производитель так и остался неизвестным, по крайней мере информации я не нашел.


Это единственные аккумуляторы формфактора 26650 в тесте. Как и остальные, защиты не имеют. С какой то стороны отсутствие защиты дает бонус, так как аккумуляторы рассчитаны на довольно высокий ток.


Согласно краткой информации емкость аккумуляторов составляет 5000мАч при токе 0.5С (2500мА)


Так как тестирование при помощи зарядного устройства Опус проходило при токе 1 Ампер, что является очень легким режимом для таких аккумуляторов, то и емкость они показали более чем 5500мАч.



В интернете я нашел некое подобие даташита с разрядными характеристиками этих аккумуляторов. По паспорту они позволяют разряд током 5С, но с учетом того что емкость составляет 5000мАч. то максимальный ток разряда у них 25 Ампер.


При токе разряда в 5 Ампер аккумуляторы показали себя довольно неплохо, выдав заявленные 5000мАч.



Так как электронная нагрузка пока может нагрузить аккумулятор током только до 15 Ампер, то и тест проходил при таком токе.


Тест разряда до напряжения 3 Вольта.

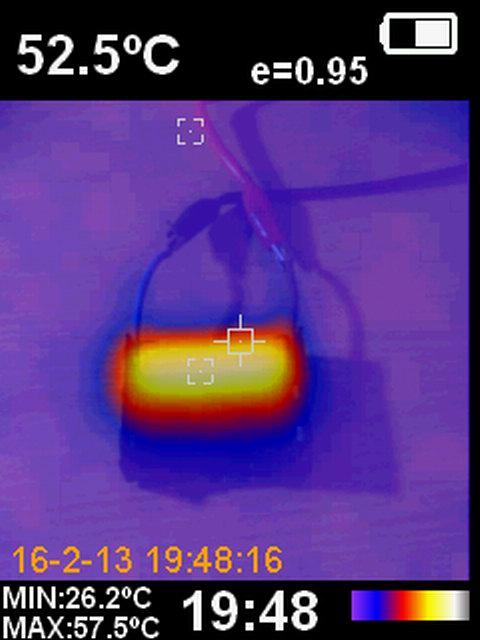

Температурный режим при токе 15 и 5 Ампер.

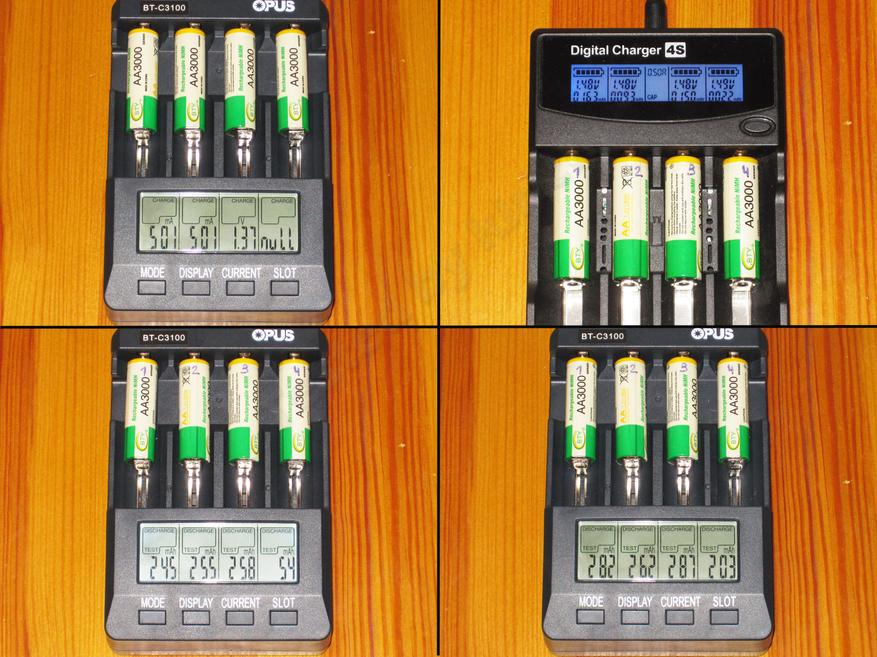

BTY AA3000
BTY AA 3000mAh 1.2V Ni — MH, лот из четырех штук, стоимость $3.78, цена одного аккумулятора 0.95.
Ну эти «товарищи» думаю знакомы многим, попали они и ко мне, решил попробовать.
Но практика показала, что данные аккумуляторы являются скорее массогабаритным макетом, чем аккумулятором.
Когда я их осматривал, то меня не покидало ощущение того, что они похожи на батарейки, которые начали течь.


Что еще бросается в глаза, так это вес, они почти невесомые.


С емкостью вообще печаль, они не дотягивают и до 10% от заявленной. Так кроме того выяснилось, что один из аккумуляторов еще и пришлось «раскачивать» при помощи другого зарядного устройства, так как Опус не хотел его принимать.
В общем здесь больше и писать нечего, в дополнениях будет ссылка на похожие аккумуляторы (по характеристикам)


BTY AAA1350
BTY AAA 1350mAh 1.2V Ni — MH, лот из четырех штук, стоимость $2.38, цена одного аккумулятора 0.6 доллара.

Родные братья предыдущих подопытных.
Вид такой же.


А вот вес еще меньше, они вообще кажутся невесомыми.


Но к моему удивлению они показали такую же емкость как предыдущие размера АА, но при этом их еще и не пришлось «раскачивать», заработали сразу нормально (насколько это возможно).
но емкость конечно все равно очень маленькая.



Xiaomi ZI5
Xiaomi ZI5 AA 1800mAh 1.2V Rechargeable Ni-MH, лот из четырех аккумуляторов, стоимость $10.59, цена одного аккумулятора 2.65.

Как заявляется, аккумуляторы довольно известной фирмы Xiaomi, раньше как то даже не думал что она выпускает и аккумуляторы. Узнал что это Xiaomi вообще случайно, изначально они проходили под именем 5555.
Изготовлены очень качественно, продаются в пластиковом боксе.

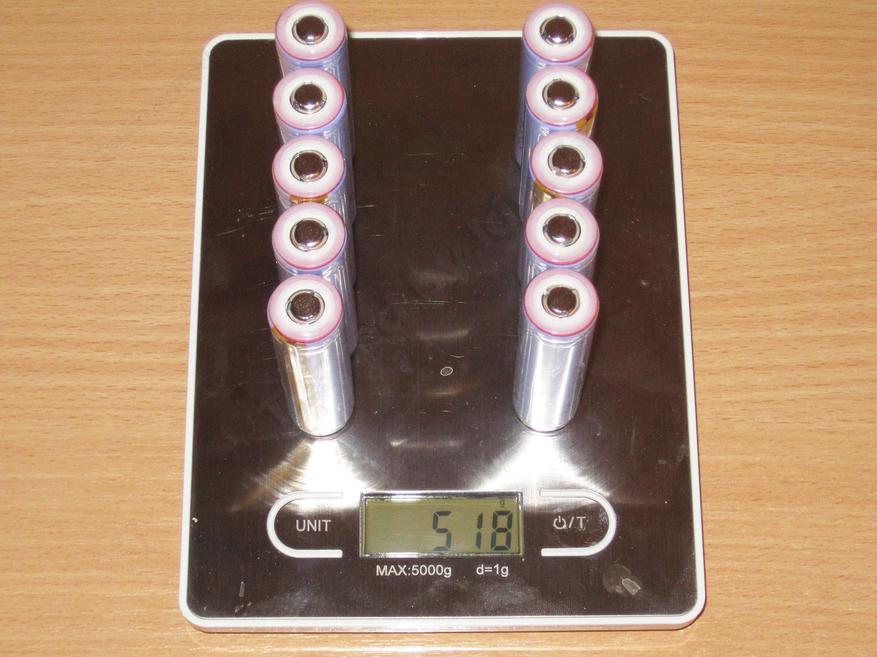

Да и вес аккумуляторов куда больше чем у макетов, которые я показал выше.


Заявленная емкость 1800мАч, но что то написано и про 1900, скорее всего максимальная.
При токе заряда/разряда 300мА аккумуляторы выдали 2200мАч, что является отличным результатом.



Уже скорее ради интереса прогнал их при большем токе, равном 1С (1800мА).
Кстати заметно как отличается график у литиевых и NiMh аккумуляторов. У вторых явно выражена «полочка», когда напряжение почти не изменяется длительное время.
Даже при токе разряда 1800мА аккумуляторы выдали положенные 1800мАч.
Но сделаю небольшую оговорку, заряд был до напряжения 1.43 Вольта и потом отключение при достижении тока заряда равным 100мА. Так как мое зарядное не умеет отключать заряд по дельта V, то пришлось прибегнуть к такому способу заряда.
В данном случае аккумуляторы скорее всего не набрали полную емкость, потому реальная будет немного выше.




MecArmy 3400
Mecarmy U18 — 34 3400mAh USB Rechargeable 18650, в лоте один аккумулятор, цена $15.99.

Довольно оригинальный аккумулятор. Внешне особо ничем не отличается от других, за исключением того, что ему не нужно зарядное устройство, достаточно подключить его к любому порту USB.


Продается в блистере, к сожалению кабель для заряда в комплекте не идет, а ведь могли бы и положить, при такой то цене.
Зато указано что внутри находится аккумулятор фирмы Panasonic.


На вид полностью похож на аккумулятор привычного формфактора 18650.


Но вот размеры несколько другие, если диаметр еще и соответствует, то длина аж на 5мм больше, потому данный аккумулятор влезет далеко не во всякое устройство.
Около плюсового контакта находится MicroUSB разъем для зарядки, хотя мне кажется, что если дело пойдет такими темпами, то будем ждать обновлений прошивки :)


Масса сопоставима с массой нормального 18650 аккумулятора. Ну конечно можно вычесть несколько грамм на разъем и зарядное, но все равно близко к реальным батареям.


Также около плюсового контакта присутствуют два отверстия, внутри которых находятся светодиоды индикации процесса заряда и его окончания.
Соответственно красный — заряд, зеленый — заряжено. Что помешало поставить один двухцветный светодиод, не знаю, как по мне, то это было бы проще.
Ток заряда не измерял, но это и не потребовалось, так как время заряда всегда одно и тоже, независимо от того, подключен аккумулятор в USB порт компьютера или в блок питания.
Так вот время заряда большое, я бы даже сказал что очень большое, чуть больше семи часов от 0 до 100%. Исходя из этого выходит, что ток заряда около 500мА. Для аккумулятора такой емкости это неплохо в плане долговечности, но плохо в плане удобства. Можно конечно зарядить быстро при помощи зарядного устройства, но в чем тогда смысл порта встроенного зарядного?


В интернете была найдена и кое какая информация по этому аккумулятору с указанием характеристик.


Первым делом проверил емкость при помощи зарядного устройства Опус, но в первом случае аккумулятор был заряжен собственным зарядным устройством, а во втором при помощи Опуса.
Кстати, встроенное зарядное устройство немного перезаряжает аккумулятор (как мне показалось).
При заряде при помощи внешнего устройства полученная емкость вышла меньше, но все равно в пределах заявленных 3400мАч.



Также я нашел результаты тестирования данного аккумулятора и решил попробовать сделать похожий тест.


Сначала проверил емкость при токе нагрузки 3 Ампера.
3165 против 3145 заявленных, неплохо.


А также на максимальном, для этого аккумулятора, токе в 5 Ампер.
2951 против 2838 от заявленного, вообще отлично.


Также измерил температурный режим в обоих тестах.
На фото температура под током 3 и 5 Ампер, на правом фото явно видно, что часть около плюсового контакта горячее, там находится электроника, а ток в 5 Ампер это максимум для этого аккумулятора.



LGDBHG21865

Попали ко мне эти аккумуляторы несколько другим способом, но я посчитал нужным протестировать и их, так как аккумуляторы по своему интересны. В магазине Гербест они есть только в лоте из восьми штук — ссылка, по цене $45.06 за лот.
В народе их называют часто «шоколадки» за свой необычный цвет, досталось их мне три штучки, для теста более чем достаточно.


Внешнее отличие у них пожалуй только в цвете.


Что интересно, аккумуляторы имели разный вес, один тяжелее, а два других легче, причем одинаково между собой с точностью до 0.01 грамма.
Произведены в конце февраля 2016 года.


Заявленная емкость 3000мАч, максимальный ток разряда (длительный) 20 Ампер. Такие аккумуляторы вполне подойдут в средний шуруповерт.


Изначально отличие между аккумуляторами я заметил не в весе, а в емкости, тот что тяжелее имеет меньше емкость.



Также как и с предыдущими экземплярами, я сначала нашел информацию о режимах разряда.


Вообще изначально в даташите был указан тест с током разряда 600мА (0.2С), но я посчитал этот тест совсем несерьезным (да и очень длинным), тем более что при помощи Опуса я проводил тест под током 1 Ампер, что почти рядом с требуемым.
Потому тест здесь был таким же, как и для всех аккумуляторов выше, 1С или в данном случае 3 Ампера.
Что интересно, выше я писал о разнице в емкости аккумуляторов и разном весе.
В этом тесте более тяжелый аккумулятора показал емкость на 20мАч больше. Ошибка измерения или аккумулятор «раскачался»?



Тест при токе нагрузки 15 Ампер.


И тест при конечном напряжении в 3 Вольта.


В даташите указано, что аккумулятор может длительно отдавать до 20 Ампер, но мне показалось что уже при 15 нагрев довольно сильный, около 80 градусов.
Справа температура при разряде током 3 Ампера.




INR18650-25R old

Обзор и тест этих аккумуляторов есть выше, но здесь я решил показать как раньше магазин присылал батареи и как изменилась упаковка с того времени, а также посмотреть, отличаются ли параметры от измеренных тогда и сейчас.

Аккумуляторов я заказываю довольно много, потому статистику по мере возможности пытаюсь собирать.


Помню что из-за плохой упаковки мой заказ изрядно пострадал.


Что впрочем не сказалось на хорошем качестве этих аккумуляторов.
Разряд током 500мА


Разряд током 14 Ампер.





 Samsung ICR18650 — 32A

Единственные (если не считать MecArmy 3400) защищенные аккумуляторы в тесте.
В тот раз аккумуляторы были еще присланы в обычных пакетиках с защелкой, но пострадали меньше.




Сами «банки» фирменные, защита ставится сторонней фирмой.


По описанию аккумуляторы рассчитаны на 4.35 Вольта, но как показала практика, плата защиты отключает аккумулятор раньше, так как изначально сделана под 4.2 Вольта, но отключение происходит при 4.35, немного не доходя до окончания заряда.


Масса аккумуляторов соответствует заявленной


С емкостью также проблем обнаружено не было.


Если тест происходит при помощи зарядного устройства с «широким диапазоном» работы, то возможна ситуация, когда при завершении разряда и начале заряда аккумулятор (а точнее защита), может выйти из строя, что произошло с этим экземпляром.



Ну и несколько тестов, с большим и малым током.


Вот так выглядит процесс отключения защиты аккумулятора и выброс напряжения, который может выжечь защиту.


Ну и тест под током 5 Ампер.




SANYO UR18650ZY

Третья заказанная мною партия аккумуляторов, эти уже пришли в картонных упаковках, так что аккумуляторы были целыми и невредимыми, прогресс налицо.







Как и у всех фирменных аккумуляторов проблем с емкостью здесь нет, все как в аптеке.



Правда аккумуляторы не являются высокотоковыми, максимальный ток заявлен как 1С.


При разряде максимальным током температура может достигать 57 градусов.



Дополнительные материалы, процесс подготовки и ссылки

Для начала пожалуй даташиты, на основании которых проводились все тесты — <a href=«https://yadi.sk/d/axTaEzs3tu4Ne»>скачать</a>.
Возможно будет полезно для ознакомления.

Кроме того хочу ответить на один из вопросов, который мне часто задают в комментариях, сколько времени ушло на обзор.
Ради интереса примерно посчитал чистое время тестов, вышло около 11 часов на каждый аккумулятор или почти 200 часов.
Расчет простой, каждый аккумулятор проходил 5 тестов, Опус проверял 6 часов, но аккумуляторов 4 потому 1.5 часа на один экземпляр, потом пара тестов заряд/разряд/заряд, еще 8 часов, и после всего два теста на разряд в разных режимах, еще полтора часа. Промежуточный заряд не считал.
Ну и плюс время на фотографирование, редактирование фото, поиск данных + написание текста, еще часов 20, итого почти 10 дней или в пересчете на рабочий день в 8 часов, выйдет месяц. И это не считая того, что некоторые тесты пришлось переделывать.
В обзоре около 185 изображений, которые скомпонованы из 340.
В процессе сильно сэкономило время то, что первая часть тестов проводилась примерно так —


Да, у меня было четыре одинаковых зарядных устройства Opus 3100 и это сильно облегчило задачу.
На фото видны промежуточные результаты тестов, а также замер суммарной потребляемой мощности, которая колебалась от 80 Ватт до 120.
Понятно что эта информация имеет лишь косвенное отношение к обзору, но просто для общего ознакомления я все таки решил ее добавить.


Также в процессе я протестировал несколько аккумуляторов, обзоры на которые я делал раньше, это TrustFire 18650 и 26650, а также пара аккумуляторов из старой батареи ноутбука.




Так как расписать отдельно плюсы и минусы каждого аккумулятора не получится, то я сделал немного проще, свел все основные данные в табличку.
Может показаться, что все аккумуляторы имеют емкость чуть ниже заявленной. Дело в том, что в табличке указана емкость при разряде током 1С, а производитель заявляет емкость при разряде током 0.2С. Можно дополнить табличку данными полученными при разряде Опусом, там емкость будет выше, но я посчитал, что разряд током 1С встречается чаще.
У аккумулятора SANYO UR16650ZTA в графе — «емкость при разряде до 3 Вольт» указана емкость при заряде до 4.2 Вольта. Дело в том, что этот аккумулятор и так имеет минимальное напряжение в 3 Вольта, но из-за высокого максимального напряжения я привел его к некоему «стандарту» 3-4.2.
Кроме всего прочего следует учитывать, что есть погрешность от сопротивления контактов (именно потому я не измерял внутреннее сопротивление), которое снижает показатель емкости и реальная емкость немного выше, особенно с ростом разрядного тока.

Таблица исправлена, добавлена цена за Ач и «КПД», условное соотношение отданной и полученной энергии.
Добавлена информация о максимальном длительном (кратковременном) токе. Для INR18650-25R допустим кратковременный (<1сек) до 100 Ампер.



На этом наверное все.

0 1 36873 1
Автор kirich Рейтинг -3.22 Сила 0.00
Блог Блог им. kirich 1 9 RSS

1 комментарий

sergiik
минус 15% емкости, для powerbank разряд до 3,1в (кпд)
Последний раз редактировалось

Добавить комментарий
