Стационарный LCD-проекторSony VPL-FX52

Мы не часто представляем обзоры проекторов, не относящихся к мобильным презентационным или домашним кинотеатральным. Очередным исключением является стационарный LCD-проектор Sony VPL-FX52. Это яркий проектор, предназначенный для работы в больших аудиториях, оснащенный объективом с электромеханическими приводами и имеющий развитые сетевые функции для дистанционного управления. Подробности далее.

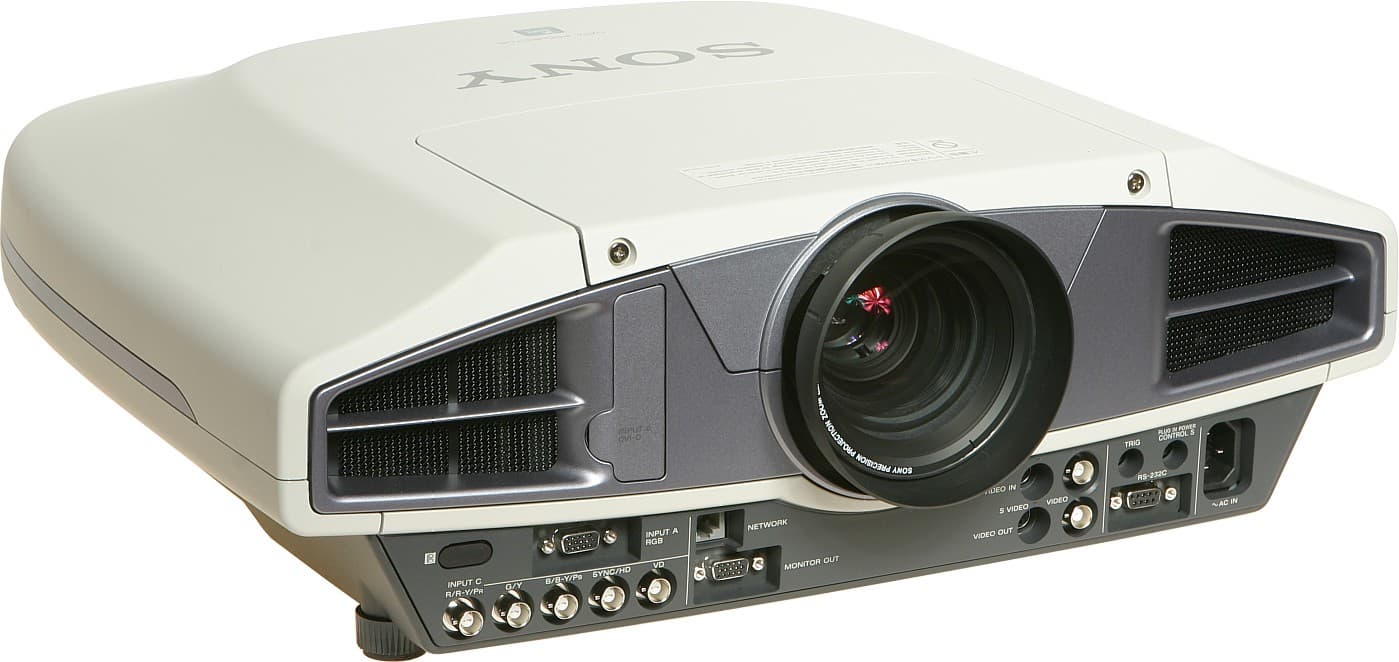

Projector, general view

Комплект поставки

  • Проектор
  • Документация (руководство по эксплуатации, руководство по установке и т.д.)
  • Кабель питания
  • ИК-пульт ДУ и две AA батарейки для него
  • Крышка объектива
  • Сменный элемент воздушного фильтра

Паспортные технические характеристики

Технология проецирования3LCD
Матрица1,3″, TFT, с микролинзами, 3 панели, 4:3
Разрешение матрицы1024×768
Объективзум 1,3x, f = 50,8-64,0 мм, F1,7-2,0
Лампа300 Вт (LMP-F300)
Срок службы лампы 1500 ч, 2500 ч в режиме малой мощности
Световой поток6000 ANSI лм, 5100 ANSI лм в режиме малой мощности
Контрастность1000:1, метод измерения не указан
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана при крайних значениях зума)минимум 1,02 м (1,5-1,8 м)
максимум 7,6 м (11,7-14,3 м)
Входы
  • Видео, композитный, BNC
  • Видео, S-Video
  • Видео, компонентный, 5 BNC, совместим с Y/Cb/Cr(Y/Pb/Pr)-, VGA-RGB- и GRB-сигналами
  • Видео, VGA, mini D-sub 15 pin
  • Видео, DVI-D, RGB
  • RS-232C, D-sub 9 pin
  • Проводного управления, стереоминиджек
  • Сеть, RJ-45, 10BASE-T/100BASE-TX
Выходы
  • Видео, композитный, BNC
  • Видео, S-Video
  • Видео, VGA, mini D-sub 15 pin
  • Триггер, 12 В, стереоминиджек
Частота разверткигоризонтальная: 19-92 кГц
вертикальная: 48-92 Гц
Форматы входного сигналателевизионные (композитный и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 540p, 576i, 576p, 720p, 1080i
аналоговые RGB-сигналы: VGA-UXGA
цифровые DVI-D: VGA-SXGA
Уровень шума39 дБ, 35 дБ в режиме малой мощности
Размеры (Ш×В×Г)480×169×502 мм (с выступающими частями)
Массаоколо 10,5 кг
Потребляемая мощностьмакс. 400 Вт, 7 Вт в «спящем» режиме
Напряжение питания100-240 В, 50-60 Гц
Cредняя текущая цена по МосквеН/Д(1)
Цена (на момент написания статьи)$8000
Ссылка на сайт производителяwww.sonybiz.net/projectors

Внешний вид

Выглядит проектор стильно и элегантно. Только его днище изготовлено из металла, все остальные внешние поверхности корпуса образуют пластиковые панели. Молочно-белые пластиковые элементы имеют шершавую матовую поверхность. Такой цвет и фактуру практичными назвать трудно, но зато мелкие повреждения (царапины) не будут привлекать внимание, а переносить этот довольно тяжелый проектор удобнее, чем если бы везде использовался гладкий и скользкий пластик. 7 миниатюрных кнопок, четырехпозиционный джойстик и 4 индикатора расположены на верхней панели ближе к задней части проектора.

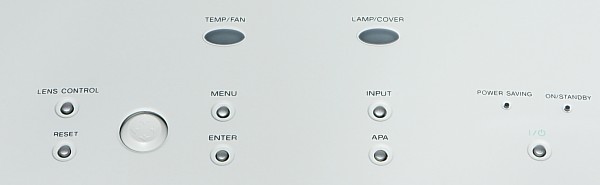

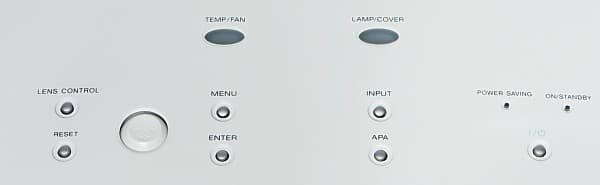

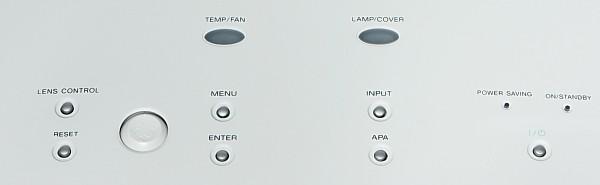

Control panel

Разъем для замка Кенсингтона находится снизу под правым «крылом». Все электрические разъемы вынесены на переднюю панель и расположены в нижней ее части, кроме разъема DVI-D — он находится выше, радом с правой решеткой вентиляции, под крышечкой.

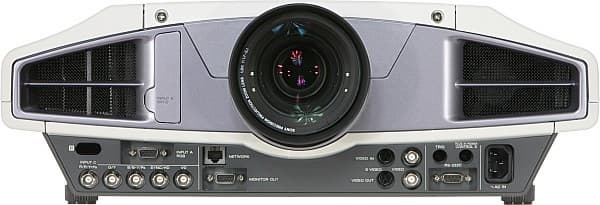

Front

Такое расположение разъемов отличает этот стационарный проектор от мобильных (разъемы сбоку или сзади) и кинотеатральных (разъемы сзади). В результате для текущего обслуживания (протирка объектива, подключение источников) достаточно обеспечить доступ к проектору спереди. ИК-приемников два — один спереди, другой сзади. Две передние ножки выкручиваются из корпуса — с их помощью можно устранить небольшой перекос или немного приподнять переднюю часть проектора. Для крепления к потолку придется приобрести специальный кронштейн, который прикручивается к днищу проектора.

Пульт

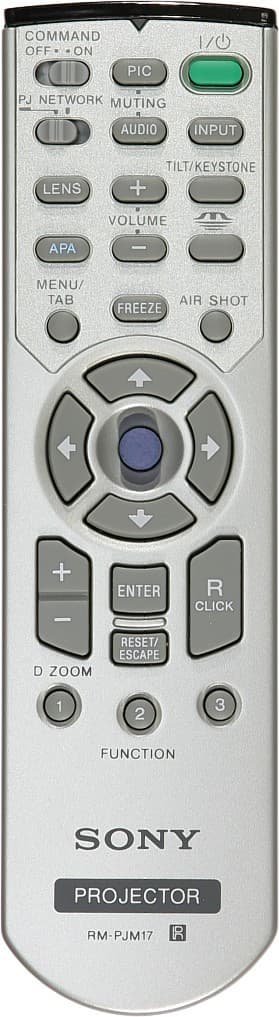

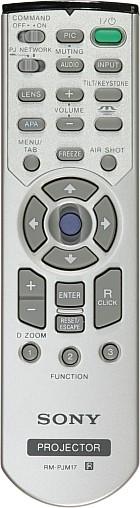

Remote control

Пульт удобный: в руку ложится, самые нужные кнопки находятся на ощупь и расположены точно под большим пальцем. Пульт не уникальный — точно такой же, например, прилагался к проектору SONY VPL-CX75, в котором есть и беспроводные функции, и эмуляция мыши, и слот MS, поэтому при использовании совместно с VPL-FX52 некоторые кнопки не поддерживаются. Пульт из беспроводного легко превращается в проводной, для этого достаточно соединить проектор и пульт кабелем с разъемами стереоминиджек на концах (в комплект не входит). В проводном режиме батарейки можно вынуть, так как пульт будет получать питание от проектора.

Меню

Меню простое и удобное. Добраться до любой настройки (а их не очень много) можно очень быстро. При настройке параметров, влияющих на изображение, на экран выводится только узкая полоска с названием параметра, текущим значением и шкалой.

OSD

Можно изменить положение меню на экране, выбрать версию с черным фоном и/или на другом языке.

OSD

Правда, русская версия в списке отсутствует.

Коммутация

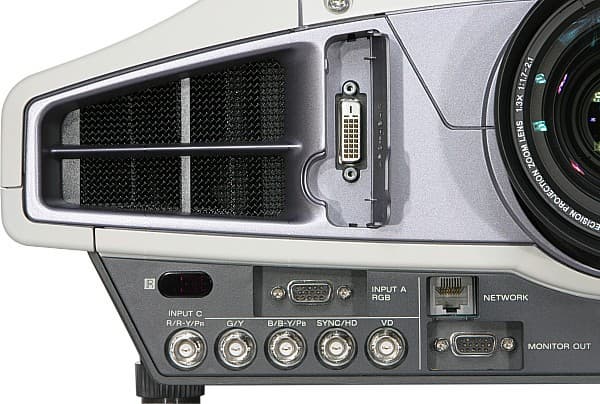

Connectors

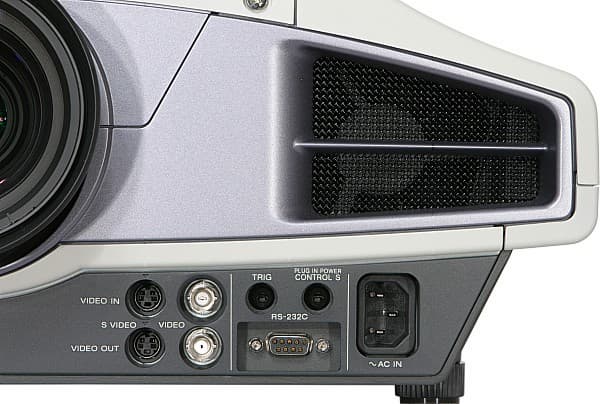

Connectors

Источники трех типов компонентных и композитного видеосигналов подключаются к «профессиональным» разъемам BNC, которые обеспечивают надежное соединение и, самое главное, делают возможным размещение проектора на большом удалении от источника аналогового видеосигнала, так как качественные кабели с BNC-разъемами характеризуются малым ослаблением сигнала и большой помехозащищенностью. Недалеко расположенный компьютер можно подключить к обычному VGA-разъему (mini D-sub 15 pin) или соединить с проектором цифровым DVI-D-интерфейсом. S-Video-интерфейс имеет стандартный 4-х-штырьковый разъем mini-DIN (но не все стандартные вилки S-Video проходят в отверстие панели, за которой находится разъем — приходится вилки подпиливать).

Видеовходы перебираются кнопкой INPUT на корпусе проектора или на пульте. Можно включить функцию автопоиска сигнала — тогда при включении проектор остановится на первом активном входе. Режим работы входа INPUT C (5 BNC-разъемов) следует выбирать в меню.

OSD

Как выяснилось, проектор совместим со SCART-RGB-сигналами, при этом подключать источник сигнала нужно к INPUT C (с помощью соответствующего переходника), а в меню для этого входа следует выбрать режим Video GBR. DVI-D-интерфейс не совместим с HDCP, то есть видеотехнику с разъемом HDMI по «цифре» подключить не получится. Все аналоговые интерфейсы имеют сквозные видеовыходы (5 BNC из группы INPUT C и VGA-вход делят один VGA-выход), поэтому к проектору можно подключить еще одно устройство отображения, например, такой же проектор, зачем — см. ниже.

Управление проекцией

Фокусировка, зуммирование и сдвиг объектива по вертикали осуществляются с помощью моторизированных приводов. Сначала режим выбирается кнопкой LENS на корпусе или на пульте, затем курсорными кнопками выполняется регулировка. Если параметр Test Pattern имеет значение On, то на время выполнения этих регулировок на экран выводится специальный шаблон. Сдвиг объектива имеет относительно небольшой диапазон: в нижнем положении центр изображения находится на оси объектива, в верхнем — нижний край изображения совпадает с осью объектива. Тем не менее, этого диапазона достаточно, чтобы можно было расположить два таких проектора один над другим, подключить их последовательно, и совместить картинку от обоих на одном экране — получится в два раза более яркое изображение, чем от одного проектора.

Есть цифровая коррекция трапецеидальных искажений (±20 градусов). В случае «некомпьютерных» источников сигнала можно включить режим Wide Mode, тогда изображение подожмется по вертикали до соотношения 16:9 — как раз для просмотра анаморфированной картинки.

OSD

Для компьютерных режимов ниже SVGA можно отключить интерполяцию к разрешению матрицы. Также только при VGA- и DVI-подключениях работают функции цифрового увеличения (кнопка ДУ D ZOOM) и стоп-кадра (FREEZE). Временное выключение проекции выполняется при нажатии на кнопку PIC MUTING и работает это при любом способе подключения.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор допускается устанавливать с продольным наклоном до 90 градусов вверх и вниз (но боковой не должен превышать 20 градусов). В качестве опции предлагаются три объектива (длиннофокусный и короткофокусный вариообъективы и очень короткофокусный с фиксированным фокусным расстоянием), но зум и фокусировка механизированы только у стандартного объектива. Если заранее известно, что потребуется опциональный объектив, то проще приобрести модель VPL-FX52L — полный аналог VPL-FX52, но без объектива. Со стандартным объективом проектор можно отнести к среднефокусным, поэтому при фронтальном проецировании его можно размещать примерно на линии первого ряда зрителей или за ними.

Настройка изображения

Настроек немного, но это недостатком не является, так как проектор не кинотеатральный. При любом подключении можно настраивать контрастность, яркость и цветовую температуру (High или Low). Дополнительно при компьютерных подключениях (VGA и DVI-D) настраивается RGB Enhancer (что-то типа контурной резкости), гамма-коррекция (Graphics — нормальный диапазон оттенков, Text — повышенная контрастность), а в случае «некомпьютерных» (компонентное, S-Video и композитное) — насыщенность, оттенок, контурная резкость и параметр Black Level Adj. (уровень черного — High, Low и Off), а для чересстрочных режимов можно подобрать оптимальный алгоритм деинтерлейсинга.

OSD OSD

Глобально цветовой баланс меняется выбором профиля — Dynamic или Standard.

OSD

Первый характеризуется высокой яркостью и контрастность, второй — более бережным отношением к цветовому балансу. Режим работы лампы определяется параметром Lamp Mode. Если его установить в High, то яркость и шум от системы охлаждения возрастут. Пользовательских профилей нет, но настройки автоматически сохраняются для каждого типа подключения.

Сетевые возможности

Для комфортного дистанционного управления проектор оборудован сетевым интерфейсом со стандартным разъемом RJ-45. Информационная страница экранного меню сообщает текущий IP-адрес и маску подсети.

OSD

Используя эту информацию, с помощью интернет-браузера можно подключиться к встроенному в проектор вебсерверу. Три раздела на сайте проектора позволяют узнать состояние проектора и текущие значения ряда его параметров (раздел INFORMATION), дистанционно управлять проектором, нажимая кнопки формы в разделе CONTROL, а также настраивать параметры рабочей сети, включать отправку извещений о работе проектора по электронной почте и т. д. в разделе SETUP. Для доступа к последнему разделу нужно ввести имя пользователя и пароль (по умолчанию — это root без пароля). Снимки с экрана всех страниц сайта проектора вынесены на отдельную страницу.

Дополнительные возможности

Если включен триггер Direct Power On, то проектор будет включаться, минуя дежурный режим, при подключении питания, и наоборот, проектор можно выключать, просто отключая его от электрической сети — видимо, запасается достаточно энергии, чтобы вентиляторы охладили лампу.

OSD

Блокировка четырехсимвольным паролем (символ — одна из 6-ти кнопок ДУ) позволит предотвратить несанкционированное использование. Процедура снятия пароля в руководстве не описана — забывшим пароль предлагается обращаться в «в центр по обслуживанию клиентов». По всей видимости, проектором можно управлять по интерфейсу RS-232C, но в руководстве приведена только схема распайки разъема, параметров протокола и списка команд нет.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива максимально вверх (низ изображения находился примерно на оси объектива) и, как всегда, на минимальном фокусном расстоянии объектива. Настройки были подобраны так, чтобы освещенность экрана была максимальной, но, разумеется, сохранялись различия в слабых градациях оттенков в светах и в тенях, как того требует ANSI. Результаты измерений для проектора Sony VPL-FX52:

Равномерность+13%, -25%
Контрастность386:1

Несмотря на то, что для этого класса проекторов световой поток имеет большое значение, цифры мы не приводим, так как значения получились значимо ниже паспортных 6000 в режиме высокой и 5100 ANSI лм в режиме пониженной яркости. Так как все тестировавшиеся нами презентационные проекторы Sony имели световой поток соответствующий паспортному (и даже чуть выше), то у нас нет оснований подозревать, что методика определения светового потока специалистами Sony отличается от требований ANSI. Вероятно, мы тестировали предпродажный образец, для которого наладчики не добились максимальных показателей по яркости. Но с контрастностью и равномерностью все очень хорошо, далеко не каждый кинотеатральный проектор может похвастаться такими замечательными значениями.

Звуковые характеристики

Шумомер был очень занят в тестировании компьютерных кулеров, поэтому пришлось обойтись субъективными оценками. Проектор очень тихий, что для такой мощной лампы даже несколько неожиданно. Видимо, не сильно ограничивая себя в массе проектора и размерах его корпуса, инженеры смогли создать эффективную и тихую систему охлаждения. В результате по уровню шума в экономичном режиме этот проектор приближается к кинотеатральным моделям, предназначенным для использования в домашнем кинотеатре. В ярком режиме шум чуть больше — примерно как у среднего презентационного проектора, работающего в экономичном режиме.

VGA-подключение

Тестирование проводилось при разрешении 1024 на 768 пикселей (вертикальная частота 60 Гц). Белое и черное поля выглядят равномерно белыми и черными, соответственно. Конечно, при центральном положении объектива в центре экрана яркость белого и черного полей немного выше, чем по краям, но различия в яркости незначительные. При сдвиге объектива вверх, максимум яркости пространственно остается на месте, но относительно области проекции перемещается вниз. На черном поле бликов нет. Геометрия идеальная. Четкость изображения высокая. Детали различаются как в тенях, так и в светах. Общий оттенок шкалы серого зависит от установки Color Temp, но при любом из двух значений посторонний оттенок все же присутствует (особенно в High). Цвета яркие и в режиме Standard довольно правильные. Хроматические аберрации объектива небольшие. Автоподстройка по параметры VGA-сигнала выполняется быстро и точно, ручной доводки не требуется.

DVI-подключение

Тестирование проводилось при разрешении 1024 на 768 пикселей (вертикальная частота 60 Гц). Результаты аналогичные. Микроконтраст разве что повыше.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный540Очень хорошо
S-Video540Очень хорошо
компонентный540Очень хорошо
SCART-RGB540Очень хорошо
Цветовая четкость (ТВЛ)
композитный90Средне
S-Video90Плохо
компонентный200Очень хорошо
SCART-RGB200Очень хорошо

Нельзя сказать, что изображение, получаемое при подключении к бытовым источникам видеосигнала, имеет высокий микроконтраст, но в целом четкость хорошая. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс хороший, артефактов на неподвижных мирах нет. Параметр DDE управляет работой функции деинтерлейсинга. При DDE = Off изображение выводится по полям. При DDE = Progressive для неподвижных частей изображения (то есть совпадающих для двух кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся чаще всего по полям. Кинофильмы в этом режиме смотреть некомфортно, так как часто проявляются артефакты. При DDE = Film проектор пытается выполнять преобразование 2-2 или 2-3, и, надо сказать, ему это удается — при просмотре кинофильмов дрожания нет, последовательность полей определяется быстро, вертикальная четкость высокая. При любом значении параметра DDE динамическое сглаживание границ не выполняется, поэтому на диагоналях можно заметить ступеньки.

Оценивая проектор по кинотеатральным критериям, можно отметить довольно заметную границу между пикселями, относительно невысокое разрешение матрицы, которого, тем не менее, хватает, чтобы передать все детали DVD-картинки, и не очень высокую точность в передаче цветов. Однако смотреть фильмы на этом проекторе можно — все-таки контрастность высокая и шум небольшой. При этом рекомендуется использовать DVD-плеер с хорошим прогрессивным компонентным выходом и качественным алгоритмом обработки динамической картинки. Жалко, что HDCP не поддерживается, картинка при HDMI-подключении была бы еще лучше.

Выводы

Sony VPL-FX52 — стильный и удивительно тихий стационарный проектор. Моторизированные приводы облегчают настройку, а сетевой интерфейс удаленное управление и слежение за состоянием проектора. Странно, что нет функций автоматической наводки на резкость и коррекции трапециидальных искажений, с другой стороны большие размеры и вес не предполагают частую смену условий проекции и отсутствие этих функций нельзя назвать существенным недостатком.

Достоинства:

  • Стильный дизайн
  • Высокая контрастность и хорошая равномерность освещенности экрана
  • Тихая работа
  • Моторизированные приводы стандартного объектива
  • Функция вертикального сдвига объектива и возможность сдвоенной установки
  • Три опциональных объектива, в том числе очень короткофокусный
  • Функция деинтерлейсинга, правильно выполняющая преобразование 2-2 и 3-2
  • Большой набор видеовходов, в том числе с профессиональными BNC-разъемами
  • Функция прямого включения и выключения

Недостатки:

  • Нерусифицированный интерфейс
  • Неиспользуемые кнопки на пульте ДУ


Благодарим компанию «Форум Телеком»
за предоставленный на тестирование проектор Sony VPL-FX52





4 мая 2006 Г.
