Уже второй год подряд с новыми моделями домашних проекторов от Epson мы знакомимся на выставке IFA. Их тестирование несколько задержалось, так как в России новинки стали появляться только в декабре 2011 года, и они были нарасхват. И все же под Новый год при содействии компании CTC Capital мы смогли протестировать Epson EH-TW5900 — младшего представителя в категории Full HD. Данная модель поддерживает стереоскопический режим отображения, но, к сожалению, в ее комплекте поставки нет затворных очков. В то время их не было и в свободной продаже, и даже у российского представительства Epson не нашлось ни одной пары. В итоге тестирование в режиме 3D не состоялось. Впрочем, данный проектор принципиально не отличается от модели рангом повыше — от Epson EH-TW6000 (уже с очками в комплекте), поэтому результаты, которые будут получены нами при тестировании стереоскопического режима в случае от Epson EH-TW6000, можно будет распространить и на данную модель.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Дополнительные возможности
- Измерение яркостных характеристик и потребления электроэнергии
- Звуковые характеристики
- Тестирование видеотракта
- Определение времени отклика и задержки вывода
- Оценка качества цветопередачи
- Выводы
Паспортные характеристики, комплект поставки и цена
| Паспортные характеристики | |
| Технология проецирования | 3LCD |
| Матрица | 0,61″ (15,4 мм) поколения D9 типа C²Fine, 3 панели, 16:9 |
| Разрешение матрицы | 1920×1080 |
| Объектив | зум 1,6×, F1,51-1,99, f = 18,2-29,2 мм |
| Лампа | 230 Вт UHE (E-TORL) |
| Срок службы лампы | 4000 ч яркий / 5000 ч экономичный режимы |
| Световой поток | 2000 ANSI лм |
| Контрастность | 20 000:1 (full on/full off, динамическая) |
| Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) | минимум 1,02 м (1,16—1,90 м) |
| максимум 4,57 м (5,33—8,66 м) | |
| Интерфейсы |
|
| Форматы входного сигнала | компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i/p, 576i/p, 720p, 1080i/p, 50/60 Гц |
| композитные сигналы: NTSC, SECAM, PAL | |
| аналоговые RGB-сигналы: VGA-WXGA: 640x480-1280x800 (отчет MonInfo) | |
| цифровые сигналы (HDMI): VGA-HDTV (отчет MonInfo) | |
| Уровень шума | 24 дБ (в экономичном режиме) |
| Особенности |
|
| Размеры (Ш×В×Г) | 420×139,6×365 мм |
| Масса | 6 кг |
| Потребляемая мощность | 358 Вт максимум, 6,3 или 0,35 Вт в ждущем режиме |
| Напряжение питания | 100—240 В, 50/60 Гц |
| Комплект поставки |
|
| Дополнительные аксессуары |
|
| Ссылка на сайт производителя | www.epson.ru |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | $2180(2) |

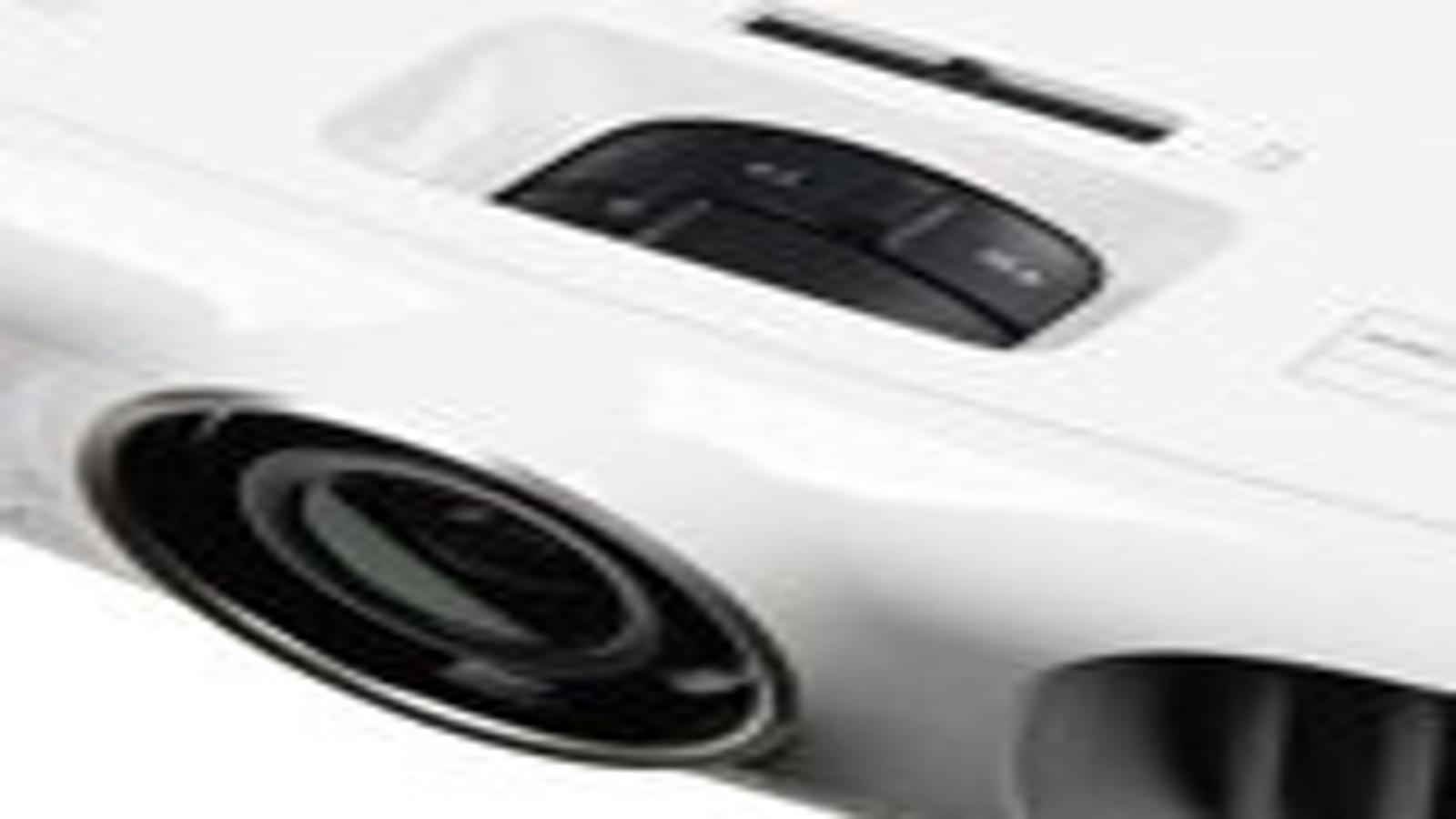

Внешний вид

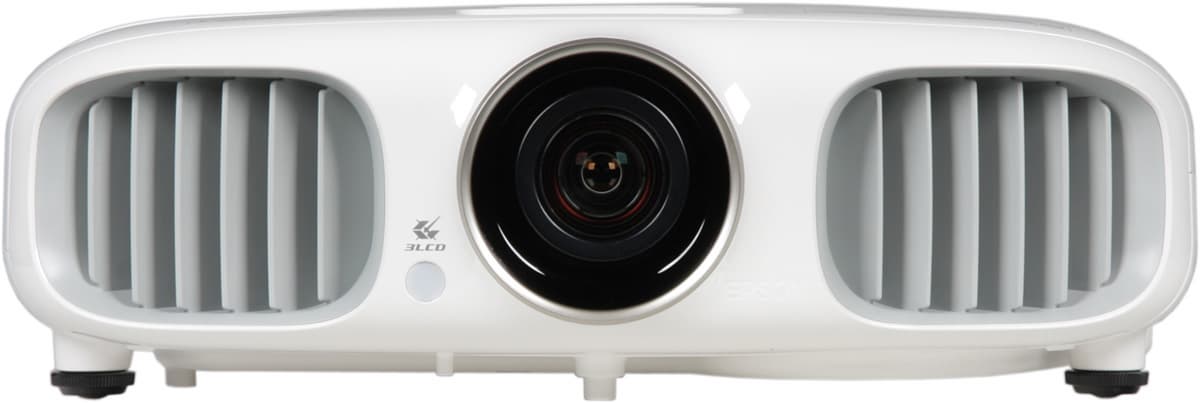

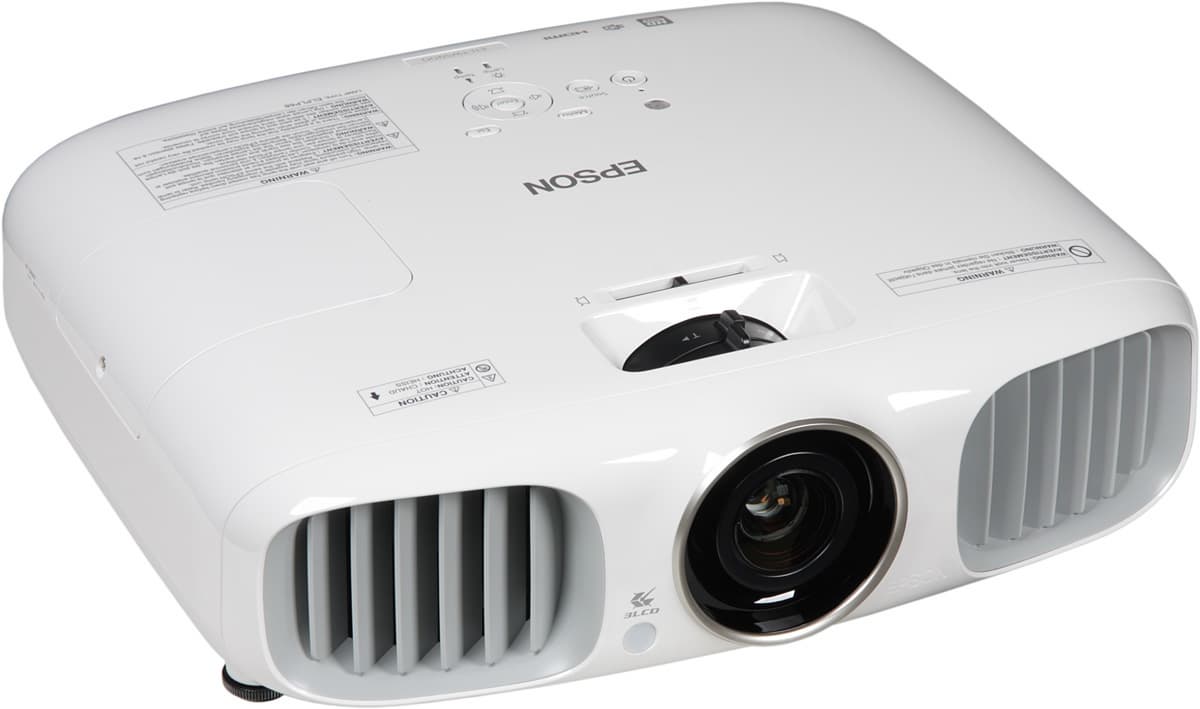

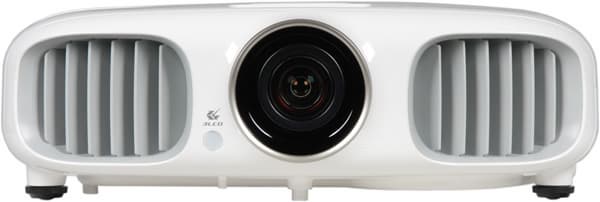

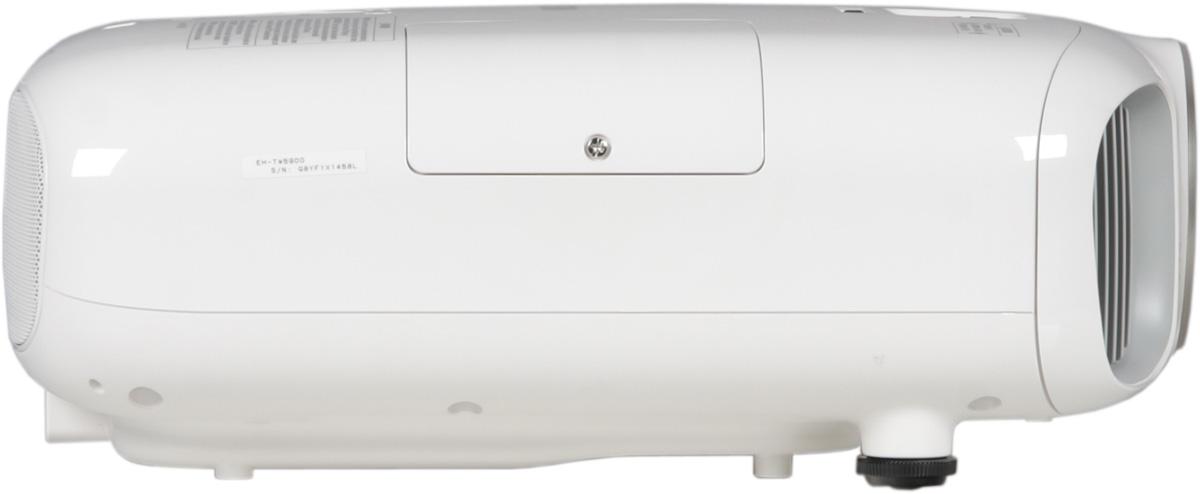

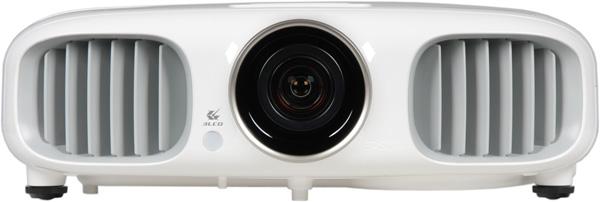

Корпус проектора изготовлен из светло-бежевого почти белого пластика зеркально-гладкого сверху и по бокам и матового снизу и сзади. Окантовка ниши объектива — из пластика с серебристым покрытием. На верхней панели ближе к объективу расположены ниша с воротками фокусировки и трансфокатора, а также ползунок коррекции горизонтальных трапецеидальных искажений. Ближе к задней части — контрольная панель с кнопками, индикаторами и окошком датчика внешнего света.

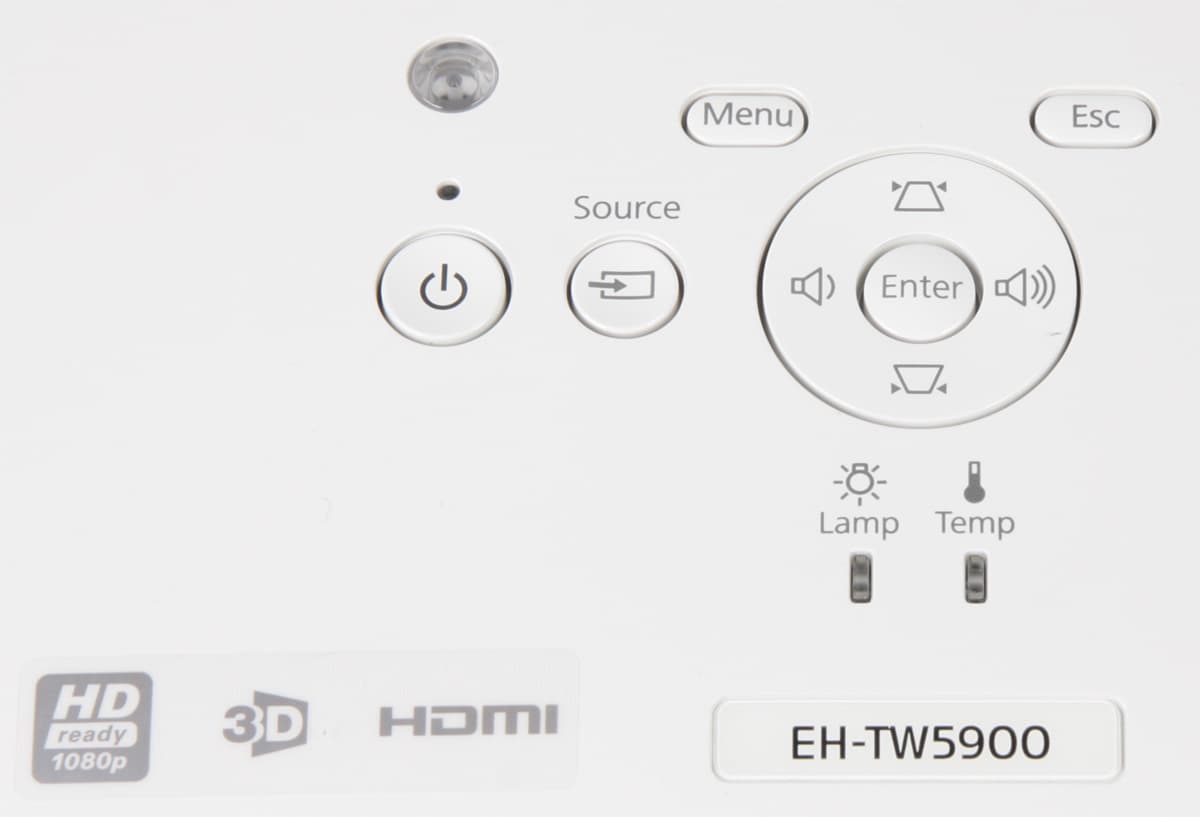

В режиме ожидания синим и неярко подсвечивается кнопка включения, при прогреве лампы дополнительно мигает индикатор рядом с этой кнопкой, а при работе проектора светятся обе. Впрочем в меню подсветку кнопки и индикатор можно отключить. В правой части верхней панели с заходом на бок располагается крышка отсека лампы.

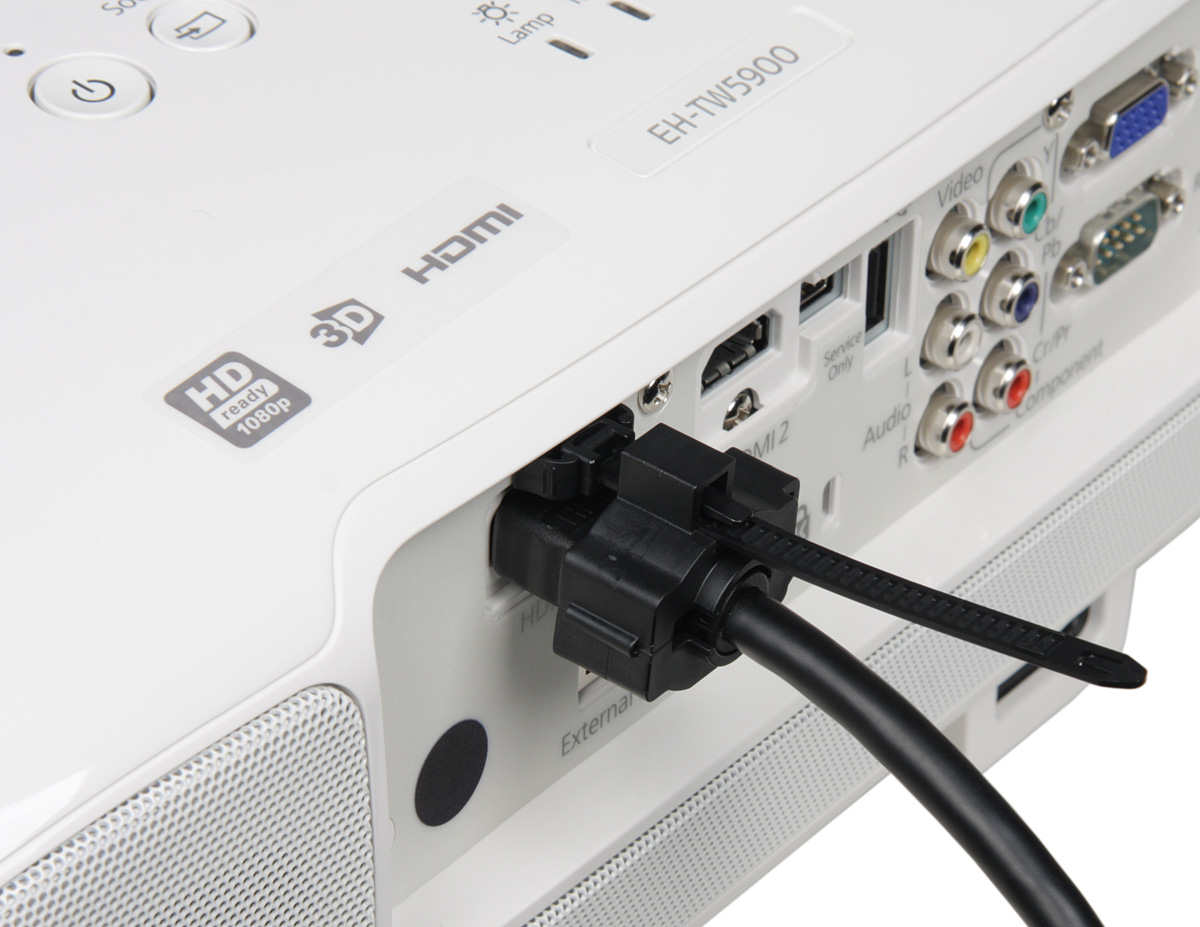

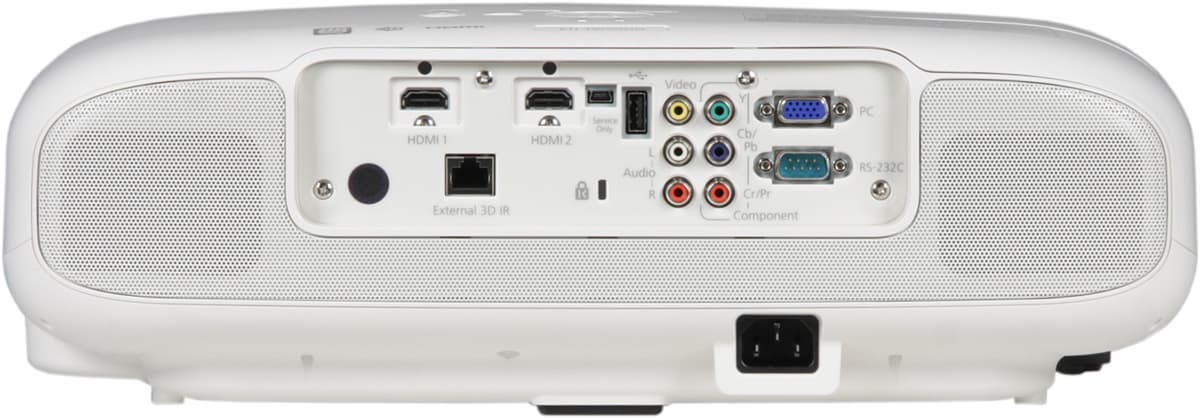

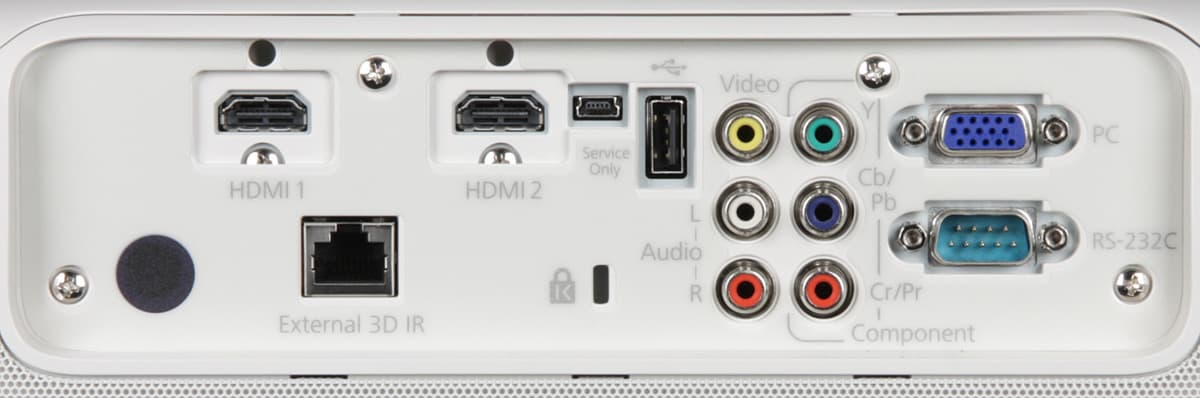

Интерфейсные разъемы находятся в не очень глубокой нише на задней панели.
Дно этой ниши выложено матовой прочной пленкой, предотвращающей появление некрасивых царапин на корпусе. Также в этой нише можно найти окошко ИК-приемника и разъем для замка Кенсингтона. По бокам от панели с разъемами расположены громкоговорители, прикрытые единой решеткой из покрытого эмалью металла. В самом низу находится разъем питания. Выдувается теплый воздух через правую решетку на передней панели (вперед и вправо), а забирается — через левую решетку, за которой находится сменный воздушный фильтр. Рядом с объективом находится второй ИК-приемник.
Проектор оснащен двумя передними вывинчивающимися из корпуса ножками (примерно на 40 мм), позволяющими устранить небольшой перекос и/или немного приподнять переднюю часть проектора при его размещении на горизонтальной поверхности. Для крепления к потолочному кронштейну в днище проектора вделаны 5 металлических втулок с резьбой. Лампу и воздушный фильтр можно менять, не снимая проектор с потолочного кронштейна.
Пульт

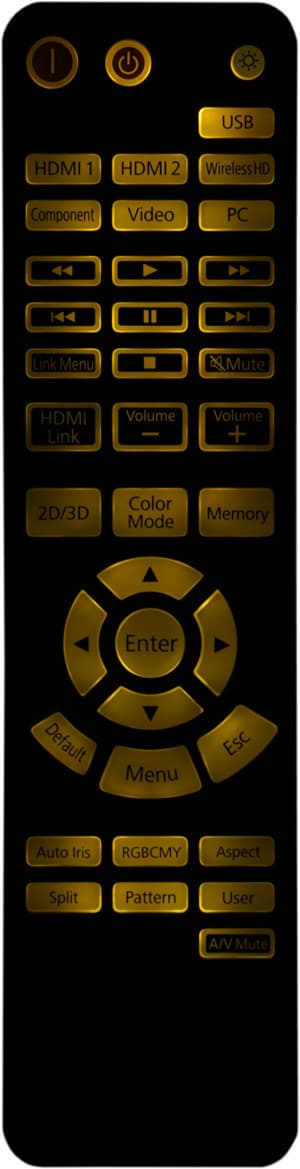

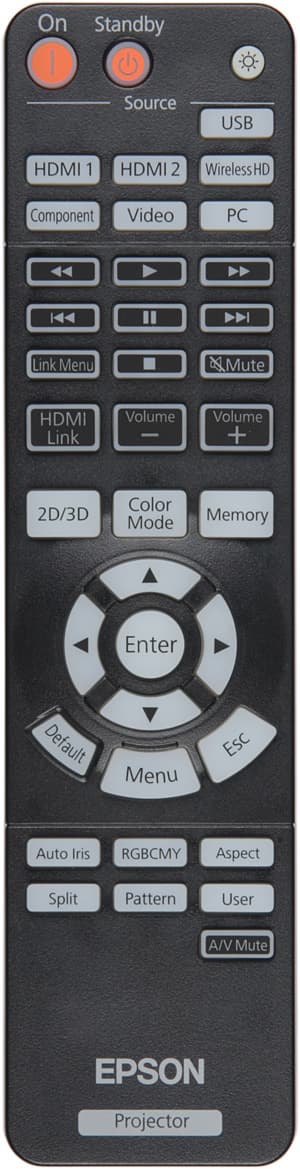

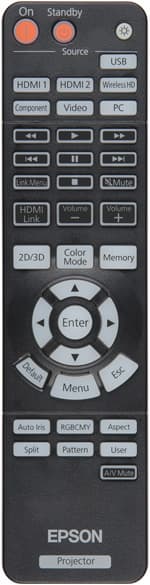

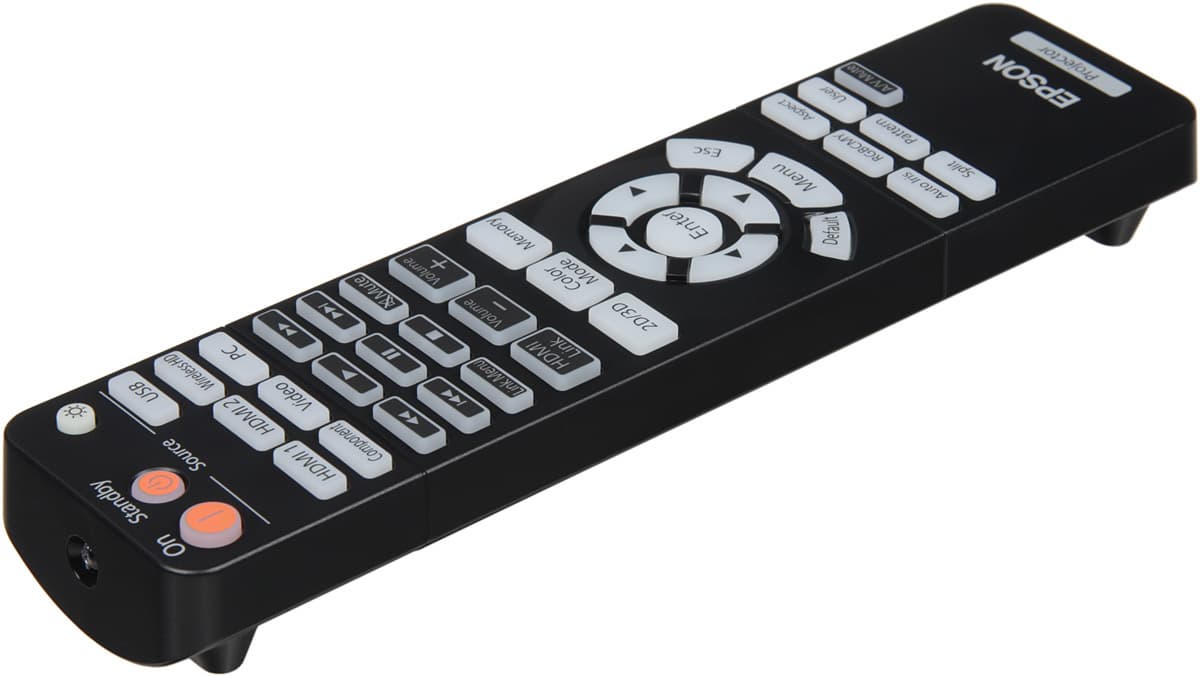

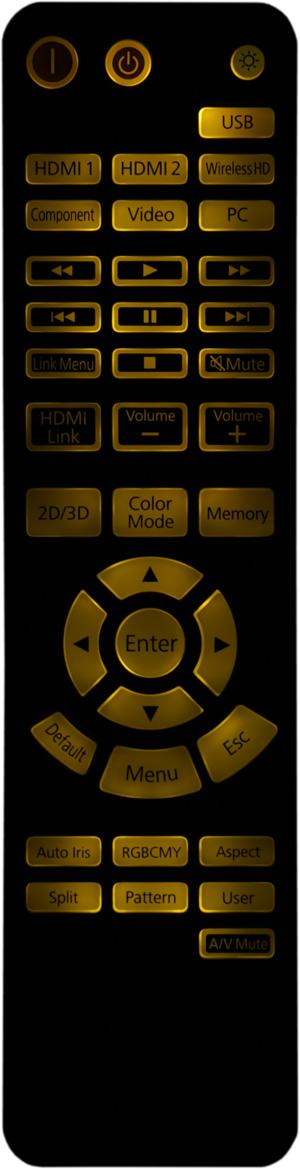

Корпус пульта изготовлен из черного матового снаружи пластика. Он довольно крупный, если не сказать громоздкий. Кнопки большие, подписи читаемые, самые нужные кнопки легко находятся на ощупь. Есть достаточно яркая светодиодная подсветка, включающаяся фосфоресцирующей кнопкой с изображением солнышка и выключающаяся через несколько секунд после последнего нажатия на кнопки пульта.

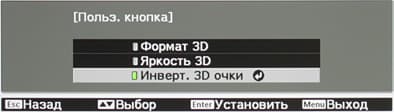

Пользовательской кнопке User можно назначить одну из трех функций, связанных со стереоскопическим режимом.
Включение и выключение разнесено на разные кнопки, и при выключении подтверждения не запрашивается, но соответствующую кнопку случайно нажать непросто, так как она поменьше и утоплена в корпус пульта. Стереоскопический режим мы не тестировали, но для проверки включали. Оказалось, что, как и предупреждает производитель, в этом режиме проектор на команды с пульта реагирует неуверенно, так как ИК-синхросигналы (излучатель встроен в проектор) мешают работе ИК-приемника.
Коммутация
Проектор оснащен двумя HDMI-входами, VGA-входом, компонентным и композитным входами. Переключение между источниками осуществляется или перебором всех с помощью кнопки на корпусе проектора, или кнопками на пульте. При включении проектор автоматически переключается на активный видеовход. В комплект поставки входят два пластиковых фиксатора, с помощью которых можно закрепить отходящие HDMI-кабели.

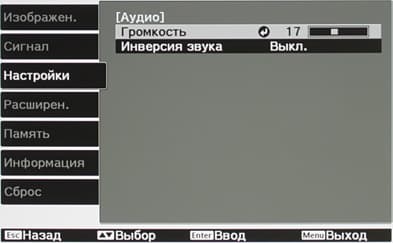

Звук для встроенных громкоговорителей подводится для аналоговых видеовходов посредством пары разъемов RCA, а при HDMI-подключении — в цифровом видев цифровом виде по этому мультимедийному интерфейсу. В меню и с пульта регулируется громкость, также в меню можно поменять стереоканалы местами, что будет полезно при потолочном креплении проектора днищем вверх.
Встроенные громкоговорители относительно громкие, они воспроизводят средние и самое начало низких частот, но качество звука не очень высокое — присутствуют паразитные резонансы, придающие звуку характерный «пластмассовый» призвук. В игры поиграть, мультфильмы посмотреть и т.д. еще можно, но при более-менее серьезном подходе внешняя акустическая система необходима. Проектор может взаимодействовать по протоколу CEC с подключенным оборудованием по HDMI — совместное включение/выключение и управление воспроизведением с пульта проектора. Но далеко не все производители допускают для своих устройств подобное взаимодействие, чаще под видом собственных протоколов вводятся искусственные ограничения. Разъем RJ45 предназначен для подключения внешнего излучателя 3D-синхронизации (видимо, можно использовать доступные кабели витой пары). Интерфейс RS-232C и выход с разъемом USB типа mini-B, по всей видимости, используются в сервисных целях. Вот USB гнездо типа A может задействовать и сам пользователь. К этому гнезду можно подключить USB-накопители (точно поддерживается файловая система FAT32) и с них просматривать JPG-файлы в том числе в виде слайд-шоу.

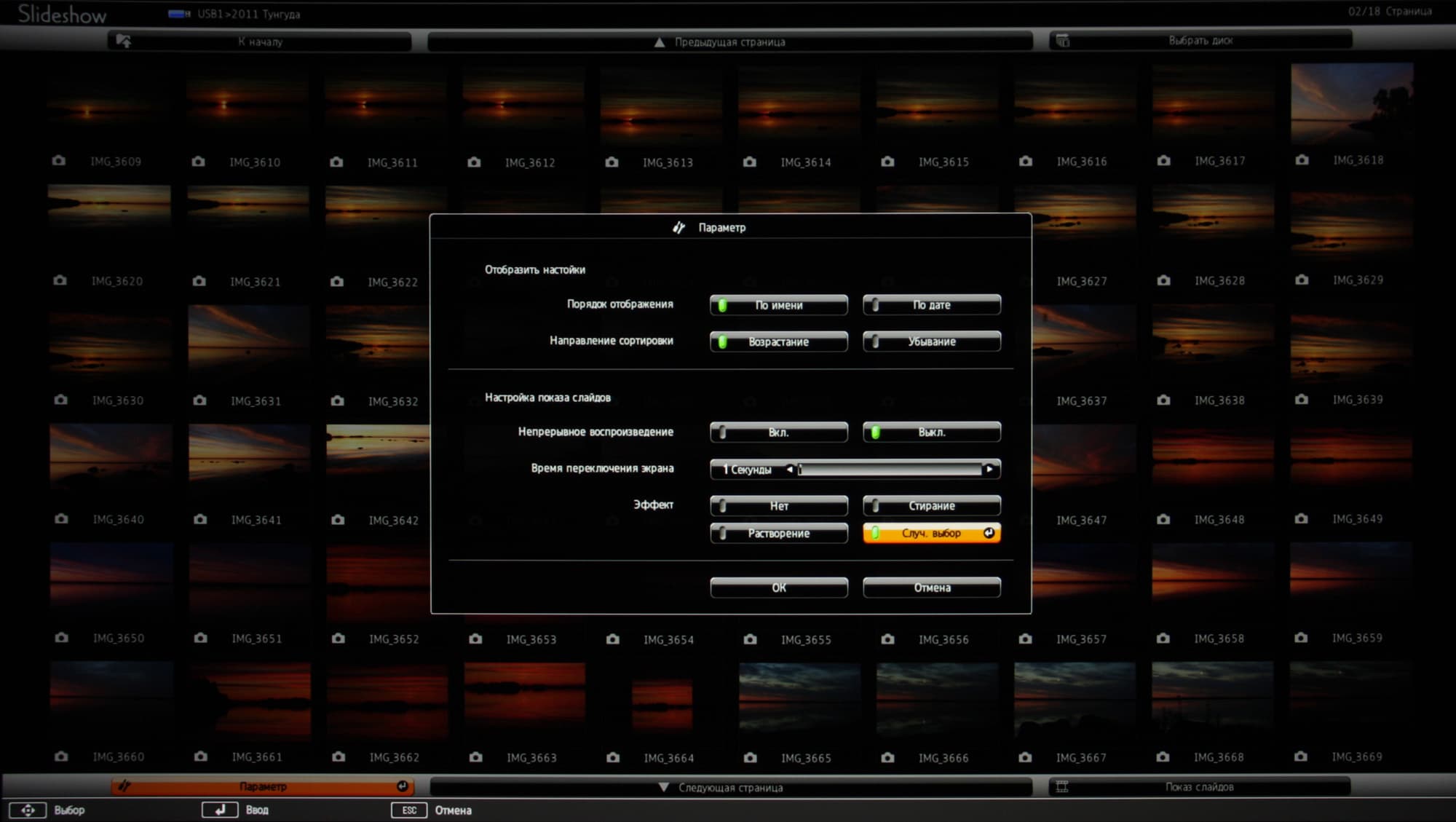

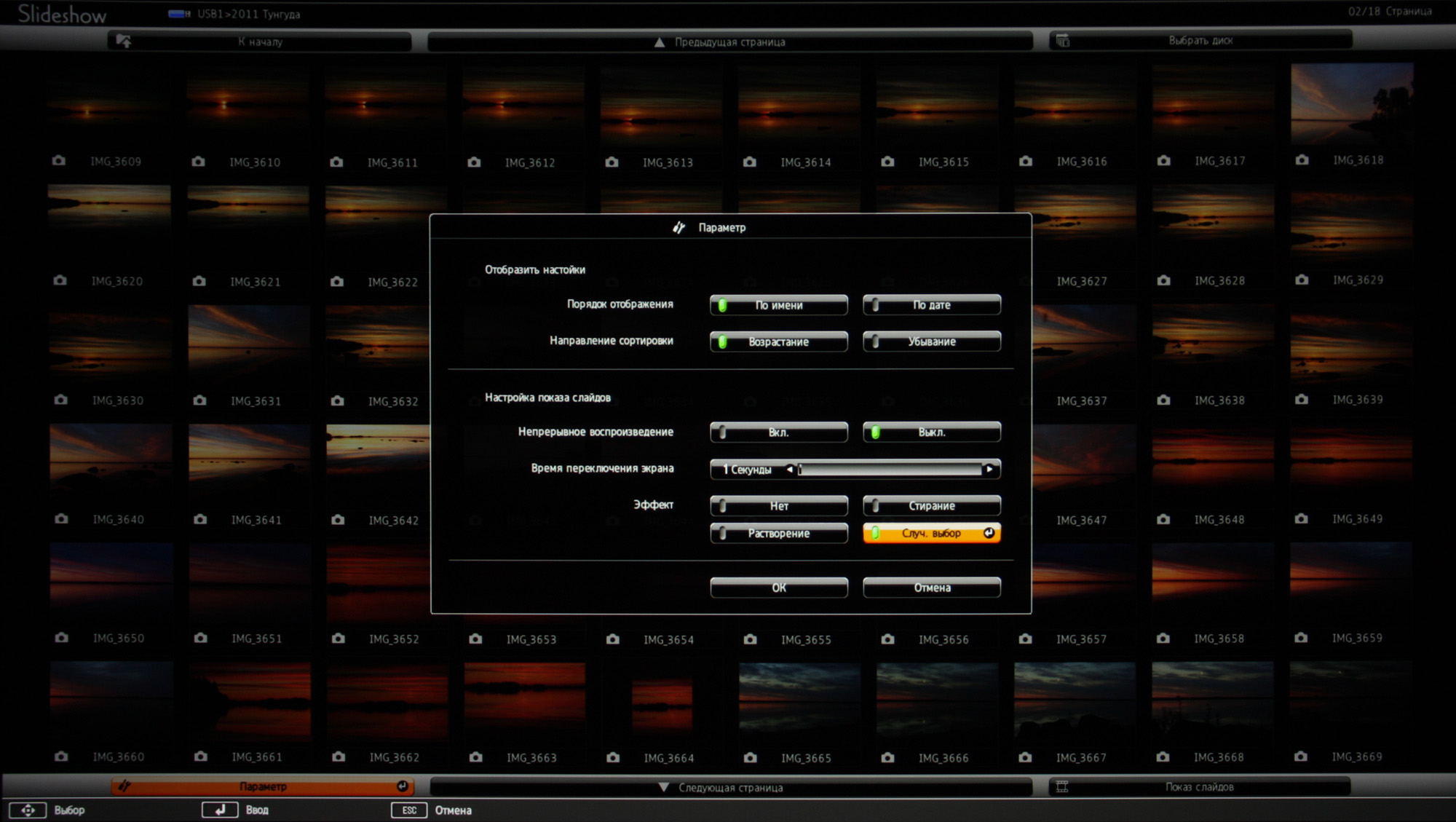

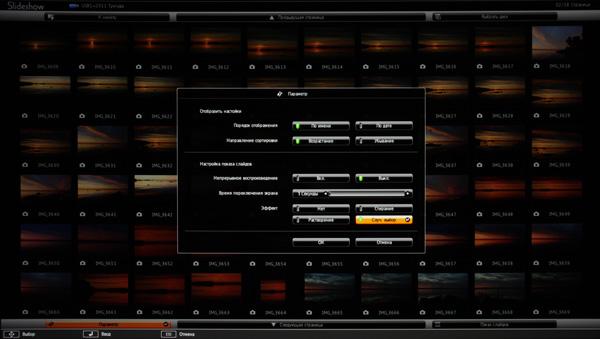

В ходе тестов проектор успешно и довольно быстро распознал внешний жесткий диск форм-фактора 2,5 дюйма (дополнительного внешнего питания не потребовалось) объемом 320 Гбайт с кучей файлов, но, как выяснилось, показывать проектор может только и исключительно файлы JPG, напрочь игнорируя все остальные графические форматы, в том числе и стереофотографии в форматах JPS и MPO. Отметим, что стереоскопический сигнал проектор принимает в виде упакованных кадров (автоматическое определение), а также в совмещенных форматах, с расположением ракурсов по вертикали и по горизонтали.
Меню и локализация

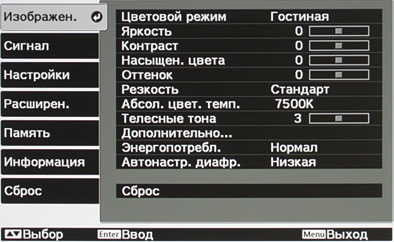

Меню строгое, по умолчанию имеет черно-серо-белое оформление. Шрифт меню удобочитаемый. Настроек много. Навигация удобная, самая нижняя строчка содержит подсказку по функциям кнопок. При настройке параметров, влияющих на изображение, на экран выводится минимум информации — только список режимов или ползунки, что облегчает настройку картинки.

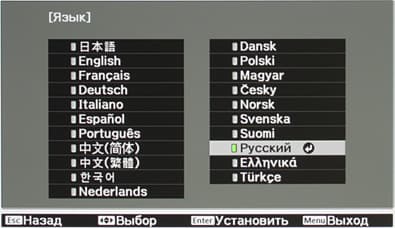

Есть русская версия меню, перевод адекватный.
К проектору прилагается напечатанное краткое руководство пользователя на нескольких языках, включая русский, и CD-ROM с полными руководствами пользователя в виде PDF-файлов (русское есть). Также руководство на русском языке можно попробовать поискать на русском сайте компании (на момент написания статьи ссылка была, но не работала). Кроме того, на русском сайте компании Epson можно найти проекционный калькулятор с русским интерфейсом, который можно использовать при предварительном расчете размещения проектора и экрана.
Управление проекцией

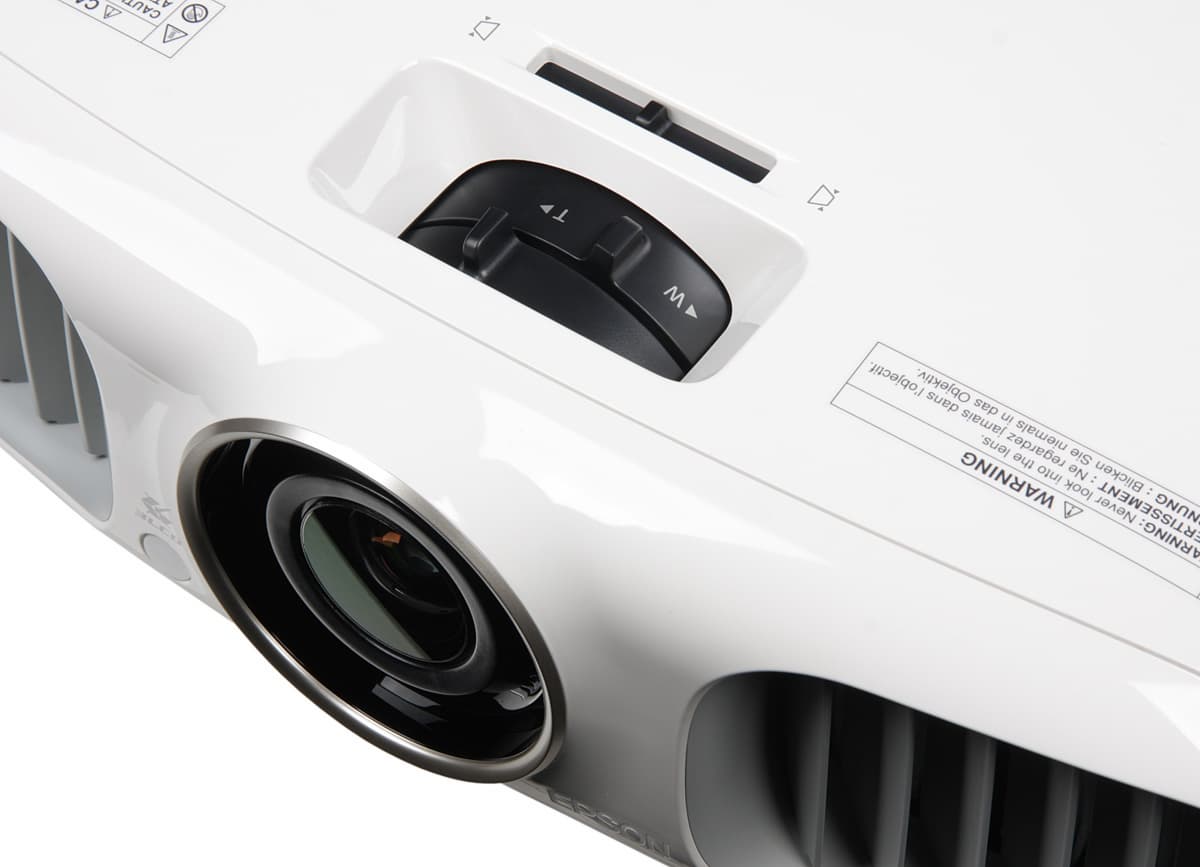

Фокусировка изображения и изменение фокусного расстояния на экране осуществляются двумя воротками на объективе, выглядывающими из ниши на верхней панели. В проекторе есть функция цифровой коррекции вертикальных и горизонтальных трапецеидальных искажений.

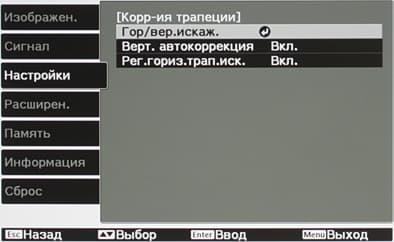

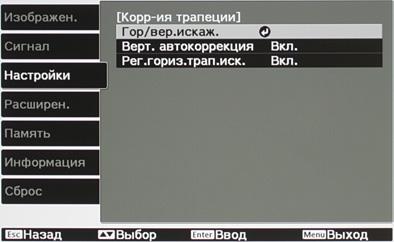

Оба вида искажений можно вручную корректировать в меню, кроме того, для коррекции вертикальных есть автоматически режим (по гравитационному датчику), а горизонтальные можно корректировать ползунком на верхней панели.
Для облегчения настройки проекции можно кнопкой Pattern пульта вывести на экран тестовый шаблон. Защита объектива от пыли обеспечивается крышкой из полупрозрачного пластика, одевающейся на нишу объектива, что исключает сбивку фокусировки.

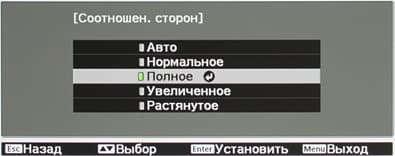

Режимов геометрической трансформации 4: Нормальное — изображение без искажений увеличивается до ближайших границ области проекции; Полное — картинка увеличивается и растягивается на всю область проекции (до соотношения 16:9), идеально для анаморфированных и HD-фильмов; Увеличенное — равномерное увеличение до ширины экрана, подходит для формата LetterBox; Растянутое — увеличение и неравномерное растягивание по горизонтали до границ проекции, так, что в центре искажений меньше, вариант просмотра картинки 4:3 на широком экране.
В режиме Авто проектор пытается сам определить оптимальный режим трансформации. В режиме Увеличенное появляется возможность чуть поджать изображение по вертикали и/или переместить его вверх-вниз так, чтобы на экран поместились субтитры. Доступность режимов зависит от типа подключения и вида сигнала.

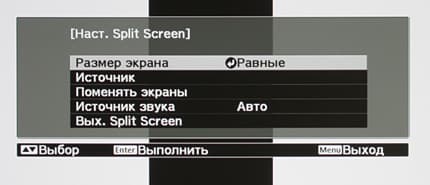

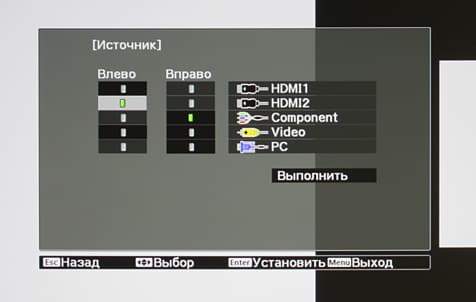

Проектор может показывать изображения одновременно от двух источников в режиме «картинка рядом с картинкой» одинакового размера или одно больше другого.
При этом источник звука выбирается в меню или выбирается проектором автоматически. Возможные сочетания источников приведены в руководстве.

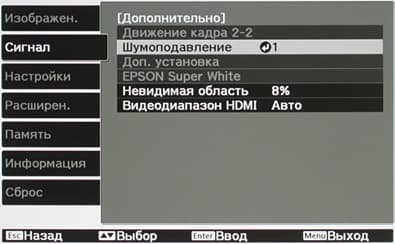

Настройка Невидимая область влияет на обрезку краев изображения, при значении от 2 до 8% картинка немного увеличивается и по периметру выходит за область проекции, при Выкл. — ничего не обрезается, и в режимах Full HD картинка выводится пиксель-в-пиксель, без интерполяции.
Вывод изображения временно приостанавливается кнопкой A/V Mute.
В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, а при максимальном фокусном расстоянии объектива скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.
Настройка изображения
На картинку большое влияние оказывает текущий Цветовой режим, поэтому начинать настройку изображения лучше с выбора режима.
В режиме Авто проектор сам выбирает подходящий режим, ориентируясь на показания датчика внешней освещенности. Алгоритм простой — чем ярче внешний свет, тем более яркий режим выбирается. Уровни черного и белого можно подстроить настройками Яркость и Контраст. На страничке Гамма можно выбрать предустановленные значения гамма-кривой или вручную подправить кривую гамма-коррекции.

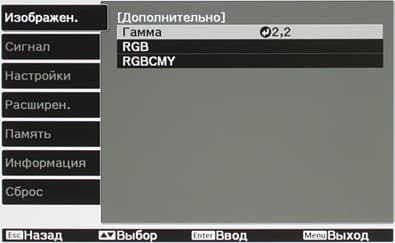

При этом корректируемый уровень яркости выбирается или на стилизованной гамма-кривой, или непосредственно на текущем изображении курсором-указателем. Цветовой баланс настраивается параметрами Насыщен. цвета, Оттенок, Абсол. цвет. темп. и Телесные тона. Продвинутые пользователи могут отрегулировать смещение и усиление трех цветов (RGB) и оттенок, насыщенность и яркость шести (RGBCMY).
В случае, когда при HDMI-подключении самые светлые части изображения пересвечены, может помочь включение фирменного режима EPSON Super White (используется как альтернатива выбору яркостного диапазона HDMI). Функция Автонастр. диафр. (две скорости работы на выбор) автоматически регулирует диафрагму — прикрывает, когда изображение в основном темное, и открывает — когда светлое.
Режимов регулировки контурной резкости два: традиционный ползунок или 4 ползунка, определяющих, какие контуры, в каком направлении и насколько выделять. Настройка Прогрессивная влияет на работу функции деинтерлейсинга, которая имеет дополнительный параметр Распозн. движения. Движение кадра 2-2 влияет на способ вывода кадров в случае сигнала 1080p при 24 кадр/с. Функция Шумоподавление отвечает за фильтрацию видеошумов.

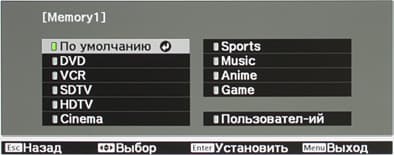

Сочетания настроек можно сохранить десяти ячейках. Рядом с занятой ячейкой выводится название режима, послужившего основой. Для имени ячейки можно выбрать один из предустановленных вариантов или ввести свой (кириллица не поддерживается).
Некоторые настройки изображения и режимы трансформации автоматически сохраняются для каждого типа подключения, и/или вида видеосигнала, и/или режима.
Дополнительные возможности
Есть функция автоматического включения при подаче энергии (Direct Power On), таймер на выключение при отсутствии сигнала (Спящий режим), защита от случайного включения — проектор будет включаться после 3-секундного нажатия на кнопку Power на корпусе (Защита от детей), блокировка всех кнопок на корпусе, кроме кнопки включения/выключения (Блокир. управл.).
Измерение яркостных характеристик
Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.
Результаты измерений для проектора Epson EH-TW5900 (если не указано иное, то установлено минимальное фокусное расстояние, лампа включена на высокой яркости, выбран режим Динамический и отключена Автонастр. диафр.):
| Режим | Световой поток |
| — | 2050 лм |
| Пониженная яркость | 1360 лм |
| Кино | 1770 лм |
| Равномерность | |
| +9%, −28% | |
| Контрастность | |
| 425:1 | |
Максимальный световой поток соответствует паспортному значению (заявлено 2000 лм). Равномерность освещенности приемлемая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.
| Режим | Контрастность full on/full off |
| — | 1500:1 |
| Кино | 1040:1 |
| Максимальное фокусное расстояние | 1780:1 |
| Максимальное фокусное расстояние, Автонастр. диафр. = Низкая или Выс. скорость | 200 000:1 |
Контрастность немного растет при увеличении фокусного расстояния. При включенной динамической диафрагме контрастность на порядок больше заявленного значения 20 000:1, что несколько удивляет. Впрочем, это динамическая контрастность, полученная при последовательном выводе белого и черного полей во весь экран. При этом на черном поле диафрагма почти полностью закрывается. Такое управление световым потоком нисколько не влияет на реальный контраст в кадре, но восприятие темных сцен несколько улучшается. Без динамической подстройки на темных сценах видно, что уровень черного высоковат. Ниже приведены графики зависимостей яркости от времени при переключении с вывода черного поля на вывод белого поля после 5-секундного периода вывода черного поля:

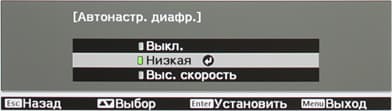

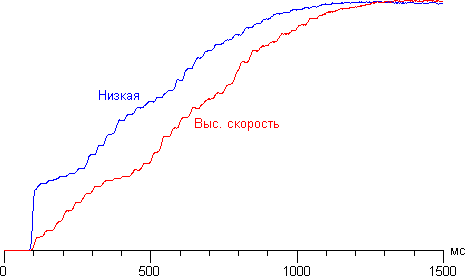

Графики роста яркости при переключении с черного поля на белое при различных значениях Автонастр. диафр. Для наглядности графики сглажены.
Видно, что подстройка диафрагмы выполняется плавно, и при Автонастр. диафр. равной Низкая пяти секунд вывода черного поля не хватило, чтобы диафрагма закрылась до минимального значения.

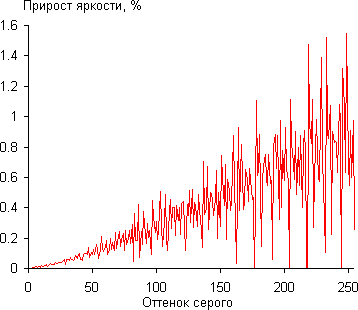

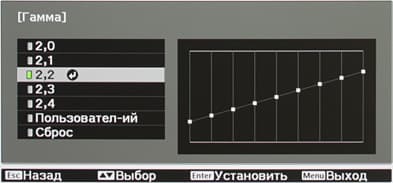

Величина параметра Гамма определяет скорее тенденцию, чем точное значение показателя гамма-кривой. Так только при Гамма = 2,4 показатель аппроксимирующей функции максимально приблизился к стандартному значению в 2,2. Установив этот факт при последовательном выводе 16 оттенков серого, яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) мы измерили именно при Гамма = 2,4. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

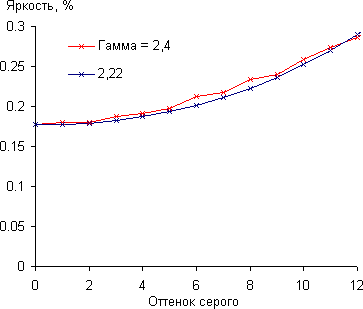

Тенденция роста прироста яркости сохраняется во всем диапазоне, но несколько оттенков все же не отличаются по яркости.

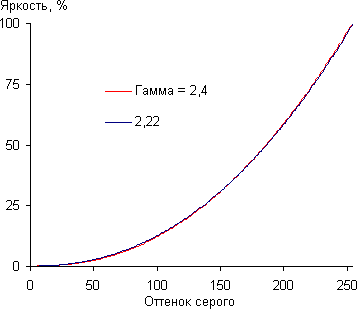

Реальная гамма-кривая близка к степенной функции, в том числе и в тенях, где в идеале предпочтительнее более крутой линейный рост.
В режиме высокой яркости потребление электроэнергии составило 307 Вт, в режиме пониженной яркости — 222 Вт, в режиме ожидания — 0,4 Вт (управление по HDMI отключено). Заметим, что от момента выключения кнопкой до завершения охлаждения лампы проходит порядка трех секунд.
Звуковые характеристики
Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.
| Режим | Уровень шума, дБА | Субъективная оценка |
| Высокой яркости | 37 | Тихо |
| Пониженной яркости | 31 | Очень тихо |
В режиме высокой яркости шум высоковат. Использовать этот режим следует при проекции на очень большие экраны, в стереоскопическом режиме и при проекции в освещенном помещении, то есть в тех случаях, когда яркости нужно много. В экономичном режиме уровень шума низкий. Шум равномерный и не раздражает. Динамическая диафрагма работает относительно тихо.
Тестирование видеотракта
VGA-подключение
Режим с разрешением 1920 на 1080 пикселей и при вертикальной частоте 60 Гц поддерживается (и проектор сообщает о его поддержке). Изображение четкое. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Оттенки на шкале серого различаются от 0 до 255 с шагом через 1. Высокое качество изображения в принципе позволяет использовать VGA-подключение в качестве полноценного альтернативного варианта.
DVI-подключение
При подключении к DVI-выходу (с помощью кабеля-переходника с HDMI на DVI) видеокарты компьютера поддерживается режим 1920 на 1080 пикселей. Белое поле выглядит равномерно освещенным и не имеет выраженных цветовых разводов. Равномерность черного поля не самая хорошая. Геометрия практически идеальная. Детали различаются как в тенях, так и в светах. Четкость очень высокая. Черно-белые сетки пикселей через 1 выводятся без артефактов и интерполяции. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости (при отключении повышения контурной резкости). Хроматические аберрации незначительные — цветная кайма на границах контрастных объектов неширокая и неяркая. Равномерность фокусировки хорошая.
HDMI-подключение
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, неустранимый завал в тенях не выходит за безопасные границы, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с (при включенном режиме Движение кадра 2-2 кадры выводятся с равной длительностью). Яркостная и цветовая четкости всегда очень высокие.
Работа с источником компонентного аналогового видеосигнала
Качество аналоговых интерфейсов (композитного и компонентного) высокое. Яркостная четкость изображения соответствует возможностям интерфейсов и типу сигнала, цветовая четкость хорошая, но чуть ниже возможной. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный.
Функции обработки видеосигнала
В случае чересстрочных сигналов если параметр Прогрессивная = Видео, то для неподвижных частей изображения (т.е. совпадающих для смежных кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям; при Фильм/Авто — проектор пытается полностью восстановить исходный кадр. В режиме Фильм/Авто и сигналов 576i/480i и 1080i проектор обычно правильно склеивал кадры как в случае чередования полей 2-2, так и 3-2, но иногда происходил срыв на вывод по полям, а очень запутанных случаях чередования полей бывали и артефакты в виде характерной «расчески». Сглаживание зубчатых границ объектов в случае чересстрочного видеосигнала есть. Функция шумоподавления работает неагрессивно, не доводя процесс улучшения картинки до появления артефактов.
Определение времени отклика и задержки вывода
Время отклика при переходе черный-белый-черный составило 3,2 мс (1,8 вкл. + 1,4 выкл.). Для полутоновых переходов среднее суммарное время отклика составило 8,0 мс. Такой скорости матриц более чем достаточно для просмотра фильмов и для игр.
Задержка вывода изображения относительно ЭЛТ-монитора составила около 93 мс при VGA- и 82 мс при HDMI(DVI)-подключении (проектор как первичный монитор), в стереоскопическом режиме при HDMI(DVI)-подключении задержка составила 68 мс. Для комфортной игры в динамические игры такая задержка великовата.
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).
Цветовой охват немного отличается от sRGB:

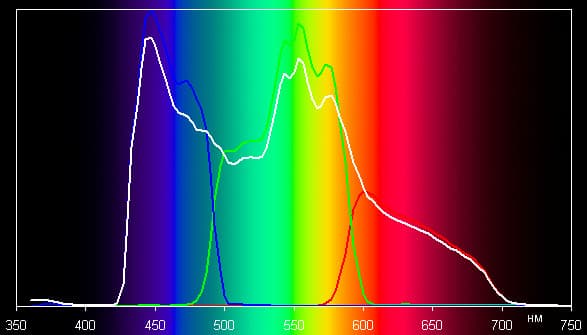

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов):

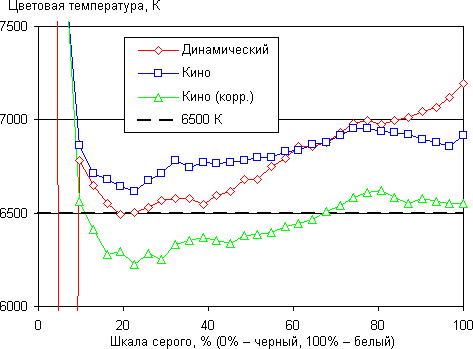

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае двух профилей и после ручной коррекции профиля Кино с помощью регулировок усиления и смещения красного, зеленого и синего цветов. Близкие к черному значения можно не учитывать, так как цветопередача на самых темных участках не так важна, да и погрешность измерений для них очень высокая.
Видно, что ручной регулировкой удается уменьшить как отклонение ΔE, так и улучшить баланс белого и равномерность оттенков на шкале серого.
Выводы
Проектор довольно яркий, что важно как при просмотре в стереоскопическом режиме, так и при проекции в освещенном помещении. Однако контрастность не очень высокая, а шум системы охлаждения наоборот несколько высоковат. Эти моменты, как и встроенные громкоговорители, а также способность показывать фотографии с USB-носителей, свидетельствуют о том, что Epson EH-TW5900 скорее домашне-развлекательный проектор, чем основа для продвинутого кинотеатра на дому.
Достоинства:
- Поддержка стереоскопического режима
- Хорошая цветопередача
- Высокая яркость
- Автоматическая коррекция вертикальных трапецеидальных искажений и удобная ручная — горизонтальных
- Аккуратный дизайн
- Пульт ДУ с подсветкой
- Удобное и русифицированное меню
Недостатки:
- В комплекте поставки нет затворных очков
- Заметная задержка вывода
