Проектор BenQ W7000 является прямым наследником модели W6000 и W6500 (которую мы не тестировали), но есть как минимум одно заметное отличие — W7000 поддерживает отображение стереоскопической картинки по методу последовательного вывода кадров для правого и левого глаза, при этом для просмотра нужно использовать активные затворные очки, синхронизация которых осуществляется с помощь технологии DLP-Link.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Дополнительные возможности
- Измерение яркостных характеристик и потребления электроэнергии
- Звуковые характеристики
- Тестирование видеотракта
- Определение времени отклика и задержки вывода
- Оценка качества цветопередачи
- Тестирование в стереоскопическом режиме
- Выводы
Паспортные характеристики, комплект поставки и цена
| Паспортные характеристики | |
| Технология проецирования | DLP, один чип DMD, 6-сегментный светофильтр RGBRGB |
| Матрица | 0,65″, 16:9 |
| Разрешение матрицы | 1920×1080 |
| Объектив | 1,5x, F2,48—2,81, f = 24,1—36,15 мм |
| Лампа | 300 Вт |
| Срок службы лампы | 2000 ч яркий / 2500 ч экономичный режимы |
| Световой поток | 2000 ANSI лм |
| Контрастность | 50 000:1 (full on/full off, динамическая) |
| Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) | минимум 0,76 м (1,08—1,62 м) |
| максимум 7,62 м (10,77—16,16 м) | |
| Интерфейсы |
|
| Форматы входного сигнала | телевизионные (композитный и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM |
| компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i/p, 576i/p, 720p, 1080i/p, 50/60 Гц | |
| аналоговые RGB-сигналы: 640×480—1920×1080 пикселей (отчет MonInfo) | |
| цифровые сигналы (HDMI): VGA—HDTV (1080p) (отчет MonInfo) | |
| Уровень шума | 33 дБ яркий / 28 дБ экономичный режимы |
| Особенности |
|
| Размеры (Ш×В×Г) | 428×145×317 мм (без выступающих частей) |
| Масса | 6,7 кг |
| Потребляемая мощность | 466 Вт максимум, менее 1 Вт в ждущем режиме |
| Напряжение питания | 100—240 В, 50/60 Гц |
| Комплект поставки |
|
| Дополнительные аксессуары |
|
| Ссылка на сайт производителя | www.benq.ru |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | $2641(3) |

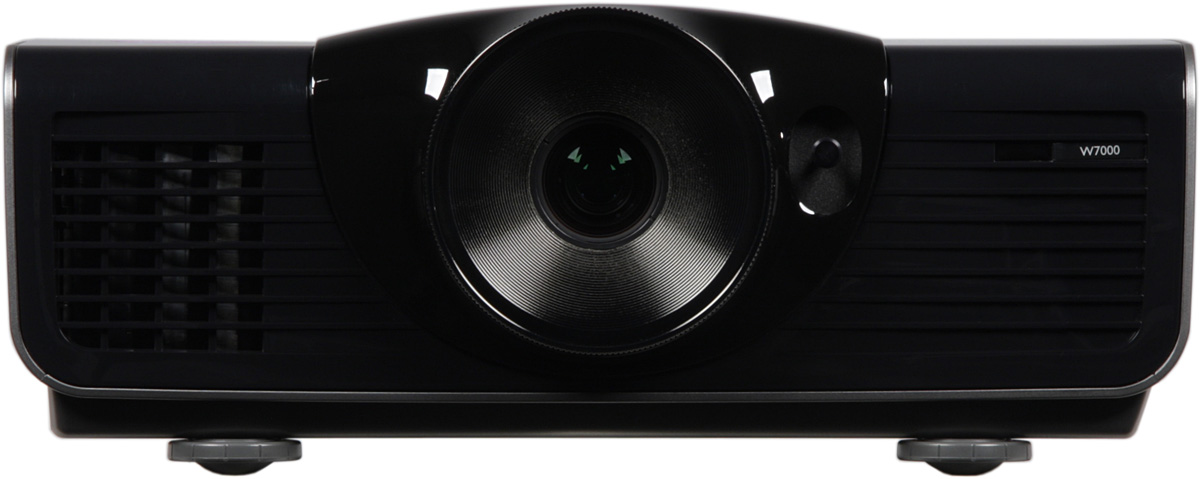

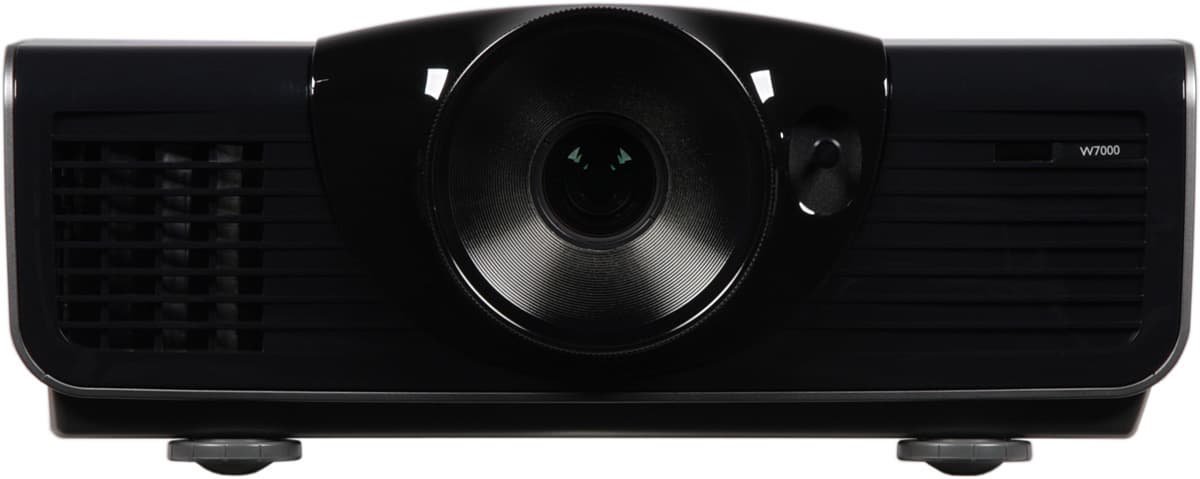

Внешний вид

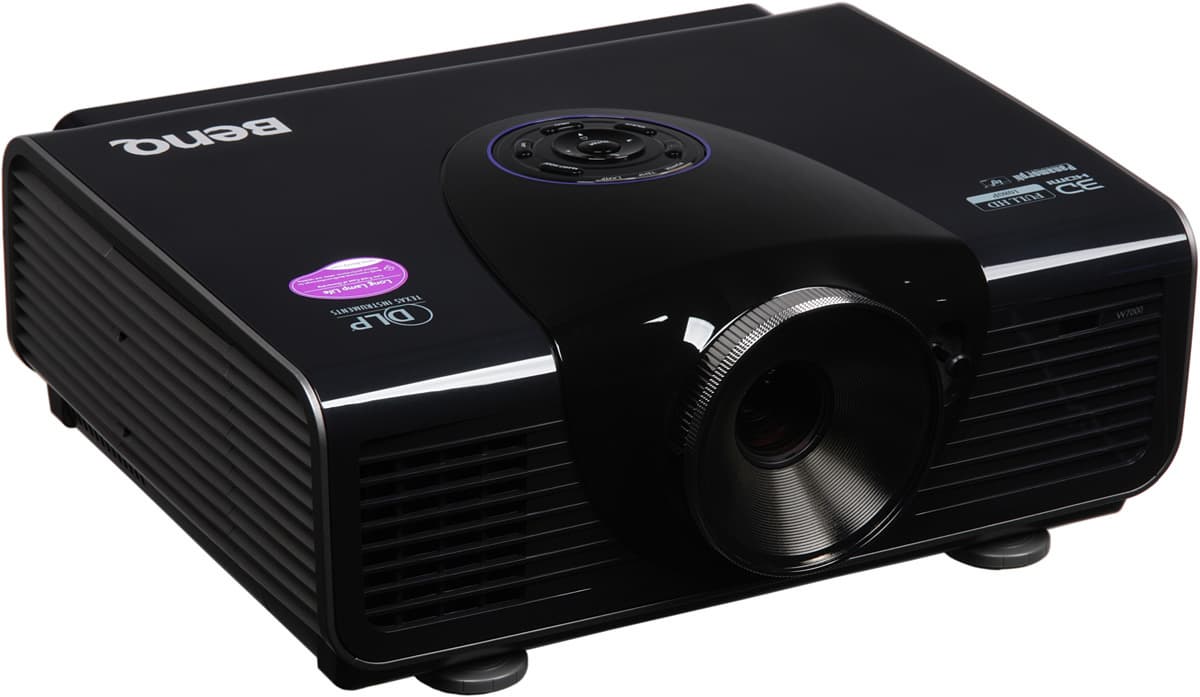

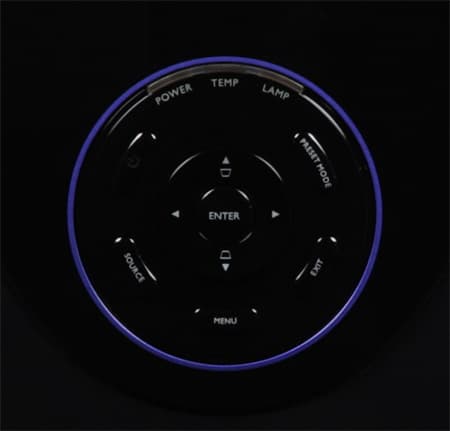

Корпус проектора изготовлен из пластика двух видов: черного с зеркально-гладкой неустойчивой к царапинам поверхностью (передняя, верхняя и задняя панели) и матового серебристо-серого (бока и днище). Центральную часть верхней панели с заходом на переднюю занимает пластиковая черная вставка с зеркально-гладким покрытием относительно устойчивым к повреждениям. На верхней панели в обрамлении фиолетового кольца находятся кнопки управления и индикаторы состояния.

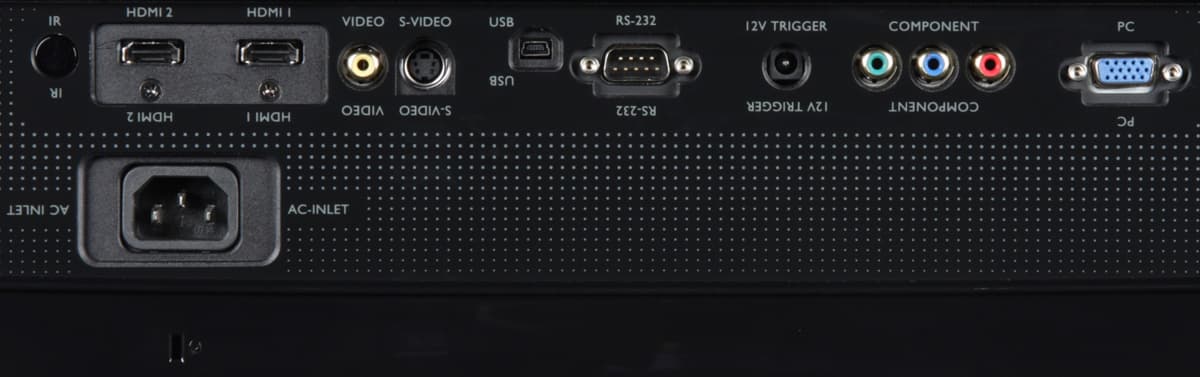

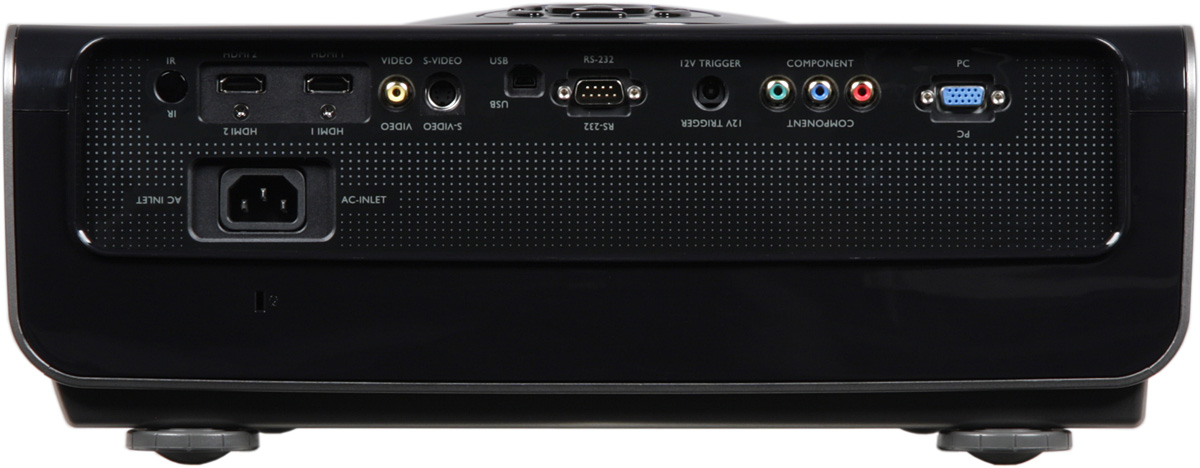

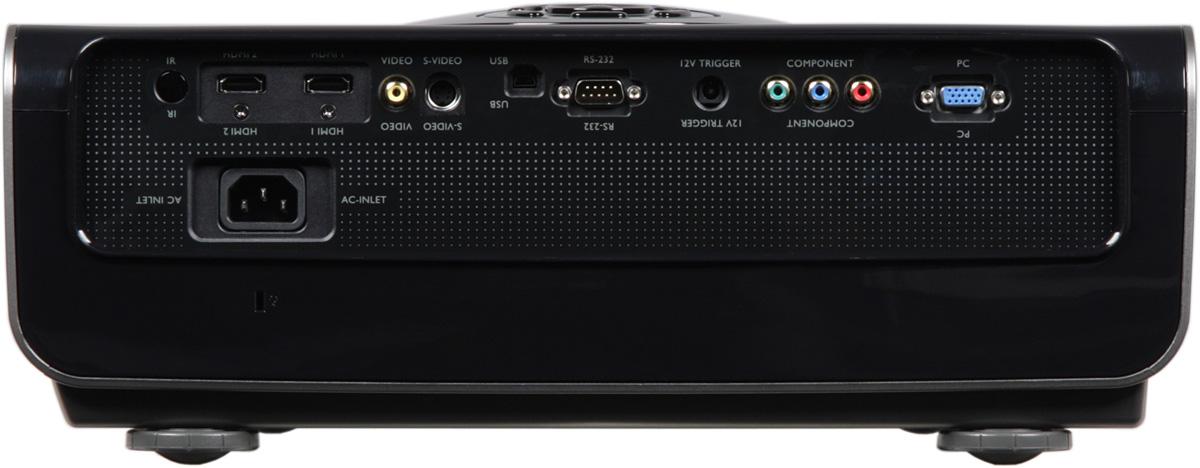

Разъем питания и интерфейсные разъемы расположены в неглубокой нише на задней панели.
Чтобы было проще читать подписи к разъемам и при потолочном размещении каждый разъем подписан дважды, вторая подпись перевернута на 180°. Также на задней панели можно обнаружить разъем для замка Кенсингтона. ИК-приемников два: спереди и сзади. На правом боку — крышка отсека лампы.

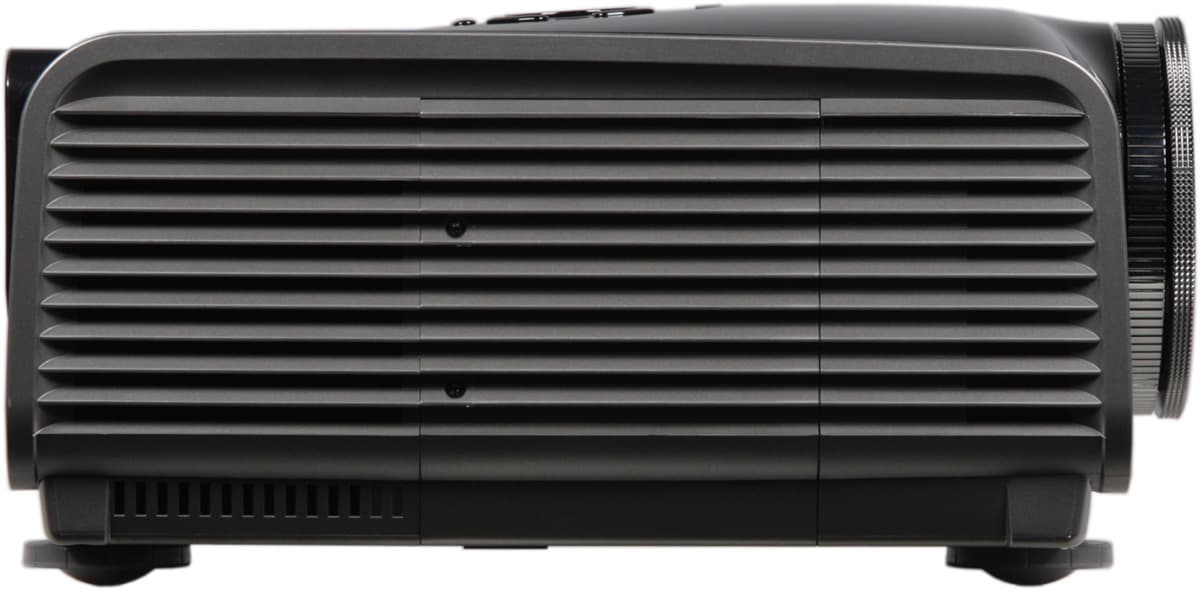

Воздух для охлаждения забирается через решетки на боковых панелях и на днище, а выдувается через правую фронтальную решетку (вперед и вправо), левая фронтальная решетка — декоративная.
Все 4 ножки немного (примерно на 10 мм) выкручиваются из корпуса, что позволяет выровнять положение проектора, поставленного на горизонтальную поверхность. Для крепления потолочного кронштейна в днище проектора вделаны 4 металлические втулки с резьбовыми отверстиями. Лампу можно менять, не снимая проектор с кронштейна.
Пульт

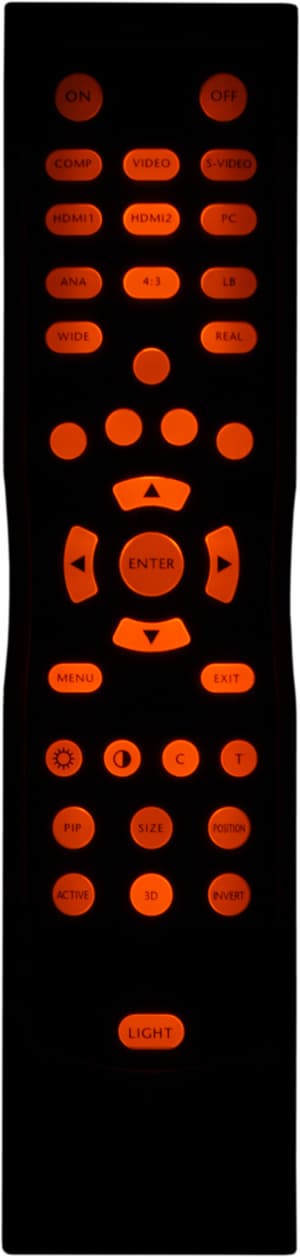

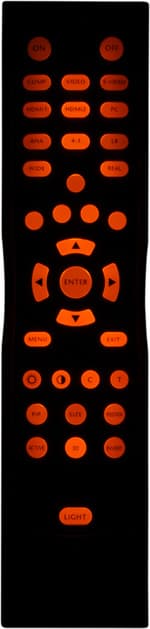

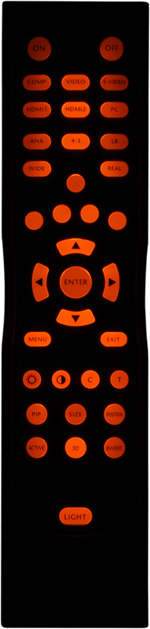

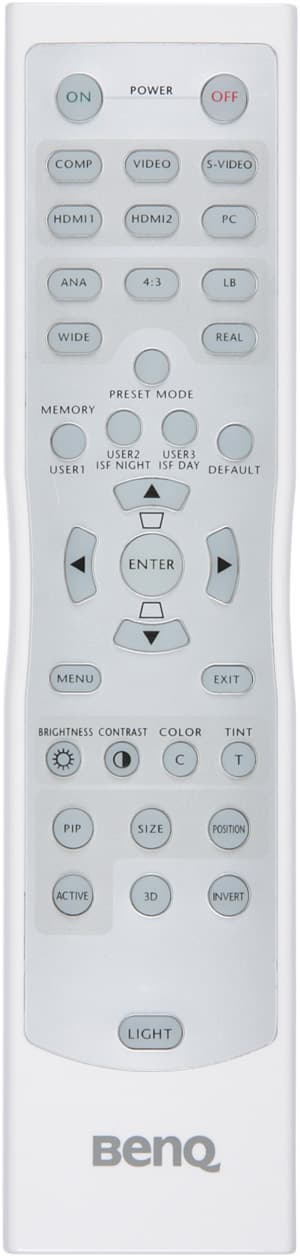

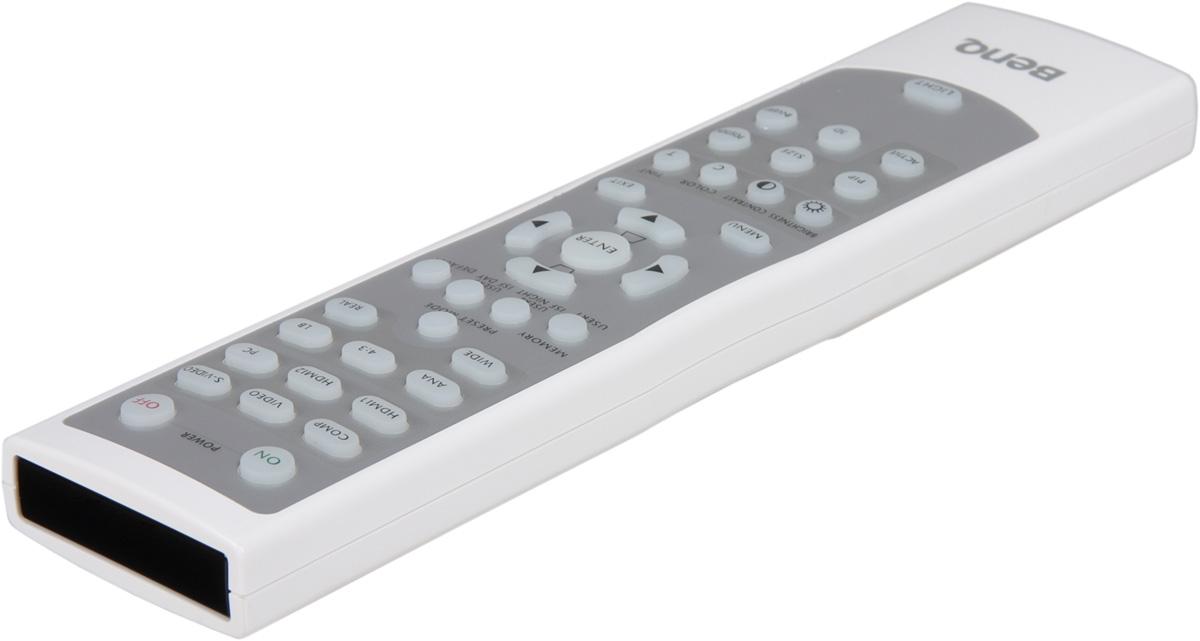

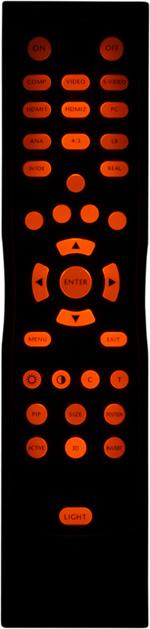

Пульт относительно большой, его корпус изготовлен из белого пластика с зеркально-гладкой относительно устойчивой к царапинам поверхностью. Сверху прозрачный пластик прикрывает серебристую подкладку. Кнопочки небольшие и располагаются свободно, что позволяет находить самые нужные на ощупь. Обозначения несколько мелковаты. Есть яркая и равномерная светодиодная подсветка, включающаяся кнопкой LIGHT (не фосфоресцирующей).
Включение и выключение проектора разнесено на две кнопки. Проектор не запрашивает подтверждения при выключении с пульта, что удобно при программировании универсальных пультов.
Коммутация
Проектор оснащен шестью видеовходами: пара HDMI, VGA, компонентный, S-Video и композитный видеовходы.VGA-разъем (mini D-sub 15 pin) принимает VGA-RGB- и компонентные цветоразностные сигналы. Видеовходы по циклу перебираются кнопкой SOURCE на корпусе или непосредственно выбираются 6-ю кнопками на пульте или в меню. Есть функция автоматического поиска активного подключения. Экран с электрическим приводом можно подключить к выходу TRIGGER. Интерфейс RS232, по всей видимости, позволяет дистанционно управлять проектором, также он используется при обновлении микропрограммы. USB-интерфейс предназначен для использования в сервисных целях.

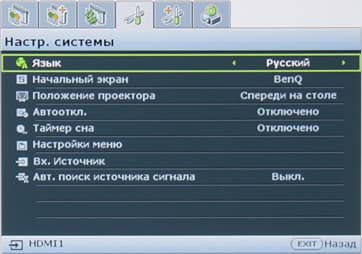

Меню и локализация

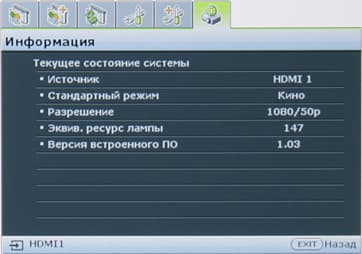

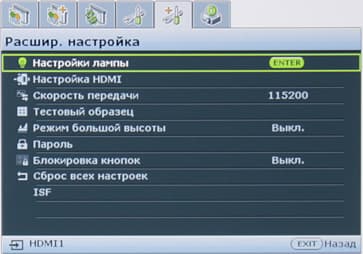

Меню достаточно крупное, шрифт удобочитаемый. Навигация удобная и быстрая. При изменении параметров, влияющих на изображение, страница с настройками остается на экране, что затрудняет оценку происходящих изменений. Однако при прямом вызове ряда настроек кнопками пульта на экран выводится только небольшое окошко с параметром.
Настраивается положение меню и таймаут автоматического выхода из меню. При повторном вызове меню пользователь оказывается на той странице, к которой обращался перед этим. Есть русская версия, русификация хорошая.
К проектору прилагается краткое руководство пользователя (русский язык присутствует) и CD-ROM с полными руководствами пользователя в виде PDF-файлов на нескольких языках, в том числе и на русском. Также русскоязычное руководство пользователя можно скачать с русского сайта компании. На тестировании у нас был проектор с микропрограммой версии 1.03
Управление проекцией

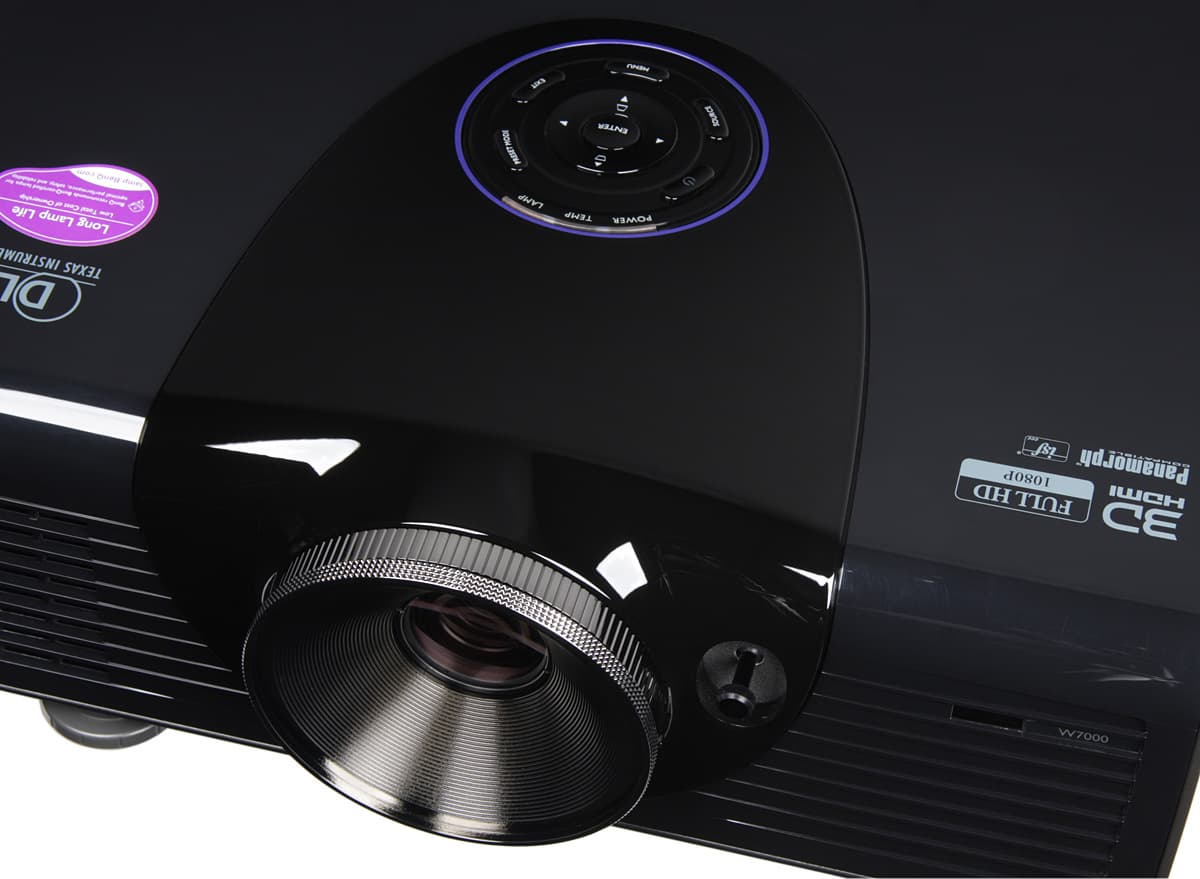

Фокусировка изображения на экране и регулировка увеличения производятся вращением двух широких ребристых колец на объективе. С помощью джойстика, расположенного рядом с объективом, объектив можно сдвигать в вертикальном (диапазон ±75% от высоты проекции) и горизонтальном (±41,3% от ширины проекции) направлениях.
Граница допустимого положения объектива представляет собой подобие ромба, т.е. при сдвиге по горизонтали диапазон сдвига по вертикали уменьшается и наоборот. Есть цифровая коррекция вертикальных трапецеидальных искажений. Для облегчения настройки проекции на экран можно вывести тестовый шаблон в виде белой сетки на черном фоне.

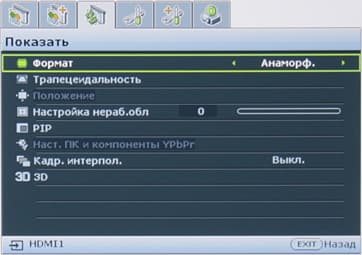

Режимов геометрической трансформации 5: Анаморф. — для просмотра анаморфированных фильмов и сигналов с форматом 16:9, 4:3 — для просмотра фильмов в формате 4:3, Формат Letter box — соответственно для формата Letterbox, Шир. — еще один вариант просмотра фильмов 4:3, но уже во весь экран 16:9 с растяжением картинки минимальным в центре и увеличивающимся к краям, и Реальн. — в котором отключена интерполяция к разрешению матрицы.
В случае компонентных сигналов и VGA в небольших пределах можно сдвигать изображение вверх-вниз и вправо-влево. Режим Формат Letter box можно использовать для проекции через опциональный анаморфотный объектив.
Для устранения помех на границах изображения можно включить обрезку краев по периметру (функция Настройка нераб.обл.), выполняемую без увеличения картинки. Есть функция картинка-в-картинке (PIP).

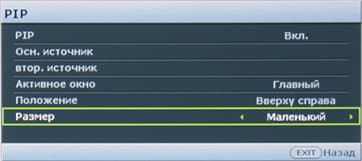

Настраивается положение (по углам) и размер (два варианта) дополнительного окна. Четыре кнопки на пульте обеспечивают быстрый доступ к параметрам PIP. На сочетание источников для главного и дополнительного окон накладываются некоторые ограничения — одновременно могут демонстрироваться изображения от двух групп источников: к первой принадлежат входы HDMI, VGA и компонентный, ко второй группе — от S-Video и композитный видеовходы.
В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор длиннофокусный, поэтому при фронтальном проецировании его нужно размещать скорее за зрителями.
Настройка изображения

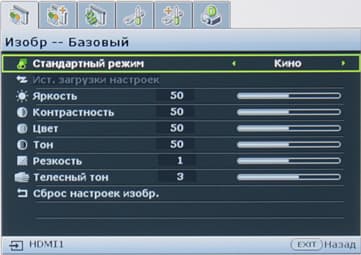

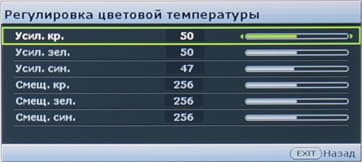

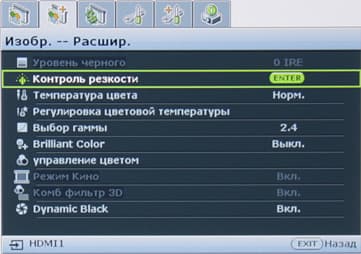

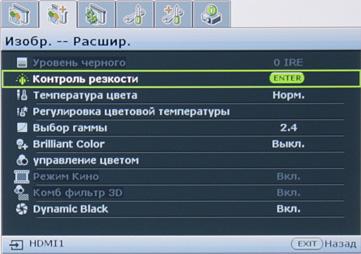

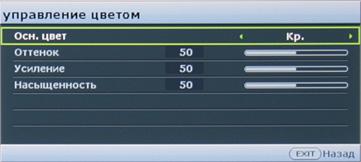

Набор настроек типичен для кинотеатрального DLP-проектора.

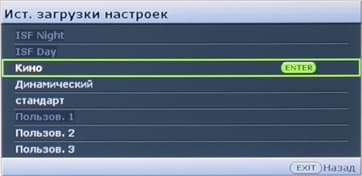

В трех заводских профилях хранятся предустановленные сочетания значений настроек, еще 3 набора настроек можно сохранить в пользовательских профилях.
Кроме того, изменения в настройках выбранного профиля автоматически сохраняются для каждого видеовхода. Прибегнув к услугам профессионалов можно откалибровать проектор, при этом будут созданы специальные профили цветокоррекции ISF.
Дополнительные возможности

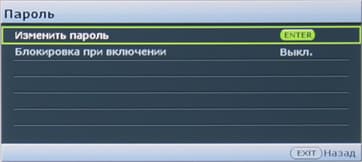

Для исключения несанкционированного использования проектора служат блокировка кнопок на корпусе проектора и на пульте, а также защита паролем доступа к проектору — комбинация из 6-ти нажатий на курсорные стрелки, универсальный пароль в руководстве не приведен.
Есть функция автоматического отключения проектора после заданного интервала (5—30 мин) отсутствия сигнала или просто по истечении заданного периода (30 мин — 3 ч).
Измерение яркостных характеристик
Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.
Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх примерно на 50% (нижний край проекции находился примерно на оси объектива). Результаты измерений для проектора BenQ W7000 (если не указано обратное, то включен Brilliant Color, выключен Dynamic Black, Температура цвета = Без коррекции и включен режим высокой яркости):
| Режим | Световой поток |
| — | 2330 лм |
| Пониженная яркость | 1930 лм |
| Отключен Brilliant Color | 1840 лм |
| Профиль Кино, отключен Brilliant Color | 1500 лм |
| Равномерность | |
| +14%, −32% | |
| Контрастность | |
| 500:1 | |
Максимальный световой поток выше паспортного значения в 2000 лм. Равномерность освещенности белого поля приемлемая. Контрастность высокая, но, отметим, что при включенном Brilliant Color, и выключенной коррекции цвета. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.
| Режим | Контрастность full on/full off |
| — | 1255:1 |
| Профиль Кино, отключен Brilliant Color | 995:1 |
| Максимальное фокусное расстояние | 1590:1 |
| Максимальное фокусное расстояние, включен Dynamic Black | 73 800:1 |
Контрастность при использовании динамической диафрагмы даже больше заявленных 50 000:1. Диафрагма представляет собой зеркально-гладкий металлический диск с прорезью переменной ширины, размещенный непосредственно после лампы. При вращении диска прорезь перекрывает окошко выхода света, тем самым регулируется световой поток. При выводе полностью черного поля и при включенном Dynamic Black диск поворачивается так, что свет проходит через самую узкую часть прорези. Ниже приведен график изменения освещенности при переключении с черного поля на белое:

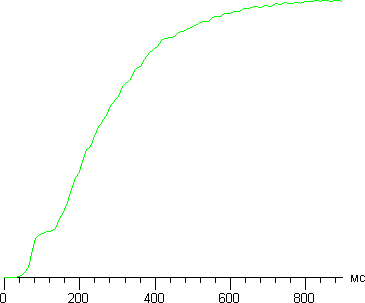

Графики роста яркости при переключении с черного поля на белое.
Для наглядности график сглажен.
Видно, что полный диапазон отрабатывается примерно за 0,8 с. Это не очень быстро, успеваешь заметить плавное изменение яркости при переходе от темной сцены к светлой и наоборот.
Проектор оснащен светофильтром с шестью сегментами — по паре красного, зеленого и синего цветов. За счет использования промежутков между сегментами повышается яркость белого поля при включении режима Brilliant Color. Разумеется, увеличение яркости белого цвета относительно, например, чистых красного, зеленого и синего ухудшает цветовой баланс. При выключении режима Brilliant Color баланс выравнивается, а при включении цветокоррекции (параметр Температура цвета) цвета окончательно приходят в норму. Однако при этом понижается освещенность белого поля, а освещенность черного поля практически не меняется, что приводит к снижению контраста.
Судя по графикам, частота чередования сегментов красного и синего цветов составляет 360 Гц (точнее у нас получилось 366 Гц) при кадровой развертке в 60 Гц, т.е. светофильтр имеет скорость 6x. Эффект «радуги» присутствует, но выражен несильно. В случае вывода сигнала с 24 кадр/с частота чередования цветов составляет 288 Гц. Как и во всех DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

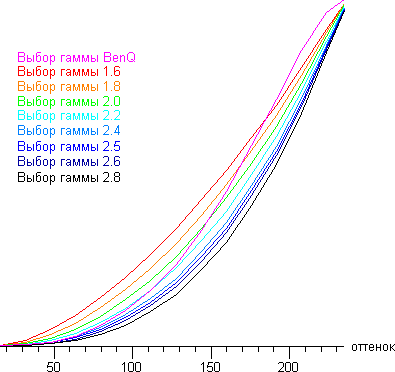

Настройка Выбор гаммы определяет вид гамма-кривой. Графики ниже получены при последовательном выводе 16 оттенков серого при различных (предустановленных) значениях Выбор гаммы:
Показатели аппроксимирующей функции оказались в точности равны значениям настройки Выбор гаммы. Заметим, что даже при выборе значения Сигнал ПК для настройки Формат HDMI яркостный диапазон проектора остается в пределах 16—235 (при 8 бит на цвет). Так оттенки на шкале серого темнее 16, 16, 16 сливаются с черным, а оттенки светлее 235, 235, 235 — с белым. Из-за первоначально неправильного расчета показателя аппроксимирующей функции яркость 220 оттенков серого (от 16, 16, 16 до 235, 235, 235) мы измерили при значении Выбор гаммы = 2,0 (а нужно было при 2,2). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

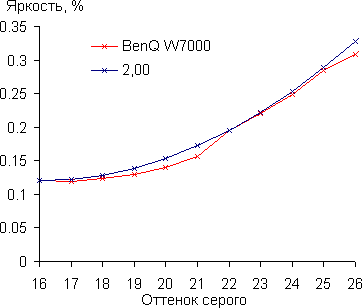

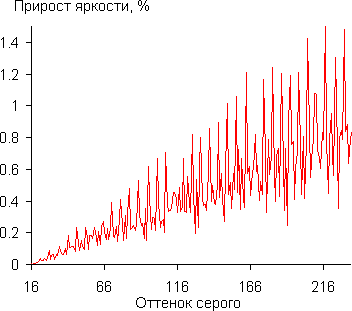

Тенденция роста прироста яркости сохраняется во всем диапазоне, все оттенки, кроме первых двух отличаются по яркости:

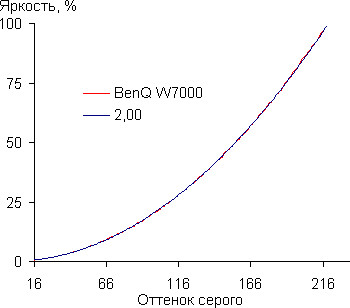

Реальная гамма-кривая близка к степенной функции:
В режиме высокой яркости потребление электроэнергии составило 378 Вт, в режиме пониженной яркости — 321 Вт, в режиме ожидания — 0,8 Вт.
Звуковые характеристики
Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.
| Режим | Уровень шума, дБА | Субъективная оценка |
| Высокой яркости | 38 | Очень тихо |
| Пониженной яркости | 32,5 | Очень тихо |
Для кинотеатрального проектора уровень шума в режиме с высокой яркостью лампы довольно высокий, но большой запас яркости позволяет отказаться от использования этого режима при просмотре кинофильмов дома, а при пониженной яркости шум снижается до приемлемой величины. Как работает динамическая диафрагма почти не слышно.
Тестирование видеотракта
VGA-подключение
При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. Оттенки на шкале серого различаются от 4 до 240 с шагом через 1, микроконтраст высокий. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Автоматическая подстройка на удобных изображениях работает.
DVI-подключение
Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Проектор стабильно работает в самом правильном для него разрешении — 1920x1080 при 60 Гц. Качество изображения высокое, пиксели выводятся 1:1. Белое и черное поля равномерные. Бликов нет. Четкость высокая. При этом даже при отключении в настройках повышения контурной резкости, какая-то обработка все же выполняется. Проявляется это в виде бледных тонких контуров вокруг объектов. Цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Хроматические аберрации объектива пренебрежимо малы. Равномерность фокусировки хорошая. Геометрия близка к идеальной — прогиб по верхнему краю вниз составляет порядка 3 мм на 1,5 м ширины.
HDMI-подключение
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i/p, 576i/p, 720p, 1080i и 1080p@24/50/60 Гц. Цвета правильные, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с (кадры выводятся с равной длительностью). Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Яркостная и цветовая четкость очень высокая.
Работа с источником компонентного аналогового видеосигнала
Четкость изображения хорошая. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный (при отключенном Brilliant Color и Температура цвета = Норм.).
Функции обработки видеосигнала
При подаче чересстрочных сигналов проектор пытается правильно составить кадр из смежных полей. Проектор отлично справился с нашими тестовыми фрагментами с неподвижными мирами, двигающиеся миры выводились по полям. В случае тестовых фрагментов с диска HQV (NTSC 3-2/24 кадр/с) кадры правильно составлялись из полей, но в очень трудных случаях чередования полей мелькает характерная «расческа». В тесте с диска BD HQV и сигнала 1080i, по крайней мере, в простых случаях также выполнялся правильный деинтерлейсинг.
Функция подавления видеошумов хорошо справляется со своей задачей, а хвост из неубранного шума за объектами в движении почти не виден. Видеопроцессор проектора на неподвижных объектах уменьшает характерные цветовые артефакты при композитном подключении. При масштабировании к разрешению матрицы выполняется сглаживание границ объектов — ступеньки на диагоналях не выражены.
Функция вставки промежуточных кадров в русском варианте меню называется Кадр. интерпол. При ее включении плавность движения и четкость объектов в движении возрастают, картинка становится приятнее для глаз. При изменении уровня от Низк. до Выс возрастает скорость движения в кадре, для которого выполняется интерполяция. Качество работы этой функции очень высокое и в подавляющем большинстве случаев к ее работе не будет никаких претензий. Даже на некоторых фрагментах из фильма «Аватар» при очень быстром и сложном движении заднего фона объекты переднего плана лишь слегка подрагивают.
Определение времени отклика и задержки вывода
Задержка вывода изображения относительно ЭЛТ-монитора составила около 40 мс при VGA-подключении, 34 мс при HDMI(DVI)-подключении и 30 мс в режиме 3D. В целом задержка имеет пограничное значение — в большинстве случаев ее невозможно будет ощутить, но пренебрегать ее наличием в случае очень динамичных игр не стоит.
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).
Цветовой охват практически совпадает с sRGB:

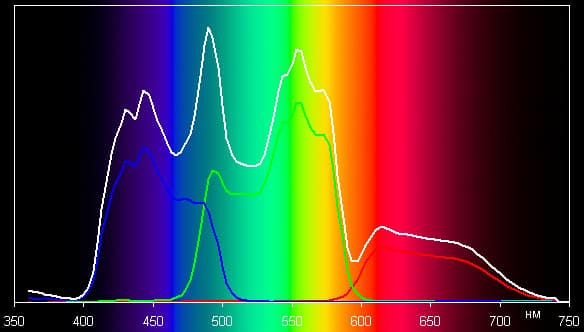

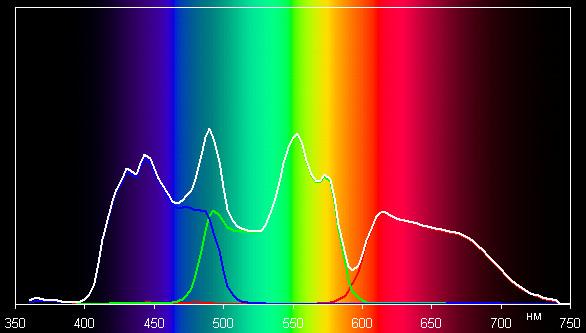

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для профилей Динамический и Кино:
Профиль Динамический.
Профиль Кино.
Так как в профиле Динамический по умолчанию включен режим Brilliant Color, то яркость белого больше суммы яркостей красного, зеленого и синего цветов, соответственно спектр белого находится над контурами компонент. В профиле Кино режим Brilliant Color отключен и выполняется некоторая коррекция цветов. Соответственно спектр белого лежит на контурах спектров компонент, а интенсивность зеленой компоненты немного уменьшена.

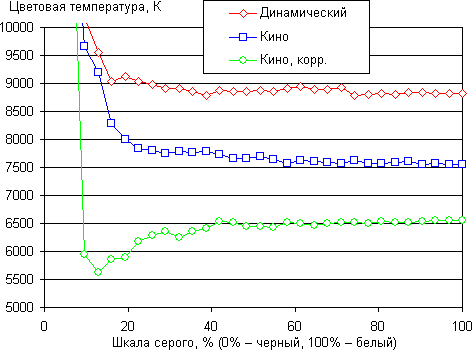

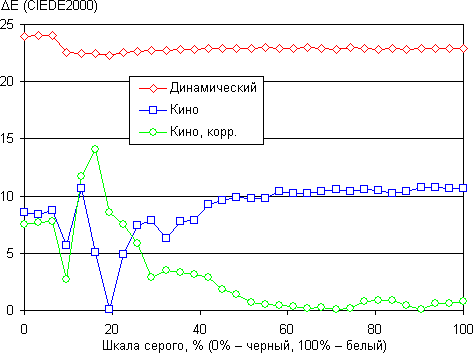

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профилей Динамический, Кино и после ручной коррекции с помощью регулировок усиления и смещения красного, зеленого и синего цветов. Близкие к черному значения можно не учитывать, так как цветопередача на самых темных участках не так важна, да и погрешность измерений для них очень высокая.
Видно, что ручной регулировкой удается уменьшить отклонение ΔE и приблизить цветовую температуру к стандартным 6500 К.
Тестирование в стереоскопическом режиме
Для создания стереоскопического изображения применяется метод чередования полных кадров. Проектор последовательно выводит кадры для правого и левого глаза, а активные очки синхронно с кадрами перекрывают глаза, оставляя открытым тот, для которого предназначен выводимый в данный момент кадр. Для синхронизации очков с выводом кадров применяется технология DLP-Link (синхронизация по самому изображению с помощью дополнительных импульсов).

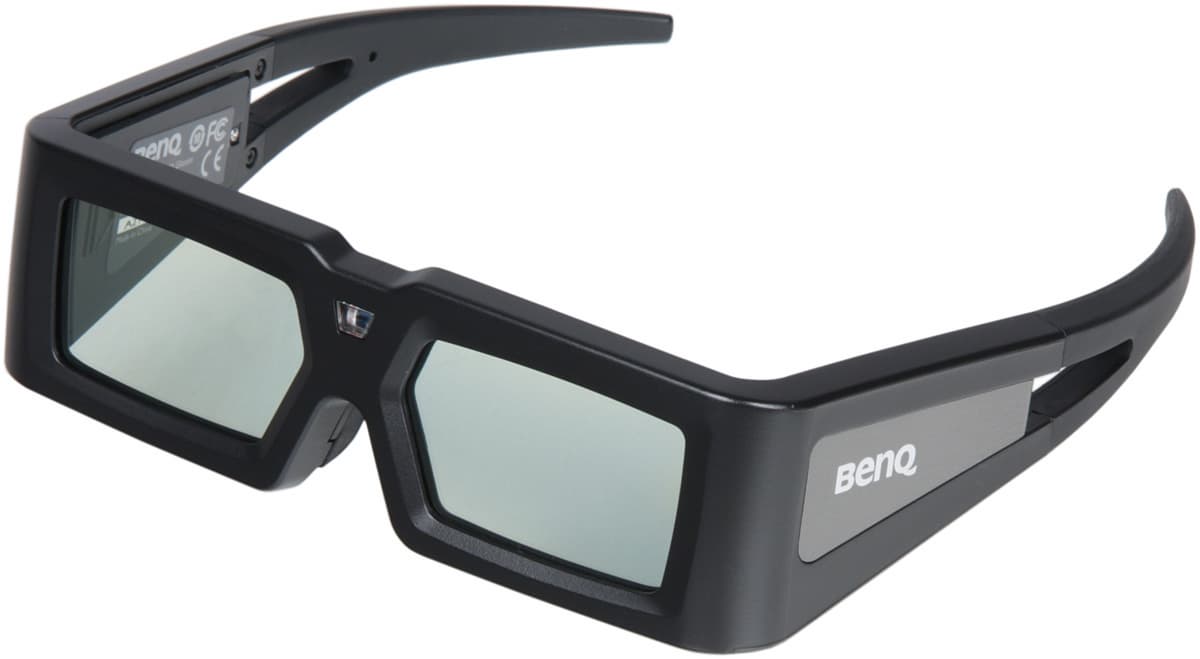

Мы использовали очки BenQ (BenQ 3D Glasses), предоставленные производителем.
Эти же очки были использованы при тестировании проектора BenQ MP780 ST. Очки описаны в указанной статье. Очки далеко не самые идеальные, в частности при их использовании было замечено, что они периодически немного теряли синхронизацию, из-за чего синхроимпульсы не отсекались полностью и черный цвет приобретал выраженный красноватый оттенок. В общем, для работы с этим проектором лучше использовать модель очков поновее.

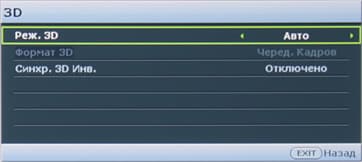

Проектор поддерживает четыре способа приема стереопары (только при HDMI-подключении): упакованные кадры (Frame Packing), когда передаются два полных кадра (разрешением до 1920 на 1080 пикселей каждый при 24 кадр/с) для обоих глаз, два совмещенных формата: по горизонтали (Совмещ. по гор.), в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго, и по вертикали (Верхнее/нижнее), похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половине кадра, а также последовательные кадры (Черед. Кадров) с частотой 120 Гц и разрешением 1024 на 768 или 1280 на 720 пикселей. Разумеется, независимо от того, как проектор принимает стереопару, изображение в 3D-режиме выводится всегда в последовательном режиме — кадр для одного глаза, затем кадр для другого глаза. Есть режим принудительного переключения ракурсов (правого или левого) — пригодится в режиме Черед. Кадров.
Заметим, что в стереоскопических режимах можно включить функцию вставки промежуточных кадров.
Тестирование стереоскопического режима упакованные кадры мы проводили с помощью Blu-ray-плеера Panasonic DMP-BDT320. Качество стереоскопического изображения очень высокое. Яркости достаточно для проекции на экран с диагональю около 100 дюймов или немного больше с матовым белым полотном. Перекрестные помехи практически отсутствуют. Видимо из-за меньшей яркости эффект радуги выражен гораздо слабее.

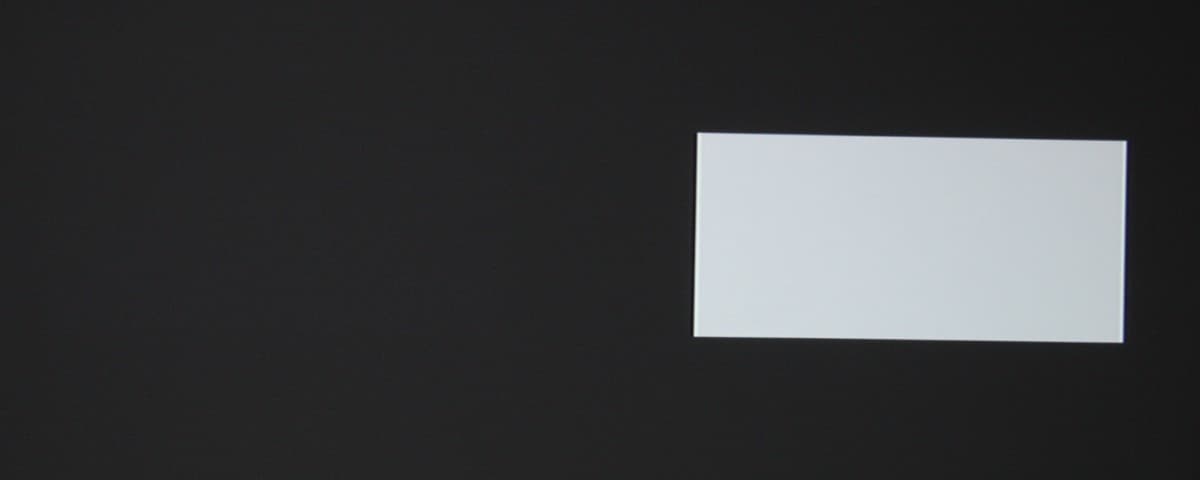

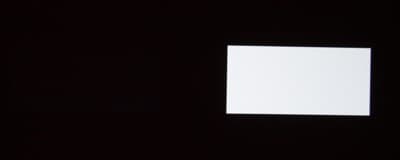

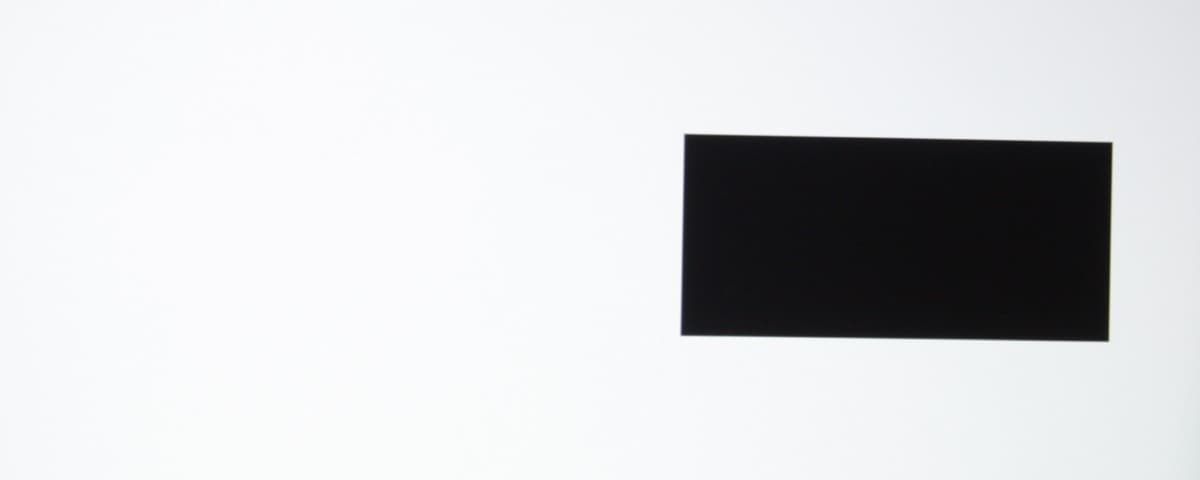

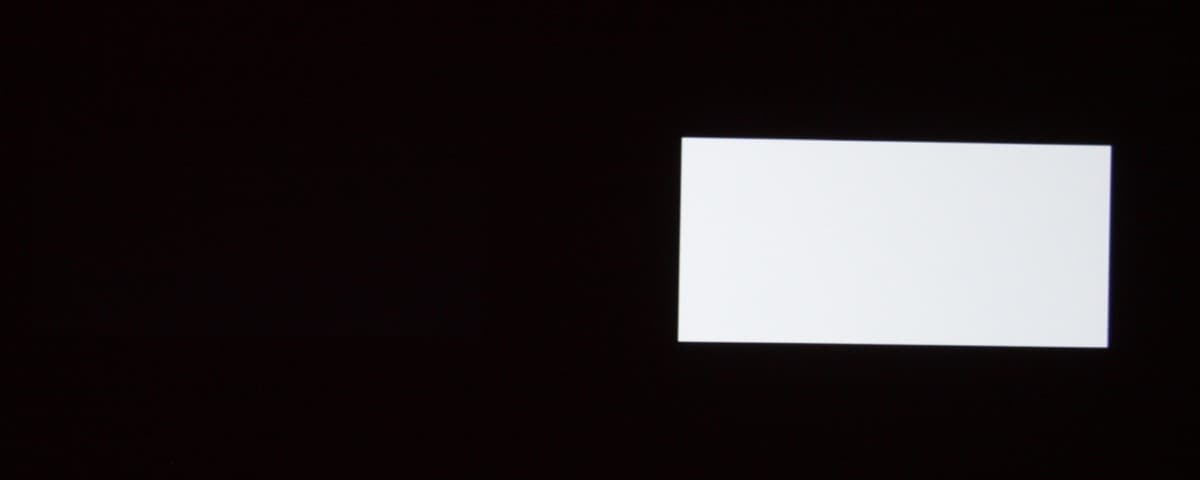

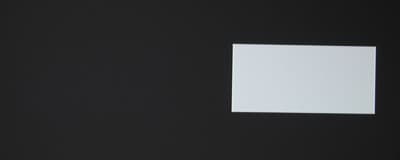

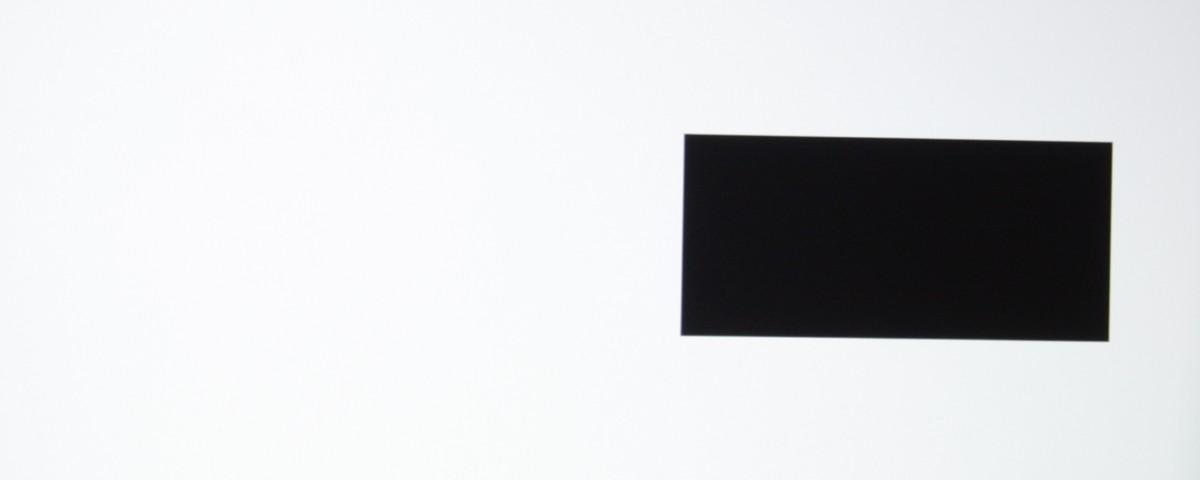

Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным прямоугольником на белом фоне, с белым прямоугольником на черном фоне и со светло серым прямоугольником на темно-сером фоне. В стереопарах прямоугольники были смещены относительно друг друга, поэтому при просмотре через очки при 100% разделении можно было бы видеть только один прямоугольник. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным.
Видно, что разделение почти идеальное на всех трех протестированных сочетаниях.
В стереоскопическом режиме максимальная яркость при выводе белого поля уменьшается до 48% относительно регистрации белого поля в 2D-режиме. Связано это с тем, что отключается режим Brilliant Color, частота чередования зеленого и синего цветов уменьшается до 240 Гц (при 60 кадр/с на входе), а красного цвета — до 120 Гц, так как один раз за оборот светофильтра сегмент красного цвета используется для вывода синхронизирующих импульсов, управляющих очками DLP-Link. Максимальная яркость при выводе белого поля в случае регистрации через очки уменьшается до 7,3% относительно регистрации белого поля в 2D-режиме и без очков. Нужно учесть, что воспринимаемая яркость изображения не уменьшается при закрытии одного глаза, а измерения проводились только через одно стекло. В итоге, для оценки максимально возможной воспринимаемой яркости в стереоскопическом режиме полученное значение нужно умножить на 2, что дает 14,6% от исходной яркости белого поля.
Выводы
Проектор интересен, прежде всего, возможностью работы в стереоскопическом режиме, в котором обеспечивается разрешение до 1080p при 24 исходных кадров на ракурс или до 720p при 60 исходных кадров на ракурс. Первый режим подходит для просмотра кино, второй — для игр. Как имеющее большое значение преимущество отметим функцию вставки промежуточных кадров, которая доступна и в 3D-режиме. Эффект «радуги» в 2D-режиме заметен не очень сильно благодаря скорости чередования цветов 6х. В стереоскопическом режиме скорость чередования, правда, понижается, но итоговая яркость при просмотре через очки тоже уменьшается, что в значительной степени уменьшает эффект «радуги».
Достоинства:
- Хорошее качество изображения
- Сдвиг объектива по горизонтали и по вертикали
- Есть функция вставки промежуточных кадров, работающая в стереоскопическом режиме
- Функция картинка-в-картинке
- Пульт ДУ с подсветкой
- Оригинальный дизайн корпуса
- Русифицированное меню
Недостатки:
- Значимых нет
