Обзор IP-камеры наблюдения Trendnet TV-IP314PI

Мы уже неоднократно изучали технику торговой марки Trendnet, а одна из протестированных камер оставила настолько сильное впечатление, что этот аппарат вполне можно назвать образцом камеростроения. Сегодня рассмотрим IP-камеру чуть попроще, с более скромными характеристиками и не столь дорогую. Впрочем, хороший производитель обычно следит за тем, чтобы его продукция, входящая в разные ценовые диапазоны, различалась чем угодно — функциональностью, универсальностью, удобством эксплуатации и т. д. — но только не качеством изготовления. Оно, качество, должно во всех случаях оставаться достойным и быть неразрывным целым с именем бренда.

Конструкция, технические характеристики

Рассматриваемый аппарат поставляется в небольшой упаковке. Ее скромные габариты и малый вес говорят о том, что хорошей аппаратуре необязательно быть тяжелой и громоздкой.

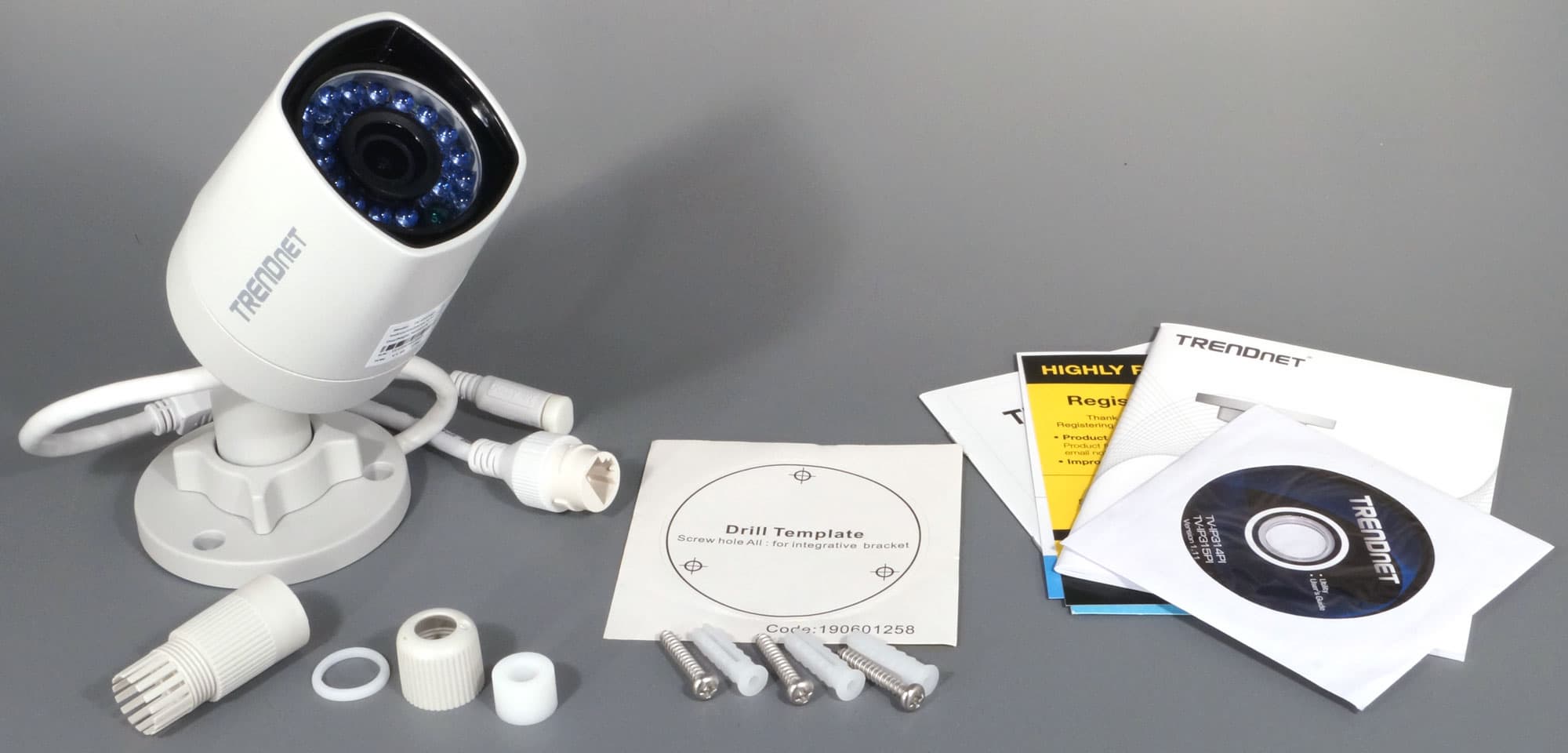

В упаковке вместе с камерой находятся аксессуары, необходимые для монтажа:

  • крепежный набор дюбелей и шурупов с трафаретом для разметки отверстий

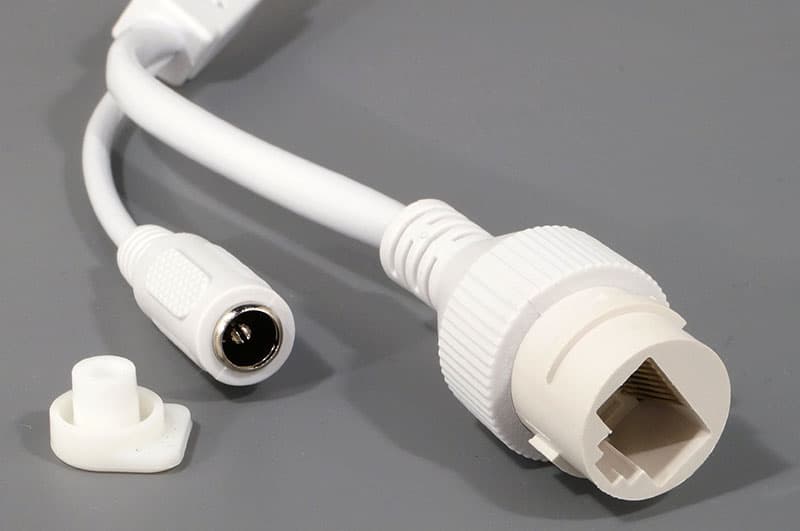

  • кабель с двумя коннекторами: вход постоянного тока, LAN с PoE
  • втулка-переходник для герметизации контактных соединений
  • CD диск с ПО, руководство пользователя, листовки

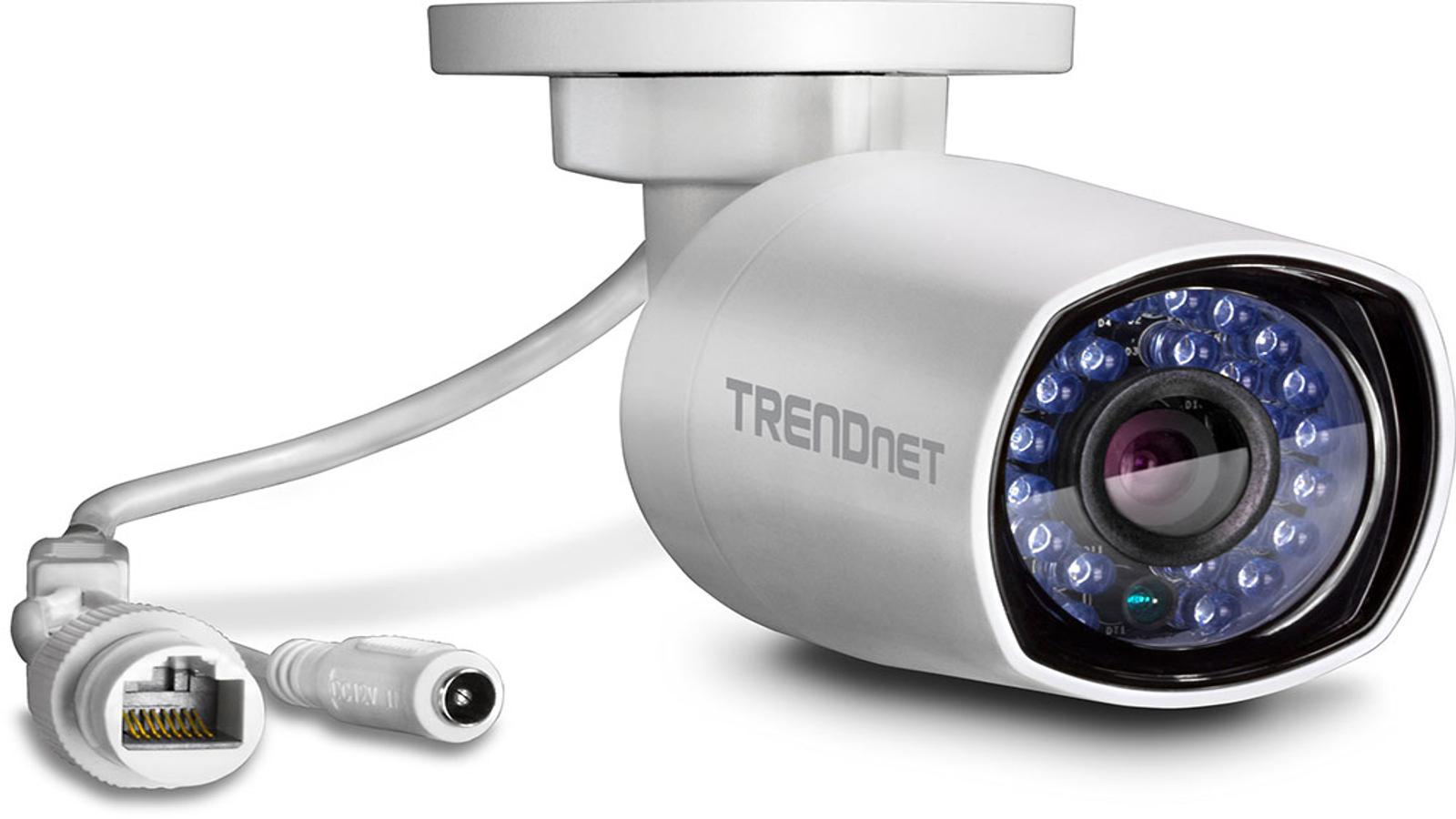

Корпус камеры и кронштейн изготовлены из легкого немагнитного металлического сплава. Масса аппарата вместе с крепежным кронштейном составляет всего 362 грамма. Это позволяет крепить камеру даже к довольно хрупким или гибким поверхностям (гипсокартон, профиль) без опасения повредить внутреннюю или наружную отделку помещений.

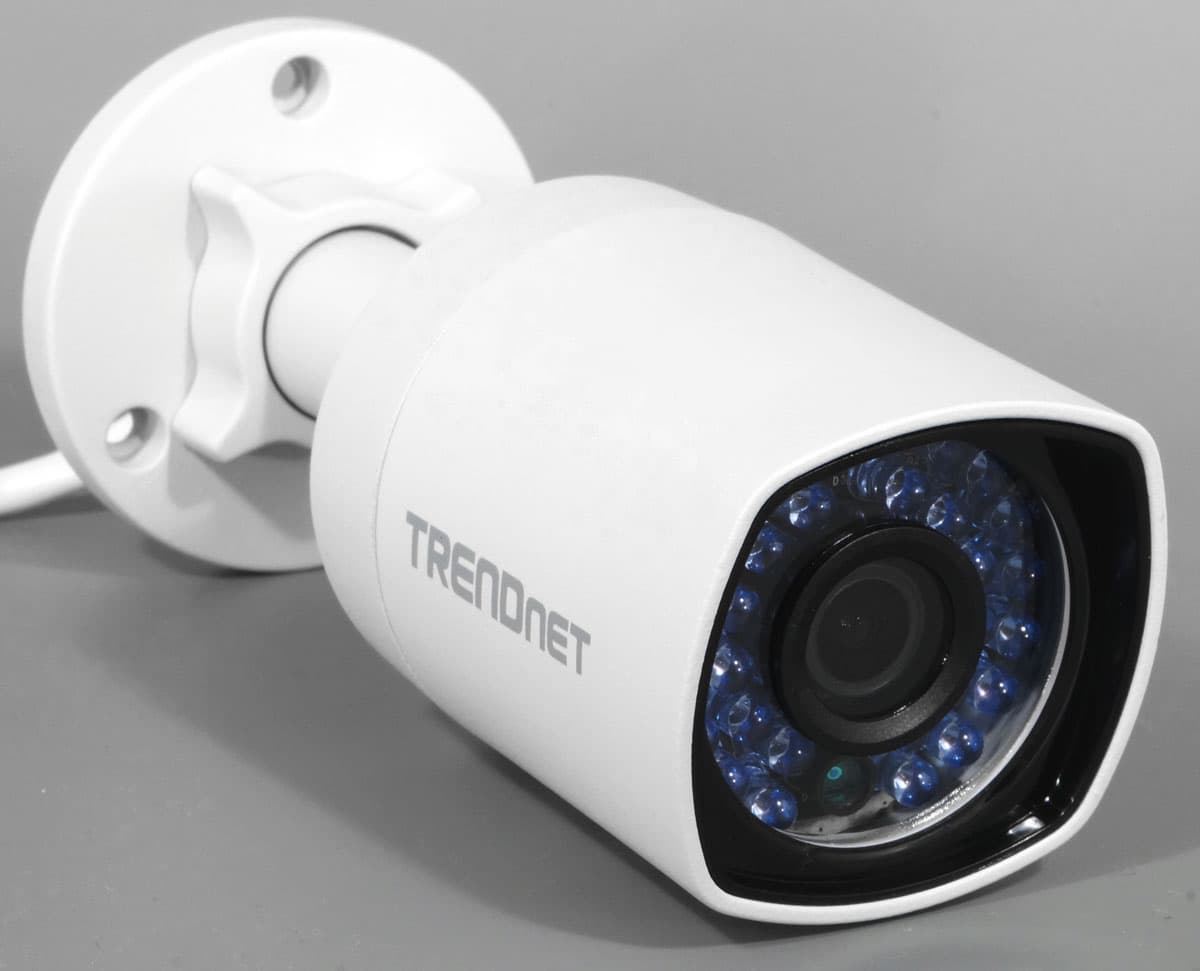

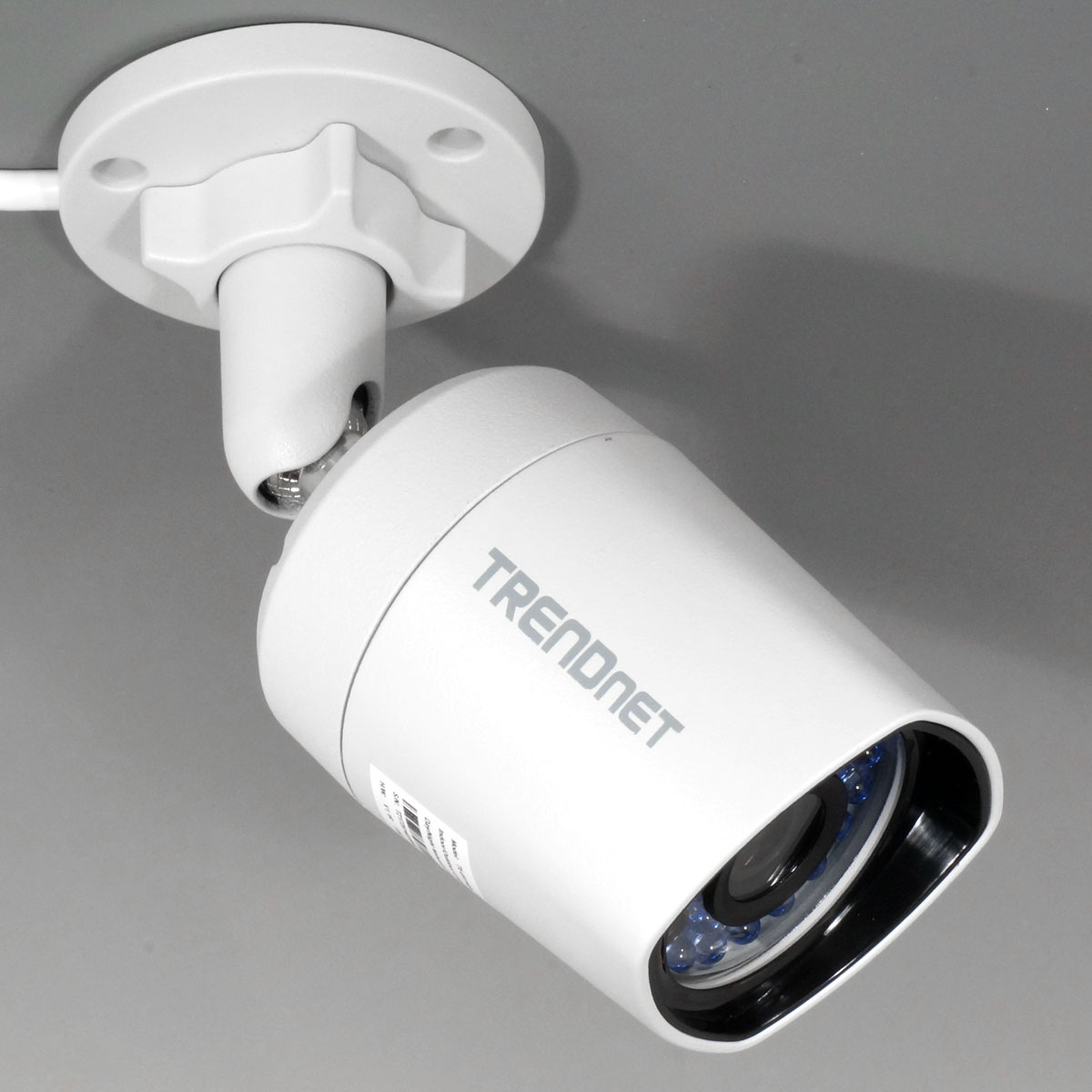

Стандартный формфактор камеры типа «пуля» не предполагает незаметности установленного оборудования. Более того, в отличие от камер купольного типа, эти «bullet»-аппараты всегда выдают направление своего «взгляда». А в условиях недостаточной освещенности камера будет заметна еще и за счет работающих инфракрасных светодиодов.

Корпус аппарата покрыт белой матовой краской, которая нанесена методом напыления. Покрытие это довольно прочное — камера в процессе тестирования несколько раз монтировалась к разным поверхностям, но видимых следов или ссадин от саморезов на покрытии не осталось.

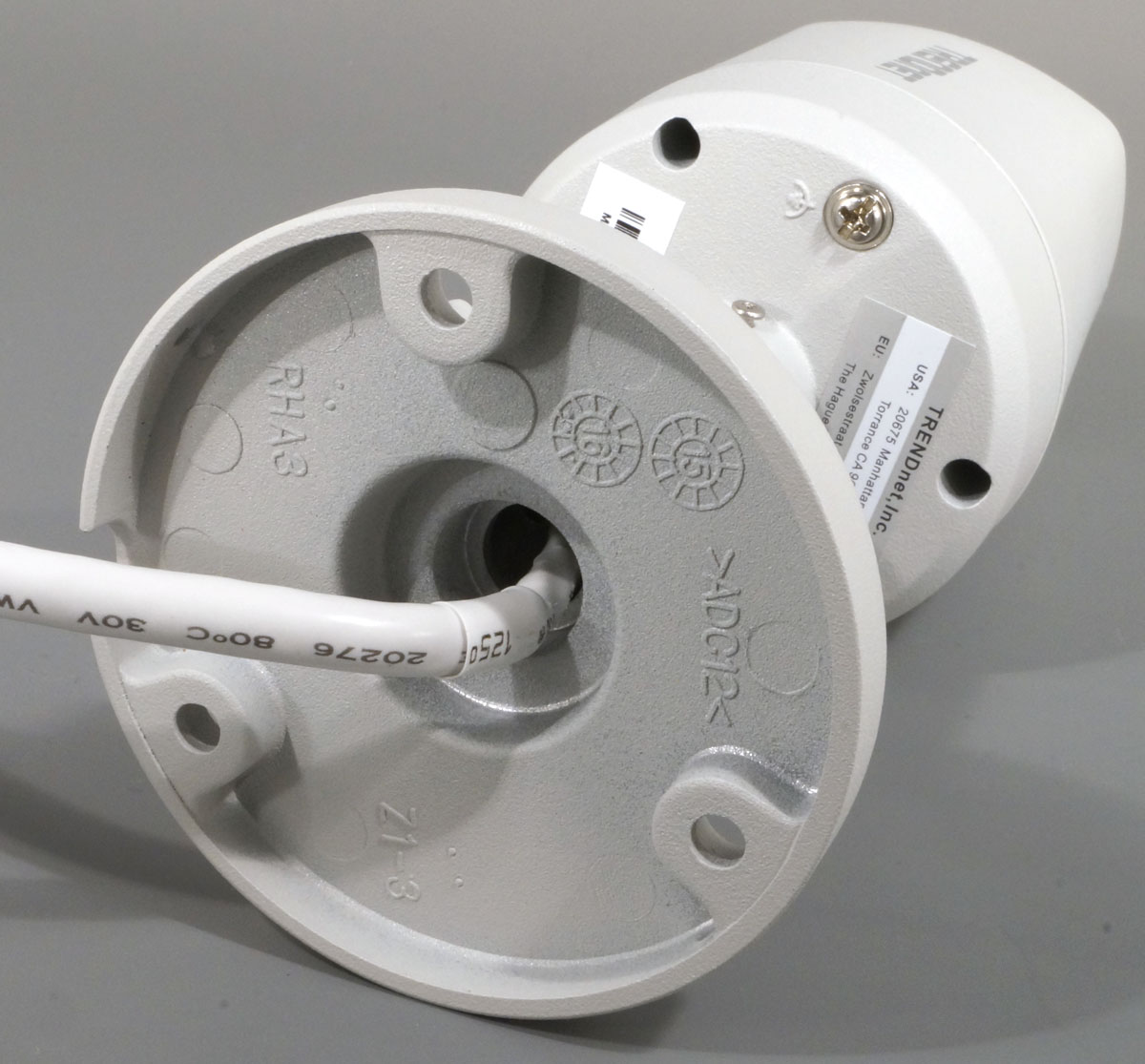

Опорная площадка, к которой привинчивается кронштейн, имеет боковую прорезь для укладывания кабеля по поверхности стены или потолка, в коробе или открытым способом. Однако, если планируется постоянная эксплуатация камеры, лучшим выходом будет организация скрытой проводки, когда кабель уходит внутрь стены или потолочного перекрытия непосредственно под опорной площадкой. Таким образом исключается риск повреждения кабелей злоумышленником.

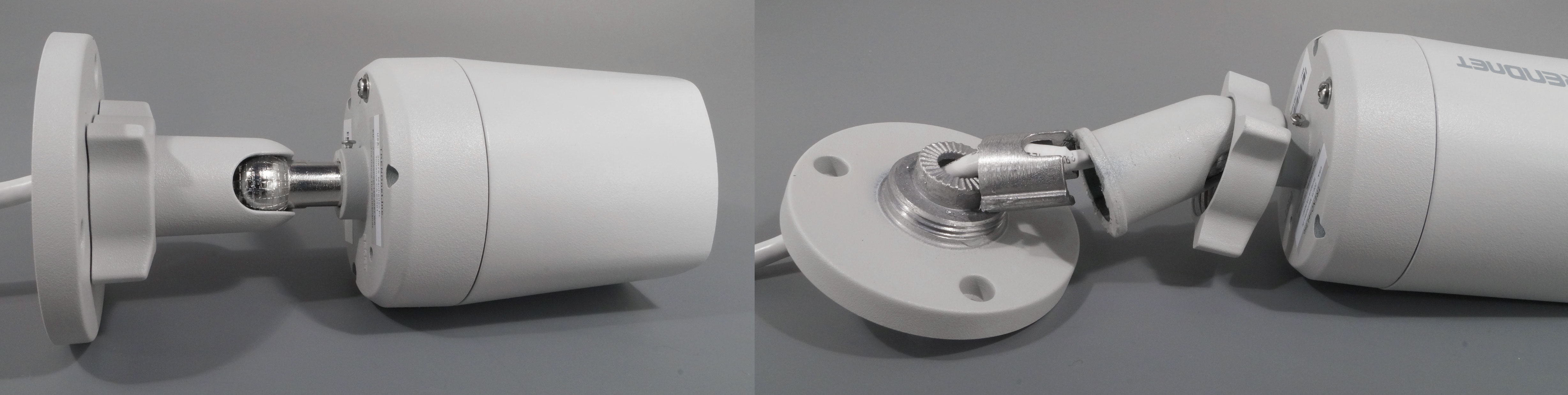

Кронштейн камеры имеет продуманную конструкцию, которая позволила избавиться от дополнительных резьбо-винтовых фиксаторов. Поворотный кронштейн и шаровая опора довольно надежно закрепляются в выбранном положении единственной гайкой. При затянутой гайке самопроизвольное изменение положения камеры практически исключено, если, конечно, не применить силу.

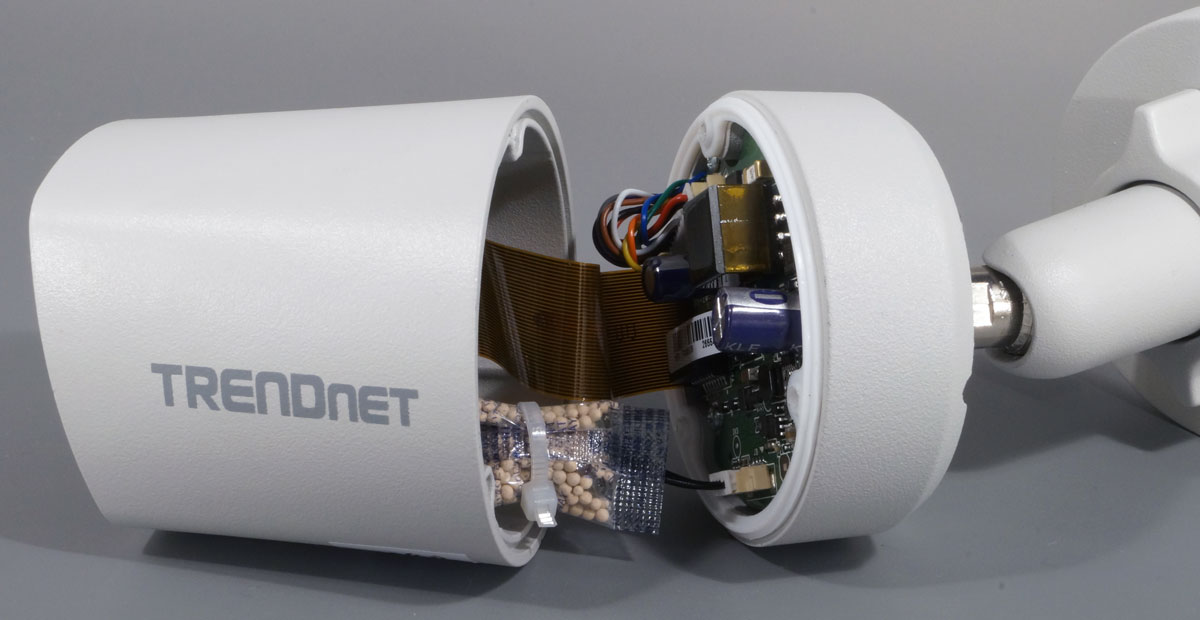

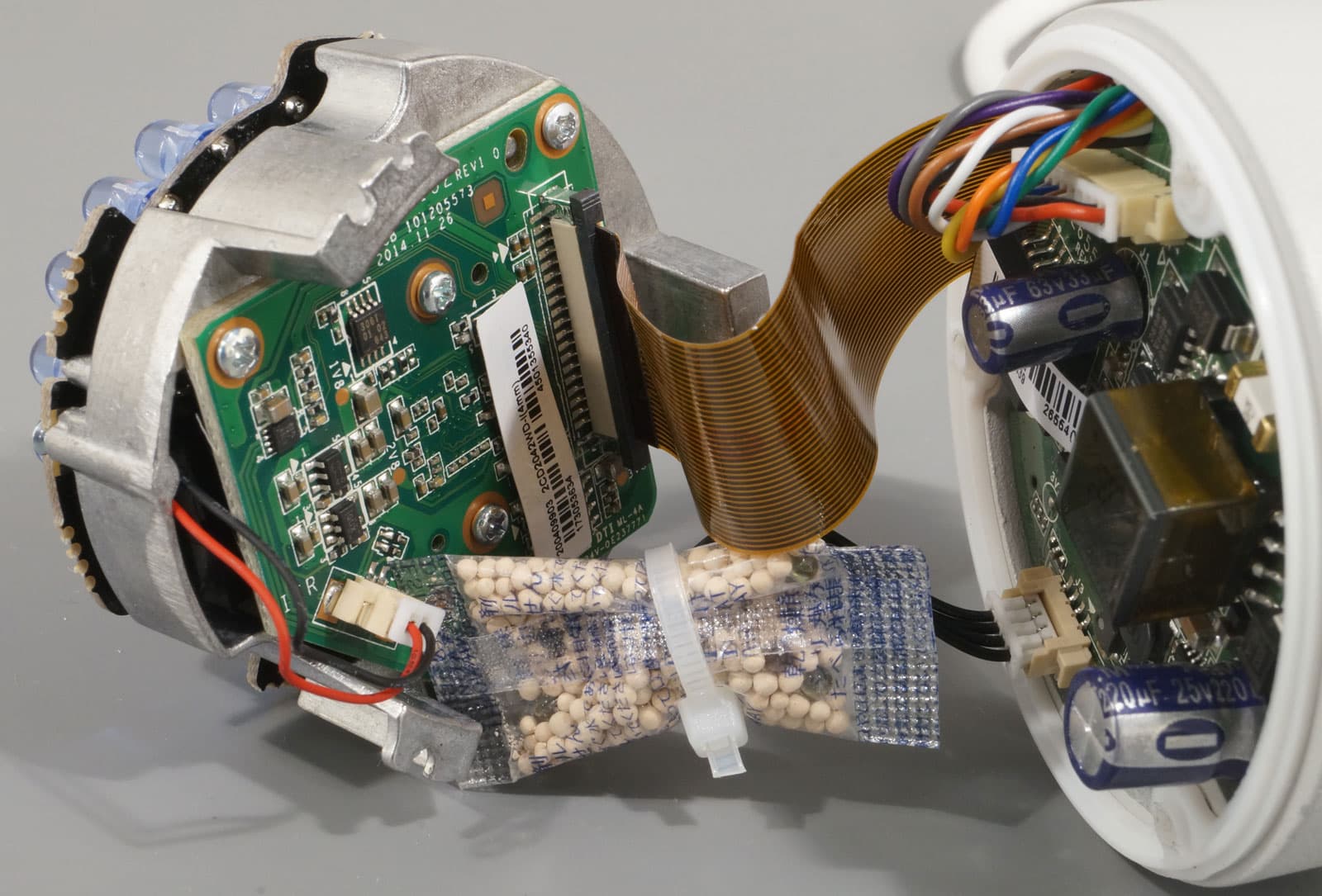

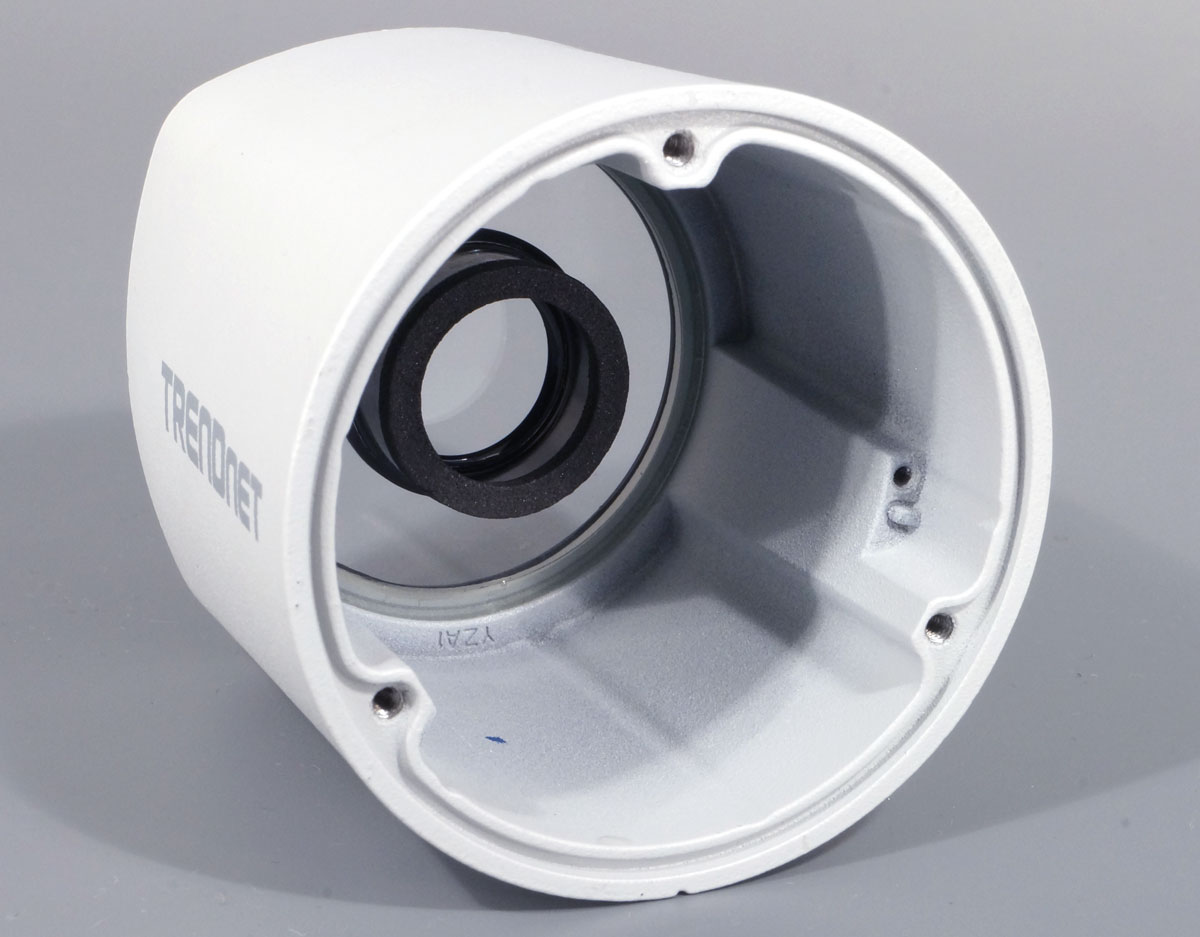

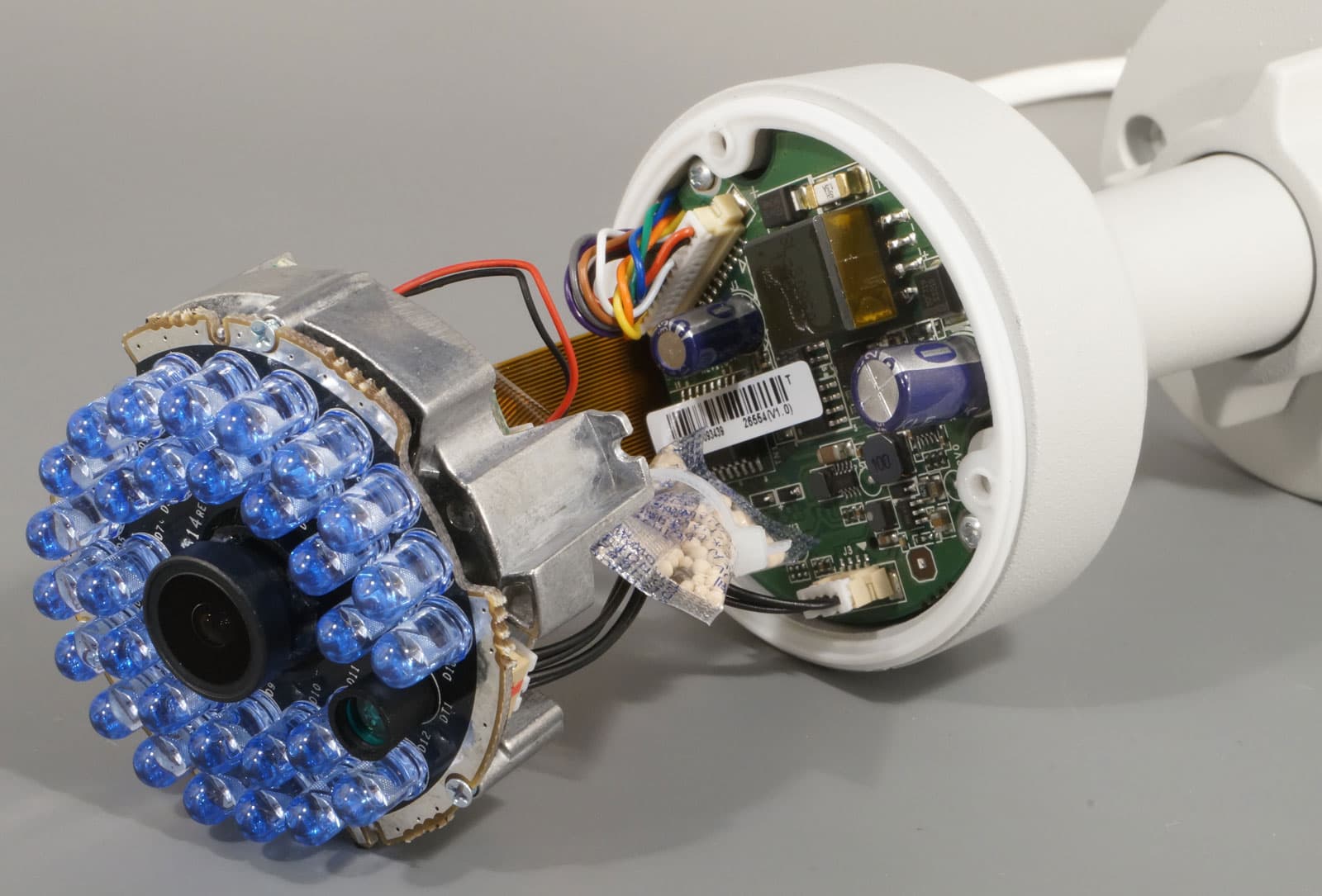

Между двумя половинками блока камеры проложена силиконовая прокладка-кольцо, не допускающая попадания влаги внутрь конструкции. Электронная начинка аппарата состоит из двух частей: блока камеры и блока питания и связи. Эти платы соединены кабелем для питания камеры и диодов подсветки, а также многожильным шлейфом, по которому передаются данные.

Продуманная конструкция блока камеры не допускает его неправильной установки в посадочное место после разборки. Качество пайки печатных плат высокое, лишних нераспаянных контактов, ложных мостиков и тем более ручной доработки не наблюдается.

Объектив камеры и инфракрасные светодиоды защищены независимыми стеклами с перегородкой между ними. Это необходимо для того, чтобы работающие ИК-диоды не бросали паразитную засветку на стекло объектива.

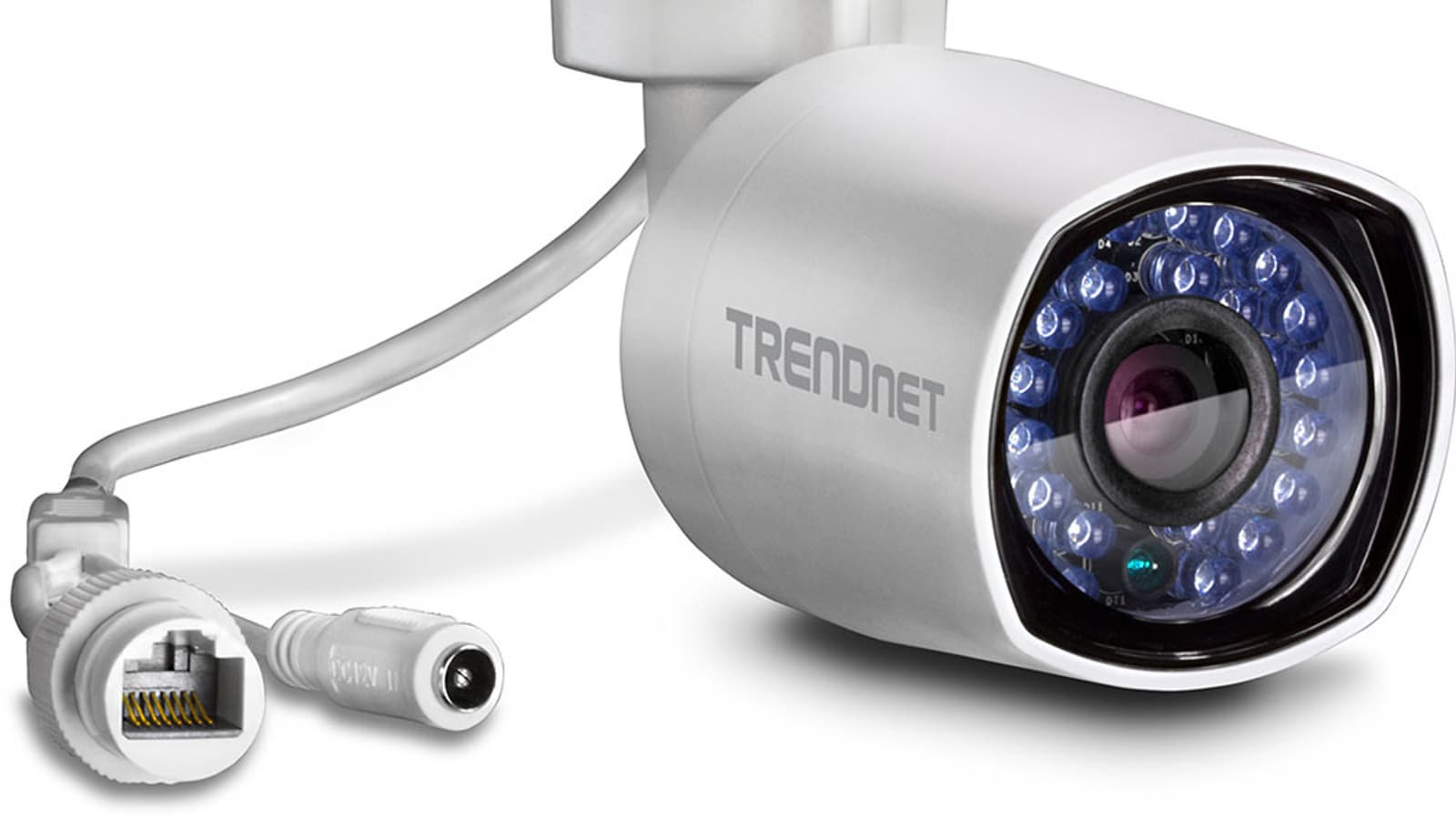

Порт LAN с поддержкой PoE сопровождается разъемом для подачи отдельного питания (сетевой адаптер не входит в комплект камеры и приобретается отдельно). Разработчик предусмотрел силиконовую заглушку на этот разъем питания, чтобы накопившиеся осадки не привели к короткому замыканию. А для того, чтобы загерметизировать LAN-разъем, следует воспользоваться муфтой, которая имеется в комплекте.

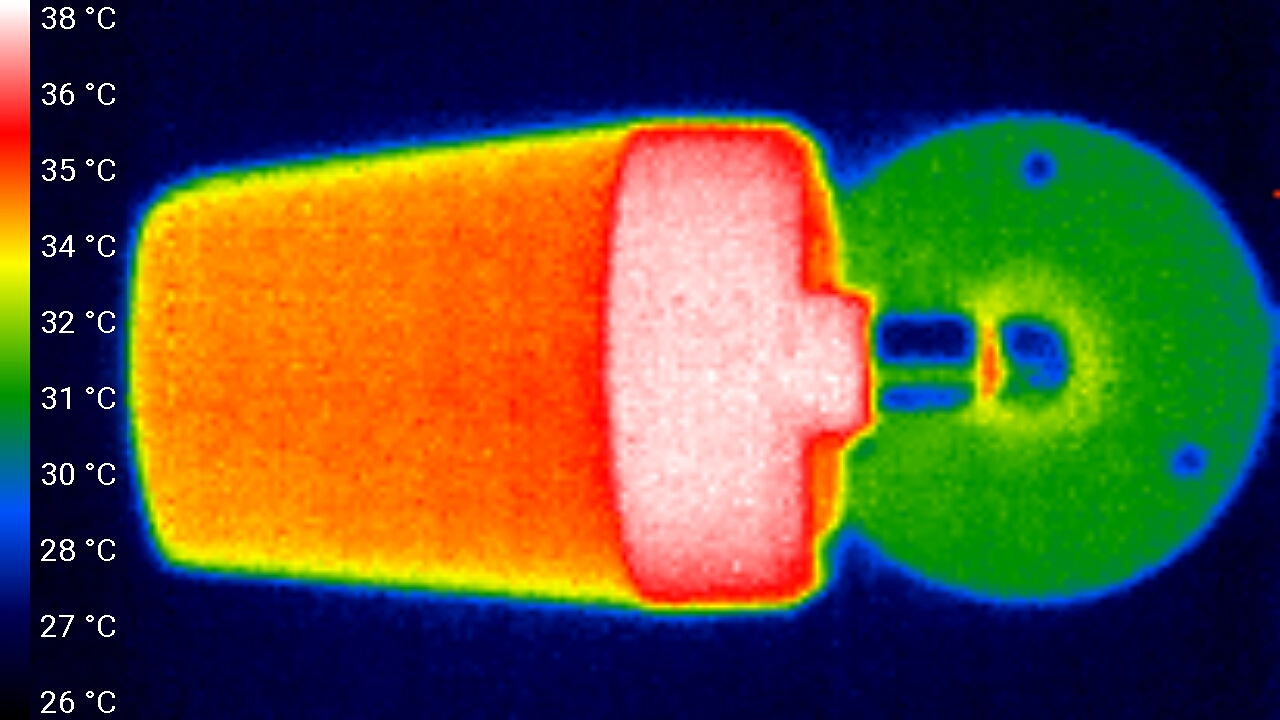

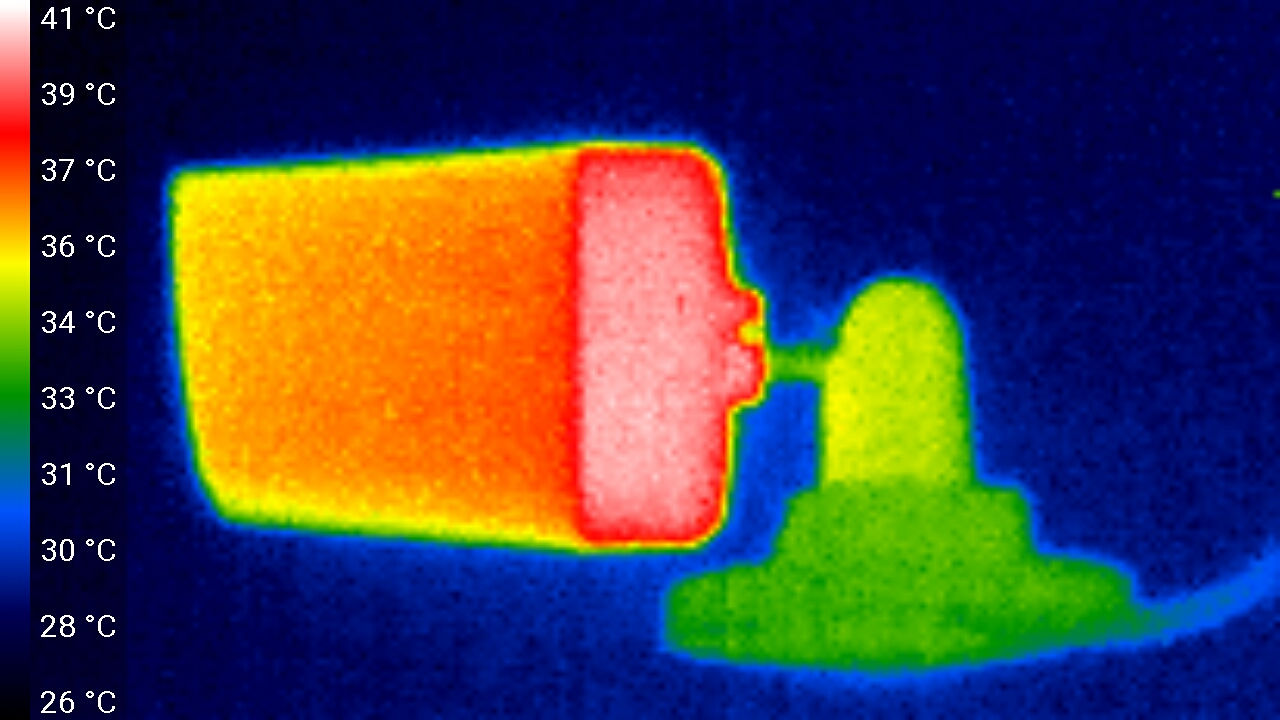

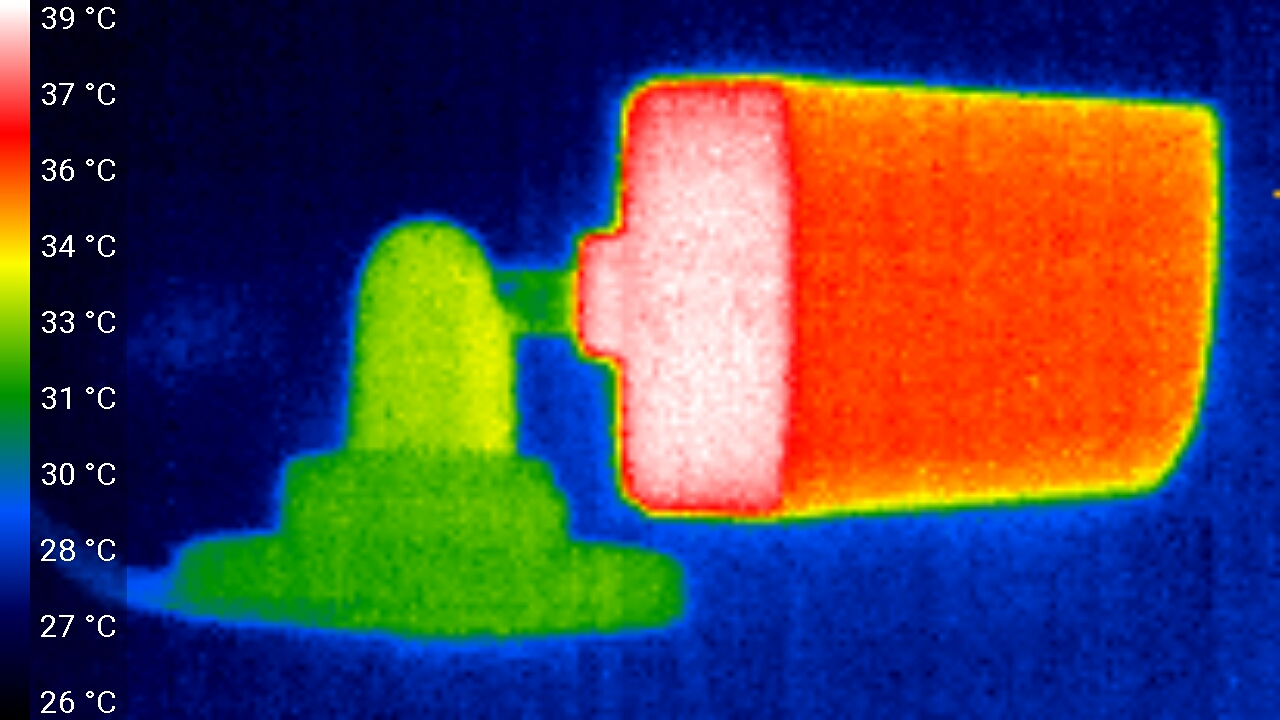

Исправная работа камеры гарантируется в температурном диапазоне от −30 до +60 °C при относительной влажности до 95%. На следующих теплоснимках показана рассматриваемая камера после многочасовой беспрерывной работы в комнатных условиях при температуре около +25 °C. Можно видеть, что риск перегрева камеры отсутствует: внутреннее тепло распределяется по металлическому корпусу, который играет роль достаточно эффективного радиатора.

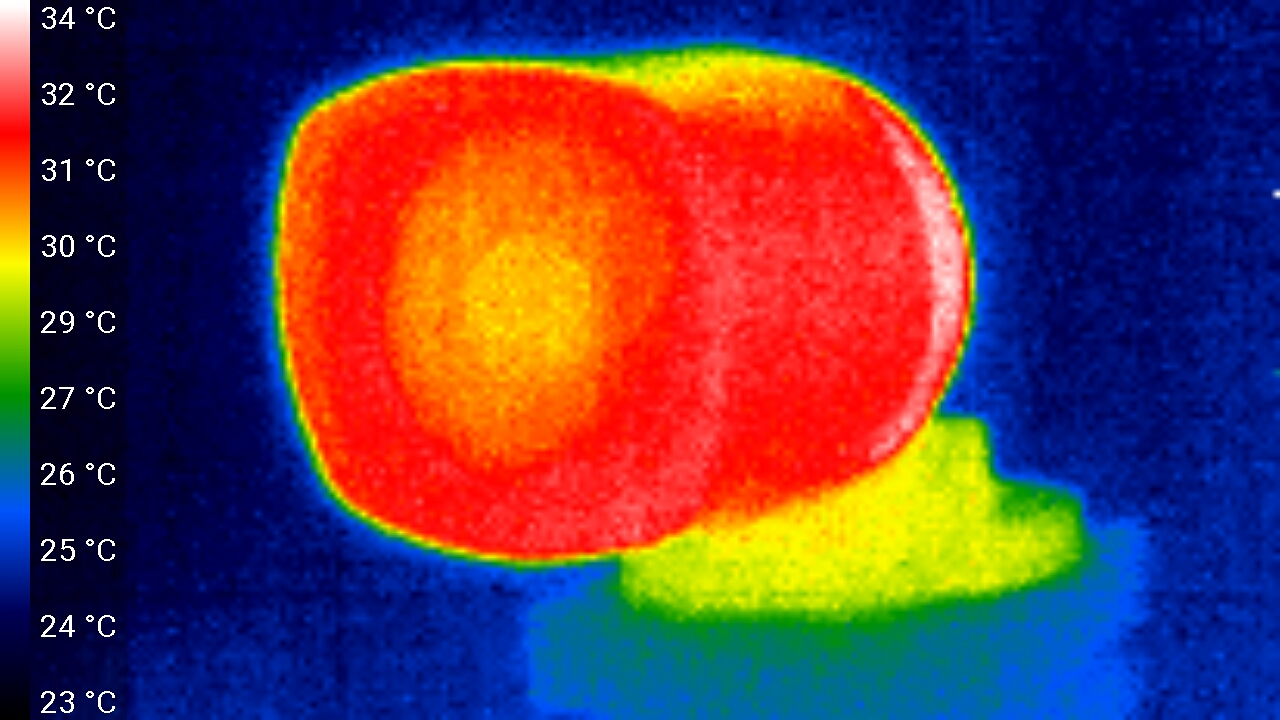

Во время тестирования нам случалось производить, в общем-то, недопустимые операции. Например, камера многократно выносилась из теплого помещения за окно или на балкон, на пятнадцатиградусный мороз. Разумеется, при таком резком охлаждении, а также нагреве, когда камера возвращалась обратно в тепло, стекло объектива покрывалось изнутри конденсатом. Впрочем, конденсат в такие моменты наверняка присутствовал не только на стекле. Дело в том, что при таких резких перепадах температуры в камере несколько раз срабатывало нечто вроде защиты, в результате чего она переставала транслировать видео и вообще отвечать на какие-либо запросы. Однако по прошествии 5-10 минут работа камеры возобновлялась. Это следует иметь в виду при монтаже камеры: аппарат нельзя устанавливать в местах, где существует вероятность резкого скачка температур в ту или иную сторону (рядом с входной дверью, ведущей на улицу, рядом с тепловыми пушками, которые могут включаться и выключаться и т. д.). Впрочем, данное правило справедливо не только в отношении рассматриваемой камеры, но и вообще любого электронного гаджета, в том числе с герметичным корпусом.

Основные технические характеристики устройства представлены в следующей таблице, а также на страничке продукта:

Камера
Датчик изображения 1/3″ CMOS
Объектив f=4 мм, минимальная дистанция фокусировки 20 см, угол обзора 98° по диагонали
Диафрагма F2,0
Встроенная ИК-подсветка 30 ИК-светодиодов, эффективность до 30 м
Минимальная освещенность 0,01 люкс (цвет), 0 люкс (ч/б с включенной ИК-подсветкой)
Видео
Видеостандарты трансляция двух потоков одновременно в формате H.264/H.264 или H.264/MJPEG
Разрешение
  • H.264/H.264+: 2688×1520 до 20 кадр/с (1920×1080 до 30 кадр/с)
  • H.264/MJPEG: 640×360 до 30 кадров в секунду
Стандарт аудио встроенный микрофон отсутствует
Битрейт видео настраиваемый, до 8,0 Мбит/с
Сеть
Поддержка протоколов
  • IPv4, IPv6, UDP, TCP, ICMP, ONVIF Profile S и Profile G, PSIA
  • DHCP, NTP, DNS, DDNS, SMTP, FTP, SNMP (v1, v2c, v3)
  • NFS, SMB/CIFS
  • HTTP, HTTPS
  • PPPoE
  • UPnP, Bonjour, RTSP, RTP, RTCP, SSL
Ethernet 10/100 Base-T, автоопределение, RJ-45 с поддержкой PoE
Поддержка ONVIF есть
Эксплуатационные характеристики
Интерфейсы
  • LAN + PoE
  • вход питания
Локальное хранилище отсутствует
Питание 12 В 1 А постоянного тока/PoE (максимальное потребление 5 Вт)
Программное обеспечение браузеры IE/Chrome/Safari, TrendnetView Pro Software
Уровень защиты от внешних воздействий IP67 (пыленепроницаемость, защита от дождя)
Диапазон рабочих температур от −30 до +60 °C при влажности до 95%
Габариты, масса 55×55×80 мм, 362 г
Средняя цена (на момент подготовки статьи) около 10 тысяч рублей

Настройки, эксплуатация

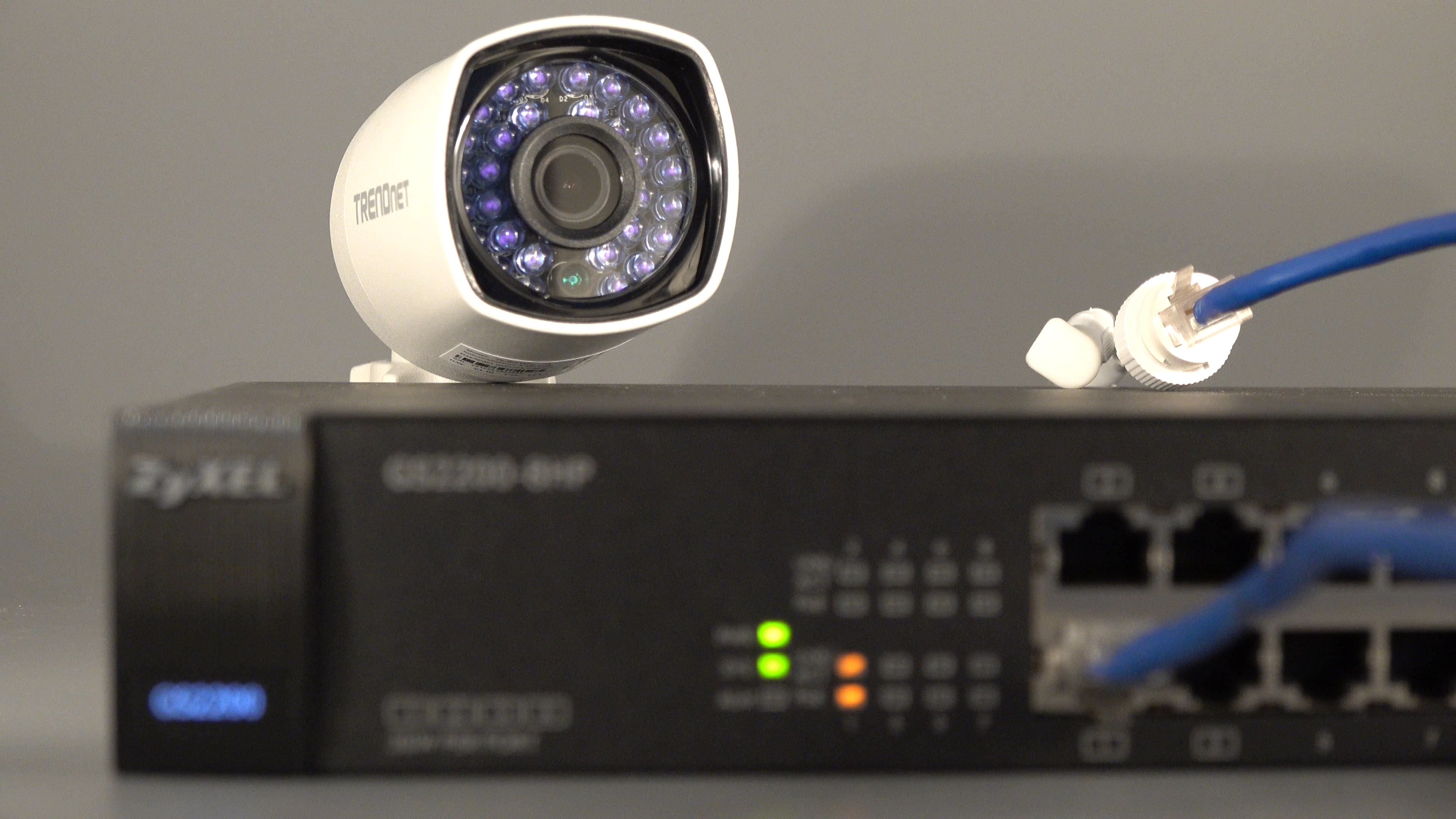

Подключение установленной камеры состоит из единственного шага — нужно всего лишь подсоединить камеру к PoE коммутатору LAN-кабелем. Если, конечно, в наличии имеется коммутатор либо инжектор, способные выдавать по витой паре питание стандарта IEEE 802.3af (максимальное потребление камеры составляет 5 Вт).

Если же PoE-оборудование отсутствует, камеру можно запитать и через штатный разъем для подключения сетевого адаптера (приобретается отдельно). Правда, при этом придется «тянуть» к камере еще и стационарное питание, что сводит на нет все преимущества PoE-техники, которой требуется единственный кабель для передачи данных и питания одновременно.

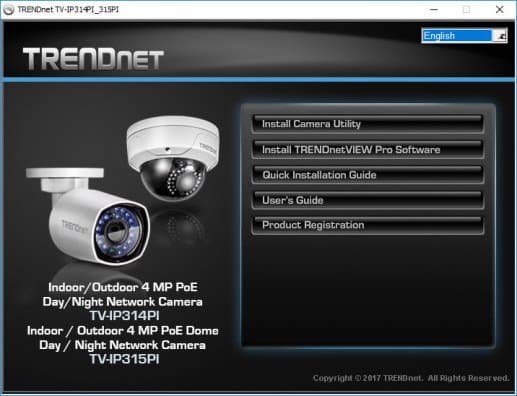

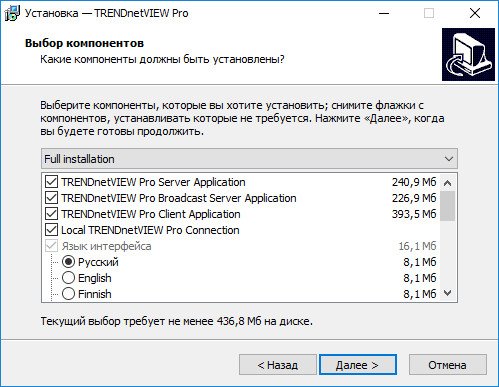

Имеющийся в комплекте с камерой компакт-диск содержит PDF-руководства пользователя и программное обеспечение, состоящее из двух приложений: утилиты для первичного поиска камер Trendnet в локальной сети (Camera Utility) и полноценного программного охранного комплекса для работы с несколькими камерами (TrendnetView Pro Software).

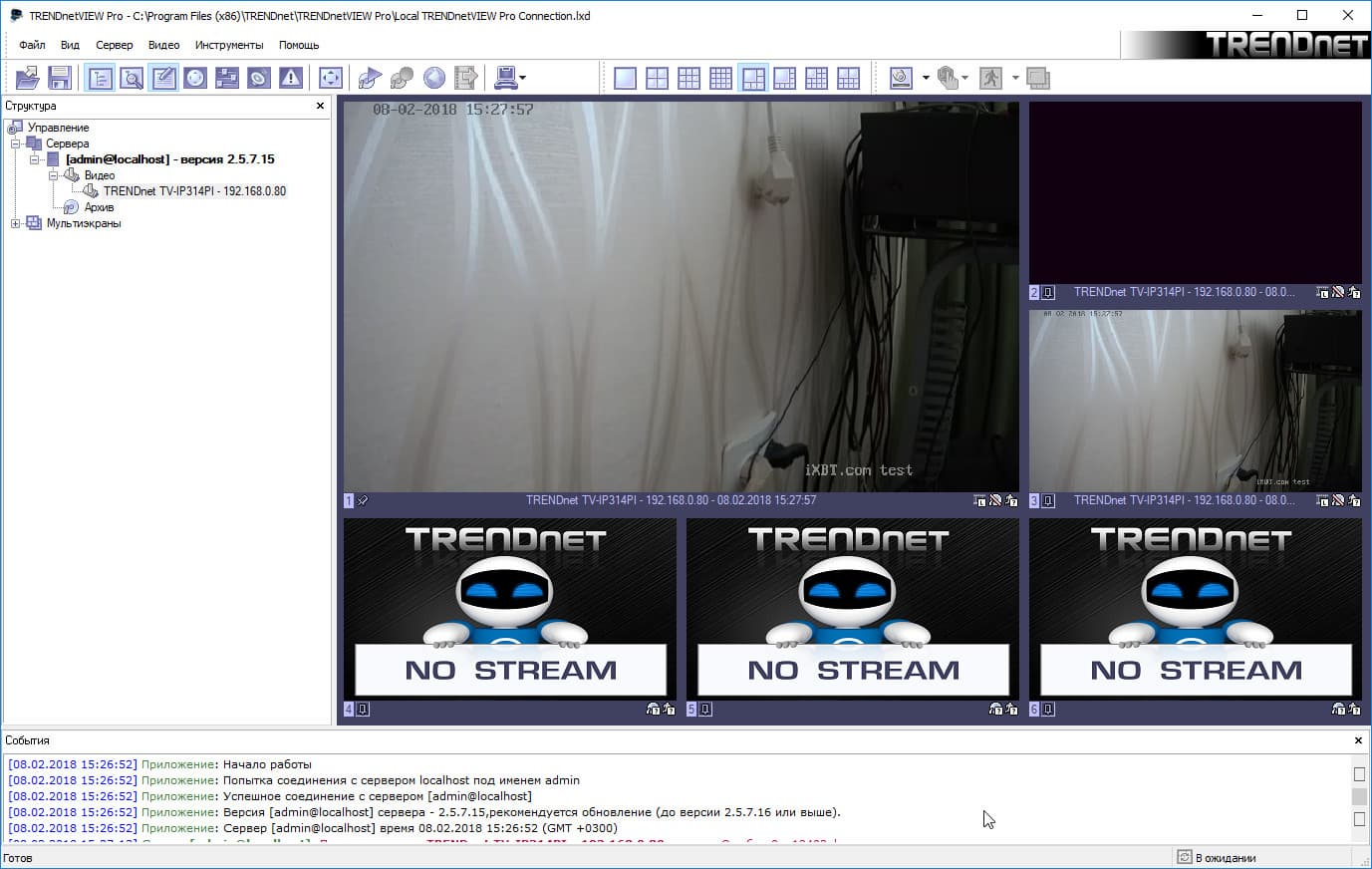

Этот программный комплекс состоит из нескольких приложений, интерфейс которых переведен на русский язык.

Эти программы нельзя назвать простыми в управлении, поскольку их предназначение совсем не бытовое. Как уже говорилось, данное ПО является полноценным, готовым к употреблению комплексом видеонаблюдения, который способен работать с несколькими камерами одновременно, вести архив записей с возможностью просмотра и экспорта, оповещать о происходящих событиях, транслировать видеопотоки на указанные серверы и выполнять запланированные задания. Такие комплексы эксплуатируются в организациях, офисных зданиях, торговых центрах и т. д.

В нашем же случае при наличии единственной камеры никакая из перечисленных программ не понадобится. Для того, чтобы отыскать камеру в локальной сети, достаточно заглянуть в список подключенных устройств в настройках роутера, либо воспользоваться универсальной программой, например, ONVIF Device Manager. Благодаря тому, что рассматриваемый аппарат полностью поддерживает стандартизованные протоколы ONVIF, в этом приложении можно не только изменить различные параметры камеры, но и увидеть полную ссылку на ее RTSP-потоки.

Как и любая универсальная камера, Trendnet TV-IP314PI имеет «на борту» свой веб-сервер. Для того, чтобы на него зайти, достаточно набрать в адресной строке браузера IP-адрес камеры в локальной сети. При первом «посещении» камера попросит придумать пароль администратора, при этом анализатор на лету определяет надежность созданного пароля.

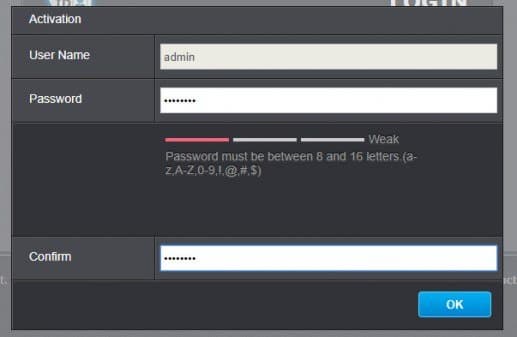

Доступ к веб-серверу камеры лучше осуществлять с помощью браузера Internet Explorer (Microsoft Edge). Официально камера поддерживает и другие браузеры, однако работа в них может осложниться отсутствием поддержки различных программных компонентов либо (что чаще) проблемами с их установкой и вообще работоспособностью. Что, в свою очередь, приведет к отсутствию видеопотока в окне просмотра и окнах настройки изображения и детектора движения.

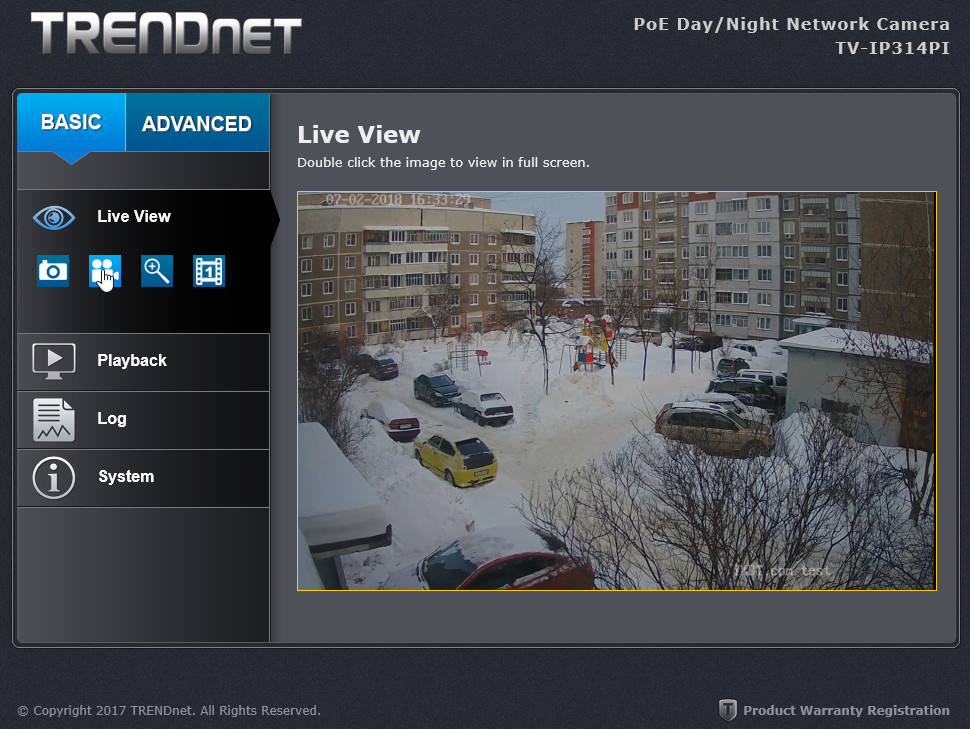

Главное окно веб-интерфейса камеры состоит из панели управления и блока с живым видео, который по двойному щелчку разворачивается во весь экран.

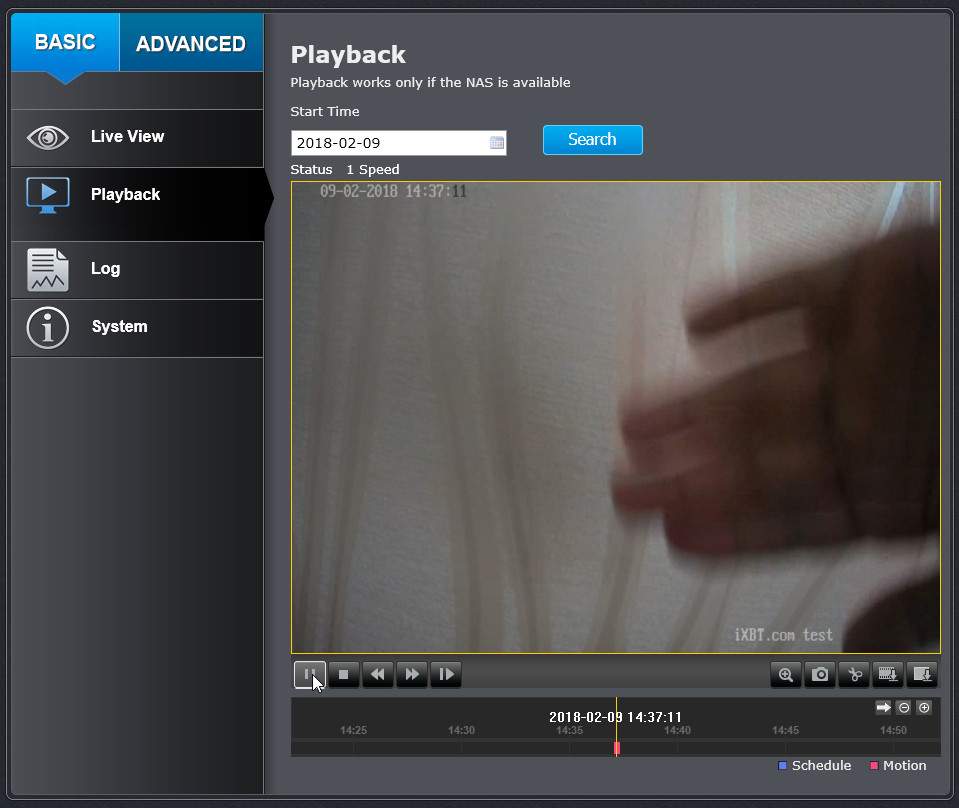

На панели управления расположены кнопки для создания стоп-кадра, старта локальной записи, изменения масштаба видео в окне просмотра и переключения отображаемого потока. Модуль, в котором позволяется просмотреть архив и экспортировать нужные стоп-кадры либо видеозаписи, становится доступен только в том случае, если в качестве хранилища выбран и активирован сетевой накопитель — NAS.

Но активировать NAS можно, разумеется, только в настройках камеры, открывающихся по нажатию на вкладку Advanced.

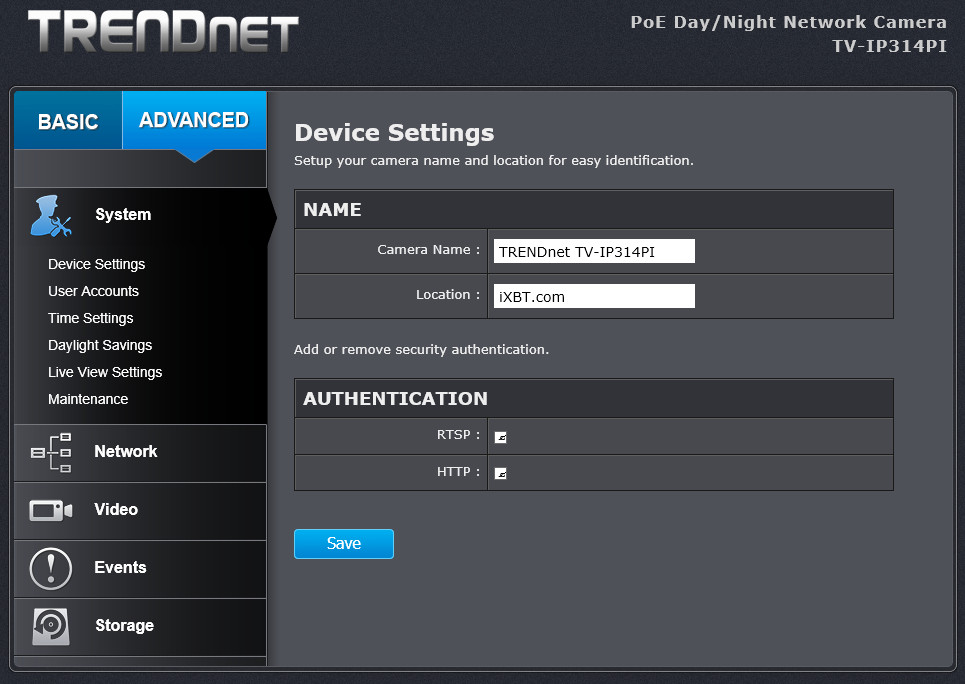

Эти настройки разбиты на несколько тематических разделов с отдельными блоками параметров в каждом из них. Первый раздел, системный, хранит параметры учетных записей, имеющих доступ к камере, настройки синхронизации с серверами точного времени, выбора локального хранилища и инструменты, позволяющие произвести сброс до заводских значений либо обновить прошивку.

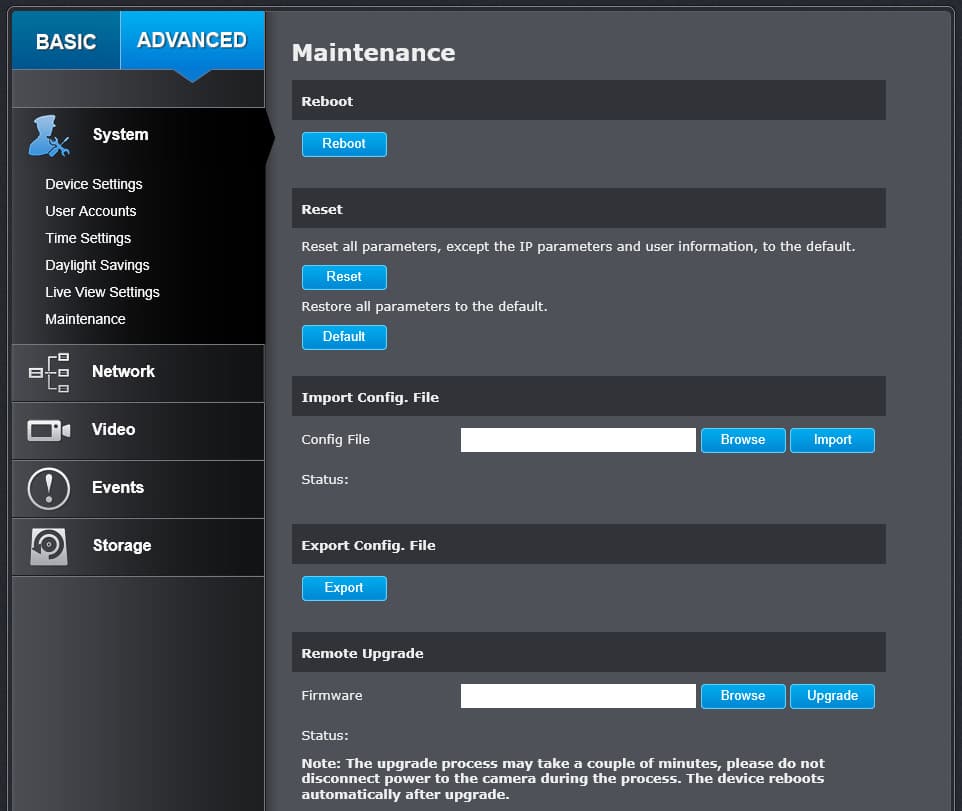

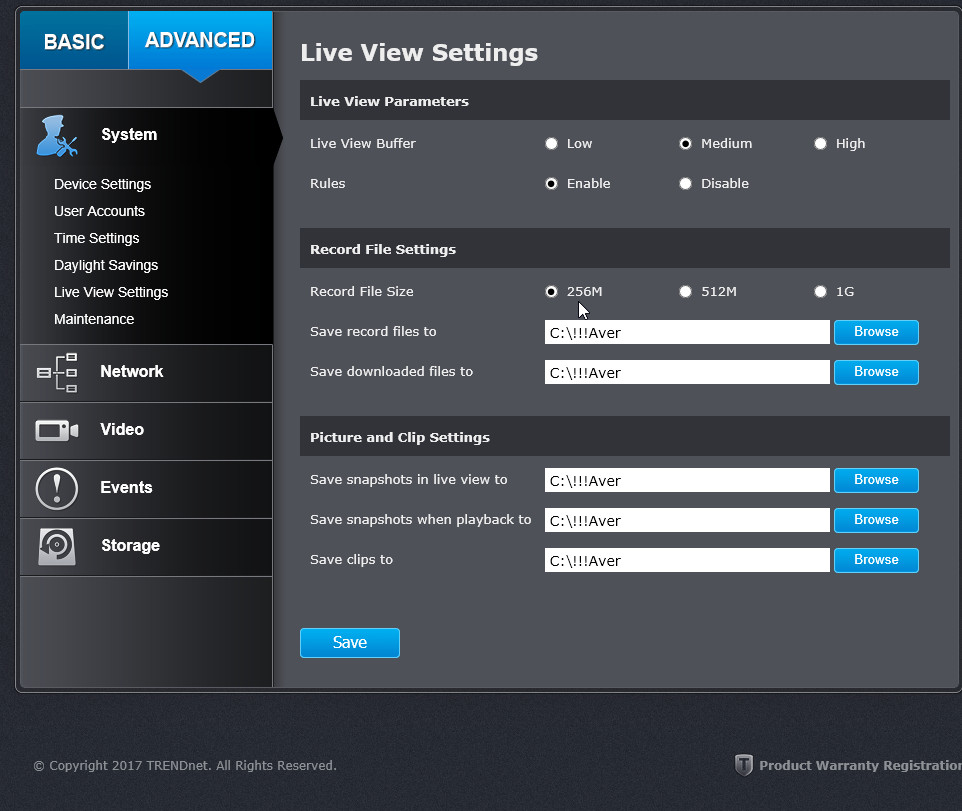

Настройки просмотра, выбор локального хранилища Сброс параметров, импорт/экспорт файла конфигурации, обновление прошивки

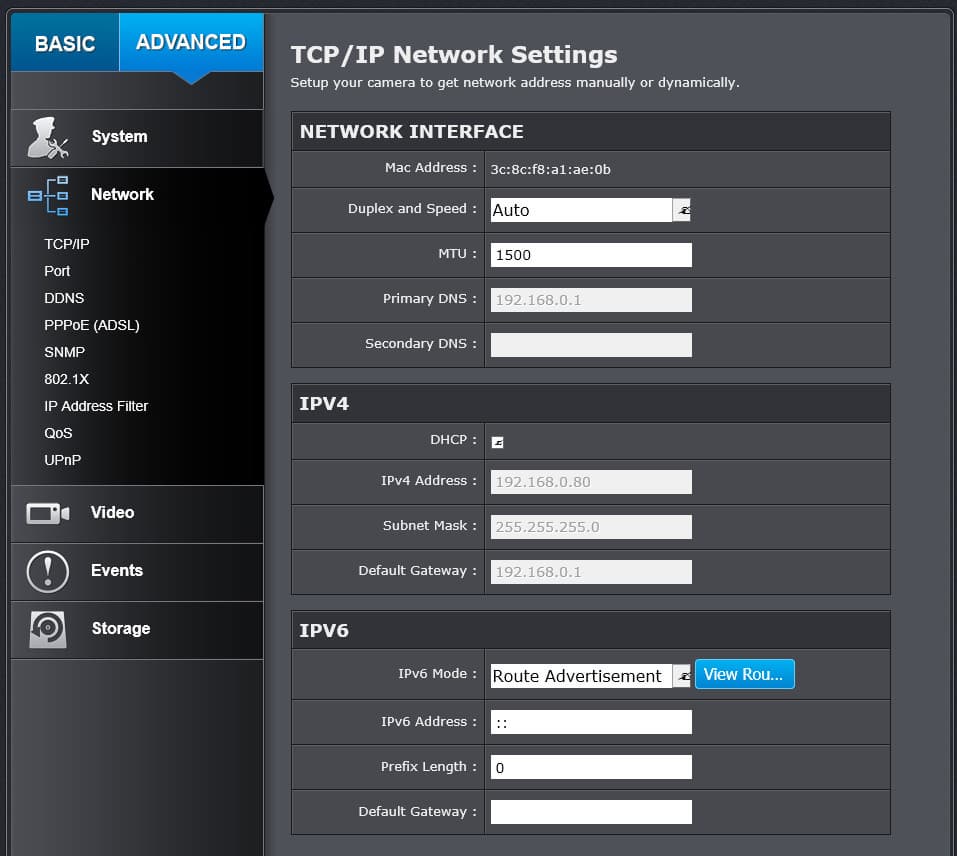

Следующий раздел настроек — Network — управляет сетевыми соединениями и поддержкой протоколов. Здесь находятся стандартные инструменты, необходимые для выбора способа присвоения IP адреса, изменения стандартных портов, активации службы сопоставления доменного имени с динамическим IP-адресом (DDNS), настройки прямого подключения к интернету (PPPoE) и прочие параметры.

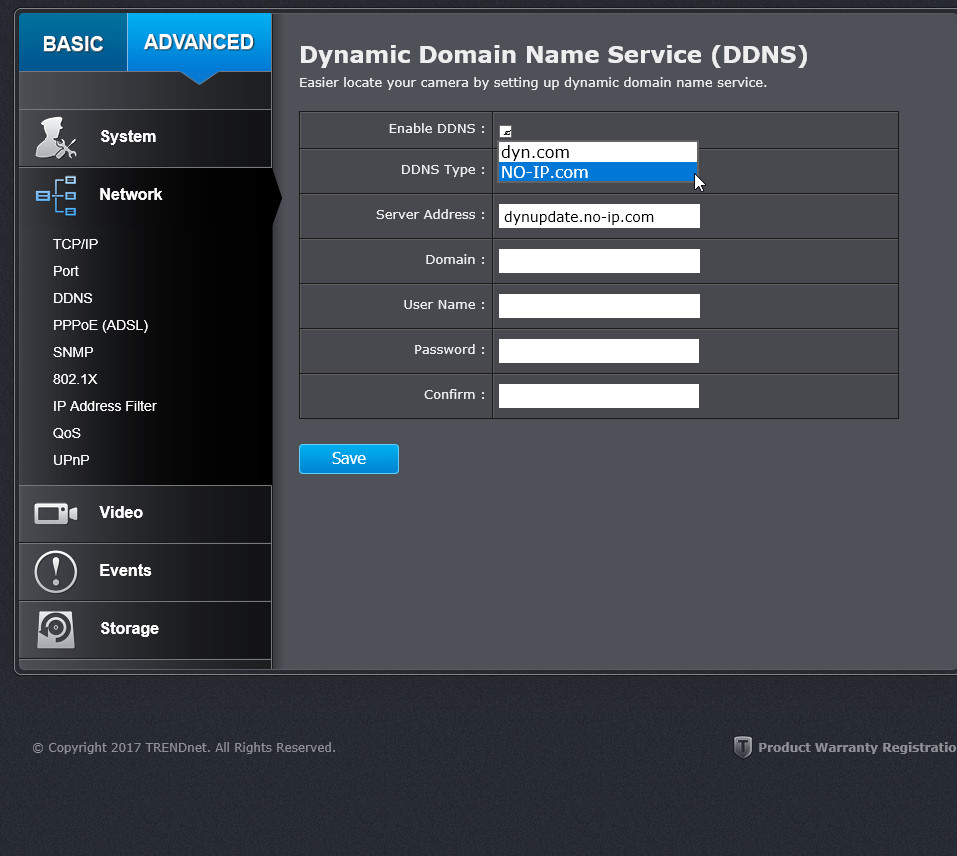

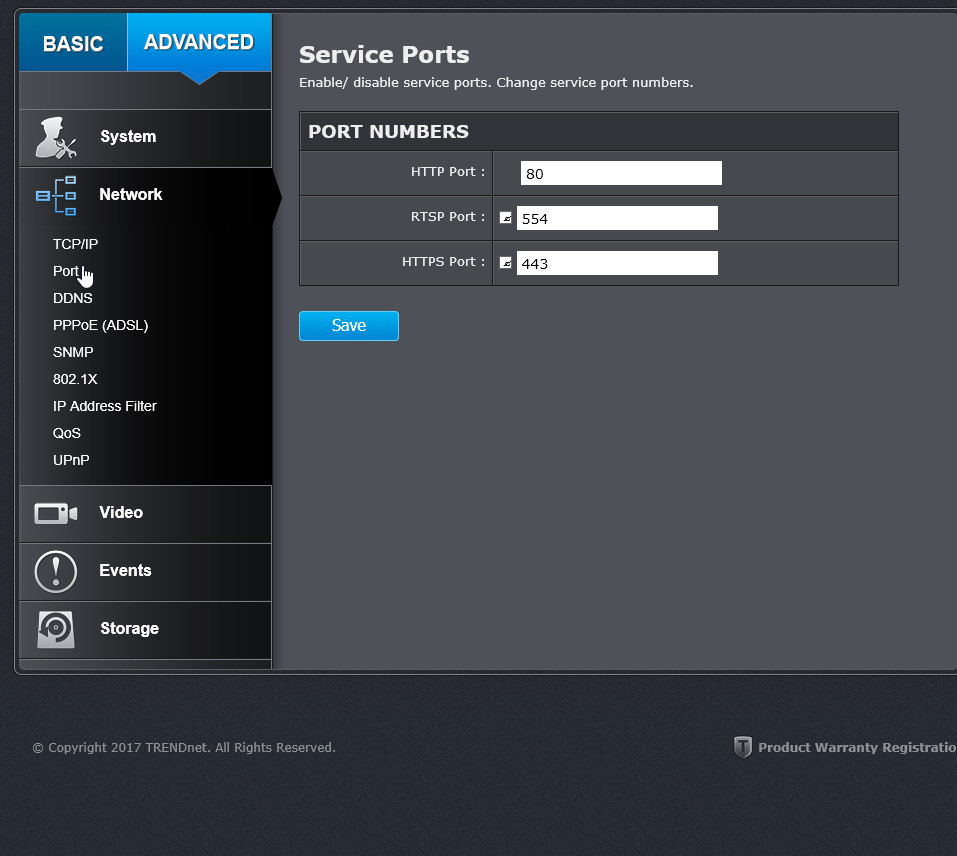

Настройки TCP/IP Изменение значения стандартных портов Настройки DDNS (поддержка dyn.com и no-ip.com)

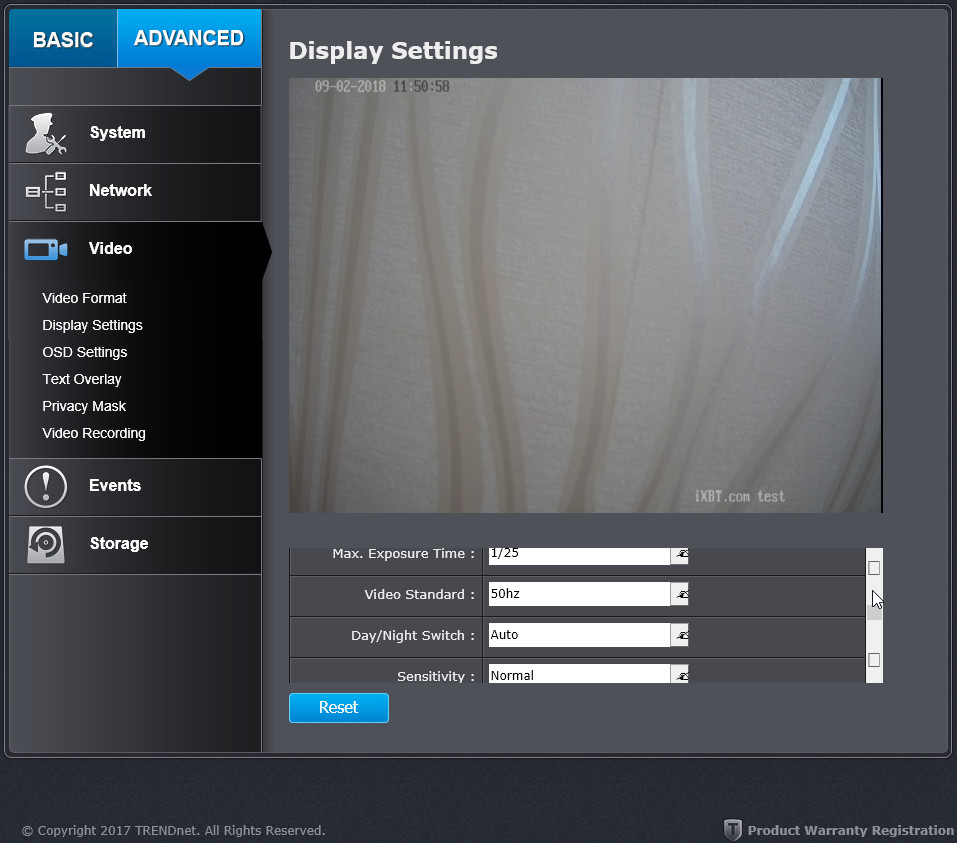

Еще один важный раздел — Video. Под лаконичным названием скрываются инструменты, отвечающие за все характеристики видеопотока: формат, размер, частота кадров, качество, характер картинки, а также ее информационное наполнение. При настройке форматов следует иметь в виду, что первый поток может транслироваться только с кодеком H.264, тогда как во втором потоке возможен выбор между H.264 и MJPEG. Интервал между ключевыми кадрами (I Frame Interval) напрямую влияет на объем передаваемых данных (меньше интервал — больше объем), а также на чувствительность детектора движения (меньше интервал — выше вероятность распознавания быстрого движения, т. к. анализируются только ключевые кадры).

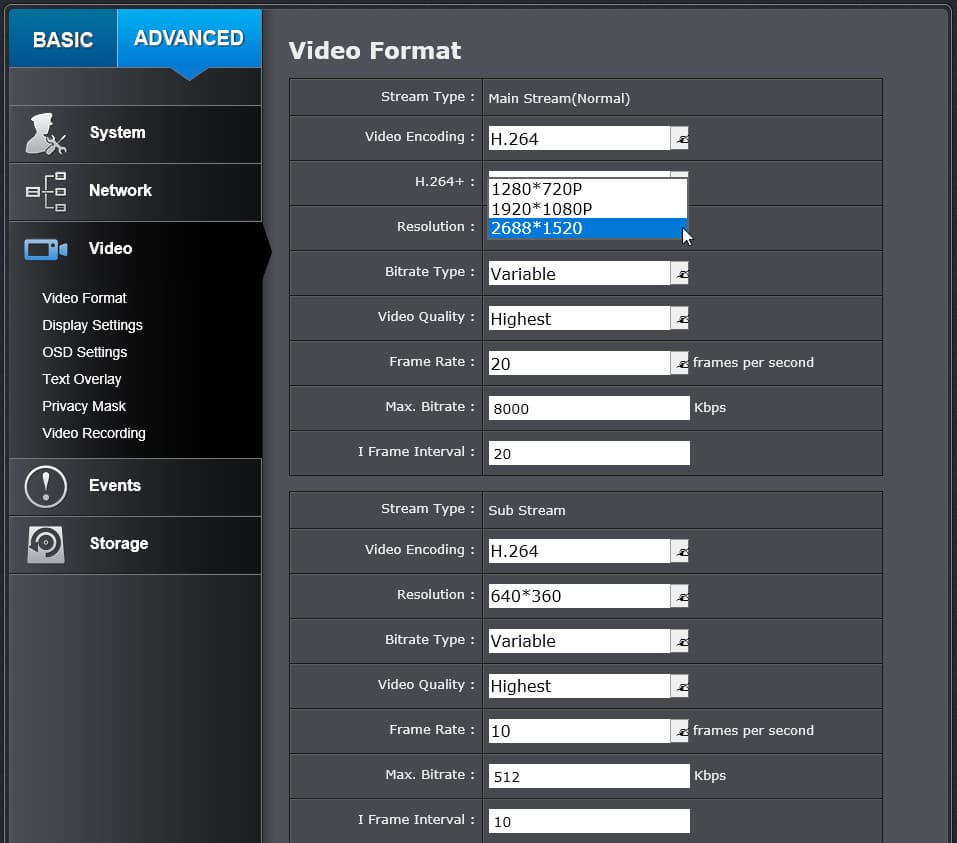

Настройки формата сжатия и параметров потоков Настройки характера картинки, максимальной выдержки, видеостандарта (50/60 Гц), метода переключения из дневного режима в ночной (вручную, авто, расписание), поворота/отражения кадра; здесь же активируется режим WDR и настраивается шумоподавление Впечатывание текстовых надписей поверх видео с возможностью произвольного размещения: имя камеры, время и дата

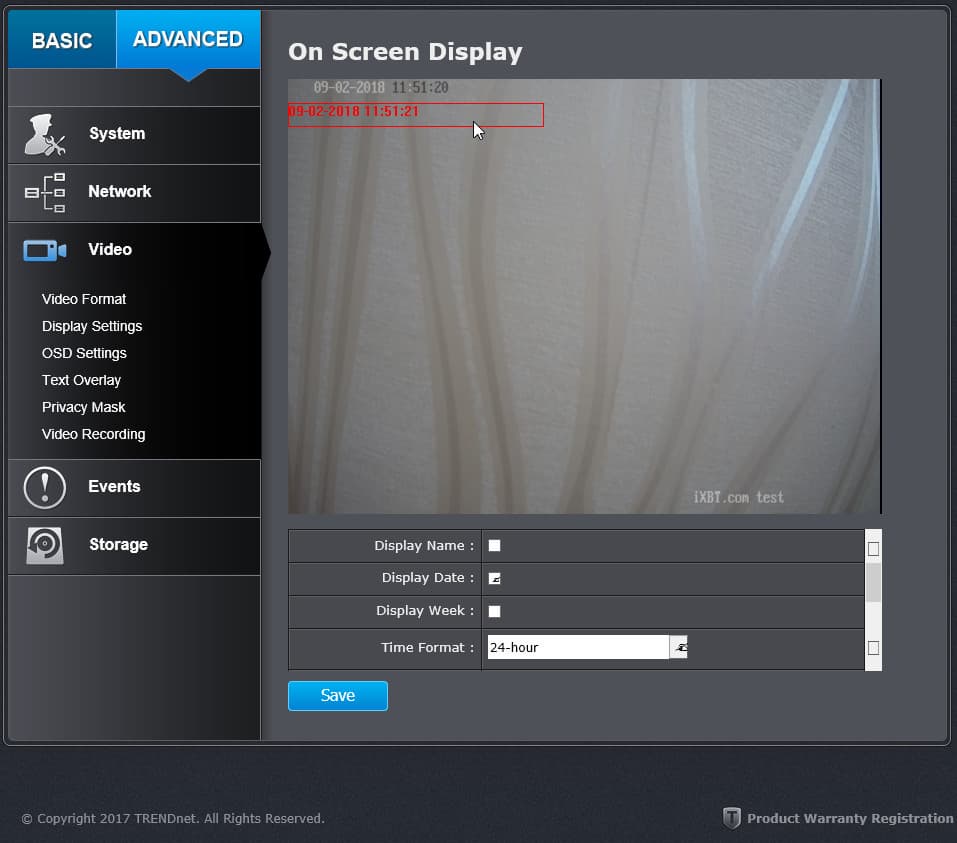

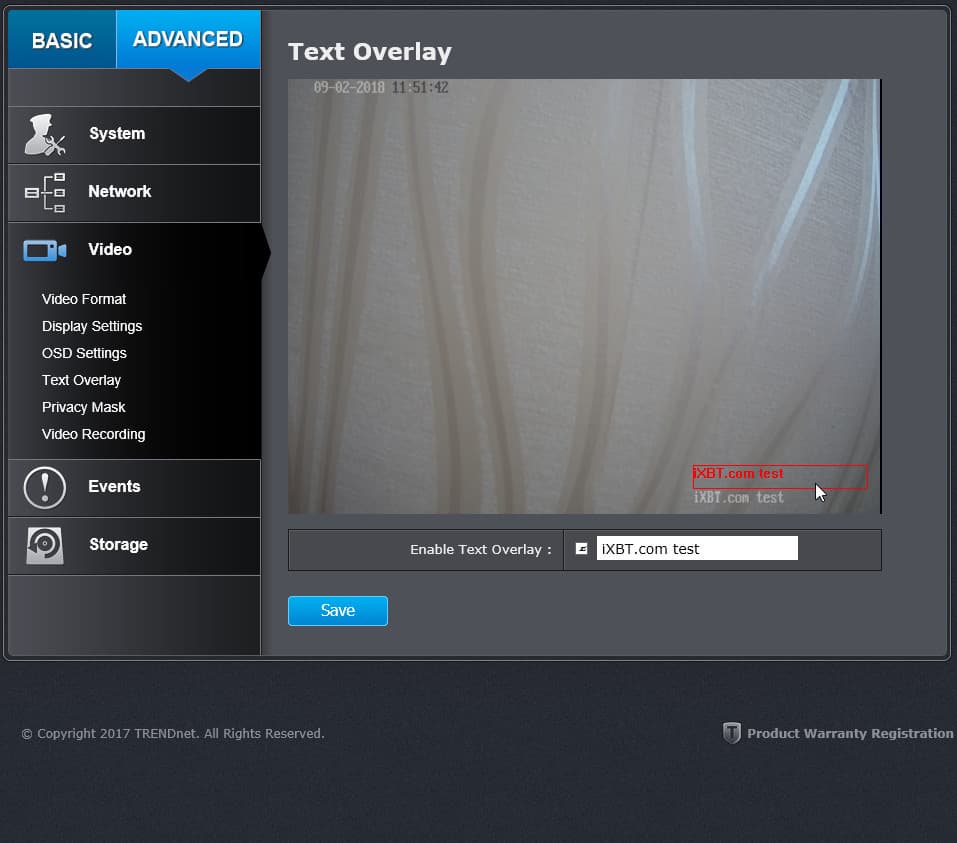

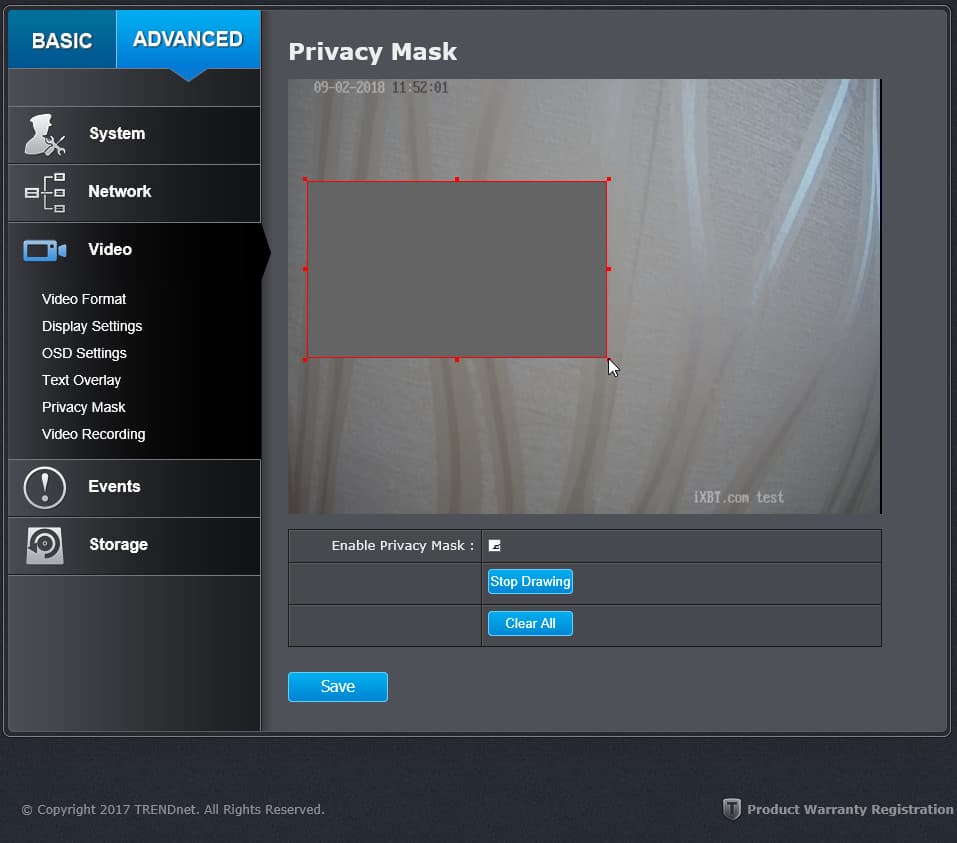

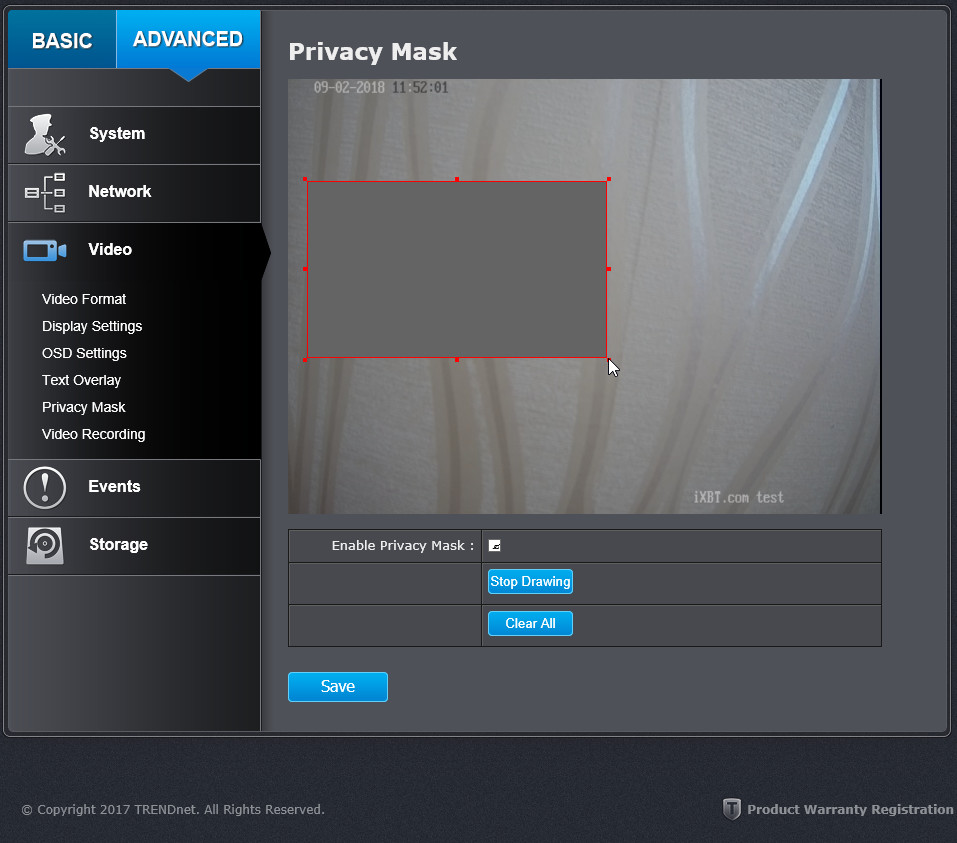

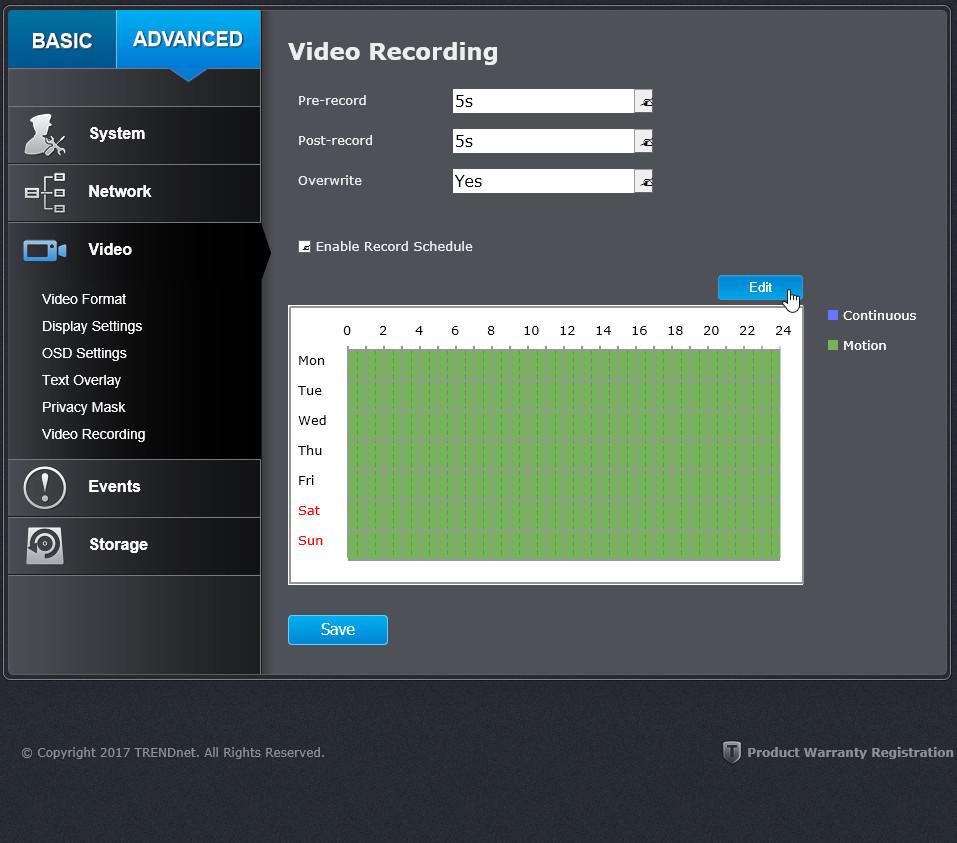

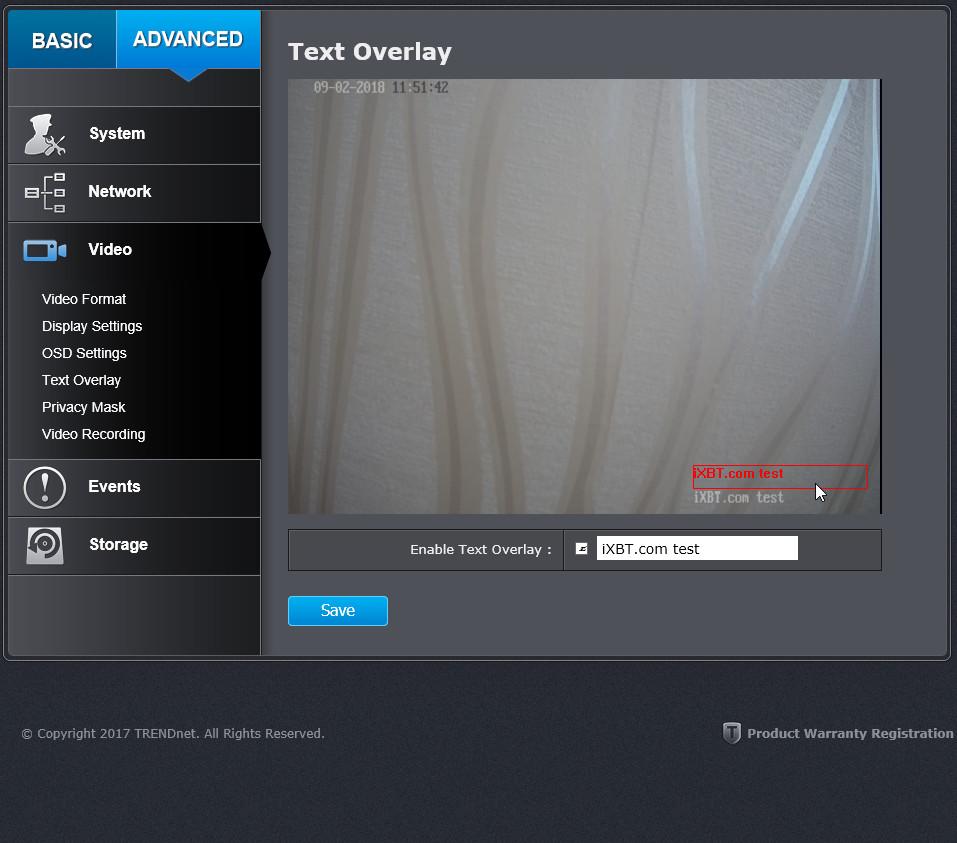

Впечатывание пользовательского текста с возможностью произвольного размещения Создание приватной маски — она бывает необходима в случаях, когда требуется закрыть от постороннего взгляда или взгляда оператора какие-то области кадра Выбор метода записи (постоянный либо по движению в кадре), настройка расписания записи

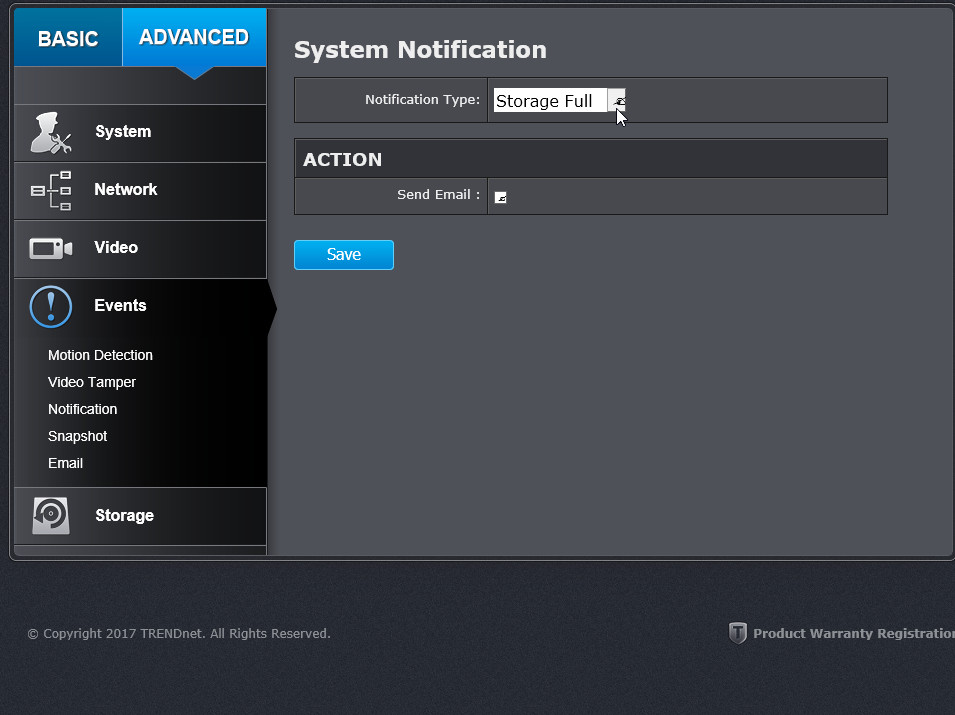

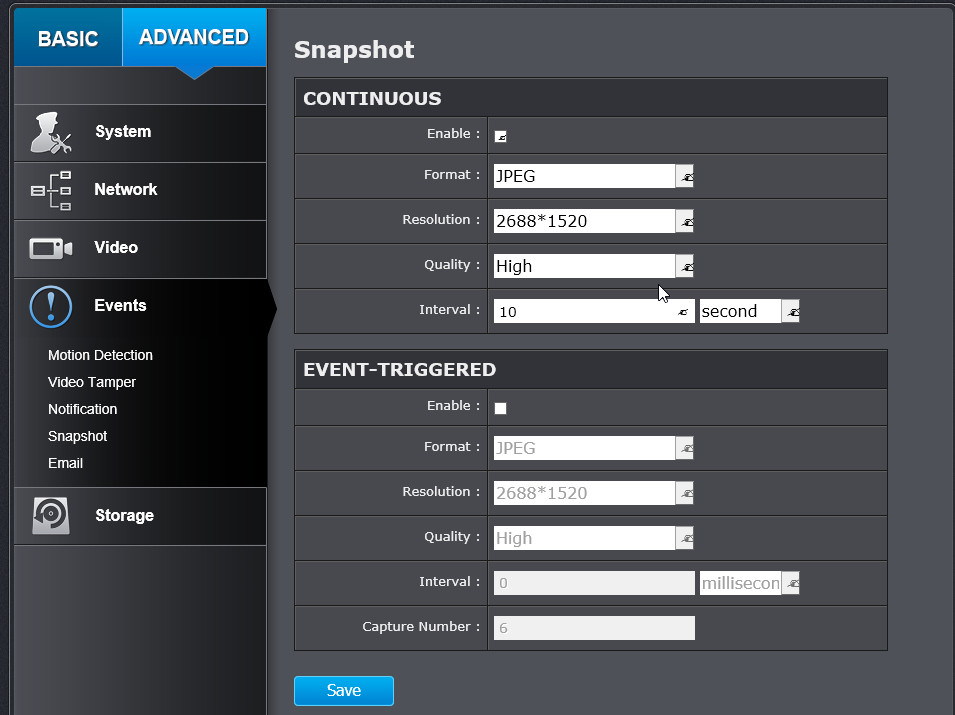

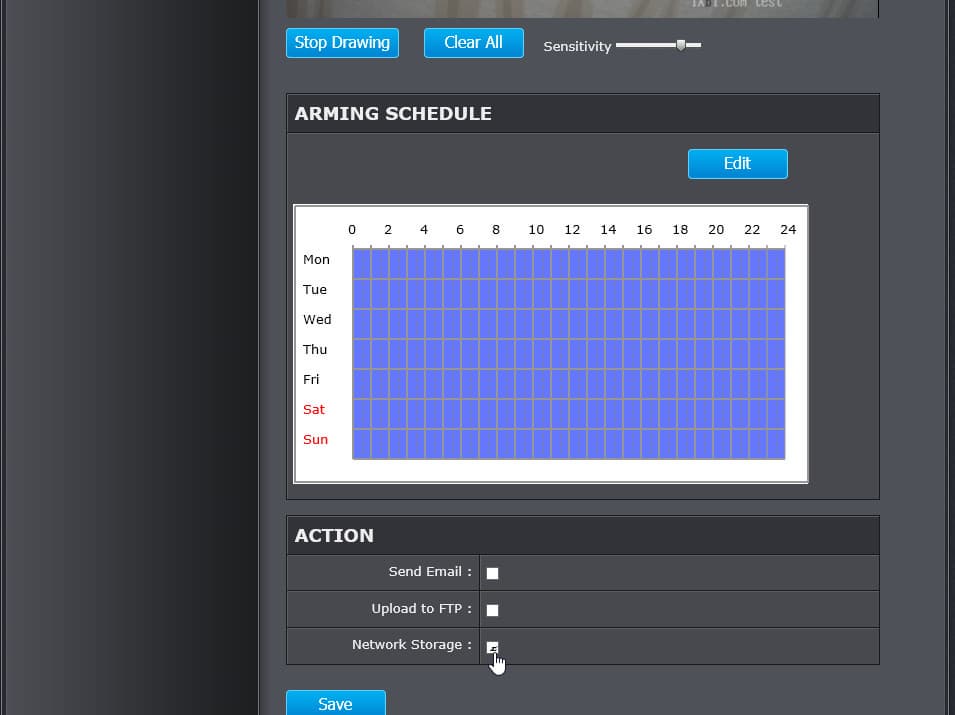

Раздел Events отвечает за работу детектора движения и определяет реакцию камеры на фиксируемые события.

Детектор движения: выбор произвольных зон для анализа, настройка чувствительности; выбор расписания записи, установка реакции камеры на обнаружение движения: отправка тревожного E-Mail, загрузка снимка на FTP, запись ролика в сетевое хранилище Tamper detection — область обнаружения несанкционированного доступа (при выявлении движения в этой области оператору отправляется по E-Mail тревожное сообщение)

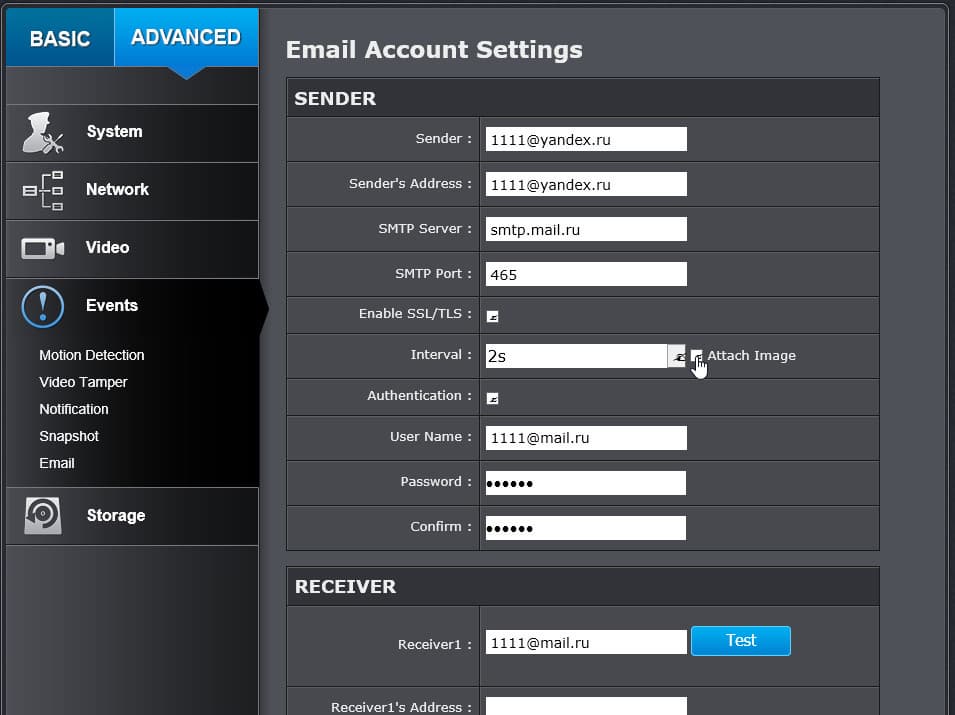

Отправка E-Mail о некоторых событиях: заполнение хранилища, ошибка хранилища или попытка несанкционированного входа на сервер камеры Настройка создания стоп-кадров: непрерывные снимки с определенными интервалами либо серия стоп-кадров, в которых зафиксировано обнаруженное движение в кадре Настройка E-mail связи, камера может отправлять тревожные сообщения трем получателям одновременно

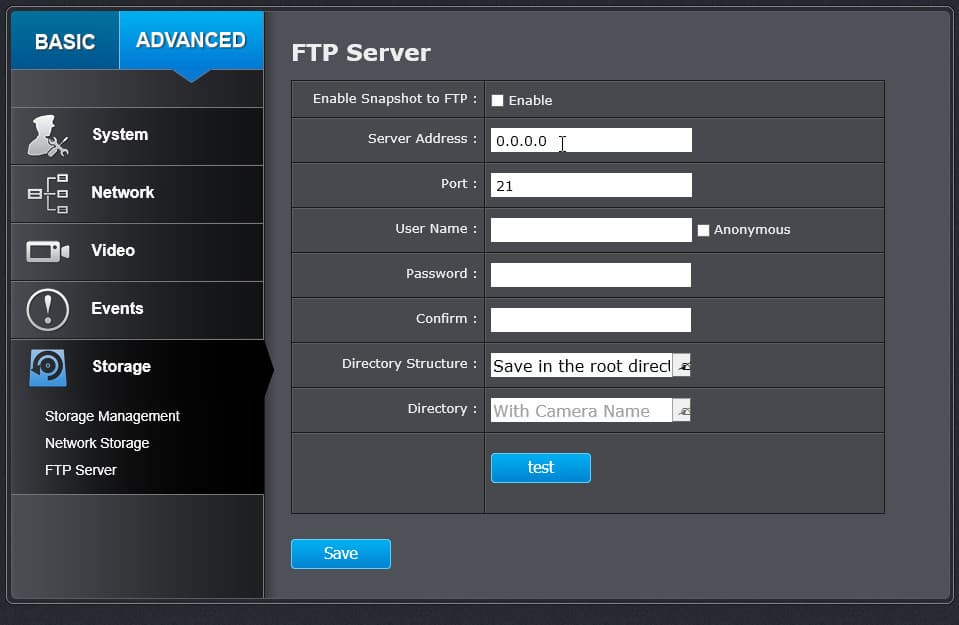

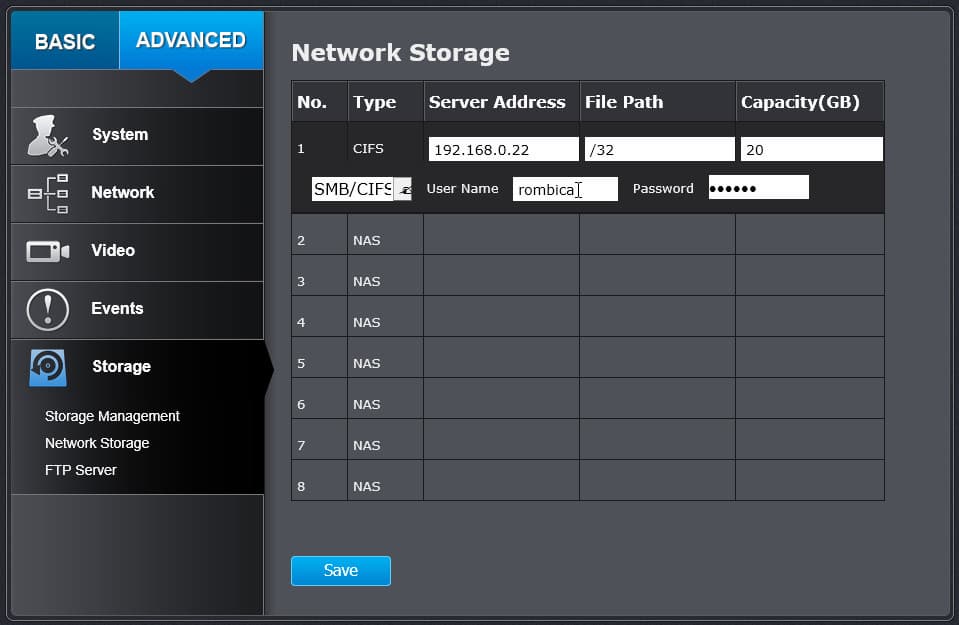

Наконец, последний раздел настроек — Storage. Находящиеся здесь инструменты позволяют выбрать и настроить сетевое хранилище для записи архива. Это хранилище должно располагаться на сетевом накопителе и представлять собой отдельный жесткий диск либо USB-диск. Камера поддерживает два протокола доступа к сетевым накопителям: NFS и SAMBA.

Ввод адресов сетевых накопителей, логина и пароля доступа к ним Выбор примонтированного накопителя и его форматирование перед использованием Ввод данных FTP-сервера для использования его для загрузки тревожных стоп-кадров

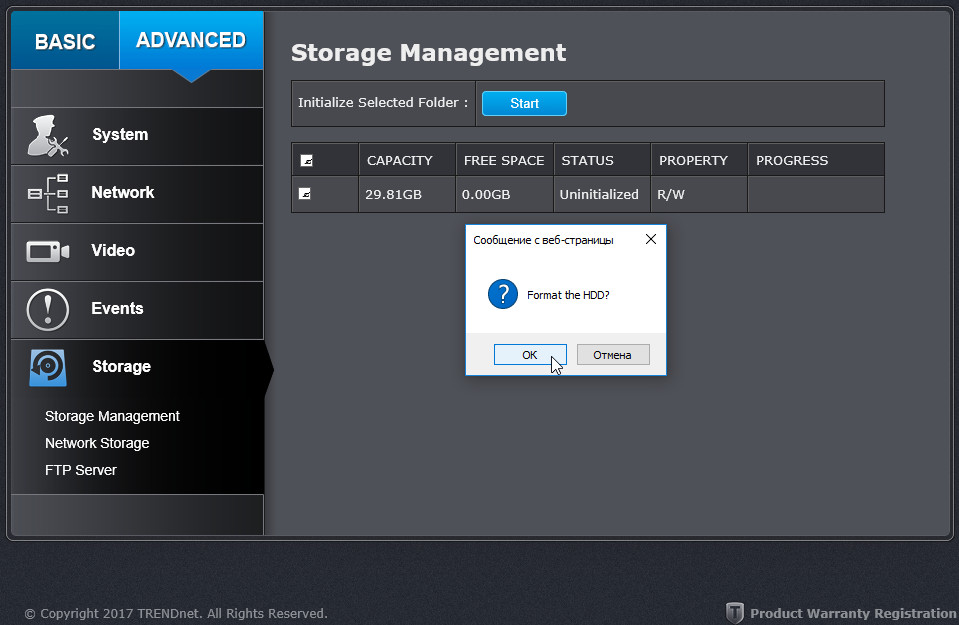

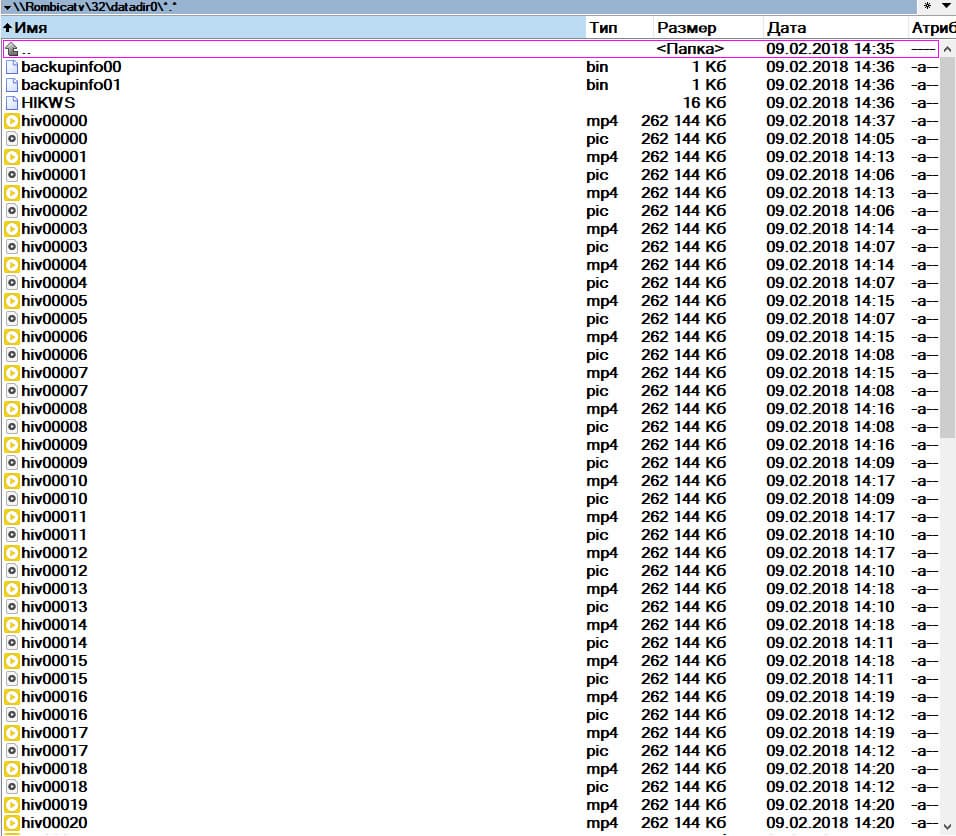

Во время форматирования подключенного сетевого хранилища пользователь может столкнуться с одним затруднением: это форматирование может длиться очень долго. Оказывается, вместе с форматированием камера создает на выделенном ей диске (мы использовали обычную флэшку, подключенную к сетевому медиаплееру) специфическую файловую структуру наподобие той, которая используется в стационарных видеорегистраторах. Особенность такой структуры заключается в том, что дисковое пространство, которое запланировано к использованию, предварительно «забивается» множеством одинаковых файлов-сегментов с нулевыми данными, но имеющими определенный одинаковый объем.

Дело это, как можно догадаться, небыстрое (особенно на флэшке). Зато в последующей работе такая структура обеспечивает в теории быстрый доступ к данным благодаря тому, что каждый созданный заранее сегмент «прописан» в системе по определенному известному адресу. Но вот насколько такая архитектура выгодна в наше время при наличии скоростных сетей и накопителей — это отдельный вопрос.

Здесь самое время вспомнить о существовании у Trendnet фирменного облачного сервиса видеонаблюдения. Доступ к нему осуществляется через мобильное приложение Trendnet IPView, которое доступно для платформ Android и iOS.

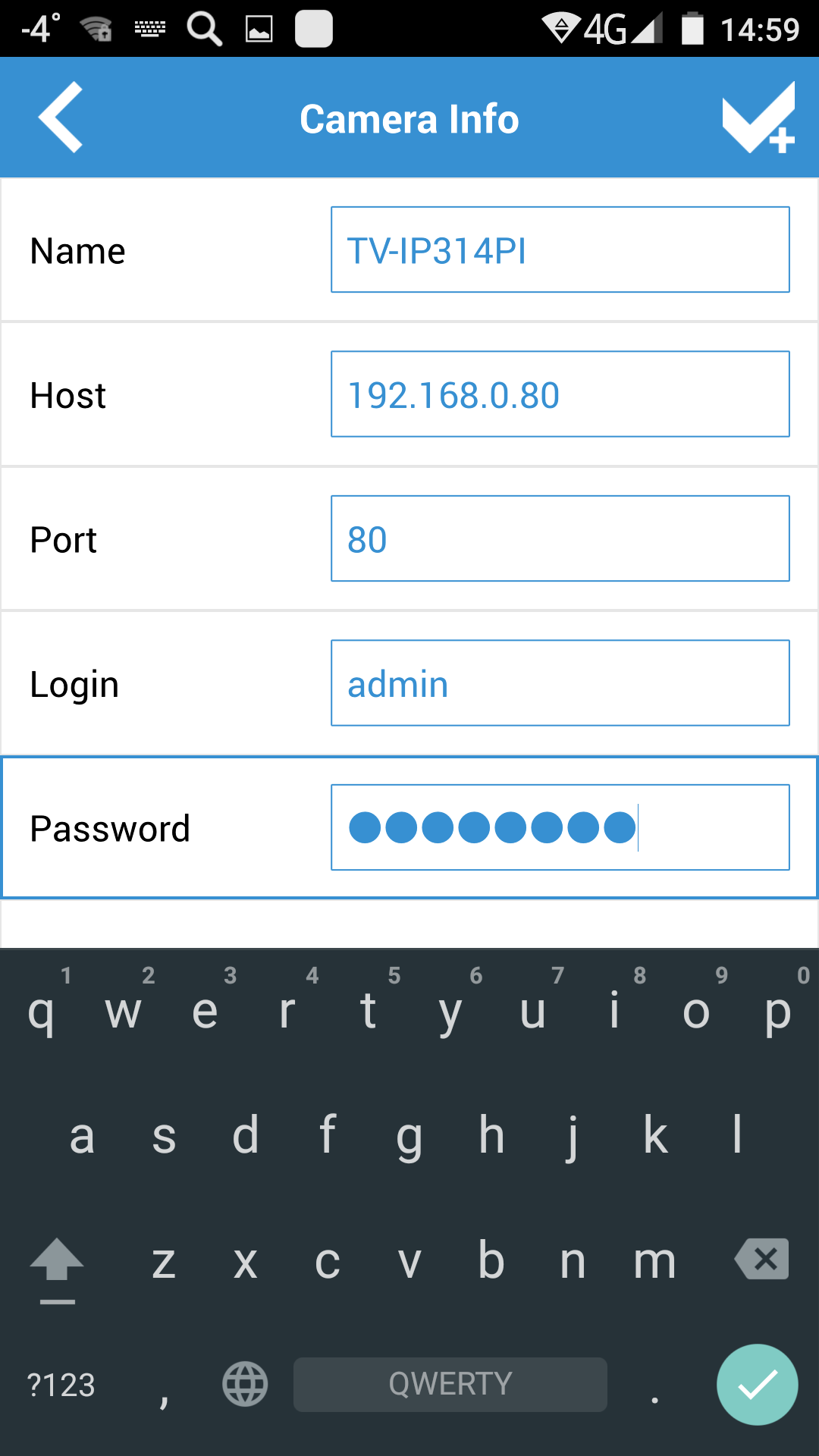

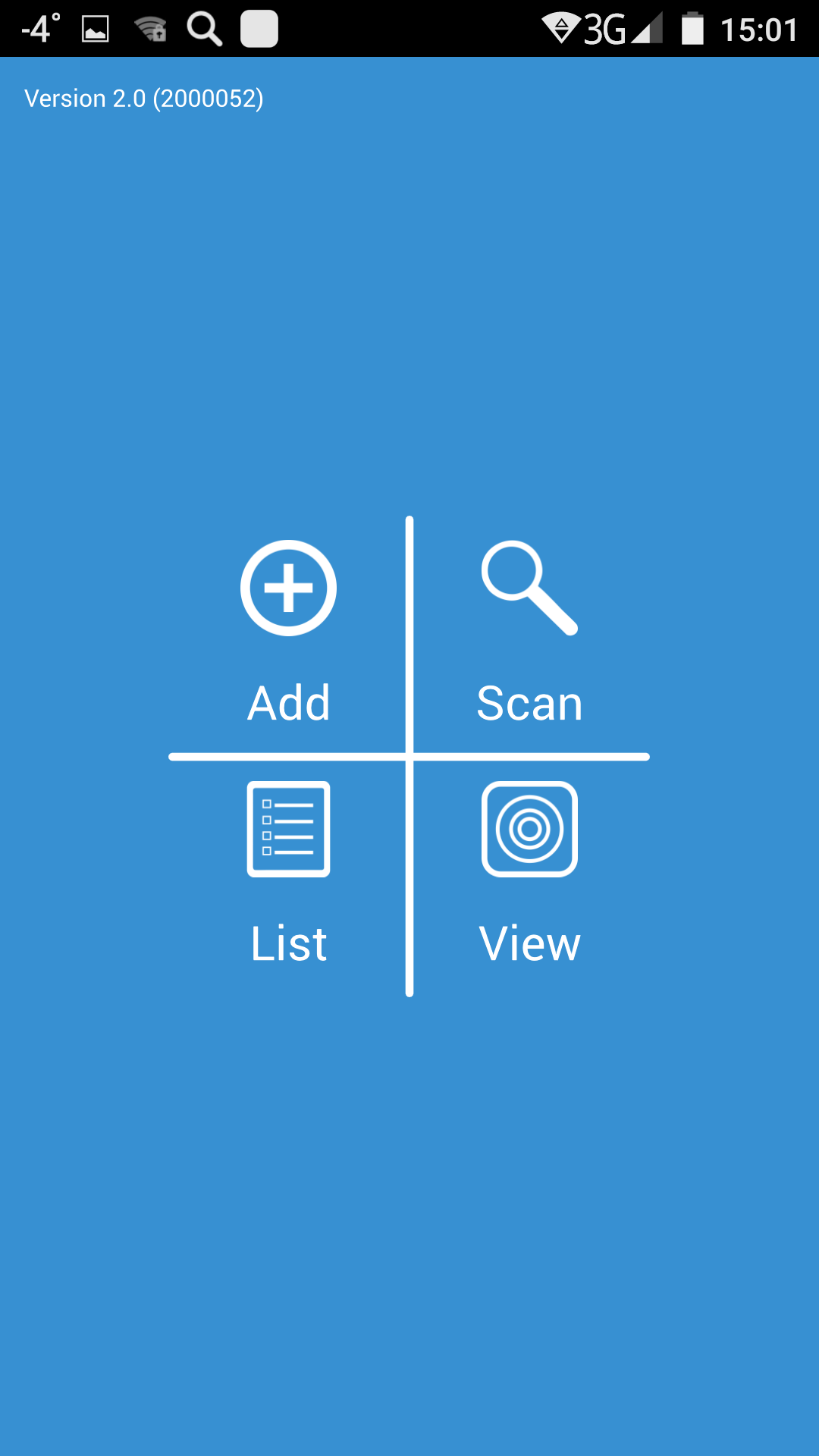

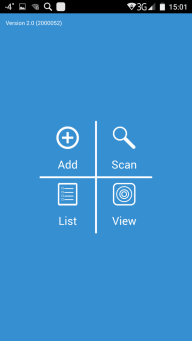

Стартовое окно приложения с четырьмя кнопками: добавление камеры с ручным вводом IP адреса, поиск камеры в локальной сети, вывод списка подключенных камер, режим просмотра живого видео Ввод логина/пароля для подключения к камере, обнаруженной в локальной сети Главное окно программы состоит из окна просмотра живого видео (отображается только второй поток камеры), кнопок создания скриншота и старта записи Для разблокирования некоторых функций пользователю нужно приобрести Pro-версию приложения

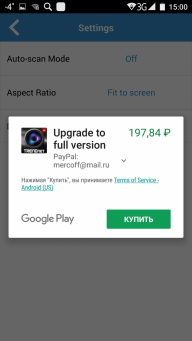

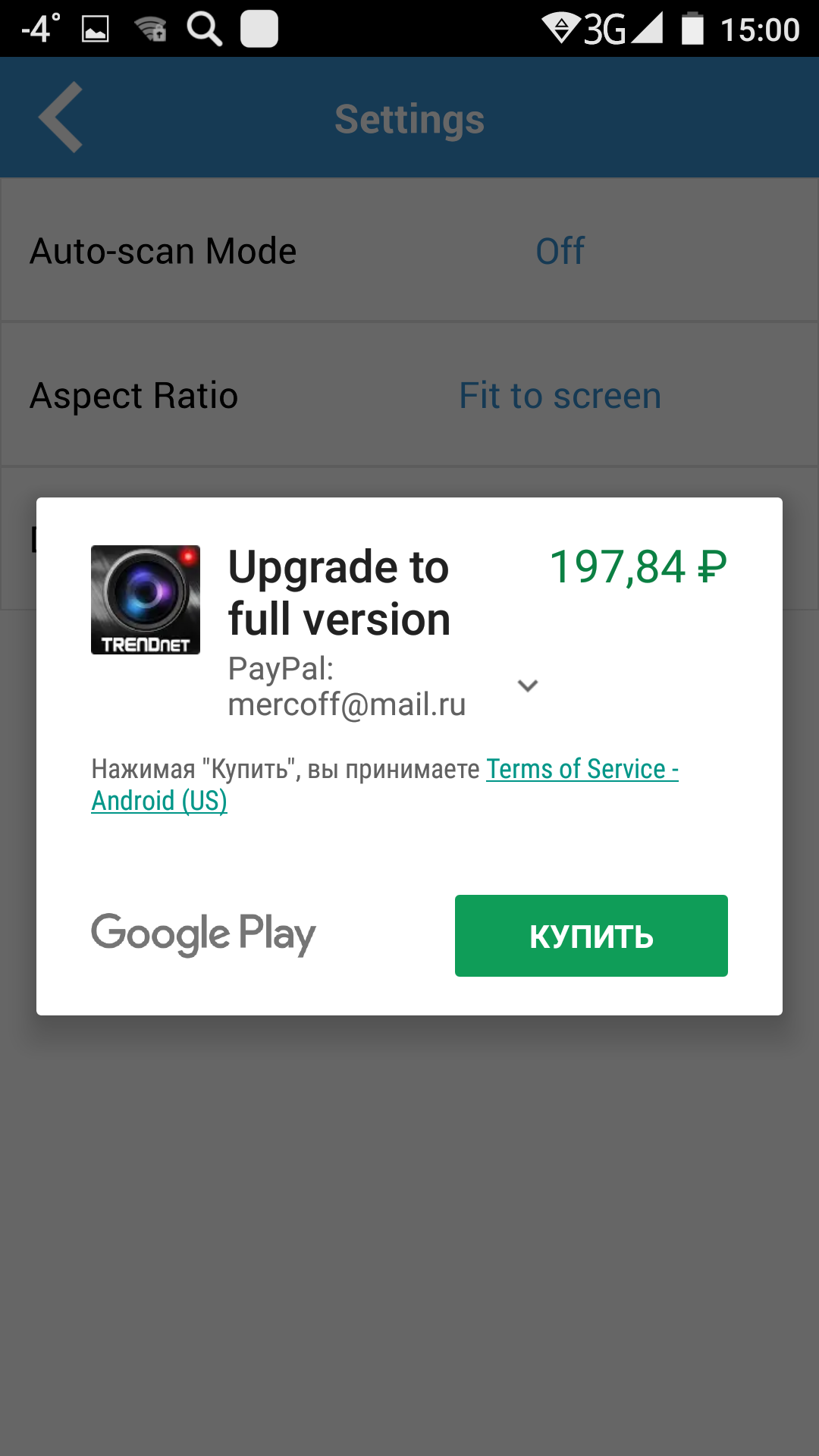

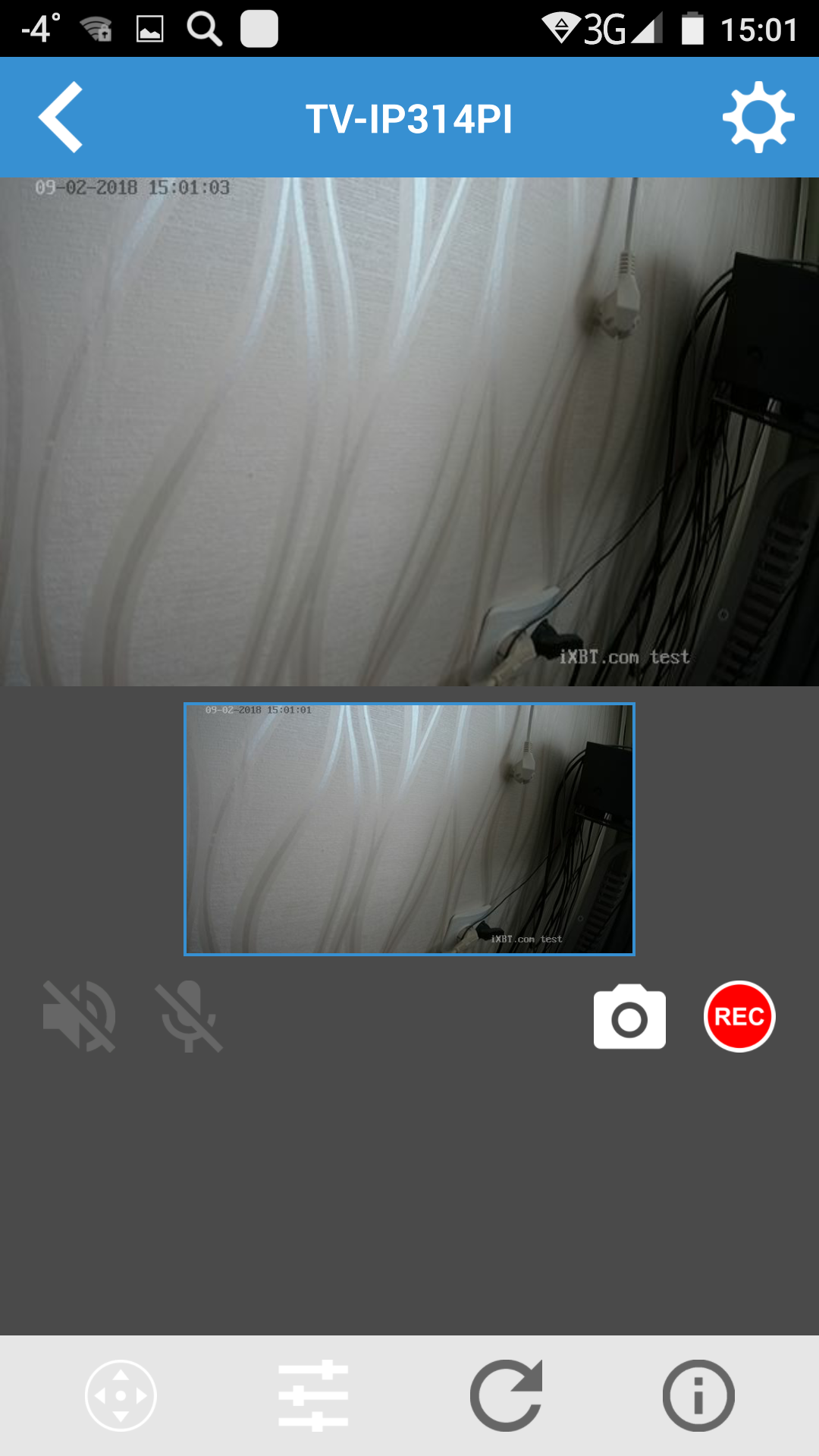

Функциональность бесплатной версии приложения довольно скудна и заключается лишь в обычном просмотре живого потока с возможностью сохранения отдельных снимков или видеозаписей.

Есть и еще один способ использования камеры, который никак не связан с фирменным ПО. Благодаря широкой известности торговой марки Trendnet ее оборудование поддерживается многими сторонними производителями.

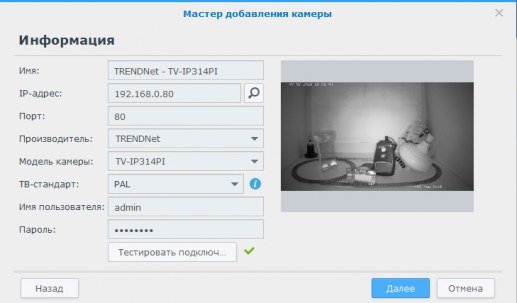

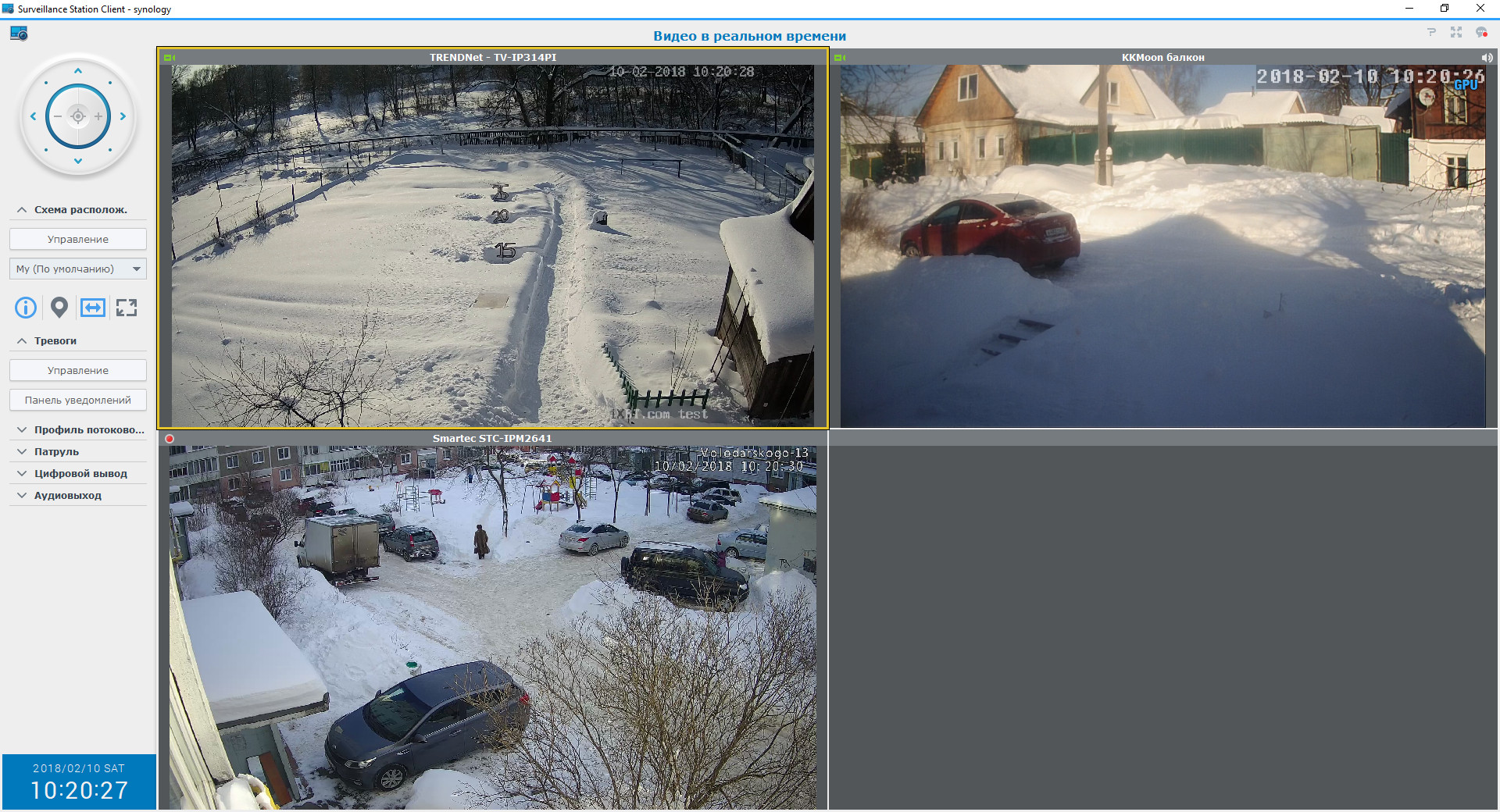

И Synology здесь не исключение — имеющийся в нашем распоряжении домашний NAS сходу отыскал и определил камеру, включенную в локальную сеть.

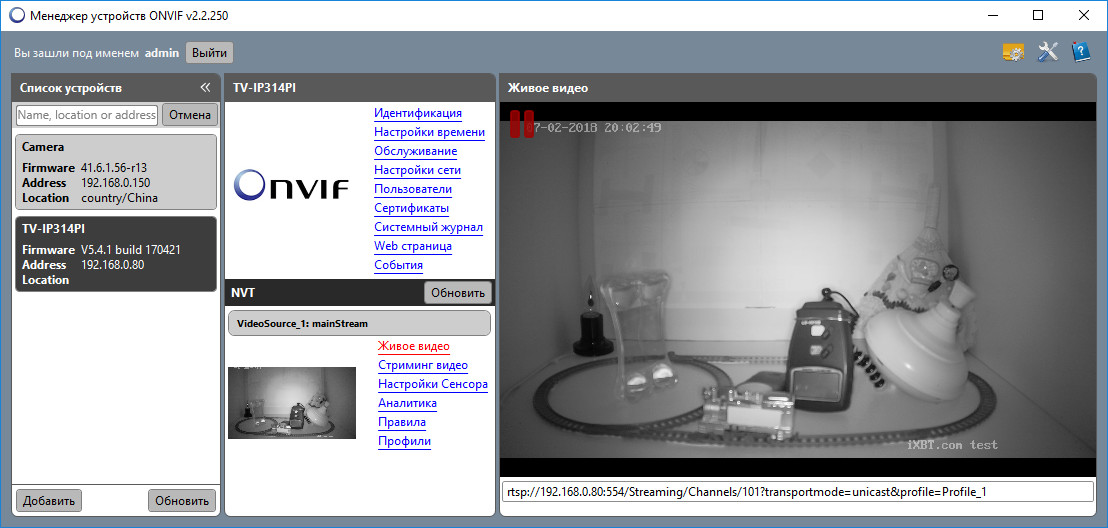

Впрочем, даже если бы нашей камеры не оказалось в списке поддерживаемых, подключить ее к любому комплексу видеонаблюдения не составило бы труда, ведь Trendnet TV-IP314PI доступна через стандартный ONVIF. Если же комплекс не имеет такой поддержки (что довольно сомнительно), то остается перехватывать RTSP-поток с камеры, что тоже не составляет труда.

Кстати, большинство видеороликов, снятых камерой и использованных при подготовке статьи, были получены именно с помощью такого соединения с Synology. Дело в том, что камера, самостоятельно формируя видеоролики и записывая их на сетевой накопитель, внедряет в них дополнительный поток в формате RLE (Run-Length Encoding) параллельно с видеопотоком. Это сильно затрудняет возможность обрабатывать видеоролики в сторонних программах, которые попросту отказываются импортировать видео с неизвестными им дополнительными дорожками. Записанные же с помощью сервера наблюдения ролики не имеют такого специфического RLE-дополнения, хотя сам видеопоток в них — практически тот же, который дает камера.

Итак, мы разобрались с основными настройками камеры, которые касаются ее подключения. Но некоторые отдельные параметры будут описаны более подробно в следующей главе, а именно: способность съемки с широким динамическим диапазоном, шумоподавление, детектор движения и трекинг объектов, режимы День/Ночь и другие функции.

Функции, качество записи

Во время тестирования доступ к камере осуществлялся преимущественно через браузер Internet Explorer. Включение камеры до того момента, когда начинает отвечать ее веб-сервер, занимает около минуты.

Объектив рассматриваемой камеры имеет постоянное фокусное расстояние, благодаря чему отсутствует необходимость в механизме фокусировки — все объекты, находящиеся на расстоянии более полуметра от камеры, всегда находятся в фокусе (в спецификациях указывается 20-сантиметровая минимальная дистанция фокусировки, однако во время тестирования объекты, находящиеся на таком расстоянии, оказывались недостаточно четкими).

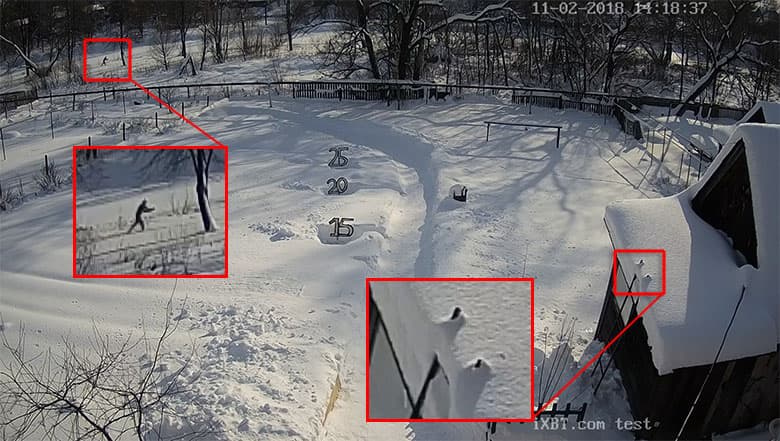

На следующем стоп-кадре можно видеть, что объект, расположенный в пяти метрах от камеры, и одинокий лыжник, идущий в 100 метрах от камеры, имеют одинаково четкие контуры, это чрезвычайно важно для стационарного видеонаблюдения.

То же относится и к диафрагменному числу — оно в камере постоянно и составляет F2,0. Следовательно, для выравнивания уровня экспозиции при работе на разных уровнях освещенности камера вынуждена оперировать другими инструментами. По сути, в распоряжении камеры есть лишь один такой инструмент, не деградирующий картинку: выдержка, или время экспозиции кадра. Оно автоматически увеличивается в потемках и уменьшается на ярком свету. Работу автоматики разрешается подкорректировать вручную, ограничив максимальную выдержку одним из следующих значений:

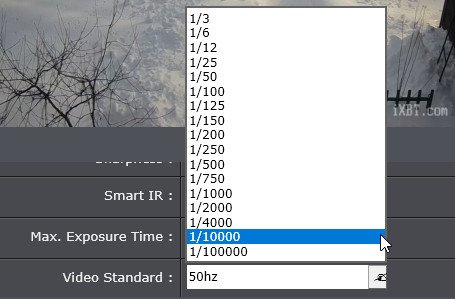

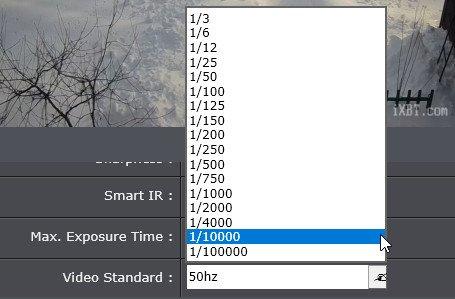

Здесь все как в привычной фотографии: короткая выдержка (1/10000 с) дает высокую четкость контуров движущихся объектов. И наоборот, длинная выдержка приводит к смазу движущихся объектов. Следующий стоп-кадр взят из видео, которое снималось с максимальной выдержкой 1/1000 с. В результате на снимке можно различить отдельные лопасти квадрокоптера, несмотря на то, что они бешено вращались.

Но у такого механизма получения четкого видео имеется и естественное ограничение: чувствительность датчика. Для съемки с короткой выдержкой в кадре должно быть очень много света. Как, например, в этот редкий солнечный день. Но камера работает на улице, где уровень освещенности меняется вместе с погодой и временем суток. И если мы оставим в настройках камеры выдержку 1/10000 с, то уже ближе к вечеру увидим следующую картину:

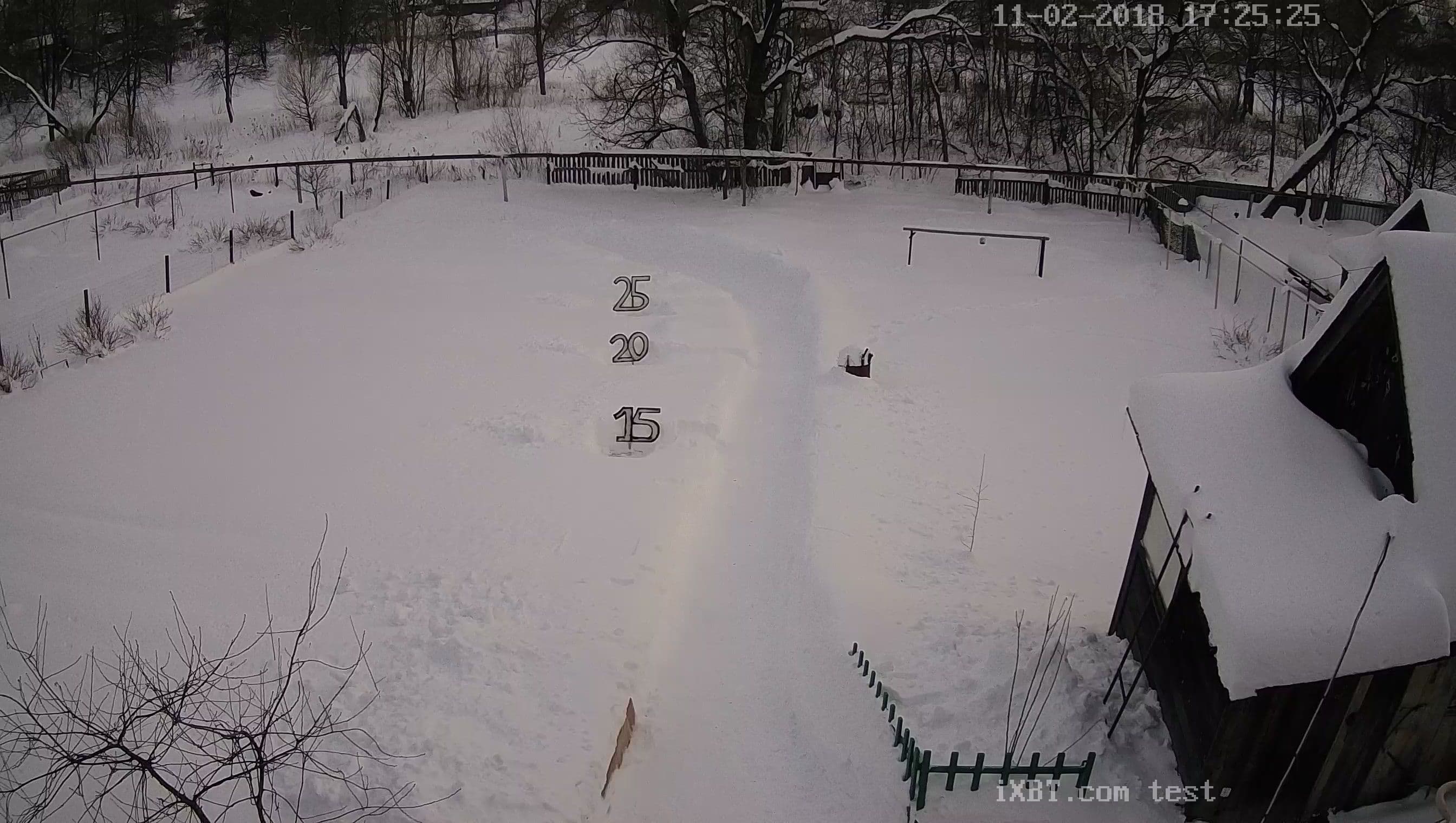

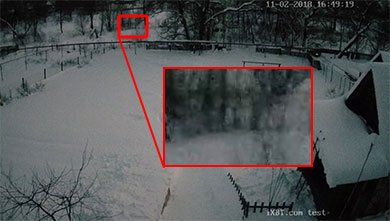

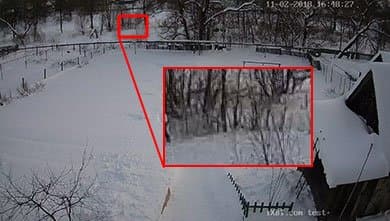

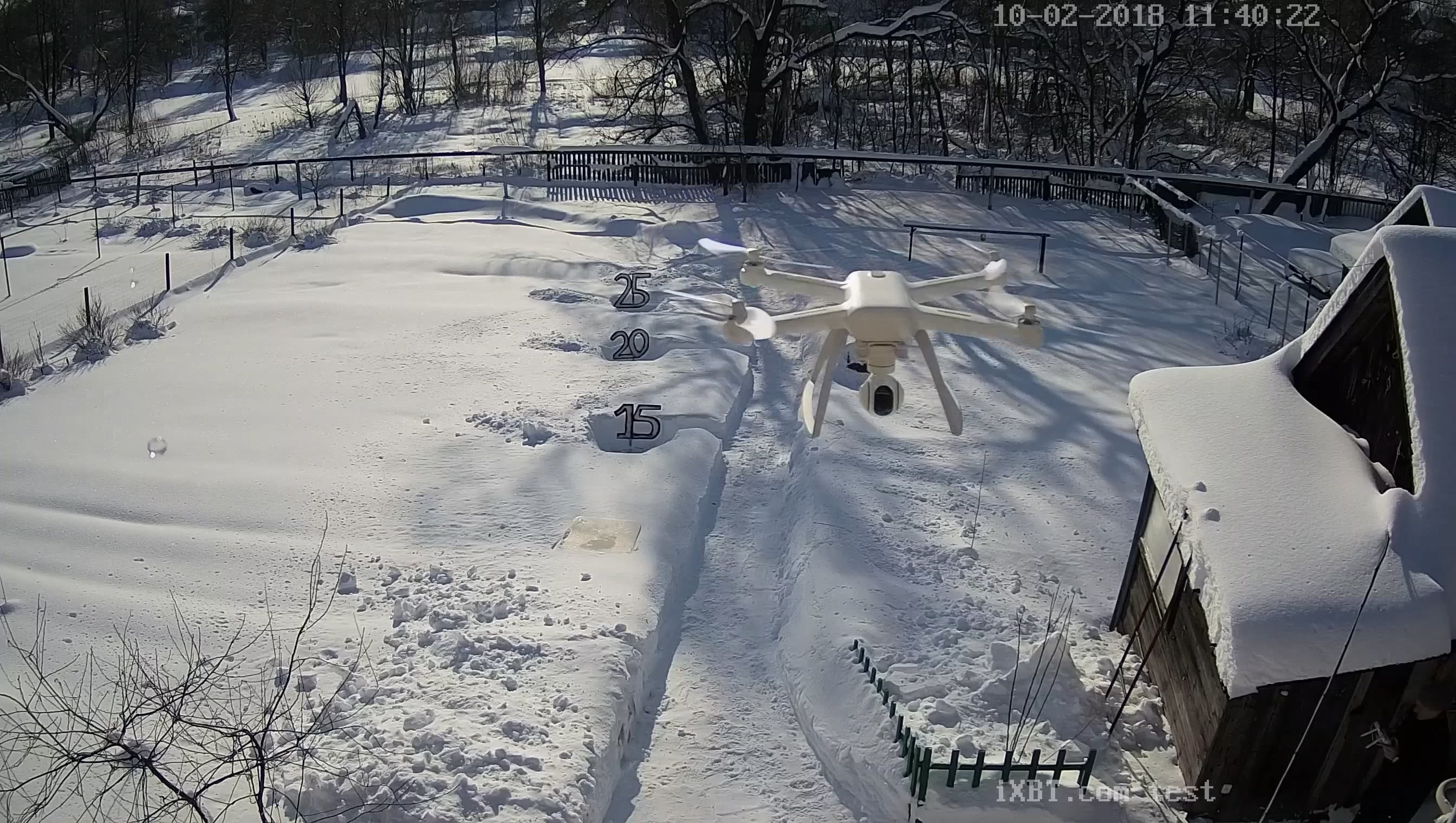

Выдержка 1/50 с Выдержка 1/10000 с

Здесь видео, полученное с оптимальной выдержкой 1/50 с, выглядит вполне пристойно. Но видео, снятое с короткой выдержкой 1/10000 с, слиплось в мутную неразличимую кашу. Почему это произошло? Очень просто: за короткое время (1/10000 с) на датчик попадает слишком мало света для формирования четкой картинки. Недостаток света камера пытается компенсировать вторым инструментом: усилением. Оно включается автоматически при низкой освещенности и никак не регулируется в настройках. Усиление, в отличие от изменяемой выдержки, ухудшает качество кадра из-за вносимого шума.

Дальнейшее снижение уровня освещенности еще больше усугубляет ситуацию. Съемка, произведенная через полчаса после предыдущей, наглядно демонстрирует нехватку освещенности на короткой выдержке. Здесь камере не помогает даже усиление, уровень которого во время съемки наверняка был максимальным.

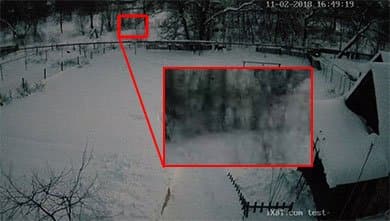

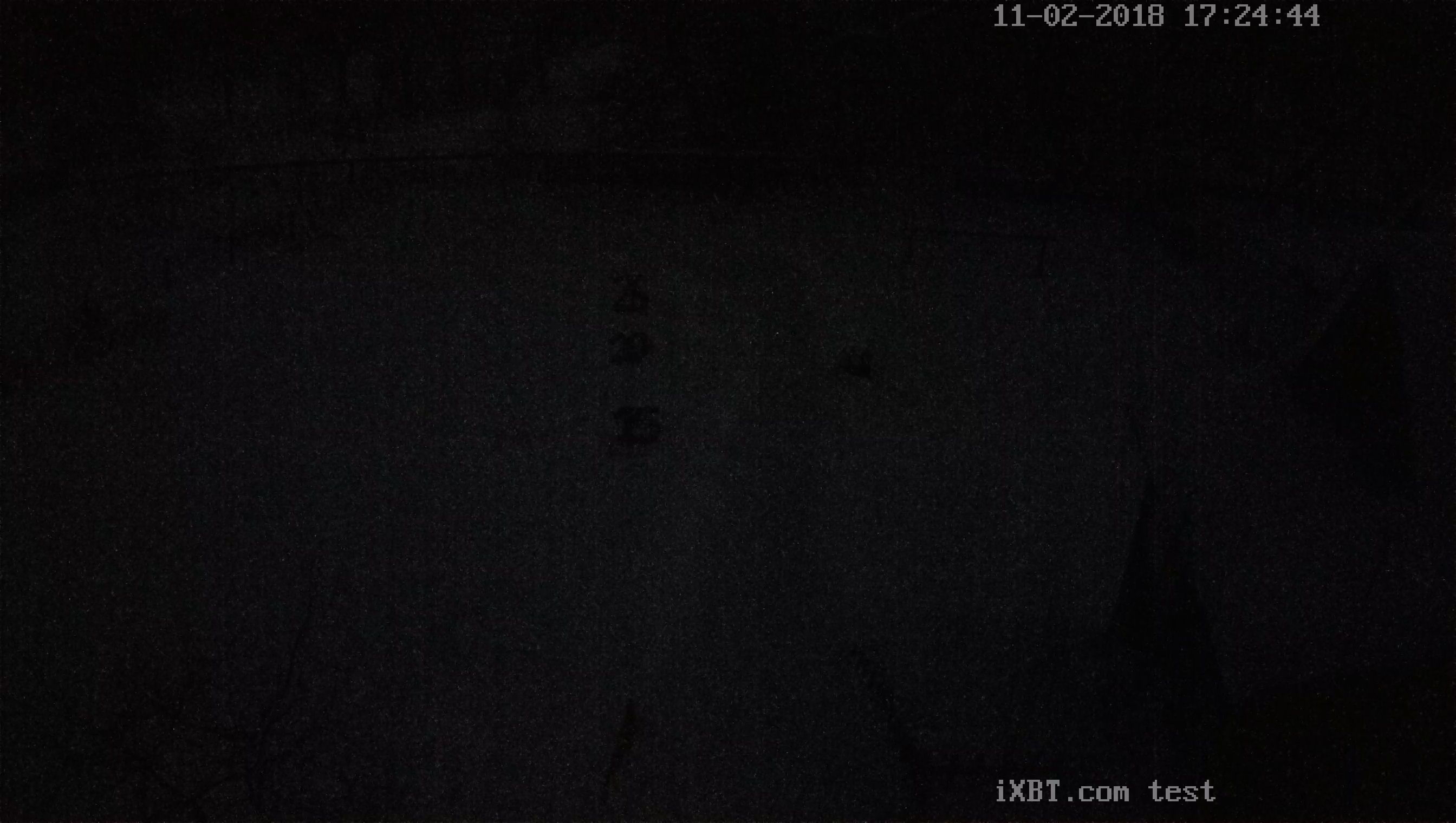

Выдержка 1/50 с Выдержка 1/10000 с

Таким образом, при настройке камеры следует внимательно выбирать выдержку для оптимального соотношения яркости картинки с уровнем усиления для получения детализированного кадра. По умолчанию в настройках установлена выдержка 1/25 с для системы PAL и 1/30 с для системы NTSC, однако ввиду того, что камера обладает датчиком с неплохой чувствительностью, это умолчание вполне можно сократить в два раза, ограничив максимальное время экспозиции кадра значениями 1/50 или 1/60 с. В итоге мы получим достаточно высокую детализацию видео при любой освещенности, а смаз объектов сведется к минимуму.

Рассмотрев эти элементарные основы, перейдем к детальному изучению некоторых важных аппаратных и программных функций аппарата, которые являются индивидуальными для каждой модели.

WDR, Wide Dynamic Range — широкий динамический диапазон

Эта полезная функция используется не только в видеонаблюдении. Она позволяет получить сбалансированное по контрасту изображение, с тем, чтобы не допустить появления в кадре затемненных или пересвеченных участков, в которых становится невозможно различить детали. Существует два способа увеличения динамического диапазона:

  • съемка с многократным экспонированием (двух- и более кадровая съемка с разной выдержкой) и последующим суммированием результата в один кадр
  • программная корректировка тона для снижения контраста (осветление темных и затемнение светлых участков)

Наша камера использует второй способ расширения диапазона. Интенсивность этой программной обработки регулируется по шкале от 0 до 100 виртуальных единиц.

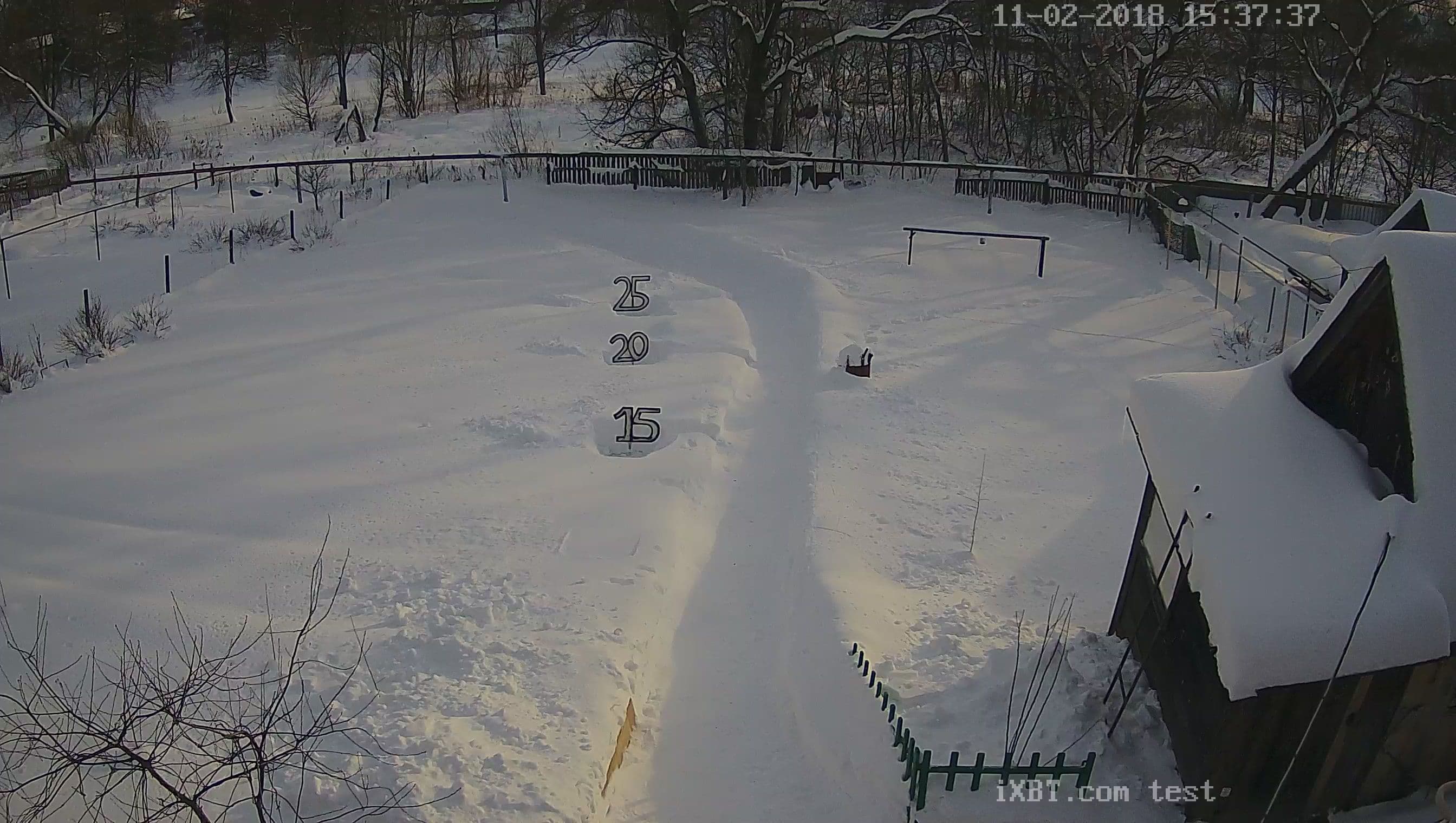

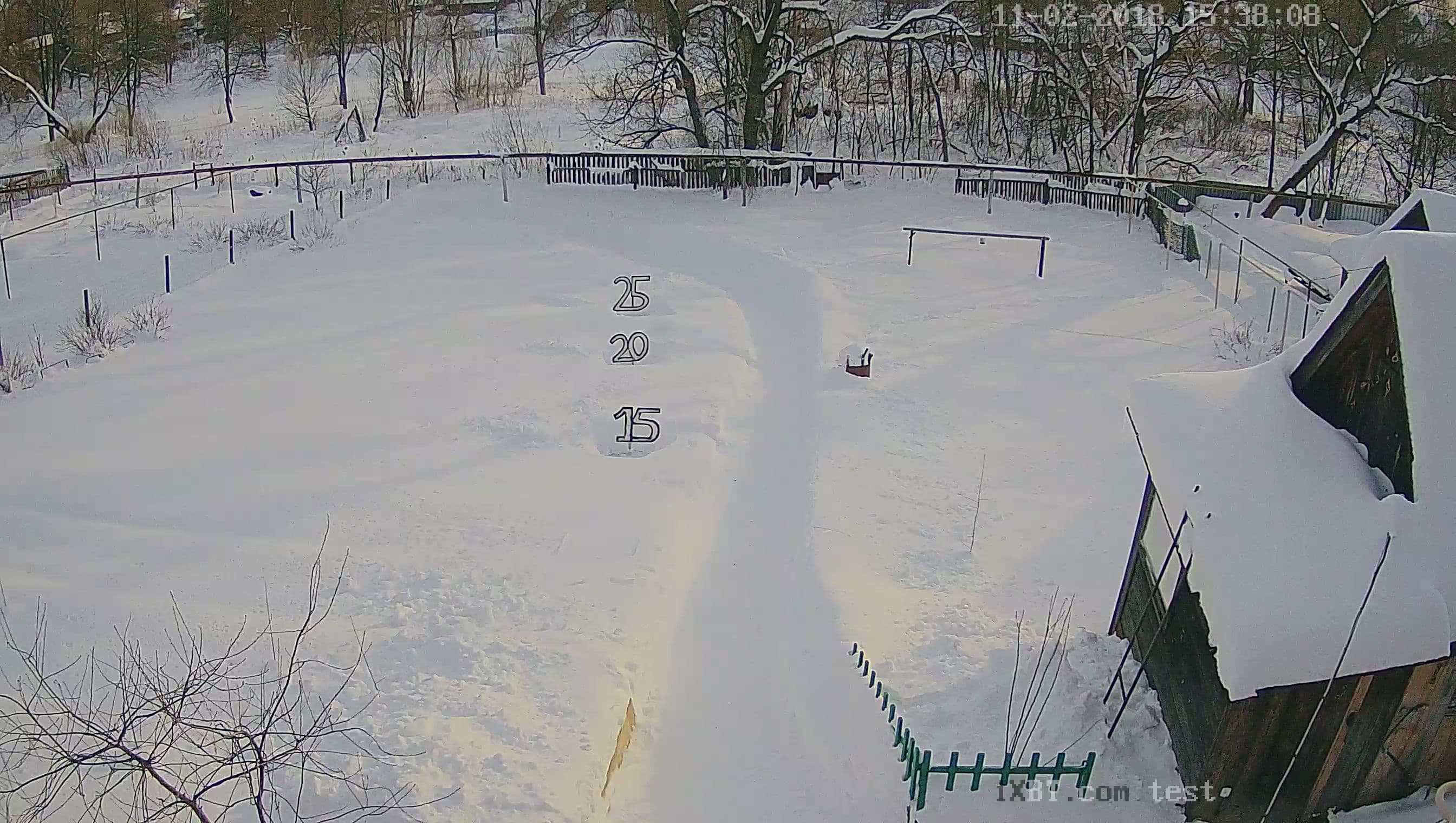

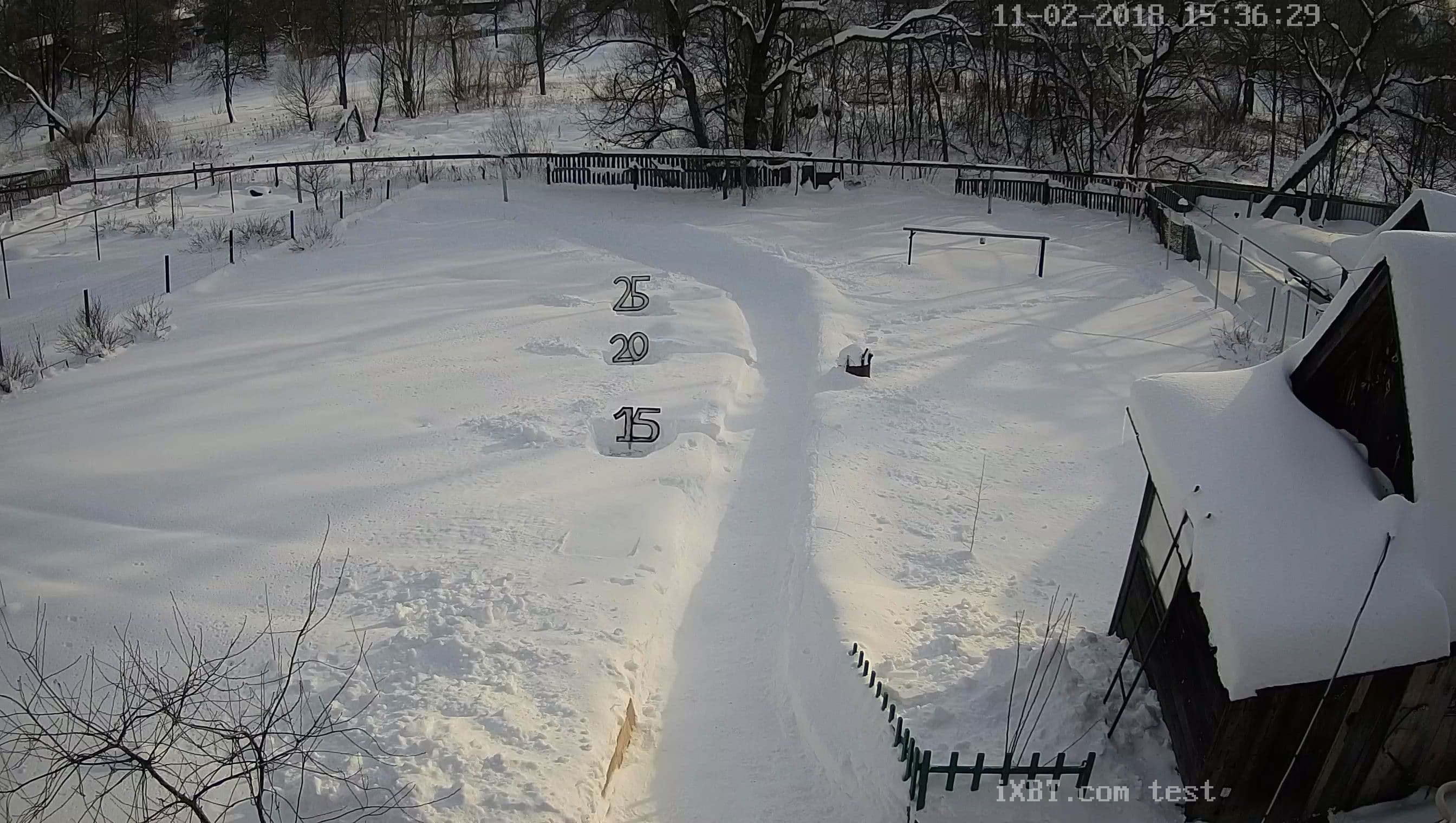

WDR выключен WDR включен, уровень 50 WDR включен, уровень 100

Можно видеть, что вместе с увеличением уровня WDR изменяется характер контраста кадра, когда разные по яркости участки приближаются к какому-то среднему значению. В результате многие детали «выходят из тени», превращаясь в различимые объекты.

Back Light Control — коррекция встречной засветки

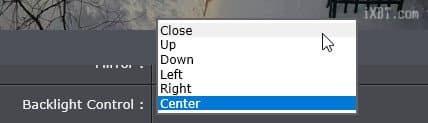

Такой инструмент для снижения яркости фронтальных источников света с компенсацией их засветки объектов, находящихся ближе к камере, давно используется почти во всех видеокамерах, в том числе в сфере видеонаблюдения. Механизм работы понять нетрудно: камера приглушает яркость светлых участков и попутно высветляет затемненные области. Обычно такая обработка касается всей площади кадра, но в рассматриваемой камере технология BLC реализована с оригинальностью, крайне необычно. Дело в том, что настройки компенсации засветки позволяют включить ее для какой-то конкретной части кадра, а не для всей его площади. В настройках BLC можно включить компенсацию засветки для верхней, нижней, левой, правой и центральной части кадра.

Это действительно умный — точнее, продуманный — подход. Поскольку, в отличие от обычных видеокамер, наша камера, будучи жестко зафиксированной в месте монтажа, всегда снимает одну и ту же сцену. В которой, например, присутствует темный холл со стеклянной входной дверью, откуда пробивается яркий дневной свет. Что приводит к затемнению любых объектов, появляющихся на фоне яркого света.

В таких случаях нет никакой необходимости включать компенсацию встречной засветки для всей площади кадра, гораздо разумней выбрать конкретный участок. Именно это и позволяет сделать рассматриваемая камера. Мы не имеем технической и организационной возможности провести натурные испытания в холлах отелей, коридорах офисов и других присутственных местах, но обойдемся имеющейся статичной сценой, где наличествуют области с разным уровнем яркости. Этого будет вполне достаточно для понимания эффективности описываемой технологии.

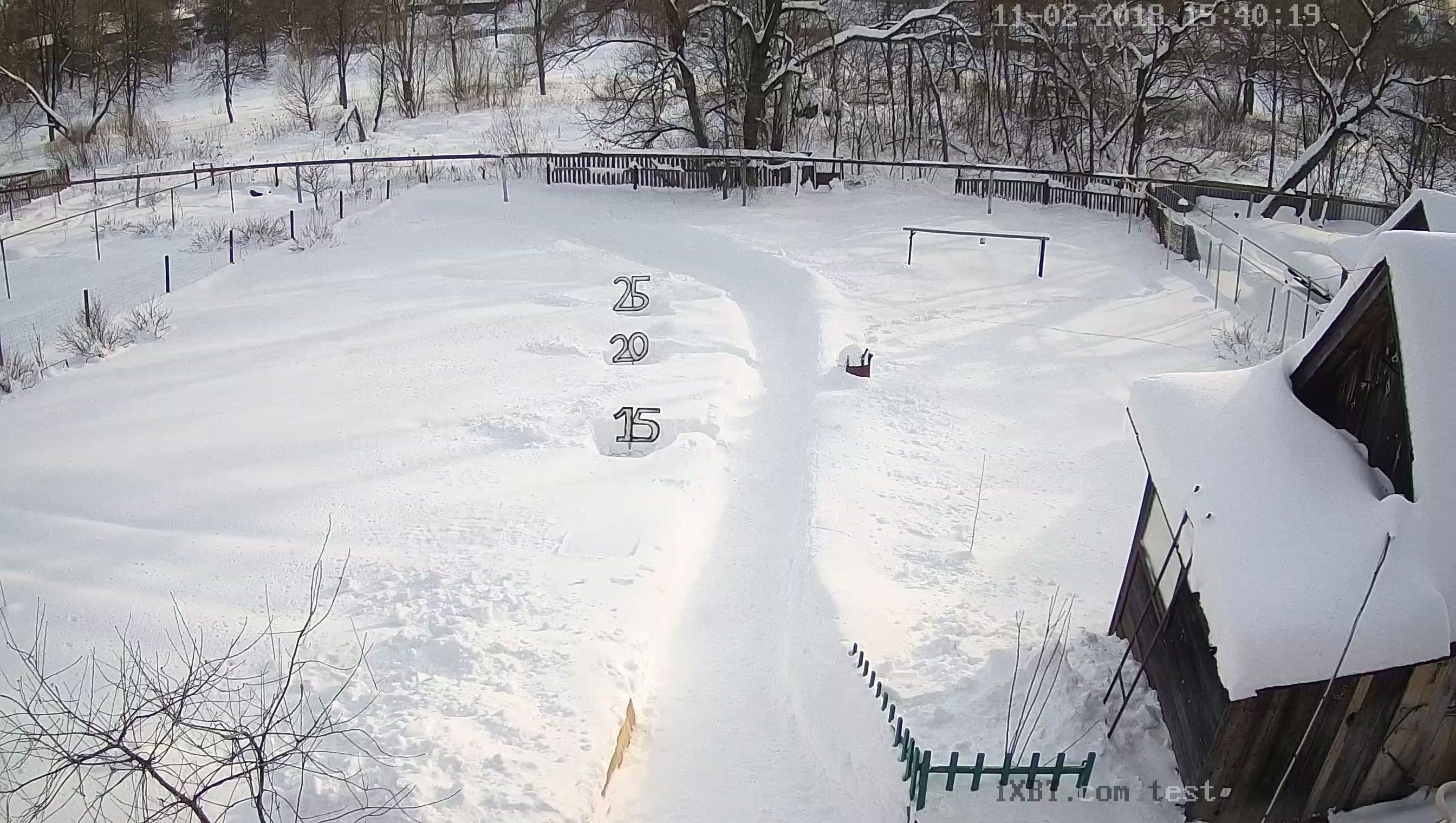

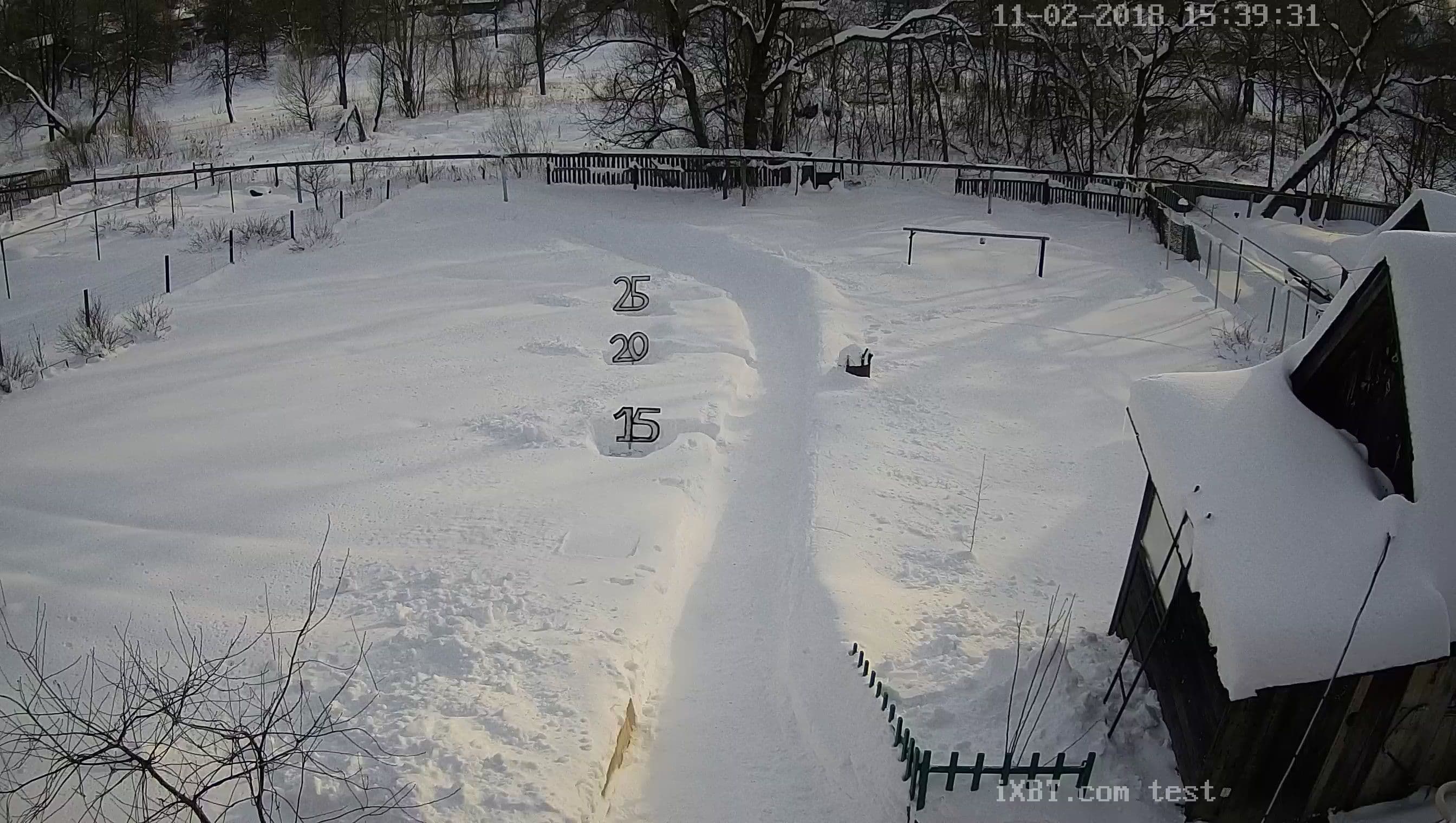

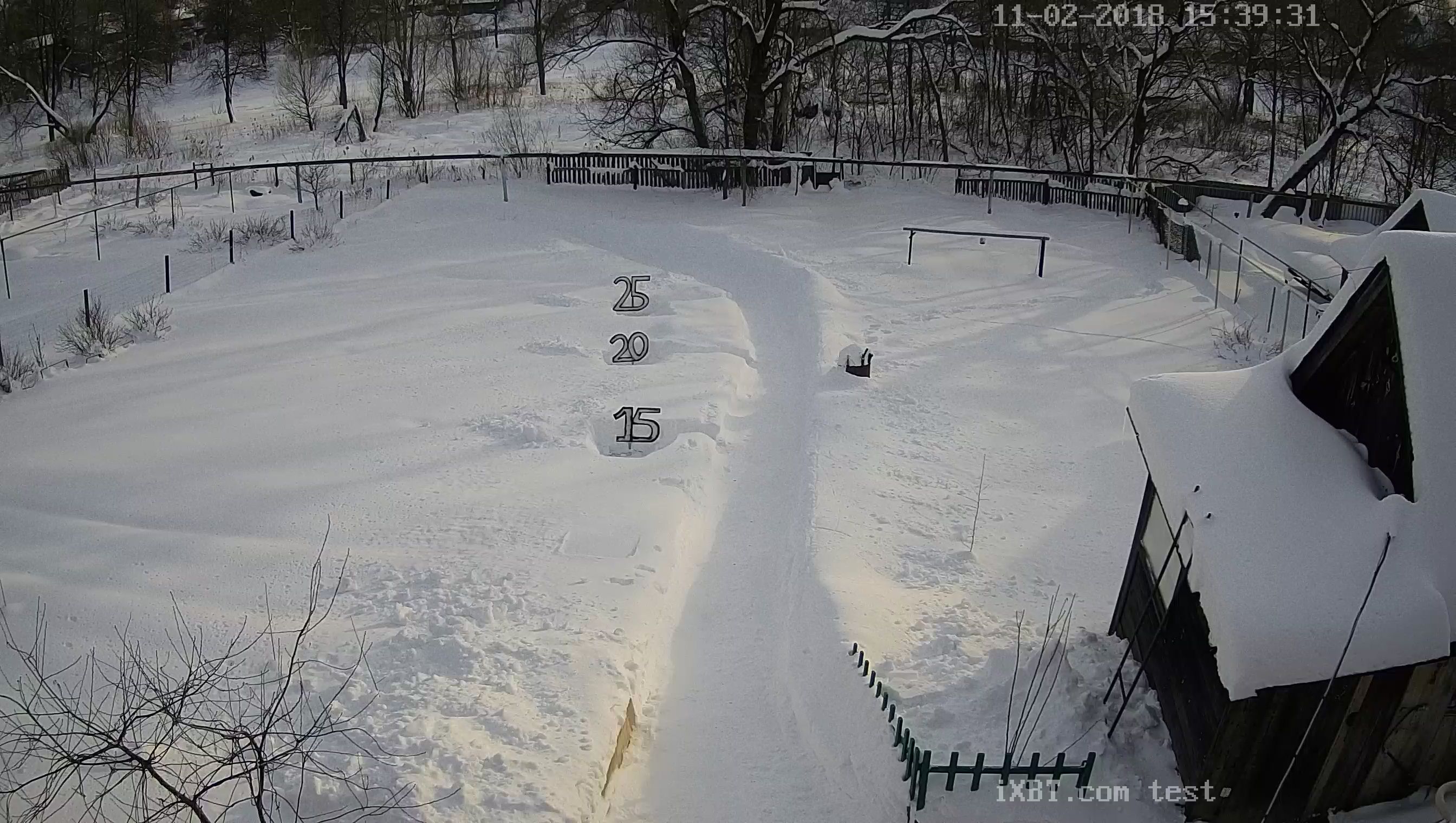

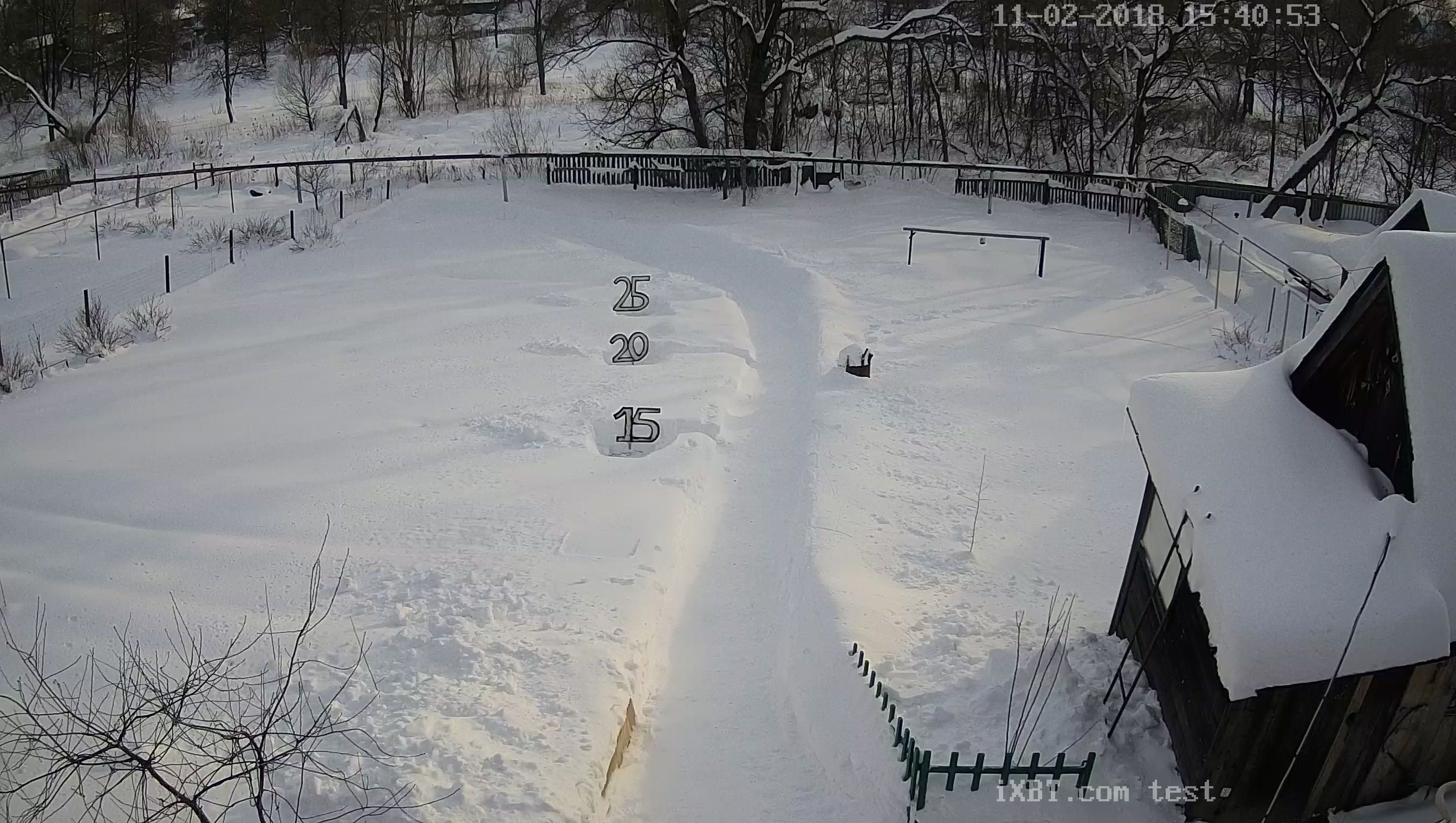

BLC выключен BLC Up BLC Down

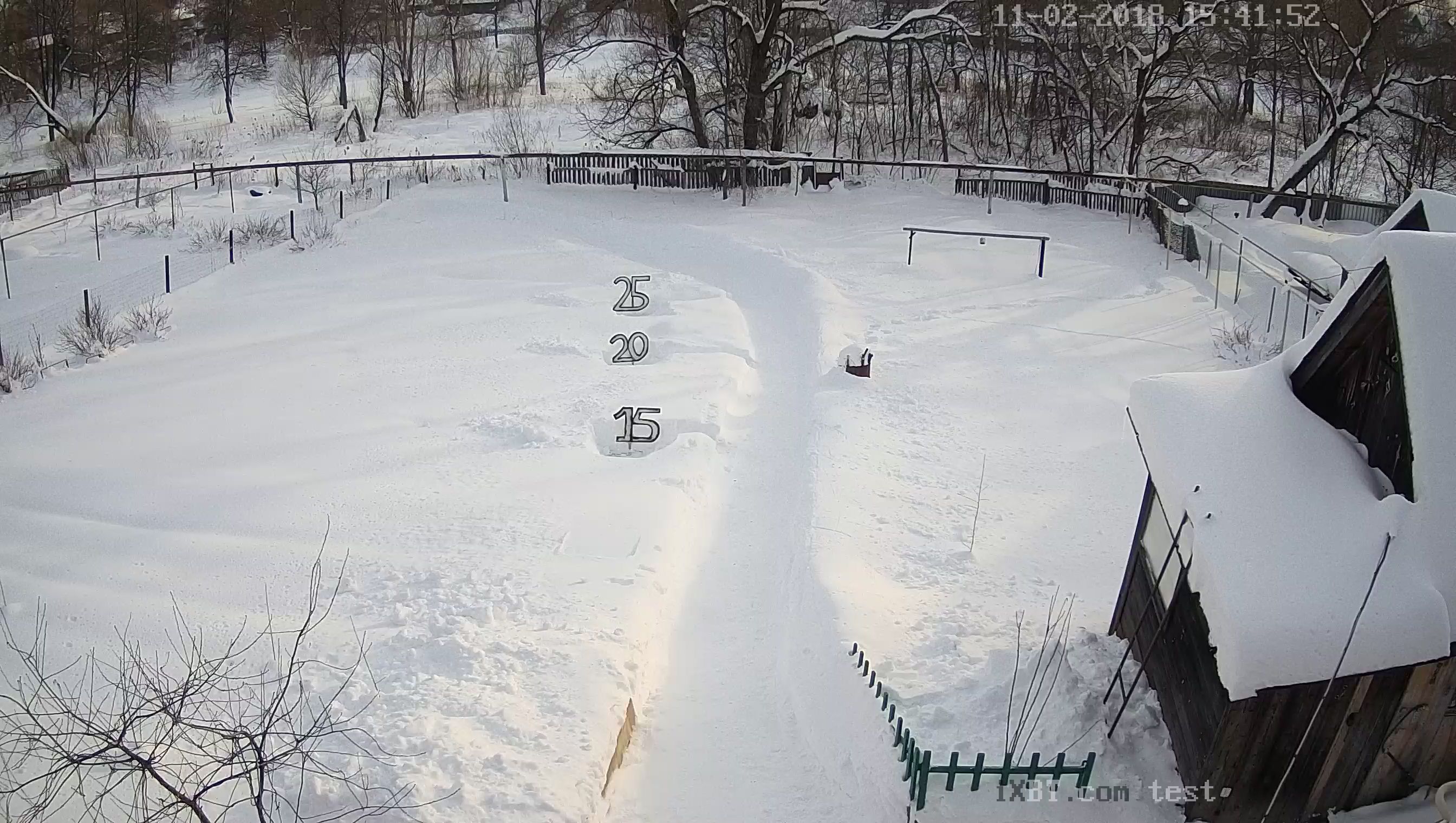

BLC Left BLC Right BLC Center

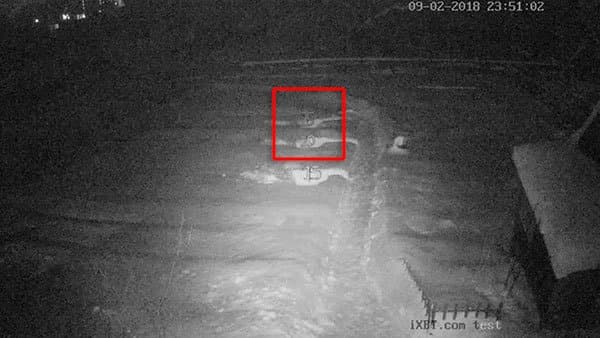

Digital Noise Reduction — настройка шумоподавления

Механизм шумоподавления в камере использует два способа устранения шума:

  • сравнение яркости участков картинки по двум направлениям на площади одного кадра с последующим усреднением смежных областей (2D-шумоподавление: X и Y)
  • помимо информации из соседних областей одного кадра, анализируются эти же области в соседних по времени кадрах (3D-шумоподавление: X, Y и t — время)

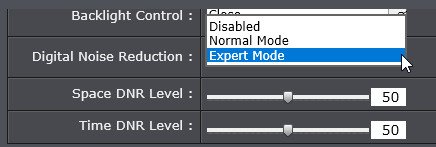

Этот двойной механизм виден в экспертных настройках шумодава, где верхний ползунок отвечает за площадь анализа, а нижний увеличивает количество сравниваемых кадров.

Следует иметь в виду, что злоупотребление вторым параметром может привести к заметному падению частоты кадров в видео, поскольку использованные для 3D-анализа кадры не попадают в общий поток. Однако эффективность такой 3D-шумодав дает максимально возможную.

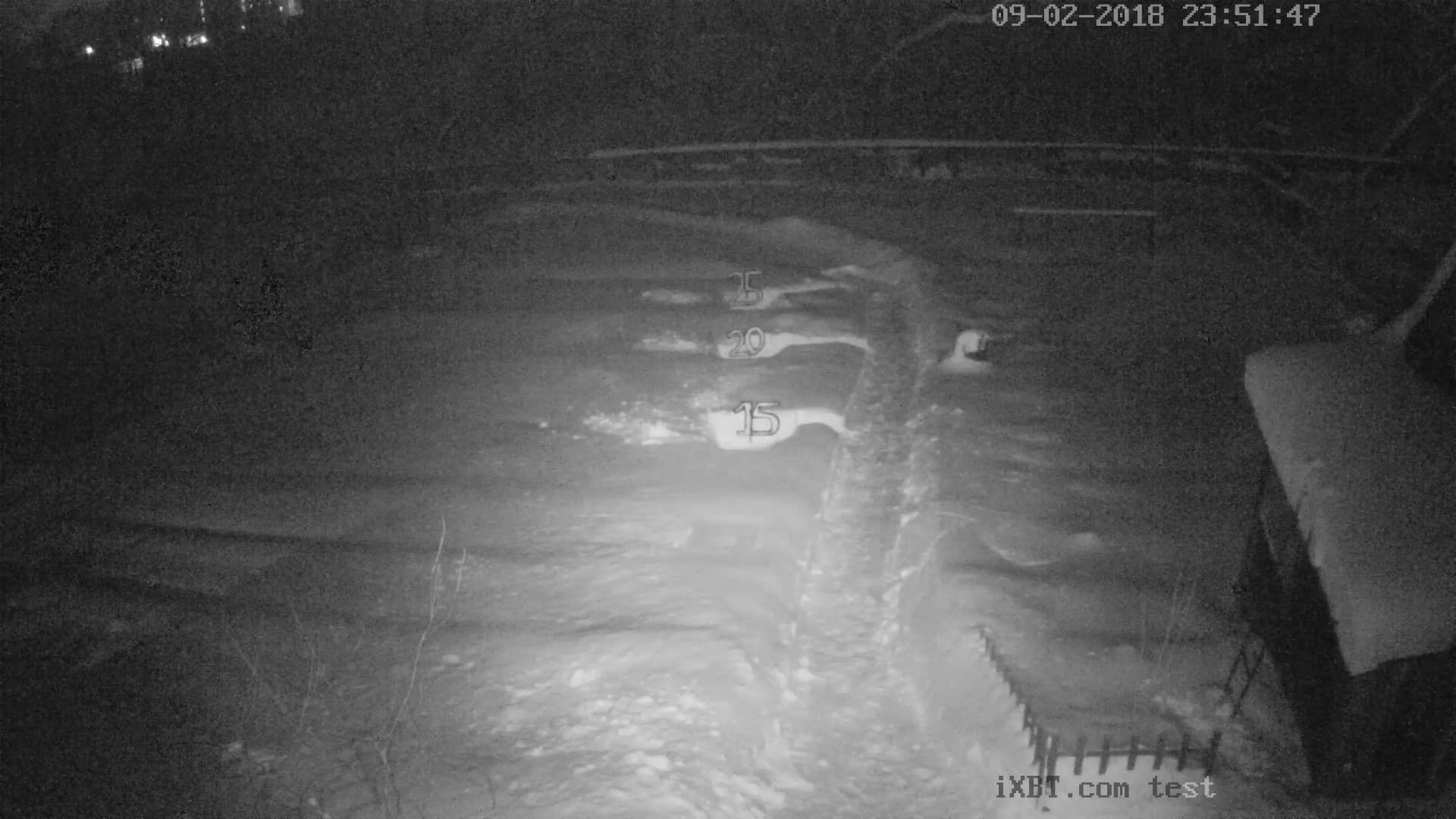

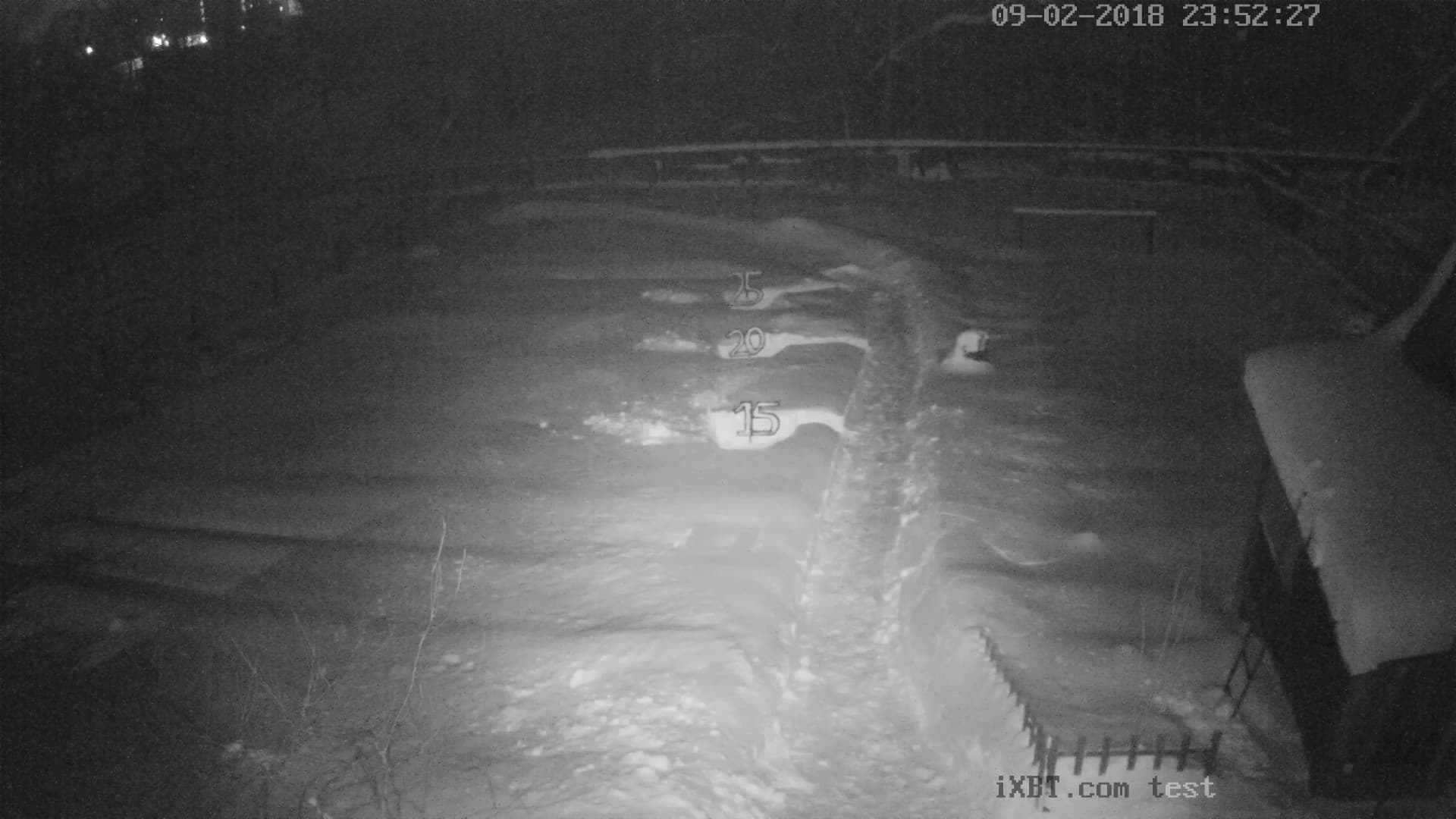

DNR Off DNR Normal Mode: Space DNR Level 50 DNR Normal Mode: Space DNR Level 100 DNR Expert Mode: Space DNR Level 100, Time DNR Level 100

Режимы День/Ночь

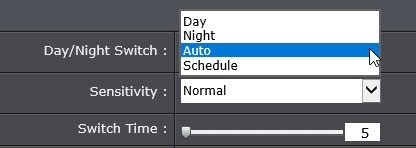

Изучим работу автоматики, которая переключает камеру из режима День в режим Ночь. Параметры, которые отвечают за пороговые значения освещенности, изменяются в соответствующей вкладке настроек изображения камеры. Здесь предусмотрено автоматическое и ручной переключение режимов, а также переключение по расписанию. Имеется выбор уровня чувствительности датчика освещенности и даже настройка временного интервала, чтобы камера не переключала режимы из-за кратковременного изменения освещенности.

Доверимся разработчику и оставим все настройки по умолчанию, после чего произведем опыт — плавно изменяя освещенность, заставим камеру переключаться из одного режима в другой. Этот процесс можно увидеть в следующем ролике, где в кадре находится люксметр, показания которого видны достаточно отчетливо.

Сделаем вывод: на заводских настройках камера автоматически переключается в режим Ночь при падении уровня освещенности до 3 люкс. Обратный процесс — возвращение ИК-фильтра на место и выключение ИК-подсветки — происходит уже при наличии большего уровня освещенности.

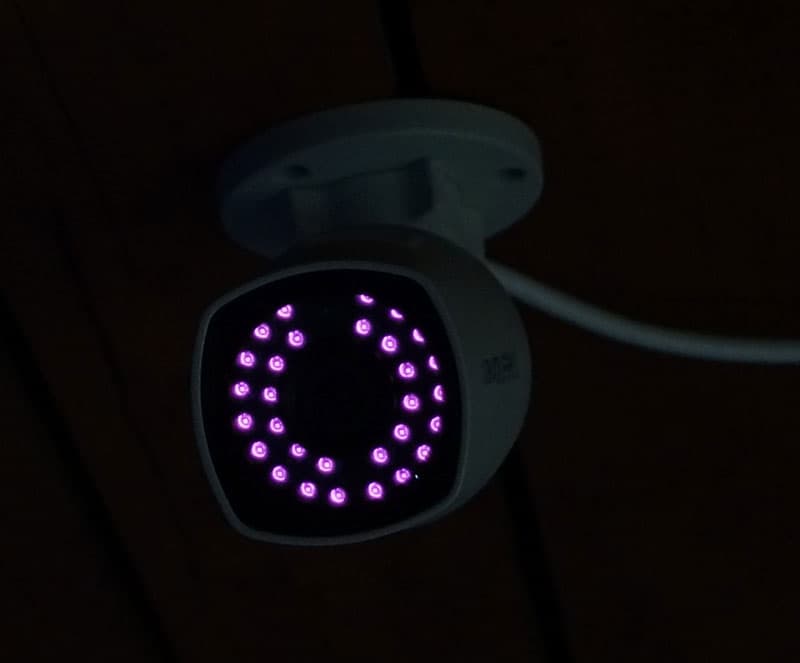

Инфракрасную подсветку камеры можно оценить как очень эффективную. Указанные в спецификациях 30 метров вполне соответствуют действительности, однако, если съемка будет вестись в полной темноте (что в реальности бывает крайне редко), то эффективность подсветки окажется еще выше. Приведем стоп-кадры, полученные из видео, снятого в разных режимах работы. Крупные пластиковые цифры, расположенные в центре кадра, обозначают расстояние от камеры до цифр в метрах. А чтобы разница в яркости кадра в разных режимах была очевидно, немного поможем камере, иногда включая небольшой галогеновый прожектор мощностью 100 Ватт.

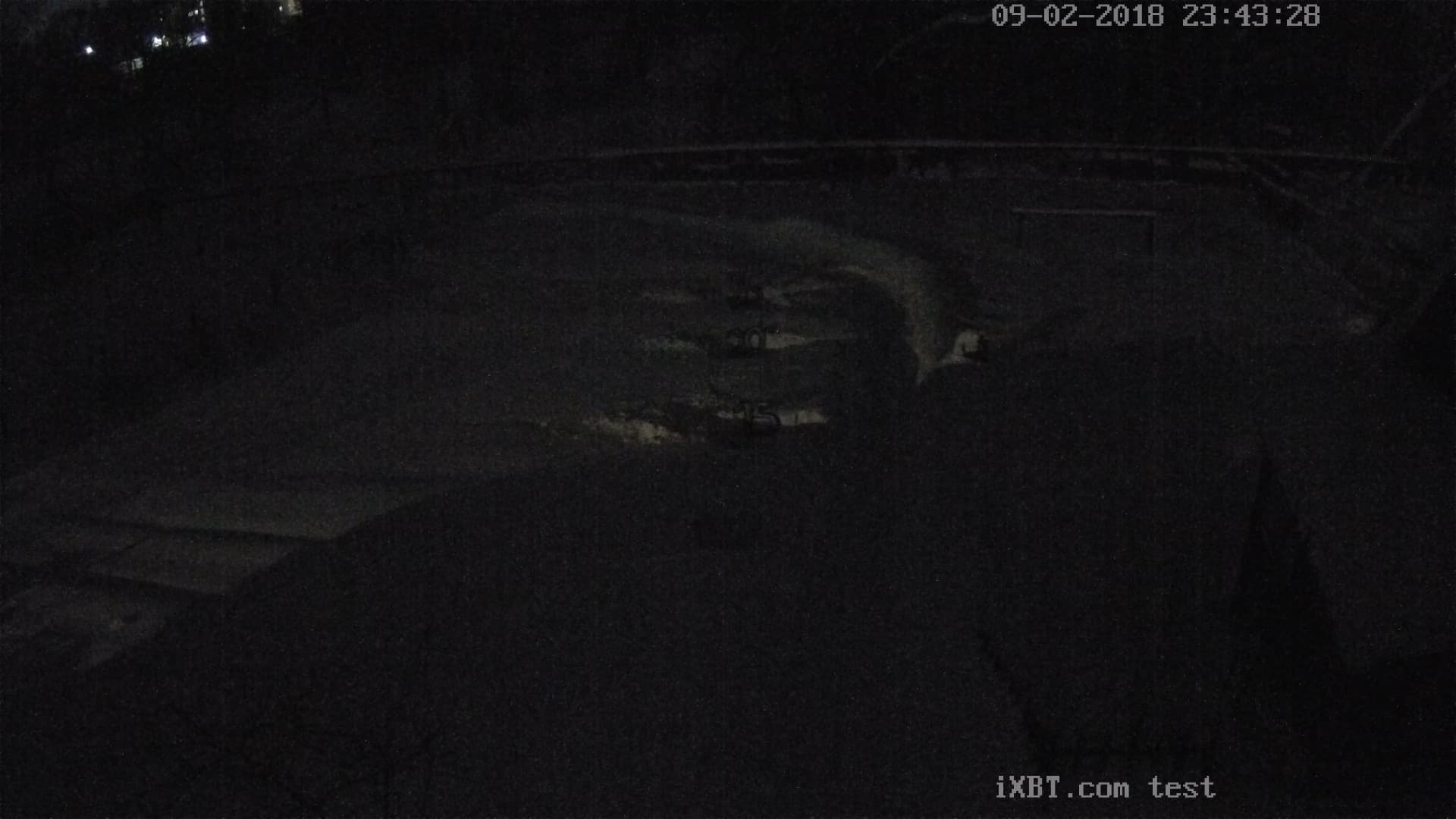

Режим День, прожектор выключен Режим День, прожектор включен

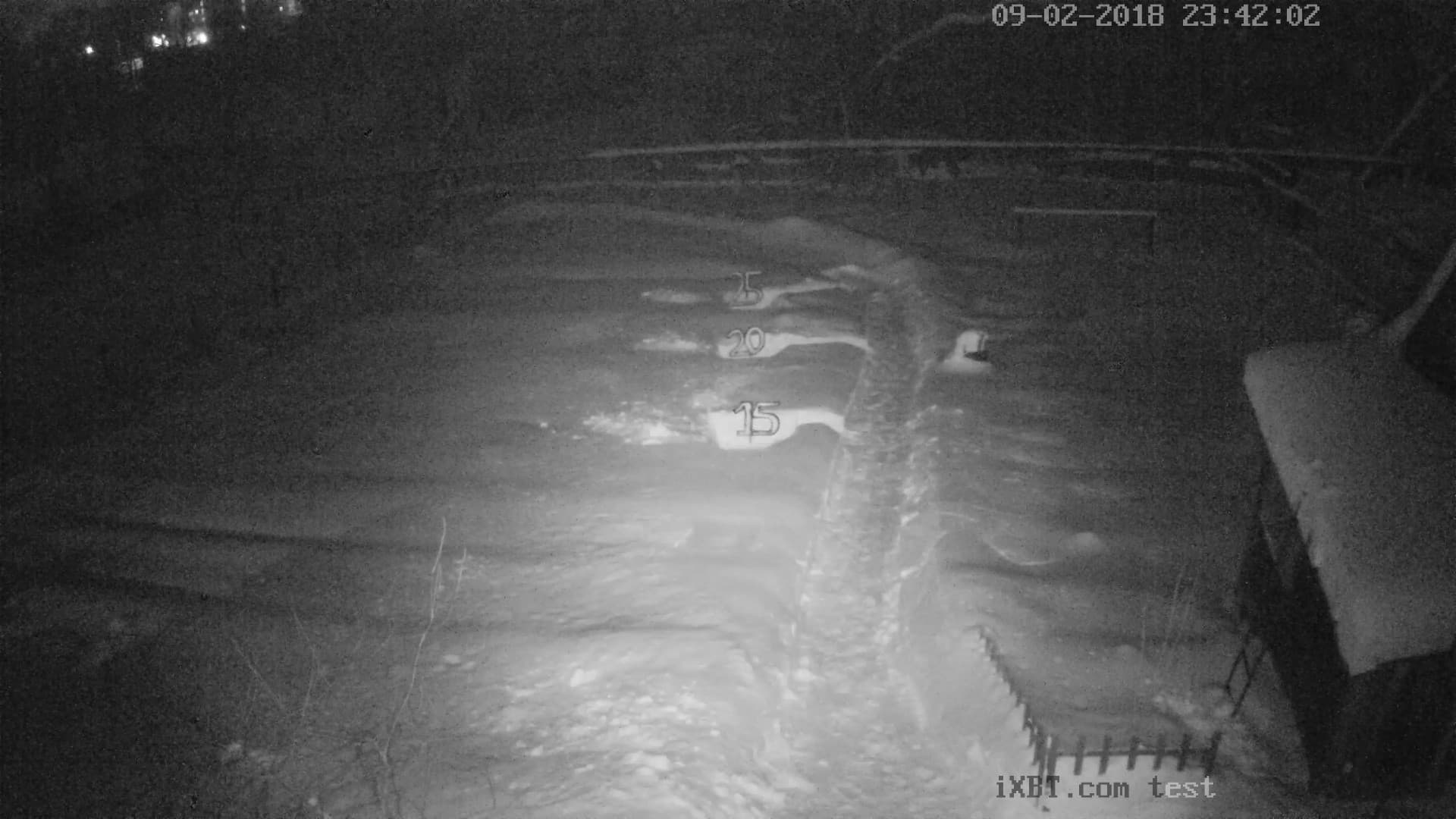

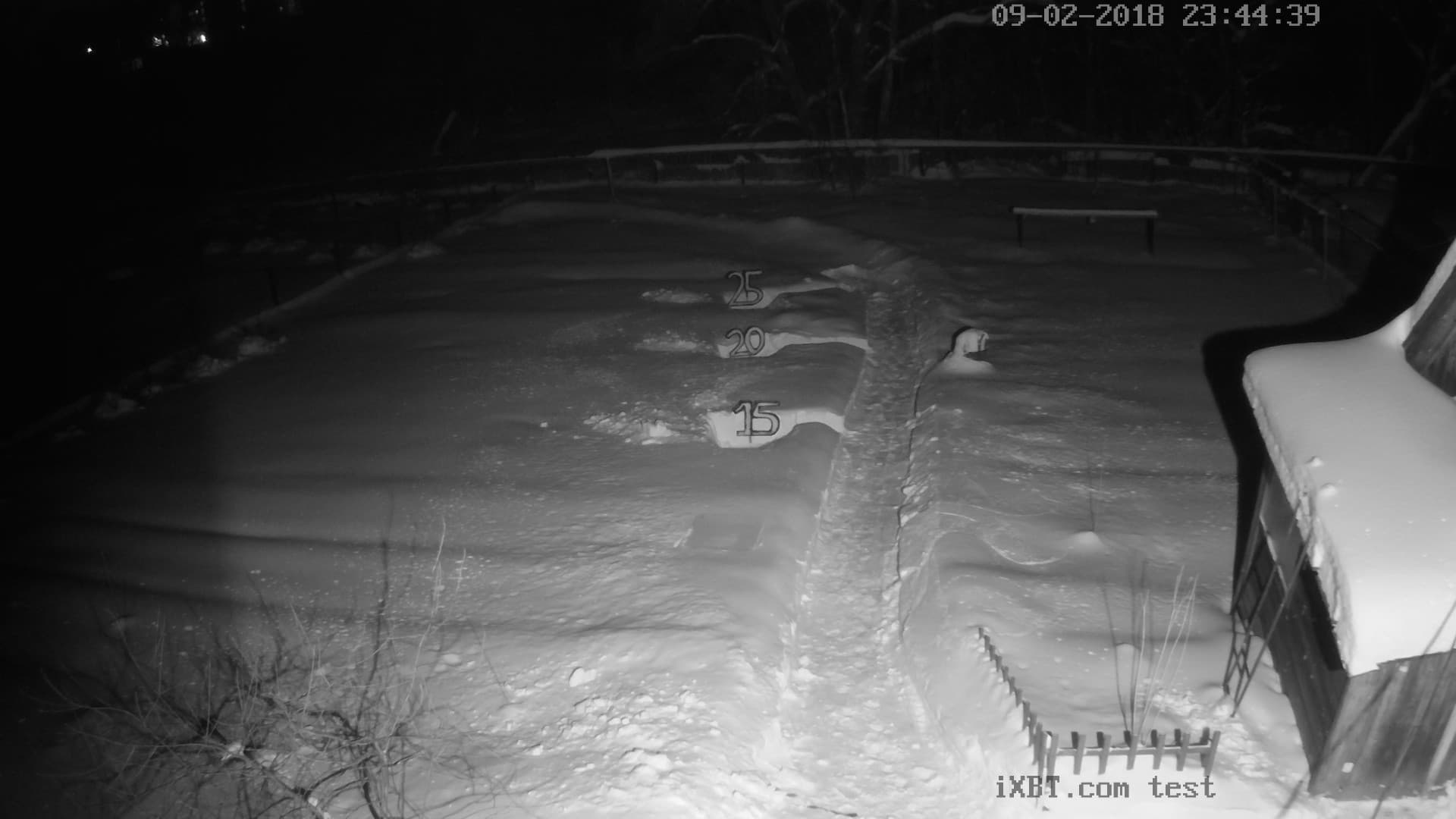

Режим Ночь, прожектор выключен Режим Ночь, прожектор включен

Как видим, встроенная в камеру инфракрасная подсветка в состоянии высветить центральную часть кадра на расстояние до 40 метров. Правда, при отсутствии дополнительных источников света в кадре будет обязательно присутствовать шум — сказывается работа автоматического усиления чувствительности датчика.

Детектор движения

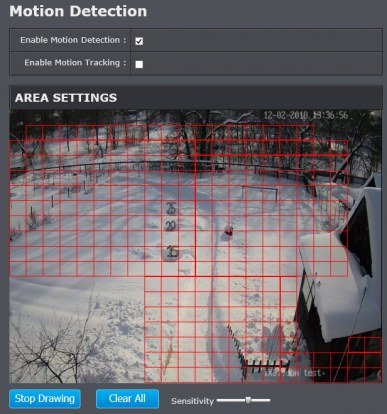

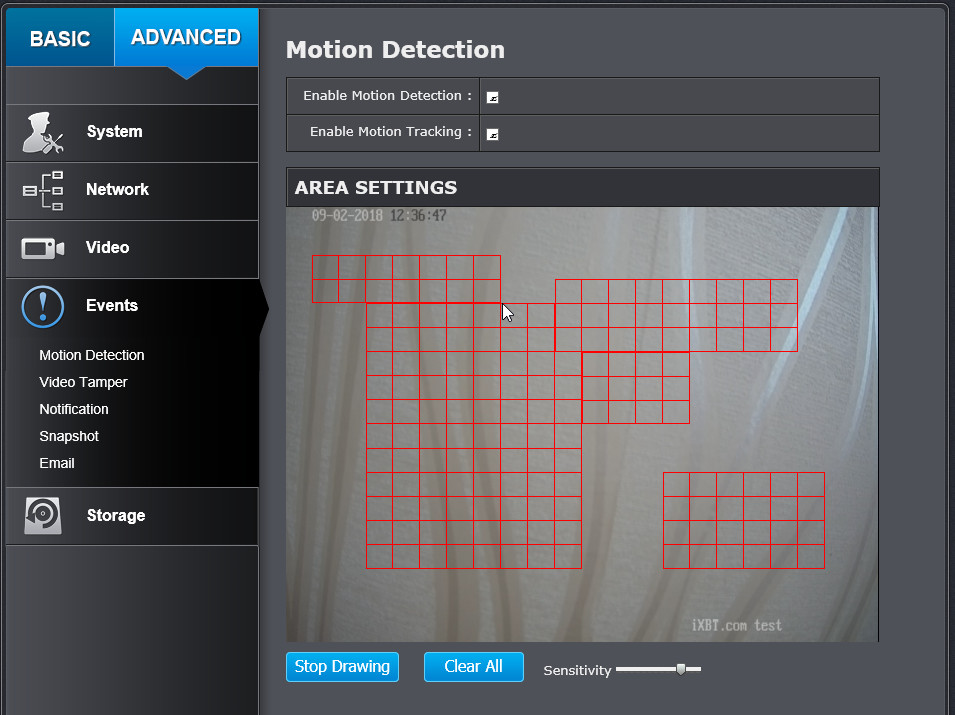

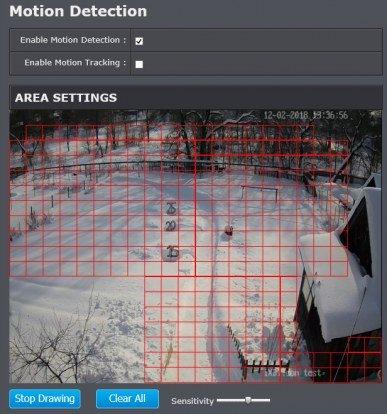

Настройки детектора движения позволяют вручную, мышкой, нарисовать зону любой конфигурации. Эта зона впоследствии будет анализироваться на предмет движения. Настройка чувствительности детектора содержит единственный ползунок без цифрового поля для точной подстройки значения.

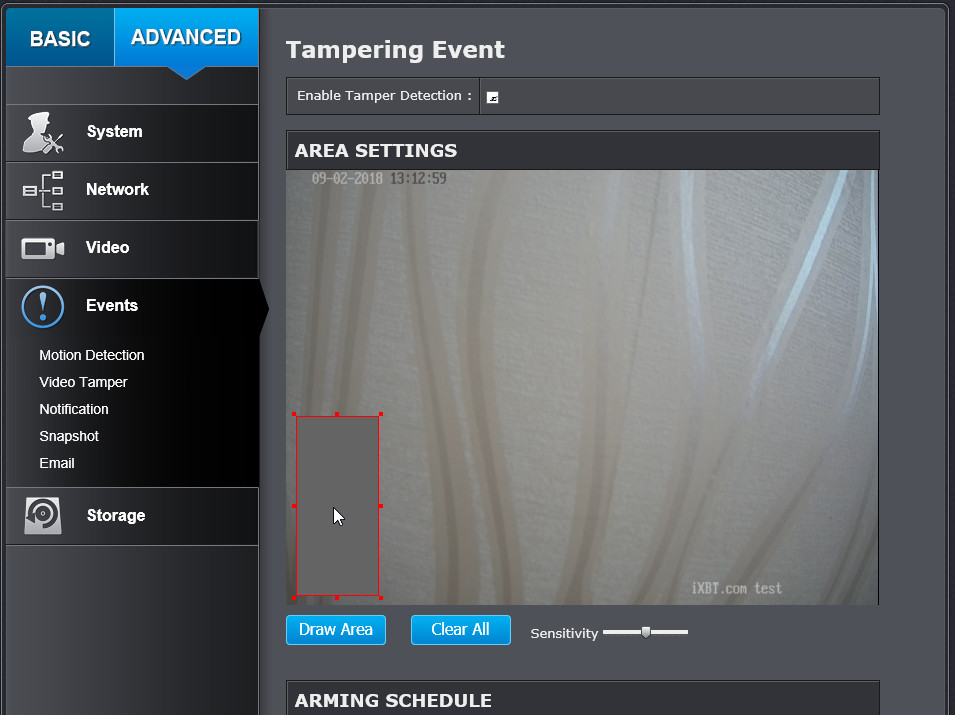

Помимо «банального» детектора движения в разделе Motion Detection имеется еще один флажок, включающий функцию отслеживания движущихся объектов. Такое обрамление движения зелеными квадратиками поможет оператору в его работе: ярко-зеленый след движения, появившийся на экране, заставляет обратить на себя внимание. В следующем ролике в левой части показан веб-интерфейс камеры, в правой части — тревожное видео, записанное камерой.

Эксплуатация камеры показала, что в большинстве случаев будет достаточно чувствительности, установленной по умолчанию. Повышать ее вряд ли нужно, если эксплуатировать камеру планируется на улице в ночном режиме: включившееся усиление даст шум в кадре, и этот шум будет распознан детектором как движение. В результате камера станет вести практически беспрерывную запись, хотя никакого движения в кадре, кроме цифрового шума, нет.

Разрешающая способность, качество сжатия

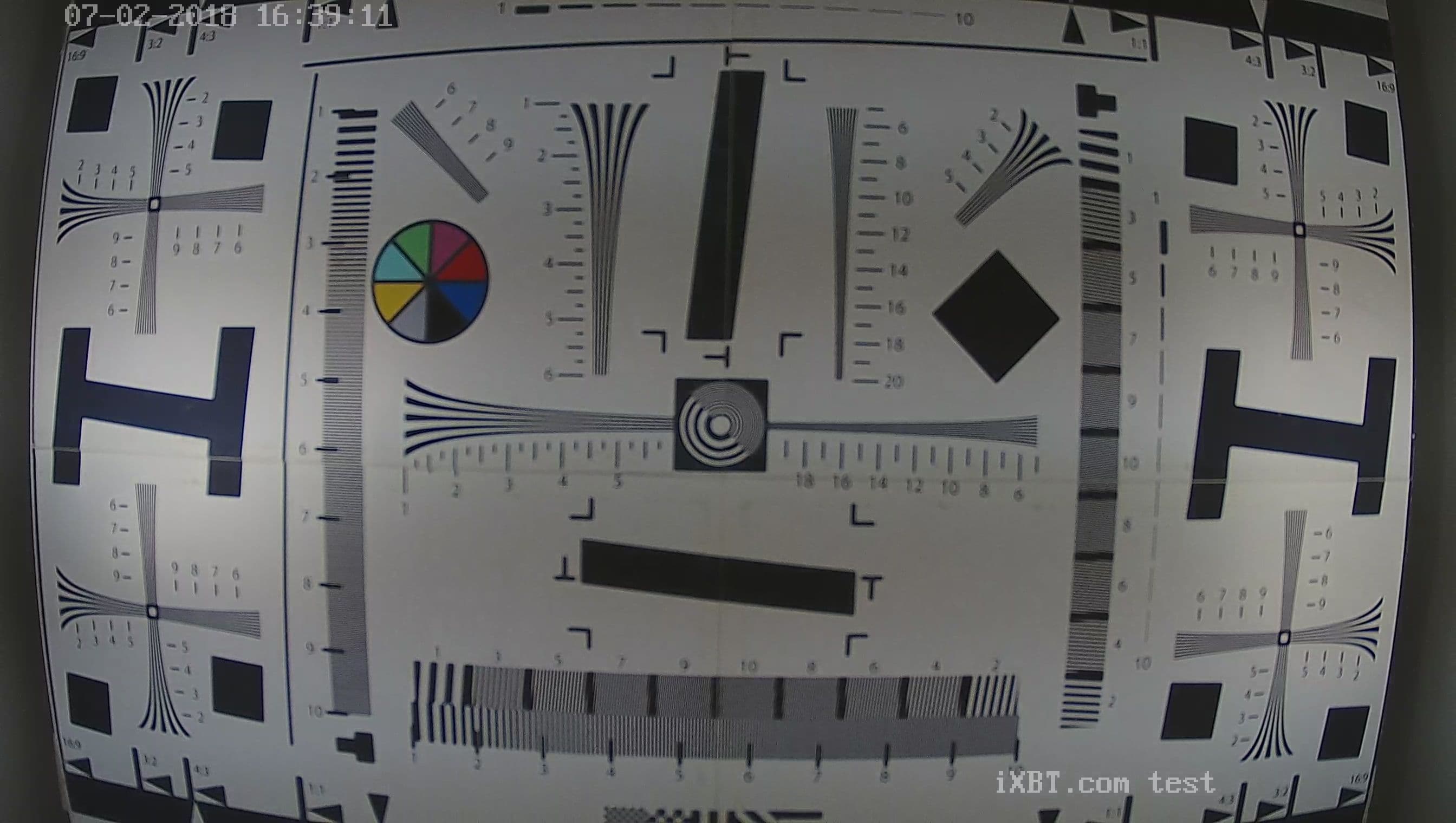

Объектив камеры дает довольно заметное оптическое искажение типа «рыбий глаз», поэтому съемка обычной тестовой таблицы становится невозможной. Такой съемке мешает также отсутствие фокуса,поскольку таблицу приходится придвигать к камере ближе минимального расстояния фокусировки.

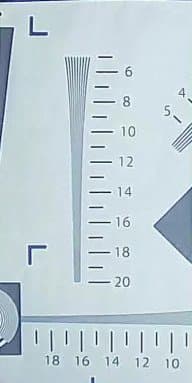

По указанным причинам мы воспользовались вторым способом получения наглядного значения разрешающей способности. Он производится путем съемки одного ключевого участка таблицы, распечатанного на большом листе. Съемка проводится в плавном движении с постепенным увеличением расстояния от камеры до мишени. Впоследствии полученный результат совмещается в видеоредакторе с оригинальным полупрозрачным снимком тестовой таблицы до совпадения пропорций ключевых элементов. При этом изменение размеров оригинального кадра не происходит. Результатом тестирования является участок тестовой таблицы с размерами, отвечающими оригинальному кадру и наиболее точно отображающий реальную разрешающую способность тестируемой камеры.

В результате измерений выяснилось, что максимальная разрешающая способность камеры в режиме съемки 2688×1520 достигает 900 ТВ-линий. Это лишь удовлетворительный результат для видеокамер, снимающих с размером кадра Full HD, но довольно хороший для камер наблюдения.

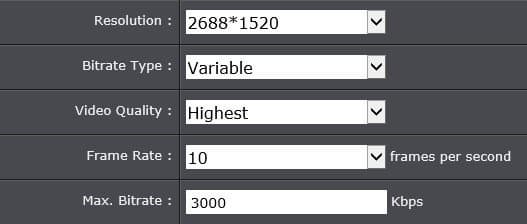

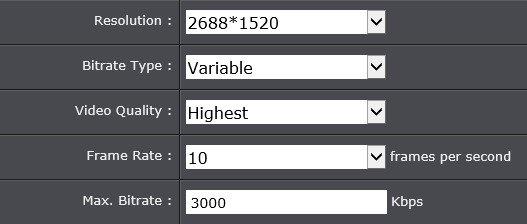

Камера формирует видеопоток H.264, кодируя его с битрейтом до 8000 Кбит/с. Выбор между постоянным и переменным битрейтами следует делать, исходя из пропускной способности канала связи. Качество сжатия стандартно зависит от уровня битрейта: при его недостатке детали теряются, а если в кадре присутствует значительное количество движения, то появляется характерная пикселизация. Однако нужно отметить, что даже при 3-мегабитном потоке общее качество сжатия остается вполне удовлетворительным, достаточным для повседневного видеонаблюдения за преимущественно статичными сценами, где движение возникает эпизодически.

Выводы

Перечислим очевидные достоинства аппарата:

  • легкая прочная конструкция
  • качественное покрытие корпуса, стойкое к атмосферным и механическим воздействиям
  • хорошая разрешающая способность
  • беспрерывная трансляция одновременно двух потоков с разными разрешениями, частотой кадров и кодеком
  • функция расширения динамического диапазона
  • эффективная инфракрасная подсветка
  • поддержка ONVIF
  • питание через Ethernet (PoE)
  • система 3D-шумоподавления
  • оригинальная реализация функции компенсации засветки
  • поддержка прямой записи в сетевой накопитель (NFS, SAMBA)
  • отслеживание движения в прямой трансляции
  • наличие фирменного облачного сервиса

Сплошные плюсы, но где же недостатки? Спокойно, ложку дегтя отыскать все-таки удалось. Правда, самой камеры этот изъян не касается, но все же имеет значение, поскольку влияет на впечатление от продукта в целом. Речь о том самом мобильном приложении, с помощью которого осуществляется доступ к облачному сервису Trendnet — уж очень мало функций в бесплатном варианте этой программы.

Во время тестирования камера долгое время работала в круглосуточном режиме при низких температурах, но никаких неполадок, аварий и неисправностей не возникло ни разу. Учитывая разумную стоимость аппарата, наличие в нем важных и оригинальных функций, рассмотренная IP-камера — это неплохой выбор для создания или расширения существующего комплекса наблюдения.

В заключение предлагаем посмотреть наш видеообзор IP-камеры наблюдения Trendnet TV-IP314PI:

Наш видеообзор IP-камеры наблюдения Trendnet TV-IP314PI можно также посмотреть на iXBT.Video
