AverMedia ExtremeCap 910

Ежегодно компания AverMedia в обязательном порядке анонсирует свои новые и, как правило, оригинальные разработки. Которые обязательно и во многом отличаются не только от собственных моделей прежних лет, но и от разработок конкурентов. Причем отличаются не только исполнением. Иногда разработчиков осеняют настолько нестандартные идеи, что и сами устройства получаются... Скажем так, нестандартными. Яркий пример — герой сегодняшнего обзора. Глядя на этот аппарат и не имея хотя бы скудных описаний продукта, вряд ли кто-то сумеет догадаться о предназначении устройства.

Да, оно как-то связано с записью входящего видеосигнала — но это всего лишь половина ответа. Остальная часть отгадки будет приведена ниже.

Конструкция и технические характеристики

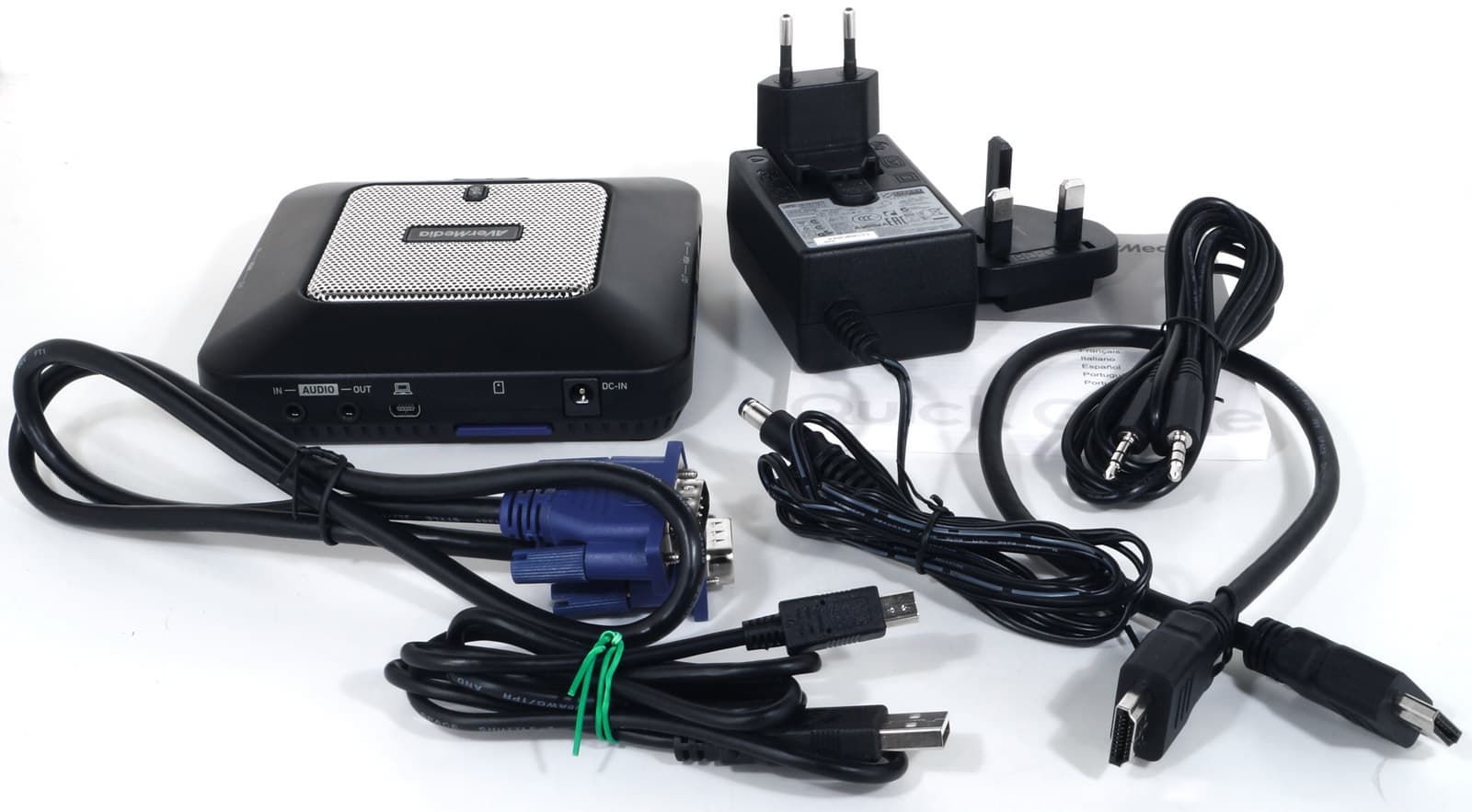

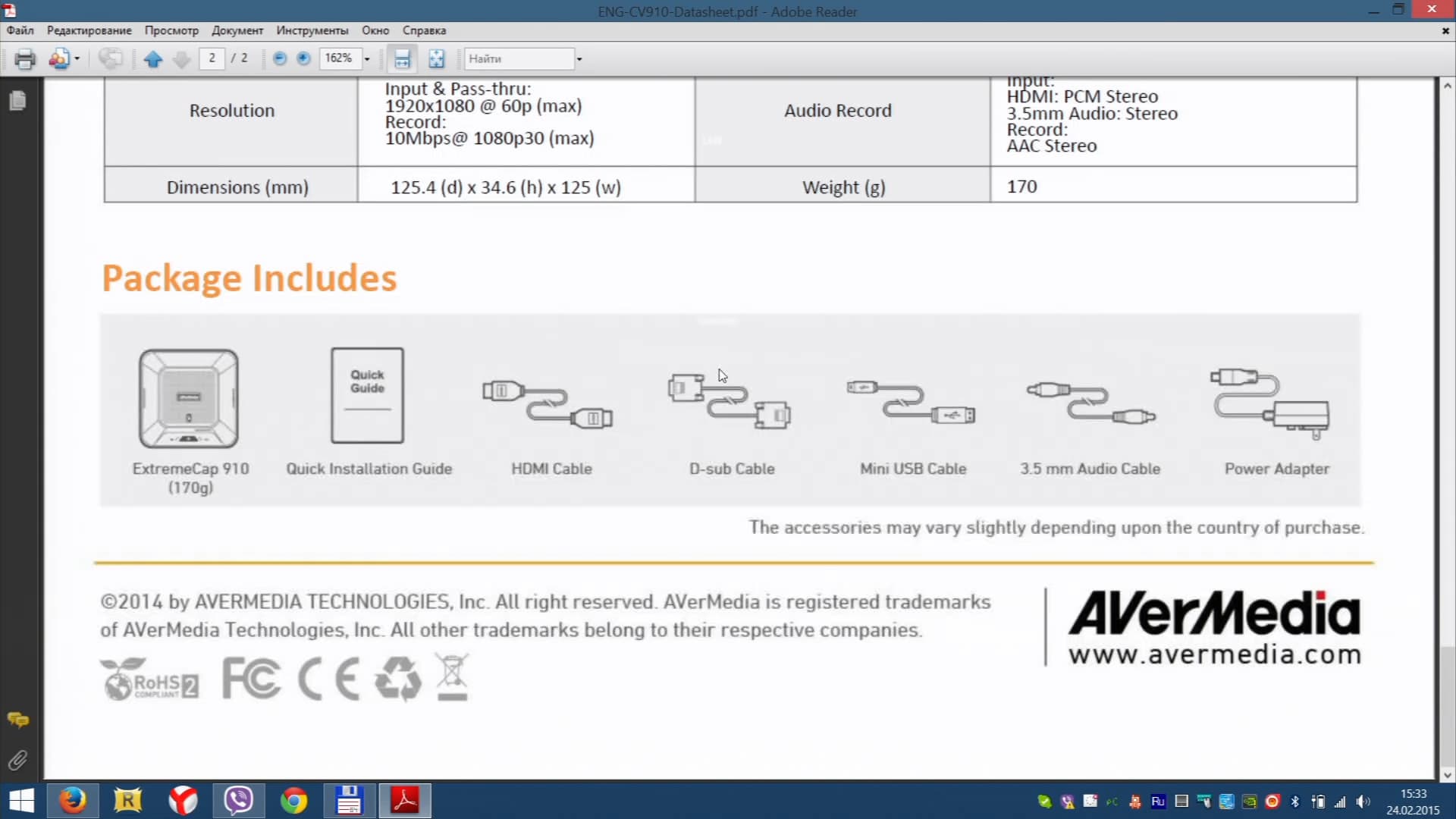

Комплектность загадочного устройства такова:

  • краткое руководство пользователя
  • сетевой адаптер питания
  • короткий кабель HDMI
  • кабель VGA
  • аудиокабель 3.5 мм
  • кабель Mini-USB

Уже по этой информации можно сделать вывод о том, что аппарат умеет записывать два типа сигнала: цифровой поток, поступающий через порт HDMI, и RGB-сигнал, идущий по разъему VGA (он же DE15M, он же D-Sub 15, он же DB15HD). Также — на основании наличия USB-кабеля — аппарат соединяется для каких-то целей с компьютером. Наконец, имеющийся аудиокабель говорит о том, что в качестве источника записываемого звука может выступать какое-то стороннее устройство с аналоговым аудиовыходом.

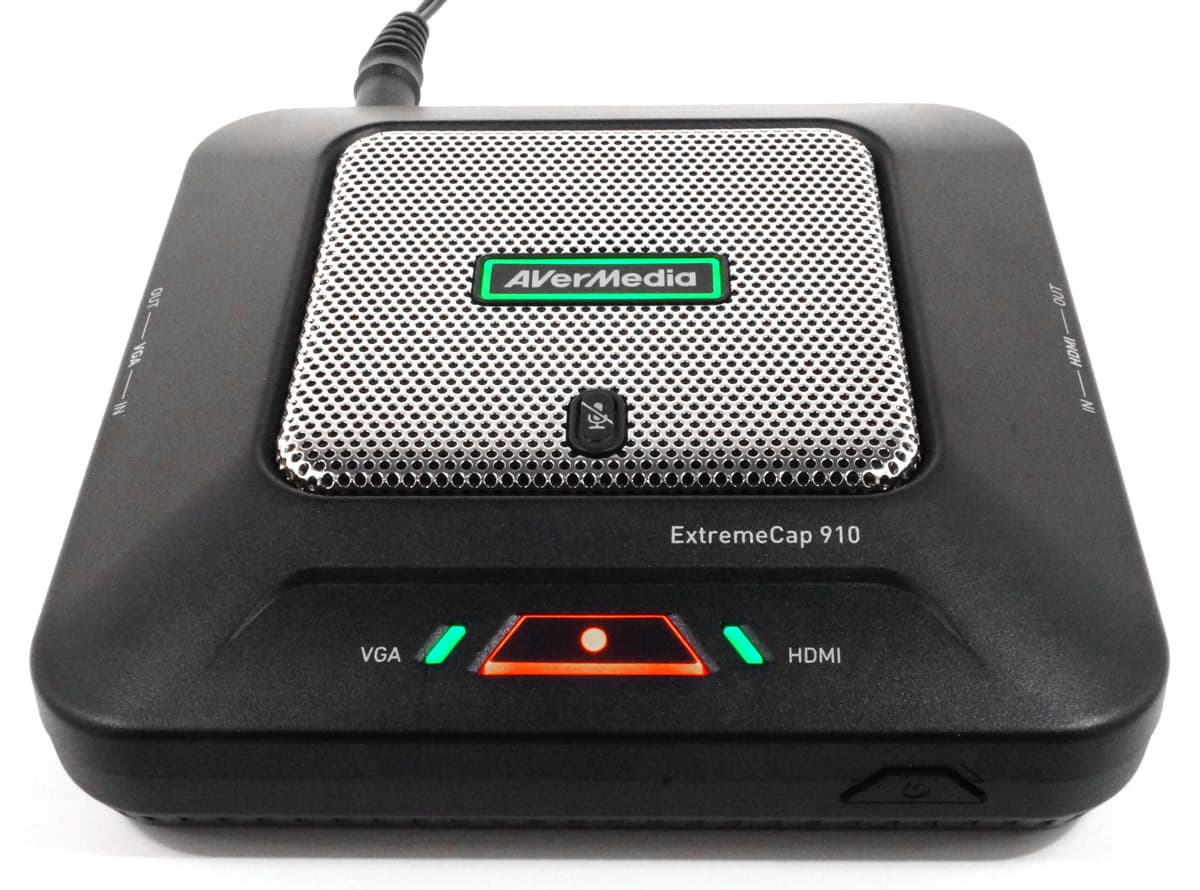

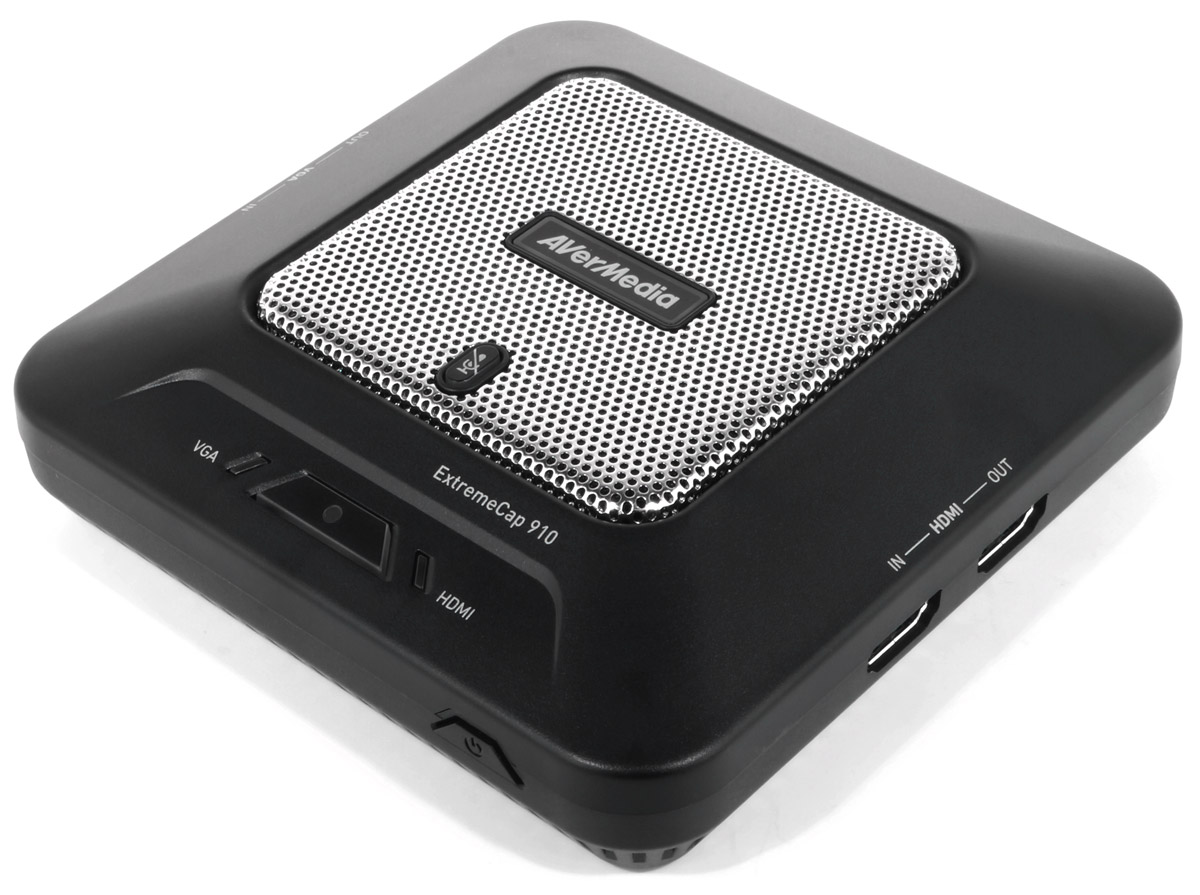

Беглое изучение конструкции аппарата подтверждает предположение о возможности записи двух разных типов сигнала — об этом говорят светодиоды, имеющие соответствующие надписи. Центральная кнопка в форме трапеции — явный признак автономности устройства, поскольку кнопка эта не может служить ни для чего более, кроме старта/остановки записи. Дальнейшее изучение заставляет утверждать, что расположенная на крышке аппарата кнопка с характерной пиктограммой свидетельствует о наличии под металлической решеткой встроенного микрофона, который можно временно отключить во время записи.

Все эти предположения верны. Перед нами — действительно редкое по своей функциональности и назначению устройство. Впрочем, будем честны, настолько же редка и востребованность в подобном аппарате, поскольку сфера его применения является довольно узкой. Вкратце: AverMedia ExtremeCap 910 служит для записи выступлений, лекций, совещаний и прочих презентаций, в которых присутствует какое-либо видео, требующее записи (картинка с компьютера или видеопоток с видеокамеры), и звук (преимущественно голос выступающего). Для записи видеопотоков в аппарате имеются соответствующие видеовходы, как HDMI (для видеокамеры или ПК), так и VGA (исключительно для ПК). Ну а запись звука может производиться как встроенным в устройство микрофоном, так и с любого внешнего аналогового источника.

Что характерно, все интерфейсы работают в так называемом сквозном режиме. Это означает, что, к примеру, сигнал с видеокарты ноутбука можно подать в устройство, и тут же вывести его на монитор или проектор для показа аудитории. Таким образом, и сигнал будет записан, и зритель останется довольным. То же касается и звука — соответствующий аналоговый вход дополнен выходом, откуда звук можно отправить на тот же проектор.

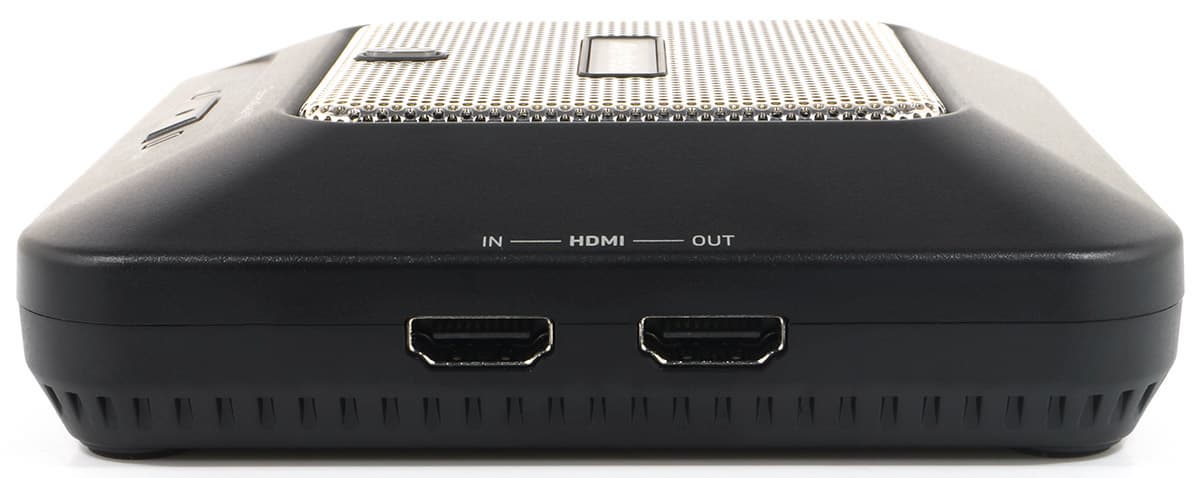

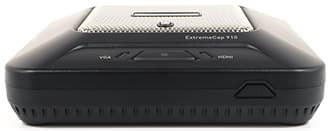

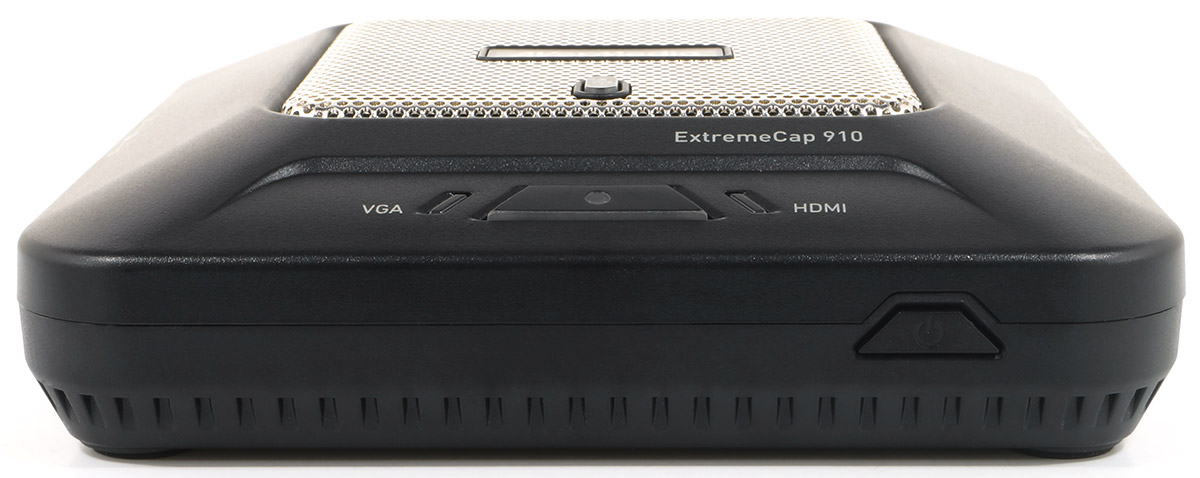

Лицевая сторона с кнопкой включения устройстваВход и сквозной выход HDMI

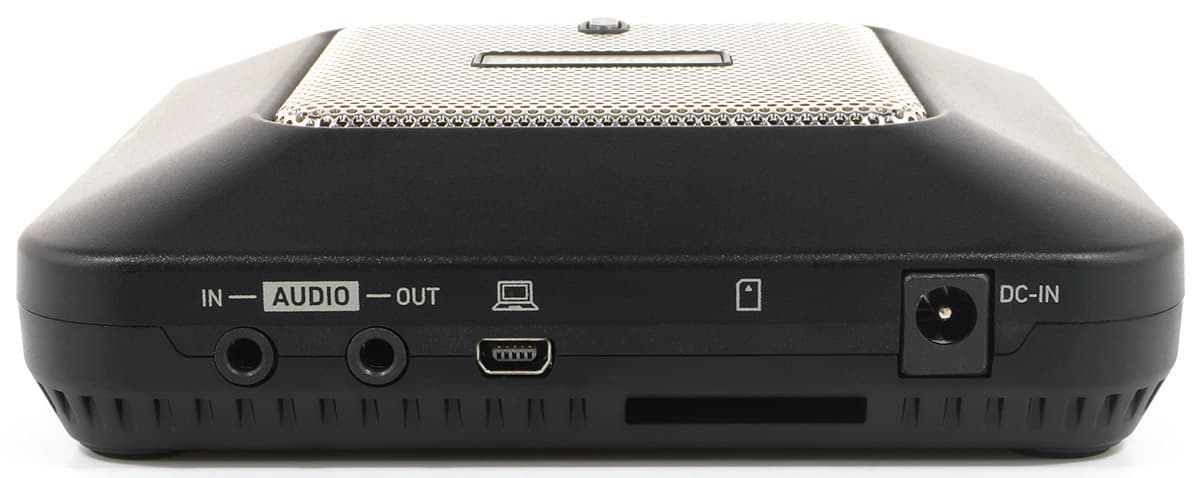

  • вход и сквозной выход аналогового аудио
  • порт Mini-USB для подключения к ПК
  • слот карты памяти формата SDHC
  • разъем для подключения сетевого адаптера

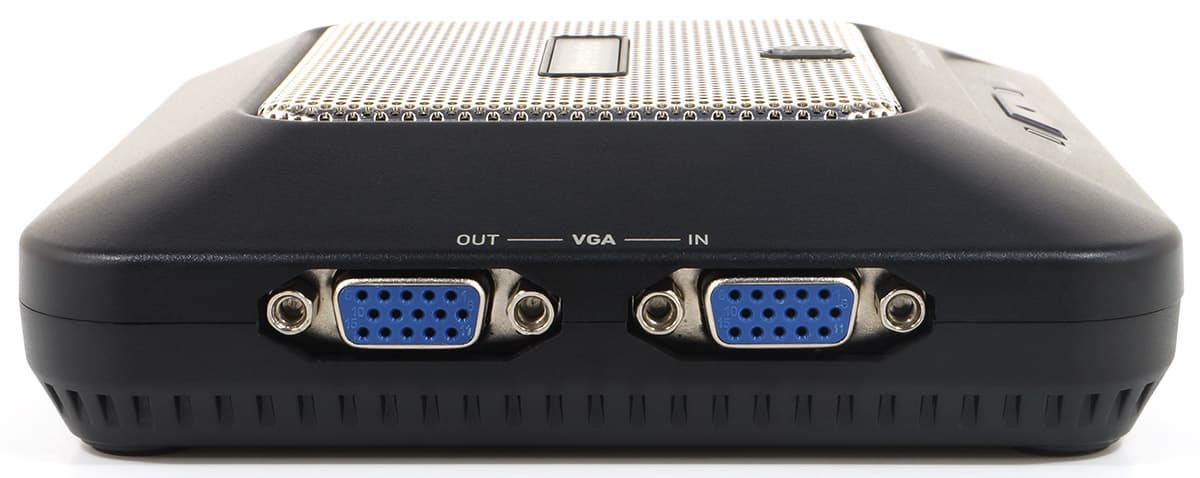

Вход и сквозной выход VGA

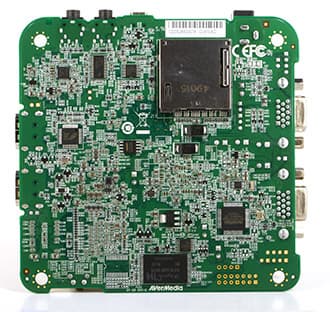

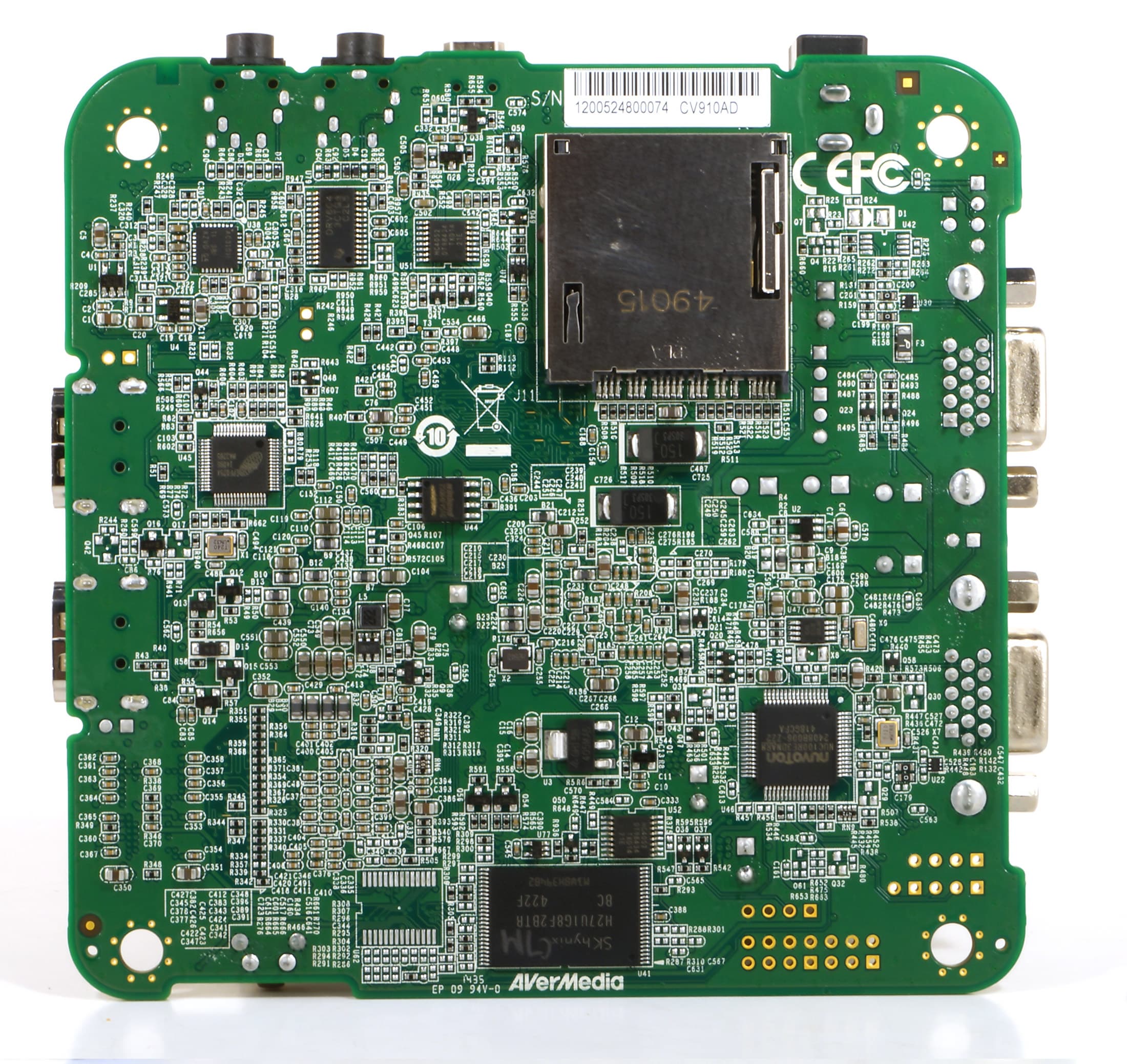

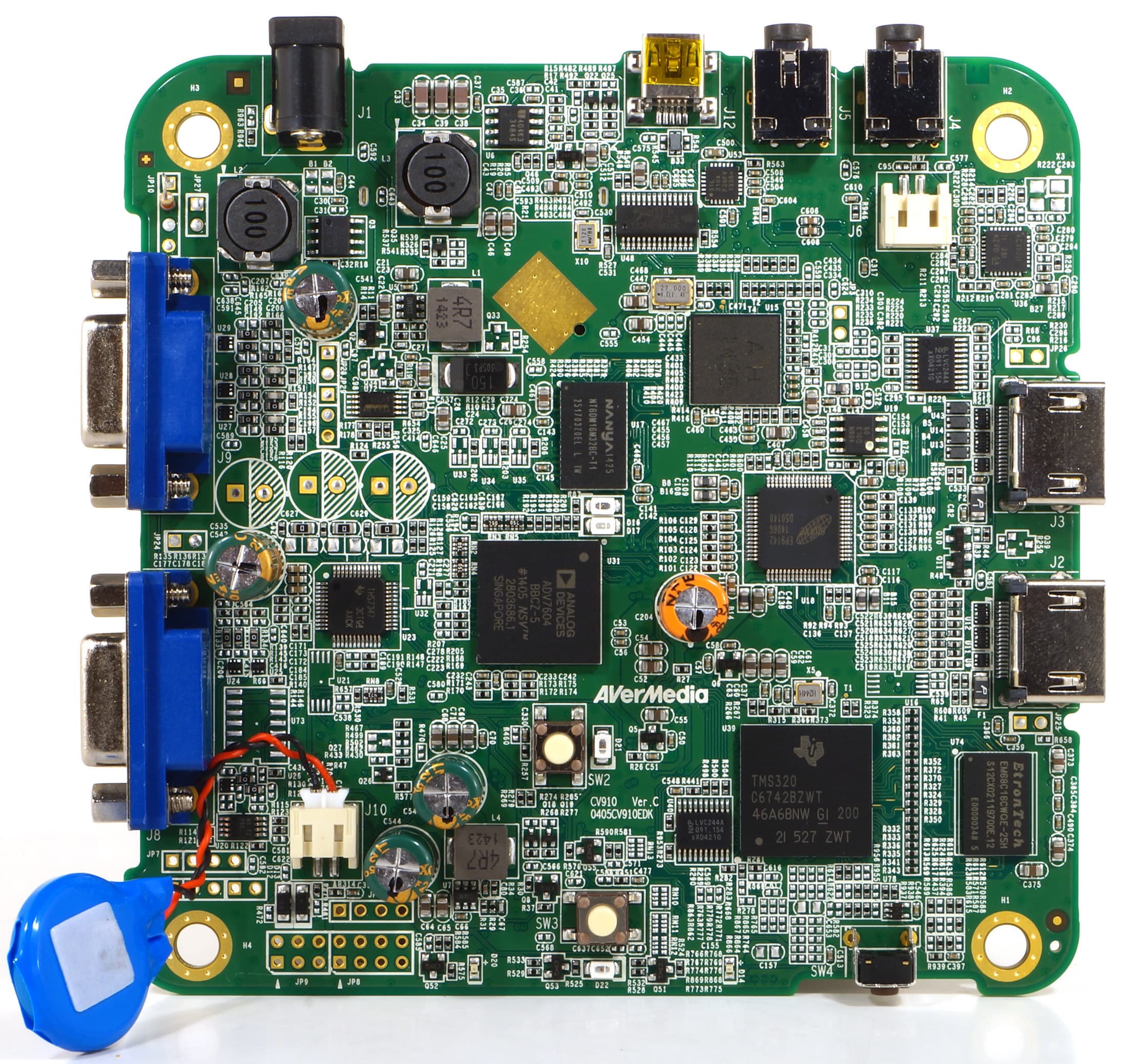

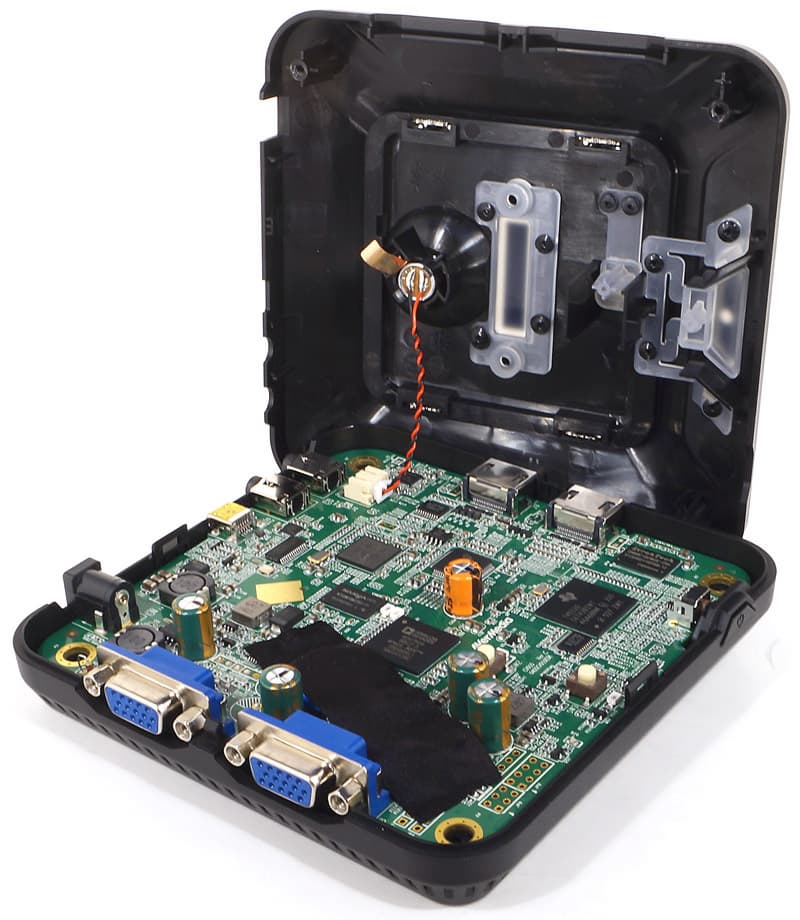

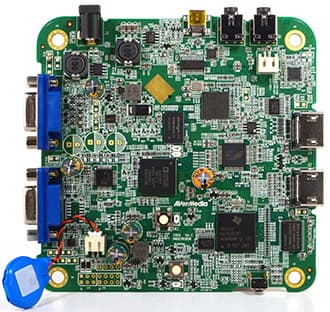

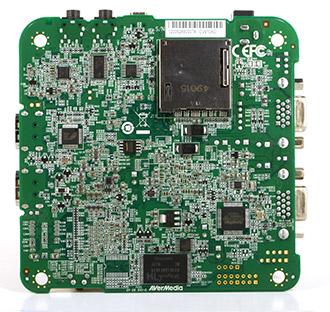

Если заглянуть внутрь корпуса, можно видеть, что буквально все свободное пространство занято одной печатной платой. По всей видимости, проблем с охлаждением работающих компонентов здесь нет. Это показала и практика — устройство практически не нагревается во время работы.

Исключительно для удовлетворения любопытства «электронщиков», попробуем идентифицировать ключевые электронные компоненты, составляющие основу устройства.

  • 12-битный видеооцифровщик, в том числе аналогового сигнала ADV7604 с поддержкой HDMI 1.3 производства Analog Devices
  • цифровой сигнальный процессор TMS320, занимающийся обработкой видео/аудиопотока
  • память 1 ГБ NAND Flash H27U1G8F2B

Основные технические характеристики AverMedia ExtremeCap 910 приведены в следующей таблице:

Подключение
ИнтерфейсUSB 2.0
Видеовходы
  • Цифровой: HDMI (запись видеосигнала с защитой HDCP не поддерживается)
  • Аналоговый: D-Sub
Аудиовходы
  • Цифровой: HDMI
  • Аналоговый: 3,5 мм стерео
Видеовыходы
  • Цифровой: HDMI
  • Аналоговый: D-Sub
Аудиовыходы
  • Цифровой: HDMI
  • Аналоговый: 3,5 мм стерео
Стандарты видеозахвата
Поддерживаемые разрешения
  • Вход: до 1920×1080 60p
  • Захват: до 1920×1080 30p 10 Мбит/с
Формат записи
  • видео: H.264 (контейнер TS)
  • аудио: AAC 2 канала 48 кГц
Цветовая субдискретизация
  • Вход: YUV 4:2:2
  • Захват: YUV 4:2:0
Аудиоформат
  • HDMI: PCM
  • 3,5 мм: стерео
Прочие характеристики
Носителькарта памяти до SDHC Class 10 (FAT32)
Микрофонвсенаправленный
Температура эксплуатацииот 0 до +50 °C
Наличие индикаторовнесколько, сигнализируют о текущем состоянии устройства
Размеры125×34×125 мм
Вес170 г
Средняя цена
по данным price.ru
Н/Д(0)
Средняя цена
по данным Яндекс.Маркет
T-11554030
Предложения
по данным Яндекс.Маркет
L-11554030-10

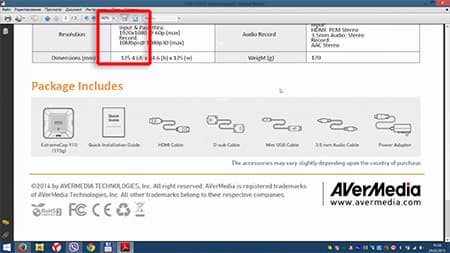

Эти и прочие сведения можно увидеть на страничке продукта.

Подключение, настройка и эксплуатация

Из описания читатель уже наверняка представил способы подключения и использования данного устройства. Таких способов может быть несколько.

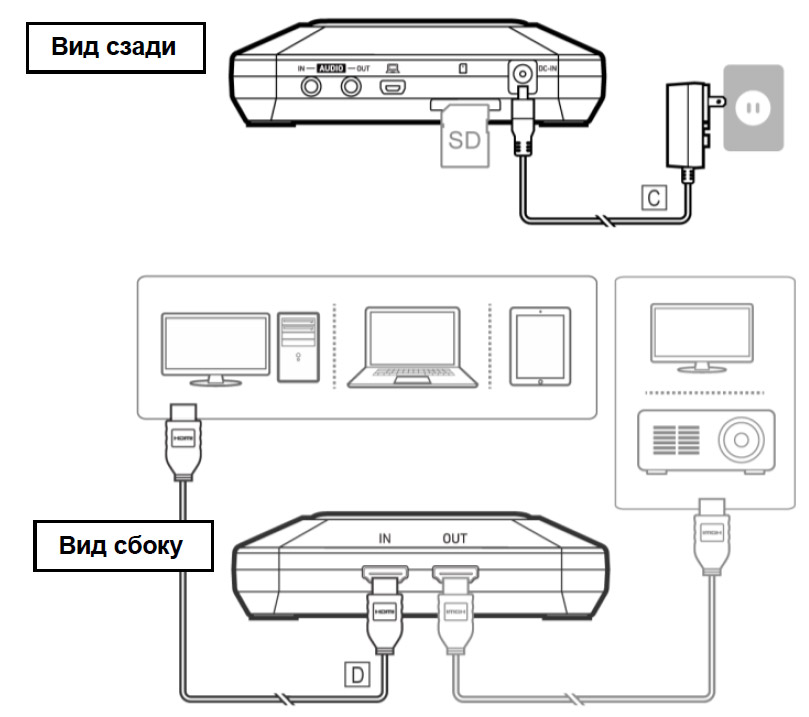

Подключение
HDMI-сигнала

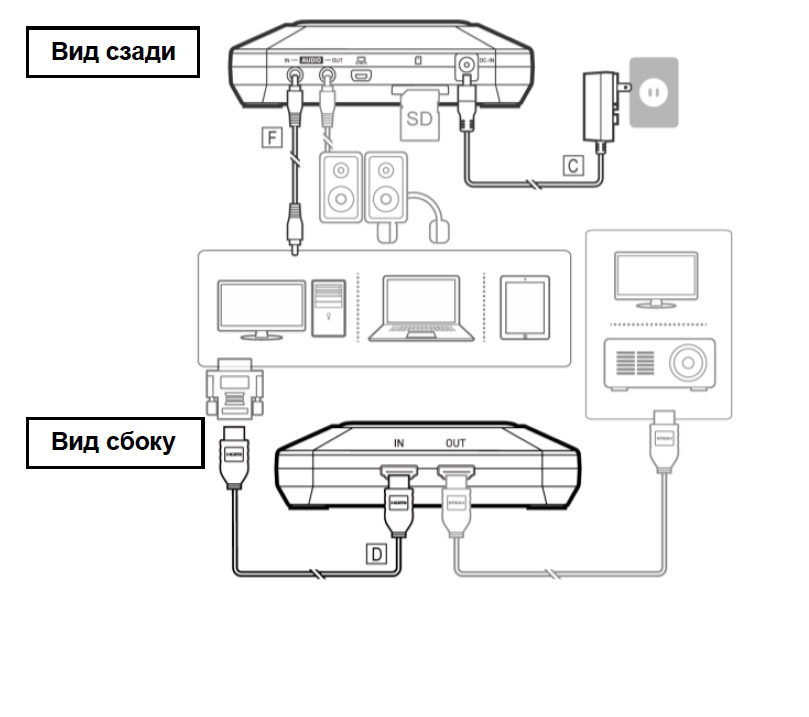

Подключение через
переходник DVI—HDMI

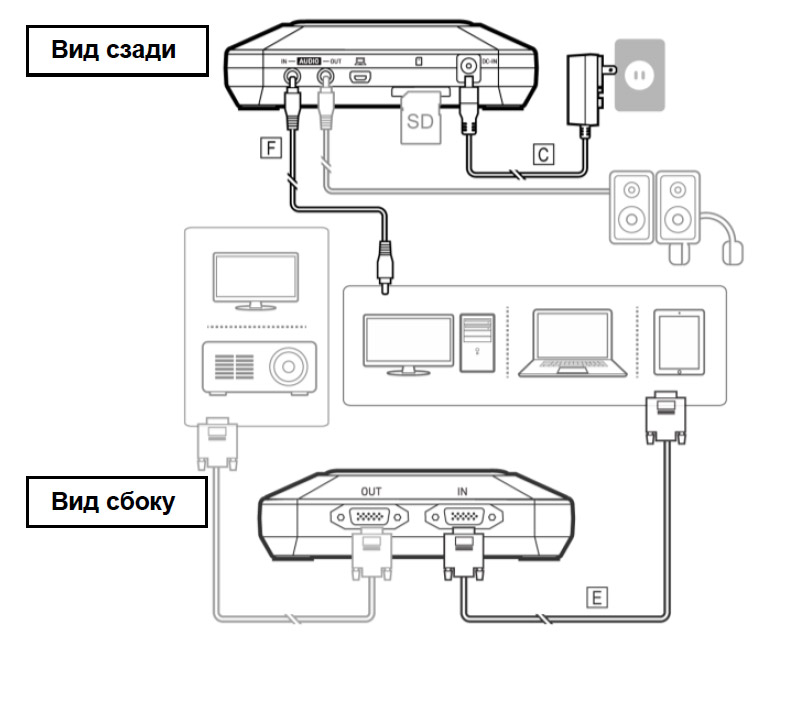

Подключение
VGA-сигнала

Аппарат подключается к видеовыходу компьютера, ноутбука, планшета или смартфона, видеокамеры или фотоаппарата — словом, к любому источнику, дающему тот тип и формат сигнала, который поддерживается устройством. При необходимости подключение можно «продлить» до монитора или проектора, воспользовавшись сквозными видеовыходами. Захватываемый устройством сигнал записывается на вставленную в слот SD-карту.

Но, если аппарат настолько самостоятелен, то для чего же используется подключение к ПК по имеющемуся у устройства порту USB? Разумеется, для настройки аппарата.

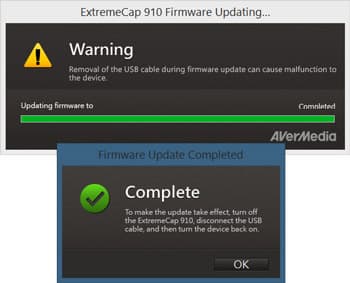

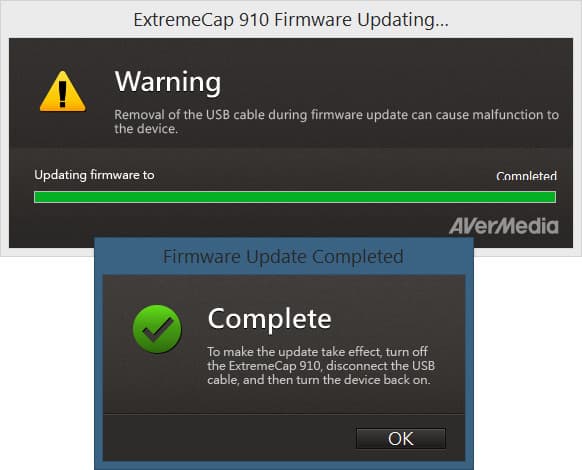

В первую очередь желательно обновить внутреннюю микропрограмму устройства, нужная для этого утилита найдется на сайте производителя.

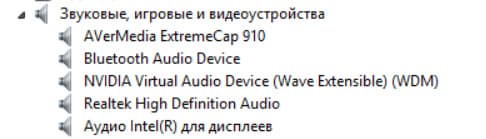

Теперь, после установки пакета драйверов, в Диспетчере устройств появится новое оборудование — AverMedia ExtremeCap 910.

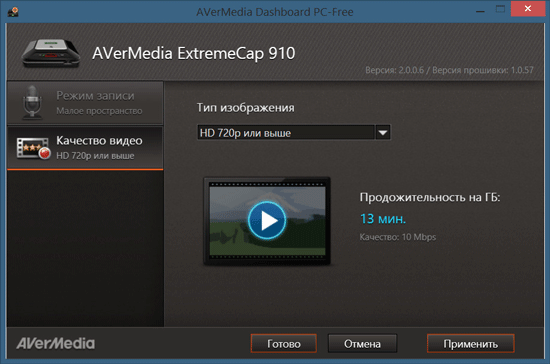

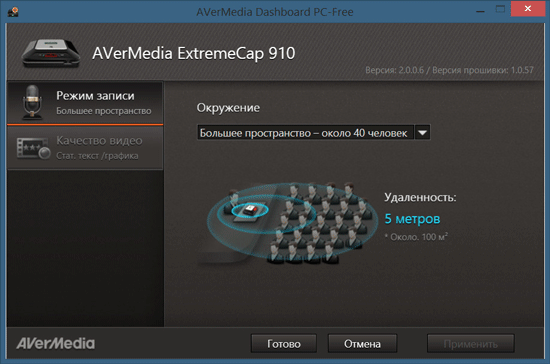

Вместе с драйверами в систему оказалась установлена легкая утилита под названием Dashboard PC-Free. Это именно утилита, предназначенная для несложной настройки. Впрочем, слово «настройка» тут не совсем подходит. Скорее, для изменения нескольких доступных параметров. Эти параметры разбиты на две категории: чувствительность микрофона и качество видео. Никаких конкретных цифр и значений здесь не приводится, имеется лишь общее описание предлагаемого параметра. Так, чувствительность микрофона состоит из трех уровней: большее, среднее, и малое пространство. Каждый выбранный пункт сопровождается наглядной графикой.

Выбор качества видео также проиллюстрирован понятными любому комментариями с приведением примерной длительности, приходящейся на 1 ГБ объема флэшки. Таким образом, не вполне компетентному в этом плане пользователю гораздо проще представить, на какое время записи хватит имеющейся у него карты памяти.

Если чувствительность микрофона выразить в цифрах мы вряд ли сумеем, то привести технические сведения о видеофайлах, получаемых в каждом режиме, вполне в состоянии (данные получены при захвате с VGA-выхода ноутбука при разрешении экрана 1920×1080):

 HD 720p или вышеПрезентация/обучениеСтат. текст/графика
КодекAVC High@L4.0
Частота кадров30
Битрейт10 Мбит/с6 Мбит/с3 Мбит/с
ЗвукAAC 2 канала 48 кГц

Примечание: поступающий на вход устройства видеопоток имеет меньший размер (к примеру, 1280×720), то частота кадров в захваченном файле будет соответствовать частоте кадров источника (видеовыход ПК — 60 кадров в секунду, видеокамера стандарта PAL — 50). Таким образом, ограничение в 30p касается только Full HD-сигнала.

Особенности захвата

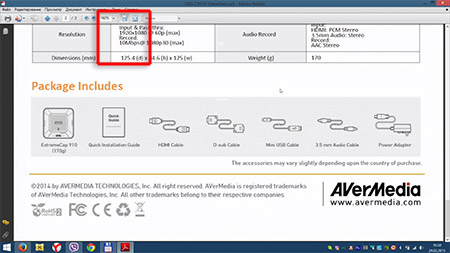

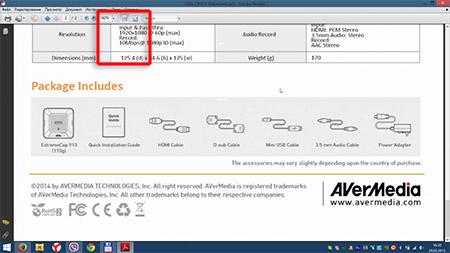

Изучая электронную начинку устройства, мы выяснили, что оно оснащено аппаратным кодировщиком (впрочем, один тот факт, что устройство автономно, уже говорит об этом). Следовательно, имеет смысл разузнать особенности этого кодировщика, проще говоря — качество захвата. Для этого подключим к устройству видеокамеру, и произведем обоими аппаратами синхронную съемку. Чисто из любопытства: насколько существенна разница кодировщиков видеокамеры и нашего устройства? А во время синхронного последующего воспроизведения мы сделаем по два стопкадра из каждой полученной записи, в статике и в движении.

Для просмотра в большем размере нажмите кнопку Оригинальный размер

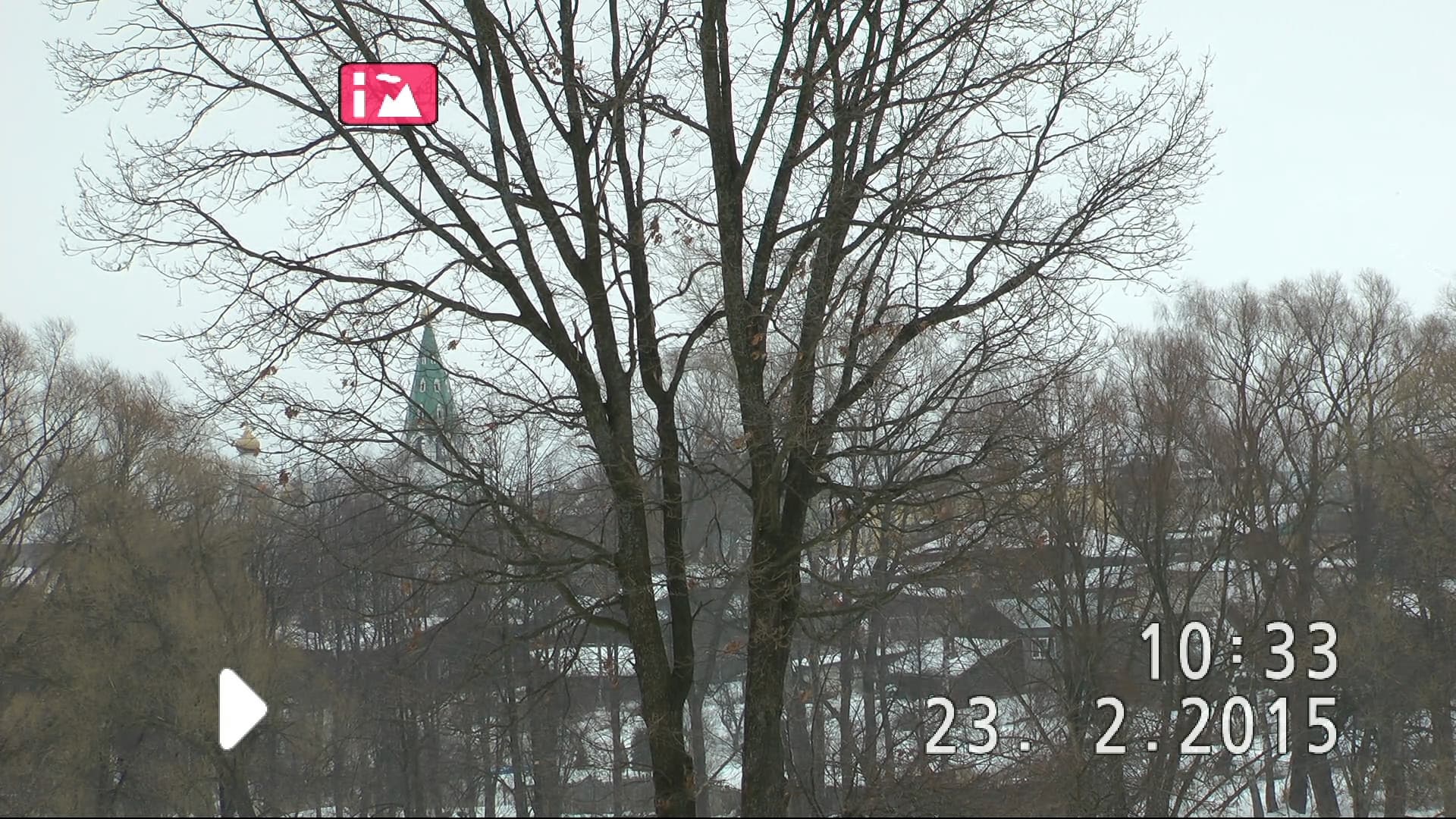

Ниже можно скачать все четыре стопкадра и сравнить их самостоятельно.

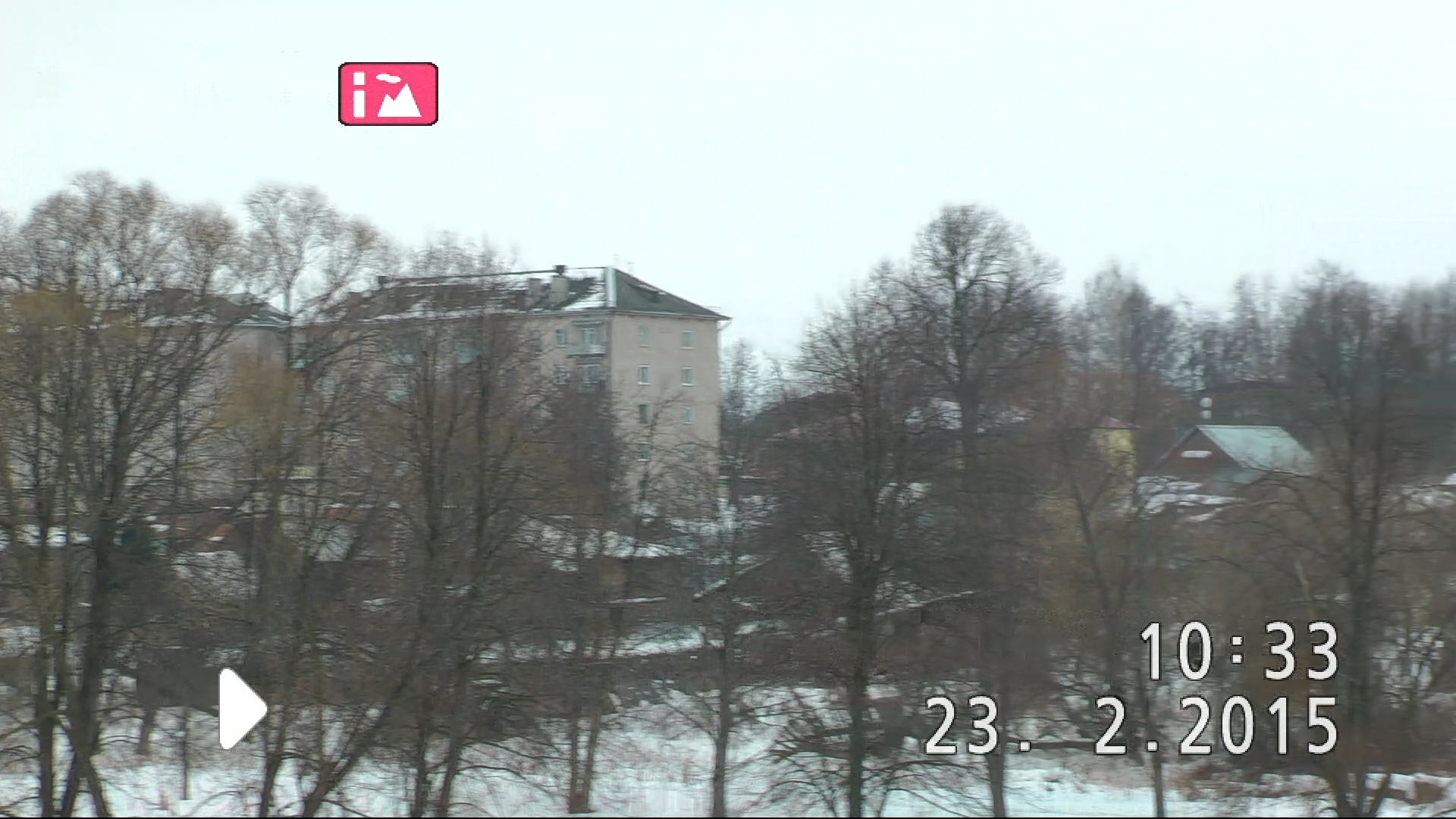

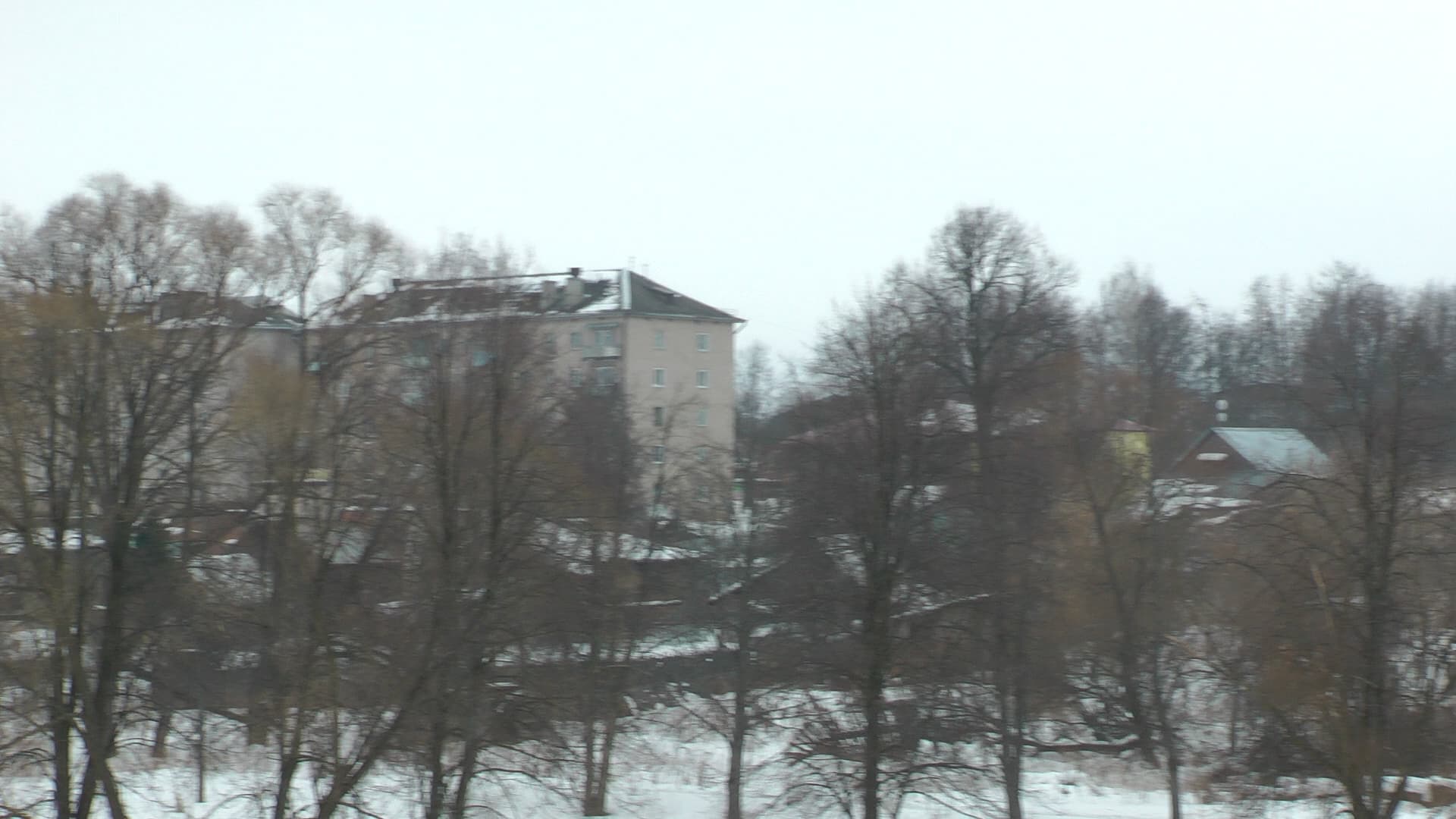

AverMedia ExtremeCap 910Видеокамера

Видно, что различий между первыми, статичными кадрами, почти нет, за исключением некоторых мелких деталей, которые занимают исчезающе малую часть площади кадра. В движении различий наблюдается чуть больше, и разница, казалось бы, в пользу AverMedia ExtremeCap 910, потому что границы объектов в ее кадре выглядят значительно более резкими. Но объясняется это, скорее всего, особенностями обработки поступающего сигнала, при которой производится трансформация видео с высокой частотой кадров (в случае с камерой — это 50 прогрессивных кадров в секунду) в видео со стандартной частотой кадров (25 прогрессивных кадров в секунду). Попросту, устройство «сливает» два соседних кадра в один, используя определенный алгоритм, что делает границы более четкими.

Думается, данная особенность будет иметь немалое значение при записи жестикуляции лектора или движущихся на экране ПК слайдов — впоследствии любой взятый из такой записи кадр можно использовать в качестве самостоятельного графического представления презентации. Но, разумеется, об использовании данного устройства в качестве портативного оцифровщика не может быть и речи. А, собственно, никто эту речь и не вел.

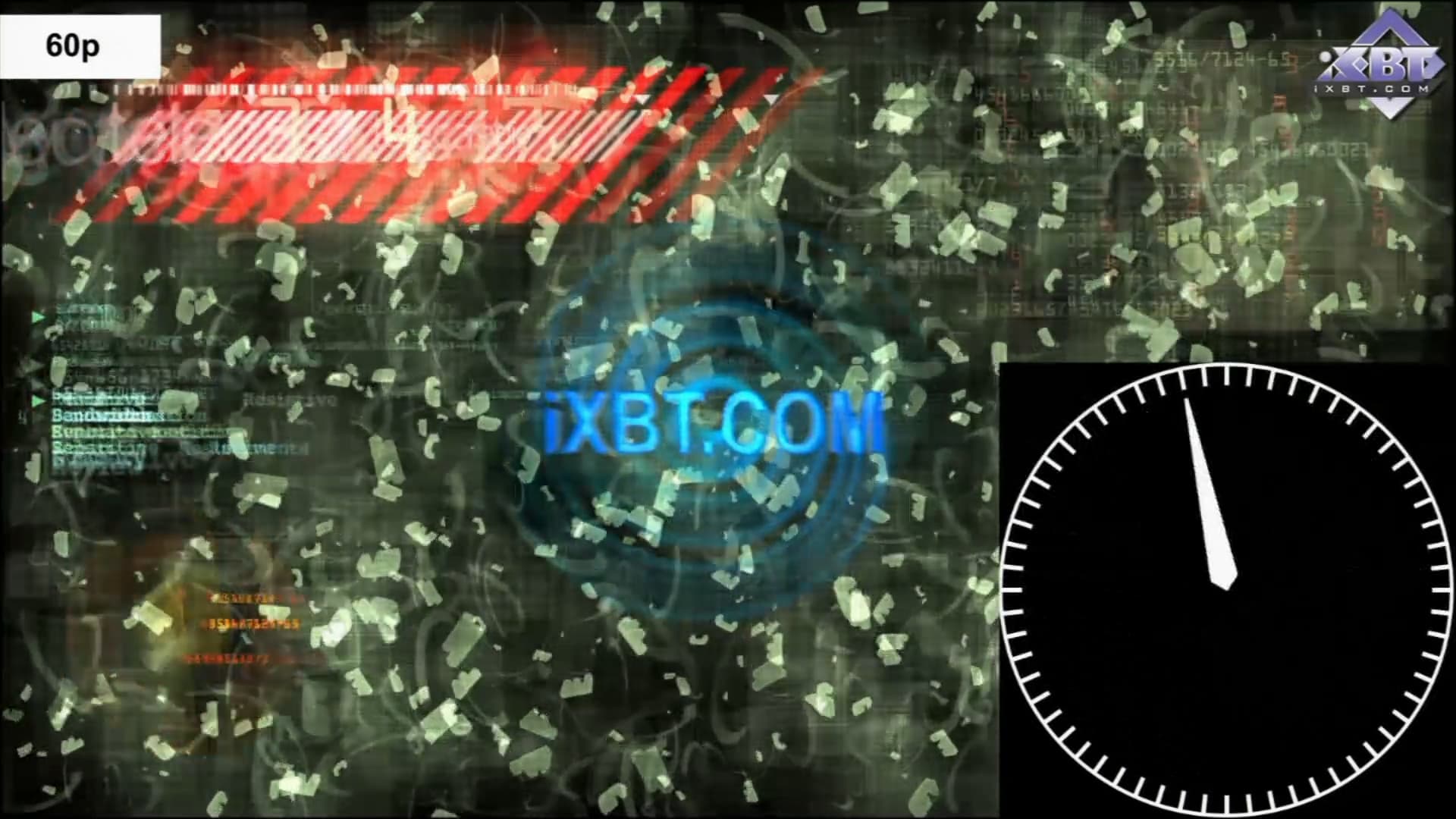

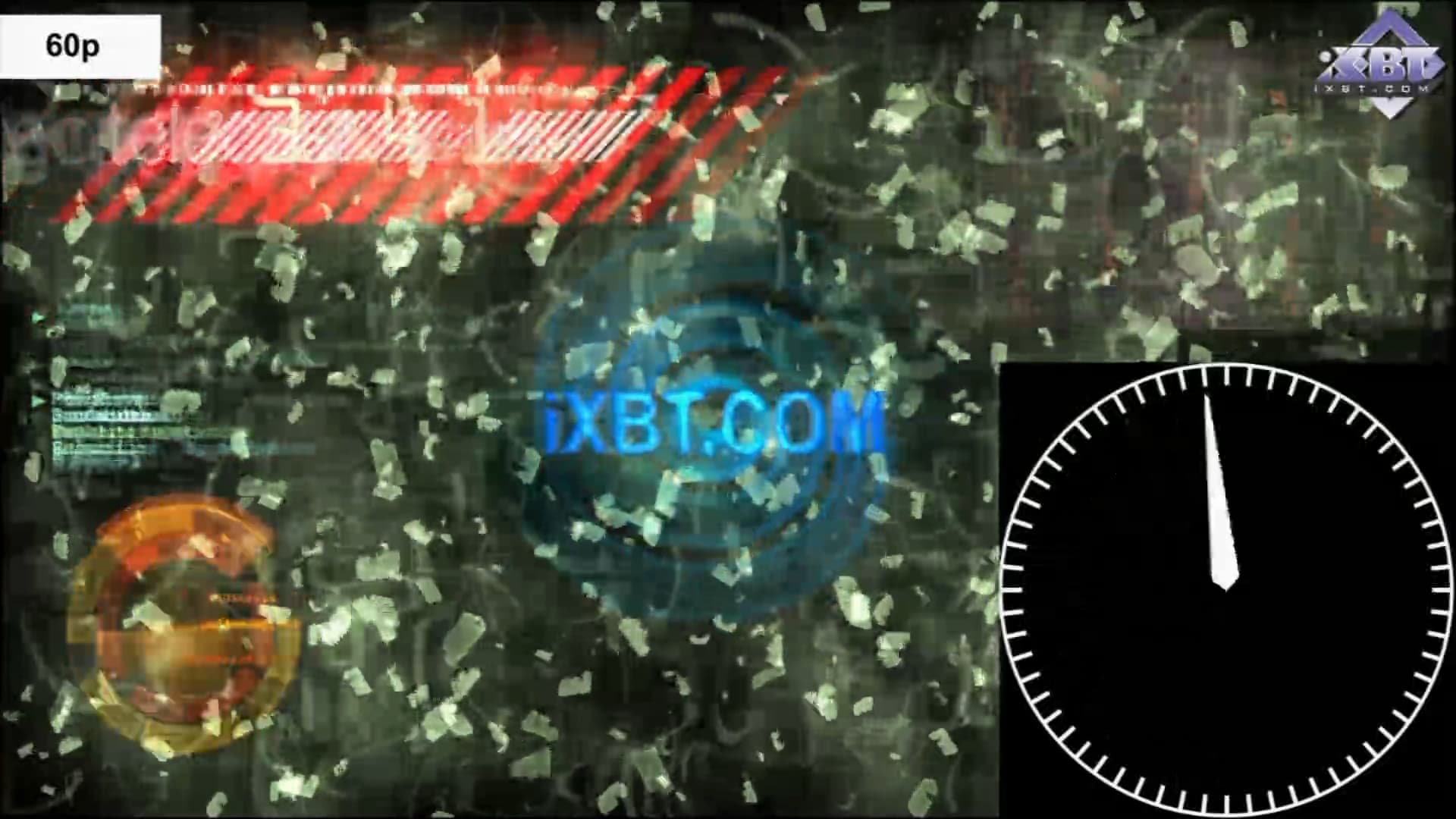

Предыдущий тест мы производили, записывая нашим устройством видео в самом высоком качестве. Напомним, градаций качества в аппарате имеется три: HD 720p или выше, Презентация/обучение, и Стат. текст/графика. Интересно знать, насколько будет различаться качество при изменении режимов записи? Ведь битрейт видео в каждом из трех случаев будет разный. Произведем необходимый захват с видеовыхода ноутбука во всех трех режимах, а затем сравним полученные стопкадры. Записывать будем один из наших специальных тестовых файлов, при этом запись с VGA-выхода ноутбука произведем с максимальным разрешением, 1920×1080.

HD 720p или вышеПрезентация/обучениеСтат. текст/графика
Скачать стопкадрСкачать стопкадрСкачать стопкадр

Разница в качестве тут не просто очевидна — ее невозможно скрыть или проигнорировать. Если при захвате с максимальным качеством движущиеся объекты выглядят более-менее удовлетворительно, то в режиме Стат. текст/графика эти же объекты превращаются в сплошное месиво.

Однако при захвате статичной картинки (слайды, презентации и т. д.), как можно видеть ниже, разумно будет обойтись минимальным битрейтом, поскольку никакой разницы здесь не увидишь при всем желании.

HD 720p или вышеПрезентация/обучениеСтат. текст/графика

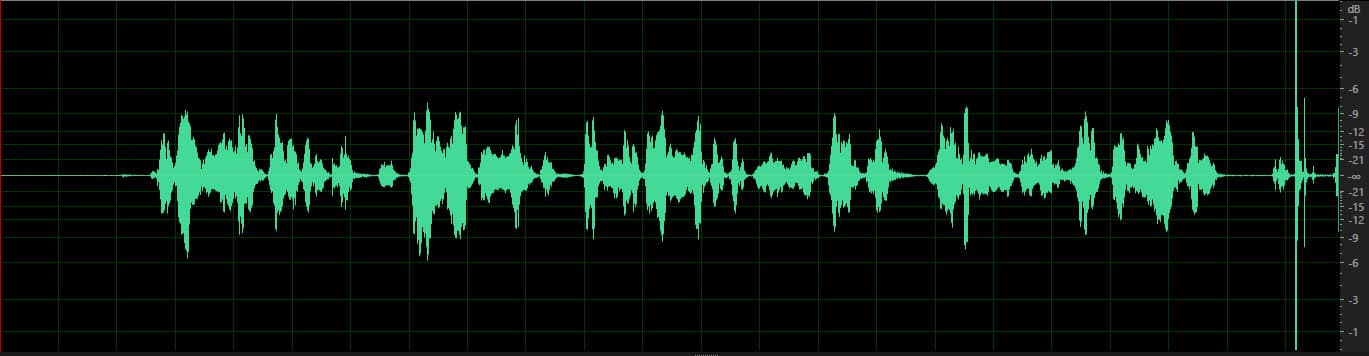

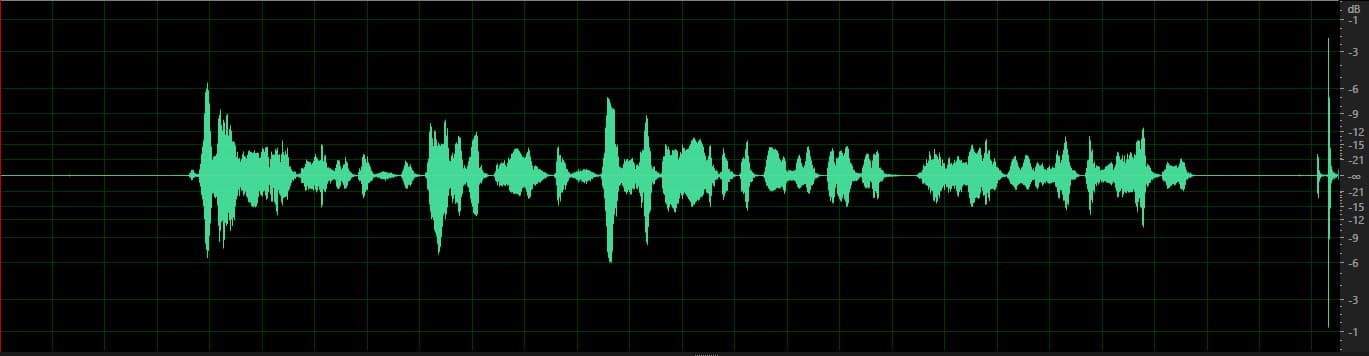

Наконец, о звуке. Встроенный в устройство всенаправленный микрофон всегда работает с активным шумоподавителем. Этот шумодав иногда может преподнести неприятные сюрпризы при записи, например, ритмичной музыки. Нет, данное устройство годится только для записи речи. Здесь аппарат справляется вполне достойно. Мы попытались увидеть разницу в уровне записываемого звука при использовании разных настроек чувствительности. Для этого помощник продекламировал одну и ту же короткую часть стишка. Чтец располагался в трех метрах от устройства, а в помещении выдерживалась строгая тишина.

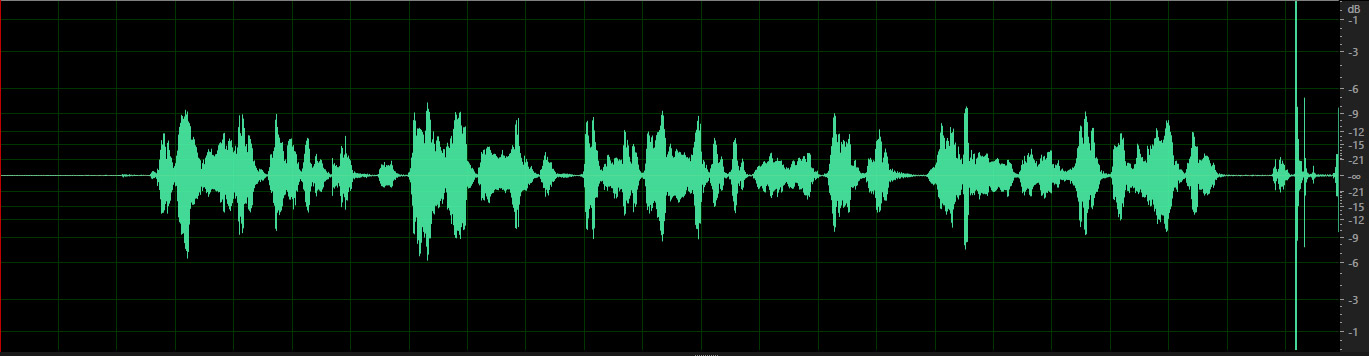

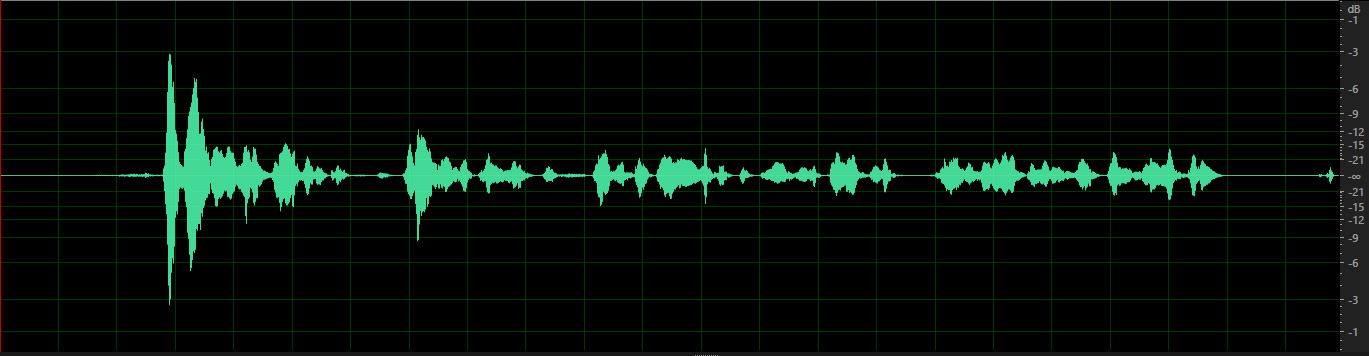

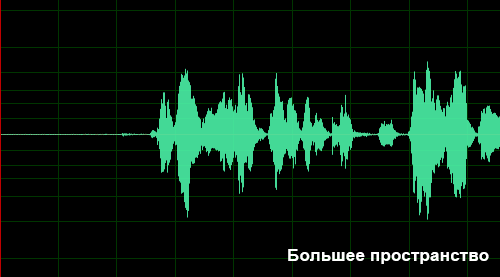

Большее пространствоСреднее пространствоМалое пространство
Скачать роликСкачать роликСкачать ролик

Очевидно, что здесь работает не только шумоподавитель (фонового шума действительно нет), но и автоматический уровень, который старается удерживать одинаковую громкость для всех попадающих в микрофон звуков. Причем срабатывает он не сразу, а спустя секунду. Это видно по силе всплесков в начале речи диктора: чем меньше предполагаемое расстояние до источника звука, тем этот всплеск выше.

Выводы

Представим: для чего, в каких случаях может потребоваться рассмотренный аппарат? Думается, AverMedia ExtremeCap 910 идеален для записи обучающих веб-семинаров, состоящих из видеопрезентаций с голосовыми закадровыми комментариями. Или для фиксации важных совещаний (так называемых мозговых штурмов), на которых сотрудники предлагают свои идеи, исполненные в виде презентаций. Ну и, конечно, видеоблогеры вряд ли обойдут стороной этот продукт, учитывая, что в качестве источника видео можно использовать любое устройство, а голос разрешается записывать на внешний микрофон, например петличку.

Необычное, особенное устройство с узкой и довольно редкой функциональностью. Такая оригинальность должна быть оценена по достоинству соответствующей наградой:
