Обзор видеокарты Sapphire Nitro+ RX 5700 XT 8G GDDR6 (8 ГБ)

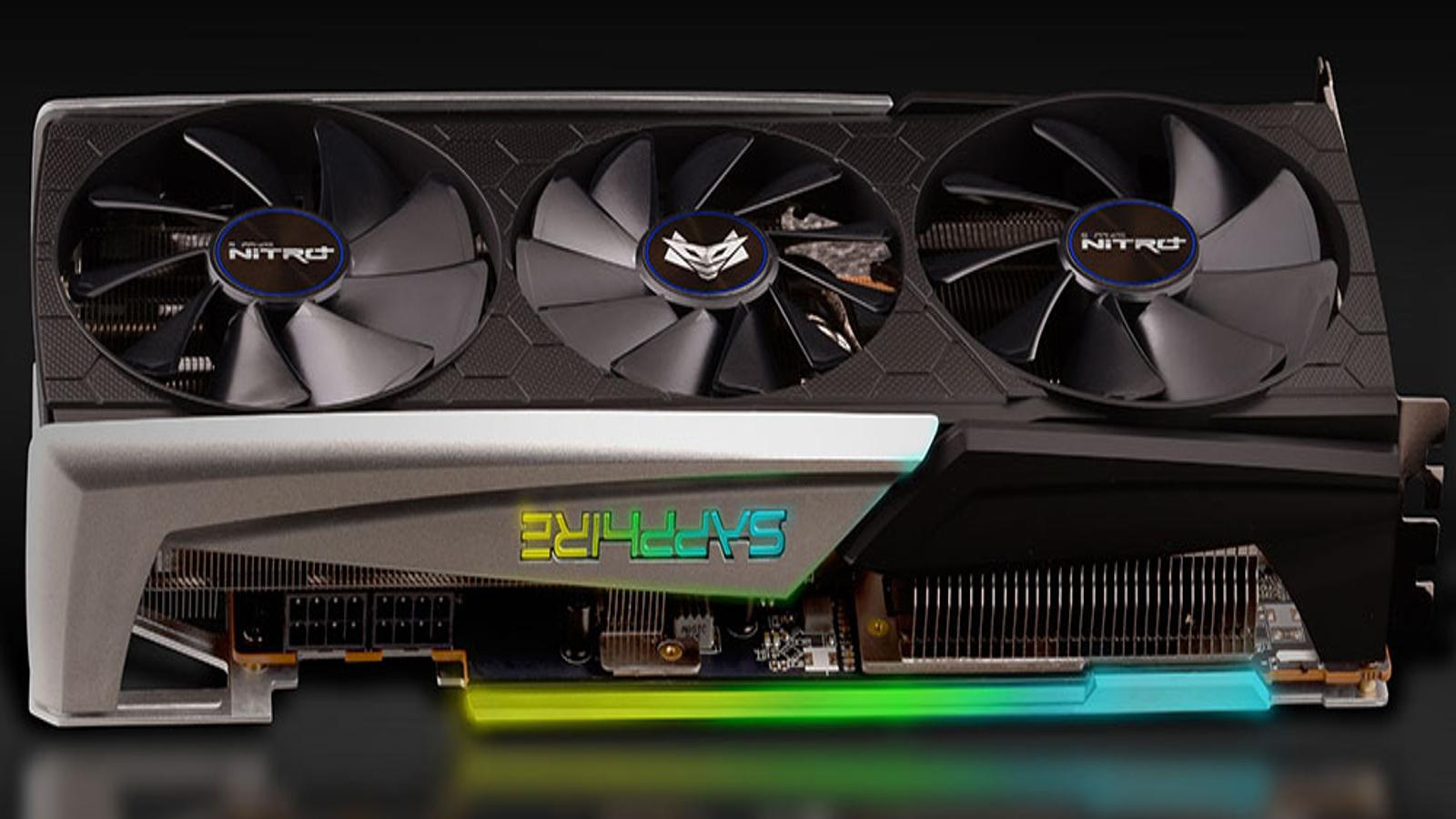

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Nitro+ RX 5700 XT 8G GDDR6 8 ГБ 256-битной GDDR6

Кратко о главном

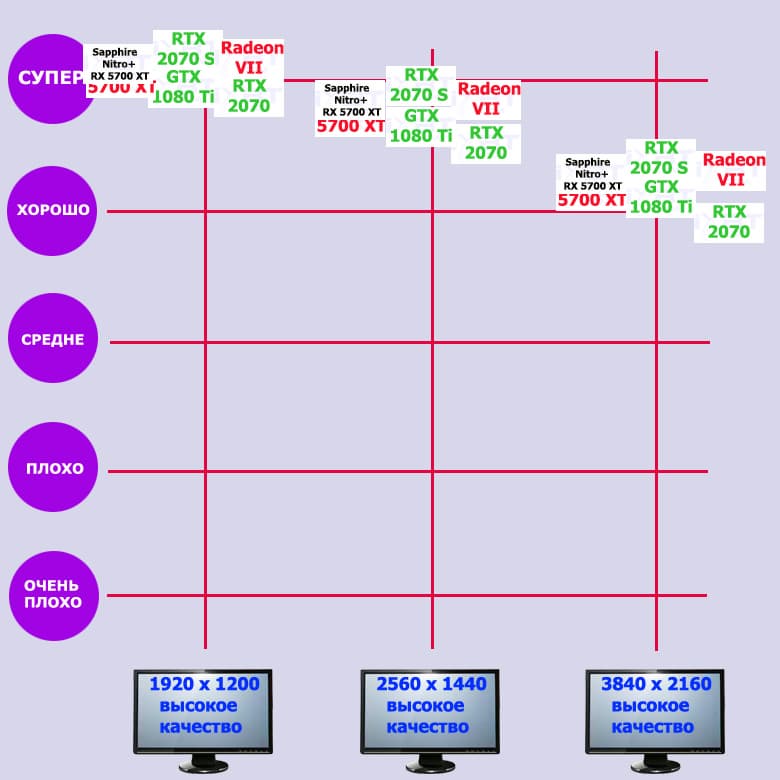

В начале всех обзоров по серийным видеокартам мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

Как показали наши тесты, в плане производительности AMD Radeon RX 5700 XT идет примерно на уровне Nvidia GeForce GTX 1080 Ti (из старого поколения) и находится между RTX 2060 Super и RTX 2070 Super, ближе к последнему. Мы также опытным путем установили, что RTX 2070 подойдет для большинства игр при максимальных настройках качества в разрешениях до 2.5К включительно. Стоящие чуть выше GeForce RTX 2080, RTX 2070 Super и Radeon RX 5700 XT могут «замахнуться» и на 4К при максимальном качестве графики, хотя в особо сложных по графике играх, скорее всего, все-таки придется снижать качество либо разрешение.

Характеристики карты

Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также мини-ПК и другую продукцию.

Память

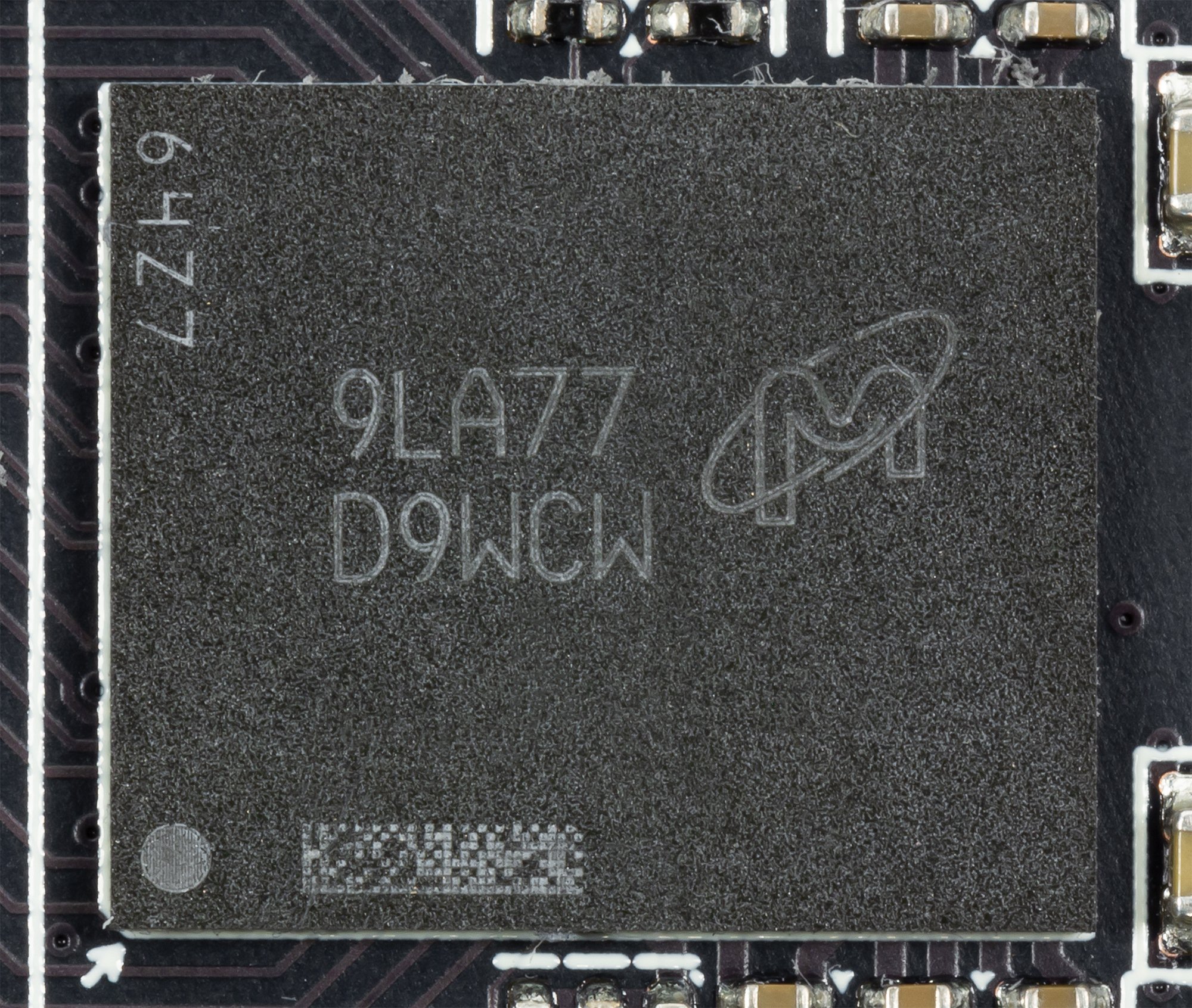

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Особенности карты и сравнение с эталонным дизайном

Sapphire Nitro+ RX 5700 XT 8G GDDR6 (8 ГБ)	AMD Radeon RX 5700 XT (8 ГБ)

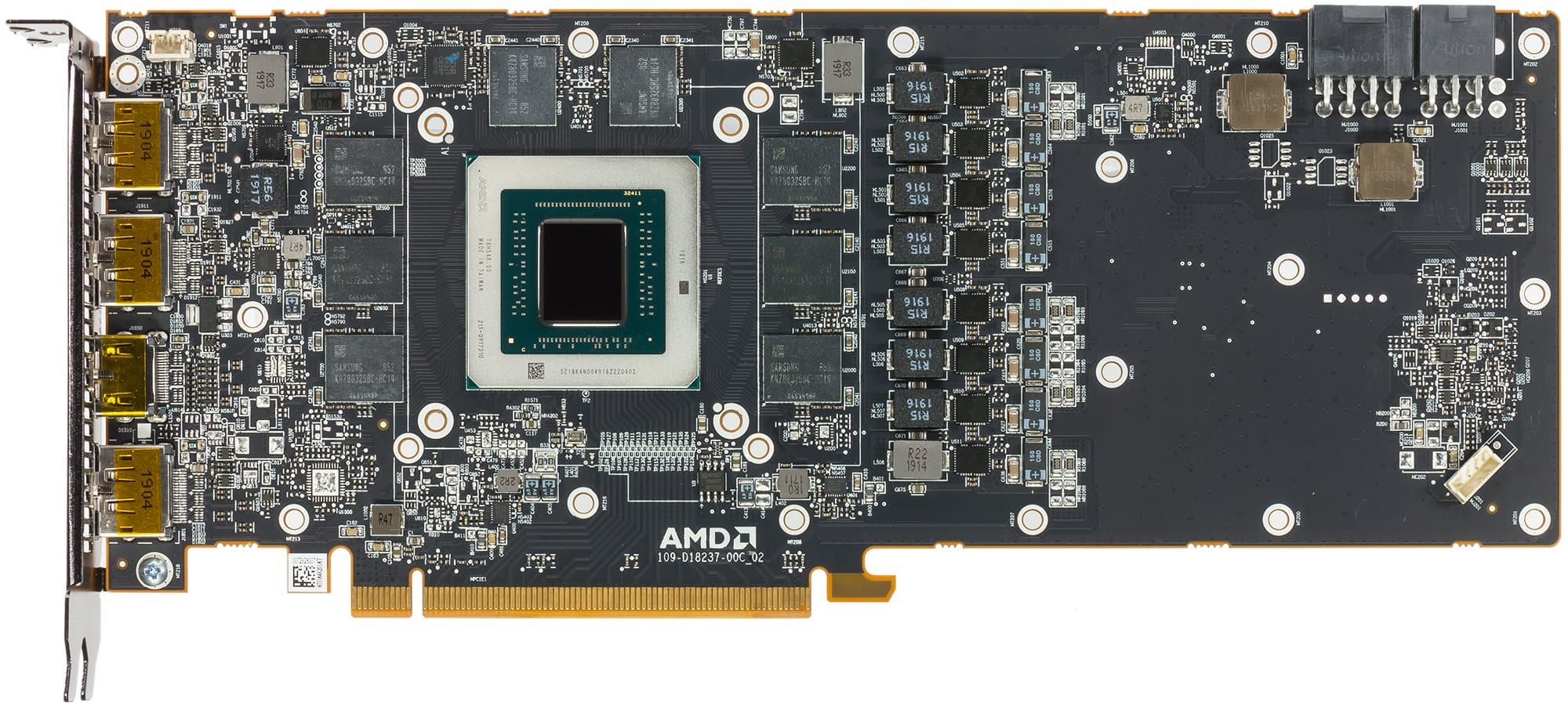

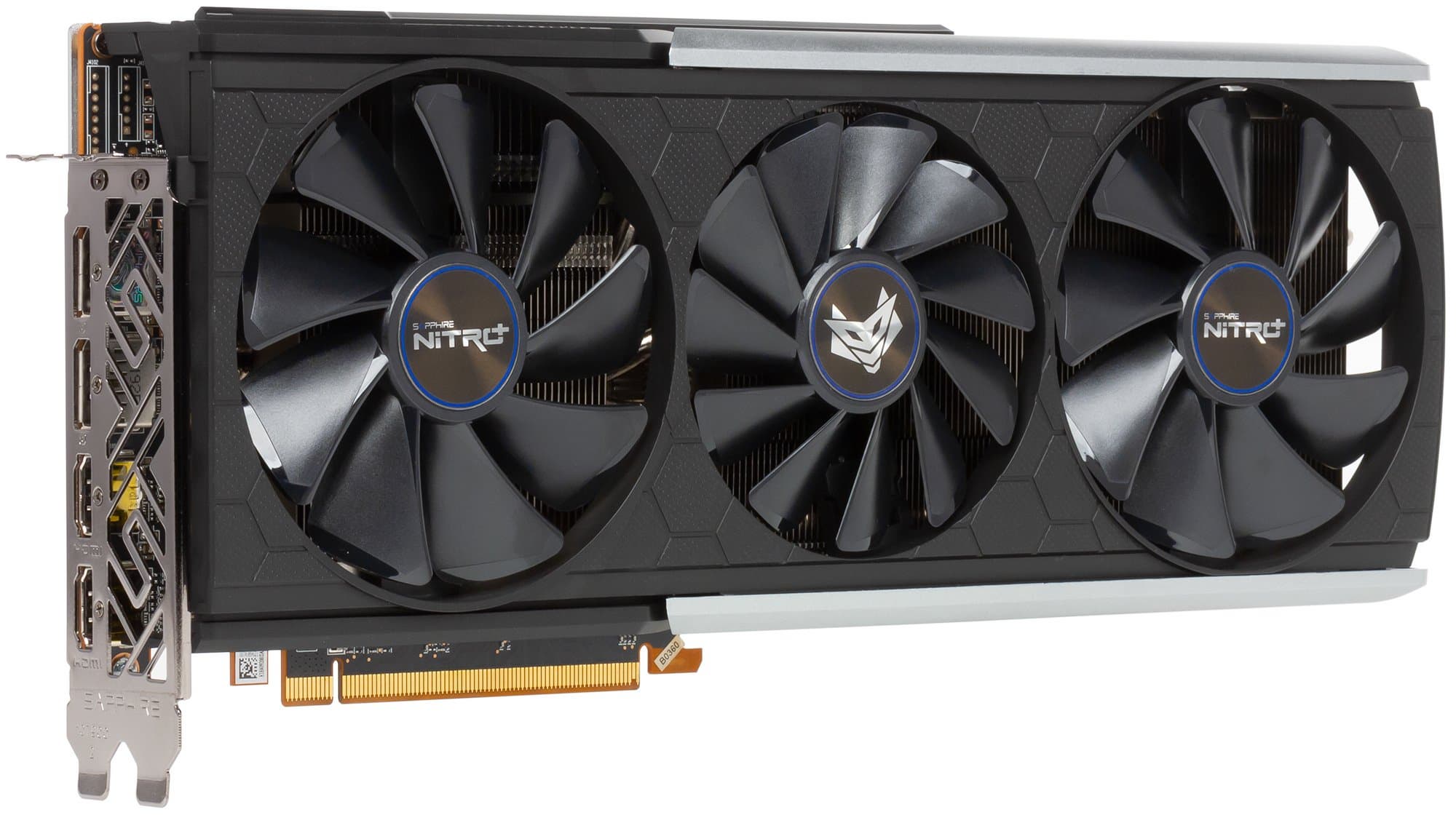

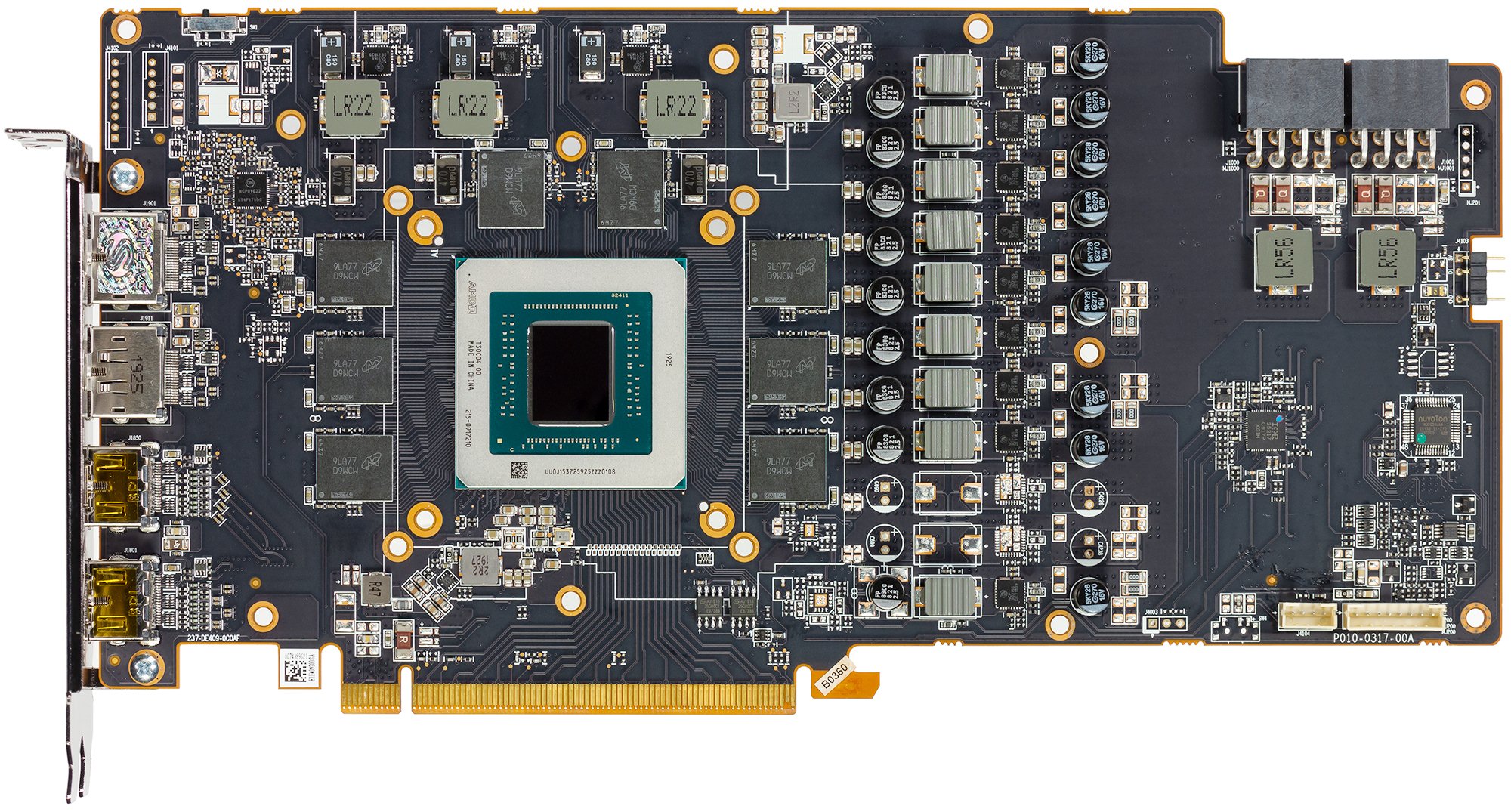

вид спереди

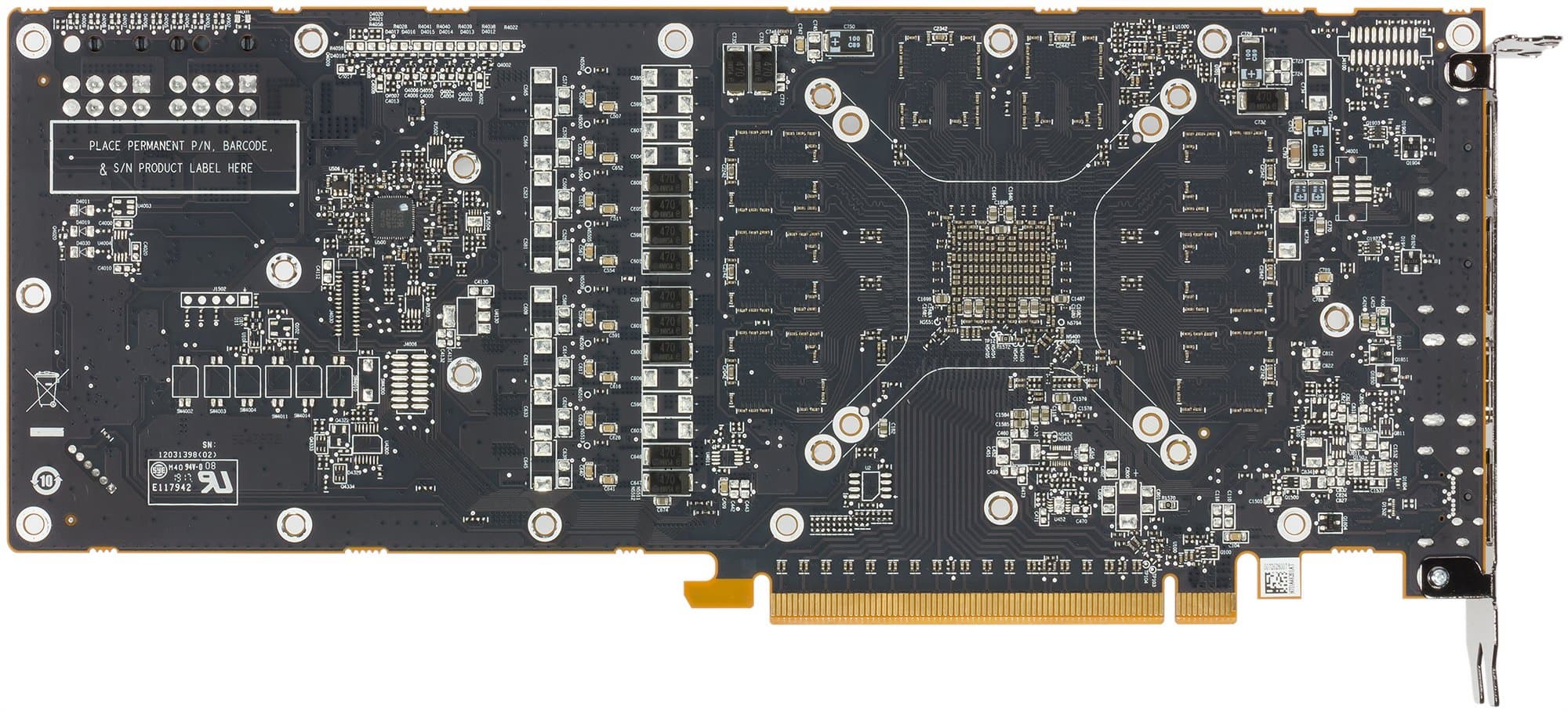

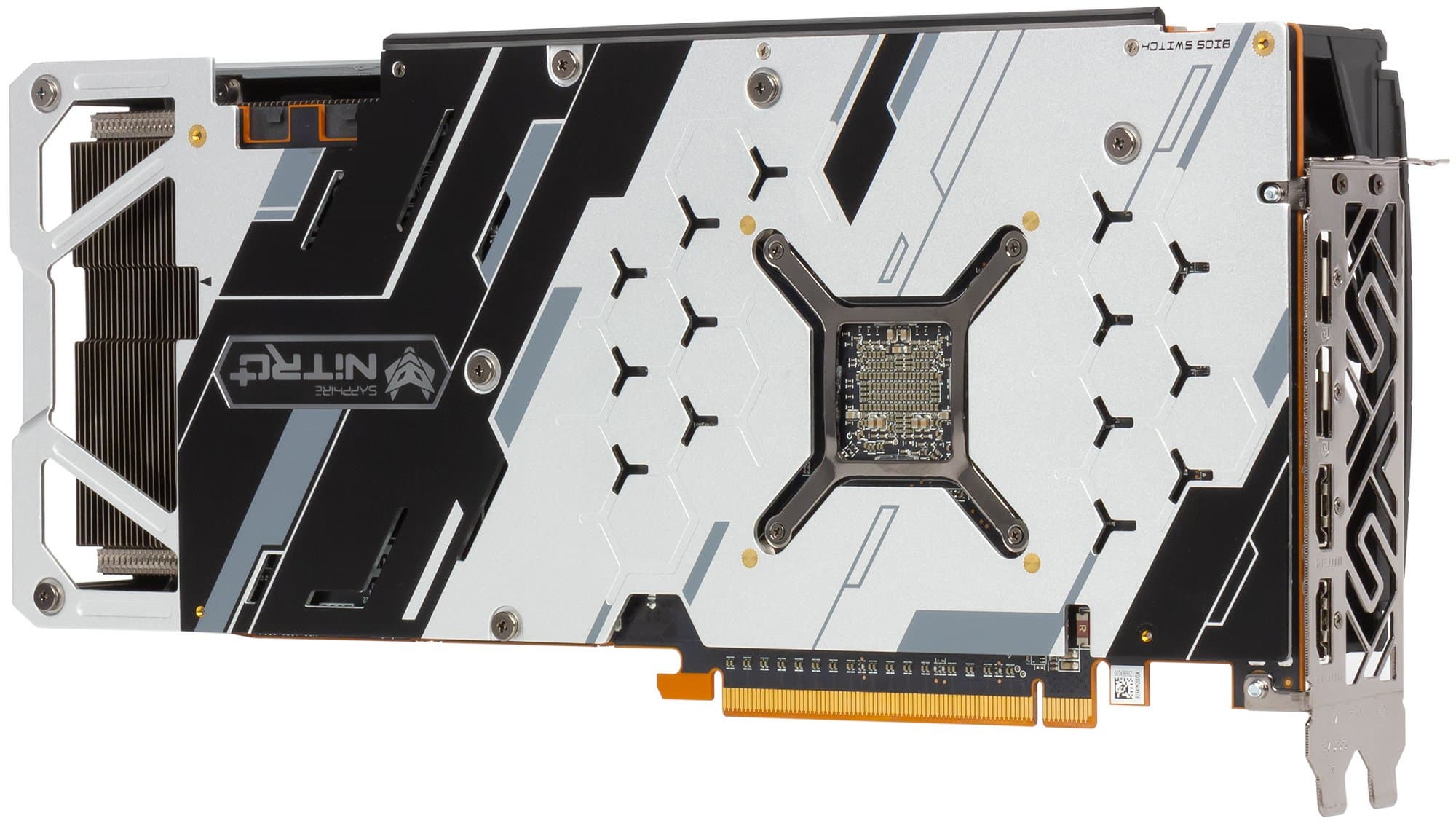

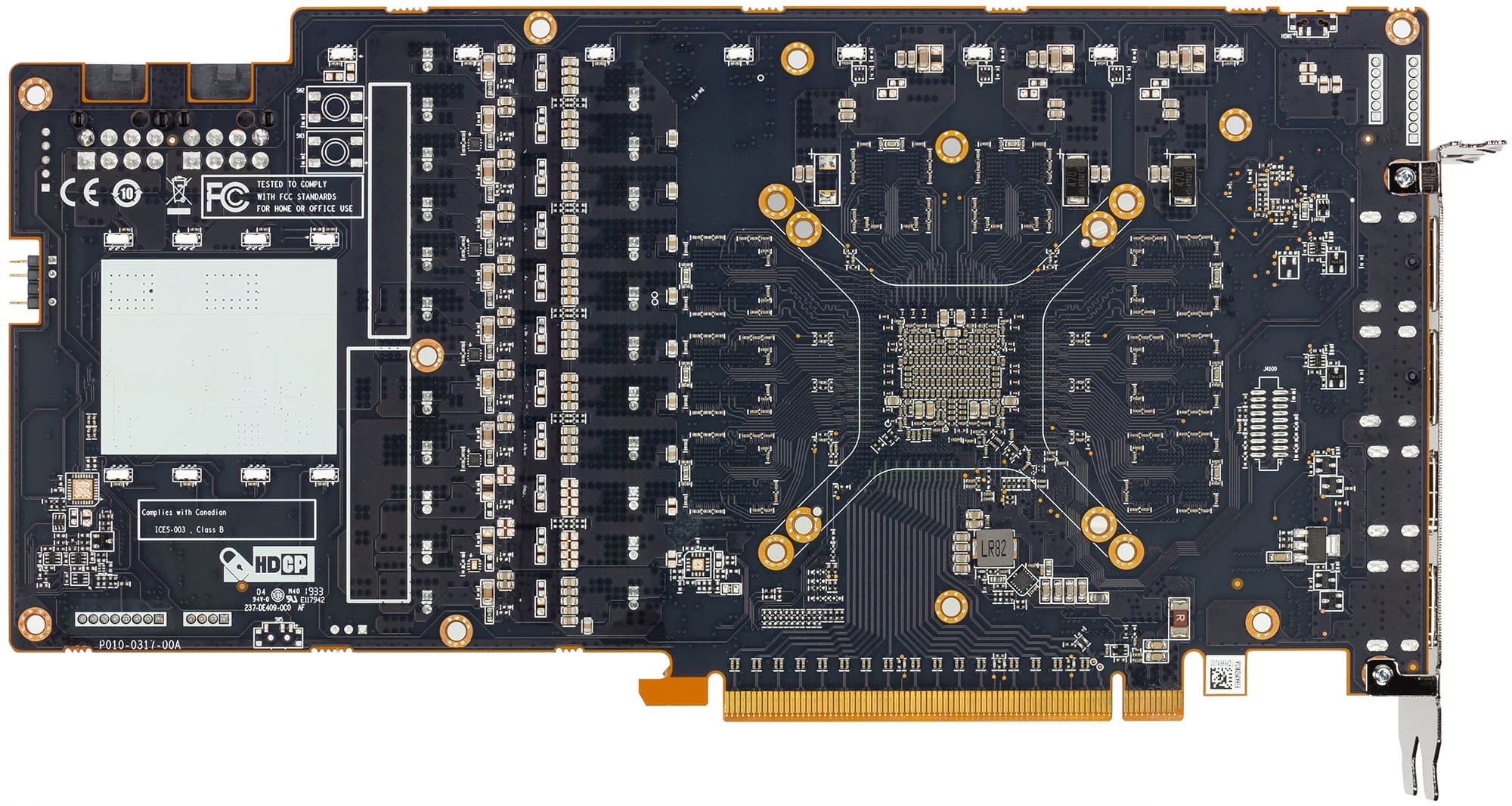

вид сзади

Это наш первый обзор видеокарты, основанной на AMD Radeon RX 5700 XT и имеющей собственный дизайн PCB. Мы видим, что отличия серьезные: сокращена неиспользуемая площадь печатной платы, и разводка более рациональная.

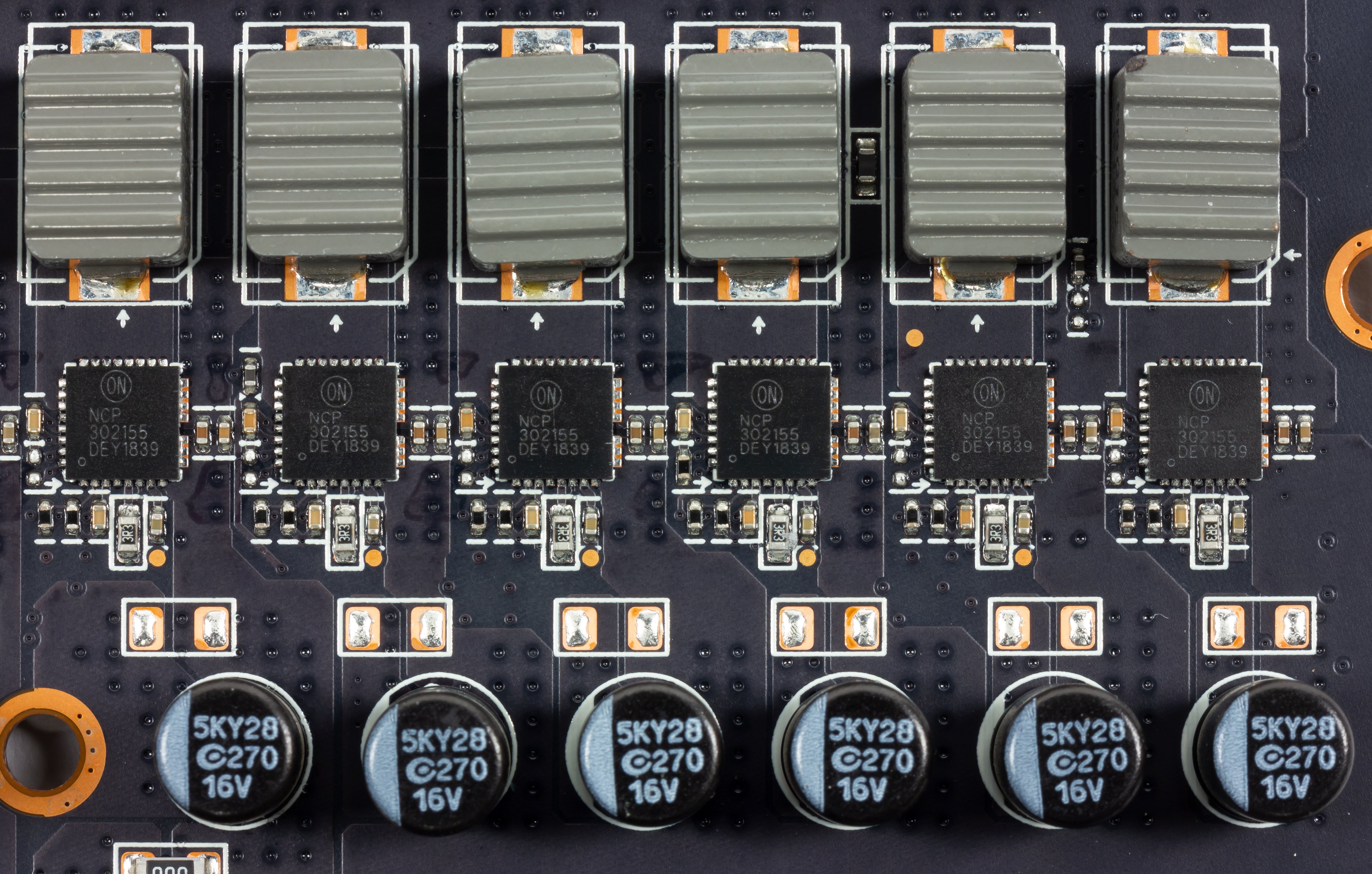

Схема питания ядра — 9-фазная,

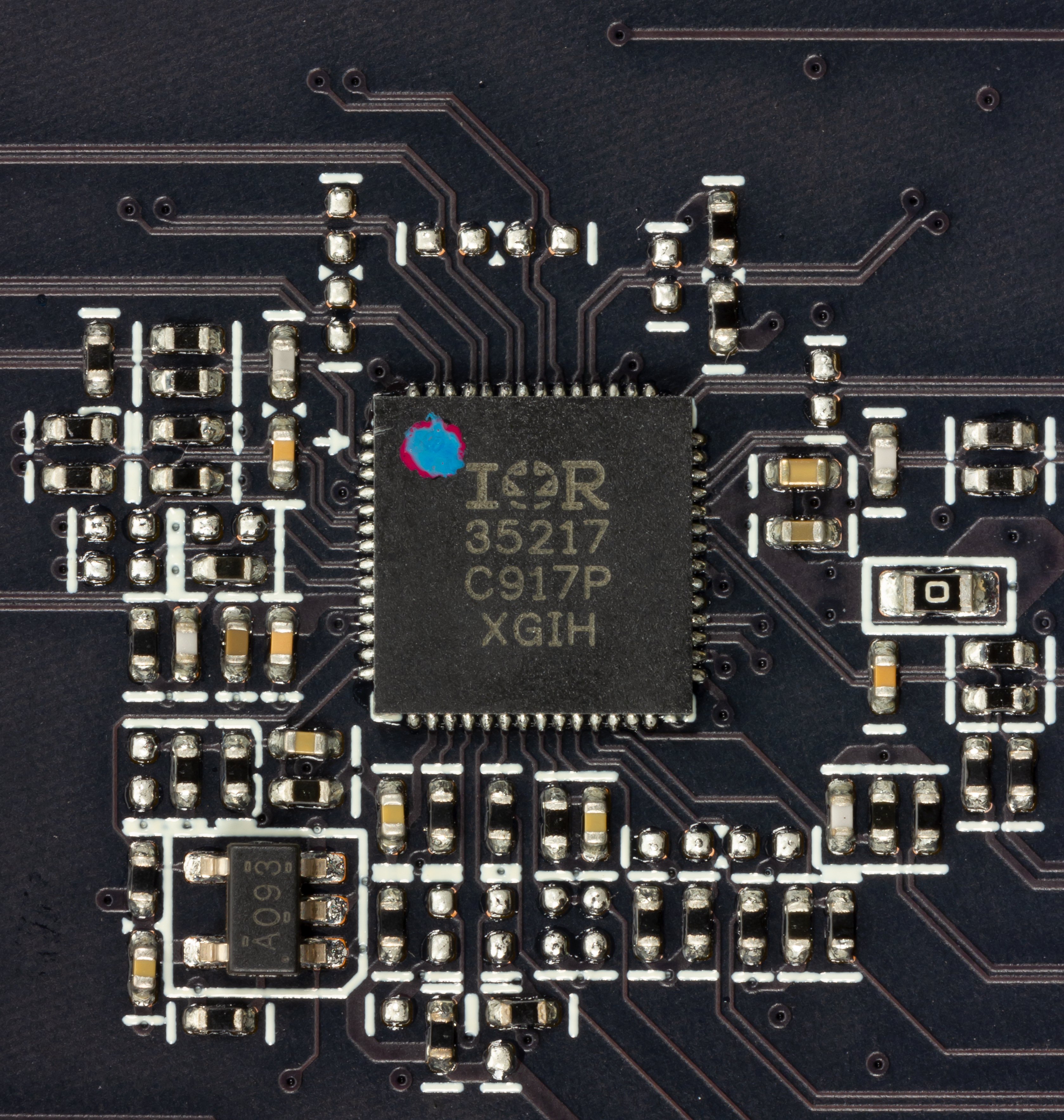

управляемая ШИМ-контроллером International Rectifier (Infineon) IR35217. Однако этот контроллер не способен управляться с таким количеством фаз, поэтому применена схема удвоения фаз (ну, собственно, как на большинстве материнских плат).

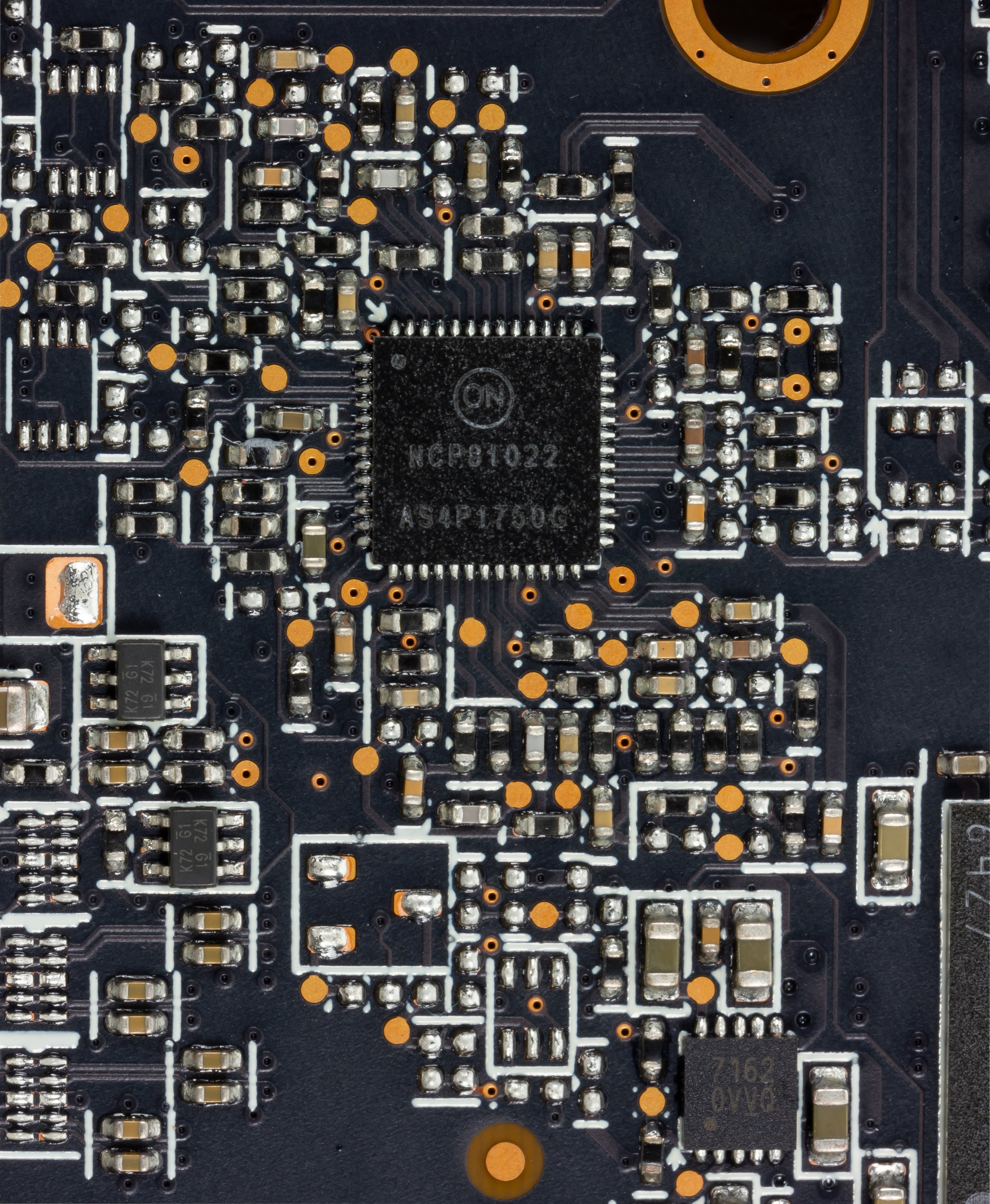

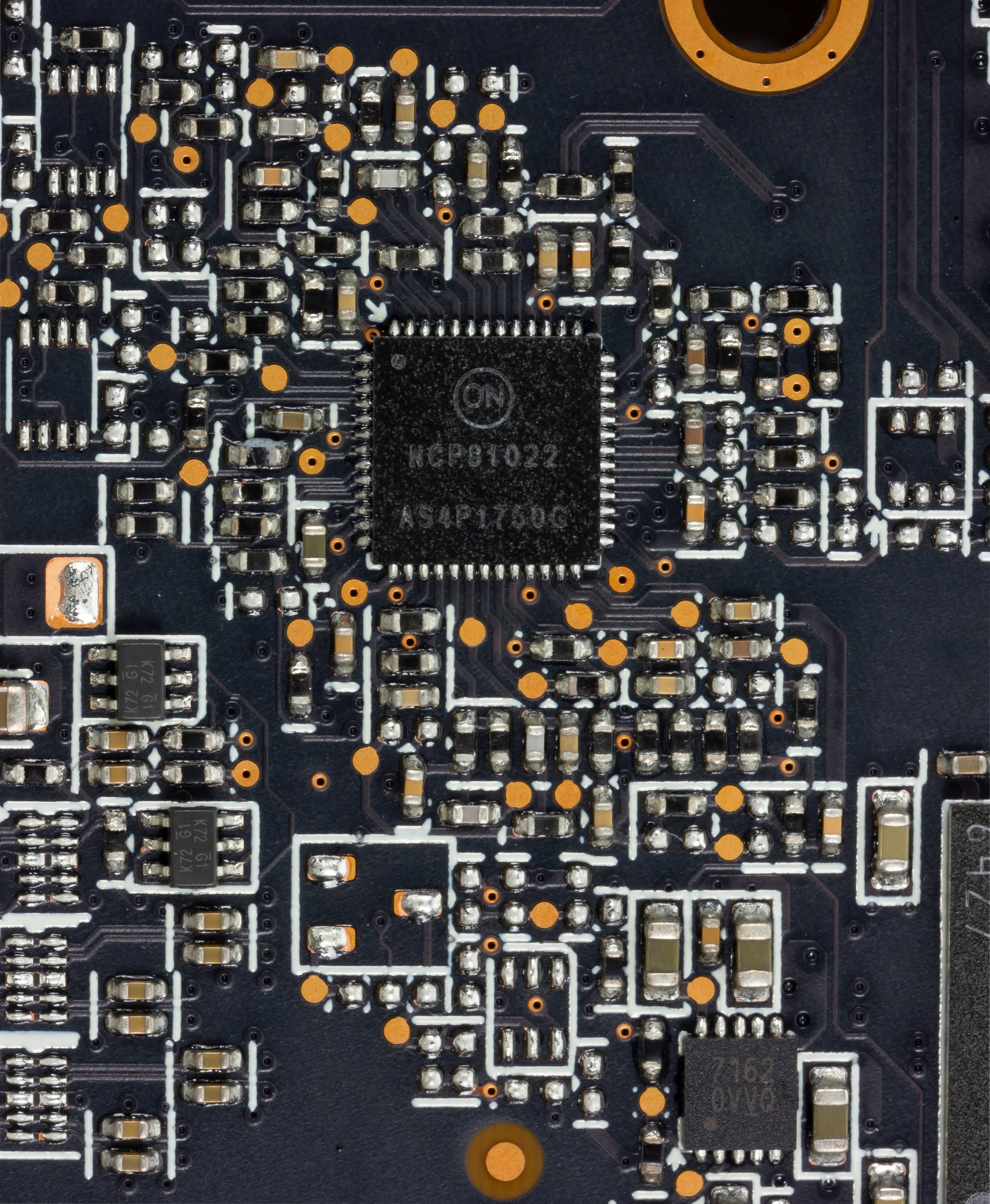

Также на лицевой стороне имеется другой ШИМ-контроллер (On Semiconductor NCP81022),

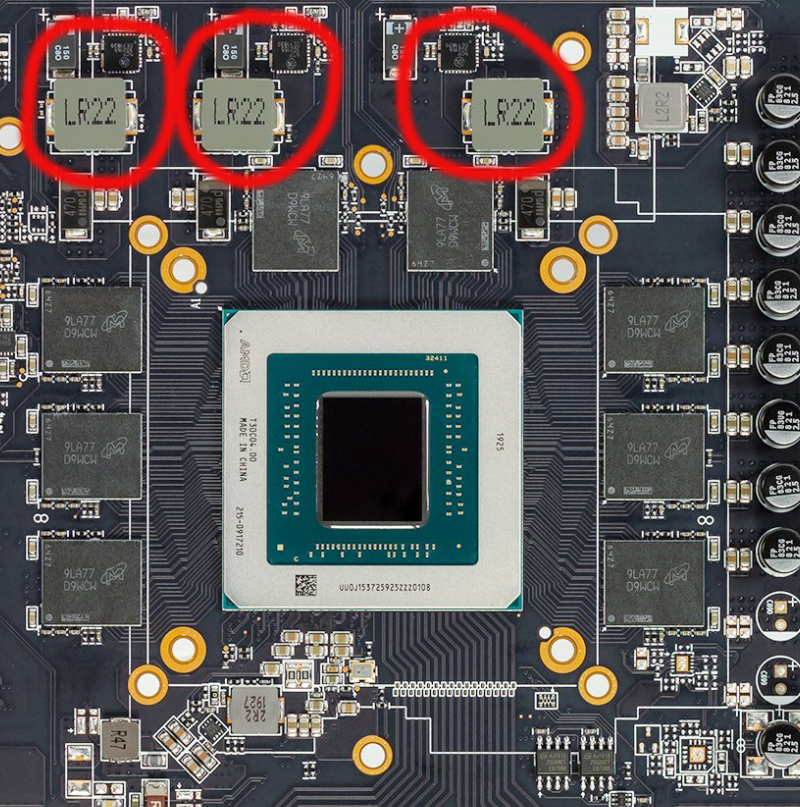

который управляет 3-фазной схемой питания микросхем памяти.

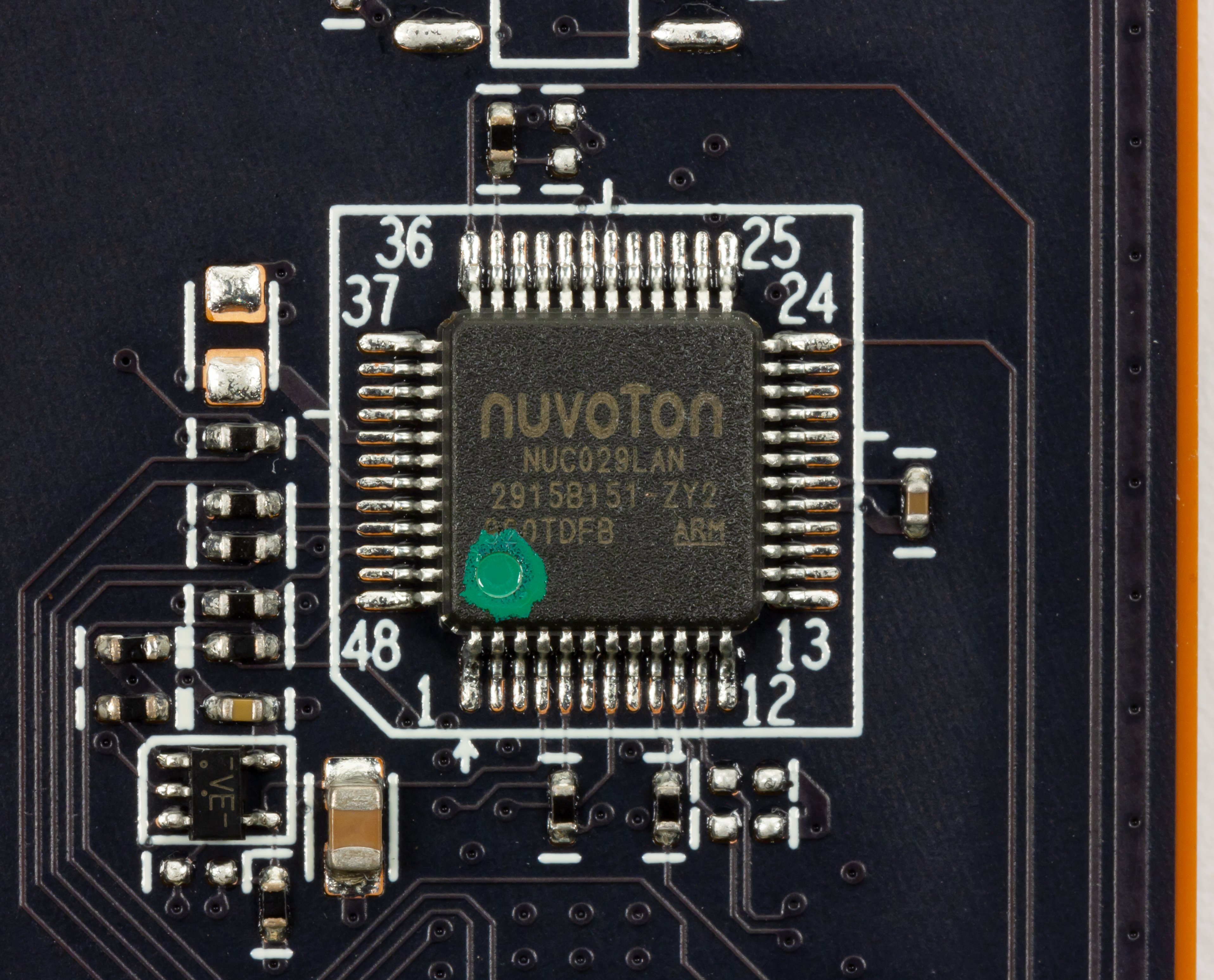

Также есть контроллер для управления подсветкой. Кстати, у платы есть свой разъем (на хвостовом торце) ARGB для подключения кабеля для синхронизации подсветки с материнской платой.

Штатные частоты памяти равны референсным значениям, а вот частота работы ядра выше, что, как выяснилось в ходе тестирования, обеспечивает прирост производительности в районе 4%.

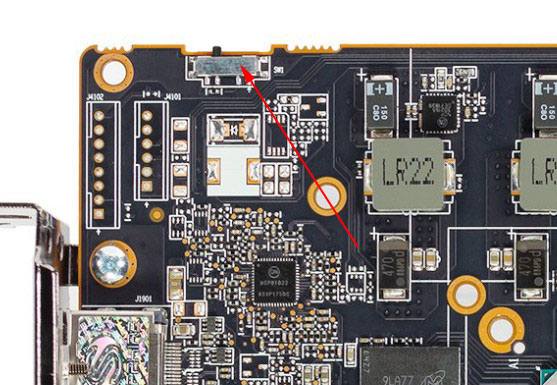

У платы есть две версии BIOS, поэтому на верхнем торце установлен переключатель:

С помощью него можно переключиться на «тихий» режим, с пониженными частотами — на уровне референсных значений. При малой нагрузке на GPU вентиляторы останавливаются вне зависимости от выбранного режима.

У платы Sapphire немного изменен набор видеовыходов: по два DisplayPort и HDMI (тогда как у референс-карты — 3 DP и 1 HDMI). Питание подается через два 8-контактных разъема.

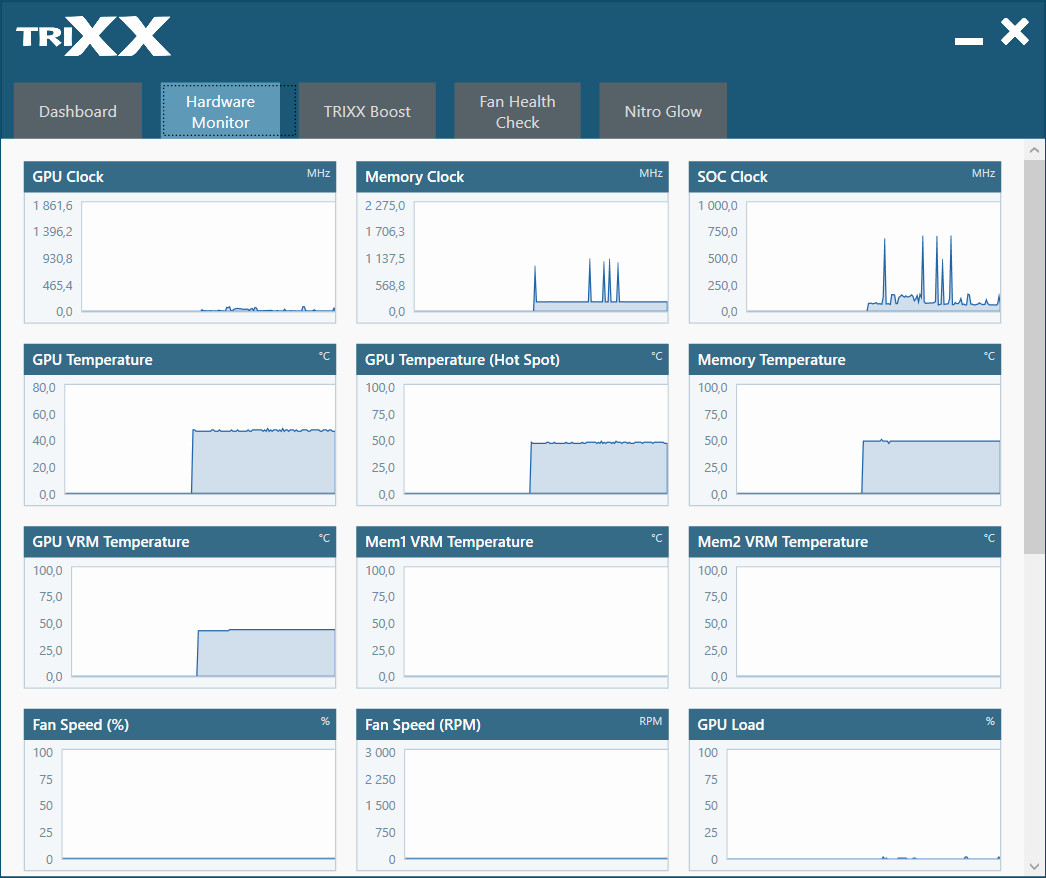

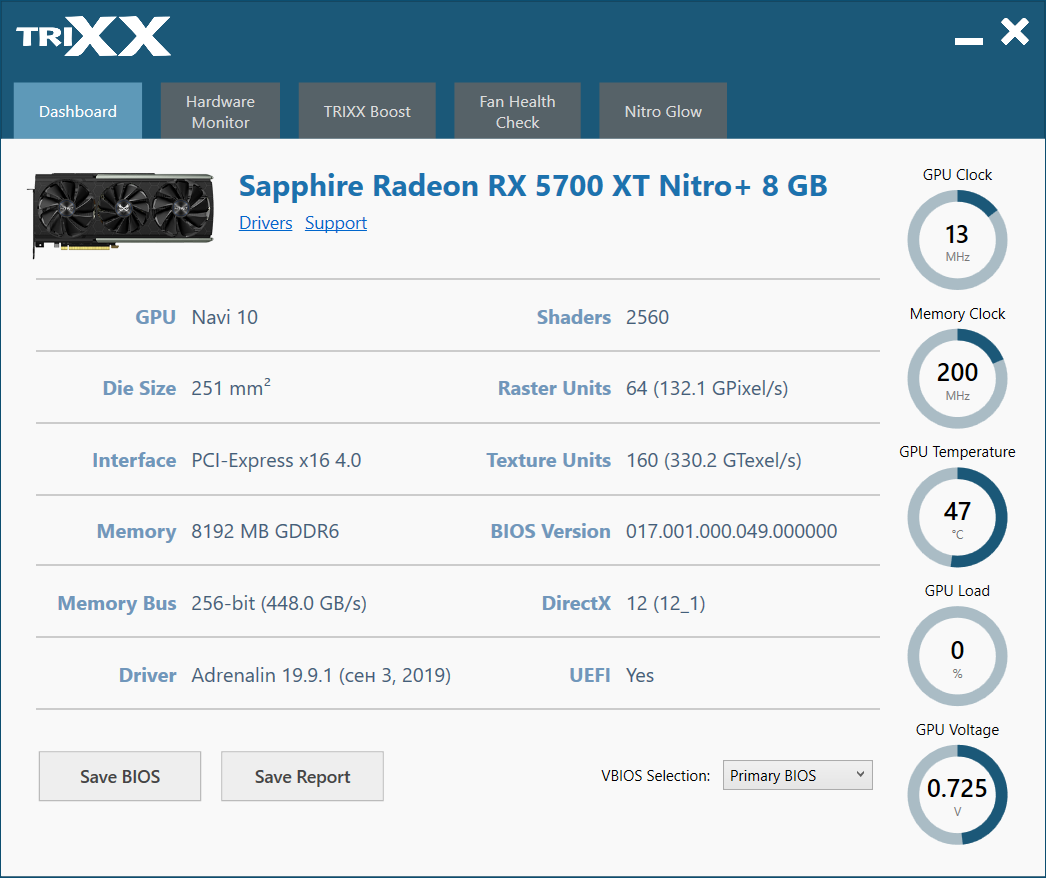

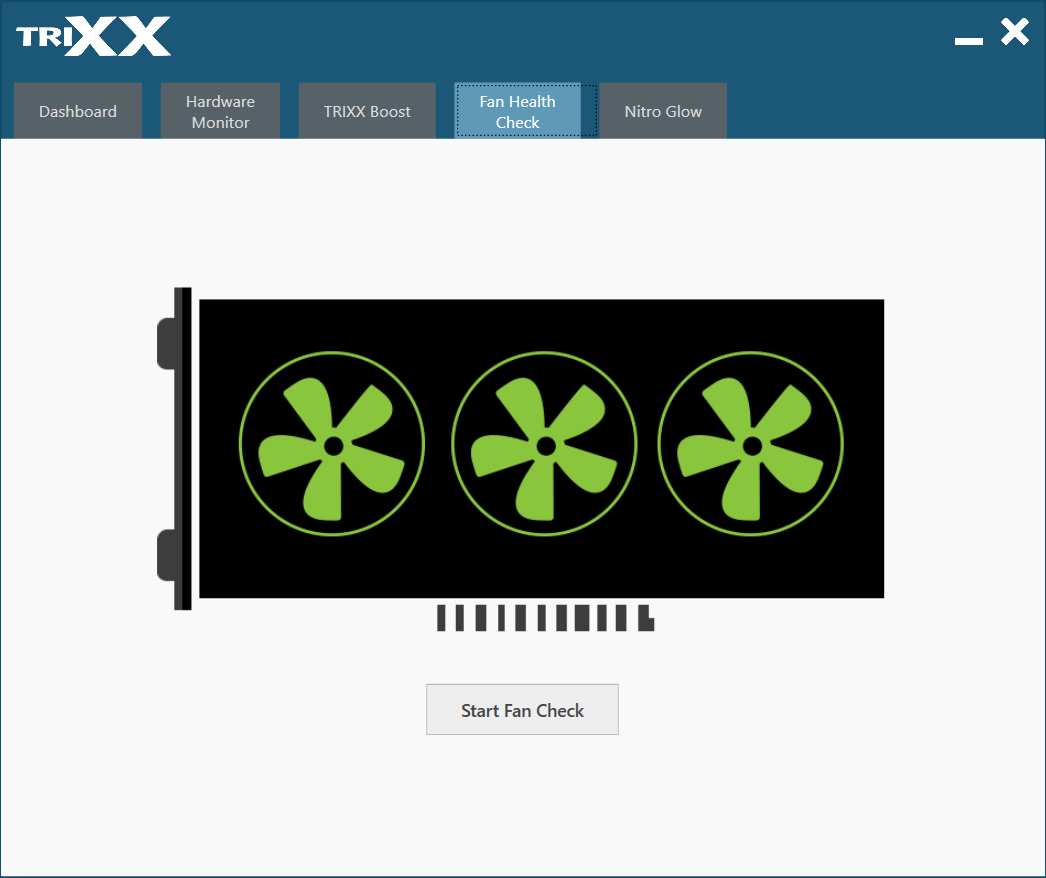

Управление работой карты обеспечивается с помощью фирменной утилиты Sapphire Trixx.

Переключение между микросхемами BIOS с разными режимами работы можно осуществить не только переключателем на торце карты, но и в Sapphire Trixx.

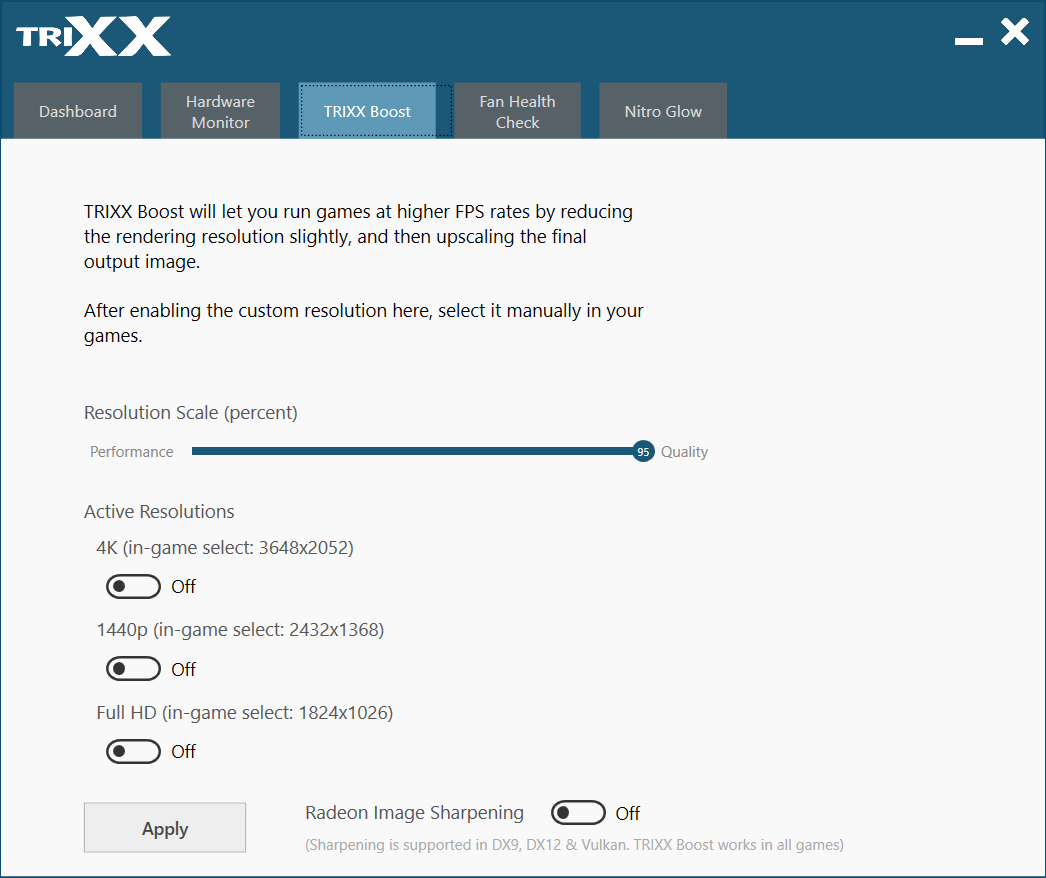

И вот самая интересная вкладка: Trixx Boost. С ее помощью можно включить рендеринг (растеризацию) 3D-графики в более низком разрешении, чем текущее выставленное в игре, так что ускоритель выдаст более высокую скорость, а по окончании происходит апскейлинг (растягивание) полученной картинки до текущего разрешения. В прошлом обзоре карты Sapphire мы уже писали об этом новшестве.

В играх, работающих через API DX9, DX12 или Vulkan, можно включить фирменную технологию Radeon Image Sharpening для минимизации потерь качества при апскейлинге. Разумеется, это потребует некоторых затрат, как любая постобработка, и скорость упадет на 3%-5%, однако «овчинка выделки стоит» — апскейлинг может дать прирост производительности примерно на 15%-30% без визуальных огрехов в качестве.

Каждый пользователь может сам решить, нужно ему это или нет, согласен ли он на некоторую деградацию качества картинки или нет. Универсальный расчет прироста производительности в зависимости от Resolution Scale невозможен, в каждой игре все по-своему. Некоторые игры вообще не поддерживают такое: при включении Trixx Boost идет перезагрузка видеодрайвера, который получает варианты дополнительного разрешения, а примет ли их игра — это вопрос.

Нагрев и охлаждение

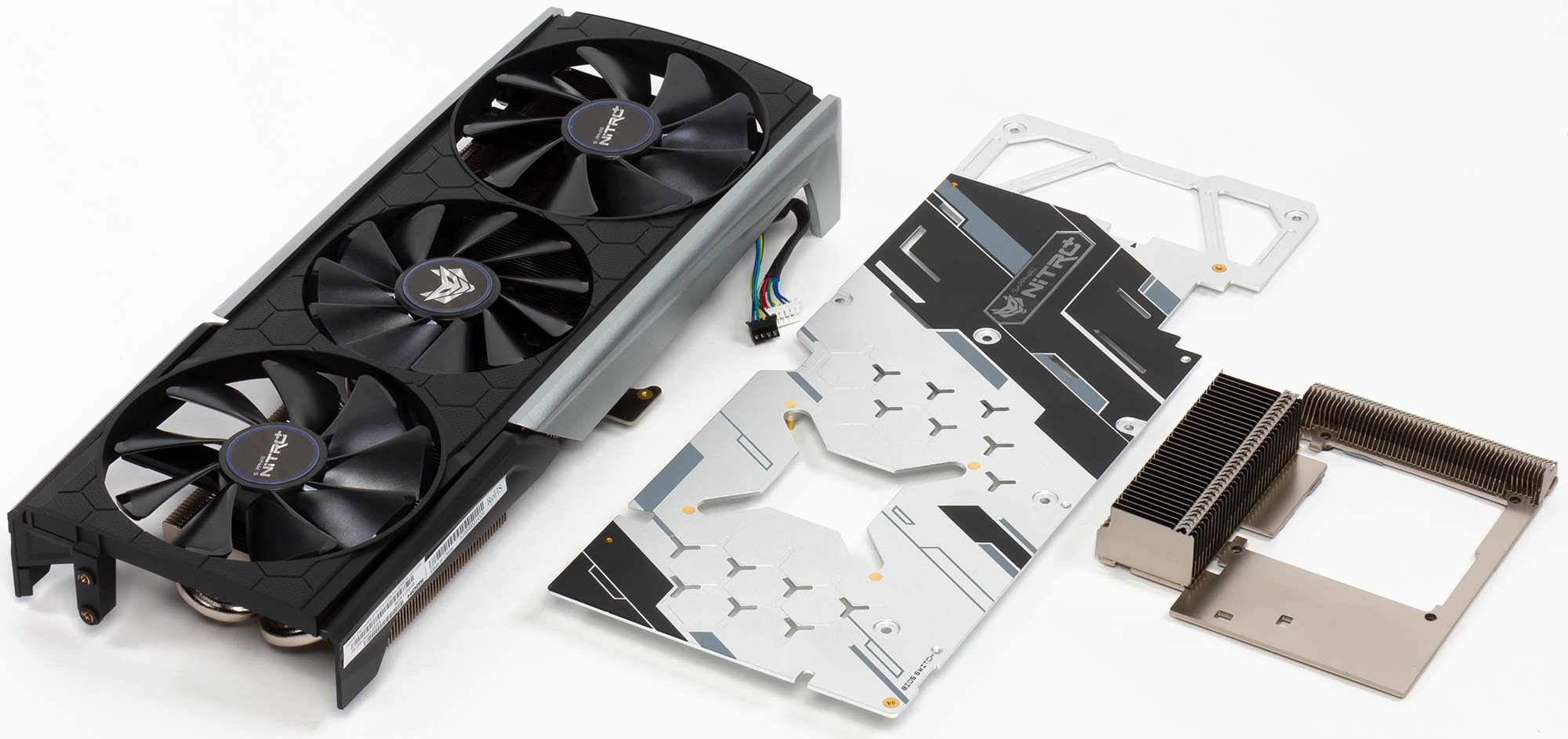

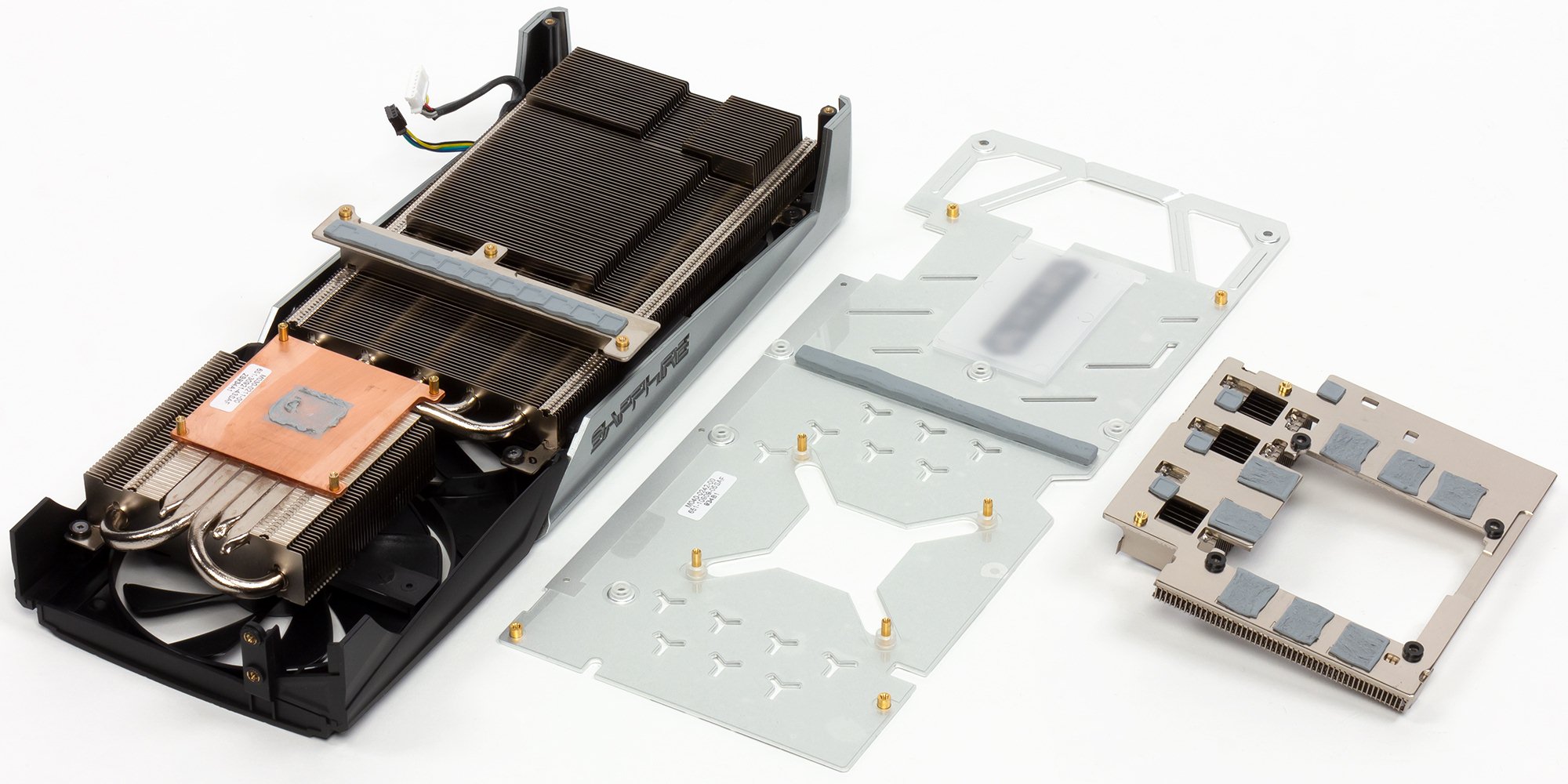

Основой СО является большой никелированный двухсекционный радиатор с пластинчатыми ребрами, все части которого пронизаны пятью тепловыми трубками, прижимающимися к большой подошве, на которой имеется медная вставка для прижатия к микросхеме GPU. К силовым элементам конвертера питания прижимается отдельная подошва на том же радиаторе. А вот микросхемы памяти имеют свой собственный радиатор, грамотно вписывающийся в свободное пространство под основным радиатором. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и охладителем PCB, а также несущая на себе элементы подсветки.

Поверх радиатора установлен кожух с двумя 95-миллиметровыми вентиляторами по краям и с одним 90-миллиметровым посередине. Все три вентилятора имеют двойные подшипники и легко демонтируются для чистки без снятия СО целиком.

Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются.

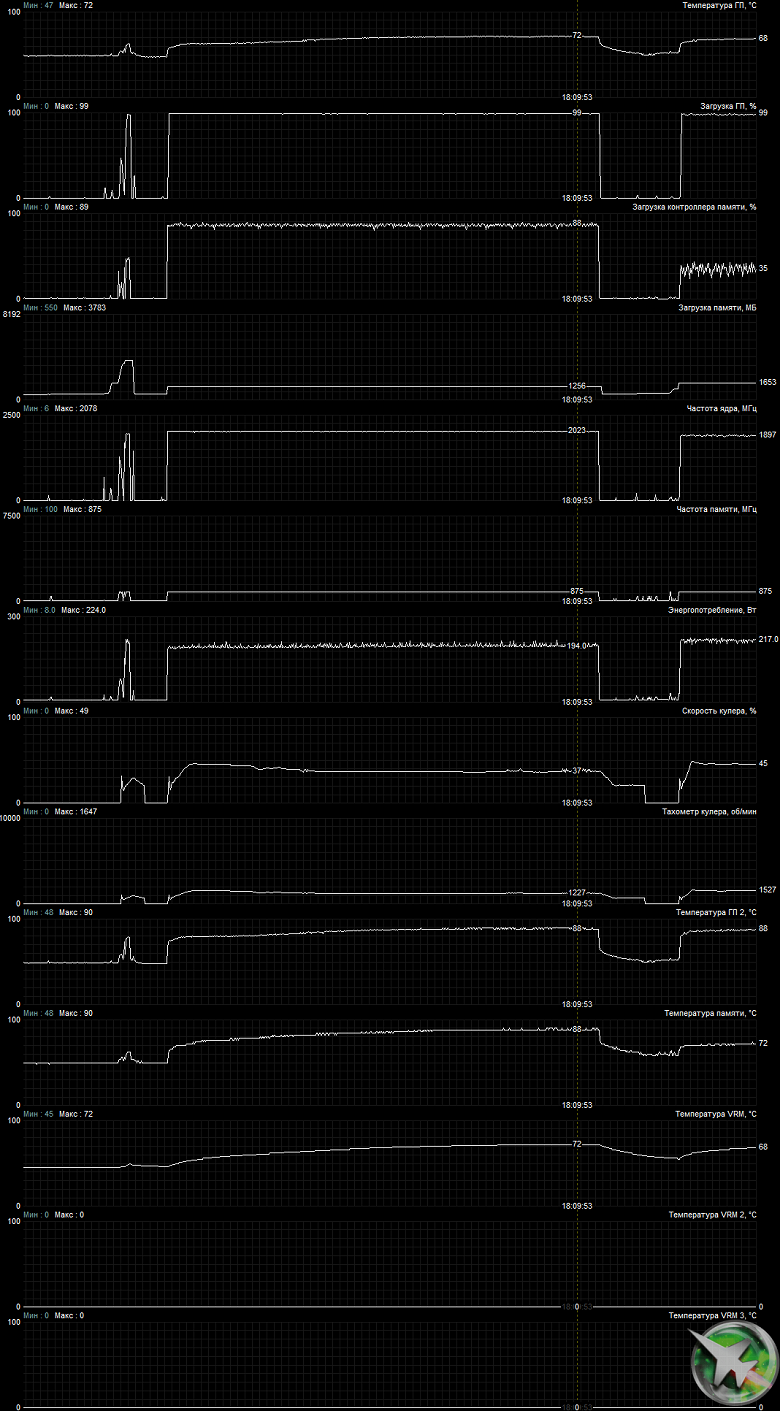

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 72 градусов, что является хорошим результатом для видеокарты такого уровня.

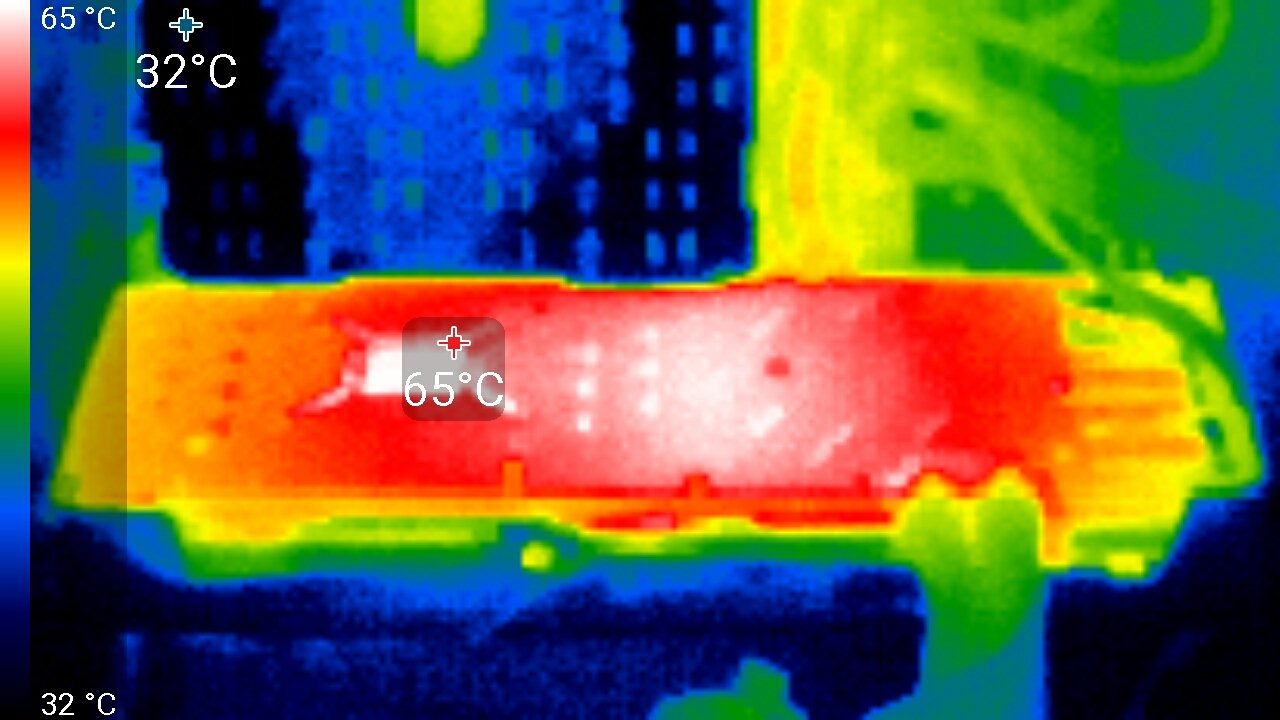

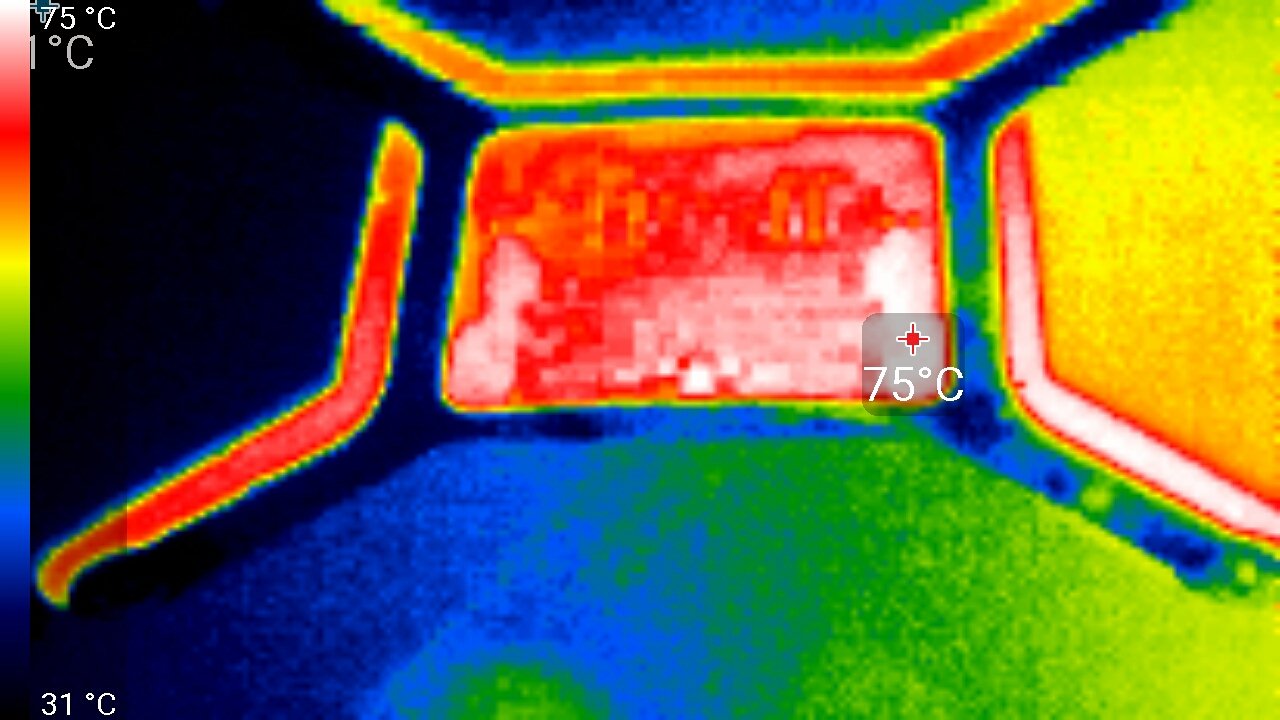

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей.

С помощью встроенной в драйверы AMD утилиты Wattman я попробовал разогнать карту с помощью авторазгона, без стремления установить рекорд. В результате максимальная частота ядра в среднем поднялась до 2080 МГц — это +2,8% к тому, что карта имела до разгона. В целом неплохо, однако все же несущественно.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D температура составляла 45 °C, вентиляторы не вращались, уровень шума был равен фоновому.

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D (без разгона) температура достигала 72 °C. Вентиляторы при этом раскручивались до 1260 оборотов в минуту, шум вырастал до 26,7 дБА, это тихо.

Ролик выше наглядно показывает, что на общем фоне работающего ПК включение и выключение вентиляторов не вызывает сильного скачка уровня шума.

Подсветка

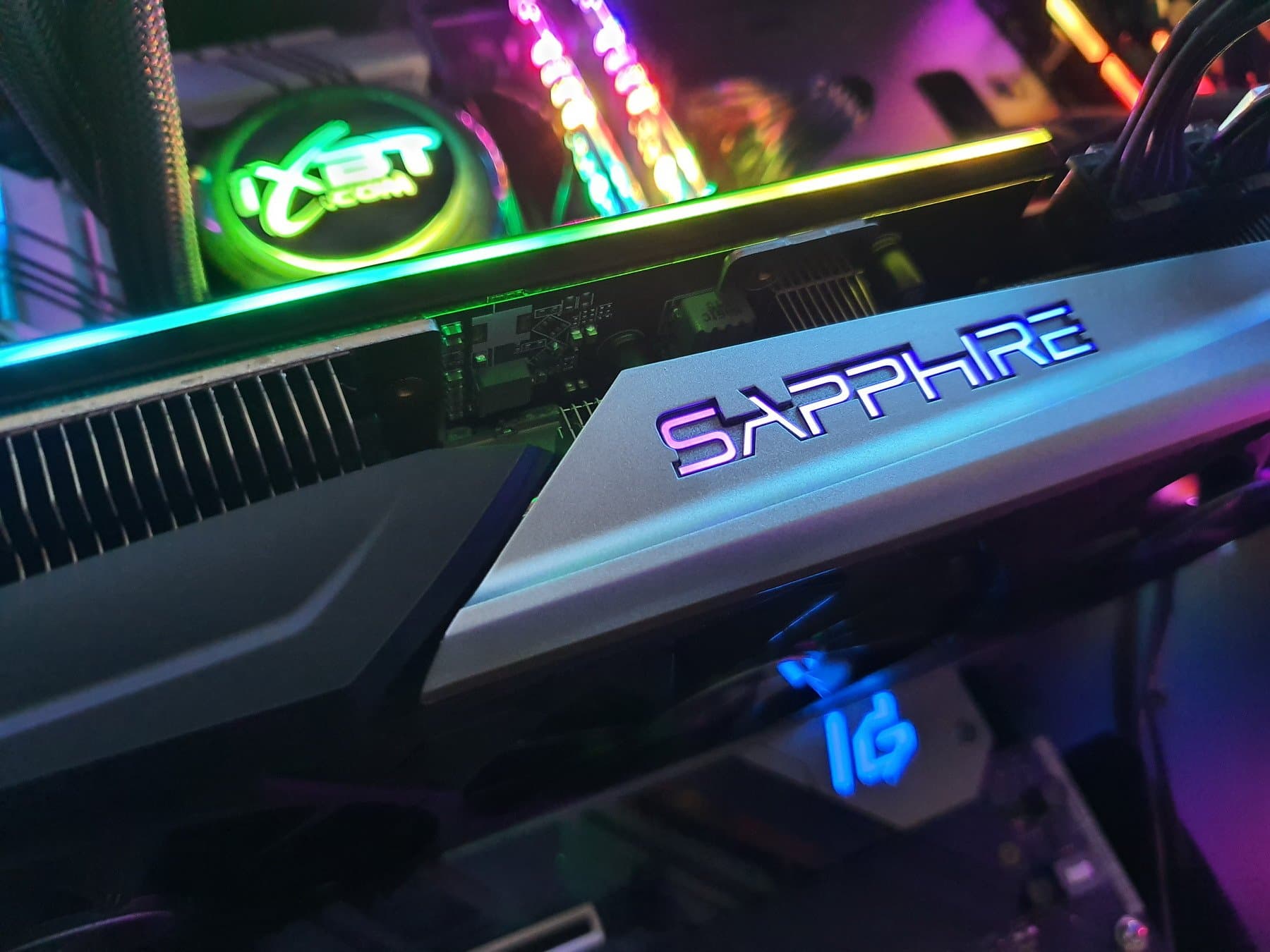

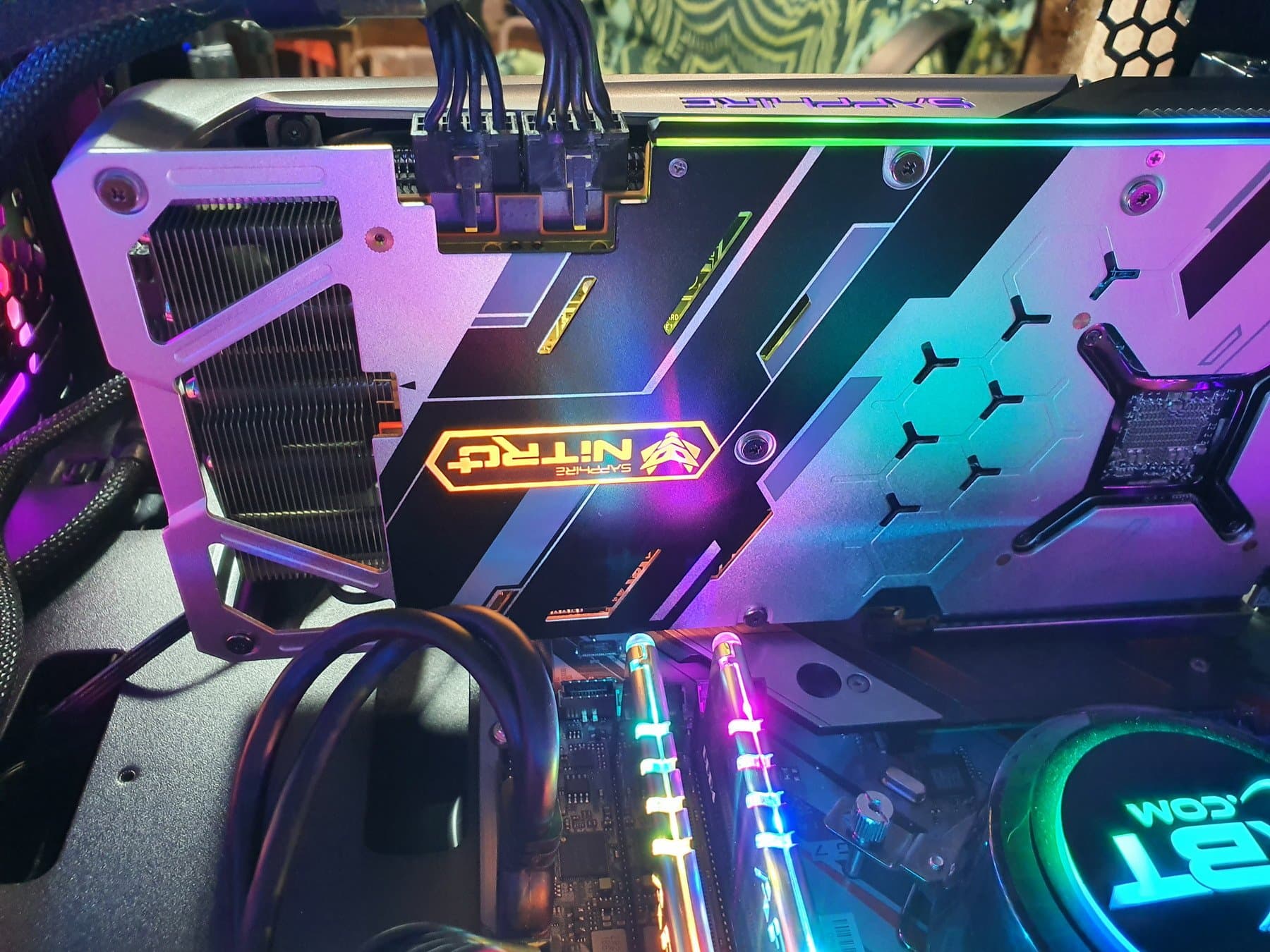

Подсветка у карты весьма красивая, сосредоточена она в основном на обороте карты, а также на торце.

То есть светятся те элементы, которые видны при нормальной установке карты в корпус. Именно потому вентиляторы не получили вообще никаких светодиодов. Однако если вы планируете, например, установить карту вертикально с помощью райзера, то можно купить в качестве отдельного аксессуара вентиляторы с подсветкой Sapphire ARGB Fans и заменить ими штатные.

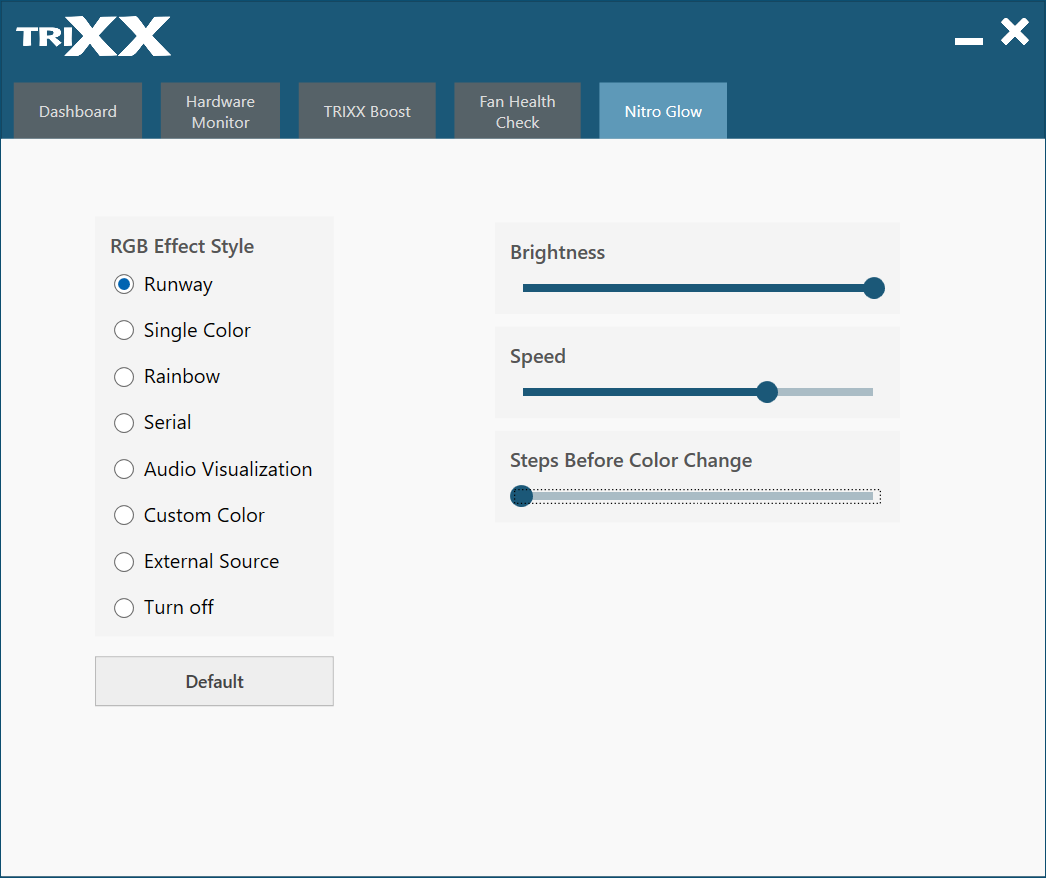

Для управления подсветкой используется все та же утилита Sapphire Trixx. Система подсветки называется Nitro Glow.

Можно организовать очень неплохие световые эффекты совместно с материнской платой и/или корпусными вентиляторами, а также СО центрального процессора. Если на карте будут установлены отдельно приобретаемые вентиляторы с подсветкой, то ими можно управлять точно так же. Кроме того, не забываем про ARGB-разъем (5В) на торце платы, к которому можно подключить кабель для синхронизации подсветки с материнской платой.

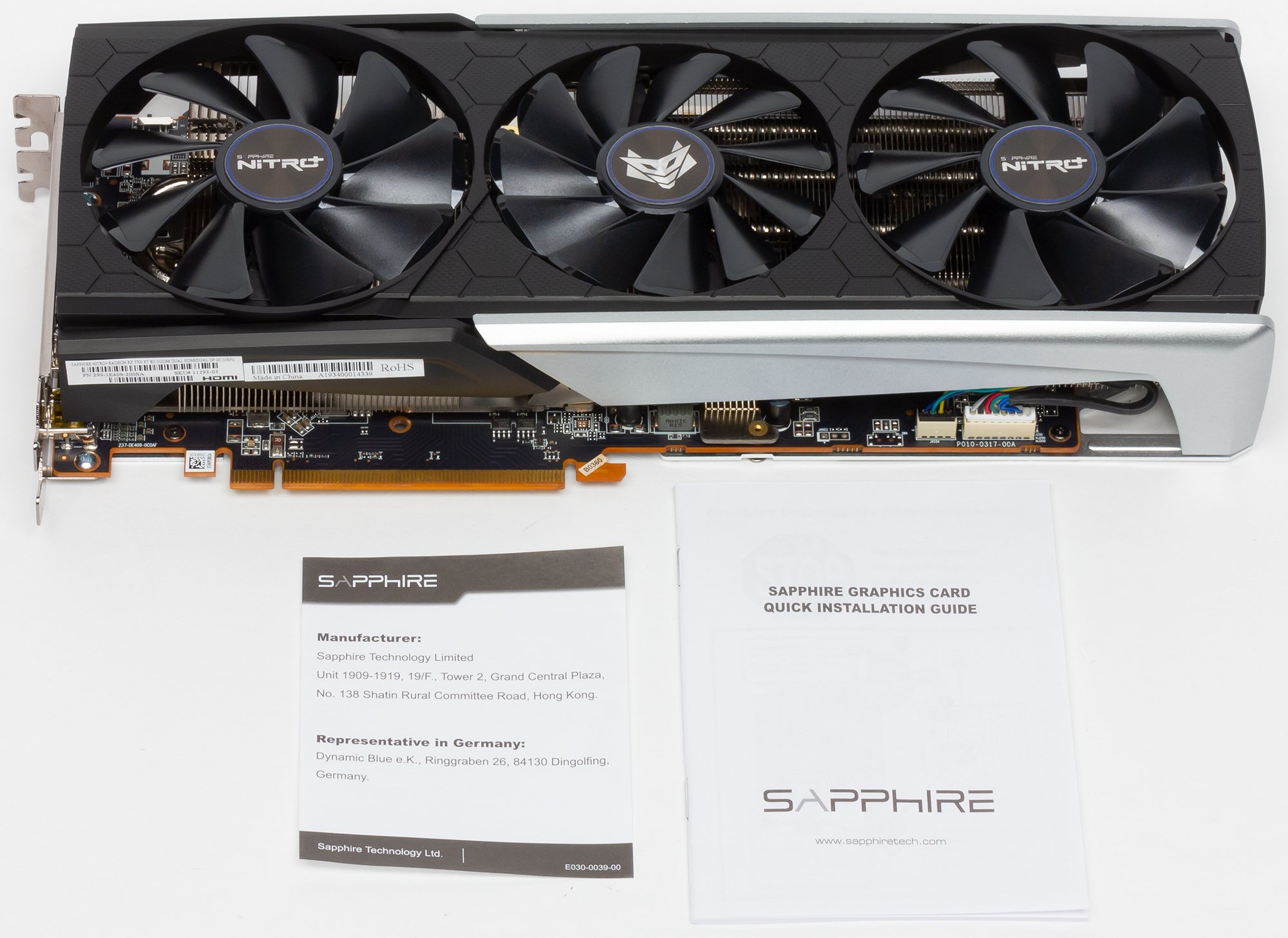

Комплект поставки и упаковка

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект, причем даже без ПО. И очень жаль, что не положили кабель ARGB для синхронизации подсветки с материнкой, т.к. в комплектах поставок матерей таких подчас не бывает.

Результаты тестирования

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

• Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
• Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
• Devil May Cry 5 (Capcom/Capcom)
• Battlefield V (EA Digital Illusions CE/Electronic Arts)
• Far Cry 5 (Ubisoft/Ubisoft)
• Shadow of the Tomb Raider (Eidos Montreal/Square Enix) c HDR
• Metro Exodus (4A Games/Deep Silver/Epic Games)
• Strange Brigade (Rebellion Developments/Rebellion Developments)

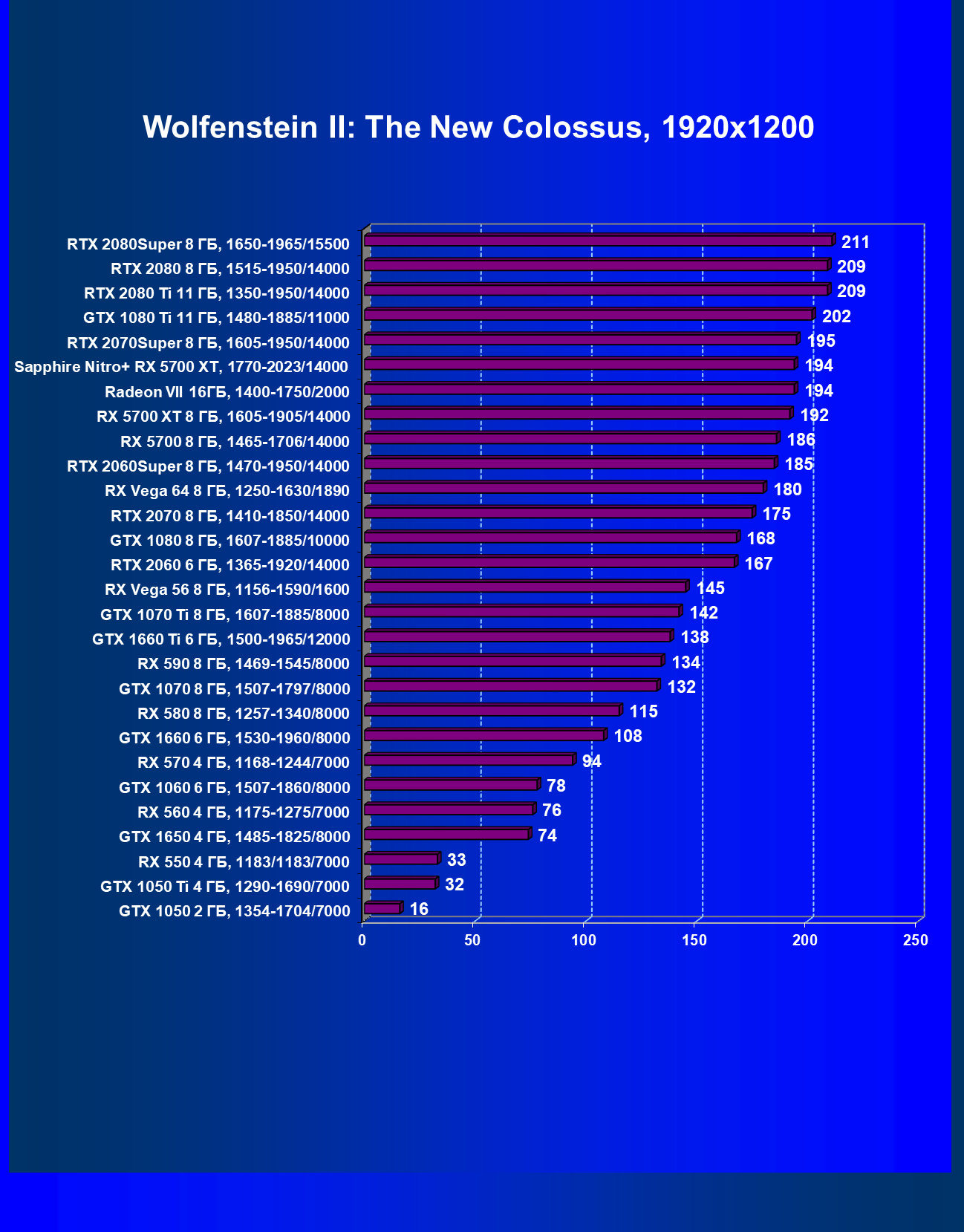

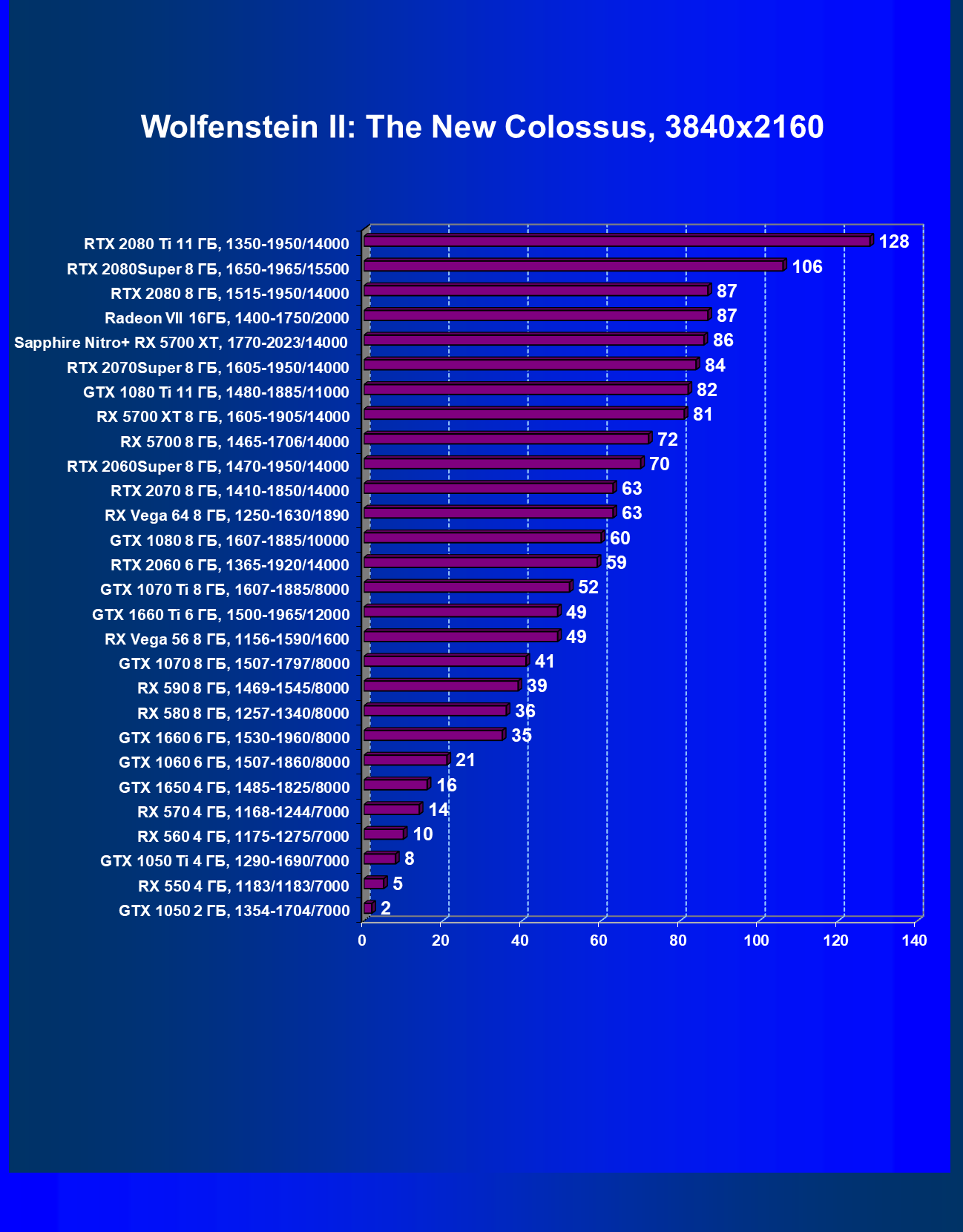

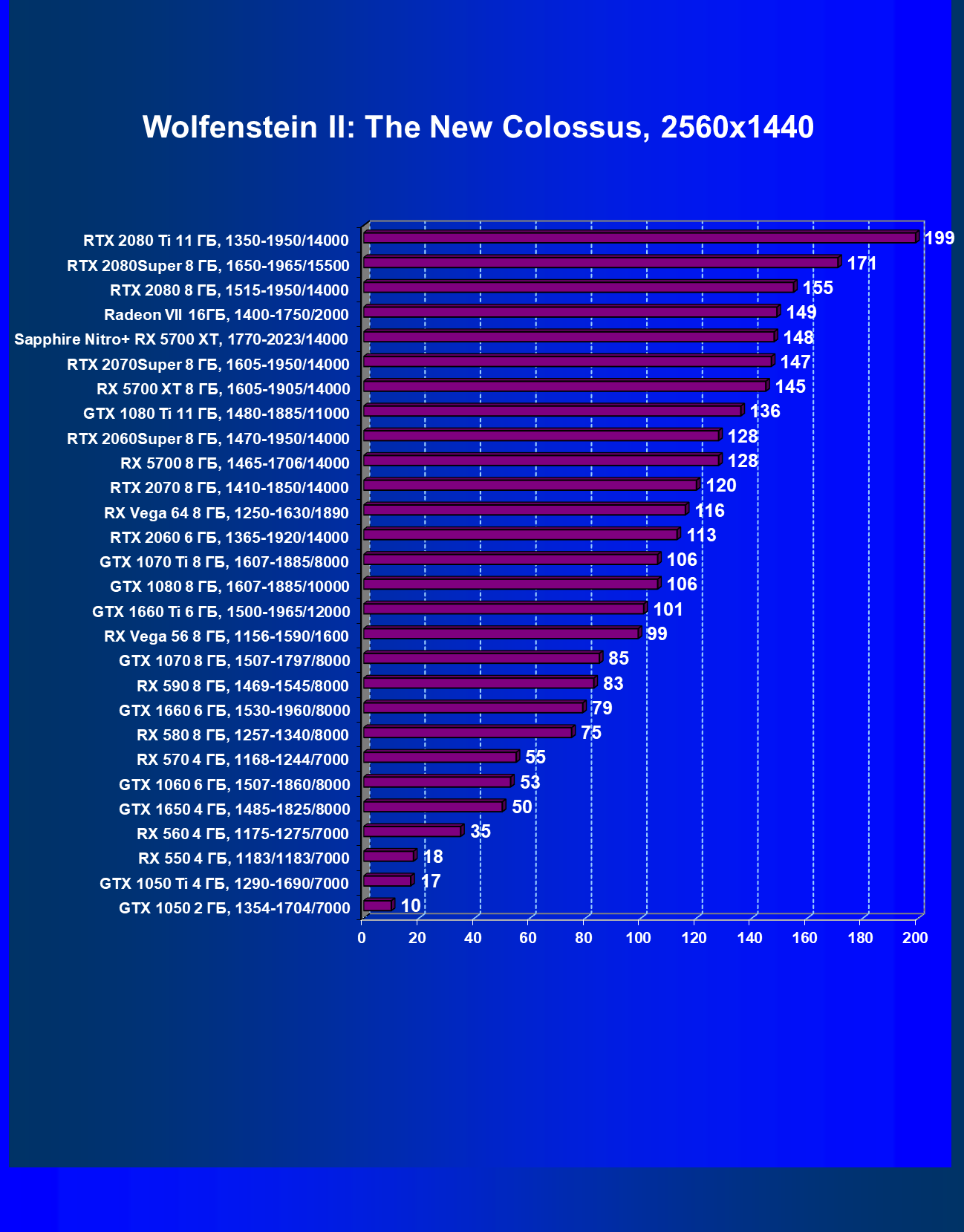

Wolfenstein II: The New Colossus

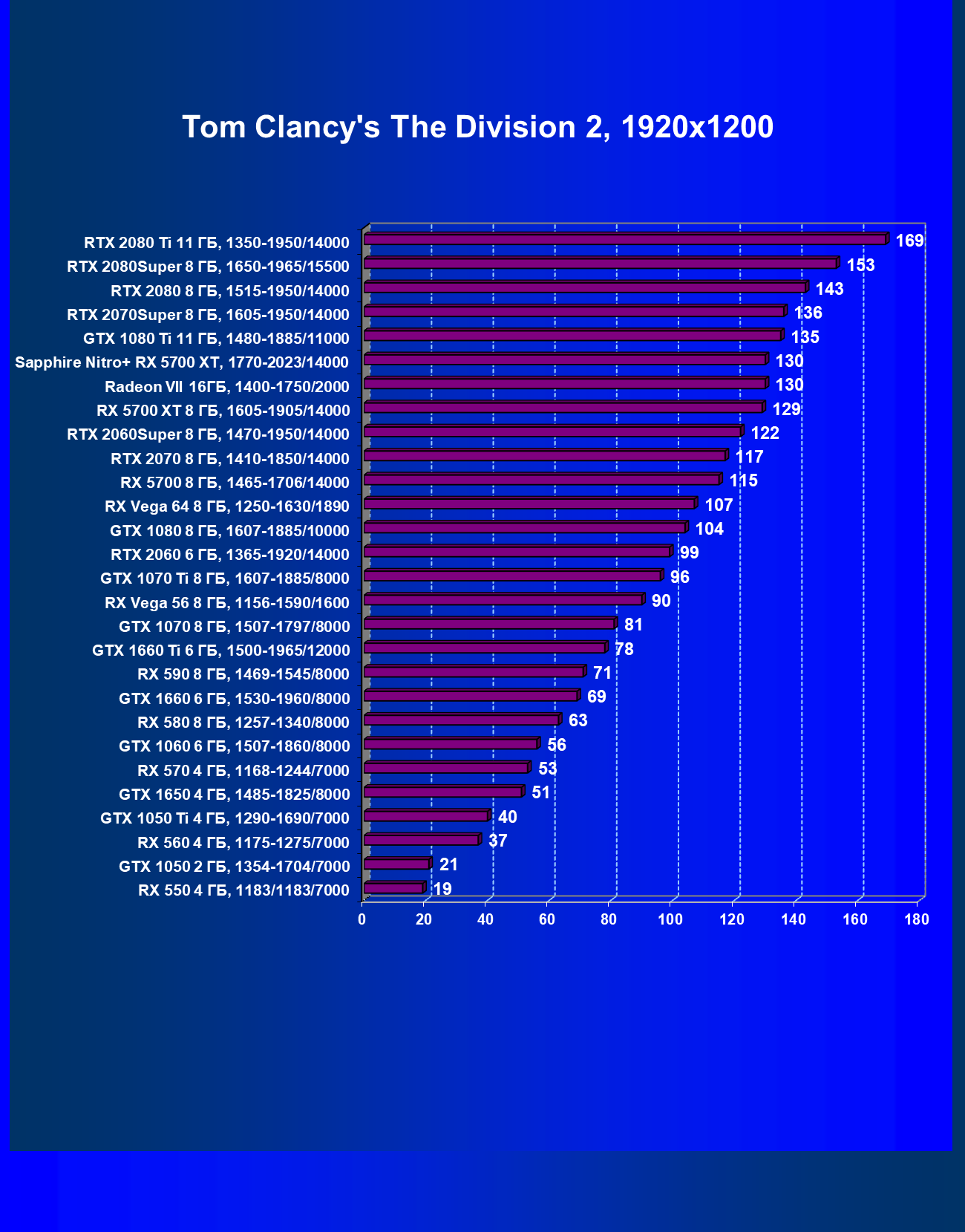

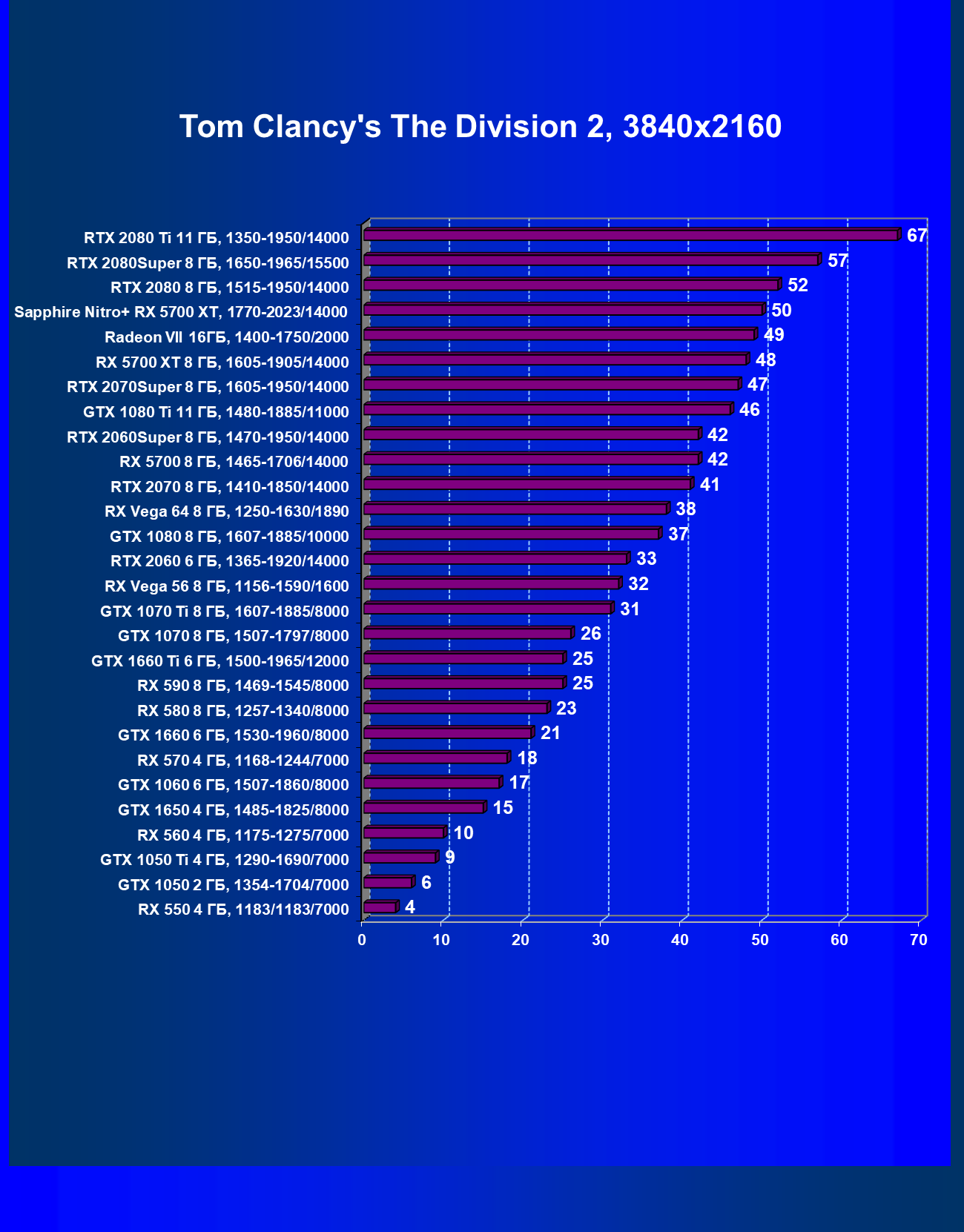

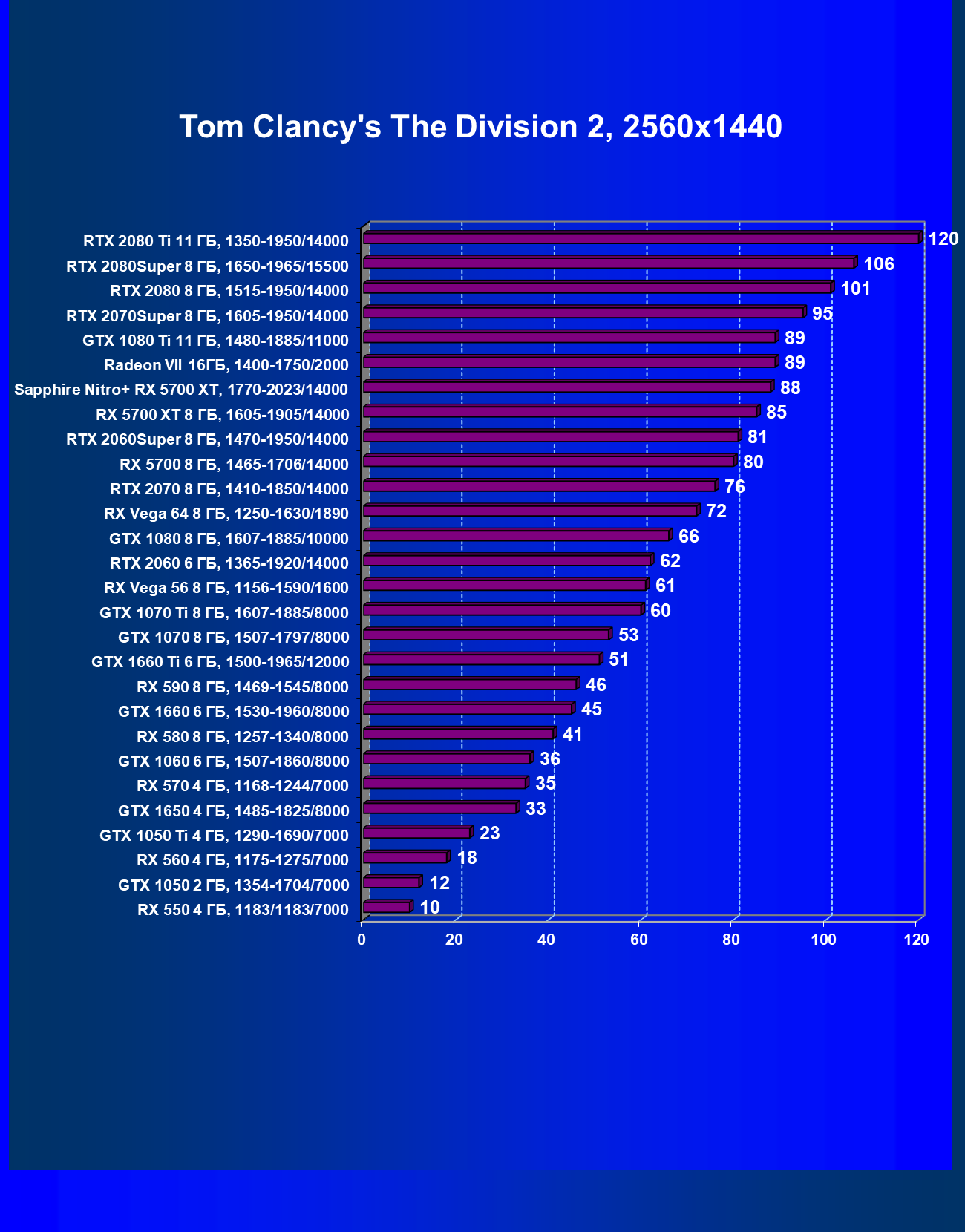

Tom Clancy’s The Division 2

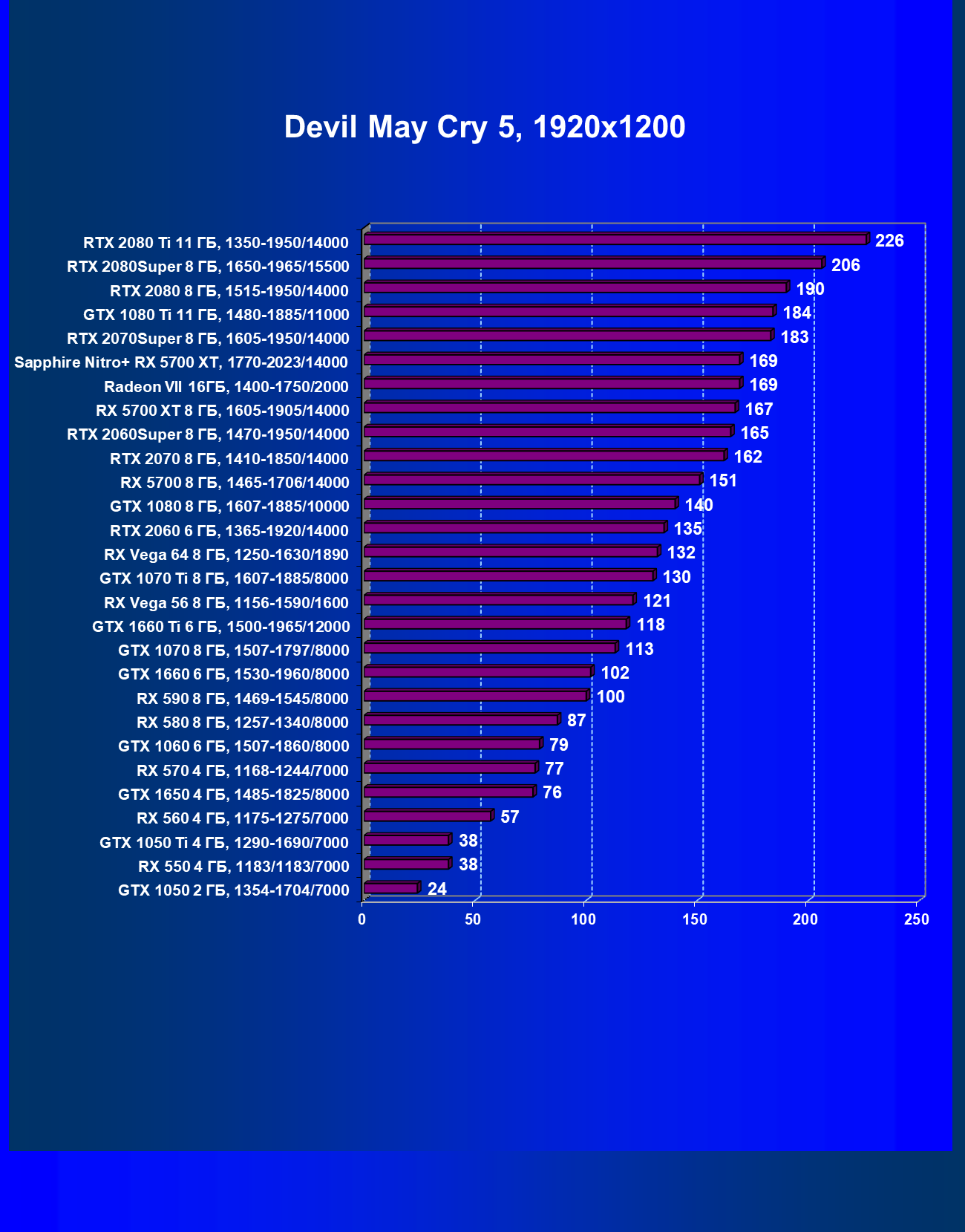

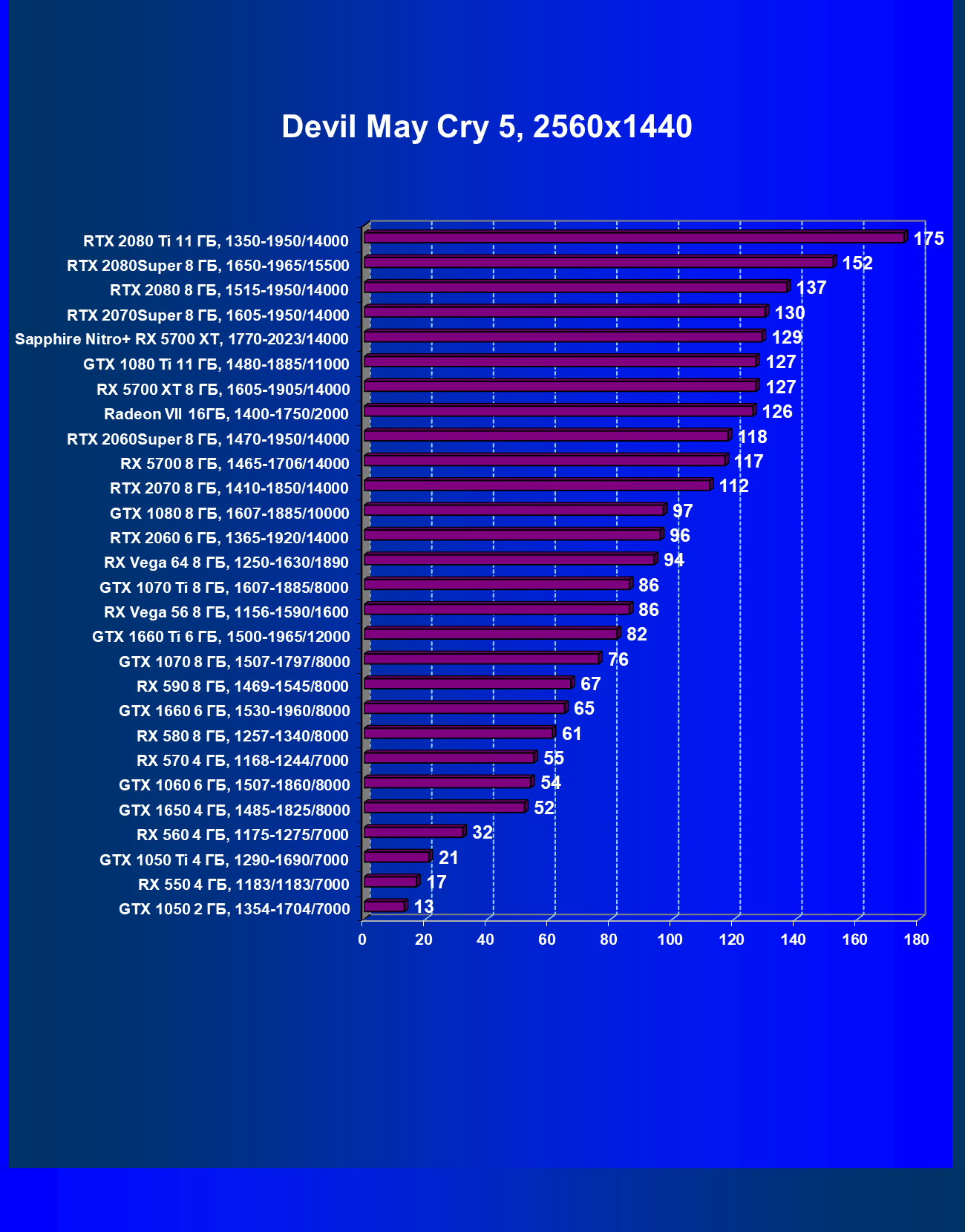

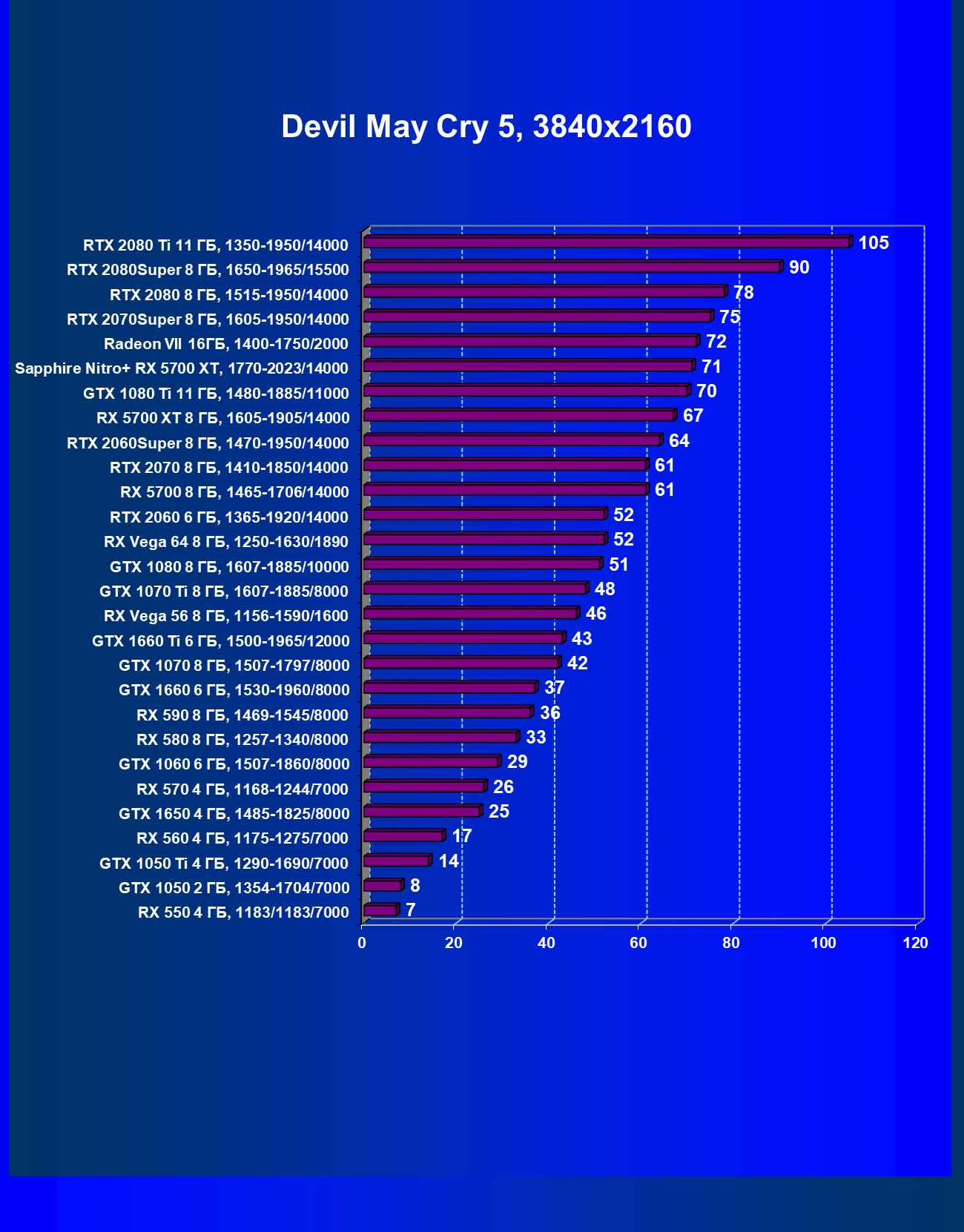

Devil May Cry 5

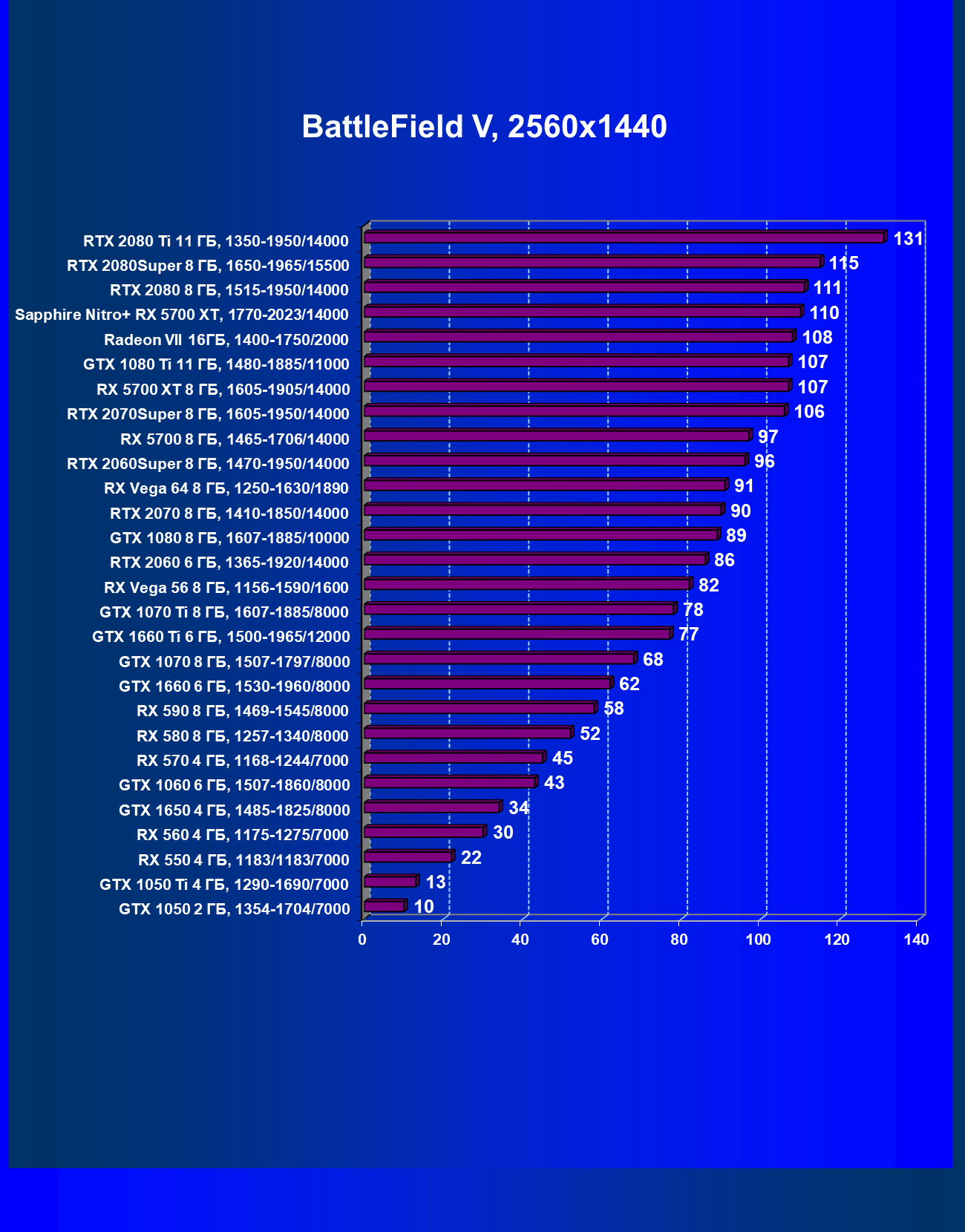

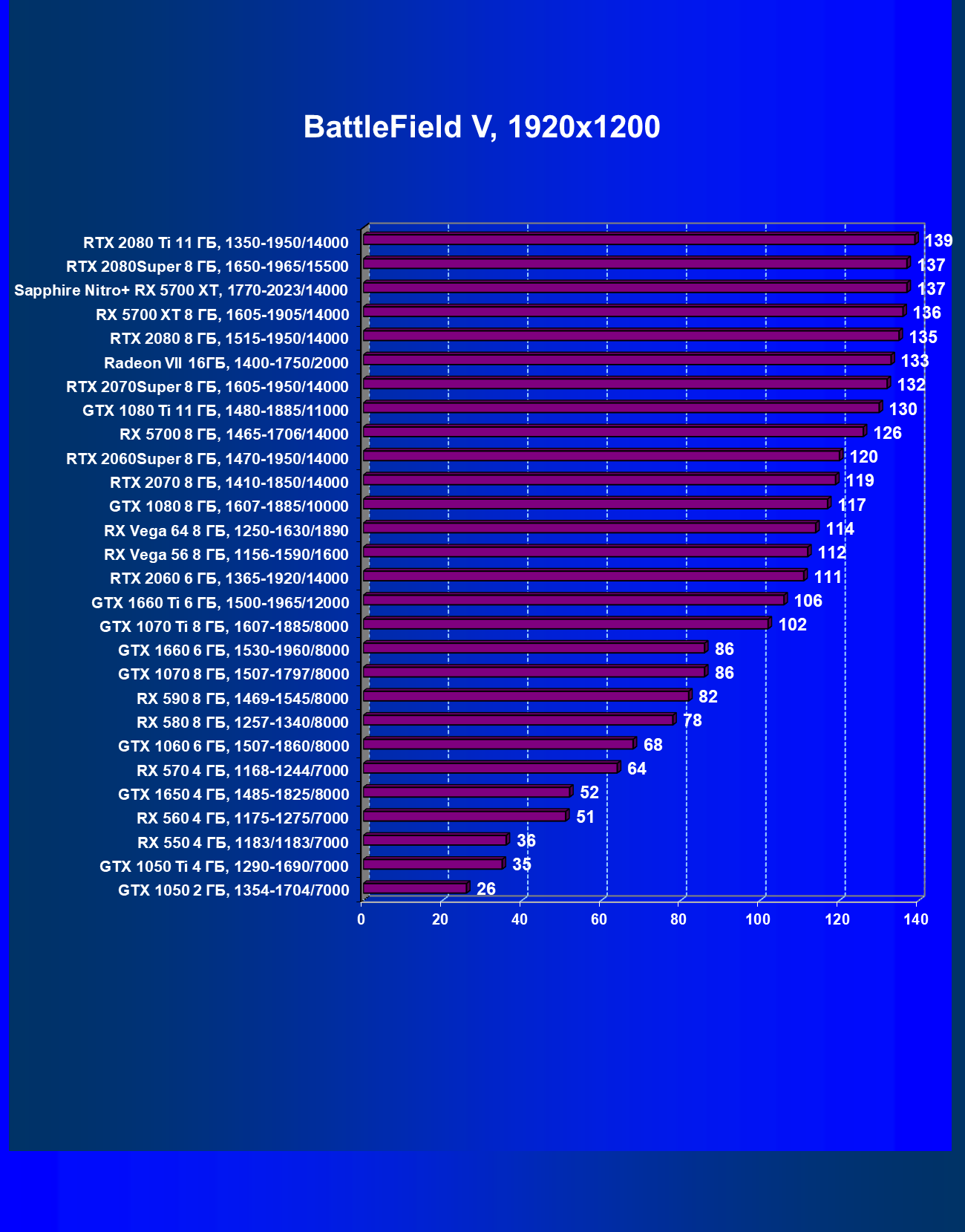

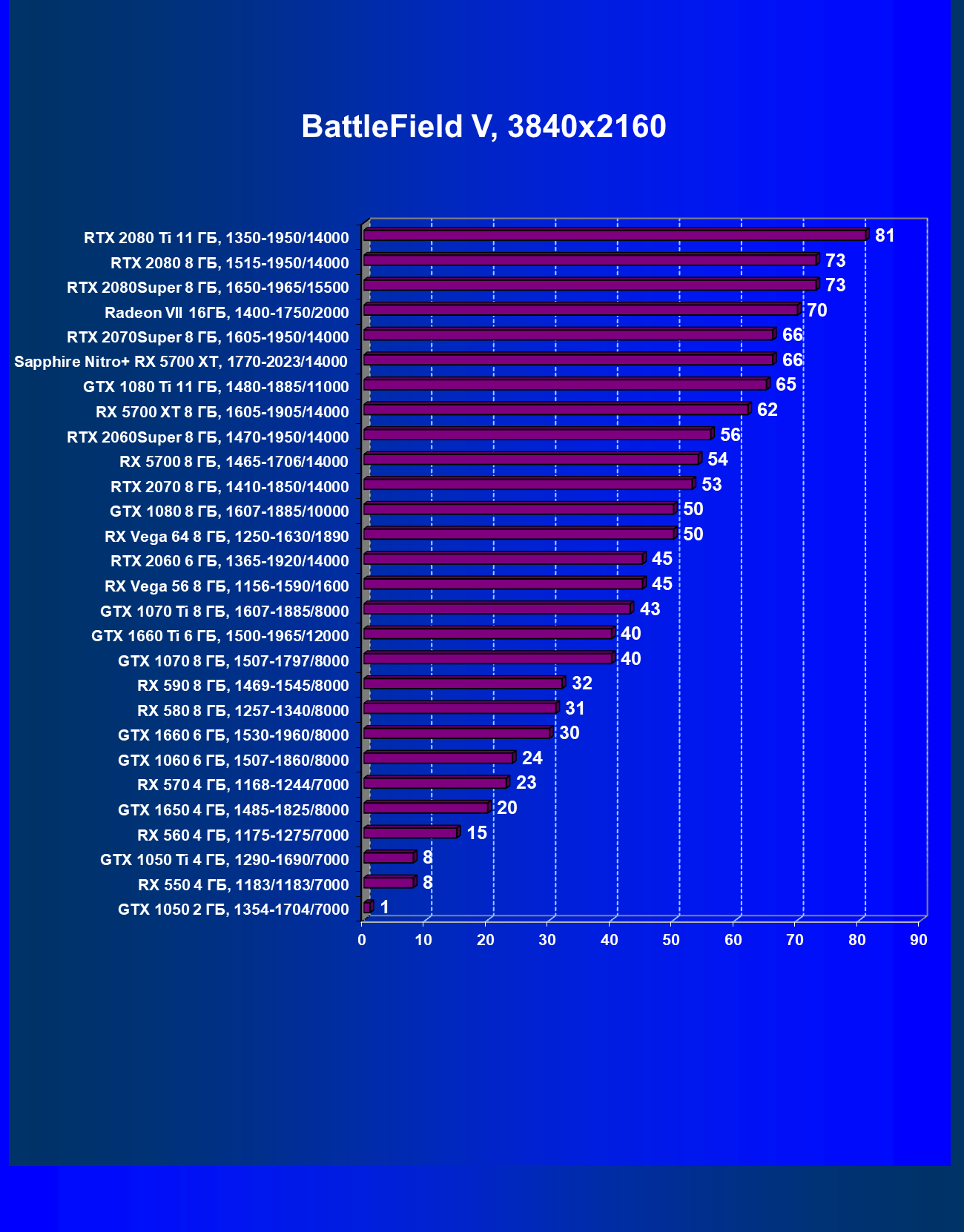

Battlefield V

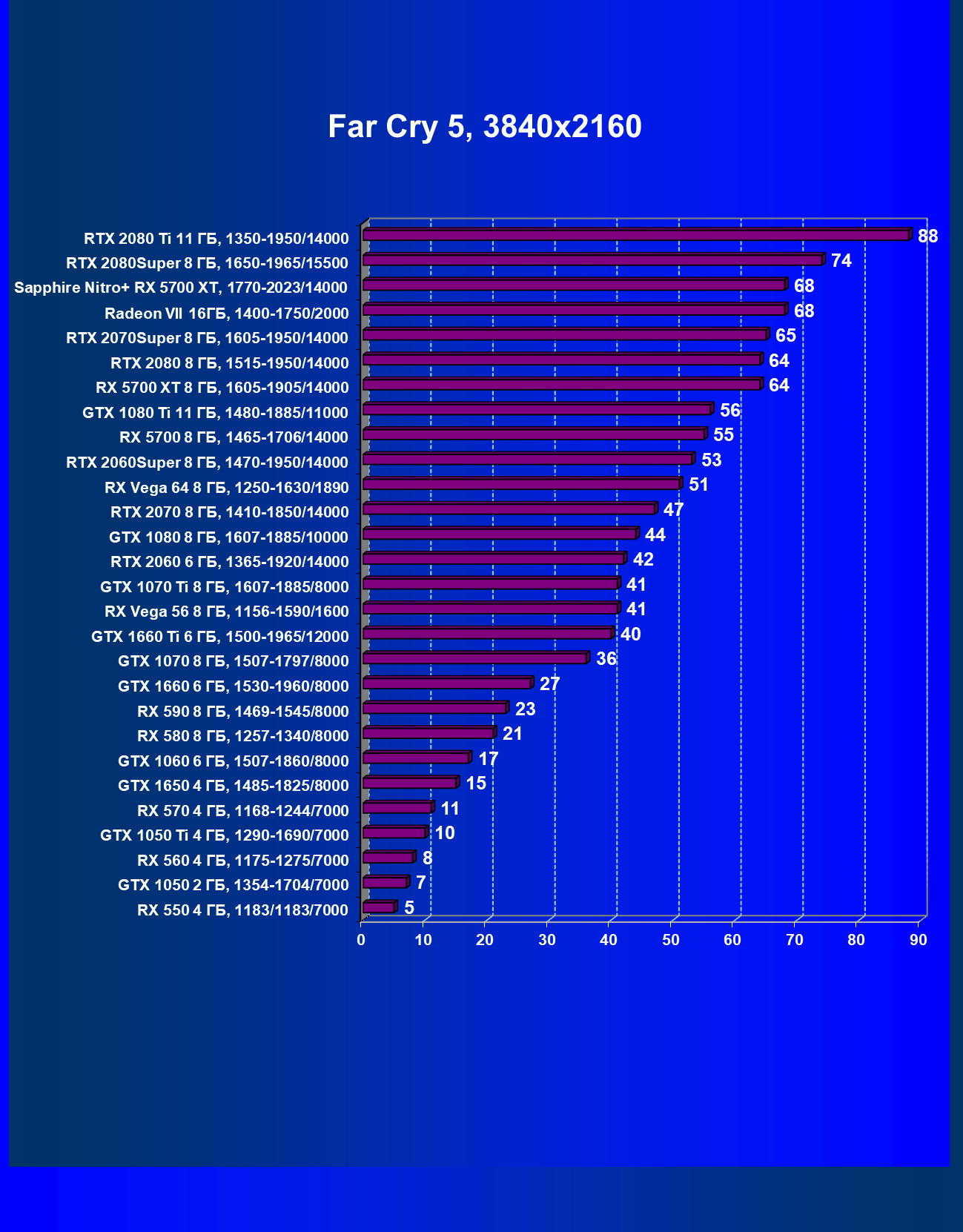

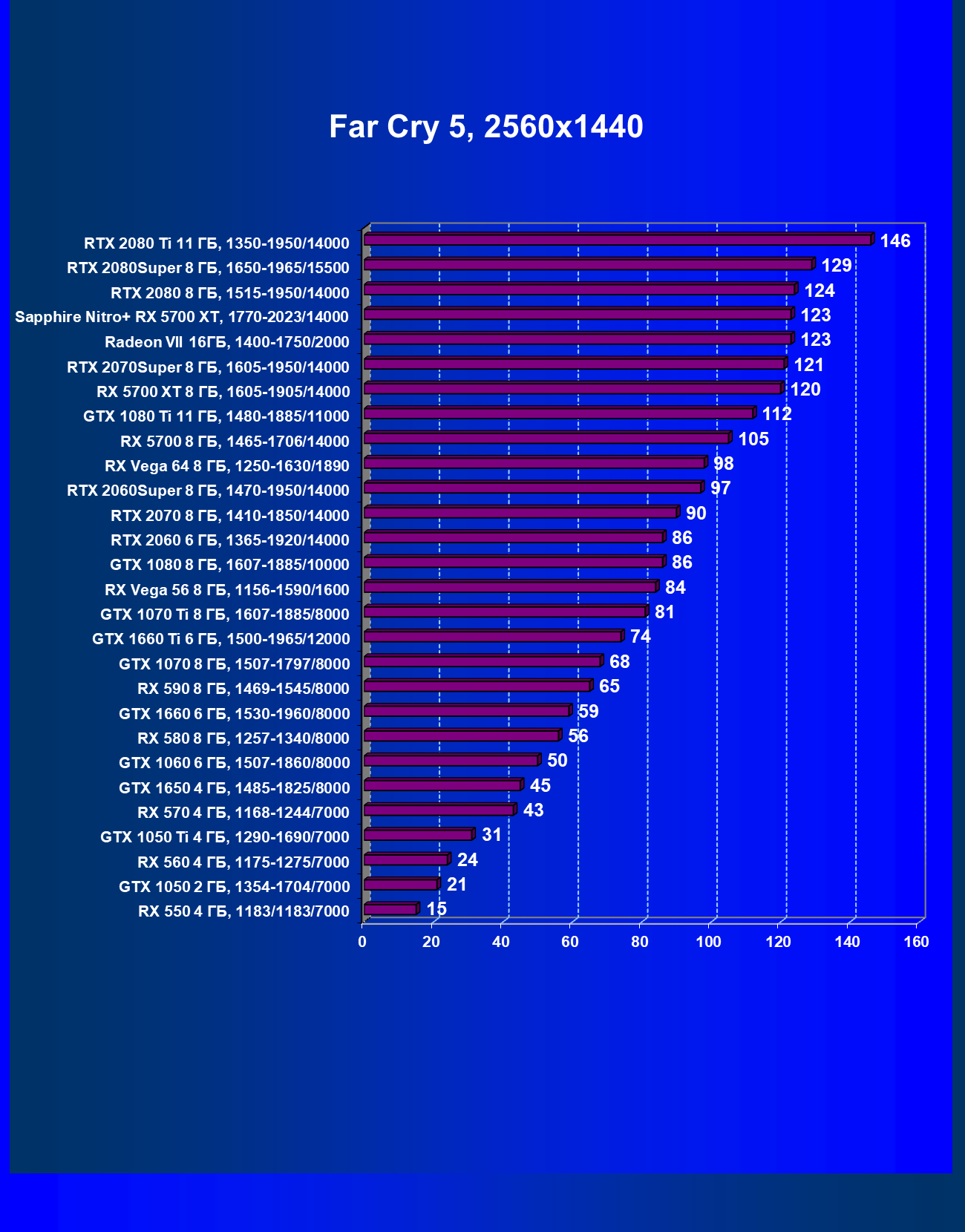

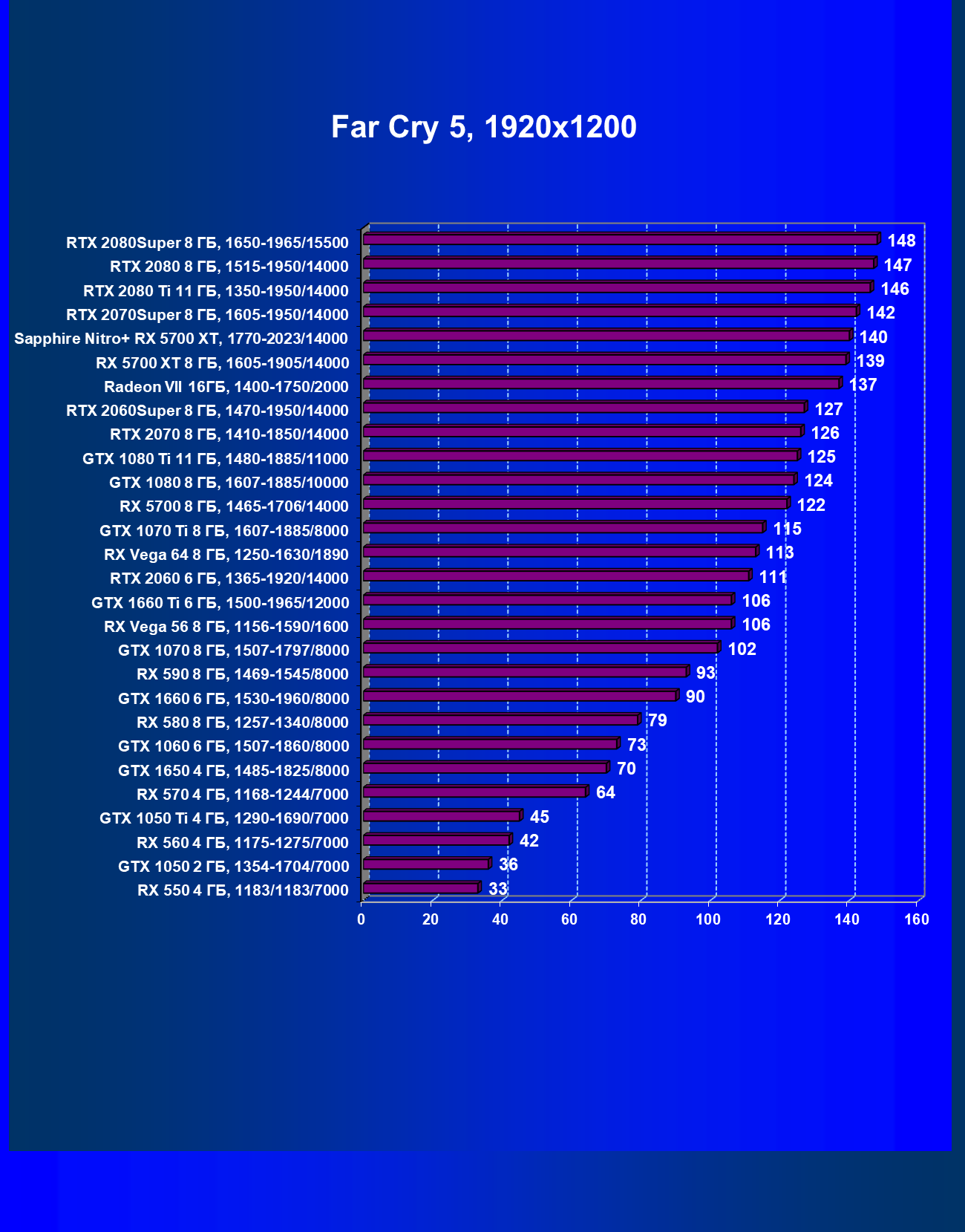

Far Cry 5

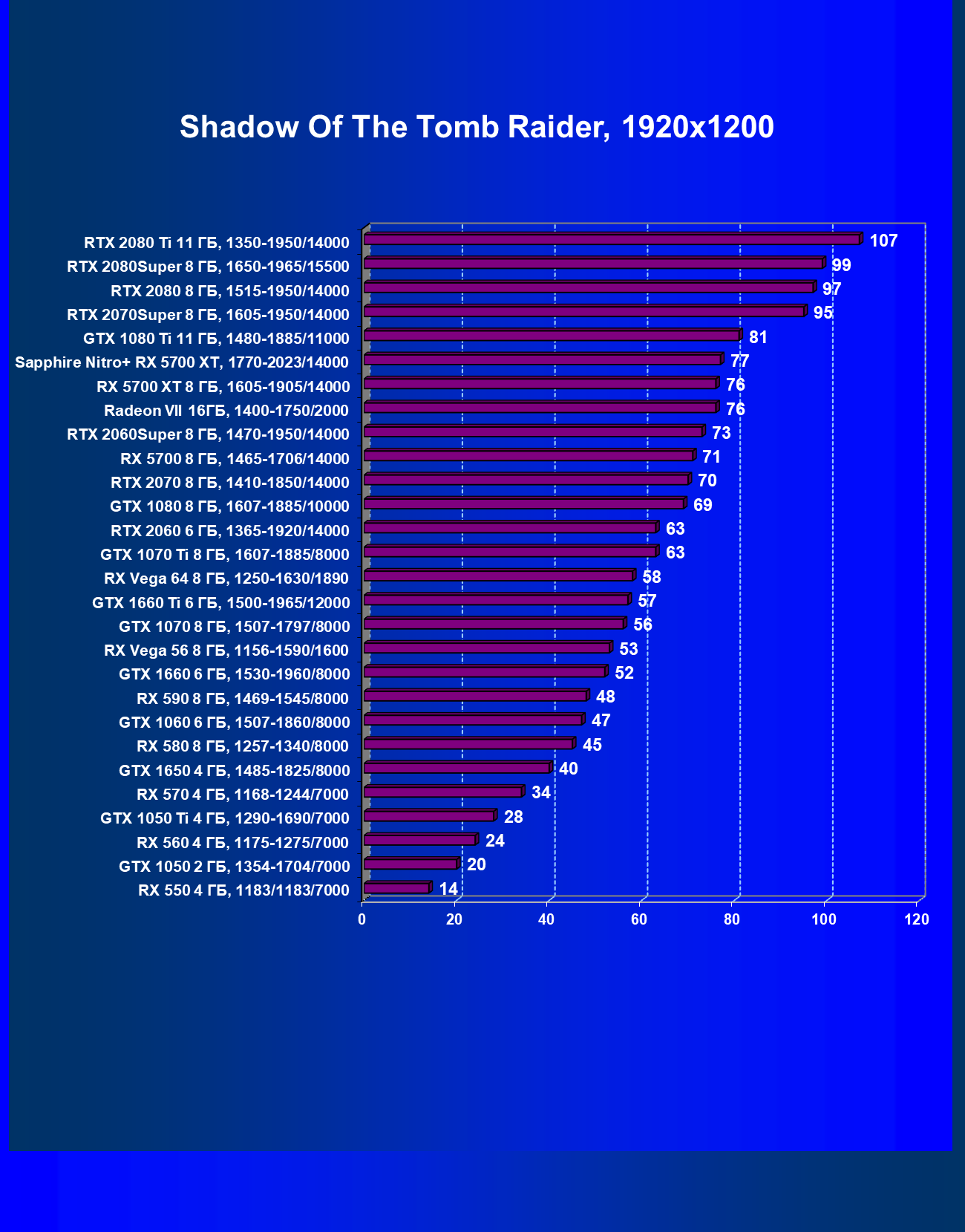

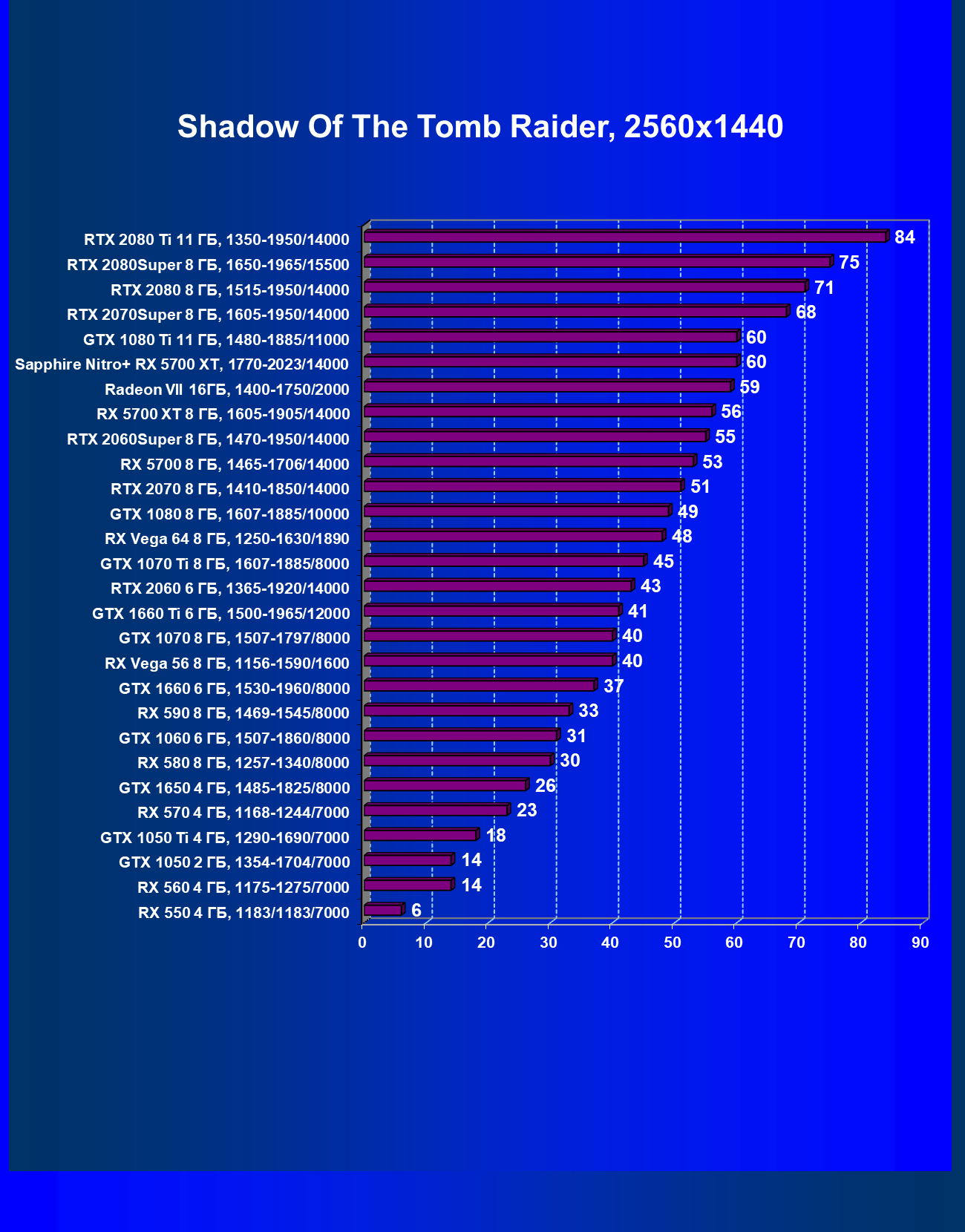

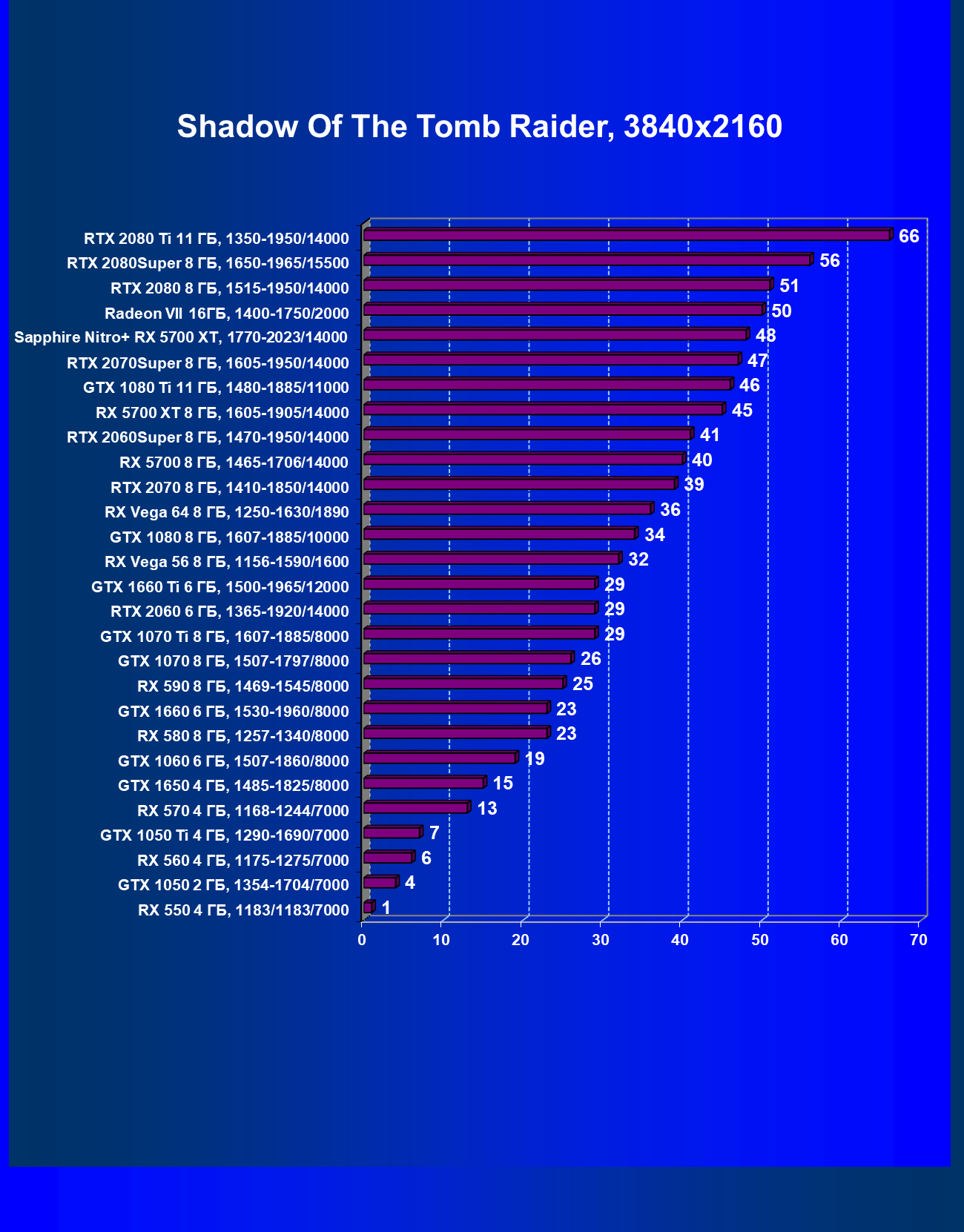

Shadow of the Tomb Raider

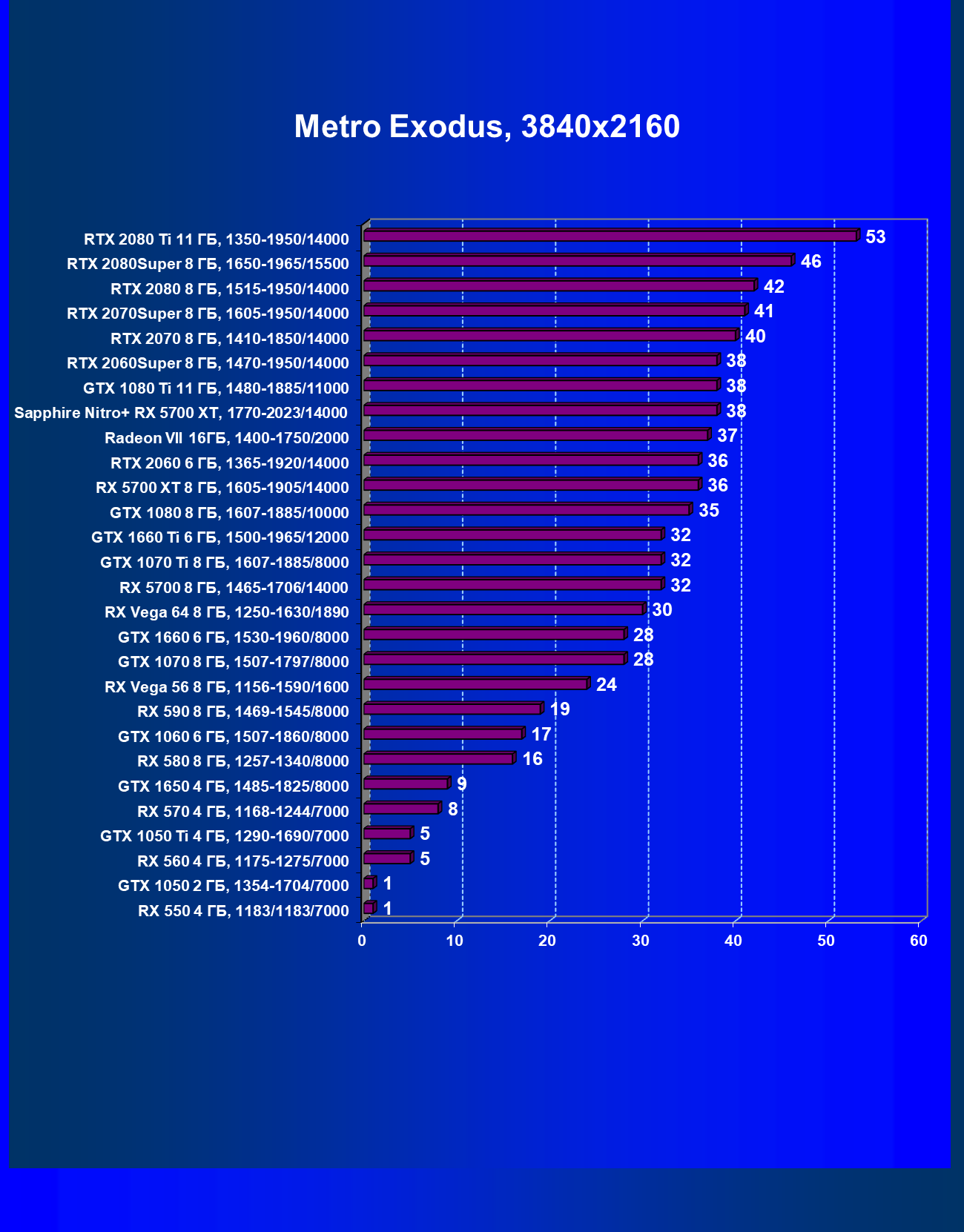

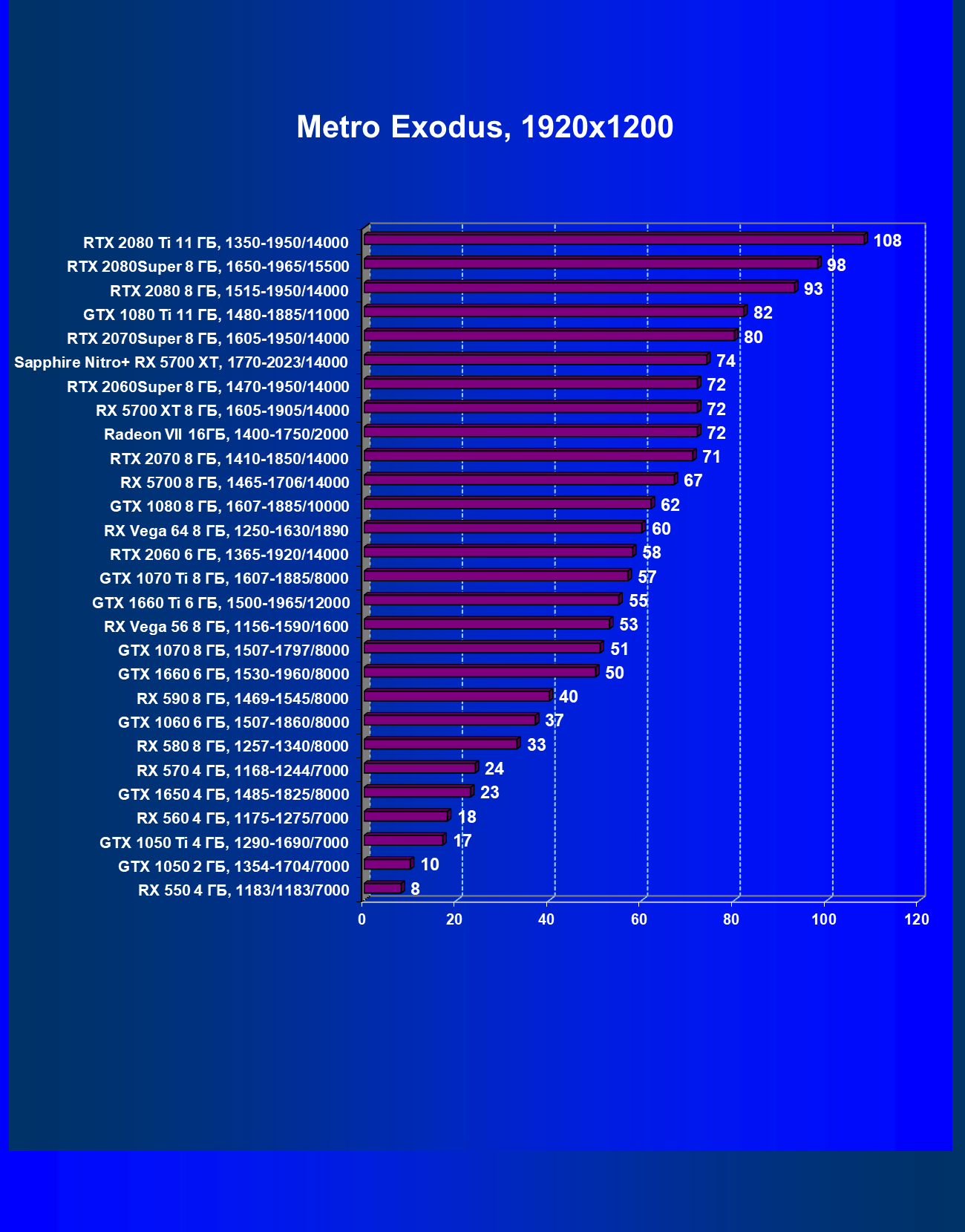

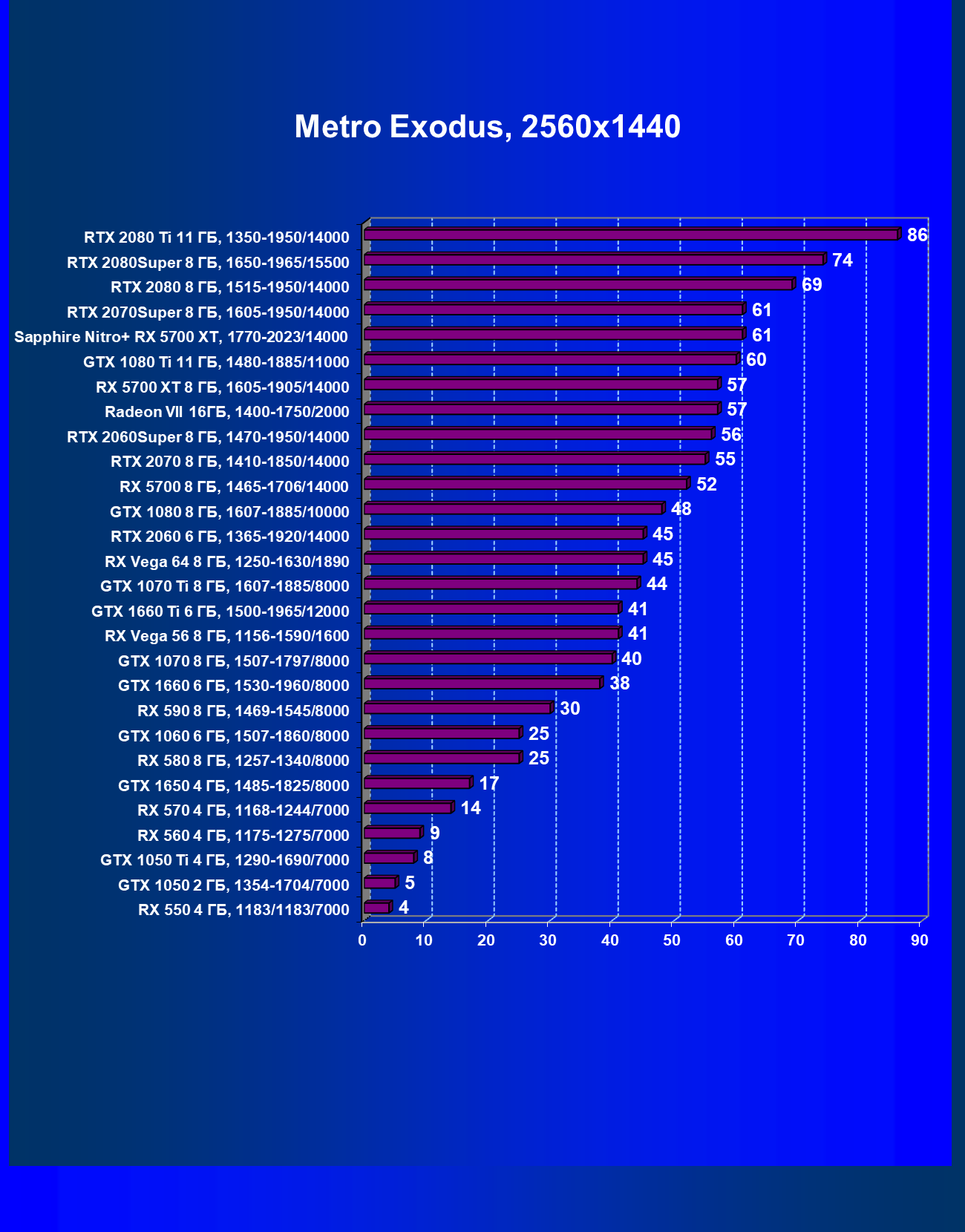

Metro Exodus

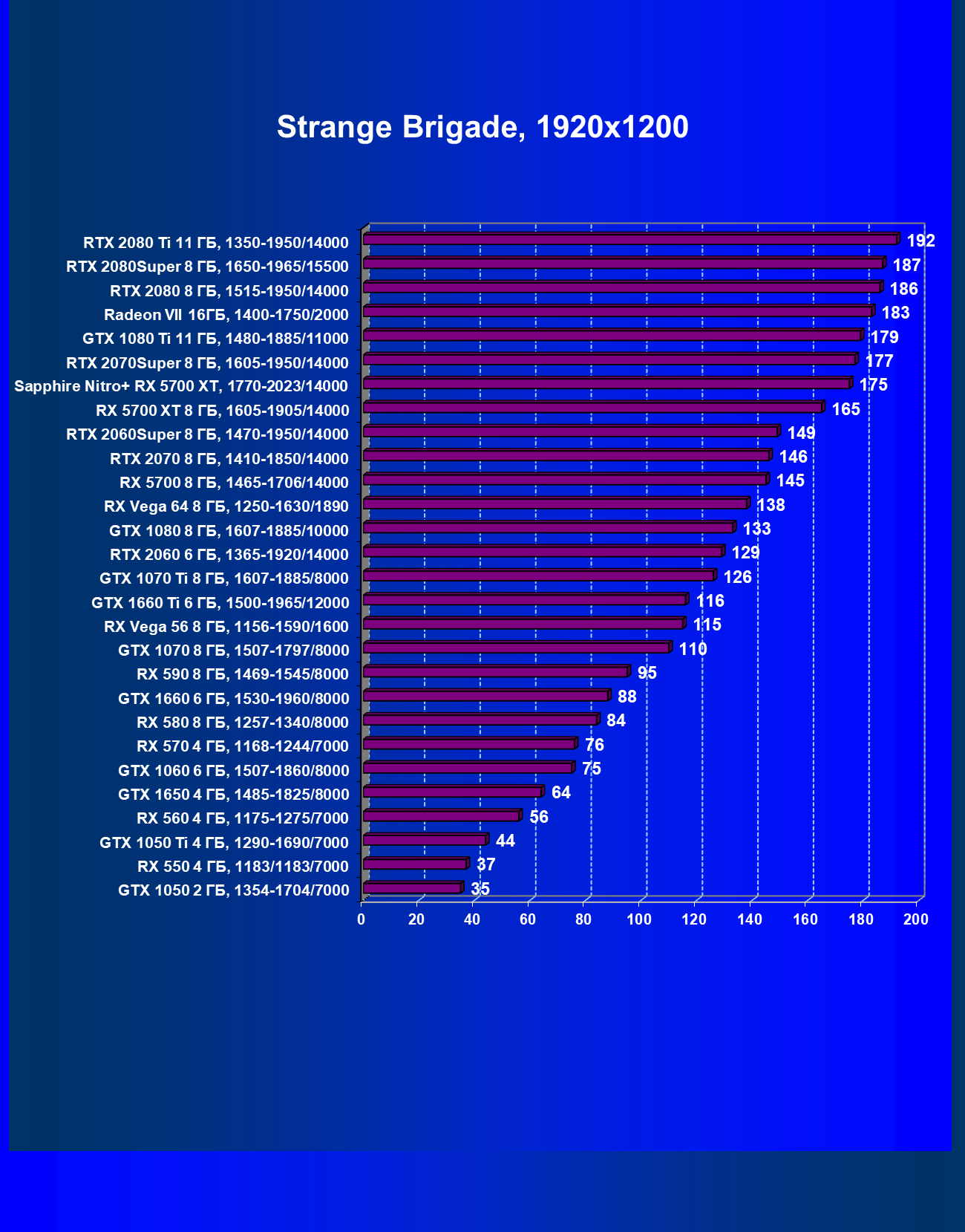

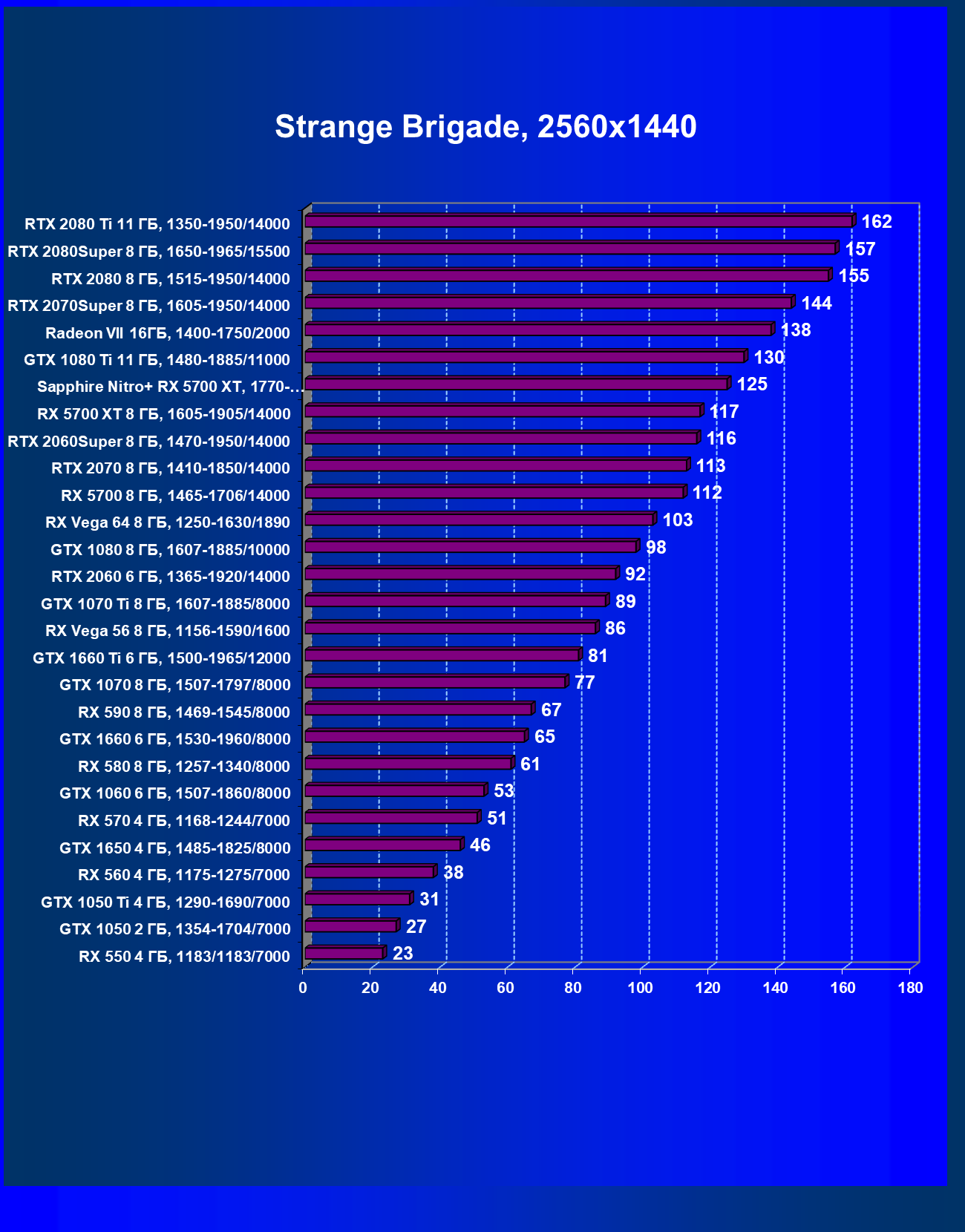

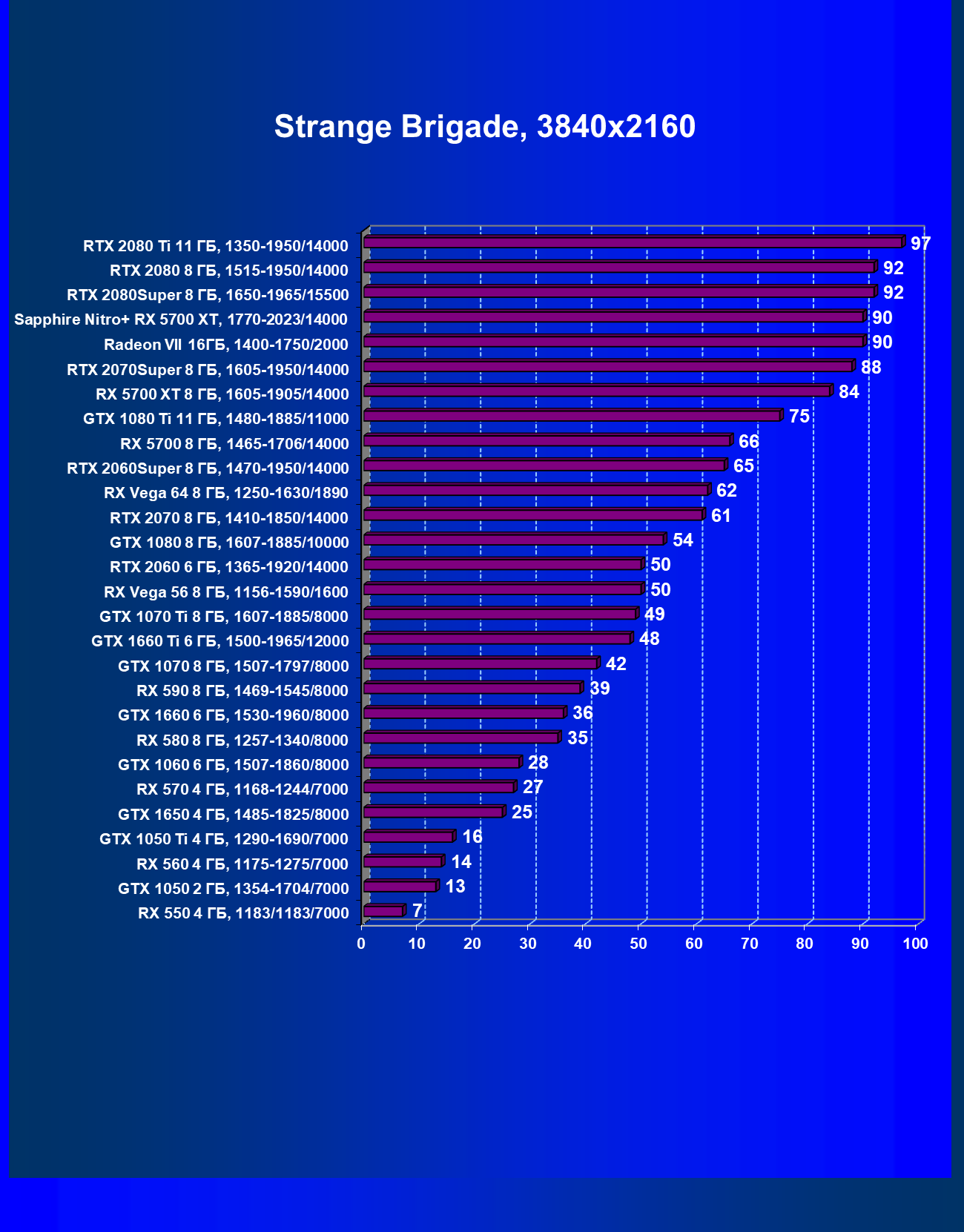

Strange Brigade

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RX 5700 XT и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на середину октября 2019 года.

Мы видим, что повышенные частоты работы карты Sapphire обеспечивают ей заметный прирост скорости, карта стала ближе к RTX 2070 Super, и ее производительность укладывается точно посередине между показателями RTX 2070/2060 Super и RTX 2070 Super.

Работу карты Sapphire в режиме Trixx Boost мы в рейтинге не оцениваем, так как эта технология подразумевает снижение максимального качества графики, а потому сравнение с остальными картами будет некорректным.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей. Учитывая, что Radeon RX 5700 XT нацелен на разрешение 2.5К, то мы приводим рейтинги, расчитанные именно для этого разрешения (а не в сумме по всем трем).

Заметим, что на момент написания материала средневзвешенные цены GeForce RTX 2060 Super были немного ниже, чем у Radeon RX 5700 XT, поэтому ускоритель Nvidia оказался лидером в своей группе, однако отставание RX 5700 XT очень мало. А вот стоимость карты Sapphire пока чрезмерно завышена (как это часто случается с новинками), и она смогла занять лишь третье место в своей группе. Впрочем, еще раз скажу, что цены — вещь зыбкая. Не исключено, что вскоре RX 5700 XT в нереференсных исполнениях смогут похвастаться более привлекательным соотношением возможностей и цены.

И снова надо повторить, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются по определению.

Выводы

Sapphire Nitro+ RX 5700 XT 8G GDDR6 (8 ГБ) — очень интересный вариант ускорителя 3D-графики игрового класса с ценой в районе 30 000 рублей. На момент подготовки данной статьи GeForce RTX 2060 Super выглядел чуть более привлекательно и занимал в рейтинге полезности более высокое место, однако RTX 2060 Super для разрешения 2.5К подходит лишь с некоторыми оговорками, тогда как RX 5700 XT чувствует себя в играх в этом разрешении прекрасно. Полагаю, что вскоре цены на эти карты пойдут вниз, и тогда уже можно будет смело рекомендовать RX 5700 XT для приобретения.

У рассмотренной карты Sapphire замечательная система охлаждения, тихая даже под максимальной нагрузкой, а при малой нагрузке вообще бесшумная. Ее вентиляторы легко снять для техобслуживания кулера. Также стоит отметить, что данный ускоритель поддерживает фирменную технологию Sapphire — Trixx Boost, позволяющую поднять производительность за счет рендеринга картинки в более низком разрешении, но без снижения настроек качества графики, а за счет апскейлинга выдать финальную картинку в изначально заданном разрешении. Владелец карты может сам решать, нужно ему это или нет. Ну и любителям моддинга может понравиться схема управляемой подсветки у данной карты, которая может предложить хороший набор световых эффектов.

Повторим, что Radeon RX 5700 XT в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во всех играх, а в ряде игр можно попробовать поиграть с тем же качеством графики и в 4К.

В номинации «Оригинальный дизайн» карта Sapphire Nitro+ RX 5700 XT 8G GDDR6 (8 ГБ) получила награду:
