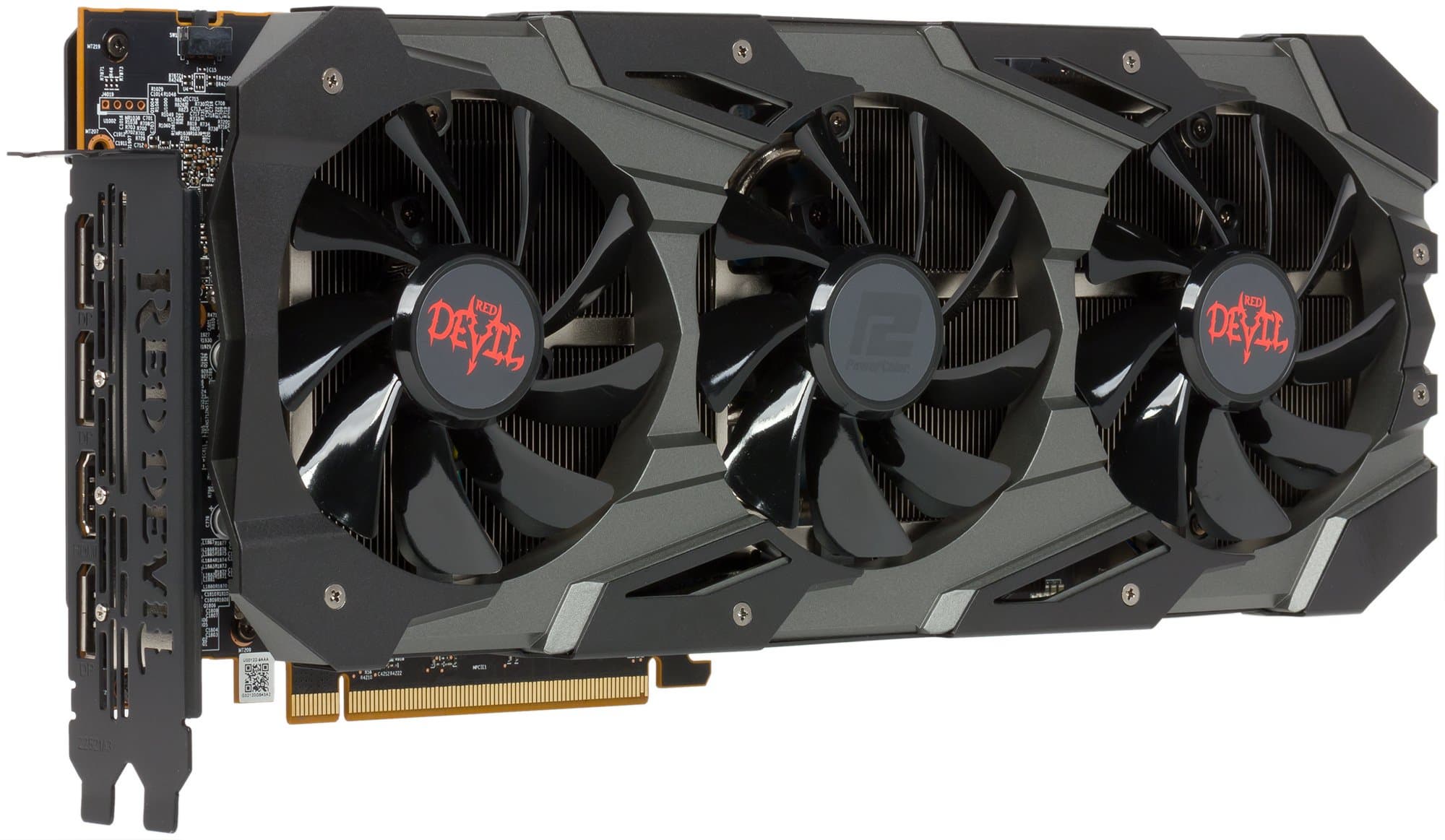

Обзор видеокарты PowerColor Red Devil Radeon RX 5700 (8 ГБ)

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) PowerColor Red Devil Radeon RX 5700 8 ГБ 256-битной GDDR6

Кратко о главном

В начале всех обзоров по серийным видеокартам мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

Мы уже знаем, что в плане скоростных показателей AMD Radeon RX 5700 выступает примерно на уровне Nvidia GeForce RTX 2070 и чуть-чуть отстает от RTX 2060 Super (хотя разогнанные варианты RX 5700 могут и догонять RTX 2060 Super). Также ранее было установлено, что RTX 2070, RTX 2060 Super и RX 5700 подходят для комфортной игры при максимальных настройках качества в разрешениях до 2560×1440 включительно. Стоящие уровнем выше ускорители 3D-графики могут «замахнуться» и на разрешение 3840×2160 (при тех же максимальных настройках графики) — как минимум в некоторых играх. Radeon RX 5700 же, по большому счету, ограничен разрешением 2.5К, и то в ряде особо сложных по графике игр, возможно, придется снижать настройки качества либо переходить к разрешению 1920×1080(1200) ради сохранения максимального качества графики.

Характеристики карты

Компания TuL Corporation (сокращение от Technology UnLimited), бывшая C. P. Technology (торговая марка PowerColor). Основана в 1997 году. Штаб-квартира в Тайбэе/Тайвань, производство в Китае (в большинстве случаев задействованы мощности фабрик компании Foxconn, которая владеет почти половиной акций TuL). До 2002 года видеокарты производились исключительно на основе GPU Nvidia (GeForce). Начиная с 2002 года, после реорганизации компании, стали выпускаться ускорители только на основе GPU ATI/AMD (Radeon).

PowerColor Red Devil Radeon RX 5700 8 ГБ 256-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU Radeon RX 5700 (Navi 10)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц 1610—1725(Game/Boost)—1935(Max) 1465—1625(Game/Boost)—1725(Max)
Частота работы памяти (физическая (эффективная)), МГц 3500 (14000) 3500 (14000)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 36
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 2304
Число блоков текстурирования (BLF/TLF/ANIS) 144
Число блоков растеризации (ROP) 64
Число блоков Ray Tracing -
Число тензорных блоков -
Размеры, мм 300×120×52 220×100×36
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 185 177
Энергопотребление в режиме 2D, Вт 25 22
Энергопотребление в режиме «сна», Вт 3 3
Уровень шума в 3D (максимальная нагрузка), дБА 22,4 35,3
Уровень шума в 2D (просмотр видео), дБА 18,0 19,1
Уровень шума в 2D (в простое), дБА 18,0 19,1
Видеовыходы 1×HDMI 2.0b, 3×DisplayPort 1.4 1×HDMI 2.0b, 3×DisplayPort 1.4
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 1 1
Питание: 6-контактные разъемы 1 1
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные предложения карты PowerColor

Память

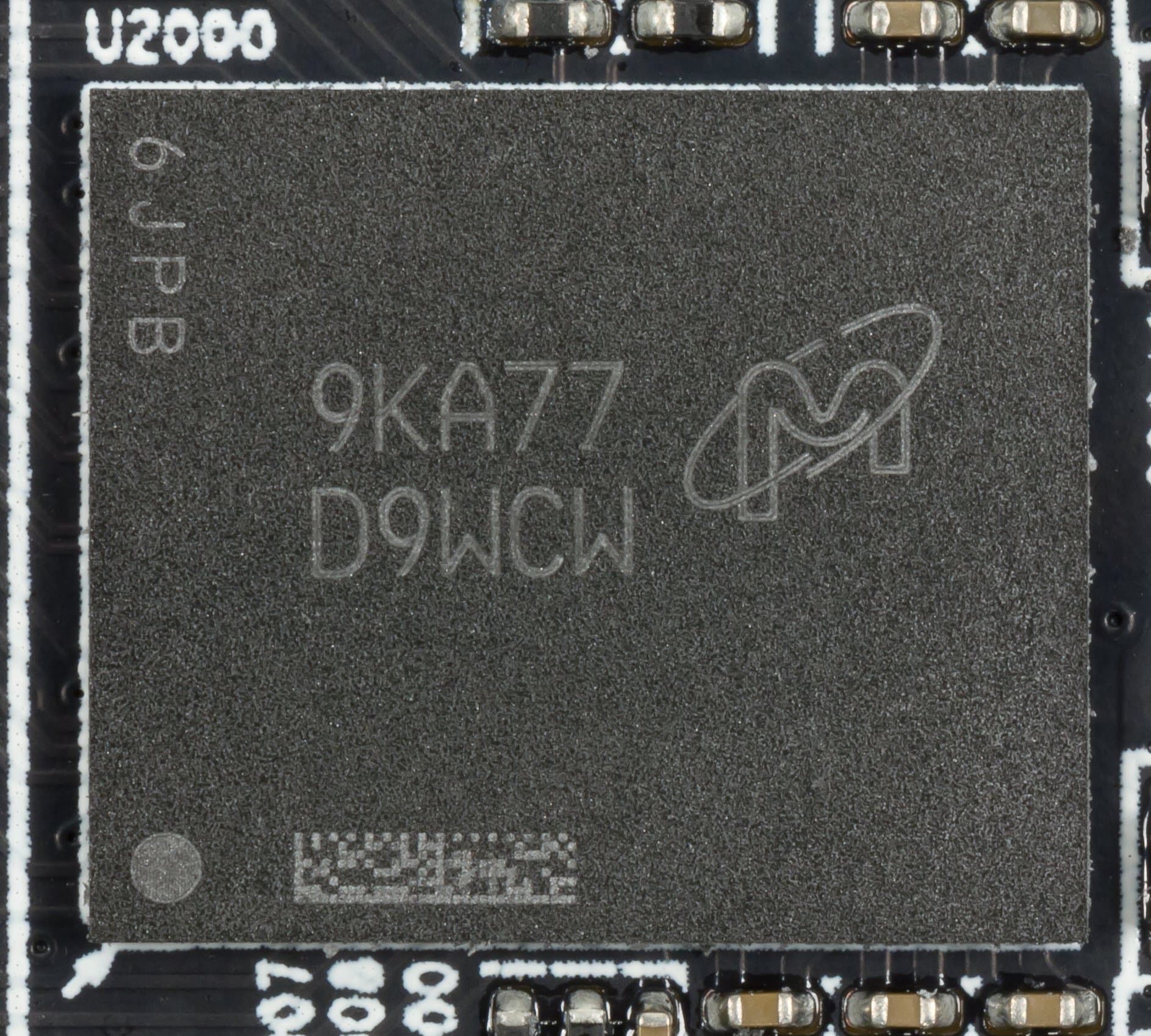

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Особенности карты и сравнение с эталонным дизайном

PowerColor Red Devil Radeon RX 5700 (8 ГБ) AMD Radeon RX 5700 (8 ГБ)

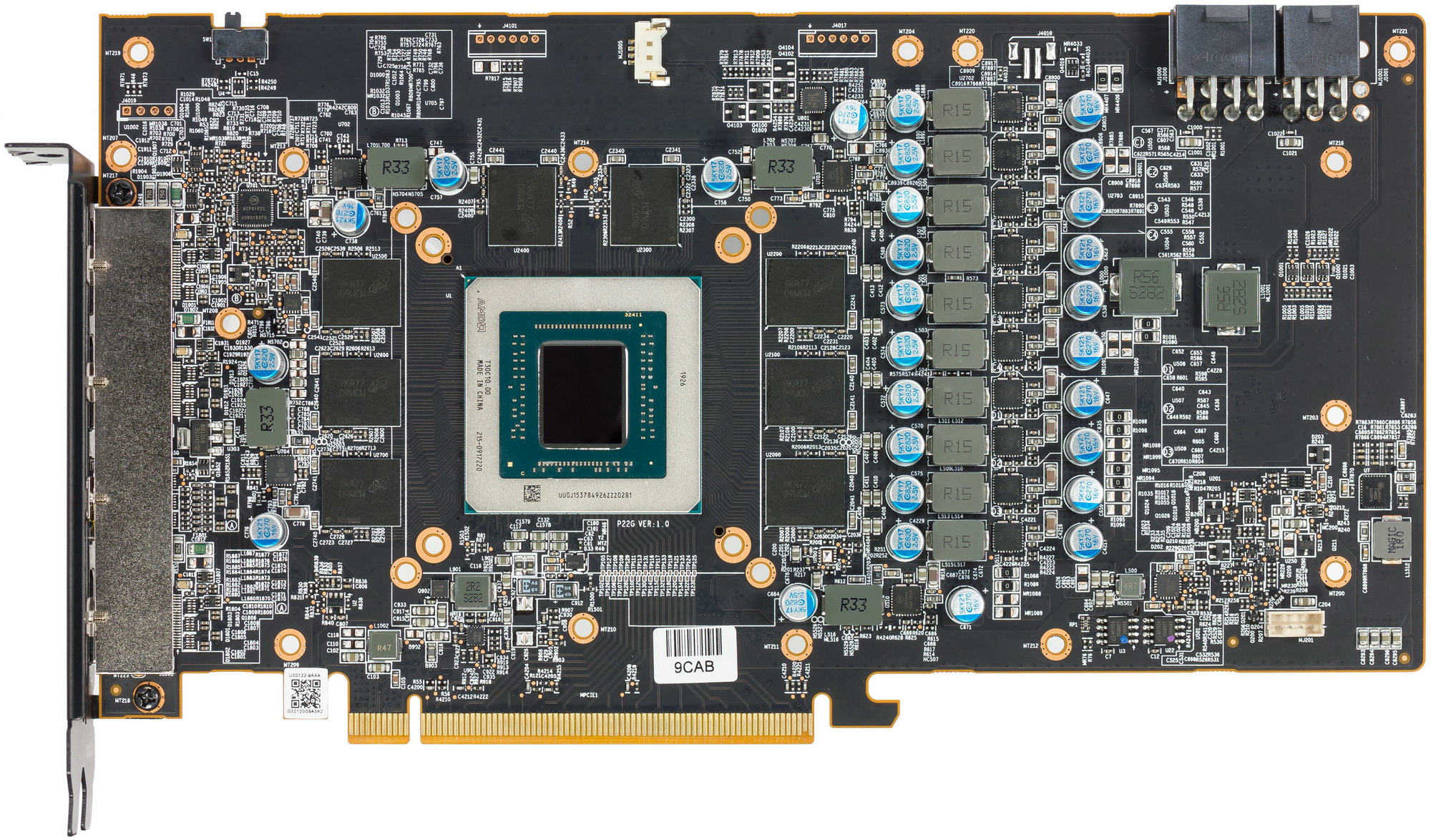

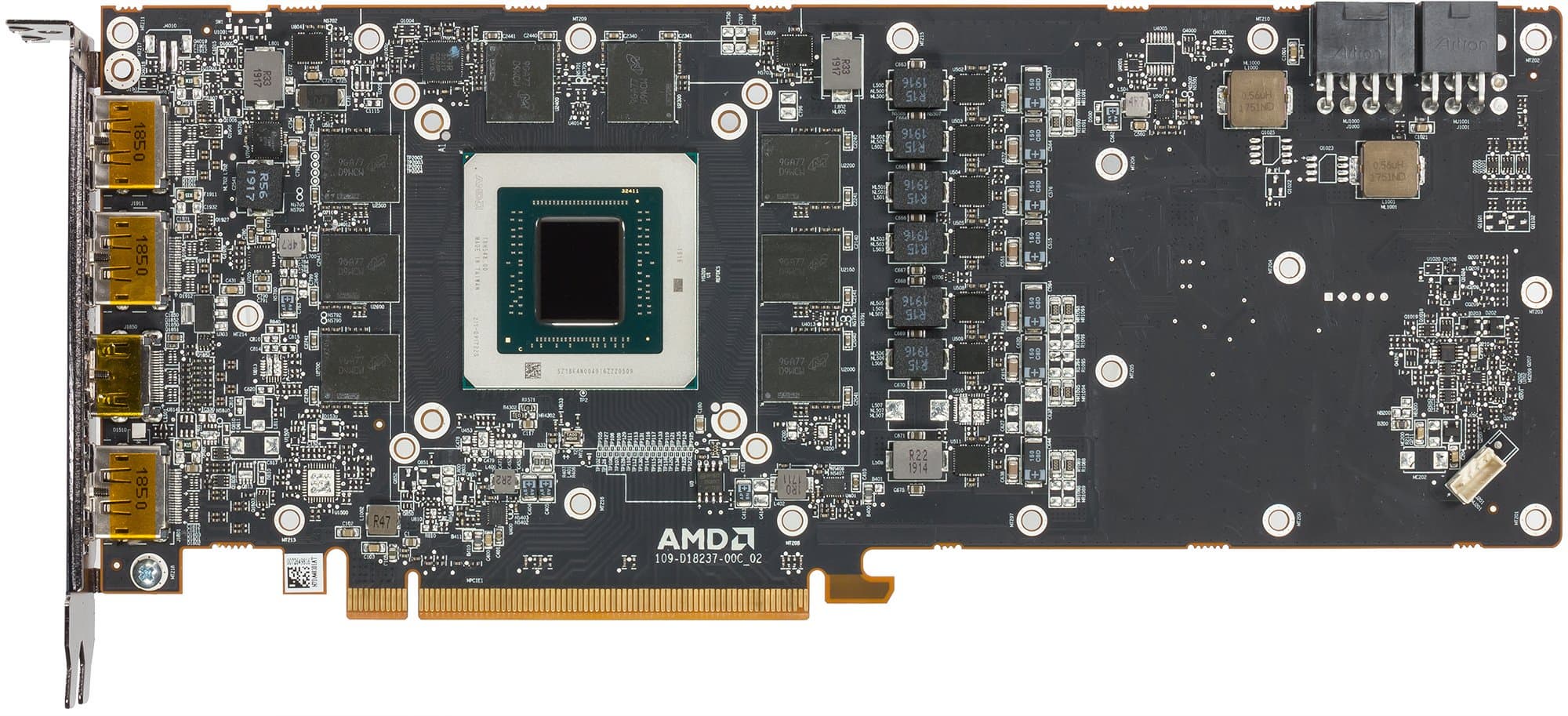

вид спереди

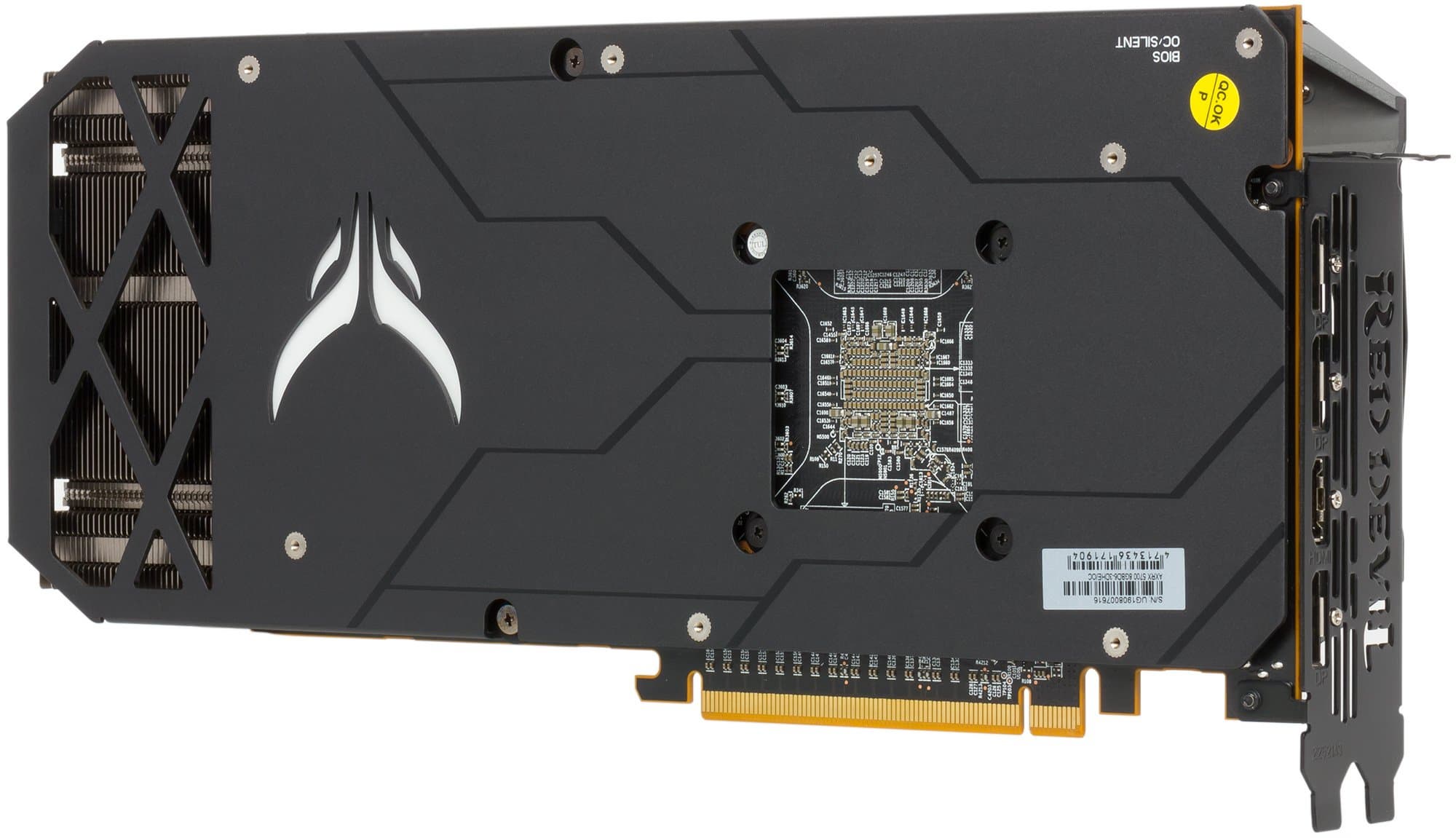

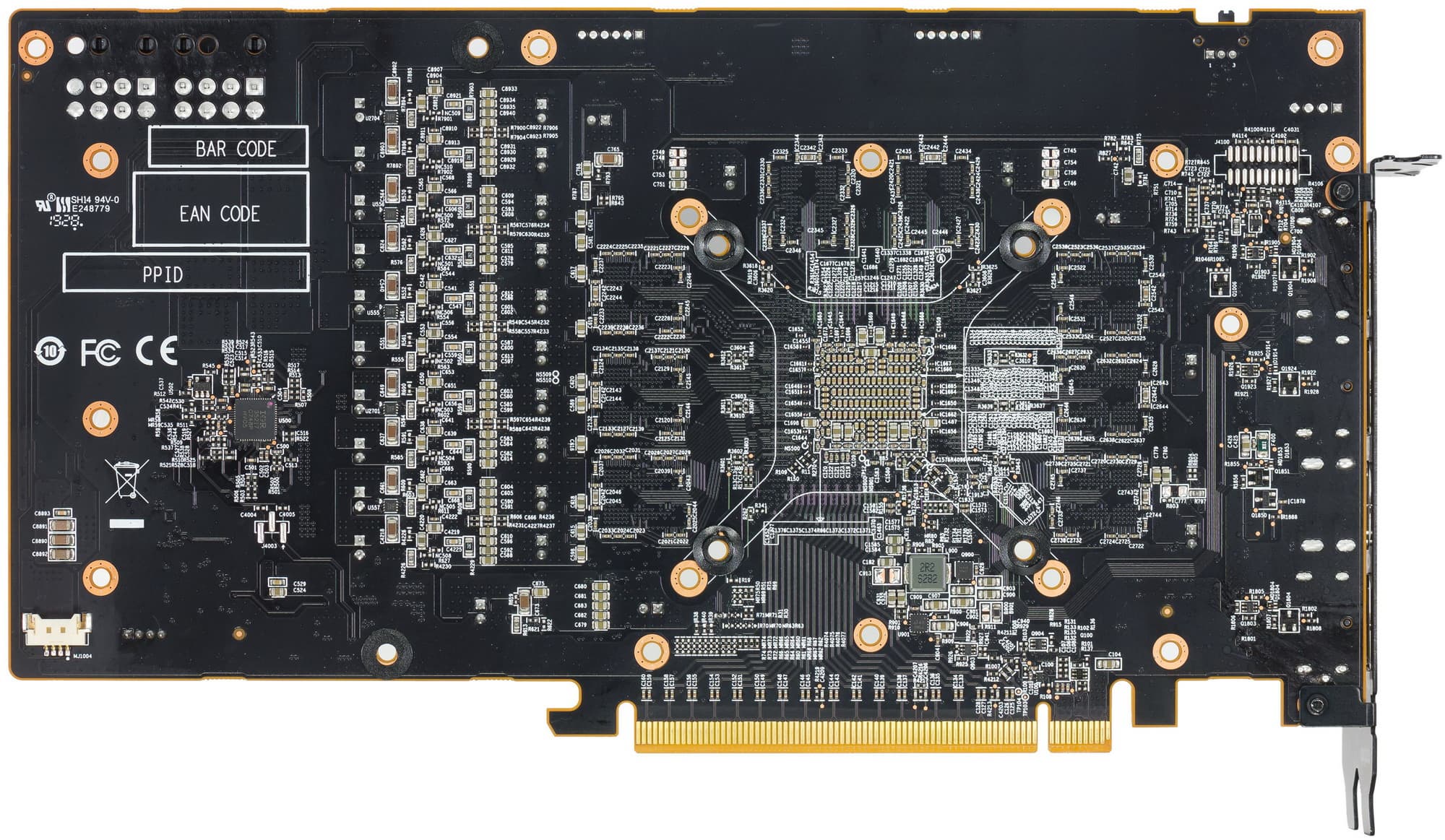

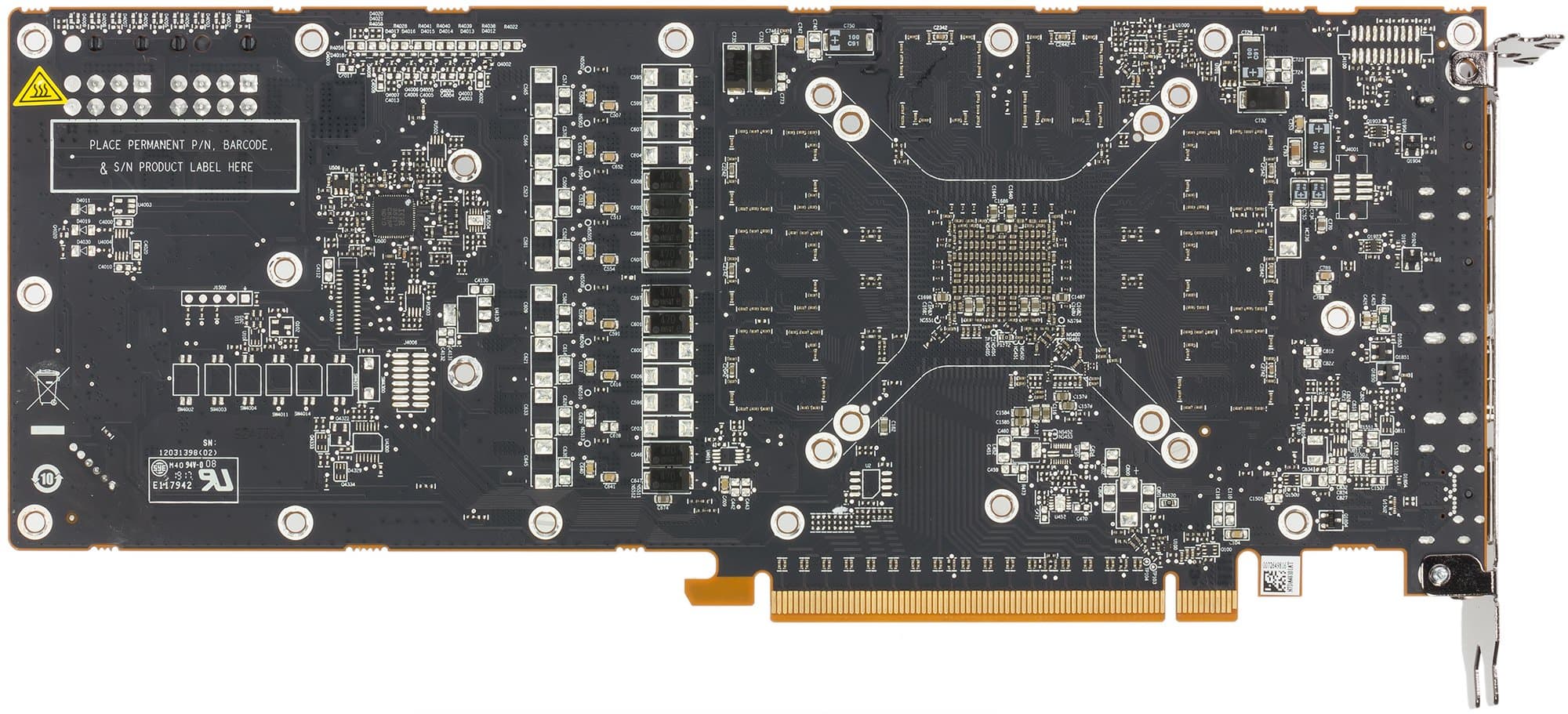

вид сзади

Хорошо видно, что дизайн платы сильно отличается от эталонного. И дело даже не в размерах (PCB у PowerColor более компактная), а в организации системы питания.

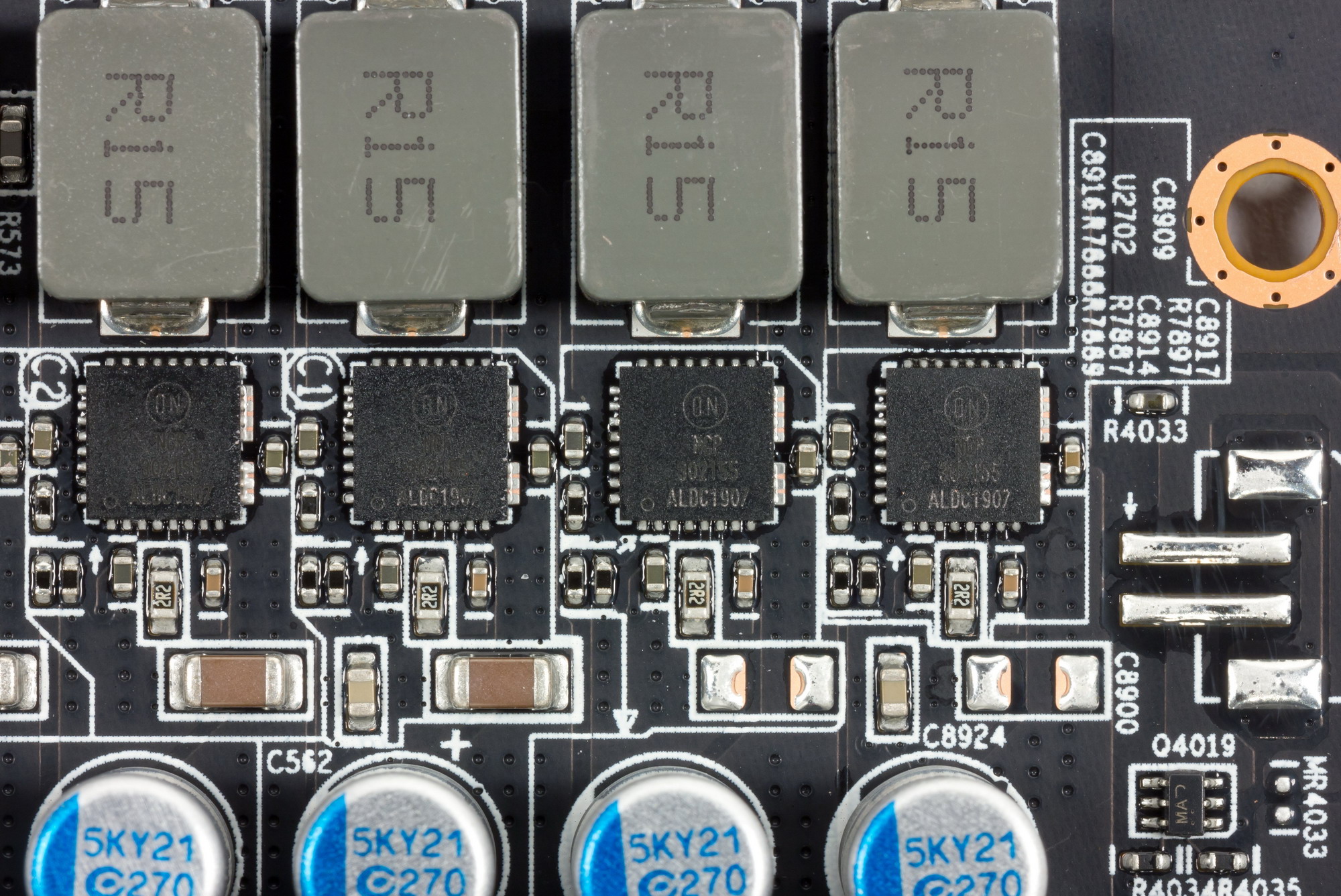

Если у референс-карты схема питания ядра 7-фазная (плюс 2 фазы питания микросхем памяти), то в случае карты PowerColor мы уже видим 10 фаз на ядро (и 3 на память).

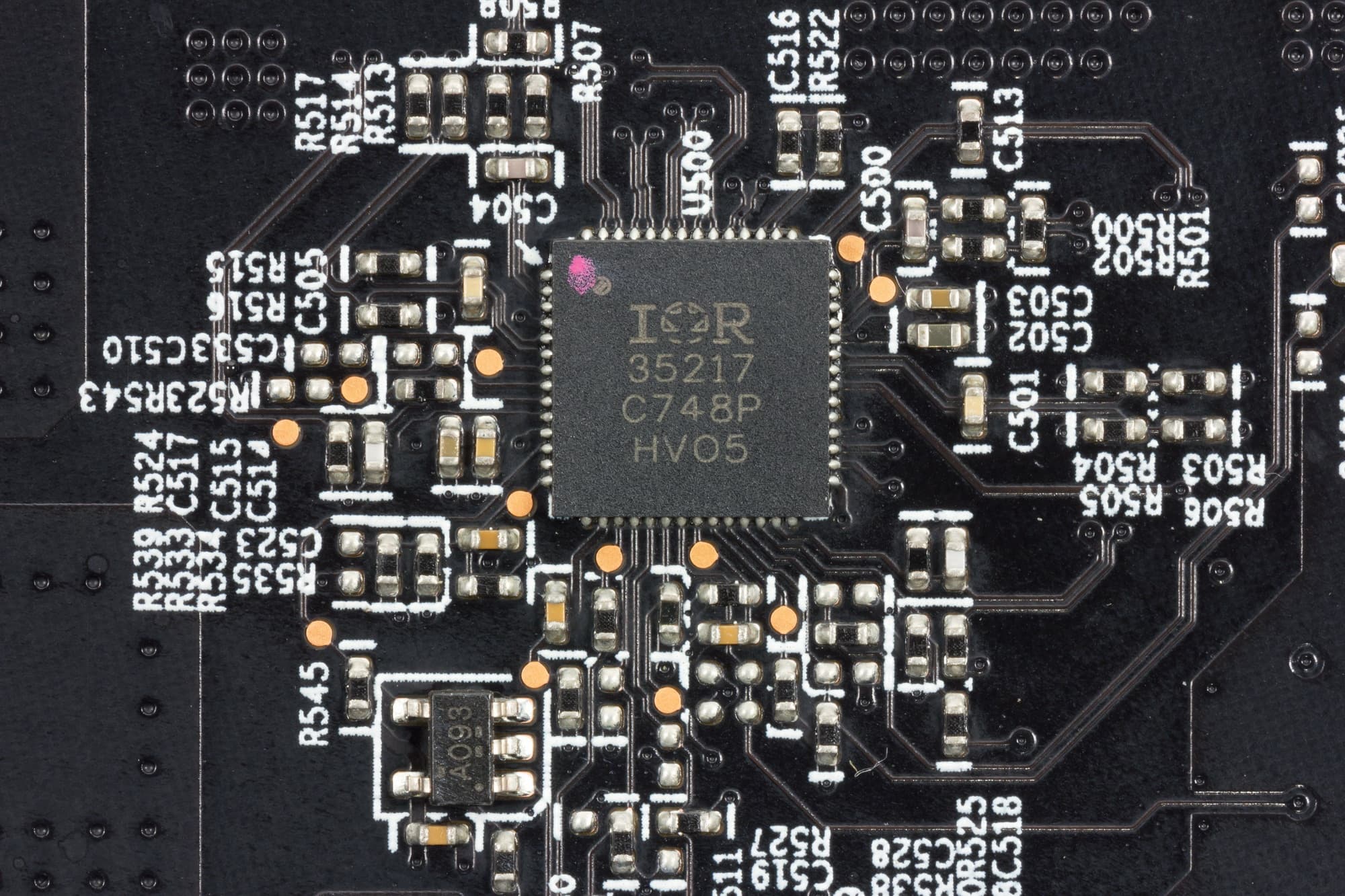

Схема питания ядра управляется ШИМ-контроллером International Rectifier (Infineon) IR35217 (он установлен на оборотной стороне PCB).

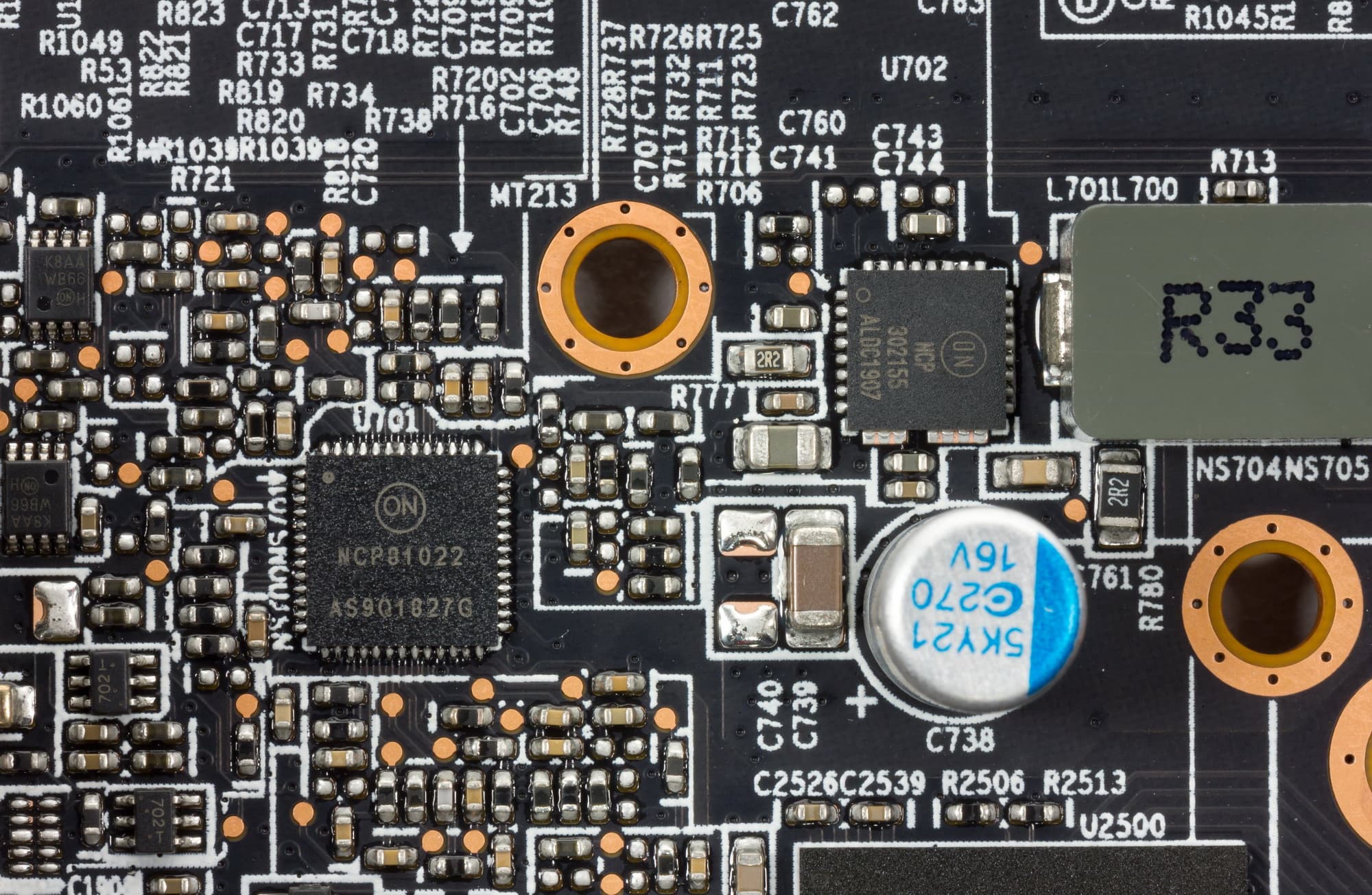

На лицевой же стороне имеется другой ШИМ-контроллер On Semiconductor NCP81022,

который управляет 3-фазной схемой питания микросхем памяти.

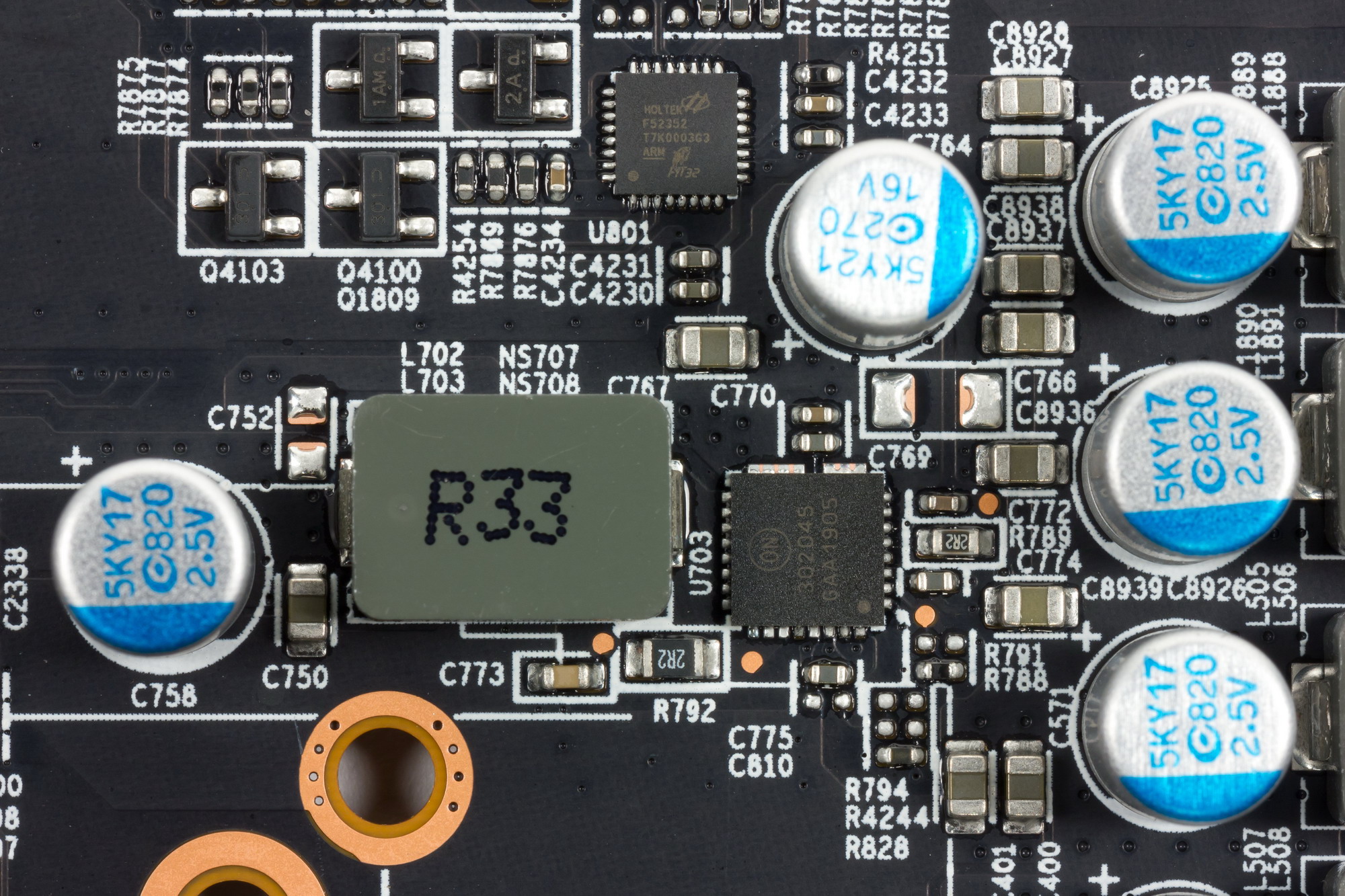

Также имеется контроллер Holtek F52352, управляющий мониторингом карты. Имеется дополнительный контроллер (On Semiconductor), отвечающий за подсветку платы.

Штатные частоты работы памяти равны референсным значениям, а вот частота работы ядра выше, однако частоты сильно «плавают» под нагрузкой в зависимости от игры, поэтому конкретную цифру назвать сложно. В целом штатный разгон обеспечивает около 6% прироста производительности по сравнению с референс-картой.

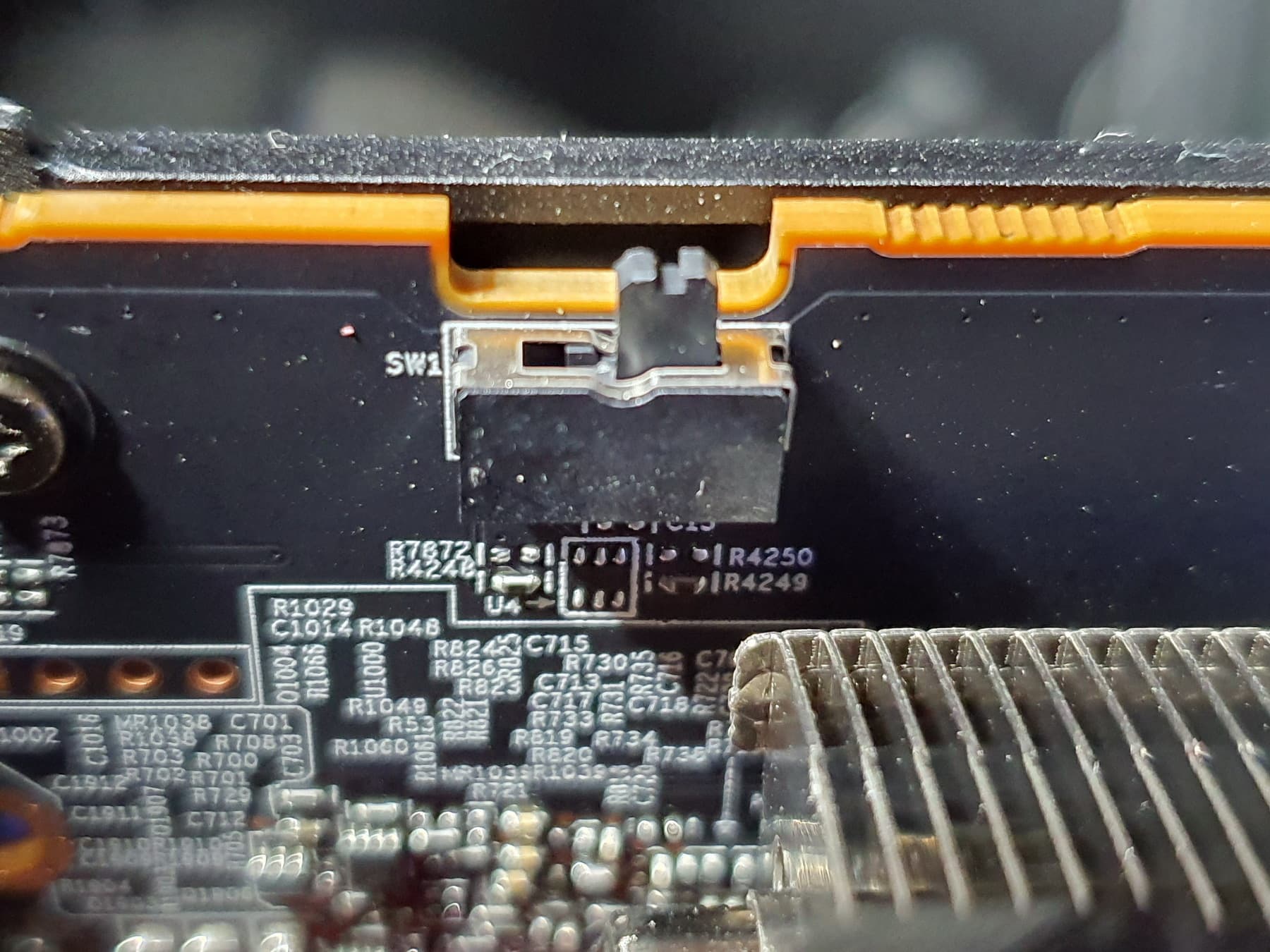

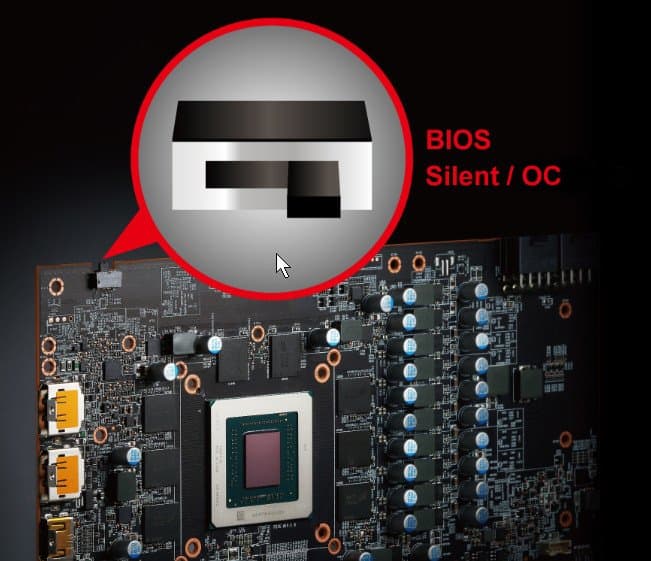

У платы есть две версии BIOS, поэтому на верхнем торце установлен переключатель:

Можно выставить более «тихий» режим (с чуть пониженными частотами — однако все равно выше референсных значений), а можно — обычный, стандартный режим (обозначенный производителем как «ОС» и обеспечивающий вышеупомянутый прирост скорости). Вентиляторы останавливаются при малой нагрузке на GPU вне зависимости от версии BIOS.

Управление работой карты обеспечивается только силами драйверов AMD. Фирменная утилита PowerColor регулирует только подсветку карты, о ней мы еще поговорим.

Нагрев и охлаждение

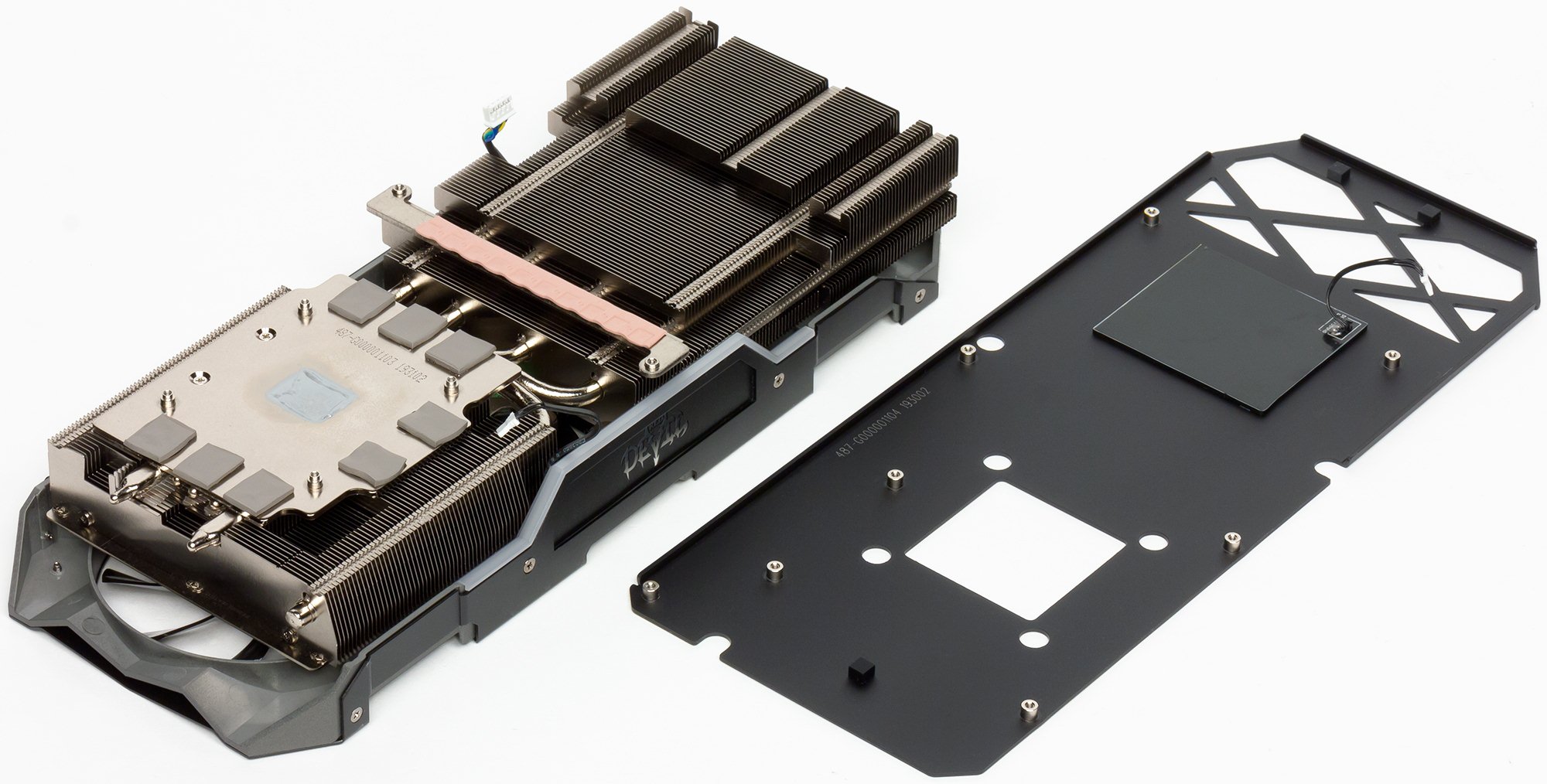

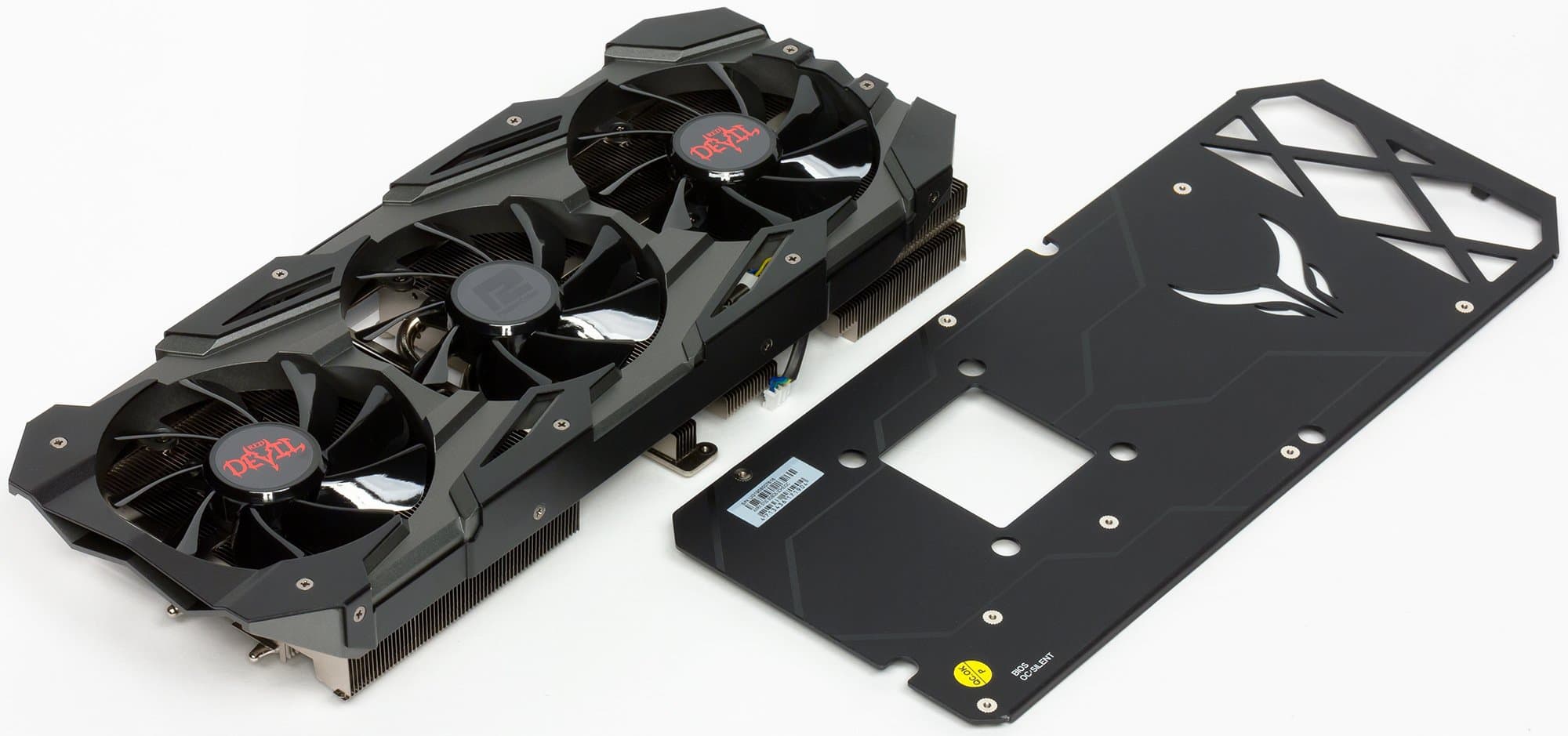

Основой СО является большой никелированный радиатор из двух сегментов, каждый из которых имеет огромное количество пластинчатых ребер. Семь тепловых трубок помогают разносить тепло по ребрам, отводя его от большой подошвы, прижимающейся не только к микросхеме GPU, но и к микросхемам памяти (через термоинтерфейс). К силовым элементам конвертера питания прижимается подошва на втором сегменте радиатора. На обороте карты установлена толстая пластина, служащая только элементом жесткости (ну, и реализующая подсветку — лого серии Red Devil).

Поверх радиатора установлен кожух с тремя вентиляторами ∅95 мм, которые имеют двойные подшипники.

Кулер останавливает вентиляторы, если температура GPU опускается ниже 60 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Забавно, что в процессе загрузки ОС вентиляторы снова дергаются на пару секунд.

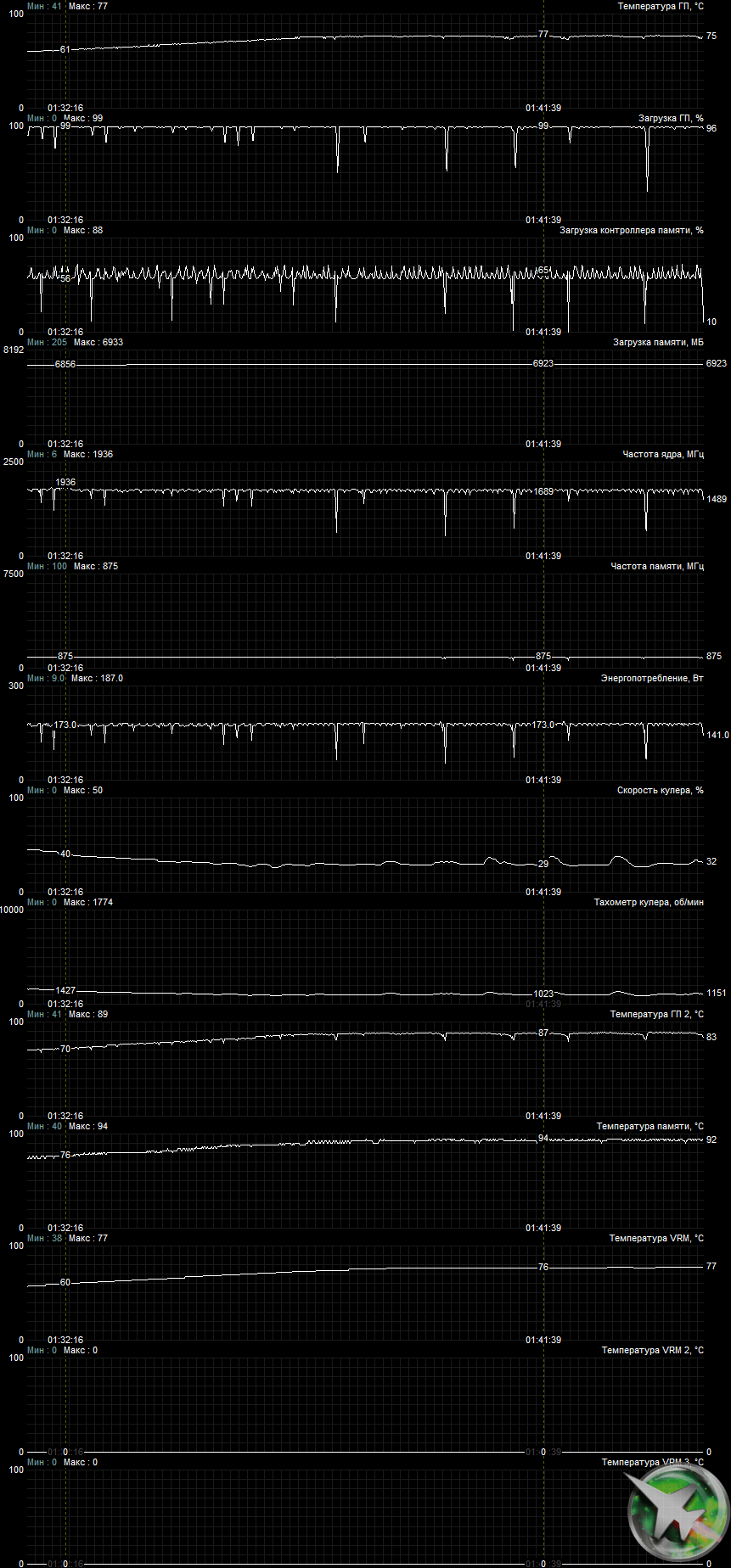

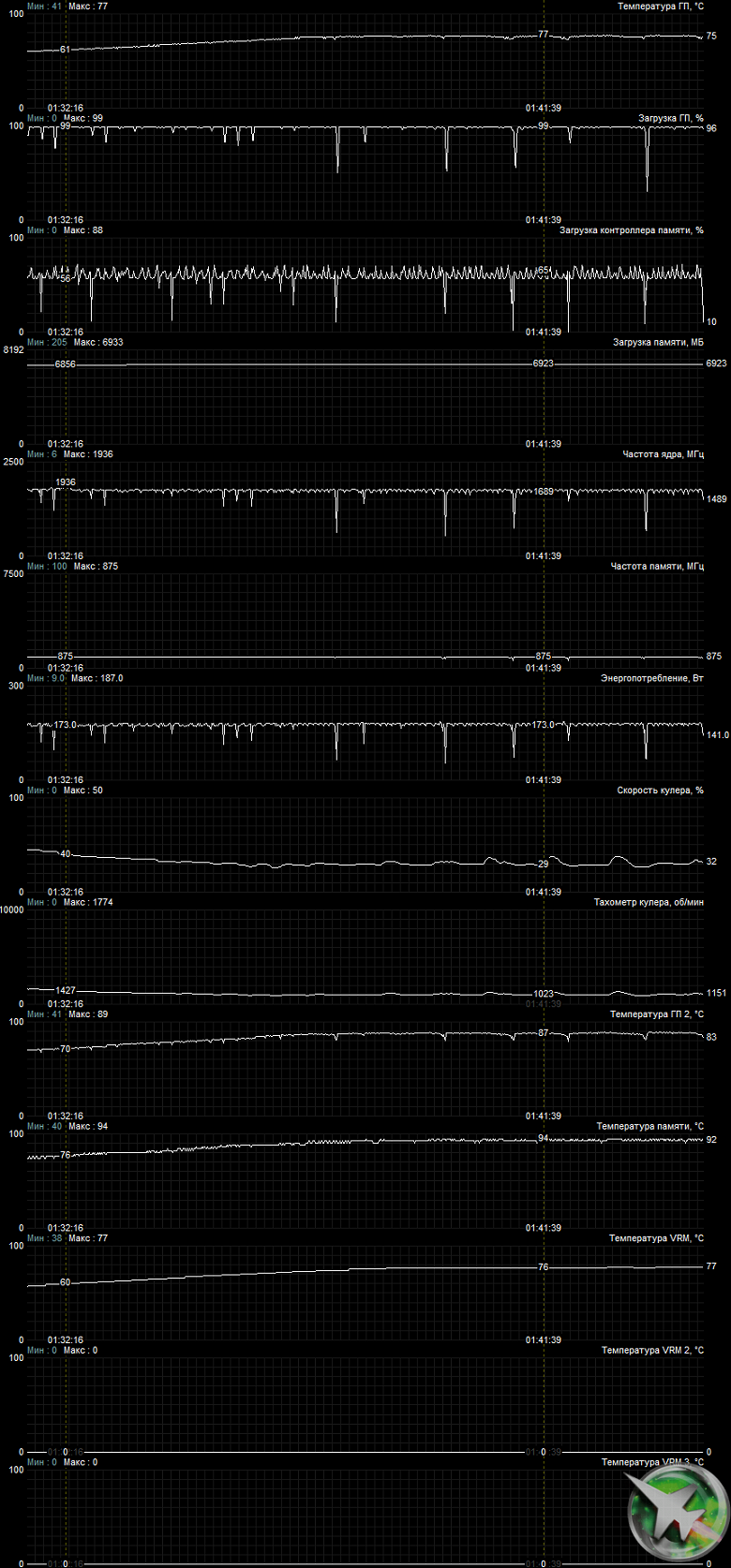

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 77 градусов, что является нормальным результатом для видеокарты такого уровня.

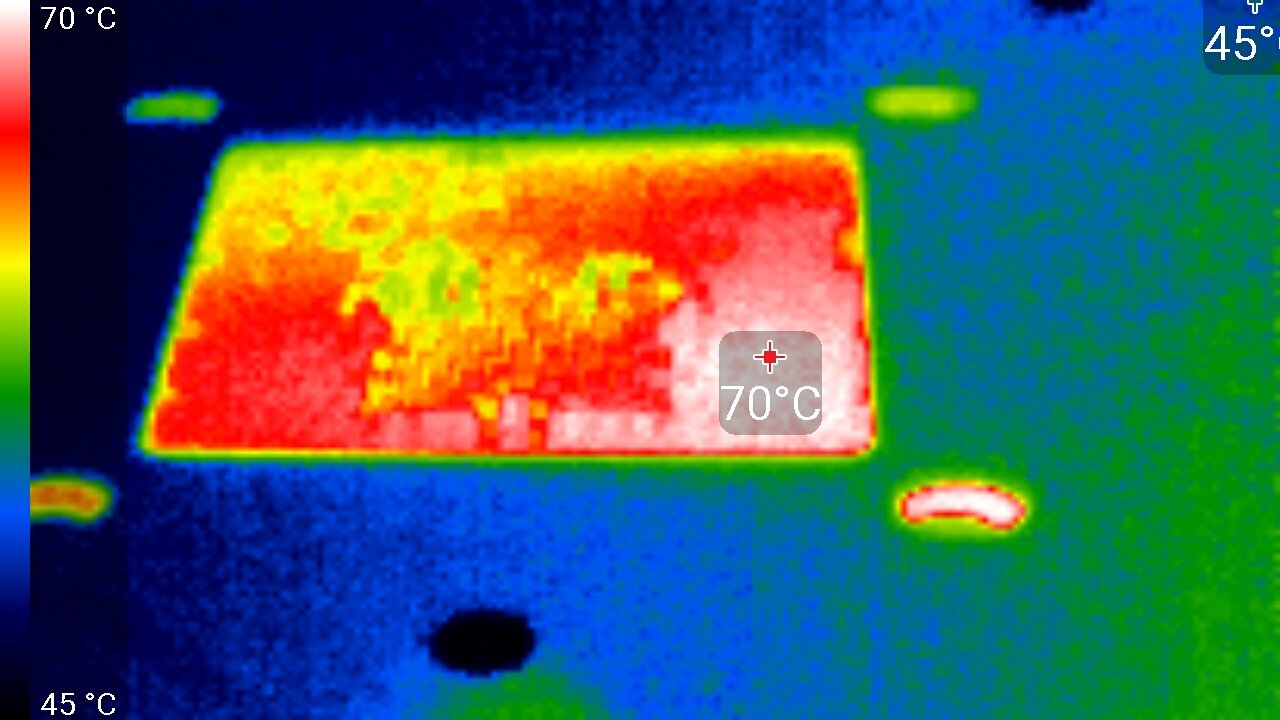

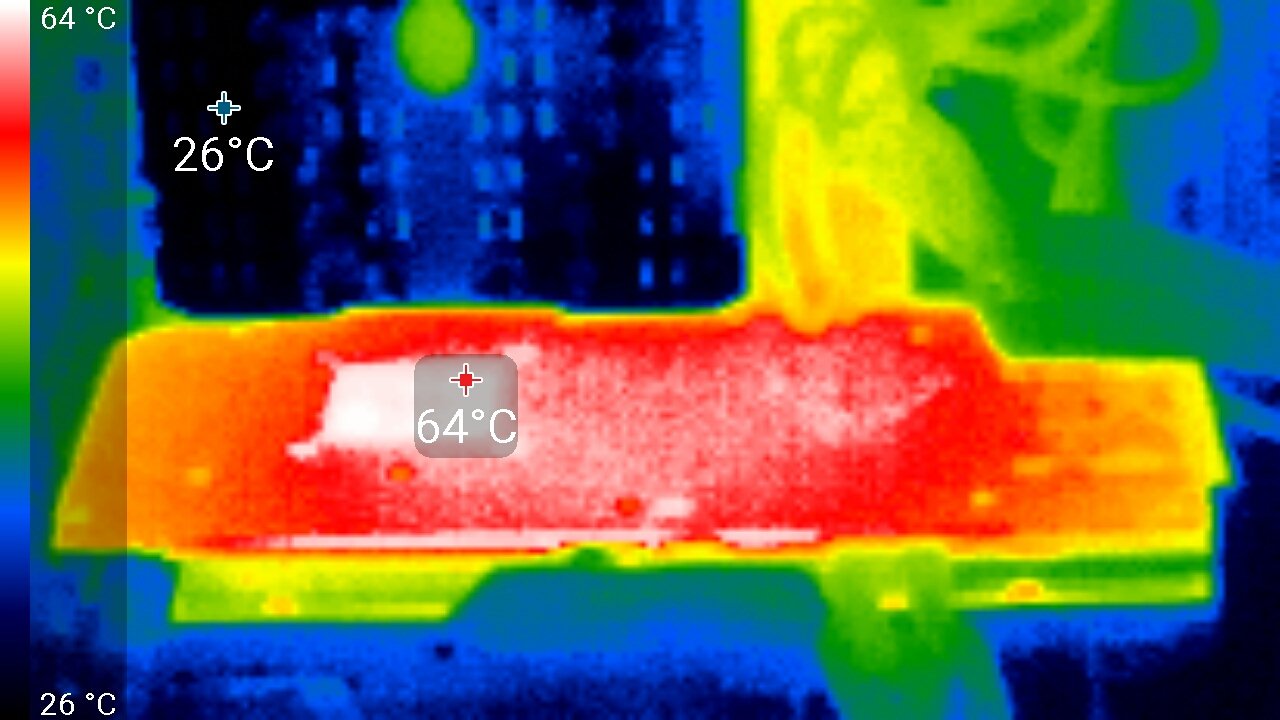

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

  • менее 20 дБА: условно бесшумно
  • от 20 до 25 дБА: очень тихо
  • от 25 до 30 дБА: тихо
  • от 30 до 35 дБА: отчетливо слышно
  • от 35 до 40 дБА: громко, но терпимо
  • выше 40 дБА: очень громко

В режиме простоя в 2D температура составляла 49 °C, вентиляторы не вращались, уровень шума был равен фоновому.

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D (без разгона) температура достигала 77 °C. Вентиляторы при этом раскручивались до 1150-1200 оборотов в минуту (с единичными всплесками выше 1300), шум вырастал до 22,4 дБА, это очень тихо.

Подсветка

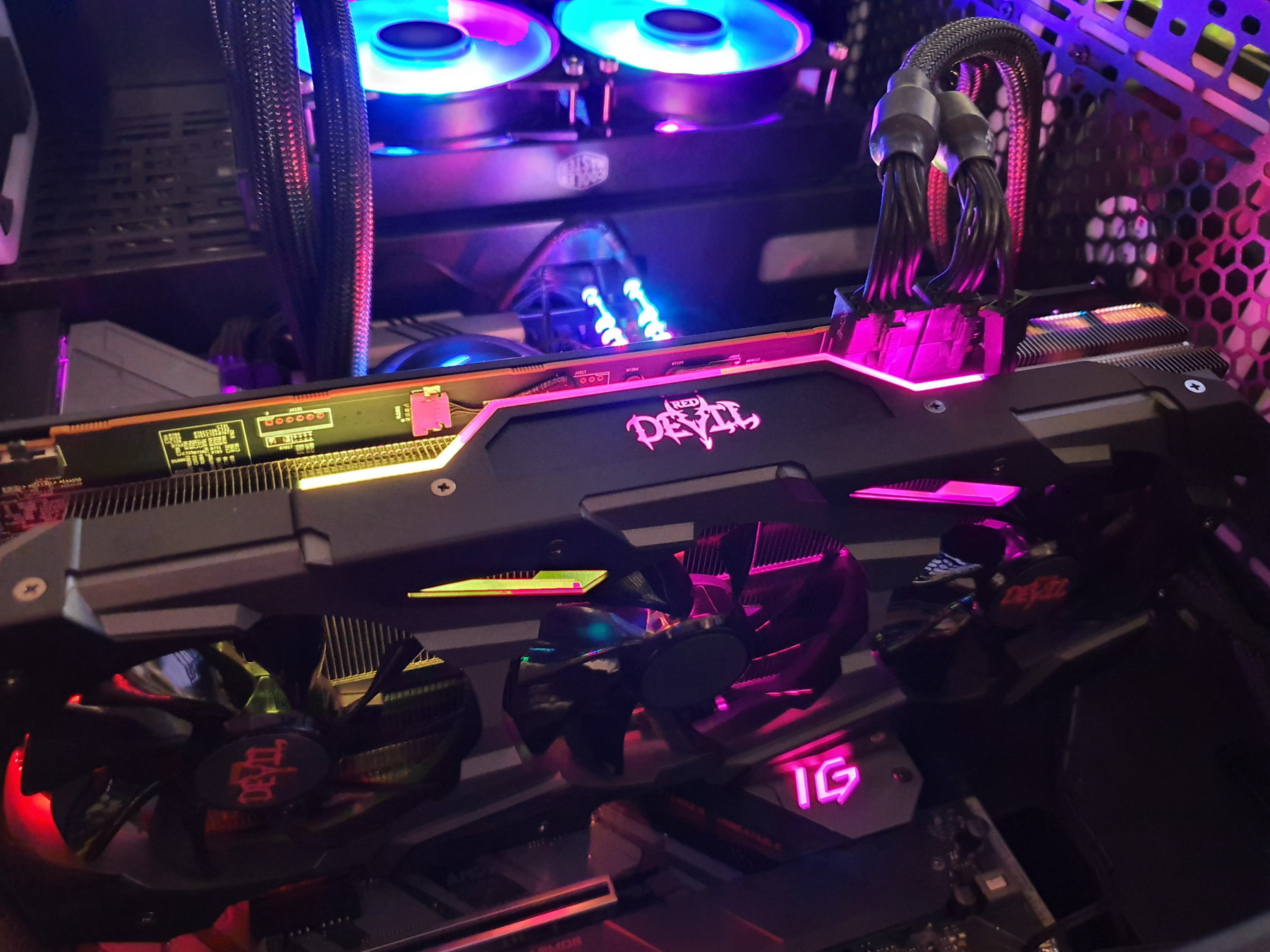

Подсветка у карты весьма богатая, хотя по умолчанию светится только красным цветом (в полном соответствии с названием серии).

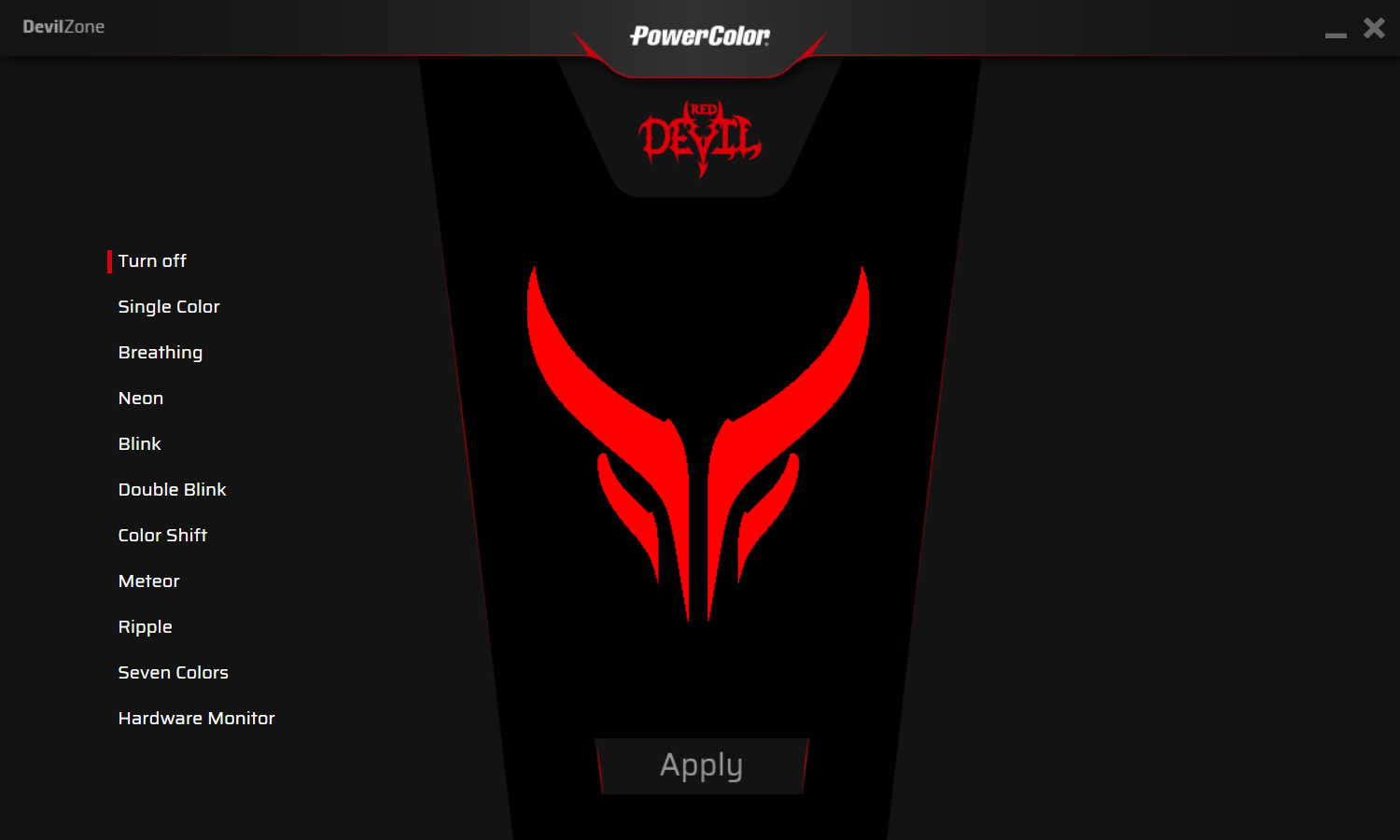

Управление подсветкой возложено на специальную утилиту, которую можно скачать с сайта производителя.

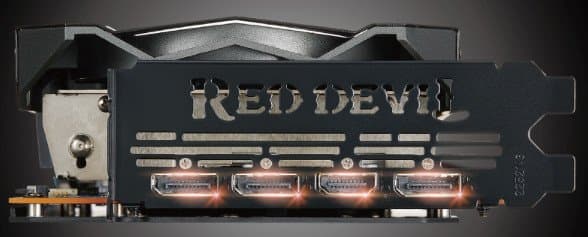

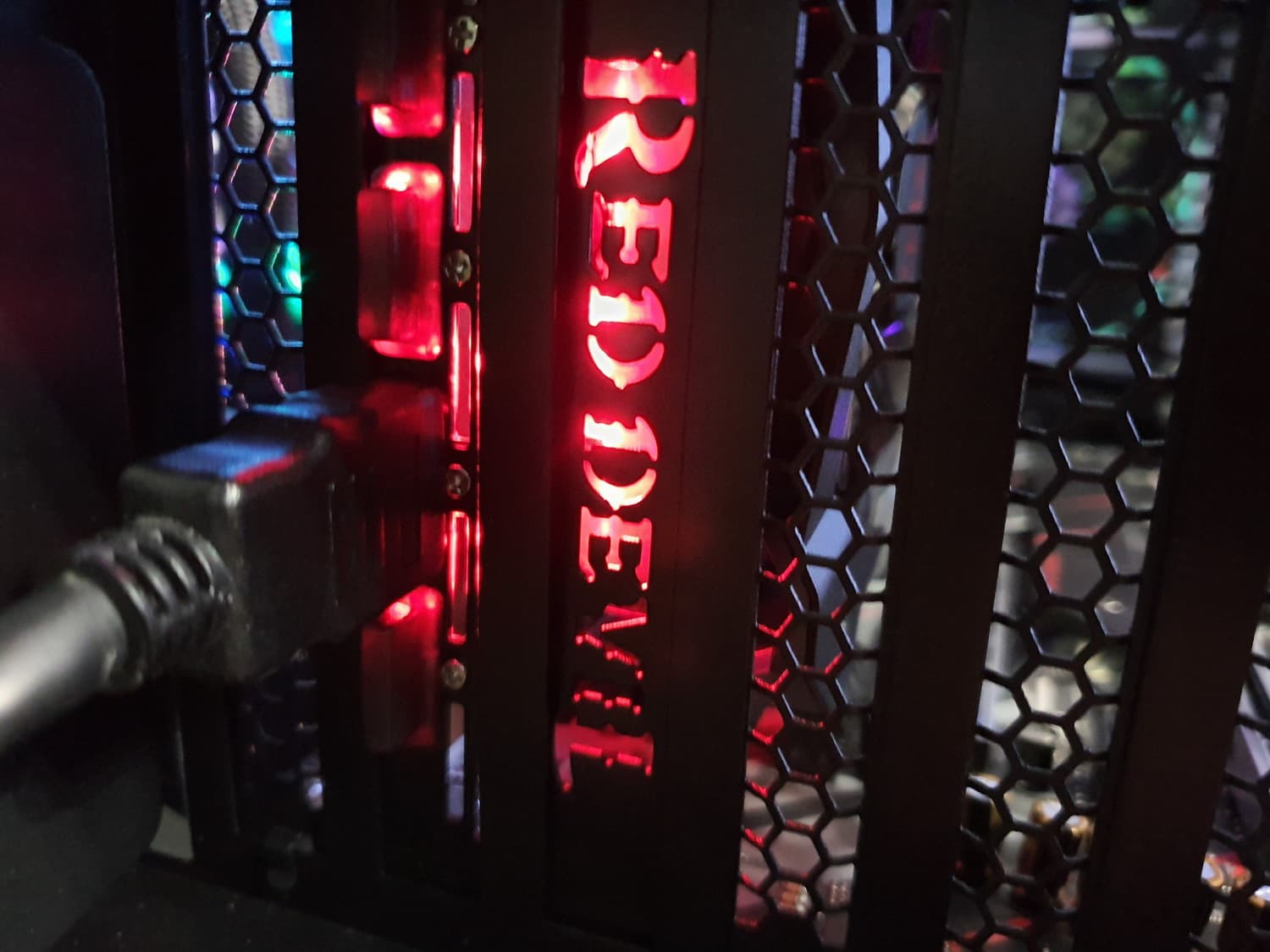

Подсвечен не только кожух с вентиляторами, но и отдельно каждый видеовыход.

Поэтому если потребуется переподключить монитор(ы) в условиях темного помещения, сделать это будет легко. Заодно на решетке над видеовыходами четко видно название серии.

В целом программное управление подсветкой карты может предложить неплохое сочетание эффектов, особенно совместно с подсветкой материнских плат или корпуса. К сожалению, синхронизации работы с утилитами управления для материнских плат известных производителей не предусмотрено.

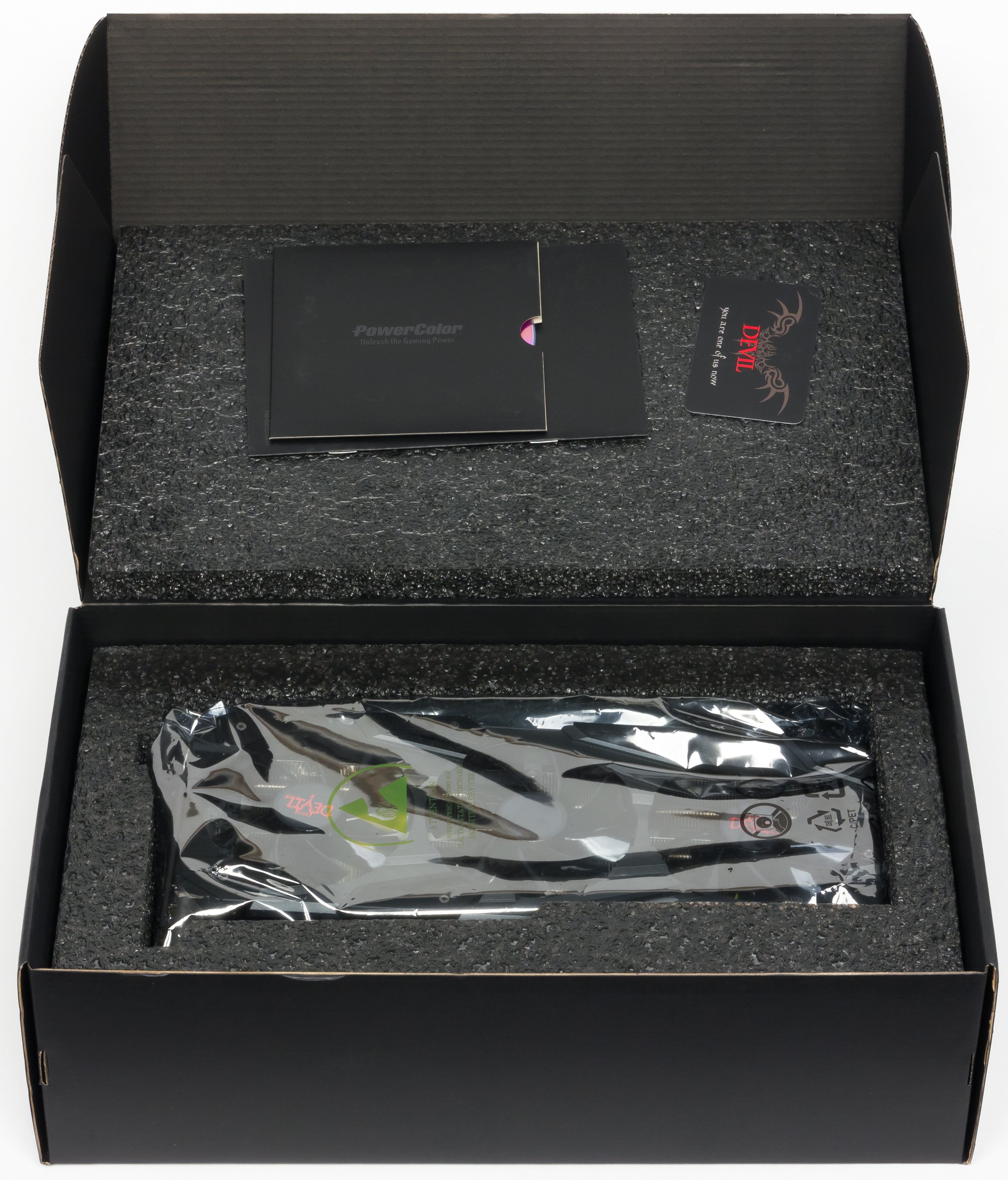

Комплект поставки и упаковка

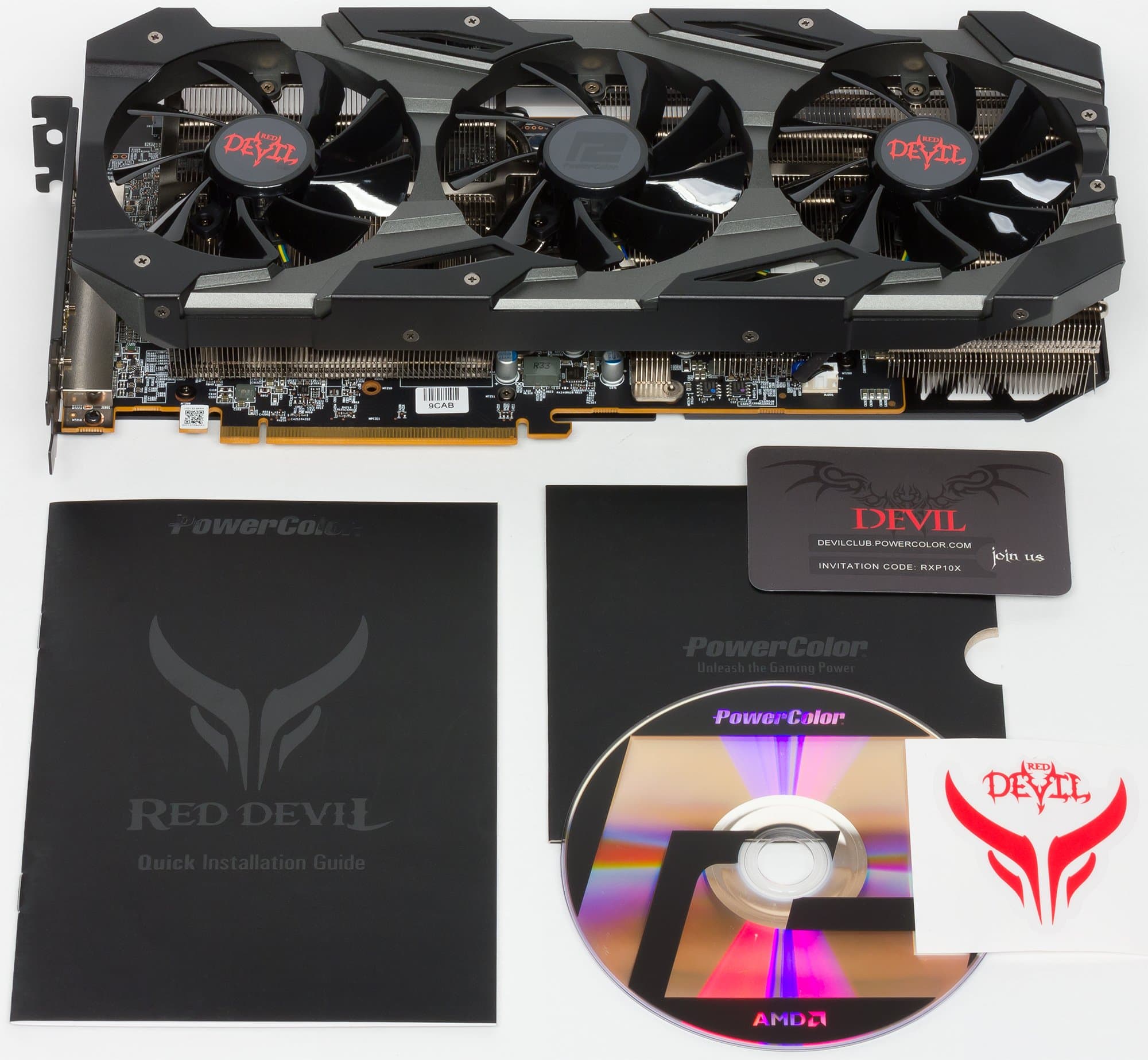

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект плюс бонусная наклейка и членская карта клуба Red Devil.

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках. Кроме тестов на штатных частотах работы мы привели результаты тестирования на повышенных частотах, полученных с помощью автоматического разгона.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
  • Devil May Cry 5 (Capcom/Capcom)
  • Battlefield V (EA Digital Illusions CE/Electronic Arts)
  • Far Cry 5 (Ubisoft/Ubisoft)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
  • Metro Exodus (4A Games/Deep Silver/Epic Games)
  • Strange Brigade (Rebellion Developments/Rebellion Developments)

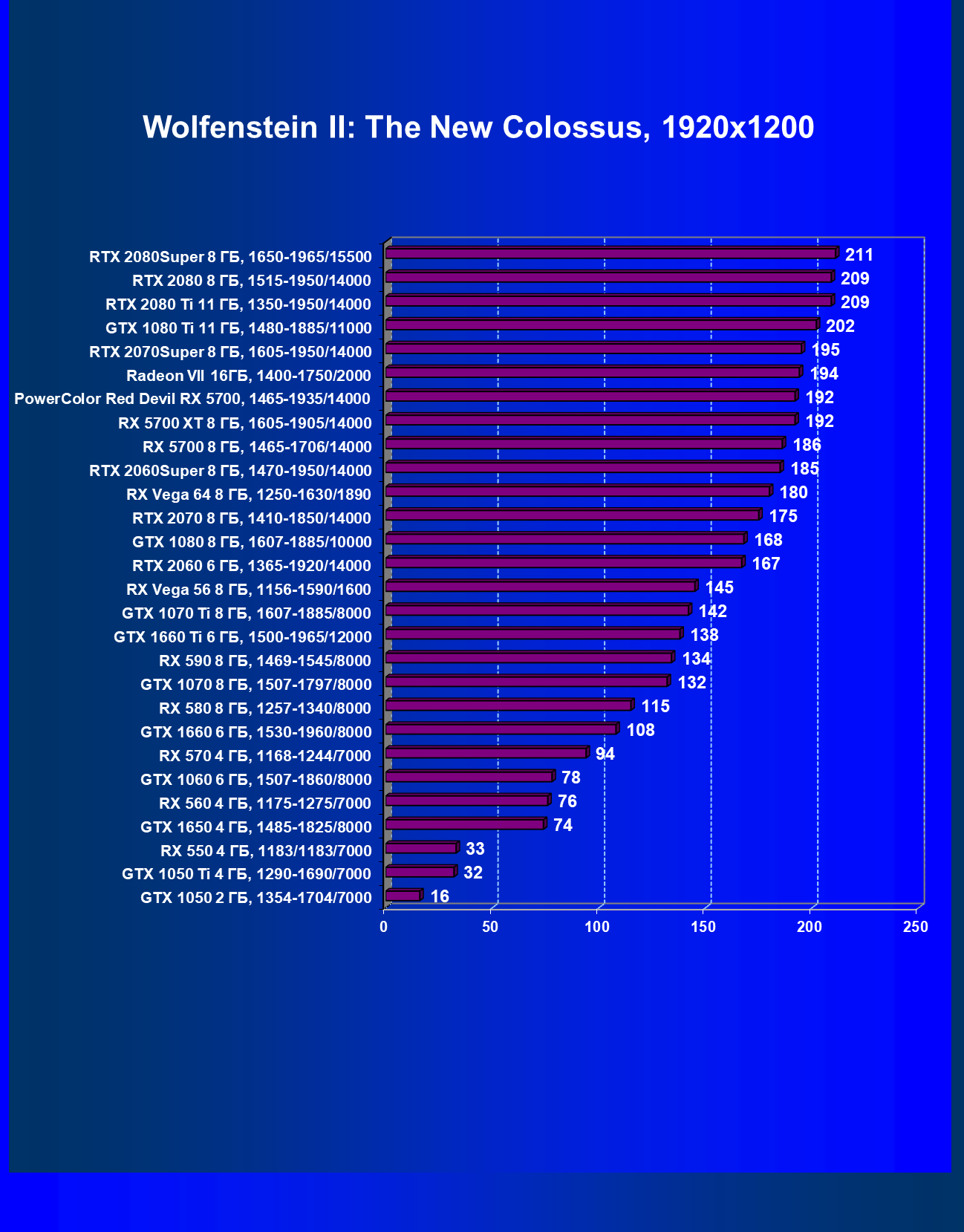

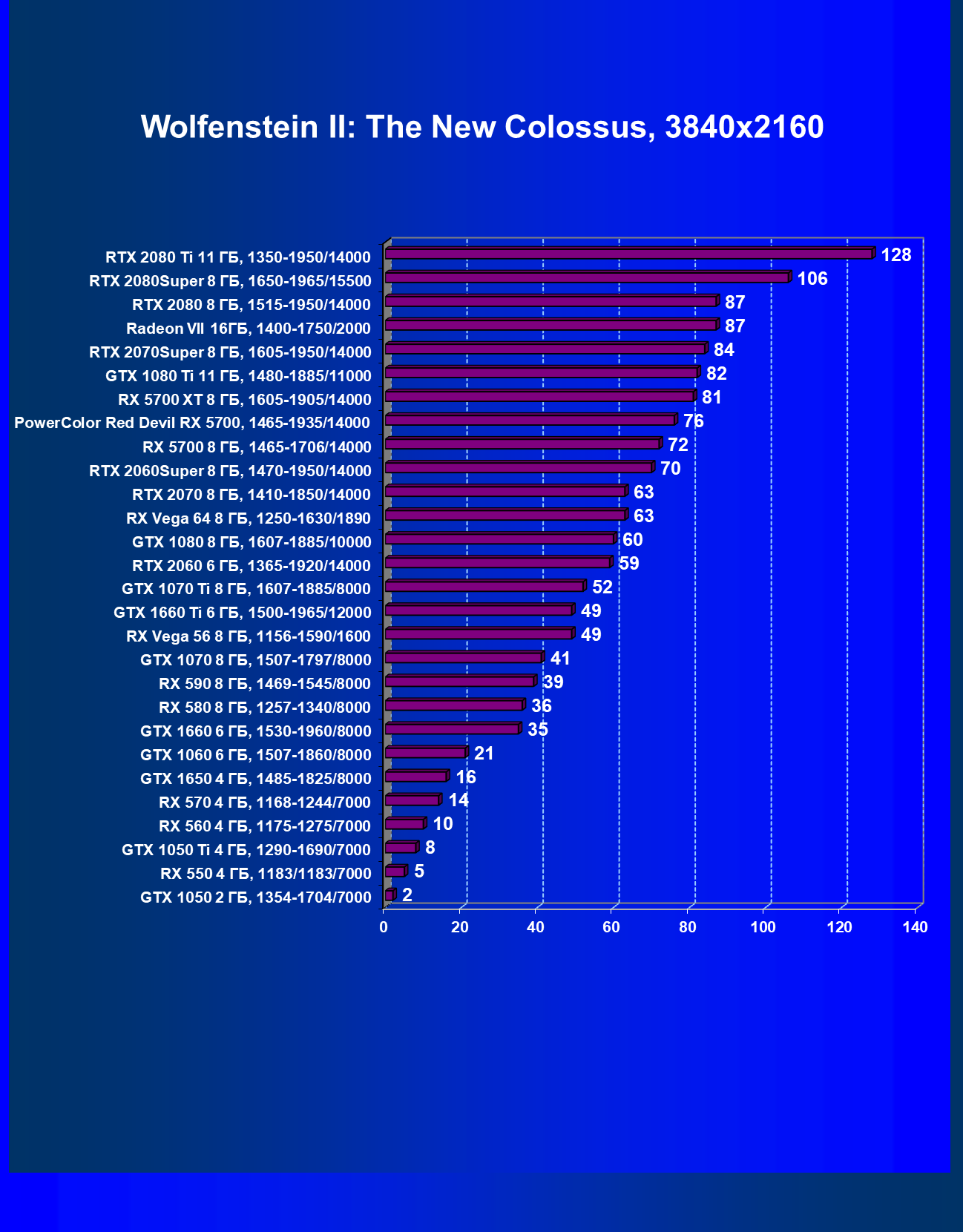

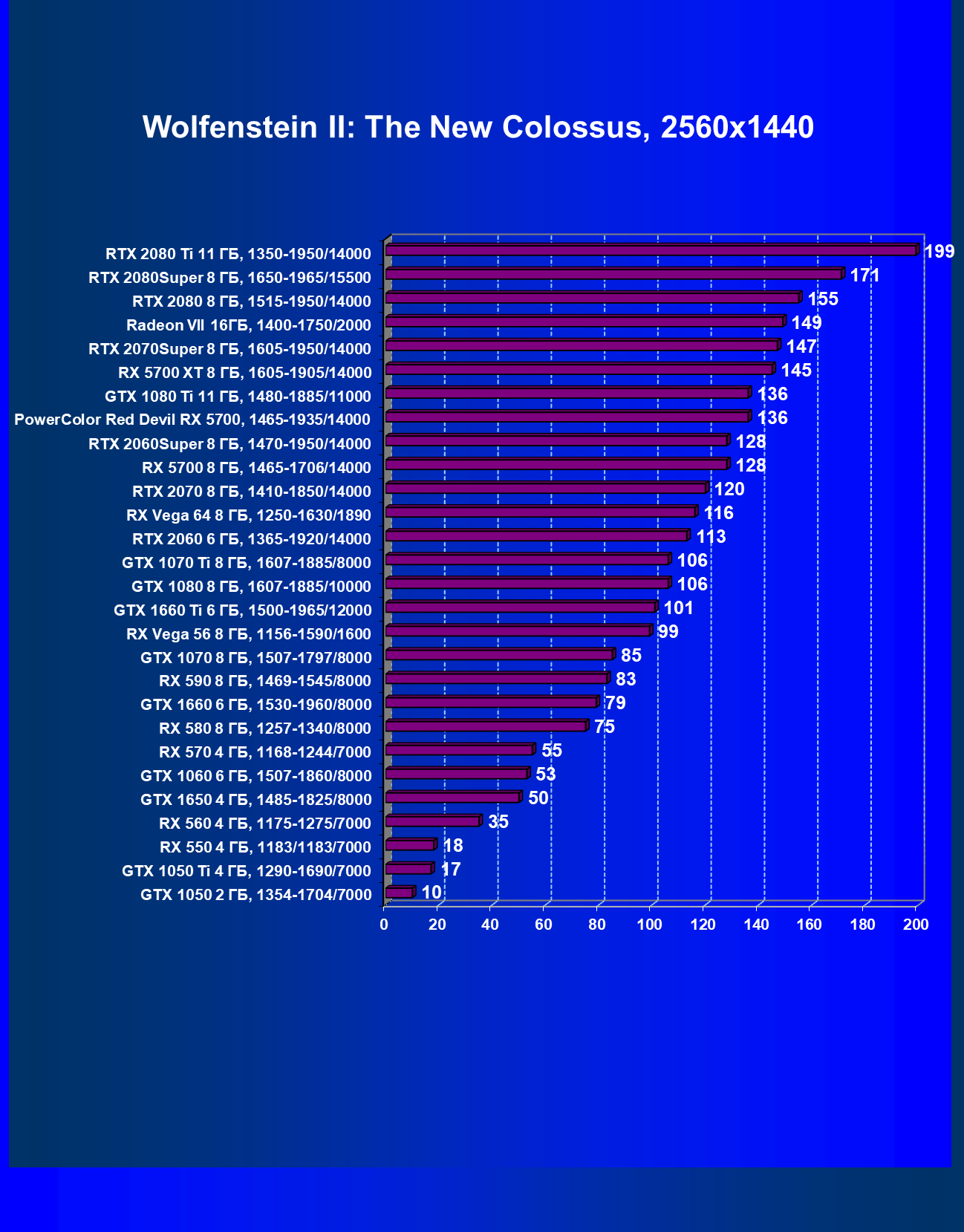

Wolfenstein II: The New Colossus

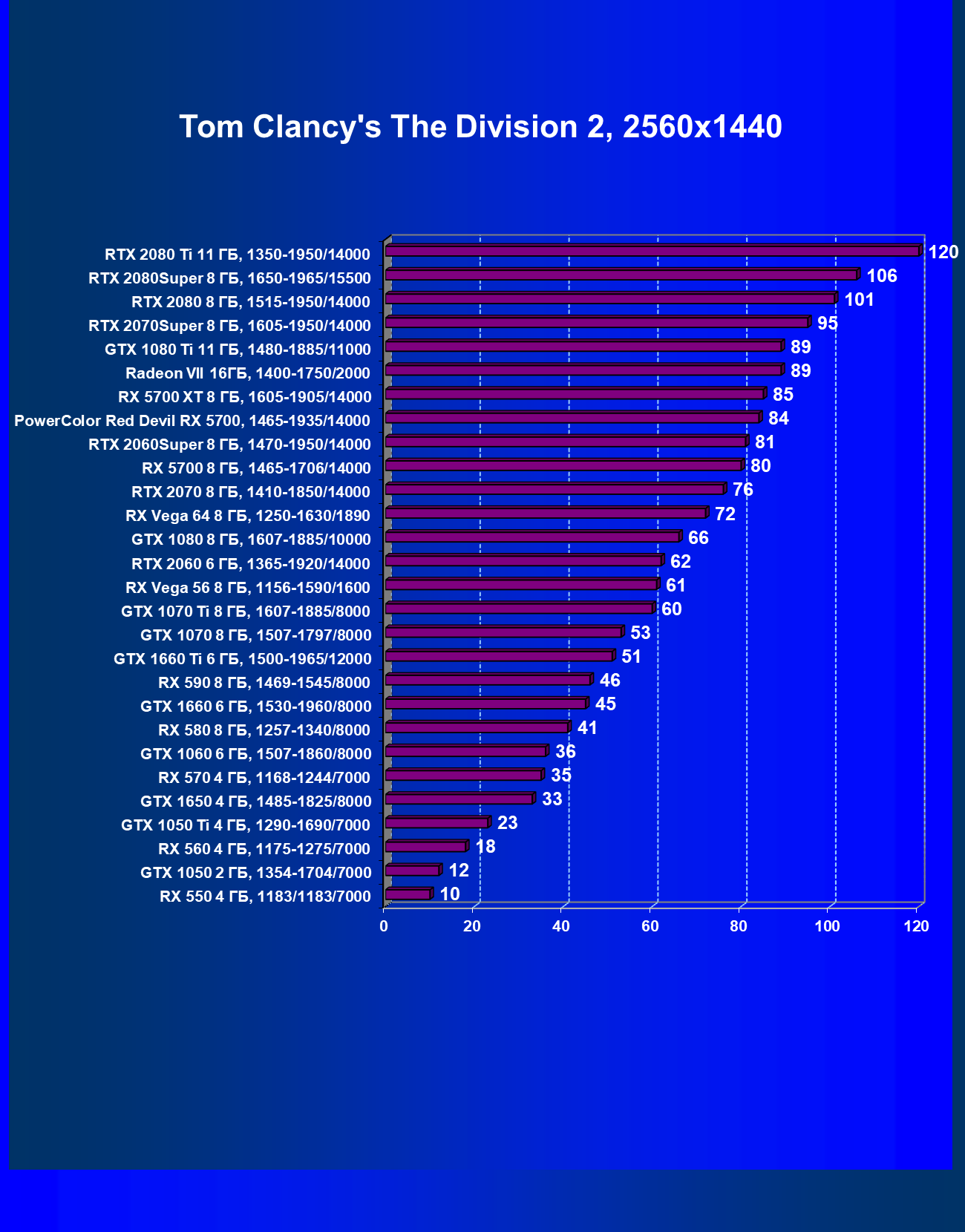

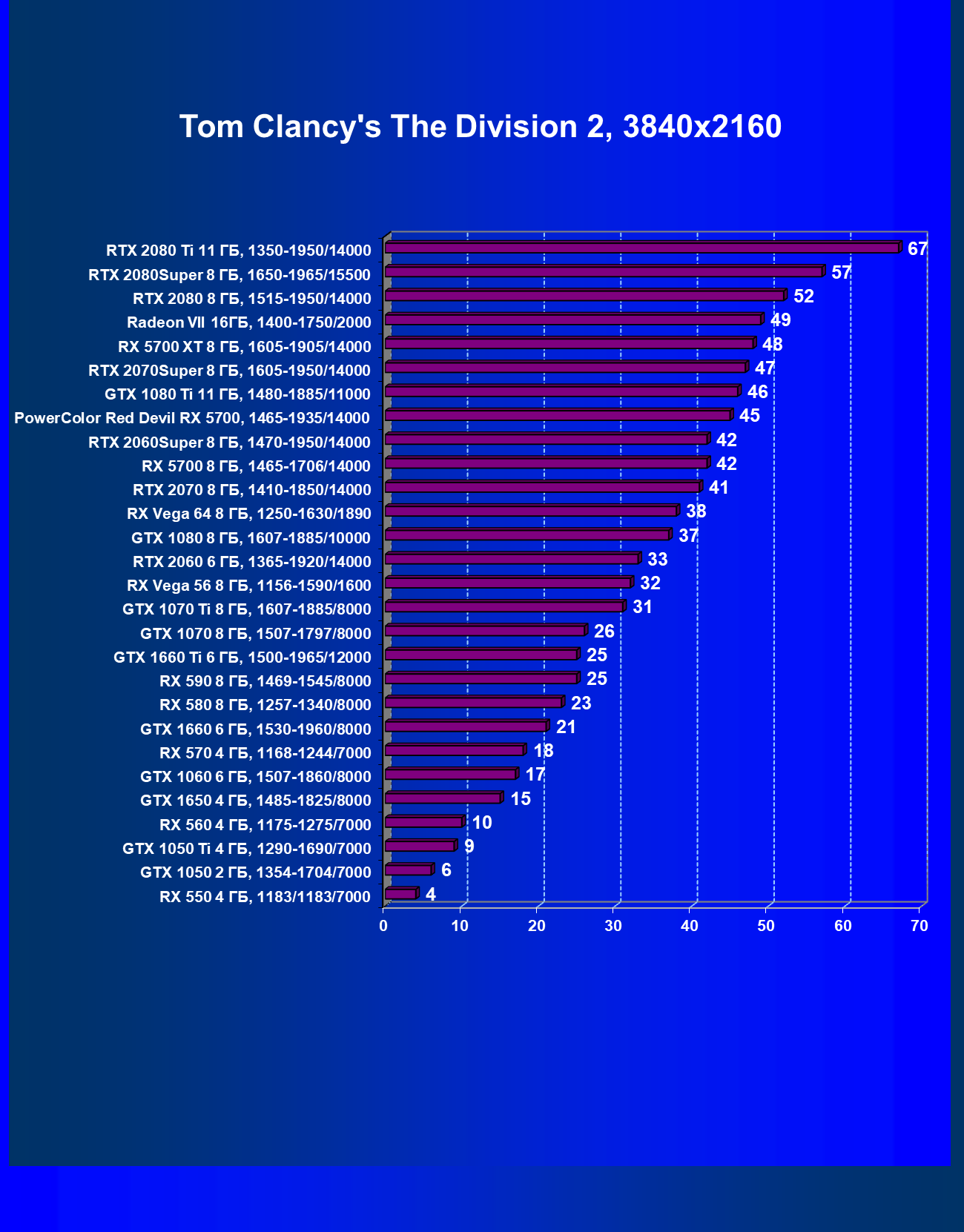

Tom Clancy’s The Division 2

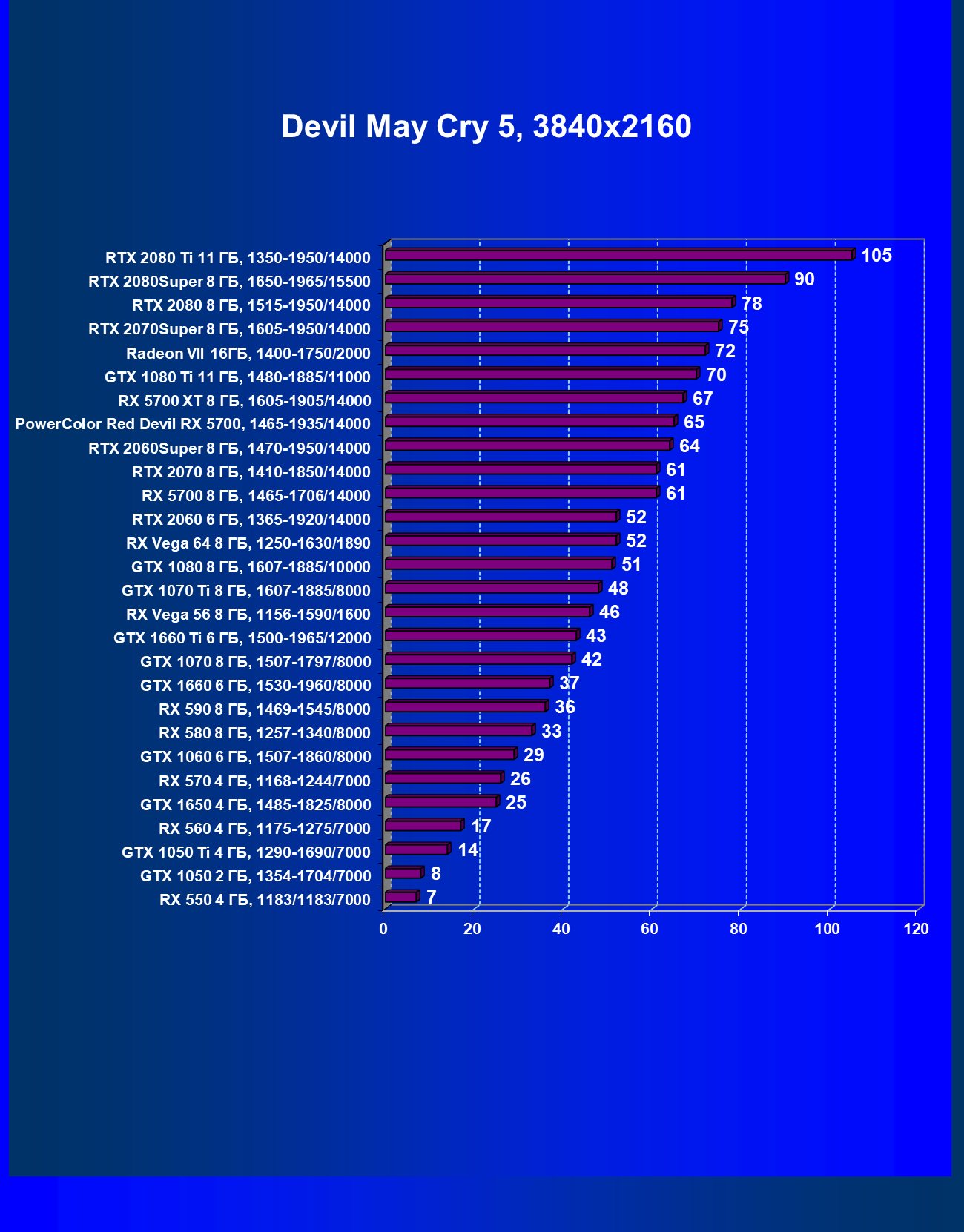

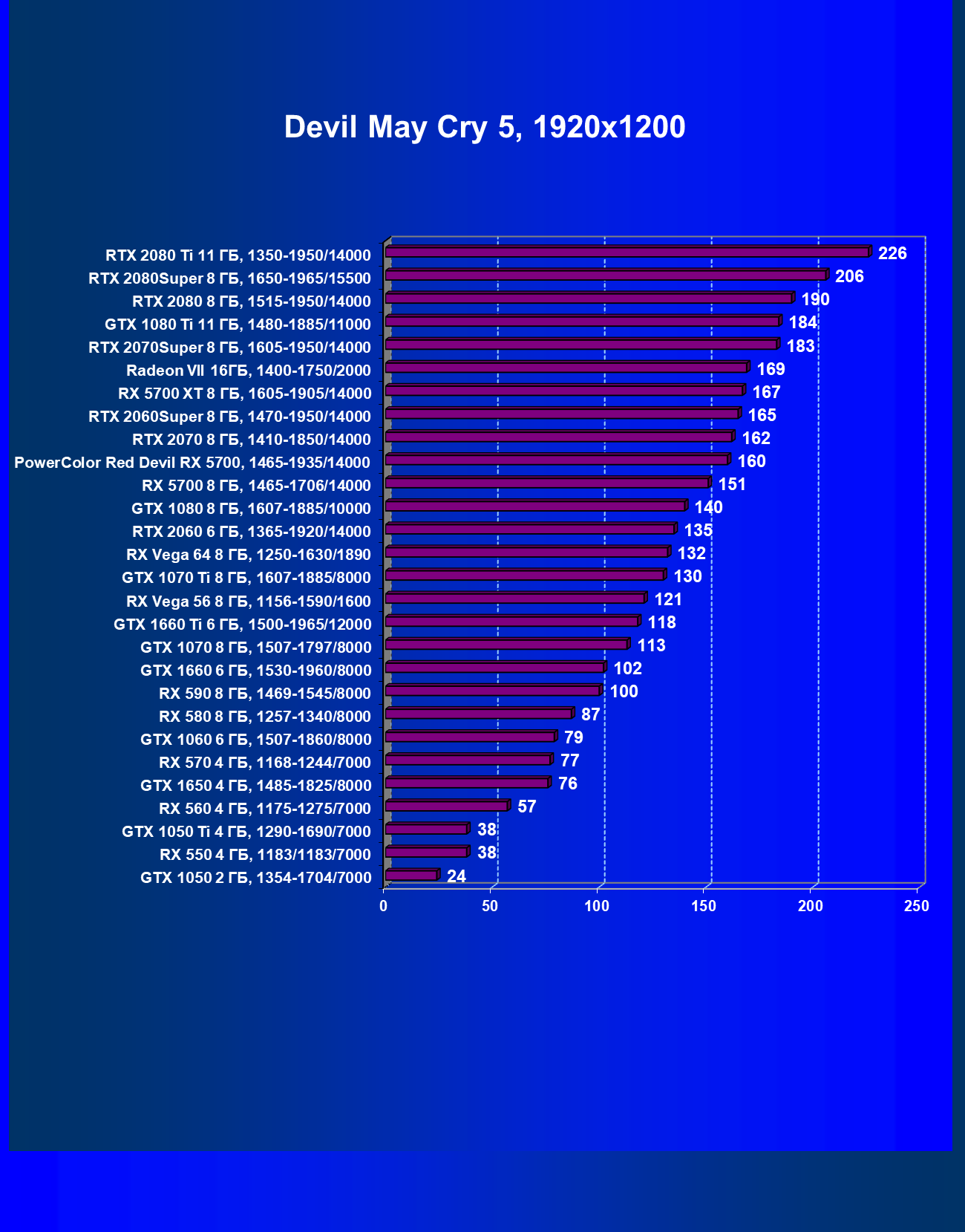

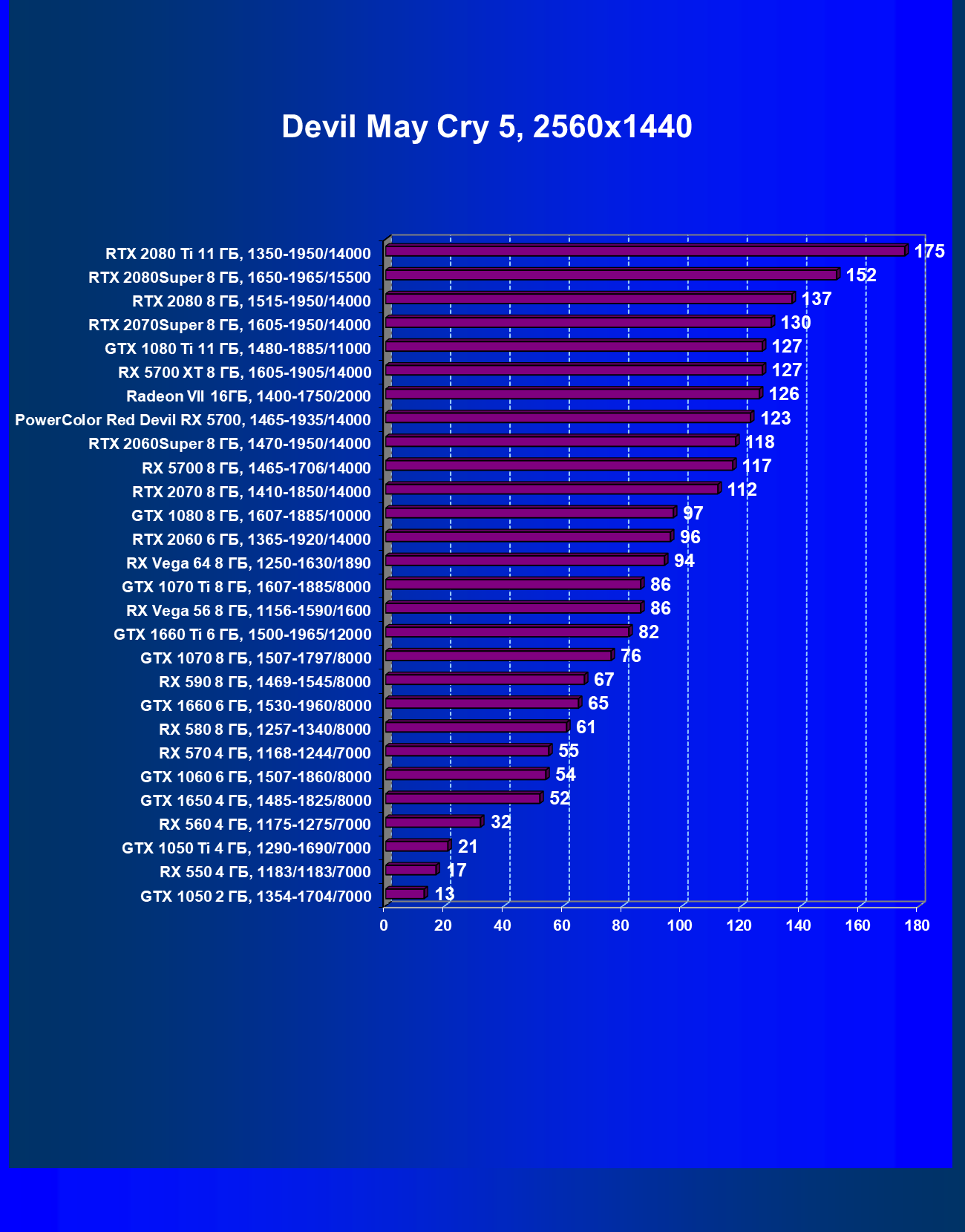

Devil May Cry 5

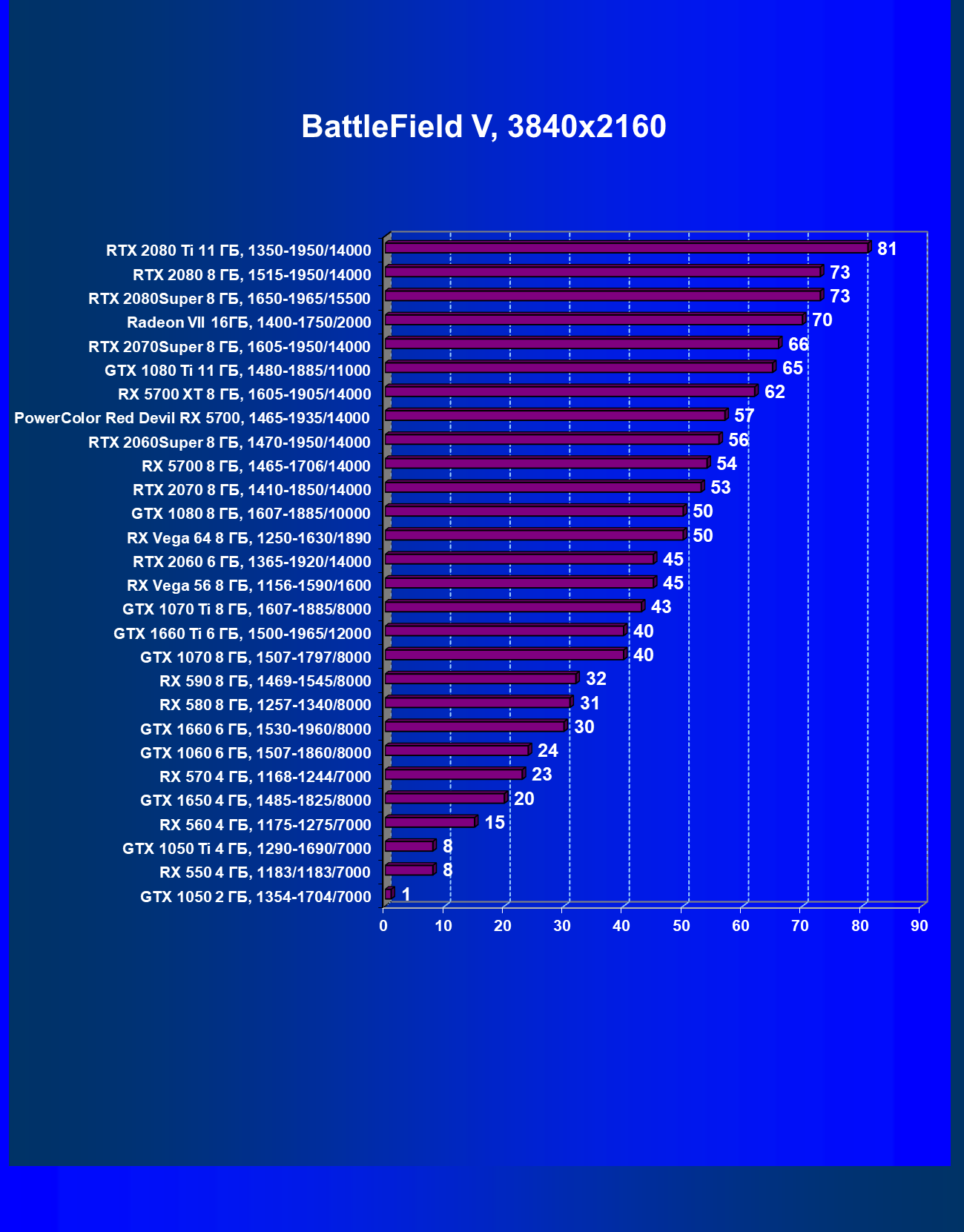

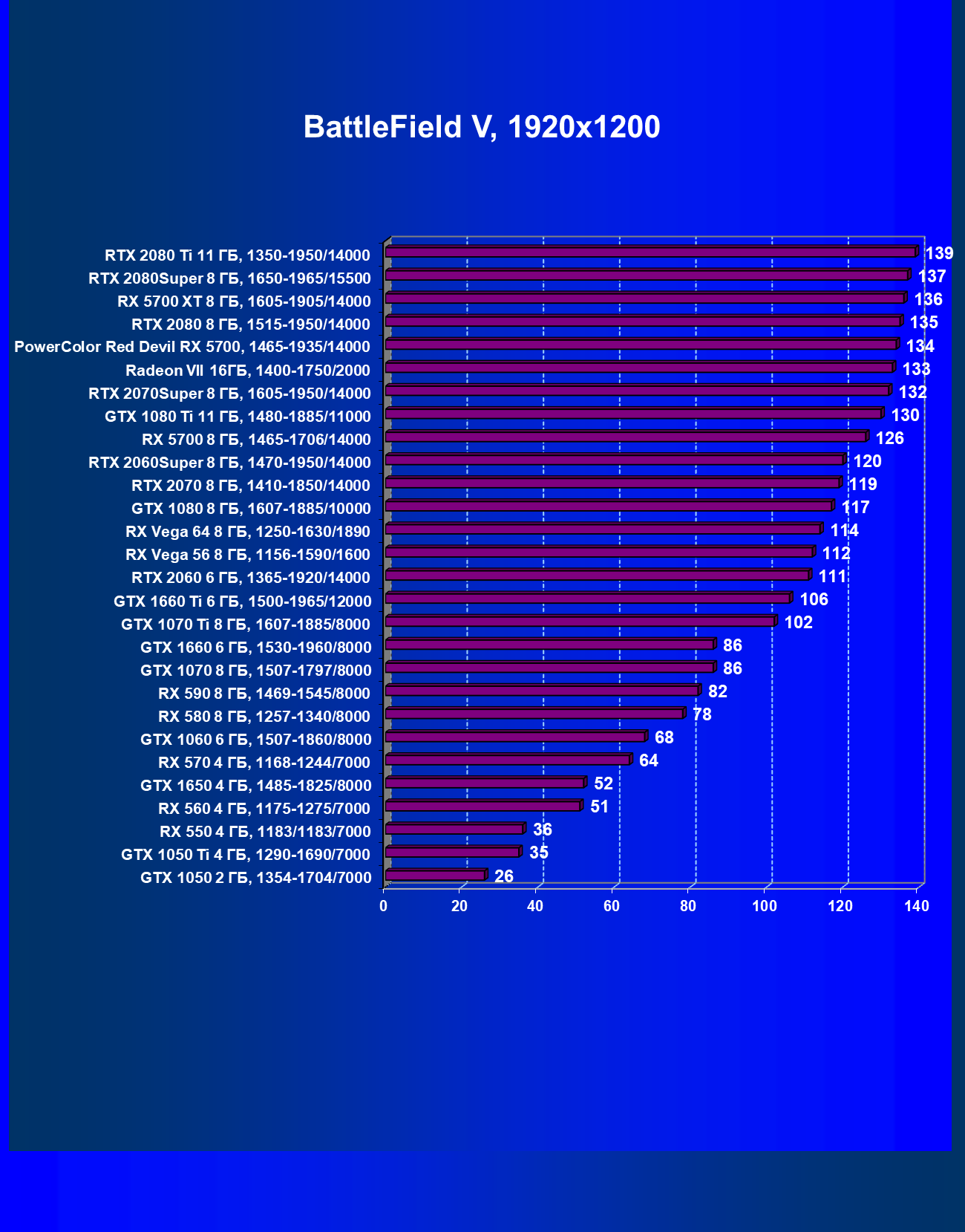

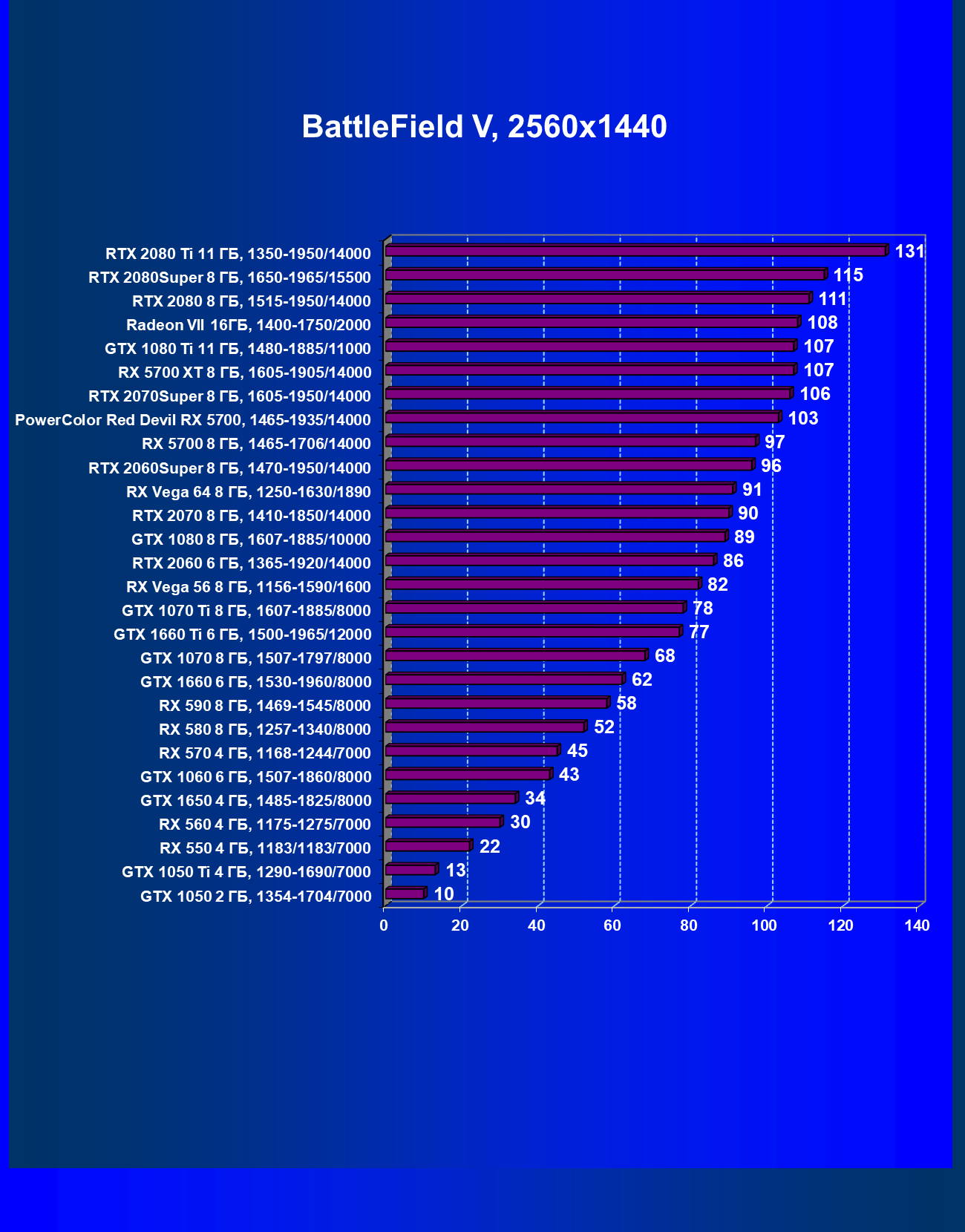

Battlefield V

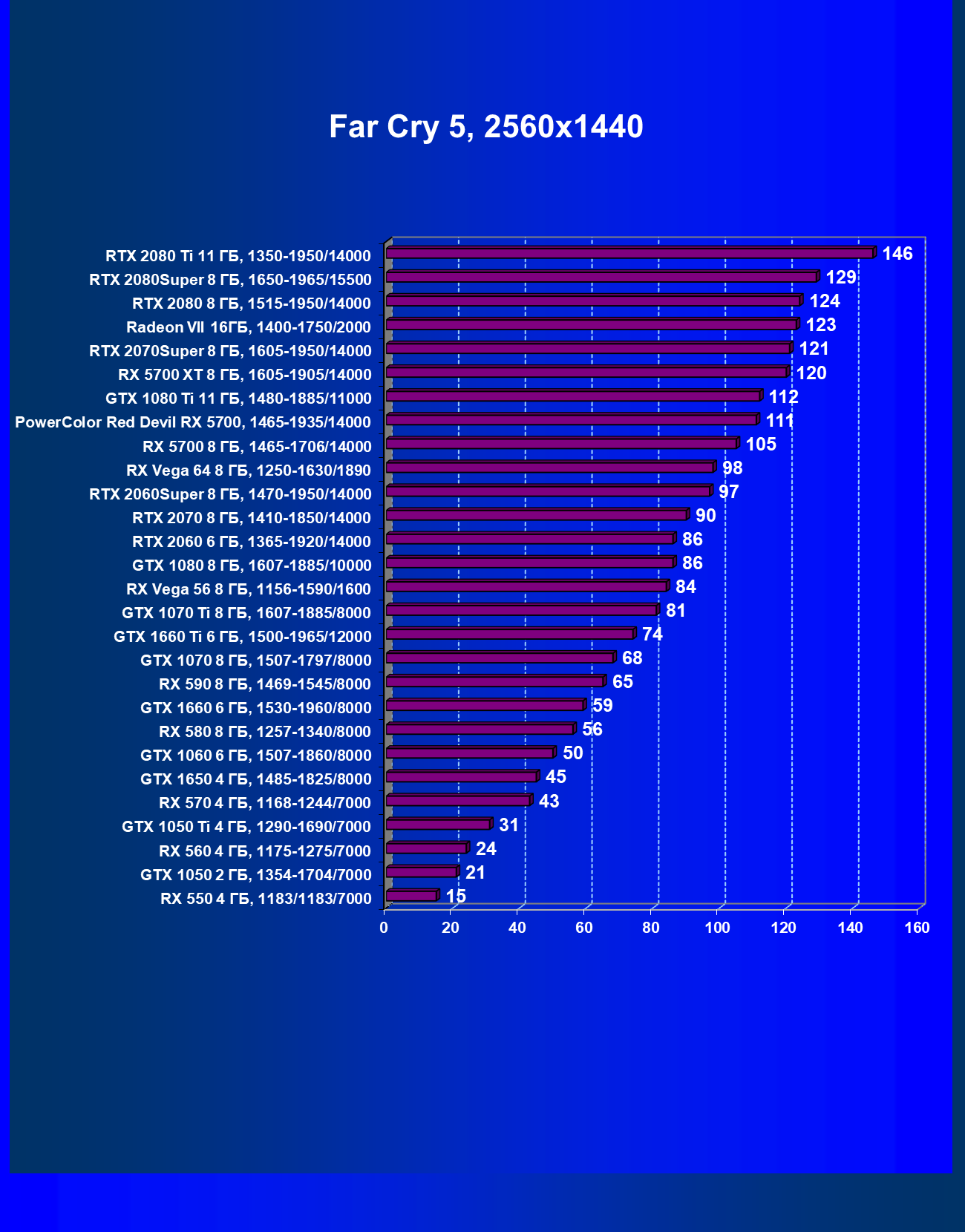

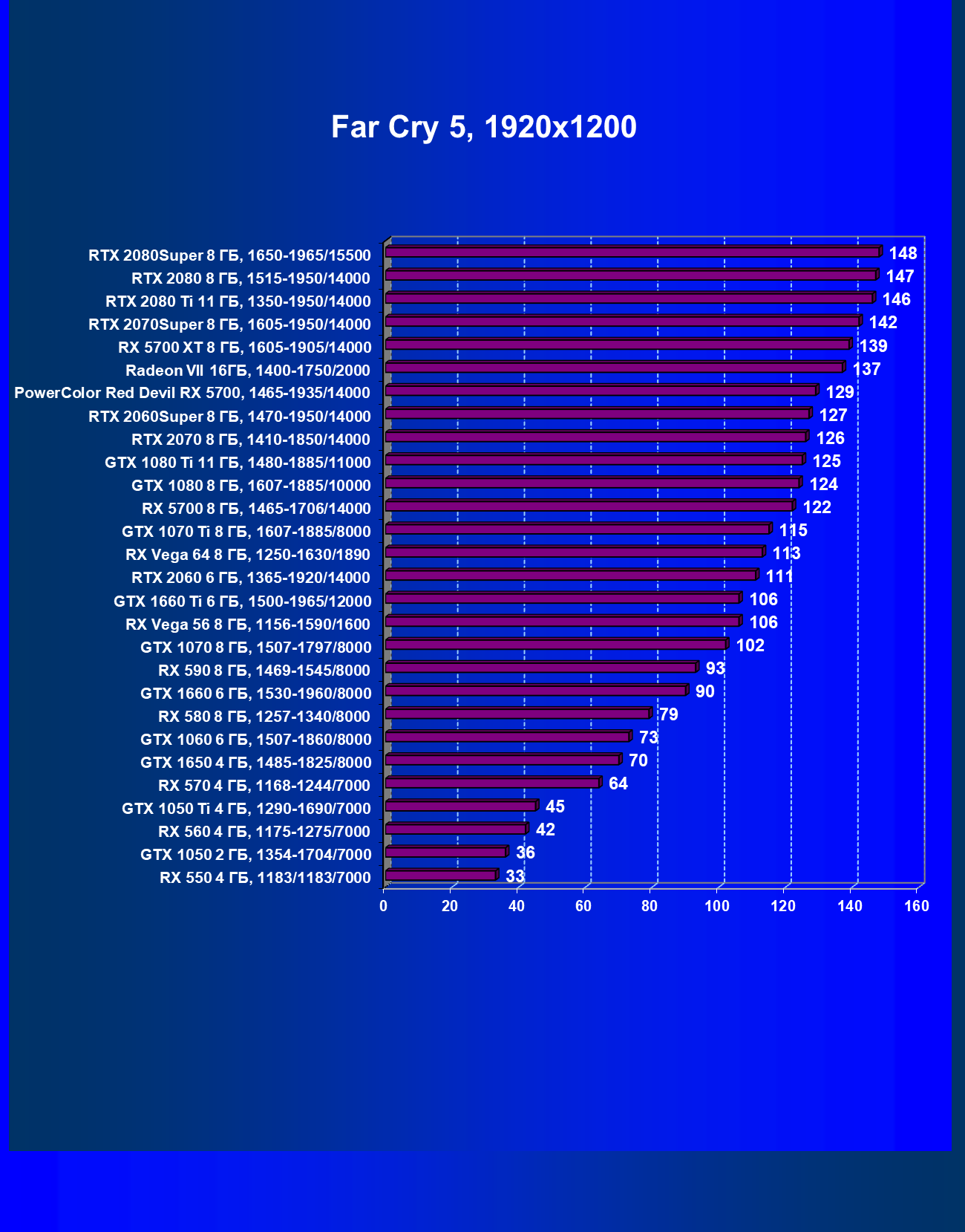

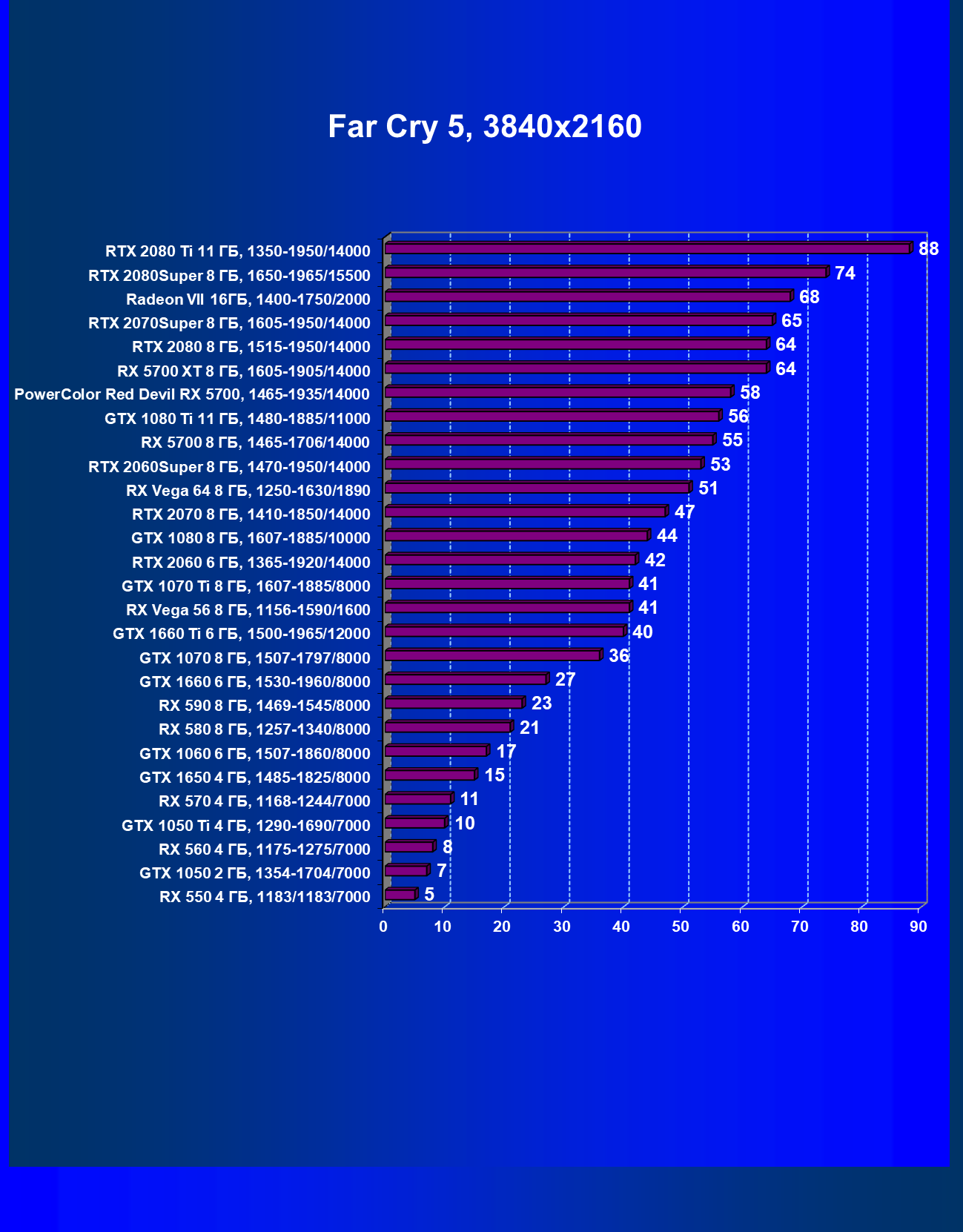

Far Cry 5

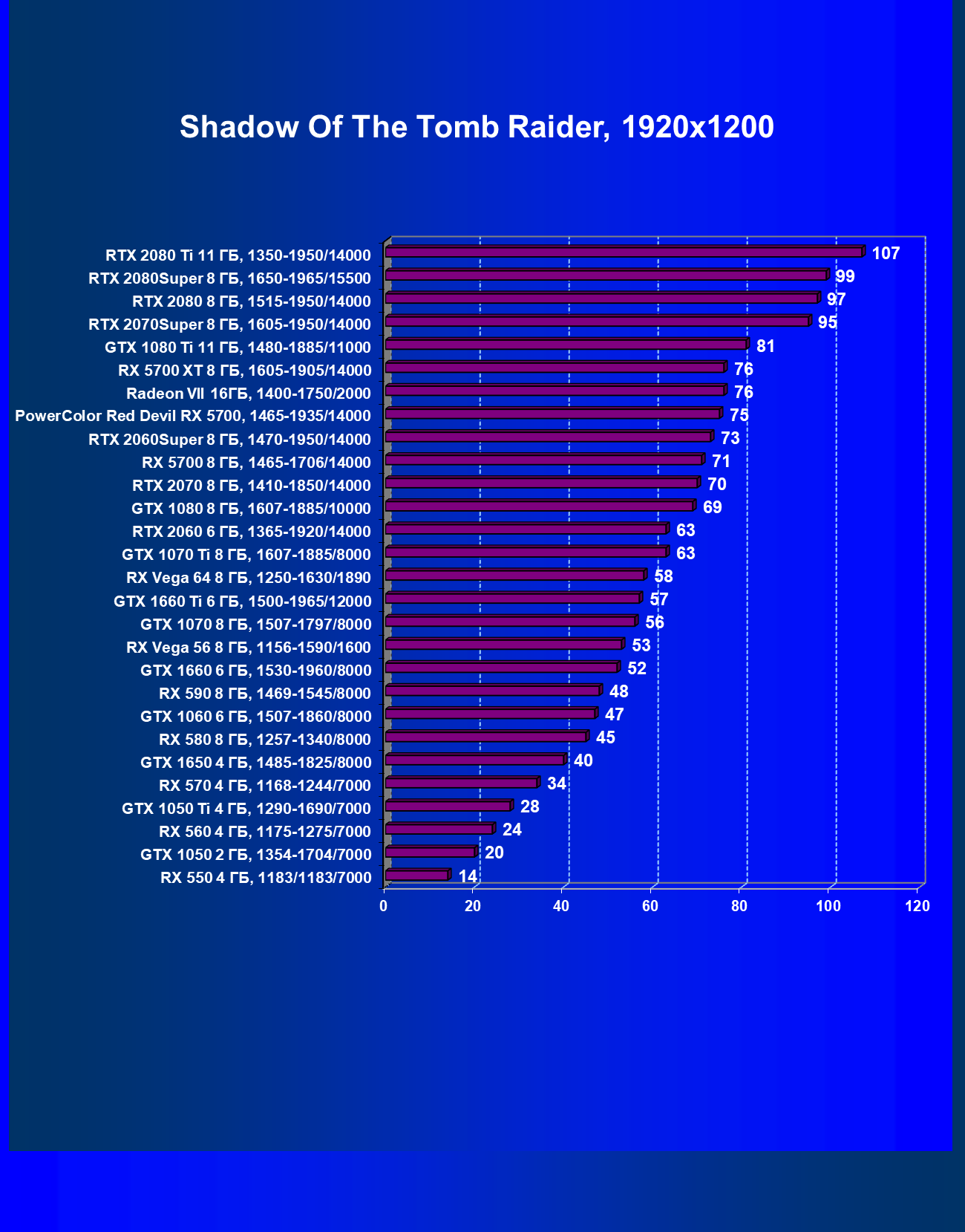

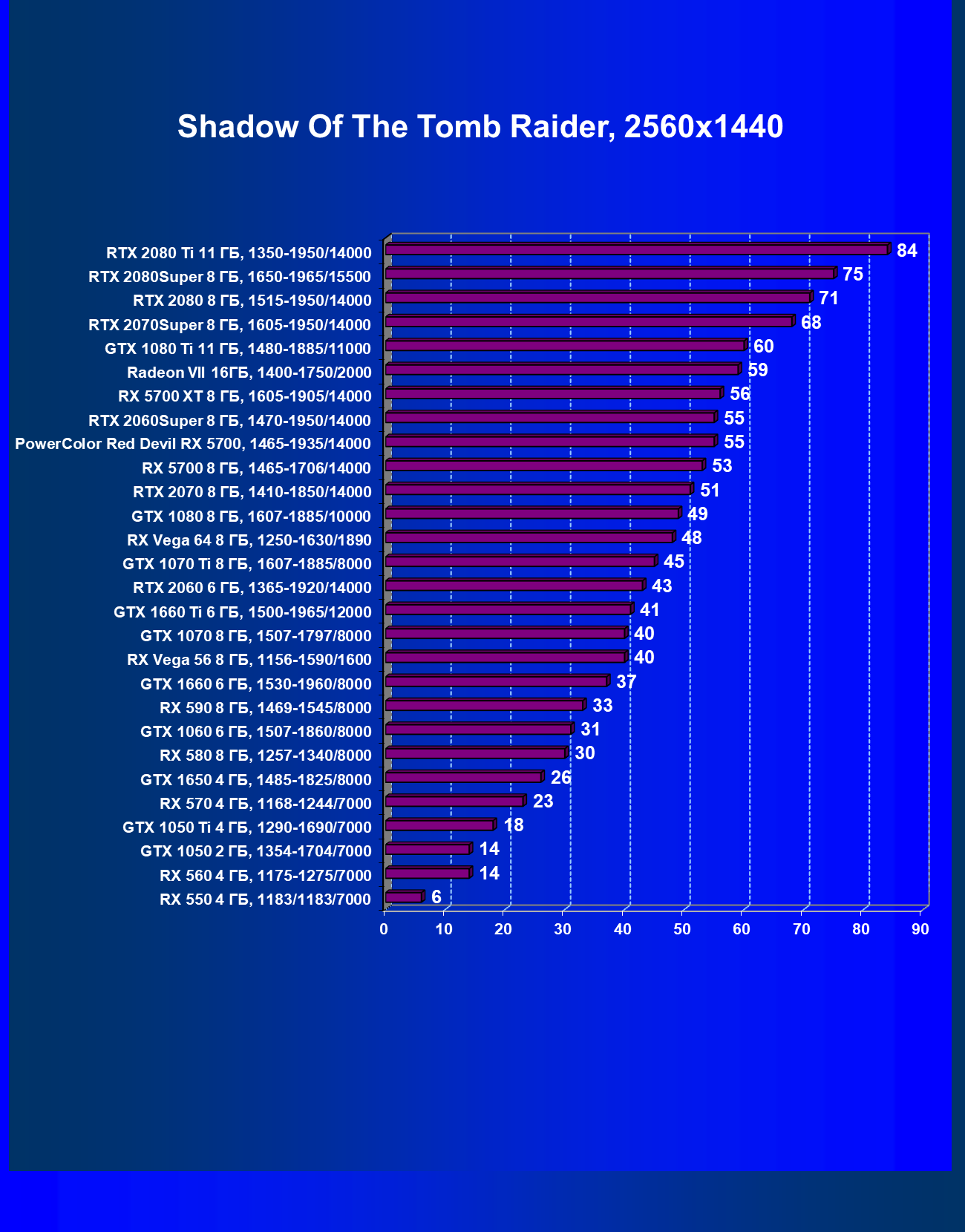

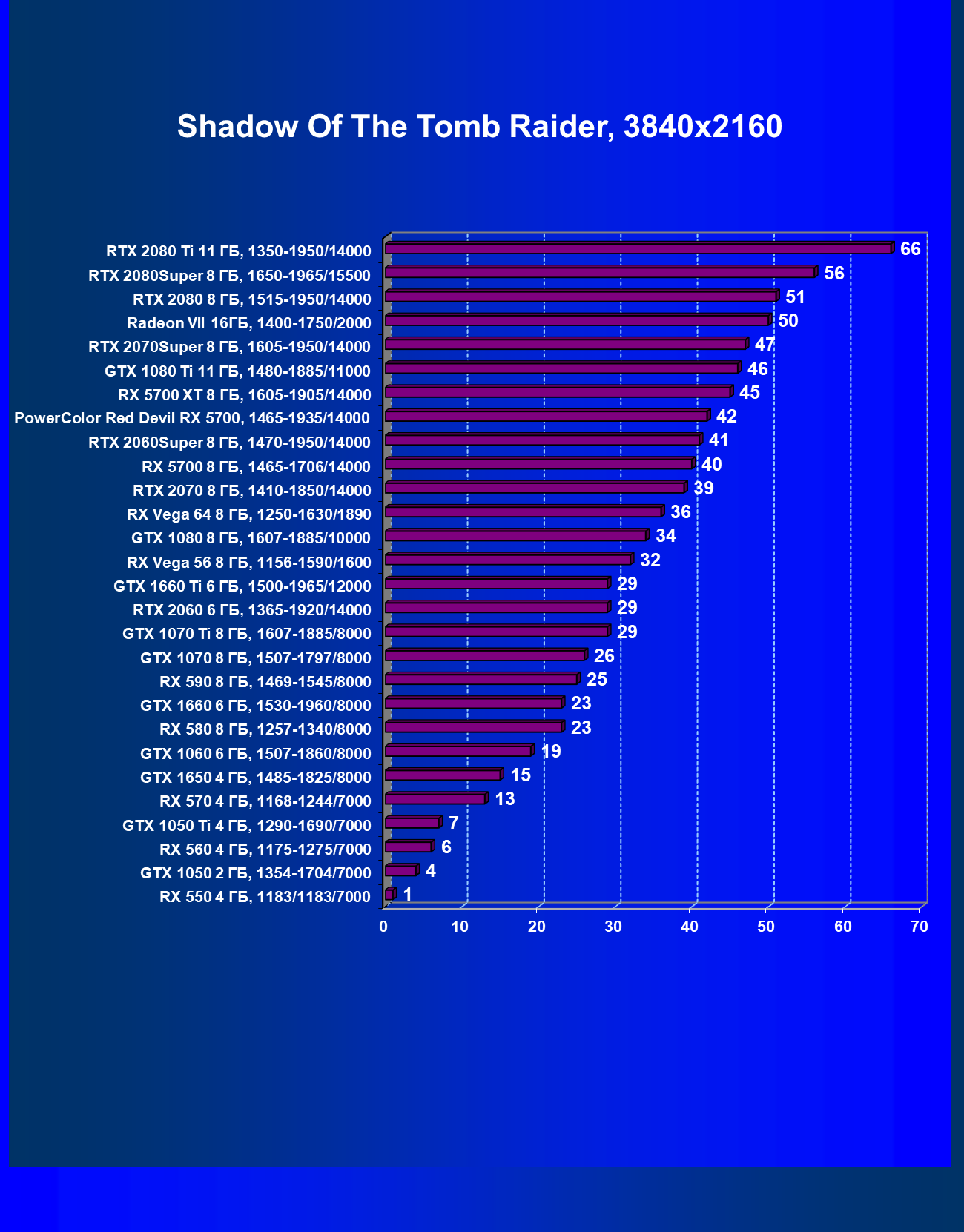

Shadow of the Tomb Raider

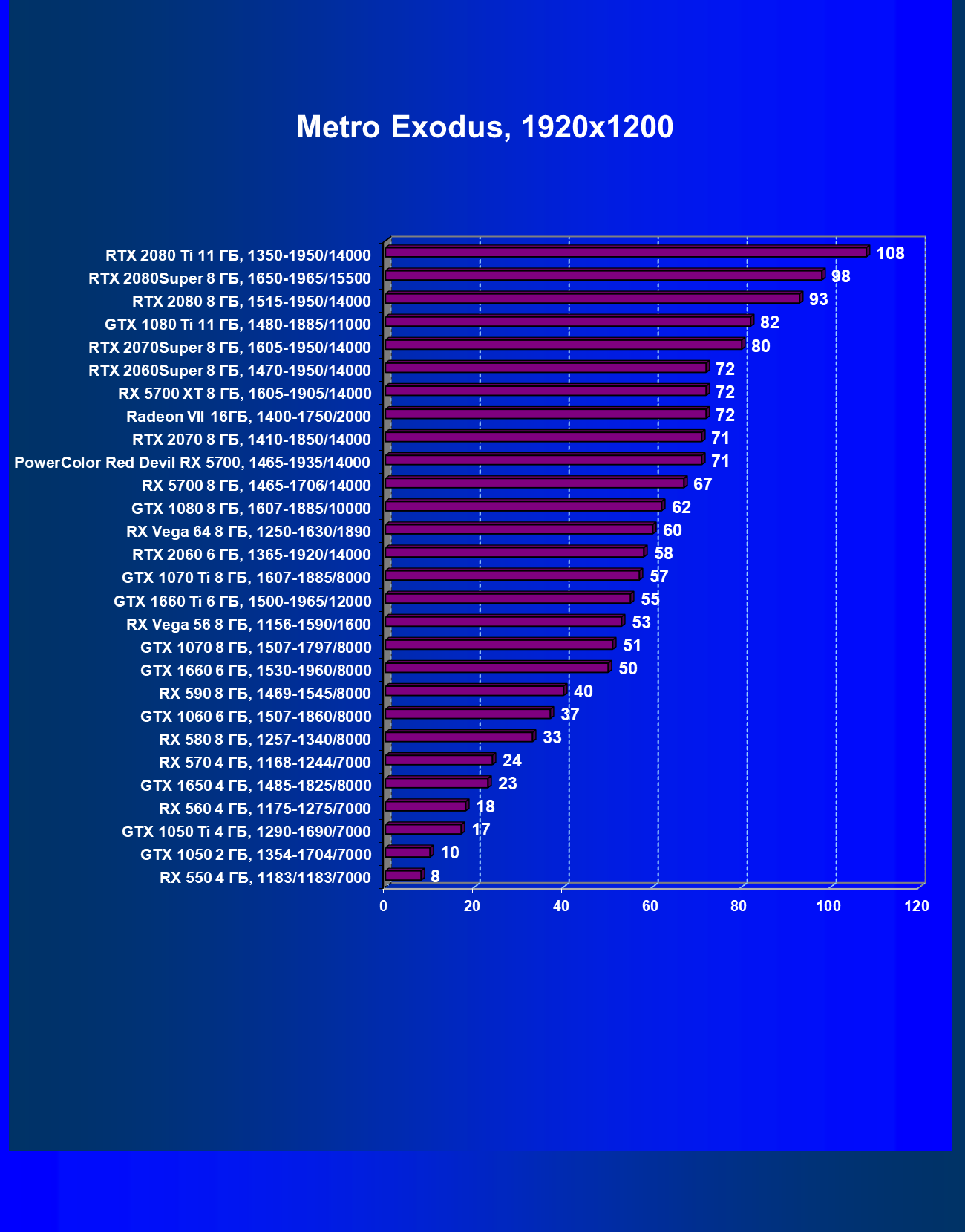

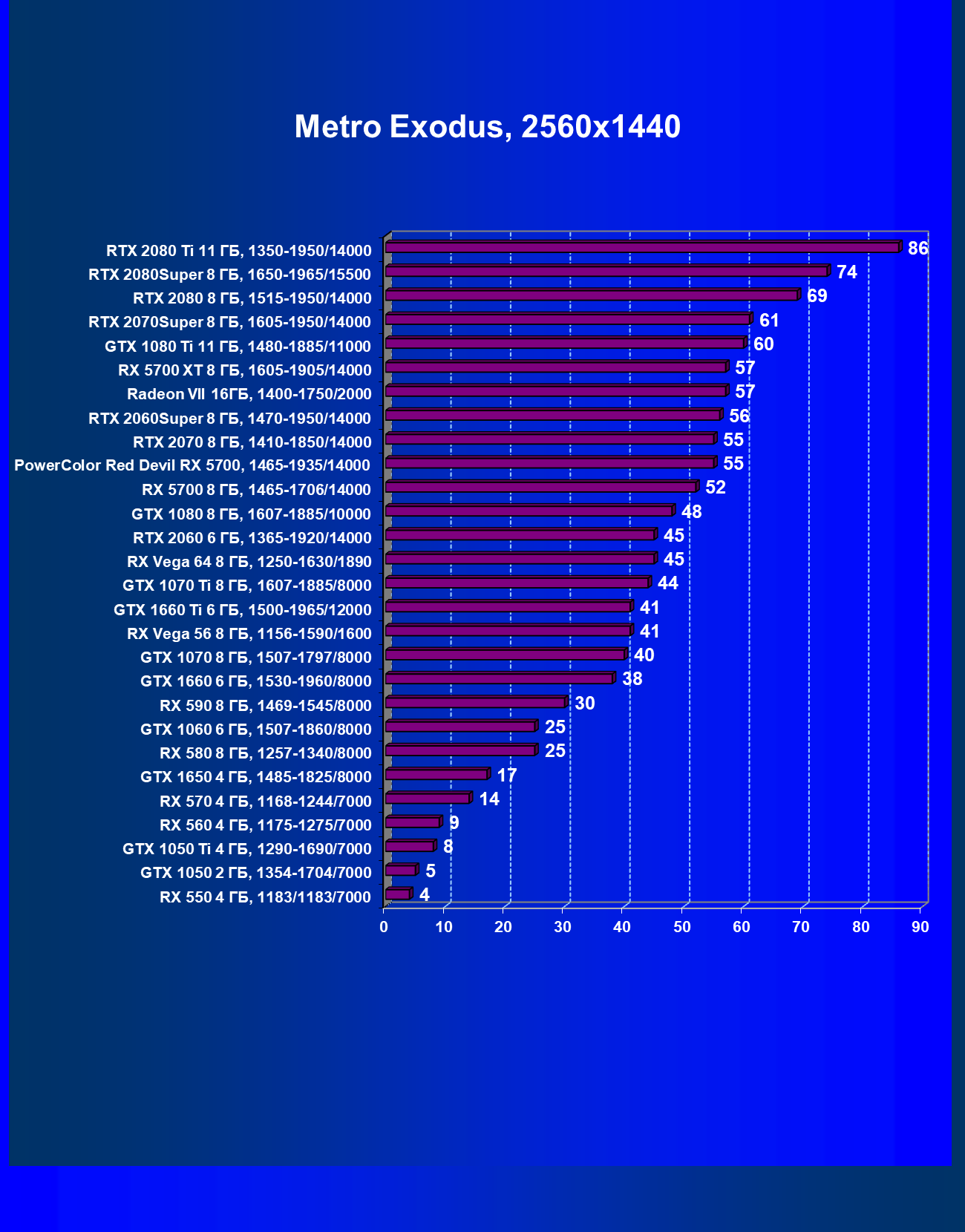

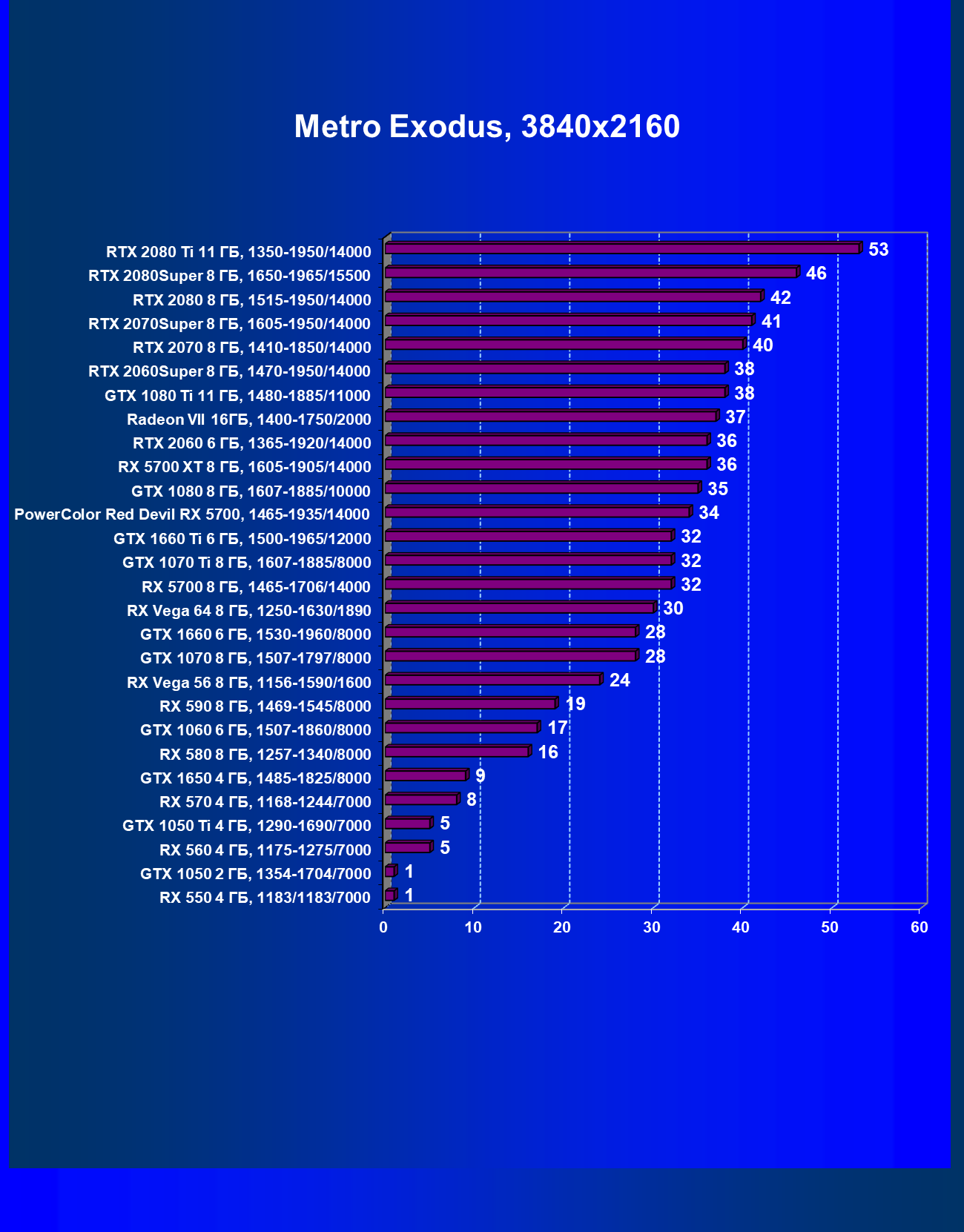

Metro Exodus

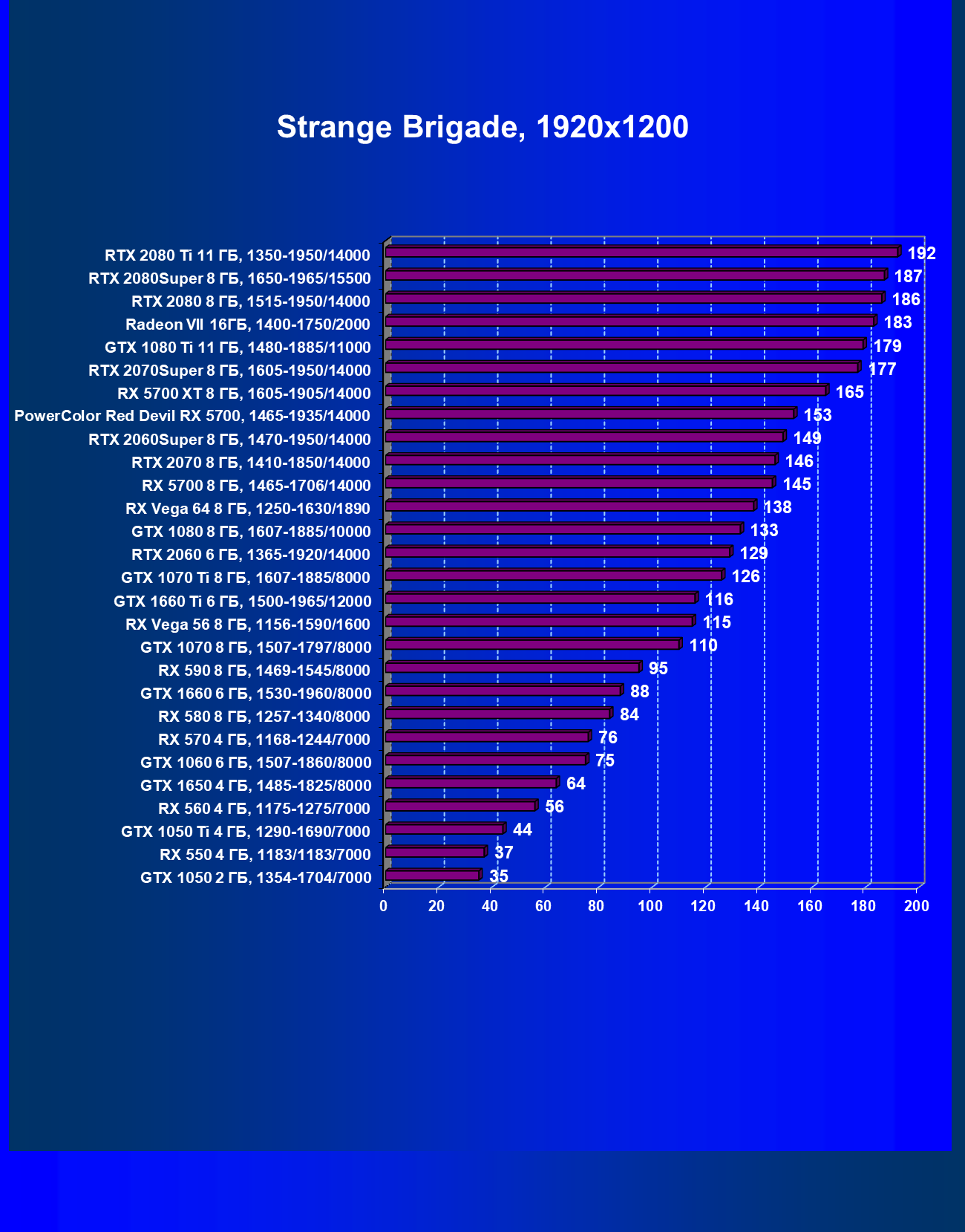

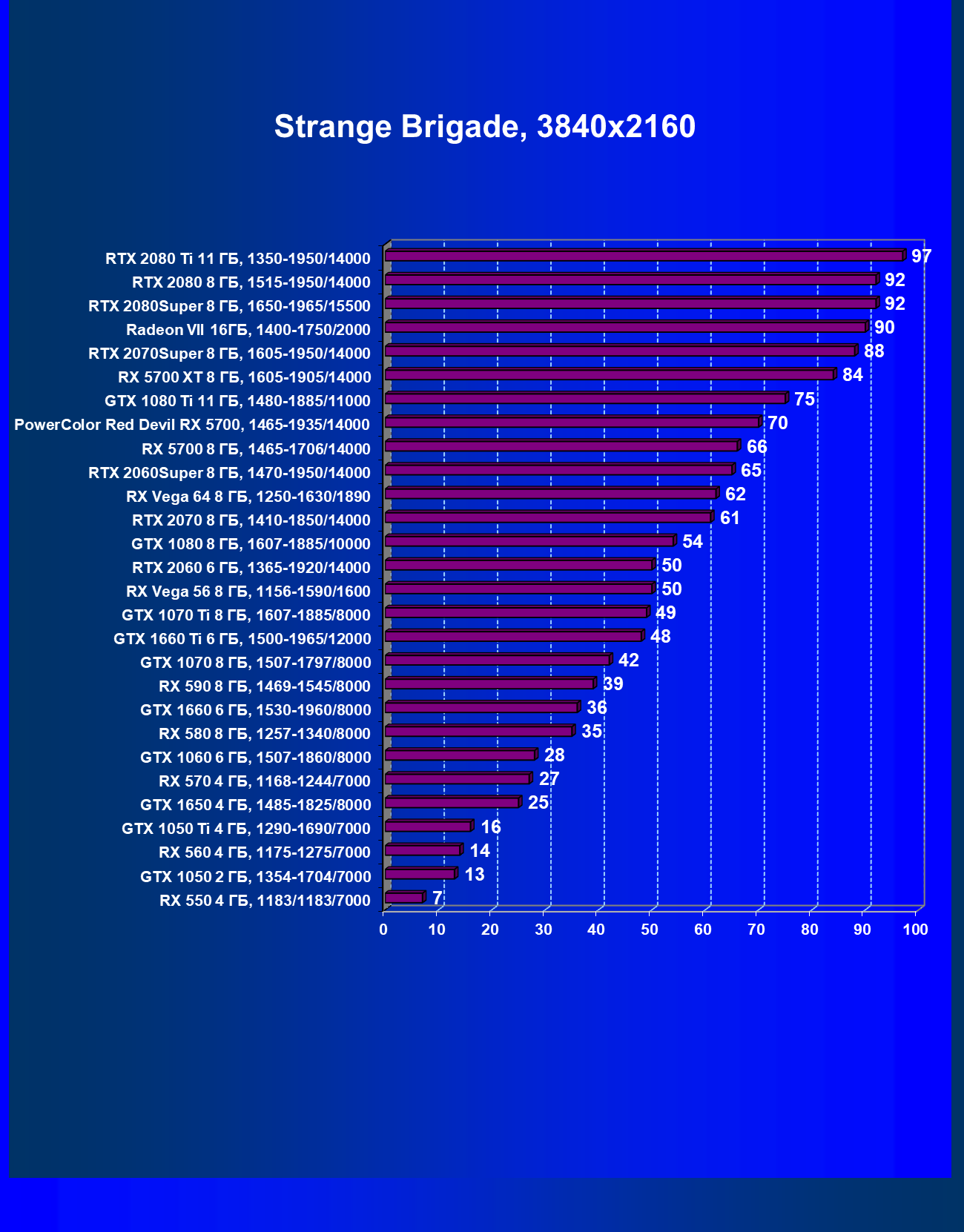

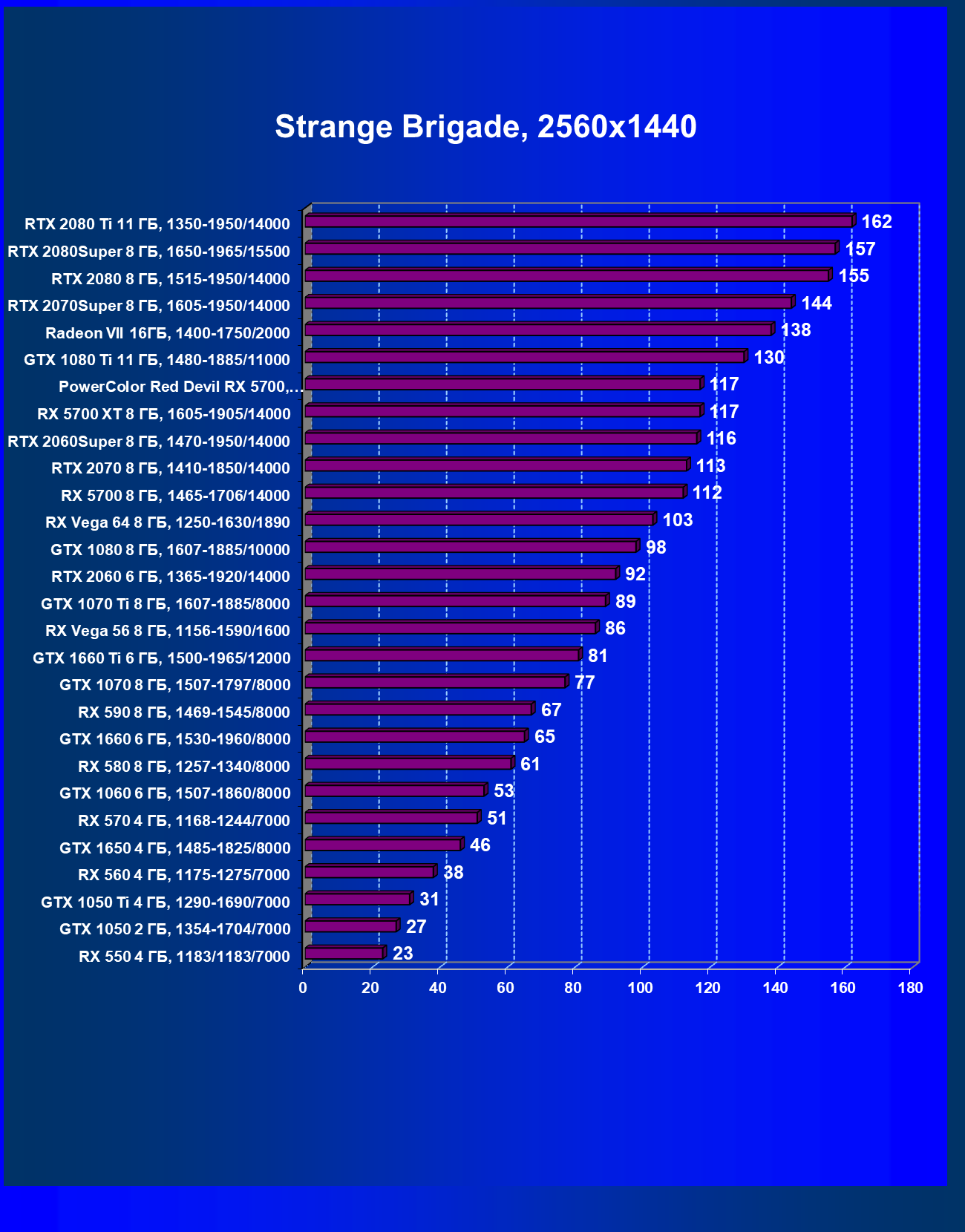

Strange Brigade

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RX 5700 и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на конец ноября 2019 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
08 RTX 2060 Super 8 ГБ, 1470—1950/14000 830 317 26 200
09 PowerColor Red Devil RX 5700, 1465—1935/14000 820 304 27 000
10 RTX 2070 8 ГБ, 1410—1850/14000 800 256 31 300
11 RX 5700 8 ГБ, 1465—1725/14000 780 329 23 700
12 RX Vega 64 8 ГБ, 1250—1630/1890 700 264 26 500
13 GTX 1080 8 ГБ, 1607—1885/10000 690 216 32 000

Референс-карта Radeon RX 5700 немного проигрывает конкурентам в лице GeForce RTX 2060 Super и RTX 2070 (правда, последний существенно дороже). А вот карта PowerColor за счет штатно повышенных частот получает прирост производительности в среднем на 5,5% и обгоняет RTX 2070, хотя до RTX 2060 Super все-таки чуть-чуть не дотягивает. В целом результаты у Radeon RX 5700 очень достойные.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
02 RX 5700 8 ГБ, 1465—1725/14000 329 780 23 700
06 RTX 2060 Super 8 ГБ, 1470—1950/14000 317 830 26 200
10 PowerColor Red Devil RX 5700, 1465—1935/14000 304 820 27 000
16 RX Vega 64 8 ГБ, 1250—1630/1890 264 700 26 500
17 RTX 2070 8 ГБ, 1410—1850/14000 256 800 31 300
23 GTX 1080 8 ГБ, 1607—1885/10000 216 690 32 000

Средневзвешенные цены RX 5700 на момент подготовки обзора упали почти до 23 тысяч рублей (за счет огромного количества референс-карт в продаже), а у GeForce RTX 2060 Super аналогичные цены все же выше, поэтому RX 5700 логично занял первое место в своей группе. А вот карта PowerColor, к сожалению, стоила значительно дороже (как и многие нереференсные продукты на базе RX 5700/5700 ХТ) и смогла занять только третье место. Полагаю, что по мере наполнения рынка оригинальными картами на базе Radeon RX 5700 мы увидим снижение цен, тогда такие варианты RX 5700 смогут похвастаться более привлекательным соотношением возможностей и цены.

И снова надо повторить, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются.

Выводы

PowerColor Red Devil Radeon RX 5700 (8 ГБ) — один из лучших на сегодня вариантов ускорителя 3D-графики игрового класса в ценовом диапазоне немногим ниже 30 000 рублей. Базовый ускоритель Radeon RX 5700 на сегодня и вовсе является лидером рейтинга полезности, обгоняя даже своего основного соперника в лице GeForce RTX 2060 Super. Безусловно, у того есть в запасе поддержка трассировки лучей, однако, как показал опыт, однозначного преимущества в этом соревновании GeForce RTX 2060 Super не имеет.

У рассмотренной карты PowerColor прекрасная система охлаждения, очень тихая даже под максимальной нагрузкой, а при малой нагрузке вообще бесшумная. Да, карта имеет внушительные размеры и занимает три слота в системном блоке, однако к этому все давно привыкли. Если вам хочется получить мощный современный 3D-ускоритель с тихой системой охлаждения, надо быть готовым принести в жертву свободное место в корпусе, так что наличие просторного корпуса ПК просто необходимо.

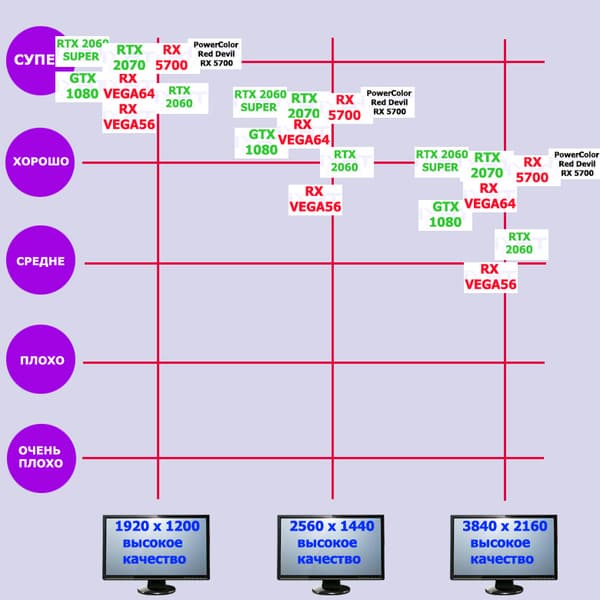

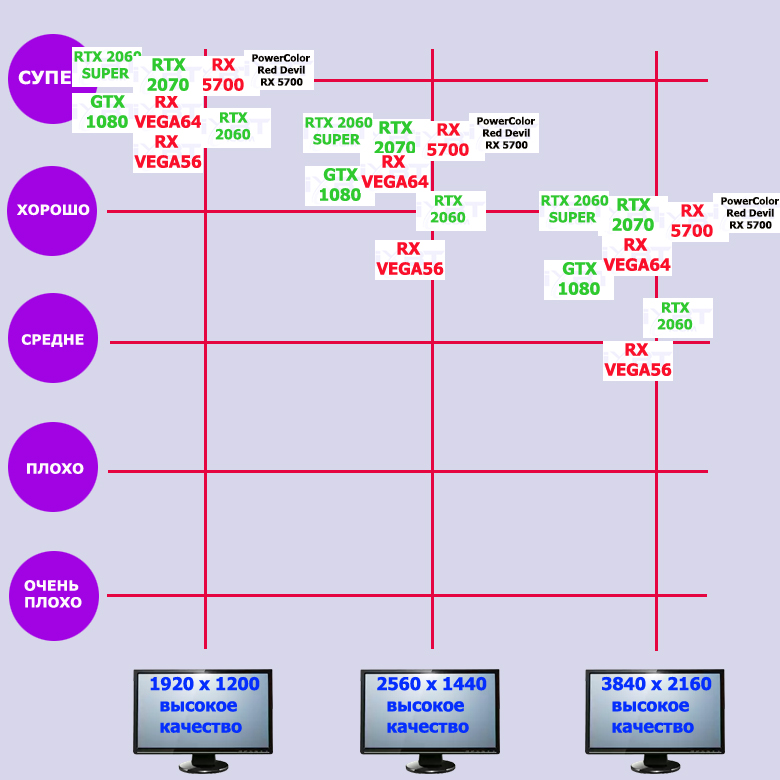

Повторим, что Radeon RX 5700 в целом обеспечивает игроку полный комфорт при максимальных настройках графики в разрешении 2560×1440 во многих играх, однако иногда ради сохранения высоких настроек качества все же придется понизить разрешение до Full HD.

В заключение предлагаем посмотреть наш видеообзор видеокарты PowerColor Red Devil Radeon RX 5700:

Наш видеообзор видеокарты PowerColor Red Devil Radeon RX 5700 можно также посмотреть на iXBT.video

Справочные материалы:

Благодарим компанию PowerColor
и лично Илью Островского
за предоставленную на тестирование видеокарту

3 декабря 2019 Г.
