Обзор видеокарты MSI Radeon RX 5700 XT Gaming X (8 ГБ)

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon RX 5700 XT Gaming X 8 ГБ 256-битной GDDR6

Кратко о главном

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

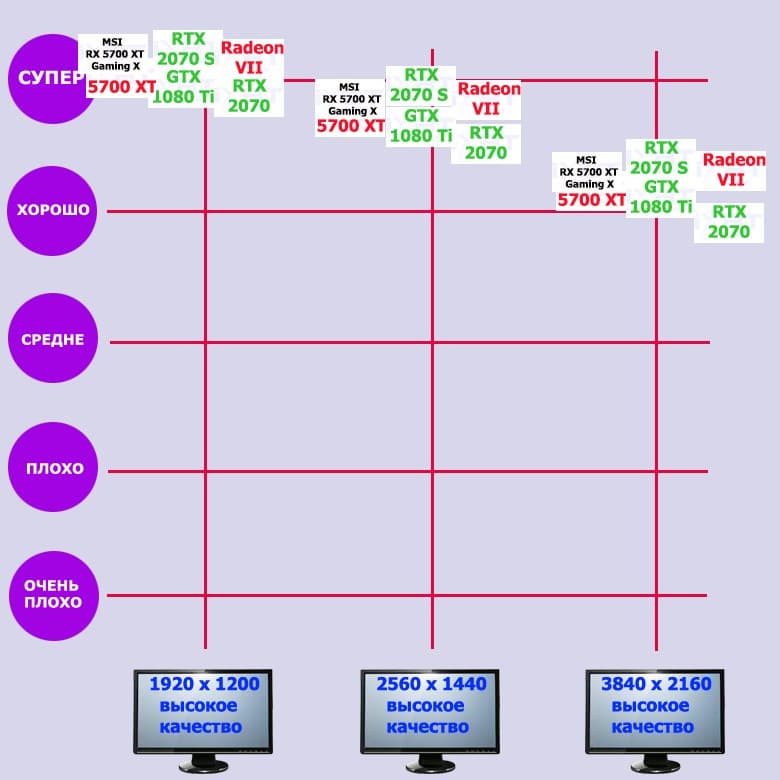

Если выкинуть из головы все эти трассировки волшебных лучей и умные тензоры, то в сухом остатке в плане скорости в 3D в целом ускорители Radeon RX 5700 XT идут примерно на уровне GeForce GTX 1080 Ti (случилось чудо: флагман AMD наконец-то догнал флагмана Nvidia — правда, 4-летней давности) и находятся аккурат между GeForce RTX 2060 Super и RTX 2070 Super (ближе к последнему, так что и RTX 2070 остался позади). Ранее наши исследования показали, что GeForce RTX 2070 прекрасно подходит для большинства игр в разрешениях до 2560×1440 включительно при использовании максимального качества графики. Учитывая, что Radeon RX 5700 XT чуть лучше по производительности, с этим ускорителем можно получить определенный комфорт даже в играх в разрешении 4К (при тех же максимальных настройках), хотя уже, конечно, не во всех.

Характеристики карты

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

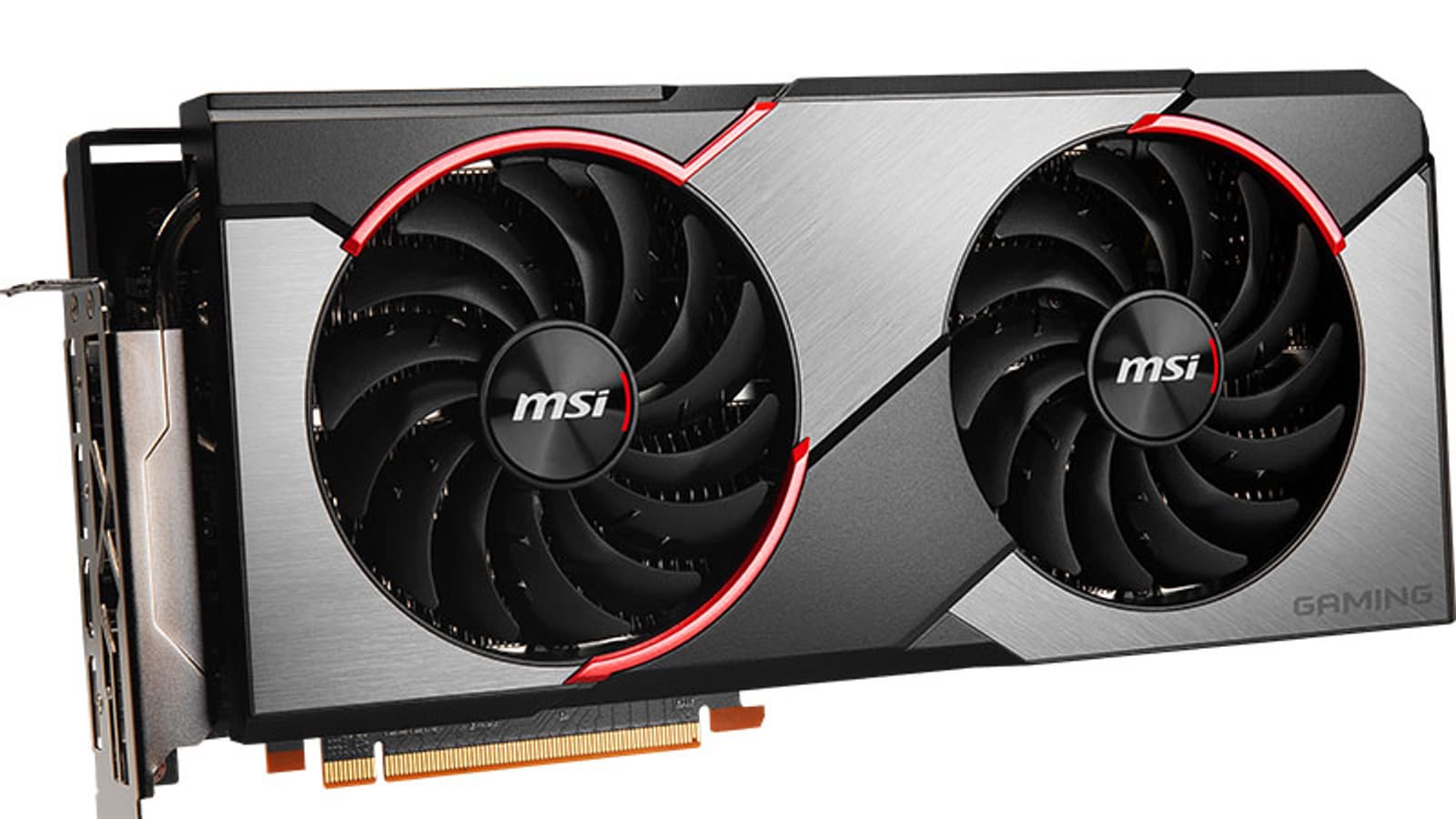

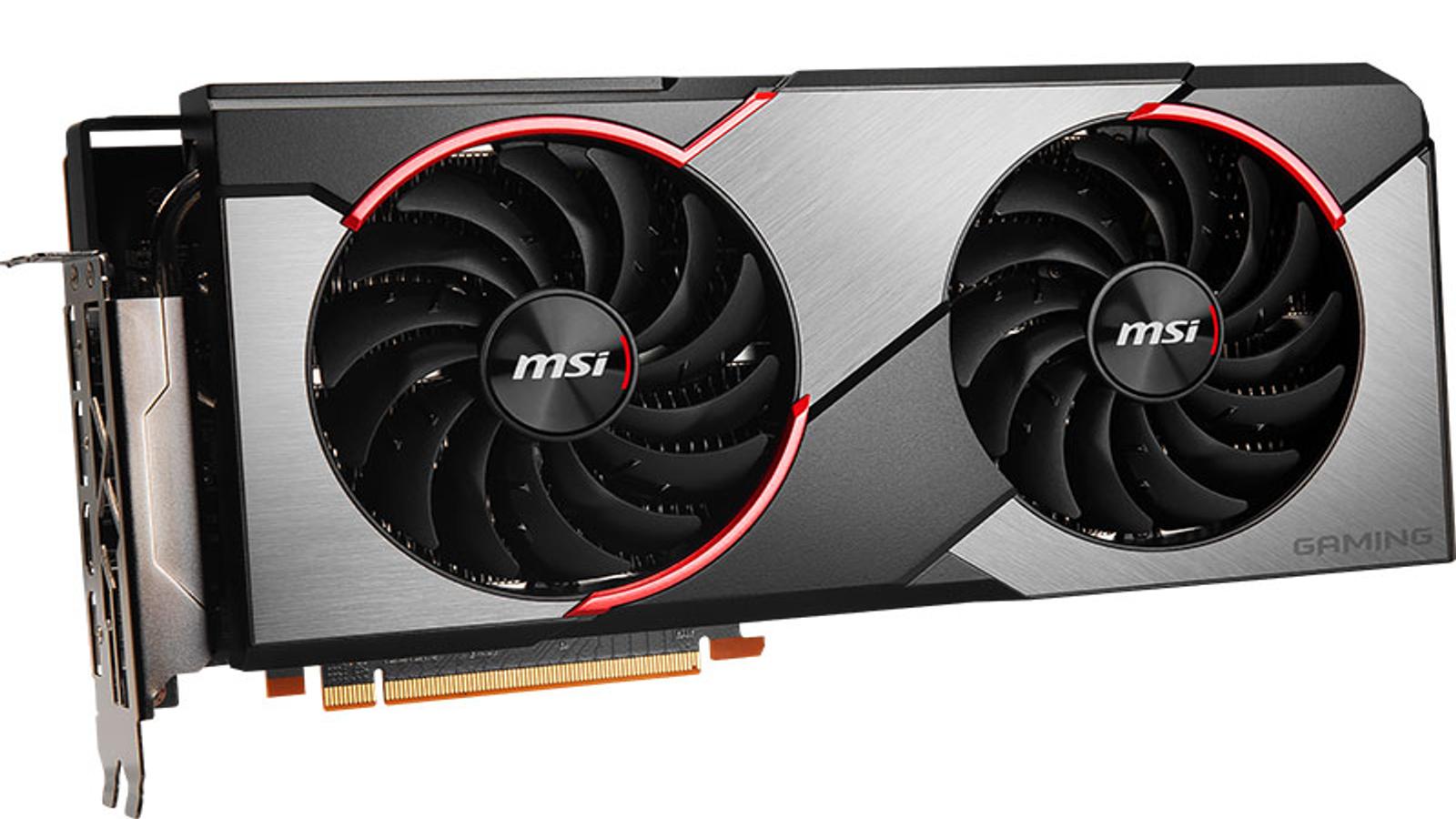

MSI Radeon RX 5700 XT Gaming X 8 ГБ 256-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU Radeon RX 5700 XT (Navi 10)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц 1730—1870(Game/Boost)—2200(Max) 1605—1755(Game/Boost)—1905(Max)
Частота работы памяти (физическая (эффективная)), МГц 3500 (14000) 3500 (14000)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 40
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 2560
Число блоков текстурирования (BLF/TLF/ANIS) 160
Число блоков растеризации (ROP) 64
Число блоков Ray Tracing
Число тензорных блоков
Размеры, мм 300×125×58 220×100×36
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 229 219
Энергопотребление в режиме 2D, Вт 25 22
Энергопотребление в режиме «сна», Вт 3 3
Уровень шума в 3D (максимальная нагрузка), дБА 26,2 42,2
Уровень шума в 2D (просмотр видео), дБА 18,0 19,0
Уровень шума в 2D (в простое), дБА 18,0 19,0
Видеовыходы 1×HDMI 2.0b, 3×DisplayPort 1.4 1×HDMI 2.0b, 3×DisplayPort 1.4
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 2 1
Питание: 6-контактные разъемы 0 1
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные цены карты MSI

Память

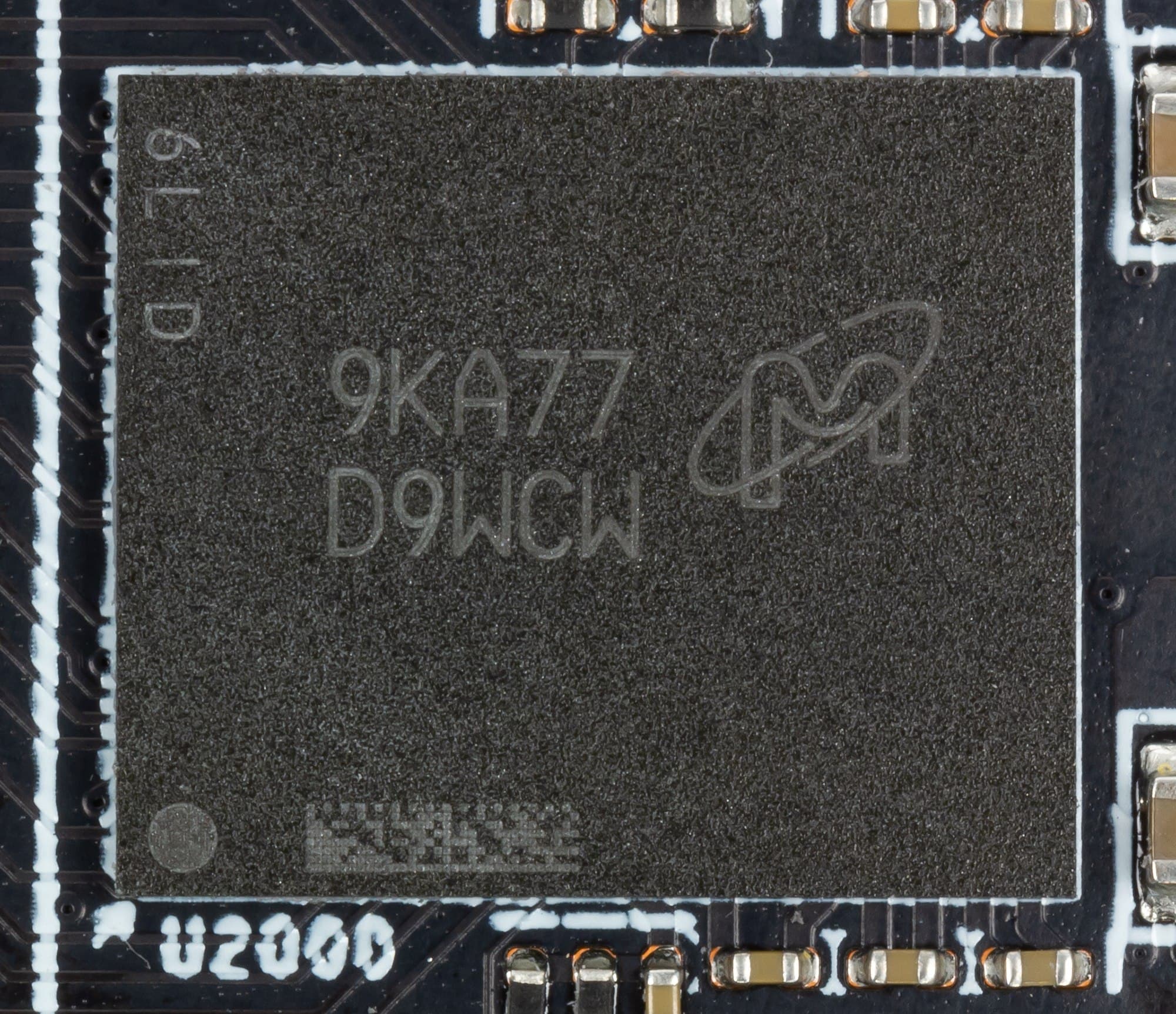

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Особенности карты и сравнение с эталонным дизайном

MSI Radeon RX 5700 XT Gaming X (8 ГБ) AMD Radeon RX 5700 XT (8 ГБ)

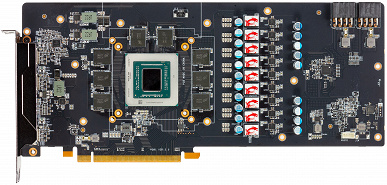

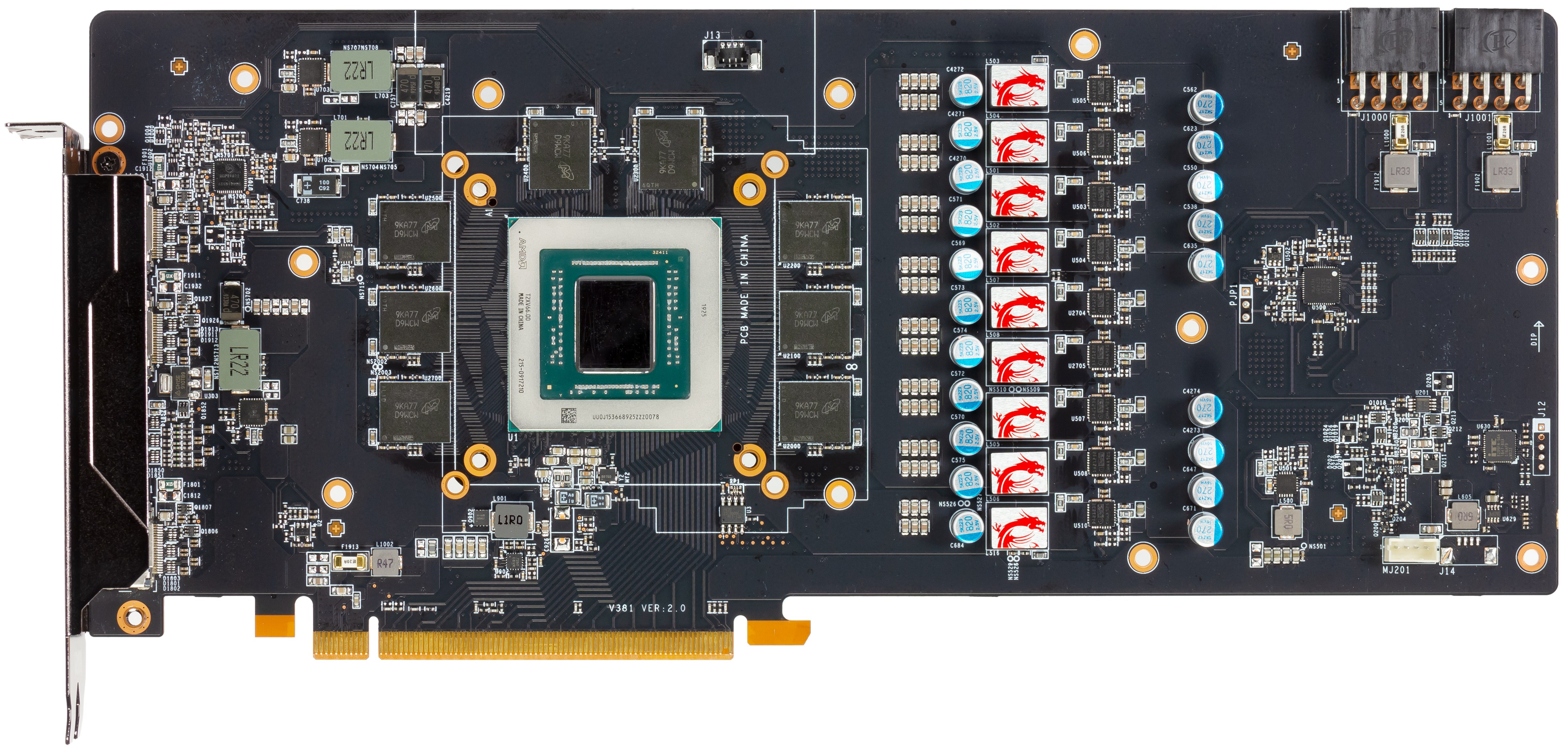

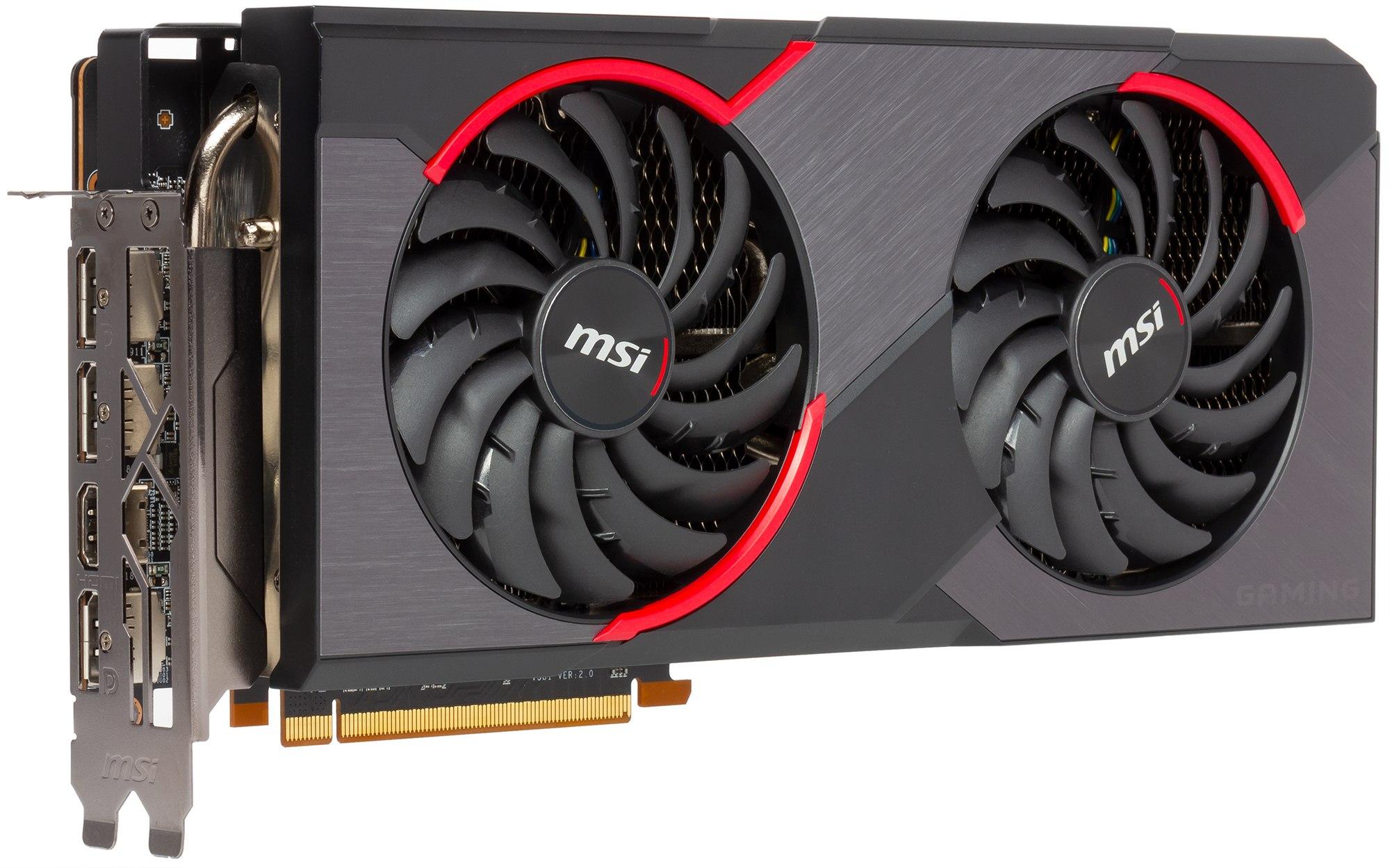

вид спереди

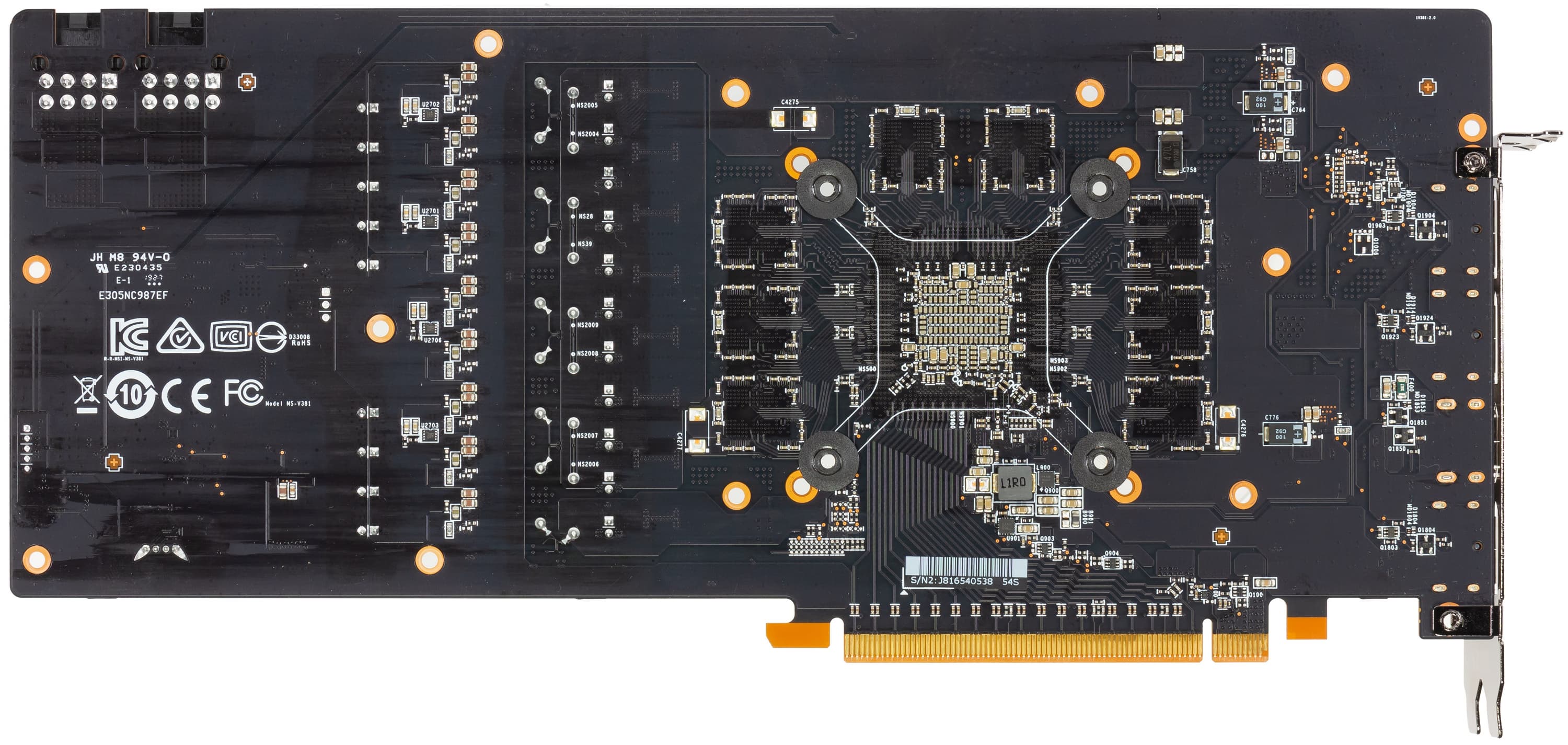

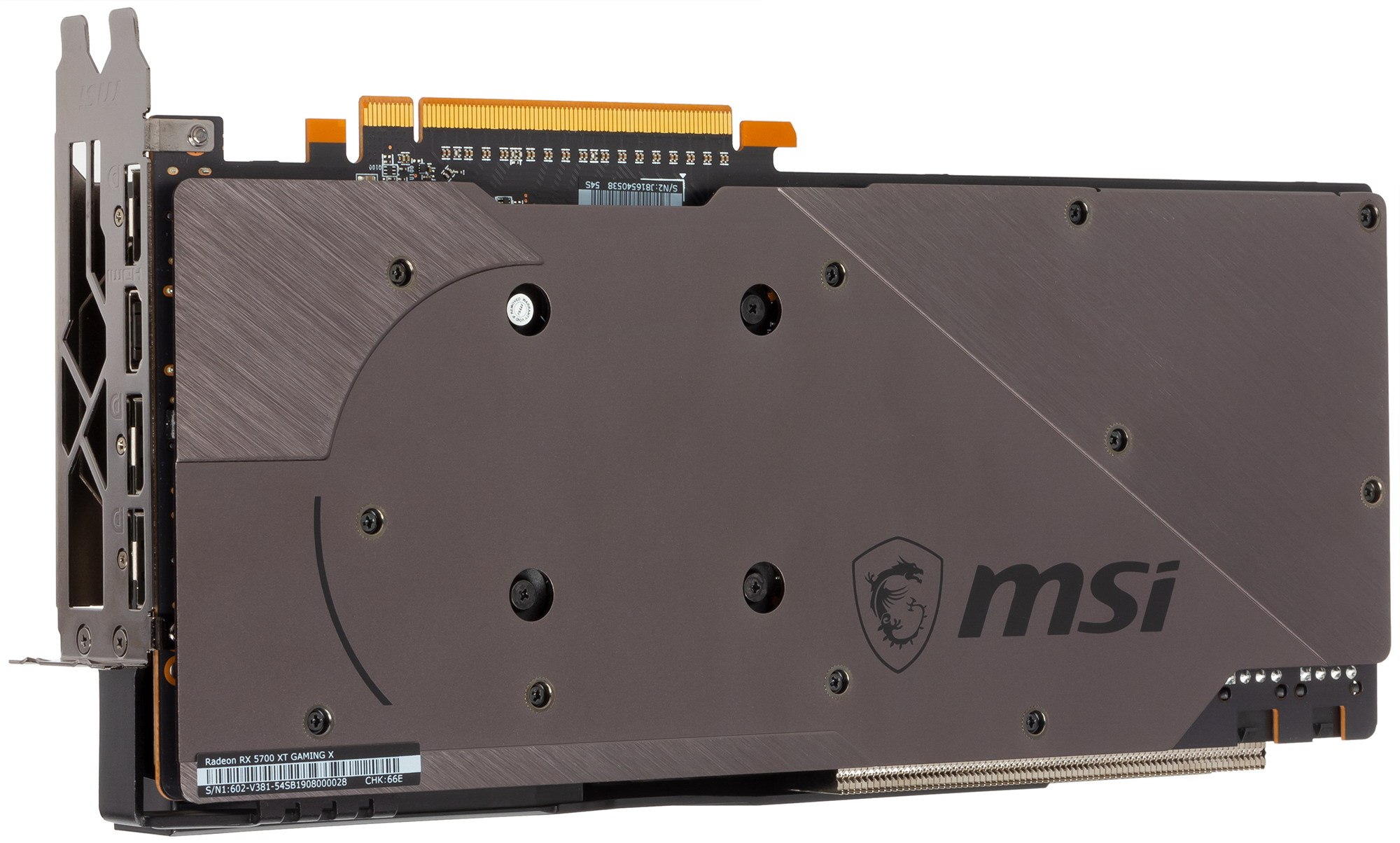

вид сзади

Очевидно, что печатная плата и разводка в целом претерпели существенные изменения. Усилена подсистема питания — и это есть основная причина переделки дизайна.

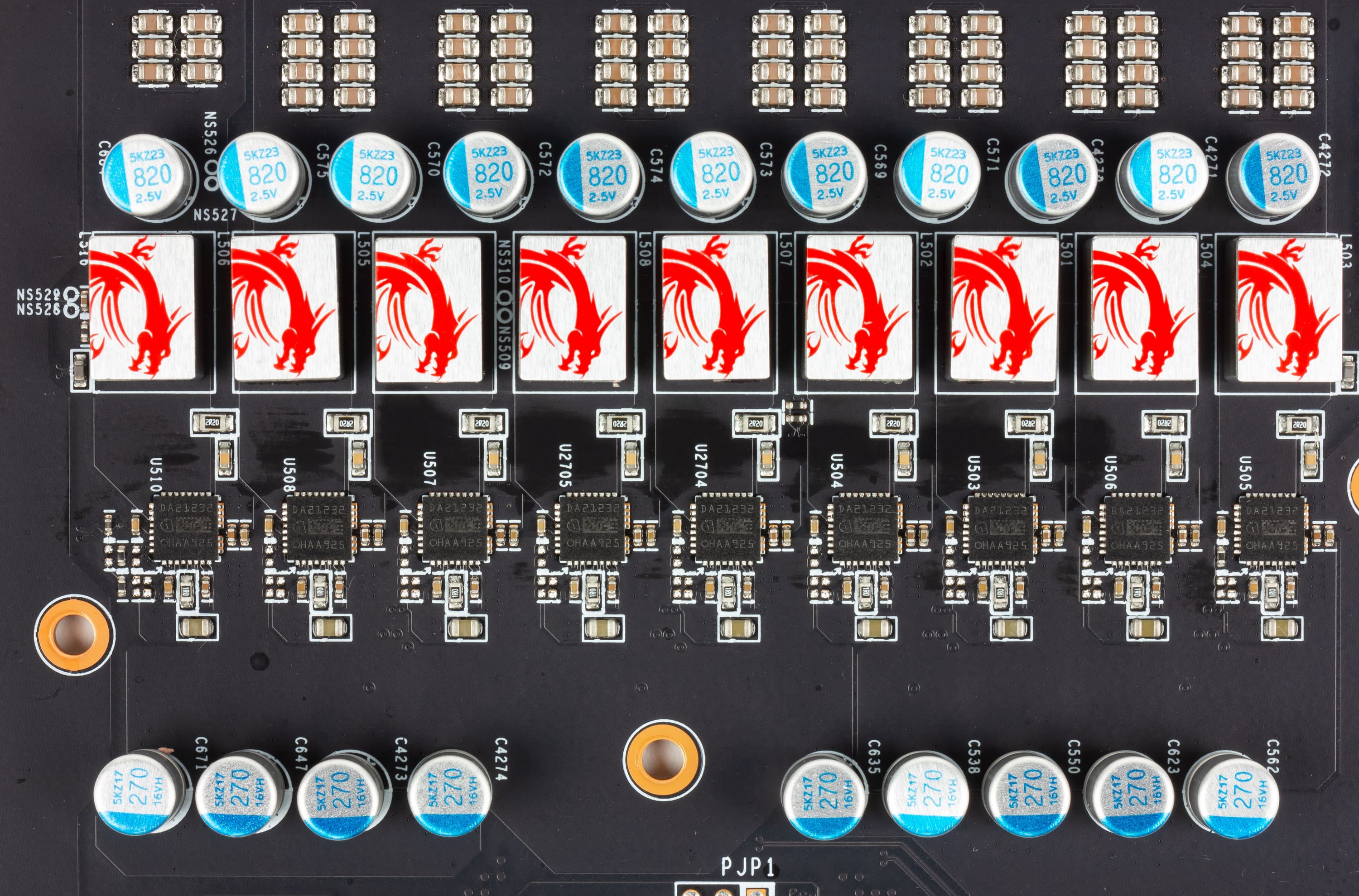

Собственно, схема питания ядра — 9-фазная,

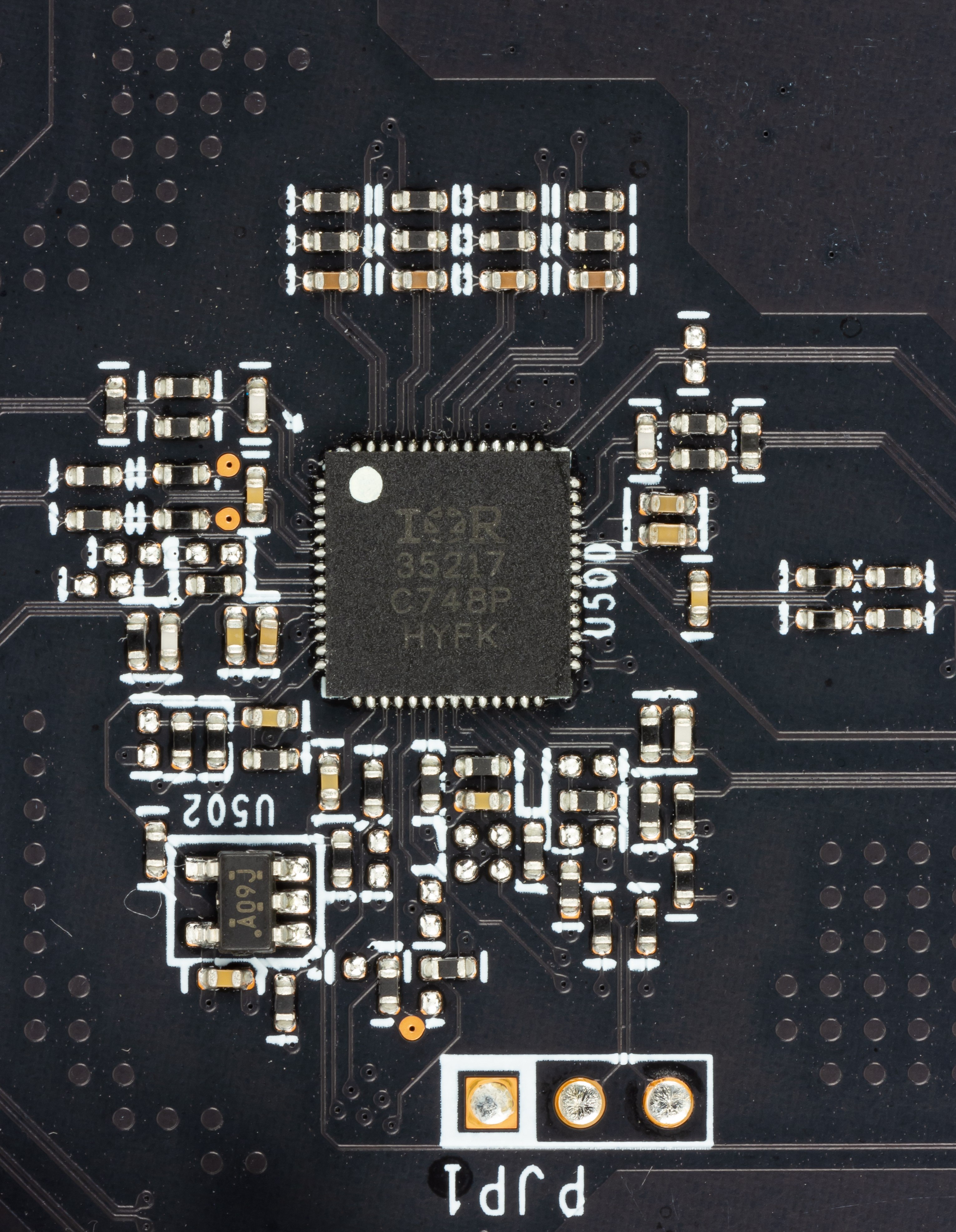

управляемая ШИМ-контроллером International Rectifier (Infineon) IR35217. Этот контроллер — один из самых скрытных, если так можно выразиться. О нем крайне мало информации, и почти все обозреватели просто упоминают его использование без приведения деталей.

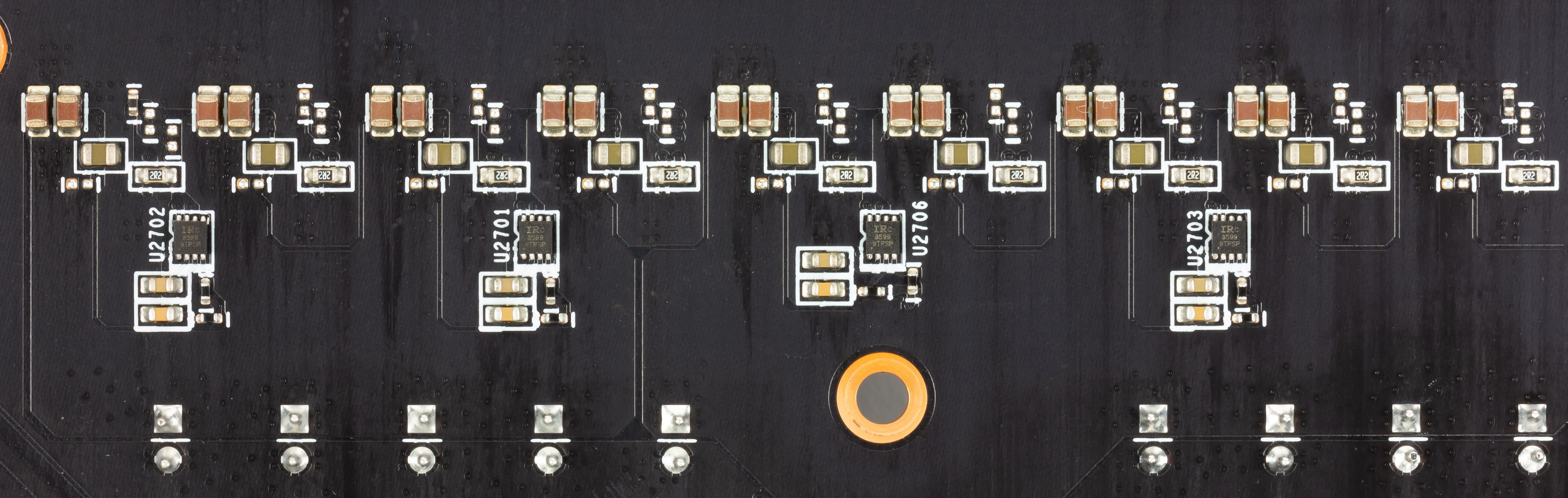

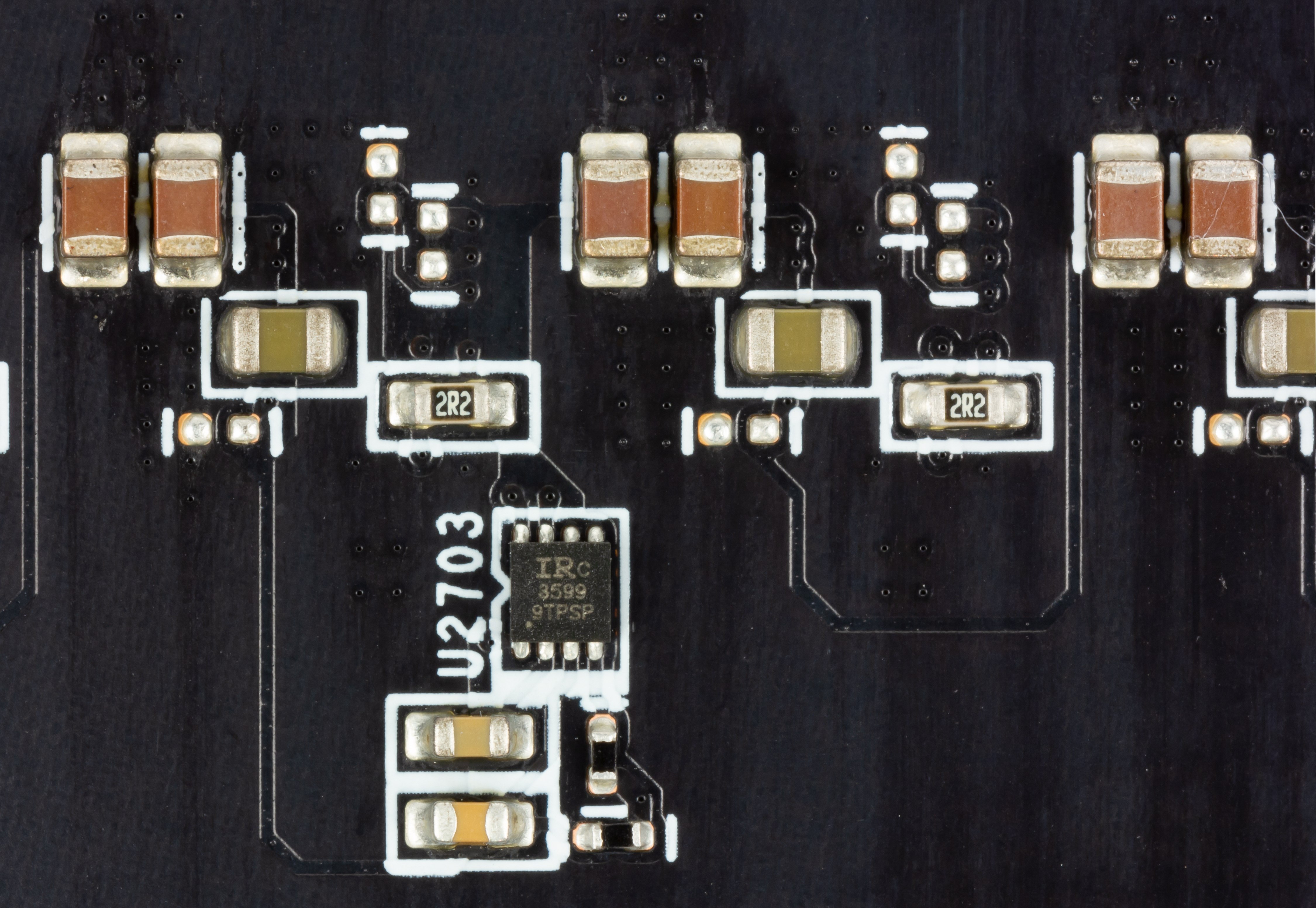

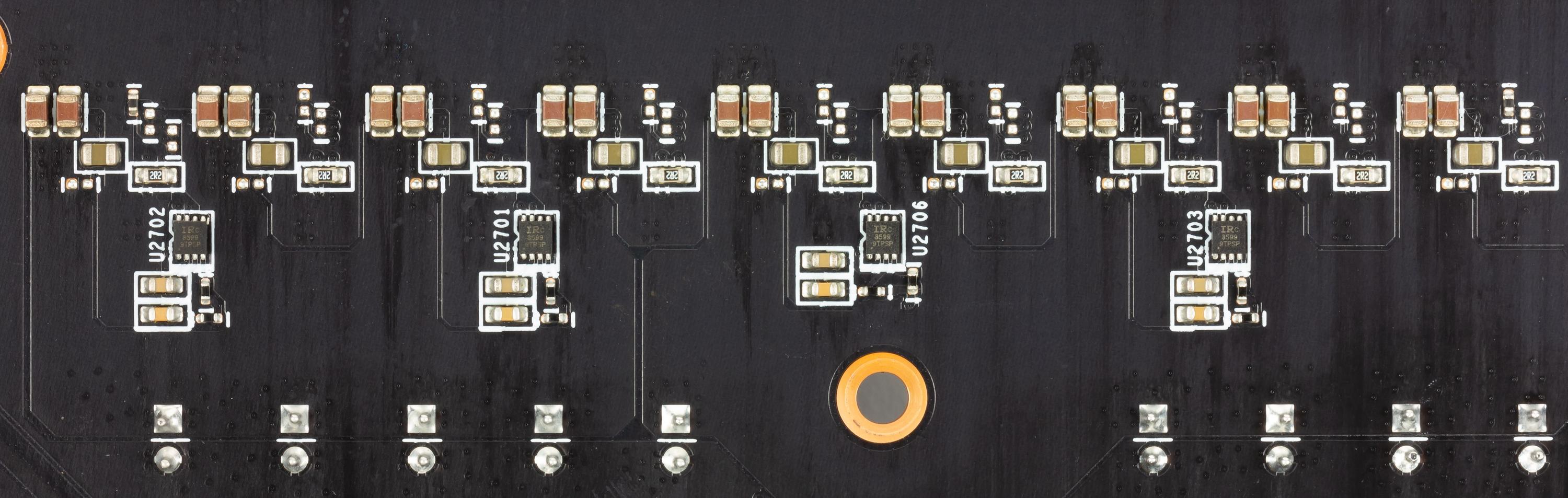

На плате имеются удвоители фаз, это хорошо видно.

По-видимому, контроллер управляет пятью фазами, и схема питания ядра — например, 4+1, из которых 4 имеют удвоители, в результате имеем 8+1 = 9 сборок типа DrMos.

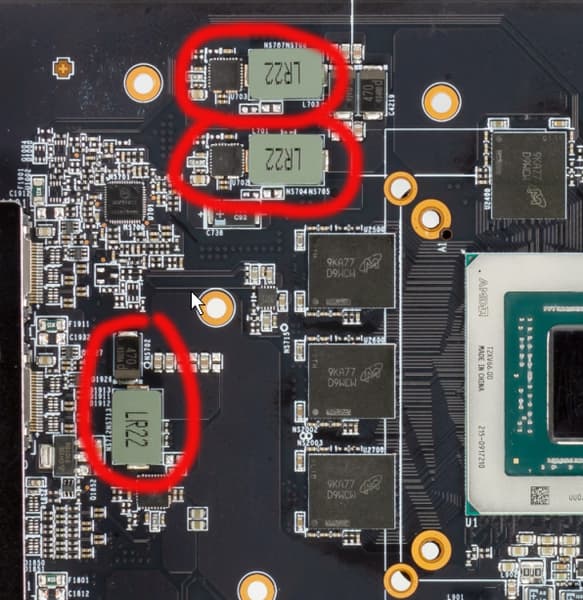

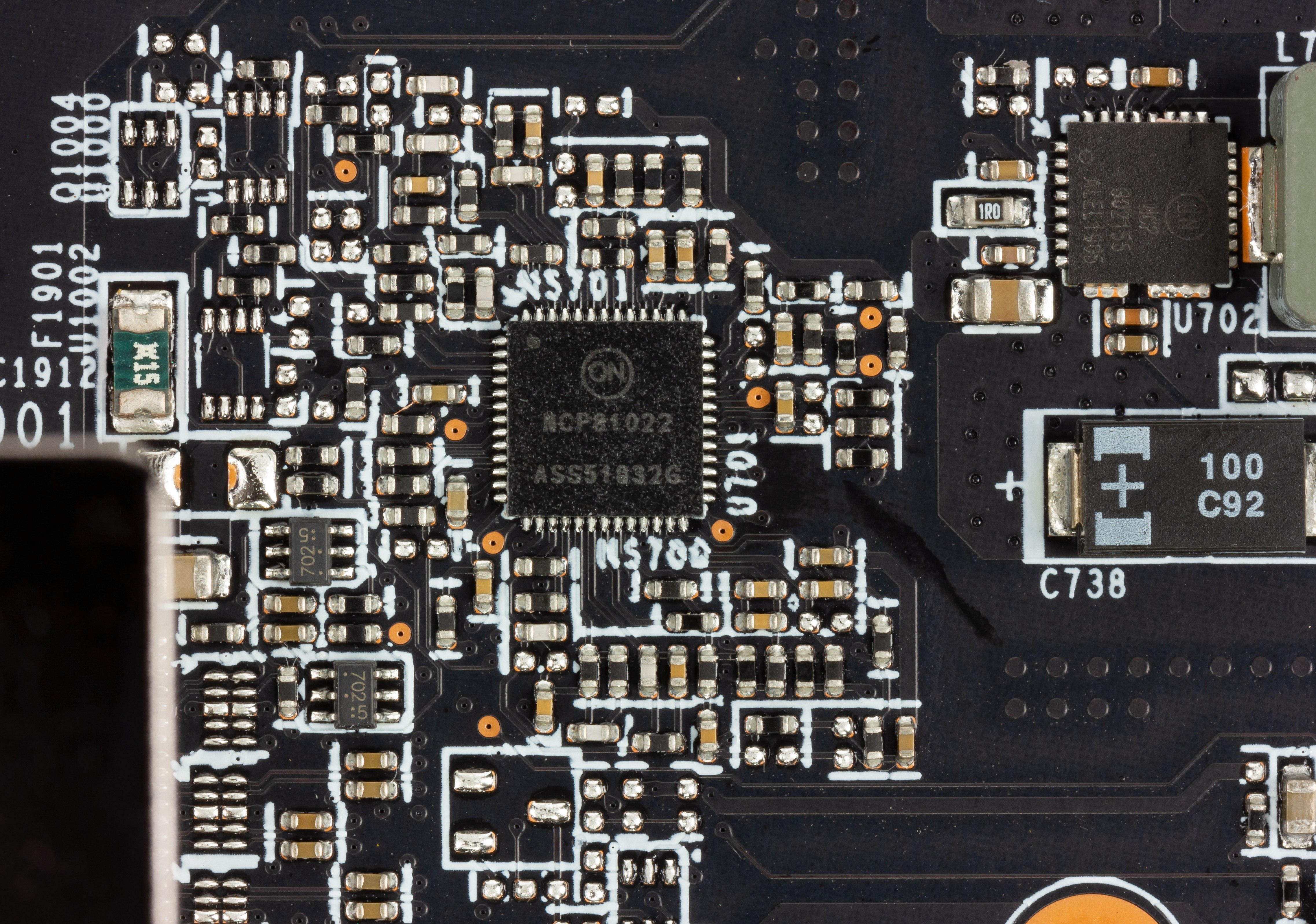

Также на лицевой стороне имеется другой ШИМ-контроллер (On Semiconductor NCP81022),

который управляет 3-фазной схемой питания микросхем памяти.

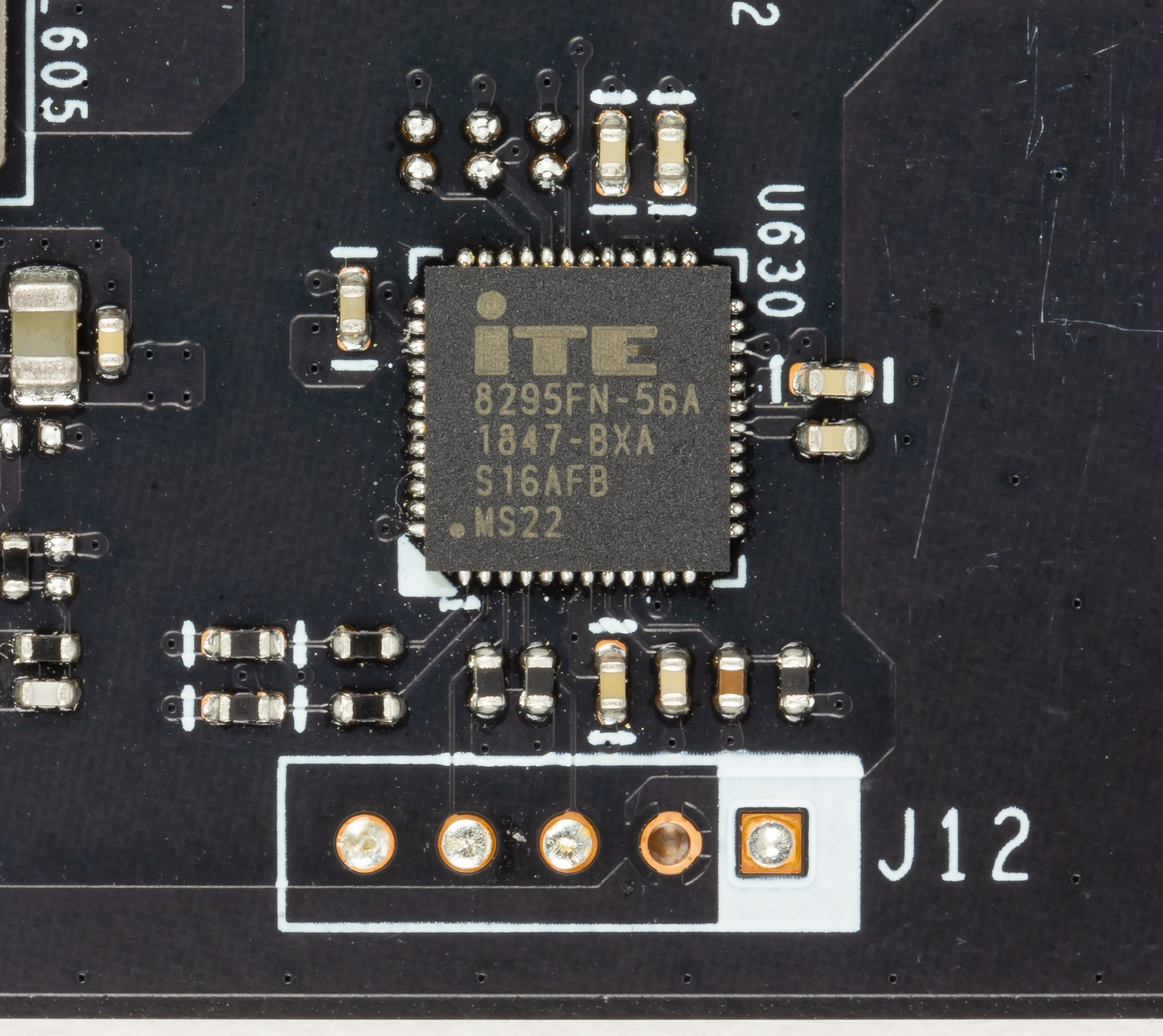

Также есть контроллер для управления подсветкой и мониторинга.

Штатные частоты памяти равны референсным значениям, а вот частота работы ядра выше, что, как выяснилось в ходе тестирования, обеспечивает прирост производительности в районе 7,5%.

У платы MSI обычный набор видеовыходов: три DisplayPort и один HDMI. Питание подается через два 8-контактных разъема.

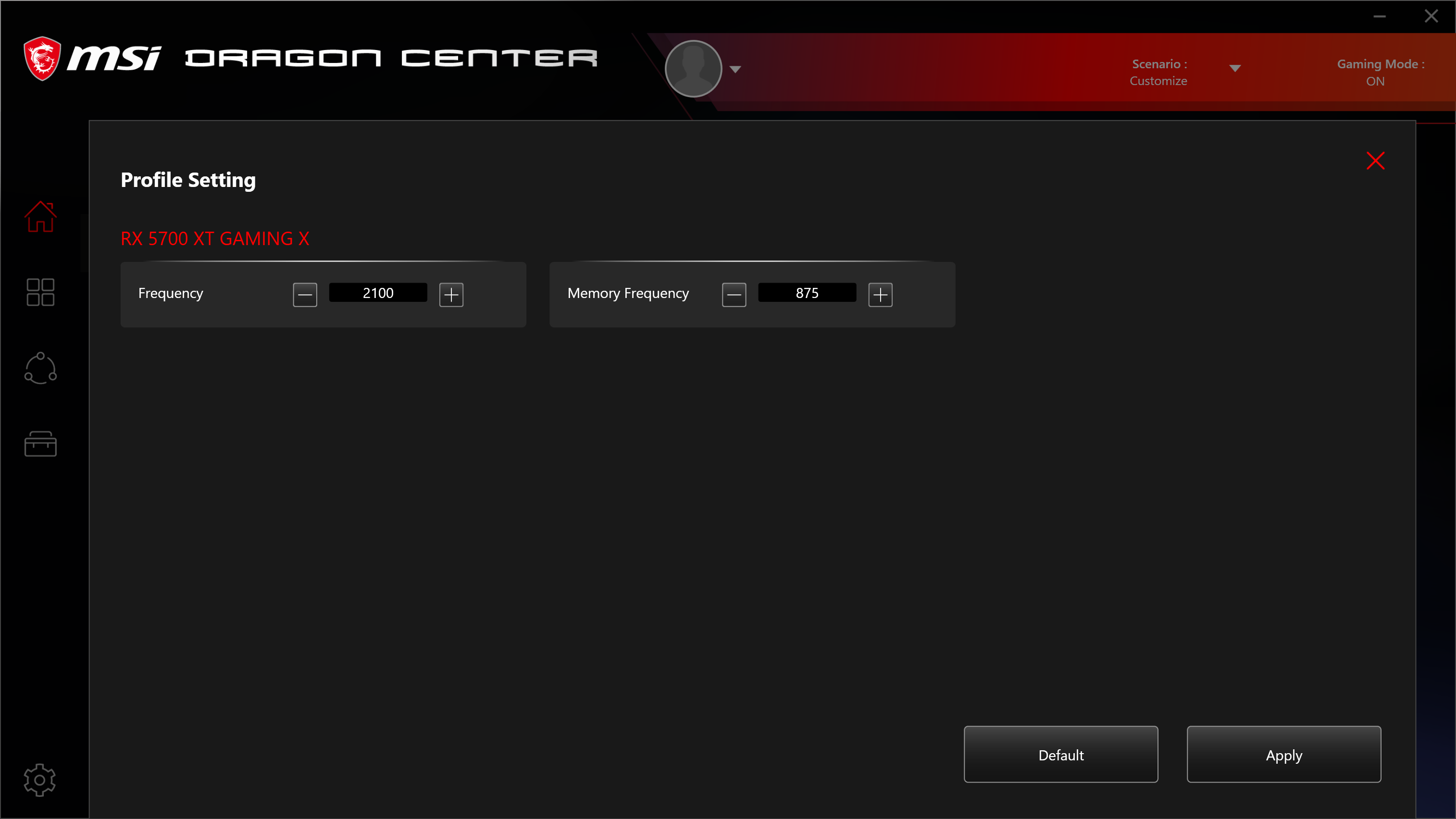

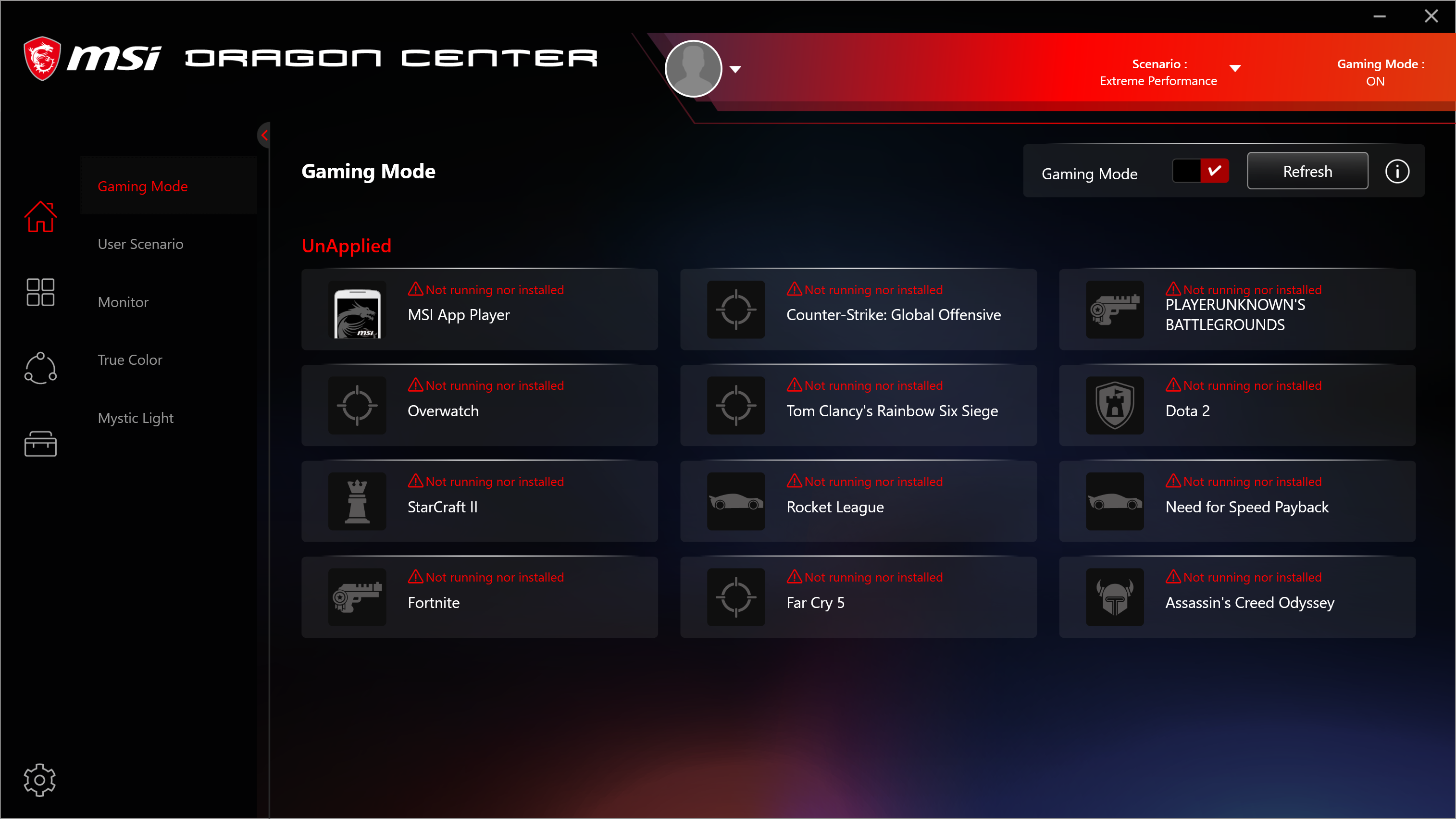

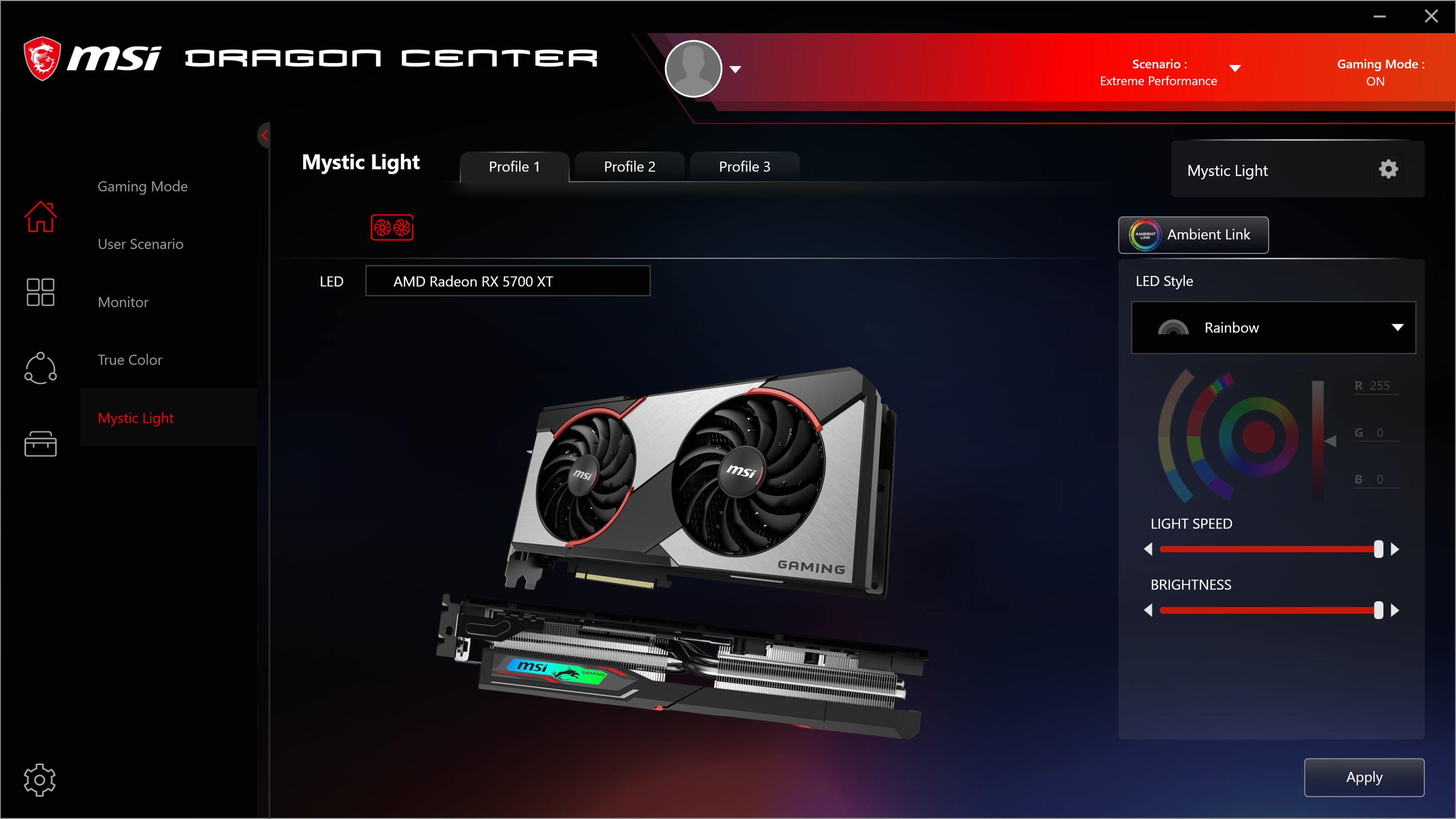

Управление работой карты обеспечивается с помощью фирменной утилиты MSI Dragon Center.

Программа может оптимизировать настройки установленных игр для лучшей производительности, как Nvidia GeForce Experience

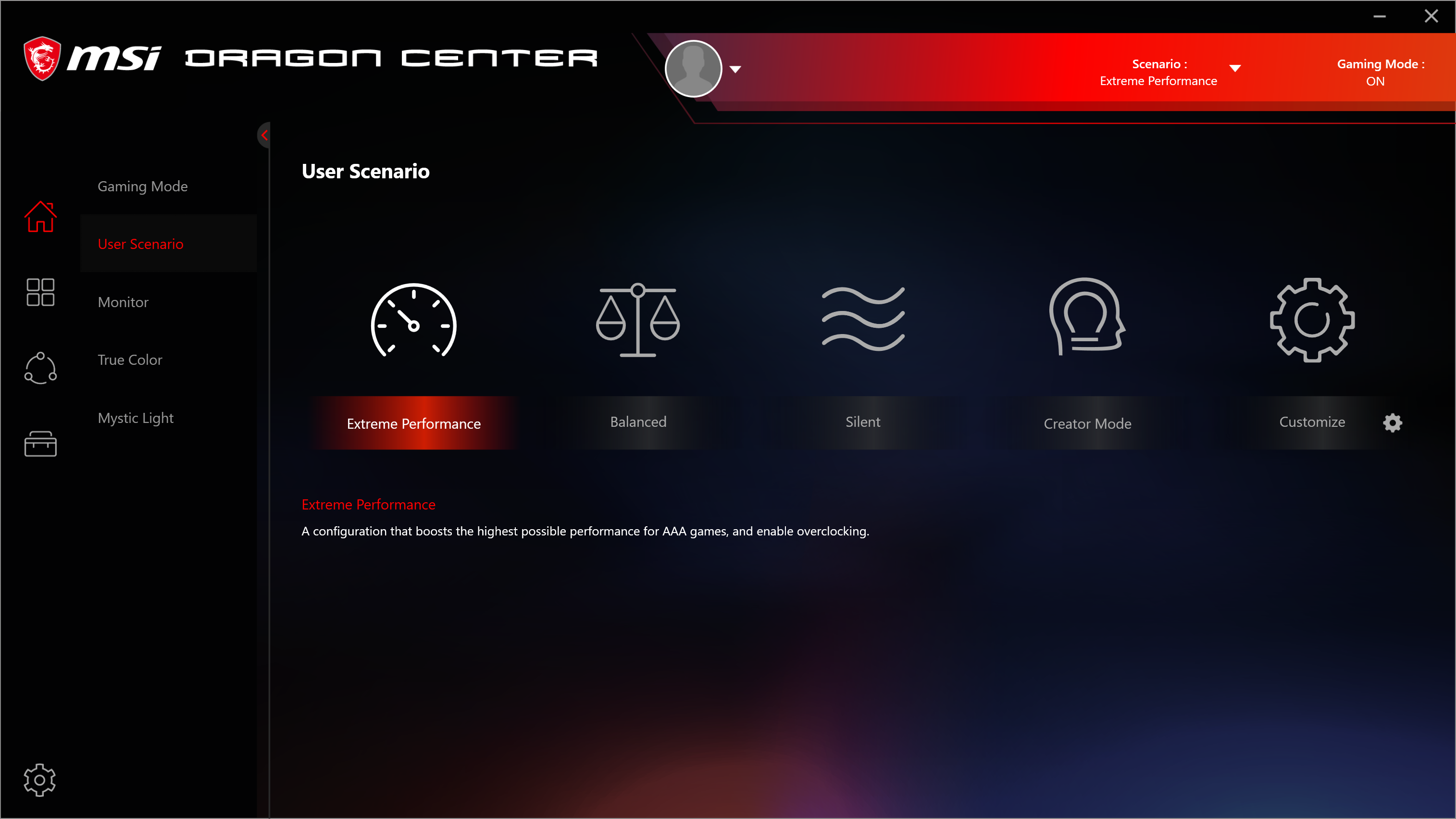

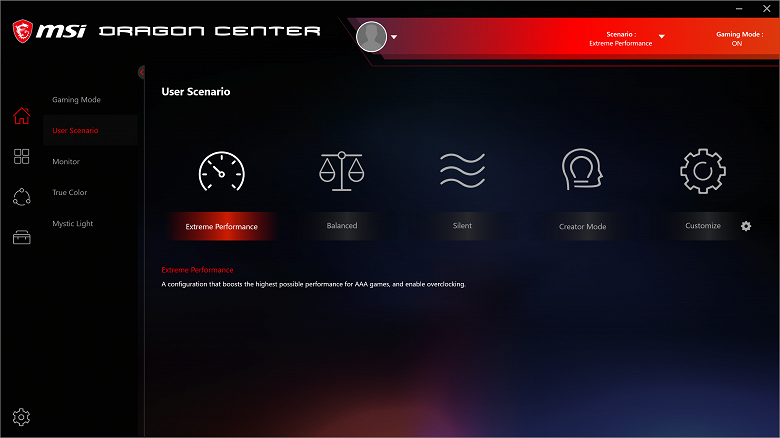

Для геймеров есть три пресета работы ускорителя, из которых самый левый — наиболее быстрый. Также имеется режим Creator Mode (взято уже из AMD Ryzen Master), который оптимизирует работу карты для программ неигрового класса

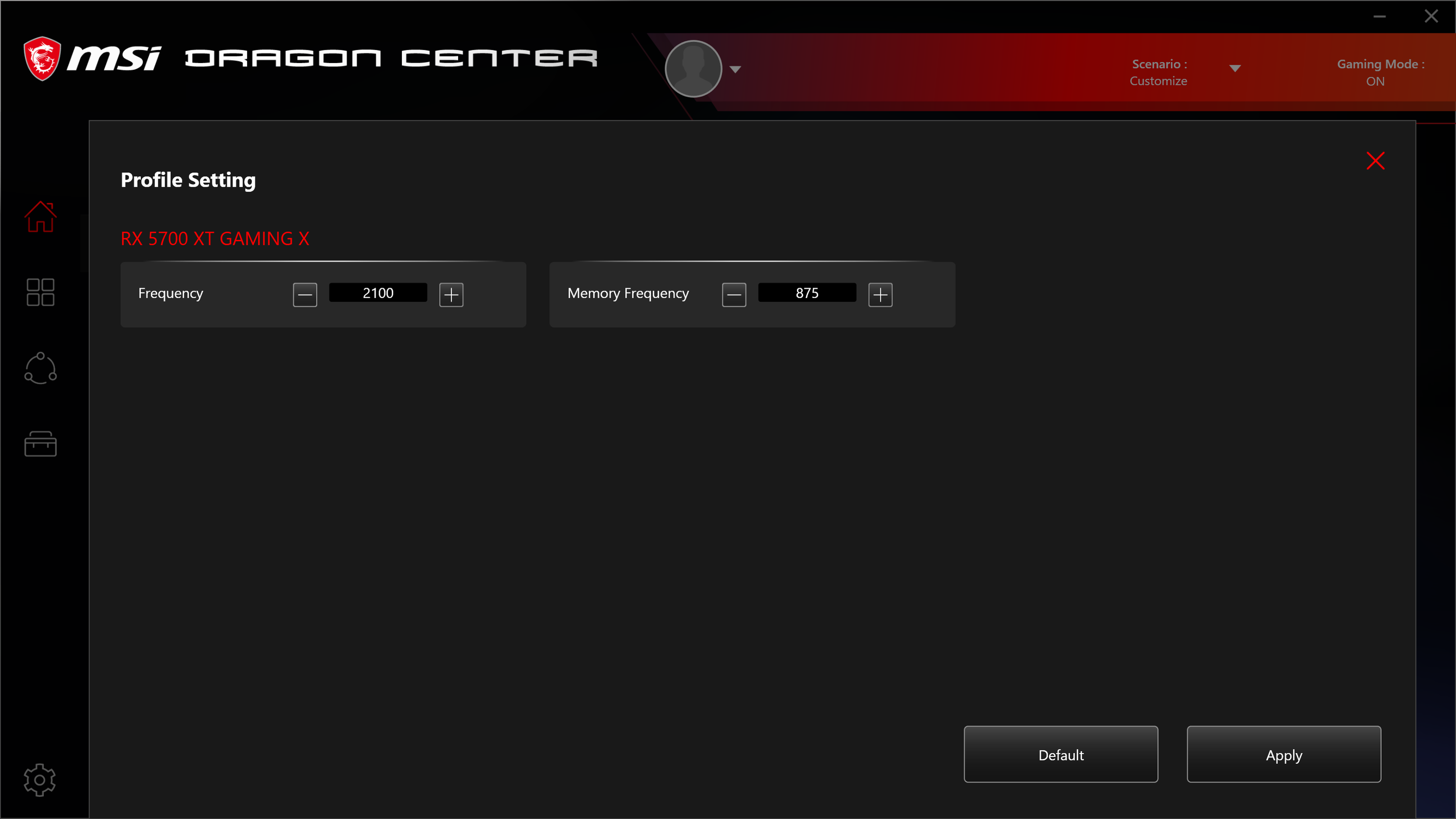

Разумеется, частоты можно устанавливать и вручную. Регулировок напряжений здесь нет, но их можно менять через другую программу — MSI Afterburner

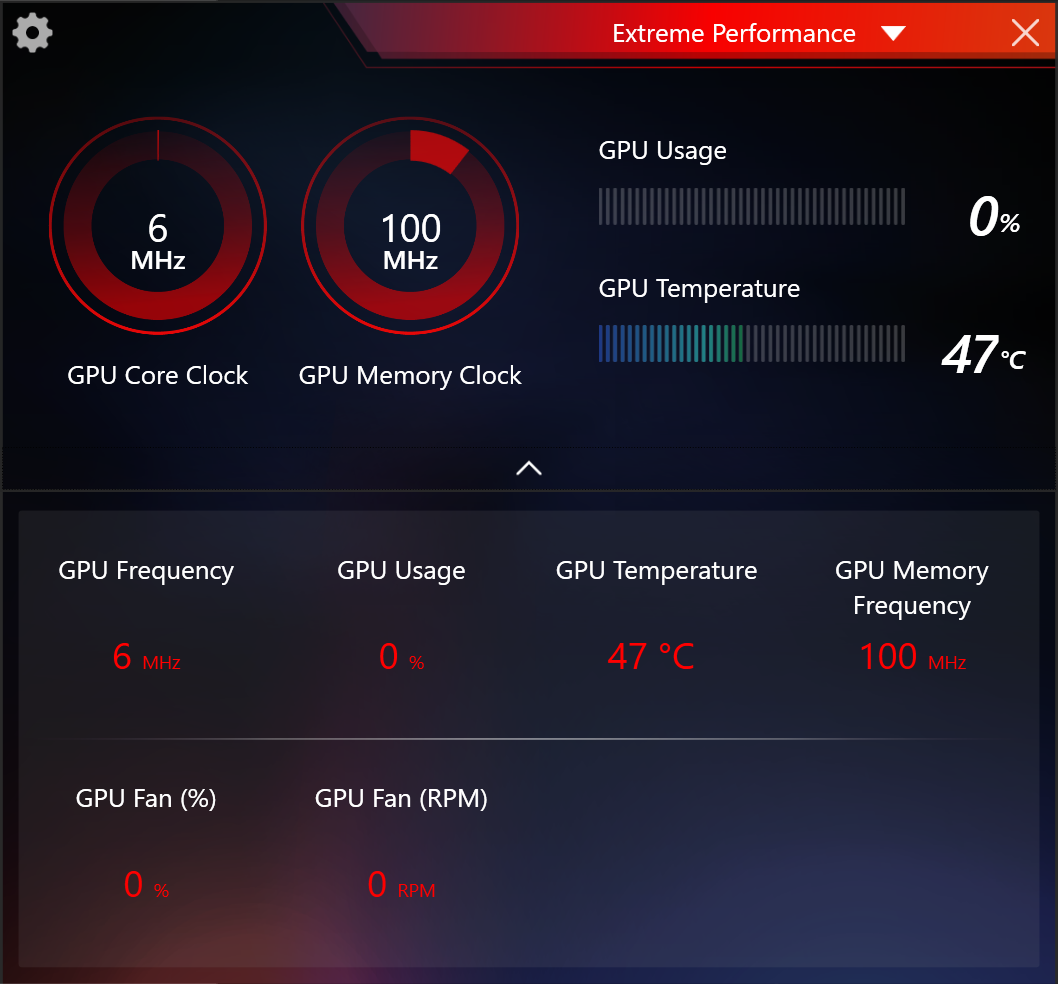

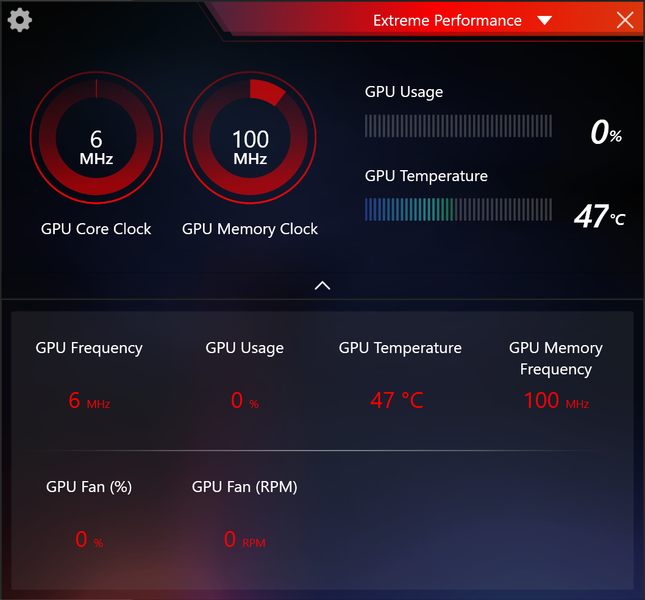

И разумеется, какая же может быть утилита контроля работы платы без вкладки с мониторингом!

Нагрев и охлаждение

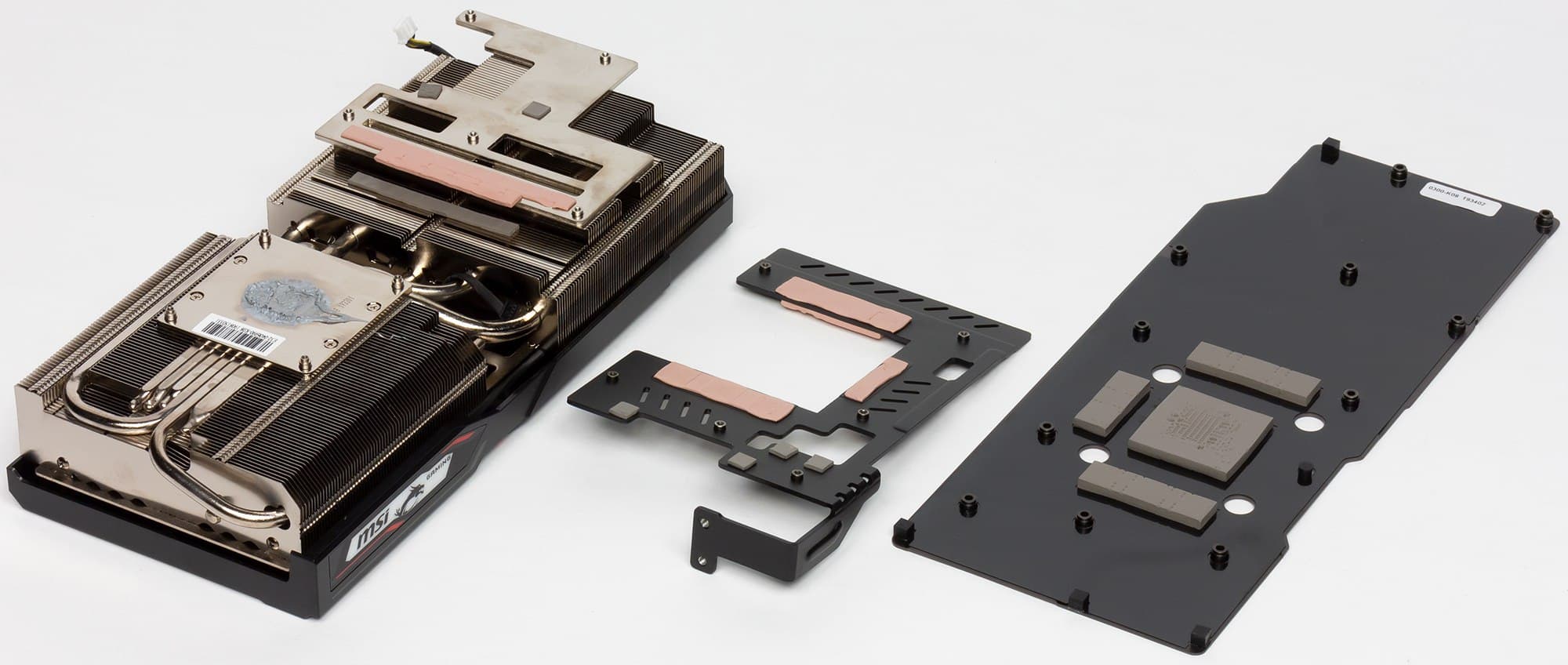

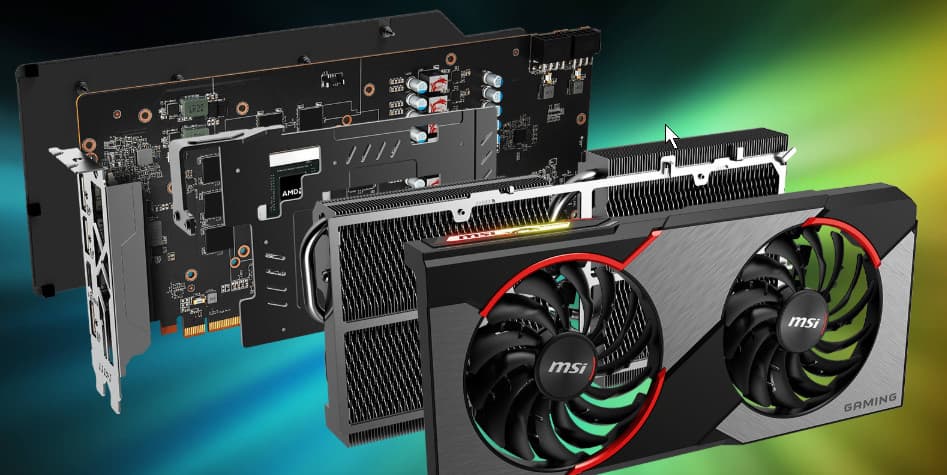

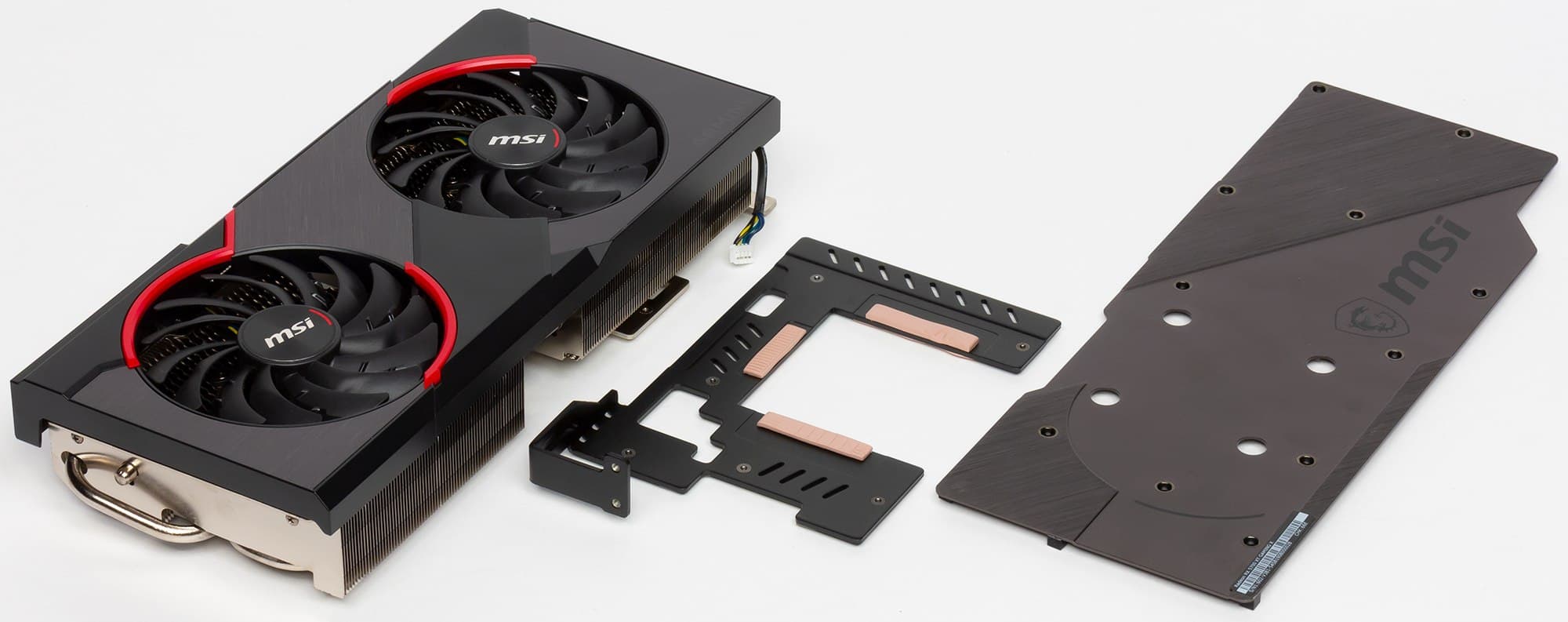

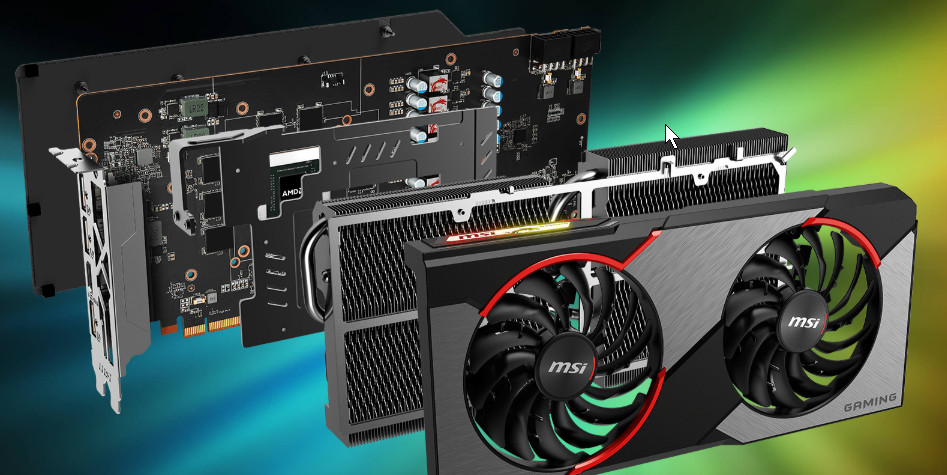

Основой СО является большой никелированный двухсекционный радиатор с пластинчатыми ребрами, все части которого пронизаны многочисленными тепловыми трубками, припаянными к большой подошве, охлаждающую микросхему GPU. Ребра радиатора имеют волнистую форму, которая способствует снижению уровня шума. К силовым элементам конвертера питания прижимается отдельная подошва на том же радиаторе. А вот микросхемы памяти имеют свой собственный радиатор. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и охладителем PCB.

Поверх радиатора установлен кожух с двумя 95-миллиметровыми вентиляторами типа Torx 3.0. Они имеют дисперсионные лопасти, увеличивающие эффективность охлаждения.

Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются.

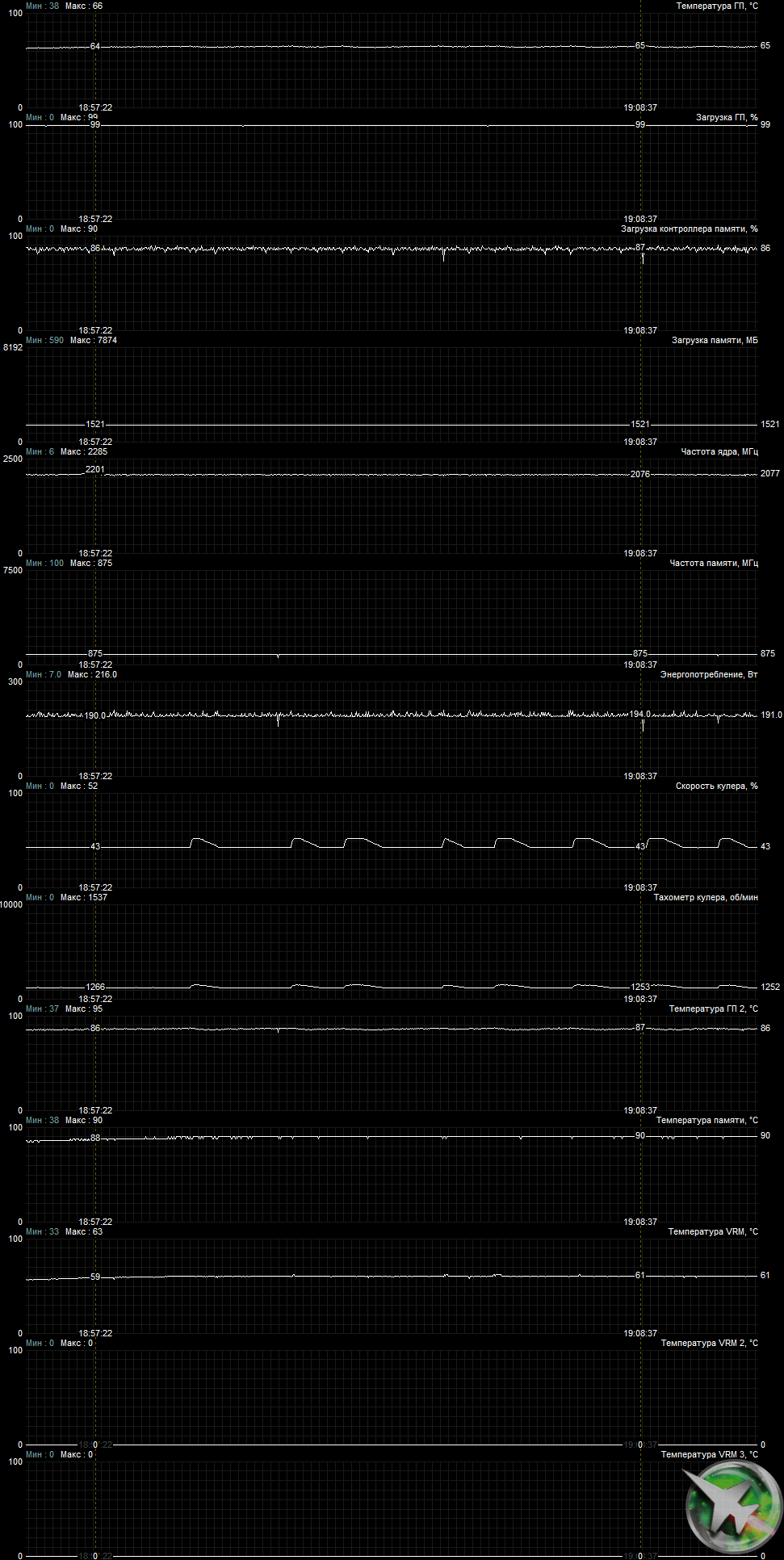

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 66 градусов, что является очень хорошим результатом для видеокарты такого уровня.

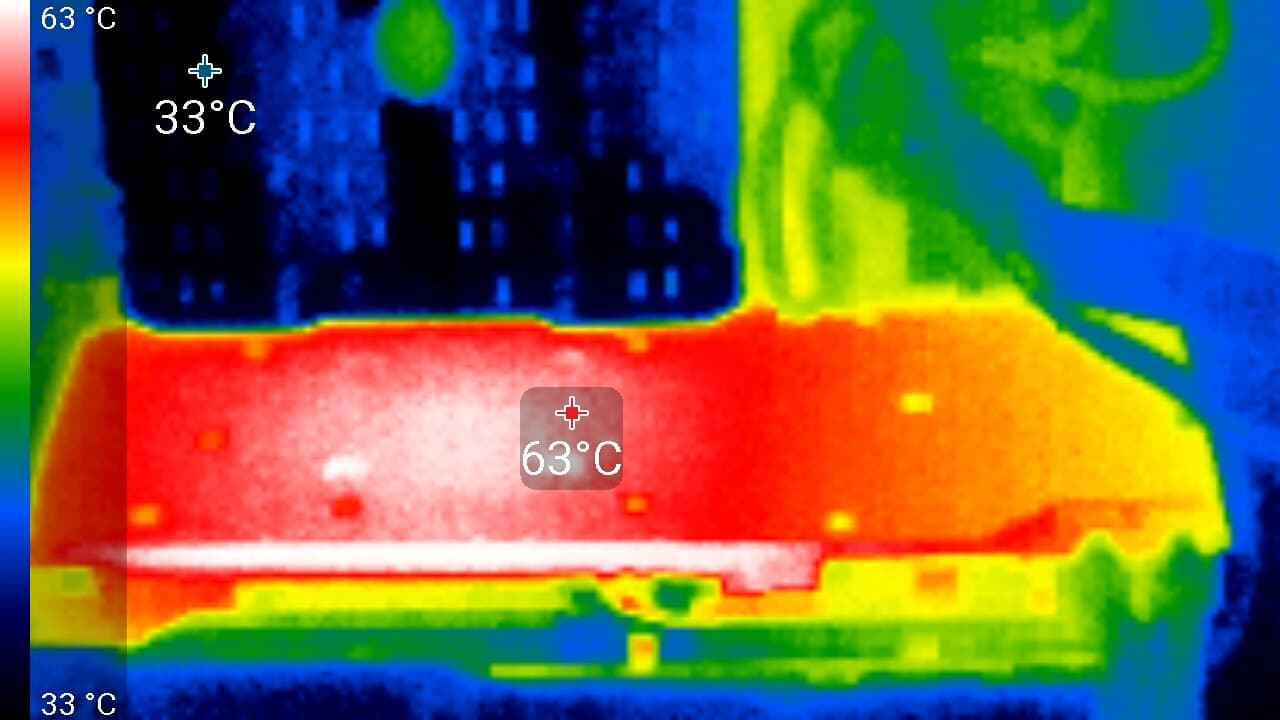

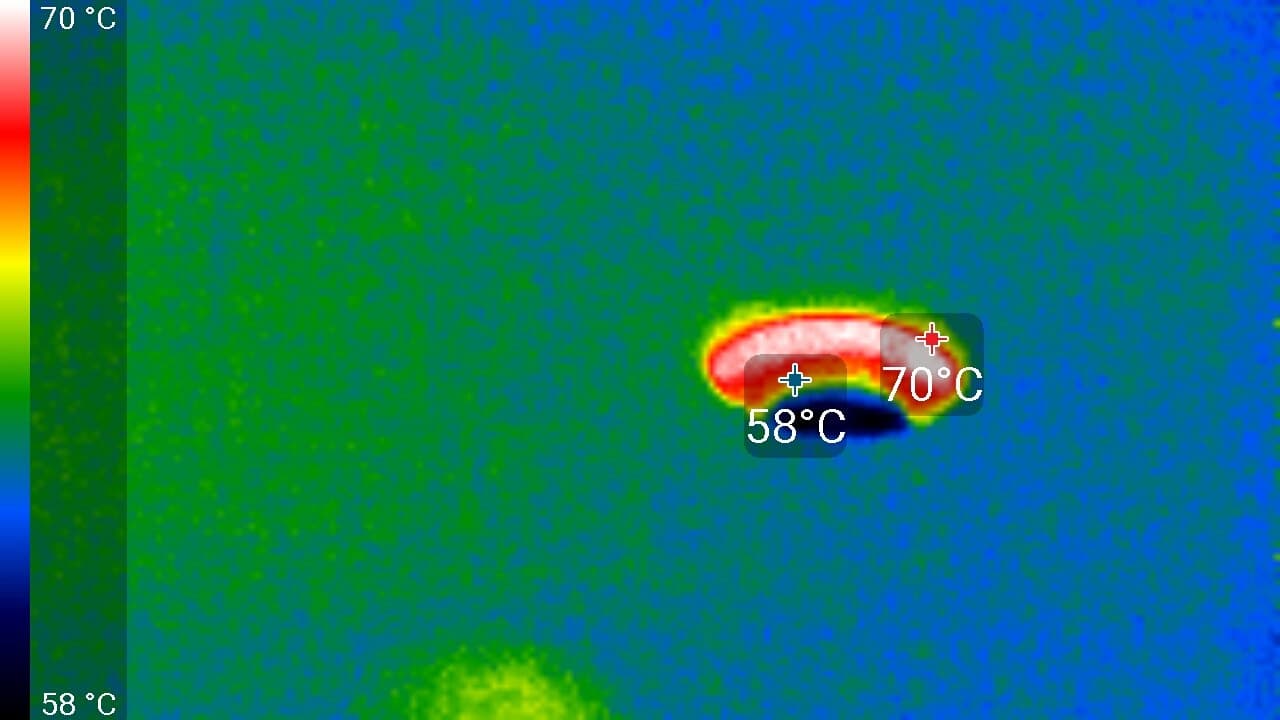

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

  • менее 20 дБА: условно бесшумно
  • от 20 до 25 дБА: очень тихо
  • от 25 до 30 дБА: тихо
  • от 30 до 35 дБА: отчетливо слышно
  • от 35 до 40 дБА: громко, но терпимо
  • выше 40 дБА: очень громко

В режиме простоя в 2D температура составляла 36 °C, вентиляторы не вращались, уровень шума был равен фоновому.

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D (без разгона) температура достигала 66 °C. Вентиляторы при этом раскручивались до 1260 оборотов в минуту, шум вырастал до 26,2 дБА, это тихо.

Ролик выше наглядно показывает, что на общем фоне работающего ПК включение и выключение вентиляторов видеокарты не вызывает явного скачка уровня шума.

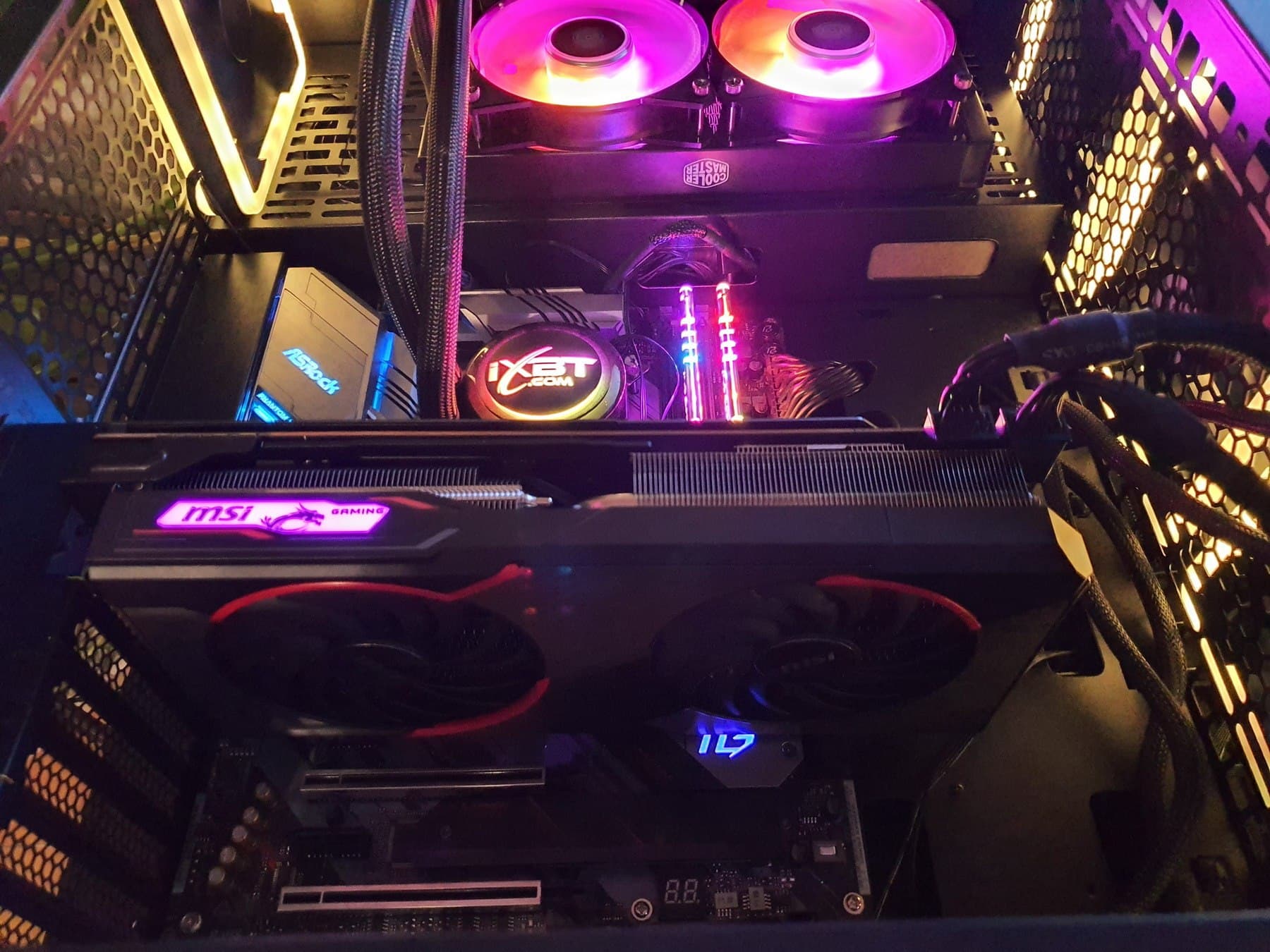

Подсветка

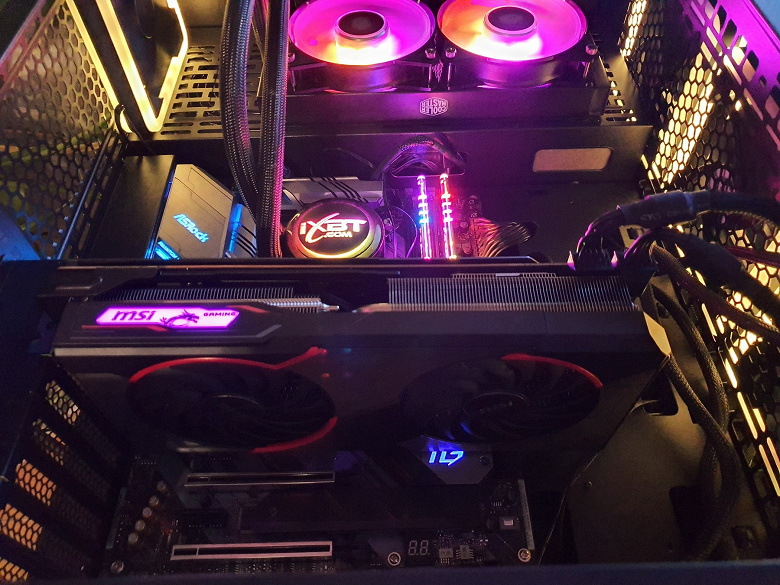

Подсветка у карты очень скромная, сосредоточена она только на торце карты в виде маленькой планки с логотипом и названием серии.

Собственно, только она и светится. По сравнению с тем, как сейчас могут оснащаться подсветкой моддинговые ПК, эта видеокарта смотрится чрезмерно скромно.

Удивительно, что карты той же серии Gaming X, основанные на ускорителях Nvidia GeForce, предлагают куда более богатую подсветку, а почему обделены карты на основе Radeon — знают только дизайнеры MSI. Несмотря на малый размер светящегося элемента, подсветкой все же можно управлять на вкладке Mystic Light в той же большой утилите Dragon Center.

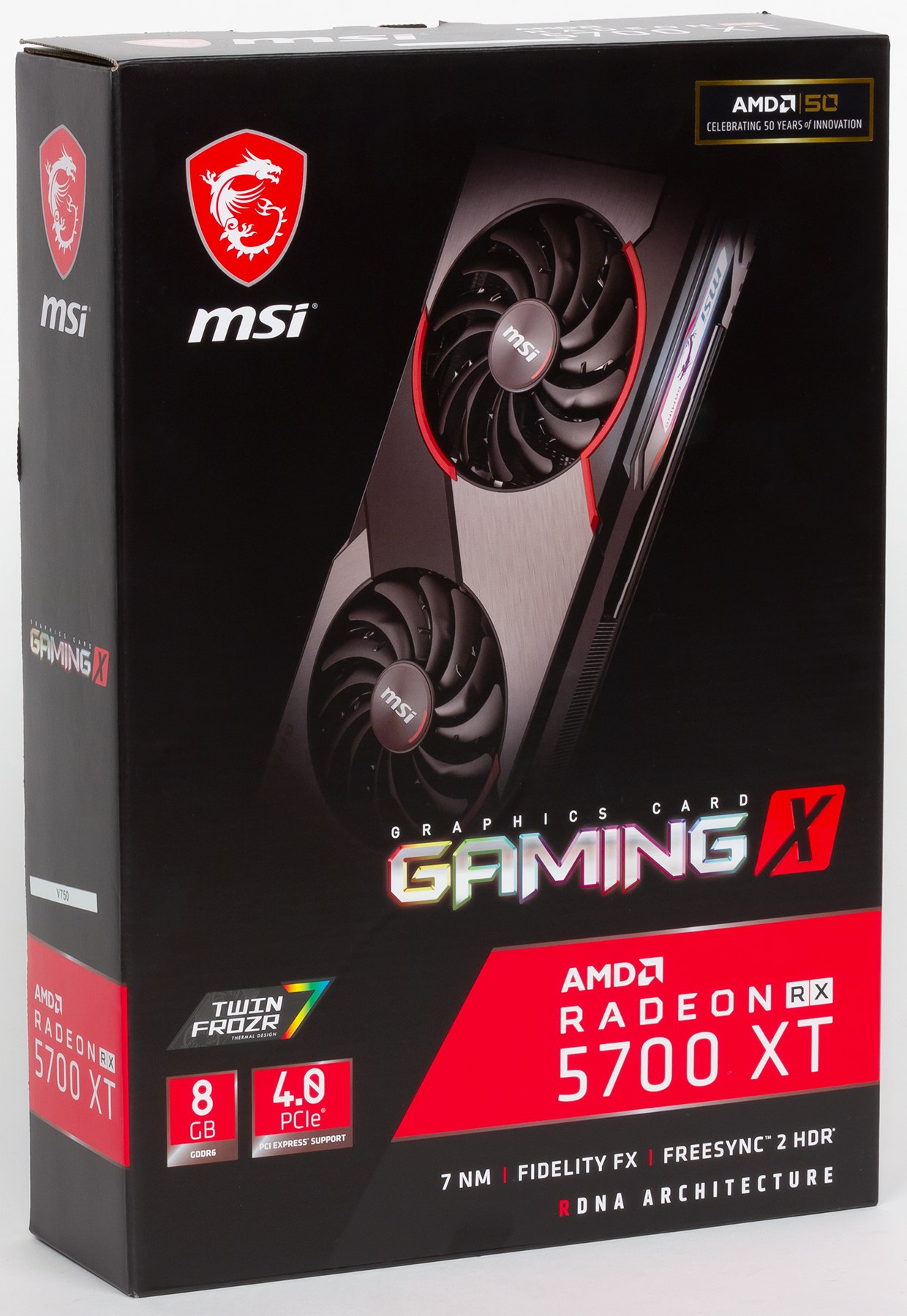

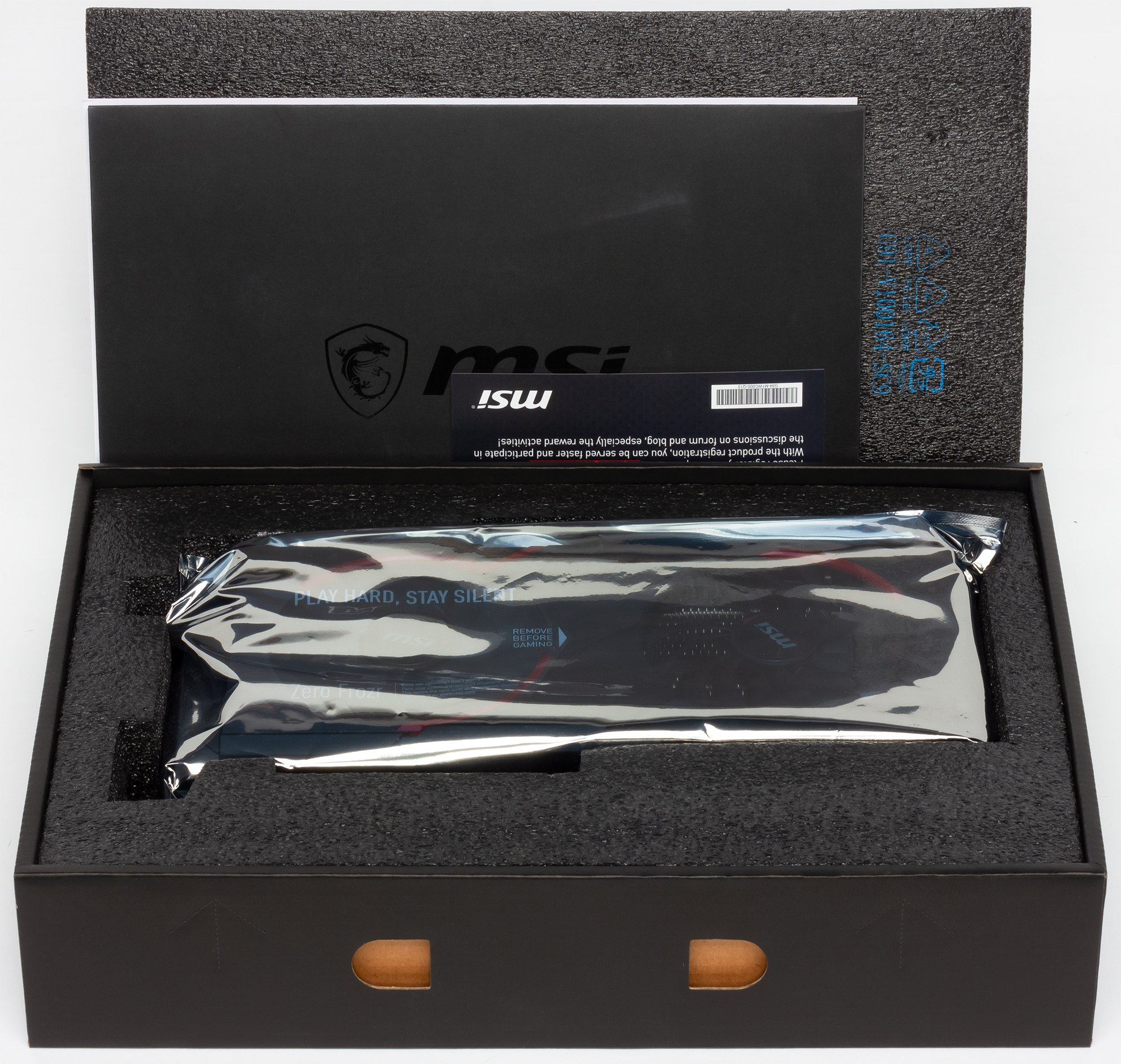

Комплект поставки и упаковка

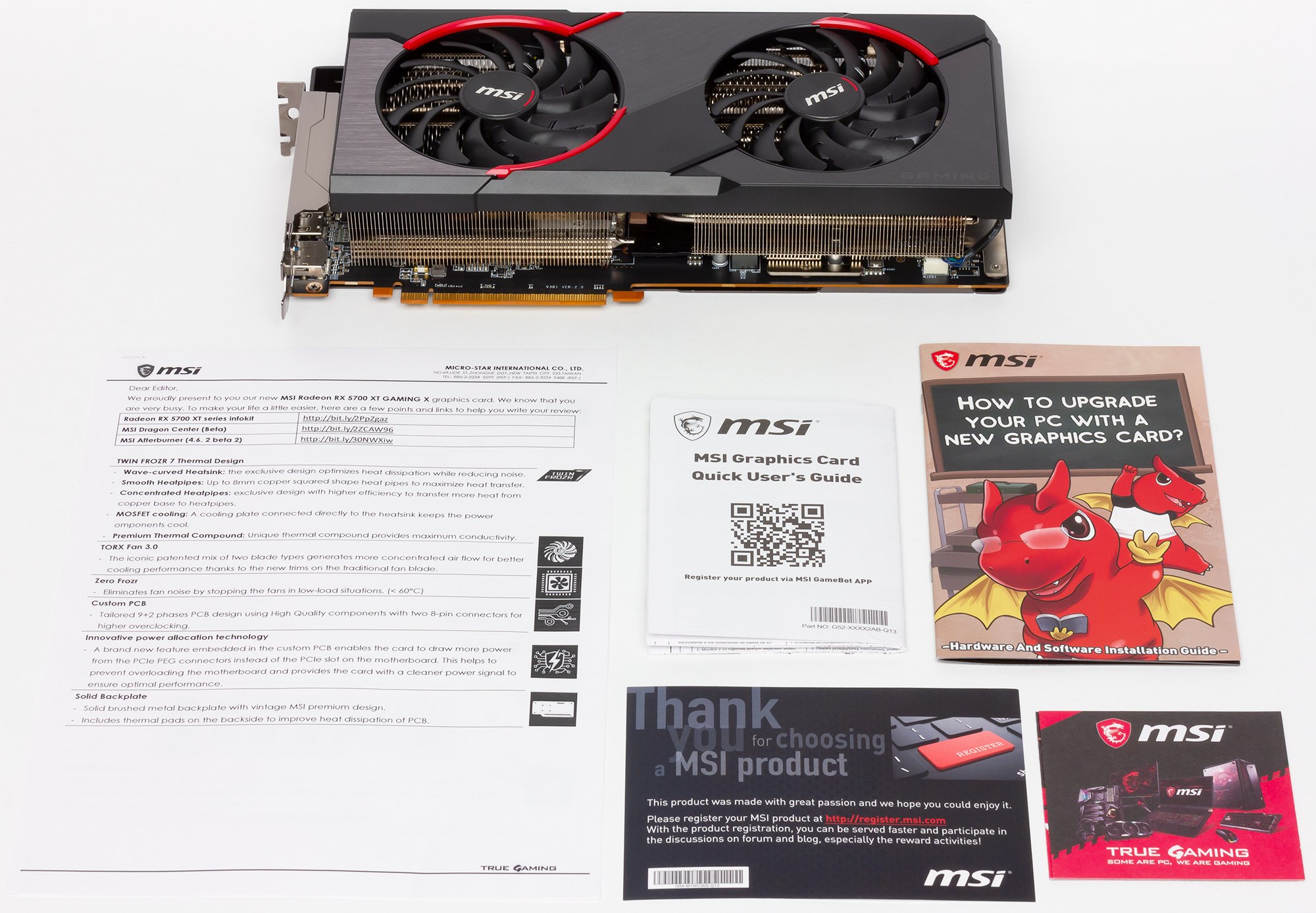

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект, плюс бонусные листовки.

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
  • Devil May Cry 5 (Capcom/Capcom)
  • Battlefield V (EA Digital Illusions CE/Electronic Arts)
  • Far Cry 5 (Ubisoft/Ubisoft)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix) c HDR
  • Metro Exodus (4A Games/Deep Silver/Epic Games)
  • Strange Brigade (Rebellion Developments/Rebellion Developments)

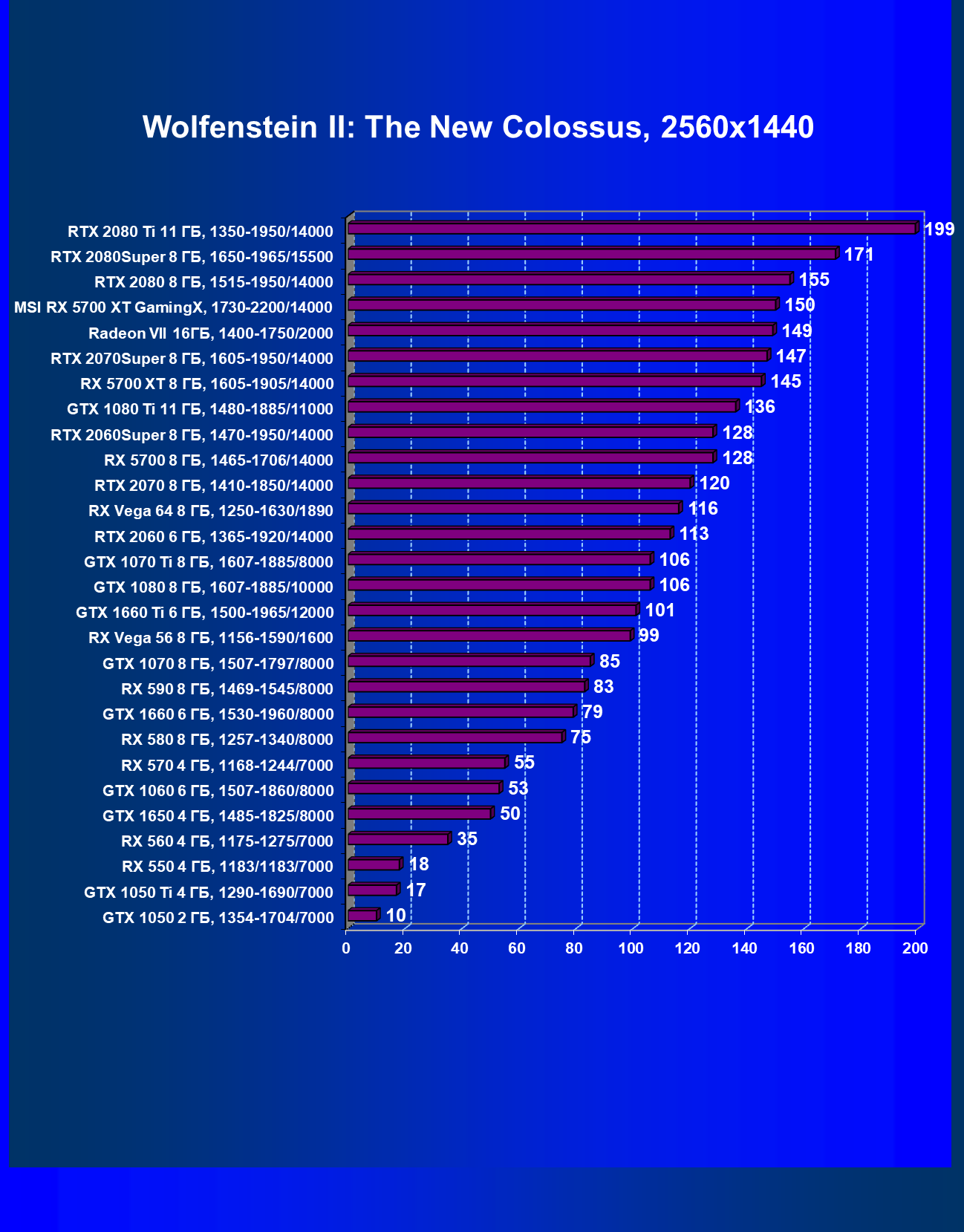

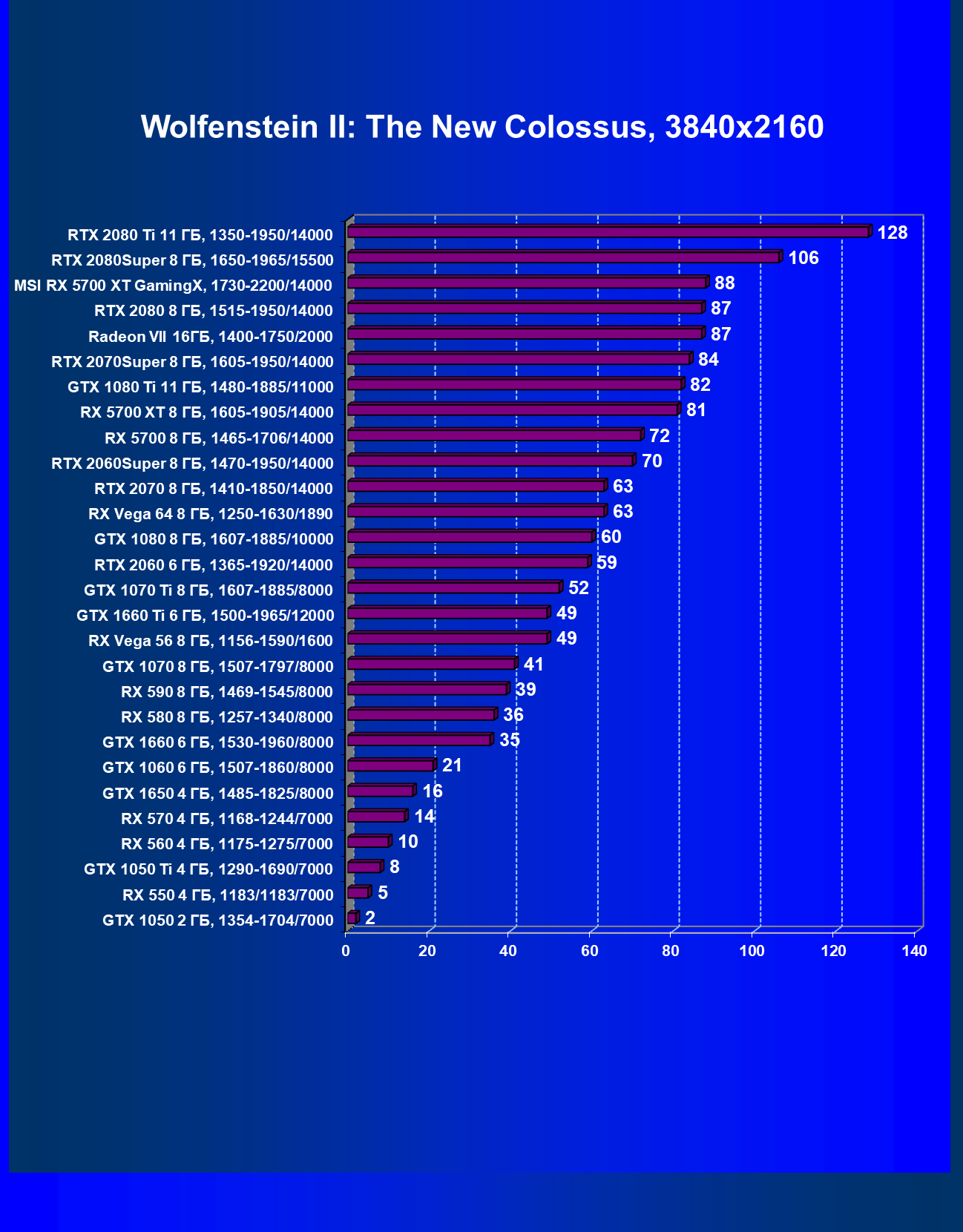

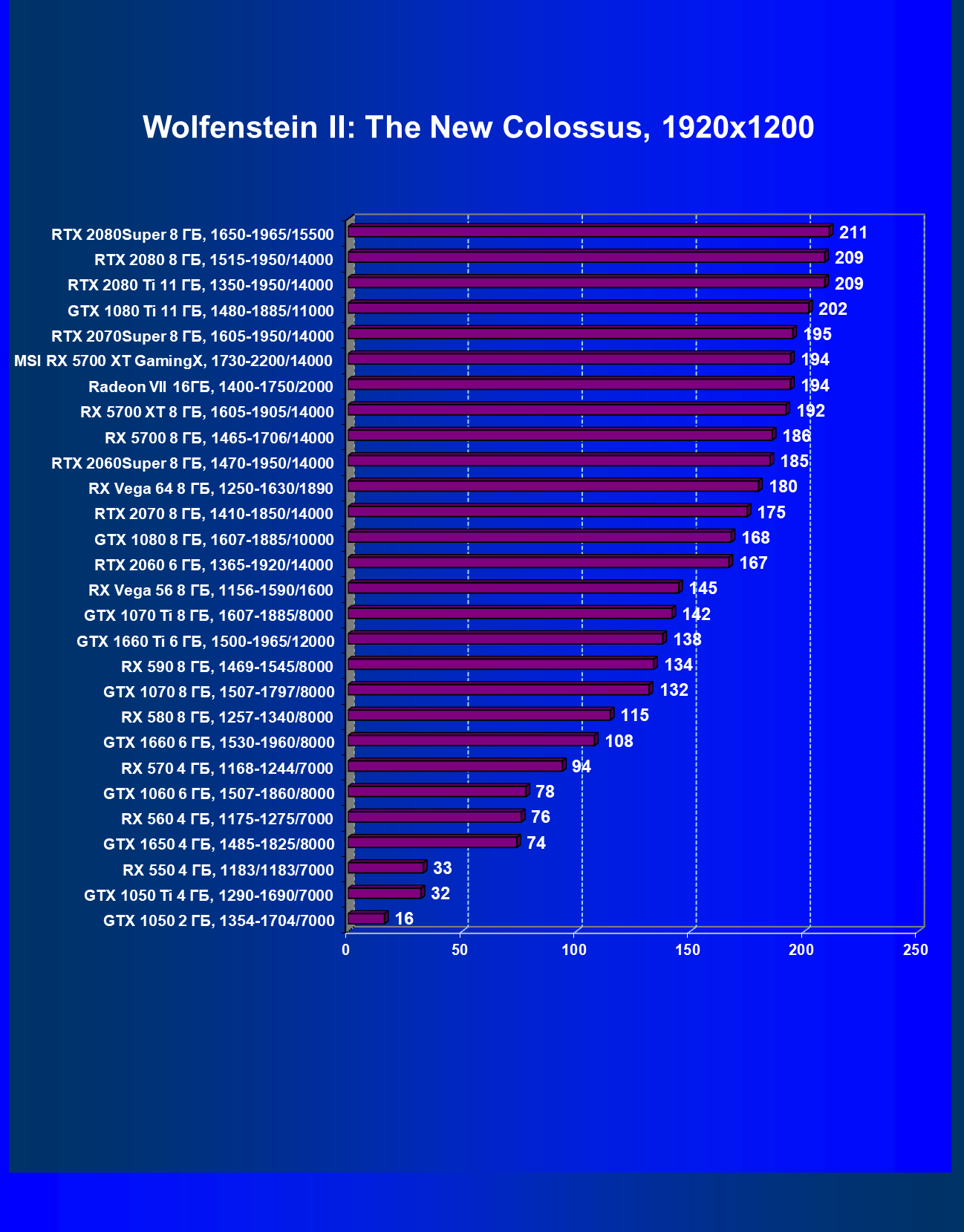

Wolfenstein II: The New Colossus

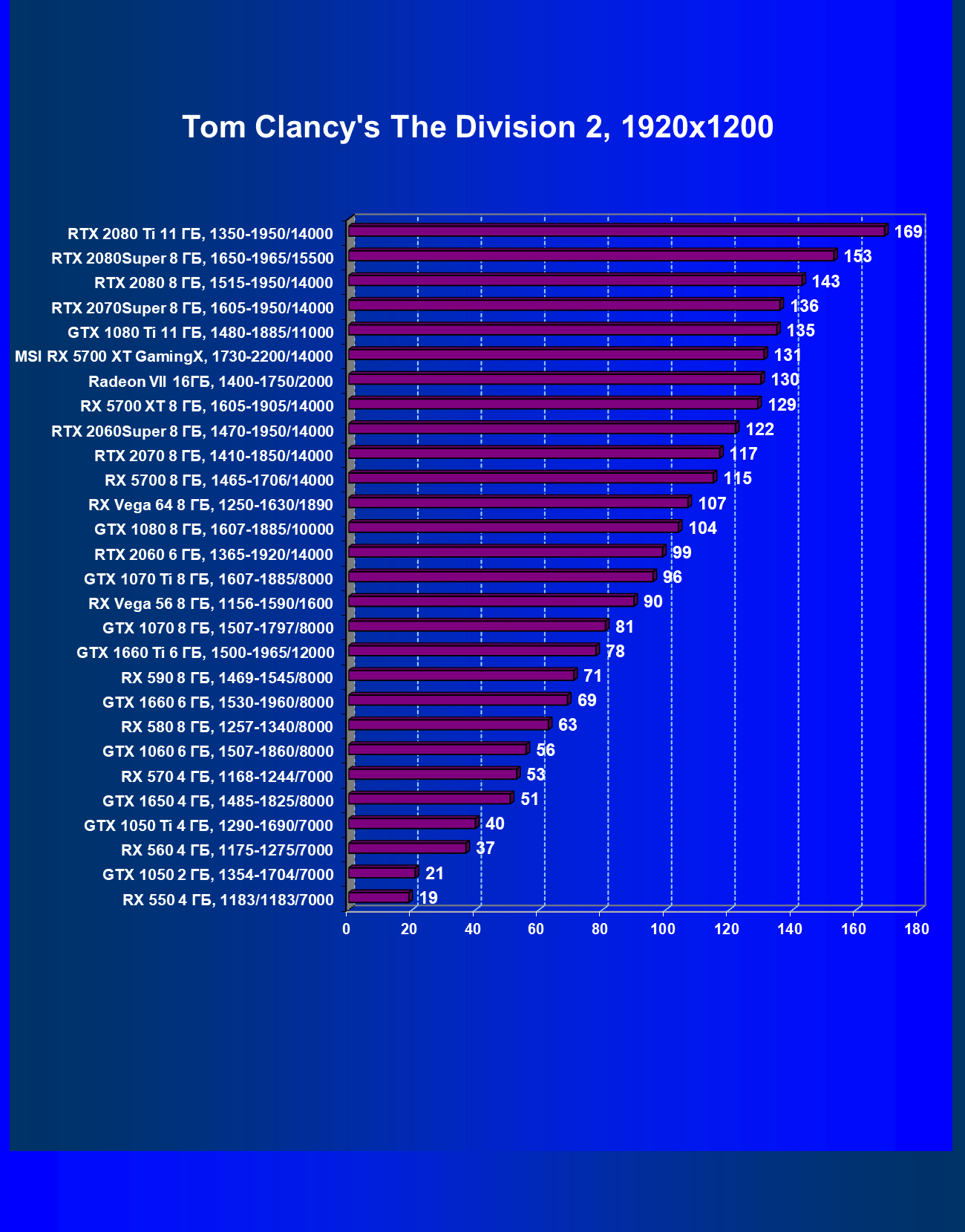

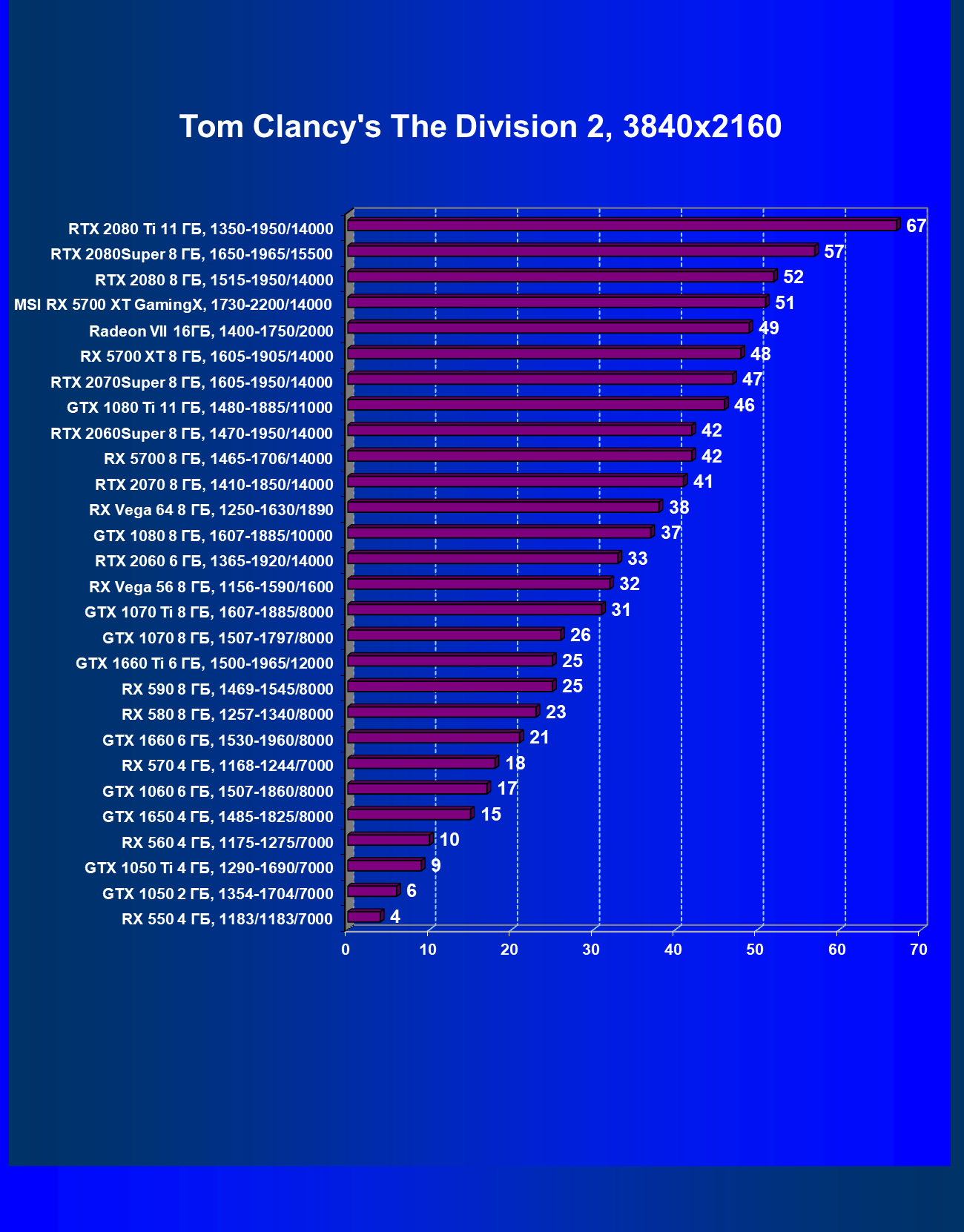

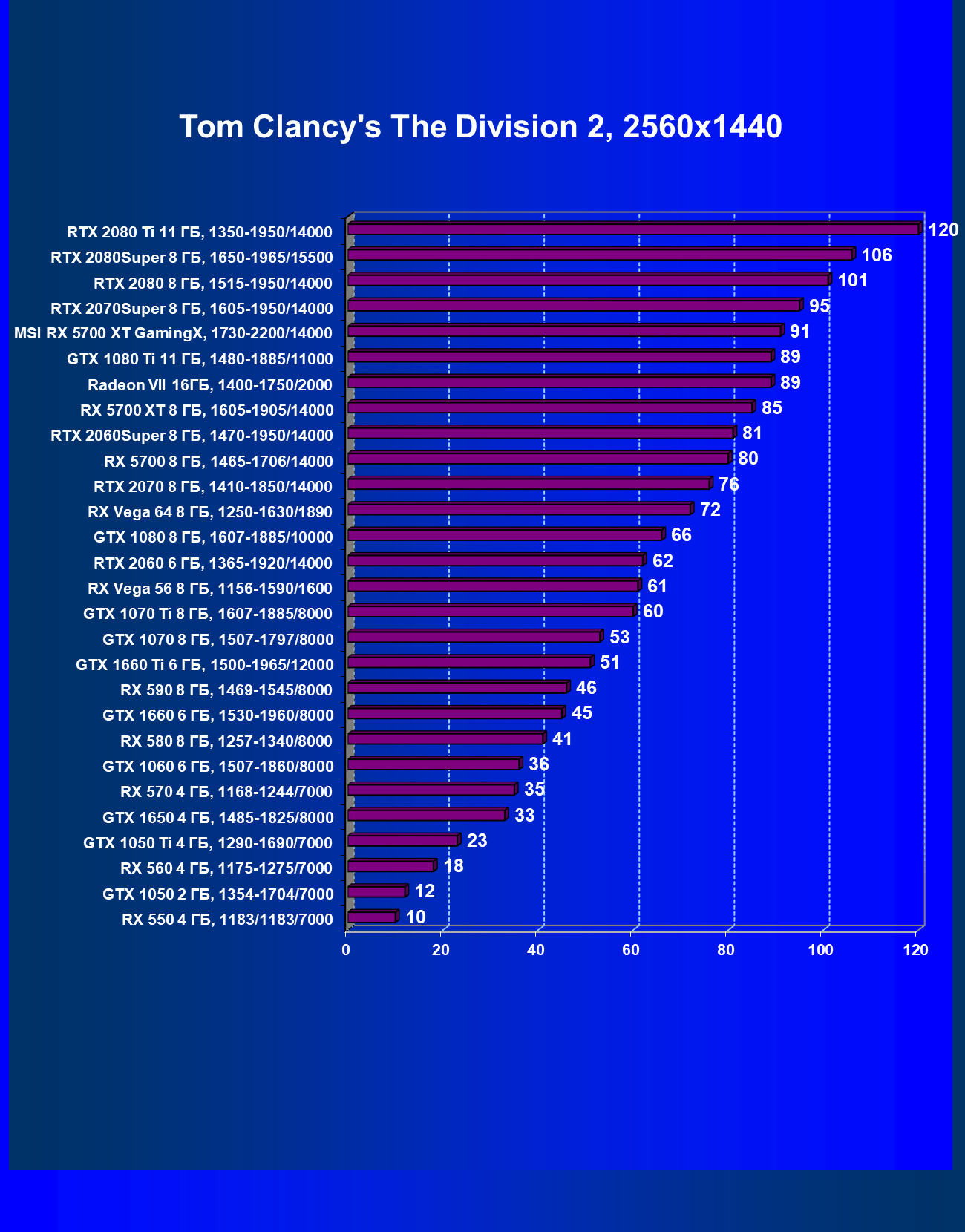

Tom Clancy’s The Division 2

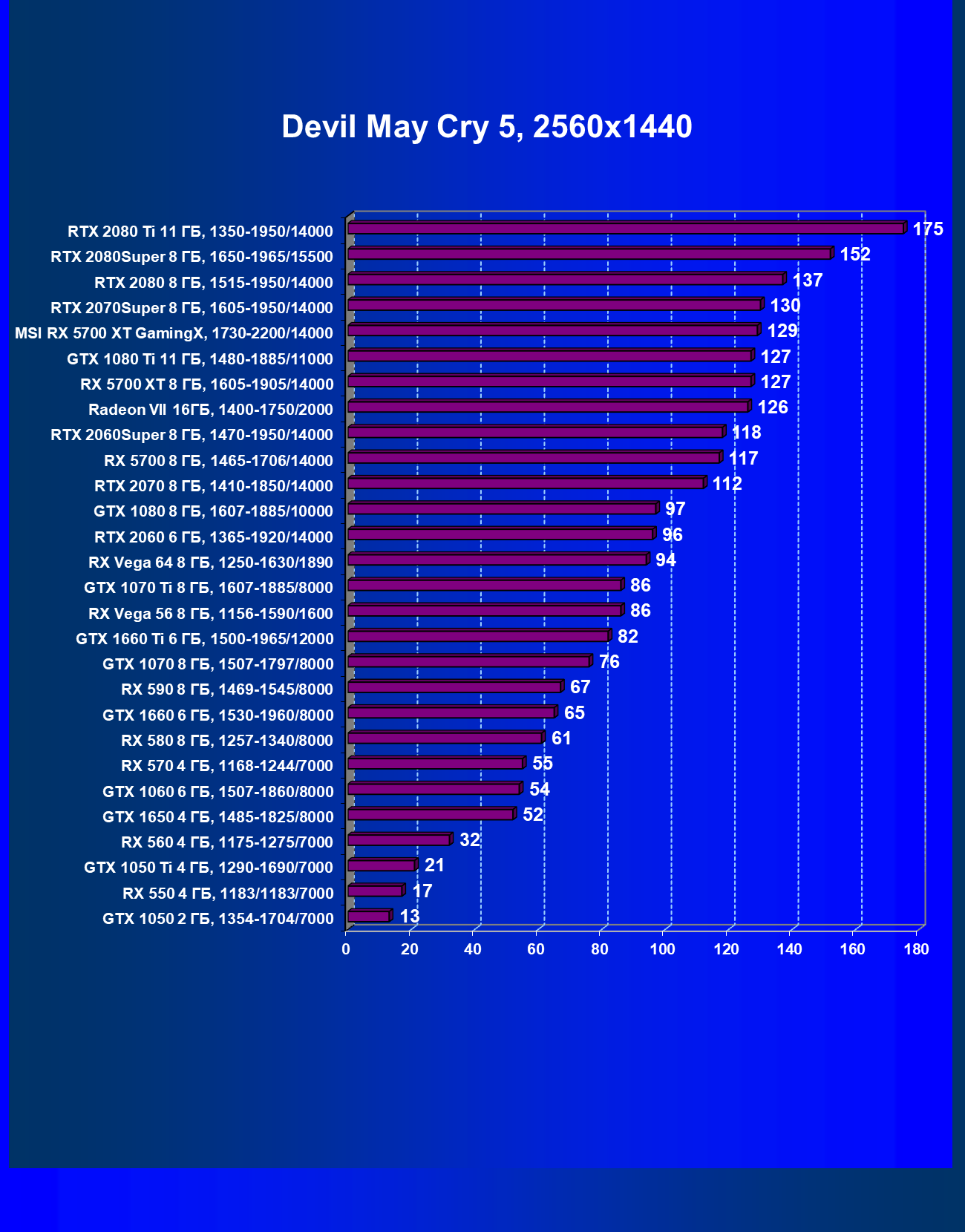

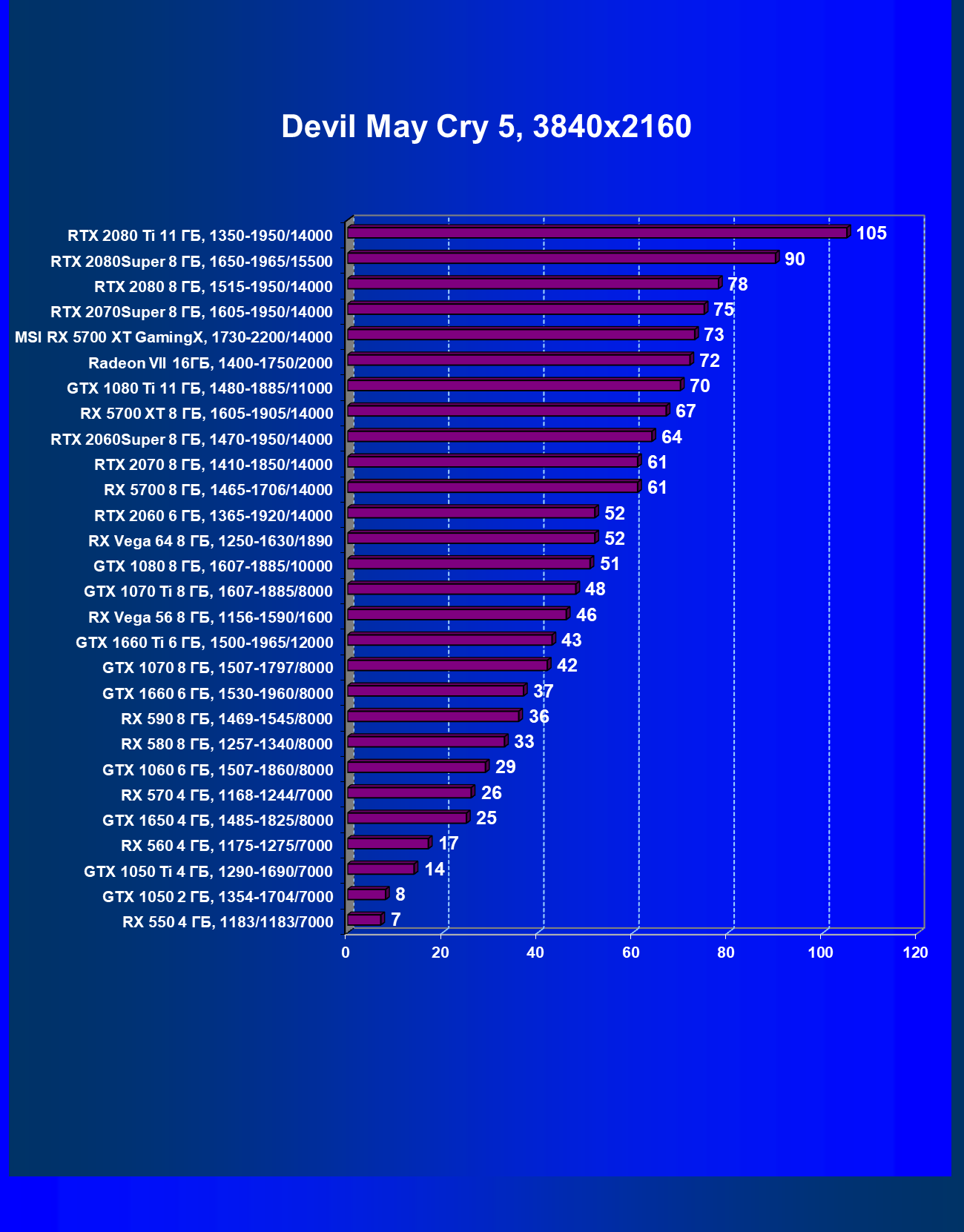

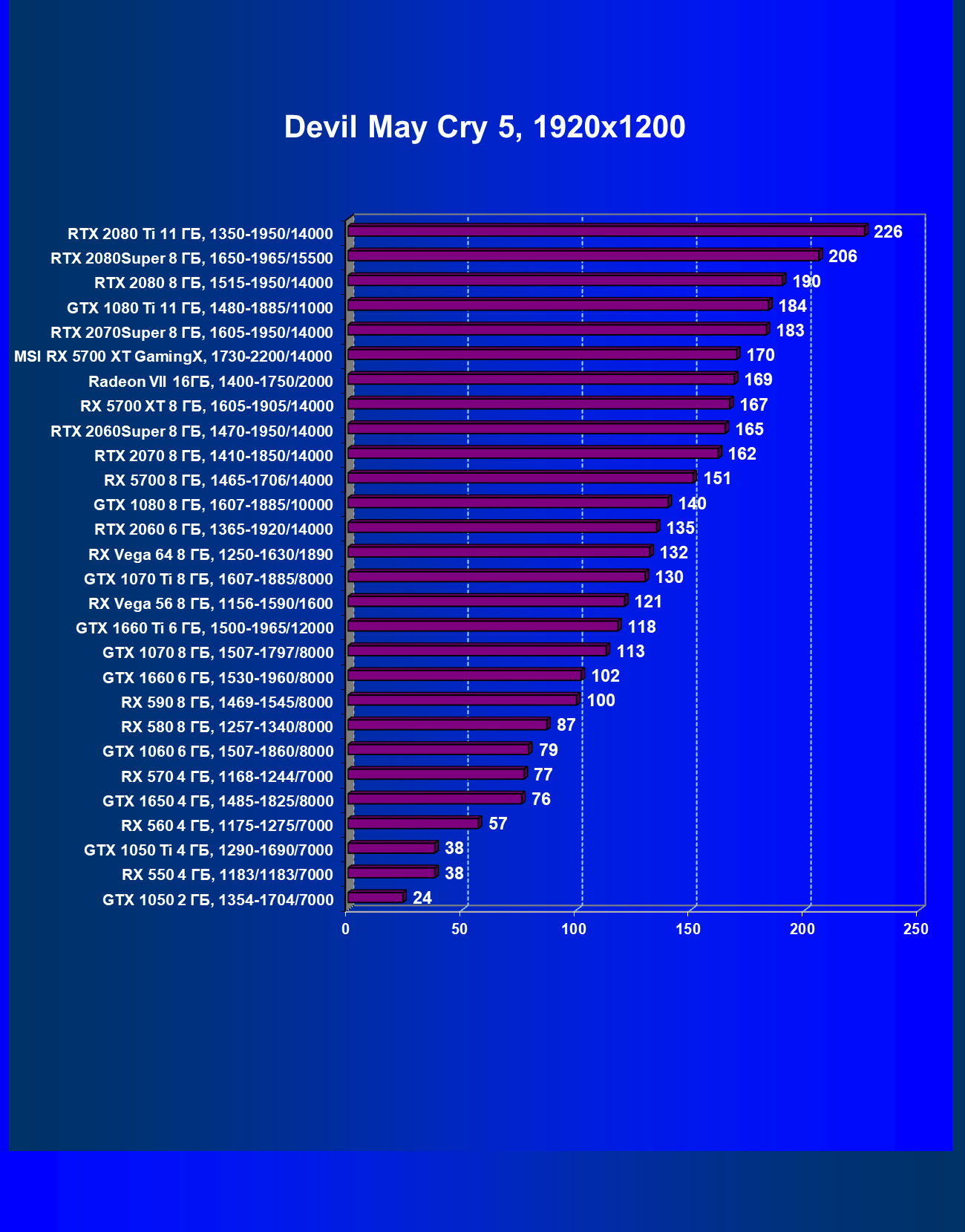

Devil May Cry 5

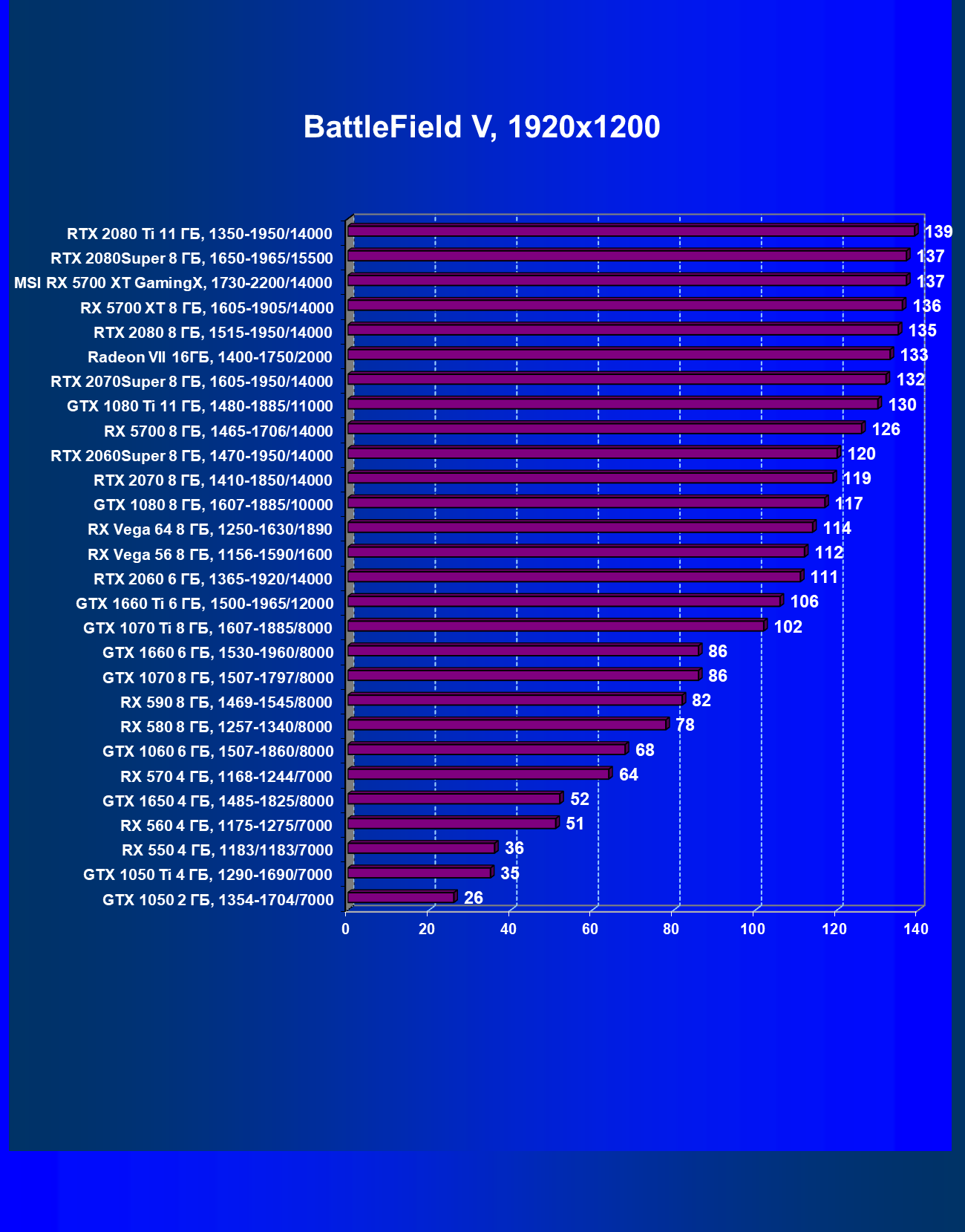

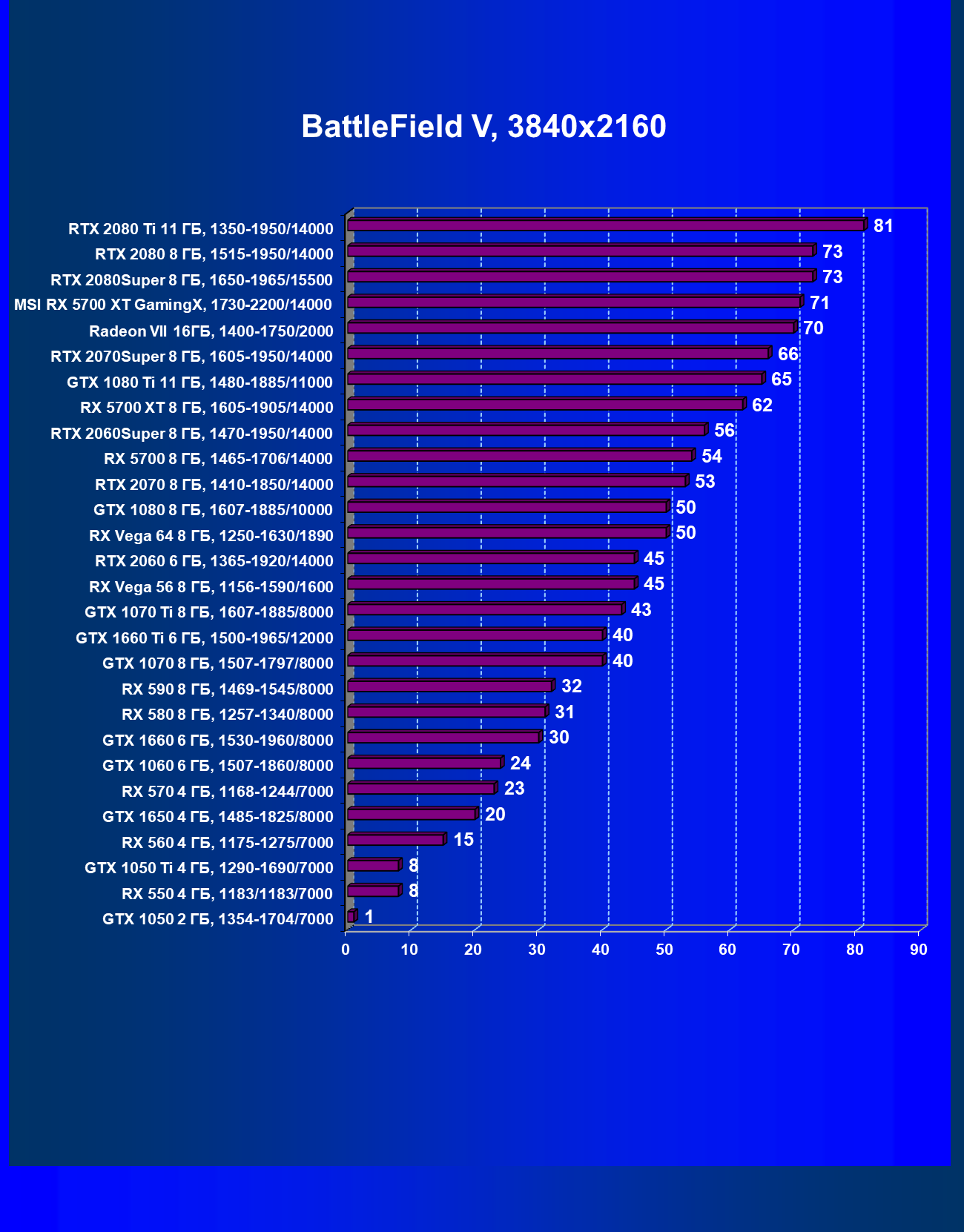

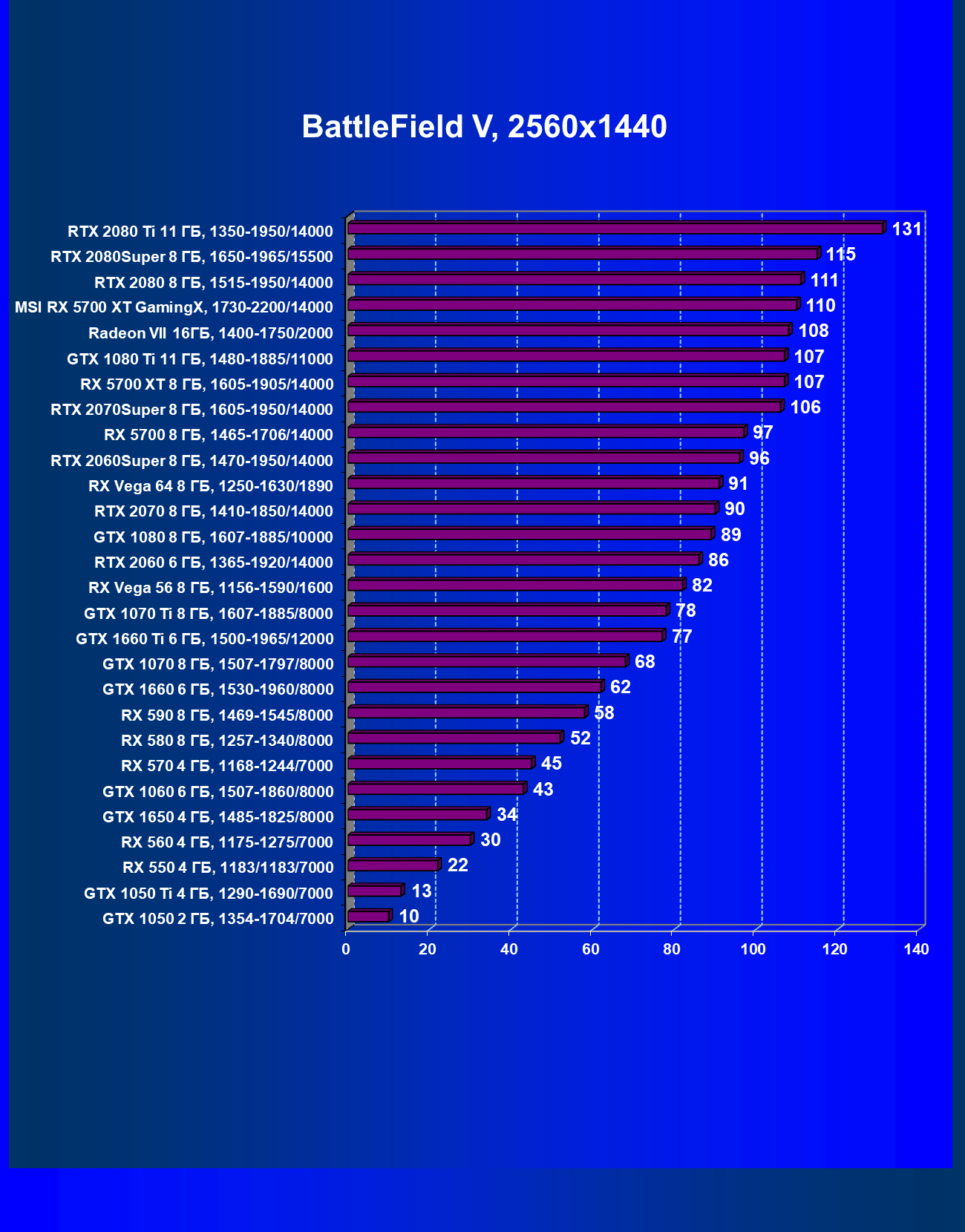

Battlefield V

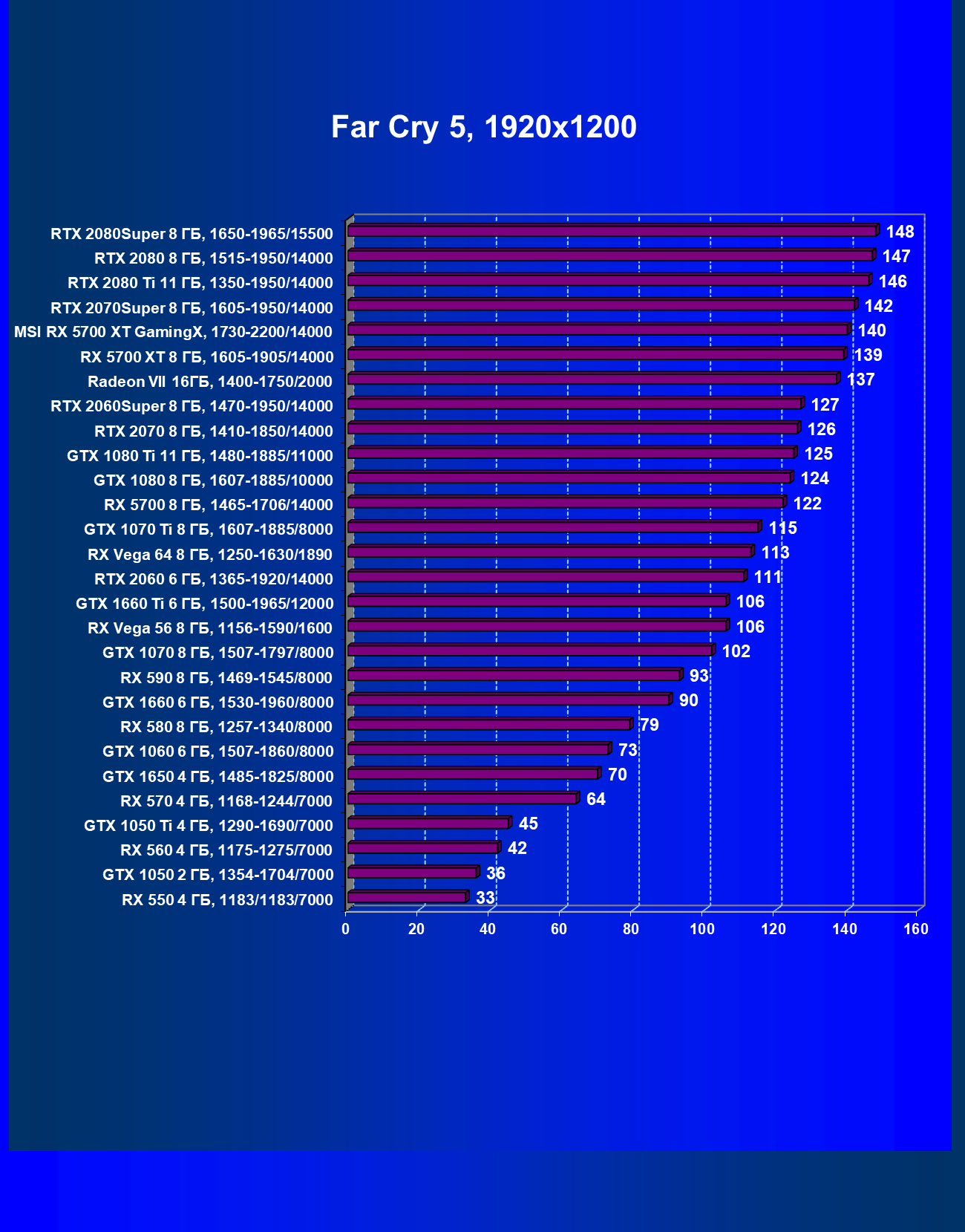

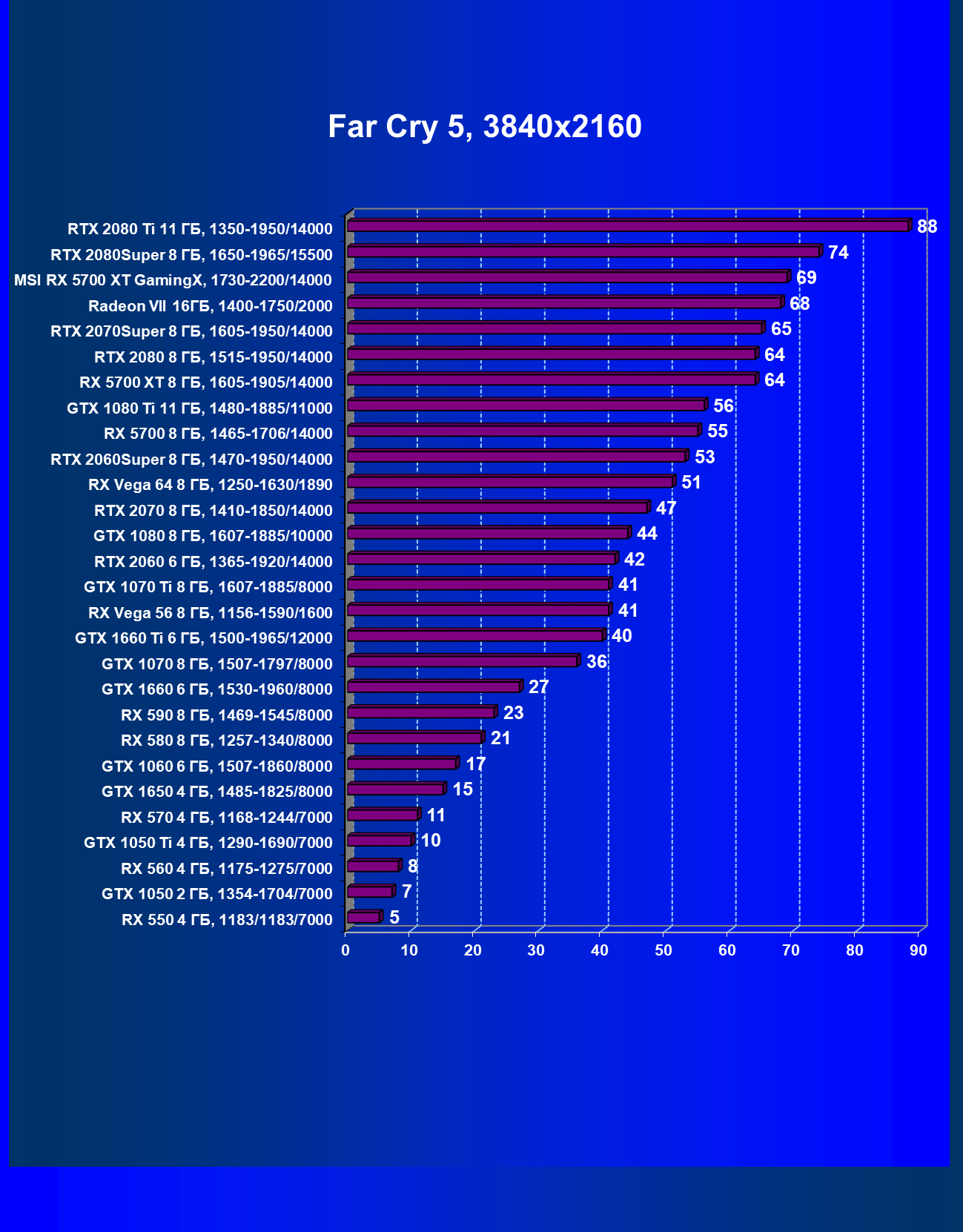

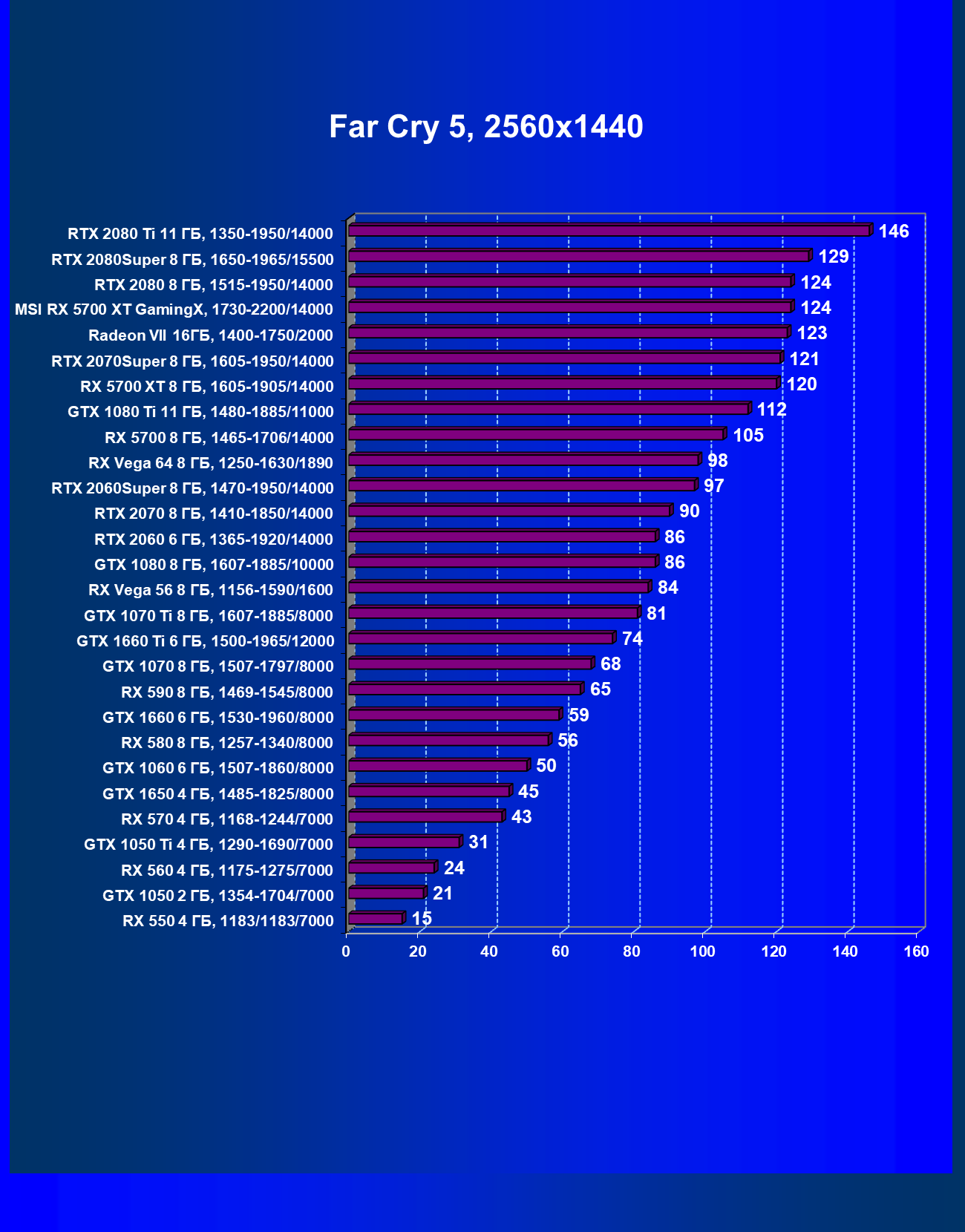

Far Cry 5

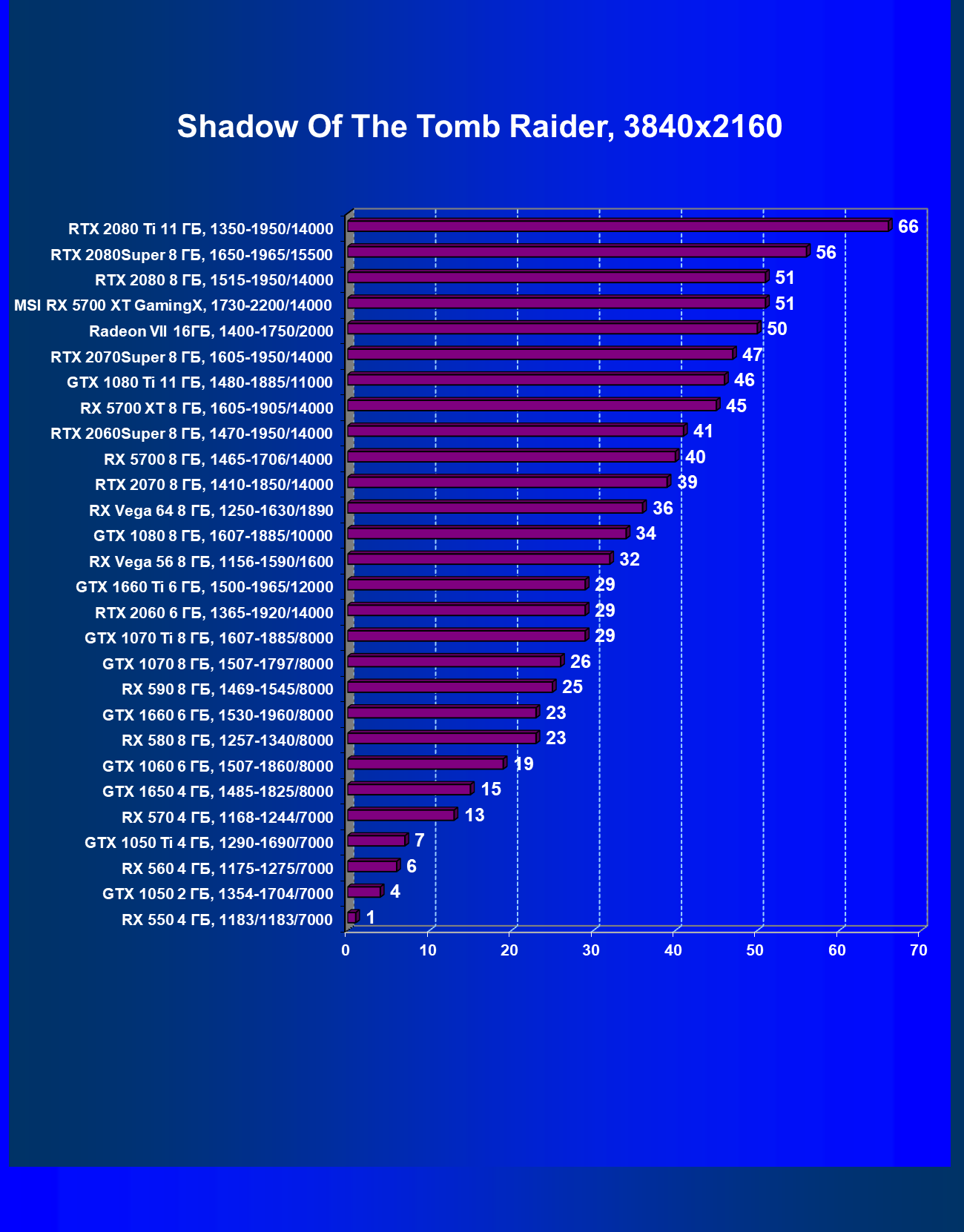

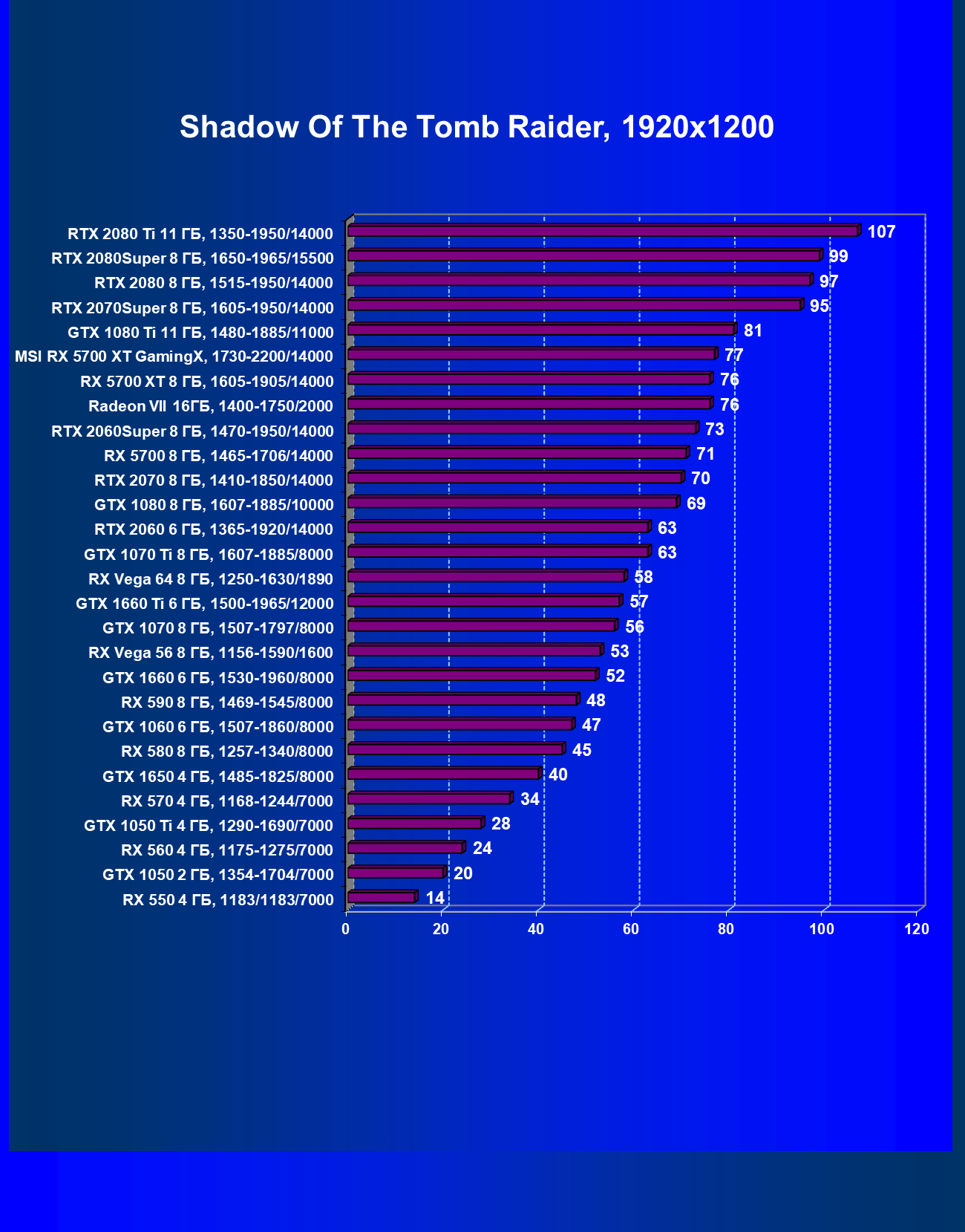

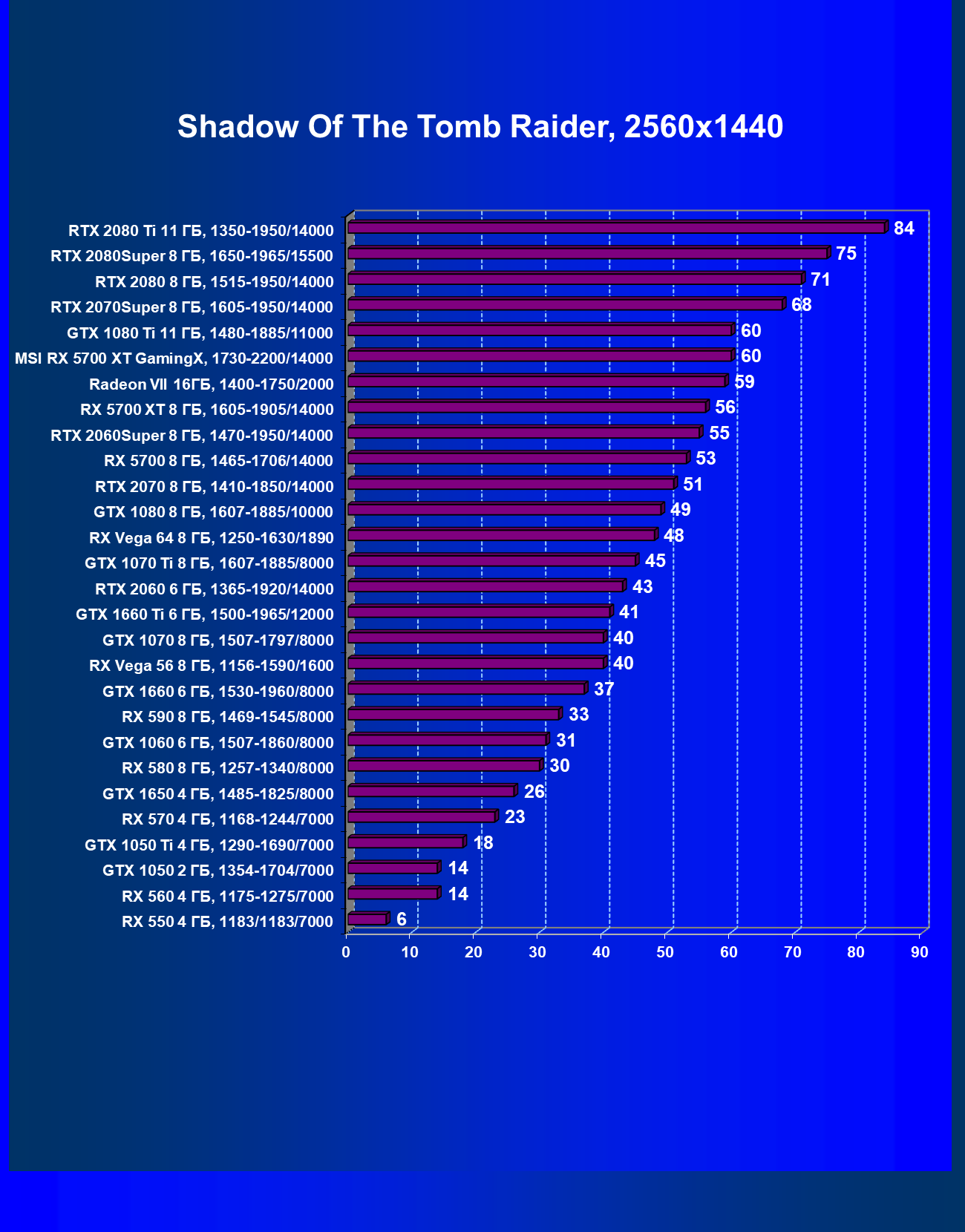

Shadow of the Tomb Raider

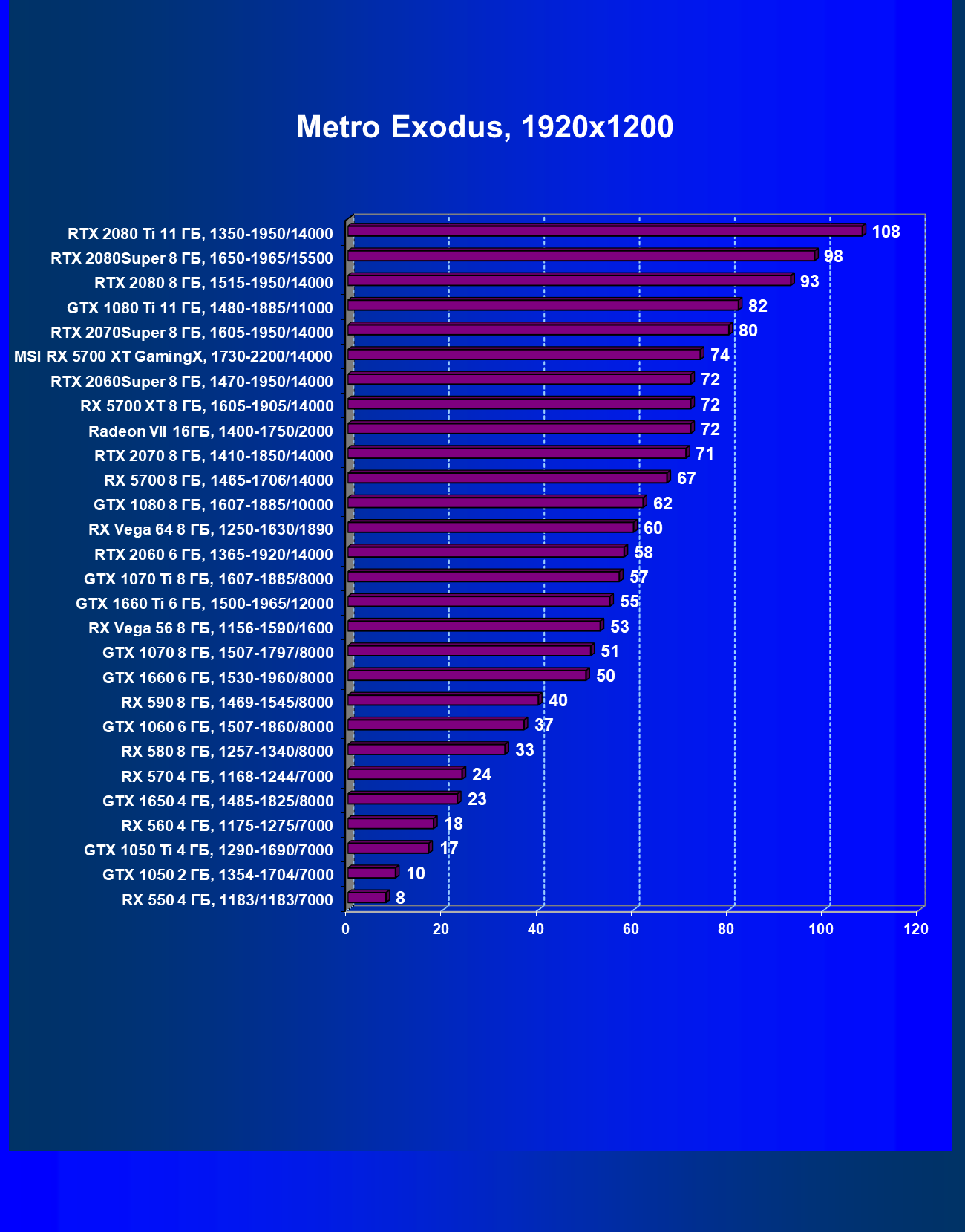

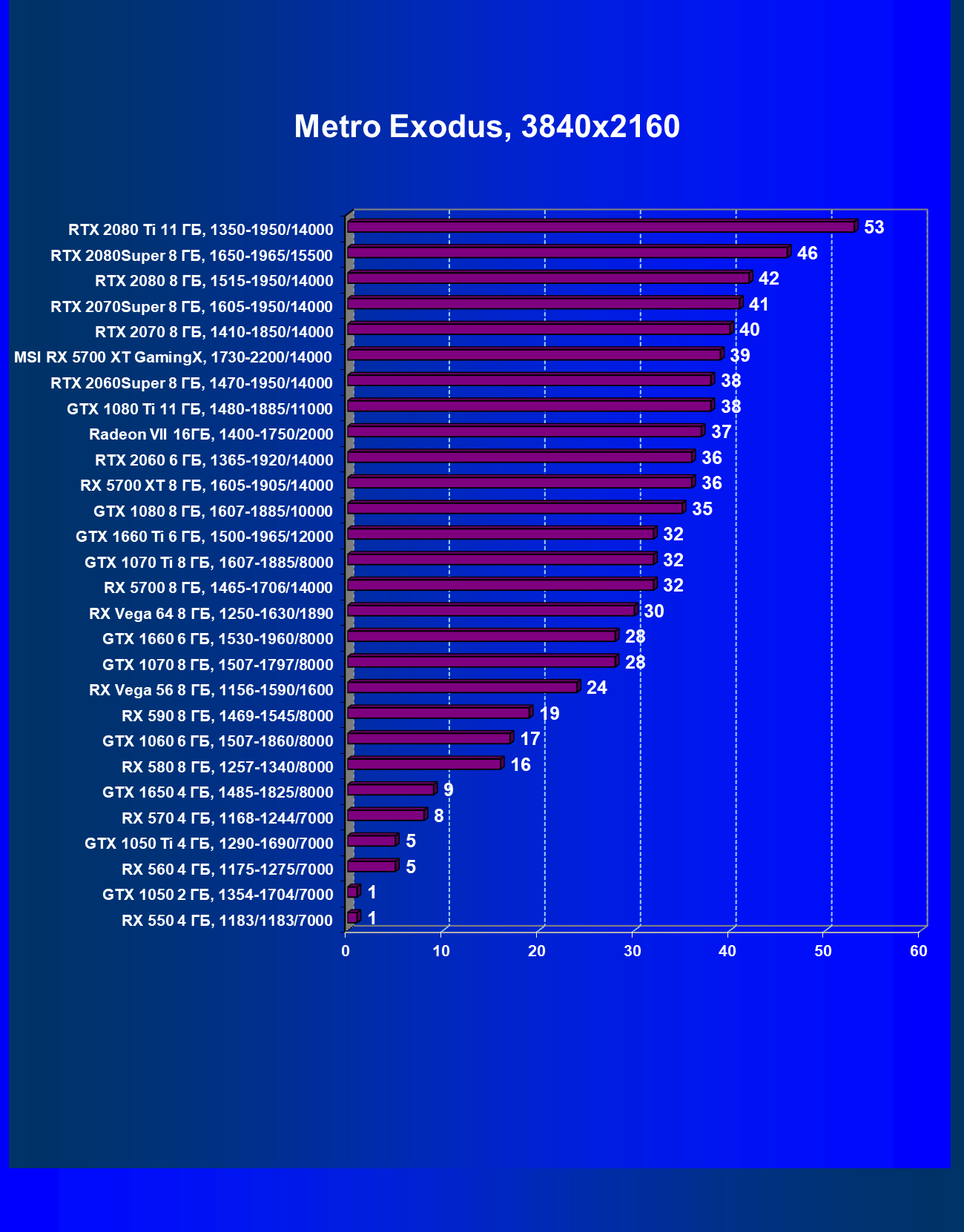

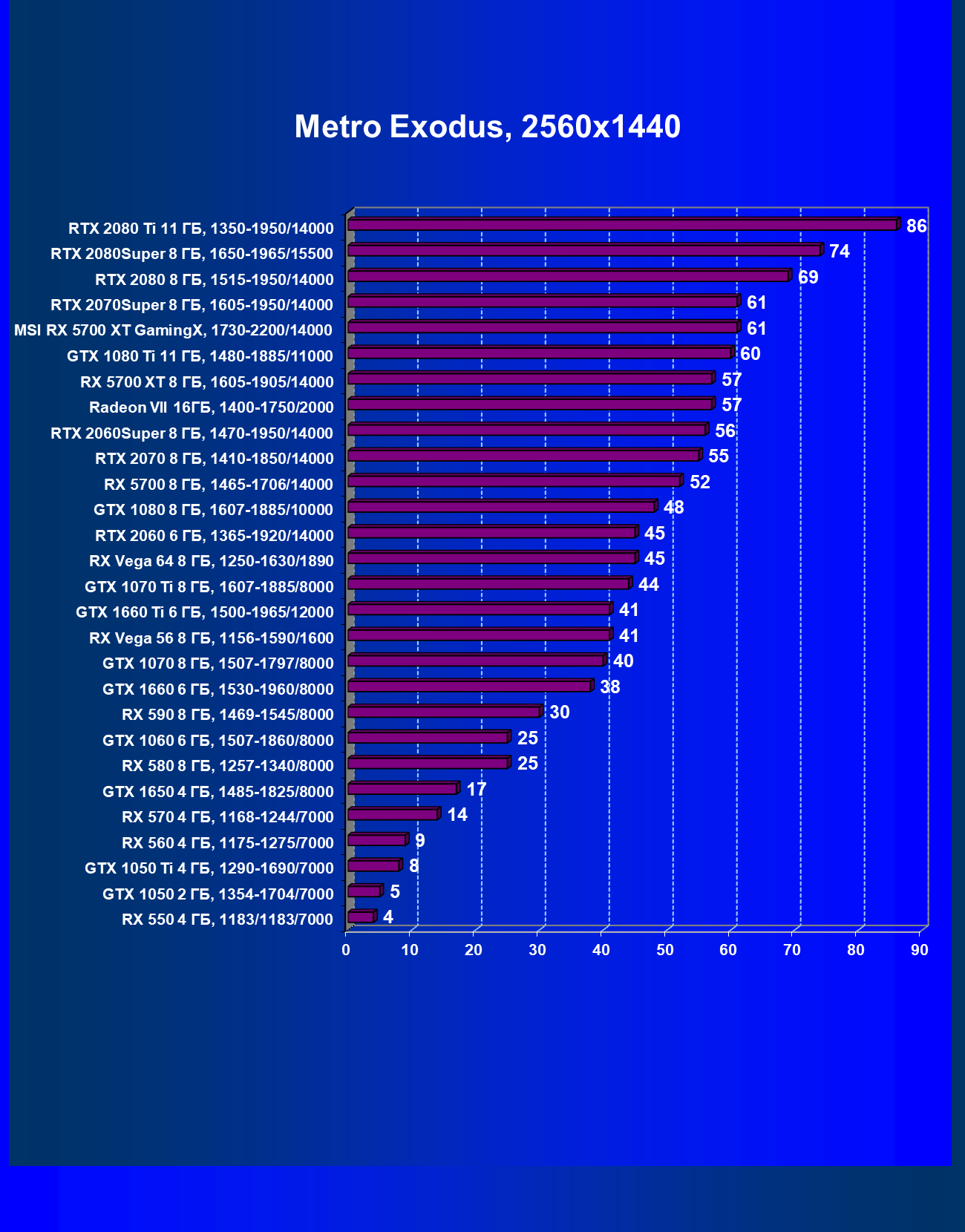

Metro Exodus

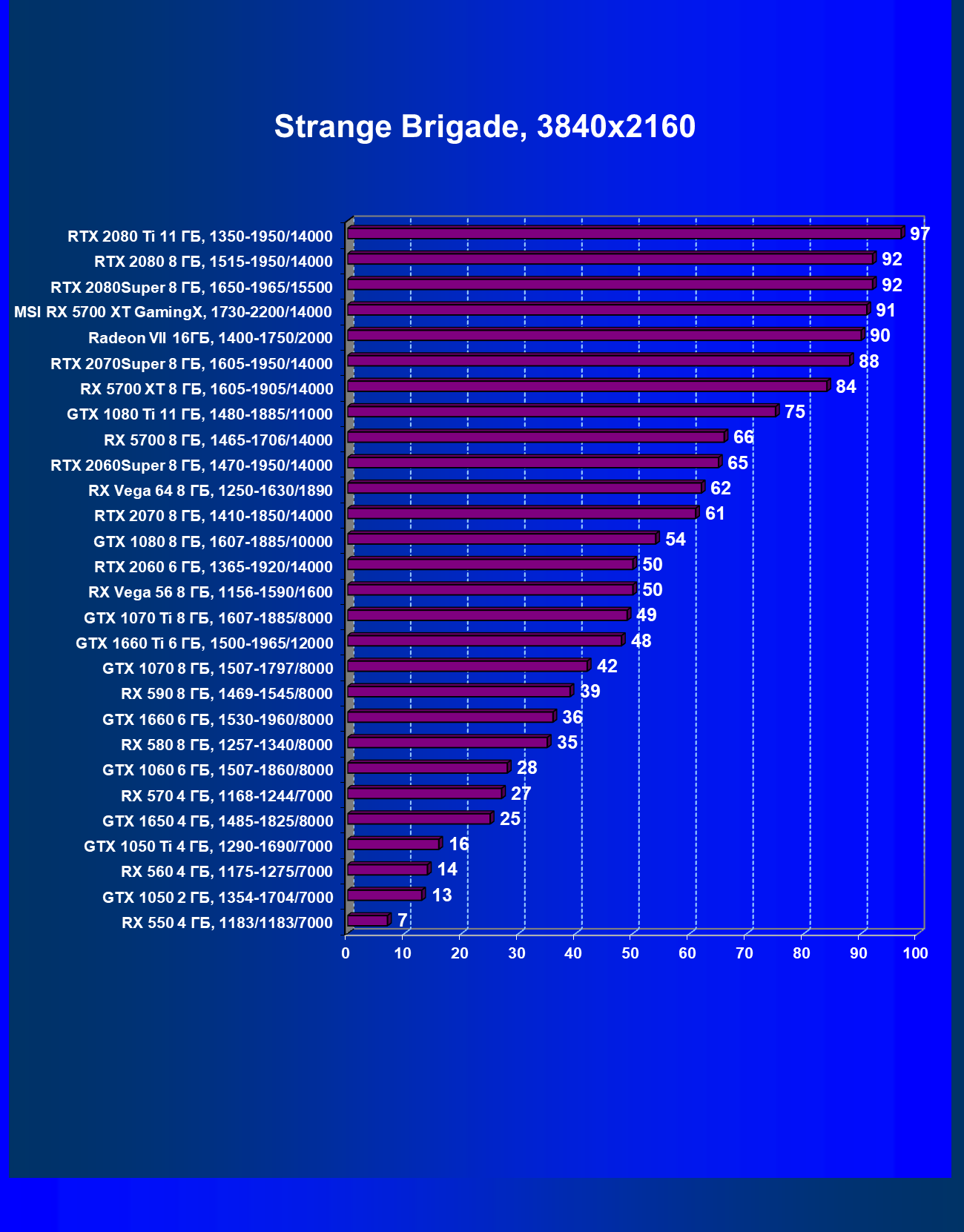

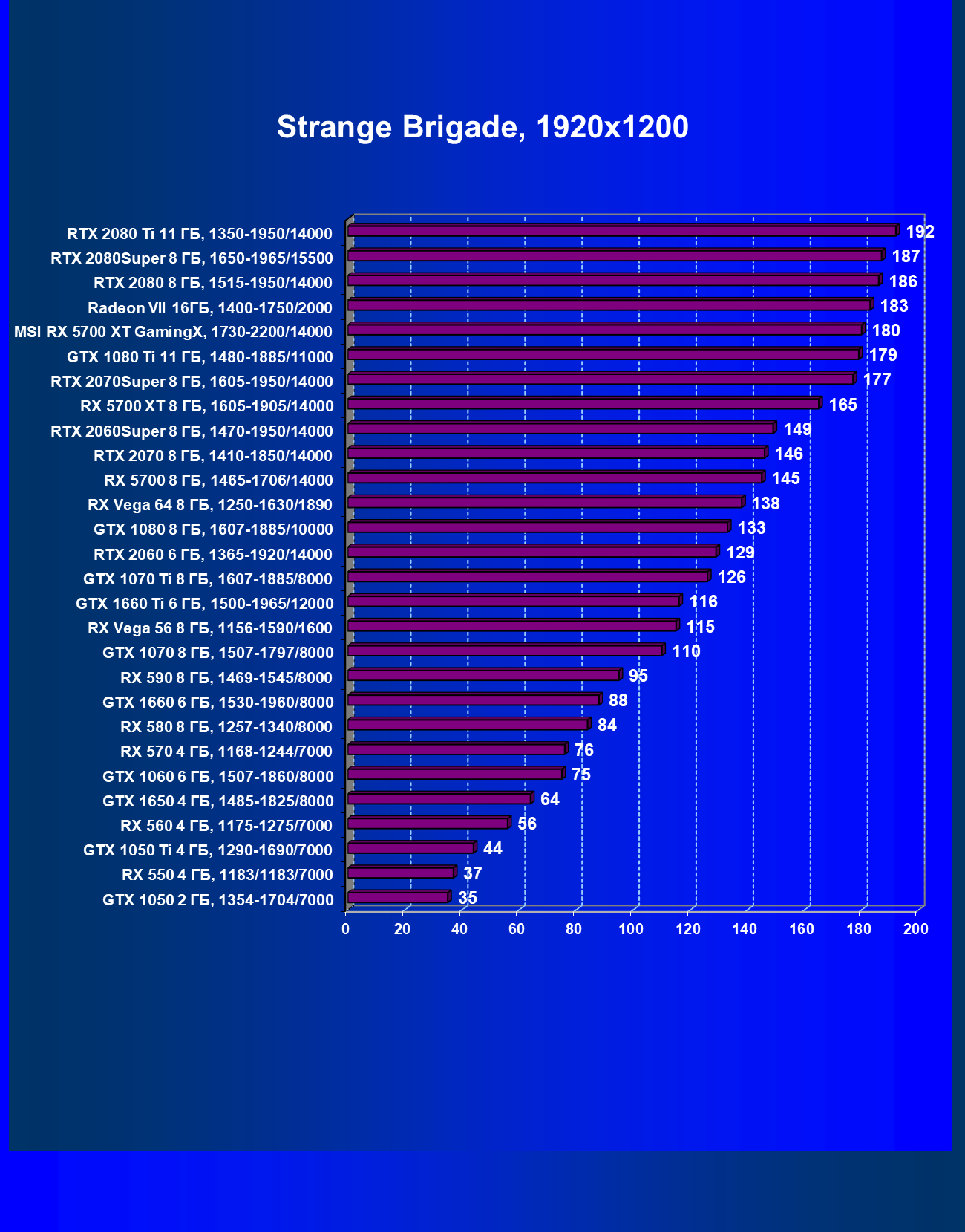

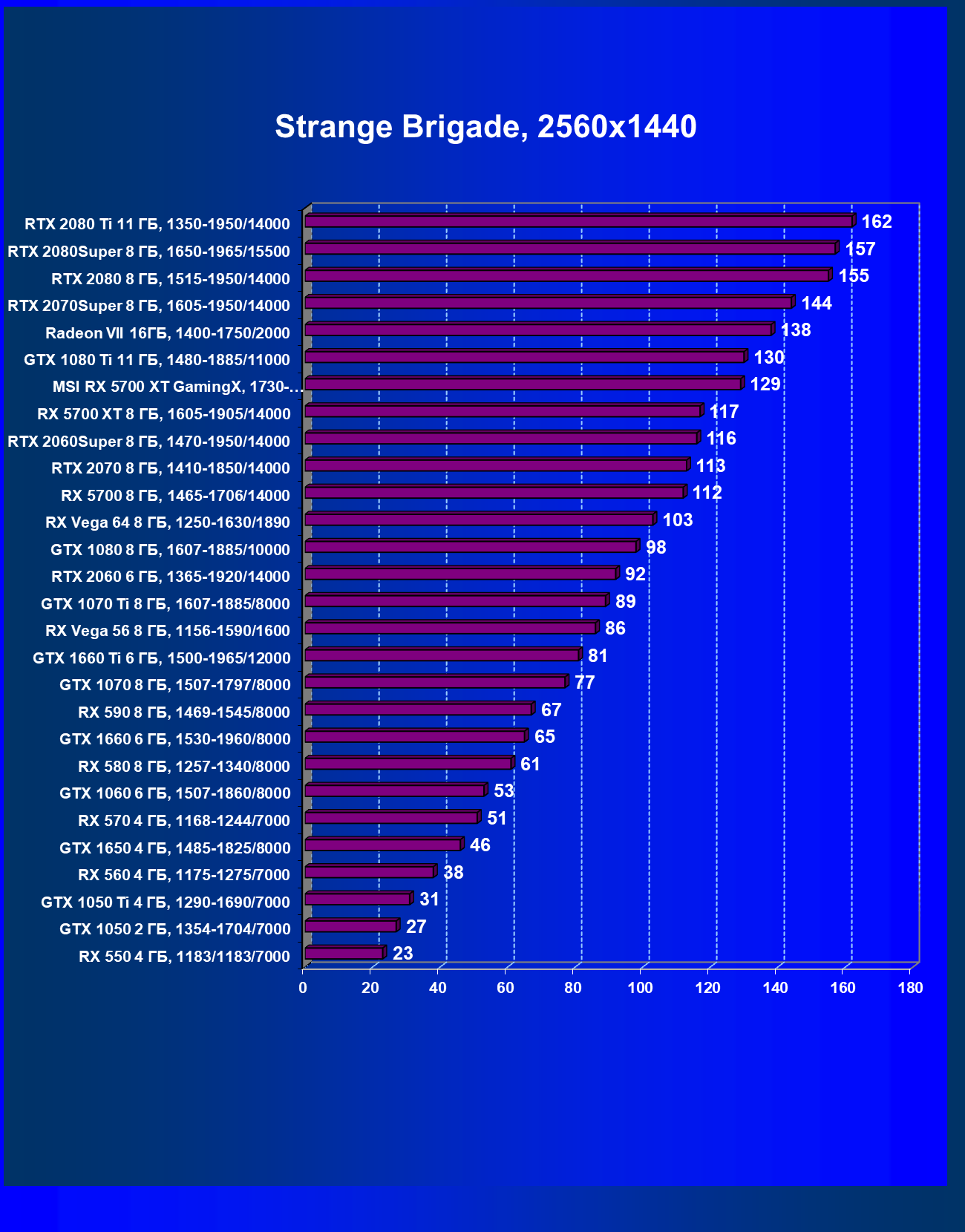

Strange Brigade

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RX 5700 XT и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на конец октября 2019 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
04 RTX 2070 Super 8 ГБ, 1605—1950/14000 970 277 35 000
05 MSI RX 5700 XT Gaming X, 1730—2200/14000 910 287 31 700
07 GTX 1080 Ti 11 ГБ, 1480—1885/11000 880 191 46 000
08 RX 5700 XT 8 ГБ, 1605—1905/14000 860 302 28 500
09 RTX 2060 Super 8 ГБ, 1470—1950/14000 830 317 26 200
10 RTX 2070 8 ГБ, 1410—1850/14000 800 256 31 300

Повышенная частота работы у карты MSI (в режиме Extreme Performance) обеспечивает ей заметный прирост скорости: до +7%. В итоге карта стала еще ближе к RTX 2070 Super.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей. Учитывая, что Radeon RX 5700 XT нацелен на разрешение минимум 2.5К, мы приводим рейтинг именно в этом разрешении.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
06 RTX 2060 Super 8 ГБ, 1470—1950/14000 289 757 26 200
10 RX 5700 XT 8 ГБ, 1605—1905/14000 273 778 28 500
11 MSI RX 5700 XT Gaming X, 1730—2200/14000 259 820 31 700
13 RTX 2070 Super 8 ГБ, 1605—1950/14000 252 883 35 000
17 RTX 2070 8 ГБ, 1410—1850/14000 229 717 31 300
25 GTX 1080 Ti 11 ГБ, 1480—1885/11000 172 792 46 000

На момент написания материала средневзвешенные цены на GeForce RTX 2060 Super были немного ниже, чем на Radeon RX 5700 XT, поэтому ускоритель Nvidia оказался лидером в своей группе, однако отставание RX 5700 XT очень мало. А вот стоимость карты MSI (как и всех нереференсных карт на базе Radeon RX 5700/XT) на момент написания статьи сохранялась чрезмерно завышенной, тестируемая модель смогла занять лишь третье место в своей группе. Разумеется, цены — вещь зыбкая. Не исключено, что вскоре RX 5700 XT в нереференсных исполнениях смогут похвастаться более привлекательным соотношением возможностей и цены.

И снова надо повторить, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются по определению.

Выводы

MSI Radeon RX 5700 XT Gaming X (8 ГБ) — один из интересных вариантов ускорителя 3D-графики игрового класса с ценой в районе 30 000 рублей. На момент подготовки статьи GeForce RTX 2060 Super выглядел чуть более привлекательно и занимал в рейтинге полезности более высокое место, однако RTX 2060 Super для разрешения 2.5К подходит не безусловно, тогда как Radeon RX 5700 XT чувствует себя в играх в этом разрешении прекрасно. По мере падения цен можно будет смело рекомендовать RX 5700 XT для приобретения.

У рассмотренной карты MSI отличная система охлаждения, тихая даже под максимальной нагрузкой, а при малой нагрузке вообще бесшумная. Любители моддинга могут быть разочарованы скромными возможностями подсветки у данной карты, хотя набор световых эффектов здесь хороший. Как плюс стоит указать наличие фирменного ПО (Dragon Center), которое дает возможность легко менять режимы работы карты, а также оптимизировать настройки в играх так, чтобы на конкретной видеокарте можно было комфортно играть в том или ином разрешении.

Повторим, что Radeon RX 5700 XT в целом обеспечивает игроку полный комфорт при максимальных настройках графики в разрешении 2560×1440 во всех играх, а в ряде игр можно попробовать поиграть с тем же качеством графики и в 4К.

Справочные материалы:

Благодарим компанию MSI Russia
и лично Валерию Корнееву

за предоставленную на тестирование видеокарту

5 ноября 2019 Г.
