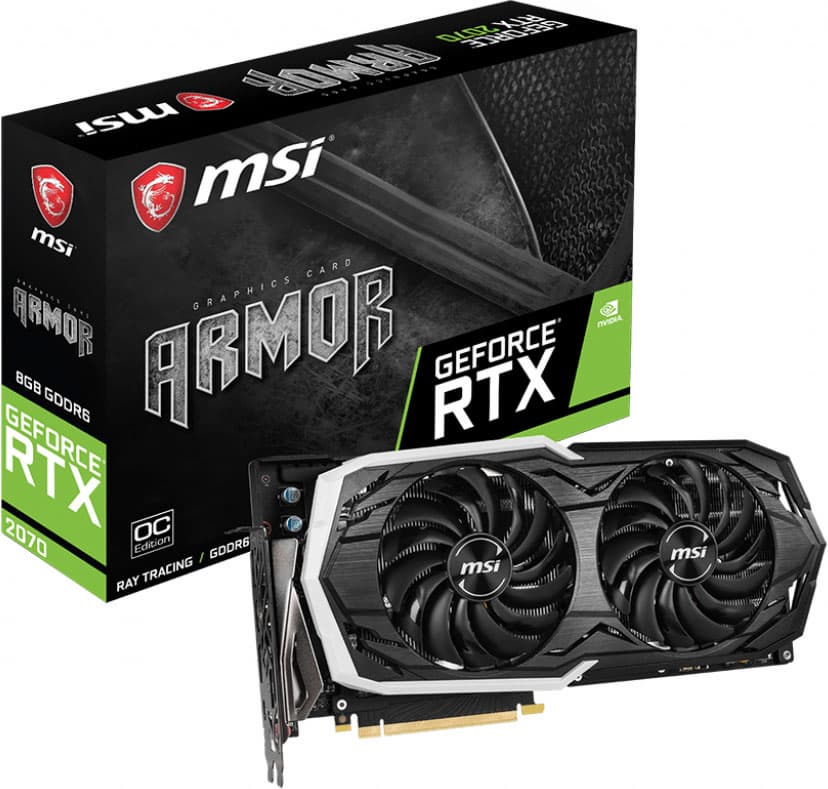

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce RTX 2070 Armor 8G OC Edition 8 ГБ 256-битной GDDR6
Кратко о главном

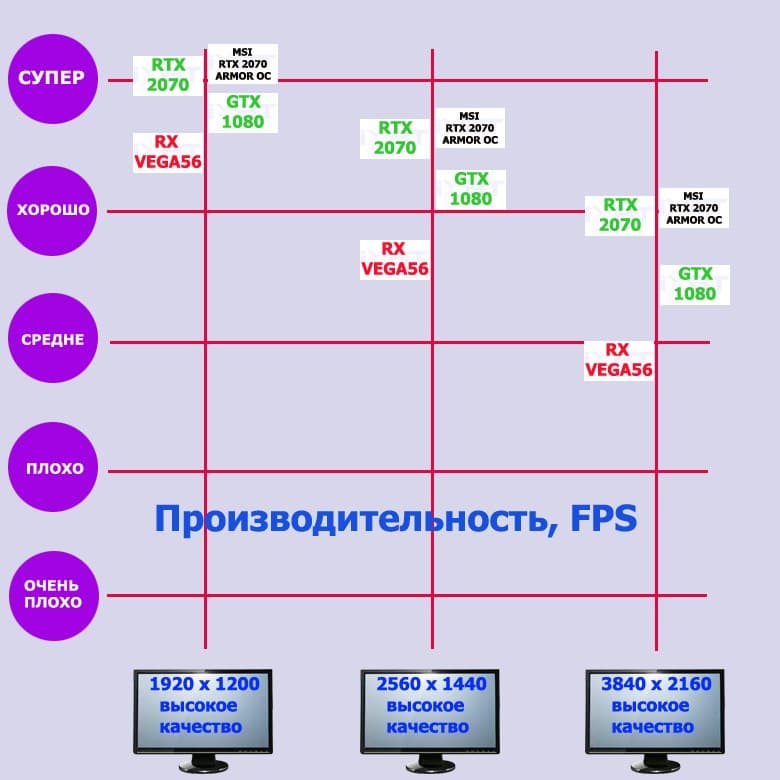

Быстрый взгляд на производительность карты и ее соперников, субъективно оцененную нами по шкале из пяти градаций.
В нашем базовом материале по Nvidia GeForce RTX 2070 мы отмечали, что этот ускоритель, как и RTX 2080, подходит для разрешений до 2.5К включительно. Однако если RTX 2080 может «замахнуться» в некоторых играх и на 4К при максимальных настройках графики, то с RTX 2070 придется довольствоваться только 2560×1440, а в некоторых играх, возможно, придется даже понизить разрешение до Full HD ради сохранения максимального качества графики.
По идее, RTX 2070 должен заменить GTX 1070 Ti и GTX 1070. Всю осень 2018 года мы наблюдали, что цены на линейку RTX держались чрезмерно высокими. Но если RTX 2080/2080 Ti так и остаются очень дорогими, их трудно всерьез рассматривать к приобретению, то RTX 2070 все-таки начали дешеветь и на момент написания материала уже опустились ниже 40 тысяч рублей. Конечно, GTX 1070/1070 Ti все еще заметно дешевле, но, с другой стороны, RTX 2070 намного быстрее них, так что возможны приятные открытия при исследовании «рейтинга полезности», то есть соотношения возможностей и цены.
Таково краткое резюме, а далее мы подробно расскажем о карте, попавшей сегодня в нашу лабораторию.
Характеристики карты
Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.
| MSI GeForce RTX 2070 Armor 8G OC Edition 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2070 (TU106) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1410—1740(Boost)—1950(Max) | Референс: 1410—1620(Boost)—1850(Max) Founders Edition: 1515—1710(Boost)—1920(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 36 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2304 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 36 | |
| Число тензорных блоков | 288 | |
| Размеры, мм | 300×130×52 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 172 | 169 |
| Энергопотребление в режиме 2D, Вт | 29 | 27 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 24,9 | 39,0 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 26,1 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 26,1 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) |
| Поддержка многопроцессорной работы | SLI (NV Link) | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Средняя цена карты MSI | ||
| Розничные предложения карты MSI | ||

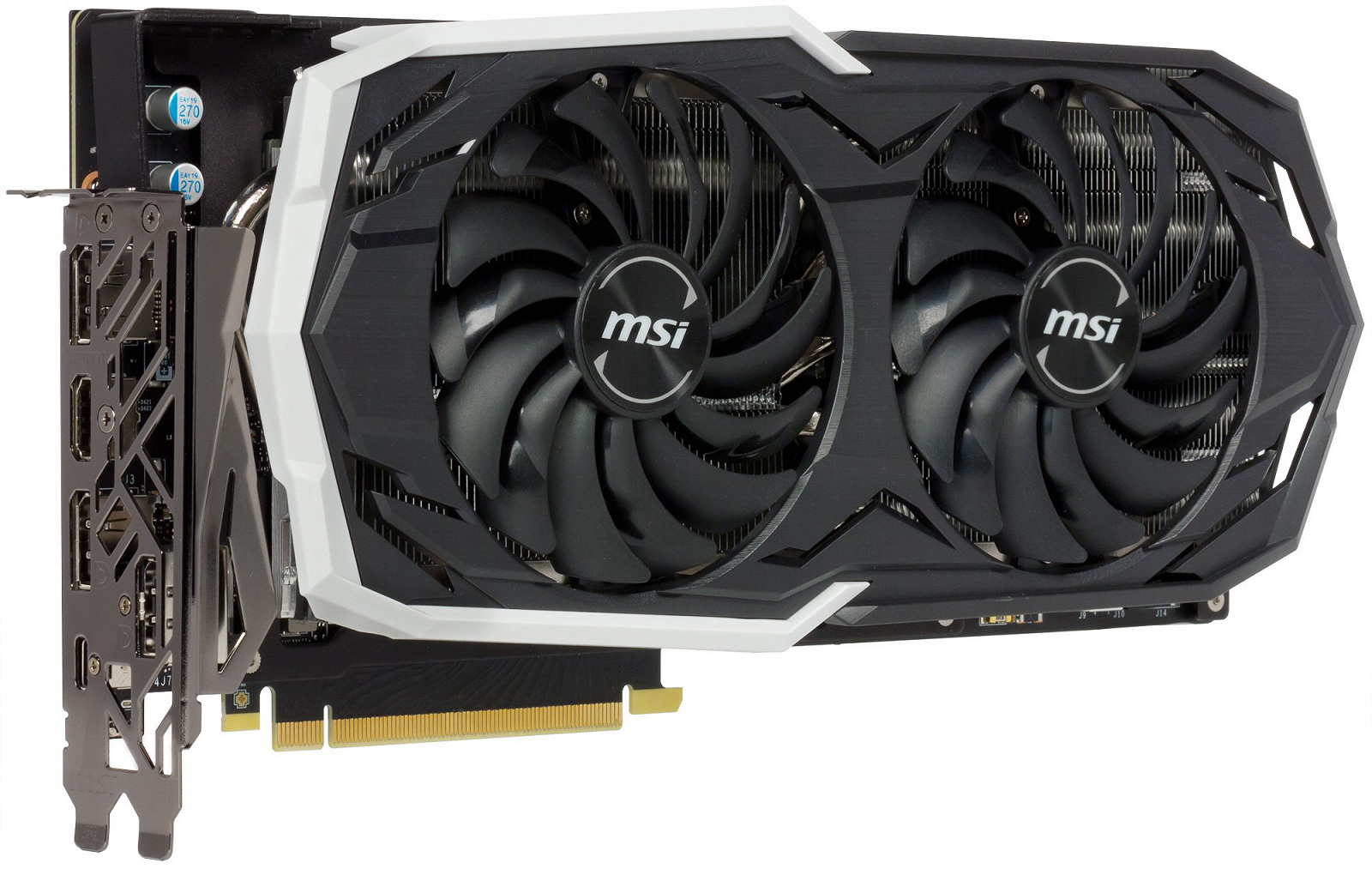

Особенности карты и сравнение с эталонным дизайном
| MSI GeForce RTX 2070 Armor 8G OC Edition (8 ГБ) | Asus Strix RTX 2070 8 ГБ OC (8 ГБ) |
|---|---|

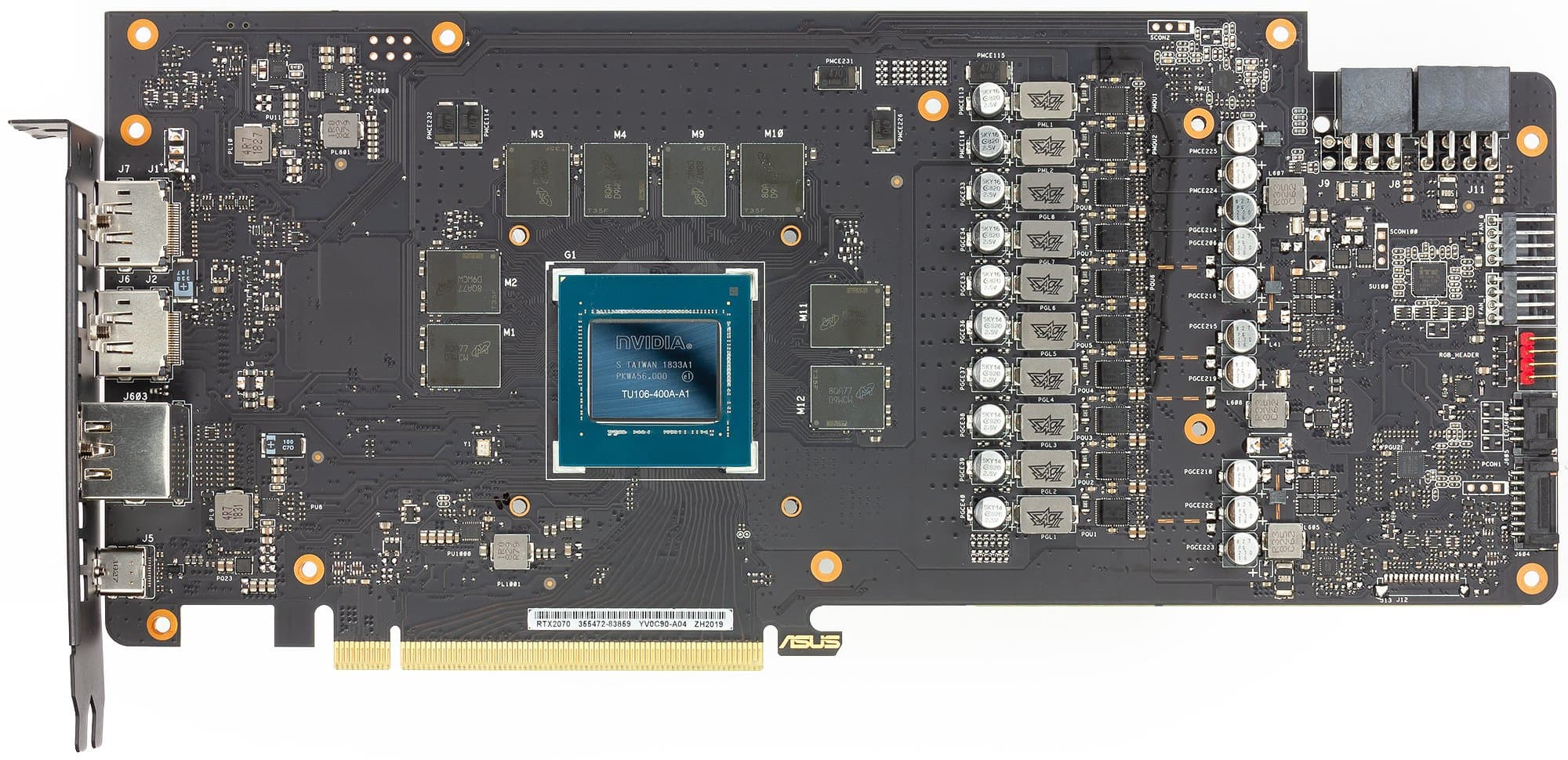

| вид спереди | |
|
|

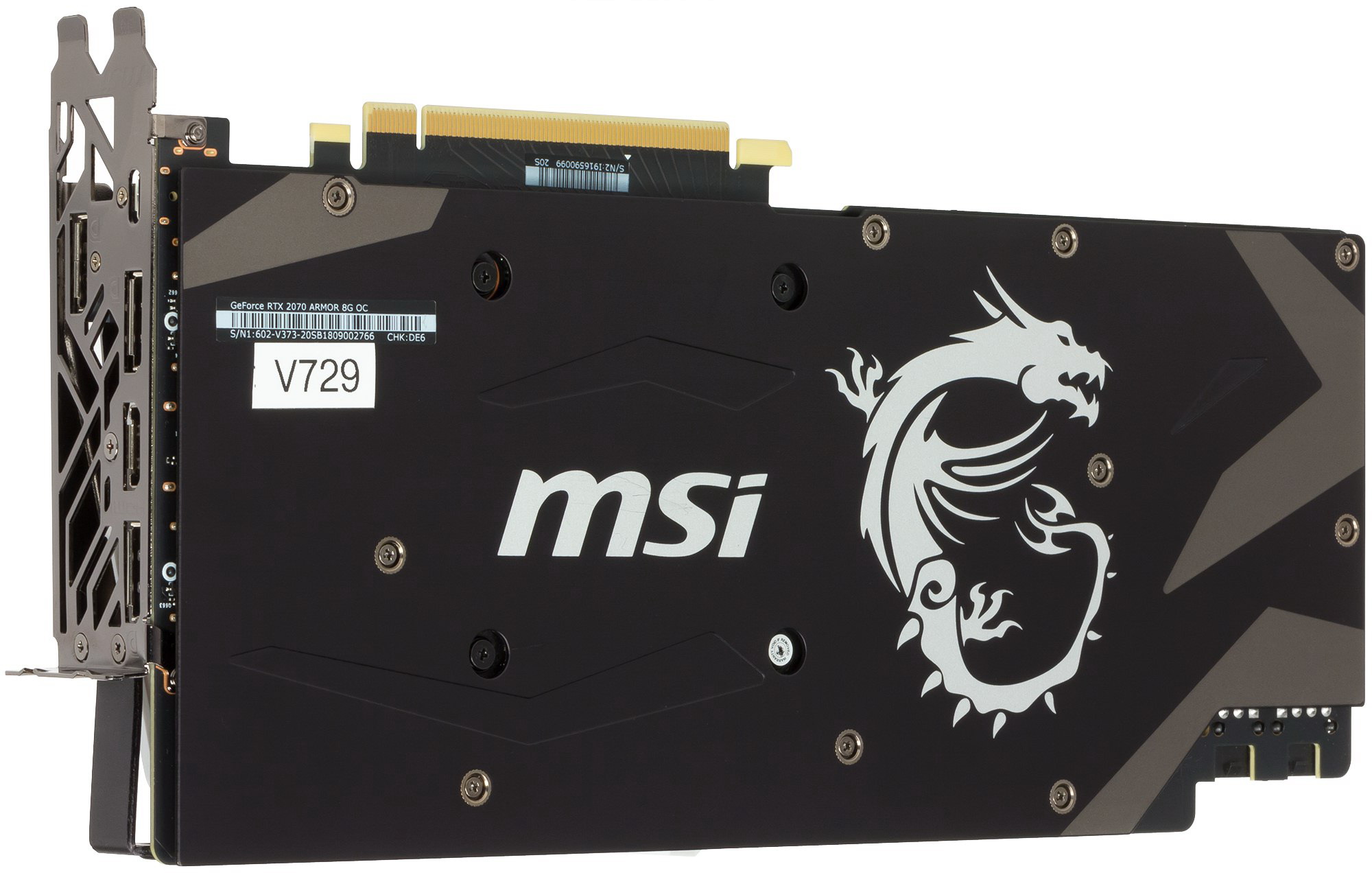

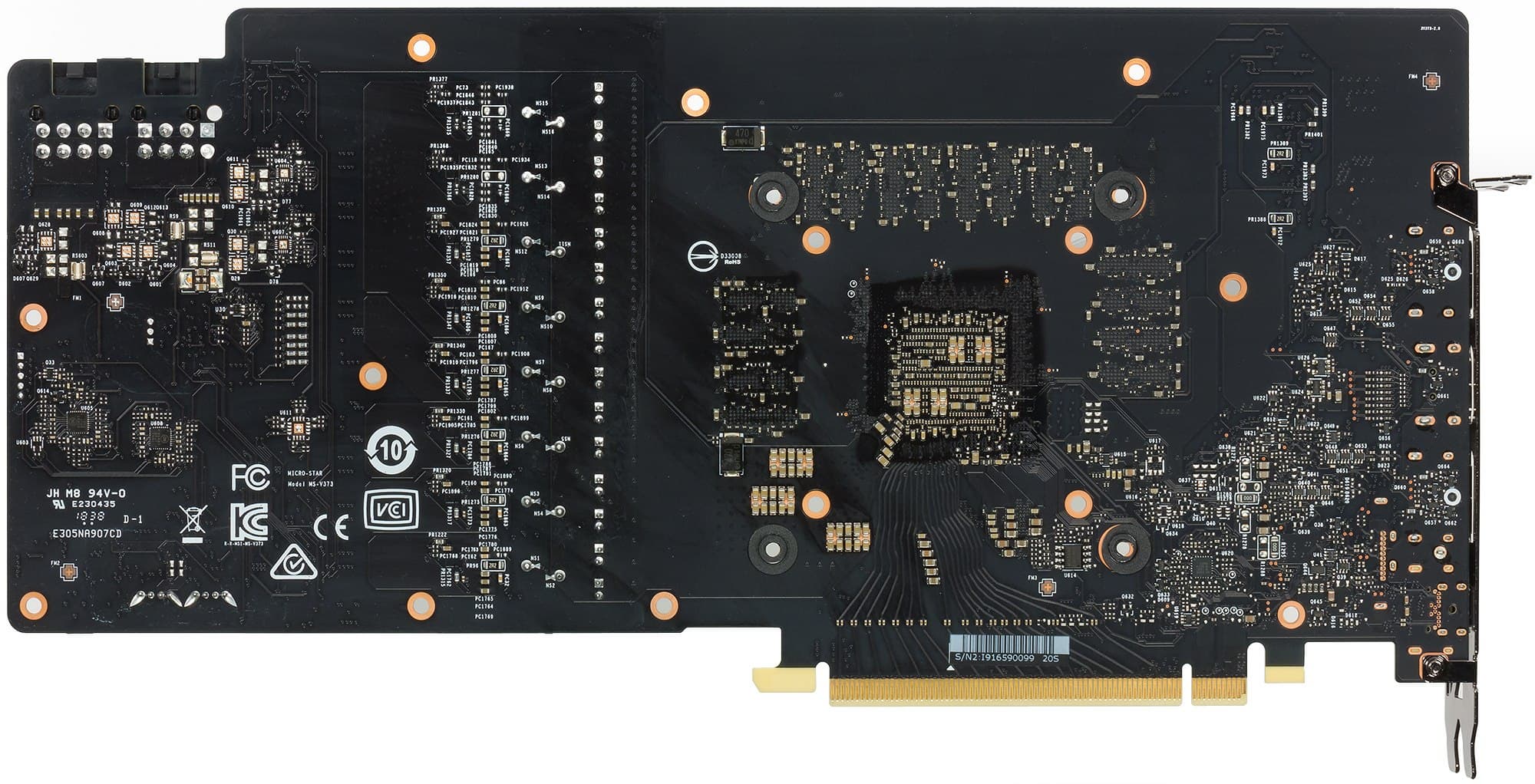

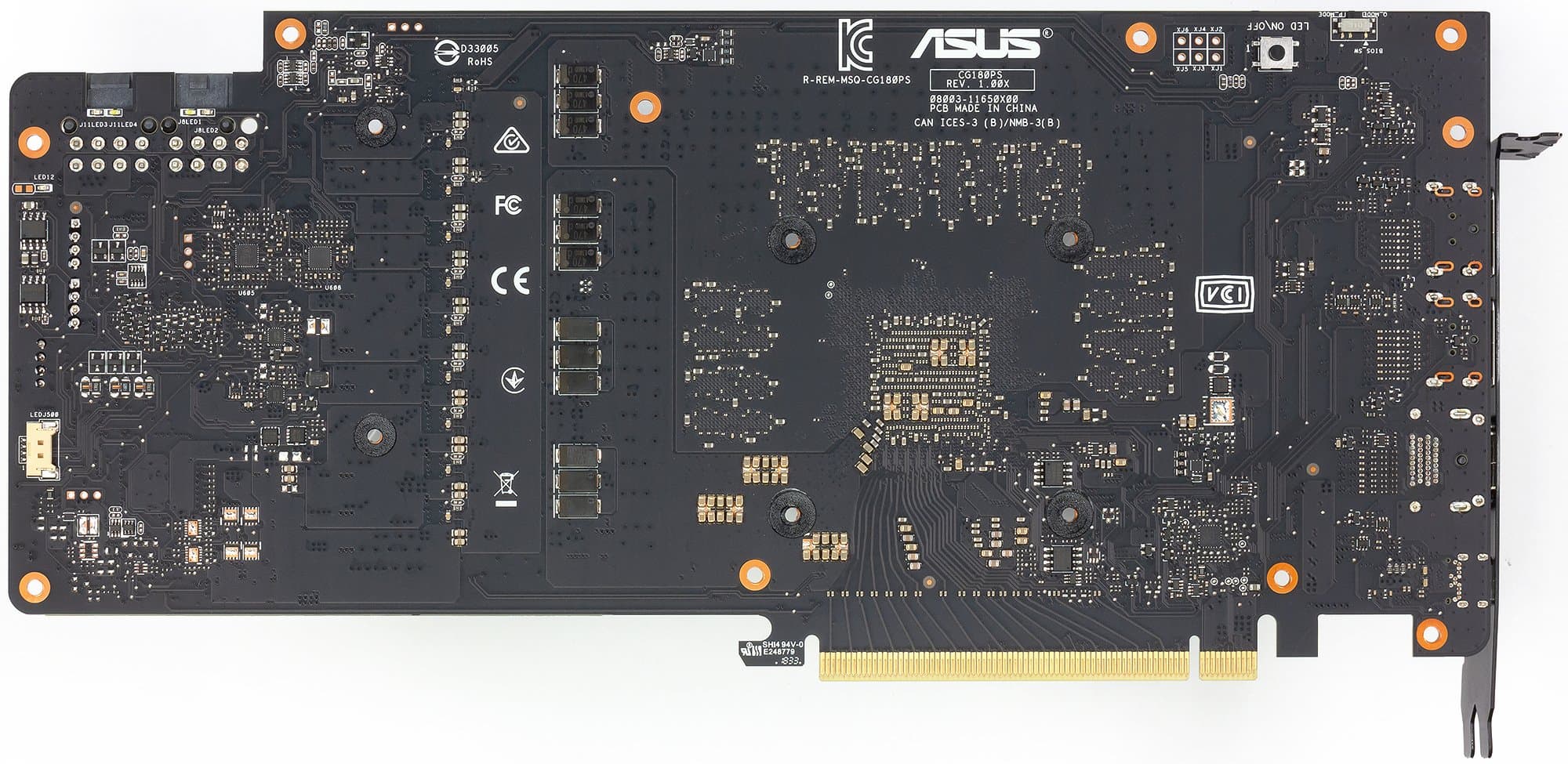

| вид сзади | |
|
|
К сожалению, компания Nvidia не предоставила нам референс-карту RTX 2070 (Founders Edition), а мы протестировали только одну видеокарту на базе этого GPU, поэтому сравниваем именно с картой Asus. Очевидно, что у обеих карт есть общая «сердцевина» (GPU + микросхем памяти вокруг него), и вполне вероятно, что эта часть копирует эталонный дизайн. В то же время очевидно, что печатная плата в целом разработана инженерами MSI.

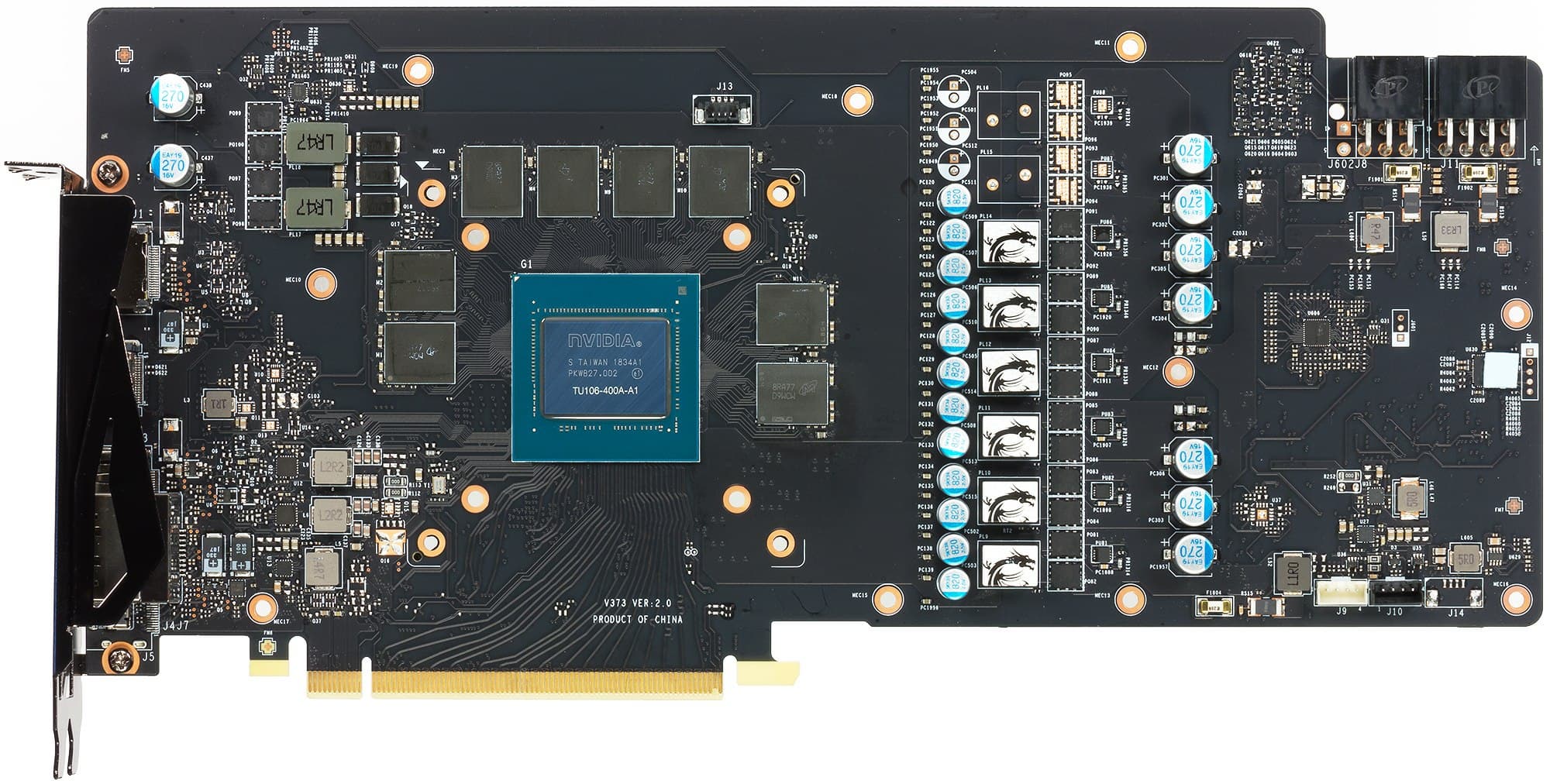

Схема питания (6+2 фазы) построена на базе преобразователя iMon DrMOS и управляется контроллером uP9512P производства uPI. Карта получает питание через два разъема (6 и 8 контактов), около них мы видим предохранители, защищающие цепь от скачков тока.
Штатная частота работы ядра повышена относительно референсных значений на 5,4%, так что ждем прироста производительности примерно в 5%.
Управление работой карты обеспечивается с помощью фирменной утилиты MSI Afterburner, которую можно скачать с сайта производителя и которая является всемирно популярной (ею широко пользуются не только владельцы продуктов MSI, благо никаких привязок к производителю у нее нет).
Я не разгонял эту карту, испытывая цейтнот перед отпуском, а также имея в виду позиционирование данного ускорителя как добротного, относительно мощного и современного с уже повышенными частотами и эффективным кулером, который надо купить, установить и начинать играть.
Подсветкой управляет отдельная утилита, ее также можно скачать с сайта. Правда, у данной карты подсвечен только логотип на торце.
Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Память

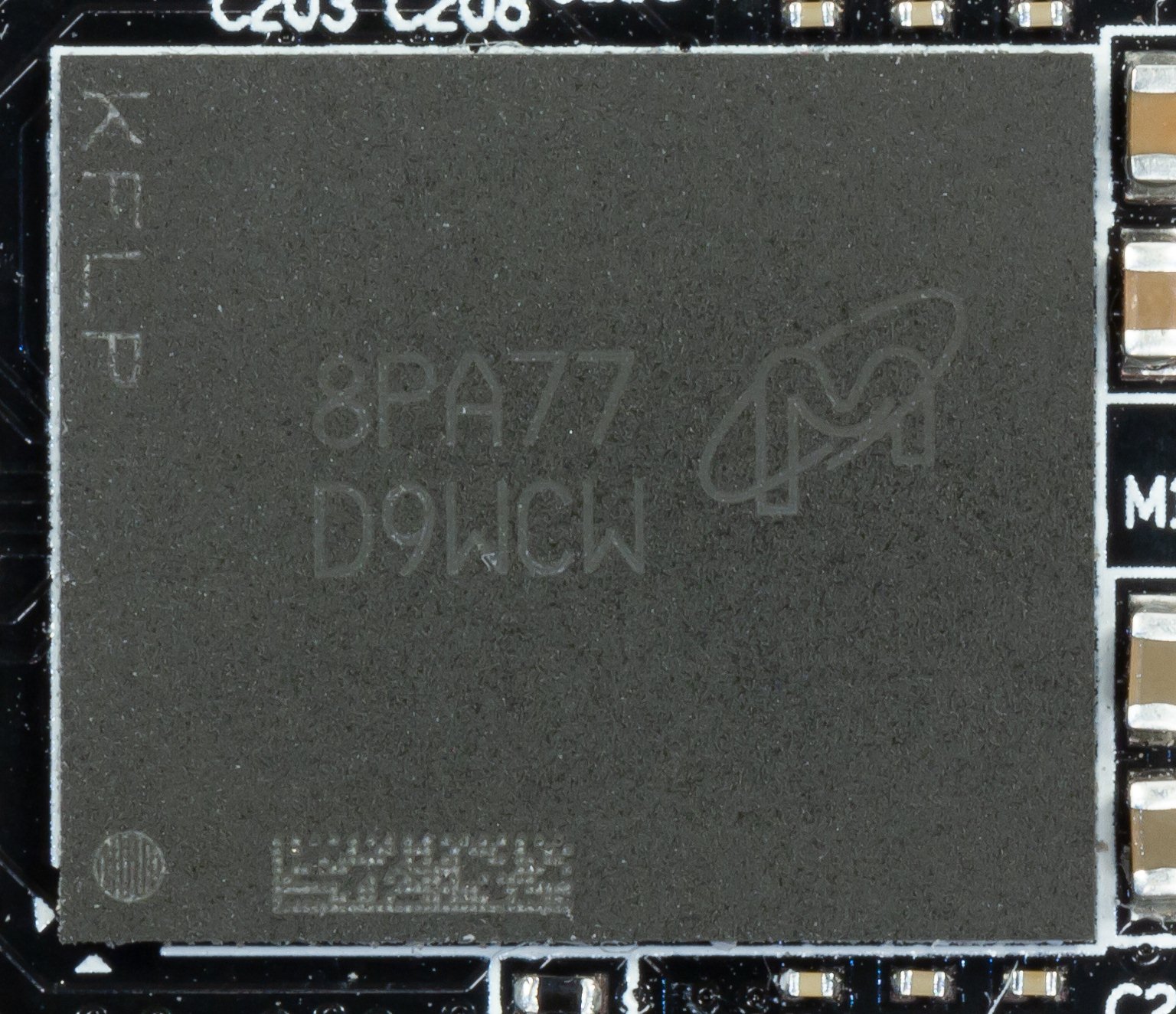

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Нагрев и охлаждение

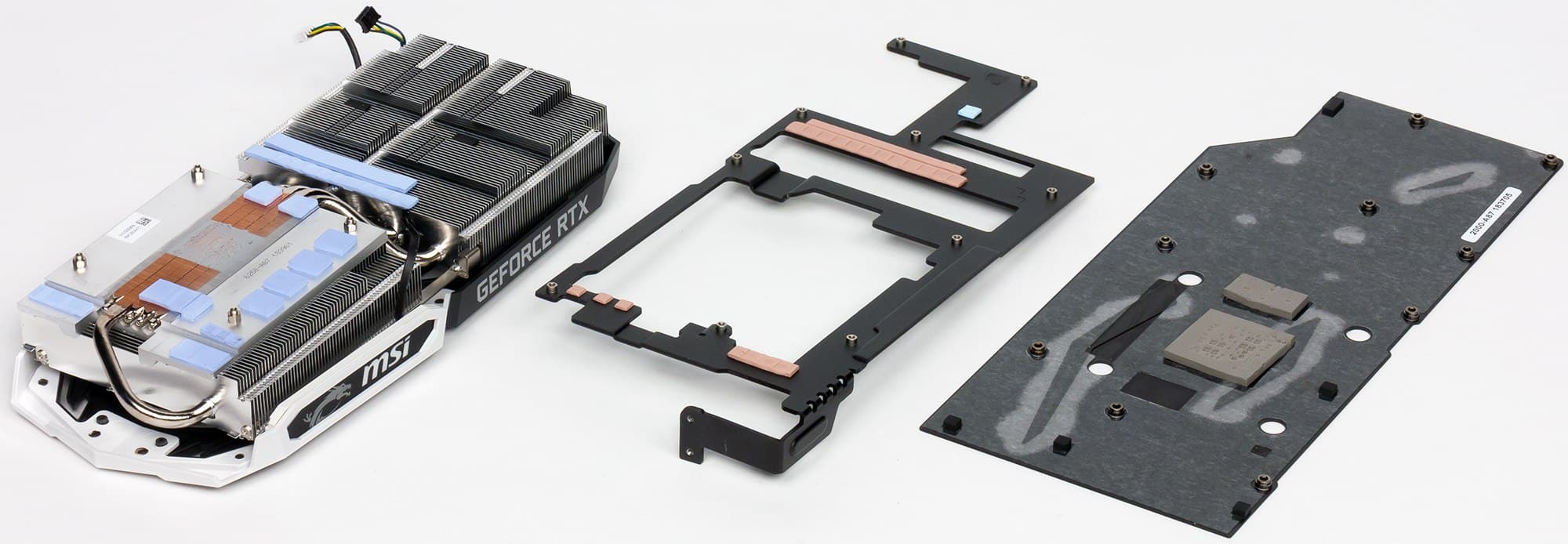

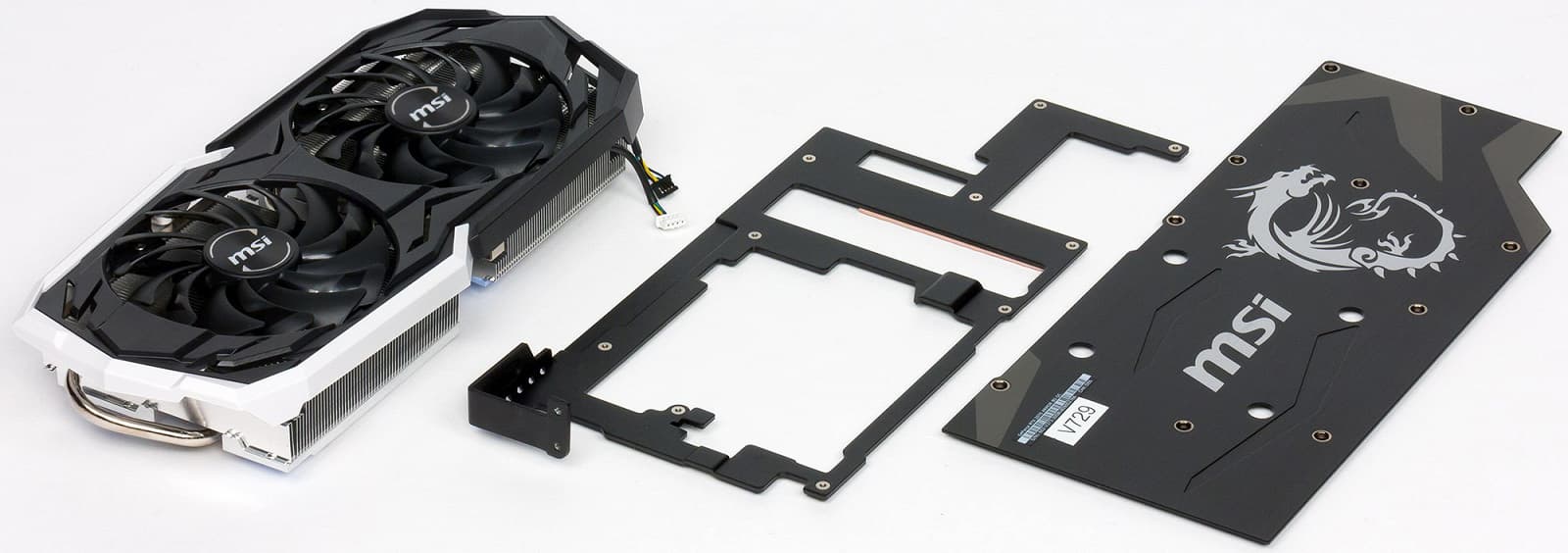

Перед нами традиционный двухсекционный радиатор пластинчатого типа, обе секции которого соединяются (и просто пронизаны) тепловыми трубками, напрямую контактирующими с микросхемой GPU. На той же подошве основного радиатора имеется и термоинтерфейс для охлаждения микросхем памяти. Для охлаждения силовых элементов системы питания имеется отдельная пластина, прикрученная к радиатору. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и охладителем PCB.
Поверх радиатора установлен кожух с двумя вентиляторами Torx 2.0, имеющими двойные подшипники (согласно декларации производителя). По мере снижения температуры GPU кулер осуществляет поэтапную остановку вентиляторов: если температура выше 60 градусов, то работают оба вентилятора, если нагрев в пределах 50—60 градусов, то работает только один, а при температуре ядра ниже 50 градусов оба вентилятора останавливаются, и СО становится бесшумной.
При запуске ПК вентиляторы крутятся, однако после загрузки видеодрайвера идет опрос рабочей температуры, и вентиляторы по очереди выключаются (это можно увидеть в видеоролике в начале статьи).

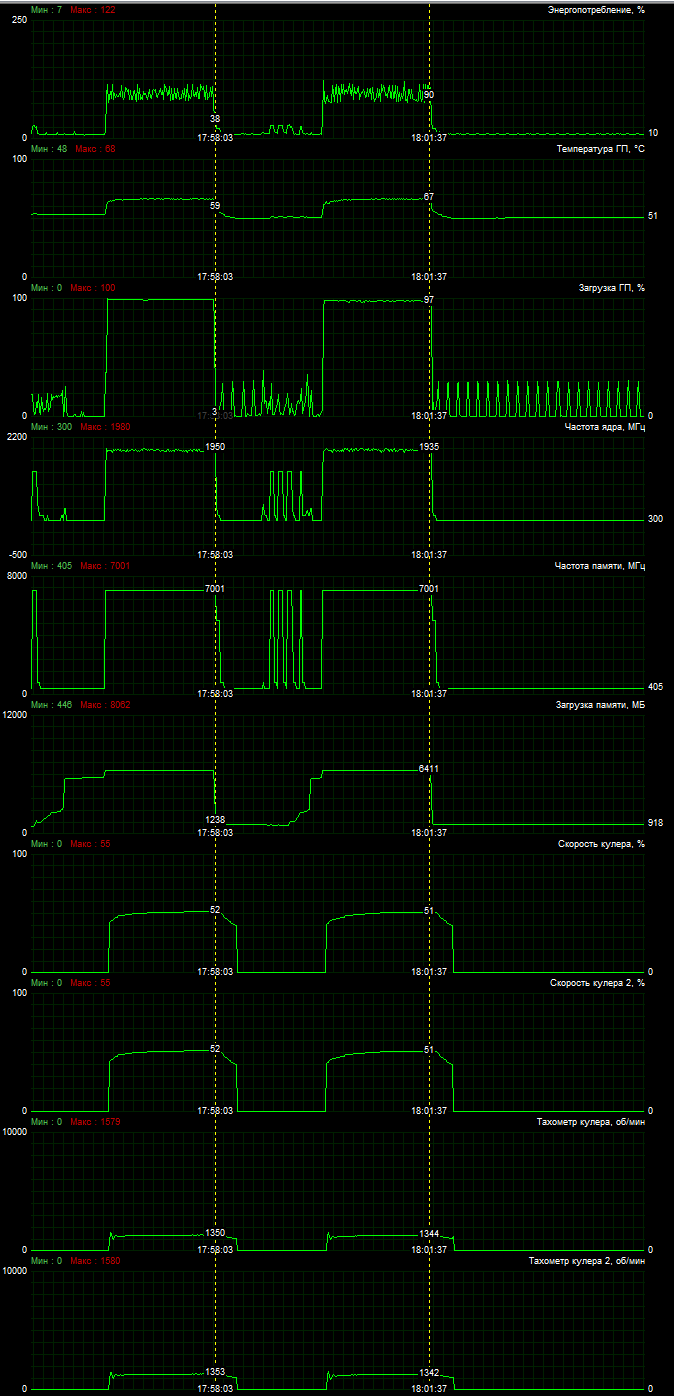

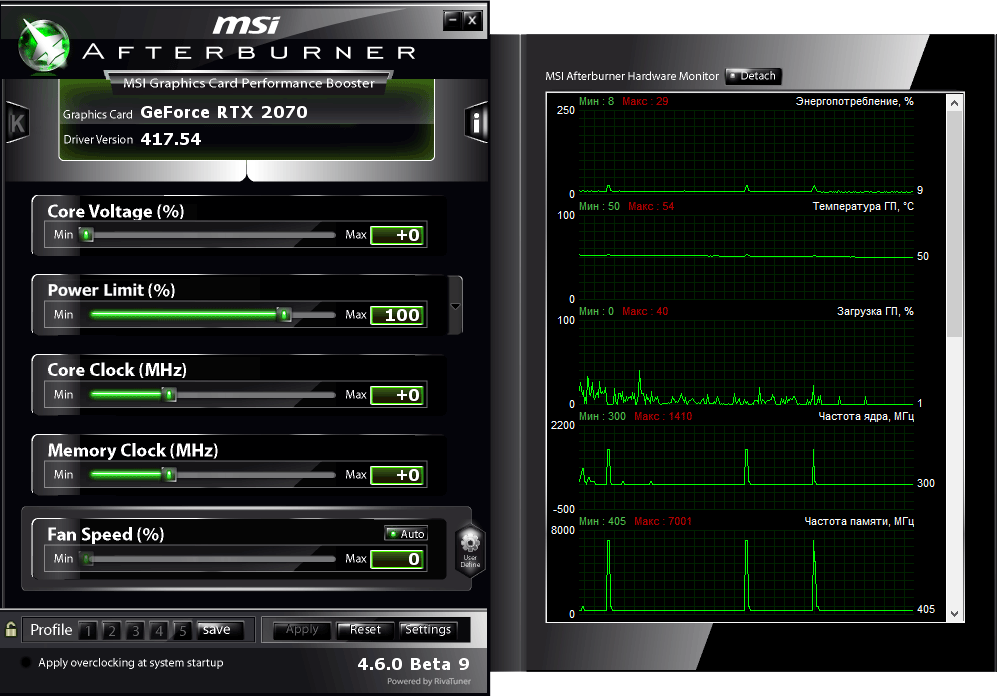

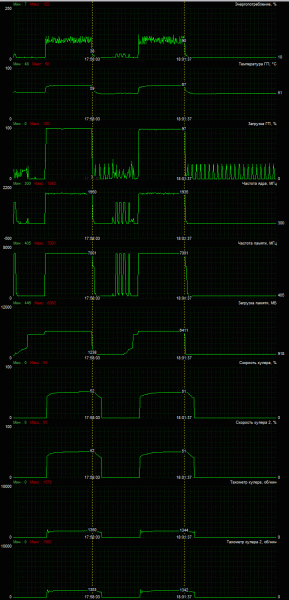

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 67 градусов, что является прекрасным результатом для видеокарты такого уровня.

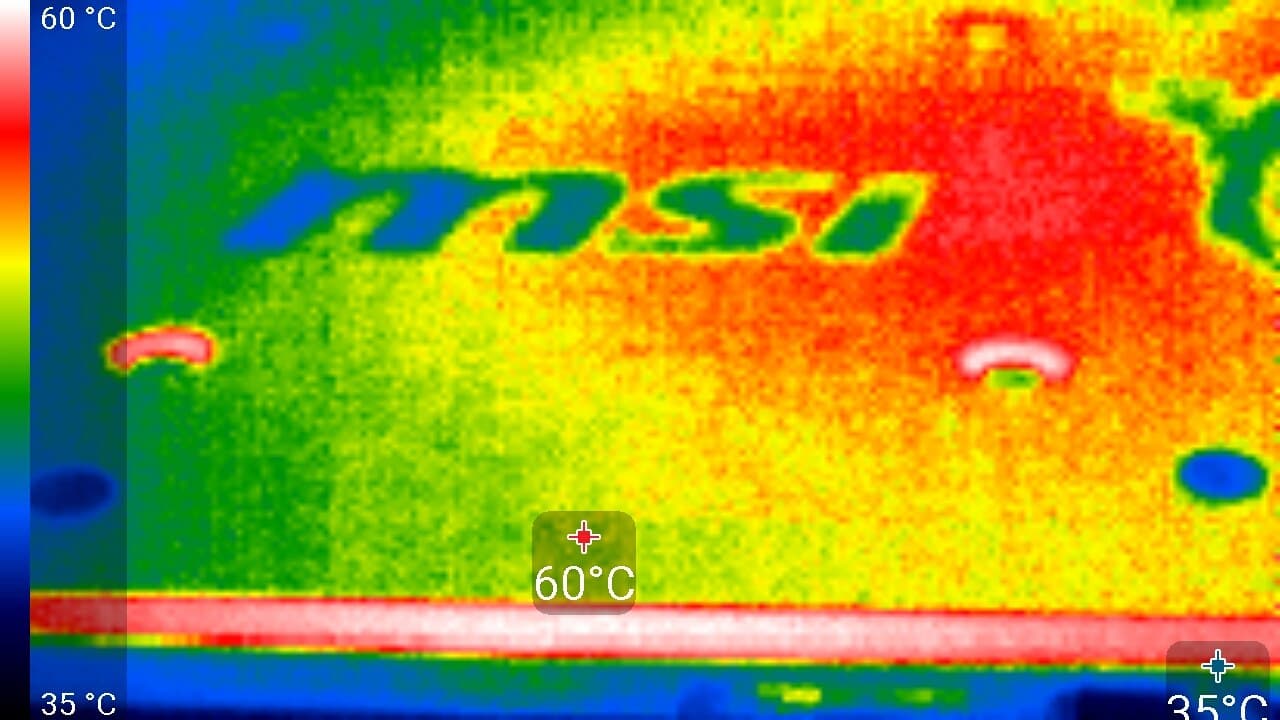

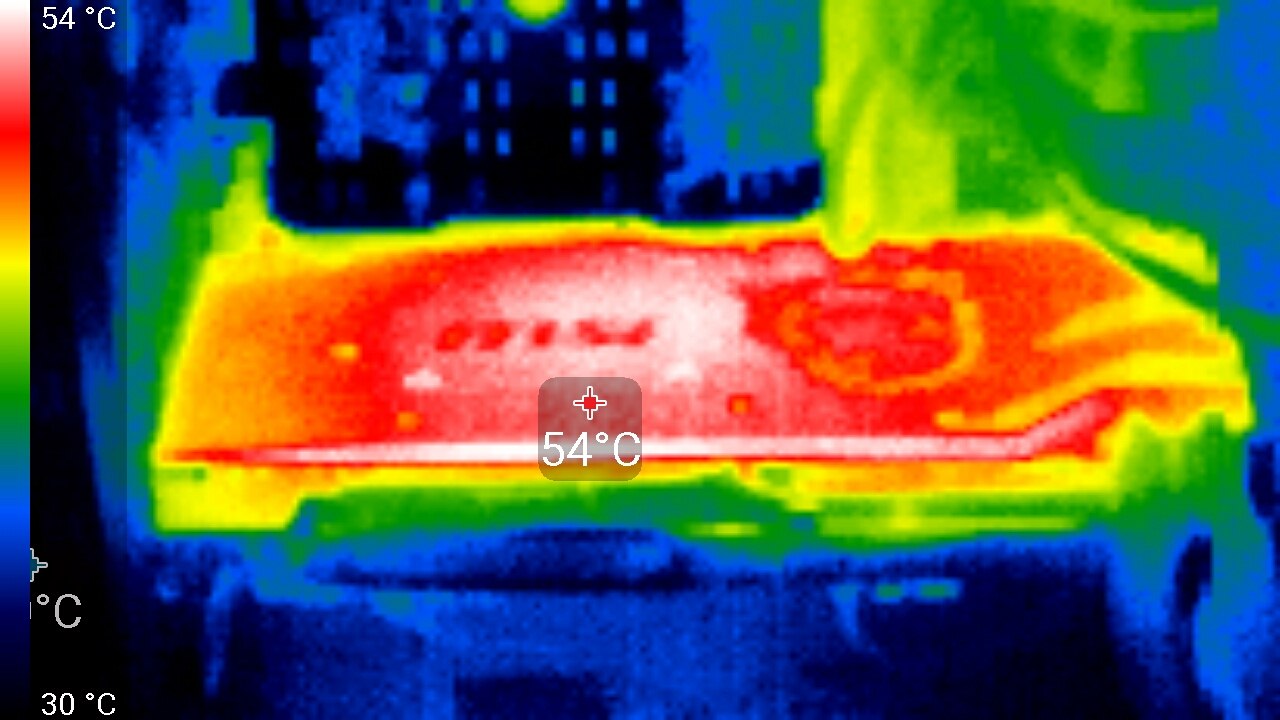

Максимальный нагрев — верхний край оборотной стороны PCB.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума выполняется по методике, описанной здесь:
- 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
- от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
- от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
- 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.
В режиме простоя в 2D температура составляла 37 °C, вентиляторы не вращались. Шум был равен 18,0 дБА.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 67 °C. Вентиляторы при этом раскручивались до 1344 оборотов в минуту, шум вырастал до 24,9 дБА, так что данную СО можно уверенно назвать тихой.
Подсветка

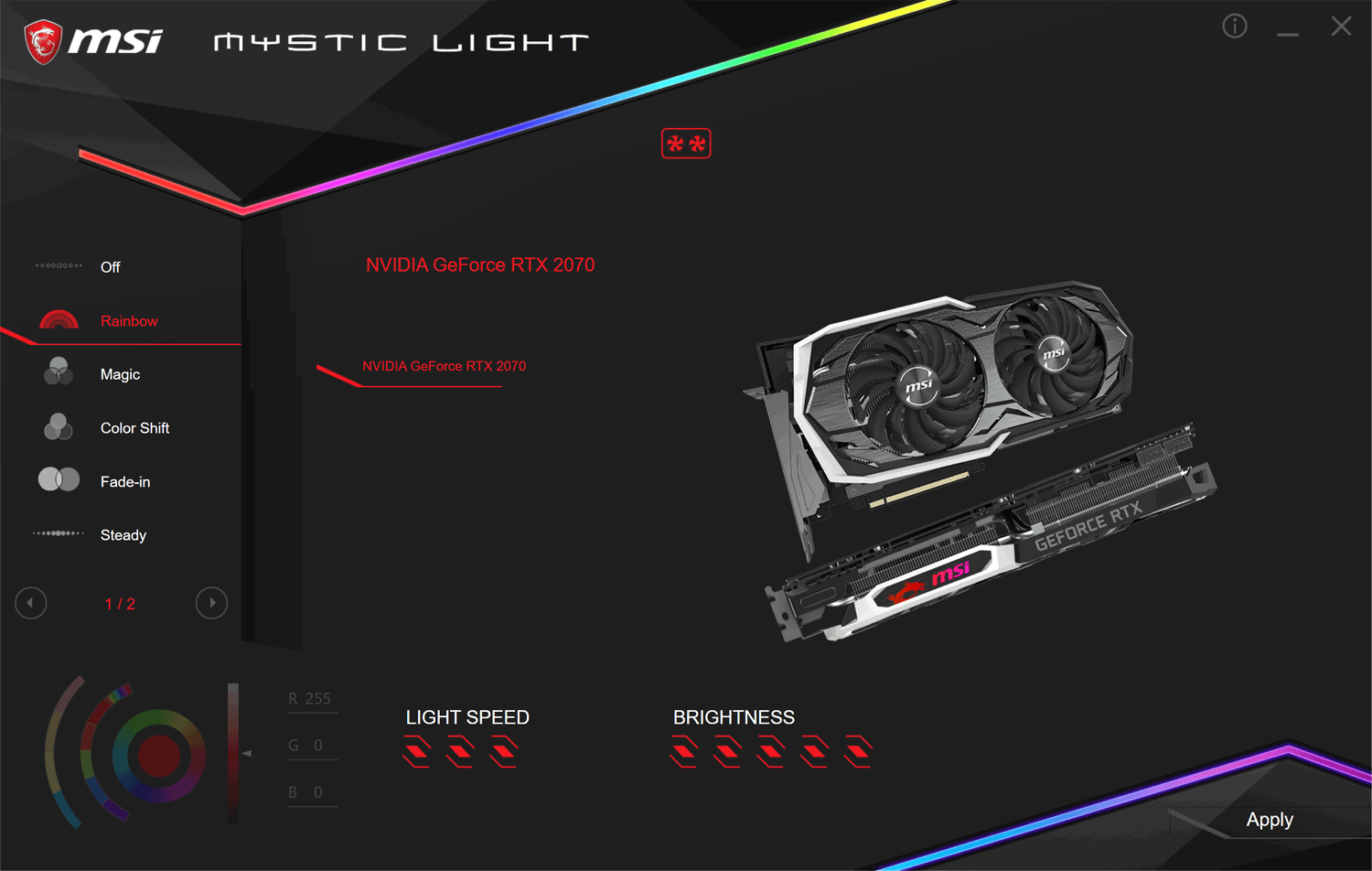

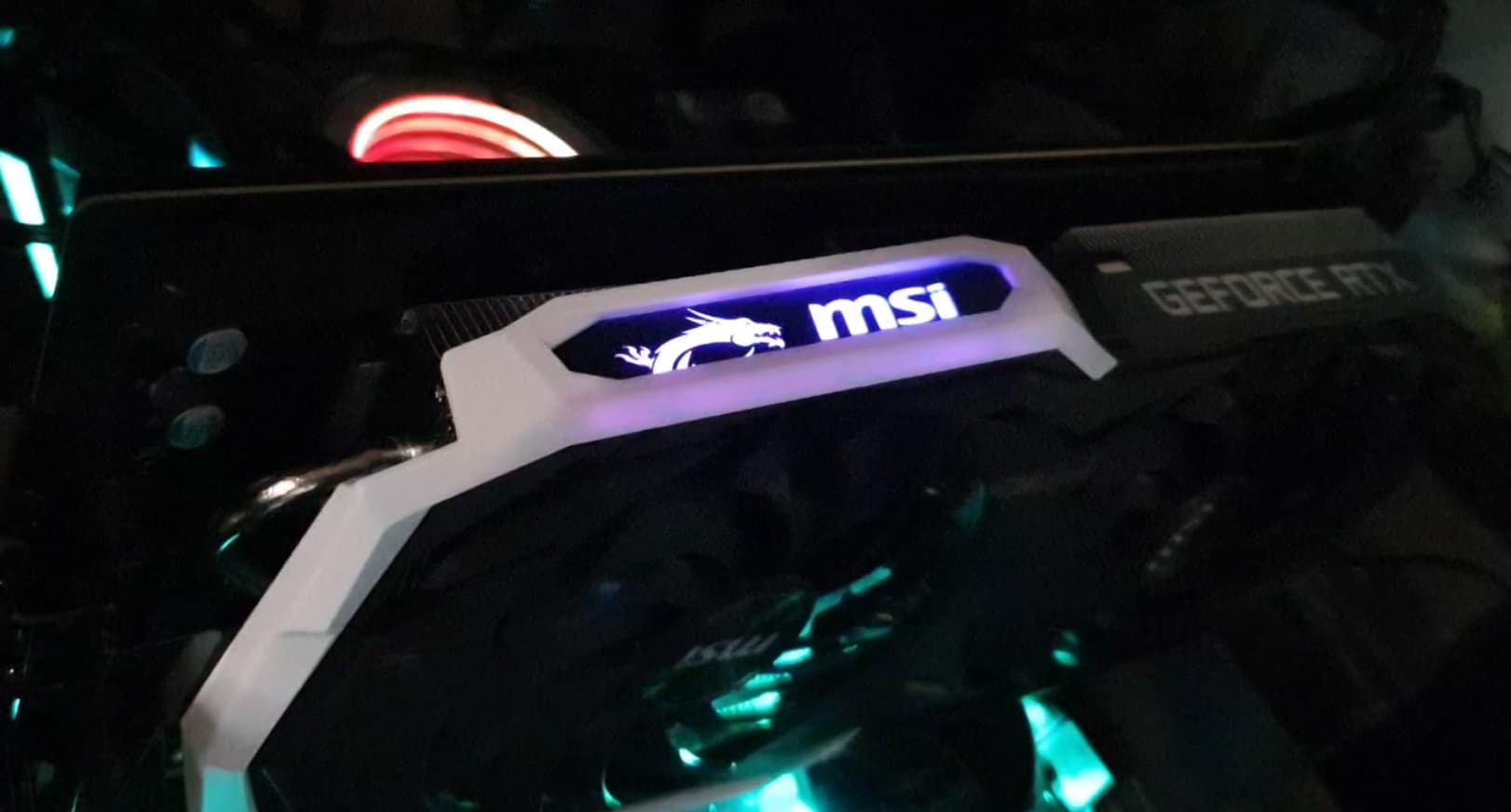

СО оснащена подсветкой, цветом которой можно управлять с помощью вышеупомянутой утилиты MSI Mystic Light.
Однако подсветка тут совсем скромная: подсвечен только логотип на торце, да и количество режимов мало. Это не сравнить с той сногсшибательной красотой, что мы видели в случае, например, MSI GeForce RTX 2080 Gaming X Trio

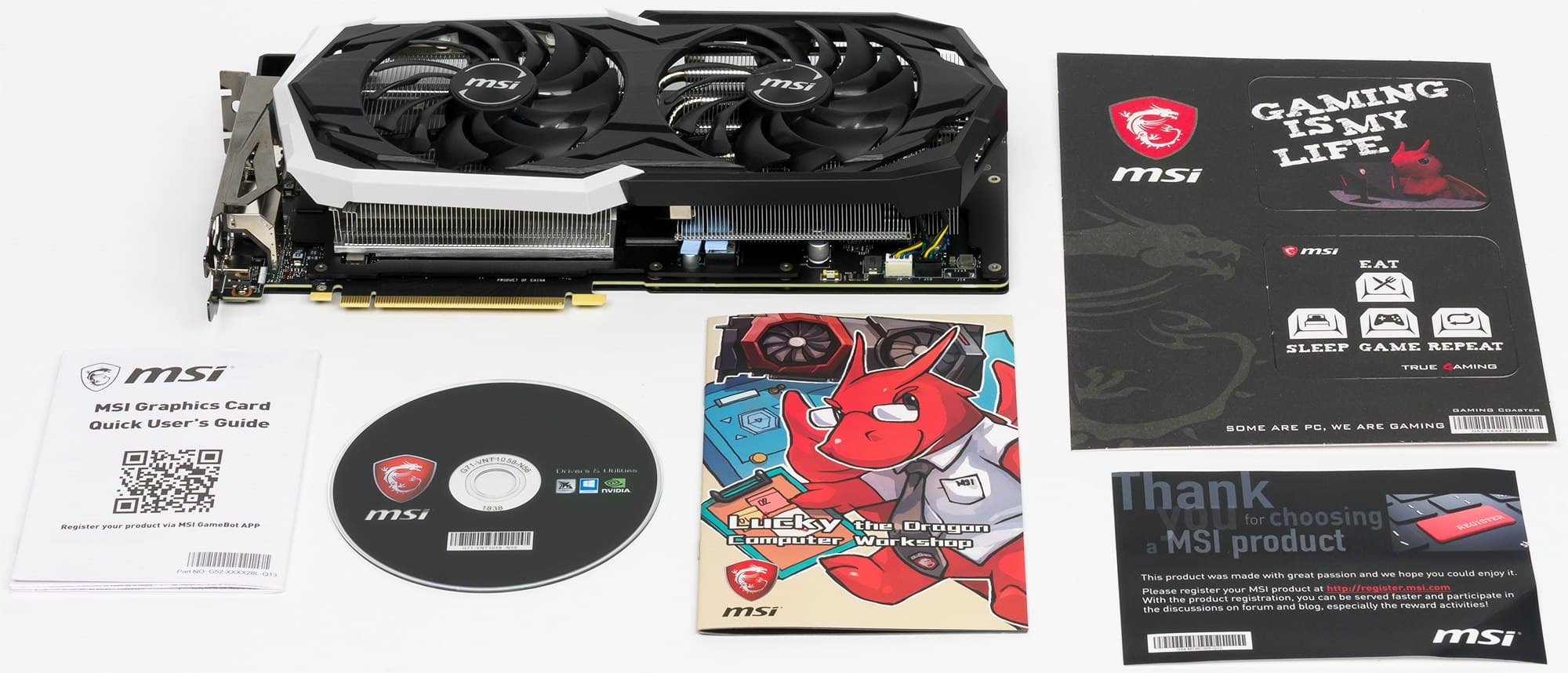

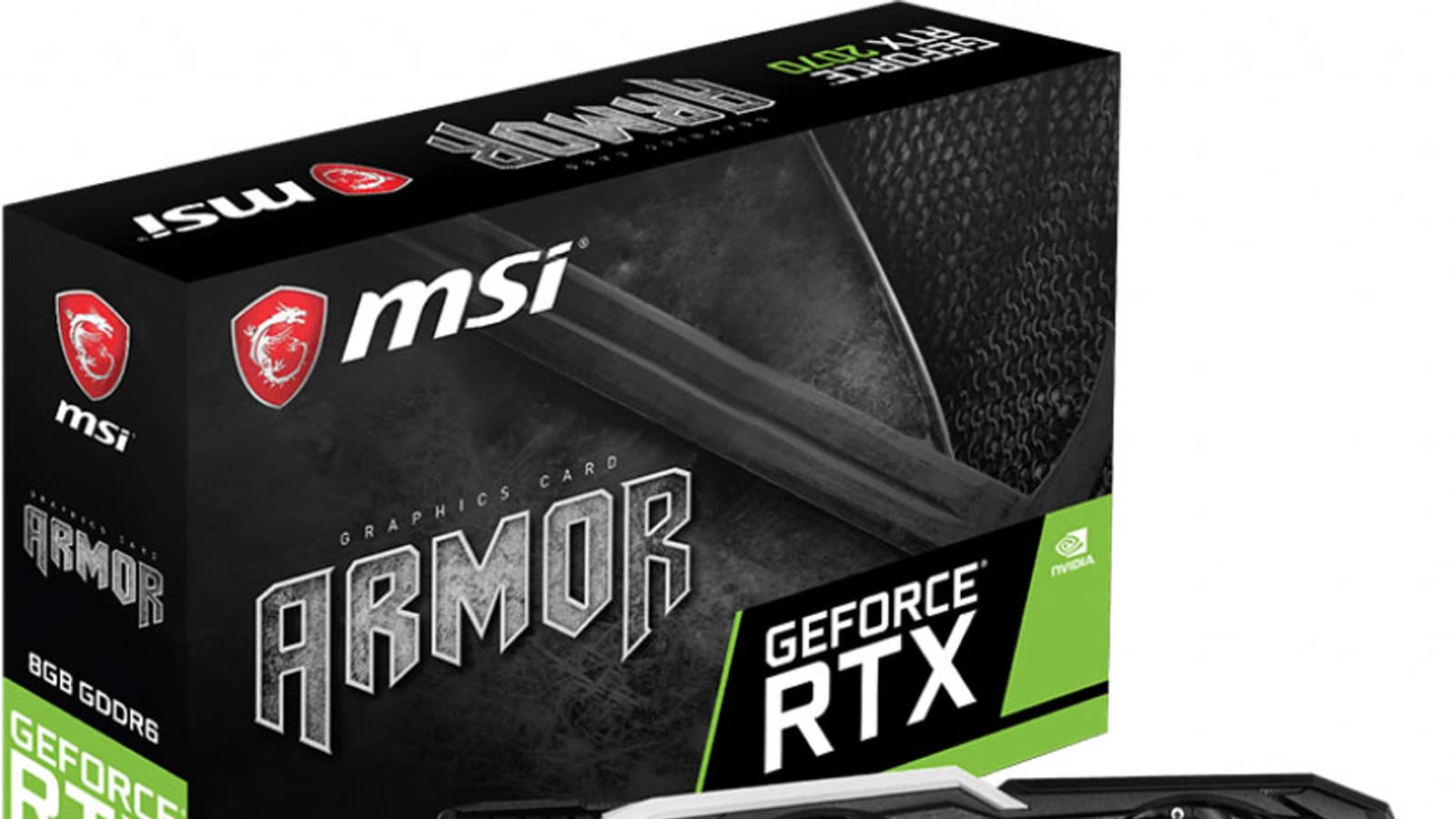

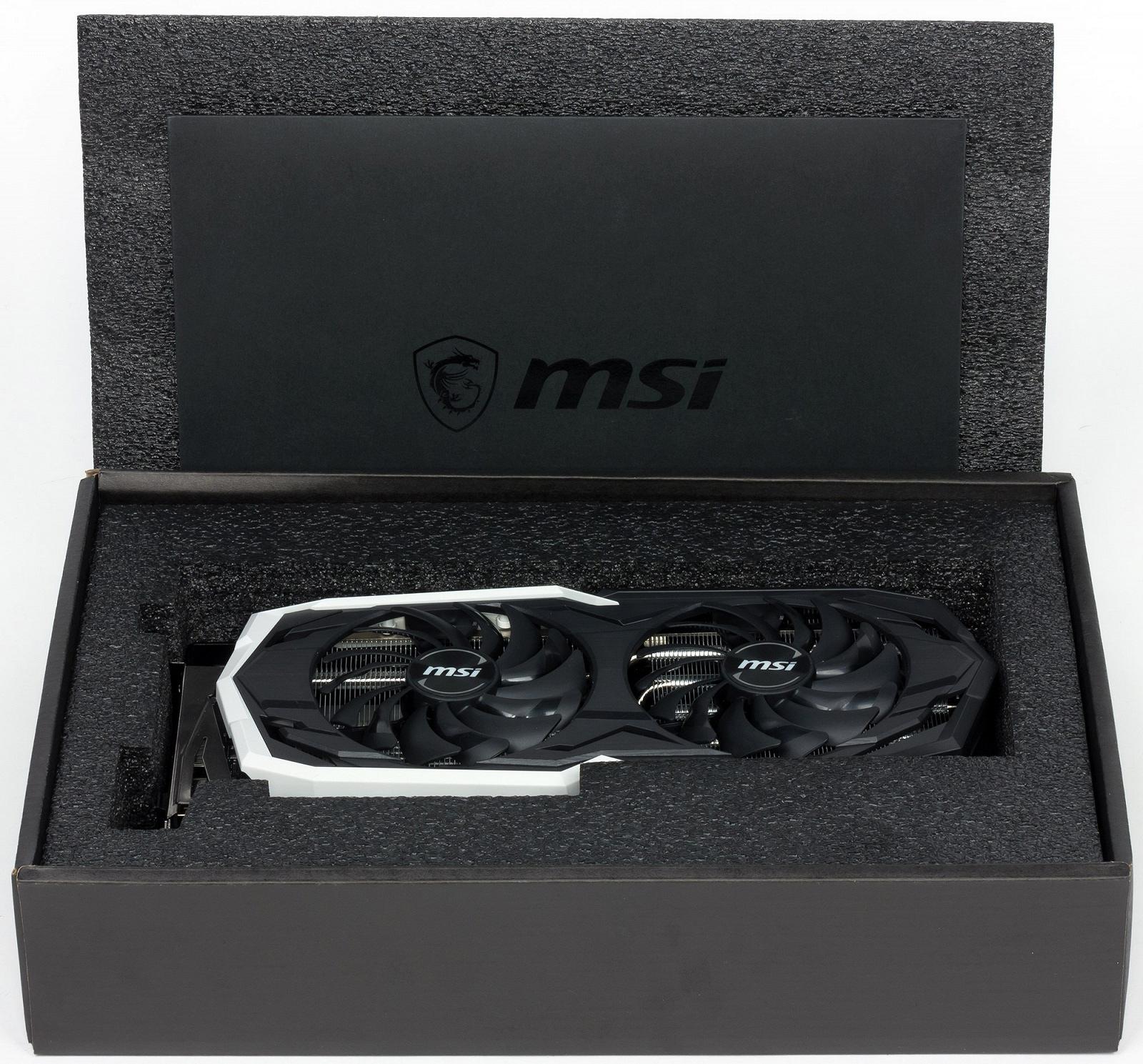

Комплект поставки и упаковка
Базовый комплект поставки должен включать руководство пользователя, диск с драйверами и утилитами (уже писал много раз, но еще раз хочется сказать, что в 2019-м глупо прилагать ПО на CD — у многих пользователей уже и устройств для их чтения в компьютерах нет! Давно пора поставлять «софт» хотя бы на USB-флешках. В данном случае перед нами базовый комплект, плюс забавный комикс про любимого персонажа MSI — Дракона, и набор фирменных подставок под стаканы.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

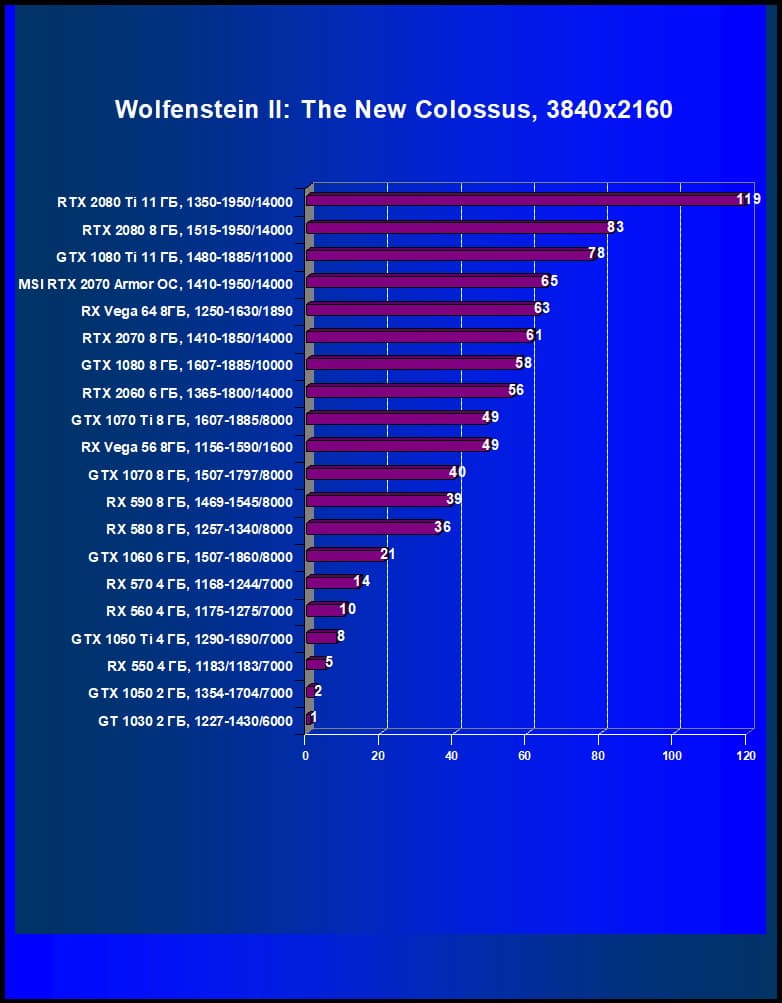

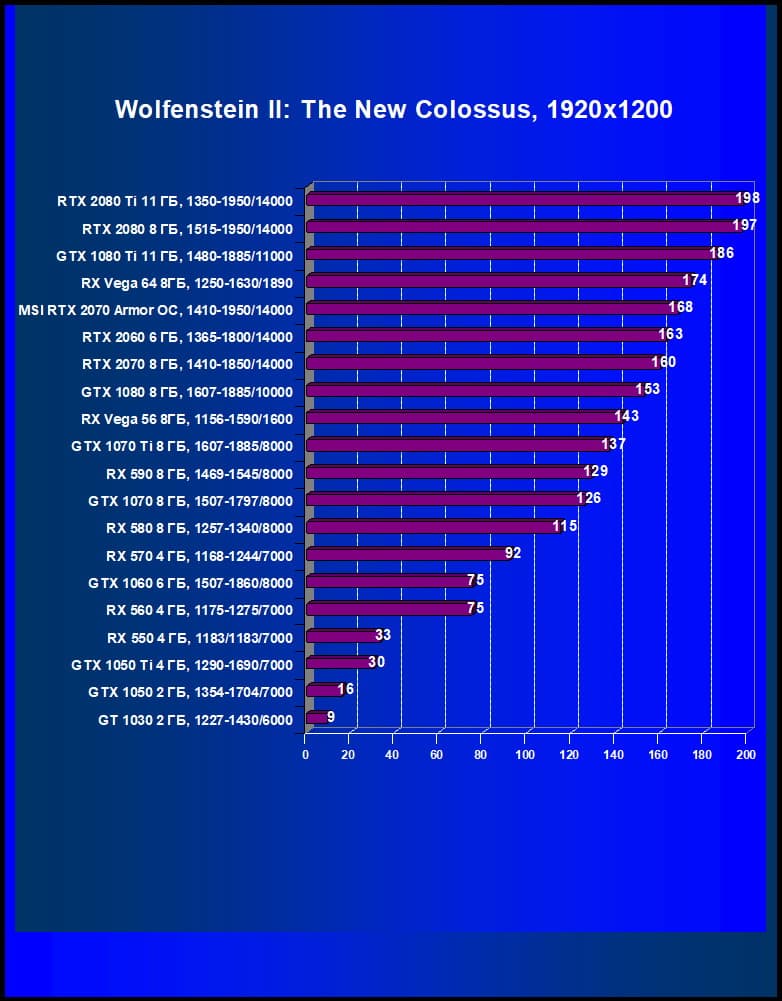

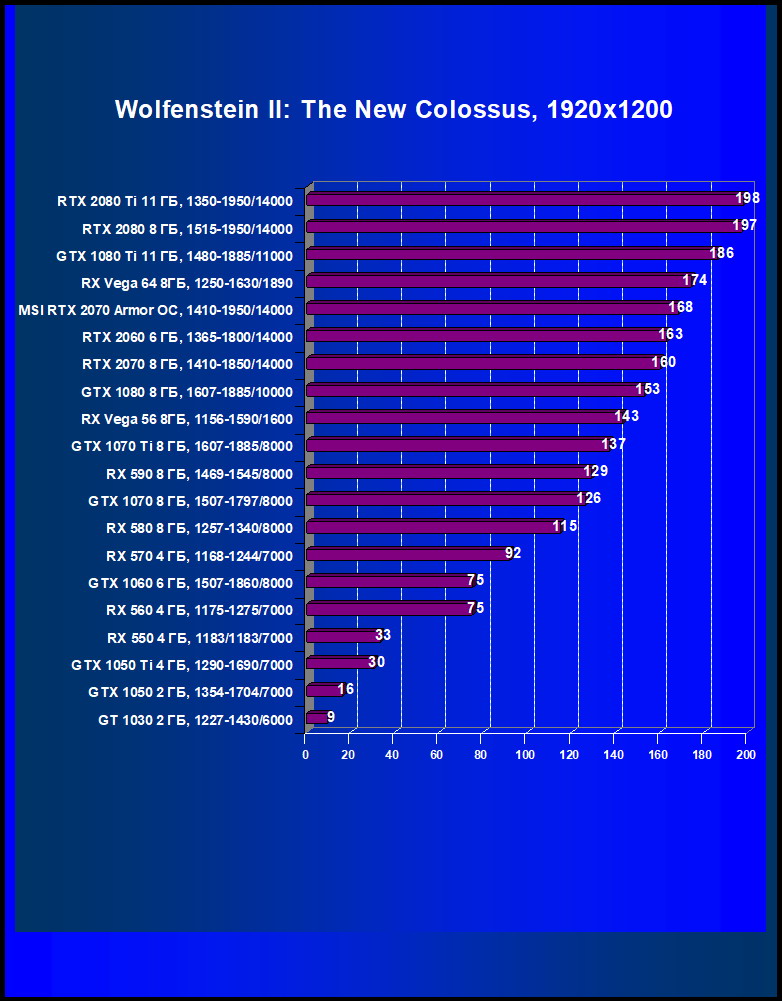

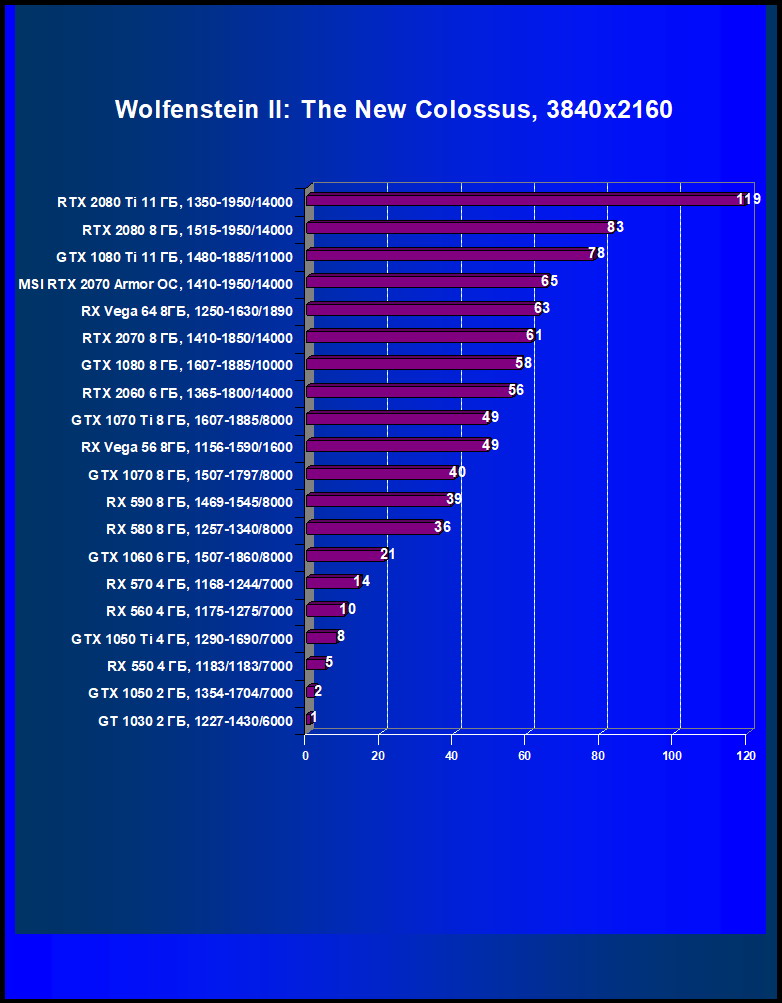

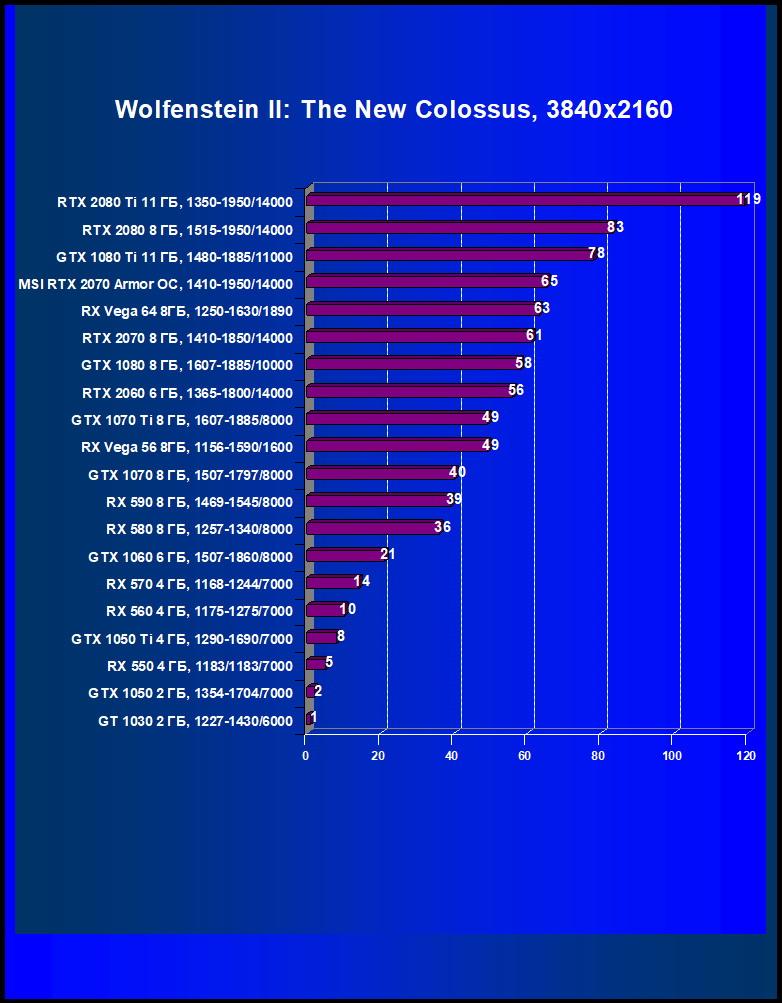

- Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)

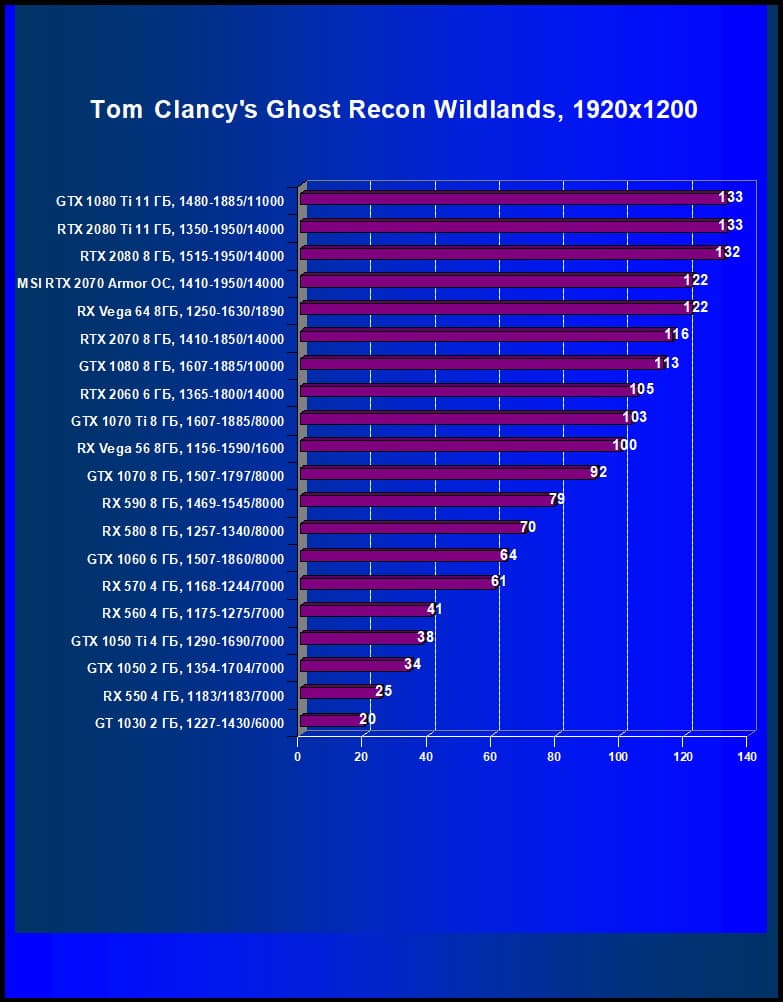

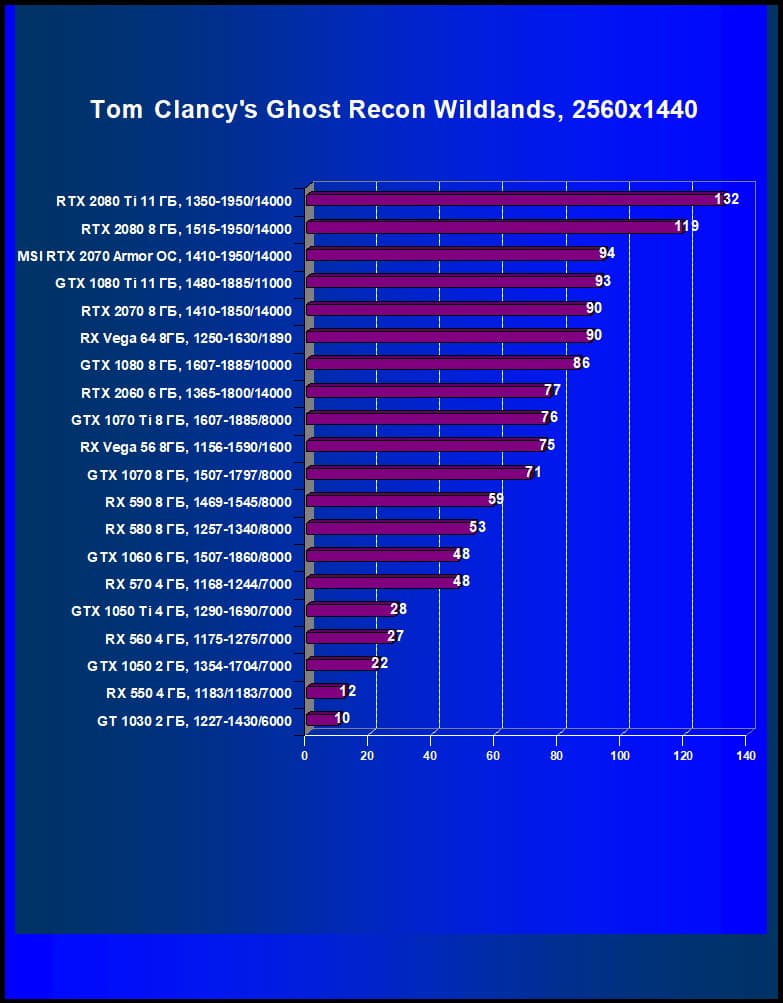

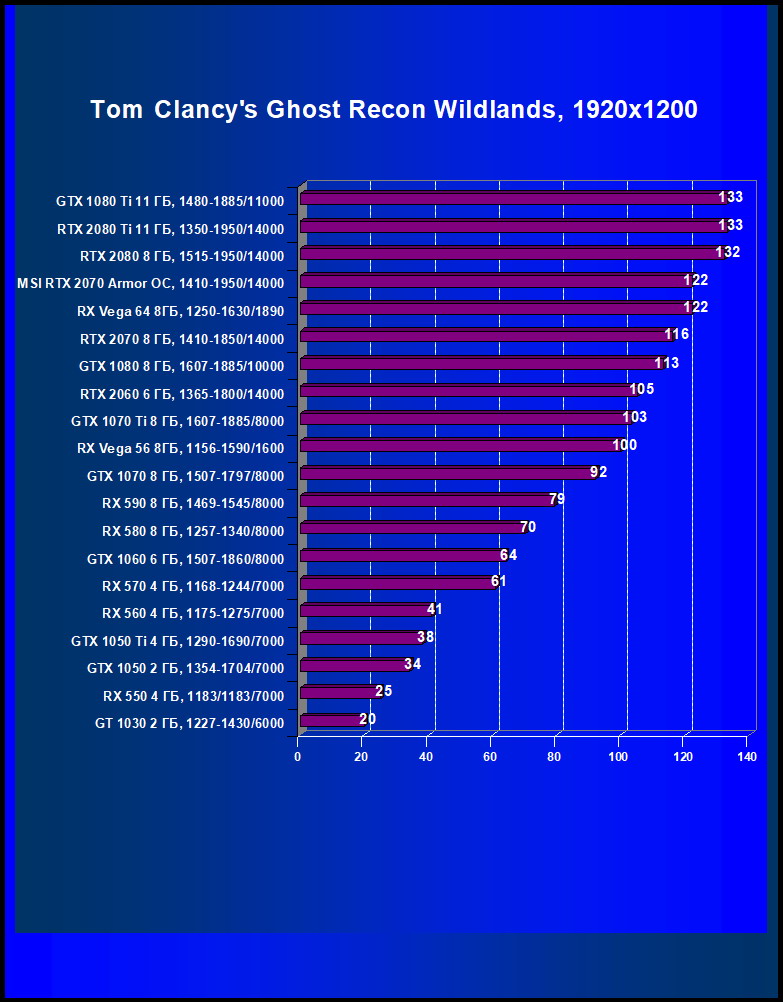

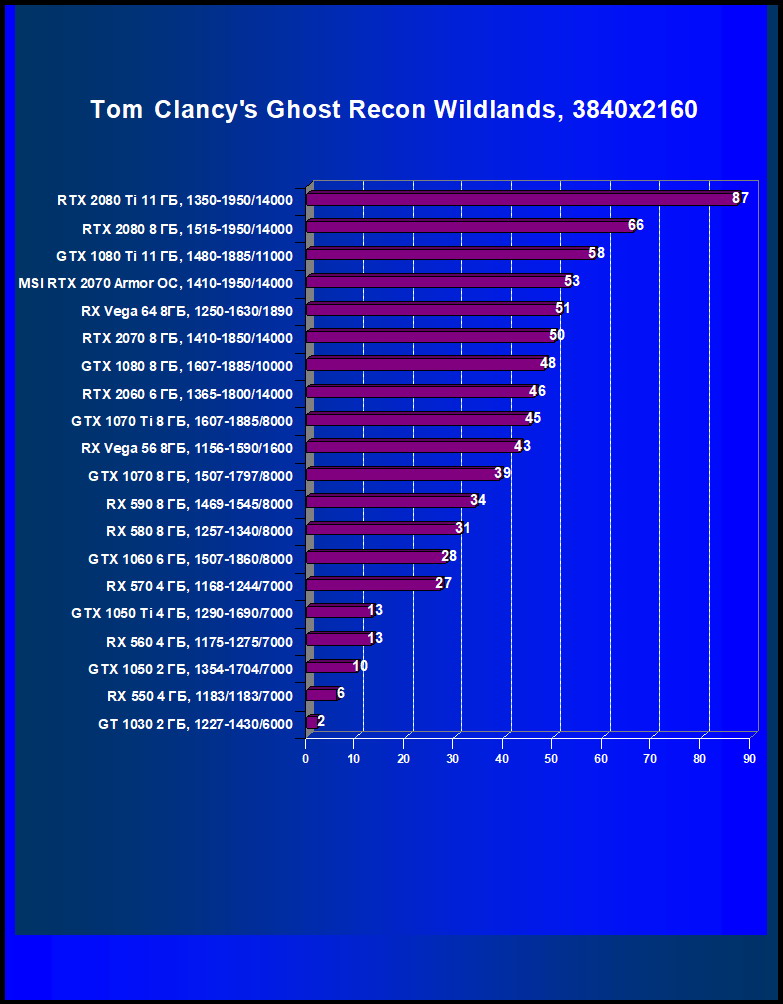

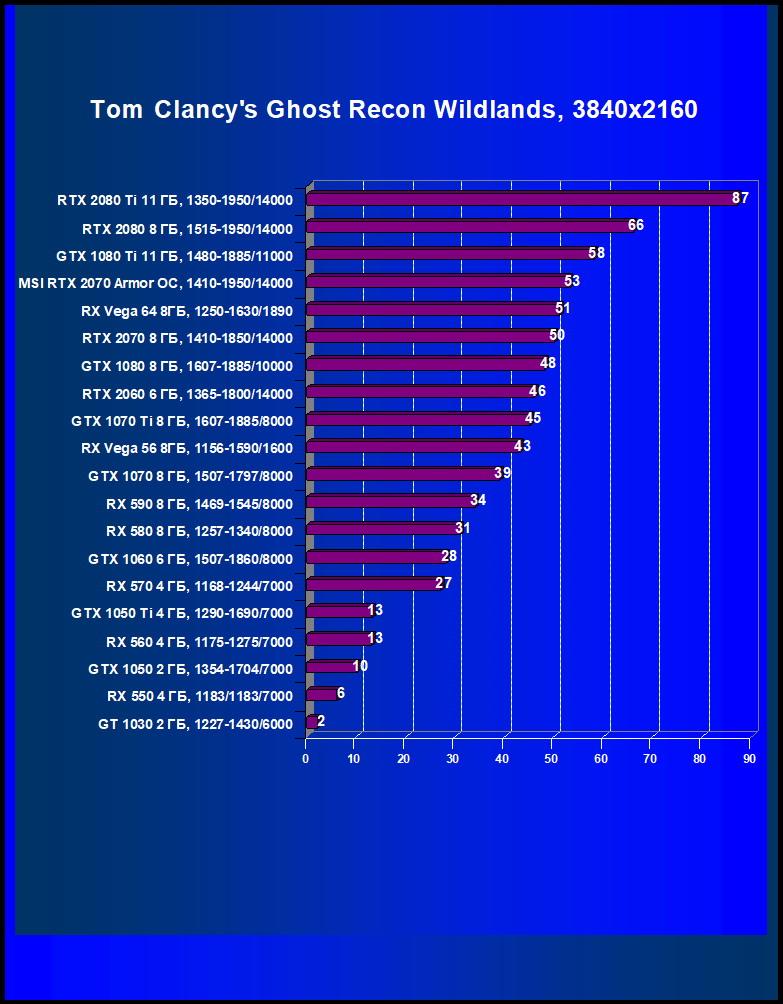

- Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft)

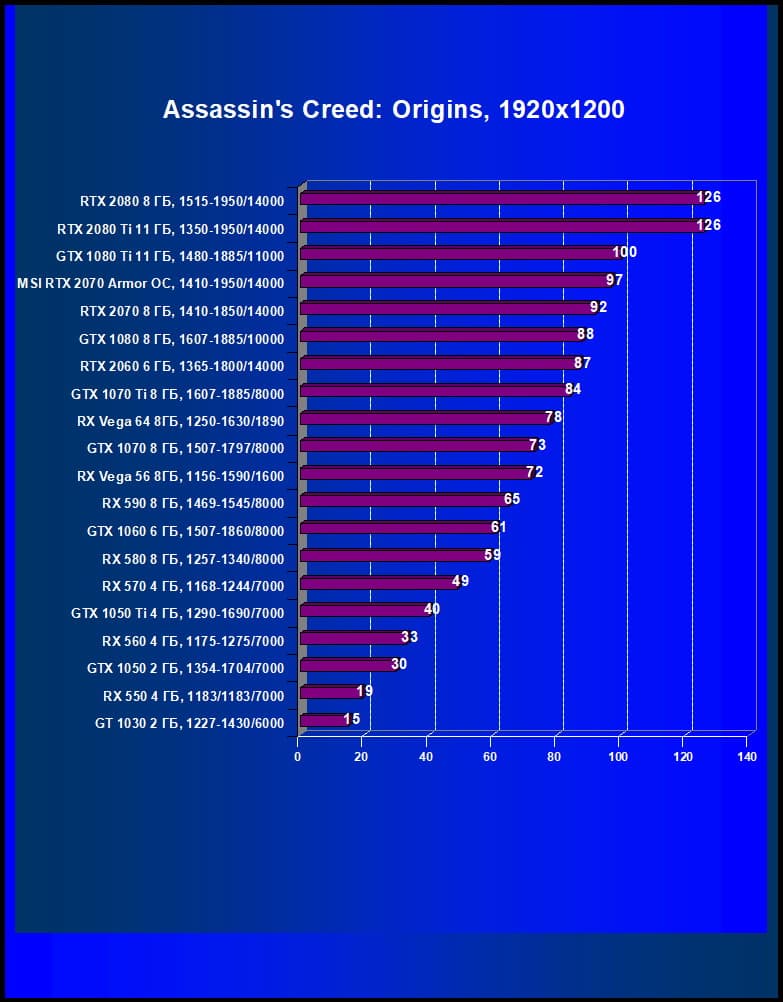

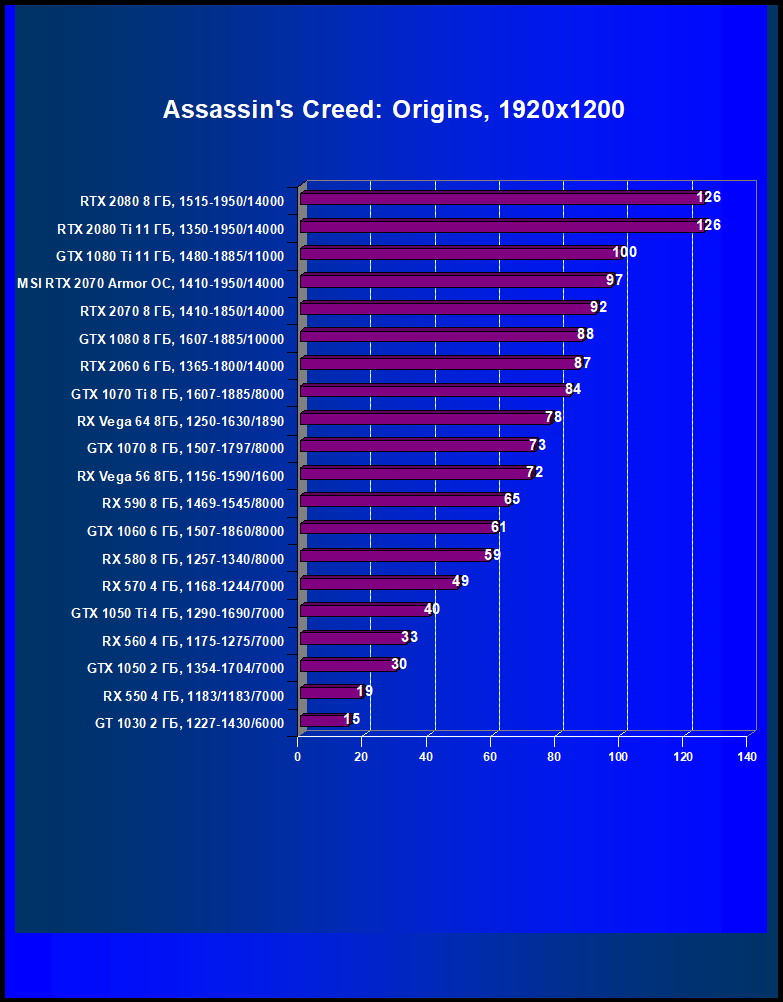

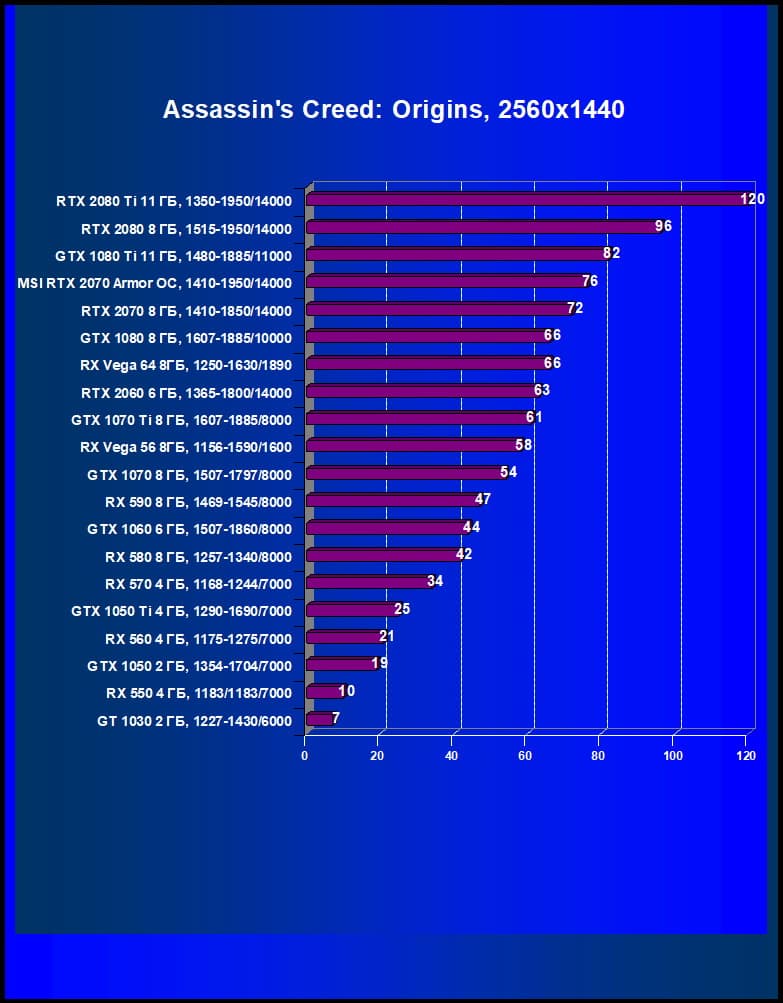

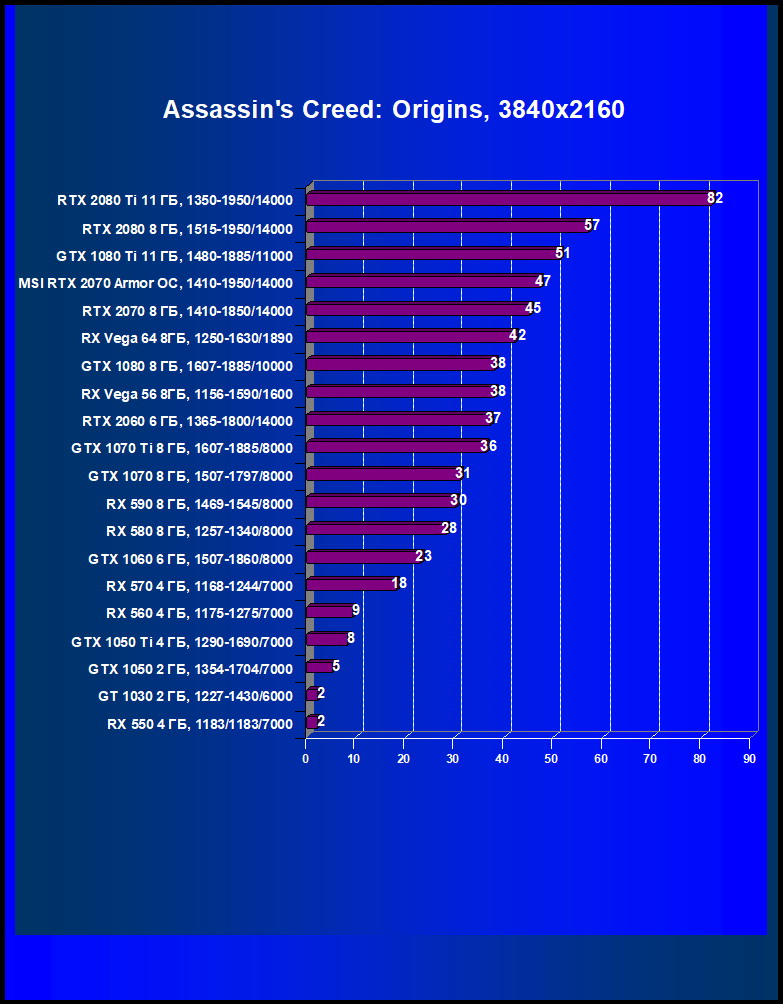

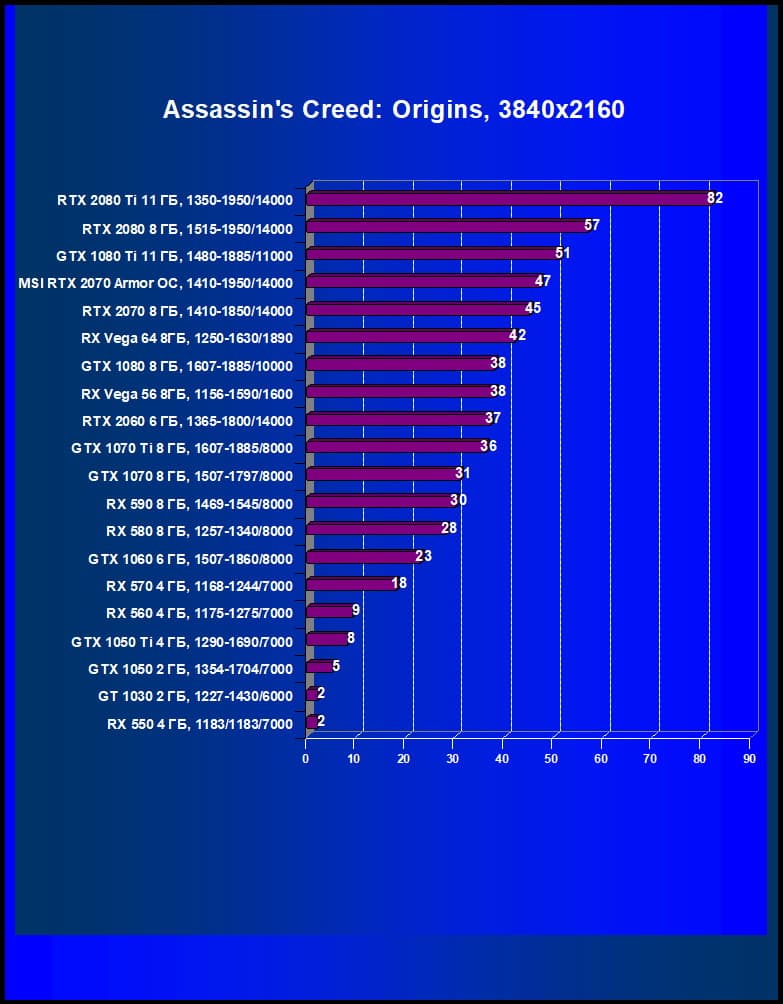

- Assassin’s Creed: Origins (Ubisoft/Ubisoft)

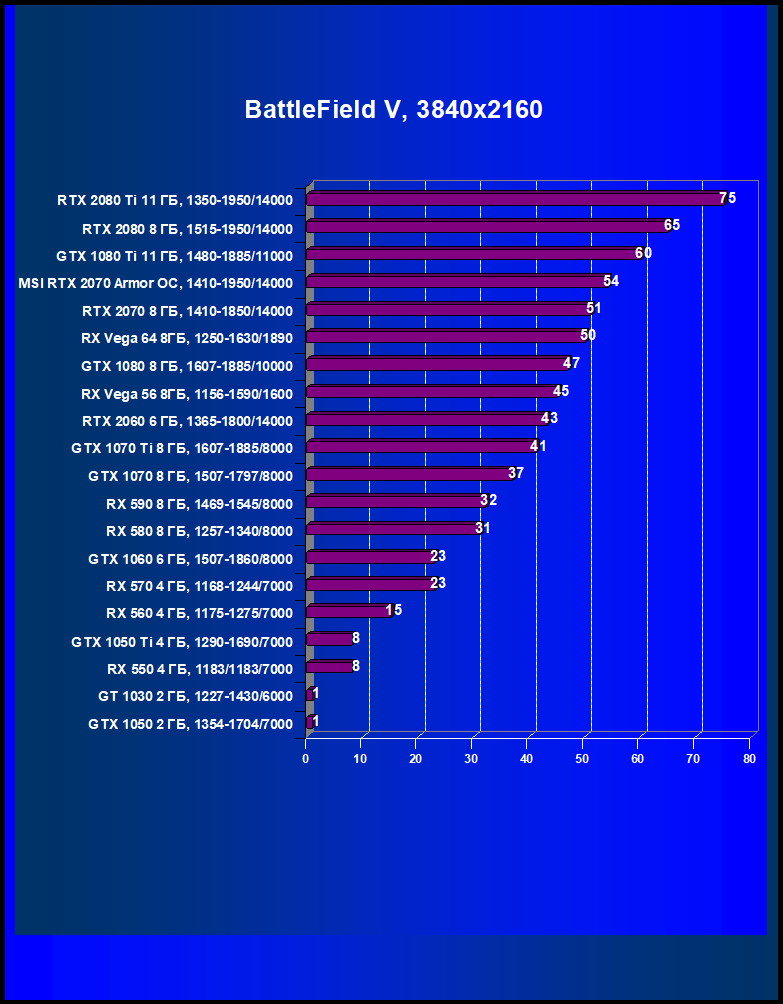

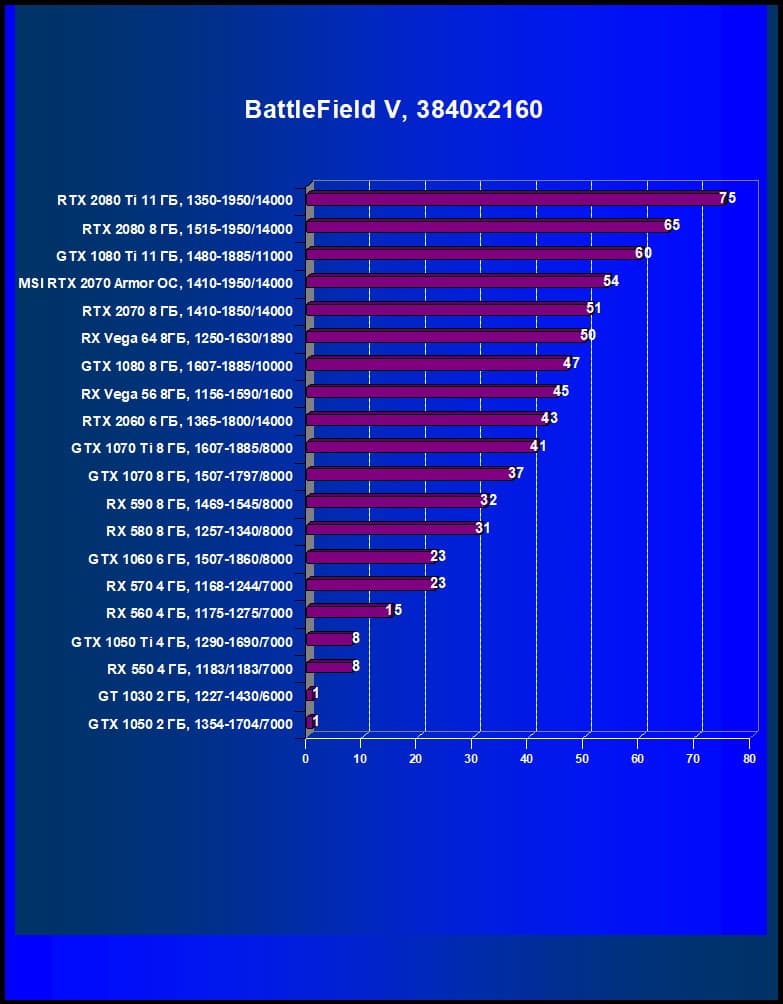

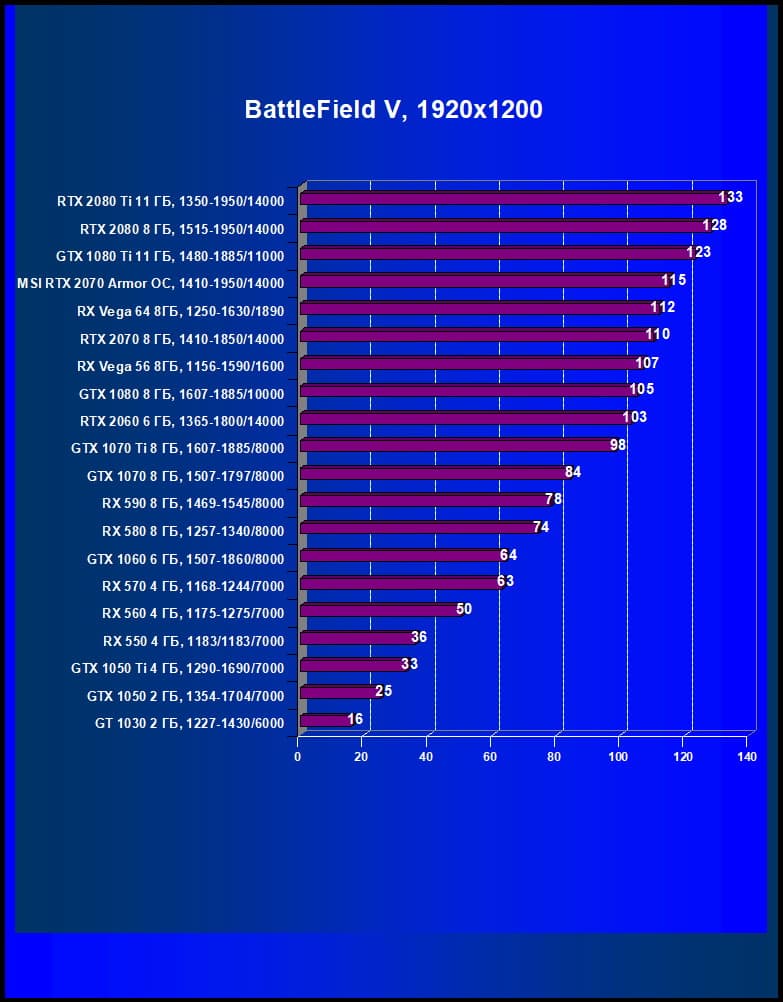

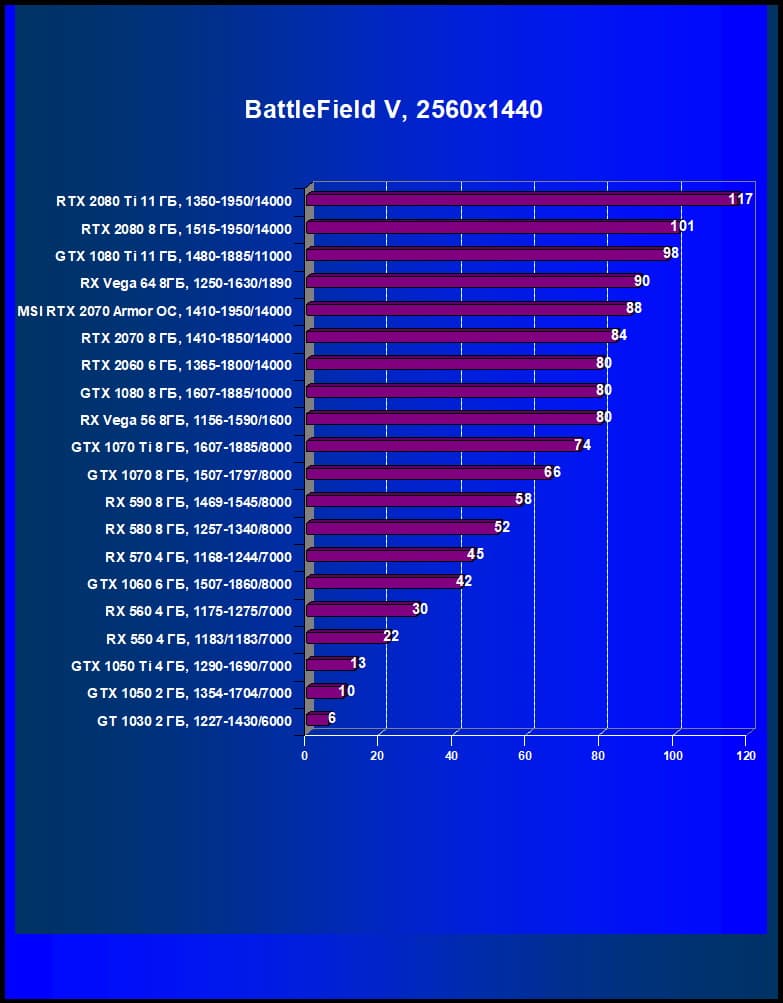

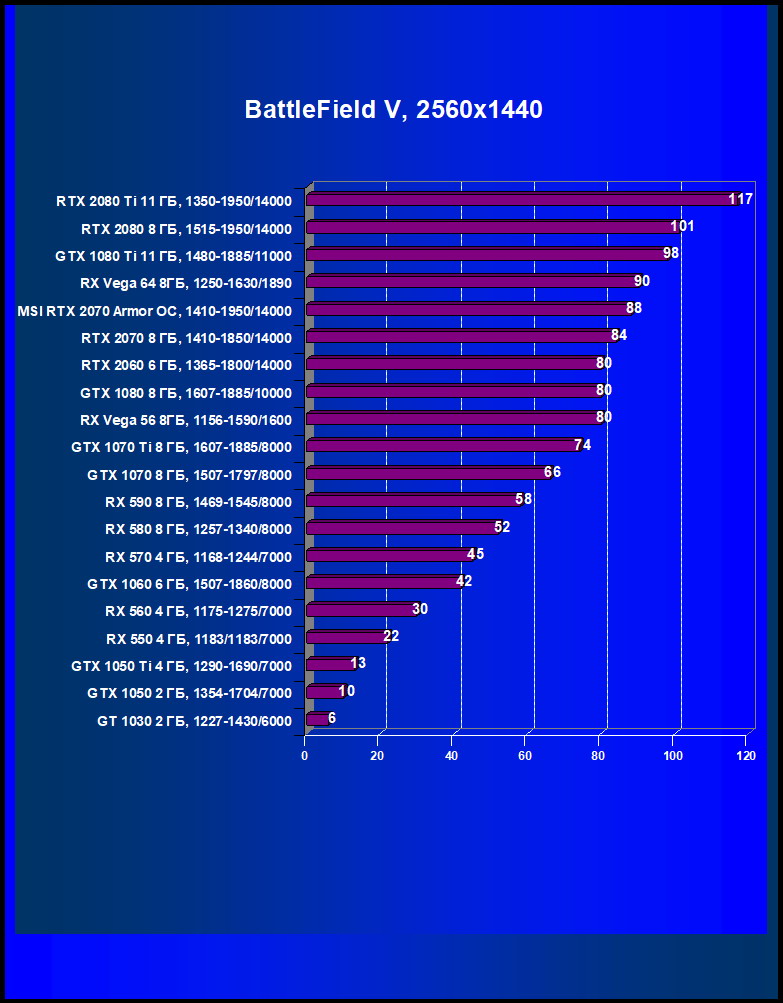

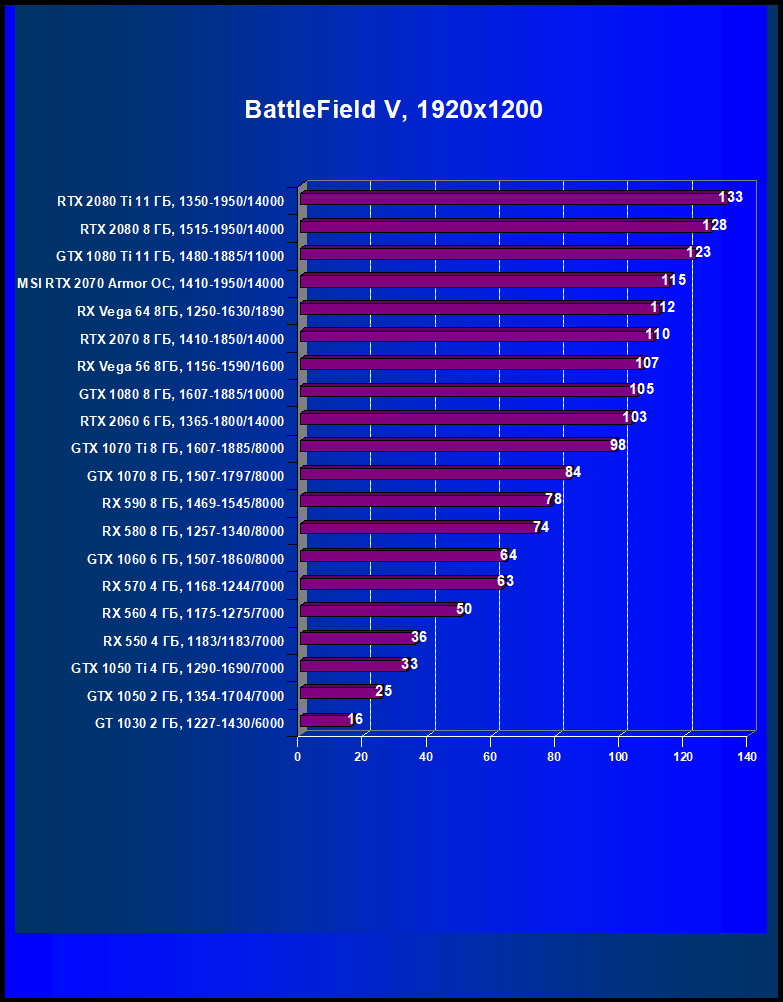

- Battlefield V (EA Digital Illusions CE/Electronic Arts)

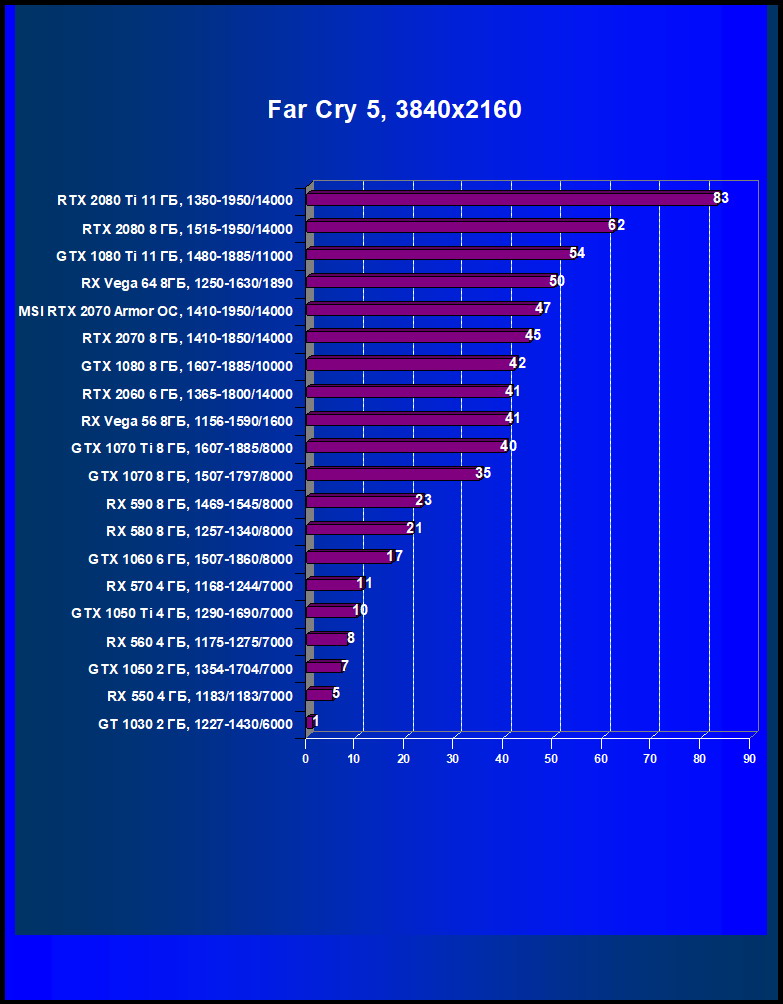

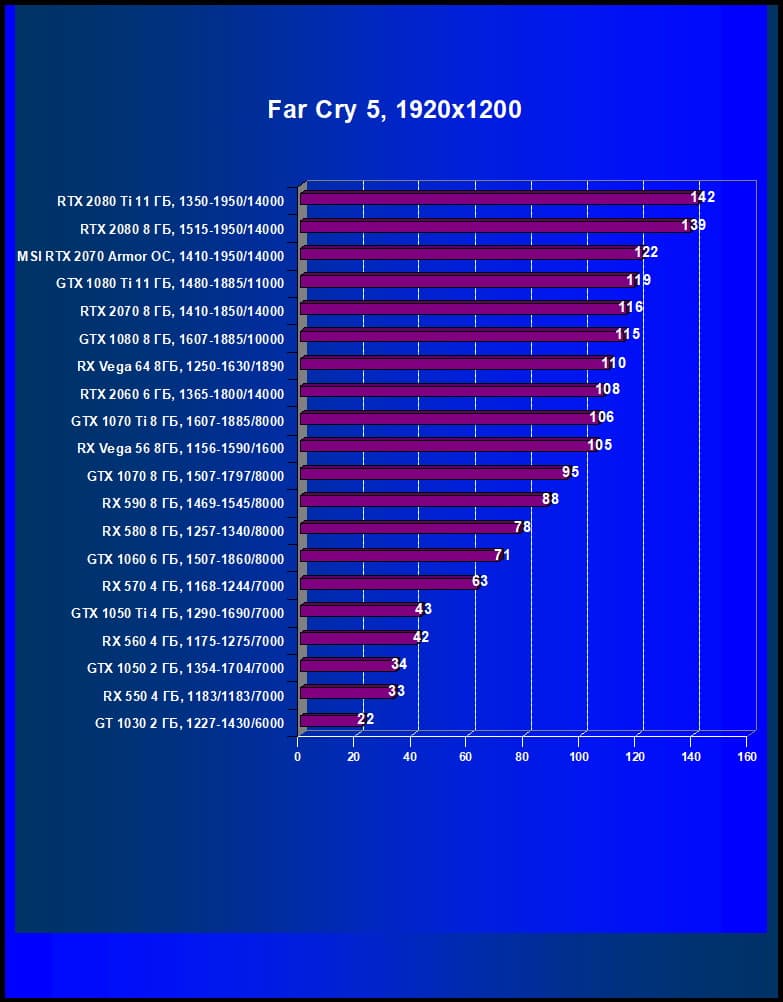

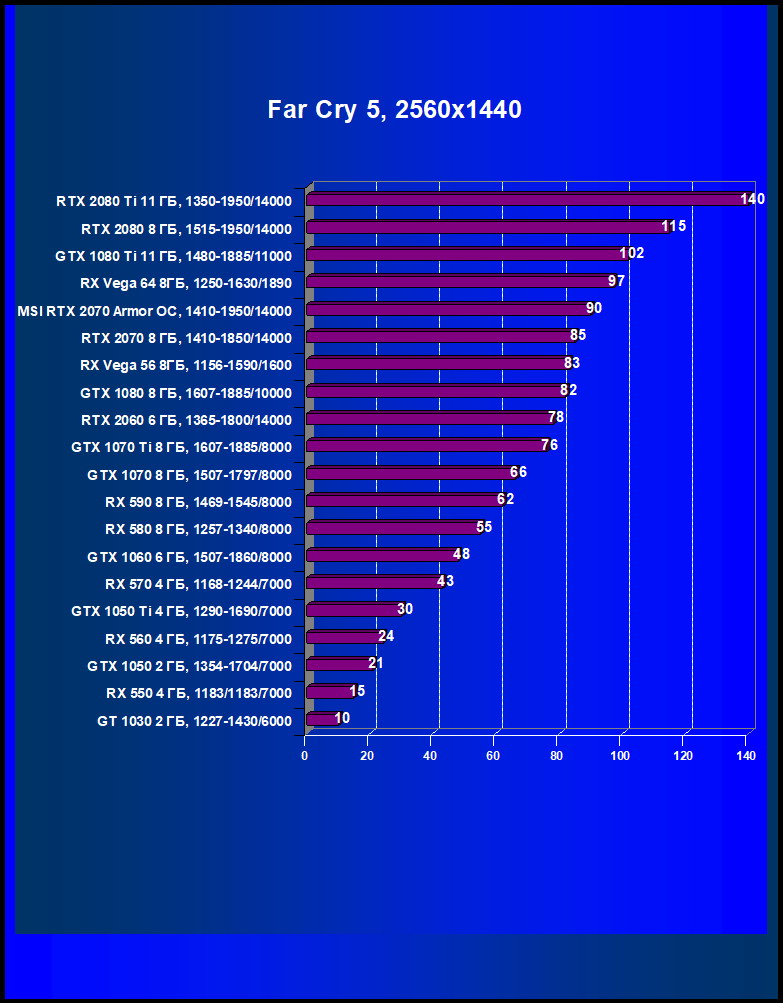

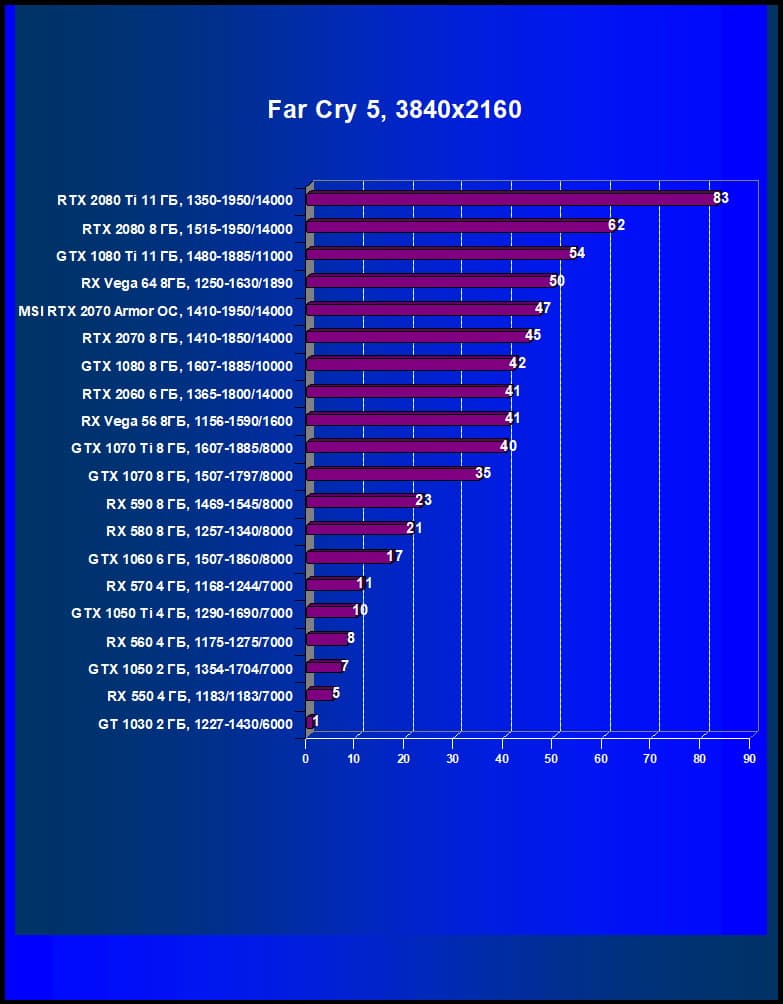

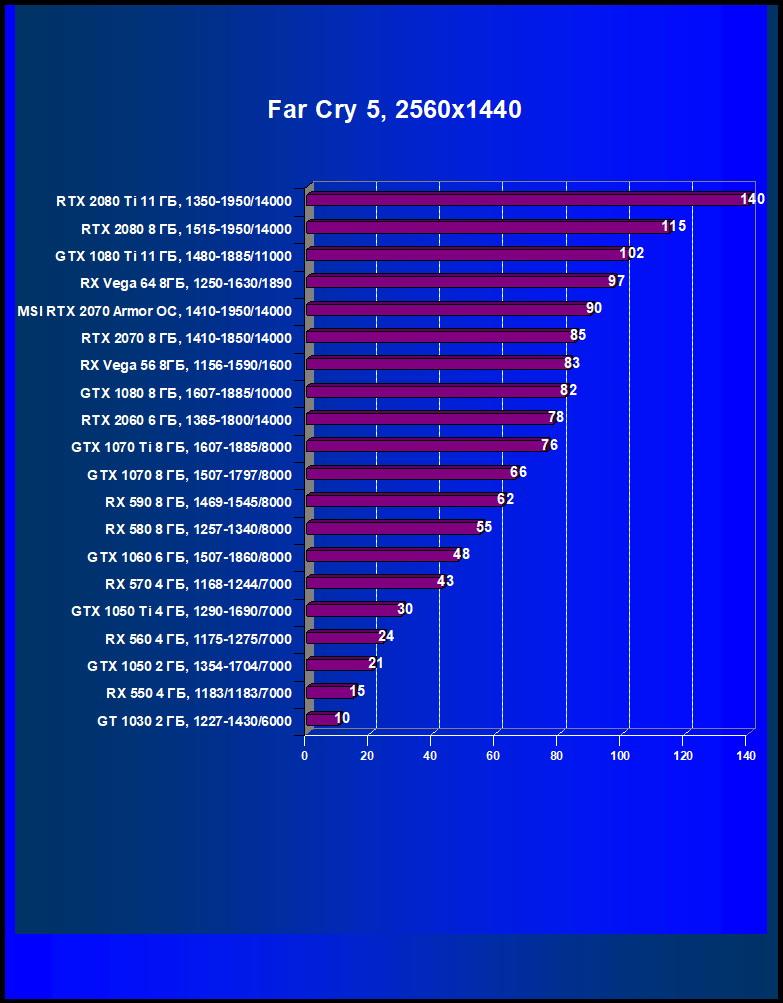

- Far Cry 5 (Ubisoft/Ubisoft)

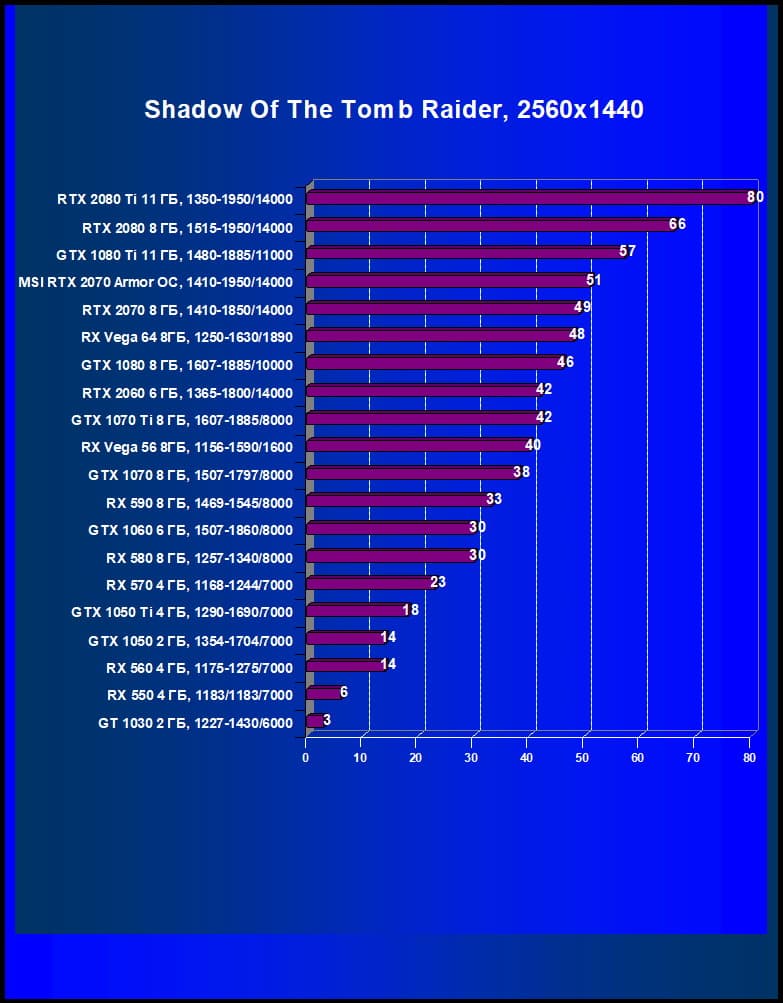

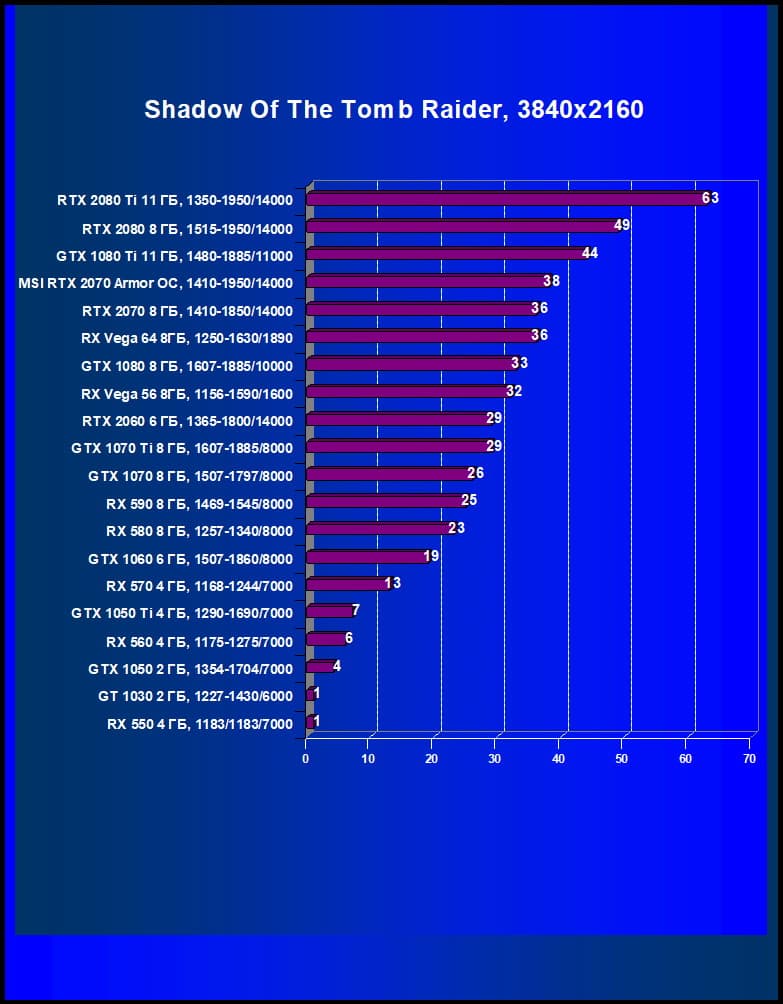

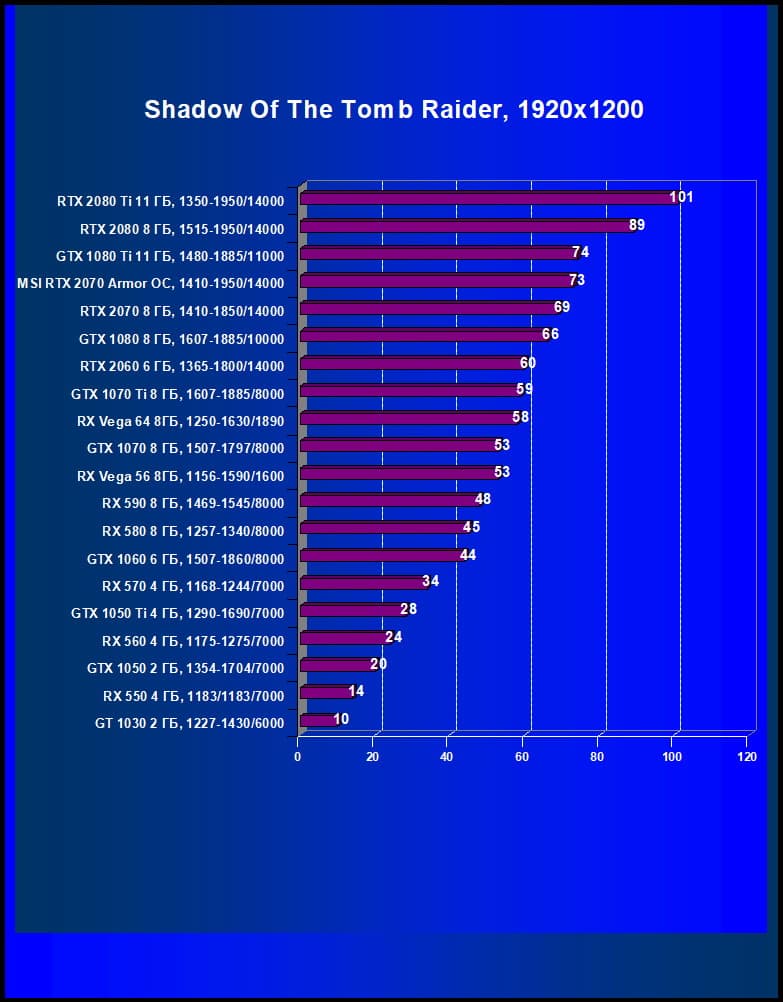

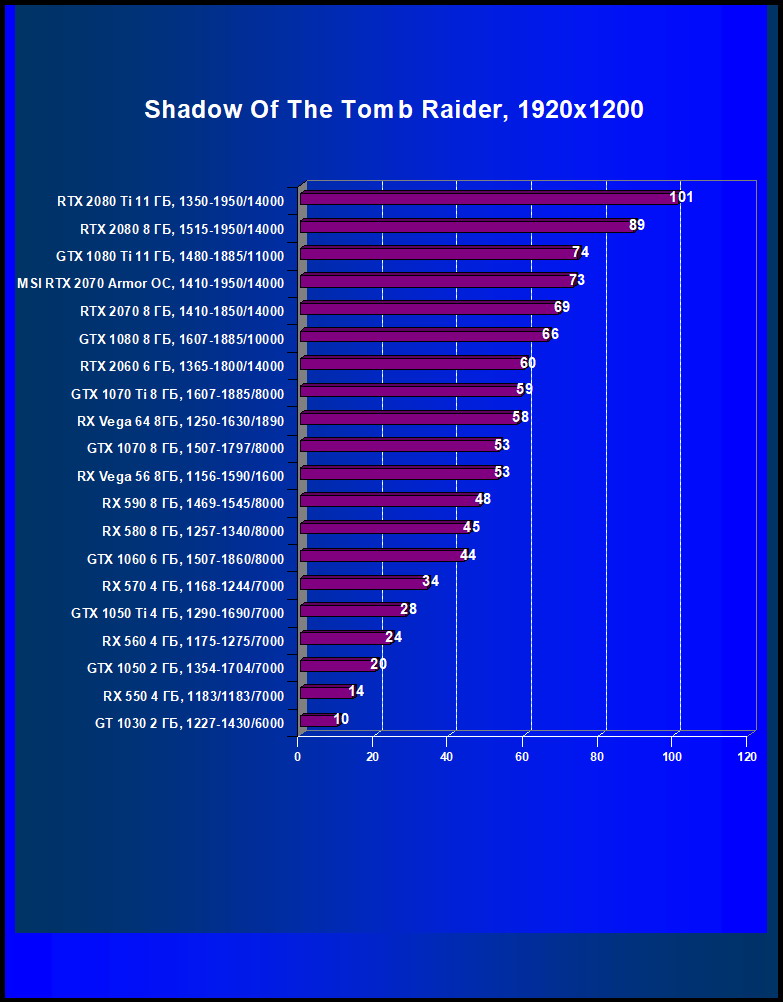

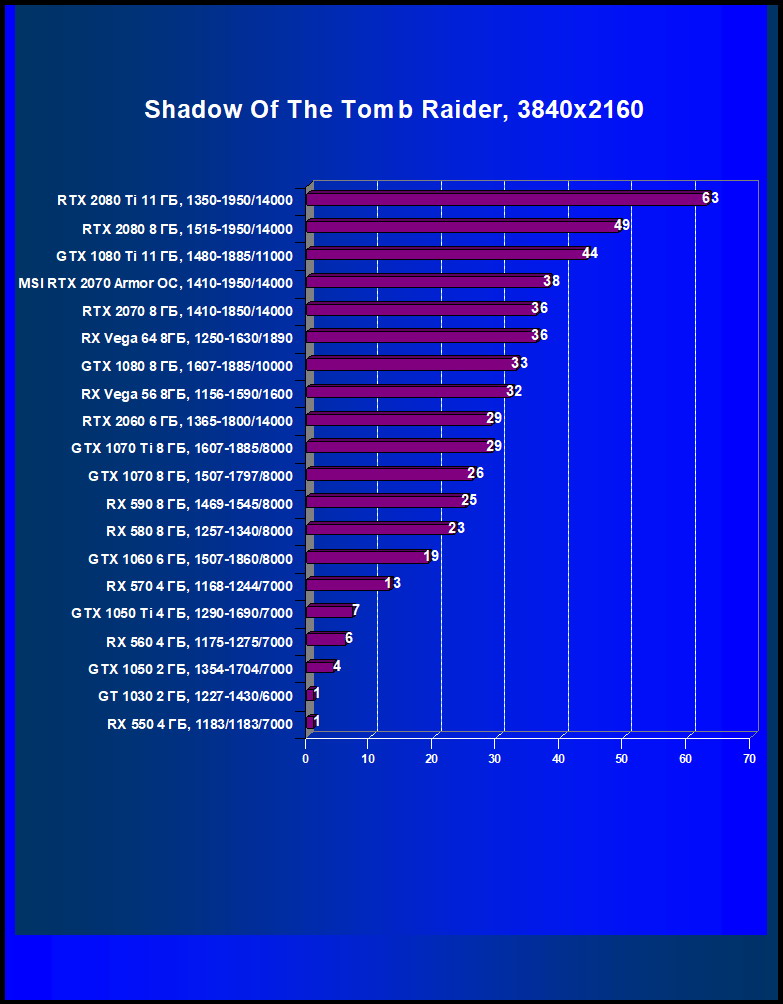

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix) — HDR включен

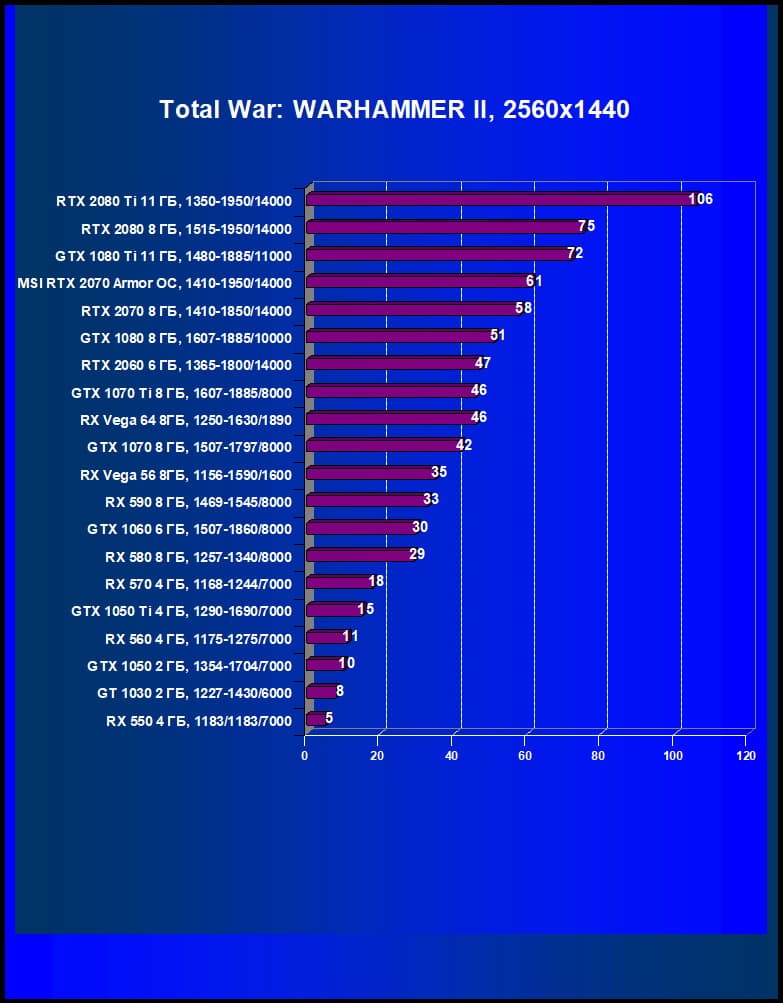

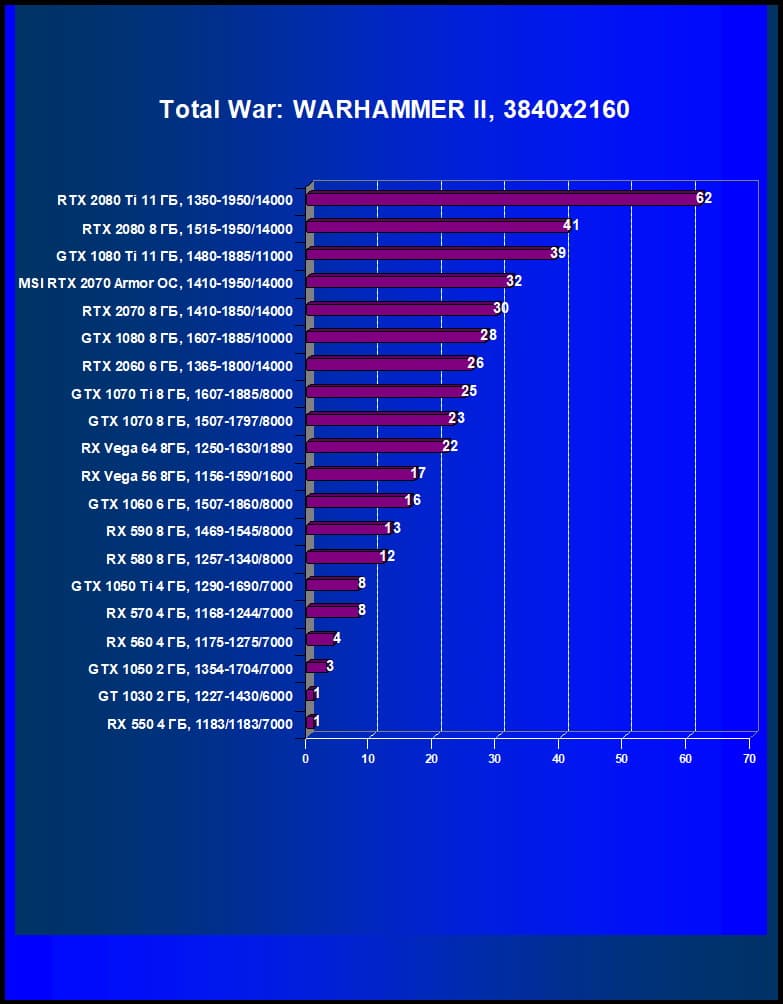

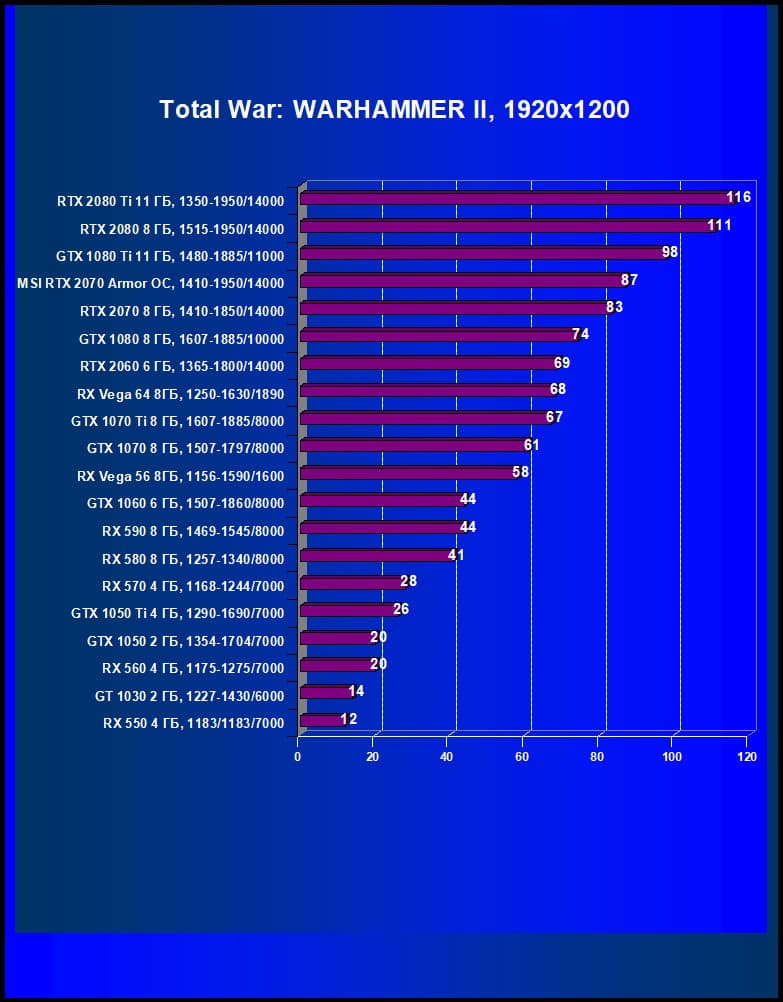

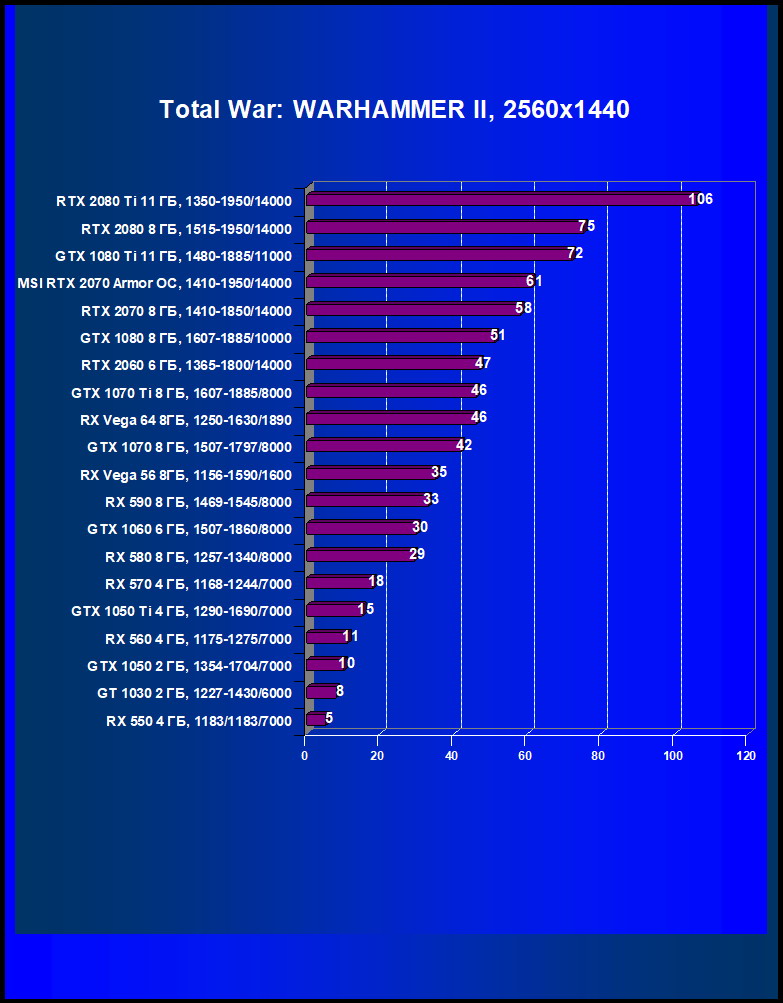

- Total War: Warhammer II (Creative Assembly/Sega)

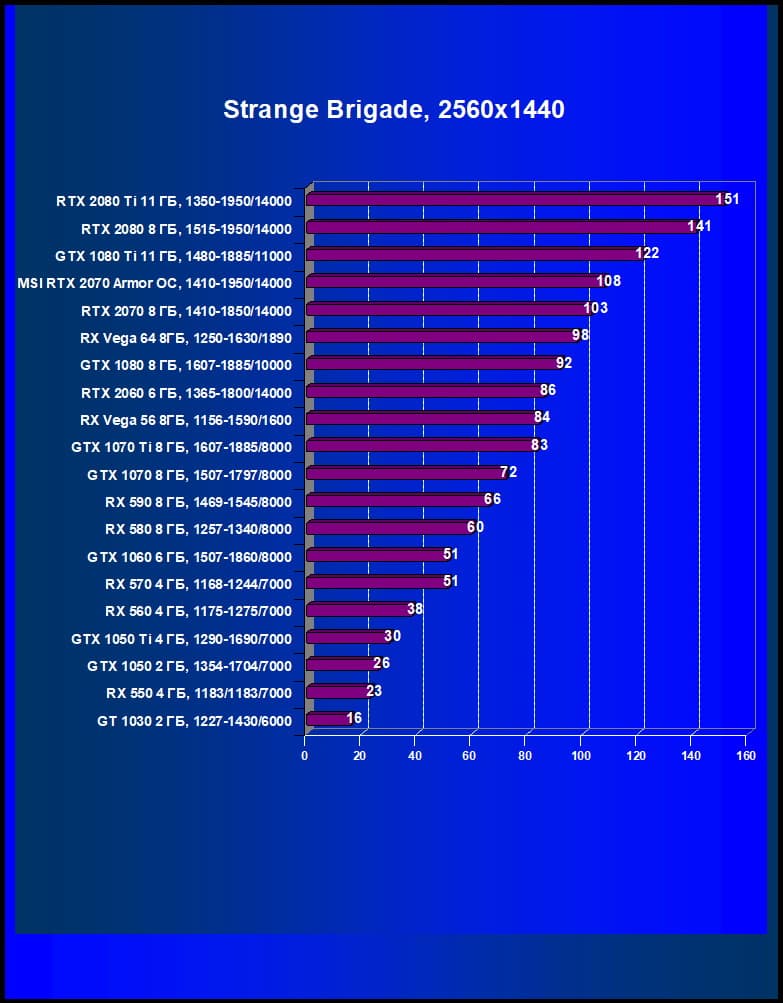

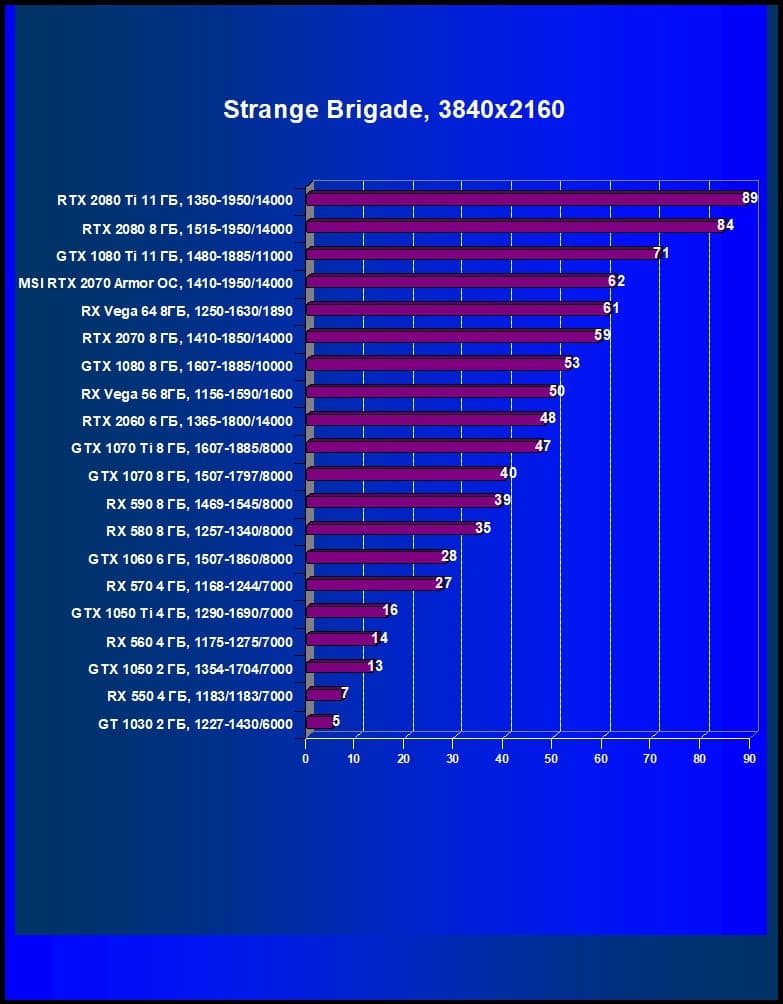

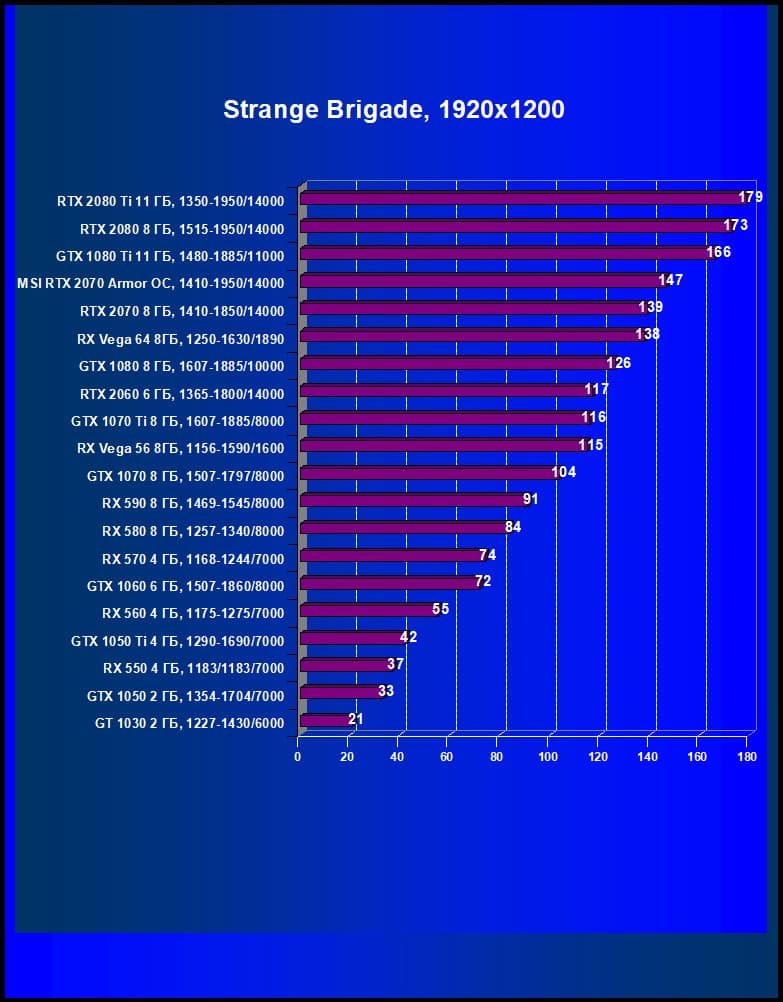

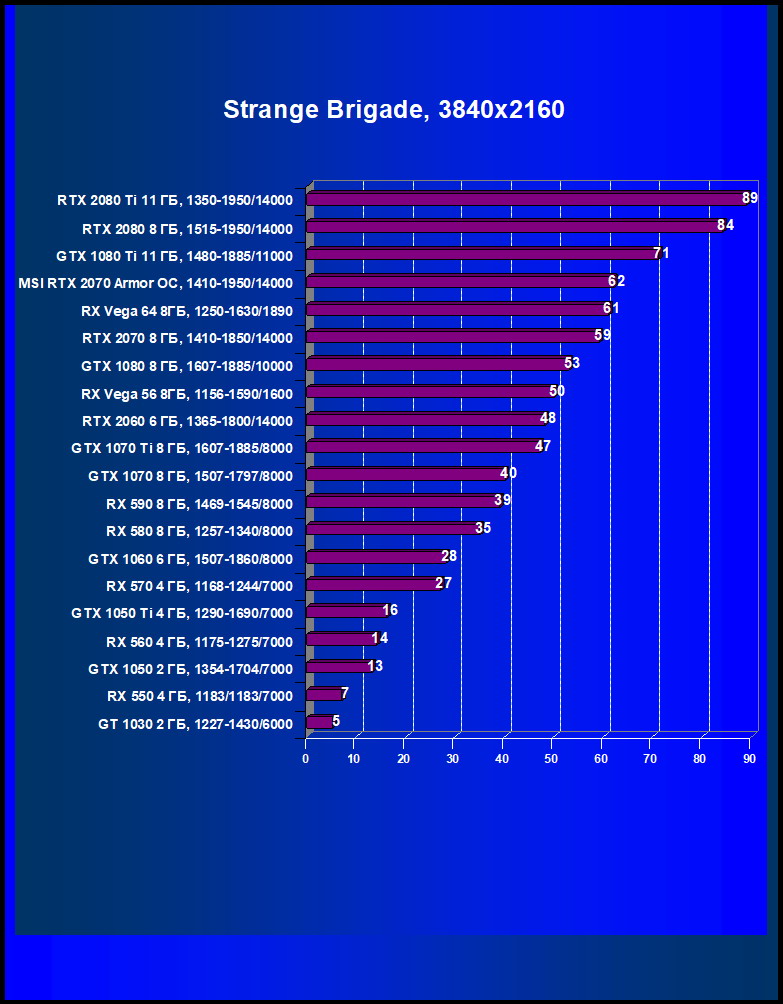

- Strange Brigade (Rebellion Developments/Rebellion Developments)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 1030 (то есть сочетание скорости и функций GT1030 приняты за 100%). Рейтинги ведутся по 20 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2070 и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на конец января 2019 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 04 | MSI RTX 2070 Armor OC, 1410—1950/14000 | 1480 | 391 | 37 900 |
| 05 | RTX 2070 8 ГБ, 1410—1850/14000 | 1410 | 366 | 38 500 |
| 06 | RX Vega 64 8 ГБ, 1250—1630/1890 | 1300 | 299 | 43 500 |
| 07 | GTX 1080 8 ГБ, 1607—1885/10000 | 1250 | 256 | 48 800 |
| 10 | RX Vega 56 8 ГБ, 1156—1590/1600 | 1110 | 308 | 36 000 |
В штатном режиме частота работы карты MSI повышена на 5,4% относительно референсного значения, и итоговая разница в производительности — 5,1%. Видеокарта RTX 2070 успешно обходит всех своих соперников, включая даже более дорогих (смотрим на GTX 1080), поэтому в список конкурентов нет смысла включать GTX 1070 Ti и, тем более, GTX 1070.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 03 | MSI RTX 2070 Armor OC, 1410—1950/14000 | 391 | 1480 | 37 900 |
| 06 | RTX 2070 8 ГБ, 1410—1850/14000 | 366 | 1410 | 38 500 |
| 11 | RX Vega 56 8 ГБ, 1156—1590/1600 | 308 | 1110 | 36 000 |
| 14 | RX Vega 64 8 ГБ, 1250—1630/1890 | 299 | 1300 | 43 500 |
| 16 | GTX 1080 8 ГБ, 1607—1885/10000 | 256 | 1250 | 48 800 |
Мы видим, что RTX 2070 с референсными частотами по соотношению возможностей и цены выиграл у всех соперников (это как раз к вопросу о снижении цен на RTX 2070, о котором я писал в начале материала). А рассмотренная карта MSI оказалась даже чуть-чуть дешевле, чем средний RTX 2070, так что она логично заняла первое место.
Выводы
MSI GeForce RTX 2070 Armor 8G OC Edition (8 ГБ) является удачным вариантом RTX 2070 и вообще привлекательным решением ценового диапазона 35—40 тысяч рублей (а этот диапазон на сегодняшний день можно даже назвать средним, потому что есть ускорители и за 60, и за 80 тысяч) для тех, кому нужен просто мощный и современный ускоритель трехмерной графики без излишеств в виде продвинутых возможностей разгона и всезастилающей подсветки. Несмотря на такое позиционирование, у карты все же улучшенная система питания, а ее главным плюсом является отличная система охлаждения, обеспечивающая низкие температуры нагрева ядра и карты в целом, но остающаяся при этом очень тихой. Что касается габаритов карты, то большинство пользователей сегодня не имеет нужды в дополнительных картах расширения, поэтому перекрытие видеокартой трех слотов на материнской плате не является проблемой.
Следует снова напомнить, что RTX 2070 позволяет играть на максимальных настройках графики в разрешении 2.5К с приличным комфортом практически во все игры, не говоря уже о разрешении Full HD, где у карты просто превосходная производительность.
В номинации «Оригинальный дизайн» карта MSI GeForce RTX 2070 Armor 8G OC Edition (8 ГБ) получила награду:
