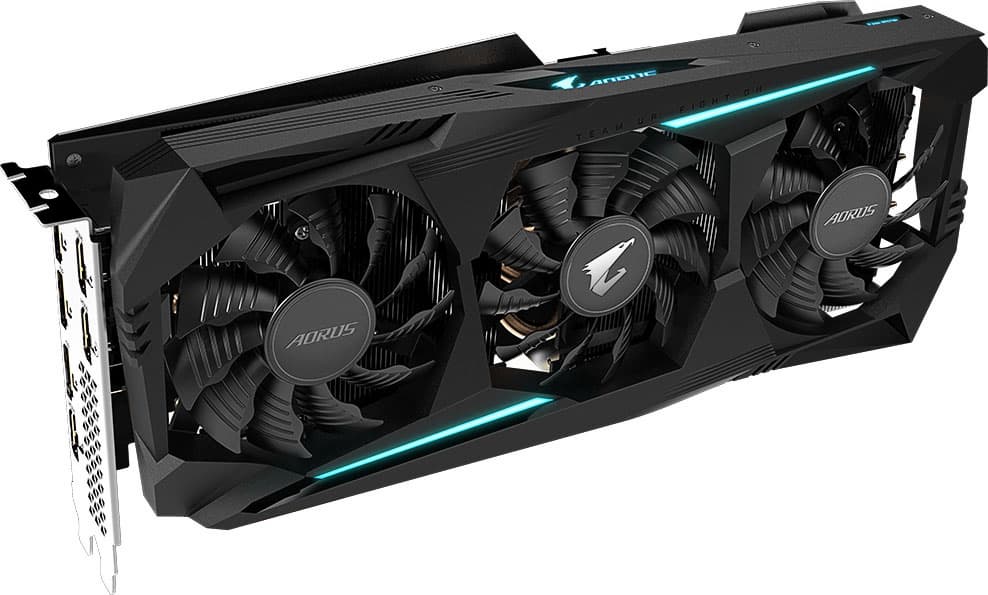

Обзор видеокарты Gigabyte Aorus Radeon RX 5700 XT 8G (8 ГБ)

Автор статьи находится в отпуске, в солнечной Малайзии, однако работа продолжается и здесь :)

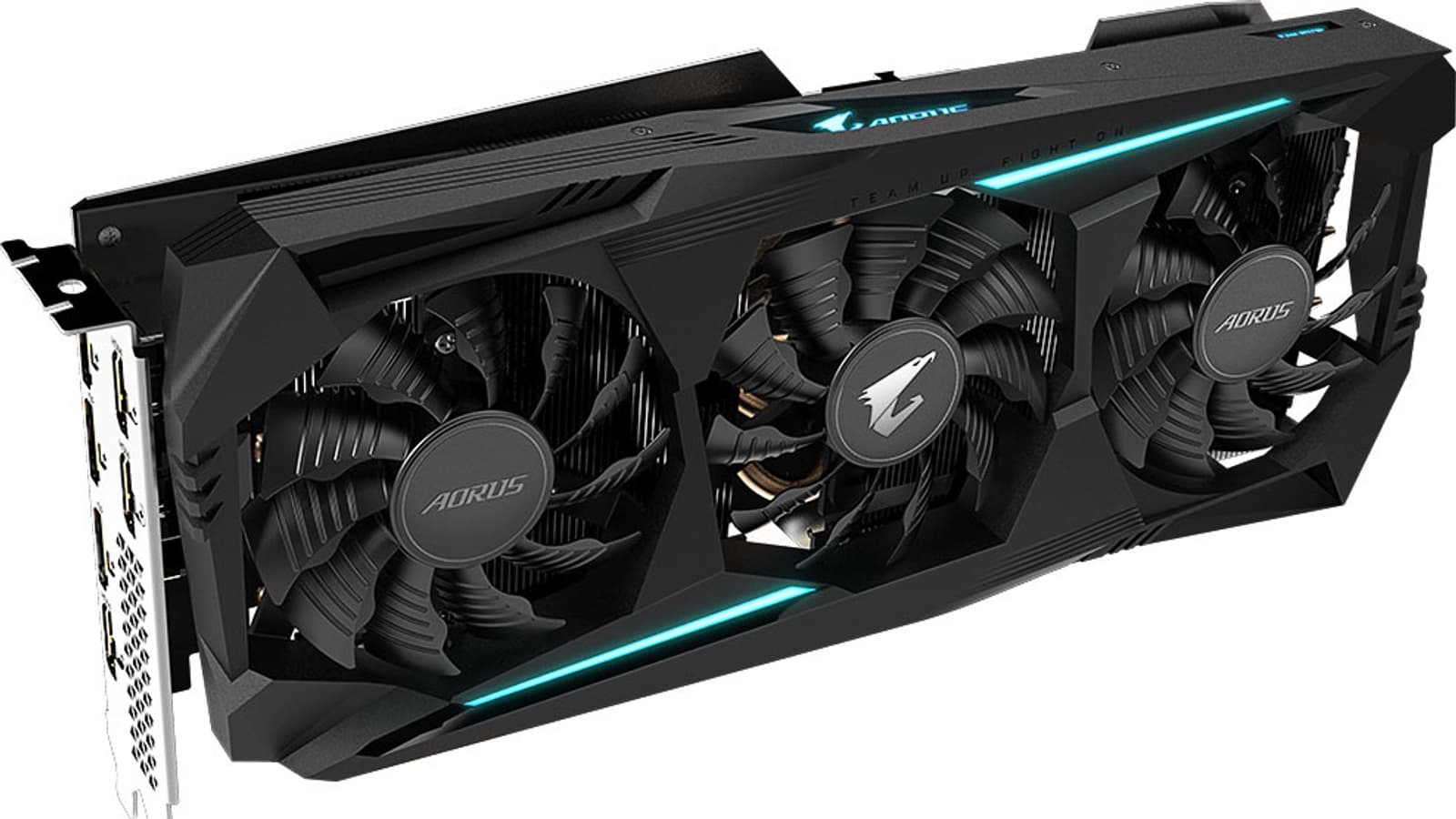

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte Aorus Radeon RX 5700 XT 8G 8 ГБ 256-битной GDDR6

Кратко о главном

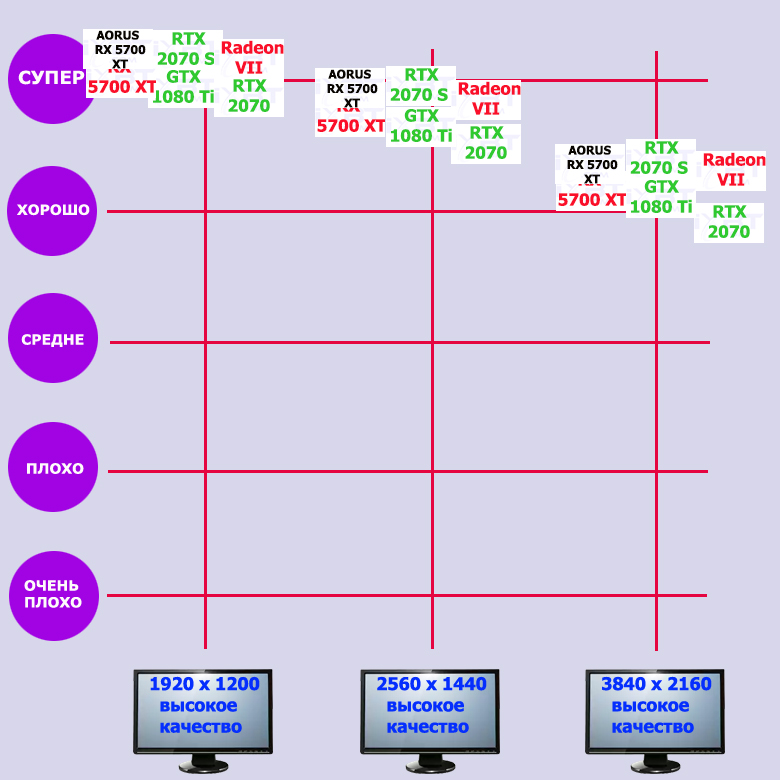

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

Нужна ли аппаратная трассировка лучей или нет, полезны ли умные тензоры, кроме как для специального режима сглаживания у Nvidia GeForce — это сложные вопросы, однозначных ответов на них нет. Но если смотреть на производительность в 3D без учета всего вышеперечисленного, то наши тесты показали, что в целом ускорители Radeon RX 5700 XT идут примерно на уровне GeForce GTX 1080 Ti и находятся чуть ниже GeForce RTX 2070 Super (RTX 2070 остался позади). Согласно нашим исследованиям, подобные ускорители прекрасно подходят для большинства игр в разрешениях до 2560×1440 включительно при использовании максимального качества графики, а также с этим ускорителем можно получить определенный комфорт в играх в разрешении 4К (при тех же максимальных настройках), хотя уже, конечно, не во всех.

Характеристики карты

Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.).

Gigabyte Aorus Radeon RX 5700 XT 8G 8 ГБ 256-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU Radeon RX 5700 XT (Navi 10)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц 1775—1905(Game/Boost)—1990(Max) 1605—1755(Game/Boost)—1905(Max)
Частота работы памяти (физическая (эффективная)), МГц 3500 (14000) 3500 (14000)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 40
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 2560
Число блоков текстурирования (BLF/TLF/ANIS) 160
Число блоков растеризации (ROP) 64
Число блоков Ray Tracing
Число тензорных блоков
Размеры, мм 295×110×60 220×100×36
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 224 219
Энергопотребление в режиме 2D, Вт 25 22
Энергопотребление в режиме «сна», Вт 3 3
Уровень шума в 3D (максимальная нагрузка), дБА 29,0 42,2
Уровень шума в 2D (просмотр видео), дБА 18,0 19,0
Уровень шума в 2D (в простое), дБА 18,0 19,0
Видеовыходы 3×HDMI 2.0b, 3×DisplayPort 1.4 1×HDMI 2.0b, 3×DisplayPort 1.4
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 6 (AMD Eyefinity) 4
Питание: 8-контактные разъемы 2 1
Питание: 6-контактные разъемы 0 1
Максимальное разрешение/частота, DisplayPort 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные цены карты Gigabyte

Память

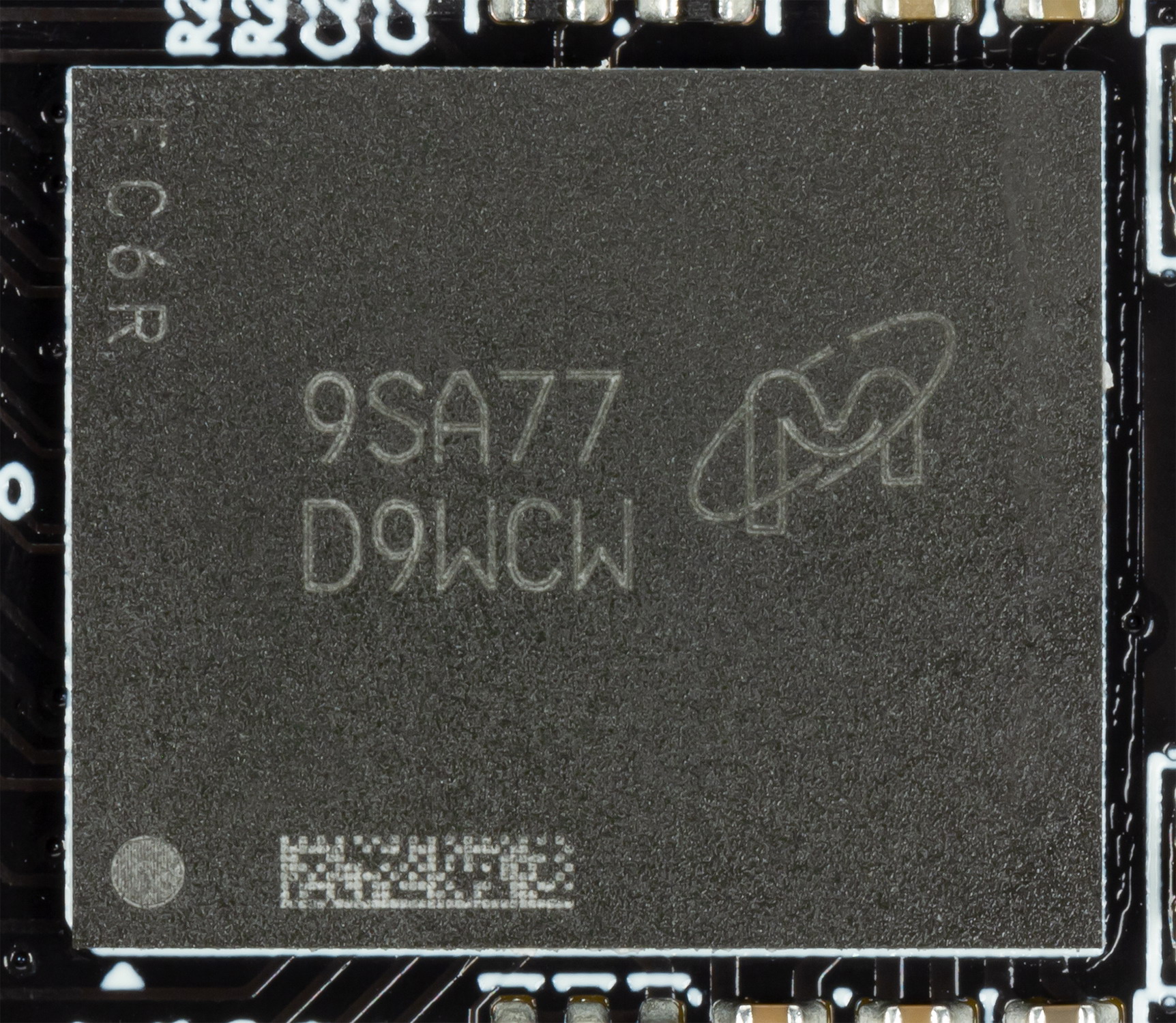

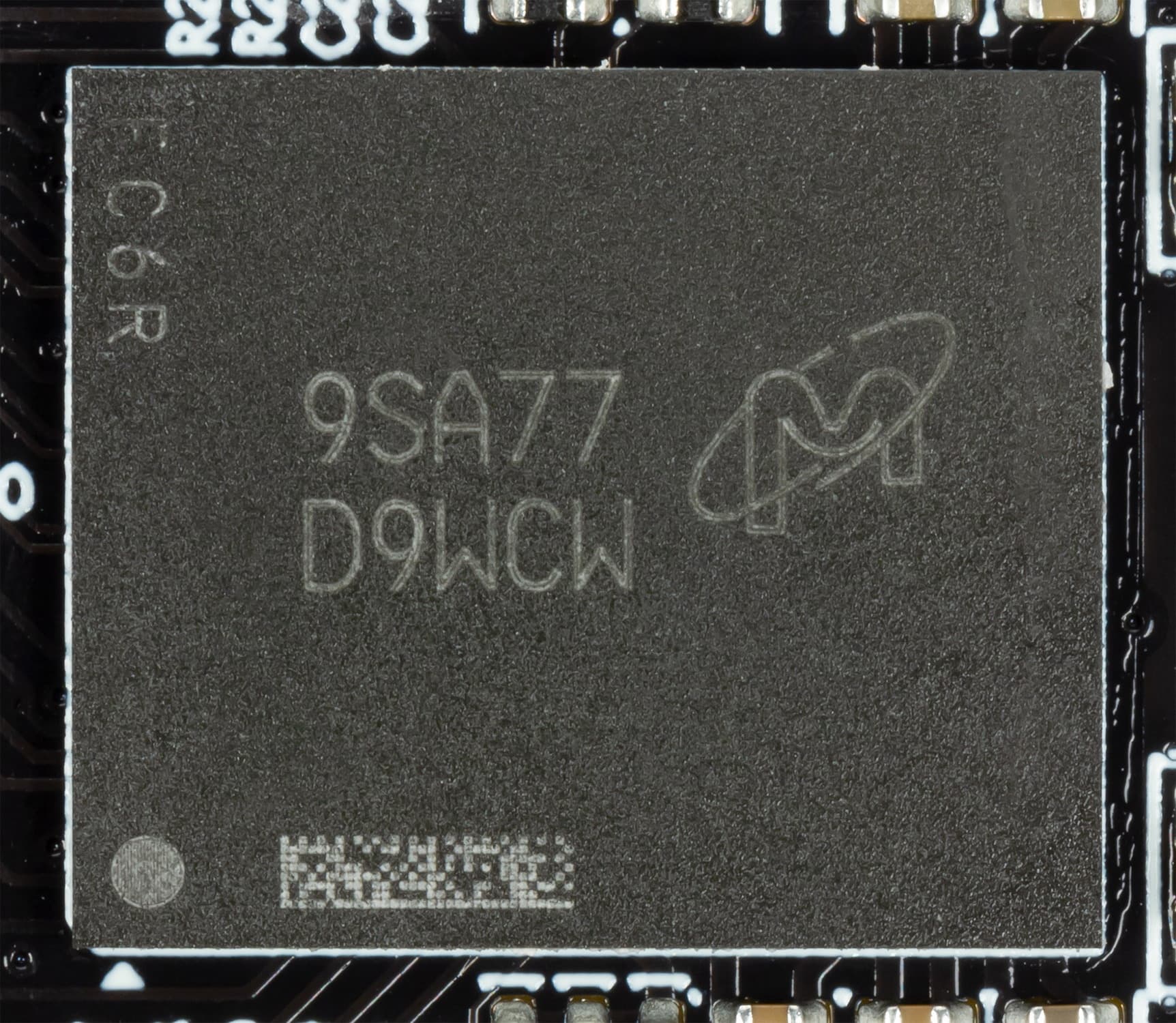

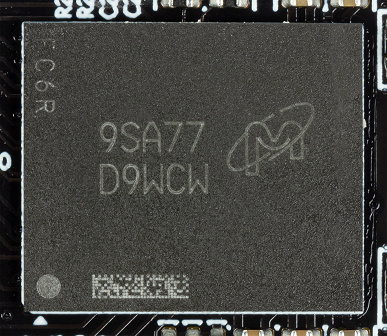

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Особенности карты и сравнение с эталонным дизайном

Gigabyte Aorus Radeon RX 5700 XT 8G (8 ГБ) AMD Radeon RX 5700 XT (8 ГБ)

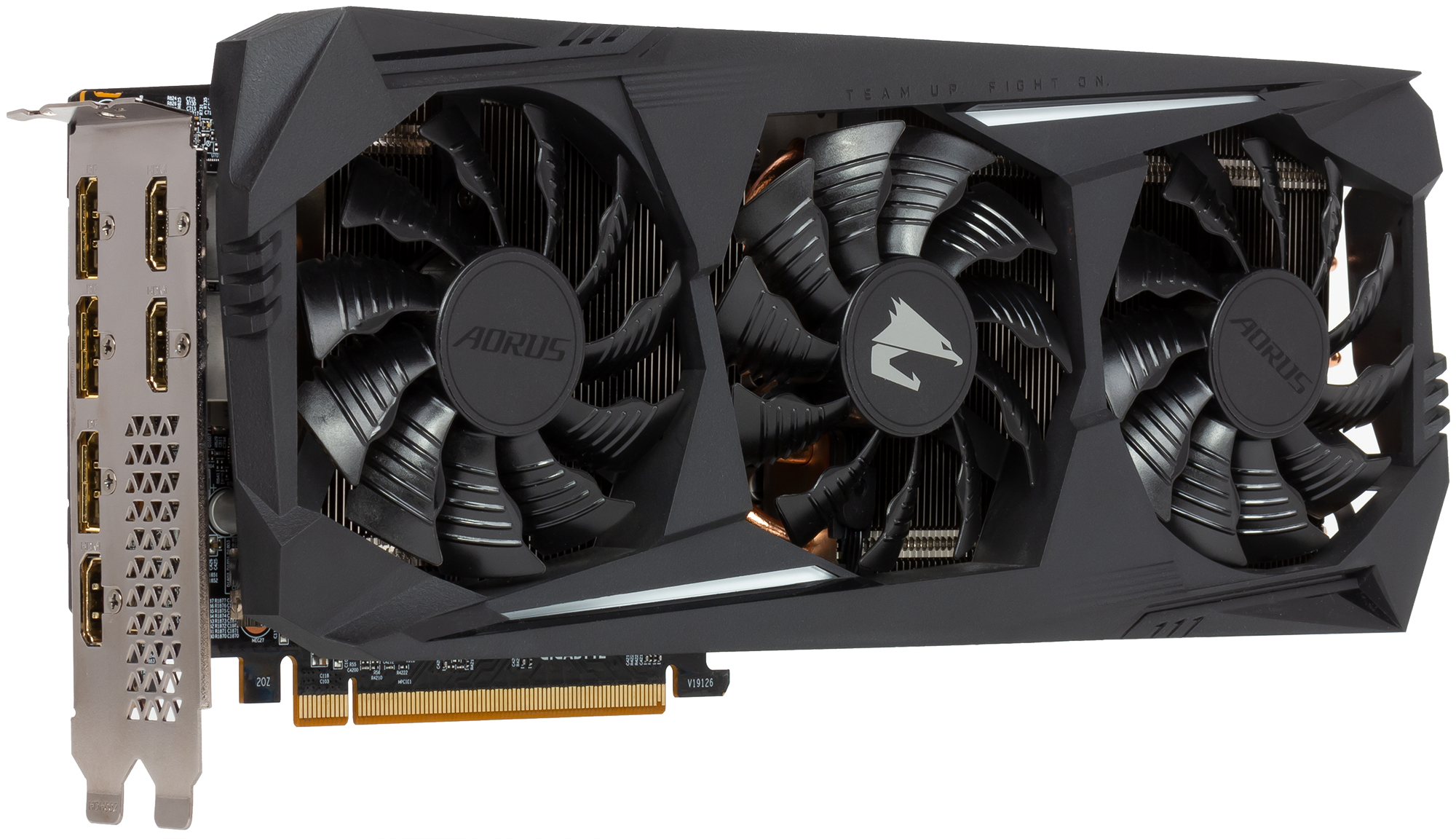

вид спереди

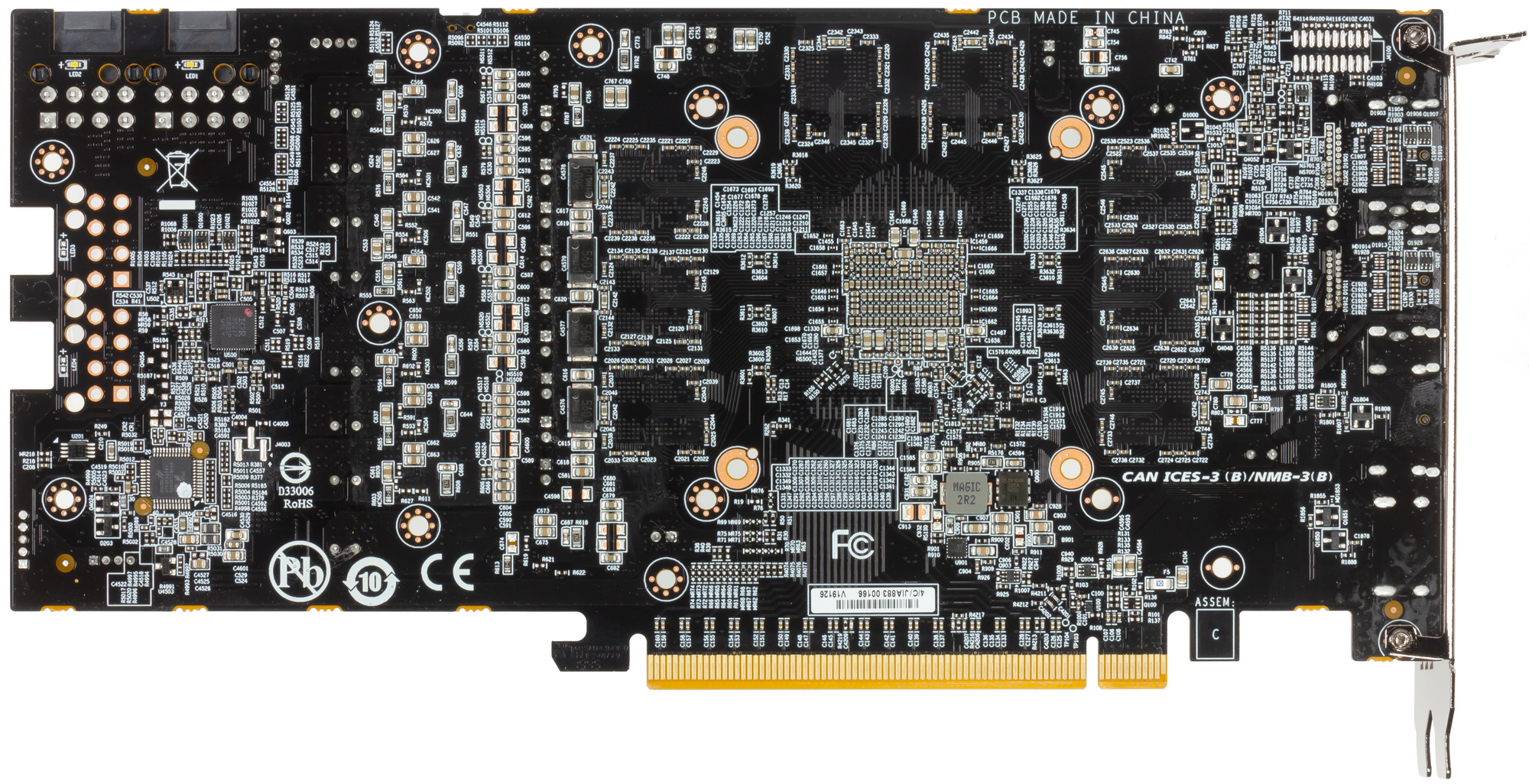

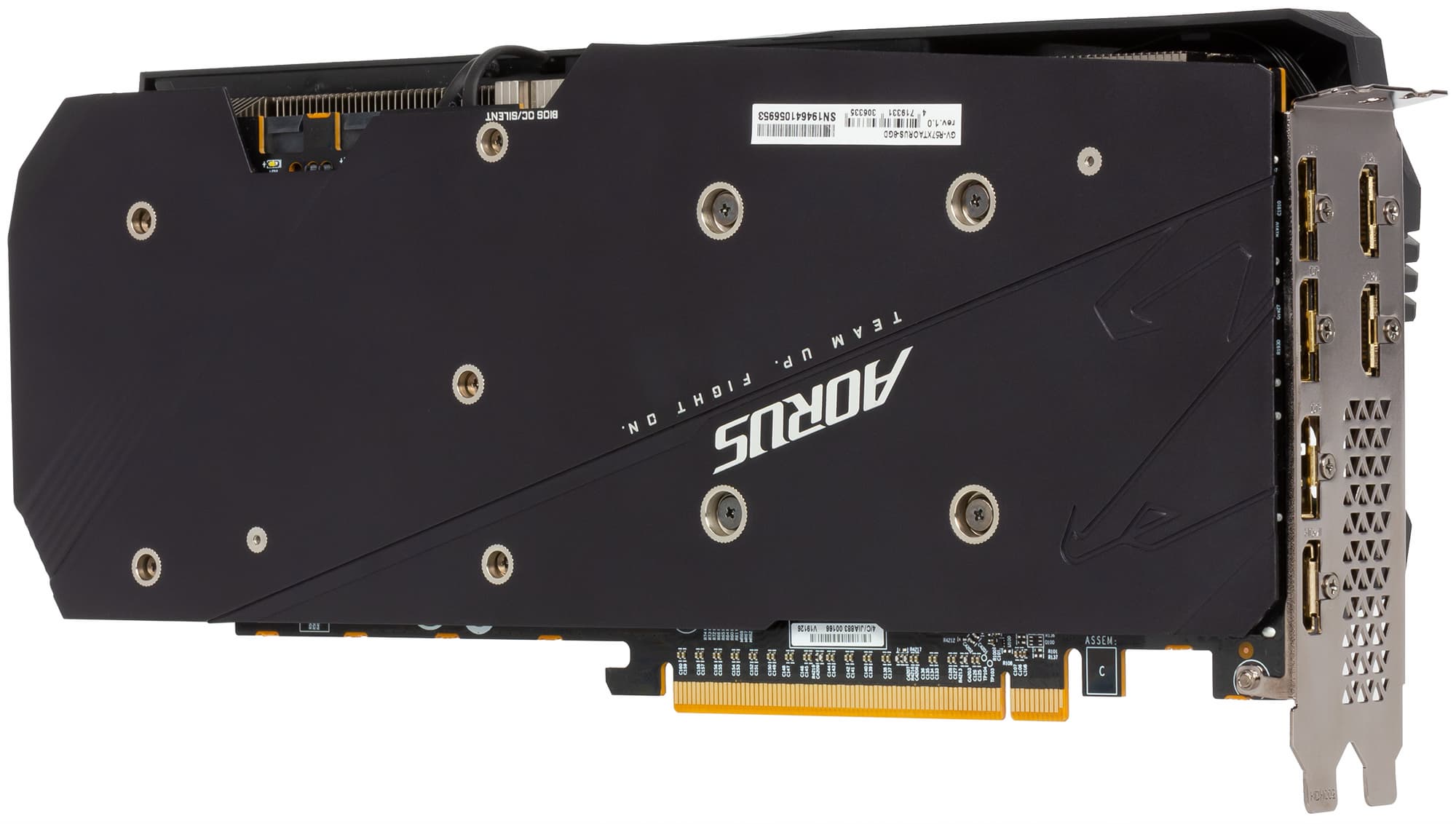

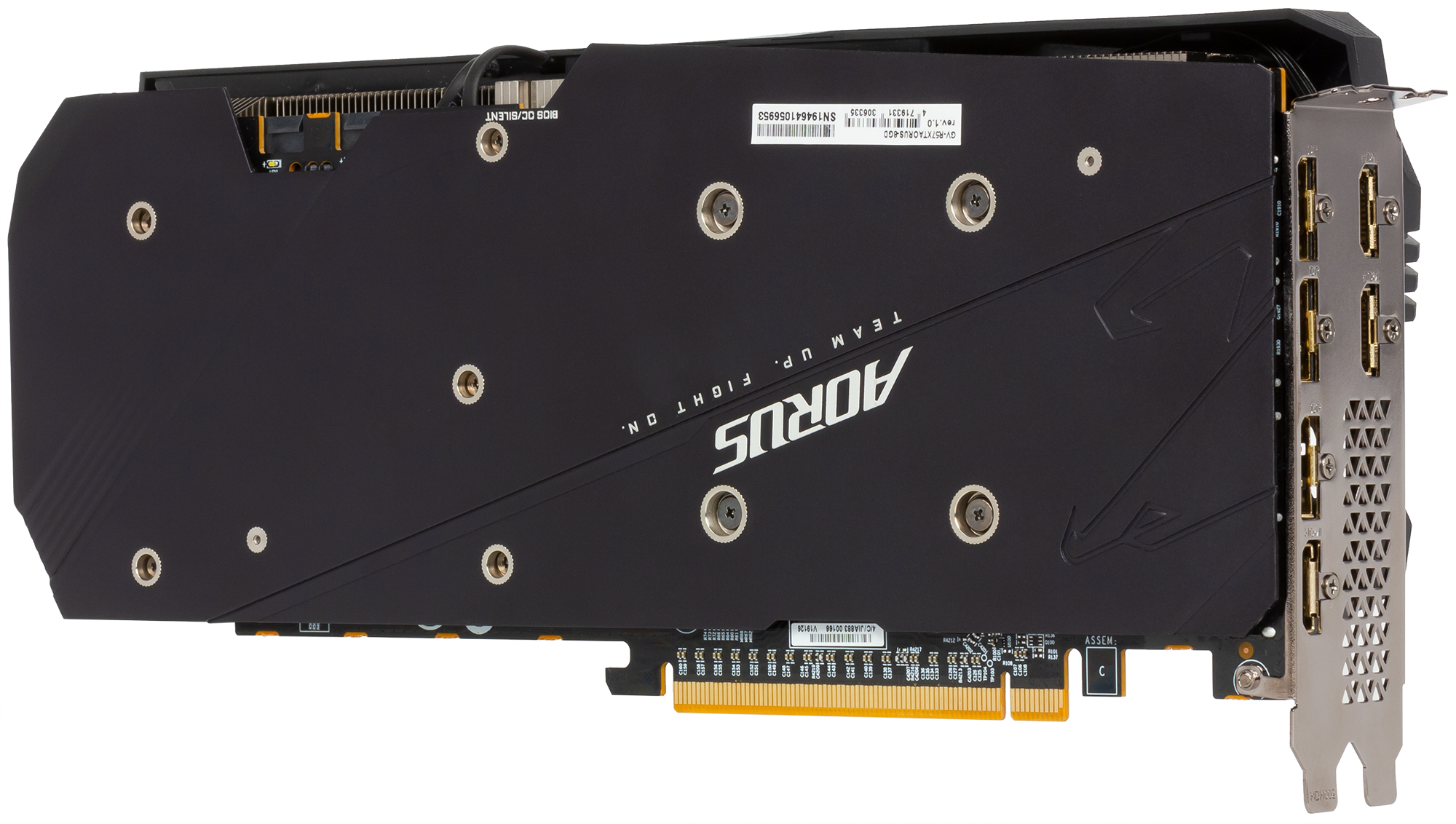

вид сзади

Очевидно, что PCB у карты Gigabyte существенно отличается от референс-образца. Это касается не только несколько переделанной системы питания, но и измененного набора видеовыходов.

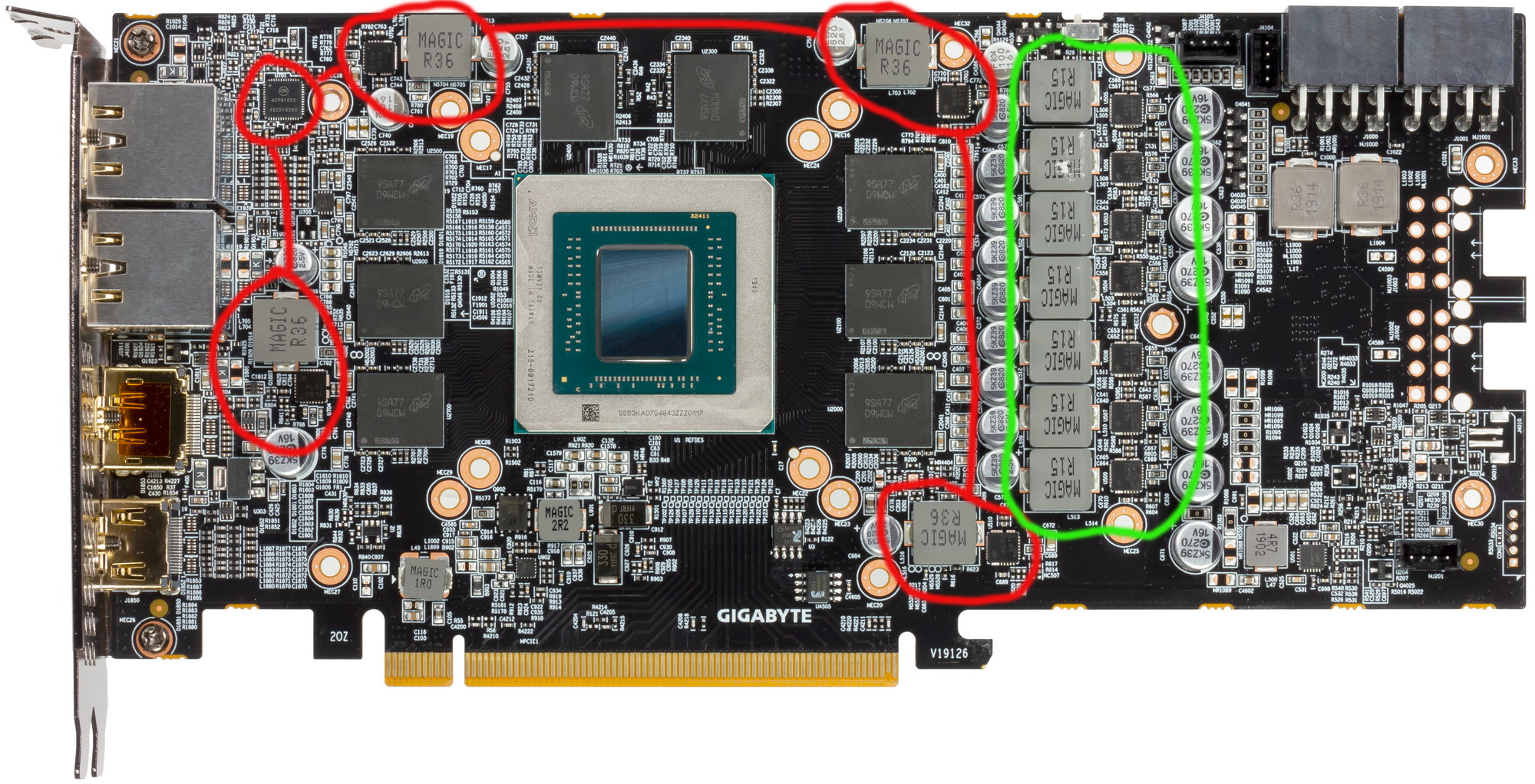

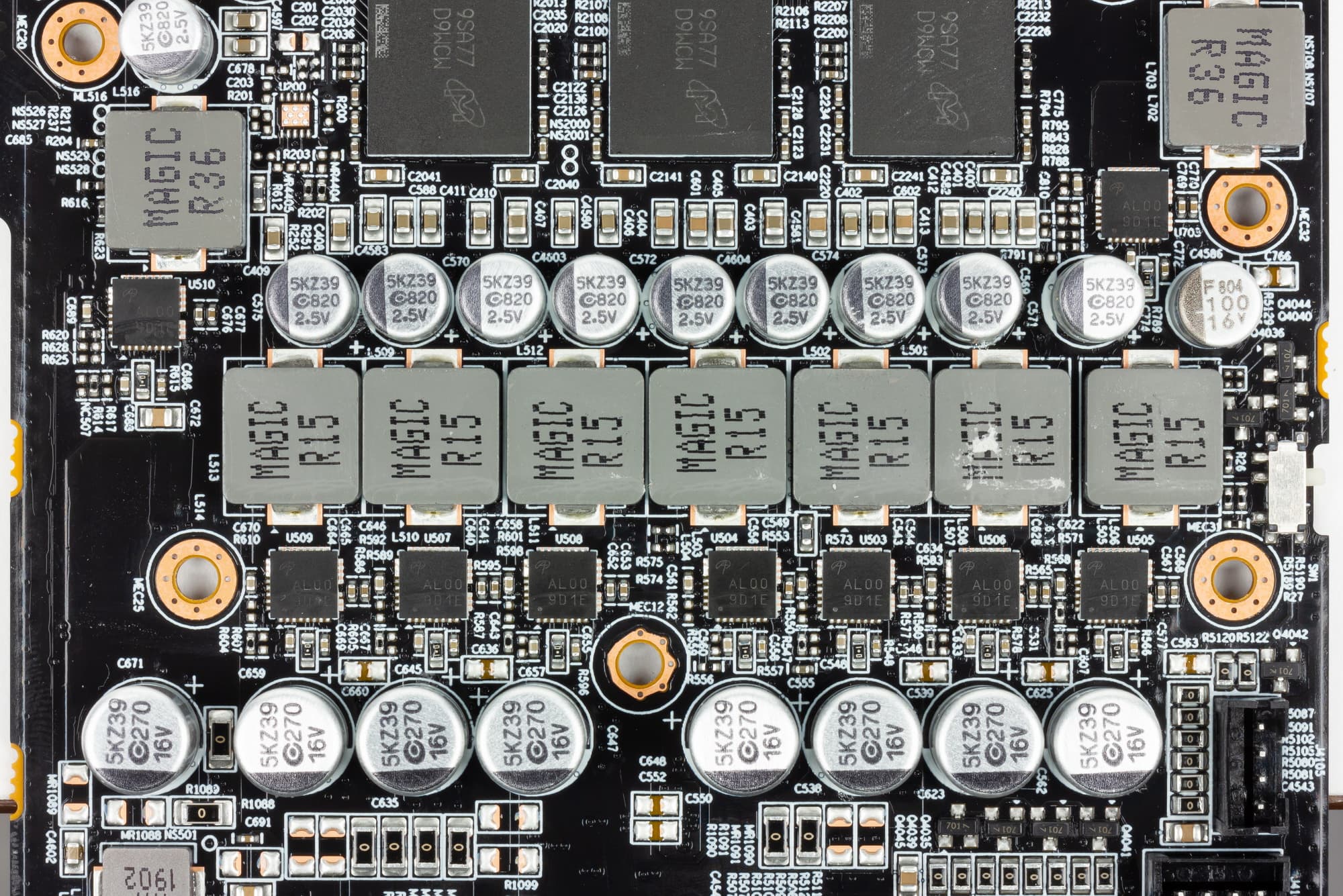

Схема питания ядра — 7-фазная (помечена зеленым цветом),

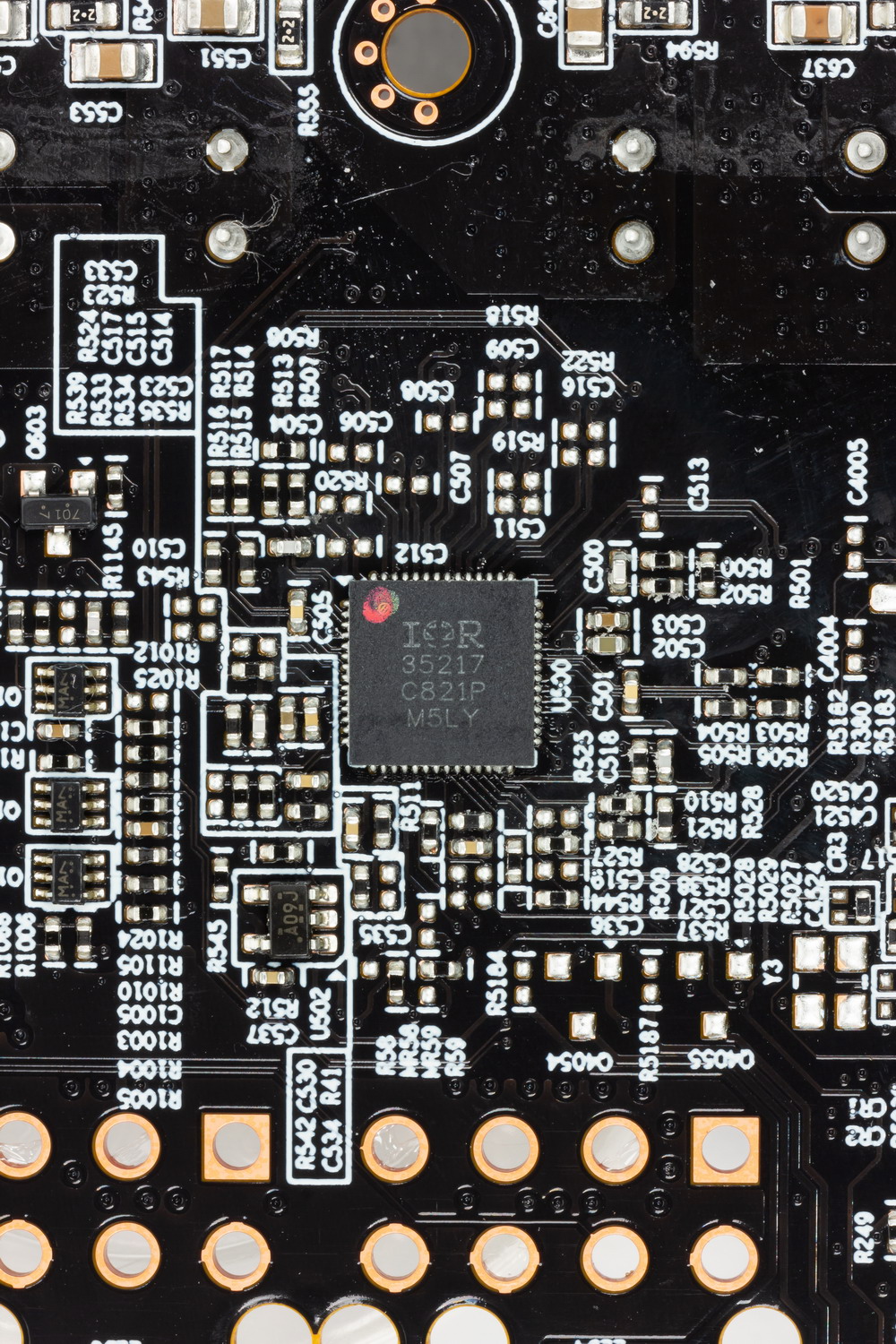

управляется она ШИМ-контроллером International Rectifier (Infineon) IR35217. Этот контроллер рассчитан максимально на 8 фаз, так что все фазы «честные»

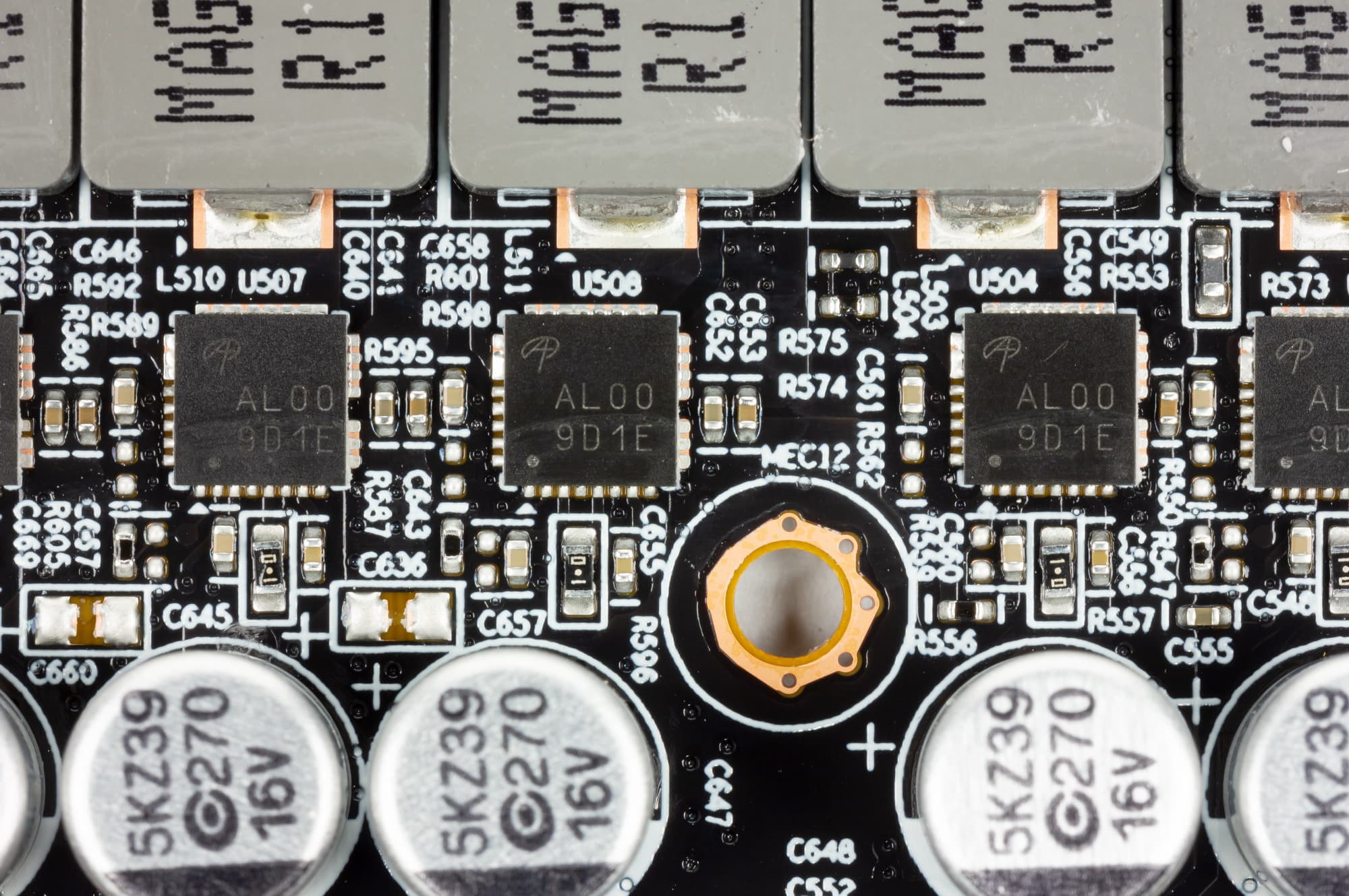

и состоят из семи сборок типа DrMOS.

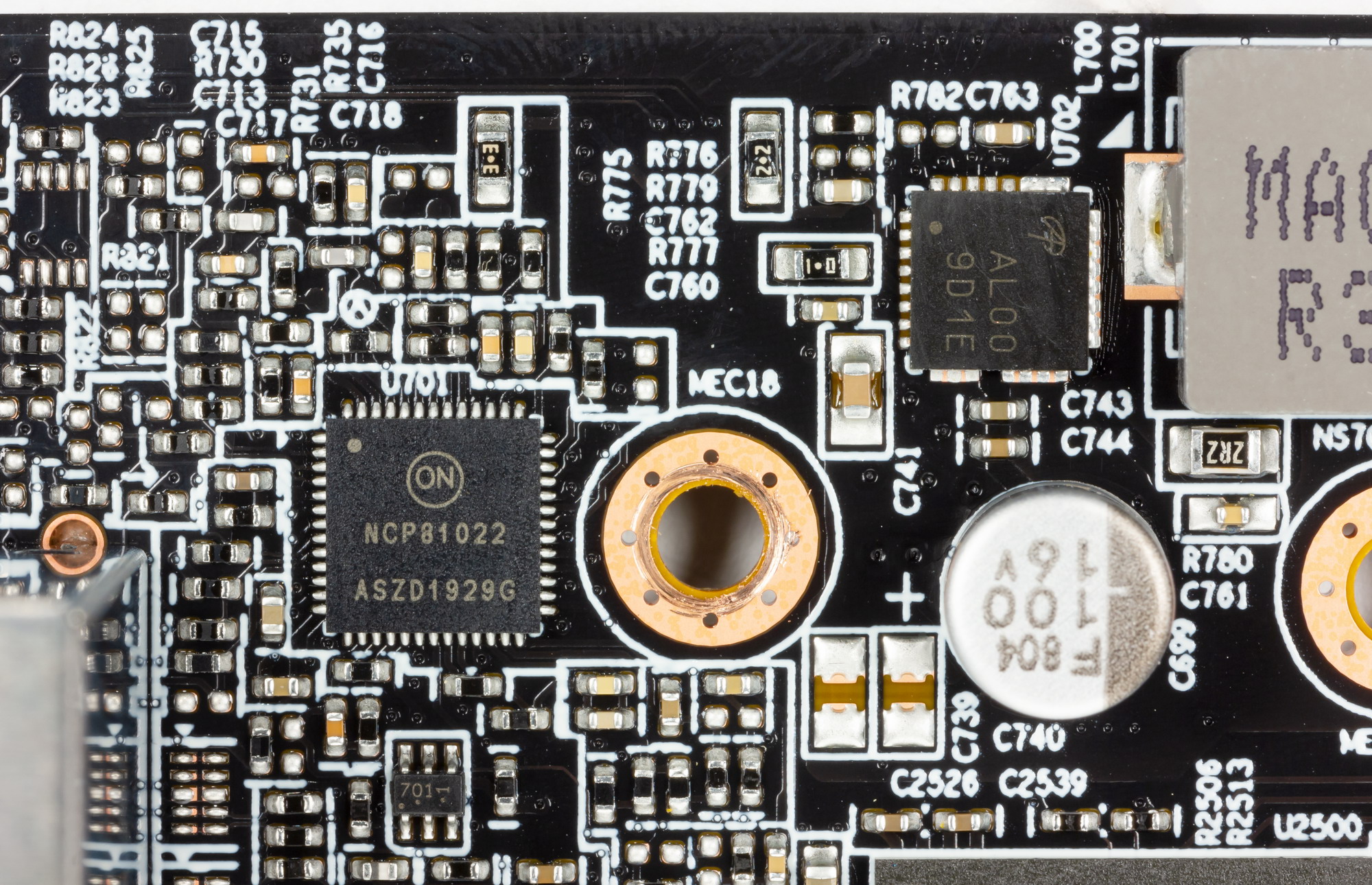

Также на лицевой стороне имеется другой ШИМ-контроллер (On Semiconductor NCP81022),

который управляет 4-фазной схемой питания микросхем памяти (помечена красным цветом).

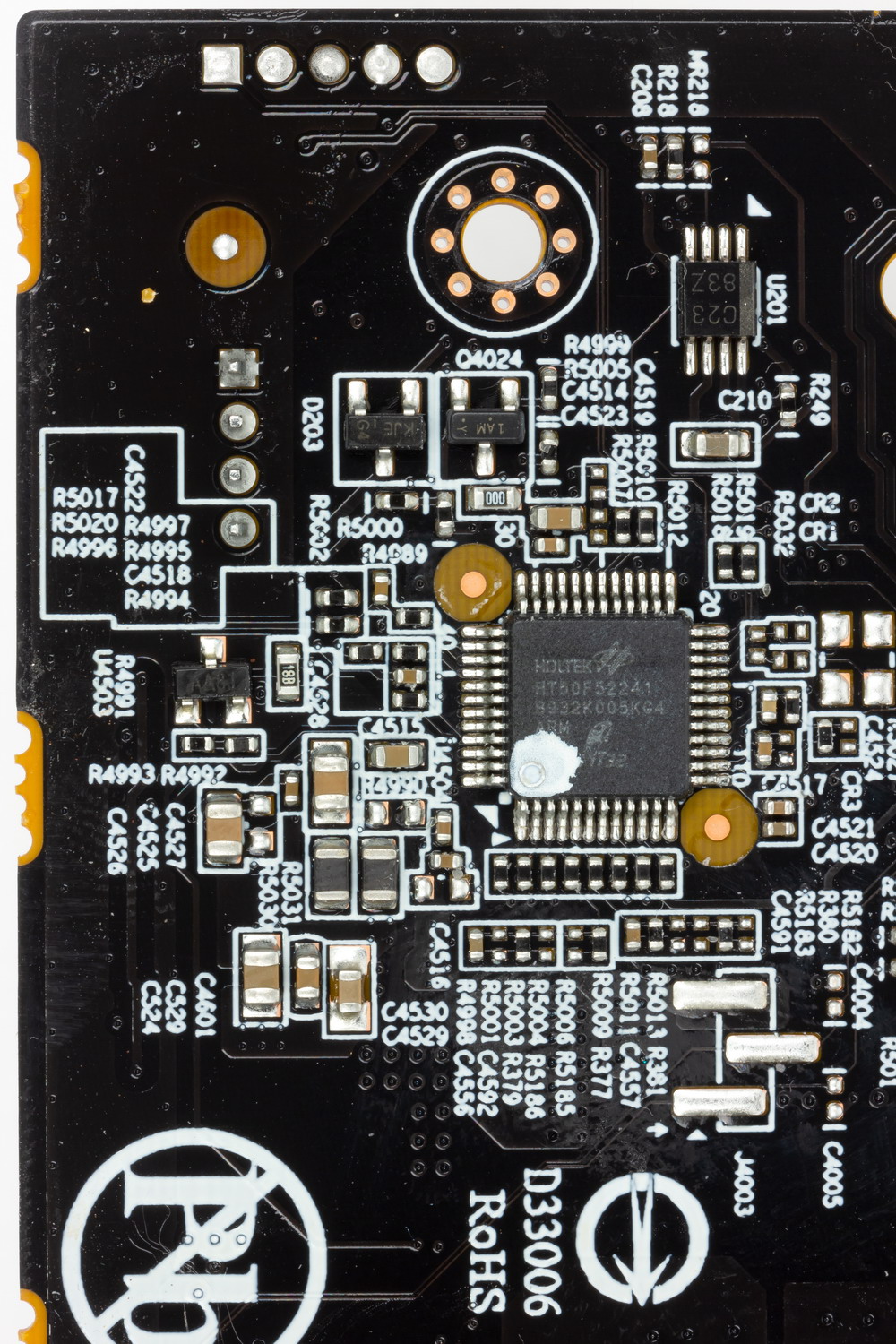

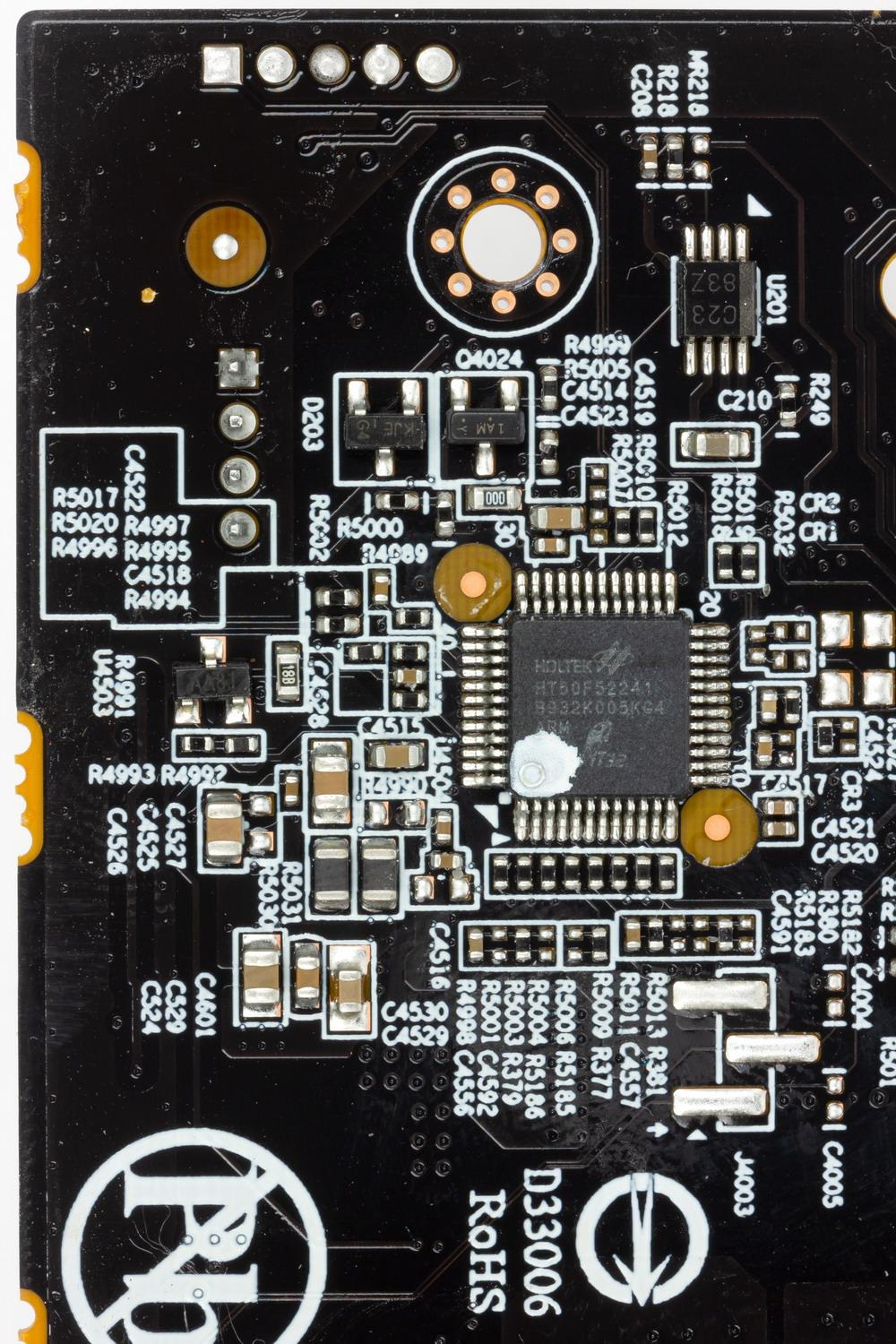

Еще есть контроллер для управления подсветкой и мониторинга.

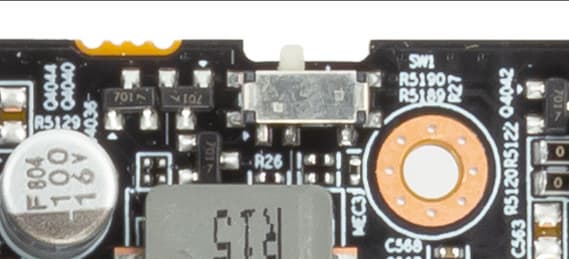

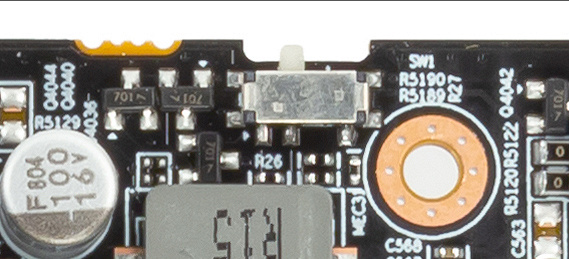

Плата имеет переключатель, выбирающий загрузочный профиль BIOS. Можно выставить режим работы на максимальных фабрично установленных частотах (Performance), но при этом СО будет работать чуть громче. А можно поменять режим на «тихий» (Silent), частоты опустятся до референсных значений, СО станет тише. По умолчанию выставлен режим Performance.

Штатные частоты памяти в обоих случаях равны референсным значениям, а вот частота работы ядра в режиме Performance выше, что, как выяснилось в ходе тестирования, обеспечивает прирост производительности в районе 5%.

У платы Gigabyte необычный набор видеовыходов: три DisplayPort и три HDMI. Таким образом, компания реализовала уже давно забытую многими партнерами AMD технологию AMD Eyefinity 6, позволяющую выводить картинку на 6 мониторов. Мало кто знает, что в каждом GPU AMD давно имеется 6 трансмиттеров, но обычно 4 из них резервировались для двух выходов Dual-Link DVI, теперь же разъемы DVI встречаются все реже, и можно спокойно использовать трансмиттеры для DP/HDMI. Однако даже стандартный набор из 4 видеовыходов практически никем и никогда не используется по полной, поэтому партнеры AMD логично решили не заморачиваться усложнением разводки печатных плат для организации шести видеовыходов. Тем не менее, в данном случае мы видим именно полную реализацию AMD Eyefinity, это своеобразная «фишка» карты Gigabyte.

Питание подается через два 8-контактных разъема.

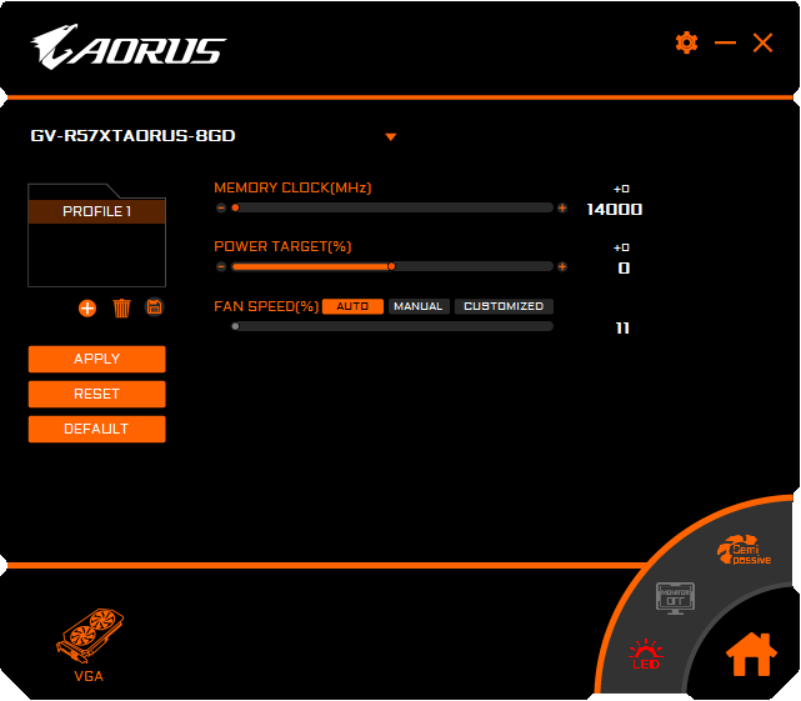

Управление работой карты обеспечивается с помощью фирменной утилиты Aorus Engine.

В общем, ничего особенного: привычный набор управления частотами, режимами работы СО и подсветкой (об этом ниже).

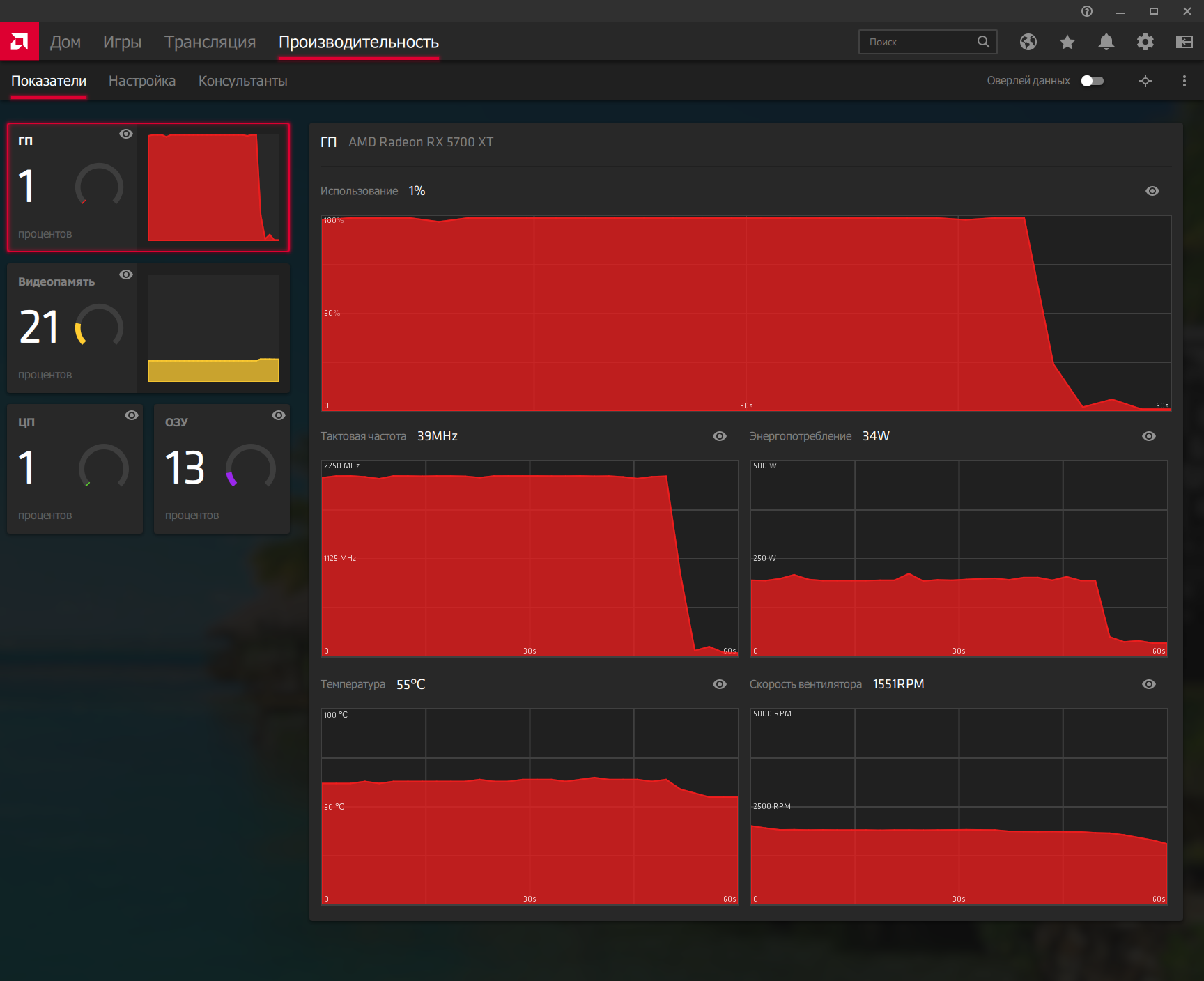

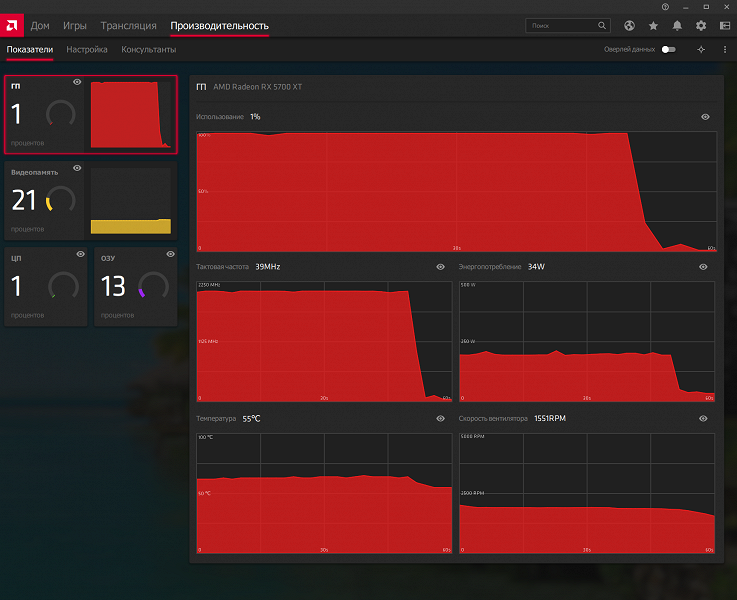

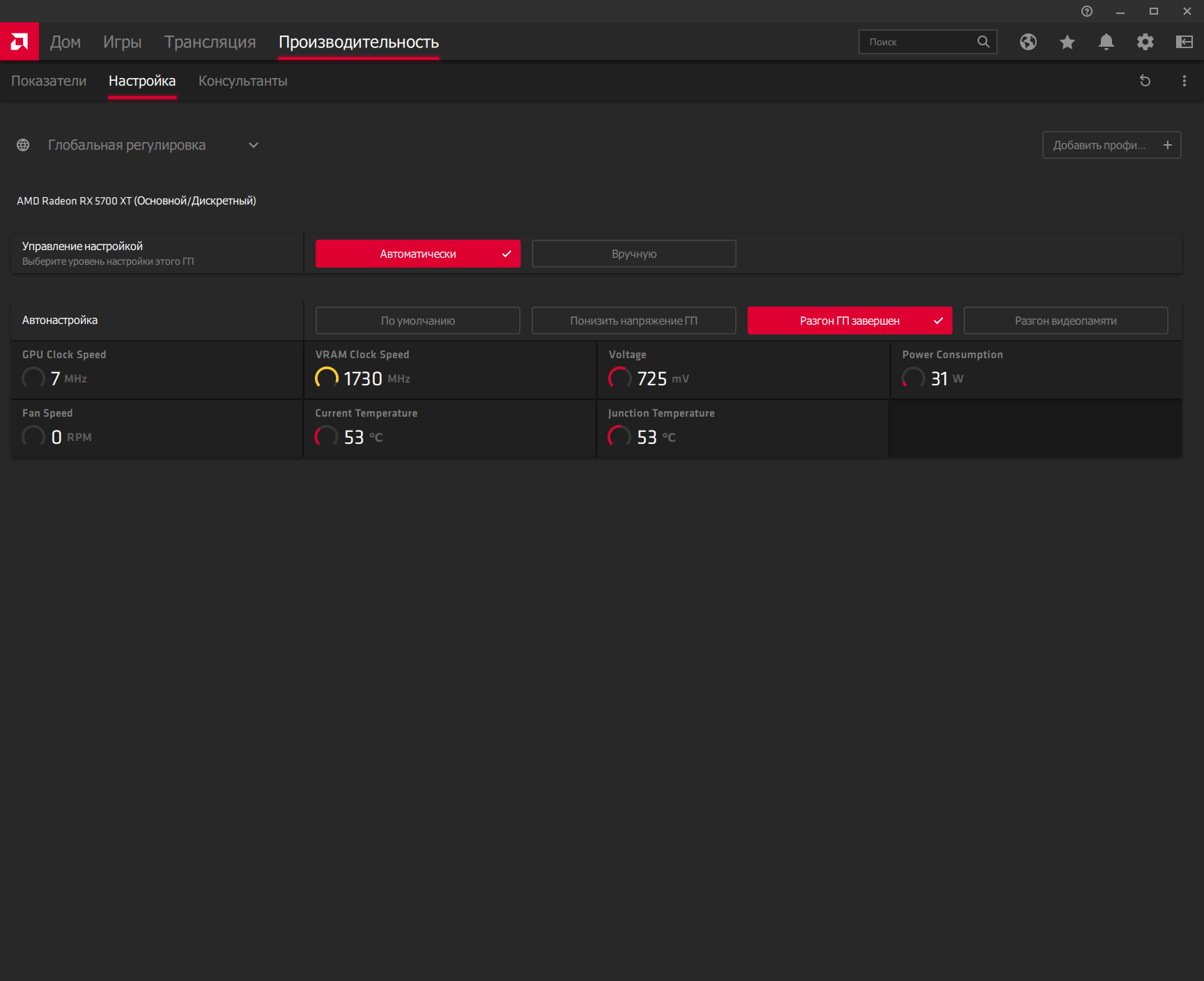

Radeon RX 5700 XT — ускоритель горячий, его частоты подняты самой AMD почти до предела. Уверенно говорить о серьезном приросте от разгона в таком случае не приходится, а потому я пошел по пути большинства продвинутых пользователей и использовал штатные средства AMD: авторазгон в настройках драйверов. В принципе, получилось неплохо: максимум по частоте ядра вырос с 1990 до 2081 МГц. Однако это именно максимальная частота, она в реальной жизни может достигаться лишь периодически. Корректная оценка прироста скорости может быть сделана только на основании практических тестов.

Нагрев и охлаждение

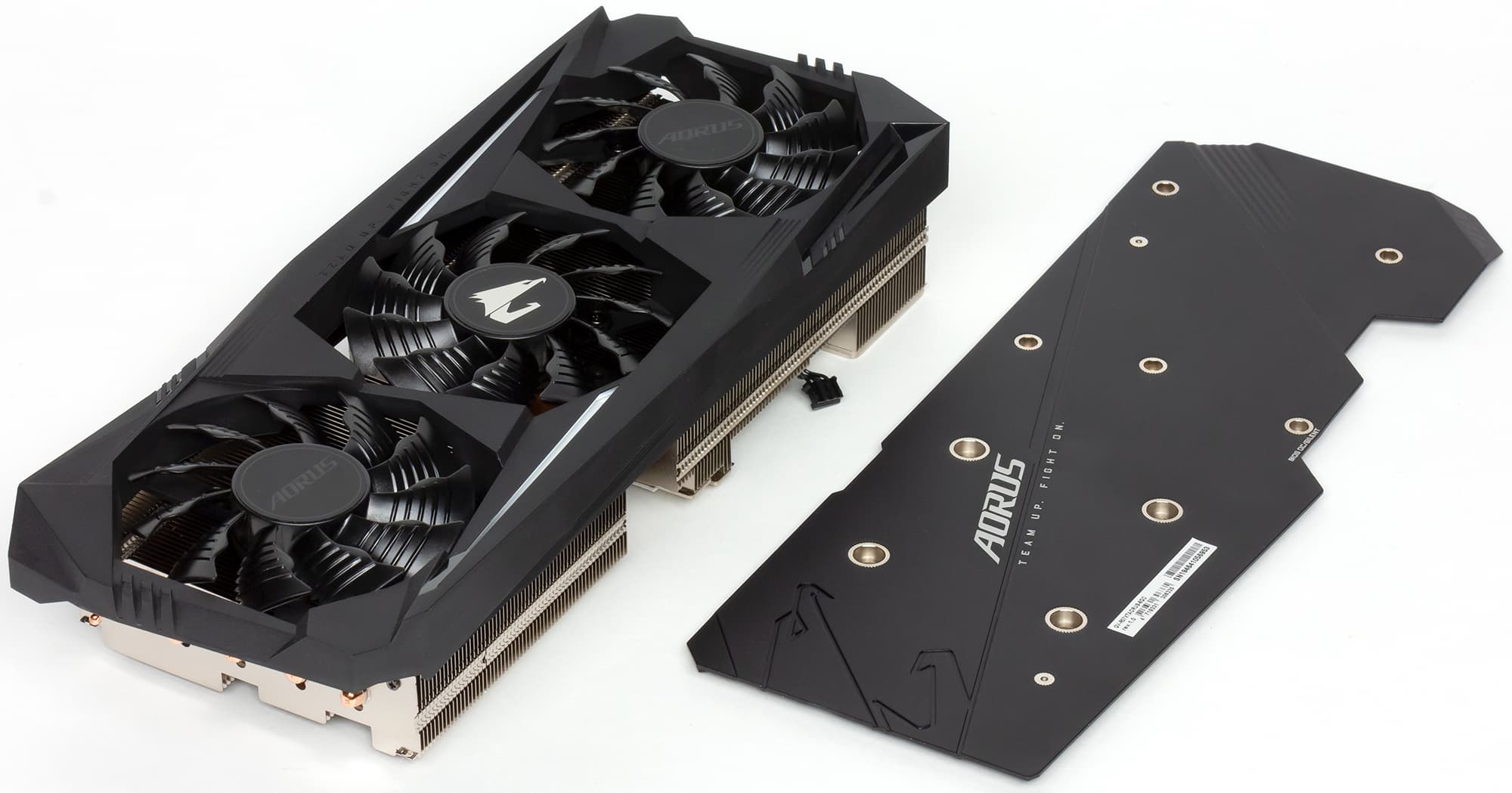

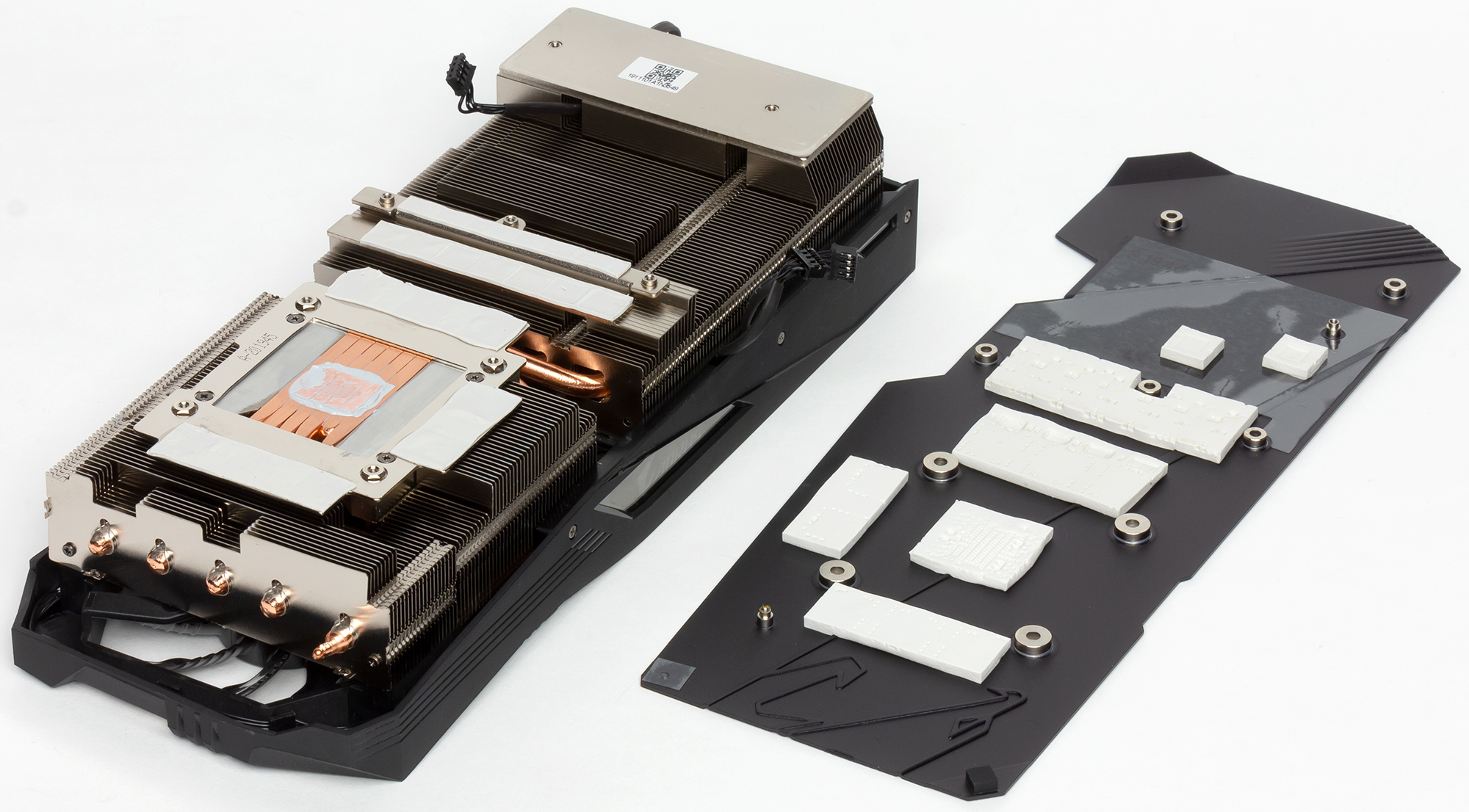

Перед нами традиционный кулер серии Windforce, представляющий собой двухсекционный радиатор с пластинчатыми ребрами, все части которого пронизаны тепловыми трубками, прижимающимися напрямую к микросхеме GPU. На подошве основного радиатора имеется термоинтерфейс для охлаждения микросхем памяти. К силовым элементам конвертера питания прижимается подошва на второй части радиатора. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и охладителем PCB.

Поверх радиатора установлен кожух с тремя вентиляторами ∅95 мм со специальным профилем лопастей, который, по идее, помогает снизить шум.

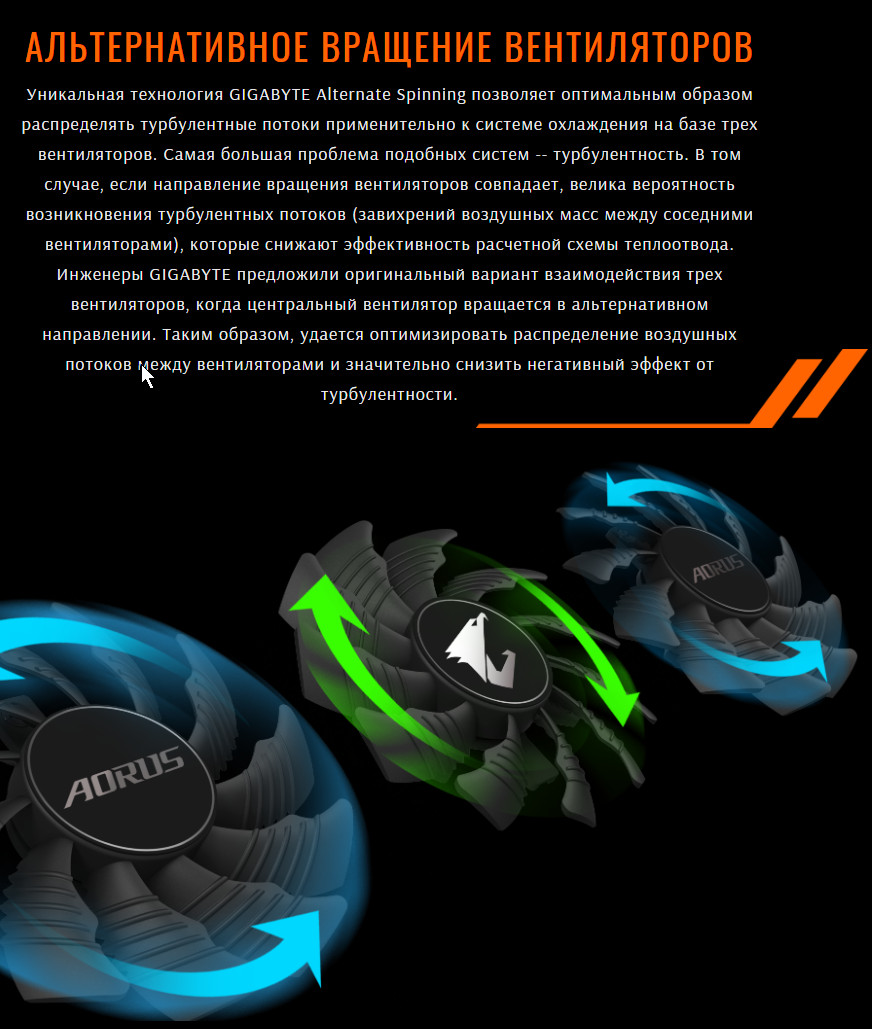

Система вентиляторов имеет запатентованную компанией технологию Alternative Spinning — когда средний вентилятор вращается в противоположном направлении, улучшая продувку радиаторов кулера.

Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной.

При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются (это видно на ролике ниже). Подчеркну: это не зависит от выбранного режима BIOS (Performance/Silent).

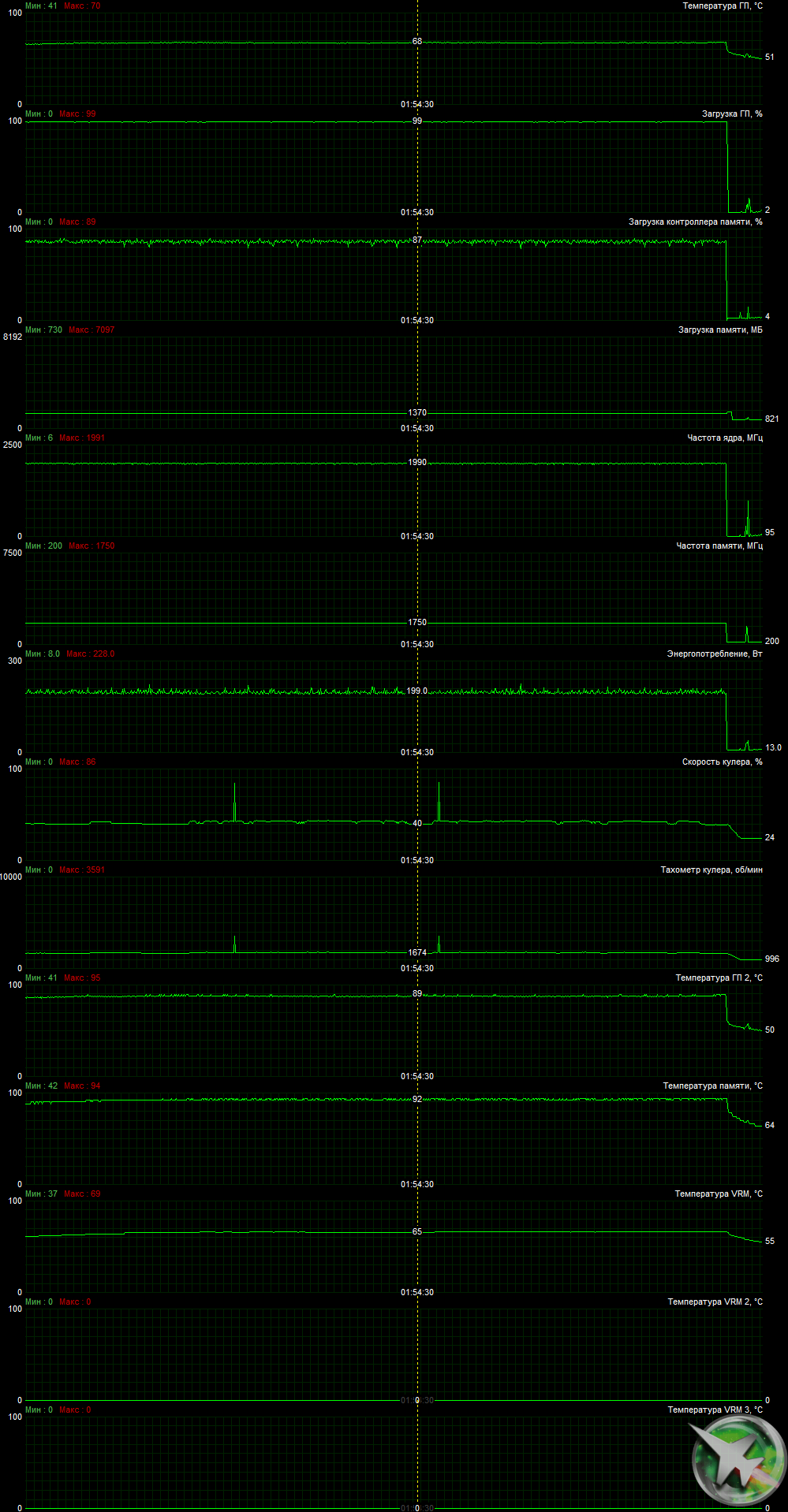

Мониторинг температурного режима с помощью MSI Afterburner:

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 68 градусов, что является очень хорошим результатом для видеокарты такого уровня.

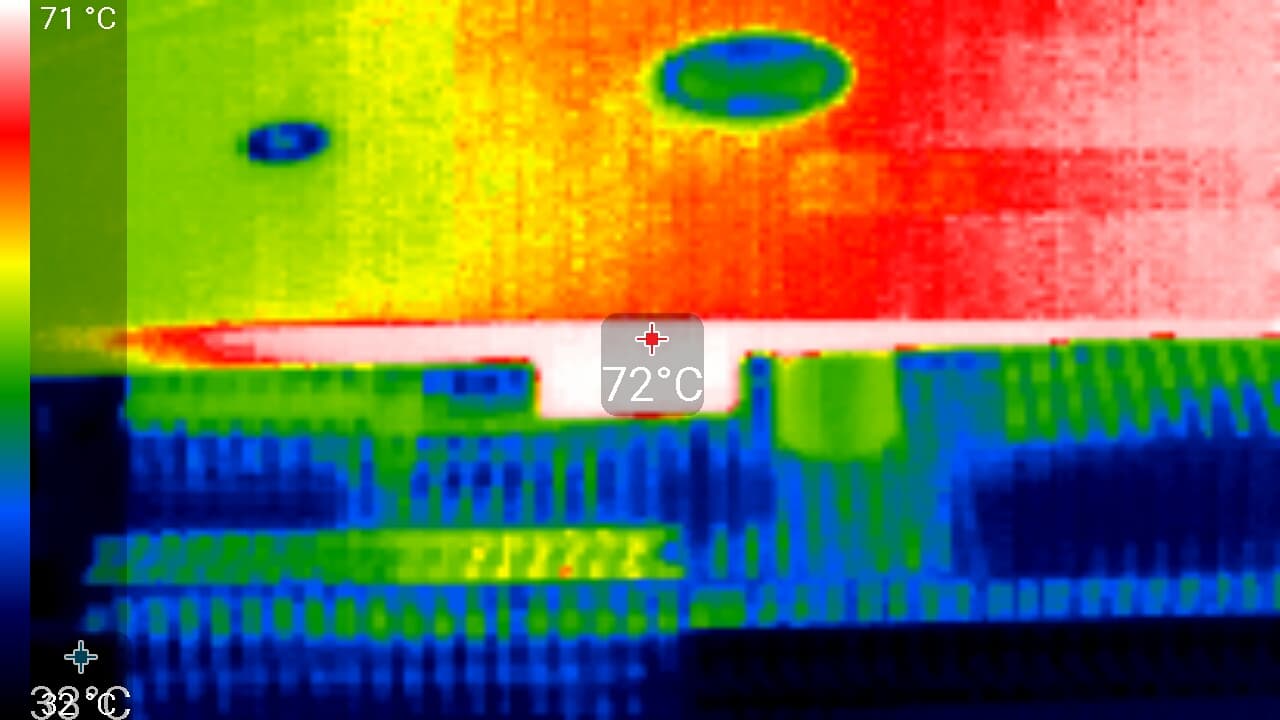

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей.

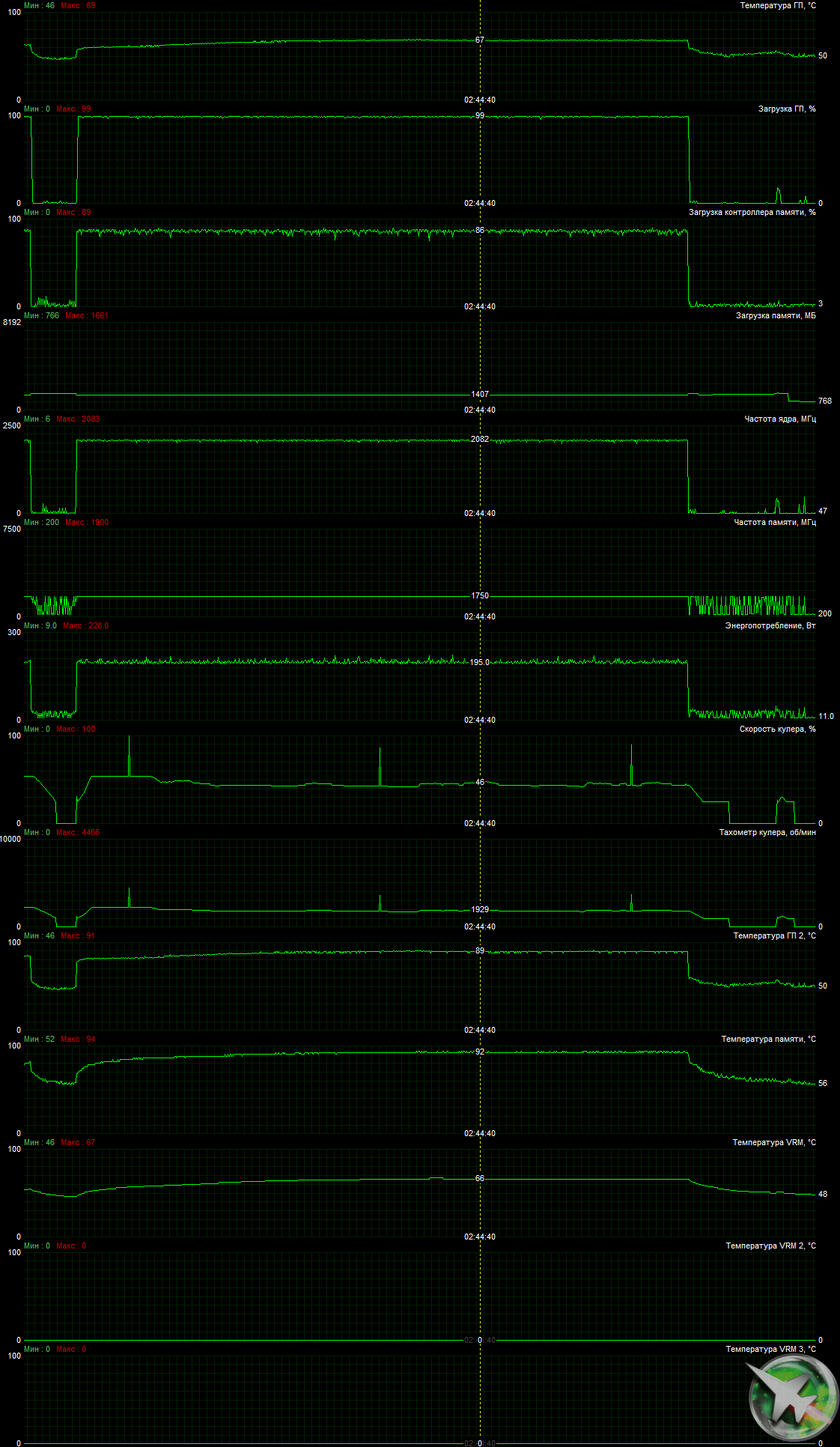

При авторазгоне температурные параметры почти не поменялись, а вот обороты СО чуть выросли.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

  • менее 20 дБА: условно бесшумно
  • от 20 до 25 дБА: очень тихо
  • от 25 до 30 дБА: тихо
  • от 30 до 35 дБА: отчетливо слышно
  • от 35 до 40 дБА: громко, но терпимо
  • выше 40 дБА: очень громко

В режиме простоя в 2D температура составляла 35 °C, вентиляторы не вращались, уровень шума был равен фоновому.

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D (без разгона) температура достигала 68 °C. Вентиляторы при этом раскручивались до 1674 оборотов в минуту, шум вырастал до 29,0 дБА, это относительно тихо.

При ускорении звука в 10 раз в ролике выше мы видим, что при росте нагрузки на GPU рост уровня шума от СО происходит довольно плавно и так же плавно снижается при переходе из 3D-режима в 2D.

А вот при разгоне ситуация уже чуть иная: рост уровня шума идет быстрее, и в целом уровень чуть выше.

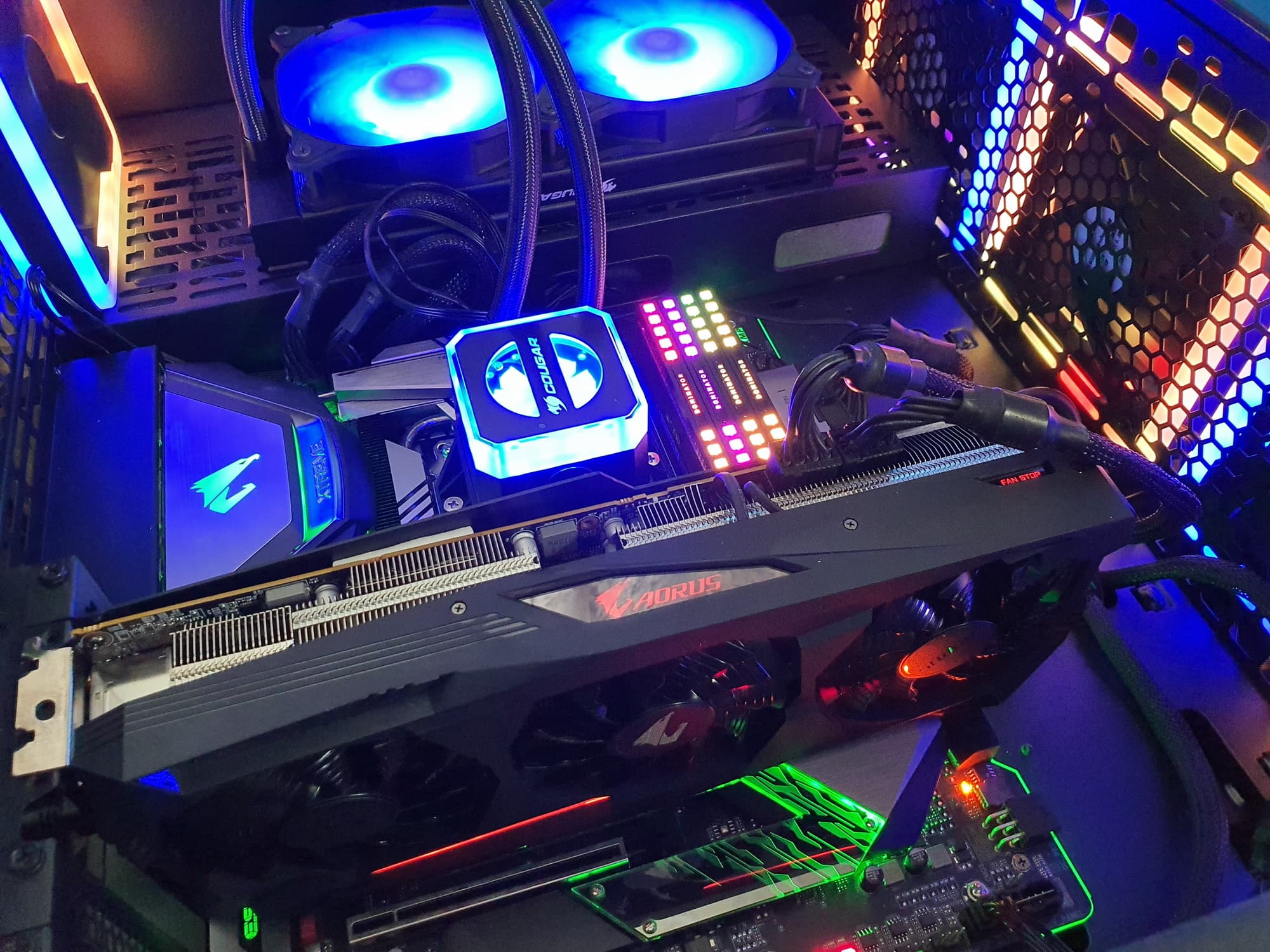

Подсветка

Удивительно, насколько более скромная подсветка у карт Aorus на основе Radeon по сравнению с аналогичными решениями на базе GeForce.

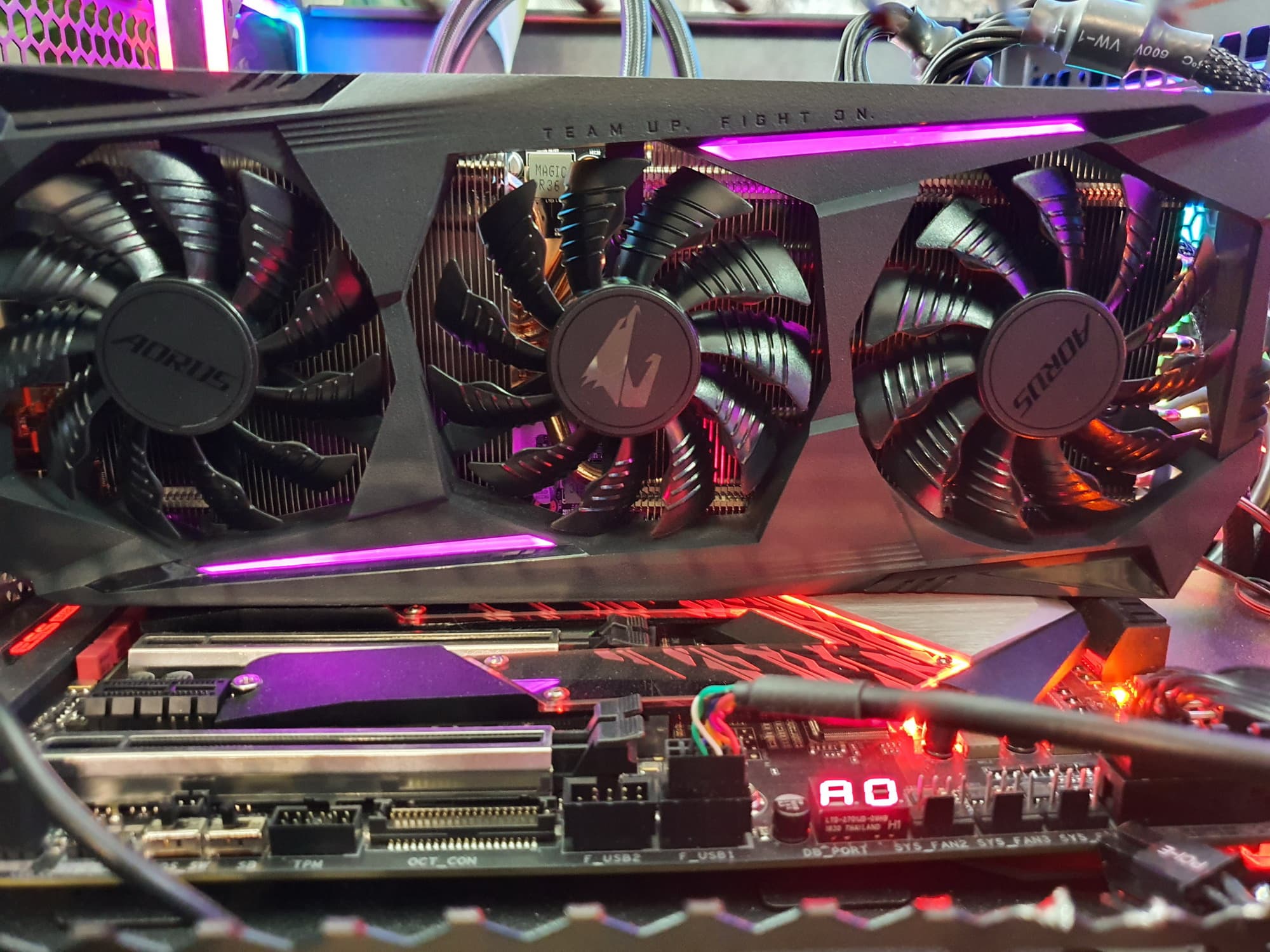

Где подсветка крыльчаток вентиляторов? Здесь светятся лишь логотип на верхнем торце, индикатор остановки вентиляторов там же и несколько полосок над и под вентиляторами.

Закрадывается подозрение, что менеджмент Aorus фанатеет от Nvidia, потому разница столь заметна. По сравнению с богатой подсветкой топовых современных материнских плат и корпусов такое решение смотрится весьма скромно, и в ролике это заметно.

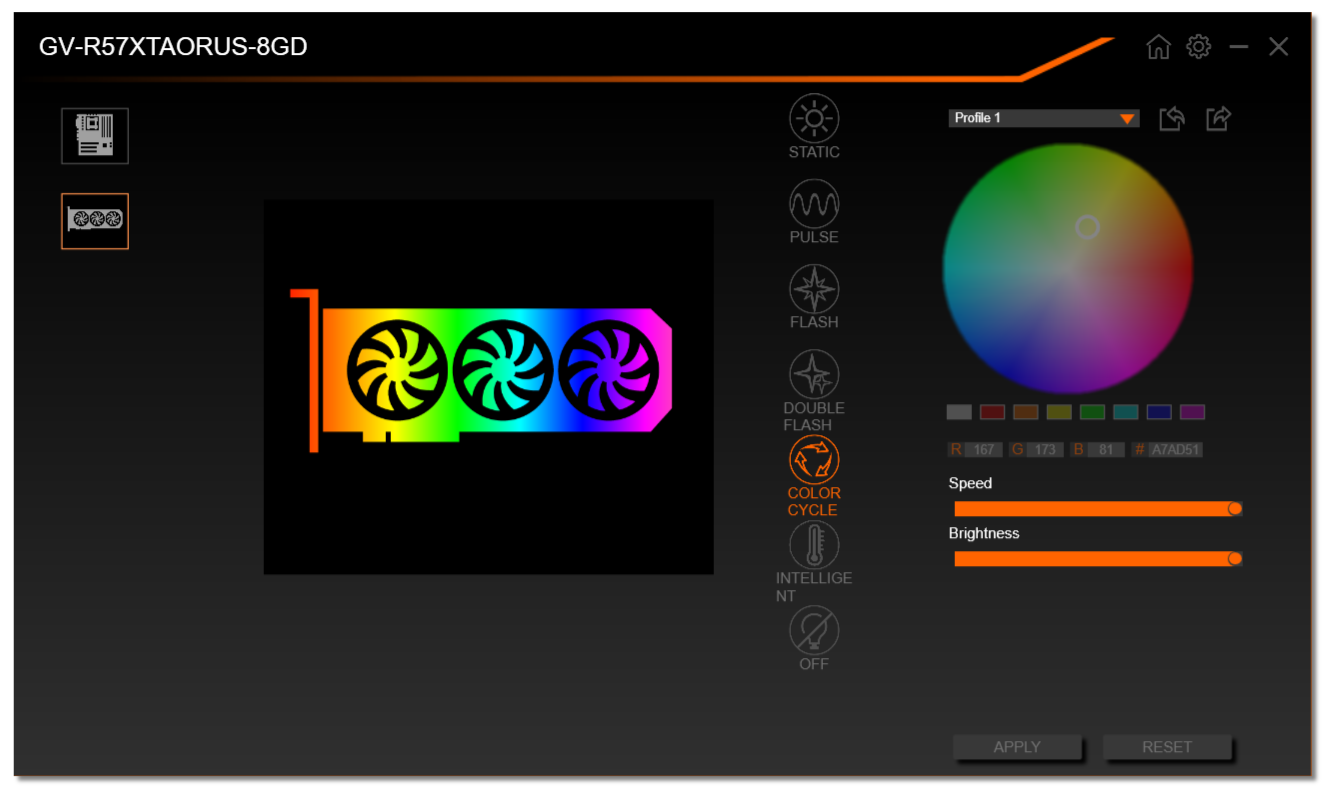

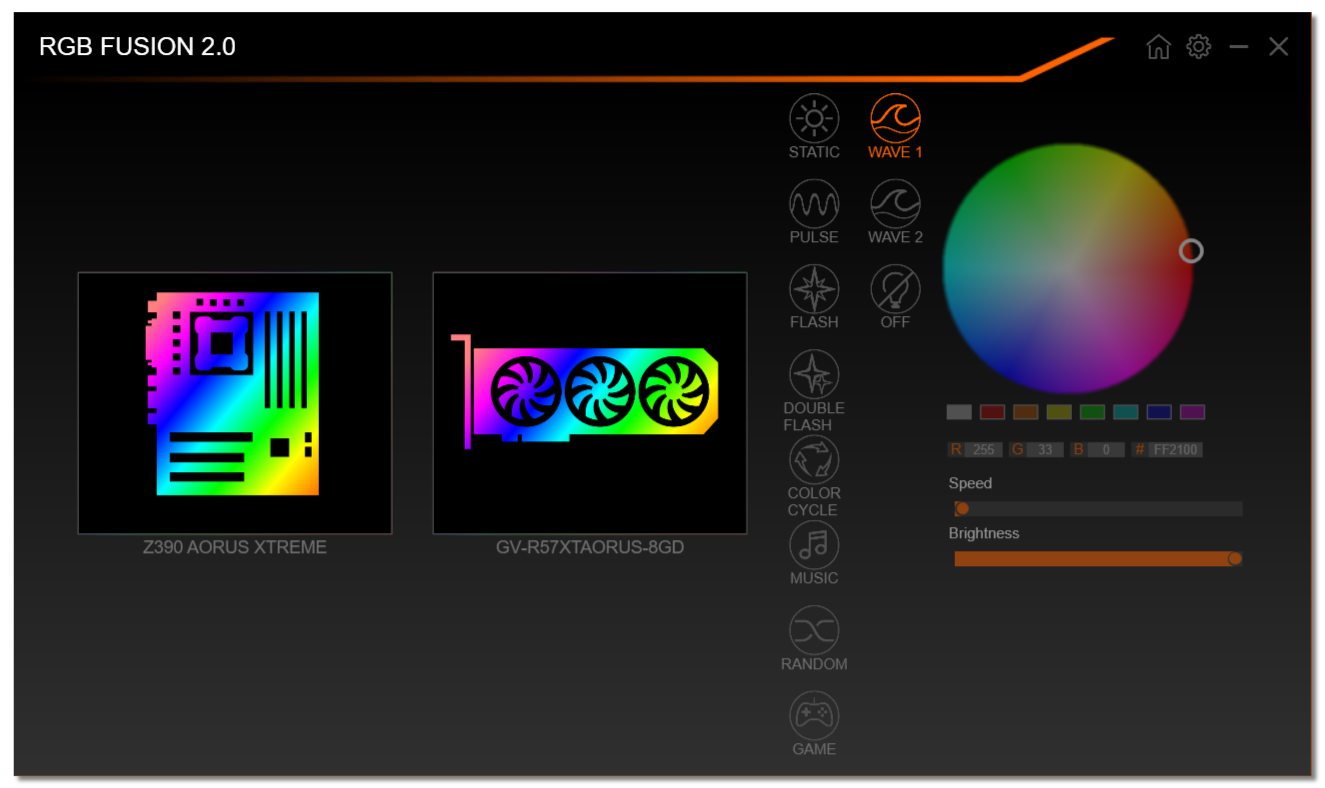

Подсветкой можно управлять через приложение RGB Fusion 2.0, которое можно установить самостоятельно, или через вышеупомянутую утилиту Aorus Engine.

Набор режимов подсветки скудный
При попытке синхронизации подсветки с материнской платой подсветка на видеокарте гаснет вовсе

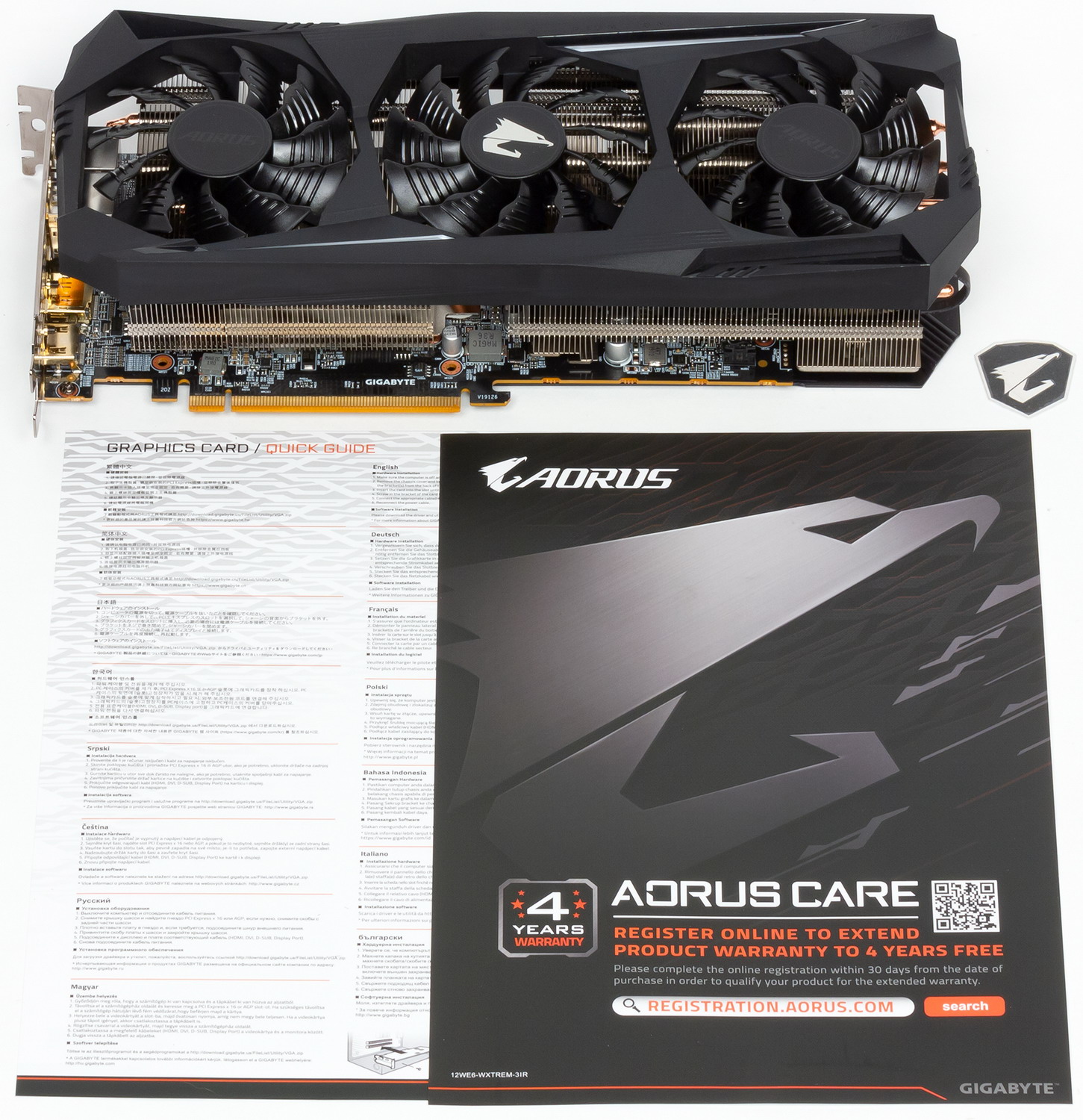

Комплект поставки и упаковка

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект, плюс фирменную наклейку.

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Gears 5 (Xbox Game Studios/The Coalition)
  • Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
  • Devil May Cry 5 (Capcom/Capcom)
  • Red Dead Redemption 2 (Rockstar)
  • Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
  • Metro Exodus (4A Games/Deep Silver/Epic Games)
  • Strange Brigade (Rebellion Developments/Rebellion Developments)

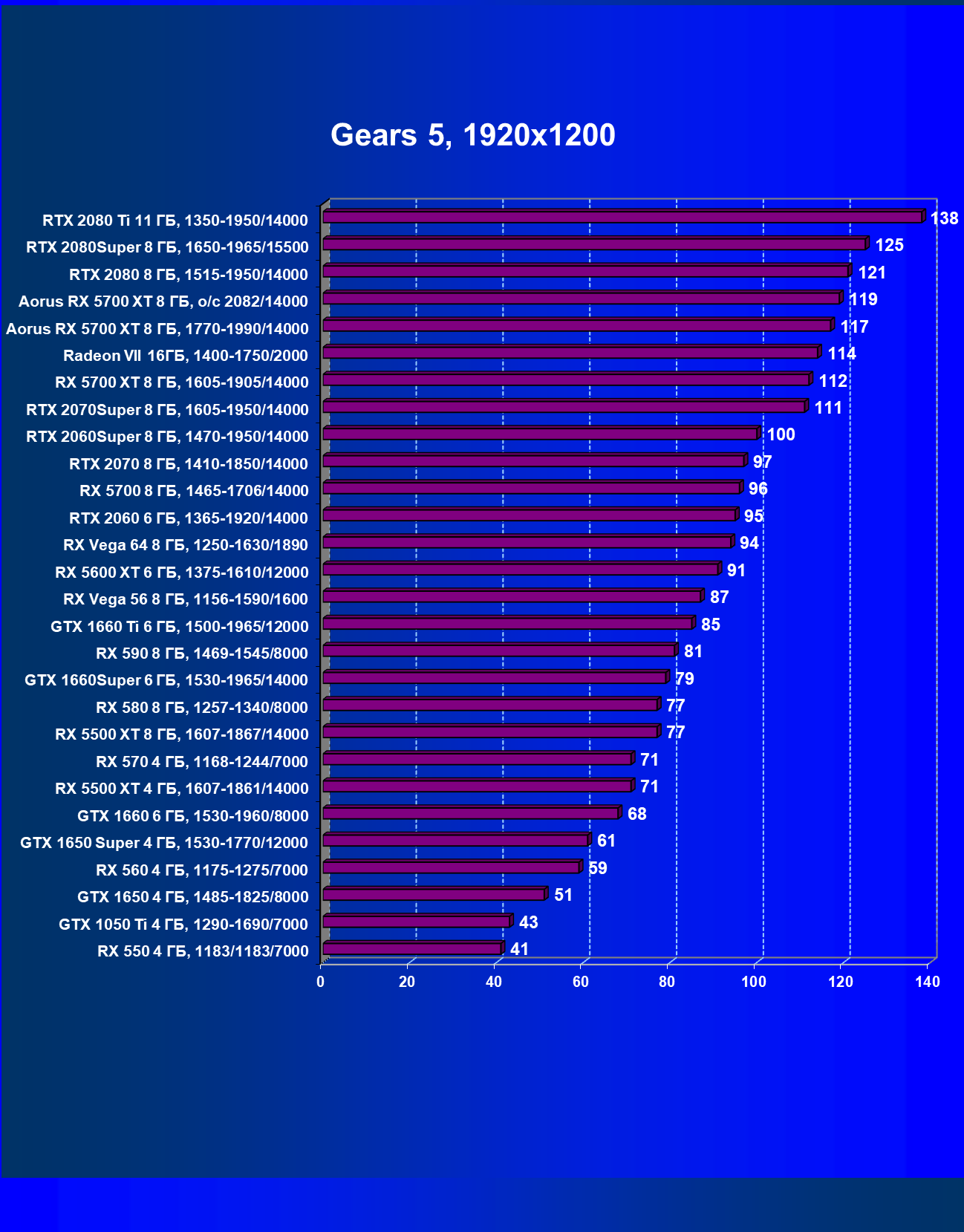

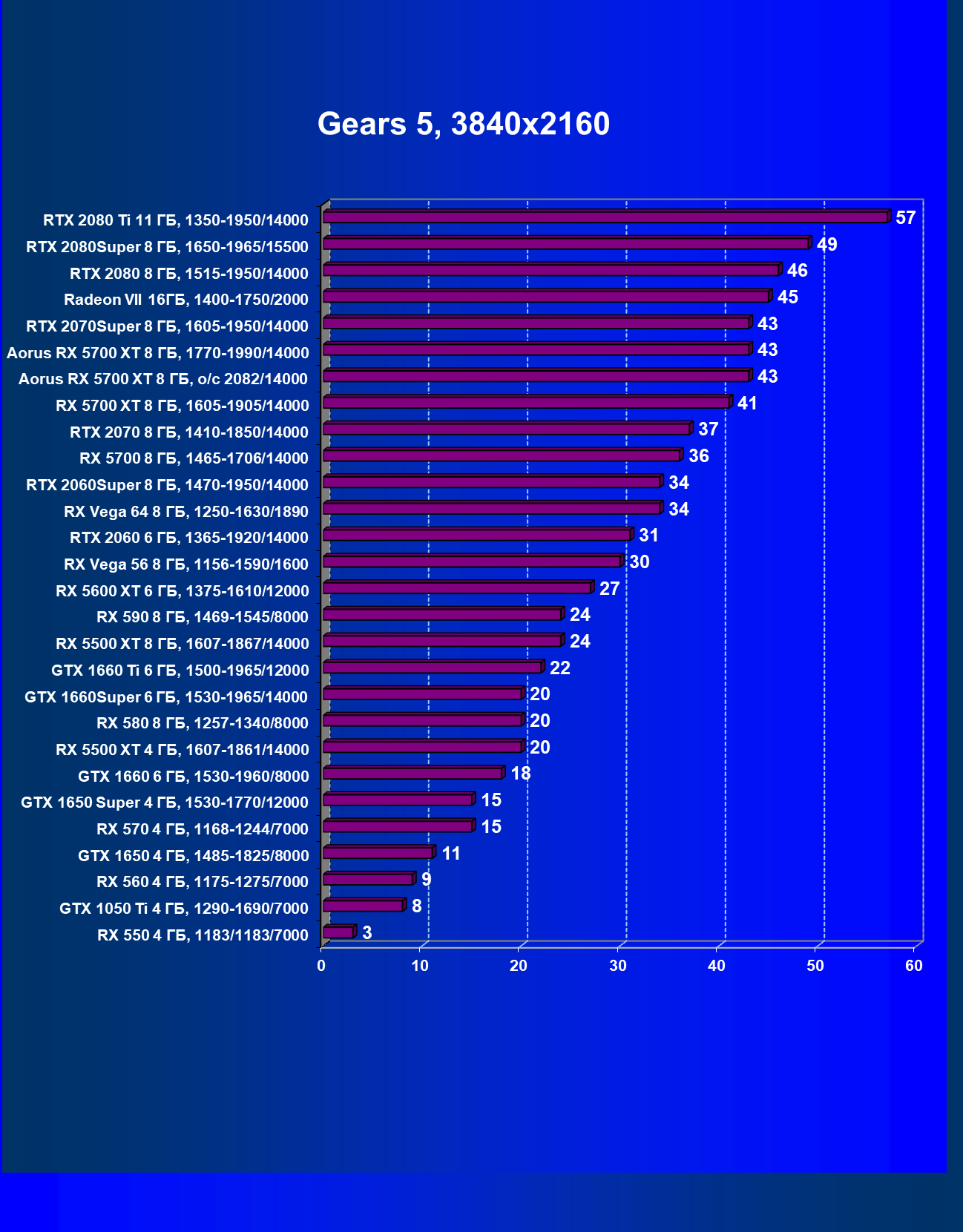

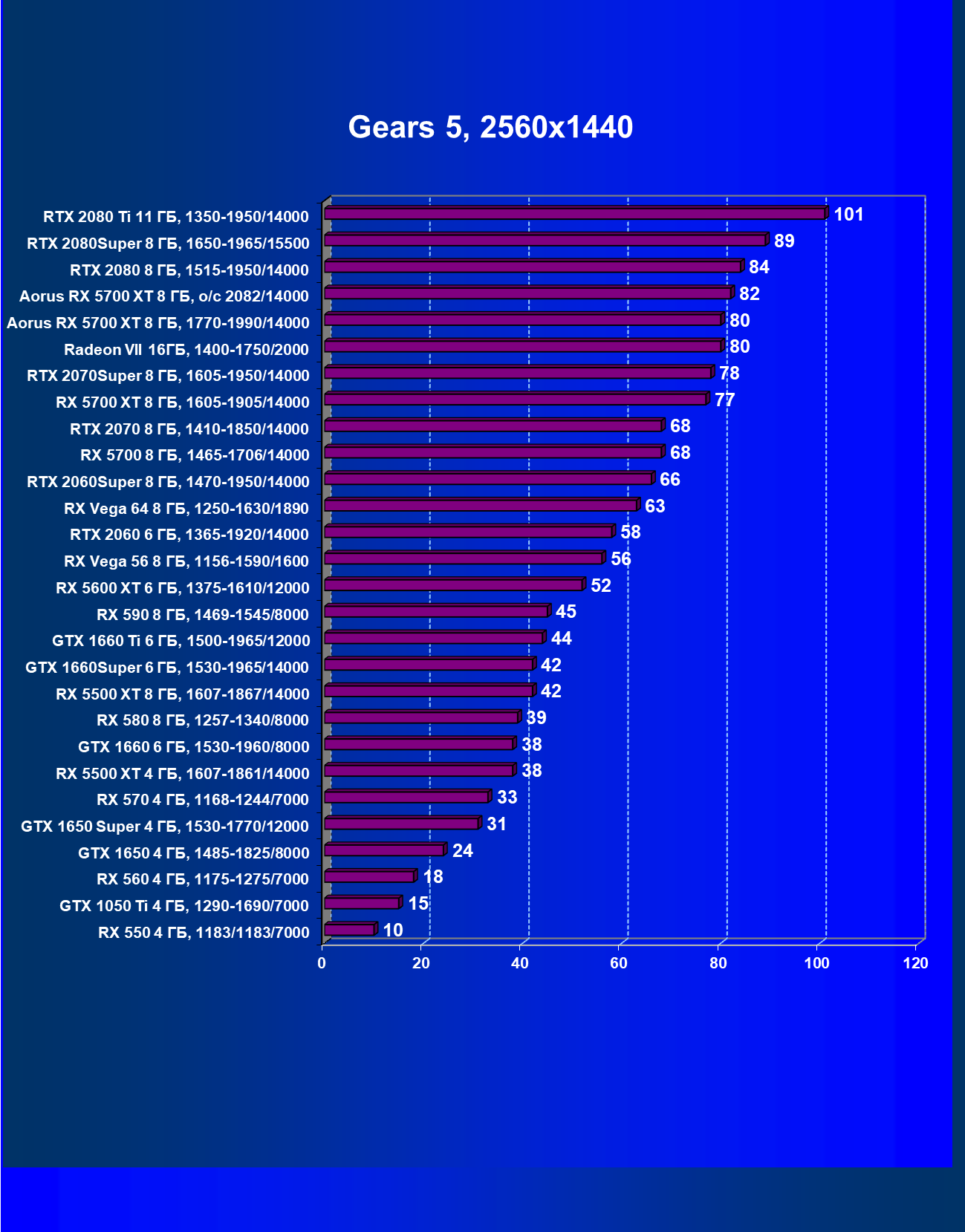

Gears 5

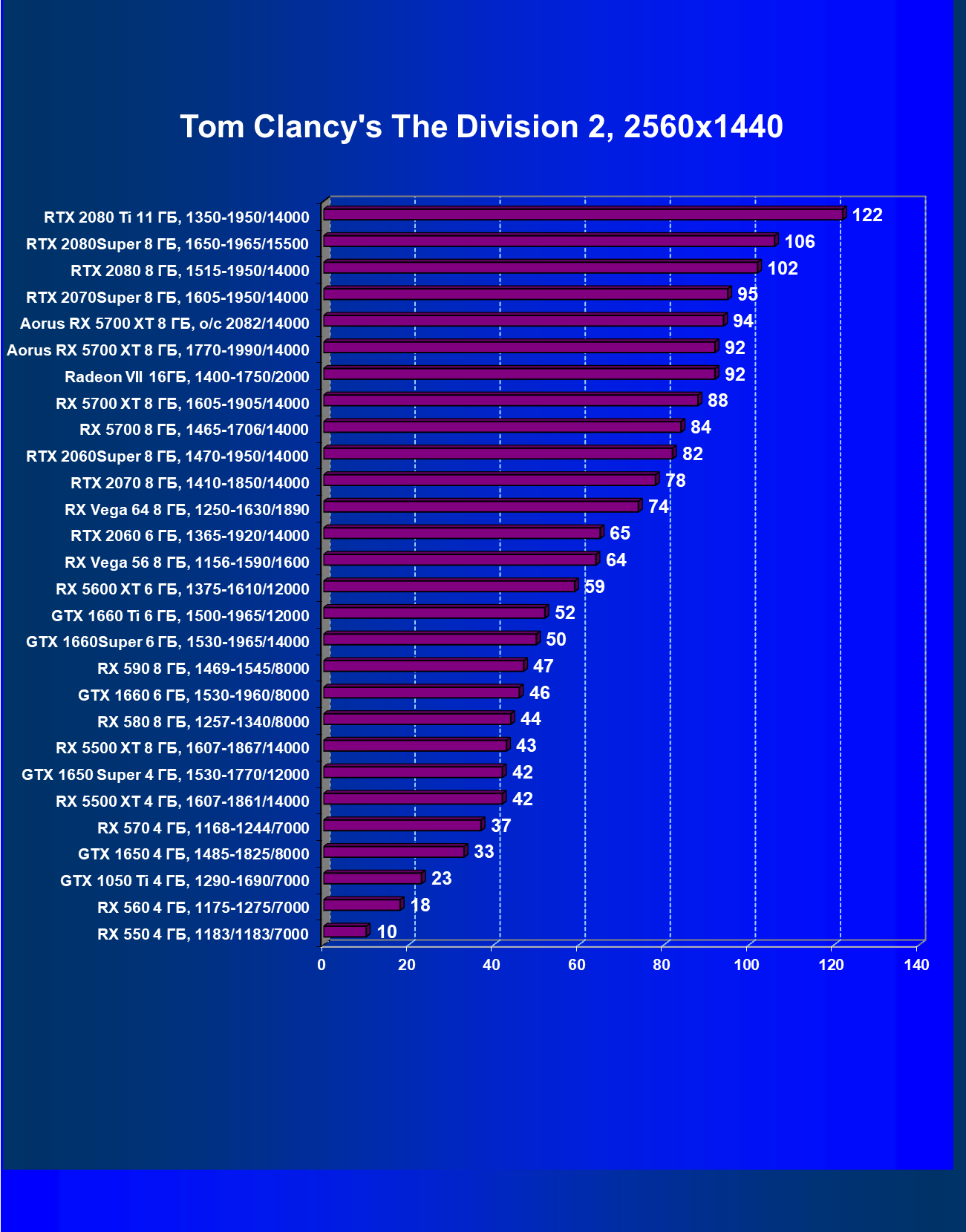

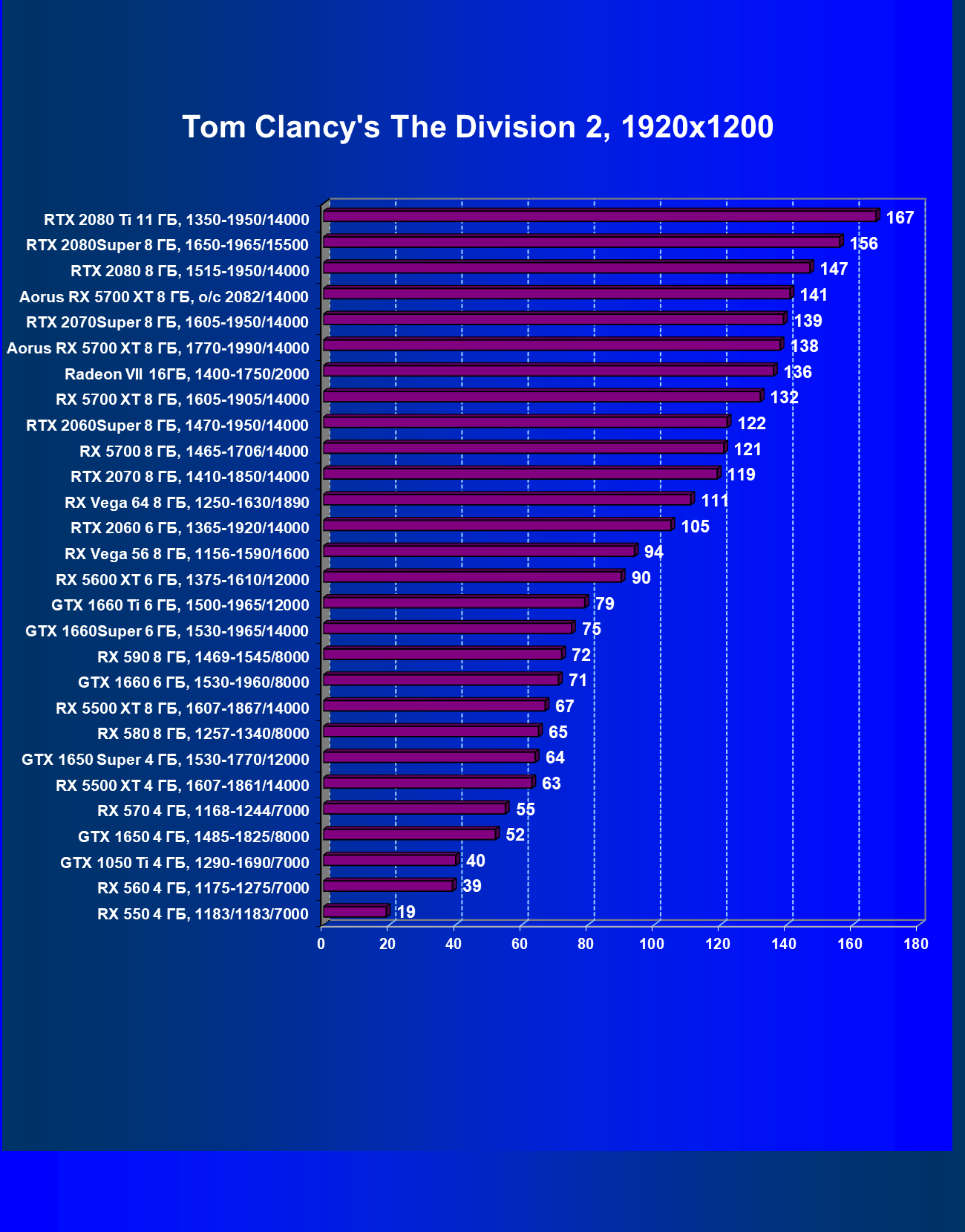

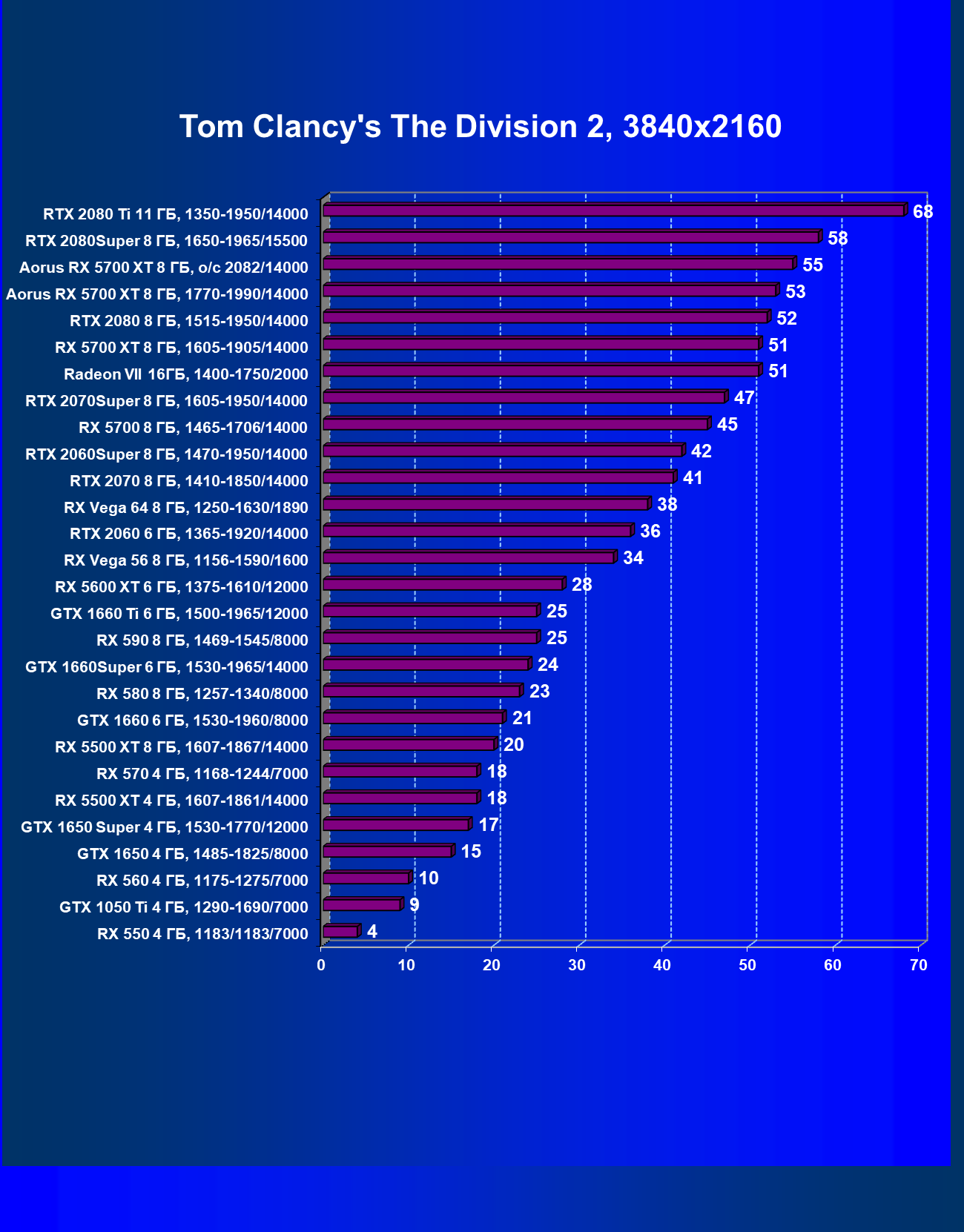

Tom Clancy’s The Division 2

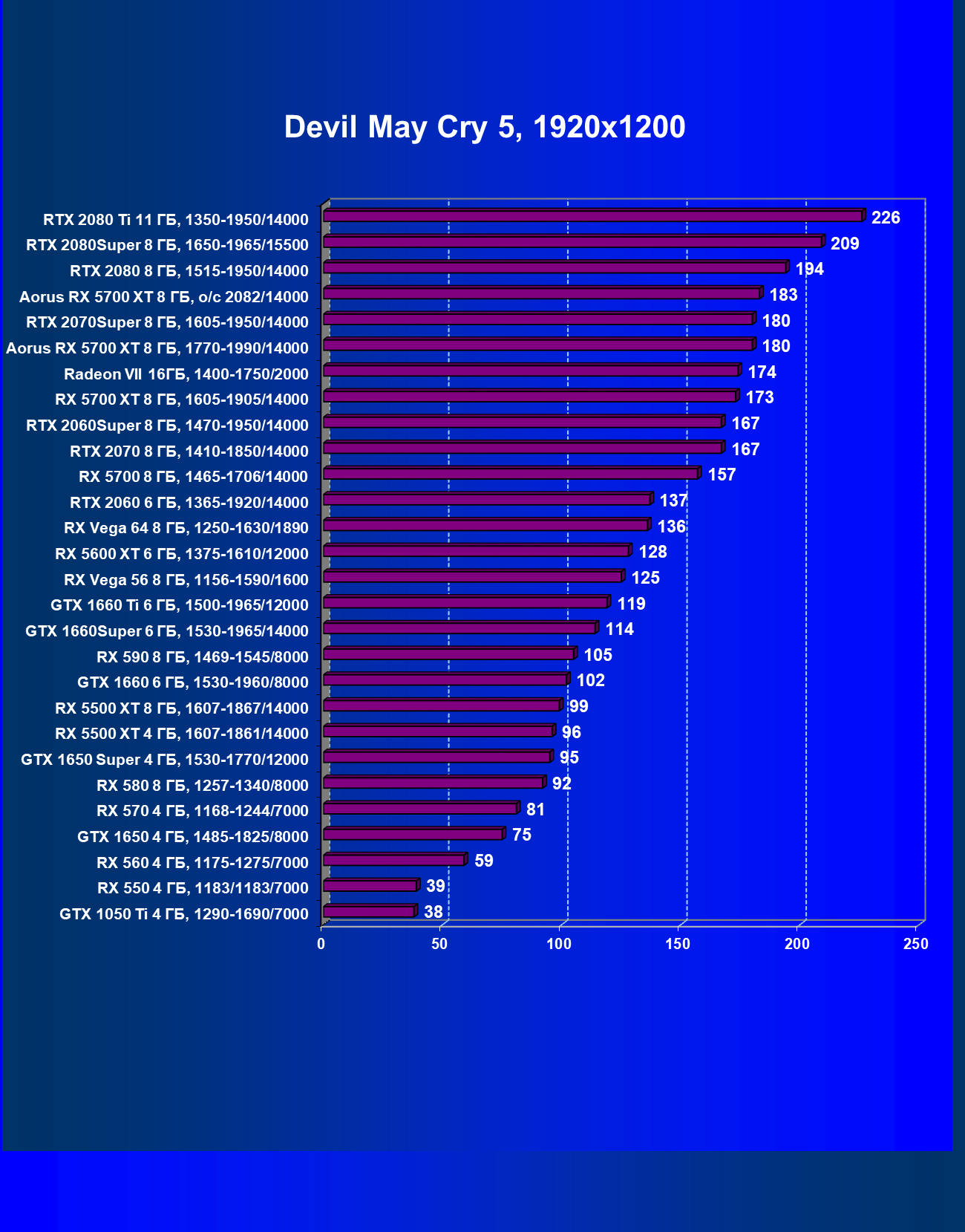

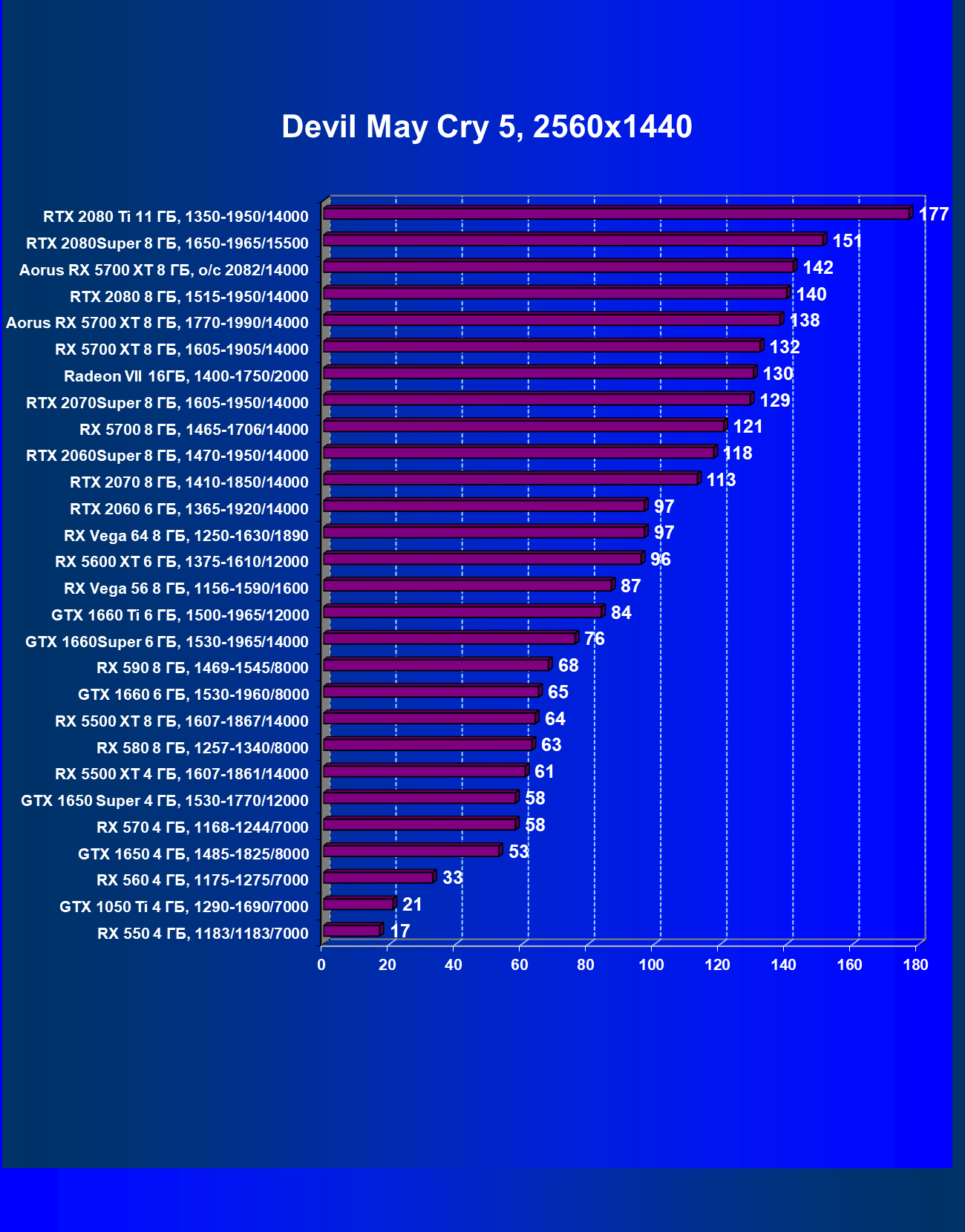

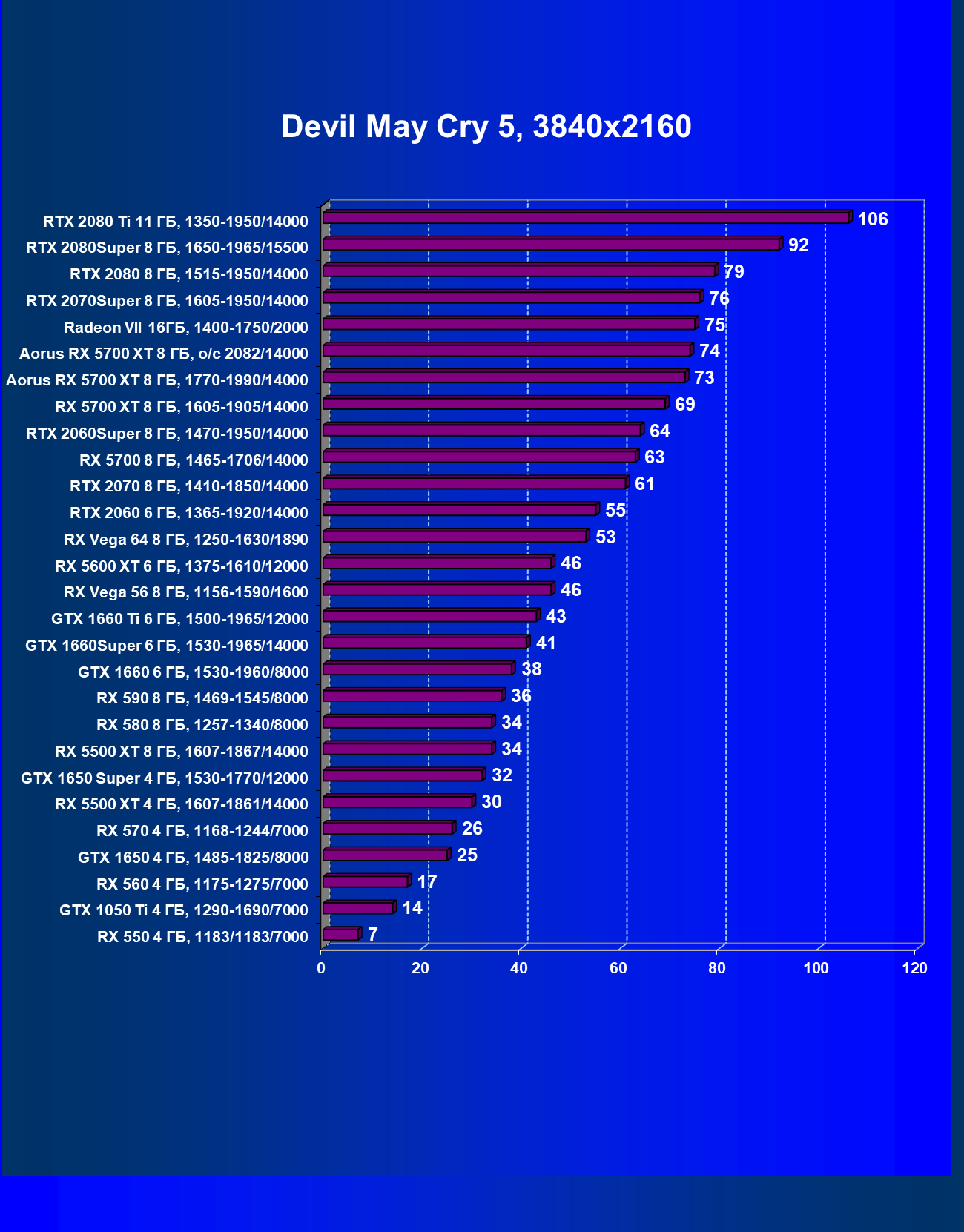

Devil May Cry 5

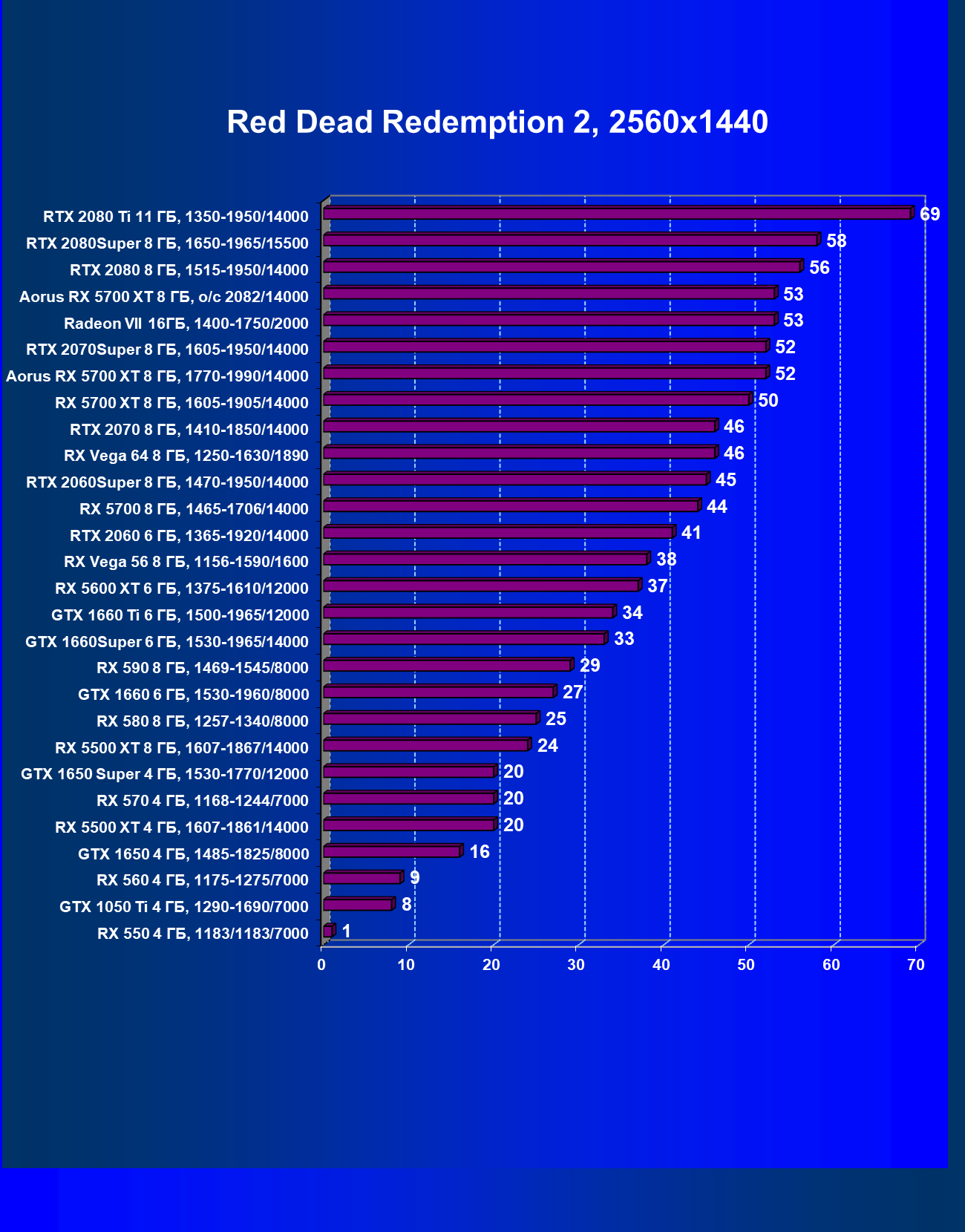

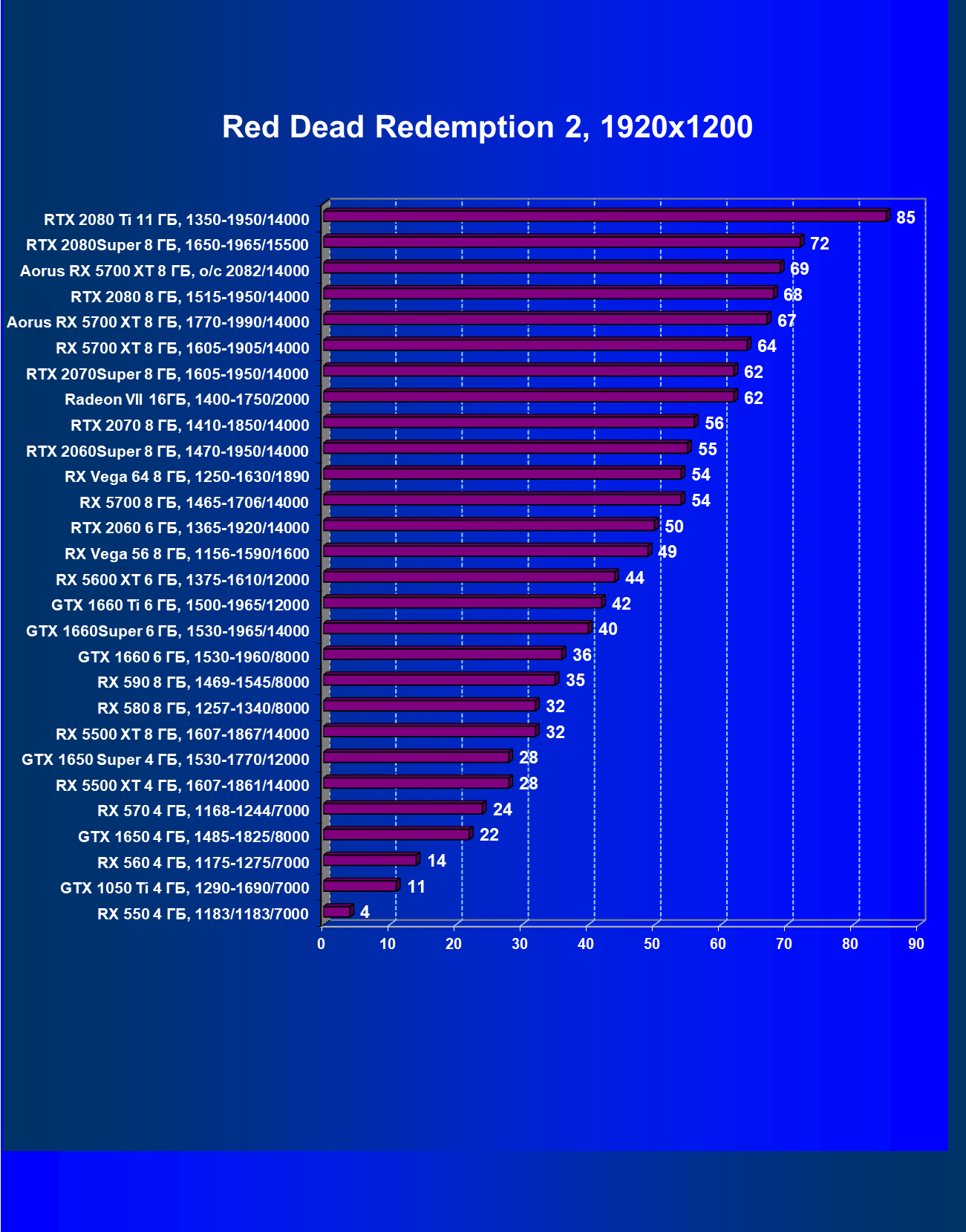

Red Dead Redemption 2

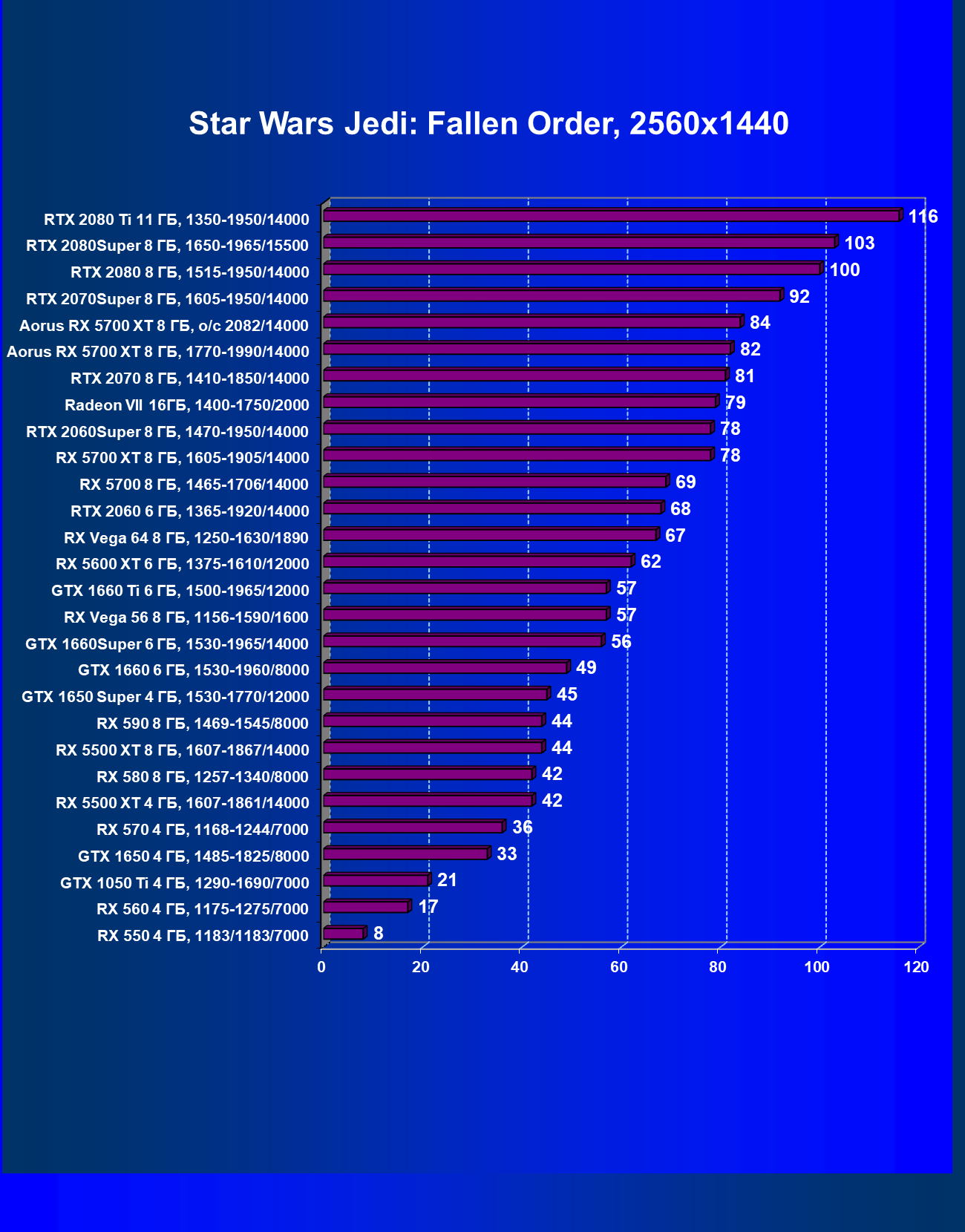

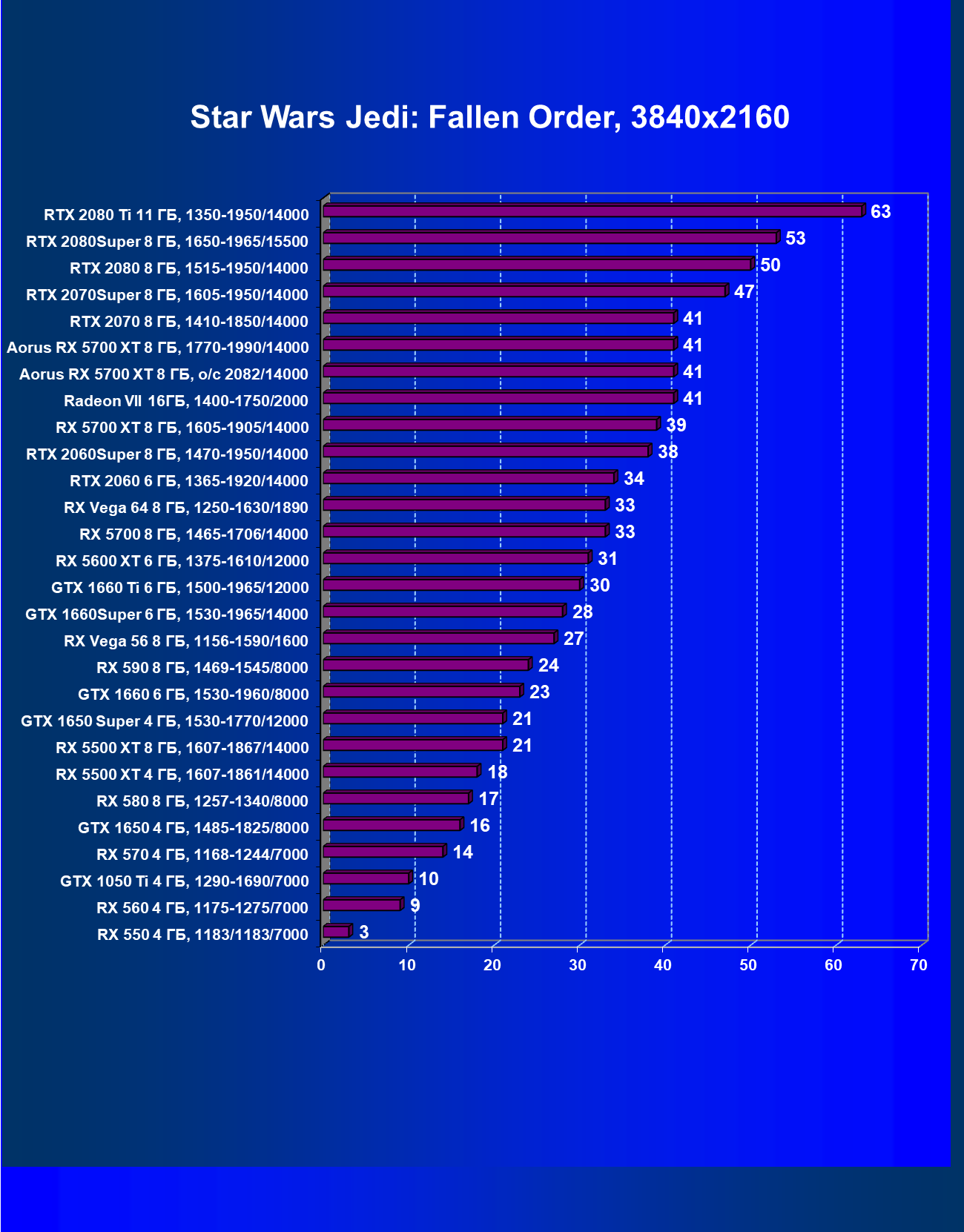

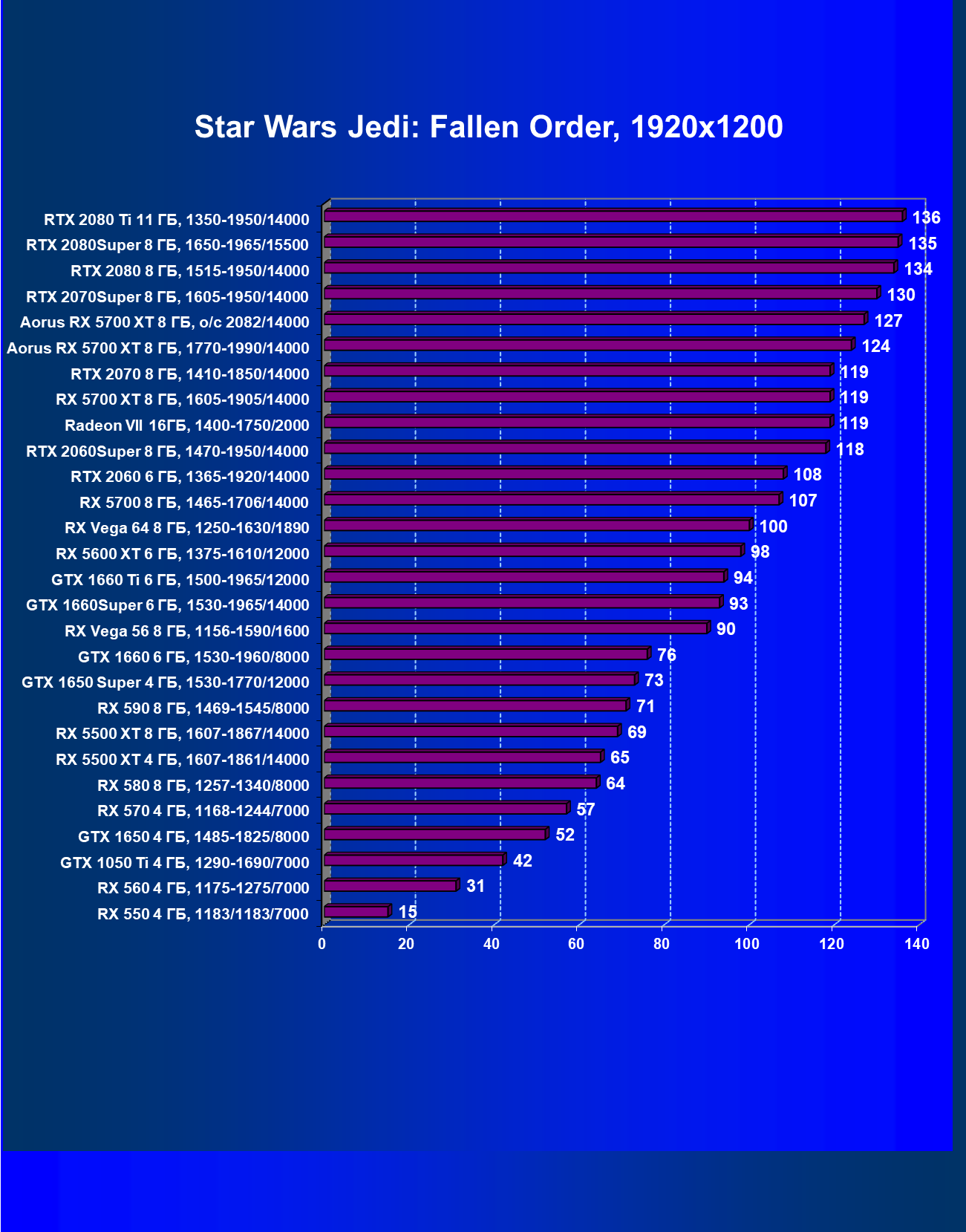

Star Wars Jedi: Fallen Order

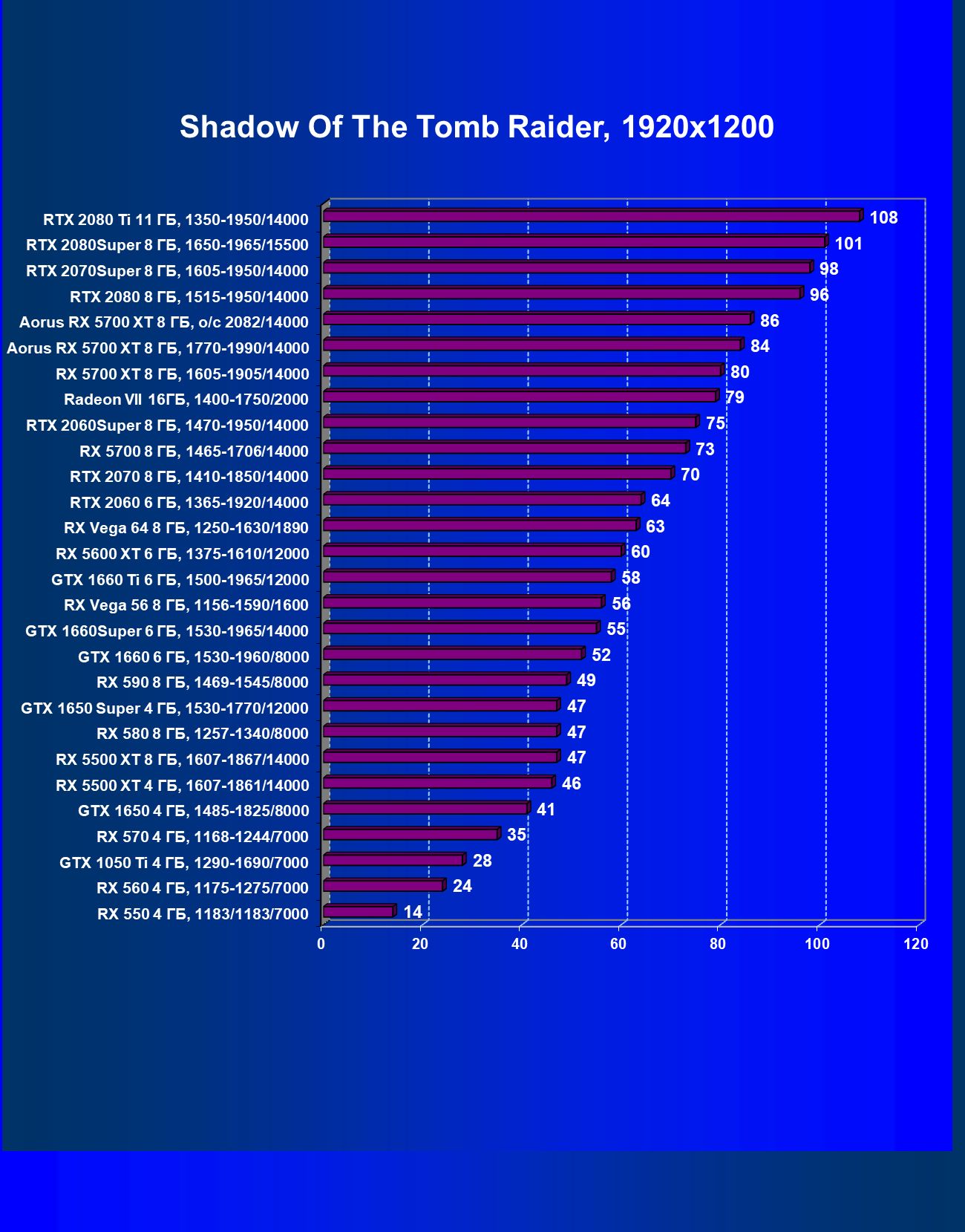

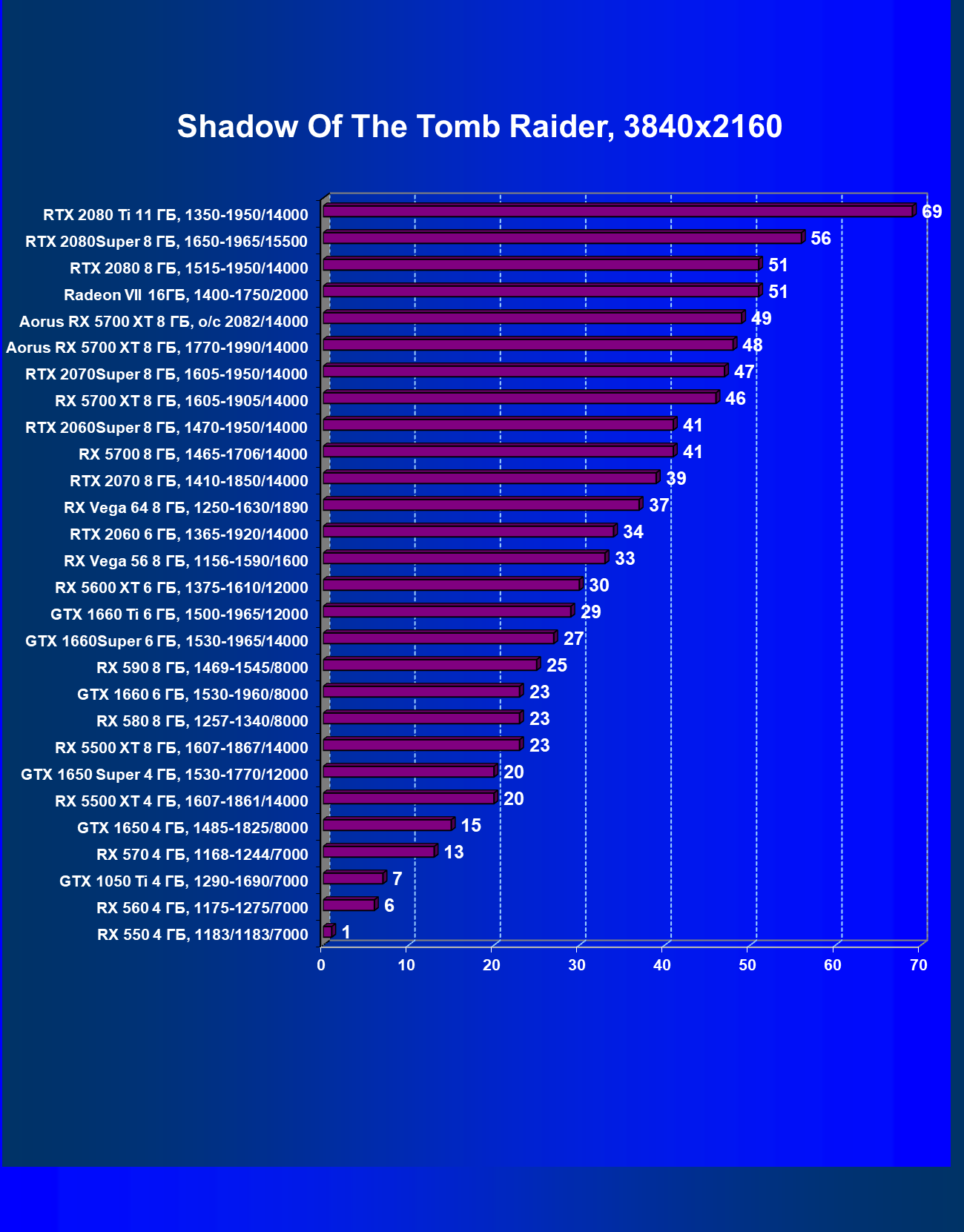

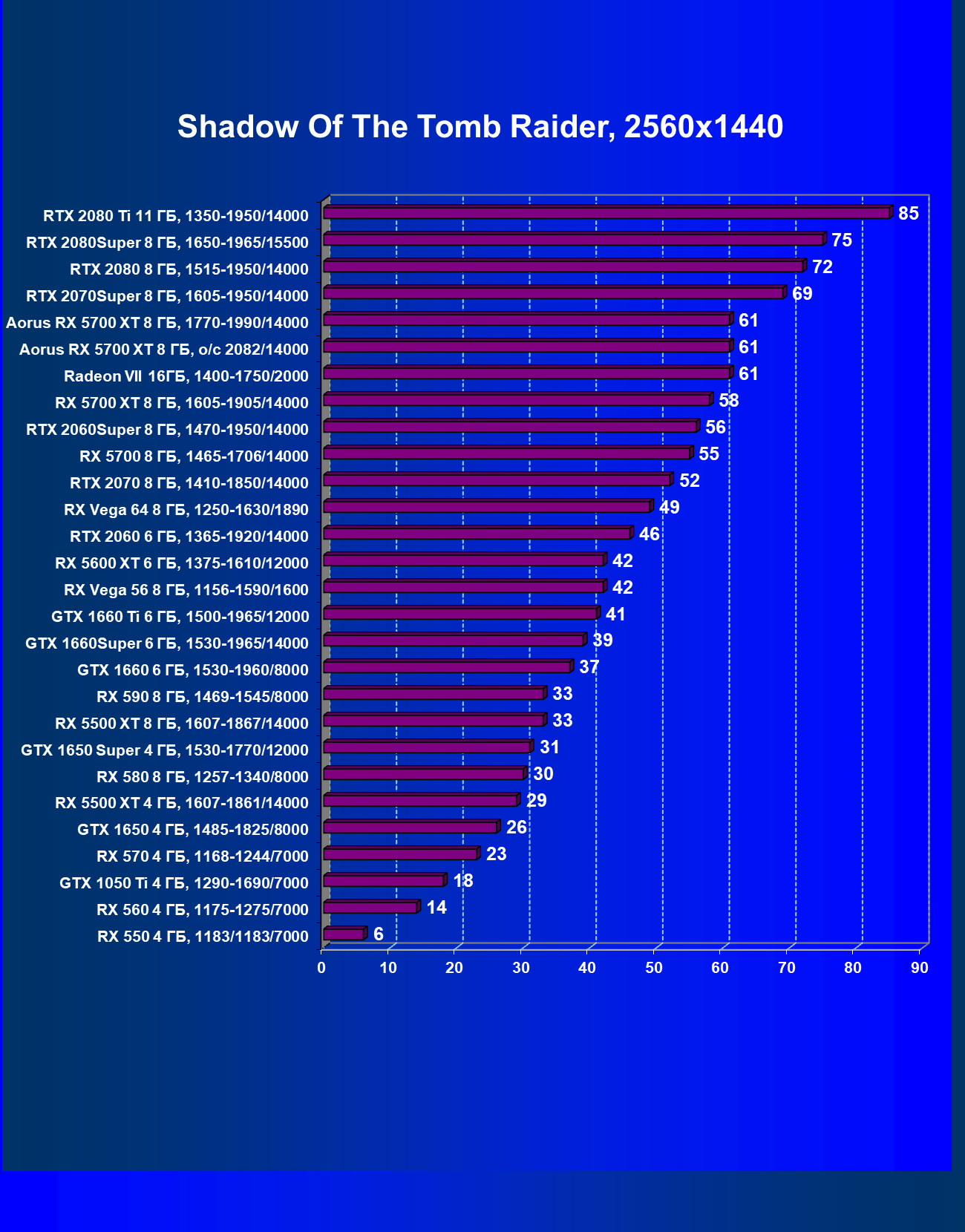

Shadow of the Tomb Raider

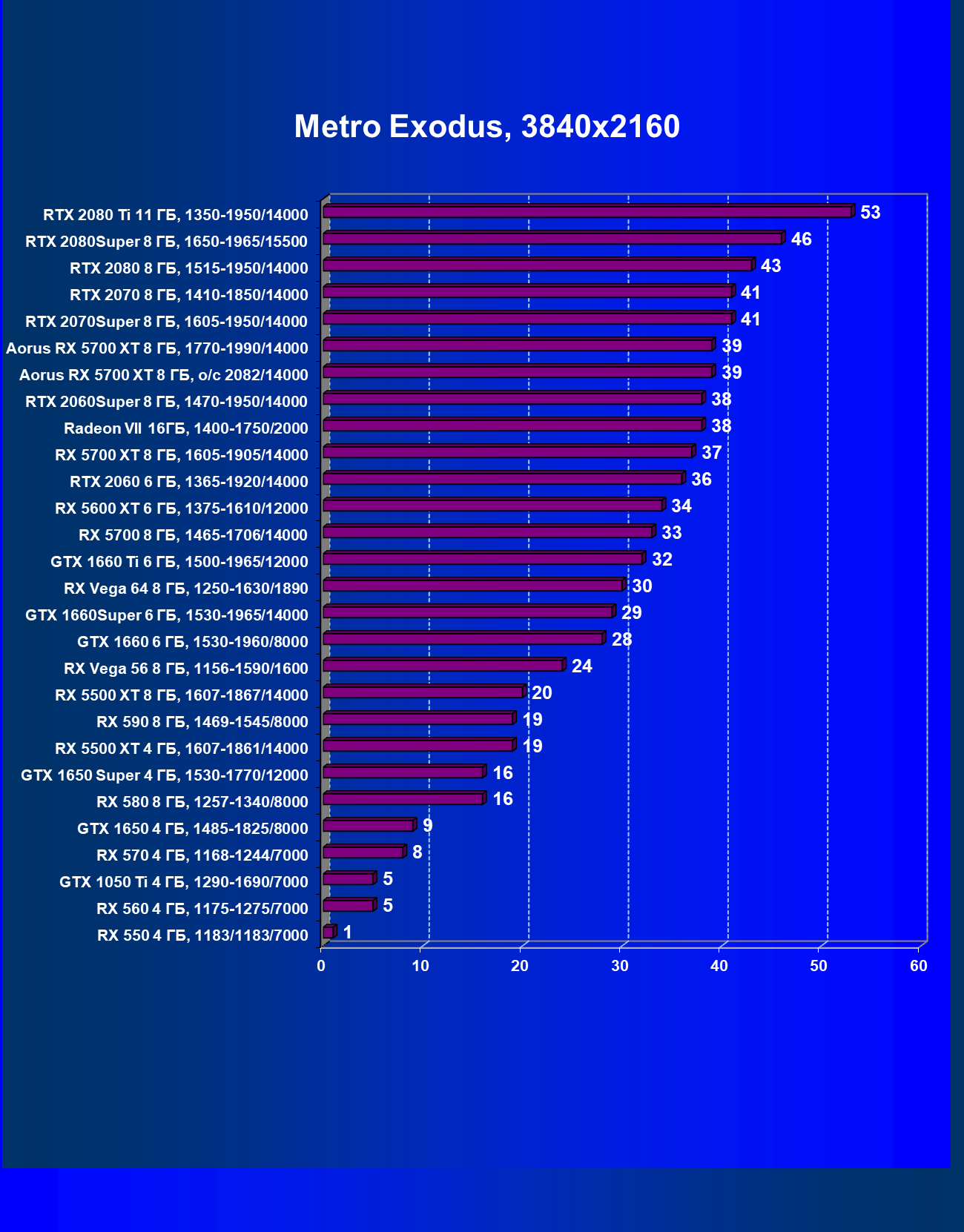

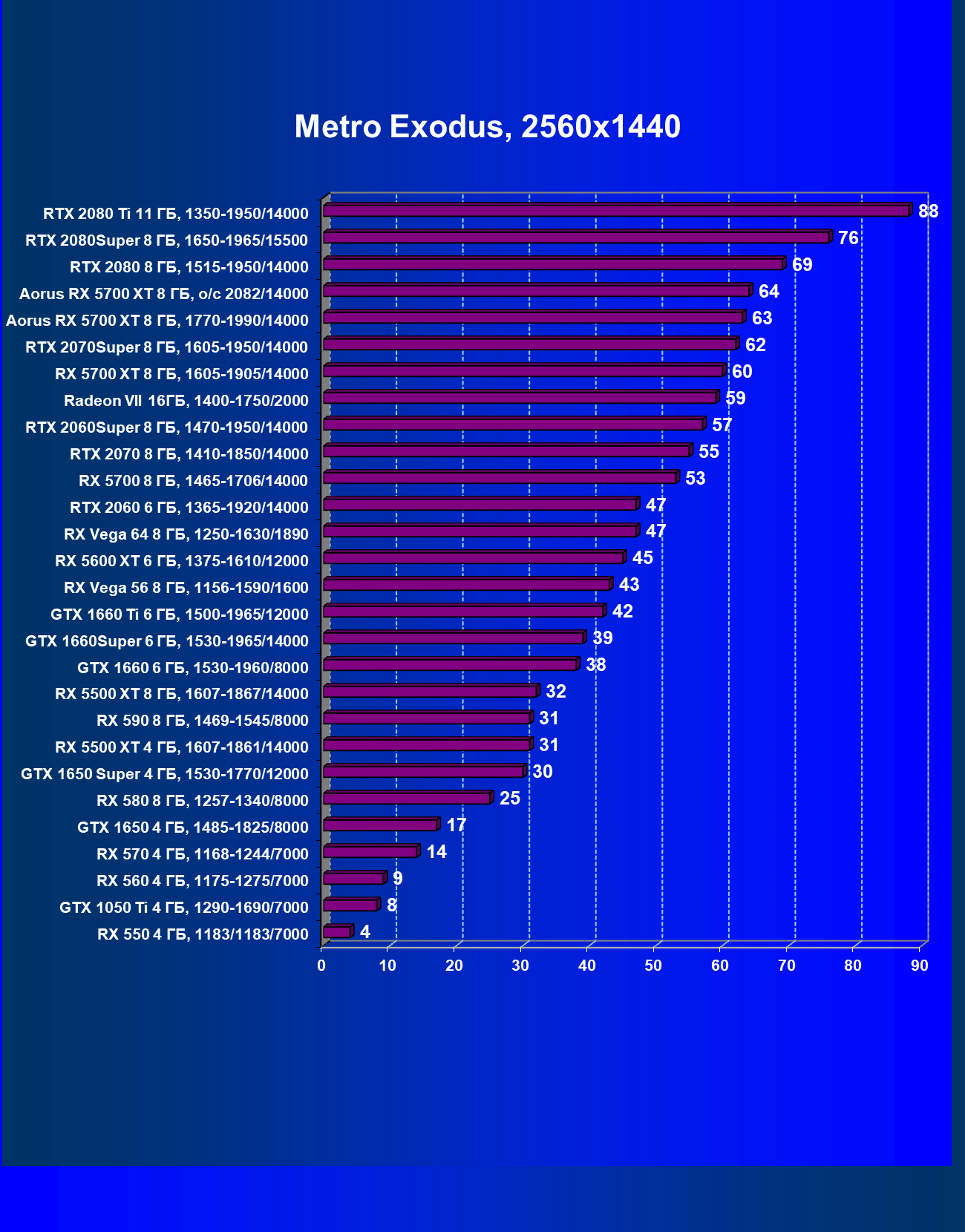

Metro Exodus

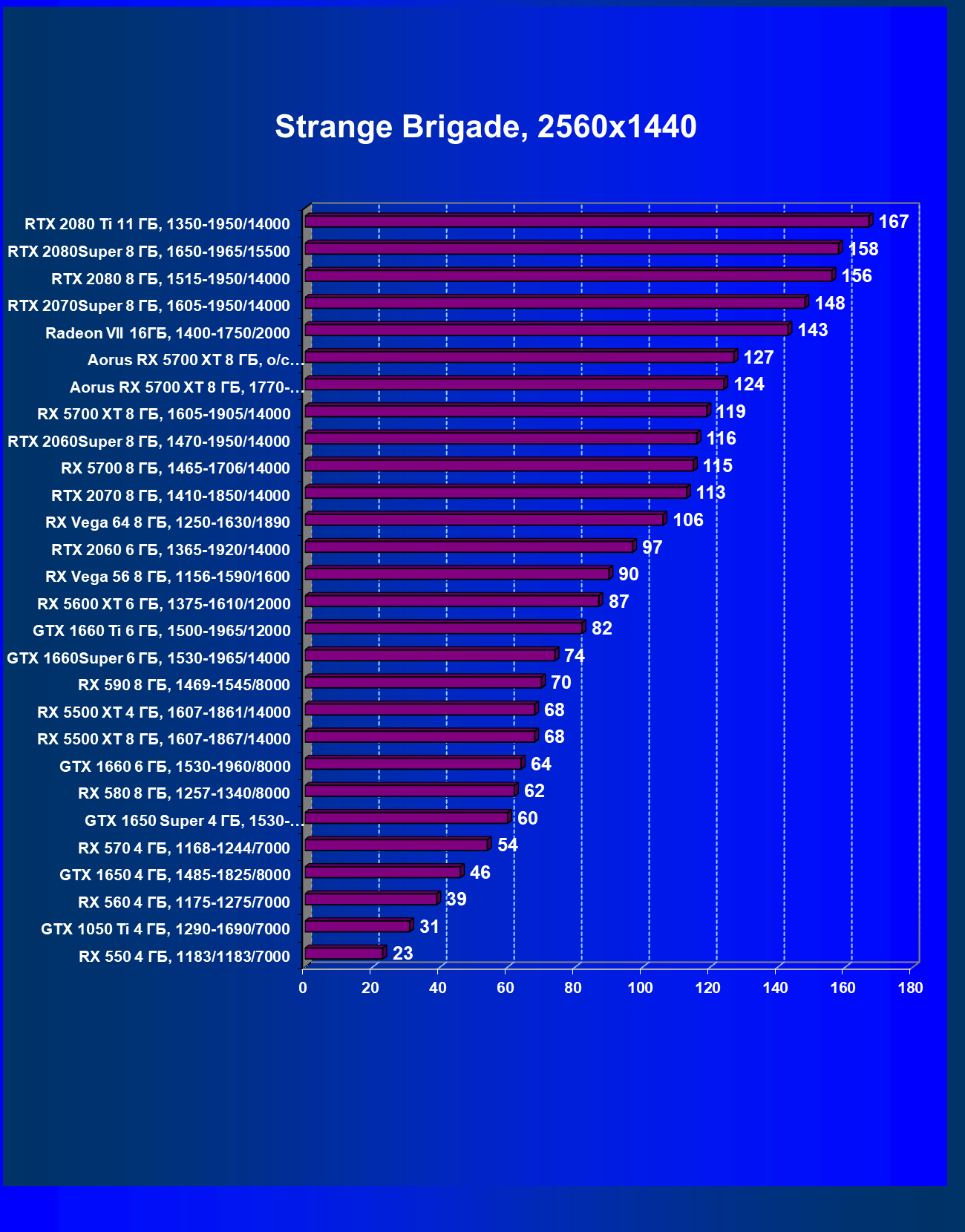

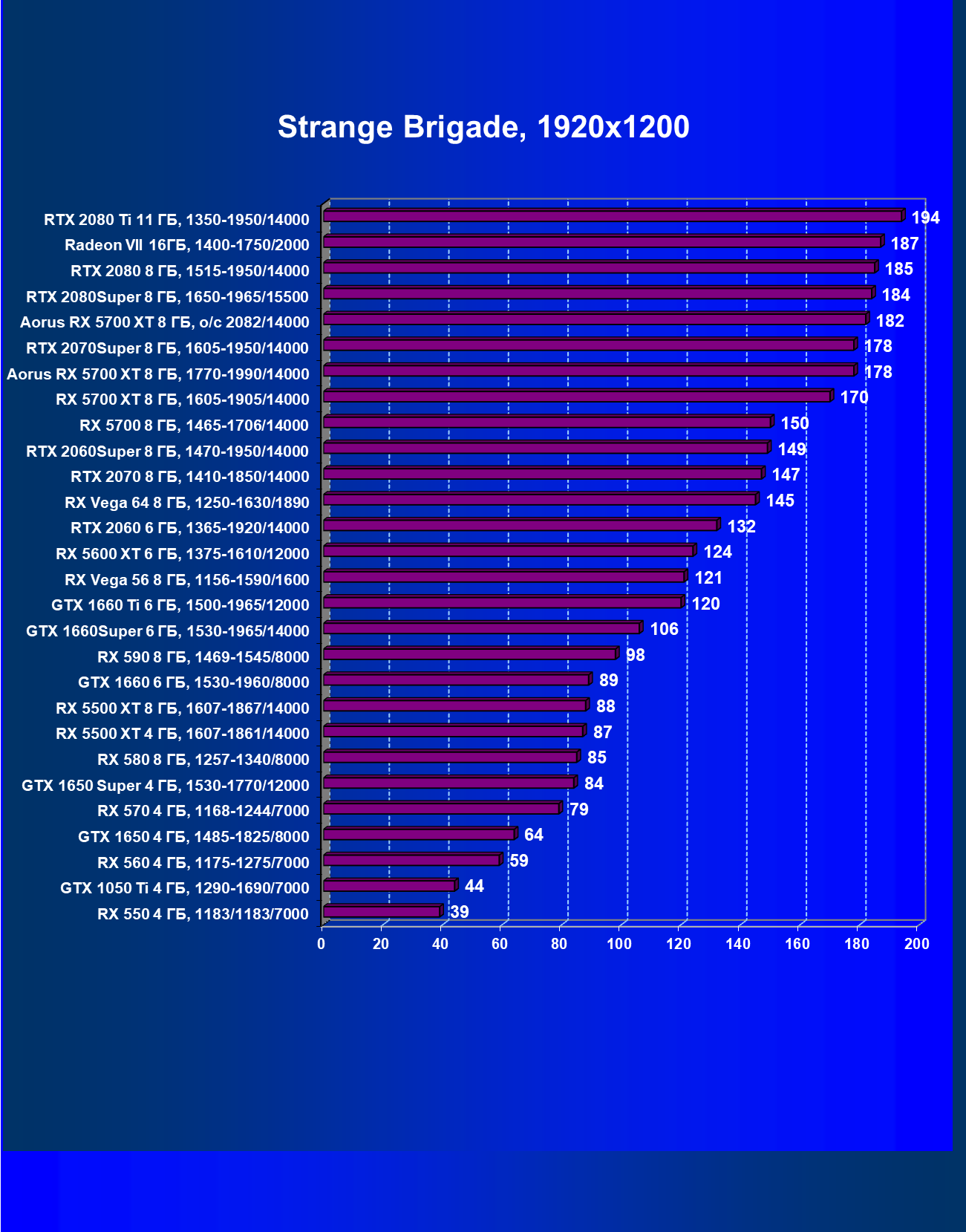

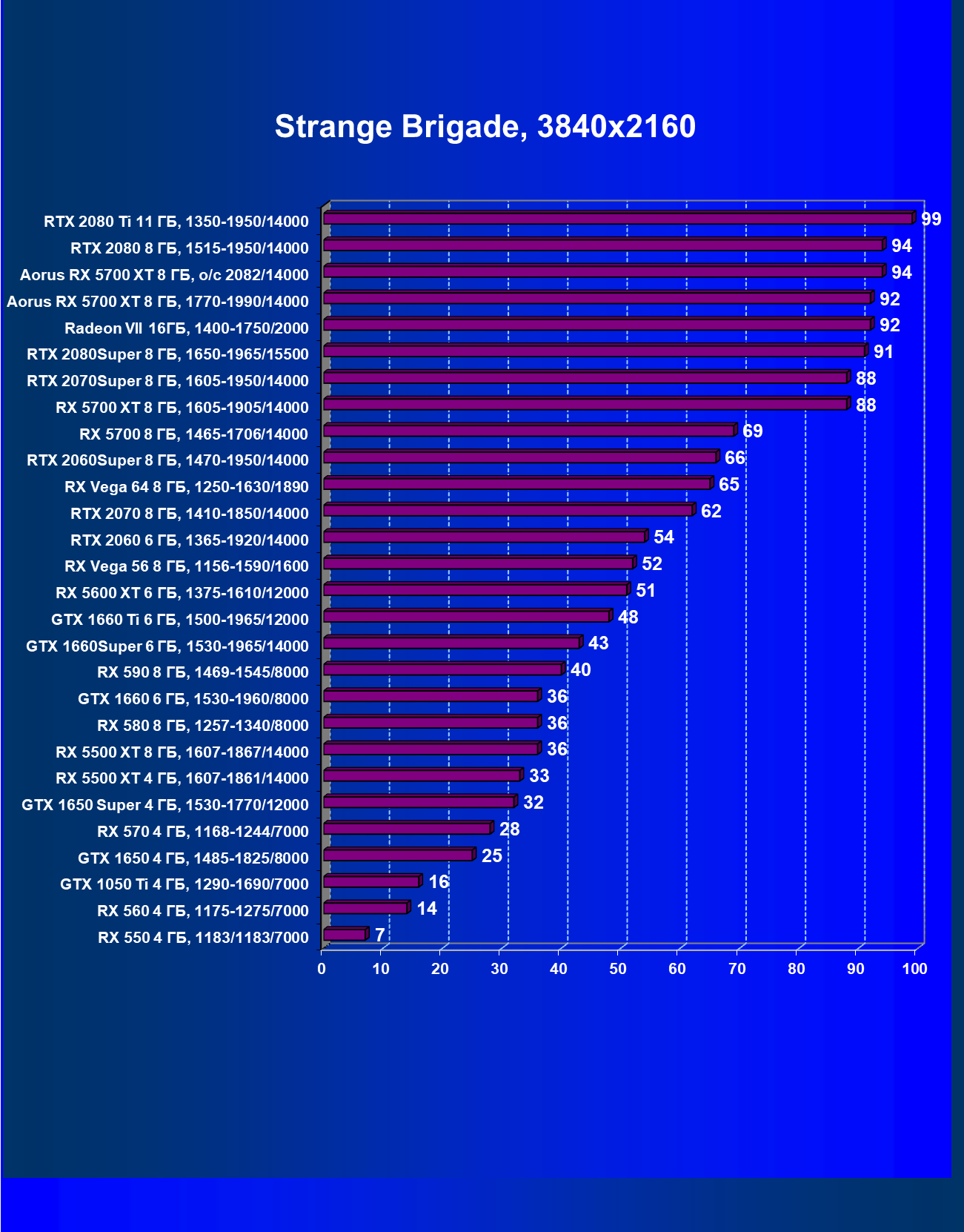

Strange Brigade

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RX 5700 XT и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на середину февраля 2019 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
04 RTX 2070 Super 8 ГБ, 1605—1950/14000 1220 385 31 700
05 Aorus RX 5700 XT 8 ГБ, разгон до 2082/14000 1160 386 30 000
06 Aorus RX 5700 XT 8 ГБ, 1770—1990/14000 1140 380 30 000
08 RX 5700 XT 8 ГБ, 1605—1905/14000 1090 419 26 000
09 RTX 2070 8 ГБ, 1410—1850/14000 1040 378 27 500
10 RTX 2060 Super 8 ГБ, 1470—1950/14000 1040 424 24 500

Повышенная частота работы у карты Gigabyte (в режиме Performance) обеспечивает ей заметный прирост скорости, до 5%, а при авторазгоне добавляется еще пара процентов производительности. В итоге карта стала еще ближе к RTX 2070 Super, а в ряде тестов даже догнала соперника.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей. Учитывая, что Radeon RX 5700 XT нацелен на разрешение минимум 2.5К, мы приводим рейтинг именно для этого разрешения, он отличается от общего рейтинга для трех разрешений.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
02 RTX 2060 Super 8 ГБ, 1470—1950/14000 434 1063 24 500
04 RX 5700 XT 8 ГБ, 1605—1905/14000 417 1085 26 000
06 RTX 2070 Super 8 ГБ, 1605—1950/14000 392 1243 31 700
07 Aorus RX 5700 XT 8 ГБ, разгон до 2082/14000 385 1157 30 000
08 RTX 2070 8 ГБ, 1410—1850/14000 380 1045 27 500
09 Aorus RX 5700 XT 8 ГБ, 1770—1990/14000 378 1135 30 000

На момент подготовки обзора средневзвешенные цены на GeForce RTX 2060 Super все еще были немного ниже, чем на Radeon RX 5700 XT, поэтому ускоритель Nvidia по-прежнему остался лидером в своей группе, однако отставание RX 5700 XT незначительное, и референс-карта на базе этого GPU заняла вторую позицию. А вот стоимость карты Gigabyte на момент публикации статьи была явно завышена, она уступила и более дорогому RTX 2070 Super, и даже (в базовом варианте, без разгона) старому RTX 2070. Ждем, когда RX 5700 XT в нереференсных исполнениях смогут похвастаться более привлекательным соотношением возможностей и цены.

И снова надо повторить, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, дизайн и набор видеовыходов, не учитываются по определению.

Выводы

Gigabyte Aorus Radeon RX 5700 XT 8G (8 ГБ) — интересный вариант Radeon RX 5700 XT и в целом добротный пример ускорителя 3D-графики игрового класса с ценой в районе 30 000 рублей. На момент подготовки обзора этот ускоритель Gigabyte показывал почти такую же производительность, как GeForce RTX 2070 Super, хотя последний имеет дополнительное преимущество в виде поддержки RT. Лидер нашего рейтинга полезности GeForce RTX 2060 Super не идеально годится для использования в разрешении 2.5К при максимальном качестве графики, а вот Radeon RX 5700 XT чувствует себя в играх в этом разрешении прекрасно. По мере падения цен можно будет смело рекомендовать RX 5700 XT для приобретения, а на данный момент получается чисто «религиозный» выбор: RTX или RX :)

У рассмотренной карты Gigabyte отличная система охлаждения, довольно тихая даже под максимальной нагрузкой, а при малой нагрузке вообще бесшумная, но карта с такой СО занимает три слота в системном блоке. Если вам достаточно производительности, карту можно переключить в «тихий» режим работы, дополнительно уменьшив шум СО. Подсветка у карты есть, но набор световых эффектов скудноват. В качестве плюса стоит упомянуть наличие фирменного ПО Aorus Engine, которое позволяет оперативно менять режим работы. Также надо отметить уникальный набор видеовыходов: их целых шесть, поэтому можно подключить до шести мониторов и наслаждаться работой технологии AMD Eyefinity.

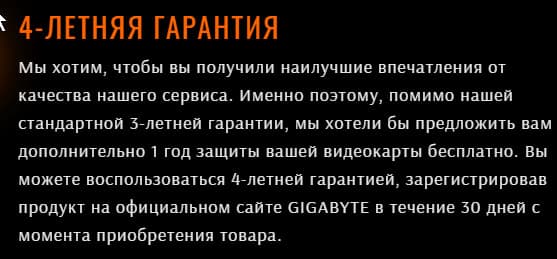

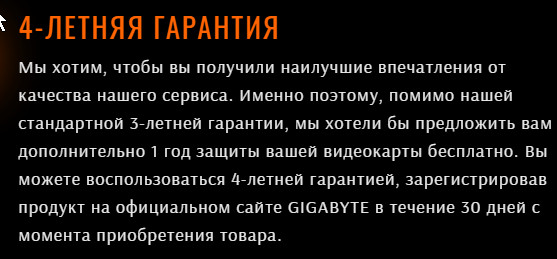

И еще один плюс данного продукта

Повторим, что Radeon RX 5700 XT в целом обеспечивает игроку полный комфорт при максимальных настройках графики в разрешении 2560×1440 во всех играх, а в ряде игр можно попробовать поиграть с тем же качеством графики и в 4К.

Справочные материалы:

Благодарим компанию Gigabyte Russia
и лично Марию Ушакову
за предоставленную на тестирование видеокарту

12 февраля 2020 Г.
