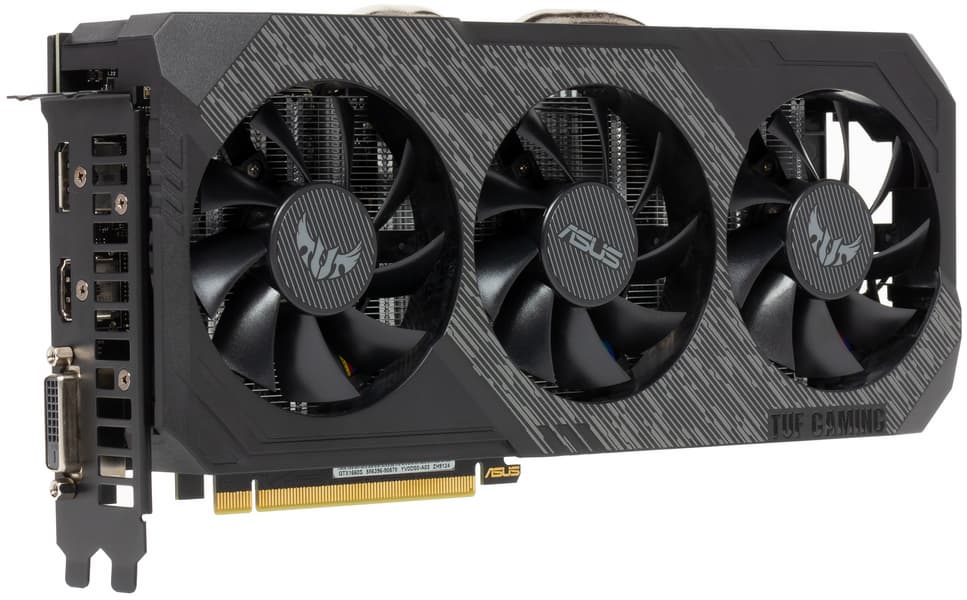

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus TUF Gaming X3 GeForce GTX 1660 Super OC Edition 6 ГБ 192-битной GDDR6
Кратко о главном

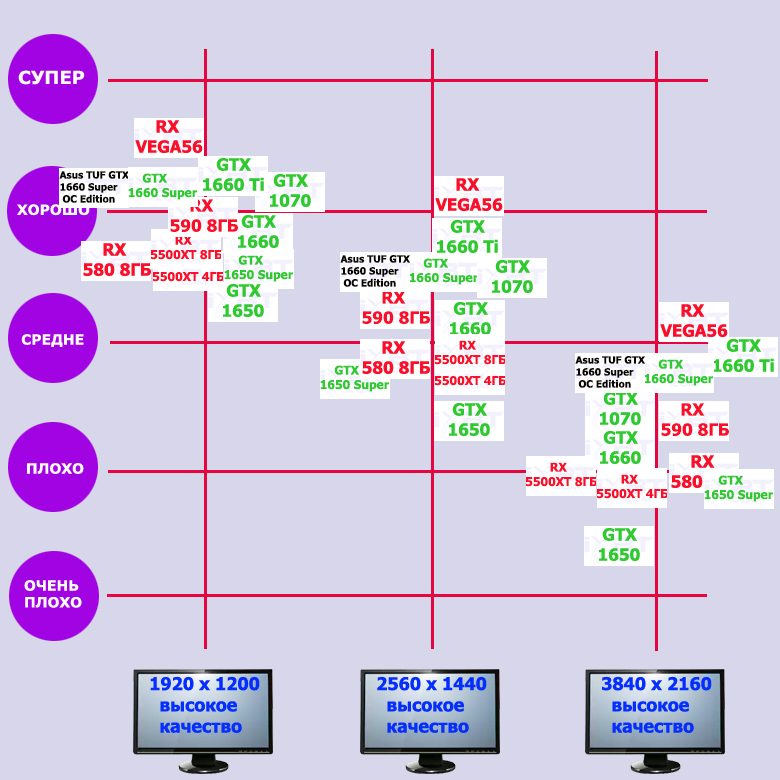

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
Многочисленные тесты нам показывают, что в целом GeForce GTX 1660 Super (как и его чуть более быстрый собрат GTX 1660 Ti) идеально подойдет для игры в разрешении Full HD (1920×1200/1080) при выставлении максимальных настроек качества графики. А в некоторые не особо продвинутые по графике игры он позволит поиграть и в разрешении 2.5К. Если сравнивать с конкурентами из стана AMD, то по производительности GTX 1660 Super «обитает» где-то посредине между Radeon RX Vega 56 и RX 590.
Характеристики карты
Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
| Asus TUF Gaming X3 GeForce GTX 1660 Super OC Edition 6 ГБ 192-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 1660 Super (TU116) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | OC Mode: 1530—1860(Boost)—1980(Max) Gaming Mode: 1530—1830(Boost)—1960(Max) |
1530—1785(Boost)—1960(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 192 | |
| Число вычислительных блоков в GPU | 22 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 1408 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 88 | |
| Число блоков растеризации (ROP) | 48 | |
| Число блоков Ray Tracing | — | |
| Число тензорных блоков | — | |
| Размеры, мм | 265×120×55 | 220×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 124 | 122 |
| Энергопотребление в режиме 2D, Вт | 27 | 26 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 37,3 | 34,5 |
| Уровень шума в 2D (просмотр видео), дБА | 26,3 | 25,4 |
| Уровень шума в 2D (в простое), дБА | 26,3 | 25,4 |
| Видеовыходы | 1×DVI-D, 1×HDMI 2.0b, 1×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 0 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные предложения карты Asus | ||
Память

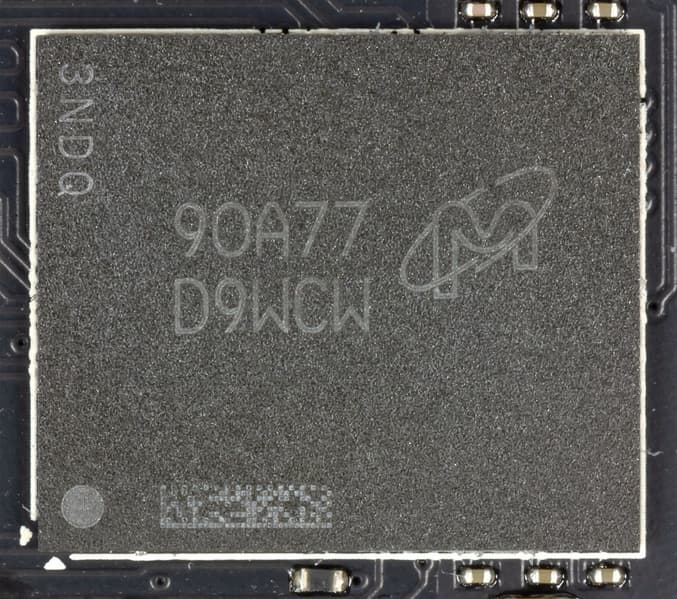

Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Особенности карты и сравнение с самой дешевой версией GTX 1660 Super
| Asus TUF Gaming X3 GeForce GTX 1660 Super OC Edition (6 ГБ) | MSI GeForce GTX 1660 Super Ventus XS OC Edition 6 ГБ |
|---|---|

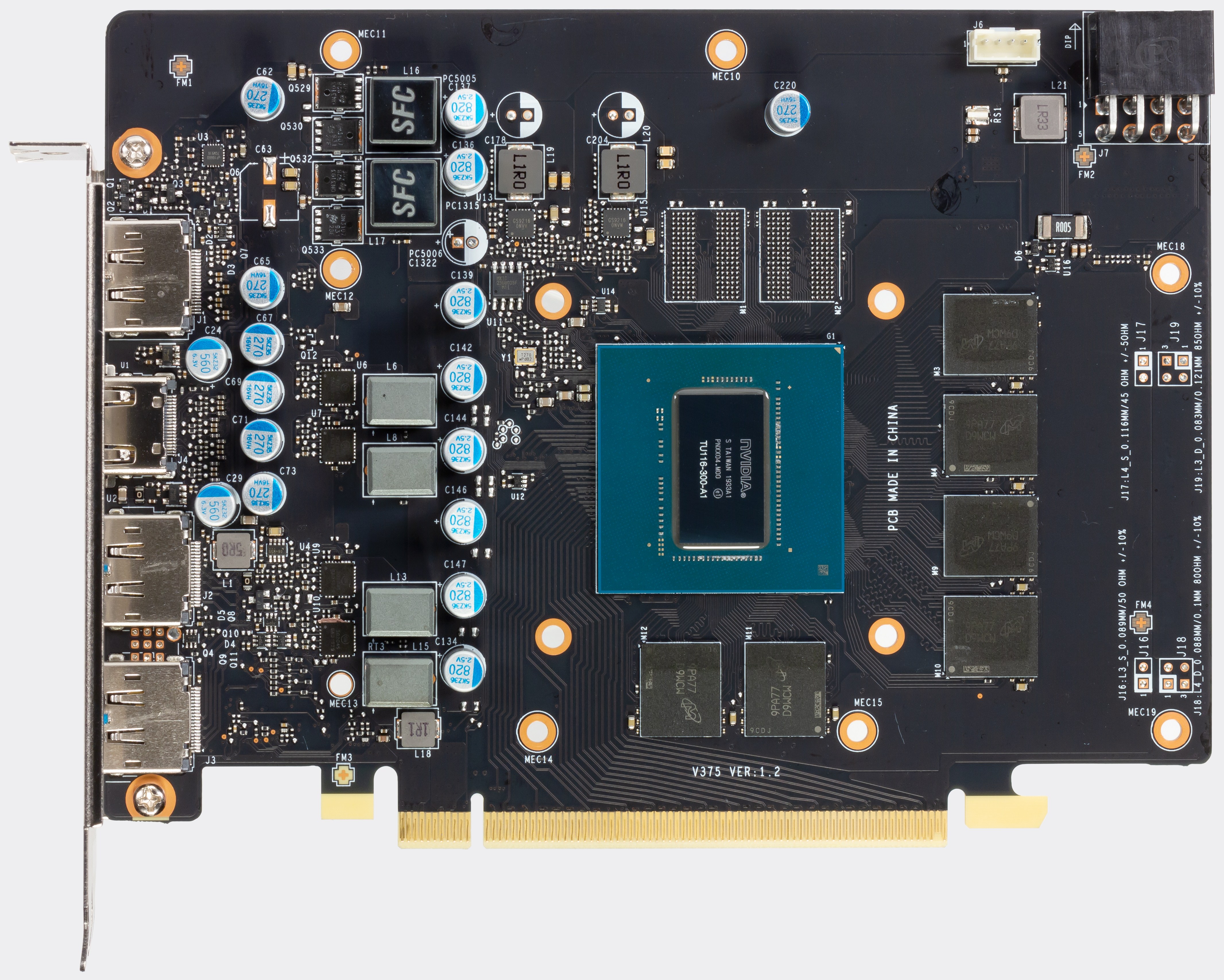

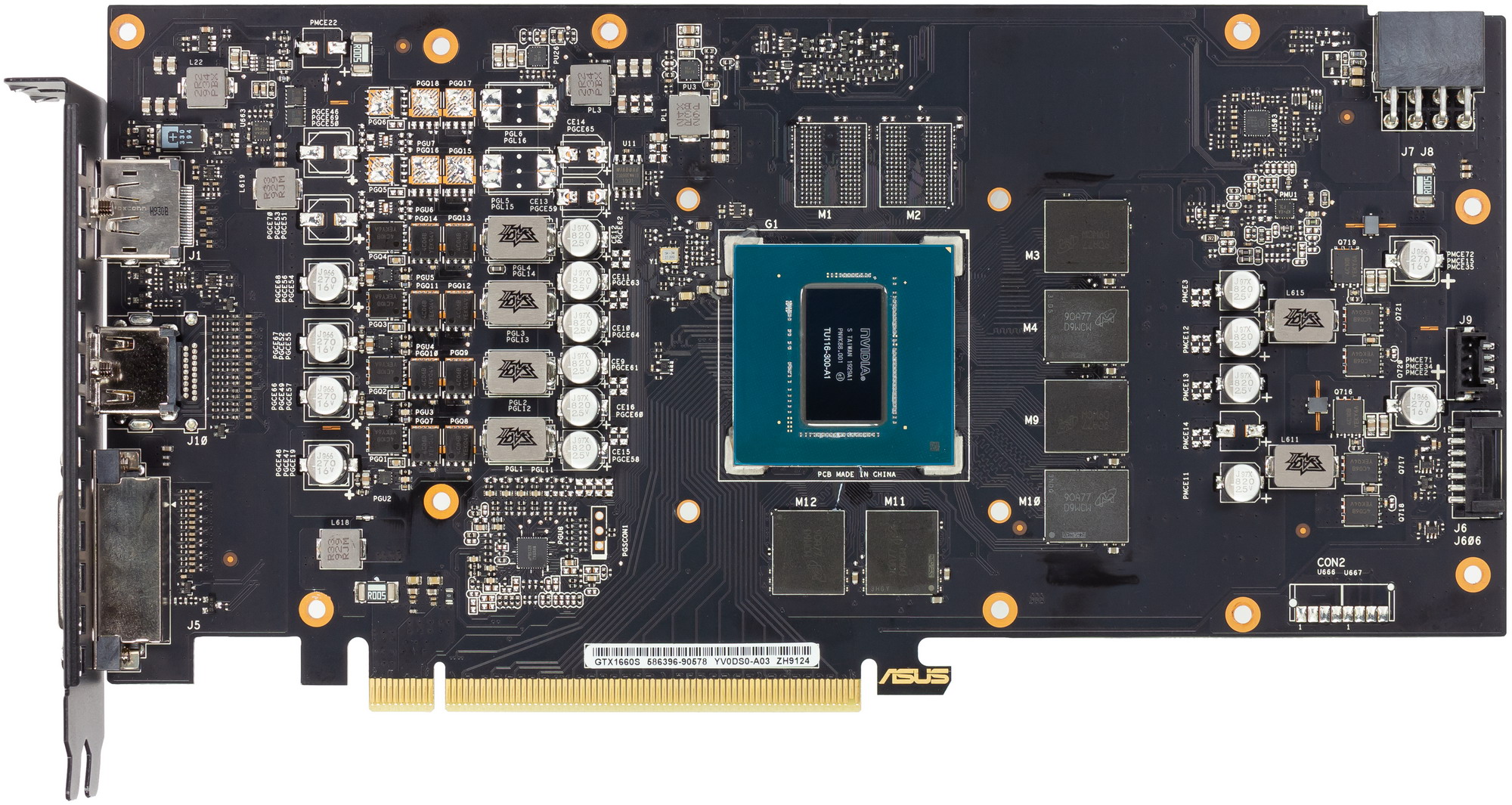

| вид спереди | |
|
|

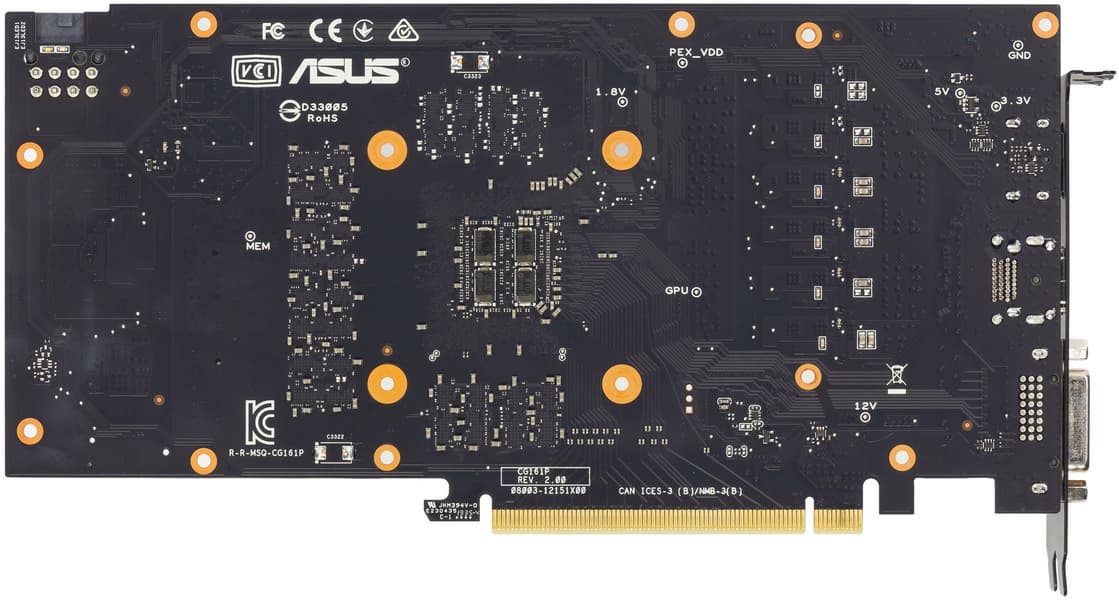

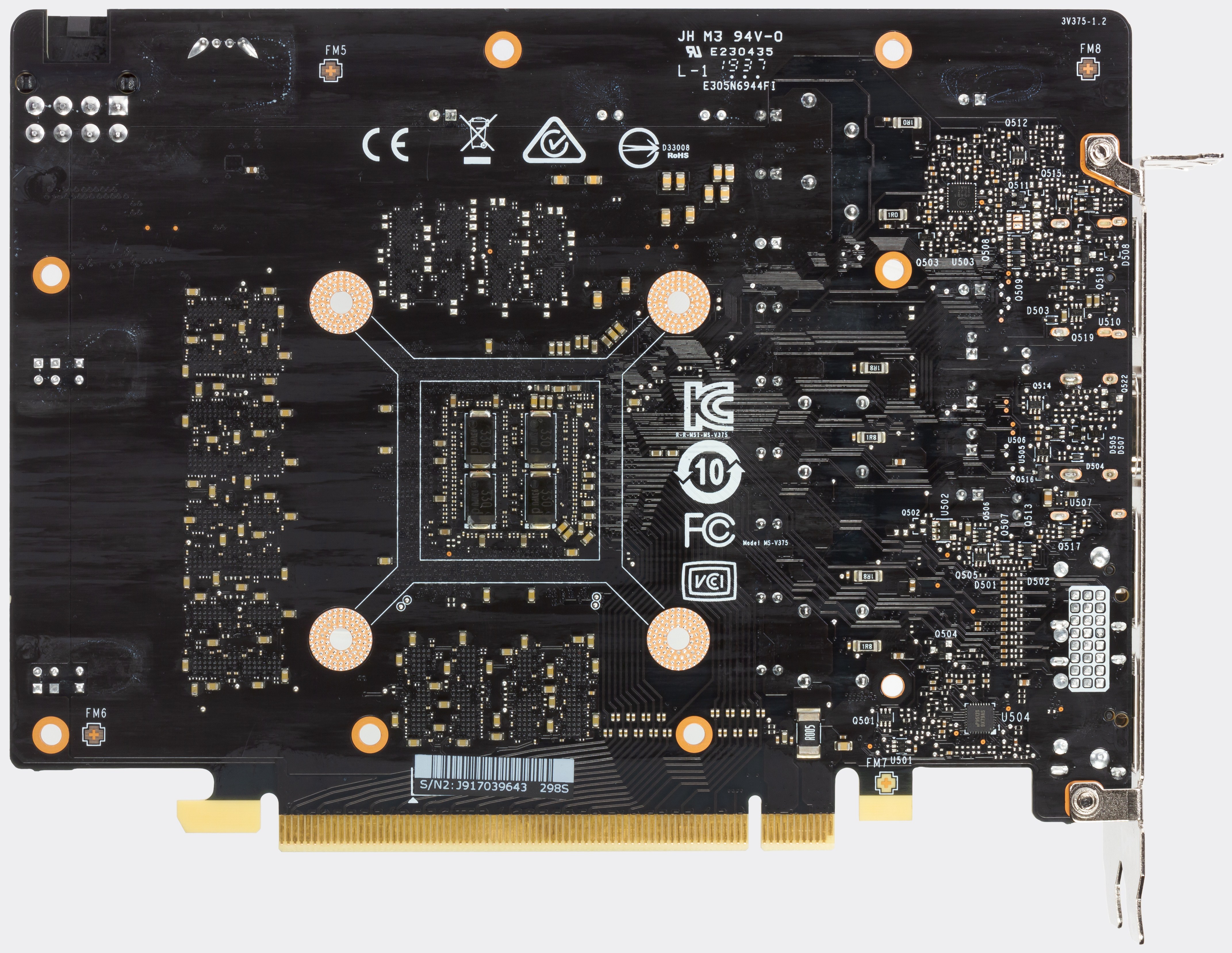

| вид сзади | |
|
|
Поскольку референс-карты Nvidia на GTX 1660 Super нам предоставлено не было, мы сравним рассматриваемую сегодня Asus TUF Gaming X3 GeForce GTX 1660 Super OC Edition с другой серийной картой — самой бюджетной.
Прекрасно видно, что дизайн карт очень похож только в части расположения микросхем памяти вокруг GPU. Схемы питания же даже чисто внешне выглядят совсем разными. При этом в обоих случаях для питания достаточно одного 8-контактного разъема: в целом графический процессор с набором микросхем памяти потребляют не так уж много, да и Nvidia не позволяет сильно повышать частоты работы (чтобы не было пересечения по производительности с более дорогими решениями).

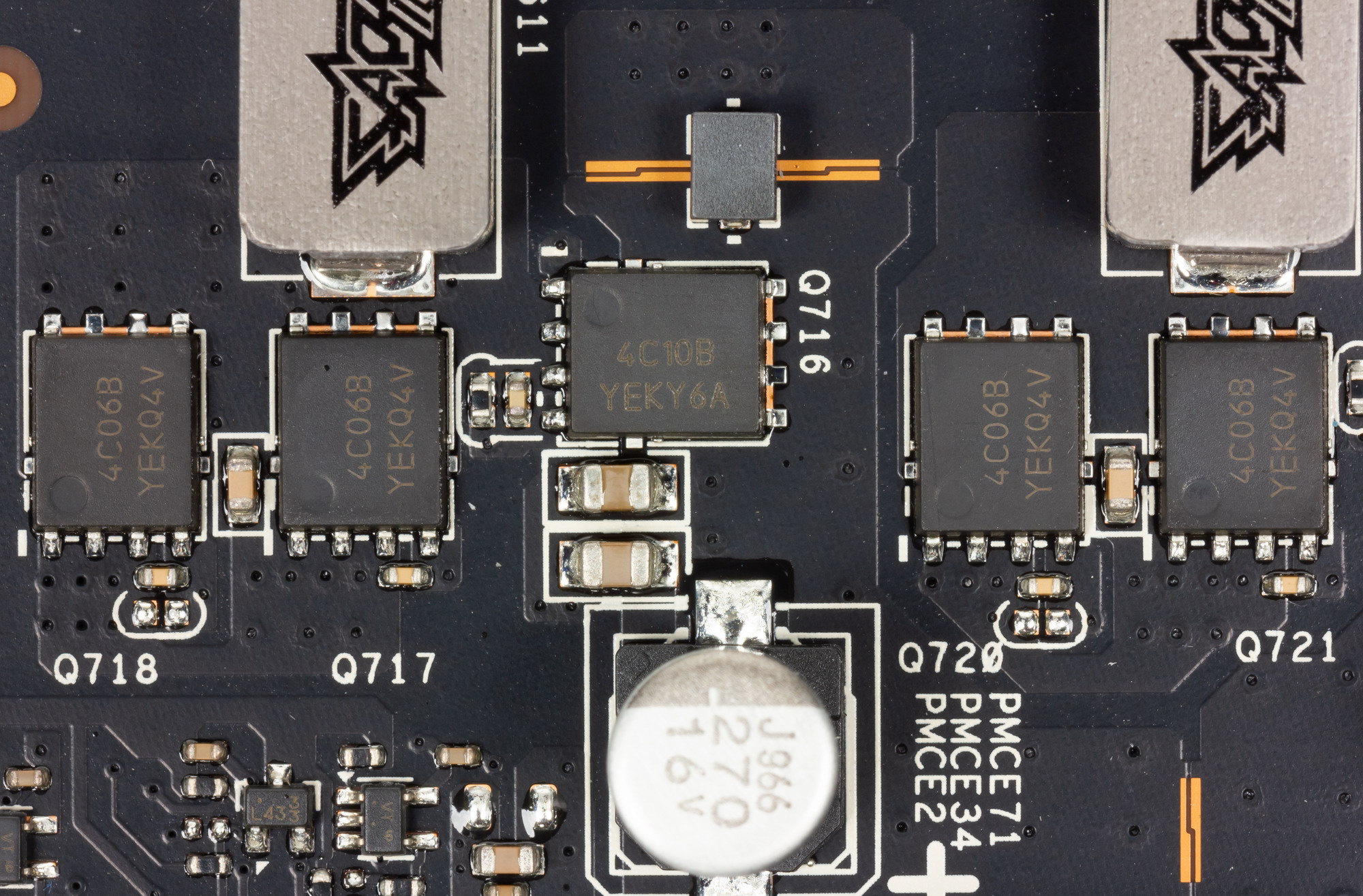

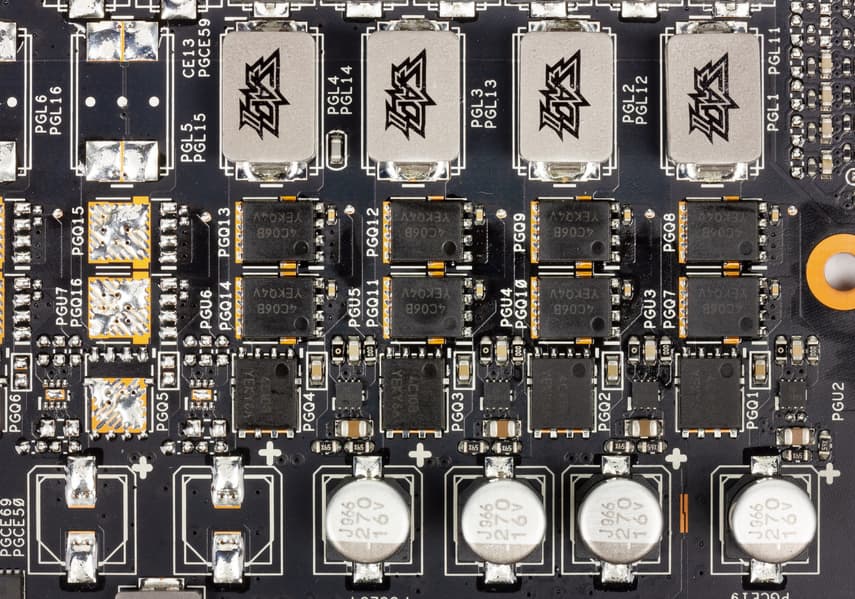

Схема питания ядра у карты Asus построена на базе 4-фазной схемы с применением технологии Super Alloy Power II, использованы современные твердотельные конденсаторы и мосфеты On Semiconductor.
Управляется все цифровым контроллером uP9512 производства uPI Semiconductors.

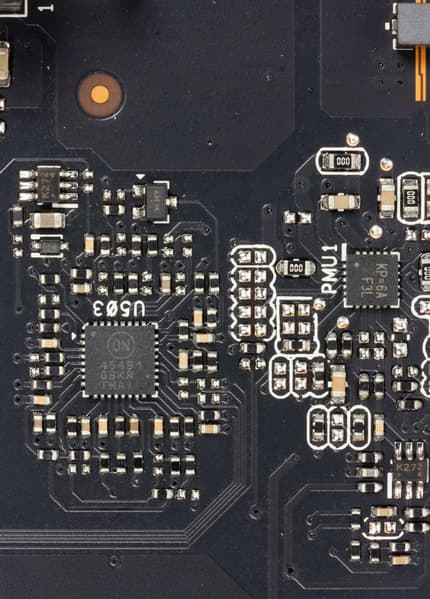

Схема питания микросхем памяти 2-фазная,
ею управляет отдельный контроллер On Semiconductors NCP45491.
Поскольку данная карта позиционируется в качестве простого игрового решения без изысков, у нее нет детального мониторинга и подсветки со множеством режимов.
Набор видеовыходов немного урезан по количеству, но зато представлены все три современных востребованных разъема: DVI-D, DP и HDMI. Напомню, что подвод питания осуществляется через один 8-контактный разъем.
Штатные частоты здесь практически такие же, как у карты Nvidia Founders Edition (декларируется повышенная частота Boost, но максимальная частота такая же). Поскольку у Nvidia сейчас много ускорителей с весьма близкой производительностью, компания через драйверы тщательно выверяет допустимые пределы разгона, не позволяя ускорителям выходить за пределы заданного TDP и оказываться быстрее «соседней» карты. Поэтому ручной разгон сильно ограничен драйверами и по сути бесполезен.

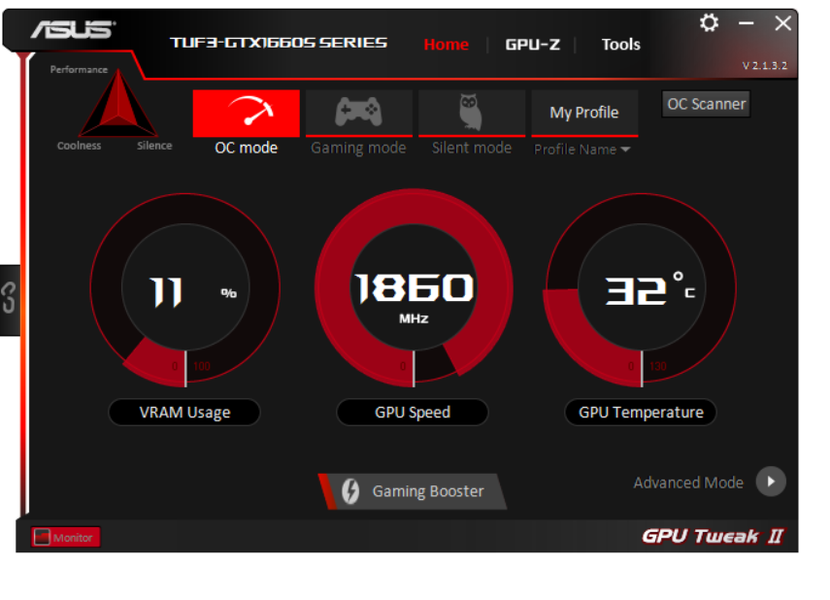

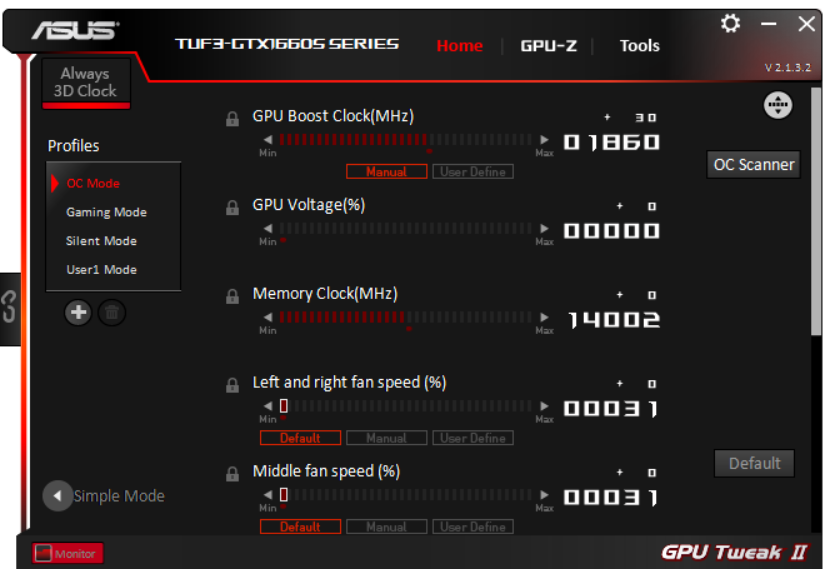

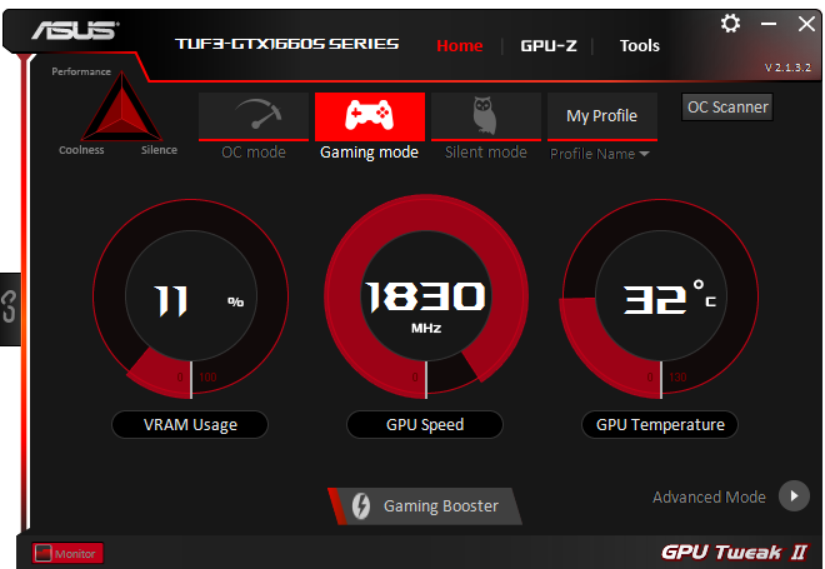

Тем не менее, фирменная утилита Asus GPU Tweak II прекрасно работает с этой картой, и именно через нее можно включить фабричный режим OC Mode. Разумеется, есть и возможность ручного разгона, но он, как уже было сказано выше, ничего не дает.
Нагрев и охлаждение

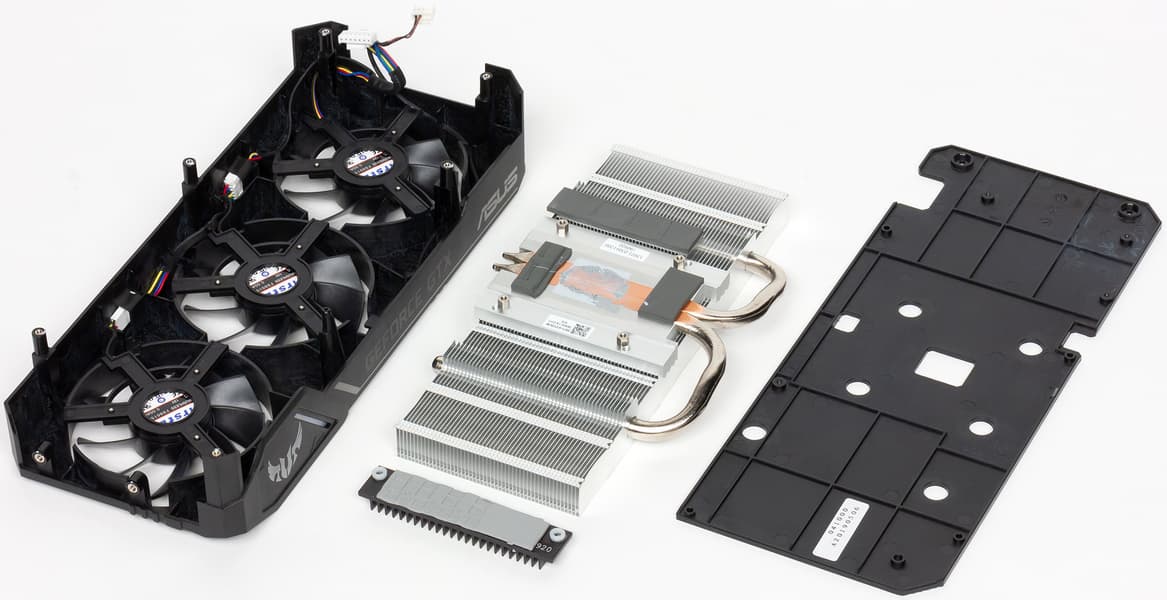

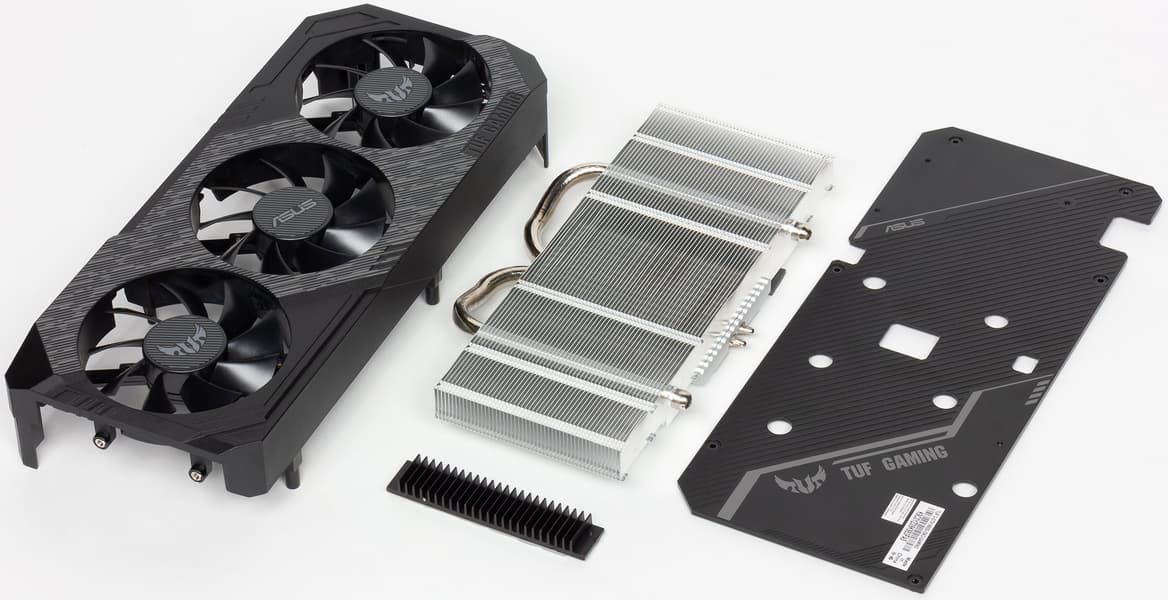

Здесь используется один большой пластинчатый радиатор, его пересекают две тепловые трубки для улучшения разноса тепла по ребрам. Трубки припаяны к основанию, которое и прижимается к GPU. Для охлаждения микросхем памяти используется то же основание, а силовые преобразователи имеют свой небольшой радиатор. На обороте карты установлена толстая пластина, служащая исключительно элементом жесткости.
Поверх радиатора установлен кожух с тремя вентиляторами 90 мм, работающими на одинаковой частоте. Вентиляторы не останавливаются даже в простое.

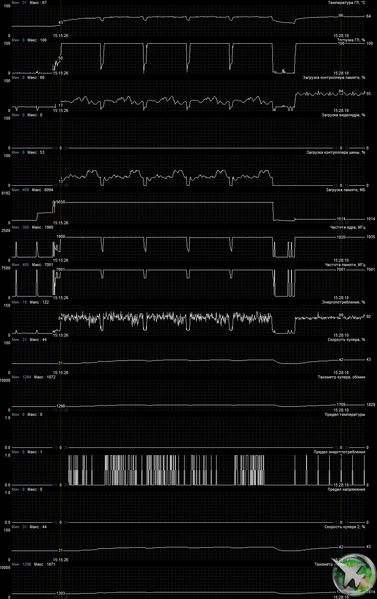

Мониторинг температурного режима с помощью Asus Afterburner (автор А. Николайчук AKA Unwinder):
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 66 градусов, что является хорошим результатом для видеокарты такого уровня.

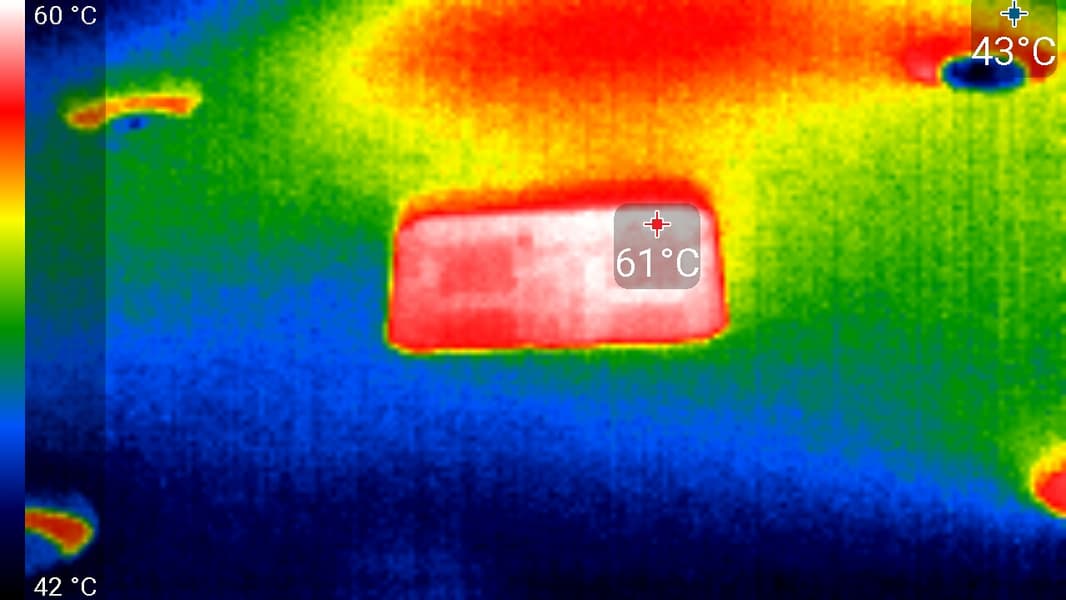

Максимальный нагрев — край платы и центральный участок PCB около GPU и силовых преобразователей.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла 29 °C, вентиляторы вращались на уровне 1300 оборотов в минуту, уровень шума был равен 26,3 дБА, это достаточно тихо.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 66 °C. Вентиляторы при этом раскручивались до 1860 оборотов в минуту, шум вырастал до 37,3 дБА, это довольно громко, но все еще терпимо.
Подсветка

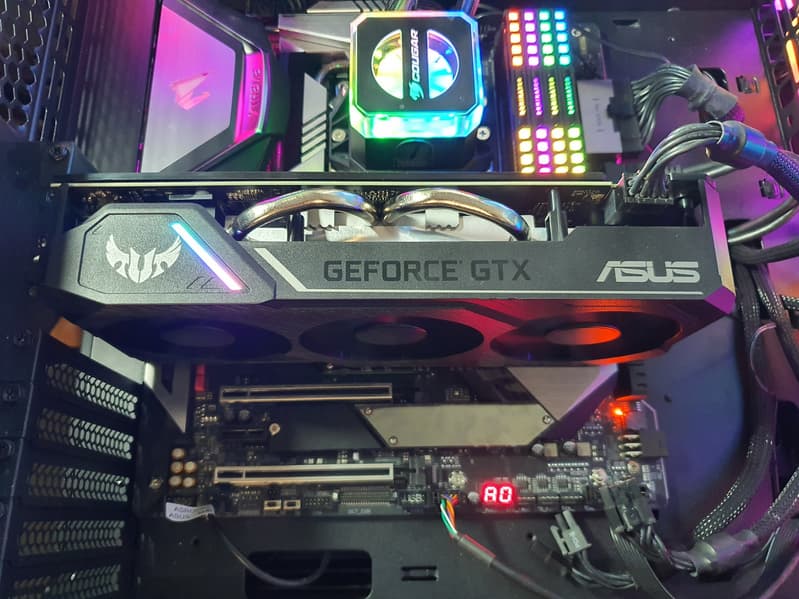

Подсветка у этой карты присутствует чисто формально: есть лишь одна полоска на торце (см. ролик ниже). Подсветка не настраивается.
Выключить подсветку нельзя.

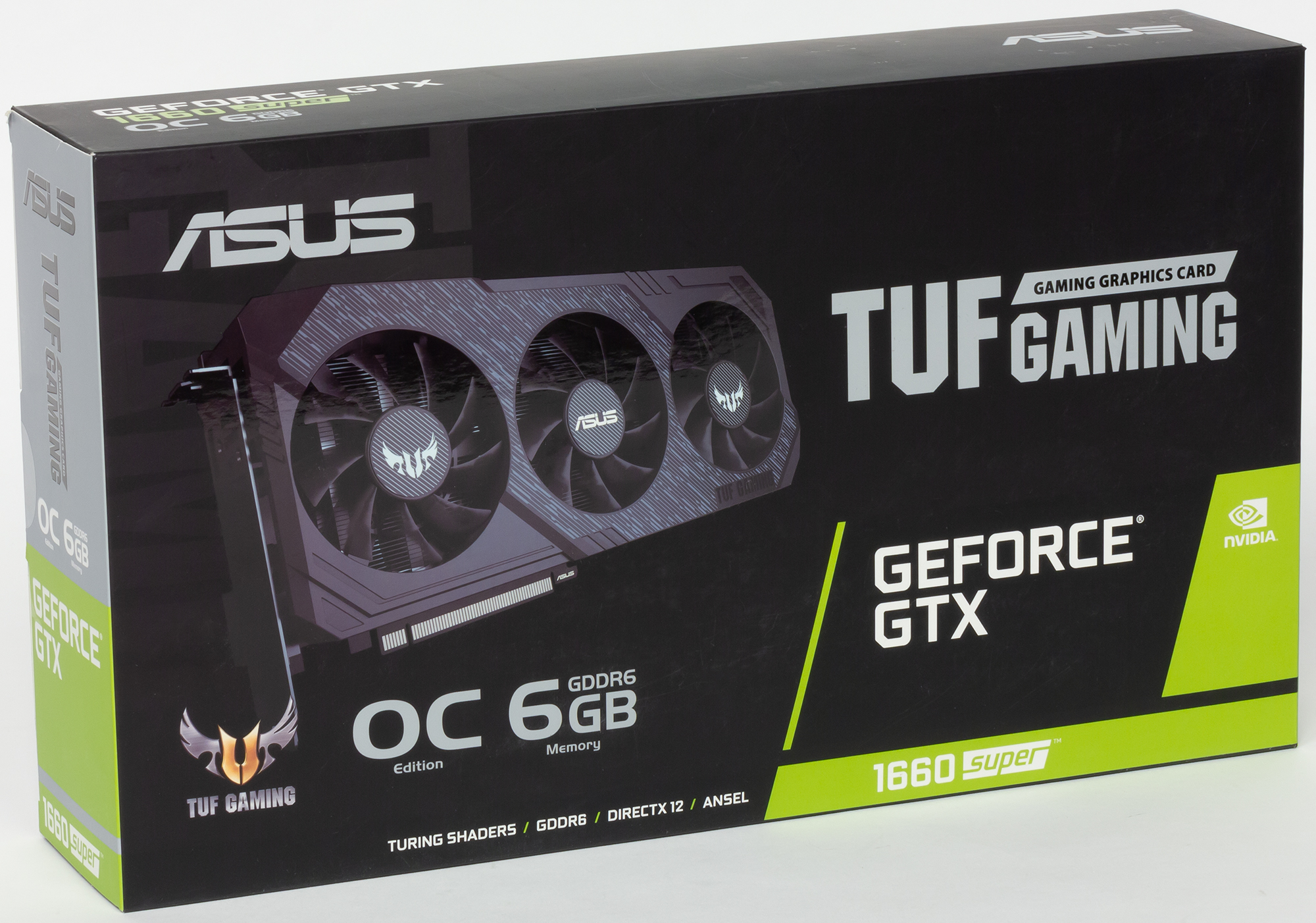

Комплект поставки и упаковка

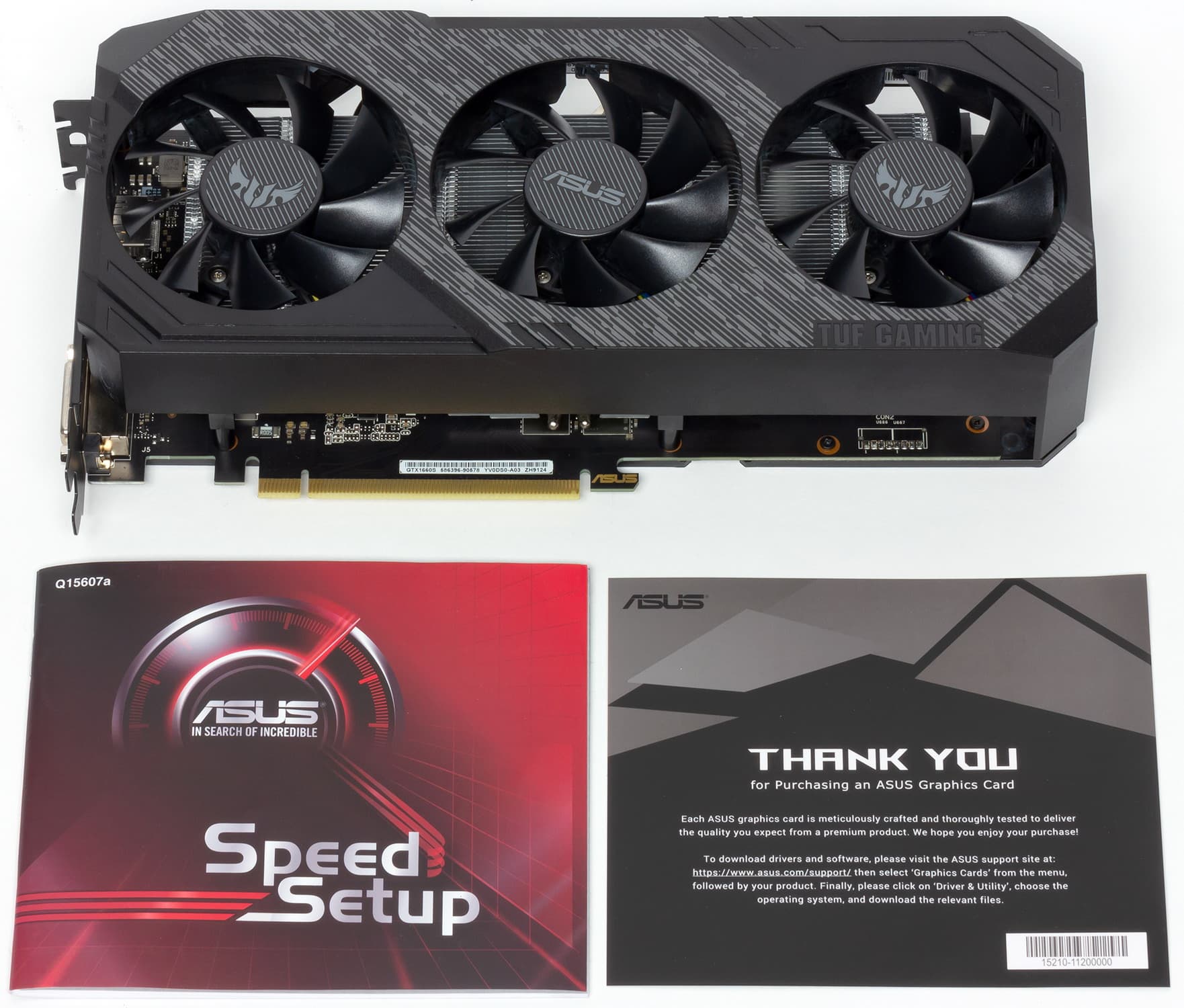

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

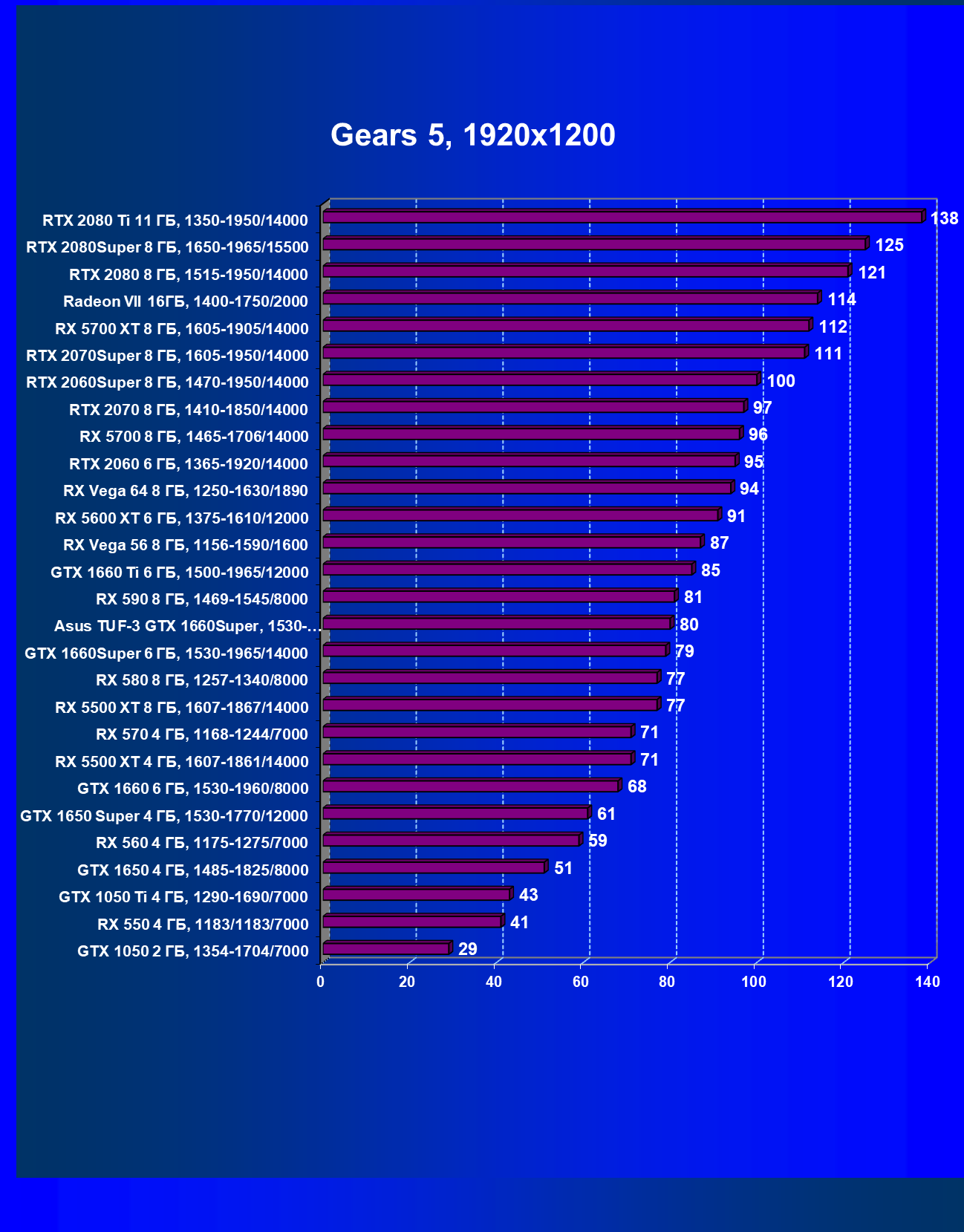

- Gears 5 (Xbox Game Studios/The Coalition)
- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

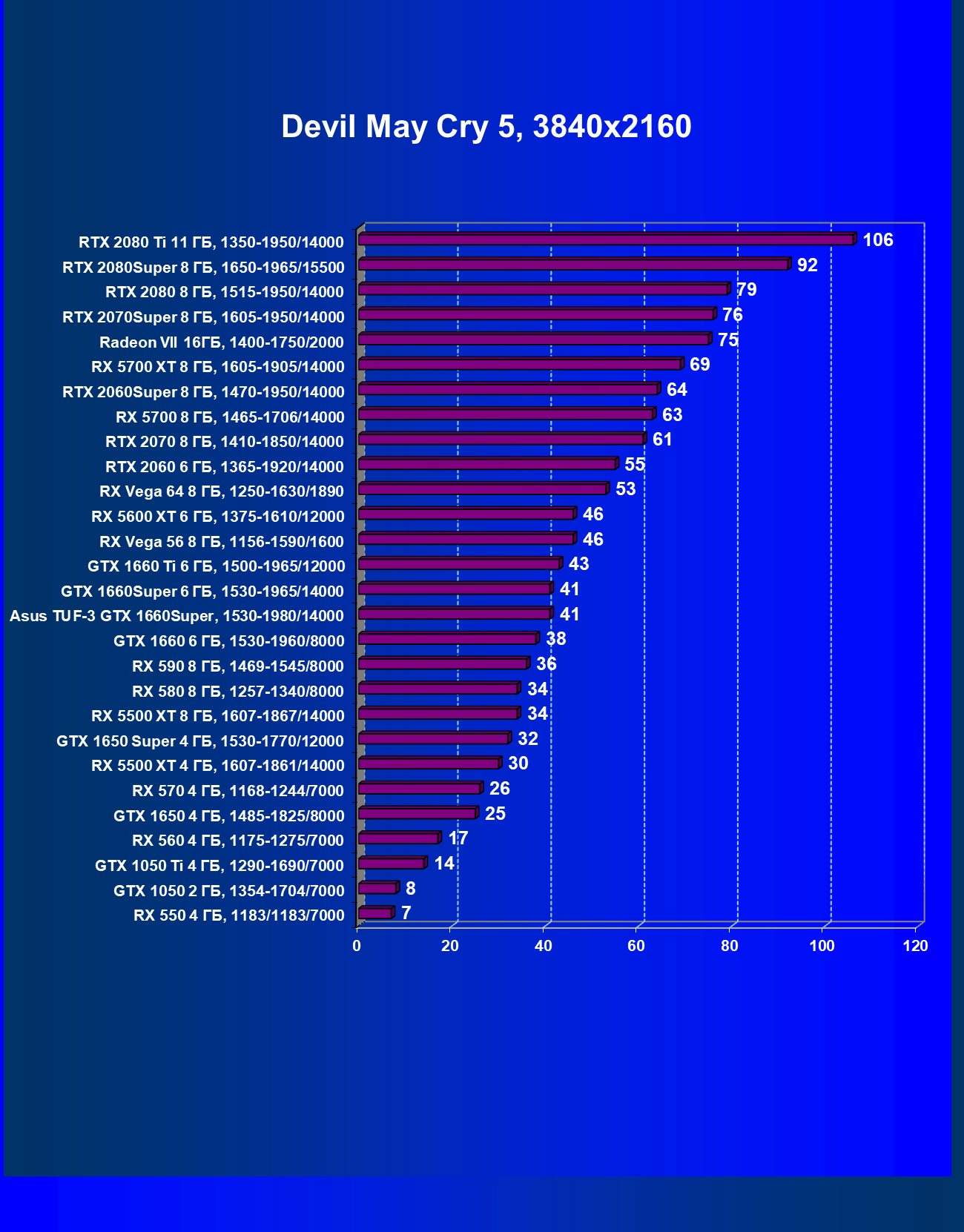

- Devil May Cry 5 (Capcom/Capcom)
- Red Dead Redemption 2 (Rockstar)
- Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)

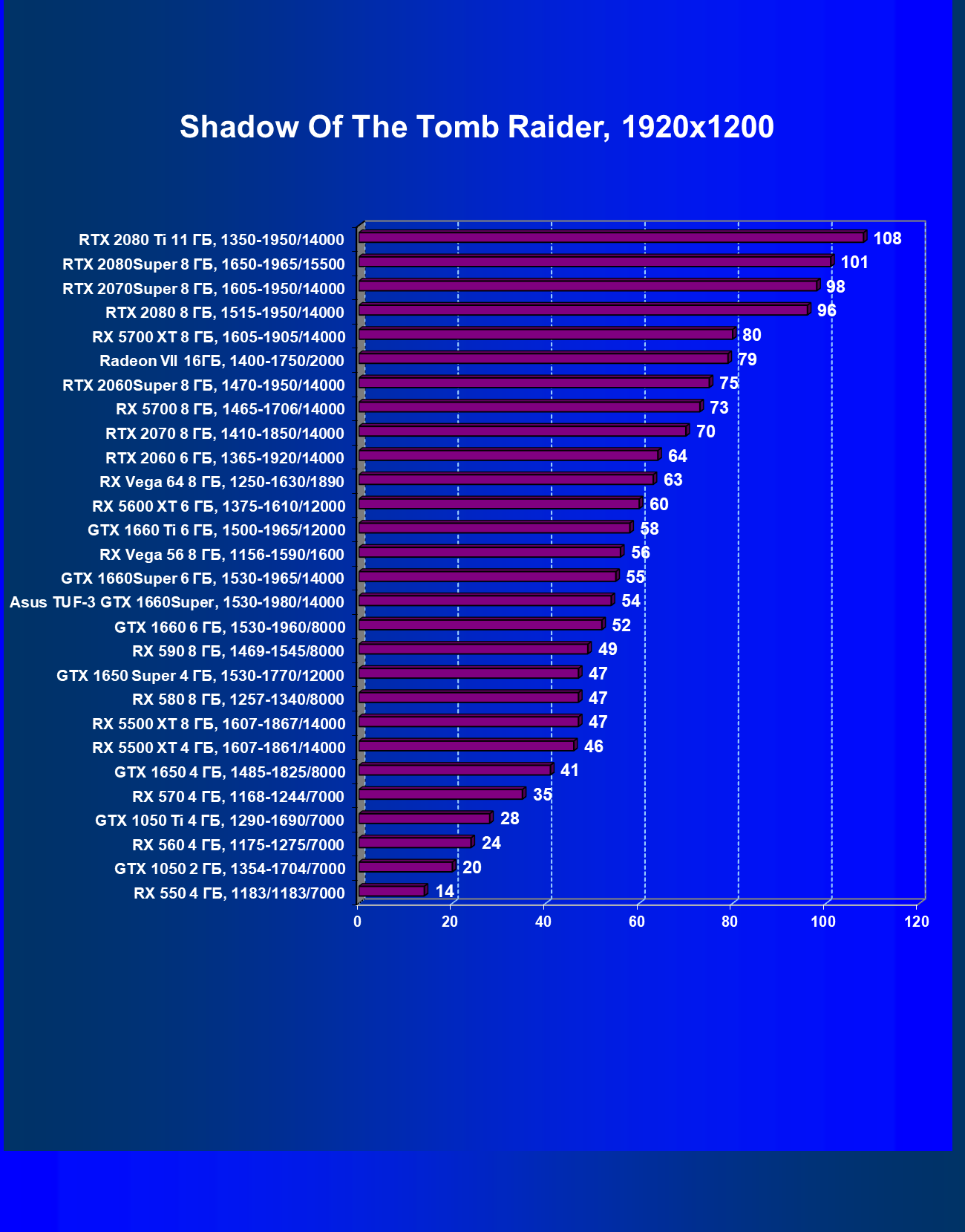

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
- Metro Exodus (4A Games/Deep Silver/Epic Games)
- Strange Brigade (Rebellion Developments/Rebellion Developments)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят GTX 1660 Super и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на середину февраля 2020 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 13 | RX 5600 XT 6 ГБ, 1375—1610/12000 | 780 | 411 | 19 000 |
| 14 | GTX 1660 Ti 6 ГБ, 1500—1965/12000 | 720 | 442 | 16 300 |
| 15 | Asus TUF GTX 1660 Super, 1530—1980/14000 | 670 | 372 | 18 000 |
| 16 | GTX 1660 Super 6 ГБ, 1530—1965/14000 | 670 | 450 | 14 900 |
| 17 | RX 590 8 ГБ, 1469—1545/8000 | 610 | 469 | 13 000 |
| 18 | GTX 1660 6 ГБ, 1530—1960/8000 | 600 | 444 | 13 500 |
| 19 | RX 5500 XT 8 ГБ, 1607—1867/14000 | 570 | 393 | 14 500 |
GeForce GTX 1660 Super логично занял промежуточную позицию между GTX 1660 и GTX 1660 Ti и обходит своего конкурента из стана AMD — Radeon RX 590. Все вышесказанное справедливо и для карты Asus, поскольку по производительности она практически не отличается от референсного ускорителя.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RX 590 8 ГБ, 1469—1545/8000 | 469 | 610 | 13 000 |
| 04 | GTX 1660 Super 6 ГБ, 1530—1965/14000 | 450 | 670 | 14 900 |
| 05 | GTX 1660 6 ГБ, 1530—1960/8000 | 444 | 600 | 13 500 |
| 06 | GTX 1660 Ti 6 ГБ, 1500—1965/12000 | 442 | 720 | 16 300 |
| 11 | RX 5600 XT 6 ГБ, 1375—1610/12000 | 411 | 780 | 19 000 |
| 15 | RX 5500 XT 8 ГБ, 1607—1867/14000 | 393 | 570 | 14 500 |
| 16 | Asus TUF GTX 1660 Super, 1530—1980/14000 | 372 | 670 | 18 000 |
К огромному нашему сожалению, карты на GTX 1660 Super очень медленно падают в цене, и до адекватного уровня их стоимость пока еще не снизилась (она близка к цене GTX 1660 Ti). У рассматриваемой же сегодня карты Asus цена совершенно неадекватная (на момент написания материала), поэтому она, увы, заняла последнее место в группе. Лидером же группы стал Radeon RX 590 за счет заметно более низкой стоимости. Впрочем, нельзя забывать, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются.
Выводы
Asus TUF Gaming X3 GeForce GTX 1660 Super OC Edition (6 ГБ) — добротный вариант среднебюджетного ускорителя 3D-графики для тех, кому не нужна подсветка, но важна стабильность в работе и наличие всех популярных видеовыходов. У карты довольно габаритная система охлаждения, однако она вовсе не бьет рекордов по тишине (в простое она лишь относительно тихая, а под нагрузкой и вовсе громкая). А с учетом цены, за которую карта предлагалась в рознице на момент подготовки материала, ее очень трудно рекомендовать к покупке: за те же деньги можно приобрести как минимум GTX 1660 Ti, не говоря уже про старые RX 580/590.
В целом GeForce GTX 1660 Super предназначен для тех энтузиастов ПК-игр, которые планируют играть в разрешении Full HD при использовании максимальных настроек качества, а в ряде случаев можно неплохо поиграть и в разрешении 2560×1440. Напомним, что GTX 1660 Super использует тот же GPU, что и GTX 1660, но имеет значительно более быструю память GDDR6 (ПСП до 336 ГБ/с против 192 ГБ/с у GDDR5 в GTX 1660).
