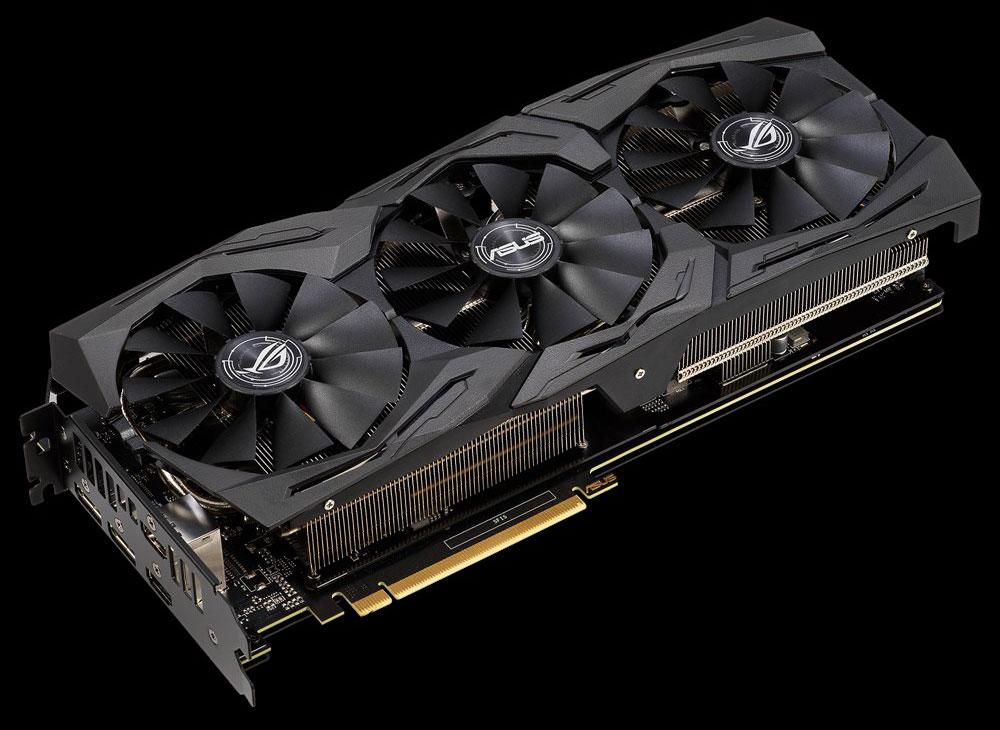

Обзор видеокарты Asus ROG Strix GeForce RTX 2060 OC Edition (6 ГБ)

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix GeForce RTX 2060 OC Edition 6 ГБ 192-битной GDDR6

Кратко о главном

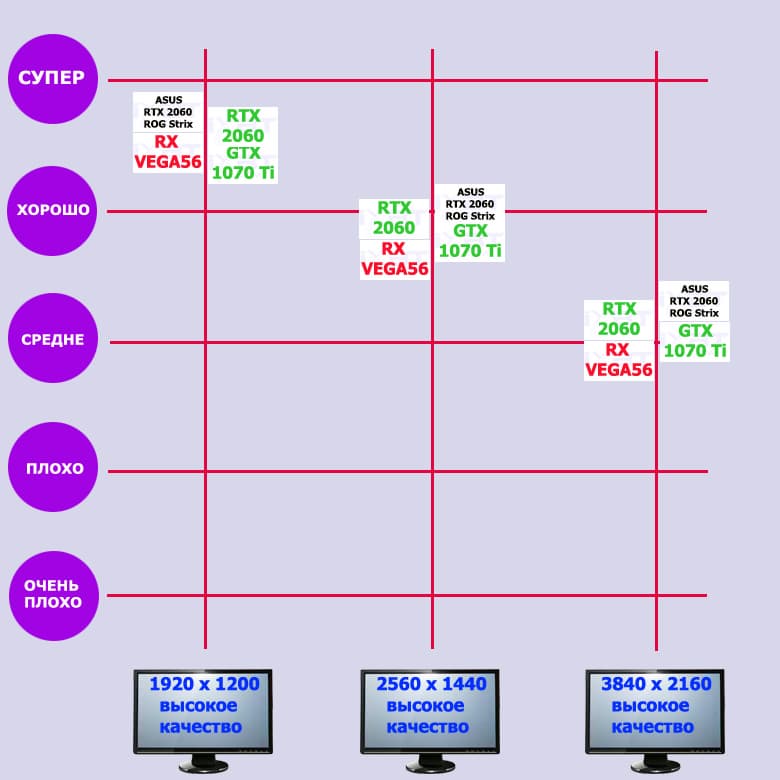

Как обычно, вначале посмотрим на производительность карты и ее соперников, субъективно оцененные нами по шкале из пяти градаций.

Для игры в разрешении Full HD на максимальных настройках графики ускоритель уровня GeForce RTX 2060 подходит просто идеально. А во многих играх (кроме самых сложных по графике) он обеспечит хорошую производительность и в разрешении 2.5К (однако если 2560×1440 — ваше приоритетное разрешение, то лучше смотреть в сторону GeForce RTX 2070).

В момент выхода RTX 2060 был призван заменить GTX 1070/1070 Ti, и так оно и вышло (последние пропадают с рынка, поскольку их давно не выпускают, и даже накопленные во времена бума майнинга запасы почти распроданы). Из стана AMD конкурентом GeForce RTX 2060 на начало июля являлся Radeon RX Vega 56, однако цены на решения AMD в последнее время быстро снижаются, и на момент прочтения вами этой статьи прямым конкурентом может оказаться уже и Radeon RX Vega 64.

Цены на GeForce RTX 2060 тоже постепенно падают, так что этот ускоритель претендует на звание лидера в рейтингах полезности, то есть по соотношению возможностей и цены — наши последние исследования это подтверждали.

Далее мы подробно расскажем о карте, попавшей сегодня в нашу лабораторию.

Характеристики карты

Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Asus ROG Strix GeForce RTX 2060 OC Edition 6 ГБ 192-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU GeForce RTX 2060 (TU106)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц OC Mode: 1395—1890(Boost)—2040(Max)
Gaming Mode: 1365—1830(Boost)—1990(Max)
Референс: 1365—1680(Boost)—1920(Max)
Founder’s Edition: 1365—1680(Boost)—1920(Max)
Частота работы памяти (физическая (эффективная)), МГц 3500 (14000) 3500 (14000)
Ширина шины обмена с памятью, бит 192
Число вычислительных блоков в GPU 30
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 1920
Число блоков текстурирования (BLF/TLF/ANIS) 120
Число блоков растеризации (ROP) 48
Число блоков Ray Tracing 30
Число тензорных блоков 240
Размеры, мм 305×120×50 230×100×38
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 161 158
Энергопотребление в режиме 2D, Вт 20 21
Энергопотребление в режиме «сна», Вт 11 10
Уровень шума в 3D (максимальная нагрузка), дБА 31,6 29,8
Уровень шума в 2D (просмотр видео), дБА 22.0 (P Mode) / 18,0 (Q Mode) 22,6
Уровень шума в 2D (в простое), дБА 22.0 (P Mode) / 18,0 (Q Mode) 22,6
Видеовыходы 2×HDMI 2.0b,
2×DisplayPort 1.4
1×DVI (Dual-Link),
1×HDMI 2.0b,
2×DisplayPort 1.4,
1×USB-C (VirtualLink)
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 1 1
Питание: 6-контактные разъемы 1 0
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные предложения карты Asus

Память

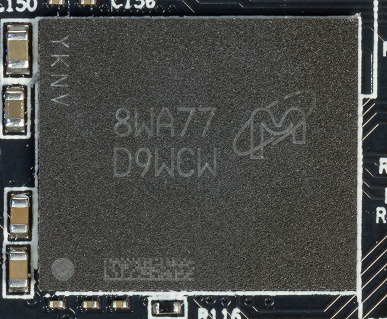

Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц

Особенности карты и сравнение с эталонным дизайном

Asus ROG Strix GeForce RTX 2060 OC Edition (6 ГБ) Nvidia GeForce RTX 2060 Founder’s Edition (6 ГБ)

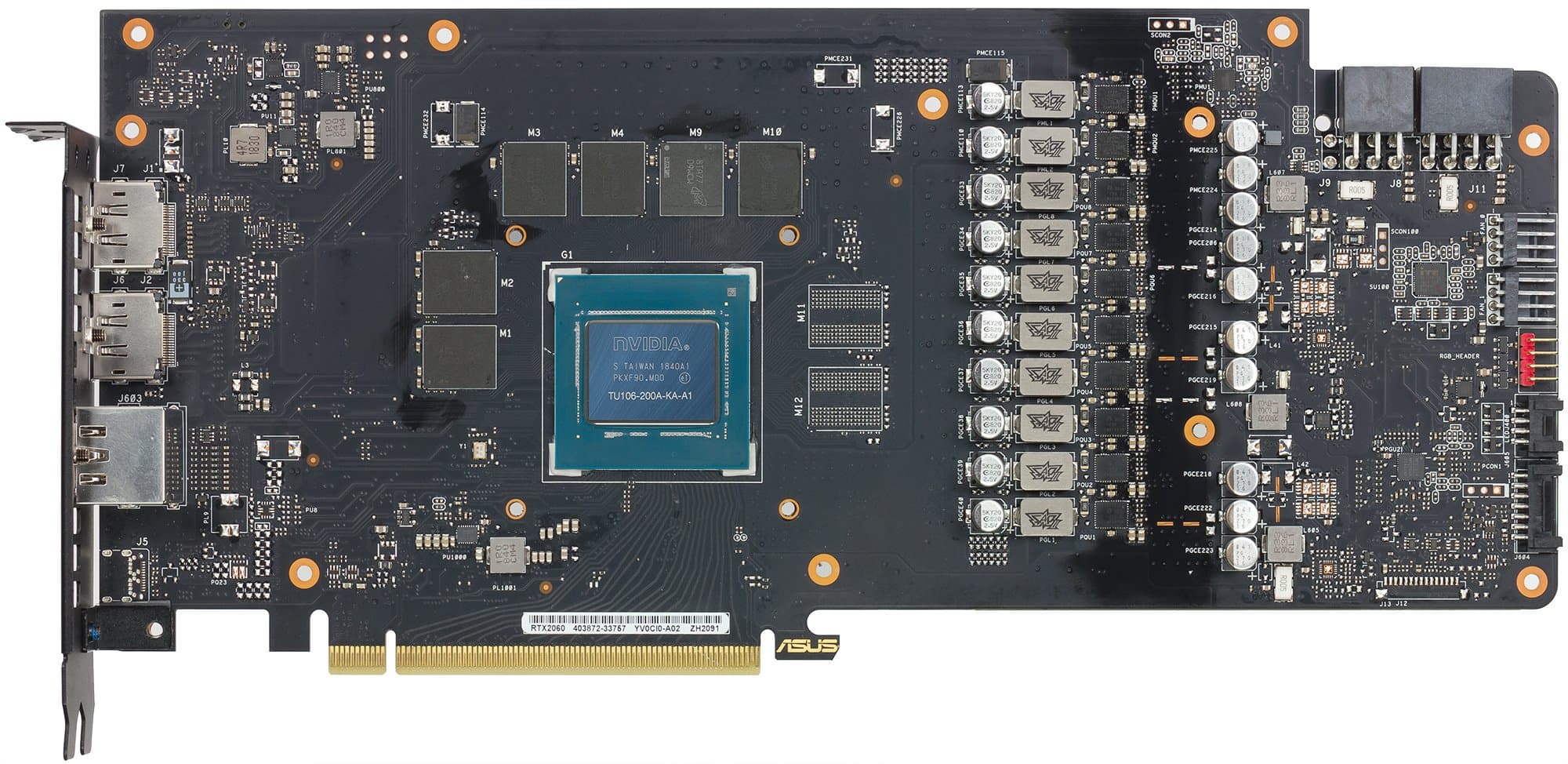

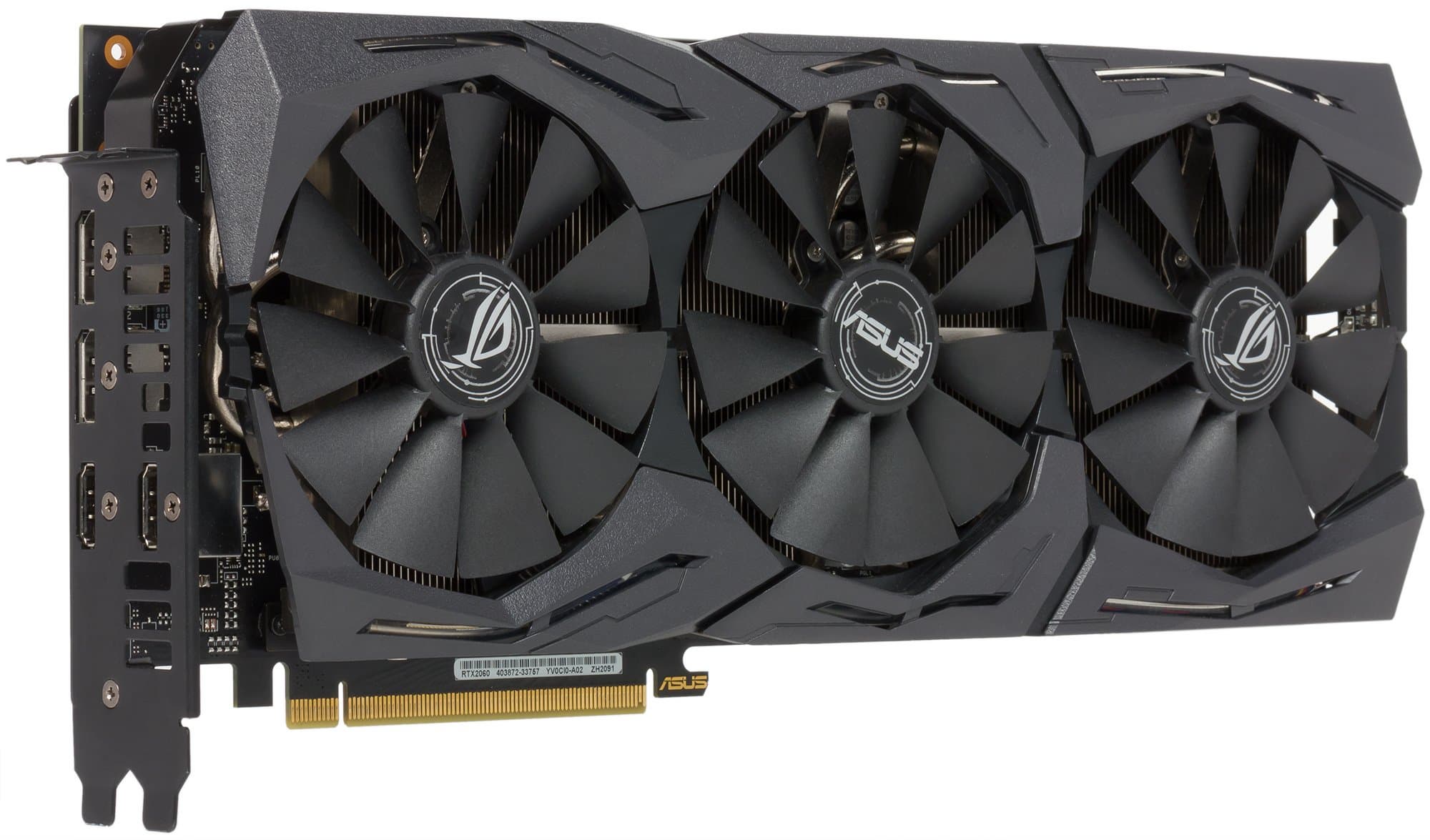

вид спереди

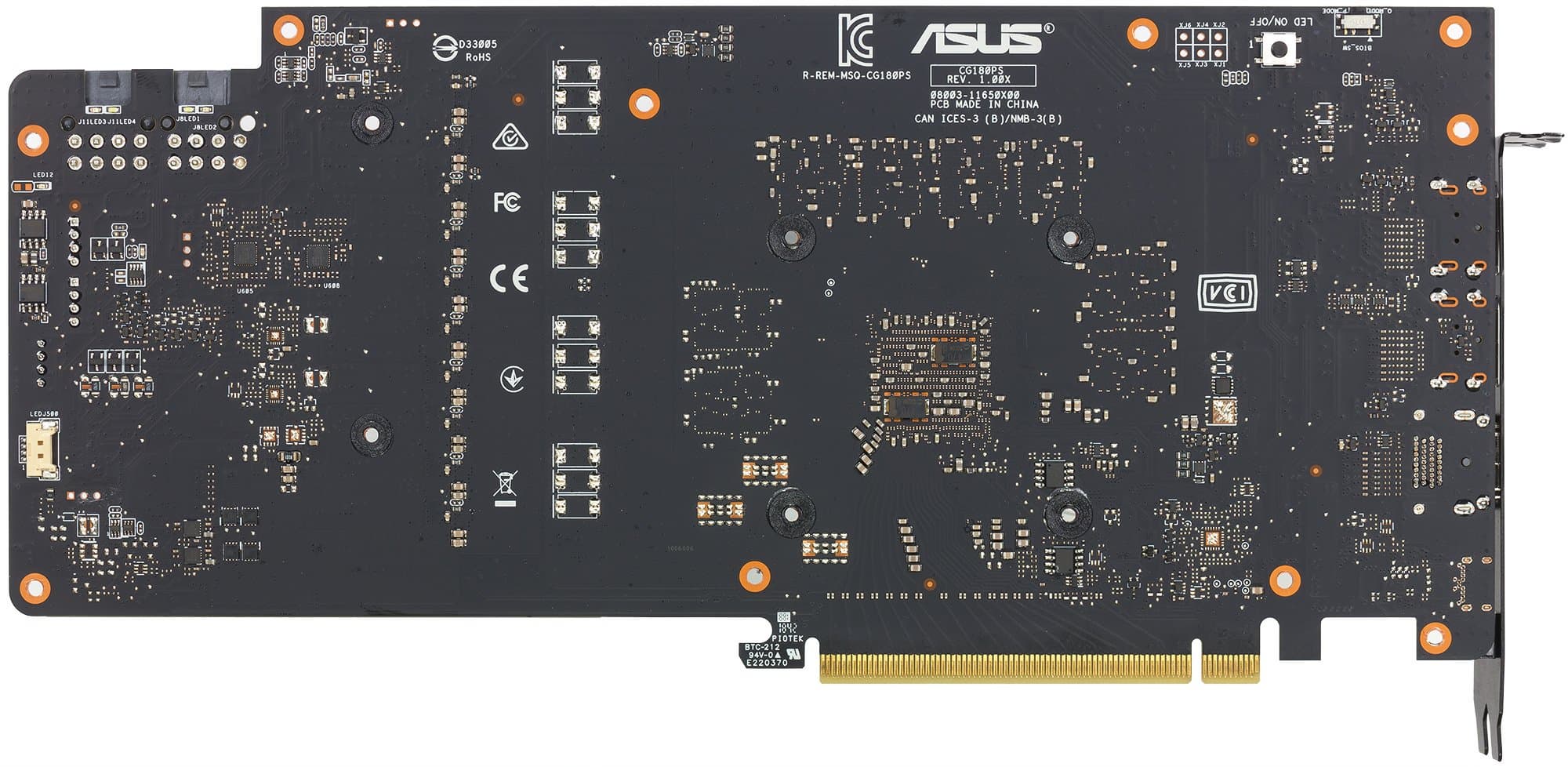

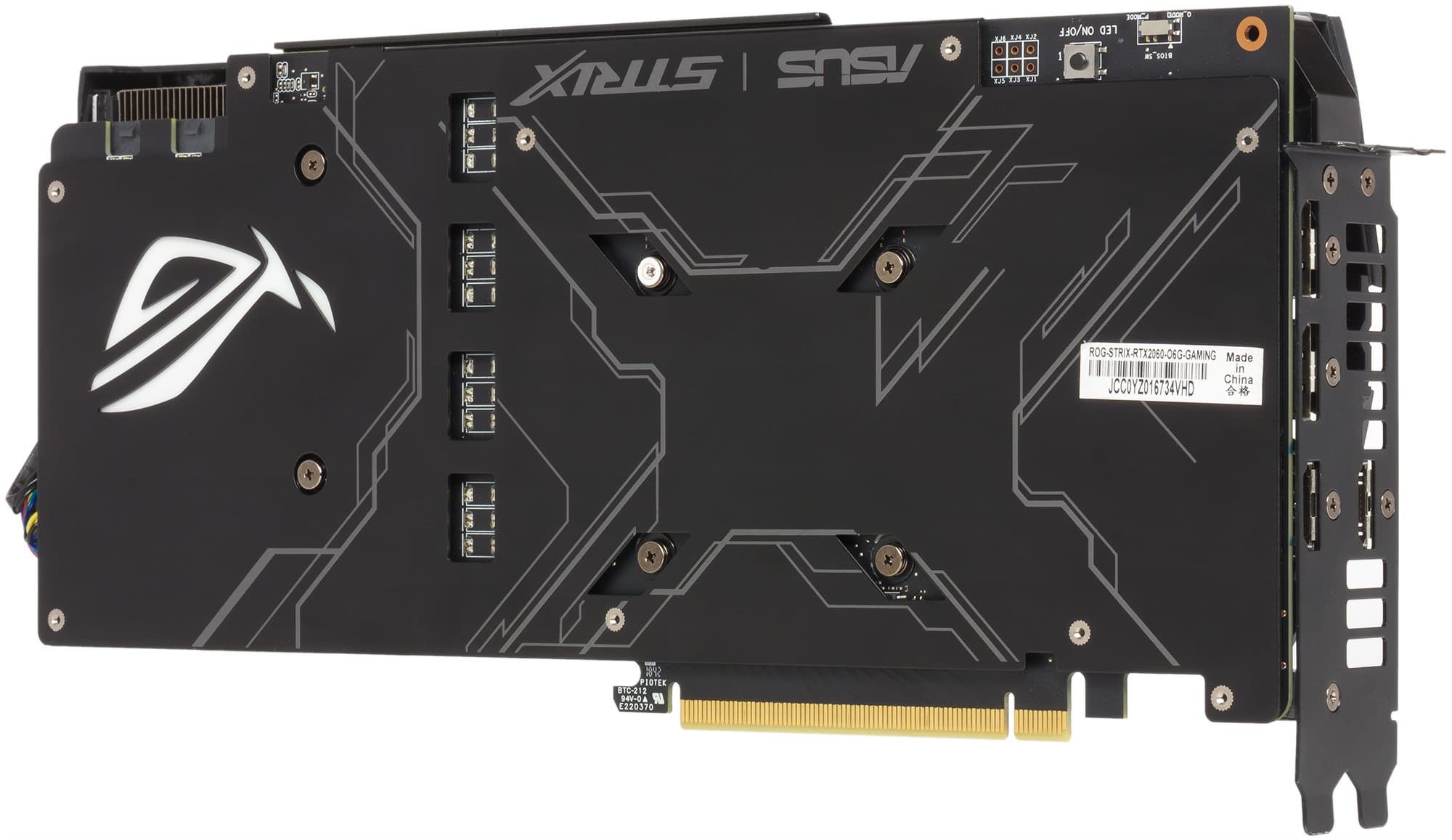

вид сзади

Традиционно для карт Asus серии Strix, печатная плата полностью разработана инженерами компании.

По питанию использован усиленный вариант из 8 фаз на GPU и 2 фаз на микросхемы памяти. Используются те же наборы Driver MOSFET, что и у всего семейства Turing. ШИМ-контроллером конвертера питания памяти является микросхема uP9512P (uPI Semiconductor), а питанием GPU управляет ШИМ-контроллер MP2888A (Monolithic Power Systems). Из-за усложнения схемы питания, а также из-за громоздкой системы охлаждения размеры PCB сильно выросли, особенно в высоту. Традиционно для Asus, система питания исполнена по технологии Super Alloy Power II, в ней использованы современные твердотельные конденсаторы. Мониторинг состояния осуществляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).

На торце в хвостовой части карты имеются два 4-контактных разъема питания для корпусных вентиляторов. Можно заставить подключенные к ним вентиляторы работать в соответствии с нагревом GPU, увеличивая или уменьшая частоту вращения. На обороте карты есть кнопка включения/выключения подсветки кулера (режим Stealth Ninja). Также управлять подсветкой можно в специальной утилите Asus Aura (об этом ниже).

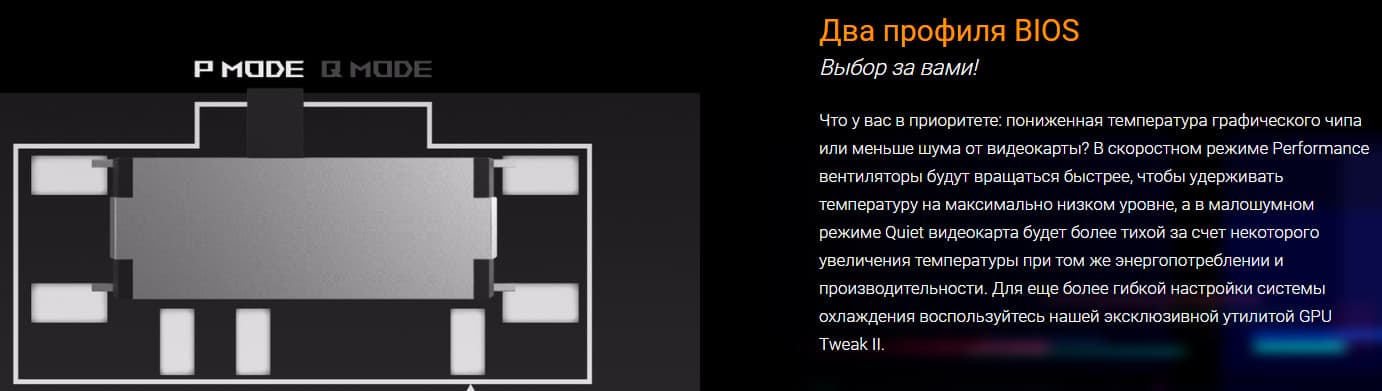

На верхнем торце карты есть переключатель BIOS (карта имеет две копии BIOS). P Mode — режим производительности, с повышенными частотами; с помощью утилиты дополнительно можно переключаться между режимами Gaming Mode (по умолчанию) и OC Mode. Q Mode — режим тихой работы, частоты сброшены до референсных для GeForce RTX 2080.

Карта получает питание через один 8-контактный и один 6-контактный разъемы.

Штатная частота работы ядра в режиме OC Mode повышена относительно референсных значений на 6,4%.

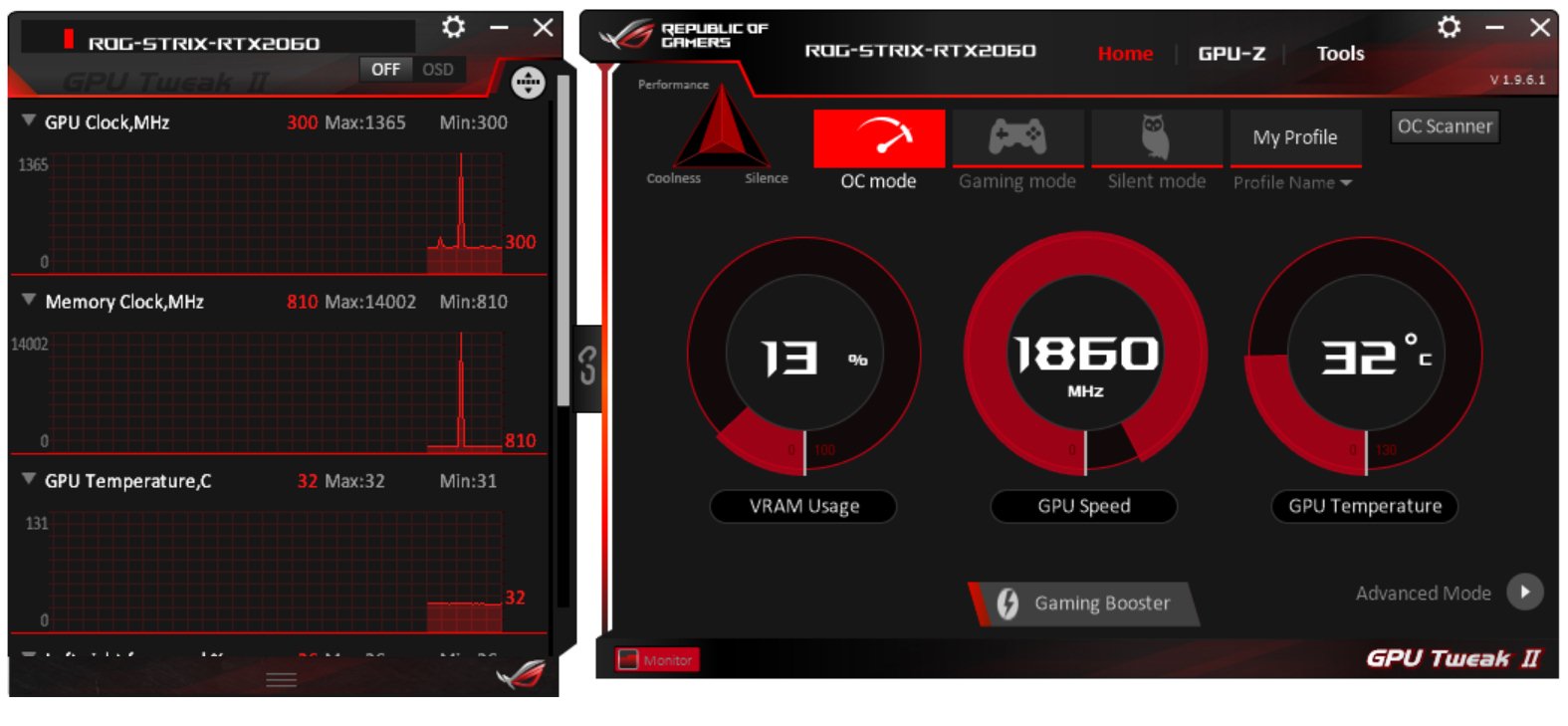

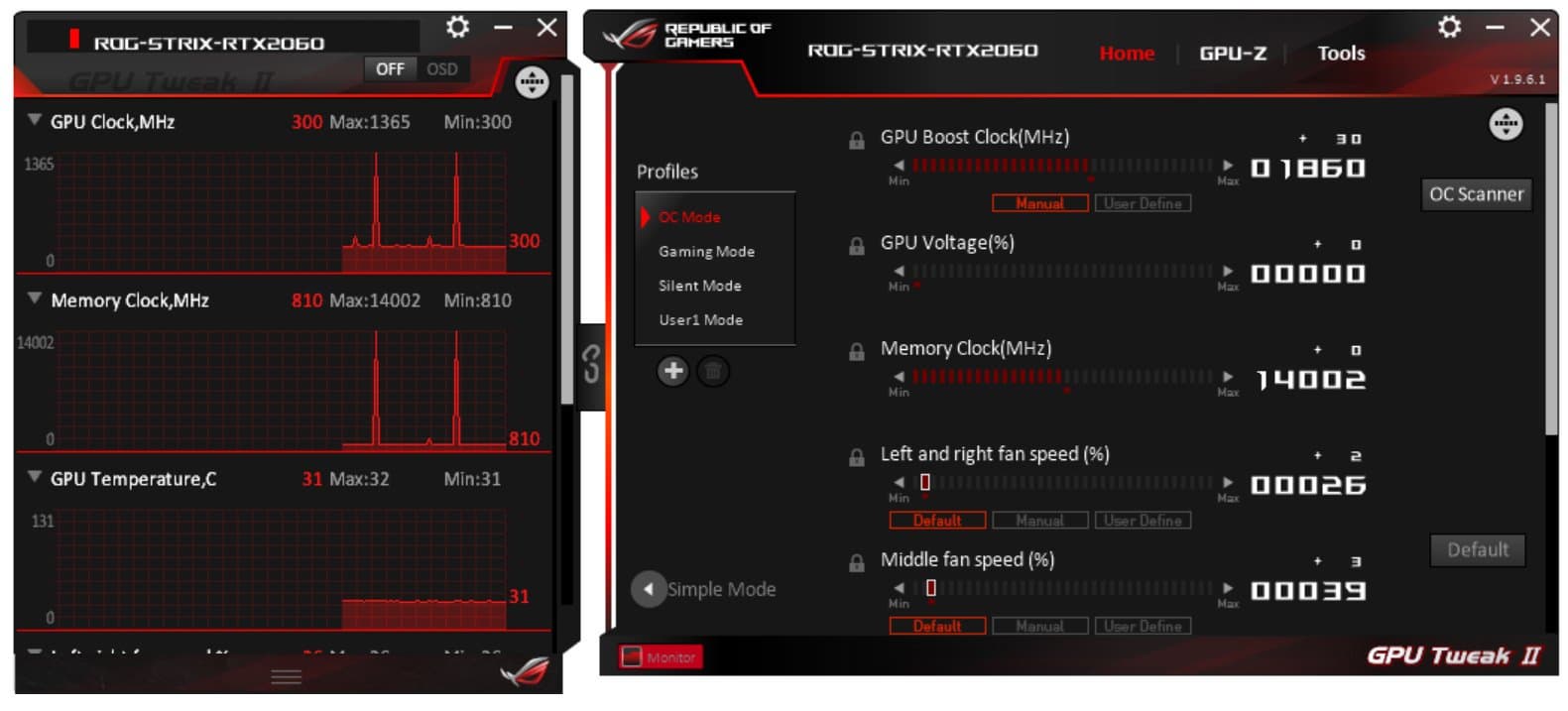

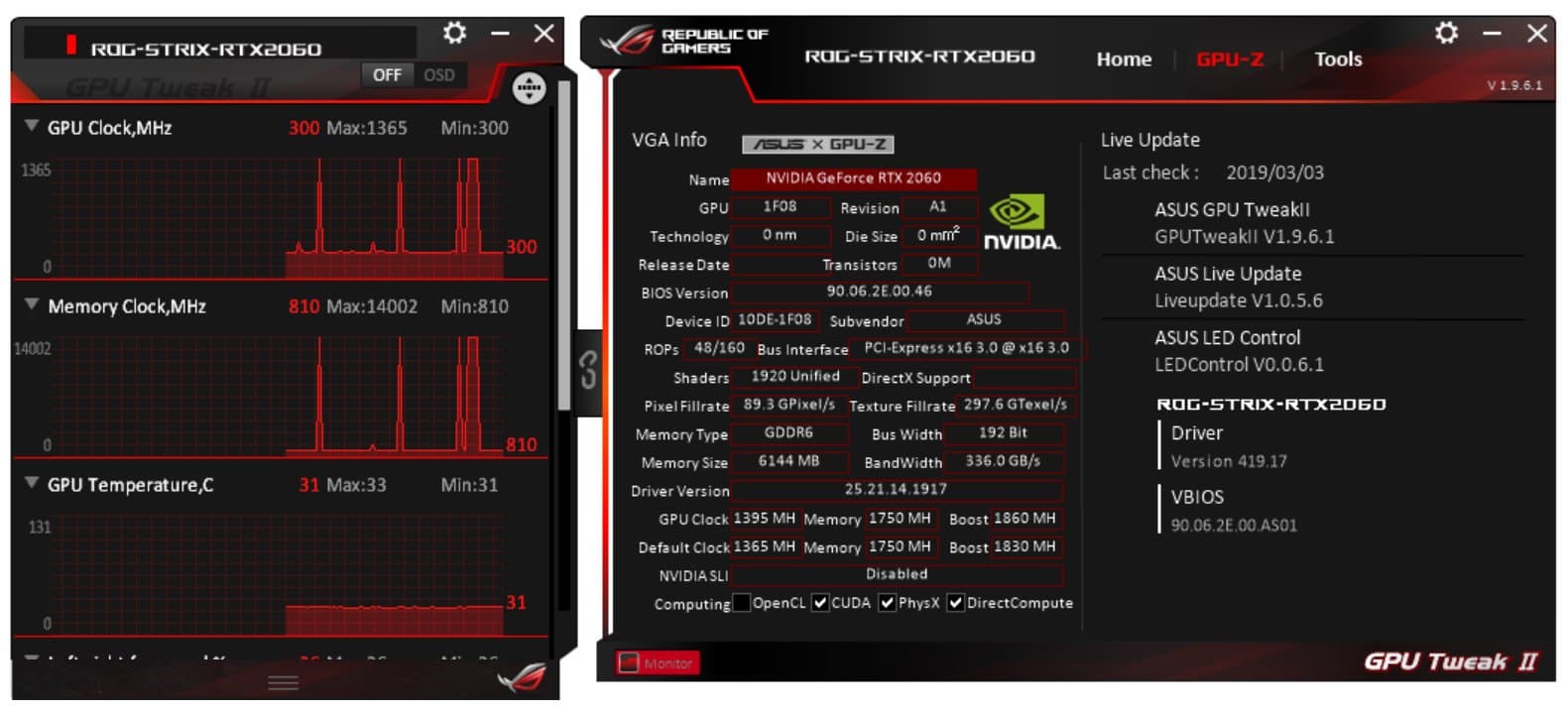

Управление работой карты обеспечивается с помощью фирменной утилиты Asus GPU Tweak II, которую можно скачать с сайта производителя

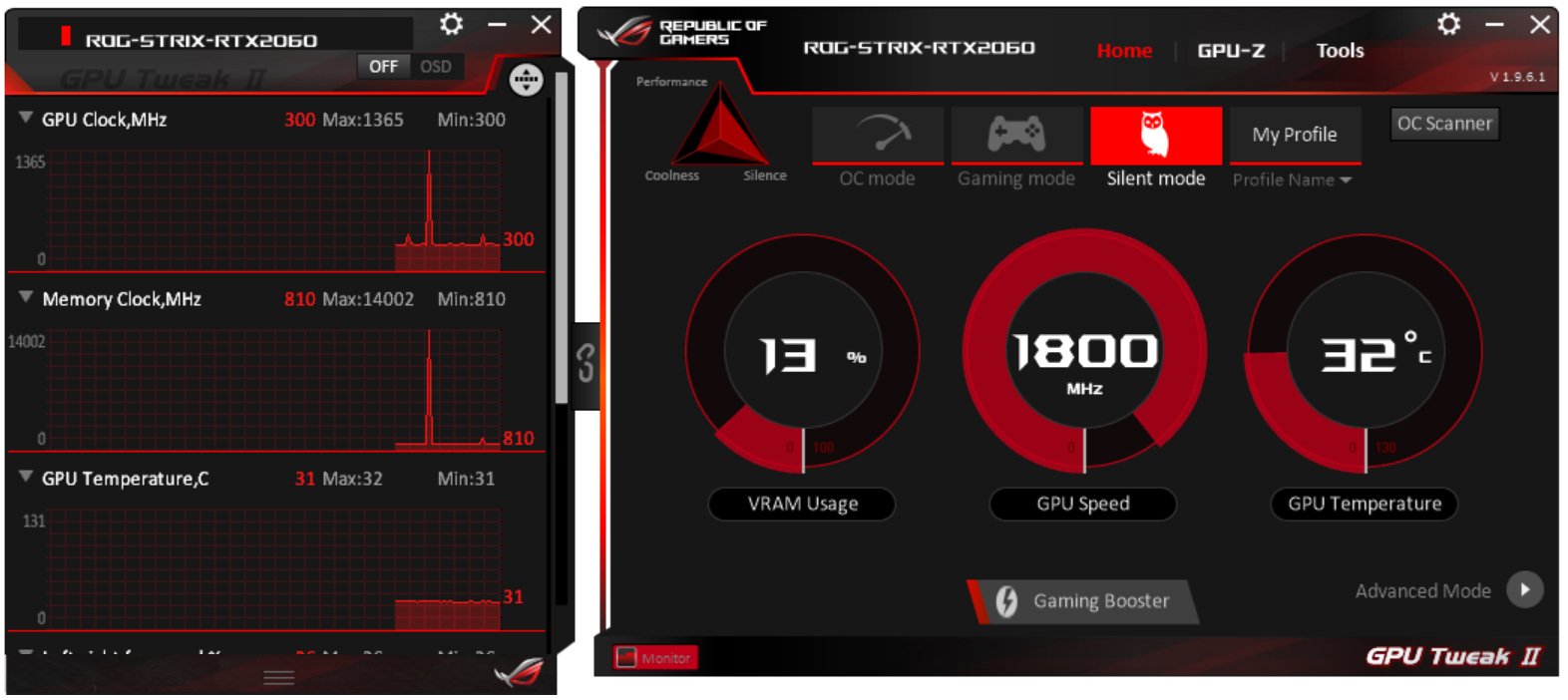

Режим работы «Тихий»

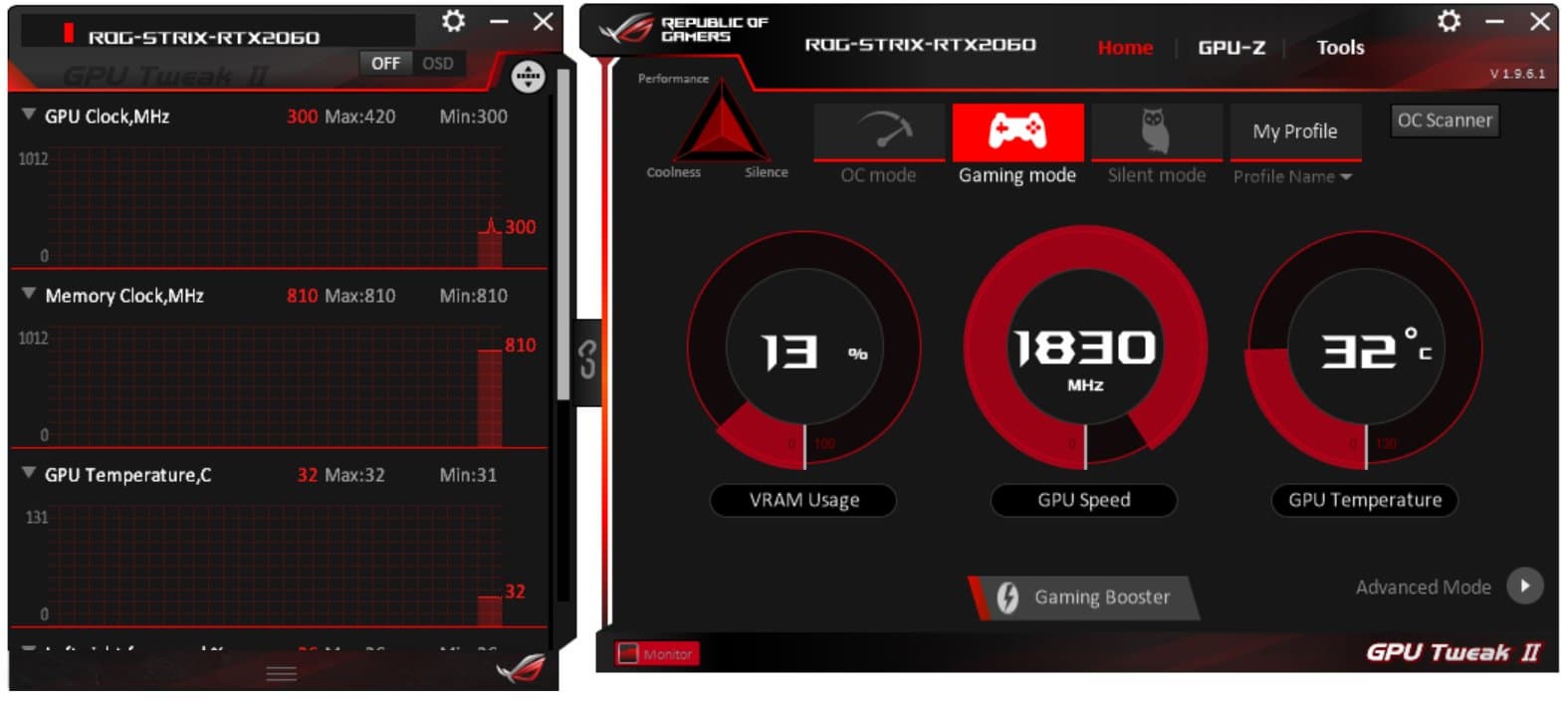

Режим работы по умолчанию
Работы работы в разгоне

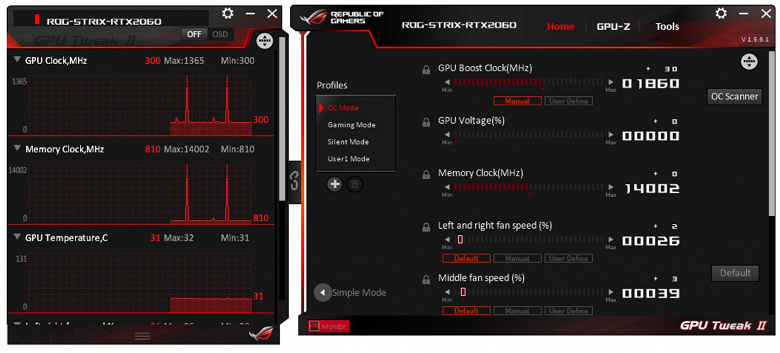

Можно вручную задать частоту работы, однако имеется жесткое ограничение на энергопотребление GPU
Мониторинг и информационная панель

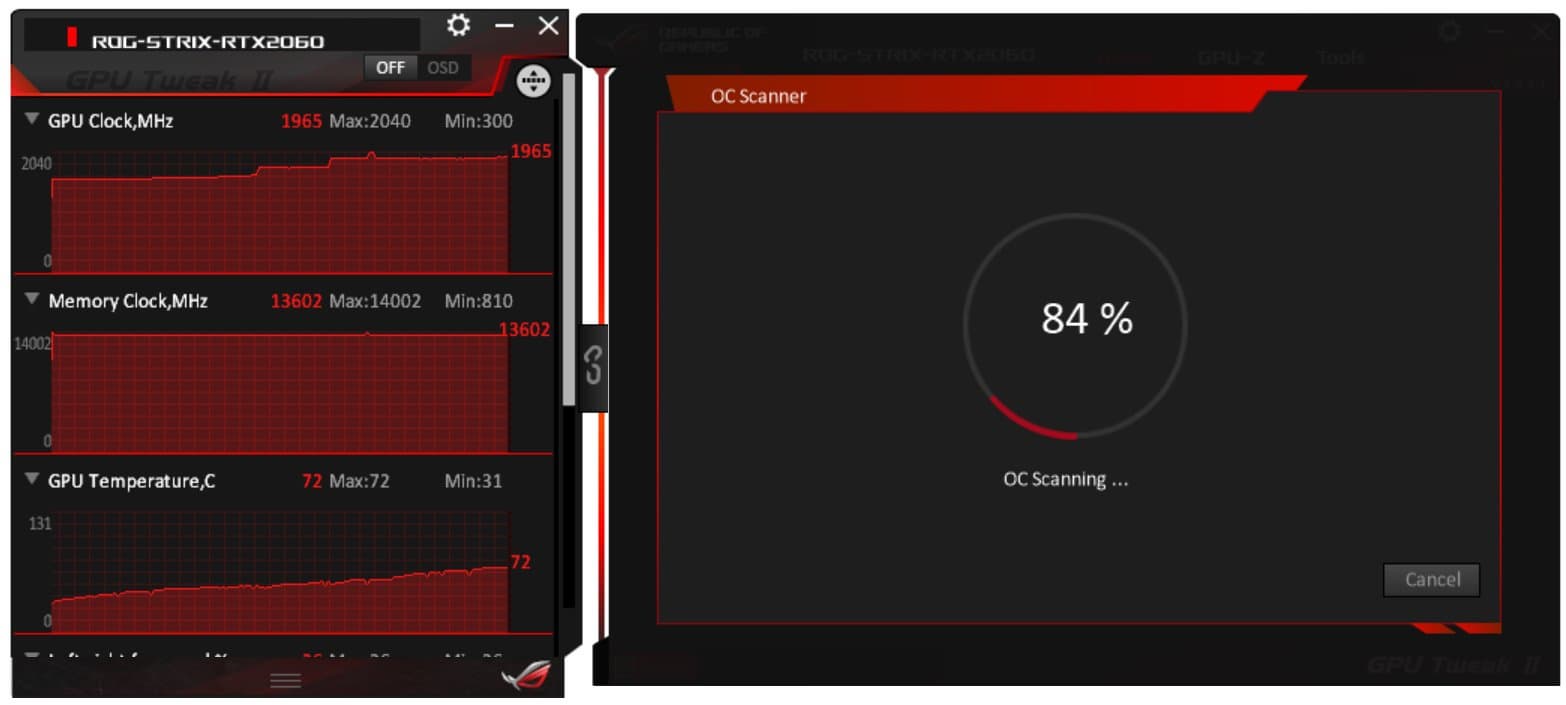

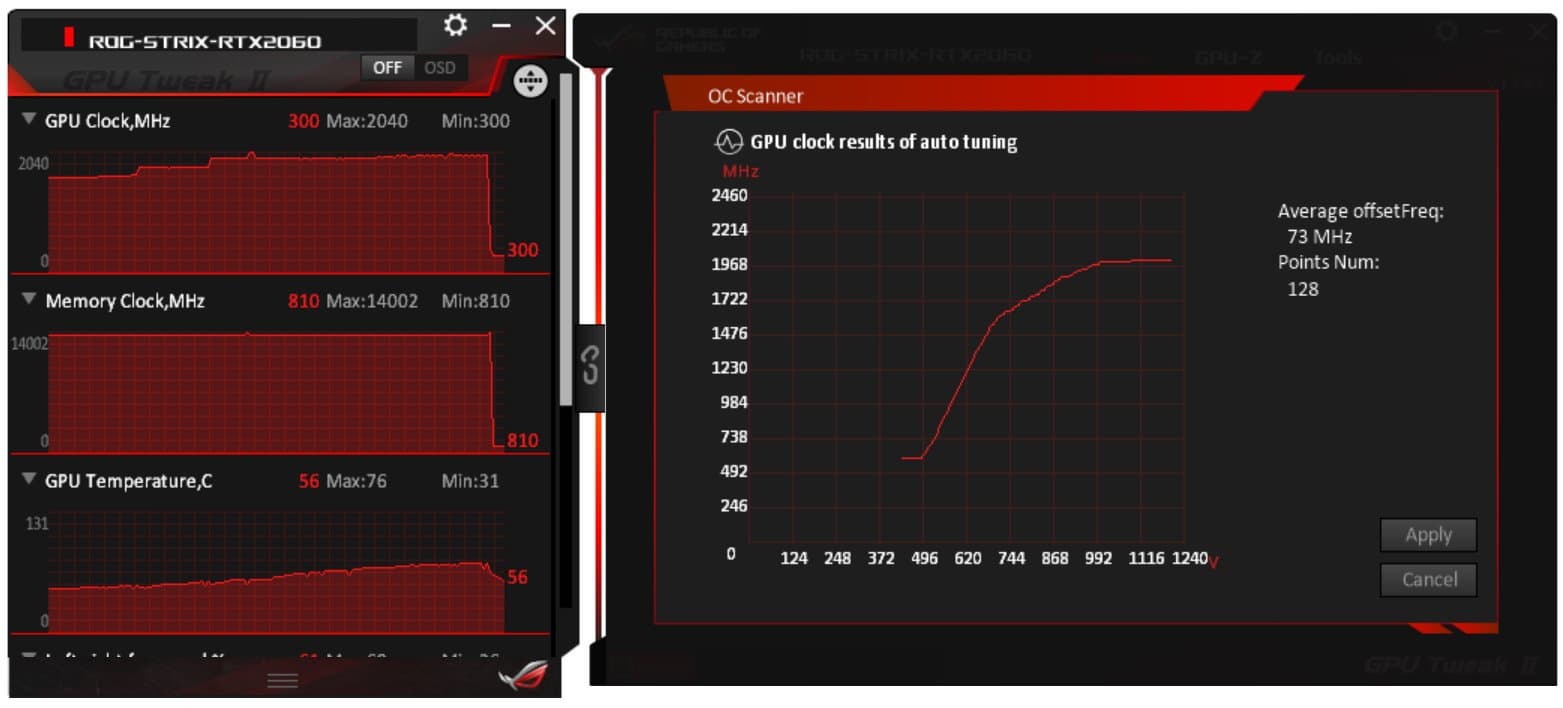

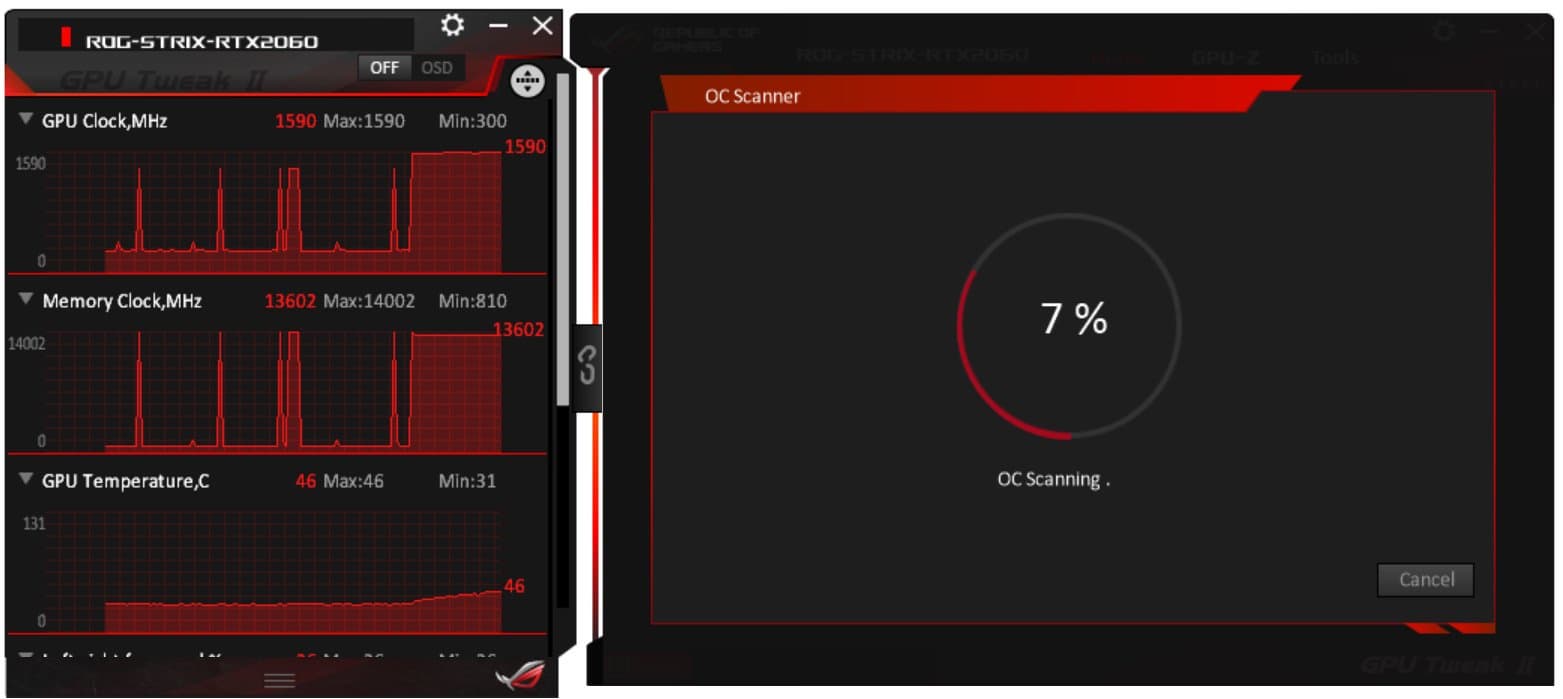

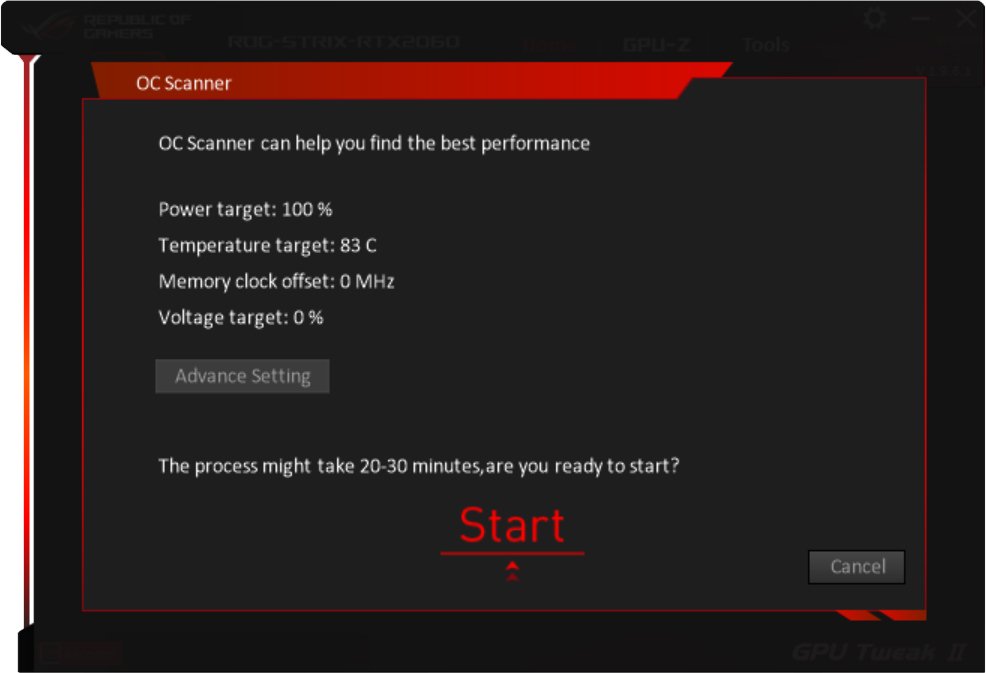

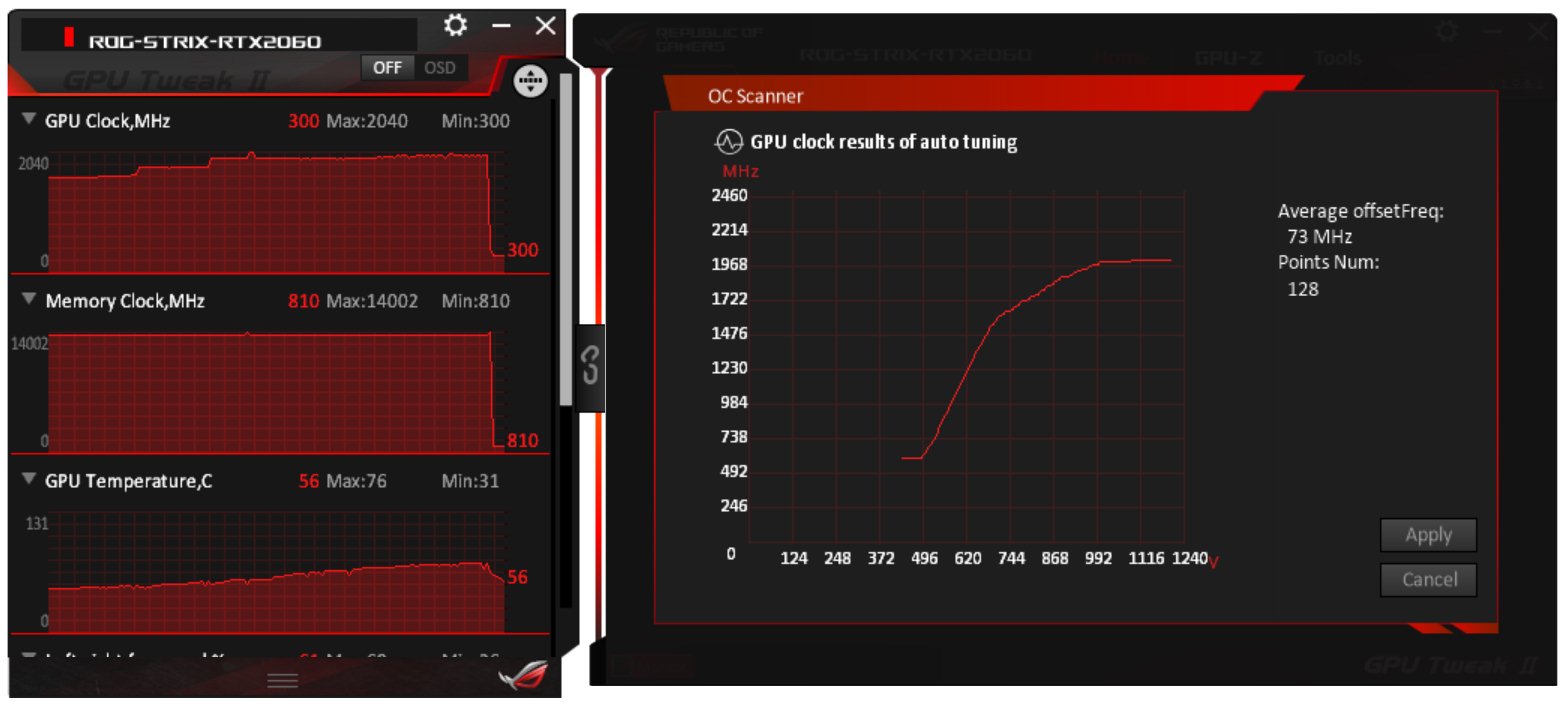

Автоматический определитель потенциального максимального разгона — Nvidia Scanner

Нагрев и охлаждение

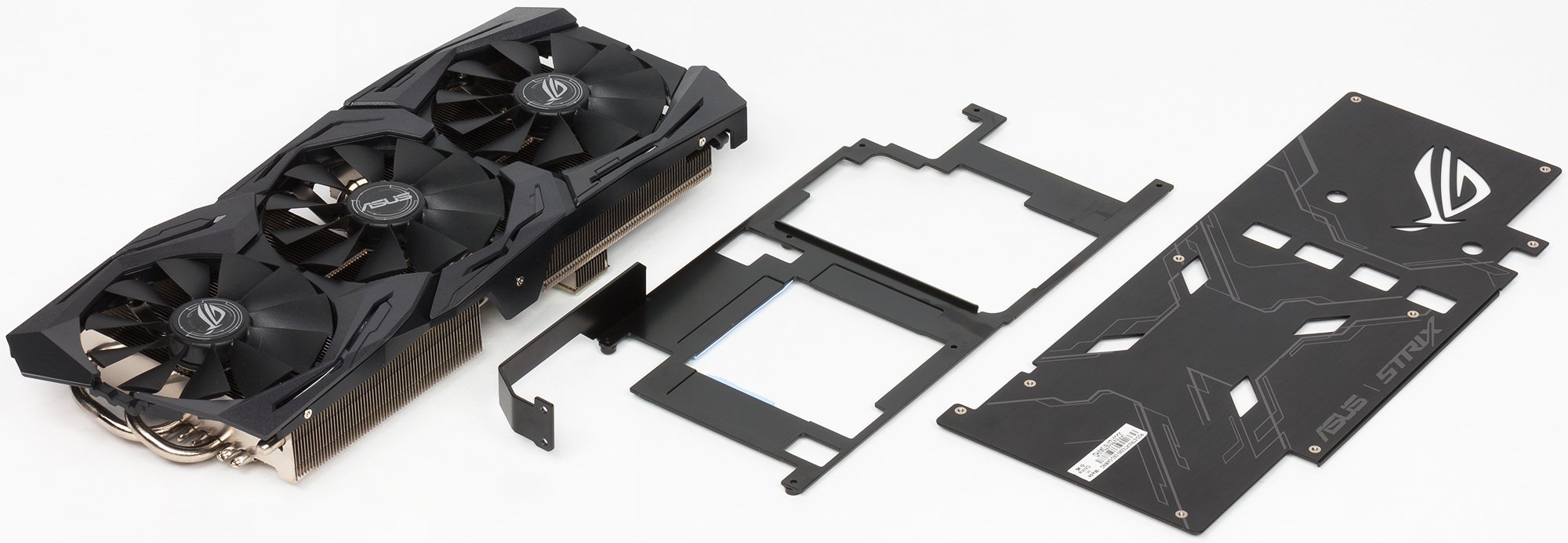

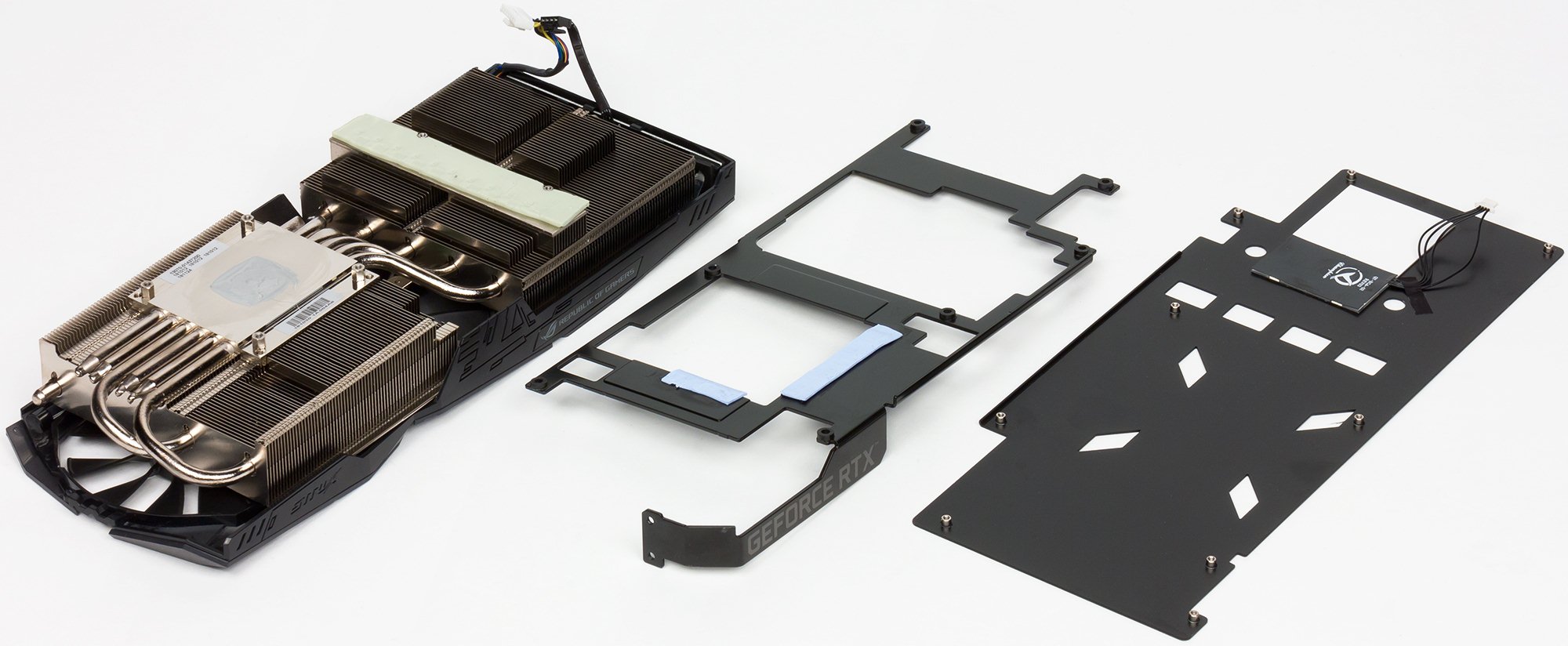

Как во всех СО серии Strix, основным элементом является сдвоенный никелированный пластинчатый радиатор. Обе части радиатора соединены 6 тепловыми трубками, разносящими тепло по ребрам. Микросхемы памяти охлаждаются специальной пластиной, прикрученной к основному радиатору, а к силовым элементам прижимается подошва второго радиатора с термоинтерфейсом. На обороте карты установлена толстая пластина, служащая не только элементом жесткости для массивной карты, но и охладителем PCB; на ней есть фирменный подсвеченный логотип ROG.

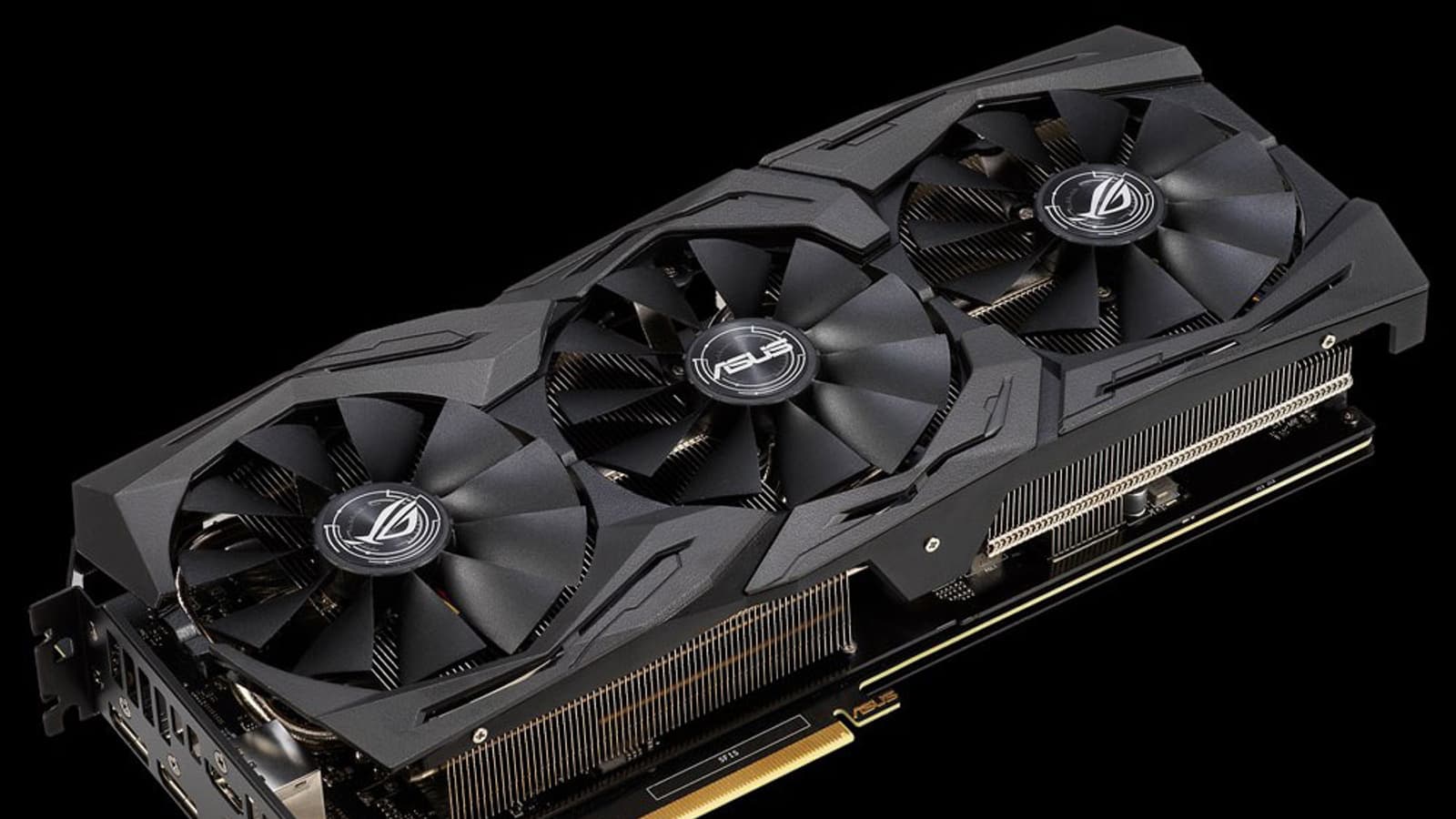

Поверх радиаторов установлен кожух с тремя вентиляторами Axial-tech (так их называет производитель). Особенностями вентиляторов являются уменьшенная центральная часть, что повышает поток прокачиваемого ими воздуха. Производитель заявляет о пылезащищенности и минимальном уровне шума. В режиме работы Q Mode (см. выше про переключатель BIOS) вентиляторы не работают при нагреве GPU до 50-55 градусов, однако при включении ПК два из трех вентиляторов какое-то время все же вращаются до момента загрузки видеодрайвера (это можно увидеть в видеоролике в начале статьи). В режиме P Mode вентиляторы вращаются всегда, но на минимальных оборотах при малой нагрузке на GPU: 600-700 об/мин.

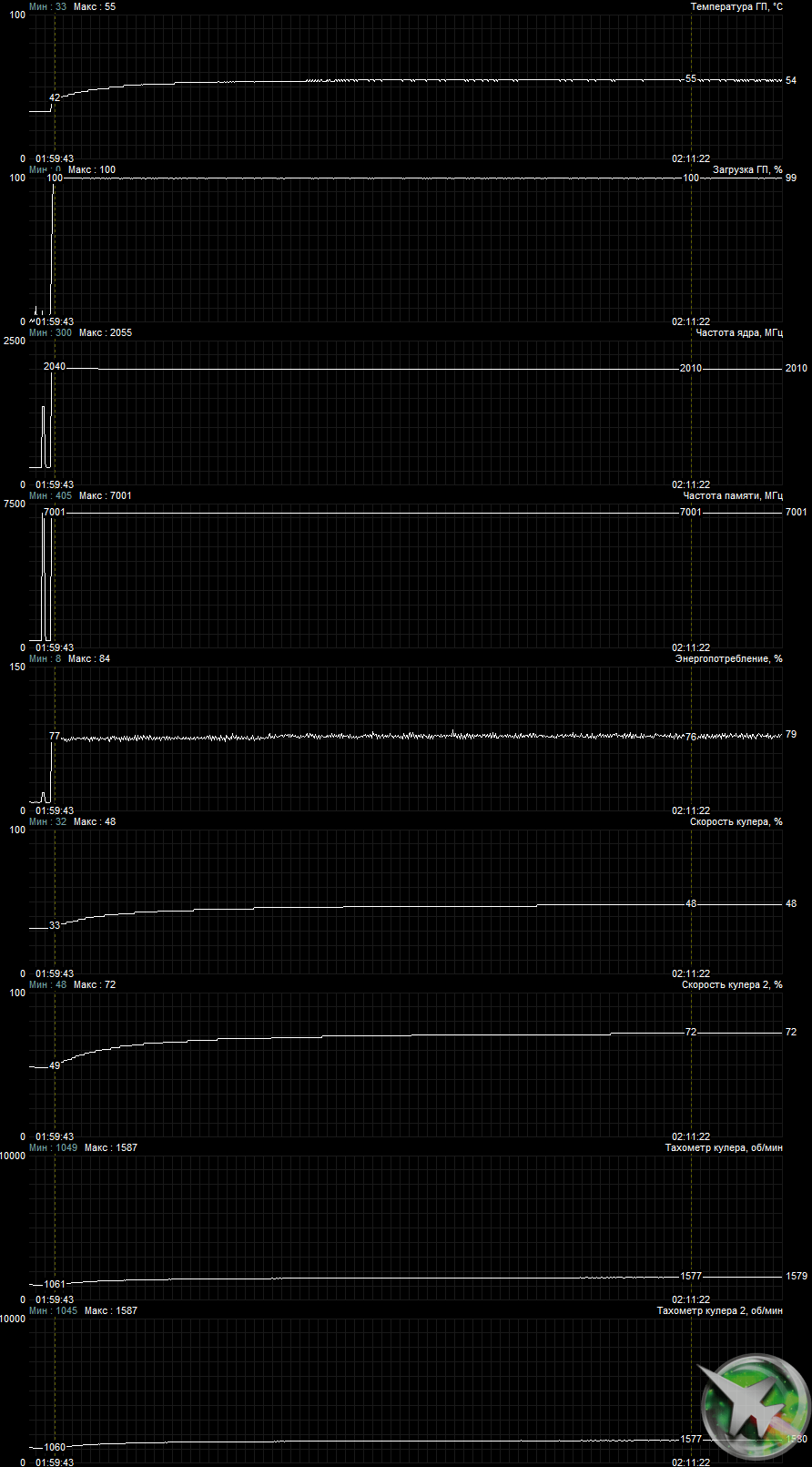

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 55 градусов, что является прекрасным результатом для видеокарты такого уровня.

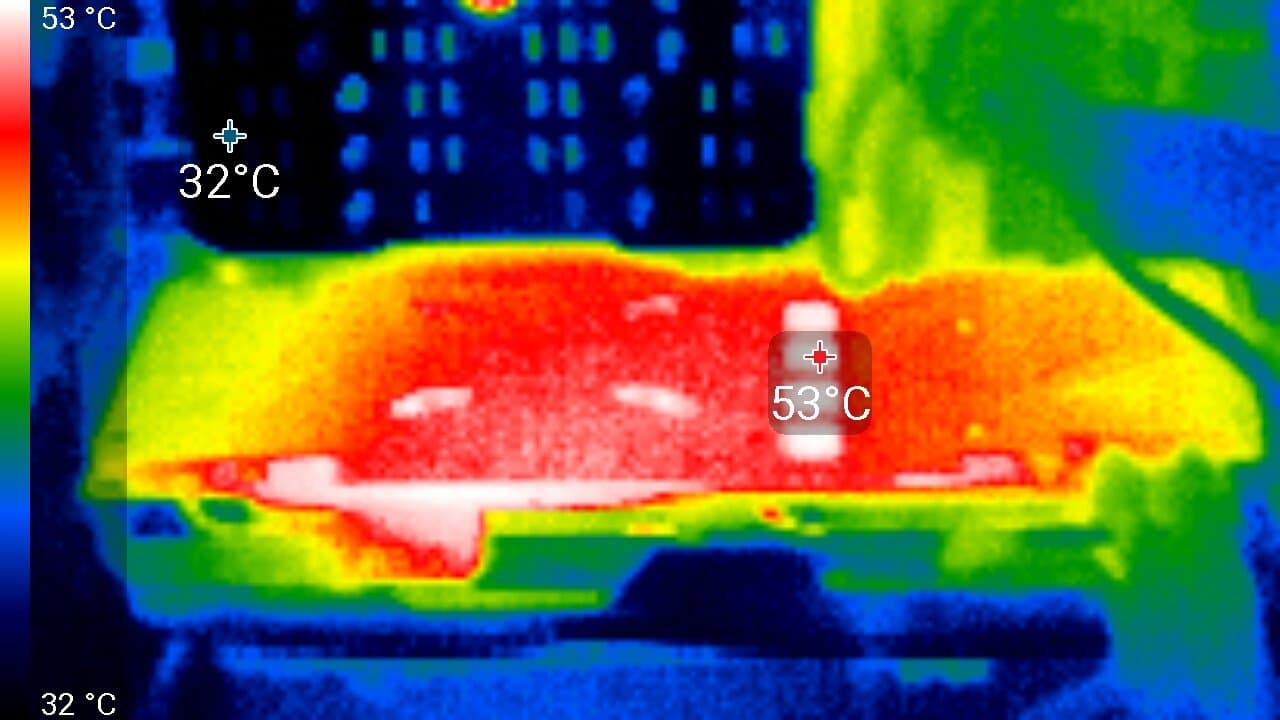

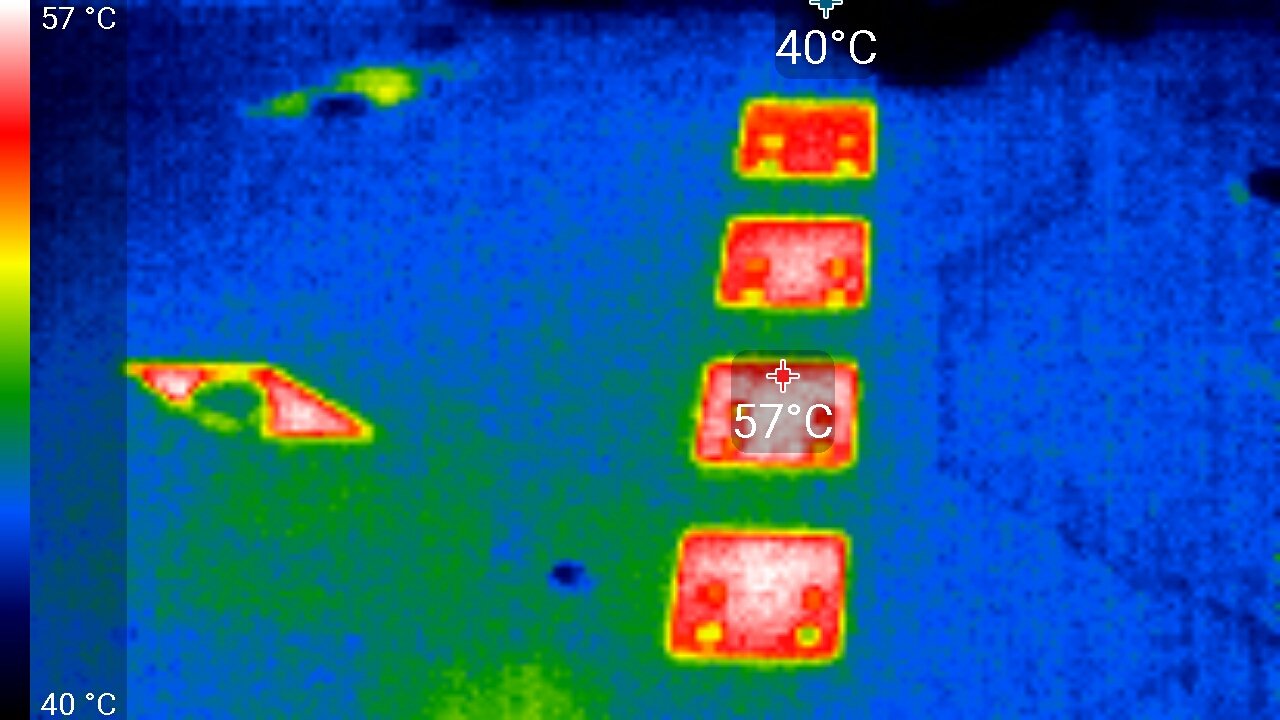

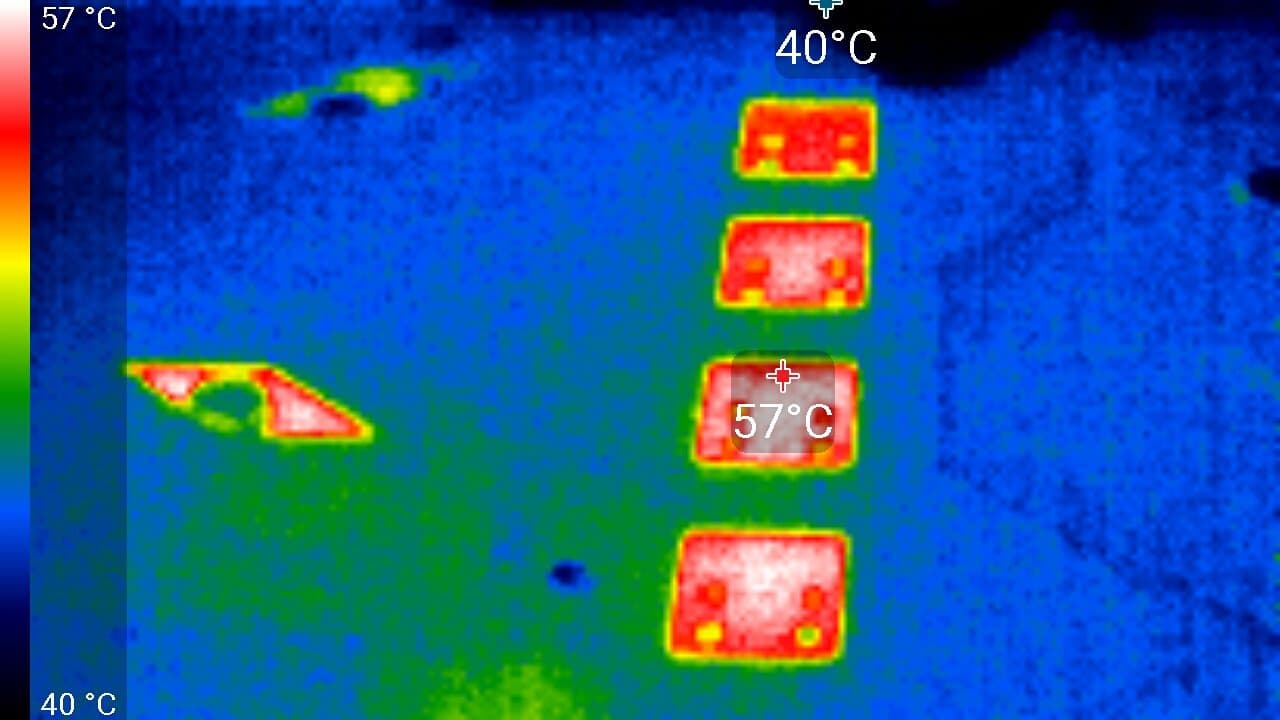

Максимальный нагрев — область в районе GPU и силовых преобразователей.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума выполняется по методике, описанной здесь:

  • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
  • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
  • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
  • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 30 °C, в режиме P Mode вентиляторы вращались с частотой 700 оборотов в минуту — практически бесшумно. Шум был чуть выше фонового — 22,0 дБА. В режиме Q Mode вентиляторы не вращались, шум был равен фоновому (18 дБА).

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D (P Mode) температура достигала 55 °C. Вентиляторы при этом раскручивались до 1580 оборотов в минуту, шум вырастал до 31,6 дБА, так что уровень шума у данной СО можно назвать невысоким. Ощущения дискомфорта при нахождении рядом с компьютером, в который установлена видеокарта, не возникает.

Подсветка

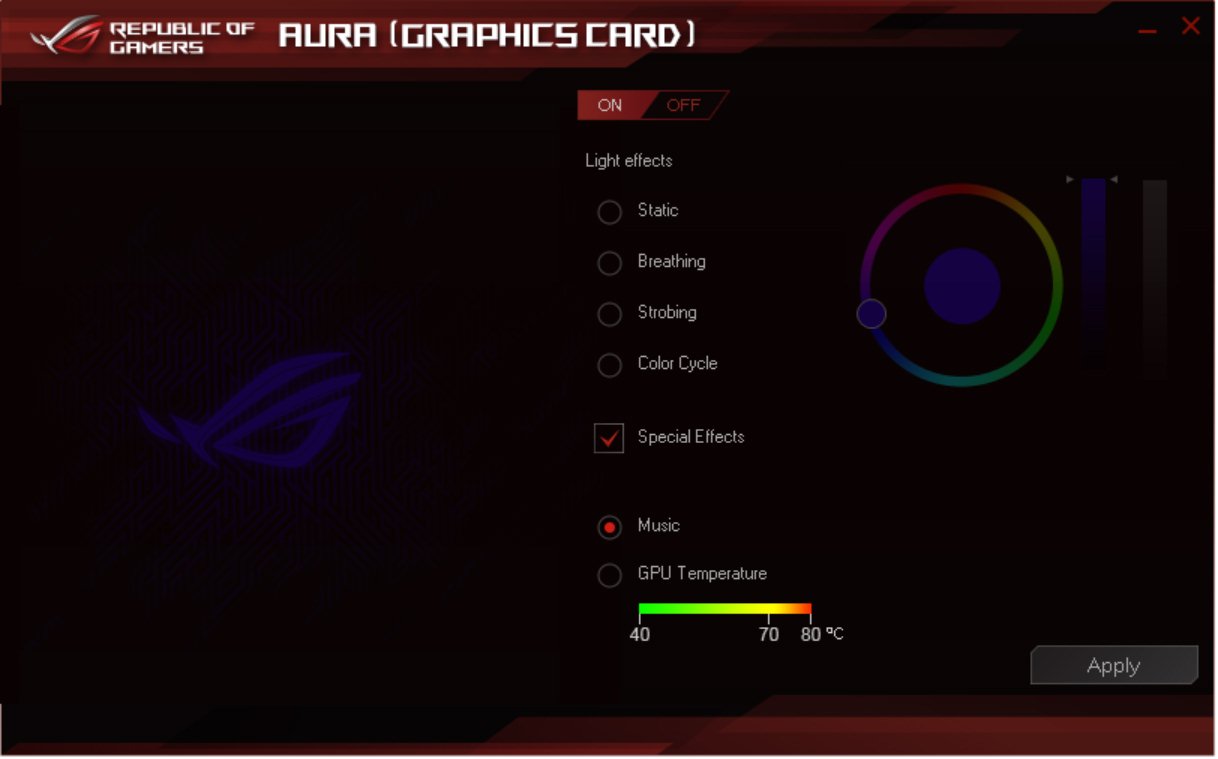

СО оснащена подсветкой, цветом которой можно управлять с помощью утилиты Aura Sync.

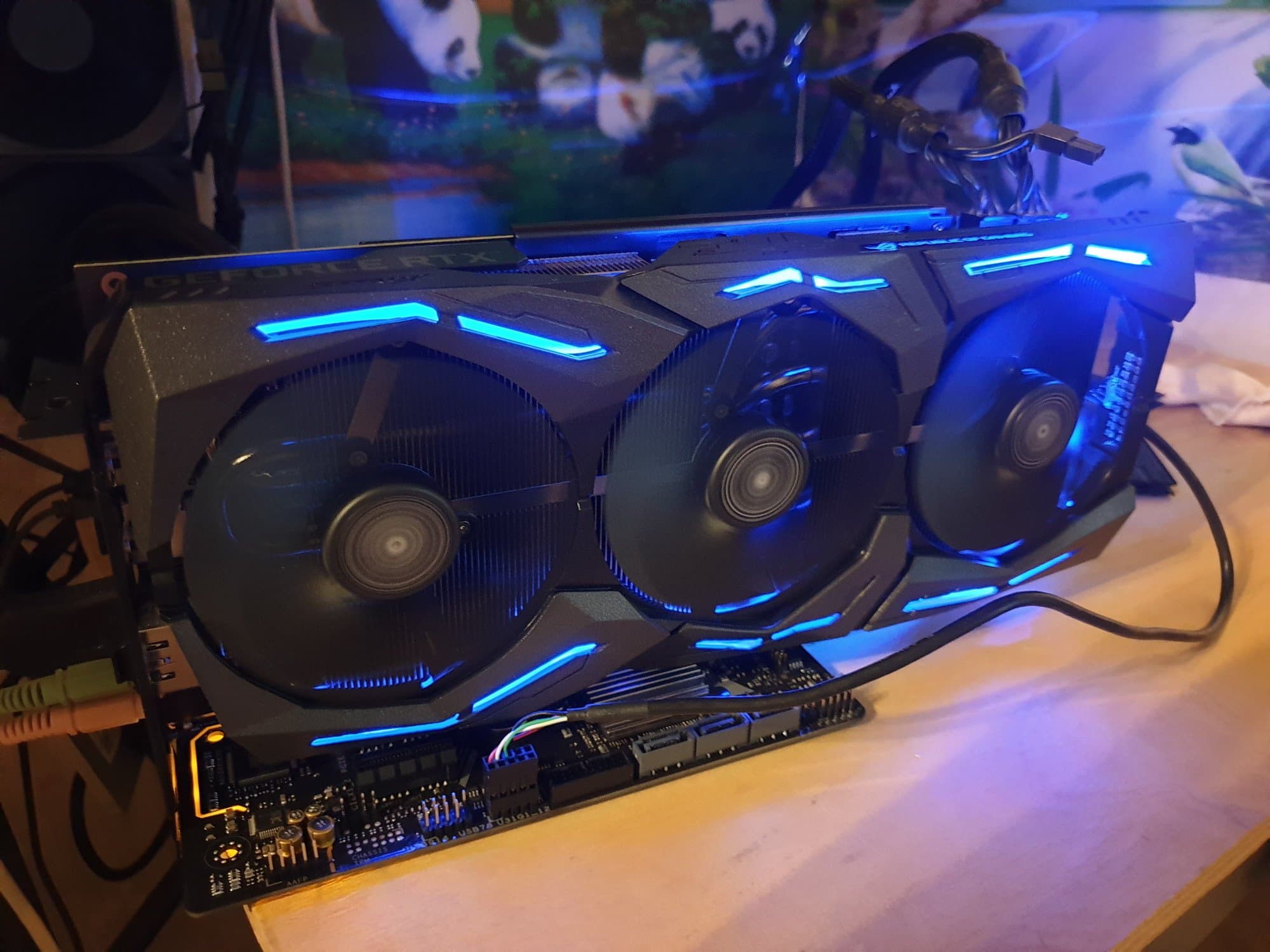

Подсветка на лицевой стороне карты представлена обрамляющими вентиляторы полосами, на верхнем торце подсвечено название серии, а на оборотной пластине — логотип ROG.

Выбор режимов традиционен для Asus и вариантов RGB-подсветки (подчеркну, что карта оснащена RGB-, а не ARGB-подсветкой). На видео ниже — один из вариантов работы.

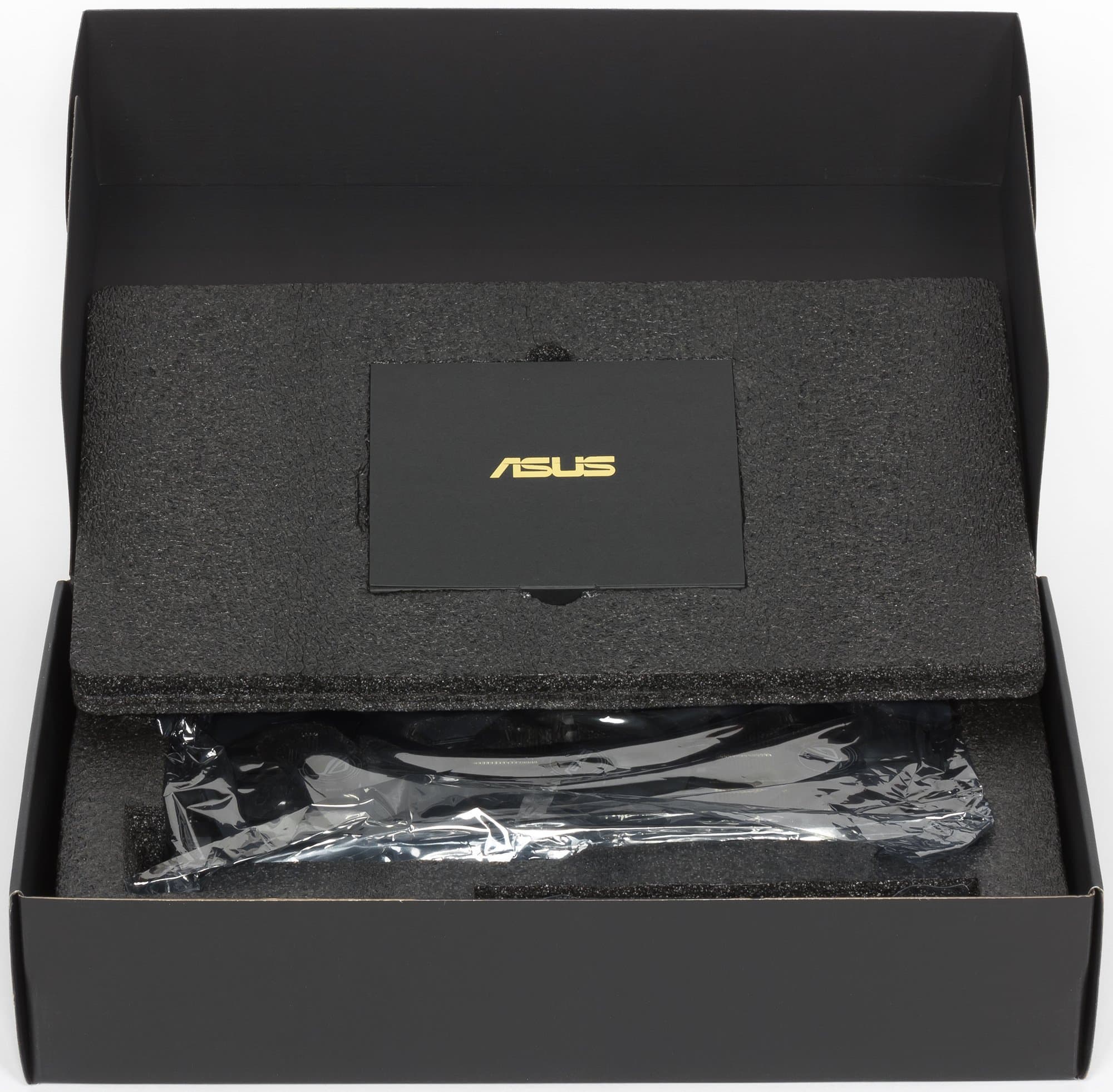

Комплект поставки и упаковка

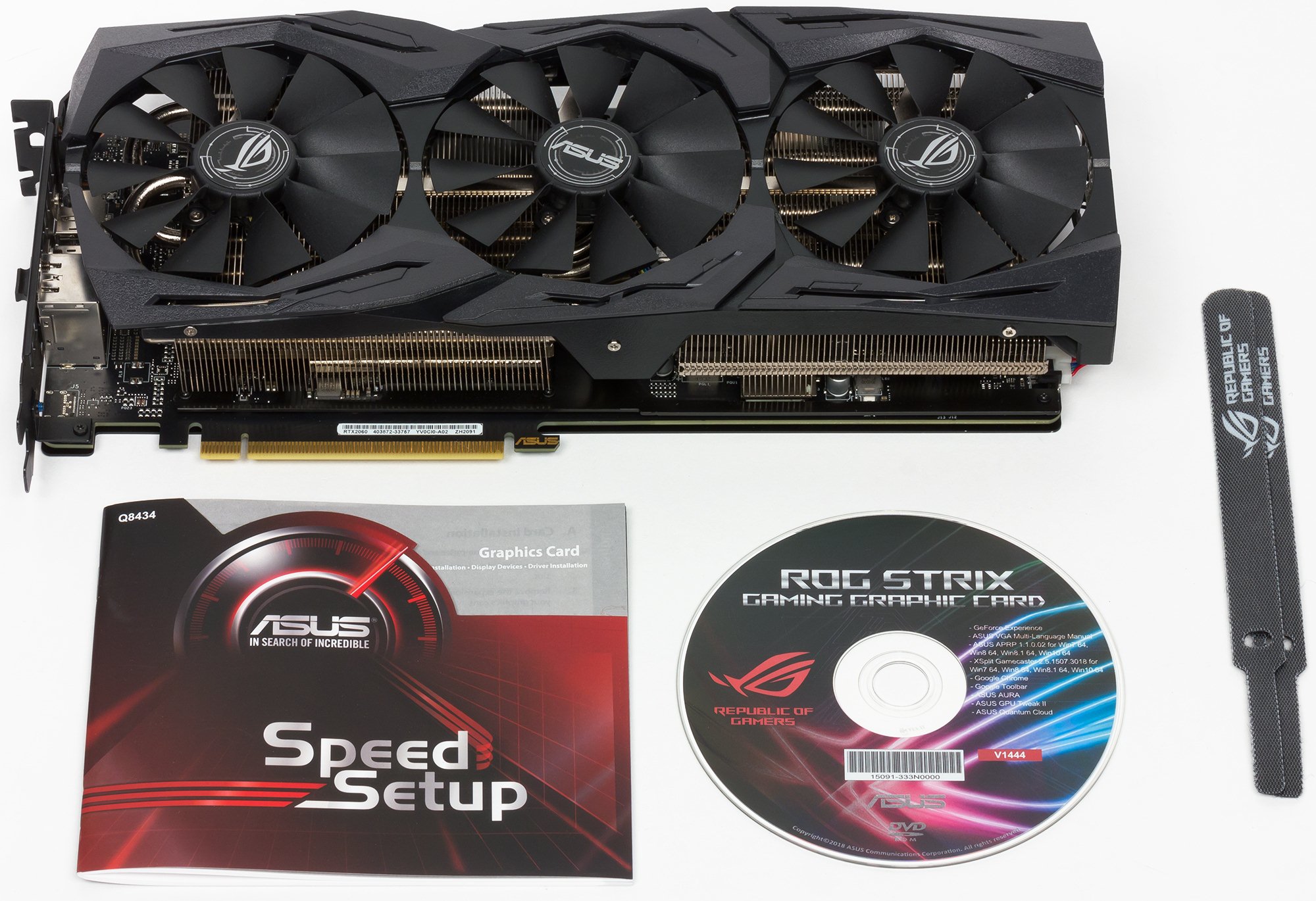

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Перед нами базовый комплект плюс фирменные стяжки.

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
  • Devil May Cry 5 (Capcom/Capcom)
  • Battlefield V (EA Digital Illusions CE/Electronic Arts)
  • Far Cry 5 (Ubisoft/Ubisoft)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix) — HDR включен
  • Metro Exodus (4A Games/Deep Silver/Epic Games)
  • Strange Brigade (Rebellion Developments/Rebellion Developments)

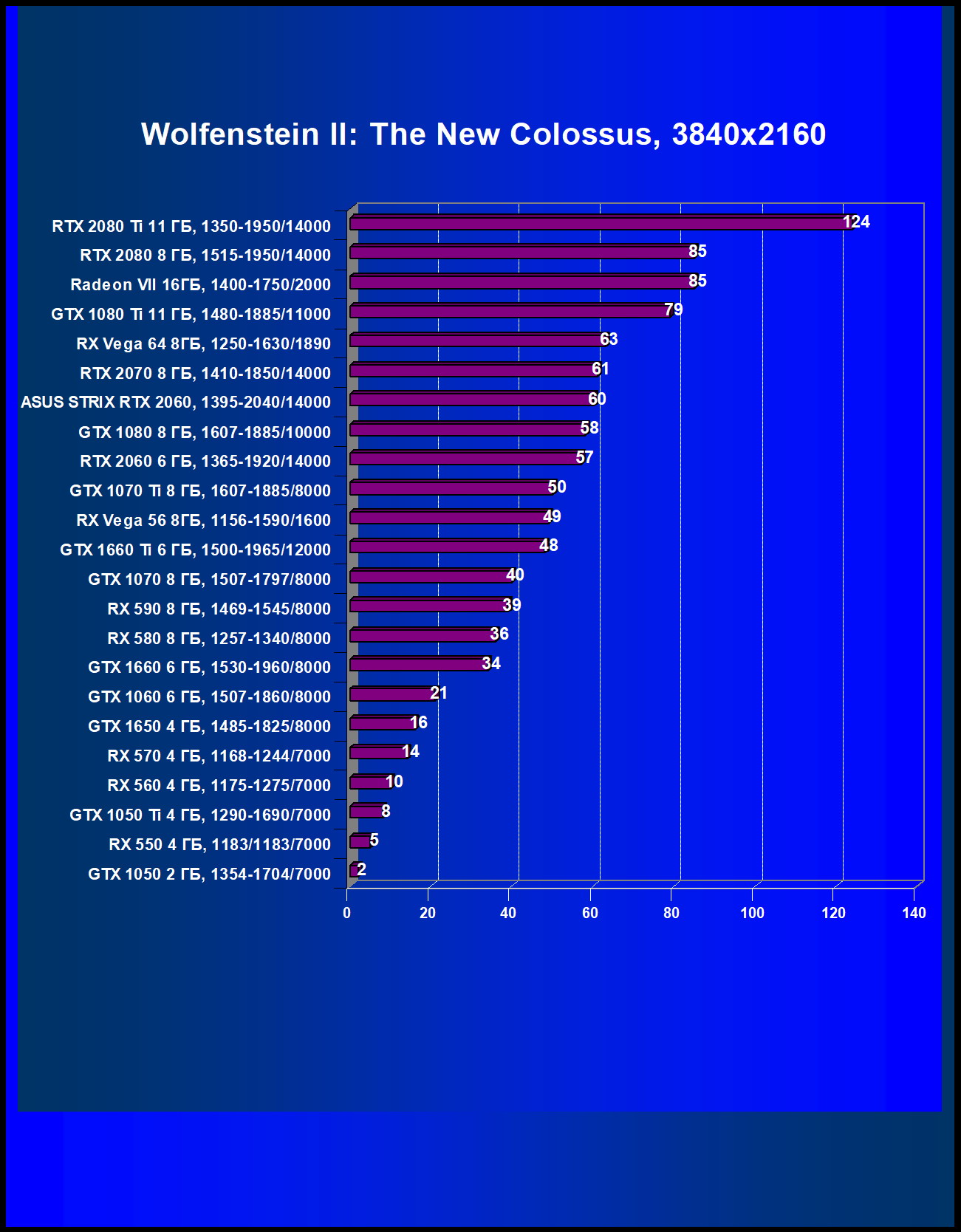

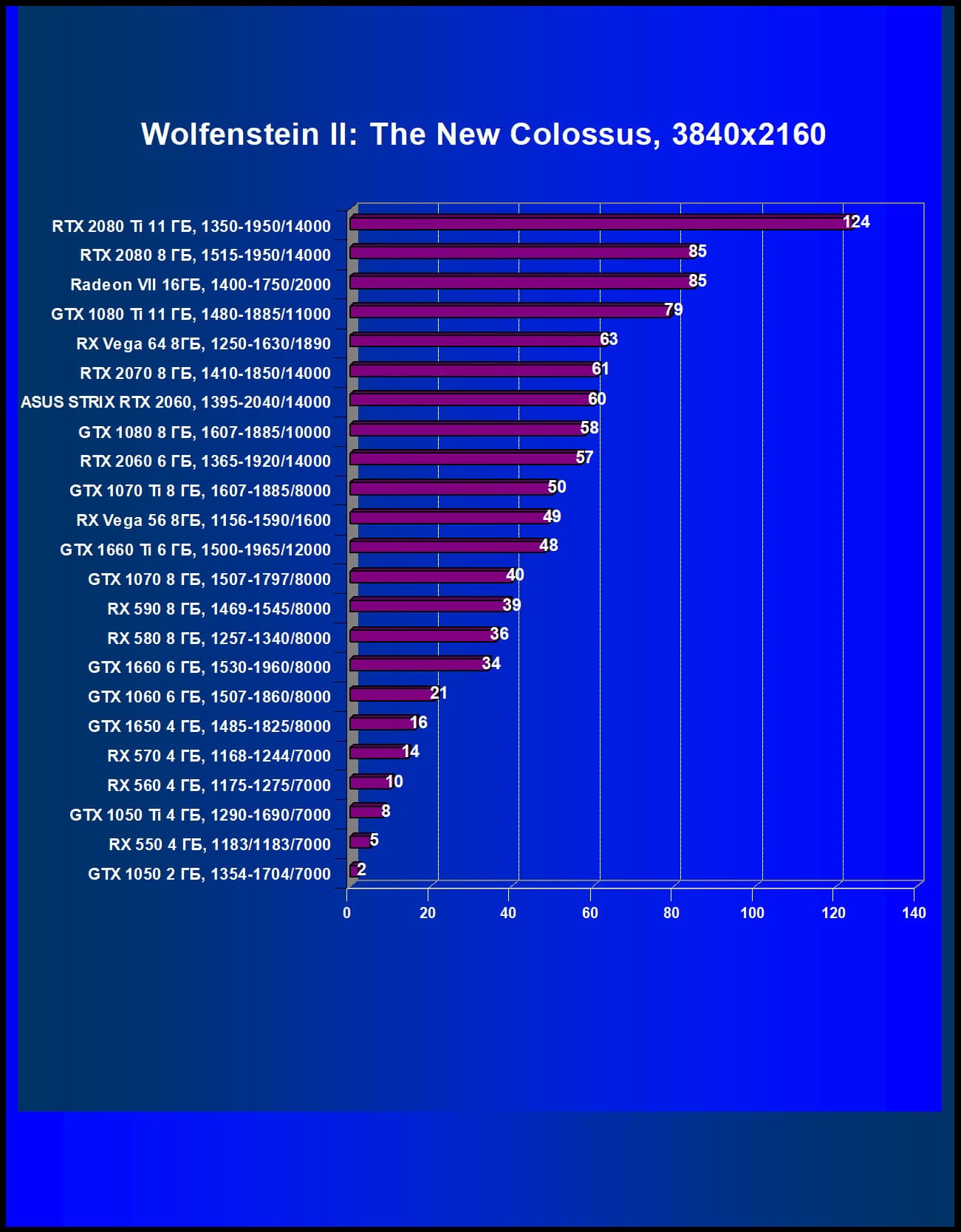

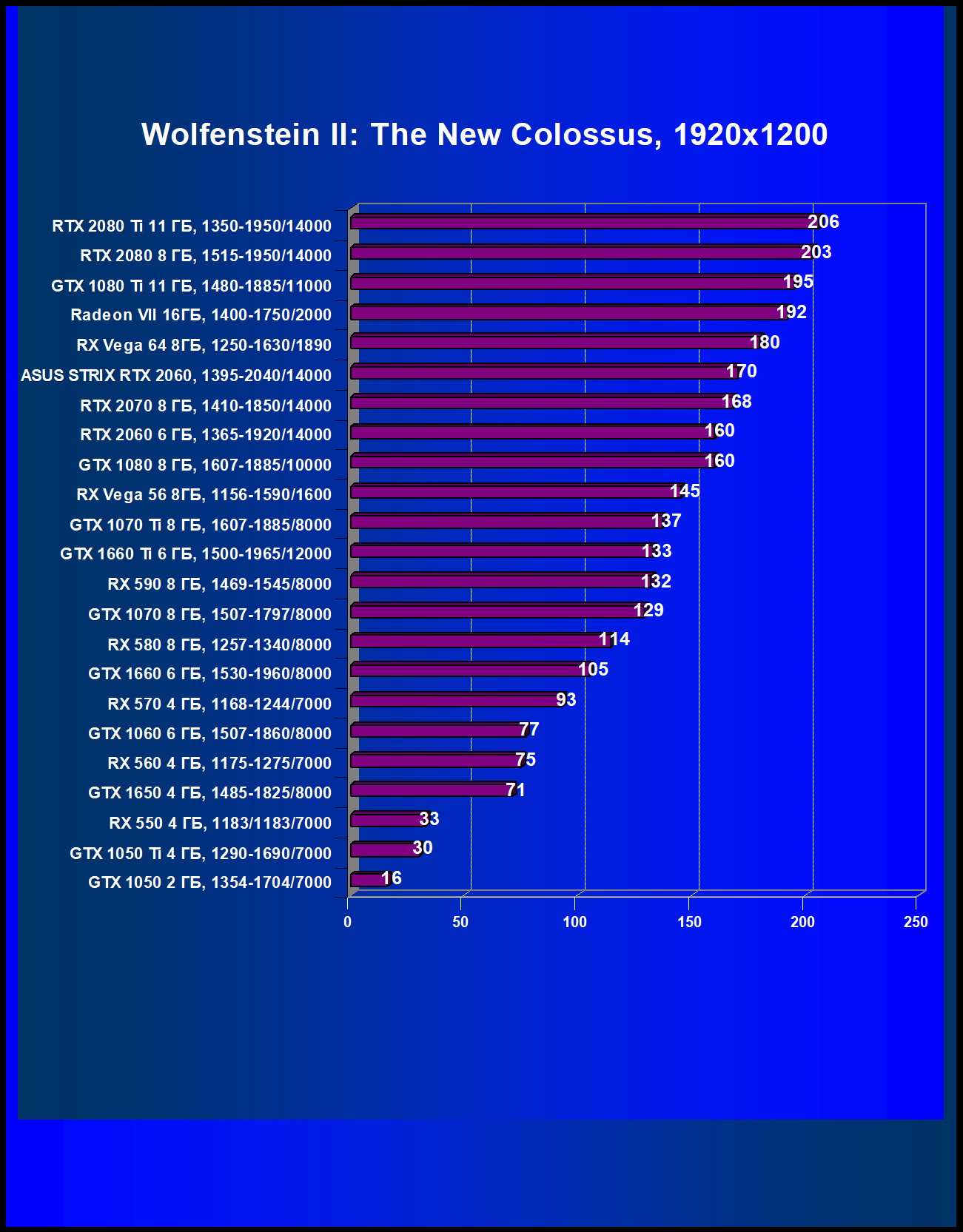

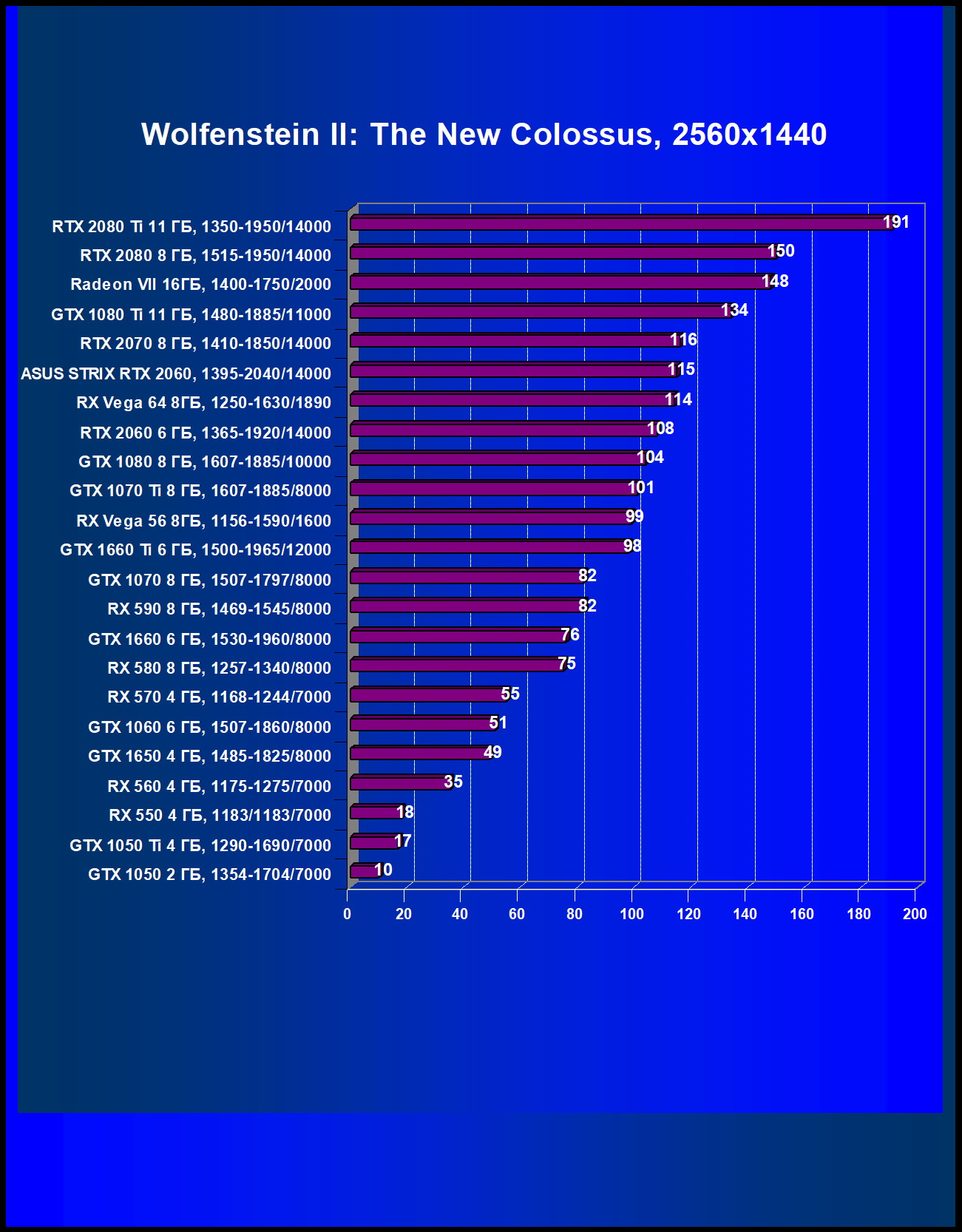

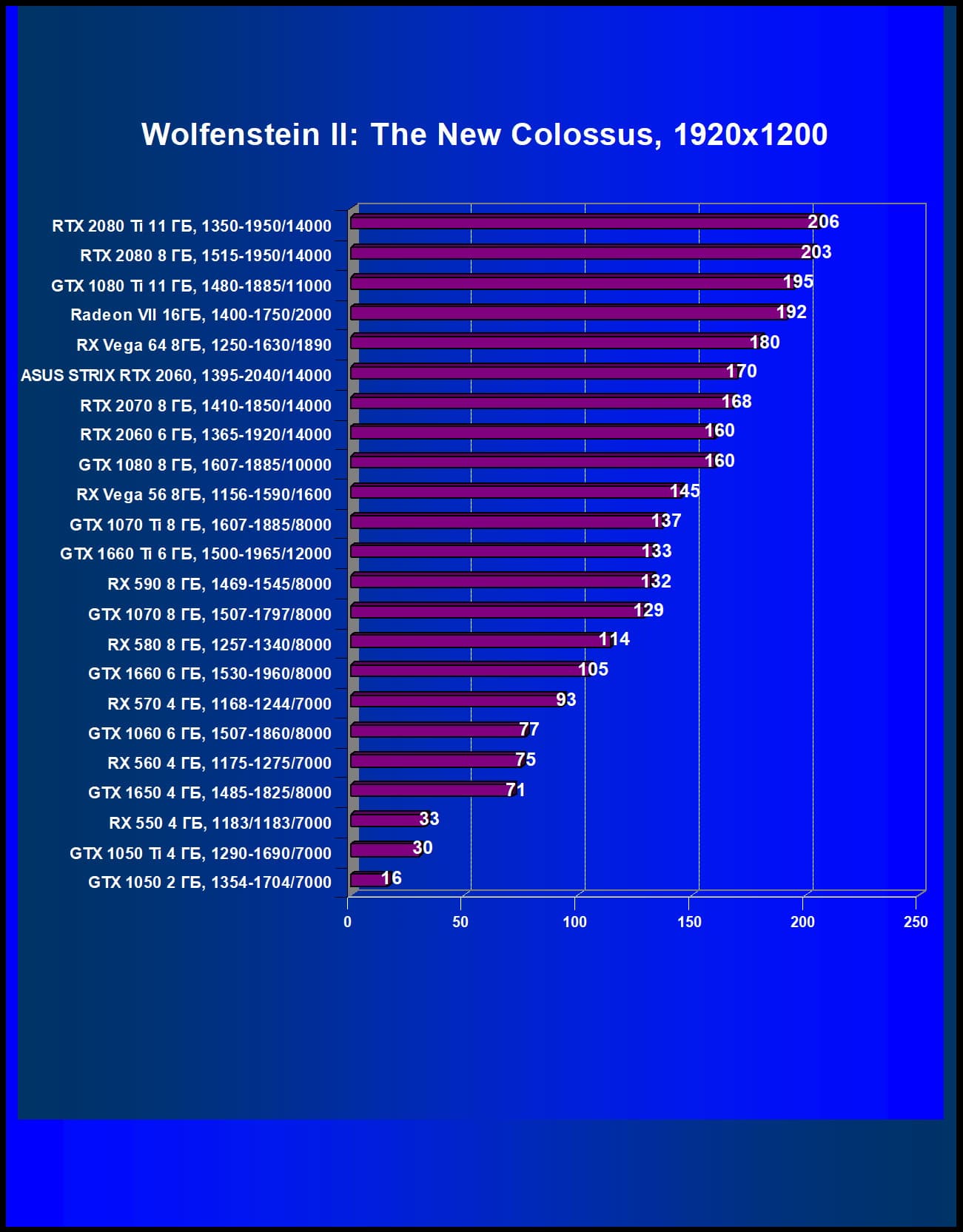

Wolfenstein II: The New Colossus

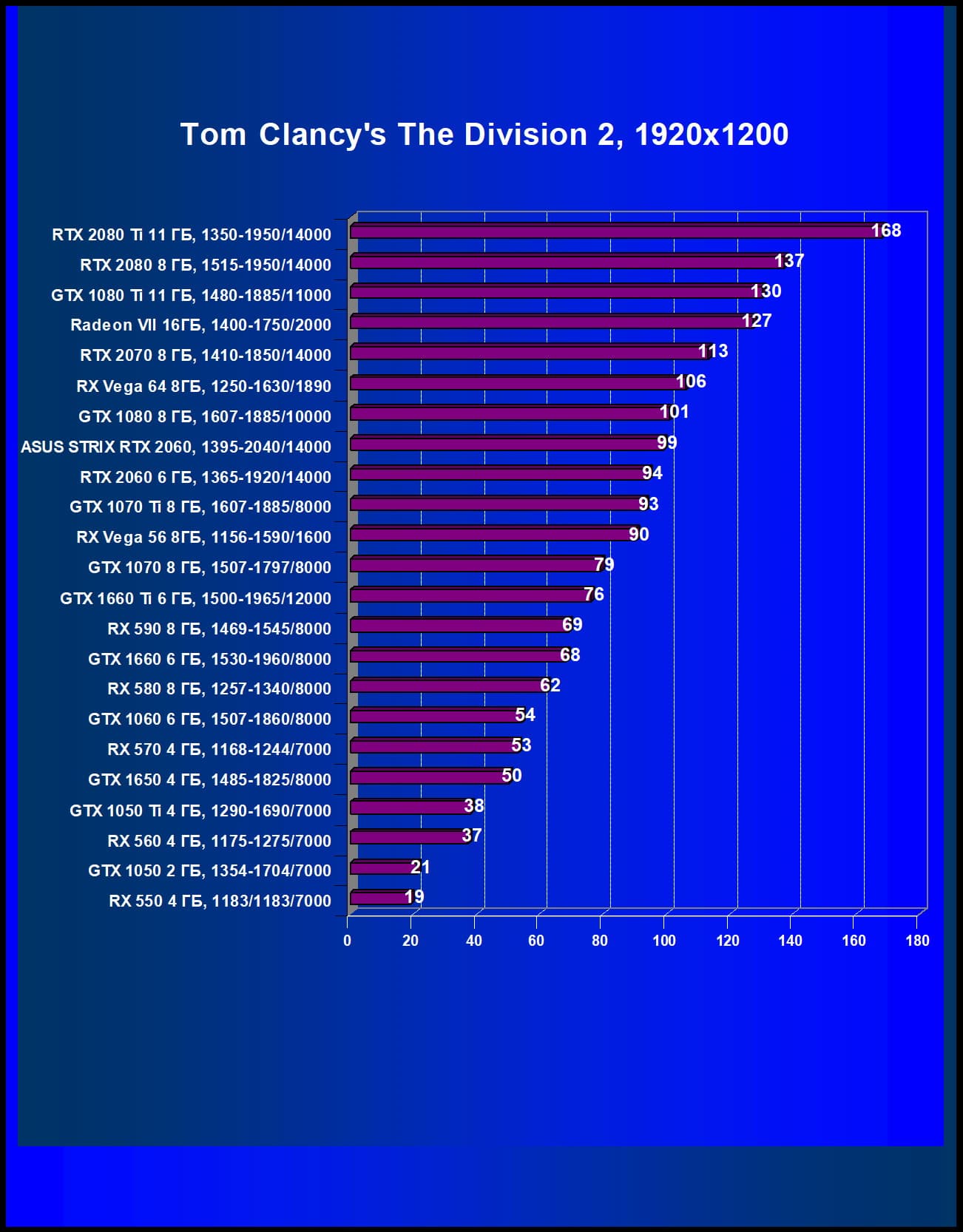

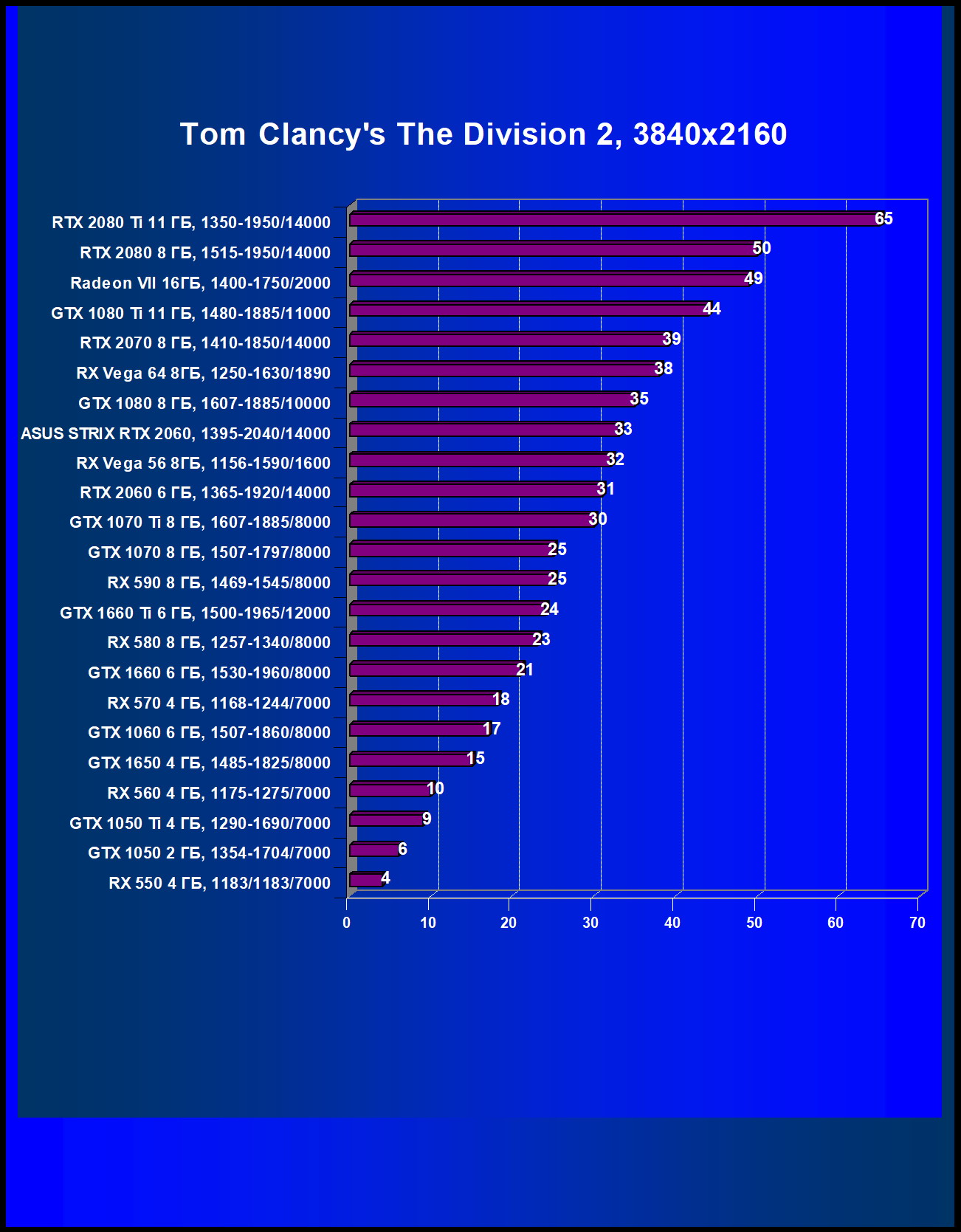

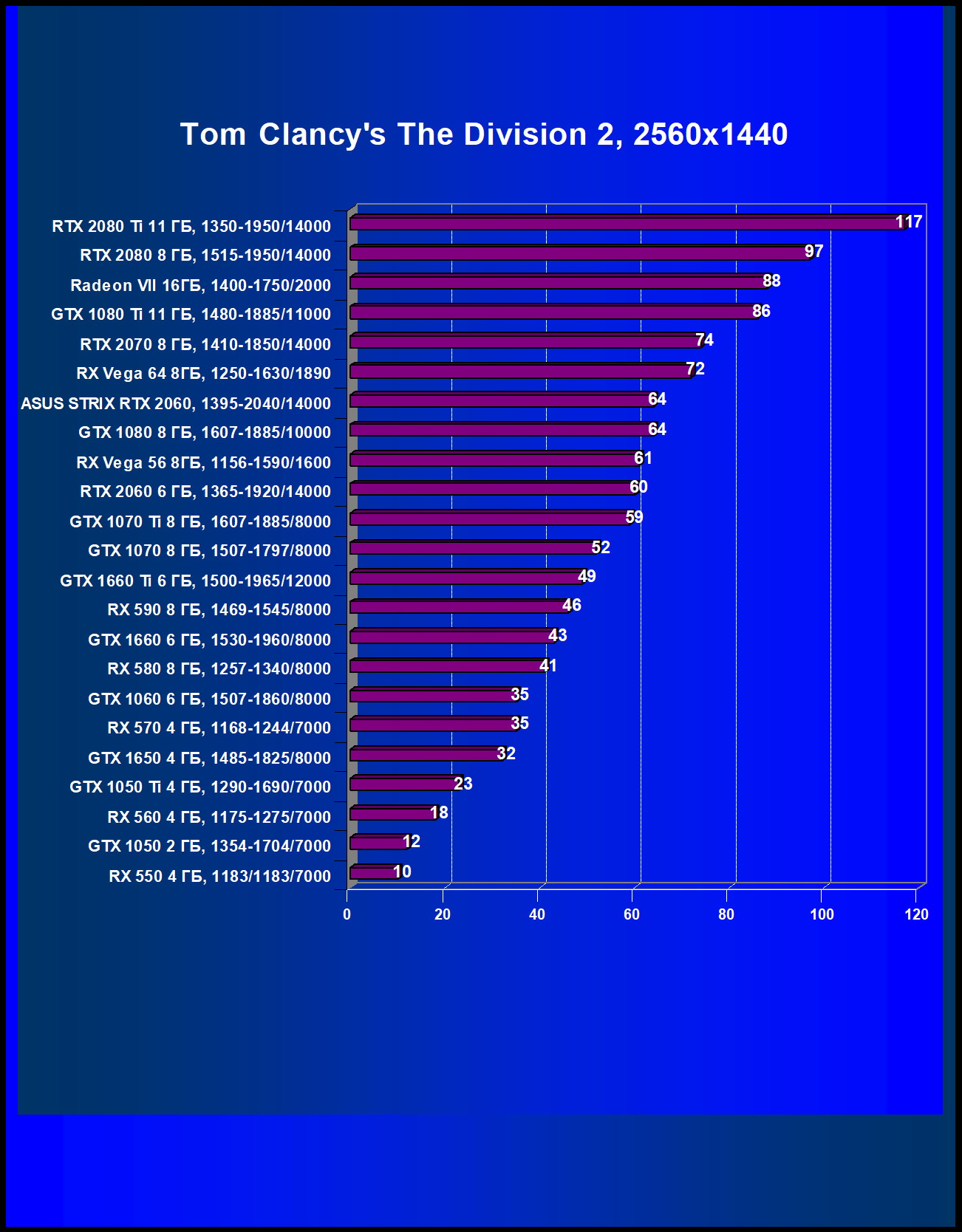

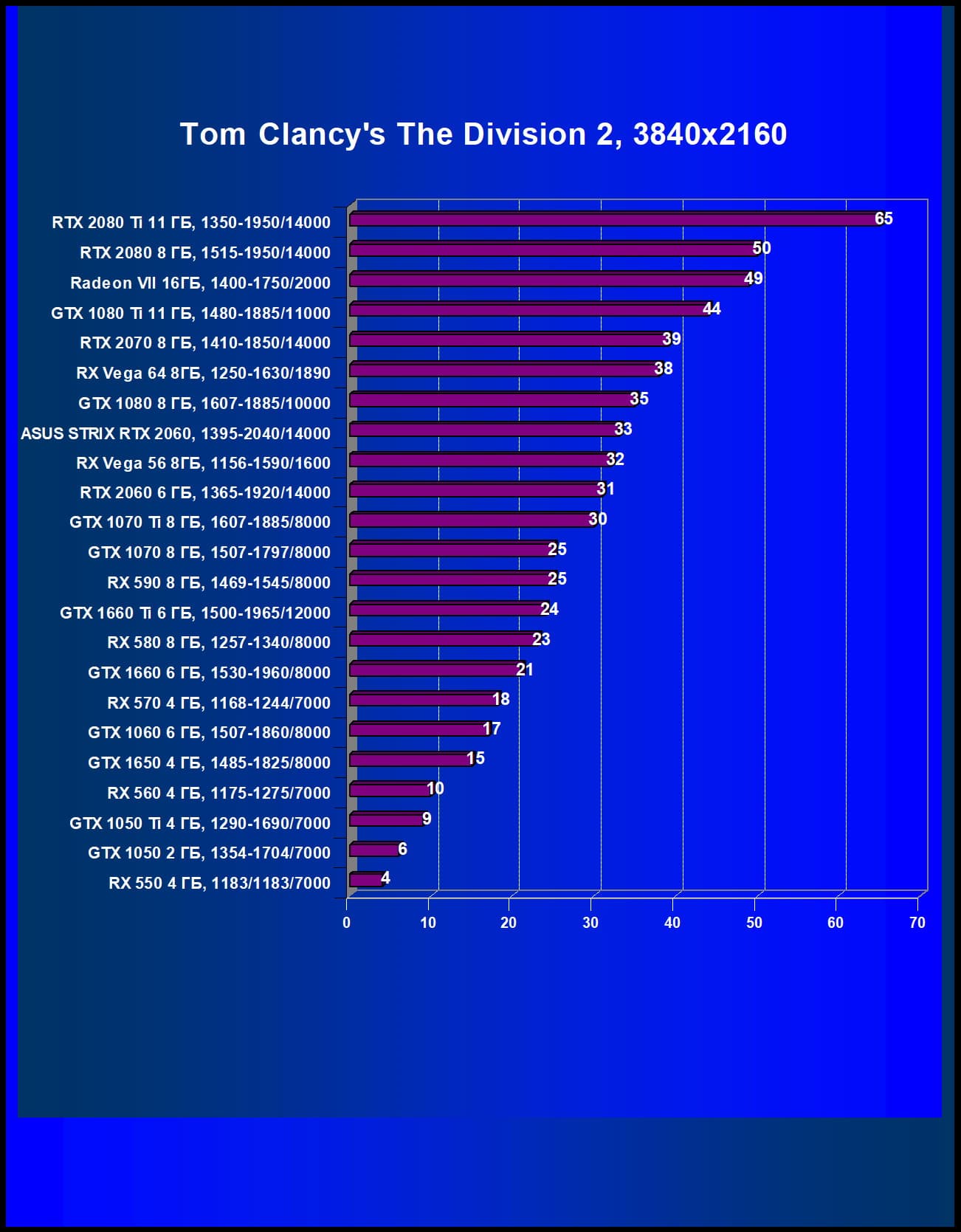

Tom Clancy’s The Division 2

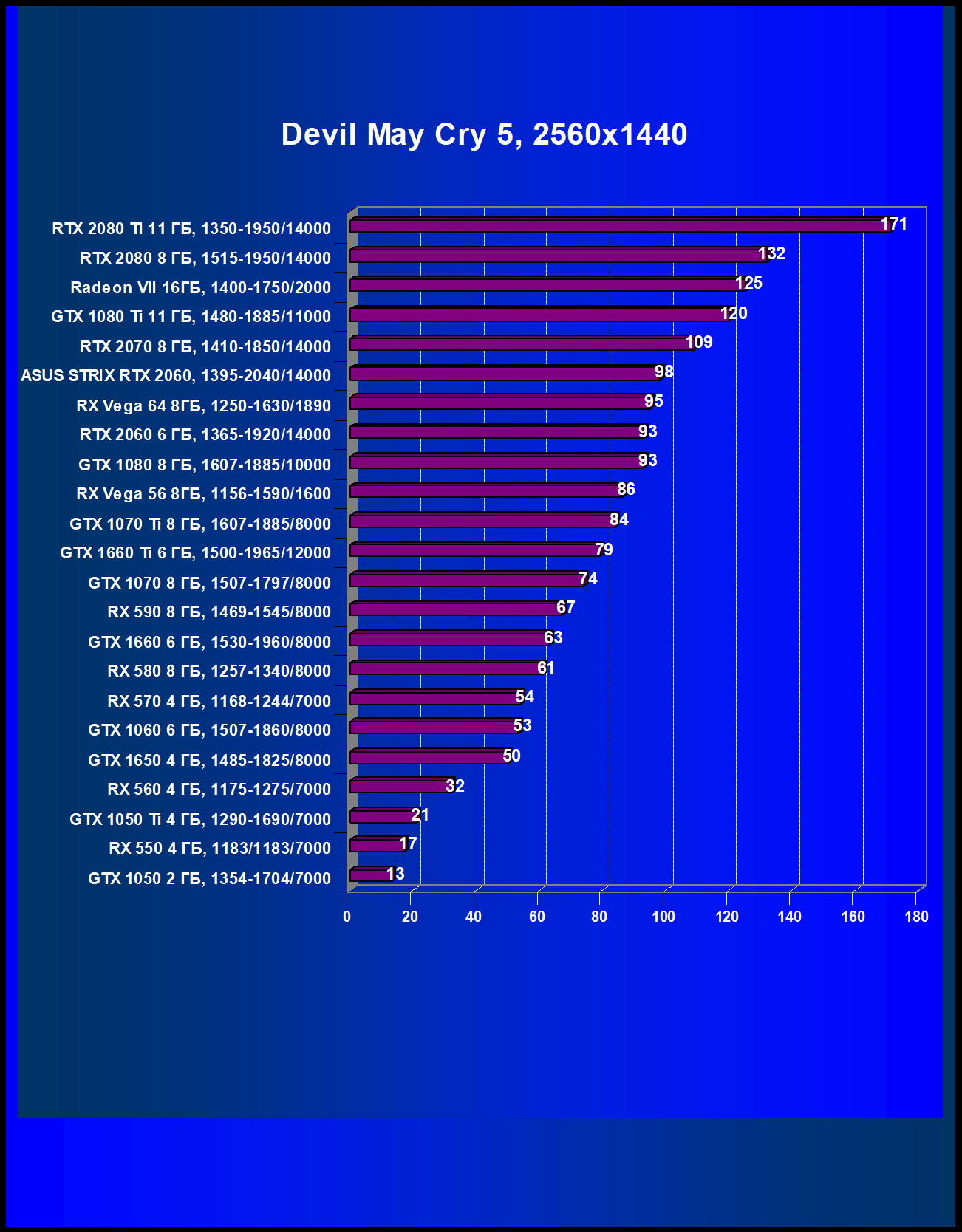

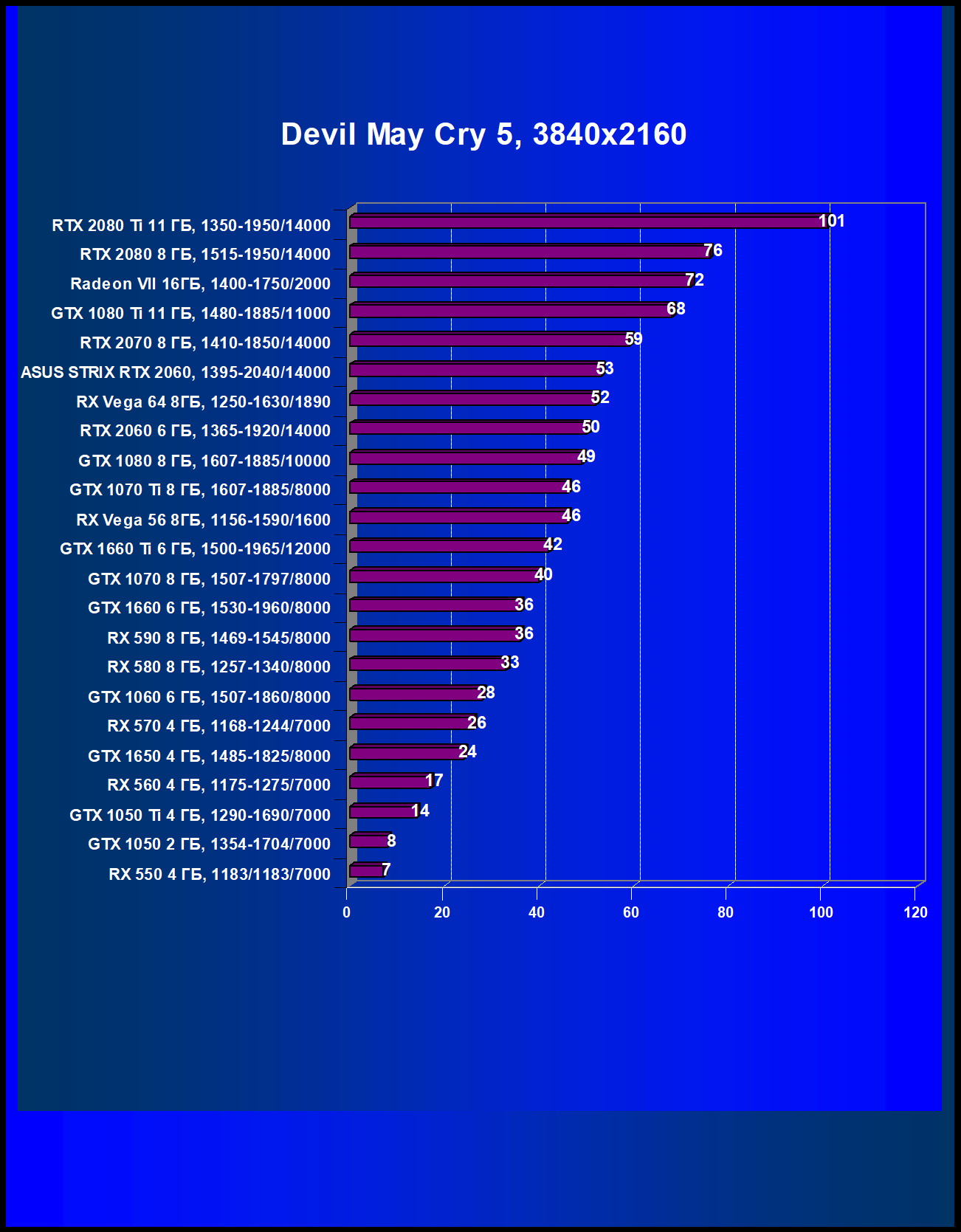

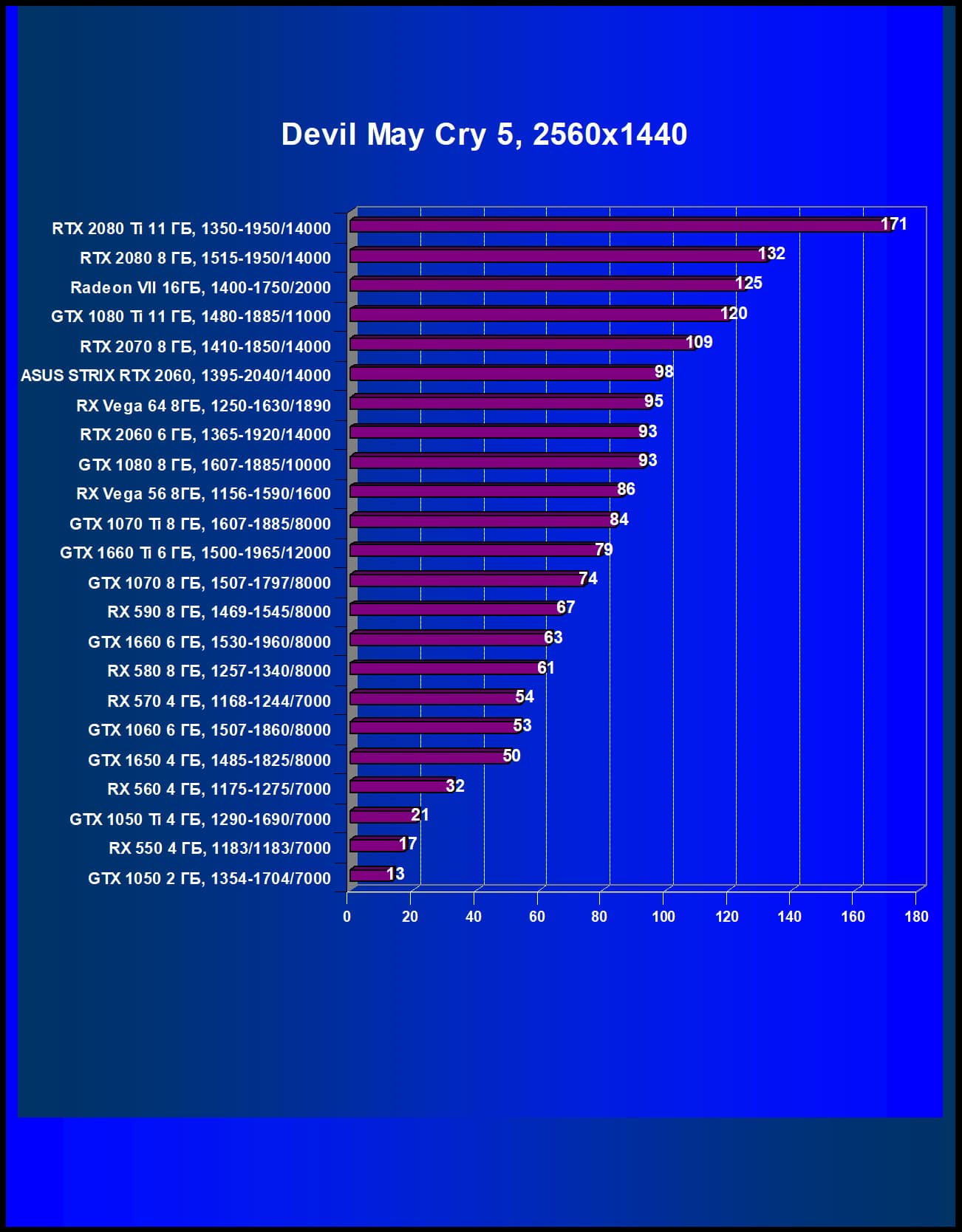

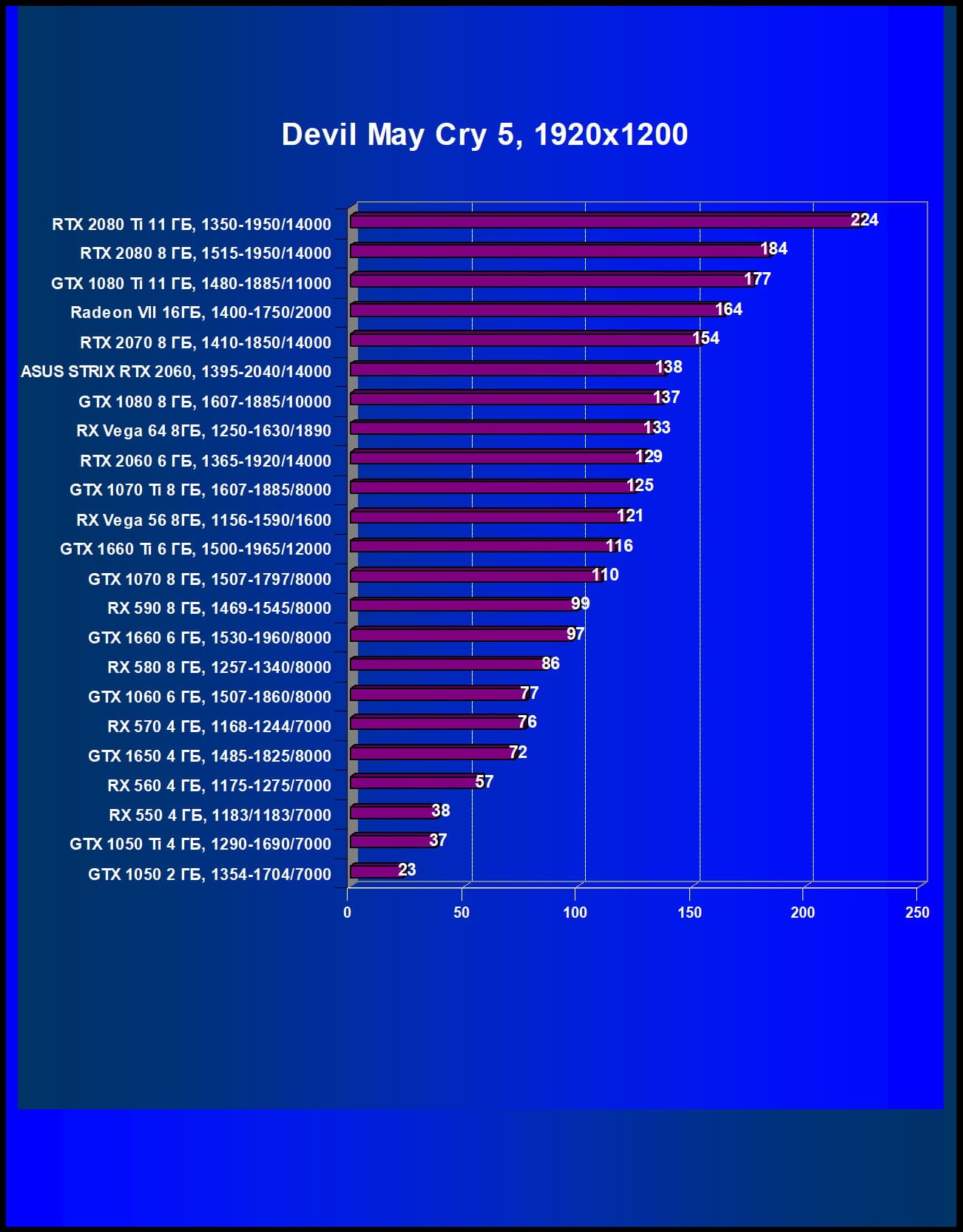

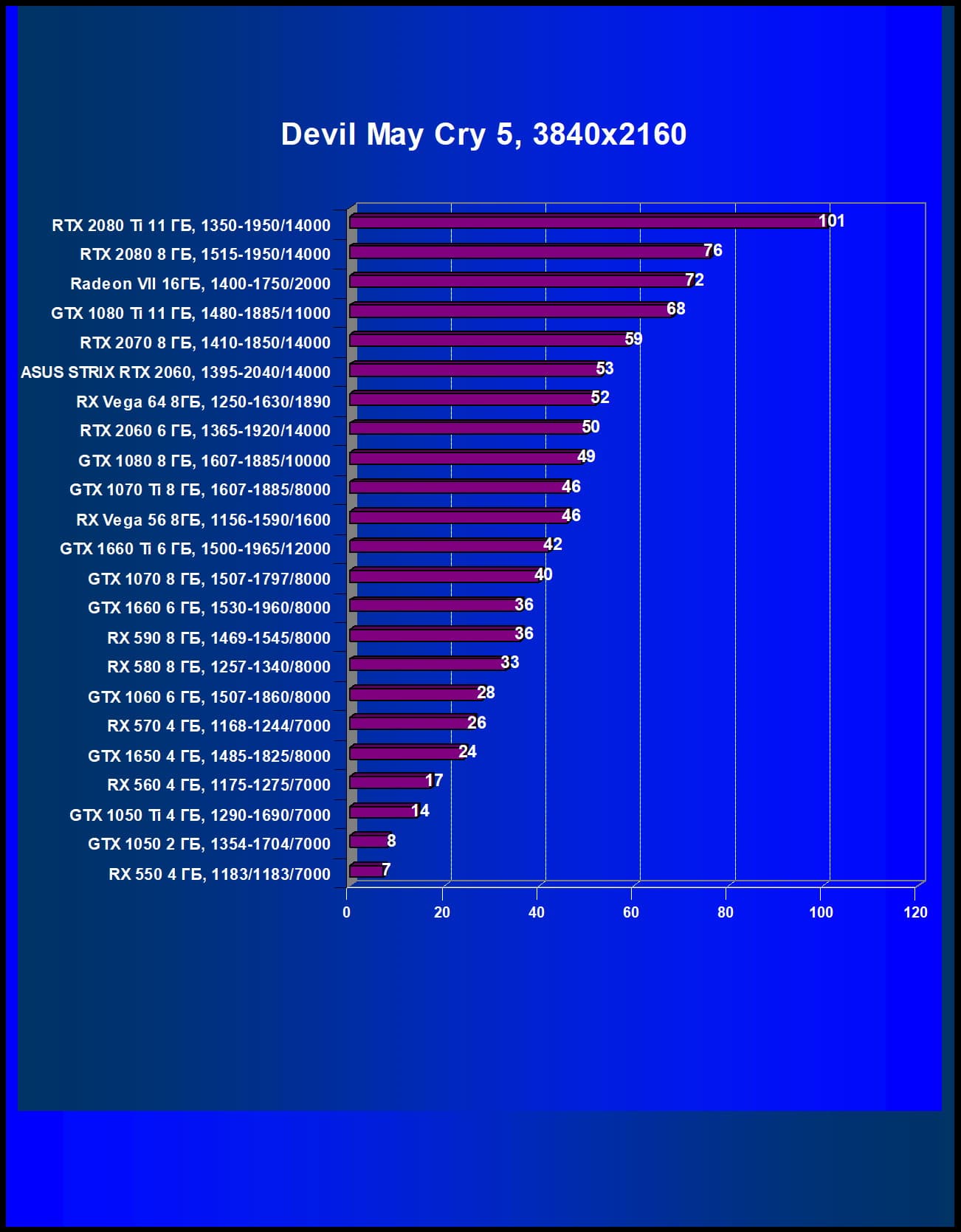

Devil May Cry 5

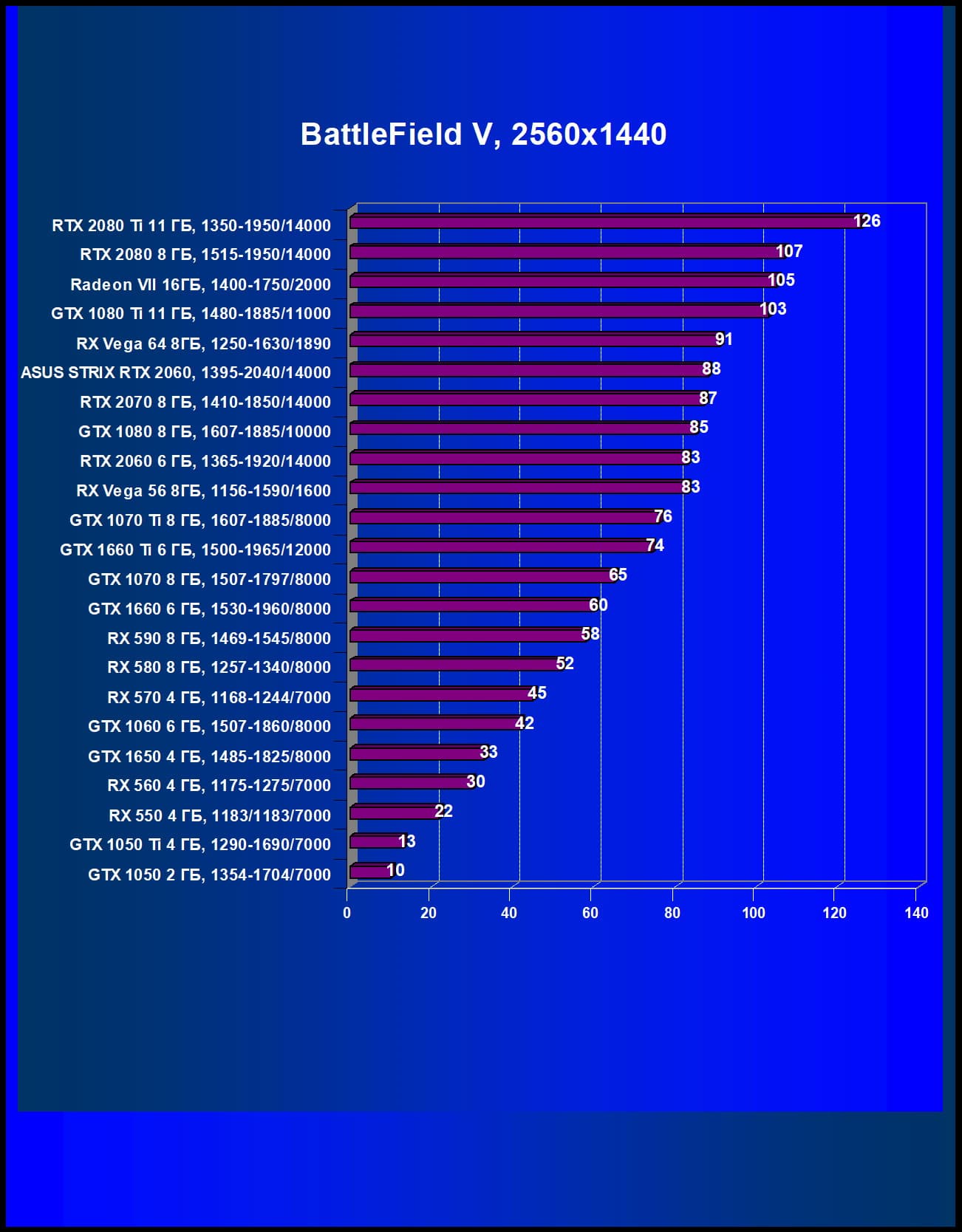

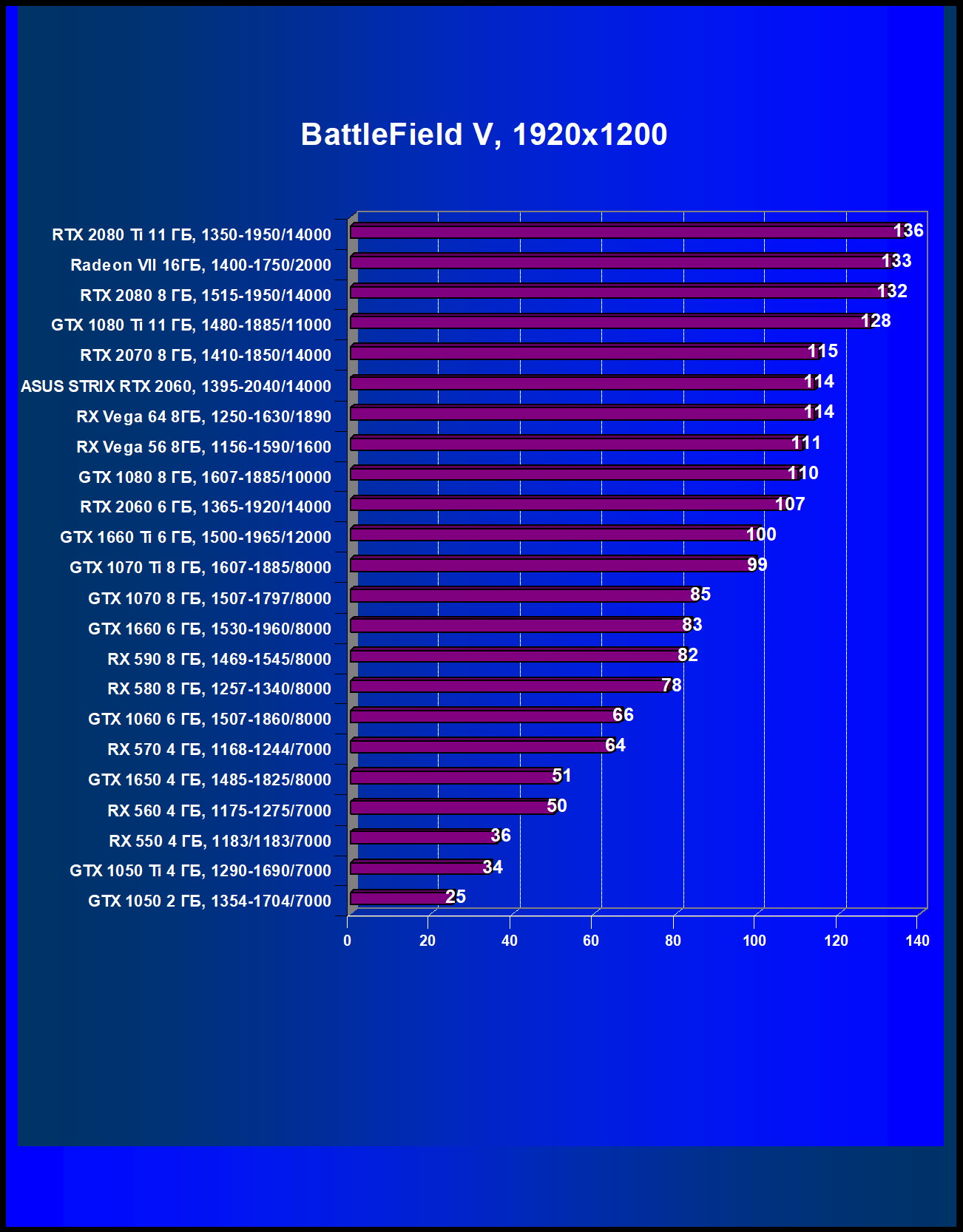

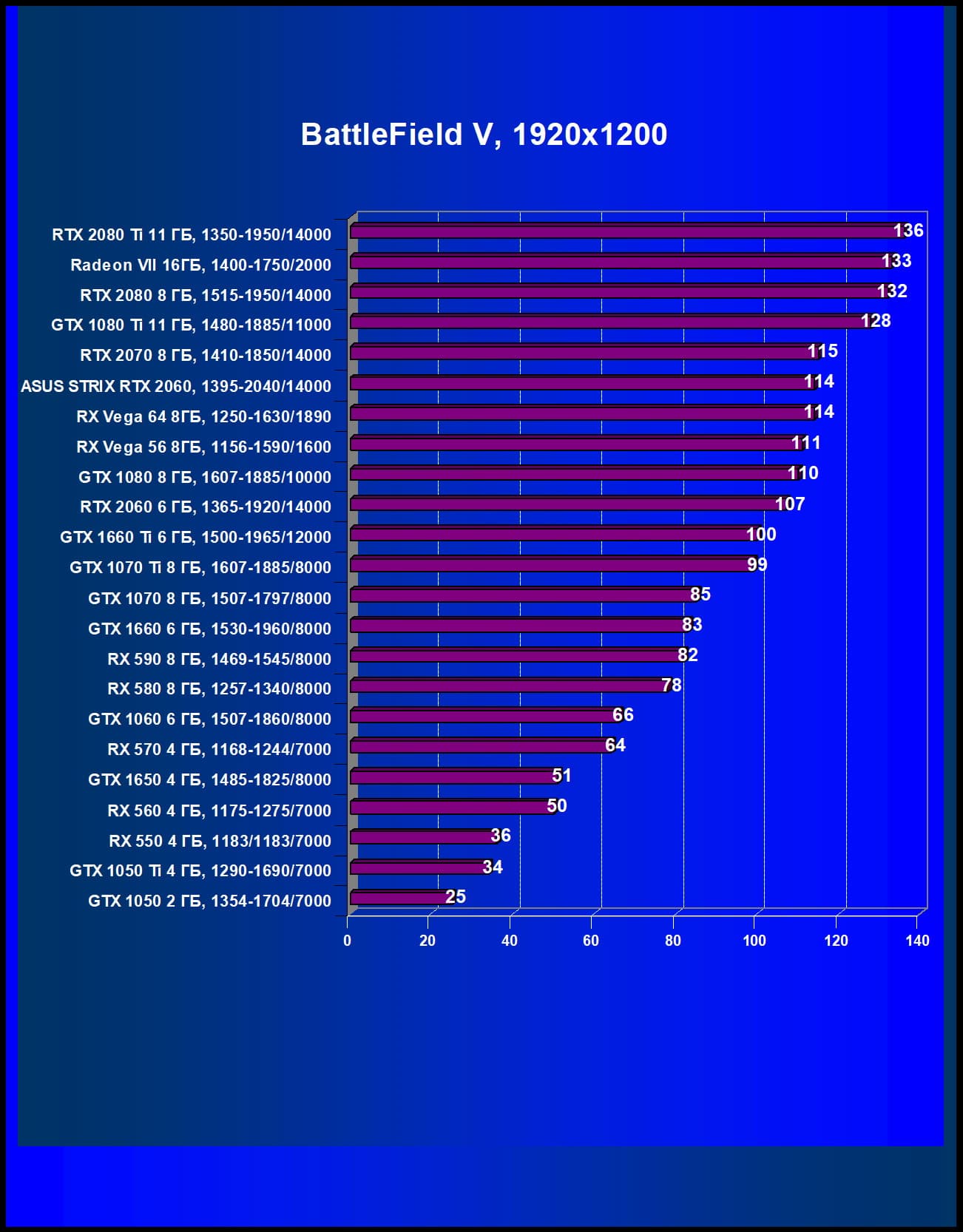

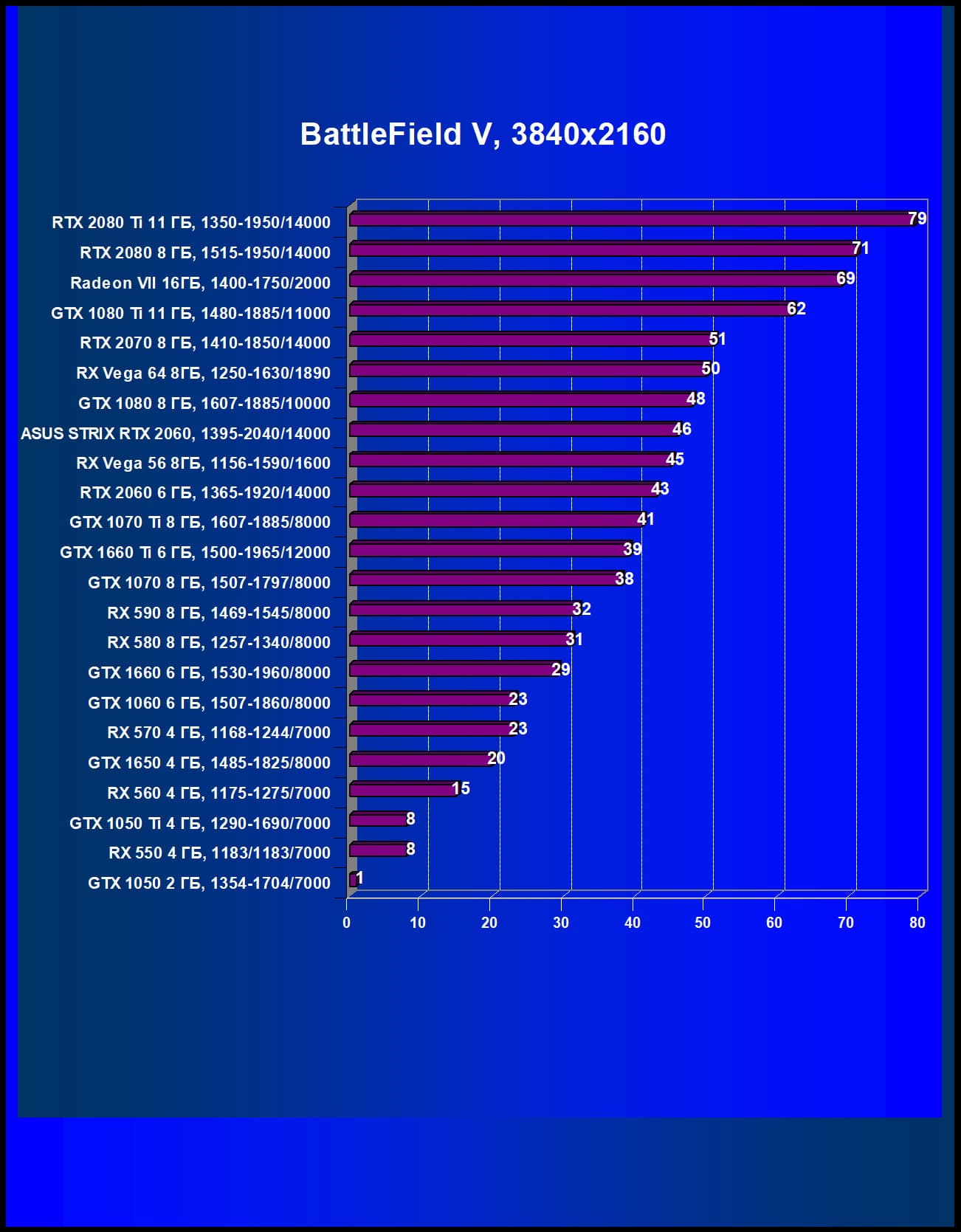

Battlefield V

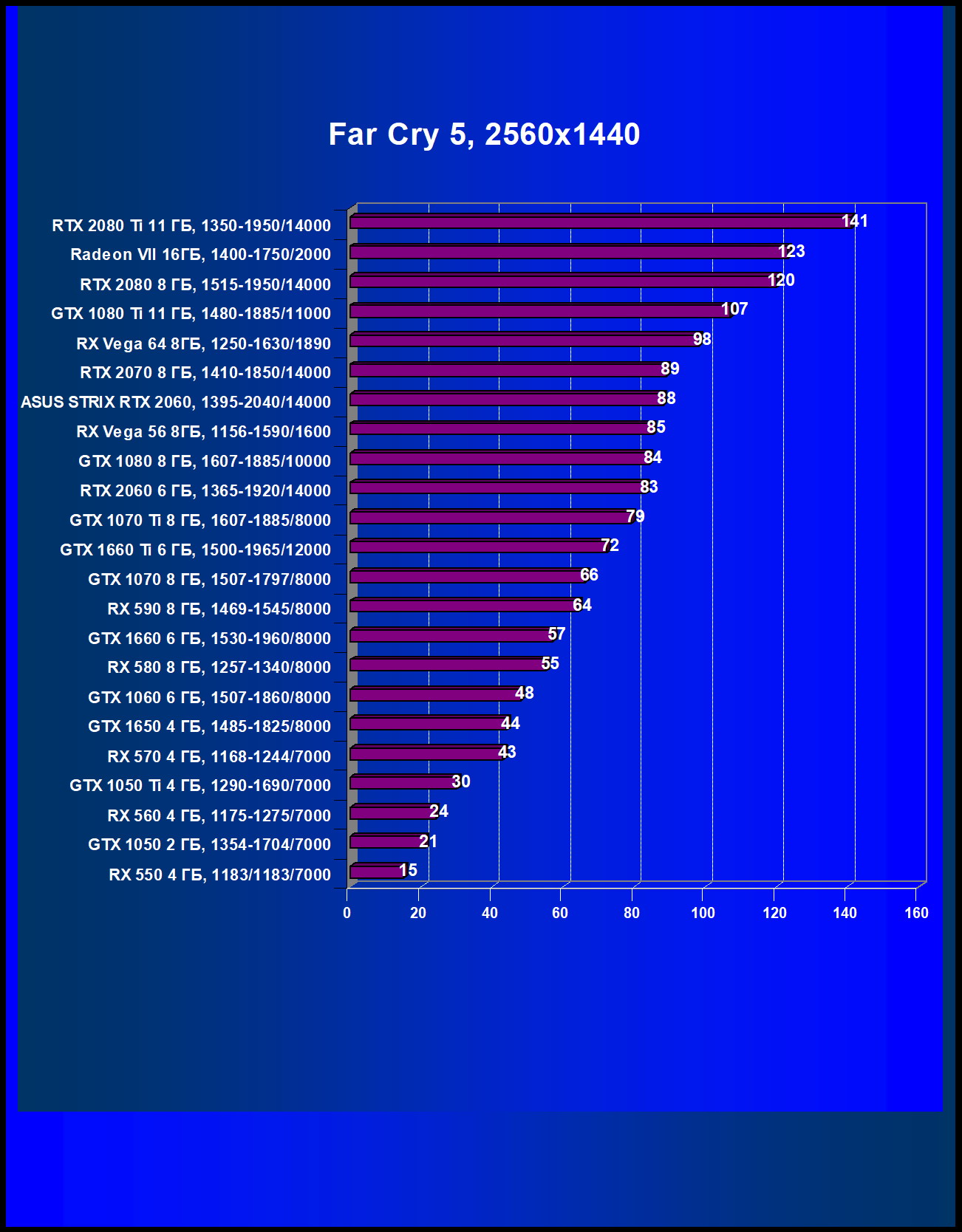

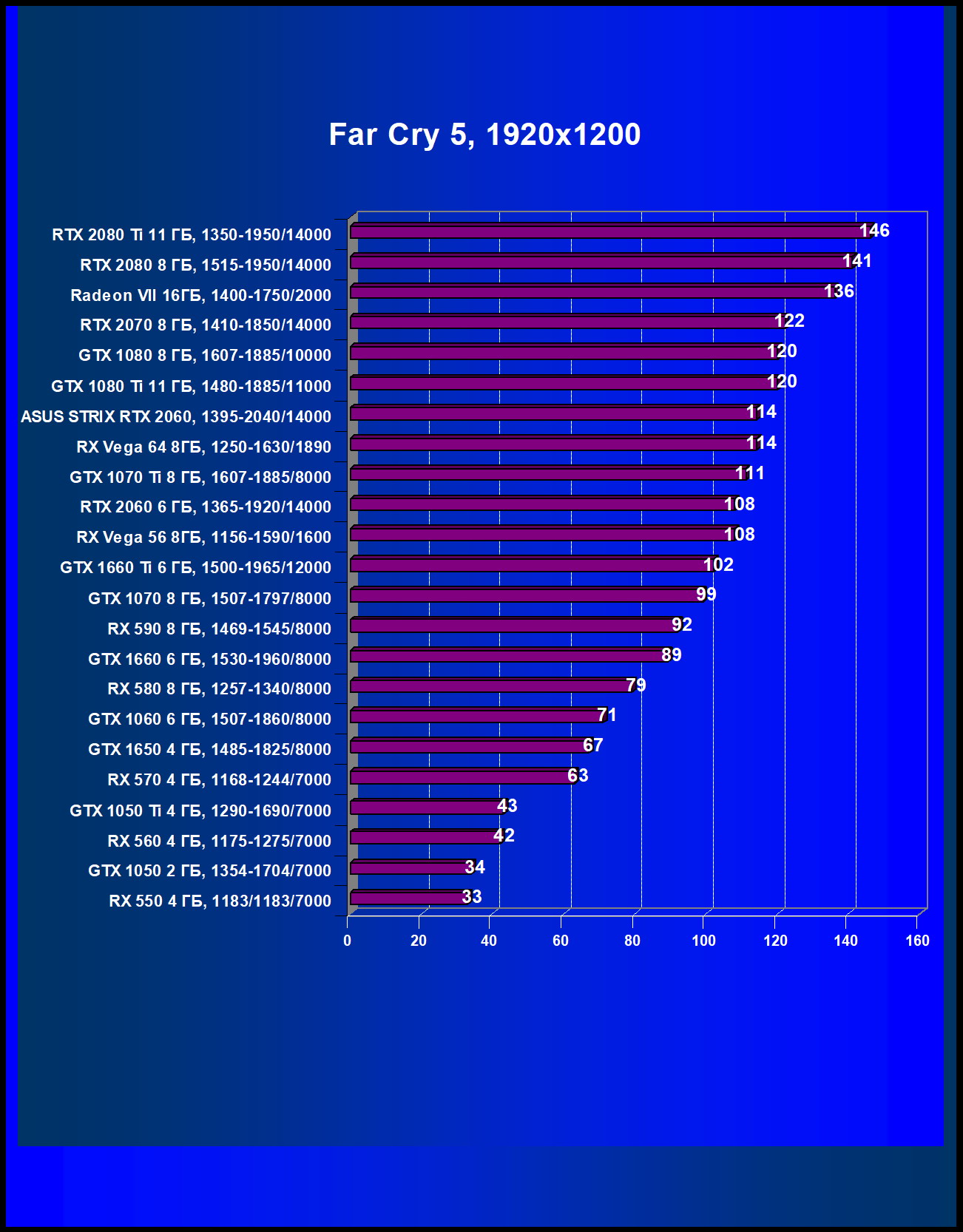

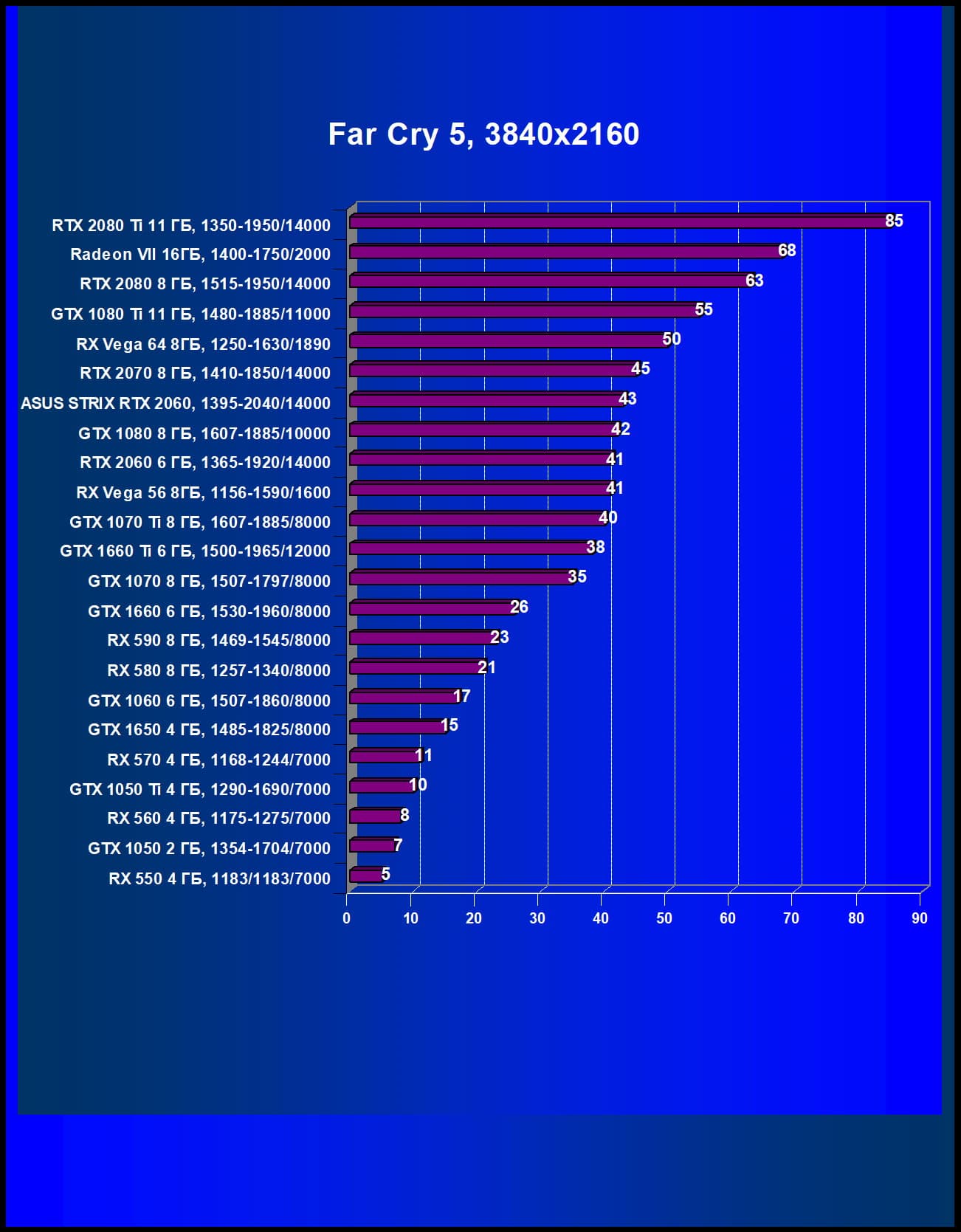

Far Cry 5

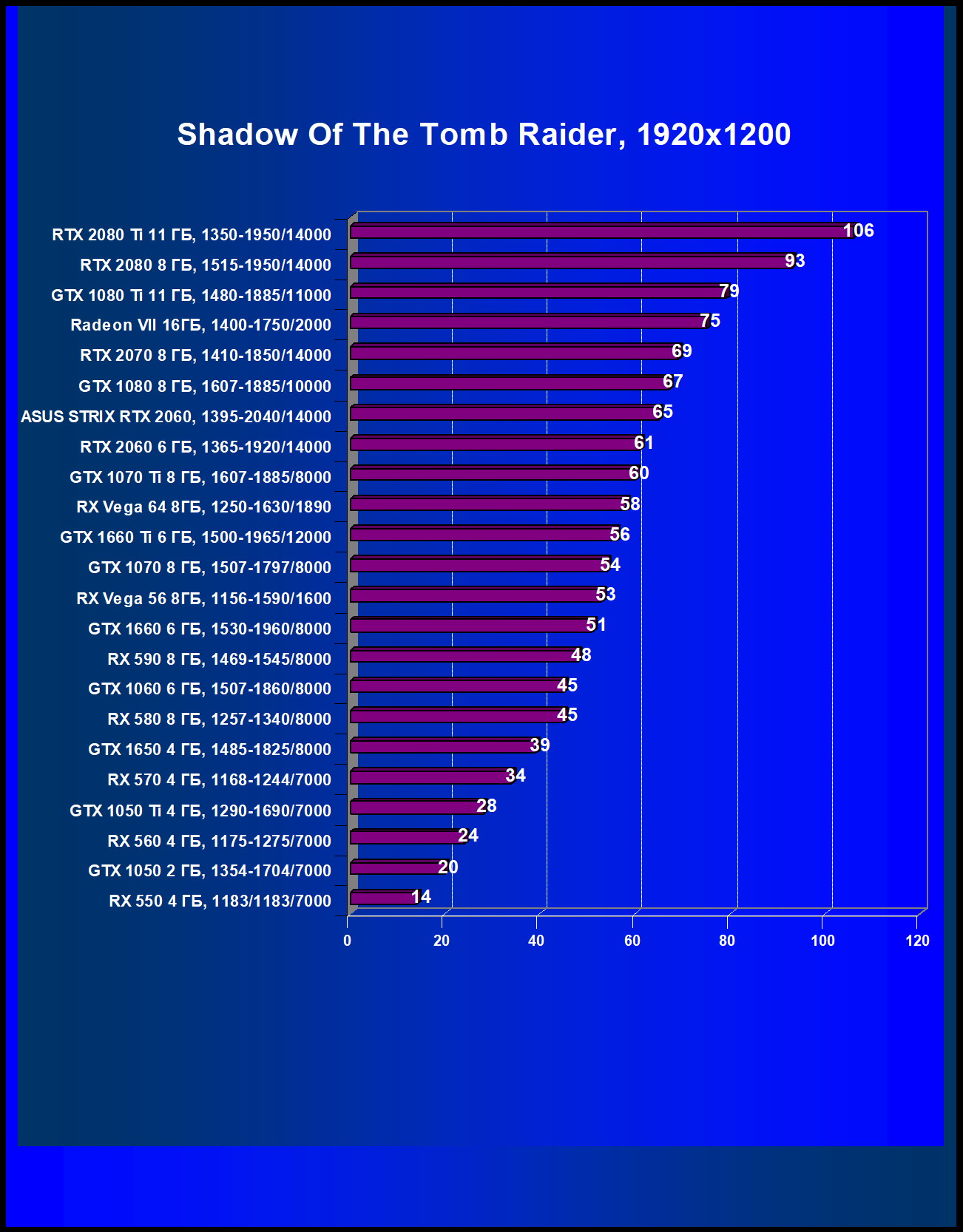

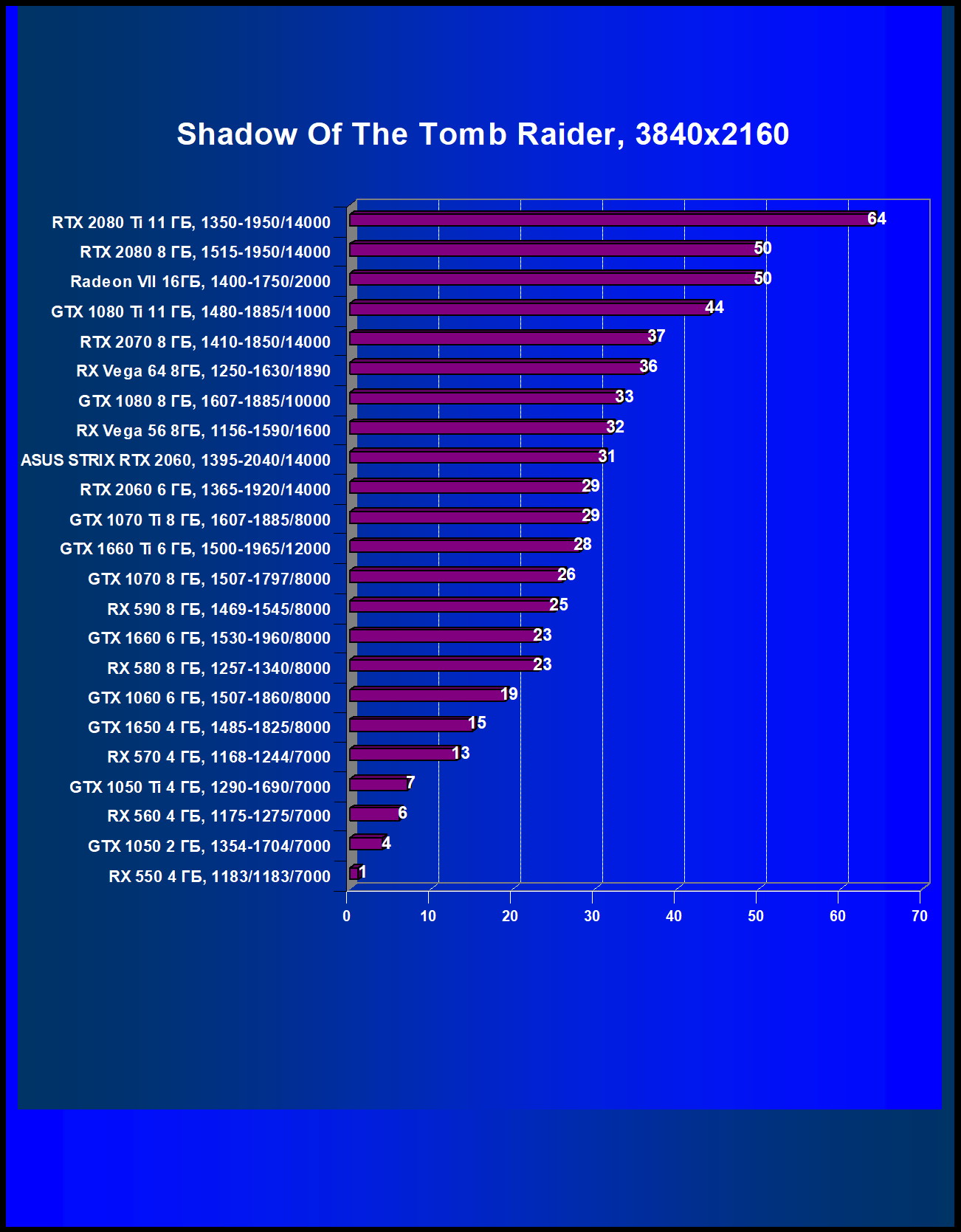

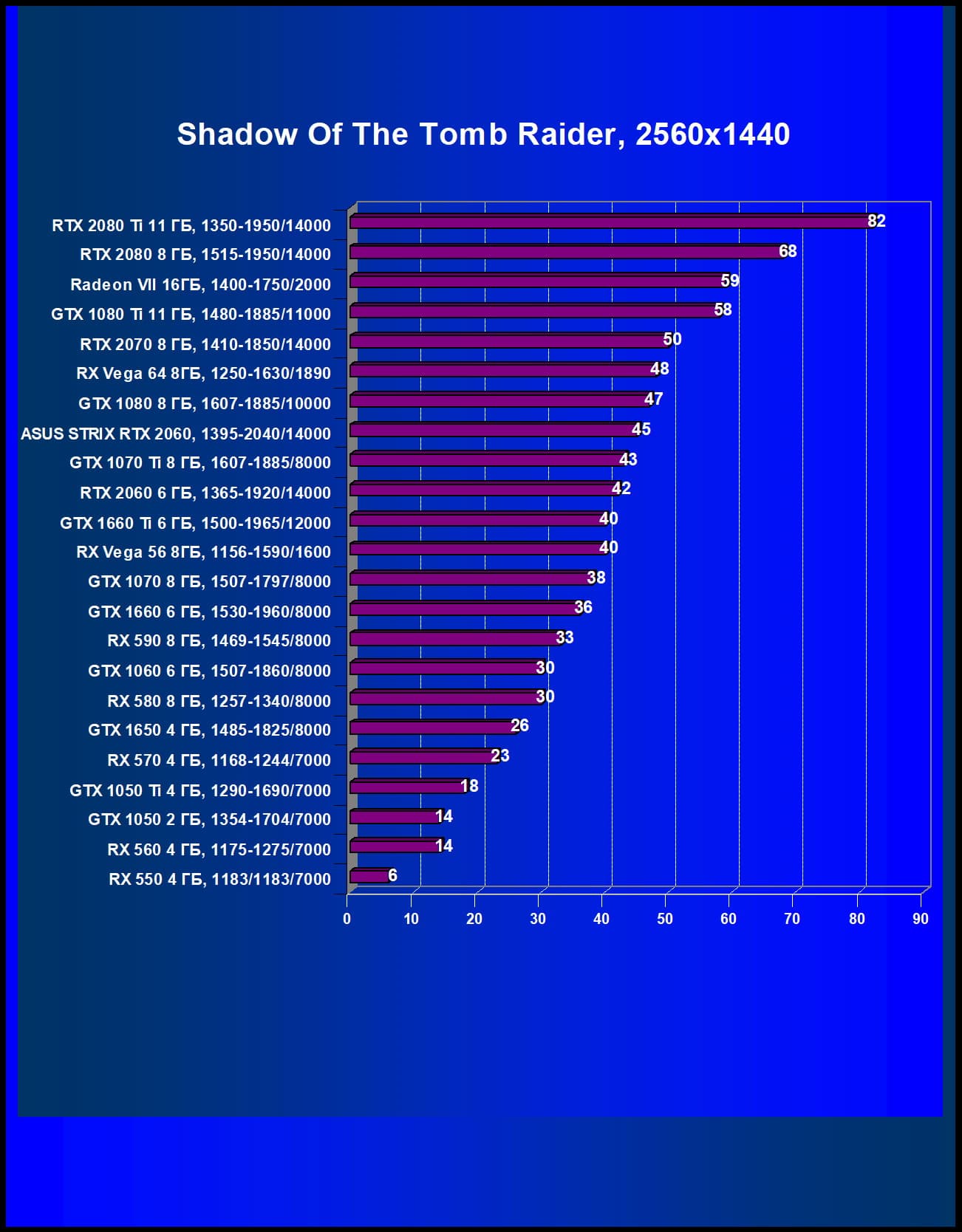

Shadow of the Tomb Raider

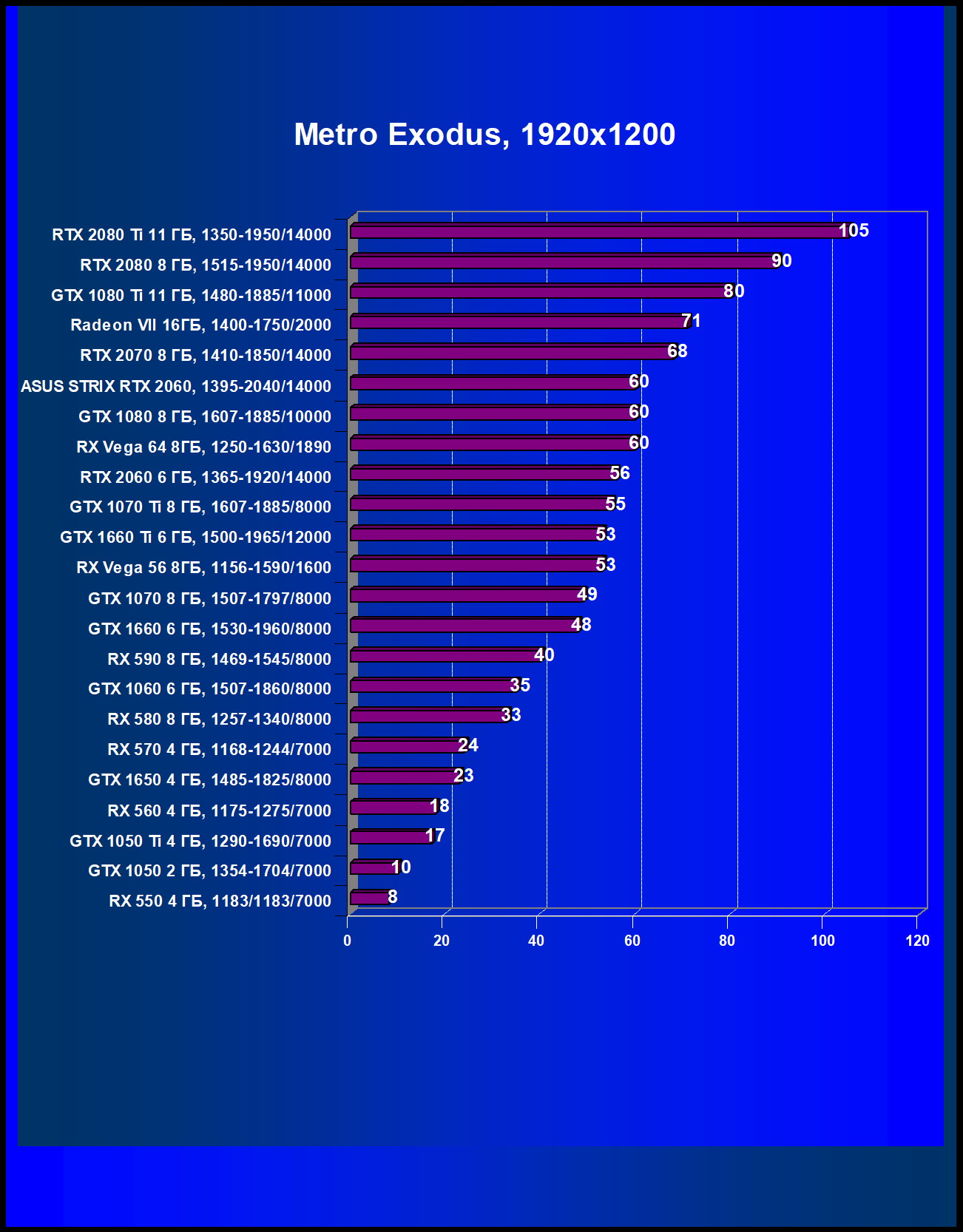

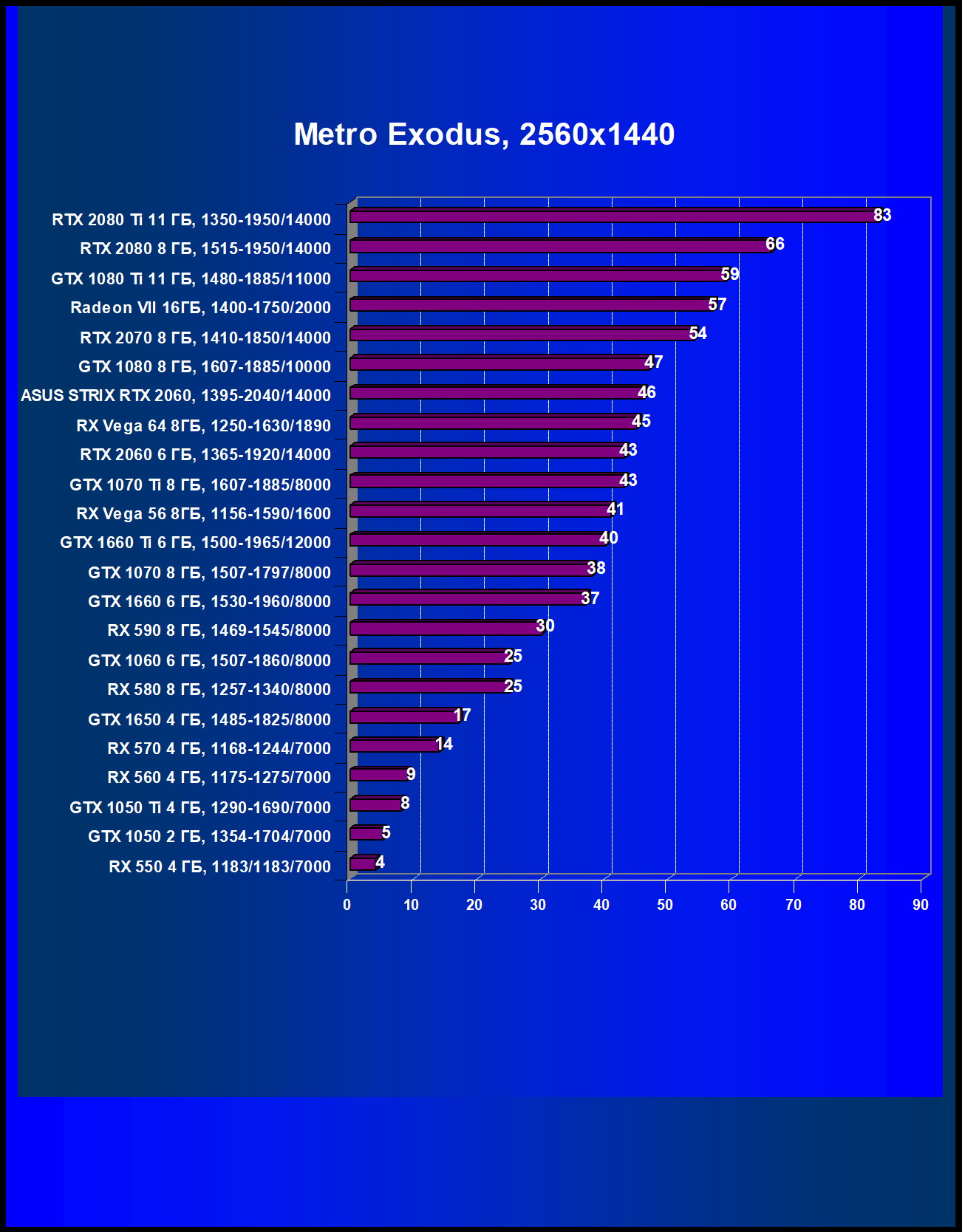

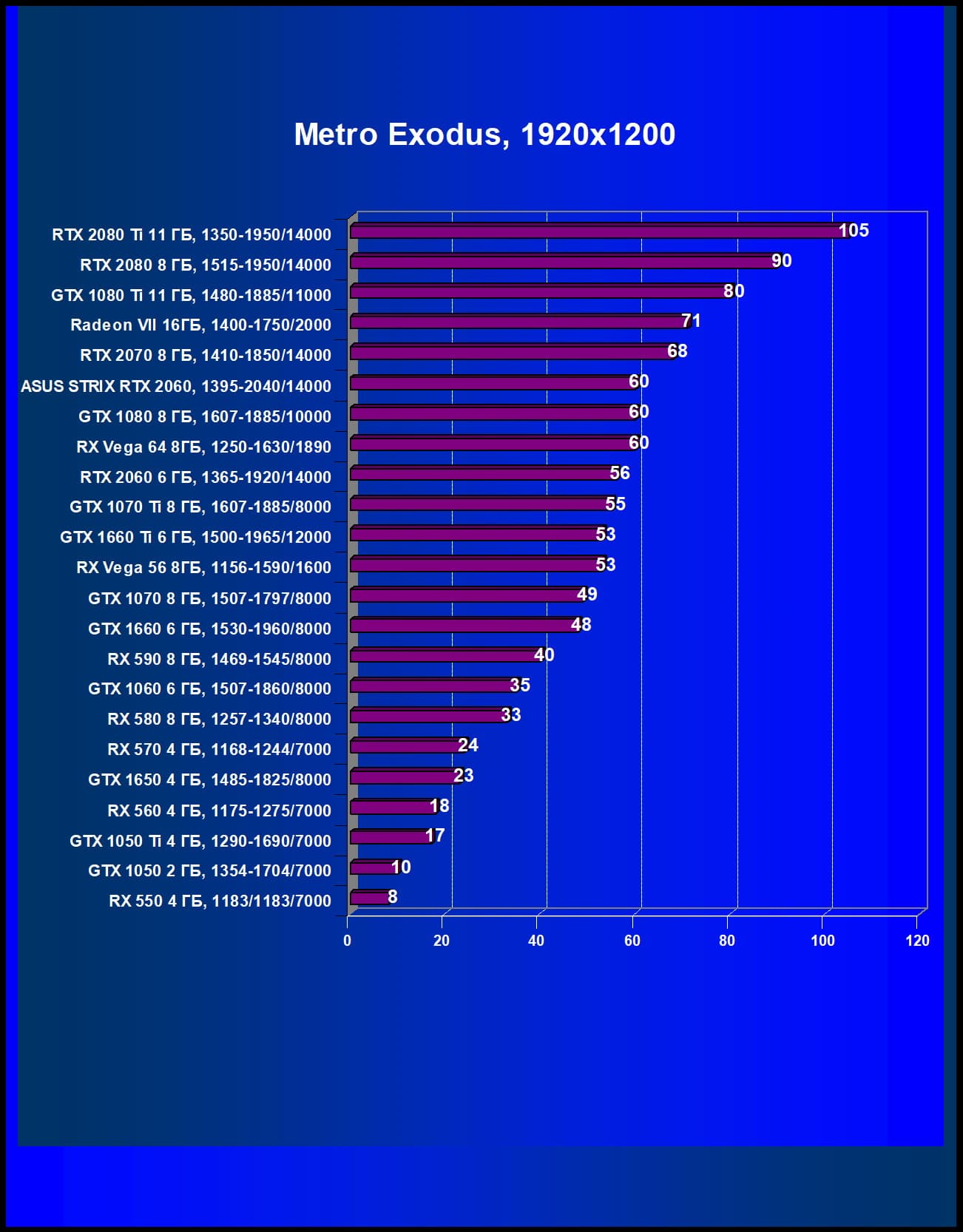

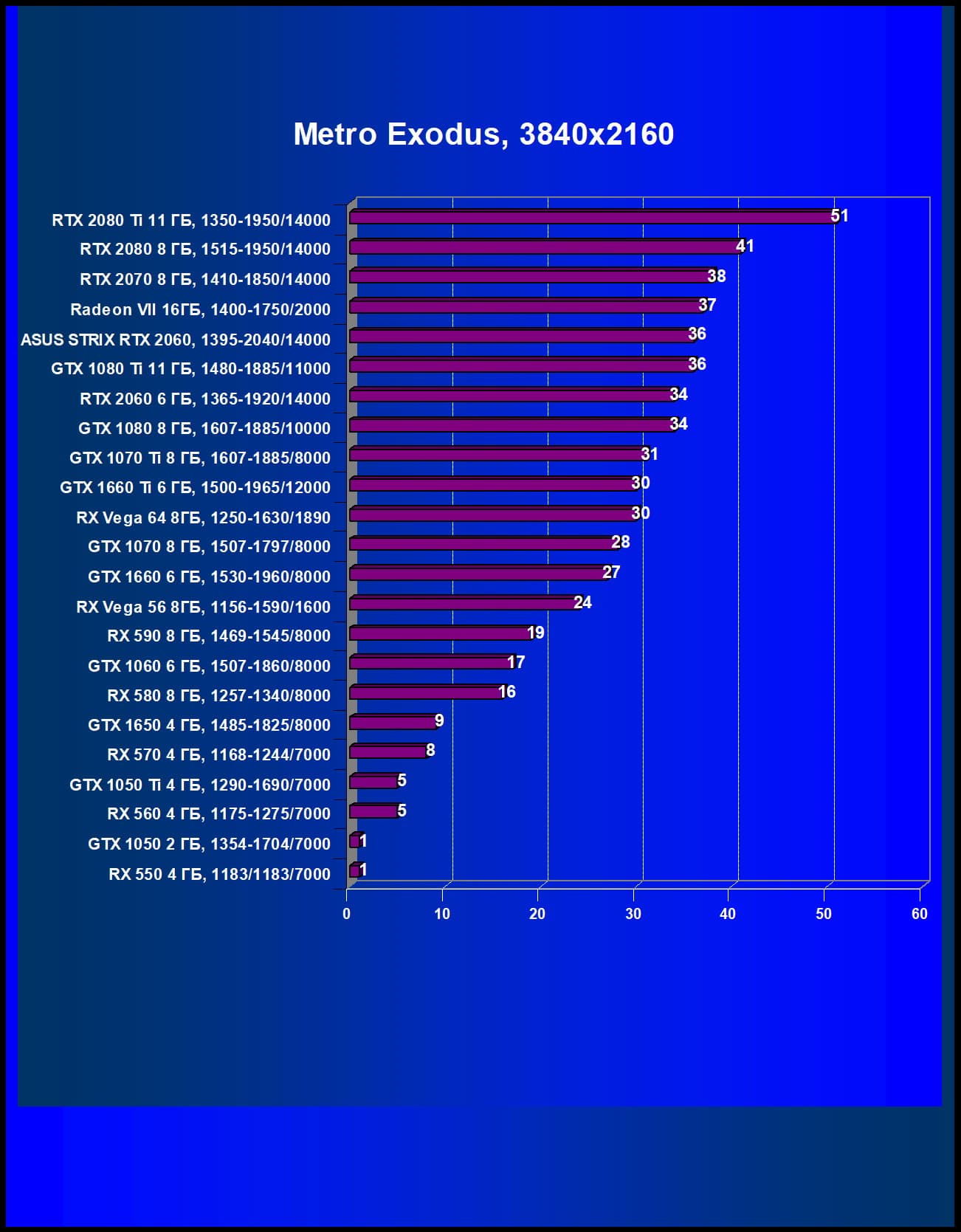

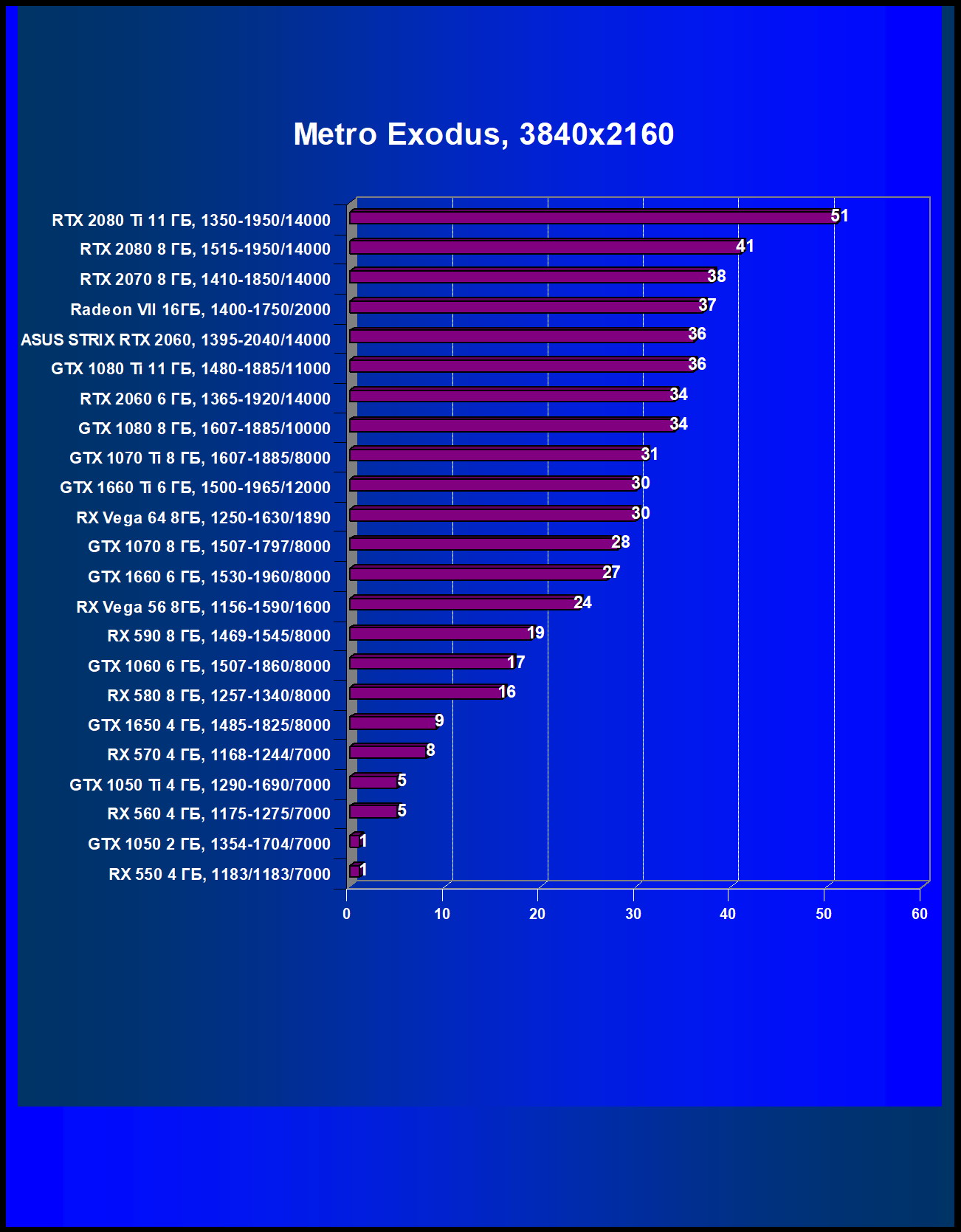

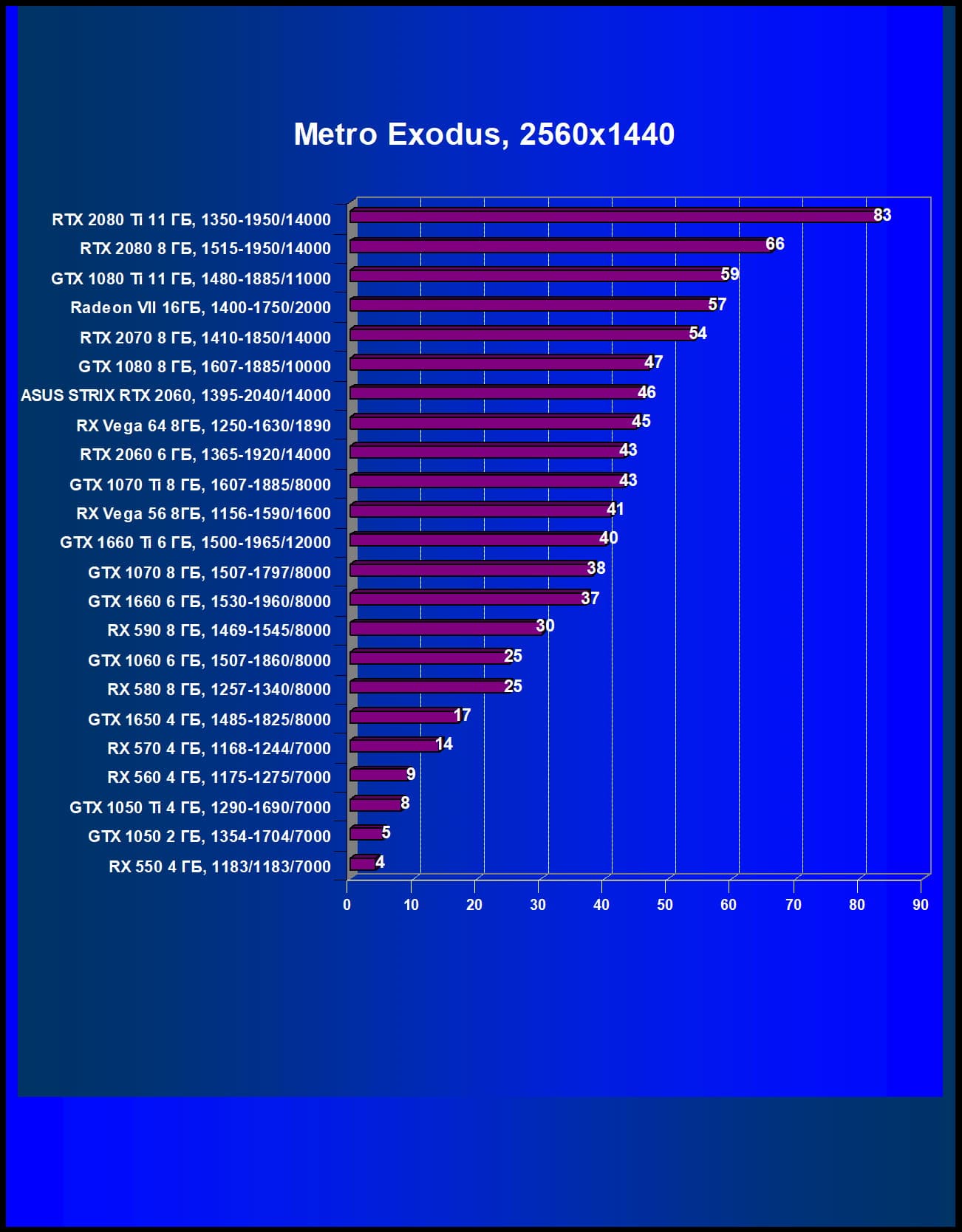

Metro Exodus

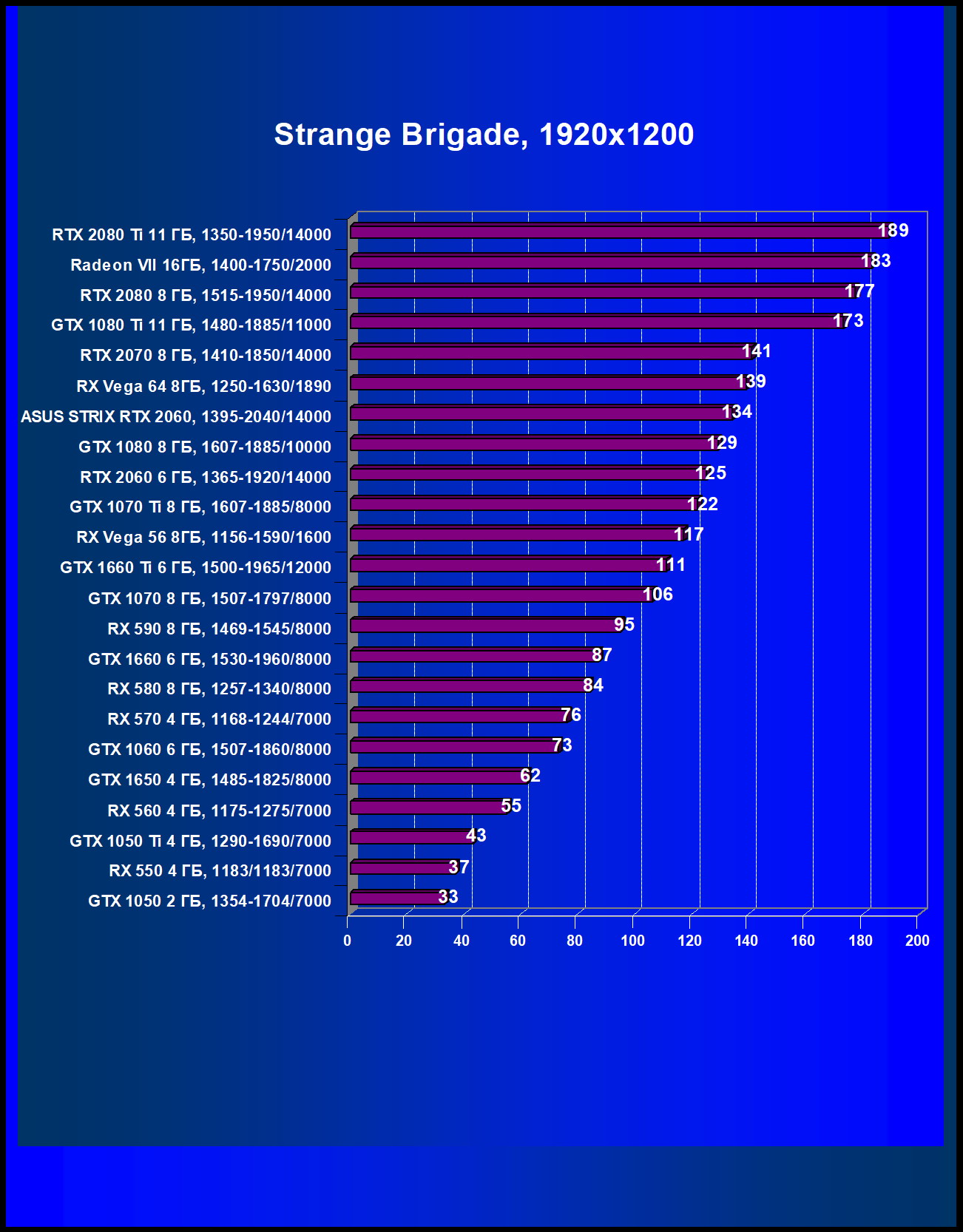

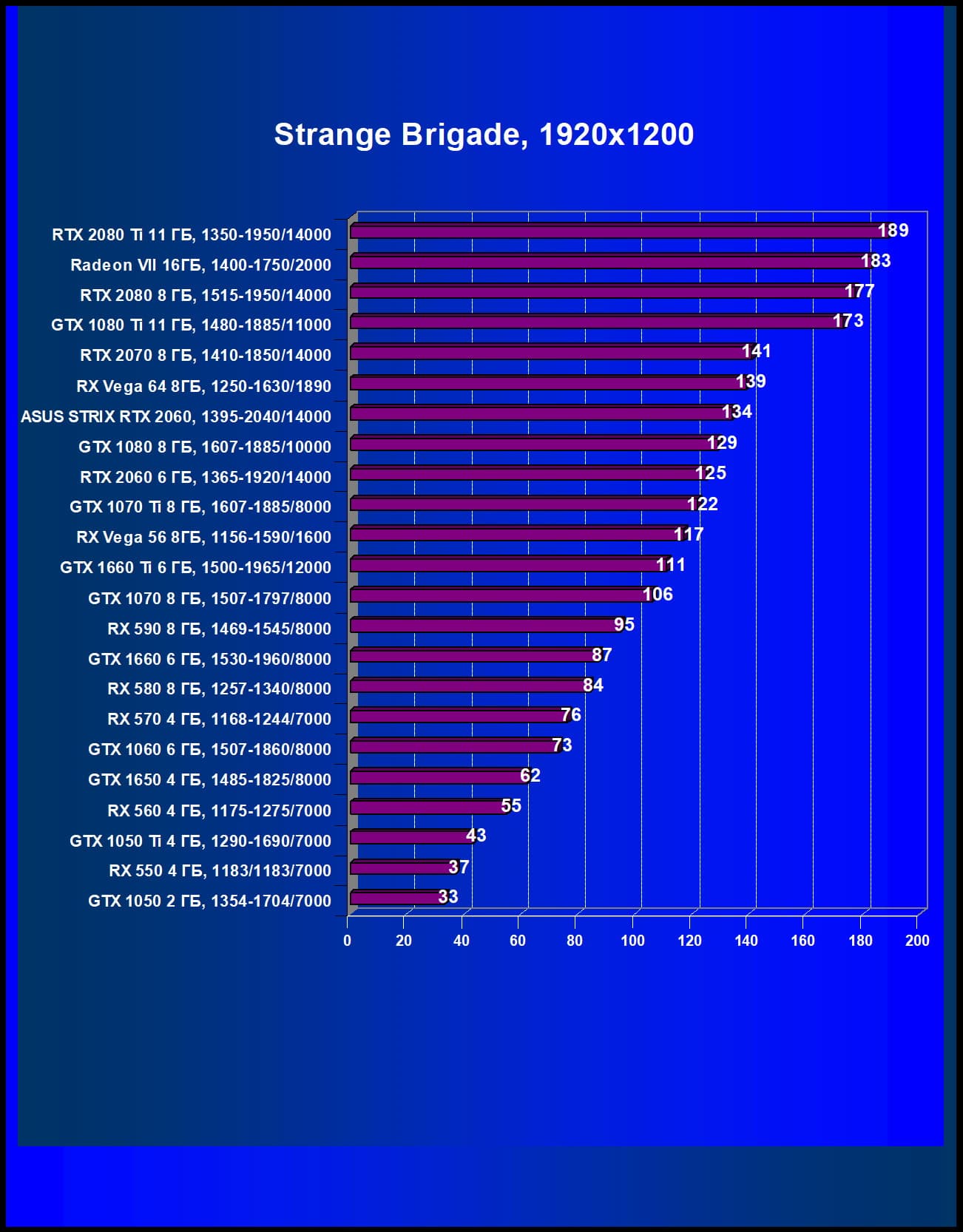

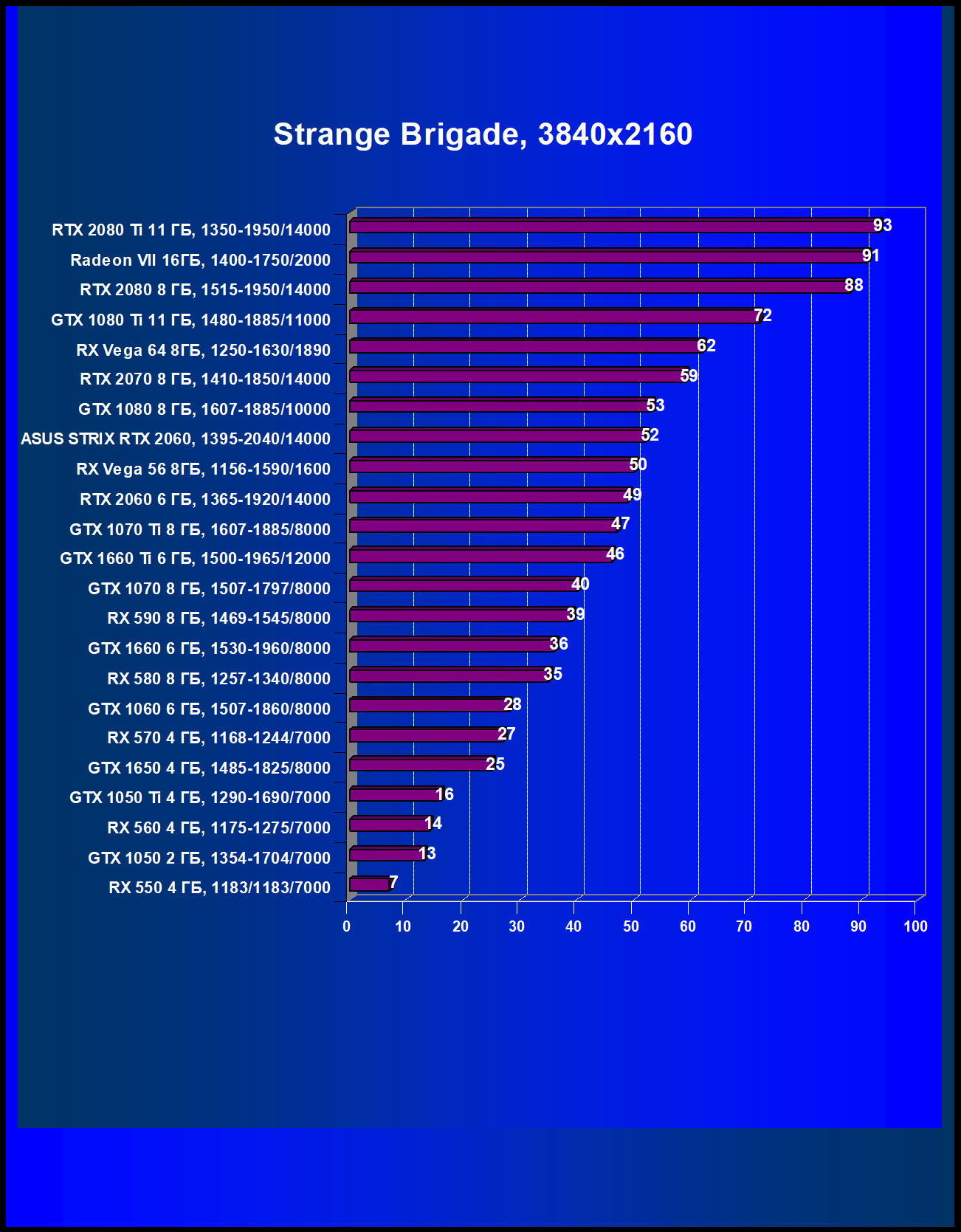

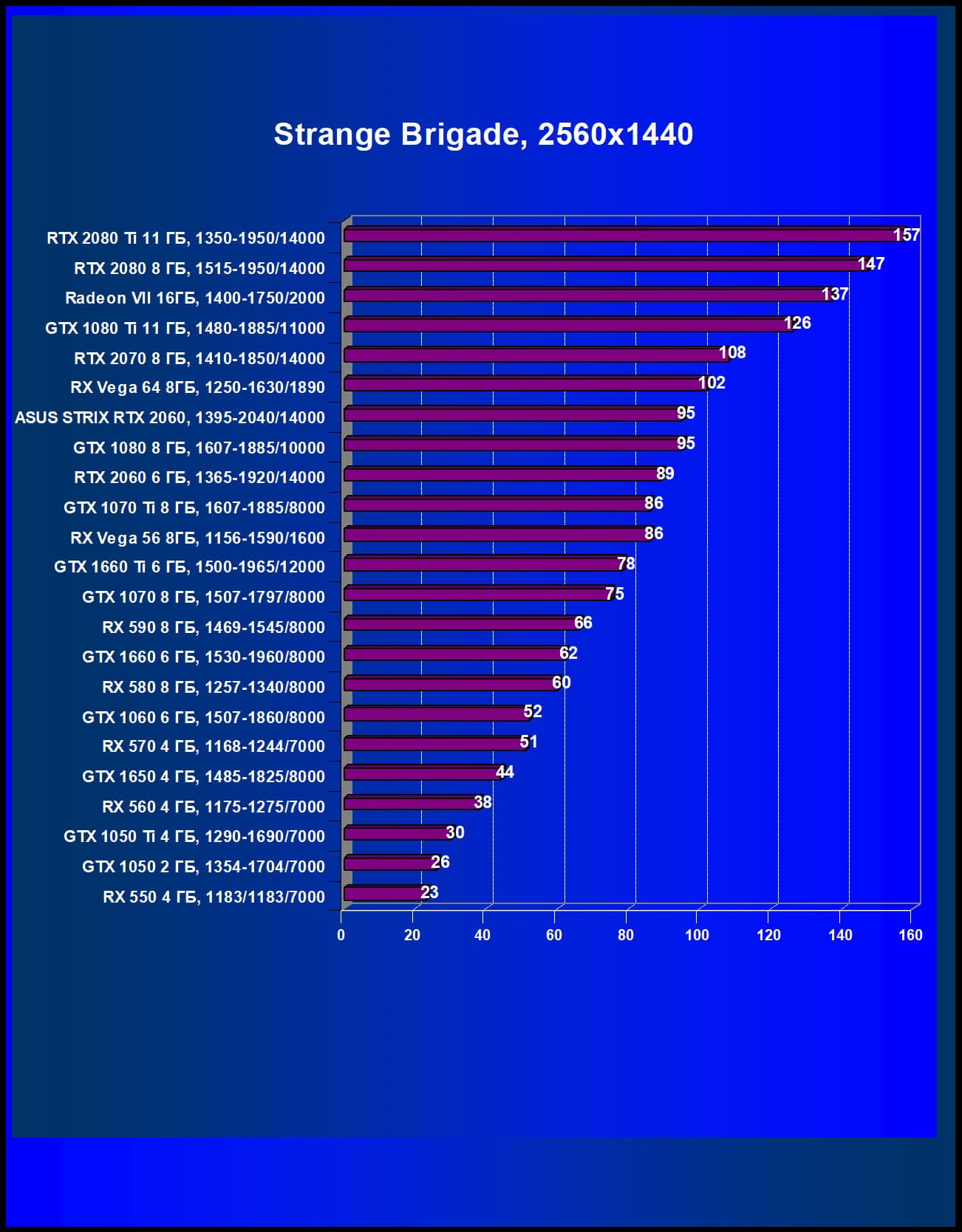

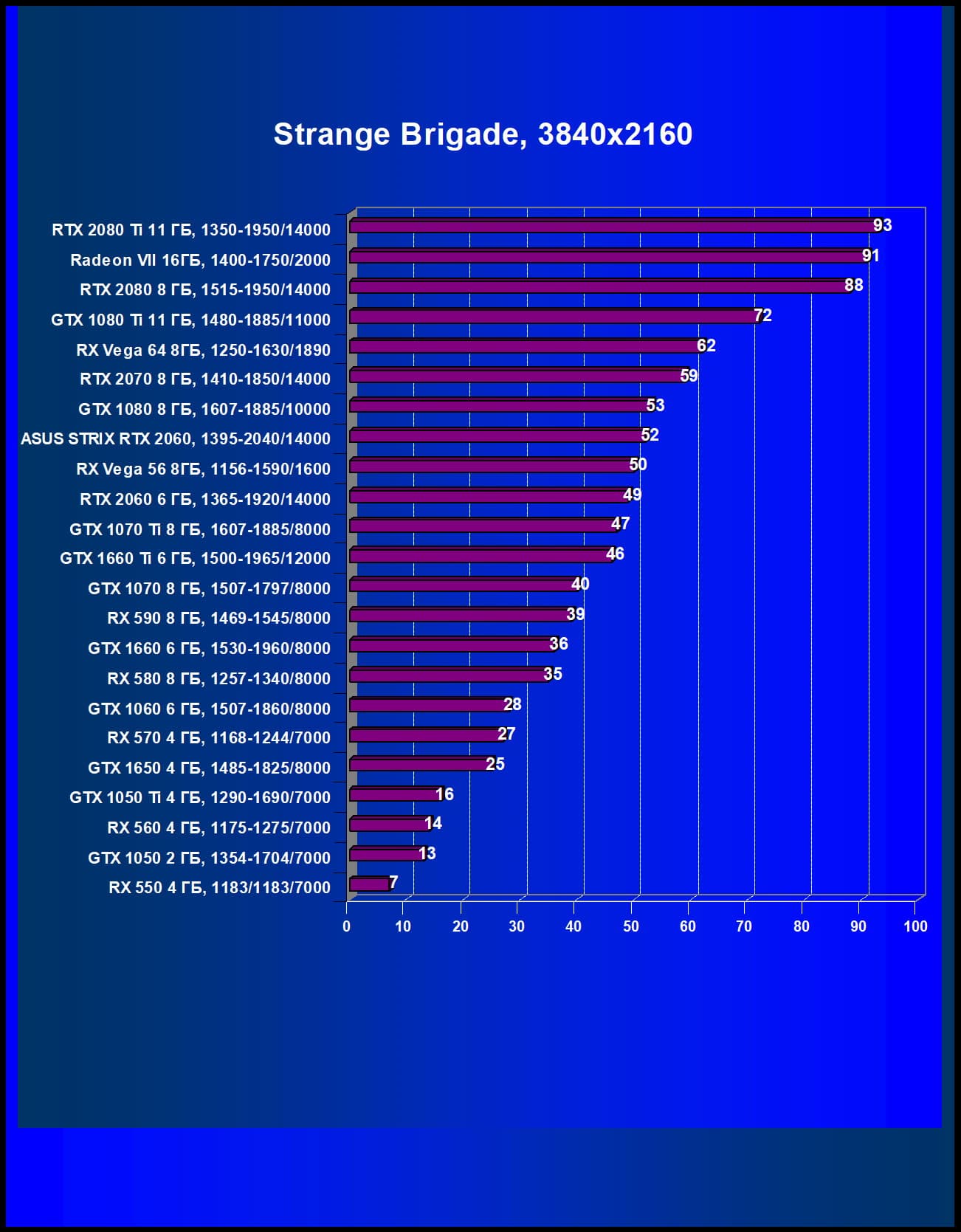

Strange Brigade

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 23 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2060 и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на начало июля 2019 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
06 Asus Strix RTX 2060 6 ГБ, 1395—2040/14000 710 284 25 000
08 GTX 1080 8 ГБ, 1607—1885/10000 670 206 32 500
09 RTX 2060 6 ГБ, 1365—1920/14000 670 324 20 700
10 RX Vega 56 8 ГБ, 1156—1590/1600 610 271 22 500
11 GTX 1070 Ti 8 ГБ, 1607—1885/8000 610 218 28 000

В режиме OC Mode частота работы исследуемой карты повышена на 6,4% относительно референсного варианта, и производительность выше примерно настолько же. В итоге видеокарта Asus успешно обходит всех соперников, включая даже GeForce GTX 1080.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
02 RTX 2060 6 ГБ, 1365—1920/14000 324 670 20 700
07 Asus Strix RTX 2060 6 ГБ, 1395—2040/14000 284 710 25 000
09 RX Vega 56 8 ГБ, 1156—1590/1600 271 610 22 500
15 GTX 1070 Ti 8 ГБ, 1607—1885/8000 218 610 28 000
17 GTX 1080 8 ГБ, 1607—1885/10000 206 670 32 500

Мы видим, что среднестатистический RTX 2060 выигрывает у всех соперников по соотношению возможностей и цены, а рассматриваемая карта Asus на момент подготовки обзора была, к сожалению, заметно дороже, поэтому даже немного повышенная производительность ей не помогла: ускоритель Asus занял лишь второе место в группе. Впрочем у этой карты есть и иные достоинства, помимо чистой производительности в 3D.

Выводы

Asus ROG Strix GeForce RTX 2060 OC Edition (6 ГБ) является очень хорошим вариантом GeForce RTX 2060. Сам ускоритель — один из лучших в своем ценовом диапазоне, а карта Asus может обеспечить приличный дополнительный разгон (мне удалось разогнать ядро до 2100 МГц, выше не позволяли ограничения Nvidia). Главным плюсом Asus ROG Strix GeForce RTX 2060 OC Edition является прекрасная система охлаждения, обеспечивающая низкую температуру ядра и карты в целом, при этом она относительно тихая. Также карта снабжена подсветкой, которую можно настроить с помощью Aura Sync для совместной работы с другими продуктами Asus. Если кому-то подсветка мешает, ее можно выключить нажатием одной кнопки (правда, этот режим не запоминается, и если выключить БП, то при новом включении подсветка снова загорится).

Повторим, что GeForce RTX 2060 обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении Full HD во всех играх, а в некоторые игры можно неплохо поиграть и в разрешении 2560×1440, не жертвуя качеством графики. На момент подготовки обзора GeForce RTX 2060 являлся лидером в нашем рейтинге полезности.

За отличную систему охлаждения в номинации «Оригинальный дизайн» карта Asus ROG Strix GeForce RTX 2060 OC Edition (6 ГБ) получила награду:

Справочные материалы:

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

Для тестового стенда:
блок питания Thermaltake RGB 750W и корпус Thermaltake Versa J24 предоставлены компанией Thermaltake

19 июля 2019 Г.
