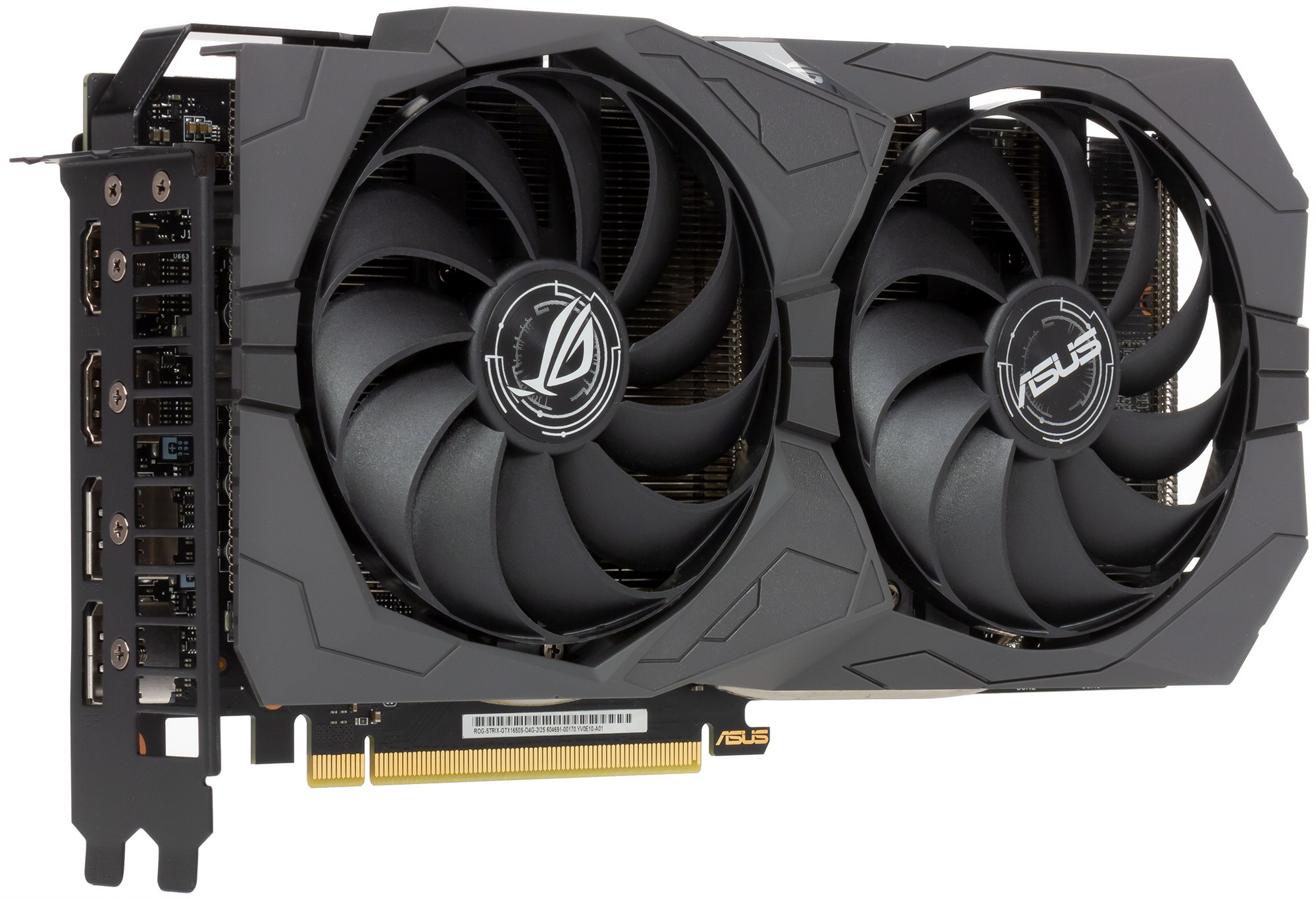

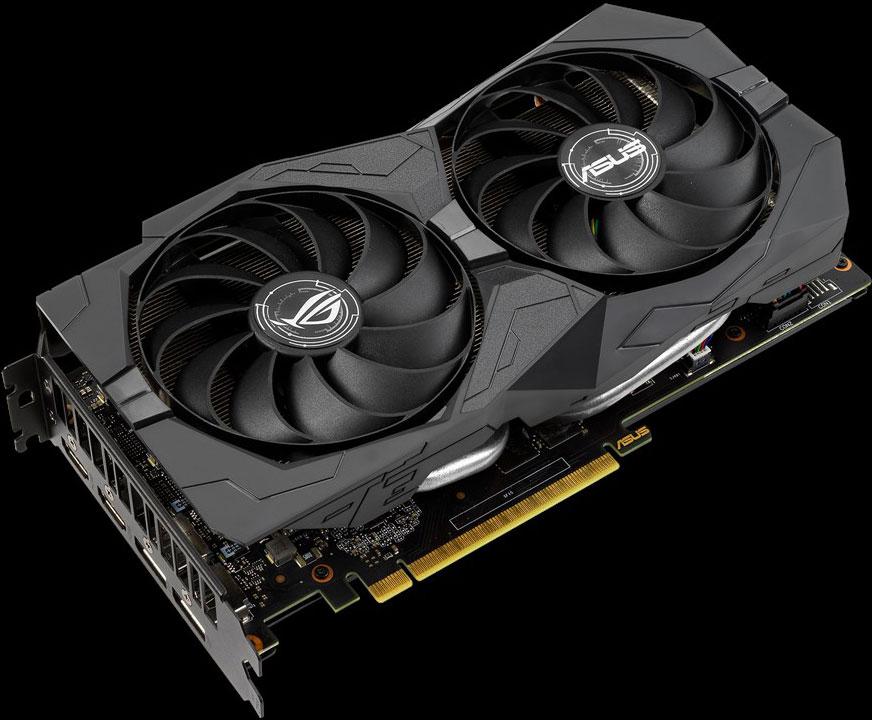

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix GeForce GTX 1650 Super OC Edition 4 ГБ 128-битной GDDR6
Кратко о главном

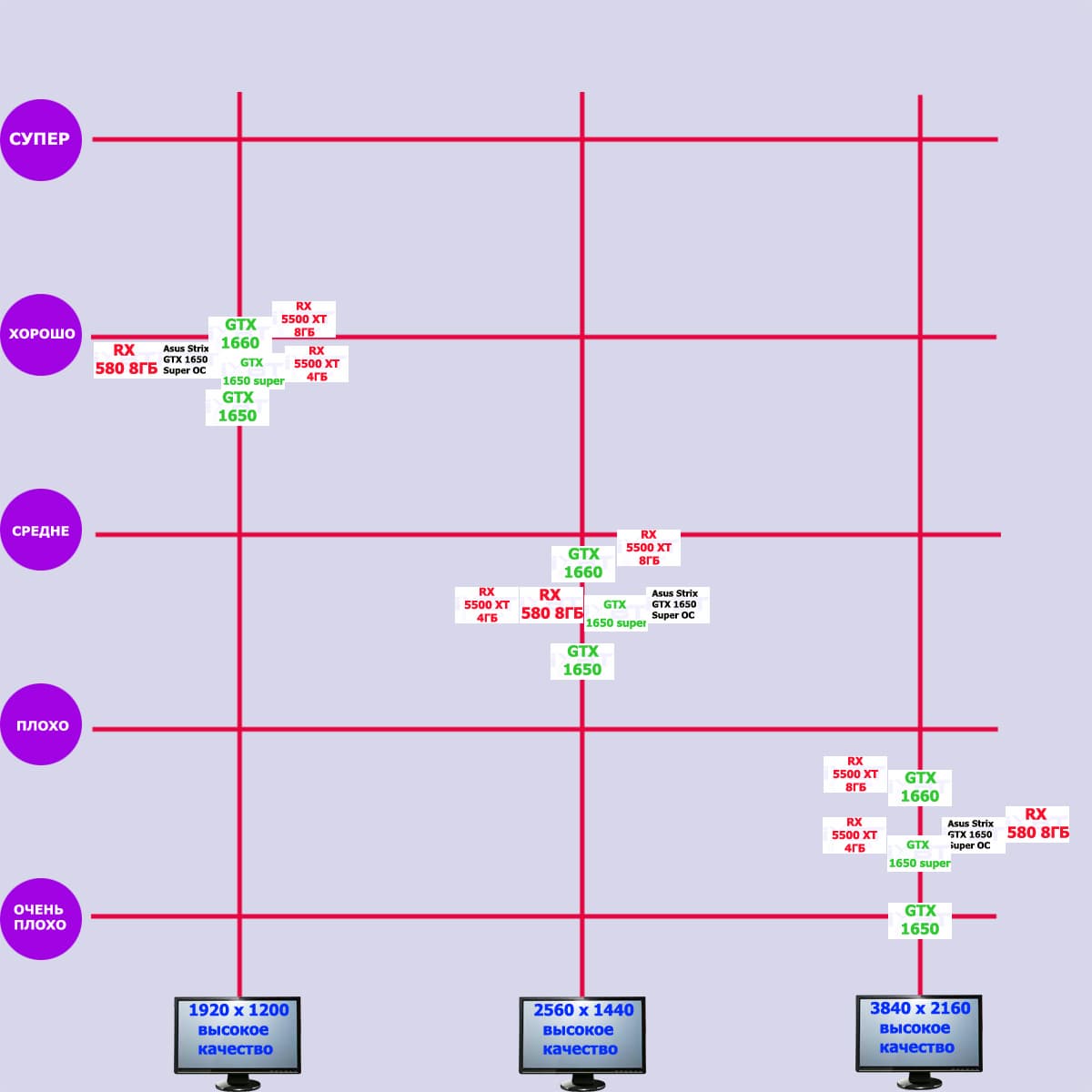

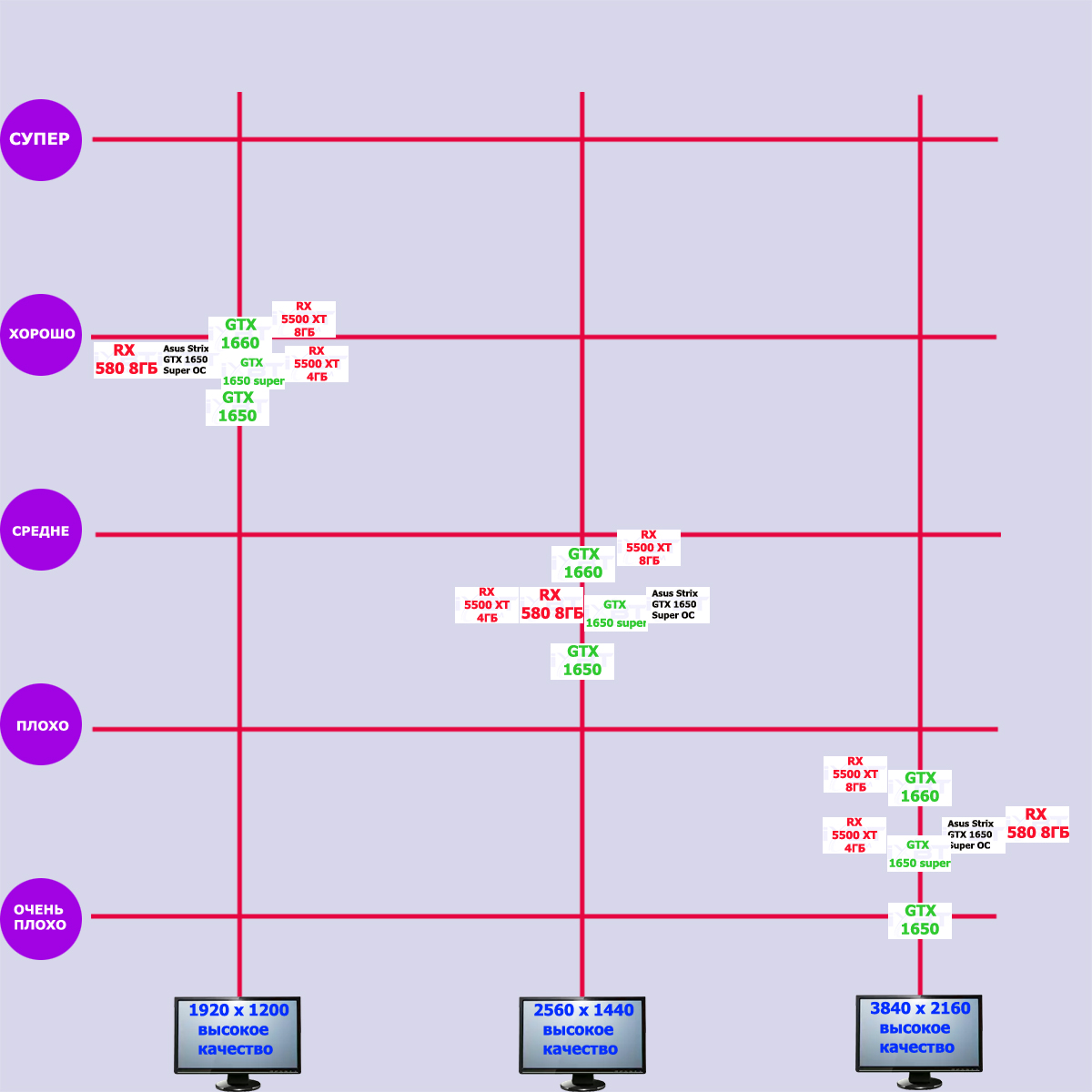

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
GeForce GTX 1650 Super предназначен для тех энтузиастов ПК-игр, которые планируют играть в разрешении ниже Full HD при использовании максимальных настроек качества (либо в Full HD, но со сниженными настройками). Очевидно, что GTX 1650 Super значительно быстрее, чем Radeon RX 570 (в среднем на 35%), и хотя тот на сегодня несколько дешевле, это не спасает ситуацию. Даже относительно Radeon RX 580 c 8 ГБ памяти GTX 1650 Super выступает очень неплохо.
Характеристики карты
Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
| Asus ROG Strix GeForce GTX 1650 Super OC Edition 4 ГБ 128-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 1650 Super (TU116) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | OC Mode: 1530—1815(Boost)—2025(Max) Gaming Mode: 1530—1785(Boost)—1925(Max) |
1530—1725(Boost)—1770(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3000 (12000) | 3000 (12000) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU | 20 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 1280 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 80 | |
| Число блоков растеризации (ROP) | 32 | |
| Число блоков Ray Tracing | — | |
| Число тензорных блоков | — | |
| Размеры, мм | 240×115×45 | 220×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 110 | 102 |
| Энергопотребление в режиме 2D, Вт | 23 | 22 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | Q Mode: 32,3/P Mode: 35,7 | 34,5 |
| Уровень шума в 2D (просмотр видео), дБА | Q Mode: 18,0/P Mode: 18,0 | 25,4 |
| Уровень шума в 2D (в простое), дБА | Q Mode: 18,0/P Mode: 18,0 | 25,4 |
| Видеовыходы | 2×HDMI 2.0b, 1×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 0 | 0 |
| Питание: 6-контактные разъемы | 1 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные предложения карты Asus | ||
Память

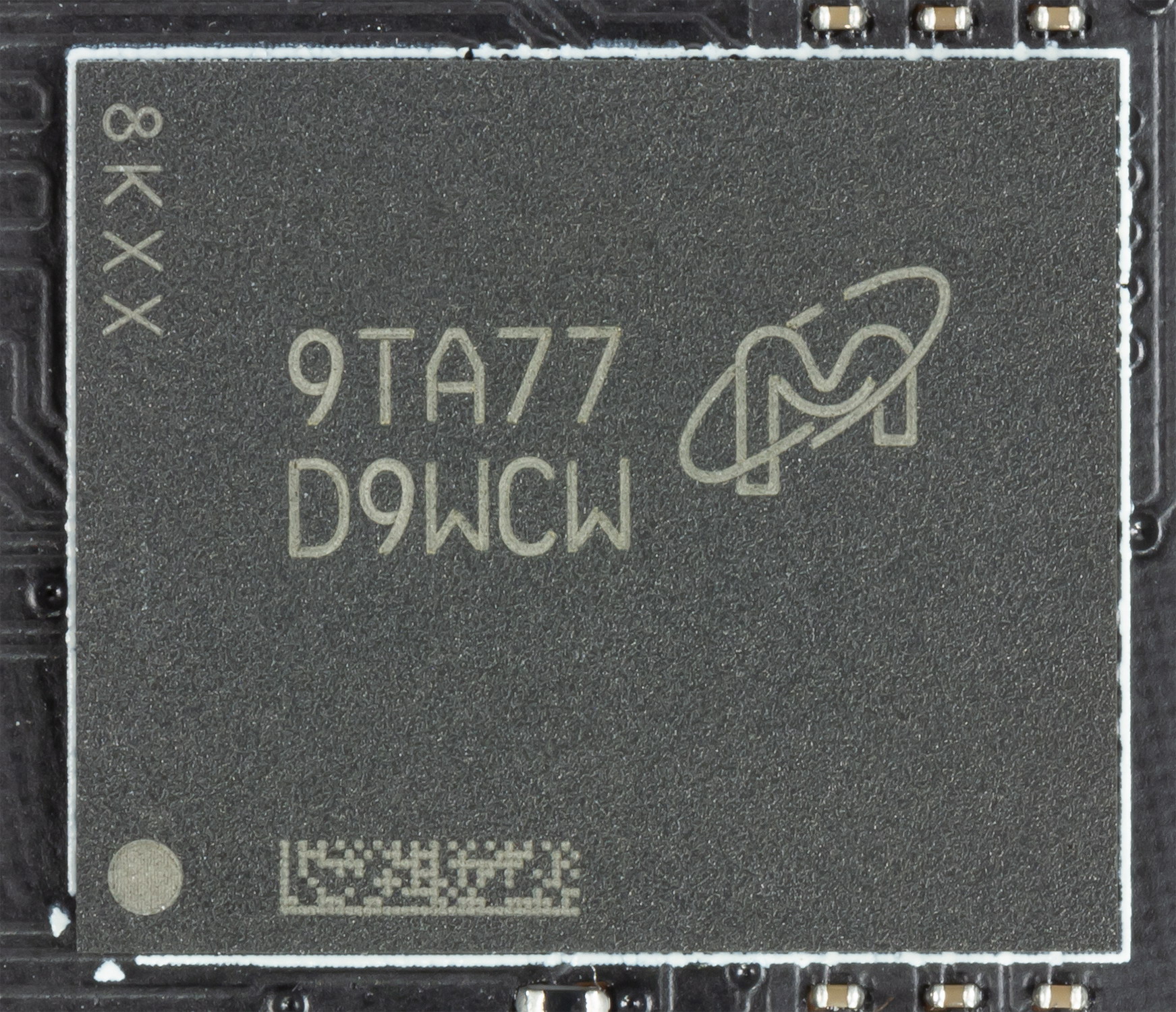

Карта имеет 4 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Особенности карты и сравнение с самой дешевой версией GTX 1650 Super
| Asus ROG Strix GeForce GTX 1650 Super OC Edition (4 ГБ) | Palit GeForce GTX 1650 Super StormX OC 4 ГБ |
|---|---|

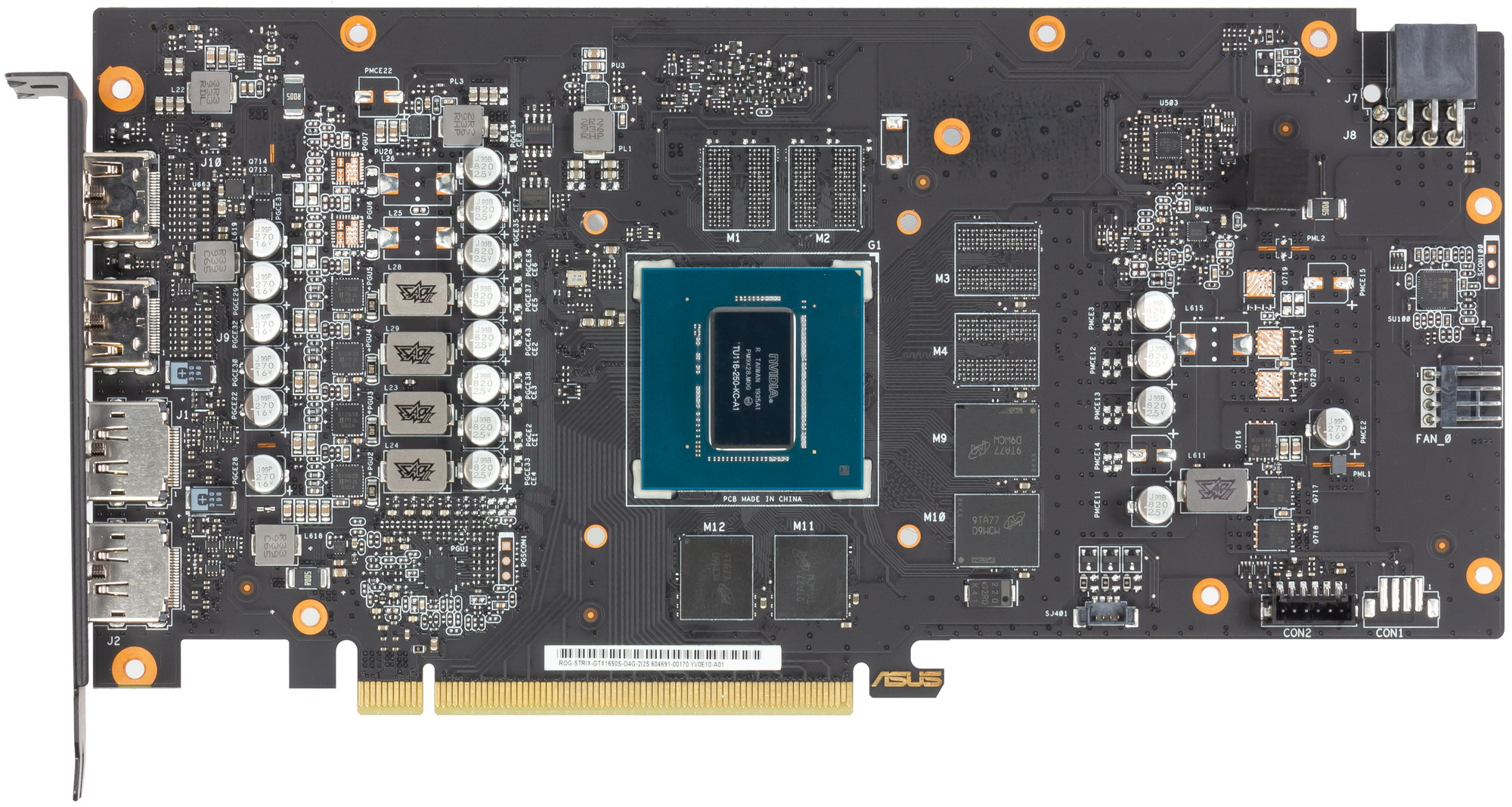

| вид спереди | |
|
|

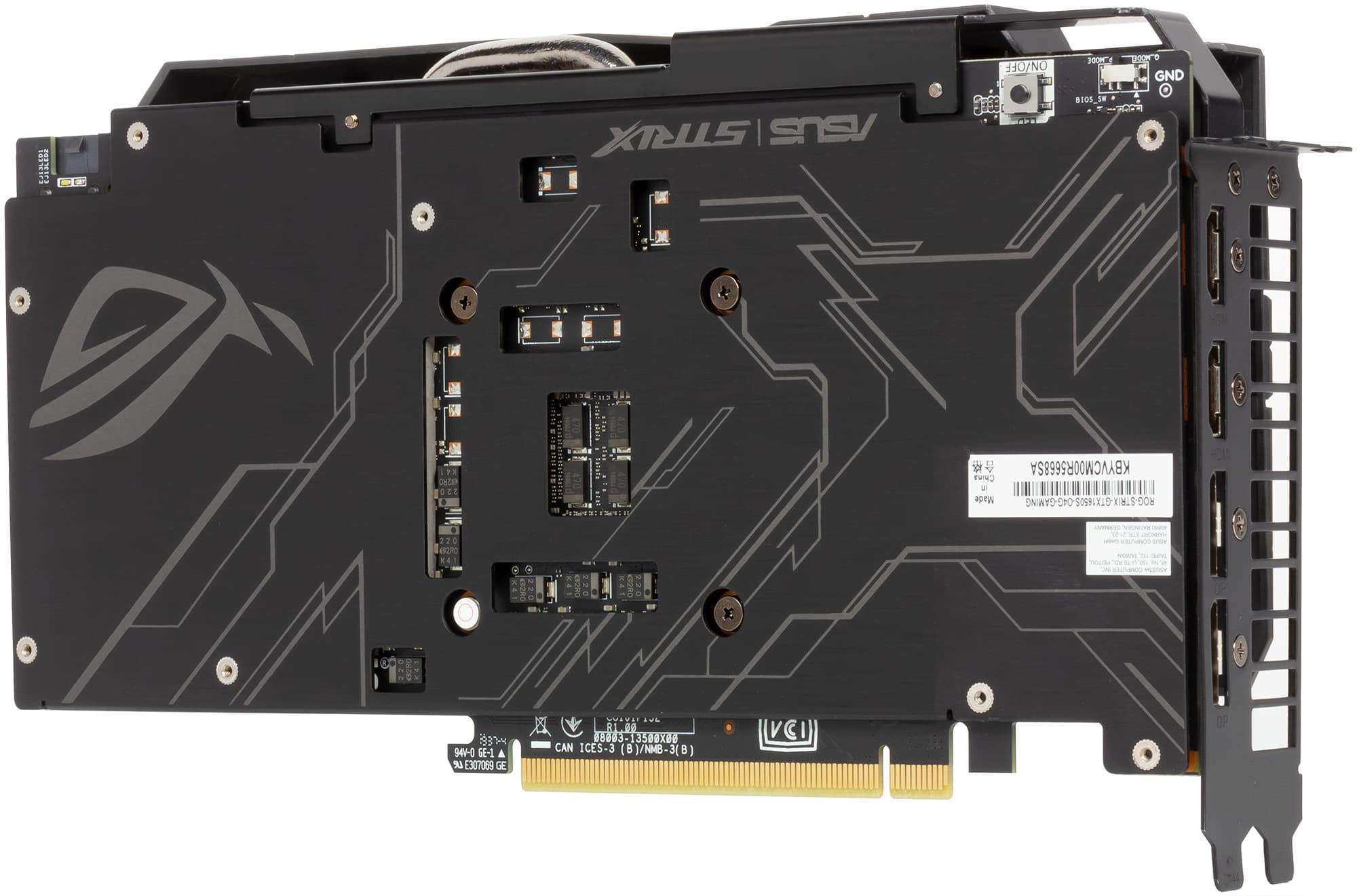

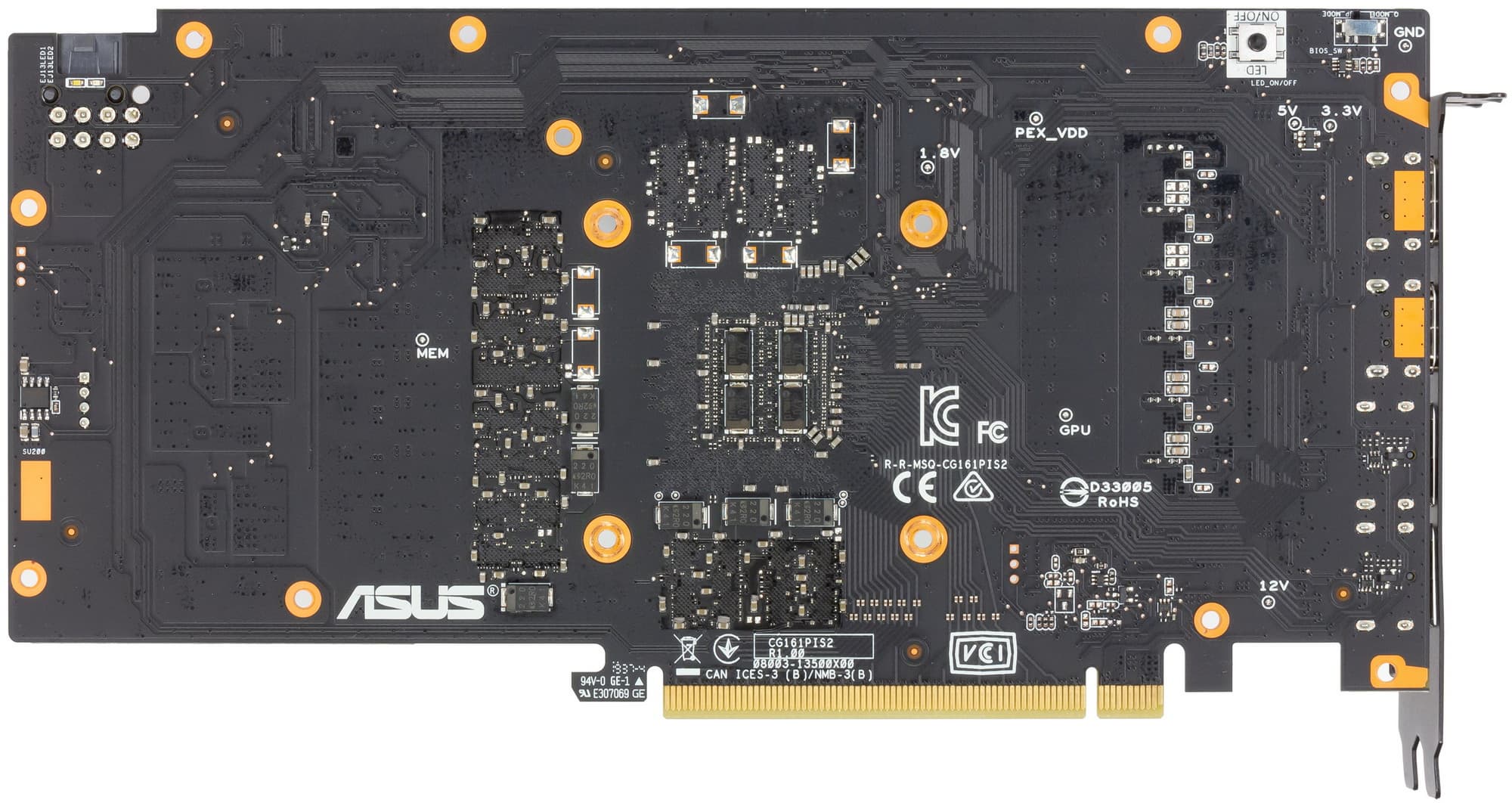

| вид сзади | |
|
|
Поскольку референс-карты Nvidia на GTX 1650 Super нам предоставлено не было, мы сравним рассматриваемую сегодня Asus ROG Strix GeForce GTX 1650 Super OC Edition с другой серийной картой — самой бюджетной.
Следование единому дизайну можно встретить у видеокарт достаточно дорогих, а у бюджетных дизайн может отличаться кардинально. Вот и в данном случае: из похожего у двух видеокарт — лишь использование одного 6-контактного разъема питания. Данный графический процессор с набором микросхем памяти потребляют мало, а сильно повышать частоту работы Nvidia не позволяет, чтобы не было пересечения по производительности с более дорогими решениями.

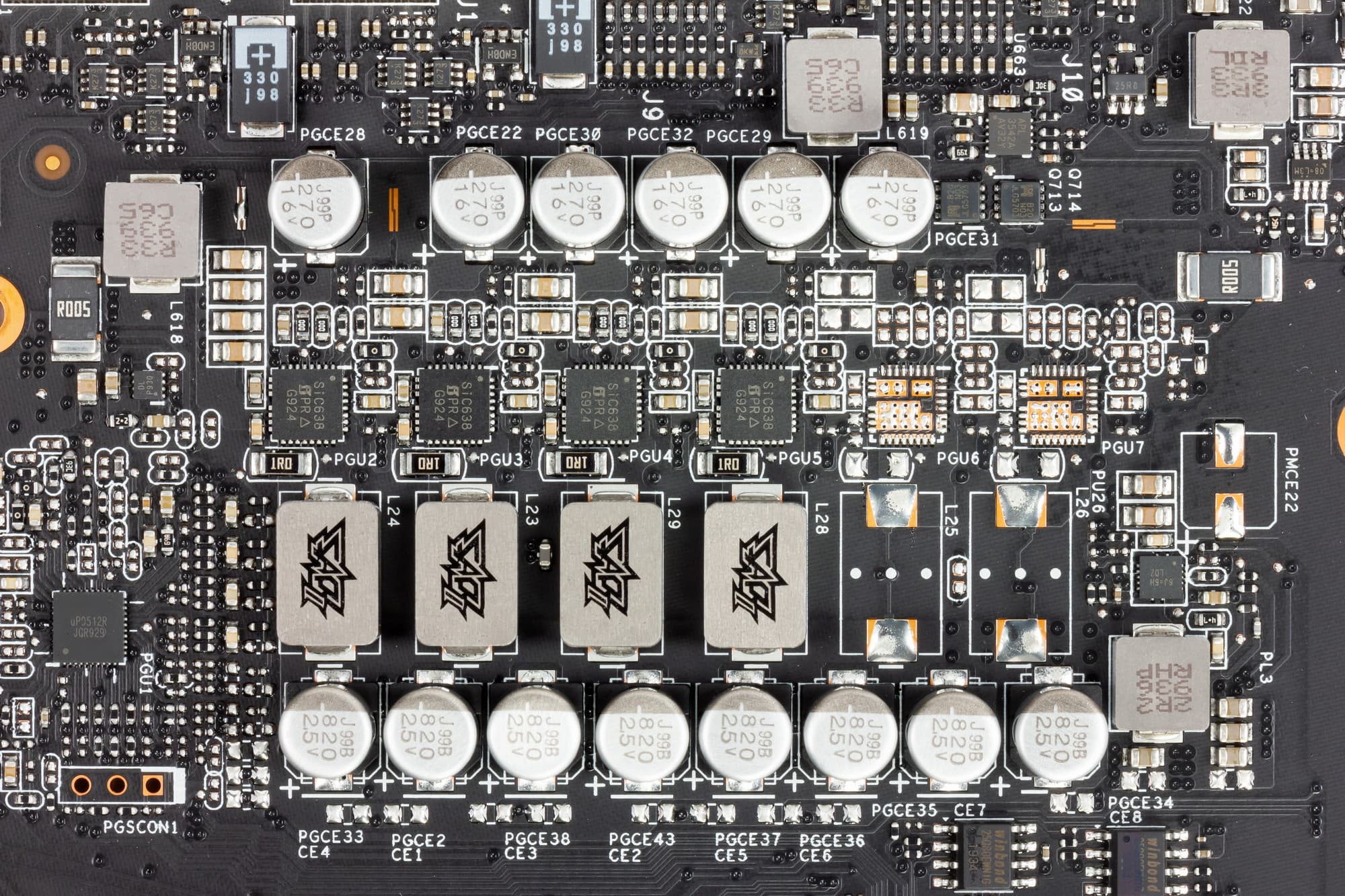

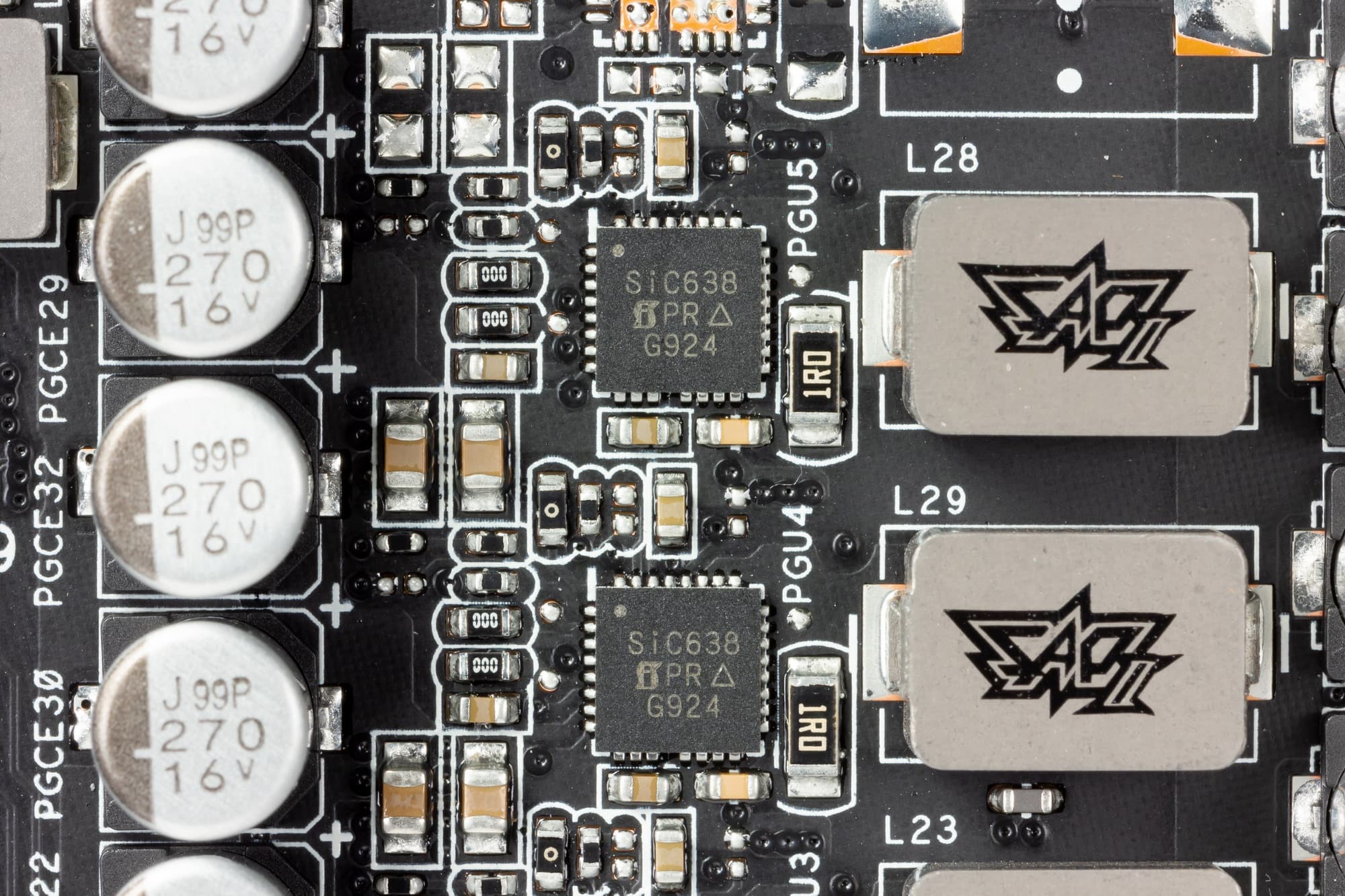

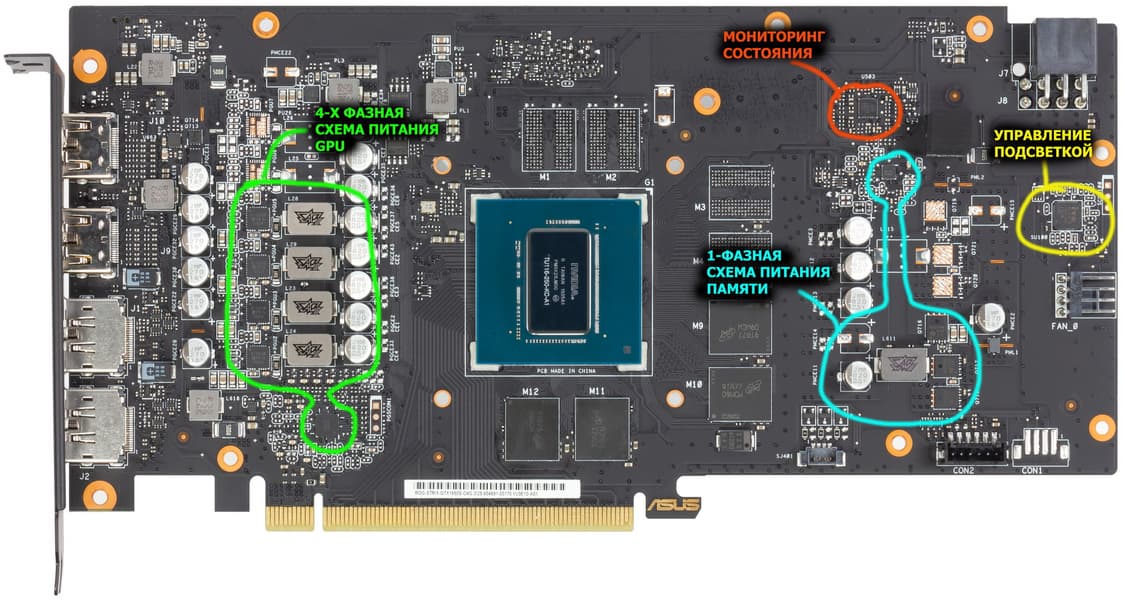

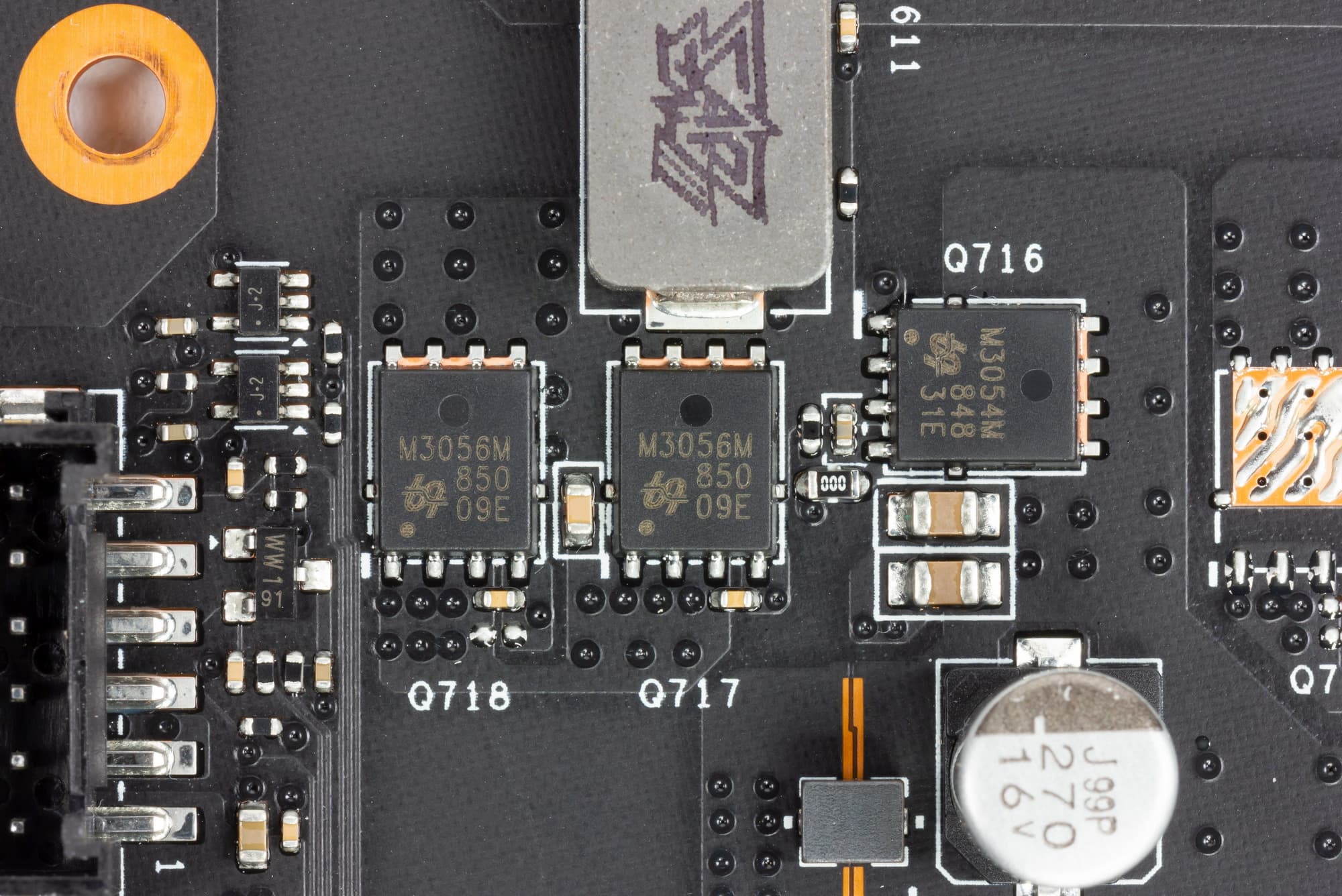

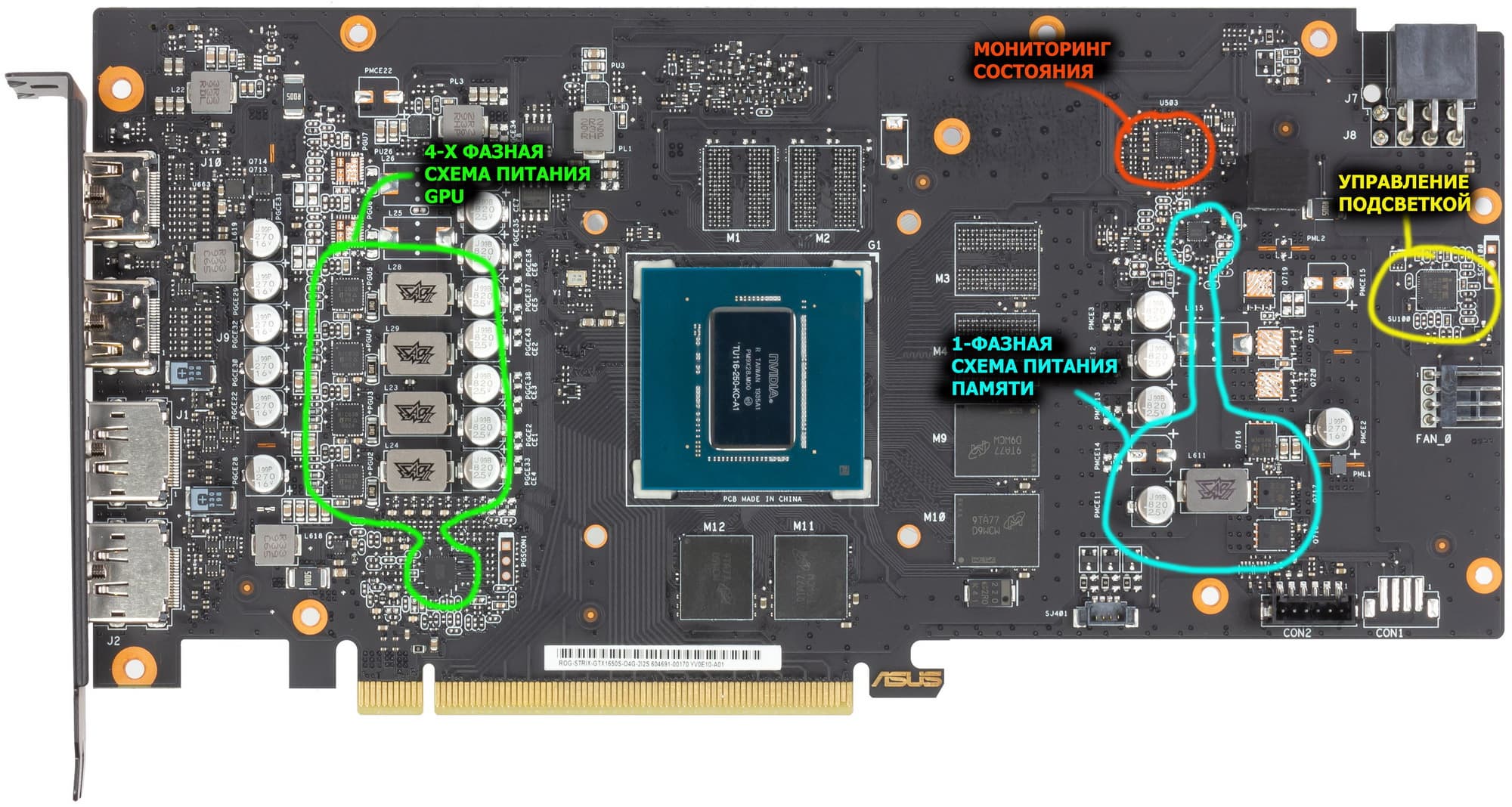

Схема питания ядра у карты Asus построена на базе 4-фазной схемы с применением технологии Super Alloy Power II, использованы современные твердотельные конденсаторы On Semiconductor
и мосфеты SiC638 (Vishay Semiconductors).

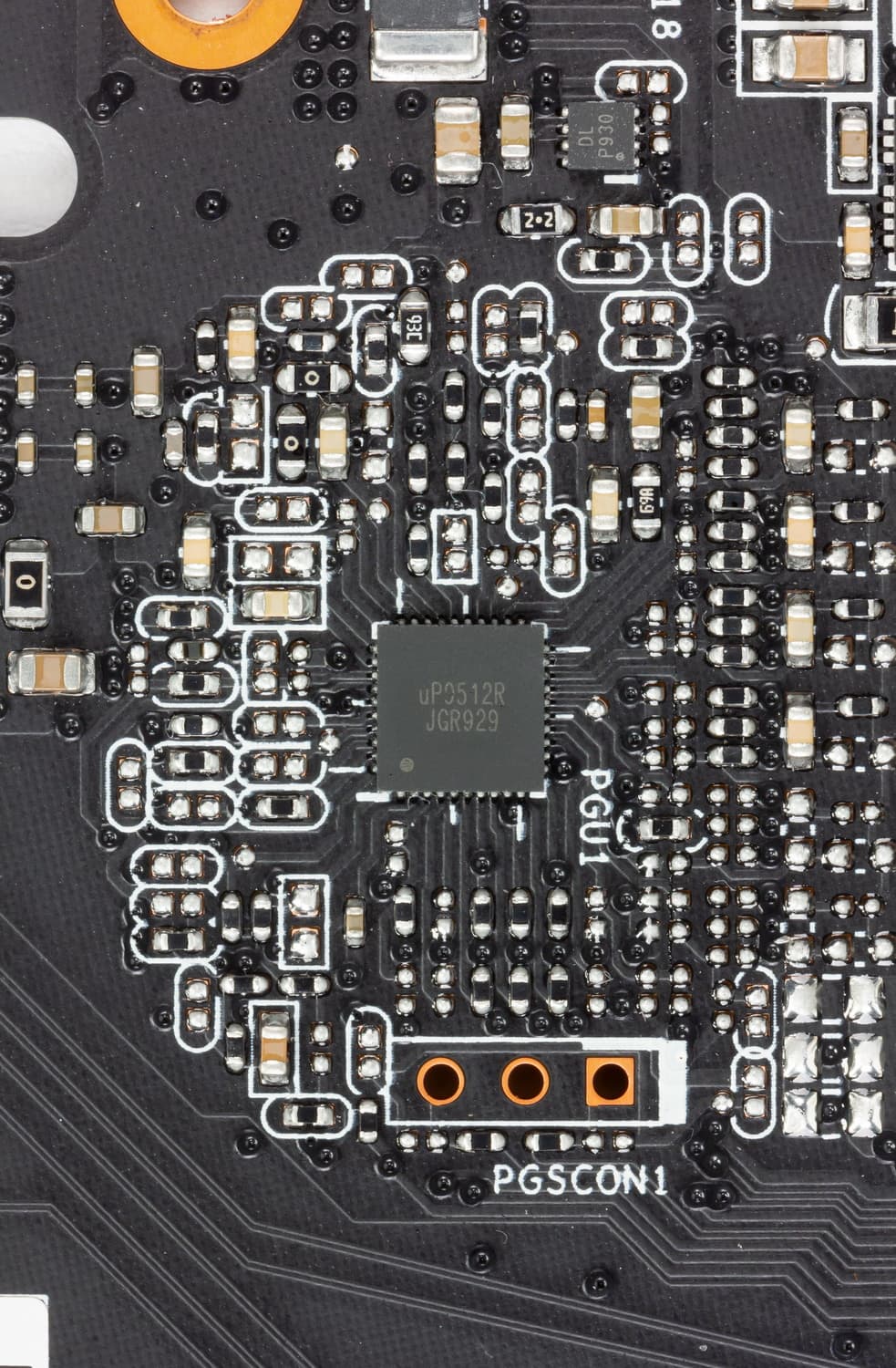

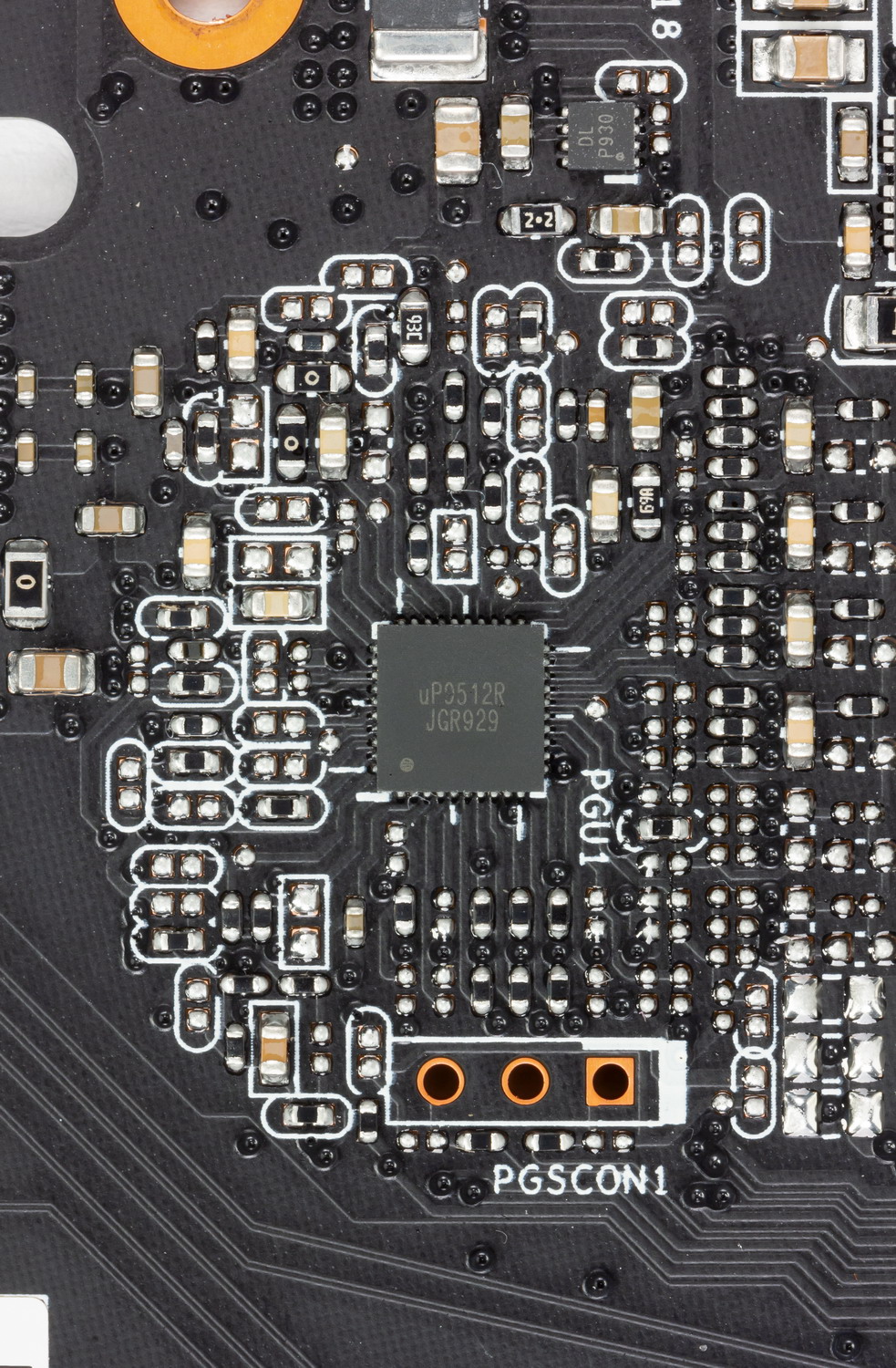

Управляется схема питания ядра цифровым контроллером uP9512 производства uPI Semiconductors.
Схема питания микросхем памяти 1-фазная,

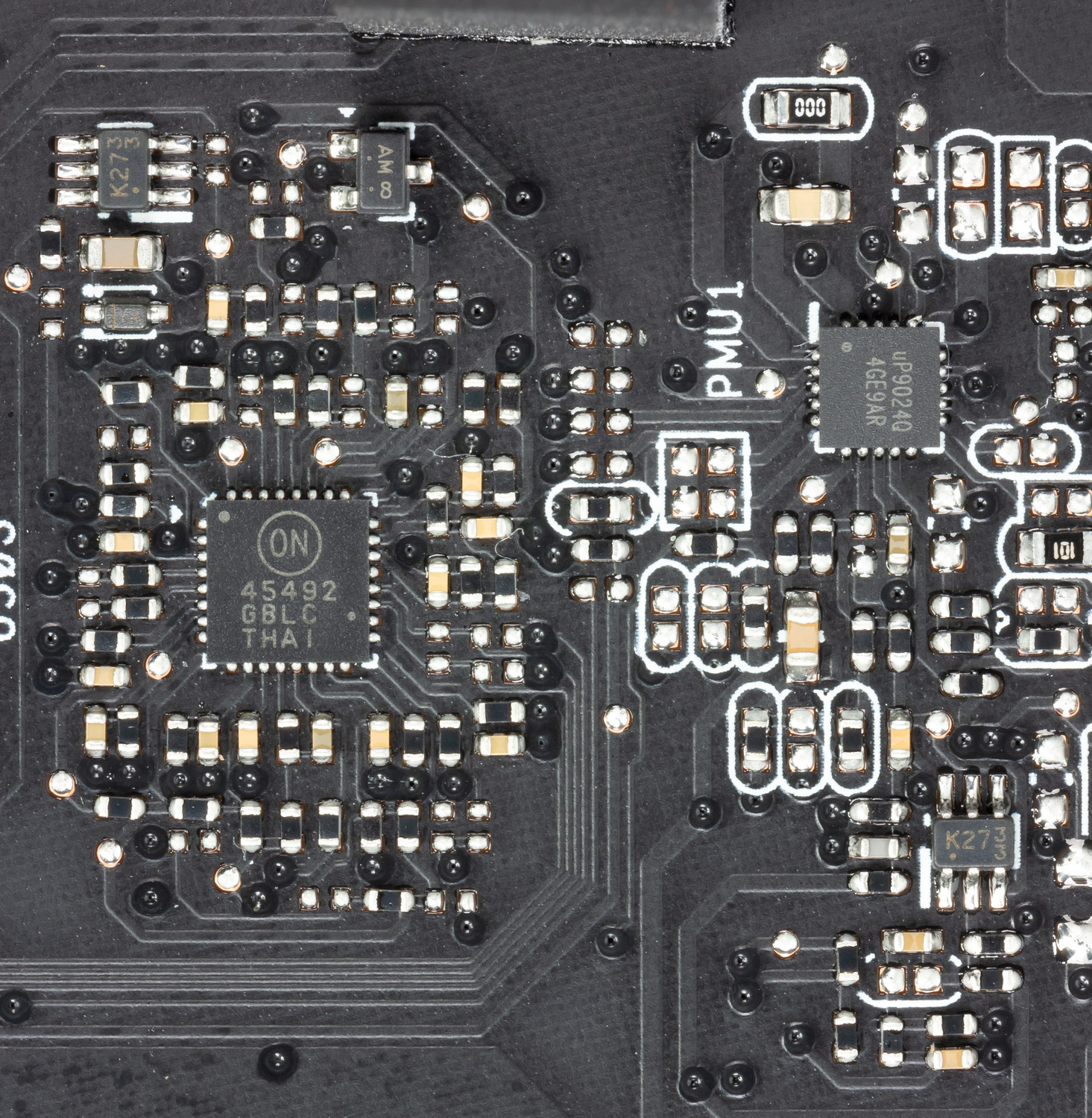

ею управляет отдельный контроллер uP9024Q (uPI Semiconductors)
А рядом расположен контроллер On Semiconductors NCP45491. Обычно он занимается мониторингом состояния карты и управлением вентиляторами.

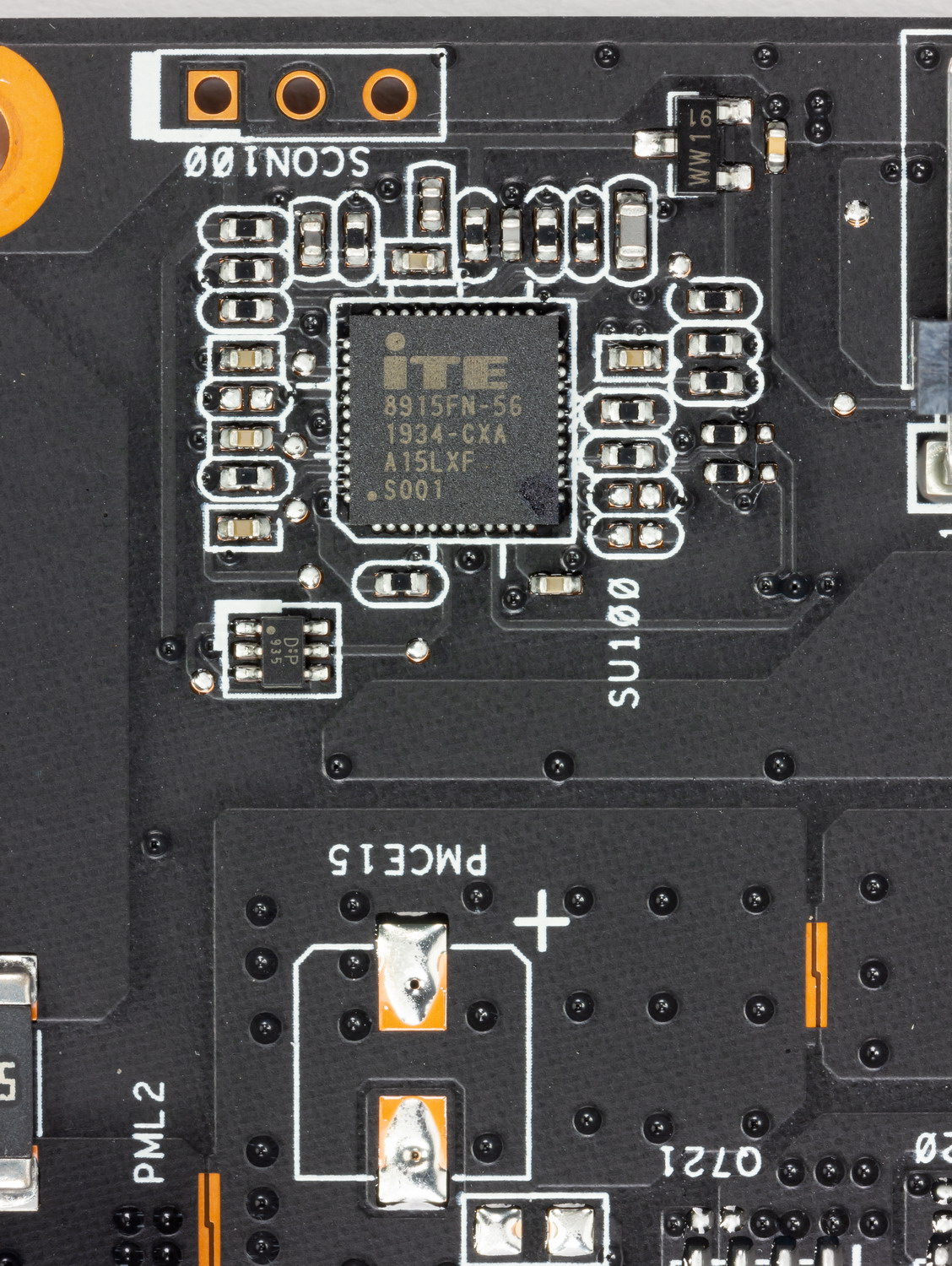

Но при этом также имеется контроллер ITE 8915FN. Вообще мы этот контроллер встречали и раньше, и там он отвечал за мониторинг. В общем, один из них занимается подсветкой, а другой — мониторингом.
Набор видеовыходов представлен стандартным количеством в 4 штуки: 2 DP и 2 HDMI. Напомню, что подвод питания осуществляется через один 6-контактный разъем.

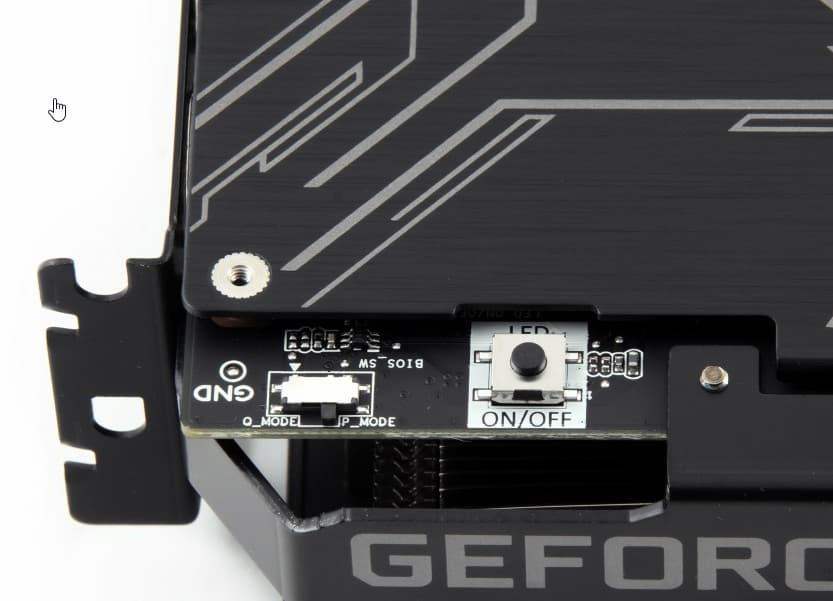

Карта имеет две копии BIOS, поэтому на торце можно видеть соответствующий переключатель.
Версии BIOS разные по принципу работы вентиляторов: P Mode — режим производительности, вентиляторы работают всегда (включая так называемый режим простоя, то есть в 2D), а Q Mode — режим тишины, когда при малой нагрузке вентиляторы выключаются (границей является температура 50-55 °C). Там же рядом с переключателем можно видеть и кнопку отключения подсветки.
Традиционно для серии Strix можно выбрать и желаемый уровень частот: в режиме OC Mode они самые высокие, в Gaming Mode — значения по умолчанию (как правило, они равны референс-значениям), а в Silent Mode — пониженные ради более тихой работы вентиляторов. В данном случае в Gaming Mode частота работы GPU повышена относительно референсной — на величину от 3% до 8%. В OC Mode увеличение частоты GPU — от 6% до 14%. То есть теоретически мы ожидаем очень приличного прироста производительности, даже несмотря на то, что частота работы памяти не повышена. Однако нельзя забывать, что у Nvidia сейчас много ускорителей с весьма близкой производительностью, и компания через драйверы тщательно выверяет допустимые пределы разгона, не позволяя ускорителям выходить за пределы заданного TDP и оказываться быстрее «соседней» карты. Поэтому ручной разгон сильно ограничен драйверами.

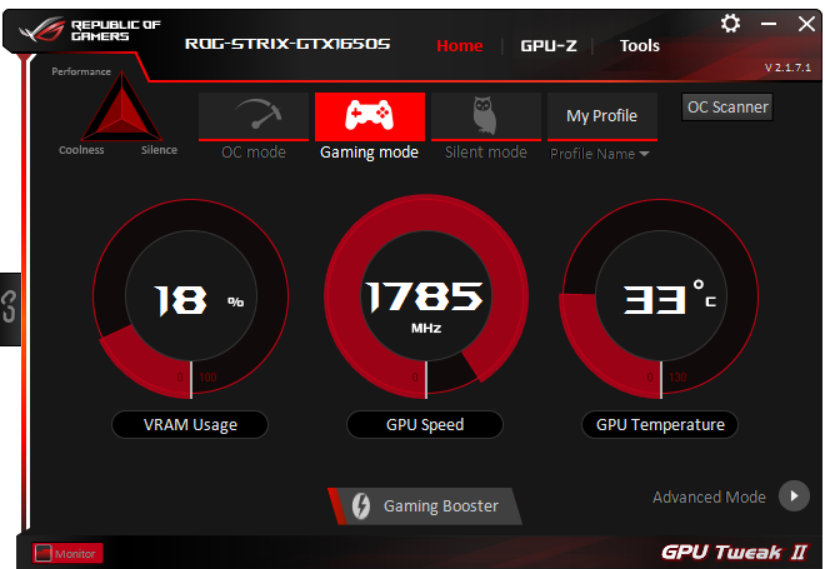

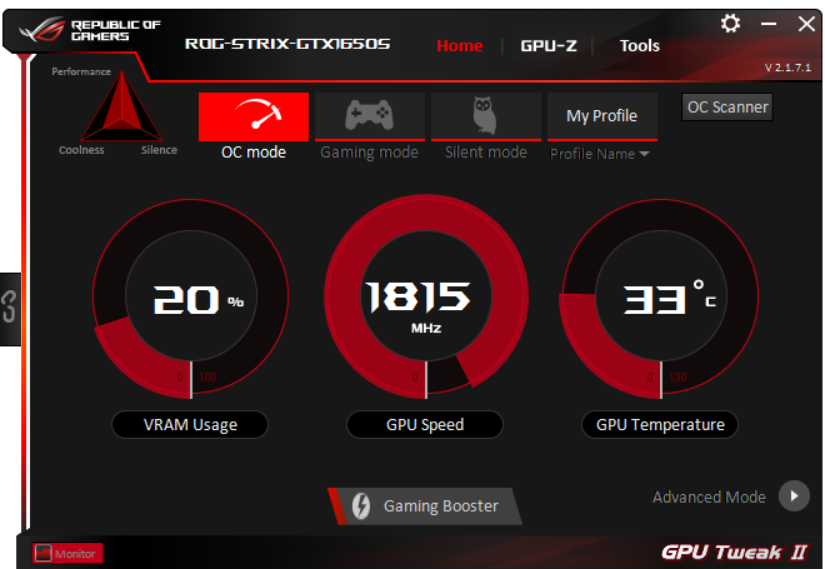

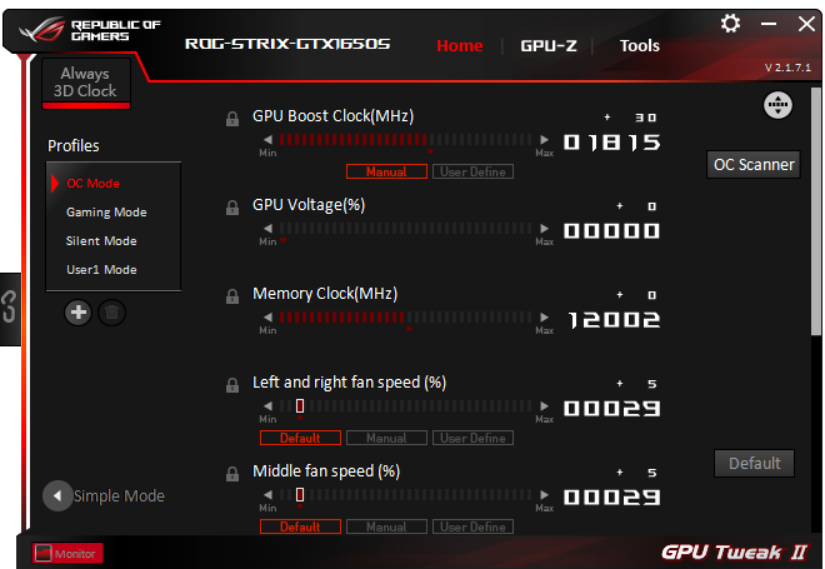

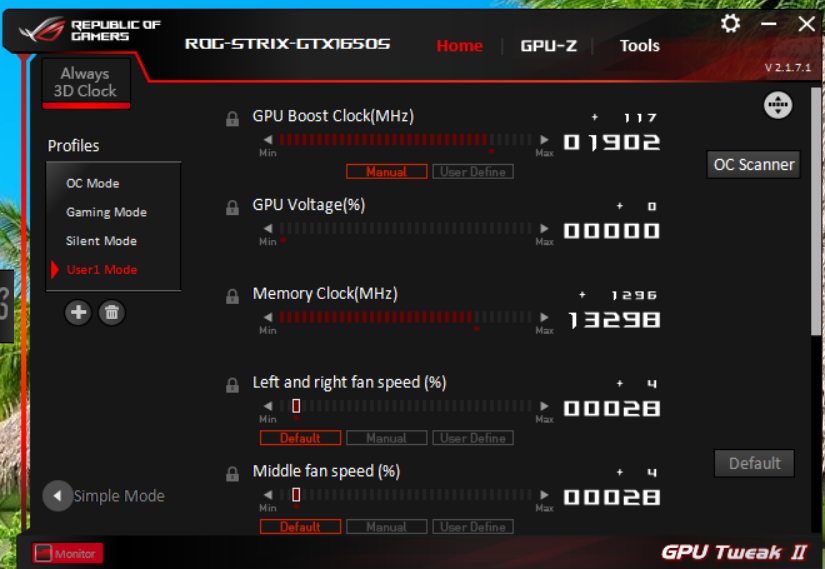

Фирменная утилита Asus GPU Tweak II прекрасно работает с этой картой, и именно через нее можно включить фабричный режим OC Mode. Разумеется, есть и возможность ручного разгона.
Нагрев и охлаждение

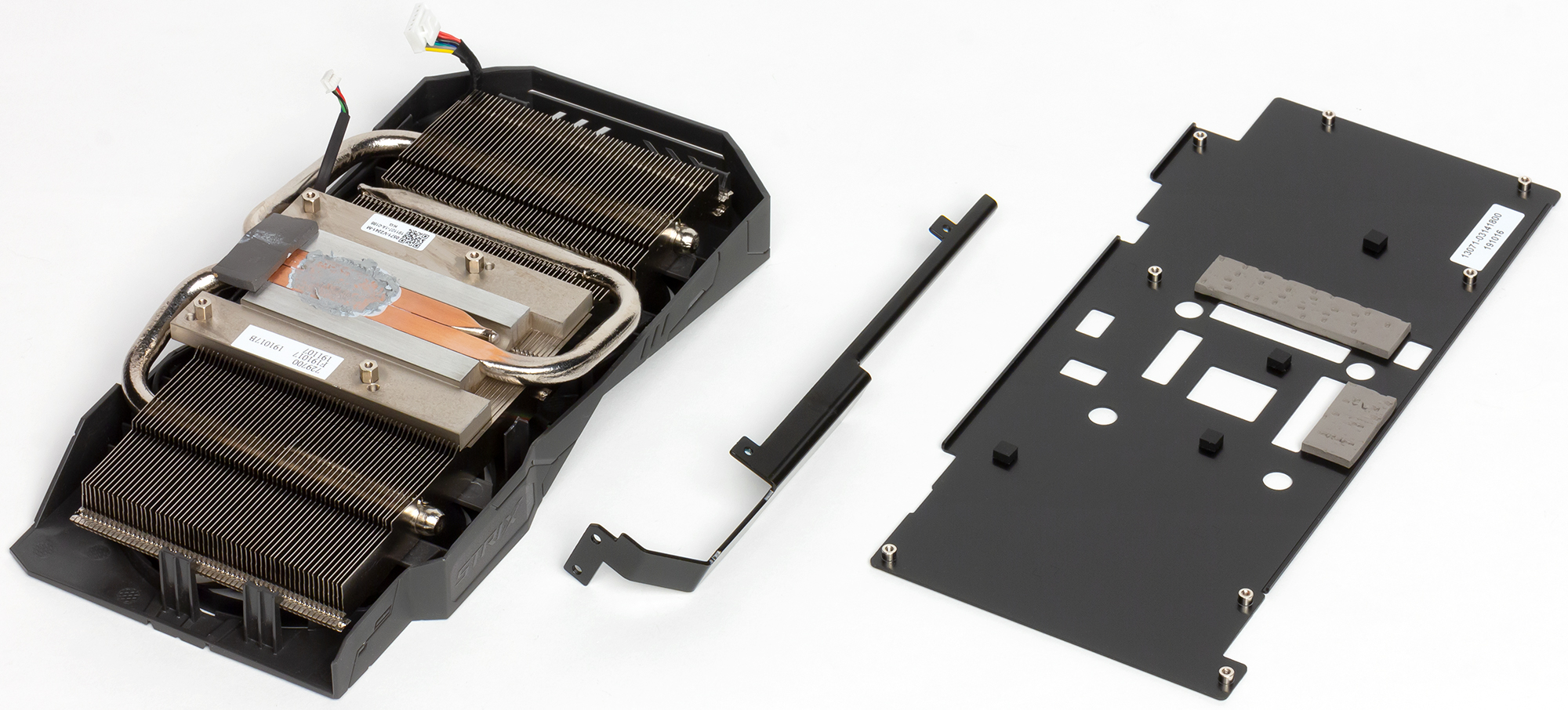

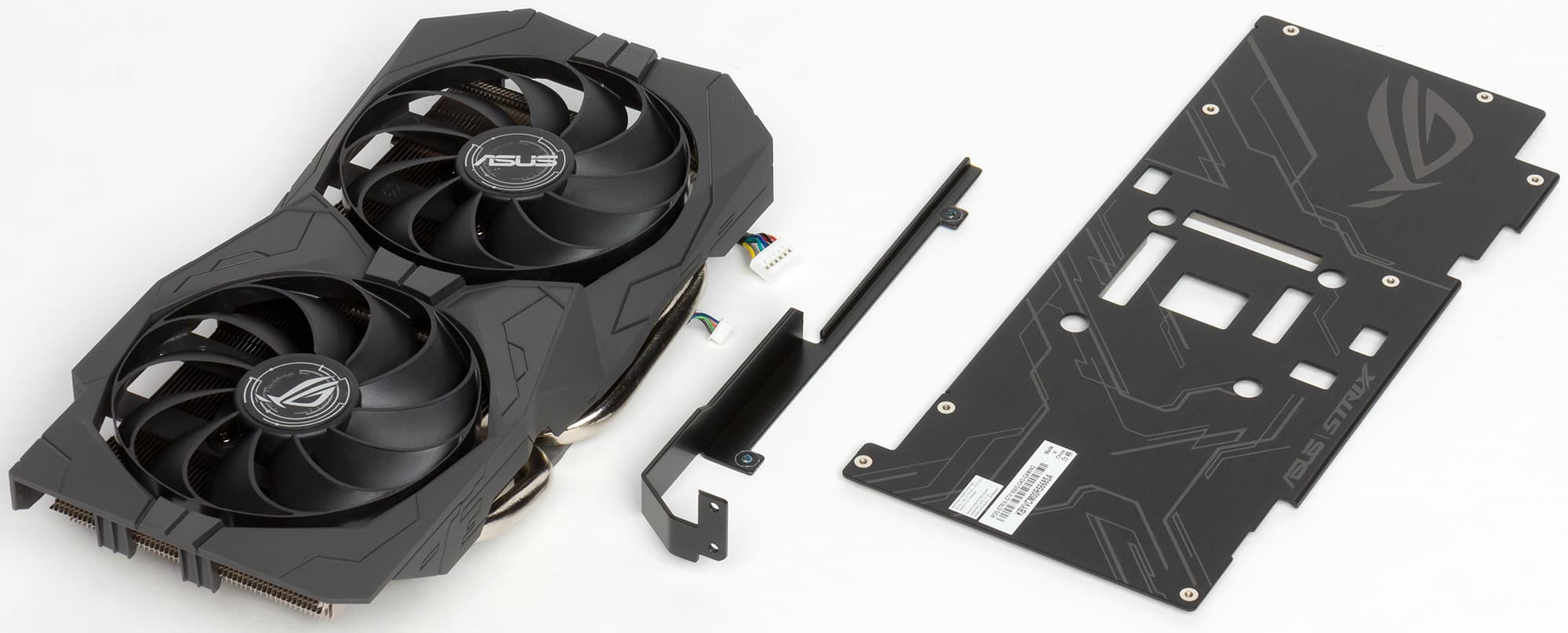

Здесь используется один большой пластинчатый радиатор, его пересекают две тепловые трубки для улучшения разноса тепла по ребрам. Трубки припаяны к основанию, которое и прижимается к GPU. Для охлаждения микросхем памяти используются термопрокладки с... оборотной стороны PCB, где к текстолиту прижата толстая пластина, заодно служащая элементом жесткости. Крайне странное решение. При этом силовые преобразователи оставлены вообще без охлаждения.
Поверх радиатора установлен кожух с двумя вентиляторами 95 мм, работающими на одинаковой частоте. В Q Mode вентиляторы останавливаются в простое (в видеоролике видно, что карта стартует с работающими вентиляторами, которые затем по очереди останавливаются).
Перед тем как перейти к мониторингу, хочу отметить, что я попробовал ручной разгон данной карты с помощью фирменной утилиты Asus и получил неплохой прирост частоты: Boost-значение частоты ядра удалось поднять с 1815 до 1902 МГц, при этом максимум вырос с 2025 до 2100 МГц. Частоту работы памяти вполне можно было установлена и в 14000 МГц (благо микросхемы позволяют), однако драйвер Nvidia не позволил поднять ее выше 13300 МГц.

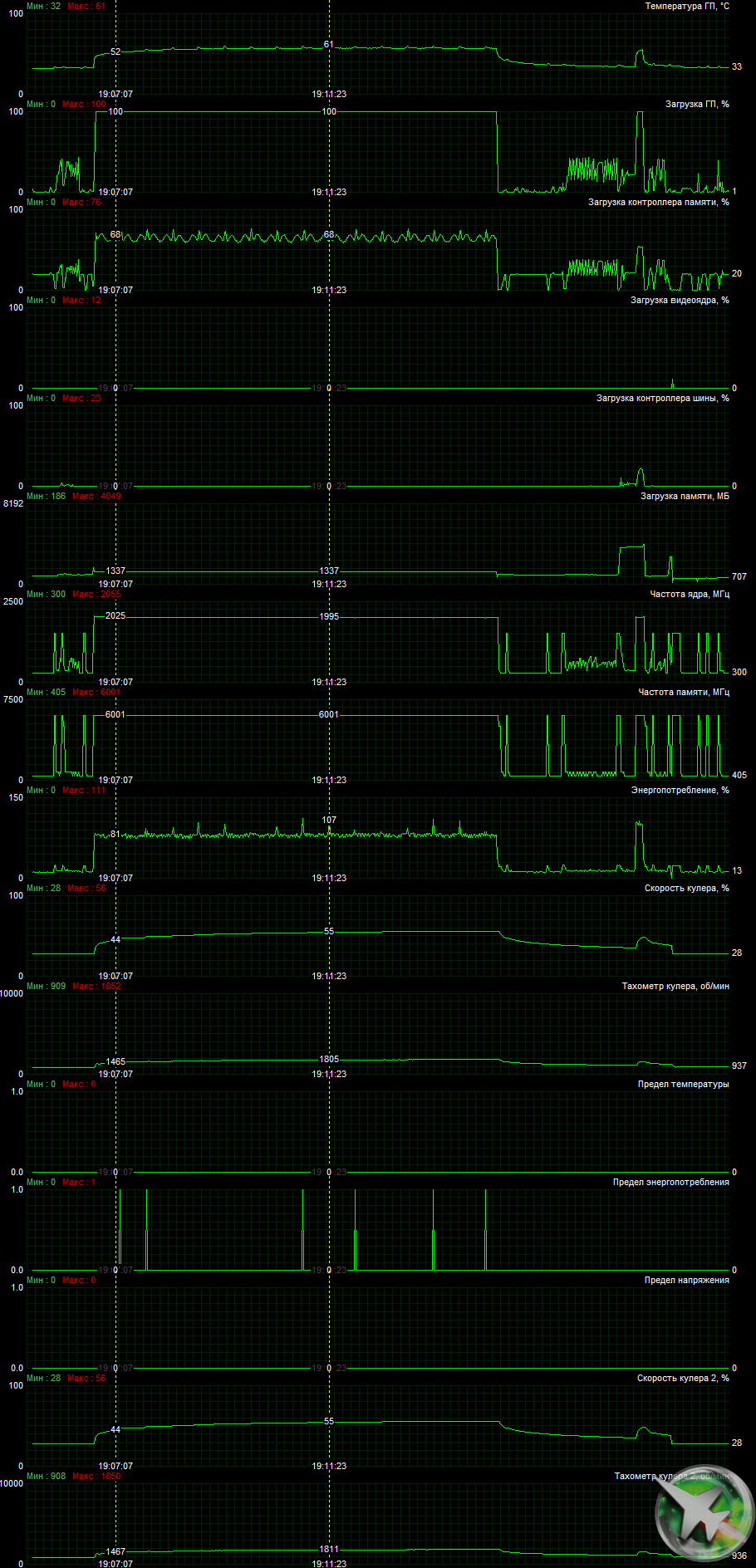

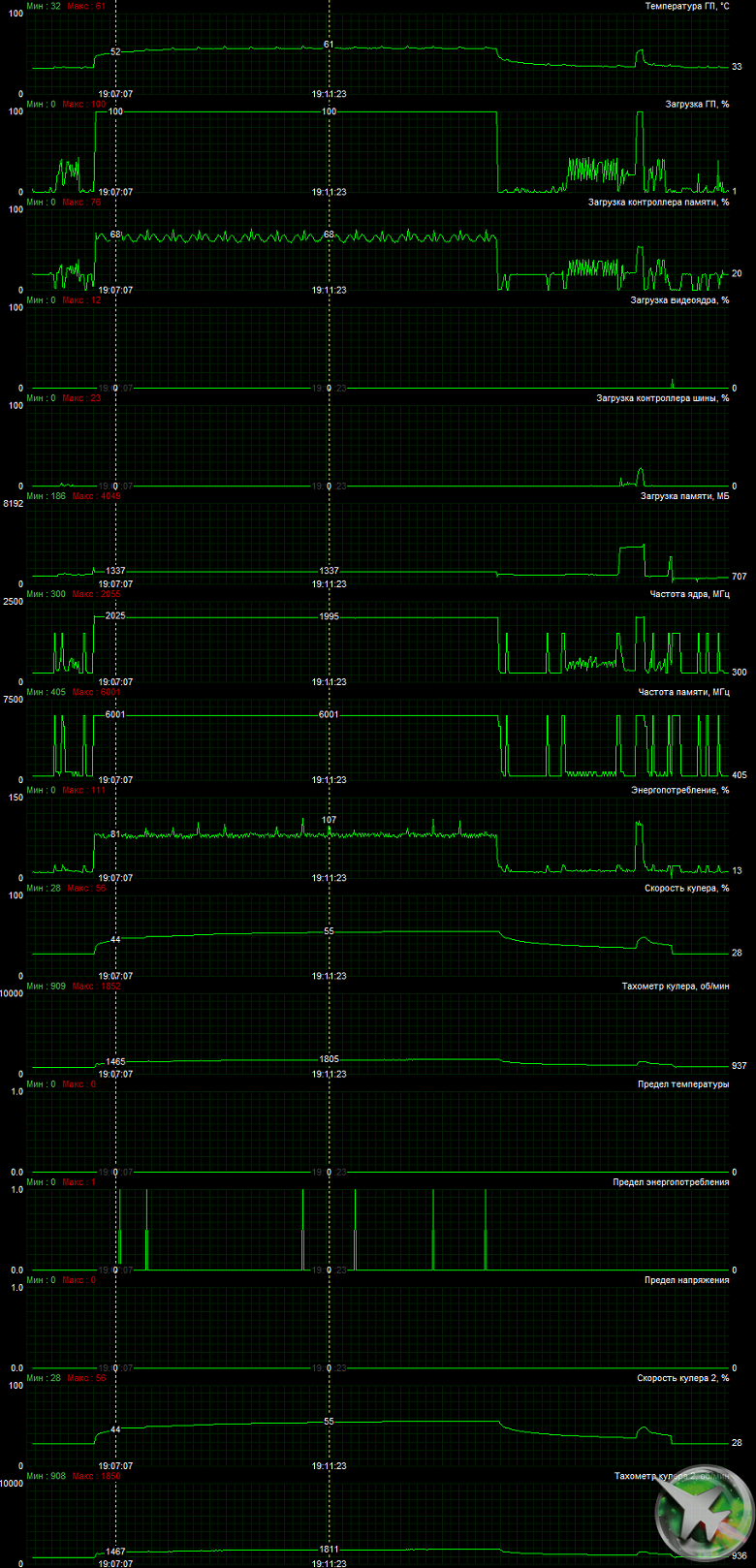

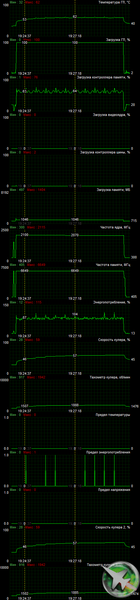

Мониторинг температурного режима по умолчанию (OC Mode) с помощью MSI Afterburner:
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 61 градуса, что является очень хорошим результатом для видеокарты такого уровня.

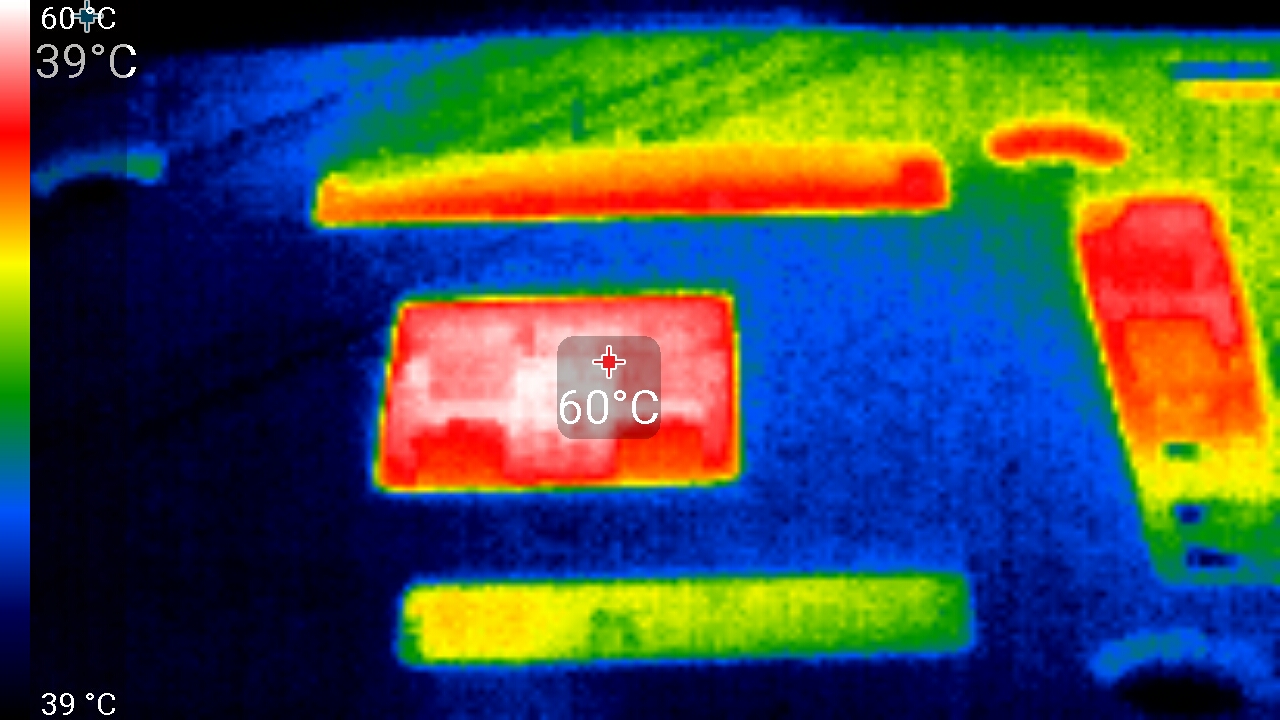

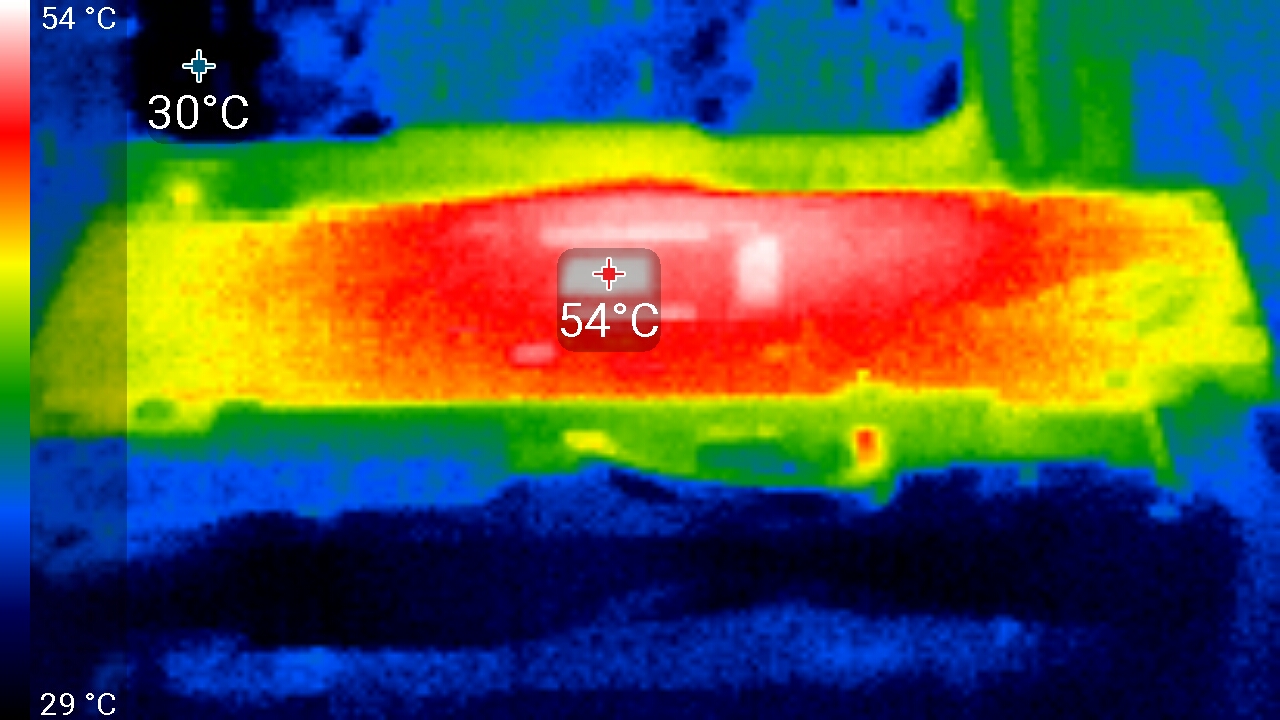

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей.
А теперь мониторинг температурного режима в ручном разгоне с помощью MSI Afterburner:
Температурные показатели и параметры работы кулера почти не изменились.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла: в P Mode — 29 °C, вентиляторы вращались на уровне 850 оборотов в минуту, уровень шума был равен фоновому 18,0 дБА; в Q Mode — 33 °C, вентиляторы не вращались, уровень шума был равен фоновому 18,0 дБА.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 61 °C в режиме P Mode и 67 градусов в режиме Q Mode. Вентиляторы в P Mode раскручивались до 1838 оборотов в минуту, шум вырастал до 35,0 дБА (это громко, но терпимо). В Q Mode вентиляторы раскручивались максимум до 1450 оборотов в минуту, шум при этом составлял 29 дБА (это тихо, именно этот режим и приведен выше).
Подсветка

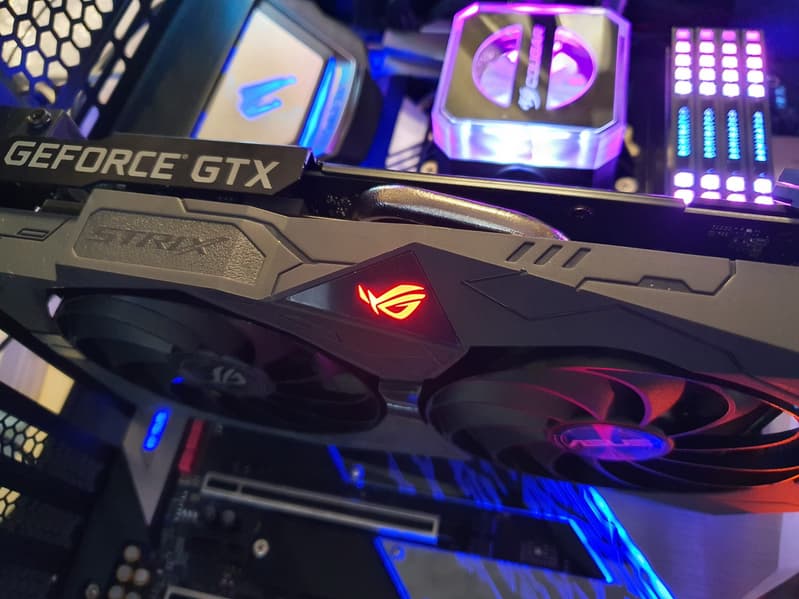

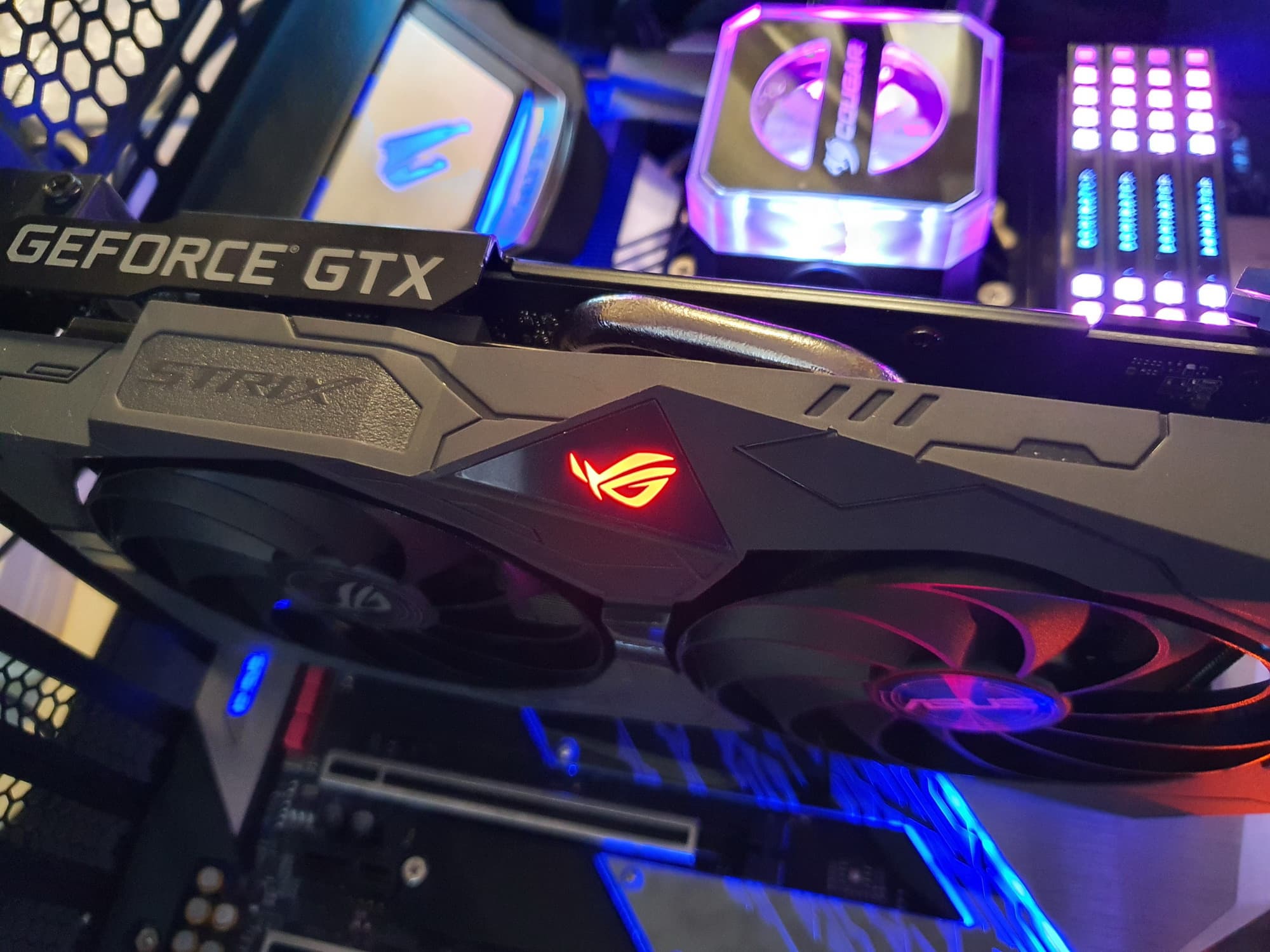

Подсветка у этой карты присутствует, но в очень урезанном виде: подсвечен лишь логотип ROG на торце (см. ролик ниже).

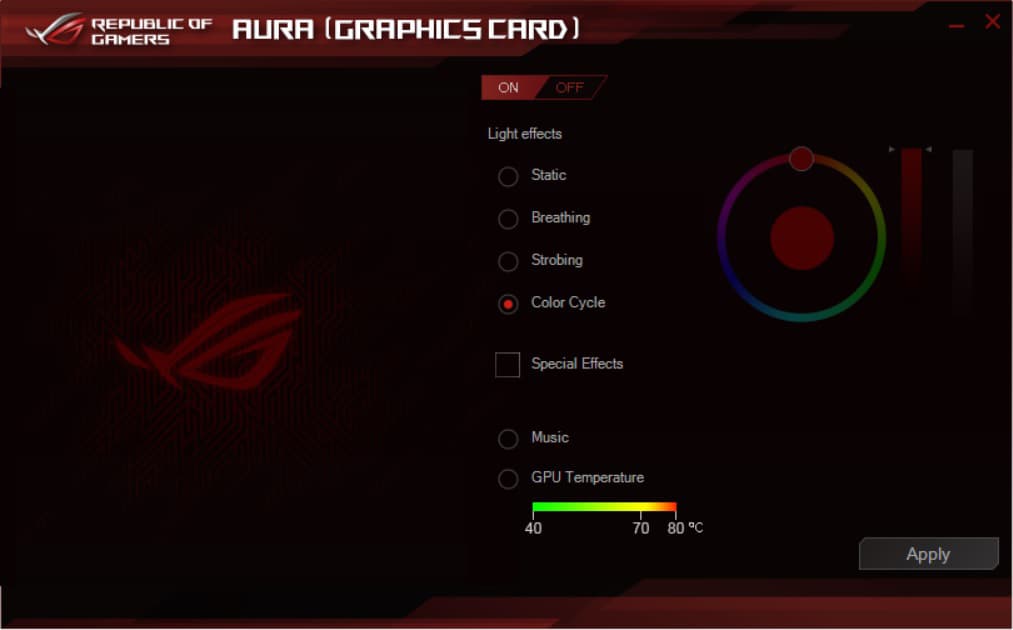

Подсветка настраивается специальной программой Asus Aura.
Режимов работы очень мало, да и что такого можно придумать для подсветки маленького логотипа? Конечно, в ПК с богато подсвеченными комплектующими, начиная с материнской платы, такая видеокарта будет смотреться весьма скромно. Впрочем, и видеокарта в данном случае недорогая.

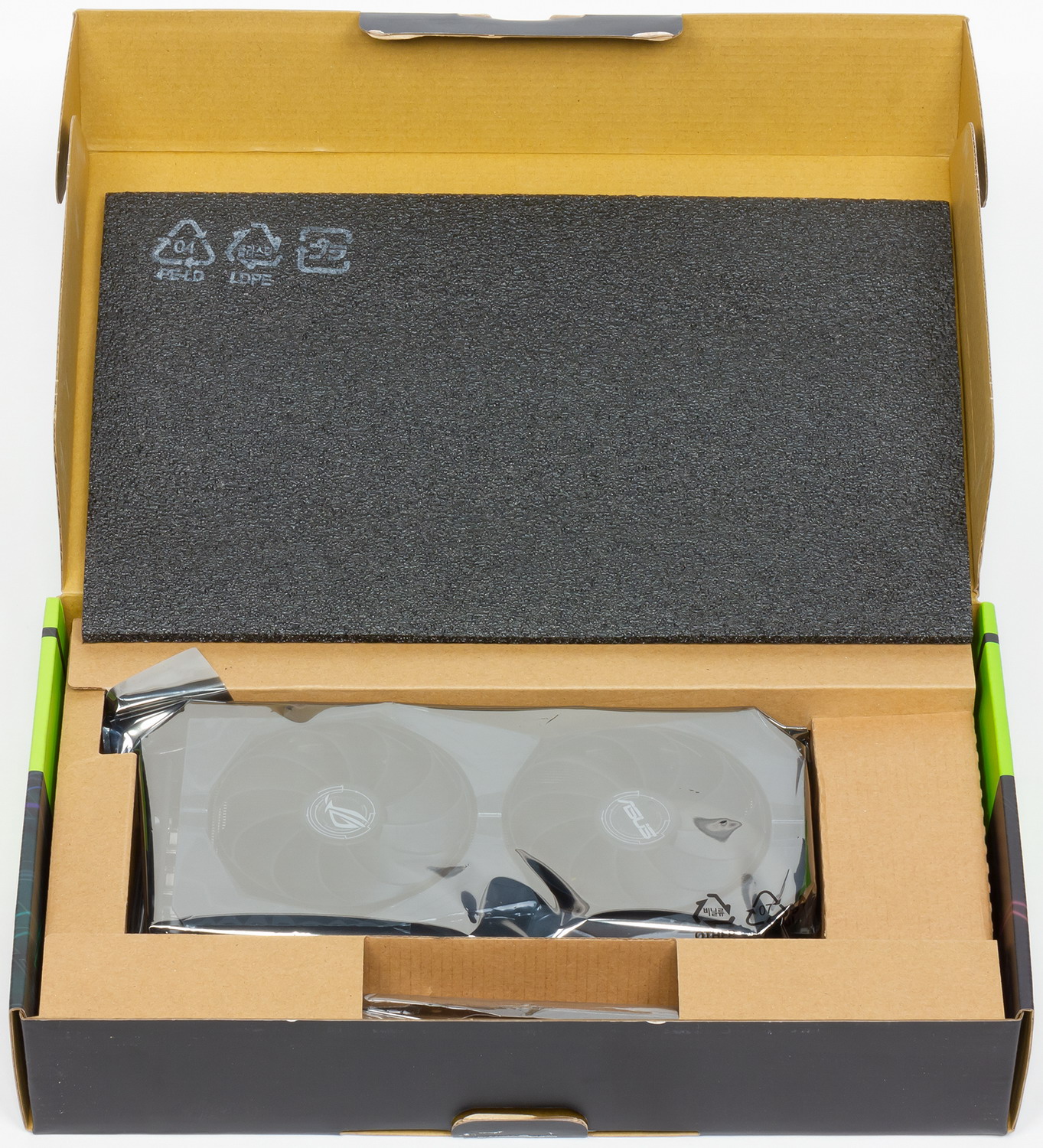

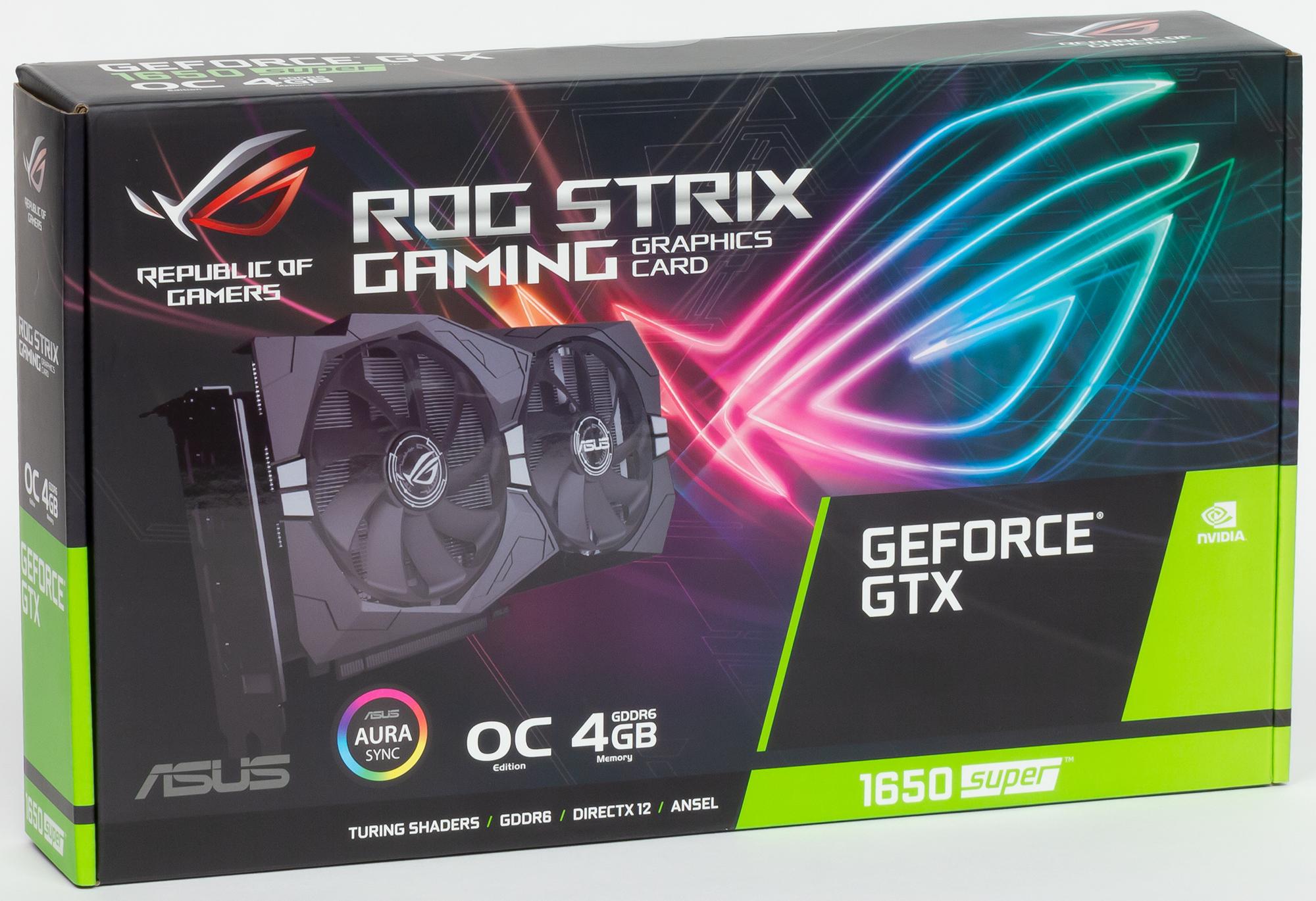

Комплект поставки и упаковка

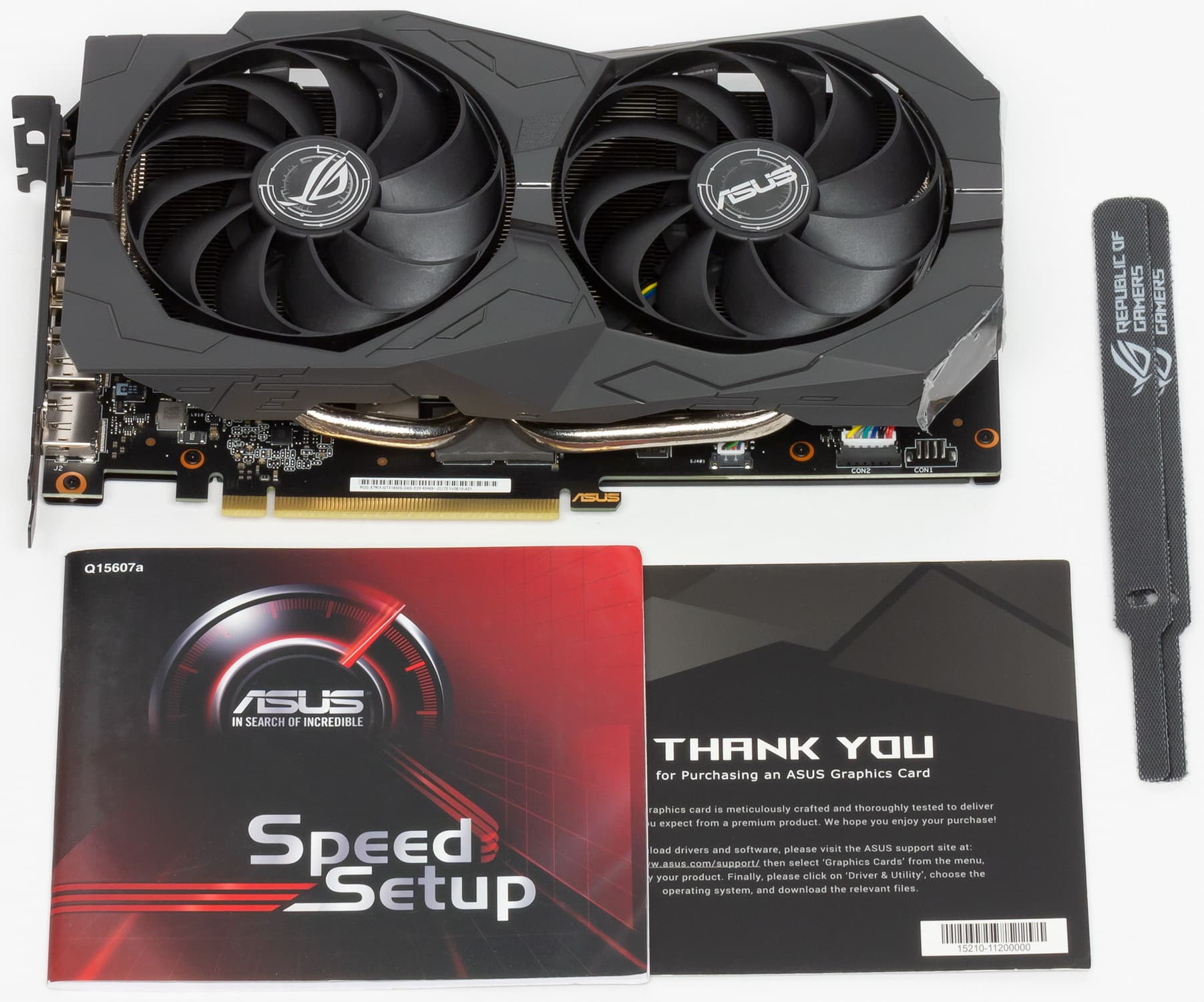

Базовый комплект поставки может включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект плюс фирменные стяжки.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

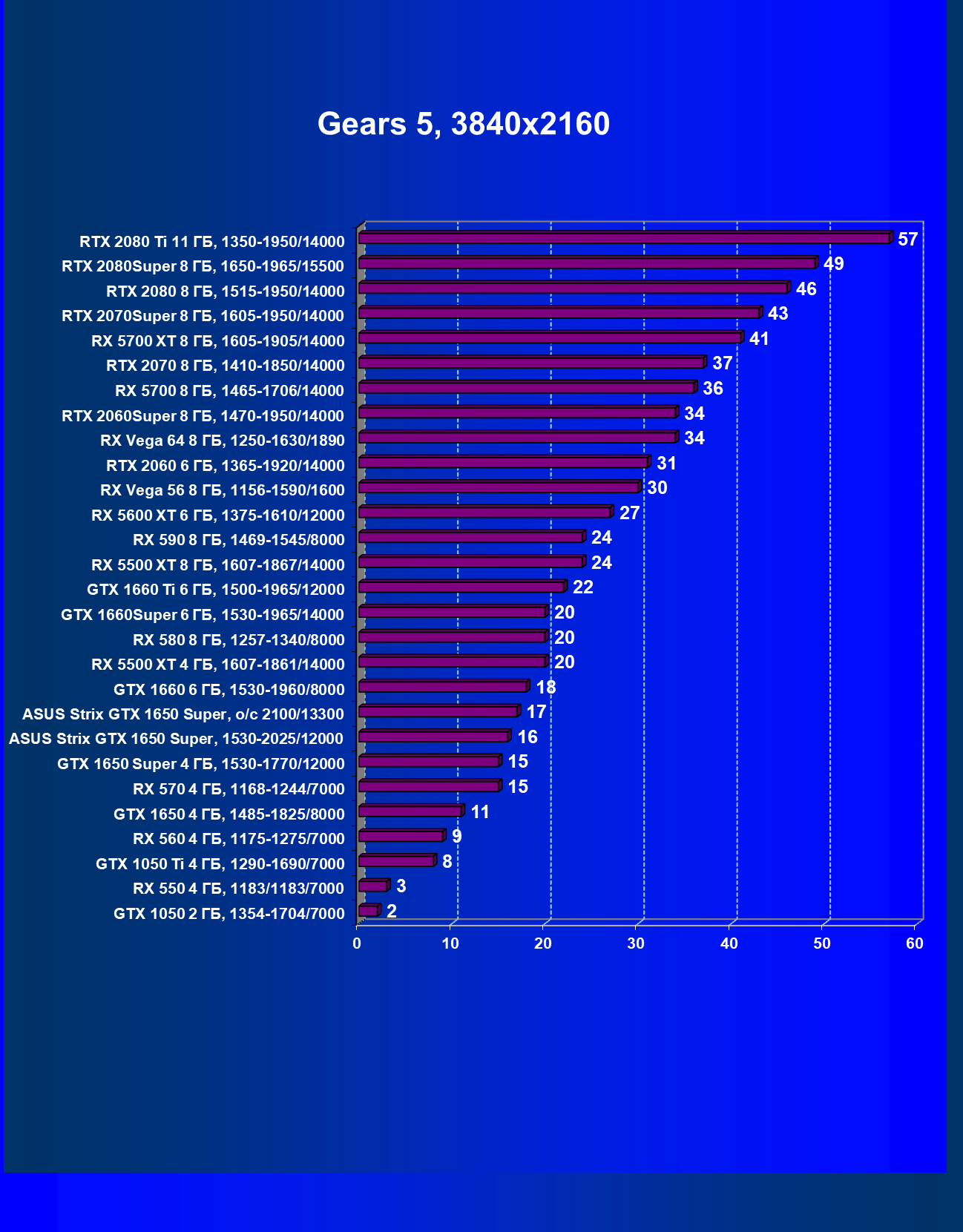

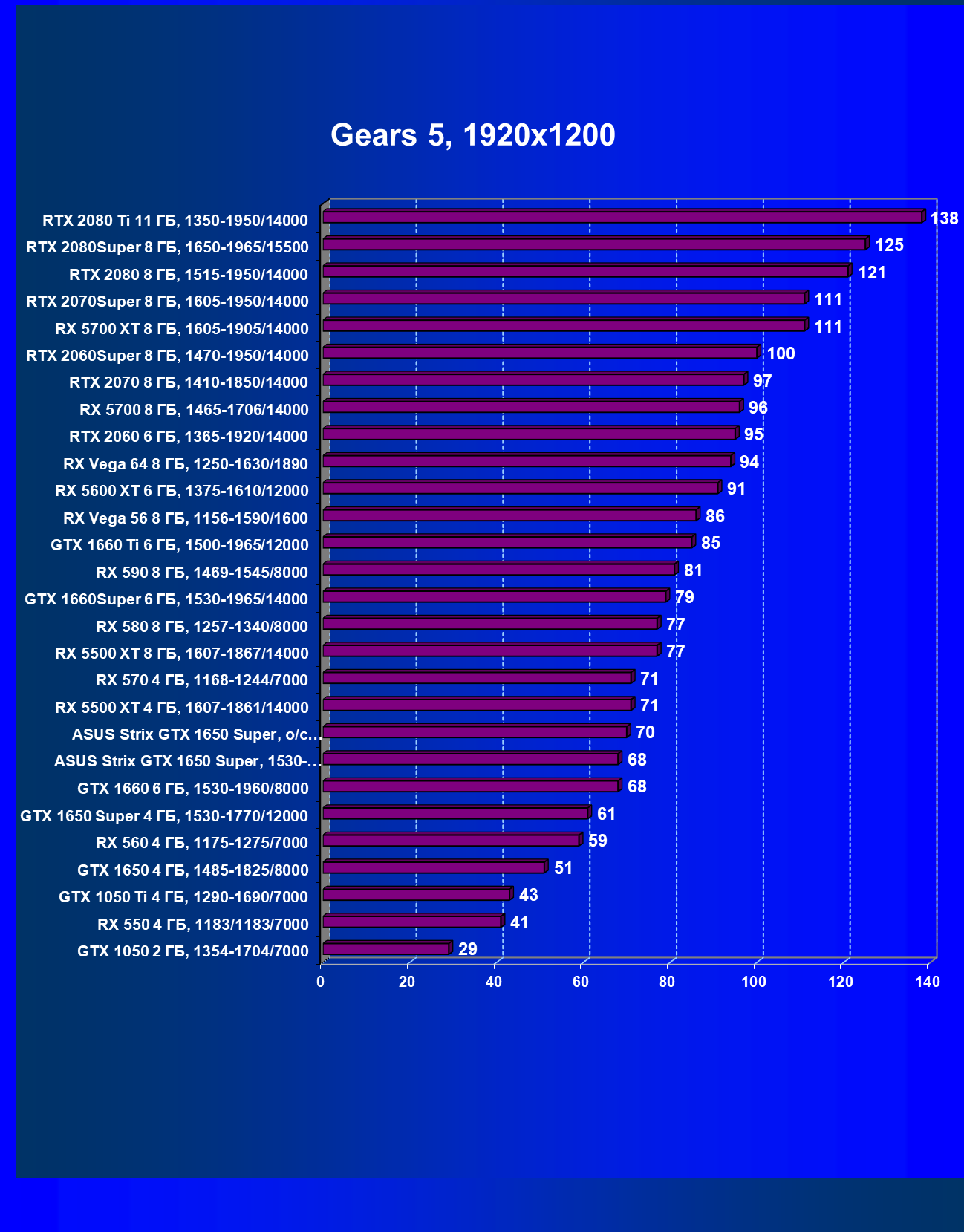

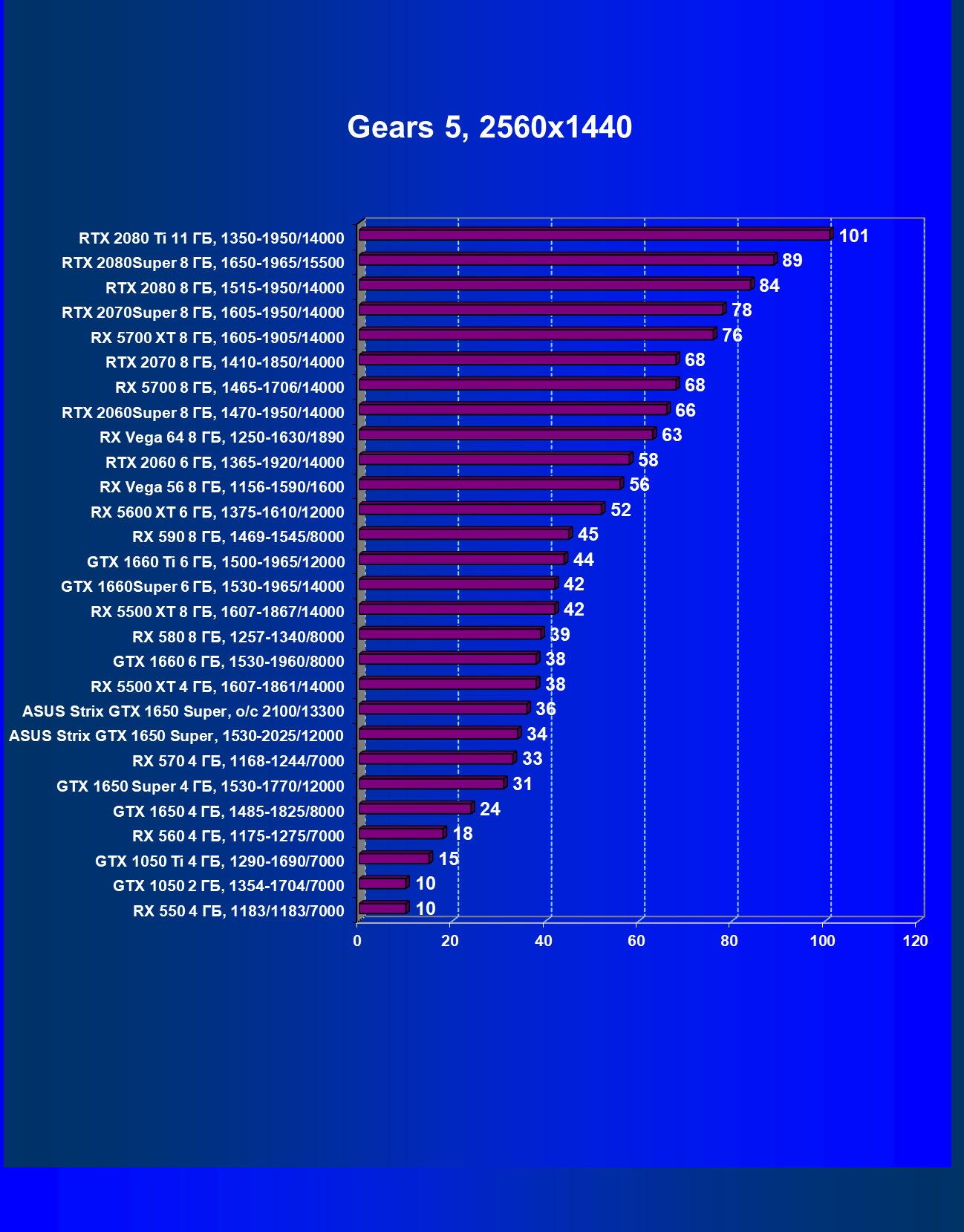

- Gears 5 (Xbox Game Studios/The Coalition)

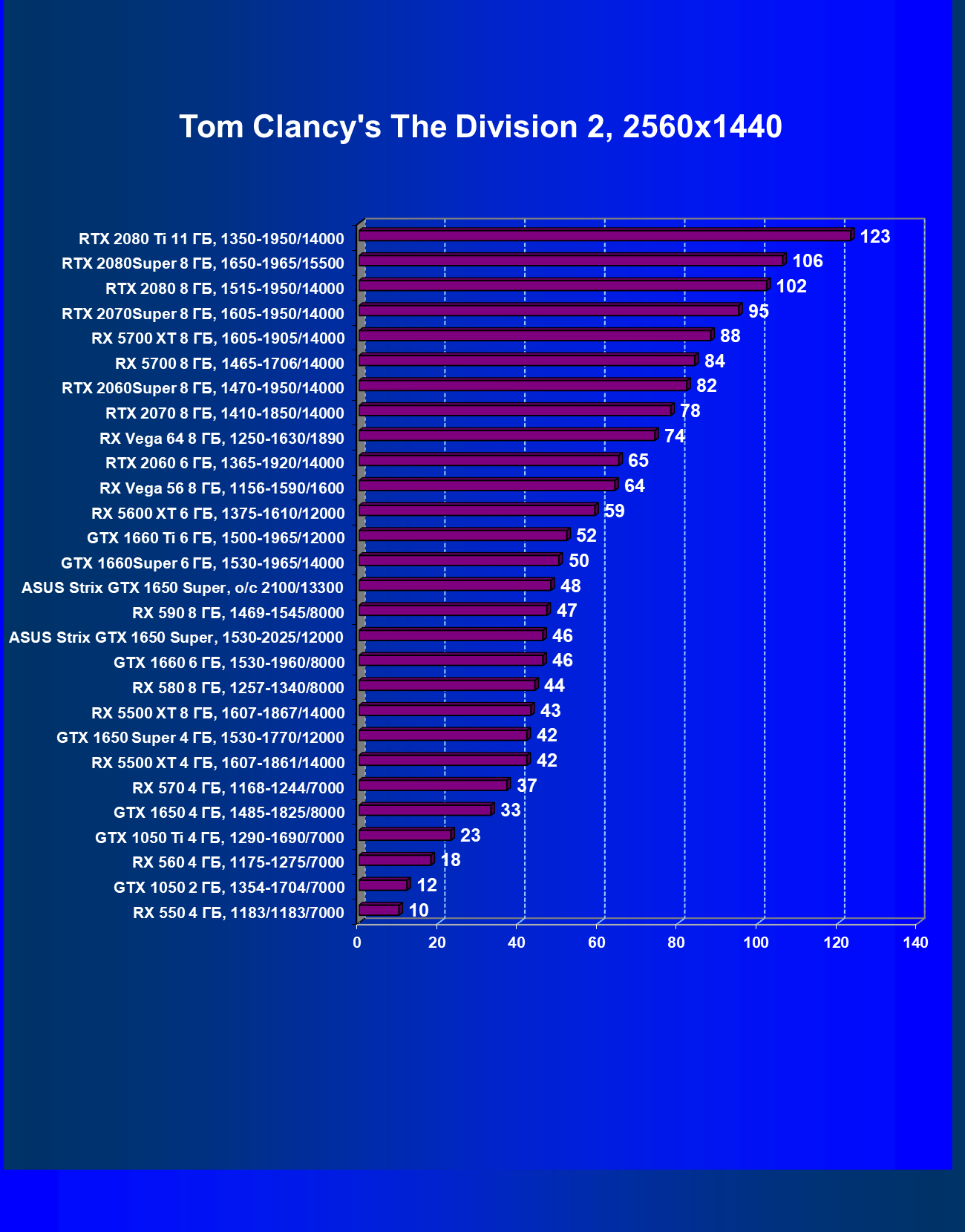

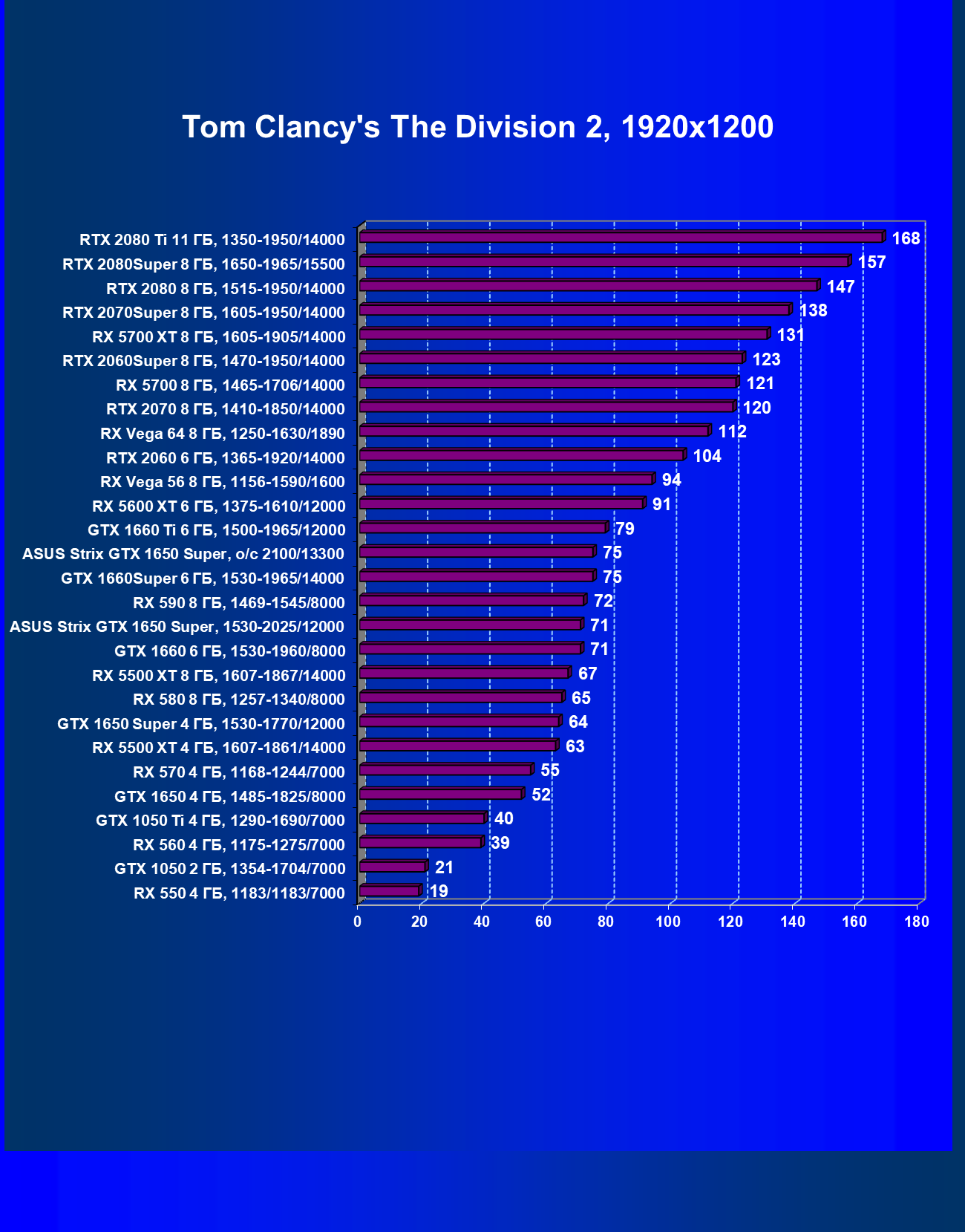

- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

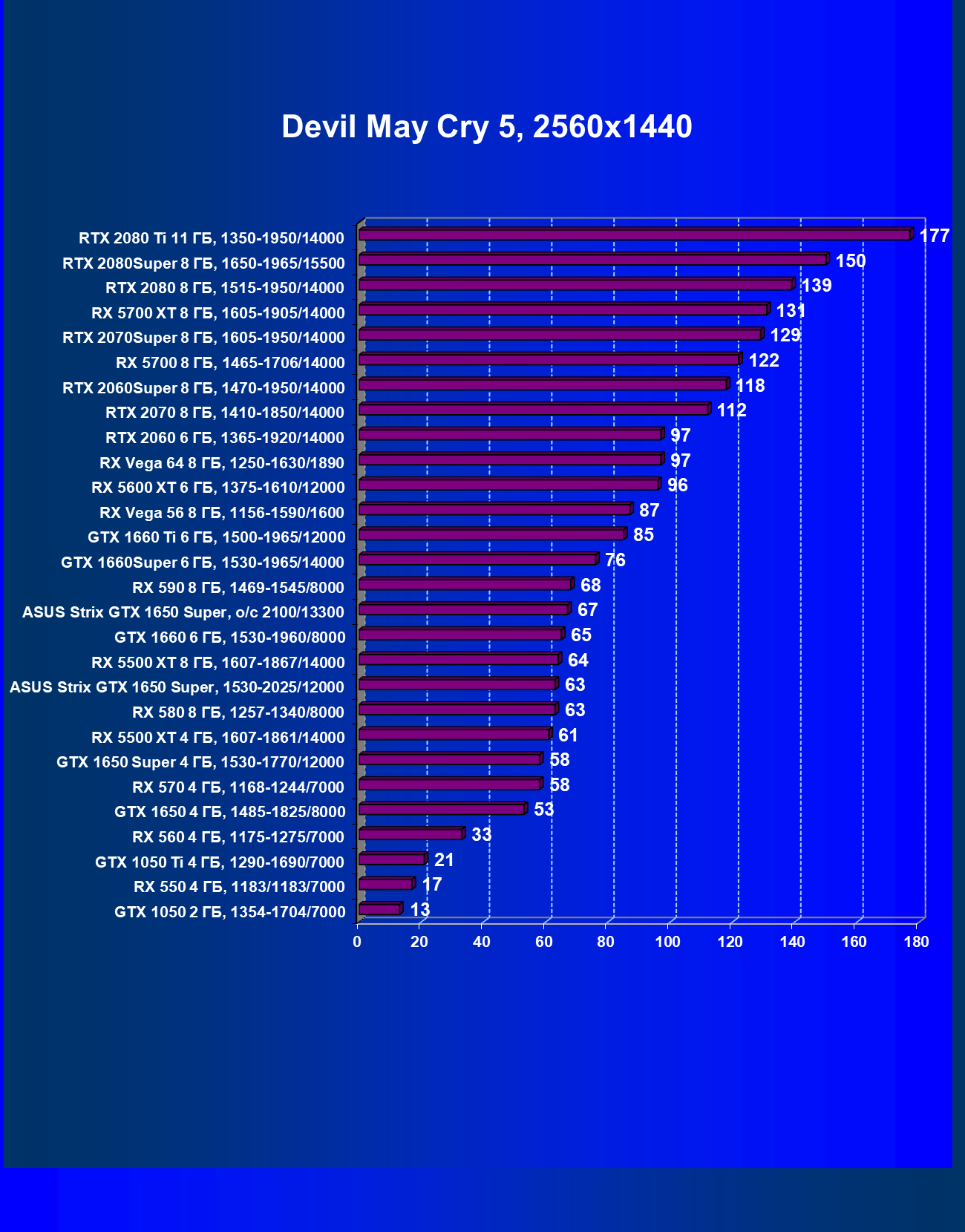

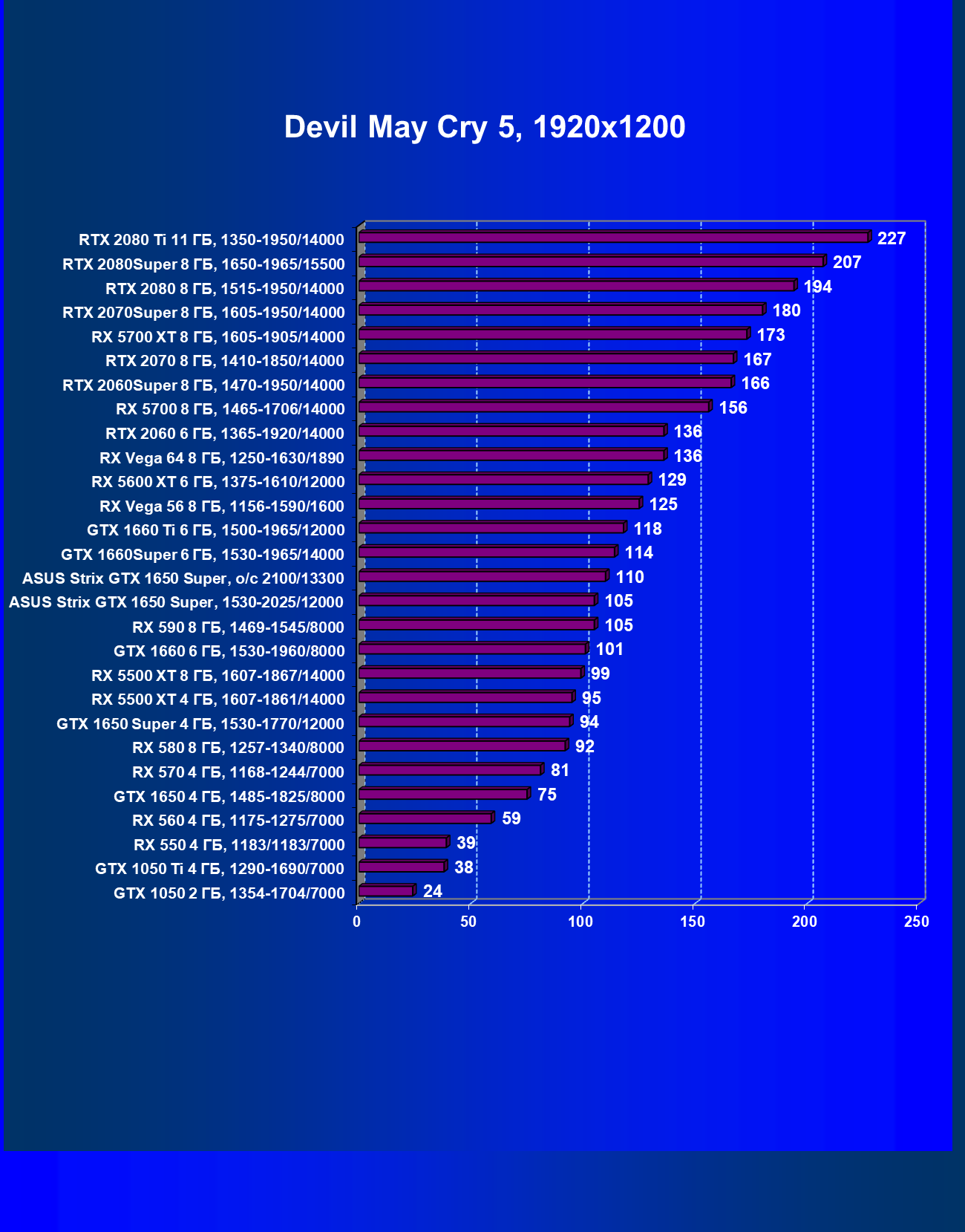

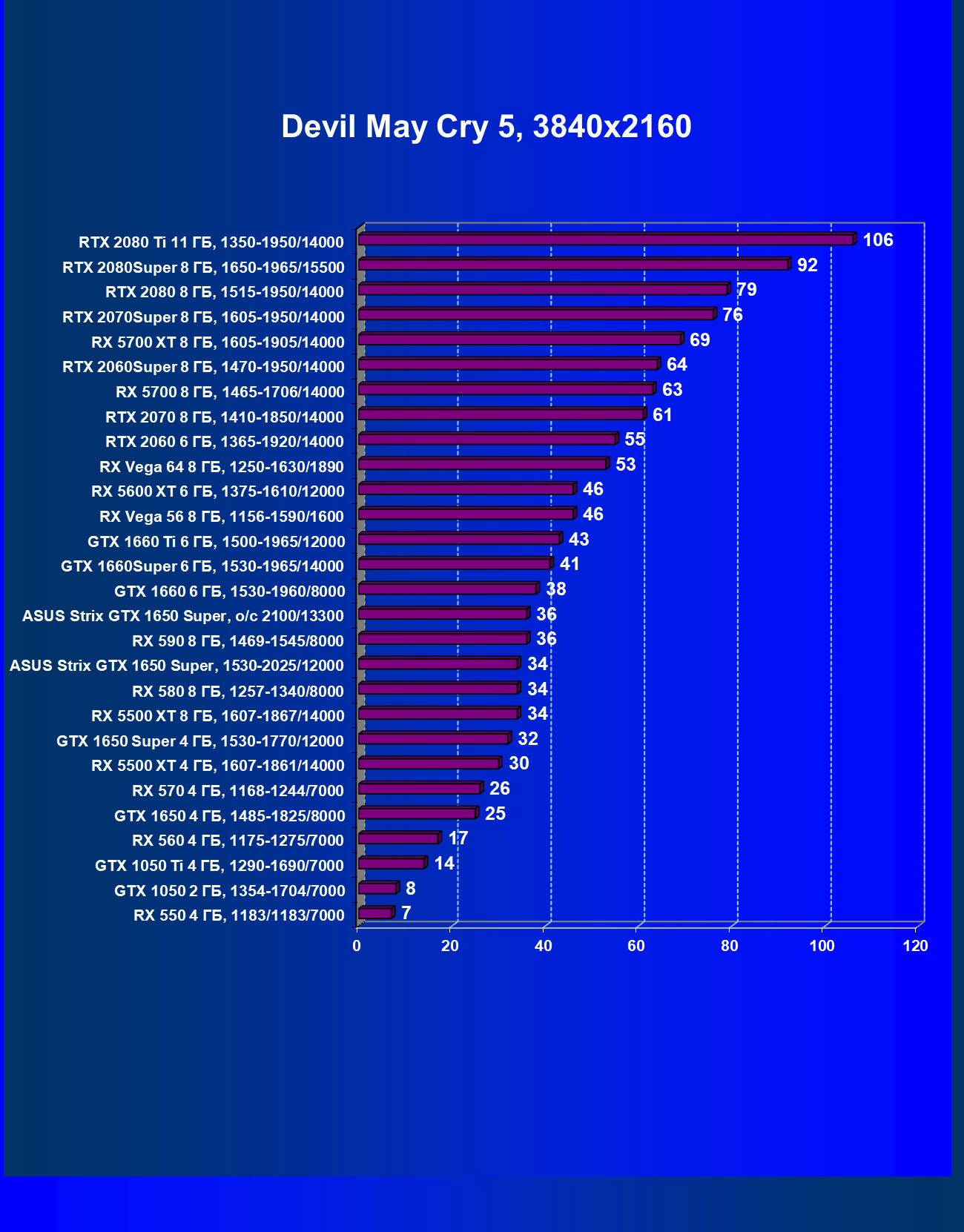

- Devil May Cry 5 (Capcom/Capcom)

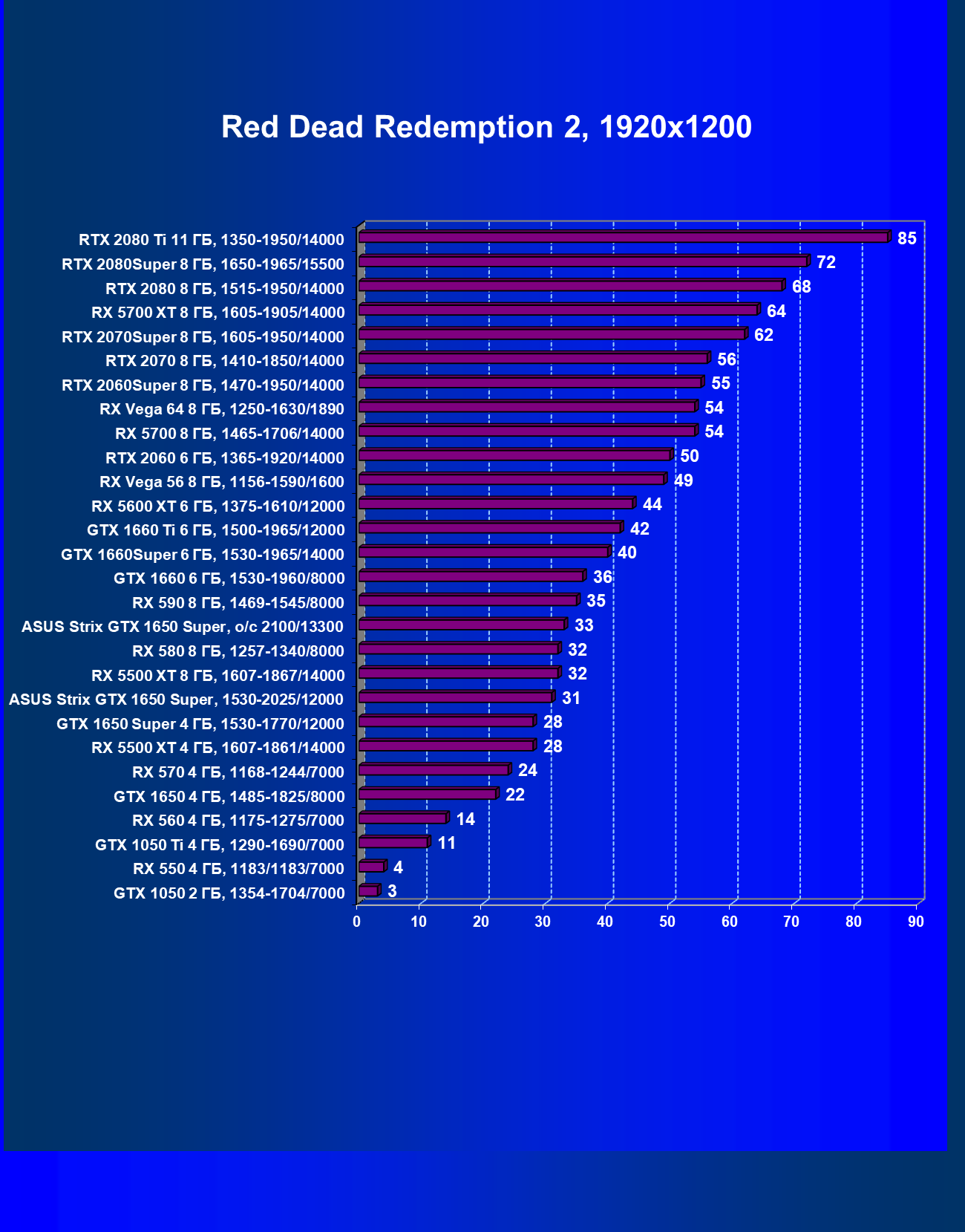

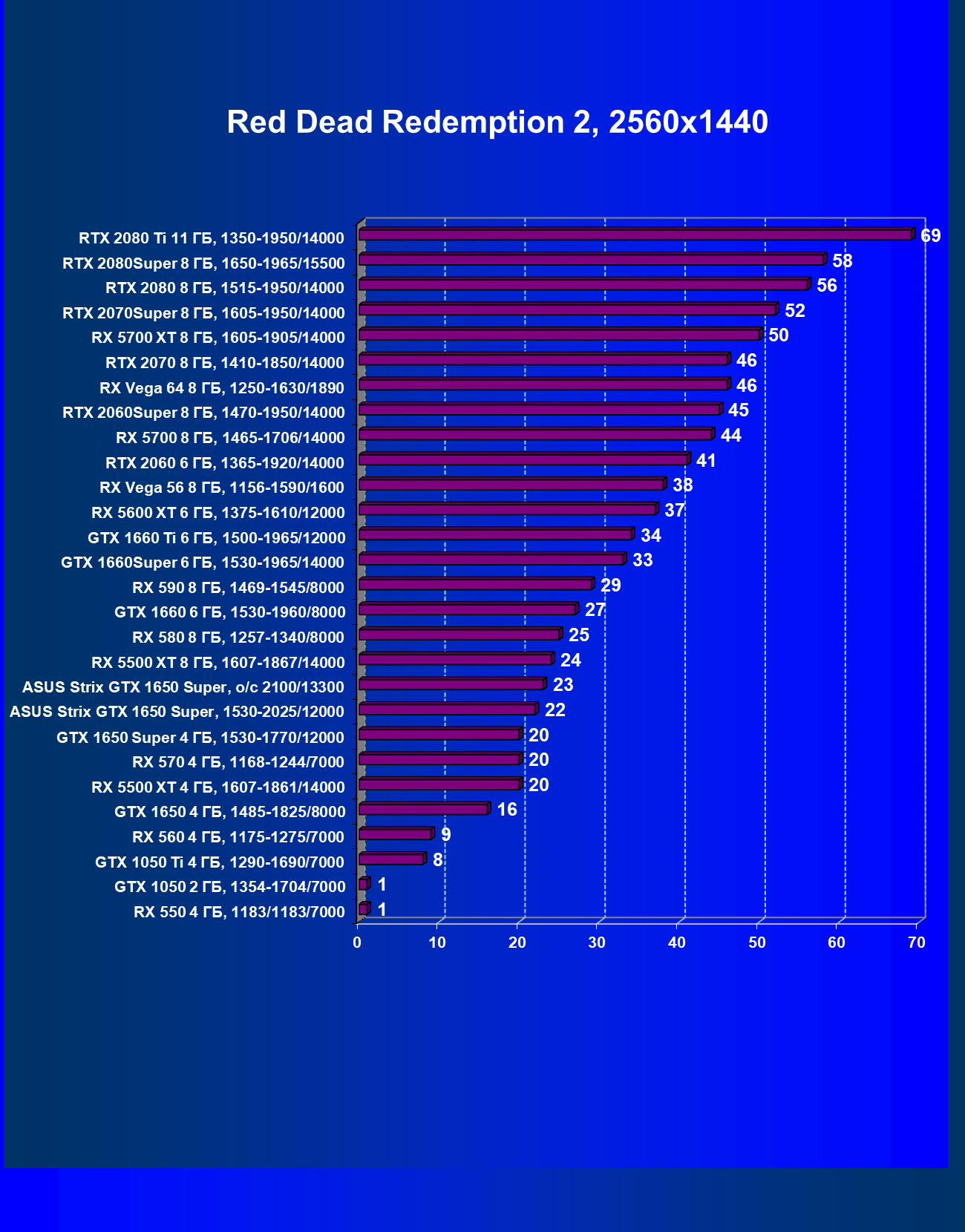

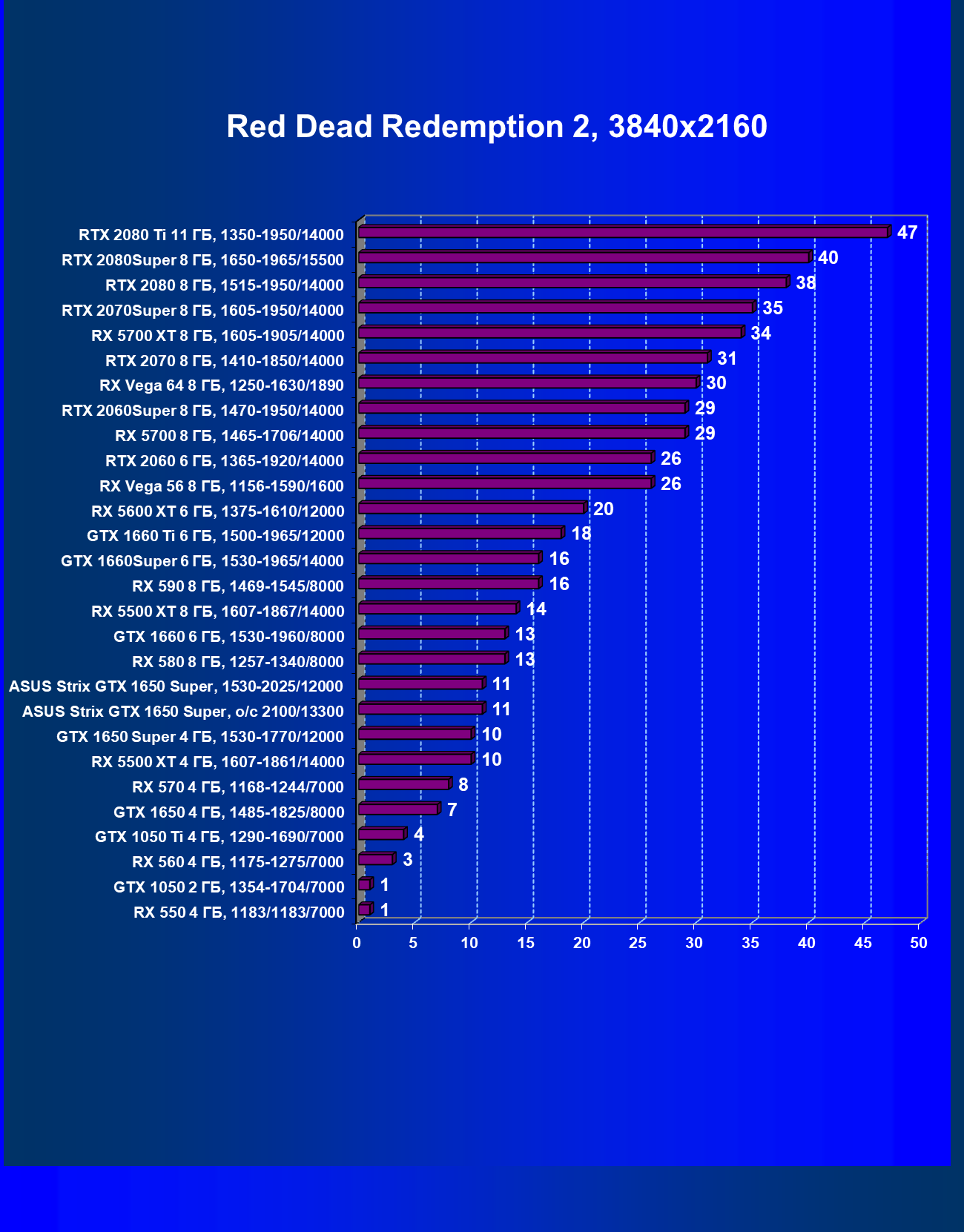

- Red Dead Redemption 2 (Rockstar)

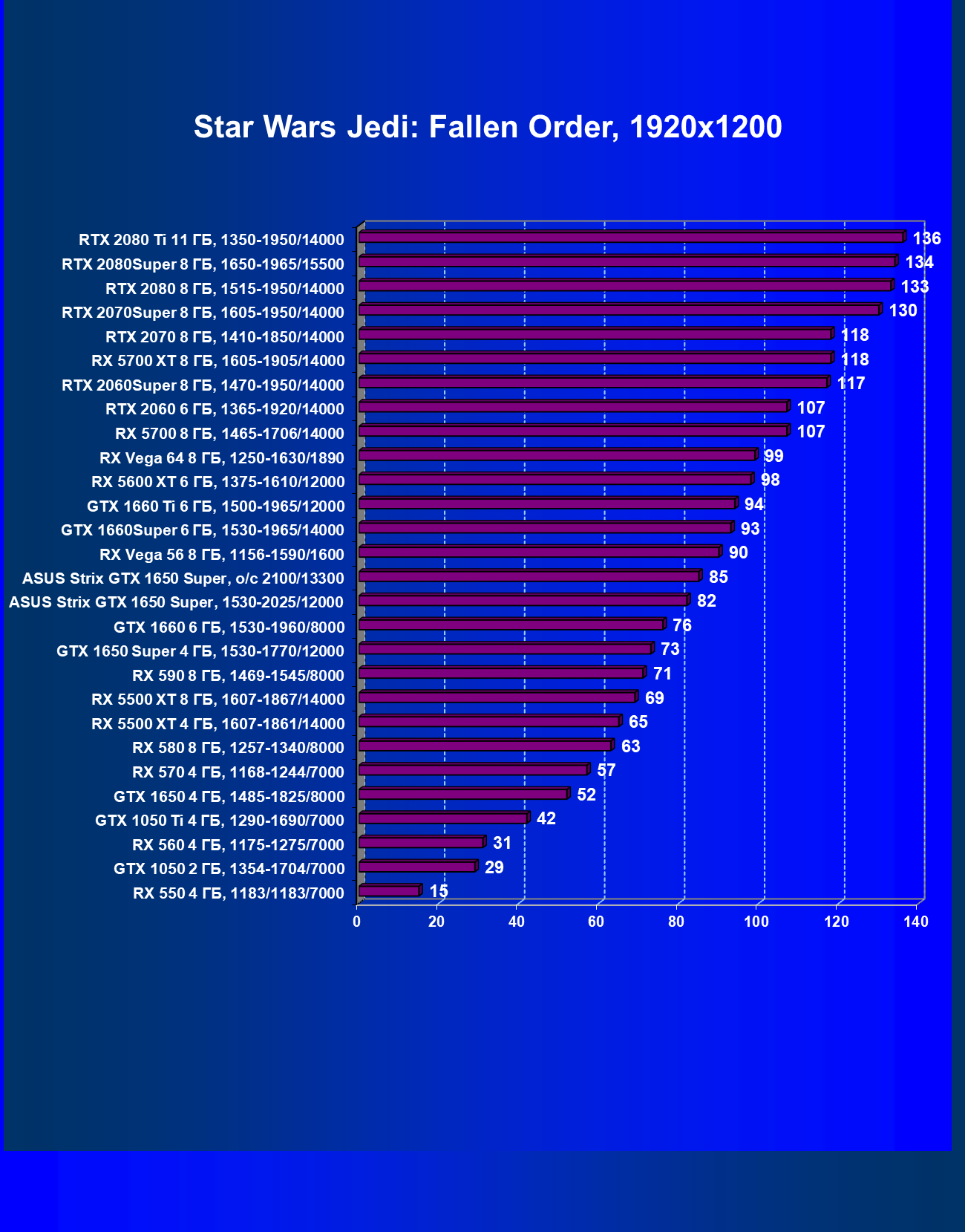

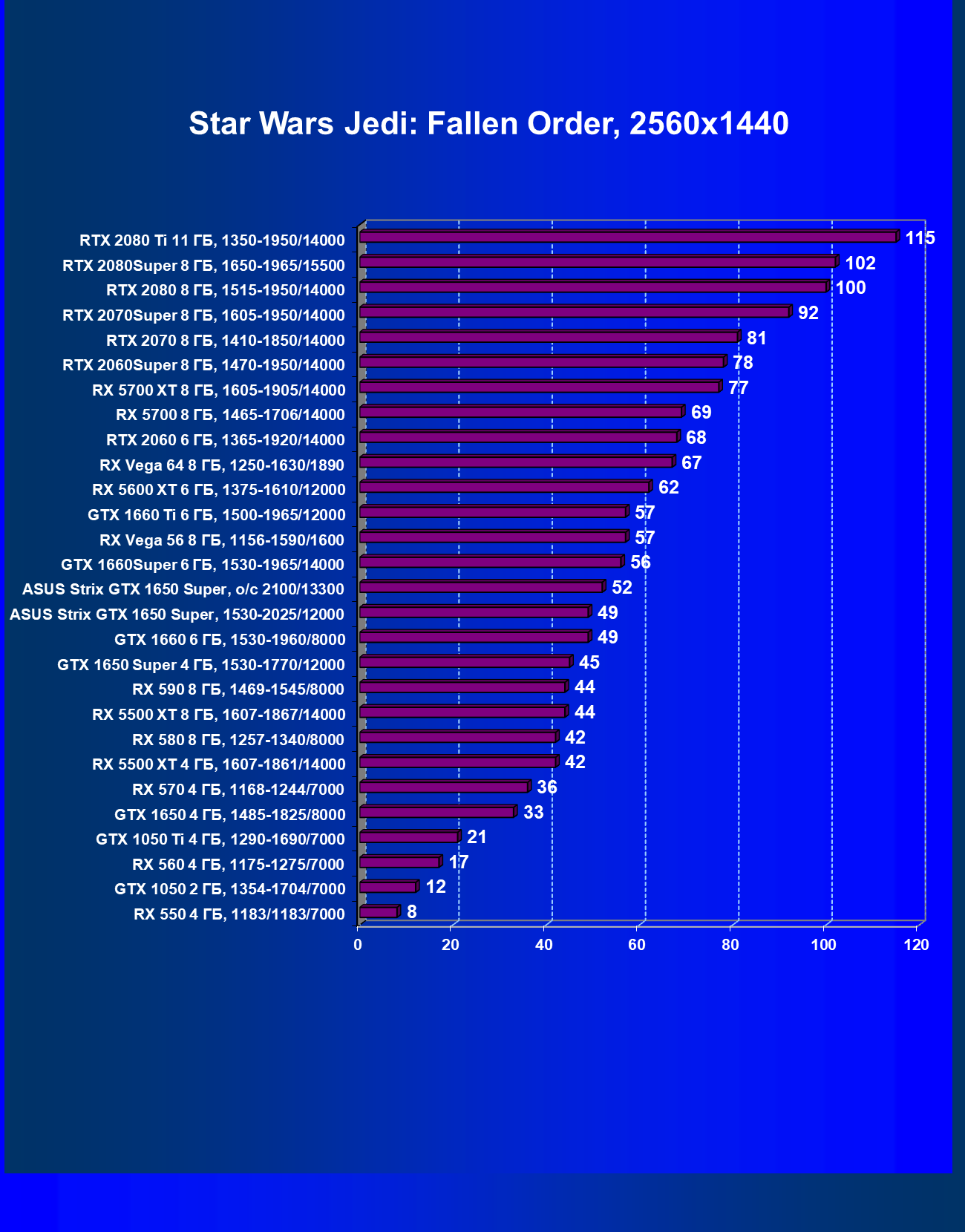

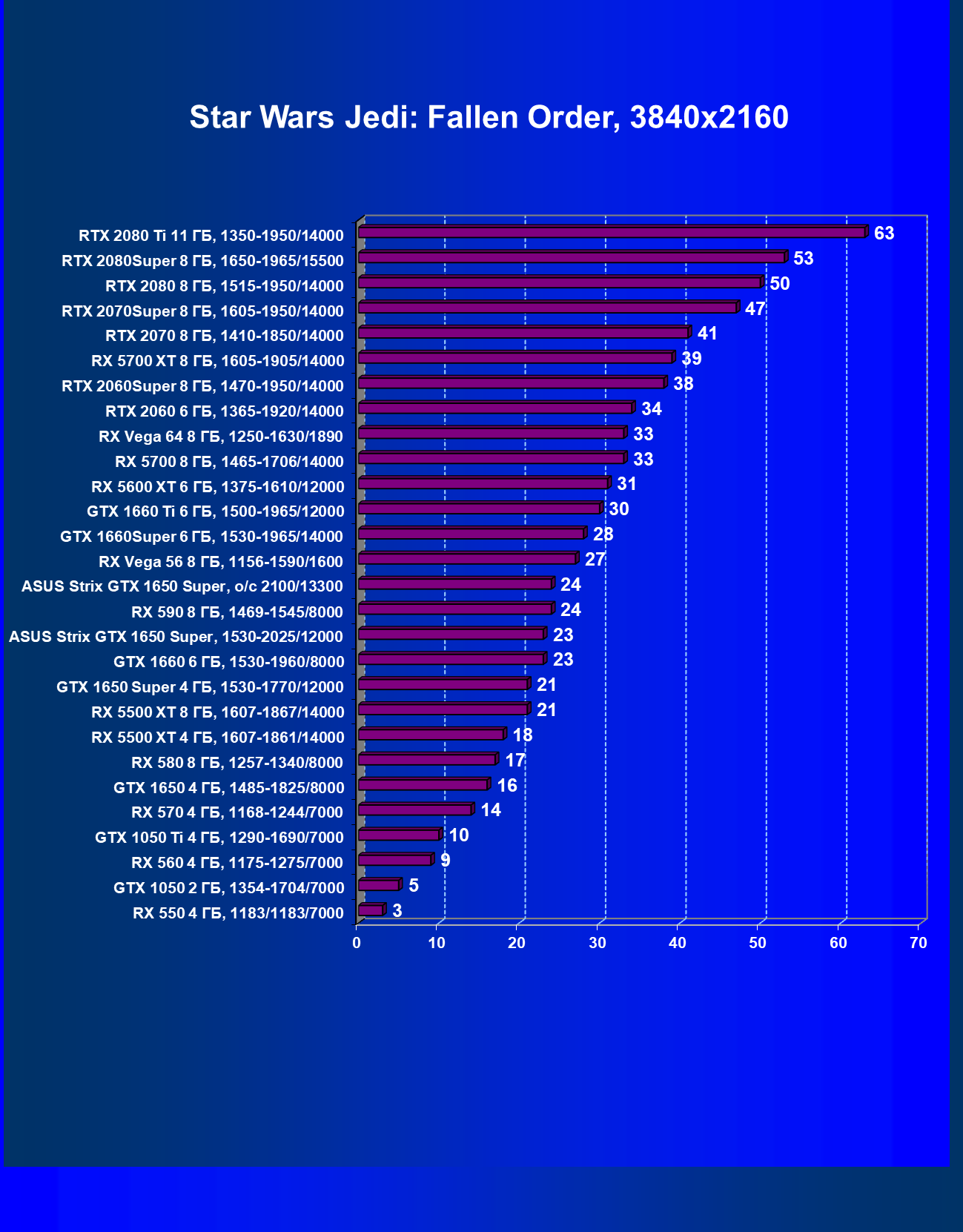

- Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)

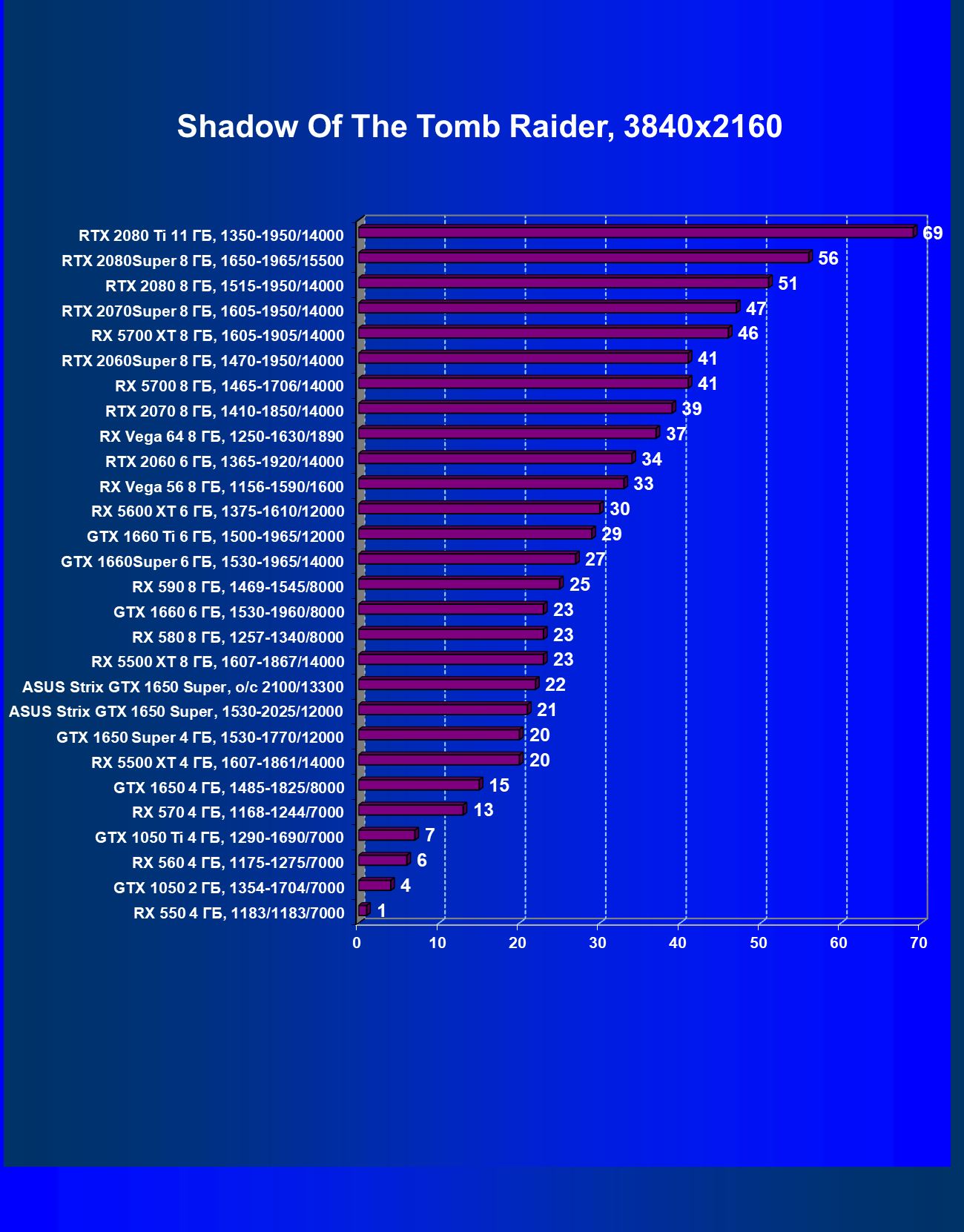

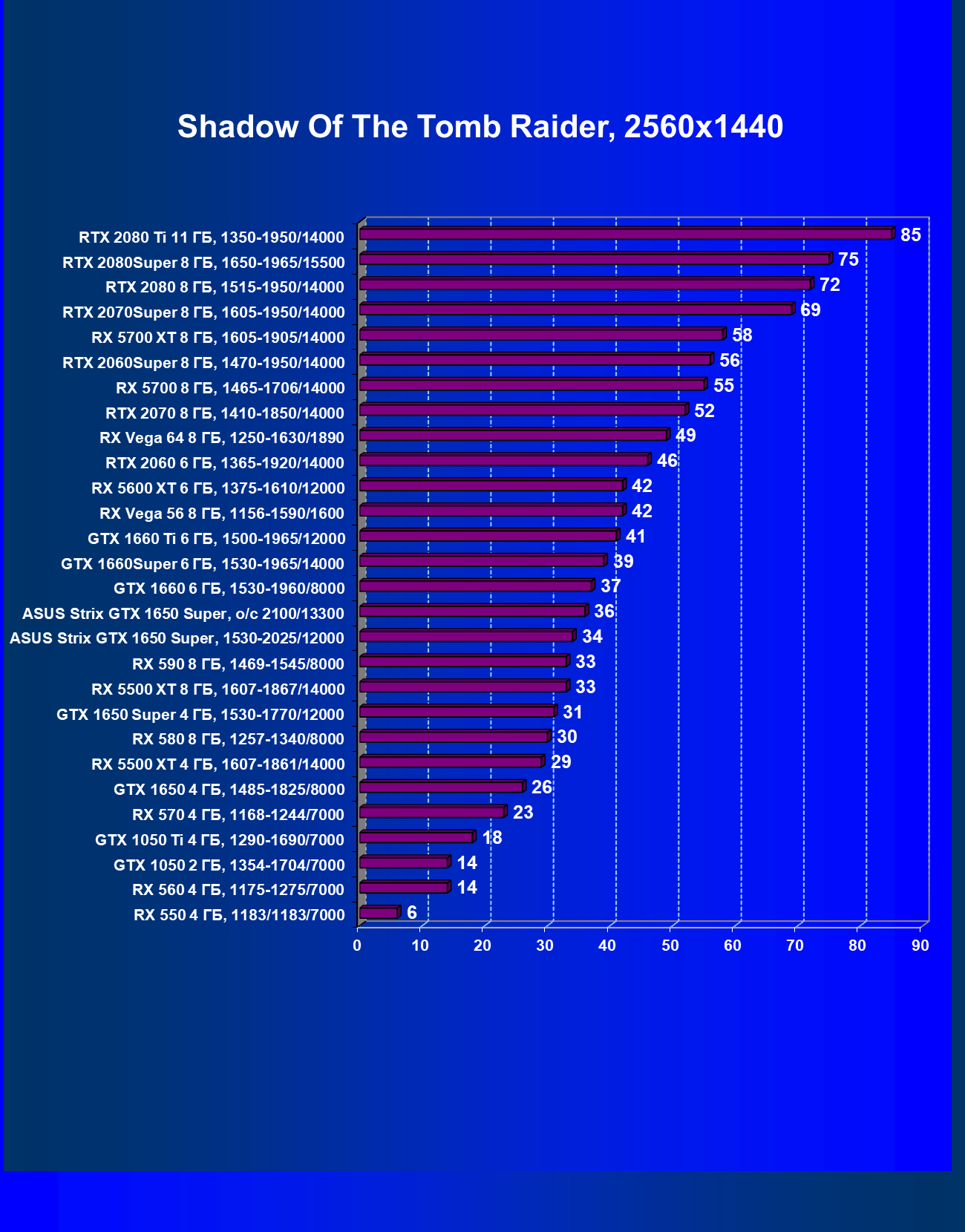

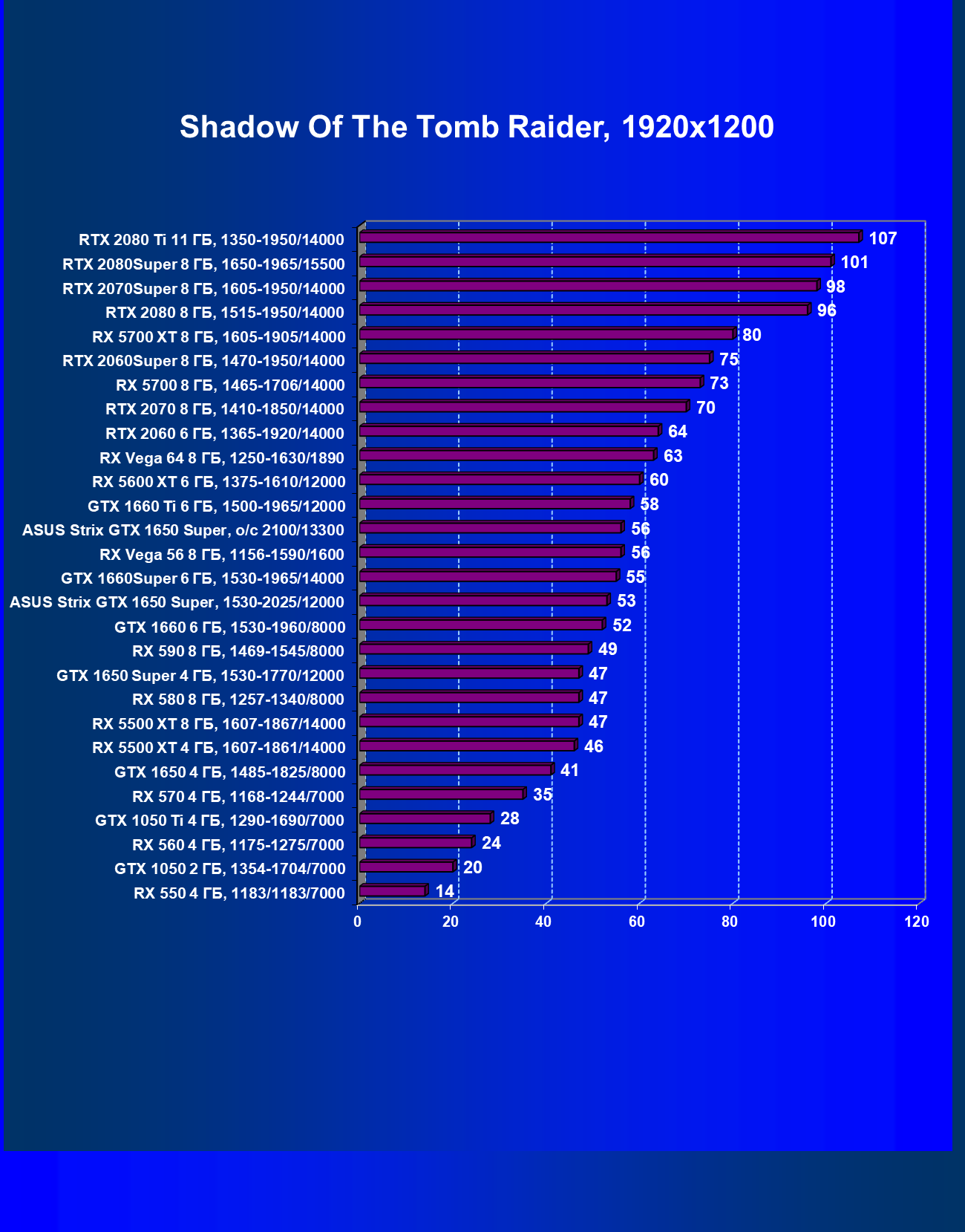

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен

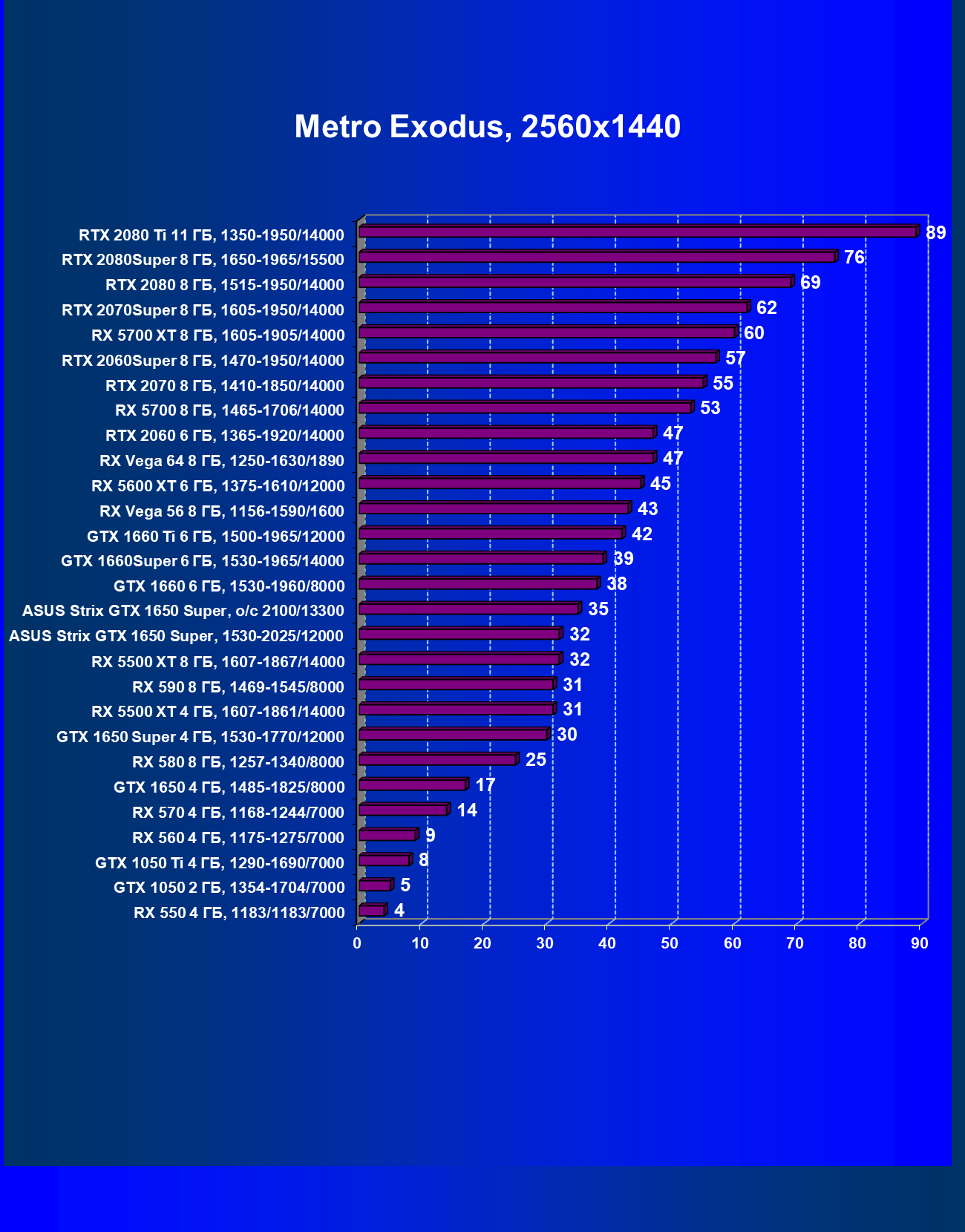

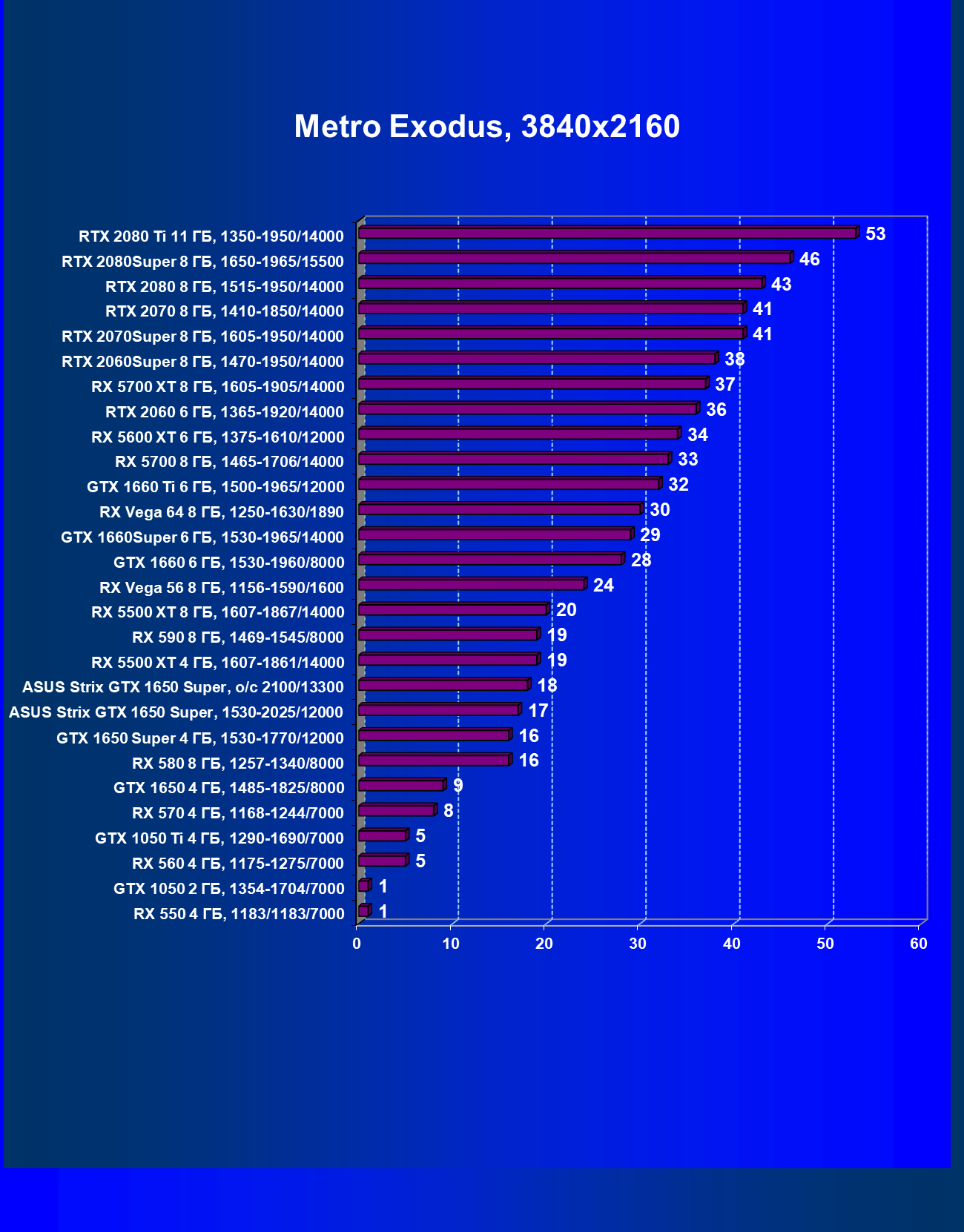

- Metro Exodus (4A Games/Deep Silver/Epic Games)

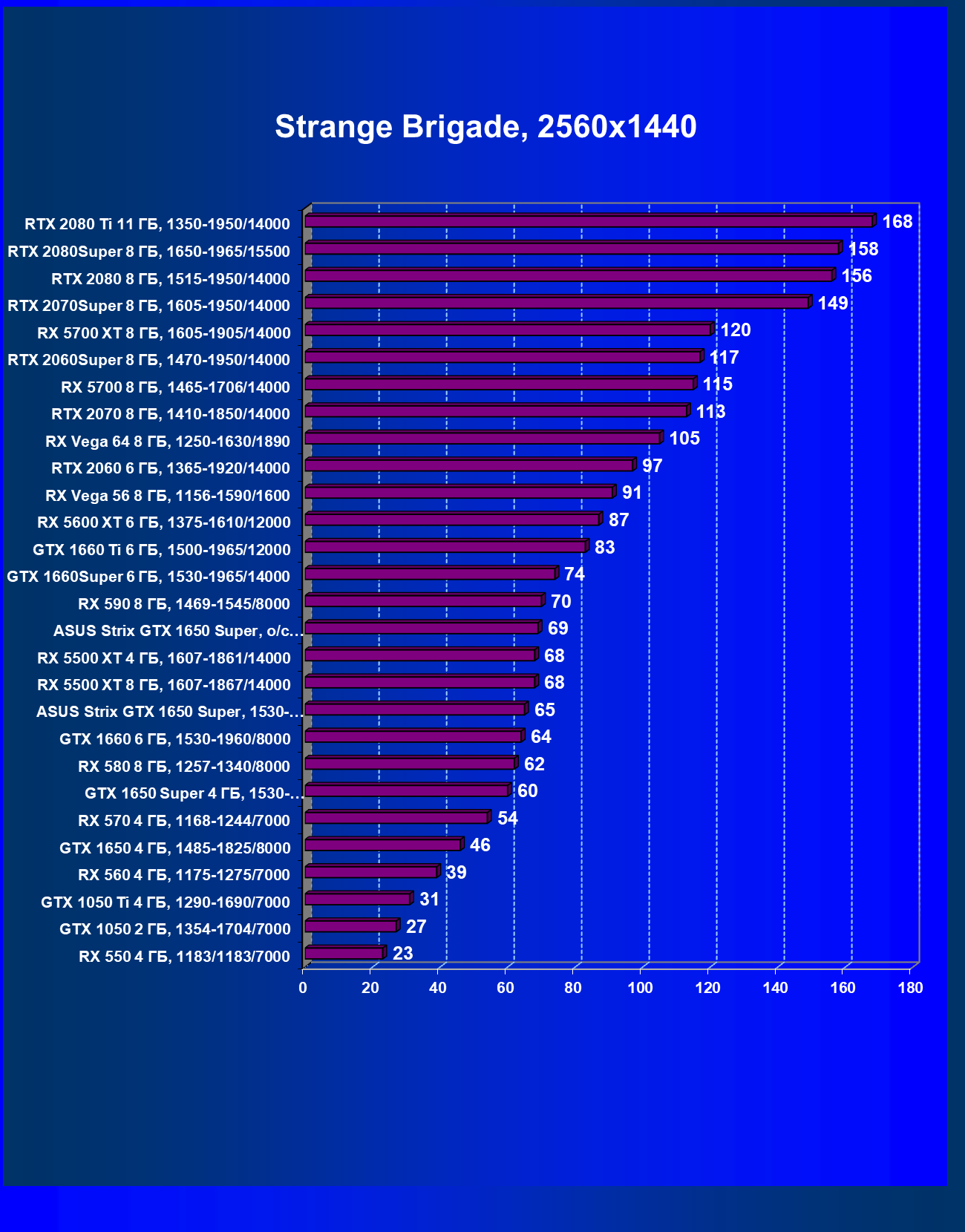

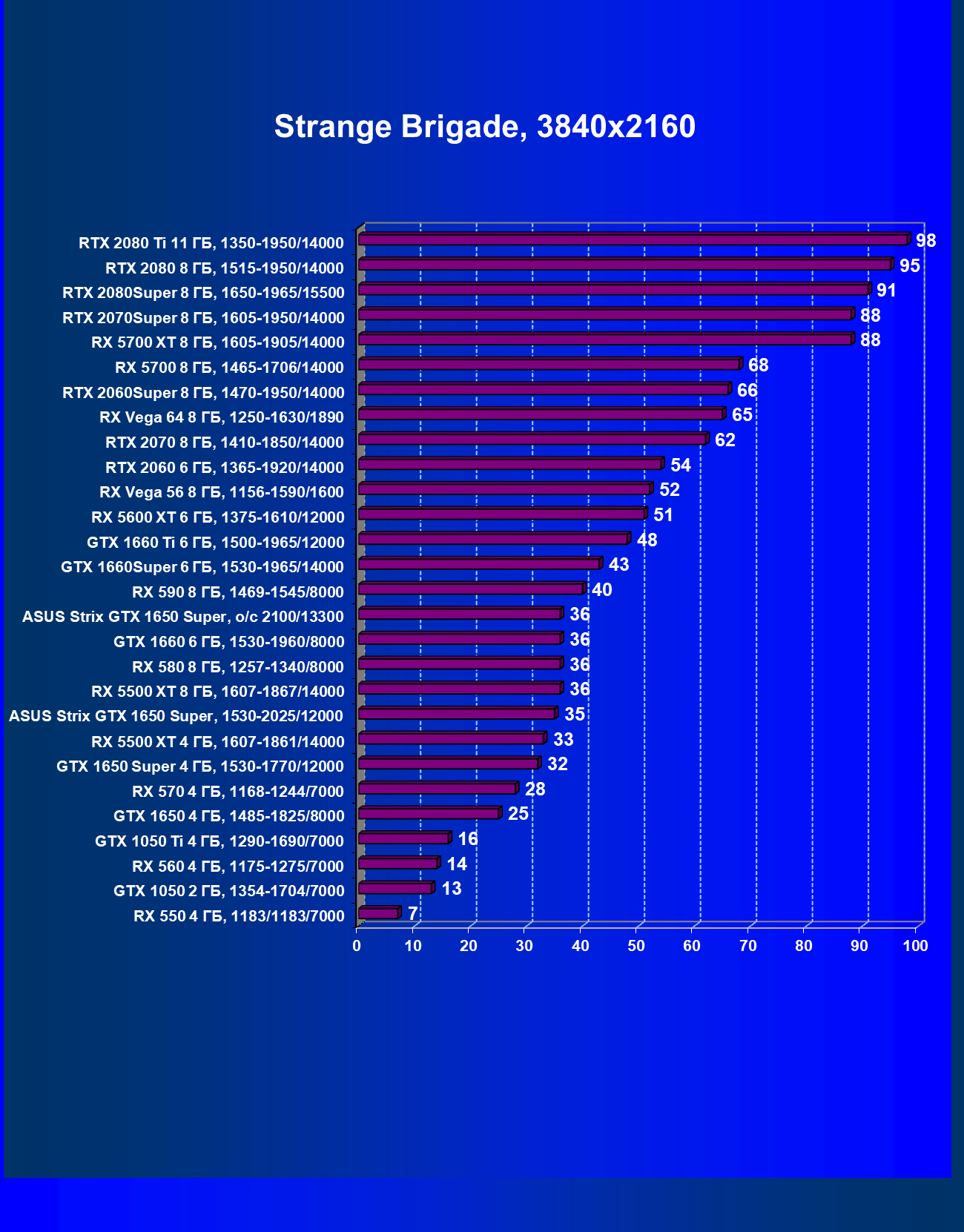

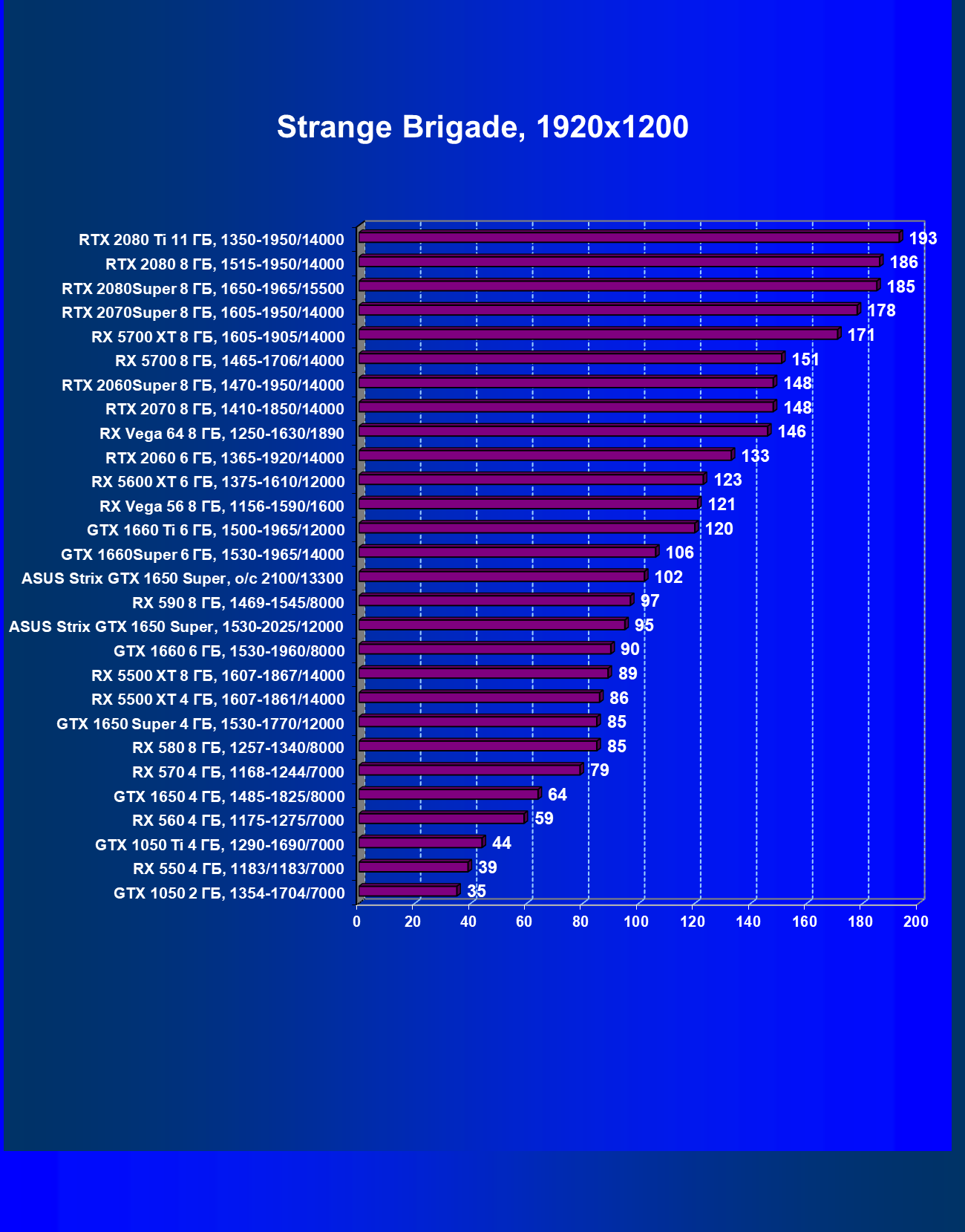

- Strange Brigade (Rebellion Developments/Rebellion Developments)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят GTX 1650 Super и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на начало мая 2020 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 16 | GTX 1660 6 ГБ, 1530—1960/8000 | 600 | 343 | 17 500 |
| 17 | Asus Strix GTX 1650 Super, разгон до 2100/13300 | 580 | 358 | 16 200 |
| 18 | RX 5500 XT 8 ГБ, 1607—1867/14000 | 570 | 320 | 17 800 |
| 19 | Asus Strix GTX 1650 Super, 1530—2025/12000 | 550 | 340 | 16 200 |
| 20 | RX 580 8 ГБ, 1257—1340/8000 | 530 | 294 | 18 000 |
| 21 | RX 5500 XT 4 ГБ, 1607—1861/14000 | 520 | 335 | 15 500 |
| 22 | GTX 1650 Super 4 ГБ, 1530—1770/12000 | 500 | 357 | 14 000 |
| 23 | RX 570 4 ГБ, 1168—1244/7000 | 410 | 293 | 14 000 |
Если референс-карта GTX 1650 Super чуть проигрывает сопернику в лице Radeon RX 5500 XT 4 ГБ, то карта Asus за счет повышенных частот OC Mode (средний прирост производительности +9,3%) обошла RX 5500 XT 4 ГБ и приблизилась к 8-гигабайтному варианту этого ускорителя. При ручном разгоне (средний прирост производительности +15%) эта же карта Asus обошла всех прямых соперников и вплотную подошла к более дорогому ускорителю GTX 1660.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | Asus Strix GTX 1650 Super, разгон до 2100/13300 | 358 | 580 | 16 200 |
| 02 | GTX 1650 Super 4 ГБ, 1530—1770/12000 | 357 | 500 | 14 000 |
| 03 | GTX 1660 6 ГБ, 1530—1960/8000 | 343 | 600 | 17 500 |
| 05 | Asus Strix GTX 1650 Super, 1530—2025/12000 | 340 | 550 | 16 200 |
| 06 | RX 5500 XT 4 ГБ, 1607—1861/14000 | 335 | 520 | 15 500 |
| 11 | RX 5500 XT 8 ГБ, 1607—1867/14000 | 320 | 570 | 17 800 |
| 17 | RX 580 8 ГБ, 1257—1340/8000 | 294 | 530 | 18 000 |
| 18 | RX 570 4 ГБ, 1168—1244/7000 | 293 | 410 | 14 000 |
Несколько более высокая стоимость, чем у среднего GeForce GTX 1650 Super, не позволила карте Asus обойти усредненный GTX 1650 Super (несмотря на заметный прирост производительности), однако остальные соперники уступили в этом сравнении. А с ручным разгоном видеокарта Asus вообще оказалась лидером группы — осталось лишь найти пользователей, желающих так разгонять свои видеокарты.
Напоминаем, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются.
Выводы
Asus ROG Strix GeForce GTX 1650 Super OC Edition (4 ГБ) — очень интересный вариант бюджетного ускорителя 3D-графики (при нынешнем курсе рубля дешевле 15 тысяч ничего приличного для разрешения Full HD уже и не купить). Видеокарта имеет хорошую систему охлаждения, которую легко сделать бесшумной при низкой нагрузке, а в играх эта СО шумит умеренно, особенно в более тихом режиме Q Mode. Толщина у карты чуть меньше, чем обычно, но все-таки в два слота она не уложится. Подсветка — чисто формальная (а те, кто не готов смириться даже с маленьким светящимся логотипом, могут отключить ее вовсе, специальной кнопкой). Поклонники разгона могут поставить утилиту Asus GPU Tweak II, включить OC Mode и экспериментировать — излишнего разгона драйвера Nvidia все равно не допустят. Цены... ну, выше, чем хотелось бы, но они меняются со временем.
В целом GeForce GTX 1650 Super предназначен для тех энтузиастов ПК-игр, которые планируют играть в разрешении Full HD при использовании настроек качества ниже максимальных (возможно, высоких), а ради максимального качества графики придется снижать разрешение.
