Обзор видеокарты Asus Dual GeForce RTX 2060 Super Evo OC (8 ГБ)

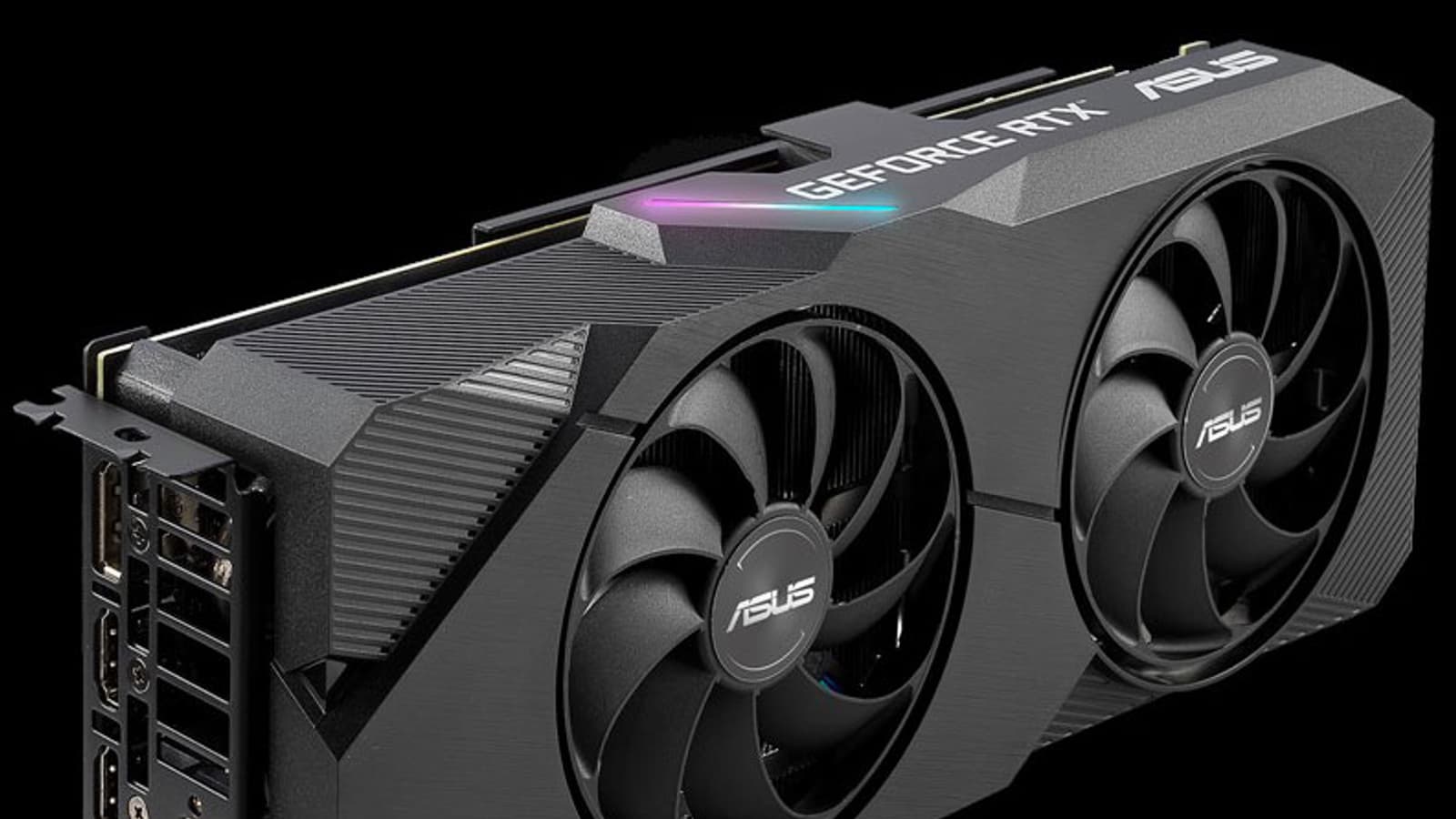

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Dual GeForce RTX 2060 Super Evo OC 8 ГБ 256-битной GDDR6

Кратко о главном

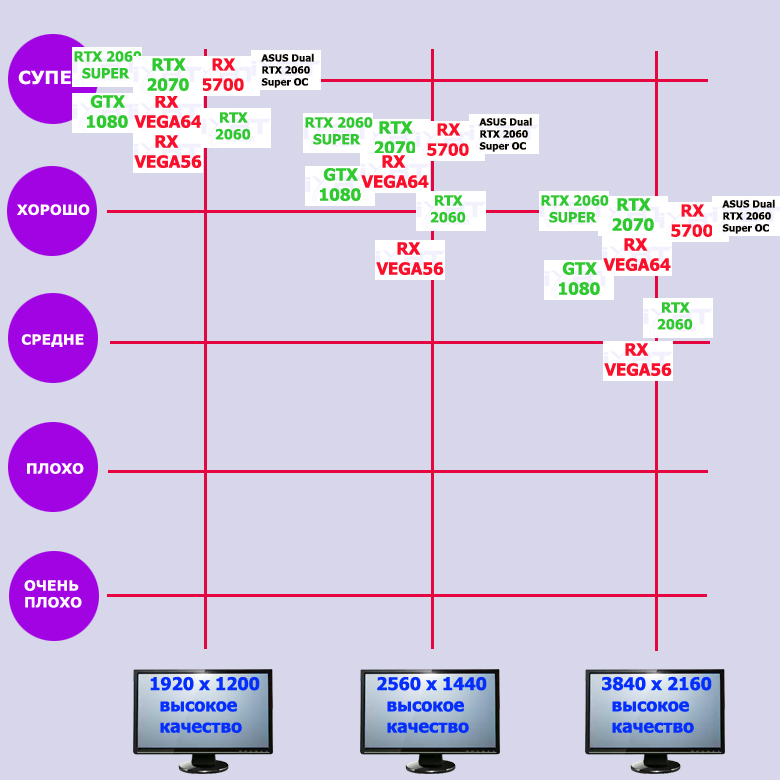

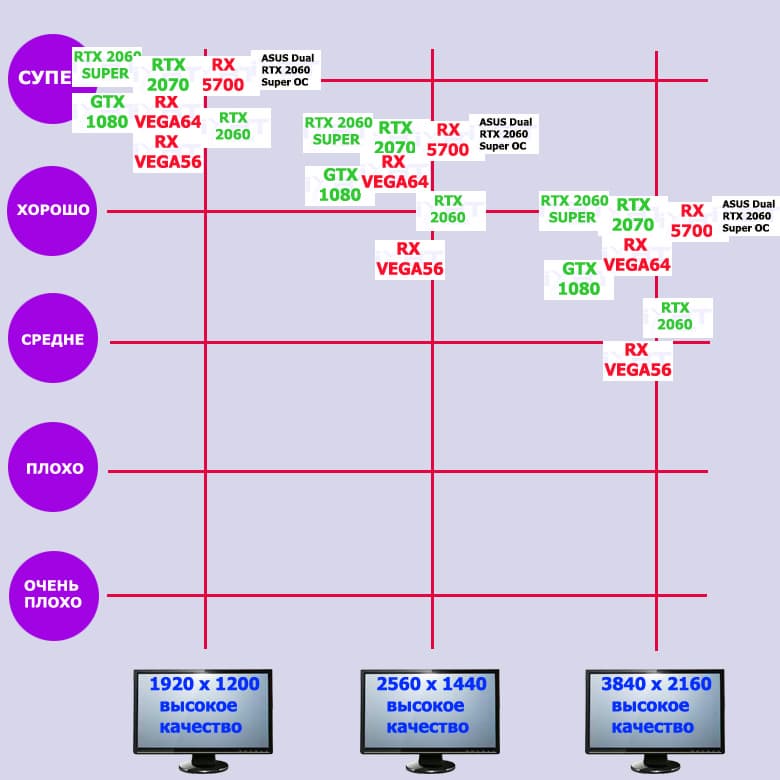

Традиционный взгляд на сводную производительность карты и ее соперников, субъективно оцененные нами по шкале из пяти градаций.

Не так давно мы повторяли, что GeForce RTX 2070 прекрасно подходит для большинства игр при максимальных настройках качества в разрешениях до 2560×1440 включительно, а некоторые не особо привередливые к графике игры отлично «бегают» даже в 4К. Это мы узнали из первого и последующих тестов. А учитывая, что RTX 2060 Super имеет производительность чуть выше, чем у RTX 2070, получается, что и RTX 2060 Super прекрасно годится для большинства игр в разрешении 2.5К! Мы помним, что его предшественник RTX 2060 с 6 ГБ памяти и урезанным GPU только дотягивался до разрешения уровня 2.5К, не обеспечивая полный комфорт в некоторых современных сложных играх в 2560×1440.

Характеристики карты

Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

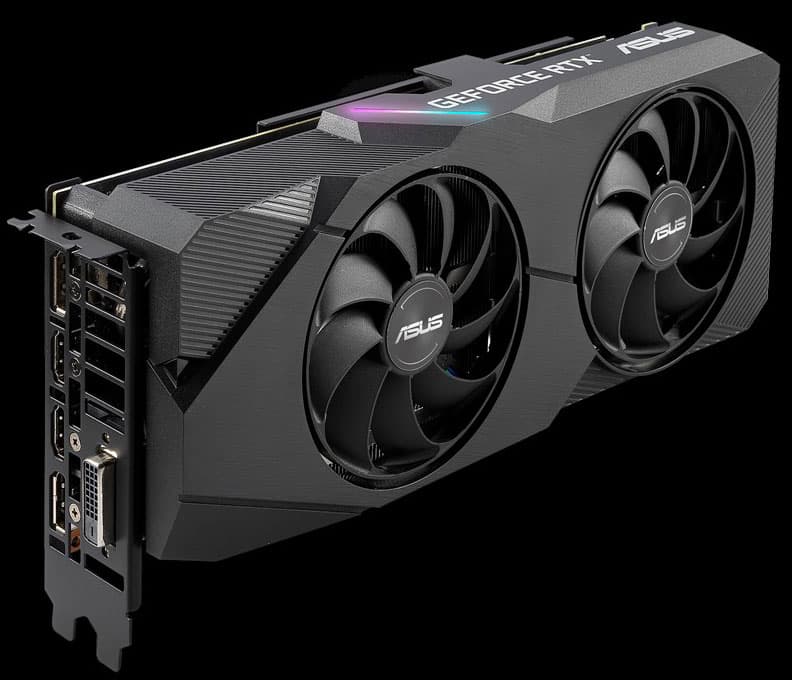

Asus Dual GeForce RTX 2060 Super Evo OC 8 ГБ 256-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU GeForce RTX 2060 Super (TU104)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц OC Mode: 1470—1815(Boost)—1950(Max)
Gaming mode: 1470—1815(Boost)—1950(Max)
1470—1650(Boost)—1950(Max)
Частота работы памяти (физическая (эффективная)), МГц 3500 (14000) 3500 (14000)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 34
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 2176
Число блоков текстурирования (BLF/TLF/ANIS) 136
Число блоков растеризации (ROP) 64
Число блоков Ray Tracing 34
Число тензорных блоков 272
Размеры, мм 270×120×58 270×100×36
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 172 180
Энергопотребление в режиме 2D, Вт 28 32
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА 27,7 30,6
Уровень шума в 2D (просмотр видео), дБА 18,0 25,0
Уровень шума в 2D (в простое), дБА 18,0 25,1
Видеовыходы 1×DVI (Dual-Link),
2×HDMI 2.0b, 2×DisplayPort 1.4
1×DVI (Dual-Link),
1×HDMI 2.0b, 2×DisplayPort 1.4
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 1 1
Питание: 6-контактные разъемы 0 0
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные предложения карты Asus

Память

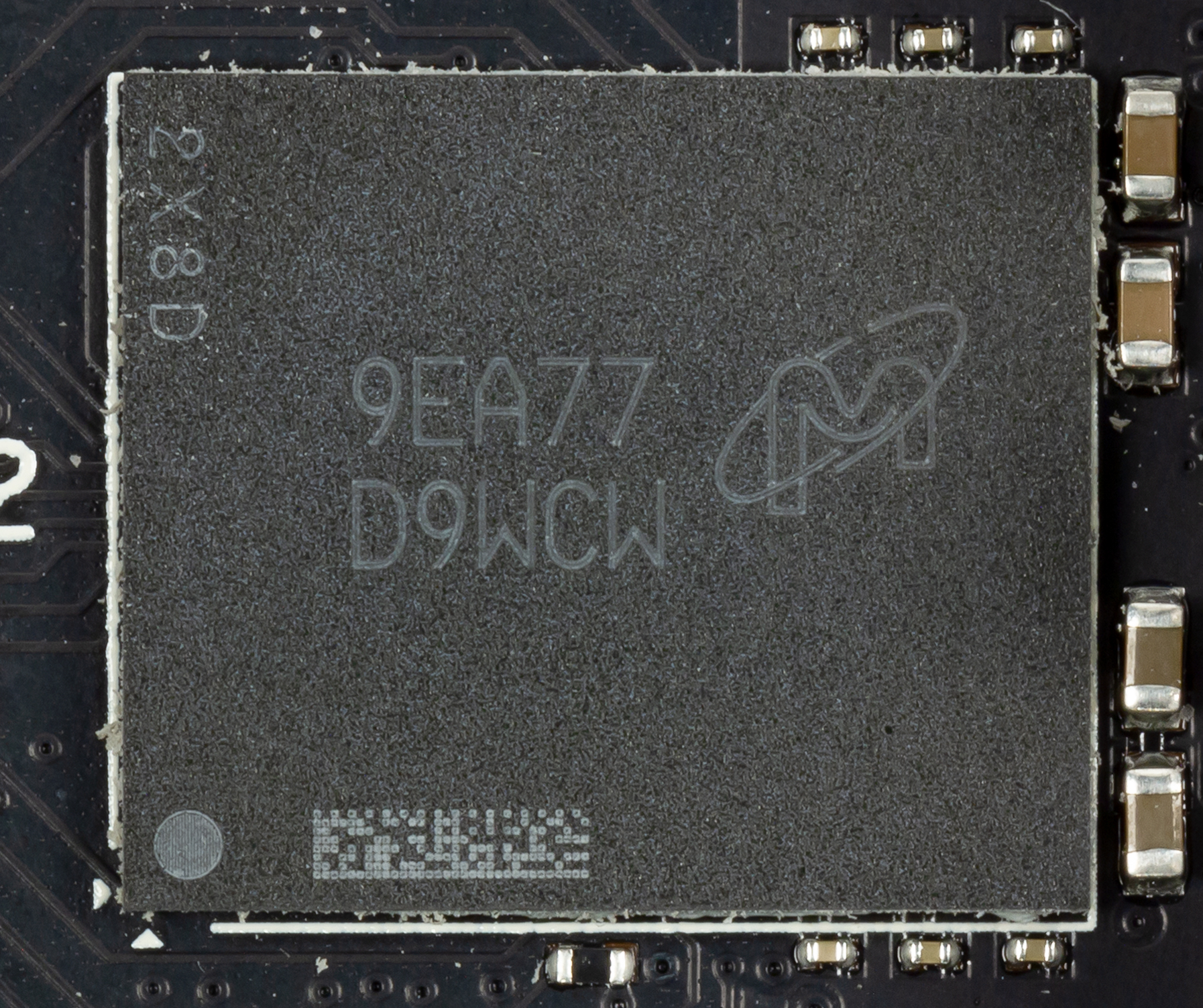

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Особенности карты и сравнение с эталонным дизайном

Asus Dual GeForce RTX 2060 Super Evo OC (8 ГБ) Nvidia GeForce GTX 2060 Super Founders Edition (8 ГБ)

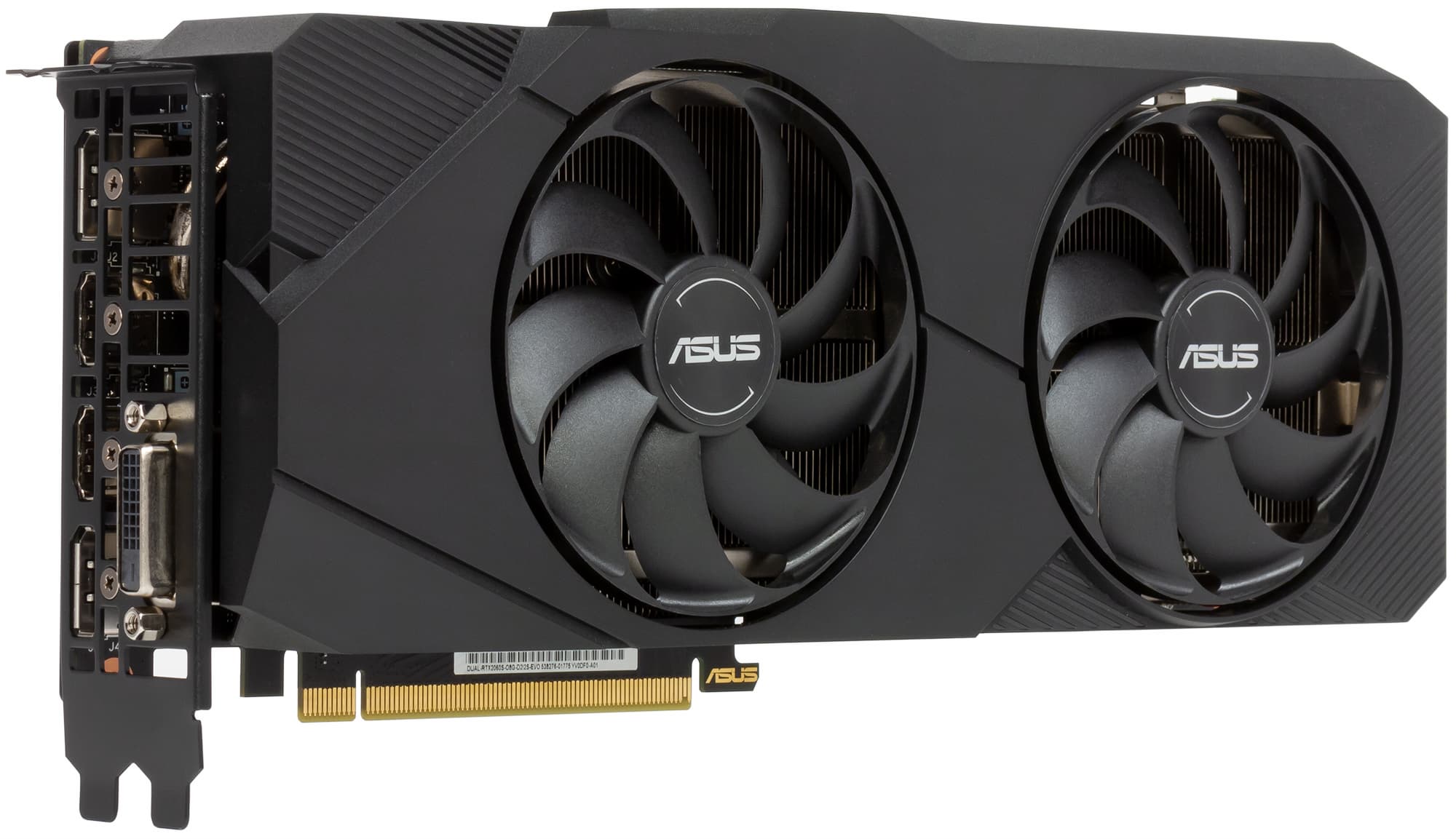

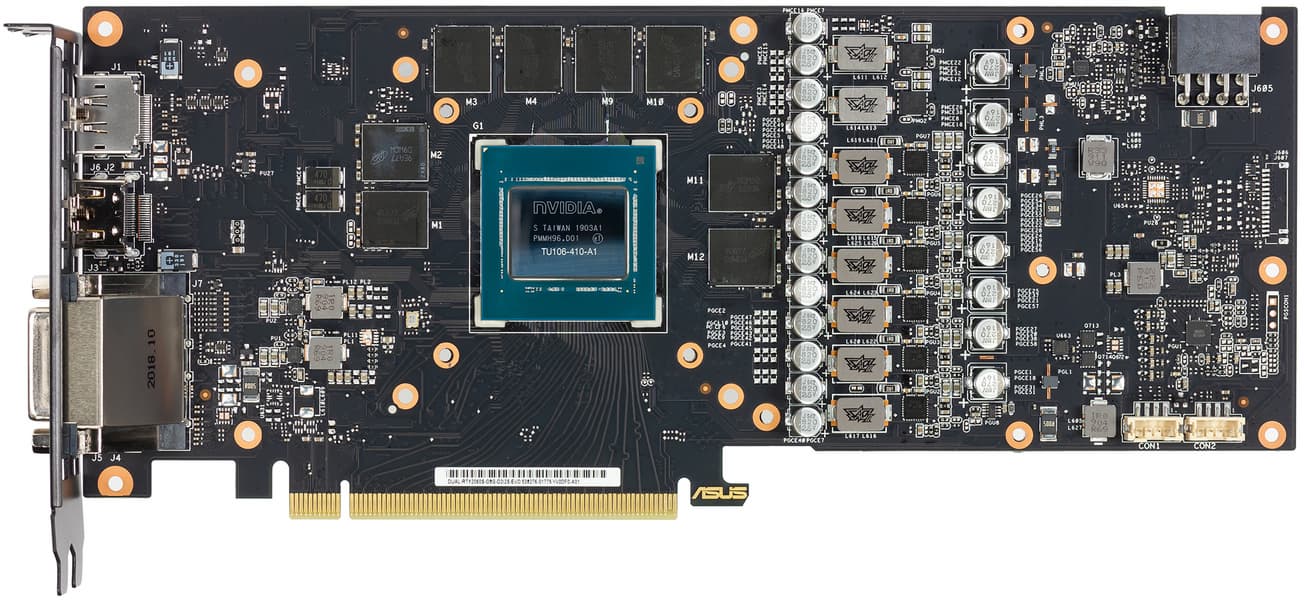

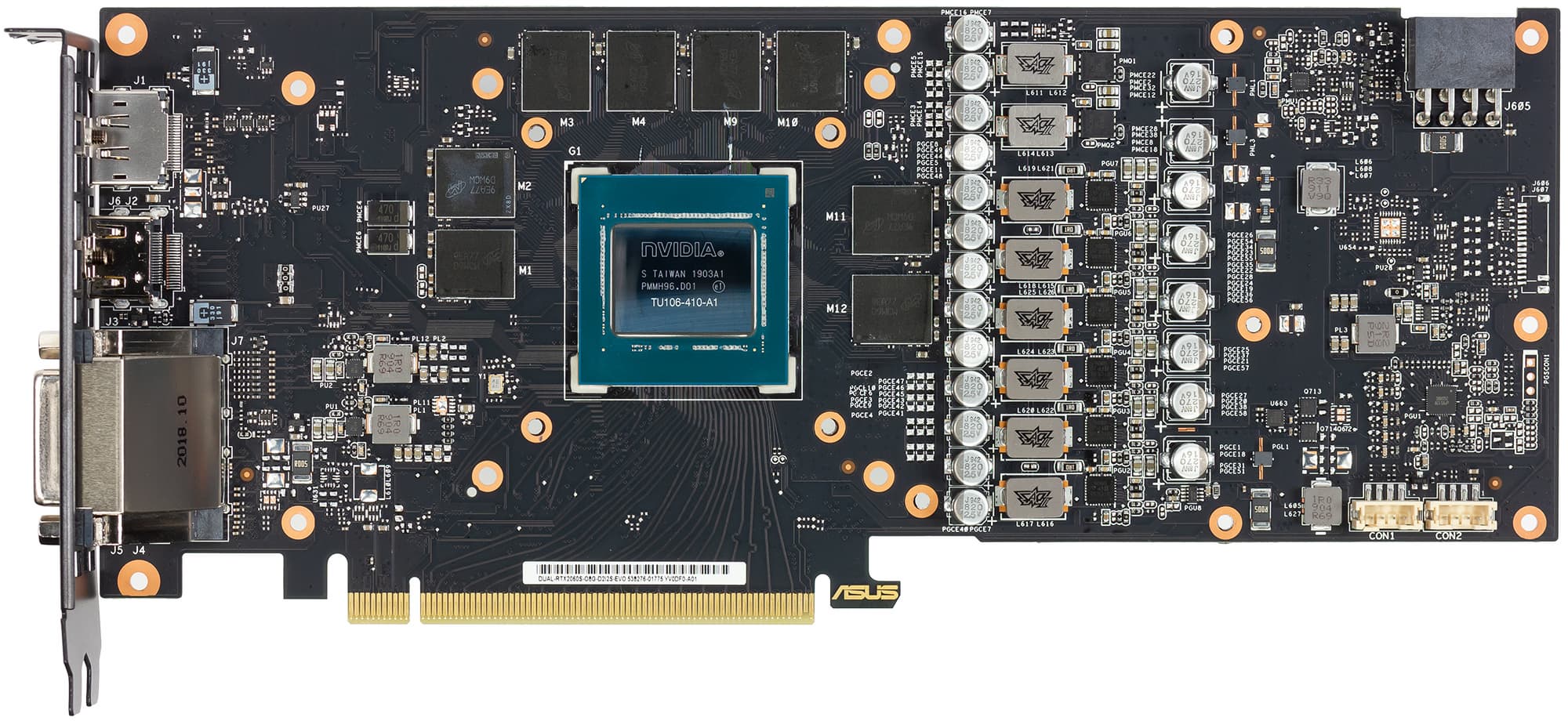

вид спереди

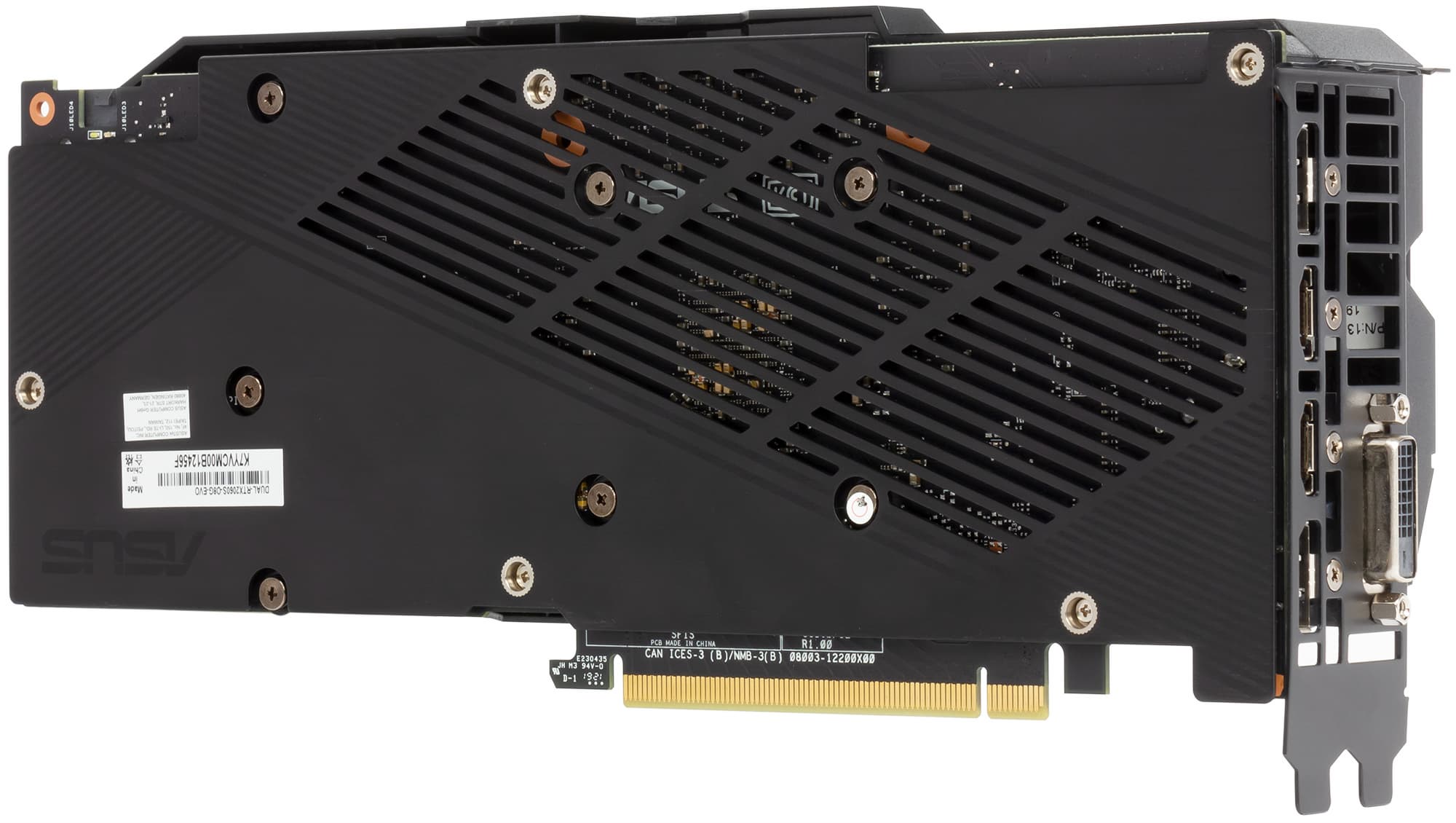

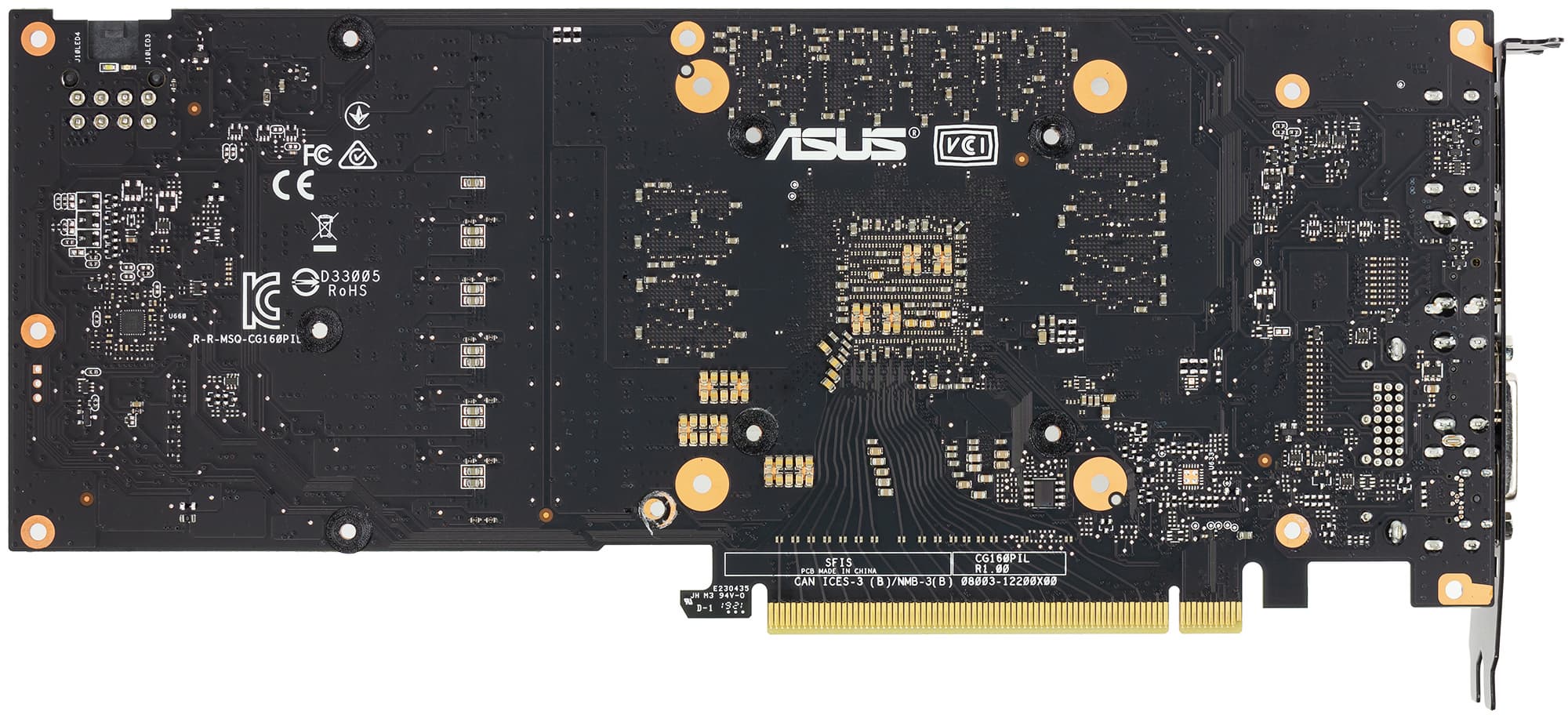

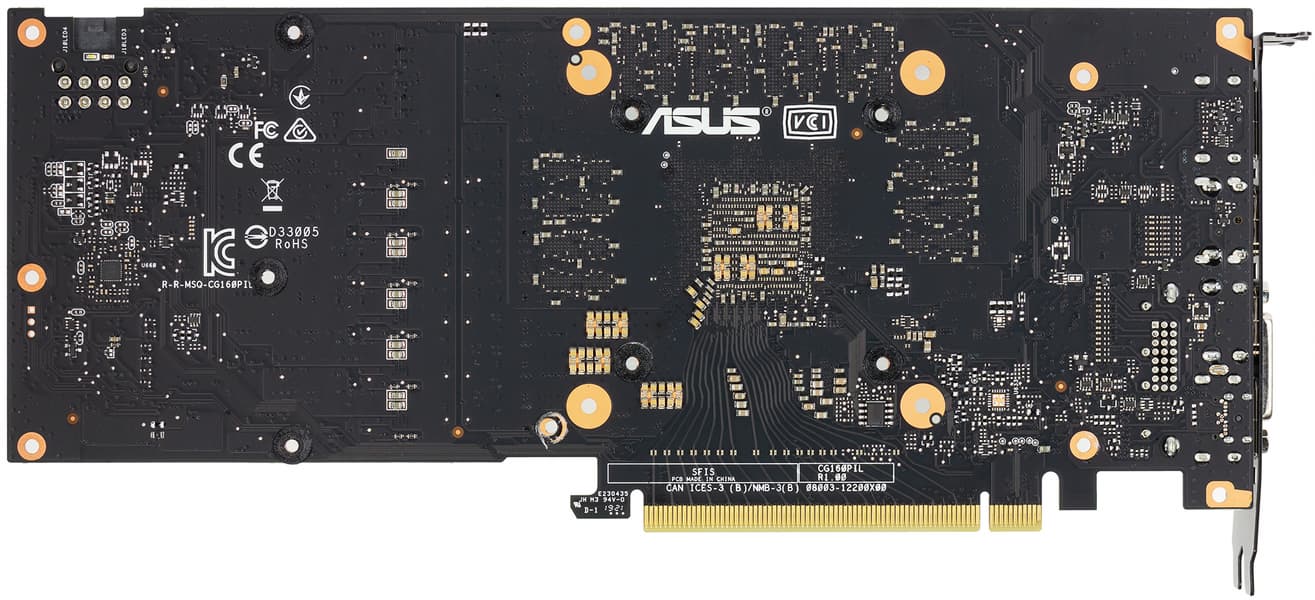

вид сзади

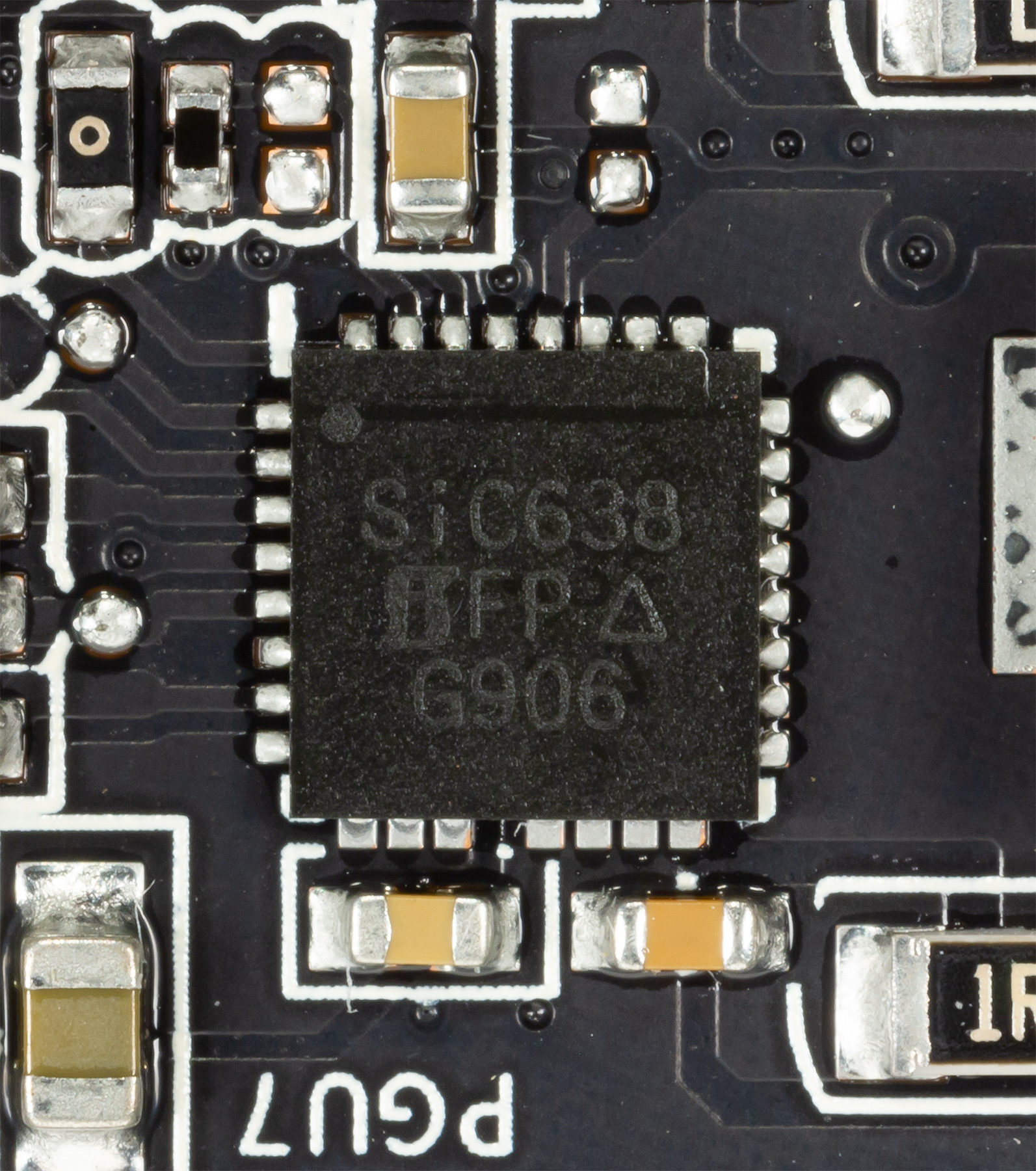

Карта Nvidia Founders Edition имеет 5-фазную схему питания, а инженеры Asus применили усиленный вариант из 6 фаз на GPU и 2 фаз на микросхемы памяти. Используются сборки DrMOS, в частности мосфеты SIC638.

Традиционно для Asus, система питания исполнена по технологии Super Alloy Power II, в ней использованы современные твердотельные конденсаторы.

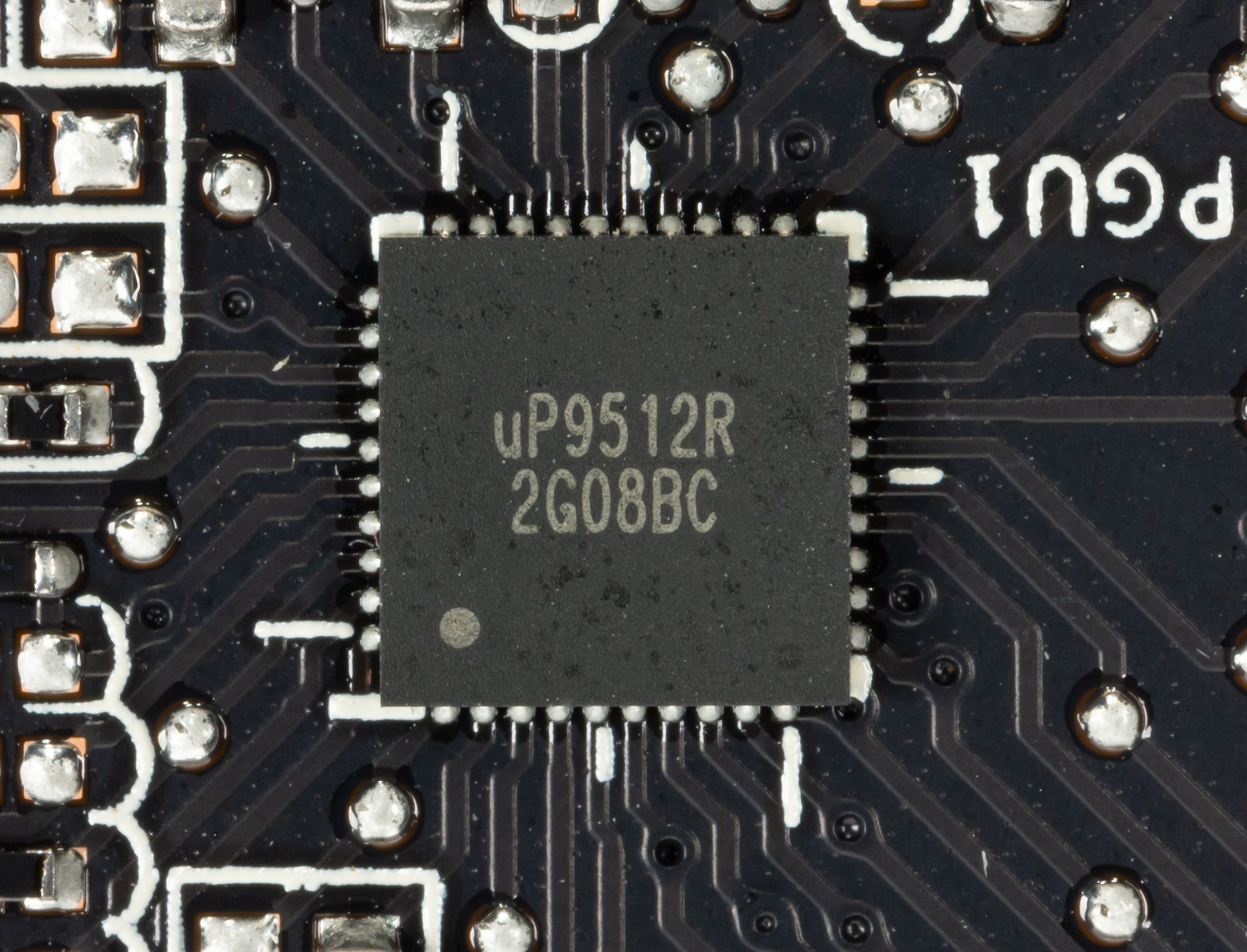

Такая динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием и помогает GPU дольше работать на повышенных частотах. Схема управляется ШИМ-контроллером uP9512 (uPI Semiconductor).

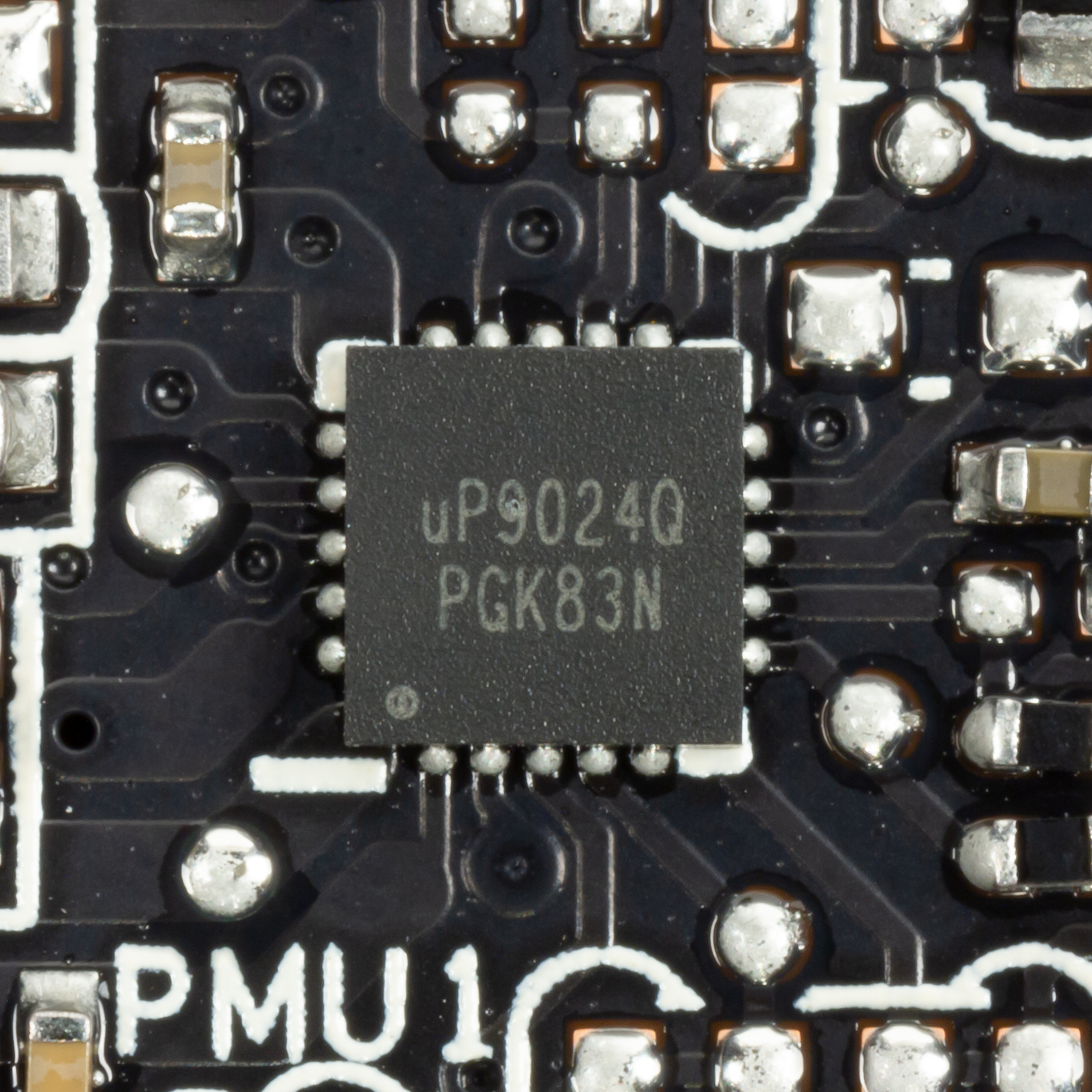

Для управления 2-фазной схемой питания микросхем памяти имеется отдельный контроллер uP9024.

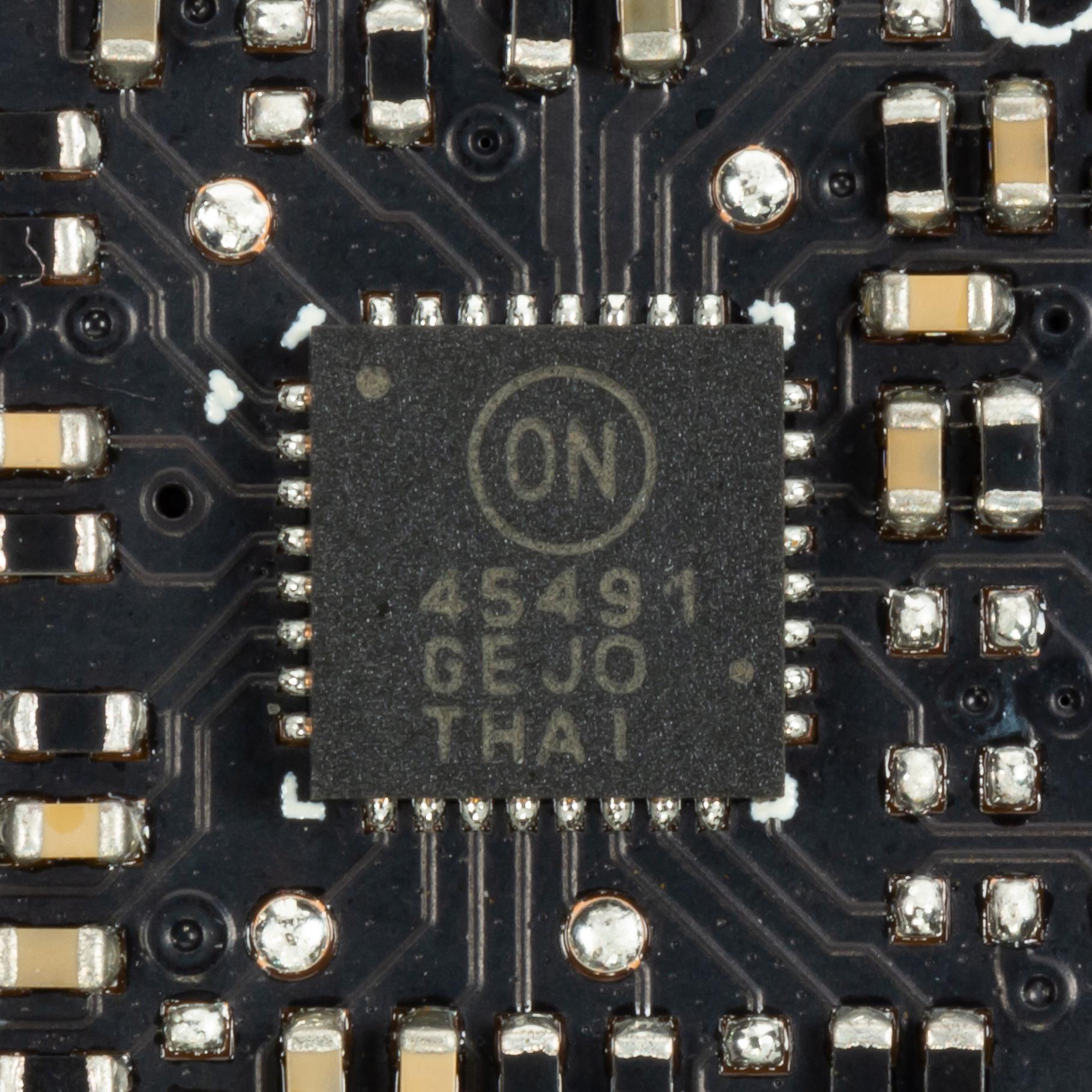

Мониторинг состояния осуществляет контроллер On NCP45491 производства компании On Semiconductor.

Штатные частоты работы памяти равны референсным значениям, а вот Boost-частота работы ядра чуть-чуть выше референсной величины, при этом максимальная даже ниже. Поэтому сразу можно предположить, что суффикс «ОС» здесь — просто для «галочки».

Около коннектора питания имеется светодиод, извещающий о наличии или отсутствии проблем: если он горит красным — то питание не подается (не подключено), если белым — то с питанием все в порядке.

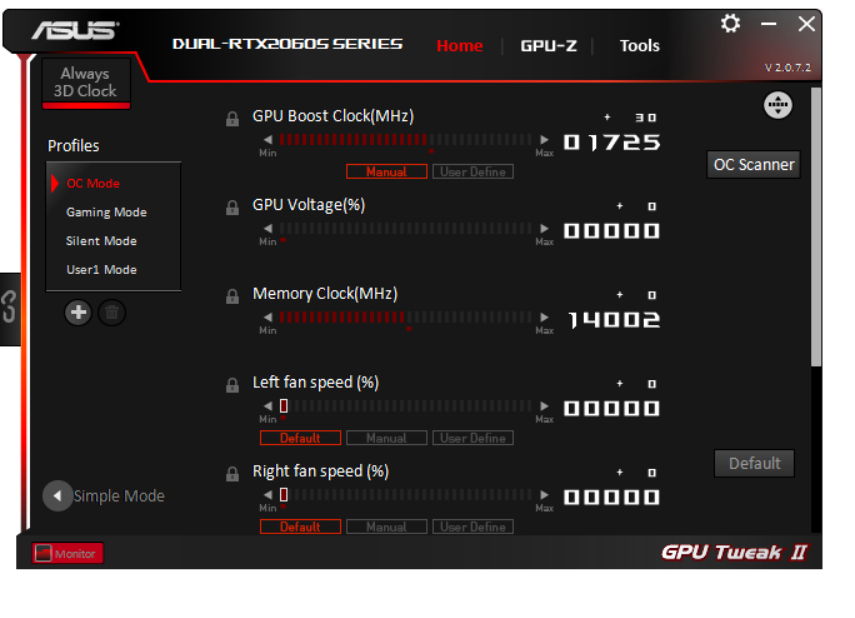

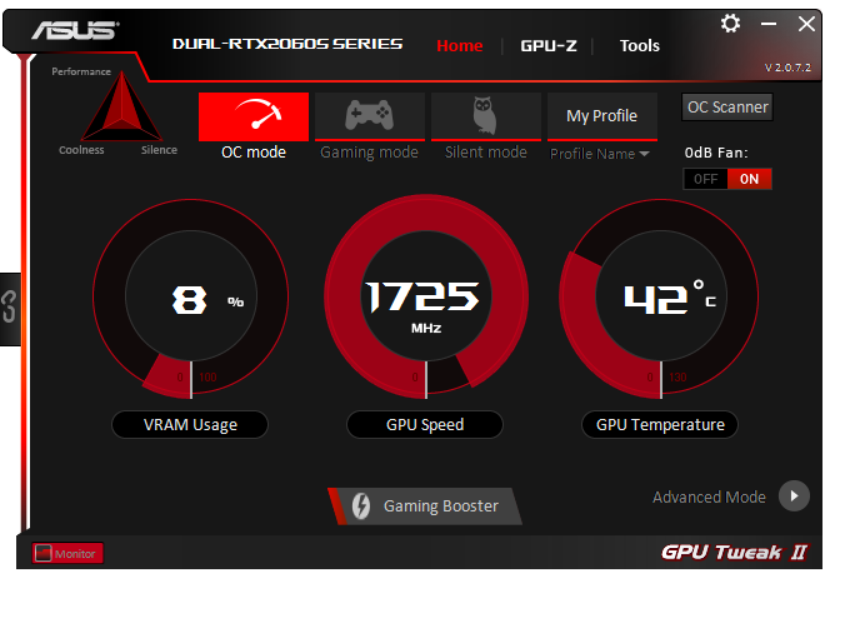

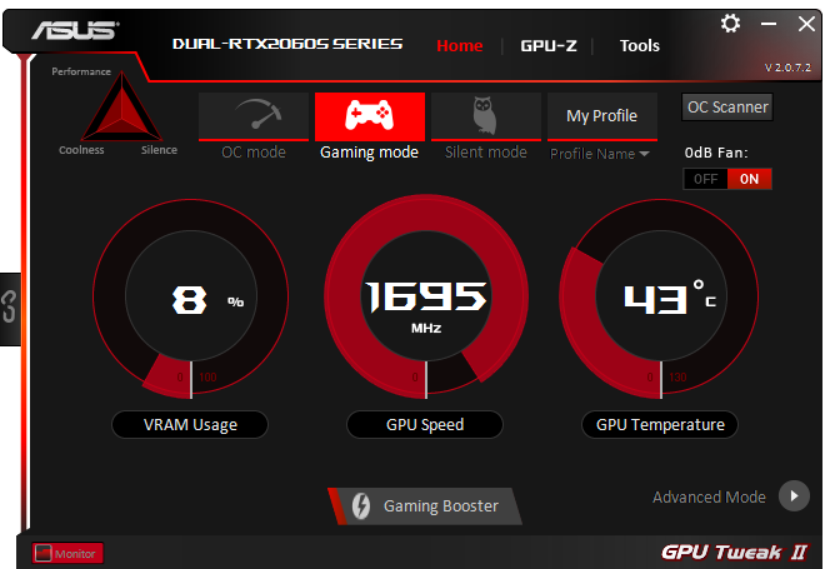

Управление работой карты обеспечивается с помощью фирменной утилиты GPU Tweak II, о которой мы многократно писали. Ускоритель не позиционируется для оверклокеров и не заинтересует фанатов разгона. Специальных режимов с различающимися частотами — три, они традиционные для продуктов Asus.

Разгонять карту бессмысленно: TDP заблокирован, и выше него не прыгнуть

Еще раз надо отметить, что видеокарты линейки Dual марки Asus не особо предназначены для разгона — для этой цели выпускаются продукты серии ROG.

У карты изменен стандартный набор видеовыходов: добавлен дополнительный HDMI-разъем, то есть суммарно здесь 5 разъемов.

Нагрев и охлаждение

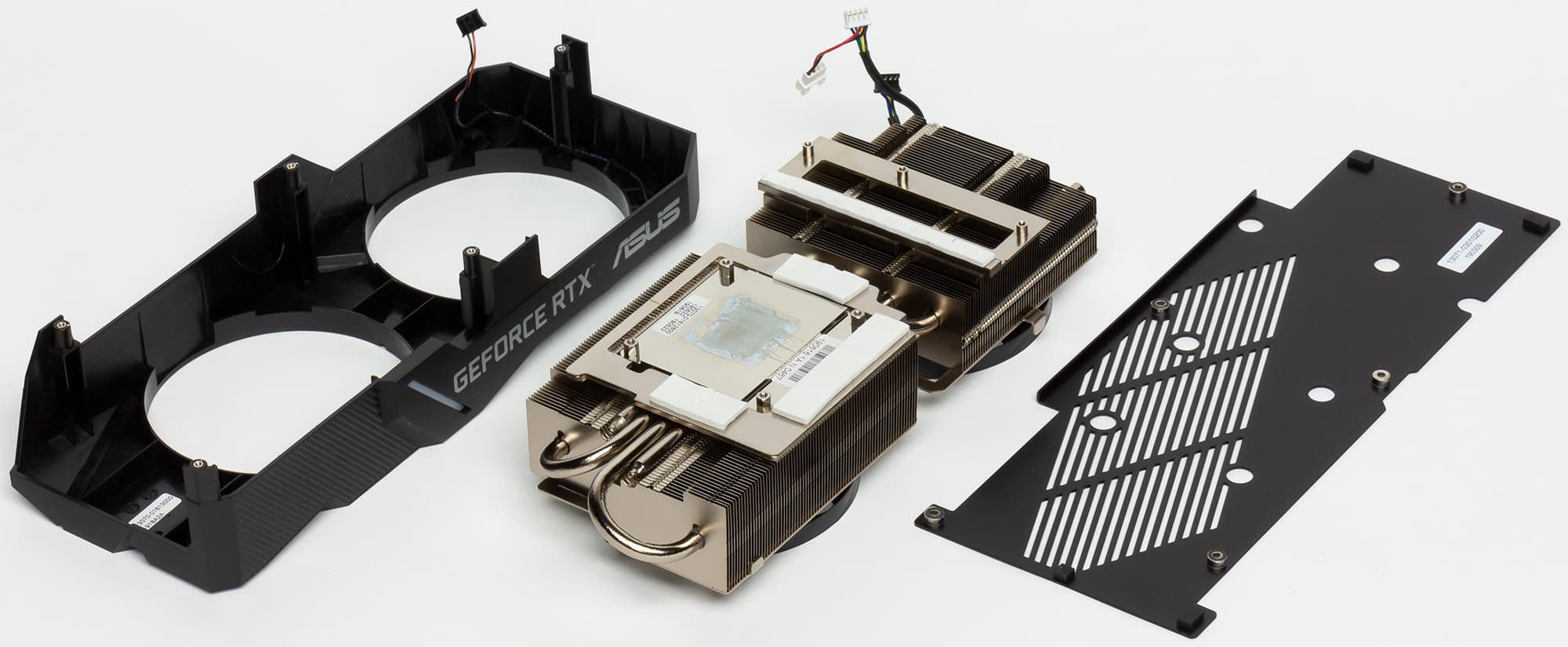

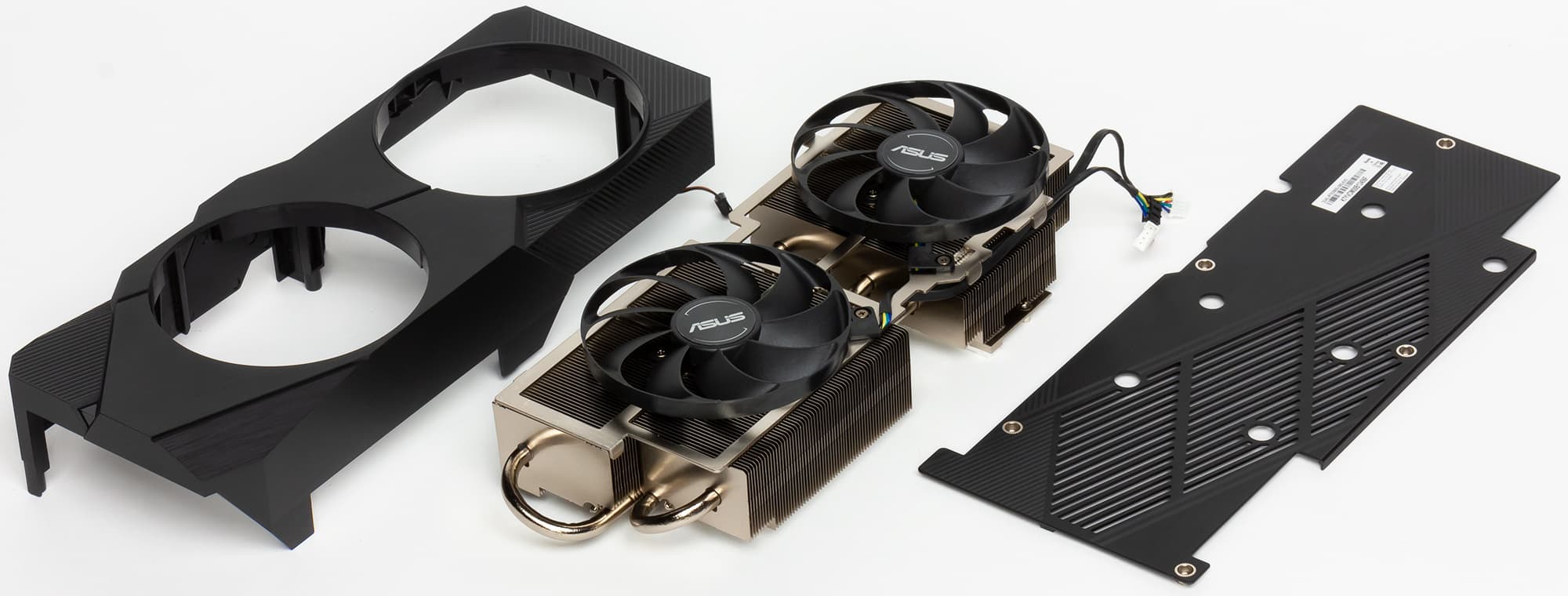

Компания отмечает, что для достижения относительно тихой работы карты использует толстый радиатор, с которым плата занимает почти 3 слота в системном блоке (впрочем никакого «почти» тут быть не может: или 2 слота, или 3). И действительно, мы видим массивный двухсекционный радиатор с пластинчатыми ребрами, которые пересекают 4 тепловые трубки, прижимающиеся к платформе для охлаждения ядра. На той же подошве имеется термоинтерфейс для охлаждения микросхем памяти. К силовым элементам конвертера питания прижимается подошва на второй части радиатора. На обороте карты установлена толстая пластина, служащая исключительно элементом жесткости.

Поверх радиатора установлен кожух с двумя вентиляторами Axial-tech (так их называет производитель). Особенностями вентиляторов являются уменьшенная центральная часть, что повышает поток прокачиваемого ими воздуха, и соединение кольцом концов всех лопастей, что повышает надежность этих элементов, а также минимизирует шум из-за вибраций. Производитель заявляет о пылезащищенности и минимальном уровне шума.

Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они по очереди выключаются.

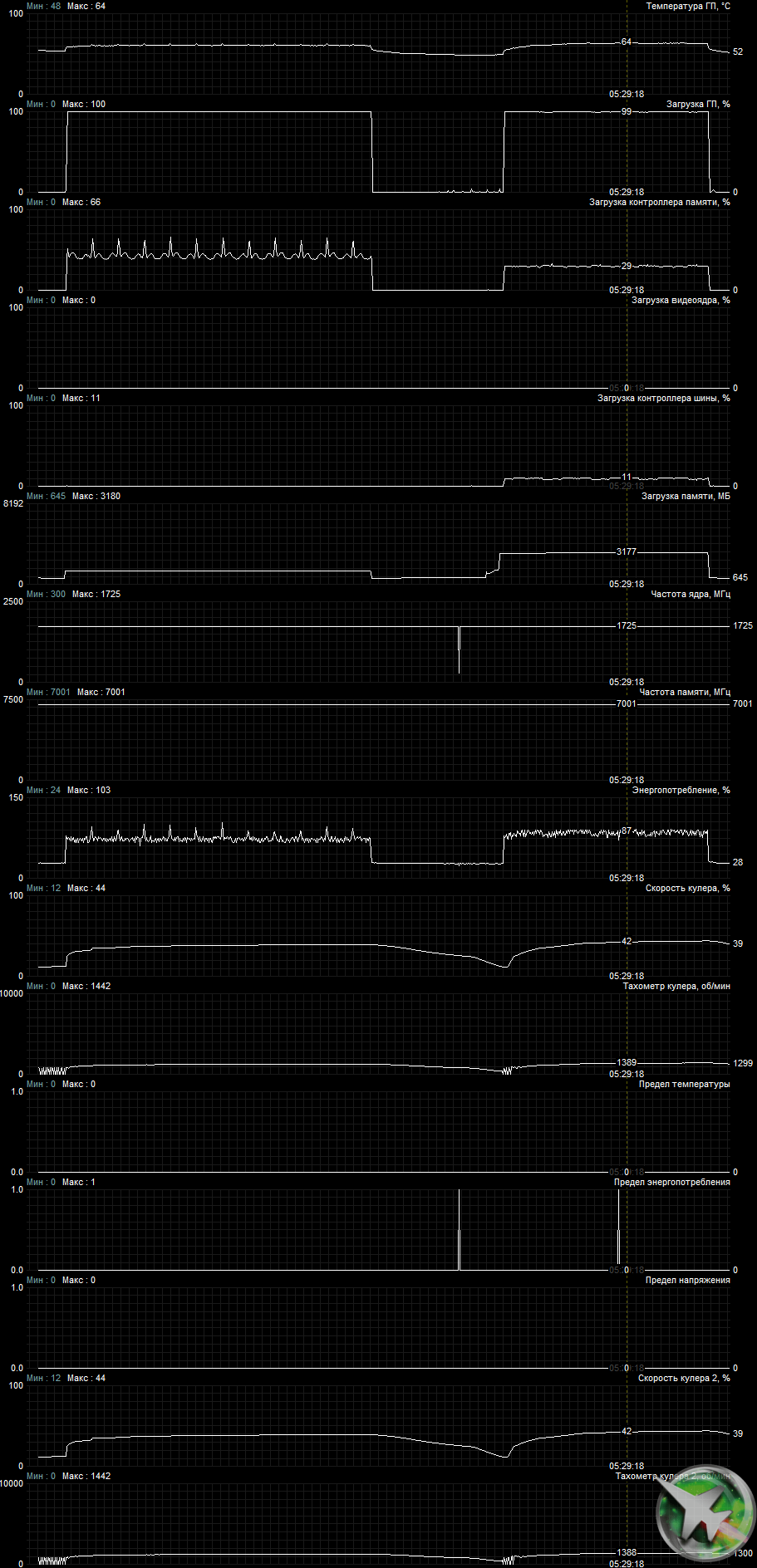

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градуса, что является хорошим результатом для видеокарты такого уровня.

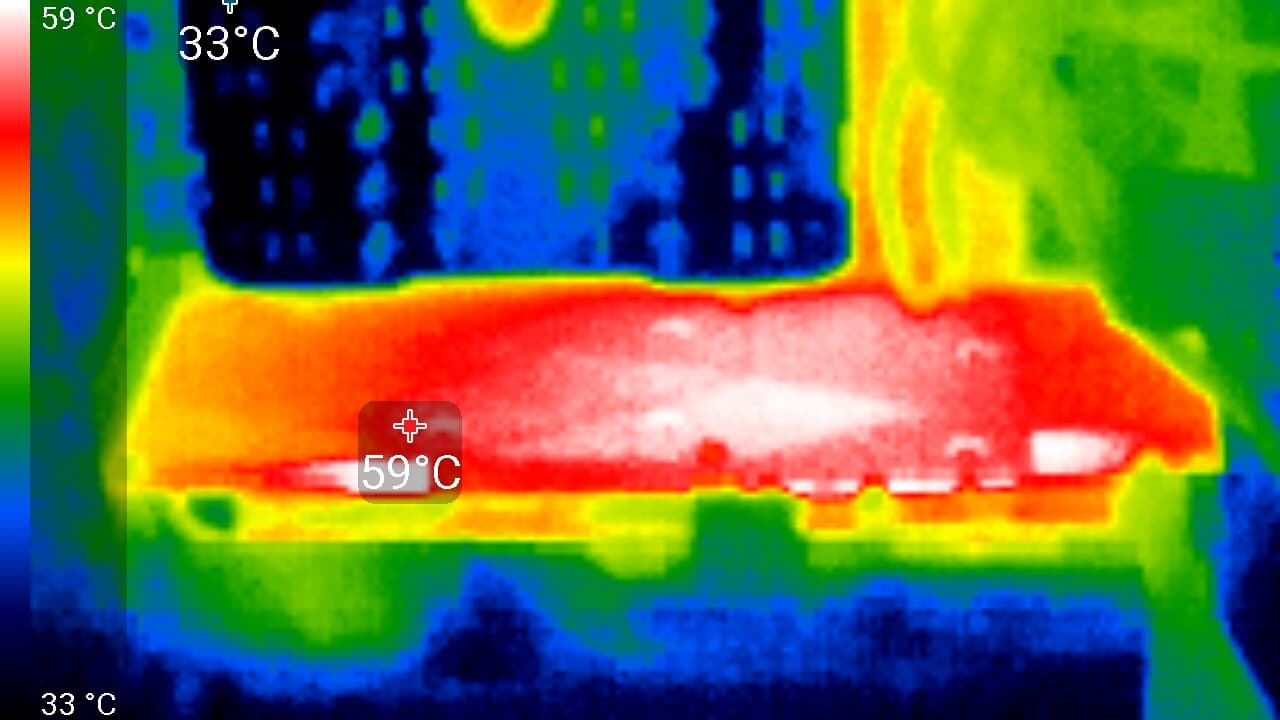

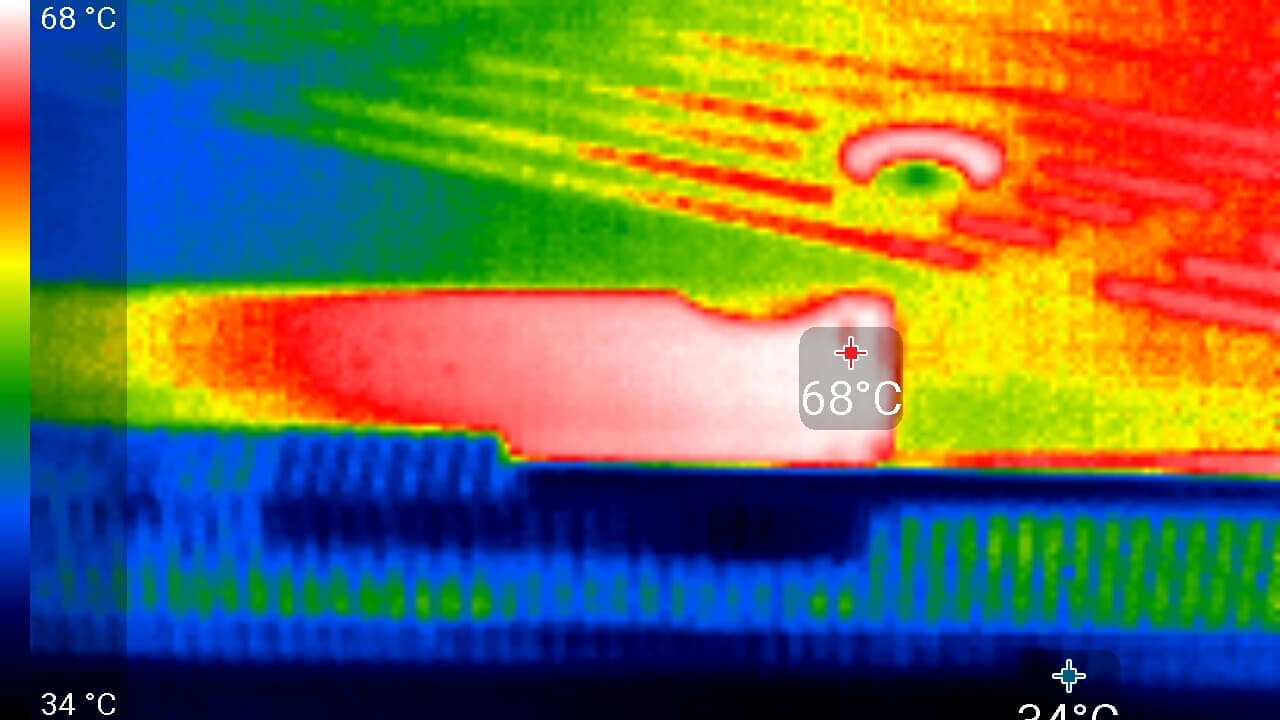

Максимальный нагрев — верхний край оборотной стороны PCB и области около преобразователей питания.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

  • менее 20 дБА: условно бесшумно
  • от 20 до 25 дБА: очень тихо
  • от 25 до 30 дБА: тихо
  • от 30 до 35 дБА: отчетливо слышно
  • от 35 до 40 дБА: громко, но терпимо
  • выше 40 дБА: очень громко

В режиме простоя в 2D температура составляла 37 °C, вентиляторы не вращались. Шум был равен 18,0 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D температура достигала 64 °C. Вентиляторы при этом раскручивались до 1440 оборотов в минуту, шум вырастал до 27,7 дБА, так что данную СО можно считать тихой.

Подсветка

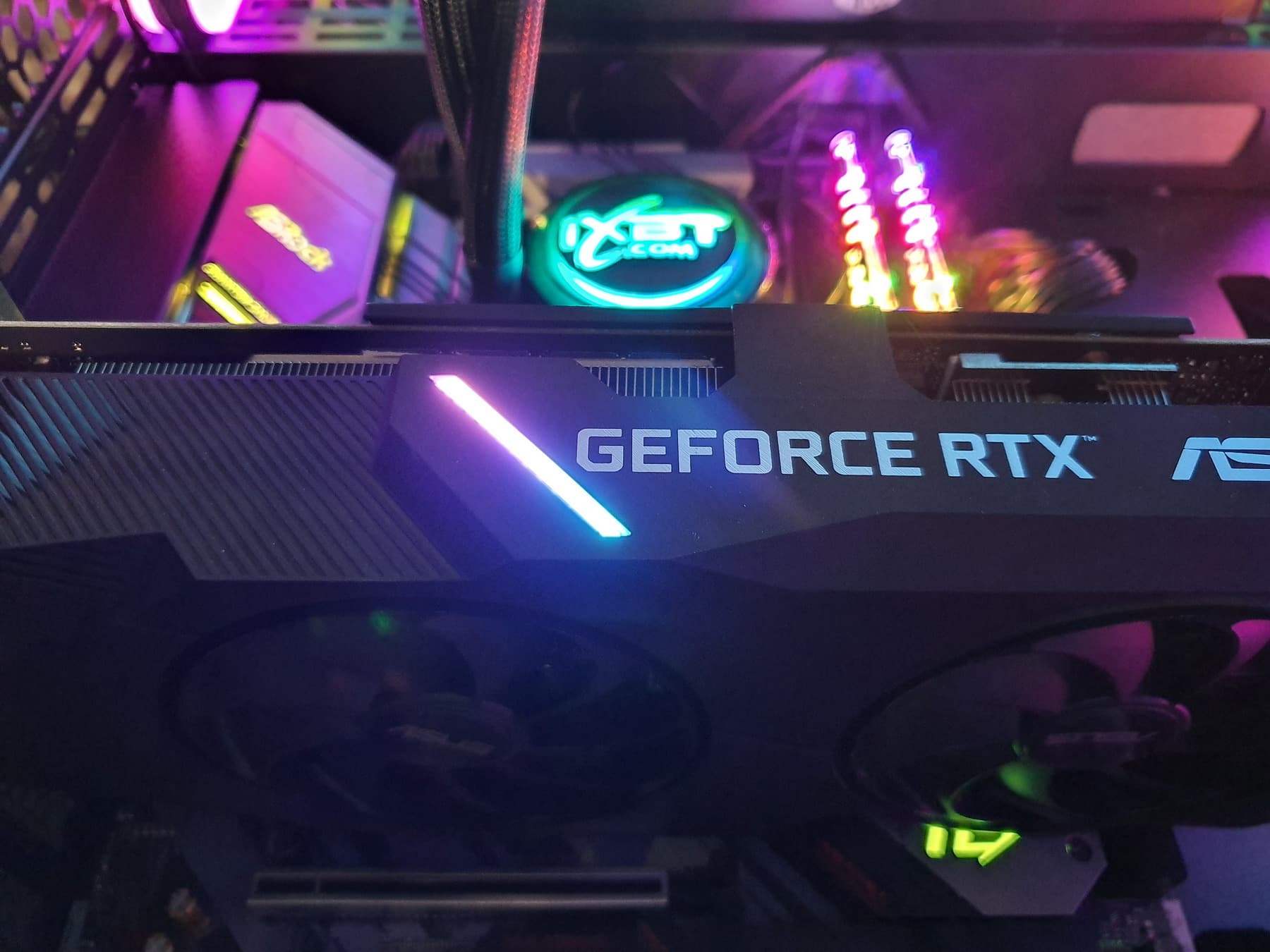

Подсветка у этой карты присутствует чисто формально: есть лишь одна полоска на торце.

Управление свечением этой полоски не предусмотрено.

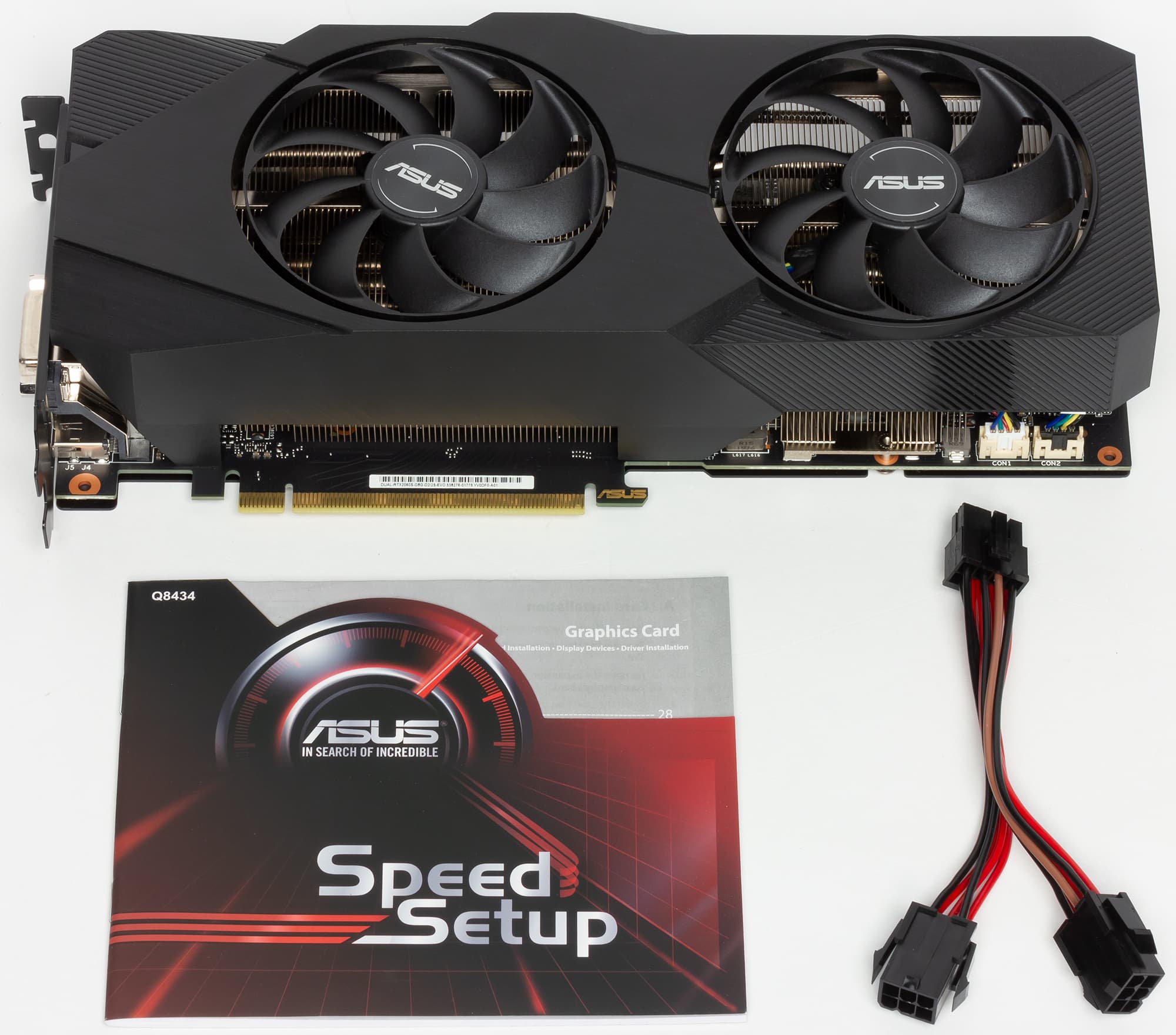

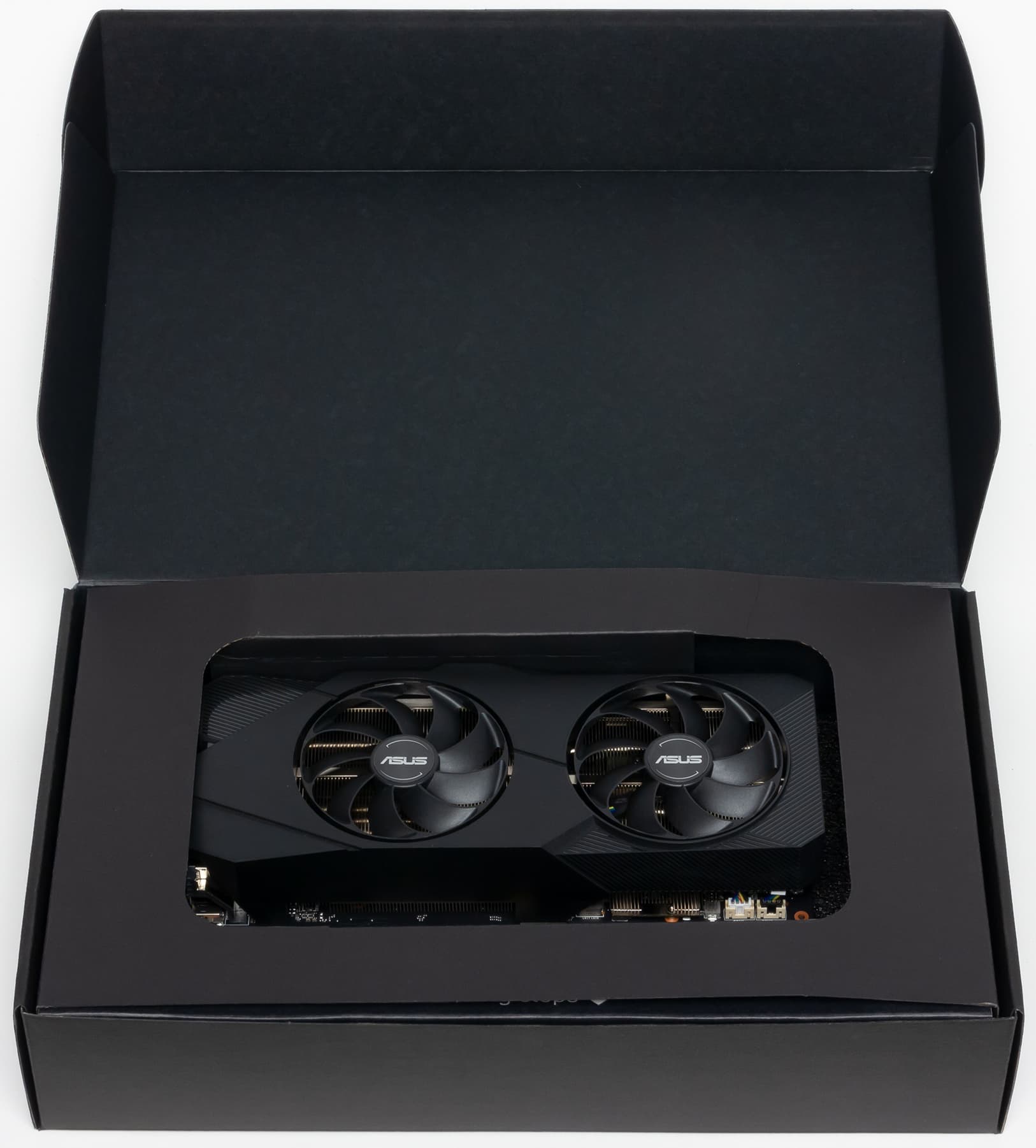

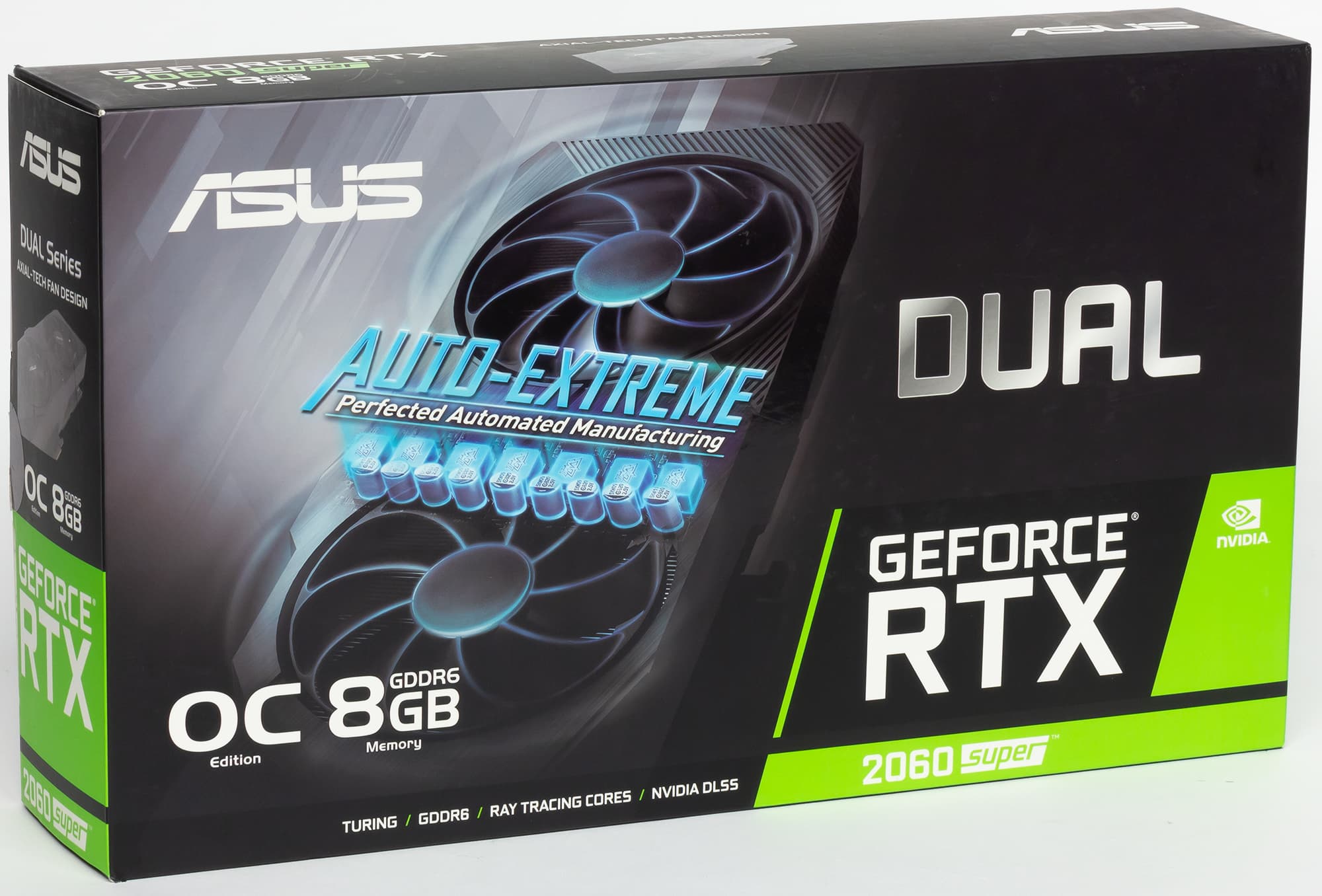

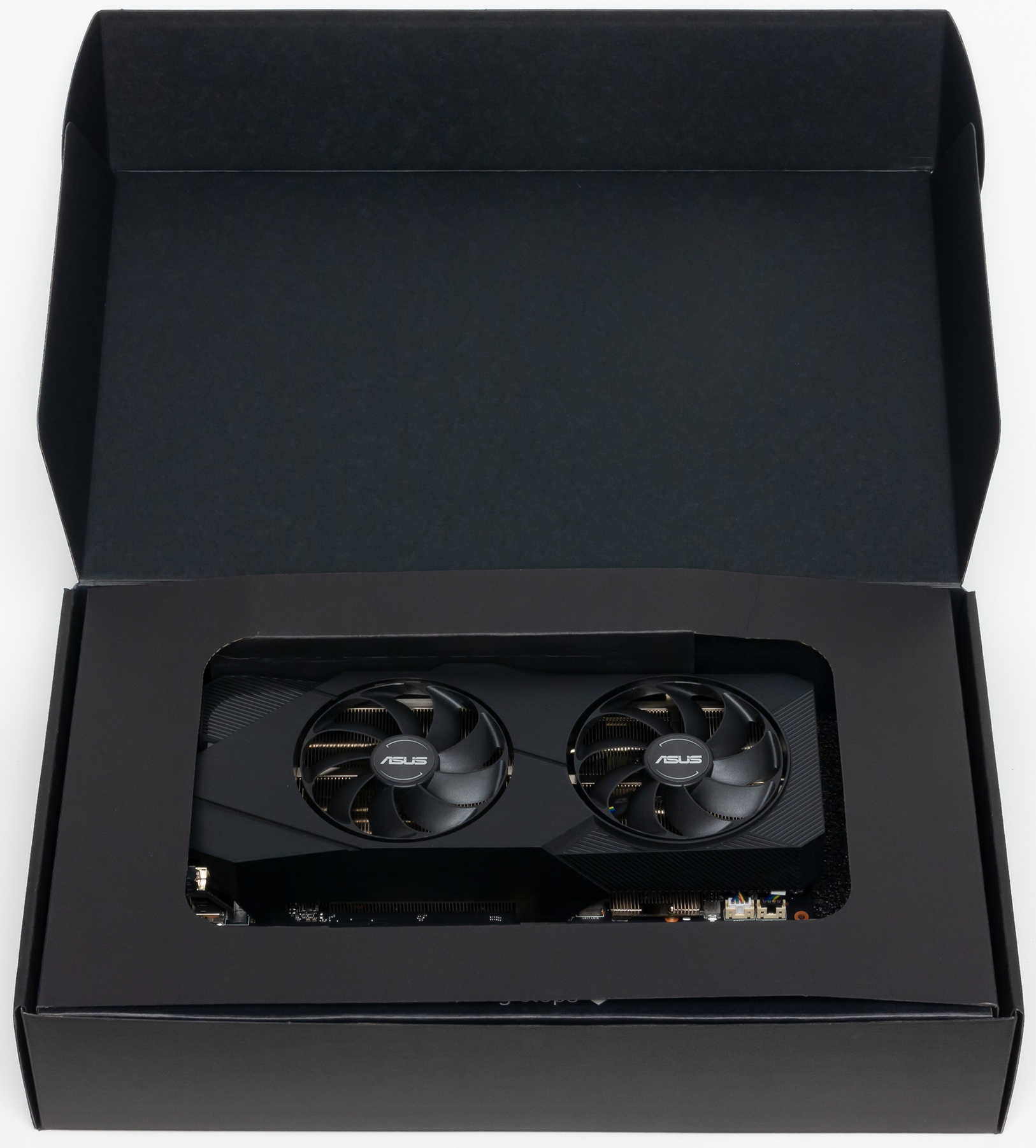

Комплект поставки и упаковка

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Перед нами базовый комплект плюс... разветвитель питания (странное решение в конце 2019 года).

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
  • Devil May Cry 5 (Capcom/Capcom)
  • Battlefield V (EA Digital Illusions CE/Electronic Arts)
  • Far Cry 5 (Ubisoft/Ubisoft)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix) — HDR включен
  • Metro Exodus (4A Games/Deep Silver/Epic Games)
  • Strange Brigade (Rebellion Developments/Rebellion Developments)

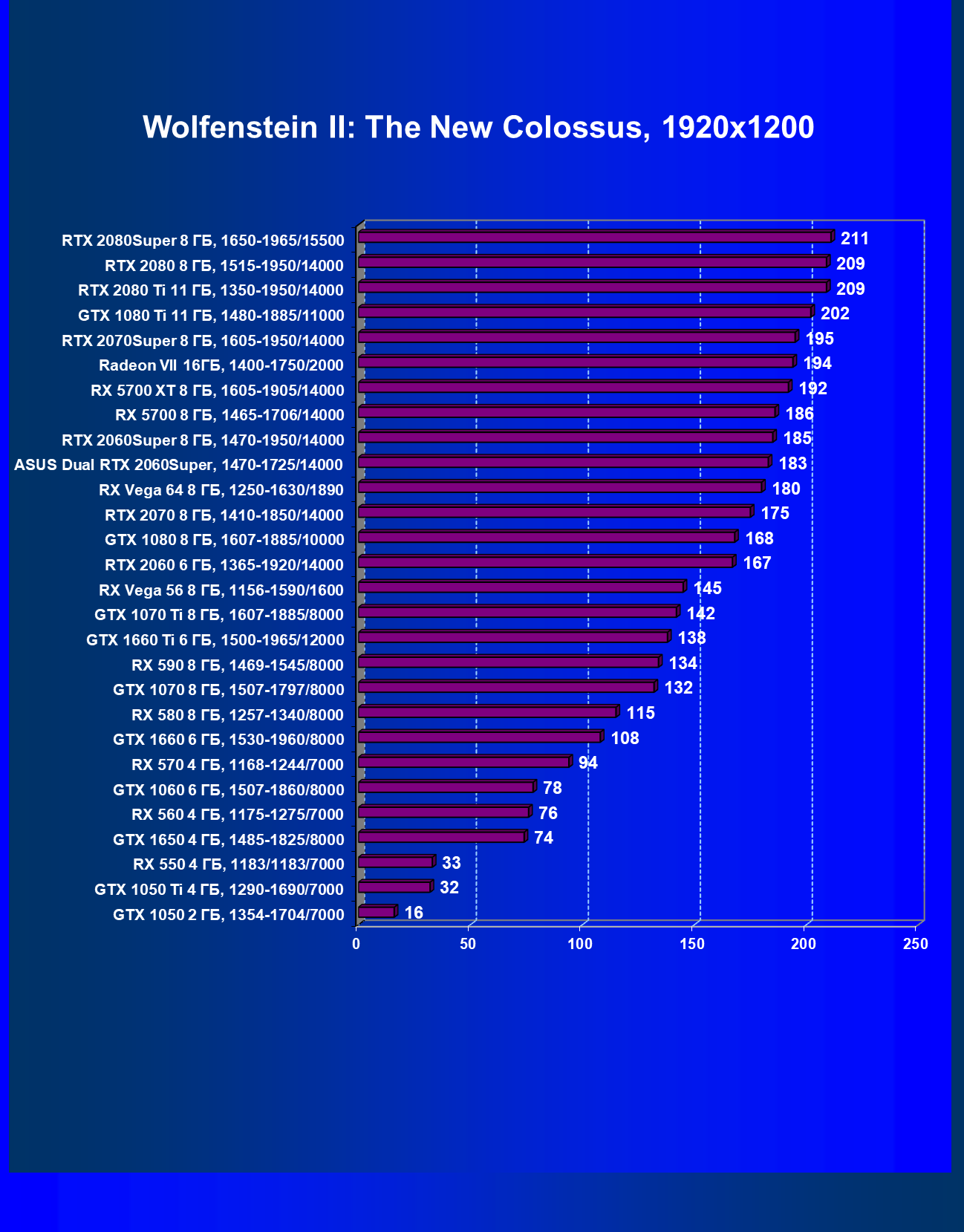

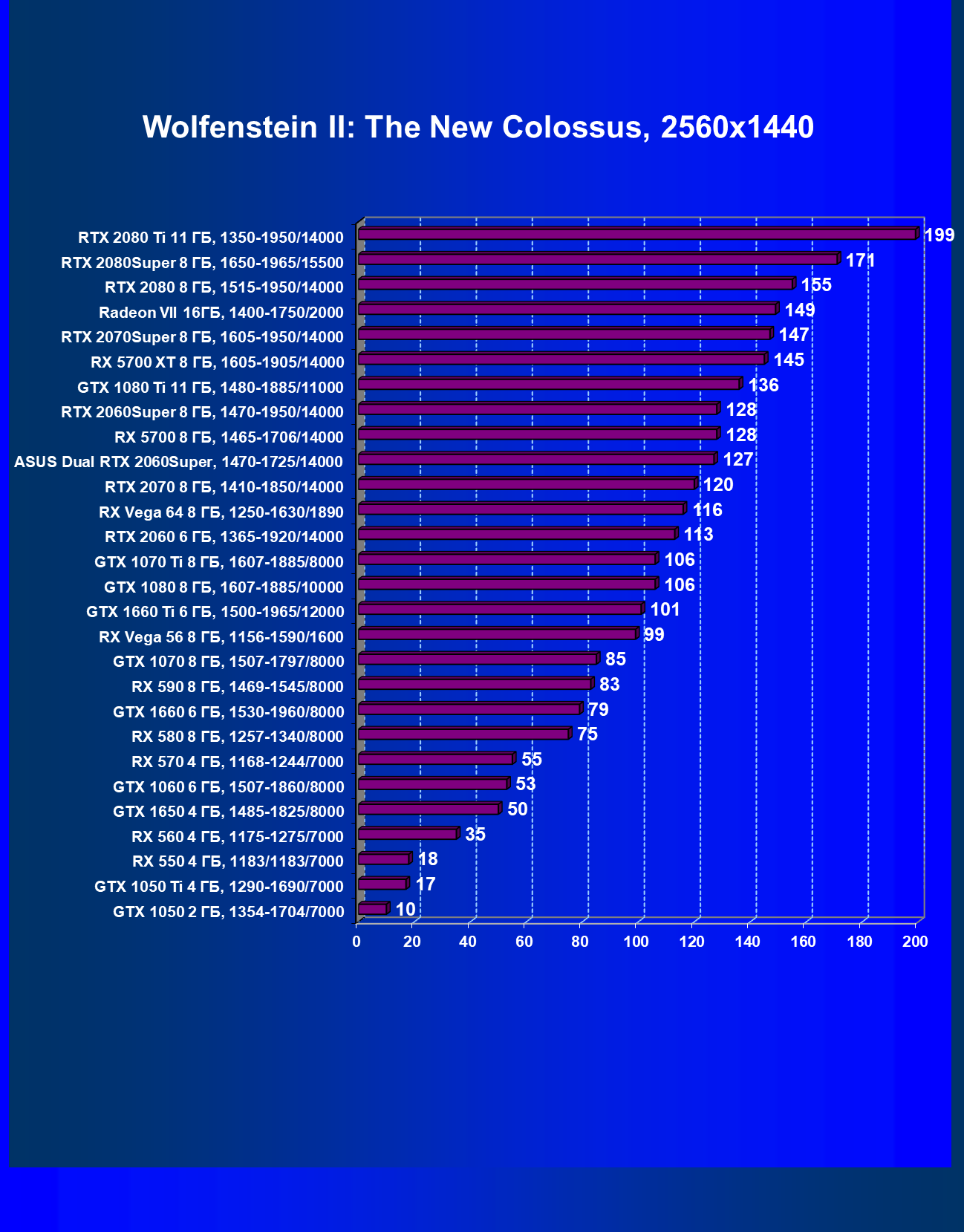

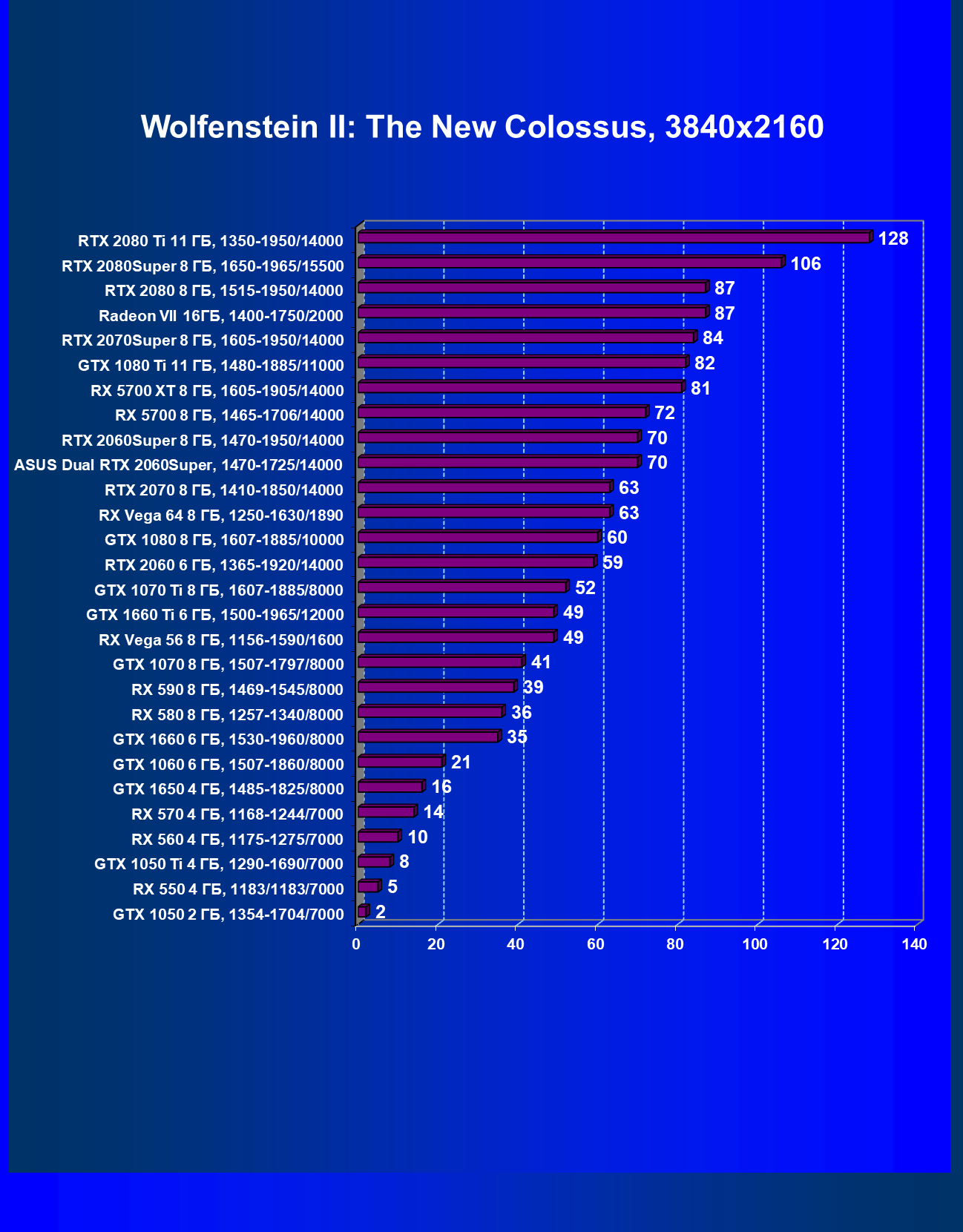

Wolfenstein II: The New Colossus

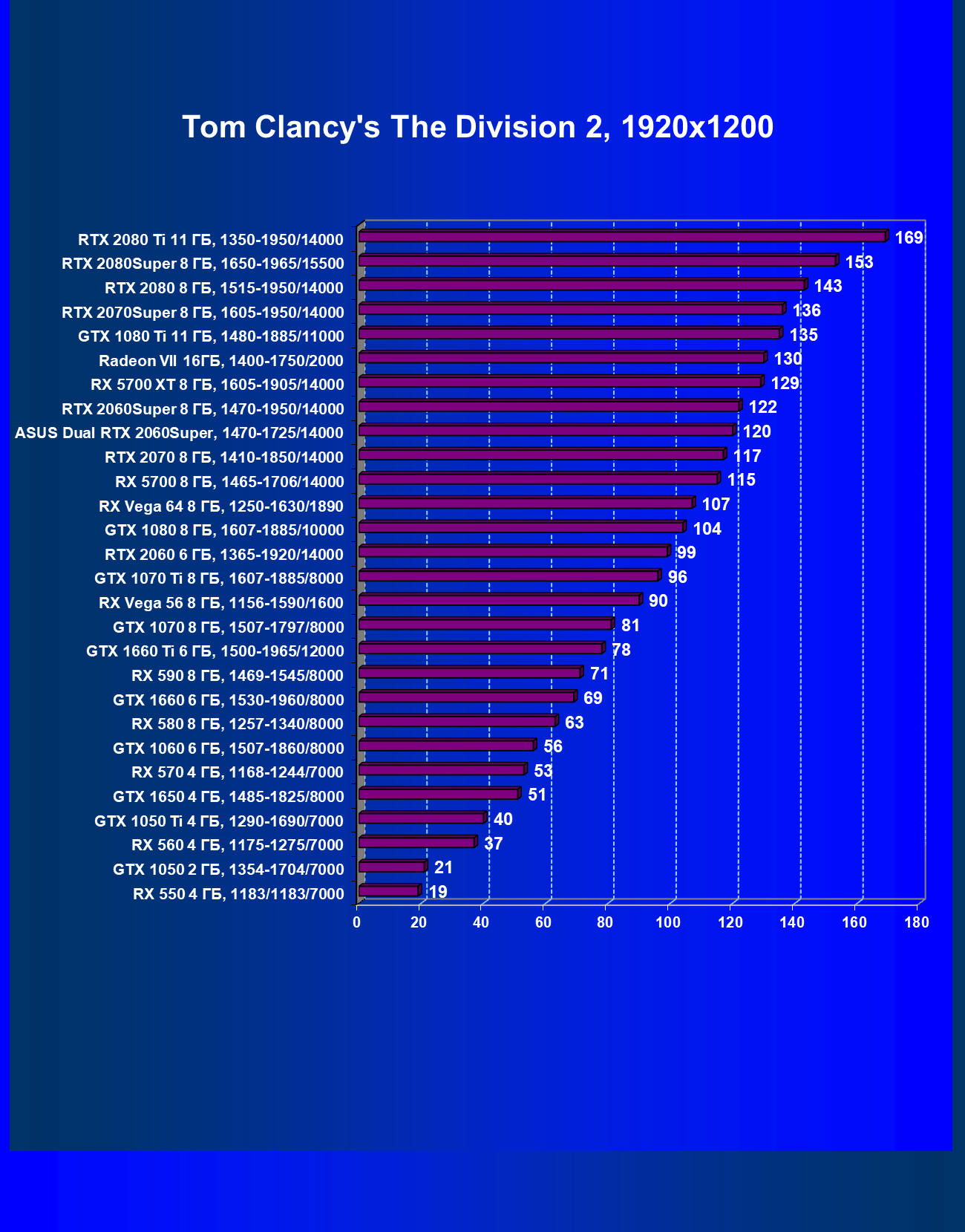

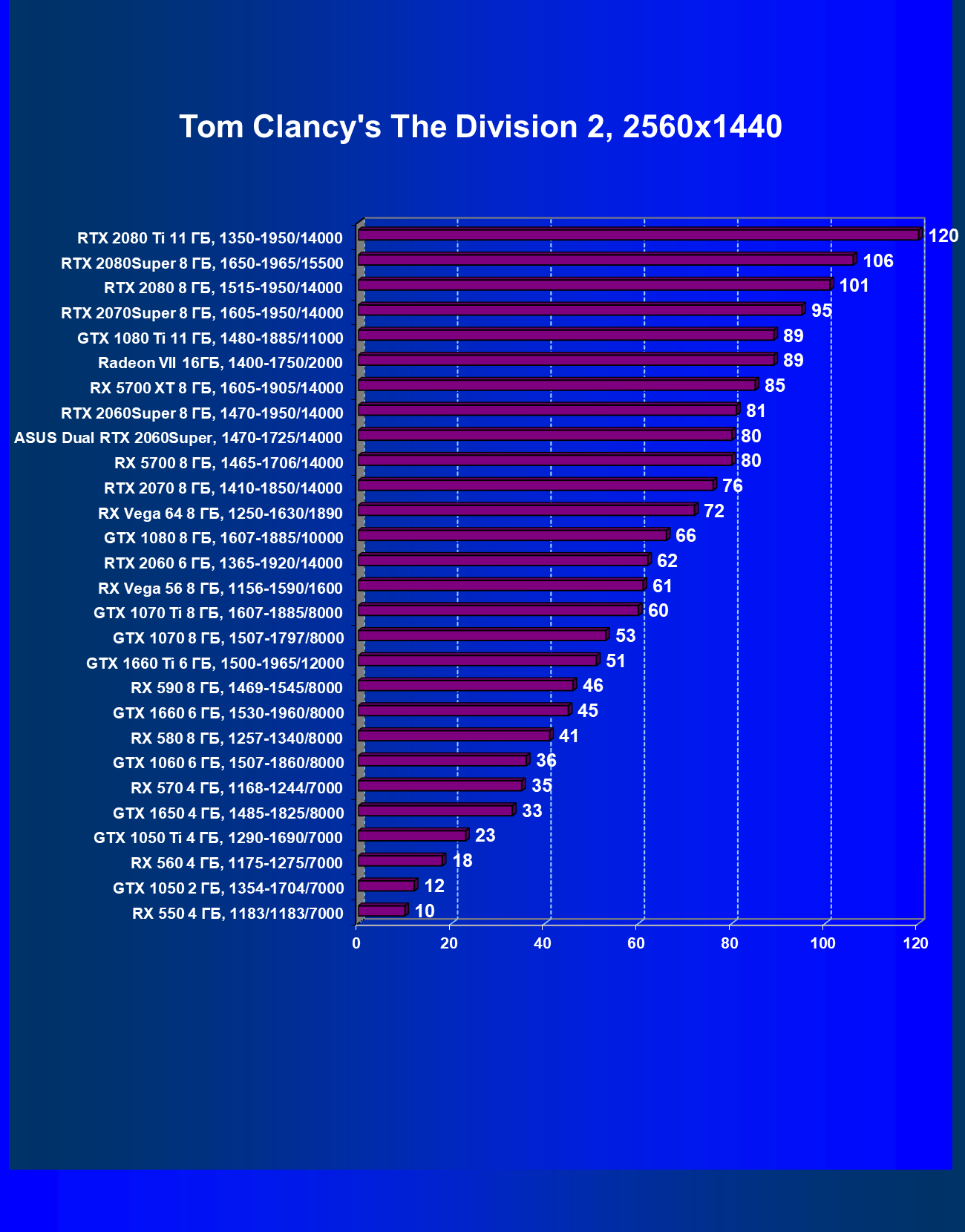

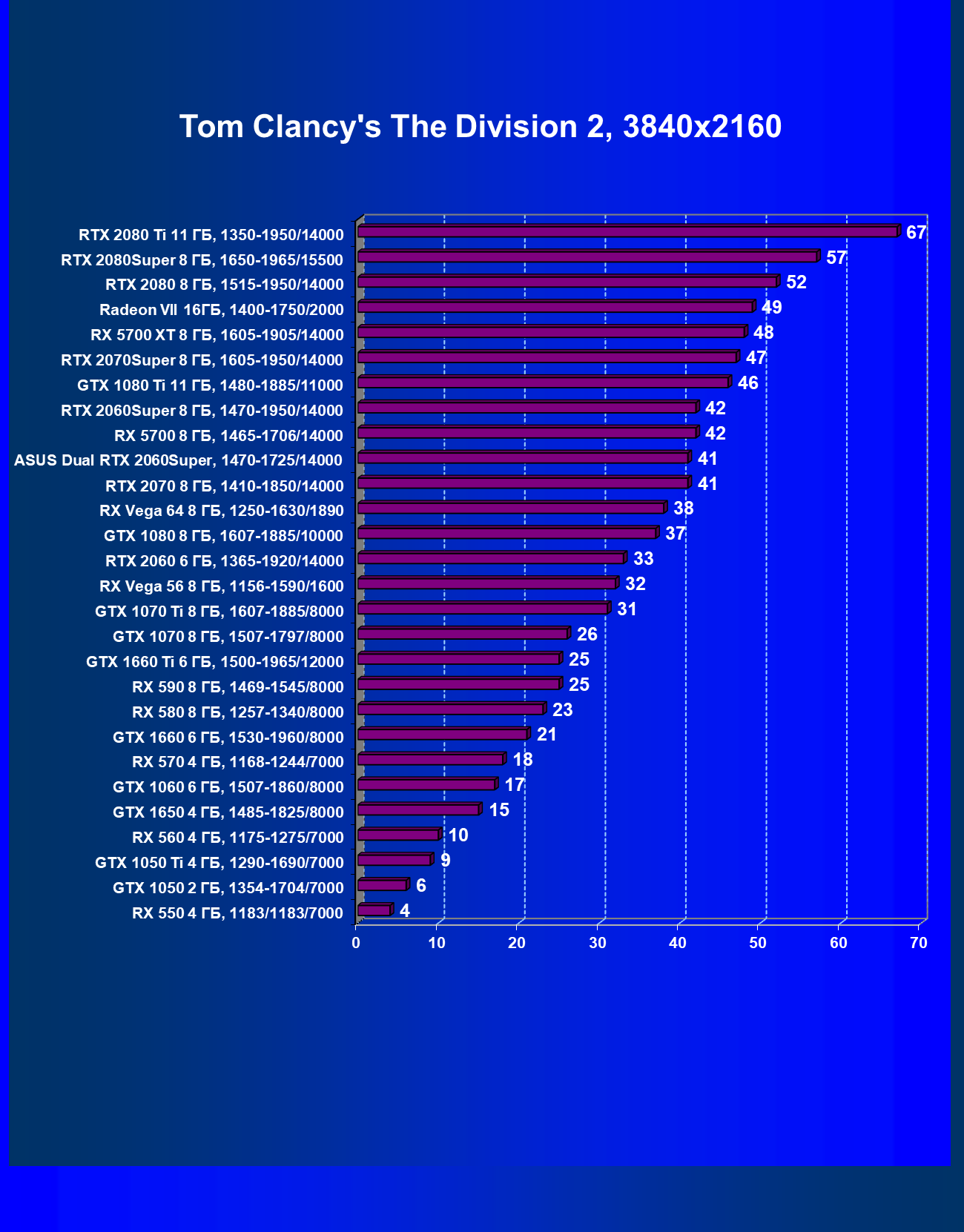

Tom Clancy’s The Division 2

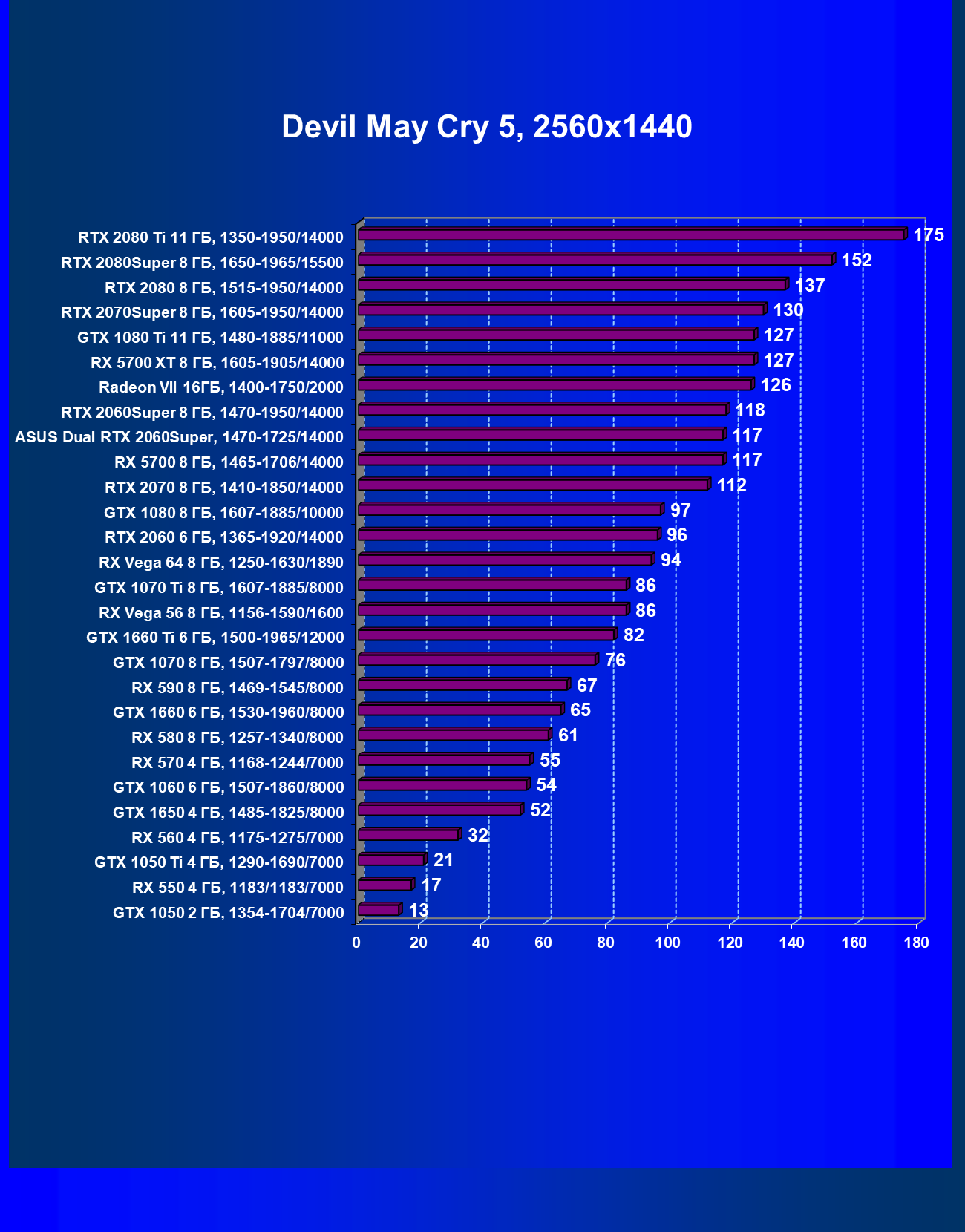

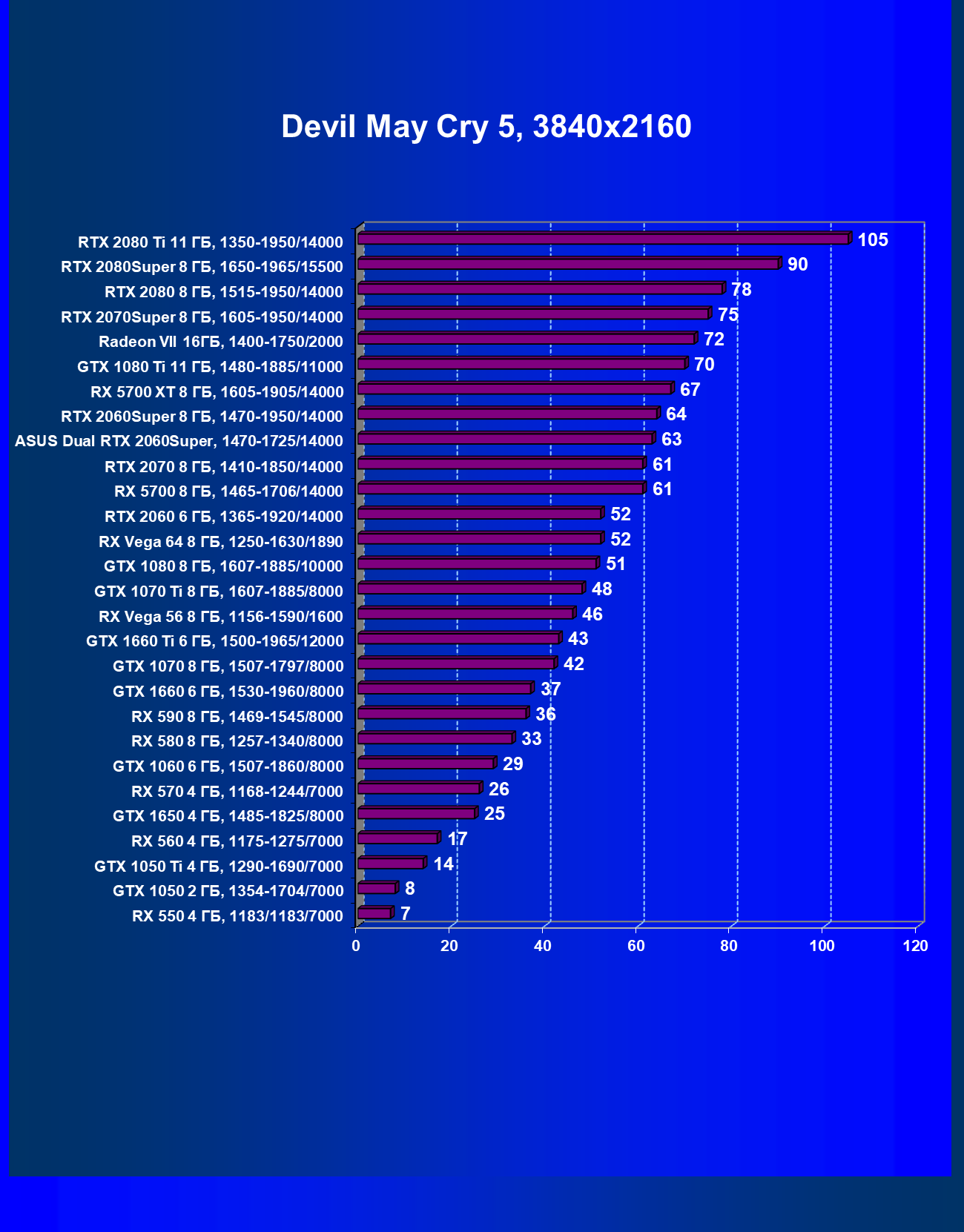

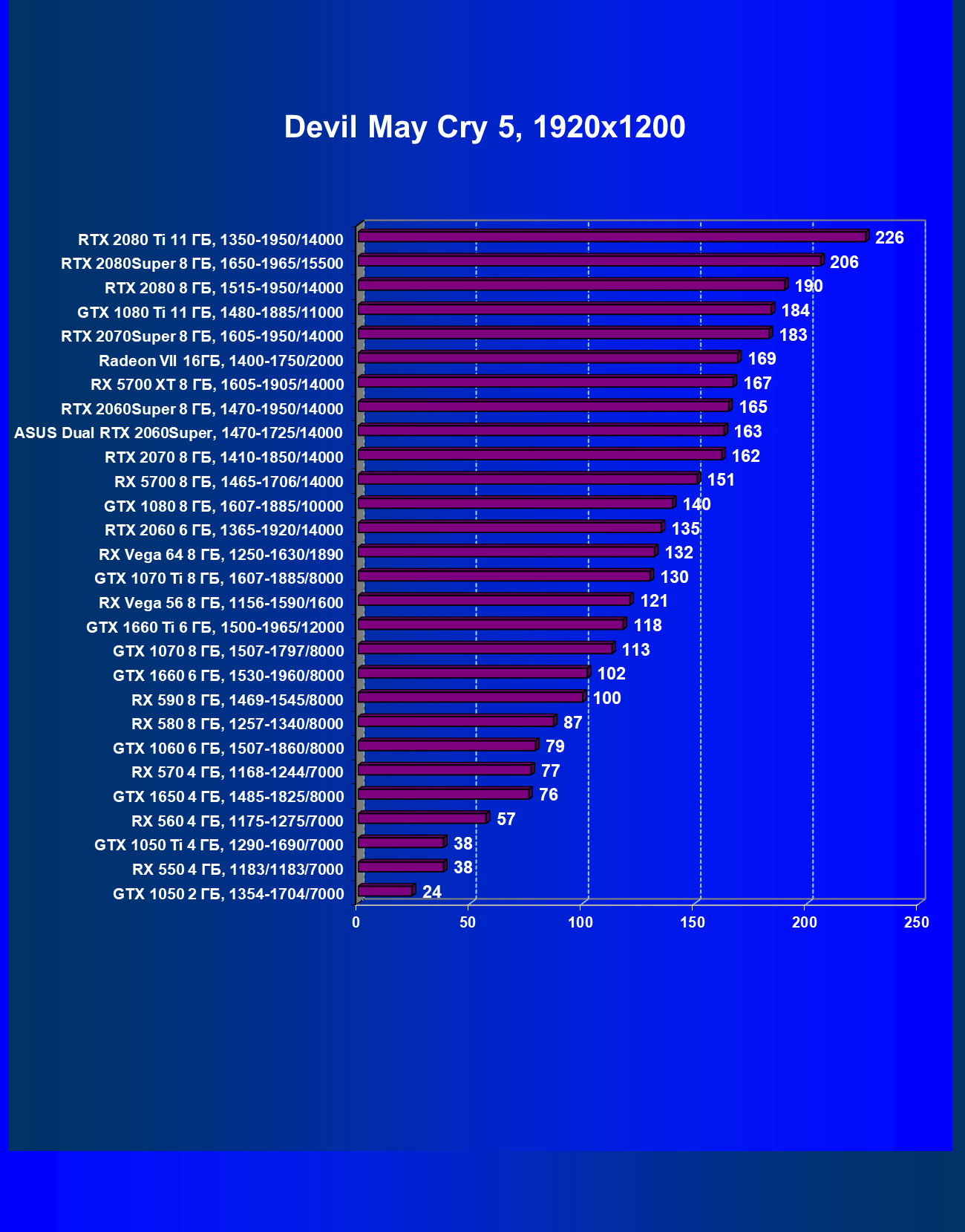

Devil May Cry 5

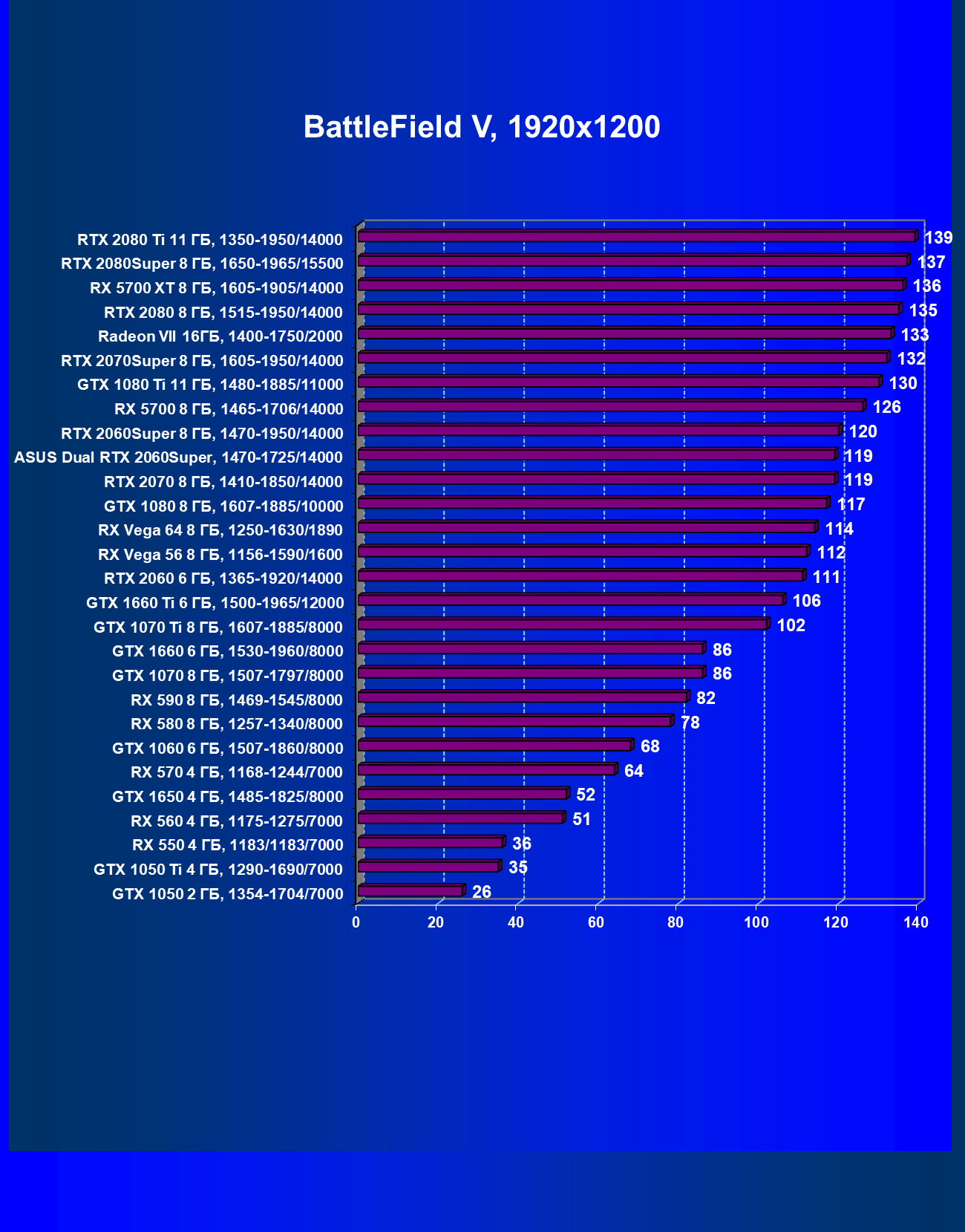

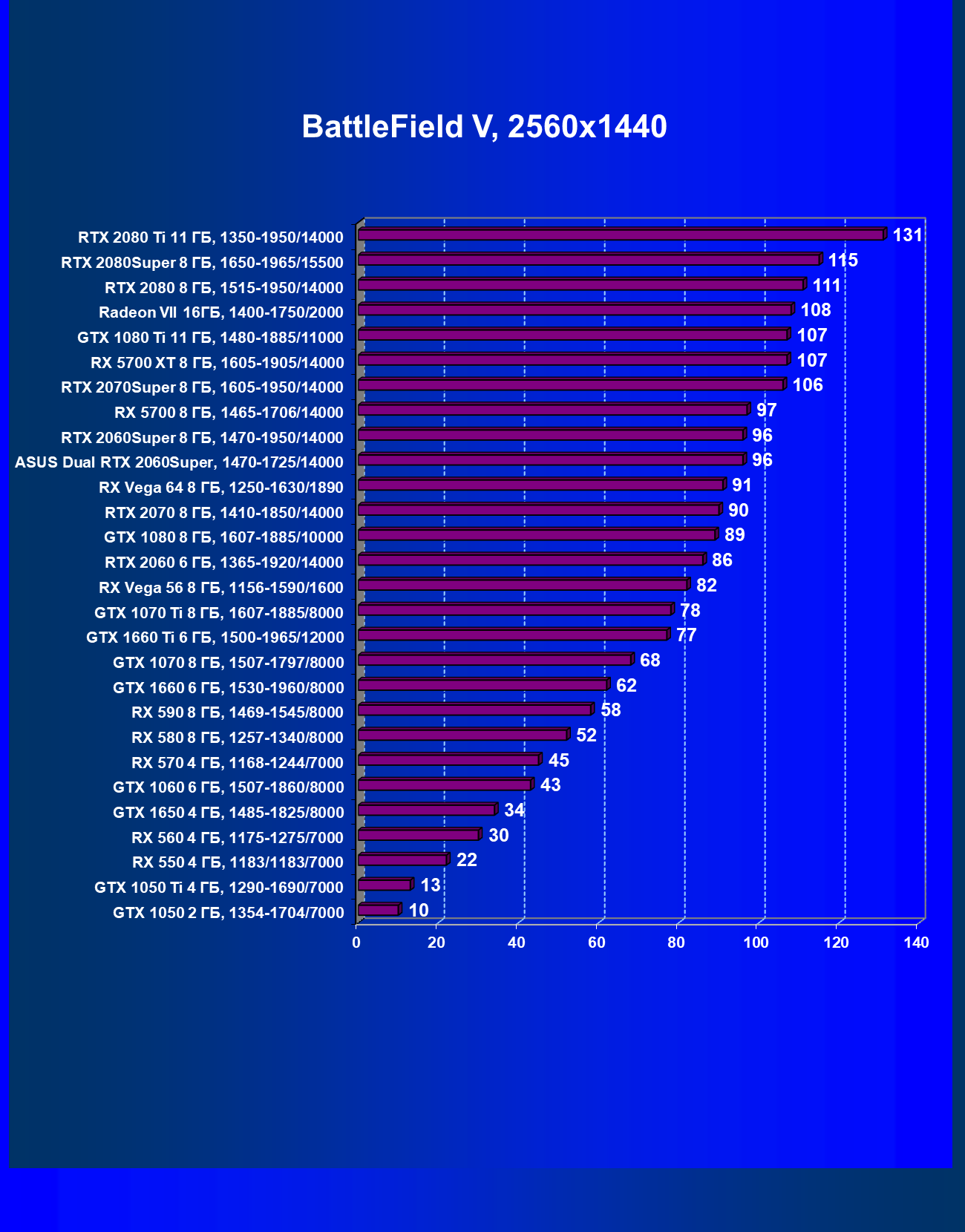

Battlefield V

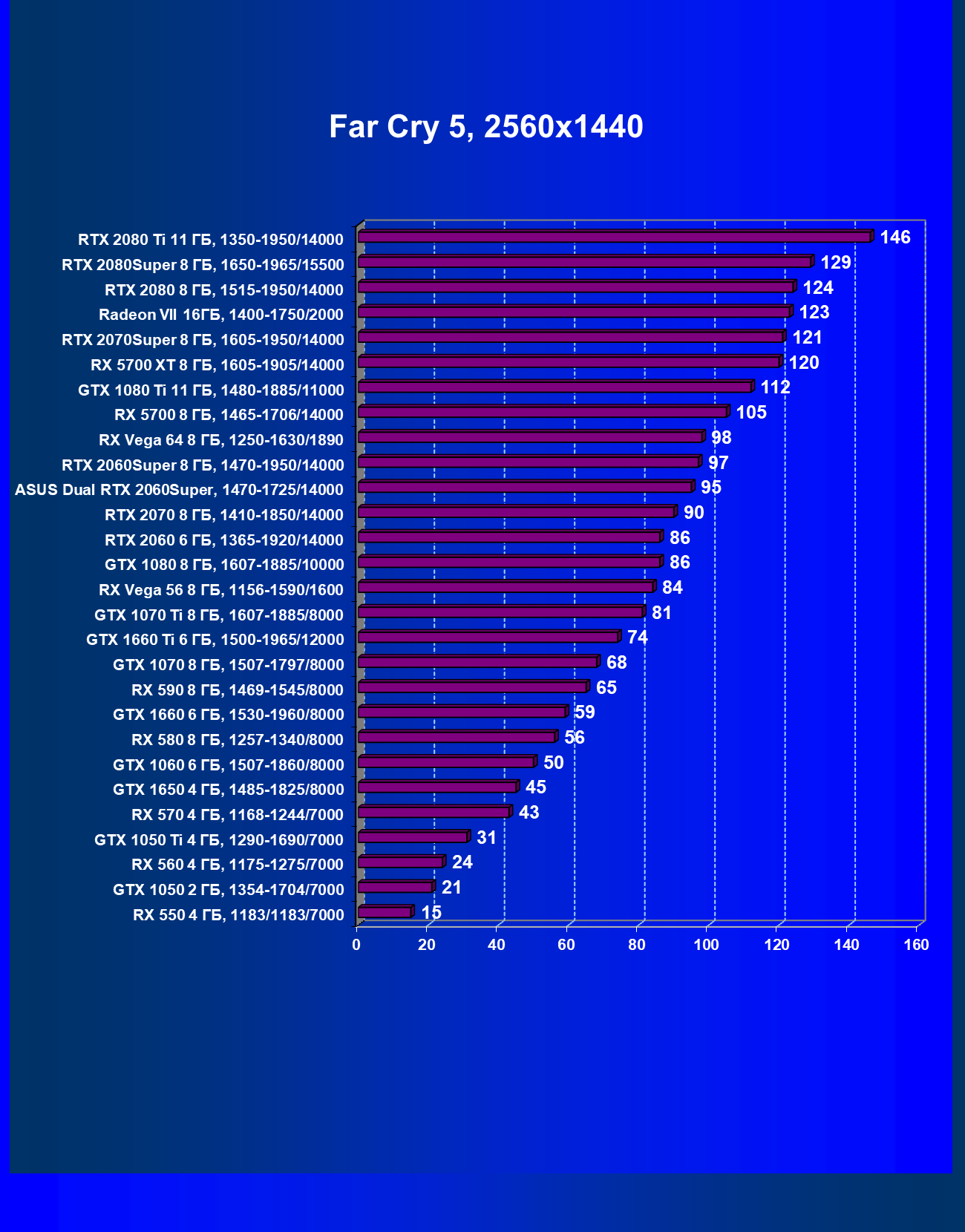

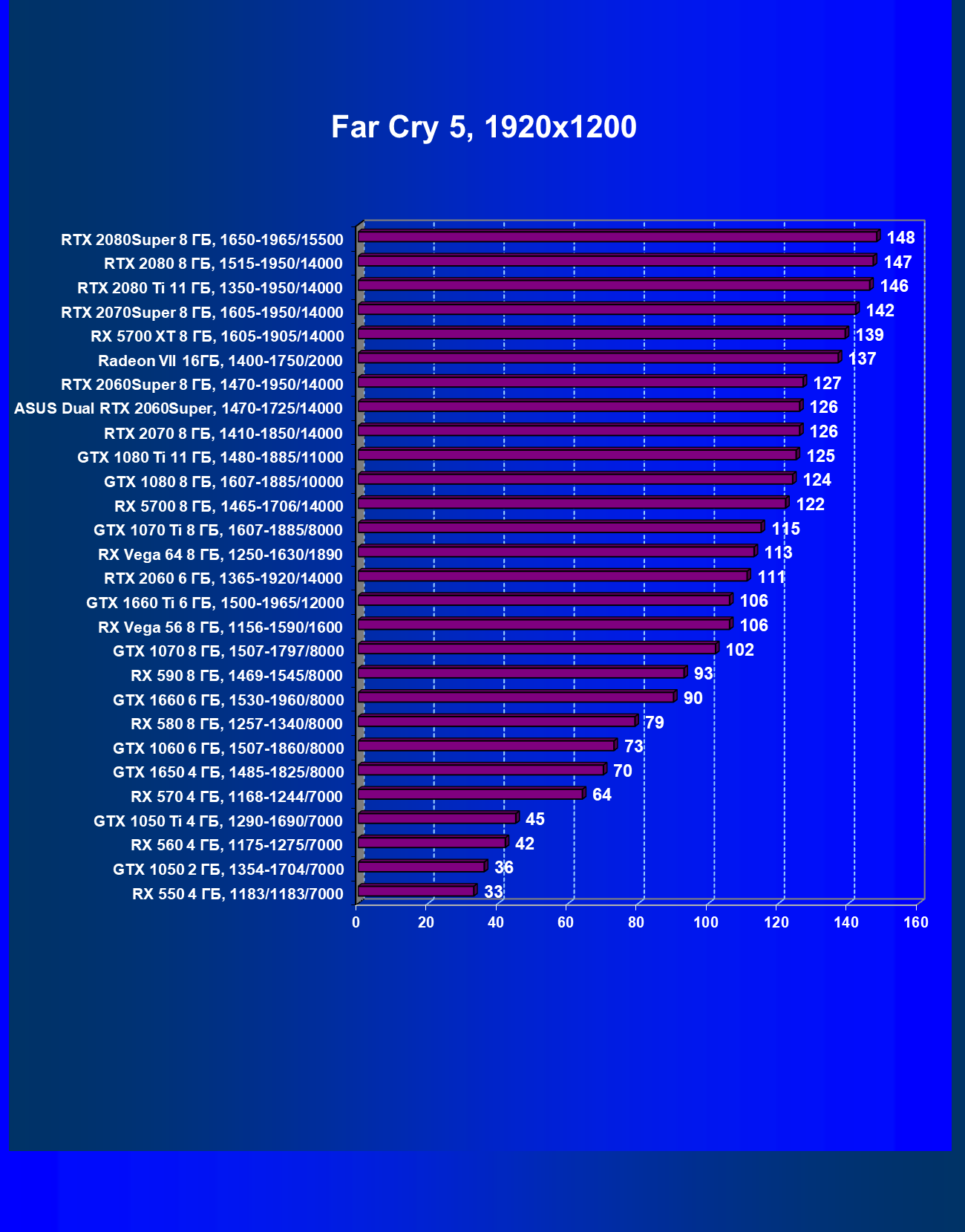

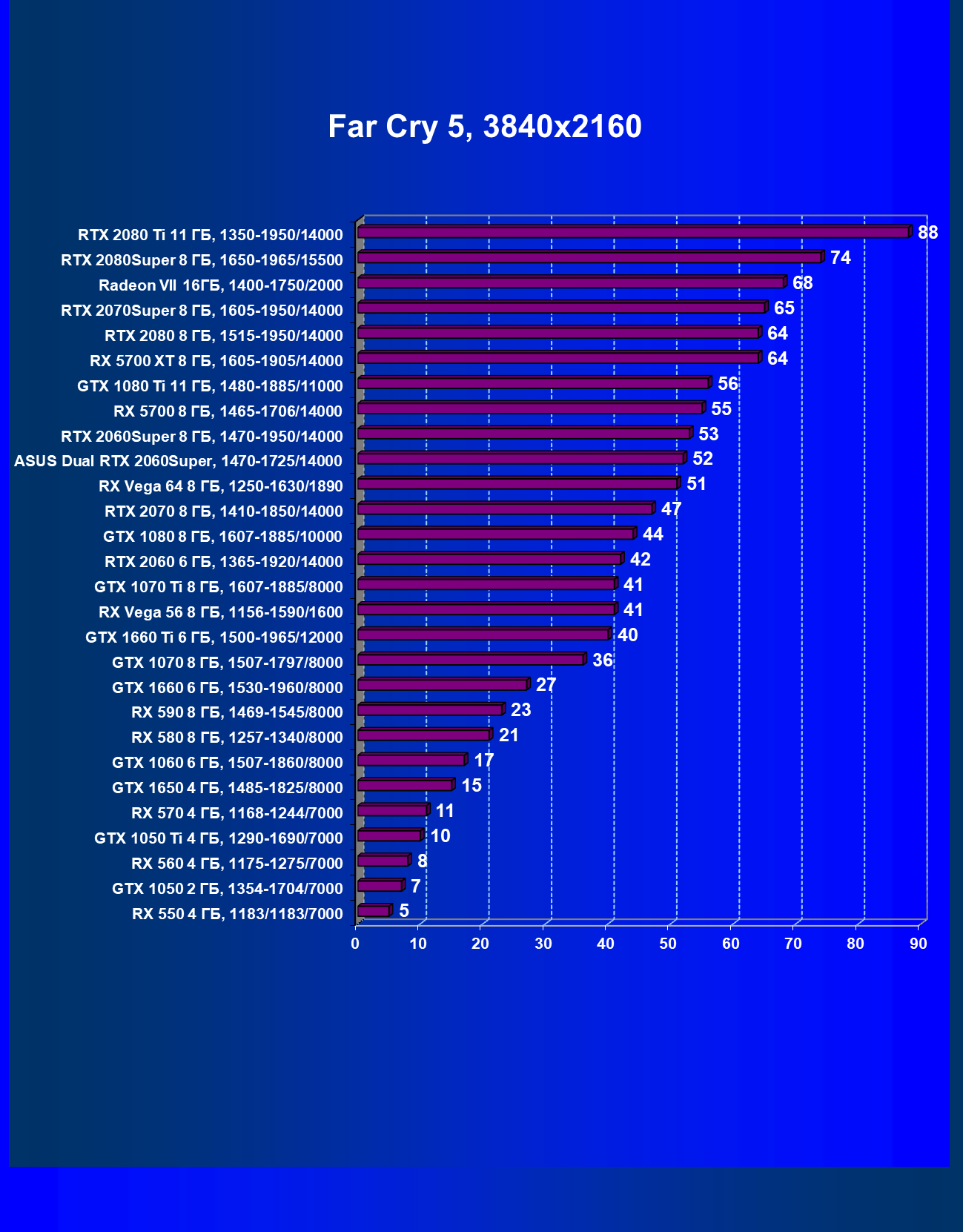

Far Cry 5

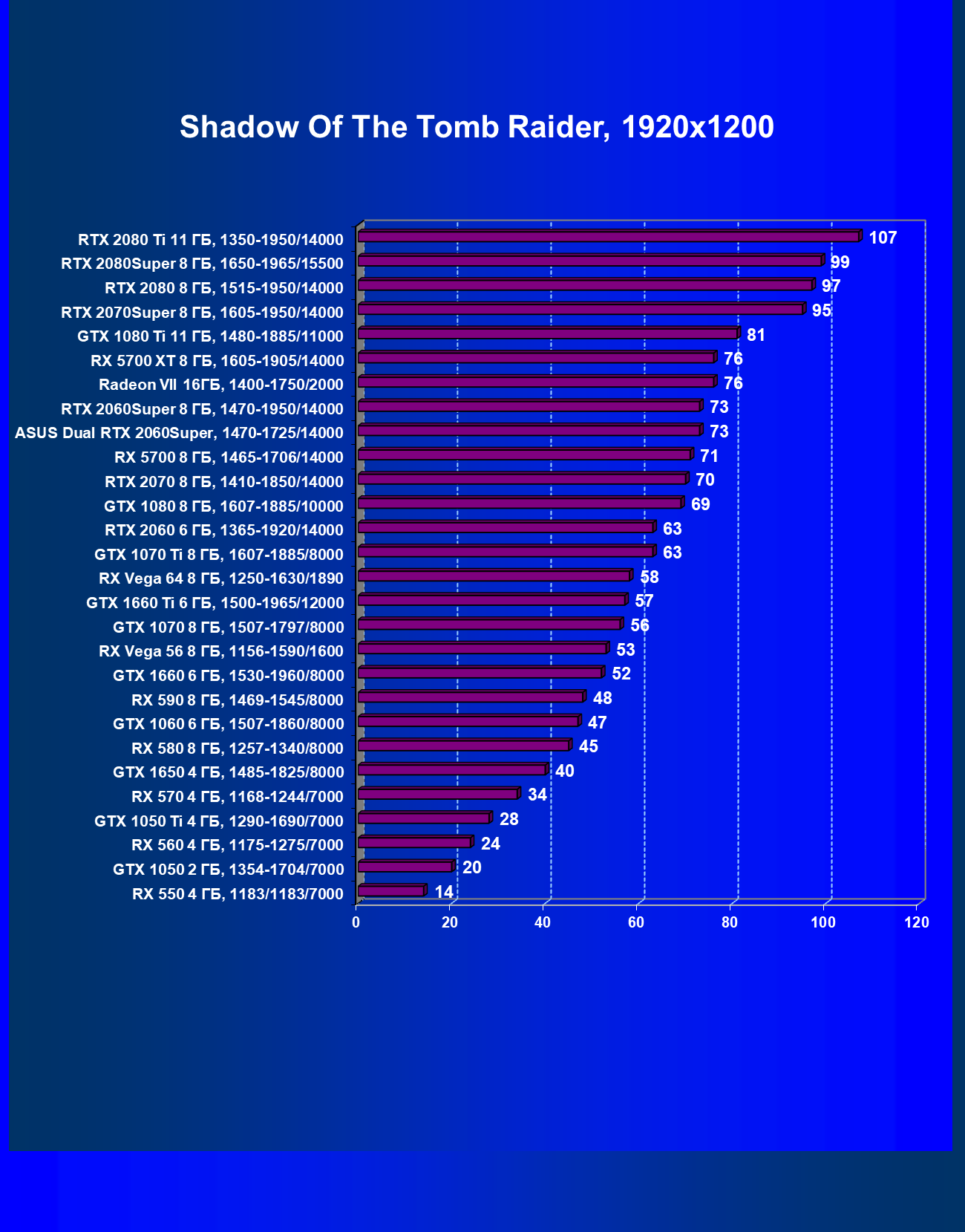

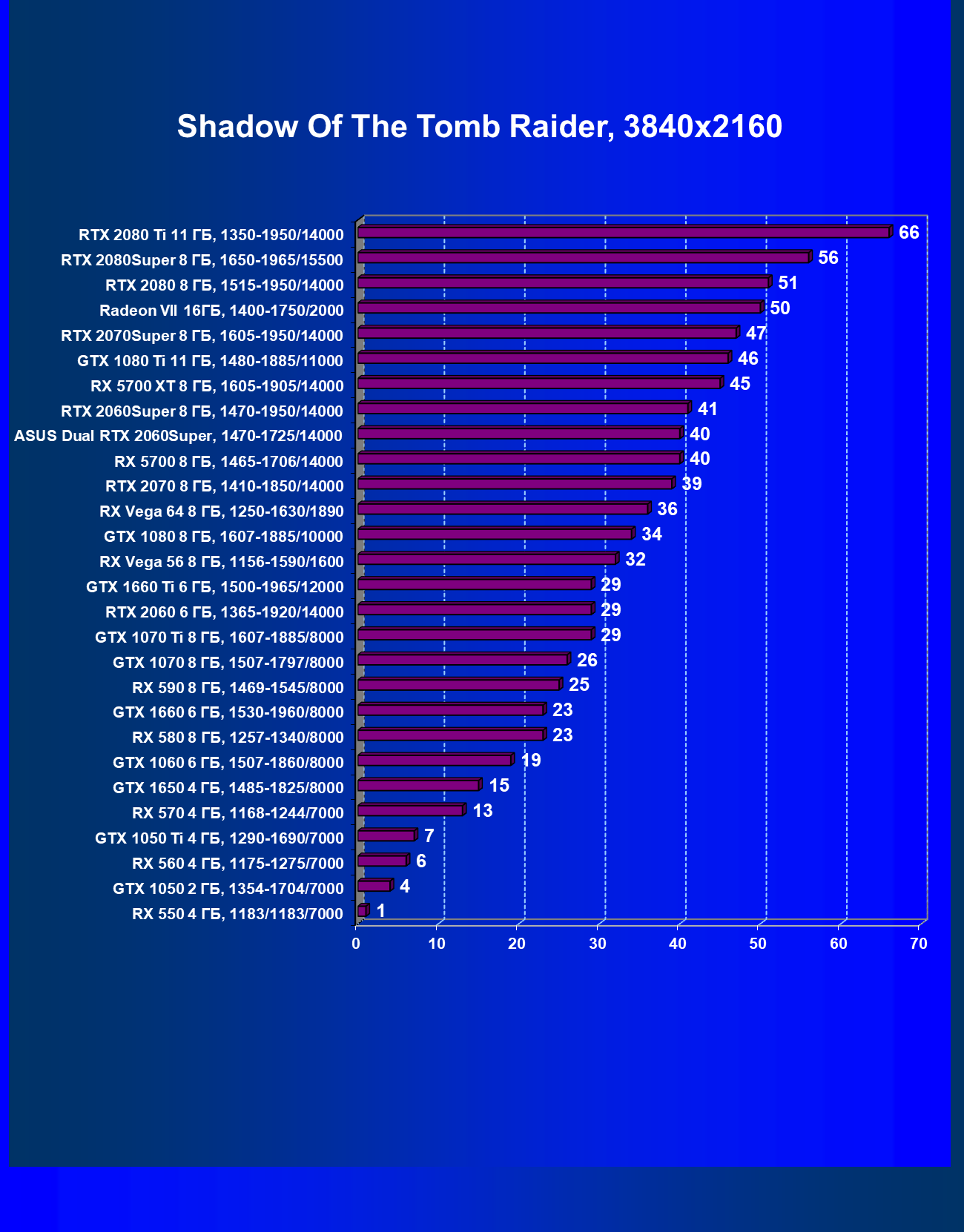

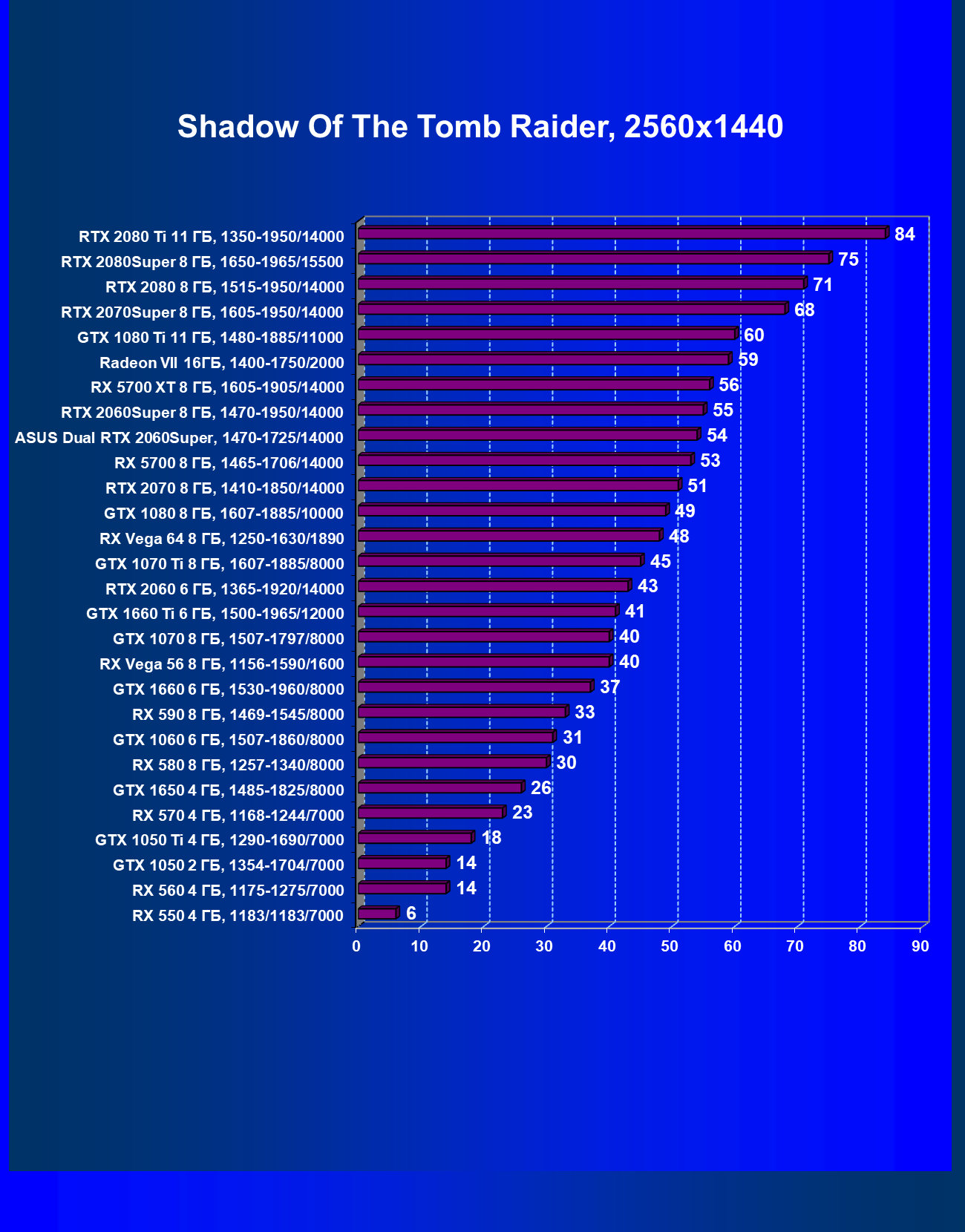

Shadow of the Tomb Raider

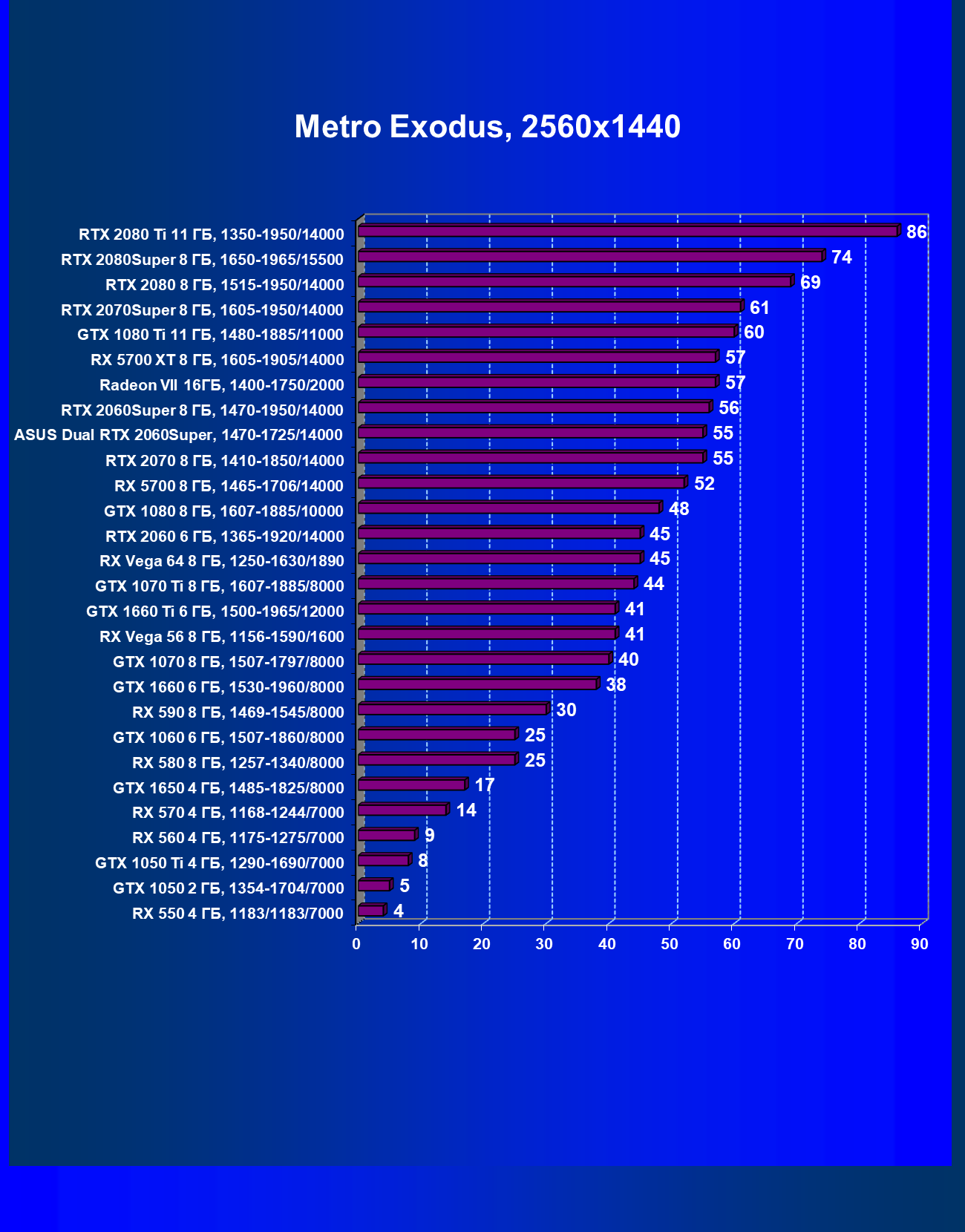

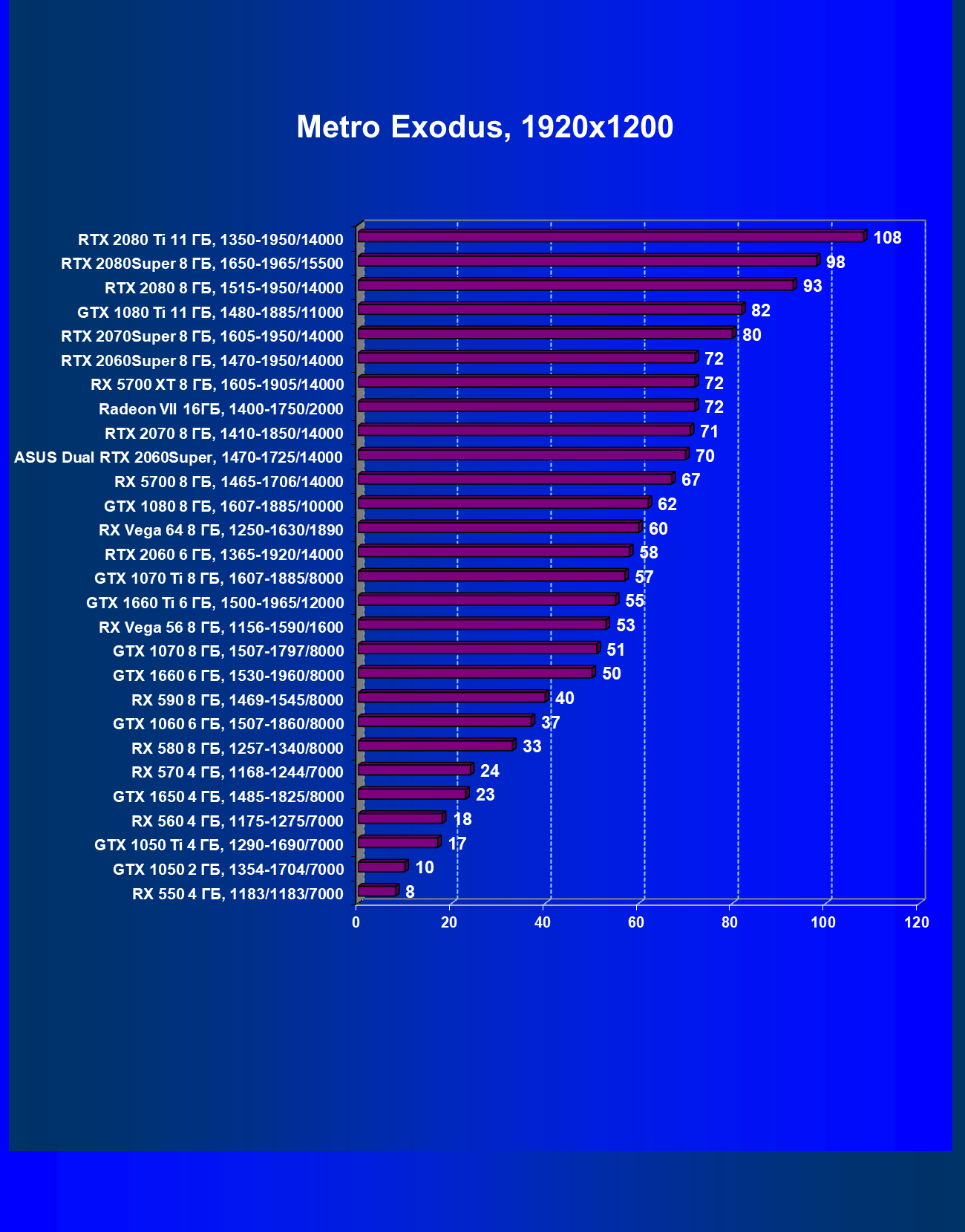

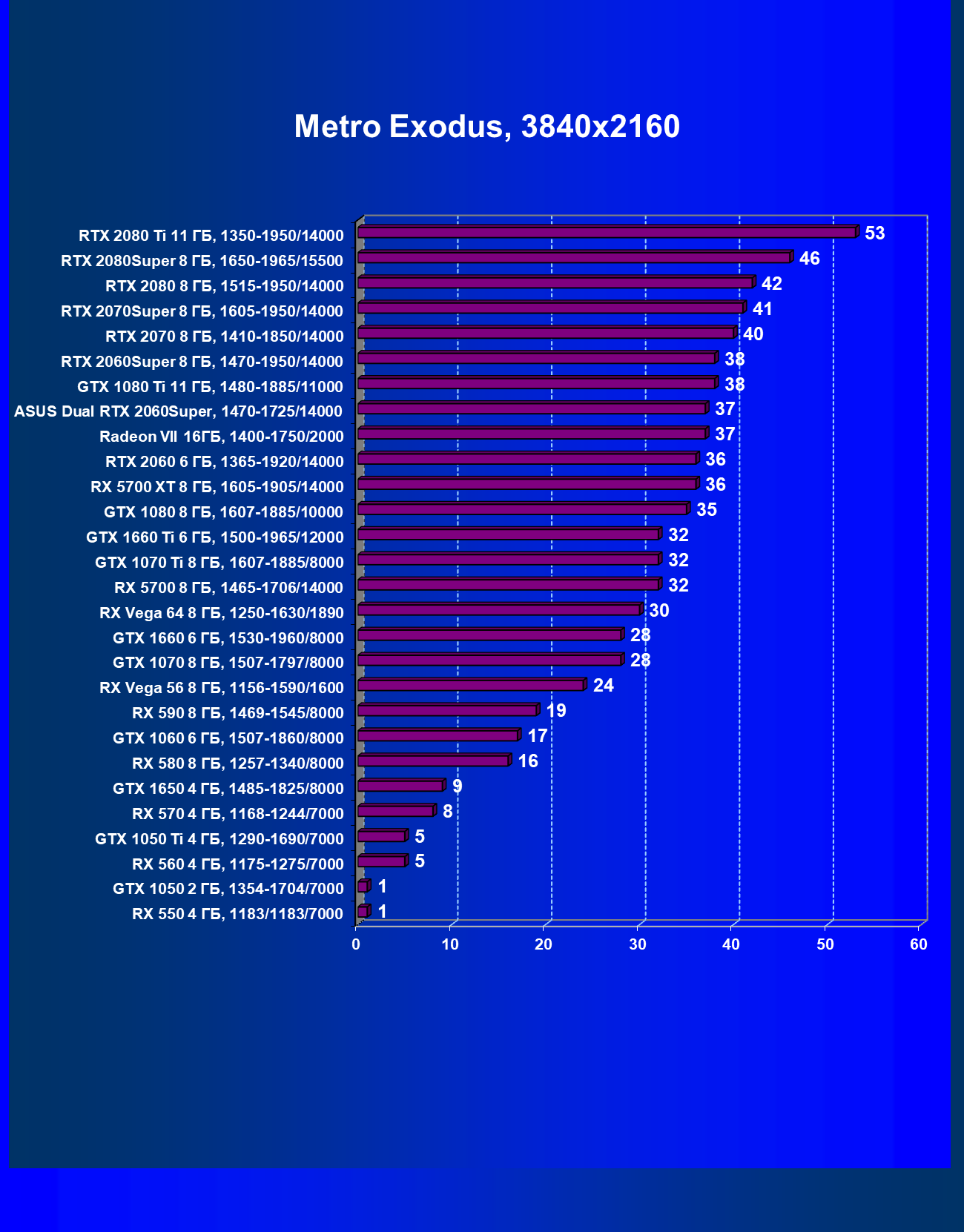

Metro Exodus

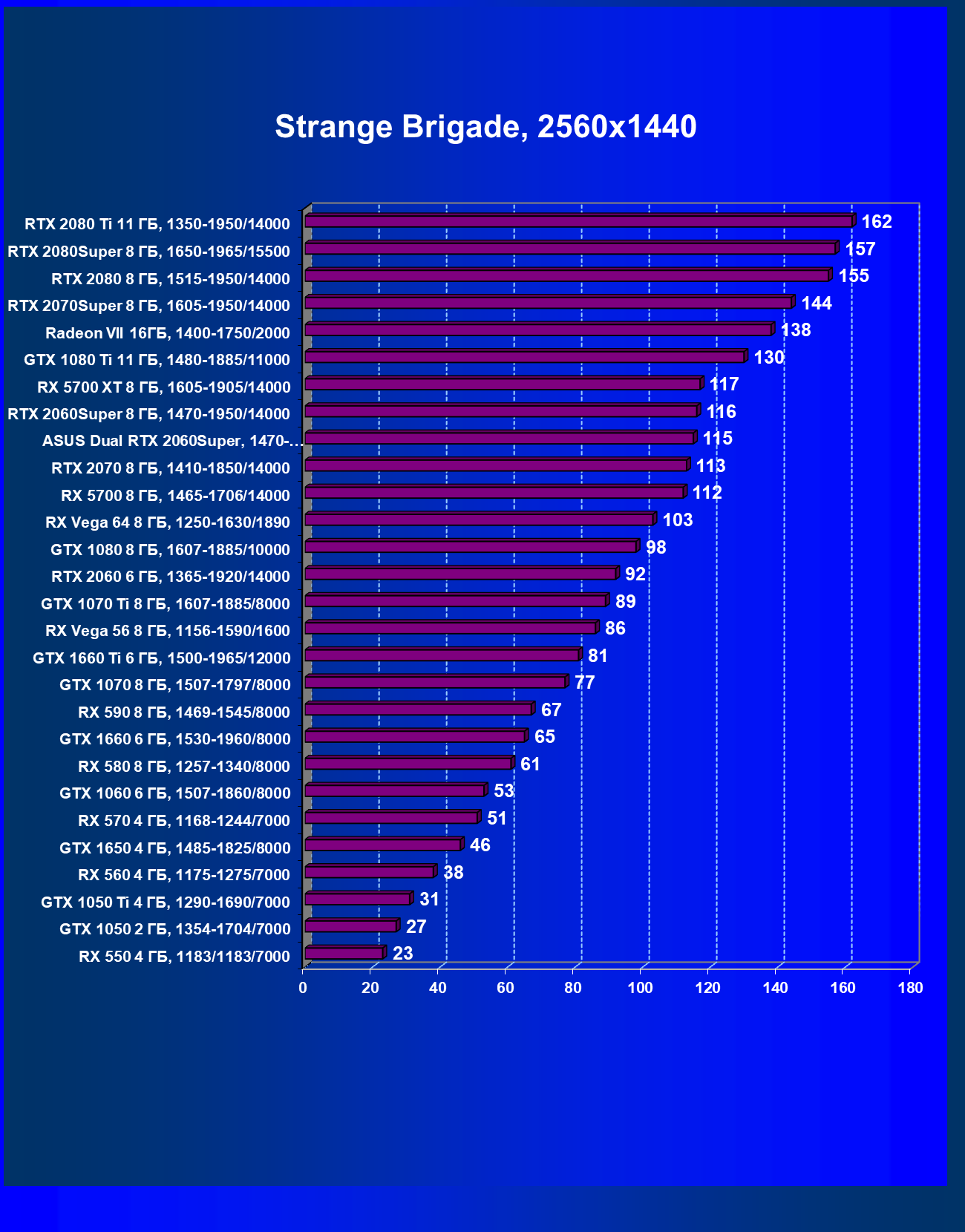

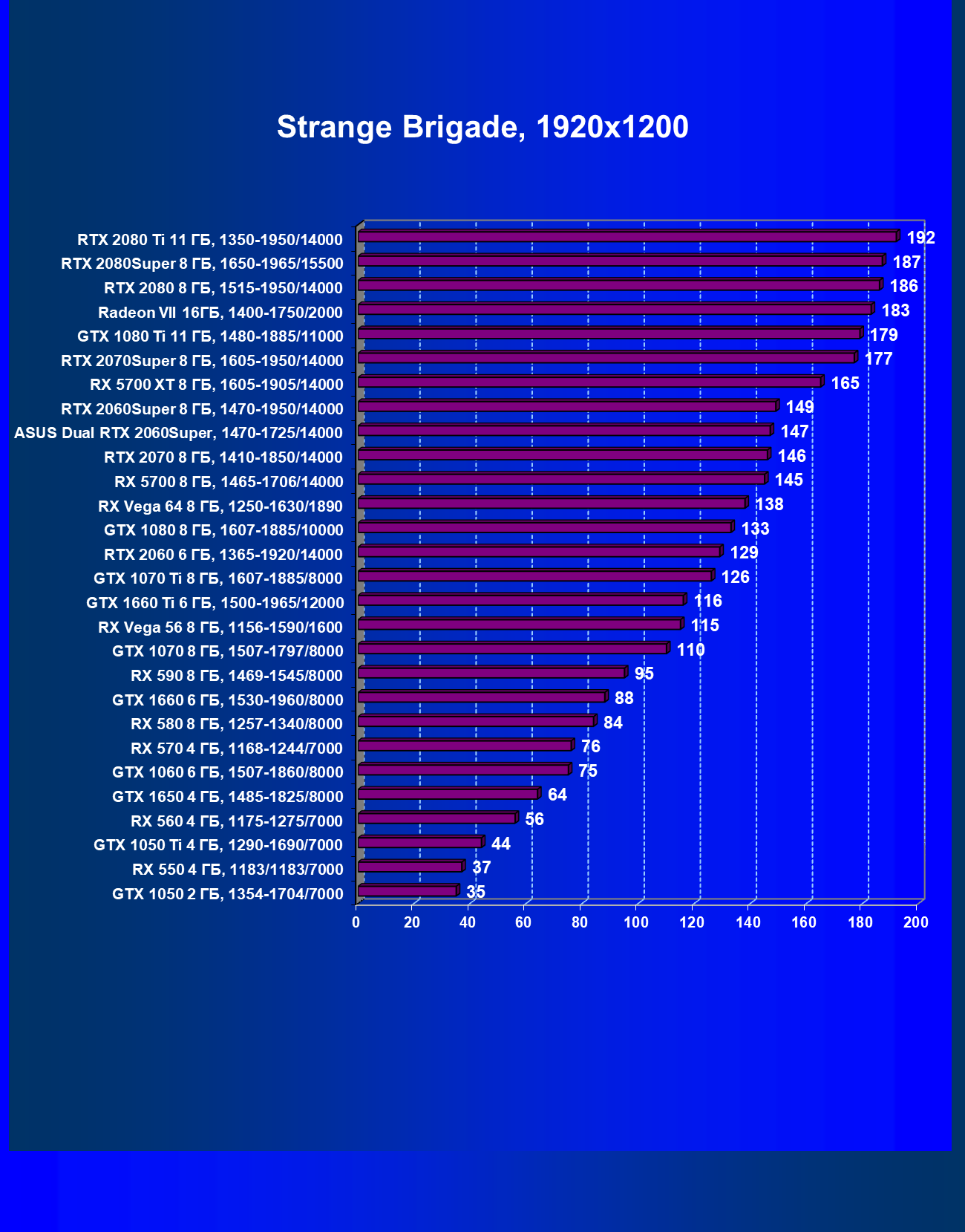

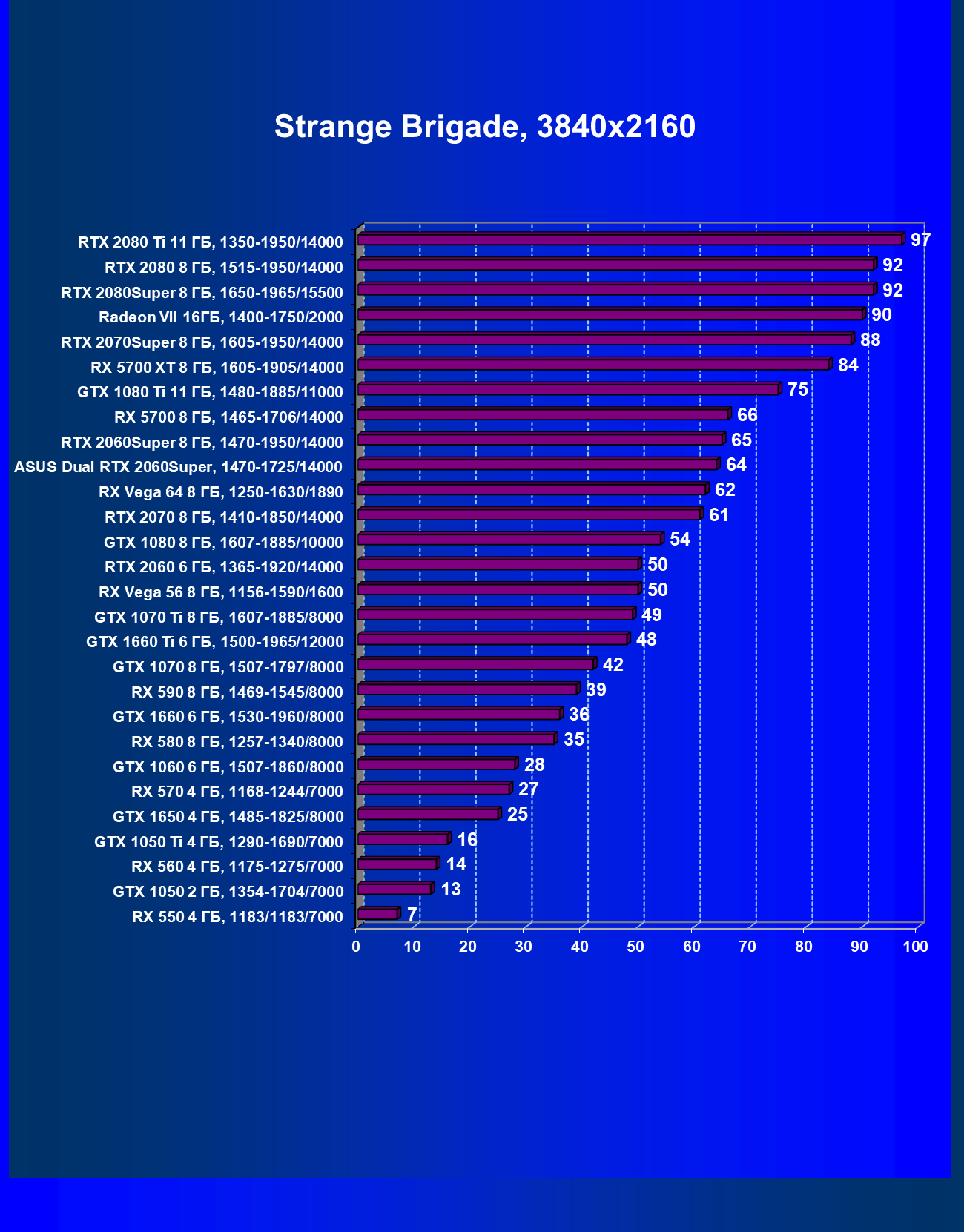

Strange Brigade

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2060 Super и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на начало октября 2019 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
07 RX 5700 XT 8 ГБ, 1605—1905/14000 860 307 28 000
08 RTX 2060 Super 8 ГБ, 1470—1950/14000 830 307 27 000
09 Asus Dual RTX 2060 Super, 1470—1725/14000 820 293 28 000
10 RTX 2070 8 ГБ, 1410—1850/14000 800 256 31 300
12 RX Vega 64 8 ГБ, 1250—1630/1890 700 264 26 500
13 GTX 1080 8 ГБ, 1607—1885/10000 690 216 32 000
15 GTX 1070 Ti 8 ГБ, 1607—1885/8000 630 247 25 500

На момент написания материала стоимость средневзвешенного Radeon RX 5700 XT примерно равнялась стоимости не менее средневзвешенного GeForce RTX 2060 Super, но первый был чуть-чуть быстрее, потому занимал более высокую позицию в своей группе. Видеокарта Asus имеет Boost-частоту ядра чуть выше, чем у GeForce RTX 2060 Super Founders Edition, однако из-за жесткого лимита по TDP GPU карты Asus не достигал заявленного максимума в 1950 МГц, ограничиваясь величиной 1725 МГц. В таких условиях можно было бы ожидать ее сильного отставания по производительности, однако и референс-карта достигала максимума лишь в редких всплесках, частенько работая на Boost-частоте, тогда как карта Asus стабильно держала свою частоту в 1725 МГц. Тем не менее, в целом производительность оказалась чуть ниже, чем у референса (вот такой вот «ОС»).

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
08 RTX 2060 Super 8 ГБ, 1470—1950/14000 307 830 27 000
09 RX 5700 XT 8 ГБ, 1605—1905/14000 307 860 28 000
10 Asus Dual RTX 2060 Super, 1470—1725/14000 293 820 28 000
16 RX Vega 64 8 ГБ, 1250—1630/1890 264 700 26 500
17 RTX 2070 8 ГБ, 1410—1850/14000 256 800 31 300
19 GTX 1070 Ti 8 ГБ, 1607—1885/8000 247 630 25 500
23 GTX 1080 8 ГБ, 1607—1885/10000 216 690 32 000

Еще в наших базовых материалах по Radeon RX 5700/5700 XT и GeForce RTX 2060/2060 Super мы отмечали, что на момент их появления в продаже цены на новые ускорители AMD Radeon были ниже, что тогда сделало RX 5700 XT лидером по соотношению возможностей и цены. Однако цены постоянно меняются, и сейчас усредненный RTX 2060 Super уже смог догнать RX 5700 XT в рейтинге полезности, а вот рассматриваемая сегодня карта Asus оказалась не только немного медленнее среднего RTX 2060 Super, но и немного дороже. Соответственно, в своей группе она заняла лишь третье место. Впрочем цены на видеокарты — это настолько зыбкая и непредсказуемая вещь, что уже через пару недель все соотношения в этих рейтингах могут поменяться.

Выводы

Asus Dual GeForce RTX 2060 Super Evo OC (8 ГБ) — неплохой вариант ускорителя ценой под 30 000 рублей для тех, кому не нужны разгон и подсветка, а требуется самый простой и вместе с тем современный ускоритель игрового уровня, чтобы установить его в компьютер и убрать тот с глаз долой. Еще раз отметим, что в целом GeForce RTX 2060 Super — один из лучших ускорителей с ценой в районе 28-30 тысяч рублей. Карта Asus обладает весомым плюсом: тихой системой охлаждения. Таким образом, она отлично подойдет пользователям, ищущим тихое решение, если у них в компьютере свободны три слота. Что касается разгона, то данный ускоритель — явно не по этой части.

Замечу: на мой взгляд, карты такого уровня без «фишечек» в виде повышенных частот, оверклокерского потенциала и подсветки должны быть значительно дешевле, иначе теряется смысл подобной покупки.

Напомню, что GeForce RTX 2060 Super в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во всех играх, а в некоторые (не особо требовательные к графике) дает поиграть даже в разрешении 4К с тем же качеством.

Справочные материалы:

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

7 октября 2019 Г.
