HIS IceQ Radeon HD 5750 1024MB PCI-E,
Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E,
Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E,
XFX Radeon HD 5750 512MB PCI-E
СОДЕРЖАНИЕ
- Введение
- Особенности видеокарт
- Конфигурации стенда, список тестовых инструментов
- Результаты тестов
- Выводы
«Мы самые первые, мы самые яркие, мы самые правильные, наш Дайрект-Икс самый одиннадцатый на свете!» — пели и танцевали девочки. Да, они правы, что ATI первой выпустила решения с поддержкой DX11 и что на сегодня их средние решения — наиболее востребованные и имеющие хорошее соотношение цена-скорость-функциональность.
Однако есть и одно но. Видите на картинке выше — пара девочек выступает в странной обуви? И при этом они сильно выделяются из общей гаммы. Вот есть ахиллесова пята и в новых решениях ATI (а вернее, AMD). Поговорим об этом в конце материала.
Итак, сегодня мы рассмотрим пять видеокарт из семейства Juniper, то есть Radeon HD 5750/5770. Изучим просто для того, чтобы читатели могли представлять, что может дать им та или иная серийно выпускаемая видеокарта этого класса, ведь в данном случае, как правило, производители изготавливают видеокарты самостоятельно, а не просто приклеивают свои ярлыки к референс-продуктам.
Перед тем как приступить к изучению карт, следует рассказать о том, как появилась компания AFOX. Это относительно новое имя на рынке. Ранее предприятие было создано как дочернее с участием капитала Foxconn, при этом производство базируется на мощностях последней.

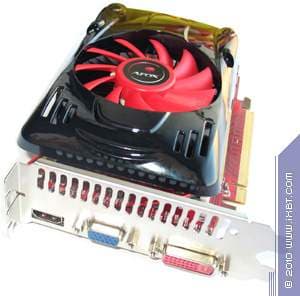

| AFOX Radeon HD 5770 1024MB PCI-E | |
|---|---|
|  |

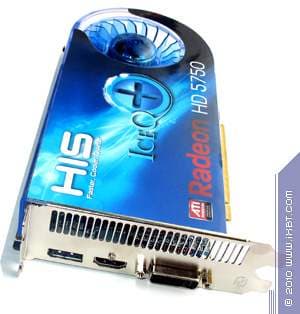

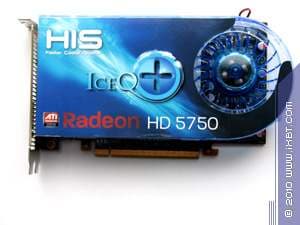

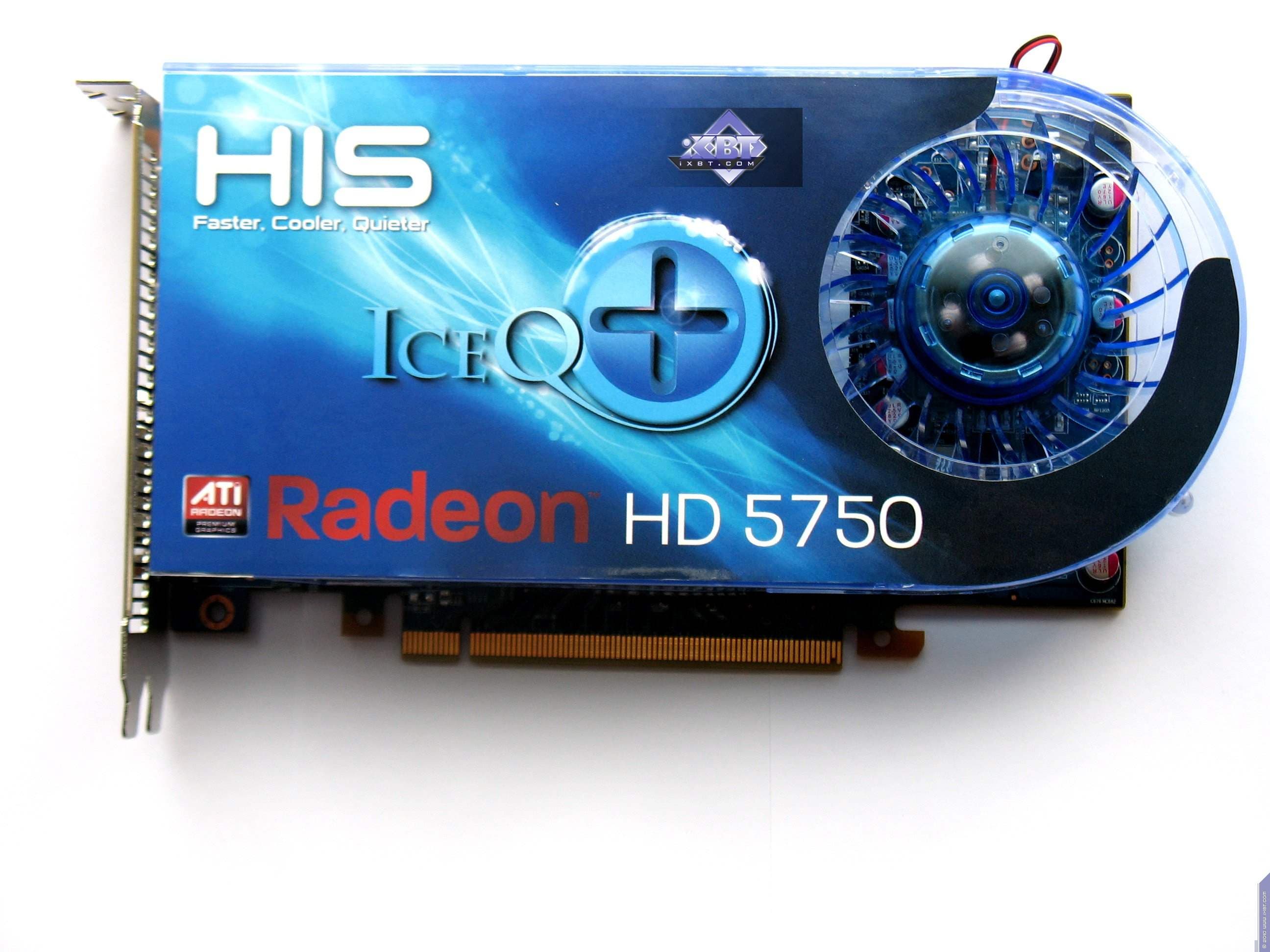

| HIS IceQ Radeon HD 5750 1024MB PCI-E | |
|  |

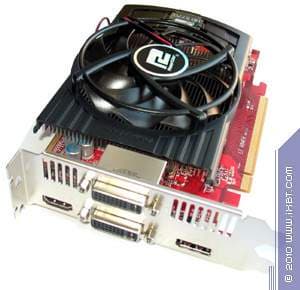

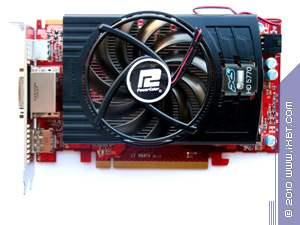

| Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E | |
|  |

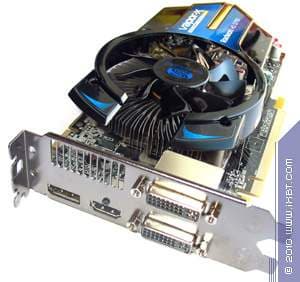

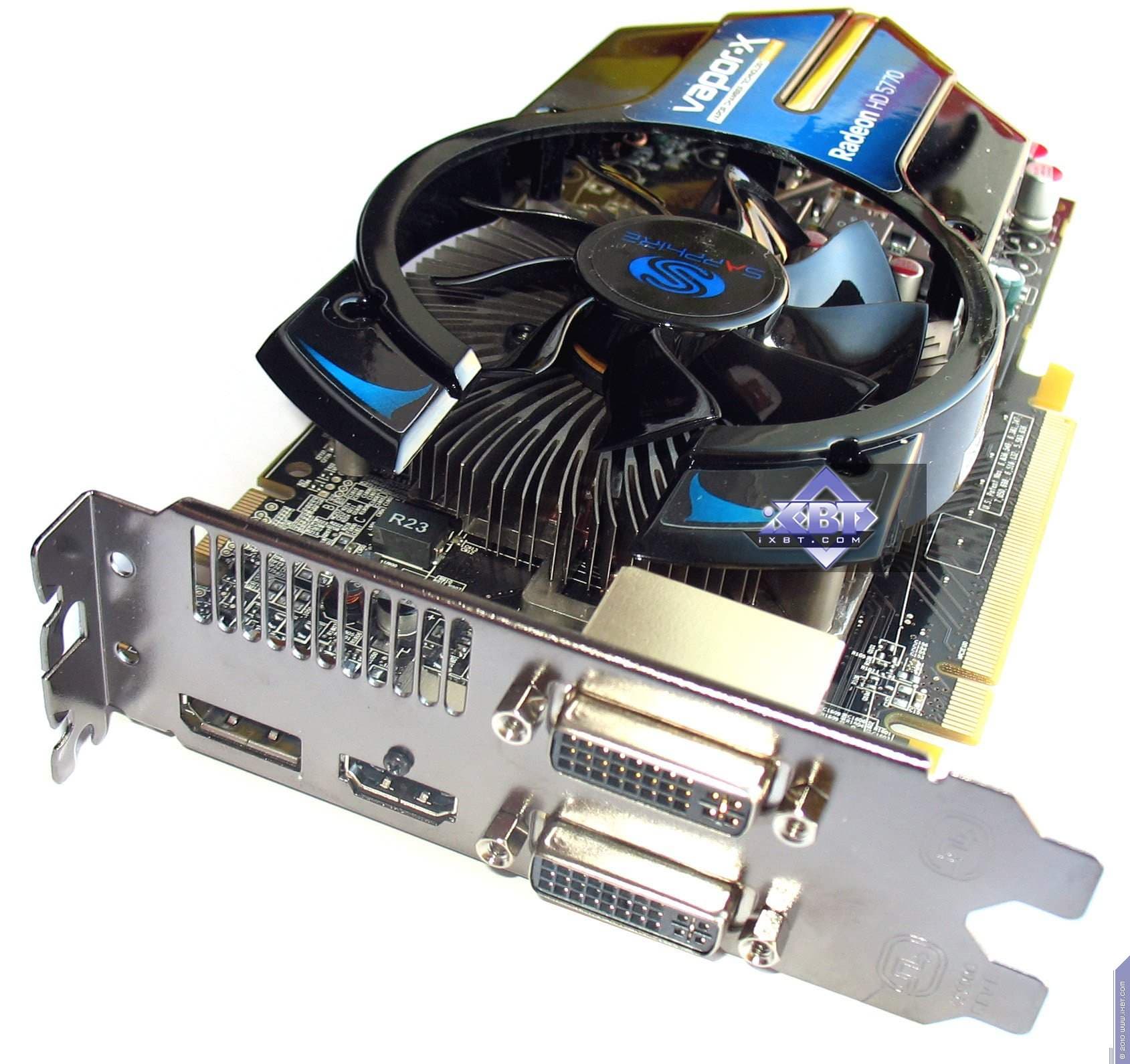

| Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E | |
|  |

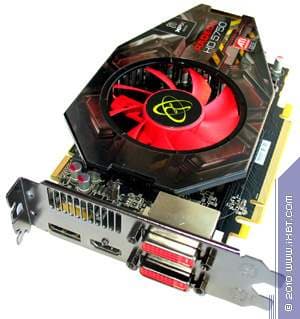

| XFX Radeon HD 5750 512MB PCI-E | |
|  |

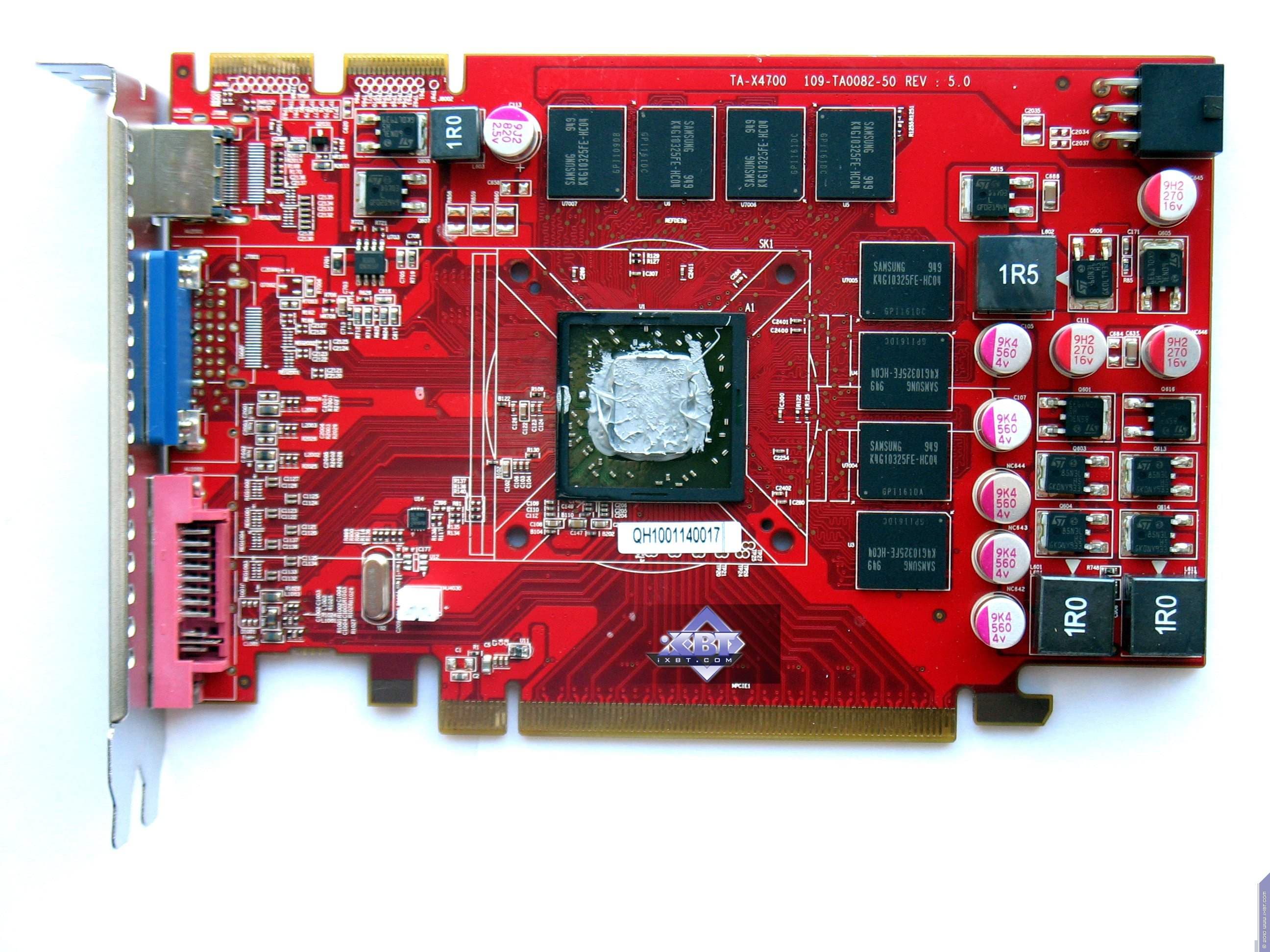

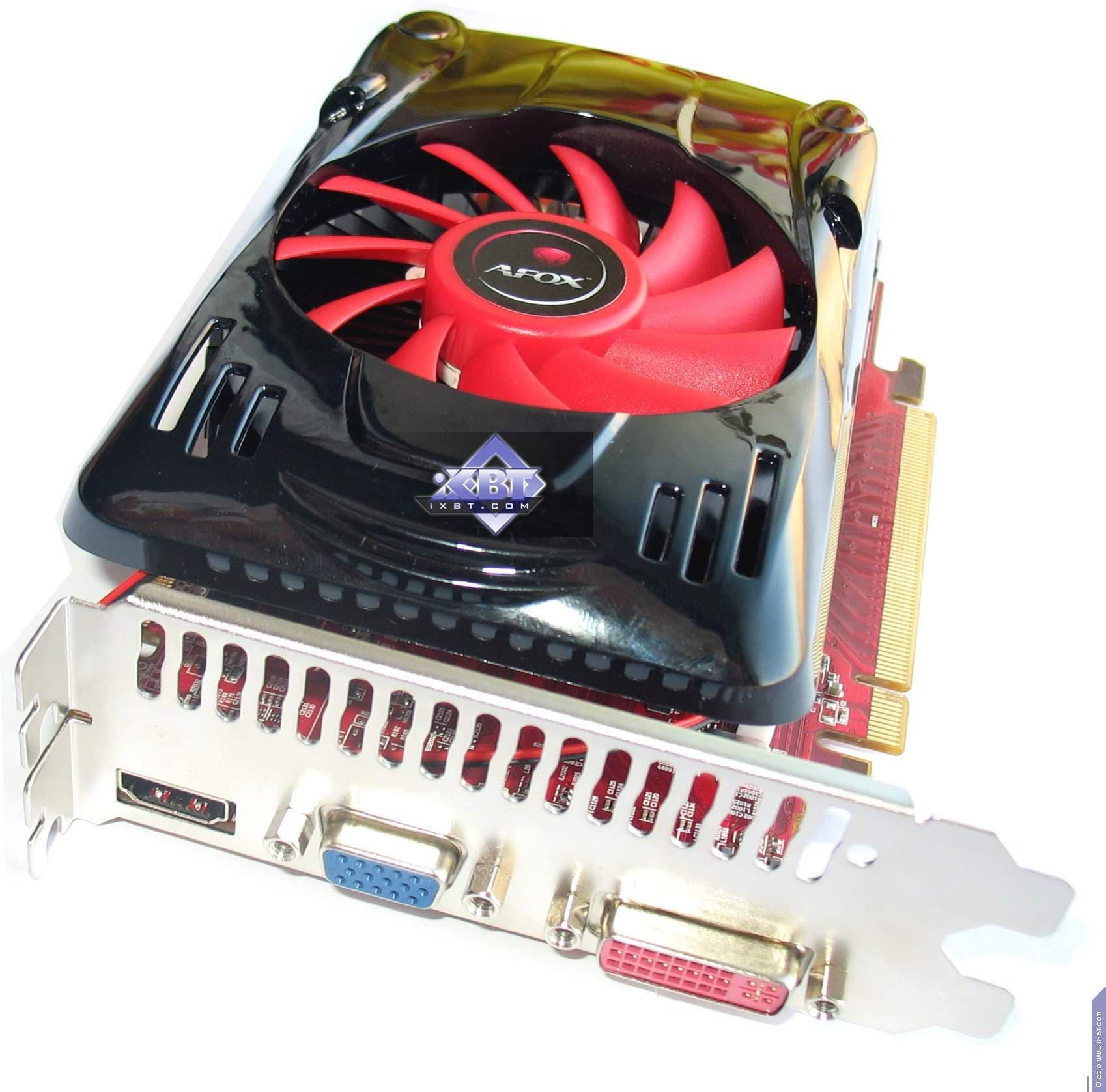

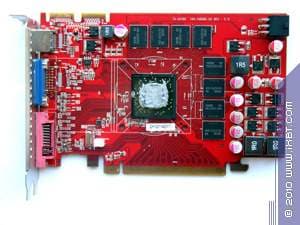

| AFOX Radeon HD 5770 1024MB PCI-E | |
|---|---|
| Карта имеет 1024 МБ памяти GDDR5 DRAM, размещенной в восьми микросхемах на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц. |  |

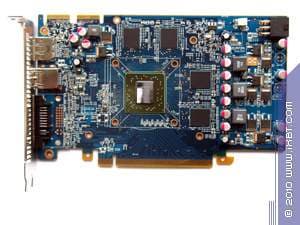

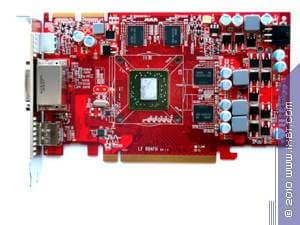

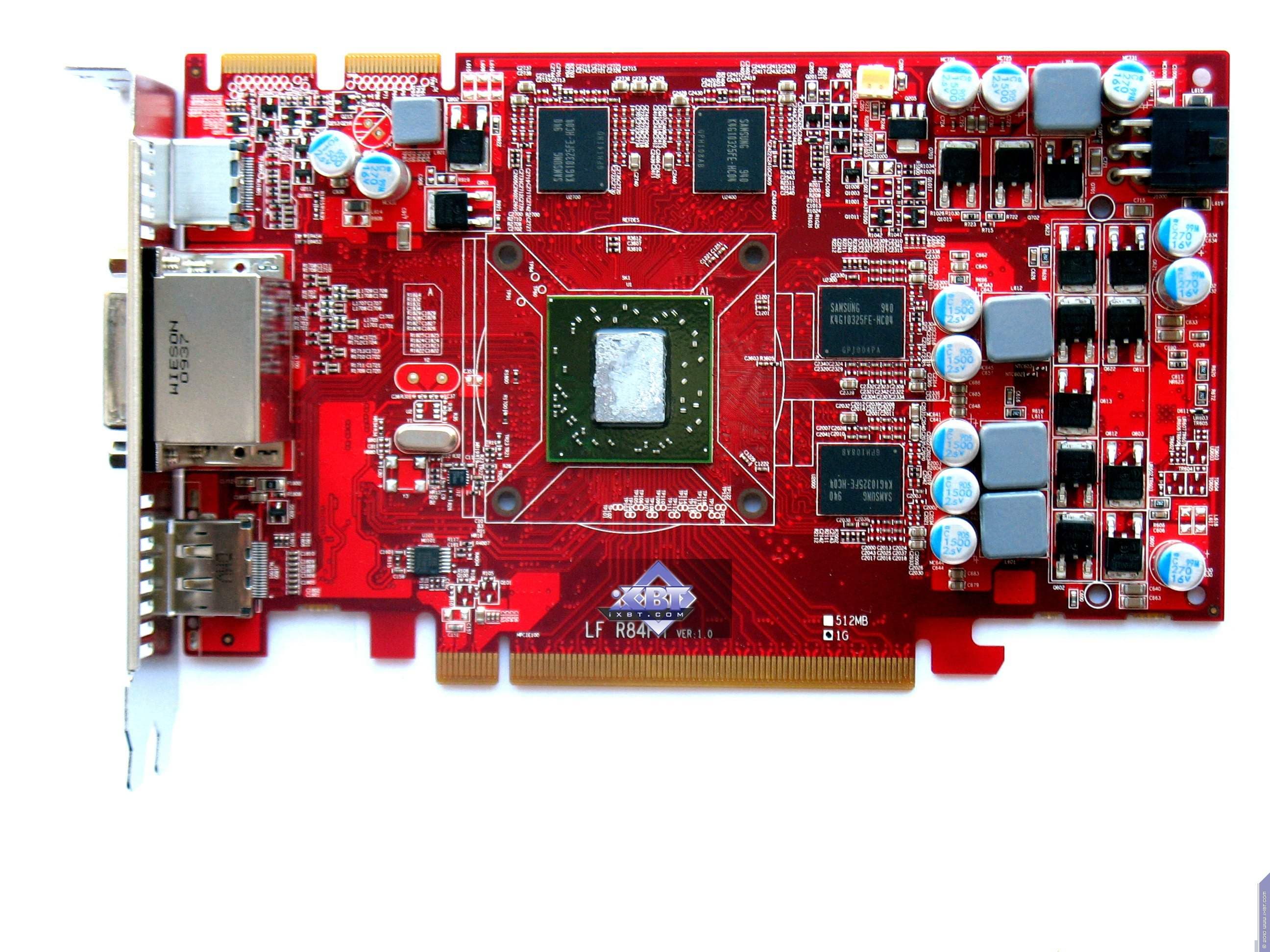

| HIS IceQ Radeon HD 5750 1024MB PCI-E Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E | |
| Каждая карта имеет 1024 МБ памяти GDDR5 DRAM, размещенной в восьми микросхемах (по четыре на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц. | |

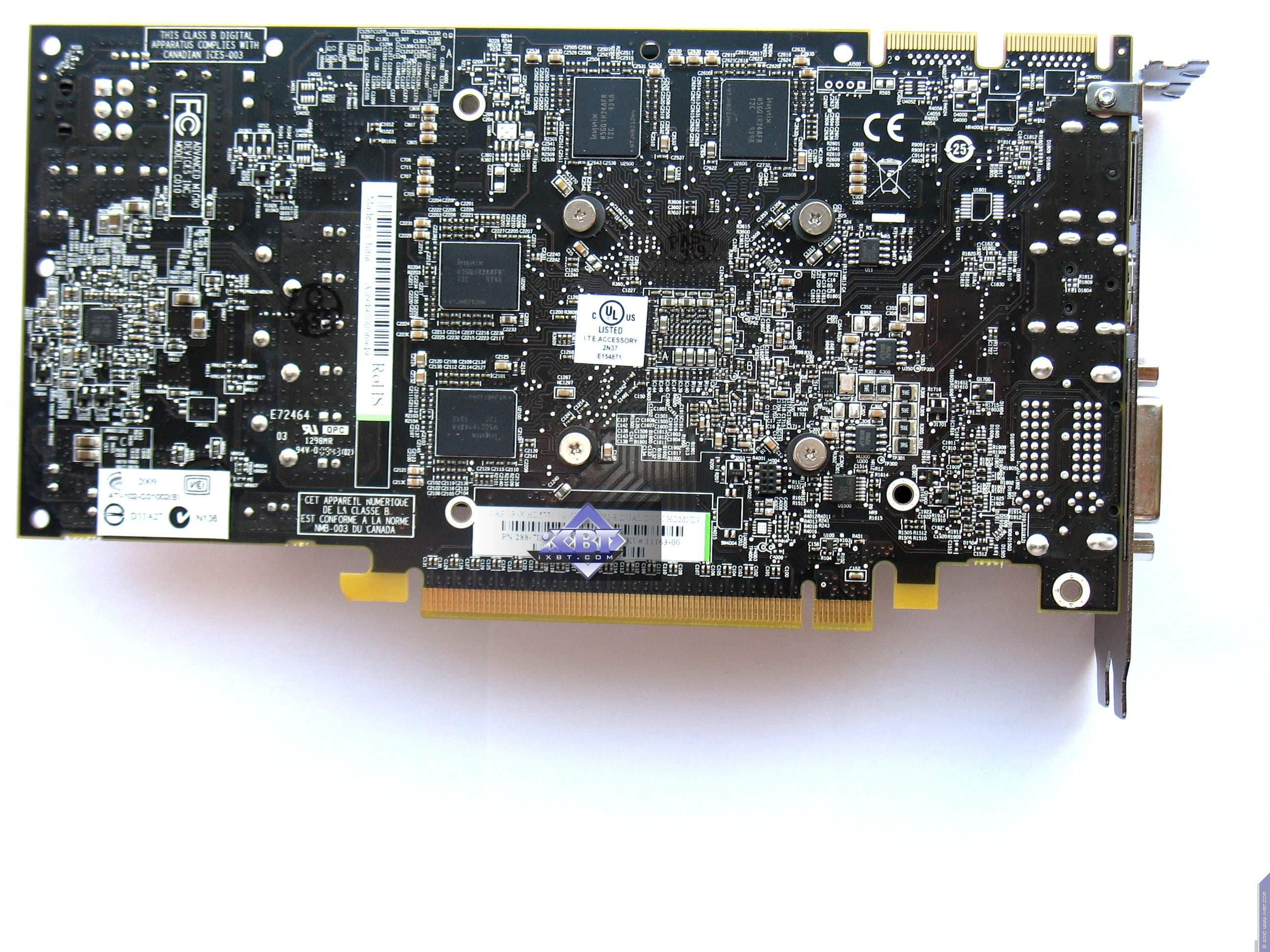

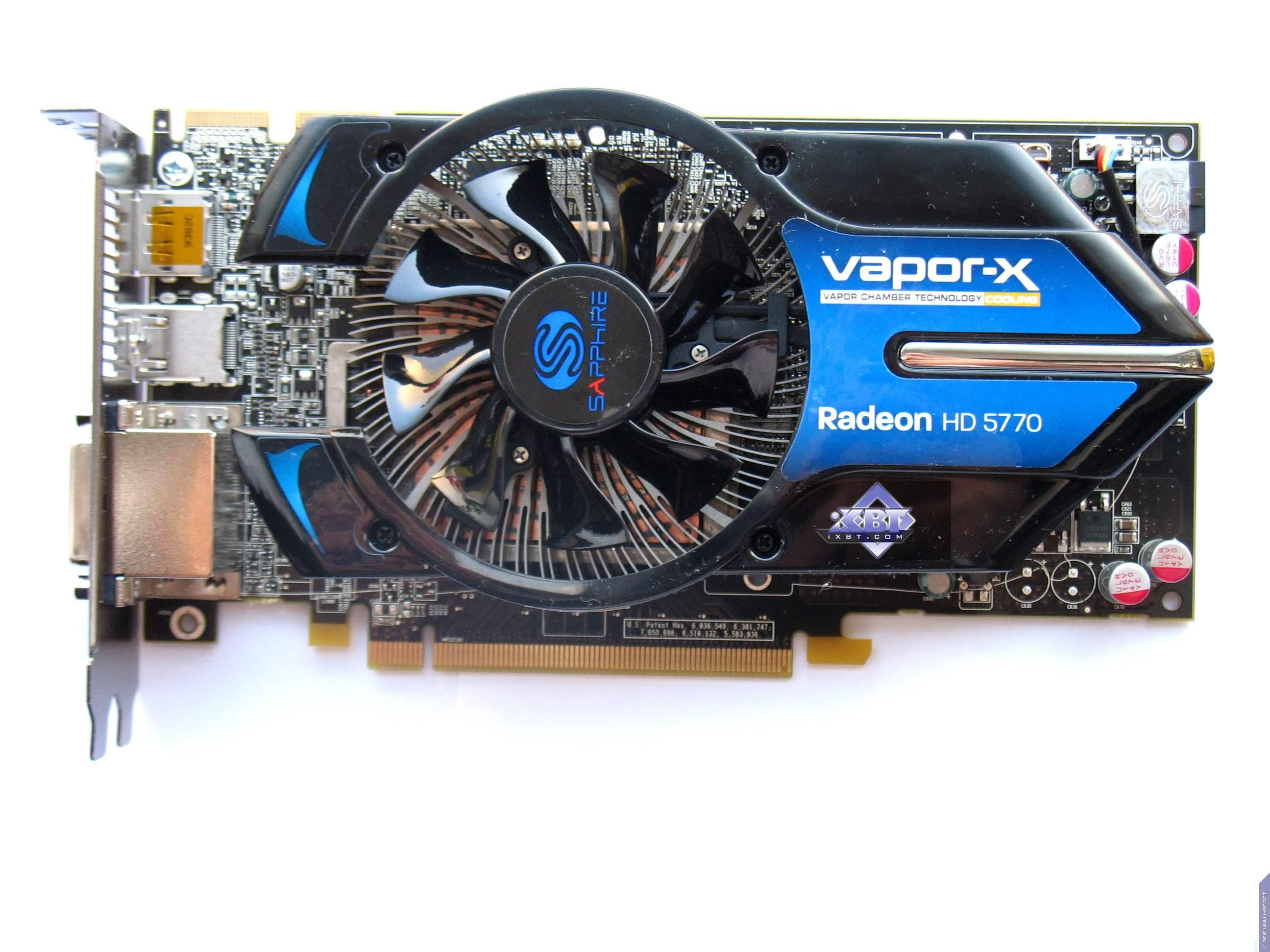

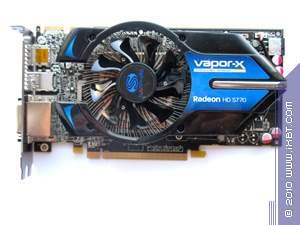

| Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E | |
| Карта имеет 1024 МБ памяти GDDR5 DRAM, размещенной в восьми микросхемах (по четыре на каждой стороне PCB). Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц. |  |

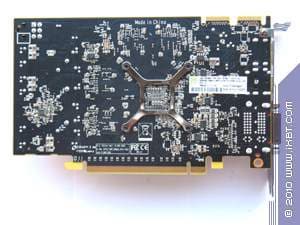

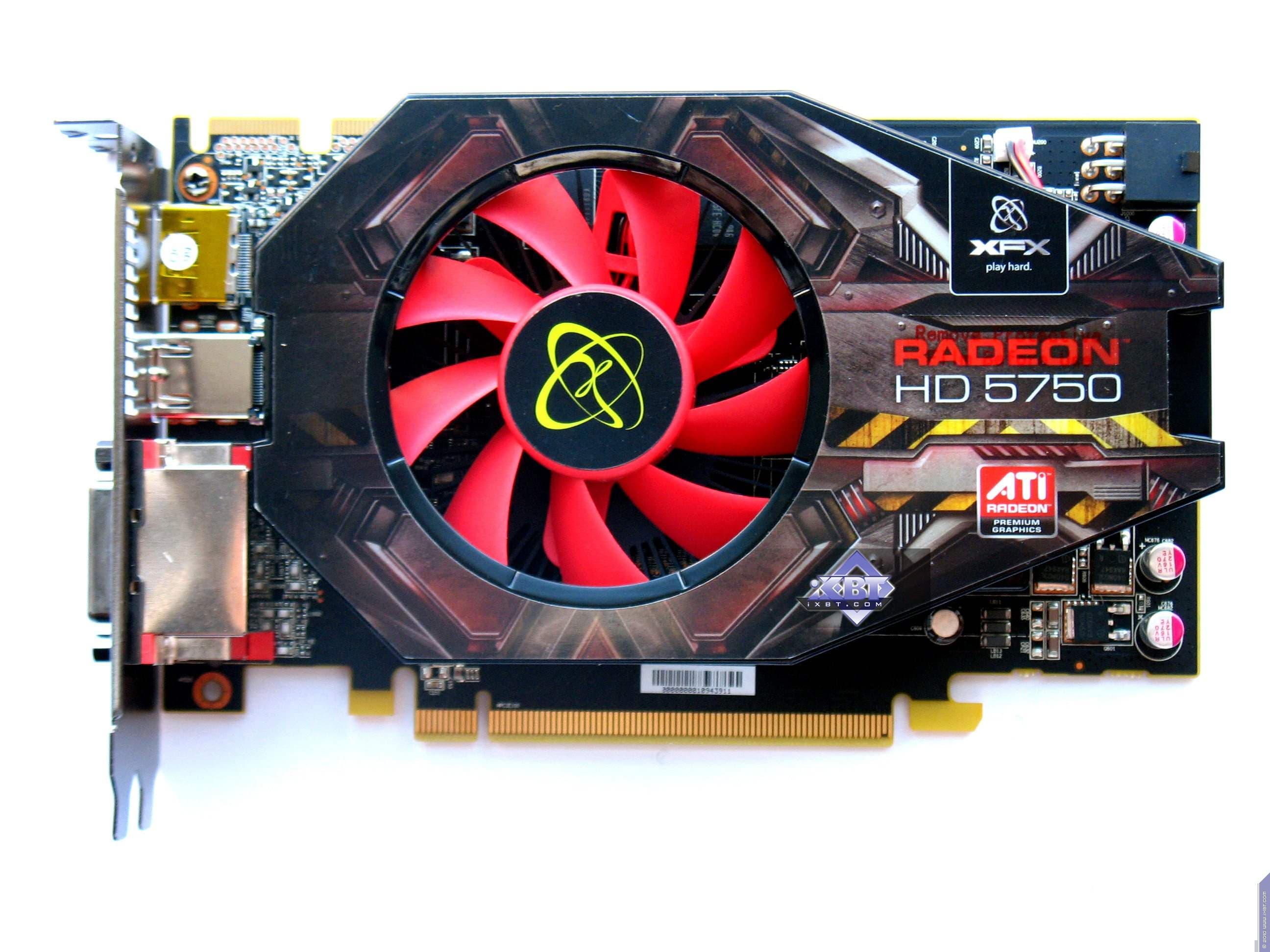

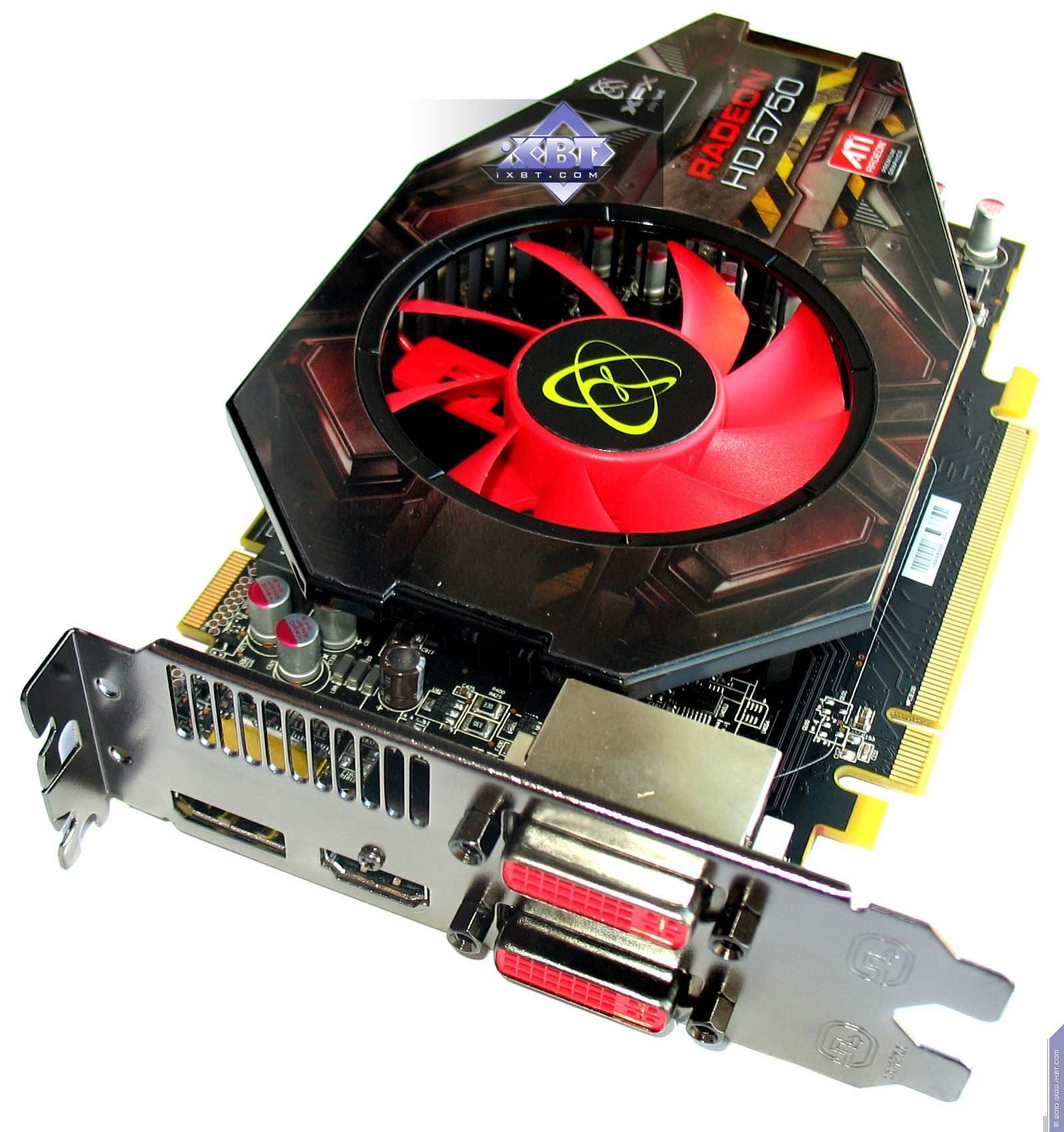

| XFX Radeon HD 5750 512MB PCI-E | |
| Карта имеет 512 МБ памяти GDDR5 DRAM, размещенной в четырех микросхемах на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц. | |
| Сравнение с эталонным дизайном, вид спереди | |
|---|---|

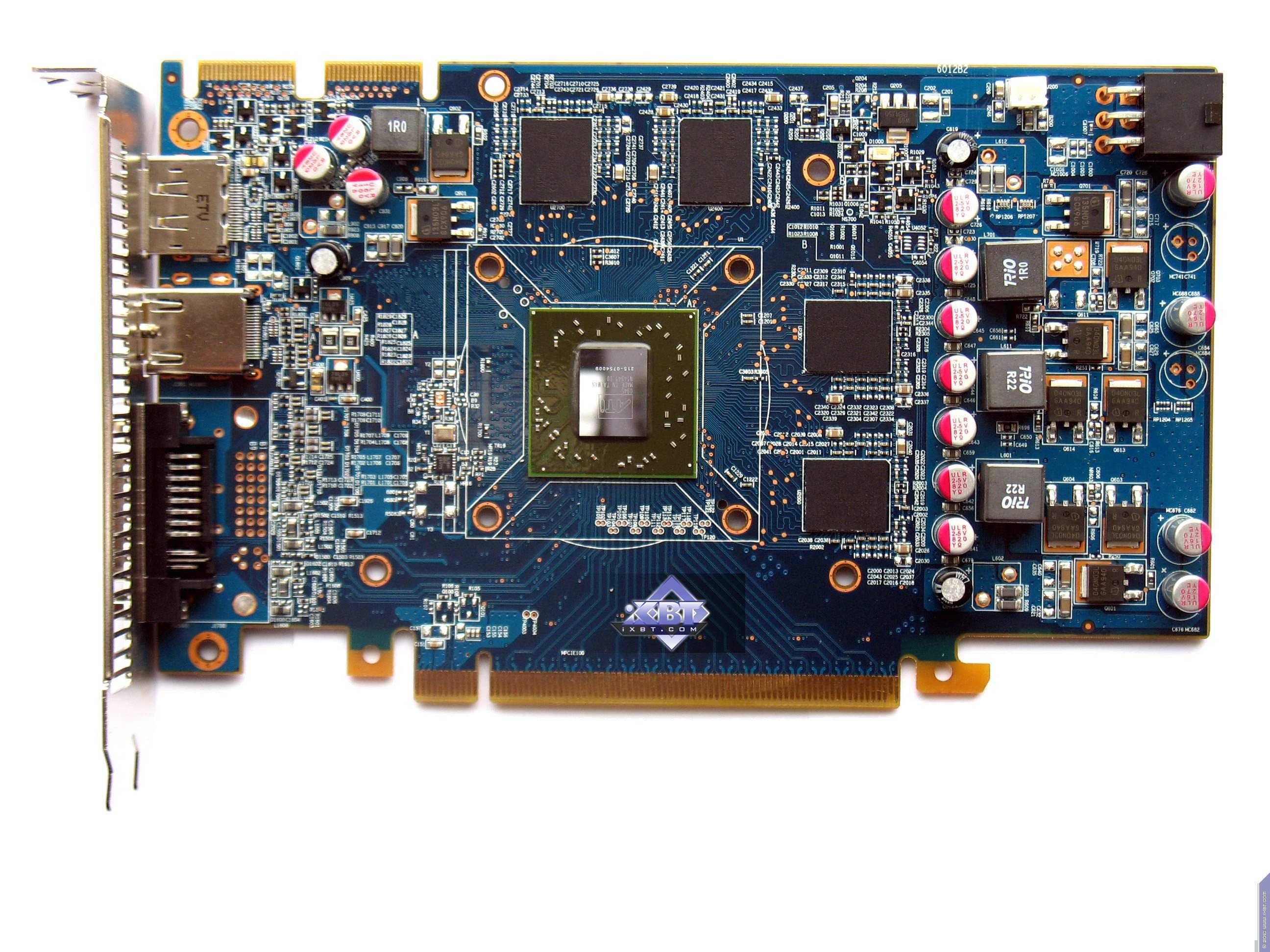

| HIS IceQ Radeon HD 5750 1024MB PCI-E | Reference card ATI Radeon HD 5750 |
 |  |
 | |
| XFX Radeon HD 5750 512MB PCI-E | |
 | |

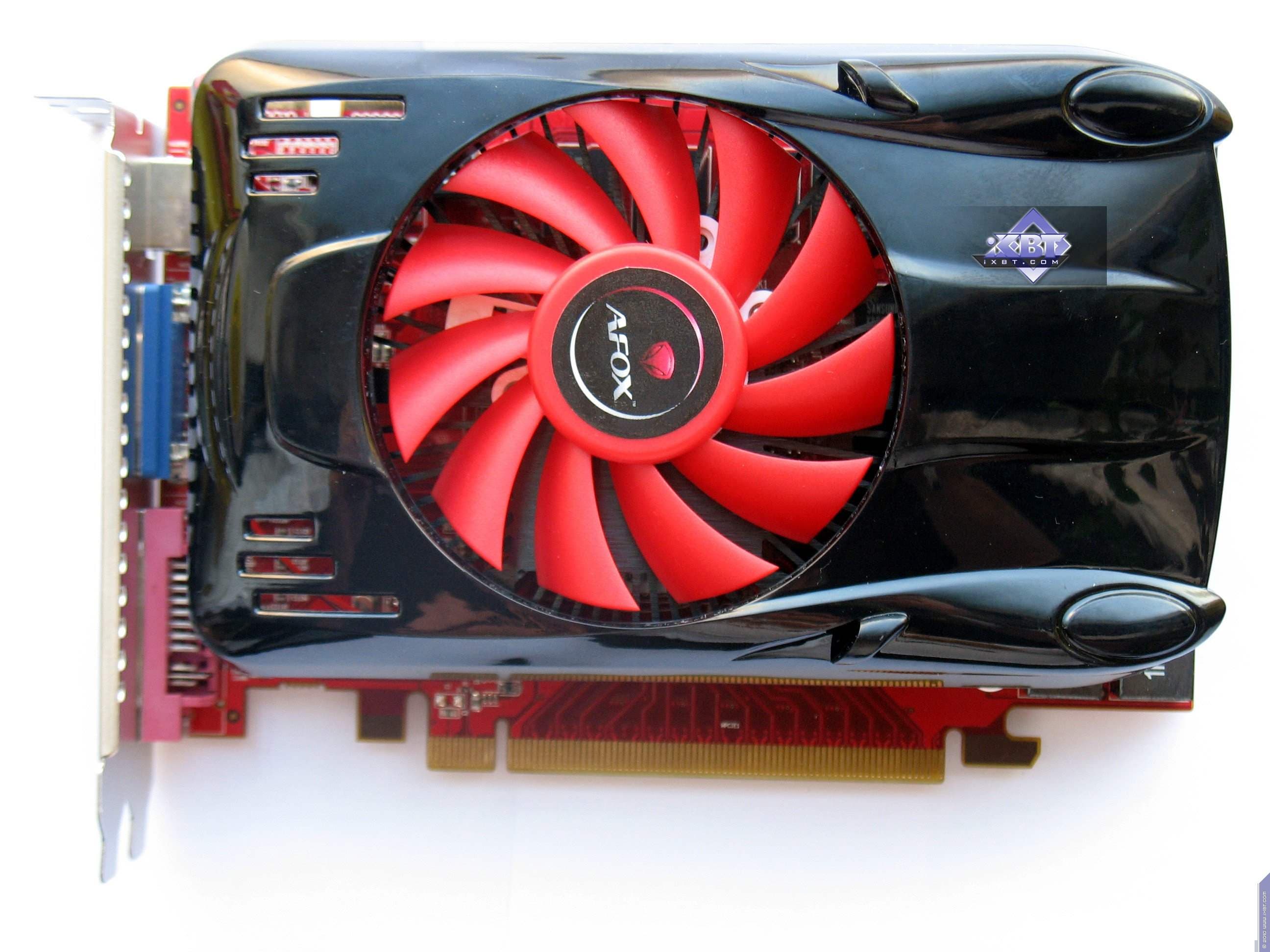

| AFOX Radeon HD 5770 1024MB PCI-E | Reference card ATI Radeon HD 5770 |
 |  |
 | |
| Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E | |
 | |
 | |
| Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E | |
 | |

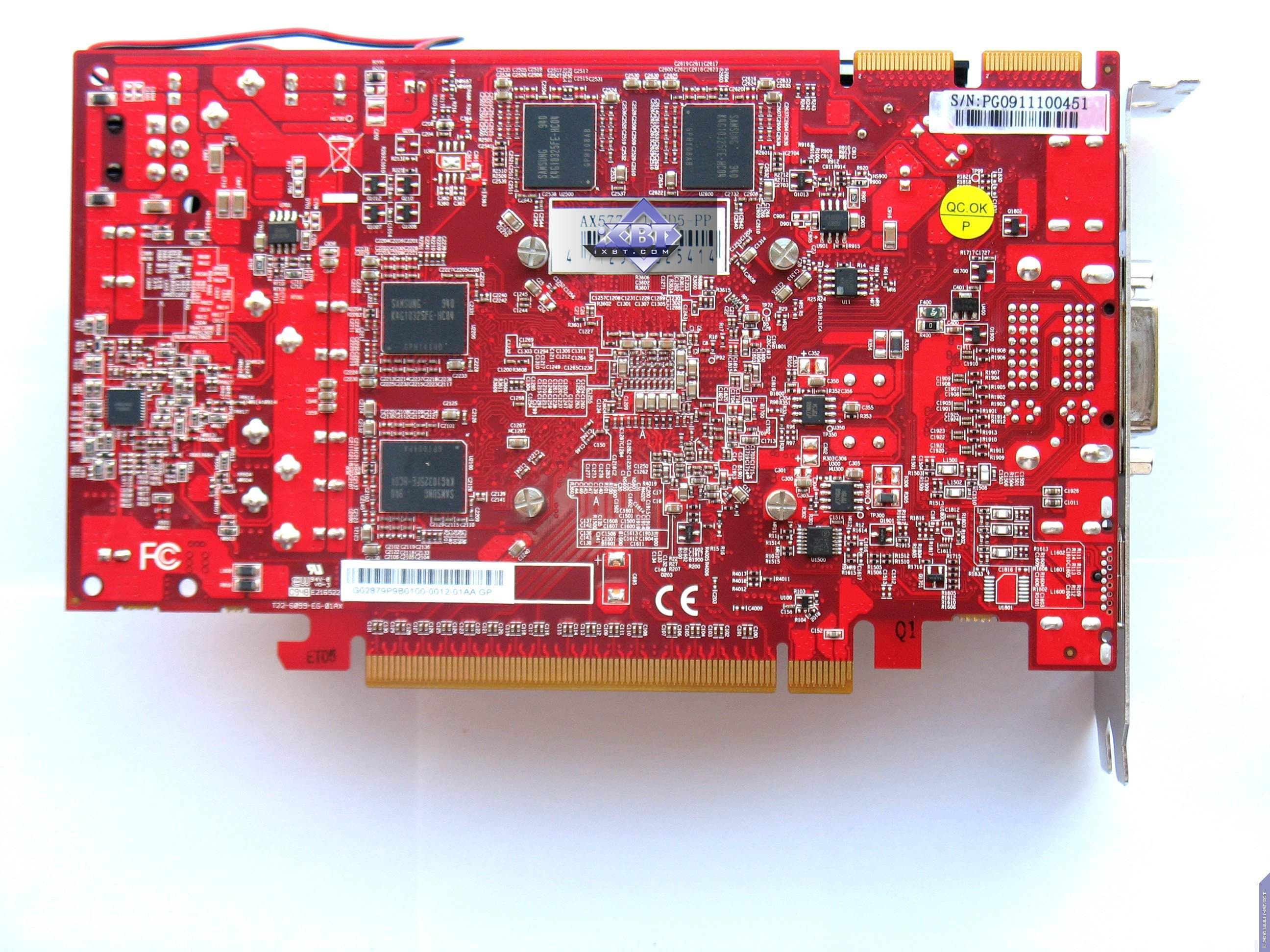

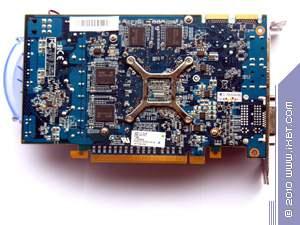

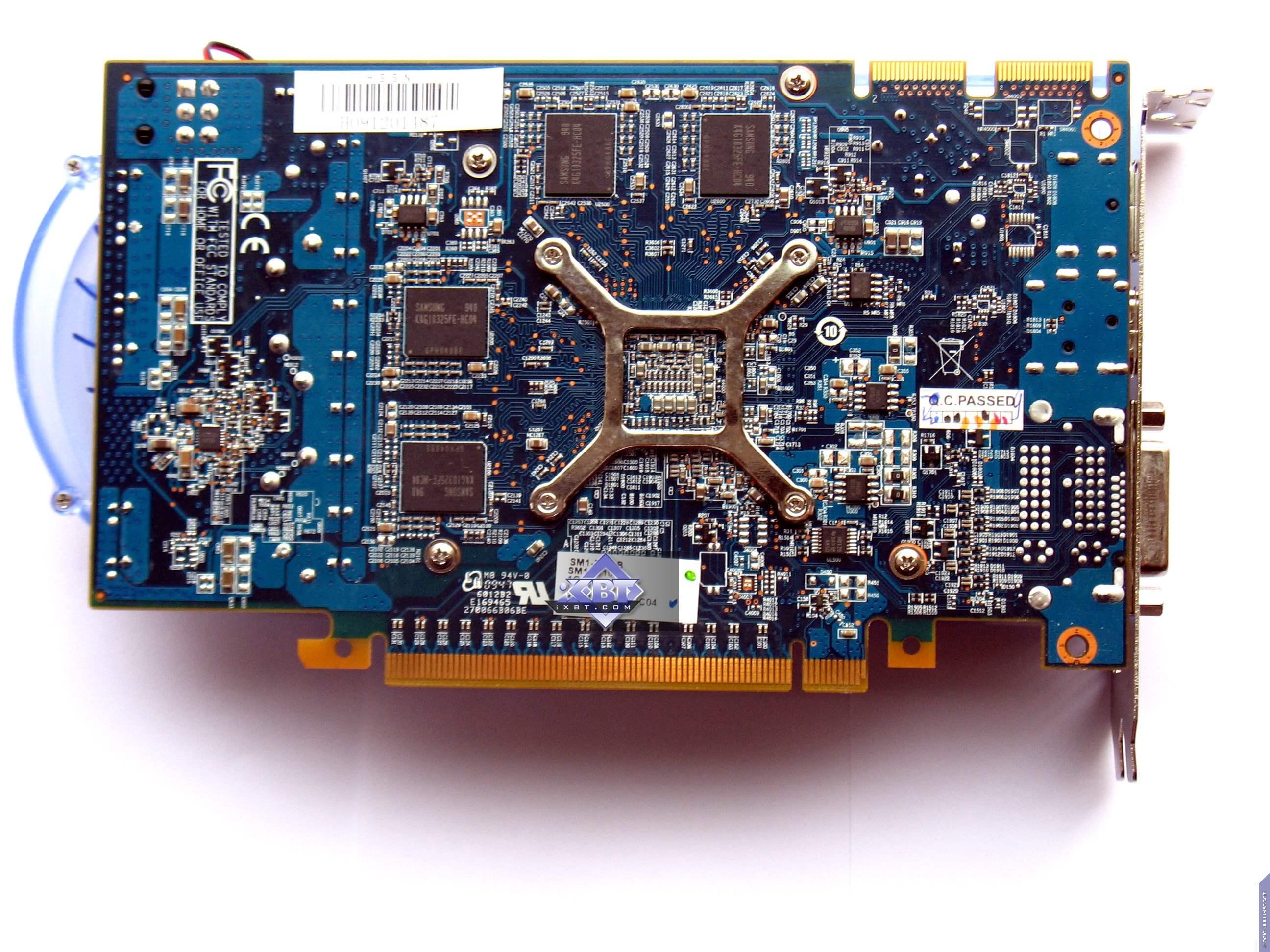

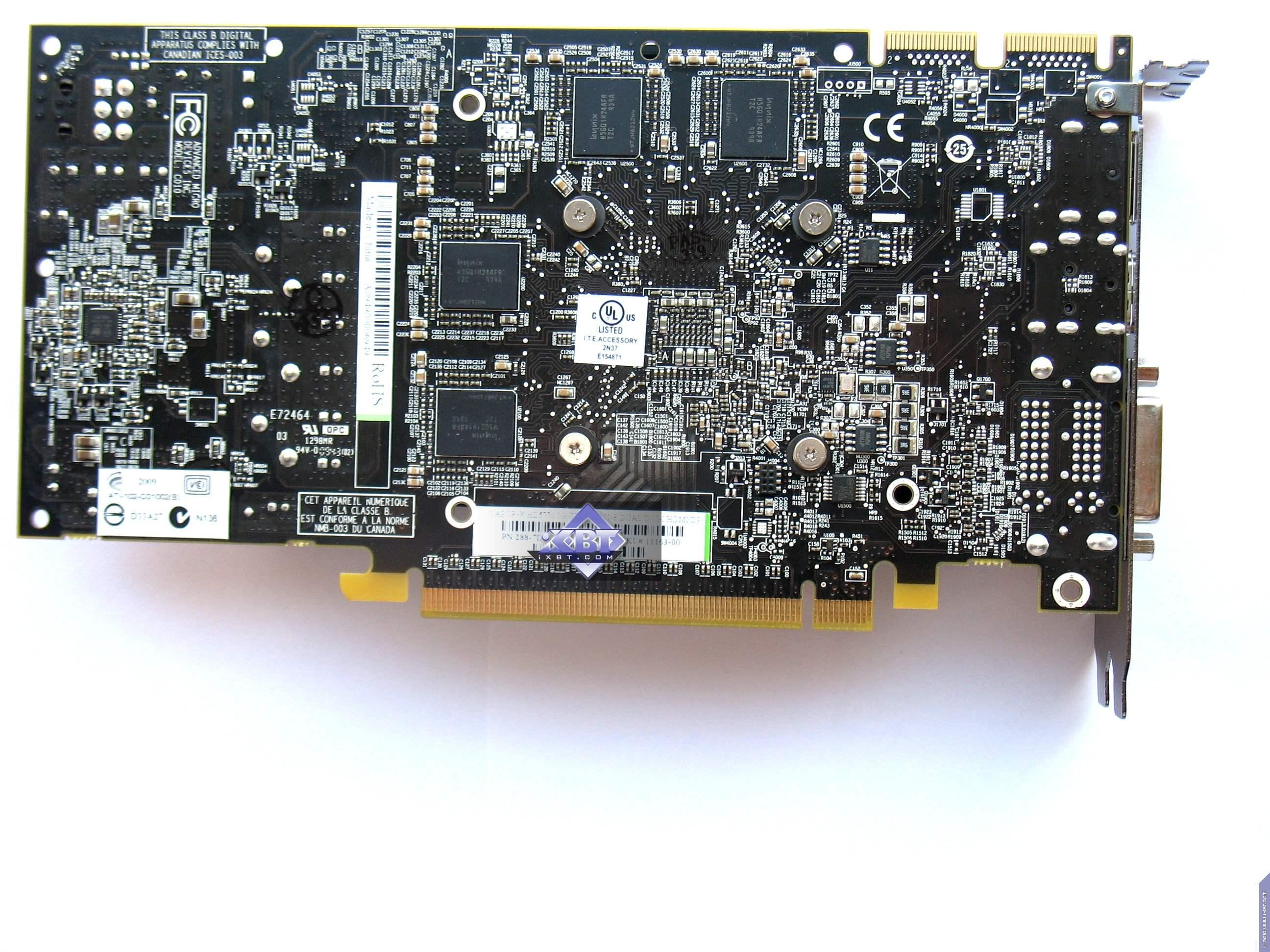

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| HIS IceQ Radeon HD 5750 1024MB PCI-E | Reference card ATI Radeon HD 5750 |
 |  |

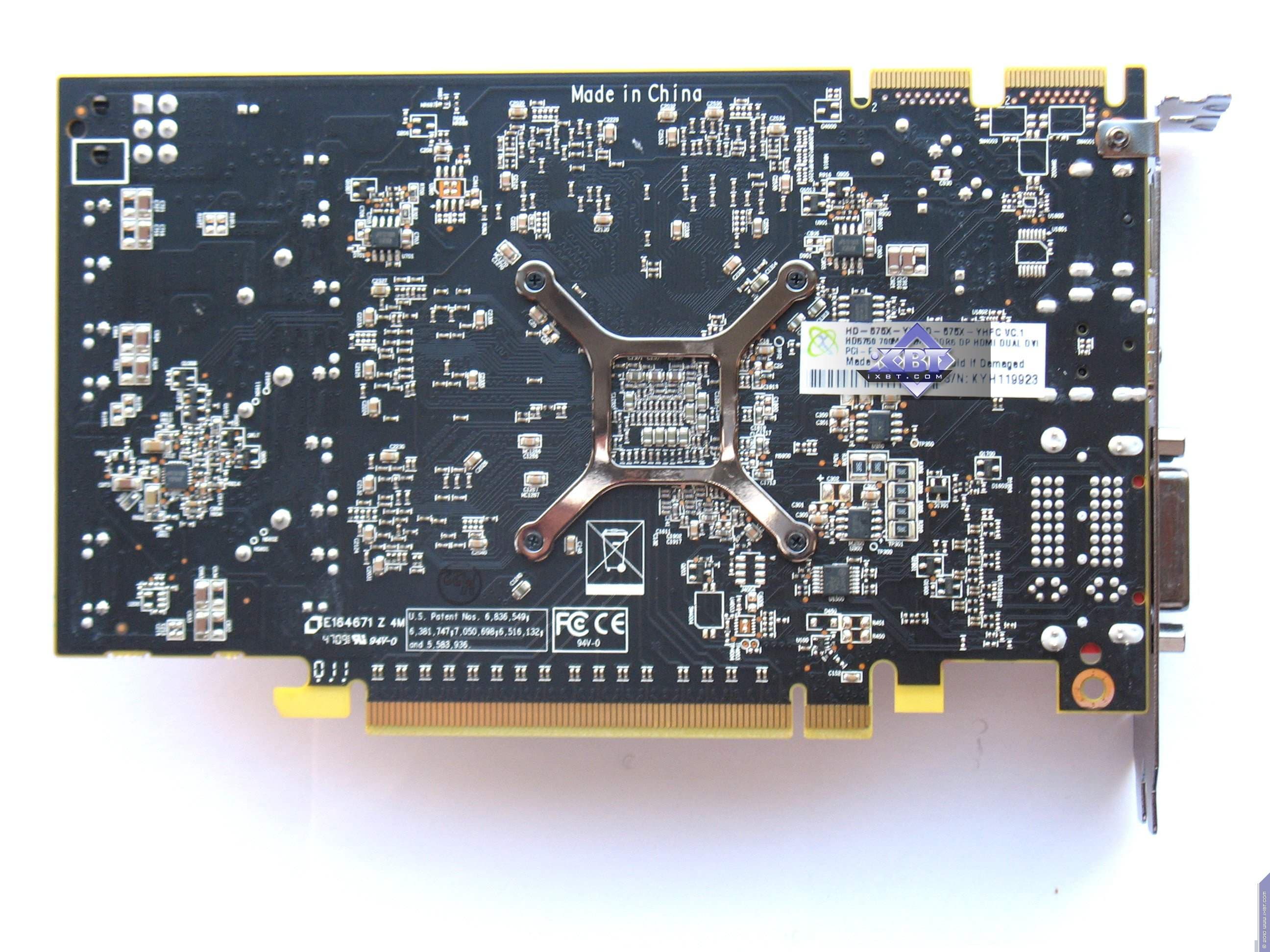

| XFX Radeon HD 5750 512MB PCI-E | |
 | |

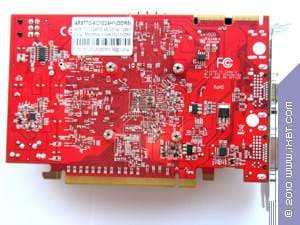

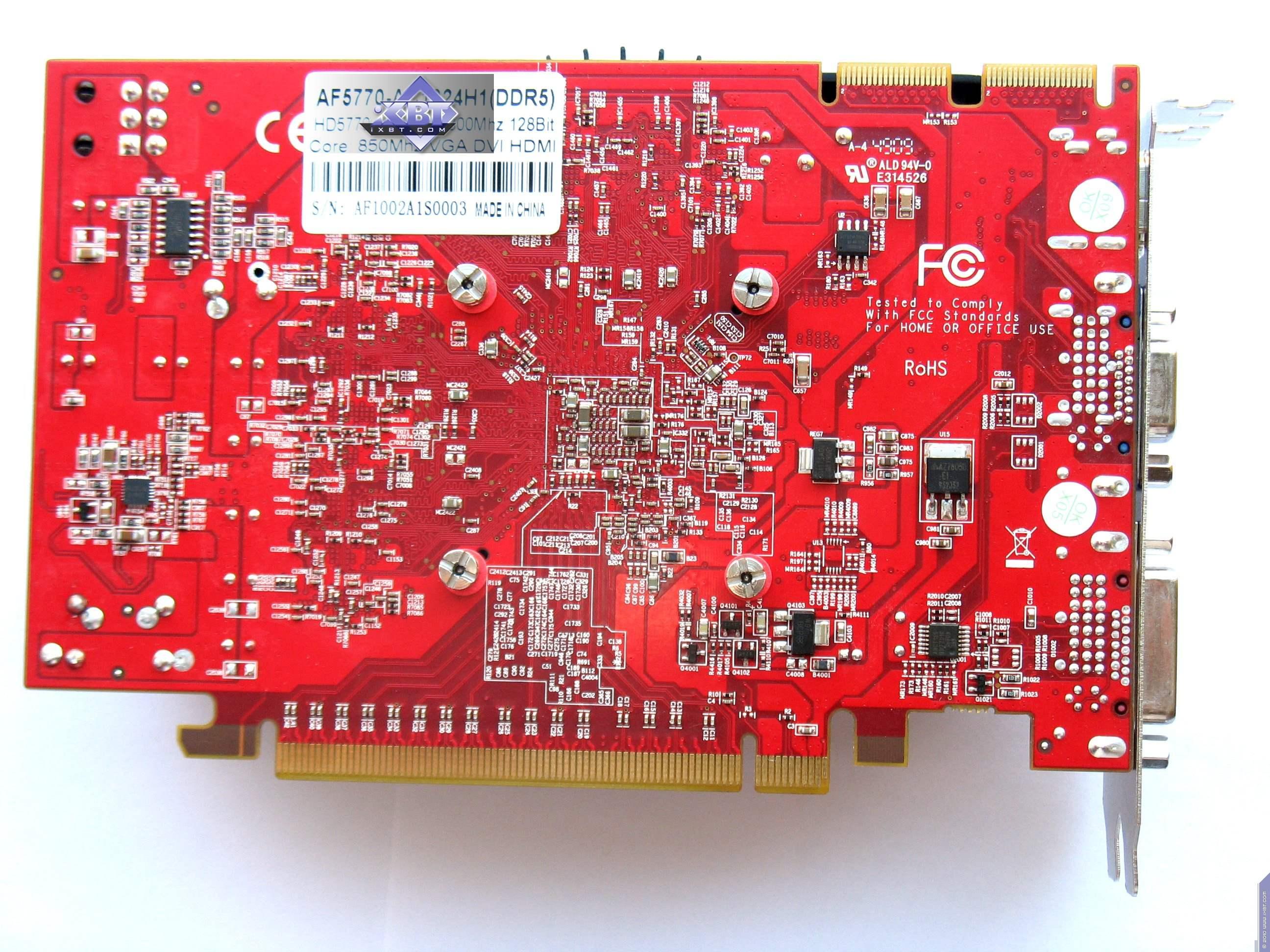

| AFOX Radeon HD 5770 1024MB PCI-E | Reference card ATI Radeon HD 5770 |
 |  |

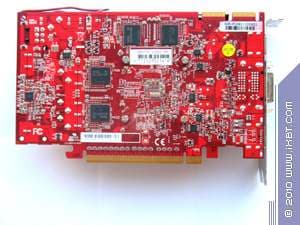

| Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E | |
 | |

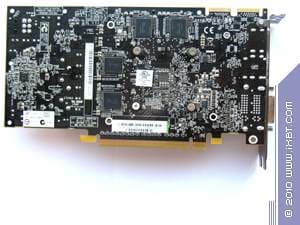

| Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E | |
 | |
Очевидно, что только продукт от AFOX отличается от эталона — все восемь микросхем памяти расположены на лицевой стороне. Остальные карты — копии сооветствующих референс-дизайнов, но, разумеется, с внесением некоторых отличий минорного плана (связанных с собственным выпуском этих карт).

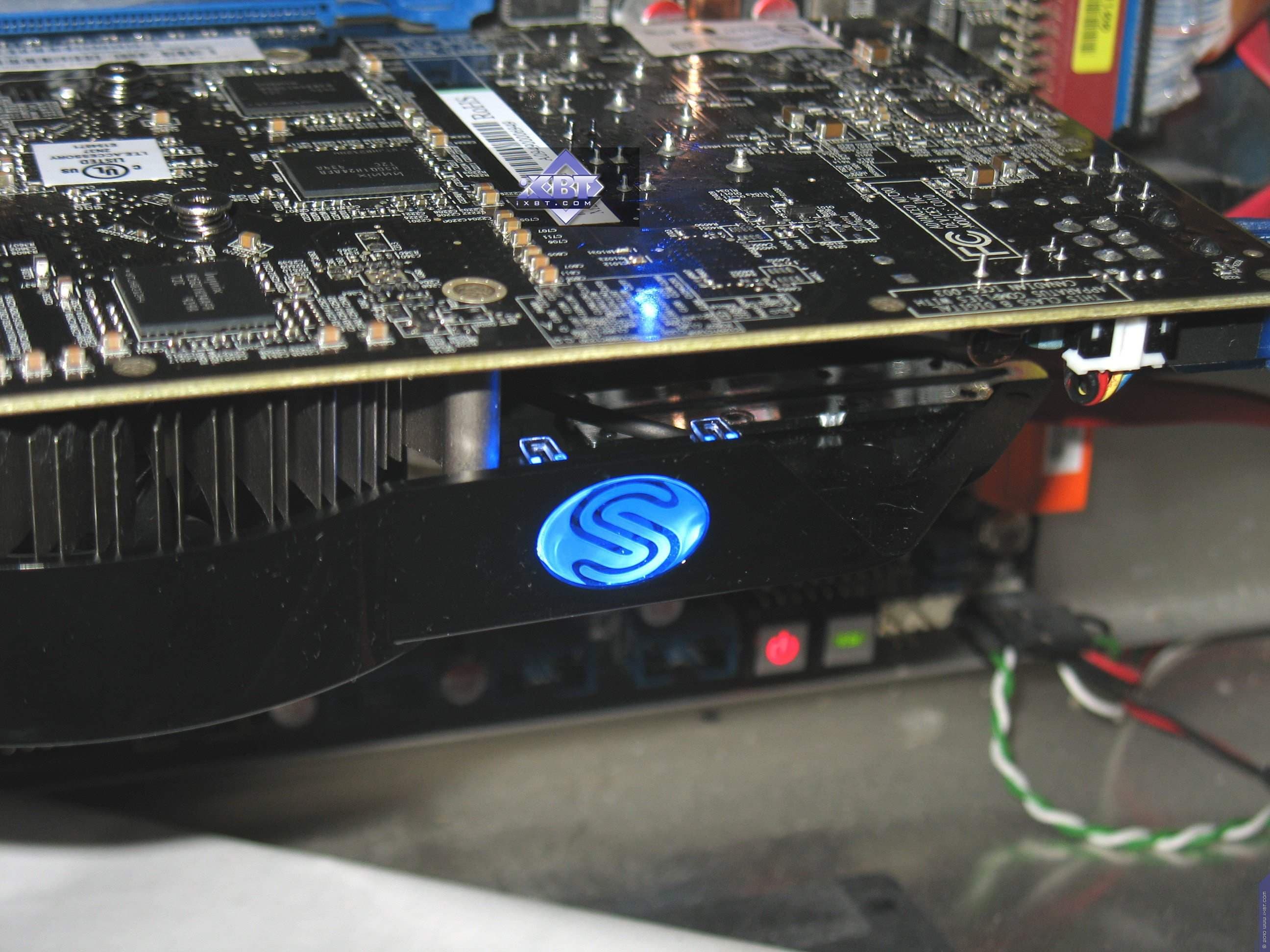

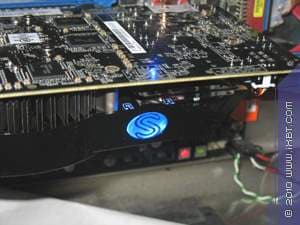

Продукт от Sapphire на кулере имеет эффектную подсветку с логотипом компании.
Видеокарты всей серии 5ххх оснащены собственным звуковым кодеком, поэтому для передачи звукового потока на HDMI (либо непосредственно, либо с помощью переходника DVI-to-HDMI) ничего не требуется.
Особо заметим, что все карты требуют дополнительного питания в виде 6-пинового разъема (сейчас все современные БП имеют такие кабели питания).
Подключение к аналоговым мониторам с D-sub (VGA) и HDMI производится через имеющиеся гнезда. Также если подключить переходники DVI-to-HDMI (мы помним, что данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник), то можно использовать два одновременных вывода на HDMI.
Следует отдельно отметить, что продукты от AFOX, HIS имеют измененный относительно эталона набор выходных гнезд. Мне лично очень и очень непонятно, для чего производители до сих пор устанавливают VGA-гнезда, жертвуя большей универсальностью, которую бы имели, комплектуя эти карты разъемами DVI (сейчас наличие переходника DVI-to-VGA не является проблемой). А также совершенно непонятно, почему вместо четырех гнезд согласно референс эти производители ставят лишь три. На мой взгляд, эталонный дизайн карт 5750/5770 более универсален и удовлетворяет всем требованиям современных пользователей.
Максимальные разрешения и частоты:
- 240 Hz Max Refresh Rate;
- 2048 x 1536 x 32bit x85Hz Max — по аналоговому интерфейсу;
- 2560 x 1600 @ 60Hz Max — по цифровому интерфейсу (для DVI-гнезд с Dual-Link / HDMI).
По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.
Теперь о кулерах.

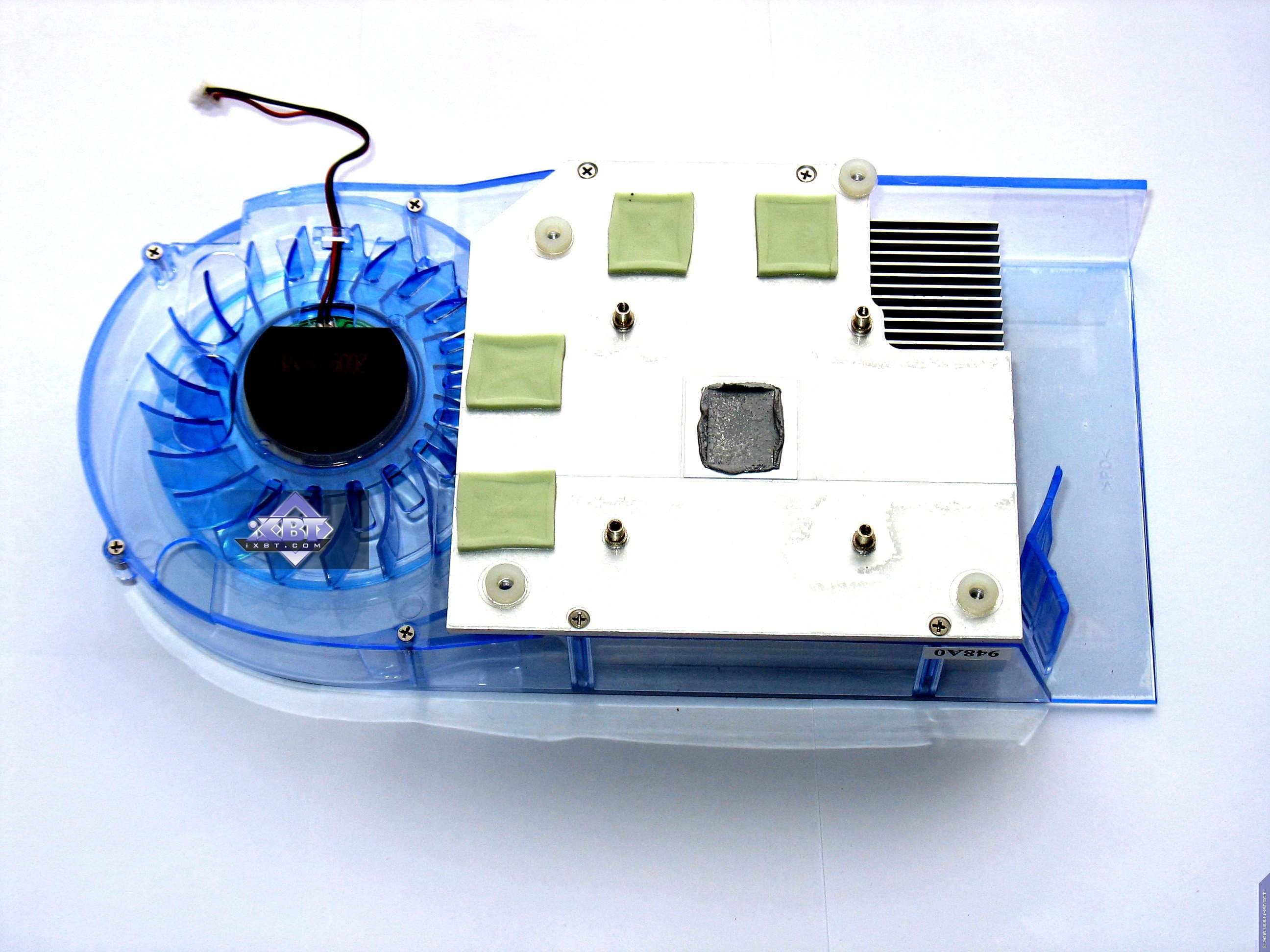

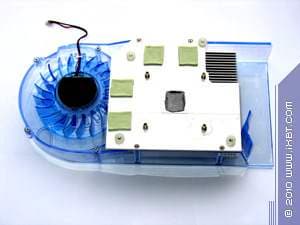

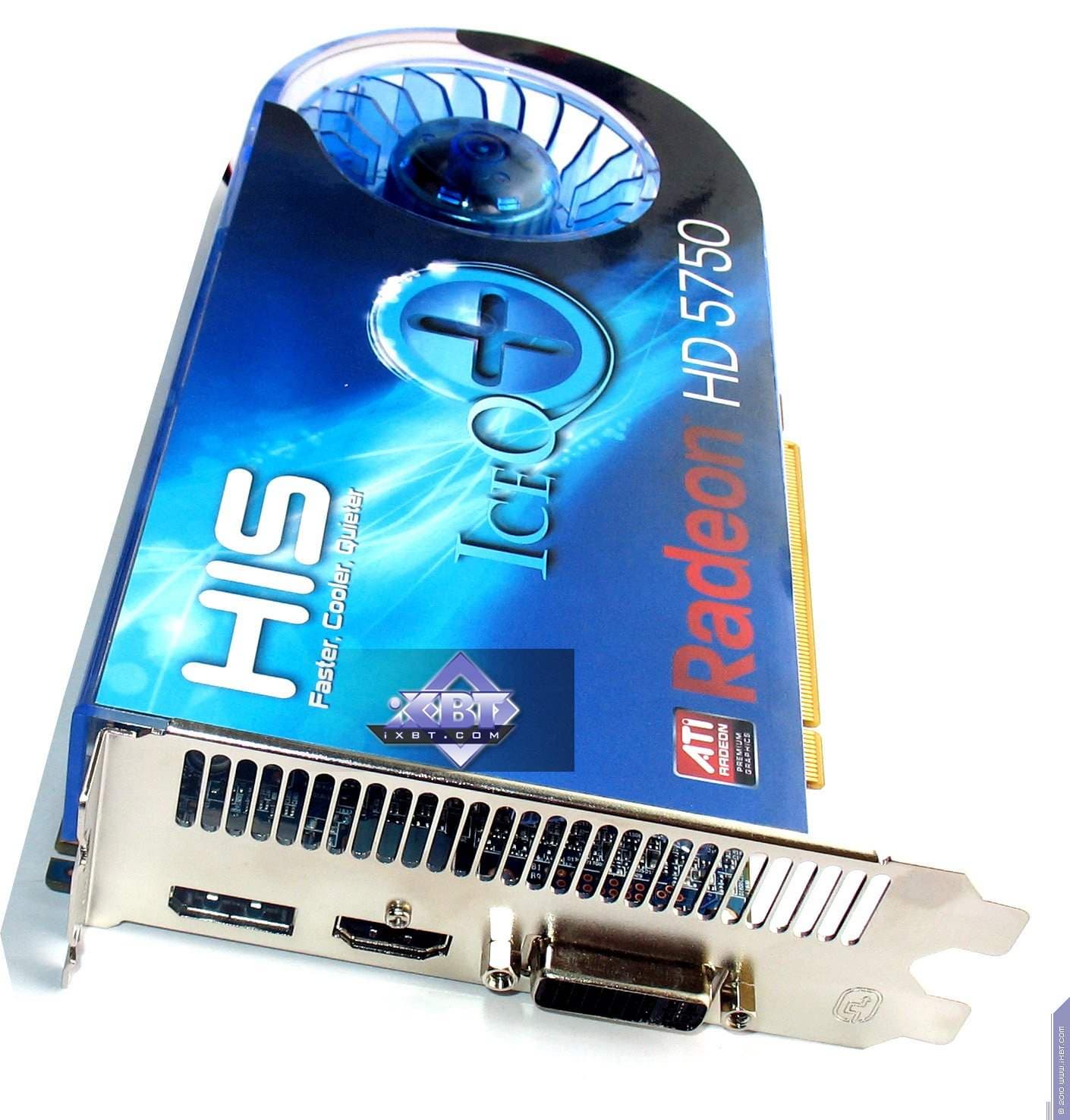

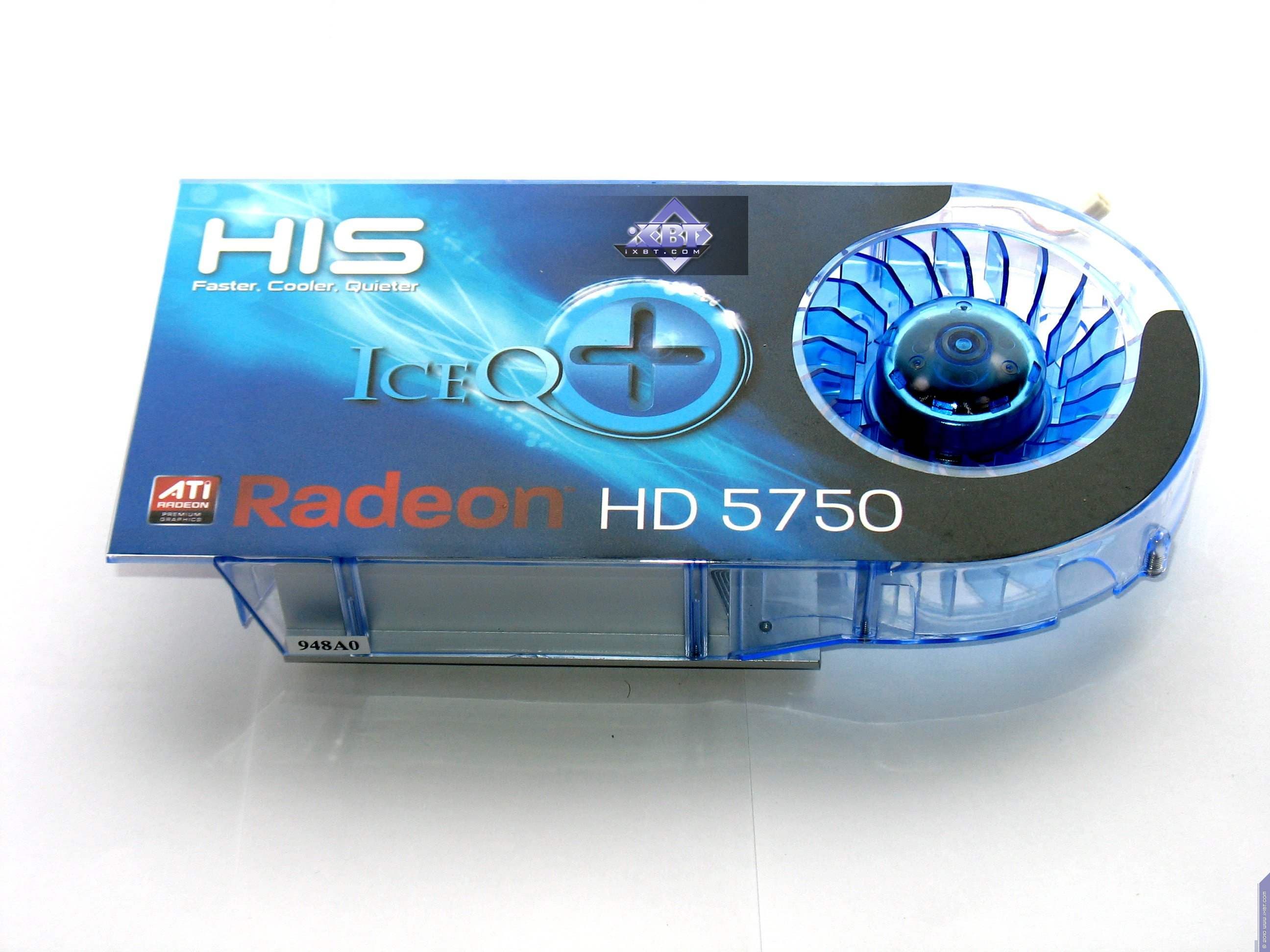

| HIS IceQ Radeon HD 5750 1024MB PCI-E | |
|---|---|

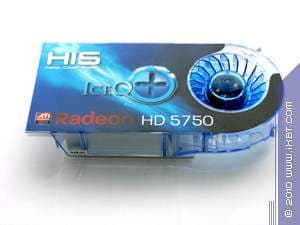

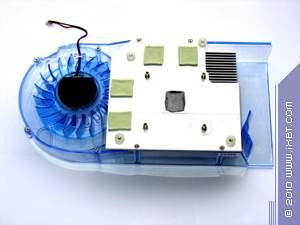

Традиционный кулер семейства IceQ — длинный закрытый радиатор с турбиной на конце, засасывающей воздух и прогоняющей его через радиатор, выгоняя уже нагретый воздух наружу за пределы корпуса. Как обычно, такого рода кулеры бесшумны и очень эффективны. Сразу скажу, что данная видеокарта смогла легко работать на частотах 5770 (то есть прирост частот с 700 до 850 МГц прошел без проблем, и данная СО справилась отлично). |  |
 | |

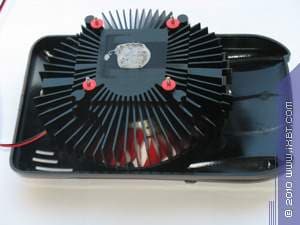

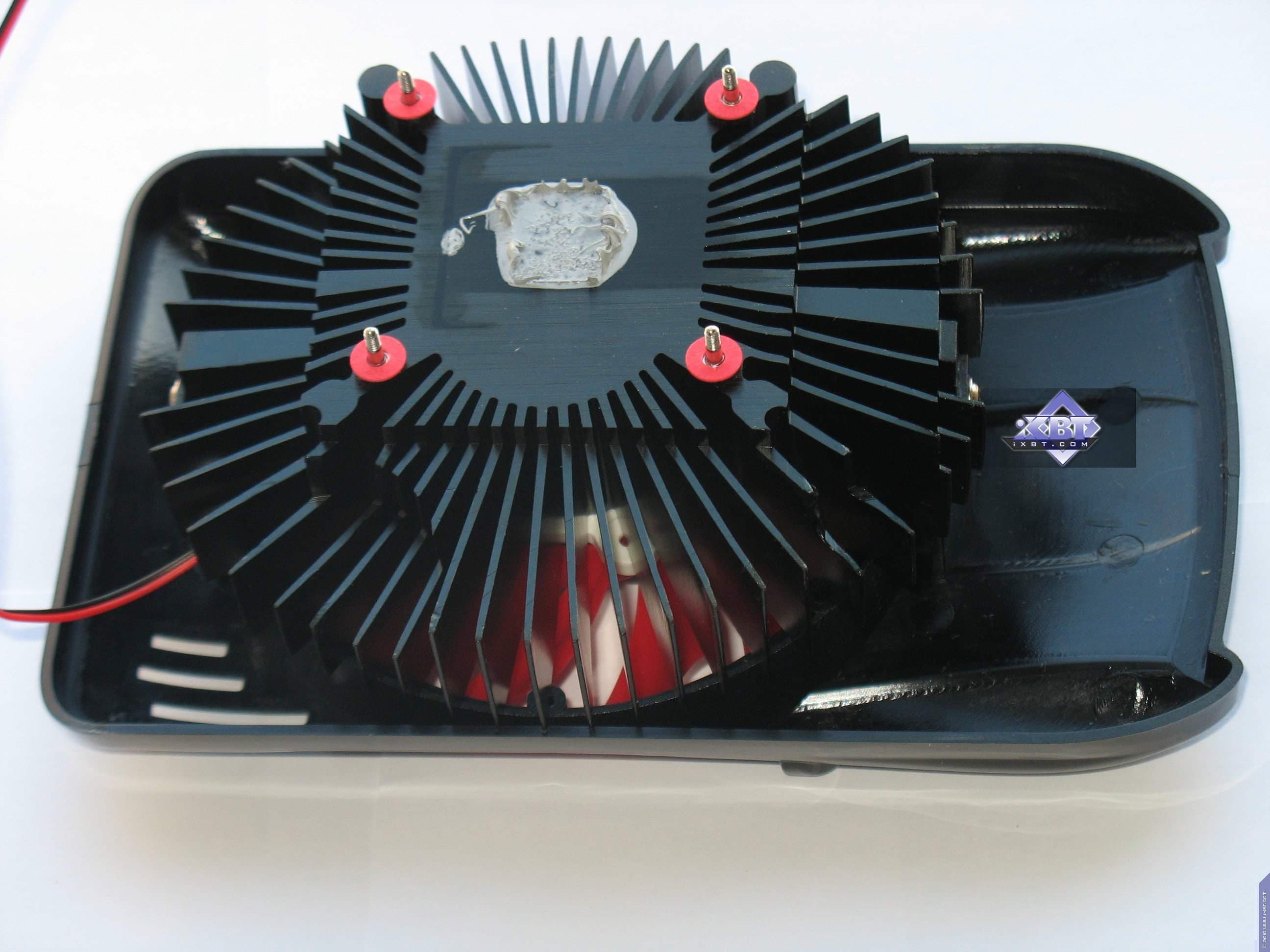

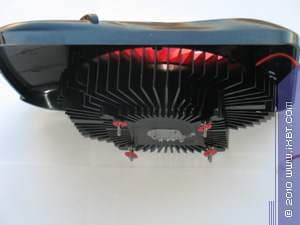

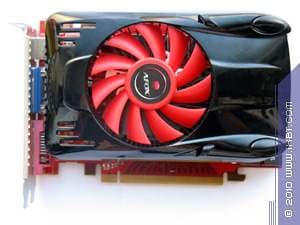

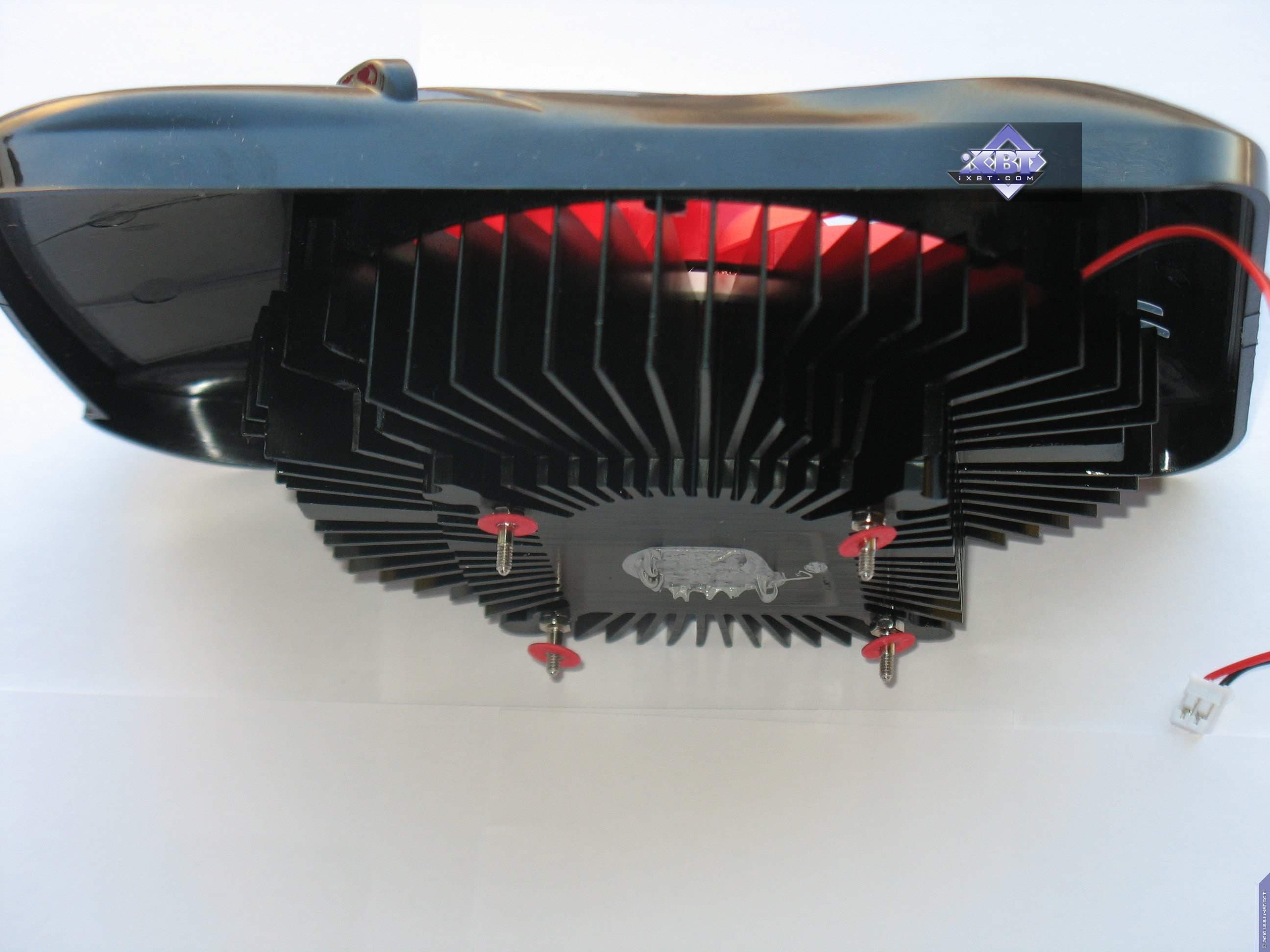

| AFOX Radeon HD 5770 1024MB PCI-E | |

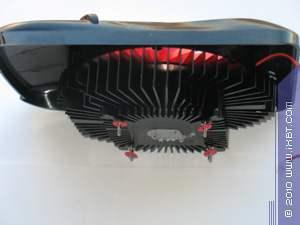

Кулер простого принципа действия — центральный овальный радиатор пластинчатого типа с установленным в центр вентилятором большого размера и работающим на малых оборотах. Поэтому СО почти бесшумна. |  |
 | |

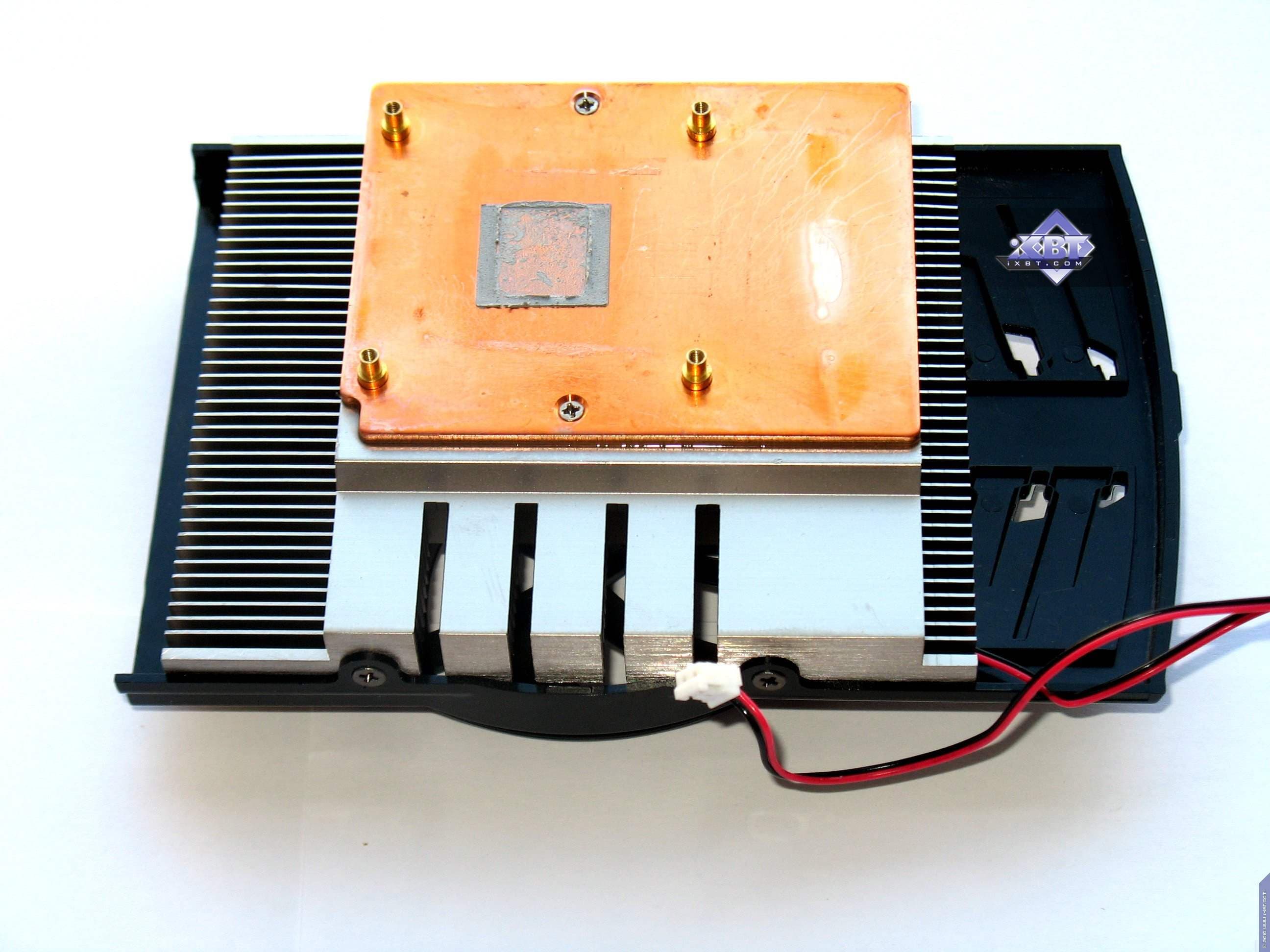

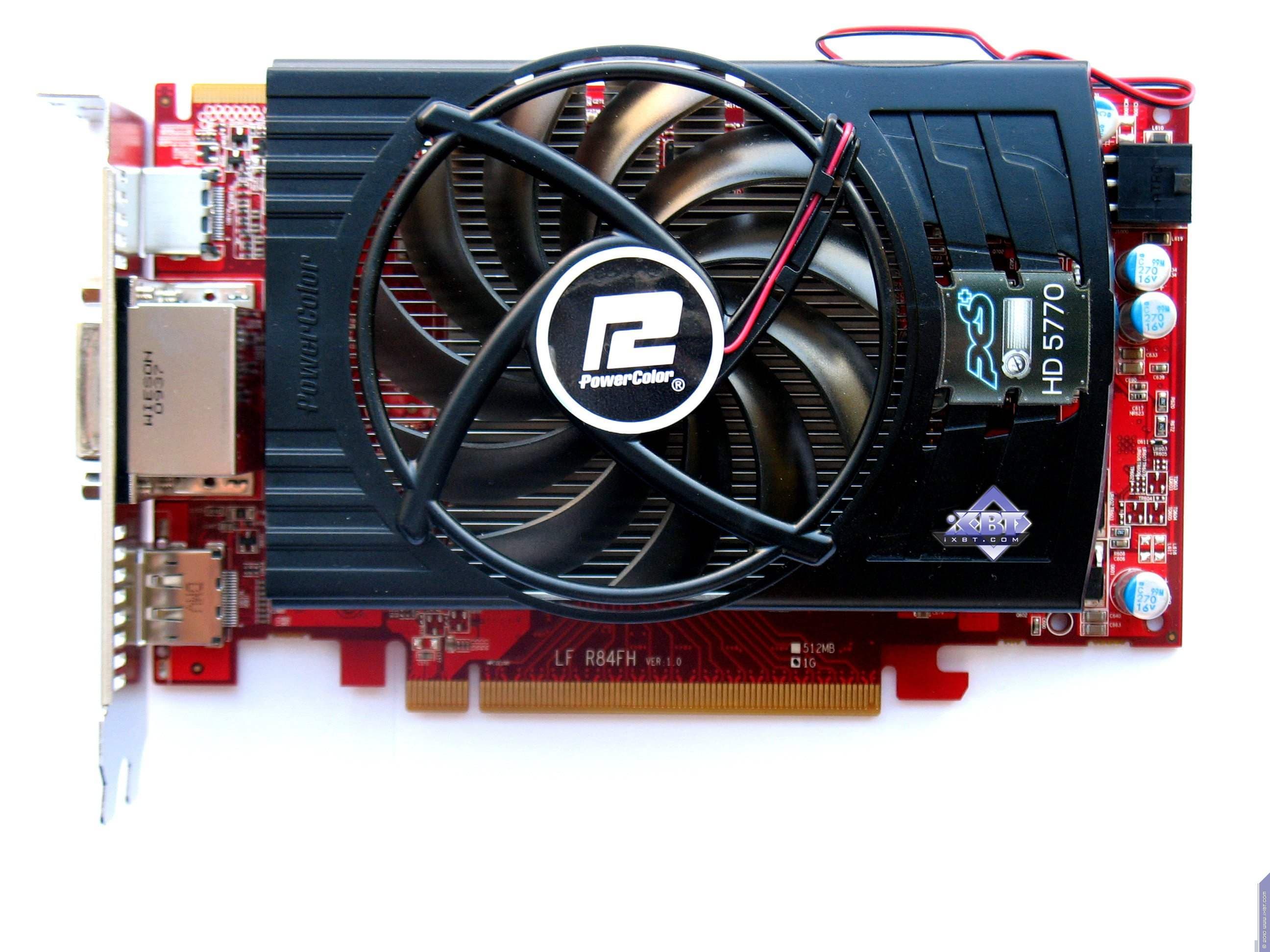

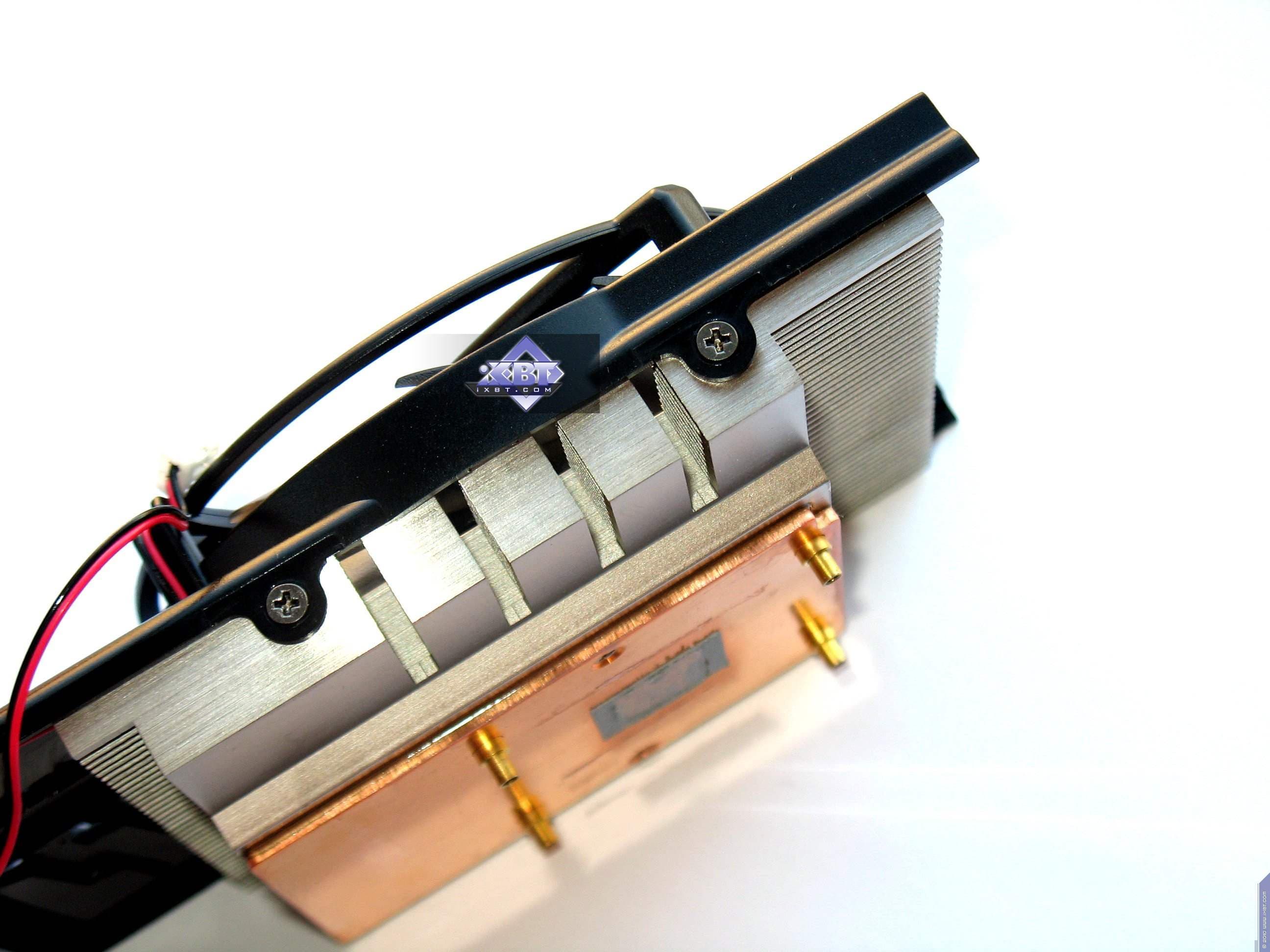

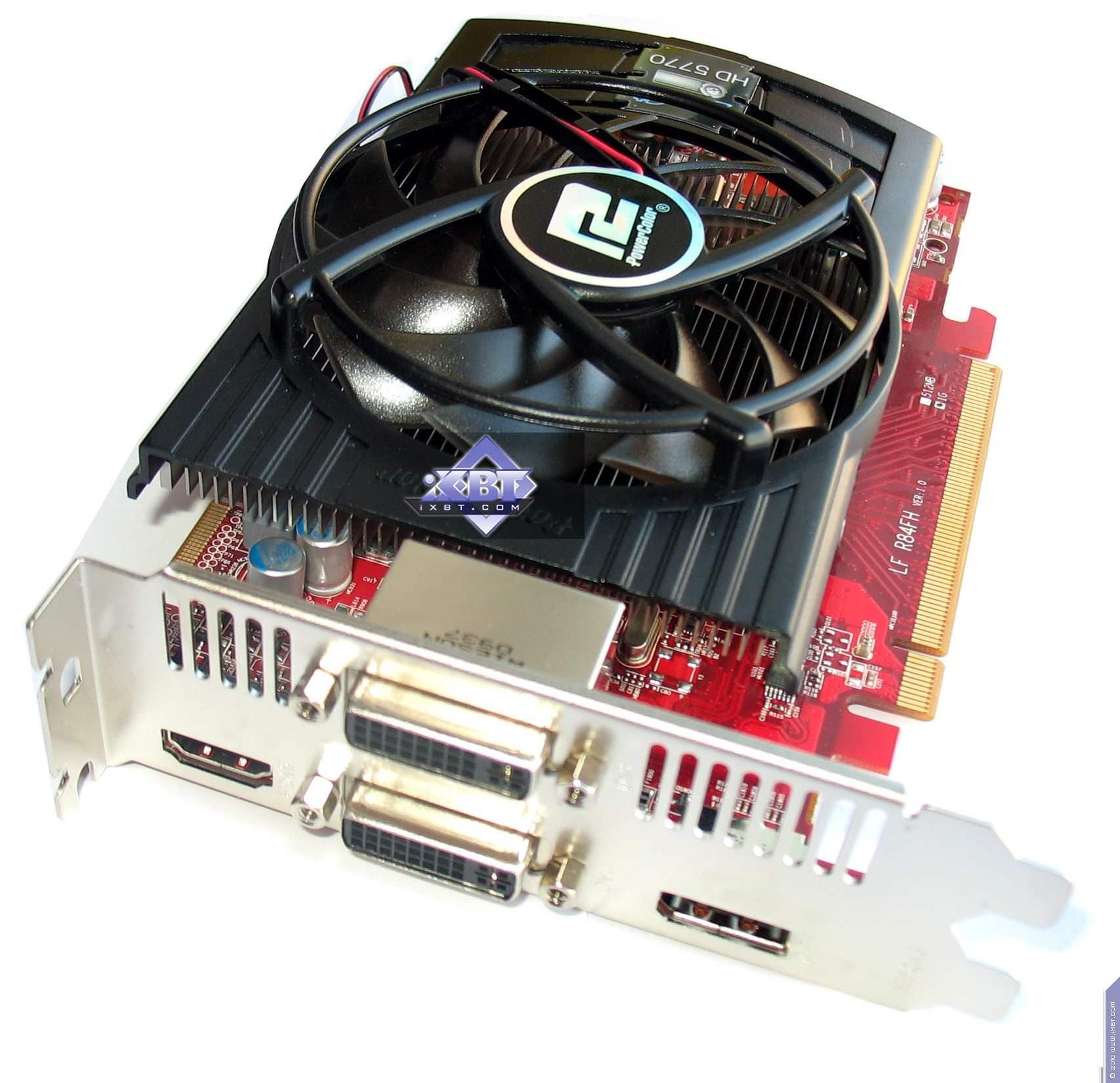

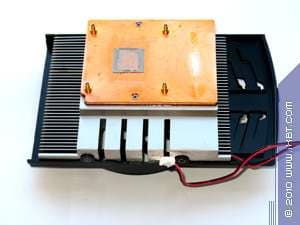

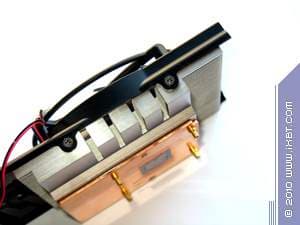

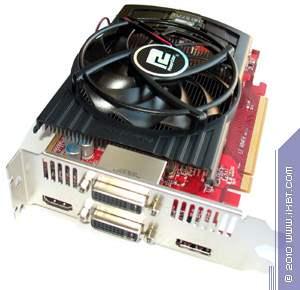

| Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E | |
Аналогичный по принципу кулер. Лишь форма радиатора иная — прямоугольная. Продукт также усилен медной вставкой на подошве. Тоже почти бесшумный. |  |
 | |

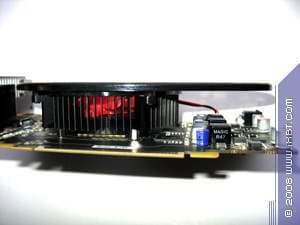

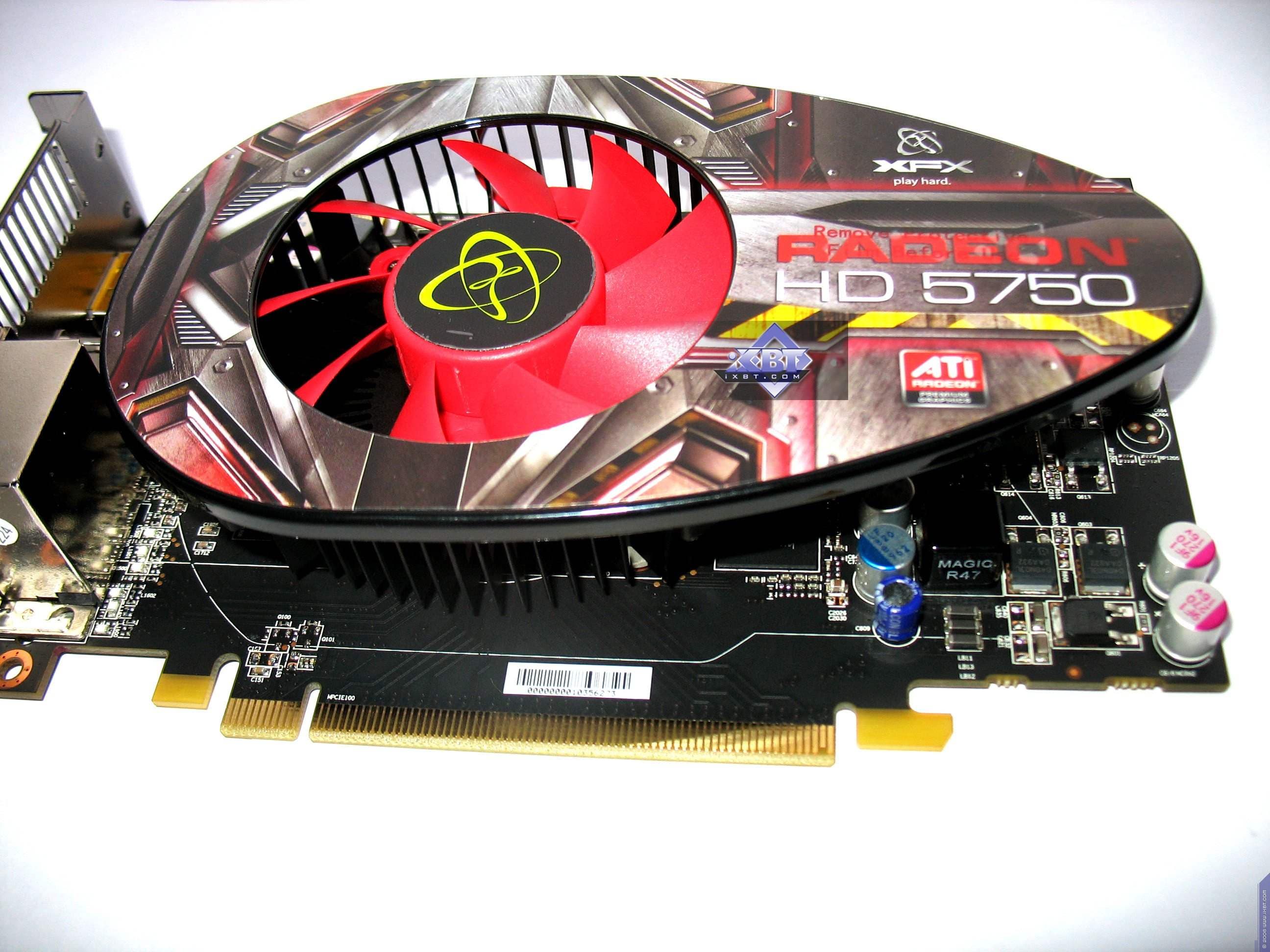

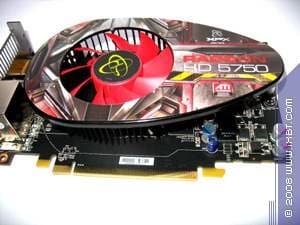

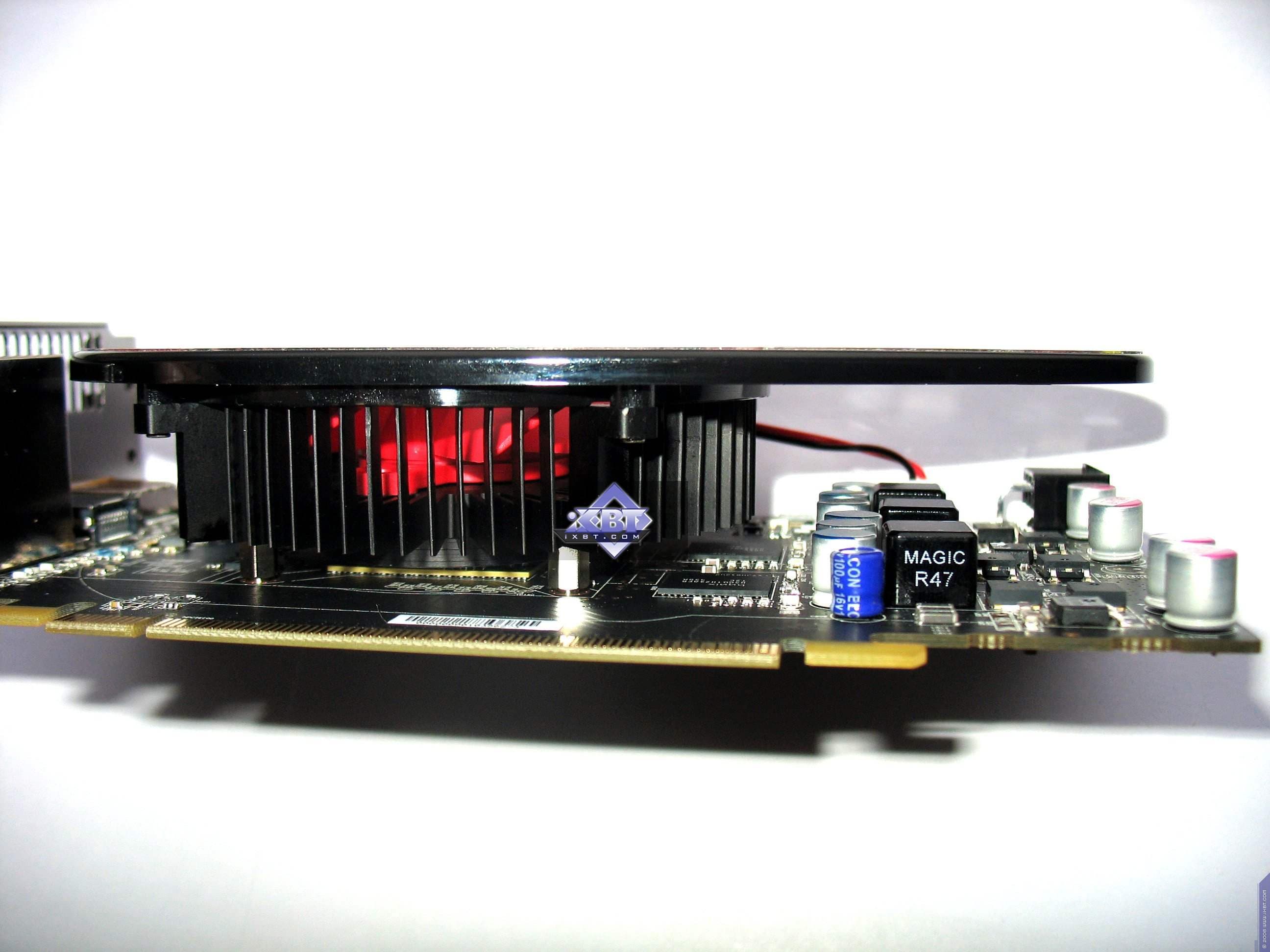

| XFX Radeon HD 5750 512MB PCI-E | |
Картина аналогичная. СО почти бесшумна. |  |
 | |

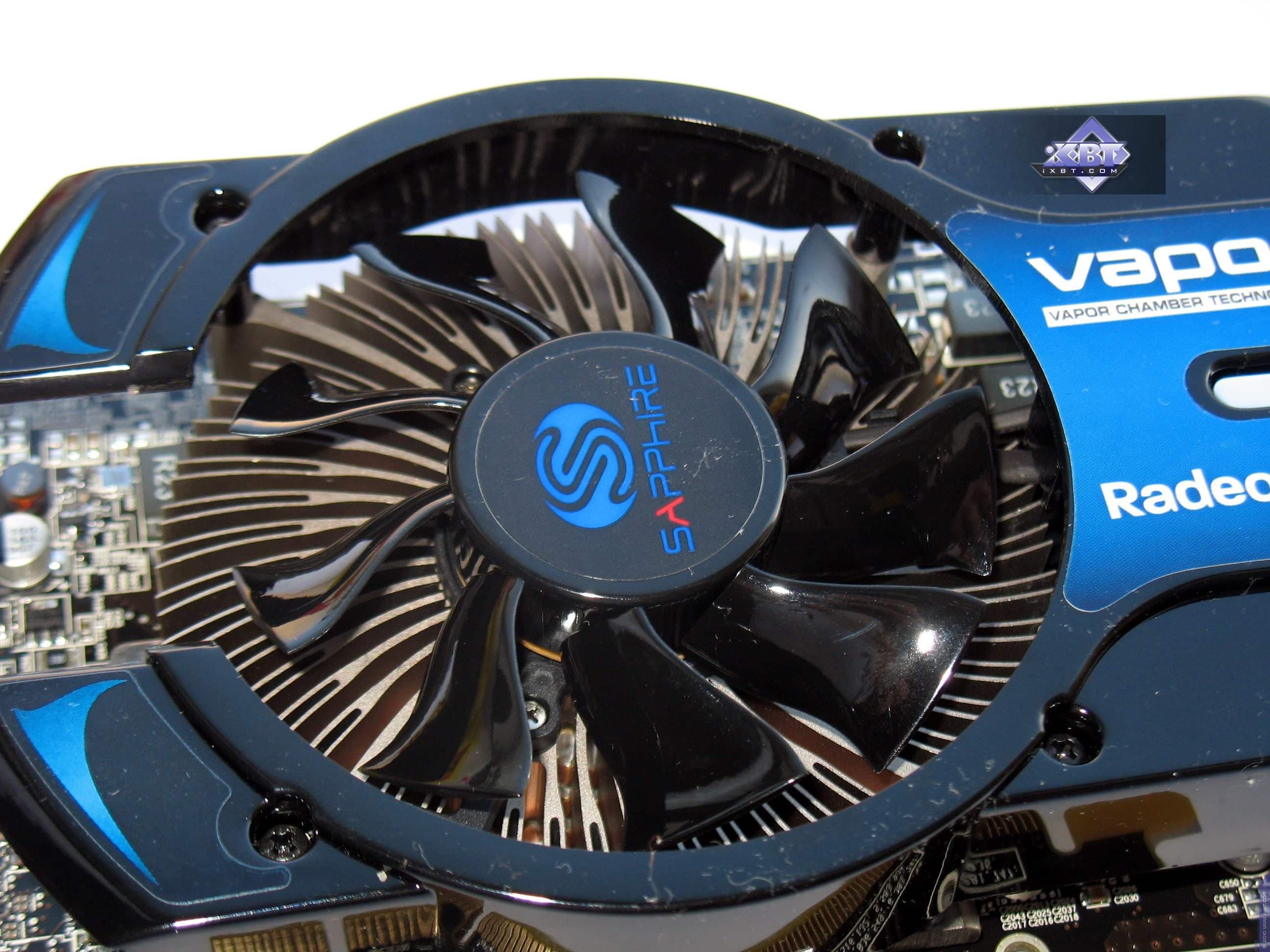

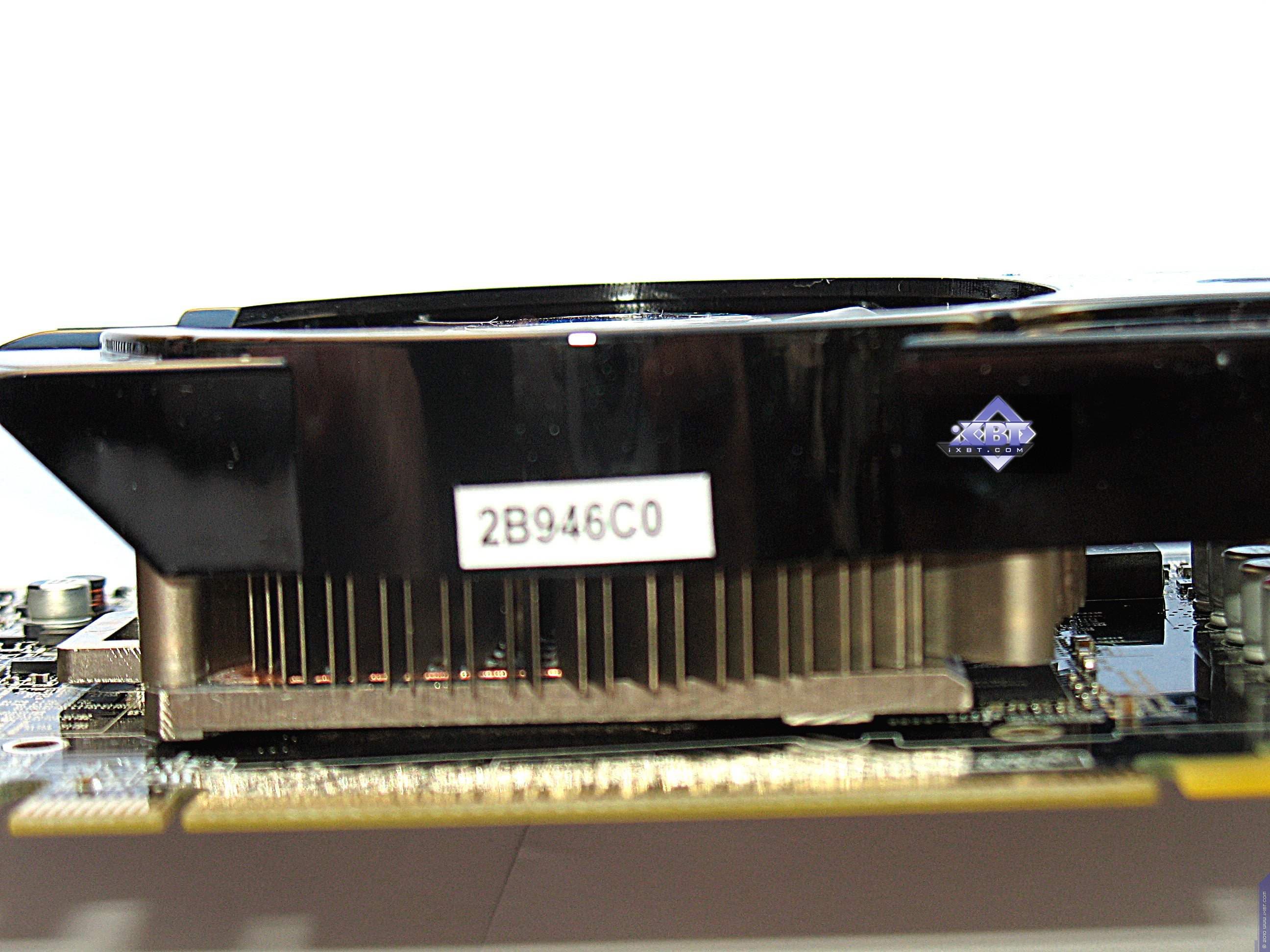

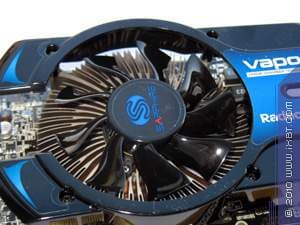

| Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E | |

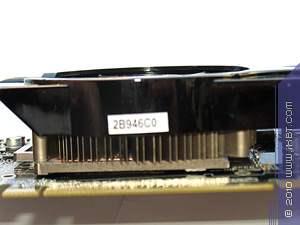

Изюминкой кулеров серии Vapor-X является использование технологии испарительной камеры. Принцип работы кулера Vapor-X построен на испарении жидкого хладагента на горячей поверхности. Образующийся в результате пар конденсируется на холодной поверхности, затем жидкость снова подается на горячую поверхность. Процесс рециркуляции происходит внутри вакуумированной камеры и управляется сложной капиллярной системой. Vapor-X камеры имеют очень малую толщину и монтируются в контакте с поверхностью кристалла графического процессора. Данный кулер охлаждает только ядро, в помощь вышеуказанной технологии испарительной камеры приложен немалого размера радиатор с центральным вентилятором, работающим на малых оборотах, потому кулер бесшумен. |  |
 | |

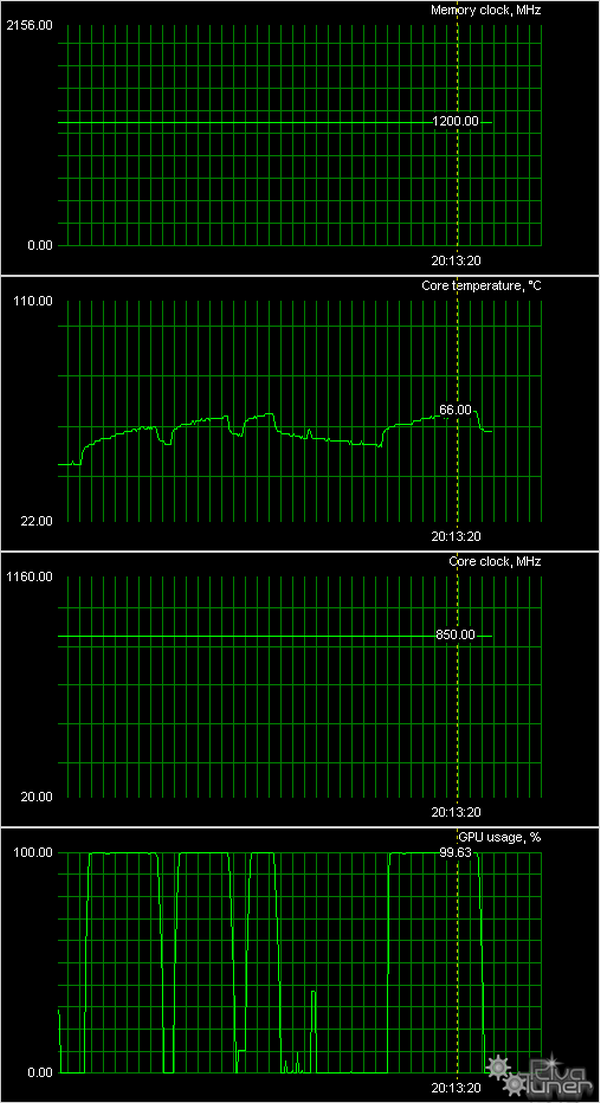

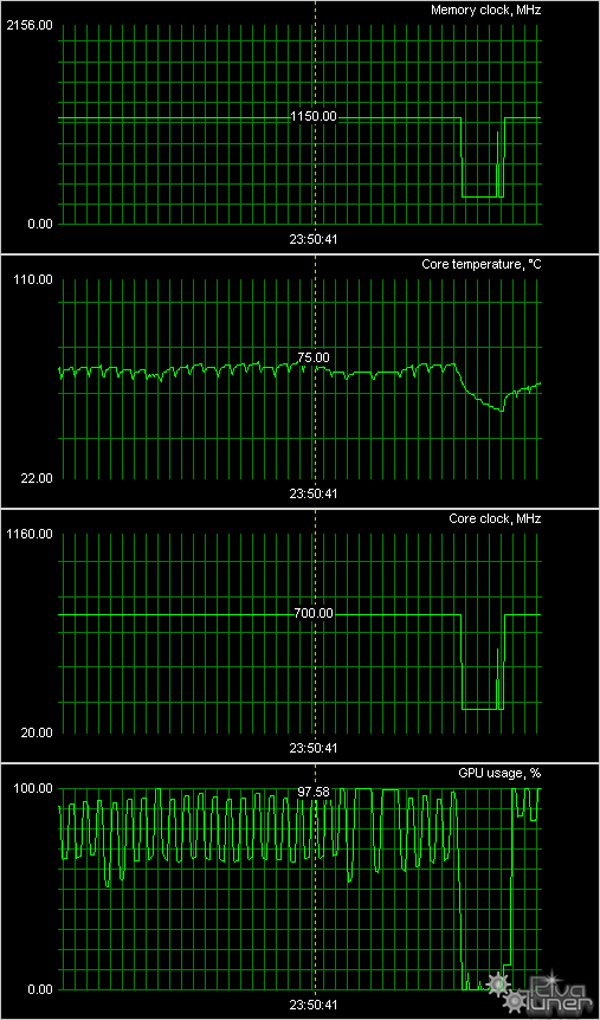

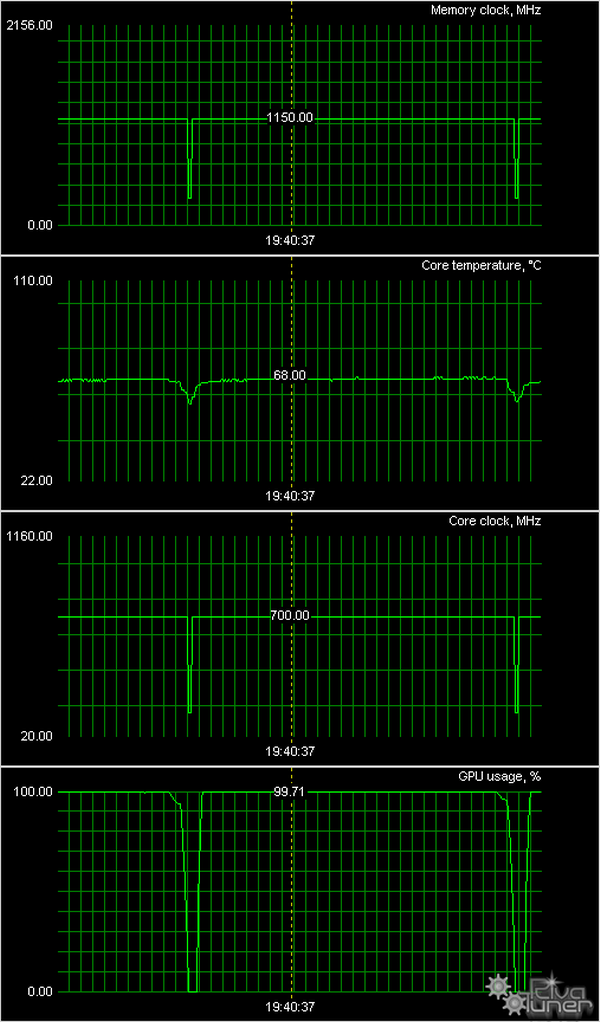

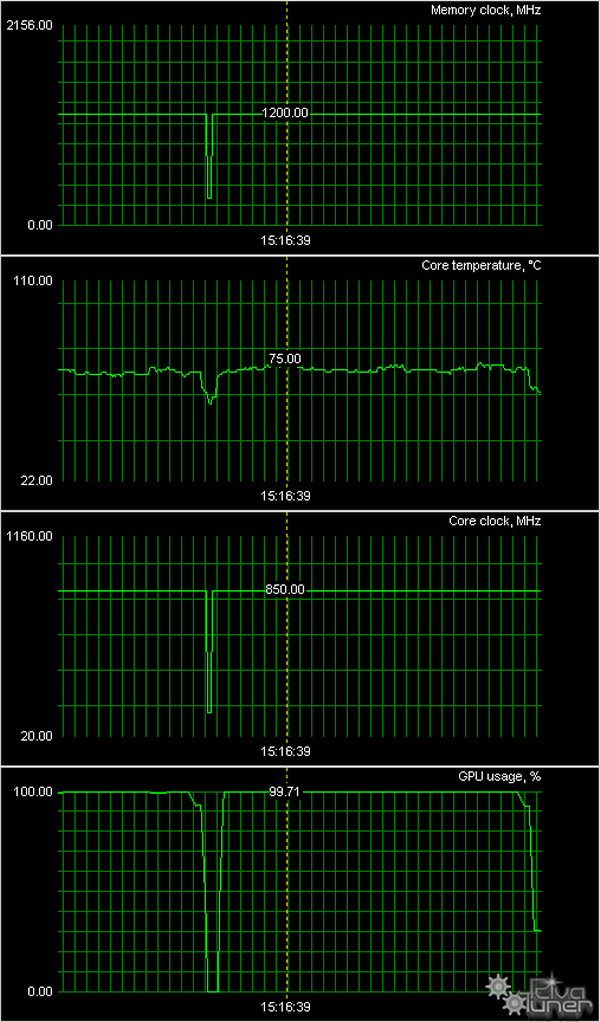

Мы провели исследование температурного режима с помощью утилиты RivaTuner (автор А.Николайчук AKA Unwinder) и получили следующие результаты:
AFOX Radeon HD 5770 1024MB PCI-E
HIS IceQ Radeon HD 5750 1024MB PCI-E
HIS IceQ Radeon HD 5750 1024MB PCI-E (OverClocked)
Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E

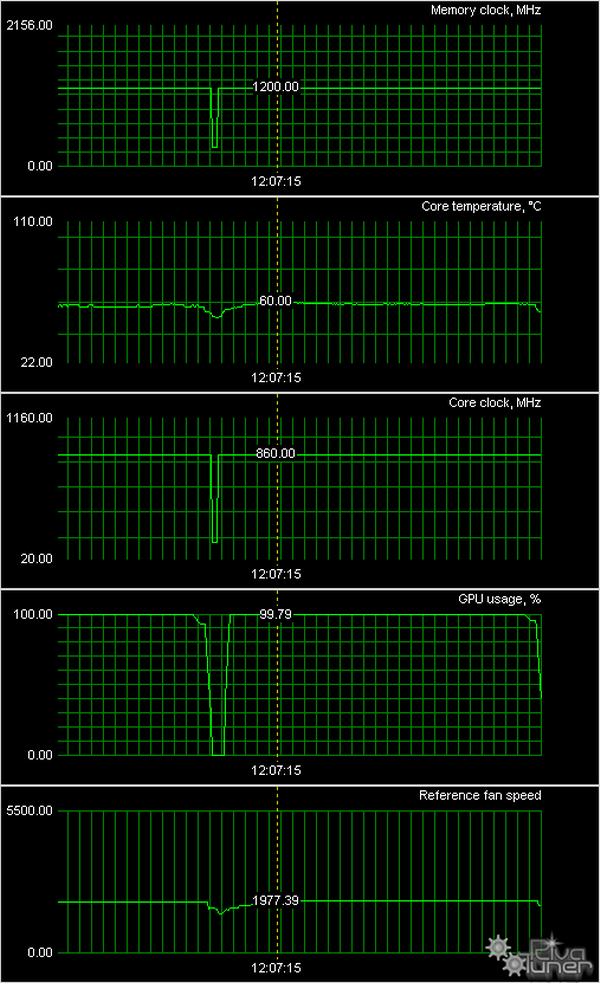

Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E
XFX Radeon HD 5750 512MB PCI-E
Как мы видим, у всех карт нагрев не критичен. Причем, подчеркиваю еще раз высокую эффективность кулера у продукта от HIS, поскольку очевидно, что он способен легко работать с картой уровня 5770.
Теперь о комплектации.
Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire. Поскольку ТВ-выходов больше не ставят, потому соответствующие адаптеры не нужны, а также у этих карт имеются все три гнезда вывода, следовательно, переходники также не требуются. Ниже мы покажем, что предлагается к каждой карте дополнительно.

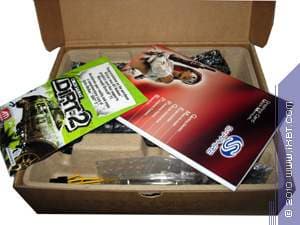

| Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E | |
|---|---|

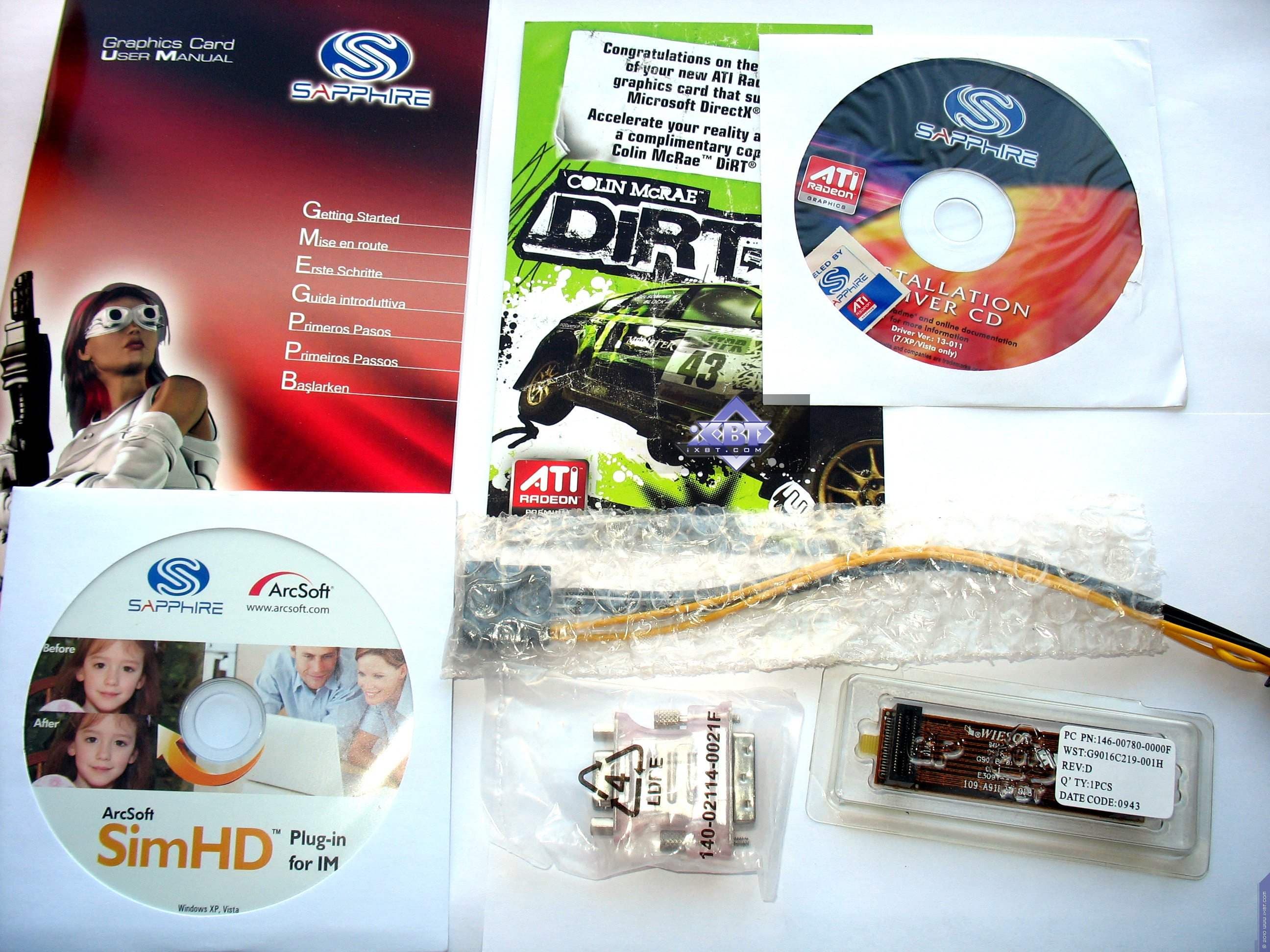

| Комплект поставки соответствует базовому (бонус имеется в качестве адаптера DVI-to-VGA и игры Dirt2). |  |

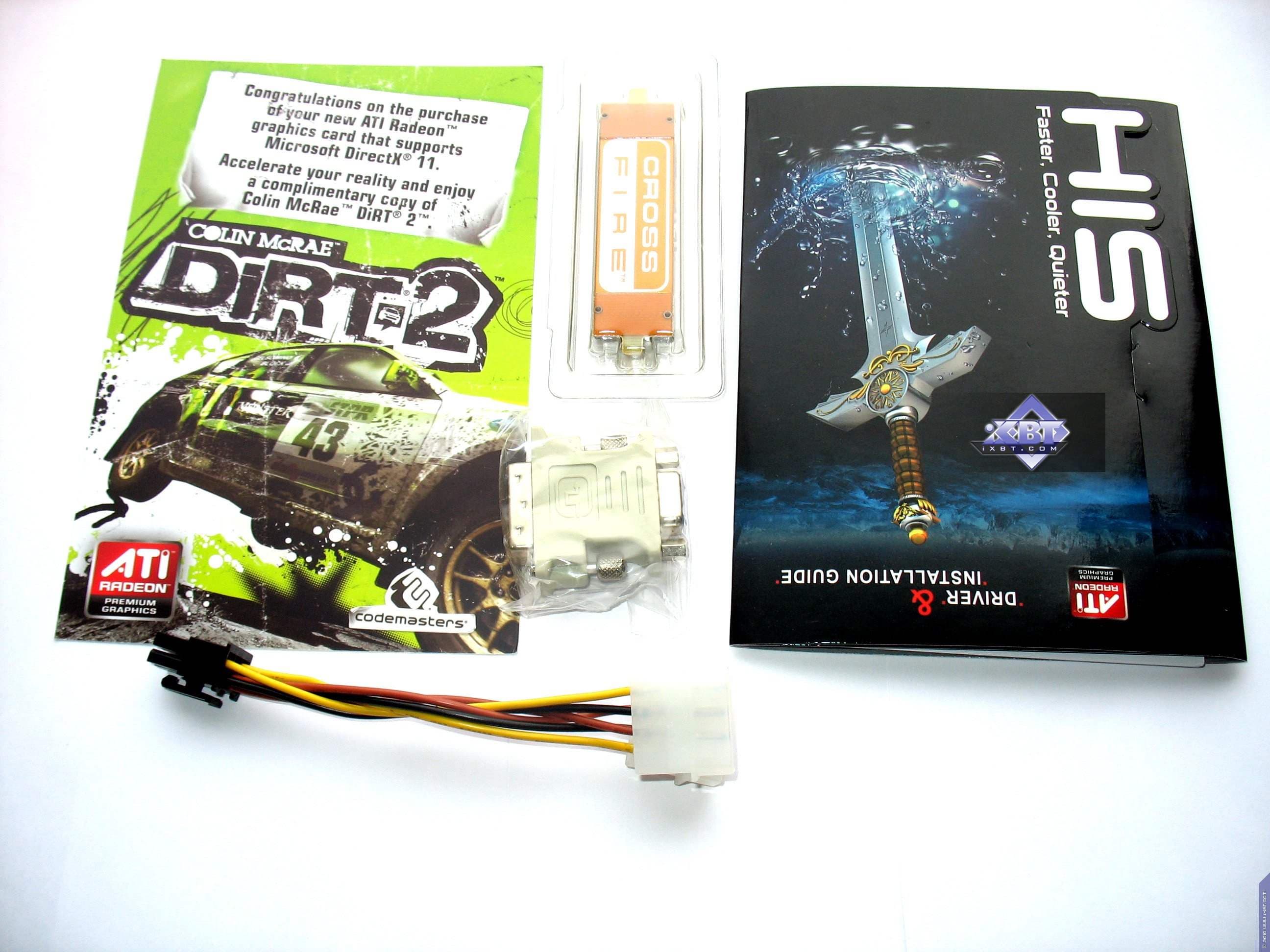

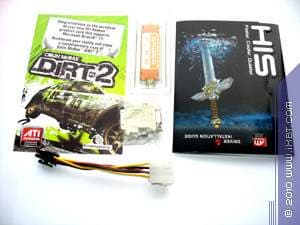

| HIS IceQ Radeon HD 5750 1024MB PCI-E | |
| Аналогичный комплект c бонусом. |  |

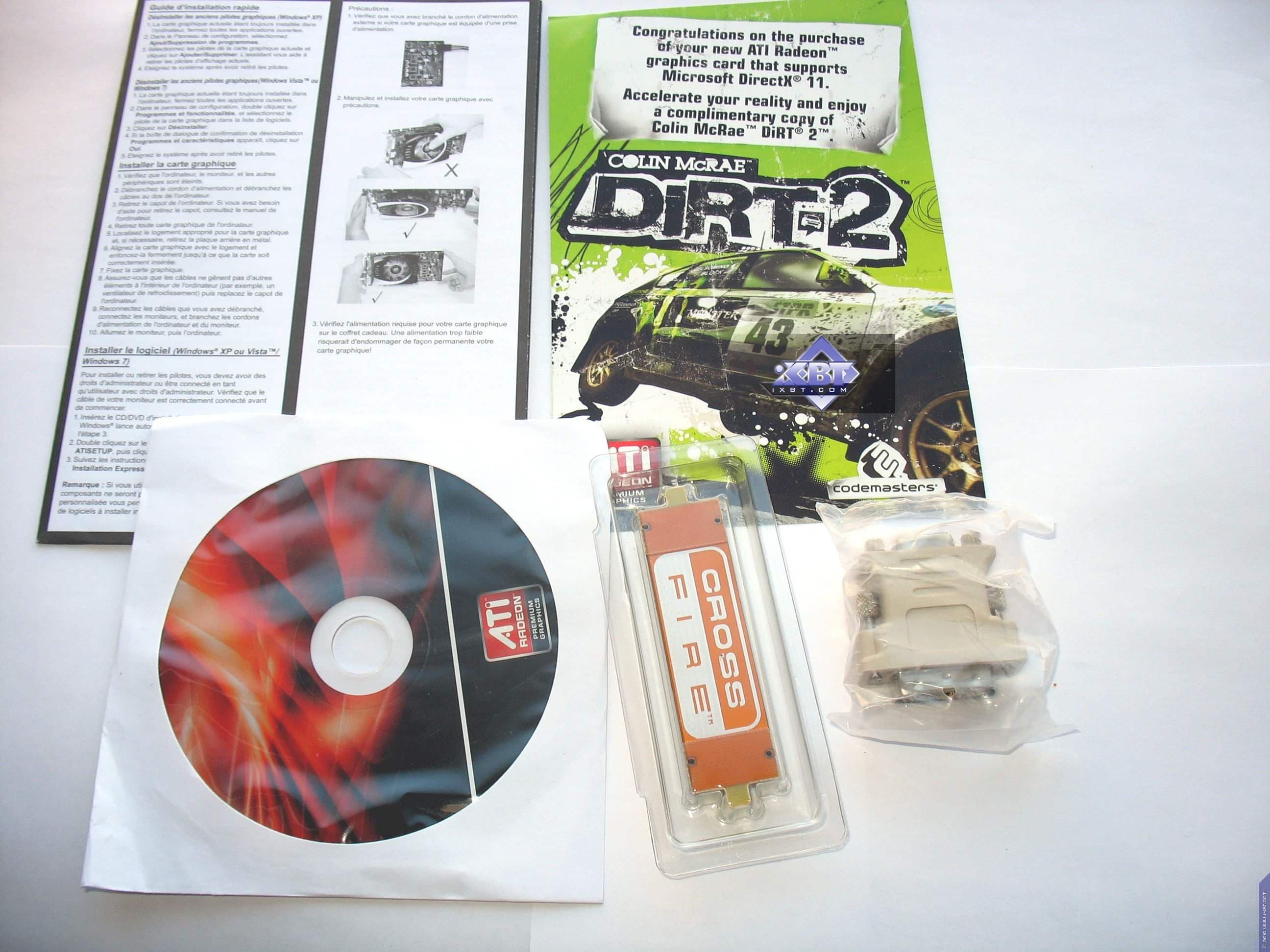

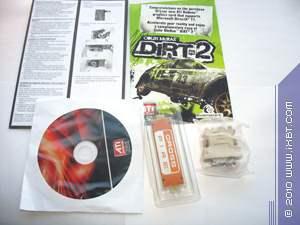

| Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E | |
| Картина полностью аналогичная. |  |

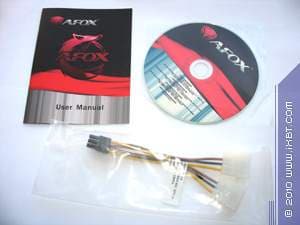

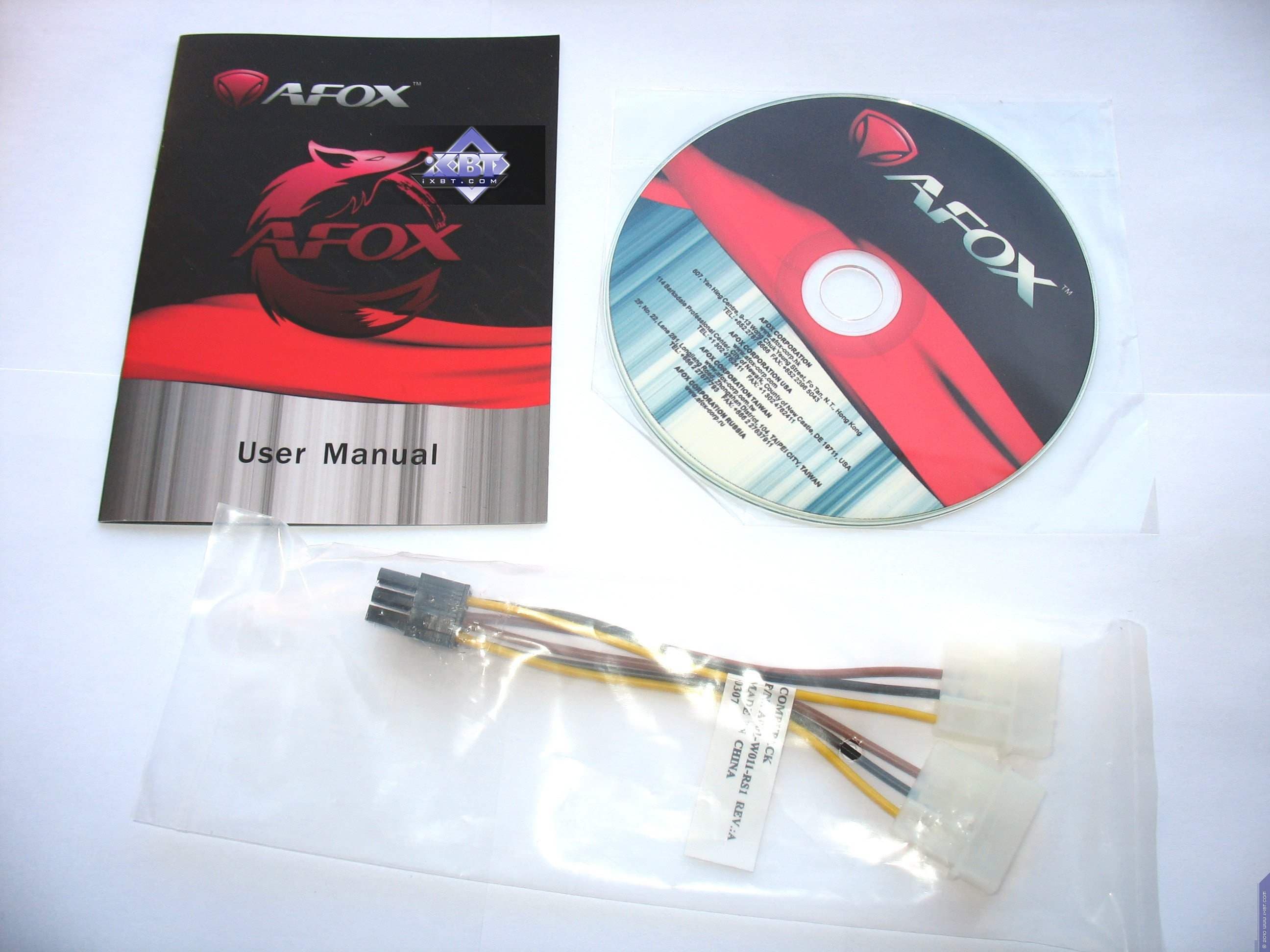

| AFOX Radeon HD 5770 1024MB PCI-E | |
| Комплект поставки соответствует базовому. |  |

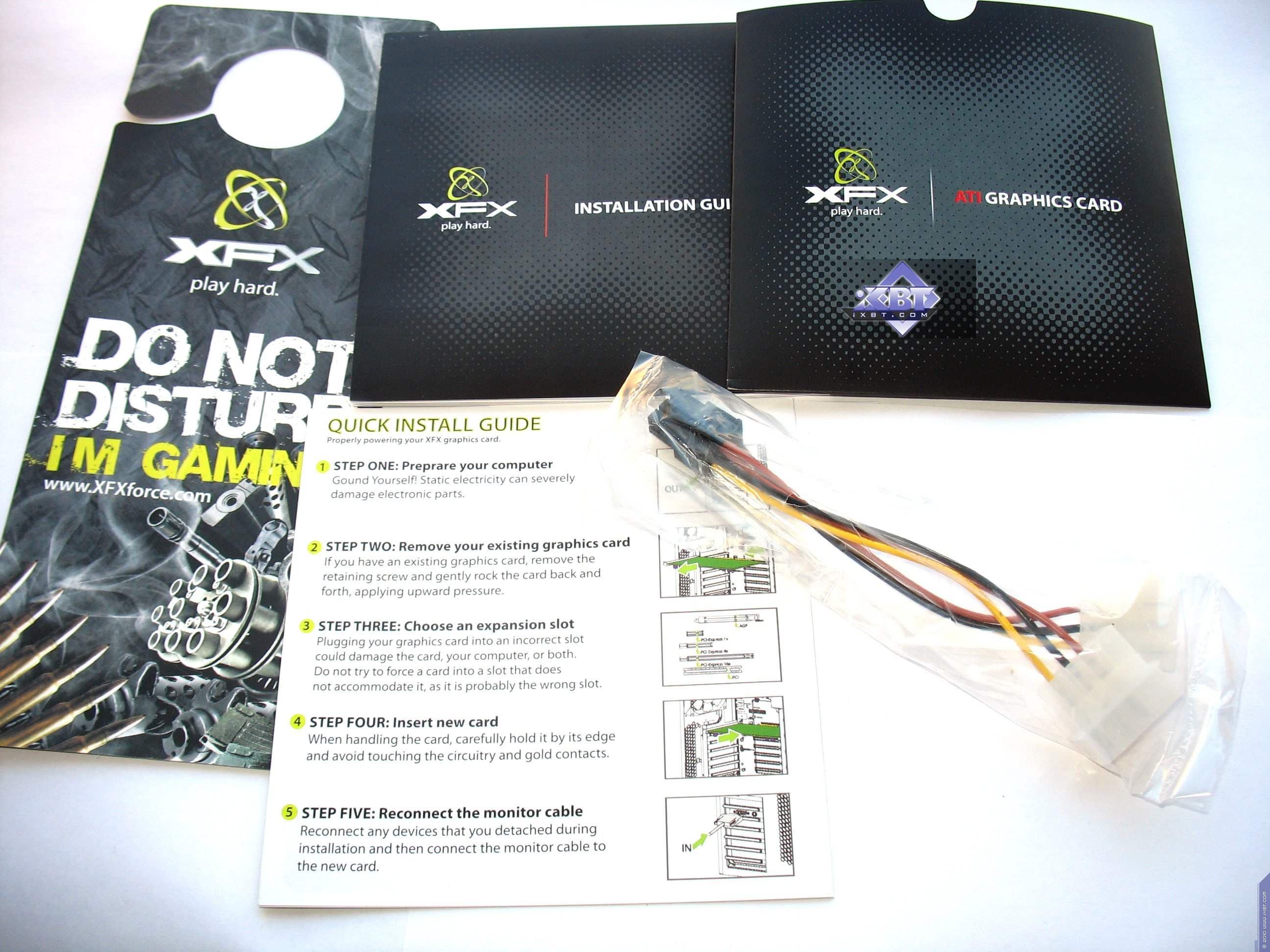

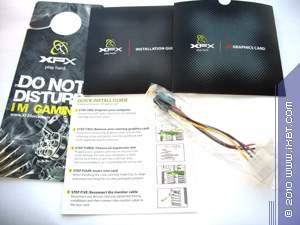

| XFX Radeon HD 5750 512MB PCI-E | |
| Аналогичный комплект. |  |
Упаковки.

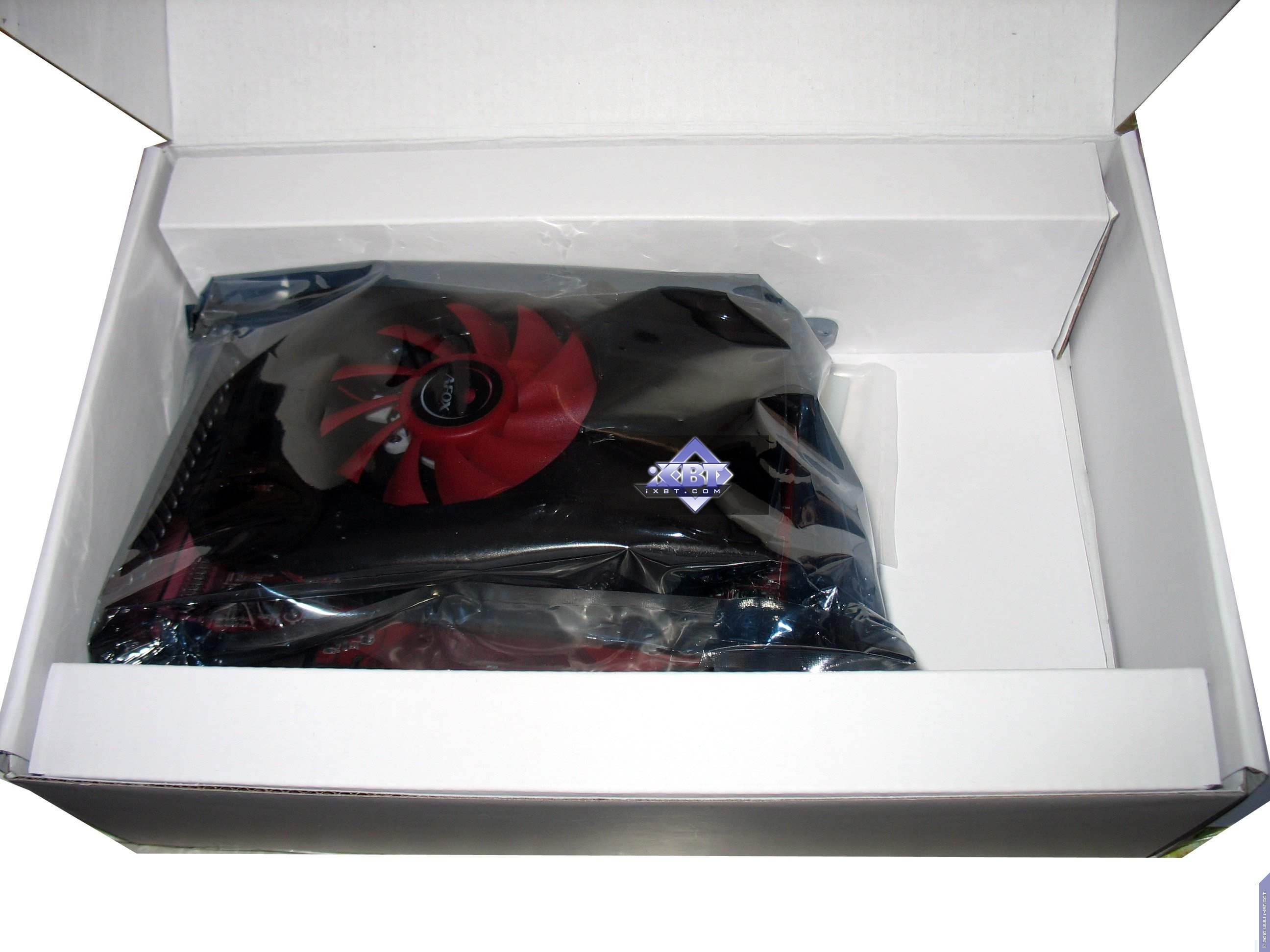

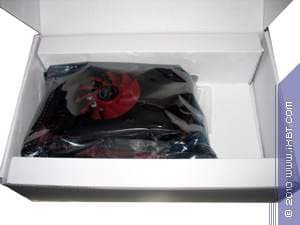

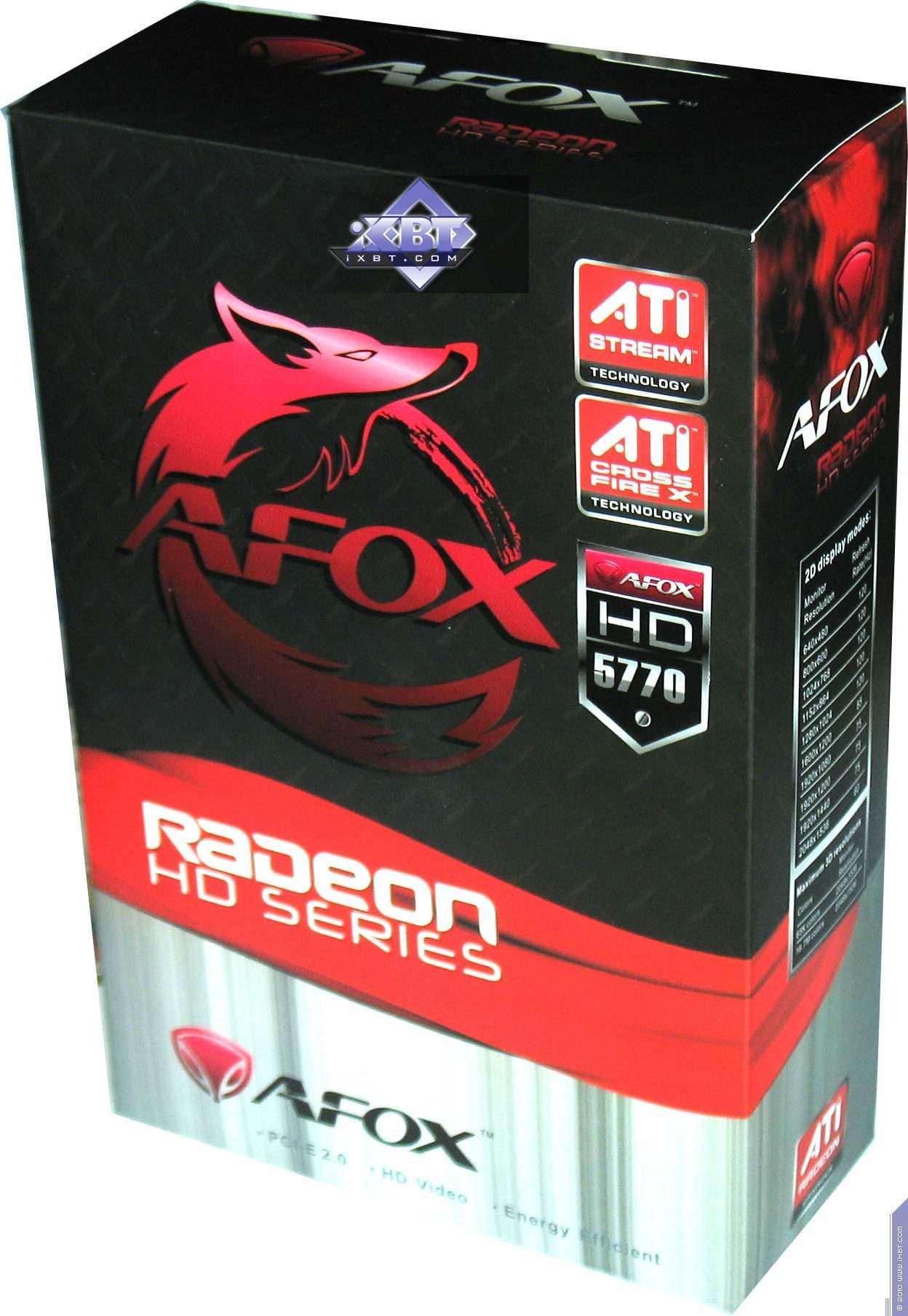

| AFOX Radeon HD 5770 1024MB PCI-E | |
|---|---|
Типичная упаковка с глянцевым супером. Сразу скажу, что мне дизайн не понравился, к тому же нет никаких намеков на объем памяти на карте (кроме как если прочитать сбоку мелкую наклейку с названием карты, где объем памяти имеется). К тому же карта внутри коробки болтается, не закреплена. Что не есть хорошо для перевозок. |  |
 | |

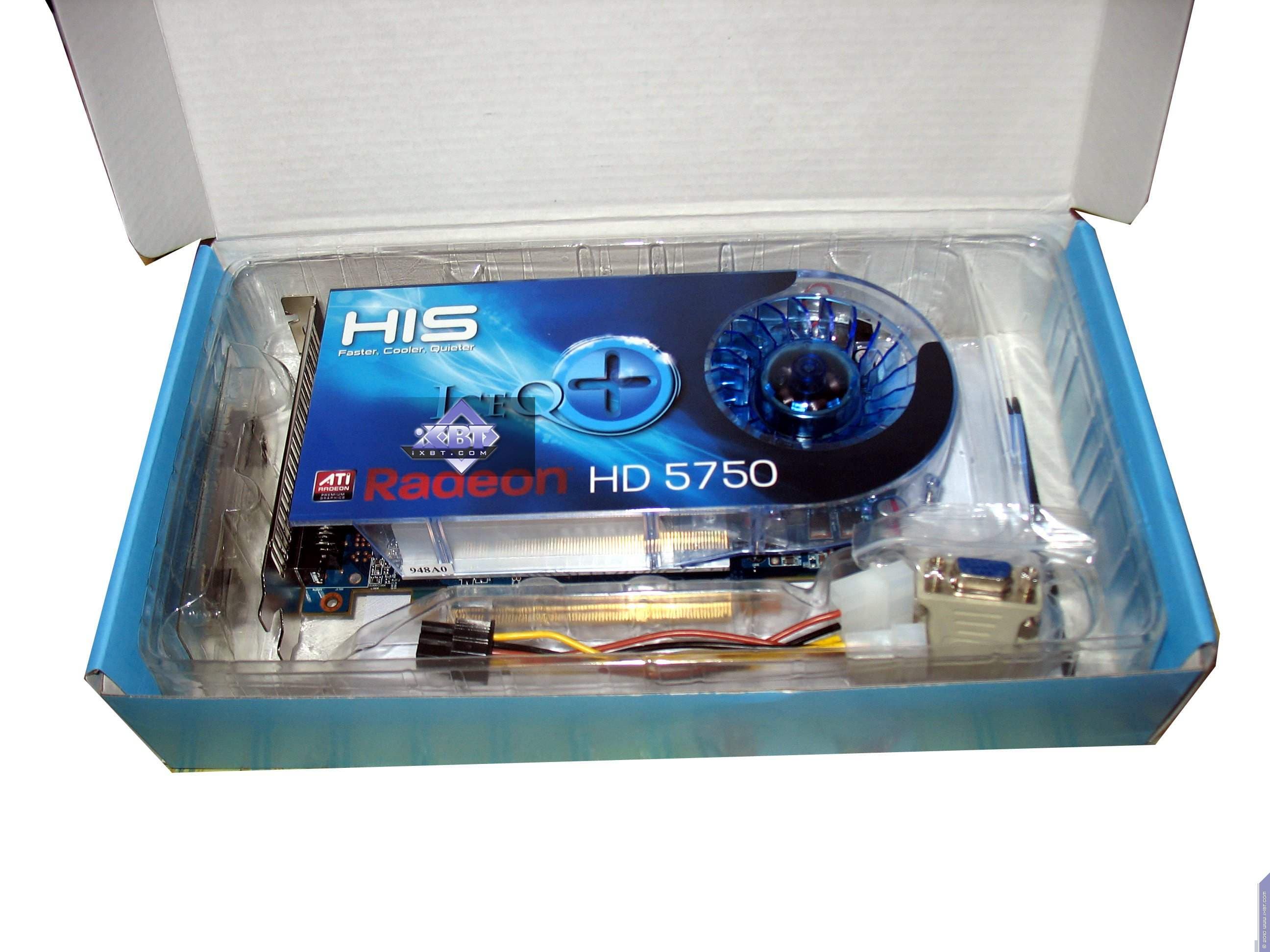

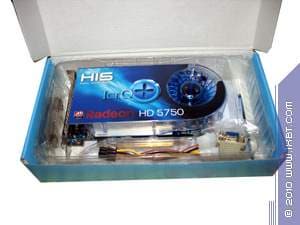

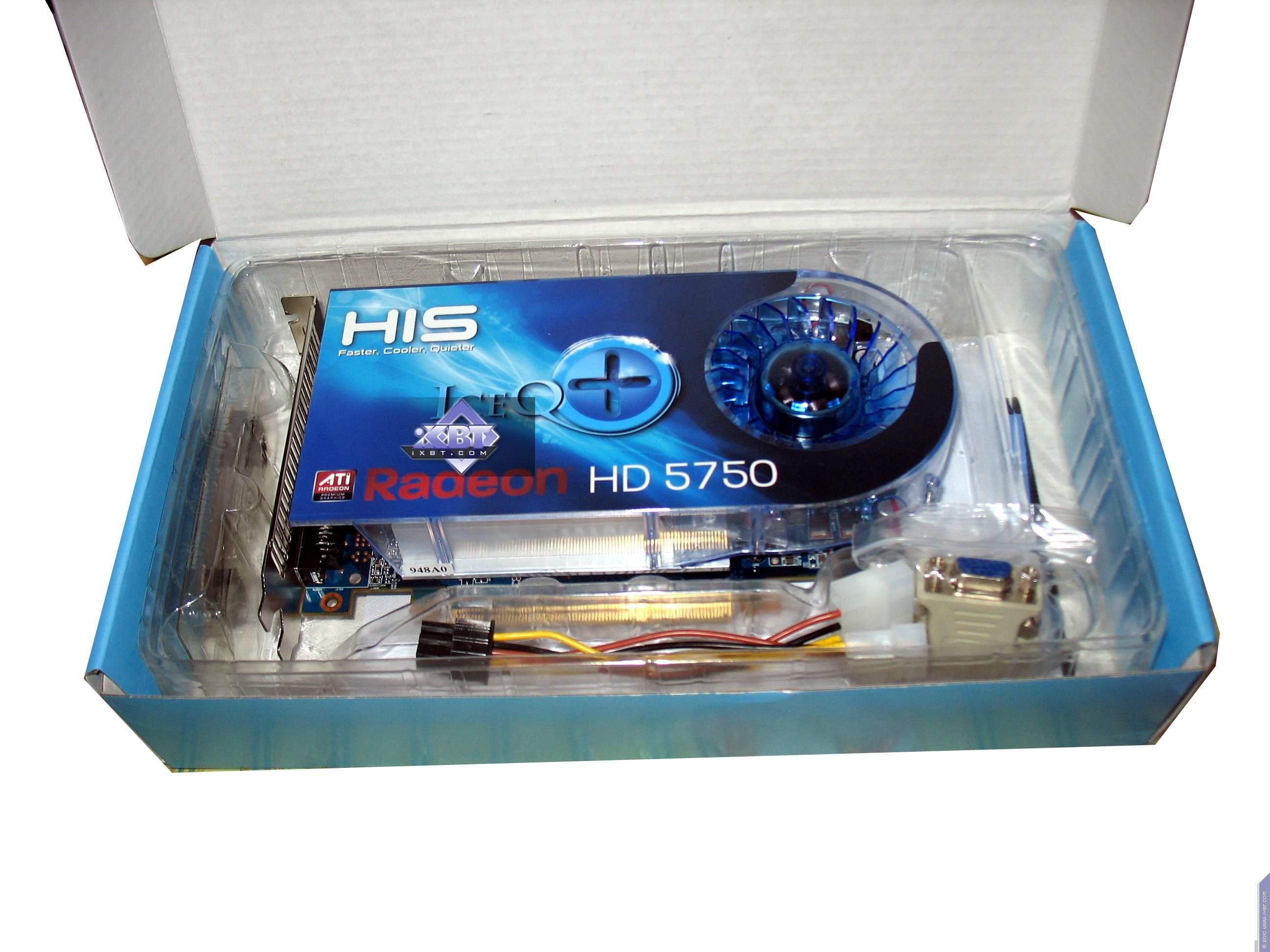

| HIS IceQ Radeon HD 5750 1024MB PCI-E | |
Аналогичный способ упаковки с суперобложкой, при этом предложен вертикальный дизайн, в котором можно заметить старый забытый когда-то со времен марки Excalibur меч. Внутри коробки — фирменные боксы с логотипом, и карта надежно закреплена в своем отсеке. |  |
 | |

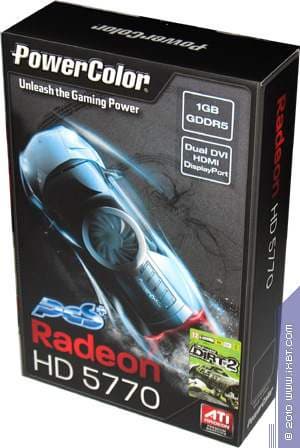

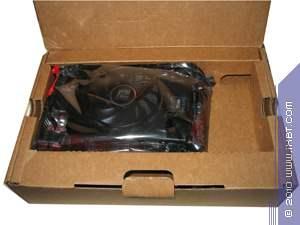

| Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E | |
Картонный бокс с традиционным для данной компании дизайном, который не меняется уже года два. Он также вертикальный. А вот карта не закреплена в своем картонном отсеке, потому болтанка в коробке гарантирована с возможными последствиями для целости видеокарты. |  |
 | |

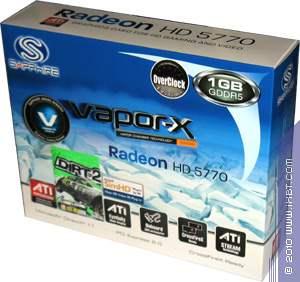

| Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E | |
Также очень неплохой способ упаковки путем укладывания карты и комплекта в соответствующие отсеки из папье-маше. Все это упаковано в коробку с суперобложкой традиционного для серии Vaper-X дизайна. |  |
 | |

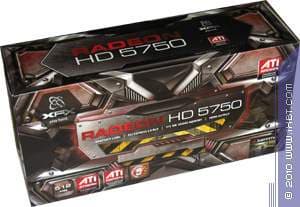

| XFX Radeon HD 5750 512MB PCI-E | |
XFX давно взяла на вооружение упаковку небольших размеров, однако весьма эффективно используемую. Весь комплект находится в отдельной коробочке, когда как сама карта — в жестком картонном каркасе внизу большой коробки. |  |
 | |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютер на базе Intel Core I7 CPU 920 (Socket 1366 LGA)
- процессор Intel Core I7 CPU 920 (2667 MHz);
- системная плата Asus P6T Deluxe на чипсете Intel X58;
- оперативная память 3 ГБ DDR3 SDRAM Corsair 1066 МГц;
- жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
- блок питания Tagan TG900-BZ 900W.
- операционная система Windows 7 32bit; DirectX 11;
- монитор Dell 3007WFP (30");
- драйверы ATI версии Catalyst 9.12; Nvidia версии 195.81.
VSync отключен.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
- Unigine Tropics Benchmark (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка. - 3DMark Vantage 1.01 (FutureMark) — DirectX 10.0, shaders 4.0, мультитекстурирование, настройки тестирования — Extreme.
- CRYSIS 1.2 (Crytek/EA), DirectX 10.0, shaders 4.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень RESCUE).
- CRYSIS Warhead (Crytek/EA), DirectX 10.0, shaders 4.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень CARGO).
- Unigine Heaven Benchmark (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка. - Unigine Heaven Benchmark (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка. - Colin McRae: DiRT2 (Codemasters) — DirectX 10.0/11.0, настройки тестирования — Ultra High (запуск бенчмарка dirt2.exe -benchmark example_benchmark.xml).
- Warhammer 40.000: Dawn Of War 2 (Relic Entertainment/THQ) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
Внимание! Насчет набора тестовых инструментов!
В обновленном и дополненном материале, посвященном инструменту тестирования FRAPS, мы наглядно показали, как неточны и ненадежны тесты, полученные с помощью этой утилиты, а иного инструмента, кроме встроенных в игры бенчмарков, у тестеров и нет.
Поэтому мы считаем, что пусть набор тестовых игр будет не столь большим, но все тесты будут прозрачными, точными, и, главное, прекрасно отражающими картину соотношения ускорителей.
Производительность видеокарт
Важно! Придя к решению о самостоятельном выборе трехмерного ускорителя, то бишь видеокарты в своем компьютере, пользователь должен осознавать, что он меняет одну из основных составляющих работы его системного блока, которая может потребовать дополнительной настройки для лучшего быстродействия или включения ряда качественных функций. Это не конечный потребительский продукт, а лишь одно звено среди всех комплектующих компьютера. И поэтому пользователь должен понимать, что для получения наибольшей отдачи от новой видеокарты ему придется познать некоторые азы трехмерной графики. Да и графики в целом. Если он не хочет этим заниматься, то не стоит приступать к самостоятельному апгрейду в этом плане. Лучше приобретать готовые системные блоки с уже настроенным ПО (а также он будет обеспечен технической поддержкой со стороны компании-сборщика такого системника), либо приставки для игр, где не нужно ничего настраивать — все, что нужно, уже включено в самой игре.
Читатели, которые хорошо разбираются в трехмерной графике, смогут разобраться, посмотрев диаграммы далее, и сделают для себя вывод. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.
Во-первых, есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.
Справочник по ATI Radeon X1300-1600-1800-1900-х серий
Справочник по Nvidia Geforce 7300-7600-7800-7900-х серий
Во-вторых, в разделе 3D-Video наш читатель, который только-только столкнулся с проблемой выбора видеокарты и растерян, может ознакомиться как с азами трехмерной графики (все равно они понадобятся, ведь запуская игру и входя в ее настройки, пользователь столкнется с такими понятиями, как текстуры, освещение и т.д.), так и с базовыми материалами по новым продуктам. Компаний, выпускающих ныне популярные графические процессоры, всего две: AMD (графикой занимается подразделение ATI) и Nvidia (есть еще Matrox, S3, однако их доля в дискретной графике сегодня меньше 1%, и потому их можно не брать во внимание). Поэтому основная масса информации разбита именно на две части. Ежемесячно выходит 3DSpeed, где как бы сводятся в одно все сравнения различных карт для разных ценовых секторов.
В-третьих, посмотрим на тесты рассматриваемых сегодня карт. Анализ каждого теста проводить не будем, в конце тестов подведем итоги. На диаграммах приведены результаты стандартных эталонных 5750 и 5770 карт, потому что разница в производительности между остальными не превышает 3-4%.
- 1. Unigine Tropics Benchmark
- 2. Far Cry 2
- 3. Unigine Heaven Benchmark DirectX 11.0
- 4. CRYSIS, RESCUE
- 5. CRYSIS WARHEAD, CARGO
- 6. Unigine Heaven Benchmark DirectX 10.0
- 7. 3DMark Vantage Graphics MARKS
- 8. Colin McRae: DiRT2
- 9. Warhammer 40.000: Dawn Of War 2
Итак, мы можем снова и снова подтвердить, что все рассмотренные нами карты представляют собой серию очень эффективных и востребованных решений. Ускорители показали отличные результаты для своей цены, имея также отличный потенциал для мультимониторных систем. Однако есть и то самое но, о котором я упомянул в начале материала.
Дело в том, что если читатель посмотрит на результаты тестов в DX11-тестах, то заметит довольно резкое падение производительности по сравнению с аналогичными DX10-тестами в том же Unigine Heaven, например. Учитывая то, что весь DX11 в данном случае — это тесселяция, то напрашивается вывод, что DX11-карты от AMD справляются с тесселяцией не очень эффективно.
Однако, во-первых, DX11-игры пока только-только поступают на рынок, во-вторых, тесселяция в них может занимать очень маленький процент в рендеринге в целом. Так что посмотрим, как будут развиваться события дальше.
AFOX Radeon HD 5770 1024MB PCI-E — видеокарта очень интересная, имеет эффективную СО, однако упаковка — просто не выдерживает никакой критики. Если новый бренд хочет выйти на рынок, то он должен иметь достойные черты во всех отношениях. А также набор гнезд вывода не самый лучший: нет никакого смысла удалять один DVI и заменять его на VGA.
HIS IceQ Radeon HD 5750 1024MB PCI-E — прекрасный продукт во всех отношениях, но и тут есть нарекания на гнезда вывода: удален один DVI.
Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E — аналогичный очень хороший продукт, однако упакован очень плохо, следует закрепить карту в коробке, чтобы избежать поломок в процессе перевозки. Вместе с тем карта имеет существенный плюс — повышенные частоты работы.
Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E — отличный ускоритель, имеющий очень эффективную СО. Карта не менее привлекательна, чем продукт от HIS. Слегка повышенные частоты работы не влияют ни на что.
XFX Radeon HD 5750 512MB PCI-E — видеокарта показала производительность в среднем на 2-3% меньше, чем у конкурентов, однако это несущественно и связано лишь с меньшим объемом памяти. В остальном продукт интересен. И прежде всего тем, что сохранены все четыре гнезда вывода согласно референс.
Решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о том или ином продукте, но не делаем прямых указаний по выбору того или иного изделия.
По результатам исследования, в номинации «Оригинальный дизайн» (за февраль 2010 года) мы награждаем карты:
- AFOX Radeon HD 5770 1024MB PCI-E
- Sapphire Radeon HD 5770 Vapor-X Overclock 1024MB PCI-E
- HIS IceQ Radeon HD 5750 1024MB PCI-E
- Powercolor Radeon HD 5770 PCS+ 1024MB PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| HD 5770 1024 - $171(на 11.01.16) | GTX 260 (216sp) - Н/Д(0) |
| HD 5770 1024 - $171(на 11.01.16) | HD 4870 1024MB - Н/Д(0) |
| HD 5770 1024 - $171(на 11.01.16) | GTS 250 1GB - Н/Д(0) |
| HD 5750 1024 - $158(на 11.01.16) | GTS 250 1GB - Н/Д(0) |
| HD 5750 1024 - $158(на 11.01.16) | HD 4850 1024 - Н/Д(0) |
| HD 5750 1024 - $158(на 11.01.16) | 9800 GT - $93(на 11.01.16) |
